Обзор материнской платы asus rog strix z390-e gaming

Порты

1.Порты USB 3.2 Gen 2 (USB-A)

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют более старый разъем USB-A.

2.Порты USB 3.2 Gen 1 (USB-A)

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют старый разъем USB-A.

3.Порты USB 3.2 Gen 2 (USB-C)

Неизвестно. Помогите нам, предложите стоимость.

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют разъем USB-C.

4.Порты USB 3.2 Gen 1 (USB-C)

Неизвестно. Помогите нам, предложите стоимость.

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют разъем USB-C.

5.порты USB 2.0

Чем больше портов USB 2.0, тем больше устройств, совместимых с USB 2.0, можно подключить к компьютеру.

6.Порты USB 3.2 Gen 2×2

Неизвестно. Помогите нам, предложите стоимость.

USB 3.2 Gen 2×2 был представлен в 2019 году. Он поддерживает скорость до 20 Гбит/с и использует разъем USB-C.

7.Порты USB 4 40Gbps

Неизвестно. Помогите нам, предложите стоимость.

Эта версия USB 4 поддерживает очень высокие скорости до 40 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

8.Порты USB 4 20Gbps

Неизвестно. Помогите нам, предложите стоимость.

Эта версия USB 4 поддерживает скорость до 20 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

9.Порты Thunderbolt 4

Неизвестно. Помогите нам, предложите стоимость.

Количество портов USB, совместимых с Thunderbolt 4. Эти порты поддерживают скорость до 40 Гбит/с, включая минимальную скорость PCIe 32 Гбит/с. Это гарантирует, что он может поддерживать два внешних экрана 4K (или один внешний экран 8K).

Материнская плата Asus Z390: ROG STRIX

Asus Z390 с настройками для игр может быть лучшим выбором, если у вас уже есть графическая карта STRIX, так как объединение двух их вместе откроет эксклюзивные функции. Конечно здесь будет работать и большинство других видеокарт, а STRIX предлагает потенциально разумную цену для геймеров.

Выбор Asus Z390 ROG также может похвастаться GameFirst V. Эта новая функция делает приоритет для подключения по W-Fi для систем ROG, гарантируя что ваш компьютер будет иметь наилучшую сеть в доме.

ROG Maximus XI Extreme выделяется как одна из самых интересных материнских плат с усовершенствованной системой водяного охлаждения, Game First V, Aquantia 5G LAN и даже экраном LiveDash OLED, который может быть настроен для отображения таких вещей, как температура системы, скорость вентилятора и частота процессора.

Характеристики Asus Z390: ROG STRIX

Упаковка и комплектация

Своего потребителя плата ROG Strix Z390-E Gaming встречает в нарядной красочной картонной коробке. На лицевой грани упаковки содержится фотография устройства, а также указана модель и наименование серии продукта.

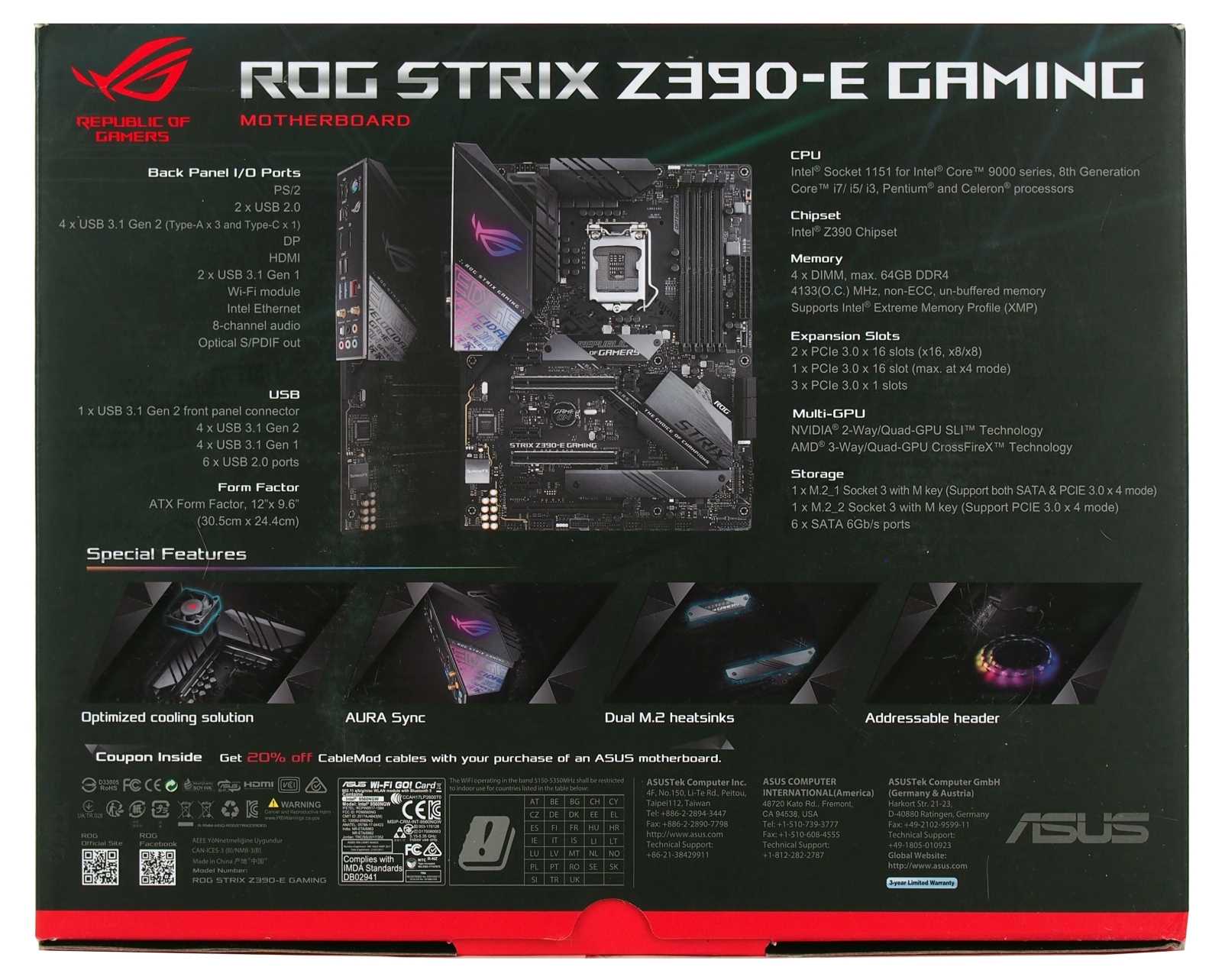

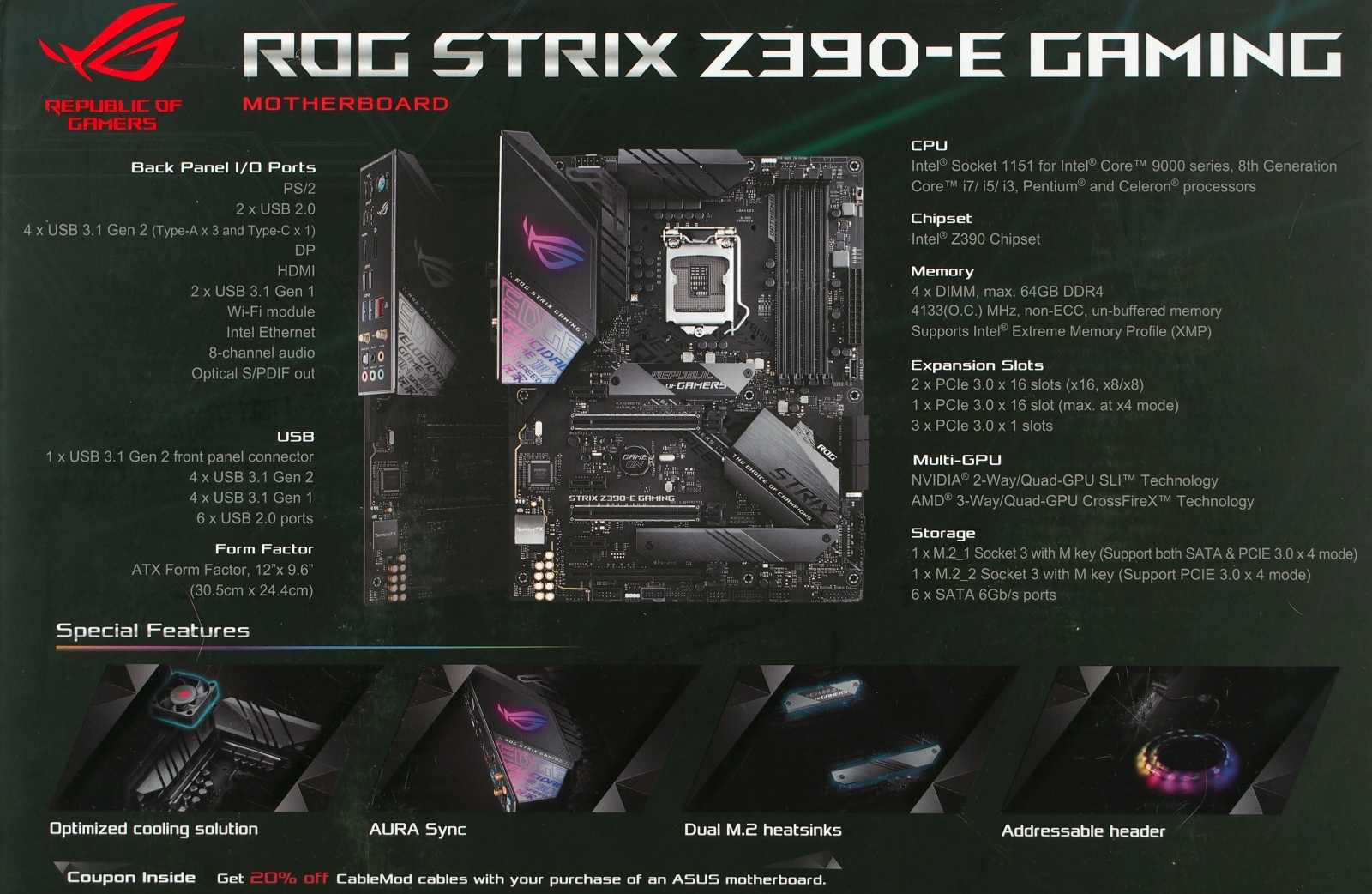

Тыльная сторона коробки ROG Strix Z390-E Gaming заполнена описанием технических характеристик и разъемов материнской платы.

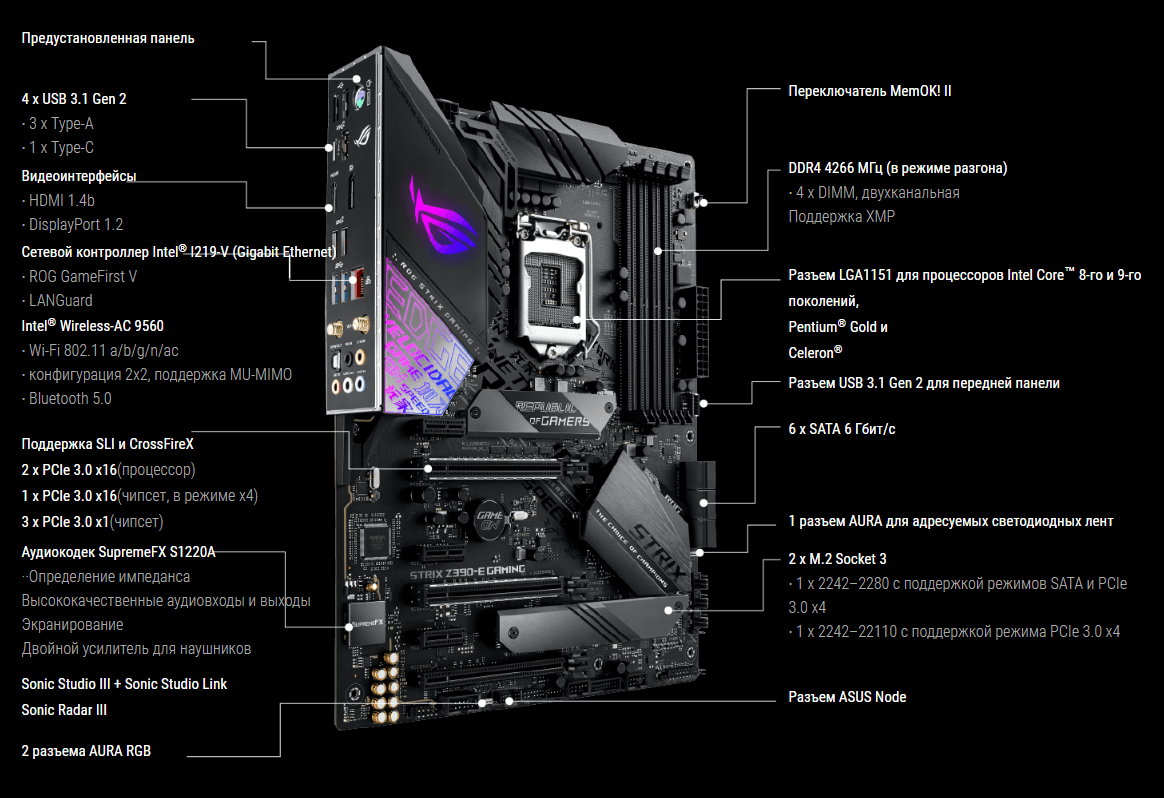

В числе фирменных особенностей ROG Strix Z390-E Gaming производитель выделяет комплектный вентилятор для дополнительного обдува радиаторов системы питания материнской платы, фирменную подсветку AURA Sync, два радиатора охлаждения для М.2 накопителей, а также поддержку адресуемых лент подсветки RGB.

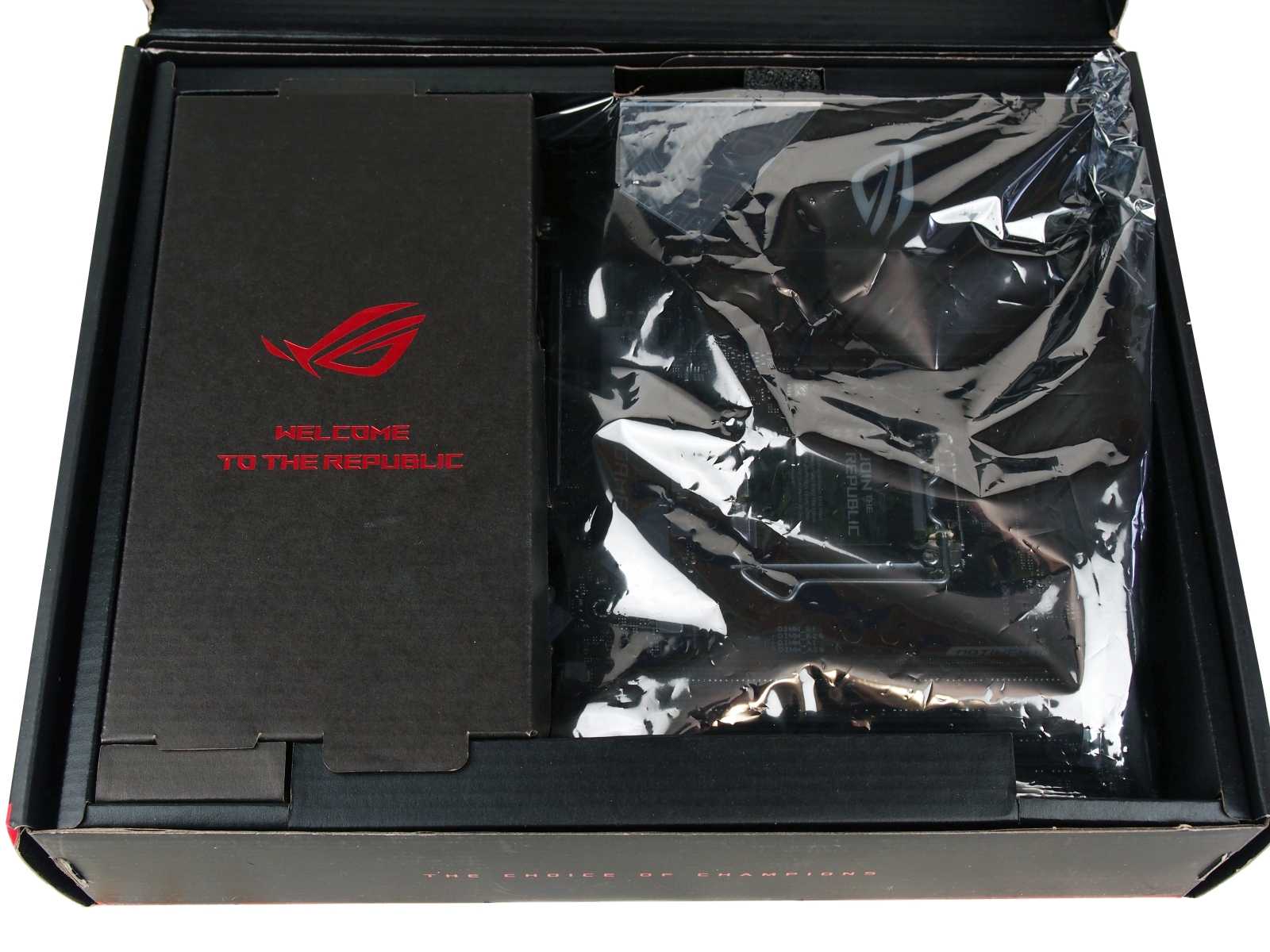

Внутри картонной коробки плата находится в антистатическом пакете. Поверх нее находится небольшой бокс, в котором лежит антенна Wi-Fi.

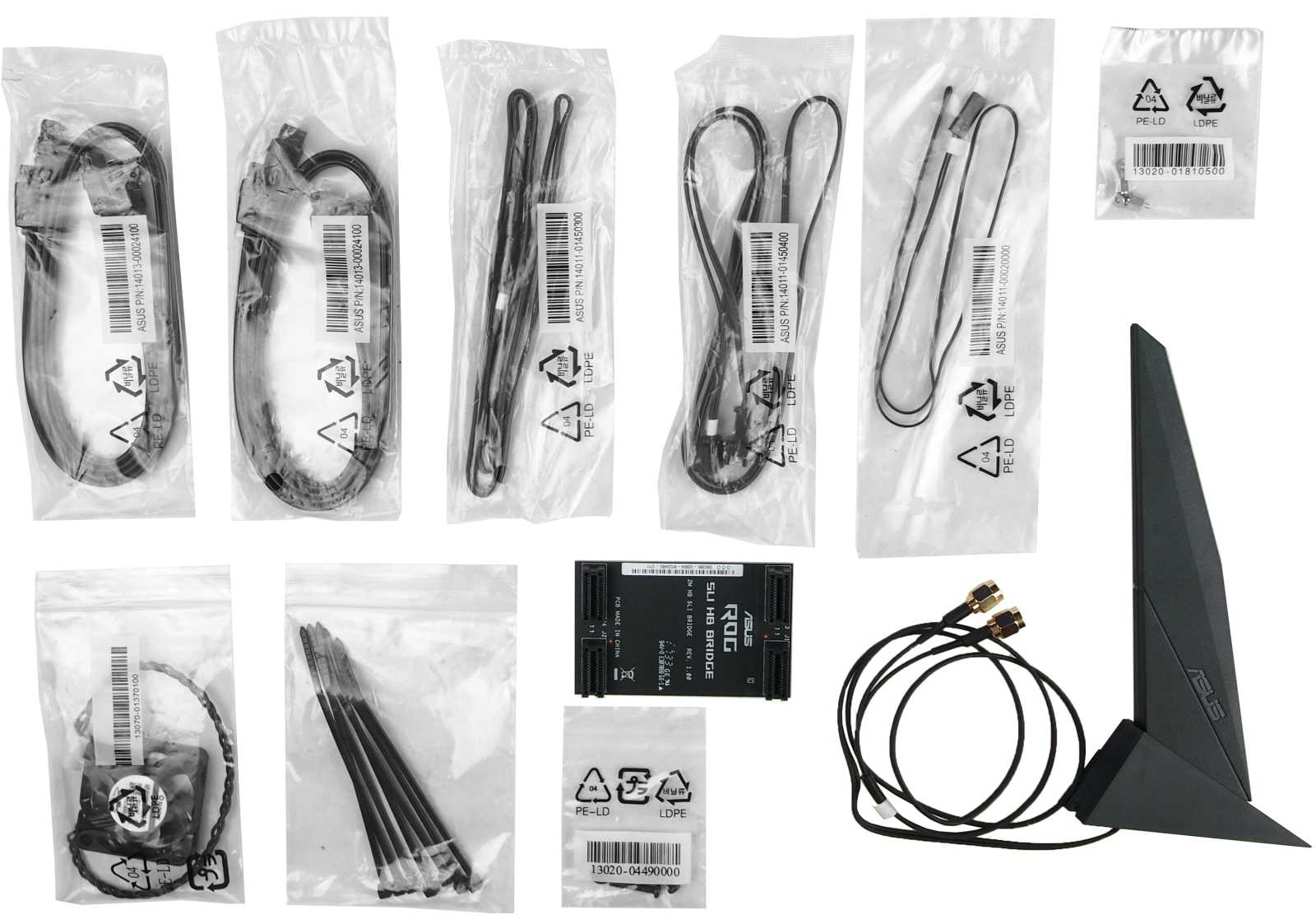

В комплектацию ROG Strix Z390-E Gaming входит:

руководство пользователя;
набор наклеек ROG;
информационная табличка на ручку двери;
накопитель CD с драйверами и фирменным ПО;
карточка благодарности покупателя;
четыре кабеля SATA;
два кабеля для светодиодной подсветки;
термощуп;
винты для фиксации М.2 накопителей;
вентилятор 40х40 мм с винтами для крепления;
набор пластиковых стяжек;
мостик 2-Way SLI;
антенна Wi-Fi.

Общая информация

1.имеет Wi-Fi
Asus ROG Strix Z390-F Gaming

Устройство может подключаться к Wi-Fi.

2.Есть Bluetooth
Asus ROG Strix Z390-F Gaming

Bluetooth — беспроводная технология, позволяющая с лёгкостью передавать данные между устройствами: смартфонами, планшетниками и компьютерами.

3.Легко разгоняется
Asus ROG Strix Z390-F Gaming

Разгон системы — обычная, хоть и сложная процедура, но некоторые производители предусматривают кнопку или программу, в которых с одного нажатия можно разогнать компьютер и получить более высокую производительность.

4.имеет подсветку RGB
Asus ROG Strix Z390-F Gaming

Подсветка RGB позволяет вам выбирать между миллионами цветов и настраивать внешний вид компонентов вашего ПК.

5.Легко сбрасывать BIOS
Asus ROG Strix Z390-F Gaming

На задней панели материнской платы есть кнопка или тумблер для очистки памяти CMOS, который сбрасывает настройки BIOS на заводские. Эта функция применима в ситуациях, когда в BIOS что-то не так настроено, из-за чего компьютер не грузится. При этом не надо открывать корпус и искать джампер CMOS.

6.мульти-ГПУ

Неизвестно. Помогите нам, предложите стоимость.

Количество графических процессоров, поддерживаемых при использовании мульти-GPU конфигурации. Использование нескольких GPU параллельно может дать более высокую производительность.

7.Поддержка технологии Dual BIOS
Asus ROG Strix Z390-F Gaming

Материнская плата поддерживает Dual BIOS. Если, допустим, Вы прошьёте новый BIOS и что-то пойдёт не так, можно переключиться на резервный BIOS, после чего можно нормально перегружать компьютер.

8.сокеты ЦПУ

Материнская плата имеет больше сокетов ЦПУ. Несколько ЦПУ используются обычно на серверах.

9.Имеет интегрированную графику
Asus ROG Strix Z390-F Gaming

С интегрированной графикой вам не нужно покупать отдельную карту.

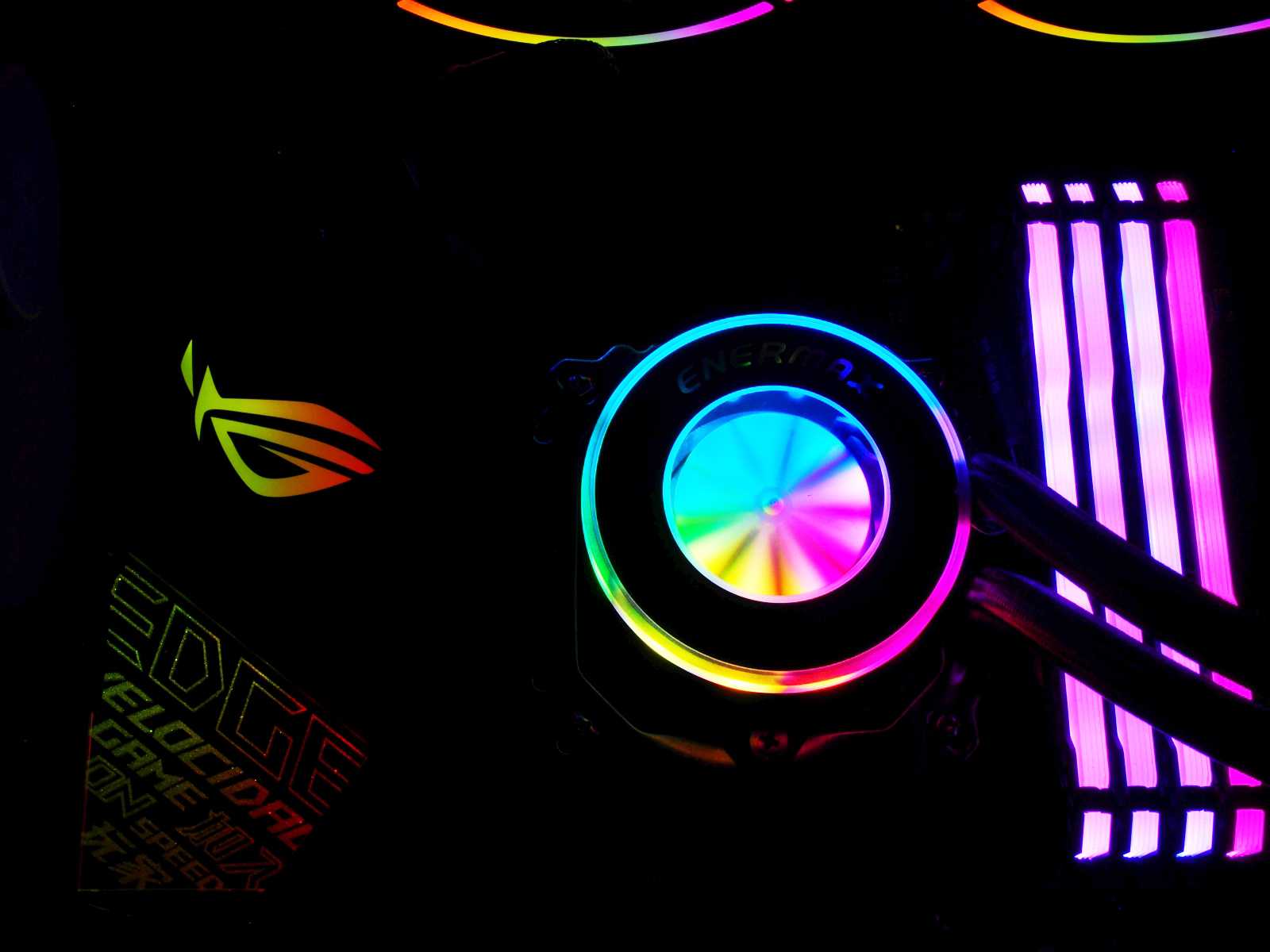

Тестовый стенд и подсветка платы

Материнская плата: ASUS ROG STRIX Z390-E GAMING;
Процессор: Intel Core i5-9700k 8-core;
Система охлаждения: Enermax LiqFusion 240;
Термоинтерфейс: Arctic MX-2;
Оперативная память: Corsair Vengeance RGB Pro DDR4-3600 32 Гб (8Gb*4);
Видеокарта: Intel UHD Graphics 630;
Блок питания: Corsair RM850x Gold мощностью 850 Ватт;
Системный накопитель: Silicon Power SSD SATA-3 240 Гбайт;
Корпус: Corsair 540 Air;
Операционная система: Windows 10 x64 Pro.

Для теста материнской платы ROG Strix Z390-E Gaming, а также оценки ее оверклокерских возможностей мы выбрали соответствующий процессор. Новый 8-ядерный Intel Core i7-9700k занял место в сокете материнской платы, прошивка BIOS которой была обновлена до последней версии 0602 от 19/10/2018.

Тестовая система была собрана в корпус Corsair 540 Air. В качестве оперативной памяти использовались четыре 8Гб модуля Corsair Vengeance RGB Pro DDR4-3600.

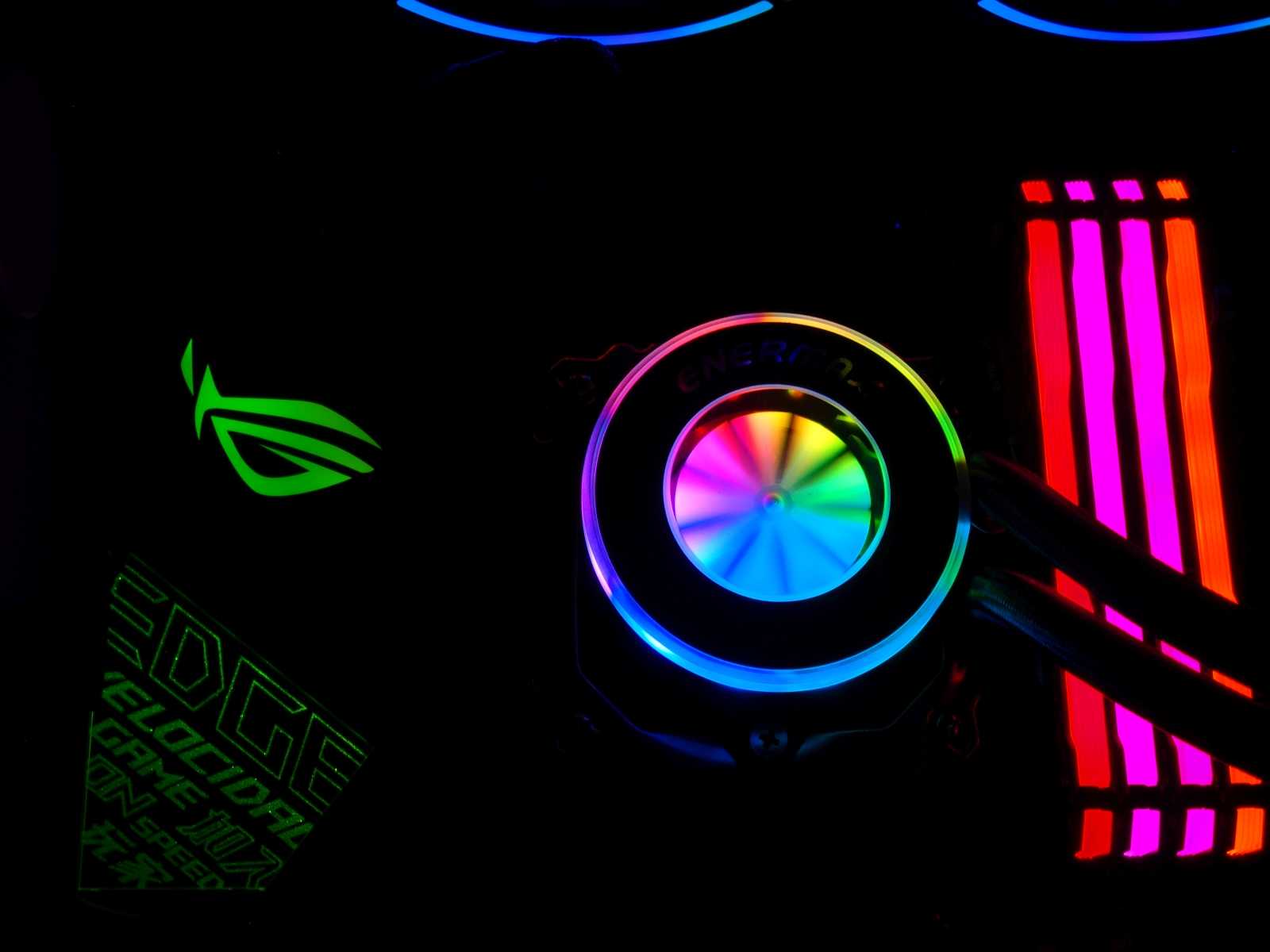

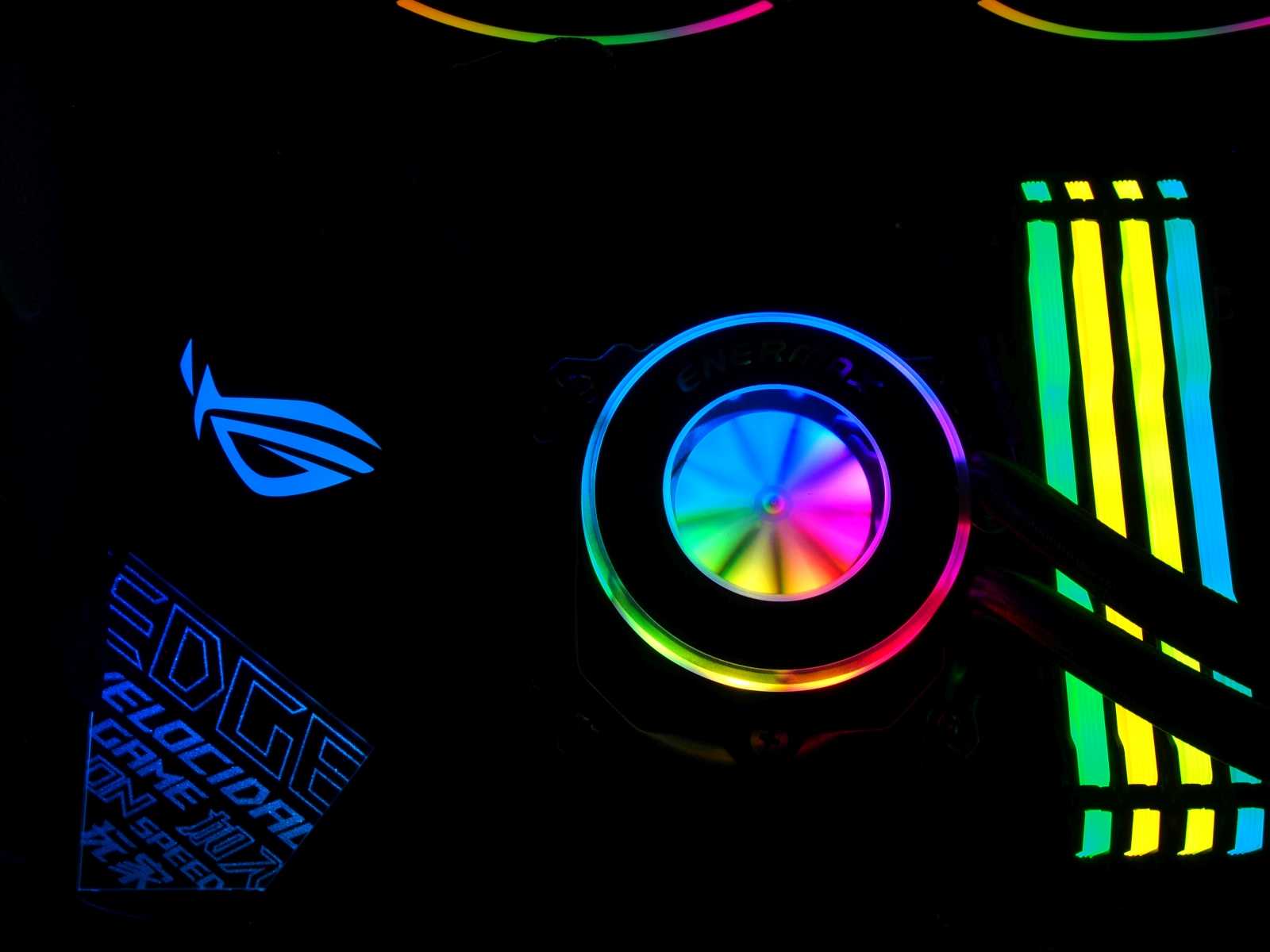

На материнской плате ROG Strix Z390-E Gaming присутствует лишь один модуль RGB-подсветки, но он оформлен достаточно красочно и со вкусом. Панель адресной RGB-подсветки закрывает колодки разъемов материнской платы. На ней подсвечивается логотип ROG и фирменные надписи современного стиля продуктов ASUS.

Точность установки напряжений и разгон процессора

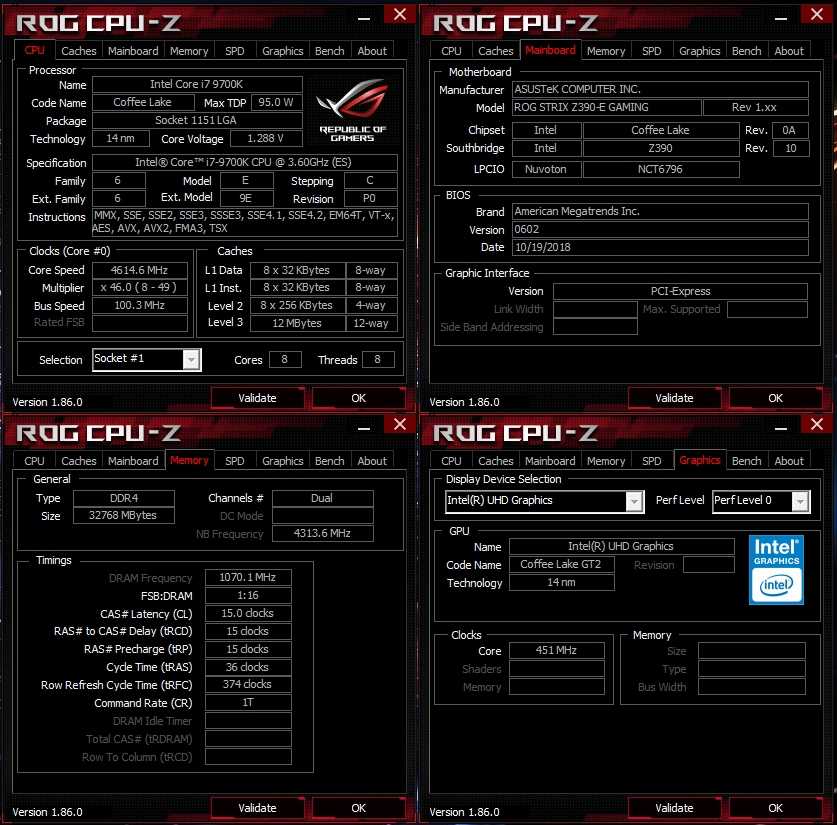

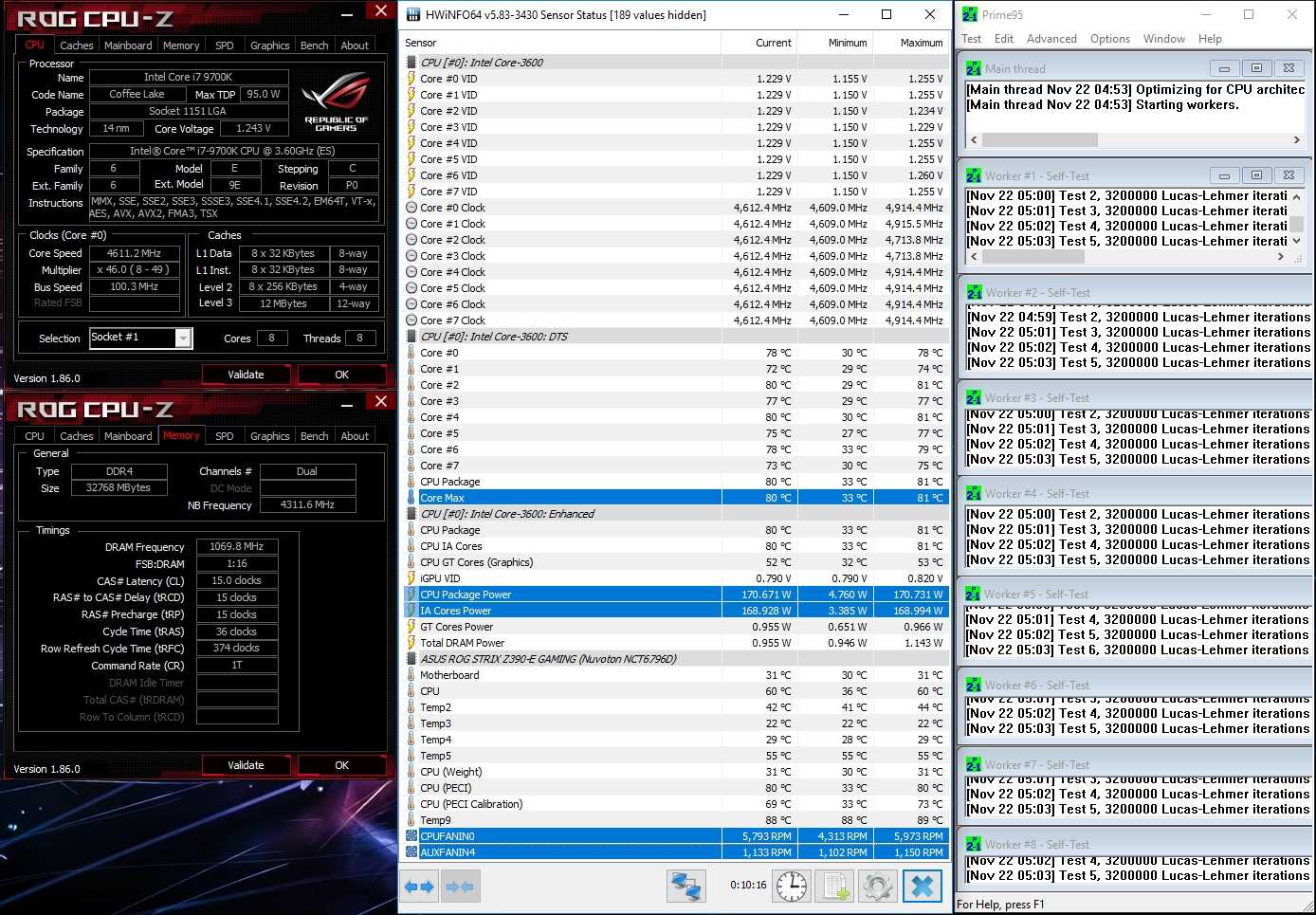

Для того, чтобы понять, насколько корректно материнская плата ROG Strix Z390-E Gaming может работать с новыми 8-ядерными процессорами Intel, были проведены тесты при различных настройках системы питания процессора. Первым экспериментом мы рассмотрели работу ROG Strix Z390-E Gaming с настройками BIOS умолчанию. При нагрузке всех 8-ми ядер процессора программой Prime95 было выявлено, на сколько сильно плата завышает напряжение. Среднее напряжение на каждом из ядер составило 1.318 В под нагрузкой, что неминуемо привело к потреблению питания процессора до 200 Вт. Под системой жидкостного охлаждения Enermax LiqFusion 240 наш i7-9700k нагревался до 90 градусов Цельсия.

В попытке взять контроль в свои руки мы установили в BIOS значение CPU Load-Line Colibration — Level 7, а напряжение установили вручную на 1.2 В. С этими настройками процессор Intel Core i7-9700k снизил свое энергопотребление с 200 до 170 Вт, а его температура упала с 90 до 81 градуса Цельсия. При этом рабочее напряжение на ядрах процессора под нагрузкой составило 1.229 В. Этот пример показывает, что в случае с ROG Strix Z390-E Gaming управление питанием лучше взять под контроль пользователя, а не доверять автоматике.

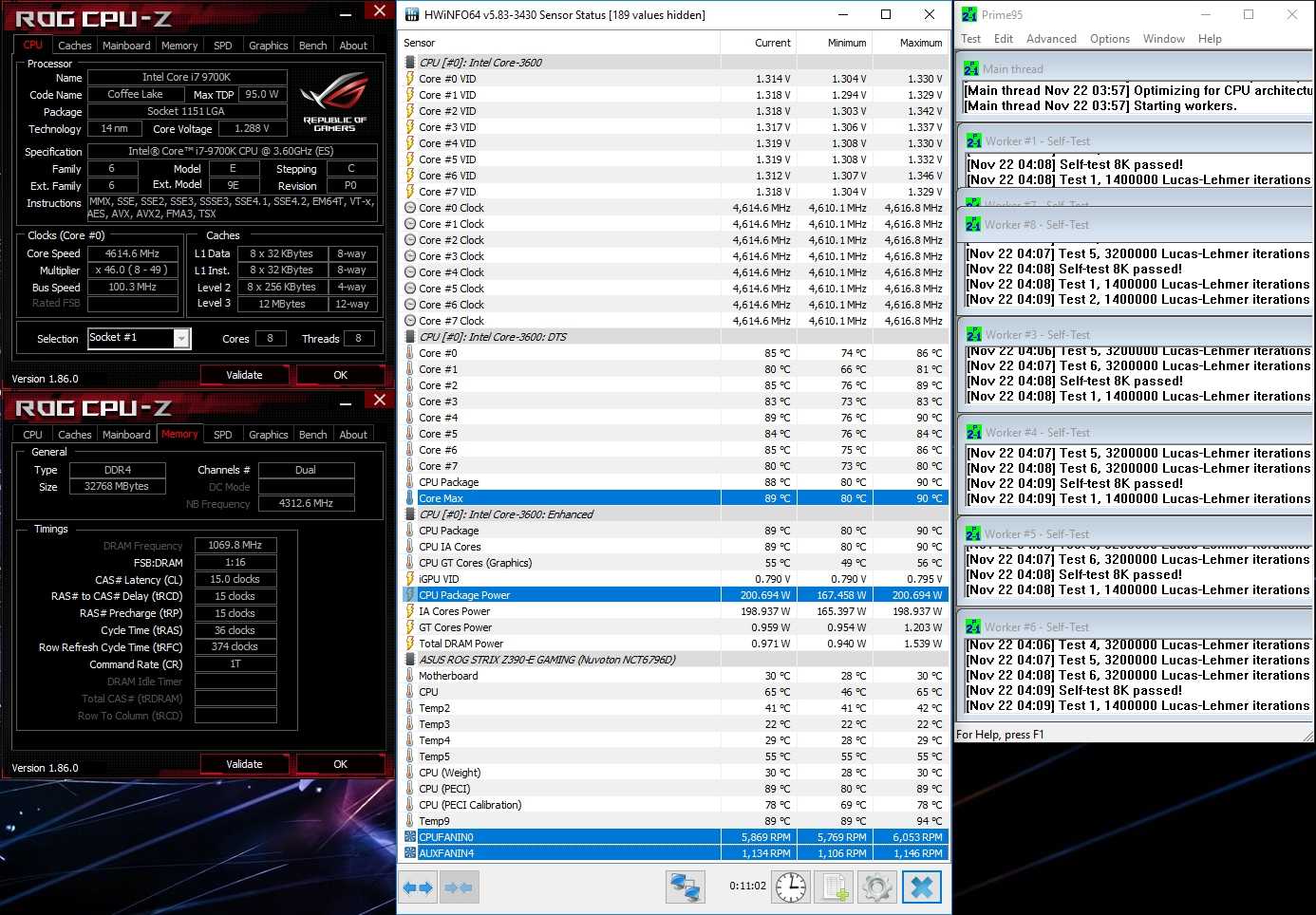

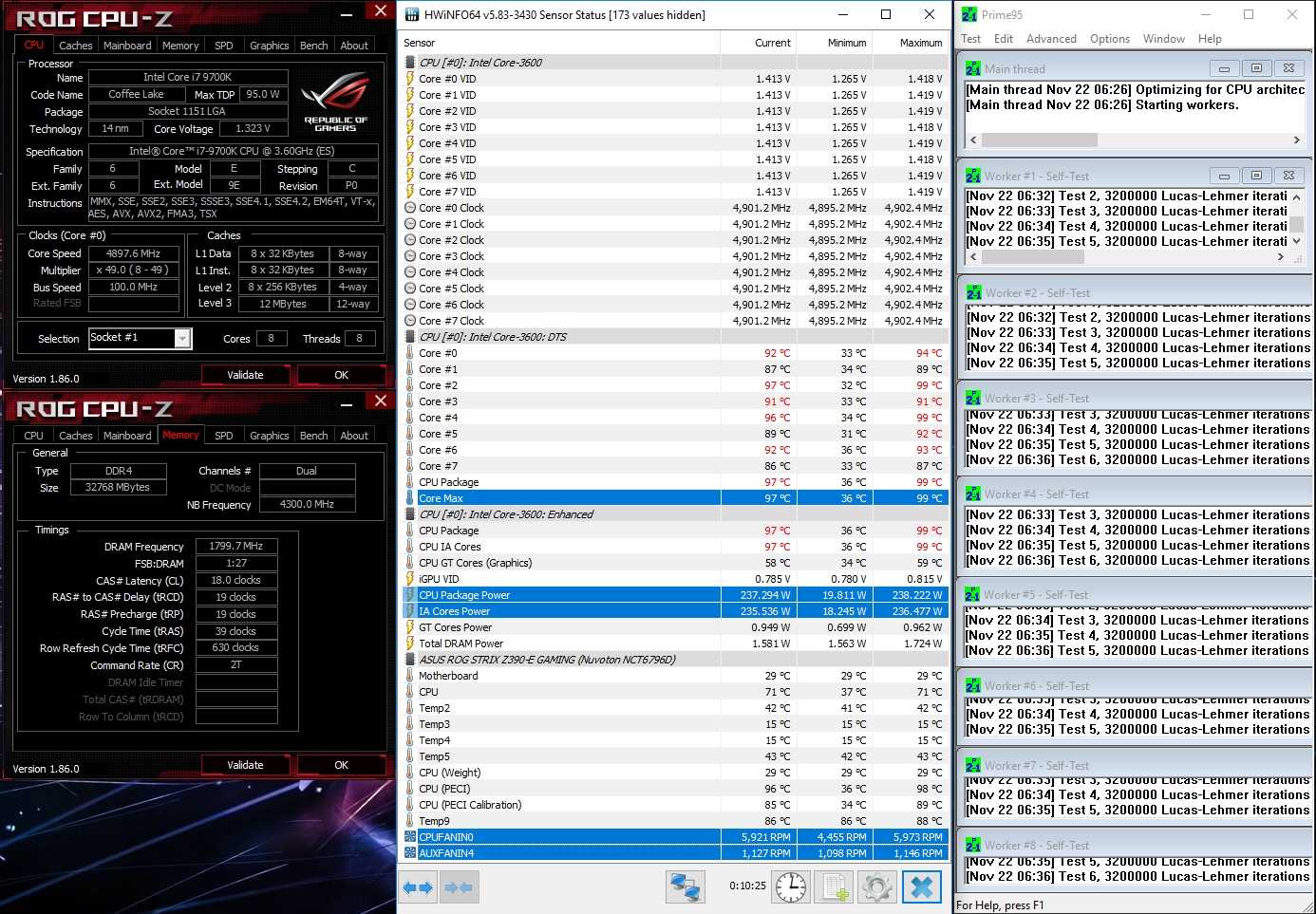

Третьим этапом наших экспериментов с ROG Strix Z390-E Gaming стал разгон процессора Intel Core i7-9700k. Несмотря на используемую нами систему охлаждения Enermax LiqFusion 240 с ее компактным радиатором, мы смогли добиться результата в 4.9 ГГц по всем восьми ядрам i7-9700k. Рабочее напряжение при этом понадобилось повысить до 1.400 В, но фактически под нагрузкой оно составляло 1.413 В. В этих условиях процессор потреблял до 240 Вт в нагрузке и нагревался до 99 градусов Цельсия. Результат под Prime95 с его AVX инструкциями более чем достойный. Чувствовалось, что наш экземпляр процессора способен взять и более высокие частоты, но камнем преткновения стала недостаточно эффективная система охлаждения CPU.

Оперативная память Corsair Vengeance RGB Pro на материнской плате ROG Strix Z390-E Gaming без проблем заработала на частоте 3600 МГц с таймингами 18-19-19-39-2Т при напряжении 1.35 В.

Материнские платы Asus Z390: TUF Gaming

После обширной работы с различными поставщиками подключение компонентов в Asus Z390 TUF Gaming, по-видимому, так же прост, как конструктор Lego, что делает его лучшим выбором для тех, кто никогда раньше не занимался сборкой ПК.

Здесь есть три материнских платы с новым чипсетом Z390, все из которых предлагают беспроводную связь прямо из коробки. TUF Z390M-Pro Gaming тем временем является micro-ATX. Это означает, что он имеет значительно меньшие размеры, чем другие варианты.

И ещё есть TUF Z370-Plus Gaming II. На ней установлен новый чипсет Z370 вместо нового Z390, но вы к счастью, сможете связать его с процессором Intel 9th Gen.

Характеристики Asus Z390: TUF Gaming

Технические характеристики

Модель- ROG STRIX Z390-E GAMING
Socket- 1151 v2
Чипсет- Intel Z390
Тип памяти- DDR-4
Количество слотов памяти- 4
Оперативная память:
4 x DIMM, Max. 64Гб, DDR4 4266(O.C.), 4133(O.C.), 4000(O.C.), 3866(O.C.), 3733(O.C.), 3600(O.C.), 3466(O.C.), 3400(O.C.), 3333(O.C.), 3300(O.C.), 3200(O.C.), 3000(O.C.), 2800(O.C.), 2666, 2400, 2133 МГц;
Слоты расширения- 3 x PCI-E 3.0 x16, 3 x PCI-E x1, 2 x PCI-E M.2
Тип слотов M.2:
- 1 x M.2 Socket 3, with M key, type 2242/2260/2280 (both SATA & PCIE mode)
- 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 (PCIE 3.0 x 4 mode)
Поддерживаемые режимы PCI-Express:
- 2 x PCIe 3.0 x16 (x16/x0 or x8/x8);
- 1 x PCIe 3.0 x16 (max at x4 mode)
- 3 x PCIe 3.0 x1 (max at x1 mode)
Звук- 8-канальный (7.1) SupremeFX S1220A
Сетевой интерфейс- Gigabit Ethernet Intel I219V (10/100/1000 Мбит/с), Intel Wireless-AC 9560 Wi-Fi 802.11 a/b/g/n/ac
Разъёмы на задней панели- PS/2, 2 x USB 2.0, 5 x USB 3.1, USB 3.1 Type-C, HDMI, DisplayPort, RJ-45, S/PDIF (оптический)
Форм-фактор- ATX (305 ммx 244 мм).

Материнские платы Asus Z390: Prime

Prime series является самым основным из группы Z390. Предназначенные для повседневных пользователей, а не для геймеров, они наверняка станут самыми недорогими материнскими платами Z390.

Поддерживаются как процессоры Intel 8-го, так и 9-го поколений. Также будут присутствовать все вышеперечисленные функции, включая новый разгон AI и вентилятор Xpert 4.

Две модели Prime — как ожидается будут иметь полноразмерные платы ATX, которые не требуют экономии места.

Устройство	Prime Z370-A	Prime Z370-A II
Чипсет	Intel Z390	Intel Z390
Разъем	LGA 1151	LGA 1151
Память	DDR4 4133MHz, Dual Ch, Макс. 64GB	DDR4 4133MHz, Dual Ch, Макс. 64GB
Место хранения	2x M.2, 2x U.2, 6x SATA 6 Гбит / с	2x M.2, 2x U.2, 6x SATA 6 Гбит / с
USB	4x USB 3.1 (Gen 2), 5x USB 3.1 (Gen 1), 6x USB 2.0	2x USB 3.1 (Gen 2), 6x USB 3.1 (Gen 1), 6x USB 2.0
ЛВС	Гигабитная локальная сеть Intel I219-V	Гигабитная локальная сеть Intel I219-V
аудио	8-канальный кодек Realtek ALC S1220A	8-канальный кодек Realtek ALC S1220A
Габаритные размеры	ATX 305x244mm	ATX 305x244mm

Технические характеристики ASUS ROG Strix Z390-E Gaming

Процессорный разъём
Совместимые процессоры
Чипсет
Оперативная память
Слоты PCIe 3.0 x16
Остальные слоты PCIe 3.0
NVIDIA SLI
AMD CrossFireX
Разъёмы SATA
Разъёмы M.2
Беспроводная сеть
Bluetooth
Локальная сеть
Аудио
Разъёмы на задней панели
Клавиши на задней панели
Разъёмы для вентиляторов и подсветки
Распаянные колодки разъёмов
Габариты

Intel LGA 1151
Intel Core 8-го и 9-го поколений
Intel Z390
4x DDR4 4266 МГц (O.C.), 128 Гбайт макс
1x 16 линий; 1x 8 линий; 1x 4 линий;
1x PCIe 3.0 x1
NVIDIA 2-Way SLI
AMD 3-Way CrossFireX
6x SATA III 6Gb/s
1x M.2 (2242/2260/2280), SATAIII и PCIe 3.0 x4 1x M.2 (2242/2260/2280/22110), PCIe 3.0 x4
Wi-Fi 802.11 a/b/g/n/ac, 2,4 и 5 ГГц (Intel Wireless-AC 9560)
Bluetooth 5.0
1x RJ-45, 1 Гбит/сек (Intel I219-V)
ROG SupremeFX, 8 каналов
1x PS/2 для клавиатуры и мыши 2x USB 2.0 3x USB 3.1 Gen 2 2x USB 3.1 Gen 11x USB 3.1 Gen 2 Type-C 1x HDMI 1x DisplayPort 1x Ethernet 2x Разъёмы для Wi-Fi и Bluetooth. 5x 3,5-мм аудиоразъёмы 1x S/PDIF
1x CPU Fan (4-Pin) 1x CPU_OPT Fan (4-Pin) 1x EXT_FAN 2x Chassis Fan (4-pin) 1x AIO_PUMP (4-pin) 1x W_PUMP+ (4-pin) 1x M.2_Fan 2x LED_Strip
2x USB 2.0 1x USB 3.1 gen1 1x USB 3.1 gen2 1x T_Sensor 1x Node 1x COM 1x TPM 1x AAFP (вывод аудио на корпус)
30,5×24,4 см (ATX)

BIOS

170101000156
170101000205
170101000208
170101000213
170101000215
170101000217
170101000221
170101000225
170101000228
170101000232
170101000234
170101000240

Предназначение

ASUS ROG Strix Z390-E Gaming — одна из лучших материнских плат ASUS, построенная на топовом чипсете Intel Z390. Она станет отлично основой как для игрового ПК, так и для рабочей станции. Ну а благодаря чипсету Z390 можно попробовать разогнать процессор (если он поддерживает разгон) и тем самым добавить мощной системе ещё больще производительности.

GIGABYTE Z390 AORUS MASTER

MSI MEG Z390 ACE

ASRock Z390 Taichi Ultimate

Возможности UEFI BIOS

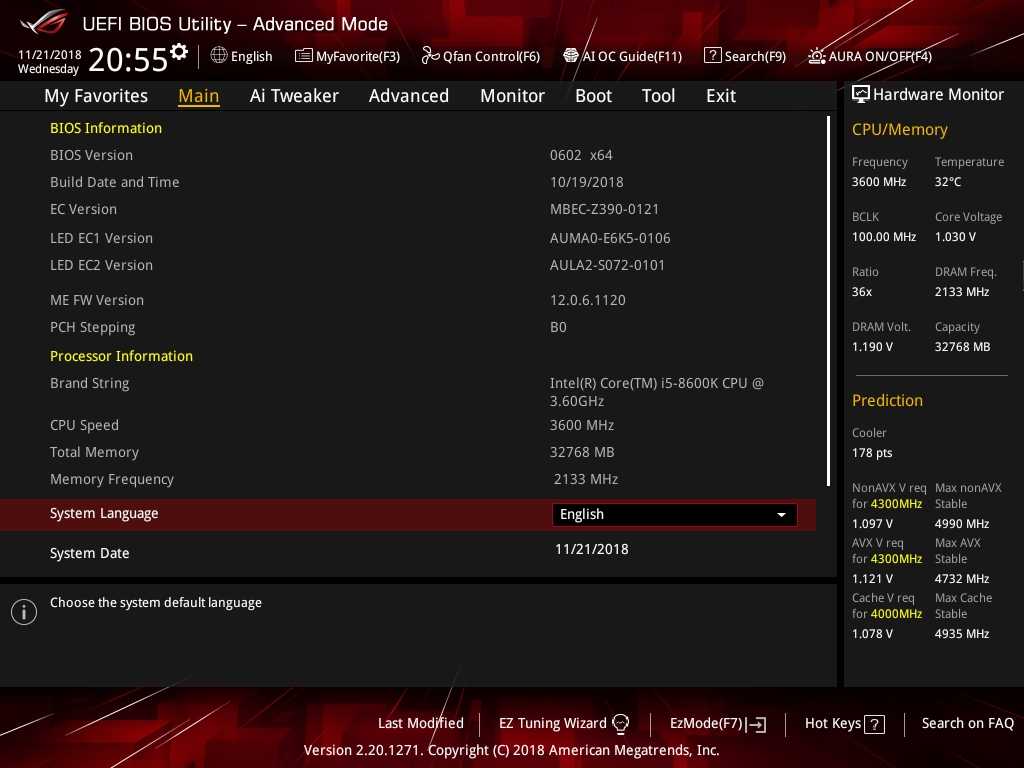

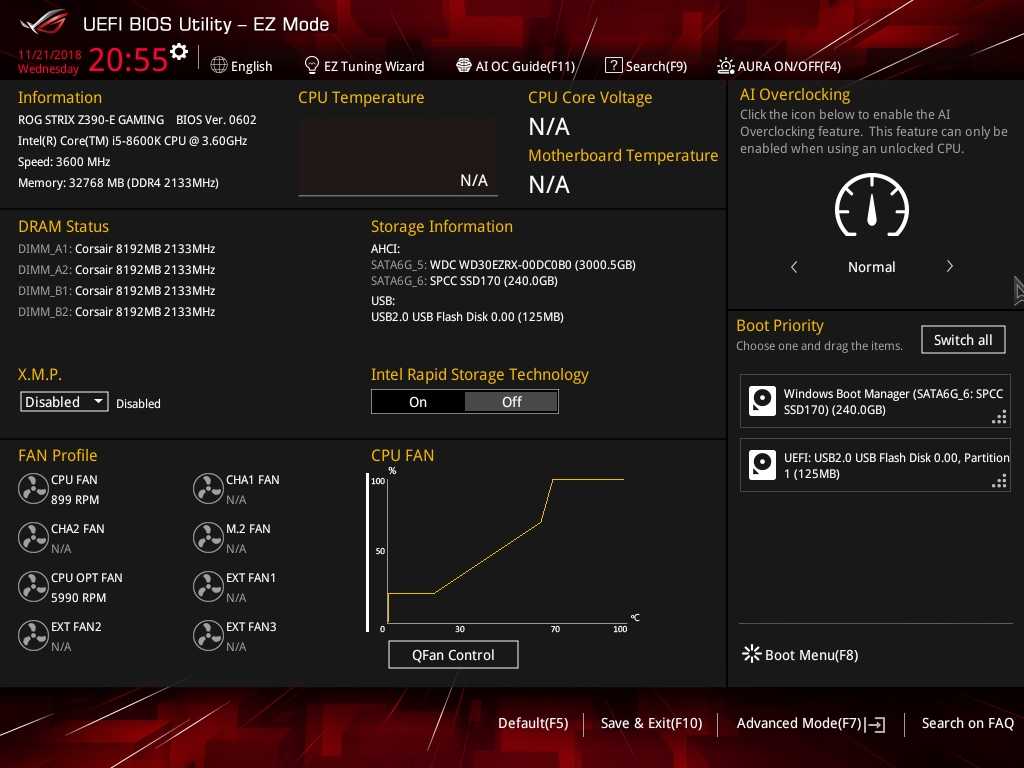

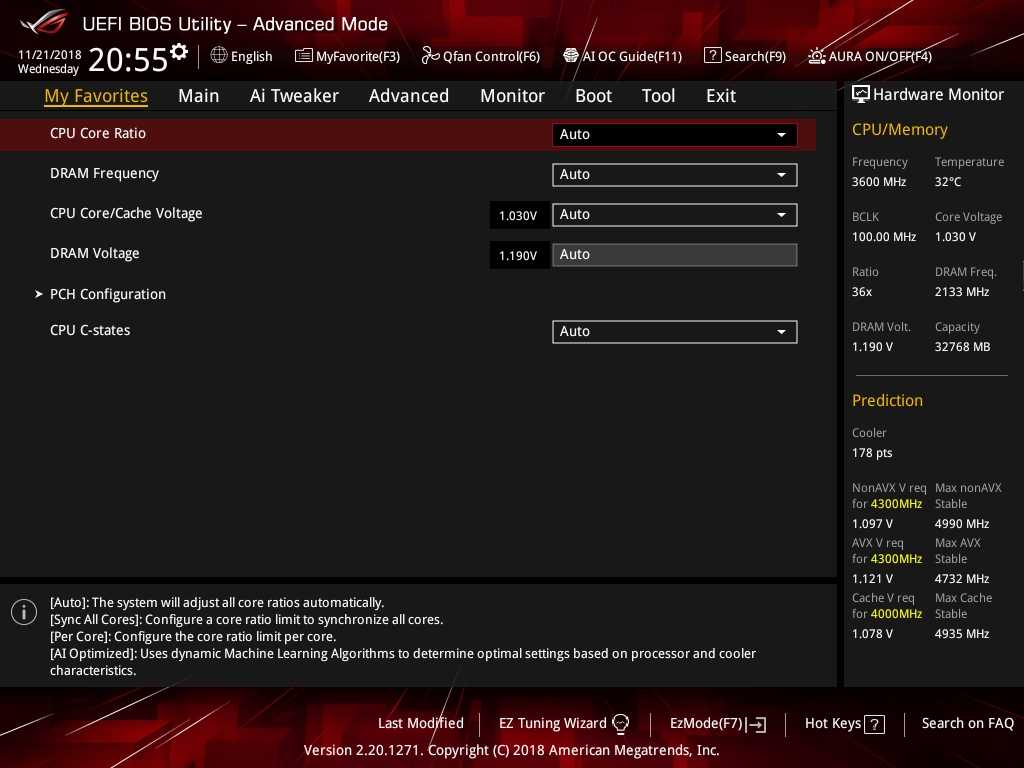

Настройки BIOS платы ROG Strix Z390-E Gaming оформлены в соответствии с корпоративным стилем серии Republic of Gamers в красно-черных цветах. Оболочка UEFI BIOS представлена двумя интерфейсами: EZ Mode — для информации о системе, а также Advanced Mode в виде полного перечня настроек.

Переключение между интерфейсами выполняется клавишей F7. В режиме Advanced Mode вкладка «My Favorites» содержит часто используемые настройки BIOS. Следующий раздел «Main» включает в себя информацию о модели платы, ее версии BIOS, объеме памяти, модели и частоты установленного процессора.

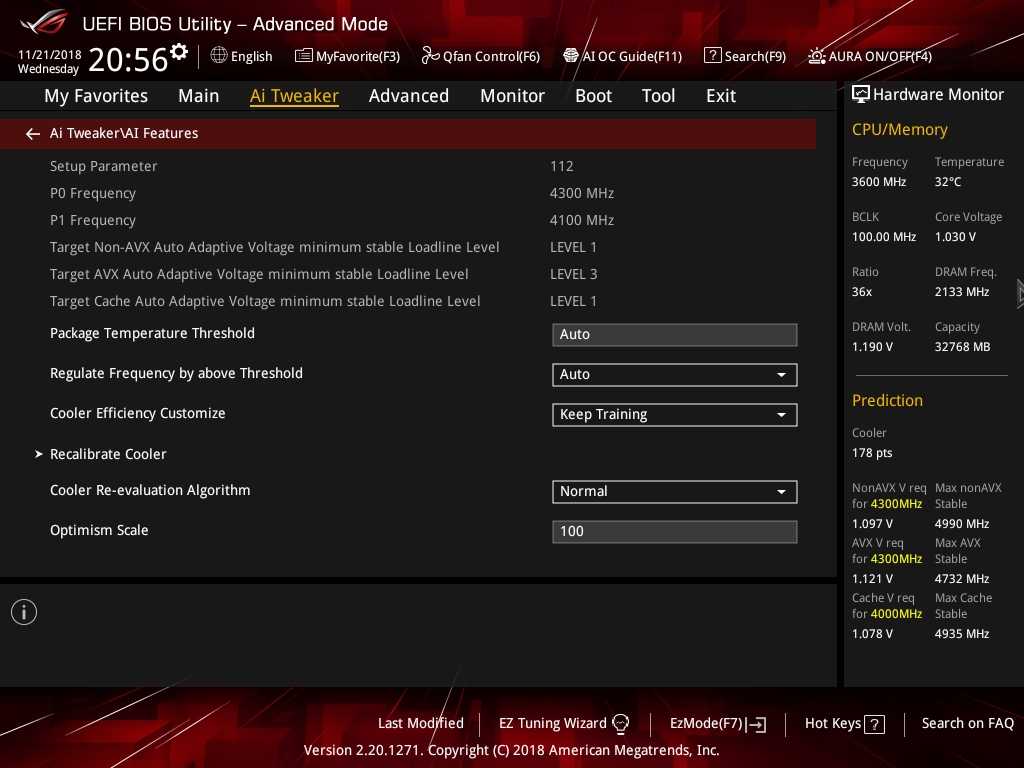

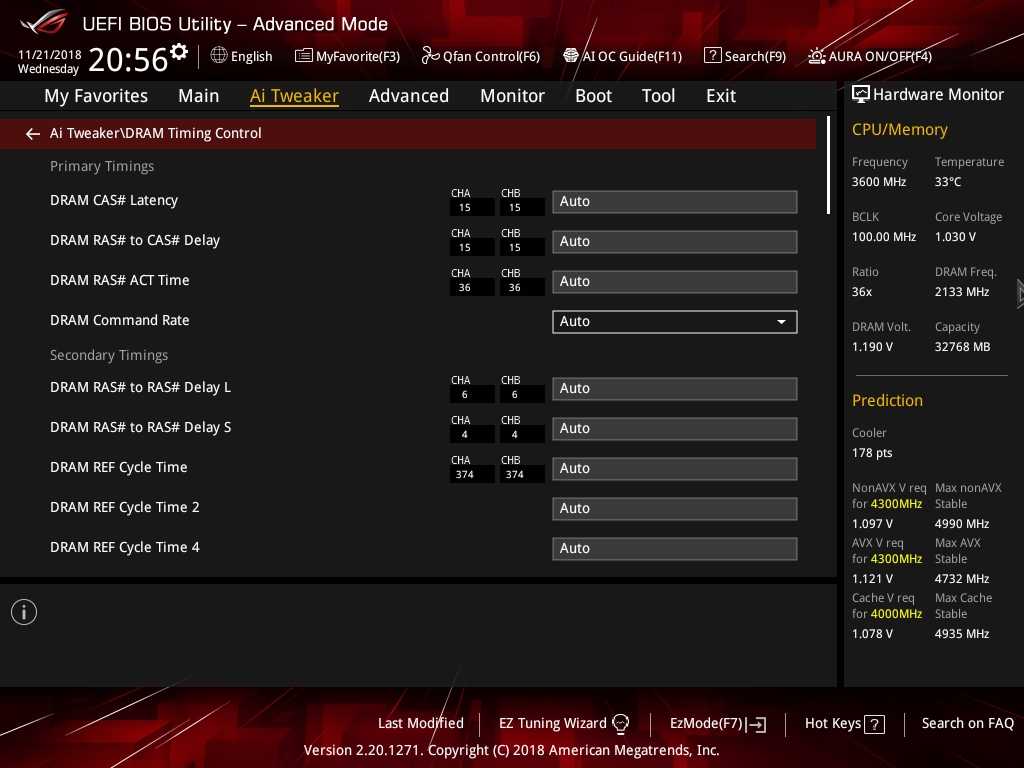

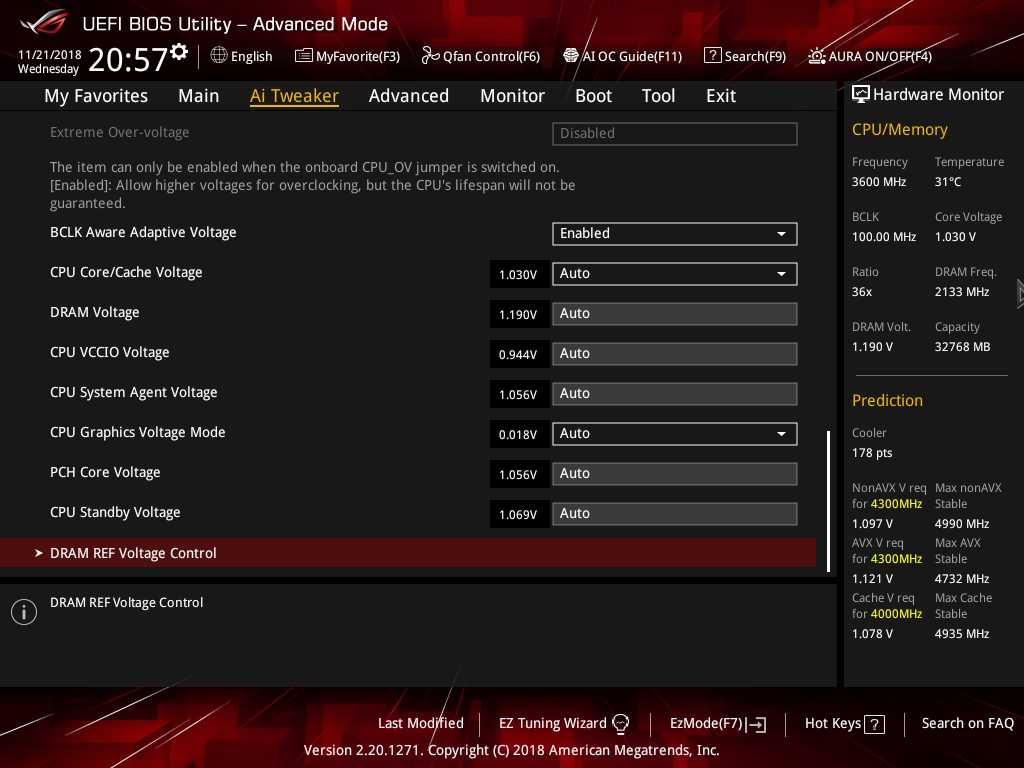

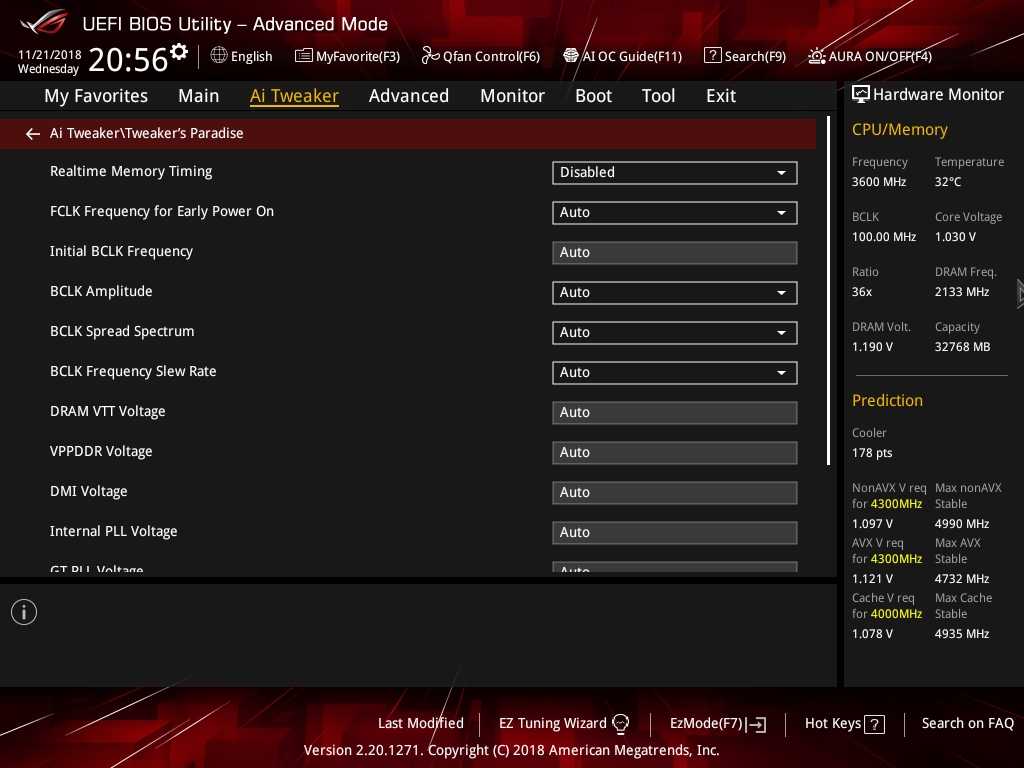

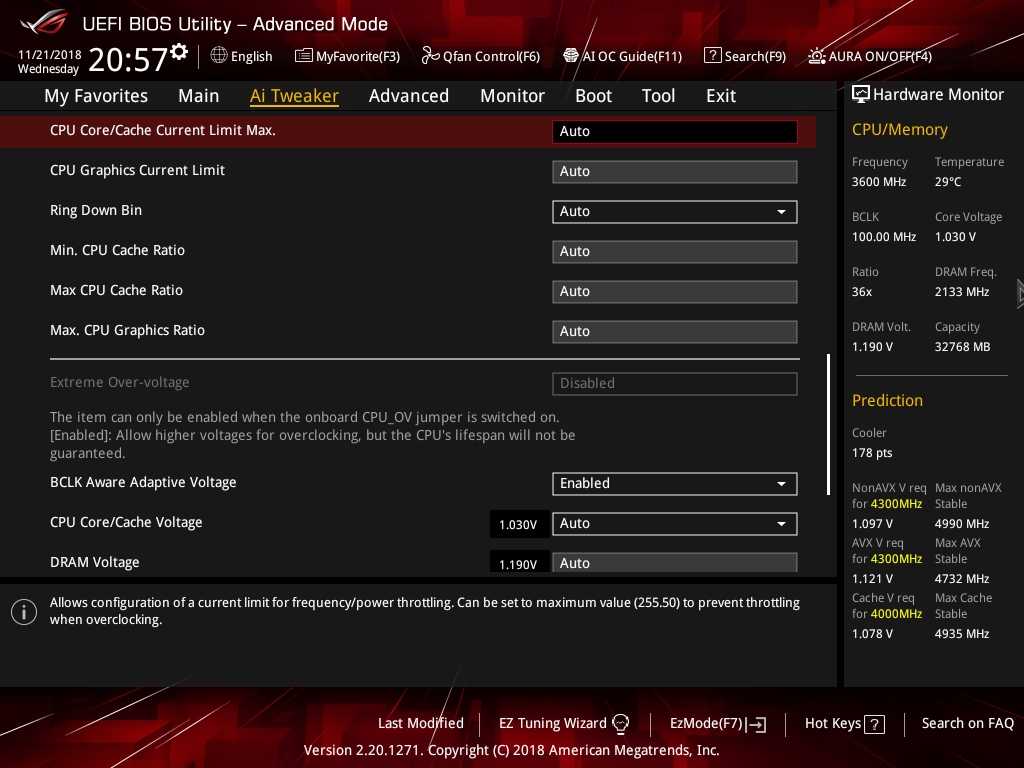

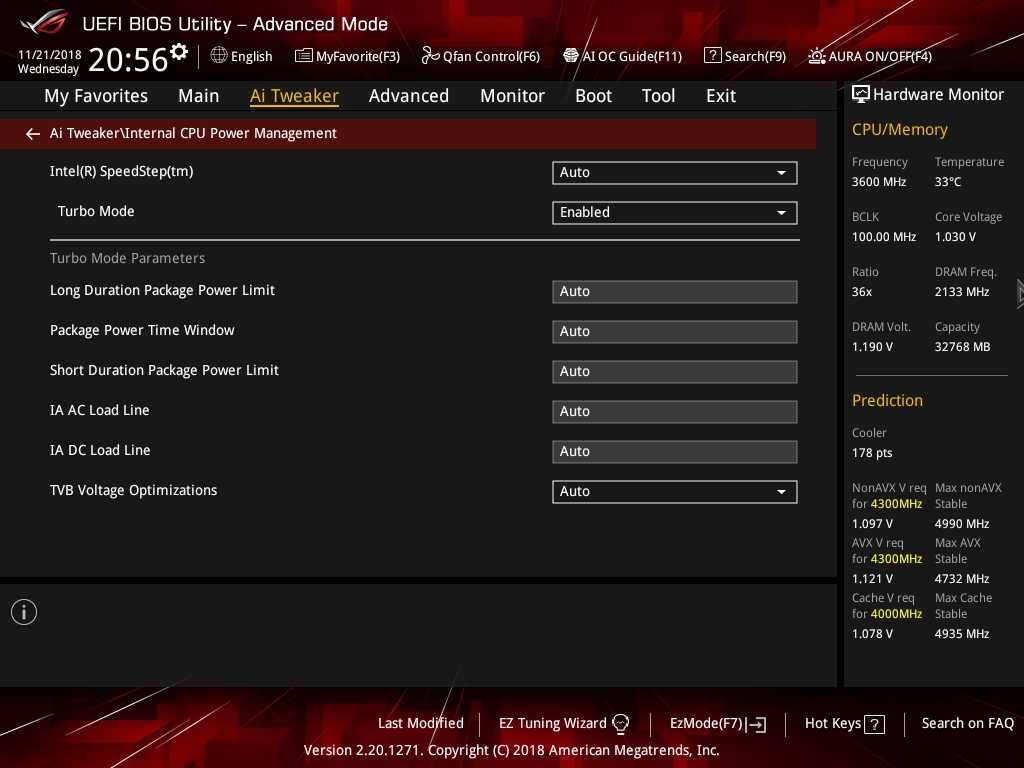

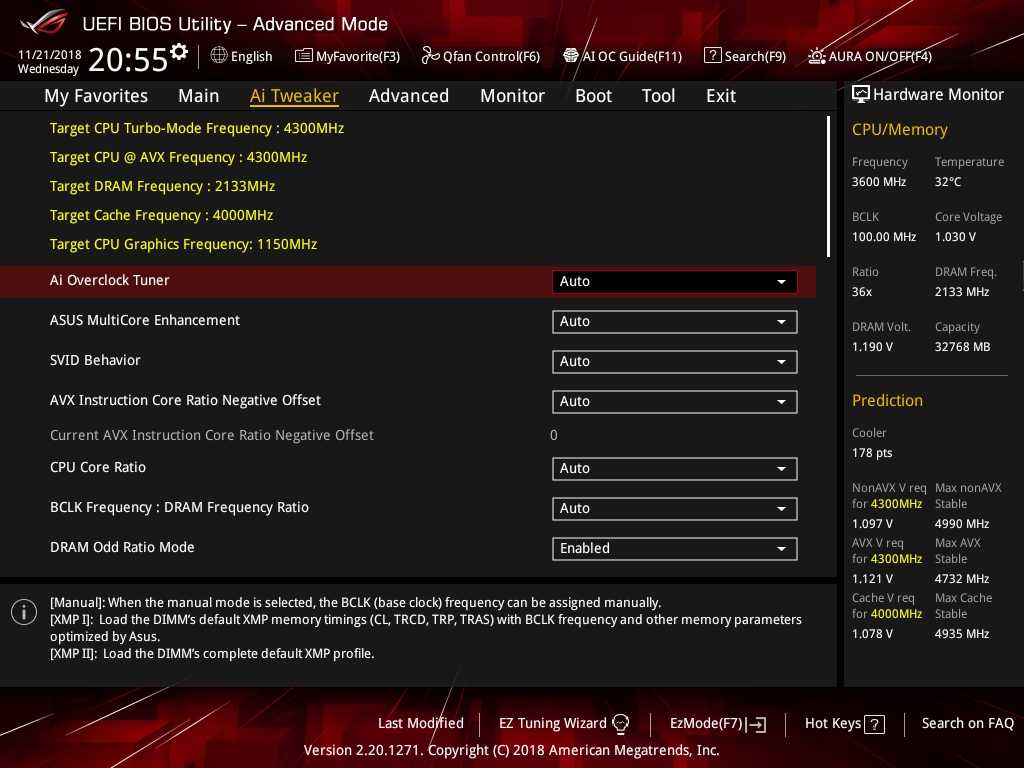

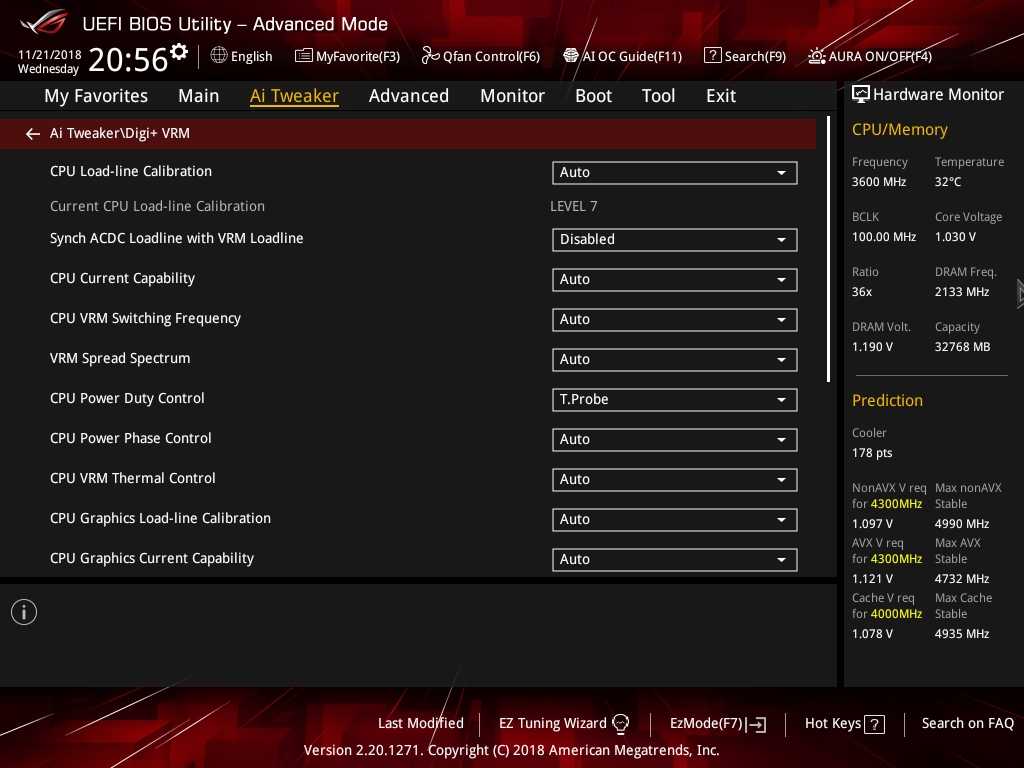

Раздел «Ai Tweaker» по традиции вобрал в себя все настройки для оверклокинга и тонкого тюнинга системы. Данный пункт меню содержит очень много настроек, что характерно для материнских плат ASUS с чипсетами Intel Z-серии.

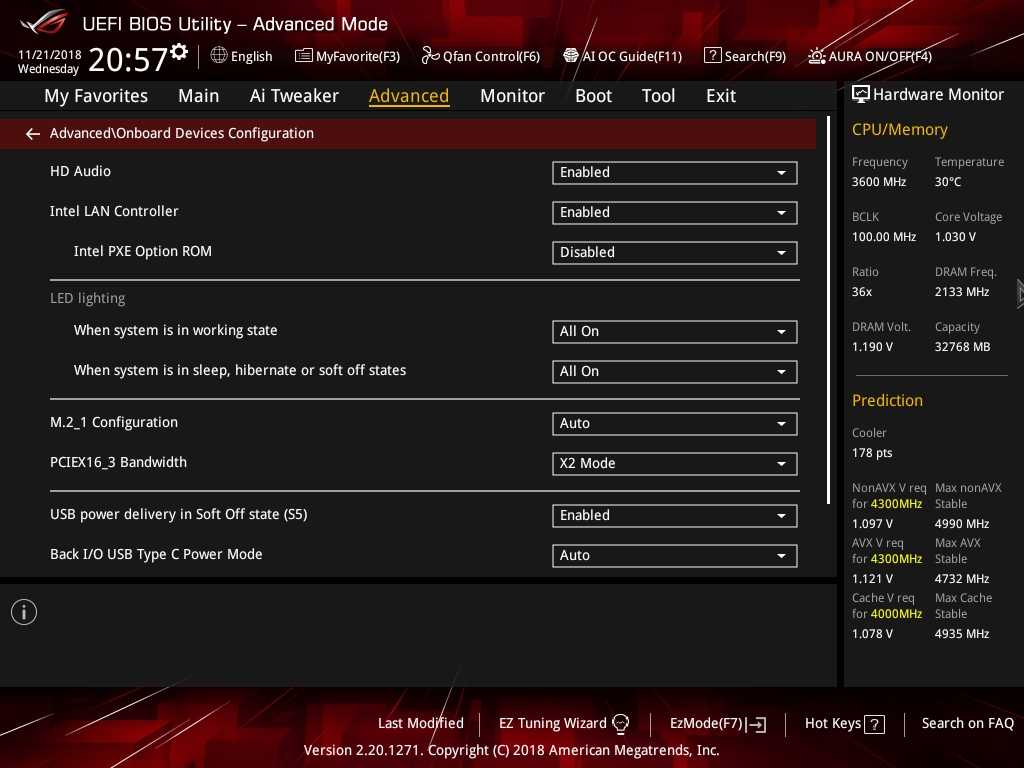

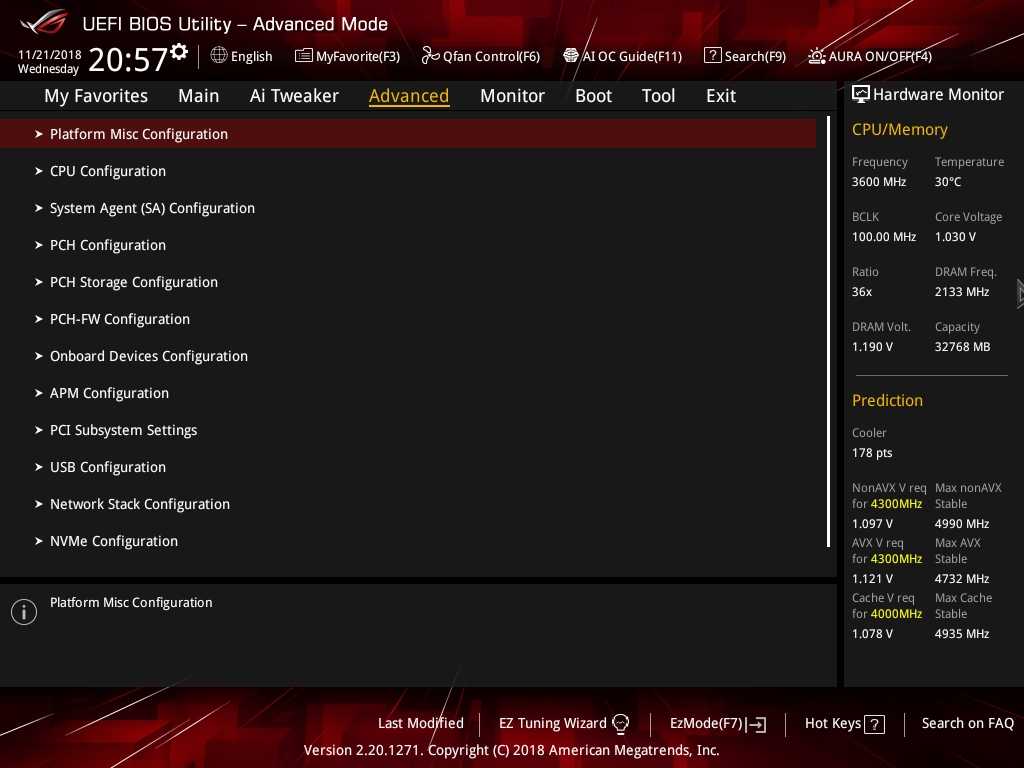

Работа периферии и слотов материнской платы может быть контролируема рядом настроек раздела «Advanced».

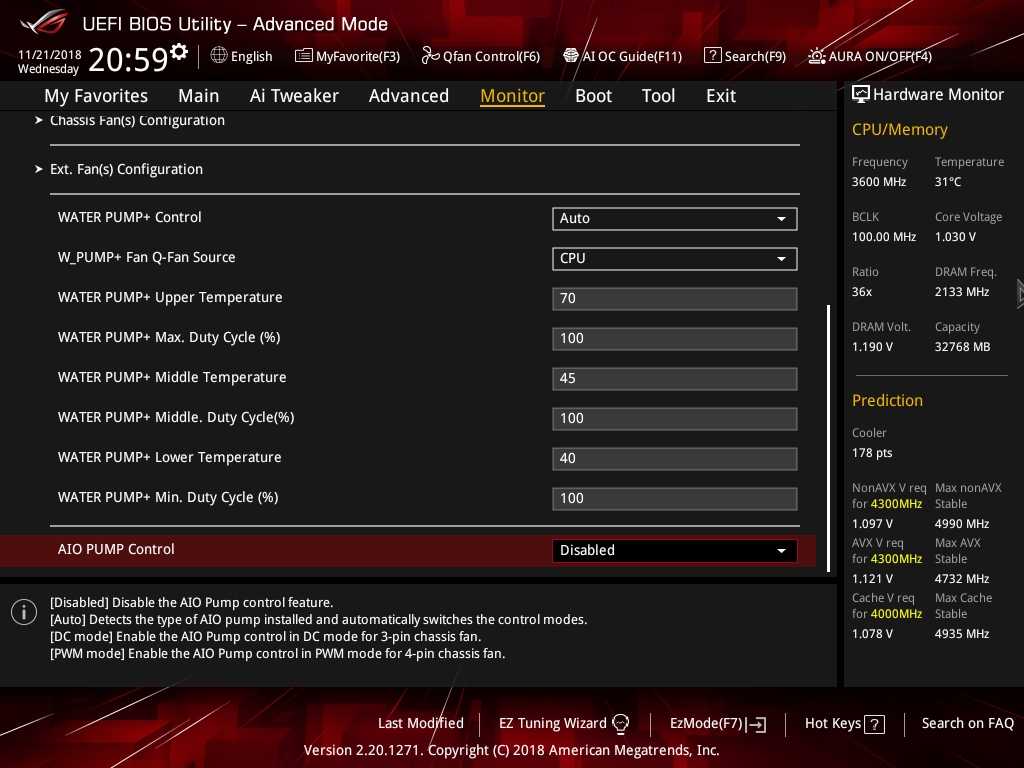

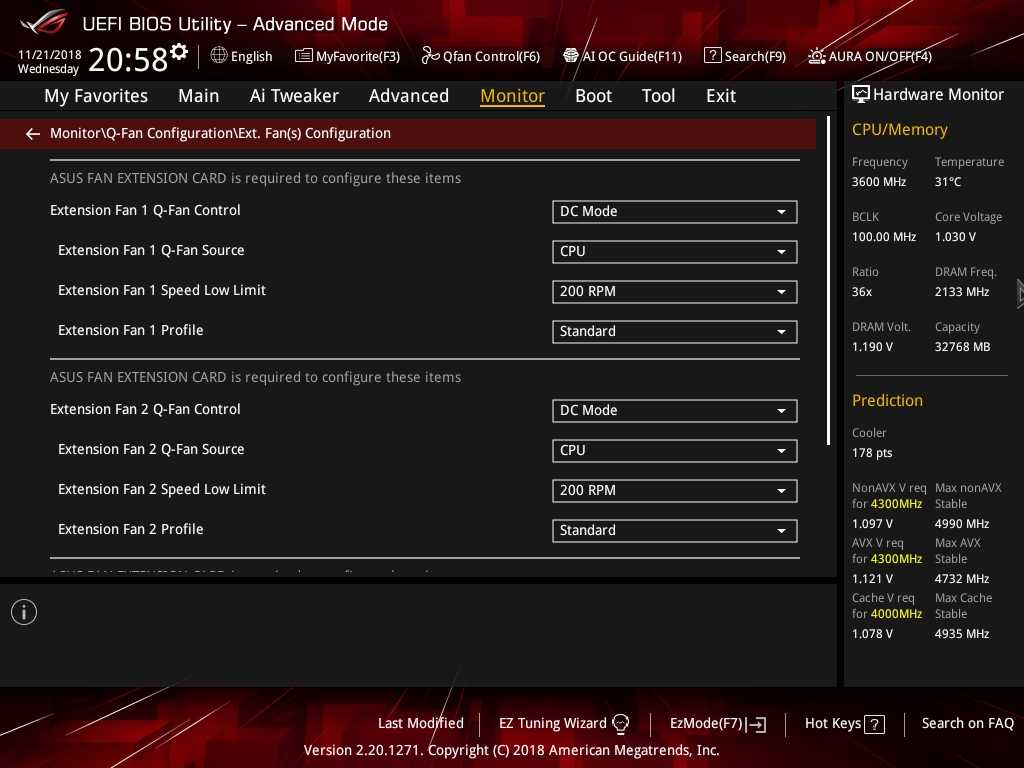

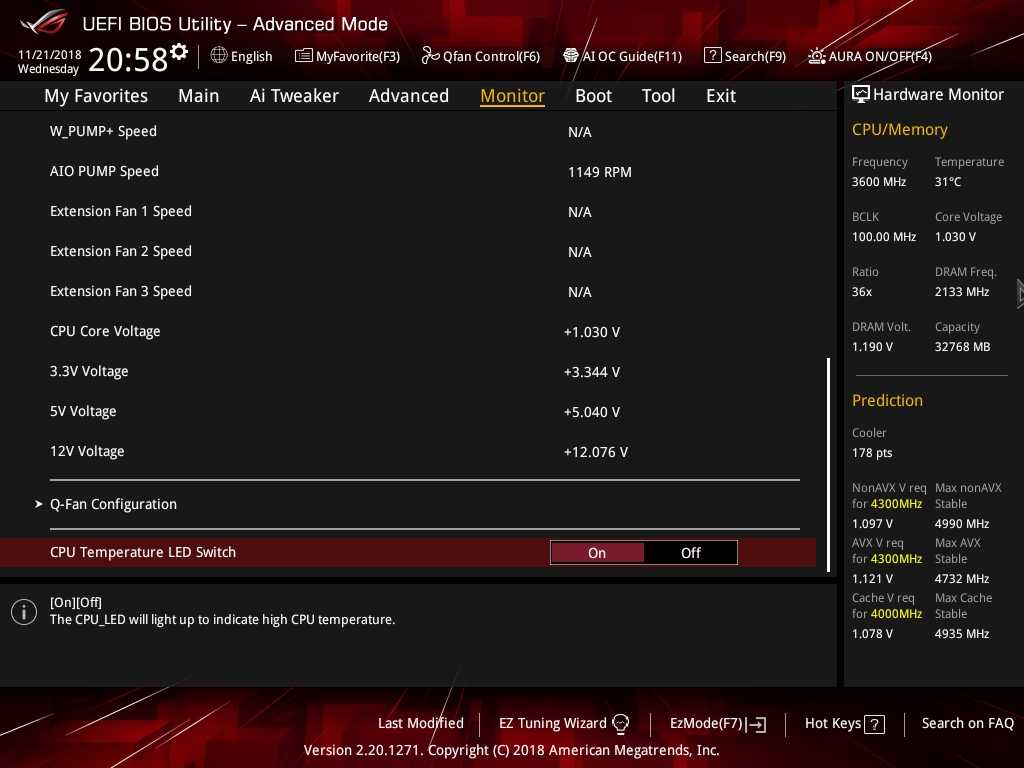

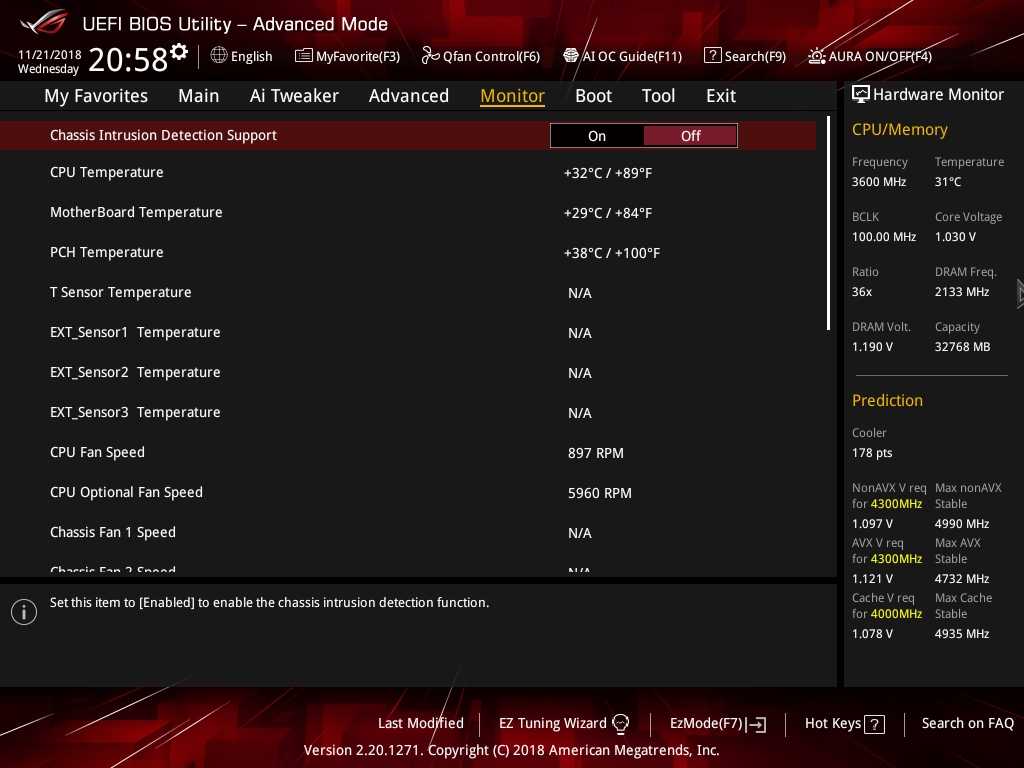

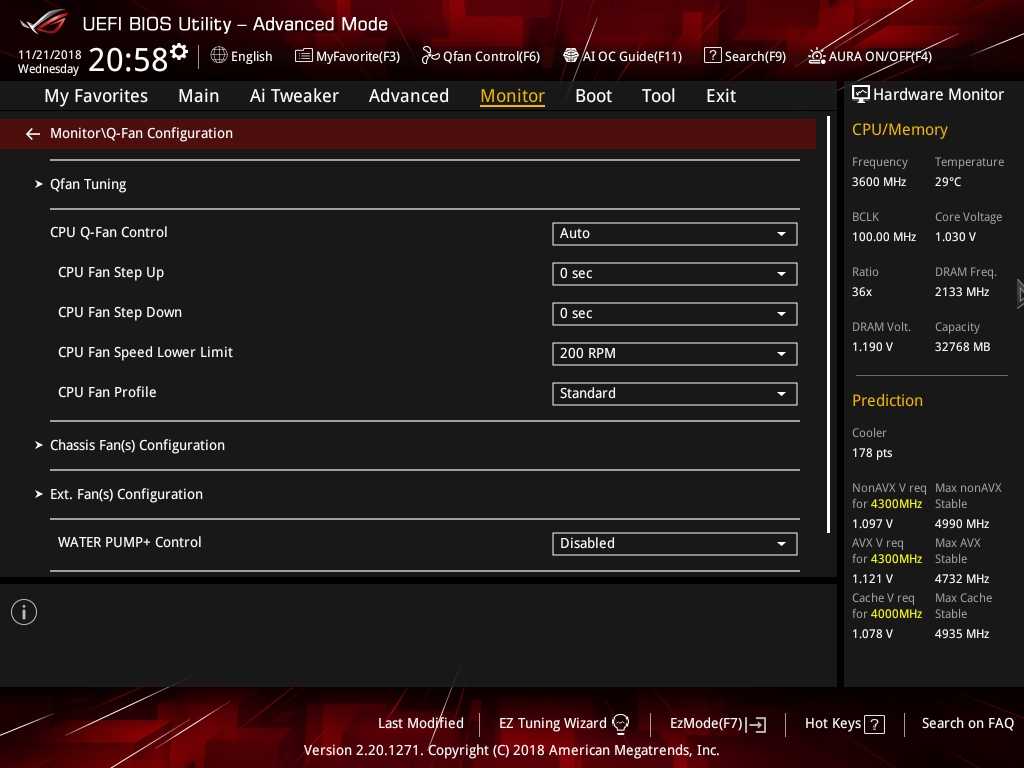

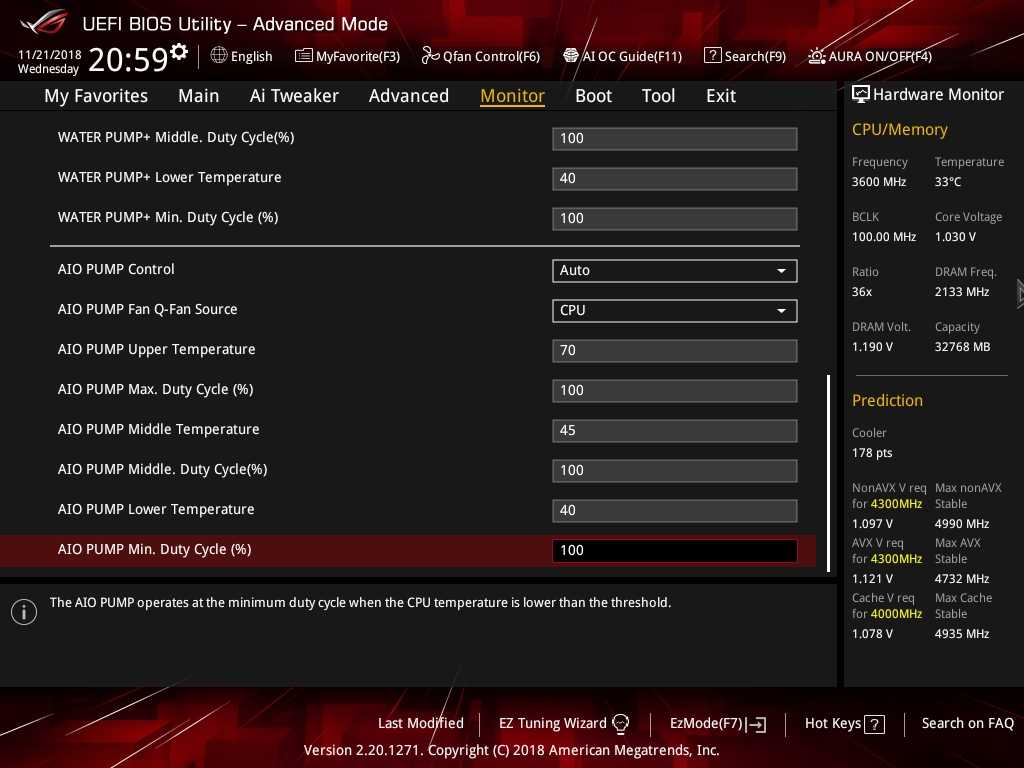

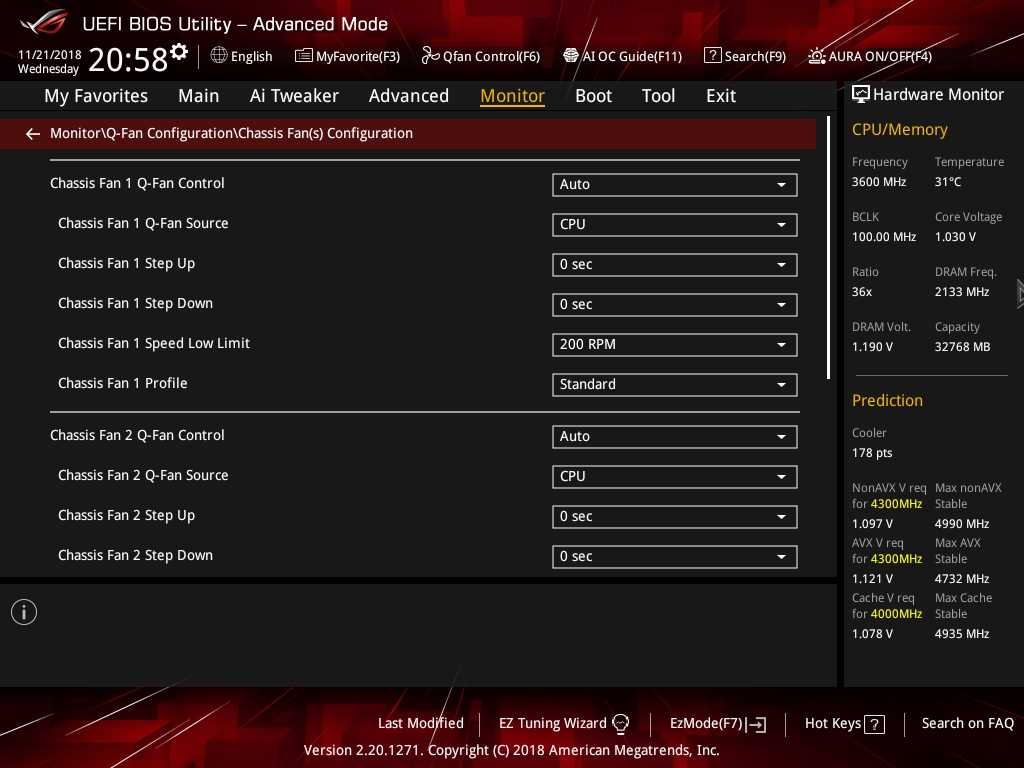

Раздел «Monitor» содержит информацию о температурах, напряжении и скоростях вращения подключенных систем охлаждения. Здесь же можно настроить алгоритм работы последних. Доступно управление PWM и DC.

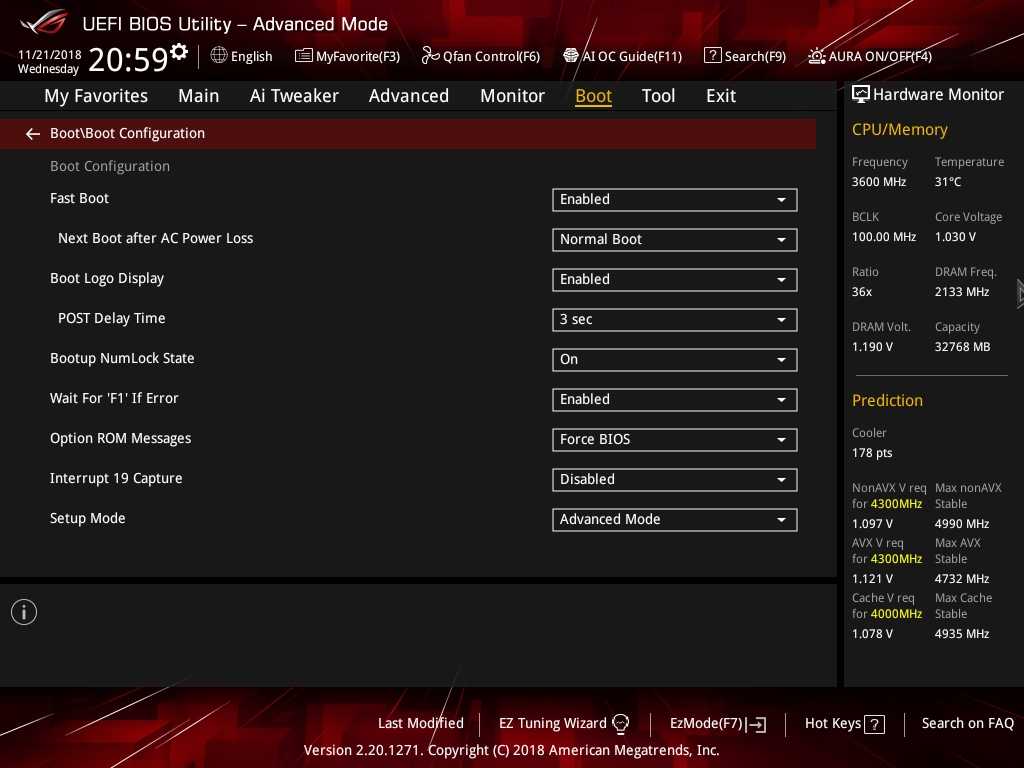

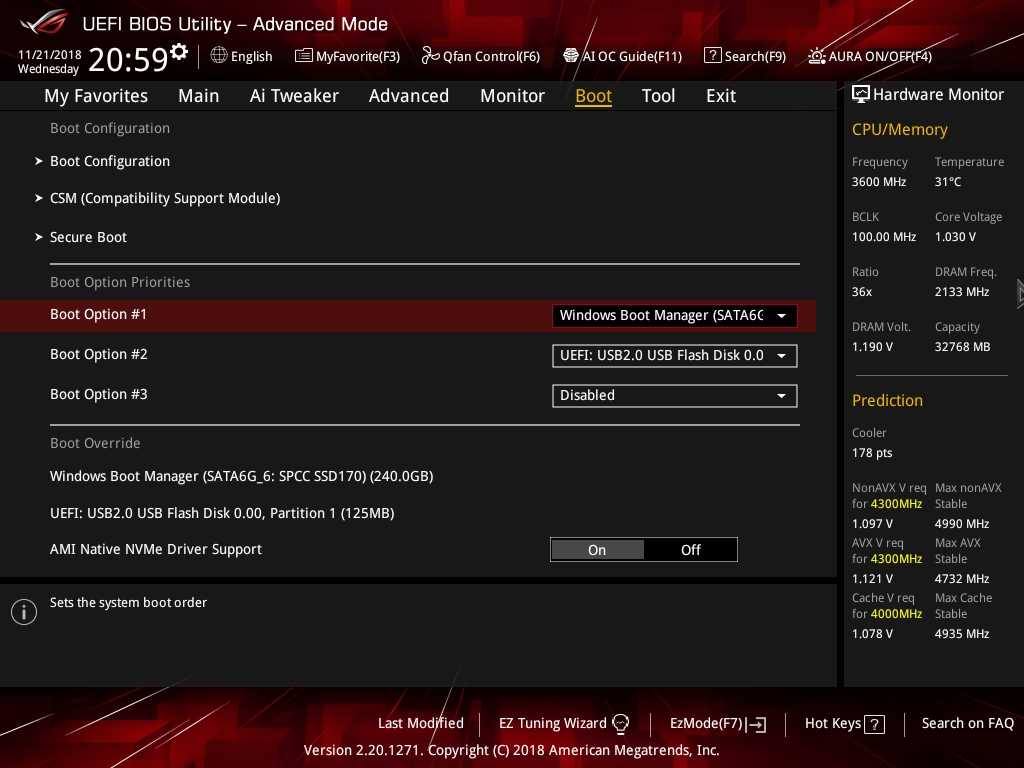

Вкладка «Boot» отвечает за загрузку операционной системы. Здесь можно выбрать загрузочный накопитель по умолчанию, а также настроить порядок и условия загрузки системы.

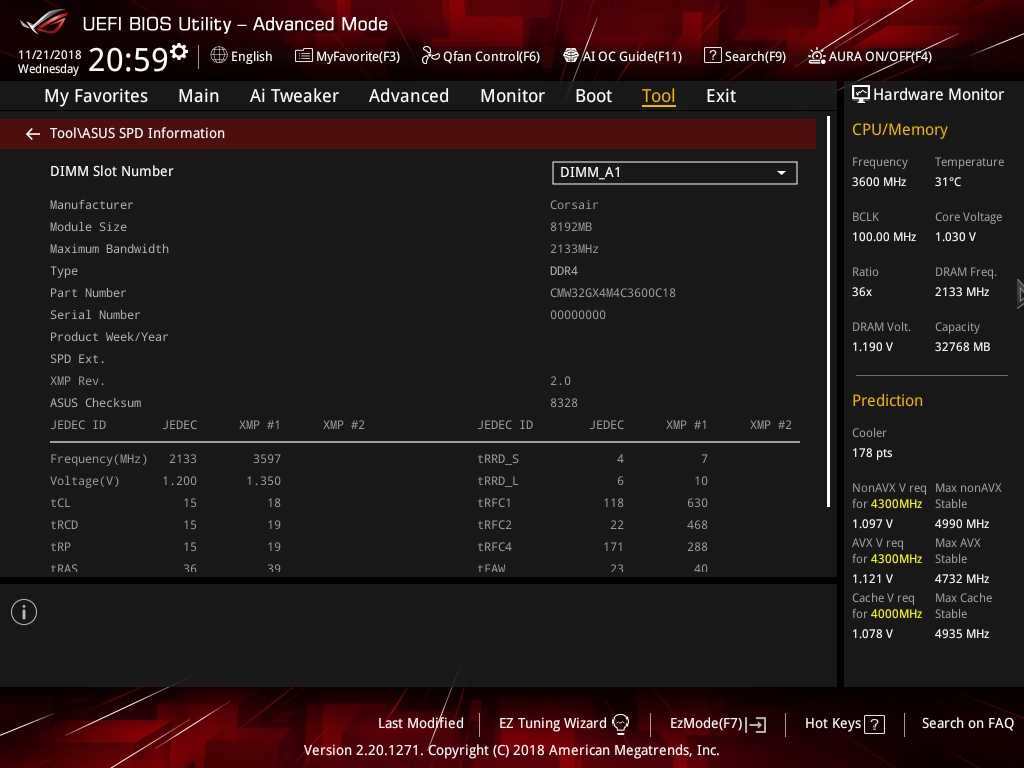

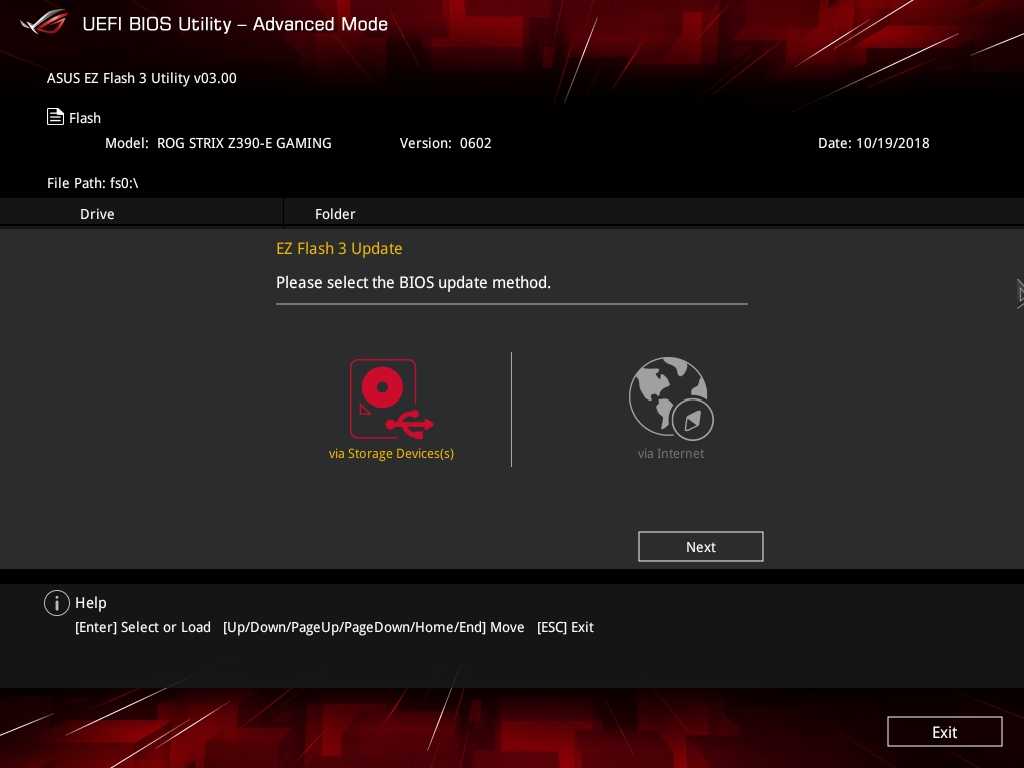

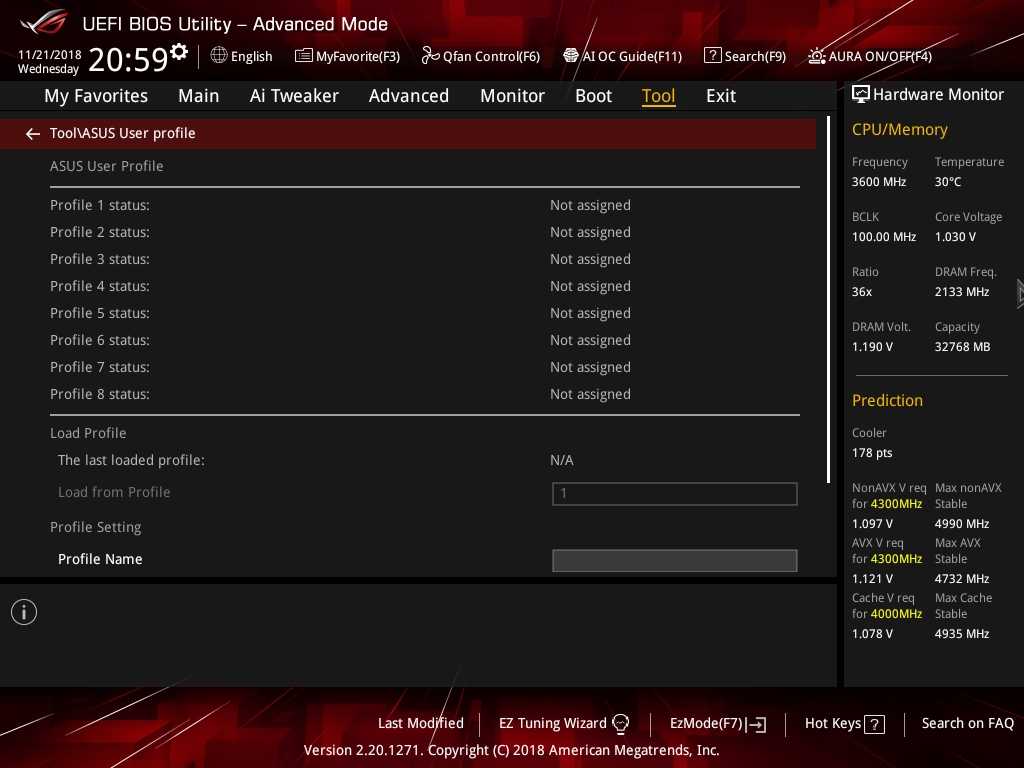

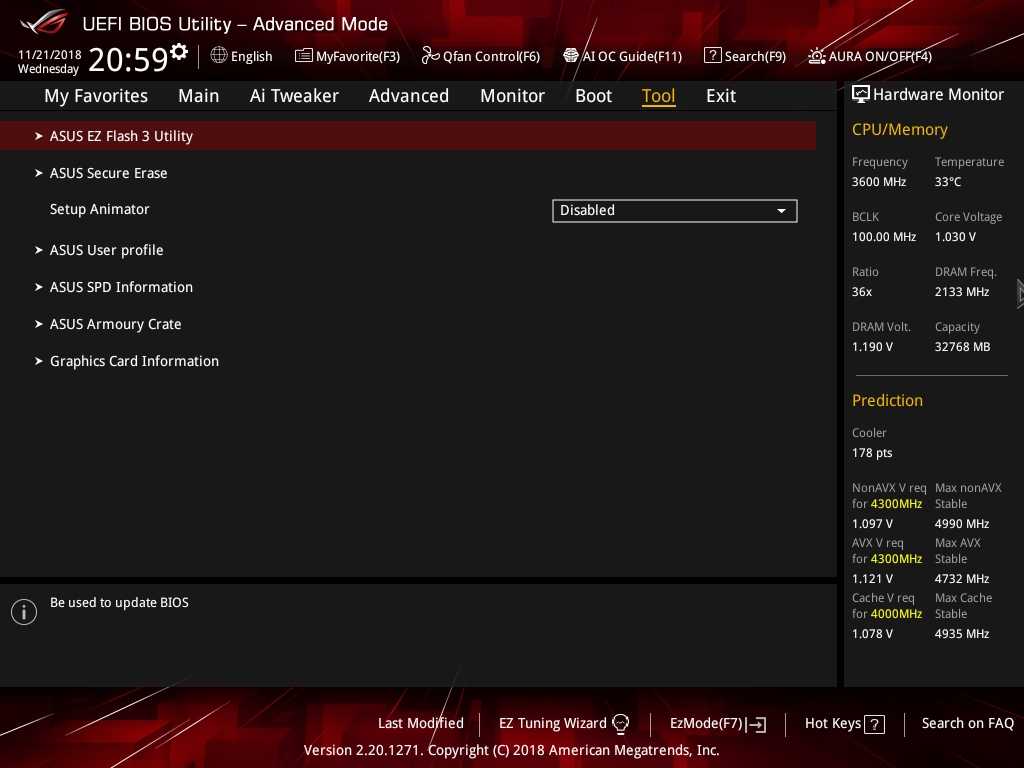

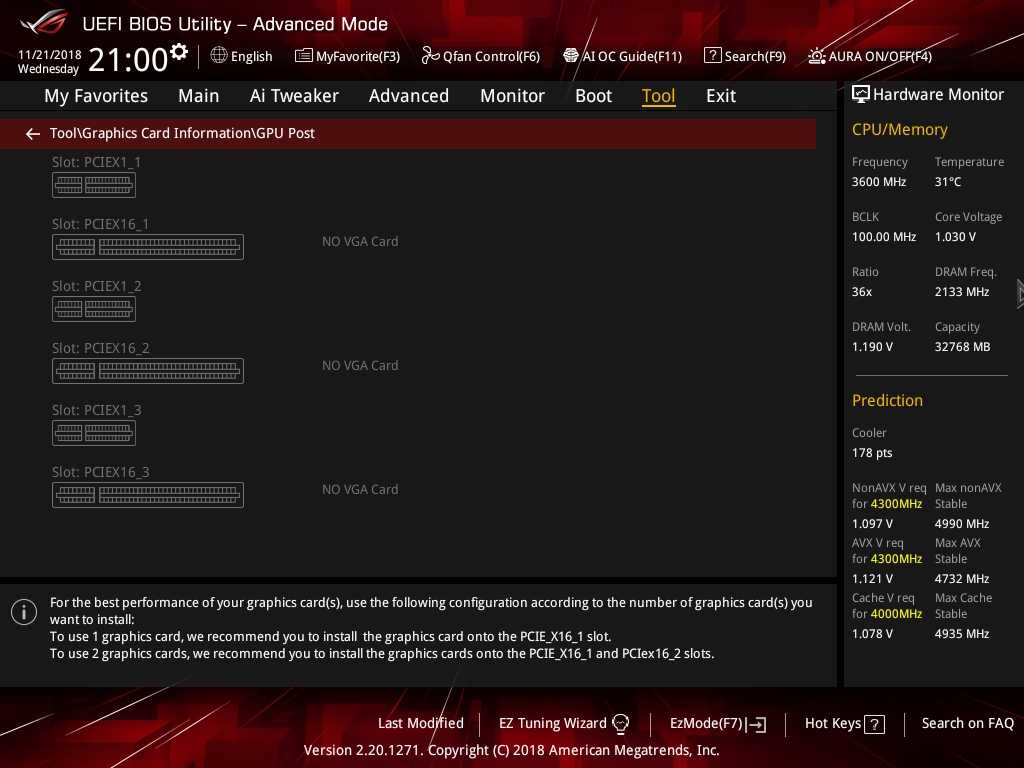

Еще один большой раздел «Tool» отвечает за сервисные функции материнской платы. Внутри пользователь обнаружит инструменты для обновления BIOS, сохранения профилей настроек, мониторинг PCI-e слотов материнской платы и другие сервисные опции.

Для сохранения настроек BIOS, сброса их на заводские и выхода из настроек без применения изменения служит вкладка «Exit».

GIGABYTE B360 / H370 AORUS GAMING 3 WIFI

Мы не рекомендовали игровые материнки от этого производителя в компактном формате, так как они ничем не лучше рассмотренной ASUS и хуже чем MSI, а стоят дороже, при этом на них много нареканий. Так что сразу рекомендуем достойную полноразмерную модель, да еще и с Wi-Fi модулем.

Характеристики GIGABYTE B360 / H370 AORUS GAMING 3 WIFI

	B360	H370
Форм-фактор	ATX	ATX
Звуковой кодек	ALC892	ALC1220
Оптика	нет	нет
Аудио разъемы	6	6
Сетевая карта	Intel	Intel
Видео разъемы	DVI, HDMI	DVI, HDMI
Количество USB	6	6
Слоты M.2	2 (SATA, PCI-E)	2 (SATA, PCI-E)
Поддержка RAID	нет	да
Количество фаз	7 (5+2)	10 (8+2)
Рекомендуемые процессоры	Core i3, i5	Core i5, i7

За свою цену данная материнка является вполне добротной, но предлагает не самое крутое оснащение – тут нет топового кодека, оптики, всего 2 видео разъема и средненькая система питания в модели на чипсете B360, но с достаточно большими радиаторами.

Основная фишка здесь все-таки Wi-Fi, который реализован просто в виде M.2 адаптера и заглушки PCI-слота с антеннами, которые идут в комплекте. Само-собой поддерживается стандарт 802.11ac в диапазоне 2.4 и 5 ГГц.

Модель на чипсете B360 не рассчитана на сборку топовых конфигураций, но с любым Core i3 и i5 вполне справится. Брать ее имеет смысл прежде всего если вы никак не можете подключить ПК к интернету кабелем и вам ну очень нужен Wi-Fi, здесь это выйдет дешевле. В остальном эта материнка ничем не лучше моделей, которые мы рассмотрим дальше.

А вот модель на чипсете H370 в этот раз имеет действительно важные отличия. Это топовый кодек с улучшенной обвязкой и гораздо более мощная система питания, позволяющая установить топовый 6-ядерный процессор из линейки Core i7 (8700). Сюда в принципе можно было бы поставить даже 8-ядерный Core i9 (9900), но при условии если не грузить его под завязку профессиональными приложениями, а использовать больше для игр. В противном случае понадобится еще более мощная материнка, обычно для таких камней берут гораздо более дорогие модели с 12 фазами на процессор на чипсете Z390.

В обоих случаях основным недостатком является отсутствие оптики и в будущем вы не сможете подключить таким образом колонки, если вдруг у вас возникнет желание, но такова цена дешевого Wi-Fi.Материнская плата Gigabyte B360 AORUS GAMING 3 WIFI rev. 1.0

Комплект поставки

ASUS ROG STRIX Z390-I GAMING предлагается в компактной картонной коробке с узнаваемым оформлением. В комплекте с платой предлагается руководство, диск с драйверами и ПО, четыре кабеля SATA, внешняя усилительная антенна для модуля Wi-Fi, удлинитель для адресуемой RGB-ленты (80 см).

Также в поставку включены удлинитель для удобного подключения кнопок/индикаторов к контрольной панели, пара кронштейнов для установки M.2-накопителей формата 2242 с крепежными винтами, семь пластиковых стяжек, набор стикеров и скидочный купон на покупку товаров CableMod.

Курс
Python

Опануйте професію Python-розробника за 4 місяці й отримуйте $1300 уже через рік роботи

РЕЄСТРУЙТЕСЯ!

Цена

Материнские платы ASUS ROG STRIX Z390-I GAMING вскоре будут доступны в Украине. Компактная модель будет стоить несколько дороже предшественницы на базе Intel Z370. Ожидаемая стартовая цена новинки на нашем рынке – порядка 8000 грн. (~$290).

ASUS ROG STRIX Z390-I GAMING

Материнские платы
на

Если вкратце говорить о преимуществах модели на Intel Z390, то стоит отметить усиленный блок VRM c лучшим охлаждением, работу с более скоростными модулями памяти, появились нативные порты USB 3.1 Gen2 на интерфейсной панели, появился разъем для подключения RGB-ленты с элементами 5050. Для ASUS ROG STRIX Z390-I GAMING также используется более скоростной модуль Intel Wireless-AC 9560, есть порт HDMI 2.0 с поддержкой высоких разрешений, появился механизм AI Overclocking. То есть в деталях улучшений достаточно много, вопрос лишь в том, готовы за это дополнительно платить.

4.5

Оценка ITC.UA

Плюсы:
Дизайн; массивный радиаторный блок для охлаждения элементов VRM; силовая схемотехника; два скоростных порта M.2; охлаждение для накопителя формата M.2; модуль беспроводной связи Intel Wireless-AC 9560; внутренний и внешние порты USB 3.1 Gen2; улучшенная звуковая подсистема с Realtek S1220A и операционными усилителями; управляемая подсветка RGB и возможность подключения дополнительных лент; состав доступных портов; видеовыходы DisplayPort и HDMI 2.0; стационарная заглушка интерфейсной панели; комплект поставки

Минусы:
Высокая цена

Вывод:
ASUS ROG STRIX Z390-I GAMING – функциональная материнская плата на базе нового топового чипсета Intel Z390. Рассмотренная модель отлично подойдет для сборки компактной игровой платформы на базе чипов Intel Core 8/9-го поколений, владелец которой хочет не просто получить функциональную платформу, но также готов использовать скоростные комплекты памяти и не прочь поэкспериментировать с разгоном. Плата предлагает очень хорошее оснащение, достойный набор интерфейсных портов и обязательные атрибуты игрового устройства – управляемую RGB-подсветку и разъемы для подключения дополнительных лент. ASUS ROG STRIX Z390-I GAMING на старте продаж стоит дороже предшественницы, но в то же время она имеет целый ряд полезных доработок. Цена вызывает вопросы, но в своем классе предложение очень интересное.

В работе

Для материнских плат на базе Intel Z390 производитель сохранил структуру графической оболочки UEFI.

Все удобно и на своих местах. Доступных параметров более, чем достаточно для тонкой настройки системы.

Напряжение на CPU регулируется в пределах 0,6–1,7 В с шагом 0,005 В, на модули памяти можно подать от 1,0 до 2,0 В с дискретностью 0,00625 В.

Для плат ASUS на базе Intel Z390 предлагается новый механизм автоматического разгона процессоров. В данном случае производитель отходит от практики предварительно заготовленных профилей для определенных моделей CPU. Технология AI Overclocking предполагает повышение рабочей частоты процессора с учетом эффективности используемой системы охлаждения.

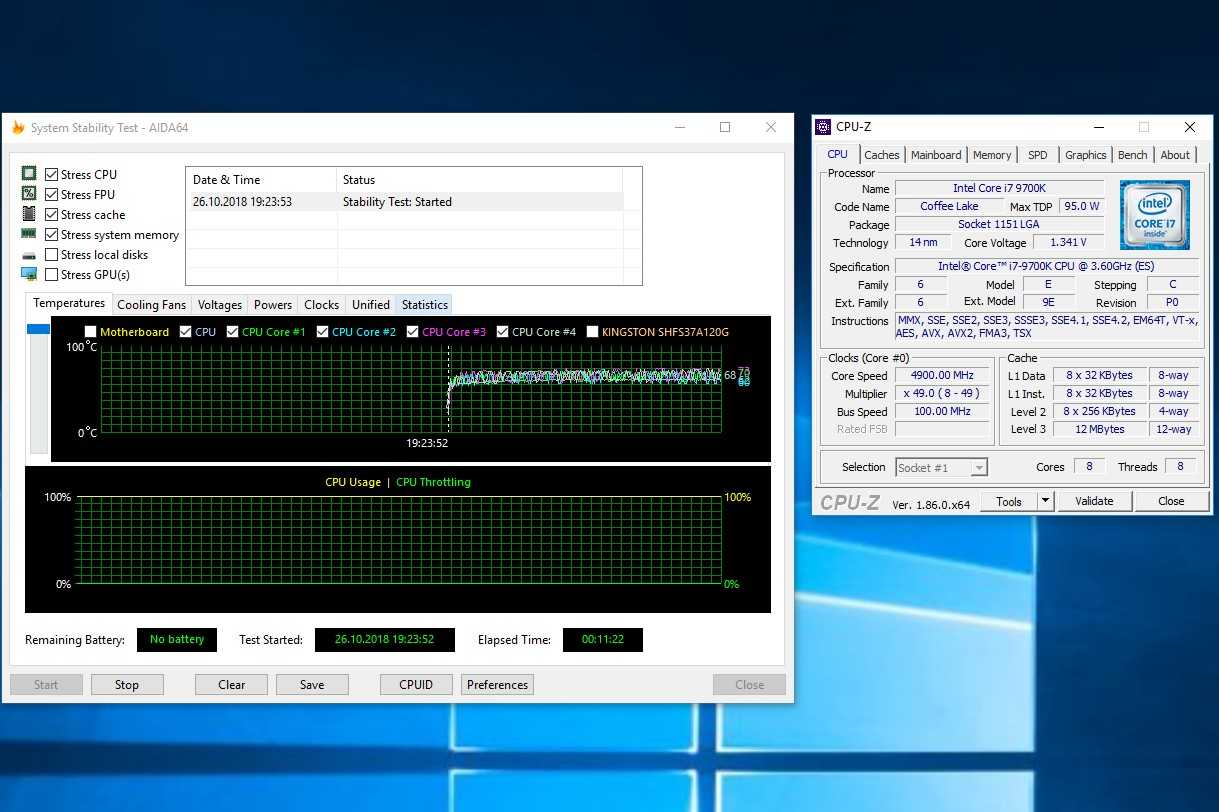

В комплекте с Arctic Freezer 33 eSports ONE для процессора Core i7-9700K было предложено ускорение чипа до 4900 МГц с повышением напряжения под нагрузкой до 1,34 В. Конечно, итоговый результат требует всесторонней проверки стабильности

При этом разработчики также обращают внимание на то, что система авторазгона не снижает частоту при выполнении очень ресурсоемких AVX-инструкций. Здесь уже владельцу придется самому определить понижающий множитель

Плата позволяет настроить этот параметр.

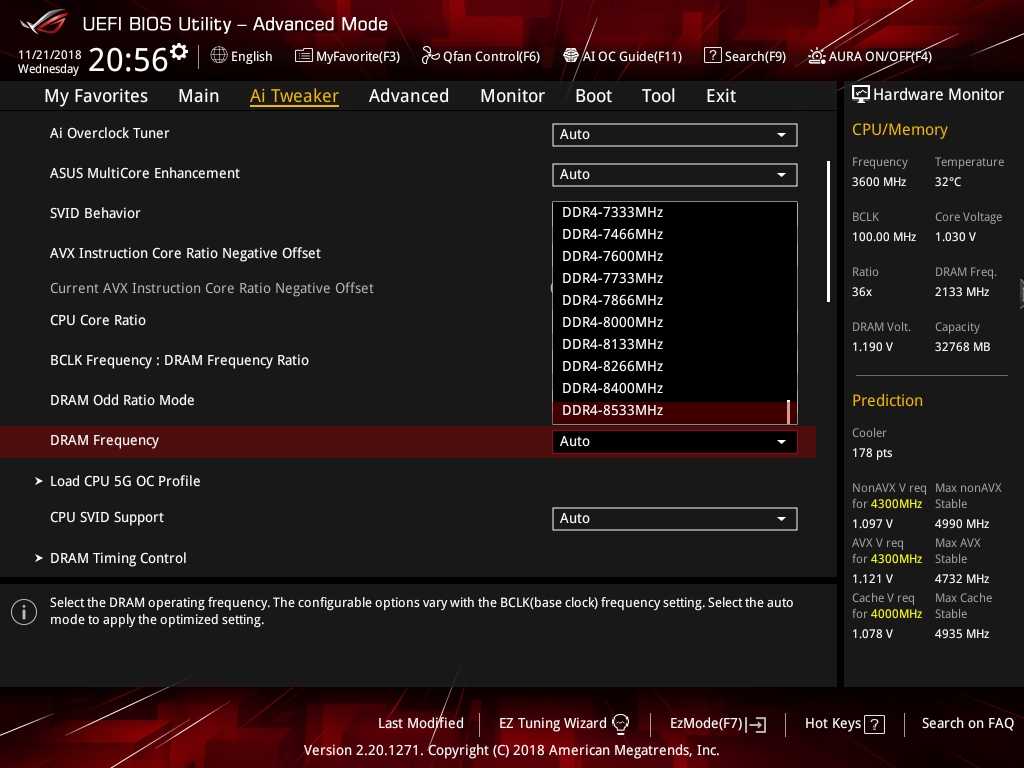

Оперативную память также можно основательно ускорить. Конечно, здесь многое будет зависеть от конкретных модулей и потенциала используемых чипов. Для экспериментов мы использовали двухканальный комплект G.Skill Sniper X DDR4-3400.

Методом подбора удалось запустить память в режиме DDR4-4500 с таймингами 19-20-20-43 при напряжении питания 1,4 В. Хотя стресс-тесты AIDA64 комплект выдерживал в режиме DDR4-4400.

Температурный режим силовых элементов будет зависеть процессора и конфигурации системы его охлаждения. При использовании 8-ядерного Core i7-9700K с воздушным кулером Arctic Freezer 33 eSport ONE, габаритный охладитель сборок DrMOS нагревался под нагрузкой до 38С, а температура радиатора на элементах у верхней кромки платы увеличивалась до 48 градусов.

Под нагрузкой после разгона процессора (AI) температура основного радиаторного блока повысилась до 42С, а вот охладитель элементов у верхней кромки прогрелся до 57 градусов. Плата справляется с разгоном 8-ядерных процессоров, хотя для экспериментов на частотах 5+ ГГц в закрытом корпусе дополнительный обдув лишним не будет.

Технологии ASUS ROG Strix Z390-E Gaming

Подсветка ASUS AURA Sync

Современная система должна быть не только мощная, но еще и красивая. Этому способствует фирменная подсветка ASUS AURA Sync, которая умеет синхронизировать между собой множество девайсов. Это позволяет настроить общую подсветку, а не у каждого девайса отдельную. Таким образом вся система будет светиться так как вам хочется.

Качественный звук SupremeFX S1220A

При наличии качественного интегрированного звука, вам не понадобится дискретная карта. На плате Z390-E Gaming распаян самый современный кодек Realtek SupremeFX S1220A, дополненный японскими конденсаторами nichicon. Микросхема защищена специальным экраном, а на плате все аудиоэлементы отделены специальной дорожкой. Эти меры помогают избежать дополнительных наводок. А чтобы вы могли подключать наушники с высоким сопротивлением, на плате распаяны два усилителя.

Поддержка технологии RAMCache

ASUS ROG Strix Z390-E Gaming поддерживает технологию RAMCache, с помощью которой можно выделить часть оперативной памяти для использования в качестве сверхбыстрого кеша для жесткого диска или NVMe-накопителя. Эта технология значительно ускоряет запуск частоиспользуемых приложений.

Разъёмы

1.Порты USB 3.2 Gen 1 (через расширение)

Неизвестно. Помогите нам, предложите стоимость.

Количество портов USB 3.2 Gen 1, которые можно добавить с помощью разъемов USB на материнской плате.

2.Порты USB 3.2 Gen 2 (через расширение)

Неизвестно. Помогите нам, предложите стоимость.

Количество портов USB 3.2 Gen 2, которые можно добавить с помощью разъемов USB на материнской плате.

3.порты USB 2.0 (транзитные расширители)

На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.

4.разъёмы SATA 3

SATA — это интерфейс, используемый для подключения устройств хранения информации, таких как жёсткие диски и диски Blu-ray. Родная скорость передачи данных у SATA 3 — 6 Гбит/с, что в два раза выше чем у SATA 2. Бывает полезно использовать SSD, т.к. это повышает скорость.

5.разъемы для вентиляторов

Это контактные поверхности на материнской плате, к которым можно подключать вентиляторы. Вентиляторы конечно можно подключать и напрямую к блоку питания, но, подключив их через материнскую плату, мы получаем возможность управления устройствами посредством ПО.

6.порты USB 3.0 (транзитные расширители)

7.M.2 разъемов

M.2 это интерфейс, используемый для подключения различных устройств, главным образом запоминающих устройств, таких как SSD формата M.2. Он является ревизией mSATA и поддерживает гораздо более высокие скорости обмена данными.

8.Есть разъём TPM
Asus ROG Strix Z390-F Gaming

Trusted Platform Module (TPM) — компонент, значительно повышающий безопасность. Например, он даёт возможность создания ключей RSA в безопасной среде, минимизируя риск хакерского вторжения.

9.разъемы U.2

U.2 это интерфейс, используемый для подключения устройств различных типов, главным образом запоминающих устройств. По производительности он равен M.2, но U.2 SSD диски изготавливаются в формате обычных 2.5″ SATA дисков, и из-за этого они поддерживают гораздо большие объемы, чем диски mSATA.

Заключение

Для того, чтобы в полной мере сформировать впечатление о ASUS ROG Strix Z390-E Gaming, необходимо проанализировать возможности этого продукта. Будучи материнской платой, созданной для построения продвинутой игровой платформы, ROG Strix Z390-E Gaming располагает богатым технически оснащением для этой задачи. Множество современных интерфейсов и портов, пара разъемов М.2 с алюминиевыми радиаторами, проводные и беспроводные соединения, премиальная звуковая аудиосистема SupremeFX и богатые возможности подключения элементов RGB делают ROG Strix Z390-E Gaming по-настоящему упакованным продуктом. А наличие современного чипсета Intel Z390 и хорошей системы питания процессора с возможностью активного охлаждения 40 мм вентилятором позволяют раскрыть оверклокерский потенциал системы посредством разгона новых 8-ядерных процессоров Intel и оперативной памяти до высоких значений.

Плюсы:

отличная готовность системы питания для разгона 8-ядерных процессоров с потреблением до 250 Вт;
активный обдув радиаторов охлаждения предусмотрен комплектным 40 мм вентилятором;
два разъема М.2 с радиаторами охлаждения;
наличие USB 3.1 Gen 2 для фронтальной и тыльной панели корпуса;
реализация Wi-Fi и Bluetooth;
качественная аудиосистема SupremeFX с поддержкой высокоомных наушников;
стильный внешний вид печатной платы и радиаторов охлаждения;
богатая поддержка RGB-лент, включая программируемые элементы.

Минусы:

отсутствие кнопок включения и перезагрузки системы на плате.
