7 лучших материнских плат msi

Лучшие материнские платы под сокет LGA 2066

ASUS ROG STRIX X299-E GAMING

Универсальная и дешевая материнка с чипсетом Intel X299, хотя она лучше подходит для Skylake-X. STRIX X299-E является серьезным устройством для обладателей 44-полосного процессора Core-X. Имеется восемь слотов DIMM, которые поддерживают до 128 ГБ четырехканальной оперативной памяти DDR4, работающей на скоростях вплоть до 4133 МГц. Осуществляется поддержка четырех сторонних SLI и CrossFire для нескольких видеокарт. Есть три слота PCI-E, а также два порта PCI-E x4 и один PCI-E x1. Можно использовать карту с двумя GPU, такую ​​как GeForce GTX 690 в одном слоте, и заполнить два других со стандартными картами.

Один из приемов ROG Strix X299 — это специальный радиатор M.2, который присоединяется к основному радиатору PCH. Два разъема М.2 поддерживают накопители Intel Optane (при условии, что BIOS обновлен), а также есть и другие полезные свойства, такие как полезное двузначное считывание жидкокристаллического дисплея и металлическое усиление вокруг слотов PCI-E x16. Диапазон портов USB подходит для повседневного использования. Большинство портов ROG Strix X299-E Gaming — это USB 3.1, который быстрее, чем USB 3, и также выигрывает за беспроводную связь. Встроены Bluetooth 4.2 и 802.11ac Wi-Fi. Панель ввода/вывода также включает пару разъемов для прилагаемой проводной антенны.

Преимущества:

  • Хороший разгон;
  • Эффективна с точки зрения мощности;
  • Прочное встроенное программное обеспечение для освещения и управления;
  • Контроллер Wi-Fi 867 Мбит/с.

Недостатки:

Недопустима конфигурация слотов с 28-полосными процессорами.

MSI X299 SLI PLUS

SLI PLUS относится к бюджетному сегменту материнских досок X299. Несмотря на это, она обладает широкими функциональными возможностями, включая поддержку двух дисков М.2, восьми портов SATA III и даже конфигурации Tri SLI. Платформа Х299 поддерживает четырехканальное расположение памяти. Слоты DIMM гарантируют 128 Гб памяти DDR4, в общей сложности работая на 4133+ в четырехканальном и 4500+ в двухканальном режиме. Разъем на SLI PLUS представляет собой LGA2066, который имеет на 55 контактов больше, чем его предшественник. Сокет легко совместим с большинством воздушных и жидкостных кулеров. Восемь портов SATA III, из которых шесть горизонтальных и один U.2.

Секция ввода/вывода включает порт PS/2, по четыре USB 2.0 и USB 3.1 Gen 1, USB 3.1 Gen 2 Type-A, USB 3.1 Gen 2 Type-C. Двойной Intel Gigabit Ethernet, оптический SPDIF и пять аудиоразъемов, а также кнопки Clear CMOS и BIOS Flashback, которые работают даже без процессора. MSI оснащен полностью цифровой системой подачи питания 9 + 1 от IR и управляется контроллером NIKOS PK832BA, достаточным для процессоров Skylake X. В целом, это плата с широкими возможностями подключения, которой просто не хватает функциональности Wi-Fi.

Преимущества:

  • Продуманное расположение портов;
  • Хорошая система охлаждения;
  • Недорогая;
  • Хорошее соотношение цена — качество.

Недостатки:

  • Звук не самого высокого качества;
  • Скромная комплектация.

Возможности BIOS

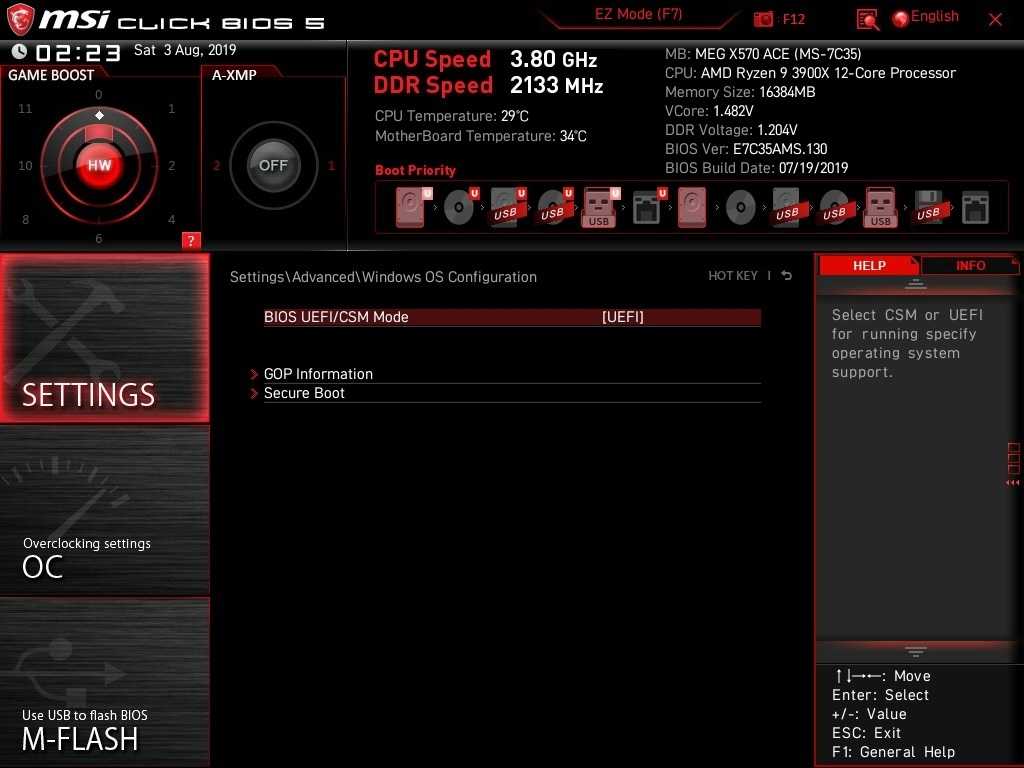

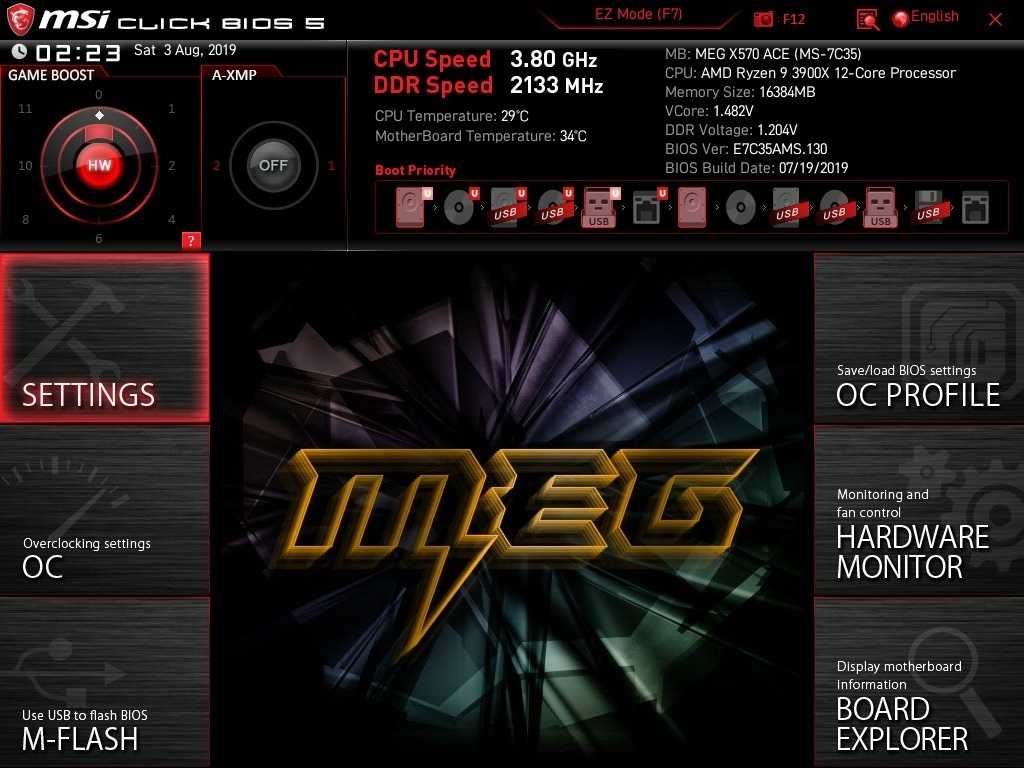

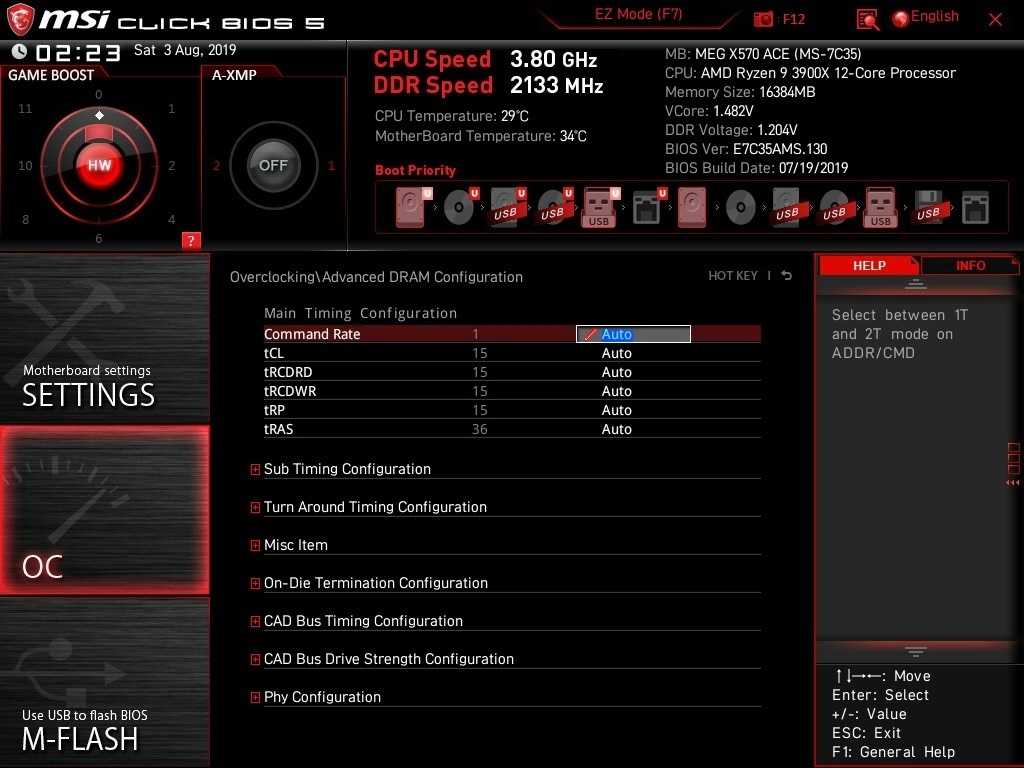

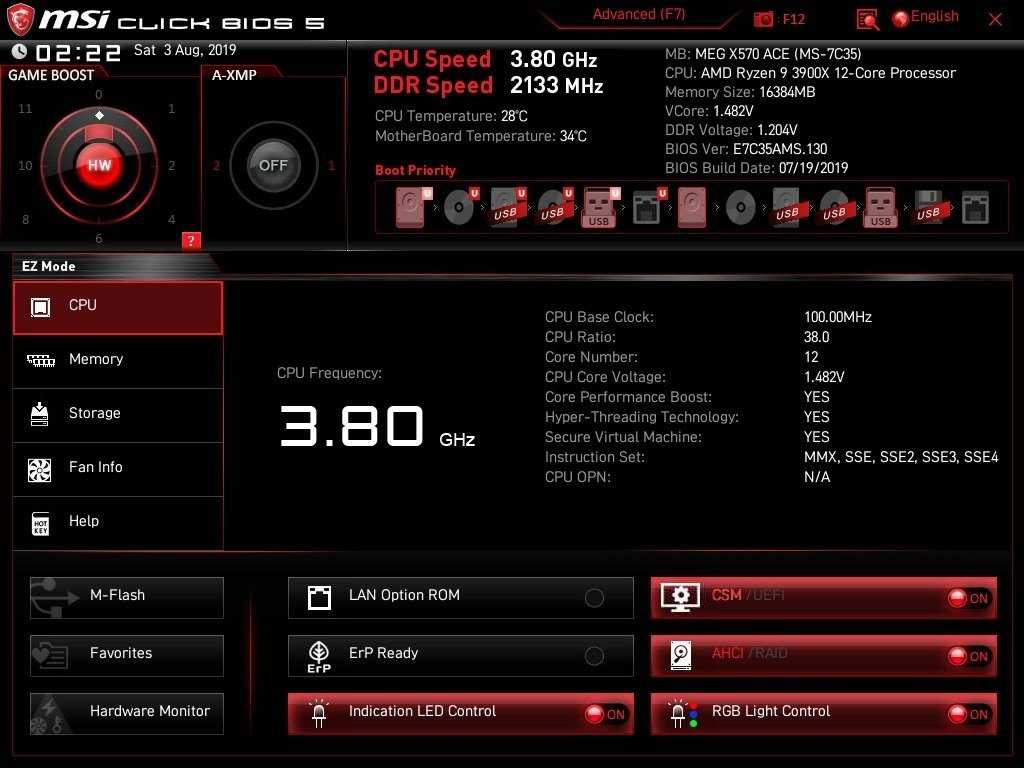

Настройки BIOS материнской платы MEG X570 ACE оформлены в приятную оболочку Click BIOS 5. Интерфейс настроек представлен в базовом и расширенном виде. Для перехода к полному перечню настроек необходимо нажать клавишу F7.

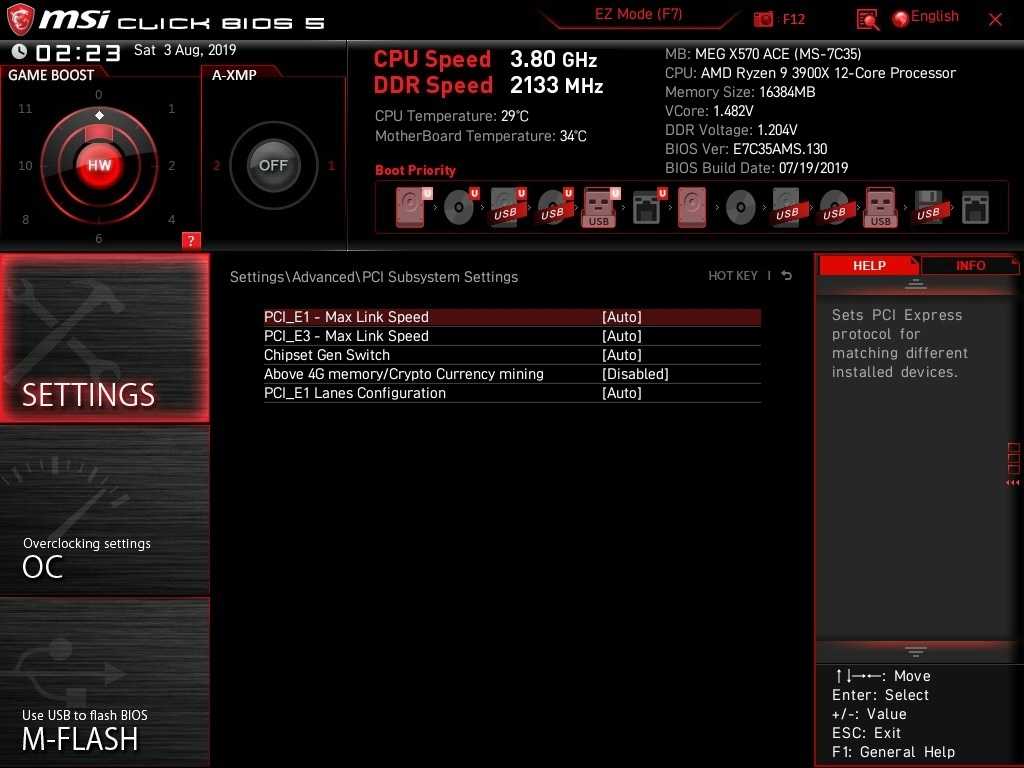

В режиме полного перечня настроек пользователь увидит шесть разделов, главными из которых являются вкладки Settings и ОС.

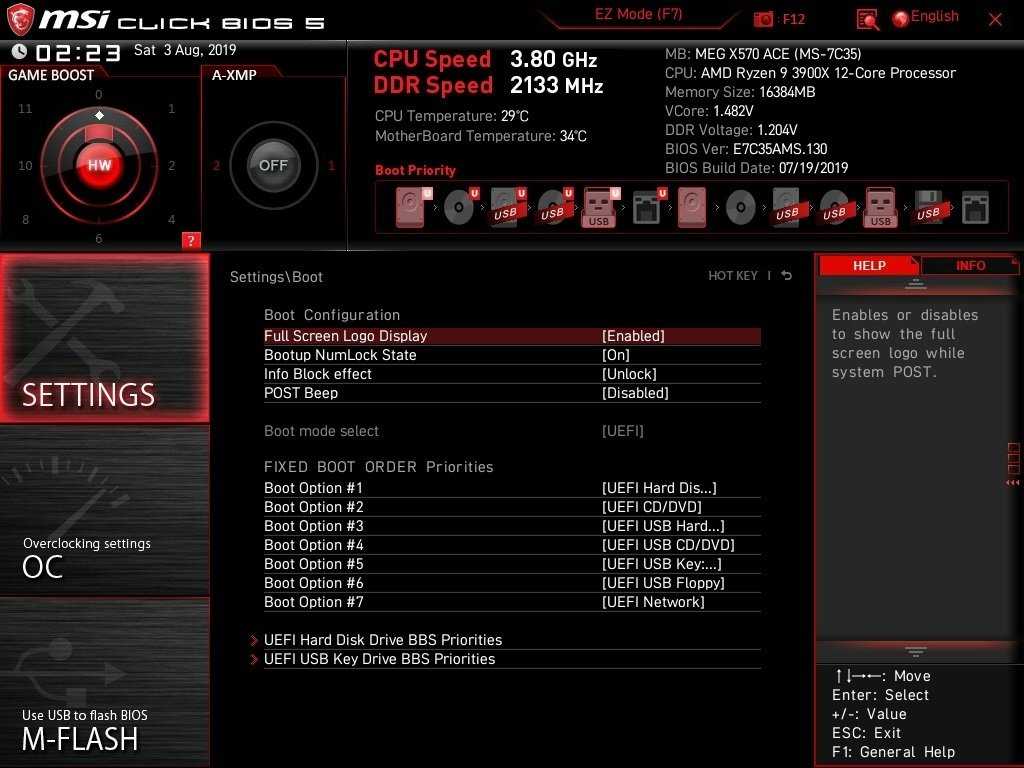

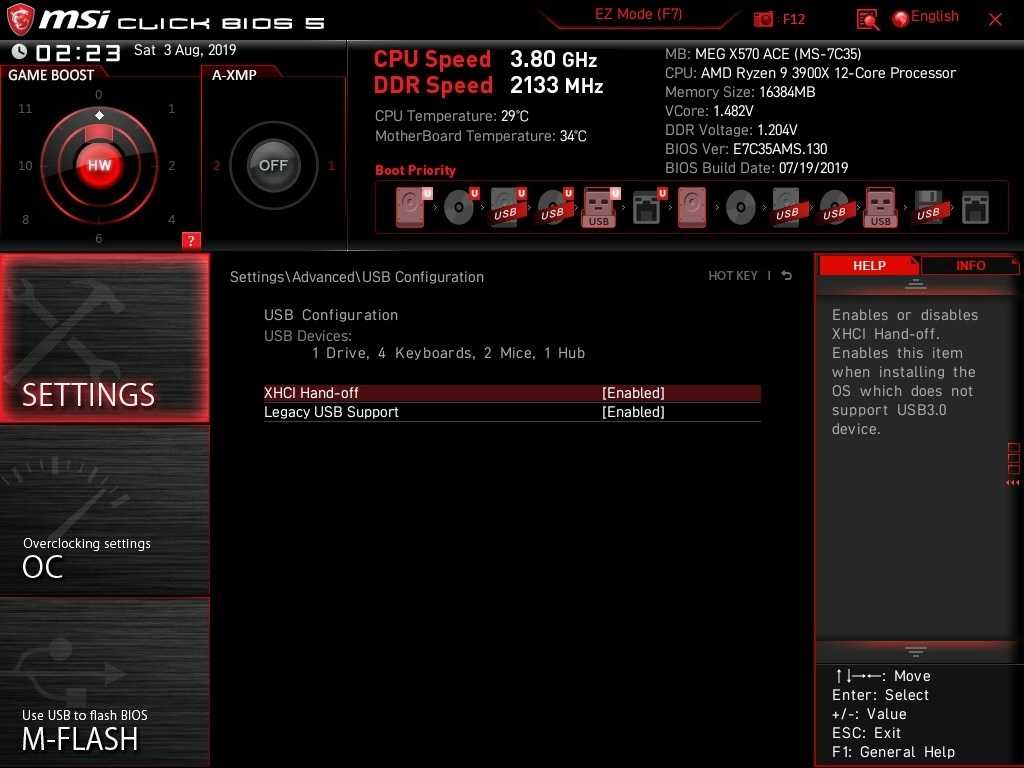

Вкладка Settings содержит общие настройки по работе загрузочных устройства, периферии и разъемов материнской платы.

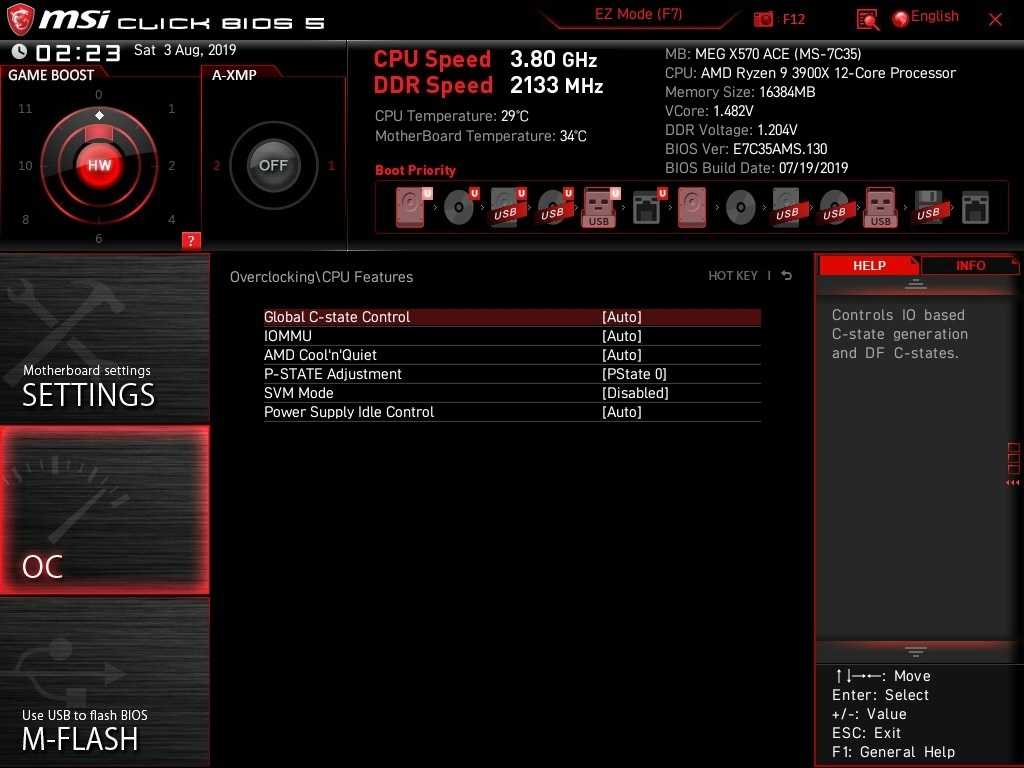

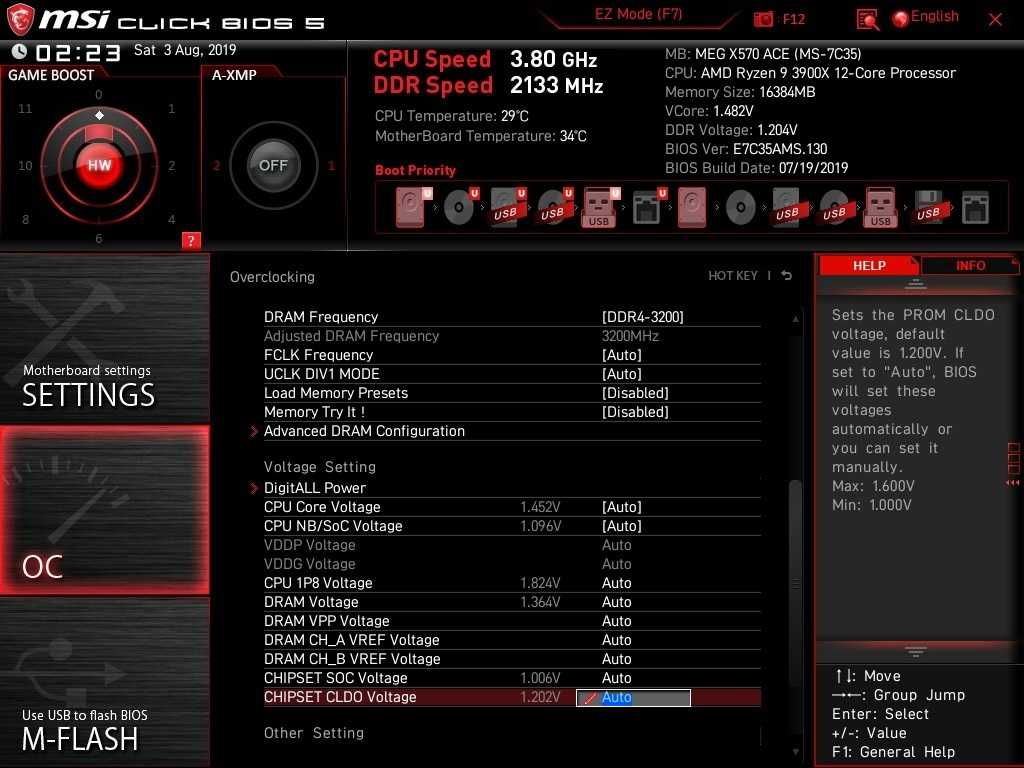

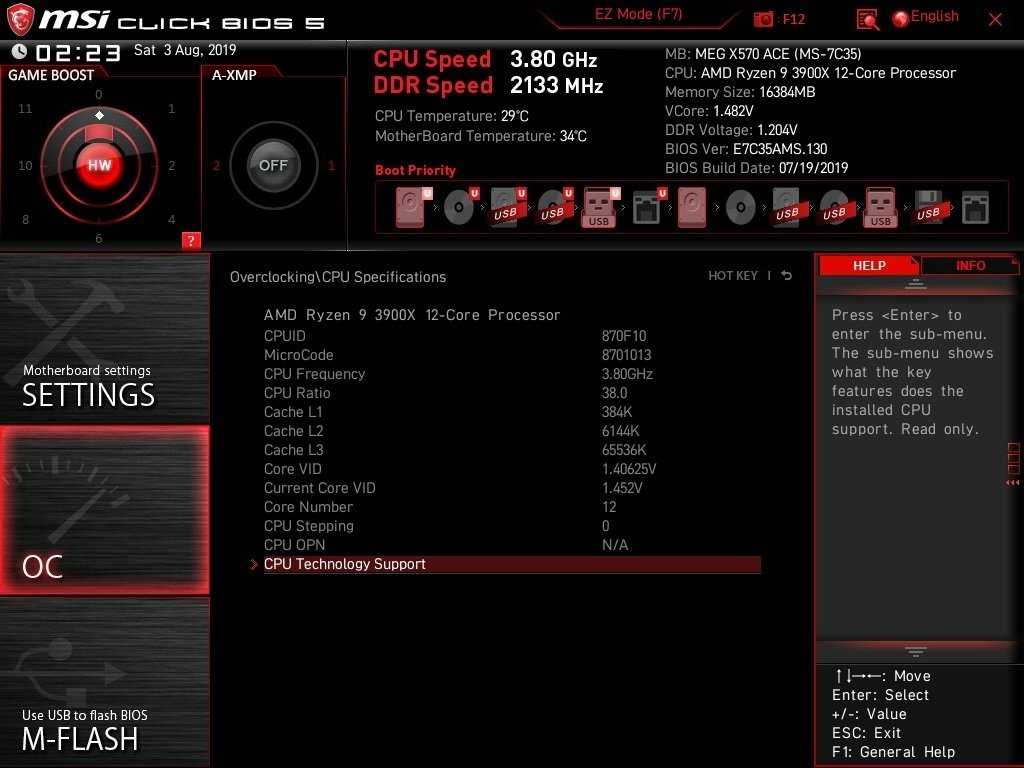

Вкладка ОС отвечает за разгон и тонкую настройку таких компонентов системы, как процессор, чипсет и оперативная память. Здесь присутствуют все основные и необходимые настройки для оверклокинга системы.

Упаковка и комплектация

На лицевой грани картонной коробки MEG X570 ACE производитель сразу делает акцент на готовности продукта работать с процессорами Ryzen 3000-й серии. Больше половины фронтальной панели занимает изображение материнской платы, крупными буквами обозначен чипсет AMD X570.

О характеристиках и фирменных особенностях MEG X570 ACE рассказывается на тыльной стороне коробки. Карта разъемов тыльной панели материнской платы дополняет информацию о девайсе.

На торцах картонной упаковки производитель поместил таблицу с указанием поддержки тех или иных процессоров материнской платой MEG X570 ACE.

В комплектацию материнской платы MEG X570 ACE входит:

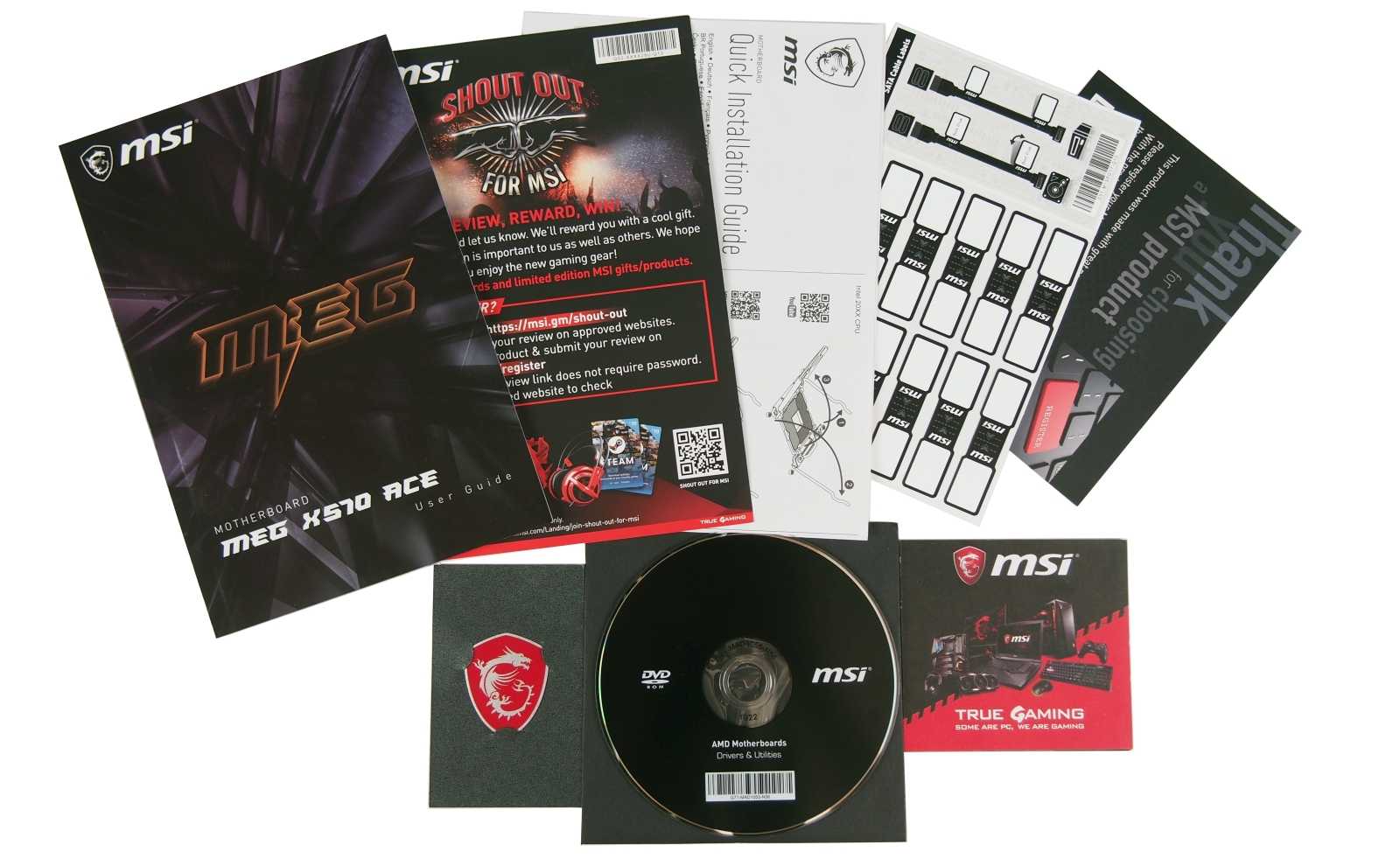

  • документация, включая руководство пользователя и рекламные буклеты;
  • набор наклеек для кабелей;
  • алюминиевый значок MSI Gaming;
  • носитель DVD с драйверами и фирменными программами;

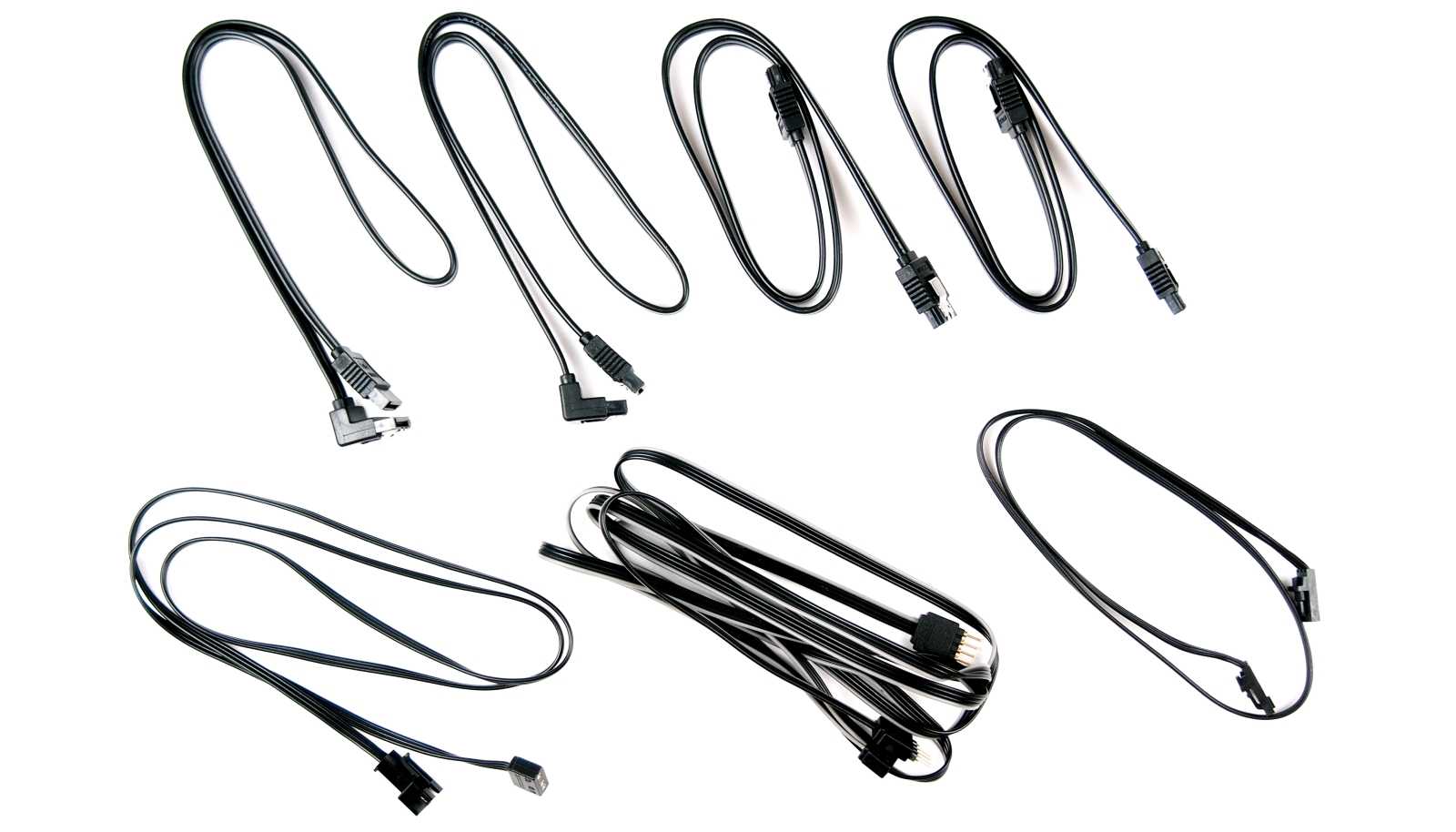

  • четыре кабеля SATA-3 6 Гбит/с;
  • три кабеля для подключения лент подсветки RGB;
  • винты для крепления М.2 накопителей;

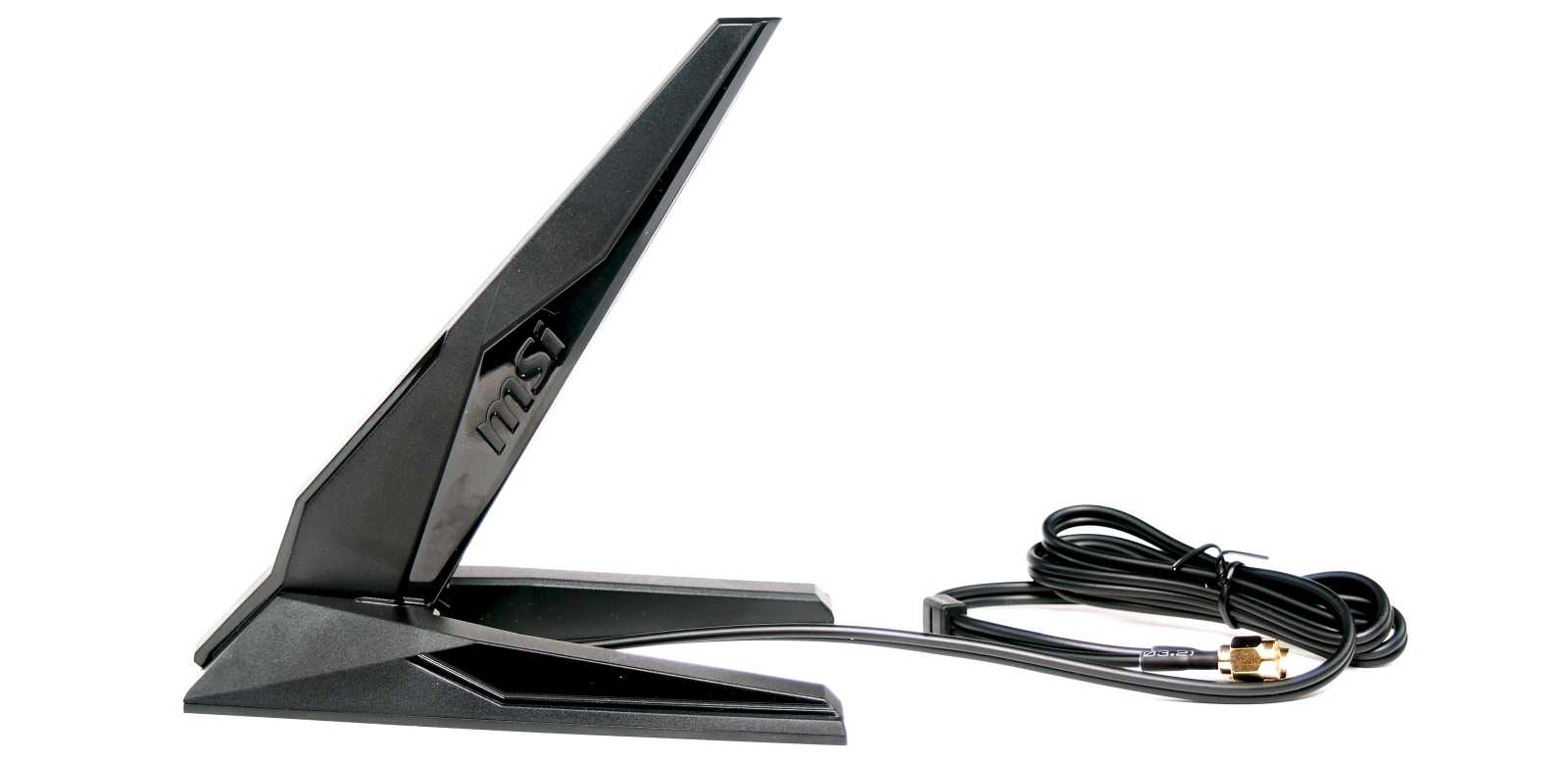

  • антенна Wi-Fi.

Технические характеристики

  • Модель — MEG X570 ACE
  • Socket — AM4
  • Чипсет- AMD X570
  • Тип памяти- DDR-4
  • Количество слотов памяти — 4
  • Оперативная память: 4*DIMM, Max. 128Гб, DDR4 4600(O.C) — 3466(O.C.), 3200 — 2133 МГц;
  • Слоты расширения — 3*PCI-E 4.0 x16, 2*PCI-E 4.0 x1, 2*PCI-E M.2
  • Тип слотов M.2: М.2_1 — 2242/2260/2280/22110 (PCIe 4.0 x4/PCIe 3.0 x4), М.2_2 и М.2_3 — 2242/2260/2280 (PCIe 4.0 x4/PCIe 3.0 x4 или SATA)
  • Звук — 8-канальный (7.1) Realtek ALC1220
  • Сетевой интерфейс — Gigabit LAN — Intel WGI211AT, 2.5 Gigabit LAN — Realtek RTL8125, Wi-Fi, Bluetooth — Intel Wi-Fi 6 AX200
  • Разъёмы на задней панели — PS/2, 2*USB 2.0, 5*USB 3.1, USB 3.1 Type-C, 2*RJ-45, S/PDIF (оптический)
  • Форм-фактор — ATX (305 мм x 244 мм).

Разъёмы

1.Порты USB 3.2 Gen 1 (через расширение)

Неизвестно. Помогите нам, предложите стоимость. (MSI MEG Z690 Ace)

Неизвестно. Помогите нам, предложите стоимость. (MSI MEG Z690 Unify)

Количество портов USB 3.2 Gen 1, которые можно добавить с помощью разъемов USB на материнской плате.

2.Порты USB 3.2 Gen 2 (через расширение)

Неизвестно. Помогите нам, предложите стоимость. (MSI MEG Z690 Ace)

Неизвестно. Помогите нам, предложите стоимость. (MSI MEG Z690 Unify)

Количество портов USB 3.2 Gen 2, которые можно добавить с помощью разъемов USB на материнской плате.

3.порты USB 2.0 (транзитные расширители)

4

4

На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.

4.разъёмы SATA 3

6

6

SATA — это интерфейс, используемый для подключения устройств хранения информации, таких как жёсткие диски и диски Blu-ray. Родная скорость передачи данных у SATA 3 — 6 Гбит/с, что в два раза выше чем у SATA 2. Бывает полезно использовать SSD, т.к. это повышает скорость.

5.разъемы для вентиляторов

8

8

Это контактные поверхности на материнской плате, к которым можно подключать вентиляторы. Вентиляторы конечно можно подключать и напрямую к блоку питания, но, подключив их через материнскую плату, мы получаем возможность управления устройствами посредством ПО.

6.порты USB 3.0 (транзитные расширители)

4

4

На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.

7.M.2 разъемов

5

5

M.2 это интерфейс, используемый для подключения различных устройств, главным образом запоминающих устройств, таких как SSD формата M.2. Он является ревизией mSATA и поддерживает гораздо более высокие скорости обмена данными.

8.Есть разъём TPM
MSI MEG Z690 Ace

MSI MEG Z690 Unify

Trusted Platform Module (TPM) — компонент, значительно повышающий безопасность. Например, он даёт возможность создания ключей RSA в безопасной среде, минимизируя риск хакерского вторжения.

9.разъемы U.2

U.2 это интерфейс, используемый для подключения устройств различных типов, главным образом запоминающих устройств. По производительности он равен M.2, но U.2 SSD диски изготавливаются в формате обычных 2.5″ SATA дисков, и из-за этого они поддерживают гораздо большие объемы, чем диски mSATA.

Работа с Ryzen 9 3900X и производительность

При тестировании материнской платы MEG X570 ACE ключевое внимание нам хотелось уделить вопросу охлаждения ее VRM, чипсета, при условии использования 12-ядерного Ryzen 9 3900X. Первый тест с нагрузкой всех 12-ядер процессора программой Prime95 мы провели на дефолтных настройках BIOS платы MEG X570 ACE.

В этих условиях мы получили следующие характерные показатели:

  • частота каждого ядра в нагрузке — 3675-3700 МГц;
  • максимальная температура процессора — 65,9°С;
  • максимальная температура чипсета — 64,3°С;
  • максимальная температура VRM — 69°С;
  • скорость вентилятора на чипсете материнской платы — 800 об/мин.

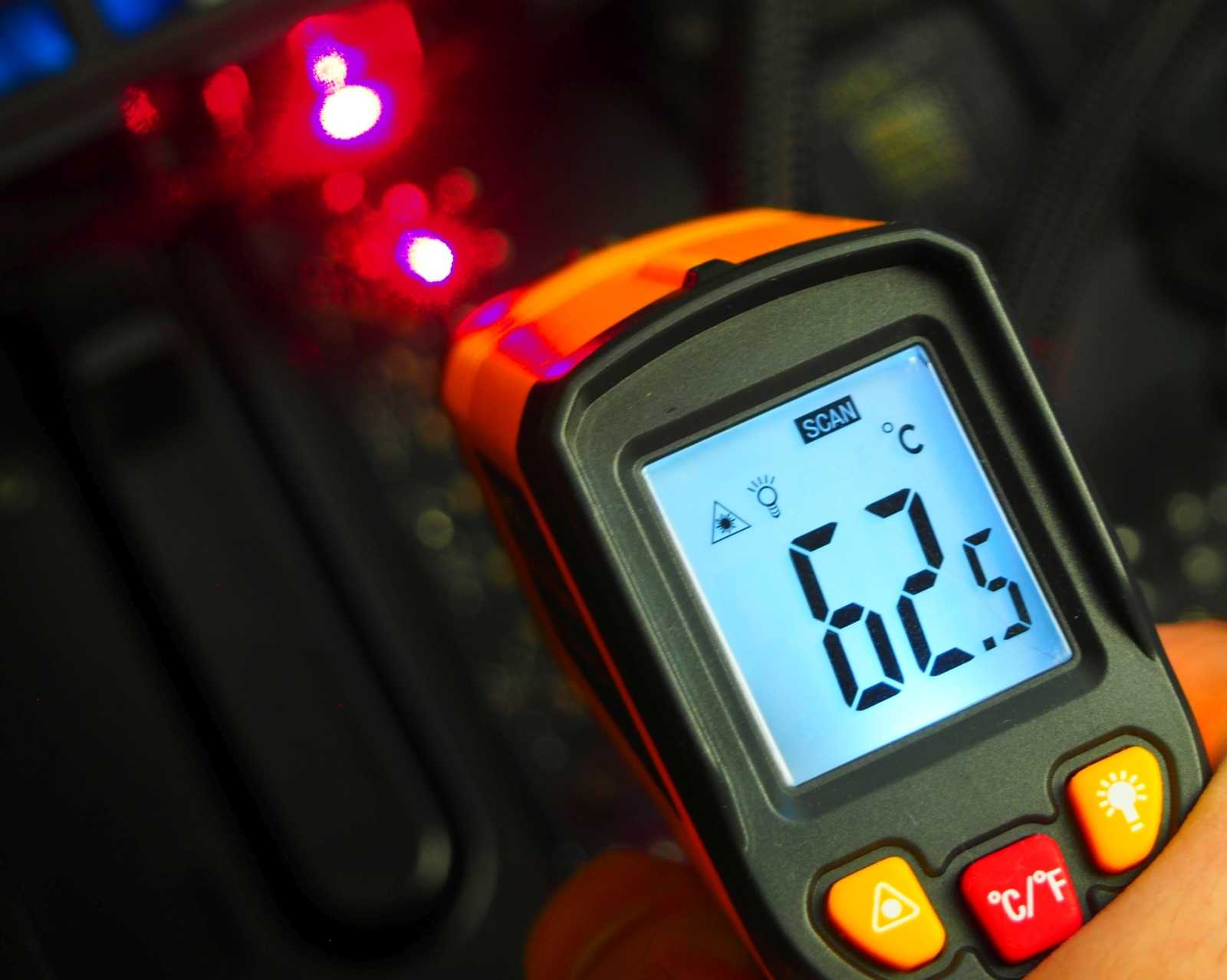

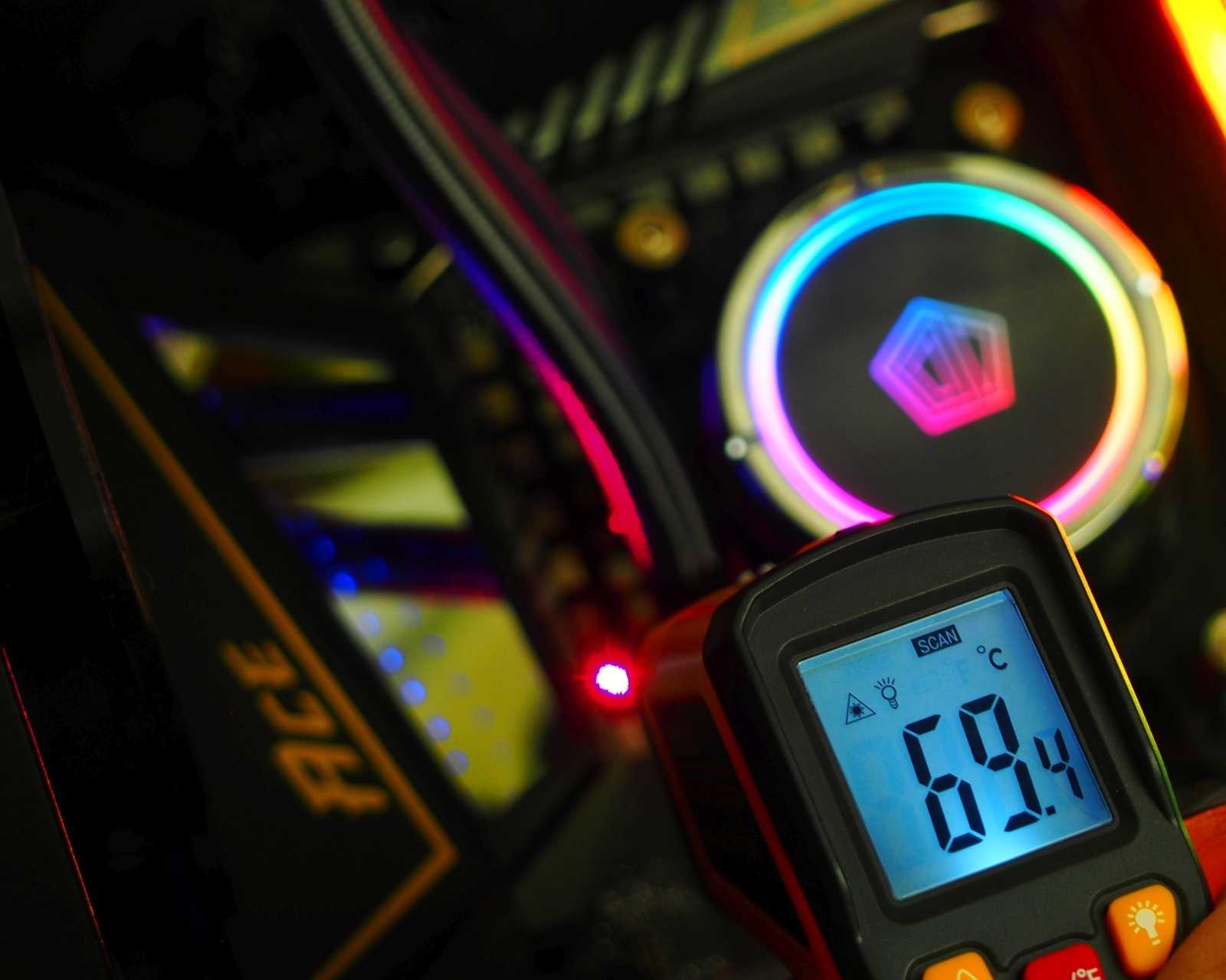

Проверить данные по нагреву VRM было необходимо для большей точности. Поэтому с помощью пирометра были найдены две наиболее горячие точки с лицевой и тыльной стороны MEG X570 ACE. Температура на них по показаниям пирометра составила 55,3°С и 62,5°С. Поэтому можно говорить о том, что рапортуемая датчиком температура VRM в 69°С соответствует реальной картине.

Активировав технологию PBO через меню BIOS материнской платы MEG X570 ACE, мы приступили ко второму этапу тестирования со стресс-нагрузкой. Как и раньше, мы использовали программу Prime95, во время работы которой получили следующие показатели:

  • частота каждого ядра в нагрузке — 3975-4000 МГц;
  • максимальная температура процессора — 94,9°С;
  • максимальная температура чипсета — 65,0°С;
  • максимальная температура VRM — 90°С;
  • скорость вентилятора на чипсете материнской платы — 1050 об/мин.

После активации технологии PBO процессор Ryzen 9 3900X и материнская плата MEG X570 ACE нагревались заметно сильнее. Мы снова перепроверили нагрев области VRM с помощью пирометра, зарегистрировав с лицевой и тыльной стороны материнской платы наивысшие значения — 69,4°С и 83,5°С. Датчик температуры VRM же рапортовал уже о 90°С, что также похоже на истину.

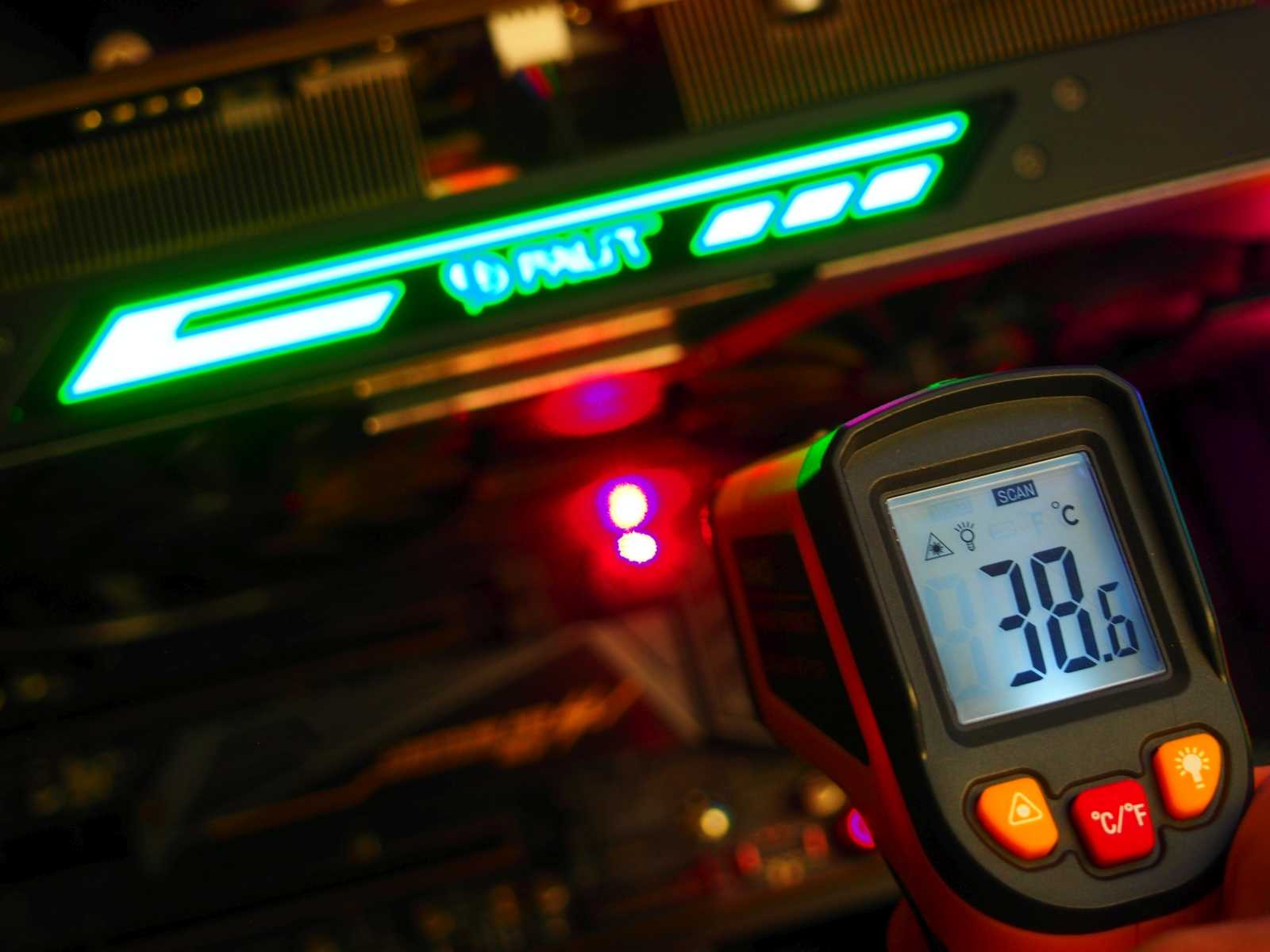

А вот температура решетки вентилятора чипсета на материнской плате после активации технологии PBO практически не поменялась и составила те же 38,6°С. Датчик температуры чипсета рапортовал о 64,3°С и 65°С до и после активации технологии PBO. В целом можно отметить, что на материнской плате MEG X570 ACE чипсет AMD X570 греется весьма существенно, поэтому вентилятор на радиаторе охлаждения тут — точно не перестраховка производителя.

Попутно мы проверили пропускную способность оперативной памяти и время ее отклика в зависимости от режима работы процессора. Слева направо представлены результаты бенчмарка AIDA64 с настройками без разгона, активированным режимом PBO, ручным разгоном процессора до 4300 МГц.

Также была оценена скорость накопителя Samsung 970 Pro, который работал на материнской плате MEG X570 ACE по шине PCIe 3.0 x4.

Мы также предприняли попытку ручного разгона процессора Ryzen 9 3900X на материнской плате MEG X570 ACE. Нам удалось добиться стабильной работы CPU на частоте 4300 МГц при напряжении 1.300 В. К сожалению, в этих условиях ни о каких стресс-тестах не могло идти и речи — система сразу же выключалась с первых секунд работы Prime95. Зато абсолютно стабильной с ручным разгоном система оставалась во всех использованных нами тестах. Это позволило не только оценить уровень производительности с учетом разгона, но и сравнить его с результатами без разгона и с включенной технологией PBO.

Как показали результаты тестов, разгон и активация технологии PBO не всегда способствовали росту производительности. Там, где наивысшая частота ядер во время работы приложений была важнее, работа Ryzen 9 3900X на штатных настройках BIOS платы MEG X570 ACE оказалась более выигрышным вариантом. Разумеется, что в тестах, активно использующих 8 и более ядер процессора, последние два режима работы дали больший результат.

MSI Z390-A PRO

Эта материнка отличается от предыдущей более слабой системой питания с одним радиатором, но лучшей конфигурацией аудио и видео разъемов.

Характеристики MSI Z390-A PRO

Форм-фактор ATX
Звуковой кодек ALC892
Аудио разъемы 6
Оптика нет
Видео разъемы VGA, DVI, DP
Количество USB 6
Слоты M.2 2 (SATA, PCI-E, Wi-Fi)
Wi-Fi нет
Количество дросселей 9
Рекомендуемые процессоры Core i3, i5
Уровень разгона низкий

Звуковой кодек, его экранирование и обвязка здесь аналогичны, однако имеется 6 аудио разъемов, что предпочтительнее для многоканальной акустики. Также здесь есть различные видео разъемы, включая устаревший VGA (D-SUB), что делает подобную материнку практически безальтернативным выбором для владельцев мониторов, у которых есть только такой разъем. Конечно, это решение не годится для игр, но для работы, включая проекты средней сложности, подойдет.

Стоит отметить наличие 2 слотов M.2, что правда нужно не всем, а один из слотов позволяет устанавливать только короткие модули, которыми являются преимущественно Wi-Fi адаптеры. При этом креплений для антенн на материнке нет, для этого потребуется специальная заглушка в PCI-слот.

Из-за более слабой системы питания мы можем рекомендовать данную материнку лишь для процессоров Core i3 и i5 с маленьким разгоном старших наиболее мощных моделей, без перспективы установить что-то гораздо более мощное в будущем (разве что поменять 4-ядерный i3 на 6-ядерный i5).

Основное преимущество данной модели – удобное подключение многоканальной акустики (5.1 или 7.1), практически любого монитора (или нескольких) и телевизора без необходимости установки видеокарты.
