Результаты производительности

Прежде чем приступить к оценке того, как работает материнская плата TUF Z390-Pro Gaming, мы хотели бы пояснить, почему при ее тестировании мы заменили 8-ядерный процессор Intel Core i7-9700k на модель рангом ниже в лице 6-ядерного Intel Core i5-8600k. Дело в том, что тестируя несколькими днями ранее TUF Z390-Plus Gaming, мы столкнулись с тем, что при использовании стресс-нагрузки Prime95 с AVX2 инструкциями эта материнская плата обеспечивала работу 8-ядерного процессора Intel Core i7-9700k только на частоте 4300 МГц. А это меньше возможностей данного процессора на 300 МГц. А поскольку подсистема питания этих материнских плат одинакова, то и на модели TUF Z390-Pro Gaming мы столкнулись с той же проблемой. Выше 4200-4300 МГц тестовый Intel Core i7-9700k отказывался работатьпо причине того, что VRM материнской платы не был способен «переварить» более 170 Вт энергопотребления.

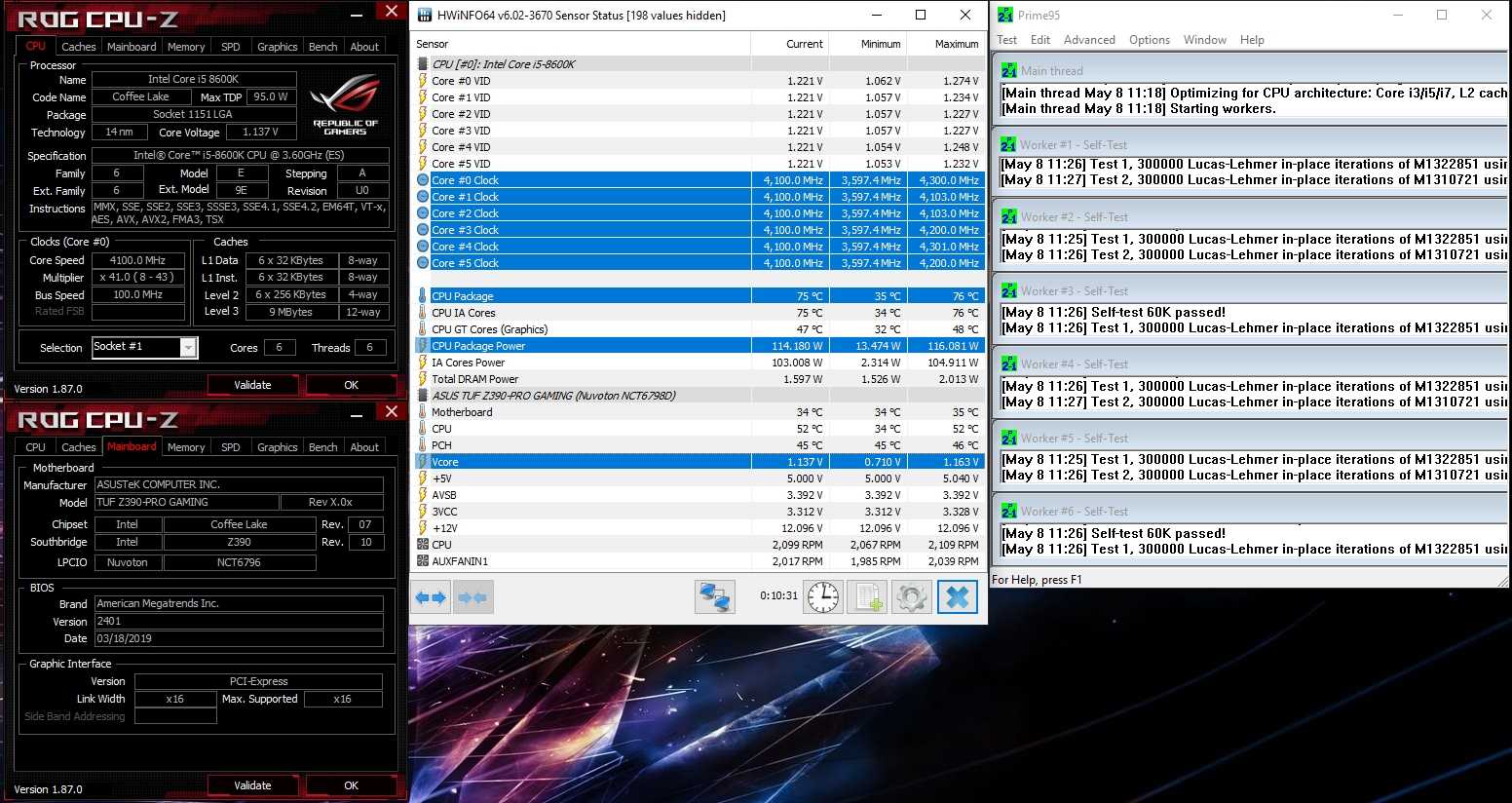

С 6-ядерным Intel Core i5-8600k и TUF Z390-Pro Gaming дела пошли в гору с самого начала. Без каких-либо проблем процессор демонстрировал во время стресс-нагрузки 4100 МГц, что является штатным значением для Intel Core i5-8600k при многопоточной нагрузке. Энергопотребление процессора в пике составляло 116 Вт, и это явно давало некий запас в случае с TUF Z390-Pro Gaming для разгона.

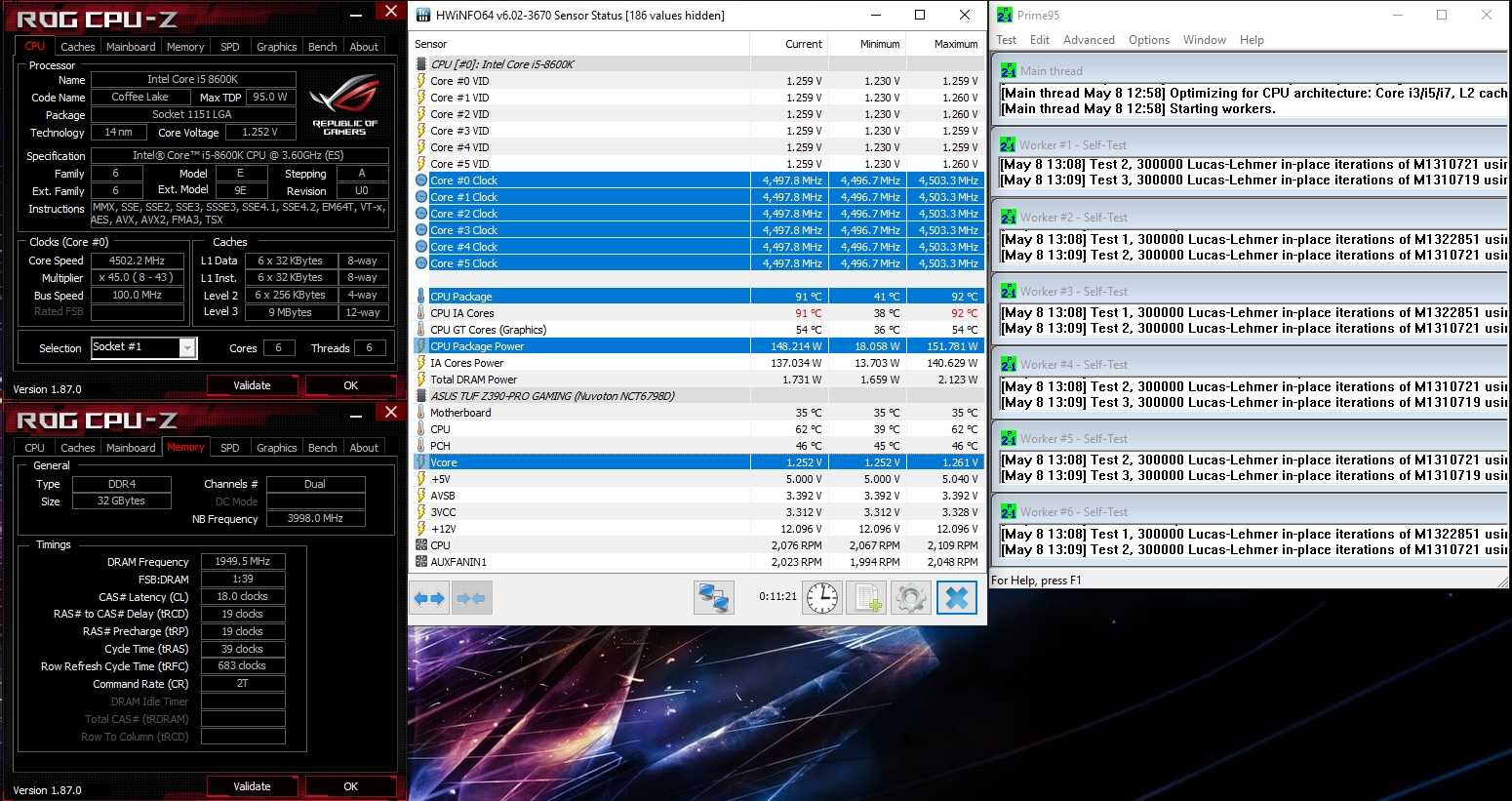

Тестовый Intel Core i5-8600k имеет под крышкой заводской термоинтерфейс, поэтому не может похвастать высоким потенциалом разгонабез риска перегрева. Тем не менее, мы смогли разогнать его на материнской плате TUF Z390-Pro Gaming до 4500 МГц по всем ядрам. Процессор прошел проверку стресс-тестом Prime95 c AVX2 инструкциями, продемонстрировав стабильную работоспособность. При этом энергопотребление Intel Core i5-8600k в пике после разгона составило 151 Вт. Это заметно меньше того порога, после которого у подсистемы питания материнской платы TUF Z390-Pro Gaming могли бы начаться проблемы. Резюмируя полученные результаты, можем констатировать, что материнская плата отлично подойдет для 6-ядерных процессоров Intel, которые будут работать на ней в полную силу из коробки и после разгона. Кстати, с разгоном оперативной памяти у TUF Z390-Pro Gaming не было никаких проблем, и нашим модулям достаточно легко покорились 3900 МГц без потери стабильности.

После экспериментов с разгоном на материнской плате TUF Z390-Pro Gamingмы оценили прирост производительности от оверклокинга процессора Intel Core i5-8600k и оперативной памяти.

Технические характеристики ASUS TUF Z390-PLUS GAMING

Процессорный разъём
Совместимые процессоры
Чипсет
Оперативная память
Слоты PCIe 3.0 x16
Остальные слоты PCIe 3.0
NVIDIA SLI
AMD CrossFireX
Разъёмы SATA
Разъёмы M.2
Беспроводная сеть
Bluetooth
Локальная сеть
Аудио
Разъёмы на задней панели
Клавиши на задней панели
Разъёмы для вентиляторов и подсветки
Распаянные колодки разъёмов
Габариты

Intel LGA 1151
Intel Core 8-го и 9-го поколений
Intel Z390
4x DDR4 4266 МГц (O.C.), 64 Гбайт макс
1x 16 линий; 1x 4 линии;
4x PCIe 3.0 x1
AMD 2-Way CrossFireX
6x SATA III 6Gb/s
1x M.2 (2242/2260/2280/), SATAIII и PCIe 3.0 x4 1x M.2 (2242/2260/2280/22110), SATAIII и PCIe 3.0 x4
1x RJ-45, 1 Гбит/сек (Intel I219V)
Realtek ALC S1200A
1x PS/2 для клавиатуры (фиолетовый) 1x PS/2 mouse (зелёный) 4x USB 3.1 Gen 1 Type-A 2 x USB 3.1 Gen 2 Type-A 1 x DisplayPort 1 x HDMI 1 x Ethernet (1 Гбит/сек) 3x 3,5-мм аудиоразъёмы
1x CPU Fan (4-Pin); 1x CPU_opt (4-Pin) 1x AIO_PUMP (4-pin) 2x Chassis Fan (4-pin) 2x LED_Strip
2x USB 2.0 т 2x USB 3.1 Gen1 1x COM 1x AAFP (вывод аудио на корпус) 1x S/PDIF OUT
30,5×24,4 см (ATX)

BIOS ASUS TUF Z390-PLUS GAMING

Расстановка пунктов в BIOS ASUS TUF Z390-PLUS GAMING точно такая же, как и у других матплат ASUS.

Предназначение

Если вы ищете простую и надёжную плату с чипсетом Intel Z390 и минимумом дополнительных функций, то присмотреться к TUF Z390-PLUS GAMING, определённо, стоит. На её основе можно собрать производительный игровой или рабочий ПК.

ASRock Z390 Extreme4

MSI MAG Z390 TOMAHAWK

GIGABYTE Z390 AORUS PRO

Внешний вид ASUS TUF Z390-PLUS GAMING

Материнская плата ASUS TUF Z390-PLUS GAMING выполнена в типичном форм-факторе ATX. Текстолит окрашен в чёрный цвет и дополнен оранжевым орнаментом. У платы нет знаменитой «тепловой брони», однако, все важные, «горячие» элементы: фазы питания, чипсет и слот для нижнего накопителя M.2 закрыты радиаторами. Основные разъёмы ввода-вывода закрыты пластиковым кожухом.

Подсистема питания процессора выполнена по схеме оказалась 9-фазной, а значит, можно подумать о хорошем, стабильном разгоне. Разумеется, все конденсаторы, дроссели и транзисторы заменены на усиленные компоненты, с увеличенным сроком службы.

Для питания процессора отведен один 8-контактный разъём ProCool. Он также был усилен: его корпус стал крепче и лучше справляется с рассеиванием тепла. Контакты этого разъёма обладают пониженным сопротивлением и могут выдержать нагрузку до 480 Вт, в то время как обычные контакты разъёма питания процессора, как правило, рассчитаны на 384 Ватта. Ещё один повод заняться разгоном CPU Для питания самой платы используется стандартный 24-контактный разъём. Рядом с ним находится переключатель MemOK II. Эта технология находит проблемы разогнанных модулей оперативной памяти и автоматически исправляет ошибки, чтобы системе смогла загрузиться без сброса BIOS.

Оперативную память можно разместить в четырёх слотах с односторонними защёлками – как у матплат ASUS ROG Strix и ROG. Максимальный объём памяти составляет 64 Гбайт, а её скорость – 4266 МГц. Впрочем, если установит модули памяти с качественными микросхемами и повозиться с таймингами и прочими настройками BIOS, то можно попытаться побить этот рекорд.

Для видеокарт доступно два слота PCIe 3.0 x16, разведённых по системе X16 + X4, поэтому матплата поддерживает только конфигурации из двух видеокарт от AMD. Также верхний разъём PCIe дополнен металлическим каркасом. Для остальных плат расширения доступно целых 4 порта PCIe 3.0 x1.

Обычные накопители можно подключить к шести портам SATA III. Стоит отметить, что два порта SATA III распложены параллельно матплате, а для удобного подключения Г-образных кабелей в текстолите проделан небольшой вырез. Будет очень полезно при сборке в корпусах, в которых предусмотрена скрытая прокладка шлейфов и кабелей. Для накопителей форм-фактора M.2 доступно два соответствующих порта. К ним можно подключить SSD длиной до 80 мм (верхний разъём) и 110 мм (нижний разъём), работающих с интерфейсами SATA и PCIe 3.0 x4.

Как мы уже писали выше, кодек аудиоподсистемы экранирован, а сам аудиотракт отделён от основной электроники платы. Это сделано для снижения помех и увеличения качества звука.

На панели портов ввода-вывода находятся следующие разъёмы:

1x PS/2 для клавиатуры (фиолетовый)
1x PS/2 mouse (зелёный)
4x USB 3.1 Gen 1 Type-A
2 x USB 3.1 Gen 2 Type-A
1 x DisplayPort
1 x HDMI
1 x Ethernet (1 Гбит/сек)
3x 3,5-мм аудиоразъёмы

Технические характеристики

Модель- TUF Z390-Pro Gaming
Socket- 1151 v2
Чипсет- Intel Z390
Тип памяти- DDR-4
Количество слотов памяти- 4
Оперативная память: 4 x DIMM, Max. 64Гб, DDR4 4266(O.C) — 2800(O.C.), 2666, 2400, 2133 МГц;
Слоты расширения- 3 x PCI-E 3.0 x16, 3 x PCI-E x1, 2 x M.2
Тип слотов M.2: type 2242/2260/2280 (SATA & PCIE 3.0 x 4 mode), type 2242/2260/2280/22110 (PCIE 3.0 x 4 mode);
Звук- 8-канальный (7.1) Realtek ALC S1200A
Сетевой интерфейс- Gigabit Ethernet Intel I219V (10/100/1000 Мбит/с)
Разъёмы на задней панели- PS/2, 6 x USB 3.1, HDMI, DisplayPort, RJ-45, S/PDIF (оптический)
Форм-фактор- ATX (305 ммx 244 мм).

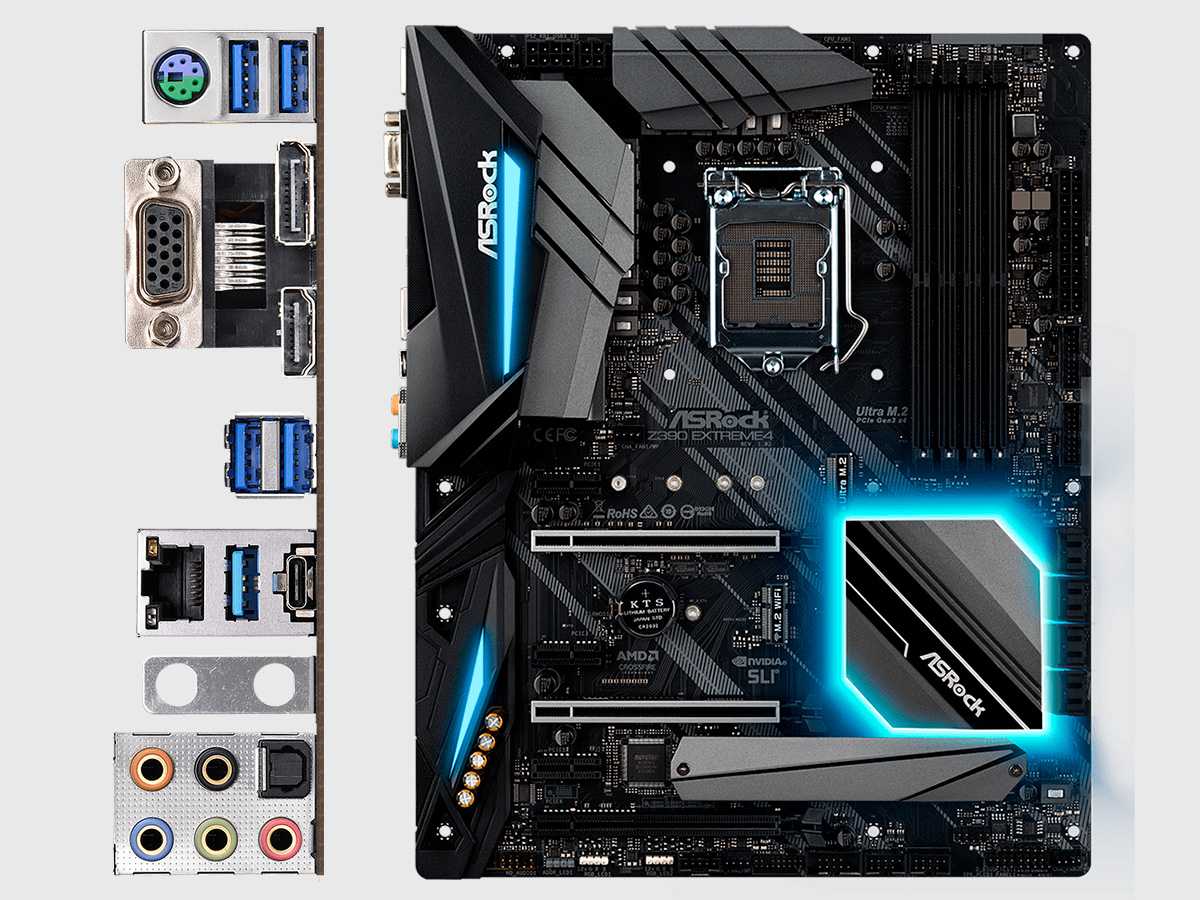

ASRock Z390 Extreme4 / Phantom Gaming 6 / Gaming 9

Эти полноразмерные материнские платы высокого класса отвечают всем современным требованиям и имеют ряд преимуществ.

Характеристики ASRock Z390 Extreme4 / Phantom Gaming 6 / Gaming 9

	Extreme4	Gaming 6	Gaming 9
Форм-фактор	ATX	ATX	ATX
Звуковой кодек	ALC1220	ALC1220	ALC1220
Аудио разъемы	5	5	5
Оптика	да	да	да
Видео разъемы	VGA, HDMI, DP	VGA, HDMI, DP	HDMI, DP
Количество USB	5	5	7
Слоты M.2	3 (SATA, PCI-E, Wi-Fi)	3 (SATA, PCI-E, Wi-Fi)	3 (SATA, PCI-E, Wi-Fi)
Wi-Fi	нет	нет	802.11ac
Количество дросселей	14	14	14
Рекомендуемые процессоры	Core i7, i9	Core i7, i9	Core i7, i9
Уровень разгона	высокий	высокий	высокий

Прежде всего отметим топовый звуковой кодек с оптикой и разнообразие видео разъемов, включая редкий для такого сегмента VGA, что значительный плюс для несчастных обладателей мониторов с единственным аналоговым интерфейсом. Его, кстати, можно подключить вторым, даже при наличии дискретной видеокарты.

Тут имеется слот M.2 с комплектным радиатором и один из трех поддерживает адаптеры Wi-Fi, для чего на задней панели есть еще и крепления под антенны.

Но самое главное здесь это мощная система питания с большими радиаторами, способная выдержать любой процессор Core i7 и i9 даже в приличном разгоне. Так что за свою цену у этих материнок не много конкурентов. Версия Gaming 6 отличается в основном цветом и наличием второй сетевой карты, а модель Gaming 9 тремя сетевыми картами, дополнительными двумя USB и Wi-Fi вместо разъема VGA.

Память

1.Поддержка RAID 1
Asus TUF Z390-Plus Gaming

Asus TUF Z390-Pro Gaming

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

2.Поддержка RAID 10 (1+0)
Asus TUF Z390-Plus Gaming

Asus TUF Z390-Pro Gaming

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

3.Поддержка RAID 5
Asus TUF Z390-Plus Gaming

Asus TUF Z390-Pro Gaming

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.

4.Поддержка RAID 0
Asus TUF Z390-Plus Gaming

Asus TUF Z390-Pro Gaming

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.

5.Поддержка RAID 0+1
Asus TUF Z390-Plus Gaming

Asus TUF Z390-Pro Gaming

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.

Разъёмы

1.Порты USB 3.2 Gen 1 (через расширение)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Z390-Plus Gaming)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Z390-Pro Gaming)

Количество портов USB 3.2 Gen 1, которые можно добавить с помощью разъемов USB на материнской плате.

2.Порты USB 3.2 Gen 2 (через расширение)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Z390-Plus Gaming)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Z390-Pro Gaming)

Количество портов USB 3.2 Gen 2, которые можно добавить с помощью разъемов USB на материнской плате.

3.порты USB 2.0 (транзитные расширители)

На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.

4.разъёмы SATA 3

SATA — это интерфейс, используемый для подключения устройств хранения информации, таких как жёсткие диски и диски Blu-ray. Родная скорость передачи данных у SATA 3 — 6 Гбит/с, что в два раза выше чем у SATA 2. Бывает полезно использовать SSD, т.к. это повышает скорость.

5.разъемы для вентиляторов

Это контактные поверхности на материнской плате, к которым можно подключать вентиляторы. Вентиляторы конечно можно подключать и напрямую к блоку питания, но, подключив их через материнскую плату, мы получаем возможность управления устройствами посредством ПО.

6.порты USB 3.0 (транзитные расширители)

7.M.2 разъемов

M.2 это интерфейс, используемый для подключения различных устройств, главным образом запоминающих устройств, таких как SSD формата M.2. Он является ревизией mSATA и поддерживает гораздо более высокие скорости обмена данными.

8.Есть разъём TPM
Asus TUF Z390-Plus Gaming

Asus TUF Z390-Pro Gaming

Trusted Platform Module (TPM) — компонент, значительно повышающий безопасность. Например, он даёт возможность создания ключей RSA в безопасной среде, минимизируя риск хакерского вторжения.

9.разъемы U.2

U.2 это интерфейс, используемый для подключения устройств различных типов, главным образом запоминающих устройств. По производительности он равен M.2, но U.2 SSD диски изготавливаются в формате обычных 2.5″ SATA дисков, и из-за этого они поддерживают гораздо большие объемы, чем диски mSATA.

Заключение

ASUS TUF Z390-PLUS GAMING объединила в себе надёжность ASUS TUF и простоту. У неё нет элементов, которые многим пользователям могут показаться лишними, например, модуль беспроводной связи или сетевой порт с пропускной способностью 10 Гбит/сек. При этом плата получила усиленную подсистему питания процессора. По сути, один из главных её компонентов, и топовый чипсет Intel Z390. Ну а если к этому добавить ещё и защиту основных разъёмов от статического электричества, чтобы при подключении флэшки разряд статики не «выбил» разъём, то мы получаем идеально сбалансированную материнскую плату для игрового ПК или производительной рабочей станции.

Заключение

К материнской плате ASUS TUF Z390-Pro Gaming относительно ее возможностей полноценной работы с 8-ядерными процессорами Intel у нас есть некоторые претензии. Но не спешите ругать этот продукт, ведь в случае использования 6-ядерных процессоров складывается совсем иная, сугубо позитивная картина. А вариантов для этого столько, сколько моделей 6-ядерных CPU для платформы LGA 1151v2 присутствует на рынке. Поэтому, как показывает наш пример, материнская плата ASUS TUF Z390-Pro Gaming вполне способна даже на разгон таких процессоров.

Что же качественно стоит отметить в этой модели, так это добротное оснащение материнской платы современными разъемами и интерфейсами. Все разъемы USB на тыльной панели получили версии 3.1 Gen1 и 3.1 Gen2, благодаря наличию чипсета Intel Z390. Актуальной на сегодняшний день будет и поддержка двух накопителей М.2 с интерфейсом передачи данных PCIe 3.0 x4. При этом для одного из них на плате ASUS TUF Z390-Pro Gaming предусмотрен даже радиатор охлаждения. Не оставлена без внимания и поддержка RGB-лент подсветки; для них на плате присутствуют два соответствующих коннектора. А поддержка платой ASUS TUF Z390-Pro Gaming технологий NVIDIA 2-Way SLI и AMD 2-Way CrossfireX оставляет возможность для сборки мощного игрового ПК.

Плюсы:

интересный дизайн материнской платы в фирменном стиле TUF Gaming;
только новые разъемы USB 3.1 Gen1 и USB 3.1 Gen2;
хорошая поддержка новых М.2 устройств с передачей данных PCIe 3.0 x4;
наличие радиатора для одного М.2 накопителя;
шесть разъемов 4-пин PWM, что неплохо для платы такого уровня;
поддержка AURA Sync и подключение двух светодиодных лент RGB.

Минусы:

8-ядерные модели не раскроются полностью из-за слабой VRM;
завышенная цена.
