Обзор материнской платы asus proart b550-creator: в угоду творцам

Возможности BIOS

ASUS ProArt B550-Creator имеет типичный для материнских плат ASUS интерфейс UEFI BIOS, в котором реализованы два режима работы:

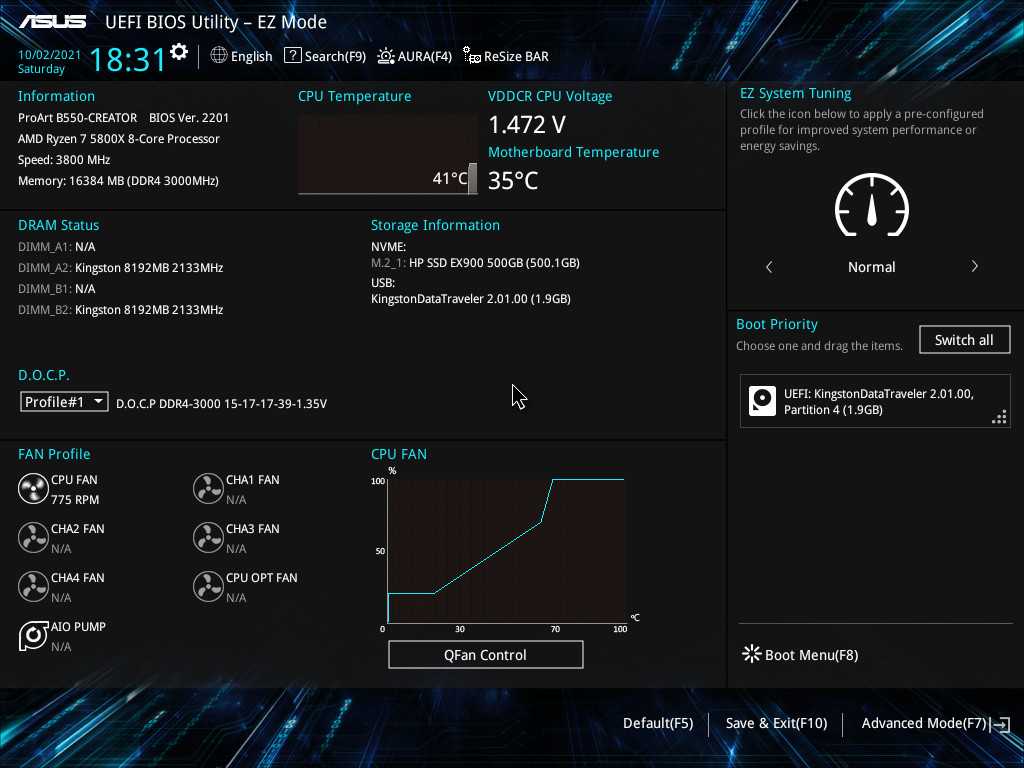

Упрощенный «EZ Mode», в котором выдается информация о плате, памяти, процессоре, а также данные мониторинга (температура процессора, напряжение, нагрев платы, обороты, которыми можно управлять через QFan Control). Имеется возможность выбора профиля работы и устройства для загрузки операционной системы.

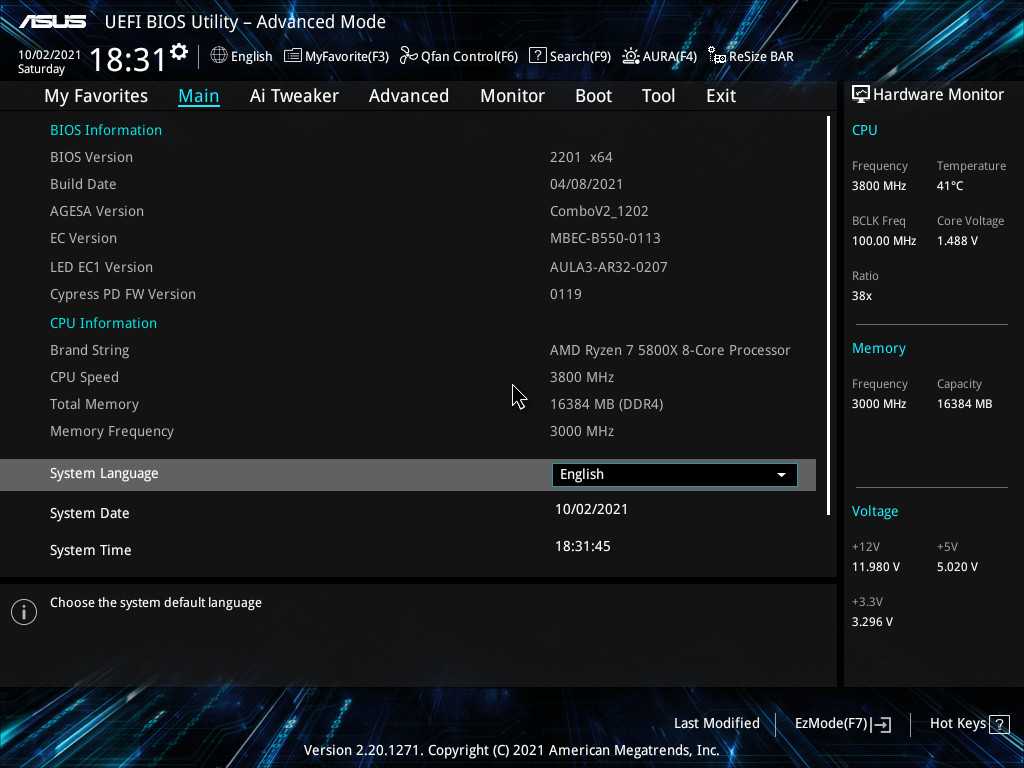

Расширенный «Advanced Mode». В нем доступно 8 вкладок, разбитых на группы.

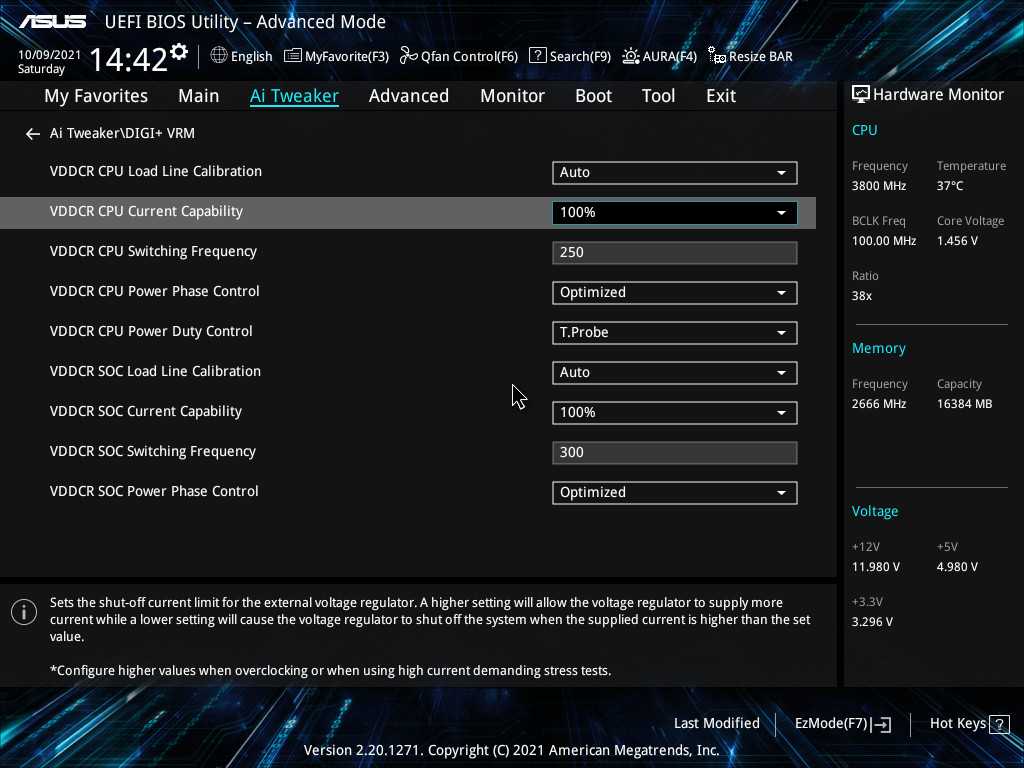

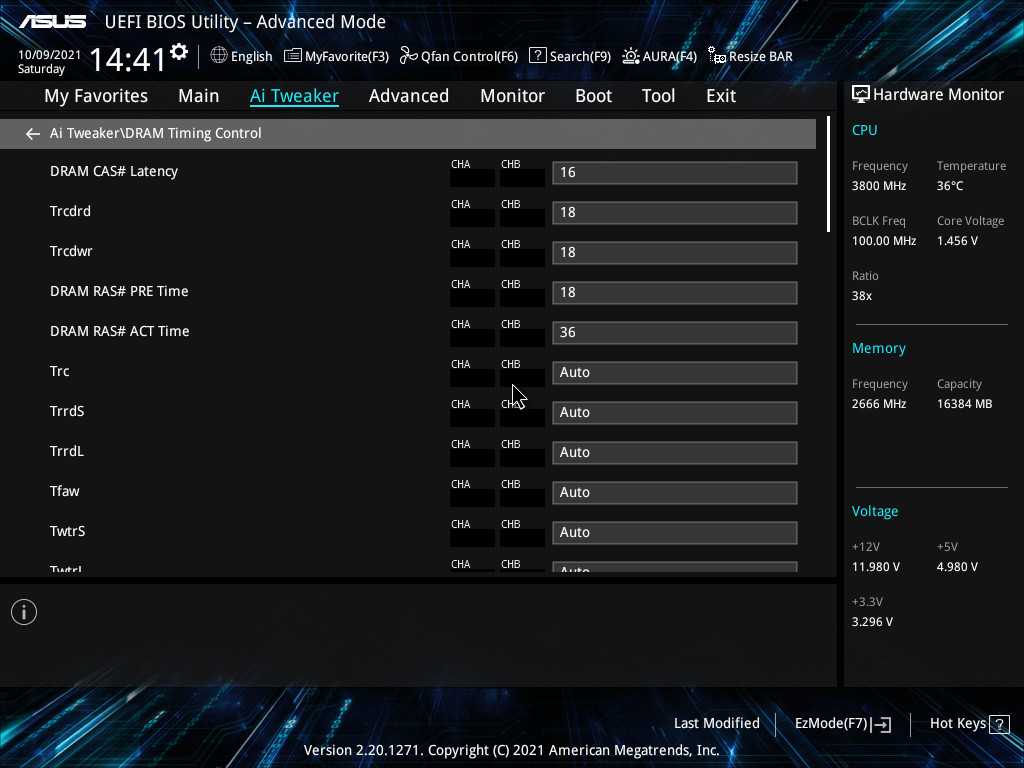

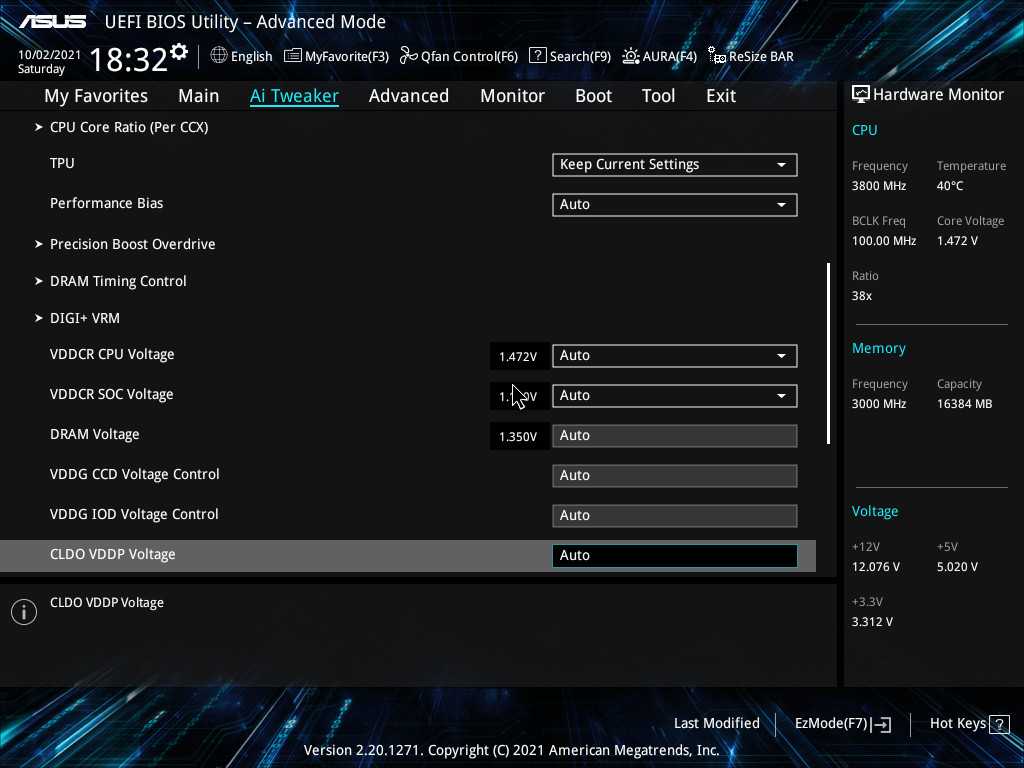

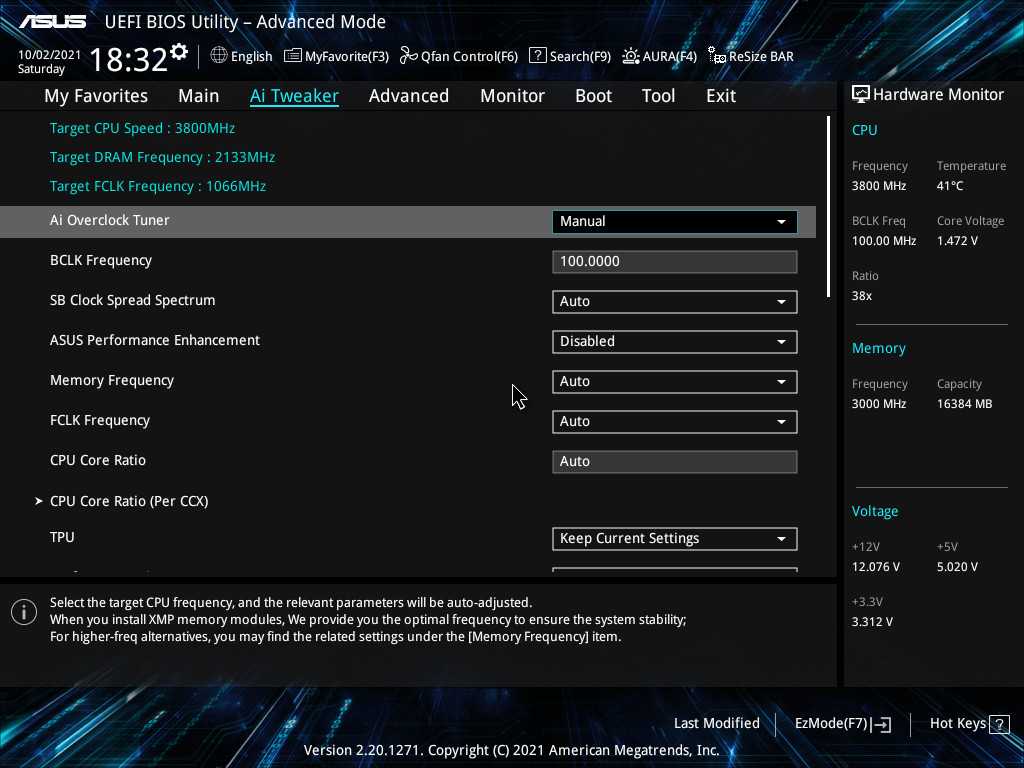

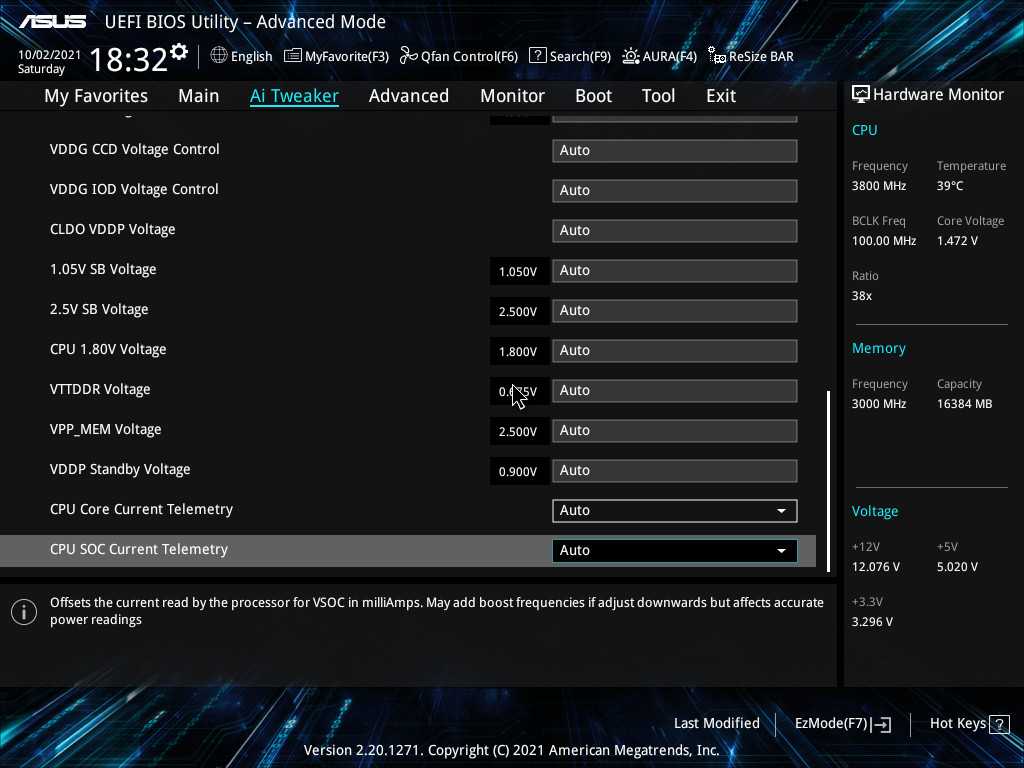

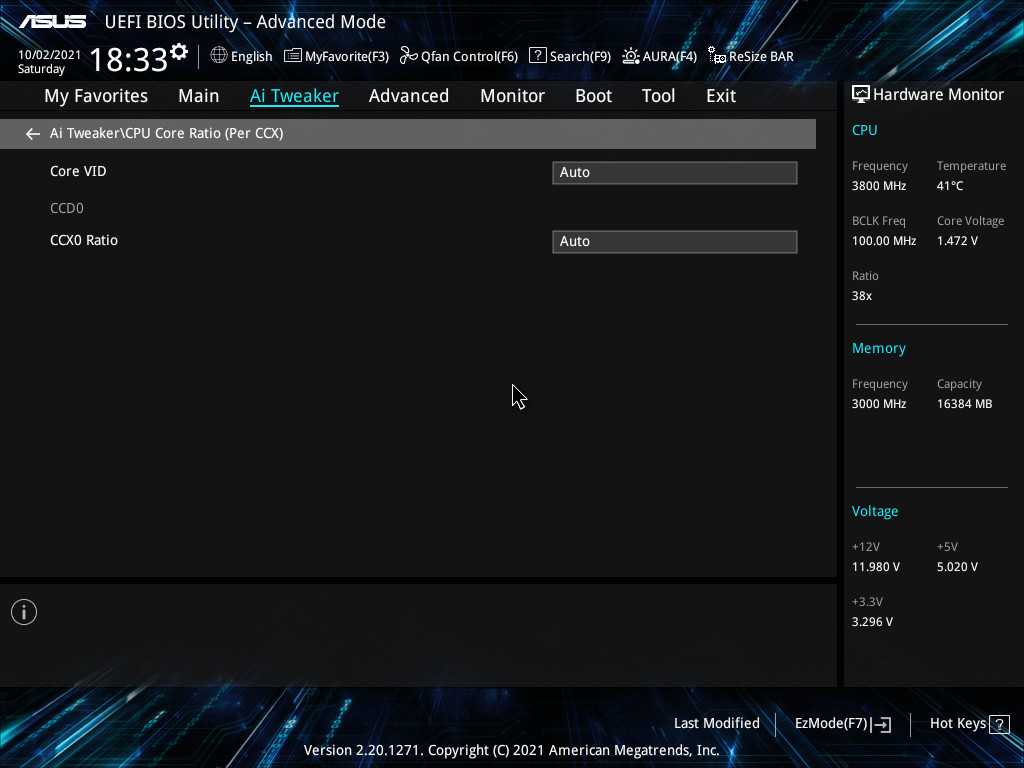

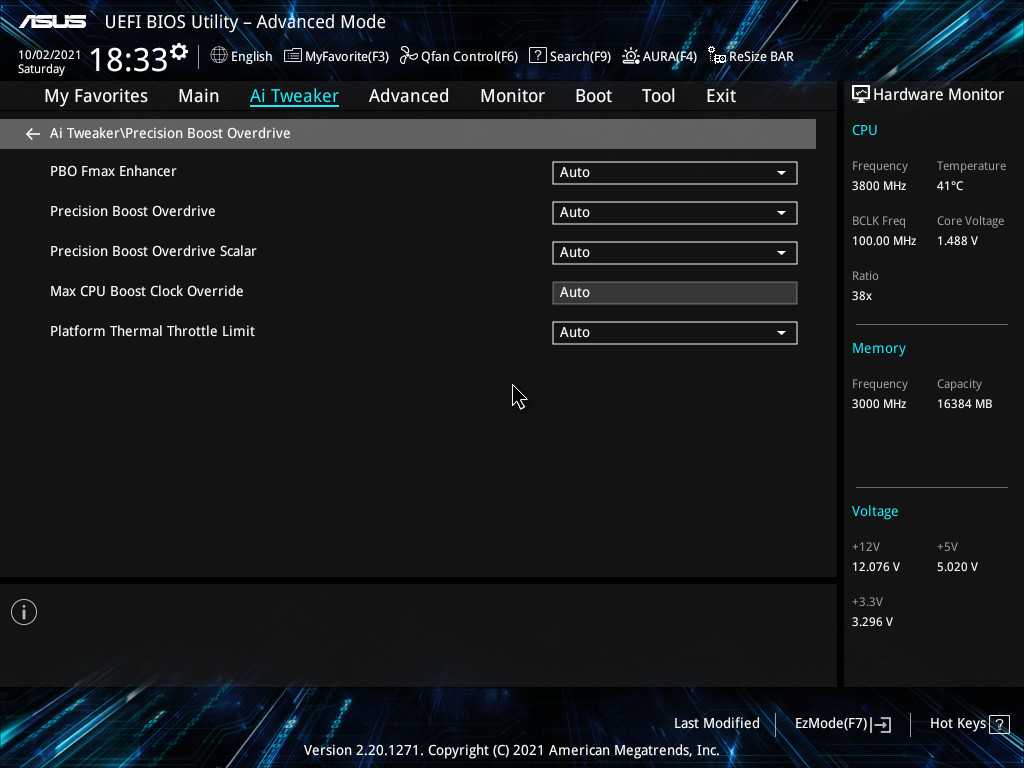

Настройка частот процессора, памяти, шины, напряжений осуществляется в «Ai Tweaker».

Здесь же имеется возможность подкорректировать работу «автоматического» разгона через группу параметров «Precision Boost Overdrive» (PBO).

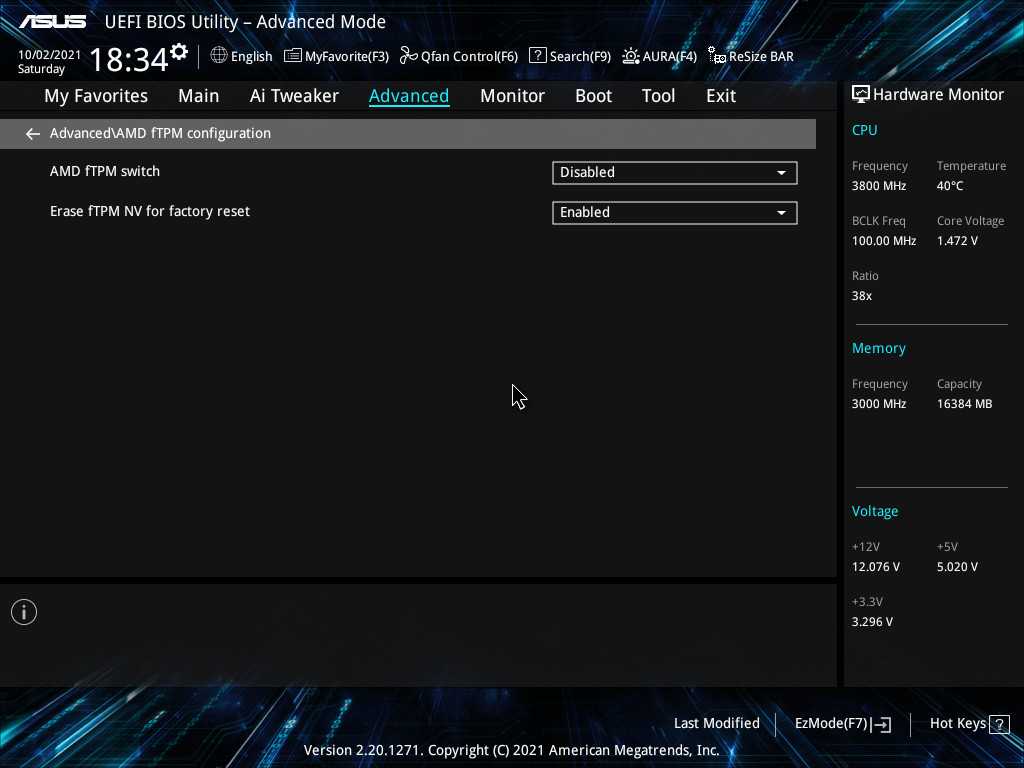

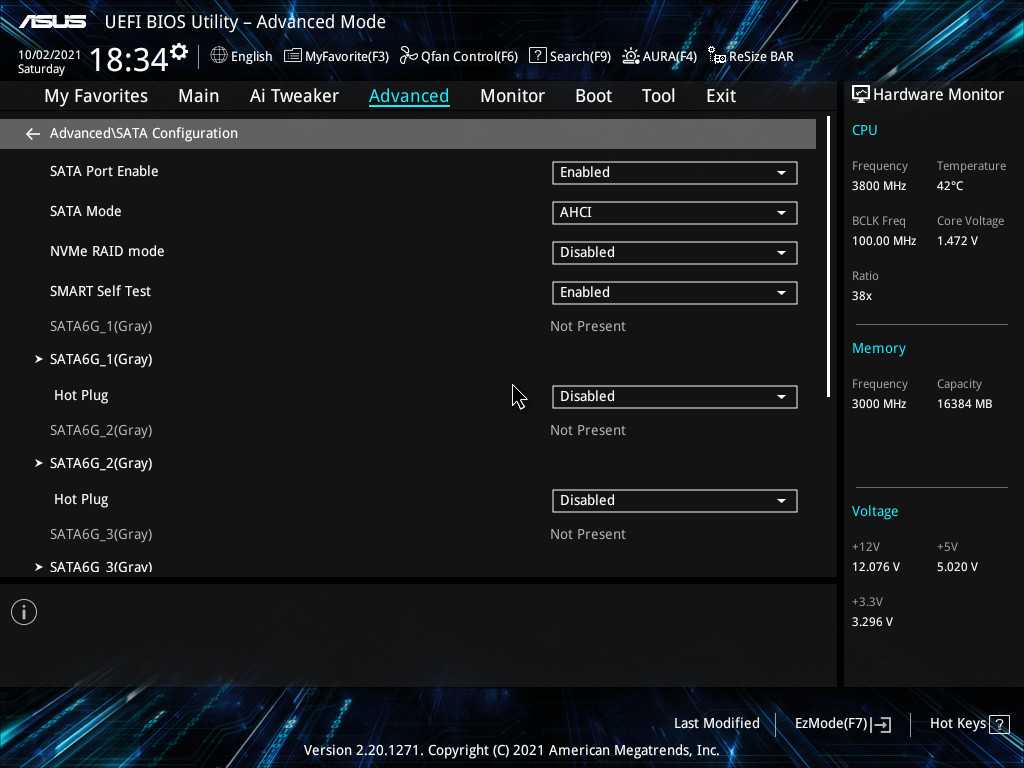

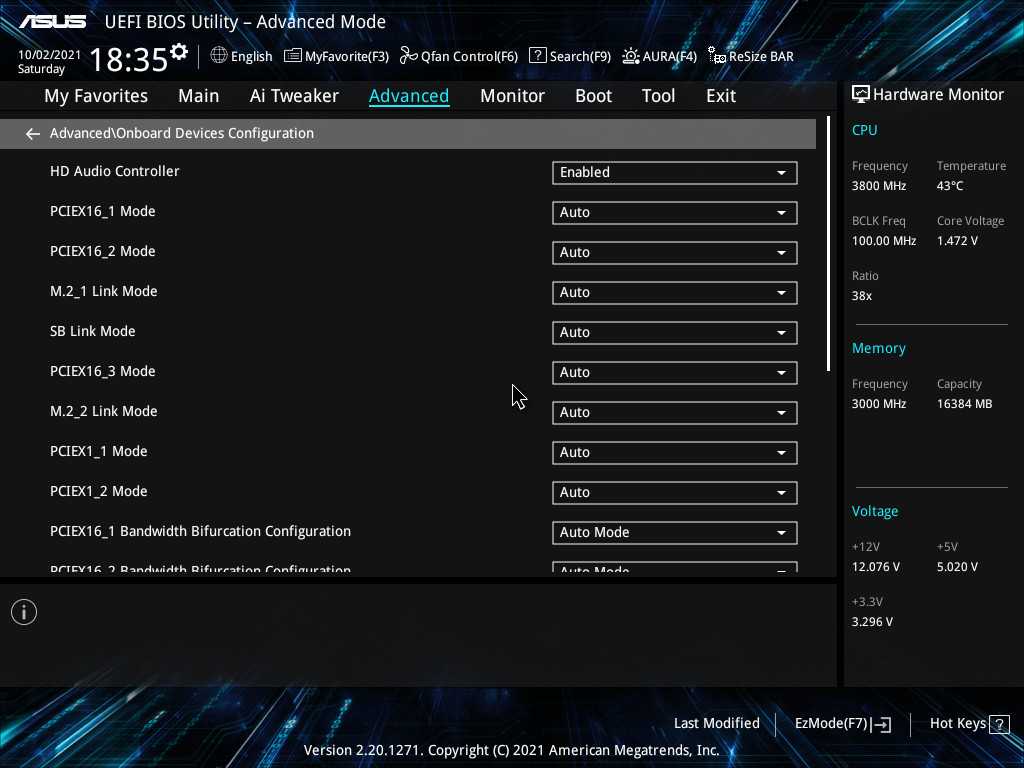

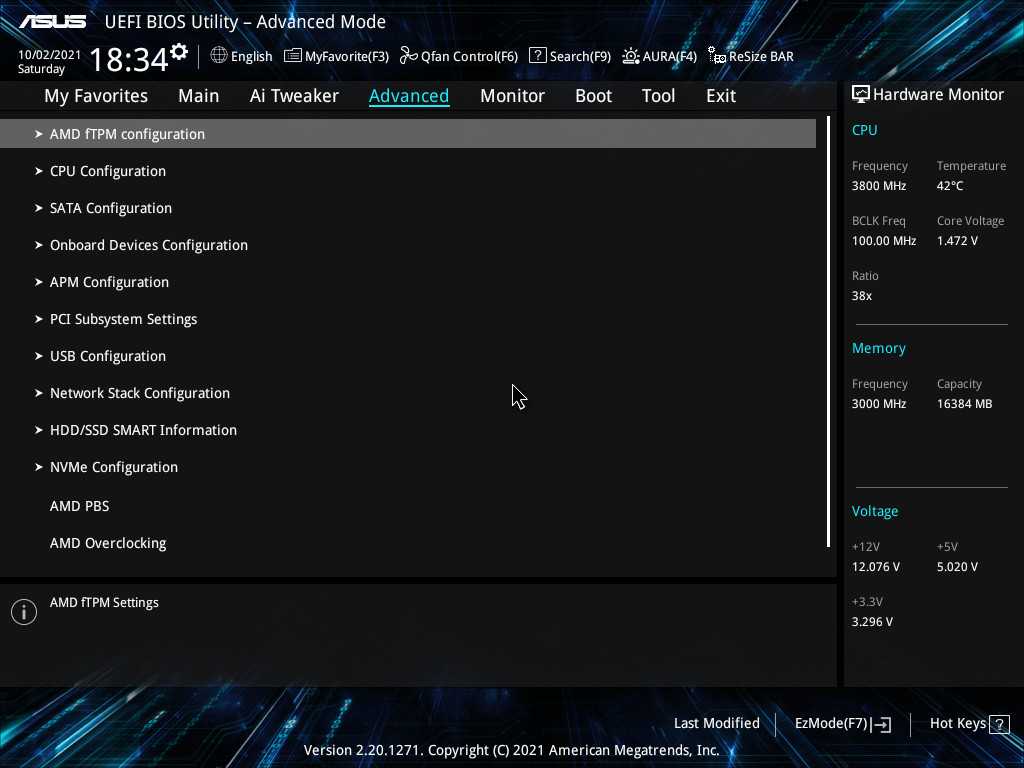

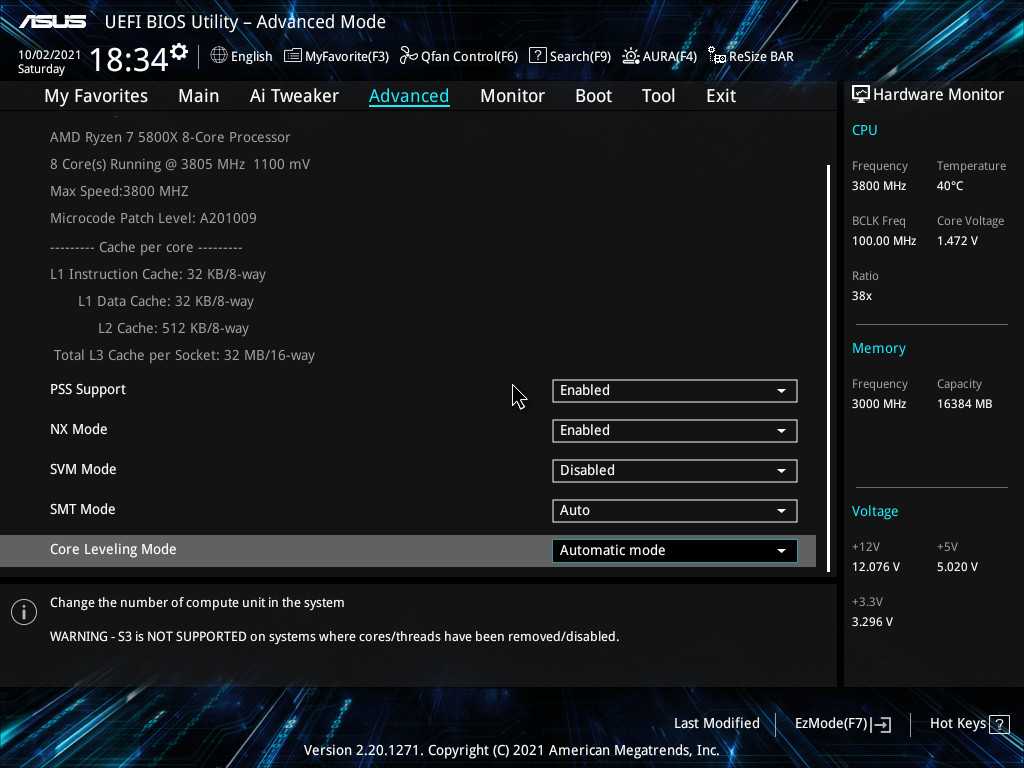

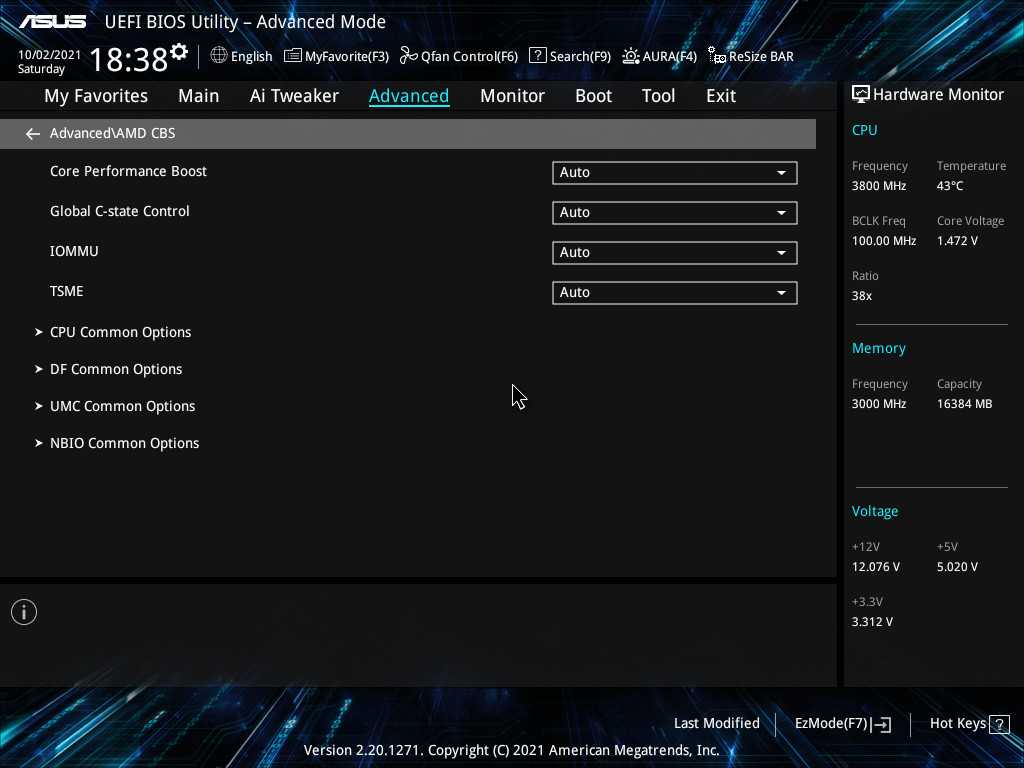

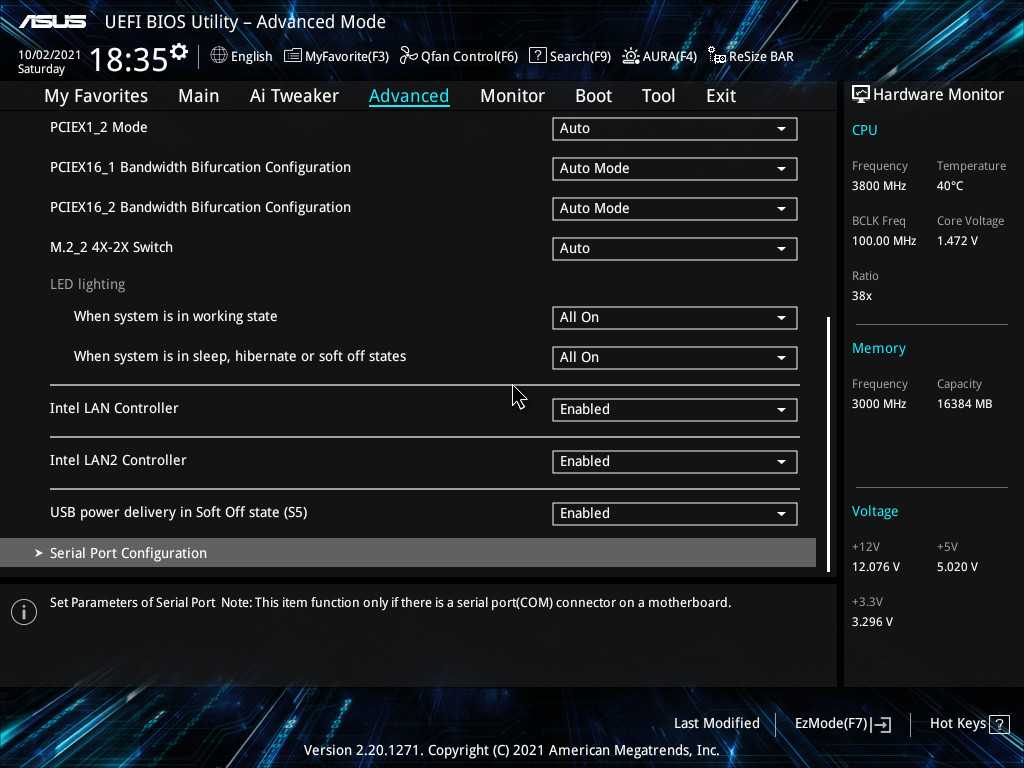

Вкладка «Advanced» содержит группы параметров, отвечающих за настройку процессора, питания (APM), портов и интегрированной периферии.

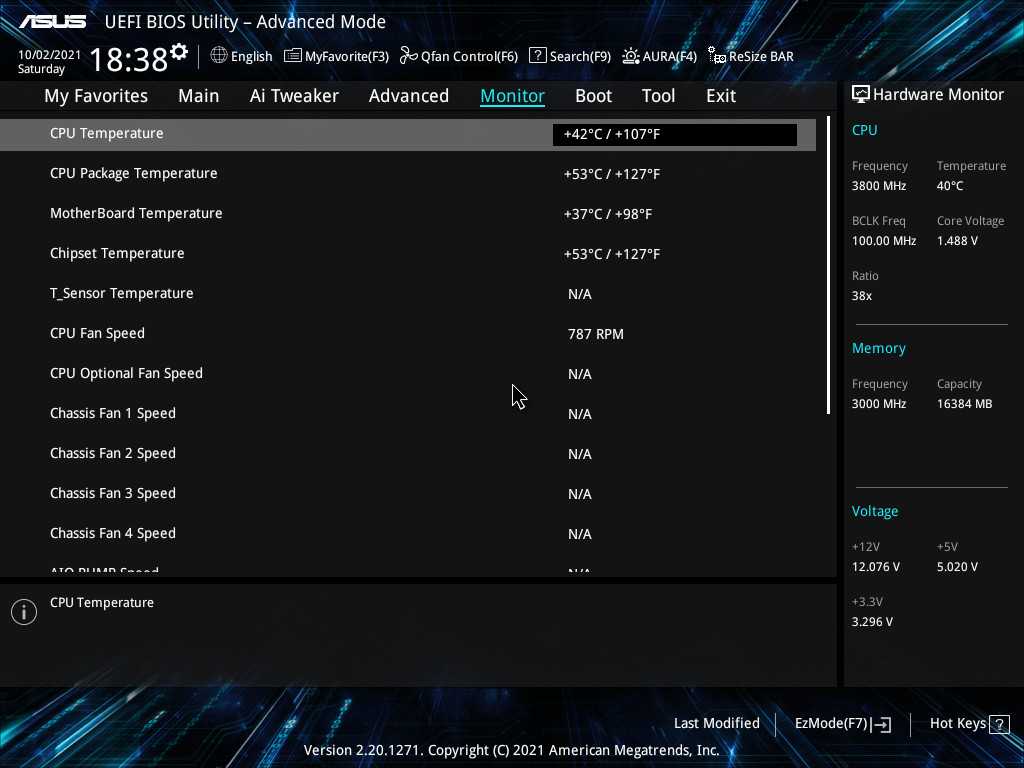

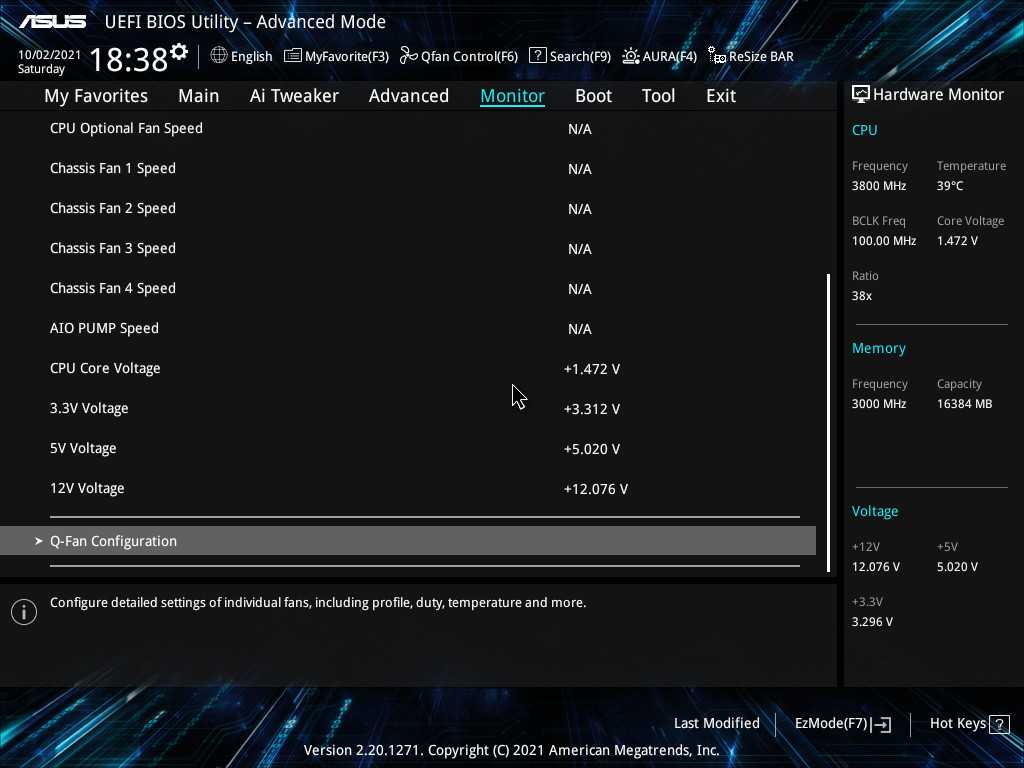

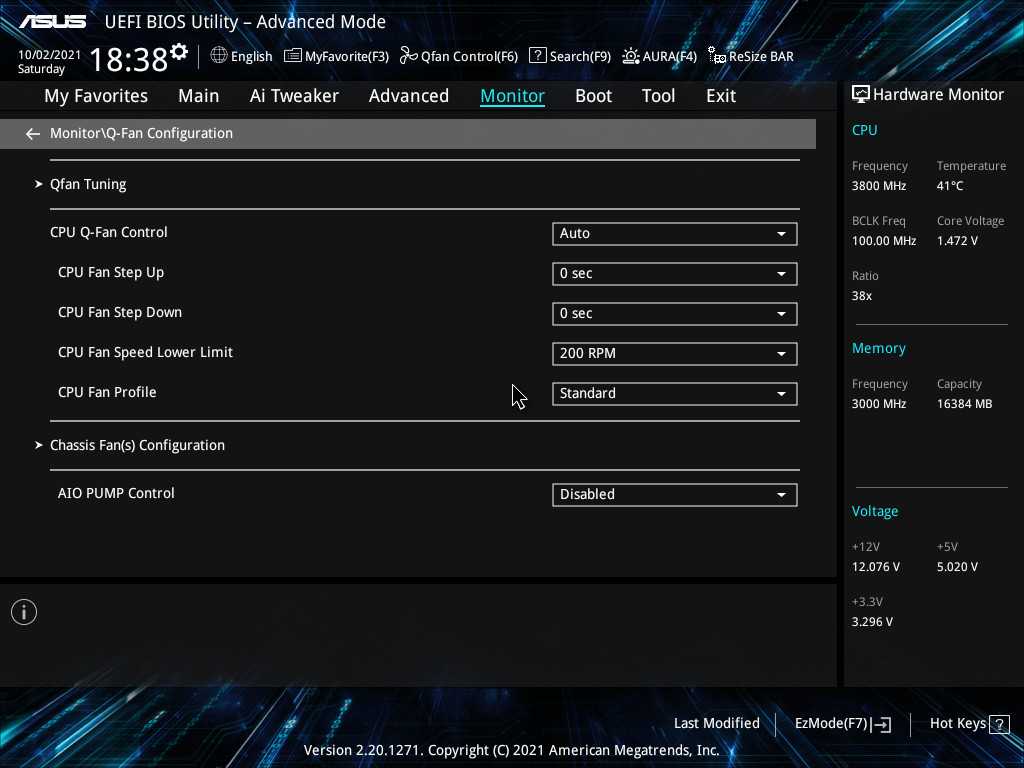

Контроль температур, напряжений и оборотов вентиляторов (последними можно управлять через настройку Q-Fan Configuration) осуществляется через вкладку «Monitor»

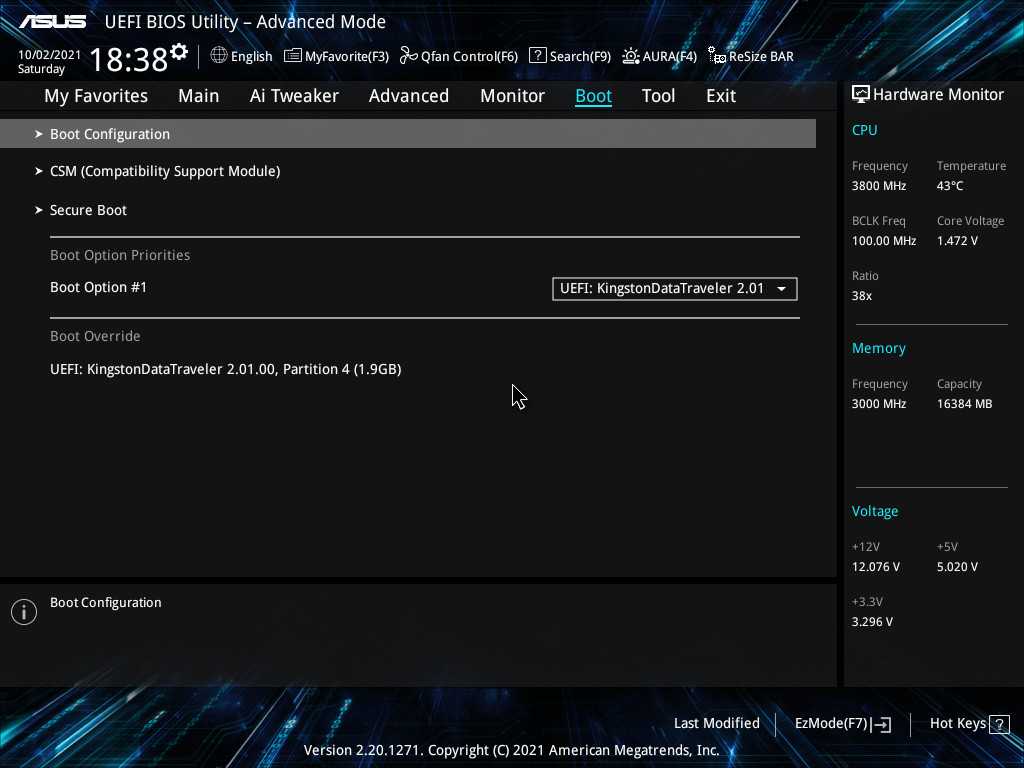

Вкладках «Boot» позволяет выбрать устройство для загрузки и здесь же выбирается режим загрузки.

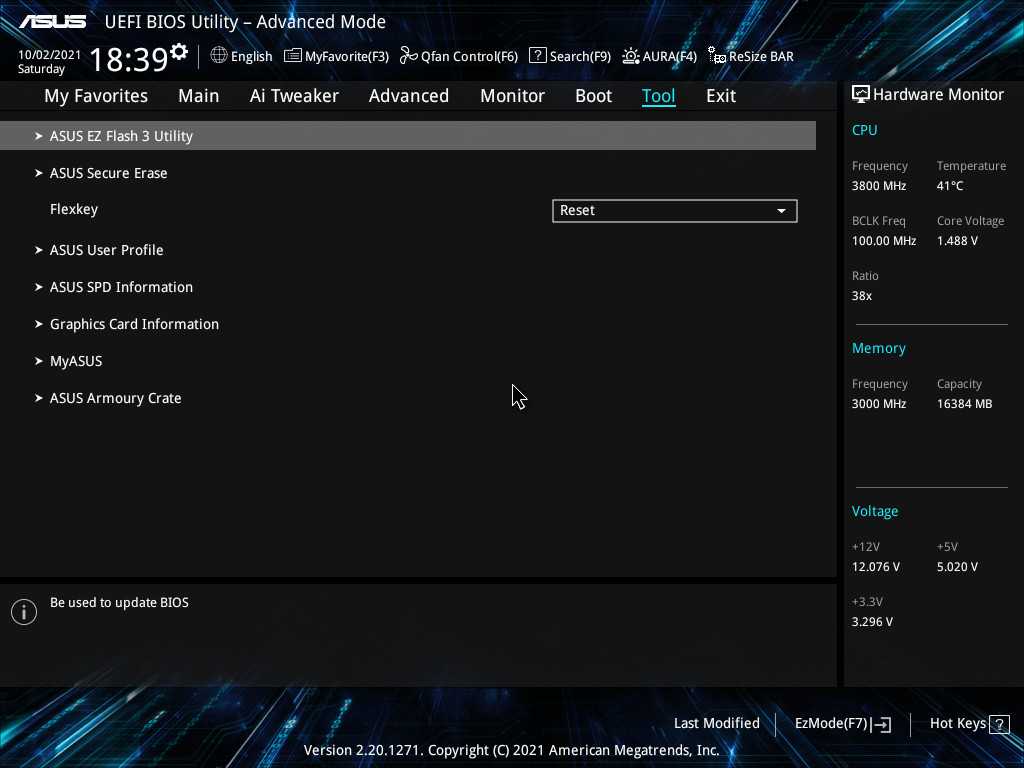

А в «Tool» сосредоточены различного рода утилиты, такие как обновление BIOS (EZ Flash 3), стирание данных (Secure Erase), использование профилей, отображение информации о памяти, видеокарте и загрузки в ОС Windows приложений MyASUS и Armoury Crate.

Результаты тестирования

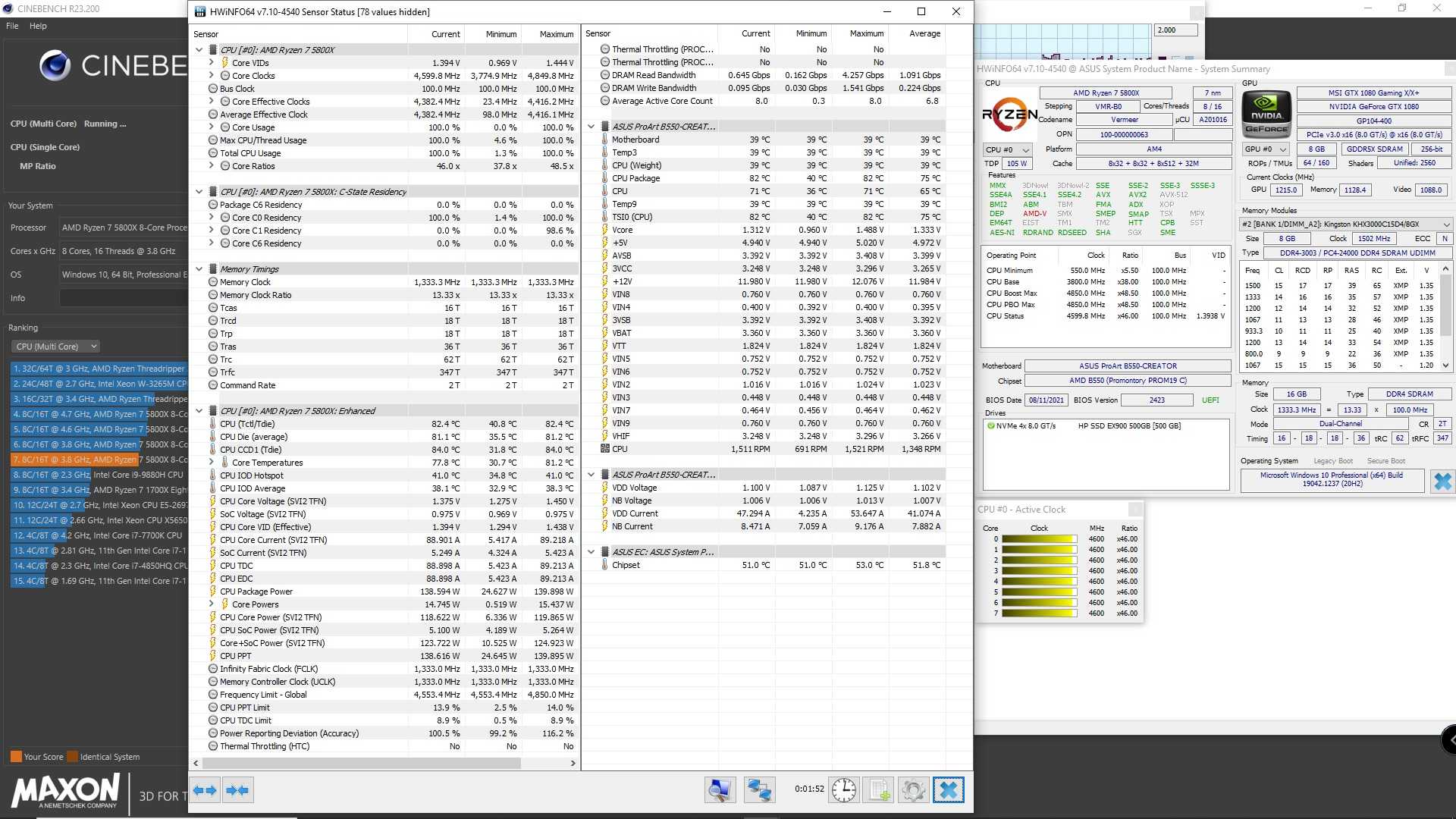

Для сравнения приводим результаты тестирования материнской платы ASUS ProArt B550-Creator в режиме с отключенным PBO, включенным PBO и ручным разгоном всех ядер процессора AMD Ryzen 7 5800X до частоты 4600 МГц. Во всех случаях оперативная память работала на частоте 2666 МГц с таймингами 16-18-18-36.

Обратим внимание, что в однопоточных тестах процессор AMD Ryzen 7 5800X со включенным режимом PBO демонстрирует лучшую производительность за счет работы активного ядра процессора на более высокой частоте (4850 МГц), в то время как при ручном разгоне до частоты 4600 МГц на все ядра лучшие результаты получаются в тестах с многопоточной нагрузкой.

Характеристики ASUS ProArt B550-Creator

Возможностям, мягко говоря, способствует и тот факт, что ASUS ProArt B550-Creator — это материнка под AM4, под свежайшие процессоры AMD. Вы сюда можете всандалить Ryzen 9 5950X, вставить RTX 3090 (тоже от ASUS, обзор здесь), 128 гиг ОЗУ и сможете натурально рендерить мультики уровня Pixar.

Вы сможете открыть гигапиксельные изображения, создавать векторы из громадных массивов, монтировать клипы в 12, в 16К, без нужды в отдельном сервере. Эта материнка не просто так стоит 12 тысяч, на ней можно создать абсолютно нишевую, но уникальную и незаменимую платформу.

Частота оперативки может достигать 5 ГГц в случае 5000 серии и даже больше в случае с процами 4000G, да ещё и с правкой ошибок. HDMI 2.1 на материнке есть — самый свежак.

Избыточность

И знаете, что? Да, B550-Creator во многих местах излишня, особенно если смотреть на потребности прожжённых спецов. 12+2 фазы питания с компонентами уровня оверклокинга — зачем, если вы не будете рисковать гнать процессор, потому что стабильность важнее мизерных приростов мощности?

В ту же степь радиаторы, которыми можно было бы танковую броню обшить. LinusTechTips в одном из недавних видео выяснил, что радиаторы нужны на материнках с компонентами низкого качества, потому что мосфеты, скажем, греются везде.

Но чем они лучше, тем греются меньше. И чем больше фаз, тем меньше на них нагрузка — а значит, чем дороже мать, тем чаще всего меньше ей нужны радиаторы такого размера и массы.

Выглядит круто, 10 из 9, но нужды мало. А вот за радиатор на чипсете плохого не скажу — он и красив, и нужен, и полезен, и пассивен.

Но идём дальше. Хэдеров ASUS AuraSync, то есть для подсветки, целых 4 штуки.

И по моему скромному мнению, это ровно на 4 штуки больше, чем нужно, для материнки такого класса. Разве что вы привяжете AuraSync к состоянию компьютера и выведете подсветку к монитору.

Позиционирование на рынке

И это частично оправдывает сумасшедшую цену в 12 000 гривен, или более $400. Если вы, впрочем, знакомы с линейкой ProArt у ASUS, то удивитесь лишь поверхностно — все компоненты ПК в ней рассчитываются максимально на создателей контента.

Не геймеров-энтузиастов, а именно творческих личностей, с соответствующими потребностями.

Ну, скажем, монитор за $300 ASUS ProArt Display PA248QV — там не было высокой частоты обновления или RGB-излишеств, но был чудовищно крутой набор из превосходной матрицы, удобства в использовании благодаря разрешению чуть больше, чем Full HD, и фишками для полиграфистов вроде встроенных линеек и оверлея форматов вроде А4 прямо на панель.

Лучшие материнские платы B550 на рынке

ASRock B550M Стальная легенда

Размер M-ATX материнская плата который нацелен на то, чтобы быть максимально прочным, предлагать максимальную стабильность прямо из коробки, и все это без потери производительности. Он полностью совместим с Ryzen 5000 благодаря поддержке, предлагаемой AMD для этого набора микросхем, он может поддерживать память до DDR4-4733 МГц при разгоне и, будучи таким компактным, имеет довольно мощный VRM.

Его цена достигает 141.95 евро.

ASRock B550 Phantom Gaming Velocita

Это высшая игровая линейка бренда, ориентированная на геймеров, которые хотят выжать максимум FPS. Он имеет дизайн с цифровой фазой Digi Power 14, систему резервного копирования для PCIe 4.0, 2.5 Гбит / с LAN и два M.2 PCIe 4.0 x4.

Конечно, в нем нет недостатка в USB 3.2, USB-C и даже HDMI 2.0. Его цена повышается до 239.90 евро.

ASRock B550 Тайчи

Это топовая модель производителя, которая объединяет все возможные новинки, такие как Wi-Fi 6, 2.5 Гбит / с LAN, поддерживает DDR4 до 5200 МГц с разгоном, имеет 16-фазное питание и т. Д.

Это материнская плата для любого использования, в том числе для экстремального разгона, и, возможно, одна из самых совершенных на рынке с точки зрения возможностей подключения. Его цена повышается до 308.45 евро.

ASUS ROG Strix B550-F Gaming

Это очень полная материнская плата по действительно разумной цене. Это не версия Wi-Fi, но эта версия почти удваивает цену в настоящее время. Имеет 14-фазный VRM, Intel LAN 2.5 Гбит / с, Dual M.2, USB 3.2 Gen 2 или подсветка Aura SYNC RGB.

Как мы видим, материнская плата стоимостью чуть более 160 евро будет предлагать нам оптимальную производительность с любым процессором Ryzen по более чем скорректированной цене. Его цена конкретно на 160.94 евро.

MSI MPG B550I Игровая периферия Wi-Fi

Возможно, и с разрешения ASUS Лучшая в мире материнская плата для разгона. Он побил несколько мировых рекордов, модернизировал серийные термопарниры, вентиляторный кулер для M.2. SSD, базовая плата для полевых МОП-транзисторов и 8-слойная печатная плата для обеспечения наилучшей производительности.

Теперь мы можем получить это за 199.90 евро.

ASUS ROG STRIX B550-XE ИГРОВОЙ Wi-Fi

Вместе с ASRock Taichi эта модель представляет собой лучшее из набора микросхем B550 и представляет собой плату, предназначенную для обеспечения высочайшей производительности в любых условиях. Он включает в себя систему фаз питания 14 + 2, несколько USB 3.2 Gen 2, два M.2 PCIe 4.0 x4, Wi-Fi 6, Intel LAN 2.5 Гбит / с, звук DTS через SupremeFX S1220A и многое другое.

Теперь мы можем получить это всего за 307.21 евро.

Характеристики ASUS ProArt B550-Creator

Позиционирование на рынке

Не геймеров-энтузиастов, а именно творческих личностей, с соответствующими потребностями.

UEFI и ПО

Компоновка используемой графической оболочки UEFI уже привычна для устройств ASUS со страницей базовой настройки EZ Mode и расширенным режимом Advanced Mode.

Количество доступных параметров достаточно для настройки и неэкстремального оверклокинга. Например, напряжение питания на вычислительных ядрах процессора может регулироваться в пределах 0,75–2 В с шагом 0,00625 В, SOC Voltage – 0,75–1,8 В с тем же шагом. Для модулей памяти доступен диапазон 1,2–1,8 В с приращением 0,005 В.

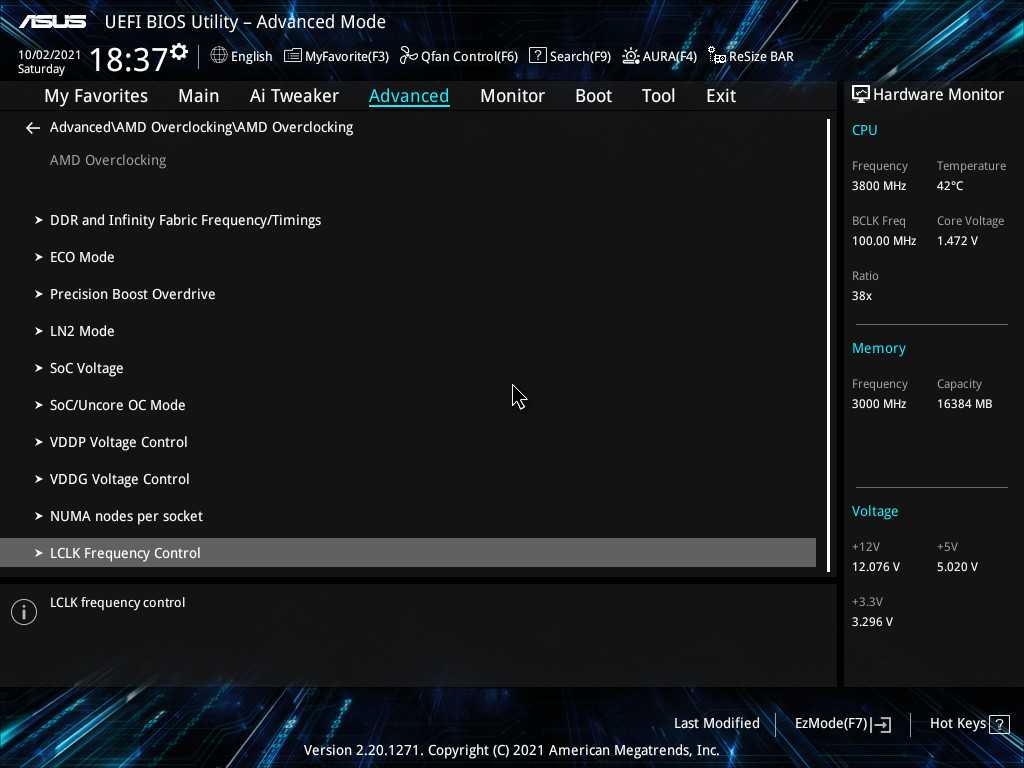

Плата имеет необходимый набор опций для разгона процессора и оперативной памяти, однако топовые чипы Ryzen 5000 изначально работают фактически на предельных частотах, заметно ускоряясь при надлежащем охлаждении CPU. Когда речь идет о рабочей станции для ресурсоемких задач, вряд ли разгон компонентов будет в приоритете – слишком высока цена даже минимальных сбоев, которые не так фатальны, например, для игровых систем.

В одной из последних версий прошивки по умолчанию активируется модуль TMP для беспроблемной инсталляции Windows 11.

Есть возможность выбрать автоматическую инсталляцию приложения Armoury Crate при установке операционной системы, что заметно облегчит выбор необходимых драйверов и сопутствующего ПО.

Для базовой настройки системных параметров предлагается комплекс AI Suite, где можно настроить режимы работы CPU, задать алгоритм для системы охлаждения и прочие опции.

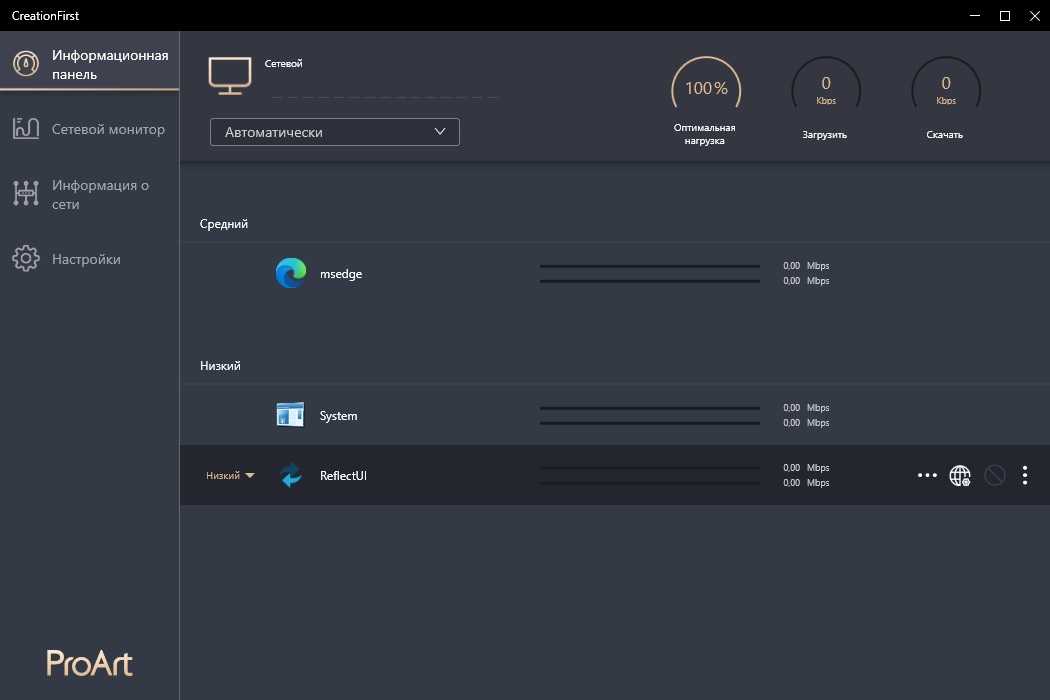

Для платы «криэйторской» серии производитель предлагает специализированную утилиту ProArt Creator Hub. Здесь можно мониторить температурные показатели системы, а также выбрать режимы платформы с акцентами на производительность или тишину работы системы охлаждения. Отсюда же можно вызвать Ai Suite или еще одно фирменное приложение CreationFirst.

По аналогии с приложением GameFirst, утилита позволяет определить приоритет сетевого трафика для различных процессов или группы приложений. Здесь же можно получить статистику использования сетевого соединения.

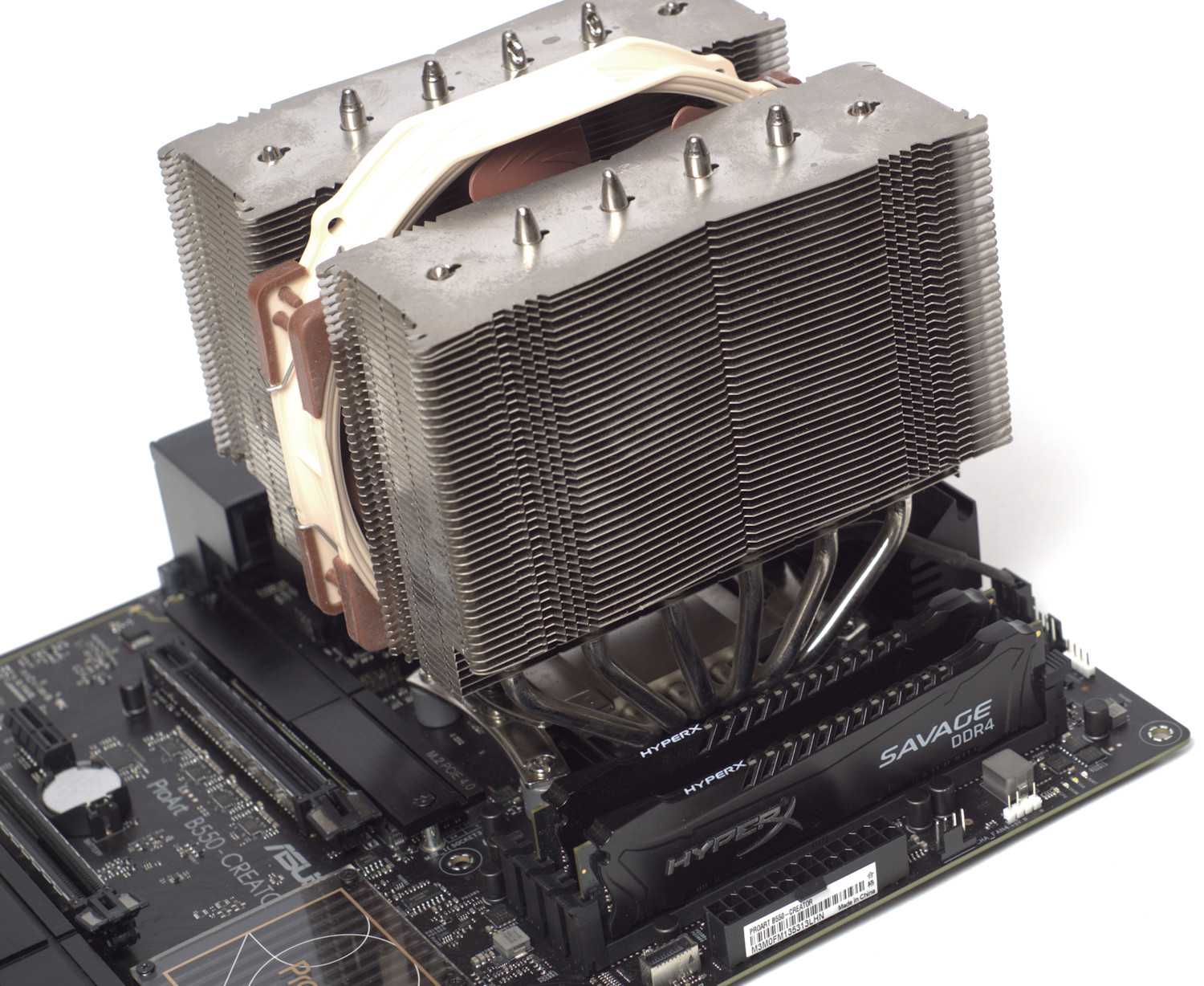

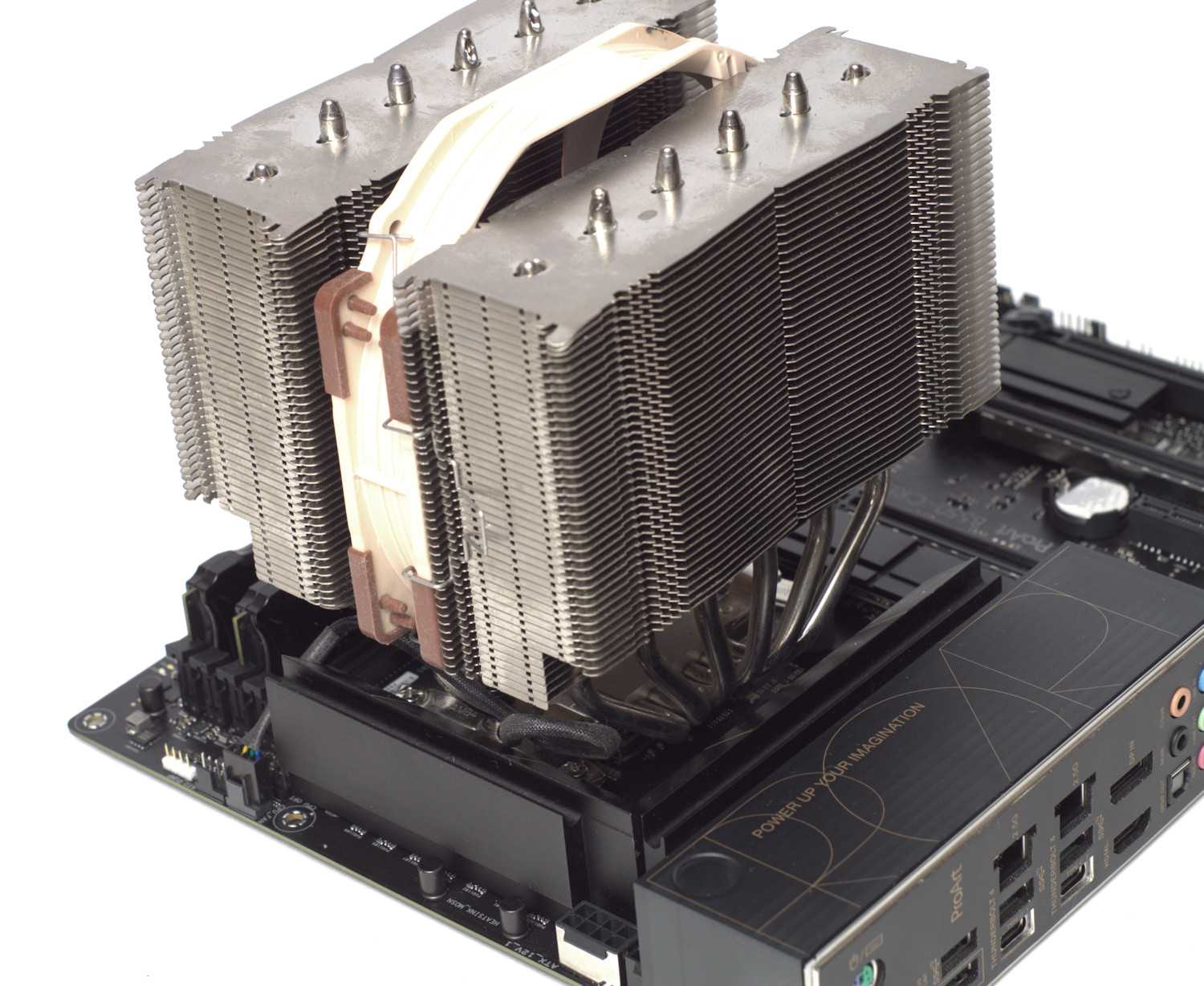

Тестовый стенд

Центральный процессор: AMD Ryzen 7 5800X;
Система охлаждения: Noctua NH-D15 (с одним вентилятором);
Термопаста: ARCTIC MX-2;
Материнская плата: ASUS ProArt B550-Creator;
Оперативная память: DDR4-3000 2×8 Gb Kingston HyperX Savage HX430C15SB/8 (режим работы DDR4-2666 16-18-18-36);
Видеокарта: MSI GeForce GTX 1080 Gaming X 8Gb;
Накопители: HP EX900 500 Gb NVMe;
Корпус: открытый стенд;
Блок питания: be quiet! Straight Power 11 650W.

Несмотря на крупные радиаторы у материнской платы ASUS ProArt B550-Creator, проблем с установкой кулеров они доставить не должны. И да, материнская плата, даже учитывая поддержку ASUS Aura, собственной подсветки не имеет.

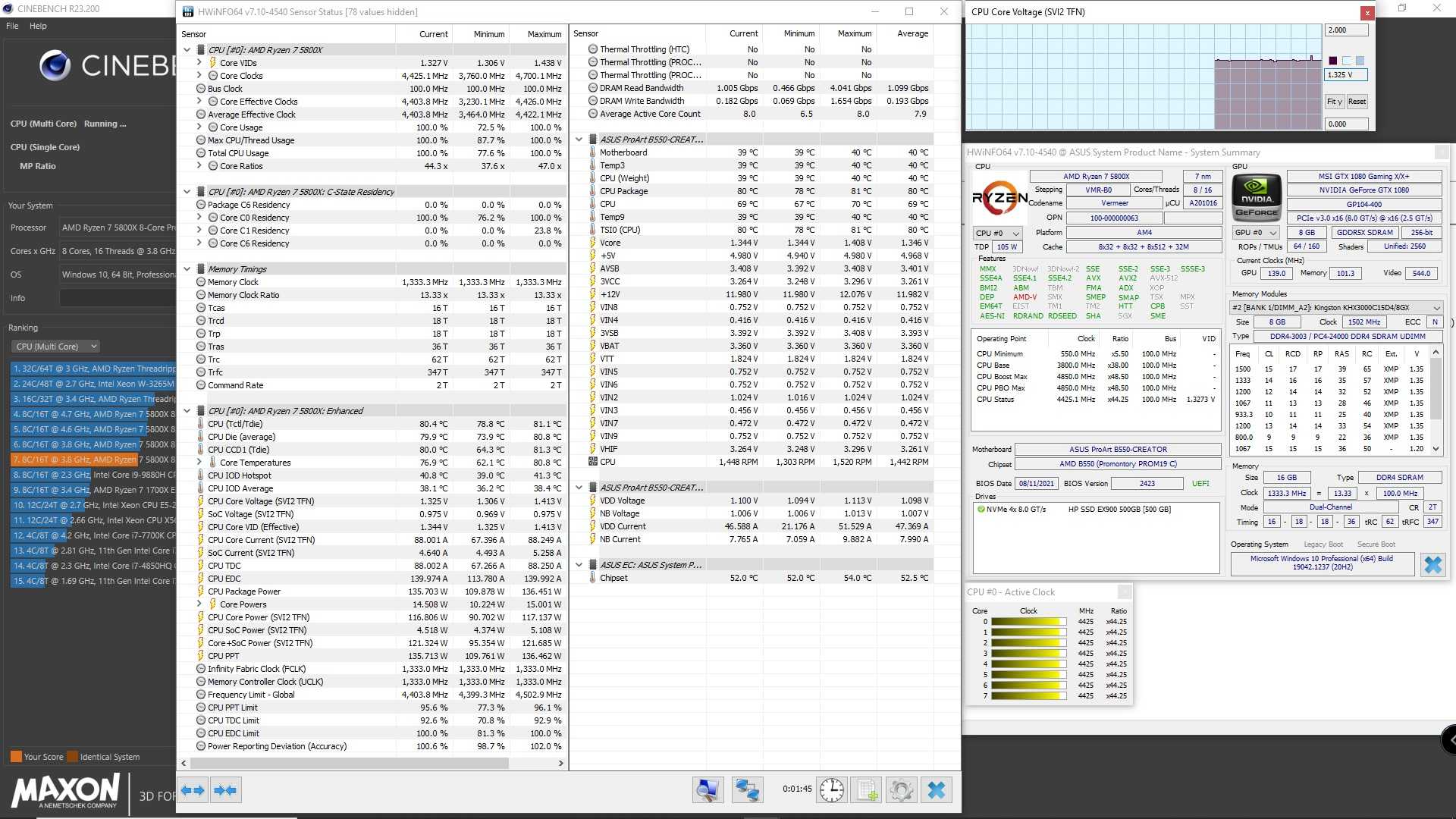

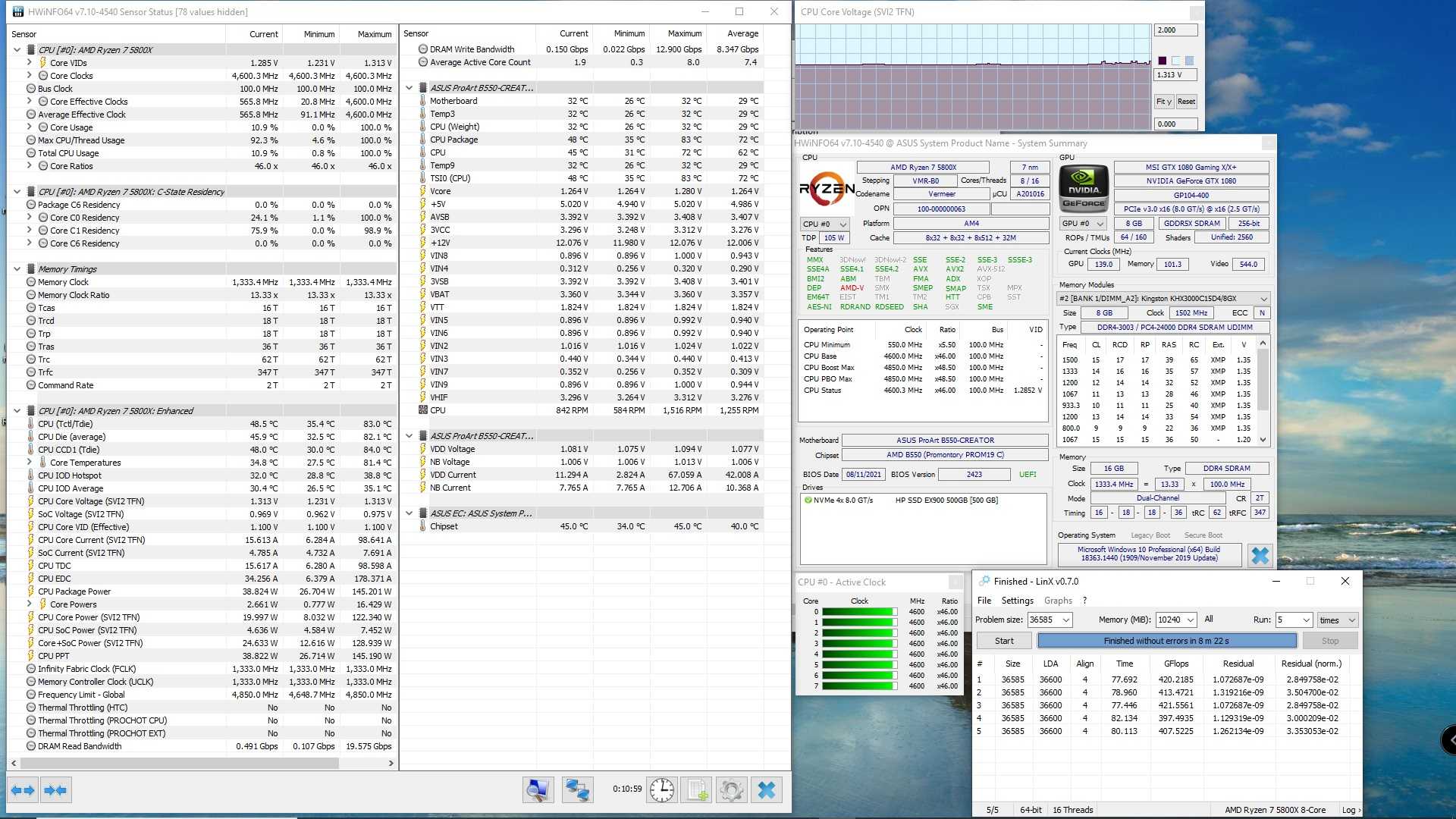

Рассмотрим информацию о системе, полученную через утилиту CPU-Z. Сразу отметим, что в случае активизации опций PBO частота процессора AMD Ryzen 7 5800X, а точнее части его ядер, доходит до значения 4850 МГц и это сказывается на результатах однопоточных тестов. На момент тестирования использовалась последняя доступная версия BIOS 2423.

Разгон

Для ясности особенностей режима PBO стоит упомянуть работу системы без активации данных опций. Нагрузка в Cinebench R23 на все ядра показывает, что они работают на частоте 4400-4425 МГц, потребление системы составляет 193 Вт, нагрев процессора не превышает 83 °С, а радиаторов VRM – не выше 38,5 °С.

Использование режима PBO позволяет одному из ядер процессора AMD Ryzen 7 5800X (а иногда и паре) работать на частоте 4850 МГц в режиме однопоточной нагрузки.

В случае нагрузки на все ядра частота колеблется в пределах 4525-4600 МГц (среднее 4475 МГц), энергопотребление доходит до 197 Вт. Нагрев процессора достигает 84 °С, радиаторов VRM – не выше 38,7 °С.

Переход к ручному разгону позволил получить частоту всех ядер 4600 МГц. Это было достигнуто при напряжении ядер Vcore=1.275 В, фиксации множителя х46 и задания параметра Load Line Calibration в значении 4. Потребление системы составило 212 Вт, нагрев процессора также не превысил 84 °С, а радиаторов VRM 40,1 °С.

Программное обеспечение

Одними из основных утилит, которые доступны для материнской платы ASUS ProArt B550-Creator, являются:

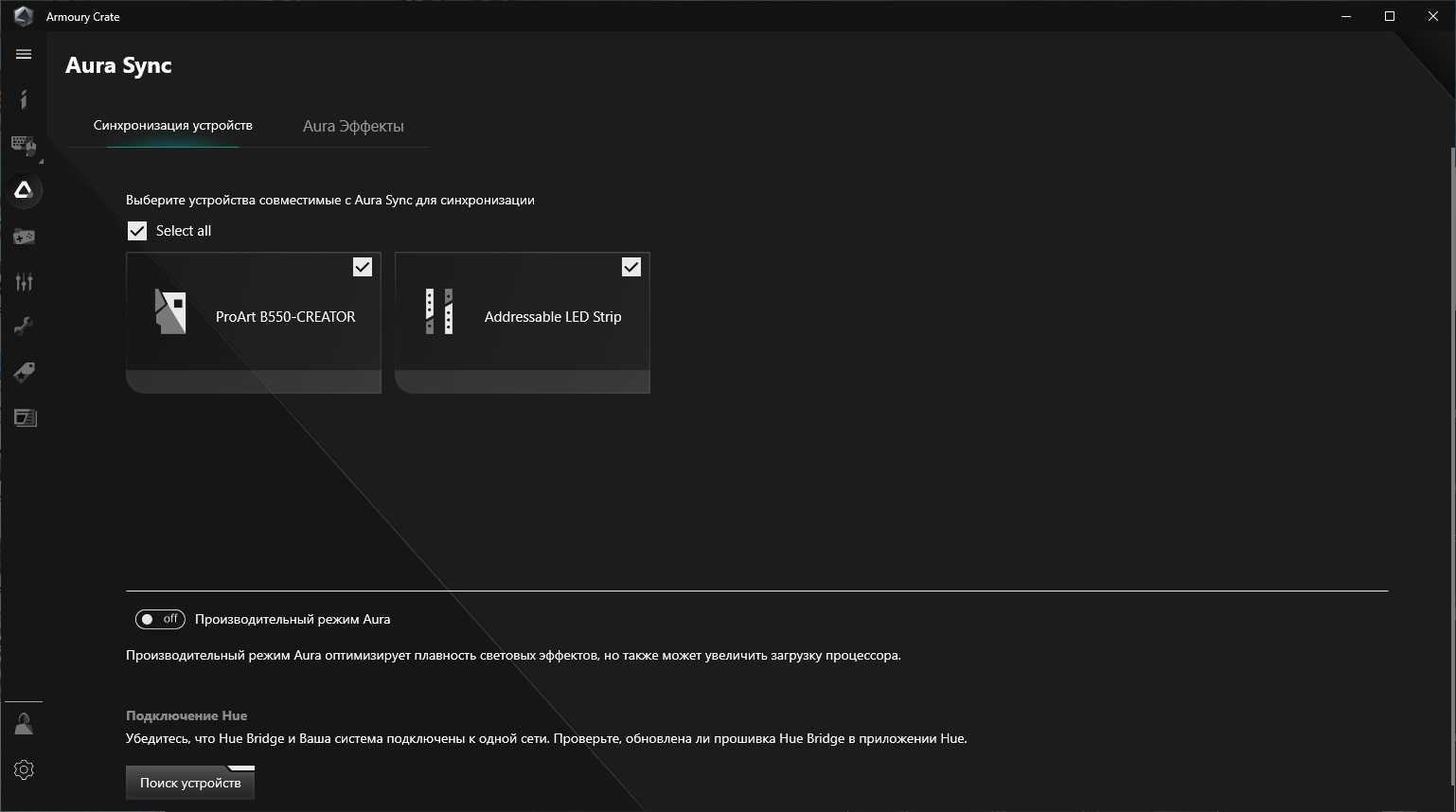

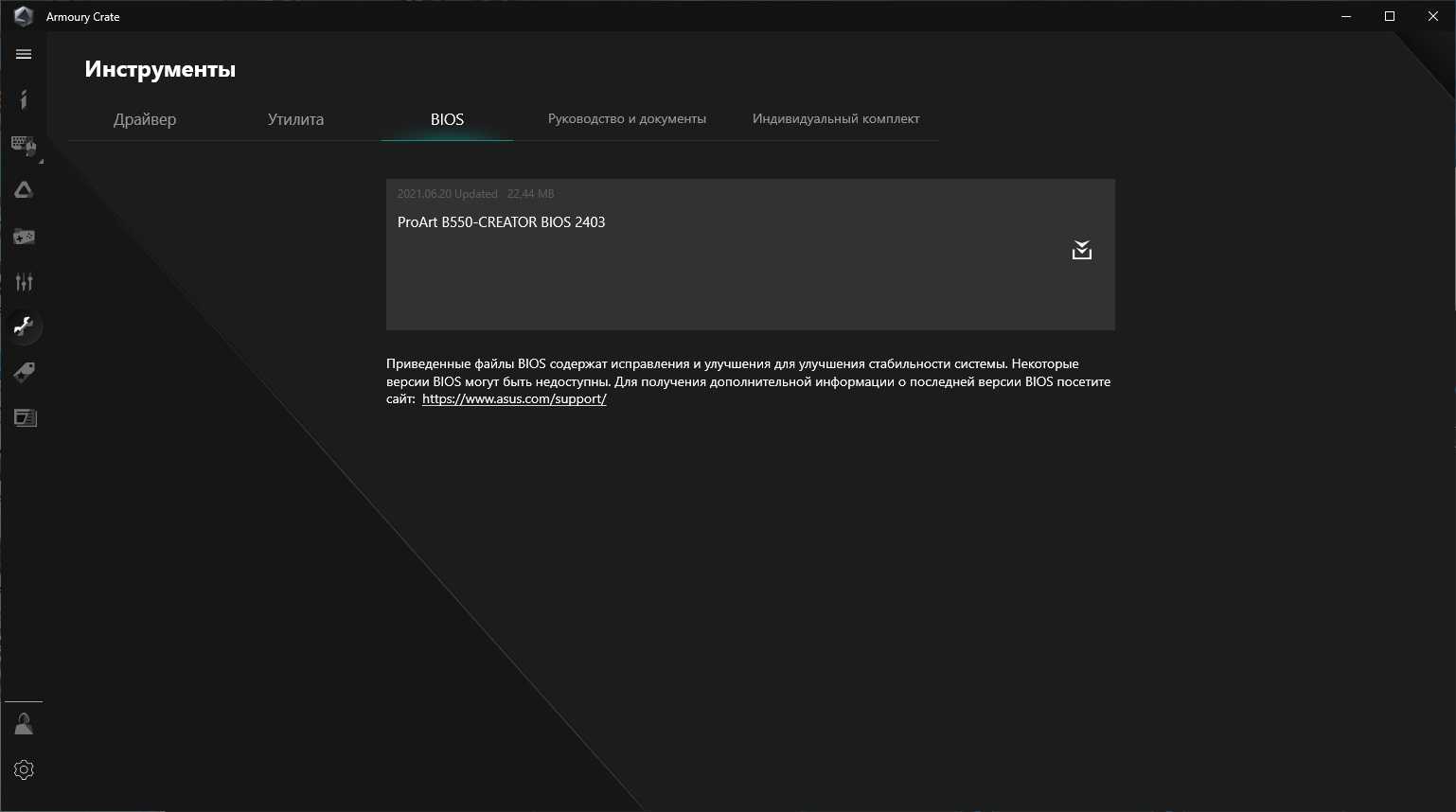

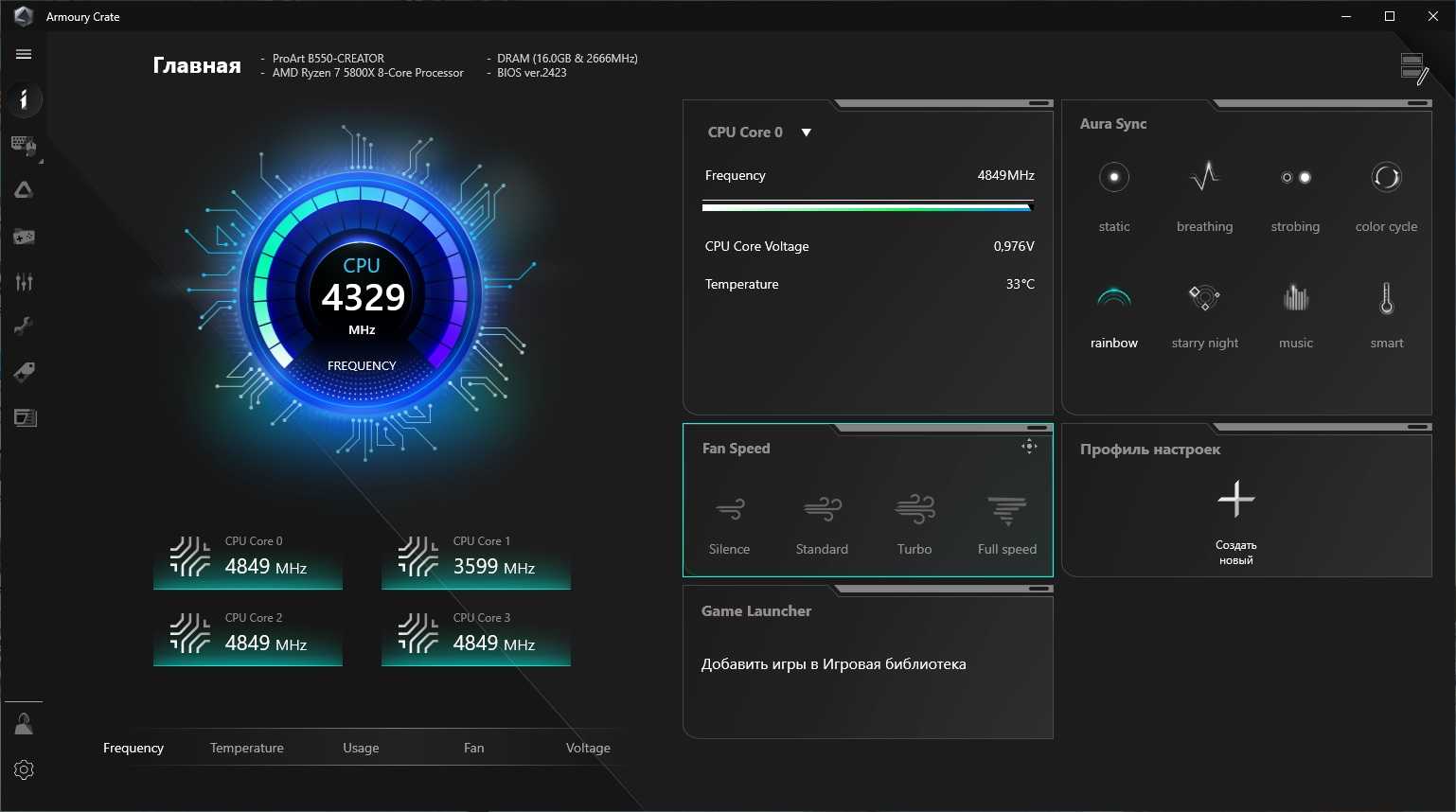

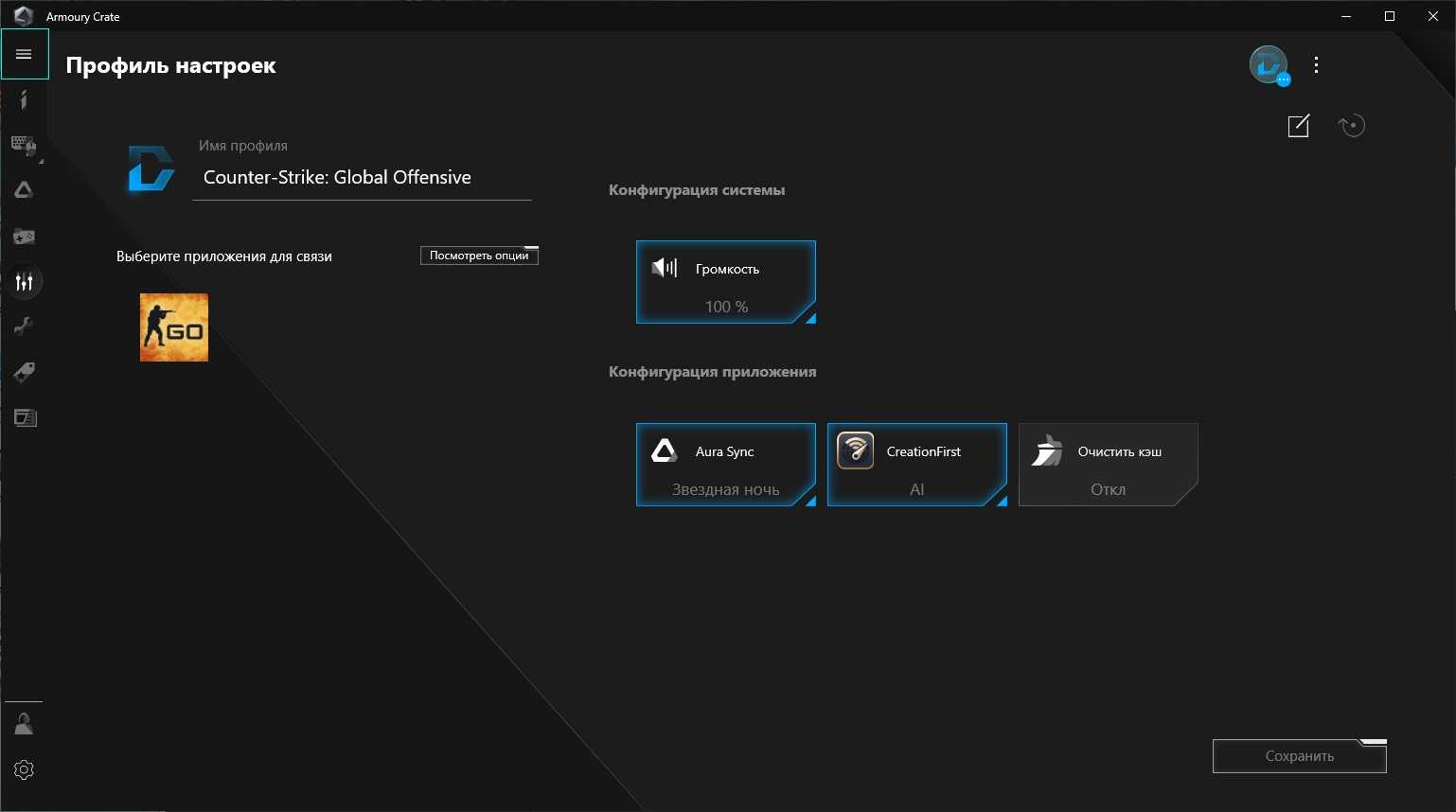

Armoury Crate – многофункциональная утилита настройки параметров плат ASUS, отображающая рабочие частоты ядер процессора и позволяющая управлять оборотами вентилятора процессорного кулера, подсветкой ASUS Aura, а также создавать профили настроек для приложений.

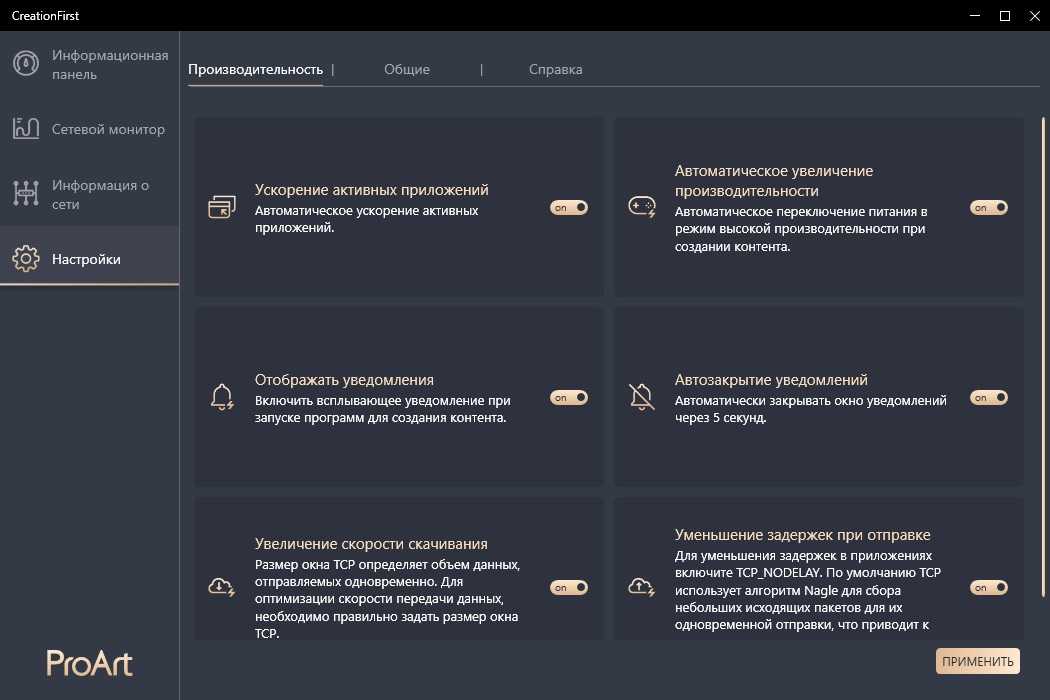

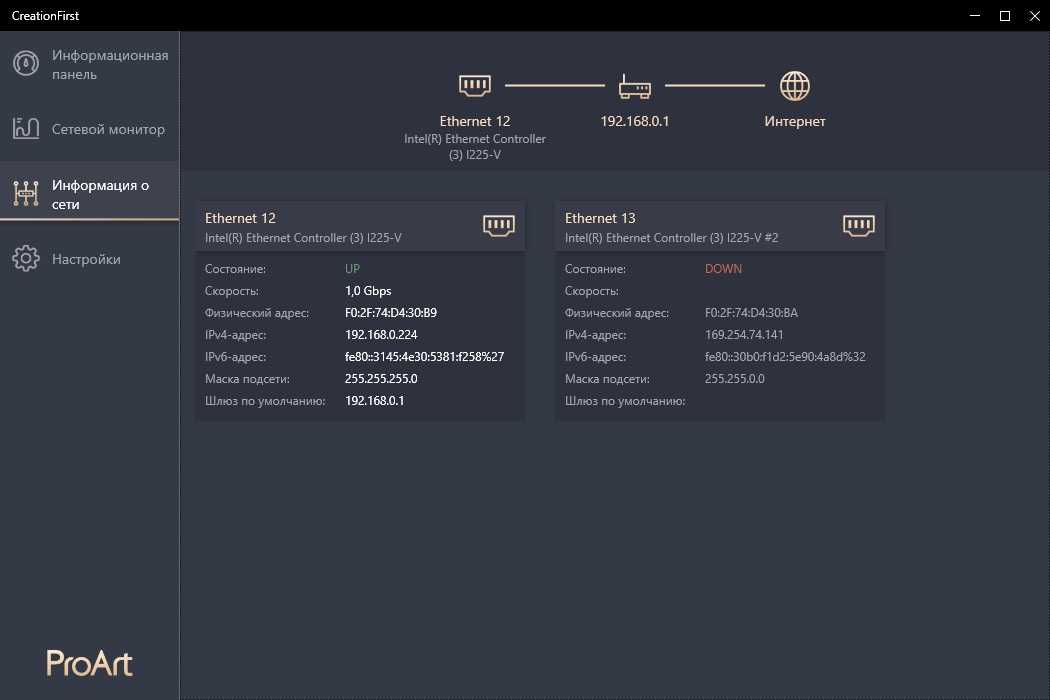

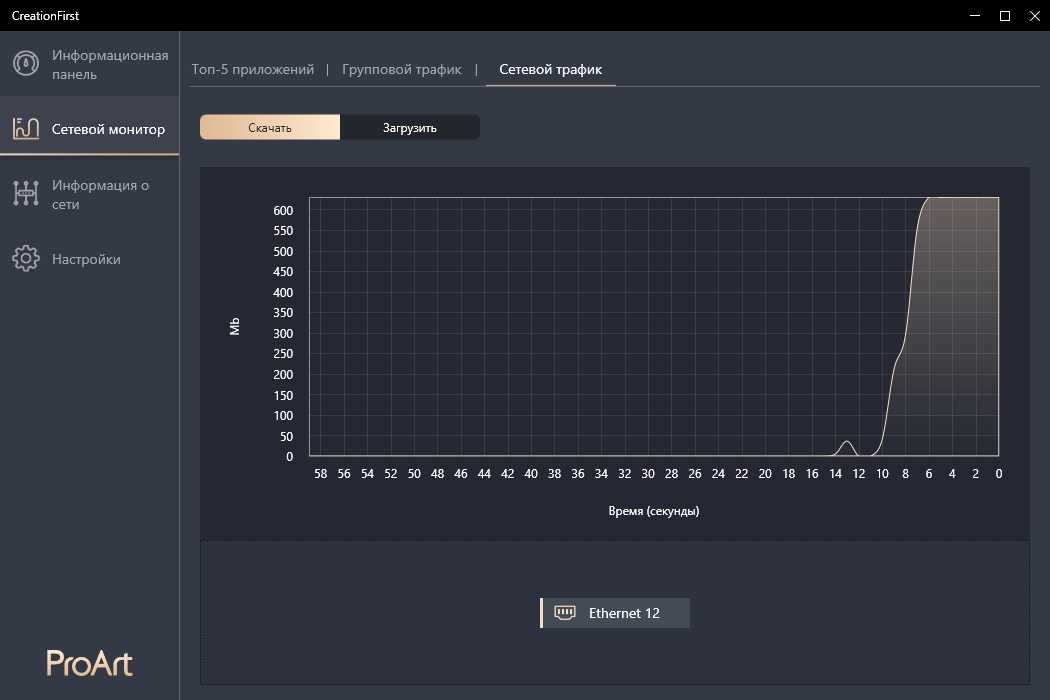

Creation First – сетевая утилита, позволяющая контролировать трафик и задавать приоритеты.

ASUS Control Center Express – средство централизованного администрирования, для работы которого нужен ключ, входящий в комплект поставки.

В чём главная фишка?

Однако же Thunderbolt 3 был у целой плеяды материнок ASRock, включая совершенную дичь а-ля X570 Phantom Gaming-ITX/TB3 со встроенными разъёмами, а также пару моделей с выходом Thunderbolt под карту-дополнение в слот PCIe. Об этом мой злобный двойник Денис Зайченко рассказывал здесь.

Даже у ASUS есть, кстати, такая карта — Prime B550-Plus, такой же хэдер на материнке под такую же докупаемую отдельно плату. Которая в нашем случае пафосно именуется ASUS ThunderboltEX 3-TR.

Суть в топ, что у пользователя есть дополнительные причины обратить внимание именно на B550, а не X570, поскольку у ASUS на старшем чипсете подобных деликатесов нет. Там есть много чего, но этого нет

И да, Thunderbolt на AMD — это важно. И громко

Это как смартфон Samsung на чипе A14 Bionic, который работает не хуже, чем iPhone. Это как параллельные линии, которые пересеклись, повстречались два года, вступили в брак, родили маленькую линию и ушли на пенсию, обнявшись втроём своими бесконечно тонкими телами.

В работе

Плата с акцентом на творческие ресурсоемкие задачи наверняка будет использоваться с одним из топовых процессоров актуальной линейки AMD. Для экспресс-теста ASUS ProArt B550-CREATOR мы использовали 12-ядерный 24-поточный Ryzen 9 5900X.

В первую очередь любопытно было оценить, как подсистема стабилизации питания будет справляться с таким CPU в стресс-тестах при максимальной нагрузке на вычислительные блоки. К сожалению, на плате не предусмотрено встроенного термодатчика в зоне элементов VRM, потому ориентируемся на показатели нагрева радиаторных блоков. После 15-минутной нагрузочной сессии в AIDA64, температура на поверхности охладителей повысилась всего до 42–45С. Используемая схема стабилизатора может не идеальна с электротехнической точки зрения, но она весьма эффективна.

В многопоточных задачах топовые процессоры AMD пока еще вне конкуренции. Возможно ситуация изменится с запуском новой платформы Intel LGA1700 и выходом чипов Alder Lake-S, но на текущий момент ни одна из актуальных моделей «синих» не может приблизиться к 20 000 баллов в Cinebench R23. Сопоставимый по розничной цене 8-ядерный флагман Core i9-11900K предлагает в многопоточном режиме рендеринга порядка 16 000 баллов.

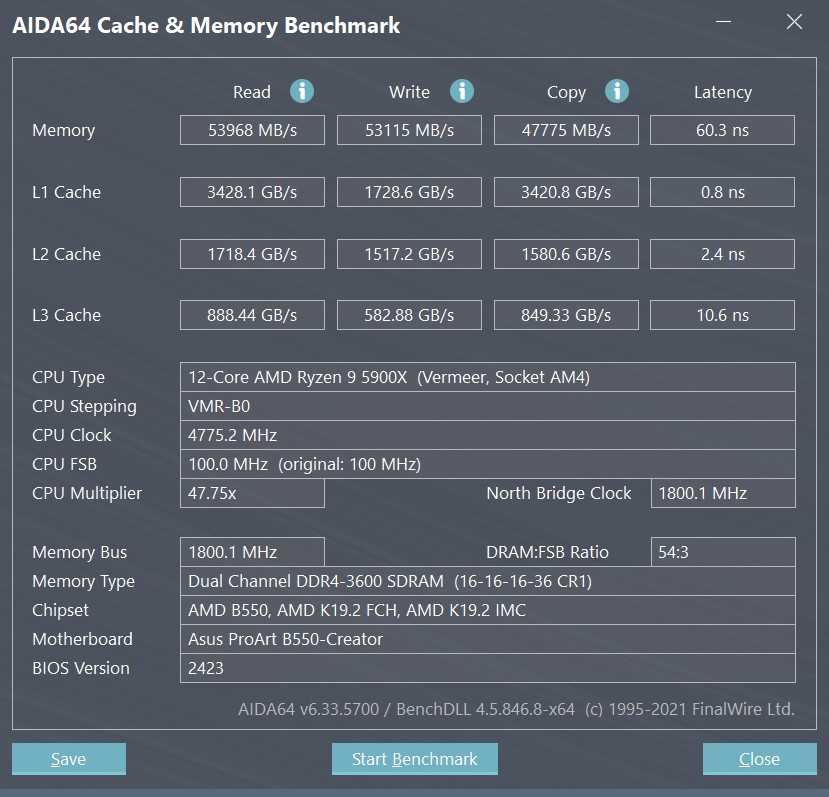

При использовании скоростных комплектов оперативной памяти на платформе AMD важно сохранить синхронность работы контроллера памяти и удержать частоту Infinity Fabric на максимальной частоте. Зачастую для систем на Ryzen 5000 оптимальным режимом ОЗУ остается DDR-3600 c низкими таймингами

В этом случае общая латентность памяти остается минимальной.

При разгоне синхронность нарушается, потому пропускная способность хотя и увеличивается, но заметно возрастают задержки, а это чаще работает в минус.

Что же в целом касается возможностей разгона, но на тестовом комплекте DDR4-3600 удалось взять привычную для него планку DDR4-4200 с формулой 18-21-21-41 при 1,43 В.

Во время экспериментов микросхема чипсета на пике прогревалась до 52С. Отсутствие декоративного шильдика из оргстекла на радиаторе возможно минимально снизило бы этот показатель, но принципиально не изменило температурный режим. Он в пределах нормы.

4.5

Оценка ITC.UA

Плюсы:
Строгий дизайн; поддержка Thunderbolt 4; мощный блок VRM с эффективным охлаждением; два Ethernet-порта 2,5 Гб/с; оснащение интерфейсной панели; порты M.2 с дополнительными радиаторами и защелками Q-Latch

Минусы:
Цена; некоторые ограничения совместного использования портов

Вывод:
ASUS ProArt B550-CREATOR – самобытная полноформатная материнская плата на основе чипсета AMD B550. Модель не назовешь универсальной, ее уникальность в полноценной реализации интерфейса Thunderbolt 4, позволяющего использовать максимально скоростные внешние накопители, а также подключать устройства отображения. Конечно, у платы есть все, чтобы вписаться в концепт игровой платформы, но куда рациональнее она будет смотреться в мощной рабочей системе создателей контента, использующих Thunderbolt-периферию.

Избыточность

Но идём дальше. Хэдеров ASUS AuraSync, то есть для подсветки, целых 4 штуки.

В чём главная фишка?

И да, Thunderbolt на AMD — это важно. И громко

Технические характеристики

Поддержка процессоров: AMD AM4, процессоры AMD серий Ryzen 5000/4000G/3000;
Чипсет: AMD B550;
Оперативная память: для процессоров серий AMD Ryzen 3000/5000 — до DDR4-4866, для процессоров AMD Ryzen 4000G — до DDR4-5100, максимальный объем — до 128 Гбайт;
Графика: 1 х HDMI 2.1 и 2 x Thunderbolt 4 (режимы DisplayPort 1.2 и 1.4);

процессоры серий AMD Ryzen 3000/5000: 2 х PCI-E 4.0 x16 (один x16 или два х8);
процессоры серий AMD Ryzen 4000G: 2 х PCI-E 3.0 x16 (один x16 или два х8);
чипсет AMD B550:
- 1 x PCI-E 3.0 x16 (режим работы х4, совмещен с Thunderbolt 4);
- 2 x PCI-E 3.0 x1 (совмещены с линиями M.2_2).

процессоры серий AMD Ryzen 3000/5000: слот M.2_1 (ключ M), тип 2242/2260/2280/22110 (режим PCI-E 4.0 x4 или SATA);
процессоры серий AMD Ryzen 4000G: слот M.2_1 (ключ M), тип 2242/2260/2280/22110 (режим PCI-E 3.0 x4 или SATA);
чипсет AMD B550:
- слот M.2_2 (ключ M), тип 2242/2260/2280/22110 (режим PCI-E 3.0 x4 или SATA);;
- 2 x PCI-E 3.0 x1 (совмещены с линиями M.2_2).

Сеть: 2 x Intel I225-V 2.5 Гбит/сек;

Задняя панель ввода-вывода:
- 2 x Thunderbolt 4 (2 x USB тип С, зарядка 5 В, 3 А);
- 4 x USB 3.2 Gen 2 port(s) (4 x Type-A).

Коннекторы:
- 1 x USB 3.2 Gen 1 коннектор (поддержка USB Type-C);
- 1 x USB 3.2 Gen 1 колодка (2 порта x USB 3.2 Gen);
- 2 x USB 2.0 колодка (4 порта x USB 2.0).

Звук: Кодек Realtek S1220A, 7.1 HD-аудио;

2 x порта Thunderbolt 4 (USB Type-C);
4 x порта USB 3.2 Gen 2 (4 x Type-A);
2 x порта USB 2.0 (2 x Type-A);
1 x порт DisplayPort (только вход);
1 x порт HDMI;
2 x порта LAN RJ-45;
5 x разъемов аудио 3.5 мм мини-джек;
1 x порт Optical S/PDIF out;
1 x кнопка BIOS FlashBack;
1 x PS/2 клавиатура/мышь.

2 x порта Thunderbolt 4 (2 x USB Type-C);
Вентиляторы и охлаждение:
- 1 x 4-pin CPU Fan;
- 1 x 4-pin CPU OPT Fan;
- 1 x 4-pin AIO Pump;
- 4 x 4-pin Chassis Fan;
Питание:
- 1 x 24-pin ATX;
- 1 x 8-pin +12V (ATX12V);
- 1 x 4-pin +12V (ATX12V);
Система хранения:
- 2 x M.2 slots (Key M);
- 4 x SATA 6 Гбит/сек.
USB:
- 1 x USB 3.2 Gen 1 коннектор (поддержка USB Type-C);
- 1 x USB 3.2 Gen 1 колодка (2 порта x USB 3.2 Gen);
- 2 x USB 2.0 колодка (4 порта x USB 2.0).
Прочее:
- 2 x коннектор AURA Addressable Gen 2;
- 2 x коннектор AURA RGB;
- 1 x Clear CMOS;
- 1 x коннектор COM-порт;
- 1 x передняя панель Front Panel Audio header (AAFP);
- 1 x коннектор Speaker;
- 1 x коннектор SPI TPM (14-1pin);
- 1 x коннектор 20-5 pin системная панель;
- 1 x коннектор Thermal Sensor.

BIOS: 256 Mb Flash ROM, UEFI AMI BIOS;
Форм-фактор: ATX (30,5 x 24,4 см).

Итоги по ASUS ProArt B550-Creator

Если вам кровь из носу как интересна выносливость каждого из конденсаторов модели на этой мамке, то Gamers Nexus в той стороне, там Buildzoid, анализ схемотехники на 40 минут, их хлебушек я не отберу, даже если и хотел бы.

Для меня эта мать — как лакмусовая бумажка. Как индикатор того, насколько сильно Intel сместила приоритеты в сторону промышленных решений, насколько сильно она расслабила бублик в потребительском секторе и как глупо сейчас выглядит.

За 12 тысяч на чипсет B550 это… не оверкилл. Потому что в задачах творческих, под рендер мультиков, под фотошопирование гигапиксельных фото избыточность — это общепринятая норма.

И многофазное питание с охладом, куча дополнительных фишек по защите — нужны не для того, чтобы вы здесь гнали память или частоты процессора завышали (максимум XMP и PBO), а чтобы на стоковых частотах мать работала как часы хоть в погожий выходной, хоть в библейский Судный День.

Если вы купили ASUS ProArt B550-Creator и гоните на ней процессор, самогон или частоту RGB-ленты, вы её зря купили. Если вы купили её и забыли, какой у вас CPU, потому что вам важнее настроить динамический диапазон в Blender — тогда это была правильная инвестиция, совет да любовь молодым!

Выводы

Материнская плата ASUS ProArt B550-Creator является выверенным решением, нацеленным на пользователей, которые используют компьютер для креативной работы и которым не нужны избыточные фишки в виде подсветки (хотя сама плата способна управлять RGB-подсветкой 5В и 12В) и большого количества утилит, призванных улучшить игровой процесс. Таким людям плата предлагает наличие высокоскоростных интерфейсов, включая пару портов Thunderbolt 4 (тип С), два 2.5 Гбит/с сетевых порта и, конечно же, неплохую реализацию как системы питания с 12+2 фазами, так и системы охлаждения с массивными радиаторами, причем это касается и слотов M.2. С учетом возможностей (как аппаратных, так и программных) плата больше подходит для сборки рабочей станции на базе процессоров AMD 5000-й серии.

Единственное, что может сдерживать при покупке данной модели, так это высокая стоимость (от 17500 рублей) за плату, построенную на чипсете AMD B550 и лишенную RGB-подсветки.

Плюсы:

Строгий внешний вид;
Высококачественная элементная база;
Массивные радиаторы в системе питания;
Используются радиаторы для двух слотов M.2;
Два сетевых порта 2.5 Гбит/сек;
Два порта Thunderbolt 4 (тип С);
Безвинтовая установка накопителей в слоты M.2;
Неплохие возможности UEFI BIOS.

Ограничение на использование доступных слотов;
Относительно высокая стоимость.
