Обзор материнской платы asus rog crosshair viii impact

Порты

1.Порты USB 3.2 Gen 2 (USB-A)

4

8

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют более старый разъем USB-A.

2.Порты USB 3.2 Gen 1 (USB-A)

4

4

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют старый разъем USB-A.

3.Порты USB 3.2 Gen 2 (USB-C)

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Extreme)

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Crosshair VIII Formula)

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют разъем USB-C.

4.Порты USB 3.2 Gen 1 (USB-C)

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Extreme)

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Crosshair VIII Formula)

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют разъем USB-C.

5.порты USB 2.0

Чем больше портов USB 2.0, тем больше устройств, совместимых с USB 2.0, можно подключить к компьютеру.

6.Порты USB 3.2 Gen 2×2

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Extreme)

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Crosshair VIII Formula)

USB 3.2 Gen 2×2 был представлен в 2019 году. Он поддерживает скорость до 20 Гбит/с и использует разъем USB-C.

7.Порты USB 4 40Gbps

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Extreme)

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Crosshair VIII Formula)

Эта версия USB 4 поддерживает очень высокие скорости до 40 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

8.Порты USB 4 20Gbps

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Extreme)

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Crosshair VIII Formula)

Эта версия USB 4 поддерживает скорость до 20 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

9.Порты Thunderbolt 4

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Extreme)

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Crosshair VIII Formula)

Количество портов USB, совместимых с Thunderbolt 4. Эти порты поддерживают скорость до 40 Гбит/с, включая минимальную скорость PCIe 32 Гбит/с. Это гарантирует, что он может поддерживать два внешних экрана 4K (или один внешний экран 8K).

Производительность интерфейсов накопителей

В части хранения и передачи данных материнская плата ASUS ROG Crosshair VIII предлагает очень большое для такой маленькой платы разнообразие опций.

В целом скорости интерфейсов были близки к средним показателям плат этого уровня, но у двух портов USB 3.2 Gen1 замечена проблема, которую я впервые обнаружил на плате MSI X570 ACE. Она заключается в том, что при подключении устройств с интерфейсом Gen2 эти порты могут работать как порты Gen2 или совсем не работать. Этому багу подвержены порты на многих платах (обычно сразу несколько портов), но упоминать об этом в обзоре стоит только тогда, когда рядом нет нормальных портов для тестирования интерфейса Gen1 (обычная ситуация для плат, у которых только два порта Gen1).

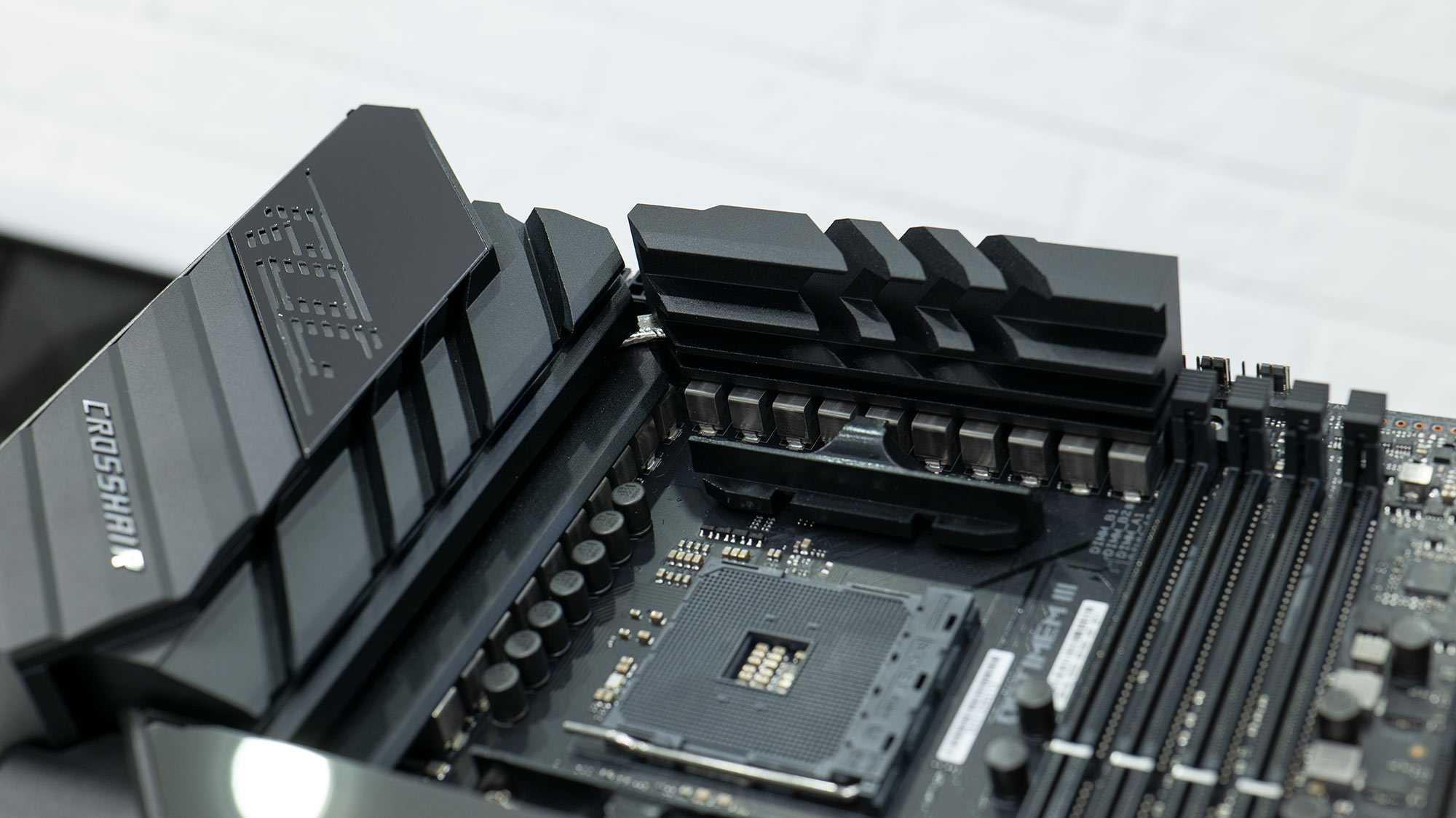

Процессорный разъём и питания

Сокет AM4 используется уже на протяжении нескольких лет, компания AMD редко меняет процессорные разъёмы, поэтому совместимость с процессорами зависит от модели чипсета. Набор системной логики AMD X570 совместим с процессорами Ryzen 5000-й, 3000-й и 2000-й серий. Дополнительно поддерживаются гибридные процессоры Ryzen 5000 G, 4000G, 3000G, и 2000G. Также стоит отметить, что от поколения установленного процессора зависит количество используемых линий PCIe, так как у AMD используется больше процессорных линий, чем у Intel. Впрочем, про это мы поговорим в отдельном разделе.

Питание CPU организовано по 20-фазной системе, где 18 фаз отвечают за питания процессорных ядер и 2 фазы для оперативной памяти. В подсистеме питания используются мосфеты Texas Instruments CSD95410RRB с током до 90 Ампер и PWM-контроллер Infineon XDPE132G5D. Для питания процессора используются два 8-контактных разъёма с металлической рамой, которая поможет охладить разъём при максимальной нагрузке. Для питания платы доступен 24-контактный разъём и дополнительный 6-контактный порт PCIe. Его стоит использовать в случаях, если вы планируете установку двух видеокарт и заряжать гаджеты и ноутбуки от материнской платы c помощью технологии USB PD с максимальной выходной мощностью 60 Вт (20В, 3А).

• P1000161

• P1000156

Технические характеристики

• Модель: ROG Crosshair VIII Extreme
• Socket: AM4
• Чипсет: AMD X570
• Тип памяти: DDR-4
• Количество слотов памяти: 4
• Оперативная память: 4*DIMM, Max. 128 Гб, DDR4 5100(O.C) — 3466O.C.), 2133 — 3200 МГц
• Слоты расширения: 2*PCI-E 4.0 x16, PCI-E 3.0 x1, 5*PCI-E M.2
• Тип слотов M.2:
  • М.2_1 — 2242/2260/2280 (PCIe 4.0 x4 или SATA) — AMD Ryzen 5000/3000 CPU
  • М.2_2 — 2242/2260/2280 (PCIe 4.0 x4) — AMD Ryzen 5000/3000 CPU
  • М.2_3 — 2242/2260/2280 (PCIe 4.0 x4) — AMD Ryzen 5000/3000 CPU
  • DIMМ.2_1 — 2242/2260/2280/22110 (PCIe 4.0 x4 или SATA) — AMD X570 Chipset
  • DIMМ.2_2 — 2242/2260/2280/22110 (PCIe 4.0 x4 или SATA) — AMD X570 Chipset
• Звук: 8-канальный (7.1) ROG SupremeFX 7.1 Realtek ALC4082 + ESS SABRE9018Q2C
• Сетевой интерфейс: 2.5 Gigabit (Intel I225-V), 10 Gigabit (Marvell AQtion AQC113CS), Wi-Fi 6E
• Форм-фактор: E-ATX (305 * 277 мм)

Общая информация

1.имеет Wi-Fi
Asus Maximus VIII Extreme

Asus ROG Crosshair VIII Formula

Устройство может подключаться к Wi-Fi.

2.поддерживает Wi-Fi 6 (802.11ax)
Asus Maximus VIII Extreme

Asus ROG Crosshair VIII Formula

Wi-Fi 6, выпущенный в 2019 году, основан на стандарте беспроводной сети IEEE 802.11ax. Разработанный для работы во всех полосах частот от 1 до 6 ГГц, он предлагает более высокие скорости передачи данных и меньшую задержку по сравнению с предыдущими технологиями Wi-Fi.

3.поддерживает Wi-Fi 6E
Asus Maximus VIII Extreme

Asus ROG Crosshair VIII Formula

Wi-Fi 6E был анонсирован в 2020 году и имеет ряд преимуществ по сравнению с Wi-Fi 6. Помимо диапазонов 2,4 ГГц и 5 ГГц, он может работать в диапазоне 6 ГГц, что обеспечивает более высокие скорости и чрезвычайно низкую задержку.

4.Интерфейс 802.11ac WiFi
Asus Maximus VIII Extreme

Asus ROG Crosshair VIII Formula

Беспроводной 802.11ac работает на частоте 5 ГГц, а также на 2,4 ГГц (двухдиапазонный WiFi). Предлагает более высокую скорость передачи данных, повышенную надёжность и более оптимальный принцип энергопотребления. Даёт преимущества для игр и видеопотоков HD.

5.Есть Bluetooth
Asus Maximus VIII Extreme

Asus ROG Crosshair VIII Formula

Bluetooth — беспроводная технология, позволяющая с лёгкостью передавать данные между устройствами: смартфонами, планшетниками и компьютерами.

6.версия Bluetooth

4

5

Bluetooth — это стандарт беспроводной технологии, который позволяет передавать данные между устройствами, расположенными в непосредственной близости, с использованием коротковолновых сверх высокочастотных радиоволн. Более новые версии обеспечивают более быструю передачу данных.

7.Легко разгоняется
Asus Maximus VIII Extreme

Asus ROG Crosshair VIII Formula

Разгон системы — обычная, хоть и сложная процедура, но некоторые производители предусматривают кнопку или программу, в которых с одного нажатия можно разогнать компьютер и получить более высокую производительность.

8.имеет подсветку RGB
Asus Maximus VIII Extreme

Asus ROG Crosshair VIII Formula

Подсветка RGB позволяет вам выбирать между миллионами цветов и настраивать внешний вид компонентов вашего ПК.

9.Легко сбрасывать BIOS
Asus Maximus VIII Extreme

Asus ROG Crosshair VIII Formula

На задней панели материнской платы есть кнопка или тумблер для очистки памяти CMOS, который сбрасывает настройки BIOS на заводские. Эта функция применима в ситуациях, когда в BIOS что-то не так настроено, из-за чего компьютер не грузится. При этом не надо открывать корпус и искать джампер CMOS.

Оболочка UEFI и ПО

Для платы используется уже привычная оболочка ROG UEFI с с режимами EZ Mode и Advanced Mode, определяющими количество доступных настроек. В последнем случае количество предлагаемых опций удивит даже бывалых энтузиастов.

Перечислению доступных параметров понадобилось бы уделить добрую половину материала. Отметим лишь ключевые моменты. Напряжение питания процессора (CPU Core Voltage) регулируется в пределах 0,75–1,7 В c шагом 0,00625 В. Есть возможность задавать непосредственные значения или использовать метод приращения от стартовых  показателей. На модулях памяти вольтаж можно регулировать в пределах 0,5–2,155В.

Плата также позволяет изменять значение опорной частоты. В случае с разблокированными процессорными множителями, особенно с шагом 0,25, эта опция редко востребована на практике, тем не менее, ASUS ROG Crosshair VIII Formula позволяет регулировать BCLK (40–300 МГц, шаг – 0,2 МГц).

Есть множество параметров для тончайшей настройки работы VRM, модулей памяти, центрального процессора, интерфейсных шин и портов. Раздел Tweaker’s Paradise забит под завязку. Для всех слотов расширения есть возможность ограничить стандарт шины PCI Express. При необходимости можно деактивировать любой из доступных портов USB.

Плата позволяет отключать технологию многопоточности SMT, а также настраивать количество активных ядер процессора. Причем можно даже выбрать конфигурацию, используя вычислители из определенных CCX/CCD.

В разделе мониторинга температур отображены показатели нагрева процессора, общий для материнской платы и области VRM. К сожалению почему-то не предлагается штатный термодатчик для микросхемы чипсета, что было бы полезно на фоне особого внимания к этому вопросу. В этом случае можно полагаться разве что на дополнительную термопару для подключения которой на плате есть соответствующий разъем.

Материнские платы на Socket AM4 с чипсетами предыдущих линеек зачастую оснащаются чипами BIOS емкостью 16 МБ и в этом случае действительно производителям приходится исключать какие-то модели процессоров для поддержки новых Ryzen 3000. Ограничения в ситуации с 32-мегабайтовыми ПЗУ скорее удивляют.

Для новой модели на AMD X570 реализована технология Armoury Crate, которая позволяет автоматически загрузить сервисное приложение еще на этапе установки операционной системы. Соответствующая опция изначально активирована в UEFI.

Уже из установленной утилиты можно выбрать драйверы и приложения, которые необходимо инсталлировать в систему. Это удобно, и здорово облегчает процесс первичной настройки. При этом здесь же можно контролировать появление новых версий приложений на сервере производителя.

Для базовой настройки платформы и отслеживания критичных параметров системы производитель по-прежнему предлагает использовать набор приложений AI Suite III.

Разгон

Конечно нам любопытно было оценить частотный предел процессора Ryzen 5 3600. Все же это потенциальный хит в среднем ценовом сегменте, который наверняка повторит успех чипов предыдущих поколений.

В ручном режиме удалось повысить рабочую частоту процессора до 4200 МГц при нагрузке на все ядра, при этом питающее напряжение увеличивалось до 1,35 В.

Исследование производительности Ryzen 5 3600 безусловно заслуживает отдельного материала, но для интересующихся можем отметить, что после разгона до 4200 МГц, новый 6-ядерный процессор AMD в Cinebench R15 набирает 1642 балла при многопоточной обработке и 197 баллов в однопоточном режиме. Для сравнения, 8-ядерный Core i7-9700K без разгона в этой дисциплине имеет результат порядка 1500/205 баллов.

В новой версии Cinebench R20 ускоренный Ryzen 5 3600 добыл 3819 баллов. С тестовым рендером в тесте Corona 1.3 процессор справился за 2:18 мин. GeekBench 4 пройден с результатом 5563/28768 баллов, а на рендеринг FryRender системе понадобилось 2:27 мин. С такими результатами Ryzen 5 3600 наделает много шороху, изменяя ландшафт в своем сегменте. Впрочем, это касается и старших решений, детальное знакомство с которыми нам еще предстоит.

Можно попытаться взять планку в 4300 МГц, но в этом случае необходимо повышать питающее напряжение до 1,37 В, а в таком режиме фактически Arctic Freezer 33 eSport Edition уже не справляется с охлаждением процессора. Даже при максимальных оборотах обоих вентиляторов по время стресс-теста AIDA64 температура CPU повышалась вплоть до 88С. Более того, в таких условиях не удалось достичь абсолютной стабильности работы чипа. Многие тесты без проблем давались процессору на 4300 МГц, но во время прохождения этапа PCMark с многопоточной нагрузкой платформа перегружалась с последующим сообщением о превышении температурного лимита CPU.

Что же, «первый подход» к новым чипам Matisse показал, что производитель изначально использовал частотный потенциал кристаллов. В случае с Ryzen 5 3600 определенный запас еще есть, но серьезного прироста производительности это не приносит. Судя по результатам, которых удалось достичь первым владельцам процессоров Ryzen 3-го поколения, типичные рабочие частоты при нагрузке на все вычислительные ядра зачастую не превышают 4200–4300 МГц если для охлаждения используются воздушные кулеры.

Отметим, что даже после разгона процессора, при длительной нагрузке температура радиаторного блока VRM повысилась всего до 45С. Для ASUS ROG Crosshair VIII Formula форсировать Ryzen 5 3600 – разогревочная тренировка. Мощный силовой блок платы позволяет экспериментировать с 12/16-ядерными Ryzen.

Технические особенности

Готова к любым ситуациям

Топовые материнские платы создаются с расчётом для любого типа использования

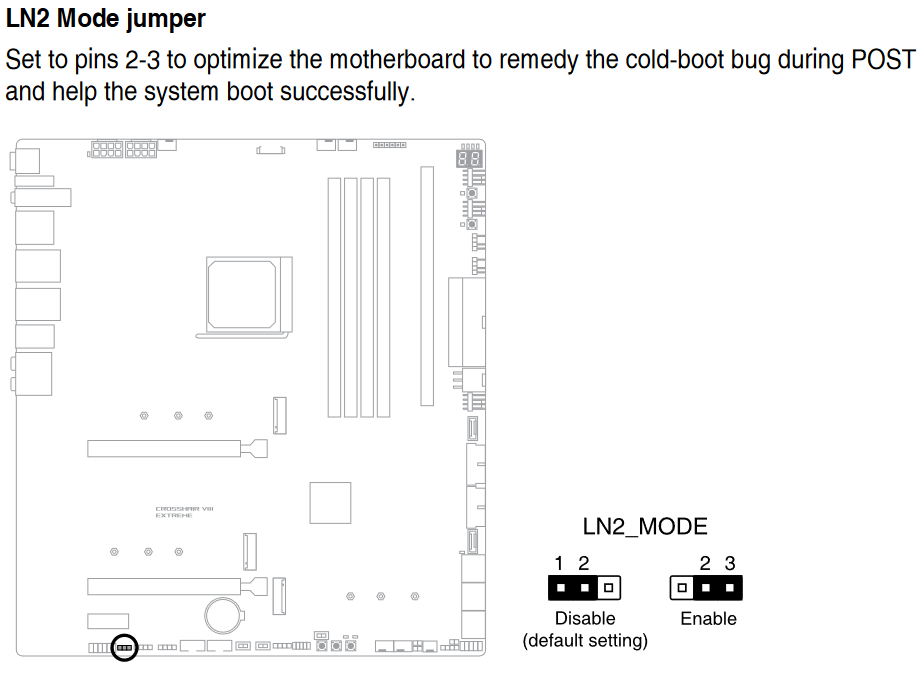

Неважно, какую сборку вы задумали собрать с ROG Crosshair VIII Extreme – мощный игровой компьютер или станцию для экстремального разгона. Материнская прошла особую подготовку даже для разгона с использованием жидкого азота, для этого у неё есть отдельный переключатель, который включает режим LN2 Mode

При его активации система будет загружаться при температурах ниже 100 градусов Цельсия и с высокими значениями напряжения. Главное – найти подходящий экземпляр процессора и заранее позаботиться о его охлаждении.

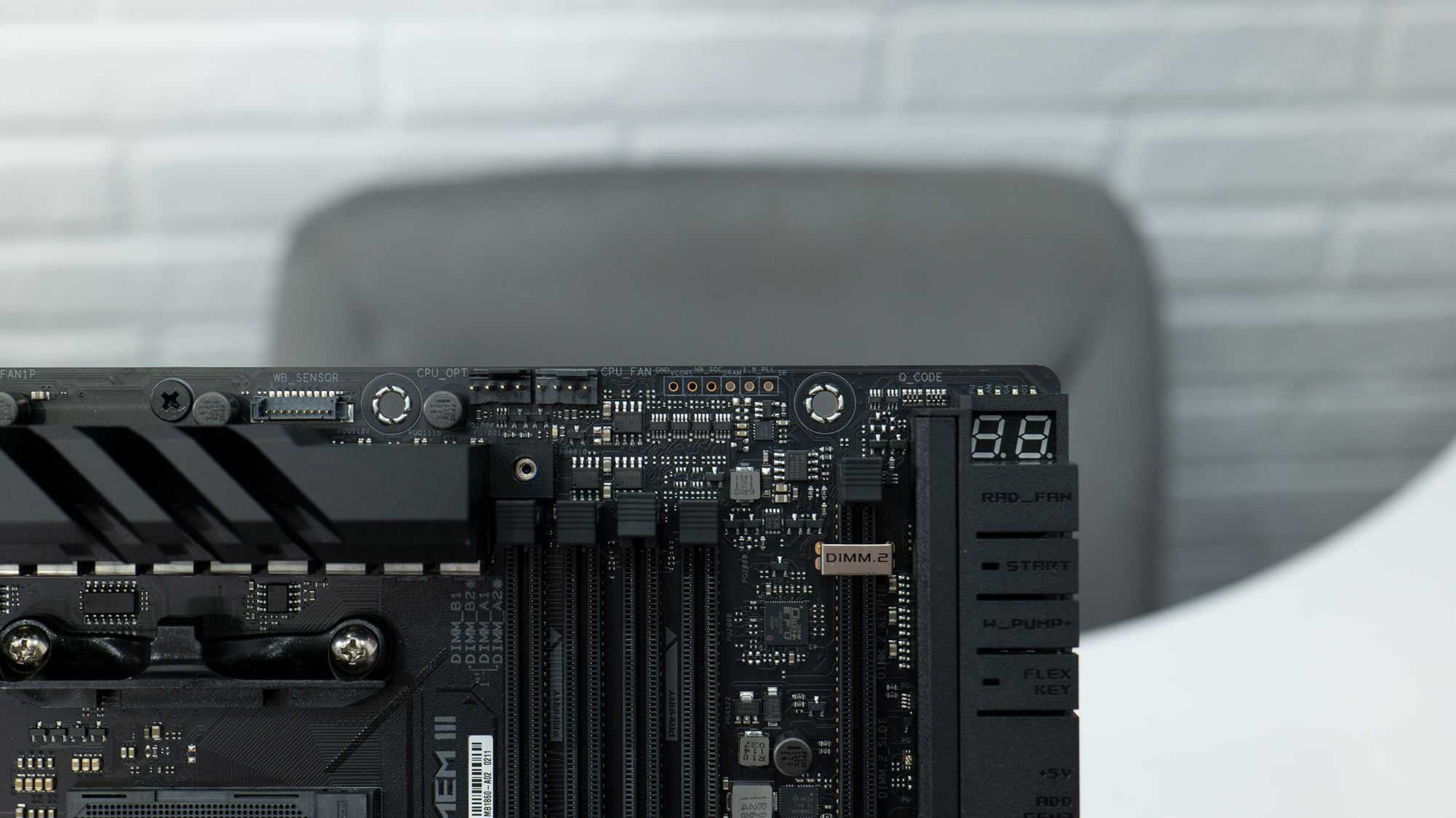

Также для экстремального разгона пригодятся прямые измерения напряжений при помощи мультиметров, а не с помощью возможностей матплаты. У ROG Crosshair VIII Extreme есть отдельные точки измерения напряжений ProbeIt, расположенные рядом с верхней гранью. Паяльник больше использовать не придётся.

Любой разгон, даже экстремальный, не проходит без нескольких десятков перезагрузок. Чтобы владелец ROG Crosshair VIII Extreme не тратил своё время, у платы есть несколько полезных опций. Кнопка Safe Boot загрузит систему с временными рабочими настройками BIOS, а клавиша ReTry button загрузит систему с предыдущими успешными настройками, при которых прошла процедура самотестирования POST.

• Image 004

• Image 005

ASUS HYDRANODE

Любая двух- или трёх-секционная водянка оснащается двумя или тремя вентиляторами соотвестванно, которые подключаются к плате не по отдельности, а при помощи адаптера-тройника. В таком случае система сможет менять обороты всех трёх вертушек сразу, но не сумеет регулировать работу вентиляторов по отдельности. Разъём ASUS HYDRANODE создан специально для подобных ситуаций. С его помощью матплата отследит скорость вращения каждой из подключенных вертушек и сможет их настроить по желанию пользователя.

Упаковка и комплектация

Лицевая сторона коробки с материнской платой ASUS ROG Crosshair VIII Impact имеет черный фон с едва заметным печатным узором в мелкую полоску. Справа от красной полосы напротив правого верхнего угла черный фон как бы протерт и обнажает под собой металлическую текстуру. В центре со сдвигом влево и немного вниз располагается надпись «ASUS ROG Crosshair VIII Impact Gaming Motherboard», в правом верхнем углу – логотип Republic of Gamers. По нижней кромке располагаются: слева – надпись «ASUS», справа – ряд фирменных значков.

Обратная сторона коробки отличается некоторой оригинальностью: она содержит фотографии платы, в том числе хороший вид задних портов I/O, а также перечень отличительных особенностей платы и перечень спецификаций. В целом коробка оформлена в духе премиального минимализма – это очень выигрышный подход.

Открыв коробку, мы видим материнскую плату в картонном поддоне. На внутренней стороне крышки красным тиснением с металлическим отливом выполнен логотип ROG и надпись «Welcome to the Republic». Входящие в комплект платы документы и принадлежности находятся под поддоном.

В состав комплекта – обычного для плат ASUS класса high-end – входит подставка для кружки с логотипом ROG, стикер ROG и скидочный купон на кабели CableMod. Сразу бросается в глаза отсутствие заглушки для задних портов I/O, потому что плата имеет встроенную заглушку. В последнее время это решение применяется все чаще, и мне приятно видеть предустановленную заглушку в том числе и на плате ASUS ROG Crosshair VIII Impact.

Полный состав комплекта:

• руководство по эксплуатации (бумажная версия + DVD);
• скидочный купон на кабели CableMod (скидка 20%);
• четыре кабеля SATA 6 Гбит/с;
• два кабеля расширения светодиодной подсветки;
• кабель для разъемов передней панели корпуса;
• два крепежных набора для M.2;
• антенна (Wi-Fi);
• карта ROG Thank You;
• стикер и подставка для кружки ROG;
• карта расширения ROG SO-DIMM.2 с радиатором.

Полные технические характеристики ASUS ROG Crosshair VI Extreme

Конструкция	Габариты	305х269 мм
Тип разъема для процессора	Socket AM4
Количество слотов для планок оперативной памяти	4
Количество посадочных мест для видеокарты	3
Встроенный аудиокодек	Да (SupremeFX S1220)
Коннекторы для подключения системы водяного охлаждения	Да
Внутренние порты SATA	8 штук 6 Гбит/с
Внутренние индикаторы и кнопки	Индикатор Q-Code, кнопка питания, кнопка сброса.
Разъемы M.2	Да, 2 штуки
Внешние функциональные разъемы	вход USB 3.1 Type-A;порт USB 3.1 Type-C;6 входов USB 3.1 Gen1;4 гнезда USB 2.0;вход для проводного интернета RJ-45;порт Clear CMOS;разъем USB BIOS Flashback;разъем ASUS 2х2 Wi-Fi GO;1 S/PDIF выход оптического типа;5 аудиоразъёмов.
Интегрированный Wi-Fi модуль	Да
Совместимость	Поддерживаемые процессоры	AMD Ryzen;A-series 7-го поколения;Athlon.
Формат оперативной памяти	DDR4 с максимальной тактовой частотой 2133 МГц (для чипов A-series), 2400 МГц (для процессоров Athlon), 3200 МГц (для AMD Ryzen).
Граничный объем оперативной памяти	64 Гб
Поддержка VR	Да
Подсветка	Тип встроенной подсветки	Aura Sync
Расположение подсветки	Правый борт материнской платы, значок ROG на кожухе радиатора чипсета, надпись Crosshair VI на оболочке экрана с функциональными разъёмами, две области возле слотов под видеокарты.
Режимы	Статика, дыхание, стробирование, циклическое повторение, в такт музыке, температура процессора, радуга, комета, вспышки.
Возможность установки дополнительной RGB-ленты	Да (тип ленты — SMD 5050 LED длиной до 2 метров).
Разгон	Программная оболочка для разгона	UEFI
Режимы автоматического разгона	TPU I и TPU II
Ручной разгон	Да

Видеообзор материнской платы ASUS ROG Crosshair VI Extreme:

Заключение

ASUS ROG Crosshair VIII Extreme — это, все всяких сомнений, ультимативное решение для построения мощной игровой системы или рабочей станции на базе флагманских процессоров Ryzen 5000. Богатое техническое оснащение этой материнской платы удовлетворит не только продвинутых пользователей, но и энтузиастов, которым часто требуется особый продукт. Для искушенных разгоном процессора и памяти плата ROG Crosshair VIII Extreme и вовсе будет своеобразным проездным билетом в мир VIP-оверклокинга. И дело тут не только в том, что здесь реализован ультимативный VRM 18+2 фазы с 90А сборками, но и в том, насколько идеально точно и безукоризненно ROG Crosshair VIII Extreme работает при разгоне компонентов. Это касается как стабильной работы материнской платы, так и глубоко проработанных настроек BIOS для детального тюнинга системы.

Опираясь на опыт знакомства с этой материнской платой, а также на все вышеупомянутое, хочется подчеркнуть следующее: ASUS ROG Crosshair VIII Extreme — это та самая материнская плата, в компании с которой обязательно должное быть только самое лучшее. Брать этот продукт, в отсутствии у вас под рукой процессора Ryzen 9 5950X и четырех двухранговых модулей с отборными чипами Samsung B-die, нет никакого смысла. Просто потому, что для меньшего эта материнская плата и не достойна. И это причина, почему мы искренне считаем, что ROG Crosshair VIII Extreme стоит своих денег до последнего рубля. Да, это сумма внушительна и способна остановить недостаточно амбициозного пользователя. Но если убрать этот фактор, то ASUS ROG Crosshair VIII Extreme — это лучшее из лучших, что только можно найти для процессоров Ryzen 5000.

Плюсы:

• мощный 18+2-фазный VRM с 90А сборками;
• отличное охлаждение силовой обвязки;
• пассивное охлаждение чипсета AMD X570;
• пять разъемов М.2 для скоростных твердотельных накопителей;
• качественное охлаждение М.2 накопителей;
• 10-гигабитный и 2.5-гигабитный LAN, Wi-Fi 6E;
• фирменный дисплей LiveDash OLED;
• богатая комплектация, включая контроллер ROG FAN;
• два Thunderbolt 4 USB Type-C на тыльной панели;
• множество современных разъемов и интерфейсов;
• ультимативные возможности разгона, в том числе для работы на открытом стенде и с использованием азотного охлаждения.

Минусы:

• высокая цена;
• долгий старт платы при перезагрузке системы.

Материнская плата ASUS ROG Crosshair VIII Extreme невероятно впечатляет, обеспечивает 20-фазный VRM и тонны ввода-вывода для восторженного опыта Ryzen

Начнем со спецификаций: ASUS ROG Crosshair VIII Extreme — это все, что вы можете ожидать от флагманской материнской платы AM4. Он имеет высококачественную конструкцию 18 + 2 фазы, которая состоит из титановых силовых каскадов, рассчитанных на 90 А. ЦП получает питание через конфигурацию с двумя 8-контактными разъемами, а два больших алюминиевых блока закрывают VRM, которые соединены между собой толстой тепловой трубкой. Разъемы AM4 расположены в центре с четырьмя слотами DDR4 DIMM на правой стороне материнской платы, которые смогут поддерживать некоторые действительно высокоскоростные скорости оперативной памяти и общую емкость до 128 ГБ.

Материнская плата поставляется в корпусе E-ATX corm-фактором и имеет несколько диагностических переключателей рядом с разъемом DIMM.2, в котором можно разместить несколько дополнительных слотов M.2.

Характеристики материнской платы ASUS ROG Crosshair VIII Extreme:

• Разъем AMD AM4 : поддержка процессоров AMD Ryzen 5000 Series, 5000 G-Series, 4000 G-Series, 3000 Series, 3000 G-Series, 2000 Series и 2000 G-Series для настольных ПК; также поддерживает до двух дисков M.2 и поддерживает USB 3.2 Gen 2 и AMD StoreMI для максимального увеличения скорости и возможностей подключения.
• Комплексная тепловая конструкция : увеличенные радиаторы VRM плюс интегрированная алюминиевая крышка ввода-вывода, термопрокладка с высокой проводимостью, пять радиаторов M.2 со встроенными задними панелями и зона водяного охлаждения ROG.
• Надежная подача питания : 18 + 2 силовых каскада на 90 А, силовые разъемы ProCool II, дроссели из мелкодисперсного сплава и черные металлические конденсаторы 10K японского производства
• Высокопроизводительные возможности подключения : передняя панель USB 3.2 Gen 2×2 с быстрой зарядкой PD3.0 60 Вт, встроенный WiFi 6E, Marvell AQtion 10 Gb Ethernet, Intel 2,5 Gb Ethernet и ASUS LANGuard.
• Лучшее в отрасли игровое аудио : ROG SupremeFX ALC4082 с ЦАП ESS ES9018Q2C и прилагаемый цифро-аналоговый USB-преобразователь ROG Clavis для высококачественного звука.
• Непревзойденная персонализация : 2ʺ LiveDash OLED, эксклюзивная подсветка ASUS Aura Sync RGB, включая один заголовок RGB и три адресуемых заголовка 2 поколения RGB
• Конструкция, удобная для самостоятельного использования: комплектный контроллер вентилятора ROG, предварительно смонтированный экран ввода-вывода, переключатель V_Latch, BIOS FlashBack, M.2 Q-Latch, Q-Code, FlexKey, Q-Connector, SafeSlot и держатель видеокарты
• Известное программное обеспечение : пакетная подписка на AIDA64 Extreme на 1 год

Для расширения материнская плата оснащена двумя слотами PCIe 4.0 x16 (x16 / x8, электрическая) и одним слотом PCIe 4.0 x1. Материнская плата имеет безумные пять слотов M.2, два из которых работают с Gen 4 x4, два работают с Gen 3 x4 линий ЦП, а один работает с Gen 3 x4 вне линий PCH. Варианты хранения включают в себя 6 портов SATA III и USB на передней панели в виде двух портов Thunderbolt 4, которые предлагают 2 разъема USB Type-C, два порта USB 3.0 и два порта USB 2.0.

Общий вид и ощущение материнской платы просто фантастический с черной матовой и металлической цветовой гаммой. Задняя панель ввода-вывода поставляется с предварительно установленным радиатором и имеет логотип ROG с подсветкой RGB, который подсвечивается и может быть настроен с помощью программного обеспечения ASUS AURA Sync RGB. То же самое и с логотипом ROG eye на PCH. PCH также является самым удивительным аспектом платы, поскольку ASUS полностью удалила активное охлаждающее решение из своей обновленной модели, что является большим плюсом для тех, кто не обновлялся из-за ненужных вентиляторов охлаждения, имеющихся на некоторых платах X570.

Что касается ввода-вывода, ROG Crosshair VIII Extreme поддерживает Wi-Fi 6E с 7 портами USB Gen 3.2 Gen 2 и 2 портами Thunderbolt 4 (Type-C). Имеются двойные коммутаторы LAN для сетей 10 Гбит / с (Marvell AQtion AQC113CS) и 2,5 Гбит / с (Intel I225-V), а также 7.1-канальный аудиоразъем HD, который питается от кодека ALC4082. Ввод / вывод также включает два разъема DP (In). Это не была бы материнская плата Crosshair без Q-Flash и переключателей сброса на задней панели.
