Что такое hi-fi акустика: стандарты качества звука аудиосистемы

СОДЕРЖАНИЕ РАСПАКОВКА И РАЗМЕЩЕНИЕ А…

Текст

РАСПАКОВКА И РАЗМЕЩЕНИЕ А23………………………………………………………………………………………………………………………..4

ПОДСОЕДИНЕНИЕ ПРЕДУСИЛИТЕЛЯ ИЛИ КОНТРОЛЛЕРА ПРОСТРАНСТВЕННОГО ЗВУЧАНИЯ К БАЛАНСНЫМ ВХОДАМ НА А23…………………………………………………………………………………………………………………………….5

ПОДСОЕДИНЕНИЕ ПРЕДУСИЛИТЕЛЯ ИЛИ КОНТРОЛЛЕРА ПРОСТРАНСТВЕННОГО ЗВУЧАНИЯ К НЕБАЛАНСНЫМ ВХОДАМ НА А23……………………………………………………………………………………………………………………………6

ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ LOOP OUT НА А23 К ВХОДНЫМ РАЗЪЕМАМ ДРУГОГО УСИЛИТЕЛЯ…………….7

ПОДСОЕДИНЕНИЕ АКУСТИЧЕСКИХ СИСТЕМ К А23……………………………………………………………………………………………..8

КОНФИГУРАЦИЯ УСИЛИТЕЛЯ А23 ПРИ РАБОТЕ В МОСТОВОМ РЕЖИМЕ………………………………………………………..9

СОПОСБЫ ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ В РУЧНОМ И АВТОМАТИЧЕСКИХ РЕЖИМАХ……………………………………….10

ПОДСОЕДИНЕНИЕ ВНЕШНЕГО ИСТОЧНИКА ПОСТОЯННОГО ТОКА ДЛЯ АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ УСИЛИТЕЛЯ…………………………………………………………………………………………………………..11

ПОДСОЕДИНЕНИЕ УСИЛИТЕЛЯ А23 К ТРИГГЕРНОМУ РАЗЪЕМУ ДРУГОГО КОМПОНЕНТА…………………………..12

РАЗЪЯСНЕНИЯ ОТНОСИТЕЛЬНО НАЗНАЧЕНИЯ ИНДИКАТОРОВ НА А23…………………………………………………………13

ПОДСОЕДИНЕНИЕ СЕТЕВОГО КАБЕЛЯ………………………………………………………………………………………………………………14

ОБРАЩЕНИЕ С УСИЛИТЕЛЕМ А23………………………………………………………………………………………………………………………15

МЕЛКИЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ………………………………………………………………………………16

ОБСЛУЖИВАНИЕ ВАШЕГО УСИЛИТЕЛЯ А23……………………………………………………………………………………………………….17

ТЕХНИЧЕСКИЕ СОВЕТЫ………………………………………………………………………………………………………………………………….18-19

КРАТКОЕ ОПИСАНИЕ КОНСТРУКЦИИ УСИЛИТЕЛЯ А23…………………………………………………………………………………20-21

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСИЛИТЕЛЯ А23………………………………………………………………………………………….22

Parasound P5: больше, чем просто предусилитель

За долгие годы существования на рынке предусилитель от Parasound эволюционировал в устройство универсальное и
всемогущее. Во-первых, у него увеличилось количество каналов. В схему встроено два регулируемых кроссовера,
распределяющих сигнал до формата 2.1 или 2.2. Один кроссовер управляет частотой среза и громкостью
сабвуфера, а второй отвечает за срез нижних частот в основном сигнале. Таким образом, требования к
сабвуферу, предназначенному для использования в системе, сводятся к минимуму. Можно использовать как
привычные активные, так экзотические пассивные модели с внешним усилителем мощности, включая
профессиональные или даже самодельные блоки, если угодно. Оба кроссовера являются, конечно же, отключаемыми,
что позволяет P5 работать в качестве обычного стереофонического устройства.

Прибавить баса можно и другим, более цивилизованным способом. У Р5 для этого есть отключаемый темброблок.
Да-да, те самые ручки НЧ и ВЧ, которые были обязательны в Hi-Fi аппаратуре лет двадцать назад, и которые
любой уважающий себя аудиофил считал долгом отключить. В схеме P5 они буквально чудом сохранились и дошли до
наших дней. Функция, опять же, отключаемая.

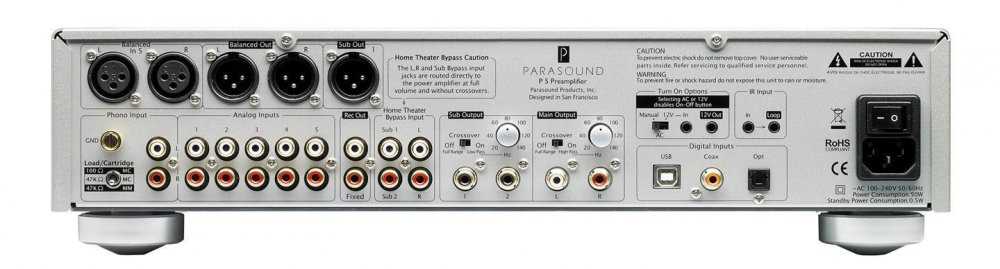

Цифровая коммутация, ставшая нормой для современных усилителей, у Parasound P5 реализована в полном объёме.
Есть оптический и коаксиальный входы с максимальным качеством входного сигнала 24 бит/192 кГц, а также USB
вход с максимальной несущей частотой 96 кГц. Декодированием сигнала занимается чип Burr-Brown PCM1798. Он
отличается не только высоким качеством работы и применимостью в профессиональной технике, но еще и наличием
балансных выходов. Для Parasound поддержка балансной схемотехники — вопрос принципиальный, поскольку весь
фирменный тракт выстраивается именно по этой схеме, и это уже дело принципа.

Любители винила тоже не забыты. Предусилитель оснащен фонокорректором, работающим с головками ММ (47кОм) и
МС(47 и 100 кОм).

Простота — достоинство королей

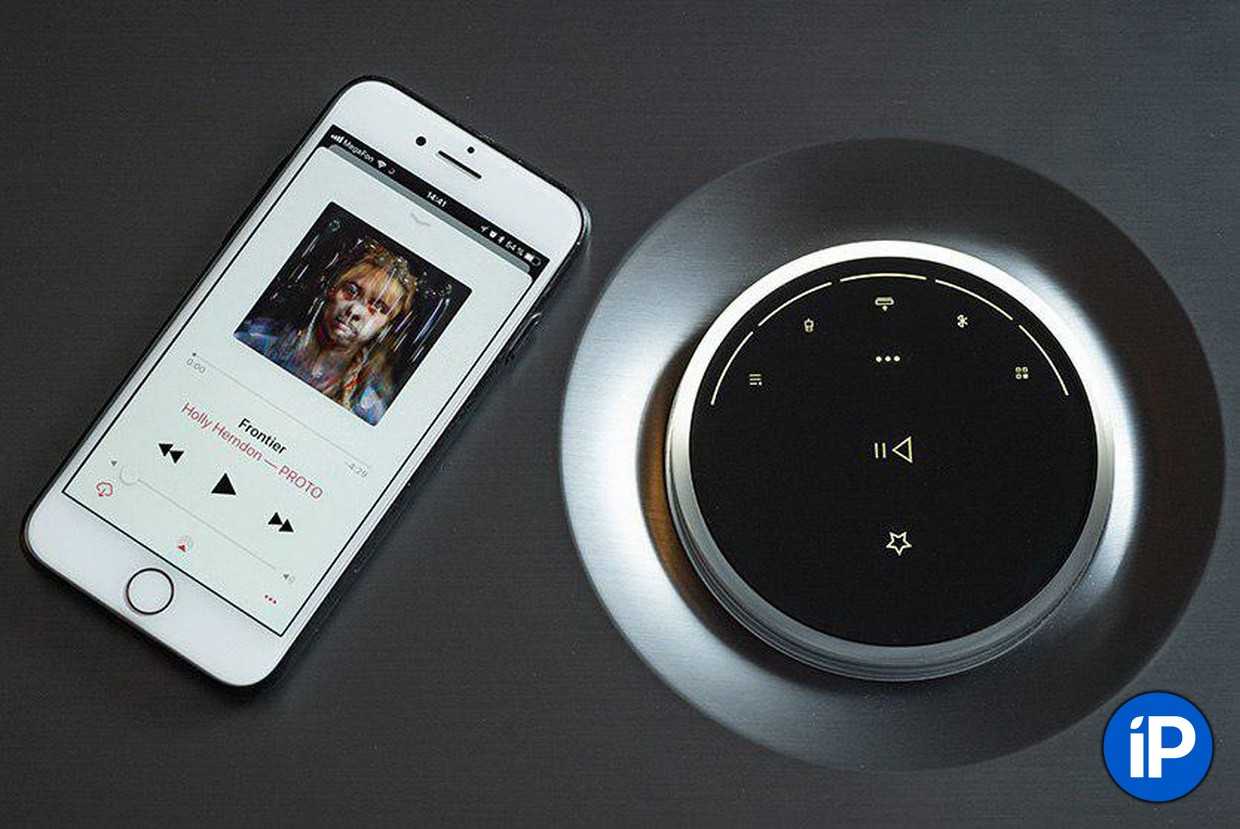

Смартфон или колесо управления? Нет разницы

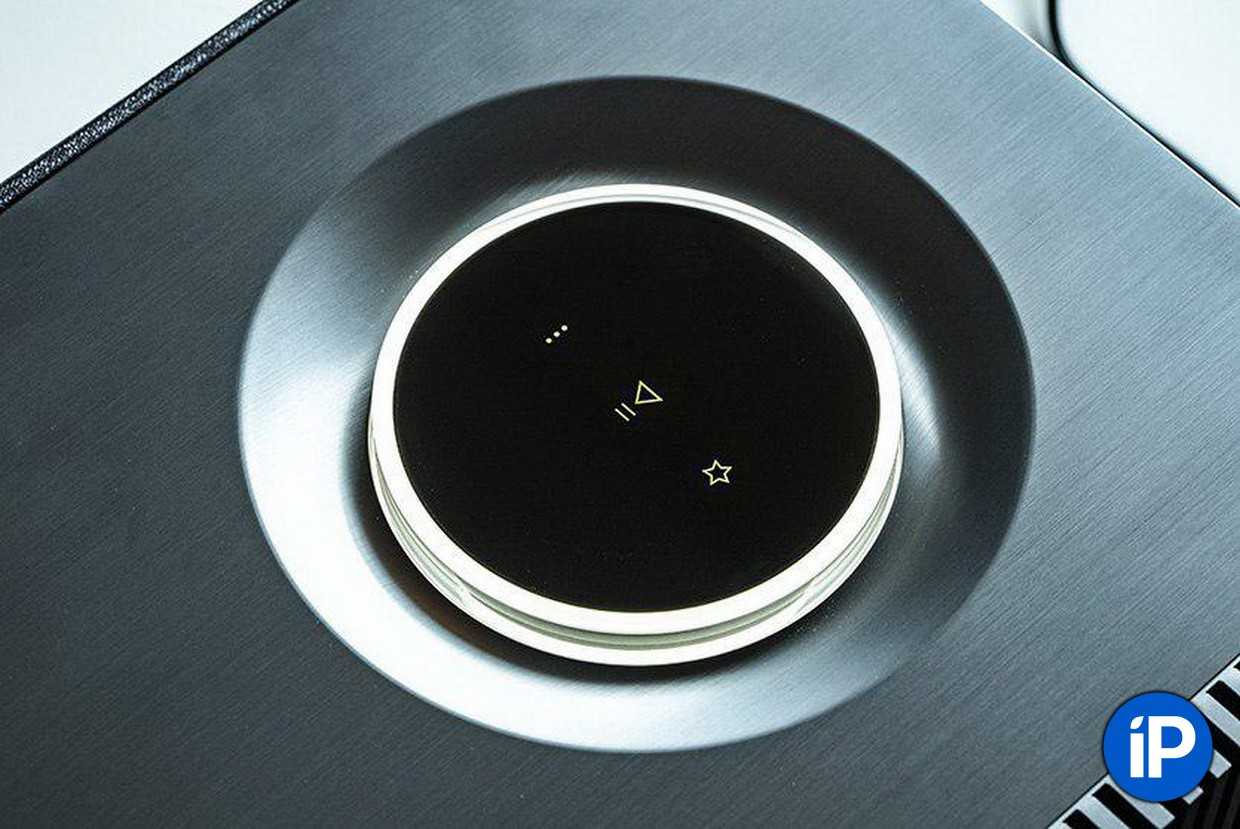

Управление Naim Mu-so 2nd — особенная гордость компании. Запатентованная: контроль осуществляется большой круглой ручкой в углублении на верхней панели.

Она состоит из механического поворотного кольца с подсветкой, сенсорных кнопок и индикационных светодиодов. Кажется, что все в одной куче. Но это не так: пожалуй, такой регулятор стоит назвать лучшим решением в аудиотехнике.

Уже через пару минут становится понятно, как включать/выключать систему, какие манипуляции приводят к смене источника звука или выхода, что нужно сделать для смены трека и управления воспроизведением.

Все — одной рукой. Кроме разве что запуска определенного трека. Для этого потребуется установить на смартфон или планшет приложение-компаньон Naim App (iOS, Android).

Оно дублирует колесо регулировок и пульт дистанционного управления Mu-so 2nd и добавляет несколько важных функций.

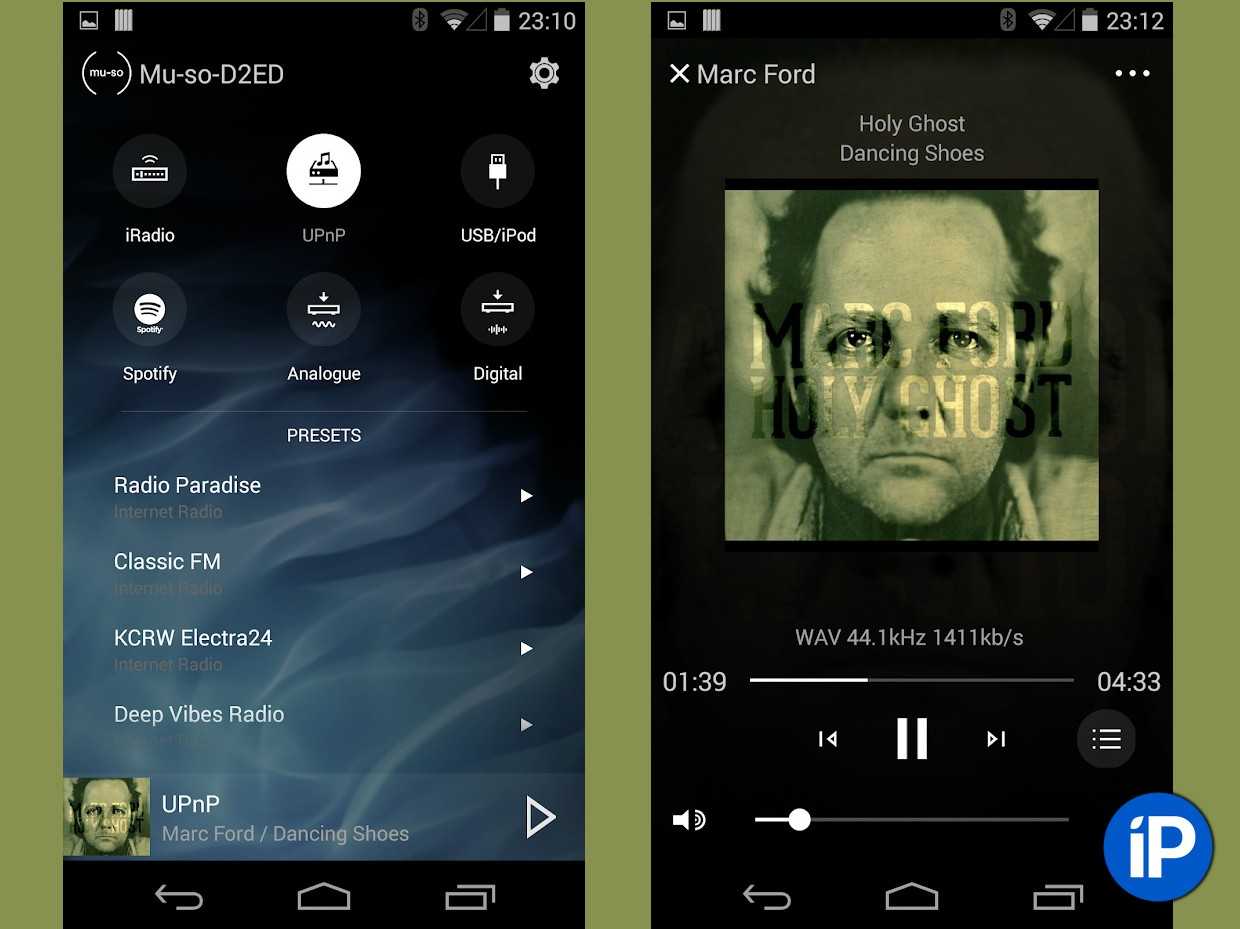

Экраны управления Naim App понятны всем

Кроме уже упомянутого выбора трека (а как без дисплея его выбрать — смартфон играет именно эту роль) приложение открывает настройки эквалайзера и той самой оптимизации звучания. Поставил у стены — скорректировал. Перенес в центр комнаты — снова отрегулировал.

Оно же используется для подключения к сетям Wi-Fi (собственный модуль Naim Mu-so 2nd поддерживает 5 ГГц) и создания собственных плейлистов на подключенных источниках аудиофайлов.

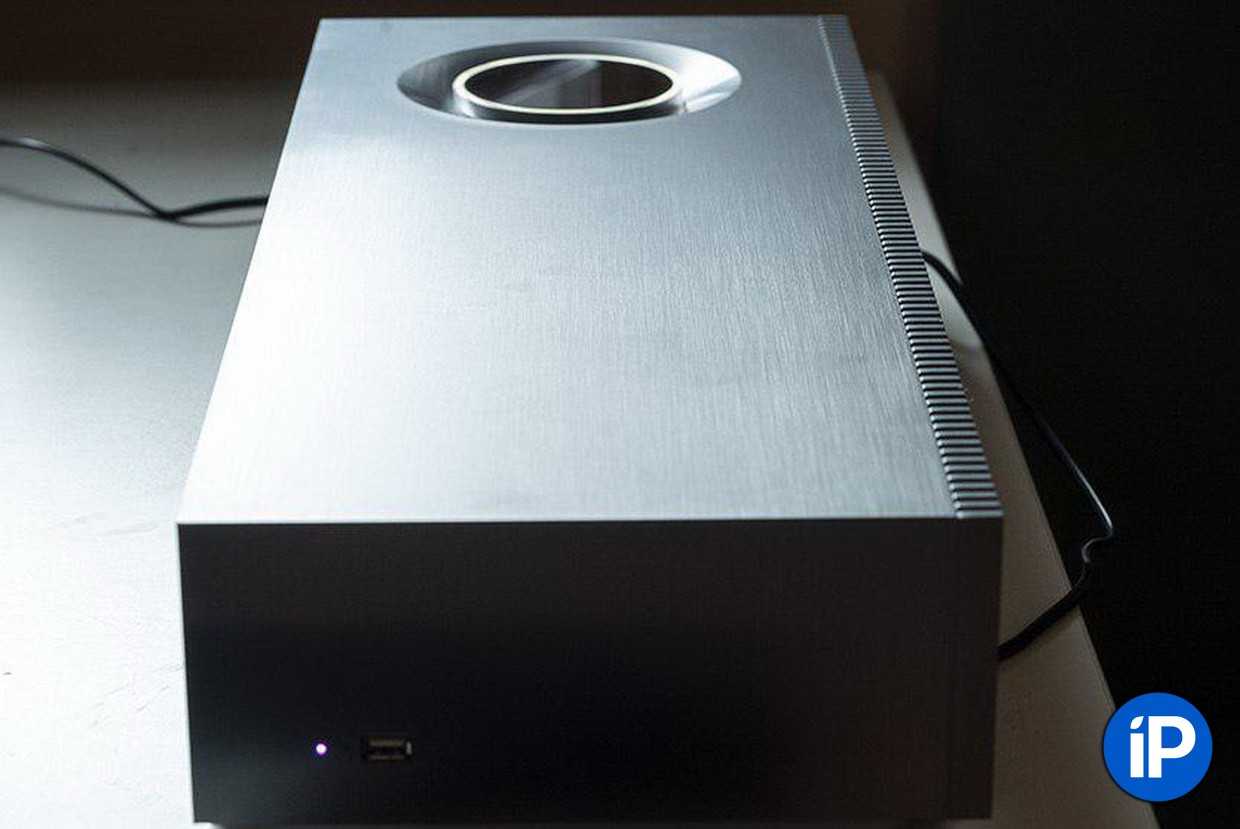

Аудиосистема как произведение искусства

Вороненый металл и ничего лишнего

Mu-so можно представить в королевском дворце или резиденции президента. Вот только соответствуют ли они скромному шику Naim? Строгая элегантность, хайтек и никаких украшений. Великолепно!

Корпус саундбара выполнен из одного куска алюминия, поэтому обладает невероятной прочностью. Покрытия нет, только шлифованный металл. Он не боится царапин, легко очищается. Такой он, хайтек, который мы не заслужили.

Лайфхак: металл использован только для внешней отделки и прочности. Внутреннее пространство (акустическая камера) выполнено из дерева с заранее просчитанными свойствами, улучшающими звучание.

Вместо обычных ножек из пластика/резины/конусов Naim предложила толстую плиту из акрила, которая гасит внешние и собственные вибрации аппаратуры.

Плита позволяет размещать систему на любой поверхности и в любом месте дома

Продуман не только внешний вид: у почти 12-килограммового аппарата есть пара спрятанных ручки для переноски, одна которых неожиданно переходит… в фазоинвертор.

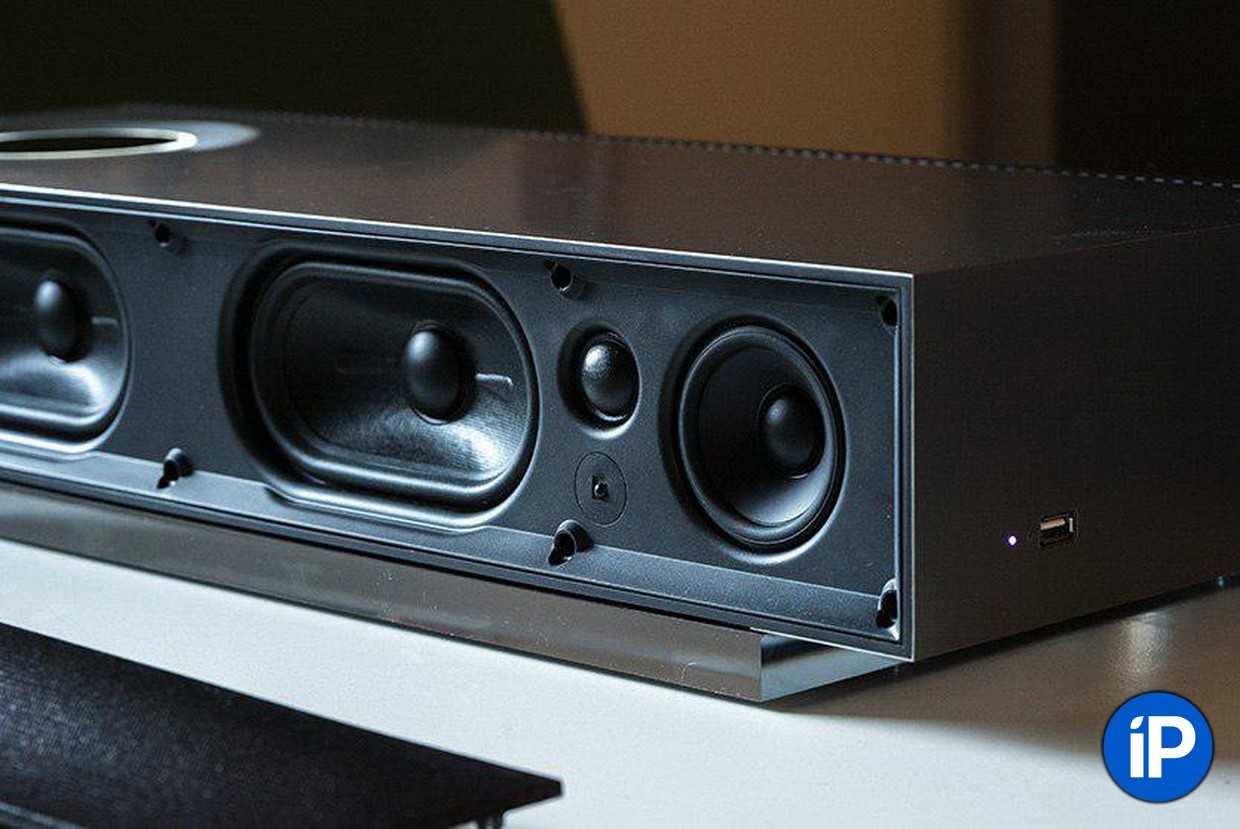

Лицевая сторона с кучей динамиков закрыта съемной сеткой. На выбор есть 4 цвета, и не спроста — она заметно оживляет внешний вид аппарат.

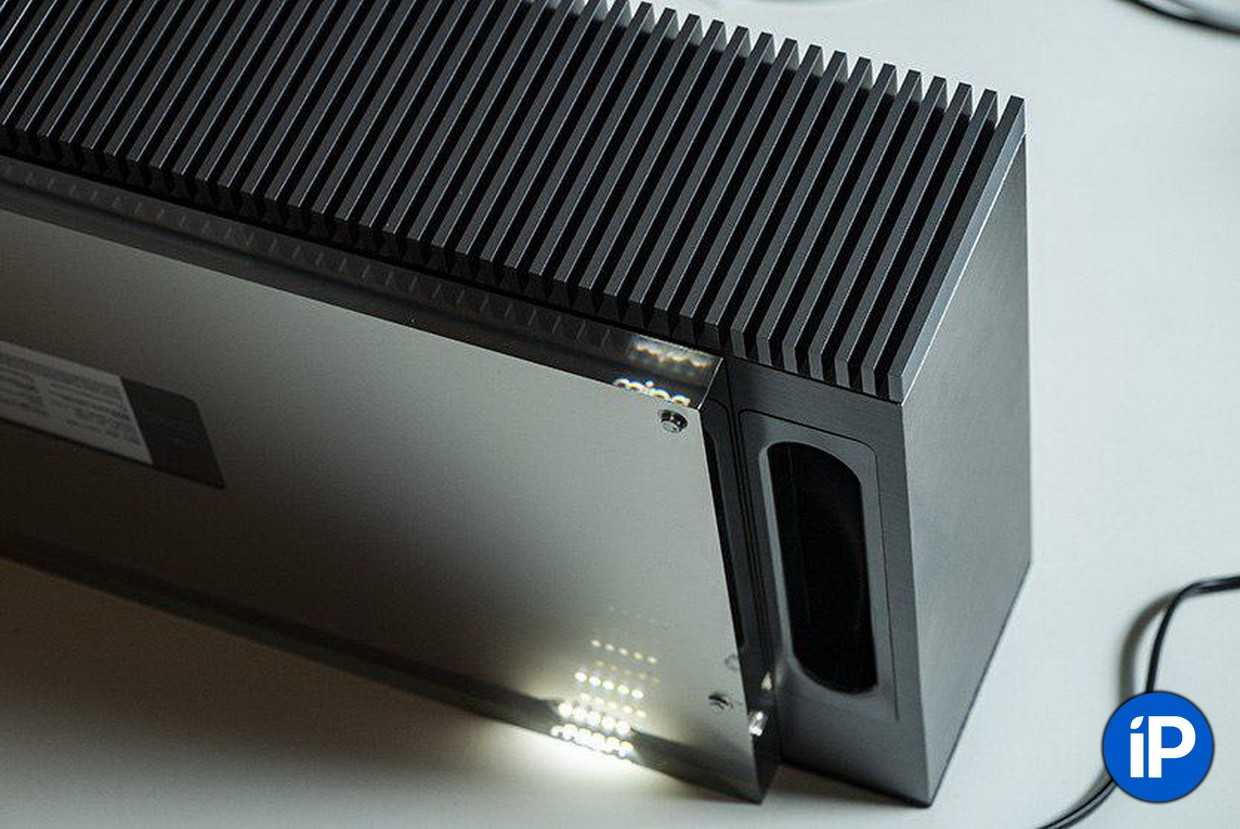

Как и прежнее поколение, Naim Mu-so 2nd оснащен огромным радиатором на задней панели, вызывающим неподдельное любопытство: нечасто встретишь сегодня пассивное внешнее охлаждение.

Дело в том, что именно к нему крепится вся электронная начинка, включая элементы цепей питания. Поэтому прикасаться во время работы не стоит — мощность велика, радиатор горяч.

Как правильно выбрать приспособление

Выбор подобного приспособления – дело ответственное, и к нему необходимо подходить со всей серьезностью. По мнению специалистов, основными критериями выбора принято считать совместимость с акустическими системами и функциональные возможности

Немаловажное значение имеет коммутация. Этот показатель говорит о количестве входов, предназначенных для подключения уже имеющихся и приобретенных в будущем источников

Стоит обратить особое внимание на вид входов. Это могут быть RCA/XLR, выходы для кинотеатрального транзита, фоно, для организации bi-amping и многого другого

Стоит учесть, что эквалайзер, фонокорректор и ЦАП являются самостоятельными устройствами, хотя могут быть и неотъемлемой частью усилителя. При этом они могут иметь ряд компромиссов, поэтому данный функционал может быть желаемым, но не обязательным.

Нельзя упускать из вида функцию редактирования входов. Она не оказывает непосредственного влияния на качество воспроизведения, но позволяет облегчить работу с усилителем. Речь идет о выключении и включении, коррекции чувствительности и иных опциях. Что касается совместимости усилителей с акустическими системами, то специалисты рекомендуют отдать предпочтение высокочувствительным полочным или напольным моделям с элементарным характером входного сопротивления, АС с рупорным оформлением, широкополосным излучателем.

Немаловажное значение имеет собственный вес и потребляемая мощность конструкции. Нельзя упускать из вида и эргономику

Присутствие пульта дистанционного управления облегчит использование устройства. К выбору производителя необходимо подходить взвешенно. Лучше приобрести товар известного бренда по завышенной цене, чем купить некачественный бюджетный продукт от малоизвестной компании.

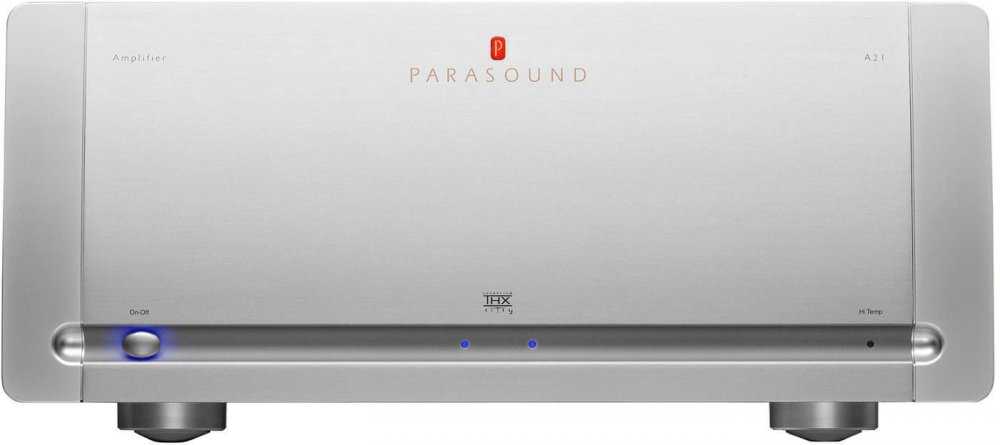

Parasound A21: без прямого вмешательства

Усилитель мощности Parasound A21 выстроен согласно фирменной концепции, заложенной разработчиками ещё в
восьмидесятых годах, получившей название Direct Coupled.

Смысл её довольно прост: путь сигнала должен быть предельно коротким и не содержать проходных конденсаторов и
катушек индуктивности. В традиционной схемотехнике звуковой сигнал пропускают через конденсаторы и катушки
индуктивности для того, чтобы отфильтровать потенциально опасные составляющие и стабилизировать работу
усилителя. В случае с Parasound эту функцию исполняют специальные схемы, отслеживающие состояние входного
сигнала без прямого вмешательства. При необходимости происходит автоматическая корректировка режима работы
или выключение усилителя в случае нештатной ситуации.

Входной каскад усилителя собран на JFET-транзиторах, а драйверный — на подобранных в пару
MOSFET-транзисторах. Оба типа транзисторов являются полевыми, вследствие чего имеют высокое быстродействие и
пониженный уровень шумов. На выходе работают шестнадцать штук традиционных биполярных транзисторов с
максимальной рабочей частотой 60 МГц и максимальным током 15 А. Такие характеристики обеспечивают солидный
запас как по мощности, так и по полосе пропускания, что позволяет получить низкий уровень искажений в
рабочем диапазоне нагрузок и частот. Именно поэтому верхнюю границу производитель спокойно сдвинул на
отметку 100 кГц.

Блок питания усилителя тоже имеет весьма солидный запас по мощности. При максимальной выходной мощности 750
Вт в мостовом режиме или 2х 400 Вт в режиме стерео, A21 имеет тороидальный трансформатор мощностью 1200 Вт и
блок конденсаторов общей ёмкостью 100000 мкФ. Избыточный ресурс даёт уверенность в том, что усилитель
качественно отработает пиковые нагрузки и не будет смазывать звук во время проигрывания быстрой, динамичной
музыки.

Тот факт, что A21 сертифицирован по стандарту THX Ultra 2, перестаёт удивлять, если вспомнить, что усилители
Parasound используются в студии Lucasfilm, создавшей этот стандарт.

Критерии выбора

Перед приобретением аппаратуры специалисты рекомендуют обращать внимание на следующие моменты, чтобы не допустить ошибки при выборе. 1

Подобрать оптимальный тип усилительного элемента в зависимости от планируемого использования

1. Подобрать оптимальный тип усилительного элемента в зависимости от планируемого использования.

2. Определиться с количеством каналов по числу динамиков, их должно быть больше или равно. Такое правило особенно актуально для геймеров и киноманов, чтобы получить объёмный звук.

3. Найти девайс под имеемую акустическую систему. При этом учитывать следующее:

самые лучшие показатели достигаются при работе на 70% возможностей при соотношении мощности усилителя к акустике 1,6:1,0, т.е. при «силке» в 1,6 кВт аудиосистема должна тянуть 1,0 кВт;
реальная сила девайса определяется номинальной, а не максимальной мощностью, которую чаще указывают производители;
снижение чувствительности акустики на 3 дБ требует усиления мощности девайса в два раза, т.е. для увеличения громкости с 57 до 60 дБ усилитель в 1 кВт надо увеличить до 2 кВт.

4. Коэффициент искажений должен быть в пределах:

в диапазоне 40 Гц – 12,5 кГц гармонических деформаций – меньше 1%;
в диапазоне 250 Гц – 8 кГц интермодуляционных искажений – не больше 3%.

5. Диапазон рабочих частот в пределах 20 Гц – 20 кГц. Чем он шире при выдаче прямой амплитудно-частотной характеристике, тем аппарат качественней. В случае падений на графике АЧХ такие участки звукового диапазона окажутся недоработанными.

6. Чёткость звучания определяется соотношением полезного сигнала к шумам, измеренным на полной громкости. Рекомендуется выбирать модели с параметром 90/100 дБ.

7. Учитывать размеры помещения, где будет работать система:

на комнату до 15 кв. м достаточно 3-4 Вт/м2 на канал;
на зал больше 25 кв. м требуется 5-7 Вт/м2.

Обращать внимание на наличие клемм с резьбовыми зажимами для коннекта к акустике, которые более надёжные по сравнению с пружинными защёлками

9. На поиске ТОП-овых новинок лучше не зацикливаться, потому что аппаратуру с двух-трёхлетней историей можно купить гораздо дешевле, а её качество почти ничем не отличается.

Где купить

Популярные модели продаются в специализированных торговых точках аудио или цифровой техники. Предлагаемую продукцию ведущих фирм и производителей там можно услышать в реальном звучании, ведь с тестированием аппаратуры в «полевых условиях» не сравнятся никакие обзоры. При этом менеджеры посоветуют, как выбрать, какой фирмы модель лучше купить, сколько стоит. Там же представлены красочные буклеты с описаниями, характеристиками и фото.

Предложения на интегральные усилители в Москве:

ламповые – от 46 000 руб. (Line Magnetic LM-218 mini IA) до 3 835 000 руб. (Unison Research Absolute 845);
транзисторные – от 2 490 руб. (Behringer MA4008) до 3 517 090 руб. (Constellation Audio Perfomance Argo);
гибридные – от 7 250 руб. (TOP A3255) до 1 315 310 руб. (PATHOS InPol Heritage).

Большой секрет маленькой компании

Секрет вечной молодости удивительно прост и эффективен. Parasound разработала свои усилители в восьмидесятых годах прошлого века для мировых гигантов кино- и аудиоиндустрии. Среди клиентов компании: Lucasfilm, Sony, Pixar, Warner Brothers, Capitol Records, 20th Century Fox, Universal Pictures и другие.

Компоненты серии Halo имеют профессиональную начинку, но выглядят вполне по-домашнему

Выйдя на розничный рынок, Parasound сохранила профессиональное качество и поставила за свою продукцию сравнительно невысокий ценник, чем снискала заслуженную славу среди аудиофилов и инсталляторов

А теперь внимание — обыкновенная стабильность — главный секрет успеха компании: за годы существования ни в ценовой политике, ни в схемотехнике фирменных усилителей принципиально не изменилось ни-че-го!. Однако обновление и расширение модельного ряда Parasound периодически происходит

И это вторая половина большого секрета: все существенные изменения касаются, как правило, дополнительных функций и опций, призванных сделать фирменные усилители еще более удобными и современными

Однако обновление и расширение модельного ряда Parasound периодически происходит. И это вторая половина большого секрета: все существенные изменения касаются, как правило, дополнительных функций и опций, призванных сделать фирменные усилители еще более удобными и современными.

За последние 15 лет, что Parasound позиционирует себя в качестве производителя техники для Hi-Fi систем и домашнего кинотеатра, компания сумела превратить грубоватые профессиональные компоненты в довольно симпатичную домашнюю серию Halo, которую хочется ставить в открытую стойку с аппаратурой и вообще всячески демонстрировать гостям.

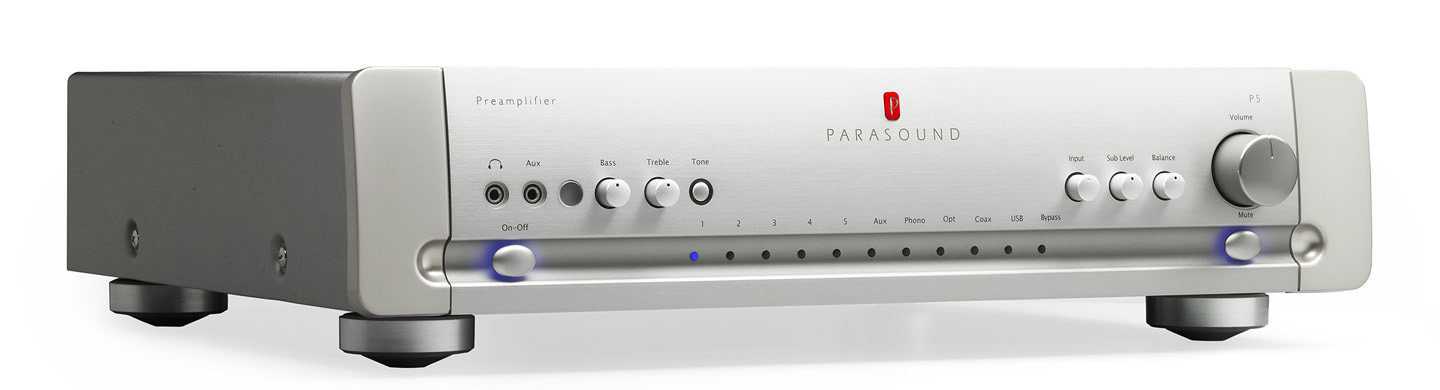

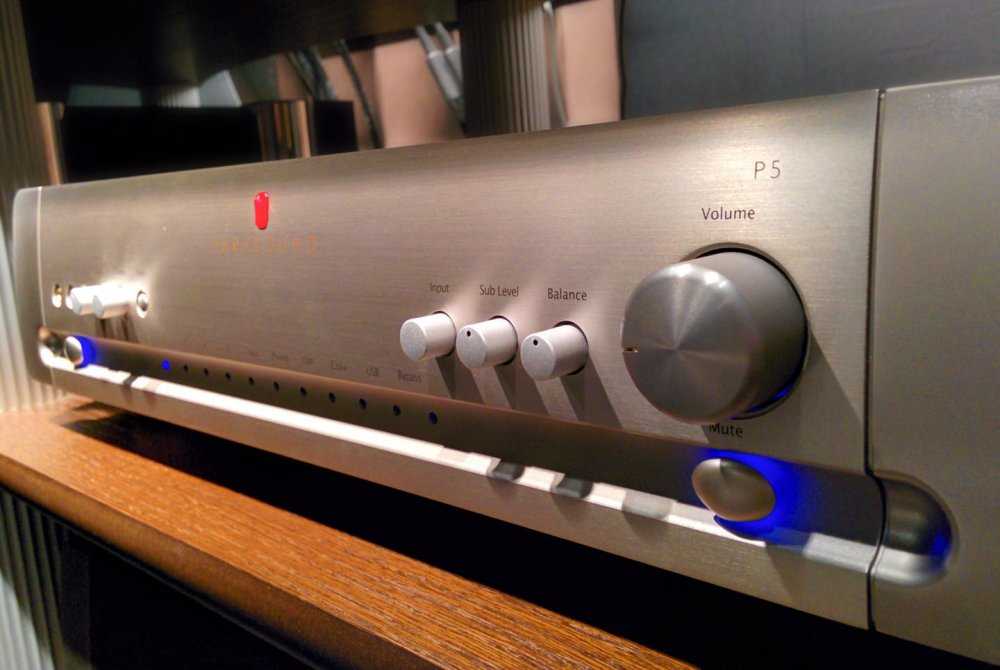

Предусилитель Parasound P5 выглядит стильно

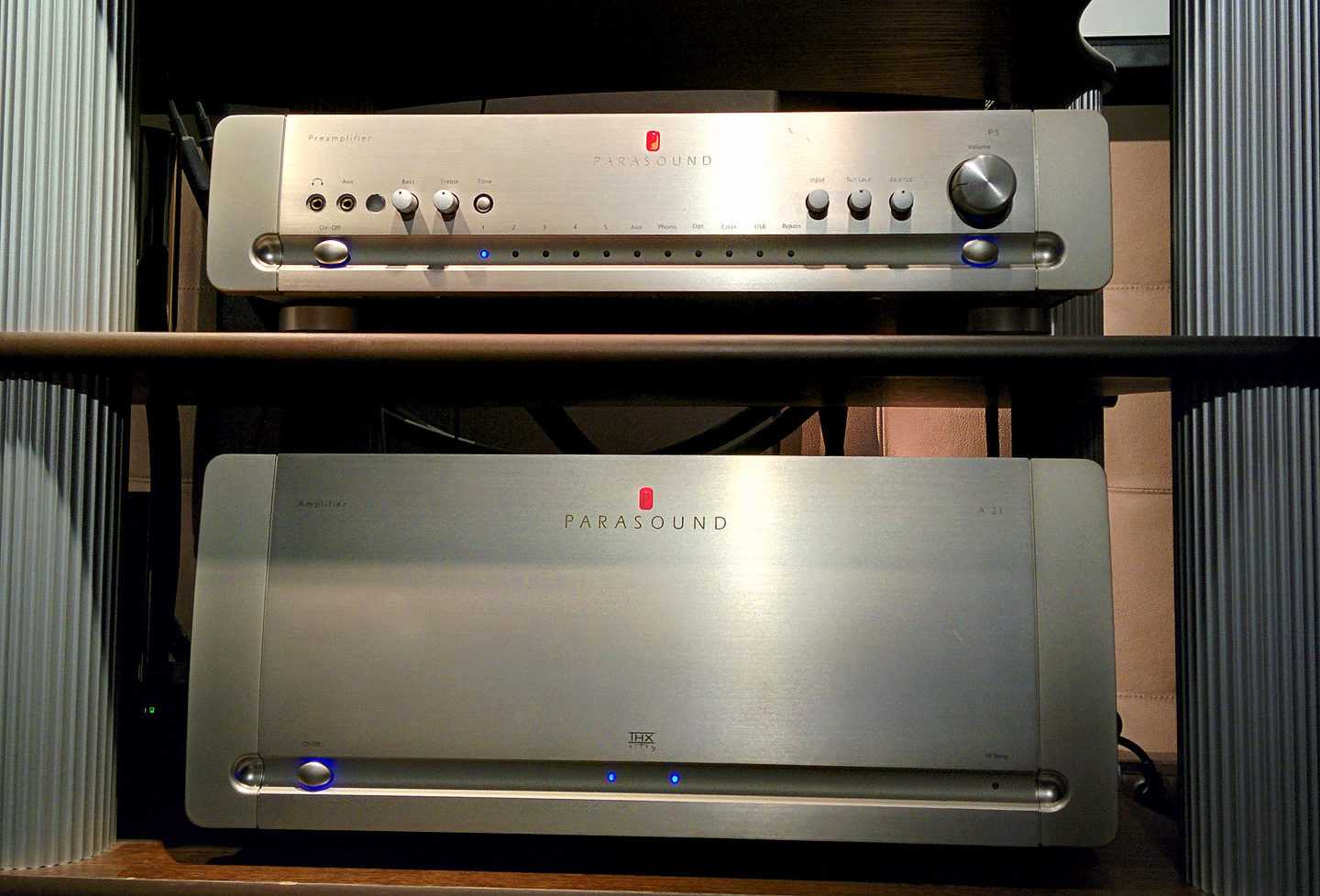

Предмет сегодняшнего теста — пара стереокомпонентов Parasound Halo, состоящая из предварительного усилителя Р5 и усилителя мощности А21.

Покупка на десятилетия

Даже без гриля выглядит на все 100

В сегменте домашних сетевых проигрывателей у Naim Audio нет конкурентов: такое уникальное сочетание компактных габаритов, колоссальной мощности, прекрасного звука и продуманного набора функций не найдется больше нигде.

Поэтому, Mu-so 2nd подойдет для любого помещения, впишется с любыми источниками звука и будет исполнять любые домашние нужды, в том числе возлагаемые на саундбар: фильмы, фоновое воспроизведение. Да и с аудиофильскими вечерами справится.

Так выглядит техника будущего

Единственный недостаток — цена. Отдать 140 тысяч руб. за сетевой аудиоплеер многим покажется неразумной тратой. Но у Naim есть свои козыри.

Владелец Naim Mu-so 2nd получает полную двухлетнюю гарантию и пожизненное техническое обслуживание, включая ремонт. Даже через 50 лет можно будет обратиться при необходимости. Ведь это техника на века!

iPhones.ru

Многоканальная аудиосистема высшего класса в едином корпусе.

Рассказать

Большой секрет маленькой компании

Компоненты серии Halo имеют профессиональную начинку, но выглядят вполне по-домашнему

Предусилитель Parasound P5 выглядит стильно

Большой секрет маленькой компании

Секрет вечной молодости удивительно прост и эффективен. Parasound разработала свои усилители в восьмидесятых
годах прошлого века для мировых гигантов кино- и аудиоиндустрии. Среди клиентов компании: Lucasfilm, Sony,
Pixar, Warner Brothers, Capitol Records, 20th Century Fox, Universal Pictures и другие.

Выйдя на розничный рынок, Parasound сохранила профессиональное качество и поставила за свою продукцию
сравнительно невысокий ценник, чем снискала заслуженную славу среди аудиофилов и инсталляторов

А теперь
внимание — обыкновенная стабильность — главный секрет успеха компании: за годы существования ни в ценовой
политике, ни в схемотехнике фирменных усилителей принципиально не изменилось ни-че-го!. Однако обновление и расширение модельного ряда Parasound периодически происходит

И это вторая половина
большого секрета: все существенные изменения касаются, как правило, дополнительных функций и опций,
призванных сделать фирменные усилители еще более удобными и современными

Однако обновление и расширение модельного ряда Parasound периодически происходит. И это вторая половина
большого секрета: все существенные изменения касаются, как правило, дополнительных функций и опций,
призванных сделать фирменные усилители еще более удобными и современными.

За последние 15 лет, что Parasound позиционирует себя в качестве производителя техники для Hi-Fi систем и
домашнего кинотеатра, компания сумела превратить грубоватые профессиональные компоненты в довольно
симпатичную домашнюю серию Halo, которую хочется ставить в открытую стойку с аппаратурой и вообще всячески
демонстрировать гостям.

CD-проигрыватель Parasound C/DP-1000

Американская фирма Parasound знаменита своими двухблочными CD-проигрывателями. Такой профессиональный подход фирма Parasound применила и при разработке «дешевого» бюджетного двух-блочного CD-проигрывателя, состоящего из транспорта C/DP-1000 и цифроаналогового преобразователя D/AC-1100 HD. Впрочем, блок транспорта C/DP-1000 способен и на «сольные выступления», так как имеет в своем составе контрольный тракт с ЦАП весьма высокого класса. Как раз в такой конфигурации — т.е. как одноблочный CD-проигрыватель, мы его и испытали, так как вместе с блоком ЦАП он «зашкаливал» за $1600. В C/DP-1000 применен высококачественный транспортный механизм привода CD с раздельными цепями питания схем привода и схем преобразования сигнала. В тракте обработки цифрового сигнала в каждом канале использованы гибридные 1 бит/18-битный ЦАП’ы Burr-Brown PCM 67U DAC и цифровые фильтры с 8-кратной передискретизацией. В штатной конфигурации C/DP-1000 оснащен двумя высококачественными RCA-разъемами на выходе усилителя аналогового звукового сигнала, изготовленными из титана и покрытыми тонким слоем золота, а также RCA-разъемом коаксиального цифрового выхода. Этого вполне достаточно для бытового CD-проигрывателя. Если же C/DP-1000 используется как транспорт в составе профессиональной аппаратуры, то в него должен быть установлен дополнительный модуль адаптера. Так что при транспорте профессионального уровня это только полупроигрыватель. Пора, однако, переходить к тестированию. Каковы первые впечатления? Очень стильная и элегантная вещь, уже всем своим внешним видом показывающая, что перед вами если не профессиональное устройство, то уж полупрофессиональное наверняка. Органов управления на передней панели — только самый необходимый минимум. Порядком нас озадачила нестандартная трехштырьковая вилка с плоскими контактами сетевого шнура. Пришлось использовать стандартный от компьютера. И все дела! Советуем так же поступить всем потенциальным покупателям этого проигрывателя, так как это значительно более простой путь, чем установка в доме фирменной американской розетки (которую еще надо найти в продаже). Но если относительно комплектного сетевого шнура у нас и возникли некоторые вопросы, то штатный соединительный аудиошнур с золочеными разъемами RCA вызвал полное наше одобрение — он был на редкость солидным и грамотно сделанным — ну, просто на порядок лучше, чем жалкие «шнурки» из комплектов к остальным CD-проигрывателям. И наконец пульт ДУ проигрывателя по скромности под стать самому проигрывателю. На этом пульте всего 20 кнопок, и кроме прямого набора номера трека он позволяет также управлять яркостью свечения дисплея, осуществлять повтор трека, осуществлять программное воспроизведение с CD и управлять основными режимами воспроизведения CD. Скромно, но стильно! Включается проигрыватель компьютерным выключателем с передней панели, при этом ярко загорается индикатор с приятными голубоватыми цифрами. Приемный лоток загрузчика CD необычен тем, что имеет подпружиненный поддон, который бережно принимает в свое лоно CD. Очень нетрадиционно, но приятно. Прослушивание подтвердило высокий класс этого проигрывателя. Звучит PARASOUND C/DP-1000 очень аналитично: его звук сбалансирован как по частоте, так по динамике воспроизводимых произведений. Инструменты четко локализуются, детальность звука почти осязаема. В целом звучание проигрывателя является очень академичным. Придраться к его «правильному» звуку можно только из-за аскетичной «правильности» Parasound. Этот проигрыватель никогда не теряет головы и не даст увлечь себя даже самыми зажигательными танцевальными ритмами. Наверное, для ценителей настоящего аудиофильского звучания аппаратуры этот проигрыватель будет наилучшим в тесте. Впрочем, его детальный и динамичный звук придется по душе и многим аудиофилам. И если вас не смущает его профессиональный дизайн, то обязательно включите его в список возможных кандидатов на покупку.

Дополнительные опции

Предъявить какие-либо претензии к комплекту компонентов Parasound в плане звучания было крайне сложно. Но, в
конце концов, разве может же быть идеальным абсолютно всё? Немного покопавшись с дополнительными функциями
предварительного усилителя, мне удалось выяснить, что их не стоит использовать в качестве основного средства
воспроизведения. Встроенный ЦАП, фонокорректор и усилитель для наушников работают в принципе неплохо, и их
присутствие никак нельзя назвать формальным. Однако если сам предусилитель звучит на уровне некоторых
конкурентов, чья цена вдвое выше, его встроенные дополнительные модули проиграют в плане разрешения более
дешевым раздельным компонентам.

Заключение

Что такое интегральный усилитель? Люди, которые столкнулись с выбором акустической техники, знают, что подобные устройства являются неотъемлемой частью домашней аудиосистемы. Применяются для усиления передаваемого звукового сигнала, который поступает со сторонних устройств. Отвечает за контроль передачи звука. От него сигнал поступает непосредственно на колонки. Какие они бывают? Исходя из типа конструкций, специалисты выделяют такие категории: трехблочные, двухблочные и одноблочные. Последние также именуются как интегральные усилители. В процессе выбора подобных девайсов следует ориентироваться не только на красивые фото, но и обозначенный производителем функционал.
