Обзор и тестирование блока питания thermaltake smart dps g 650w

Внешний вид

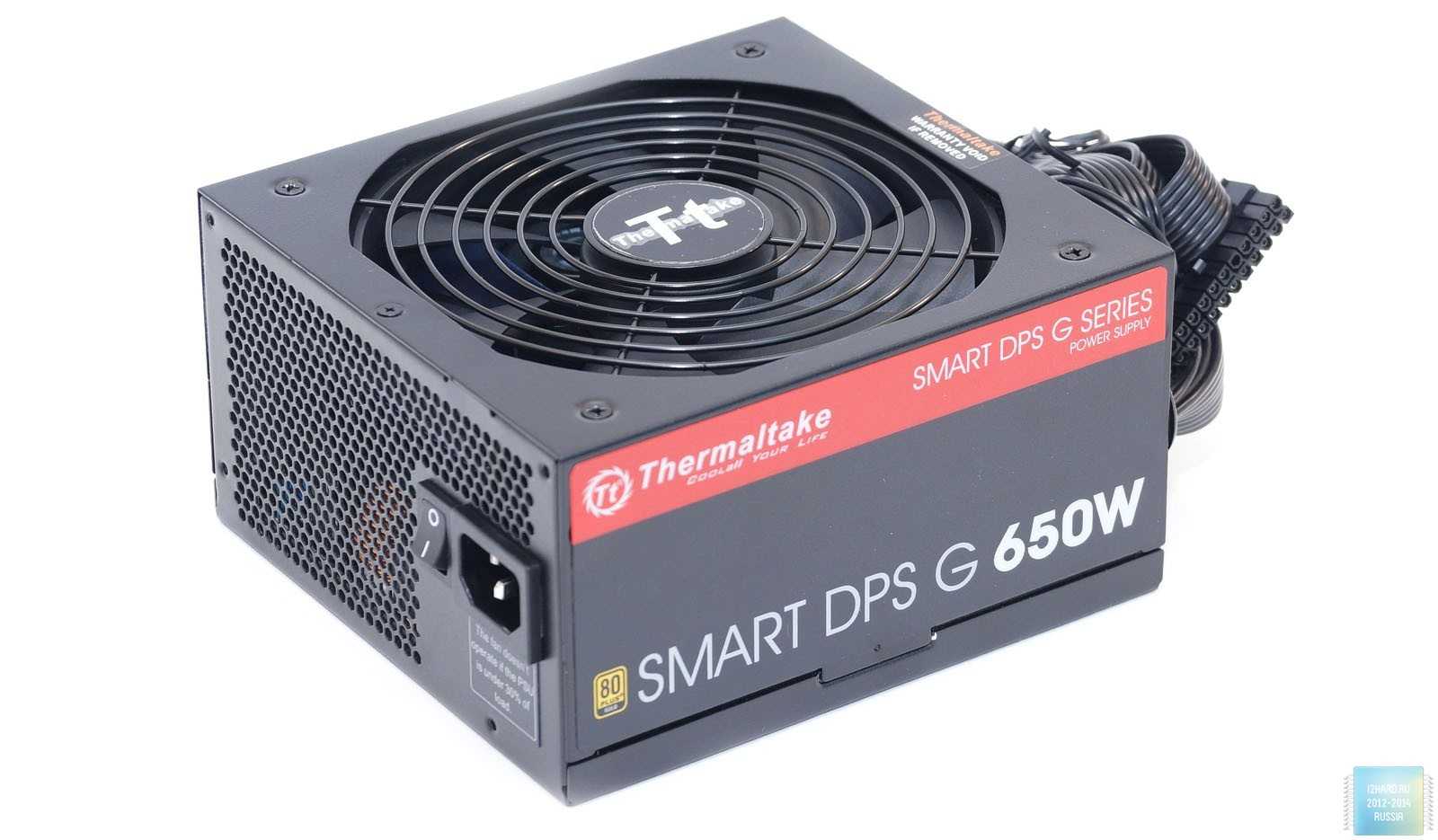

Перед нами обычный, стандартный корпус блока питания. Внешний вид украшен наклейками, которые расположены практически на всех сторонах.

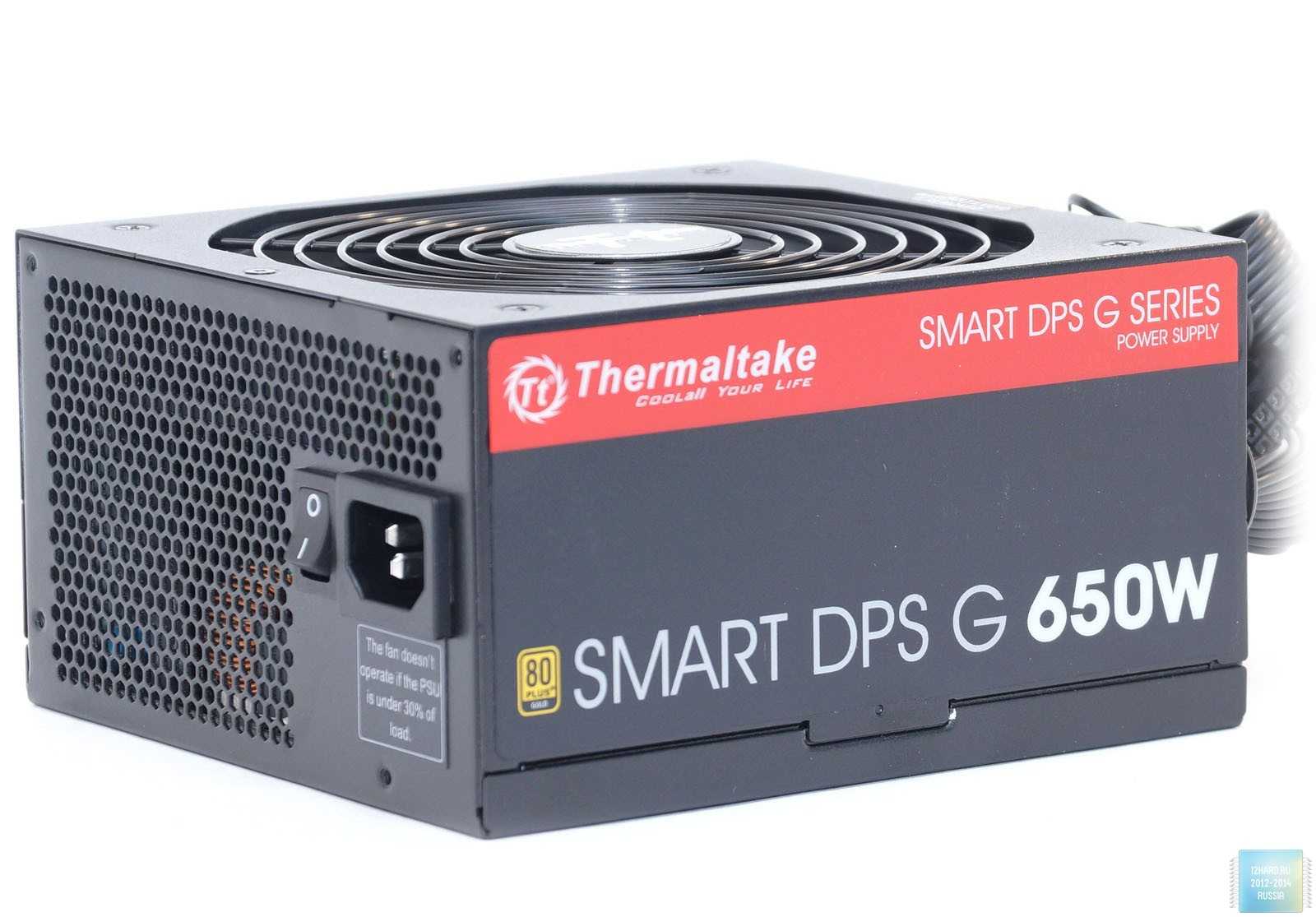

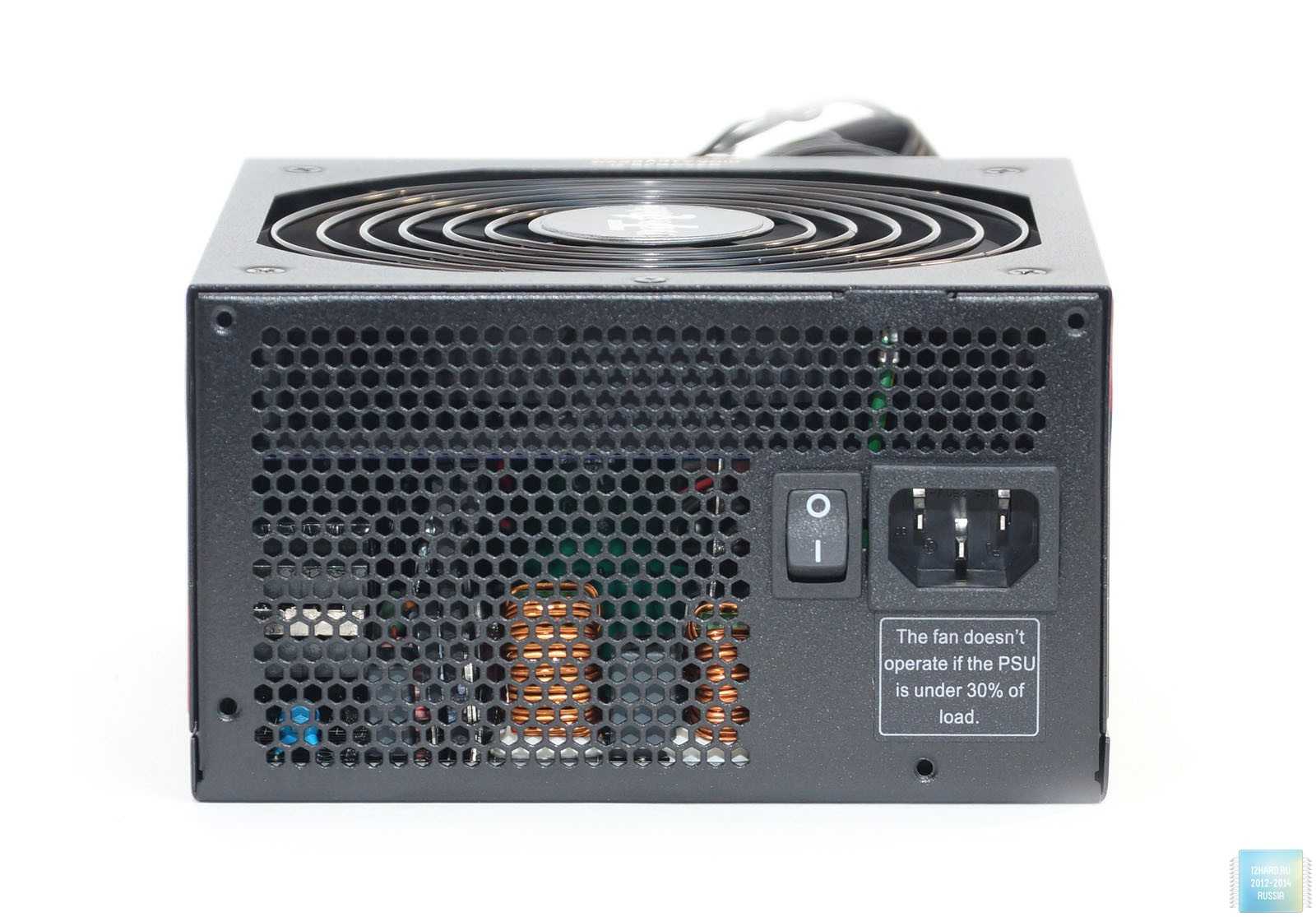

На лицевой стороне находятся стандартная вентиляция в виде сот, разъем подключения сетевого кабеля и кнопка включения. Присутствуют и наклейка, предупреждающая об отсутствии оборотов вентилятора при нагрузке менее 30%. Стоит сразу сказать, что это возможно только при включении соответствующего режима через программное обеспечение, по умолчанию этот режим отключен.

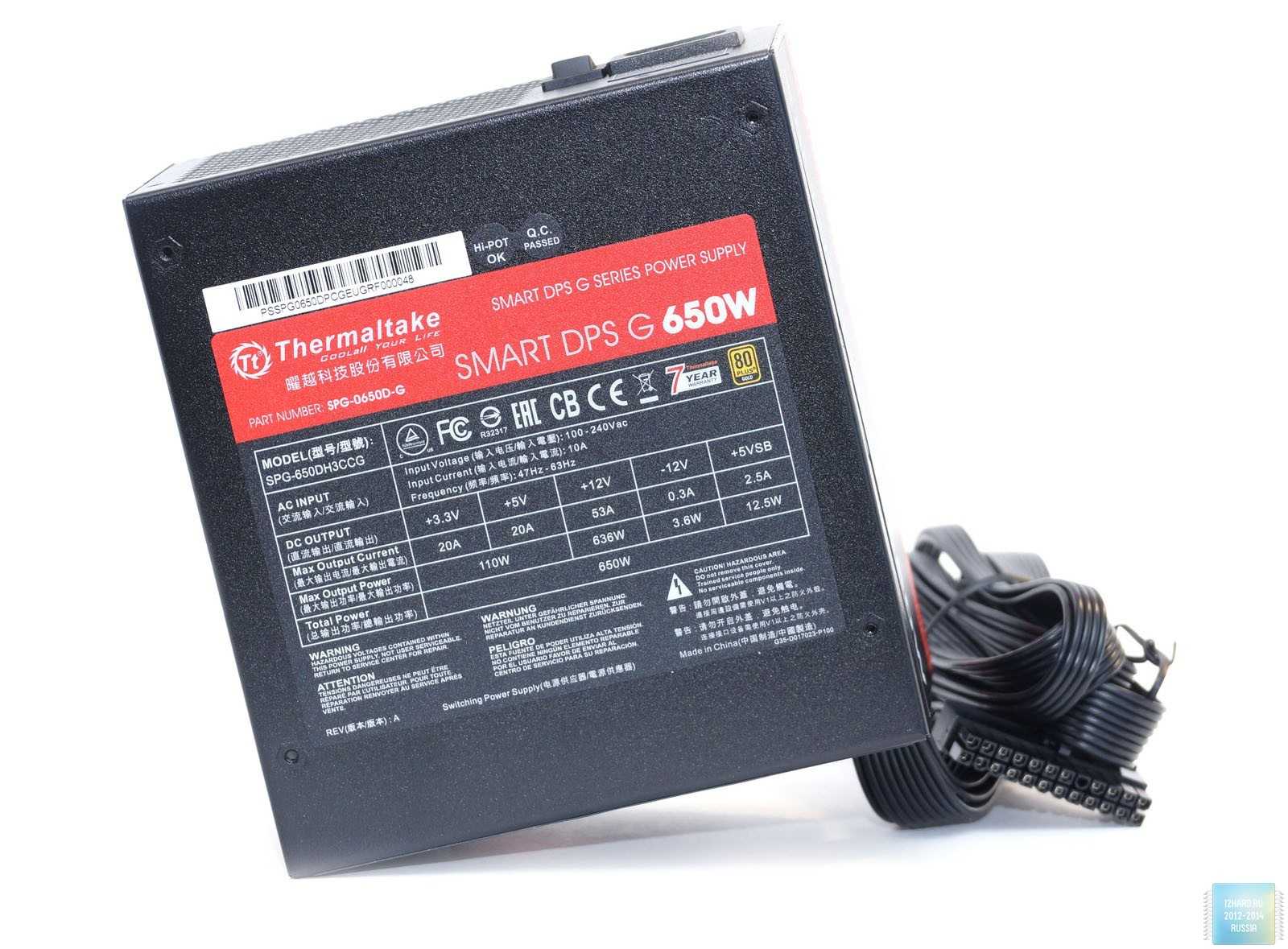

На боковых сторонах у нас одинаковые наклейки с указанием модели блока питания.

На верхней плоскости корпуса наклеена таблица нагрузочных характеристик.

Снизу у нас большой 140 мм вентилятор за гриль-решеткой. В центре логотип компании. На краю гарантийная наклейка закрывающая винт крепления, с противоположной стороны мы видим еще один винт. Еще две пары винтов расположены по бокам под наклейками. Это если понадобиться вскрыть корпус БП.

На тыльной стороне круглое отверстие с пластиковым кольцом для вывода несъемных кабелей. Шесть разъемов для подключения съемных кабелей расположились горизонтально в два ряда. PCI-E разъемы красного цвета, как и колодки на соответствующих кабелях. Еще один разъем, на 4 пин для подключения USB коннектора сопряжения БП с материнской платой, как раз он и обеспечивает взаимодействие электроники блока питания с программным обеспечением.

Программное обеспечение

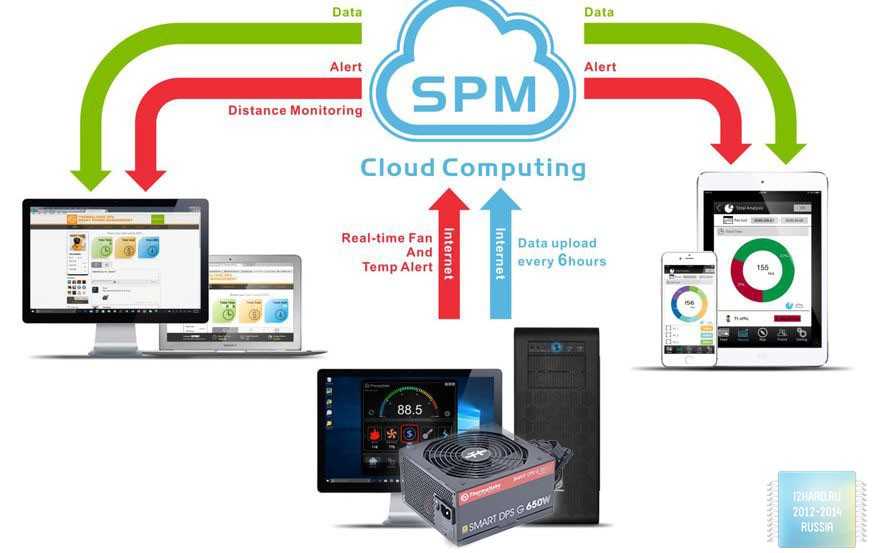

Что же из себя представляет Умная Платформа Управления Электропитанием (SPM)? Можно сказать, что это просто возможность мониторинга параметров электропотребления вашей системы, управлять этими параметрами напрямую через ПО у вас не получится. Если вас ужаснут показатели вашего компьютера, и вы захотите оптимизировать энергопотребление и сократить выбросы СО2, то вам придется, как минимум, сократить свое времяпровождение за виртуальными развлечениями.

Но есть в этой системе и практический смысл: если ваш компьютер должен трудиться круглосуточно без сбоев, то остановка «умного» блока питания не останется незамеченной, где бы вы не были. Соответствующее приложение на вашем смартфоне сообщит вам об этом.

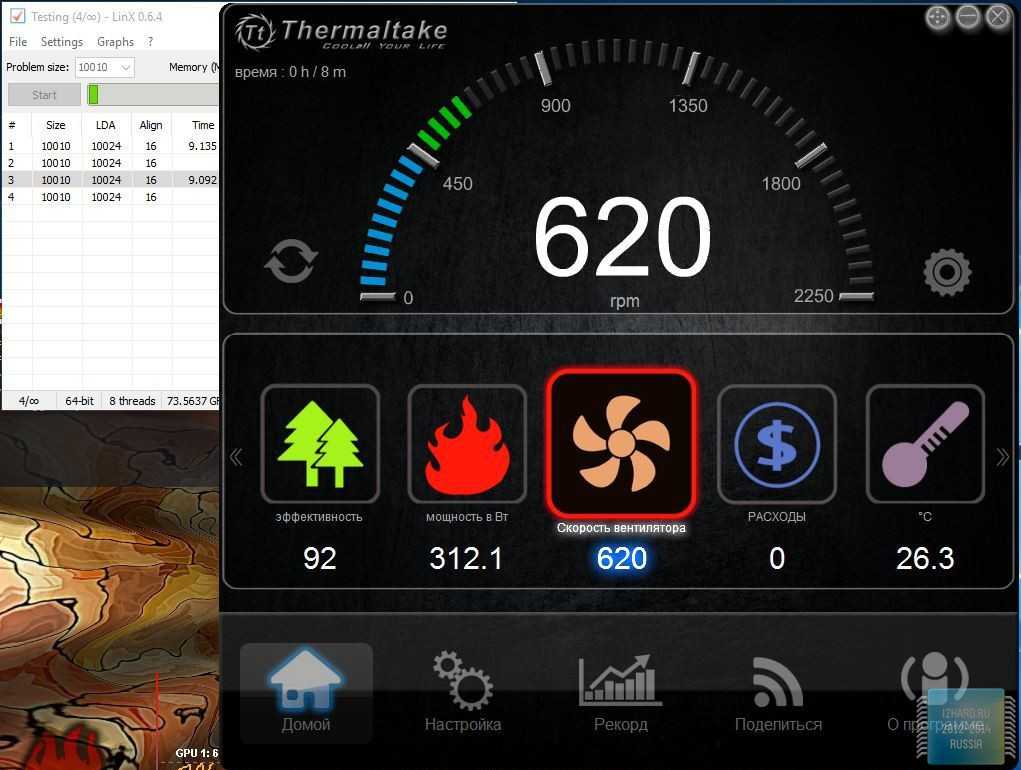

И так, заходим на сайт Thermaltake, скачиваем программу DPS G PC App 2.0 для вашего ПК, предварительно вам придется зарегистрироваться. Устанавливаем, вводим серийный номер БП, теперь мы можем просматривать основные параметры работы самого блока питания и энергопотребление всей системы. После установки ПО необходимо перезагрузить компьютер для корректной работы программы.

Мониторинг CPU и VGA возможен только если датчики вашей материнской платы поддерживаются. В моем случае утилита демонстрировала в отдельных вкладках температуру, напряжение, силу тока и потребляемую мощность CPU, и температуру VGA.

Для удобства просмотра данных их можно выводить в виде графика. Еще программа сможет подсчитать расходы вашего компьютера на электроэнергию, правда только в долларах США.

Далее все данные периодично загружаются в облако DPS G Smart Power Management Cloud.

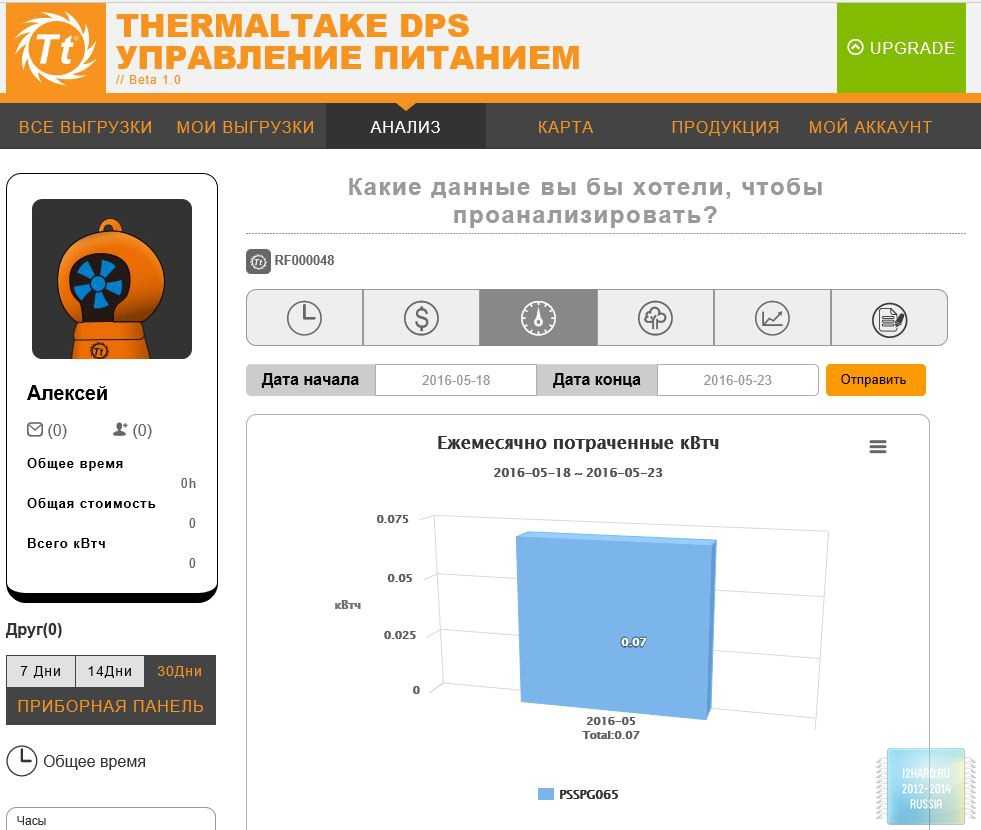

Все показатели можно просматривать непосредственно на странице Thermaltake DPS. Возможен анализ любых данных, составление отчетов за выбранный период, на этой же страничке вы можете завести себе друзей и сравнивать их показатели со своими.

Всю статистику можно просматривать с любого ПК или смартфона. В последнем случае вам нужно будет установить на свой мобильный девайс DPS G Mobile APP 1.0.

Данная программа показывает практически все данные считываемые DPS G PC App 2.0 с вашего компьютера. Выбираете интересующие вас показатели и программа продемонстрирует вам их в виде графиков за выбранный период.

Так же дистанционно можно просматривать и данные друзей. Получилась такая социальная сеть владельцев блоков питания Thermaltake Smart.

Упаковка и комплектация

Блок питания поставляется в габаритной картонной коробке с цветной полиграфией. Основные цвета в оформлении черный и красный. Упаковка очень информативна, в основном все на английском языке и только снизу основная информация на нескольких языках, в том числе и на русском.

На лицевой стороне изображение самого блока питания, информация о возможности мониторинга через облако и мобильные приложения, 7 лет безупречной службы, модульная система гибких кабелей и наличие сертификата 80 PLUS Gold.

На обратной стороне информация о коннекторах и нагрузочные характеристики. Упоминается возможность программного включения пассивного режима Zero Fan и график уровня шума вентилятора в зависимости от нагрузки. Еще один график демонстрирует КПД блока питания.

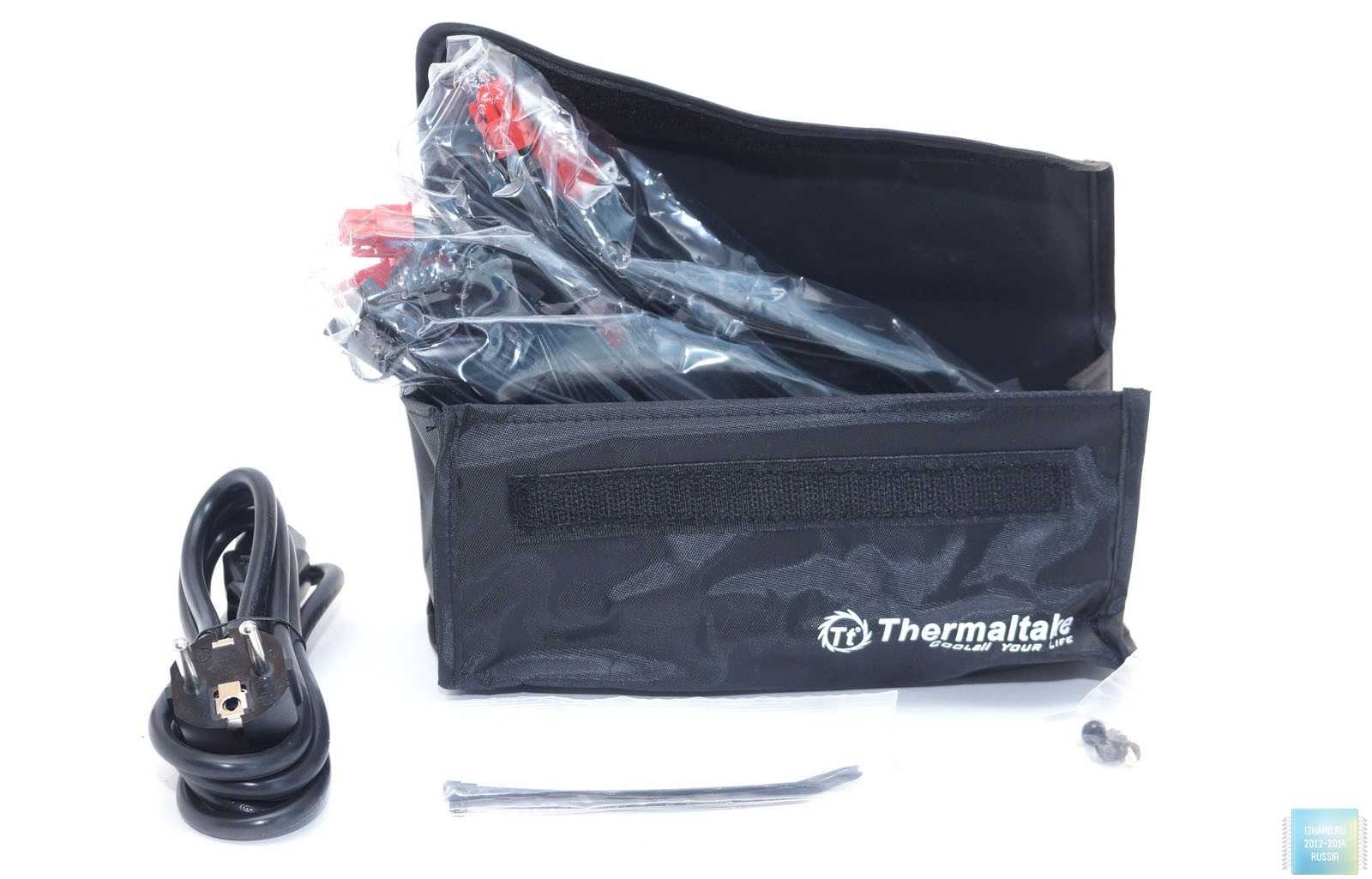

Комплектация вполне стандартная, выделяется только наличием сумочки для отсоединяемых кабелей.

В комплекте, кроме самого блока питания:

• Сетевой кабель;
• Четыре винта крепления;
• Четыре пластиковых одноразовых стяжки;
• Сумочка с комплектом отсоединяемых кабелей;
• Иллюстрированное руководство пользователя;
• Описание гарантии.

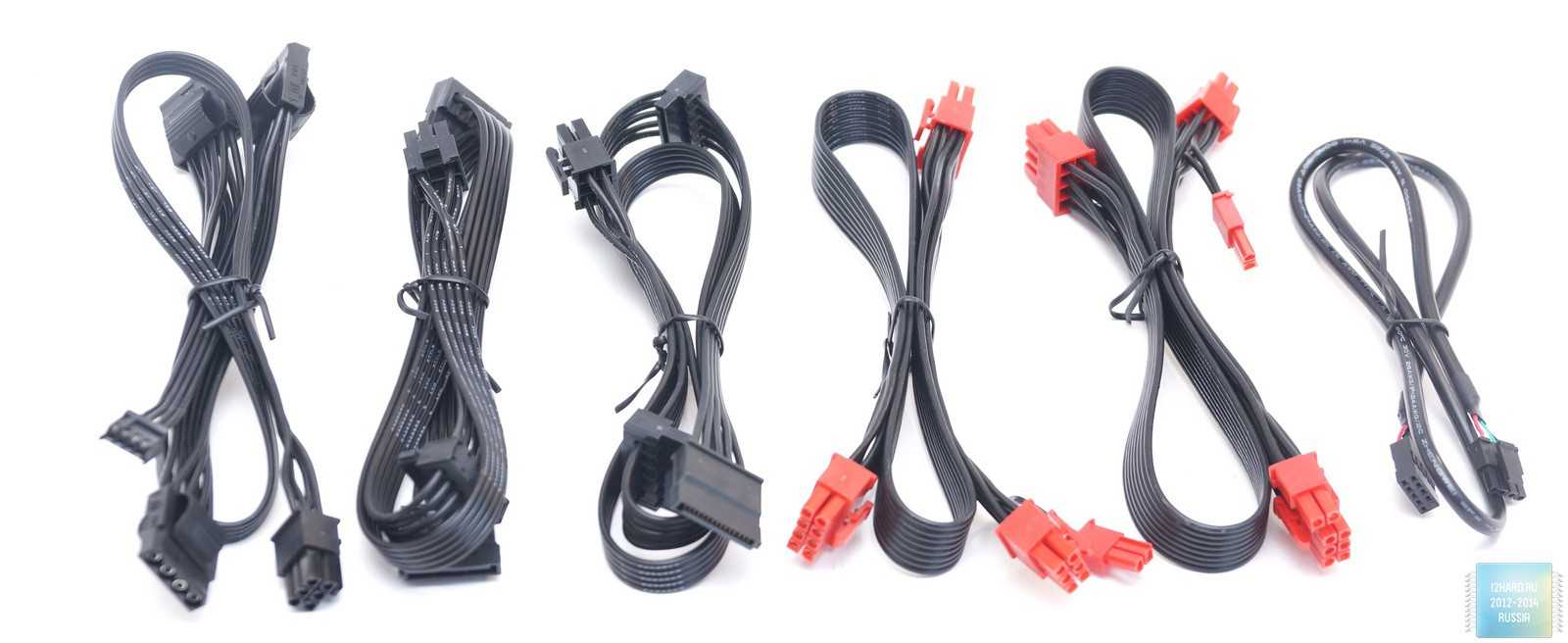

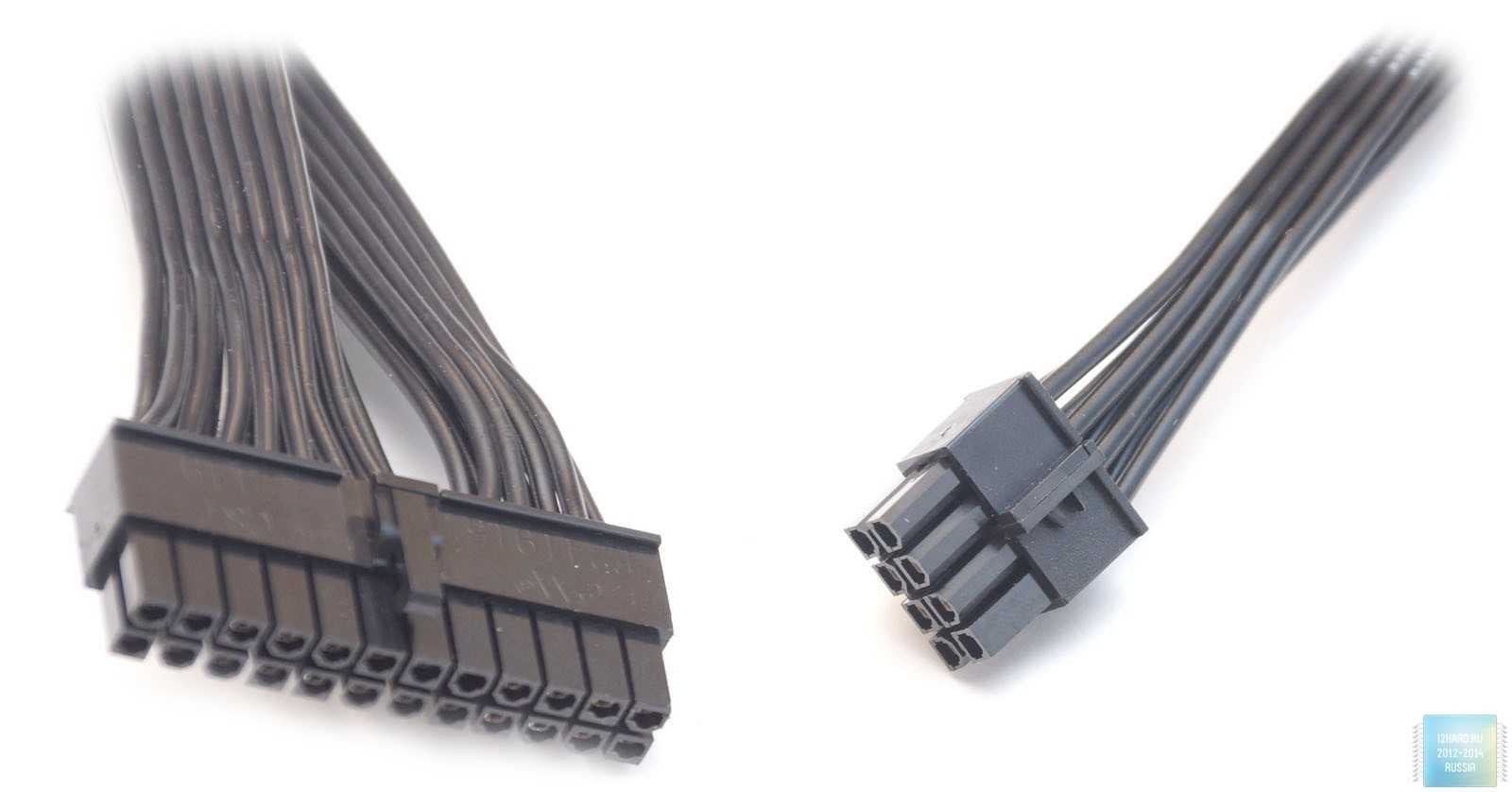

Кабели рассмотрим подробнее. Все кабели плоские, довольно мягкие, черного цвета, калибр 18AWG. Два основных кабеля – 24-х контактный и для питания процессора 4+4, не отсоединяемые. Коннектор основного кабеля не разборный, а второй коннектор на защелках.

В комплекте пять съемных кабелей питания, хотя на блоке питания имеется шесть разъемов. Если вдруг понадобиться еще один кабель, то его придется прикупить отдельно.

Давайте измерим длину всех кабелей. Итак:

• Основной несъемный кабель 24 пин, до системной платы – 55 см;
• Несъемный кабель питания CPU 4+4 пин – 62 см;
• Два кабеля питания PCI-E, с двумя коннекторами 6+2 пин – 50 + 15 см;
• Два кабеля SATA с тремя коннекторами – 50+15+15 см;
• Один кабель – три коннектора MOLEX 50+15+15 см, и один FDD разъем +15 см;
• Один USB кабель – 62 см;
• Сетевой кабель – 150 см.

Кабель USB подключается к гнезду на материнской плате, при этом он займет оба разъема USB.

Общее количество коннекторов:

Схемотехника

Thermaltake Smart DPS G 650W основан на платформе CWT – это видно по маркировке на трансформаторах. В основе схемотехники лежит резонансная топология преобразователя, DC-DC преобразователь во вторичной цепи для линий +3,3 В и +5 В, и синхронный преобразователь на мосфетах для линии +12 В.

Данная схемотехника наиболее благоприятна для стабильности напряжений и высокого КПД. Также в блоке питания используется активная схема коррекции коэффициента мощности.

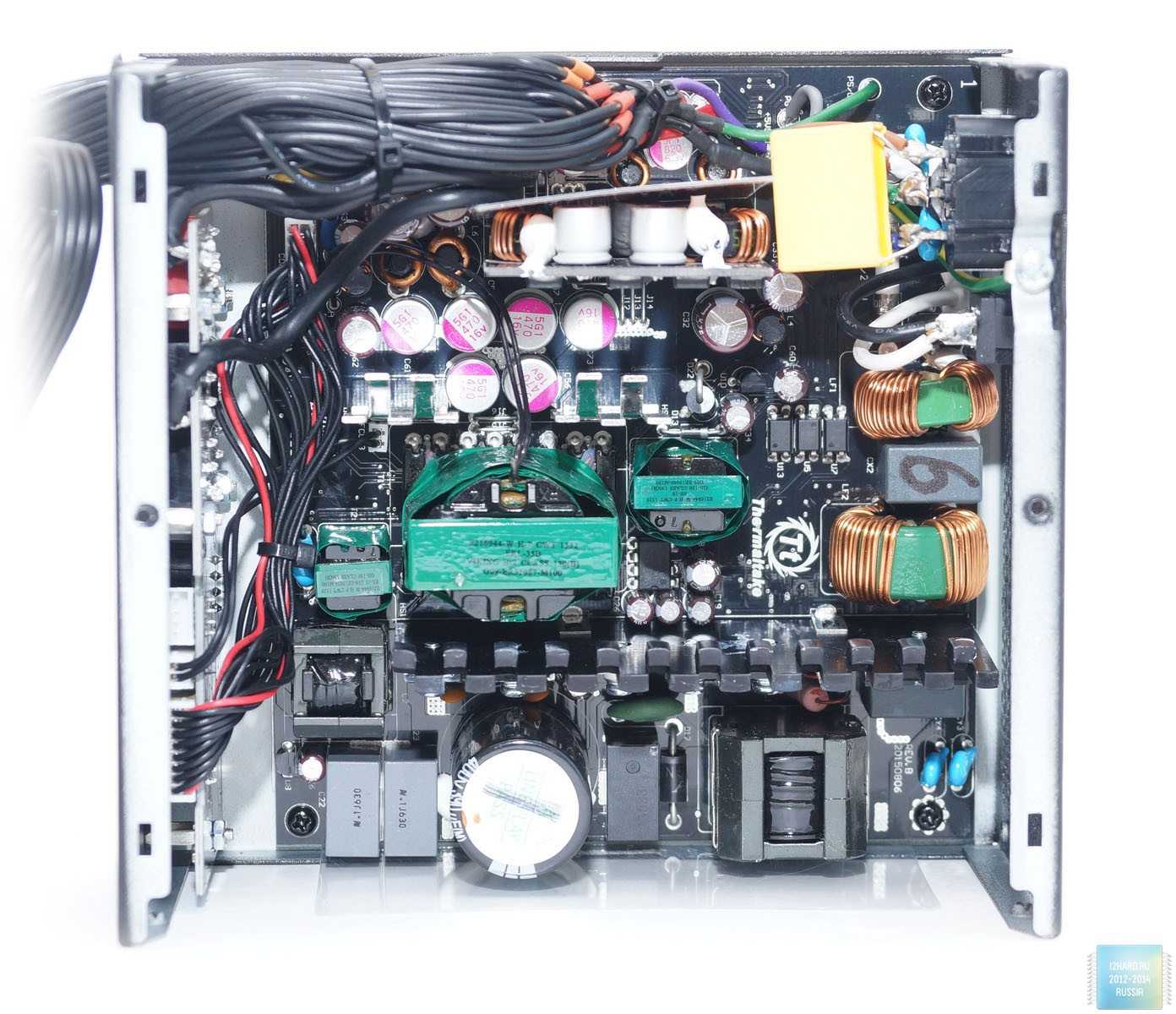

Компоновка элементов довольно плотная. Для охлаждения силовых элементов основного преобразователя, корректора мощности и диодного моста, используется один длинный радиатор черного цвета с оребрением в верхней части. Еще два тонких некрупных радиатора охлаждают мосфеты синхронного преобразователя.

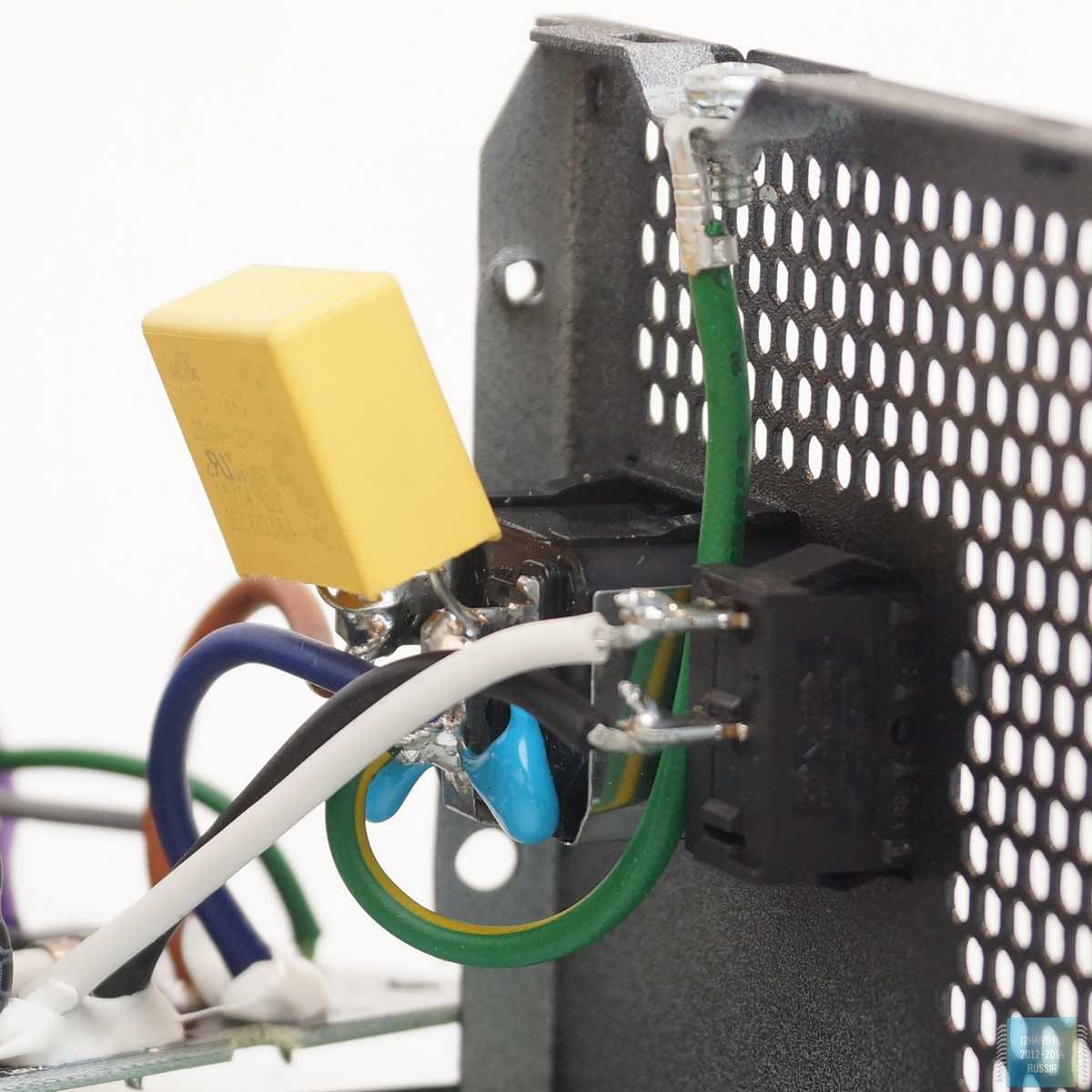

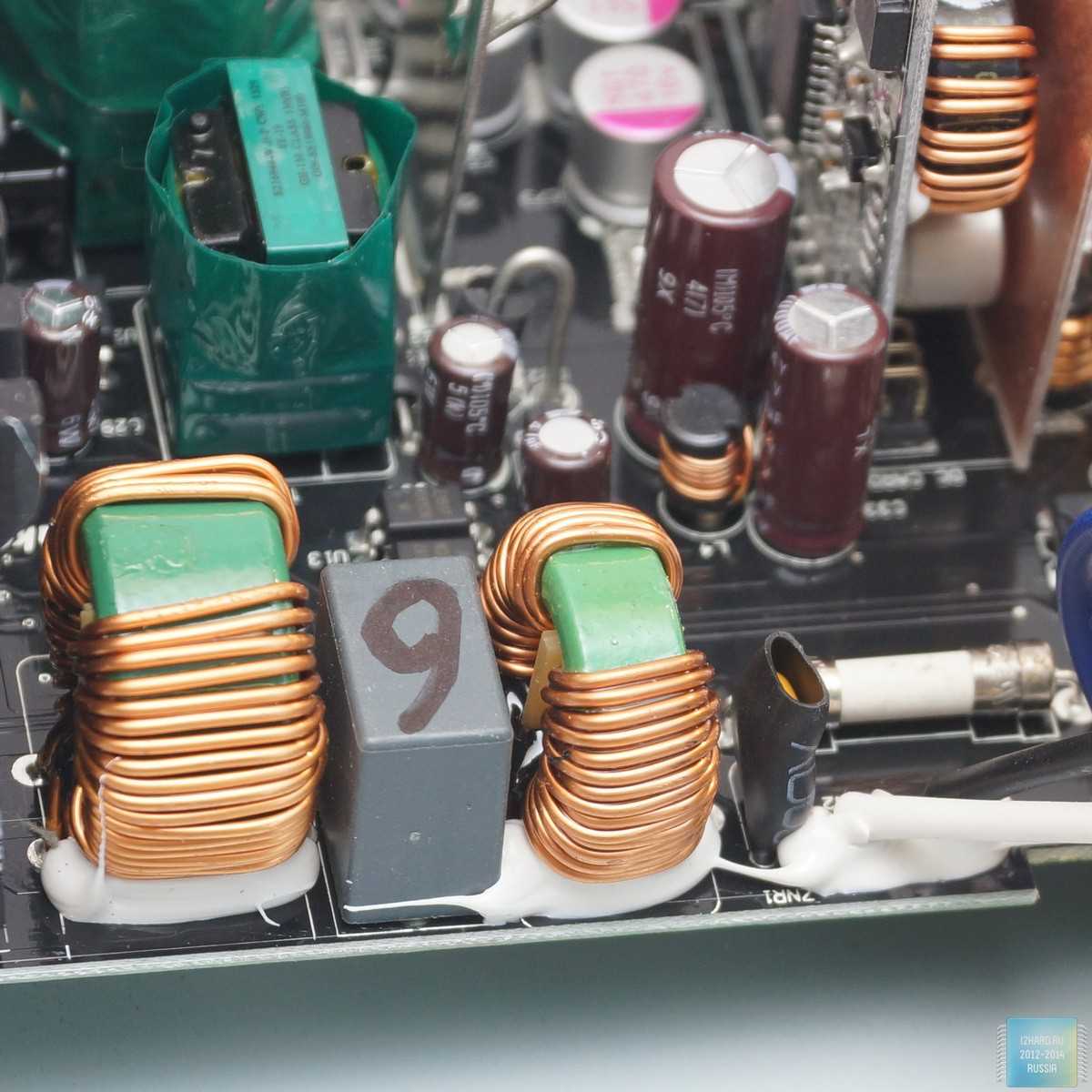

На входе мы видим несколько звеньев фильтра электромагнитных помех. Непосредственно на розетке распаяны два Y-конденсатора и один X-конденсатор. На краю платы вариcтор в термоусадке и плавкий керамический предохранитель. Далее пара дросселей и конденсаторы.

Диодная сборка GBU 1006 разместилась на общем радиаторе. Здесь же расположились транзисторы GP28S50G и диод SCS206AG модуля активной коррекции коэффициента мощности. И пара транзисторов резонансного преобразователя.

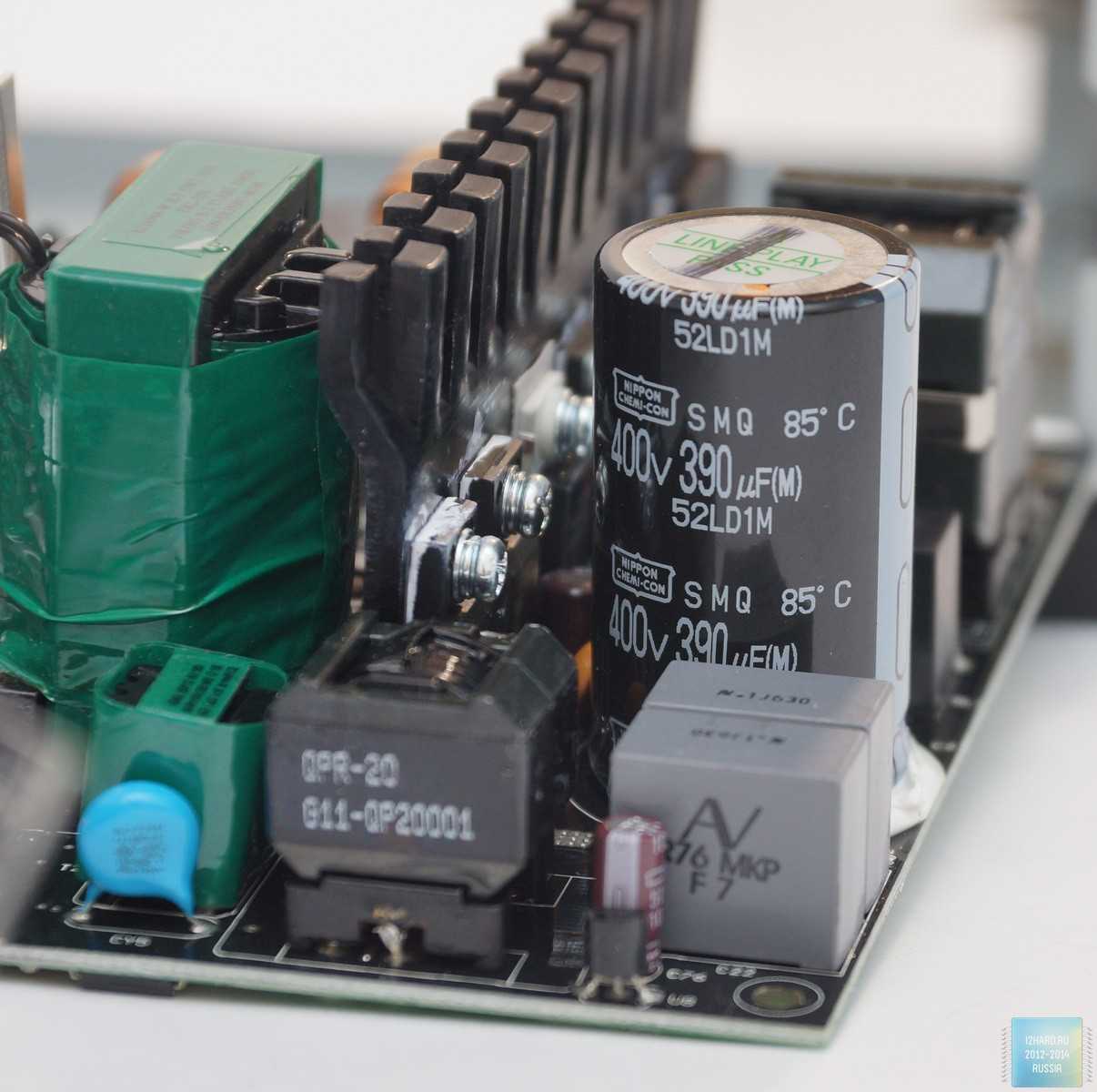

На краю платы дроссель APFC в пластиковом кожухе, за ним сглаживающий конденсатор японского производства Nippon Chemi-Con емкостью 390 мкФ, рассчитанный на напряжение до 400 В, и температуру до 85 °C. В углу платы пара конденсаторов и пара дросселей колебательного контура первичного преобразователя, неотъемлемая часть резонансной топологии.

Управляет преобразователем микросхема CM6901, расположенная на обратной стороне платы. Там же и микросхема CM6502, управляющая корректором мощности.

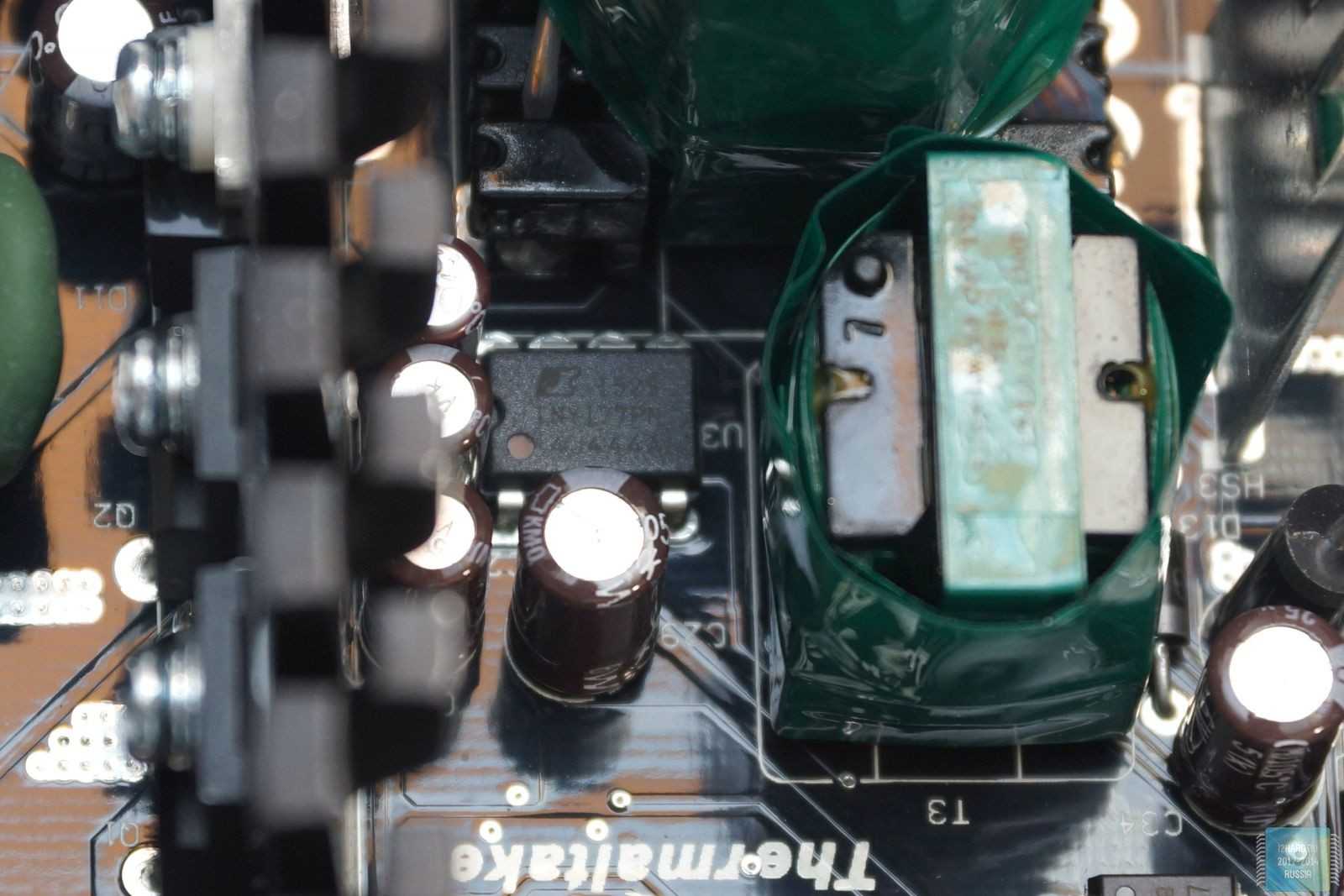

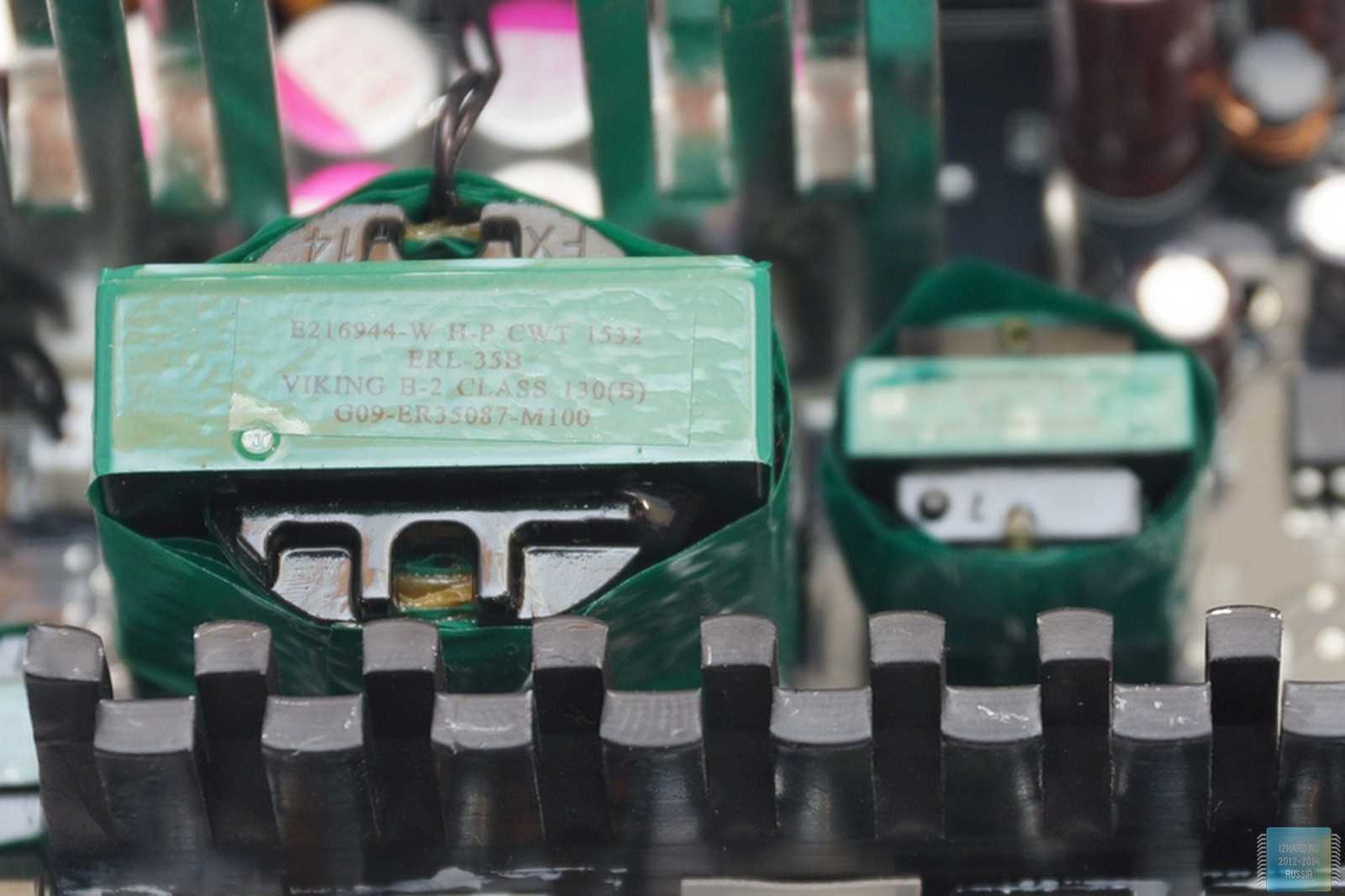

Далее, за радиатором разместились два трансформатора: силовой и источника питания. Возле меньшего находиться и источник дежурного напряжения на микросхеме TNY177PN.

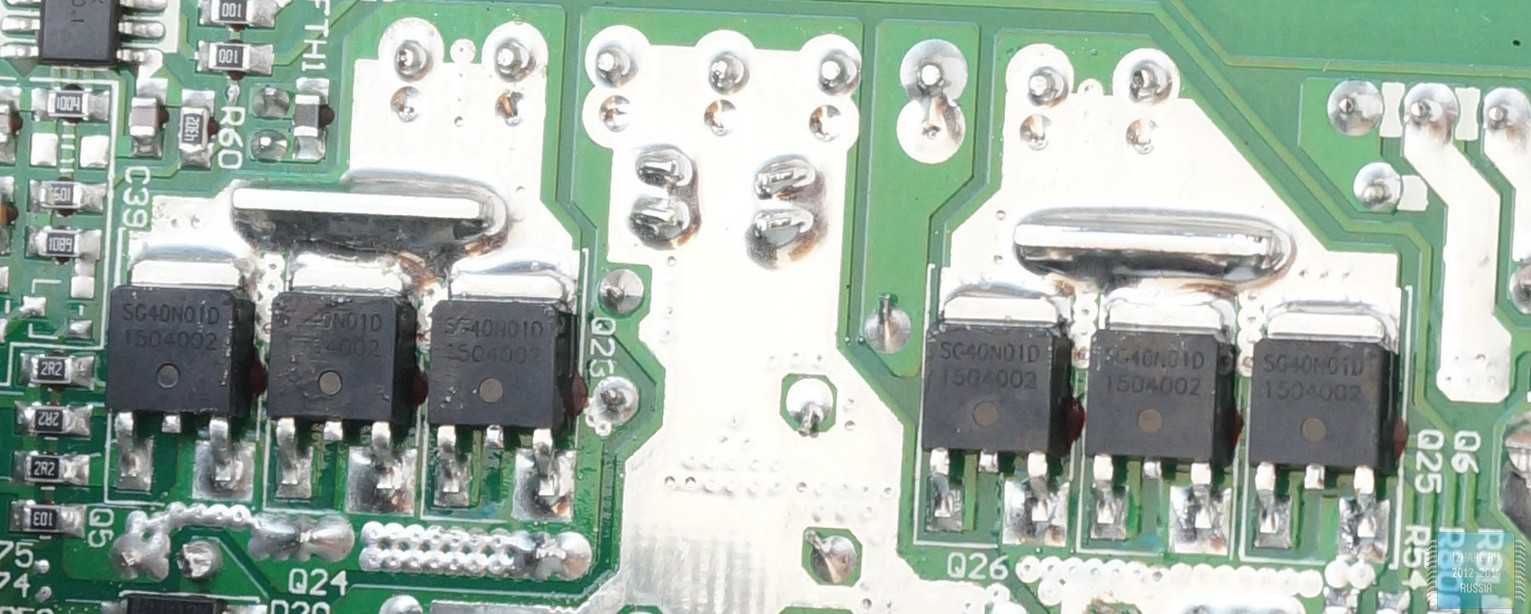

За трансформаторами начинается вторичная цепь, с трансформатора снимается напряжение +12 В. Мосфеты синхронного преобразователя SG40N01D в количестве шести штук расположены с обратной стороны платы, они контактируют и охлаждаются двумя радиаторами на лицевой стороне платы.

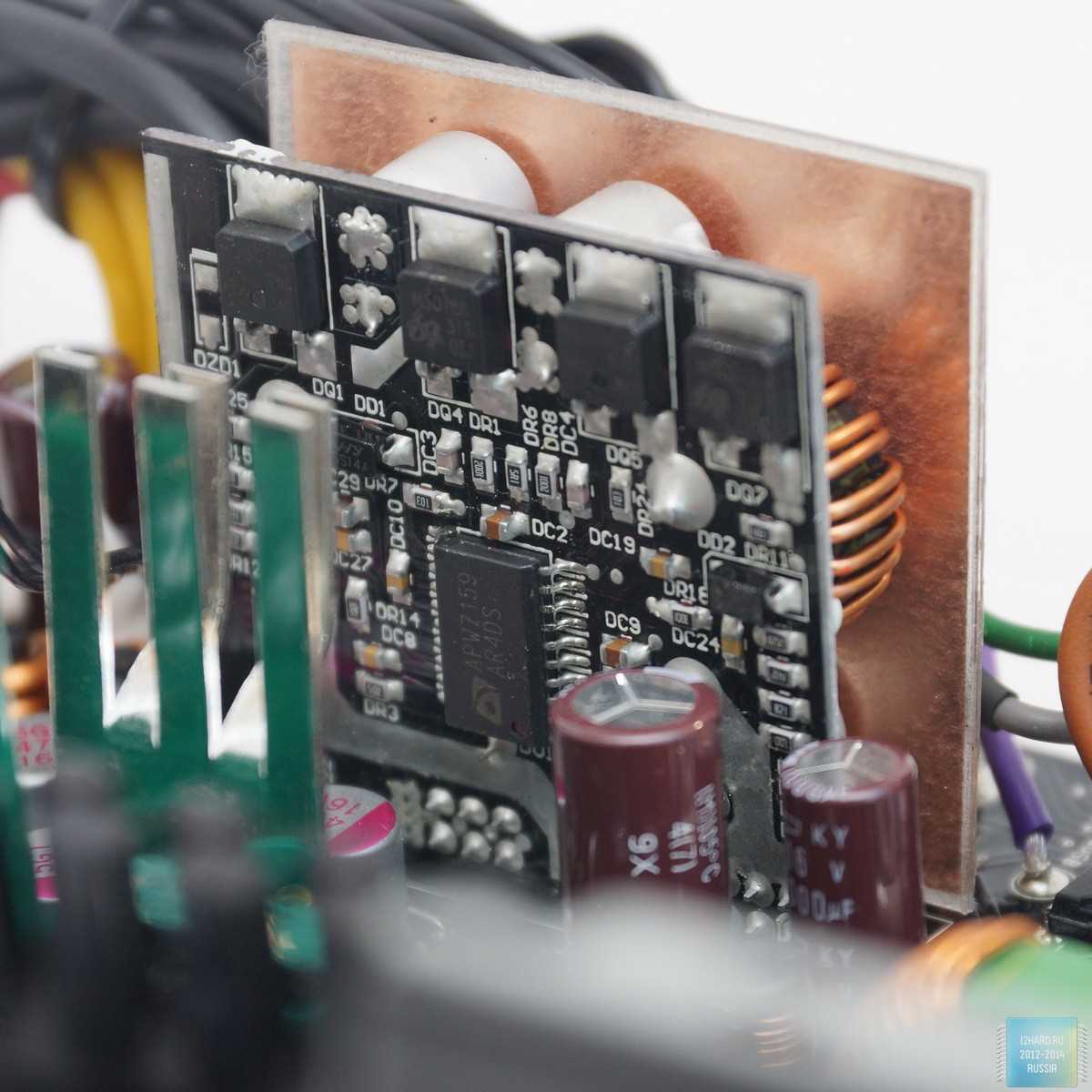

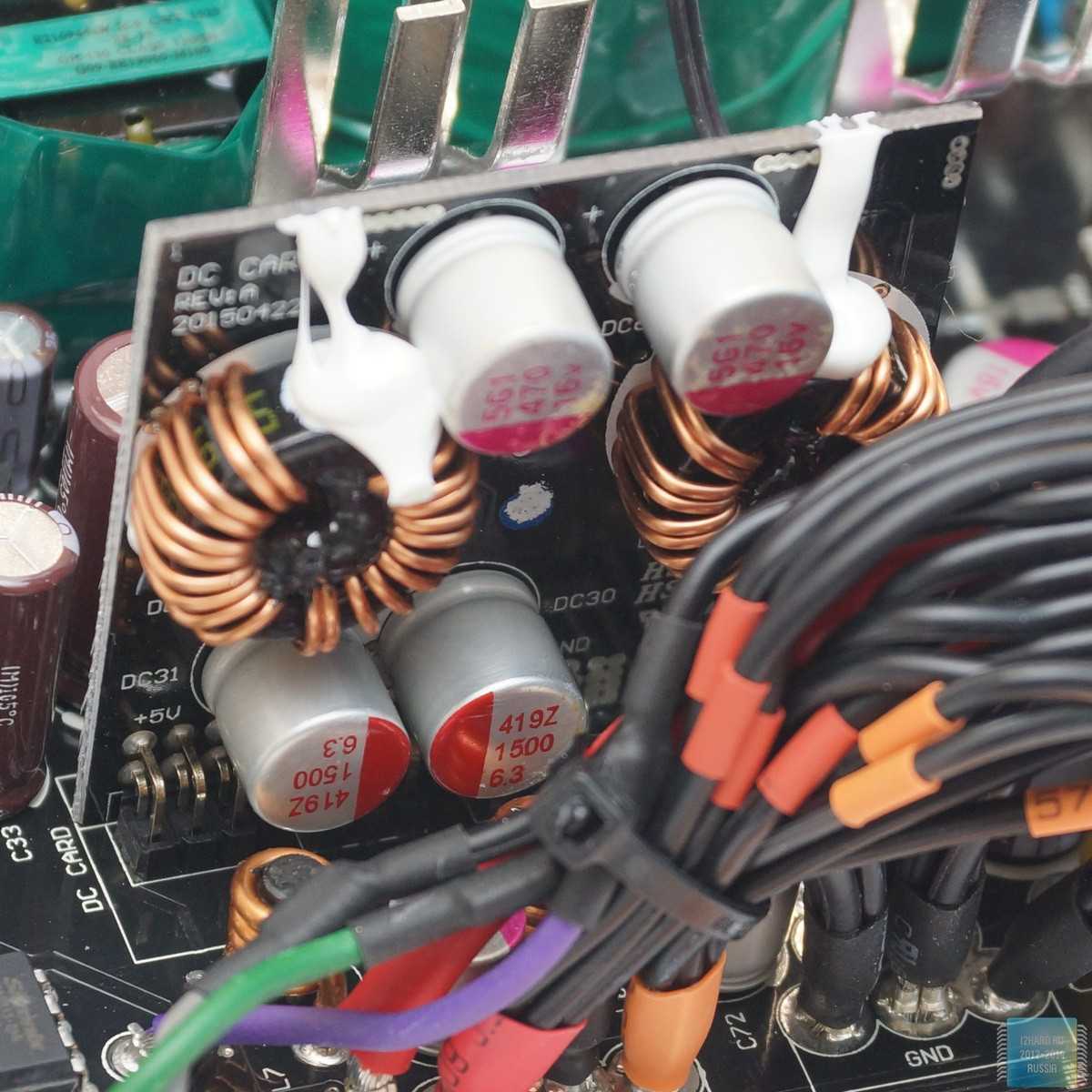

Вертикально расположенная небольшая плата DC-DC преобразователя приютила по паре транзисторов M3006D и M3016D на каналы +3.3 В, и +5 В. руководит их работой микросхема APW7159. С другой стороны этой платы, закрыты фольгой, парочка дросселей и твердотельные конденсаторы.

В выходном фильтре применяются как твердотельные, так и обычные конденсаторы японского производства.

На дополнительной плате с разъемами для модульных кабелей разместился микроконтроллер PIC32MX230F064D. Это основной компонент управления всей логикой работы БП. 32-битный микроконтроллер (MCU) от Microchip Technology является тем самым компьютером, который делает блоки питания серии Smart DPS G «умными».

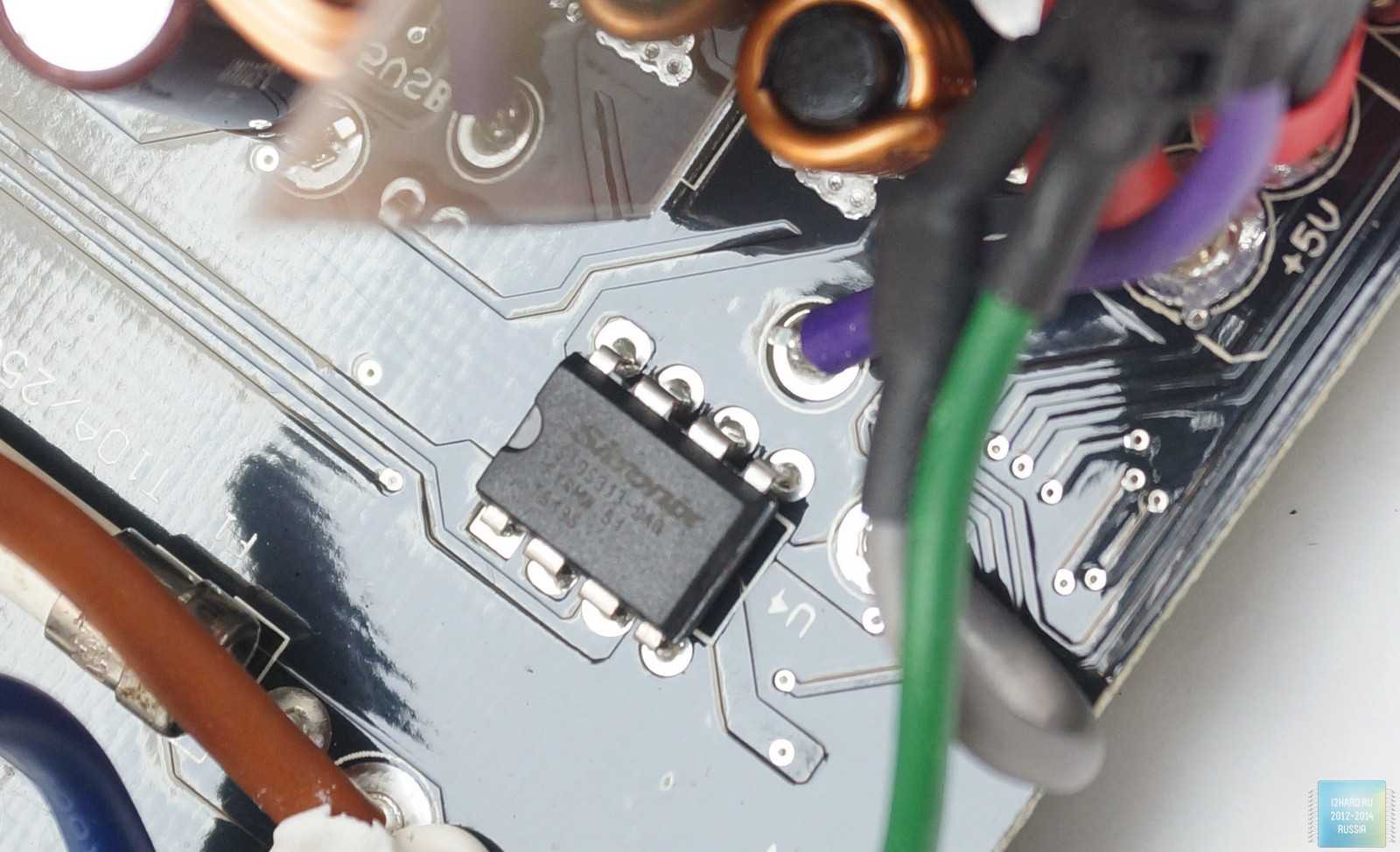

За защиту блока питания отвечает микросхема Sitronix ST95313. Она обеспечивает все необходимые виды защиты.

Спецификации

• Модель: SPG-650DH3CCG;
• Номинальная мощность: 650 Вт;
• Максимальная мощность: 780 Вт;
• Максимальная эффективность:92%;
• Полученный сертификат: 80 PLUS Gold;
• Поддерживаемые стандарт: Intel ATX 12V 2.31, SSI EPS 12V 2.92;
• Диапазон рабочих напряжений: 100 – 240 В;
• Частота входного сигнала: 47 – 63 Гц;
• Сигнал Power Good: 100-500 msec;
• Время удержания: > 10msec at 80% of full load (230Vac input);
• Входной ток: 10A;
• Выходы: 3,3В — 20 А, 5В – 20 А, 12В – 53 А;
• Выходная мощность линии: +3,3В и 5В, — 110 Вт;
• Выходная мощность линии: +12В, — 636 Вт;
• PFC: Активный;
• Диаметр используемого вентилятора: 140 мм;
• Тип подшипника: dual ball bearing fan;
• Максимальная скорость вращения: 2000 об/мин;
• Среднее время наработки на отказ: 120 000 часов;
• Система кабелей: модульная;
• Размеры: 160 × 150 × 86 мм;
• Средняя стоимость: 8300 руб.

Нагрузочные характеристики:

Охлаждение

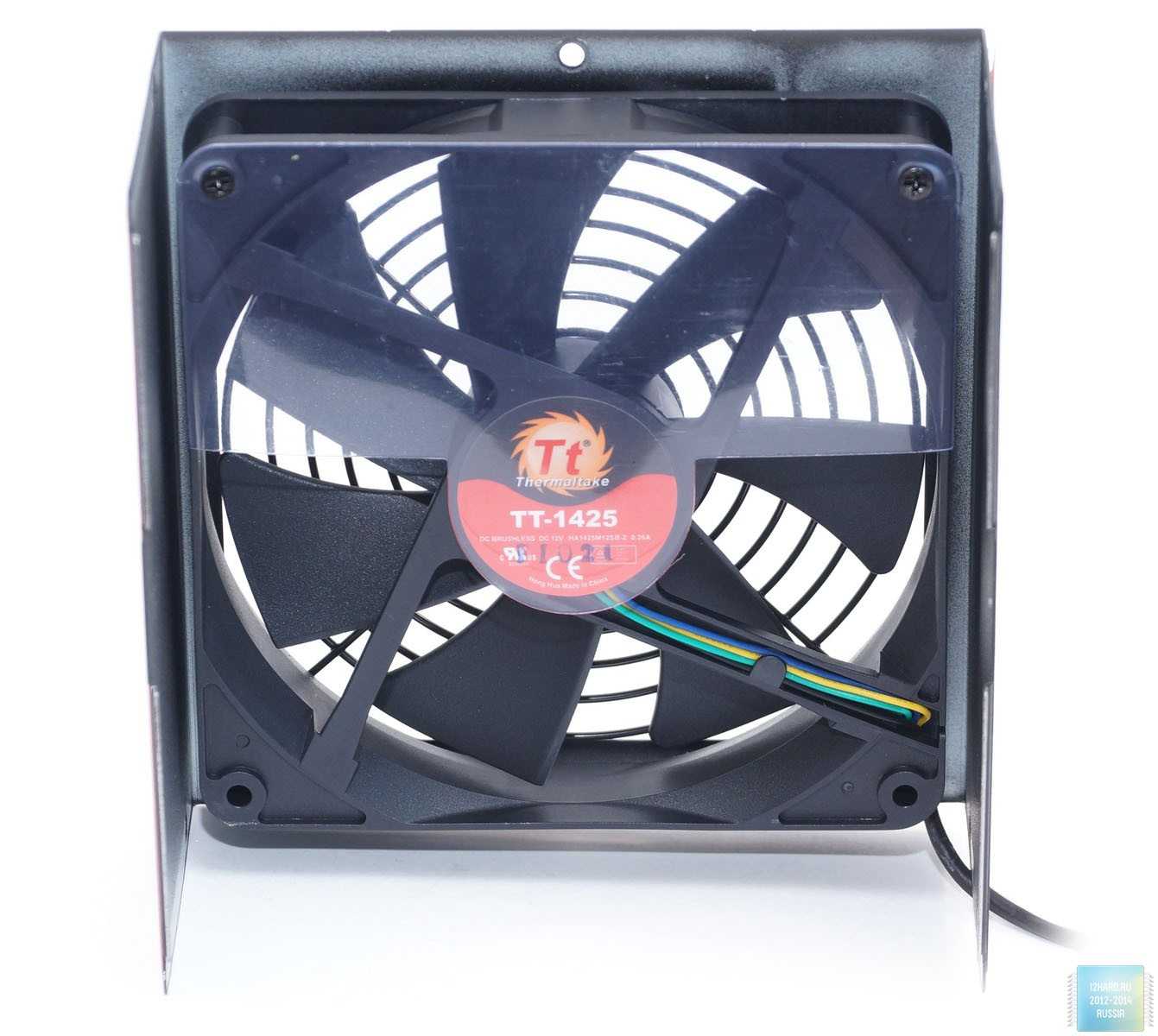

Обдувает электронные компоненты 140-мм вентилятор Thermaltake TT-1425 с маркировкой HA1425M12SB-Z. В вентиляторе используются сразу два подшипника: скольжения и качения. Подключается вентилятор 4-х контактным разъемом. Минимальные обороты вентилятора 620 rpm, при такой скорости его услышать невозможно. Эта скорость сохраняется до нагрузки в 350 Вт. Далее обороты плавно возрастают с соответствующим ростом децибел, но при такой нагрузке, на фоне остального охлаждения в корпусе компьютера, вы его все равно не услышите. Максимальная скорость вентилятора составила 1900 rpm. А если учесть, что компьютер с одной видеокартой редко потребляет более 350-400 Вт, то данный блок питания будет всегда очень тихим.

Стоит сказать и о режиме Zero Fan, который можно включить в ПО. И правда вентилятор полностью останавливается, но как только появляется нагрузка на процессор или видеокарту, он начинает свою работу на минимальных оборотах. Активный режим охлаждения включается при нагрузке около 200 Вт.

Заключение

МодельThermaltake Smart DPS G 650Wоставила очень хорошие впечатления. Тестирование показало отличную стабилизацию всех напряжений, высокий КПД и очень тихую работу системы охлаждения. Порадовало удобство при подключении плоских и мягких кабелей, их модульная конструкция. Вроде что еще требуется от БП? Специалисты компании добавили уникальности этой серии – встроенный микропроцессор, который в комбинации с программным обеспечением позволяет мониторить параметры не только самого блока питания, но и всего компьютера. И делать это можно удаленно. Такая дополнительная особенность не сказалась кардинально на цене устройства, она сопоставима с блоками мощностью 650 Вт и с сертификатом 80 Plus Gold. Если вы выбираете себе блок питания с такими параметрами, то мы однозначно можем рекомендовать к покупке протестированную модель.

• Архитектура SPM;
• Современная схемотехника и качественные компоненты;
• Высокая нагрузочная способность;
• Стабильность выходных напряжений;
• Низкая термонагруженность;
• Очень тихая работа;
• Модульная конструкция кабелей;
• 7 лет гарантии;
• Качественная сборка;
• Достаточное количество разъемов;
• Эффективность 80 Plus Gold;
• Все виды защиты;
• Возможность подключения двух графических адаптеров.
