Тест и обзор: aerocool mirage

Технические характеристики

• Совместимые платформы: Intel LGA775/115x/1200/20xx и AMD AMx(+)/FMx(+);
• Размеры: 100 мм (длина/ширина) х 145 мм (высота);
• TDP: 150 Вт;
• Подсветка: есть, ARGB.

• Тепловые трубки: 5 х 6 мм медные;
• Технология прямого контакта: есть;
• Материал пластин: алюминий.

• Количество вентиляторов: 1;
• Размеры: 60 х 45 мм;
• Тип подшипника: гидравлический;
• Скорость вращения: 1200-3000 об/мин;
• Воздушный поток: 39.7-74.3 CFM;
• Воздушное давление: 0.91-2.13 мм водного столба;
• Время работы (MTBF): 60000 часов;
• Уровень шума: 18-30 дБА;
• Коннектор питания: 4-пин (PWM);
• Рабочее напряжение: 12 В;
• Стартовое напряжение: 5 В;
• Потребляемый ток: 0.8 А;
• Энергопотребление: 9.6 Вт.

Подсветка

Подключается кулер к стандартному разъёму 4-pin, плюс имеется мини-коннектор для кабеля под RGB. Кабель RGB достаточно длинный, чтобы я мог протянуть его из верхней части корпуса в нижнюю, прямо под видеокартой. RGB очень красива — эффект бесконечного колодца превосходен! И, как уже говорилось, никак на охлаждение не влияет.

Проблема в том, что я вообще никак не смог запустить другие режимы подсветки. Переливающаяся радуга стоит изначально, и по другим обзорам я понял, что режимы RGB синхронизируются по материнской плате с другими элементами. Но или ASRock Polychrome не входит в перечень поддерживаемого ПО, или глюк какой был — но сменить режим мне не удалось.

Справедливости ради отмечаю, что перегоревший во время теста электрощиток в доме продуктивности не способствовал, но такие вещи либо заводятся сразу — особенно на последней версии ПО — либо не работают уже никогда. Информацию я донёс, синхронизация с подсветкой материнской платы имеется. А остальное уже мелочи.

Шучу, остальное — температуры. Это не мелочь.

Технические характеристики и особенности конструкции

Попытка — не пытка. В нашей тестовой лаборатории побывали семь моделей компьютерных корпусов от популярных в России производителей. Слишком жестить я не стал, поэтому в списке откровенно бюджетных «поделок», собранных из фольги, в этом обзоре не будет. Тем не менее, следует признать, что за 3000-4000 рублей все равно придется иметь дело с бюджетной продукцией. Это заметно на глаз и чувствуется тактильно.

Все модели, участвующие в тестировании, подходят под формат Mid-Tower. Следовательно, они поддерживают установку материнских плат форм-факторов ATX, micro-ATX и mini-ITX. Mid-Tower — это самая настоящая классика. Конечно, рассмотренные модели обладают своими индивидуальными чертами — об этом мы поговорим далее, — но этот формат предполагает использование классической конструкции шасси, где блок питания устанавливается снизу, а отсеки для инсталлирования накопителей и оптических приводов — спереди.

Внешний вид

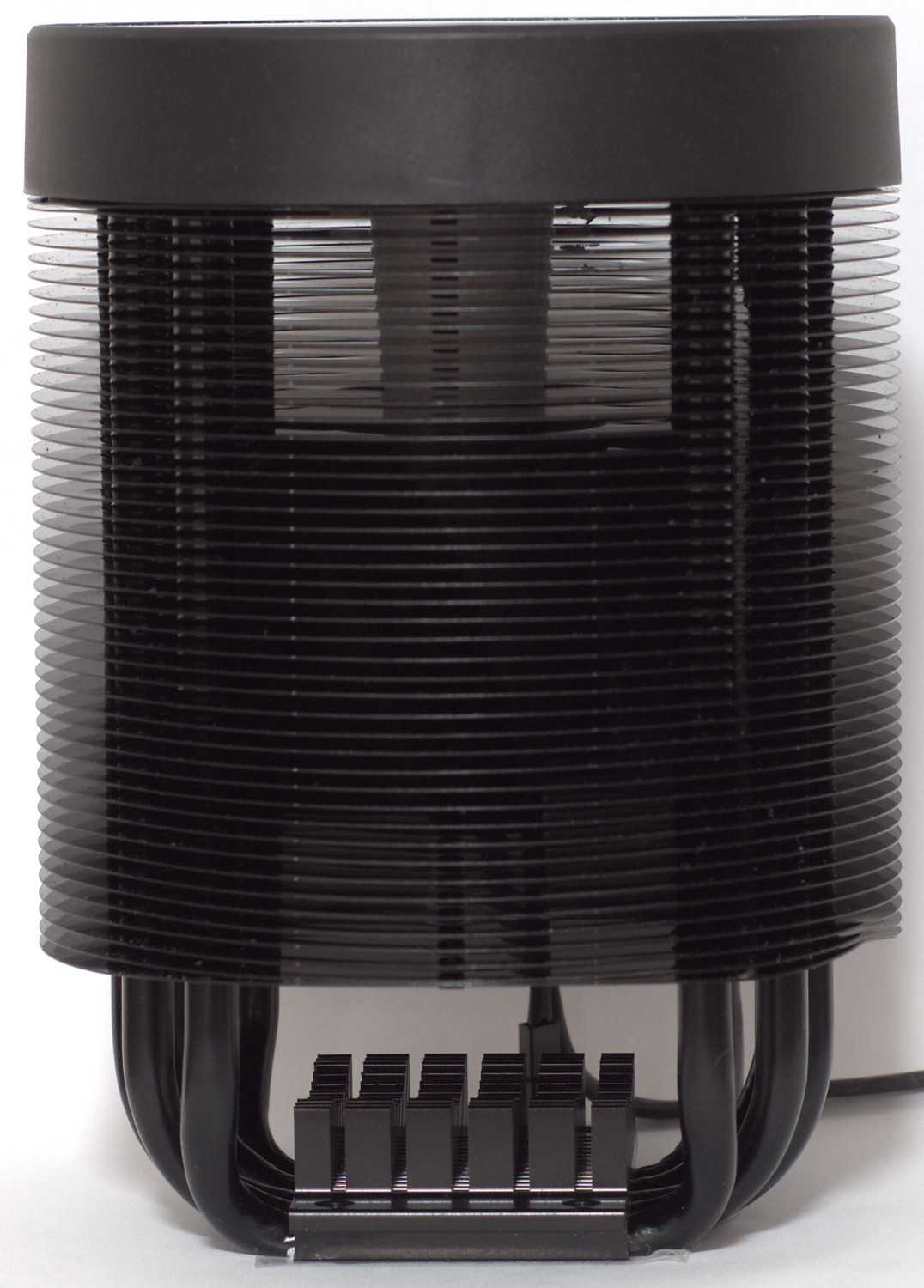

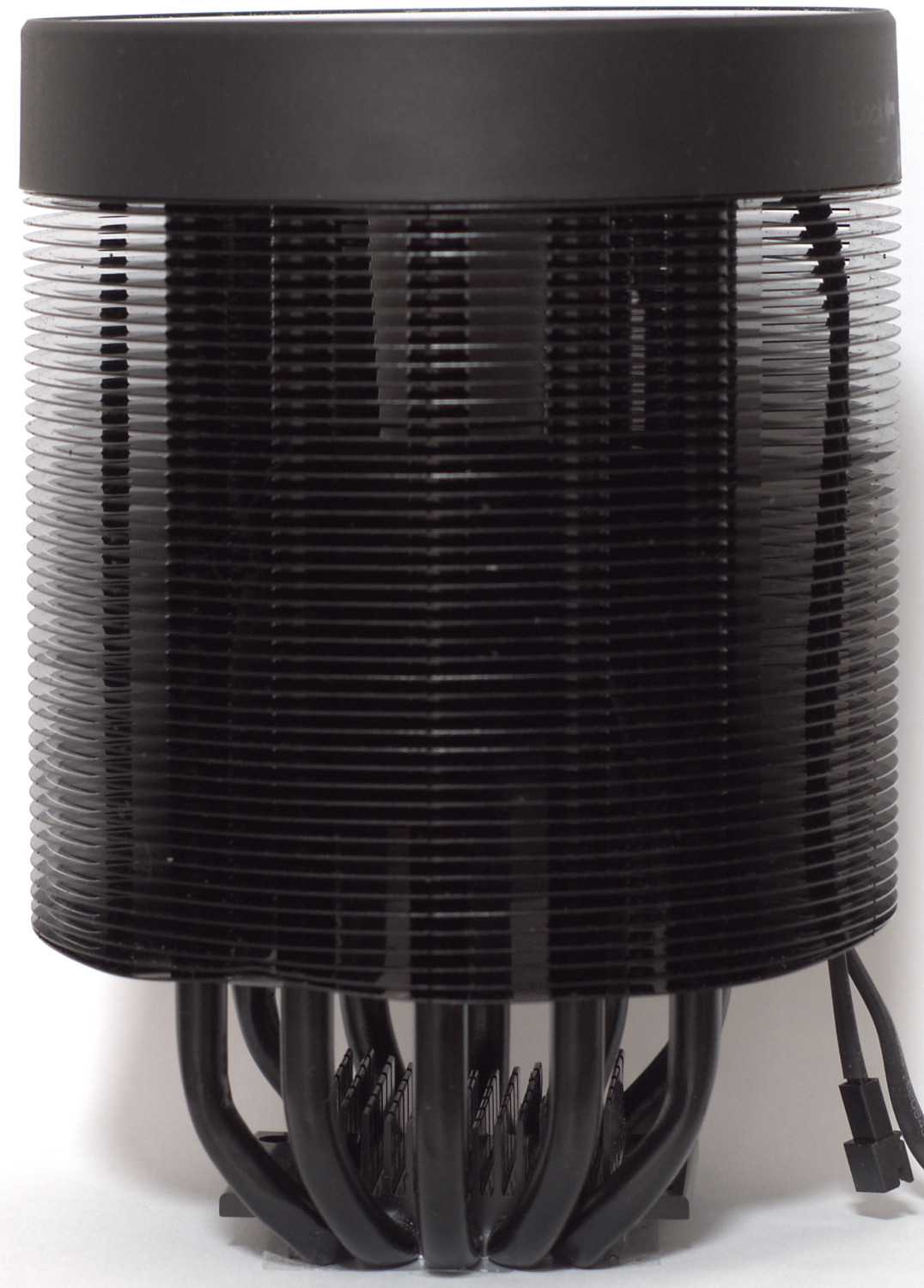

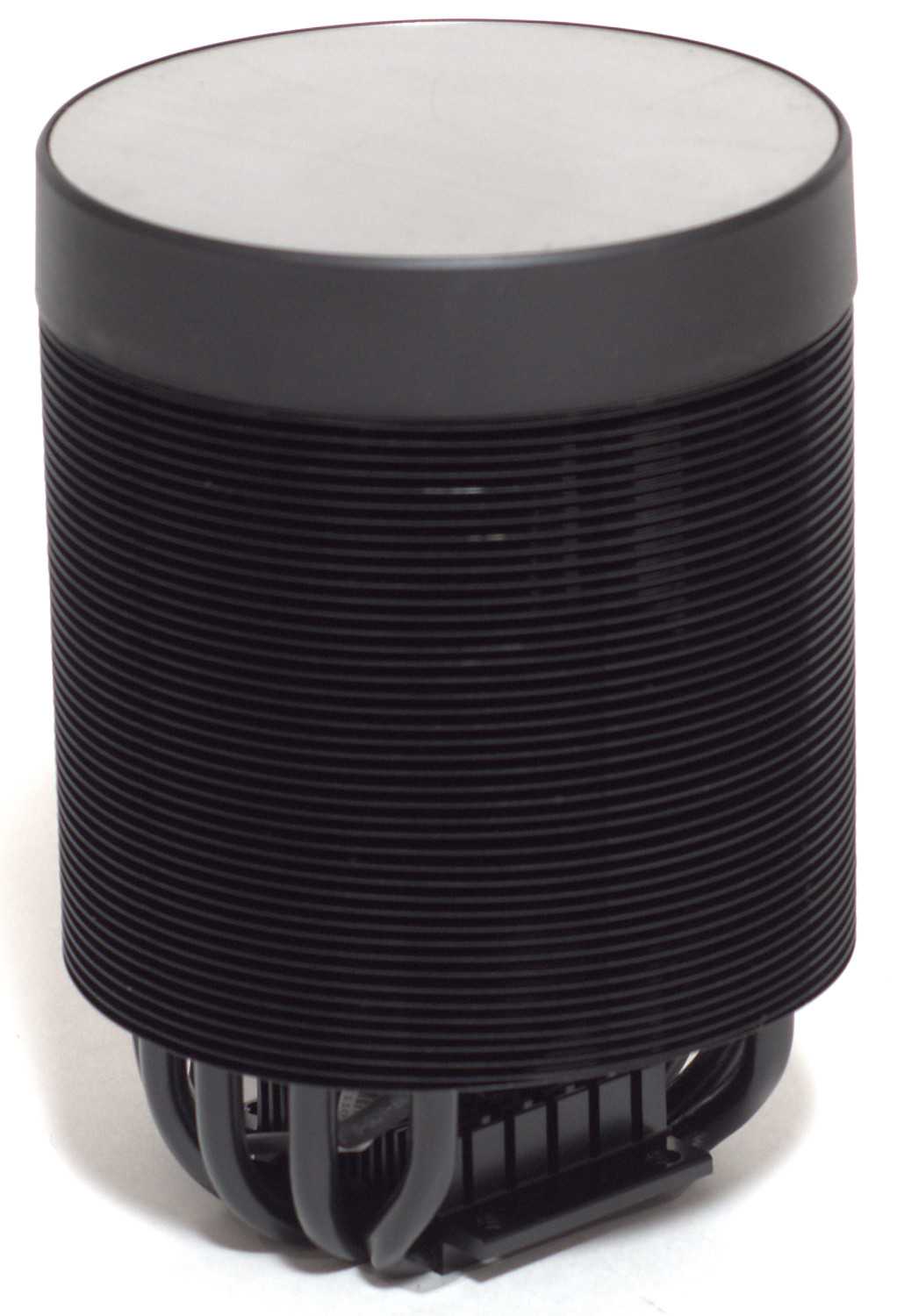

Круглый радиатор с окраской в черный цвет обеспечивают кулеру Aerocool Mirage 5 эффектный внешний вид. При этом производитель заявил для него высокий показатель рассеивания (TDP) 150 Вт, что делает его подходящим для большинства современных процессоров, продающихся на рынке. Благо, поддержка сокетов достаточно обширная, в том числе кулер можно использовать с устаревшими платформами, например с Intel LGA775 и AMD AM2(+)/AM3(+).

Его размеры составляют 100 (длина/ширина) х 145 (высота) мм, и он, несмотря на круглую форму, относится к башенному типу кулеров. Особенность конструкции – это закрепленный внутри радиатора вентилятор размером 60 х 45 мм, прогоняющий воздух снизу вверх. Сами пластины имеют форму кольца, а расстояние между ними составляет около 1,7 мм. Окраска в черный не только выделяет кулер по внешнему виду, но и по заявлению производителя «помогает лучше поглощать тепло и повышает общую эффективность охлаждения».

Другая особенность – это реализованная в верхней части система зеркал со светодиодным ARGB-кольцом, обеспечивающим эффект бесконечности.

Для лучшей эффективности охлаждения с обратной стороны основания производитель разместил мини-радиатор.

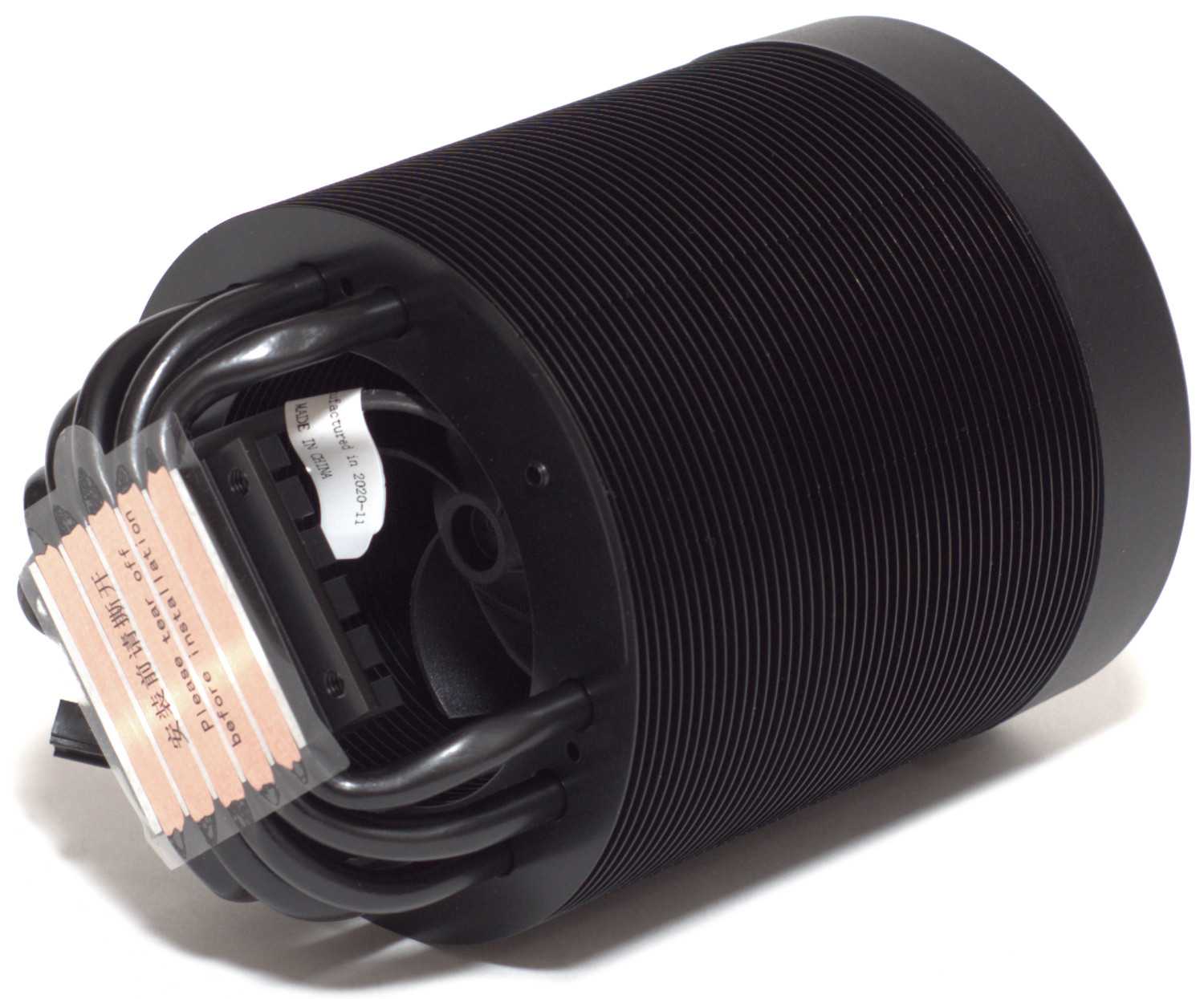

Из-за конструкции радиатора тепловые трубки расположены по кругу, а внутри установлен вентилятор c оригинальным профилем лопастей (по типу турбины). Остается только открытым вопрос замены «турбинного» вентилятора на какой-то другой, так как на рынке вариантов нет. Что несколько заставляет задуматься — максимальные обороты вентилятора 3000 rpm и заявленный уровень шума до 30 дБ, а значит кулер тихим не будет.

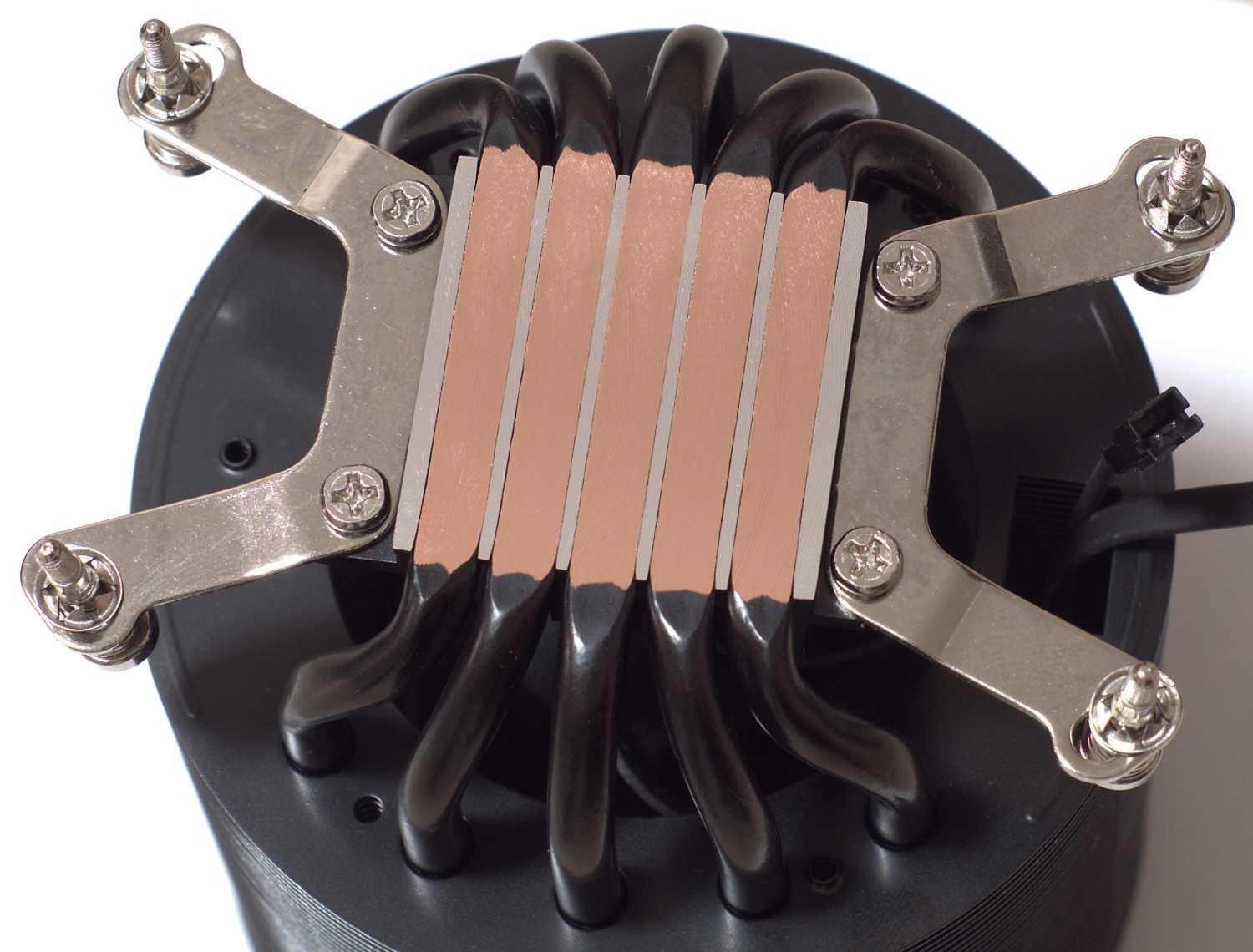

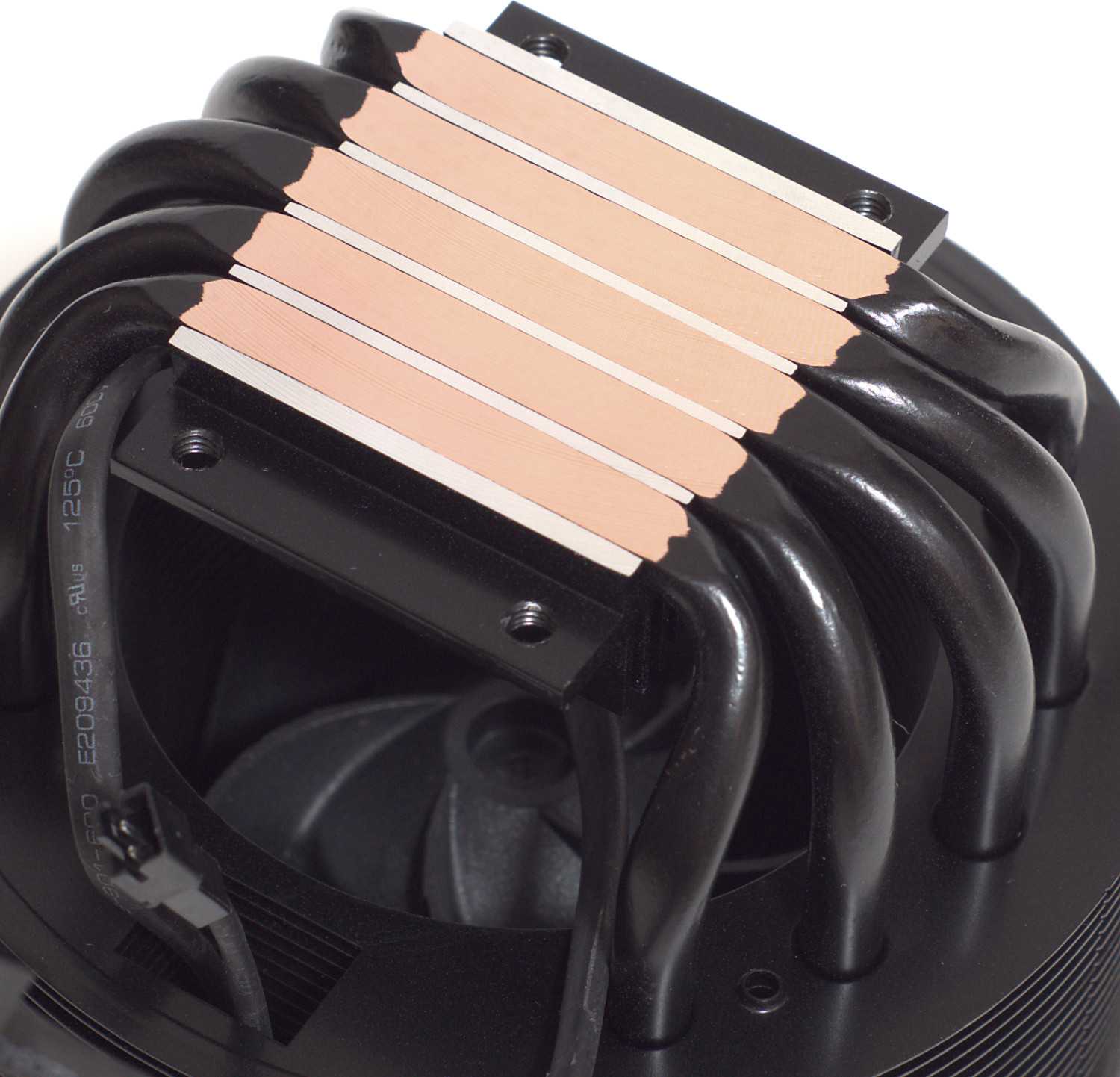

В основании применяется технология прямого контакта HCTT тепловых трубок, причем трубки «вставлены» в алюминиевое основание. С точки зрения ровности основания, то по центру имеется небольшая вогнутость, что потенциально может повлиять на результаты тестирования не в лучшую сторону.

Кулер Aerocool Mirage 5 удалось снять с процессора только путем бокового сдвига, поэтому отпечаток термопасты получился смазанным, но заметно, что часть термопасты осталась именно в центральной зоне.

Тестирование

Сборка мало чем отличается от сборки многих других подобных СВО и не занимает много времени. В случае с Intelсначала с помощью переходных крупных винтов на материнской плате фиксируется backplate, а затем к этим переходным винтам уже крепится водоблок. Что до радиатора, то в нашем случае он имеет размер 240 мм, хотя в модельном ряду есть и 120 и 360 мм версии. Практически любой современный корпус поддерживает установку 120 и 240 мм радиаторы, а вот самый большой 360 мм радиатор удастся установить далеко не в каждый корпус. Так что, если есть опасения – можно смело брать Mirage L240. Ещё нужно учитывать, что вентилятор поддерживает установку вентиляторов с обеих сторон, так что, если захочется – можно установить ещё пару вентиляторов на радиатор. Но как показывает практика, эффективность возрастает не сильно – радиатор отлично продувается парой вентиляторов

Ещё нужно принять во внимание, что в зависимости от корпуса, может быть вариант установки вентиляторов с наружной части корпуса, а радиатора – с внутренней

Ещё одна задача – расположить эту паутину из кабелей и всё подключить. Так, из водоблока выходит аж четыре кабеля, и все их нужно скоммутировать. А ведь ещё надо не забыть и комплектные вентиляторы подключить.

Теперь о цифрах и впечатления от использования. Скорость вращения помпы можно регулировать с материнской платы (которая умеет регулировать питание на 3pinвыходе), максимальная цифра – 2300 об/мин. На этой скорости помпу немного слышно, но стоит опустить обороты ниже двух тысяч, как она становится почти полностью бесшумной. Комплектные вентиляторы достаточно быстрые, они имеют 4pinPWM подключение и их скорость регулируется ещё легче. Максимальная цифра – 1800 об/мин, и конечно же 120 мм пропеллеры на такой скорости не могут не издавать шума. Оптимальный же с точки зрения шум/производительность режим работы – порядка 1300 об/мин.

Если же говорить о результатах тестирования, то конечно AeroCool Mirage L240 рекордов не ставит – всё же многое упирается в габариты радиатора, которые у большинства конкурентов – сопоставимые. Да, комплектные вентиляторы могут работать на высоких оборотах, но стоит ли та пара-тройка градусов жертвы в части акустического комфорта?

Внешний вид

AeroCool Mirage 5 — это башенный кулер с вентилятором внутри. Он съёмный, не переживайте. Но суть в том, что таких кулеров я больше не видел.

Представьте себе обычный двухсекционный башенный охладитель, который скрутили в цилиндрическую форму. Причём охладитель этот был не простым и дешёвым, а вполне производительным, на пять медных теплотрубок прямого контакта. Да ещё и в высоту он 100 мм, не самый высокий на свете. Но ещё и RGB оснащён!

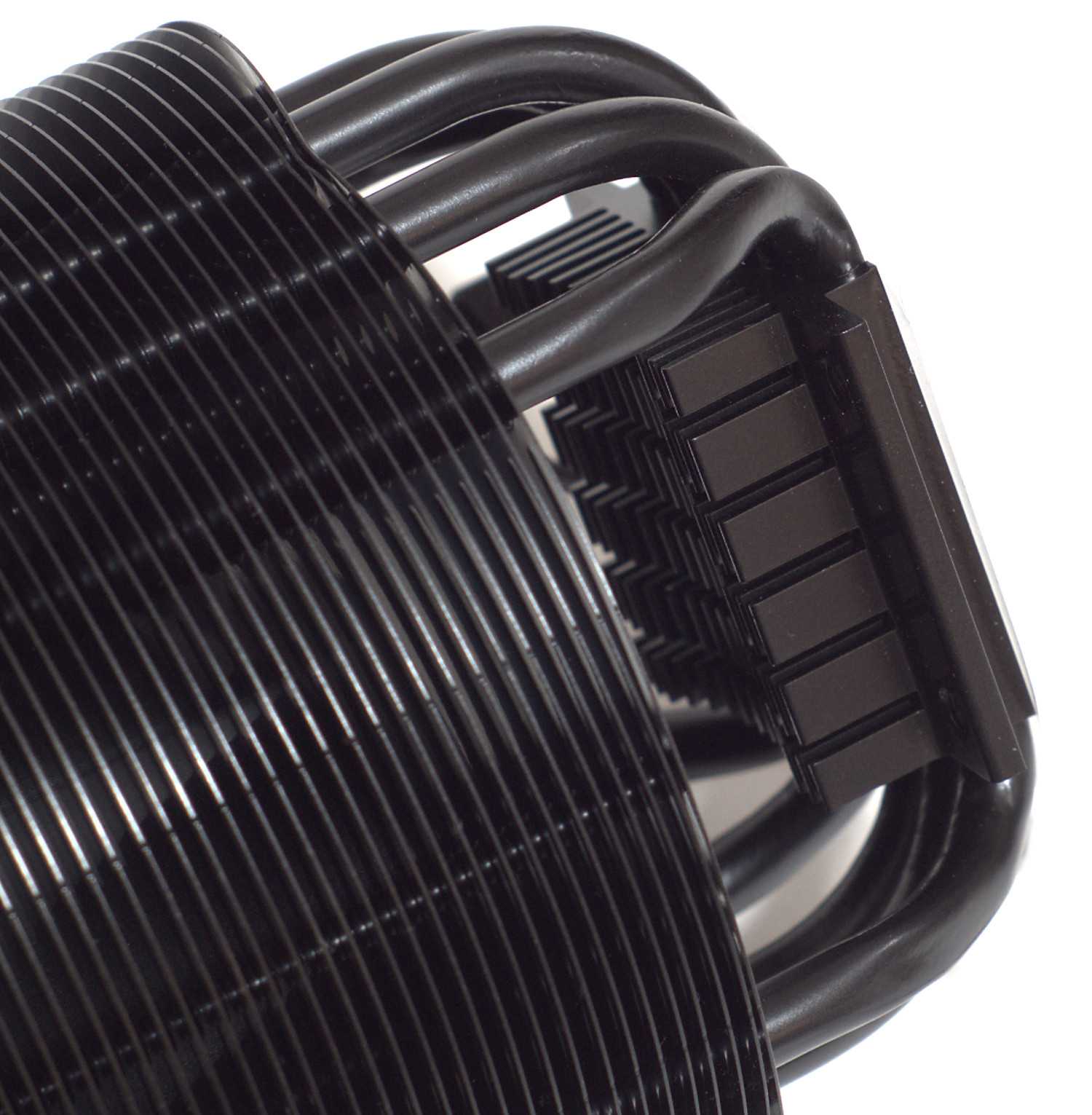

Интересно, что с противоположной стороны пятки термального контакта находится дополнительный радиатор с относительно толстыми пластинами. Собственно, лишним такая вещь точно не будет, учитывая специфику остального корпуса.

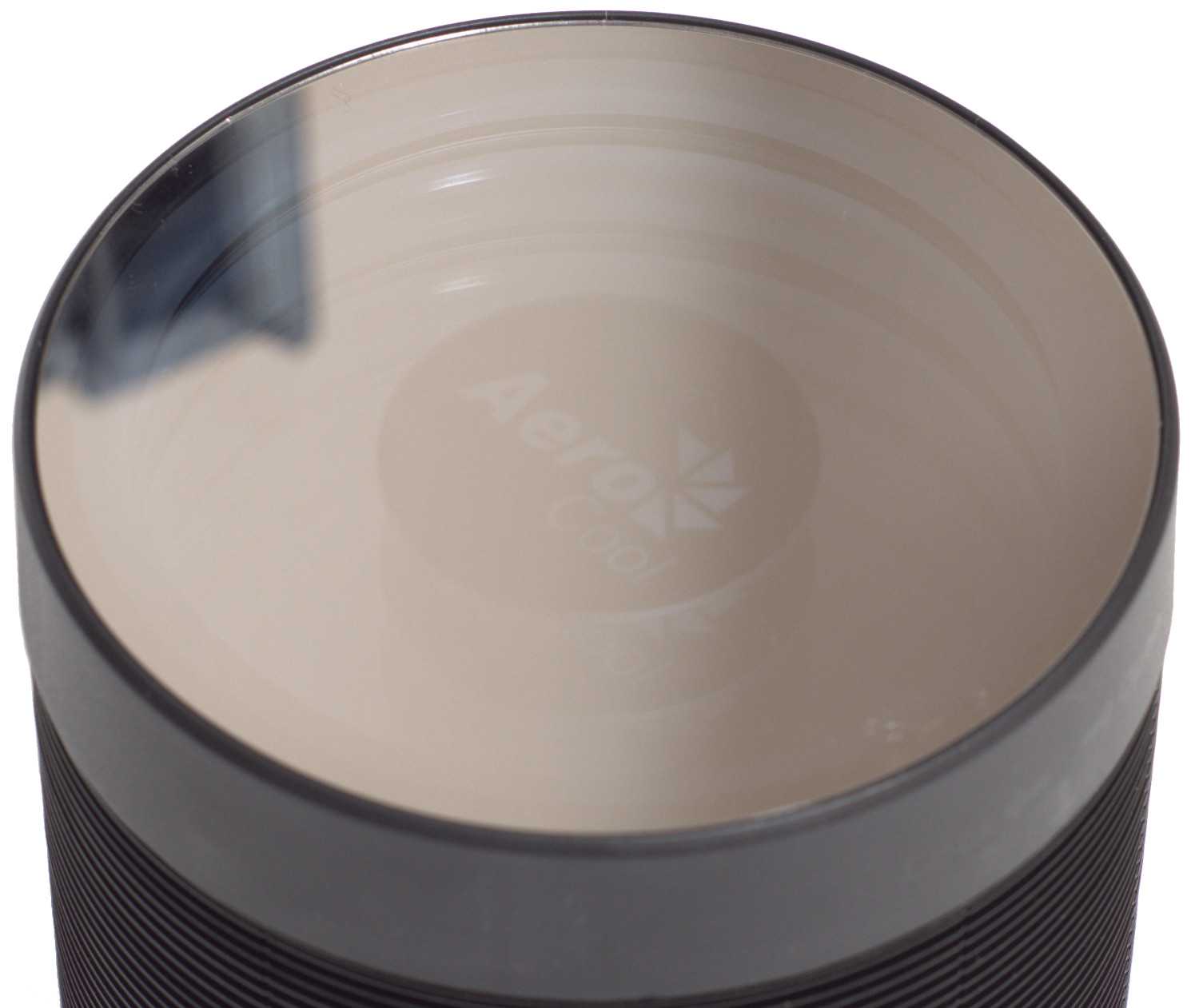

В самом верху находится крышка с полупрозрачным зеркалом. Снимается она относительно просто, хотя правильно поместить её на место я так и не смог — с одной стороны всегда был белый пластиковый зазор.

Крышка и схема из полупрозрачного зеркала с подсветкой — и логотипом AeroCool внутри — мне была почти совсем не интересна. Крышку я снимал, дабы добраться к вентилятору (что я сделать так и не смог, поскольку не заметил дополнительные винтики).

Внешний вид

Система охлаждения поставляется в большой картонной упаковке, внутри которой очень плотно расфасованы все комплектующие. Из коробки извлекаются – необслуживаемая система жидкостного охлаждения с радиатором 240 мм, набор крепежа для Intelи AMDсистем, крепежа вентиляторов, термопаста с лопаткой для её нанесения, а также комплект кабелей (для вентиляторов и подсветки).

На самом деле с точки зрения дизайна большинство современных СВО очень похожи друг на друга. Большой радиатор (похожий на автомобильный, но сильно уменьшенный в размерах) гибкими трубками соединен с процессорным водоблоком, в который интегрирована помпа. Трубки имеют тканевую оплётку, это приятно. Единственное чем производители могут выделять свои продукты – дизайн помпы, и тут каждый выдумывает всё что вздумается.

В Mirage L240, что очевидно из названия, AeroCool применило подсветку и зеркала, что создаёт эффект бесконечно глубокой подсветки. Лучше всего эффект передают фотографии производителя. Сразу отметим одну интересную особенность – положение логотипа AeroCool внутри помпы легко регулируется, поэтому как бы вы не поставили помпу на процессор, логотип можно сориентировать горизонтально.

Комплектные 120 мм вентиляторы имеют такой же дизайнерский эффект с зеркалом. Конечно, в совокупности всё это выглядит очень стильно, и особую роль играет не обычная RGB, а именно AddressableRGB подсветка. Именно ARGBпозволяет одновременно выводить несколько цветов и использовать самые различные режимы.

Правда, есть один нюанс – Mirage L240 не комплектуется хоть каким-то контроллером, а значит вам необходима материнская плата с ARGBразъёмом. И если у вас такого нет – то ой.

Процесс установки

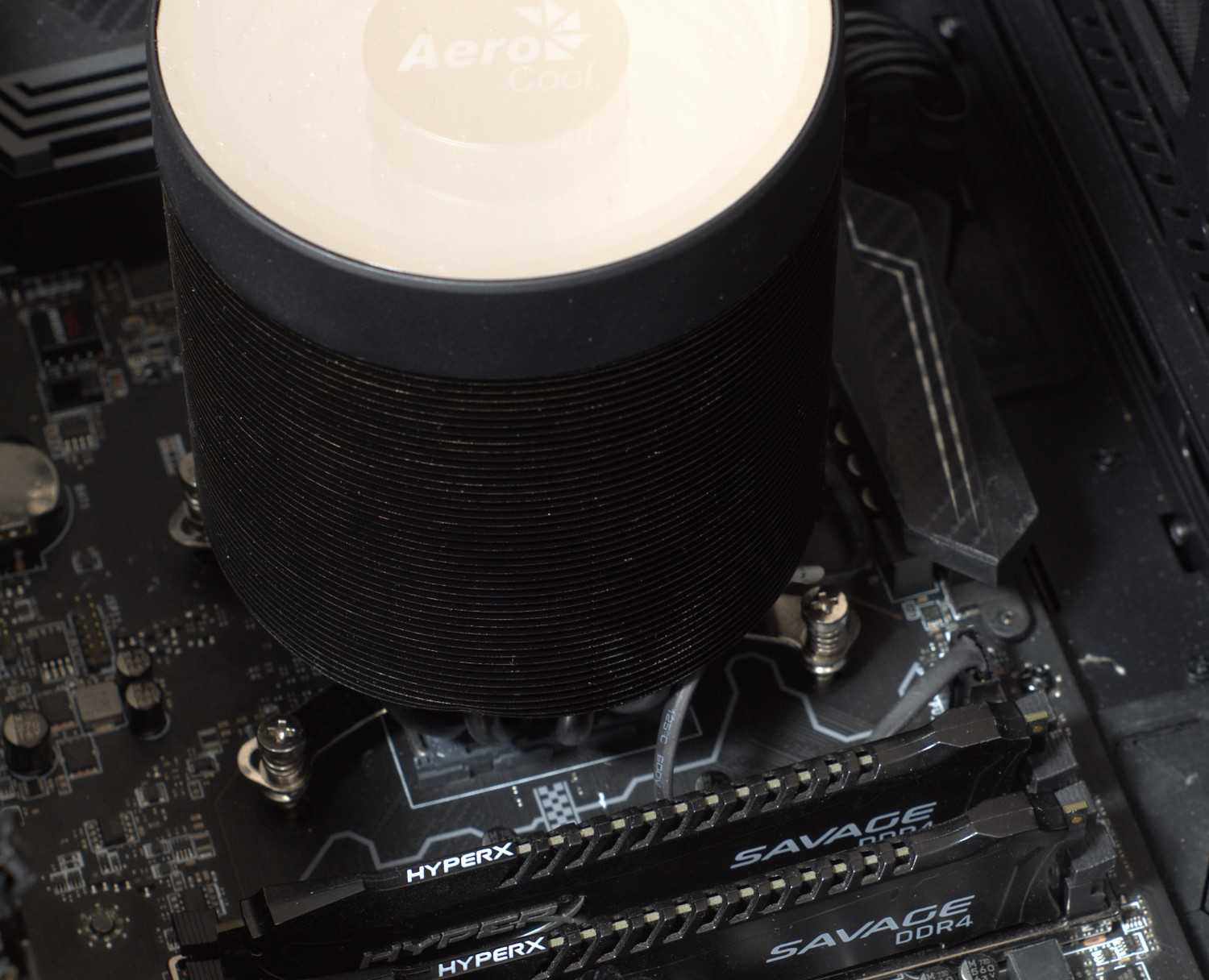

Кулер Aerocool Mirage 5 имеет сравнительно небольшие размеры (диаметр — 100 мм) и находится практически в пределах сокета, поэтому процесс сборки не потребует много усилий, хотя придется потратить чуть больше времени, так как сперва потребуется собрать бекплейт под нужный сокет (мы использовали кулер с платформой AMD AM4). Заметно, что бекплейт подходит для установки на устаревшие платформы Intel LGA775/1366.

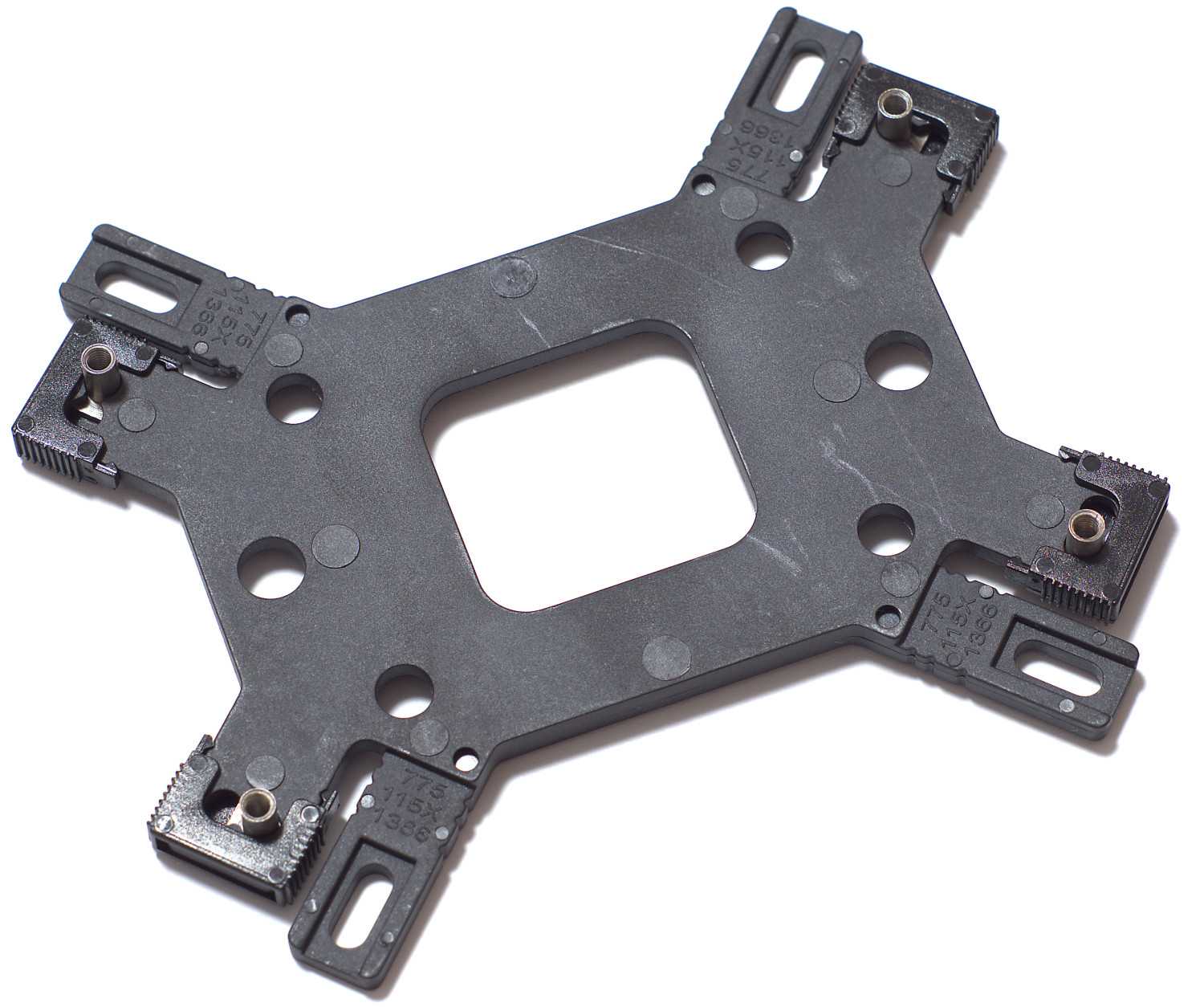

Закрепить нужные пластины-крепления на самом кулере.

Последняя процедура – нанесение термопасты, фиксация кулера в сокете и подключение кабелей (PWM и ARGB-подсветки, если требуется синхронизация с материнской платой).

Методика тестирования

Обороты вентиляторов кулера изменялись с помощью контрольной панели Scythe Kaze Master KM01-BK.

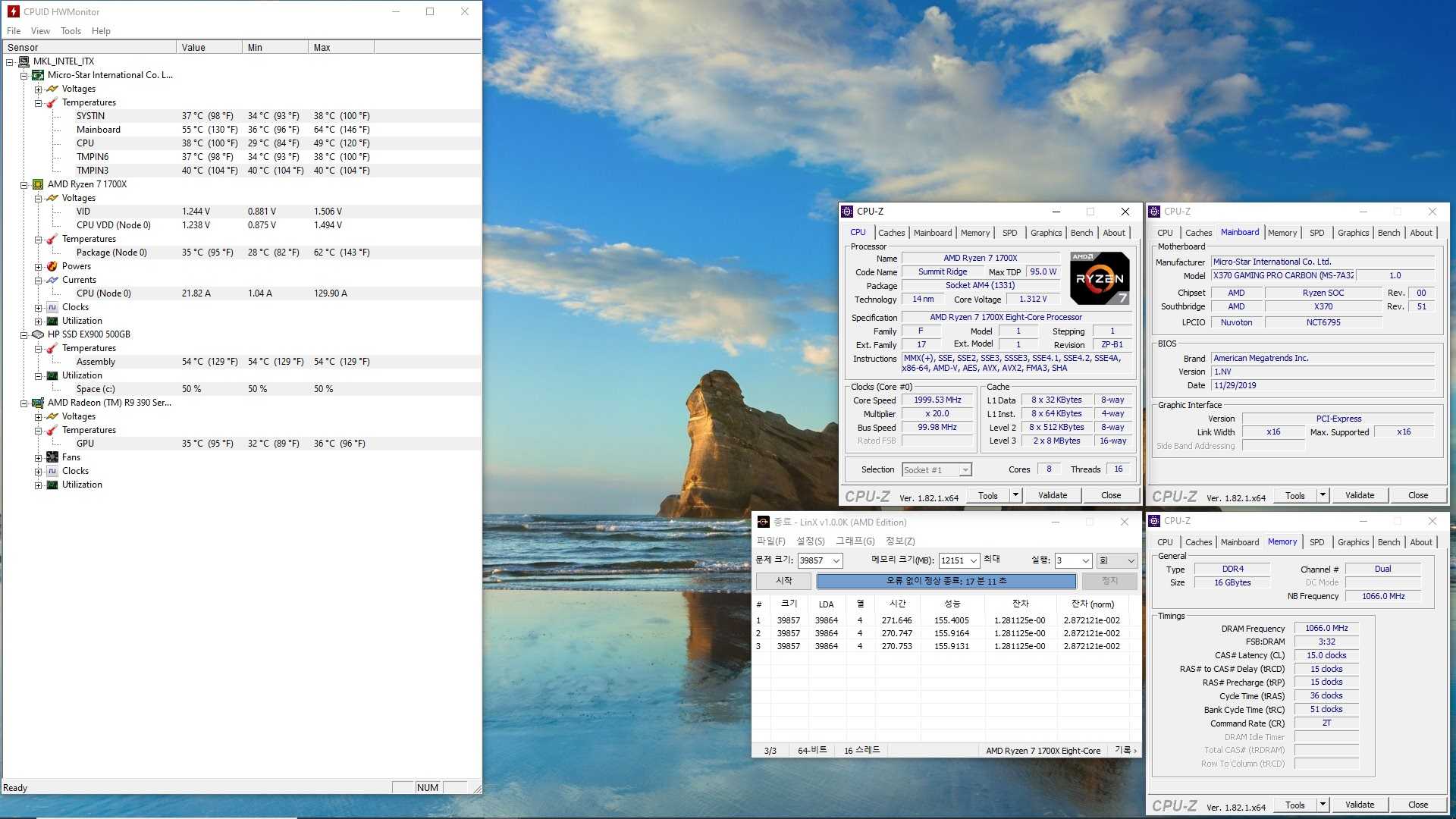

Для максимальной загрузки процессора AMD Ryzen 7 1700X применялась утилита LinX 1.0.0K AMD Edition (3 прогона, 12 Гбайт, время выполнения ~17 минут). Потребление системы в простое составило 58 Вт, под нагрузкой — 215 Вт. Показания температуры снимались с помощью утилиты CPUID HWMonitor 1.41. На момент тестирования температура в помещении находилась на уровне 25,5 °С.

Для измерения уровня шума использовался прибор китайского производства с заявленными характеристиками:

• Диапазон измерений: 30–130 дБ;
• Погрешность измерений: ±1,5 дБ;
• Точность измерений: 0,1 дБ.

Результаты тестирования

Уровень шума.

Кулер Aerocool Mirage 5 может быть тихим только при оборотах предустановленного вентилятора 1500 rpm и менее. Выше 2400 rpm шум от него получается ощутимым и он может несколько раздражать.

Температуры.

В процессе предварительного тестирования нам пришлось отказаться от тестирования кулера Aerocool Mirage 5 при оборотах менее 1500 rpm, так как при них он просто не справлялся с охлаждением процессора AMD Ryzen 7 1700X. С точки зрения температур оптимальными для данной конструкции кулера являются высокие обороты вентилятора (от 2400 rpm), но, естественно, кулер всё равно уступает эталонному Noctua NH-D15 – разница в лучших результатах составляет 11 °C (напомним, что основание у кулера Aerocool имеет небольшую вогнутость, и это тоже повлияло на результат).

Тестирование

Тестовый стенд:

• Процессор: AMD A8-7650K @2500 МГц
• Процессорный кулер: Noctua NH-U9S
• Материнская плата: MSI A68HM-P33
• Видеокарта: XFX Radeon R9 380X
• Оперативная память: 2x 8 Гбайт DDR3-2133
• Накопитель: SSD 256 Гбайт
• Блок питания: Corsair HX850i, 850 Вт
• Операционная система: Windows 10 x64

Что можно проверить у компьютерного корпуса? На мой взгляд, четыре вещи. Шумность корпусных вентиляторов, идущих в комплекте. Эффективность охлаждения установленных в кейс комплектующих. Качество шумоизоляции. А также проникновение пыли внутрь. К сожалению, последний паттерн нереально проверить за небольшой отрезок времени, который был отведен для тестирования. Понадеемся на качество пылевых фильтров.

Шумность корпуса и звукоизоляция вообще определялась на расстоянии одного метра от тестового стенда (в собранном виде) специальным измерительным прибором. Система в собранном виде располагалась на столе.

Для определения эффективности охлаждения я собрал специальный тестовый стенд, в который вошли центральный процессор AMD A8-7650K и видеокарта XFX Radeon R9 380X. Частоту «камня» я уменьшил с 3,3 ГГц до 2,5 ГГц. Дело в том, что кулер Noctua NH-U9S работал в пассивном режиме, то есть без вентилятора. Таким способом я постарался узнать, насколько хорошо циркулирует воздух внутри корпуса и насколько эффективно вентиляторы избавляются от него. Частота вращения крыльчаток видеокарты была зафиксирована на одной отметке — 55% (~2600 об/мин). Температура в помещении составляла 25 градусов Цельсия. Нагрузка на центральный процессор подавалась при помощи стресс-теста комплексной утилиты AIDA64, на видеокарту — при помощи бенчмарка Heaven. Эталонными цифрами будем считать температуры CPU и GPU, полученные на открытом тестовом стенде в тех же условиях.

Надо признать, что у меня получились достаточно прогнозируемы и логичные результаты. Как и следовало ожидать, в большинстве случаев процессор стал холоднее. Так сказалось наличие вентиляторов, работающих на выдув. Выделился из толпы только Corsair SPEC-01. Объяснение этому инциденту опять же вполне логичное: это единственная модель, неоснащенная хоть каким-нибудь «карлсоном», работающим на выдув нагретого воздуха за пределы корпуса. Лучшим же в плане охлаждения центрального процессора оказались GMC TITAN и ZALMAN Z3 Plus. У первого на выдув работают два вентилятора, у второго — целых три.

Тестирование

Тесты проводились в моём домашнем, свежепрокачанном ПК:

• Процессор AMD Ryzen 5 3600X
• Материнская плата ASRock X570 Extreme4
• ОЗУ HyperX Fury DDR4 2×32 ГБ 3600 МГц
• SSD Goodram CX400 1 ТБ
• SSD Western Digital Black SN750 250 ГБ
• HDD  Western Digital Blue 2×1 ТБ 7200RPM
• HDD Western Digital Purple 6 ТБ 5400RPM
• HDD Seagate IronWolf ST6000VN001 6 ТБ 5400RPM
• БП be quiet! Power Zone 1000W
• Manli GTX 1080 Ti
• Корпус Vinga Ark

Собственно, один из лучших современных процессоров, наследник трона R5 1600 — AMD Ryzen 5 3600X. Чуть лучше бестселлера AMD Ryzen 5 3600, чуть мощнее, чуть дороже. Не оверкилл, но как раз. Ну а остальное — в списке выше.

Удивительно, но факт. Мои коллеги жаловались на AeroCool Mirage 5 в контексте громкости — но если занизить RPM хотя бы до 2 000, на фоне работающего жесткого диска 3,5 дюйма в открытом стенде я расслышать вентилятор не мог.

Удивлён я был и производительностью. Собственно, при фоновой температуре в 23 градуса на том же открытом стенде с фиксом на 1500 RPM, кулер почти сравнился по производительности с односекционной водянкой на 120 мм. 72 градуса на CPU в пике и сброс частоты Ryzen 5 3600X до 3950 МГц — но это в стресс-тесте за полчаса.

Жаль, что из-за скачка напряжения файл теста не сохранился. К счастью, другие обзорщики получали результаты по температурам не хуже моих, включая адекватные цифры и на Ryzen 7 3800X, и на Intel Core i5-10600K. Ну и опять же — по громкости при фиксе оборотов — в моём случае, через ASRock A-Tuning — громкость была минимальна. Вопрос износа и замены вентилятора будет стоять остро — но за $35 можно будет и новый Mirage 5 купить.

Страница 1: Тест и обзор: AeroCool Mirage – корпус Midi Tower с завораживающей подсветкой

AeroCool Mirage – недорогой корпус Midi Tower, который выделяется красивым дизайном с подсветкой A-RGB и эффектом бесконечного зеркала. Причем сам производитель называет подсветку «завораживающей». В нашем тесте мы не только оценим внешний вид корпуса Mirage, но и протестируем функциональность и производительность охлаждения.

Эффект бесконечного зеркала (Infinity Mirror) сегодня используется многими производителями, как правило, чтобы украсить фронтальную панель корпуса. AeroCool Mirage тоже не стал исключением. Кроме того, AeroCool установила на заднюю панель вентилятор с подсветкой, чья ступица тоже поддерживает данный эффект. Благодаря стеклянной боковой панели вентилятор в работающей системе будет хорошо заметен. Интересно, что сама стеклянная боковая панель легко открывается как дверца.

Корпус Mirage выделяется своим дизайном, но и по функциям он должен показать себя весьма убедительно. Корпус предлагает достаточно места для длинных видеокарт и башенных кулеров умеренной высоты, но также можно установить систему водяного охлаждения. Например, за передней панелью есть место для 360- или 280-мм радиатора. А под крышкой можно установить 240-мм теплообменник СВО.

В комплект поставки AeroCool приложила аксессуары монтажа, руководство пользователя, черные кабельные затяжки и сменную слотовую заглушку.

Подписывайтесь на группы Hardwareluxx ВКонтакте и , а также на наш канал в Telegram (@hardwareluxxrussia).

Перед тем, как мы приступим к тестам, позвольте привести базовые спецификации корпуса в табличном виде.

Спецификации:
Производитель и модель:	AeroCool Mirage
Материал:	Сталь SPCC (0,5 мм), закаленное стекло, пластик
Габариты:	216 x 499 x 417,5 мм (Ш x В x Г)
Форм-фактор:	ATX, Micro-ATX, Mini-ITX
Отсеки накопителей:	2x 3,5/2,5″ (внутренние), 3x 2,5″ (внутренние)
Вентиляторы:	3x 120/2x 140 мм (спереди, опционально), 1x 120 мм (сзади, предустановлен), 2x 120/140 мм (сверху, опционально), 2x 120 мм (перегородка сегмента БП, опционально)
Радиаторы (макс. по информации производителя):	Спереди: 360/280 мм, сверху: 240 мм, сзади: 120 мм
Макс. высота кулера CPU (информация производителя):	16,2 см
Макс. длина видеокарты (информация производителя):	35,6 см
Вес:	5,9 кг
Цена:	5.900 ₽

Мы рекомендуем ознакомиться с нашим руководством по выбору корпуса. В нем мы ответили на многие вопросы, которые возникают у читателей при покупке нового корпуса. Наши советы помогут выбрать правильную модель, которая лучшим образом соответствует вашим потребностям.

Мы рекомендуем ознакомиться с руководством по выбору лучшего корпуса за свои деньги. Мы рассмотрели корпуса с разной ценой и функциональностью, что позволит выбрать оптимальную модель при имеющемся бюджете.

Сегодня все больше корпусов оснащаются боковым окном, поэтому кабели должны быть проложены как можно более аккуратно. И, по возможности, скрыты. Мы подготовили руководство, которое поможет эффективно проложить кабели в компьютере.

Мы подготовили руководство по оптимизации охлаждения ПК, в котором рассмотрели влияние разного расположения вентиляторов внутри корпуса. Какая конфигурация вентиляторов корпуса лучше всего справляется со своей работой? Это мы и выяснили.

Подсветка RGB и A-RGB прочно утвердилась в сегменте ПК. Но какие варианты подсветки существуют, и как можно наиболее эффективно и удобно управлять всем ее многообразием? Как лучше всего синхронизировать подсветку? На все эти вопросы мы ответим в нашем руководстве по сборке системы с подсветкой A-RGB.

<>Тест и обзор: AeroCool Mirage – корпус Midi Tower с завораживающей подсветкойВнешний вид


В заключение

Приятно, что даже бюджетные компьютерные корпуса обладают конструктивными элементами, характерными для более дорогих устройств. Так, все семь кейсов поддерживают потайную прокладку кабелей за шасси. У всех без исключения устройств места там не очень много, но при должной сноровке проложить провода так, чтобы боковая дверца в итоге закрылась и не выпирала, вполне реально.

Тестирование показало, что на базе бюджетных моделей можно собрать очень производительную игровую систему. Некоторые корпуса позволяют устанавливать даже габаритные необслуживаемые системы водяного охлаждения. Приятно, что все без исключения кейсы оснащены тихими вентиляторами.

В целом протестированные устройства продемонстрировали поразительно синхронные результаты

Да, в описании я не раз обращал внимание на низкое качество используемых материалов. В то же время нужно понимать и реально оценивать ситуацию

Тяжело ожидать иного от металлического ящика стоимостью 50-60 долларов США. Хуже всех, на мой взгляд, показала себя модель от Corsair. SPEC-01 элементарно имеет слишком завышенную стоимость для устройства такого класса. Больше всего мне понравилась модель от Fractal Design — креативно, функционально и качественно. Остальные корпуса имеют более-менее одинаковые качество и возможности по сборке. Выбирайте ту, которая больше вам подходит.

Выводы

Продающийся на рынке кулер Aerocool Mirage 5 является интересной моделью для того, кто ищет что-то необычное среди систем охлаждения по невысокой цене (около 2500 рублей). В этом плане он как раз отличается оригинальной конструкцией с круглыми пластинами радиатора, установленным внутри вентилятором и наличием эффектной ARGB-подсветки с эффектом бесконечности, которая очень интересна своей работой. Из преимуществ стоит сказать о компактных размерах, делающих его совместимым практически с любыми материнскими платами и корпусами. Также, за счет механизма крепления, кулер обладает широкой поддержкой платформ, в том числе и устаревших, например Intel LGA775.

Однако у кулера Aerocool Mirage 5 есть и недостатки, связанные с его конструкцией. Так, вентилятор турбинного типа обеспечивает неплохую эффективность охлаждения только на высоких оборотах (от 2400 rpm) и, как следствие, кулер получается шумным в работе. Другая особенность также связана с вентилятором – заменить его невозможно.

Плюсы:

• Оригинальный внешний вид;
• Сравнительно компактные размеры;
• Эффектная ARGB-подсветка с эффектом бесконечности;
• Возможность синхронизации подсветки с материнскими платами;
• Поддержка устаревших платформ Intel LGA775/1366 и AM2/3;
• Демократичная цена.

Минусы:

• Недостаточная эффективность охлаждения при низких оборотах вентилятора (менее 1500 rpm);
• Неровность основания, не позволившая показать лучший результат (данный экземпляр);
• Высокий уровень шума при высоких оборотах вентилятора (от 2400 rpm);
• Особая конструкция кулера, делающая замену вентилятора невозможной.
