Обзор и тест комплекта вентиляторов aerocool p7-f12 pro с rgb-подсветкой и контроллером управления

Как подключать в майнинге

В майнинге этим блоком можно подключить максимум 4 видеокарты.Вариант 1. Карты мощностью более 250 Ватт. А) Блок AerocoolProject 7 850W будет питать видеокарты мощностью от 250 Ватт и систему (материнская плата, процессор, жесткий диск)

В таком случае можно подключить только 2 видеокарты, так как по технике безопасности карты такой мощности необходимо питать 2 отдельными PCI-e проводами.

Для этого понадобится:

4 PCI-e провода
1 Молекс (возможно +1 Молекс, если одна карта вставлена не в материнку, а на райзер)
Провода для питания системы (процессора, материнской платы, жесткого диска)

Таким образом получится:

Итого запас 190 Ватт. Отличный запас для стабильной работы фермы.

Б) Блок AerocoolProject 7 850Wбудет питать видеокарты мощностью от 250 Ватт без подключенной системы (материнская плата, процессор, жесткий диск)

Такая конфигурация возможна, когда Aerocool выступает в качестве ведомого блока питания, то есть не питает систему, а только видеокарты. Узнать, как подключать 2 блока питания, Вы можете на нашем сайте.

В этом случае можно запитать 2-3 видеокарты.

По технике безопасности максимум получится запитать все равно 2 видеокарты. Однако майнеры часто прибегают к такой схеме питания, в которой карты такой мощности (не превышающие 290 Ватт) питаются 1 двойным проводом. В этом случае подключаем 3 карты.

Для этого понадобится:

4 PCI-e провода (2x (6+2) и 2x(6+2)+(6+2)
2 Молекс+ 2 Сата

Получается:

Итого запас 40 Ватт. Это очень мало для стабильной работы блока питания! Не стоит оставлять так мало мощности – минимально должно оставаться хотя бы 70 Ватт.

Однако, Вы можете произвести даунвольтинг до 250 Ватт, то запас энергии будет больше. Такой даунвольтинг обычно почти не теряет хэши.

Получится следующее:

По проводам так же, как указано выше, а по мощности: 250*3=750 Ватт

Итого запас 100 Ватт. Это отличный запас для стабильной работы!

Внимание! Если Вы подключаете карты 1 двойным проводом, обязательно в первый день несколько раз проверяйте температуру PCI-e кабеля: она должна быть комнатной. В случае, если провода греются, отключайте ферму и не питайте так карты, не рискуйте!Вариант 2

Карты мощностью до 200 Ватт А) Блок AerocoolProject 7 850W будет питать видеокарты мощностью до 200 Ватт и подключенную систему (материнская плата, процессор, жесткий диск)

При таком раскладе получится запитать 3 видеокарты. Для этого понадобится:

3 PCI-e провода (так как чаще всего такие карты имеют 1 фазу питания)
2 Молекс (возможно +1 Сата, если одна карта вставлена не в материнку, а на райзер)
Провода для питания системы (процессора, материнской платы и жесткого диска)

Получается:

Итого запас 130 Ватт. Отличный результат.

То же самое будет, даже если карты имеют 2 слота питания: 2 карты будут питаться одним двойным проводом, а третья карта будет питаться двумя проводами.

Б) Рассмотрим этот же случай, но уже с применением даунвольтинга или максимальным потреблением карт до 150 Ватт + подключенная система.

В таком случае максимум получится запитать 4 видеокарты. Для этого понадобится:

4 PCI-e провода (так как чаще всего такие карты имеют 1 фазу питания)
2 Молекс и 1 Сата (возможно +1 Сата, если одна карта вставлена не в материнку, а на райзер)
Питание системы (процессора, материнской платы и жесткого диска)

Получается:

Итого в запасе 130 Ватт. Отличный результат.

Но если карты будут иметь 2 фазы питания, получится подключить только 3 карты.

В) Блок AerocoolProject 7 850W будет питать видеокарты мощностью до 200 Ватт без подключенной системы

В таком случае получится запитать 4 видеокарты, если они имеют всего 1 фазу питания и 3 карты, если 2 фазы.

RGB-хаб P7-H1

Хаб является центром управления для всей системы подсветки. Но поскольку управление программное, корпус у его довольно компактный – всего 9 x 7 x 2 см. Особенно удобна малая толщина, поскольку она позволяет установить хаб между лотком материнской платы и боковой панелью. Черный пластиковый корпус предлагает пять 4-контактных разъема подключения вентиляторов. Они нужны для питания вентиляторов. Для управления подсветкой предусмотрены два 4-контактных интерфейса RGB. Aerocool использует стандартный разъем, позволяющий подключать устройства с RGB-подсветкой других производителей. Это не только удобно, но и просто необходимо для индивидуальной кастомизации системы охлаждения и подсветки ПК пользователем.

Конфигурация тестового стенда

Процессор	AMD Ryzen Threadripper 1920X 12-core 3,5 ГГц (TB-3,7 ГГц)
Корпус	E-ATX Corsair 540 Air
Оперативная память	Crucial Ballistix Sport LT DDR4-2400 4 Гб
Видеокарты	Zotac GeForce GTX 1070 Mini
Блок питания	Corsair HX750 Platinum
Жесткий диск	Silicon Power SSD 240Gb SATA-3
Монитор	ASUS PB298Q, 29″ (2560×1080)
Термоинтерфейс	Arctic MX-2
Операционная система	Windows 10 x64
Прочее ПО	CPU-Z 1.85.0; Prime95; HWiNFO64

Для оценки эффективности охлаждениякомплекта вентиляторов Aerocool P7-F12 Pro мы использовали тестовую систему на базе процессора AMD Ryzen Threadripper 1920X, оснащенную СЖОEnermax LiqTech TR4 360. Штатные вентиляторы были протестированы на эффективность, после чего сняты, ана их место были установлены вентиляторыAerocool P7-F12. Сами вентиляторы на время тестирования были подключены не к контроллеру управленияP7-H1, а напрямую к материнской плате для возможности регулирования оборотов.

ВидеокартаZotac GeForce GTX 1070 Mini на время тестирования была установлена в самый нижний слот PCI-E x16, чтобы не загораживать обзор и обеспечить более удачный ракурс для съемки фотографий.

Тестирование системы в стресс-тестах

Узнаем как обстоят у дела у Mirage 12 с охлаждением компьютера. Проведу пару тестов:

В тесте Time Spy v1.2 от 3DMark,
В игровом бенчмарке Shadow of the Tomb Raider.

Скорость вентиляторов корпуса и Mirage 12 устанавливал на максимум (1300 об/мин).

3DMark Time Spy

Тестовый стенд имеет конфигурацию:

CPU – AMD Ryzen 5 3600 (частота 3.9 Ghz, напряжение 1.1 Вольт).
GPU – XFX Radeon RX 5700 DD BOOST (драйвера Radeon 21.5.2).
RAM – Crucial Ballistix Sport LT 32 GB (2 x 16GB).

С вентиляторами Aerocool Mirage 12

Больший воздушный поток положительно сказался на температурах комплектующих. Она ожидаемо упала и производительности немного выросла.

Игровой бенчмарк в Shadow of the Tomb Raider

Настройки на экране, первый тест будет без вентиляторов:

Летняя жара даёт о себе знать и графическая память разогревалась до 100 градусов, а температура чипа GPU до 90. Такие температуры рано или поздно «убьют» видеокарту.

Ставлю на место Aerocool Mirage 12 и повторяю тесты.

Максимальный FPS подрос, а график фрейм-тайма стал ровнее (пик исчезли). Все температуры упали на 10-12%. Особенно приятно видеть низкие температуры GPU.

Апгрейд пошёл ПК на пользу: ПК стал холоднее и заниматься оверклокингом теперь стало безопаснее, потому что есть хороший запас до критических температур.

Пульт ДУ от Aerocool

Коротко расскажу о назначении кнопок, чтобы не пришлось гуглить:

PWM — передаёт управление скоростью вращения на материнскую плату;
Manual — управление скоростью вращения через ИК-пульт;
HUB — передаём управление подсветкой на пульт;
MOBO — передаём управление подсветкой материнской плате;
«пропеллеры» – регулируем вверх и вниз скорость вращения;
MODE – переключаем режимы работы подсветки;
COLOR – если не RGB-режим, то изменяем цвет подсветки;
SPEED – управляем скоростью эффектов;
AUTO – все режимы подсветки переключаются по очереди и по кругу ;
ASTRO – фирменный режим как у вентиляторов Aerocool ASTRO;
RAINBOW – фирменный режим подсветки с названием RAINBOW;
«лампочки» – сделать подсветку по ярче или по темнее;
«красный замок» – по сути «защита от детей» или домашних животных;

Переключение подсветки показано на видео

С пультом можно разобраться за 5 минут, но самое крутое, как здорово им управляется подсветка. Больше не нужно целиться точно, «стреляйте» хоть в потолок и даже такие малейшие сигналы улавливает приёмный ИК-датчик. Смотрите сами.

В чём фокус: некоторые модели ИК-приёмников имеют повышенную чувствительность и тогда они улавливают даже самые слабые отражённые сигналы. На видео сигнал сигнал с пульта отражался от объектива камеры Sony, но даже этого хватило для переключения.

Внешний вид и особенности

НаборAerocool P7-F12 Pro комплектуется тремя 120-мм вентиляторамиP7-F12 со скоростью вращения 1200 об/мин. В таком режиме работы эти вентиляторы создают воздушный поток 45.8 CFM и уровень шума в 14.5 дБ. Корпус вентиляторов сделан из черного матового пластика, 13-лопастная крыльчатка — из полупрозрачного белого пластика.

Лопасти вентилятораимеют фирменное оребрение, которое призвано оптимизировать направление потока воздуха и увеличить давление. Что, в свою очередь, должно положительно сказаться на эффективности охлаждения. Кроме этого, такая форма крыльчатки по информации производителяспособствуетуменьшению сопротивления воздуха и снижает уровень шума.

Наклейка на корпусе вентилятора информирует, что перед нами модель Aerocool AV12025 с силой тока 0,15 А и рабочим напряжением 12 В. Вентилятор основан на гидродинамическом типе подшипника. Крепежные ушки на корпусе вентилятора с обеих сторон оснащены резиновыми антивибрационными вставками.

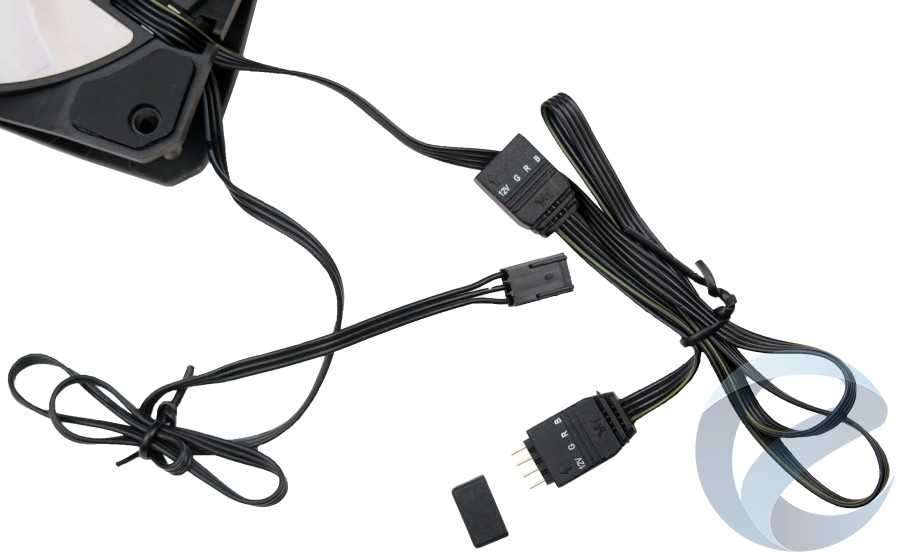

Для подключения вентилятораP7-F12 используются два кабеля:3-пин для питания и 12vGRB для подсветки. Сам кабель для подключения подсветки сдвоенный, то есть позволяет подключить несколько вентиляторов последовательно. Для сохранности контактов12vGRB-коннектор имеет пластиковый защитный колпачок.

Управление вентиляторами и их подсветкой в наборе Aerocool P7-F12 Proвозложены на контроллер P7-H1. К нему можетбыть подключенодо пяти вентиляторов с 3-пин/4-пин коннектором, а также две светодиодные ленты подсветки. Мощность подключаемых устройств ограничена 24 Вт для светодиодных лент подсветки и 18 Вт — для вентиляторов.

Работа с контроллеромP7-H1 осуществляется с помощью фирменного программного обеспечения, поэтому сам контроллер оснащен колодкой USB 2.0. Также на контроллере присутствует разъем Molex для питания и 4-пин разъем для подключения к материнской плате.

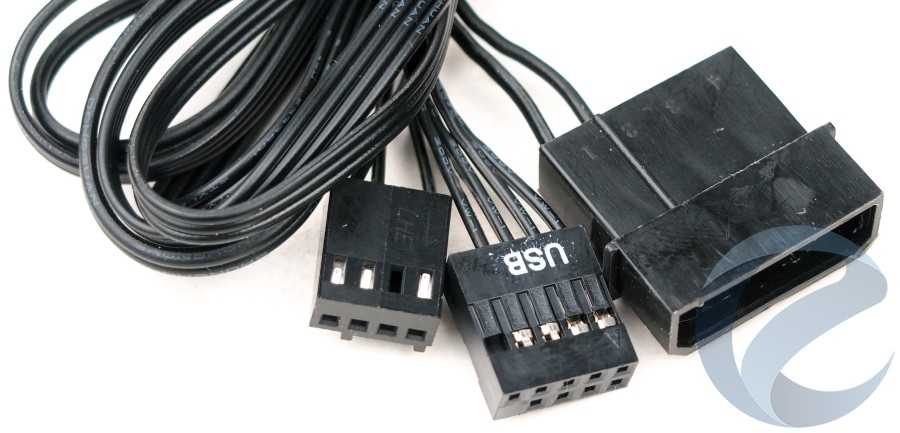

Здесь стоит обратить внимание на то, что сам коннектор 4-пин у контроллераP7-H1 неполный, то есть отсутствует один из четырех контактов, отвечающий за PWM-управление. Поэтому одна неприятная особенность у контроллераP7-H1 есть — он не умеет управлять скоростью вращения подключенных вентиляторов.

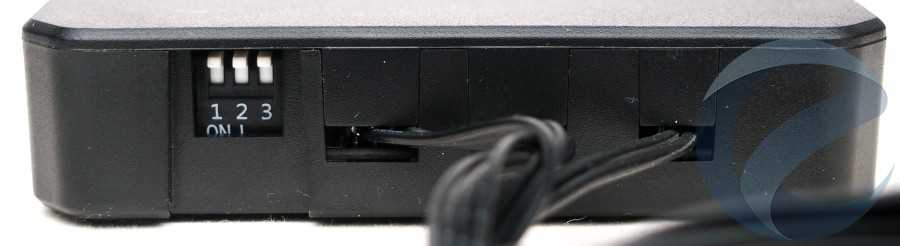

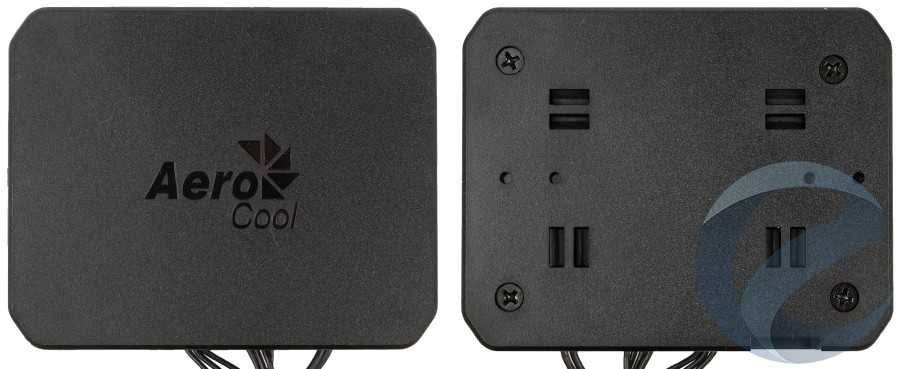

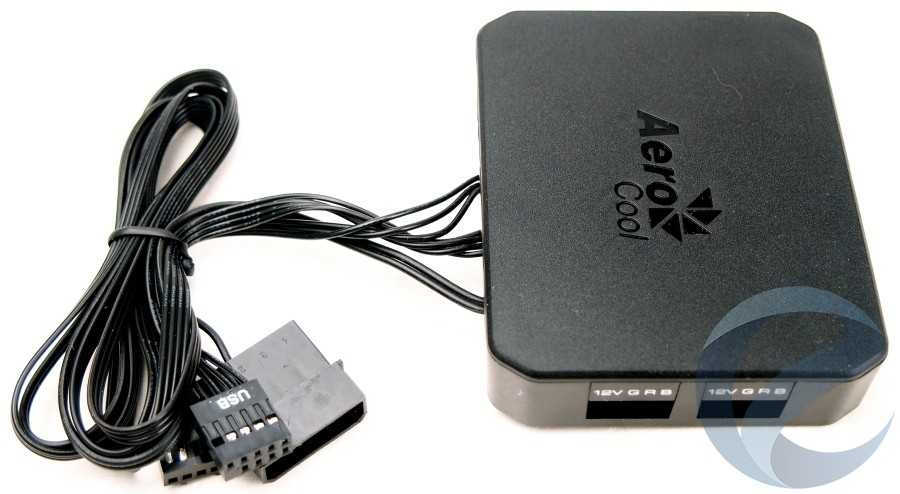

Сам контроллерP7-H1 представляет собой прямоугольную конструкцию со сглаженным углами. Габариты устройства составляют 88х70х19 мм, на верхней крышке присутствует наименование производителя.

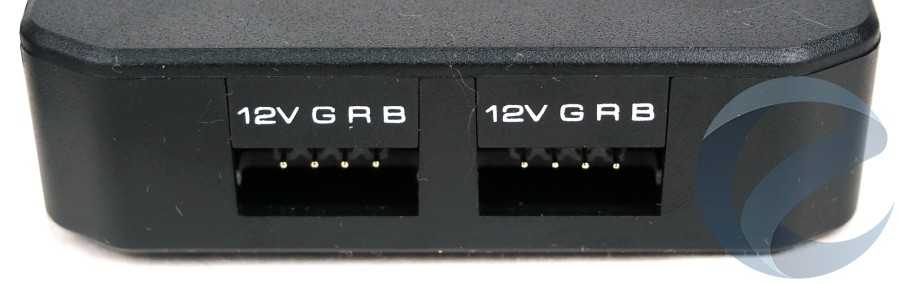

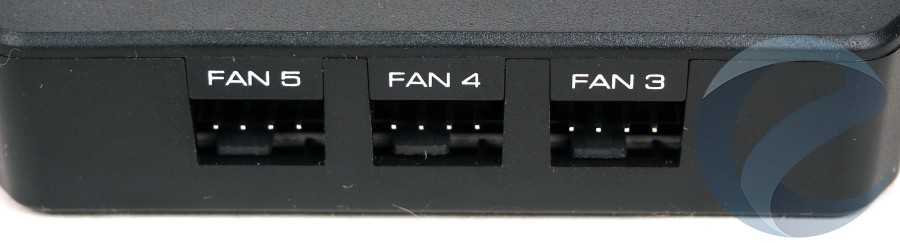

ВозможностиP7-H1 рассчитаны на подключение большего количества устройств, чем это возможно в рамках набораAerocool P7-F12 Pro. Так, кP7-H1 может быть подключено до 5-ти вентиляторов с коннекторами 3пин/4-пин и два устройства со светодиодной подсветкой. На тыльной стороне корпуса присутствуют три переключателя, позволяющие выставить приоритетв случае использования сразу нескольких контроллеров, объединенных в одну экосистему.

Фирменный софт P7-S1

Для управления подсветкой необходимо установить утилиту Aerocool P7-S1

. В настройках фирменного ПО доступно несколько функций управления подсветкой. Даже при условии, чтоP7-S1 позволяет посмотреть скорость вращения вентиляторов, управлять скоростью «вертушек» через софт, к сожалению, нельзя. Управление вентиляторами осуществляется с помощью сигнала ШИМ материнской платы, то есть необходимо воспользоватьсяBIOS , фирменной утилитой производителя материнской платы или какими-либо сторонними программами.P7-S1 позволяет выбирать три режима подсветки: статический, дыхание и пульсация, также можно задавать скорость эффекта. Цвет можно выбирать из всего спектра RGB.P7-S1 оснащена функциейLOOP RGB , активировав которую вентиляторы автоматически сменяют цвета во всем RGB-спектре.

Комплект вентиляторов Aerocool P7-F12 Pro — это простой и недорогой способ добавить в корпус управляемую RGB-подсветку, и что не менее важно, достаточно неплохое охлаждение игрового ПК. Комплектный RGB-хаб не ограничивает подключение только собственными продуктам, а предоставляет пользователю полную индивидуальную кастомизацию

Из недостатков комплекта нельзя не отметить ограниченность фирменного софта, которое не позволяет управлять скоростью вращения вентиляторов, поэтому для регулировки оборотов будьте готовы использовать либо сторонний софт, либо дедовский метод — через UEFI BIOS.

Подключение

А вот теперь стоит подключить вентиляторы к хабу-контроллеру, который поставляется в комплекте к Saturn 12F Pro, Duo 12 Pro, Edge 14 Pro, Astro 12 Pro и Eclipse 12 Pro.

Подключаем 6-пиновые коннекторы вентиляторов в соответствующие разъёмы хаба.

Ура! Половина дела уже сделана. Более того, вы уже сейчас сможете управлять вашими вентиляторами с помощью пульта дистанционного управления!

Но давайте перейдем к двум другим способам.

Подключение к материнской плате

Если ваша материнская плата поддерживает работу с ARGB подсветкой, вы можете подключить к ней хаб с помощью соответствующего кабеля, идущего в комплекте с вентиляторами. Это позволит наиболее гибко настроить режимы, цвет и яркость подсветки вашего комплекта вентиляторов.

У кабеля есть 2 выхода — первый, для подключения к материнским платам Gigabyte и работы с Gigabyrte RGB Fusion, и второй, для подключения ко всем остальным «материнкам» с поддержкой ARGB (Asus Aura Sync, MSI Mystic Light Sync и т.д.).

ВАЖНО! Удостоверьтесь в наличии на вашей материнской плате функции контроля ARGB подсветки!

Теперь нам необходимо подключить этот кабель к материнской плате — достаточно просто вставить соответствующий коннектор в соответствующий разъём на материнской плате.Обычно они подписаны прямо на ней, но если вы всё же сомневаетесь — обязательно загляните в инструкцию!

Отлично! Теперь вы можете управлять всеми 16,8 млн цветов подсветки, режимами и всем-всем с помощью программного обеспечения для вашей материнской платы!

Подключение к кнопке RESET

Если ваша материнская плата не поддерживает управление ARGB подсветкой, а пультом вам пользоваться неудобно — есть ещё одна опция!

Для управления вентиляторами через кнопку перезагрузки ПК, нам всё так же понадобится, для начала, подключить вентиляторы к хабу.

После этого необходимо подключить кабель кнопки RESET от корпуса вашего ПК к RST порту на самом хабе-контроллере.

Теперь, нажимая кнопку RESET на корпусе ПК, вы сможете менять эффекты подсветки на ваших вентиляторах. А если зажать кнопку на 6 секунд, подсветка выключится!

ВАЖНО! Кнопка RESET больше не будет перезагружать ваш ПК, поэтому, в случае критического зависания, необходимо перезагружать ПК другим способом, например, долгим зажатием кнопки включения. Вот и всё, теперь вы можете придать неповторимый стиль вашей боевой станции!

Вот и всё, теперь вы можете придать неповторимый стиль вашей боевой станции!

Источник

RGB-вентиляторы P7-F12

Вентиляторы P7-F12

производстваAerocool оснащены RGB-подсветкой. По информации производителя 120-мм вентиляторы работают на 1200 оборотов в минуту при напряжении 12 В, то есть на весьма умеренной скорости. При этом максимальный уровень шума Минимальная скорость «вертушек» составляет 750 оборотов в минуту. На данной скорости вентиляторы были едва слышны. В целом, уровень шума можно назвать приемлемым. Сама подсветка установлена по центру вентиляторов и подсвечивает прозрачную крыльчатку. С помощью RGB-хабаAerocool P7-H1 , о котором мы говорили выше, подсветкой можно управлять. Также вентиляторами можно управлять через системыASUS Aura ,GIGABYTE RGB Fusion иMSI Mystic Light Sync .Aerocool оснастила вентиляторами резиновыми накладками для виброизоляции, а сама крыльчатка вентиляторов съемная, что должно упростить их чистку.

Осмотр вентиляторов

Основных отличий по сравнению REV RGB всего два: дизайн и изготовление ножек.

Mirage 12 получили огромные ноужки и большую прорезиненную площадку вокруг, но какой-то пользы от этого не заметил. Короткое сравнение вентиялторов сделал на видео.

«Бесконечная» подсветки Infinity Mirror – это что-то с чем-то. Словами и фото сложно передать, красоту и инженерный гений этого решения. Посмотрите сами фото и видео.

Скорость вращения менеяется от 700 до 1300 об/мин. Воздушный поток – 72,2 CFM, а статическое давление – 1,62 мм H₂O. Работает кулер тихо и шум не превышает 22 дБ.

Заметил за ними лишь один недостаток: вентиляторы имеют небольшие вибрации только при установке их лопастями вниз. В любых других положениях они работают «ровно».

Кабеля имеет длину 40см, а 6-контактный разъём подойдёт только к хабу Aerocool H66f.

Оценка эффективности вентиляторов

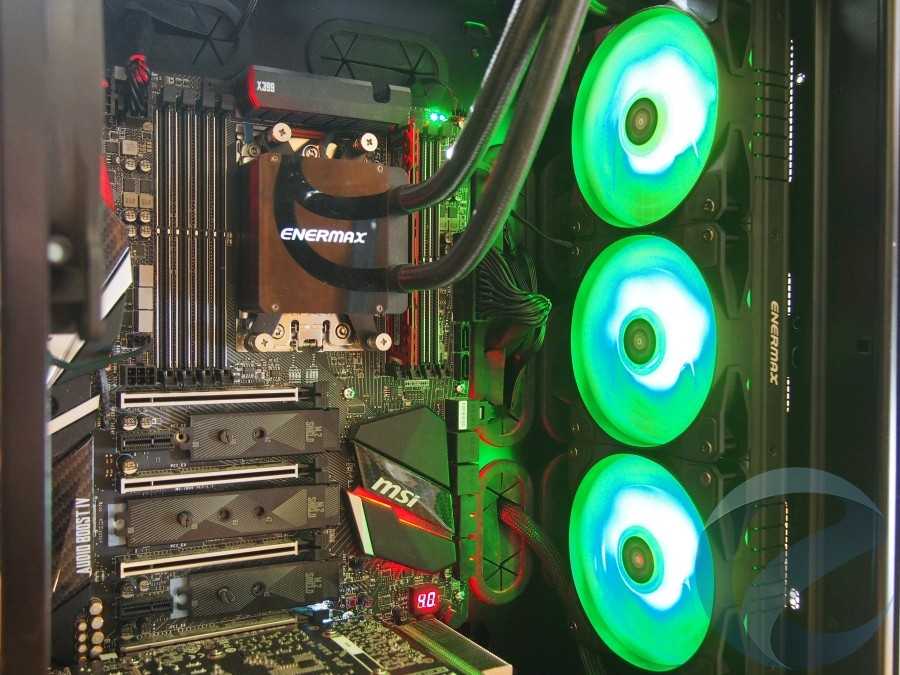

ВентиляторыAerocool P7-F12 были протестированы в одинаковых условиях вместе с роднымидляСЖОEnermax LiqTech TR4 360вертушками EnermaxT.B.Pressureпри комнатной температуре 26 градусов Цельсия. На время тестирования частота процессораAMD Ryzen Threadripper 1920X была зафиксирована на 3500 МГц, напряжение выставлено 1.175 В, в меню BIOS активирована опция LoadLine Calibration Level8. Вентиляторы тестировались при трех разных значениях скоростей — 600, 900 и 1200 об/мин.

Полученные результаты показывают, что с увеличением оборотов мощность воздушного потока у дорогих вентиляторовEnermaxT.B.Pressure возрастает лучше, чем это могут продемонстрироватьAerocool P7-F12. Однако отрыв не столь велик, а при скорости 600 об/мин эффективность обоих решений и вовсе одинакова. Здесь в пользуAerocool P7-F12 играет цена, потому как в пересчете на один вентилятор это будет более выгодной покупкой. Что касается акустического комфорта, то слышно становится вентиляторыAerocool P7-F12 лишь при скорости 1200 об/мин. На меньших оборотах эти вертушки не слышно вообще.

Способы управления

Для начала, давайте перечислим 3 главных способа управлять подсветкой ваших вентиляторов на компьютере:

Управление дистанционным пультом.Вентиляторы подключаются к контроллеру-хабу. Пульт позволит настроить эффекты, цвет, яркость и скорость.
Управление с помощью материнской платы.Контроллер подключается к ARGB порту материнской платы и позволяет управлять подсветкой напрямую через софт «материнки».
Управление с помощью кнопки Reset на корпусе.Коннектор кнопки Reset с вашего корпуса подключается к контроллеру и позволяет переключаться между режимами подсветки нажатием кнопки.

Впечатления о Aerocool Mirage 12

Аэрокул не перестаёт удивлять, а вентиляторы с эффектом Infinity Mirror, настоящий глоток свежего воздуха для тех, кто хочет чего-то нового. Без недостатков естественно не обошлось, но учитывая демократичную цену, на многое можно закрыть глаза

Плюсы:

Яркая подсветка
Много настроек подсветки
Два фирменных режима ASTRO и RAINBOW;
Тихая работа не выше 22 Дб;
Поддержка хабом до 6 кулеров;
«Всемогущий» ИК-пульт Aerocool;
Приятная цена (2500 рублей).

Минусы (в основном хаба):

Вентиляторы нежелательно устанавливать наверху,
Все ещё большое число проводов идущих от хаба,
Сложность извлечения разъёма вентилятора из хаба.

Упаковка и комплектация

НаборAerocool P7-F12 Pro поставляется в черной картонной упаковке небольших размеров. Сверху коробка имеет пластиковый ярлык для удобного размещения в подвешенном состоянии на витринах магазинов.

Акцент на лицевой стороне коробки сделан на принадлежностьAerocool P7-F12 Pro к серии»Project 7″. На тыльной стороне упаковки представленасхема подключения итехнические характеристикикомплекта. Спецификация указана как для вентиляторовAerocool P7-F12, так и для контроллераAerocool P7-H1.

Боковые грани упаковки содержат информацию о фирменных особенностях комплектаAerocool P7-F12 Pro. Информация доносится до потребителя на двенадцати языках, включая русский.

Внутри черной картонной коробки находится еще одна белая, выполненная из более плотного картона. В ней и упакован весь комплект поставкиAerocool P7-F12 Pro.

В комплектациюAerocool P7-F12 Pro входит:

три вентилятораP7-F12;
контроллер управленияP7-H1;
двенадцать винтов для крепления вентиляторов;
площадка для крепления контроллера к внутренней стенке корпуса;
четыре одноразовые пластиковые стяжки;
руководство пользователя.
