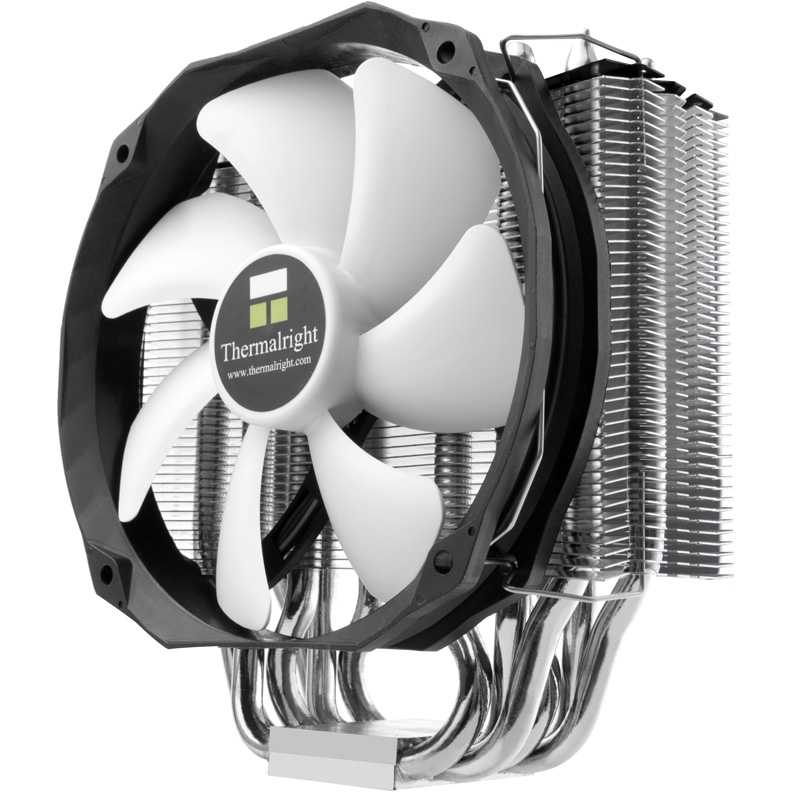

Обзор и тест thermalright true spirit 140 power

Упаковка и комплектация

Дизайн коробки с кулером Thermalright Macho 120 Rev. B выполнен неярким, ноконтрастным. Стороны упаковки выделяются черным и зеленым фоном. Текстовой части на ней немного ­– технические характеристики. Особенности конструкции выделены в виде пиктограмм: 5х6 мм медных тепловых трубок, низкий уровень шума, совместимость с сокетами AMD/Intel, использование высокоэффективной термопасты, а также комплектация отверткой для установки. Так что возможности можно оценить сразу.

Набор аксессуаров у кулера приличный. В него входит универсальный бекплейт, универсальные рамки, наборы винтов для платформ AMD/Intel, руководство пользователя, термопаста Thermalright TF4, два комплекта скоб для установки двух вентиляторов и длинная отвертка (пригодиться при установке).

Кулер имеет только один 120 мм вентилятор Thermalright TY-121. Его отличительной чертой являются повышенные (до 1800 rpm) обороты, хотя по маркировке на фото видно, что это — «переделанная» версия на 1500 rpm. Заявленный уровень шума — 25 дБ, но учитывая максимальное значение, тихим его назвать нельзя, хотя заметны демпферы по углам, призванные снизить вибрацию.

⇡#Результаты тестирования эффективности охлаждения и их анализ

Самая главная особенность Thermalright Macho Zero – возможность охлаждения процессора в безвентиляторном и бесшумном режиме, поэтому мы и начали изучение его эффективности именно с безвентиляторного режима. Так как наш тестовый корпус достаточно хорошо продувается, то, чтобы усложнить задачу радиаторам и создать условия, приближенные к тем, которые устроили бы самых взыскательных с точки зрения уровня шума пользователей, мы снизили скорость всех пяти 120-мм корпусных вентиляторов Noiseblocker с 1000 до 600 об/мин. В результате мы получили крайне тихий системный блок, наиболее шумным компонентом которого оставался жёсткий диск Samsung Ecogreen F4 HD204UI.

Постепенно повышая частоту шестиядерного процессора и нагружая его несколькими циклами теста Linpack, мы выяснили, что пределом разгона процессора под Thermalright Macho Zero являются 4100 МГц при 1,165 В и пиковой температуре наиболее горячего ядра 87 градусов Цельсия.

Thermalright Macho Zero

Phanteks PH-TC14PЕ

Результат для безвентиляторного охладителя очень неплохой, хотя, как видим, сегодняшний конкурент Thermalright Macho Zero справился с таким же разгоном процессора в безвентиляторном режиме работы сразу на 7 градусов Цельсия лучше. Правда, у Thermalright Macho Zero есть козырь в рукаве в виде воздуховода, установка которого на корпусный 120-мм вентилятор при тихих 900 об/мин позволила улучшить эффективность охлаждения при таком же разгоне процессора сразу на 6 градусов Цельсия в пике нагрузки. Более того, с воздуховодом Thermalright Macho Zero справился с ещё более высокой частотой процессора – 4200 МГц при 1,21 В.

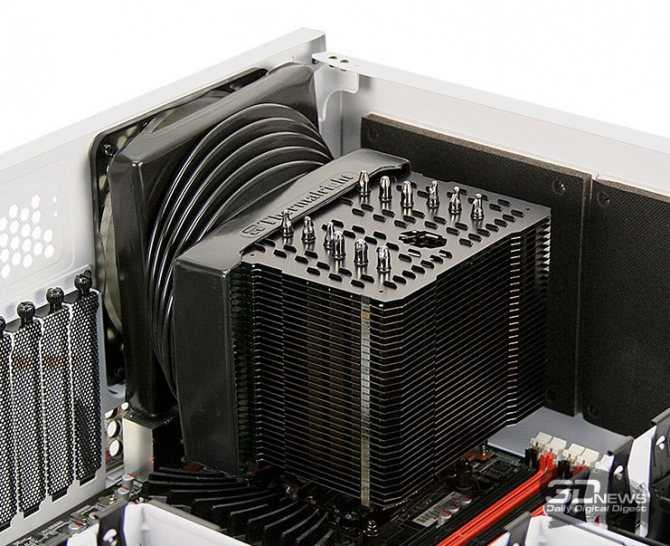

Thermalright Macho Zero (с воздуховодом на 120-мм вентилятор при 900 об/мин)

Это весьма впечатляющие результаты, которые дают нам понять, что любой процессор, работающий в штатном режиме, для безвентиляторного Thermalright Macho Zero не будет являться сколь-либо серьёзной нагрузкой даже под такими программами, как Linpack. То есть со своей задачей кулер справляется безупречно. А вот как он работает в режиме с одним вентилятором, мы с вами сейчас узнаем.

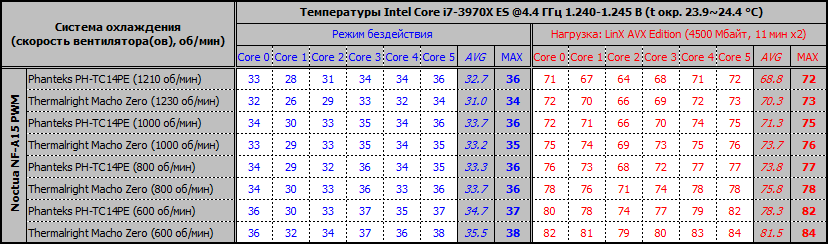

Результаты тестирования эффективности двух систем охлаждения с одним вентилятором Noctua NF-A15 PWM приведены на диаграмме и в таблице.

В отличие от тестов в безвентиляторном режиме работы, здесь Thermalright Macho Zero уступает Phanteks PH-TC14PЕ считаные градусы Цельсия в каждом скоростном режиме работы вентилятора. Разница не превышает двух градусов Цельсия в пользу нашего эталонного суперкулера, так что и здесь Macho Zero смог нас порадовать своей эффективностью.

Но и на этом мы не остановились, поскольку после проверки эффективности Thermalright Macho Zero при базовом разгоне процессора нам удалось выяснить, что с одним вентилятором при максимальной скорости этот кулер способен обеспечить шестиядерному процессору стабильность на частоте 4,6 ГГц при напряжении 1,315 В и пиковой температуре наиболее горячего ядра 85 градусов Цельсия.

Thermalright Macho Zero (Noctua NF-A15 PWM, 1230 об/мин)

То есть при необходимости Thermalright Macho Zero вполне подойдёт и оверклокерам, которым важен баланс между эффективностью охлаждения и уровнем шума.

Installation and Finished Product

It may be tough to see since the spacer is clear, but we have fitted it around the CPU and locked the retention bracket down as usual. It appears that this spacer locks the CPU into a centralized location, but we cannot see it helping with pressure as it does not touch the locking mechanism.

Following the instructions, we find the four longest screws and slide them through both the backplate as well as the isolation membrane. Once that has been done, for Intel, you grab the smaller set of nylon spacers and send them down the threads of the screws.

After that last step, we are then told to put the backplate on the motherboard. Orientation matters little, as both ends are drilled equally with three holes, and the other two side are cut short enough not to conflict at all.

To get to this stage of completion, we screwed the standoffs in place to each screw in the backplate. Once that is done, you place the top bracket over them, and then screw it into place using the four shorter screws.

On both sides of the fin stack, close to the corners, you will find an area with notches cut from six fins. This is where you squeeze in the rubber tubes which act as the isolation for the fan. We also recommend that you install the wire fan mounting clips before installing the cooler as well.

Giving five or six turns to a screw, then switching sides and repeating that process, the screws mounting the cooler to the hardware are intended to bottom out. The top plate will flex slightly under pressure, but the tabs should be making contact with the top plate.

We chose the option to use the fan sitting wider across the middle, to help keep the height down, and the fan covers nearly the entire fin stack at this point. If you are worried about the use of the first PCI-e slot, turn the fan ninety degrees, so the fan clips will not contact the card.

The fan slides in behind the memory, causing no conflicts for us here. Also, note that the fan can sit low on the tower so that it will deliver airflow across the board and over the power delivery system as well.

The True Spirit 140 Direct is a tall and narrow cooler, and with all the room left behind the cooler, one could easily add in another fan for a degree or two boost in performance. If you happen to have an extra fan on hand, Thermalright already offers extra fan clips, so a push-pull configuration is simple to try out to see if it is worth the trouble of buying a matching TY-140 fan.

Setting up the True Spirit 140 Direct for testing, we find it to be hanging firmly from the motherboard with the hardware supplied with it. It does not twist in the slightest; you can look down through the cooler inside of the logo, and hanging in this image, it almost begs to have a second fan on it. If for anything, just to fill the gap behind it and block our view of the hardware.

⇡#Совместимость и установка

В списке совместимых с Thermalright TRUE Spirit 140 Direct процессорных разъёмов перечислены все выпускаемые сегодня сокеты, включая недавно вышедшие AM4 под процессоры AMD. При этом система крепления кулера принципиально не изменилась — она почти такая же, как у старого TRUE Spirit 140. Давайте быстро пробежимся по процедуре установки на примере материнской платы с процессором конструктивного исполнения LGA1151.

Прежде всего, с обратной стороны материнской платы размещается усилительная пластина с изоляционной прокладкой и вставленными в отверстия шпильками с резьбой. На эти шпильки с лицевой стороны платы наворачиваются втулки, также имеющие изоляционные шайбы в основании.

Затем к втулкам винтами крепится опорная пластина.

Она универсальна для всех типов процессорных разъёмов, и именно к ней прижимается кулер. Прижим обеспечивает пластина основания кулера, в которой запрессованы тепловые трубки.

Кстати, данный тип крепления развивает очень высокое усилие прижима, поэтому следует быть аккуратными с равномерностью затягивания прижимных винтов. Вот и всё, остаётся только закрепить на радиаторе вентилятор — и охлаждение на процессоре установлено.

После установки на процессор расстояние от нижней пластины радиатора кулера до материнской платы составляет 44 мм, а вот вентилятор висит почти на 20 мм ниже. Тем не менее общая толщина кулера — всего 77 мм, что позволяет ему успешно соседствовать с модулями оперативной памяти любой высоты.

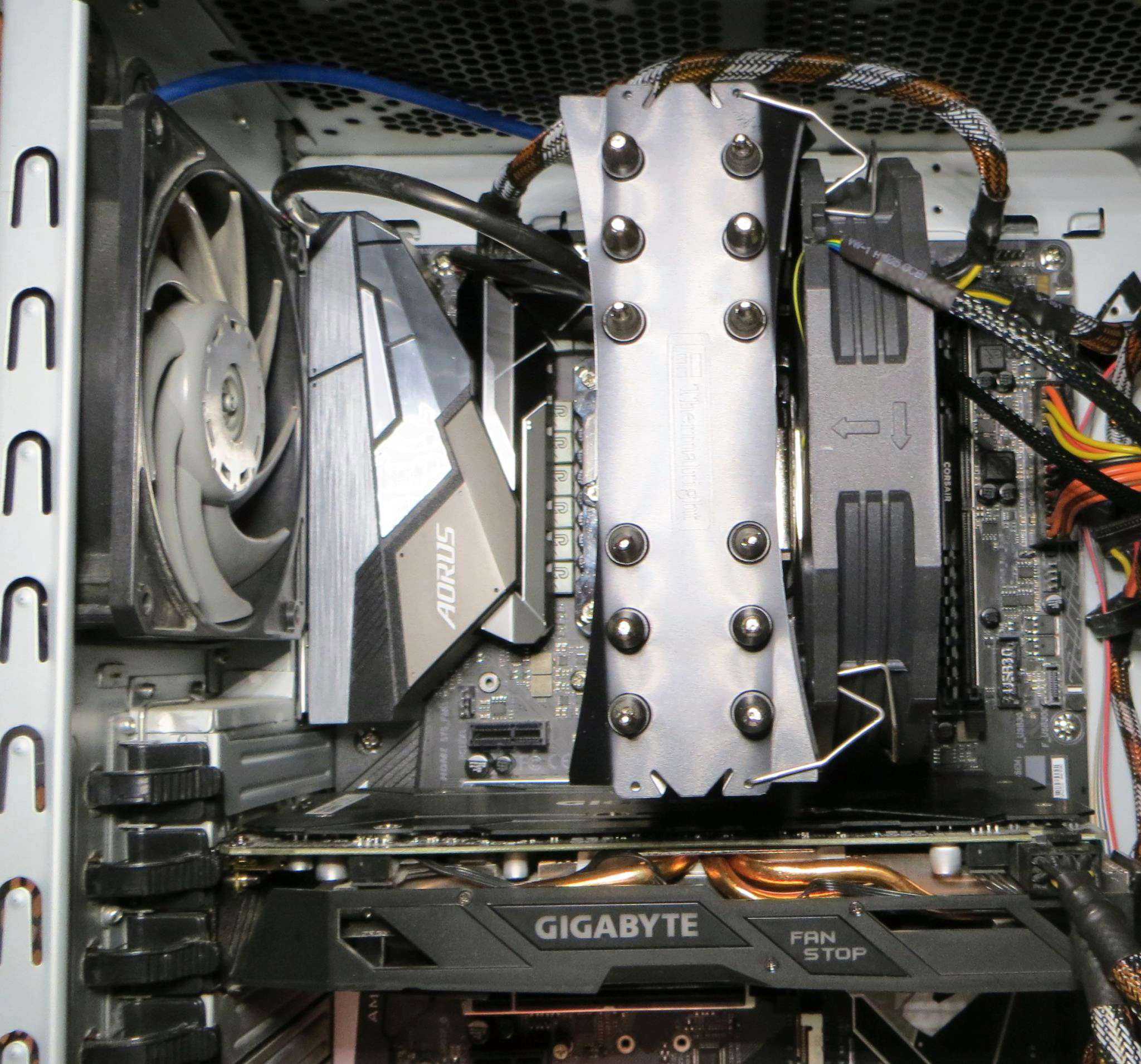

Внутри корпуса системного блока Thermalright TRUE Spirit 140 Direct выглядит довольно лаконично и, если так можно выразиться, уверенно.

Высота установленного на процессор кулера не превышает 165 мм, что обеспечивает ему совместимость с большинством корпусов системных блоков форм-фактора ATX. Дополним данный подраздел статьи инструкцией по установке и перейдём к тестовой части.

Thermalright TRUE Spirit 140 Direct CPU Cooler

The body of the cooler is made of 49 fins in a stack pressed over heat pipes which are oriented in three lines to either side. The orientation delivers more airflow across the pipes to improve efficiency but does make for some odd shaping as they leave the aluminum base.

The side of the tower is made with a jagged shape, and even has a set of grooves which one would think the fan would connect with, but not in this design. At the bottom, we also see that the pipes sidestep each other as they make their way into the fin stack.

Since the fin stack is identical in number and shape to the front, we want to point out that this cooler, even though it looks nearly symmetrical, there is a slight offset to the design to allow for PCI-e slot clearance too.

Both of the sides are designed with an open fin stack, but the fins will stay spaced evenly without the sides being closed off. With five pipes in three sections of the fins, the punched out holes and the lips created from that process do a great job of spacing the fins, and ensuring they will not move.

Since the base is wider than the tower is, we placed the True Spirit 140 Direct on the TY-140 fan. Each side offers five pipes which are evenly spaced, and we also see four small holes punched into each fin as well. The Thermalright logo is cut from every fin in the stack, and the two holes found near the edges is how fan clips are attached to this tower.

From this angle, we see that the holes are found all the way through the tower and that each of the nickel plated copper heat pipes is only pressed into each fin as means of transferring heat to the aluminum.

The five heat pipes are evenly spaced across the base with small sections of the aluminum base plate. The pipes sit much higher than the spacers, and the mating surface is rough in texture. Either there is so much nickel that the milling on the heat pipes is no longer visible, or it could be the pipes were never machined in the first place.

The top of the base has a Thermalright sticker placed on it which offers the serial number of only the tower. Each edge of the base plate has the Thermalright name and logo carved into it, just as the shape changes to offer the mounting tabs.

Final Thoughts

Coolers like the Thermalright True Spirit 140 Direct are a rare breed. It is not very often that you find a single tower cooler which offers this level of efficiency. On top of that, every bit of the design, the hardware, and the way in which is mounts and the fact they include a spacer, it shows that Thermalright is offering their best in a design such as this.

While you may find other coolers which perform better, most of them are priced so high that we could easily afford a matching fan and still not hit the same price point. With this angle of attack, we would venture to guess you can drop temperatures another two degrees across the board, which lend well to the design that Thermalright is delivering here. The fact of the matter is, though, that while we could always boost the ability if needed, for the cost of this cooler and the price it sells for, we honestly have not a single thing to complain about.

The True Spirit 140 Direct offers clearances to the memory, even for LGA2011 users, plenty of room to use the top PCI-e slot, and all of the screws on the motherboard close to it are accessible, which means you do not have to install the motherboard first, and then the cooler. The hardware is all bits we are used to seeing, they are easy to assemble, and the manual will guide you through any parts that may raise questions. There are no fancy LEDs, but the nickel plating and natural aluminum playing off the black top fin and fan delivers in appeal.

Competing, in the best conditions, with the NH-D15, trading blows with the NiC-C5, and besting the MASTERAIR coolers, Thermalright handled their business, and did not require an exorbitant price to give you near silent cooling with performance which is appreciated as well. All in all, it is hard to fault this design in any way. It may appear to be plain, but what it lacks in show, it more than makes up for in everything else.

For those of you who do not want to jump on the RGB LED craze, or have any desire to buy a CPU air cooler that is there to look decent and do its job, Thermalright has the cooler for you. Options to add a second fan to boost performance from already good results, a cooler you do not have to battle with to hear other things in the room, and it can all be had for less than $50.

With the actual cost being set as low as $44.95, we feel that the True Spirit 140 Direct is well worth the investment, and providing you have room for a cooler this size in your build, you will not be disappointed with the purchase of this Thermalright cooler.

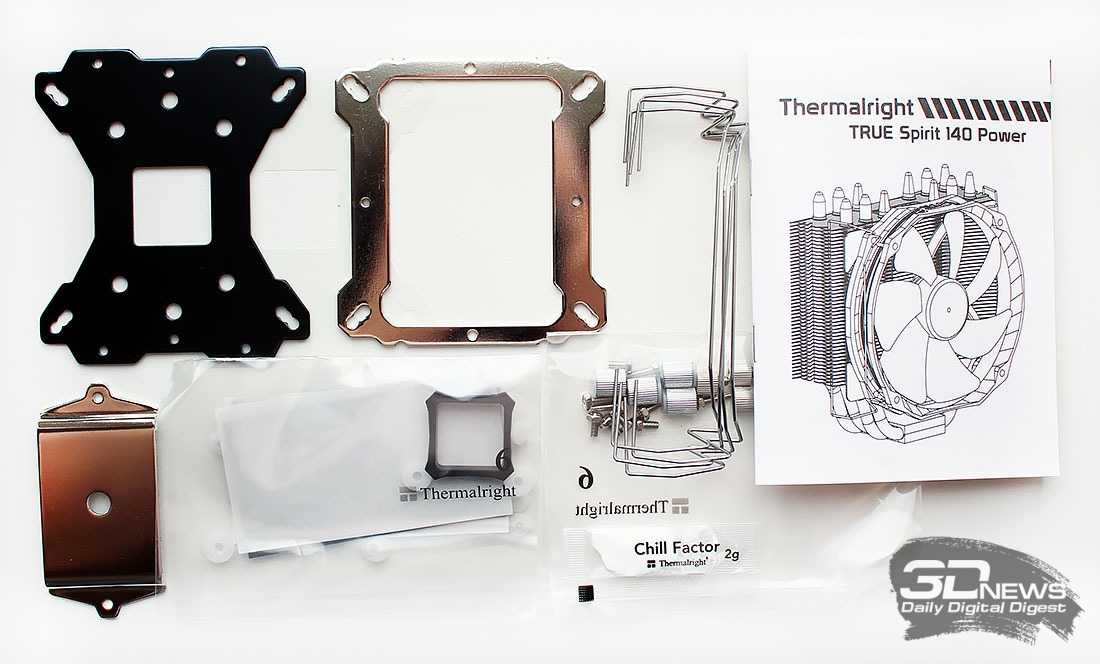

Accessories and Documentation

Recalling back to that white cardboard box which contains all of the hardware, once we opened it, all of the hardware is found in one large bag. There are smaller bags inside to section off the bits, so feel free to rip it open to get to what is inside.

Floating freely inside of the large bag is what we have in this image. There is an LGA1151 socket spacer centered in the four wire fan clips. Along the bottom, we see the backplate isolation membrane, the universal backplate, and the top mounting bracket which is highly polished in appearance.

In smaller bags, we find the Chill Factor grease at the top, with larger bags below it. The bag on the left contains the fans isolation tubes, nylon washers for both Intel and AMD mounts, and a socket LGA775 pre-load spacer as well. The bag on the right delivered the backplate screws, LGA2100 standoffs, standoffs for all other sockets, screws to mount the top plate, as well as screws with washers on them to mount the cooler to the hardware.

If our description of the included fan earlier was not defined enough, here you can view the product sticker. More specifically we can see that this is the TR-TY140Black fan which can draw 12V and uses only 0.20A. It is shown to be made in China, and there is another fancy Thermalright sticker with a serial number unique to just the fan.

The manual for this cooler is thorough and easy to follow. Starting off with a parts list to verify you have everything needed, the manual moves onto the installation process. There are a few exploded diagrams to show how it works, but there are also sections specific to LGA2011, Intel and AMD, which contains renderings, denotations of the parts required, all in a simple to follow format.

This is the first time we have seen this additional component and insert, but this explains it all. The clear plastic spacer we just mentioned is made to fit over the CPU, but to be held into place with the retention bracket on the socket. There is no literature as to why it is needed, but we will be employing its use for testing.

⇡#Особенности конструкции

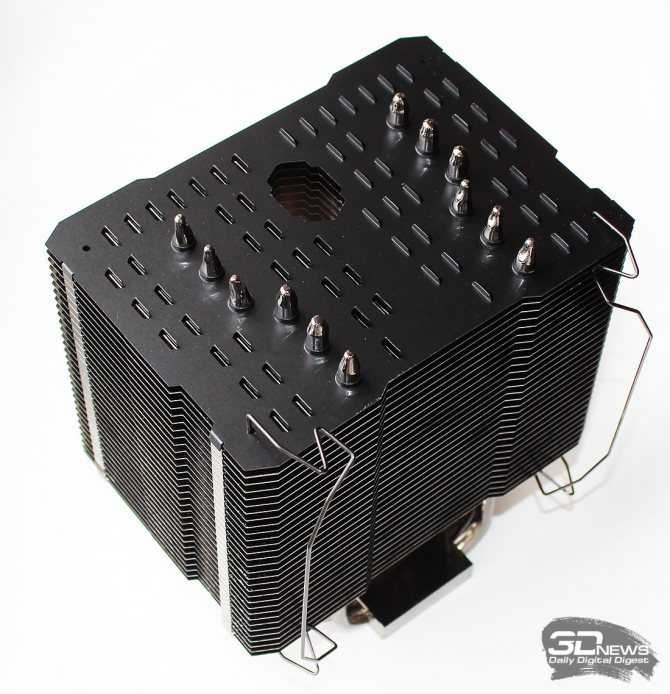

Если вы знакомы с линейкой кулеров Thermalright Macho или, например, читали нашу старую статью про Thermalright HR-02 Macho Black, то дизайн нового Zero не станет откровением. Более того, это всё тот же обыкновенный «Мачо» с почти чёрным никелированным покрытием. Единственное отличие от радиатора HR-02 Macho Black – покрашенная чёрной краской верхняя пластина радиатора, а всё остальное здесь идентично.

Кроме размеров. Правда, и они отличаются от габаритов HR-02 Macho Black буквально на миллиметры и составляют 162 × 140 × 102 мм. Весит радиатор 750 граммов.

Его конструкция состоит из 31-й алюминиевой пластины толщиной 0,45 мм, напрессованной на медные тепловые трубки с межрёберным расстоянием 3,1 мм. Следов пайки в местах контакта тепловых трубок с пластинами радиатора нам обнаружить не удалось.

При размерах пластин 140 × 102 мм расчётная площадь радиатора составляет примерно 8710 см2.

Каждая пластина перфорирована большим числом трапецеидальных отверстий с одним загнутым вверх краем.

Такое решение способствует созданию внутри радиатора дополнительных завихрений воздушного потока и повышению эффективности теплообмена при низких скоростях вентилятора или при отсутствии оного.

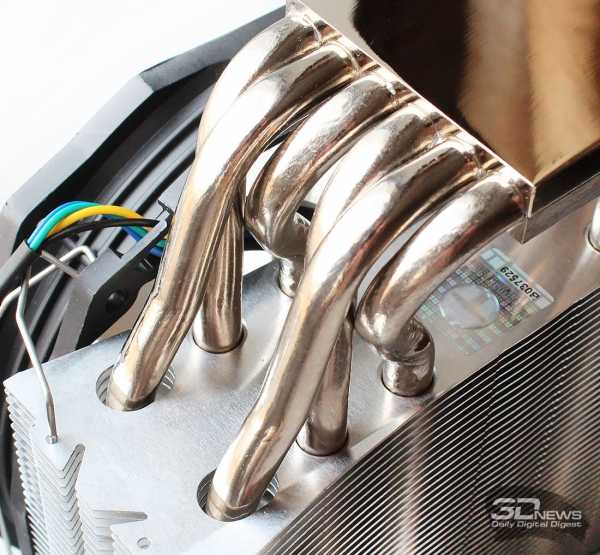

Медные тепловые трубки, проходящие сквозь медную же пластину основания, распределены в теле радиатора двумя группами, чередуясь между собой. Первая троица трубок выходит из основания строго вертикально и пронизывает радиатор ближе ко входу воздушного потока, а вторая выгнута вперёд по ходу движения воздушного потока и распределяет тепловой поток по другой части радиатора.

Таким образом достигается более равномерное распределение теплового потока по рёбрам радиатора и, как следствие, возрастает эффективность кулера в целом.

В основании трубки лежат в желобках с расстоянием друг от друга 1 мм. Минимальная толщина пластины под трубками составляет 2,5 мм.

В отличие от пластин, в местах контакта тепловых трубок с основанием применена пайка.

Качество обработки контактной поверхности основания не идеально зеркальное, но довольно близко к этому.

Помимо этого, основание имеет небольшую выпуклость по своей продольной оси – это фамильная черта радиаторов Thermalright. Данный факт не преминул сказаться на равномерности отпечатка теплораспределителя процессора на нём.

Вентиляторов в комплекте поставки Thermalright Macho Zero нет, поэтому производитель недвусмысленно и намекает в названии кулера о нулевом уровне шума. Зато в рекомендациях Thermalright предлагает дооснастить этот радиатор специальным гофрированным каналом 140-мм fan duct.

С его помощью радиатор можно соединить с корпусным вентилятором и за счёт этого повысить эффективность охлаждения.

Стоит этот пластиковый канал всего 9 долларов США.

Introduction, Specifications, and Pricing

VIEW GALLERY — 39 IMAGES

The True lineup of CPU coolers has a long history with those who have spent many years in the PC industry. Most notably was the True Copper, whose debut was nearly a decade ago now. When released, it took the world by storm, not only due to the amazing looks of a solid copper tower cooler, but it was also one of the industry leaders in performance at that time as well. With such a solid foundation to build upon, and in our time of reviewing CPU coolers, we do not see the True line of coolers going anywhere anytime soon, as we have yet to see a bad incarnation of an air CPU that was blessed to carry the True name.

Of course, much has changed in that time, as far as design is concerned, but Thermalright has shown that they are not afraid to try something new. Thermalright is a company that starts trends but is also not afraid to follow them, incorporating all of the latest and greatest ideas into their CPU coolers. Offset designs for improved fitment, use of plating over exposed copper, increasing the size to fit 140mm fans, and some of the beefiest hardware out there on the market today are all things that tend to give Thermalright an edge when it comes to looking for a new CPU cooler. Not only are designs adjusted to fit with the times, but performance always seems to be on point with their products and without the need to make your ears bleed with the obnoxious noise levels found in many other companies cooler which try to compete.

The latest cooler to sport this heritage is the Thermalright True Spirit 140 Direct which has us here today. As far as coolers go today, this may seem standard in most respects, but there is a certain high-end feel that comes with a Thermalright product, which other coolers in this category seem not to be able to deliver. Yes, it is made to take on all of the latest and greatest processors, it is on the larger size for a tower cooler, yet at the same time, clearance all around it is afforded, and this stylish tower cooler is up to the task at hand. Since it covers all of the major concerns when it comes to looking for a replacement air cooler to cool your CPU, we can easily say that taking the time to see what we have to say about the True Spirit 140 Direct is well worth your time, and we do suggest you read on.

In the specifications offered from Thermalright, we do not find out much about the True Spirit 140 Direct, more so, just a brief overview. The body of the heat sink is 140mm wide, 77mm deep with the fan installed on it, and stands just 161mm in height, fitting inside of many mid and full-tower cases. All told, the True Spirit 140 Direct weighs in at 650 grams and offers five 6mm diameter heat pipes. What is not said is that there are 49 aluminum fins in the stack, the top fin of it offered in black, while the rest are left in their natural state. These fins are press fit over the five copper heat pipes, but only after they have been nickel plated. The base of this cooler uses a thick block of aluminum to contain the heat pipes as well as offering the mounting within the same hunk of metal, but at the bottom, this design leaves the pipes exposed to make direct contact with the CPU.

Matching the top of the True Spirit 140 Direct, the TY-140 fan which comes in the box is also black, the frame, the blades, and the fan power lead all blend right in. This fan is oval in shape; one side to side measurement is 152mm, while the other is 140mm, and its thickness is 26.5mm. The TY-140 weighs in at 160 grams, it offers a speed range from 300 to 1300 RPM and is specified to deliver a maximum of 21 dB(A) when it comes to noise levels. The TY-140 fan chosen here shows no static pressure rating, but we do see that it will deliver 73.6 CFM of airflow as long as the 4-pin PWM power lead is getting maximum signaling.

One thing which will draw the masses to a cooler like this is the price. While availability is not found in many locations, the major e-tailers are currently listing this cooler. The best deal can be had at Newegg at this time, where we locate the cooler under the magic $50 mark we feel a single tower cooler should be priced near, as it is listed there for just $44.95. If you happen to be an Amazon Prime member and wish not to go through Newegg for this cooler, expect to pay more for it. Their listing is requiring $46.95 for the True Spirit 140 Direct. Either route you take, there is a great deal to be had. This cooler has everything many want in a single tower cooler, and for this price point, you are getting quite a bit of bang for the buck in your investment.

Технические характеристики

• Рассеиваемая мощность: 200 Вт;
• Совместимые платформы:
  • Intel LGA775/115x/1366/2011(-3)/2066;
  • AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+).
• Радиатор:
• Размеры: 120 мм (Длина) х 102 мм (Ширина) х 150 мм (Высота);
• Вес: 600 гр;
• Тепловые трубки: 5 х 6 мм, медь;
• Пластины: количество — 30 шт, толщина — 0.4 мм, расстояние между ними — 3.1 мм, медь с никелировкой;
• Материал основания: чистая медь C1100 с никелировкой.

Вентилятор:

• Модель: Thermalright TY-121;
• Количество вентиляторов: 1;
• Размеры: 120 мм х 120 мм х 25.4 мм;
• Вес: 140 гр;
• Тип подшипника: скольжения (EBR);
• Скорость вращения: 600–1800 об/мин;
• Воздушный поток: 25.76–77.28 CFM;
• Уровень шума: 19–25 дБА;
• Рабочее напряжение: 12 В;
• Ток: 0.25 А;
• Потребление: 3 Вт.

Тестирование

Тестовое ПО:

LinX AVX- в качестве нагрузки на процессор, для замера температуры ядер использоваласьCoreTemp.

Тестирование проводилось в вышеуказанной конфигурации, а в качестве термоинтерфейса была использована термопастаArctic Cooling MX4. Все корпусные вентиляторы были выкручены на возможный максимум, комнатная температура на момент тестирования составляла 23-24°C. Список соперниковвключает в себя такие системы охлаждения для CPU как: Noctua NH-D15 (комплектные вентиляторы),Corsair H110 (вентиляторы заменены на Noctua NF-A14 FLX), DEEPCOOL Maelstrom 240 (комплектные вентиляторы)

Раздел «тестирование» делится надва подхода.Первый подход заключается в выяснении максимальных возможностей тестируемых экземпляров, при этом на создаваемый системами охлаждения шум внимание не обращаем. Второй подход заключается в поиске наиболее комфортных шумовых характеристик тестируемых экземпляров с последующим повторением нагрузки и замером максимальных температур ядер процессора

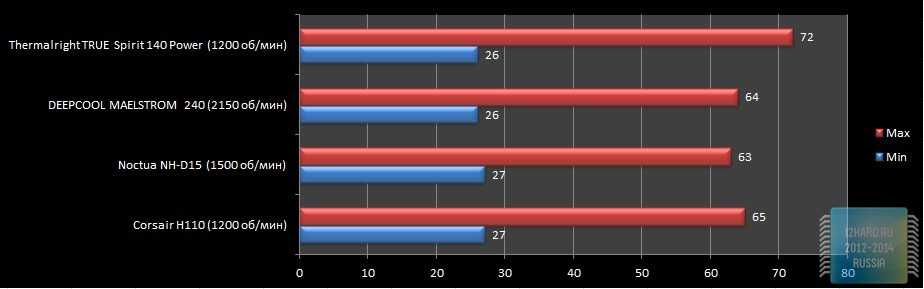

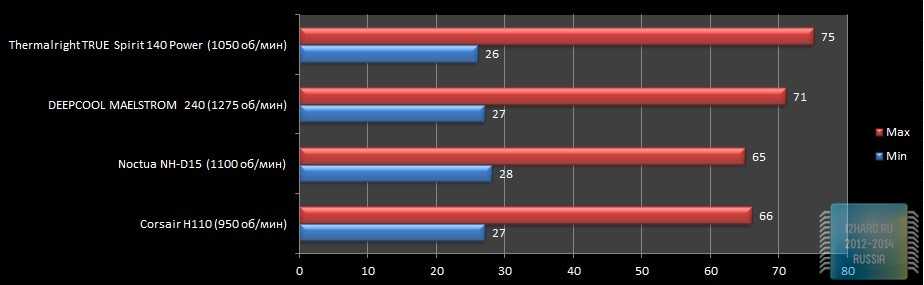

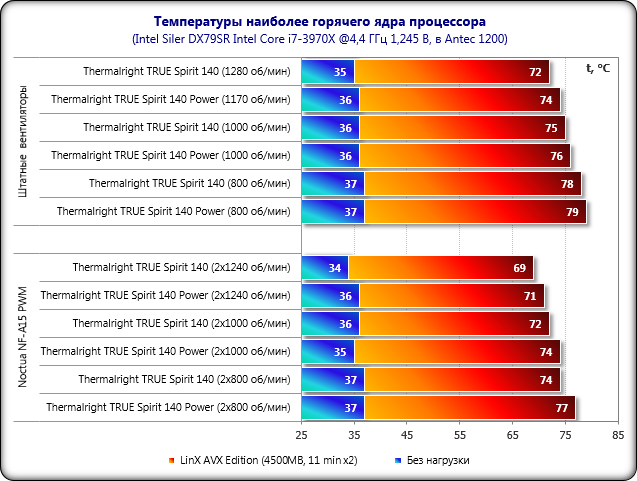

На графиках, которые представлены ниже, указаны минимальные/максимальные температуры (°C)ядер процессора в простое/нагрузке.

Подход №1.

После этого подхода могу отметить то, что комплектный вентилятор TY-147 работает очень тихо. Он практически не выделяется на фоне работы ПК. Но, к сожалению, максимальное количество оборотов в минуту отличается от заявленного значения. Фактическое значение составляет 1200 об/мин, когда на сайте производителя заявлено 1300 об/мин. Также отмечу, что TRUE Spirit 140 Power по итогам первого тестирования находится далеко позади. Это неудивительно, так каксоперникипредставляютнемного иной класс. TRUE Spirit 140 Power вполне справляется с поставленной задачей, хотя и не показывает заоблачных результатов.

Подход №2.

В этом случае разрыв между TRUE Spirit 140 Power и DEEPCOOL Maelstrom сокращается до 4 градусов. Относительно результатов Noctua NH-D15 и Corsair H110разрыв лишь увеличился. Результат в 75 градусов, при условии, что работу комплектного вентилятора вообще не слышно, считаю приемлемым. Немного поправить положение могла бы установка второговентилятора на радиатор.По собственному опыту могу утверждать, что добавление второго вентилятора может снизить максимальный уровеньтемпературы до 4 градусов. Но подобная процедураотрицательно сказывается на шумовых характеристиках кулера. Так, приустановке дополнительного вентиляторана схожие с обозреваемымодносекционные кулеры в виде NoctuaNH-U14S и Thermalright Archon SB-e X2, появлялось некоторое паразитное шуршание, которое создавалось воздушным потоком при прохождении его через оребрение радиатора.

Вывод

К сожалению, в моей копилке результатов тестирования отсутствуют показатели односекционных кулеров, подобных герою статьи с учетом указанной выше тестовой конфигурации. Относительно же полученных результатов, можно сказать, что TRUE Spirit 140 Power вполне неплохой вариант для высокопроизводительной системы. Эта модельнеплохо справляется со своей прямой задачей. А наличие в комплекте второй пары скоб позволит повысить эффективность путем установки второго вентилятора. Проведенный компанией Thermalright рестайлинг TRUE Spirit 140 можно признать удачным.

Плюсы:

• Легкий процессустановки;
• Тихий вентилятор;
• Неплохие показатели теплоотведения.

Минусы:

Сюда можно отнести лишь стоимость, которая существенно возросла в связи с последними событиями.
