Обзор и тест процессорного кулера thermalright silver arrow ib-e

Тестовый стенд и тестирование

CPU-Z ROG 1.69.2, Aida64, RealTemp 3.70, Prime95 (для 100% нагрузки на процессор)

Для тестирования Thermalright Silver Arrow IB-E мы использовали платформу Intel LGA 1150 с установленным процессором Intel Core i7-4770k 3,5GHz и материнской платой ASUS Z87-Plus. В качестве теплопроводного интерфейса была использована термопаста Gelid GC-Extreme.

Оба вентилятора Thermalright TY-141 были соединены комплектным переходником-разветвителем, и подключены к разъему CPU-fan материнской платы. Оценка производительности кулера проводилась при следующих скоростях работы вентиляторов:

• 1050 об/мин;
• 830 об/мин;
• 570 об/мин.

Скорость вращения вентиляторов мониторилась с помощью программы Aida64, температура ядер процессора с помощью RealTemp 3.70, а нагрузка на процессор выполнялась с помощью Prime95. На графике представлена зависимость температуры самого горячего ядра процессора (в градусах Цельсия) от скорости вращения вентиляторов (об/мин). Температура в помещении на момент тестирования составляла 24 градуса Цельсия.

На графике представлена зависимость температуры самого горячего ядра процессора в градусах Цельсия от скорости вращения вентиляторов об/мин.

Несмотря на то, что вентиляторы Thermalright TY-141 имеют диапазон вращения от 900 до 1300 об/мин, с помощью регулировки через биос материнской платы удалось установить более скромные скорости вращения. При выбранных скоростных режимах кулеру Thermalright Silver Arrow IB-E удалось показать отличные результаты, охладив такой горячий процессор как Intel Core i7-4770k с успехом.

Особенности конструкции

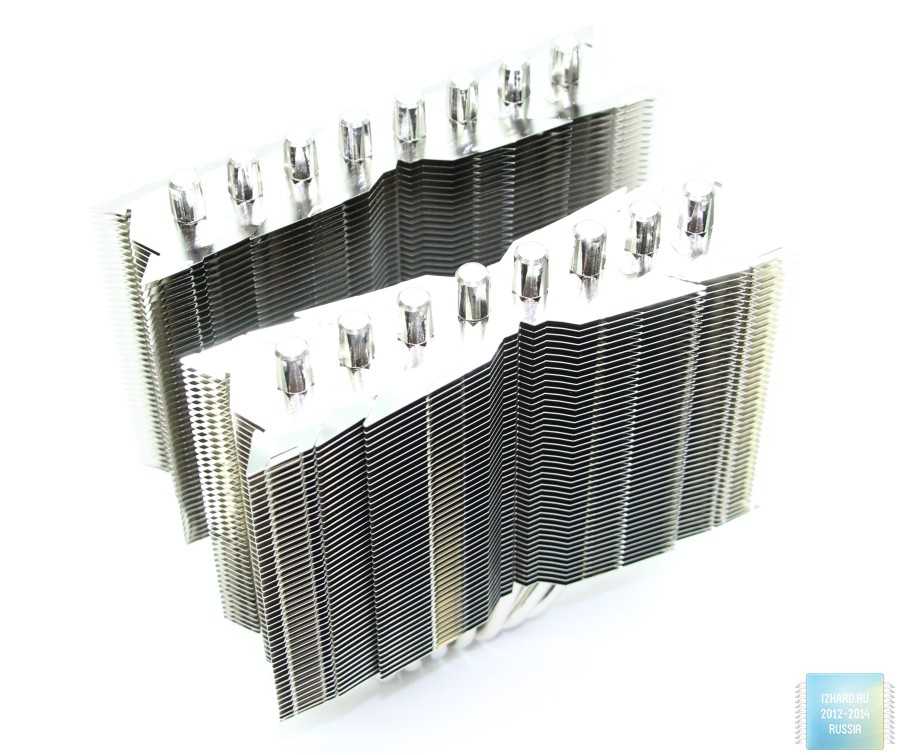

Радиатор Thermalright Silver Arrow IB-E представляет собой классическую двухсекционную башенную конструкцию, где несколько тепловых трубок, отводя тепло от основания теплосъемника, передают его на множество алюминиевых пластин. При этом сами пластины на низаны на тепловые трубки таких образом, что образуются две секции. Габариты радиатора системы охлаждения составляют 154х163х103 мм в длину, высоту и ширину соответственно. Масса радиатора равна 750 граммам, а общая площадь рассеивания составляет внушительные 10500 миллиметров квадратных.

Количество алюминиевых ребер, опресованных на тепловые трубки составляет по 63 шт. на каждую из секций радиатора. Толщина ребер равна 0,4 мм, а межреберное расстояние 1,5 мм. Материал ребер — никелированный алюминий.

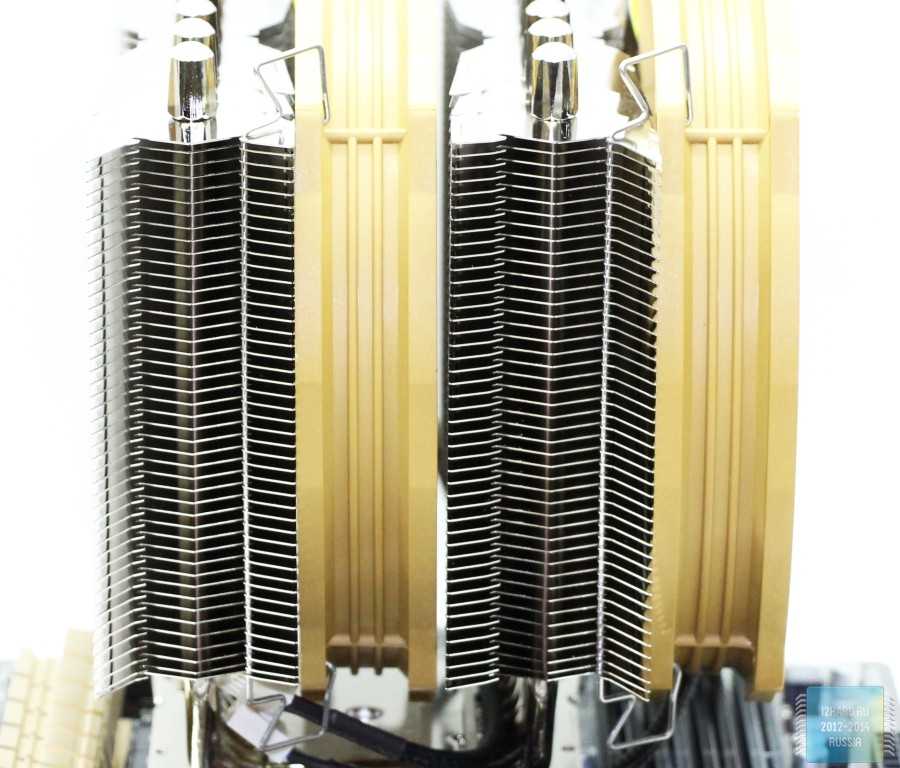

Как видно на фото в профиль, ребра имеют сложные скошенные формы. Такое инженерное решение рассчитано обеспечить лучший обдув поверхности ребер потоков воздуха от вентиляторов.

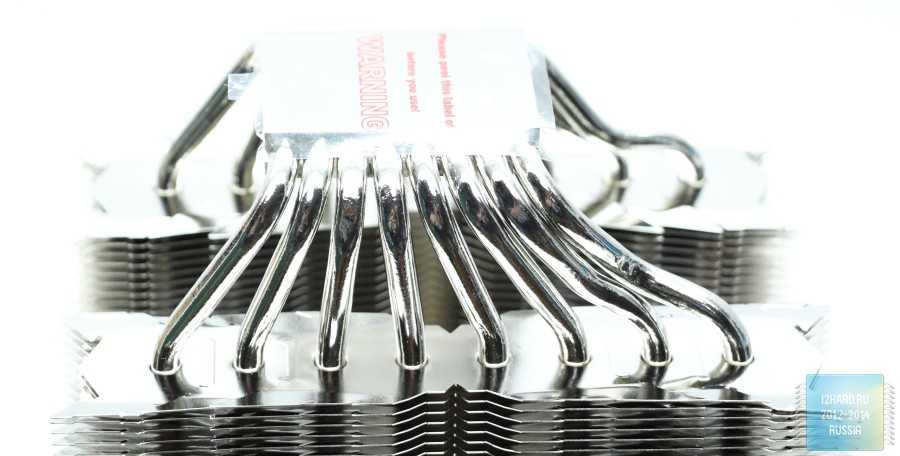

В Thermalright Silver Arrow IB-E используются восемь тепловых трубок диаметром 6 мм. Они сделаны из меди, и также никелированы, как и ребра.

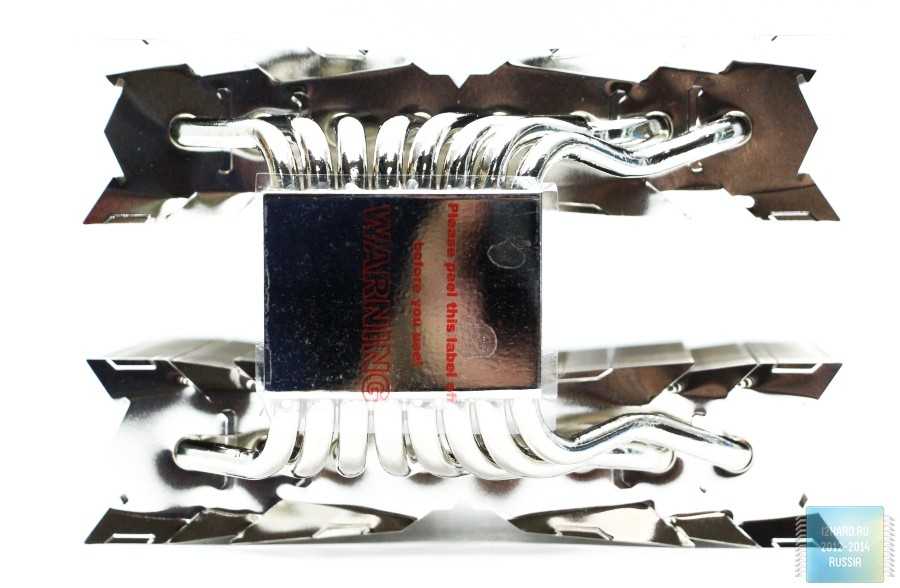

Площадь основания кулера Thermalright Silver Arrow IB-E имеет размеры 52х40 мм. Столь большая площадка основания рассчитана, в том числе и на процессоры Intel линейки LGA1366 и LGA2011. Поверхность основания кулера заклеена транспортировочной пленкой.

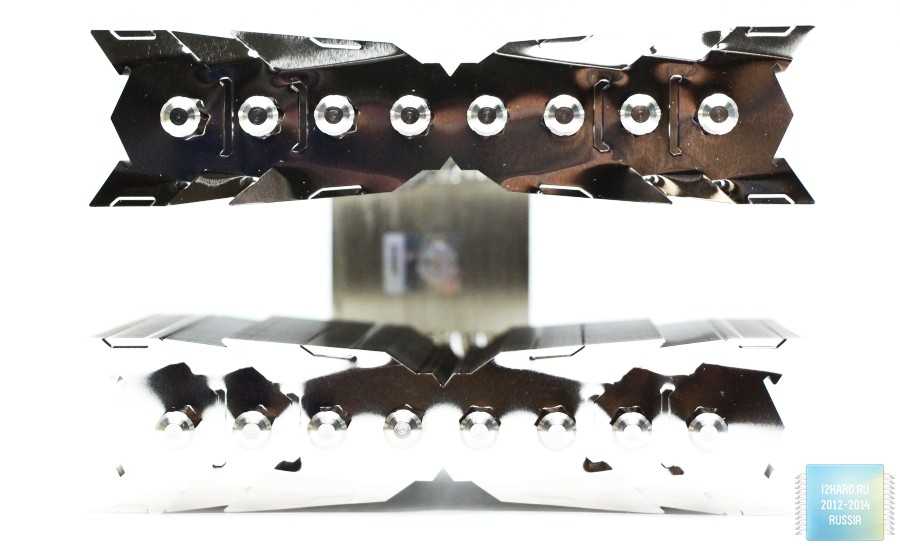

Ребра конструкции Thermalright Silver Arrow IB-E имеют форму крыльев. Такое оформление придает особый презентабельный вид кулеру.

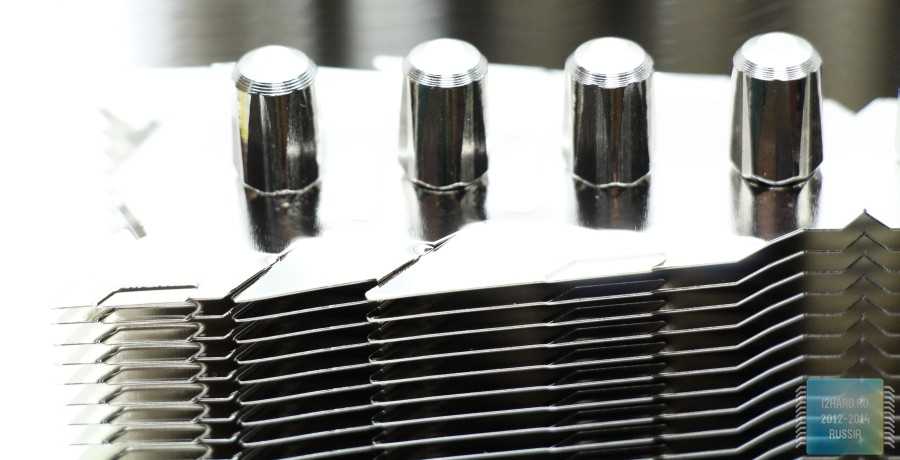

Также красиво оформлены и кончики тепловых трубок, которые сделаны не в форме обычных приплюснутых окончаний, а имеют специальные металлические колпачки.

Форма расположения тепловых трубок по относительно секций радиатора и основания такова, что о одной из сторон тепловые трубки имеют более пологий скос. Реализовано это для большей совместимости с радиаторами охлаждения силовых элементов материнских плат.

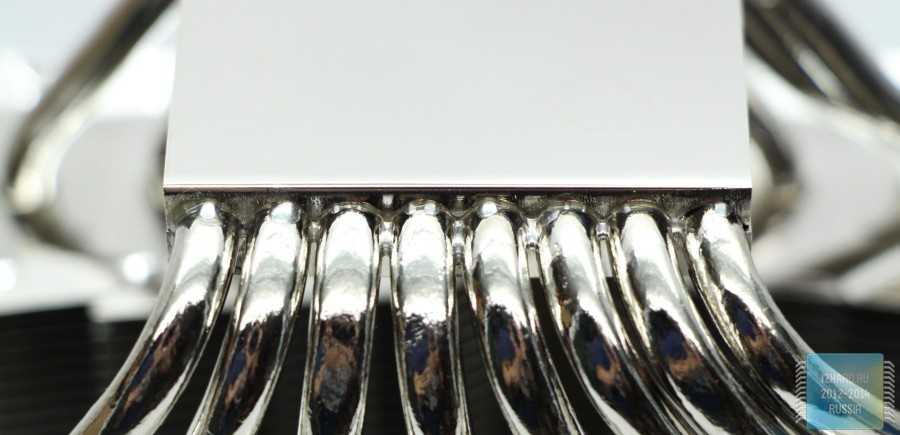

На выходе из основания тепловые трубки пропаяны. Нареканий по сборке и точности подогнанных деталей у нас не нашлось.

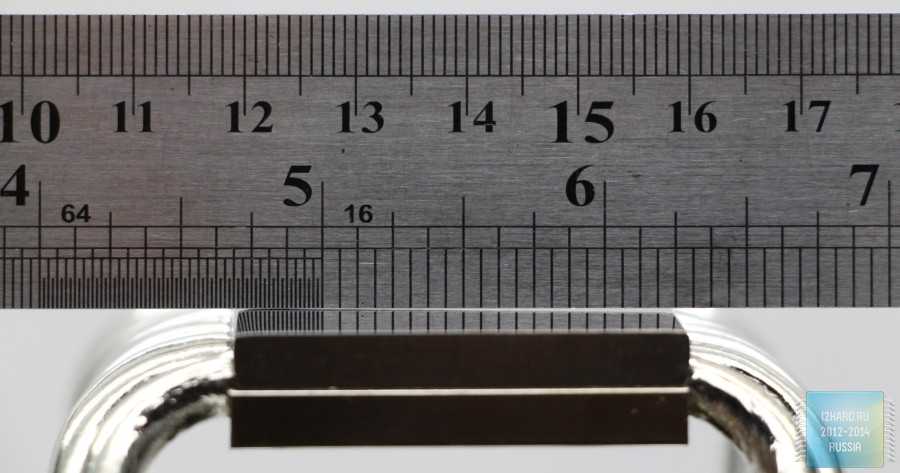

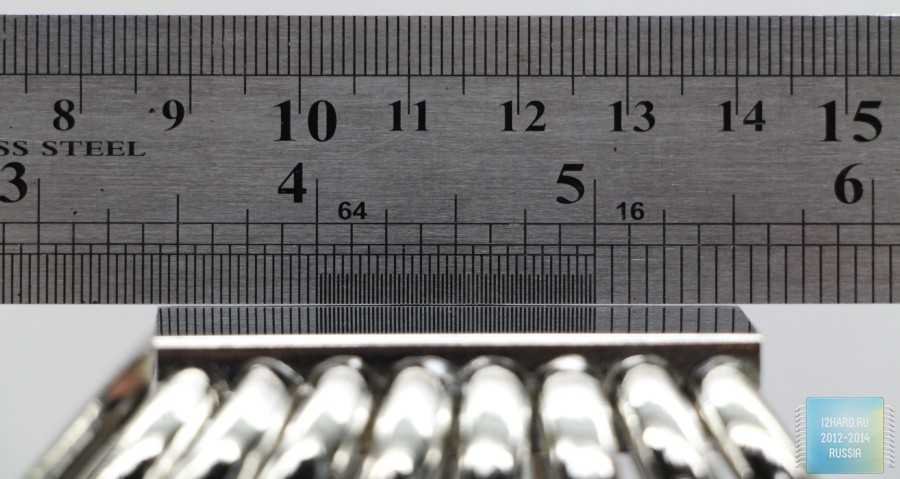

Поверхность основания, несмотря на многочисленные ожидания, не является ровной и имеет малозаметную выпуклость по центру. Такую форму основания в Thermalright придают не случайно — инженеры компании целенаправленно шлифуют поверхность своих продуктов для обеспечения более сильного прижима кулера к крышке процессора при фиксации его на материнскую плату.

Что касается обработки основания, то здесь Thermalright можно только похвалить — поверхность обладает зеркальным отражением.

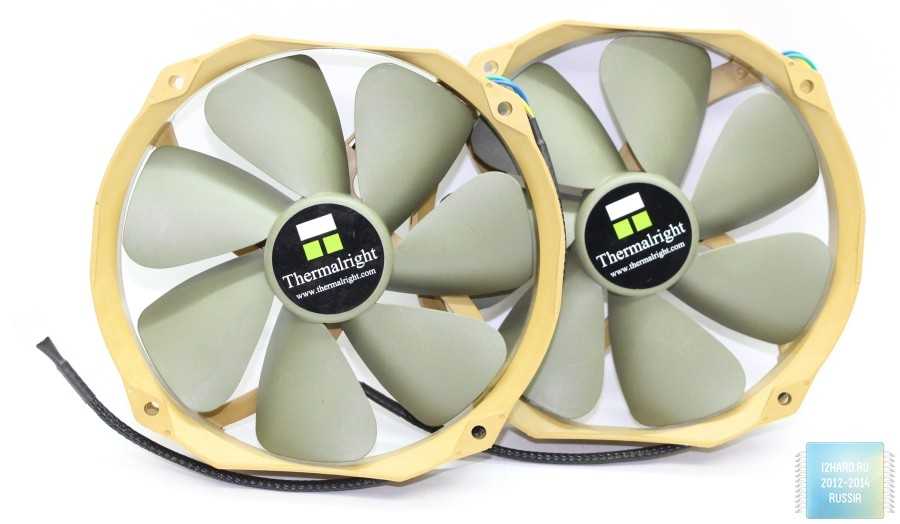

За обдув радиатора в Thermalright Silver Arrow IB-E отвечают пара семилопастных вертушек Thermalright TY-141 с типоразмером 140х140 мм.

Данные вентиляторы производятся уже несколько лет, и зарекомендовали себя как тихое и эффективное решение.

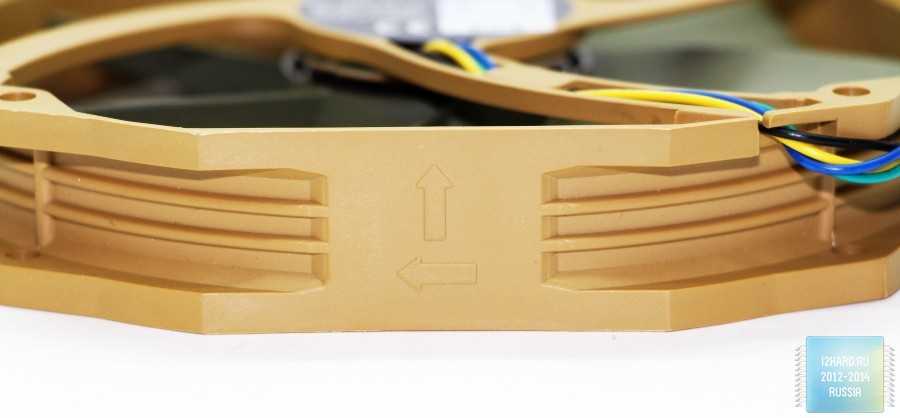

Для удобства и понимания правильности установки на корпусе вентиляторов присутствуют указатели направления вращения и направления воздушного потока.

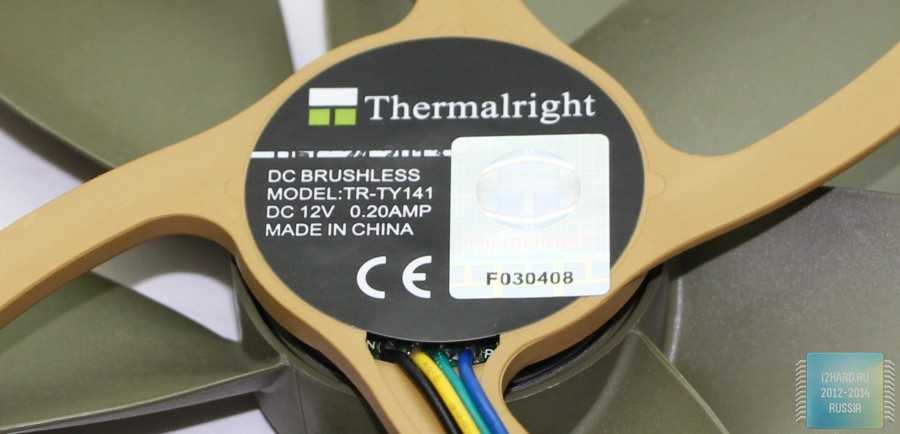

Рабочие параметры Thermalright TY-141 — 0,2А сила тока и 12В рабочее напряжение. При этом данные вертушки оснащены PWM-регулировкой. Скорость вращения может варьироваться от 900об/мин до 1300 об/мин.

В собранном состоянии Thermalright Silver Arrow IB-E представляет собой весьма массивную конструкцию, масса которой составляет 1100 грамм.

Времена, когда у «серебряной стрелы» вентиляторы крепились с помощью проволочных скоб ненадежно — прошли. На смену сомнительной схеме крепления, когда скоба цеплялась концами за радиатор системы охлаждения, а лишь небольшими ушками удерживала вентилятор, пришло иное решение. Новая схема крепления предполагает надежный и более эффективный метод крепления, когда скоба концами цепляется за отверстия в корпусе вентилятора, а уже основная часть скобы с натягивающим усилием заводится в специальный желоб на радиаторе системы охлаждения.

Внешний вид на материнской плате

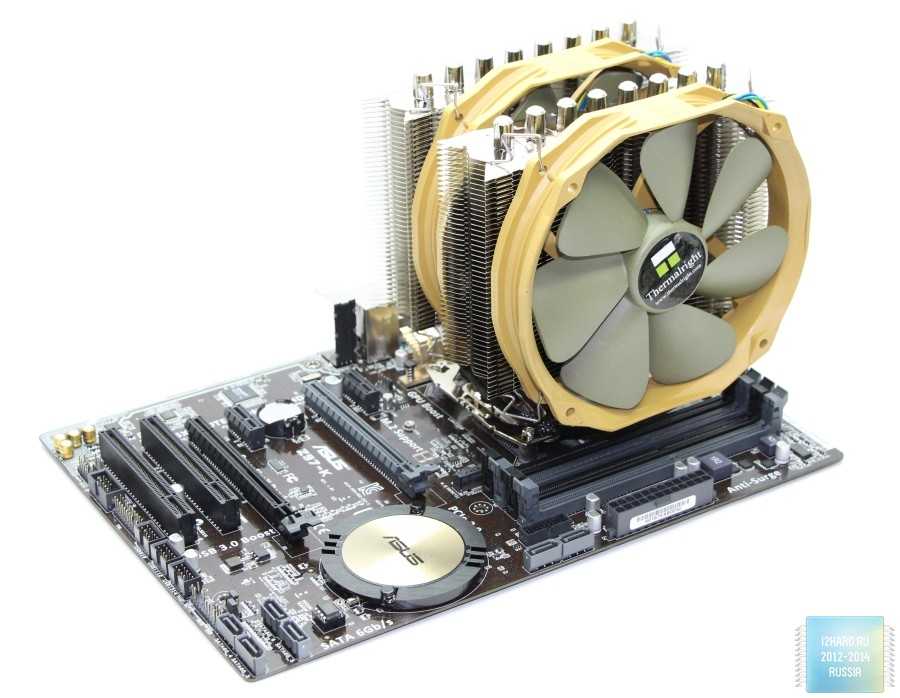

Разговоры о том, что кулер Thermalright Silver Arrow IB-E выглядит массивно на материнской плате даже формата АТХ, имеют место быть. Конструкция кулера действительно выглядит монстроподобно.

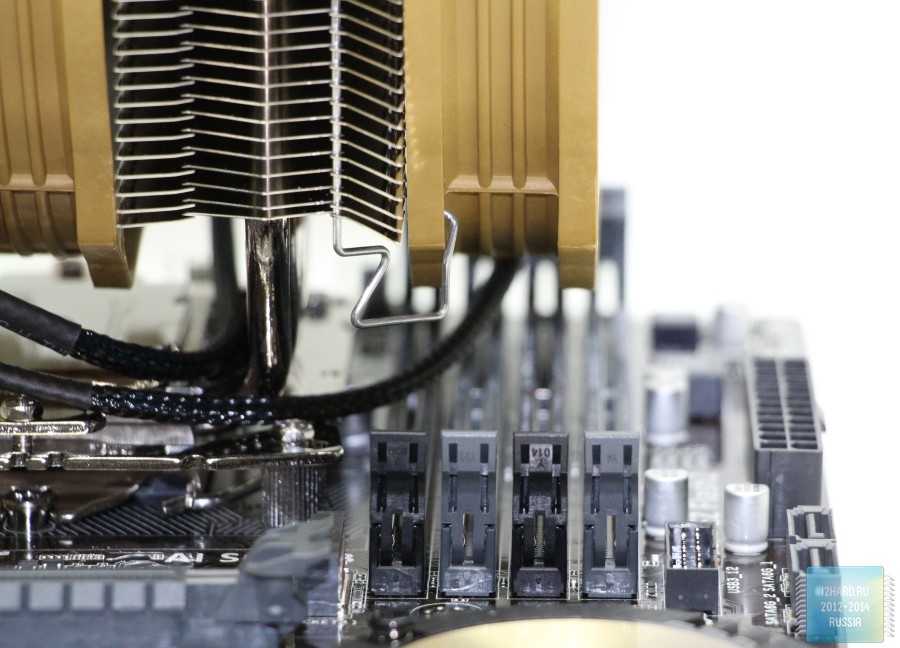

Thermalright Silver Arrow IB-E закрывает собой не только сокет и околосокетное пространство, но и целых три разъема под оперативную память.

Поэтому владельцам такого кулера как Thermalright Silver Arrow IB-E придется либо переставить вентиляторы в другое положение, либо использовать планки памяти стандартной высоты, без высоких радиаторов.

Что касается слотов расширения PCI-E x16 и PCI-E x1, то на них кулер Thermalright Silver Arrow IB-E никаких ограничений не накладывает.

Страница 1: Тест и обзор: Thermalright Silver Arrow IB-E и IB-E Extreme – два обновленных кулера

Весной 2014 года Thermalright представила кулер Silver Arrow IB-E, преемника популярных моделей Silver Arrow SB-E и SB-E Extreme. Кулер IB-E представляет собой обновлённую версию предшественника, а Extreme Edition ориентирован на оверклокеров, причём он должен конкурировать с СВО с замкнутым контуром. Мы протестировали оба кулера.

Thermalright постоянно добавляет к своим продуктам инновации и улучшения, поэтому на рынок выходят всё новые модули кулеров, заменяя предыдущие поколения. Такая судьба была уготовлена в этом году Silver Arrow SB-E, который уступил место обновлённому кулеру. Самая существенная инновация Silver Arrow IB-E заключается в дизайне радиатора. У нового радиатора дизайн асимметричный, что обеспечивает хороший уровень совместимости с материнскими платами и корпусами. Кроме того, верхний слот PCI Express у материнских плат ATX больше не блокируется – подобную критику часто высказывали по поводу предыдущих моделей Thermalright с двумя радиаторами.Конечно, при такой конструкции необходимо убедиться, что радиатор не слишком сильно смещён вверх, чтобы он не конфликтовал с вентиляторами под крышкой корпуса или блоком питания. Thermalright утверждает, что подобных конфликтов удалось избежать, кулер не выступает за габариты стандартных материнских плат ATX. Также и высота кулера была уменьшена на 5 мм, чтобы улучшить совместимость со средними башнями. Расстояние между основанием кулера и рёбрами было увеличено, чтобы радиатор не конфликтовал с высокими распределителями тепла модулей памяти. Оба кулера доступны в рознице с весны 2014 года, хотя модель IB-E Extreme в продаже мы не обнаружили.

» Fotostrecke

Прямыми конкурентами Silver Arrow IB-E и IB-E Extreme в наших тестах выступят хорошо известные воздушные кулеры Noctua NH-D15, Noctua NH-D14 SE2011, Phanteks PH-TC14PE_BK и EKL Alpenföhn K2, а также компактные модели систем водяного охлаждения «всё в одном». В нашей тестовой базе также присутствуют и обычные кулеры-башни, подобные Akasa Venom, Prolimatech Megahalems, Arctic Cooling Freezer i30 или Alpenföhn Brocken 2. По просьбам читателей мы добавили в нашу тестовую базу кулер Thermalright Macho 120 в новой версии A, а также старшую модель Thermalright HR-02 Macho BW (тоже в новой версии A). Наша тестовая база была доработана в 2014 году, мы используем новый и крупный корпус NZXT Phantom 820, в котором есть достаточно места для установки СВО с 280-мм теплообменниками и крупных кулеров. Перед тем, как мы перейдём к рассмотрению внешнего вида кулера, позвольте привести спецификации Silver Arrow IB-E или IB-E Extreme:

<>Тест и обзор: Thermalright Silver Arrow IB-E и IB-E Extreme – два обновленных кулераThermalright Silver Arrow IB-E/IB-E Extreme в деталях


Технические характеристики

Заключение

На сегодняшний день Thermalright Silver Arrow IB-E это не революция, но практически доведенная до идеала топовая система охлаждения. Слабых сторон у новинки практически нет, а вот преимущества как раз налицо. Прежде всего стоит оценить в Thermalright Silver Arrow IB-E высочайшее качество изготовления и отлично обработанное основание. Также стоит отменить совершенно новый метод крепления вентиляторов к радиатору процессора. Тандем в виде проработанного радиатора системы охлаждения и качественных вентиляторов Thermalright TY-141 позволяет на практике добиваться впечатляющих результатов в охлаждении процессоров при наименьшем уровне шума. Все это позволяет кулеру Thermalright Silver Arrow IB-E оставаться в гонке за звание одного из самых эффективных кулеров среди воздушных систем охлаждения, имея черты победителя уже на старте.

Плюсы:

• высокое качество изготовления;
• хорошая комплектация;
• высокая совместимость со всеми современными платформами;
• простой и удобный процесс установки;
• высокая эффективность охлаждения;
• тихие вентиляторы.

Минусы:

завышенная цена на территории РФ.

Наша редакция i2HARD, оценивая Thermalright Silver Arrow IB-E по достоинству, присуждает этому кулеру справедливую оценку — золото.
