Установка

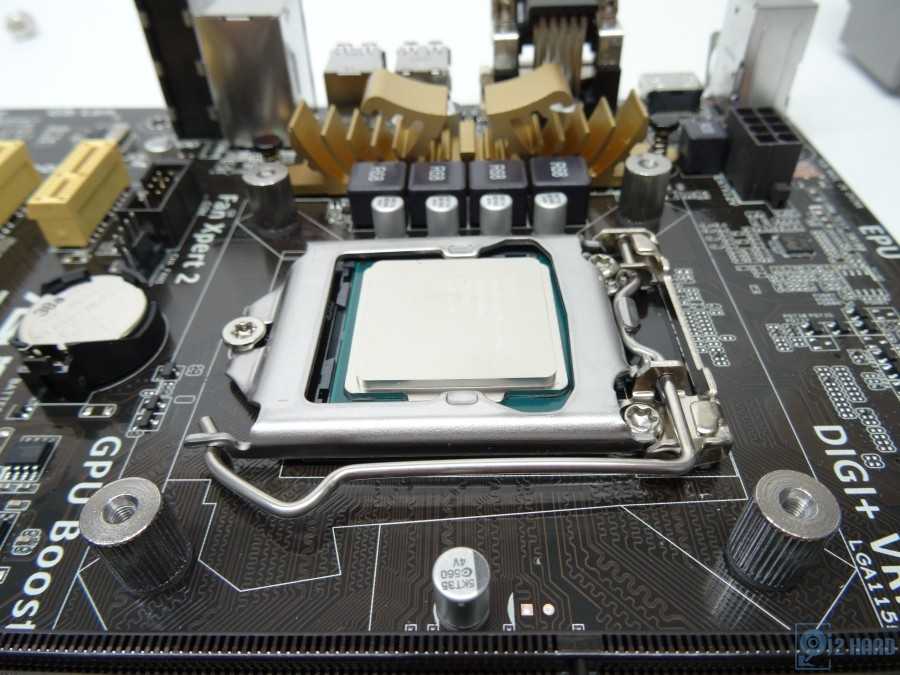

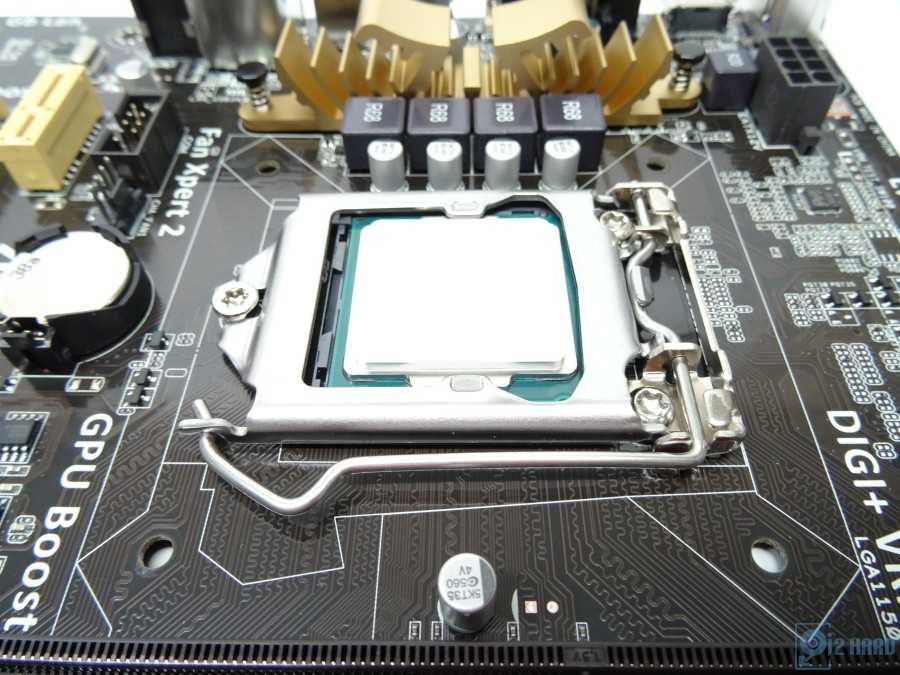

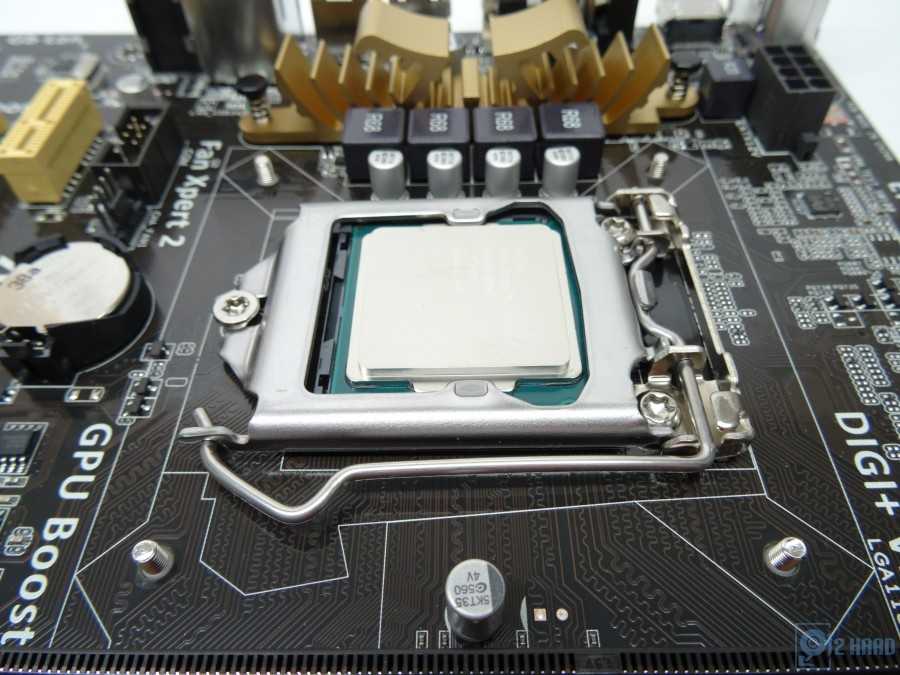

Процесс установки Thermalright Macho Black был наглядно продемонстрирован на примере LGA1150. В качестве испытуемой материнской платы была задействована ASUS Z87-K формата АТХ. Началом сборки стала установка процессора в сокет материнской платы.

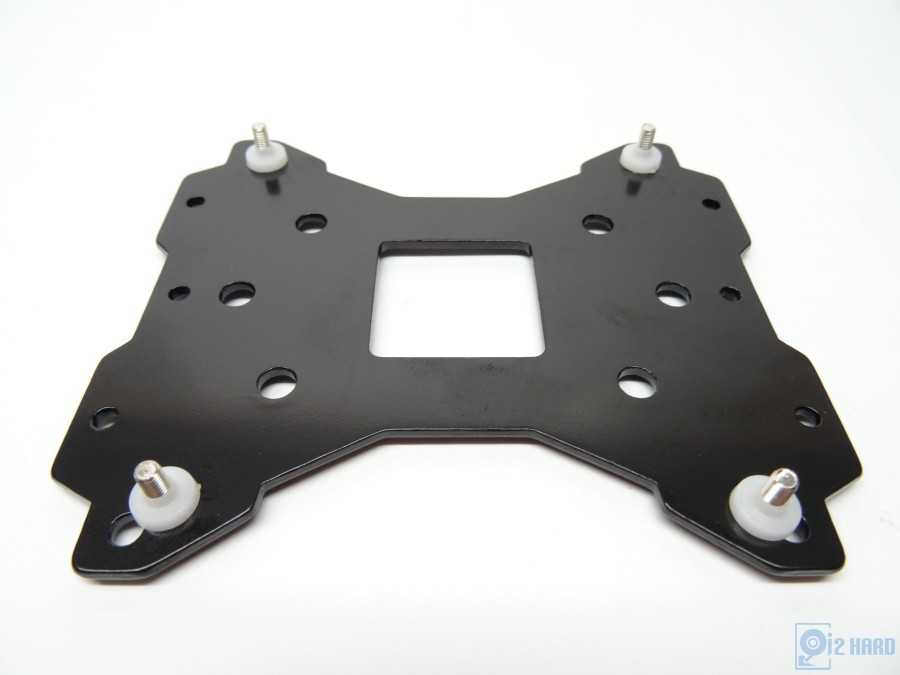

На бекплейт в соответствующие сокету отверстия были установлены болты с белыми пластиковыми шайбами.

Затем на эту пластину укладывалась материнская плата, через крепежные отверстия которой продевались болты, закрепленные на бекплейте.

Для того, чтобы зафиксировать бейплейт сзади материнской платы, на болты накручивались соответствующие гайки, имеющие сквозную резьбу.

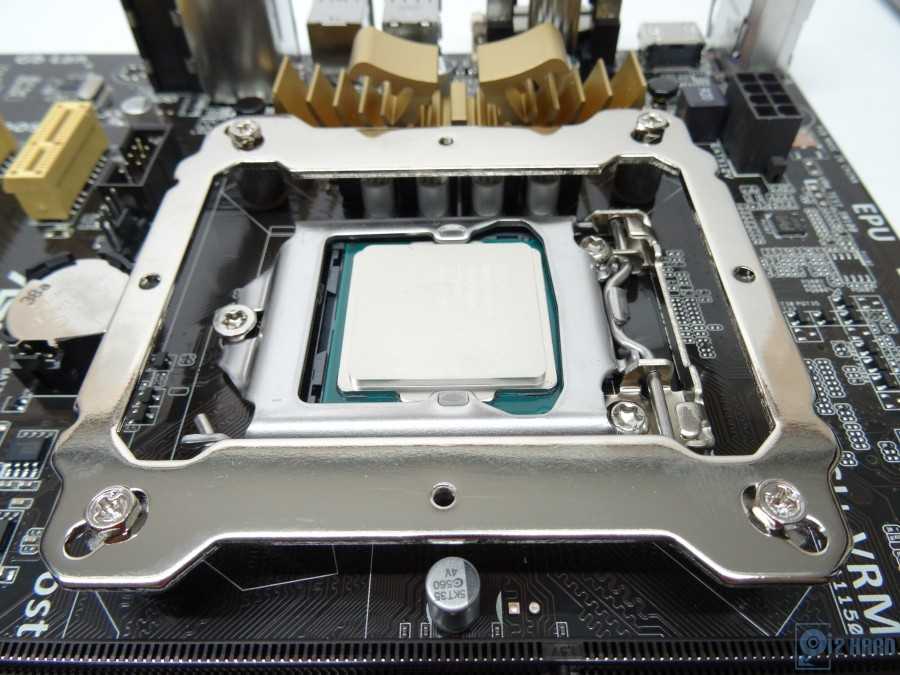

Следующим этапом шла установка металлической рамки с последующей ее фиксацией четырьмя маленькими винтами. Сама металлическая рамка имеет по центрам сторон соответствующие отверстия для крепления прижимной пластины. В зависимости от выбора, саму прижимную пластину, а следовательно и сам радиатор, можно установить либо в горизонтальном, либо в вертикальном положении.

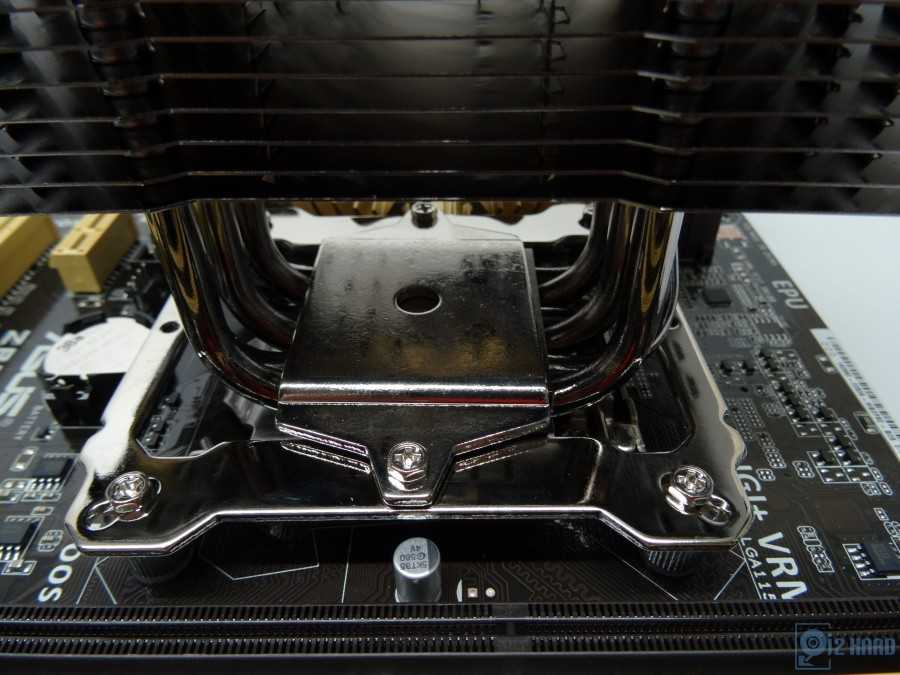

После выбора положения устанавливаем радиатор кулера на процессорный разъем и фиксируем его с помощью прижимной пластины. Заключительным этапом установки является монтаж вентиляторов на радиатор системы охлаждения с помощью комплектных проволочных скоб. Разумеется, что вентиляторы стоит устанавливать по схеме — первый на вдув, второй на выдув.

Упаковка и комплектация

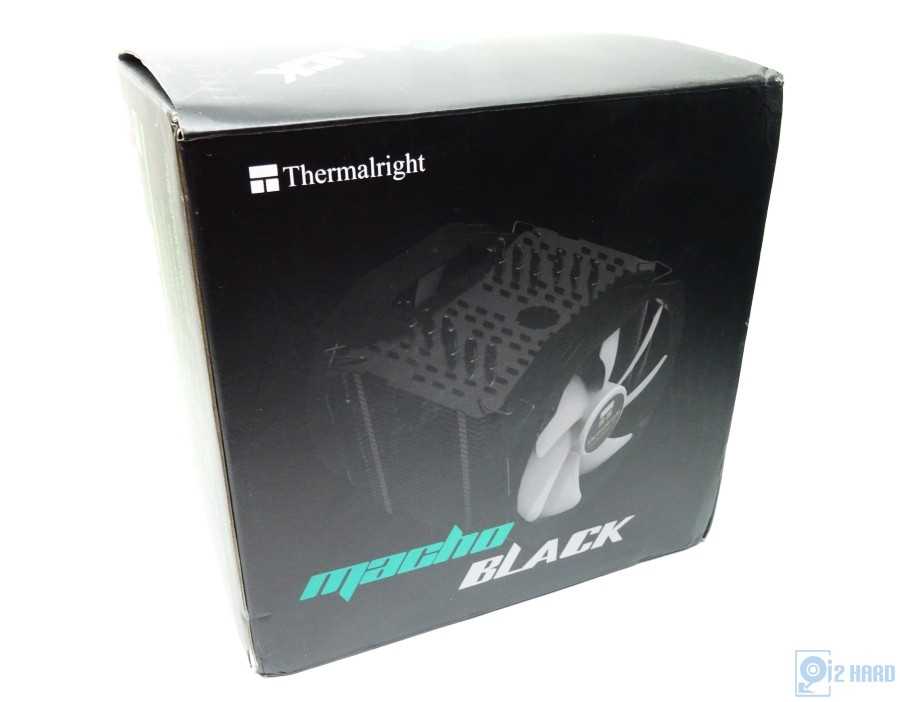

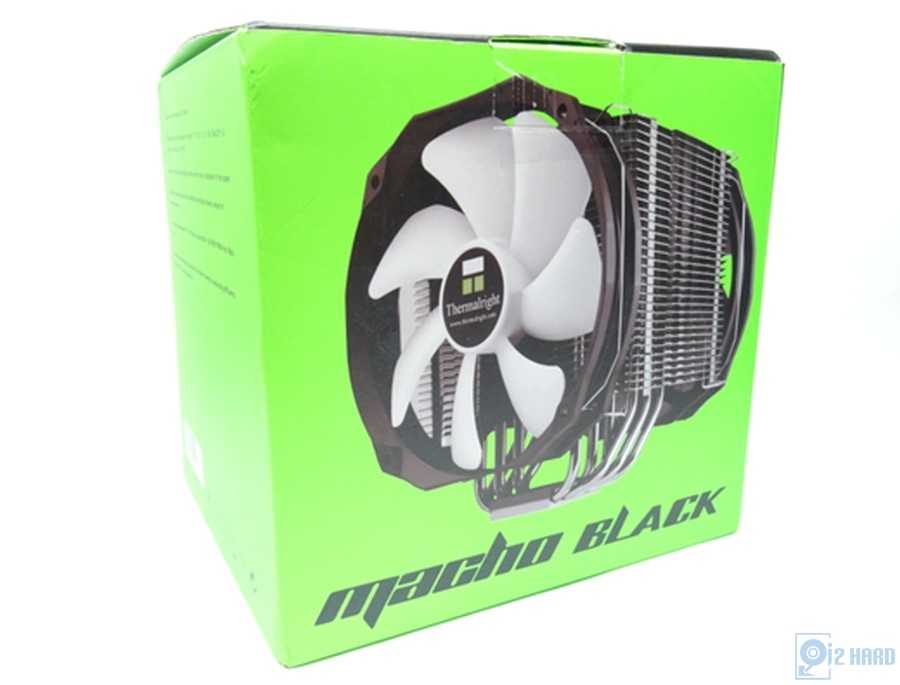

Упаковка кулера Macho Black изготовлена из картона и оформлена достаточно смело, ярко зеленый цвет прекрасно гармонирует с черным. C обеих сторон коробки есть изображение кулера.

Коробка имеет квадратную форму и солидный вес. Взяв ее в руки с первых секунд понимаешь, что внутри находится серьезная вещь.

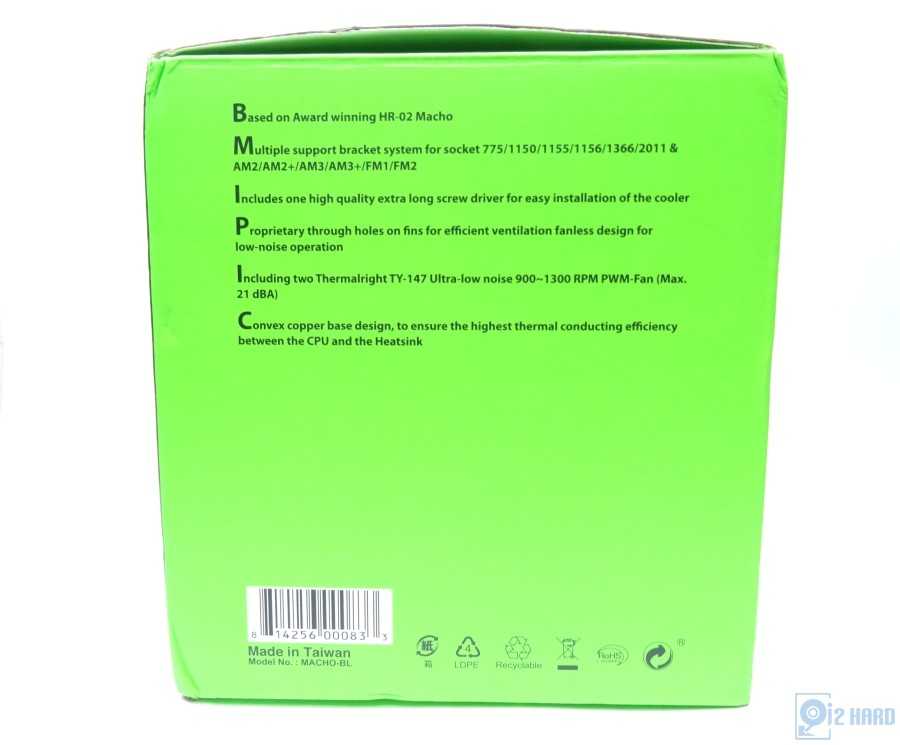

На одной из боковых граней расписаны технологические особенности кулера. Среди прочей информации перечислена совместимость с платформами Intel и AMD, а также указаны технические характеристики комплектных вентиляторов TY-147. Сам кулер произведен в Тайване.

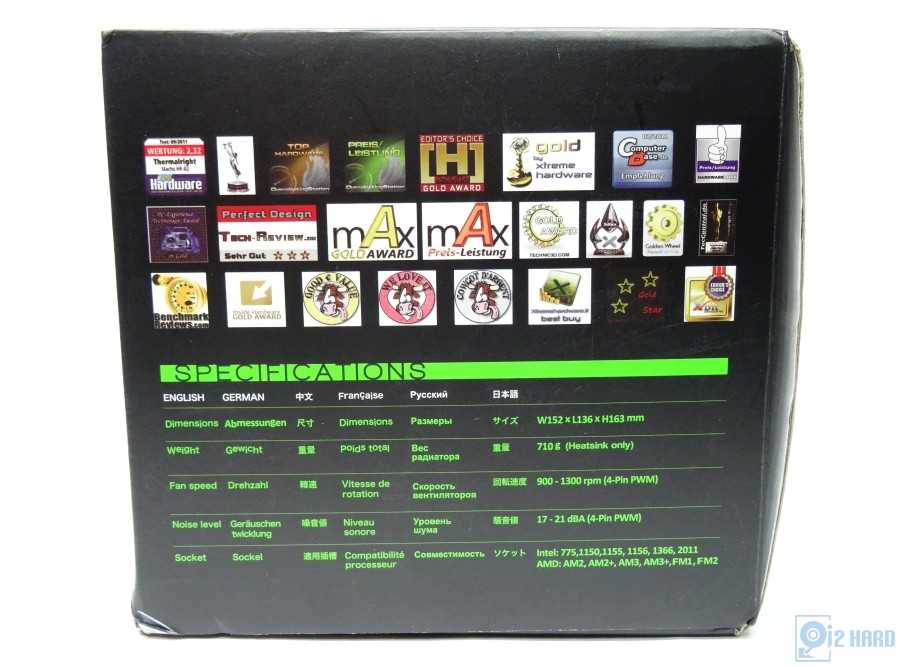

Технические характеристики Macho Black представлены на шести языках, включая русский. Несмотря на массивные габариты кулера стоит отметить небольшую массу радиатора в 710 грамм (без вентиляторов). Еще до старта продаж Macho Black получил множество наград от ведущих мировых интернет-изданий, о чем компания Thermalright не смогла умолчать и разместила все полученные кулером награды на его упаковке.

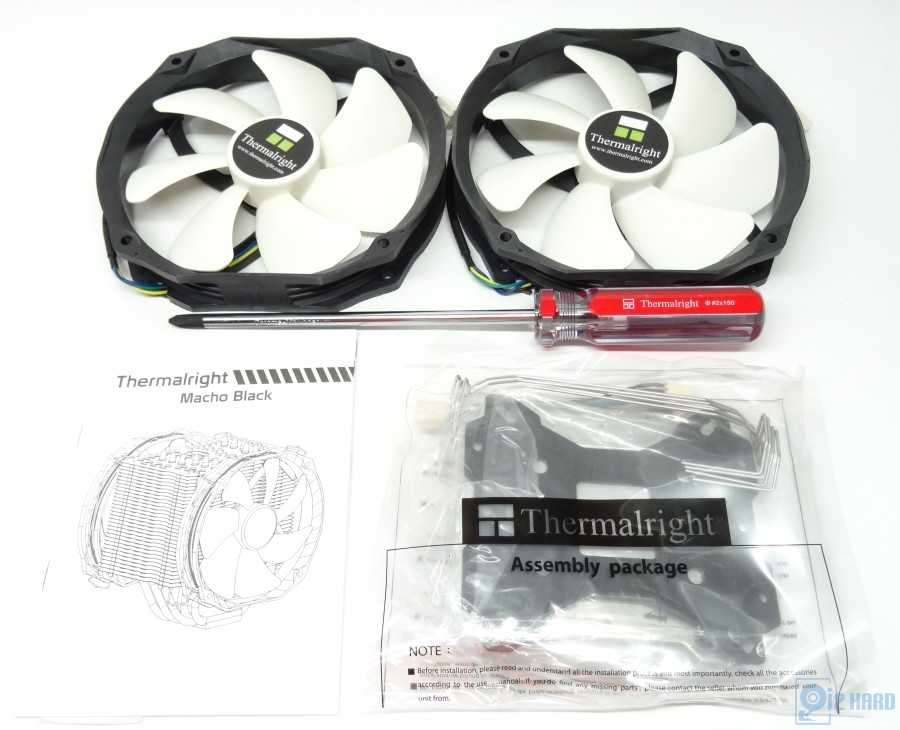

Комплектация Thermalright Macho Black включает в себя:

• два вентилятора TY-147 (900-1300 об/мин);

• руководство пользователя;

• отвертка;

• аксессуары кулера.

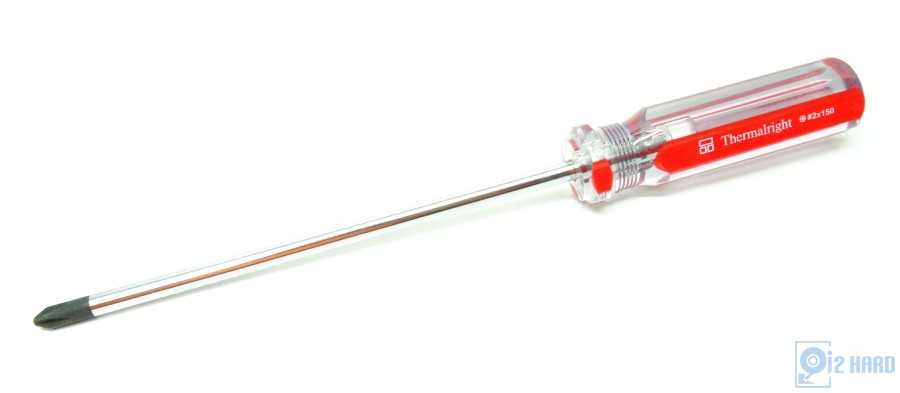

Присутствие в комплектации отвертки не является приятным дополнением, а насущной необходимостью, поскольку без отвертки произвести монтаж кулера на материнскую плату не получится. Подробнее об этом мы расскажем чуть ниже, рассматривая в деталях сам кулер и процесс его монтажа. Комплектная отвертка имеет удобную ручку и магнитный наконечник.

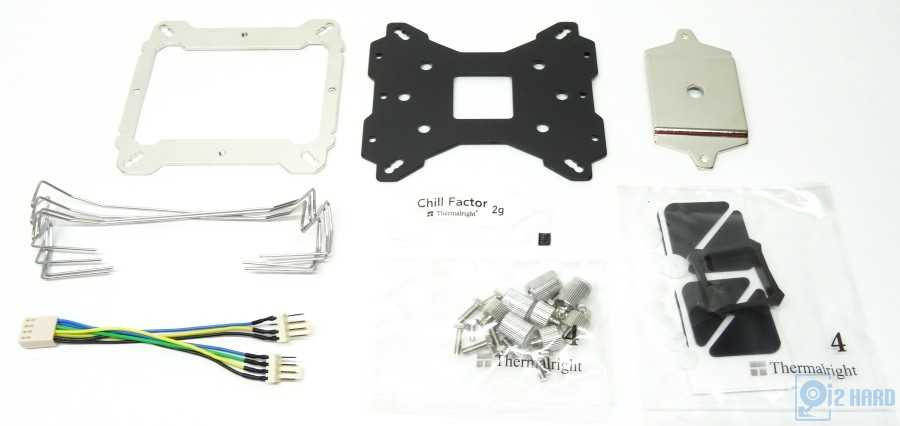

Большая часть аксессуаров кулера представляет собой крепления для монтажа радиатора на материнские платы с различными разъемами. Поддерживается установка на материнские платы на платформах Intel LGA775/1150/1155/1156/1366/2011, а также на платформах AMD Socket AM2/AM2+/AM3/AM3+/FM1/FM2. В комплекте идут четыре металлические скобы для крепления вентиляторов, а также восемь клеящихся поролоновых накладки в местах соприкосновения вентиляторов и радиатора для уменьшения вибрации. Не забыл производитель укомплектовать свой продукт и фирменной термопастой Chill Factor собственного производства — в комплекте есть небольшой пакетик массой в 2 грамма. Переходник питания вентиляторов с 2*4pin > 1*4pin призван объединить оба вентилятора в одну цепь и управлять их оборотами одновременно.

Thermalright HR-22 — громадный радиатор для охлаждения процессора в пассивном режиме

05.11.2012 13:00

Slayer Moon

SocButtons v1.5

Хорошие новости от компании Thermalright! Данный вендор готовит к выпуску радиатор, способный пассивно охлаждать процессоры с высоким показателем TDP.

Изделие называется HR-22, оно является наследником ныне существующих HR-02 и HR-02 Macho (второй успешно охлаждает мой 4.7ГГц i5-3570K), может использоваться как в пассивном режиме, т.е. без вентилятора/вентиляторов, так и в активном режиме — поддерживается установка 120/140мм «вертушек» на данный продукт Thermalright.

Пока что не озвучены спецификации изделия, т.е. габариты и вес, но по представленному фото (или рендеру?) с уверенностью можно утверждать то, что не во все корпуса HR-22 влезет, а уж некоторые слоты оперативной памяти (если использовать в паре с радиатором вентилятор) перекроет точно. Всё в лучших традициях HR-02 .

Thermalright скоро представит радиатор HR-22

Скорее всего, мы увидим данный продукт в январе 2013 года, на выставке CES. Было бы здорово найти тесты этого радиатора, уверен, что их будет выложено немалое количество.

Теги:

• heatsink
• hr 22
• thermalright
• радиатор

View the discussion thread.

Особенности конструкции

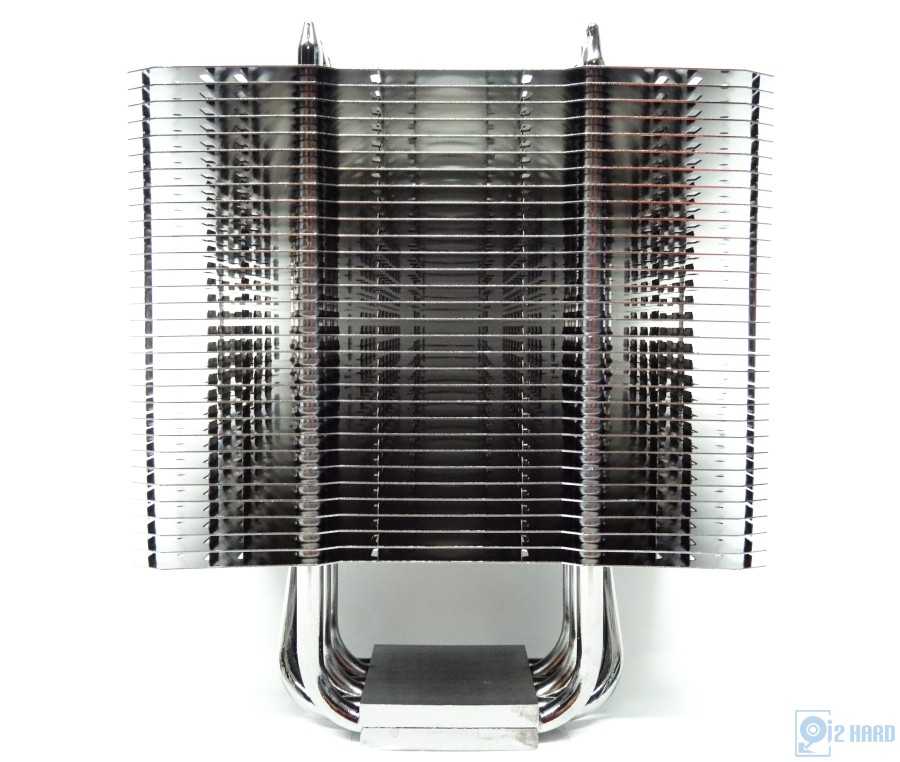

Радиатор Macho Black, включая тепловые трубки и основание, полностью никелирован. Такая обработка придает радиатору лишь стильный внешний вид, не оказывая как-либо влияния на эффективность охлаждения. габариты радиатора без вентиляторов не столь велики и составляют 140х102х162 мм в толщину, длину и высоту соответственно.

Радиатор Macho Black построен таким образом, что кулер имеет заметное смещение в сторону относительно контактной площади. Достигается такое смещение за счет того, что три из шести тепловых трубок выходят из основания под углом, и дойдя до пластин радиатора, меняют направление и выходят строго наверх. Это позволяет устанавливать кулер таким образом, чтобы он не мешал планкам оперативной памяти. Однако, как показывает практика, такое инженерное решение не спасает в случае применения планок памяти с высокими радиаторами.

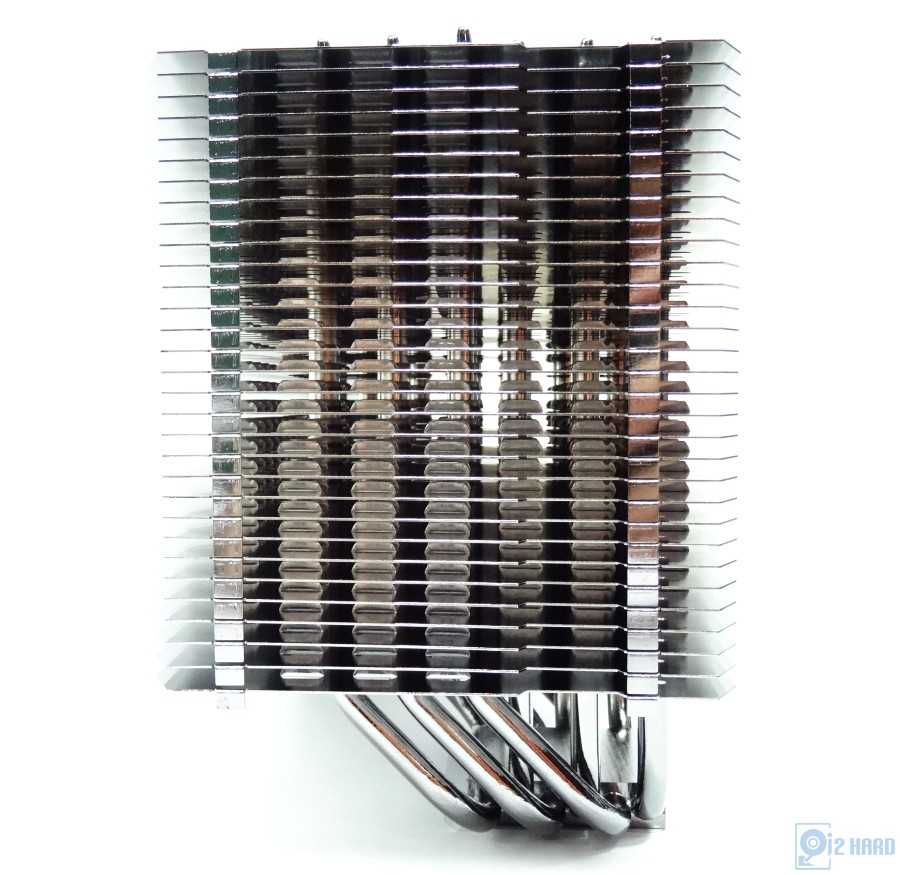

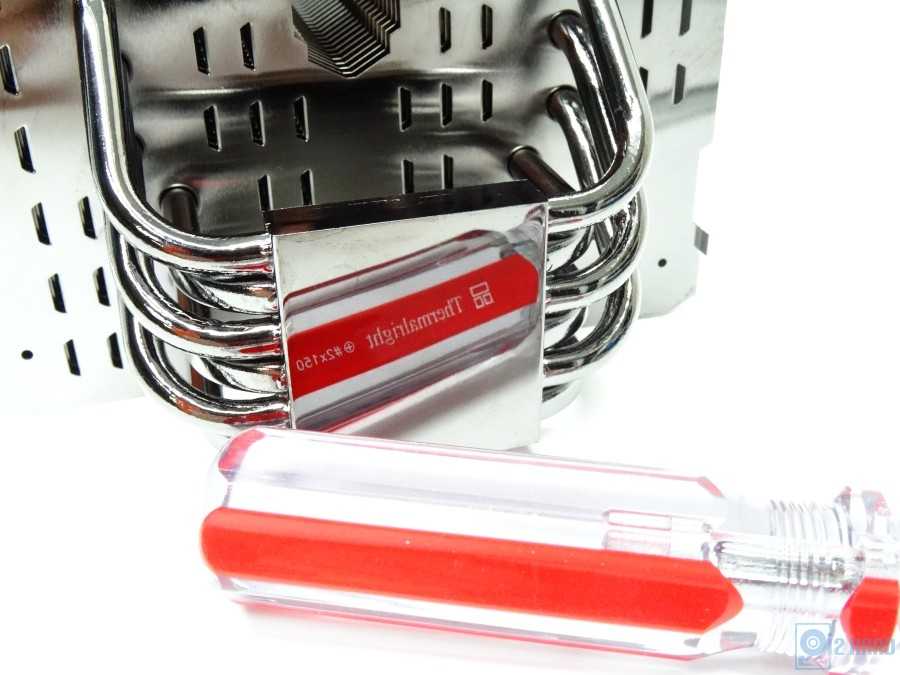

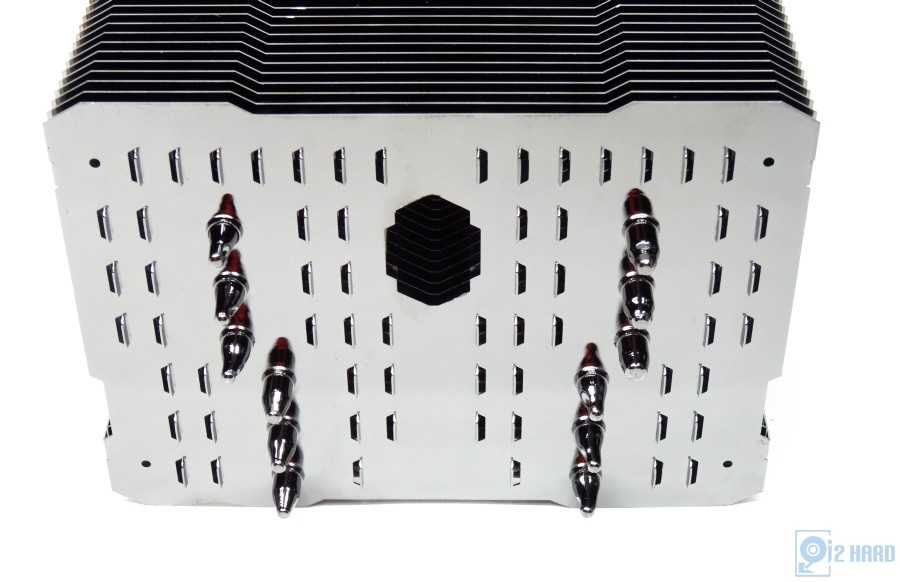

На шесть тепловых трубок диаметров 6 мм нанизана 31 алюминиевая пластина толщиной 0,4 мм методом опрессовки. Сами пластины по всей площади имеют многочисленные прорези для улучшения эффективности охлаждения за счет положительного влияния воздушного потока. Также почти по центру пластины имеют большой вырез, через который с помощью отвертки производится фиксация прижимной пластины к креплениям на материнской плате. Это и есть то самый инженерный шаг, который требует в обязательном порядке применения отвертки при монтаже этого кулера. И как следствие эту самую отвертку в комплекте.

Охлаждающие пластины снабжены четырьмя отверстиями для крепления металлических скоб, удерживающих вентиляторы.

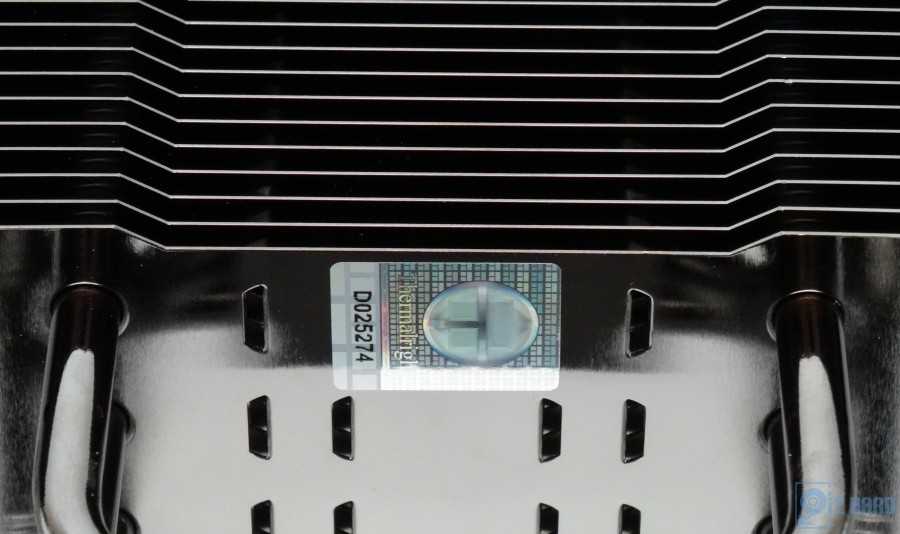

Голографическая наклейка на радиаторе системы охлаждения находится на самой нижней пластине и несет информацию о серийном номере кулера.

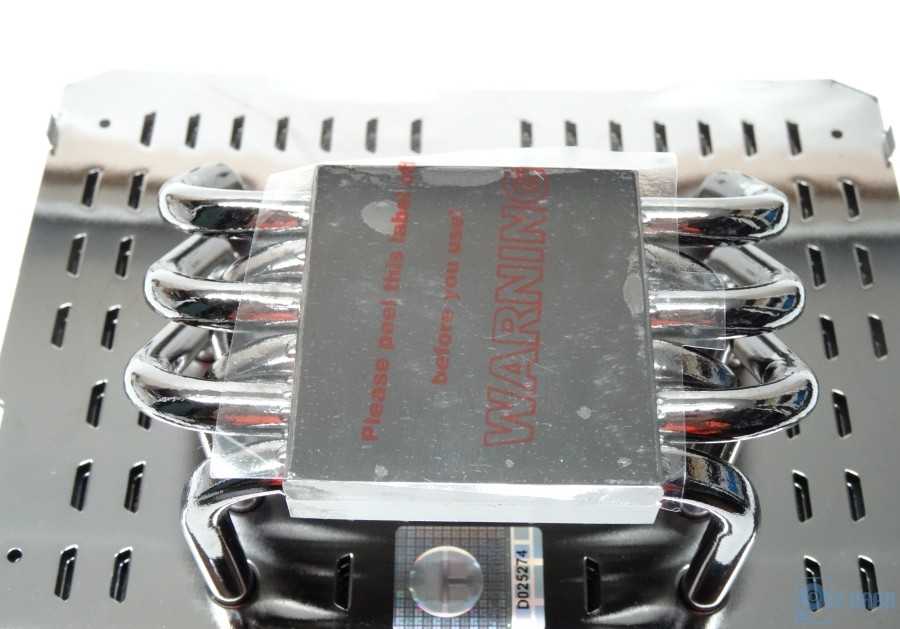

Само основание кулера защищено прозрачной пленкой во избежание повреждения поверхности во время транспортировки.

Тепловые трубки прикреплены к основанию кулера с помощью пайки с последующей обработкой никелированием.

Сама поверхность основания также никелирована и представляет собой ровную, отполированную практически до блеска зеркальную поверхность. Даже при детальном рассмотрении контактной площадки нет ни намека на ее обработку промышленной фрезой.

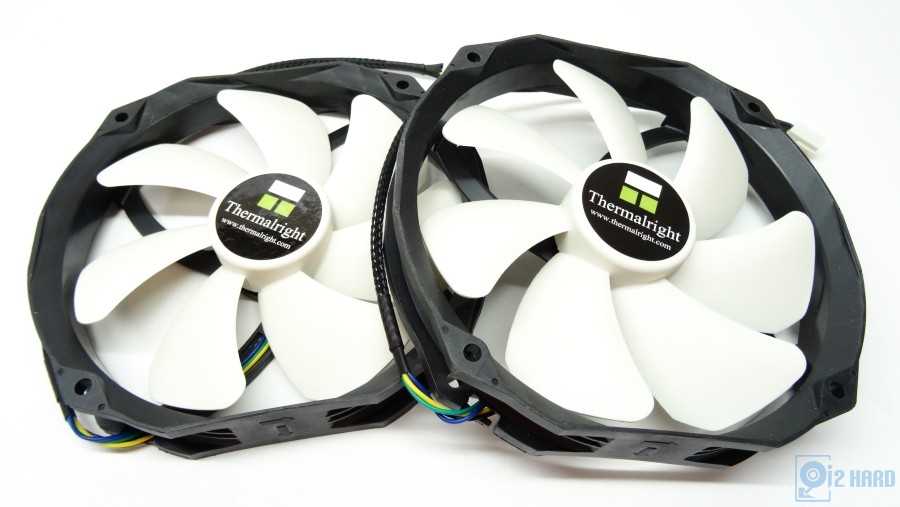

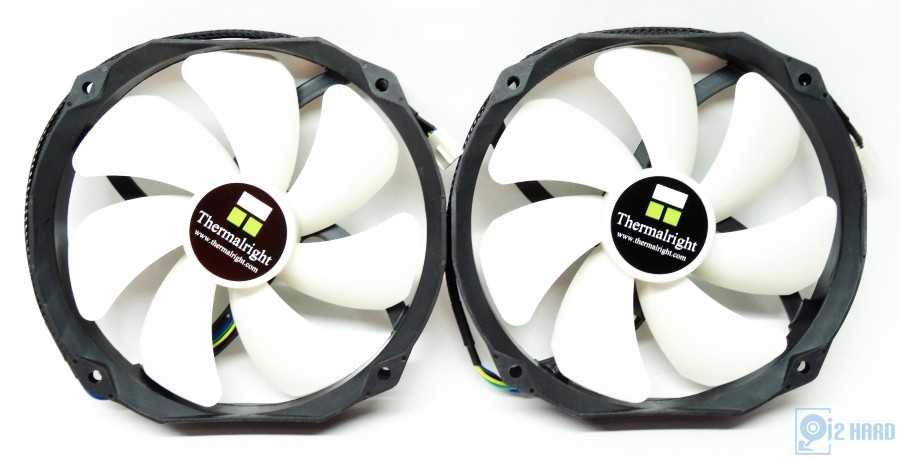

Thermalright Macho Black комплектуется парой вертушек Thermalright TY-147, которые имеют весьма стильное оформление — черную рамку и белую крыльчатку.

Вентиляторы имеют типоразмер 140х140 мм, а их крыльчатка состоит из семи лопастей.

Вентиляторы поддерживают PWM управление, благодаря чему скорость вращения может меняться в от 900 до 1300 об/мин, а издаваемый при этом шум с 17 до 21 dBa. При таком переменном режиме работы создаваемый воздушный поток может составлять значения от 28,3 до 74 CFM.

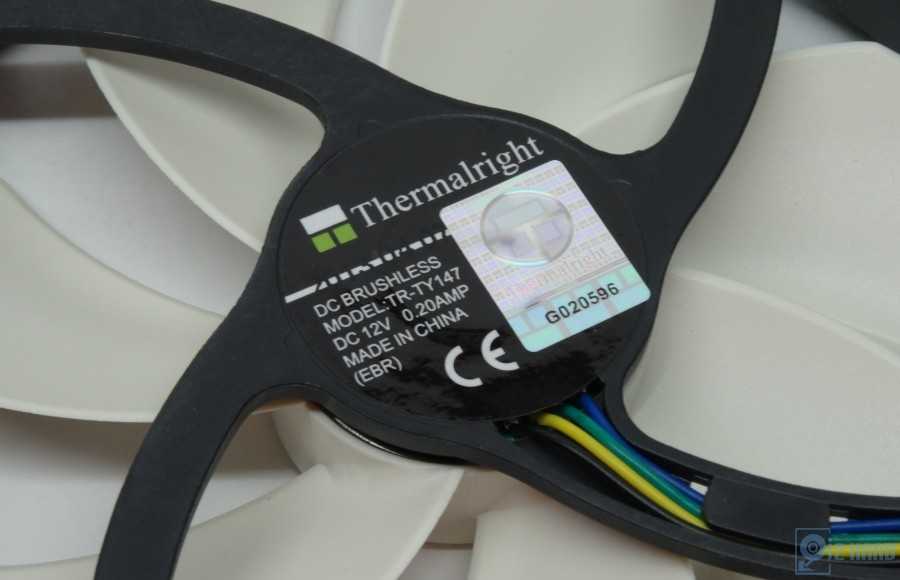

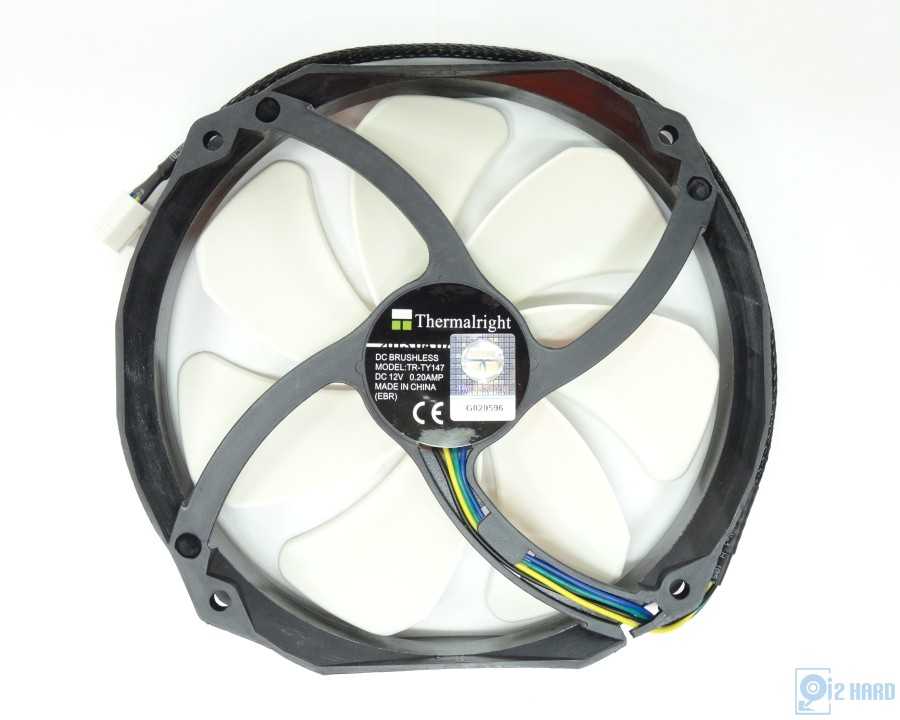

Рабочее напряжение TY-147 составляет 12В, а сила тока 0,2А. Тип используемого подшипника — Enhanced Hyper-Flow Bearing, а заявленное время наработки на отказ — 100000 часов.

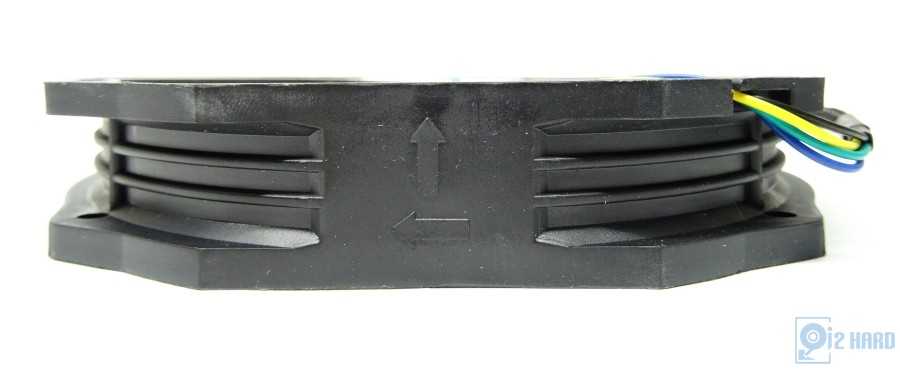

На торцевой части корпуса вентилятора указано направление вращения крыльчатки и направление воздушного потока.

Тестовый стенд и тестирование

CPU-Z ROG 1.63, Aida64, SpeedFan 4.49, RealTemp 3.70, Prime95 (для 100% нагрузки на процессор)

Для тестирования Thermalright Macho Black был использован процессор Intel Core i7-4770k 3,5GHz LGA1150 с активированными технологиями HyperThreading и TurboBoost.

Основой тестового стенда стала материнская плата Asus Z87-Plus LGA1150.

Тестирование проводилось при работе процессора на штатных частотах, без применения разгона. Разогрев процессора производился утилитой Prime95, а мониторинг оборотов и температуры отслеживался с помощью программ SpeedFan и RealTemp. Регулировка оборотов вентиляторов осуществлялась с помощью панели управления Zalman ZM-MFC3. Во время тестирования температура окружающего воздуха составляла 24 градуса Цельсия. Провести тесты было решено как с одним комплектным вентилятором TY-147, так и с двумя. Для сравнения был взят уже проверенный временем кулер Thermalright Macho Rev.A.

Процессор i7-4770K, славящийся своим горячим нравом, позволил себе разогреваться вместе с Thermalright Macho Black в самом эффективном режиме работы до 87 градусов Цельсия. В целом же результаты тестов показали, что обновленная версия Macho ушла совсем недалеко от своего прародителя, и только наличие второго вентилятора позволило кулеру Thermalright Macho Black занять лидирующие позиции в данном тесте. При использовании одного кулера оба кулера идут практически вровень, и только добавление второго вентилятора версии Macho Black позволяет тому немного улучшить результаты в охлаждении. Что касается выбора режима работы вентиляторов, то использование вентиляторов на скорости вращения в 1300 об/мин позволяет отыграть пару градусов вместе с незначительным увеличением шума.

Заключение

Плюсы:

• массивный радиатор с большой площадью теплоотвода;
• качественно обработанное основание;
• тихие вентиляторы TY-147;
• хорошая эффективность охлаждения;
• грамотное и удобное крепление.

Минусы:

• невозможность установки в первый слот планок оперативной памяти с высокими радиаторами;
• невозможность использования второго комплектного вентилятора на узких материнских платах.

Наша редакция, оценивая Thermalright Macho Black по достоинству, присуждает кулеру справедливую оценку — серебро.
