Обзор видеокарты sapphire dual-x r9 280 oc

Разгон

Нам удалось разогнать графическое ядро Sapphire Radeon HD 7790 DUAL-X OC до 1150 МГц (прирост 15% относительно «референсной» частоты), что является хорошим результатом. Видеопамять при этом удалось ускорить всего до частоты в 6860 МГц (прирост 14%).

Оценить прирост производительности вследствие ручного разгона можно в таблице ниже:

Тестовый пакет	Стандартные частоты	Разогнанная видеокарта	Прирост производительности, %
Futuremark 3DMark Vantage	Performance Score	21652,0	23025,0	6,3
GPU Score	19520,0	20856,0	6,8
Futuremark 3DMark 11	Performance Score	6052,0	6476,0	7,0
Unigine Heaven Benchmark 4.0, DirectX 11, Ultra Quality, AA4x, Fps	1920×1080	19,5	20,8	6,7
Sniper Elite V2 Benchmark, DirectX 11, Maximum Quality, Fps	1920×1080, AA4x/AF16x	21,5	23,0	7,0
5760×1080, NoAA/AF4x, Multi monitor	14,8	15,5	4,7
Borderlands 2 Benchmark, DirectX 11,Maximum Quality, AF16x, Fps	1920×1080	124,4	131,0	5,3
Crysis 2 v1.9 Benchmark, DirectX 11,AA4x, Extreme Quality, fps	1920×1080	35,4	37,6	6,2
5760×1080, Multi monitor	12,4	13,2	6,5
Batman Arkham City Benchmark, DirectX 11,FXAA-Hi,Tesselation-Hi, Extreme Quality, fps	1920×1080	66,0	70,0	6,1
5760×1080, Multi monitor	24,0	25,6	6,7
Colin McRae: DiRT 3, DirectX 11, Very High Quality, MSAA8x, fps	1920×1080	118,0	127,0	7,6

В среднем прирост производительности в синтетических тестах и в игровых приложениях составил 6%, что является, скажем прямо, не самым лучшим результатом. Напомним, что рекордсменом по разгонному потенциалу является видеокарта MSI Radeon HD 7790 OC, которую нам удалось разогнать до значений в 1220 МГц и 7200 МГц для GPU и видеопамяти соответственно.

Дизайн и компоновка

Видеокарты линейки Vapor-X занимают в номенклатуре Sapphire особое место. Традиционно это достаточно производительные решения, для которых использование СО с интегрированной испарительной камерой оправдана с точки зрения отвода тепла. Потому появление в линейке устройств видеокарты на основе весьма экономичного и сравнительно недорогого Radeon HD 7770 вызвала неподдельный интерес.

Sapphire HD 7770 Vapor-X GHz Edition OC основана на уже хорошо нам известном чипе Cape Verde, которые имеют современную графическую архитектуру AMD Graphics Core Next и выпускаются с использованием 28-нанометрового техпроцесса. На особенностях GPU останавливаться не будем, желающие могут ознакомиться с ними в соответствующем материале, мы же детальнее рассмотрим возможности видеокарты от Sapphire.

Аббревиатура OC в названии модели не двузначно указывает на заводской тюнинг. Так, ядро работает на 1100 МГц (+10%), вместо рекомендуемых 1000 МГц, а 1 ГБ памяти GDDR5 функционирует на 5200 МГц (+16%), тогда как для референсных моделей стандарт – 4500 МГц.

В основе фирменной системы охлаждения лежит испарительная камера, которая непосредственно контактирует с графическим процессором. Основной радиаторный блок представляет собой набор алюминиевых пластин. Габариты и, соответственно, площадь рассеивания последних сравнительно невелика, однако в данном случае речь идет об устройстве с заявленным TDP на уровне 80–100 Вт, потому слишком уж переусердствовать не нужно.

В конструкции также используются две тепловые трубки, которые запрессованы в основание теплосъемника и расходятся в противоположные стороны, пронизывая радиаторную кассету. Для обдува радиатора используется пара 80-миллиметровых вентиляторов осевого типа. Их лопасти имеют определенный изогнутый профиль для увеличения воздушного потока.

Сверху кулер прикрыт пластиковым кожухом с глянцевыми и матовыми поверхностями, который также содержит декоративную вставку из прозрачного плексигласа.

Для Sapphire HD 7770 Vapor-X GHz Edition OC используется печатная плата, очень схожая с эталонной, однако выполнена на текстолите бирюзового цвета. Подсистема преобразователя выполнена по схеме «3+1+1». Длина PCB составляет 210 мм, однако выступающие края защитной декоративной крышки кулера увеличивают габариты видеокарты до – 225 мм. Устройство достаточно компактное, сложностей с установкой в среднестатистический корпус не возникнет.

На верхней кромке PCB расположен лишь разъем для подключения мостика CrossFireX, тогда как шестиконтактный коннектор для подсоединения дополнительного питания установлен на задней грани.

Интерфейсная панель имеет классическое расположение и набор разъемов для видеокарт с двухслотовыми СО – пара DVI, а также полноформатные HDMI и DisplayPort. Четверть фиксирующей пластины отдана для вентиляционной решетки.

Внешний вид и система охлаждения

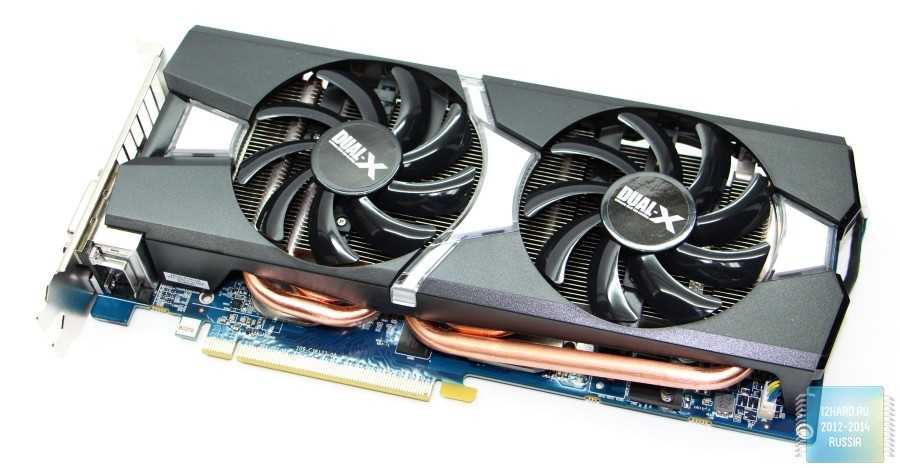

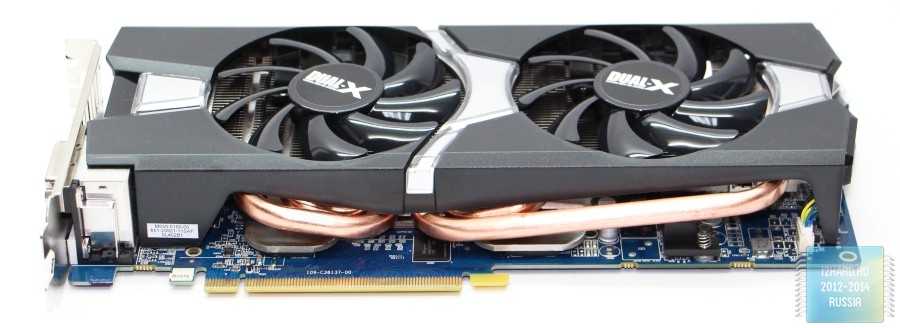

Описанию дизайна видеокарты больше всего подойдет слово — гармоничный. Это действительно так, поскольку внешний вид Sapphire Dual-X R9 280 OC не выделяется чем-то экстраординарным.

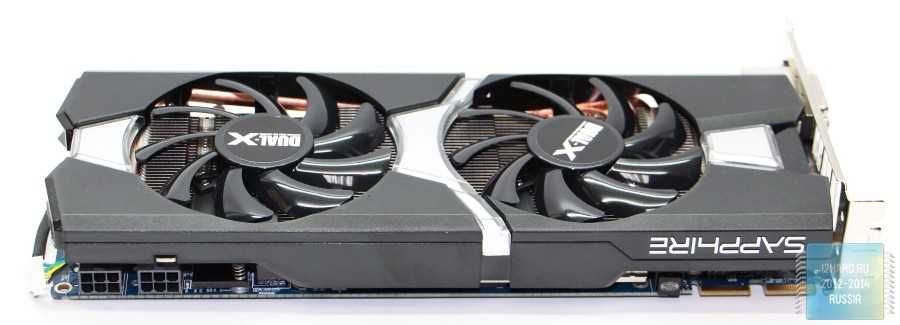

Длина видеокарты составляет 272 мм, а в корпусе системного блока графический ускоритель занимает ровно два слота.

Корпус системы охлаждения не перекрывает саму плату целиком со всех сторон. По торцам видеокарты присутствуют открытые области для свободной циркуляциивоздушного потока.

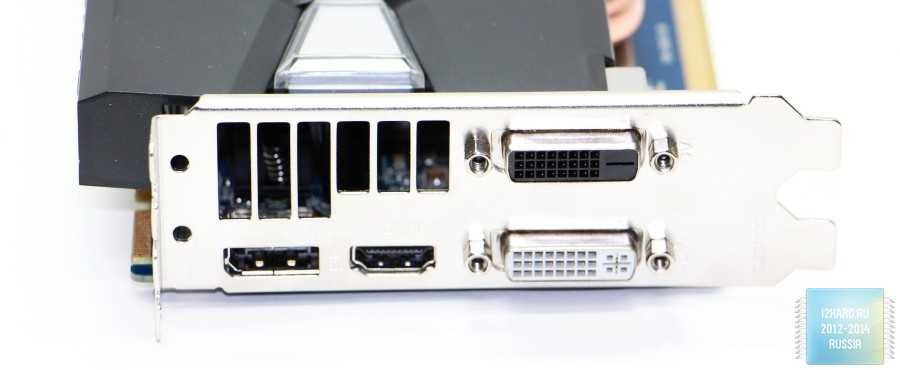

Sapphire Dual-X R9 280 OC поддерживает одновременно подключение до четырех устройств отображения информации. Разъемы для их подключения у видеокарты следующие: DVI-I, DVI-D, HDMI и DisplayPort.

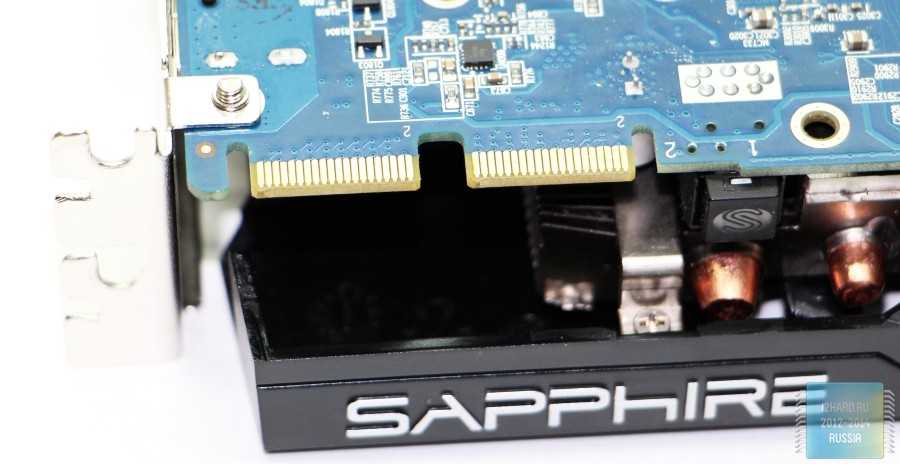

На верхнем торце печатной платы расположились два разъема CrossFire для объединения нескольких таких видеокарт в multi-GPU связки. Справа от этих разъемов находится переключатель Биос, доступны два положения — UEFI и Legacy.

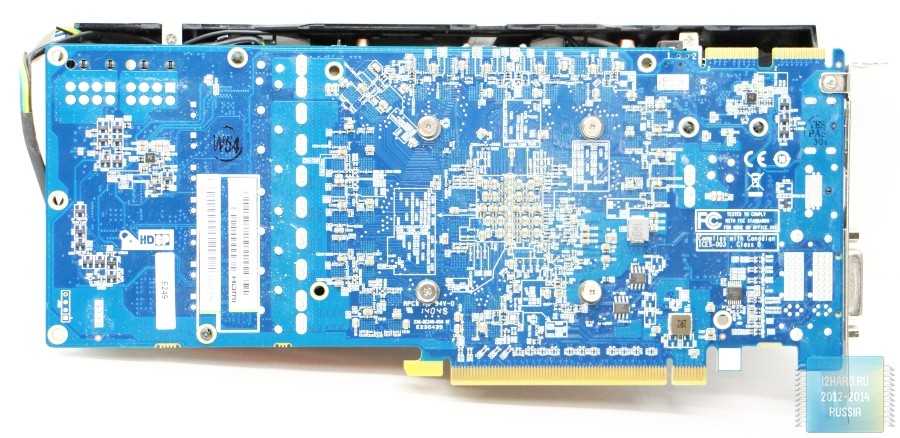

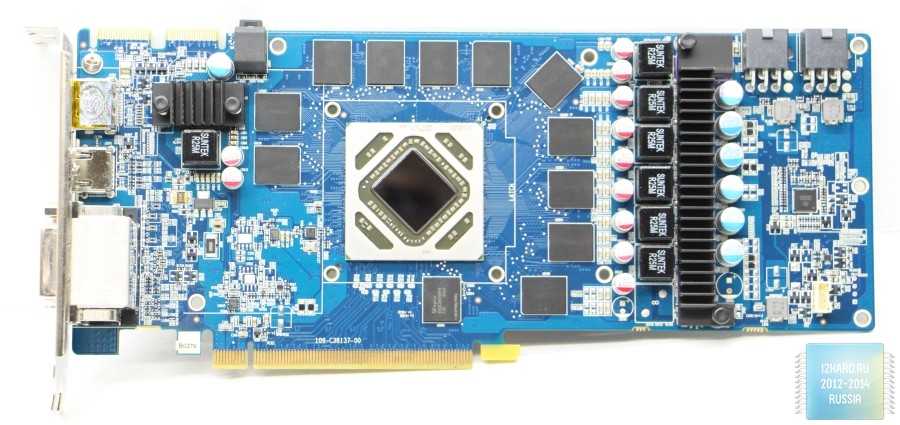

Печатная плата синего цвета — это самое распространенное, что можно увидеть в большинстве видеокарт фирмы Sapphire. Видеокарта имеет стандартное исполнение, без каких-либо доработок в виде усиленной подсистемы питания или кардинально измененного положения основных элементов. Тем не менее, монтаж навесных элементов выполнен достаточно плотно.

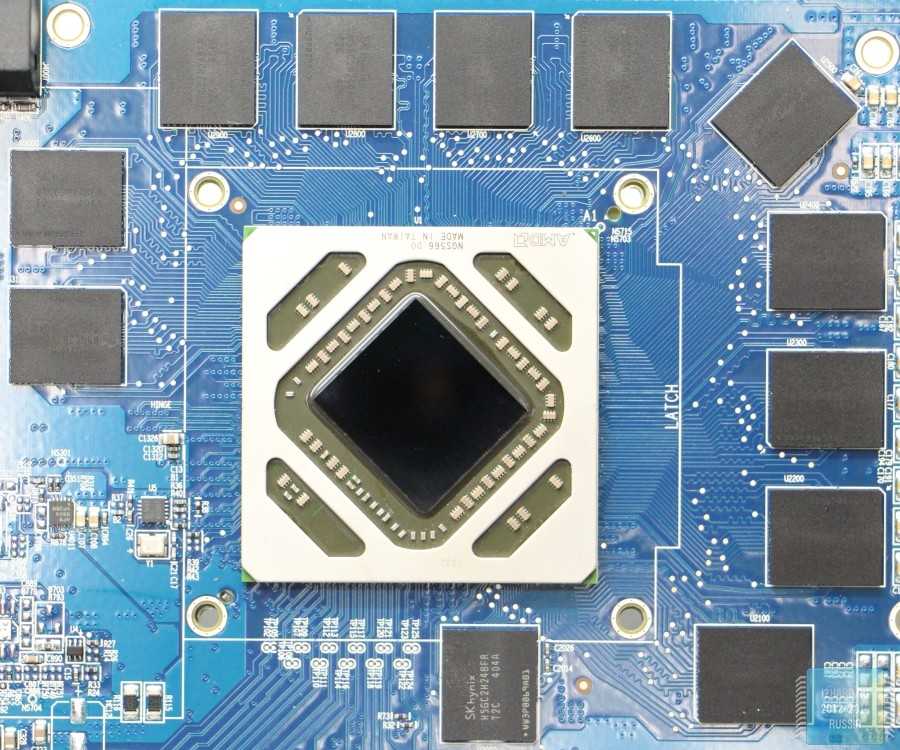

По центру печатной платы в окружении чипов памяти находится графический процессор AMD Tahiti. Видеопроцессор перевернут вверх ногами, а его кристалл развернут на 45 градусов с целью равномерной протяженности токопроводящих дорожек от чипов памяти.

Чип AMD Tahiti, произведенный по 28 нм технологии на видеокарте Sapphire Dual-X R9 280 OC имеет 1792 потоковых процессора.

Двенадцать чипов памяти, имеющие шину 384 бит, образуют общий объем памяти в 3 Гб. Используются микросхемы производства SK Hynix с маркировкой H5GC2H24BFR.

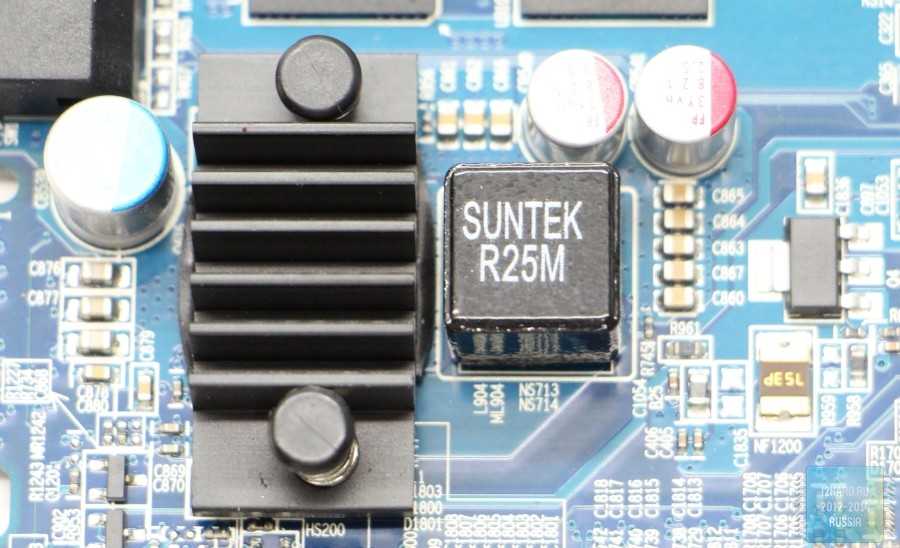

Источник вторичного питания регулируется специализированным многофазным контроллером напряжения NCP 4206.

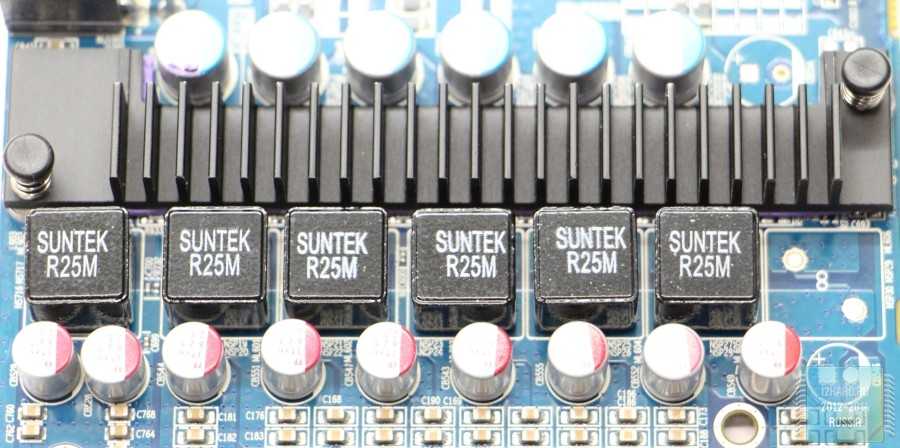

Питание Sapphire Dual-X R9 280 OC выполнено по стандартной 5+1+1 схеме. Используются силовые элементы Suntek c маркировкой R25M. Наиболее горячие элементы питания оснащены алюминиевыми радиаторами.

Сильными требованиями по питанию видеокарта Sapphire Dual-X R9 280 OC не обладает, поэтому двух дополнительных коннекторов питания 6 pin достаточно для работоспособности этого графического ускорителя.

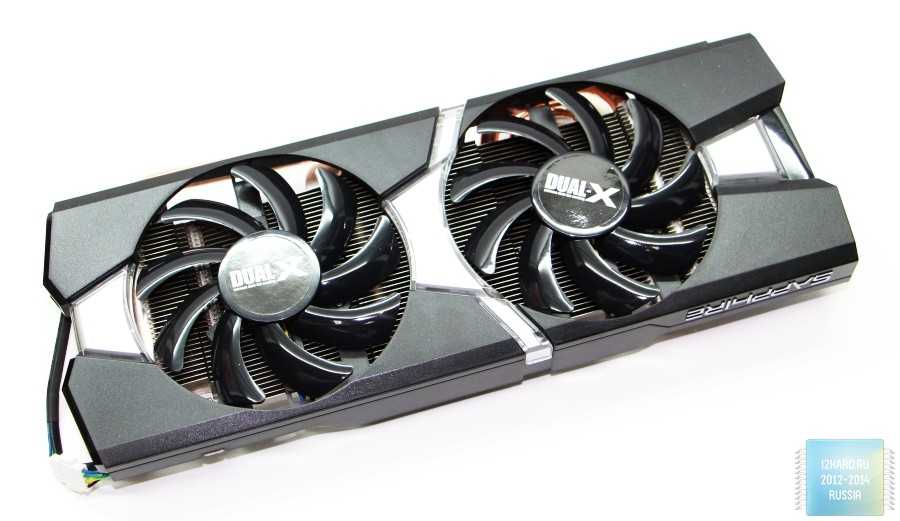

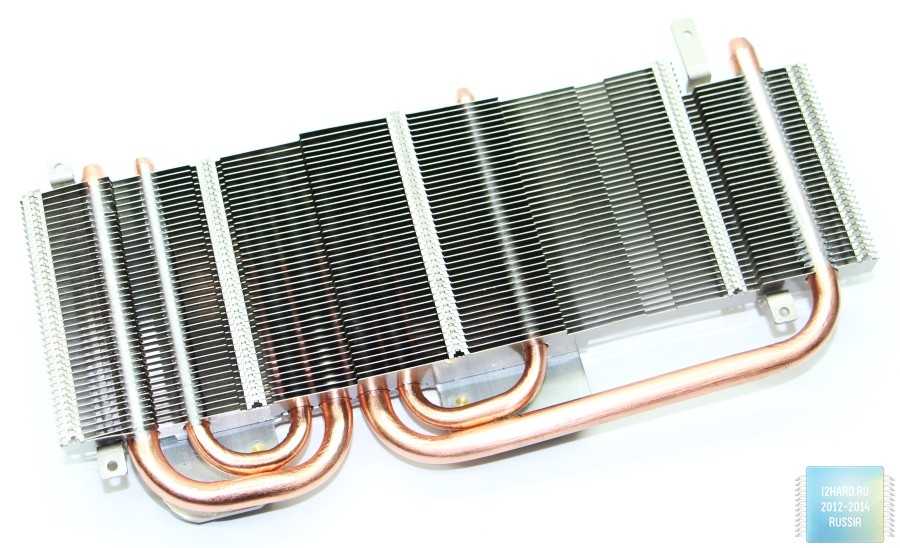

Система охлаждения Dual-X является собственной разработкой компании Sapphire. Она предусматривает наличие большого радиатора с тепловыми трубками и пластикового кожуха с размещенными на нем двумя вентиляторами.

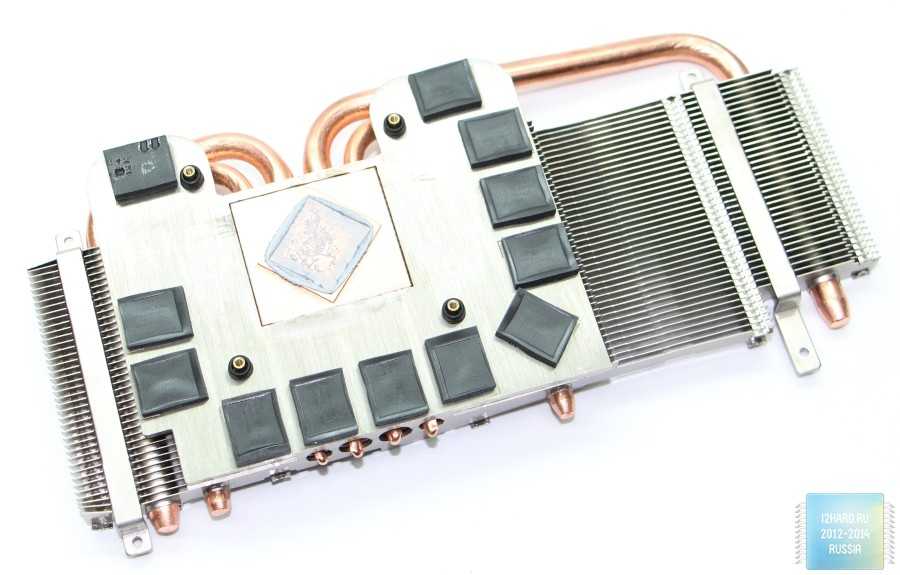

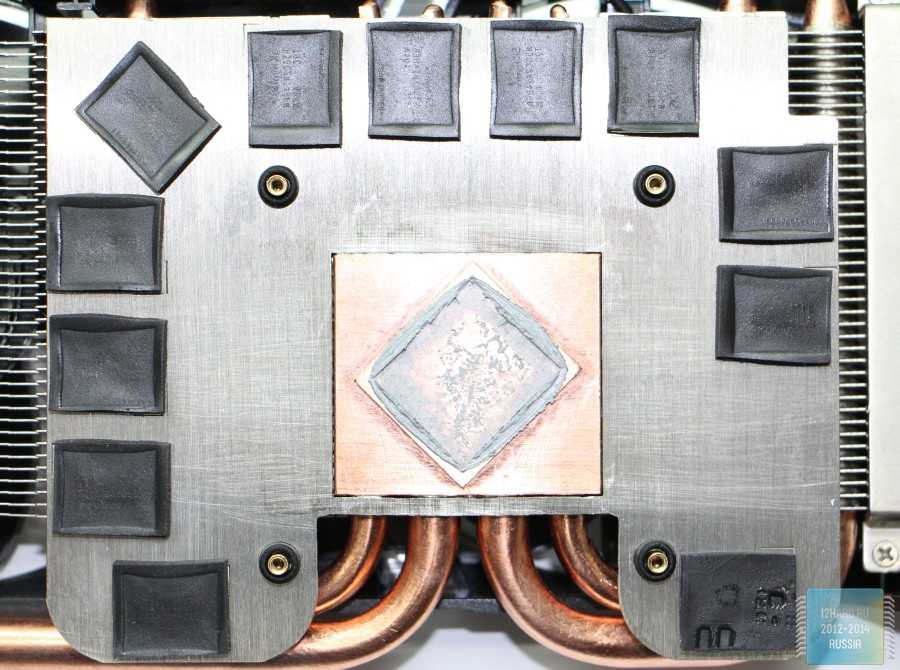

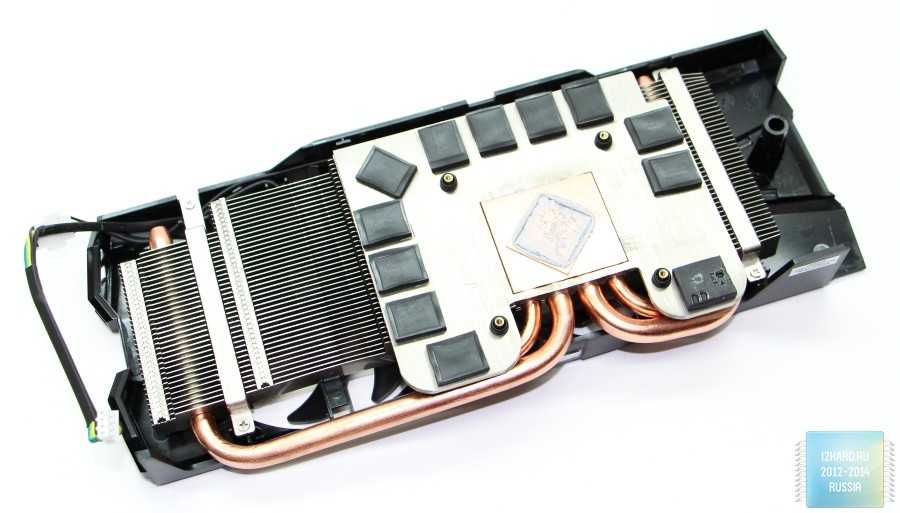

Основание теплосъемника системы охлаждения выполнено из меди. Уже из основания выходят четыре тепловые трубки, на которых уже установлено множество алюминиевых пластин.

Также основание забирает тепло от чипов памяти и некоторых силовых элементов. Осуществляется этот процесс через специальные термопрокладки.

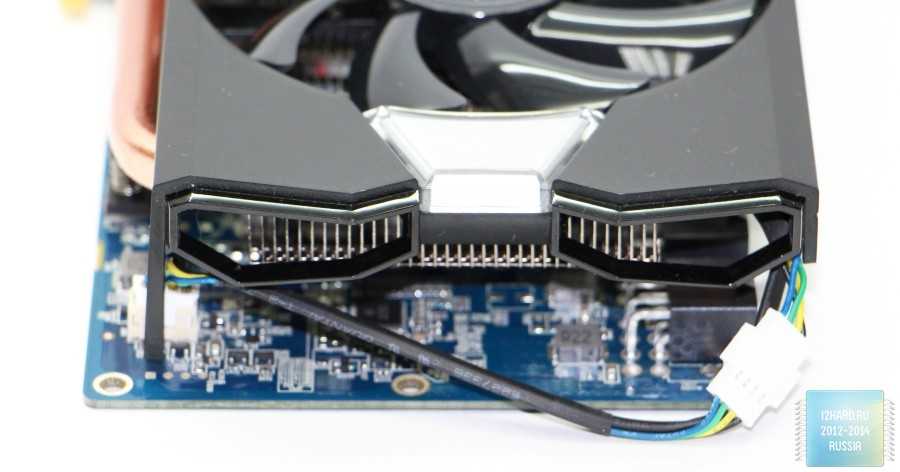

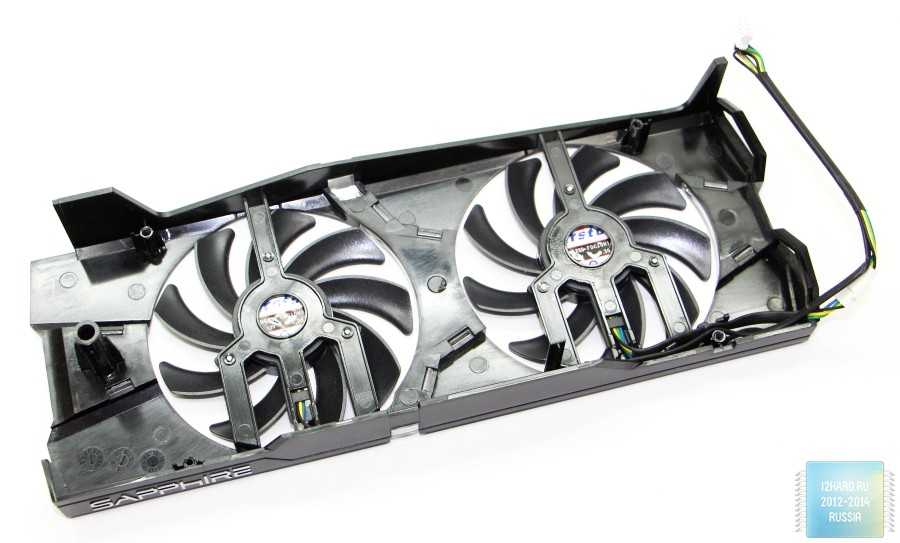

Кожух системы охлаждения изготовлен из пластика. На его корпусе установлены два 92 мм вентилятора.

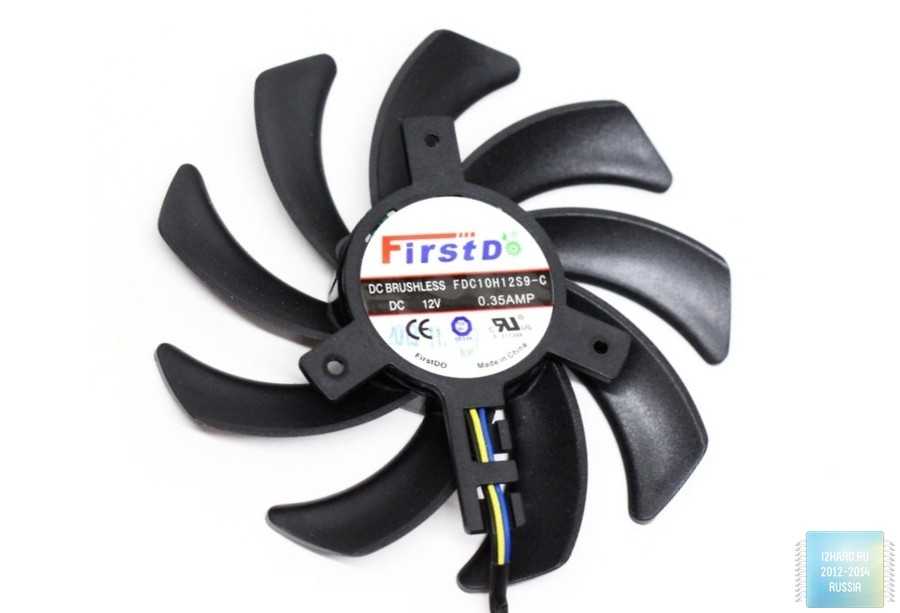

Sapphire в своих системах охлаждения довольно часто использует вентиляторы фирмы FirstD, и видеокарта Sapphire Dual-X R9 280 OC не стала исключением.

Технические характеристики

Производитель: Sapphire;
Модель: Sapphire Dual-X R9 280 OC with Boost;
Графический процессор: AMD Tahiti;
Техпроцесс: 28 нм;
Частота GPU: 850 МГц (Boost 940 МГц);
Кол-во шейдерных процессоров: 1792;
Видеопамять: 3 Гб;
Тип видеопамяти: GDDR5;
Разрядность шины видеопамяти: 384 бит;
Частота видеопамяти: 1250 МГц (5,00 ГГц QDR);
Поддержка CrossFire: Есть;
Поддержка HDCP: Есть;
Поддержка API: DirectX 11.2, Mantle, OpenGL 4.x;
Порты: DisplayPort, DVI-D, DVI-I, HDMI;
Макс. кол-во подключаемых мониторов: 4;

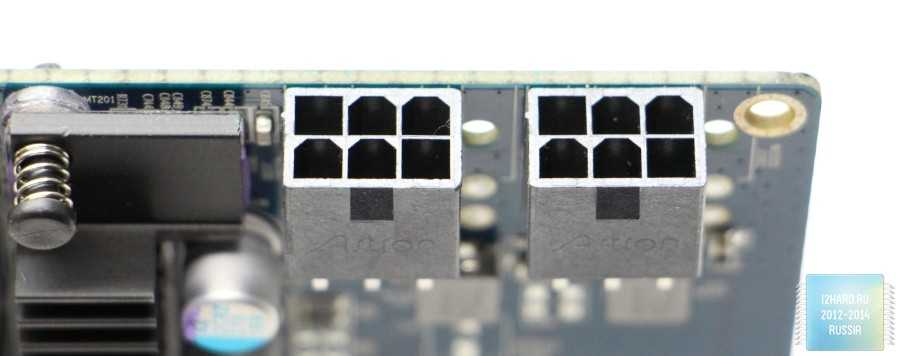

Разъем дополнительного питания: 6pin+6pin;
Длина: 277 мм;
Цена — 10000 рублей (средняя цена по данным Яндекс Маркет на момент обзора).

Общая информация

1.Конструктивные требования по теплоотводу (TDP)

190W

Требования по теплоотводу (TDP) — это максимальное количество энергии, которое должна будет рассеять система охлаждения. Более низкое значение TDP также обычно означает меньшее энергопотребление.

2.количество транзисторов

4313 миллионов

Более высокое число транзисторов обычно указывает на новый, более мощный процессор.

3.размер полупроводников

28nm

Меньший размер указывает на более новый процесс создания чипа.

4.версия PCI Express (PCIe)

PCI Express (PCIe) — это высокая скорость стандарта карты расширения, которая используется для подключения компьютера к его периферии. Новые версии поддерживают более высокую пропускную способность и предоставляют более высокую производительность.

5.гарантийный период

Неизвестно. Помогите нам, предложите стоимость.

Когда продукт находится под гарантией производителя, в случае неисправности, можно получить замену.

6.Имеет воздушно-водяное охлаждение
Sapphire Dual-X R9 280X OC

Графическая карта использует сочетание воды и воздуха, чтобы снизить ее температуру. Это позволяет ей разгоняться больше, увеличивая производительность.

7.ширина

280mm

Ширина представляет горизонтальный размер продукта. Мы считаем, что меньшая ширина лучше, потому что она обеспечивает легкую маневренность.

8.высота

120mm

Высота представляет вертикальный размер продукта. Мы считаем меньшую высоту лучше, потому что она обеспечивает легкую маневренность.

Тестирование в бенчмарках и играх

Список синтетических тестов составили:

3D Mark 11;
3D Mark 13;
Valley Benchmark;
Ungine Heaven Benchmark.

В игровые тесты вошли следующие игры:

Sniper Elite V2;
Hitman Absolution;
Metro Last Light;
Thief;
Tomb Raider;
Battlefield 4;
Batman.Archam City.

Во всех играх мы использовали максимально возможные настройки графики, доступные в меню игры. Все игровые тесты, за исключением Battlefield 4, были проведены с помощью встроенных бенчмарков производительности. В популярном шутере Balltefield 4 оценка производительности была проведена в режиме мультиплеер на карте «Дорога Голмуд» с 64 игроками. В Balltefield 4 для подсчета кадров в секунду мы использовали программу Fraps. Разрешение во всех играх использовалось 1920х1080 и 2560х1080 пикселей. На графиках представлено минимальное и среднее значение количества кадров в секунду.

Протестировав видеокарту Sapphire Dual-X R9 280 OC в ряде современных игр на самых максимальных настройках, стоит констатировать тот факт, что производительности графического ускорителя не хватает в ряде игр даже при разрешении 1920х1080. Это говорит о том, что в случае мощных и требовательных игр видеокарте Sapphire Dual-X R9 280 OC не везде под силу ультра-настройки графики. Использование разрешения 2560*1080 и вовсе ставит тестируемую видеокарту в трудное положение. Здесь уже очевидно, что при таком разрешении ультра-настройки графики видеокарте Sapphire Dual-X R9 280 OC попросту не по плечу.

Лучшая с жидкостным охлаждением: Sapphire Radeon RX 6900 XT TOXIC Extreme Edition

Частота разгона: 2730 МГц | Память : 16 ГБ GDDR6 | Длина : 270 мм | Разъемы питания: 2 x 8-контактный + 1 x 6-контактный | Выходы : 3 x DP, 1 x HDMI

Превосходный дизайн радиатора
Система жидкостного охлаждения Overkill
Умопомрачительное ускорение тактовой частоты
Быстрее, чем RTX 3090 при разрешении 1080p
Работает круто и тихо

Невероятно высокое энергопотребление
Чрезвычайно дорого

Sapphire Radeon RX 6900 XT TOXIC Extreme Edition, без сомнения, на данный момент одна из самых быстрых и дорогих видеокарт на планете. Несмотря на смехотворно высокую цену, RX 6900 XT TOXIC Extreme Edition по-прежнему стоит покупки из-за того, что он оснащен новейшими технологиями и может предложить беспрецедентную производительность рендеринга. У карты повышенная тактовая частота графического процессора составляет 2730 МГц, что на 21% выше, чем у эталонной модели. Он также примерно на 11% быстрее эталонного RX 6900 XT с разрешением 4K и примерно на 3% быстрее, чем GeForce RTX 3090 с разрешением 1080p.

RX 6900 XT TOXIC Extreme Edition оснащен современной системой жидкостного охлаждения TOXIC AIO, которая состоит из внутреннего радиатора со 100-миллиметровым вентилятором и внешнего 360-миллиметрового радиатора с тремя 120-миллиметровыми вентиляторами. Такое излишнее охлаждающее решение помогает карте работать при температурах ниже 65 ° C и производить шум менее 36 дБА, несмотря на то, что она чрезвычайно разогнана. Карта также оснащена потрясающим ARGB-освещением, а благодаря компактным размерам ее можно разместить в небольших корпусах ПК. Помимо очень высокой цены, самым большим недостатком этой выдающейся видеокарты является то, что она потребляет около 400 Вт энергии, но если вы стремитесь к совершенству, то эта карта для вас.

Производительность

1.тактовая частота ГП

900MHz

Графический процессор (GPU) имеет более высокую тактовую частоту.

2.турбо ГПУ

1050MHz

Когда графический процессор работает ниже своих лимитов, он может перейти на более высокую тактовую частоту, чтобы увеличить производительность.

3.скорость пикселей

28.8 GPixel/s

Количество пикселей, которые могут быть отображены на экране каждую секунду.

4.флопс

3.69 TFLOPS

FLOPS — это измерение вычислительной мощности процессора GPU.

5.размер текстуры

115 GTexels/s

Количество текстурированных пикселей, которые могут быть отображены на экране каждую секунду.

6.GPU скорость памяти

1500MHz

Скорость памяти — это один из аспектов, который определяет пропускную способность памяти.

7.образцы штриховки

2048

Shading units (или потоковые процессоры) — это небольшие процессоры в видеокарте, которые отвечают за обработку различных аспектов изображения.

8.текстурированные единицы (блоков TMU)

128

Блоки TMU принимают текстурированные единицы и привязывают их к геометрическому расположению 3D-сцены. Больше блоков TMU, как правило, означает, что текстурированная информация обрабатывается быстрее.

9.блоки визуализации ROPs

Блоки ROPs несут ответственность за некоторые из заключительных шагов процесса визуализации, например,запись окончательных данных пикселя в память и для выполнения других задач, таких как сглаживание, чтобы улучшить внешний вид графики.

Страница 1: Тест и обзор: Sapphire Radeon R9 280 Dual-X (11230-00-20G)

С видеокартой Radeon R9 280 AMD расширила свое новое семейство, но на самом деле только две модели (Radeon R9 290X и R9 290) в нём базируются на новых GPU. Видеокарта Radeon R9 280 опирается на хорошо знакомый читателям GPU «Tahiti Pro» GPU, который уже использовался в моделях Radeon HD 7950. В нашу тестовую лабораторию поступила первая розничная видеокарта Sapphire Radeon R9 280 Dual-X, призванная дополнить семейство AMD. Посмотрим, насколько она интересна на самом деле.

Цены видеокарт R9 280 сегодня начинаются от 210 евро в Европе с доставкой в Россию или от 10,4 тыс. рублей в России. Видеокарта Sapphire Radeon R9 280 Dual-X в Европе обойдётся как раз в 210 евро с доставкой, в России за неё придётся отдать от 10,4 тыс. рублей. То есть на сегодня эта видеокарта является самой дешёвой среди R9 280.

» Fotostrecke

Ниже приведены технические спецификации новинки, затем мы перейдём непосредственно к изучению Sapphire Radeon R9 280.

Информация об архитектуре

С первого взгляда на технические спецификации видно, что видеокарта Radeon R9 280 базируется на хорошо знакомом GPU, вышедшем в январе 2012 в виде Radeon HD 7950. Графический процессор «Tahiti PRO» изготавливается по 28-нм техпроцессу и оснащается 4,3 млрд. транзисторов, на кристалле работают 1792 потоковых процессора. Частота GPU увеличена незначительно, с 800 до 933 МГц. GPU работает с 3.072 Мбайт памяти GDDR5 на частоте 1.250 МГц. Память подключена по 384-битному интерфейсу, пропускная способность составляет 240 Гбайт/с. 112 текстурных блоков и 32 конвейера растровых операций (ROP) дополняют архитектуру GPU.

Sapphire Radeon R9 280
Розничная цена	210 евро в Европеот 10,4 тыс. рублей в России
Сайт производителя	Официальная страница Sapphire Radeon R9 280
Техническая информация
GPU	Tahiti Pro
Техпроцесс	28 нм
Число транзисторов	4,3 млрд.
Тактовая частота GPU (базовая)	850 МГц
Тактовая частота GPU (Boost)	940 МГц
Частота памяти	1.250 МГц
Тип памяти	GDDR5
Объём памяти	3.072 Мбайт
Ширина шины памяти	384 бит
Пропускная способность памяти	240 Гбайт/с
Версия DirectX	11.2
Потоковые процессоры	1.792
Текстурные блоки	112
Конвейеры растровых операций (ROP)	32
Пиксельная скорость заполнения	—
Тепловой пакет (TDP)	200 Вт
Multi-GPU	CrossFire

По сравнению с эталонной видеокартой Sapphire увеличила только частоту GPU Boost с 933 до 940 МГц. Все остальные спецификации соответствуют требованиям AMD.

Сравнение AMD Radeon R9 280 с другими видеокартами
Модель	AMD Radeon R9 280X	AMD Radeon R9 280	AMD Radeon R9 270X
Розничная цена	от 10,7 тыс. рублей	от 10,4 тыс. рублей	от 6,7 тыс. рублей
Сайт производителя	AMD	AMD	AMD
Техническая информация
GPU	Tahiti XTL	Tahiti PRO	Curacao XT
Техпроцесс	28 нм	28 нм	28 нм
Число транзисторов	4,3 млрд.	4,3 млрд.	2,8 млрд.
Тактовая частота GPU (базовая)	—	850 МГц	1.000 МГц
Тактовая частота GPU (Boost)	1.000 МГц	933 МГц	1.050 МГц
Частота памяти	1.500 МГц	1.250 МГц	1.400 МГц
Тип памяти	GDDR5	GDDR5	GDDR5
Объём памяти	3.072 Мбайт	3.072 Мбайт	2.048 Мбайт
Ширина шины памяти	384 бит	384 бит	256 бит
Пропускная способность памяти	288,0 Гбайт/с	240,0 Гбайт/с	179,2 Гбайт/с
Версия DirectX	11.2	11.2	11.2
Потоковые процессоры	2.048	1.792	1.280
Текстурные блоки	128	112	80
Конвейеры растровых операций (ROP)	32	32	32
Тепловой пакет (TDP)	250 Вт	225 Вт	180 Вт

За исключением небольшого разгона GPU видеокарта Sapphire не отличается по спецификациям от эталонной модели Radeon R9 280, которую в таблице выше мы сравнили с видеокартами Radeon R9 280X и Radeon R9 270X. Сравнение с видеокартой Radeon R9 280X провести легко. Обе используют одинаковый GPU, но у «младшей» Radeon R9 280 четыре блока Compute Units из 32 отключены, что даёт 28 CU. Каждый CU состоит из четырёх блоково SIMD по 16 потоковых процессоров, что даёт в сумме 1792 потоковых процессора. Подробности об архитектуре «Graphics Core Next» вы можете прочитать в нашем обзоре Radeon HD 7970. Из-за урезания было уменьшено и число текстурных блоков — их теперь 112. Число конвейеров растровых операций (ROP) AMD оставила на уровне 32. Энергопотребление видеокарты составляет 250 Вт.

В качестве оппонента Radeon R9 280 AMD выбрала NVIDIA GeForce GTX 760. Судя по собственным тестам AMD, «зелёный» конкурент остаётся позади. Так что будет интересно посмотреть на результаты наших собственных тестов.

<>Тест и обзор: Sapphire Radeon R9 280 Dual-X (11230-00-20G)Sapphire Radeon R9 280 Dual-X | Впечатления

Производители

MSI
SAPPHIRE.
Gigabyte.
Asus.
Club3D.
HIS.

HIS Radeon R9 280X IceQ Boost Clock

Данная модель видеокарты впечатляет своими размерами, весом, необычным дизайном и внешним видом. Графический ускоритель оснащен уникальной системой охлаждения турбинного типа. Система охлаждения состоит из пяти тепловых трубок, две из которых имеют диаметр 8 мм. Контакт с поверхностью графического кристалла осуществляется через медное основание.

Тангенциальный вентилятор расположен в хвосте, гонит поток воздуха вдоль текстолита печатной платы. Подобную конструкцию производители используют крайне редко, при этом у такой системы есть свои преимущества: отведение нагретого воздуха осуществляется за пределы системного блока, что позволяет обеспечить равномерное охлаждение других элементов платы. Наличие термопрокладок позволяет контактировать радиатору со всеми микросхемами памяти.

Для вывода изображения на задней панели предусмотрен следующий набор интерфейсов:

Один DVI-I;
Один HDMI;
Два miniDisplayPort.

Для микросхем GDDR5-памяти общим объемом 3 ГБ номинальная / эффективная скорость работы находится на уровне 1500 / 6000 МГц. Для настройки адаптера используется фирменное ПО iTurbo. Качественная элементная база обеспечивает надежную и стабильную работу даже при оверклокинге.

Более подробные характеристики приведены в таблице:

Модель	HIS Radeon R9 280X IceQ Boost Clock
Код продукта	H280XQS3G2M
Графический процессор	AMD Radeon R9 280X
Техпроцесс, нм	28
Микроархитектура	AMD GCN
Количество потоковых процессоров	2048
Номинальная / динамическая частота, МГц	850 / 1000
Тип используемой памяти	GDDR5
Объем, ГБ	3
Номинальная / эффективная частота памяти, МГц	1500 / 6000
Разрядность шины памяти, бит	384
Внутренний интерфейс	PCI Express 3.0 x16
Внешние интерфейсы	1 x DVI-I 1 x HDMI 2 x Mini DisplayPort
Размеры, мм	295 х 155 х 58
Поддержка технологий и API	AMD PowerTune, AMD ZeroCore, AMD App Acceleration, DirectX 11.2, OpenGL 4.3, Mantle, AMD CrossFire, AMD Eyefinity, AMD HD3D, AMD Stream, AMD Avivo HD, AMD PowerTune, AMD HD Media Accelerator

MSI AMD Radeon R9 280 GAMING 3G

Данная модель игровой видеокарты получила сбалансированные характеристики и позволит наслаждаться любимыми 3-Д видеоиграми в максимальном качестве при высоких разрешениях. Турбочастота процесса составляет 1000 МГц. Объем видеопамяти – 3 Гб. Тип памяти – GDDR5. Разрядность шины – 384 бит. Минимальная частота работы видеочипа – 933 МГц. Поддерживает режим CrossFire X. Видеокарта имеет длину 269 мм, ширину 128 мм.

Использование мощного графического процессора Radeon R9 280, современной видеопамяти типа GDDR5 объемом 3 Гб полностью исключает искажения отображаемой графической информации. Модель способна отображать информацию при разрешении в 4096×2160 точек включительно и при этом выводить ее одновременно на шесть мониторов при помощи предусмотренных разъемов: DVI, HDMI, Mini DisplayPort (2 шт).

Графический ускоритель MSI AMD Radeon R9 280 GAMING 3G выполнен в стильном эргономичном дизайне. Активная система охлаждения обеспечивает практически бесшумную работу. ОС представлена двумя крупными осевыми вентиляторами, обеспечивающих необходимый обдув платы, поддержку стабильной допустимой рабочей температуры даже при больших, максимальных нагрузках.

SAPPHIRE DUAL-X R9 280X

Модель видеокарты SAPPHIRE DUAL-X R9 280X создана на графическом чипе Tahiti по техпроцессу 28 нм. Частота GPU: 1020 МГц, количество шейдерных процессоров: 2048. Видеокарта оснащена 3 Гб памяти. Разрядность шины – 384 бит. Тип используемой видеопамяти GDDR5. Частота видеопамяти составляет 1500 МГц (6 ГГц QDR). Вокруг графического чипа Tahiti расположена сплошная металлическая крышка.

Видеоадаптер имеет довольно большие габариты: длина 262мм, ширина – 112 мм и высота 34 мм. Фирменная система охлаждения Dual-X занимает два слота. Тепловые трубки ориентированы в сторону материнской платы. Две центральные имеют большую толщину. Радиатор полностью закрыт пластиковым кожухом. Используются вентиляторы фирмы FirstD с маркировкой FDC10H12S9-C

Для стабильной работы требуется качественный блок питания, имеющий мощность не менее 750 Вт с разъемами 8+6 пин. Потребление энергии может достигать 250 Вт. Для подключения мониторов имеются разъемы DisplayPort, DVI-D, DVI-I, HDMI. Два разъема Crossfire позволят объединить до четырех карт в одну систему. Подсистема питания выполнена по схеме 6+1+1, шесть фаз для питания GPU, одна фаза на память, одна для PLL.

В работе

В режиме покоя GPU достигает температуры 30 градусов, при этом скорость вращения вентиляторов составляет порядка 1350 об/мин.

После всех тестов и длительной нагрузки максимальная температура графического ядра составила 62 градуса, а скорость вращения вентиляторов повышалась до 2300 об/мин.

Для охлаждения видеокарты используется активная охладительная система Dual-X Cooling с двумя осевыми вентиляторами диаметром 90 мм.

В штатном режиме видеокарта работает достаточно тихо, однако после повышения оборотов под нагрузкой шум системы охлаждения уже хорошо ощутим. При желании алгоритм работы СО можно подкорректировать самостоятельно, эффективность кулера позволяет экспериментировать.

В конструкции радиатора используется достаточно крупный блок алюминиевых пластин и четыре тепловые трубки (две диаметром 6 мм и пара 8 мм), примыкающие к медной пластине, контактирующей с графическим процессором.

Система охлаждения как при заводских настройках, так и при разгоне справляется на отлично и не вызывает нареканий. Температура форсированного GPU в спокойном состоянии составляла 34 градуса.

По завершению всех этапов тестирования при разгоне на открытом стенде чип прогревался о 69 градусов, а частота вращения вентиляторов автоматически повышалась до 2600 об/мин. Для охлаждения графического процессора до 39 градусов понадобилось около 5 минут, а для выхода на базовые 34 С – чуть более 15 минут.

Упаковка и комплектация

Видеокарта упакована в коробку солидных габаритов. Множество ярлыков на передней части упаковки перечисляет наиболее важные технические особенности новинки. Определенный интерес для большинства пользователей будет иметь ярлык с надписью «Overclock Edition». В данном случае видеокарта имеет адаптивный разгон, то есть технологию with Boost, за счет которой частота графического чипа во время нагрузки увеличивается с номинальной 850 МГц для 3D-режима до частоты 940 МГц. Такое увеличение частоты дает дополнительную прибавку производительности графического ускорителя в играх.

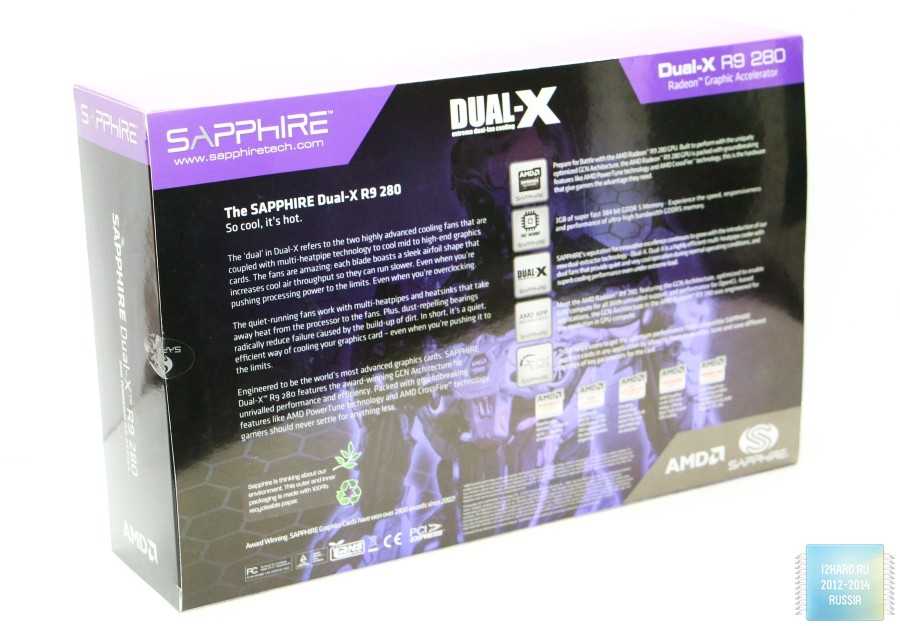

Основная информация на тыльной стороне упаковки посвящена системе охлаждения видеокарты Dual-X. Данная ОС уже давно зарекомендовала себя в видеокартах среднего и высшего ценового сегмента как надежное и эффективное решение.

В комплектациюSapphire Dual-X R9 280 OC входят следующие компоненты:

видеокарта Sapphire Dual-X R9 280 OC;
переходник molex > 6*pin, 2шт;
мостик CrossFire;
кабель HDMI;
документация;
CD с драйверами;
наклейка Sapphire.

Тестирование на нагрев, разгон и энергопотребление

Температура окружающего воздуха в помещении во время тестов составляла 26 градусов Цельсия. В состоянии простоя видеокарта Sapphire Dual-X R9 280 OC продемонстрировала хорошие показатели тишины и малого нагрев. Температура графического ядра не поднималась выше 38 градусов Цельсия, скорость вращения вентиляторов системы охлаждения при этом находилась на уровне 1500 об/мин, что стоит признать комфортным на слух.

Все вверх дном перевернул эксперимент с нагрузкой. Штатная система охлаждения видеокарты Sapphire Dual-X R9 280 OC справилась и не позволила нагреваться графическому чипу выше 70 градусов. Но какой ценой! Скорость вращения вентиляторов при этом достигла внушительных 2800-2900 об/мин, что на слух было очень заметно, а сама видеокарта при этом заметно выделялась шумом из всей тестовой системы.

Разгон — это скорее везение, нежели закономерность. Но в случае с Sapphire Dual-X R9 280 OC нам удалось повысить частоту ядра до 1130 МГц, а частоту памяти до 6100 МГц. Стоит заметить, что в случае разгона вентиляторы системы охлаждения еще немного увеличили свои обороты. Скорость вращения вертушек достигла значений в 3000-3100 об/мин, добавив еще немного шума и в без того не тихую систему.

Энергопотребление Sapphire Dual-X R9 280 OC невелико, и даже в полной нагрузке всей системы с разгоном видеокарты не превышает 400 Вт. Но устанавливать такую видеокарту оправданно в системы с качественным блоком питания от 450 Вт и выше.

Конфигурация тестового стенда

Процессор	Intel Core i7-4770k 3,5GHz LGA1150 (HyperThreading On, TurboBoost On)
Материнская плата
Кулер
Твердотельный накопитель
Блок питания	Thermaltake ToughPower XT 775W
Жесткий диск	SATA-3 1Tb Seagate 7200 Barracuda (ST1000DM003)
Монитор	ASUS PB298Q, 29″ (2560×1080)
Корпус	Open Stand
Термоинтерфейс	Gelid GC-Extreme
Операционная система	Windows 7 x64 SP1
Прочее ПО	CPU-Z ROG 1.69.2, GPU-Z 0.7.8, MSI Afterburner 3.0.0 beta 19, MSI Kombustor 2.5.1, Sapphire TRIXX 4.8.2, driver Catalyst 14.4

Для того, чтобы видеокарту Sapphire Dual-X R9 280 OC в действии мы собрали тестовую систему с процессором Intel Core i7-4770k и материнской платой ASUS Z87-PLUS.

Согласно данным GPU-Z, графический процессор AMD Tahiti имеет 4313 миллионов транзисторов и произведен по 28 нм техпроцессу.

Вывод

Протестированная видеокарта Sapphire Dual-X R9 280 OC несомненно достойна внимания. Этот графический ускоритель обладает приемлемым уровнем производительности и отличной по эффективности системой охлаждения. Также в актив данной видеокарте можно записать ее невысокую стоимость, умеренные габариты и наличие заводского разгона. Явным минусом Sapphire Dual-X R9 280 OC будет являться повышенный шум системы охлаждения во время полной нагрузки на графический ускоритель, а также малопригодное использование видеокарты в разрешениях свыше 1920х1080.
