Обзор материнской платы msi z270 xpower gaming titanium

Порты

1.Порты USB 3.2 Gen 2 (USB-A)

2

2

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют более старый разъем USB-A.

2.Порты USB 3.2 Gen 1 (USB-A)

4

2

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют старый разъем USB-A.

3.Порты USB 3.2 Gen 2 (USB-C)

Неизвестно. Помогите нам, предложите стоимость. (MSI Z270 Gaming M3)

Неизвестно. Помогите нам, предложите стоимость. (MSI Z270 Gaming M7)

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют разъем USB-C.

4.Порты USB 3.2 Gen 1 (USB-C)

Неизвестно. Помогите нам, предложите стоимость. (MSI Z270 Gaming M3)

Неизвестно. Помогите нам, предложите стоимость. (MSI Z270 Gaming M7)

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют разъем USB-C.

5.порты USB 2.0

2

3

Чем больше портов USB 2.0, тем больше устройств, совместимых с USB 2.0, можно подключить к компьютеру.

6.Порты USB 3.2 Gen 2×2

Неизвестно. Помогите нам, предложите стоимость. (MSI Z270 Gaming M3)

Неизвестно. Помогите нам, предложите стоимость. (MSI Z270 Gaming M7)

USB 3.2 Gen 2×2 был представлен в 2019 году. Он поддерживает скорость до 20 Гбит/с и использует разъем USB-C.

7.Порты USB 4 40Gbps

Неизвестно. Помогите нам, предложите стоимость. (MSI Z270 Gaming M3)

Неизвестно. Помогите нам, предложите стоимость. (MSI Z270 Gaming M7)

Эта версия USB 4 поддерживает очень высокие скорости до 40 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

8.Порты USB 4 20Gbps

Неизвестно. Помогите нам, предложите стоимость. (MSI Z270 Gaming M3)

Неизвестно. Помогите нам, предложите стоимость. (MSI Z270 Gaming M7)

Эта версия USB 4 поддерживает скорость до 20 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

9.Порты Thunderbolt 4

Неизвестно. Помогите нам, предложите стоимость. (MSI Z270 Gaming M3)

Неизвестно. Помогите нам, предложите стоимость. (MSI Z270 Gaming M7)

Количество портов USB, совместимых с Thunderbolt 4. Эти порты поддерживают скорость до 40 Гбит/с, включая минимальную скорость PCIe 32 Гбит/с. Это гарантирует, что он может поддерживать два внешних экрана 4K (или один внешний экран 8K).

Как iChip оценивает материнские платы

Материнские платы являются обязательной основой для функционирования любого компьютера. Они являются центром соединения всех интерфейсов подключенных компонент в каждом ПК. Однако, большинство моделей сильно отличаются от своих конкурентов только по одному пункту: оснащению. Поэтому материнские платы для процессоров Intel и AMD мы оцениваем именно по их оснащению, выставляя оценку от 0 до 100 процентных пунктов. Эта оценка охватывает весь спектр возможностей платы и размещает ее в нашем рейтинге адекватно результатам сравнения с другими материнскими платами. В наших таблицах вы можете получить наглядную информацию о том, что готова предложить покупателю протестированная модель — количество различных слотов, наличие вспомогательных контроллеров, тип сетевой карты или звукового кодека, а также интерфейсы на задней панели. Кроме того, мы самым внимательным образом изучаем конструкцию платы и оцениваем значительные ошибки в проектировании и расположении компонентов. Если, к примеру, элементы системы охлаждения мешают установке массивной видеокарты или системы охлаждения процессора, или если слоты для оперативной памяти находятся слишком близко к процессору и мешают использованию большого вентилятора — это оказывает негативное влияние на итоговое положение в рейтинге. Кроме того, благодаря оценке соотношения цены и качества вы можете быстро понять, достойна ли материнская плата запрашиваемых за нее денег.

MSI Z270 MPower Gaming Titanium

Распаковка и внешний осмотр

Материнская плата продается в традиционно красочной коробке, особенно выделяется нижняя сторона, где размещена масса информации о возможностях платы.

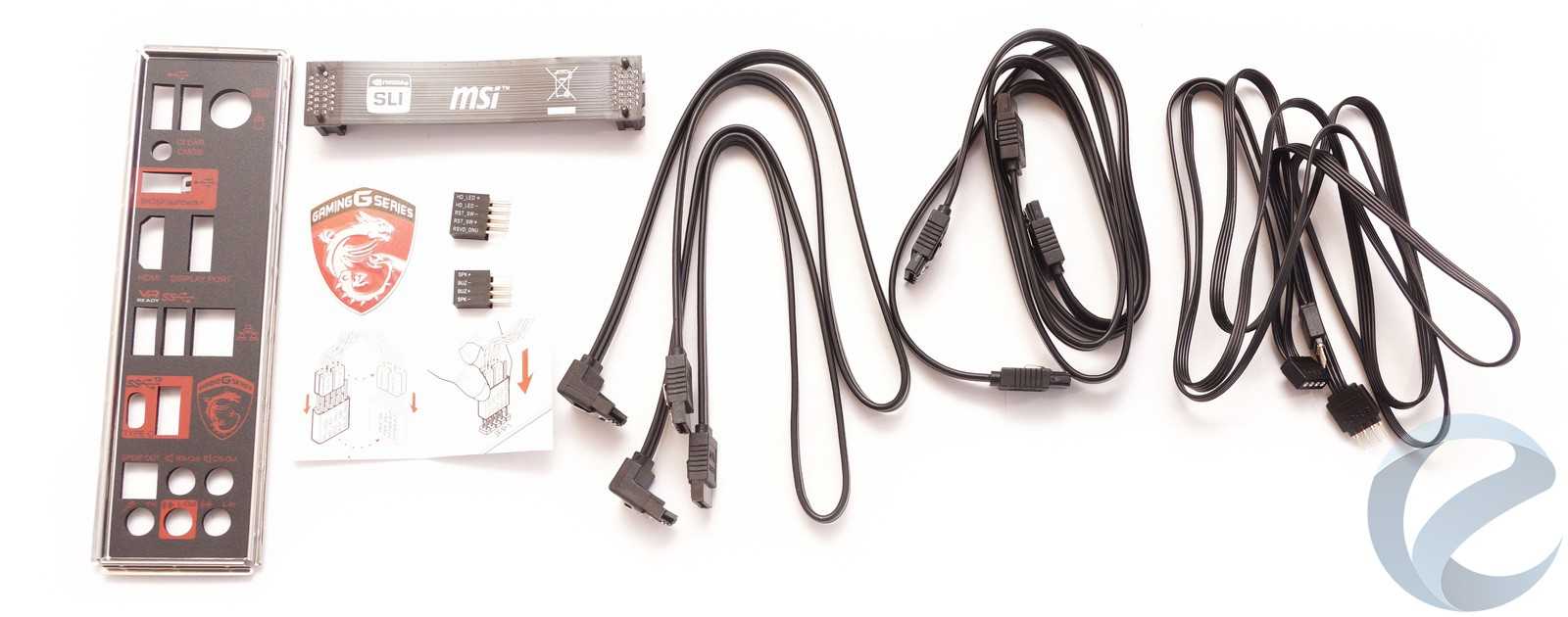

Внутри находится лоток с самой платой, под которым уложены аксессуары, входящие в комплектацию, а именно:

• Руководство пользователя.
• Краткая инструкция.
• Диск с драйверами.
• Коннектор SLI.
• Заглушка на заднюю панель.
• SATA кабели.
• Наклейки для SATA кабелей.
• PCI Wi-Fi/Bluetooth плата.
• 2 антенны для Wifi.
• 1 USB кабель.
• Разветвитель 80 см для подключения RGB светодиодной ленты.

Адаптер беспроводных сетей имеет интерфейс PCIe x1, правда для включения Bluetooth необходимо дополнительно подключить USB кабель.

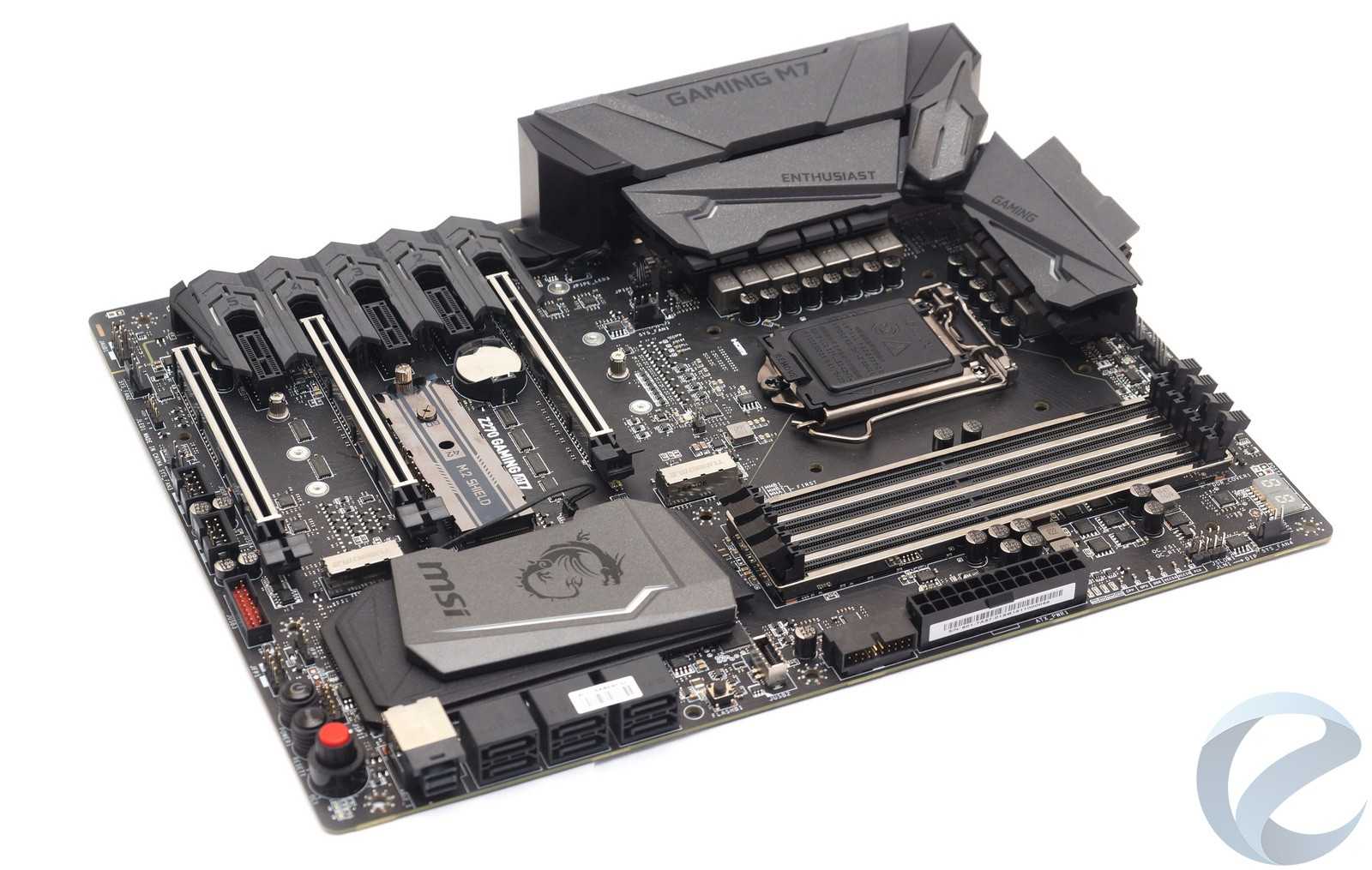

В целом, рассматривать плату не очень интересно. И не потому, что смотреть не на что. Тут и армированные разъемы под память и PCIe x16 (два из трех), и подсветка (ну тренд сейчас такой), и радиаторы на подсистеме питания процессора.

Кстати, она 10-фазная. Так может показаться. На самом деле используется PWM-контроллер uP9508Q с конфигурацией фаз 3+2. Также присутствуют удвоители uP1961S, что в итоге дает 10 фаз, удвоенных, хотя реальное их значение – 5. Все элементы производства uPI Semiconductor. Есть и дополнительное экранирование дорожек, соединяющих процессорный разъем с модулями памяти, и экранирование аудиотракта…

Ничего не напоминает? Именно, по внешнему виду это, по сути, та же Z270 GAMING PRO CARBON. Все различия скрыты от глаз. Кстати, в нижней части платы есть небольшая кнопка, которая позволяет переключать режимы подсветки, так сказать, в демо-режиме, о чем и гласит соответствующая подпись рядом с кнопкой.

На заднюю панель выведено много разъемов: комбинированный PS/2, различные USB, аудиоразъемы, включая оптический выход.

На переднем крае платы находятся 4 разъема SATA, ориентированные вдоль платы, а также внутренний разъем USB. Еще 2 SATA расположились в нижней части.

Сокет 1151 внешне никак не изменился. И все же устанавливать старые процессоры не стоит. Материнская плата с ними не запускается.

На плате расположены 4 четырехпиновых разъема для подключения вентиляторов. Не забыта и подсветка. Изначально иллюминацией снабжен чипсет, крышка задней панели, дорожка светодиодов по задней стороне платы, изолирующая звуковую подсистему, и несколько светодиодов на передней кромке. Есть 4 разъема для подключения светодиодных лент, один из которых, под названием «JRAINBOW1», с напряжением питания 5 В позволяет создавать «радужные» световые эффекты с помощью соответствующих лент.

В верхней части один из разъемов промаркирован как «JCORSAIR1», и позволяет подключаться к различным устройствам этого производителя, т. е. Corsair.

Технические характеристики

• Сокет: Intel LGA1151;
• Поддерживаемые процессоры: 7-го/6-го поколений Intel Core i7/i5/i3/Pentium/Celeron;
• Чипсет: Intel Z270;
• Оперативная память: 4 x DIMM DDR4 2133 – 4000 (ОС), макс. до 64 Гбайт, поддержка XMP;
• Слоты расширения: 3 × PCI-е ×16 v3.0 (×16/×0/×0, ×8/×8/×0, ×8/×4/×4), 3 × PCI-E ×1 v3.0;
• Графика: 1 x HDMI порт с поддержкой максимального разрешения 4096×2160 при 30 Гц, 2560×1600 при 60 Гц и 1 x DispleyPort с поддержкой максимального разрешения 4096×2304 при 24 Гц;
• Поддержка Multi-GPU: 3-Way AMD CrossFire и 2-Way NVIDIA SLI;
• Интерфейсы систем хранения данных: чипсет Intel Z270 – 6 x SATA 6 Гбит/сек, 3 × M.2 слот (Key M) 2242/2260/2280/22110. Примечание: некоторые порты SATA будут недоступны, если в слоты M.2 установлены модули M.2 SATA; поддержка памяти Intel Optane;
• 1 порт U.2 поддержка скорости PCI-e 3.0 ×4;
• Порты USB: чипсет Intel Z270 – 6 × USB 3.1 Gen1 (5 Гбит/сек), 7 × USB 2, чипсет ASMedia: 2 × USB 3.1 Gen 2 Type-C, 1 × USB 3.1 Gen 2 Type-A (10 Гбит/сек);
• Звук: двойной HD-кодек 7.1, Realtek ALC1220;
• Сетевая карта: 1 × 1000 Мбит/сек, Killer E2500;
• Форм-фактор: ATX;
• Размеры: 30,5 см × 24,4 см;

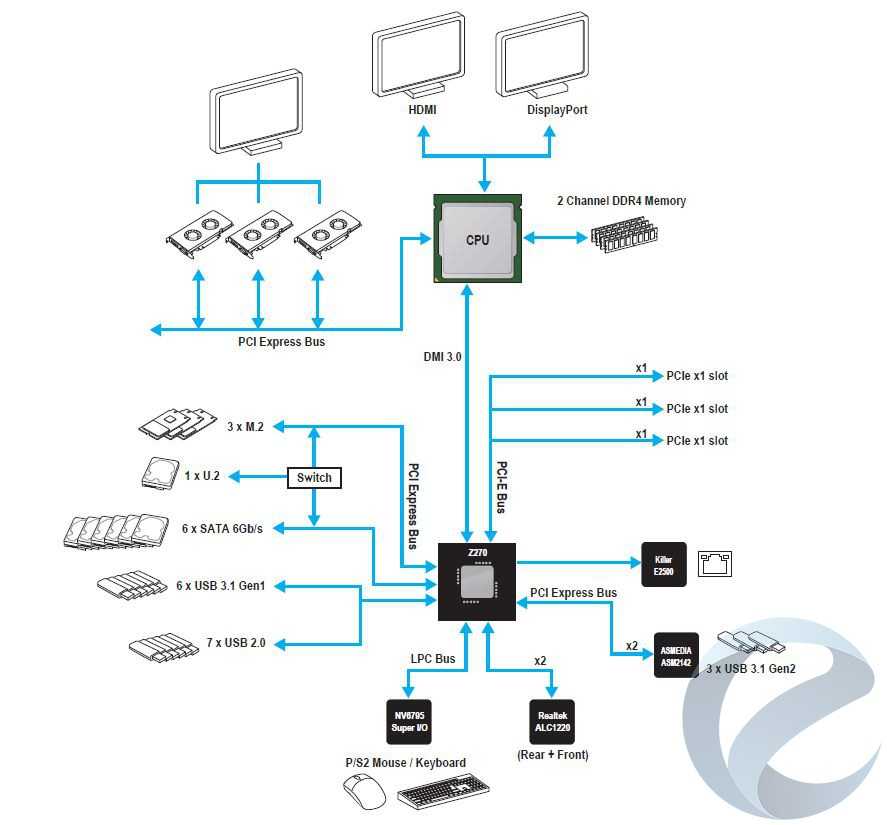

• Схема разводки материнской платы Z270 GAMING M5:

• Разъемы на плате:
  • 1 × 24-pin ATX основной коннектор питания;
  • 1 × 8-pin ATX 12V коннектор питания;
  • 1 × 4-pin ATX 12V коннектор питания;
  • 6 × коннекторов SATA 6 Гбит/сек;
  • 1 × U.2 порт;
  • 3 × M.2 слота;
  • 2 × коннектор USB 2.0 (поддерживается дополнительно 4 порта USB 2.0);
  • 2 × коннектор USB 3.1 Gen1 (поддерживается дополнительно 4 портов USB 3.1 Gen1);
  • 1 × коннектор USB 3.1 Gen2;
  • 1 × 4-pin коннектор вентилятора CPU;
  • 1 × 4-pin коннектор помпы СЖО;
  • 4 × 4-pin коннектора системных вентиляторов;
  • 1 × Clear CMOS джампер;
  • 1 × коннектор звуковых разъемов передней панели;
  • дополнительные 2-пин коннекторы для разгона;
  • 1 × BIOS FLASHBACK + кнопка;
  • 1 × коннектор RGB LED.

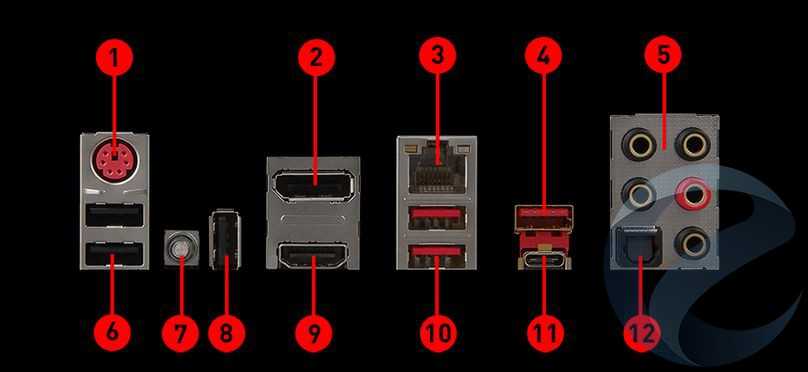

• Порты ввода/вывода задней панели:

1. Комбинированный порт PS/2;
2. DisplayPort;
3. LAN (RJ45);
4. USB 3.1 Gen2 Type-A;
5. Звуковые разъемы;
6. USB 2.0;
7. Кнопка Clear CMOS;
8. BIOS FLASHBACK+;
9. HDMI;
10. USB 3.1 Gen1 VR Ready;
11. USB 3.1 Gen2 Type-C;
12. Optical S/PDIF-Out.

Фирменные утилиты

Основной утилитой для разгона, мониторинга и настройки всех подключенных вентиляторов является Command Center.

Дополнительно реализована возможность мониторинга и настройки системы через Android приложение, установленное на смартфон. Можно выключить или перезагрузить компьютер дистанционно. Актуальна функция управления проигрывателем, которая превращает смартфон в пульт дистанционного управления — нередки случаи, когда пользователи смотрят фильмы с ПК, подключенному к телевизору.

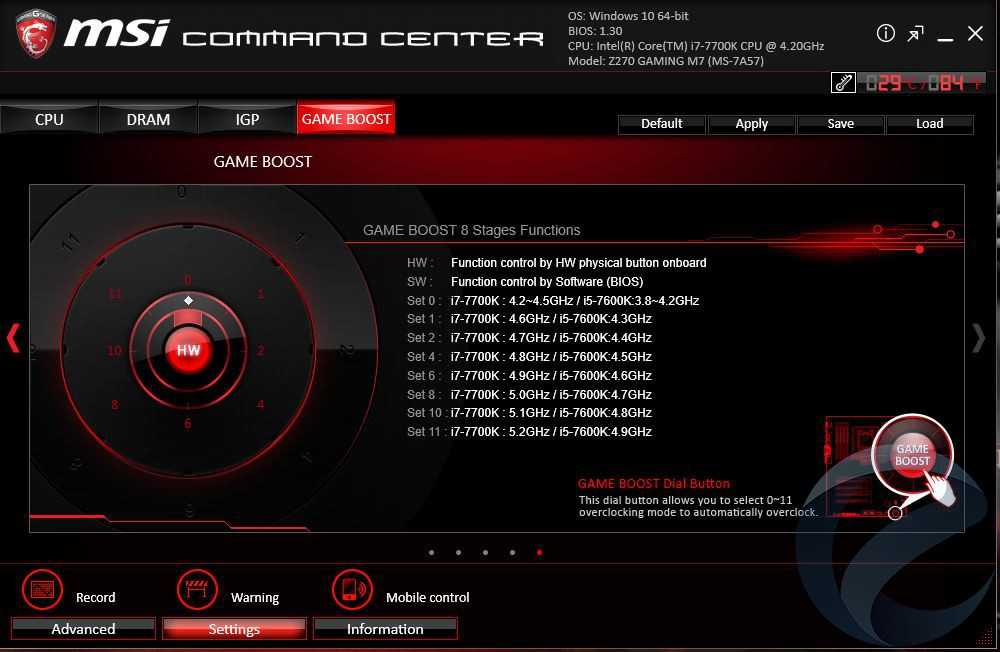

На вкладке Game Boost нам предлагается несколько предустановок по разгону процессора. В автоматическом режиме удалось запустить процессор на частоте 5.0 ГГц, автоматически напряжение выставилось 1.4 В, температура самого горячего ядра под нагрузкой составила 87 °С. Связано это с тем, что в этом режиме значение intel C-State (Enhanced Halt State) в BIOS отключается. И в результате частота процессора сбрасывается только на значение AVX выставленное в -4 под нагрузкой, а без нагрузки остается на уровне 5 ГГц. Это еще один минус в пользу автоматического разгона.

Эти же установки под соответствующими номерами дублируются на кнопку «Turbo Boost» на материнской плате. Поворотом кольца возле кнопки выбираем нужный номер предустановки частот и активируем разгон нажатием кнопки. Предварительно в BIOS необходимо выбрать, каким методом будет осуществляться авторазгон: через Command Center или кнопкой на материнской плате (значения HW или SW).

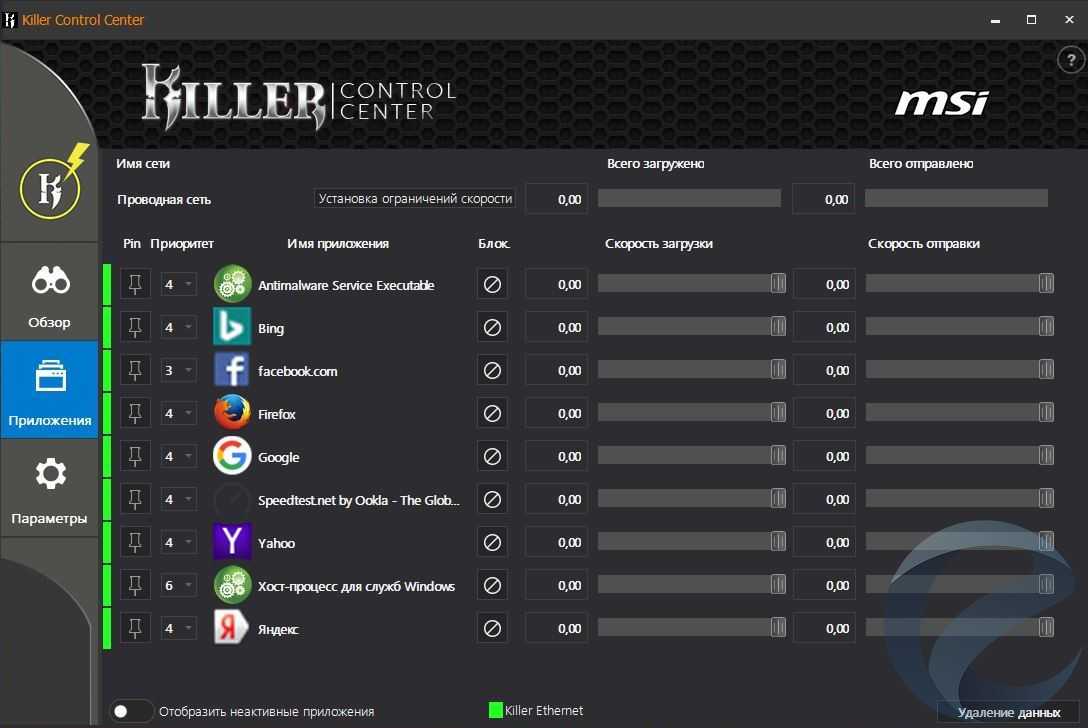

Для оптимизации игрового трафика можно воспользоваться утилитой Killer Control Center. В программе задаете приоритеты для приложений, использующих сетевые подключения. Во время игры прочие приложения не будут занимать сетевые ресурсы.

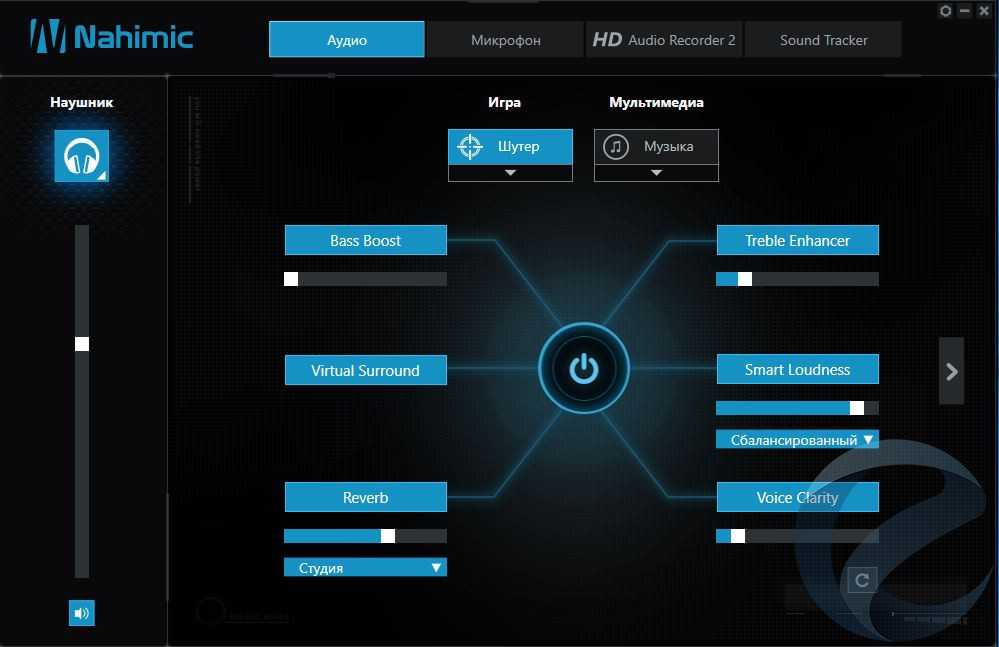

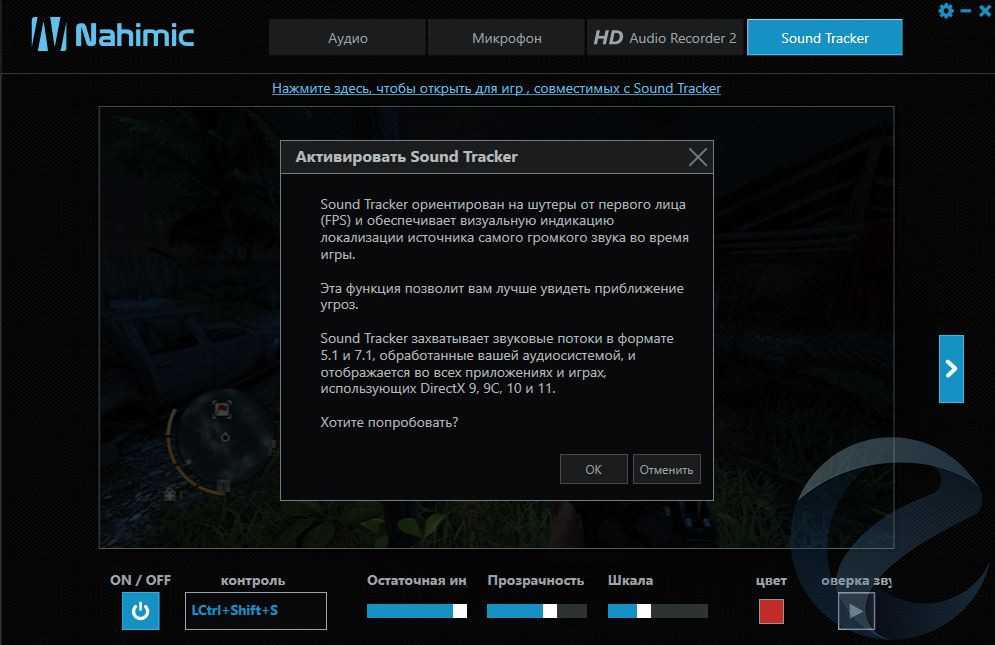

Настройку звуковых эффектов и объемного виртуального звука удобно выполнять в приложении Nahimic. В программе есть несколько предустановок в зависимости от жанра игры. Особенностью, кроме виртуального 7.1 звука, является возможность вывода на игровой экран индикатора направления звука. Достаточно в настройках утилиты выбрать нужные игры. Данный индикатор настраивается по размеру и цвету.

Запуск и отключение программы возможен через аудиодрайвер, который и сам по себе довольно функционален. Устройства автоматически определяются при подключении к штекерам.

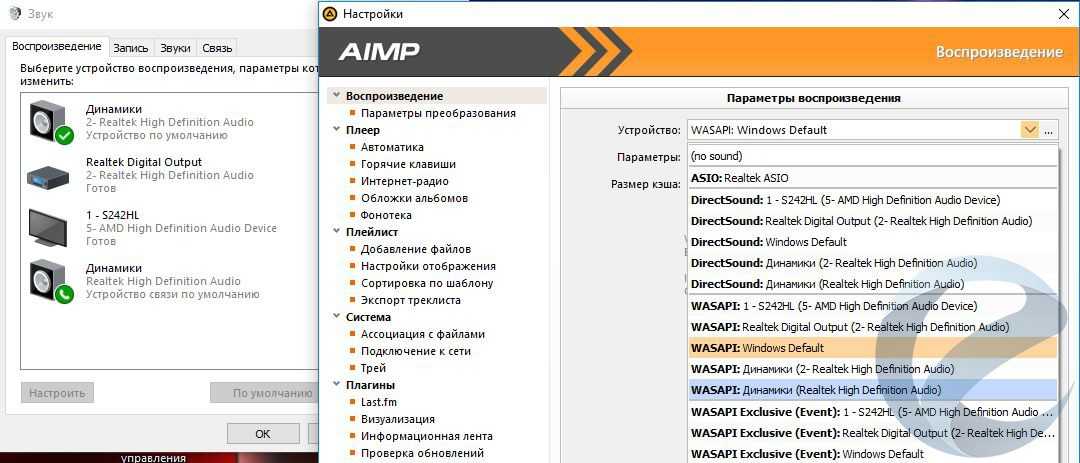

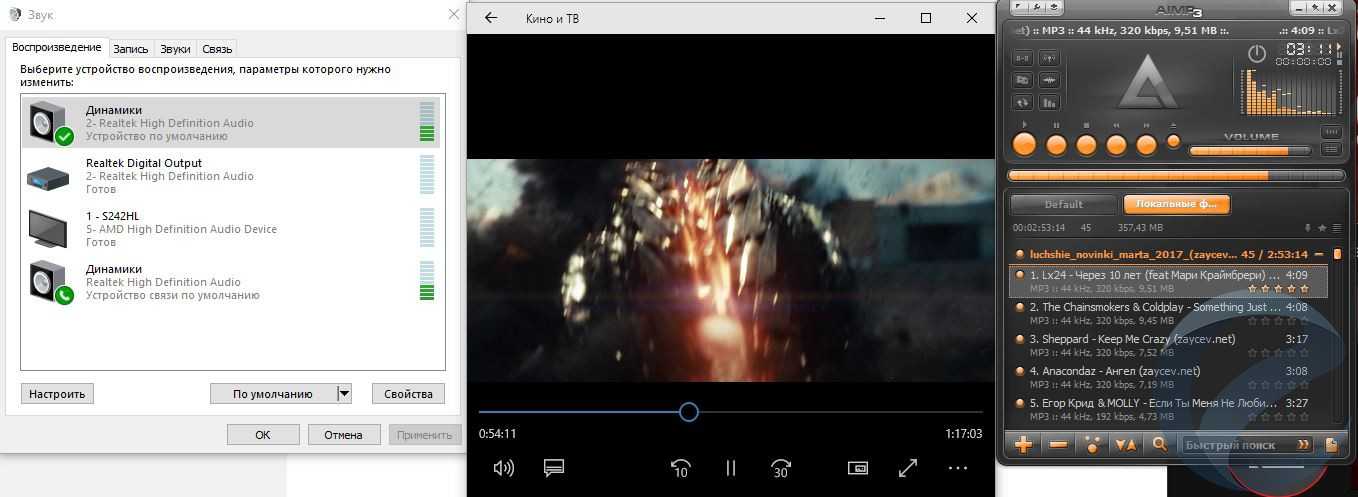

У двойного аудиокодека найдутся и свои преимущества. В диспетчере звуковых устройств отображаются оба устройства. Одно можно назначить по умолчанию, и через него будет воспроизводиться, например, звук в игре. Другое устройство — указать для воспроизведения в проигрывателе, и он будет параллельно воспроизводить музыку. Качество звука нас очень порадовало.

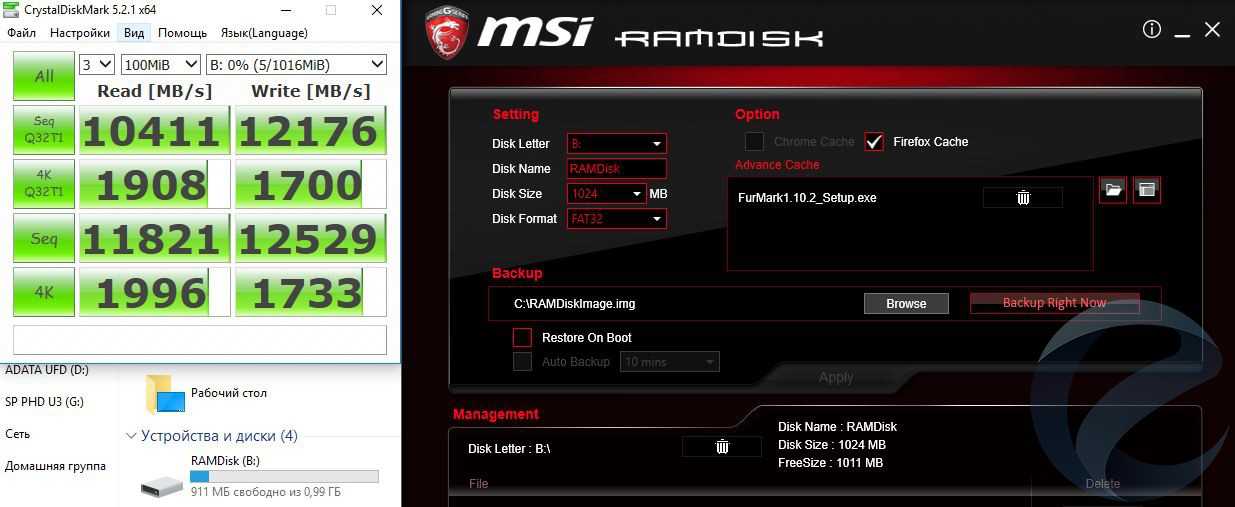

MSI RAMDisk – это приложение, позволяющее создавать виртуальный диск в оперативной памяти. Достаточно добавить программы или игры, которые будут загружаться на виртуальный диск. Скорости чтения/записи такого накопителя выше, чем у SSD SATA.

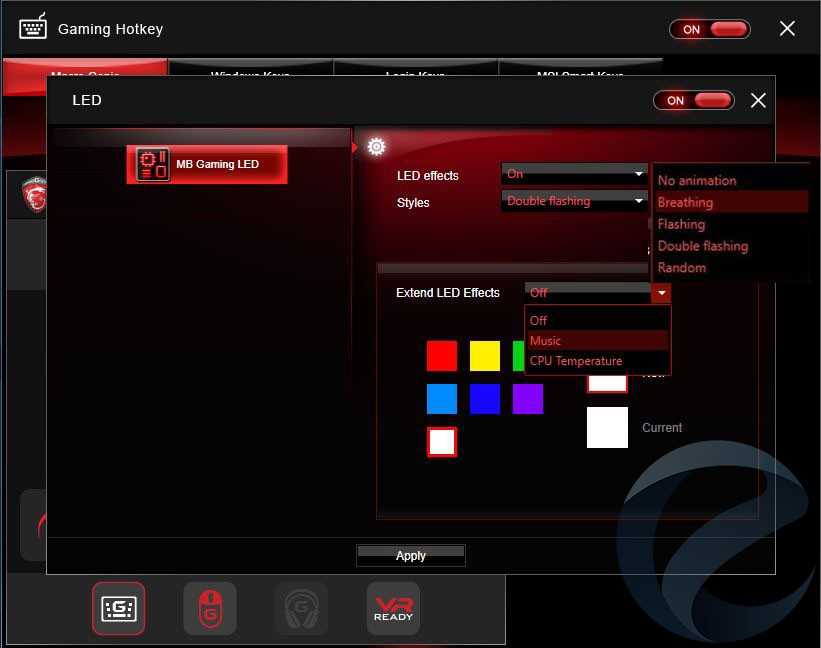

MSI Gaming APP осуществляет настройки игровых профилей клавиатуры, мыши. Здесь же осуществляются настройки подсветки. Подсветка поддерживает семь цветов и пять различных эффектов. Можно настроить изменения в зависимости от температуры CPU или синхронно воспроизводимой музыке. Через мобильное приложение управлять подсветкой у нас не получилось, хотя на сайте производителя эта опция упоминается — в утилите просто нет данного пункта.

Подсветку можно синхронизировать с подключенными устройствами: вентиляторы, модули DDR, клавиатуры и мыши, сертифицированные производителем. В этой же программе включается VR.

Лучшая ITX материнская плата Z270

ASUS ROG STRIX Z270I

Новые продукты Strix от ASUS – это начальный уровень для линейки Republic of Gamers, но Z270I чувствует себя флагманом, как топовые материнские платы Maximus. Имеет такие же темно-серые, полированные металлические радиаторы и толстую печатную плату как у больших материнок, но более выгодную цену.

Как и большинство плат ITX, слот M.2 находится на обратной стороне в недоступной области после первоначальной установки, но ASUS включает в себя еще один слот наверху Strix, скрытый под экраном чипсета в небольшом канале, который вмещает накопители до 80 мм в длину.

Привлекает внимание подсветка Aura, а также линейка светодиодов под правой стороной материнской платы и RGB-разъём для внешних светодиодных лент. Wi-Fi предоставляется через беспроводную сеть Atheros 2T2R примерно с половиной гигабитной скорости, а аппаратное обеспечение также выполняет функции Bluetooth 4.1

Новый кодек Realtek ALC 1220A используется для аудио, поддерживается контроллером ASUS SupremeFX и улучшенным программным уровнем; полезные дополнения, поскольку многие системы ITX предназначены для использования в жилых помещениях.

Недостатки неизбежны в таком крошечном размере, а у Strix их несколько. В то время как предыдущие платы ROG ITX от ASUS не испытывали затруднений с достижением пределов памяти и множителя с Haswell и Skylake, Z270i Strix изо всех сил пыталась достичь 5 ГГц с помощью множителя и не могла поддерживать 3600 МГц DRAM DDR4.

Хотя цифры были лучше, чем у Z270I Gaming Pro Carbon ITX от MSI, есть еще ряд возможностей для улучшения, особенно, когда AS Rock’s Z270 ITX предлагает дополнительные функции, такие как встроенный Thunderbolt 3.

Загрузка c официального сайта

Название афтербёрнер переводится как «форсажная камера». С ее помощью вы можете выжать со своих видеокарт максимум продуктивности. Чтобы не подхватить какую-нибудь напасть на свой ПК, нужно скачать мси афтербурнер с официального сайта разработчиков https://ru.msi.com/page/afterburner.

Присутствуют три версии программы:

• Msi afterburner для Windows
• Android-версия для настройки видеокарты с помощью смартфона.
• MSI Afterburner Remote Server.

Если у вас ферма из нескольких графических адаптеров то msi afterburner настройка будет выполнятся на компьютере. Скачайте архив, распакуйте в удобную для вас папку, и приступайте к инсталляции программы.

Лучшая по всем параметрам материнская плата Z270

ASUS Maximus IX Hero

Плата Maximus Hero IX среднего ценового уровня соответствовала своему названию “герой” во время тестирования. Среди материнских плат, которые стоят почти вдвое больше, часто вырывалась вперёд по производительности или характеристикам, что делает её самым лучшим выбором в первой волне Z270.

Тёмно-серые формы теплоотвода и относительно сдержанный дизайн характеризует новое внешнее оформление платы, о том, что Maximus Hero IX относится к серии “геймерских” плат напоминает только логотип ROG на радиаторе чипсета. Отличительной особенностью платы является RGB-подсветка, которой можно управлять при помощи специального программного обеспечения AURA. Ещё, на фронтальной части Maximus IX Hero появились дополнительные крепления 3D Mount, которые позволяют привинтить к плате напечатанные на 3D-принтере детали.

Людям, увлеченным оборудованием, будет с чем поиграться. Вдоль верхнего правого и нижнего краёв платы расположены кнопки для включения питания, перезагрузки системы, сброса памяти и входа в BIOS, которые являются приятными дополнениями при мастеринге рабочего места. Большие и хорошо уложенные разъёмы для вентиляторов поддерживаются такими функциями, как тахометр для водяных контуров охлаждения и встроенный ASUS BIOS-контроллер вентилятора. Ещё одно отличие, графические слоты PCIe x16 на плате теперь в металлическом обрамлении для защиты от повреждений при повышенных механических нагрузках, которые могут возникать при установке массивных и тяжёлых видеокарт, например, с медными водоблоками.

Более того, все это внимание окупается самыми высокими коэффициентами умножения и памяти среди протестированных здесь плат. Hero IX справилась без проблем с 5.1 ГГц и продвинула конфигурации с двумя пазами памяти за пределы их номинальной ёмкости 3600 МГц

Ни одна из других плат не подошла так близко, и Hero даже подвинула собственную, более дорогую ASUS Formula IX.

Десять портов USB на задней панели ввода/вывода означают множество внешних разъемов, но внутренние USB-разъёмы ограничены до трёх; по одному из каждого поколения. Это означает, что есть только один разъём USB 2.0, поэтому тем, кто хочет построить систему с водяным охлаждением, таким как Corsair H115i, которому нужен USB-разъём, необходимо запланировать заранее внутренний USB-расширитель или адаптер для разъёмов USB 3.0 или 3.1.

Встроенный сетевой контроллер Intel v219 – это разумный выбор с малым временем ожидания, но Wi-Fi и Bluetooth были бы долгожданными дополнениями к продукту, выпущенному в 2020 году.

Asus B250 Mining Expert

Вышла в продажу просто невероятная материнская плата от компании Asus, она поддерживает 19 видеокарт – это новый рекорд в данном сегменте!

Особенности

• Поддержка 19 видеокарт;
• наличие 3-х 12V ATX линий питаний;
• BIOS Mining Mode.
• в основе чипсет Intel B250;
• полная защита от скачков напряжения и прочие защиты.

Ссылки:

Страница на сайте производителя Страница товара на NewEgg – цена 134,99 USD Страница товара на Amazon – цена 199,00 USD

Необходимо отметить, что текущие реализации драйверов AMD и NVIDIA не позволяют использовать в единой ферме более 8 графических ускорителей, однако разработчикам ASUS известно, что «красные» уже готовят специальные драйверы, позволяющие обойти этот лимит, и, скорее всего, «зелёные» быстро за ними подтянутся со своей версией драйверов с аналогичными возможностями. ASUS B250 Mining Expert имеет специальный BIOS со средствами диагностики: уже при включении системы она показывает, какие слоты заняты и какие видеокарты функционируют нормально.

С подобным интерфейсом при включении вы сразу узнаете о текущем состоянии видеокарт.

Минусы

Windows 10 может плохо справляться с поддержкой 19 видеокарт на борту фермы, как вариант, использовать системы на базе Linux.

Необходимо продумать конструкцию фермы, так как уместить все 19 карт в один ряд не получится, оптимальное размещение в три ряда.

Необходимо дожидаться обновления драйверов со стороны разработчика, чтобы иметь возможность установить необходимо количество видеокарт.

Заключение

На текущий момент, эта материнская плата является топовым решением в майнинге, при MSRP цене в $134.99 – она полностью оправдывает свою стоимость и возможности. К ней можно подключить AMD + NVIDIA видеокарты, современные майнеры умеют работать с указанными видеокартами, выборочно, из строки конфигурации, это значит, что вы можете запустить два майнера, которые будут работать, каждый со своим стеком видеокарт. Не стоит забывать, что три линии по 12V обеспечат стабильное питание всей системы, больше никаких MOLEX разъемов.

Упаковка и комплектация

Материнская плата поставляется в ярко-красной картонной коробке. На лицевой стороне мы видим изображение девайса с активной подсветкой. Различные значки указывают на особенности платы. Это и игровая серия для энтузиастов, и наличие наград CES. Указана поддержка VR технологии и памяти Intel Optane.

На обратной стороне коробки более подробно расписаны технические характеристики, выделены особенности в виде разгонных возможностей Boost, наличия подсветки и двойного аудиопроцессора. В отдельной табличке расписаны порты интерфейсной панели.

В комплекте имеется четыре SATA кабеля, два из которых — с угловыми разъемами, кабель-разветвитель для подключения двух RGB лент, мостик SLI, значок-наклейка с драконом. Кроме того есть заглушка на интерфейсную панель с маркировкой портов и две колодки для облегчения подключения кабелей с фронтальной панели.

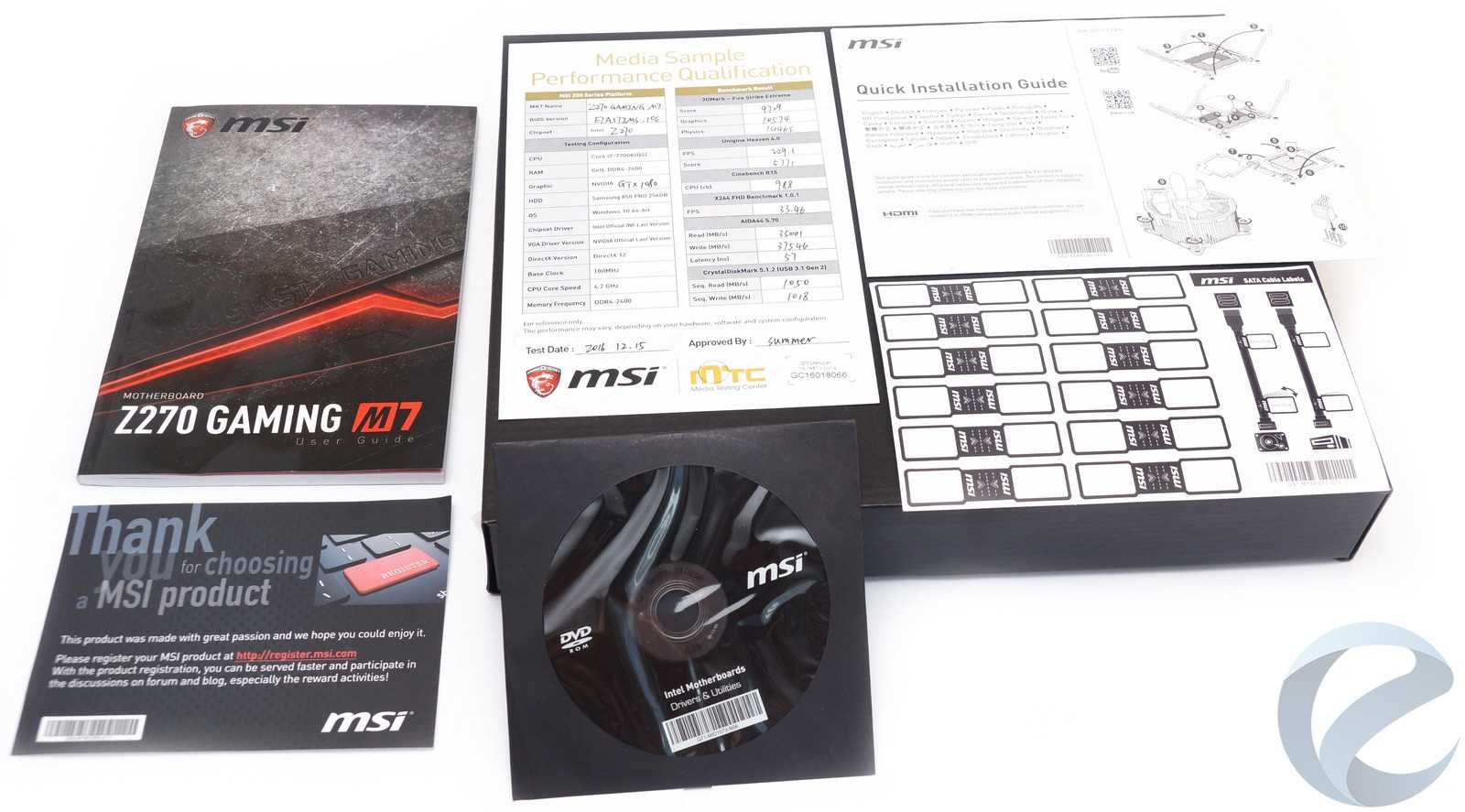

Из бумаг у нас в наличии инструкция пользователя, диск с ПО, сертификат качества, инструкция по установке процессора, маркировочные наклейки на SATA кабели и карточка регистрации продукта.

Общая информация

1.имеет Wi-Fi
MSI Z270 Gaming M3

MSI Z270 Gaming M7

Устройство может подключаться к Wi-Fi.

2.поддерживает Wi-Fi 6 (802.11ax)
MSI Z270 Gaming M3

MSI Z270 Gaming M7

Wi-Fi 6, выпущенный в 2019 году, основан на стандарте беспроводной сети IEEE 802.11ax. Разработанный для работы во всех полосах частот от 1 до 6 ГГц, он предлагает более высокие скорости передачи данных и меньшую задержку по сравнению с предыдущими технологиями Wi-Fi.

3.поддерживает Wi-Fi 6E
MSI Z270 Gaming M3

MSI Z270 Gaming M7

Wi-Fi 6E был анонсирован в 2020 году и имеет ряд преимуществ по сравнению с Wi-Fi 6. Помимо диапазонов 2,4 ГГц и 5 ГГц, он может работать в диапазоне 6 ГГц, что обеспечивает более высокие скорости и чрезвычайно низкую задержку.

4.Интерфейс 802.11ac WiFi
MSI Z270 Gaming M3

MSI Z270 Gaming M7

Беспроводной 802.11ac работает на частоте 5 ГГц, а также на 2,4 ГГц (двухдиапазонный WiFi). Предлагает более высокую скорость передачи данных, повышенную надёжность и более оптимальный принцип энергопотребления. Даёт преимущества для игр и видеопотоков HD.

5.Есть Bluetooth
MSI Z270 Gaming M3

MSI Z270 Gaming M7

Bluetooth — беспроводная технология, позволяющая с лёгкостью передавать данные между устройствами: смартфонами, планшетниками и компьютерами.

6.версия Bluetooth

Неизвестно. Помогите нам, предложите стоимость. (MSI Z270 Gaming M3)

Неизвестно. Помогите нам, предложите стоимость. (MSI Z270 Gaming M7)

Bluetooth — это стандарт беспроводной технологии, который позволяет передавать данные между устройствами, расположенными в непосредственной близости, с использованием коротковолновых сверх высокочастотных радиоволн. Более новые версии обеспечивают более быструю передачу данных.

7.Легко разгоняется
MSI Z270 Gaming M3

MSI Z270 Gaming M7

Разгон системы — обычная, хоть и сложная процедура, но некоторые производители предусматривают кнопку или программу, в которых с одного нажатия можно разогнать компьютер и получить более высокую производительность.

8.имеет подсветку RGB
MSI Z270 Gaming M3

MSI Z270 Gaming M7

Подсветка RGB позволяет вам выбирать между миллионами цветов и настраивать внешний вид компонентов вашего ПК.

9.Легко сбрасывать BIOS
MSI Z270 Gaming M3

MSI Z270 Gaming M7

На задней панели материнской платы есть кнопка или тумблер для очистки памяти CMOS, который сбрасывает настройки BIOS на заводские. Эта функция применима в ситуациях, когда в BIOS что-то не так настроено, из-за чего компьютер не грузится. При этом не надо открывать корпус и искать джампер CMOS.

Программное обеспечение

Компания MSI предоставляет пользователям удобную программу App Manager, позволяющую управлять необходимым ПО, устанавливать его, выполнять различные настройки непосредственно из Windows.

Если установить утилиту Live Update 6, то она предоставит удобное средство для установки и обновления драйверов.

Утилита MSI’s X-Boost позволяет выбирать разные профили настроек оборудования для различного применения.

Например, режим «Home Theater» максимизирует производительность аудио-тракта, слегка разгоняет процессор и видеокарту, улучшает быстродействие накопителей. Естественно, немного возрастает потребление энергии. Результаты изменений отображаются на соответствующем графике.

Если компьютер, помимо прочего, еще используется и для зарядки тех или иных гаджетов, то утилита «Super Charger» позволяет переключить определенные USB порты в максимальный режим для быстрой зарядки устройств.

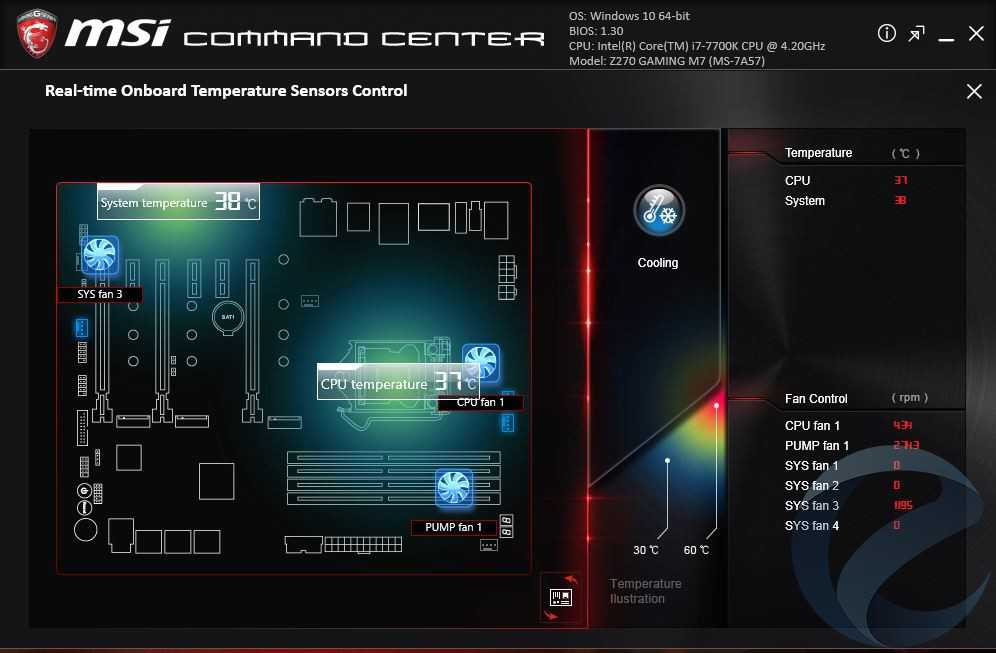

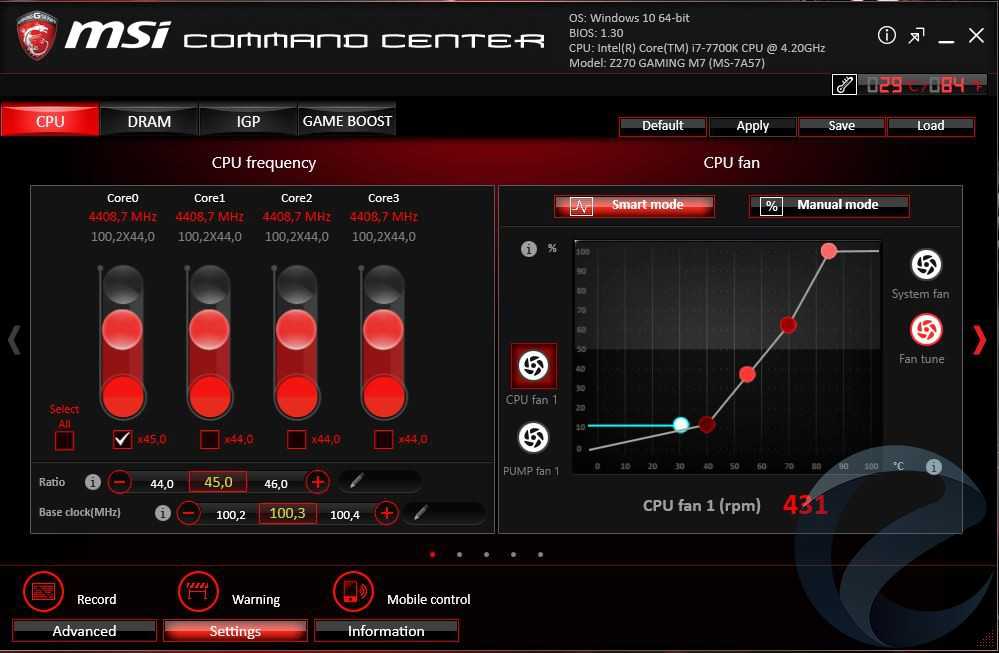

Наверняка многим будет наиболее интересна утилита «Command Center». Действительно, это и есть командный центр по управлению функциями разгона. Большинство возможностей, которые есть в соответствующем разделе BIOS, доступны и из операционной системы.

Можно управлять вентиляторами, точно регулировать напряжение питания процессора и других компонентов, выполнять ряд иных действий.

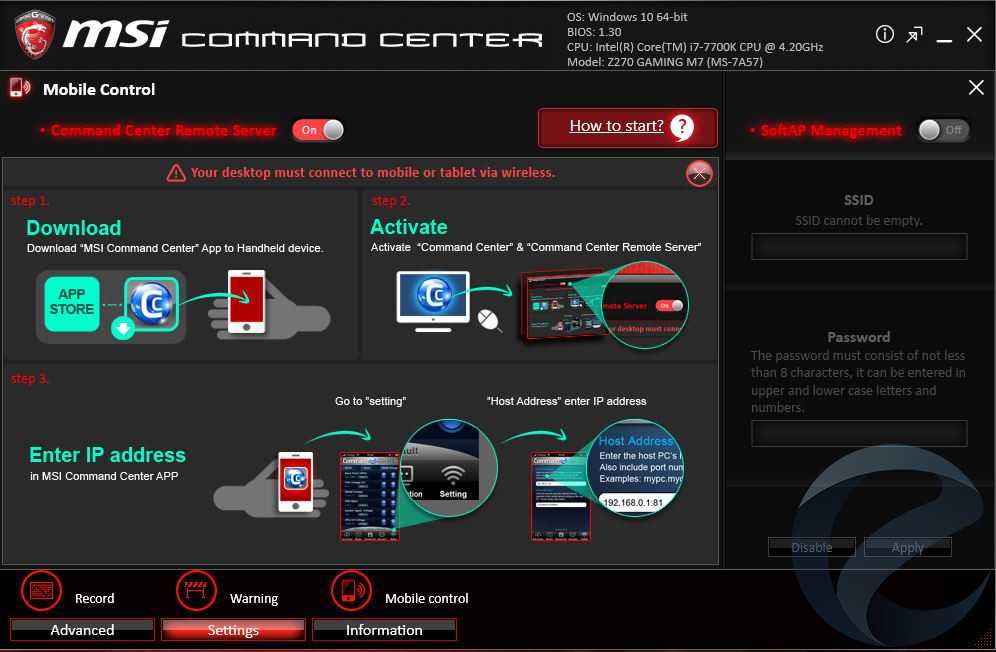

Если у вас есть смартфон или планшет на базе Android, то можно загрузить мобильную версию «Command Center» и управлять настройками с этого устройства даже в процессе игры.

Тестирование

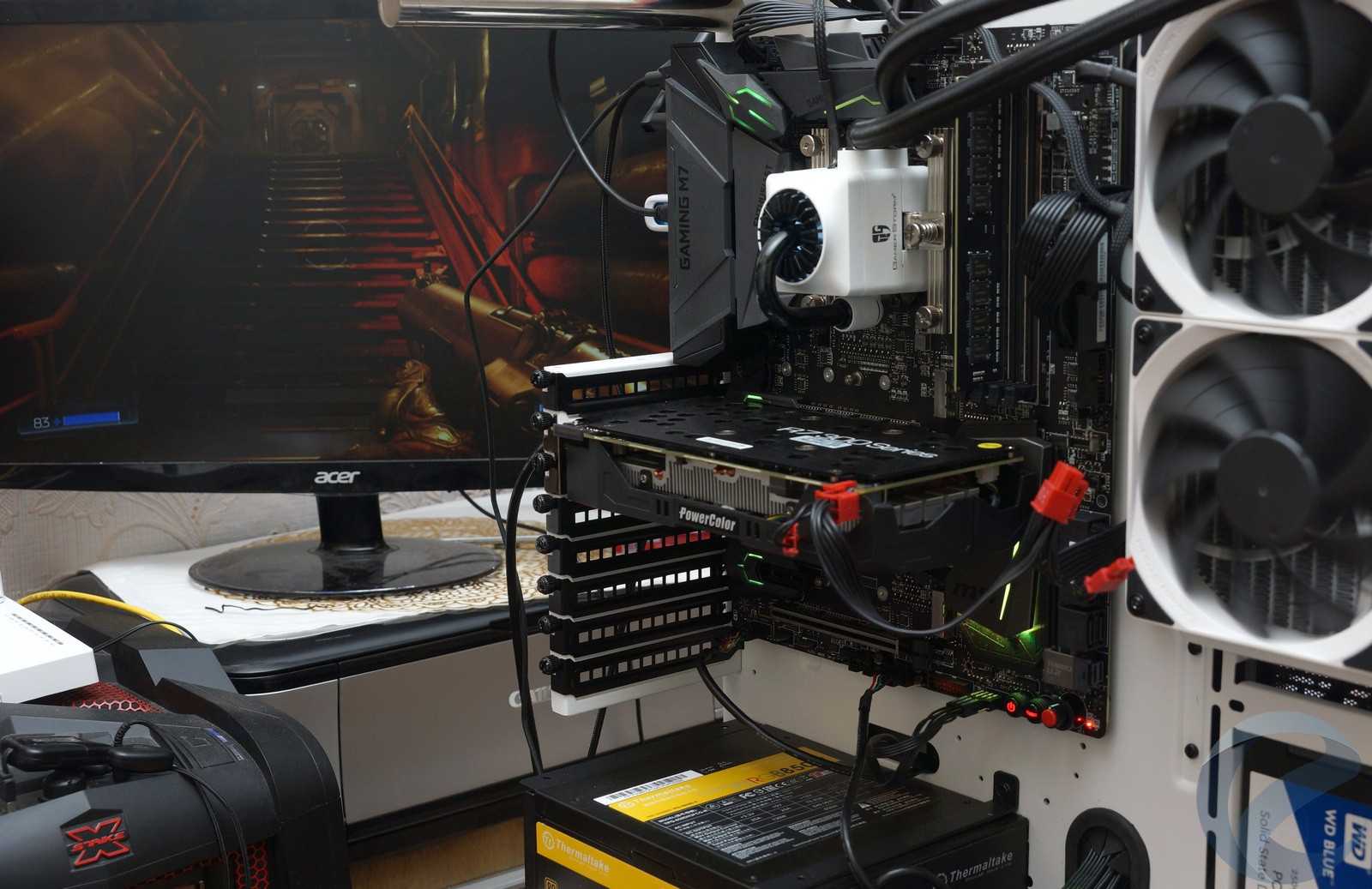

Тестовый стенд:

• Процессор: Intel Core i7 7700K;
• Охлаждение: СЖО Deepcool CAPTAIN 240 EX;
• Термоинтерфейс: ARCTIC MX-2;
• Оперативная память: Qumo DDR-4 2400 8 GB;
• Видеокарта: PowerColor PCS+ R9 370;
• Блок питания: Thermaltake Toughpower DPS G RGB 850W Gold;
• Накопитель: SSD WD Blue 250 GB;
• Корпус: Thermaltake Core P3 Snow Edition;
• Операционная система: Windows 10 64-bit.

Разгон

Наш тестовый процессор на ранее протестированных материнских платах стабильно работал на 5.0 ГГц с напряжением 1.28 В при значении AVX -3.

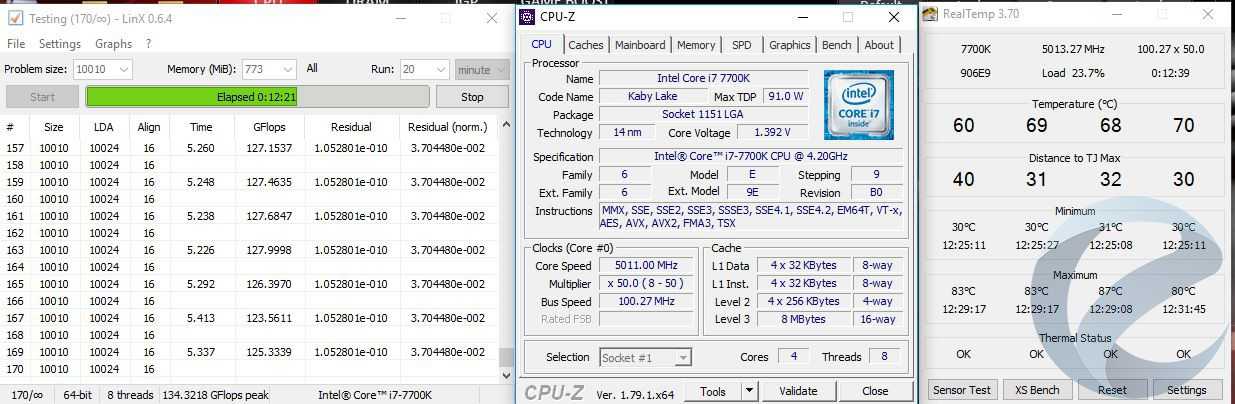

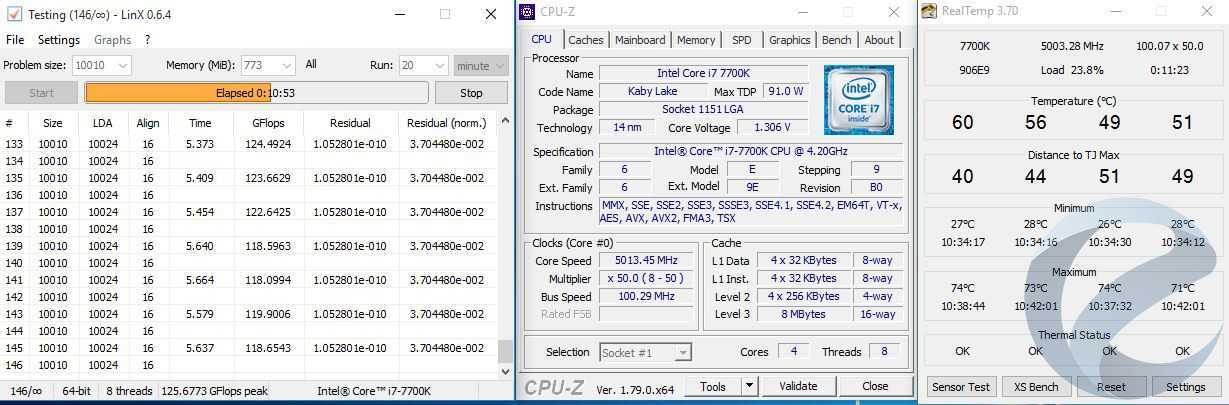

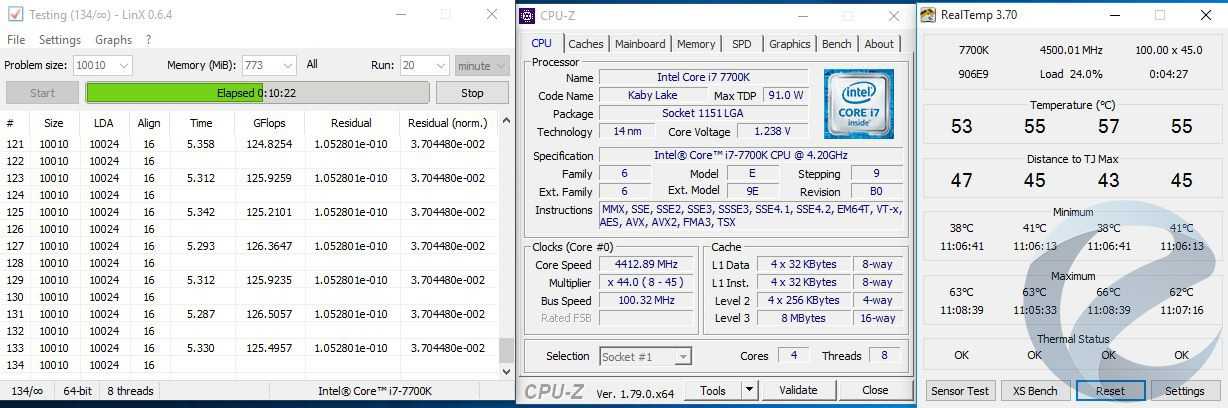

Стабильность работы проверялась тестом LinX 0.6.4 не менее 10 минут. Температура замерялась по самому горячему ядру в программе Real Temp GT 3.70. В дальнейшем стабильность проверялась в тестах.

Первый тест прошел на автоматических настройках BIOS. Процессор работал на частоте 4.4 ГГц с автоматическим регулированием напряжения, максимальный показатель которого был 1.23 В. В однопоточных задачах частота увеличивалась до 4.5 ГГц. В простое частота процессора сбрасывалась до 800 Гц, а напряжение — до 0.7 В. Процессор под нагрузкой нагревался до 66 °С по самому горячему ядру, минимальная температура была 25 °С.

В дальнейшем мы увеличивали множитель до стабильных результатов в тестах, затем понижали напряжение Vcore до минимально возможных параметров.

В результате нам удалось добиться стабильной работы процессора на частоте 5 ГГц с напряжением 1.3 В при значении AVX -3. Это позволяло сбрасывать 300 МГц при выполнении AVX инструкций. С этим напряжением температура самого горячего ядра составила 74 °С. Дальнейшее повышение частоты и снижение напряжения, хоть и позволяло запускать систему и даже проходить стресс-тесты, но результаты в бенчмарках демонстрировались ниже, чем при номинальных значениях.

Тестовые модули оперативной памяти использовались бюджетные, и разгон оперативной памяти получился очень скромным: с 2400 МГц до 2540 МГц. На больших частотах компьютер не загружался.

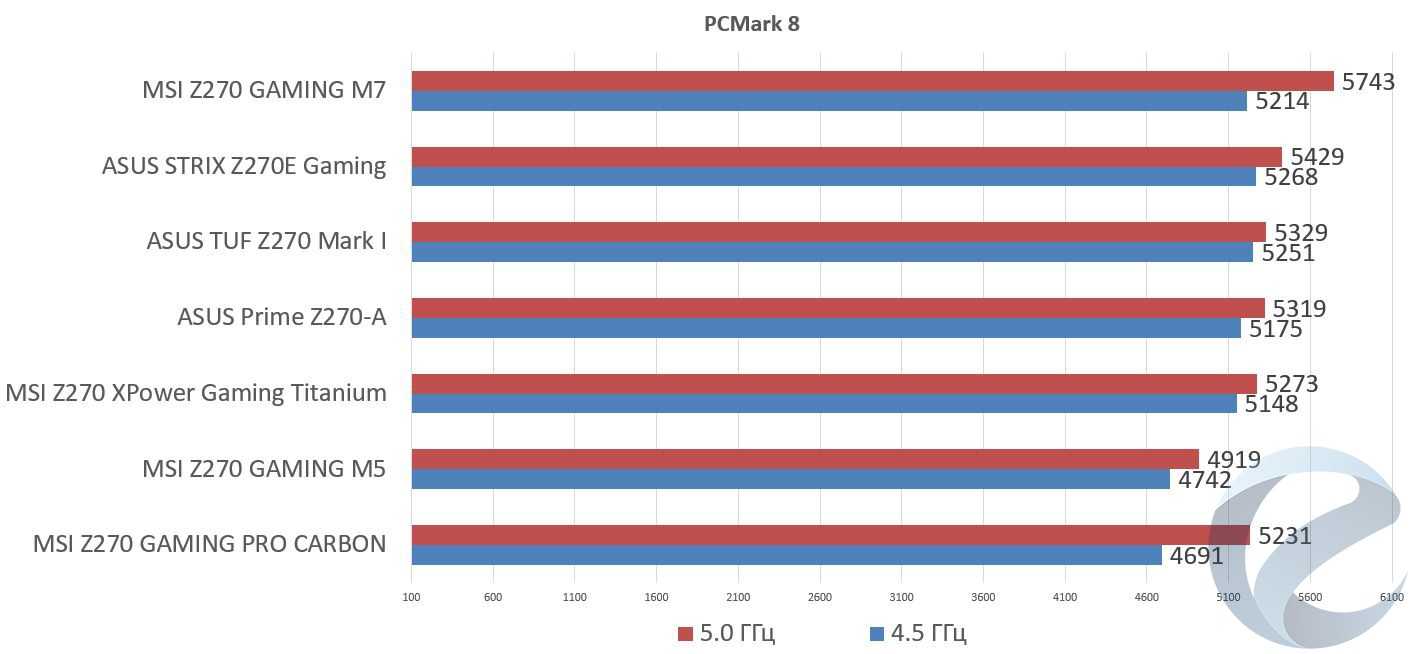

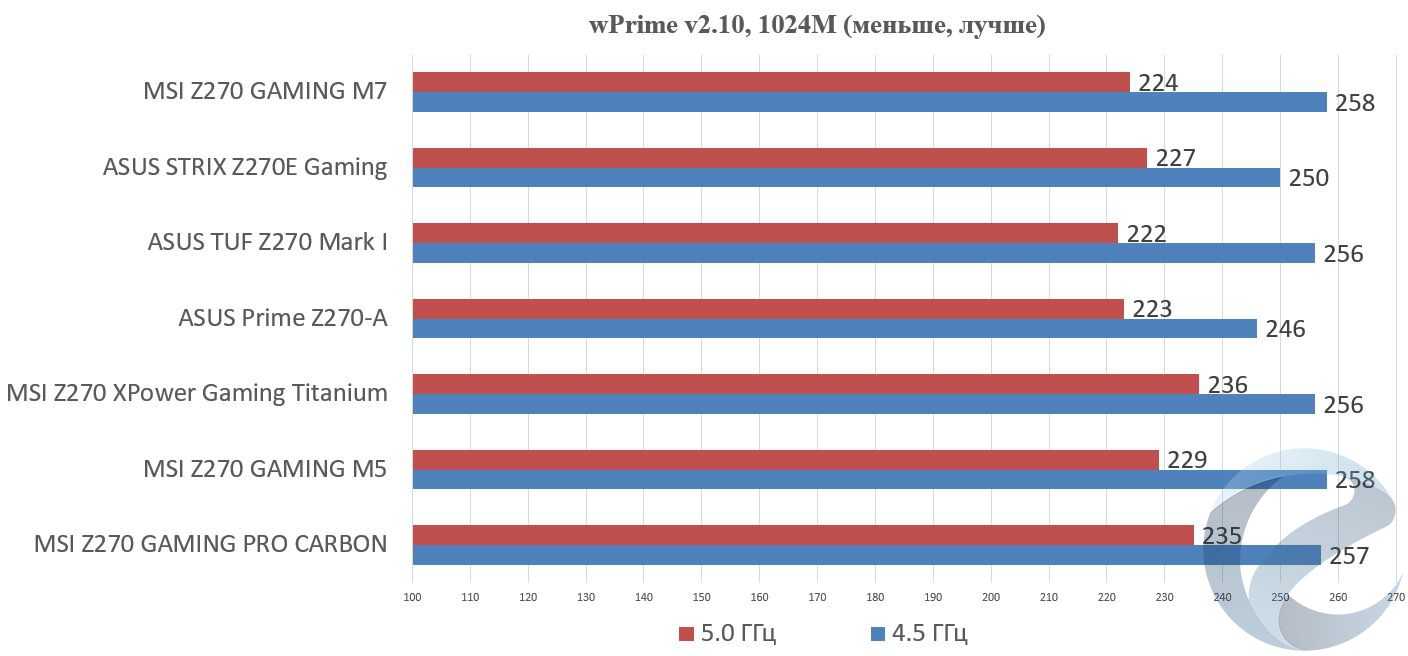

Сравнительное тестирование в бенчмарках

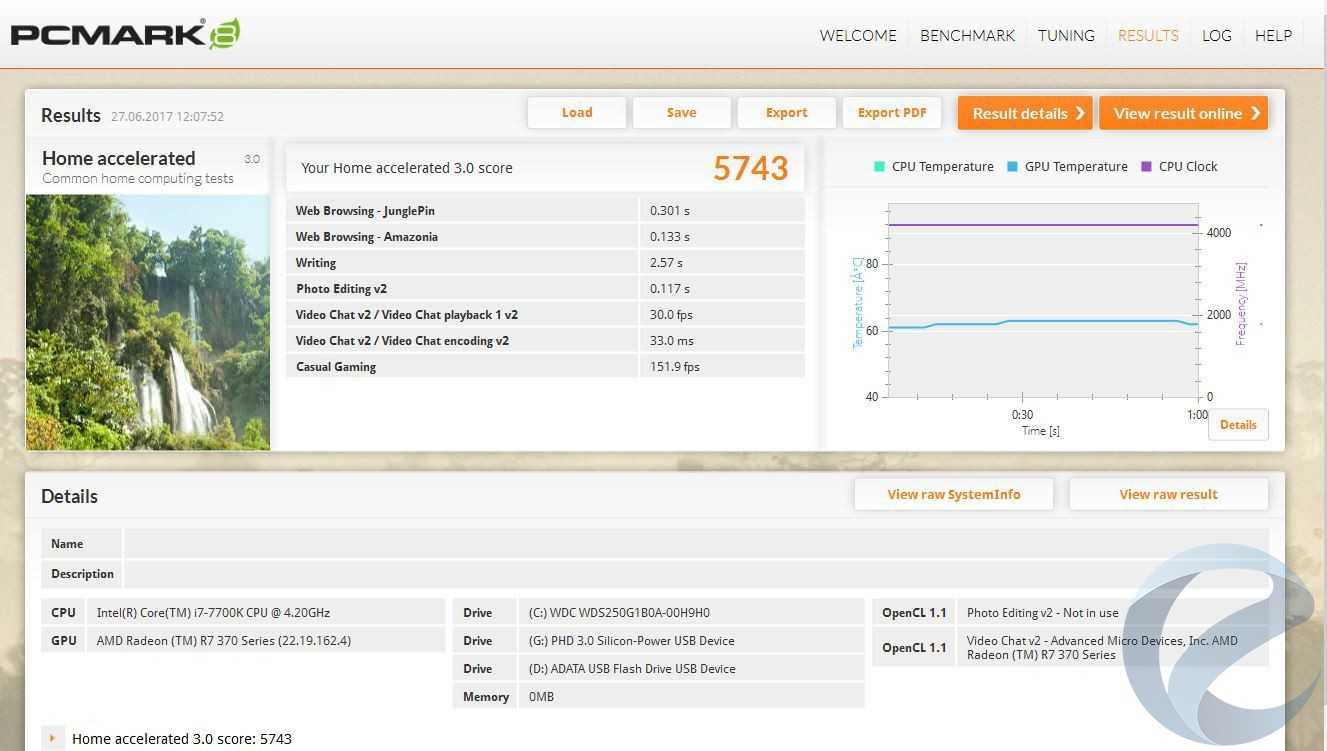

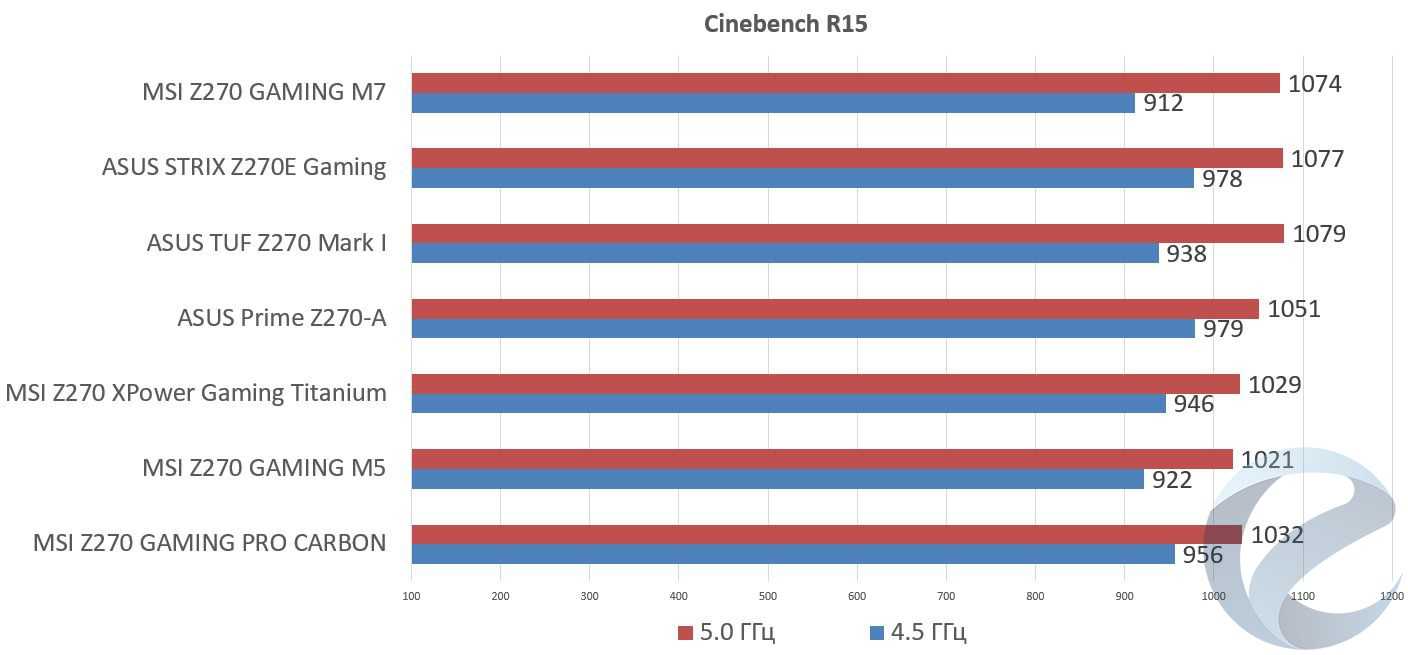

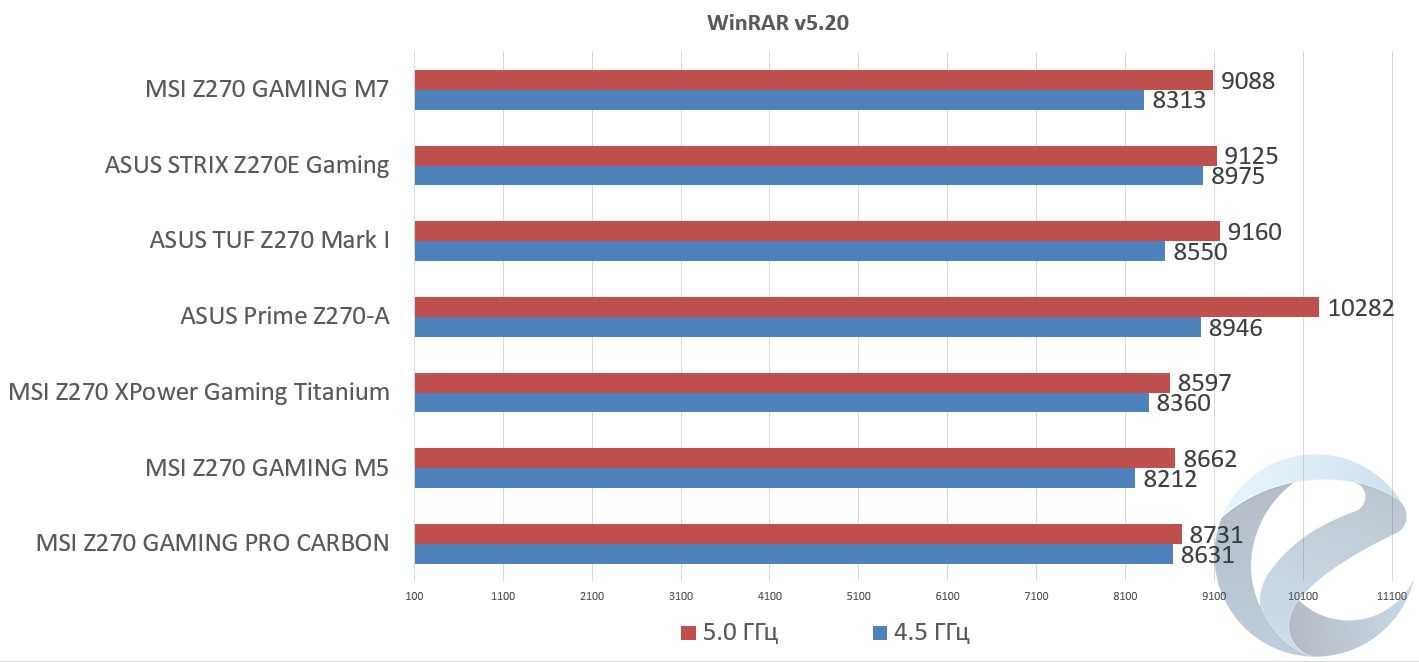

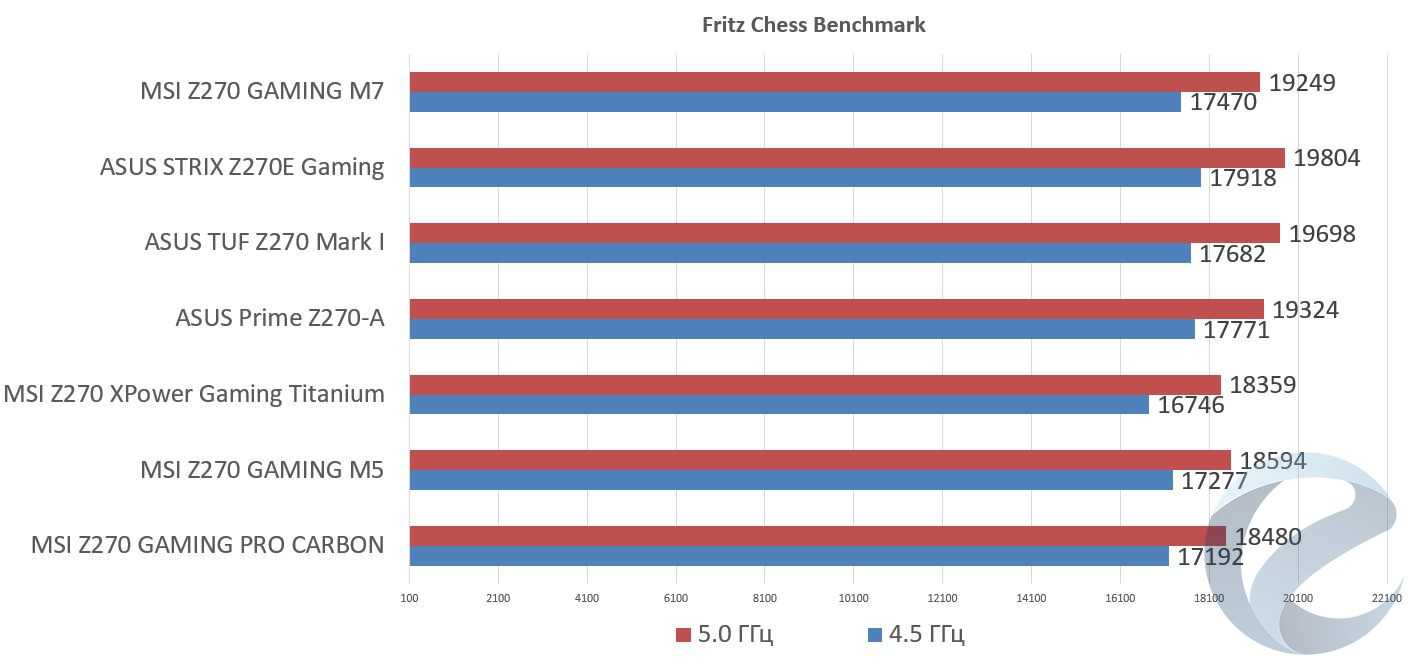

Протестируем материнскую плату в популярных бенчмарках на двух значения частоты процессора: 4.5 ГГц с автоматическим напряжением и на частоте 5 ГГц.

Сравнивать полученные результаты будем с ранее протестированными материнскими платами на чипсете Z270, на этом же тестовом стенде при идентичных настройках.

• ASUS Prime Z270-A;
• ASUS STRIX Z270E Gaming
• ASUS TUF Z270 Mark I
• MSI Z270 GAMING PRO CARBON;
• MSI Z270 GAMING M5;
• MSI Z270 XPower Gaming Titanium.

GAMING M7 демонстрирует типичные результаты для данного процессора в тестовых программах, как в номинале, так и в разгоне.

Заключение

Материнская плата MSI Z270 GAMING M7 заслуженно относится к топовым решениям для энтузиастов и геймеров. Реализованы все возможности чипсета intel Z270 и даже сверх того, за счет стороннего контроллера ASMedia добавлены еще 3 порта USB. Но, к сожалению, использовать некоторые интерфейсы одновременно невозможно, они делят между собой пропускную способность линий.

Для любителей экстремального разгона на материнской плате реализованы дополнительные кнопки, специальные перемычки, имеются площадки для замера напряжений, индикатор POST кодов, индикация загрузки. Для неискушенных пользователей, разгон возможен в автоматическом режиме, как через BIOS и программное обеспечение, так и с помощью специальной кнопки «Turbo Boost».

Геймерские возможности платы не ограничиваются только установкой до трех видеокарт. Такое решение видится сомнительным из-за схемы 8-4-4. Улучшенные игровые возможности нам представляет двойной аудиокодек с соответствующим программным обеспечением и сетевая карта с интеллектуальным управлением сетевых подключений.

В наличии все атрибуты современной материнской платы: регулируемая подсветка, современные интерфейсы, дистанционный мониторинг и управление с мобильного приложения, интеллектуальное управление вентиляторами, армированные слоты, перепрошивка BIOS без установки процессора и другие дополнительные «фишки».

За такую цену можно было бы еще добавить и модуль беспроводной связи, а также сделать реальную RGB подсветку с независимыми зонами.

Данную материнскую плату можно рекомендовать к покупке, если вам действительно будут нужны дополнительные функции. В противном случае будет вполне достаточно и младшей GAMING M5, рассмотренной ранее. По своим возможностям в разгоне и по дизайну они практически идентичны. У М7 добавились несколько редко востребованных функций, второй аудио кодек, третий слот М.2 и дополнительные кнопки.

Плюсы:

• Качественная элементная база;
• Дополнительное 4-пин питание для процессора;
• Хорошая функциональность;
• Наличие всех современных интерфейсов;
• Качественный двойной аудиокодек с усилителем для наушников;
• Поддержка 3-Way CrossFire и 2-Way SLI;
• Армированные слоты;
• Радиатор для накопителя М.2;
• Гибкие возможности разгона;
• Возможности автоматического разгона Game Boost с предустановками;
• Интерфейс UEFI Click BIOS 5;
• Функция BIOS FLASHBACK+;
• LAN-контроллер оптимизированный под сетевые игры;
• Настраиваемая подсветка с функцией синхронизации;
• Дизайн.
