Обзор be quiet! shadow rock tf2

Внешний вид

Несмотря на дизайн, рассчитанный на установку в компактные системы, кулер be quiet! Shadow Rock TF 2 имеет довольно габаритную конструкцию, именуемую производителем topflow. Основная идея такого дизайна -уменьшение высоты процессорного кулера с сохранением площади пластин радиатора. Для этой цели радиатор уложили горизонтально и соответственно выгнули тепловые трубки, сохранив при этом конструкцию подошвы радиатора и контакта с ним тепловых трубок. Данное расположениепозволилодобиться еще двух эффектов, которые сложно реализовать в традиционных башенных кулерах: 1 — ребра радиатора могут непосредственно контактировать с охлаждающей пластиной подошвы кулера, 2 -обдув околосокетного пространства за счет горизонтально расположенного вентилятора.

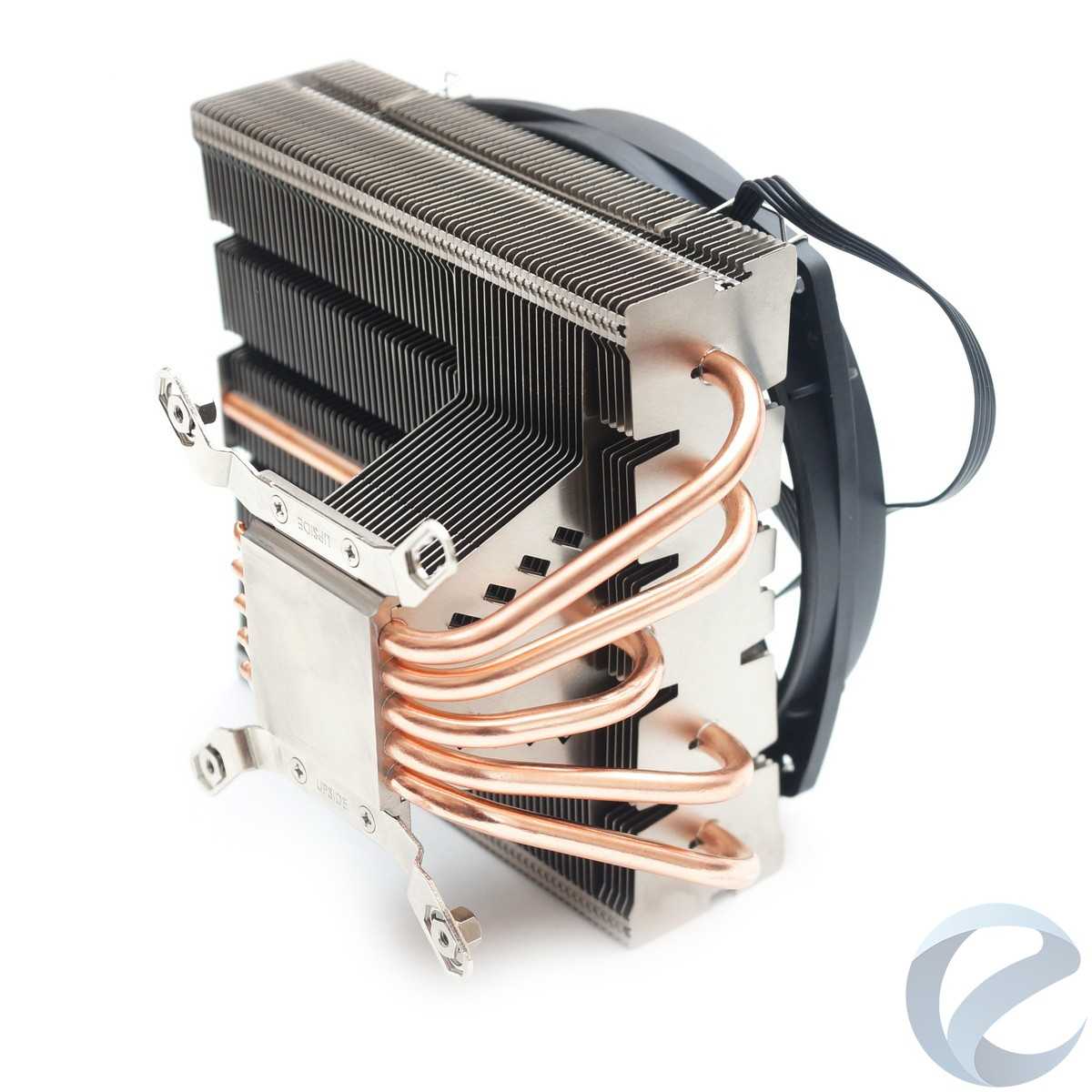

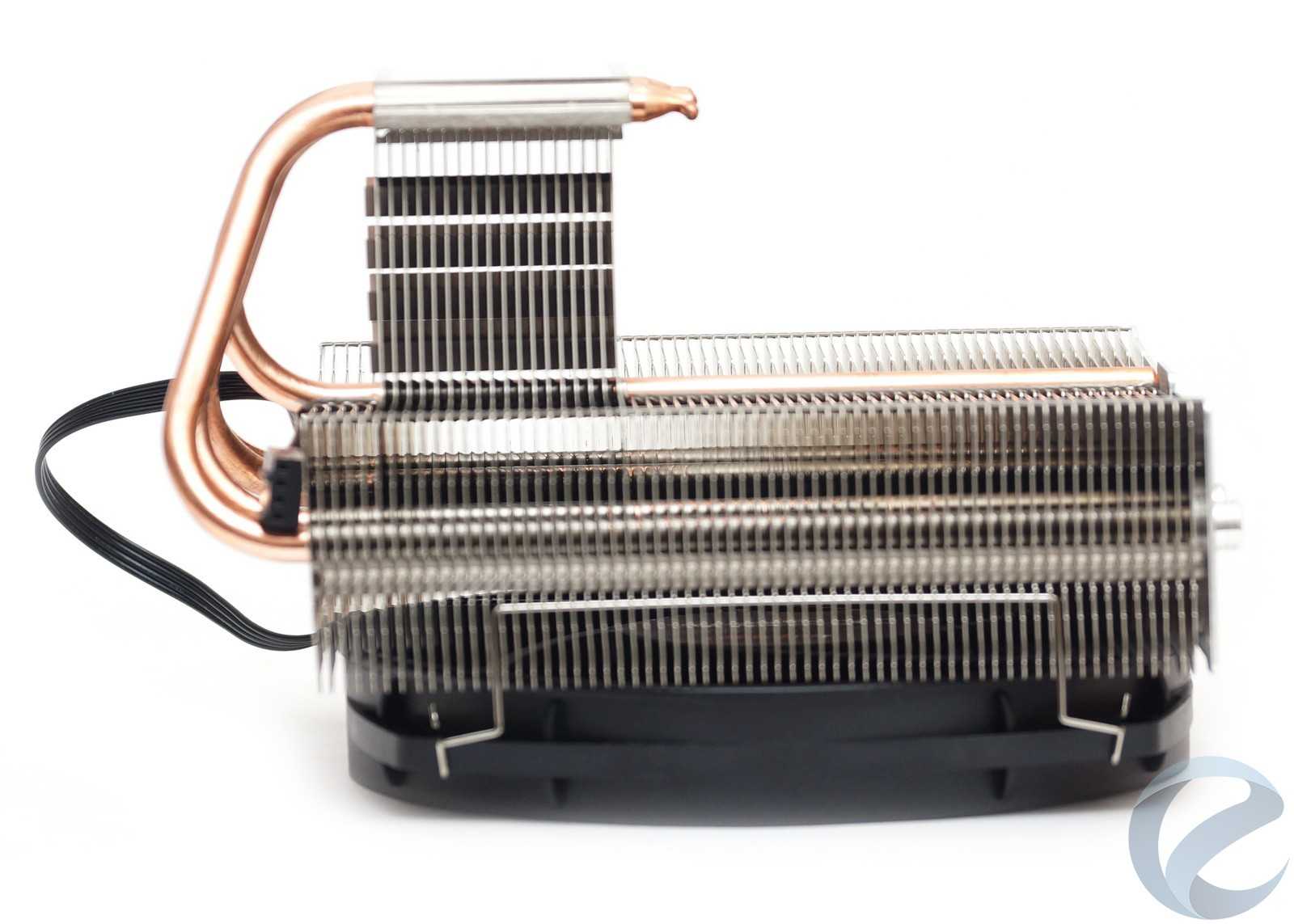

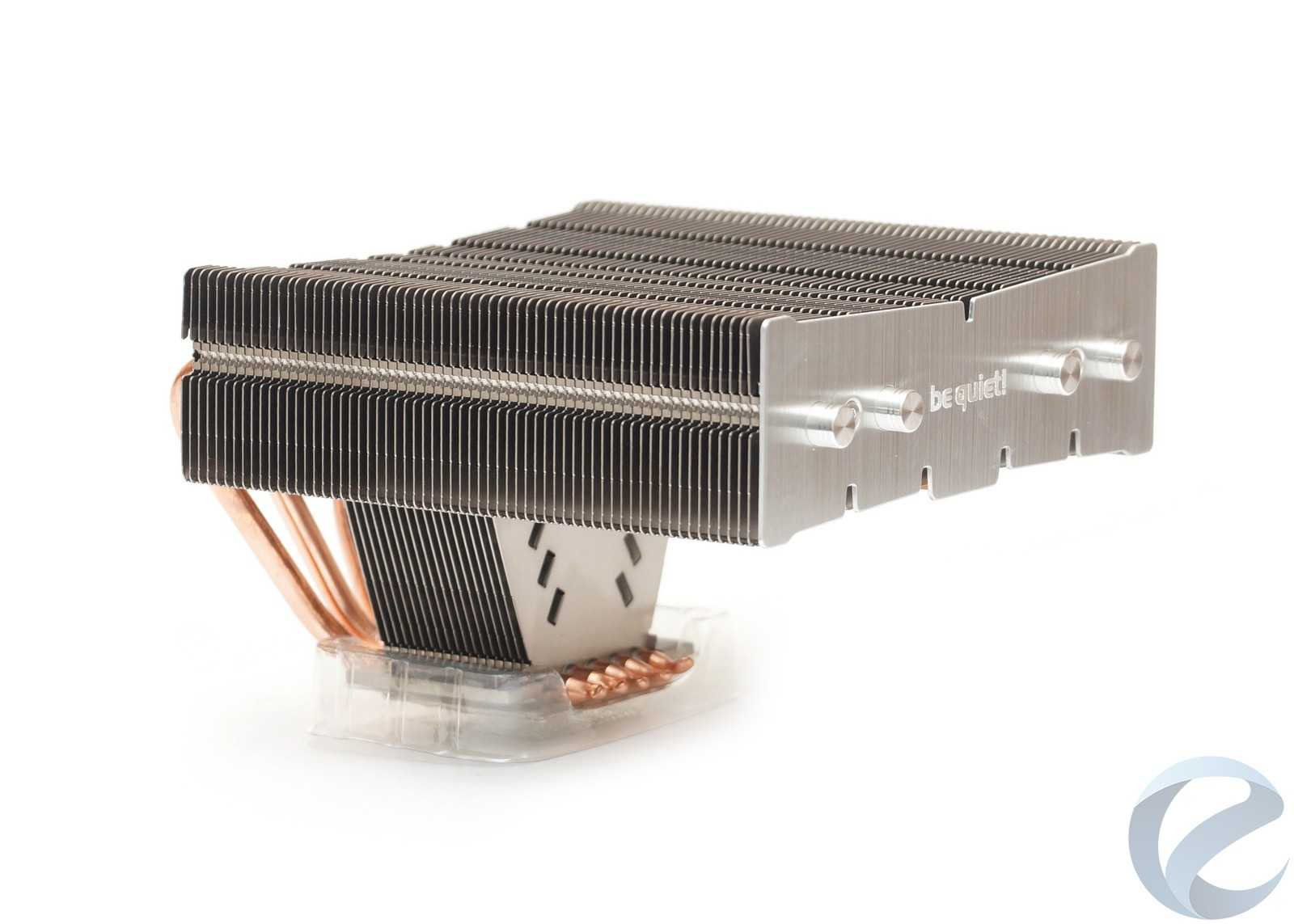

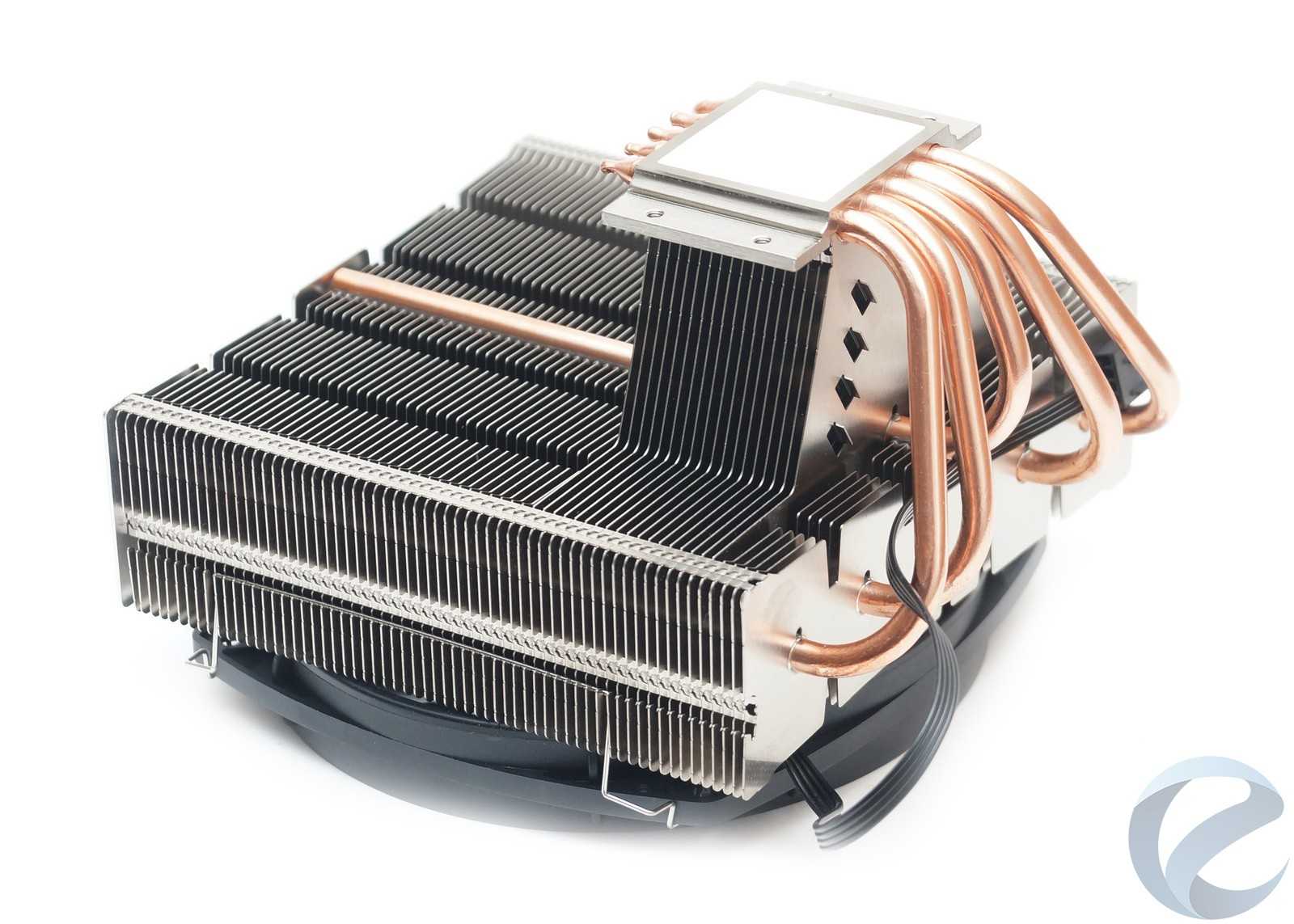

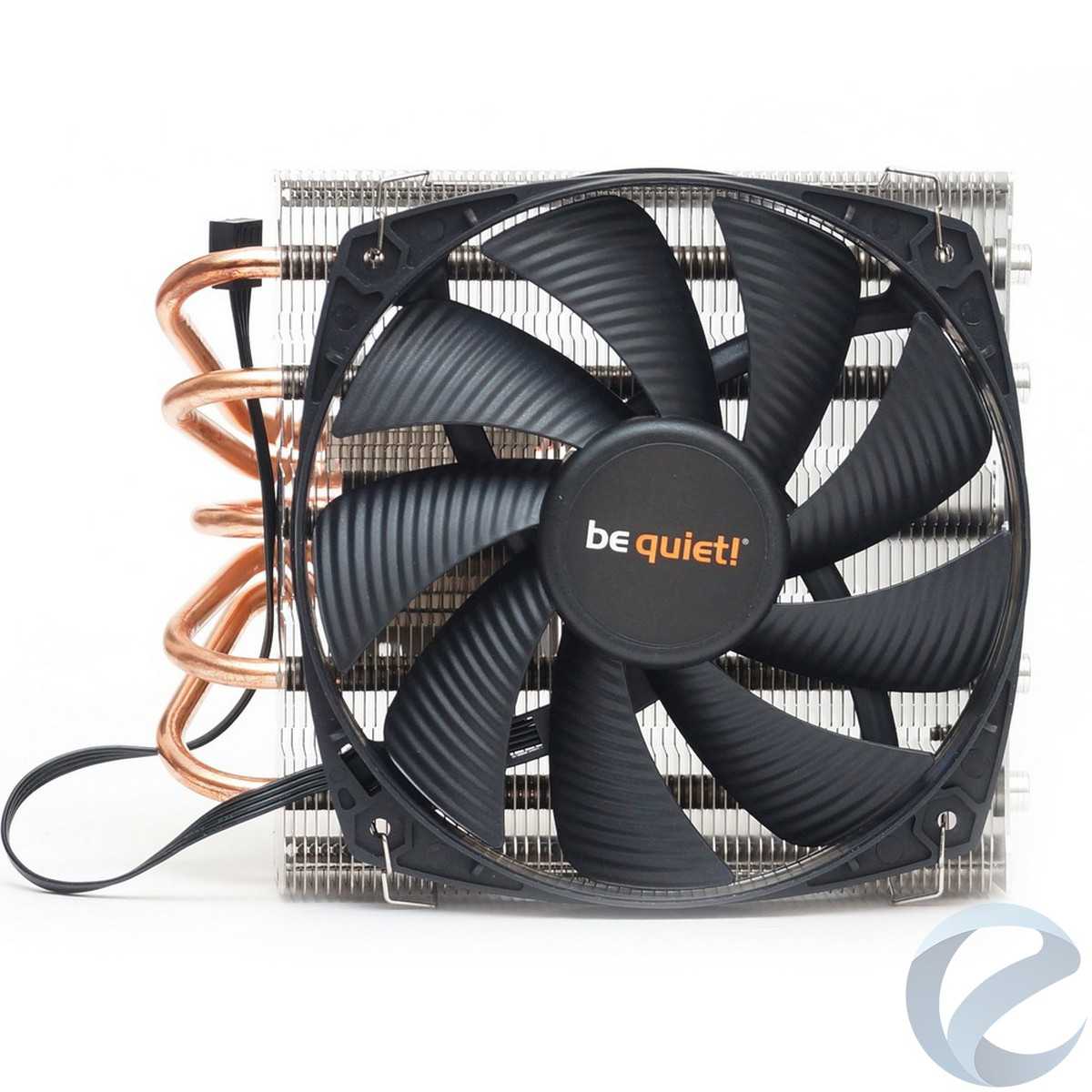

Сам радиатор имеет практически традиционную призматическую форму, немного суженную к центру. Радиатор набран из 57 пластин, восемнадцать из них сделаны с трапециевидным выступом для непосредственного контакта с охлаждающей пластиной.

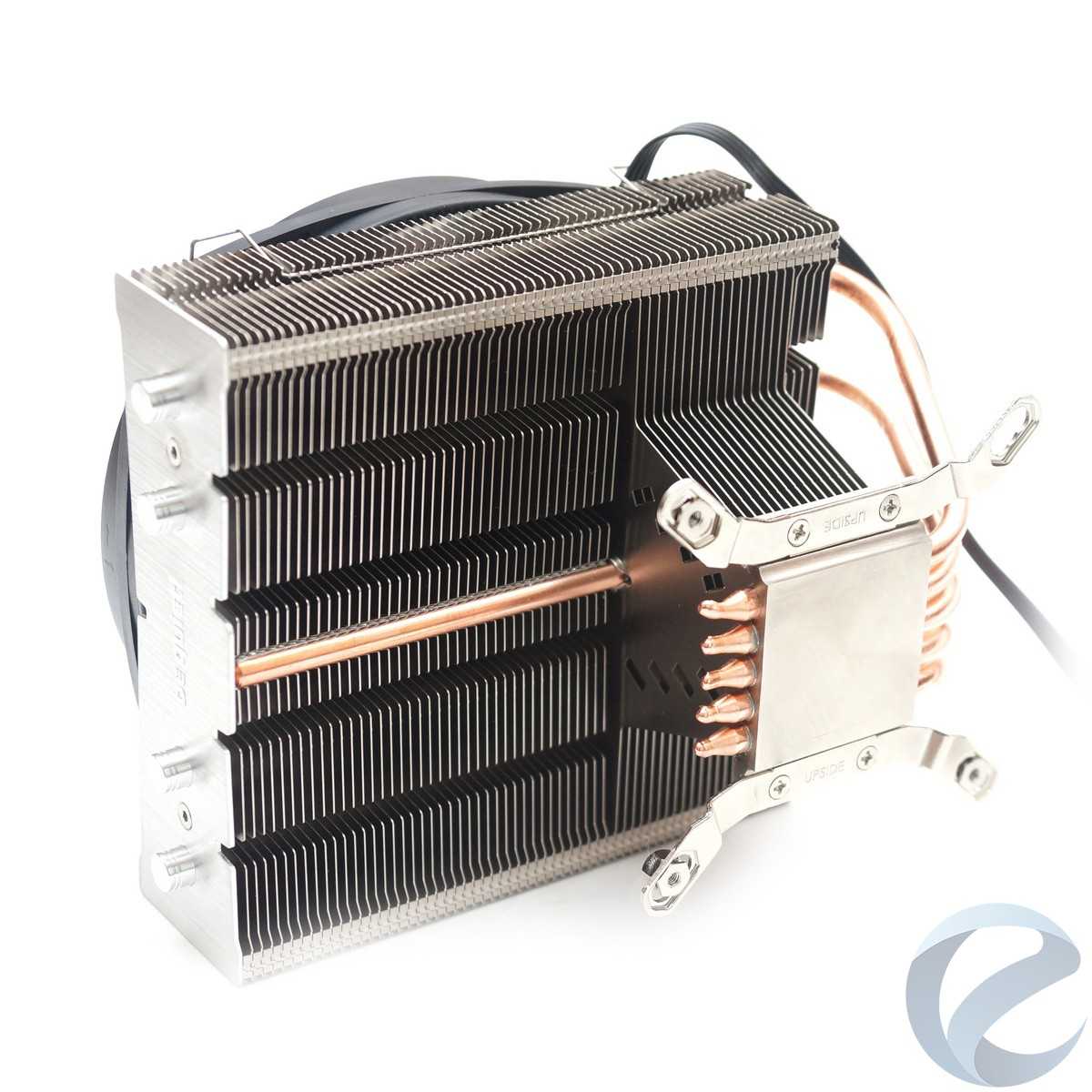

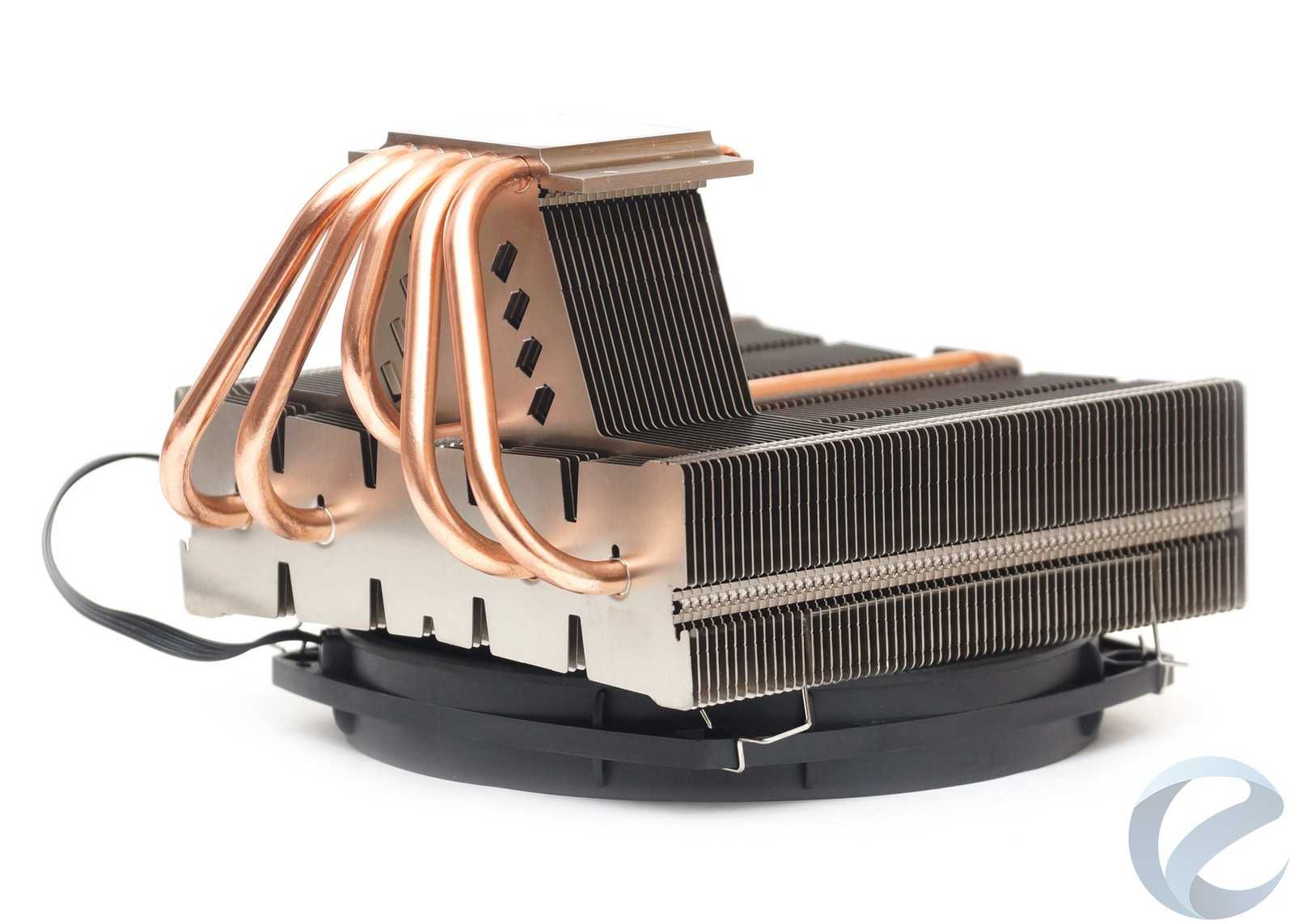

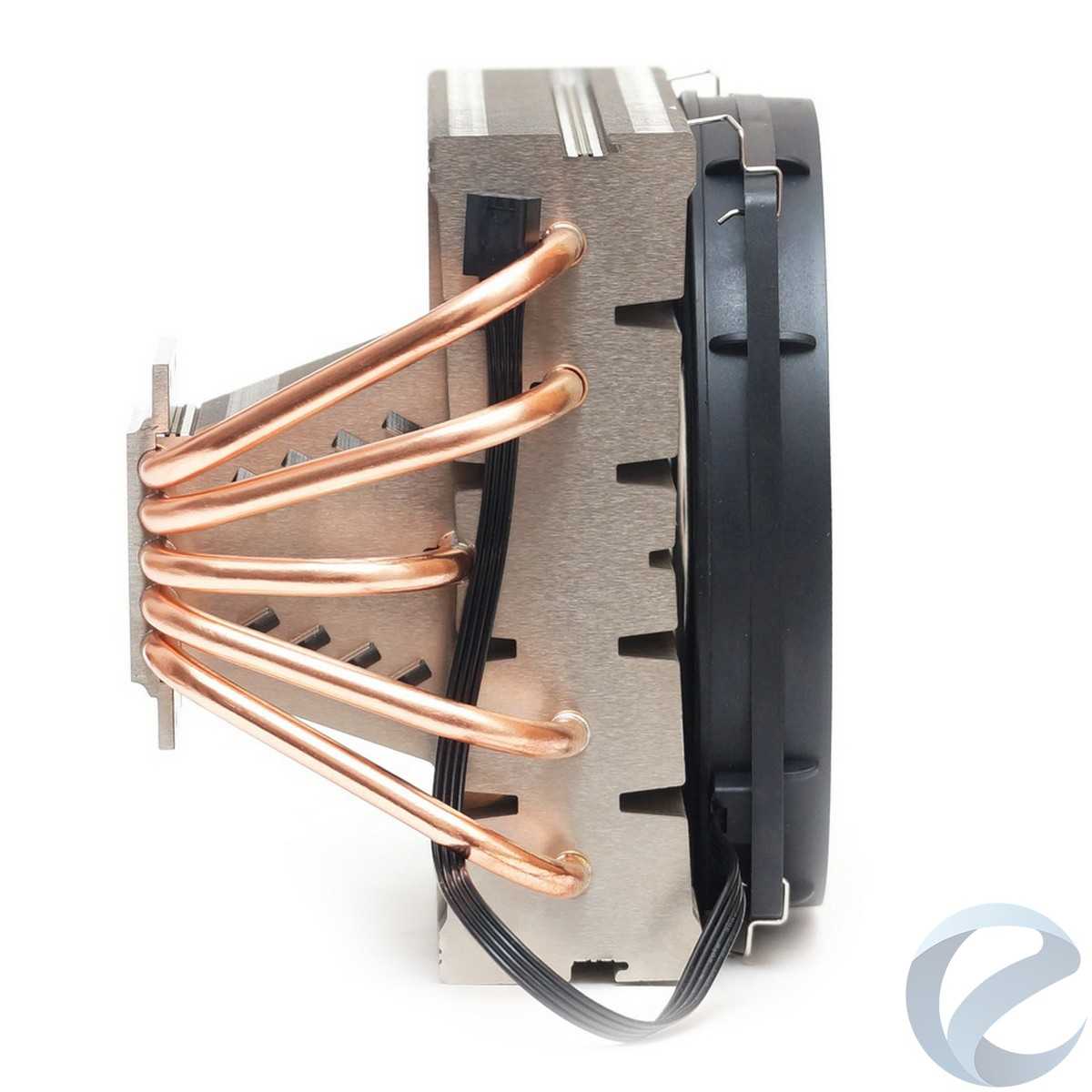

Пластины нанизаны на четыре из пяти тепловых трубок, пятая проходит снаружи в небольшом углублении. Трубки медные, толщиной 6 мм.

Центральная трубка сделана отлично от других для лучшего отвода тепла от тех пластин, которые непосредственно контактируют с подошвой радиатора.

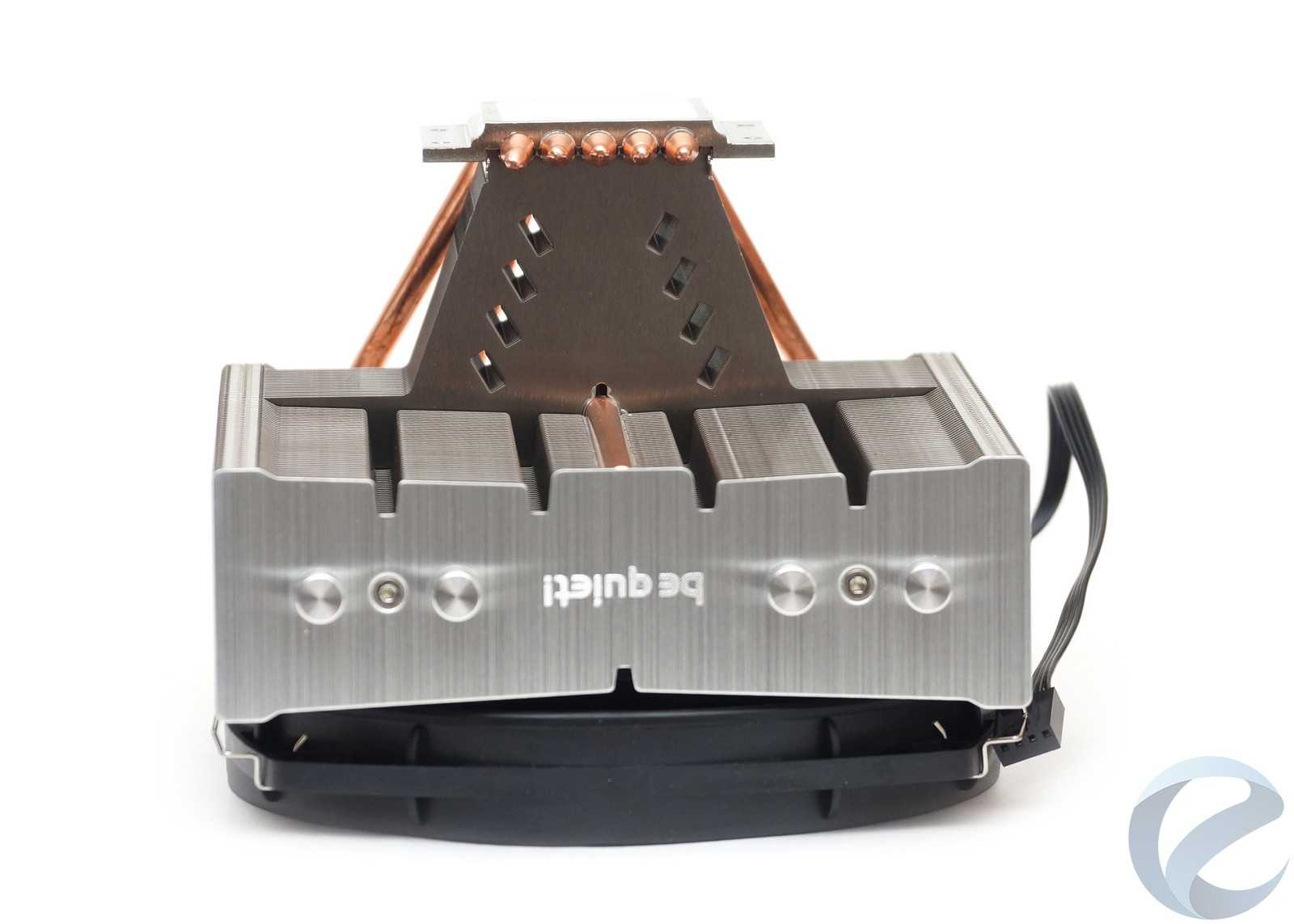

Сверху радиатор закрыт пластиной большей толщины с колпачками, закрывающими тепловые трубки. Данная пластина крепится на два винта, она не только придает эстетику внешнему виду, но и защищает краяот заминания, на ней же проштампован и логотип компании.

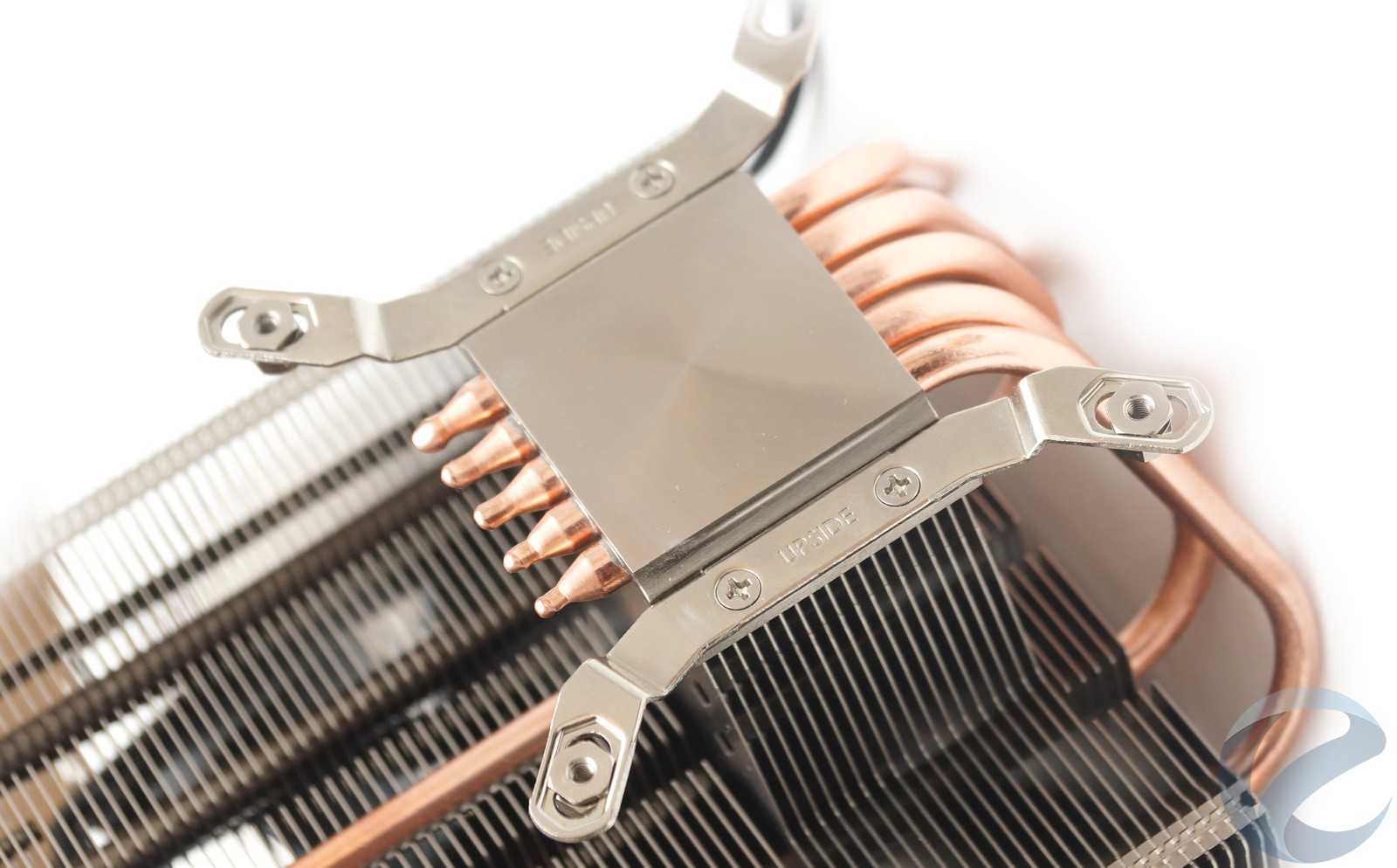

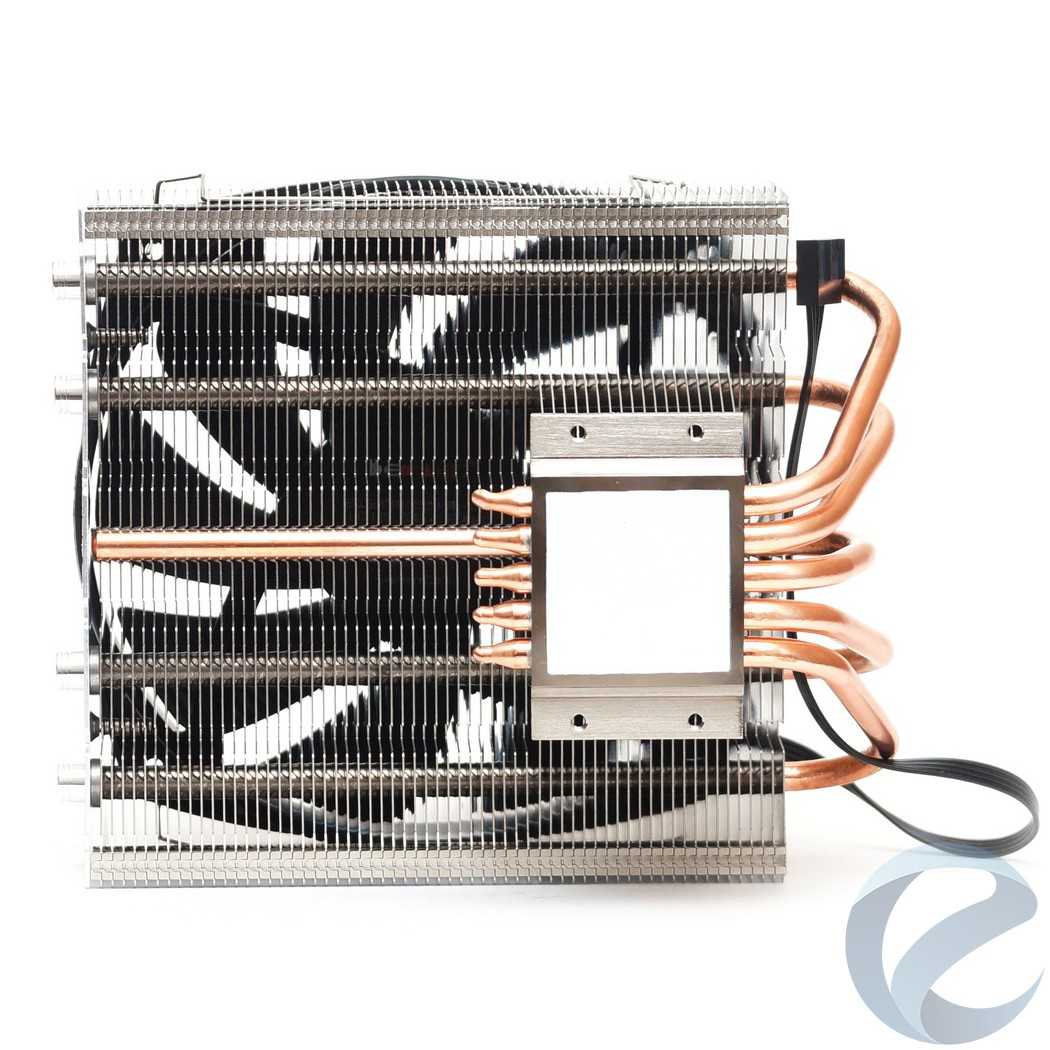

Подошва кулера цельная, с никелированной поверхностью. Тепловые трубки припаяны к основанию, видны следы припоя.

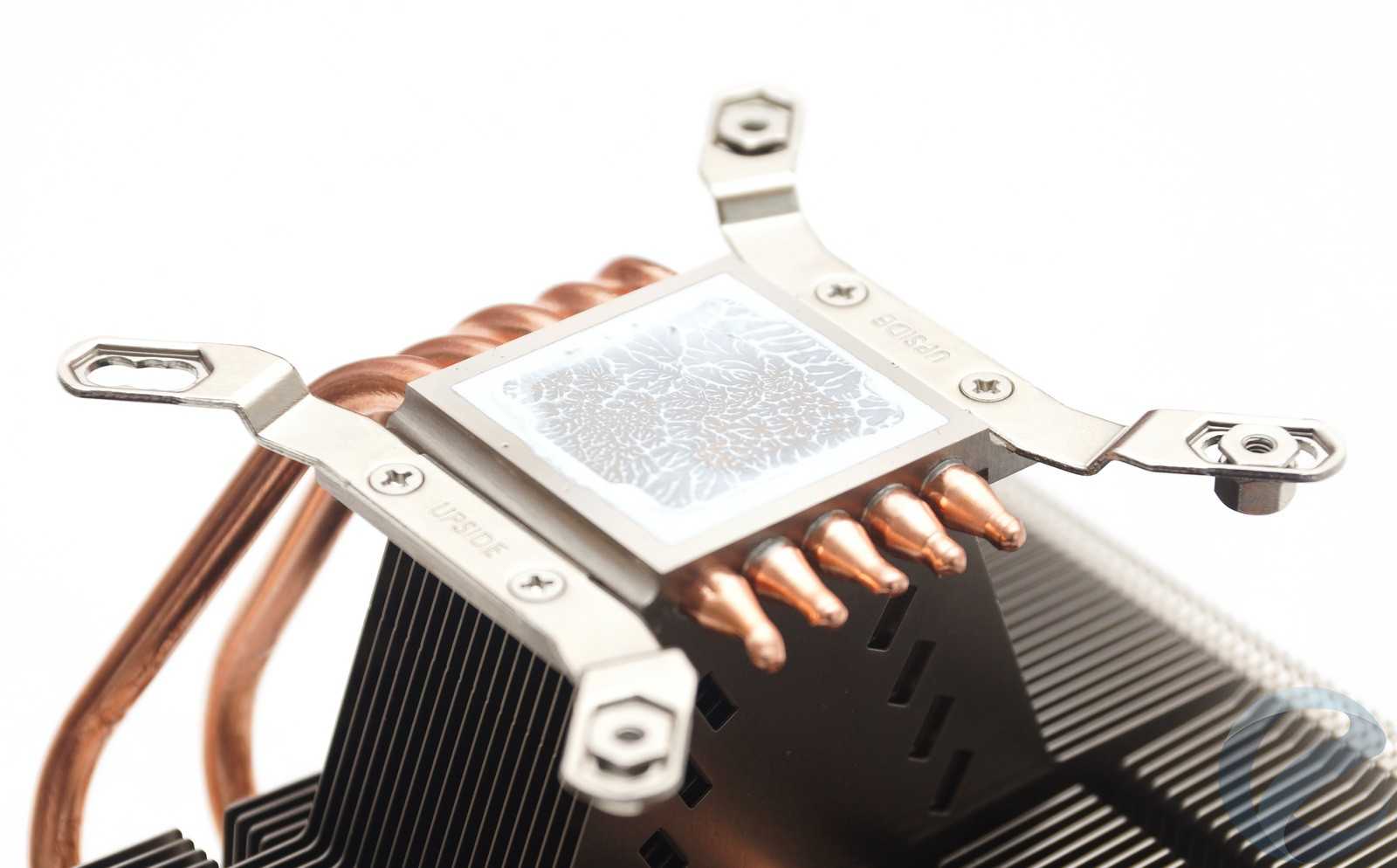

Основание ровное, без полировки до зеркального блеска. Отпечаток термопасты равномерный.

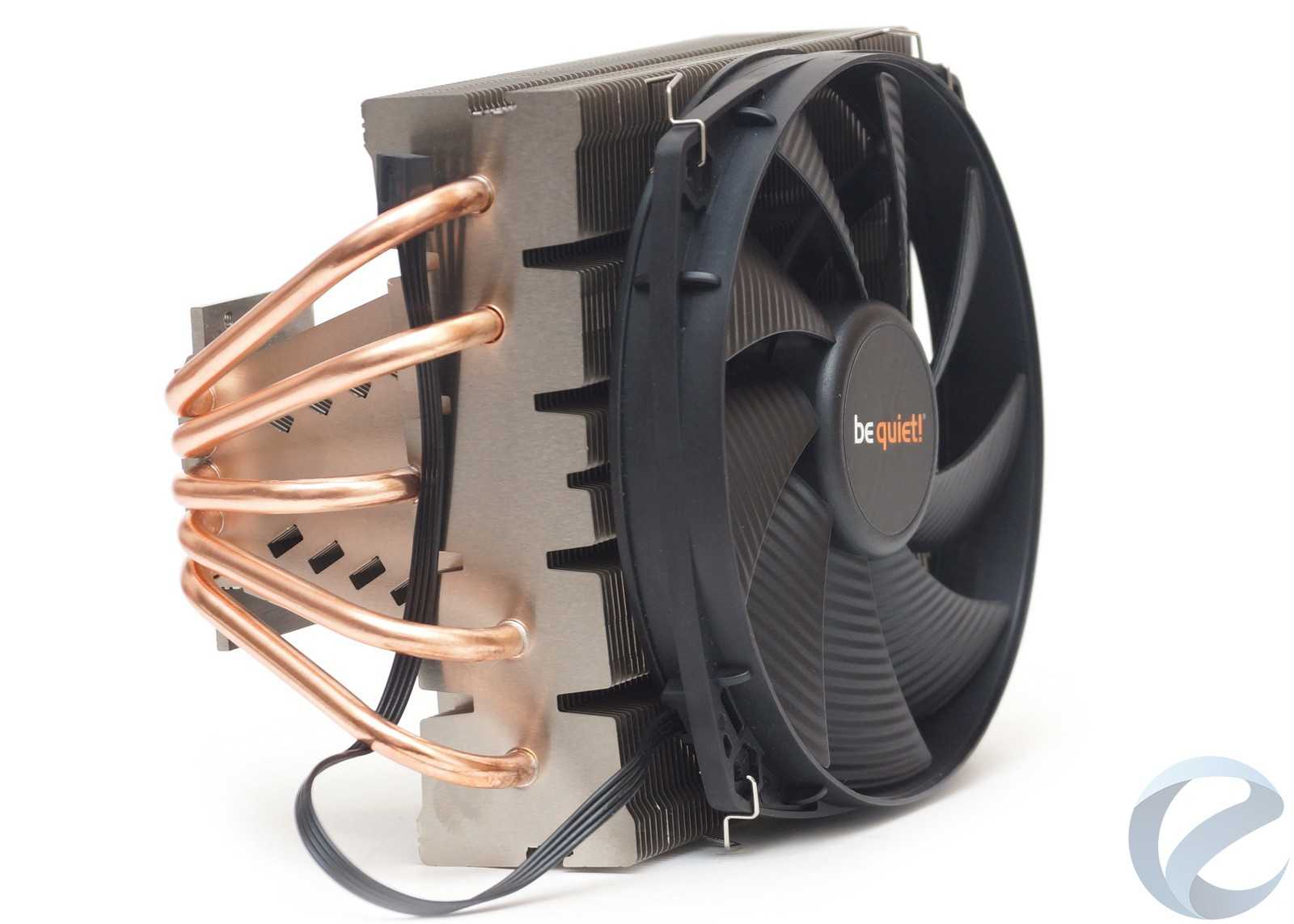

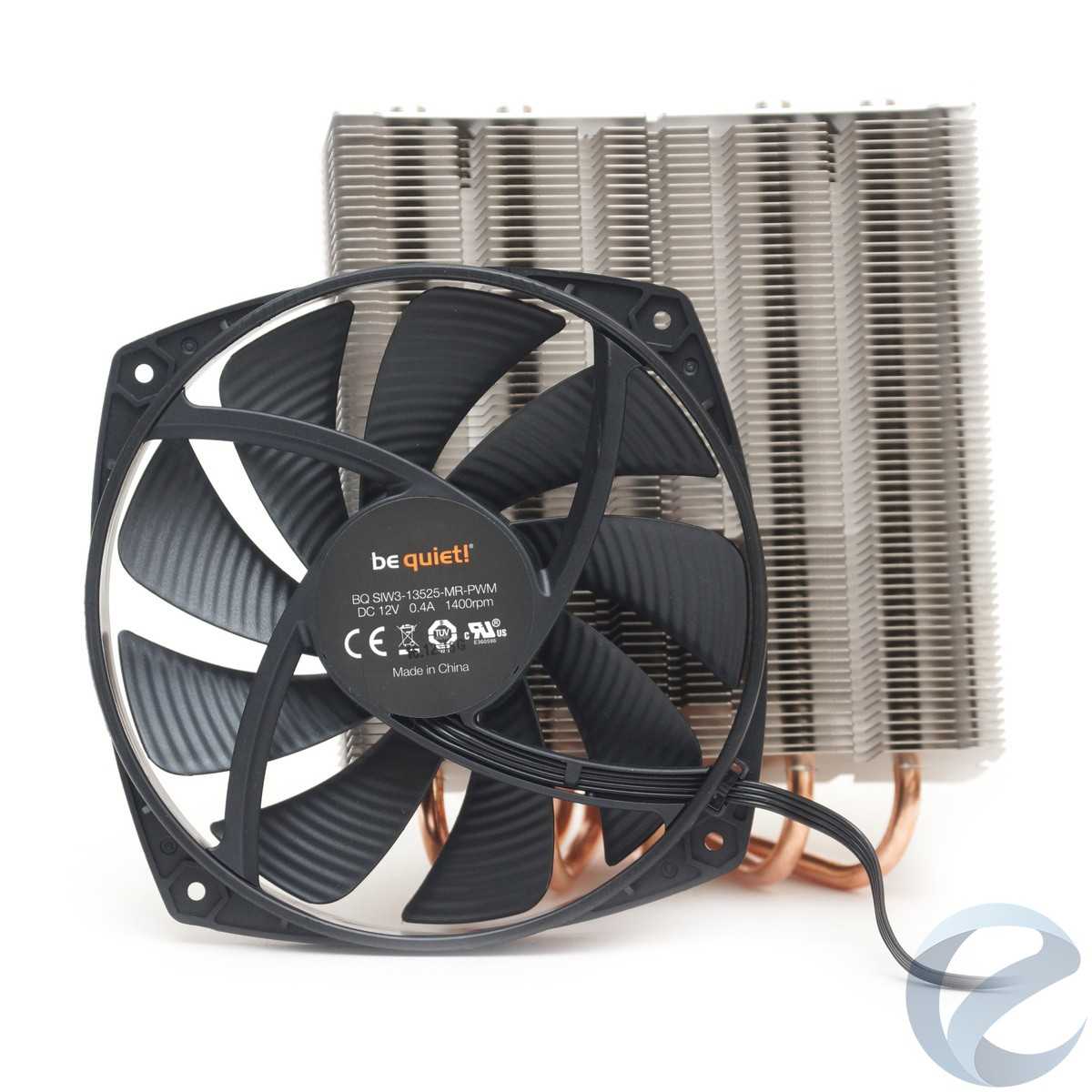

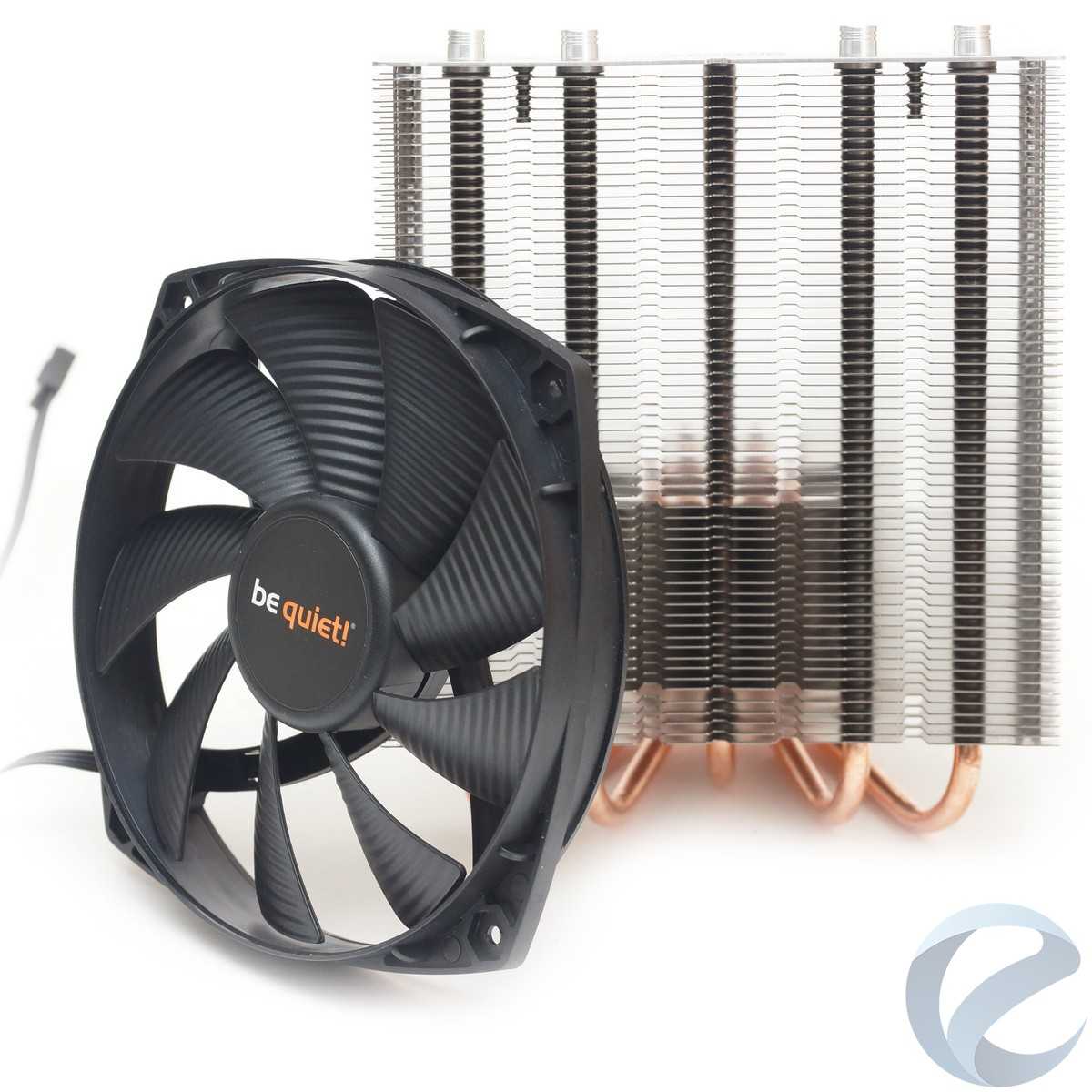

Кулер Shadow Rock TF 2 комплектуется вентилятором с маркировкой BQ SIW3-13525-MR-PWM с максимальной скоростью 1400 rpm. По краю внешнего ребра корпуса вентилятора идет резиновая шина для уменьшения вибраций. На лопастяхнанесены насечки, призванные оптимизировать воздушный поток и уменьшить уровень шума. Что касается шума, то вентилятор можно смело назвать очень тихим, даже на максимальных оборотах.

⇡#Эффективность охлаждения

Результаты тестирования эффективности систем охлаждения представлены на диаграмме и в таблице.

Чуда не произошло, и кулер топ-конструкции, даже такой, как be quiet! Shadow Rock TF 2, уступил башенной модели, считающейся, кстати, лучшей в своём классе. Только при максимальной скорости 135-мм вентилятора новинка смогла одолеть Scythe Kotetsu, но лишь на один градус Цельсия в пике нагрузки и только когда скорость вентилятора конкурента не превышает 800 об/мин. Если же сравнивать два этих кулера при сопоставимых по уровню шума скоростях вентиляторов, то Shadow Rock TF 2 проигрывает от 11 градусов Цельсия на максимальных оборотах до 9 градусов Цельсия на минимальных. Если учесть значительную разницу в стоимости, такой отрыв никак не может быть оправдан.

Да, Shadow Rock TF 2 на 51 мм ниже Kotetsu и чуть лучше охлаждает VRM (по датчику материнской платы), но для HTPC-корпусов он всё же великоват, да и под кулером Scythe температуры VRM были ещё очень далеки от критических значений. Тем не менее нельзя не отметить, что новый кулер be quiet! всё же справился с охлаждением восьмиядерного процессора на частоте 3,8 ГГц под весьма серьёзной нагрузкой в предельно тихом режиме работы.

⇡#Уровень шума

Несмотря на то, что у Shadow Rock TF 2 вентилятор большего диаметра, чем у Scythe Kotetsu, по уровню шума он оказался лучше своего сегодняшнего оппонента. Немецкая компания в очередной раз подтверждает свой статус одного из лучших производителей очень тихих вентиляторов. Примерно до скорости 1060 об/мин он остаётся комфортным, а до 940 об/мин — и вовсе условно бесшумным. Причём даже на максимальной скорости его нельзя назвать дискомфортным или назойливым. Ни треска, ни вибраций, ни призвуков работы электродвигателя — вообще ничего неприятного. В общем, эталонный по уровню шума вентилятор и кулер в целом.

⇡#Упаковка и комплектация

Кулер запечатан в картонную коробку, которую по оформлению не спутаешь ни с чем другим, — упаковка у be quiet! очень характерная.

Она максимально информативна. На её боковых гранях приведены подробные характеристики системы охлаждения, перечислены её ключевые особенности и даже описана область применения.

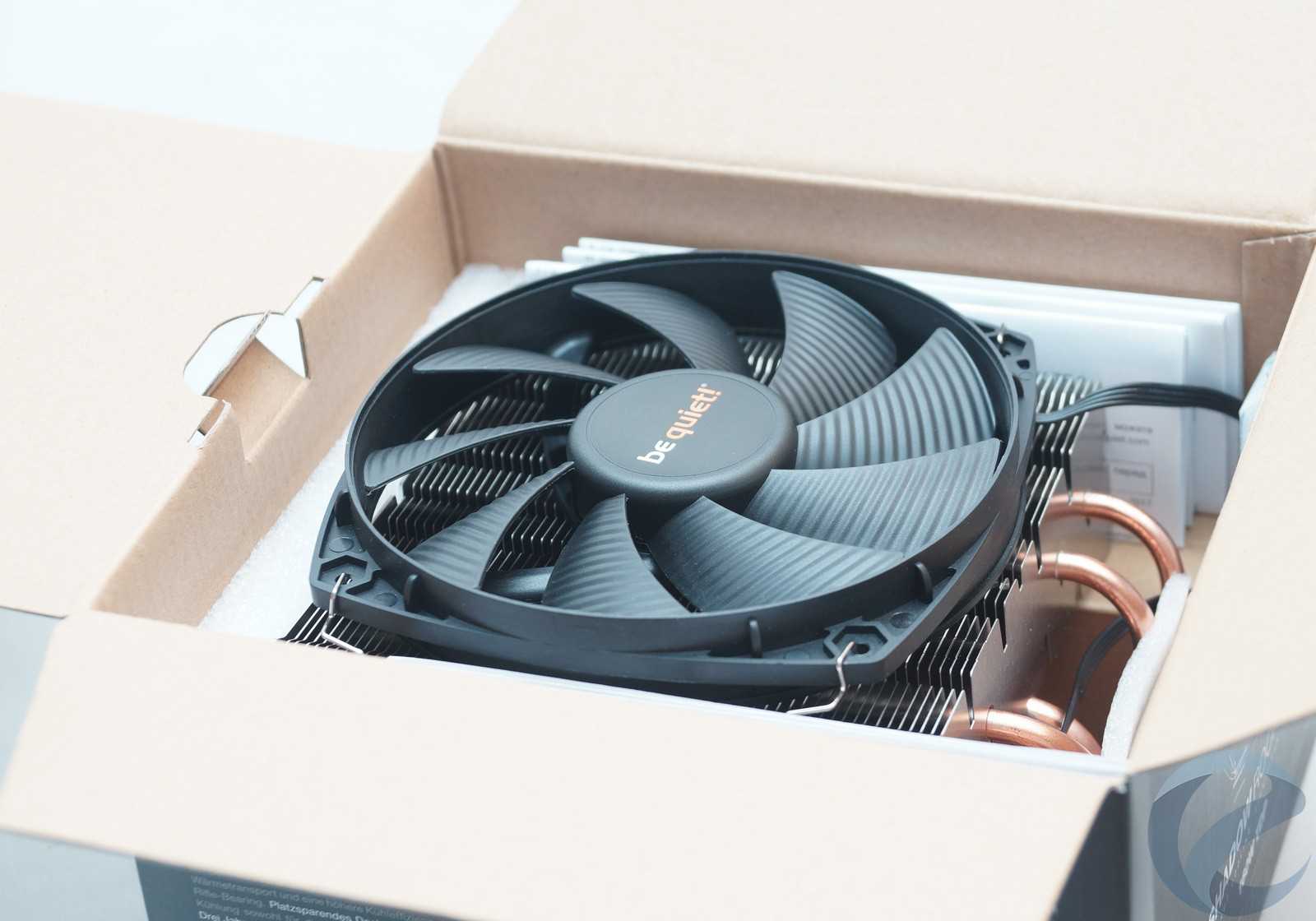

Внутри коробки кулер зафиксирован дополнительными картонными вставками, а аксессуары запечатаны в небольшой полиэтиленовый пакет.

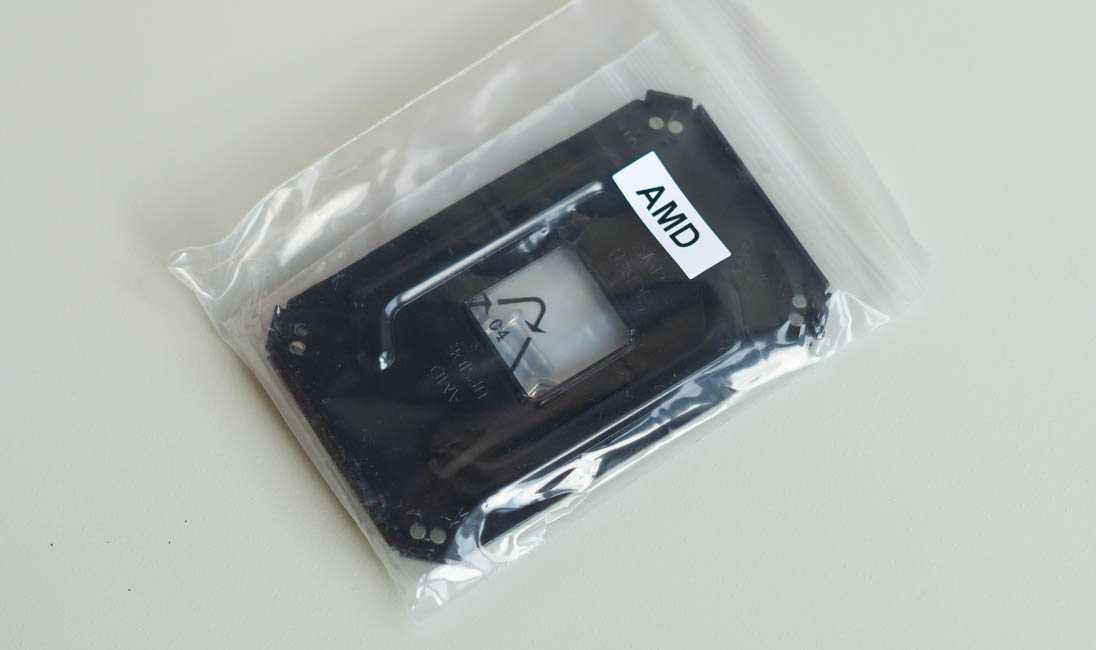

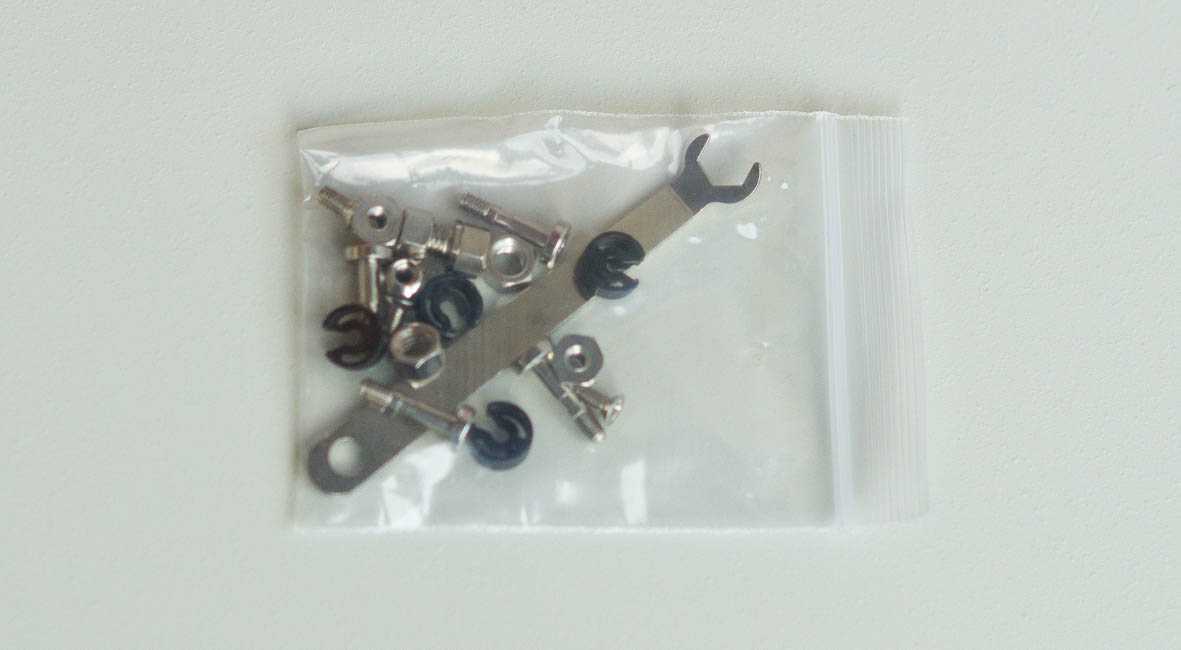

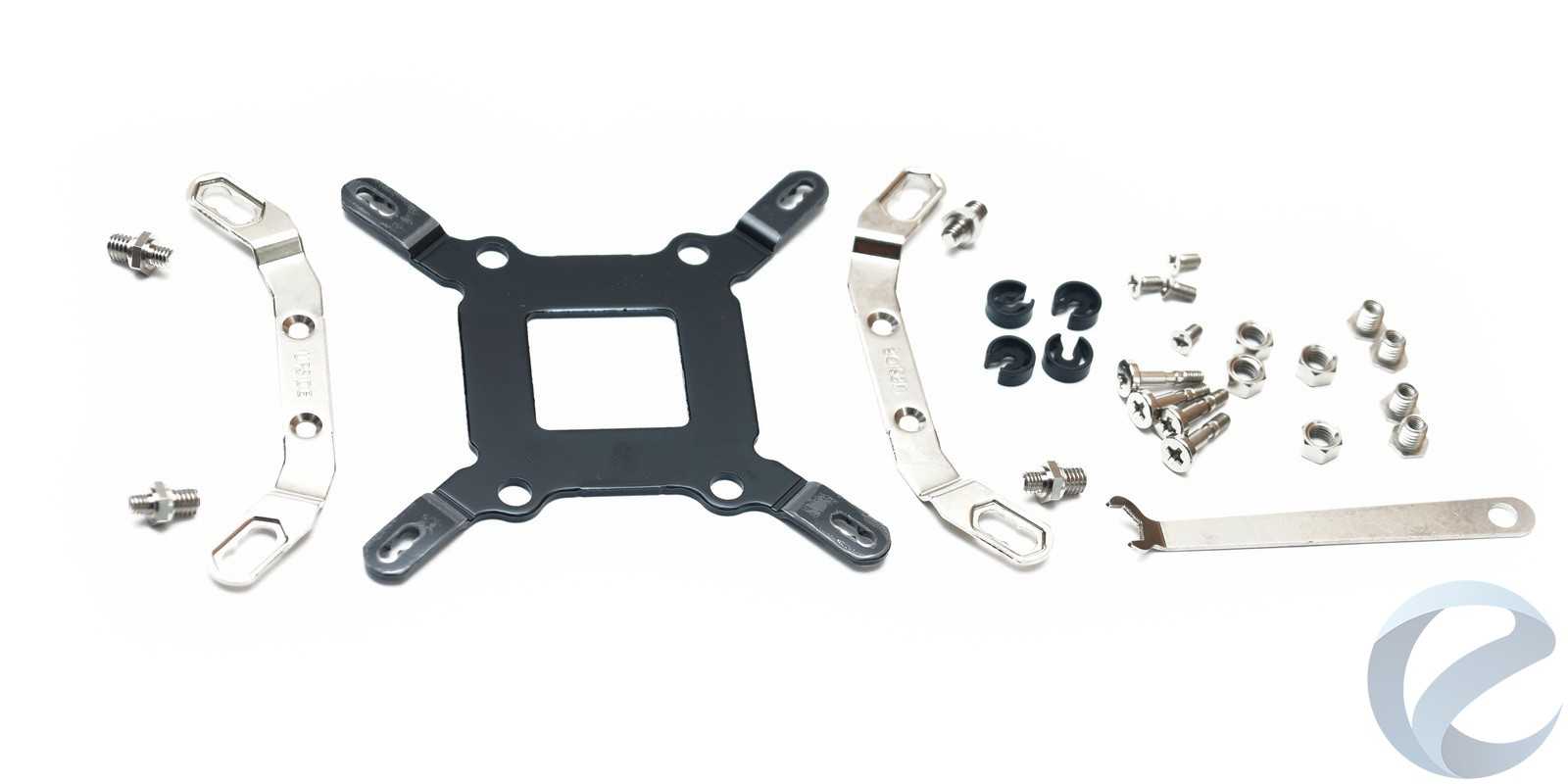

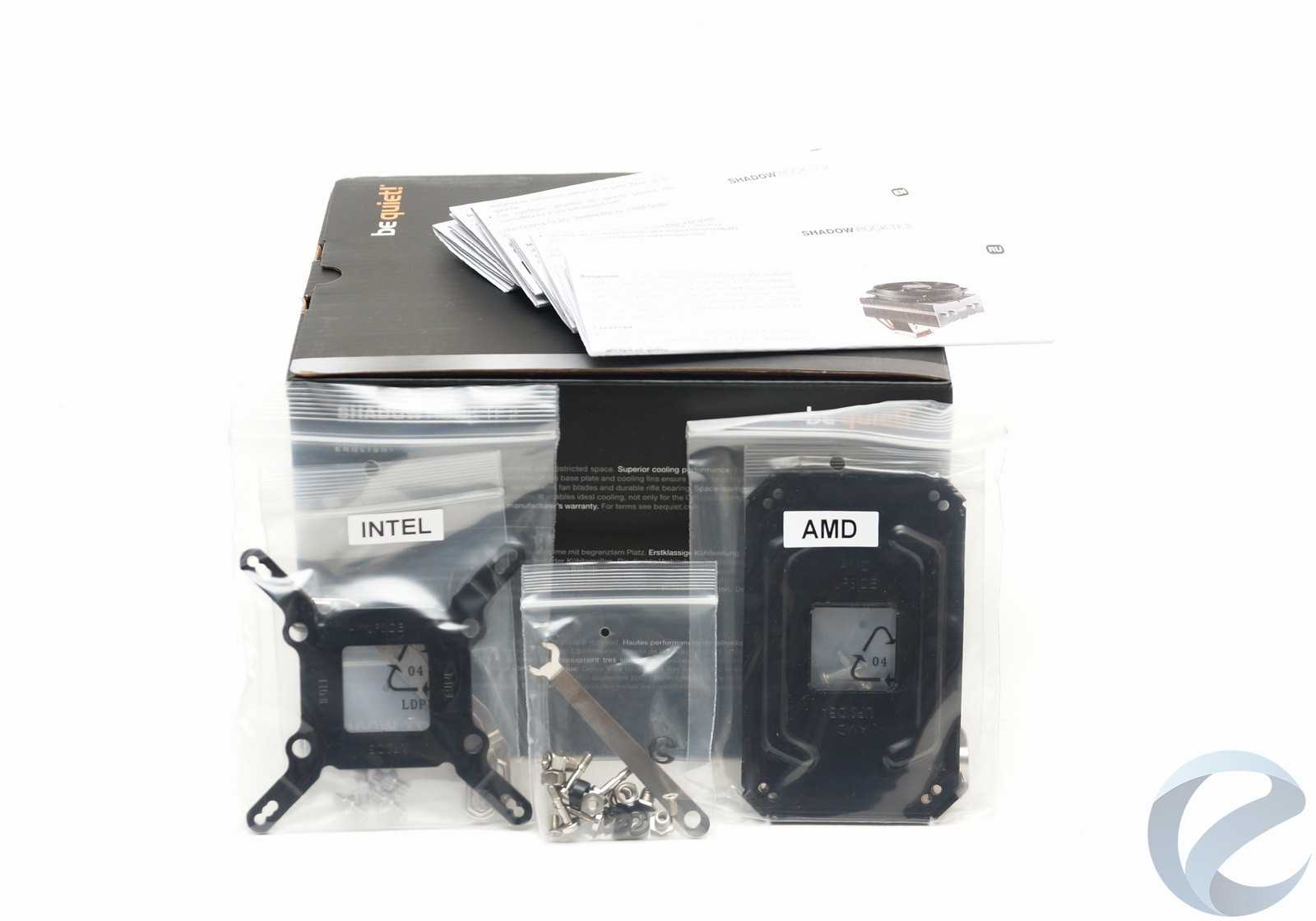

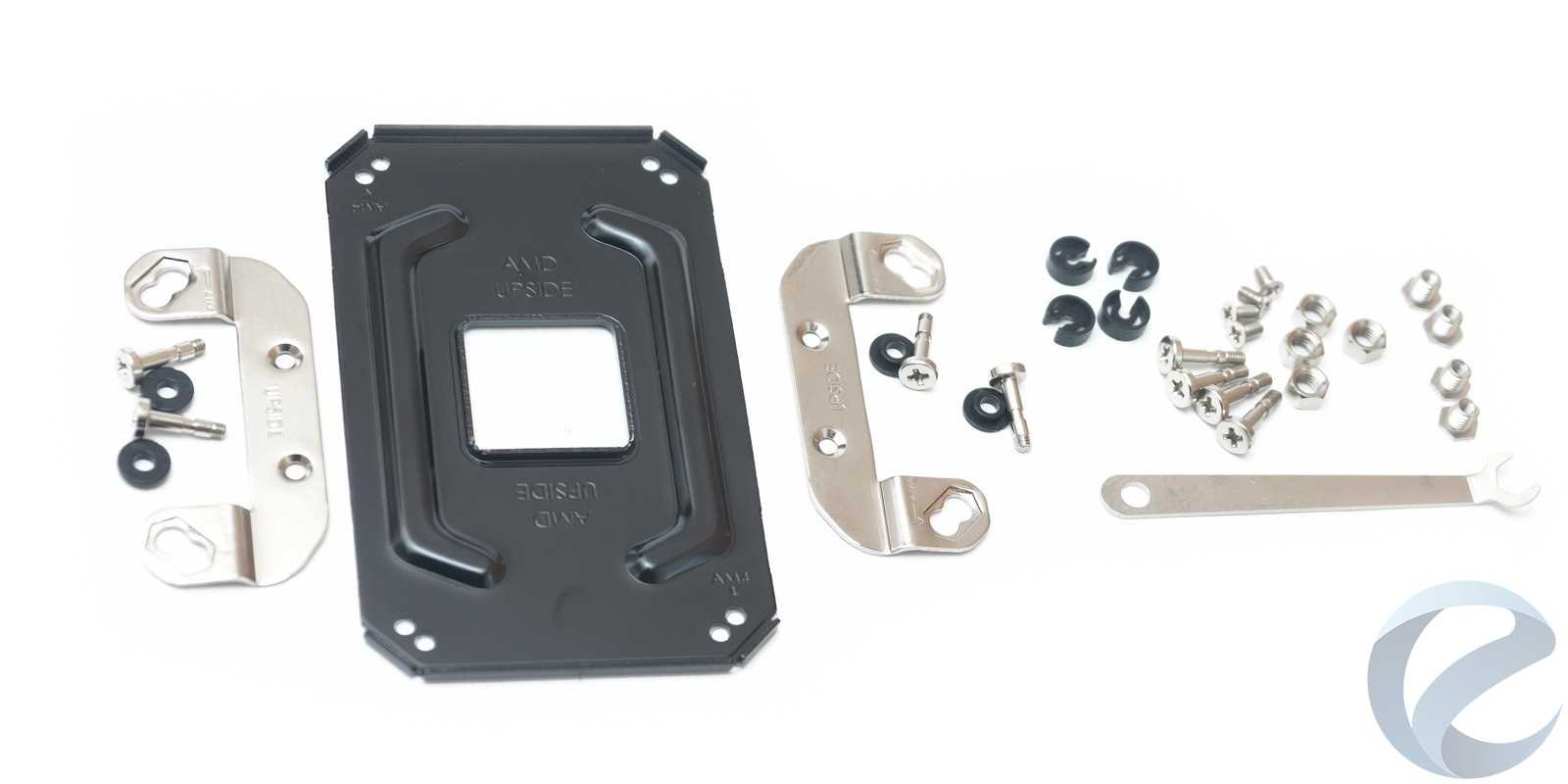

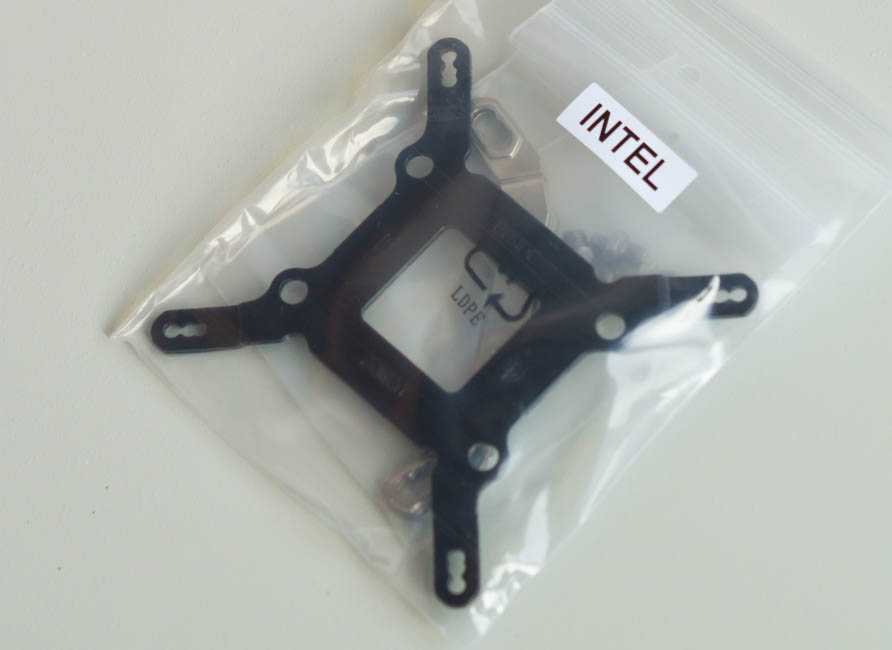

Вместе с be quiet! Shadow Rock TF 2 поставляются два набора креплений для платформ с процессорами AMD и Intel, винты, втулки, шайбы и гайки, а также маленький ключик для них.

Шесть вариантов инструкции по установке кулера на разных языках также размещены в коробке вместе с ним.

А вот термопасты вы там не найдёте, поскольку be quiet! DC1 с теплопроводностью 7,5 Вт/(м·К) уже нанесена на основание радиатора. Это, конечно, упрощает процесс установки кулера на процессор, но при повторной установке придётся искать уже другую термопасту.

Кулер разработан немецкими инженерами, выпускается в Китае, а его рекомендованная цена составляет 60 евро. В России по текущему курсу рубля к евро он примерно столько и стоит – 4 200 руб., а вот в зарубежных магазинах его можно найти дешевле – примерно за 45 евро. На систему охлаждения предоставляется фирменная трёхлетняя гарантия.

Тестирование

Все кулеры тестировались в один период времени, следовательно, в одинаковых условиях внутреннего помещения. Температура окружающей среды составляла 24 градуса по шкале Цельсия. Использовался открытый тестовый стенд. Кулер устанавливался на процессор, исходя из требований, описанных в документации. Каждый вентилятор устройства подключался к тестовому реобасу Lamptron FC Touch. С его помощью мы выставляли скорость вращения лопастей. Максимальная температура процессора программным методом замерялась в трех режимах: при минимальных, средних и максимальных оборотах. Одновременно с этим фиксировался уровень шума работы тестового стенда. Прибор устанавливался на расстоянии одного метра от системы.

Для полноты картины основное тестирование проводилось при разгоне центрального процессора Intel Core i7-4770K до стабильных 4,5 ГГц (дефолт — 3,5 ГГц (3,9 ГГц в Turbo Boost режиме) при 0,99 В). Для этого нам пришлось увеличить напряжение VCore до 1,25 В. Напомним, что максимальная расчетная мощность (уровень TDP) этого «камня» составляет низкие 84 Вт. Максимальная температура, при которой не активируется троттлинг, не должна превышать отметки 100 градусов Цельсия. Однако процессор известен тем, что в нем используется весьма посредственный термоинтерфейс. Поэтому даже небольшой разгон до 4,2-4,5 ГГц способен очень сильно «нагрузить» любой процессорный кулер. Плюс свои ограничения накладывает строение чипа. Как известно, кристалл Haswell имеет вытянутую прямоугольную форму.

Нагрузка на Intel Core i7-4770K осуществлялась при помощи программы LinX 0.6.3. Для всех кулеров использовалась фирменная термопаста be quiet!.

⇡#Совместимость и установка

Кулер be quiet! Shadow Rock TF 2 совместим с процессорами AMD в исполнении Socket AM2(+)/AM3(+)/AM4/FM1/FM2(+) и процессорами Intel конструктива LGA775/115x/1366/2011(v3)/2066. Процедура установки кулера на любую из платформ пошагово изложена в инструкции, ничего сложного в ней нет. Например, на платформу с LGA2011(v3) кулер устанавливается с помощью шпилек с двусторонней резьбой и маленького ключика с гайками.

Единственный неудобный момент – затягивание гаек при установленных модулях оперативной памяти, так как ход ключа получается весьма небольшой. Если же память вынуть из слотов, то кулер закрепляется в два счёта. Правда, ключик можно было сделать и покрепче.

После установки be quiet! Shadow Rock TF 2 на плату расстояние от текстолита до нижней кромки рёбер радиатора составляет 55 мм, чего будет достаточно для обеспечения совместимости кулера с модулями оперативной памяти даже с высокими радиаторами.

Внутри корпуса системного блока be quiet! Shadow Rock TF 2 выглядит компактно и аккуратно, а волнистые лопасти большого вентилятора делают эту систему охлаждения довольно привлекательной внешне.

Напомним, что высота кулера составляет всего 112 мм — его можно установить даже в очень узкие корпуса.

В бою и вне боя

Что можно сказать о качестве работы кулера? Это be quet!, господа — производитель, который никак не может выпустить разочаровавший меня продукт. Охлаждение работает настолько тихо, что когда у меня в режиме простоя отключается тройка винчестеров, я не могу определить по звуку, включен компьютер, или нет.

Тишина была иногда давящая и непривычная… А потом я научился её ценить, когда перебрался с Intel на AMD — почему, читай здесь. И в попытках разогнать мой A8-9600 (обзор данного APU можно будет прочитать здесь) стоковый кулер из кожи вон лез, чтобы охладить тра… то есть, процессор. У Shadow Rock TF2 это получилось без проблем — даже когда я подавал на несчастный A8 все токи с планеты Земля, температура лишь слегка превышала 50 градусов, если верить AIDA64.

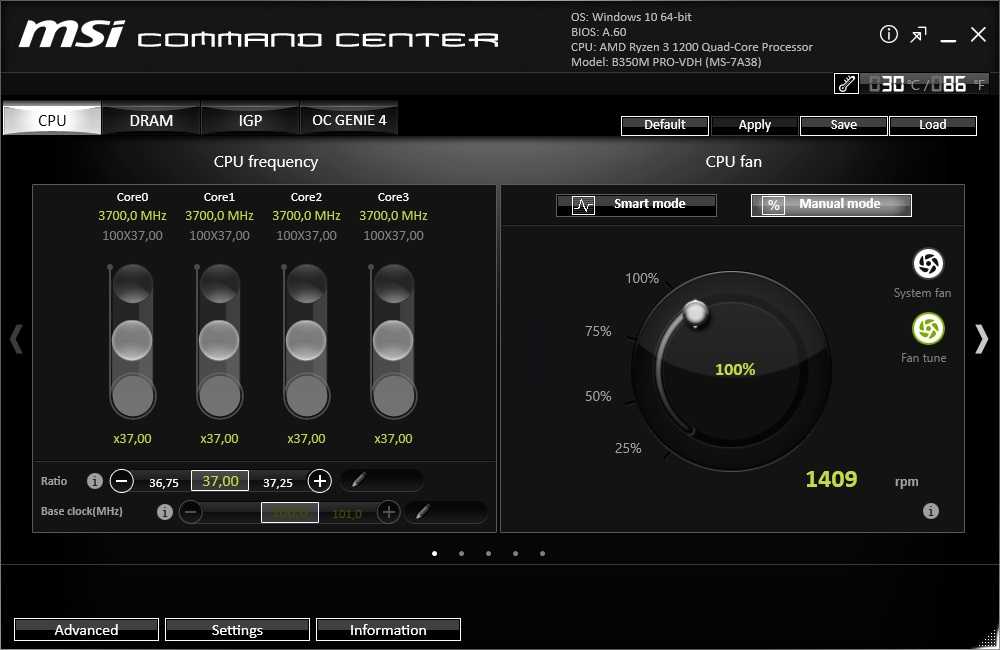

А под самый выход данного обзора я добыл Ryzen 3 1200, разогнал его до 3700 МГц, засунул в стресс-тест AIDA64 и замерял показатели в том числе и через MSI Command Center. На 50% скорости вращения вентилятора Shadow Rock TF2 смог охладить четырёхъядерного красавца до 40/45 градусов по данным Command Center/AIDA, оставаясь при этом почти бесшумным.

Минимальной скоростью вентилятора у Shadow Rock TF2 является 350 RPM, а чтобы услышать его работу, придётся разогнаться до 1000 RPM. Потолком скорости у кулера является 1418 RPM, и его действительно становится слышно… на уровне винчестера. По заявлениям производителя, максимальная громкость работы составляет 24,4 дБ, что на фоне 30 дБ у моего Western Digital Blue 7200 RPM выглядит скромно. Впрочем, на практике оказалось, что вращение даже 135-мм вентилятора на скорости 1418 RPM заглушает звук винчестеров, включая ноутбучный запасной. Так что не рассчитывайте на бесшумную работу на максимальных нагрузках.

В процессе тестирования кулера меня огорчило лишь то, что я не успел проверить его на разогнанном Ryzen 5 1600. Однако я планирую дополнить эту статью, как только процессор приедет и я разгоню его.

Характеристики кулера

В общем, установка be quiet! Shadow Rock TF2 напоминает сборку винтажного автомобиля. С нуля. Но как только он собран и готов к бою… Оу йес, бэйби! Просто вчитайтесь в эти характеристики:

Вишенкой сверху, разумеется, является вентилятор SilentWings диаметром 135 мм, оснащённный подшипником скольжения с винтовой нарезкой. В паре с этим рыцарем хладной ночи и массивным радиатором, Shadow Rock TF2 охладит разогнанный Ryzen 7 1700, не сдвинув даже бровью, а при рабочих температурах в 25 градусов вентилятор прослужит 80000 часов, то бишь 9 лет непрерывной работы, или более 20 лет, если ваш ПК работает 8-9 часов в сутки. Даже учитывая то, что 25 градусов Цельсия – это температура идеализированная, как сфероподобный конь в вакууме, вы скорее полностью систему смените, чем дождётесь поломки системы охлаждения. А если дождётесь, то 3 года гарантии вам даны не просто так.

Не стоит также забывать, что подходит кулер под ВСЕ мэйнстримные и многие профессиональные сокеты для процессоров, включая LGA 775/115x/1366/2011(-3) Square ILM/2066 от Intel и AM2(+)/AM3(+)/AM4/FM1/FM2(+) от AMD. Как видим из списка, кулер на ставится на Ryzen Threadripper с TDP 180 Вт, однако подходит для установки на серверные Xeon и энтузиастские Core X, включая даже i9. Оно и понятно, TPD у последних не превышает 165 Вт.

Упаковка и комплектация

Кулер поставляется в черной картонной коробке. На верхней крышке указано наименование модели, 160 Вт TDP, по краю идет серебристая полоса, указывающая на премиальную линейку продуктов.

На боках коробки мы видим изображение кулера с описанием технических характеристик и основных особенностей.

Внутри упаковкив ставках из вспененного полиуретана зафиксирован кулер с установленным вентилятором. Подошва радиатора с нанесенной термопастой закрывается пластиковой крышкой. Под картонными вкладышами в промаркированных пакетах находится комплект для сокетов AMD и intel. Несколько инструкций на разных языках в иллюстрациях демонстрируют этапы сборки.

В комплекте имеется:

• По две крепежных пластины для сокетов AMD и intel;
• Две усилительных пластины для сокетов AMD и intel;
• Иллюстрированная инструкция по установке;
• По четыре винта для фиксации крепежных пластин под разный сокет;
• Четыре пластиковых стопорных полукольца;
• Четыре гайки;
• Четыре шпильки;
• Четыре шайбы;
• По четыре крепежных болта для сокетов Intel и AMD;
• Четыре крепежных болта для разъема Intel LGA2011;
• Гаечный ключ.

Характеристики кулера

В общем, установка be quiet! Shadow Rock TF2 напоминает сборку винтажного автомобиля. С нуля. Но как только он собран и готов к бою… Оу йес, бэйби! Просто вчитайтесь в эти характеристики:

• Максимальное TDP: 160
• Количество пластин радиатора: 57
• Материал радиатора: алюминий
• Материал сердечника: медь
• Обработка сердечника: CNC
• Количество тепловых трубок: 5
• Диаметр тепловых трубок: 6 мм

Вишенкой сверху, разумеется, является вентилятор SilentWings диаметром 135 мм, оснащённный подшипником скольжения с винтовой нарезкой. В паре с этим рыцарем хладной ночи и массивным радиатором, Shadow Rock TF2 охладит разогнанный Ryzen 7 1700, не сдвинув даже бровью, а при рабочих температурах в 25 градусов вентилятор прослужит 80000 часов, то бишь 9 лет непрерывной работы, или более 20 лет, если ваш ПК работает 8-9 часов в сутки. Даже учитывая то, что 25 градусов Цельсия — это температура идеализированная, как сфероподобный конь в вакууме, вы скорее полностью систему смените, чем дождётесь поломки системы охлаждения. А если дождётесь, то 3 года гарантии вам даны не просто так.

Не стоит также забывать, что подходит кулер под ВСЕ мэйнстримные и многие профессиональные сокеты для процессоров, включая LGA 775/115x/1366/2011(-3) Square ILM/2066 от Intel и AM2(+)/AM3(+)/AM4/FM1/FM2(+) от AMD. Как видим из списка, кулер на ставится на Ryzen Threadripper с TDP 180 Вт, однако подходит для установки на серверные Xeon и энтузиастские Core X, включая даже i9. Оно и понятно, TPD у последних не превышает 165 Вт.

Установка и начало работы

Теперь скажу пару ласковых про установку. Процесс «единения» Shadow Rock TF2 с процессором я смело называю самым сложным на моей памяти. Это учитывая стоковый кулер Ryzen 3 1200, а он прижимается к процессору винтами такой силы, что вы скорее процессор из сокета вырвете, чем кулер снимете!

Для начала, очень рекомендуется снять материнскую плату со своего законного места в корпусе. Я обходился без этого, просто поставив корпус плашмя на край стола. И здесь же стоит отметить, что в случае с фирменными корпусами be quiet! — будь то Pure Base 600, Dark Base Pro 900, Silent Base 600, Silent Base 800, или любой другой — для установки кулера плату снимать не нужно, всё устанавливается и так за счет большого выреза в монтажной стенке материнской платы.

Далее, в случае с сокетом AMD AM4, необходимо зафиксировать плату крепления кулера сзади, зажав винты пластиковыми шайбочками спереди. Звучит угрожающе, и эту операцию довольно сложно провернуть даже на извлеченной из корпуса материнке. Но это мелочи по сравнению с тем, как весело насаживать сам кулер с креплениями на винты, поскольку делать это нужно вслепую — первая и ключевая для меня беда с низкопрофильными (они же topflow) системами охлаждения.

Но и это мелочи, ведь в моём случае единственной возможностью установки be quiet! Shadow Rock TF2 оказалась позиция, когда основная часть кулера закрывает собой слоты под ОЗУ. Также из-за этого я еле-еле смог наживить кабель питания.

Тестирование

Тестовый стенд

• Процессор: intel i7 7700K;
• Материнская плата: ASUS Prime Z270-A;
• Оперативная память: Geil DDR4 Super Luce RGB 2 × 8 ГБ;
• Блок питания: Thermaltake Toughpower DPS G RGB 850W Gold;
• Накопитель: SSD WD Blue 250 GB;
• Корпус: Thermaltake Core P3 Snow Edition;
• Операционная система: Windows 10 64-bit.

Процессор был протестирован в двух вариантах: при номинальной частоте с включенным Turbo Boost, 4.5 ГГц с автоматическим регулированием напряжения,в разгоне на частоте 4.9 ГГц с фиксированным напряжением 1,280 В и значением AVX -3. Технология Hyper – Threading для повышения тепловыделения была активирована. В разгоне максимальная мощность процессора достигала 124 Вт.

Для тестирования использовалось следующее ПО: LinХ 0.7.0, RealTempGT 370, тест в LinХ прогонялся до 20 минут, температура фиксировалась по самому горячему ядру. Температура в комнате составила 24-25° С.

Скорость вентилятора управлялась материнской платой в режиме Turbo, после повышения температуры ядер до 60° С вентилятор работал на максимальных оборотах. Минимальные обороты составили 400 rpm.

Эталоном для Shadow Rock TF 2 выступит система жидкостного охлаждения Deepcool CAPTAIN 240 EX с термопастой ARCTIC MX-2. Такой вариант охлаждения также часто выбирается для установки в узких корпусах. Вентиляторы CAPTAIN 240 EX управлялись материнской платой. Минимальные обороты были 1000 rpm, максимальные — 1900 rpm.

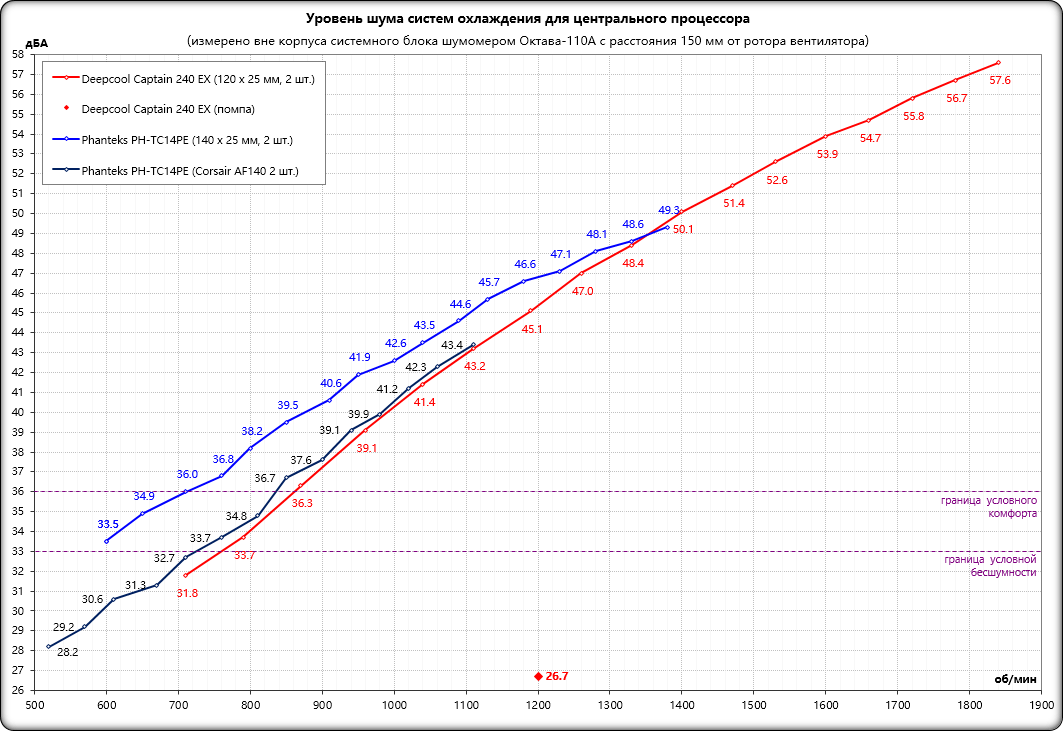

Уровень шума замерялся в открытом корпусе с расстояния 50 см, других источников шума в виде активных вентиляторов в тестовой системе нет.

Вентилятор SilentWings показал себя очень достойно, даже на максимальных оборотах шум не превышает комфортный уровень в 40 дБА. В закрытом корпусе вы его вообще не услышите.

На частоте процессора 4.5 ГГц обе системы охлаждения успешно справляются с охлаждением, разница температур составляет всего 4 градуса. Эта же разница сохраняется и при частоте процессора 4.9 ГГц. Температуры зашкаливают за девяносто градусов, что подтверждает горячий нрав процессора intel i7 7700K и возможности тестовой утилиты LinХ 0.7.0 по его прогреву, в других задачах и тестовых утилитах температуры не достигают таких значений.

Кроме замера температур ядер процессора мы замерили температуру на радиаторах мосфетов питания CPU материнской платы. Температурные показатели сняты во время теста LinХ. И здесь мы видим преимущество конструкции topflow кулера Shadow Rock TF 2. Дополнительный обдув значительно лучше охлаждает радиаторы.

Заключение

Процессорный кулер be quiet! Shadow Rock TF 2 продемонстрировал эффективное охлаждение на уровне среднебюджетных жидкостных необслуживаемых систем охлаждения

Но это не самое важное качество данного кулера, подобные результаты показывают и кулеры привычной башенной конструкции идентичные по стоимости

Основные достоинстваShadow Rock TF 2 проявляются из-за его конструкции: при такой небольшой высоте его можно запросто установить в компактный корпус, горизонтальное расположение вентилятора позволит эффективно охлаждать околосокетное пространство и радиаторы силовых элементов питания CPU.135-мм вентилятор демонстрирует очень тихую работу. Комплект креплений позволяет установить кулер на любую современную платформу.

Минусы также исходят из особенностей конструкции: большой размер радиатораиз-за его горизонтальной ориентации может перекрывать верхний слот PCI-e, слотыоперативной памяти на компактных платах mATX формата также могут быть перекрыты,можетотсутстватьвозможностьустановкикорпусноговентилятора на посадочном месте возле интерфейсной панели. Кроме того, крепить кулер удобно только отверткой с обратной стороны материнской платы. Эти особенности необходимо учитывать при приобретении данного кулера.

Плюсы:

• Дизайн конструкции topflow;
• Качество изготовления;
• Тихий 135 мм вентилятор в комплекте;
• Эффективное охлаждение процессора и околосокетного пространства;
• Универсальные крепления для современных платформ intel/AMD;
• Возможность установки в компактные корпуса;
• Гарантия 3 года.

Минусы:

• Высокая цена обусловленная премиум сегментом;
• Возможные проблемы совместимости по габаритам с комплектующими на некоторых материнских платах.

Итоги по be quiet! Shadow Rock TF2

Shadow Rock TF2 страдает от практически фирменных странностей при креплении на материнскую плату, а низкопрофильный формат делает данную модель не самой удобной для геймера или любителя заменить ОЗУ прохладным осенним вечером. Однако это всё с лихвой компенсируется потрясающим внешним видом, мощностью, тишиной, универсальностью и надёжностью.

За свою цену, а это 1600₴ или $60, данная система охлаждения найдёт себе место в самых мощных игровых системах и многих рабочих станциях, поскольку подходит и для Xeon, и для Core i9. Понятно, что за 60$ вы уже сможете купить бюджетную СВО (водянку, то бишь), но тихой работы от неё не дождётесь, да и надёжность бюджетных решений всегда под вопросом. Так что – смело рекомендуем Shadow Rock TF2 к покупке.

The post Обзор be quiet! Shadow Rock TF2 – Lexus от мира кулеров appeared first on Root Nation.

Вывод

Знакомство с новинками оставило у меня противоречивые чувства. С одной стороны, перед нами действительно качественные устройства. В плане дизайна, стиля и интересных конструктивных находок (кроме крепления, конечно же — прим. измученного автора) претензий к кулерам be quiet! у меня нет. Плюс СО работают очень тихо — это их неоспоримый плюс. Однако, если честно, от этой троицы я ожидал большего.

Как показало тестирование, модели SHADOW ROCK SLIM и DARK ROCK 3 еле справились с разогнанным до 4500 МГц центральным процессором Intel Core i7-4700K. В продаже есть ряд конкурентов, которые справляются с этой задачей более эффективно. Модель DARK ROCK PRO 3 оказалась более производительной, однако даже она уступила своему основному конкуренту — Noctua NH-D15. На мой взгляд, конструкция радиатора кулеров не совсем «заточена» под охлаждение таких небольших «камней», как Haswell. Дальнейшее изучение производительности СО be quiet! показало, что, например, с охлаждением гораздо более крупного Core i7-5960X (TDP 140 Вт), разогнанным до 4000 МГц (1,2 В), вся троица справилась на ура. Скорее всего, троица «тихих» отлично поладит и с решениями AMD. Поэтому, если вам нужно эффективное охлаждение для подобного рода центральных процессоров, то кулеры be quiet! могут стать хорошим вариантом для покупки.
