Обзор и тестирование процессорного кулера be quiet! shadow rock slim 2

Упаковка и комплектация

Кулер поставляется в картонной коробке в традиционном для Shadow Rock черном оформлении с надписью «premium».

На лицевой стороне находится указание модели и её изображение. С тыльной — описание продукта на английском языке.

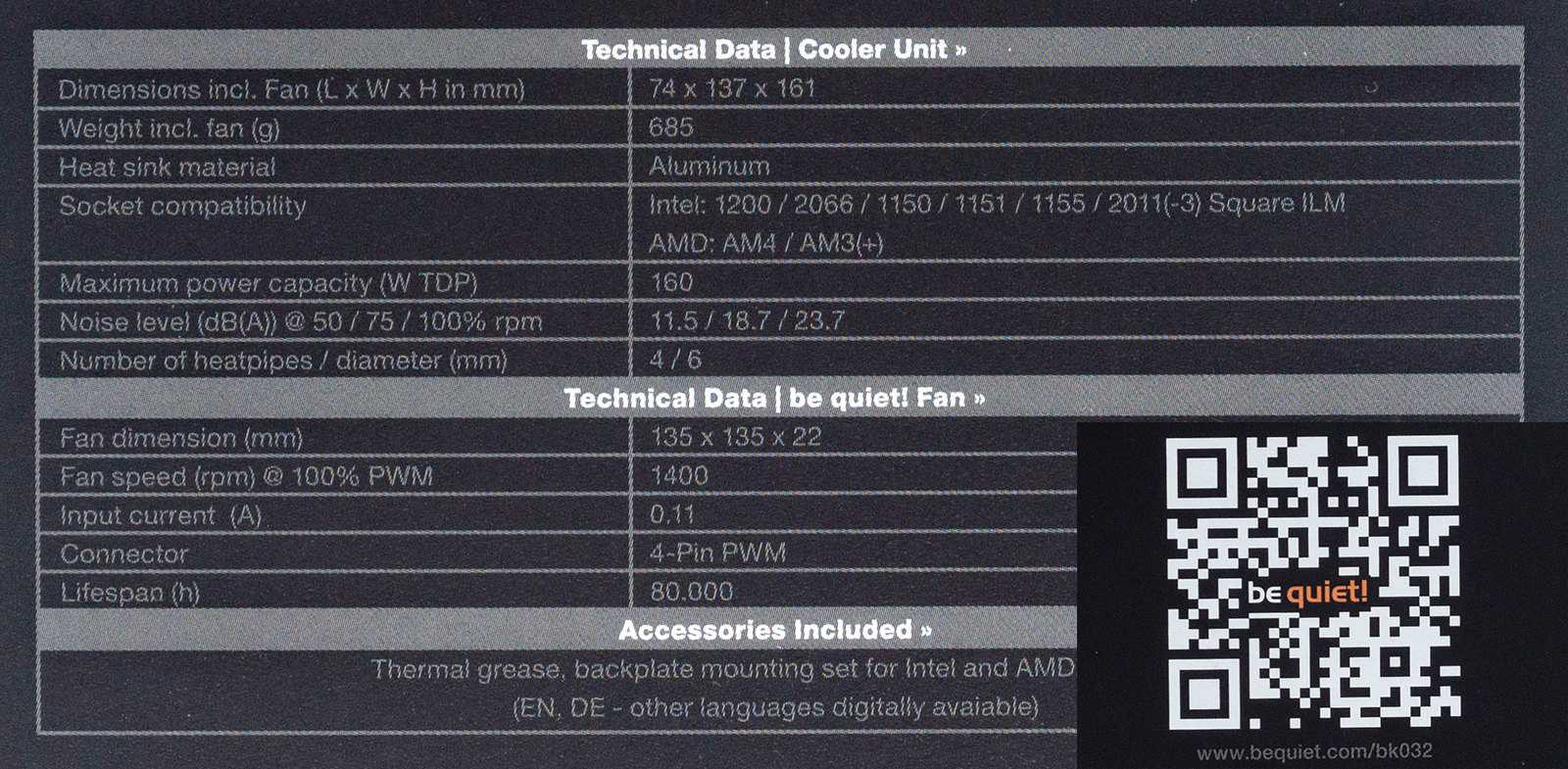

На одной боковой грани имеется таблица с техническими характеристиками, с другой — QR-код для перехода на сайт производителя для более подробного знакомства с изделием.

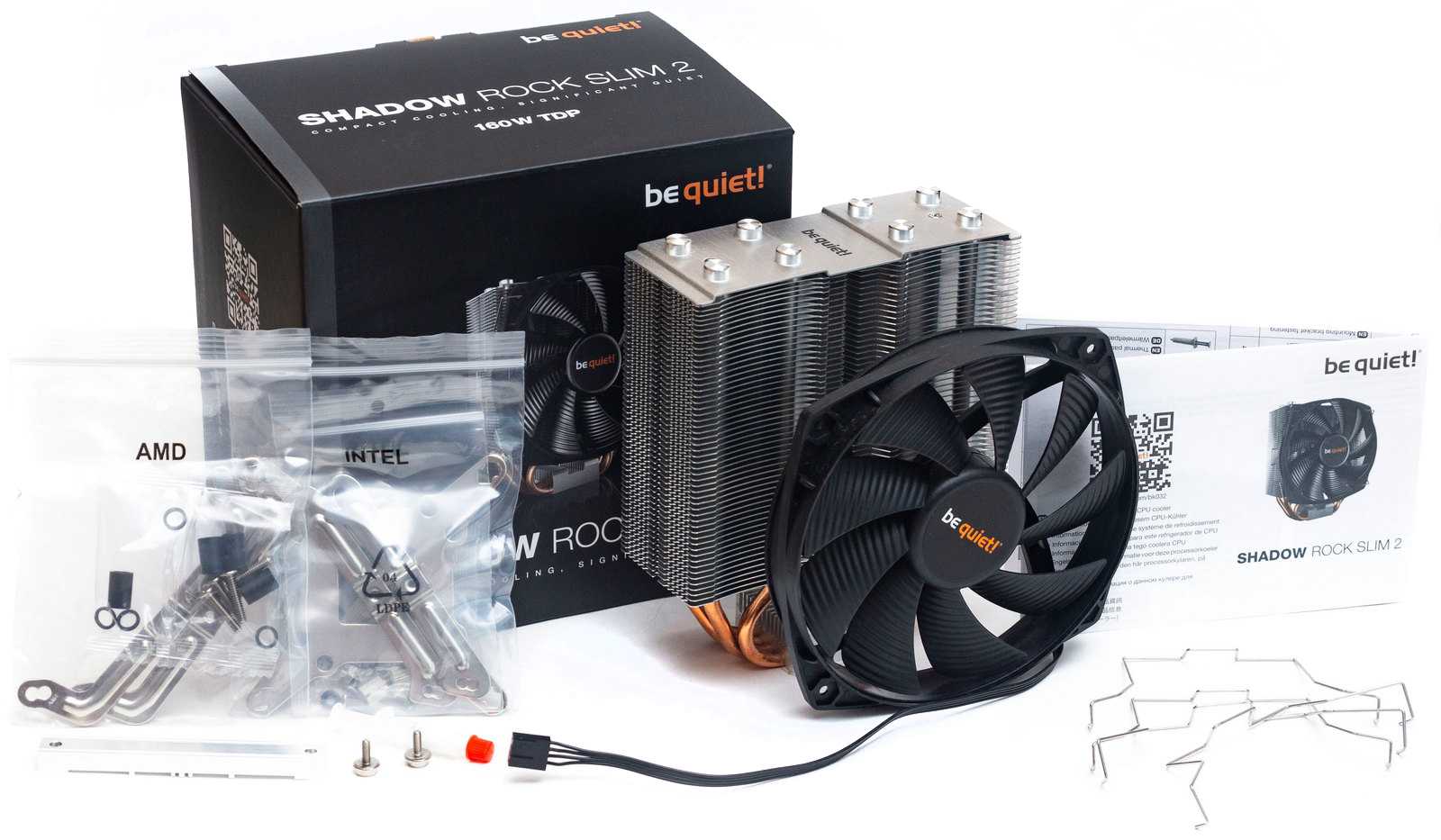

В комплекте находится непосредственно радиатор, вентилятор, документация, монтажные наборы для intel и AMD, скобы для крепления вентилятора и шприц с термопастой.

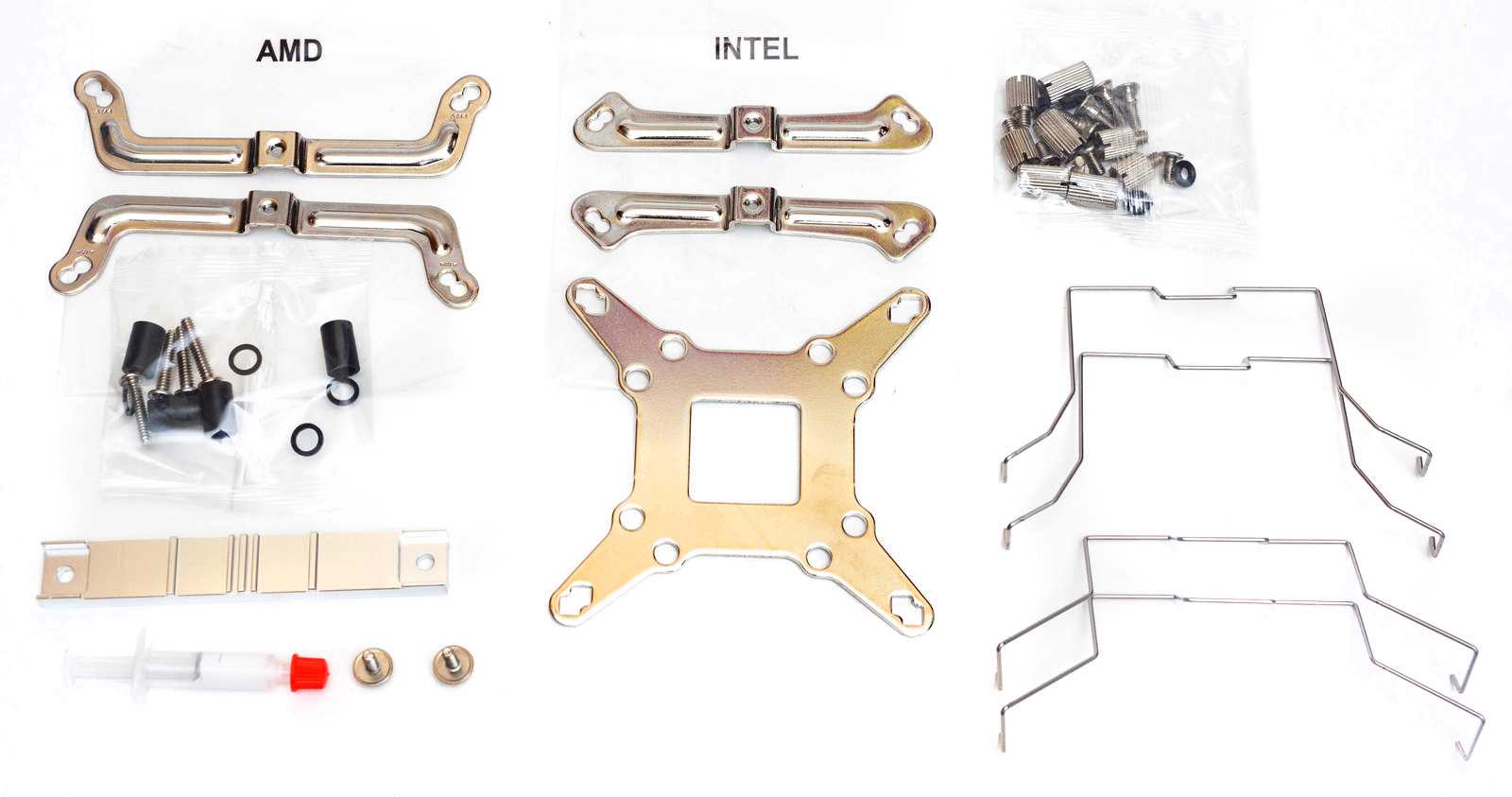

Для платформы AMD:

Кронштейны с отверстиями под АМ3 и АМ4 сокеты;
Пластиковые цилиндрические стойки;
Пластиковые шайбы и четыре винта крепления.

Бэкплейт отсутствует, предполагается использование комплектного от материнской платы.

Для платформы intel:

Кронштейны для LGA 1200 и 115х;
Металлический бэкплейт Х-образной формы;
Четыре винта с резиновыми шайбами;
Четыре гайки с накатанными головками;
Четыре винта с накатанными головками.

Также в набор входит:

Прижимная пластина с двумя винтами для её крепления;
Шприц с термопастой без маркировки;
Четыре скобы для крепления вентиляторов: две под комплектный и две под обычный — 25 мм толщины.

Страница 1: Тест и обзор: be quiet! Shadow Rock 2 — кулер по доступной цене

Новый кулер be quiet! Shadow Rock 2 недавно вышел на замену Shadow Rock SR1, он поступил в нашу тестовую лабораторию, мы подвергнем его традиционным тестам. Как он покажет себя по сравнению с конкурентами, воздушными кулерами разных производителей и системами водяного охлаждения «все в одном»? Об этом мы поговорим в нашей статье.

be quiet! известна не только качественными и очень тихими блоками питания и вентиляторами, но также и кулерами CPU. Компания решила обновить популярный кулер с одной башней Shadow Rock и выпустила его преемника — Shadow Rock 2. В отличие от предшественника, кулер Shadow Rock, заметно вырос по длине до 14,7 см вместо 9,6 см ранее. Неудивительно, что и вес почти 400 грамм стал больше, чем у первой модели. Подобно предшественнику, новый кулер опирается на дизайн башни с квадратным сечением, так что вентилятор можно монтировать с любой стороны. Be quiet! сохранила четыре тепловые трубки, но теперь они имеют диаметр 8 мм вместо 6 мм у предшественника. Ещё одно изменение коснулось вентилятора. Он уступил место обновлённой модели из семейства Pure Wings 2.

» Fotostrecke

Прямыми конкурентами Shadow Rock 2 выступят хорошо известные воздушные кулеры Noctua NH-D14 SE2011, Phanteks PH-TC14PE_BK и EKL Alpenföhn K2, а также компактные модели систем водяного охлаждения «всё в одном». Наша тестовая база для 2013 года изменилась, мы используем новый и крупный корпус NZXT Phantom 820, в котором есть достаточно места для установки СВО с 280-мм теплообменниками и крупных кулеров. Кулеру Shadow Rock 2 в наших тестах предстоит сразиться с Akasa Venom, Prolimatech Megahalems Black и Arctic Cooling Freezer i30 и Alpenföhn Brocken 2. Кулер be quiet! Shadow Rock 2 совместим почти со всеми современными системами Intel и AMD. Перед тем, как мы перейдём к детальному рассмотрению кулера, позвольте привести краткие спецификации be quiet! Shadow Rock 2:

Спецификации
Производитель и модель	be quiet! Shadow Rock 2
Розничная цена	36 евро58 евро с доставкой в Россию
Сайт производителя	http://www.bequiet.com
Габариты	14,7 см (Д) x 12,2 см (Ш) x 16,0 см (В)
Материал	Основание: никелированная медь Тепловые трубки: медь Рёбра охлаждения: алюминий
Тип кулера	С одной башней охлаждения
Штатный вентилятор	1x 120 мм be quiet! Pure Wings 2 PWM
Сокеты	AMD: AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ Intel: 775, 1150, 1155, 1156, 1366, 2011
Вес	1120 г
Гарантия производителя	3 года

Поддерживаются все современные сокеты, в том числе и новый Socket 1150 для процессоров Intel Haswell.

<>Тест и обзор: be quiet! Shadow Rock 2 — кулер по доступной ценеbe quiet! Shadow Rock 2 | В деталях

Технические характеристики

Модель: be quiet! Shadow Rock Slim 2;
Размеры: 74 × 137 × 161 мм;
Вес: 685 грамм;
TDP: 160 Вт;
Поддержка сокетов: AMD AM4 / AM3(+), Intel LGA 1200 / 2066 / 115х / 2011(-3) Square ILM;
Уровень шума: до 23.7 дБ;
Гарантия: 3 года.

Характеристики радиатора

Размеры: 52 × 130 × 161 мм;
Количество пластин: 52 шт.;
Материал ребер: алюминий;
Количество тепловых трубок и диаметр: 4 шт., 6 мм.

Характеристики вентилятора

Размер: 135 × 135 × 22 мм;
Максимальная скорость вращения: 1400 об/мин;
Максимальный воздушный поток: 67.8 CFM / 113.8 м3/ч;
Максимальное воздушное давление: 2.1/1.23 мм H2O;
Тип подшипника: улучшенный скольжения (Rifle);
Тип моторчика: 4-pole fan motor;
Разъем: 4-пин PWM;
Длина кабеля: 220 мм;
Время работы (при 25 °C): 80000 часов.

Тестирование

Тестовый стенд на основе процессора от AMD:

Материнская плата: ASRock X570 Extreme 4;
Процессор: AMD Ryzen 7 3700X;
Оперативная память: Kingston HyperX FURY 4×8 ГБ;
Видеокарта: ZOTAC GeForce GTX 1070 Mini;
Накопитель: GOODRAM IRDM Ultimate X 500GB;
Блок питания: Thermaltake Toughpower DPS G RGB 850W Gold;
Корпус: Deepcool MATREXX 55 V3 ADD-RGB WH 3F;
Термопаста: комплектная;
Операционная система: Windows 10 Pro 64-bit версия 21H1.

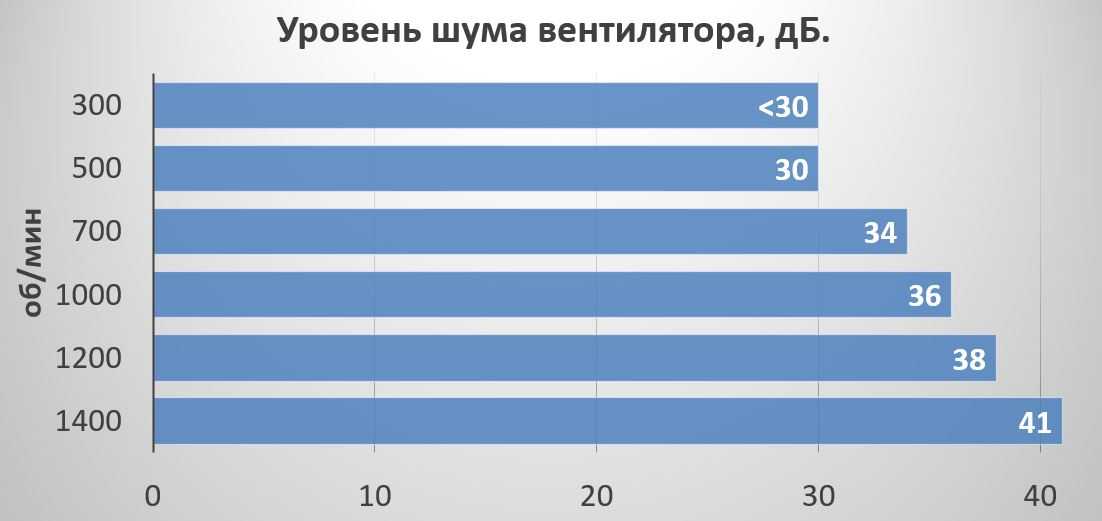

Уровень шума

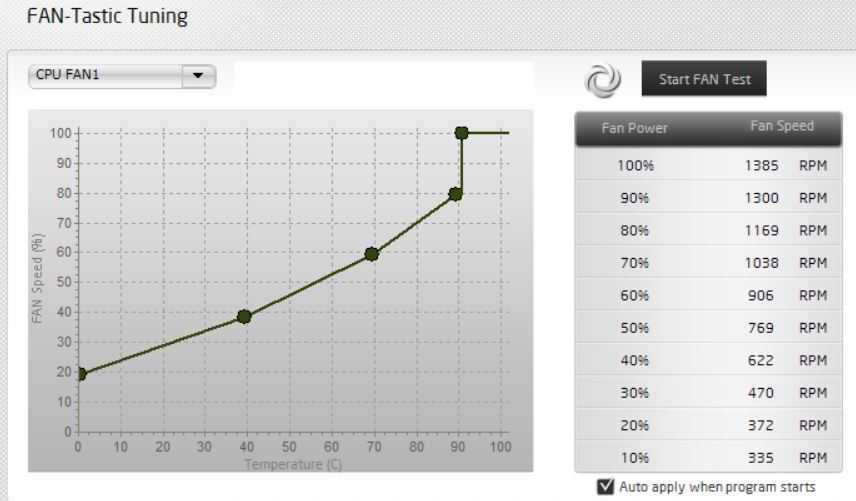

Обороты вентилятора регулировались утилитой ASRock A-Tuning. Все остальные вентиляторы в системе были отключены или работали в пассивном режиме. Измерения в открытом корпусе с расстояния 50 см.

Минимальная скорость на 10% ШИМ-сигнала составила 335 об/мин. Максимальная скорость была равна 1385 об/мин. В таблице приводятся округленные значения для лучшего восприятия данных.

На низких оборотах вентилятор можно назвать бесшумным, на средних — в комфортных пределах и только при максимальных оборотах шум уже достаточно отчетливо слышим. В закрытом корпусе все будет значительно тише.

Эффективность

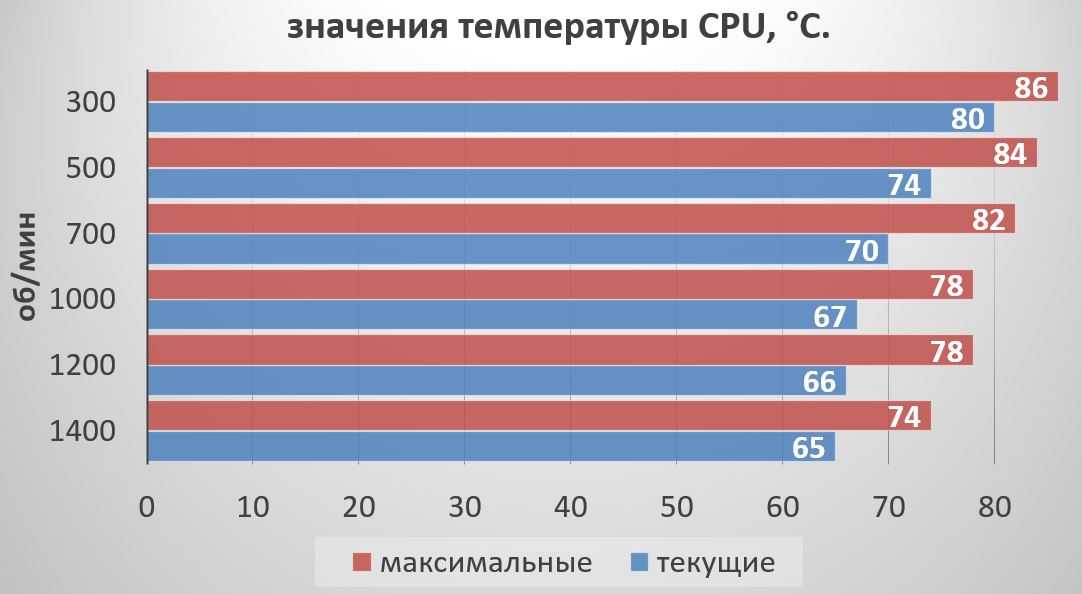

Для тестирования использовалась утилита OCCT v9.0.1, тест CPU прогонялся до 10 минут на каждом значении оборотов вентилятора. Температура мониторилась по текущим стабильным значениям, также учитывались максимальные пиковые кратковременным скачки.

Процессор работал на частоте от 4.16 до 4.06 ГГц по всем ядрам под нагрузкой и его максимальное энергопотребление составило от 78 до 80 Вт. Современные CPU достаточно умные и самостоятельные, в зависимости от качества теплоотвода регулируют энергопотребления и свою частоту.

Корпус открытый для исключения влияния его охлаждения на результаты.

Как видим, кулер отлично справляется с тестовым процессором, температуры остаются в приемлемых диапазонах вне зависимости от оборотов вентилятора.

Также нам было интересно рассмотреть вопрос, насколько оправдана рекомендуемая цена кулера. Для этого мы сравним его эффективность с ранее протестированной на данной тестовой конфигурации СЖО ID-Cooling IceFlow 240 ARGB Snow Edition с TDP 250 Вт. Эта система охлаждения сопоставима по стоимости с рассматриваемым кулером.

Еще одним конкурентом выступит кулер с TDP 220 Вт и двумя вентиляторами — ID-Cooling SE-225-XT Black. У него пять тепловых трубок и рекомендованная цена лишь немного ниже ($40), чем у нашего Shadow Rock Slim 2.

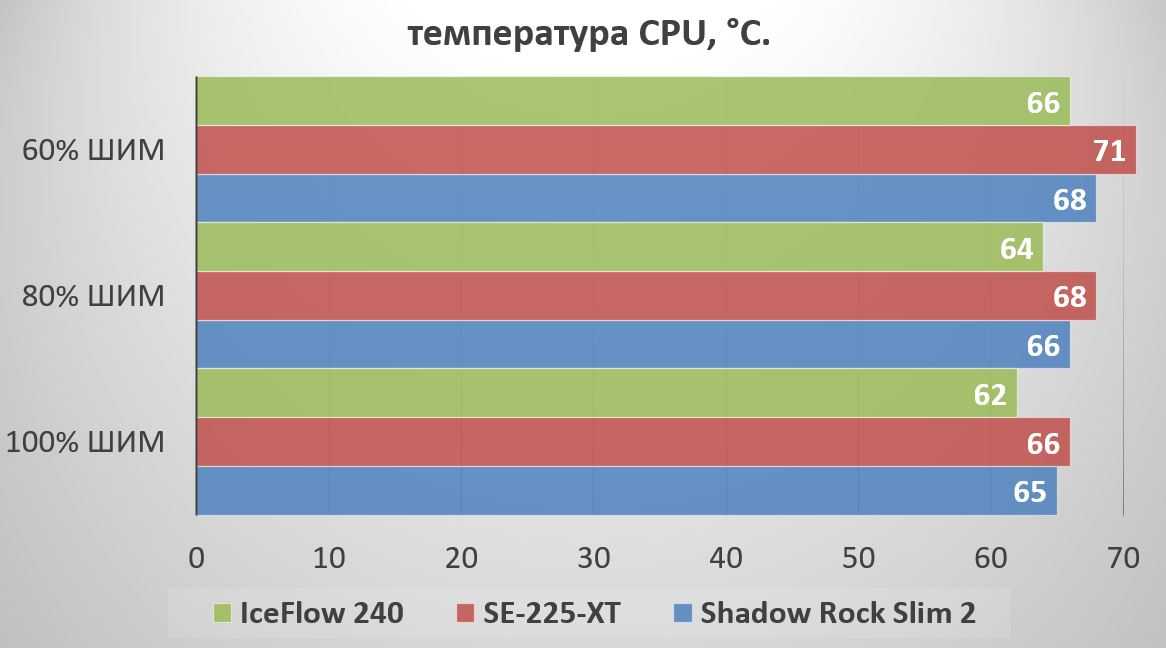

Сравнивать будем по значениям текущих температур. Также необходимо учесть, что все системы охлаждения отличаются по количеству вентиляторов и их максимальных и минимальных оборотах

Поэтому сравнивать будем на максимальных оборотах для всех систем – 100% скважности ШИМ-сигнала и средних – 80 и 60% ШИМ-сигнала.

Разница между ними в 2-3 °С, что в принципе укладывается в разницу по их стоимости.

Внешний вид

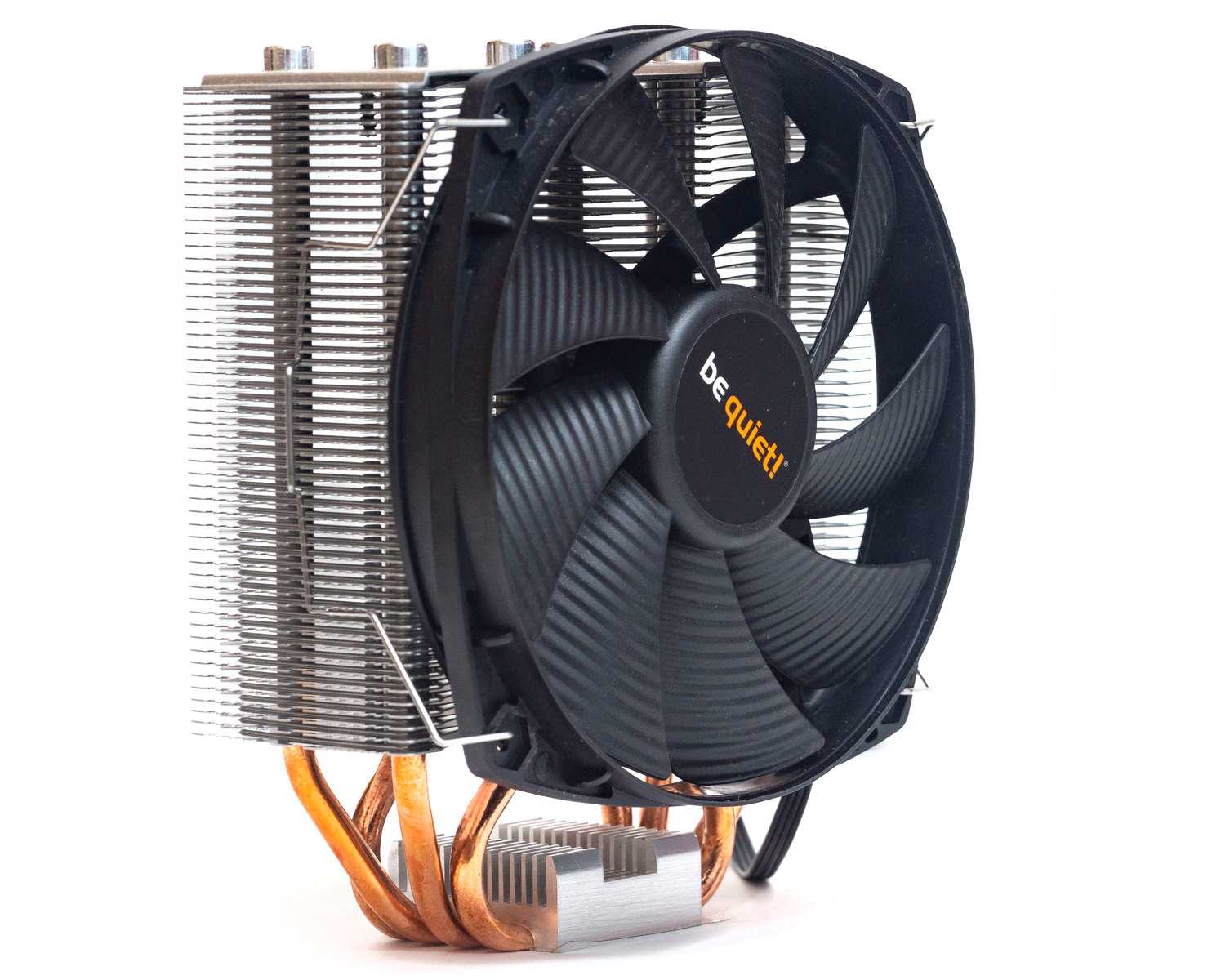

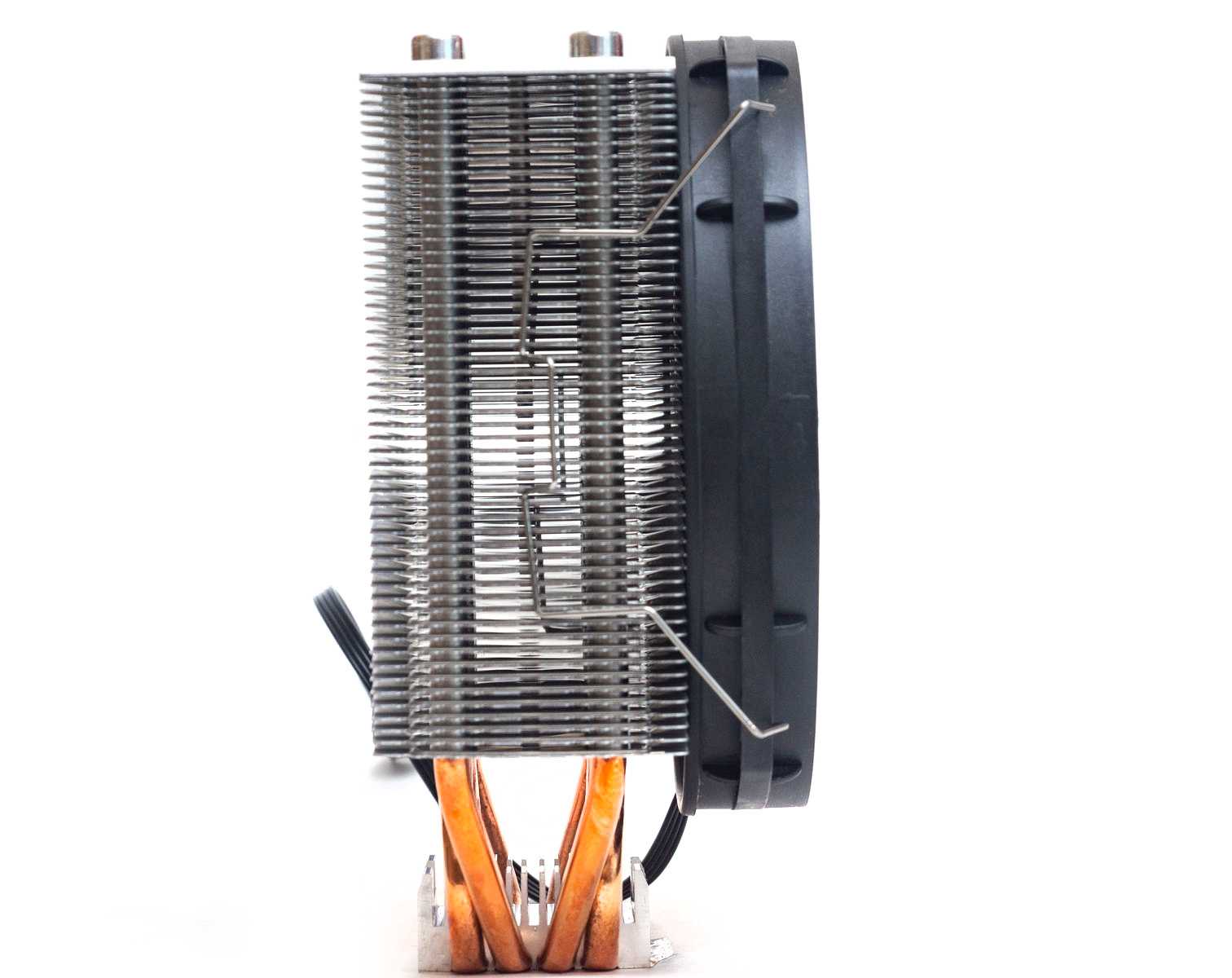

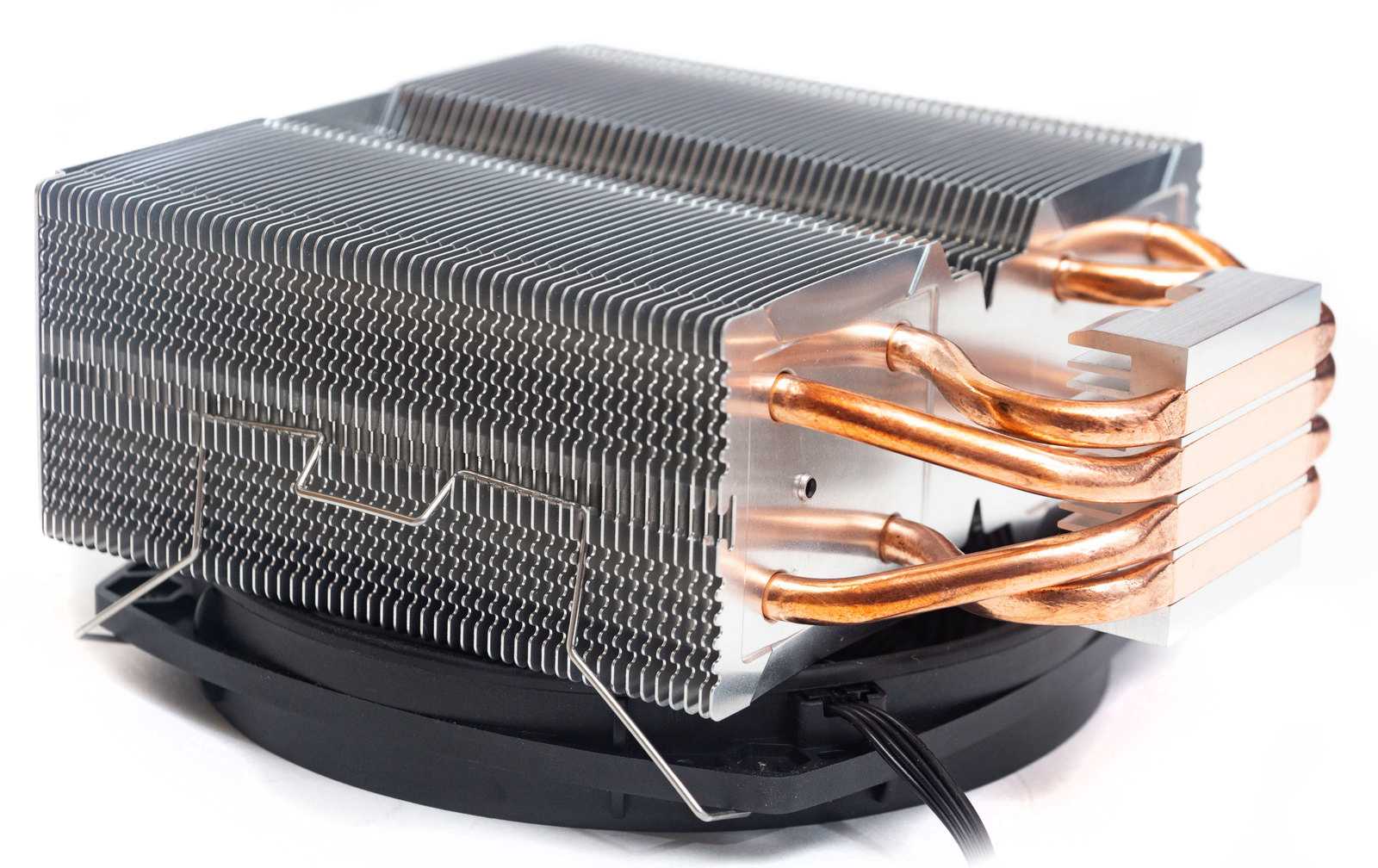

Радиатор кулера выполнен в виде стандартной призматической башни шириной всего 52 мм.

Набран радиатор 52-мя алюминиевыми пластинами толщиной около 0.8 мм. Межреберное расстояние — около 2 мм. Пластины заужены по центру за счет углубления.

По торцам имеются зубчатые выступы. Края с внешней и тыльной стороны немного выгнуты за счет штамповки.

Сквозь пластины проходят четыре медные трубки толщиной 6 мм, параллельными парами с каждой стороны.

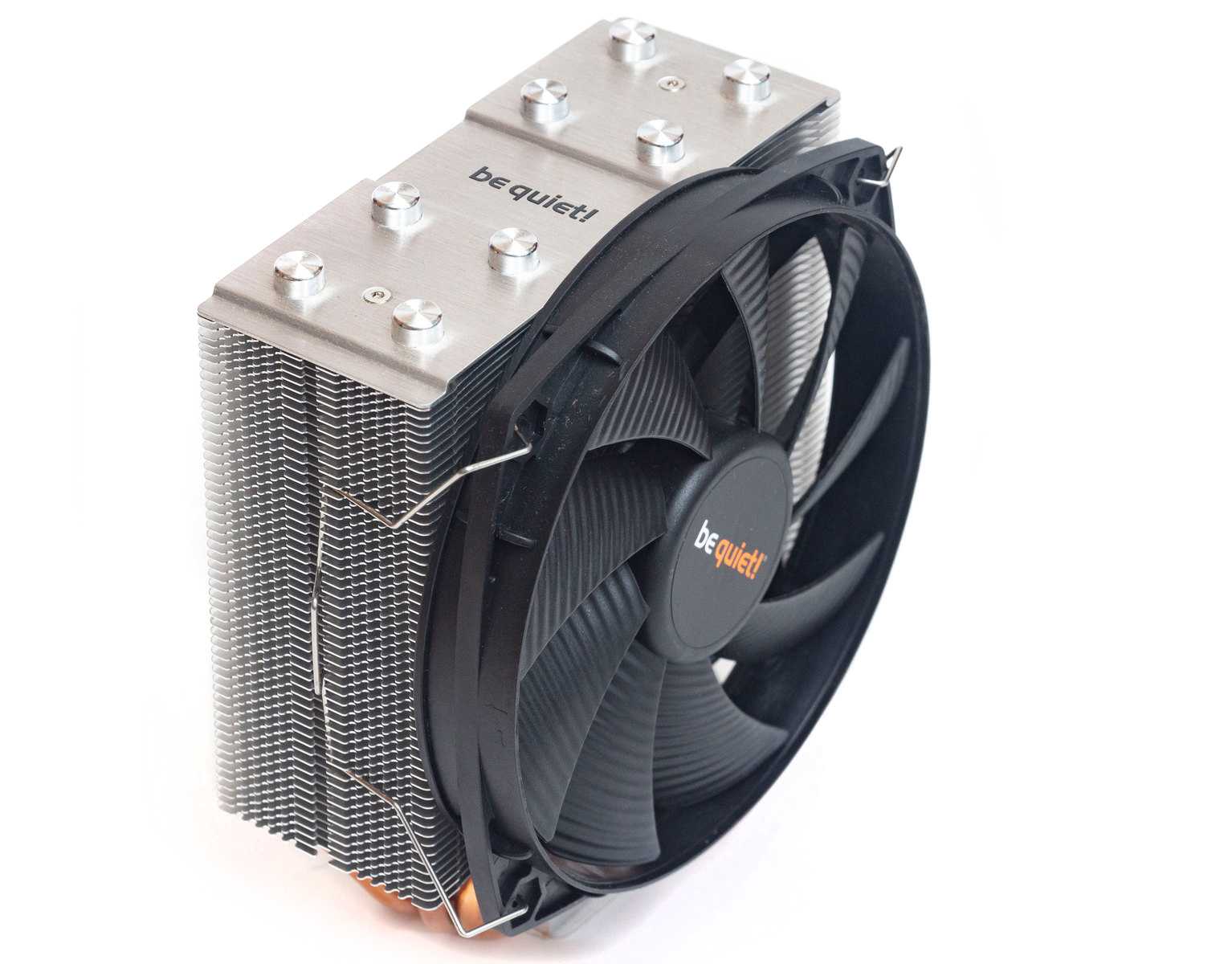

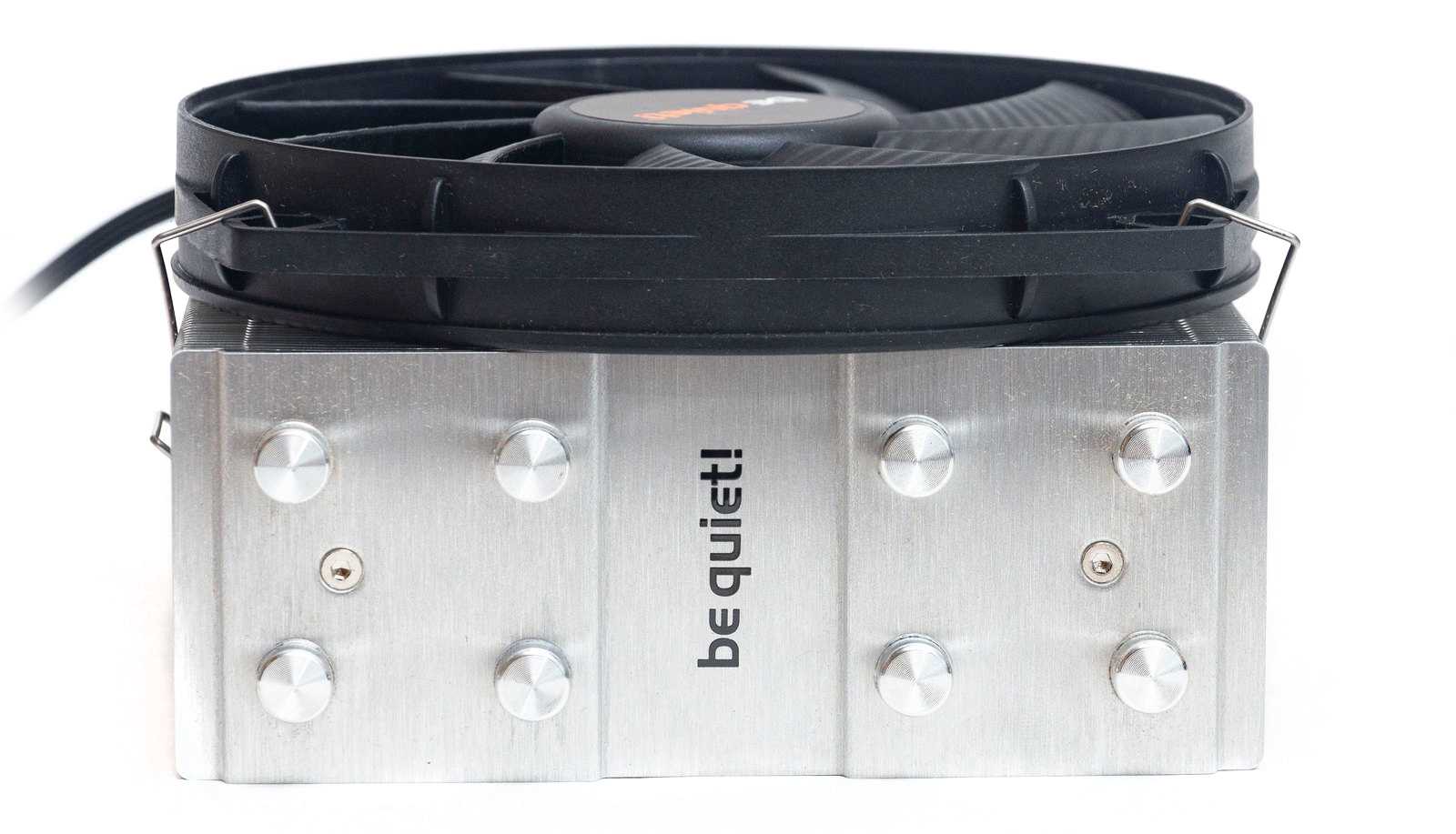

Сверху радиатор закрыт декоративной пластиной из неотшлифованного алюминия, а тепловые трубки закрыты колпачками.

По центру имеется логотип производителя.

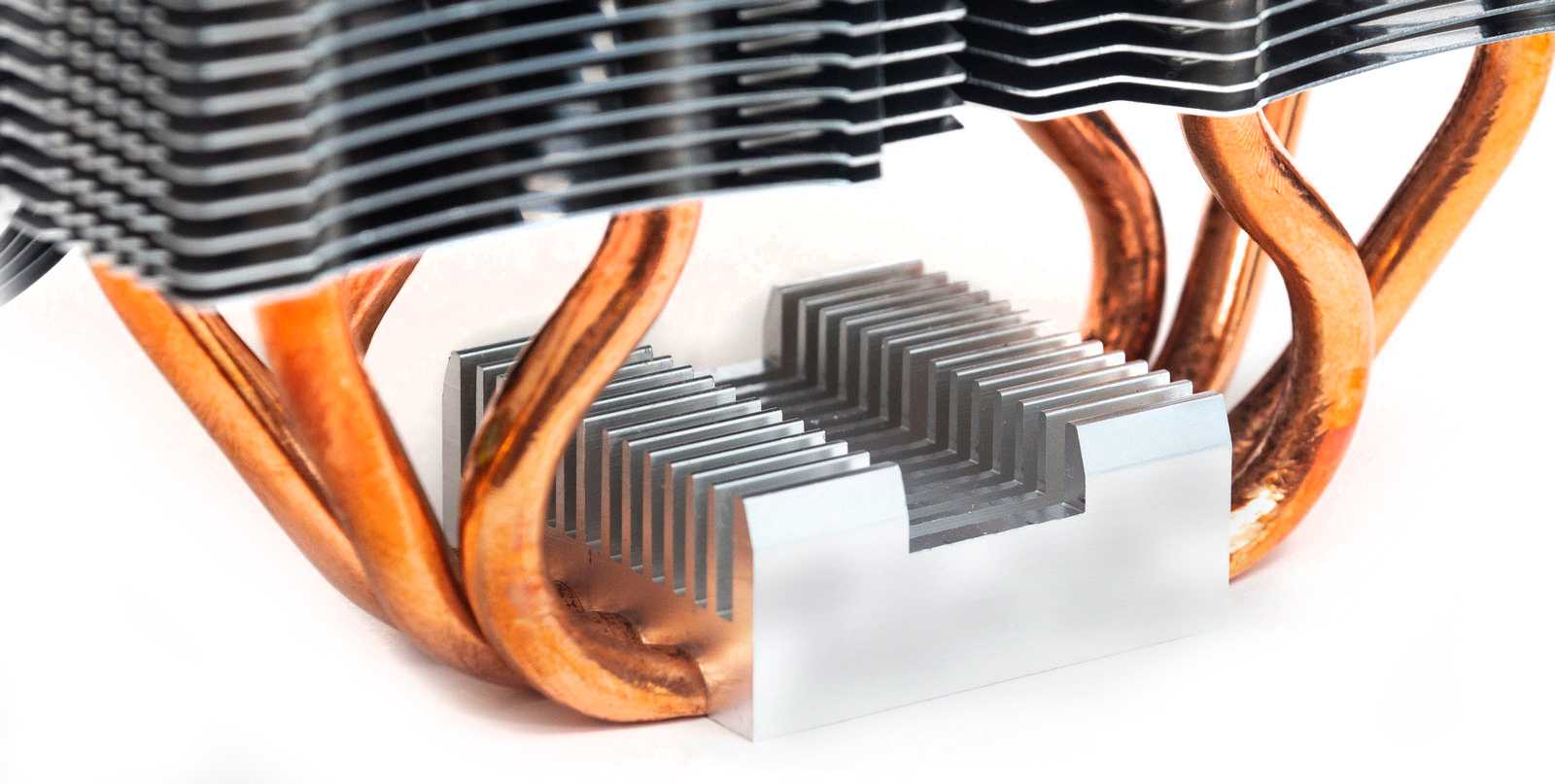

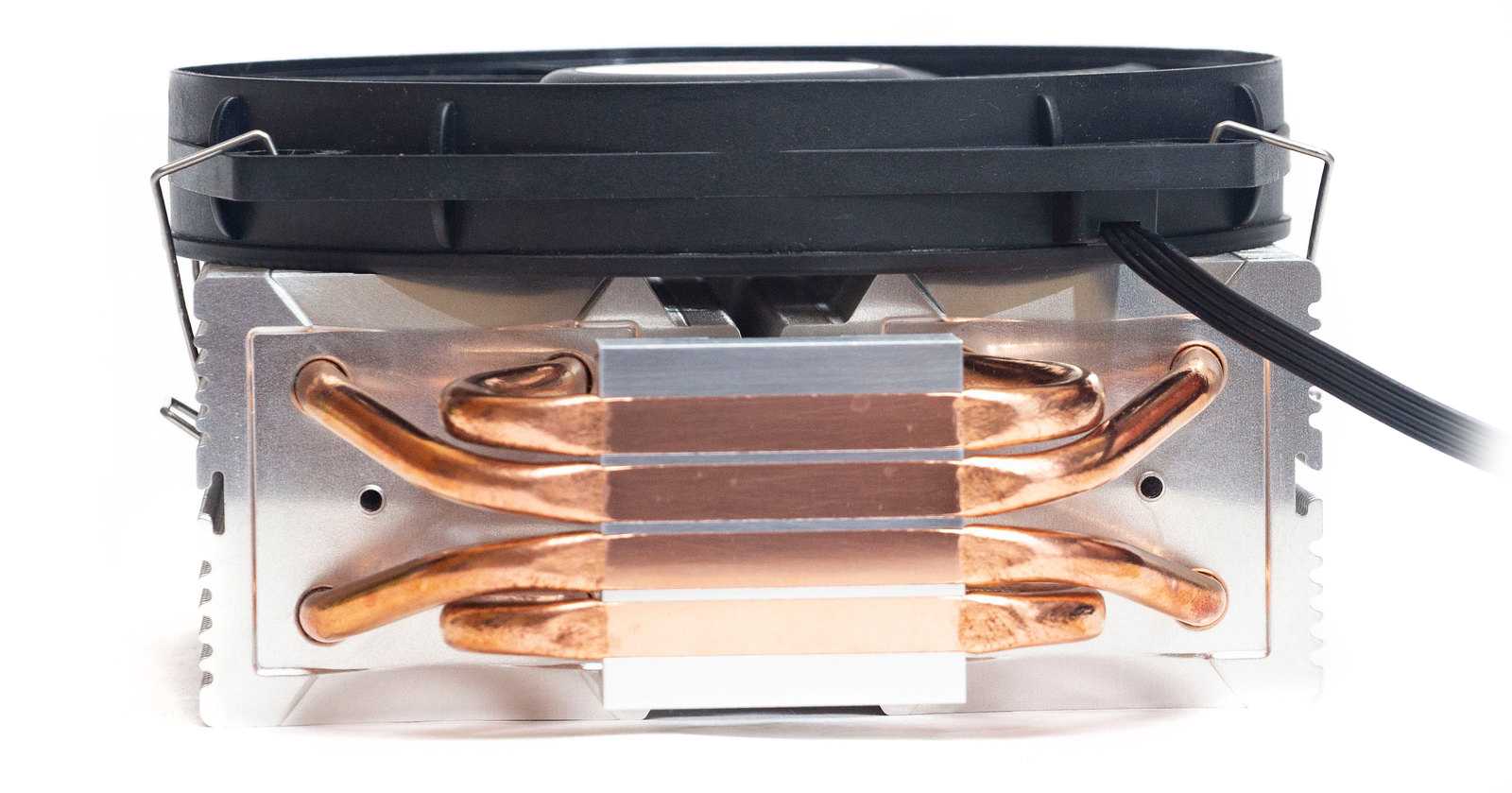

В основании трубки впрессованы в контактную площадку, на которой также имеются ребра охлаждения и вырез под монтажную пластину.

Между трубками и площадкой основания зазоры отсутствуют.

Основание ровное, шлифованное, но не до зеркального блеска.

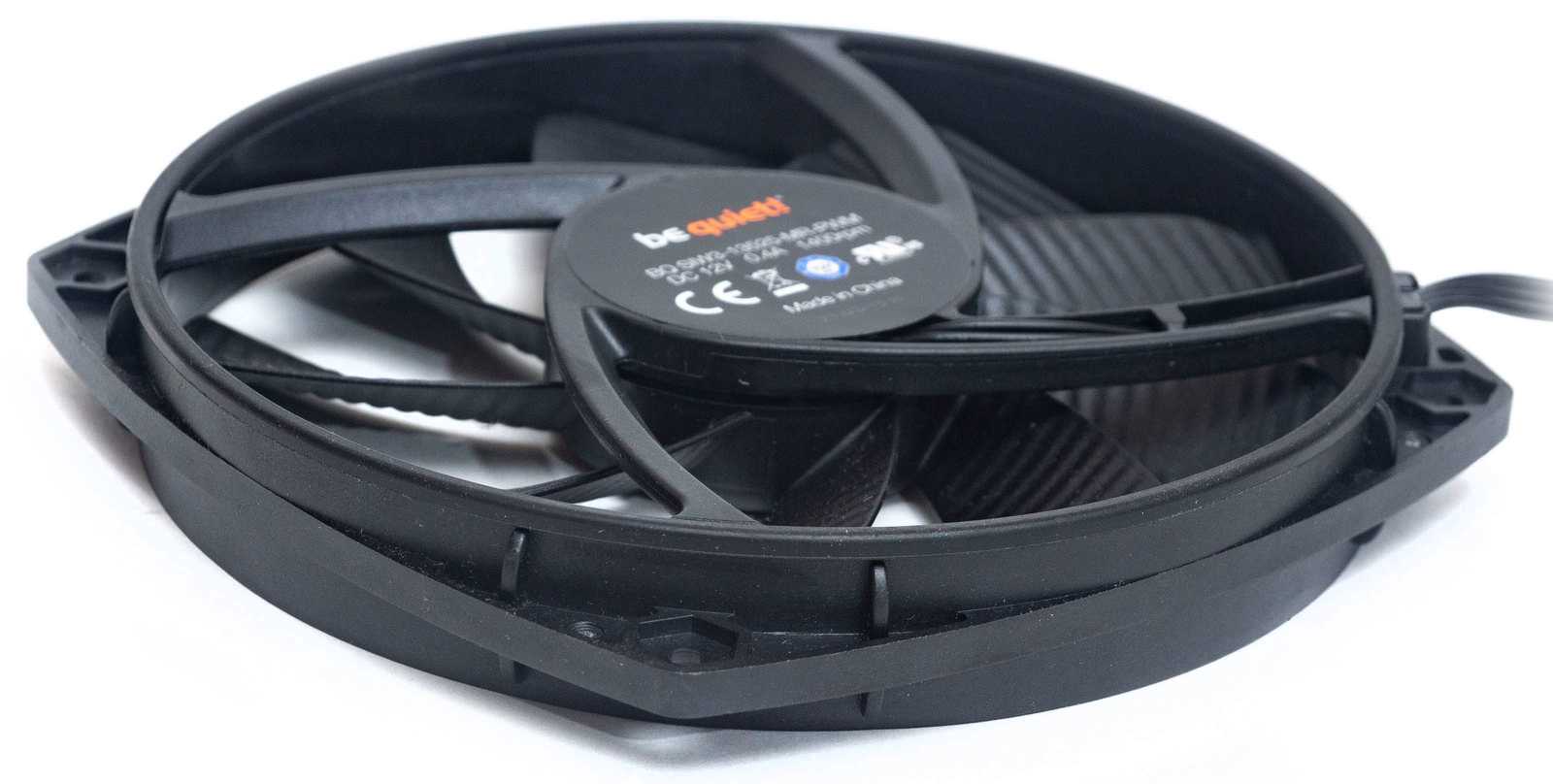

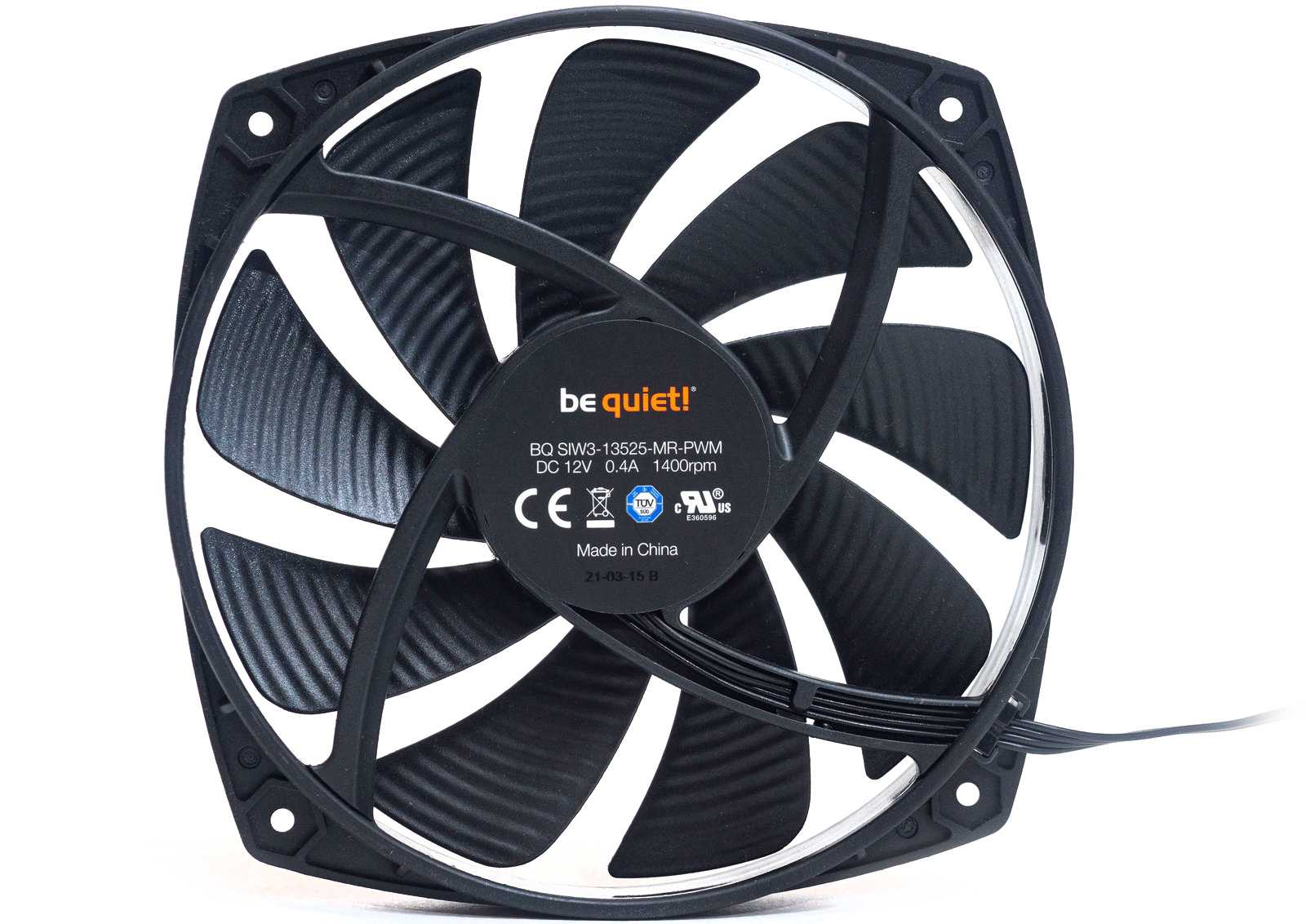

Вентилятор промаркирован BQ SIW3-13525-MR-PWM с максимальной частотой вращения 1400 об/мин. Номинальное напряжение — 12 В, ток — 0.11 А, потребляемая мощность — 1.32 Вт.

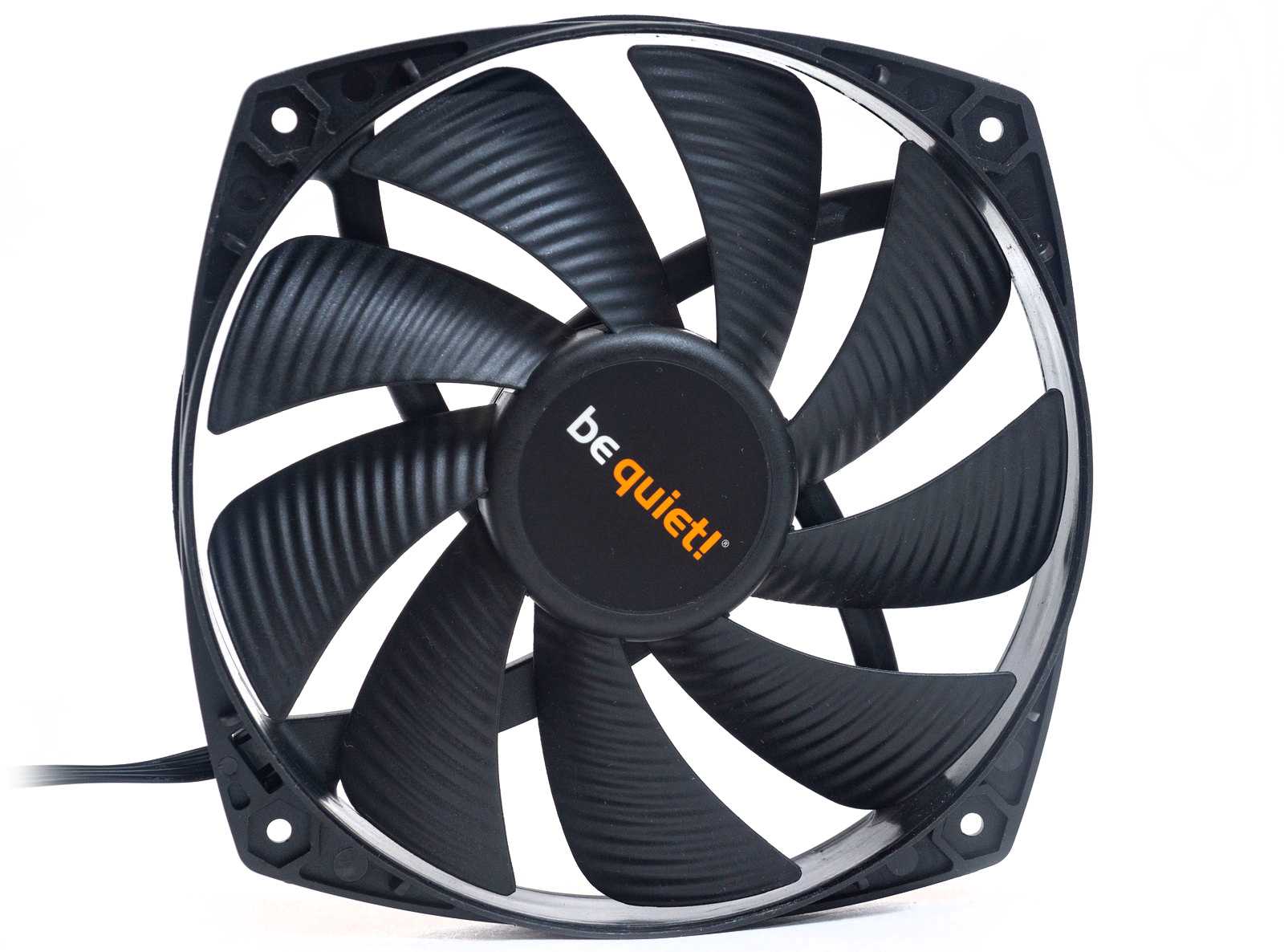

Крыльчатка вентилятора из 9 лопастей с рельефной поверхностью в виде параллельных линий.

Рамка вентилятора кольцевая, с угловыми ушками для крепления по периметру. В ушках имеются отверстия и шестигранные углубления. Амортизационная вставка идет с внутренней стороны по всему кольцу рамки.

Кабель в виде плоского четырехжильного шлейфа длиной 220 мм.

Подсветка отсутствует.
