Тест материнской платы msi x370 xpower gaming titanium

Технические характеристики

Сокет: Intel LGA1151;
Поддерживаемые процессоры: 7-го/6-го поколений Intel Core i7/i5/i3/Pentium/Celeron;
Чипсет: Intel Z270;
Оперативная память: 4 x DIMM DDR4 2133 – 4000 (ОС), макс. до 64 Гбайт;
Слоты расширения: 4 × PCI-е ×16 v3.0 (×16/×0/×0/×4, ×8/×0/×8/×4, ×8/×4/×4/×4), 2 × PCI-E ×1 v3.0;
Графика: 1 x HDMI порт с поддержкой максимального разрешения 4096×2160 при 30 Гц, 2560×1600 при 60 Гц и 1 x DispleyPort с поддержкой максимального разрешения 4096×2304 при 24 Гц;
Поддержка Multi-GPU: 4-Way AMD CrossFire и 2-Way NVIDIA SLI;
Интерфейсы систем хранения данных: чипсет Intel Z270 – 6 x SATA 6 Гбит/сек, 3 × M.2 слот (Key M) 2242/2260/2280/22110. Примечание: два порта SATA будут недоступны, если в слоты M.2 установлены модули M.2 SATA; чипсет ASMedia ASM1061 2 × SATA 6 Гбит/сек; поддержка памяти Intel Optane;
1 порт U.2 поддержка скорости PCI-e 3.0 ×4 NVMe накопители;
Порты USB: чипсет Intel Z270 – 6 × USB 3.1 Gen1 (5 Гбит/сек), 7 × USB 2, чипсет ASMedia ASM2142: 1 × USB 3.1 Gen 2 Type-C, 1 × USB 3.1 Gen 2 Type-A (10 Гбит/сек); чипсет ASMedia ASM1042: 2 × USB 3.1 Gen 1 внешний USB коннектор;
Звук: HD-кодек 7.1, Realtek ALC1220;
Сетевая карта: 1 × intel I219-V Gigabit, 1 × intel I211AT Gigabit;
Форм-фактор: ATX;
Размеры: 30,5 см × 24,4 см;
Цена: 329,99 $.

Разъемы на плате:

1 × 24-pin ATX основной коннектор питания;
1 × 8-pin ATX 12V коннектор питания;
1 × 6-pin ATX 12V коннектор питания;
1 × 4-pin ATX 12V коннектор питания;
8 × коннекторов SATA 6 Гбит/сек;
1 × U.2 порт;
3 × M.2 слота;
2 × коннектор USB 2.0 (поддерживается дополнительно 4 порта USB 2.0);
2 × коннектор USB 3.1 Gen1 (поддерживается дополнительно 4 портов USB 3.1 Gen1);
1 × 4-pin коннектор вентилятора CPU;
1 × 4-pin коннектор помпы СЖО;
4 × 4-pin коннектора системных вентиляторов;
1 × Clear CMOS джампер;
OC DASHBOARD коннектор;
перемычка Slow mode;
кнопка GAME BOOST;
кнопка включения;
кнопка сброса;
переключатель HOTKEY;
переключатель PCIe CeaseFire;
переключатель Multi-BIOS;
двух цифровой индикатор отладки;
1 × коннектор звуковых разъемов передней панели;
1 × коннектор TPM модуля;
1 × разъем датчика открытия корпуса;
1 × BIOS FLASHBACK + кнопка;
1 × коннектор RGB LED.

Порты ввода/вывода задней панели:

порт PS/2 GAMING порт;
LAN (RJ45);
LAN (RJ45);
DisplayPort;
LIGHTNING USB 3.1 Gen2 Type-A;
звуковыеразъемы;
USB 2.0;
Кнопка Clear CMOS;
BIOS FLASHBACK+;
VR Ready USB 3.1 Gen1;
VR Ready USB 3.1 Gen1;
HDMI;
USB 3.1 Gen2 Type-C;
Optical S/PDIF-Out.

Интерфейс UEFI BIOS

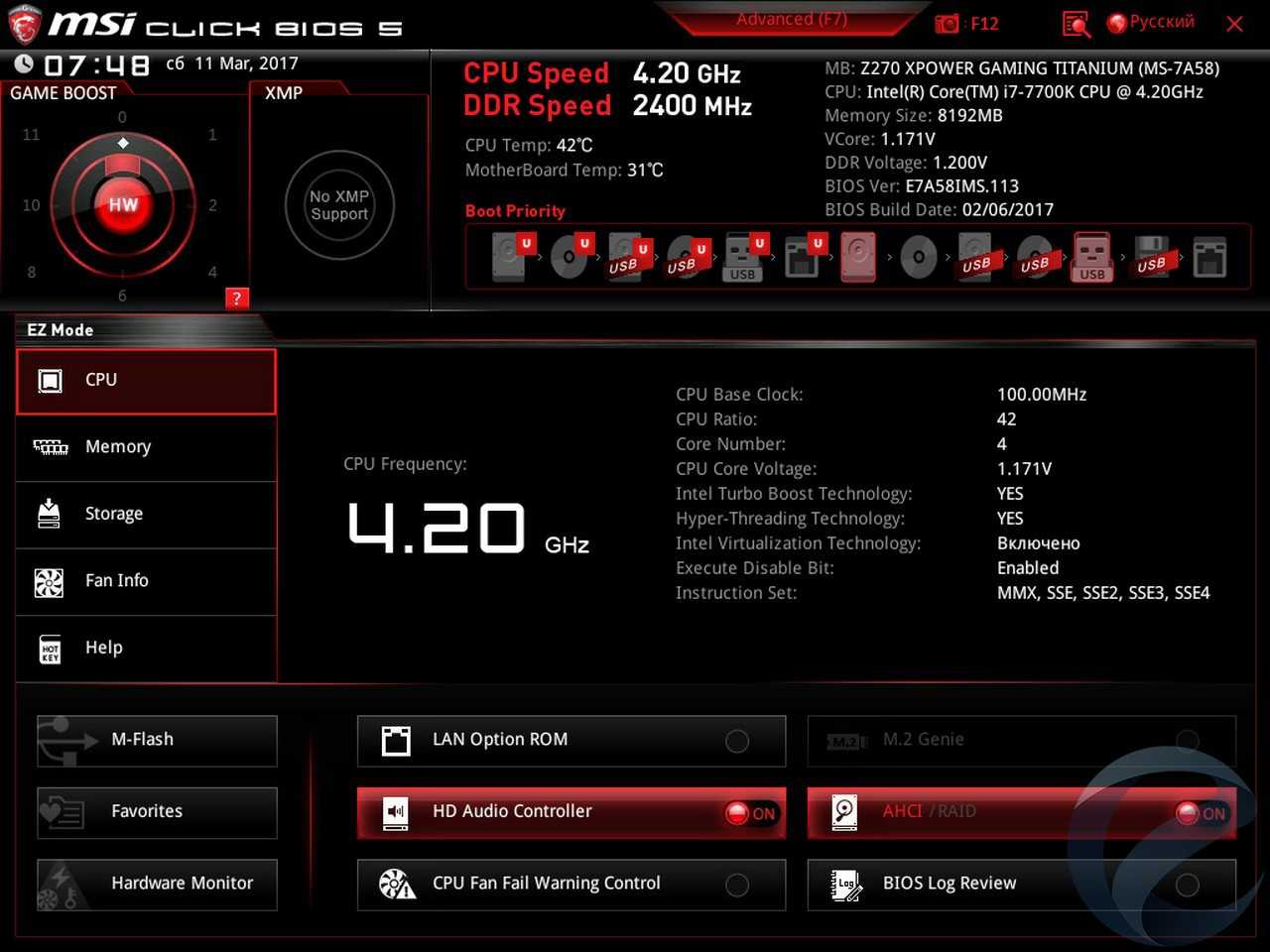

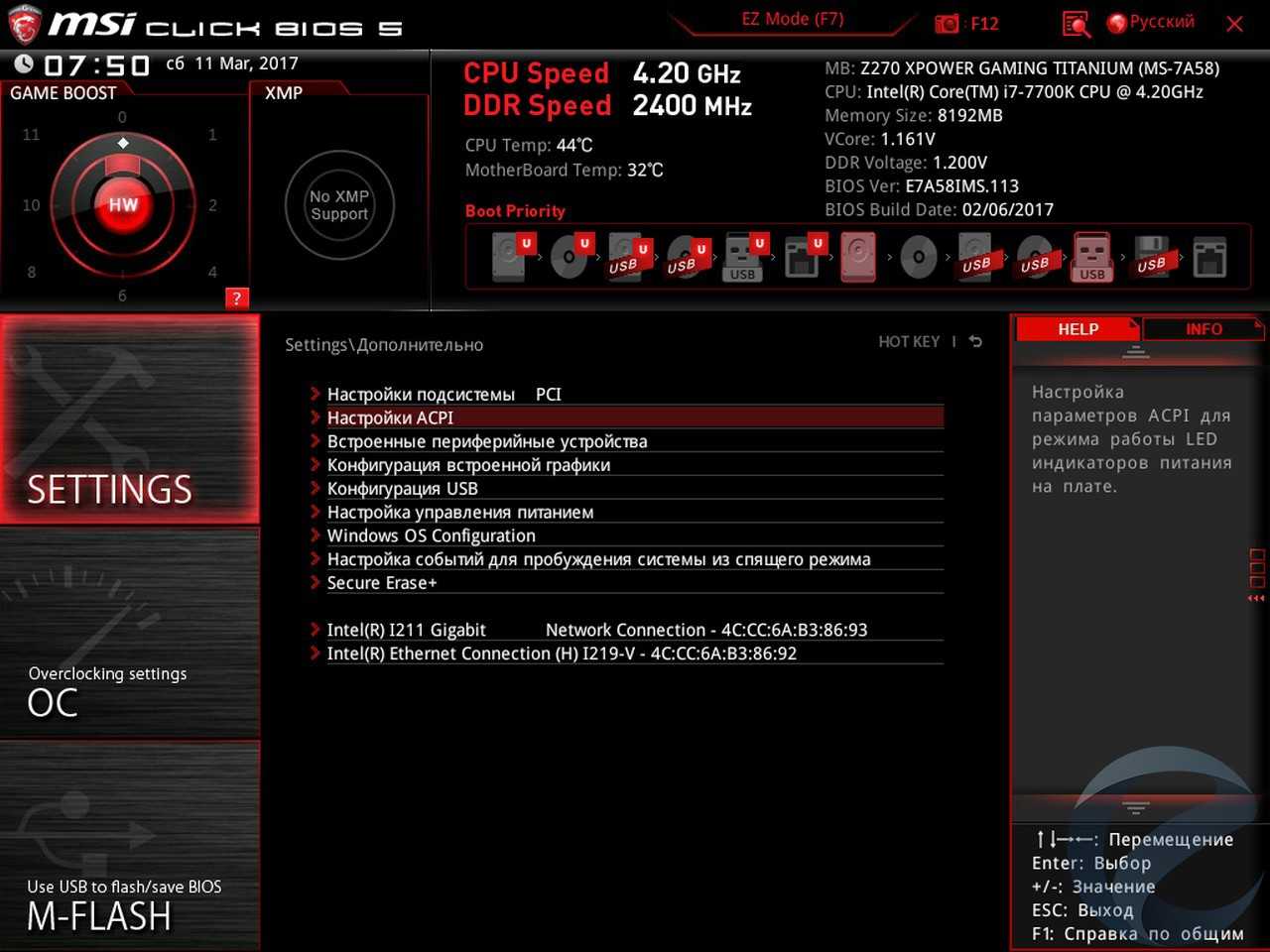

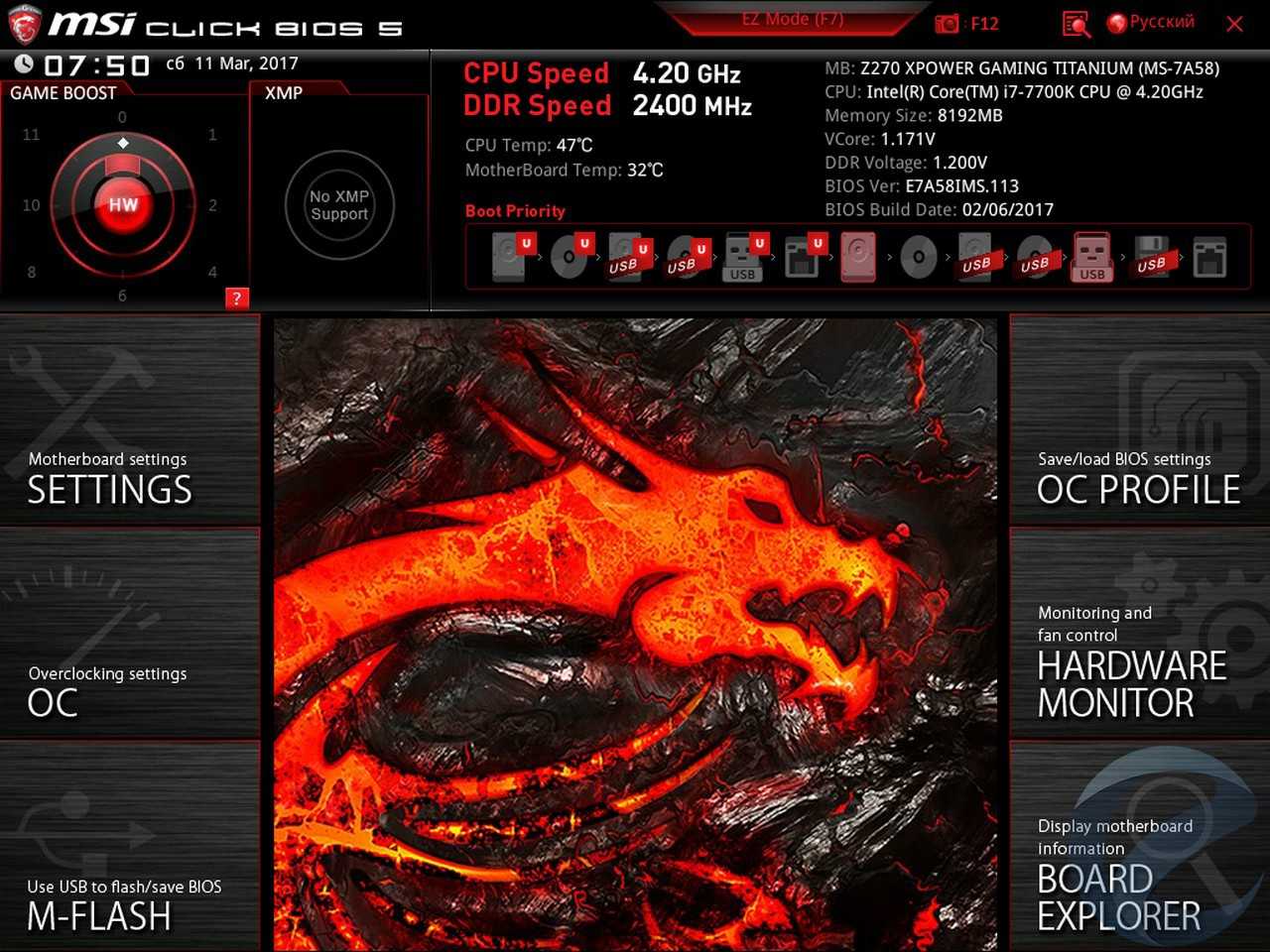

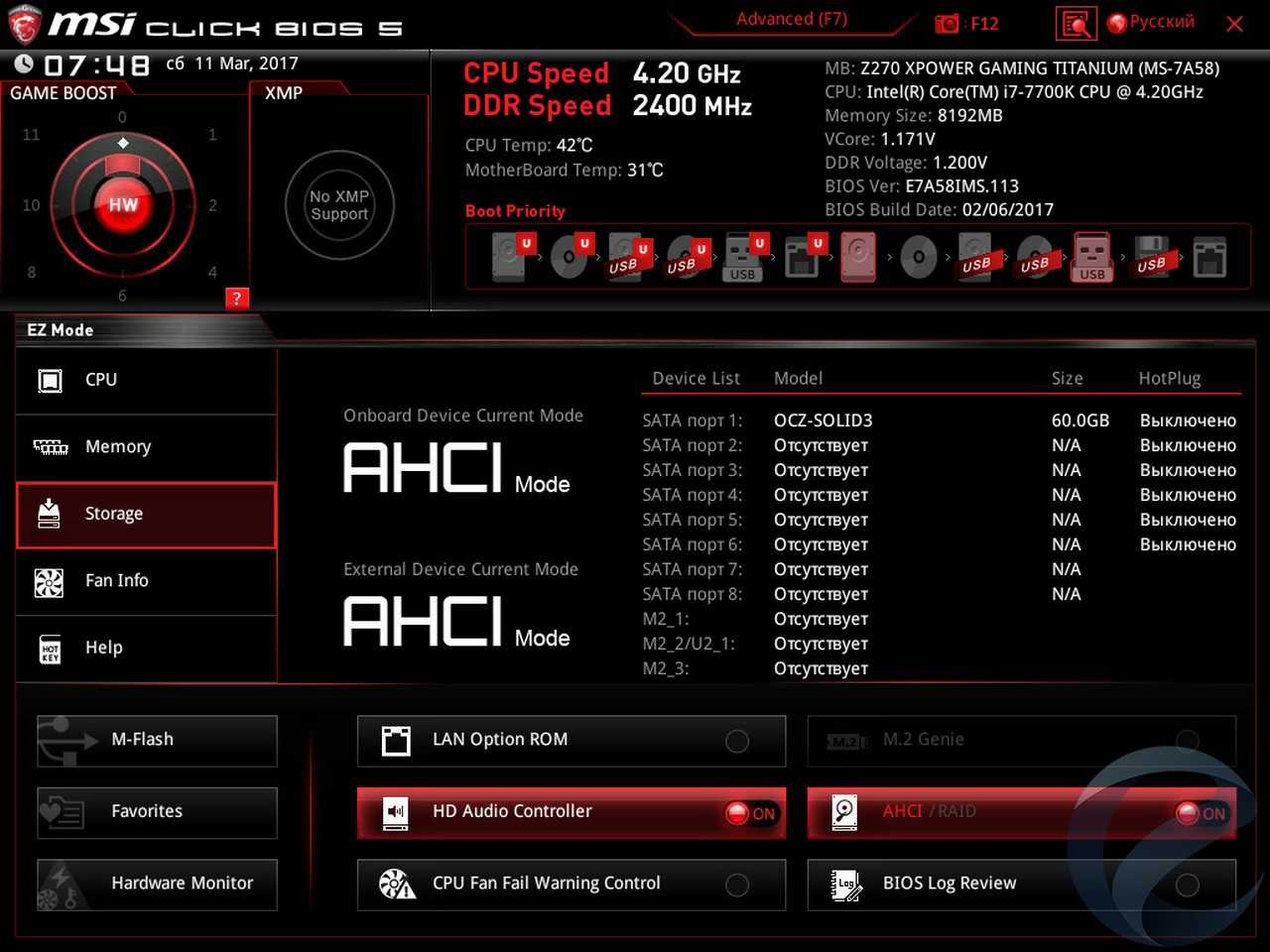

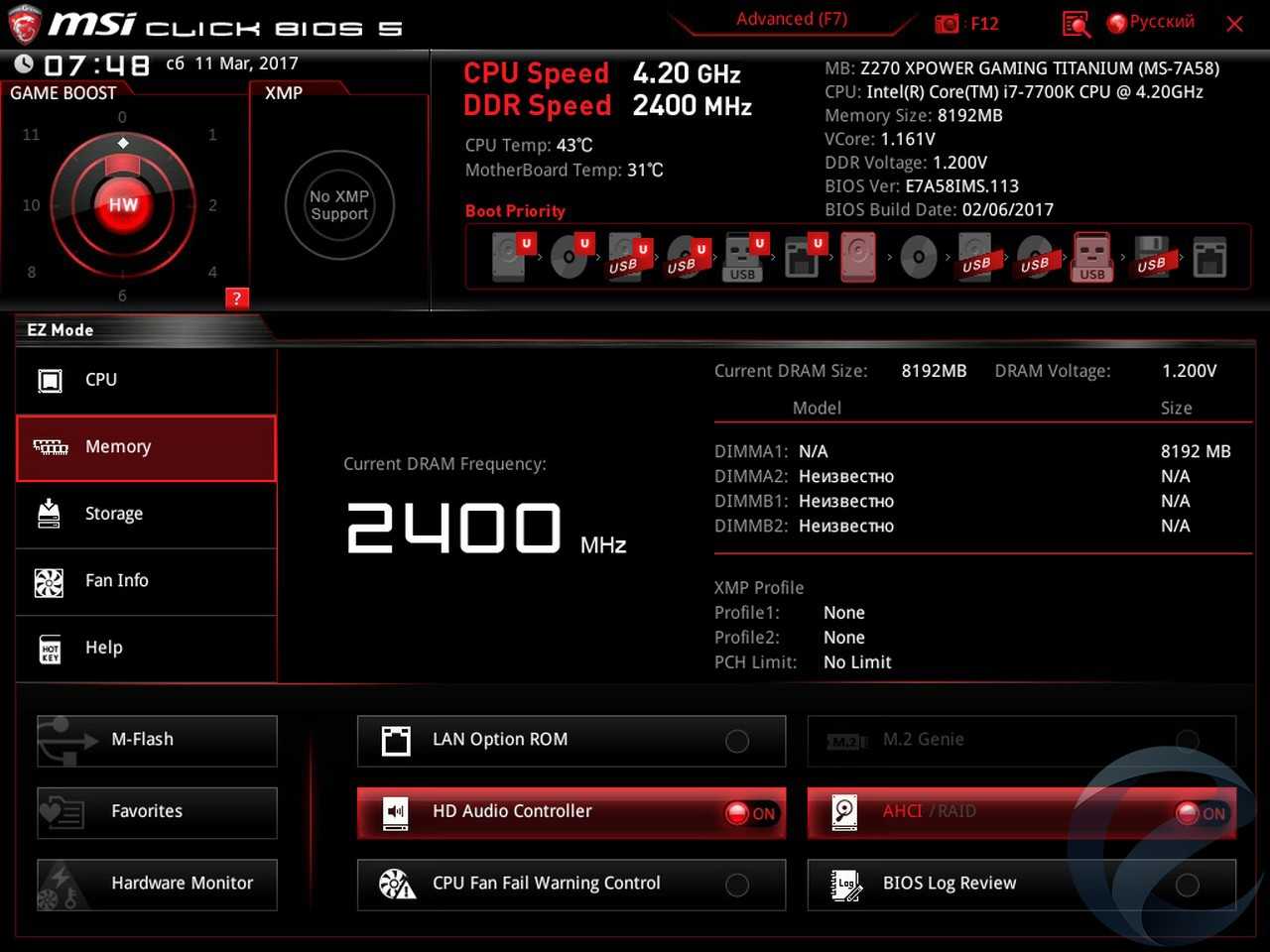

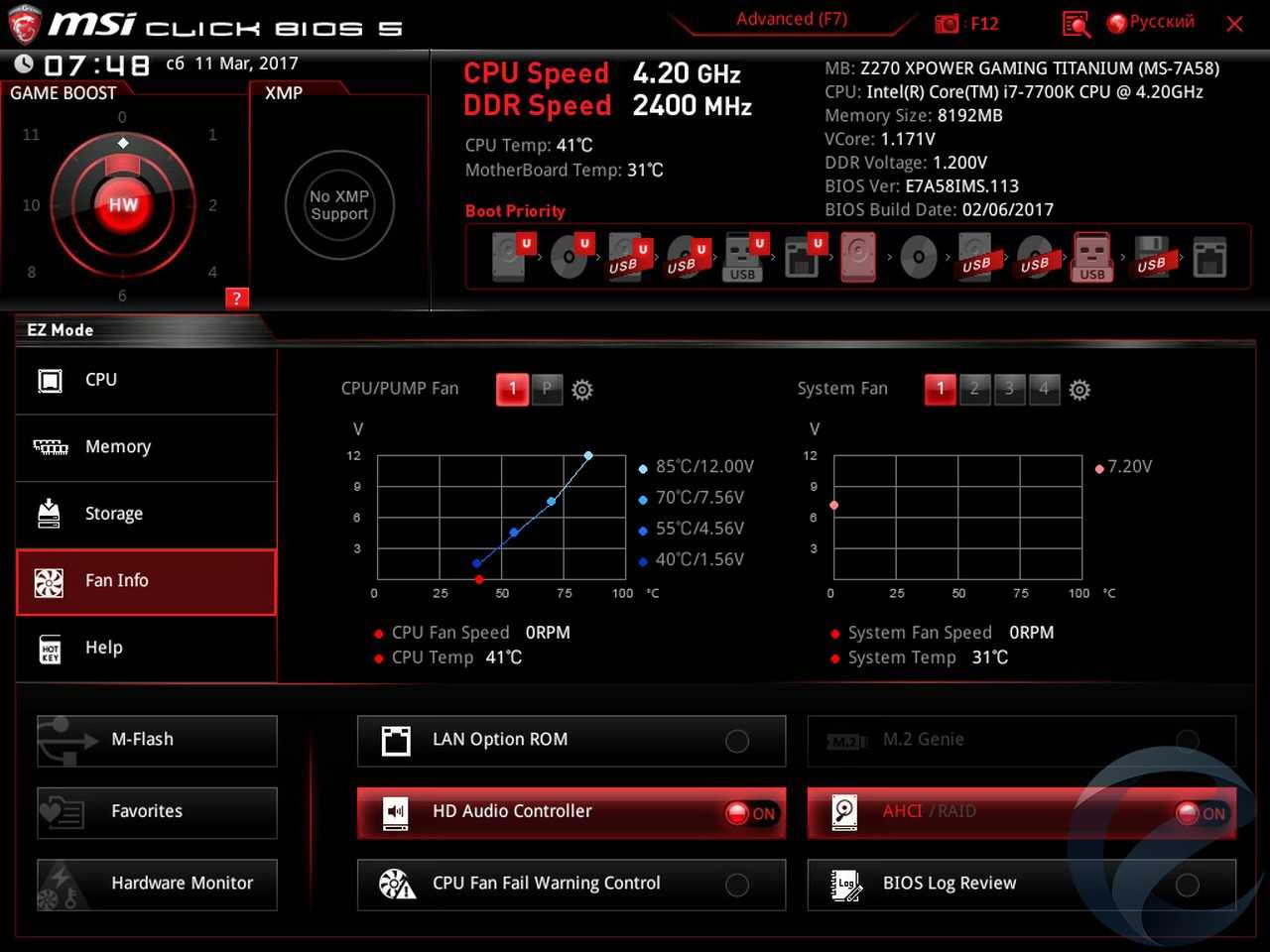

При запуске BIOS нас встречает графический интерфейс Click BIOS 5. По умолчанию включен режим «EZ Mode». Доступно несколько языков интерфейса, в том числе и русский. В этом режиме мы можем просмотреть информацию о системе, выбрать загрузочный накопитель.

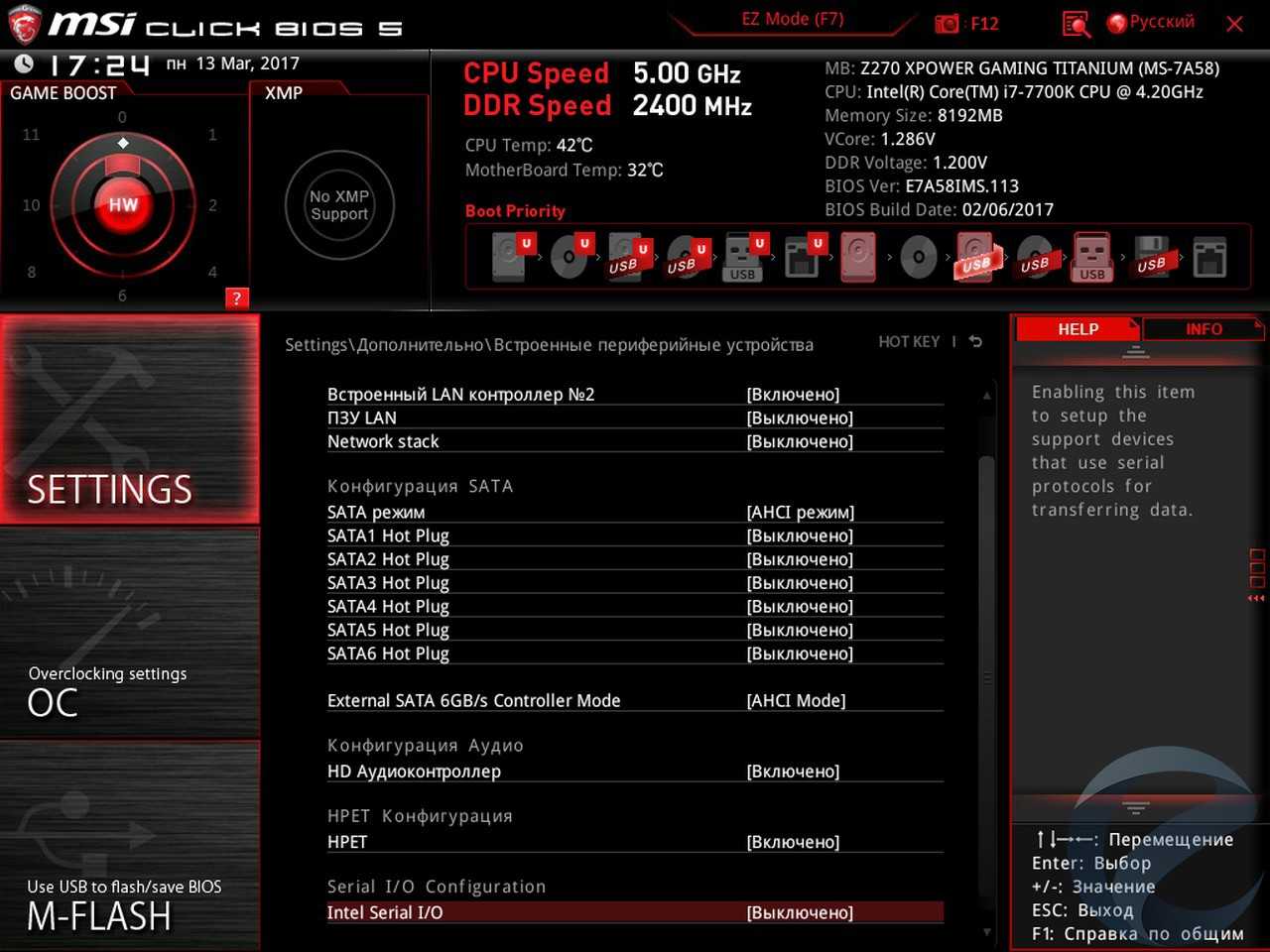

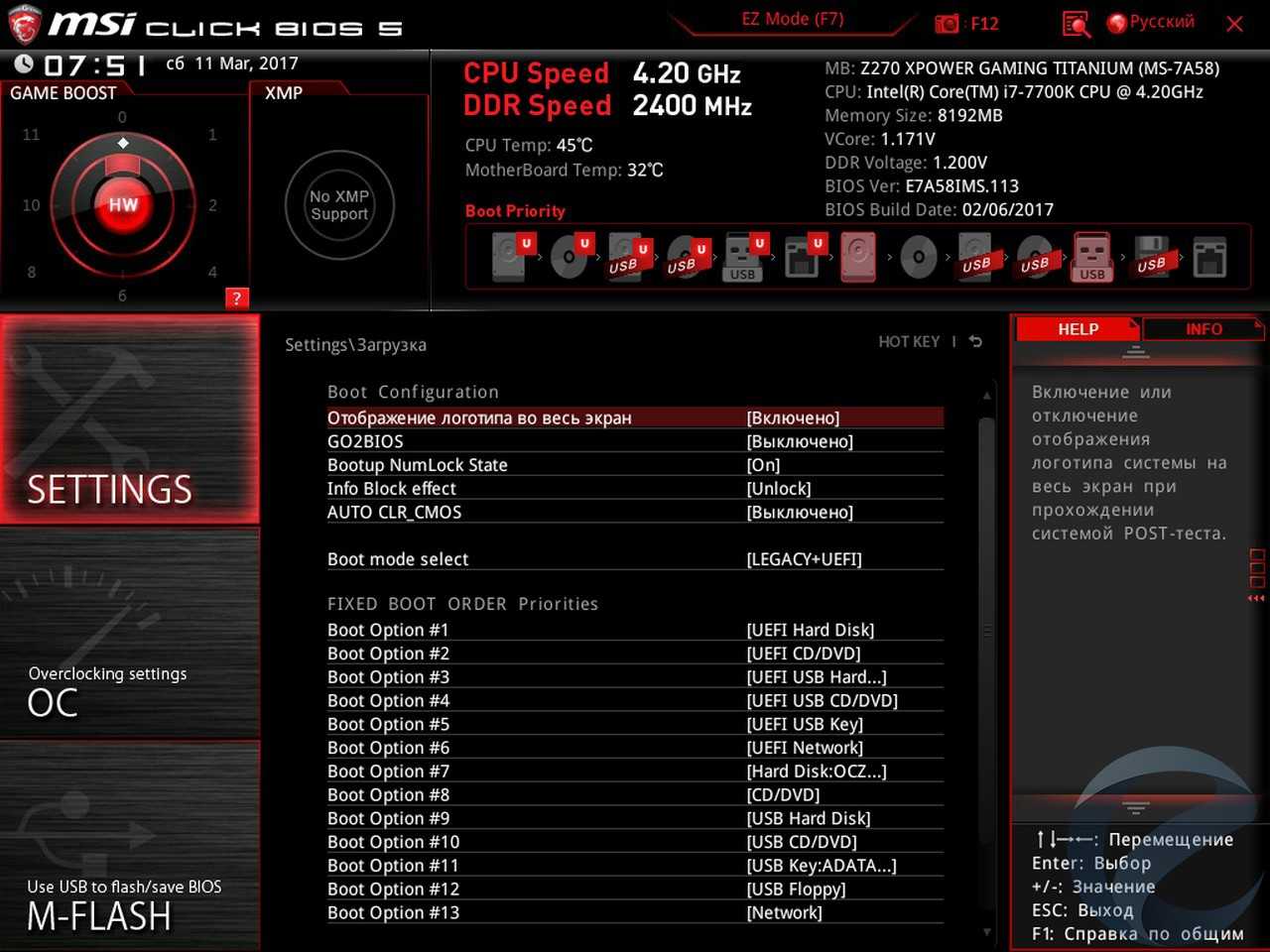

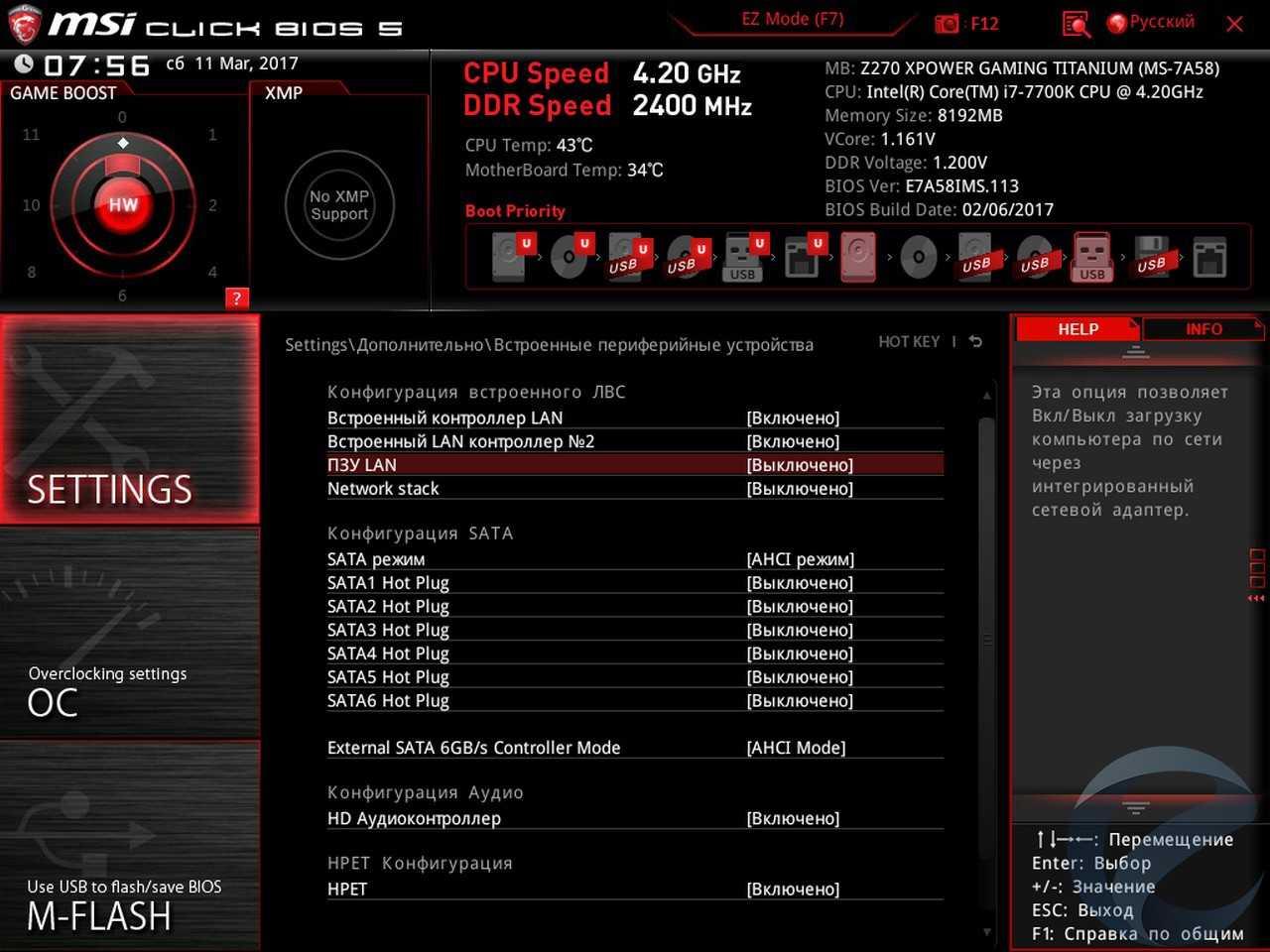

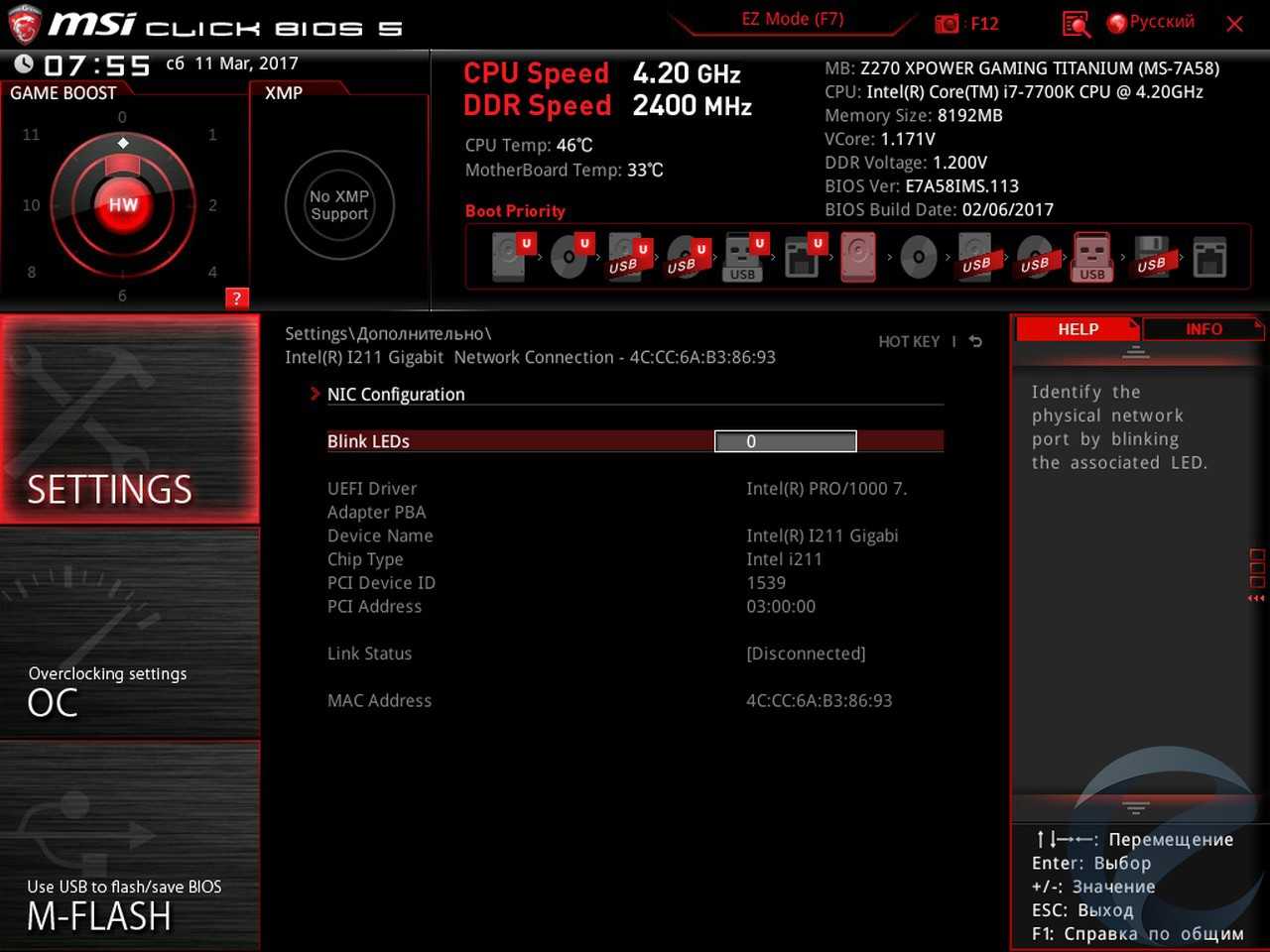

Расширенные настройки доступны в режиме «Advanced». Во вкладке Settings настраиваются параметры загрузки, защиты и опции сохранения изменений. Здесь же можно включать/отключать контроллеры, в том числе и сетевые. При подтверждении сохранения во всплывающем окне выводится информация о всех выполненных изменениях.

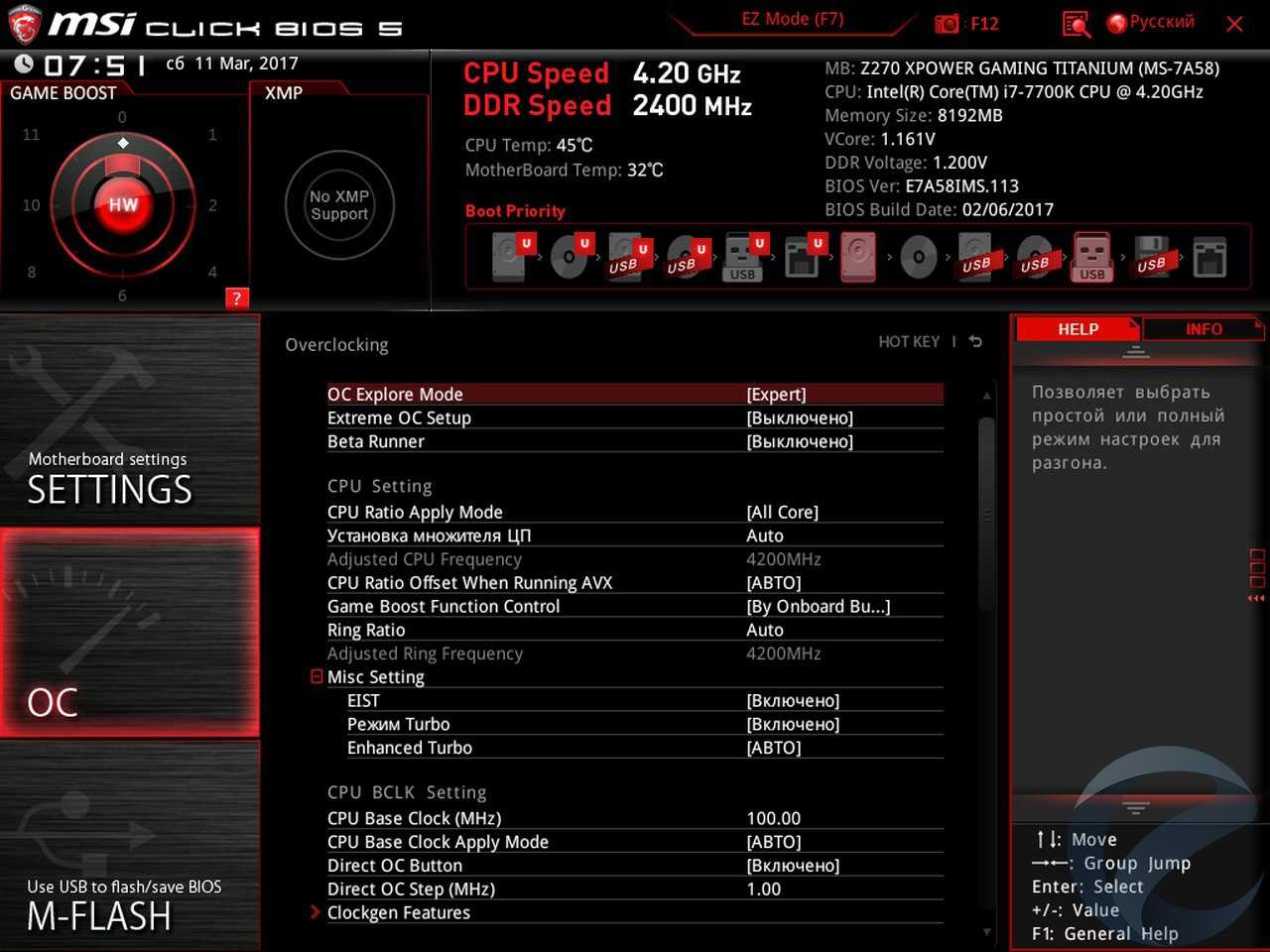

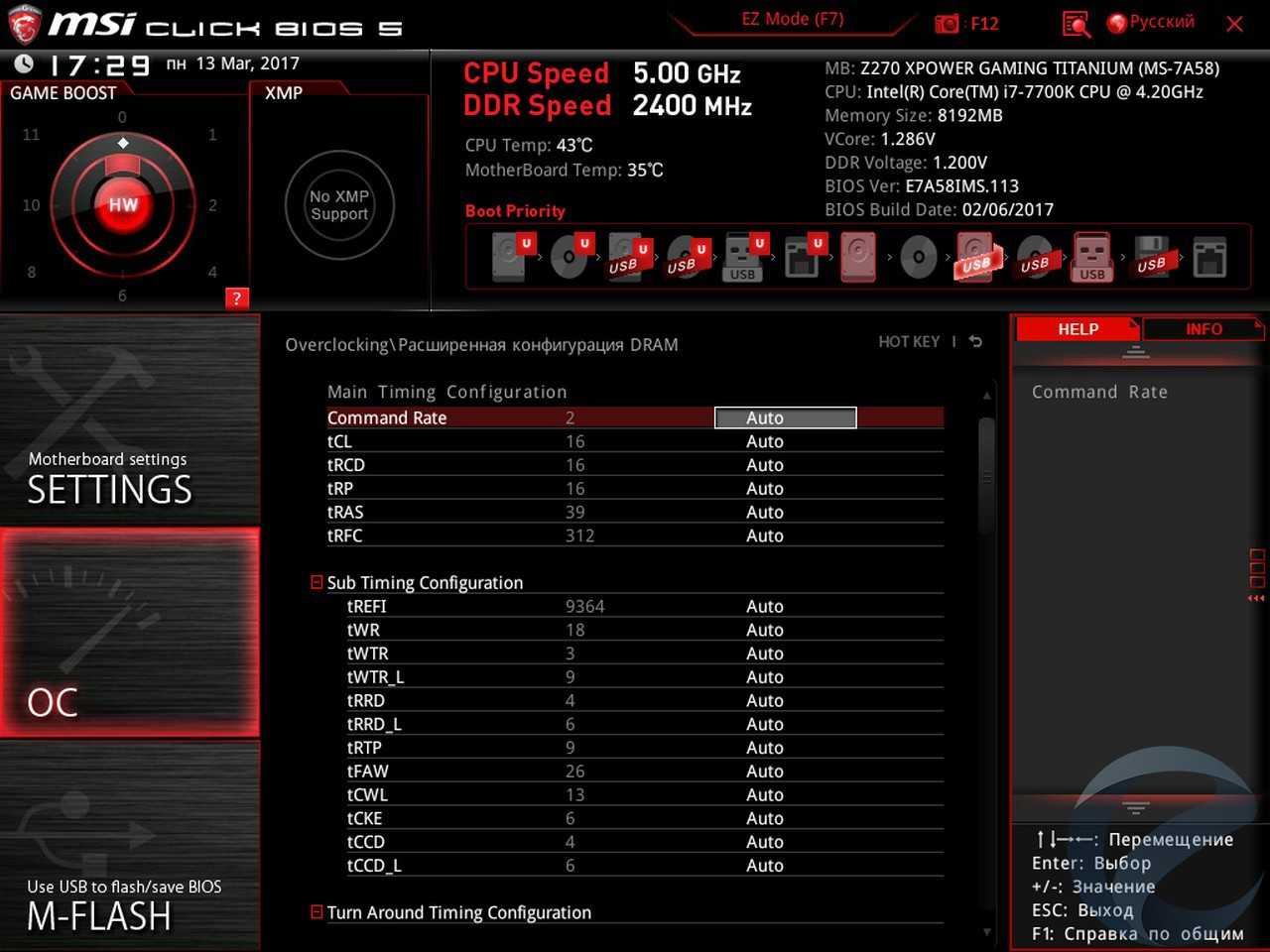

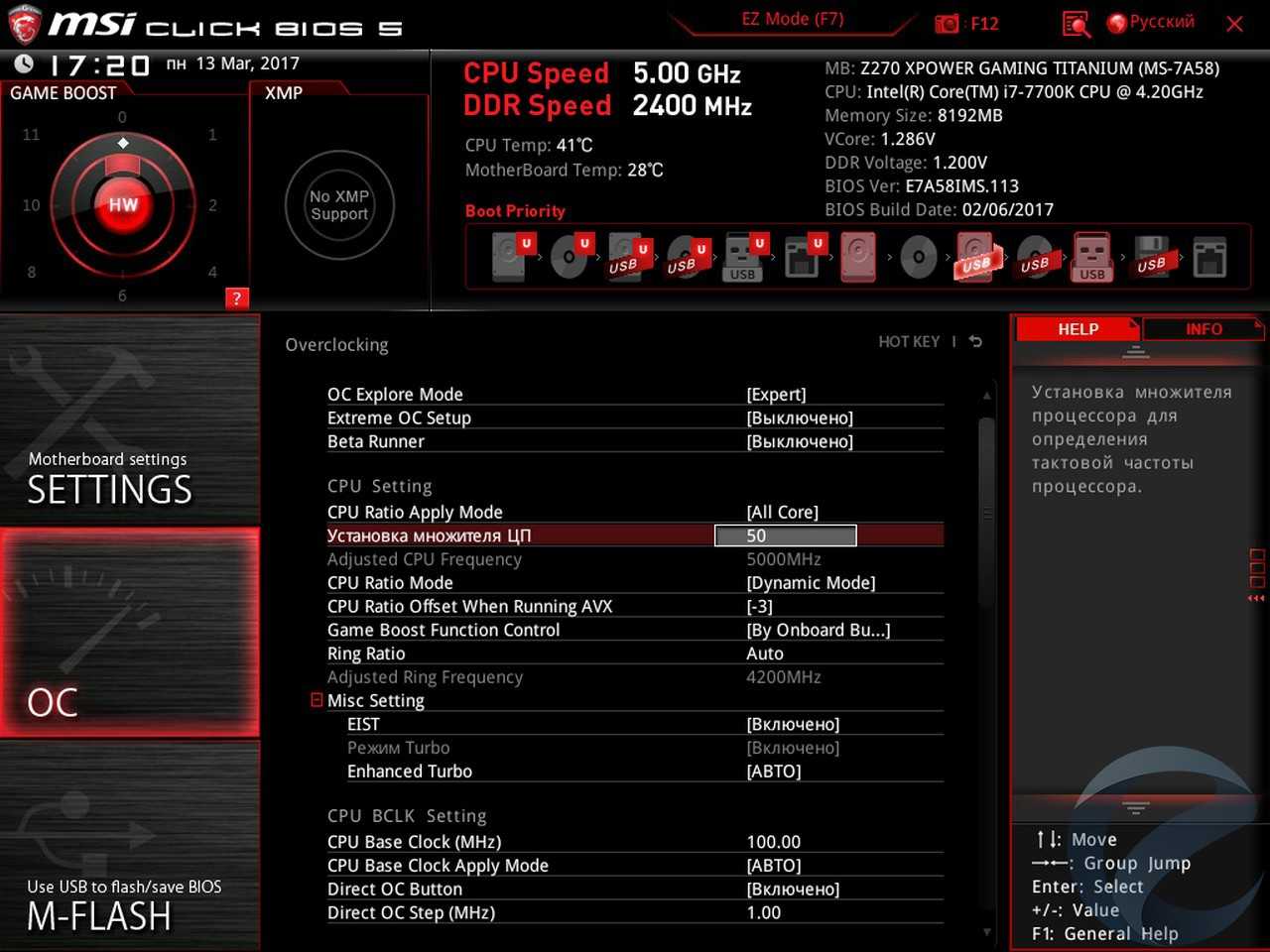

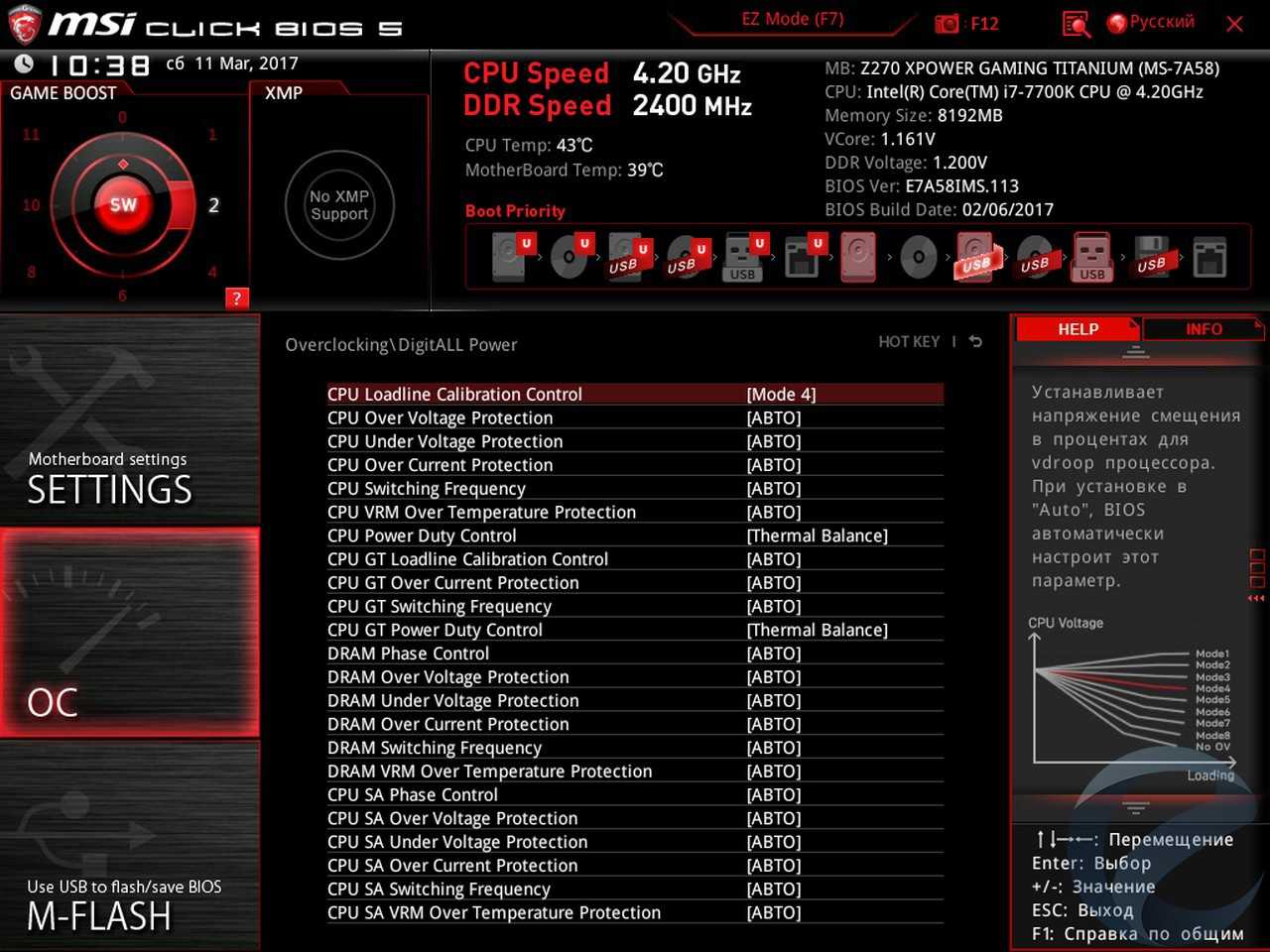

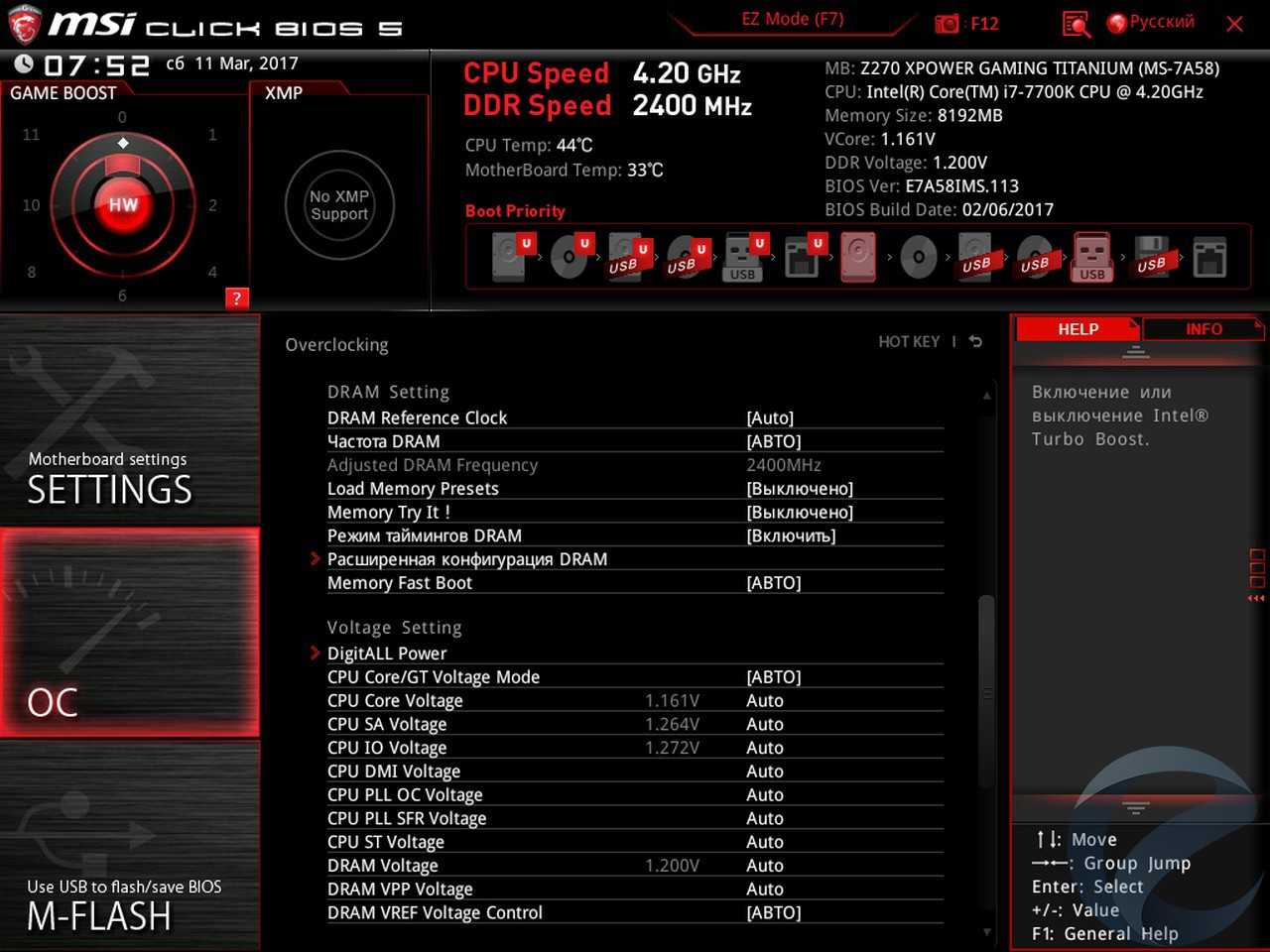

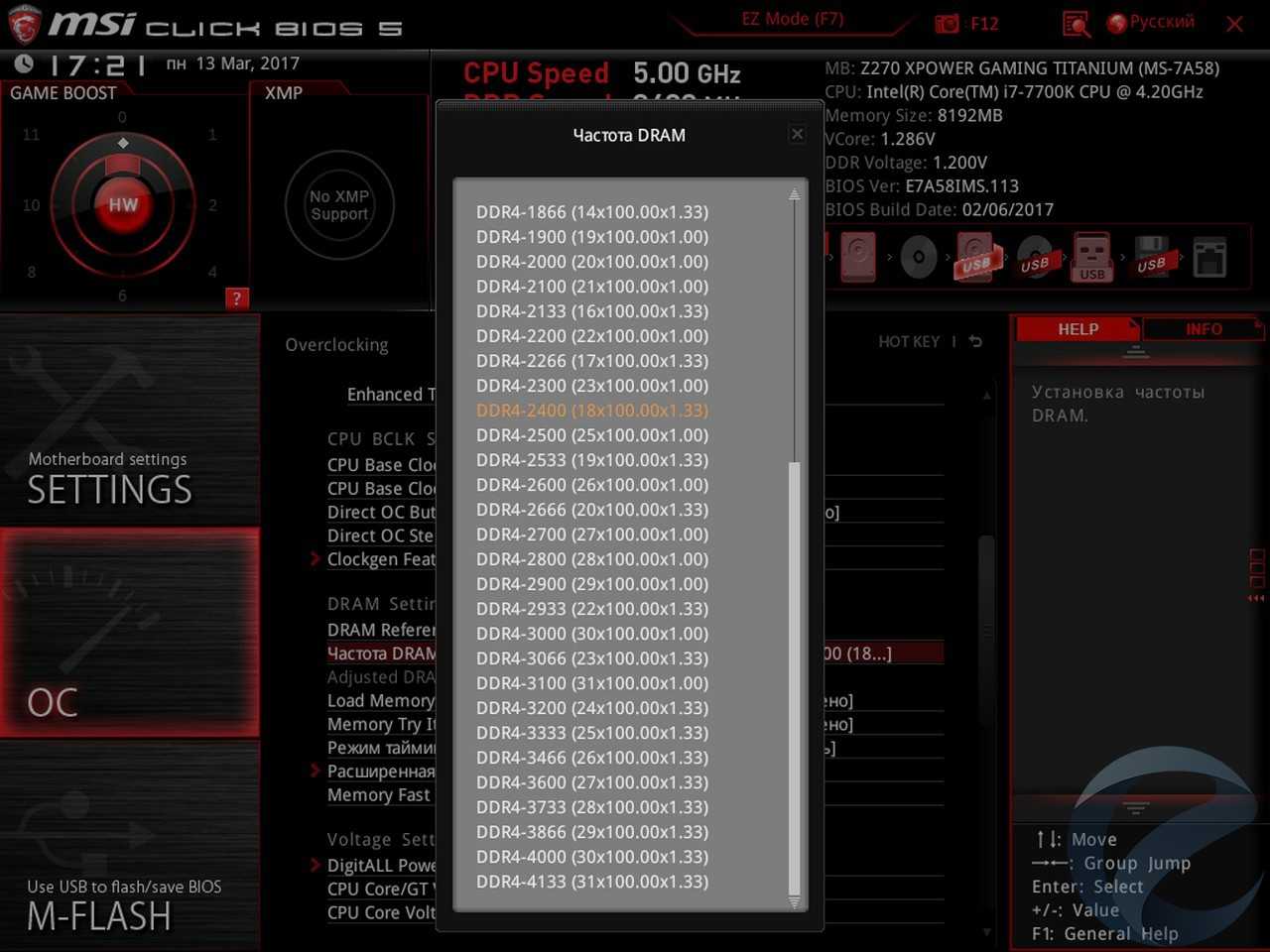

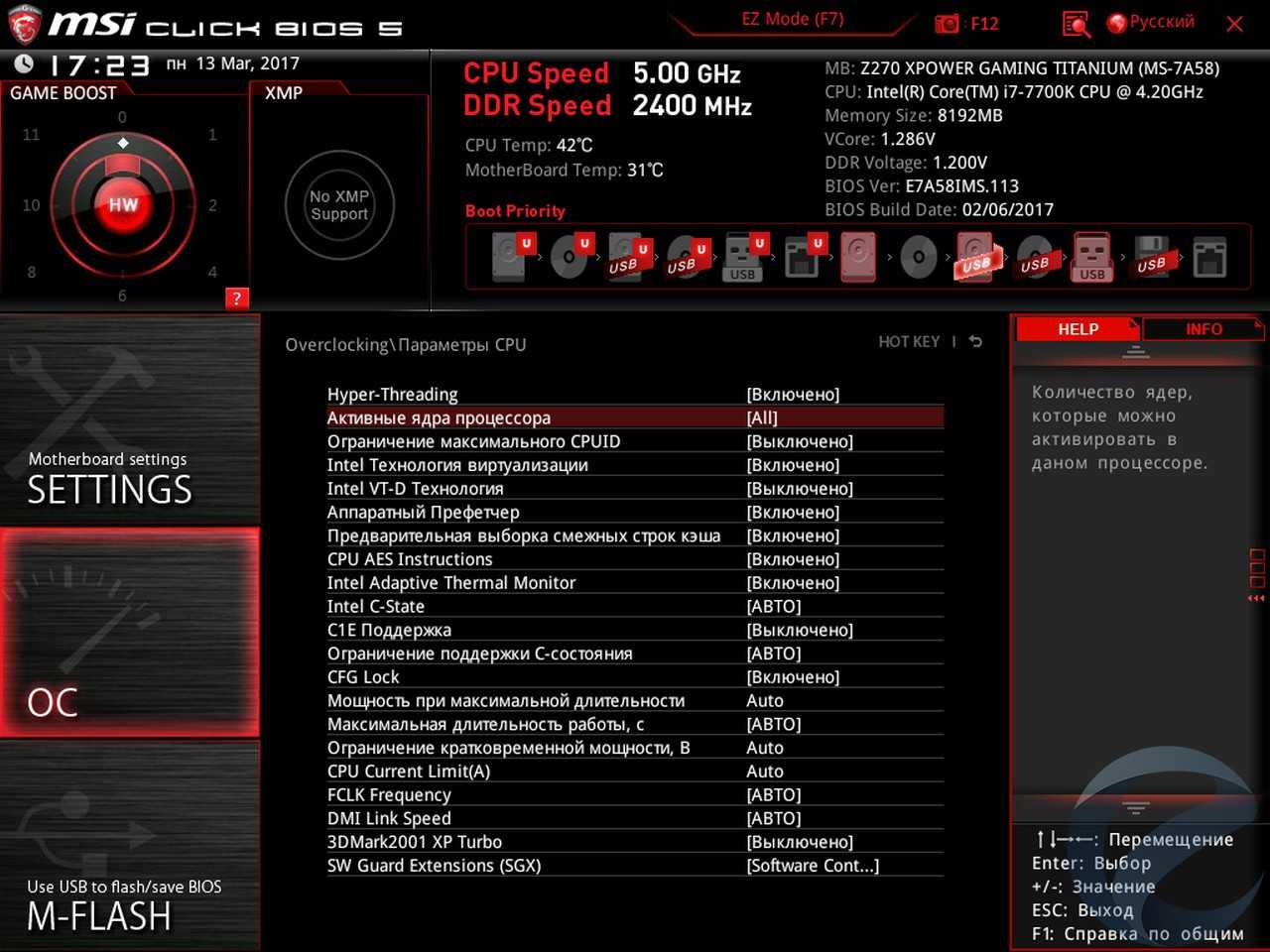

Вкладка ОС позволяет настраивать параметры разгона: множитель процессора, частоту памяти и таймингов, изменение всевозможных питающих напряжений, в том числе и второстепенных. Дополнительно для процессоров Kaby Lake есть пункт CPU Ratio Offset When Running AVX, позволяющий снижать множитель при выполнении инструкций AVX. Плюс дополнительная вкладка настройки тактового генератора. Все настройки можно сохранять в 6 профилях.

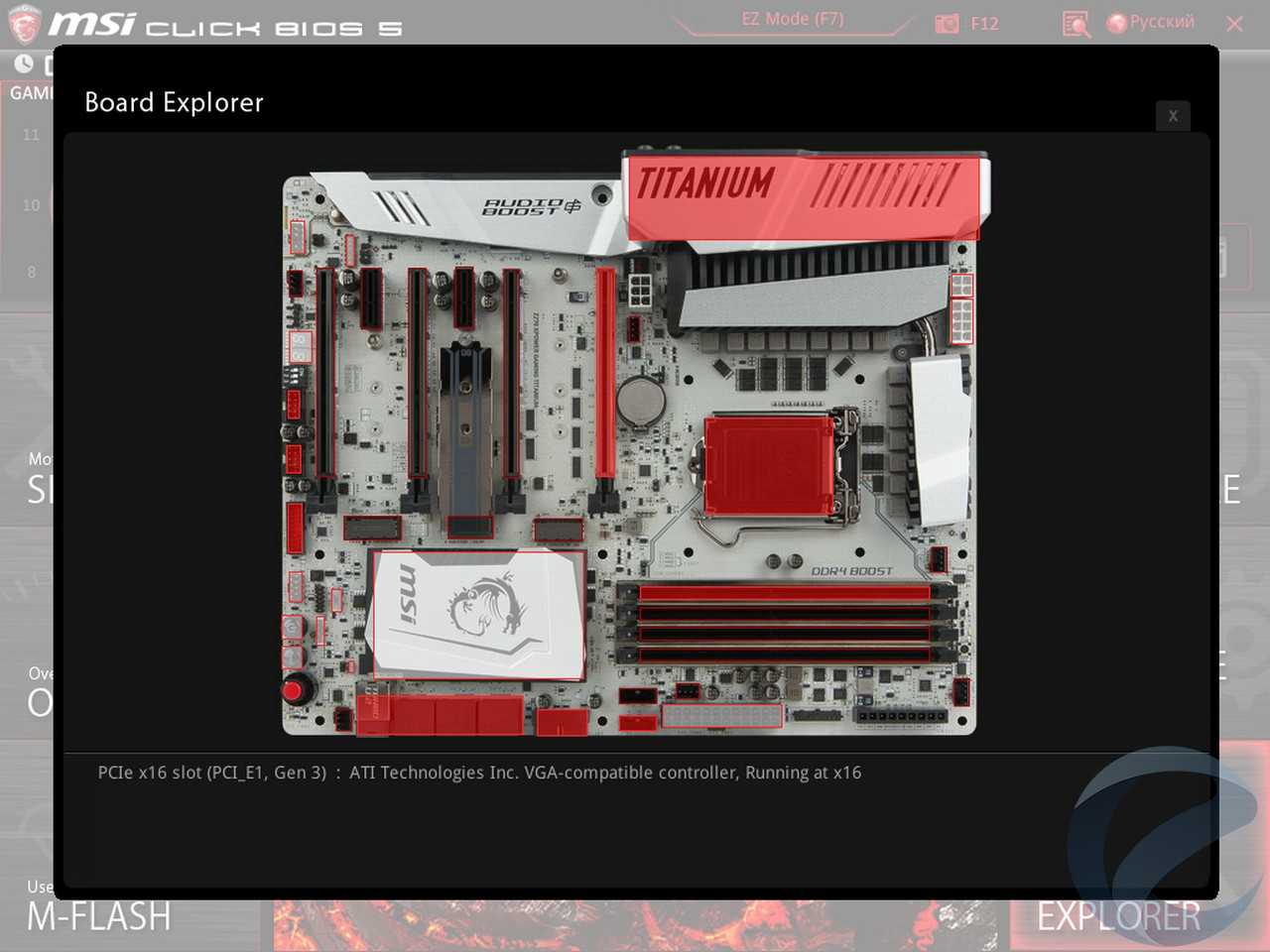

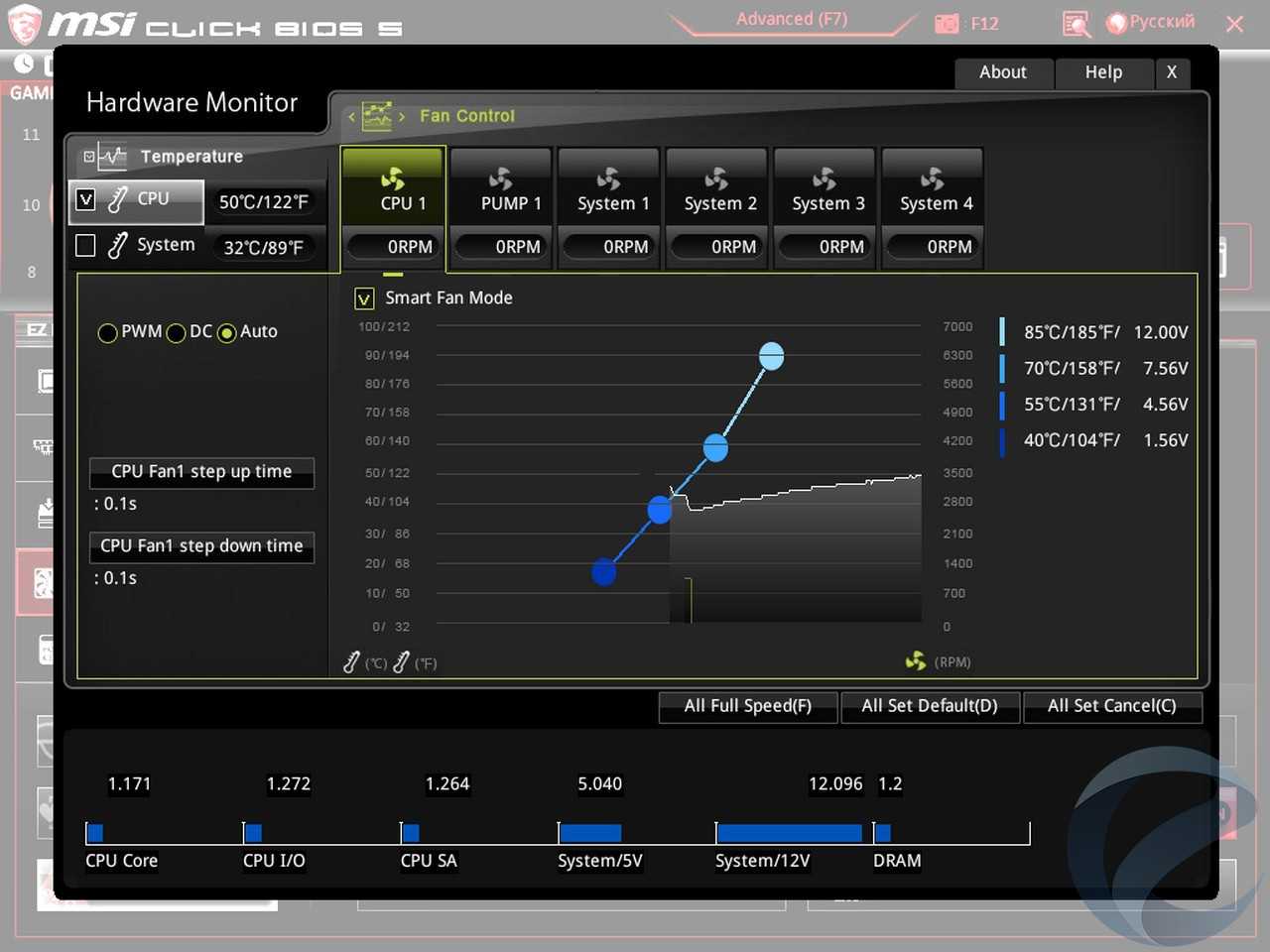

Две вкладки реализованы в виде всплывающего окна. Hardware Monitоr позволяет выполнять настройку скорости всех вентиляторов в зависимости от температурных режимов. Вкладка Board Explorer наглядно выдает информацию о задействованных разъемах и подключенных устройствах.

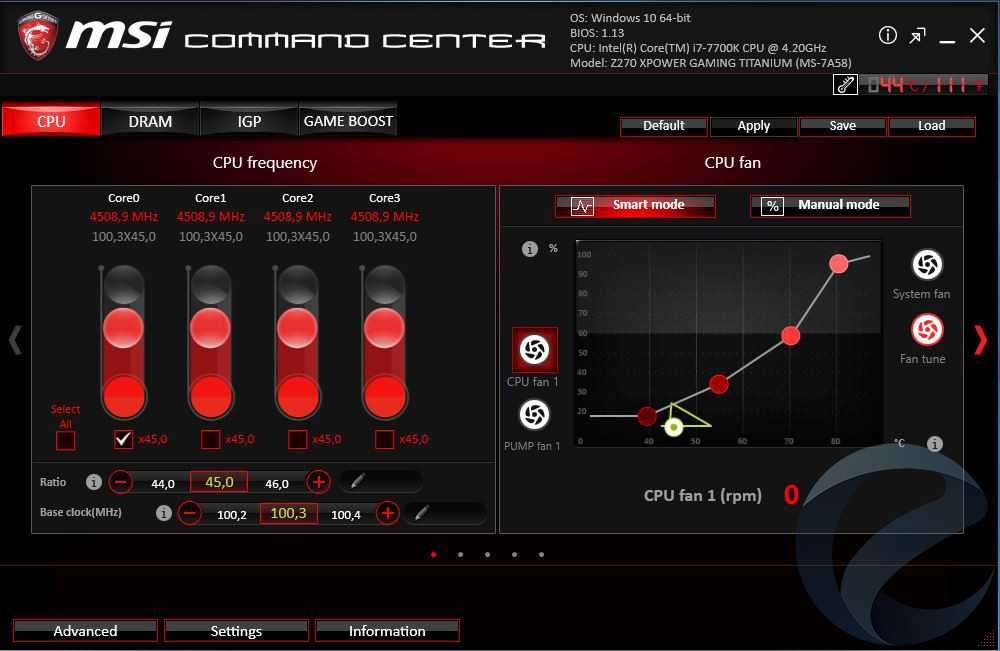

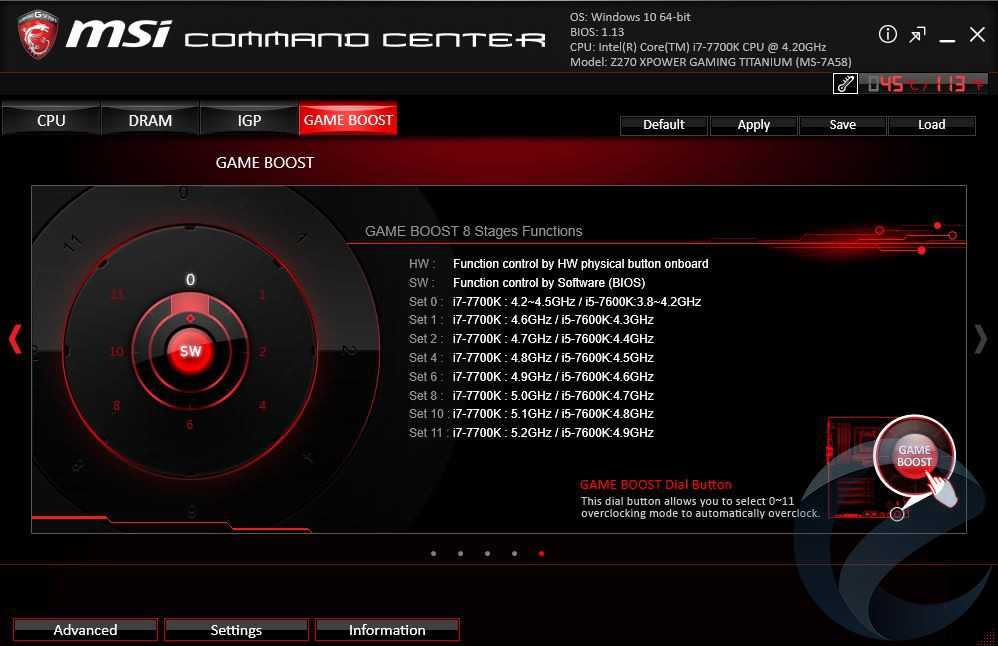

Фирменные утилиты мы подробно рассматривали в обзоре материнской платы MSI Z270 GAMING M5. Стоит только остановиться на вкладке Game Boost утилиты Command Center. Здесь нам предлагается несколько предустановок по разгону процессора. В автоматическом режиме удалось запустить процессор на частоте 4.9 ГГц, автоматически напряжение выставилось 1.33 В, температура самого горячего ядра под нагрузкой составила 81 °С. Эти же установкипод соответствующими номерами дублируются на кнопку «Turbo Boost» на материнской плате. Поворотом кольца возле кнопки выбираем нужный номер предустановки частоти активируем разгон нажатием кнопки. Предварительно в BIOS необходимо выбрать, каким методом будет осуществлятся авторазгон: через Command Center или кнопкой на материнской плате.

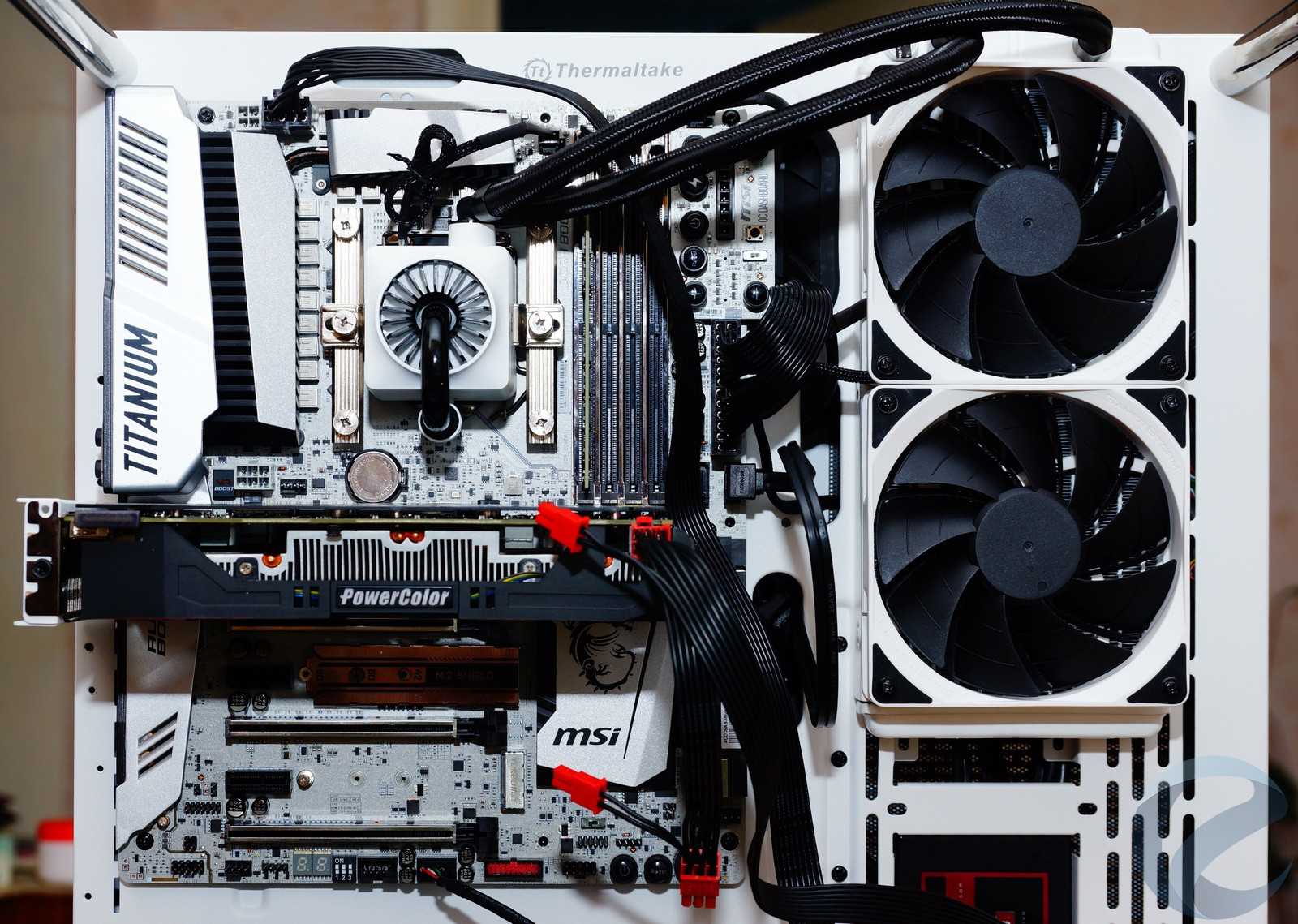

Тестовый стенд:

Процессор: Intel Core i7 7700K;
Материнская плата: MSI Z270 XPower Gaming Titanium;
Охлаждение: СЖО Deepcool CAPTAIN 240 EX;
Термоинтерфейс: ARCTIC MX-4;
Оперативная память: Qumo DDR-4 2400 8 GB;
Видеокарта: PowerColor PCS+ R9 370;
Блок питания: Thermaltake Toughpower DPS G RGB 850W Gold;
Накопитель: SSD OCZ Solid-3 60 GB;
Корпус: Thermaltake Core P3 Snow Edition;
Операционная система: Windows 10 64-bit.

Как Chip оценивает материнские платы AMD

Материнские платы являются обязательной основой для функционирования любого компьютера. Они являются центром соединения всех интерфейсов подключенных компонент в каждом ПК. Однако, большинство моделей сильно отличаются от своих конкурентов только по одному пункту: оснащению. Поэтому материнские платы для процессоров Intel и AMD мы оцениваем именно по их оснащению, выставляя оценку от 0 до 100 баллов.

Эта оценка охватывает весь спектр релевантных «составных частей» платы и размещает её в нашем соответствующем рейтинге адекватно результатам сравнения с другими материнскими платами. В наших таблицах вы можете получить наглядную информацию о том, что готова предложить покупателю протестированная модель — количество различных слотов, наличие таких «бортовых» чипов, как сетевой или звуковой, а также интерфейсы на задней панели. Кроме того, мы самым внимательным образом изучаем конструкцию платы и оцениваем значительные ошибки в проектировании и расположении компонент.

Если, к примеру, элементы системы охлаждения мешают установке большой графической карты, или если слоты для оперативной памяти находятся слишком близко к процессору и мешают использованию большого вентилятора — это оказывает негативное влияние на итоговое положение в рейтинге. Кроме того, благодаря оценке соотношения цены и качества вы можете быстро понять, достойна ли материнская плата запрашиваемых за неё денег.

Упаковка и комплектация

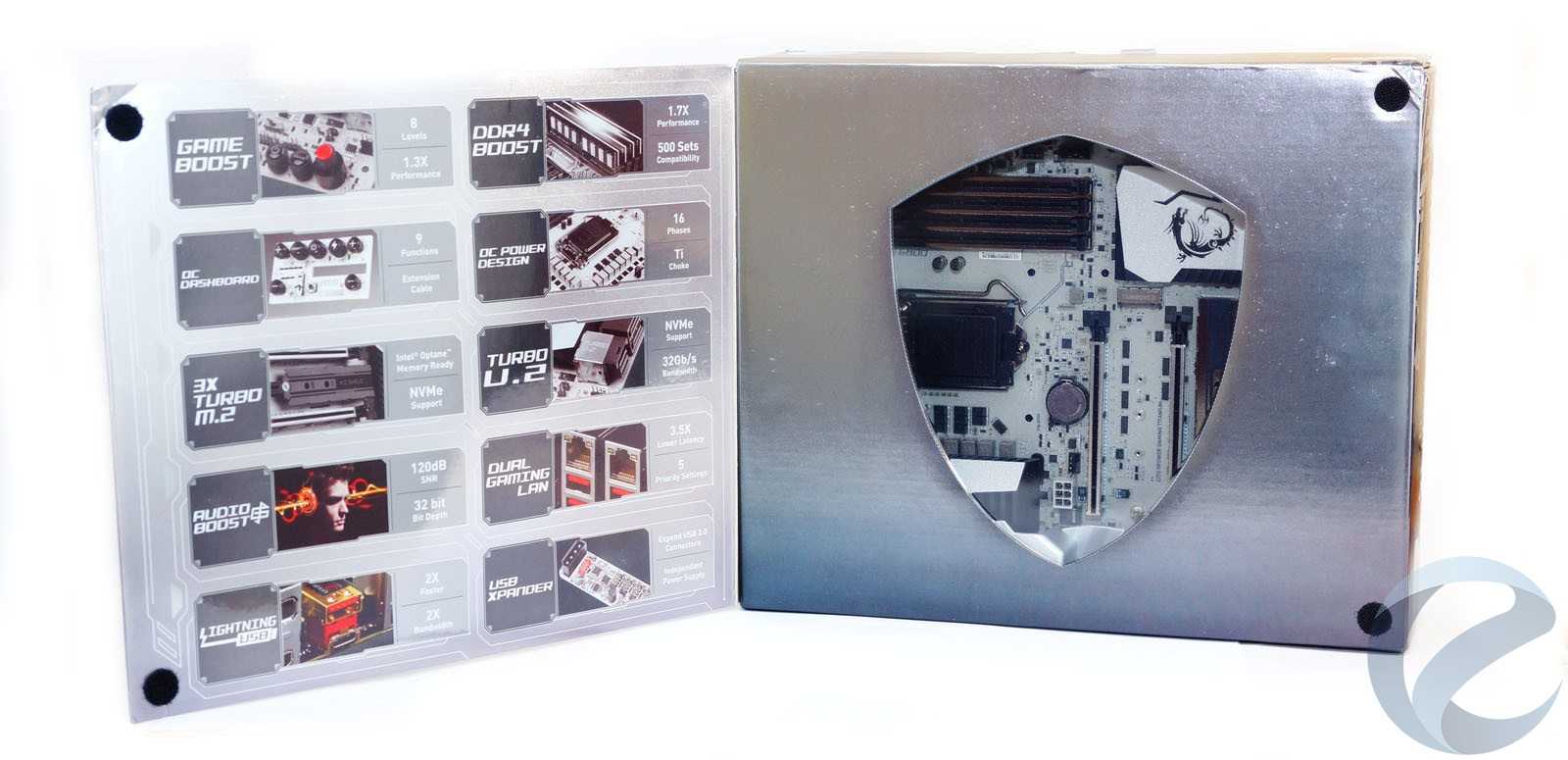

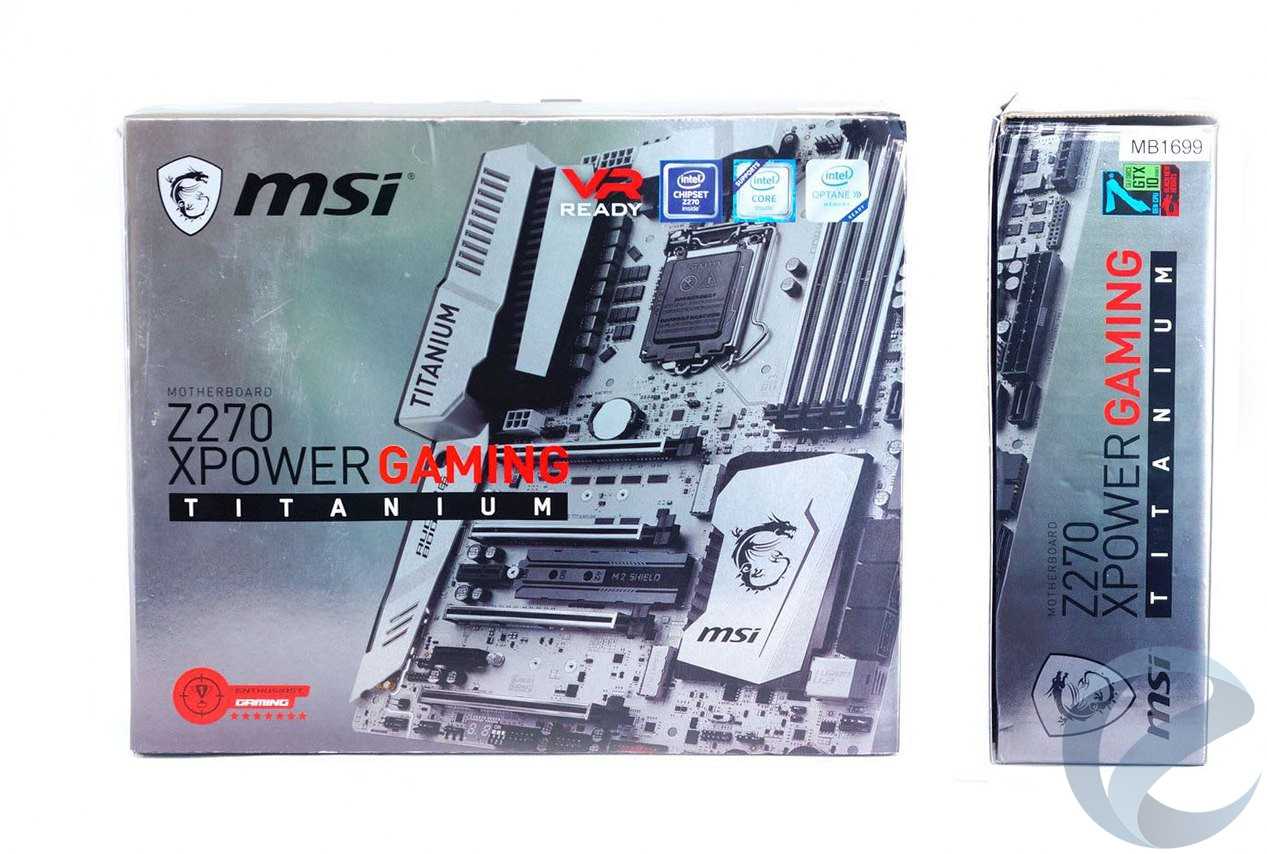

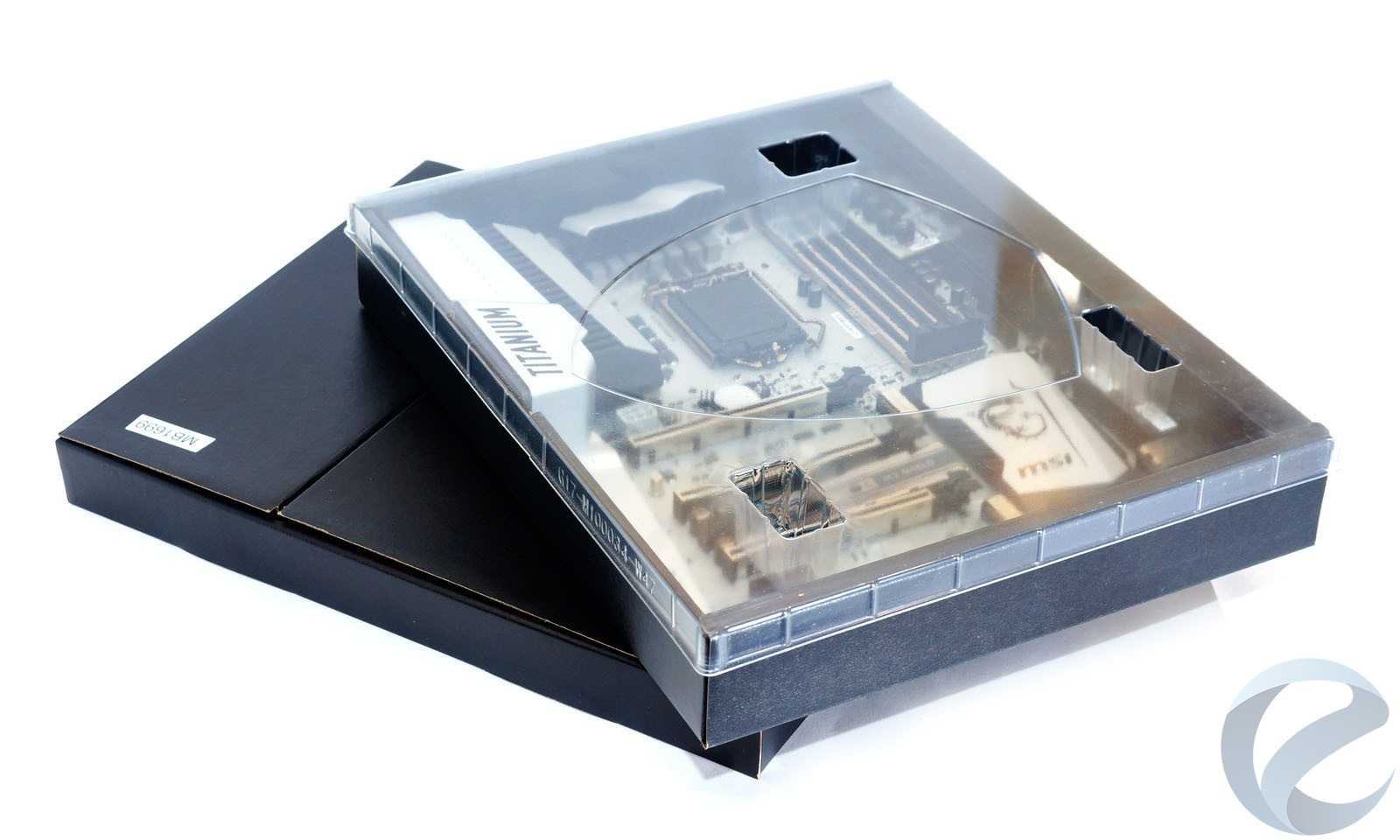

Материнская плата поставляется в крупной картонной коробке серебристого цвета. На лицевой стороне находится изображение устройства иввиде значков указаны основные возможности модели: поддержка VR и Intel Optane.

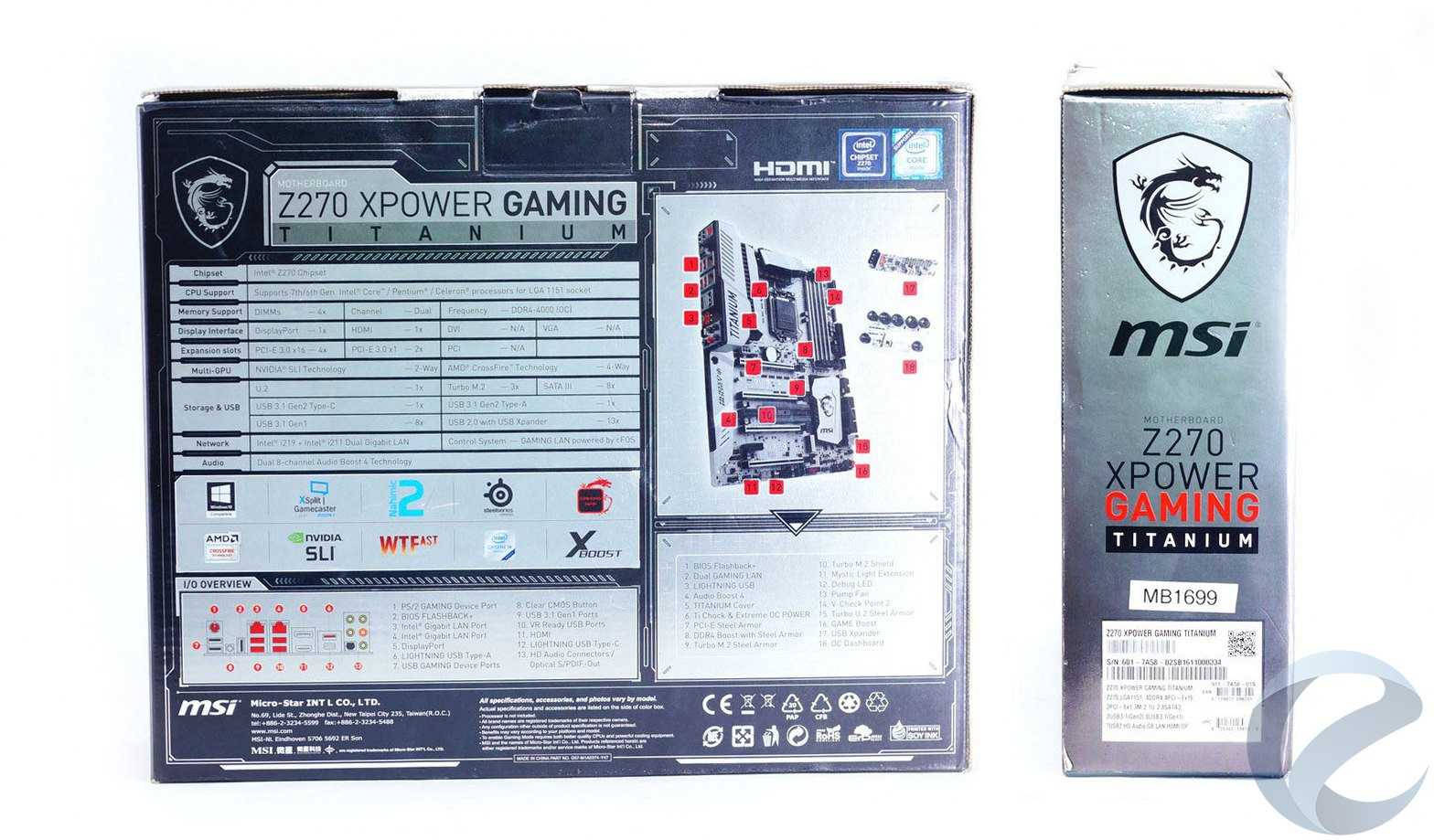

На обратной стороне расписаны возможности чипсета Z270 в виде таблицы. Схематично показаны порты на интерфейсной панели, порты и слоты на самой материнской плате.

У коробки имеется крышка на липучках. На обратной стороне крышки выделены основные особенности и преимущества модели XPower Gaming Titanium.

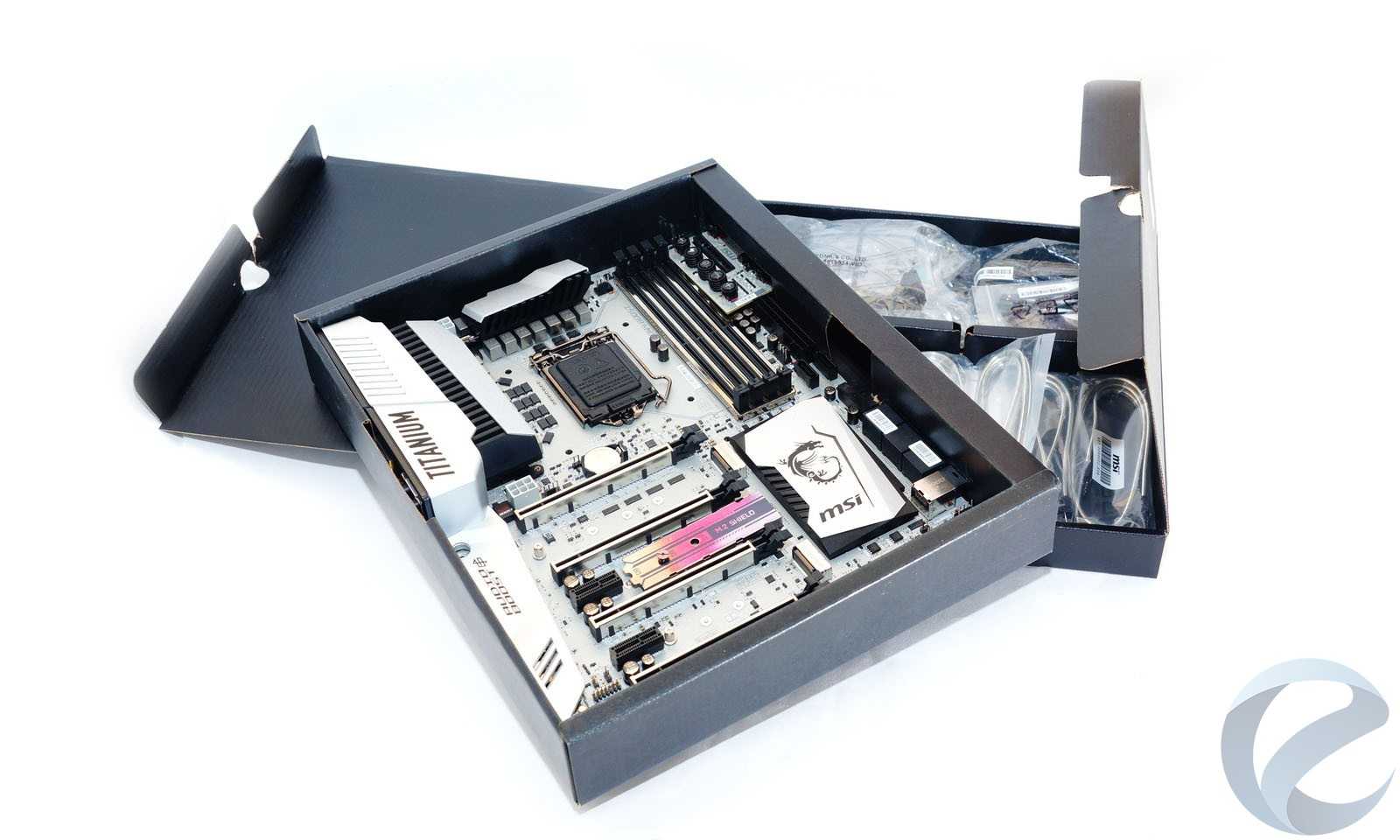

Внутри внешней коробки находятся еще две коробочки. В одной из них под прозрачной крышкой расположена сама материнская плата. Во второй коробке размещены аксессуары и документация.

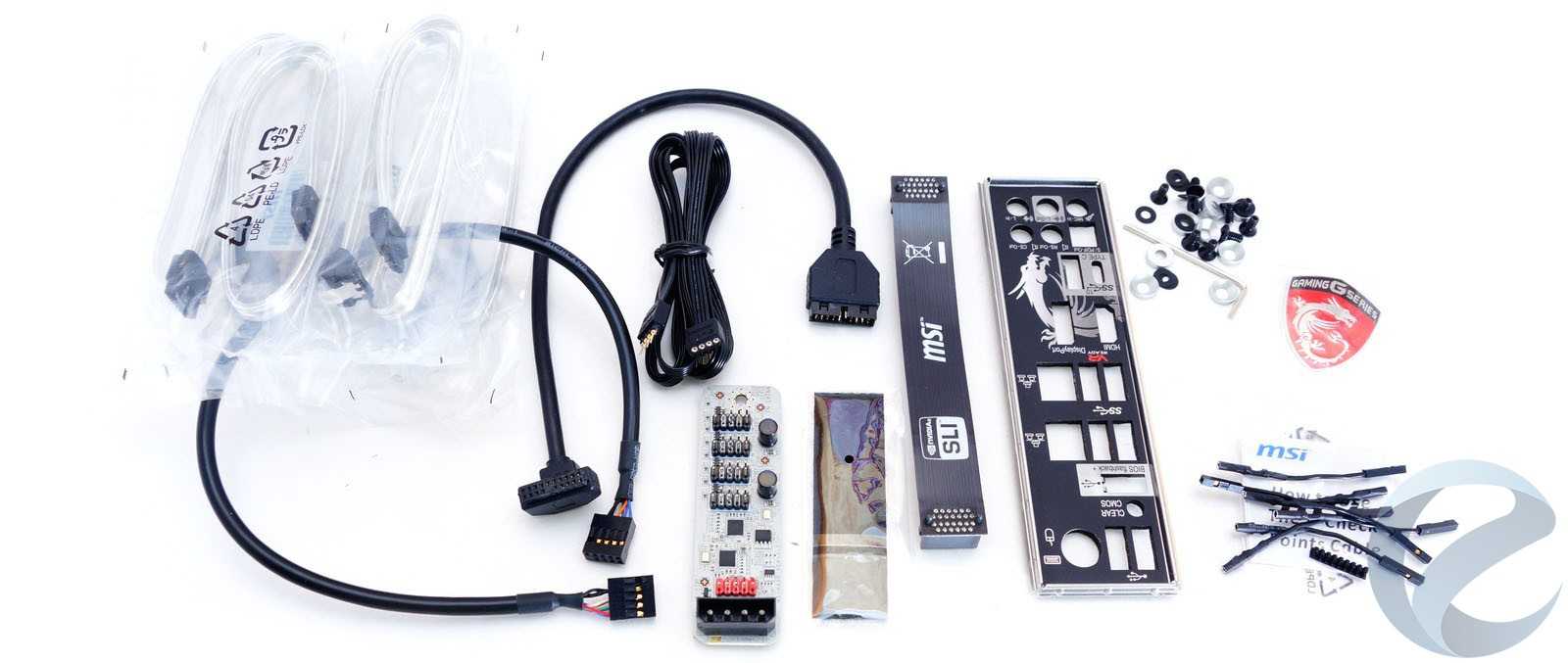

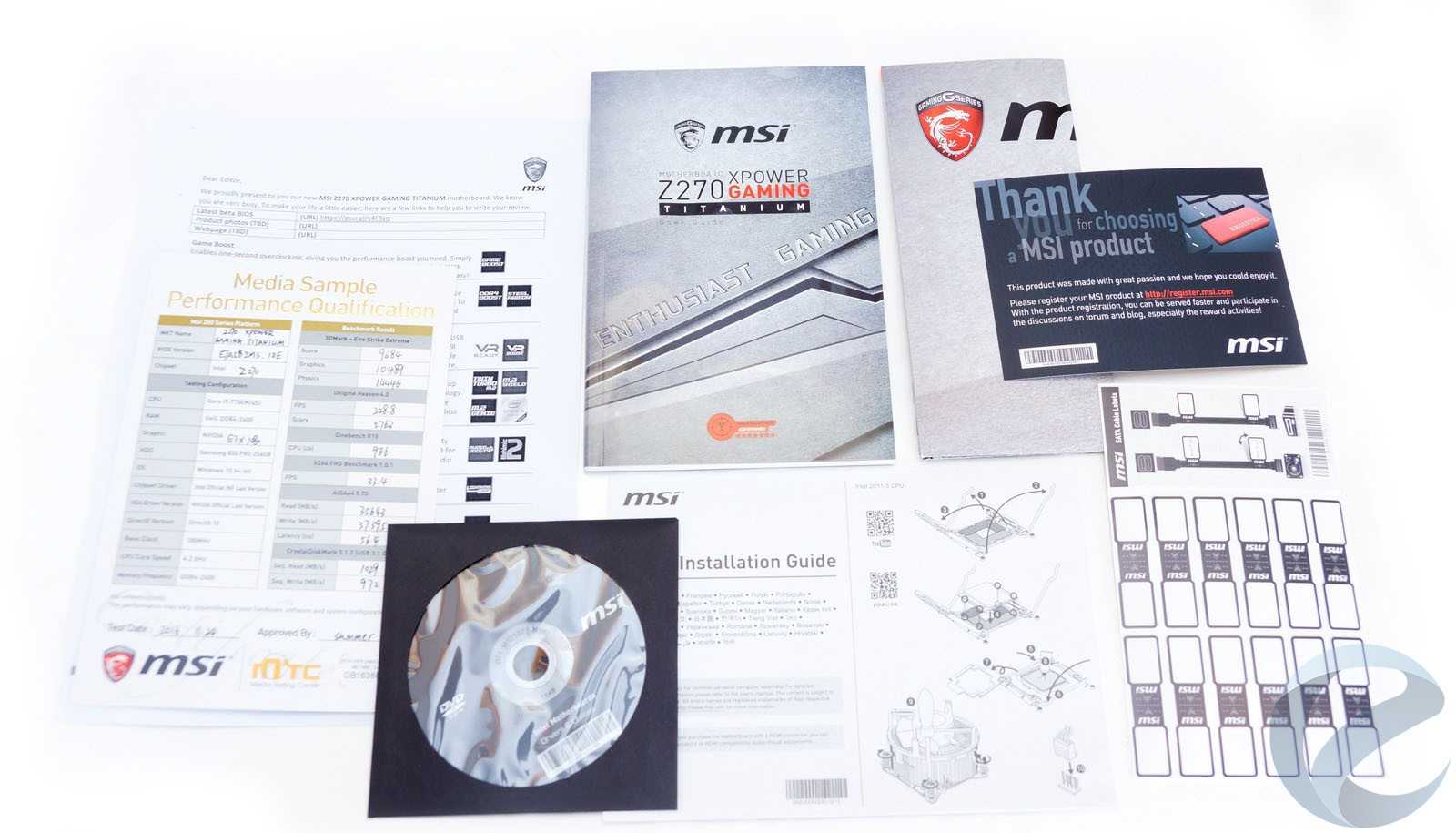

Комплектматеринской платы впечатляет:

Шесть серебристых кабелей SATA с защелками, три с прямыми разъемами, еще три с угловым разъемом на одном конце;
Заглушка на интерфейсную панель;
Кабель для подключения светодиодной ленты;
Гибкий SLI-мостик;

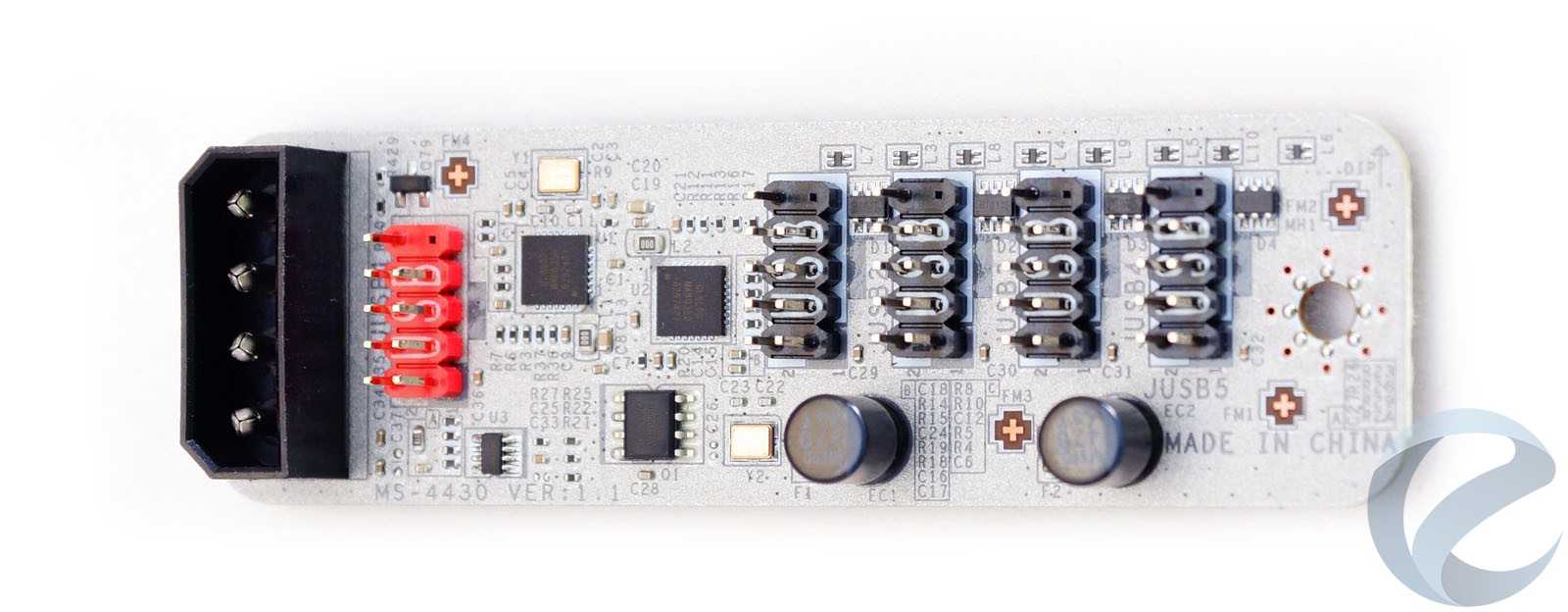

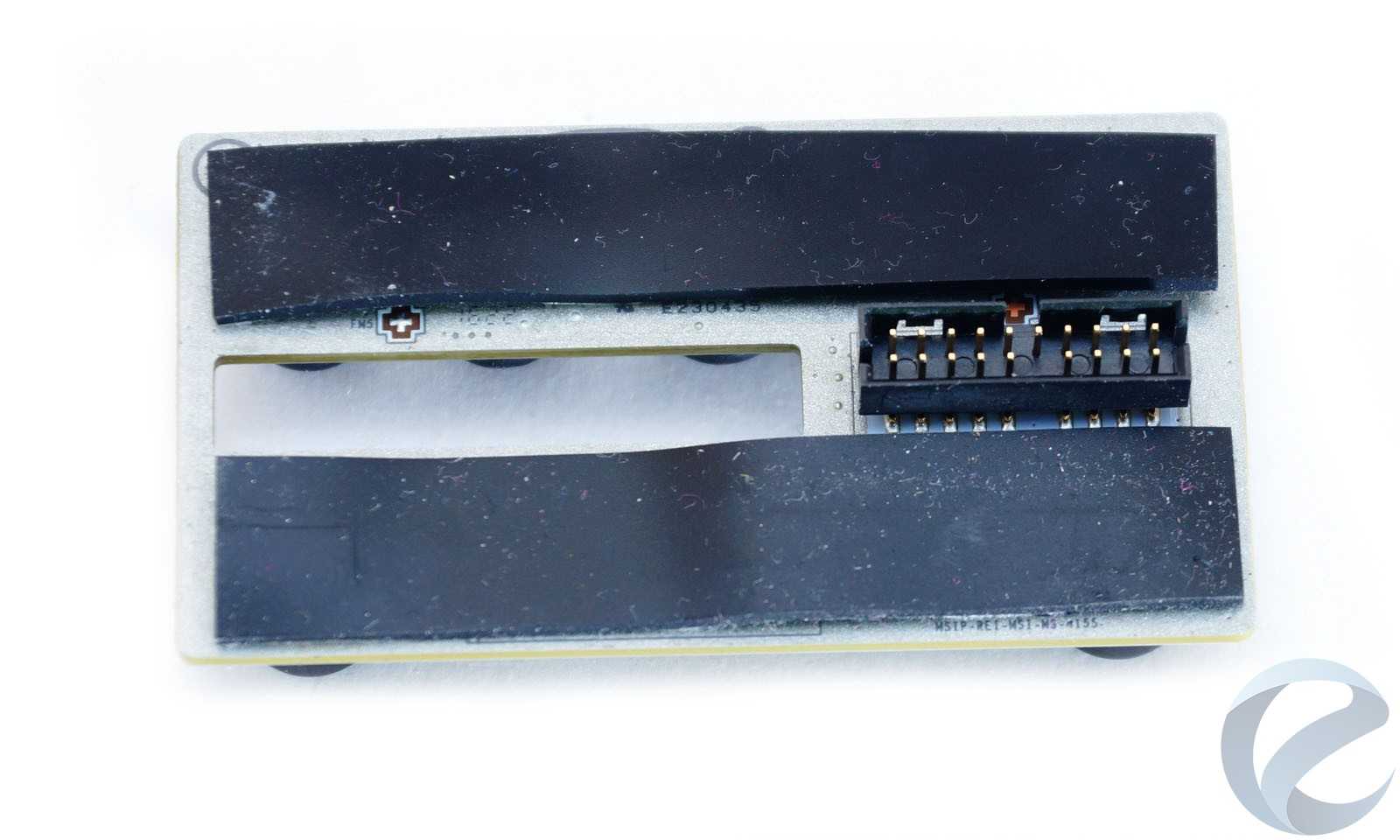

Плата с дополнительными портами USB кабель для ее подключения и липучка для фиксации;

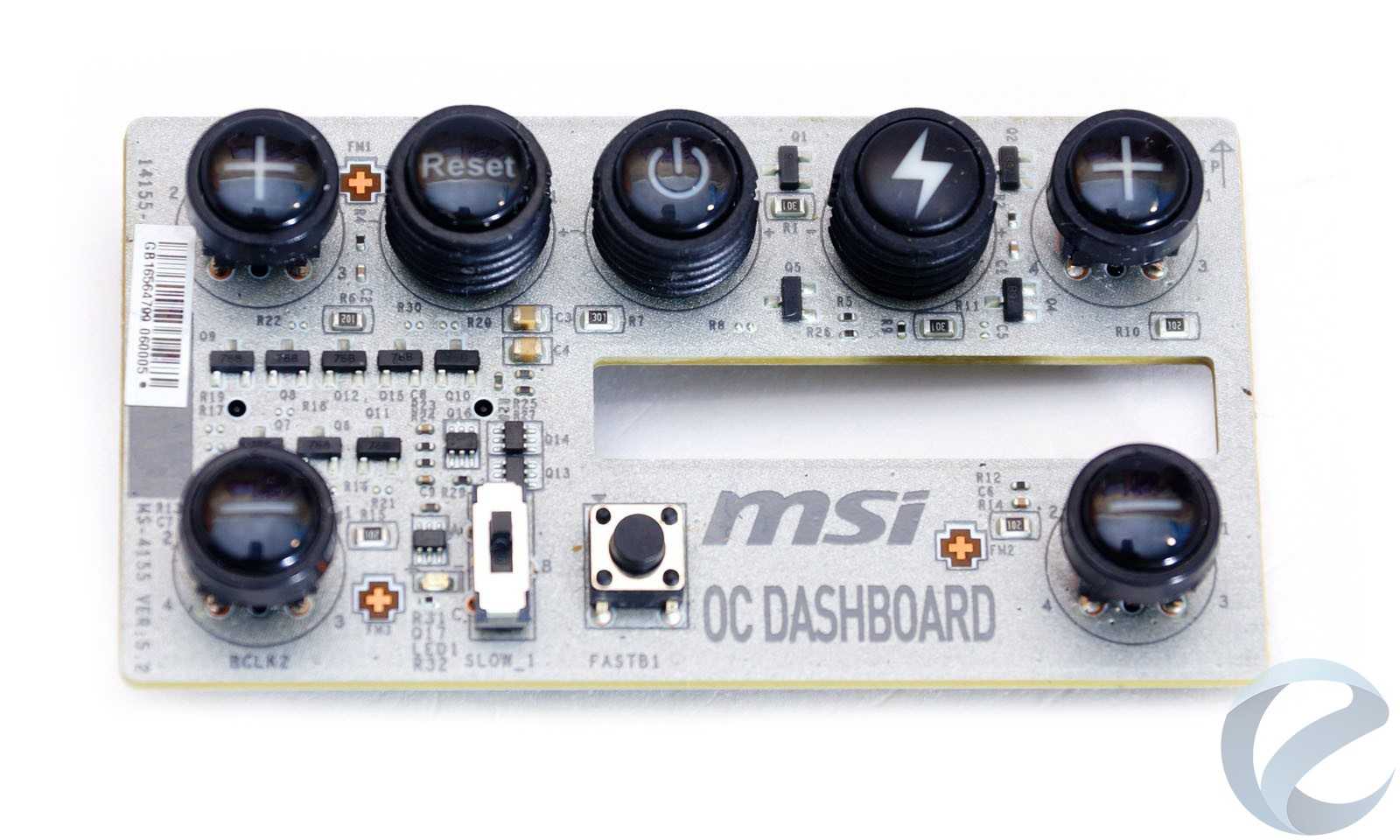

Модуль OC Dashboard и удлинительный кабель к нему;

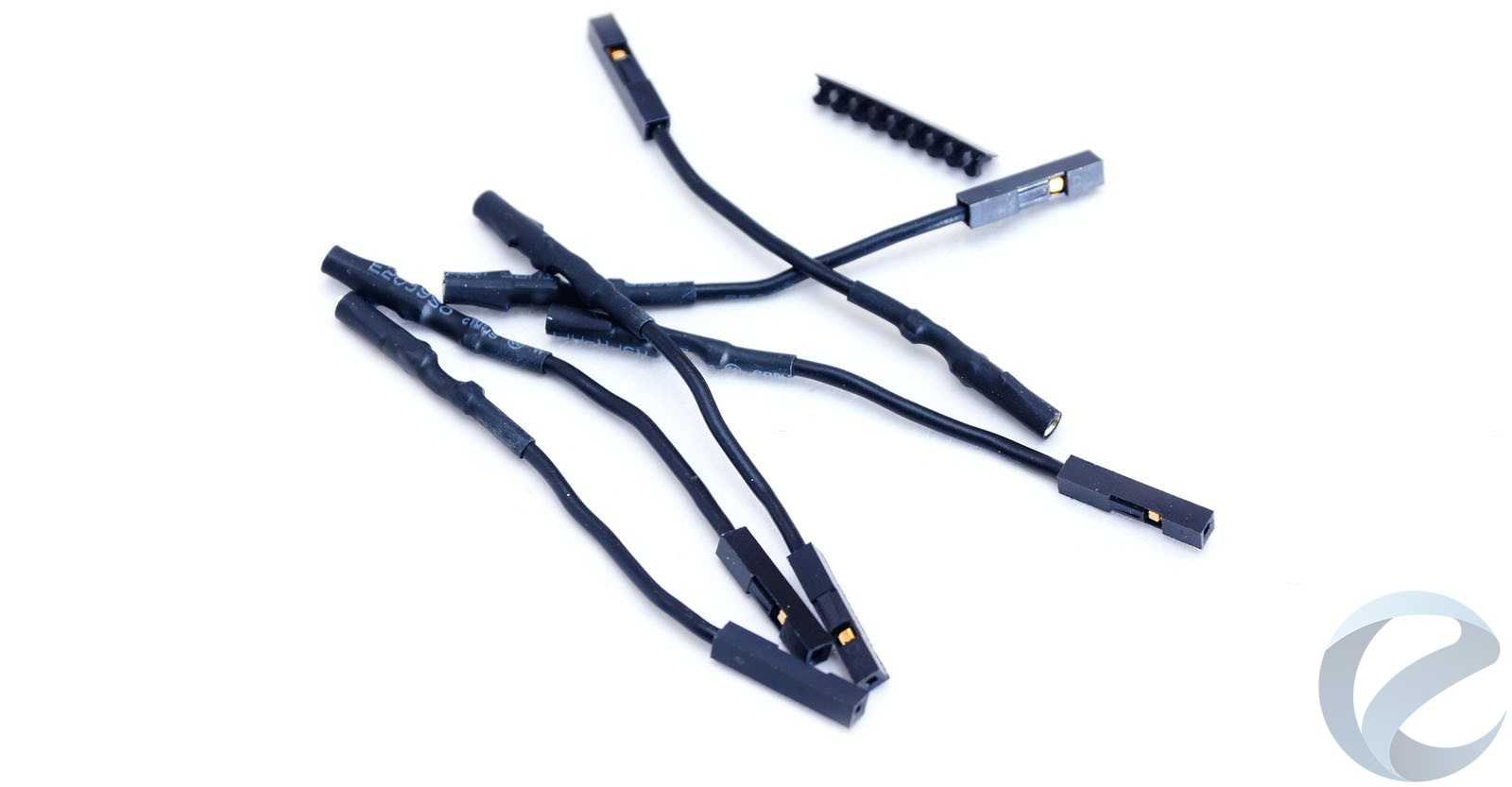

Набор коннекторов для замера напряжений;

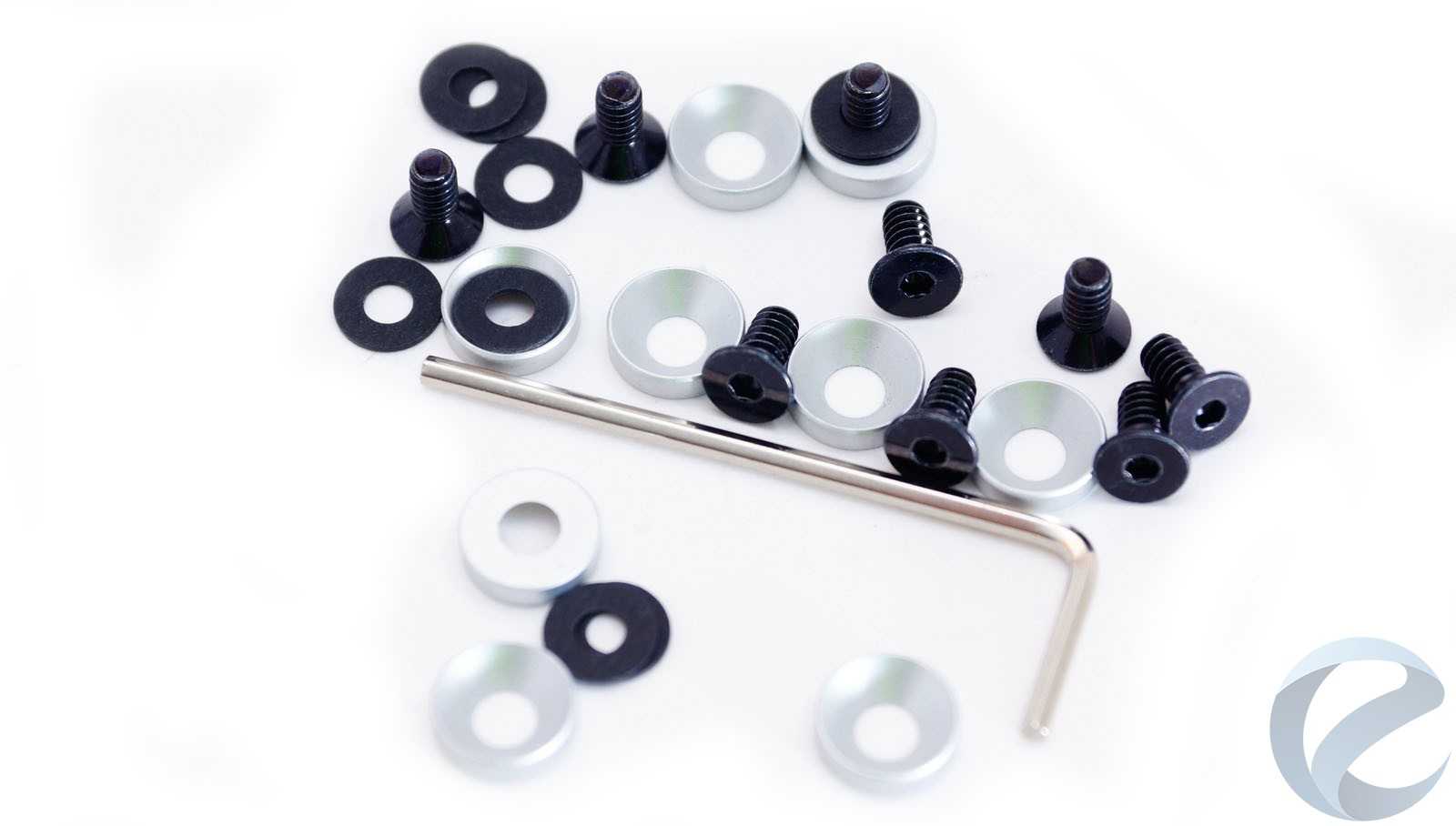

Набор крепежных болтов с шайбами и шестигранный ключ к нему;

Набор наклеек для кабелей;
Краткая инструкция по установке на нескольких языках, включая русский;
Подробное руководство пользователя на английском языке;
Диск с программным обеспечением и драйверами;
Карточка для регистрации продукта на сайте производителя;
Квалификационный лист, повествующий о заводском тестировании с перечислением тестового стенда и результатов в бенчмарках.

Разгон

У процессоров семейства Kaby Lake разгон во многом зависит именно от возможностей материнской платы. И Z270 XPower Gaming Titanium эти возможности представляет:в BIOS можно изменять множество параметров, особенно разнообразны всевозможные напряжения. Профессиональным оверклокерам будет, где поэкспериментировать.

Мы же со своей стороны попробуем разогнать наш тестовый процессор. В сети к этому времени набралась определенная статистика по разгону Intel Core i7 7700K. Разгонный потенциал у различных экземпляров колеблется от 4.8 до 5.2 ГГц на воздушном охлаждении.

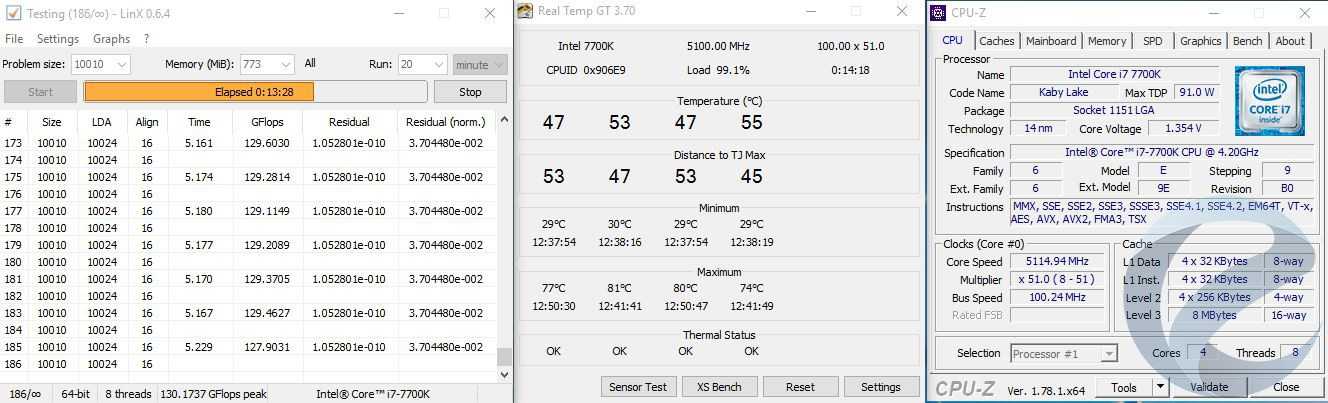

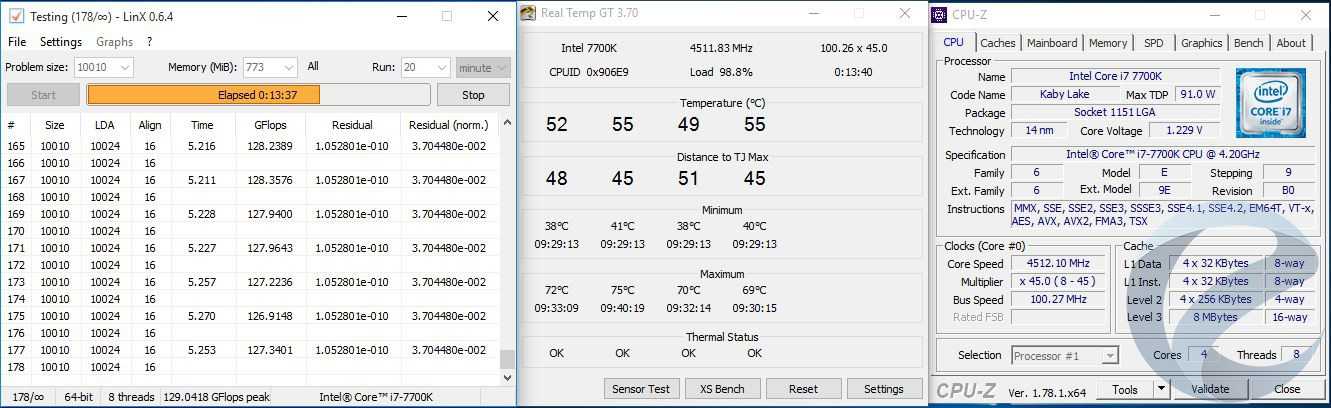

Стабильность работы проверялась тестом LinX 0.6.4 не менее 10 минут. Температура замерялась по самому горячему ядру в программе Real Temp GT 3.70. В дальнейшем стабильность проверялась в тестах.

Первый тест прошел на автоматических настройках BIOS с включенным режимом Turbo Boost. Процессор работал на частоте 4.5 ГГц с номинальным напряжением. В простое напряжение сбрасывалось до 0.8 В, а частота оставалась на одном уровне.

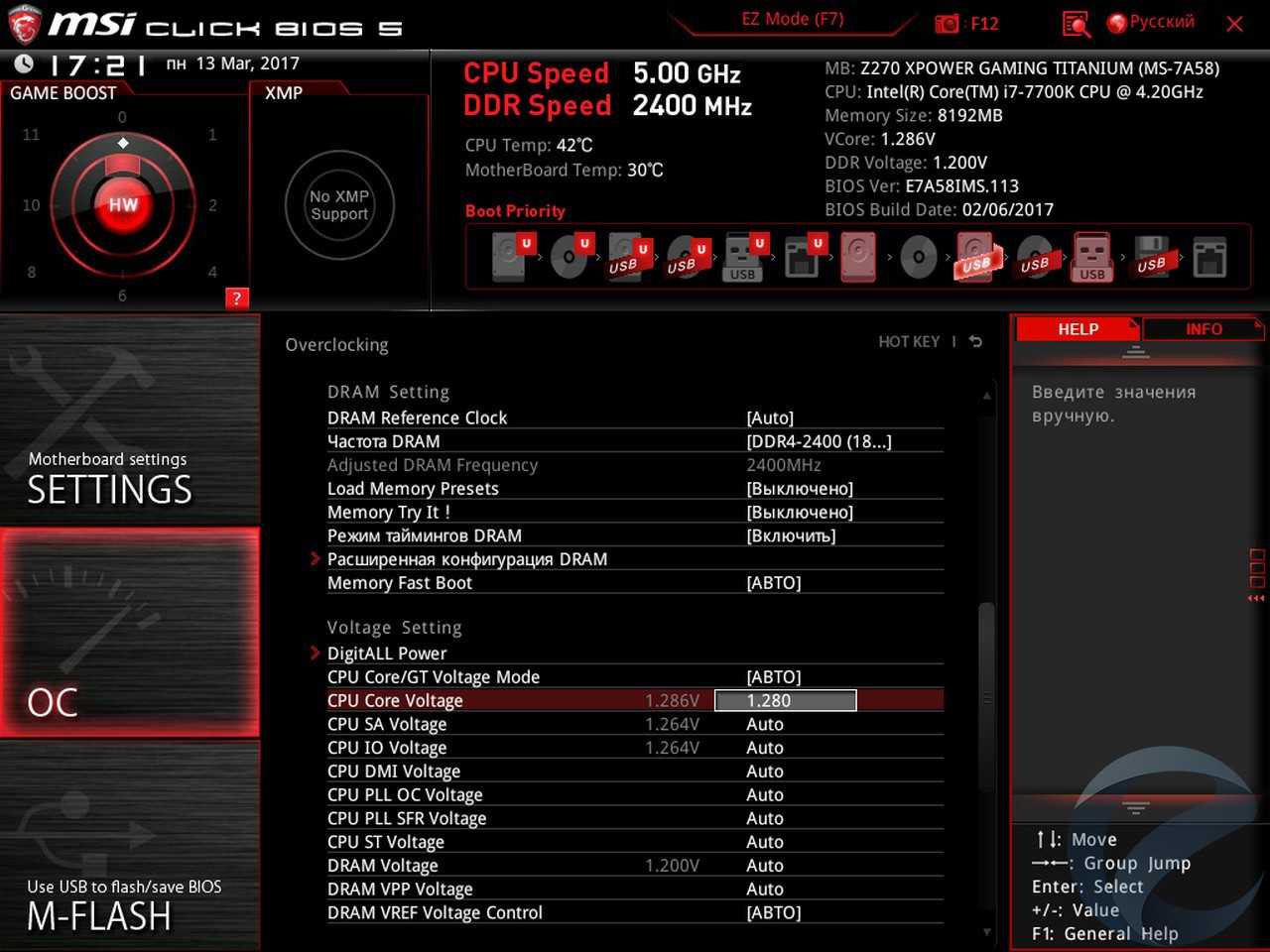

В дальнейшем мы увеличивали множитель до стабильных результатов в тестах, затем понижали напряжение Vcore до минимально возможных параметров.

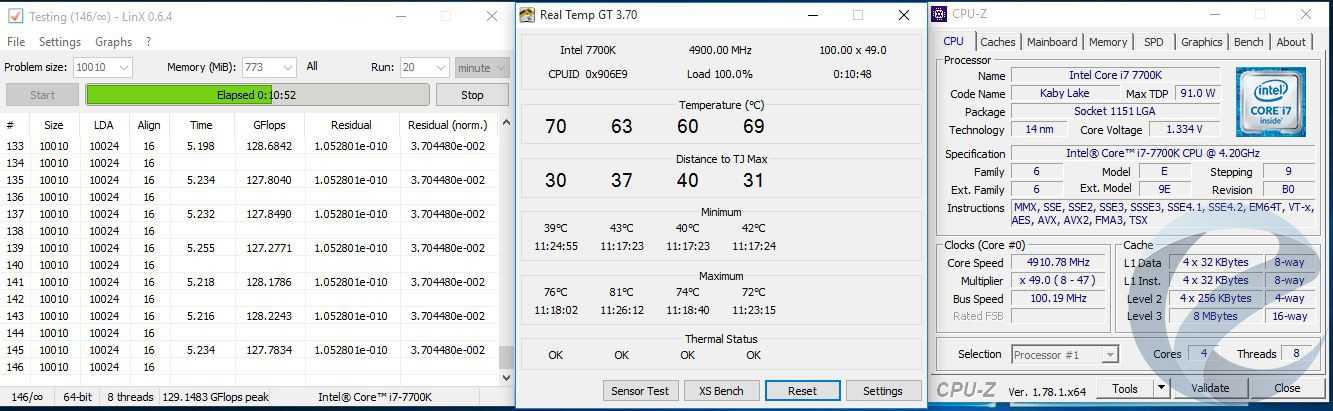

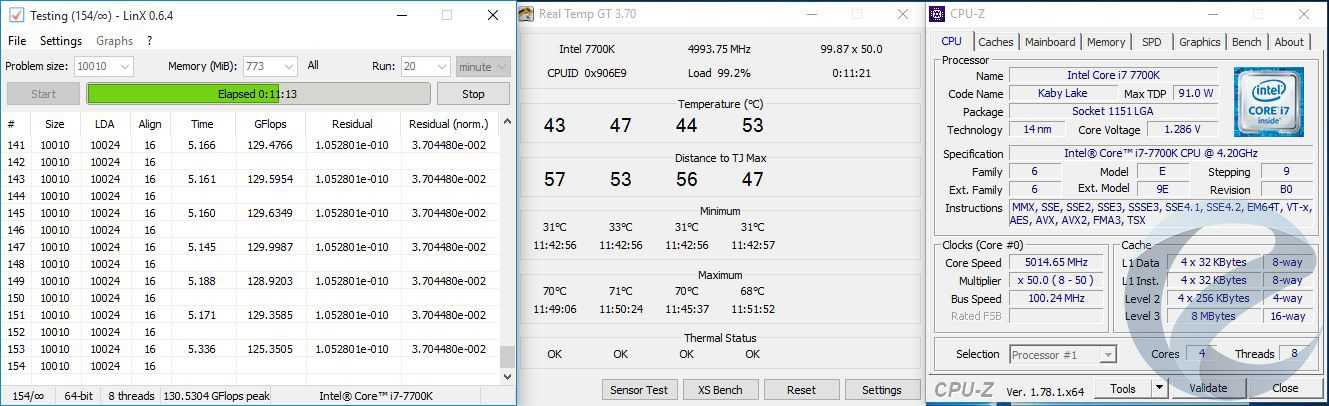

В результате нам удалось добиться стабильной работы процессора на частоте 5 ГГц с напряжением 1.28 В, при значении AVX -3. Это позволяло сбрасывать 300 МГц при выполнении AVX инструкций. С этим напряжением температура самого горячего ядра составила 71 °С.

Компьютер успешно загружался и на частоте 5.1 ГГц с напряжением 1.35 Ви даже проходил тест LinX с максимальной температурой всего 81 °С. Но вот бенчмарки CINEBENCH R15 и Fritz Chess Benchmark вылетали с ошибками.

Манипуляции по увеличению частоты BCLK и соответствующему уменьшению множителя не позволили подняться выше 5 ГГц.

Итоги теста

MSI X370 XPower Gaming Titanium — это материнская плата с чипсетом AMD X370, поэтому она подходит для установки процессоров Ryzen от компании AMD и ориентирована прежде всего на так называемых «энтузиастов». Согласно нашим методикам испытаний, оценка за оснащение достигает у данной модели 100 из 100 возможных баллов. Самые важные особенности оснащения можно обобщить следующим списком: 4 слота для оперативной памяти, 4 (+ 4 внутренних) интерфейса USB 3 и многочисленные слоты PCIe (1 x x16, 1 x x8, 1 x x4, 3 x x1).

Преимущества

Mystic Light Sync: синхронизация с внешними RGB-устройствами, управляемыми через GAMING APP Audio Boost 4 с усилителем и Nahimic 2: превосходный звук в студийном качестве EZ Debug LED: самый простой поиск неисправностей

Результаты тестирования MSI X370 XPower Gaming Titanium

Соотношение цена/качествоСреднее
Место в общем рейтинге1 из 19

Соотношение цена/качество: 51
Оснащение (100%): 100

Поставьте оценку

75%

100%

Редакционная оценка

75%

Пользовательская оценка

3 оценки

Вы уже поставили оценку

Поделитесь, пожалуйста, ссылкой на этот рейтинг, чтобы засчитались результаты Вашего голосования

В качестве модулей оперативной памяти здесь вы можете задействовать только микросхемы стандарта DDR4, так как предшествующий стандарт DDR3 больше не поддерживается. Интересными являются и некоторые компоненты, имеющиеся на борту самой материнской платы: например, сетевой чип Intel I211-AT, который способен развивать максимальную скорость передачи данных до 1000 Мбит/с, и аудиочип Realtek ALC1220.

К прочему оснащению MSI X370 XPower Gaming Titanium относятся следующие интерфейсы для подключения жестких дисков и SSD-накопителей: 6 x SATA, 2 x M.2, 1 x U.2. Кто захочет, тот может использовать графический чип, интегрированный в некоторые GPU серии Bridget Ridge от компании AMD. При этом для вывода видеосигнала будут доступны следующие разъемы: HDMI, DisplayPort. Ну и в заключение обзора оснащения данной материнской платы упомянем еще кое-что: на борту есть прочие USB-порты — в целом 3 (+ 4 внутренних) порта стандарта USB-2 предлагает данная плата. Полное описание оснащения вы можете найти, заглянув в наш соответствующий рейтинг.

Заключение

Материнская плата MSI Z270 XPower Gaming Titanium, безусловно, подойдет для энтузиастов оверклокинга. У нее высокий потенциал и масса возможностей по разгону процессоров Kaby Lake с разблокированным множителем. В наличии дополнительные функции по замеру напряжений, индикатор POST-кодов, кнопки включения/перезагрузки, плата OC Dashboard с возможностью подключения через кабель удлинитель и кнопками, изменяющими настройки разгона. На плате распаяны две микросхемы BIOS с кнопкой оперативного переключения, имеется опция Flashback+, позволяющую обновлять BIOS без установленного процессора.

Техническое исполнение XPower Gaming Titanium на высоком уровне. Армированные слоты, эффективные радиаторы, в том числе и для накопителя М.2, независимая область аудио тракта. Используются качественные компоненты согласно фирменной концепции Military Class 5, шестнадцати фазная система питания. Имеется светодиодная индикация установленных комплектующих.

На основе данной материнской платы можно реализовать сборку без компромиссов. Восемь накопителей SATA, три накопителя формата М.2, до четырех видеокарт AMD, множество периферии, подключаемой по USB с поддержкой современных стандартов. В наличии два сетевых контроллера, микросхема VR Boost, и многое другое.

Из нюансов нужно обязательно отметить близкое расположение первого слота PCI-e к процессорному сокету. При установке габаритного радиатора охлаждениявидеокарту в этот слот уже не установить. Также приналичии у видеокарты массивногобэкплейта, последнийупираетсяв слоты оперативной памяти. Из пожеланий для производителя: можно было бы сделать радиаторы на все слоты M.2или добавить возможность переставить имеющийся радиатор на любой из слотов.

Данную плату можно назвать идеальным вариантом для разгона процессоров intel Kaby Lake. Единственный ее недостаток -это высокая цена, находящаяся на уровне стоимости процессора i7 7700K. Но, когда это останавливало энтузиастов?

Плюсы:

Качественная элементная база Military Class 5;
Высокий потенциал для разгона;
Возможность подключения дополнительного питания;
Наличие всех современных интерфейсов в достаточном количестве;
Качественный встроенный аудиокодек с усилителем для наушников;
Поддержка 4-Way CrossFire и 2-Way SLI;
Армированные слоты;
Радиатор для накопителя М.2;
Функция BIOS FLASHBACK+;
Хорошая комплектация;
Наличие платы OC Dashboard;
Дополнительная панель-хаб USB;
Два сетевых контроллера
Дизайн.

Минусы:

Габаритная система охлаждения процессора будет блокировать верхний слот PCI-E x16;
Высокая цена.
