Тест и обзор: msi b150a gaming pro

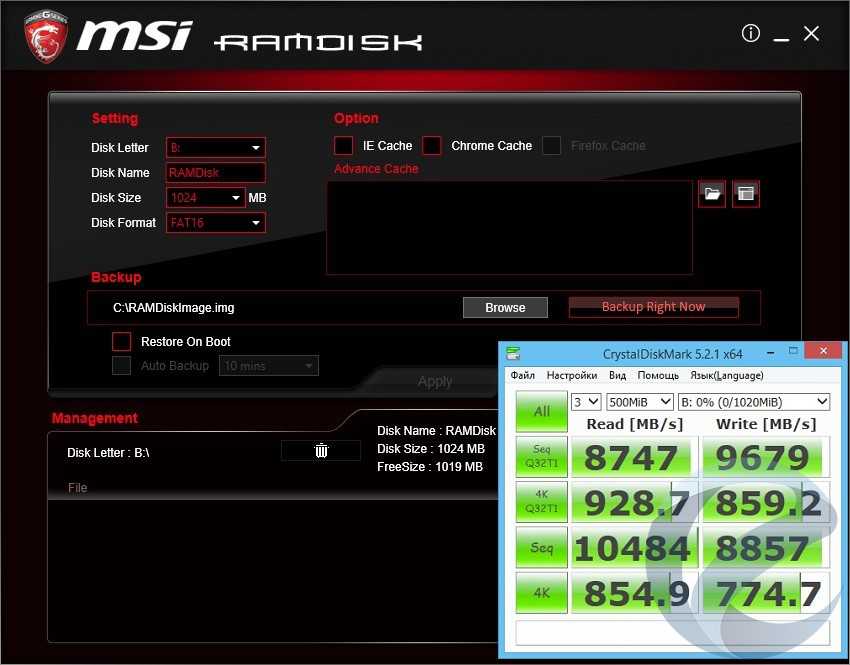

Память

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

2.Поддержка RAID 10 (1+0)
MSI B150A Gaming Pro

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

3.Поддержка RAID 5
MSI B150A Gaming Pro

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.

4.Поддержка RAID 0
MSI B150A Gaming Pro

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.

5.Поддержка RAID 0+1
MSI B150A Gaming Pro

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.

Упаковка и комплектация

Коробка с материнской платой MSI B150M BAZOOKA PLUS имеет оригинальный камфуляжный дизайн с изображением базуки и указанием принадлежности к серии Arsenal GAMING, подчеркивающим ее игровое предназначение. Размеры коробки небольшие, так как внутри нас ждет плата форм-фактора mATX.

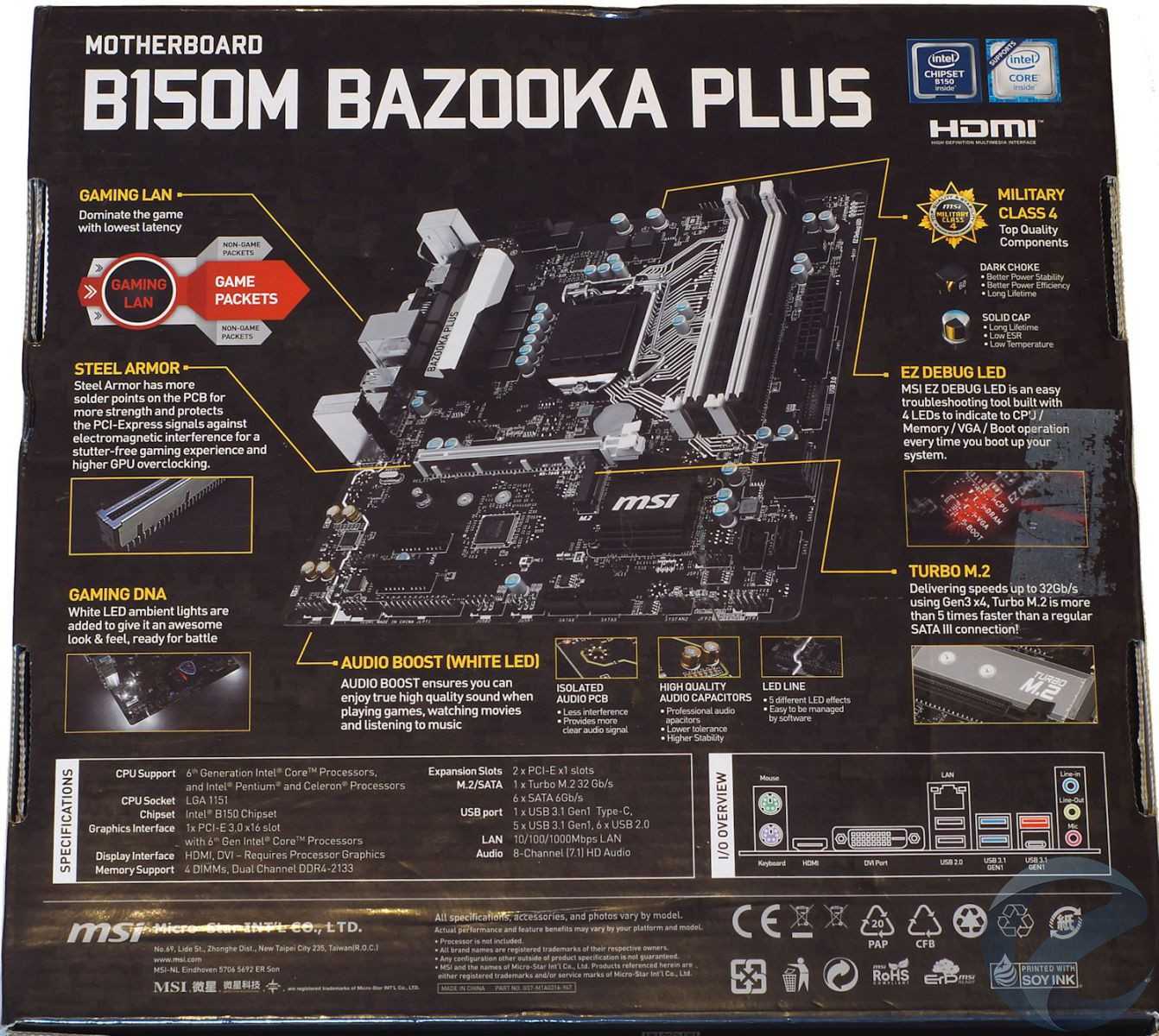

Ключевые особенности выделены на обратной стороне. Это применение компонент Military Class 4, индикации для быстрого обнаружения проблем EZ DEBUG LED, реализации слота M.2 (до 32 Гбит/сек) для работы быстрых накопителей, отдельной звуковой части Audio Boost с белой подсветкой области, приоритезация трафика для игр (Gaming LAN), применением технологии STEEL ARMOR (металлическая рамка) для слота PCI-E x16. И, конечно же, здесь не забыты технические характеристики платы.

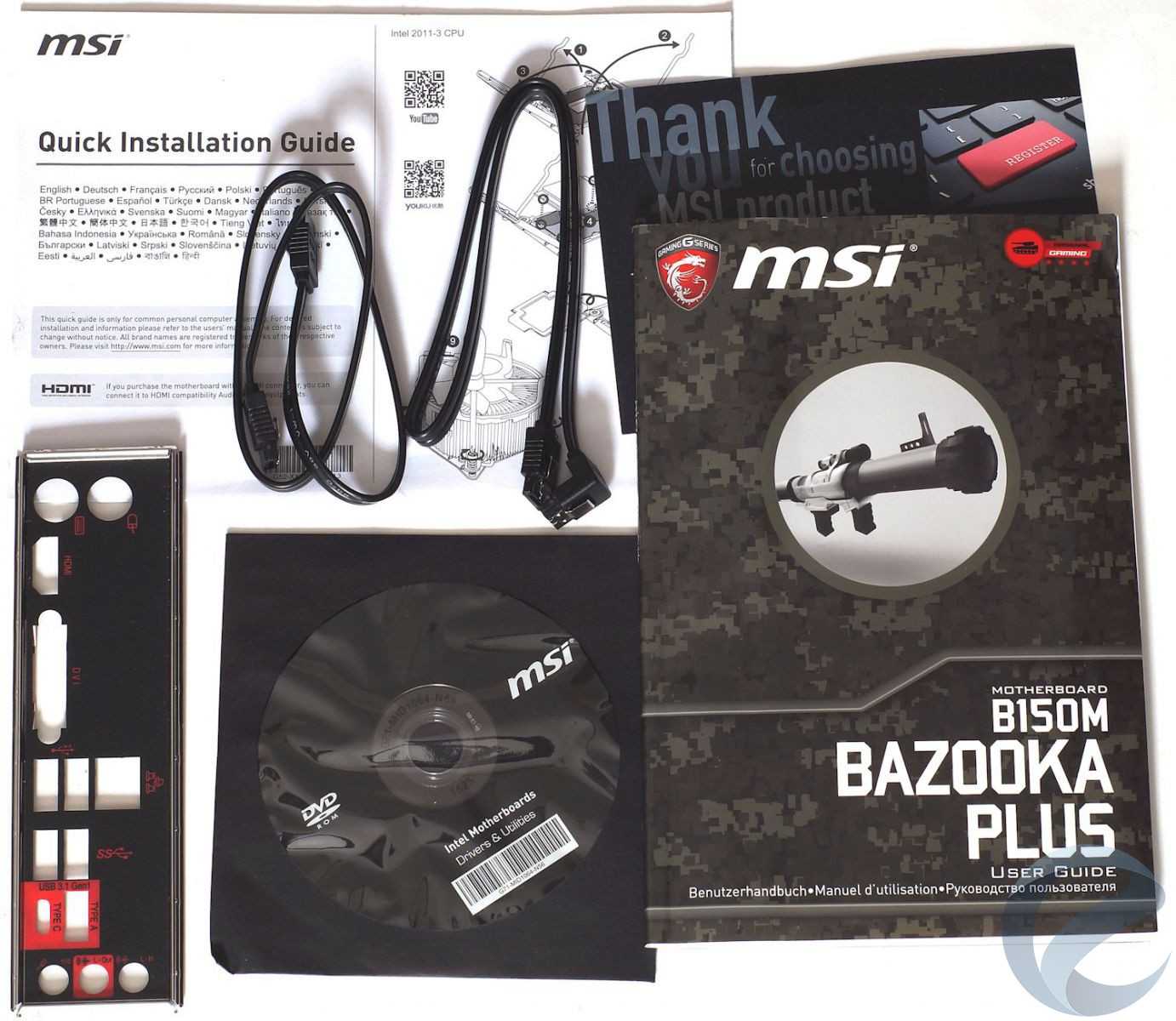

Бюджетность можно заметить по «скромной» комплектации: 2 х SATA кабеля, руководство пользователя, краткая инструкция по установке, бумажка с благодарностью за покупку продукции MSI, задняя панель ввода-вывода и DVD-диск.

Интерфейс UEFI BIOS

Интерфейс UEFI BIOS материнской платы MSI B150M BAZOOKA PLUS используется под названием «Click BIOS» простой и предоставляет пользователю только базовые возможности настройки.

В нем доступны следующие разделы:

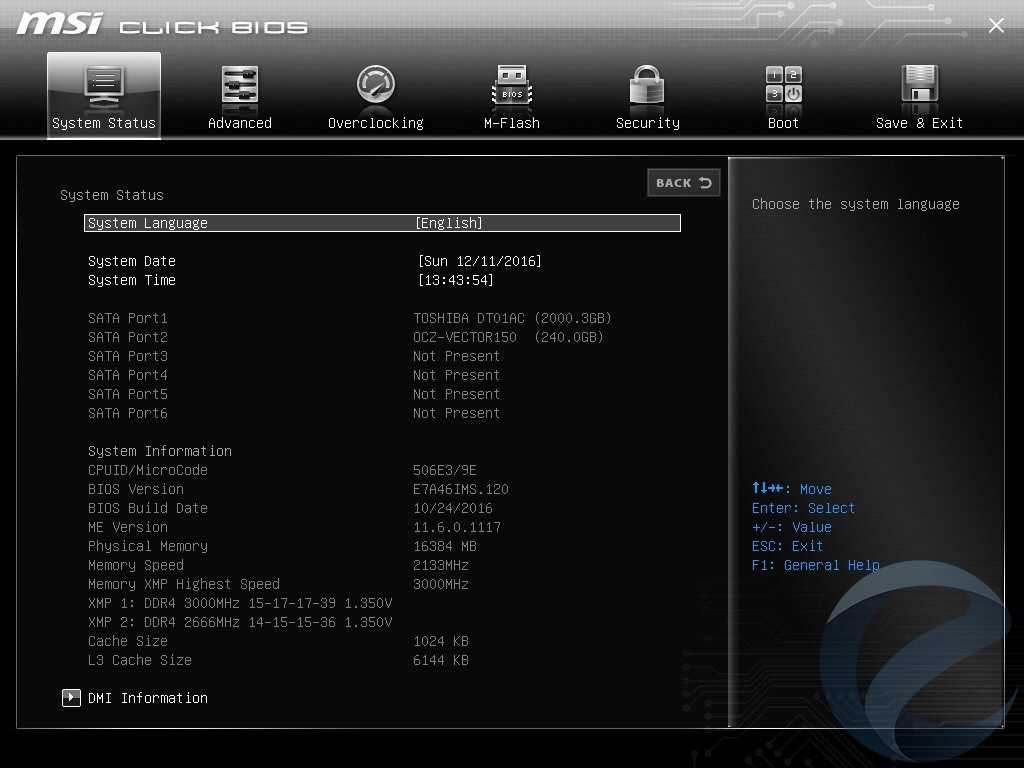

1. «System Status» – информация об установленных компонентах. Здесь же выбираем язык и задаем дату/время.

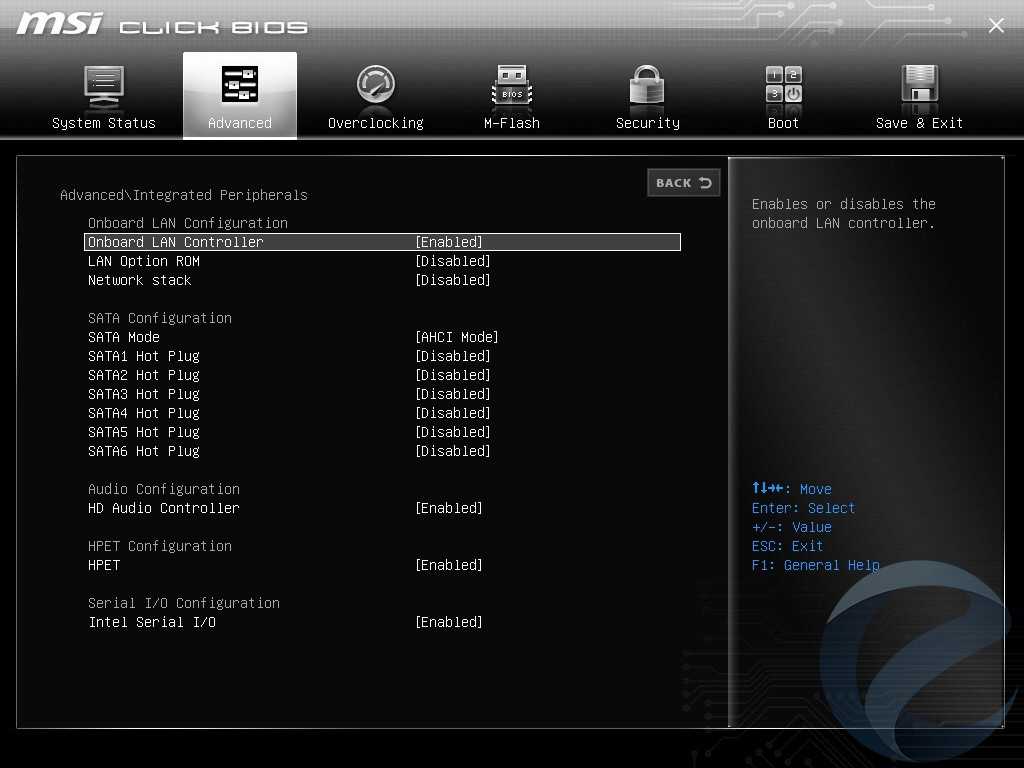

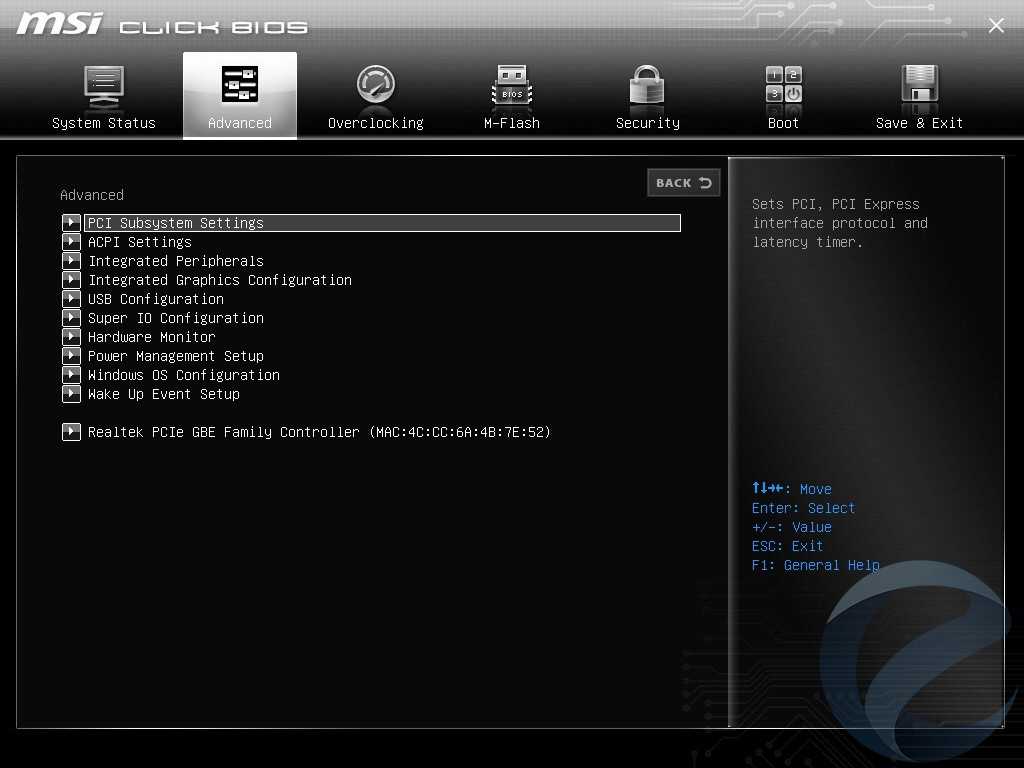

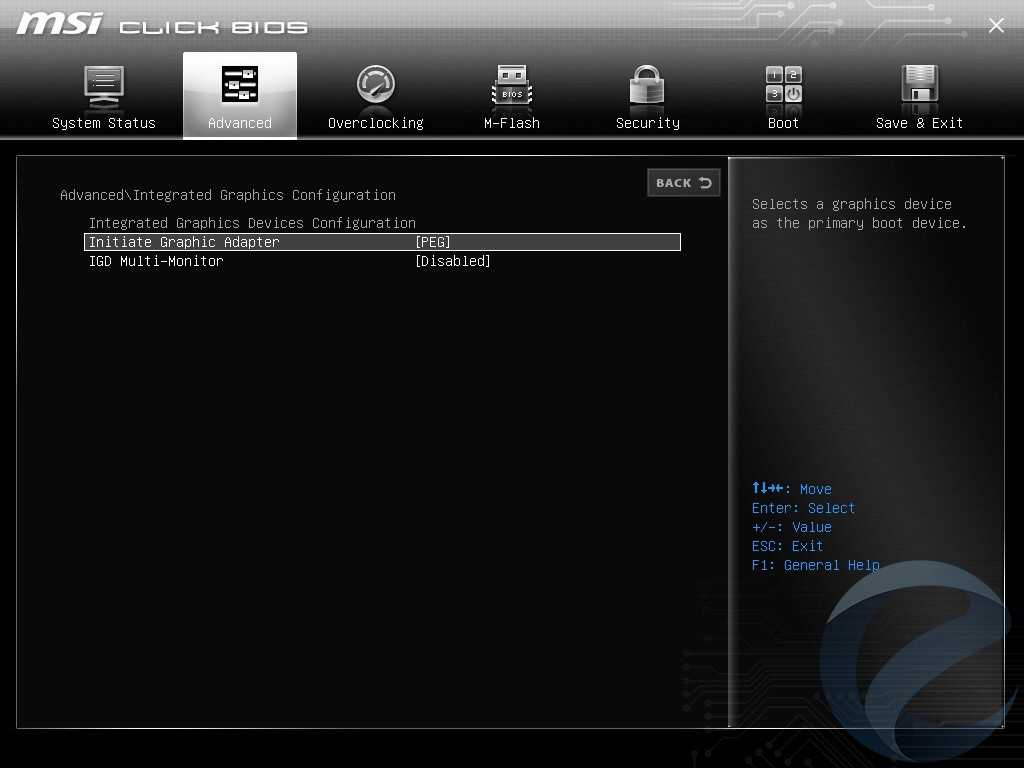

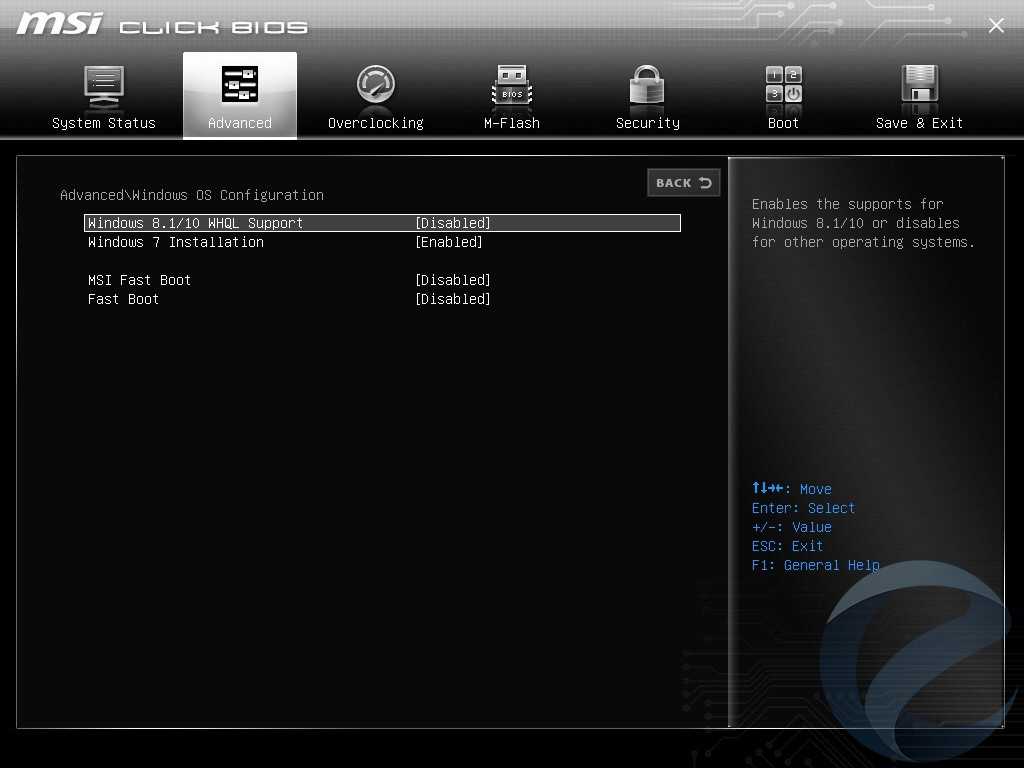

2. «Advanced» – расширенные настройки платы.

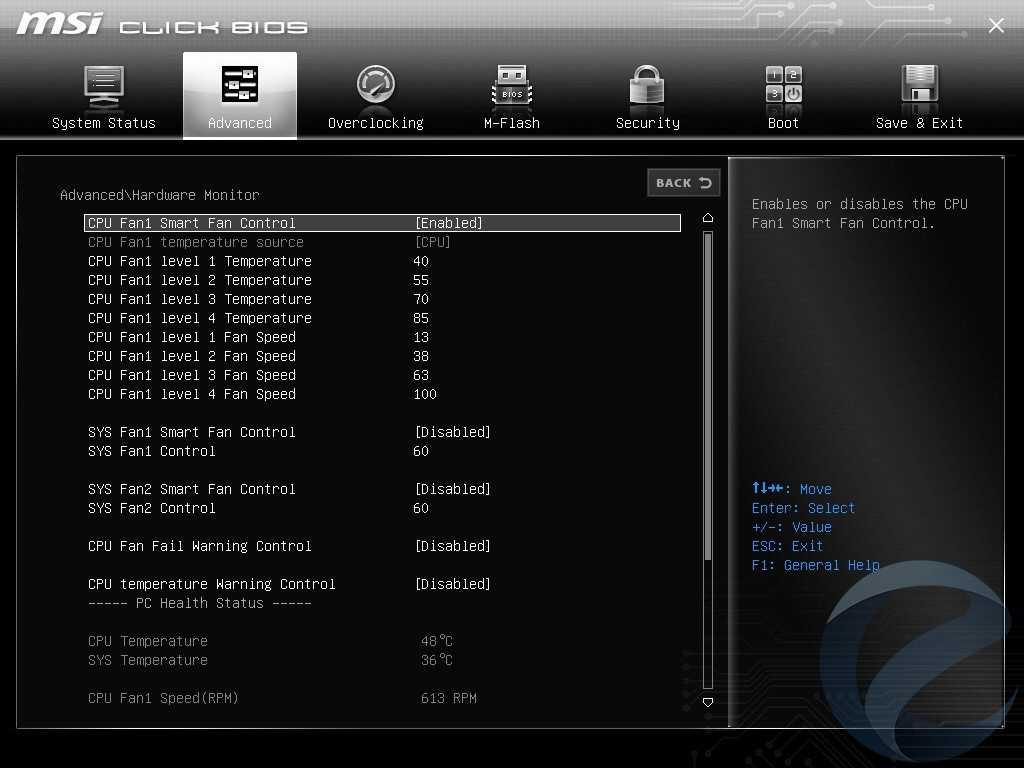

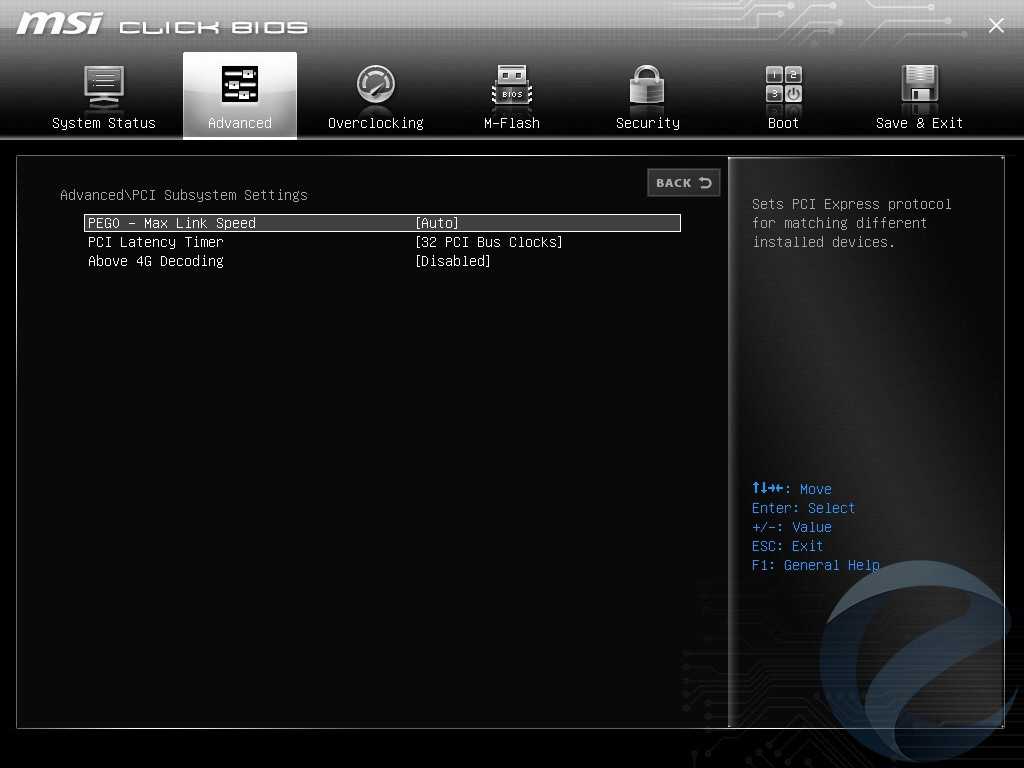

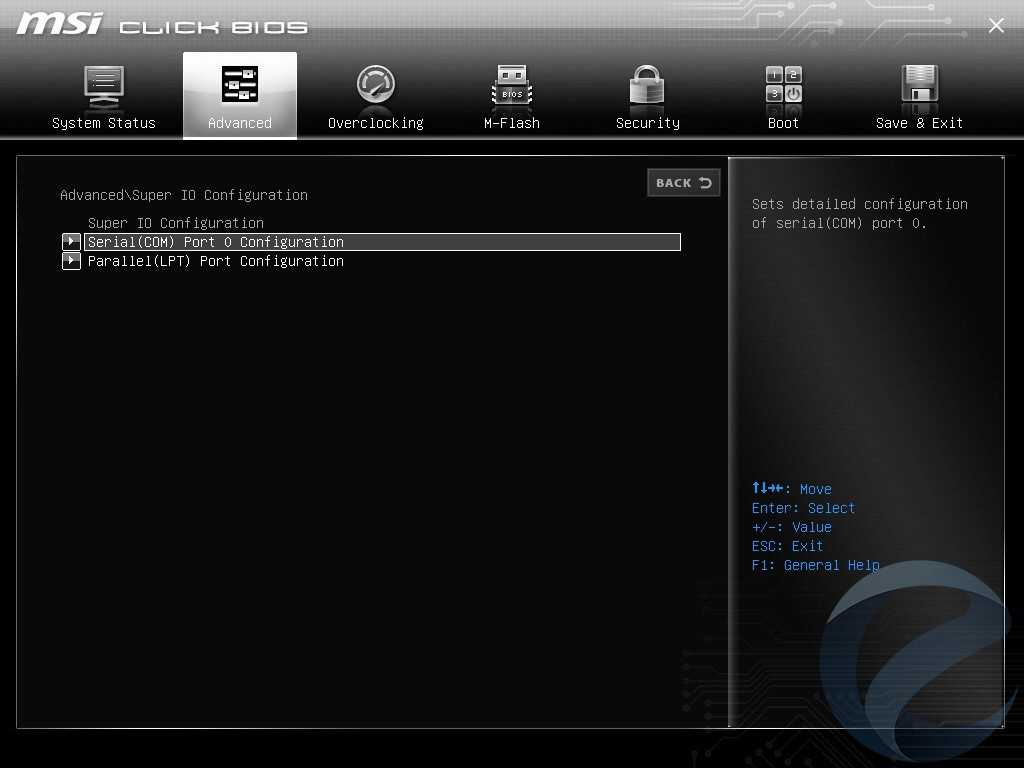

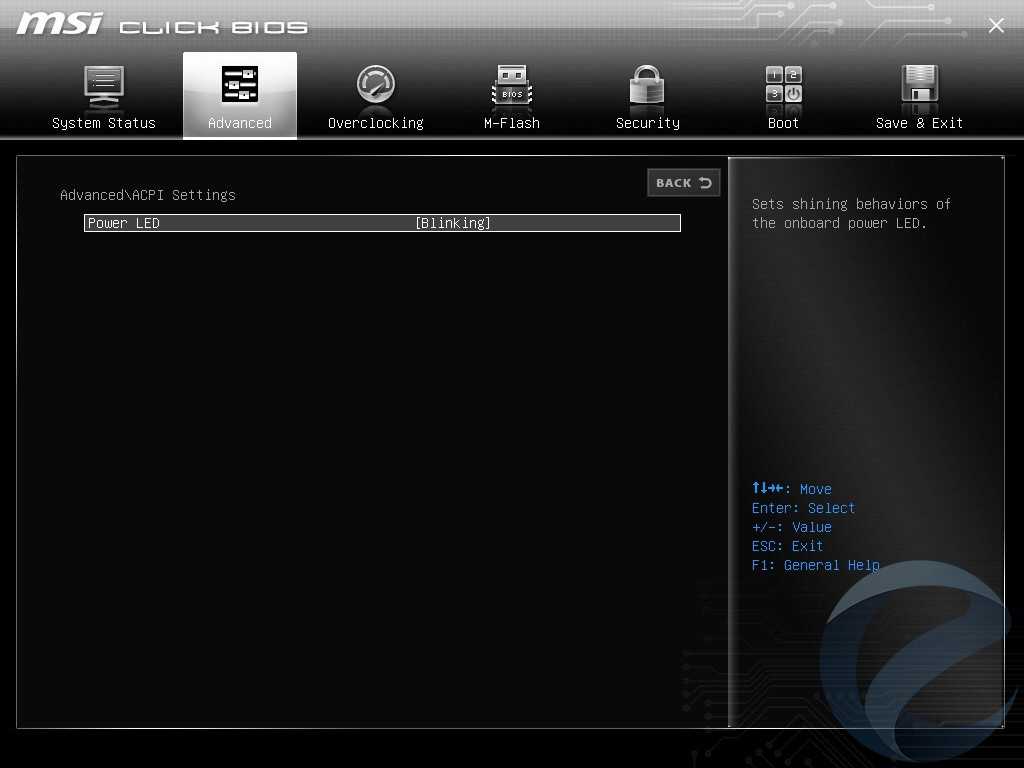

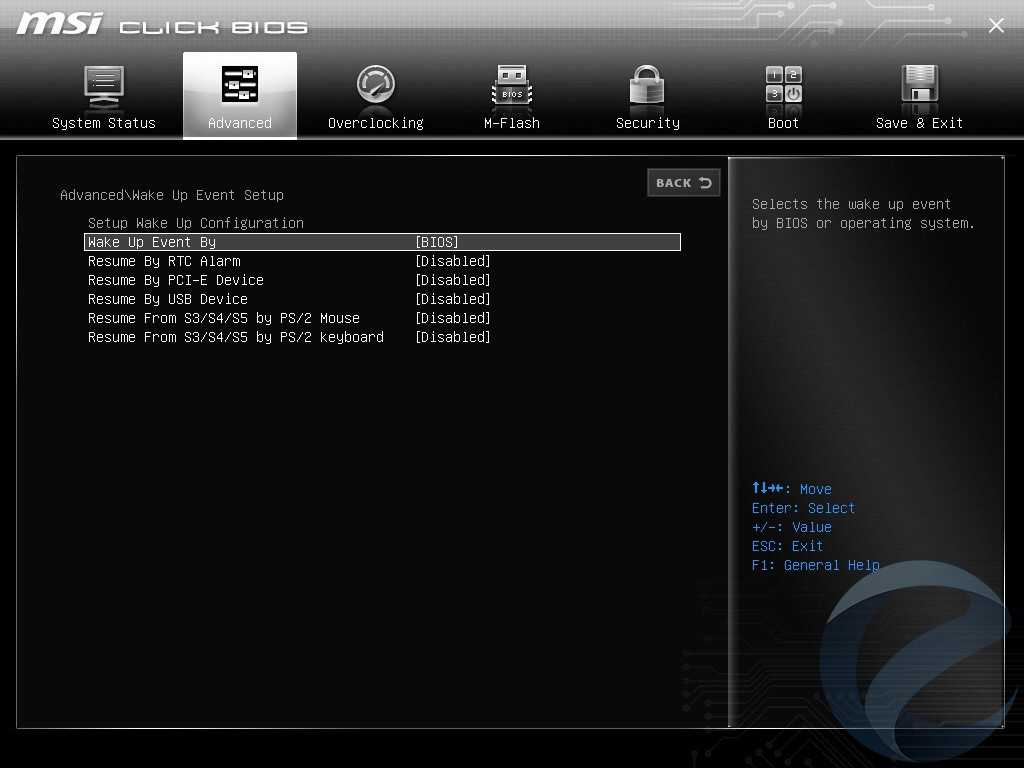

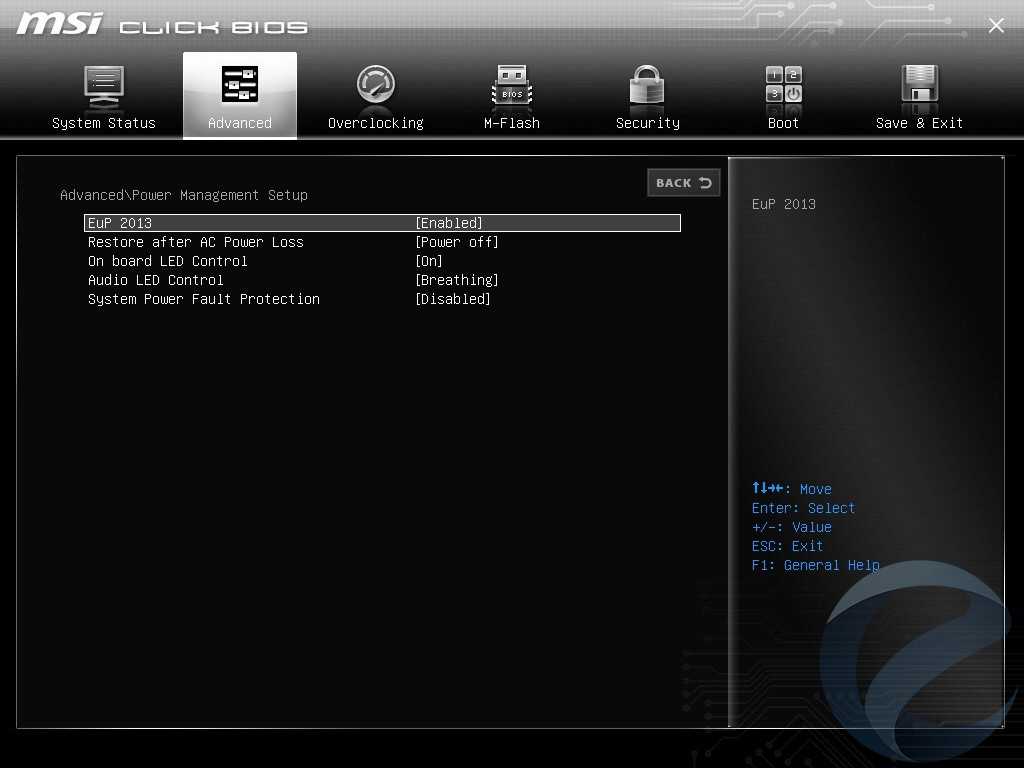

В подразделах определяем работу интегрированных контроллеров (звук, сеть, графика, SATA, USB, порты COM/LPT), режимов питания, подсветку, производим мониторинг параметров и работу вентиляторов. Для вентиляторов доступно 4 уровня пар «температура – обороты вентилятора».

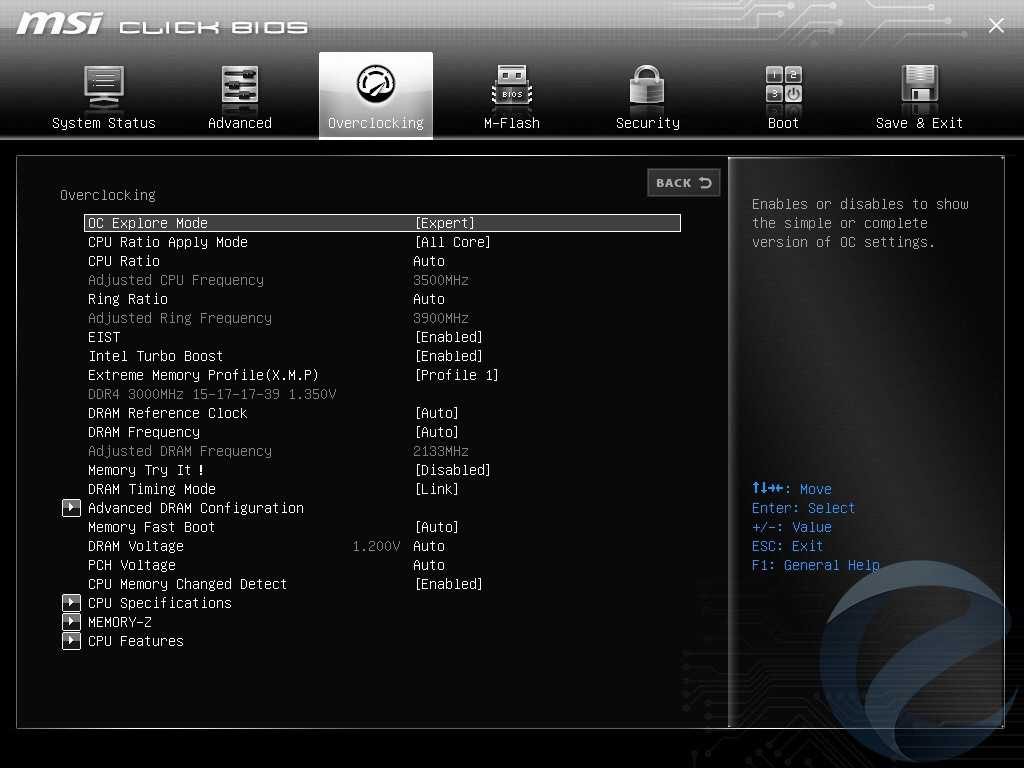

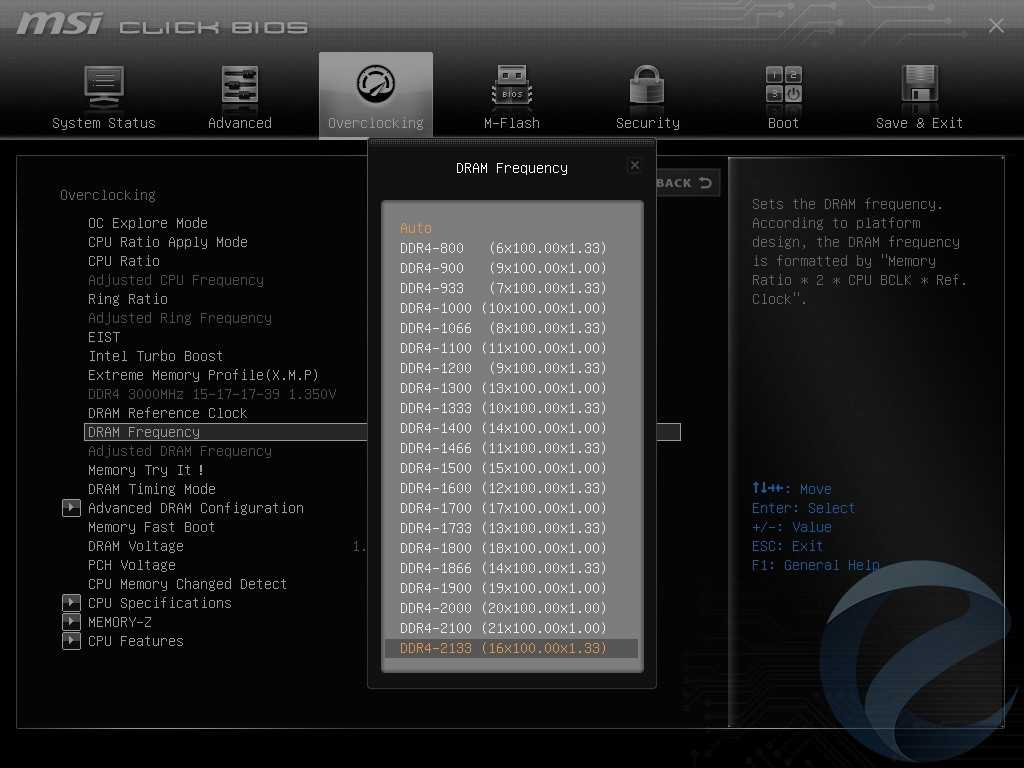

3. Имеется и раздел разгона «Overclocking», однако настроек в нем не слишком много. Например, невозможно задать напряжения ядер процессора, а значение множителя процессора ограничено максимальным значением, прописанным в Turbo Boost процессора. Частота памяти ограничена значением 2133 МГц независимо от того, какой профиль (частота) выбирается через настройки XMP.

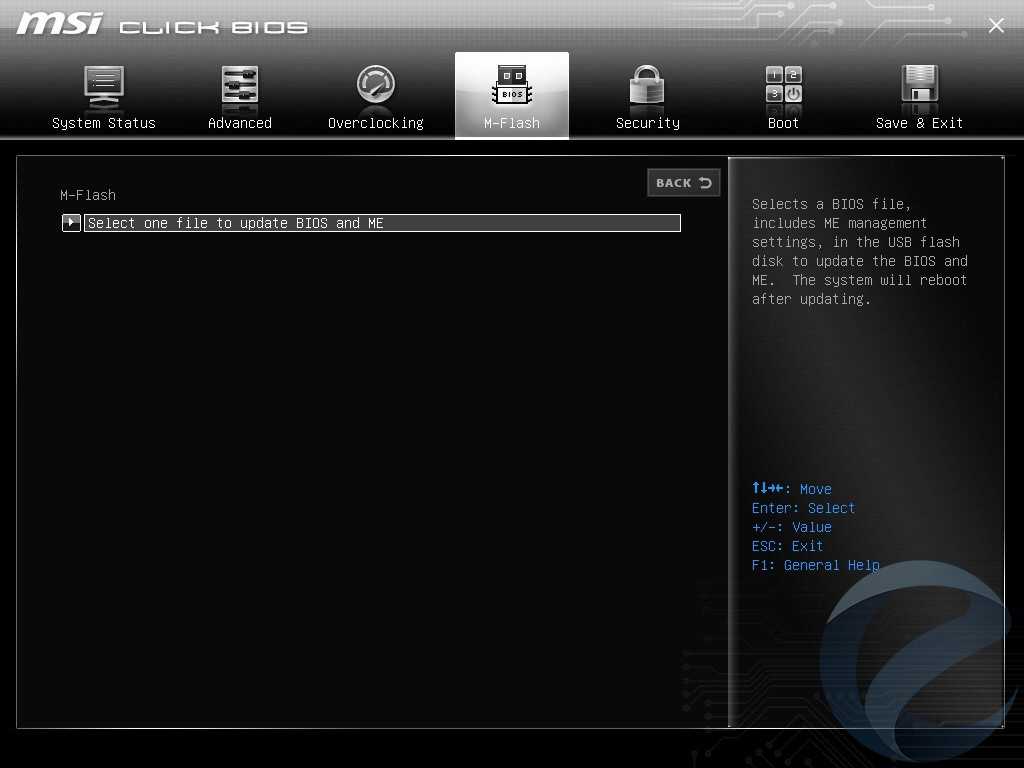

4. Раздел «M-Flash» обновления BIOS`а платы. В нашем случае оказалась прошита самая последняя доступная на момент тестирования версия 1.20.

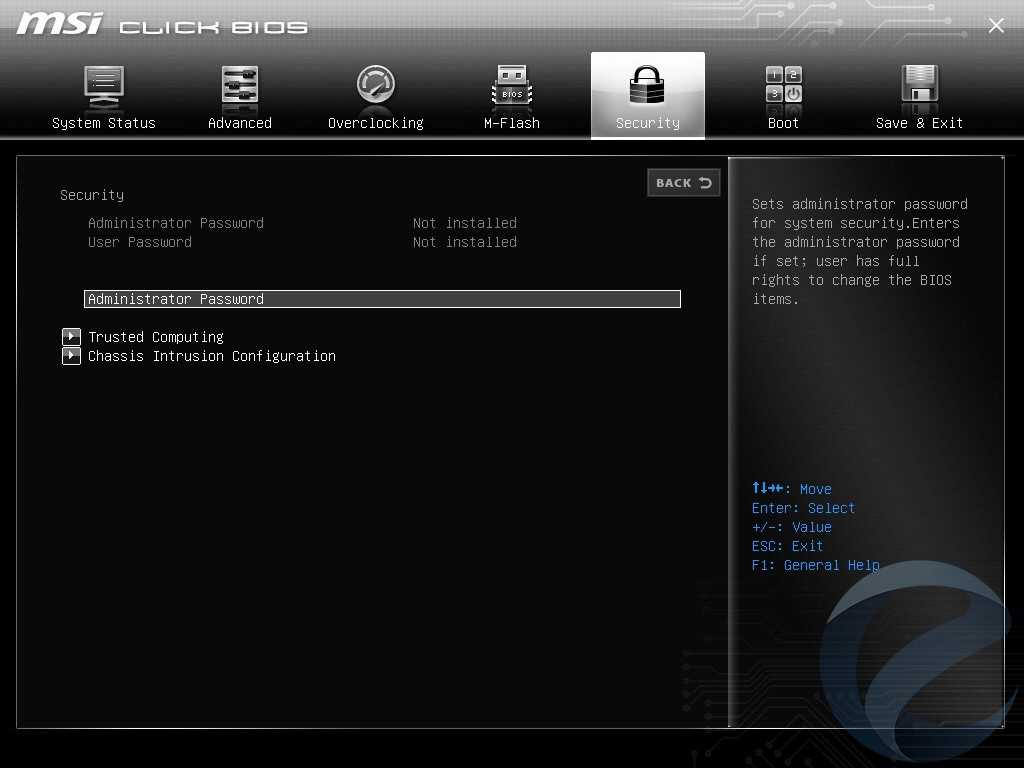

5. Раздел «Security» с настройкой паролей.

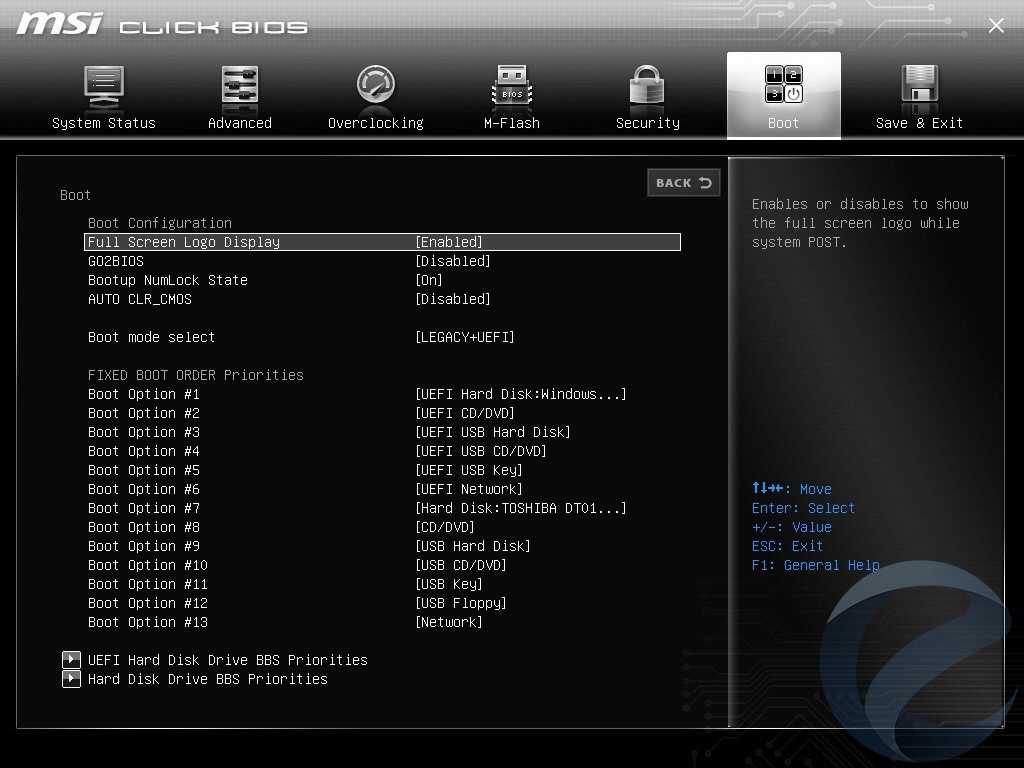

6. «Boot» – задаем порядок загрузки ОС с различных устройств.

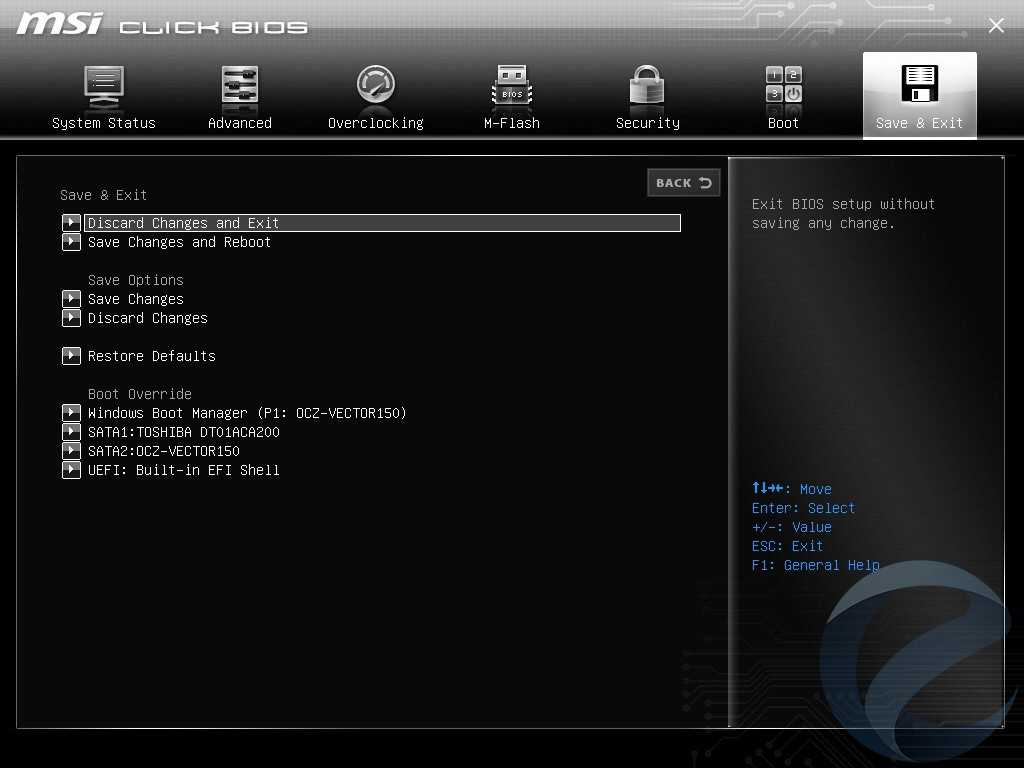

7. Оставшийся раздел «Save & Exit» – это сохранение или отмена сделанных настроек, их сброс.

Разъёмы

1.Порты USB 3.2 Gen 1 (через расширение)

Неизвестно. Помогите нам, предложите стоимость.

Количество портов USB 3.2 Gen 1, которые можно добавить с помощью разъемов USB на материнской плате.

2.Порты USB 3.2 Gen 2 (через расширение)

Неизвестно. Помогите нам, предложите стоимость.

Количество портов USB 3.2 Gen 2, которые можно добавить с помощью разъемов USB на материнской плате.

3.порты USB 2.0 (транзитные расширители)

На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.

4.разъёмы SATA 3

SATA — это интерфейс, используемый для подключения устройств хранения информации, таких как жёсткие диски и диски Blu-ray. Родная скорость передачи данных у SATA 3 — 6 Гбит/с, что в два раза выше чем у SATA 2. Бывает полезно использовать SSD, т.к. это повышает скорость.

5.разъемы для вентиляторов

Это контактные поверхности на материнской плате, к которым можно подключать вентиляторы. Вентиляторы конечно можно подключать и напрямую к блоку питания, но, подключив их через материнскую плату, мы получаем возможность управления устройствами посредством ПО.

6.порты USB 3.0 (транзитные расширители)

7.M.2 разъемов

M.2 это интерфейс, используемый для подключения различных устройств, главным образом запоминающих устройств, таких как SSD формата M.2. Он является ревизией mSATA и поддерживает гораздо более высокие скорости обмена данными.

8.Есть разъём TPM
MSI B150A Gaming Pro

Trusted Platform Module (TPM) — компонент, значительно повышающий безопасность. Например, он даёт возможность создания ключей RSA в безопасной среде, минимизируя риск хакерского вторжения.

9.разъемы U.2

U.2 это интерфейс, используемый для подключения устройств различных типов, главным образом запоминающих устройств. По производительности он равен M.2, но U.2 SSD диски изготавливаются в формате обычных 2.5″ SATA дисков, и из-за этого они поддерживают гораздо большие объемы, чем диски mSATA.

Тестовый стенд

Процессор Intel Core i5 6600K;
Материнская плата MSI B150M BAZOOKA PLUS;
Система охлаждения Noctua NH-U9S;
Термоинтерфейс ARCTIC MX-2;
Оперативная память 2 x 8 Гбайт DDR4-3000 Kingston HyperX Savage HX430C15SB/8; (режим работы DDR4-21333);
Видеокарта PowerColor PCS+ R9 380 4 GB (AXR9 380 4GBD5-PPDHE);
Накопители SSD SSD OCZ Vector 150 240 Гбайт и HDD Toshiba DT01ACA200 2 Тбайт;
Блок питания Corsair CS650M, 650 Ватт;
Корпус Thermaltake Armor Revo Gene.

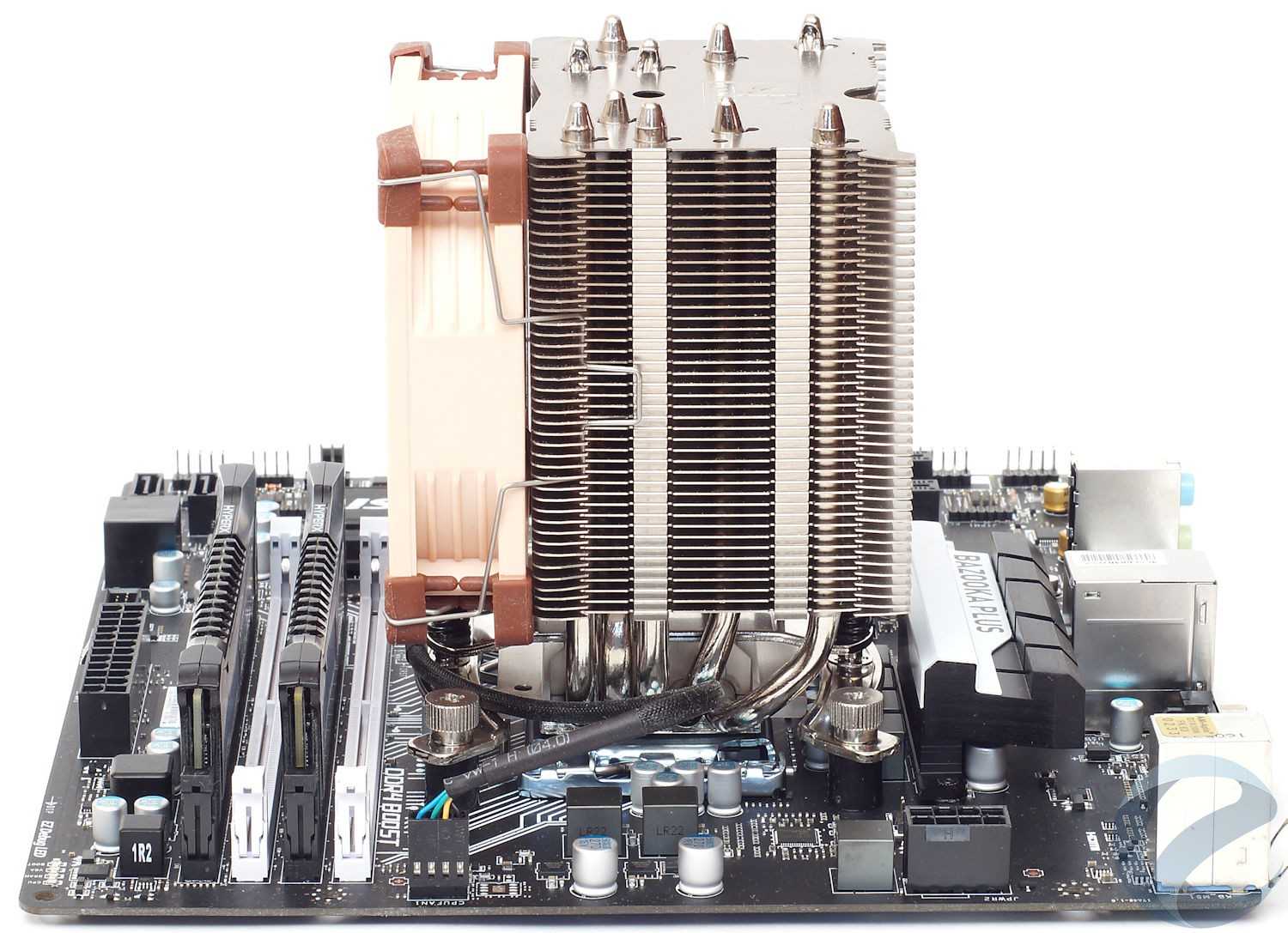

Обратим внимание, что нам пришлось отказаться от использования «продвинутого» кулера Noctua NH-U14S в пользу младшего собрата Noctua NH-U9S, который компактнее и не перекрывает единственный слот PCI-E x16 материнской платы MSI B150M BAZOOKA PLUS. К тому же, забегая вперед, скажем, что функции разгона у платы существенно ограничены и нет необходимости в «большом» кулере

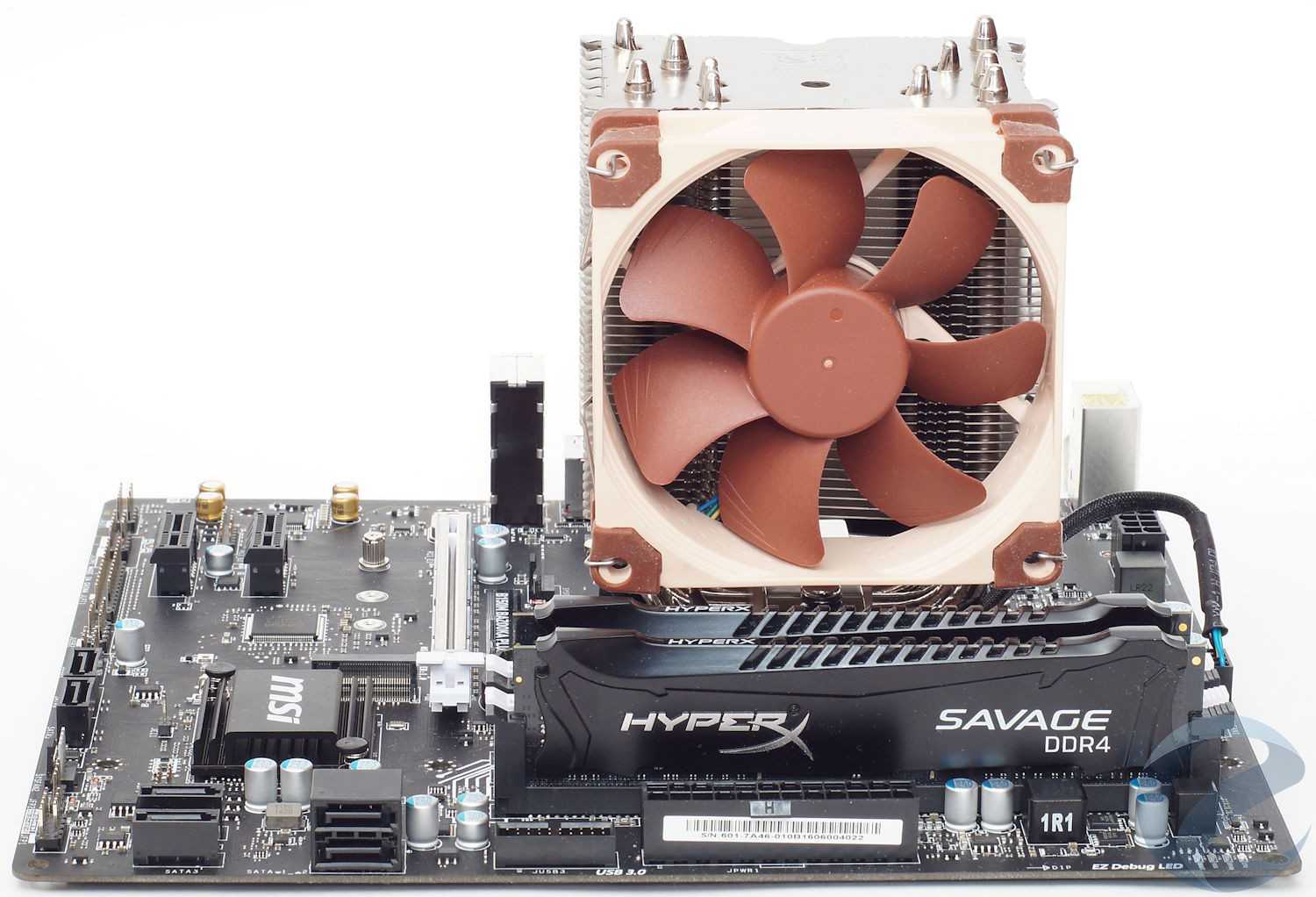

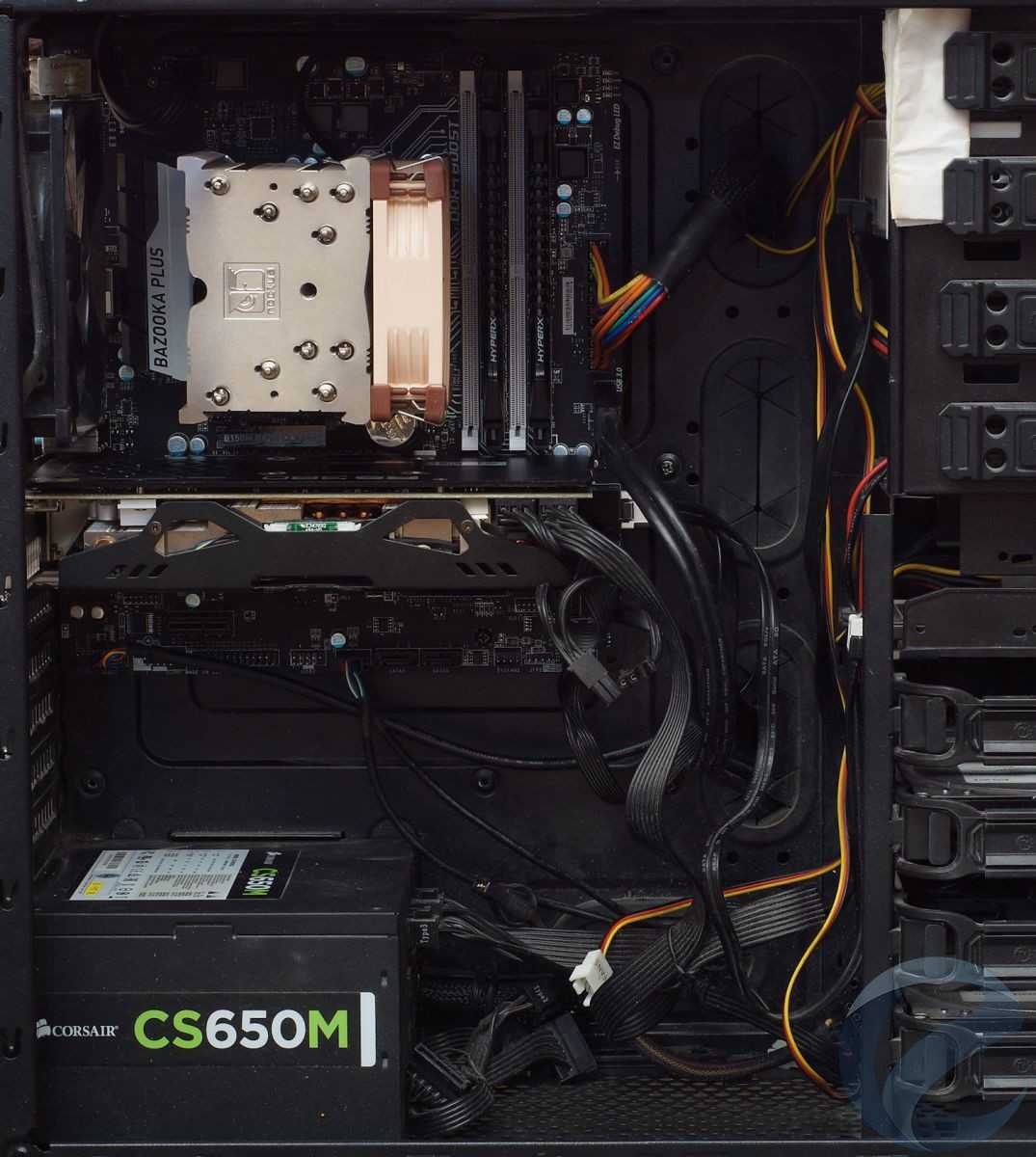

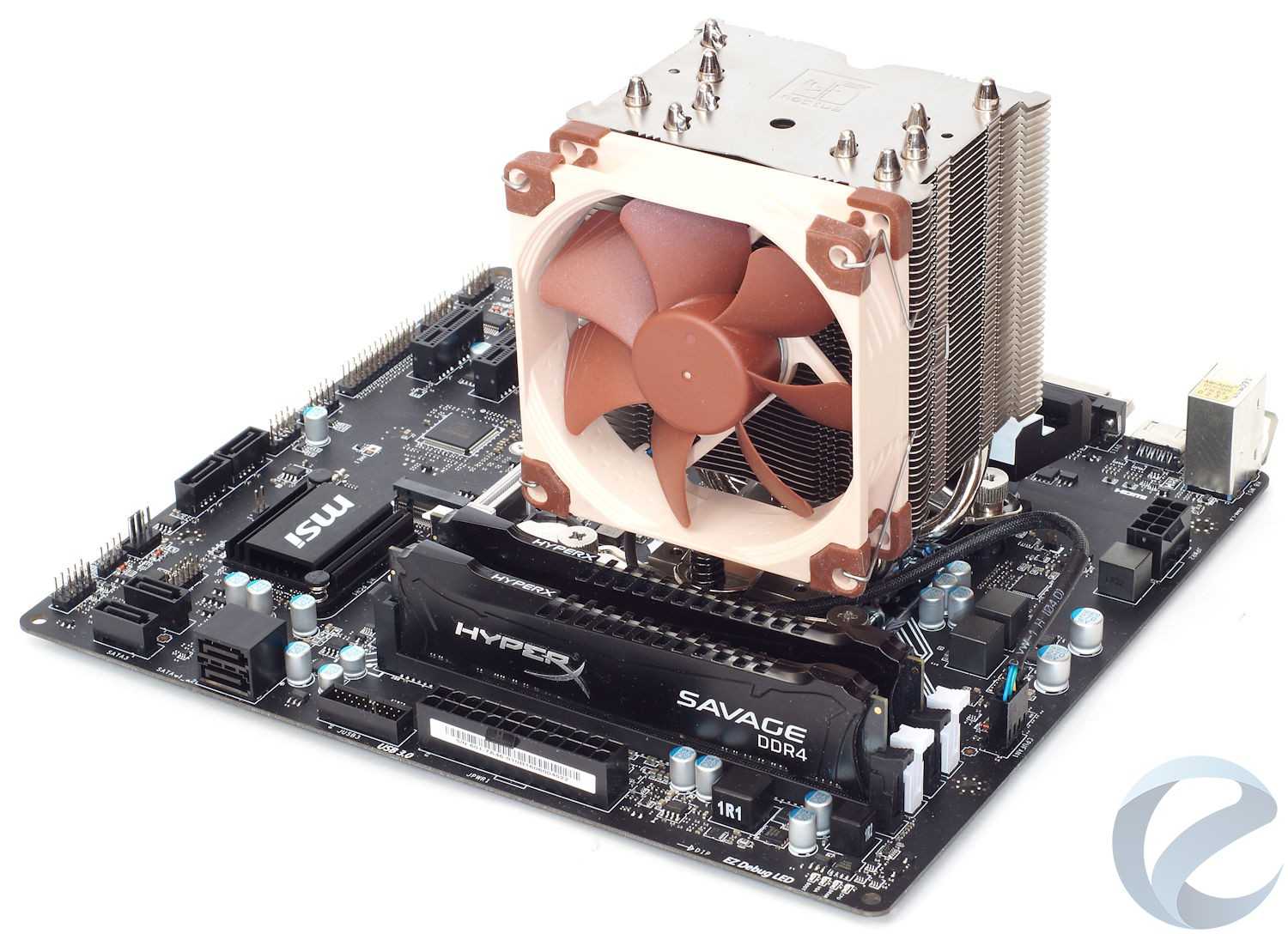

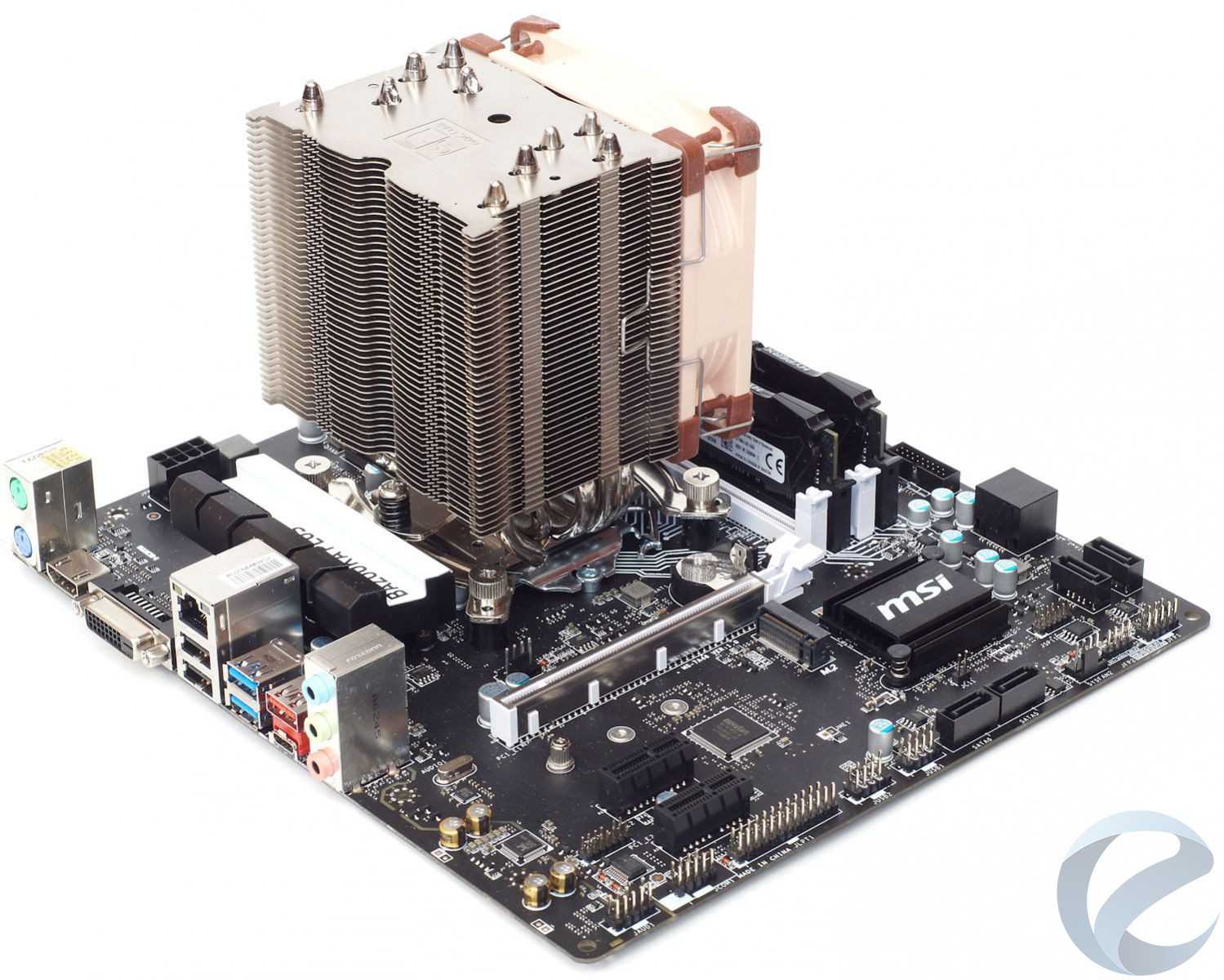

Система в сборе.

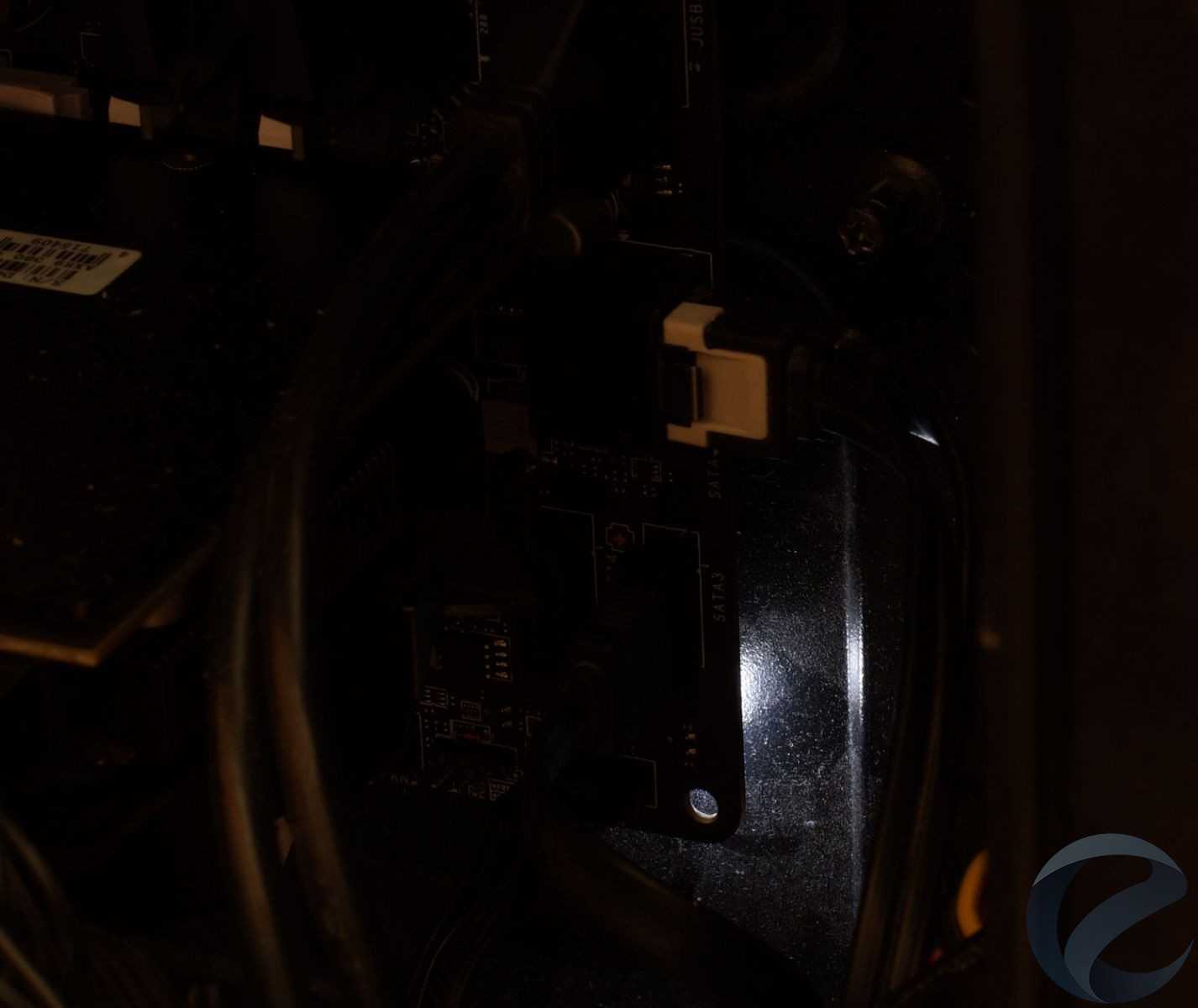

По краям платы сделана эффектная подсветка. Правда, если смотреть издалека, то она становится практически незаметной.

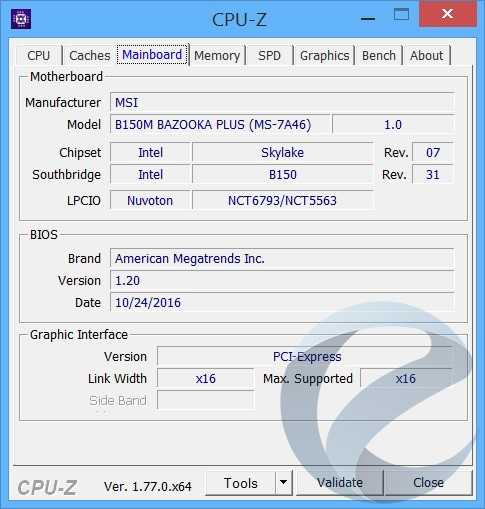

Информация о процессоре Intel Core i5 6600K, материнской плате MSI B150M BAZOOKA PLUS и частоте/таймингах памяти Kingston HyperX Savage HX430C15SB/8 (тайминги выставлялись платой автоматически для частоты 2133 МГц).

Страница 1: Тест и обзор: MSI B150A Gaming Pro – недорогая игровая материнская плата с подсветкой

Интересной тенденцией года можно назвать реинкарнацию игровых материнских плат не только на чипсете Z, но и на «младших» вариантах PCH. По крайней мере, MSI для платформы предыдущего поколения представила материнские платы Gaming на чипсетах H97, H87 и B85. Сегодня MSI тоже выпускает модели Gaming не только на Z170 PCH, но и на чипсетах H170 и B150. В нашу тестовую лабораторию как раз поступила материнская плата B150A Gaming Pro, которую мы протестируем в обзоре.

Конечно, технически материнская плата на чипсете B150 уступает моделям на Z170. Все же Intel существенно урезала B150 PCH. Вместо 20 линий PCIe 3.0 чипсет предлагает только восемь линий PCIe 3.0. Если интегрировать слот M.2 с четырьмя линиями и пропускной способностью 32 Гбит/с, то линий остается очень мало – всего четыре. Поэтому производители оснащают материнские платы B150 только самыми базовыми функциями.

Но перейдем к MSI B150A Gaming Pro: на материнской плате ATX располагаются два механических слота расширения PCIe 3.0 x16 и два PCIe 3.0 x1, а также три слота PCI. Стабильное питание CPU обеспечивают восемь дросселей. Как и можно было ожидать, материнская плата предлагает четыре слота DDR4 DIMM, которые позволяют расширять память до 64 Гбайт. Жесткие диски и другие накопители можно подключать через четыре порта SATA 6 Гбит/с, имеется еще и интерфейс SATA Express. Что касается USB, пользователь получает два порта USB 3.1, шесть USB 3.0 и два USB 2.0. Наконец, имеется «Gaming LAN» и звуковая подсистема Audio Boost 3.

Обзор MSI B150A Gaming Pro

Производитель выбрал черную печатную плату, интерфейсы у нее тоже черные. То же самое частично касается и трех радиаторов, но у них имеются красные акценты. MSI могла выпустить материнскую плату и в более компактном формате, нежели ATX, но компания решила добавить семь LED.

Спецификации

MSI выбрала для B150A Gaming Pro следующие спецификации:

Обзор спецификаций MSI B150A Gaming Pro
Функции северного моста/CPU
Формат материнской платы	ATX
Производитель и модель	MSIB150A Gaming Pro
Сокет CPU	LGA1151
Разъёмы питания	1x 24-конт. ATX1x 8-конт. EPS12V
Фазы CPU	8 штук
Розничная цена	9,3 тыс. рублей120 евро
Сайт производителя	Официальная страница MSI B150A Gaming Pro
Чипсет	Intel B150 Express (8x линий PCIe 3.0)
Память и тип	4x DDR4 (два канала)
Подсистема памяти	Макс. 64 Гбайт (планками по 16 Гбайт)
SLI / CrossFire	CrossFireX (2-Way)
Встроенные функции
PCI Express	1x PCIe 3.0 x16 (электрически x16) через Skylake-S1x PCIe 3.0 x16 (электрически x4) через Intel B1502x PCIe 3.0 x1 через Intel B150
PCI	3x PCI
Интерфейсы SATA(e), SAS и M.2/U.2	1x SATA Express 10 Гбит/с с поддержкой RAID 0, 1, 5, 10 через Intel B1504x SATA 6 Гбит/с с поддержкой RAID 0, 1, 5, 10 через Intel B150
USB	2x USB 3.1 (2x на панели ввода/вывода, 2x Type A) через ASMedia ASM11426x USB 3.0 (4x на панели ввода/вывода, 2x через гребенку) через Intel B1504x USB 2.0 (2x на панели ввода/вывода, 2x через гребенку) через Intel B150
Видеовыходы	1x HDMI 1.4a, 1x DVI-D
WLAN / Bluetooth	—
Thunderbolt	—
LAN	1x Intel I219-V Gigabit-LAN
Аудио кодек и интерфейсы	8-канальный аудио кодек Audio Boost 3 (Realtek ALC1150)5x 3,5 мм гнезд аудио1x TOSLink
Разъёмы подключения вентиляторов	2x CPU-FAN 4-конт.3x SYSFAN 4-конт.

» Fotostrecke

На лицевой стороне коробки можно видеть стилизованный гоночный болид. MSI использовала красные, черные и синие оттенки. Ниже напечатан логотип Gaming и название модели, в верхнем правом углу можно видеть два логотипа Intel, в левом верхнем – значок MSI.

Комплект поставки

Кроме материнской платы в комплект поставки входят следующие аксессуары:

Заглушка ввода/вывода
Руководство материнской платы (DVD с драйвером и утилитами)
Руководство по быстрой установке
Наклейки для кабелей SATA
Два кабеля SATA
Карточка регистрации

Как мы и ожидали, MSI вложила в комплект поставки не так много аксессуаров. За исключением обязательных заглушки ввода/вывода и руководства материнской платы, производитель добавил наклейки для кабелей SATA, руководство по быстрой установке, два кабеля SATA и информационный буклет для регистрации продукта. Однако у нашего образца отсутствовал диск поддержки с драйверами и утилитами, он входит в розничный комплект поставки.

<>Тест и обзор: MSI B150A Gaming Pro – недорогая игровая материнская плата с подсветкойMSI B150A Gaming Pro | Функции и раскладка (1)

Внешний вид и особенности

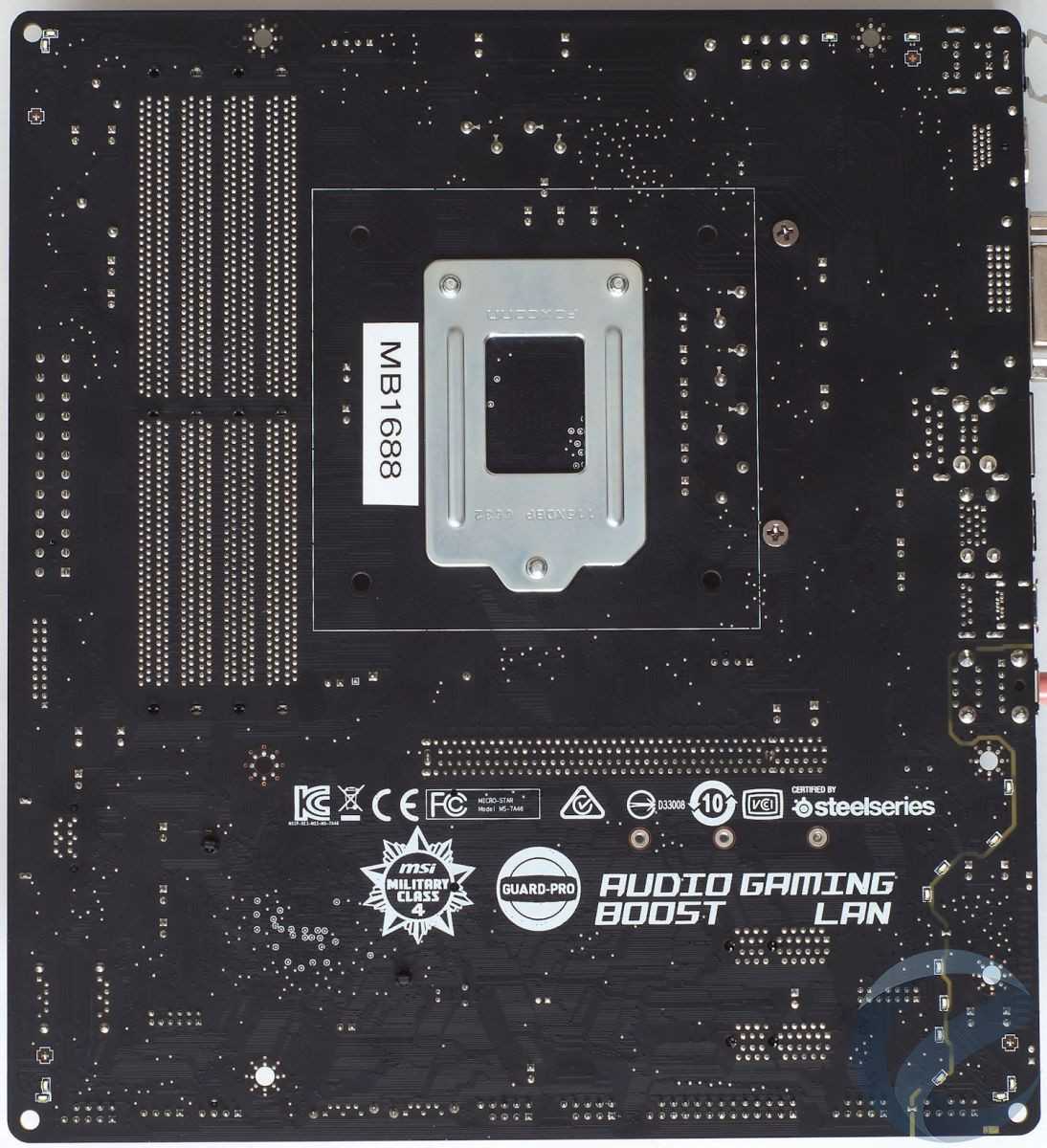

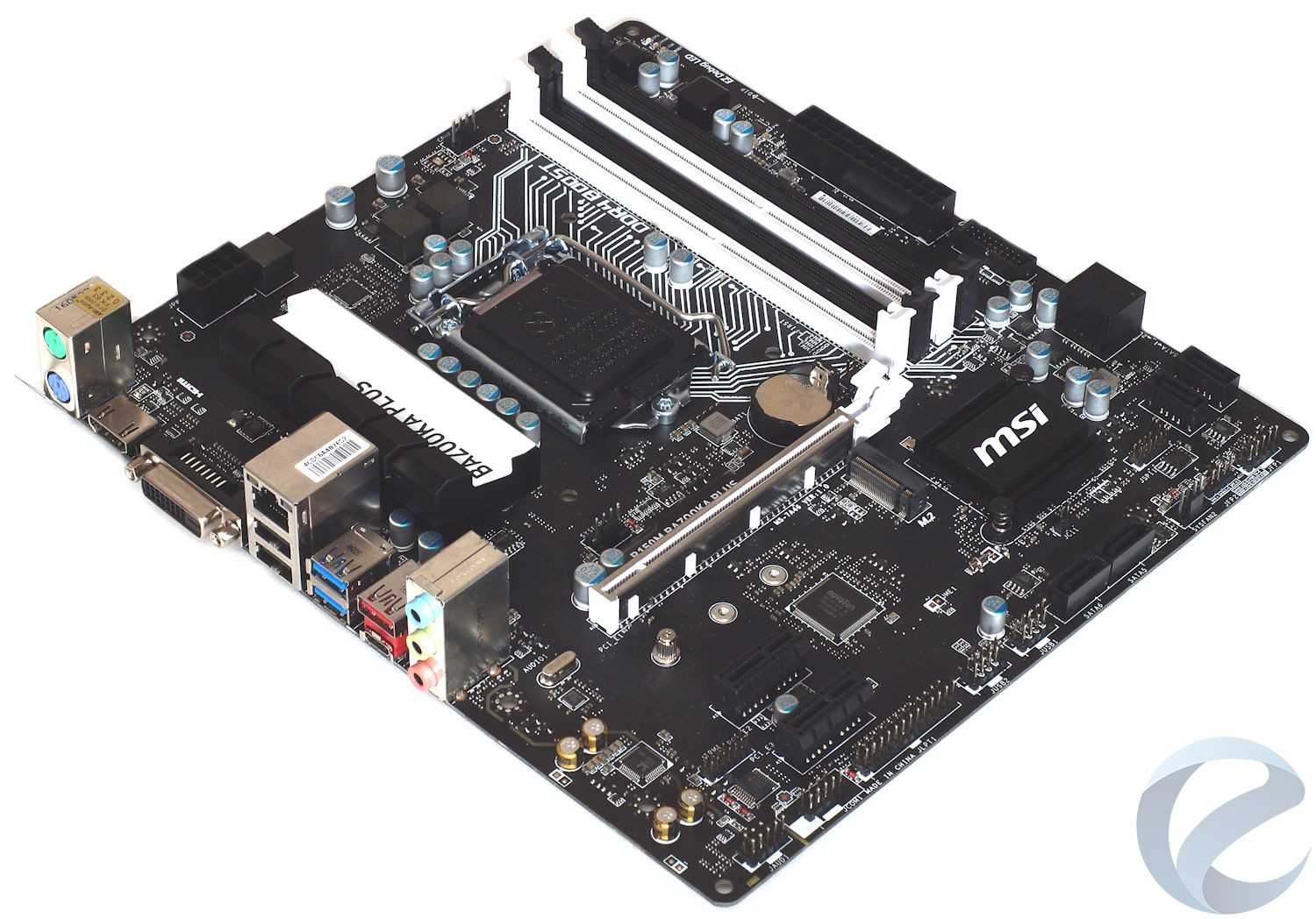

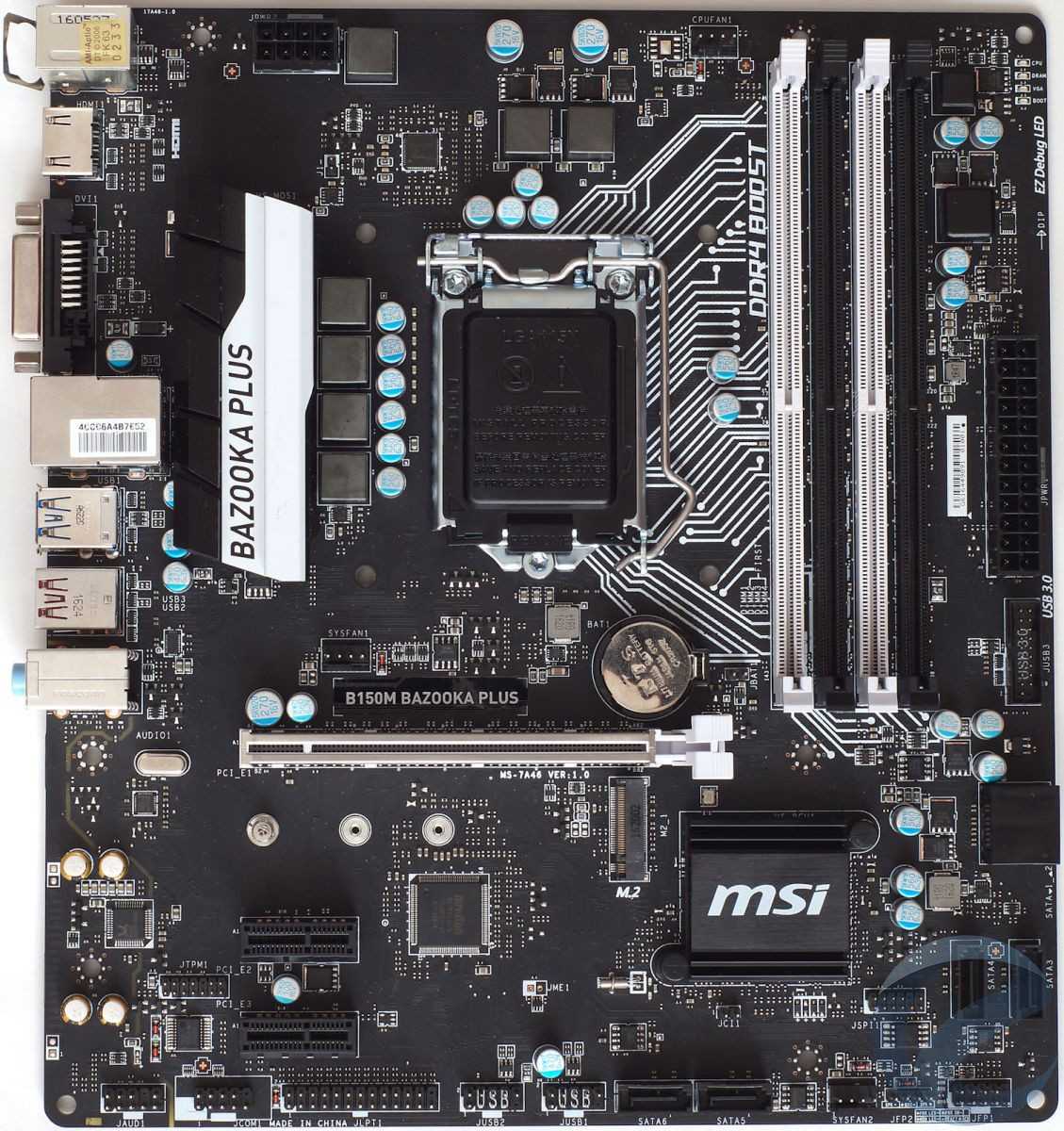

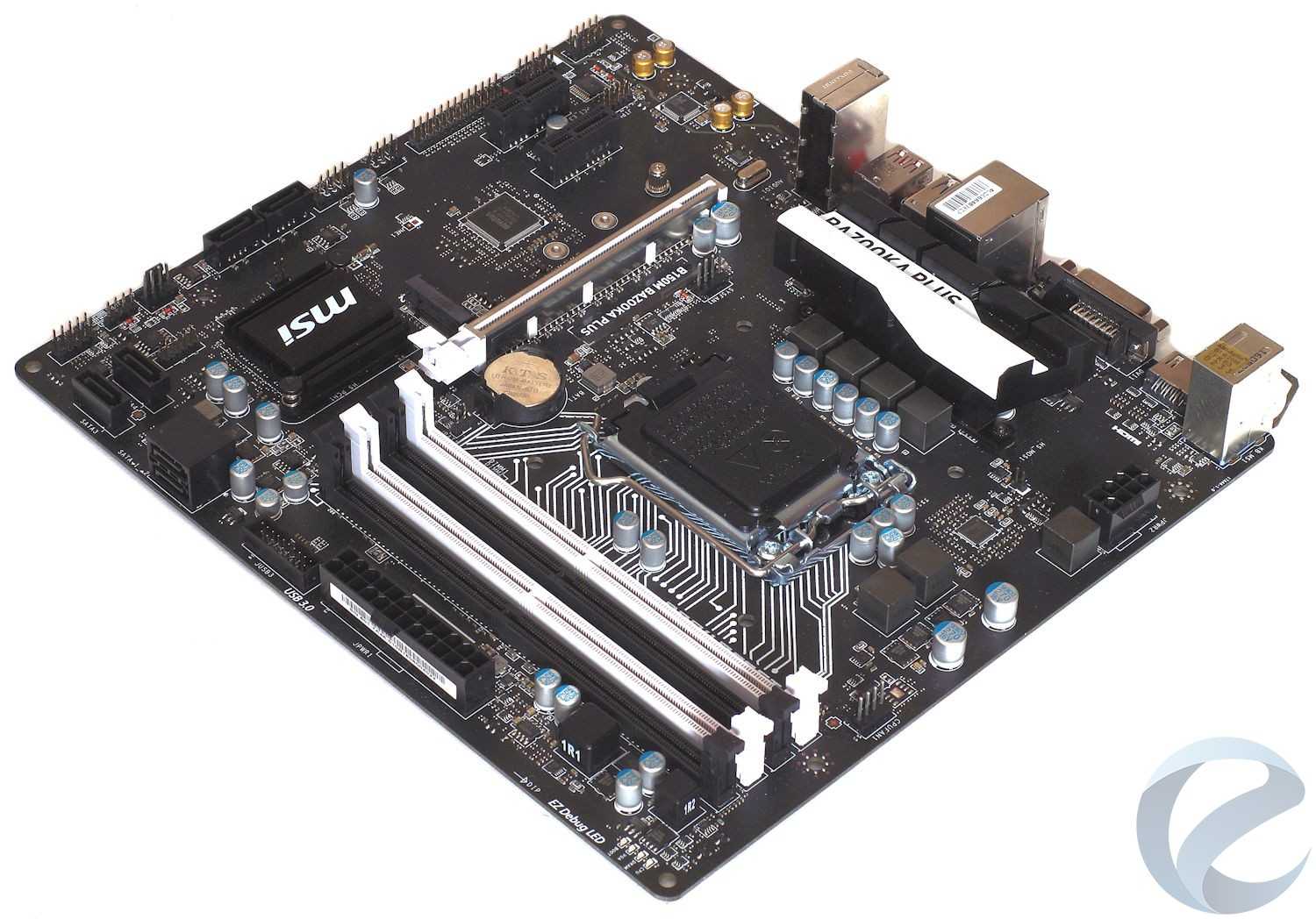

Несмотря на привычную компоновку, материнская плата MSI B150M BAZOOKA PLUS выделяется своим контрастным черно-белым внешним видом, который вполне способен приглянуться пользователям, желающим получить плату с оригинальным дизайном, ведь она обладает LED подсветкой (GAMING DNA), что больше является прерогативой топовых моделей. Производитель гарантирует высокое качество за счет применения компонент уровня Military Class 4 и «сертификации для гейминга» (непрерывное 24-х часовое тестирование игроками), хотя функционал платы отличается от топовых решений.

Форм-фактор mATX предопределил относительно небольшие размеры 24,4 см х 22 см. Из-за меньшей ширины (22 см) правый край будет провисать, а значит, при подключении кабелей и установке памяти его придется придерживать. Разъемов для подключения 4-пин вентиляторов у платы немного – всего 3 шт (один процессорный над сокетом, системный ниже сокета и еще один системный внизу справа). Обратная сторона вроде бы обычная, но не совсем.

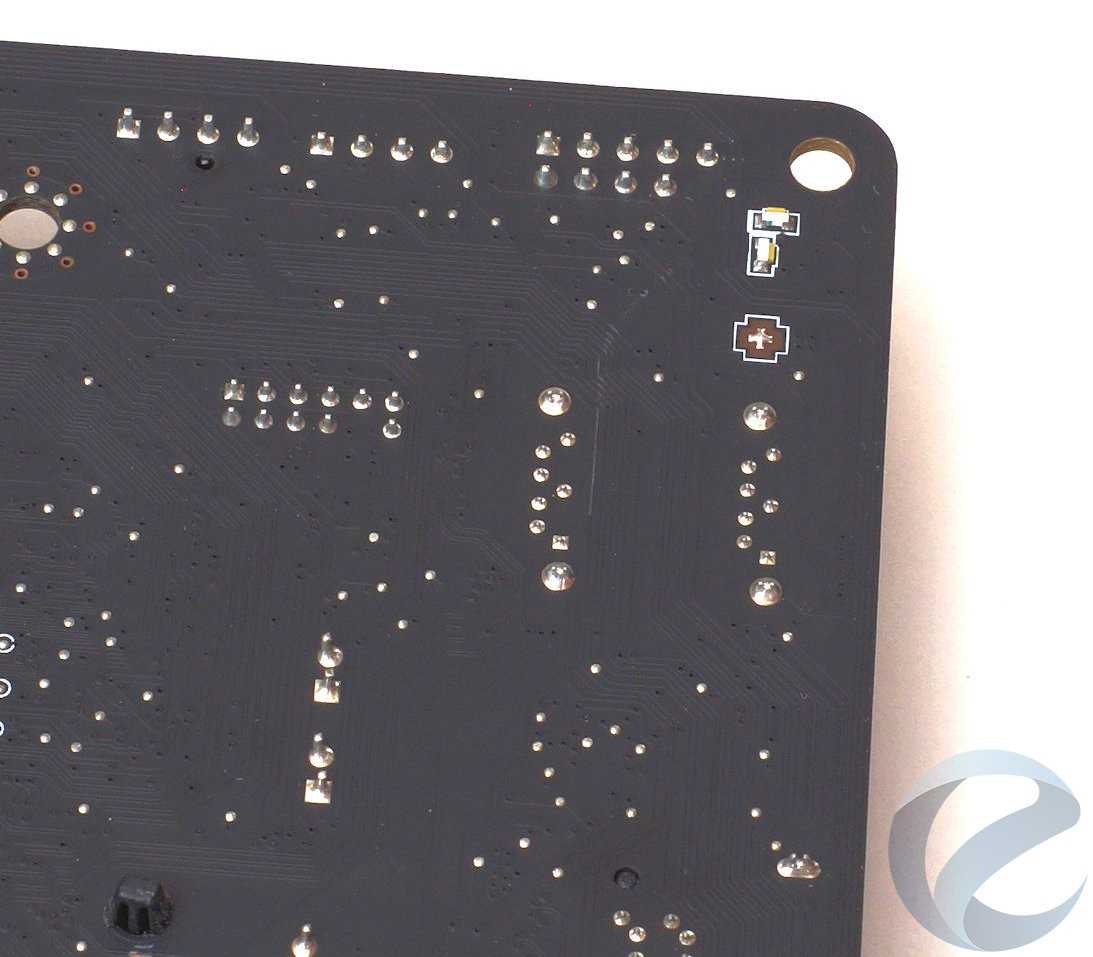

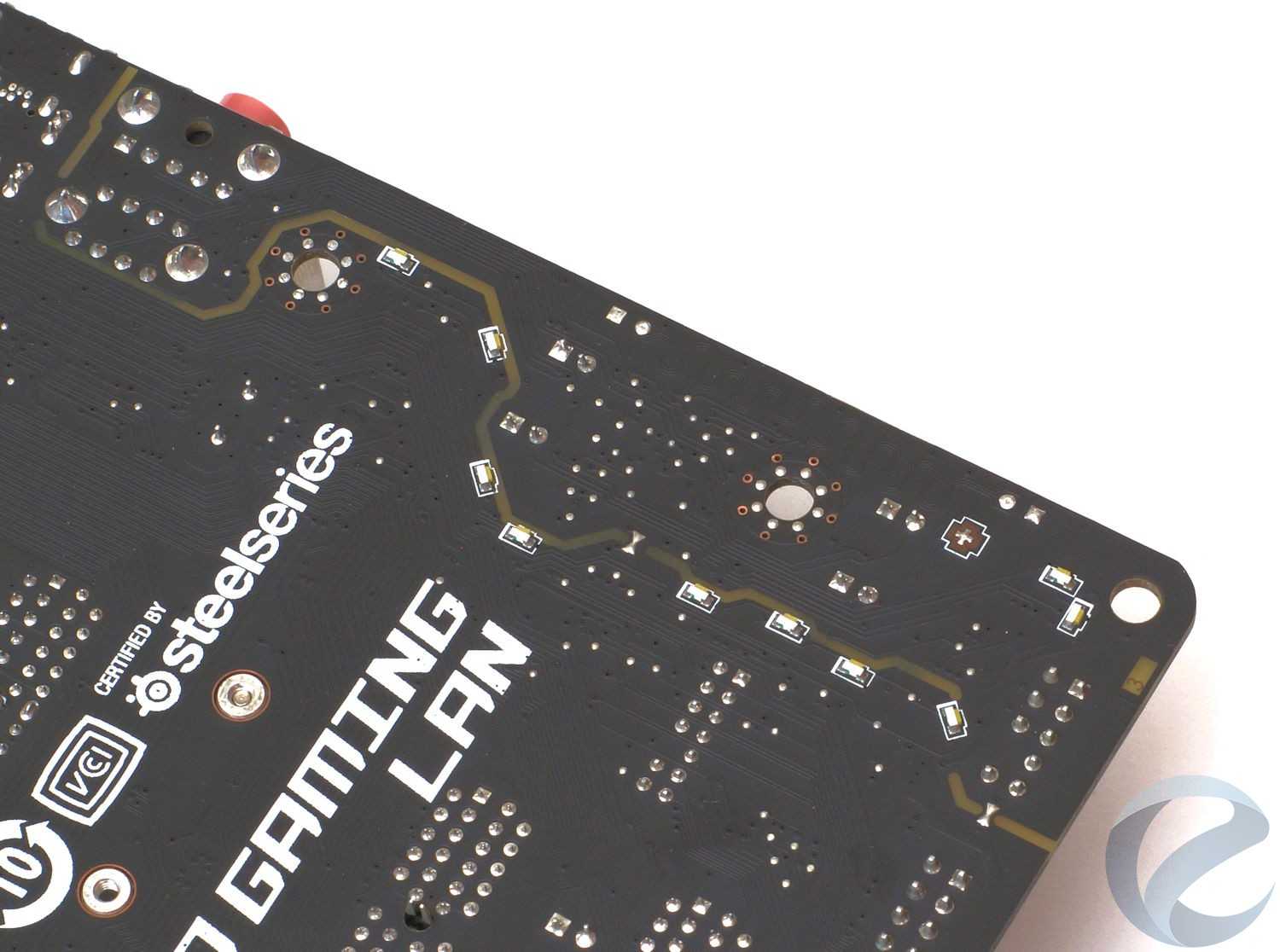

По углам и границе отдельной звуковой части Audio Boost размещены белые светодиоды, призванные обеспечить эффектную подсветку платы в корпусе.

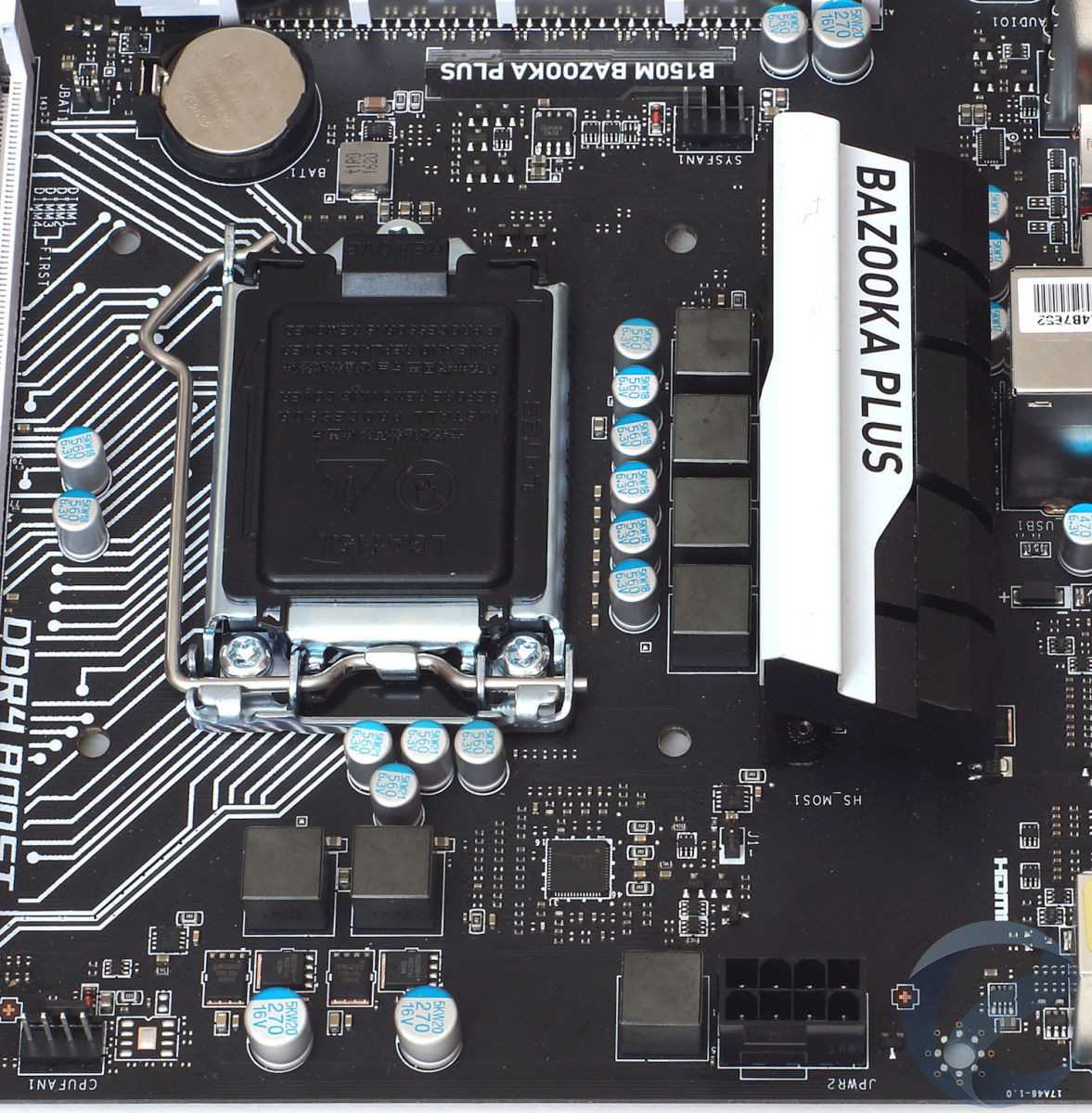

Для обеспечения лучшего температурного режима платы при длительной эксплуатации (игровом применении) силовая часть системы питания оснащена приличным компактным радиатором. За питание по шине +12 В отвечает 8-пин разъем, расположенный ближе к верхней части.

Положительный момент – это применение винтового крепления радиатора. В процессе работы радиатор едва нагревается.

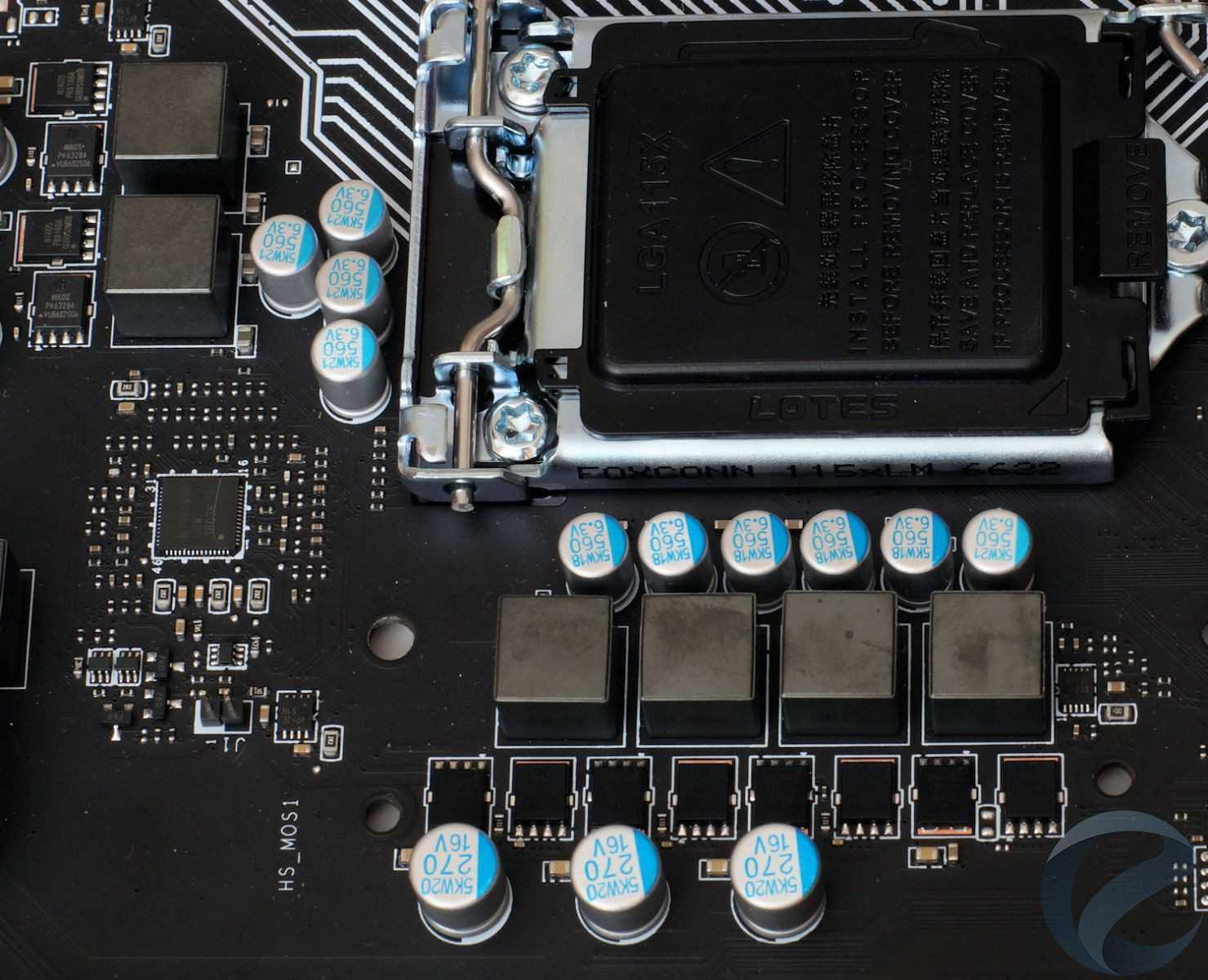

В системе питания только 3фазы приходятся на питание ядер процессора. Управляет работой фаз PWM-контроллер Richtek RT3606BC. В каждой из фаз применена пара мосфетов Nikos PK632BA и PK616BA.

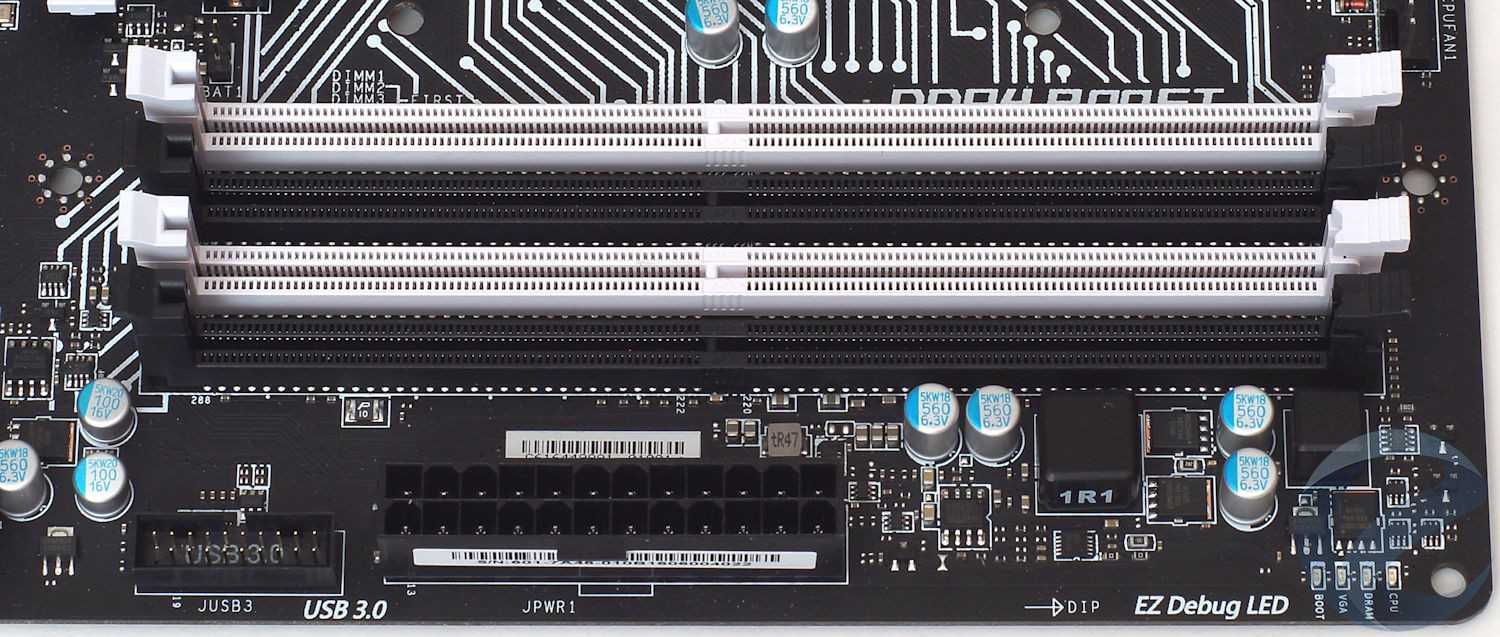

Производитель не стал «экономить» и реализовал 4 слота под оперативную память DDR4-2133, позволяя получить максимальный объем памяти, равный 64 Гбайт. Вместо POST-индикации в верхнем углу платы разместились светодиоды EZ Debug LED, показывающие текущее прохождение тестирования при загрузке. Ниже 24-пин разъема питания EATX находится 19-пин колодка порта USB 3.0.

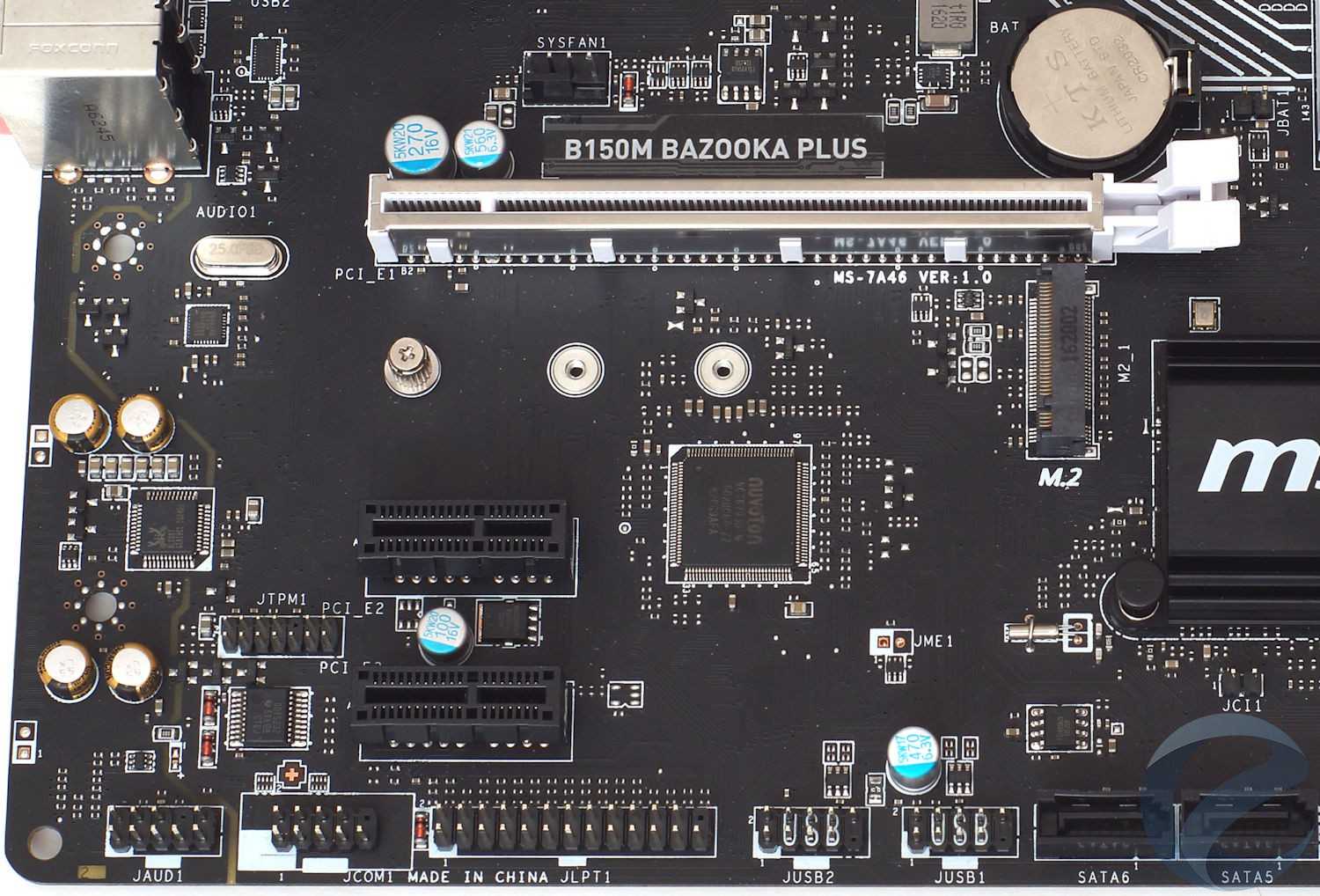

На плате находятся только 3 слота PCI-E, один из которых — PCI-E x16 3.0 с металлической рамкой (технология Steel Armor) для повышенной надежности, два оставшихся – PCI-E x1. Слот PCI-E x16 расположен, на наш взгляд, не в самом удачном месте – вверху, поэтому уже сразу можно сказать, что установка широкого кулера и дискретной видеокарты будет невозможна (придется выбирать).

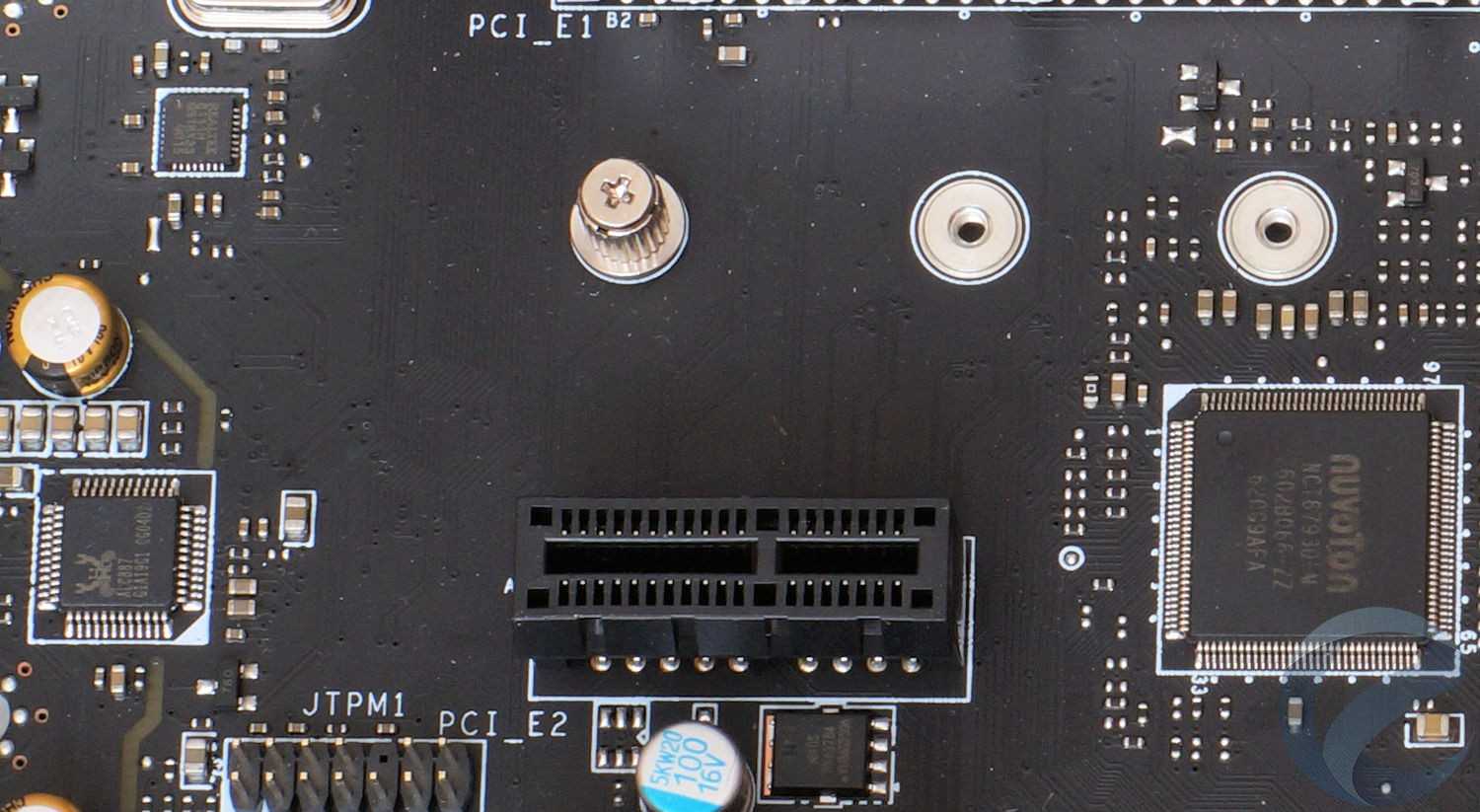

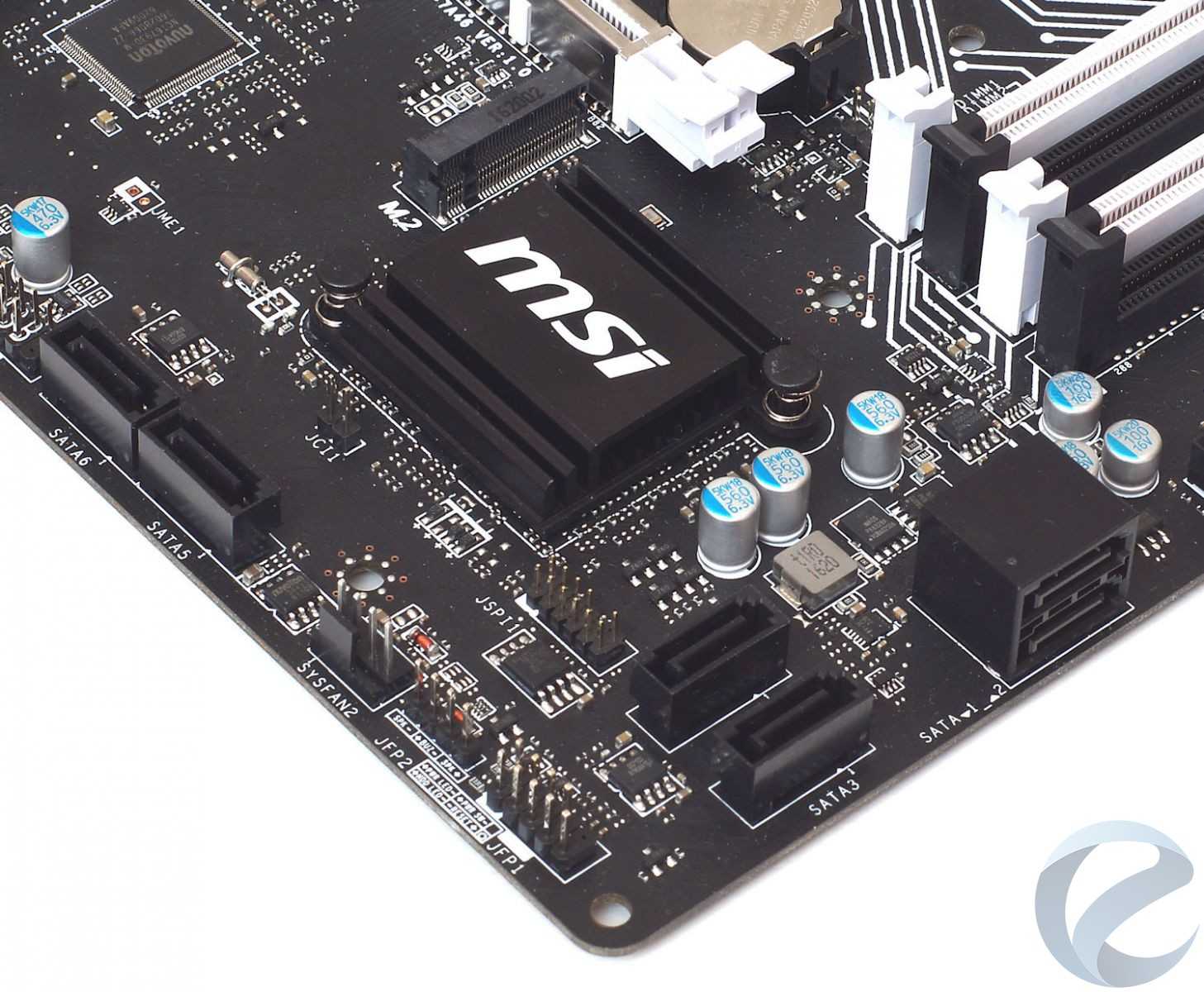

Еще нашлось место для слота M.2 (ключ M) типоразмера 2242/2260/2280, который может работая задействовать линии PCIe 3.0 x4 или работать в режиме SATA (в этом случае один из портов SATA будет недоступен). Большая часть интерфейсов платы реализована за счет возможностей чипсета Intel B150, который накрыт небольшим радиатором – имеются две колодки USB 2.0 на 4-е порта, разъемы 6 x SATA. Остальное находится на задней панели ввода-вывода.

Все «дополнительные» контроллеры установлены в центральной части платы (между слотами PCI-E): звуковой 7.1 HD-кодек Realtek ALC887, 10/100/1000 Мбит/сек сетевой кодек Realtek 8111H и контроллер ввода-вывода/системного мониторинга Nuvoton NCT6793D-M (обеспечивает работу портов PS2, COM и LPT, колодки которых имеются на плате).

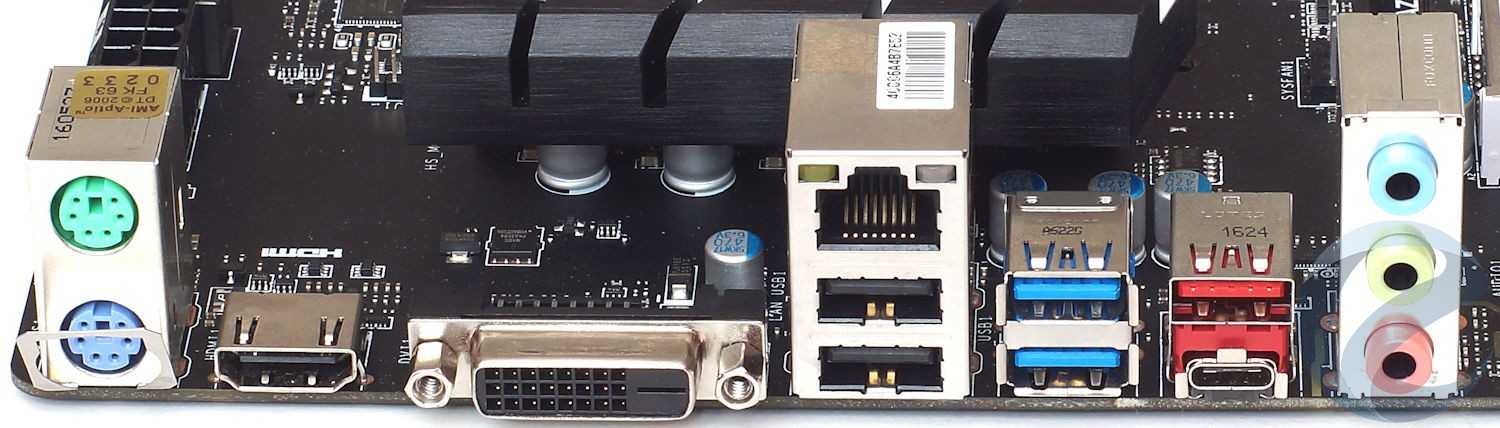

Задняя панель ввода-вывода содержит практически стандартные разъемы:

1 x порт PS/2 клавиатуры;
1 x порт PS/2 мыши;
1 x HDMI;
1 x DVI-D;
1 x LAN (RJ45);
2 x USB 2.0;
3 x USB 3.1 Gen1;
1 x USB 3.1 Gen1 Type-C;
3 x звуковых разъема.

Заявленные порты USB 3.1 Gen1 – это маркетинговый ход, так как по факту они являются портами USB 3.0 с пропускной способностью 5 Гбит/сек.

Для экономии производитель MSI решил отказаться от реализации видеопортов VGA и DisplayPort, хотя свободного места на панели достаточно.

Заключение

Что же представляет из себя материнская плата MSI B150M BAZOOKA PLUS? С ценой на уровне 5100-5400 рублей, находящейся на уровне других плат, основанных на чипсете Intel B150, она выделяется наличием элементов, которые можно встретить в топовых материнских платах MSI. В ней реализована белая подсветка (углы платы и область звуковой части), имеется индикация EZ Debug LED, металлизированный слот PCI-E x16 (технология Steel Armor), высокоскоростной интерфейс M.2 (до 32 Гбит/сек), порт USB 3.1 Gen1 тип C. Система питания платы имеет радиатор, что положительно сказывается на температурном режиме при длительной эксплуатации.

Стоит напомнить, что плата имеет ограничения, связанные с чипсетомIntel B150. Она работает с памятьюDDR4 не выше 2133 МГц (максимальная частота), а значит производительность будет несколько ниже систем, где установлена высокочастотная память (например платы на чипсете Intel Z170).

Слабой стороной платы MSI B150M BAZOOKA PLUS является неудачное, на наш взгляд, размещение слота PCI-E x16, не позволяющее устанавливать широкие кулеры (они перекрывают слот), и практически полное отсутствие возможностей разгона – нельзя изменять напряжение питания ядер процессора, у процессоров с разблокированным множителем нельзя выставить множитель выше, чем это заложено в Turbo Boost.

Но будем откровенны, далеко не всем пользователям нужна функция разгона

Куда более важно хорошее качество изготовления, функционал, а этого у платы не отнять. В итоге, входя в серию MSI Arsenal GAMING, не зря плата MSI B150M BAZOOKA PLUS позиционируется как бюджетное решение для сборки игровой системы на сокете Intel LGA1151
