Результаты тестирования
Процессоры со встроенной графикой APU стали наиболее востребованы в бюджетном сегменте благодаря возможности построения недорогого ПК без необходимости приобретения отдельной видеокарты, если ваши задачи не требуют времяпровождения в играх последнего поколения на максимальных настройка графики.
Однако компания AMD с анонсом процессоров серии Ryzen приятно «оживила» мир настольных ПК семейством APU моделями Ryzen 3 2200G и Ryzen 5 2400G (обновленные решения Ryzen 3 3200G и Ryzen 5 3400G с улучшенными характеристиками соответственно), которые получили встроенные видеоускорители Vega 8 и Vega 11 с уровнем производительности видеокарт Low-сегмента, достаточных для запуска «стареньких» игр или даже современных проектов с низкими настройками.
Именно поэтому премиальный корпус InWin Chopin станет отличным пристанищем топового на текущий момент процессора Ryzen 5 3400G со встроенной графикой Vega 11, который справляется даже с игрой «Ведьмак 3: Дикая Охота» в разрешении 1920х1080 с низкими параметрами при среднем значении кадров в секунду 30-36, не говоря уже о любимых проектах прошлого.
Для демонстрации возможностей корпуса InWin Chopin в качестве других нагрузочных бенчмарков выступает тест устойчивости 3DMark Fire Strike, пакет LinX 0.7.0 и интернет-серфинг. Наиболее высокие результаты заносились в графики.
InWin Chopin является корпусом замкнутого цикла: собственная система охлаждения отсутствует, вентиляторов на вдув-выдув не предусмотрено, поэтому данная задача по обеспечению притока свежего воздуха возлагается исключительно на процессорный кулер. Но производитель превратил недостаток ограниченного пространства в один из плюсов кейса. Из-за близкого расположения перфорированной сетки процессорный кулер сам обеспечивает себя прохладным воздухом, давление внутри корпуса возрастает и теплый воздух выходит через множественную перфорацию. Недостаток один: внутренние компоненты заметнее прогреваются, хотя по результатам тестирования разница температур ниже, нежели прогнозировалась — наиболее подвержен сам блок питания. При наиболее интенсивных нагрузках верхняя панель InWin Chopin становится горячей, а декоративная алюминиевая панель выступает своеобразным пассивным радиатором.
InWin Chopin оборудован блоком питания InWin IP-AD150A7-2 мощностью 150 Вт с сертификатом 80 Plus Bronze. В ходе тестирования системы на базе процессора AMD Ryzen 5 3400G потребление всего стенда без учета монитора составляет ~50 — 80 Вт, игровая нагрузка поднимает уровень до 110 Вт, пиковая — до 130 Вт. Блок питания с легкостью выдержал испытания.
В Сети можно встретить замечания к штатному вентилятору блока питания, который своевольно активируется и может шуметь даже в простое. Сложно сказать, какая ревизия попала к нам на тестирование, но в нашем случае система работала корректно и замечаний выявлено не было. Мы постарались максимально точно выявить границы нагрузки и работу вентилятора 40 мм, получив следующие характеристики: при низкой мощности система охлаждения работает в пассиве, при отметке >80 Вт он плавно включается и выходит на полную скорость при 140-150 Вт. Уровень шума ниже среднего, комфортный для продолжительной работы, источник шума — перфорация на дне корпуса. При уменьшении нагрузки вентилятор также плавно понижает скорость вращения. В целом, блок питания очень понравился.
С кое-какой опаской, но была произведена повышенная нагрузка OverLOAD на блок питания InWin IP-AD150A7-2 путем небольшого разгона процессора до 4000 МГц при напряжении 1,42 В и SoC до 1,175 В, оперативной памяти — до 3600 МГц при напряжении 1,35 В. Средняя нагрузка возросла до 135-145 Вт, пиковая — до 165 Вт в тесте LinX 0.7.0. В данном режиме блок питания стабильно отработал 1 час при температуре крышки корпуса БП около 57*С, горячего воздуха из задней стенки — 45*С. После чего тест был остановлен во избежание возможных повреждений и снижения ресурса. Не будем забывать, что по спецификации по линии +12 В модель InWin IP-AD150A7-2 рассчитана на нагрузку только 141 Вт, поэтому в качестве блока питания сомневаться не приходится, но для полномасштабного разгона процессора его не стоит рекомендовать (пиковое потребление Ryzen 5 3400G в максимальном разгоне CPU и iGPU достигает 190-200 Вт).
Штатный блок питания

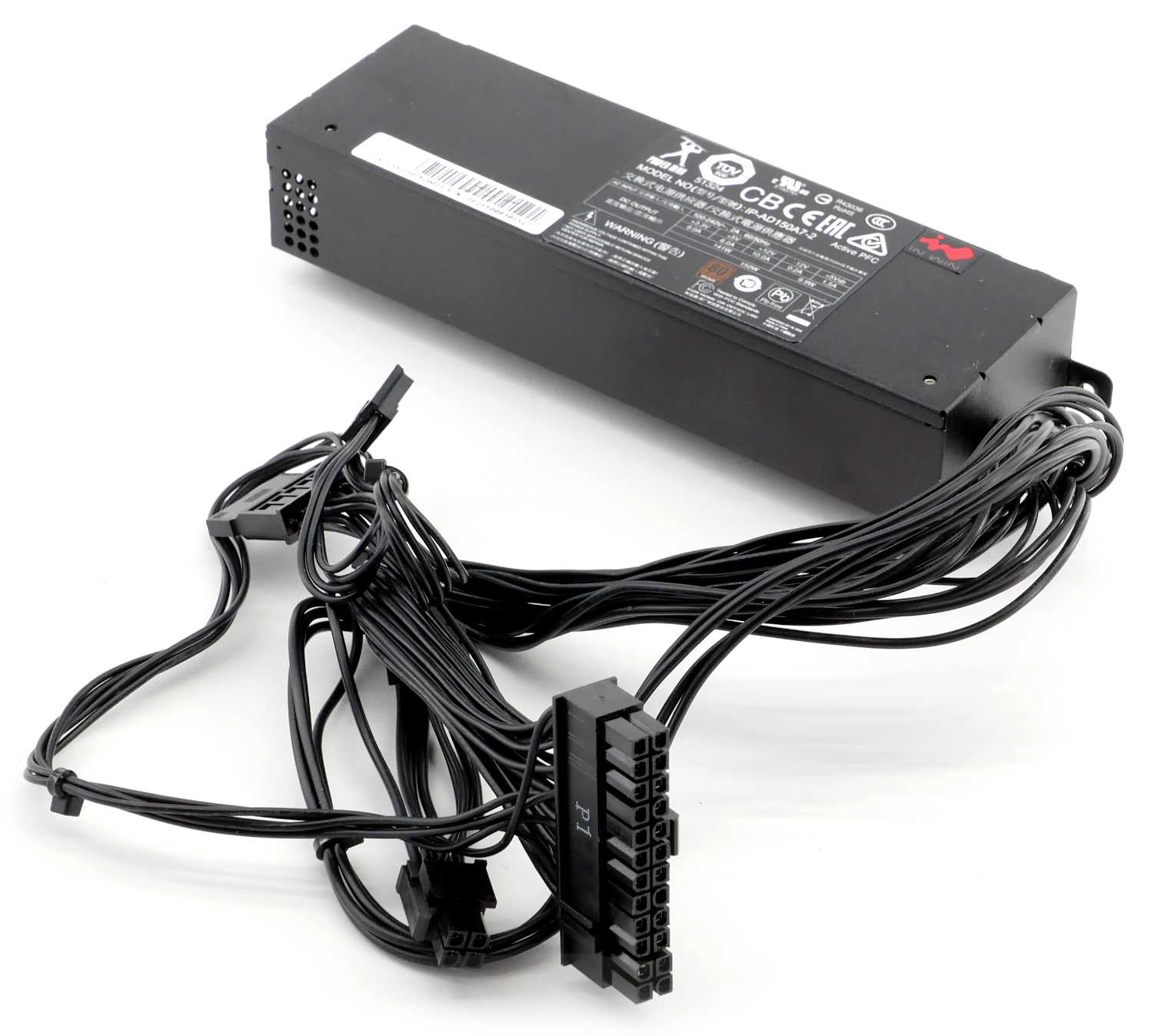

Шопен оснащен комплектным блоком питания InWin IP-AD150A7-2 мощностью 150 Вт и сертификатом 80 Plus Bronze, который ориентирован на нетребовательную сборку. Далее мы о ней поговорим.
Блок питания выполнен в нестандартном формате TFX с размерами 170 х 51 х 40 мм, что частично повторяет почти вдвое утонченный формат Flex.

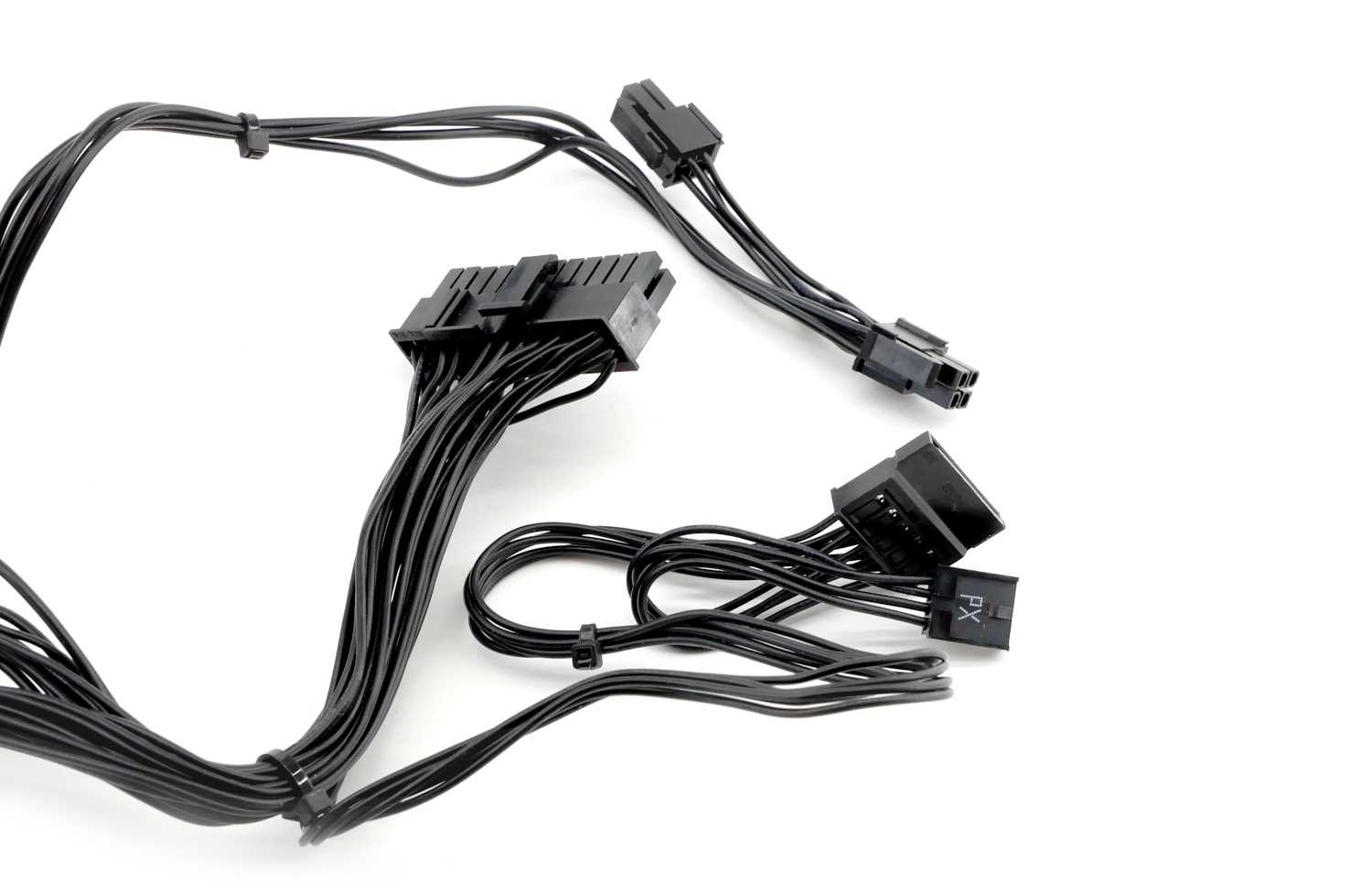

Кабели InWin IP-AD150A7-2 несъемные, длина достигает 300 мм. Доступны следующие коннекторы:
- Основной разъём питания 24 (20+4) pin: 1 шт;
- ATX 12В (4+4) pin: 1 шт;
- SATA: 1 шт (с переходником x2);
- FDD: 1 шт.

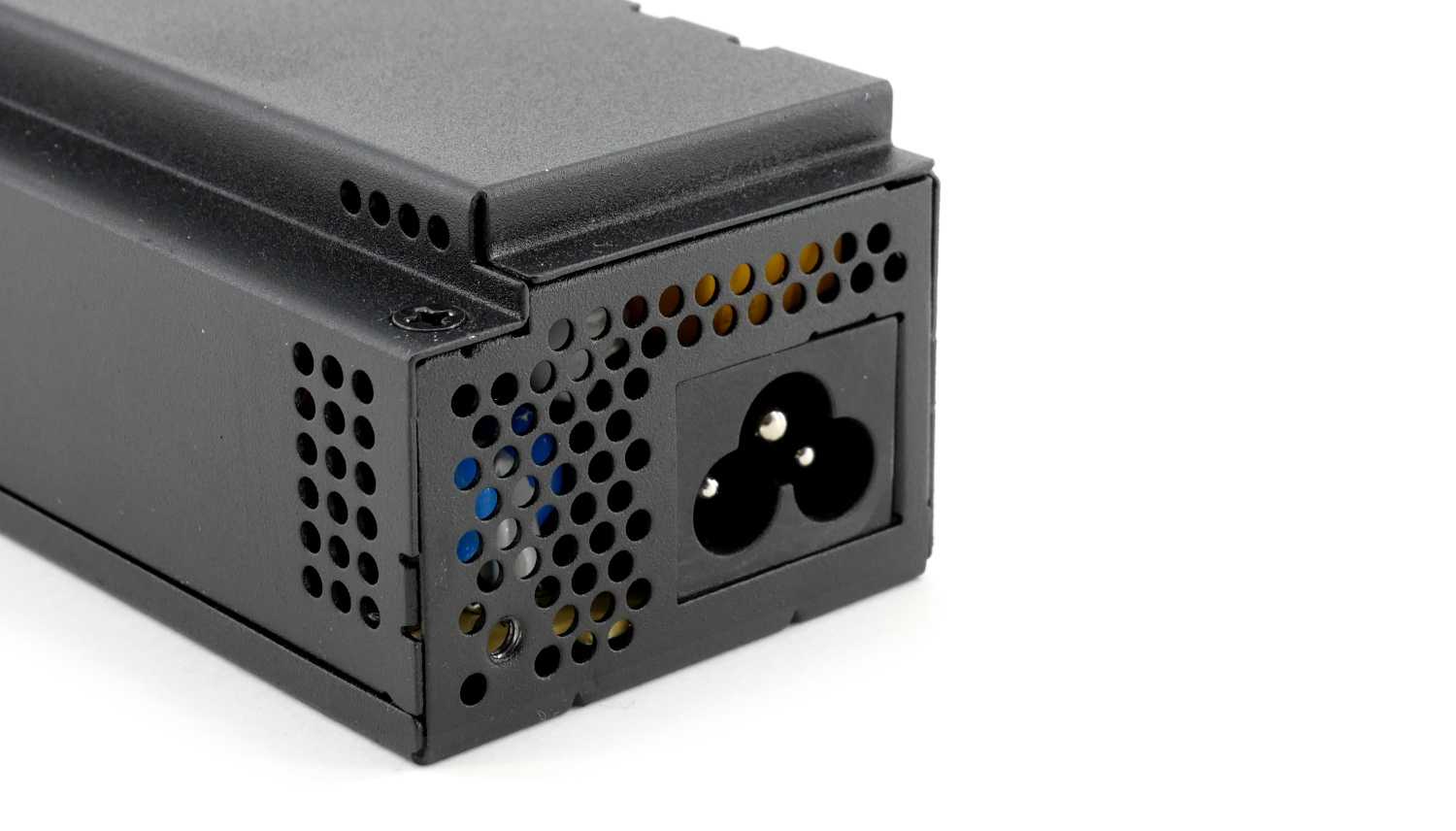

Задняя часть корпуса получила множественную перфорацию, кнопка включения отсутствует.

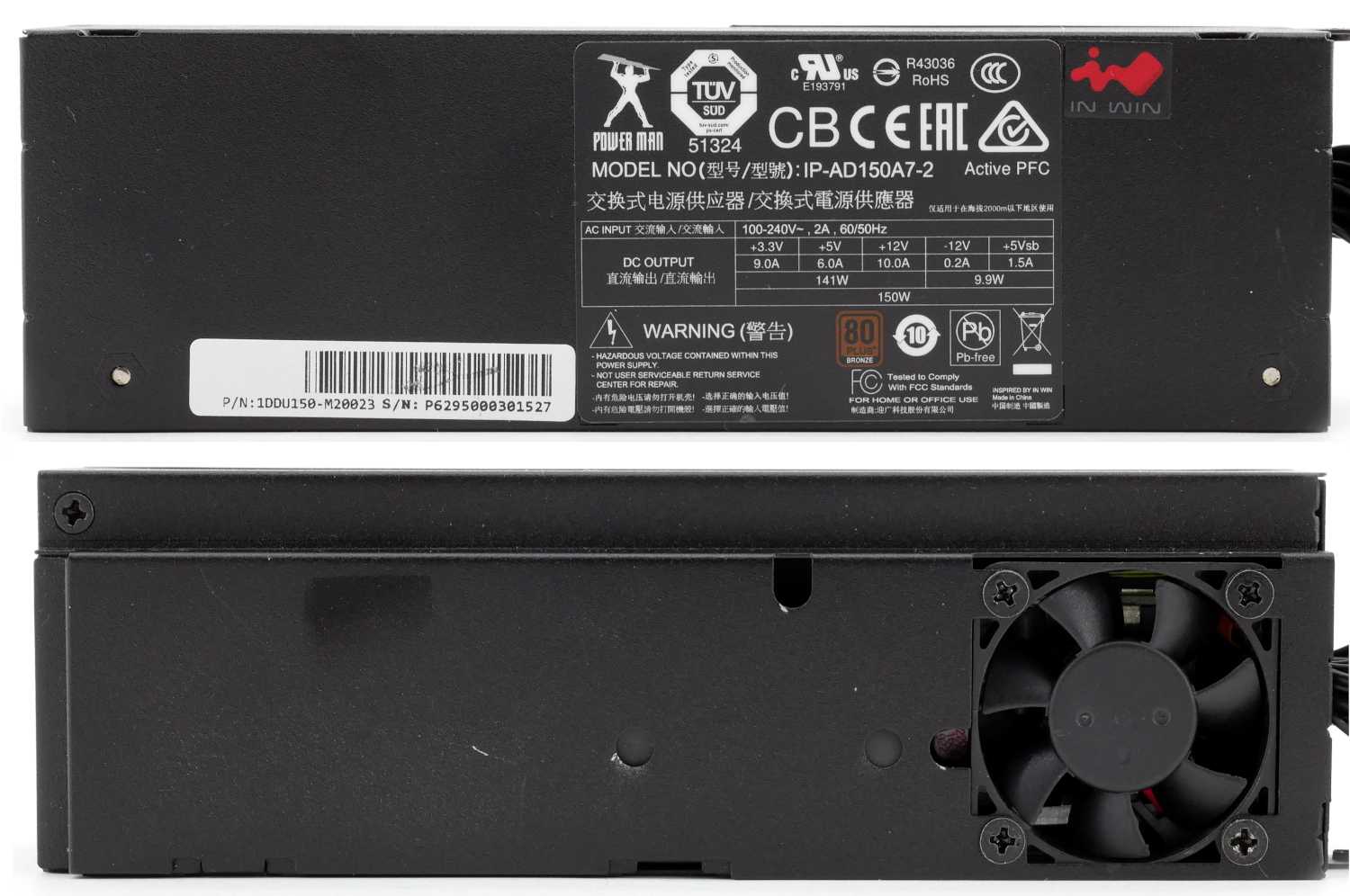

На верхней грани находится наклейка с нагрузочными характеристиками. По линии +12 В блок питания выдает 141 Вт.

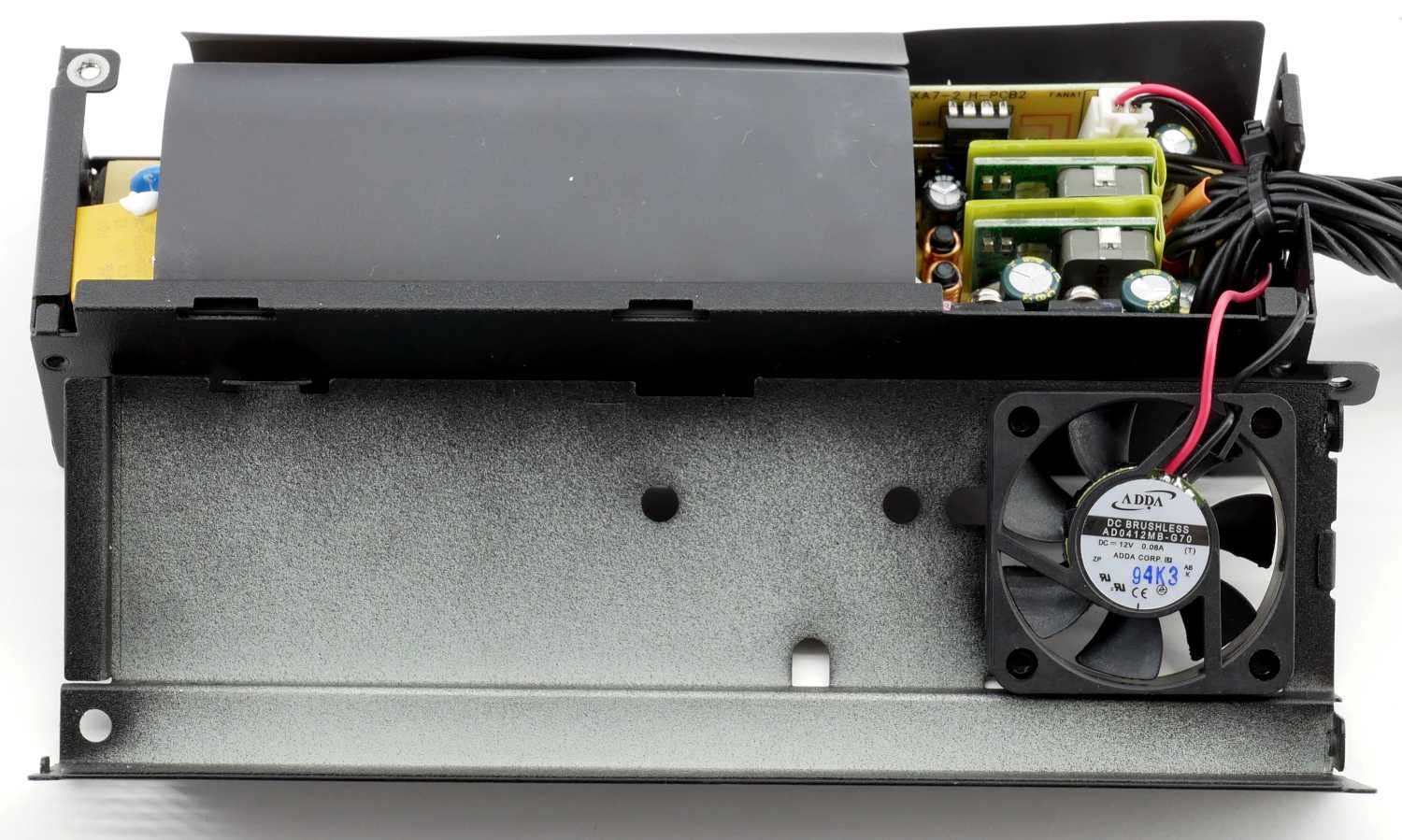

За активное охлаждение отвечает тонкий вентилятор типоразмера 40 мм, модель AD0412MB-G70 производства ADDA. Согласно найденной документации скорость вращения составляет 0 — 4800 об/мин, показатель CFM достигает 5.

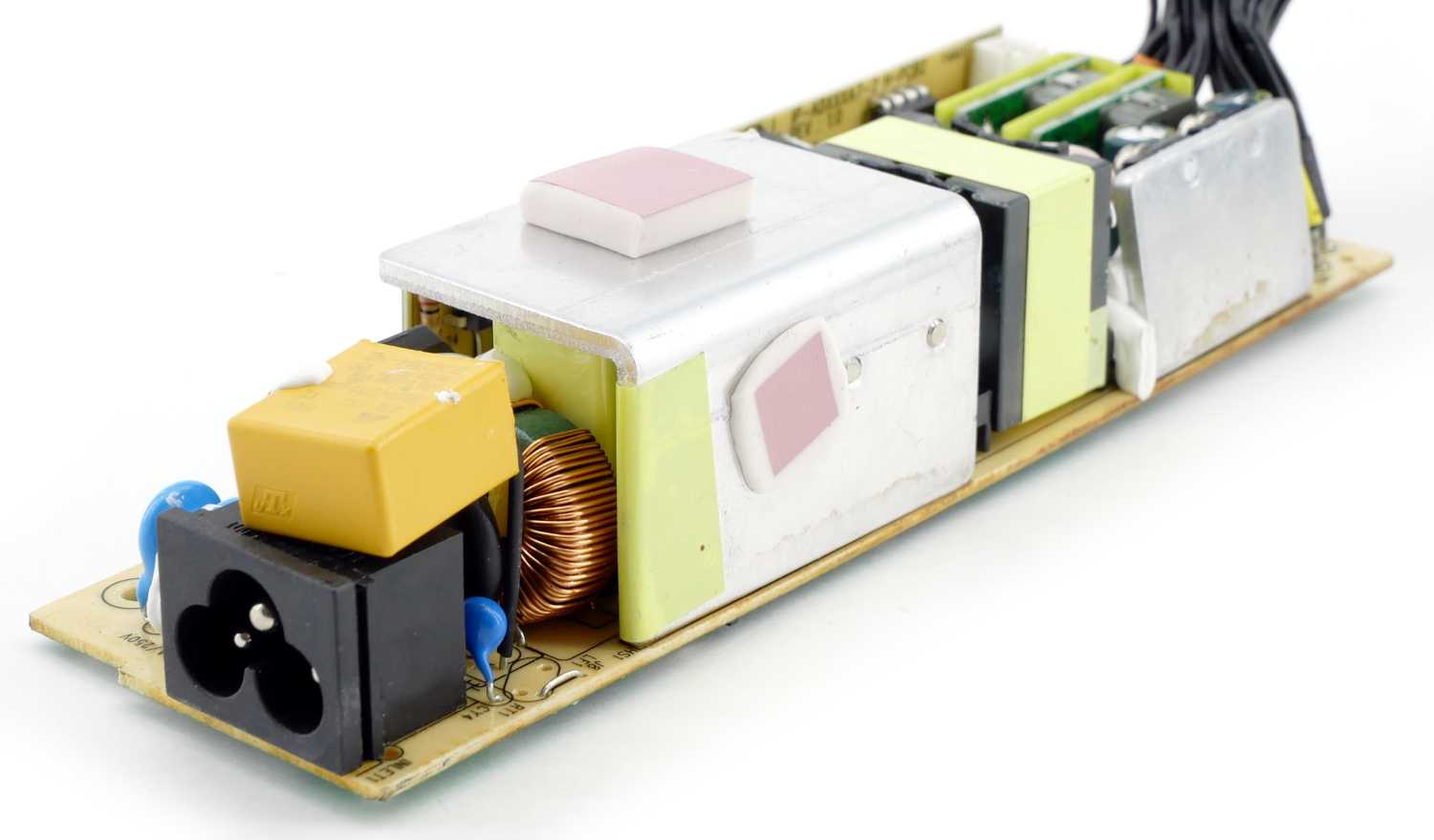

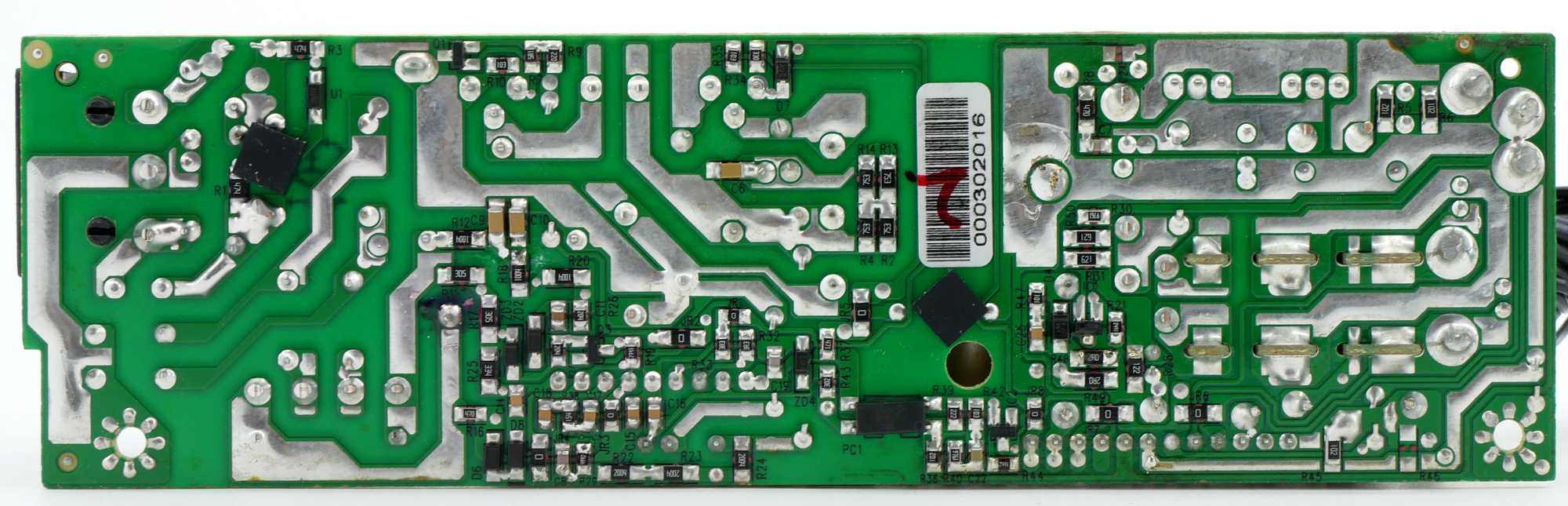

Мы будем первым изданием, которое не побоится показать внутреннее строение InWin IP-AD150A7-2.
К сожалению, из-за плотной компоновки считать маркировки многих элементов невозможно, поэтому проведем поверхностный анализ при детальном фотоотчете.

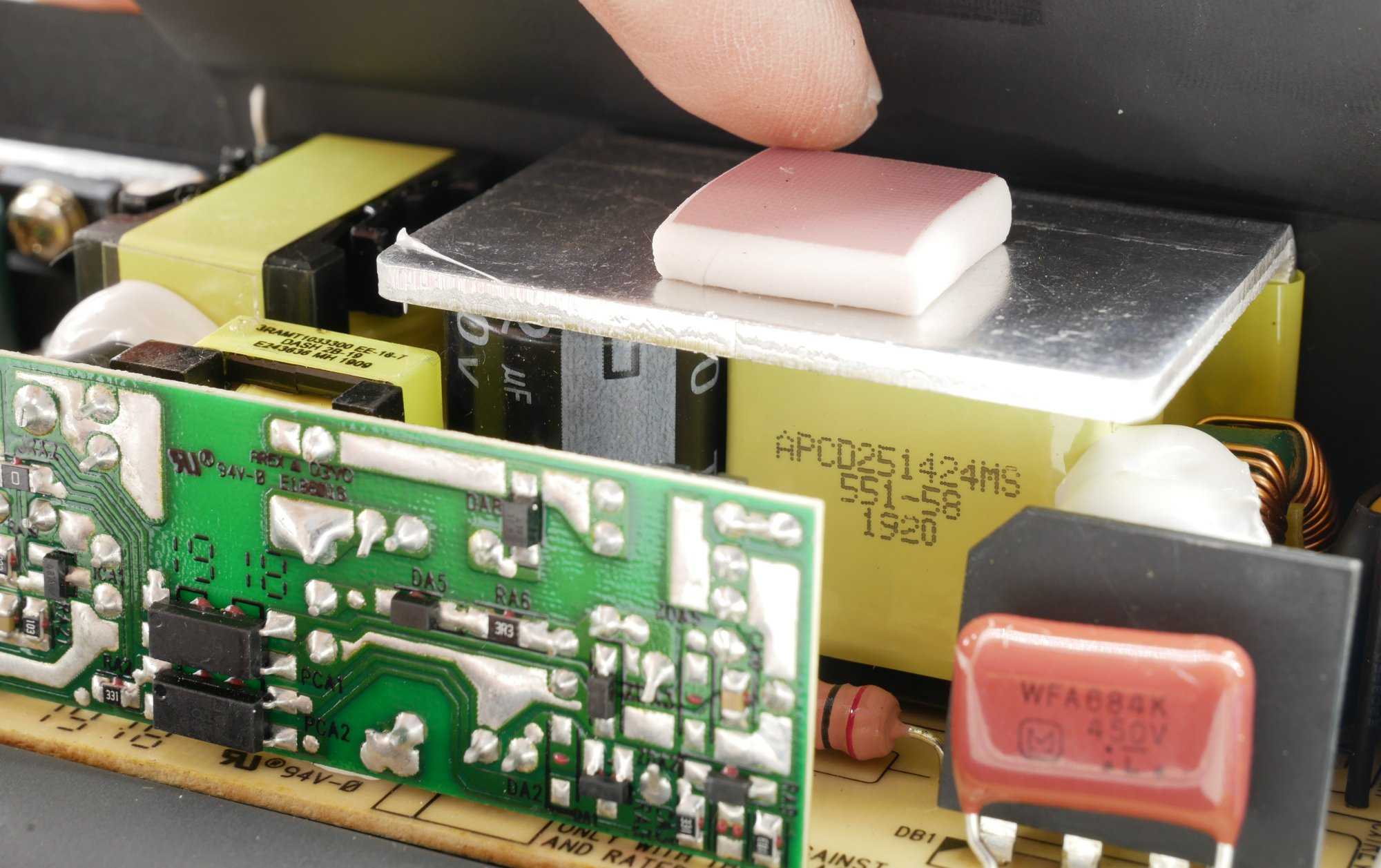

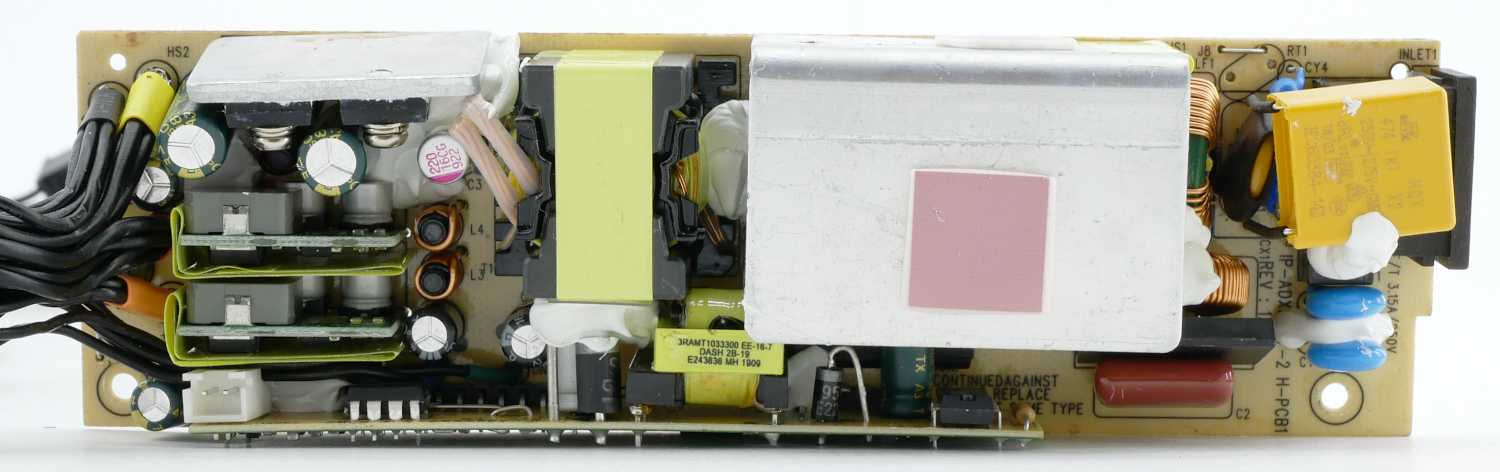

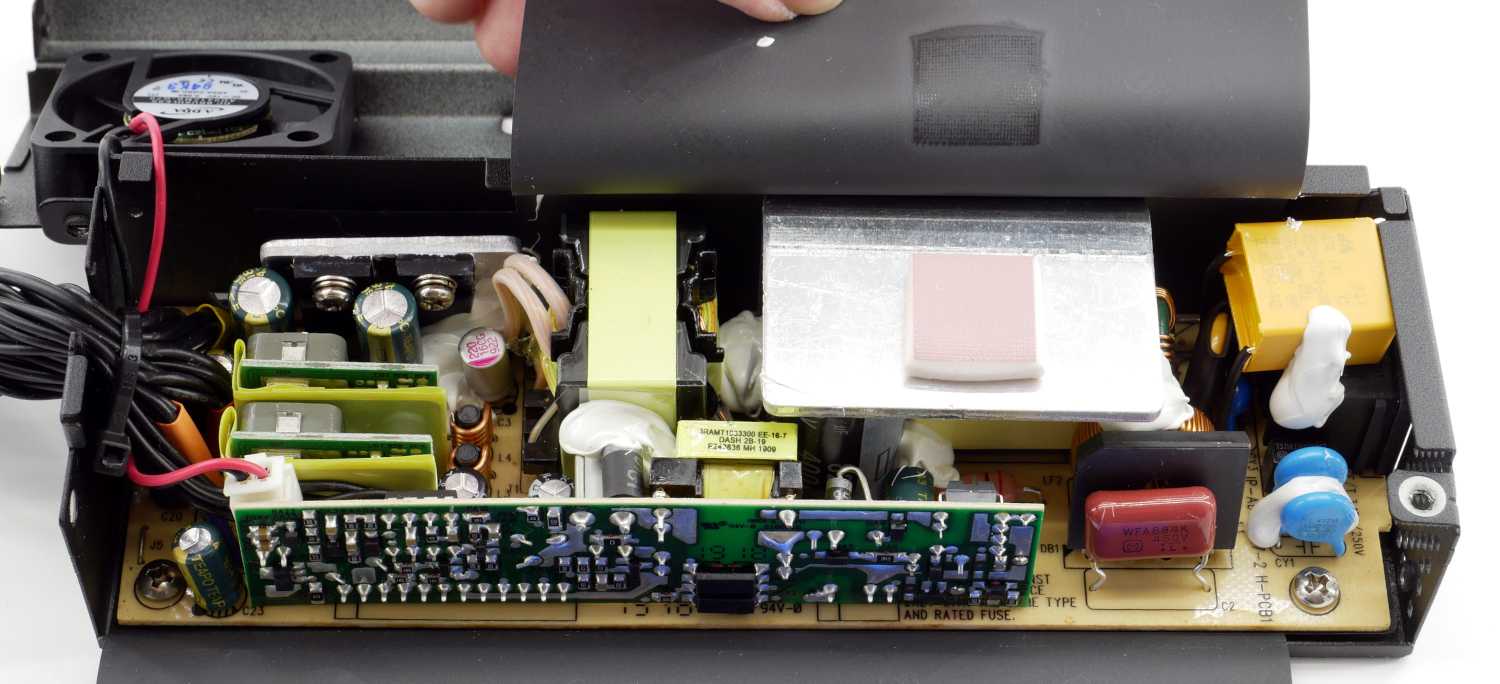

Внутри располагается небольшой радиатор с термопроводящим материалом и антистатической изоляцией.

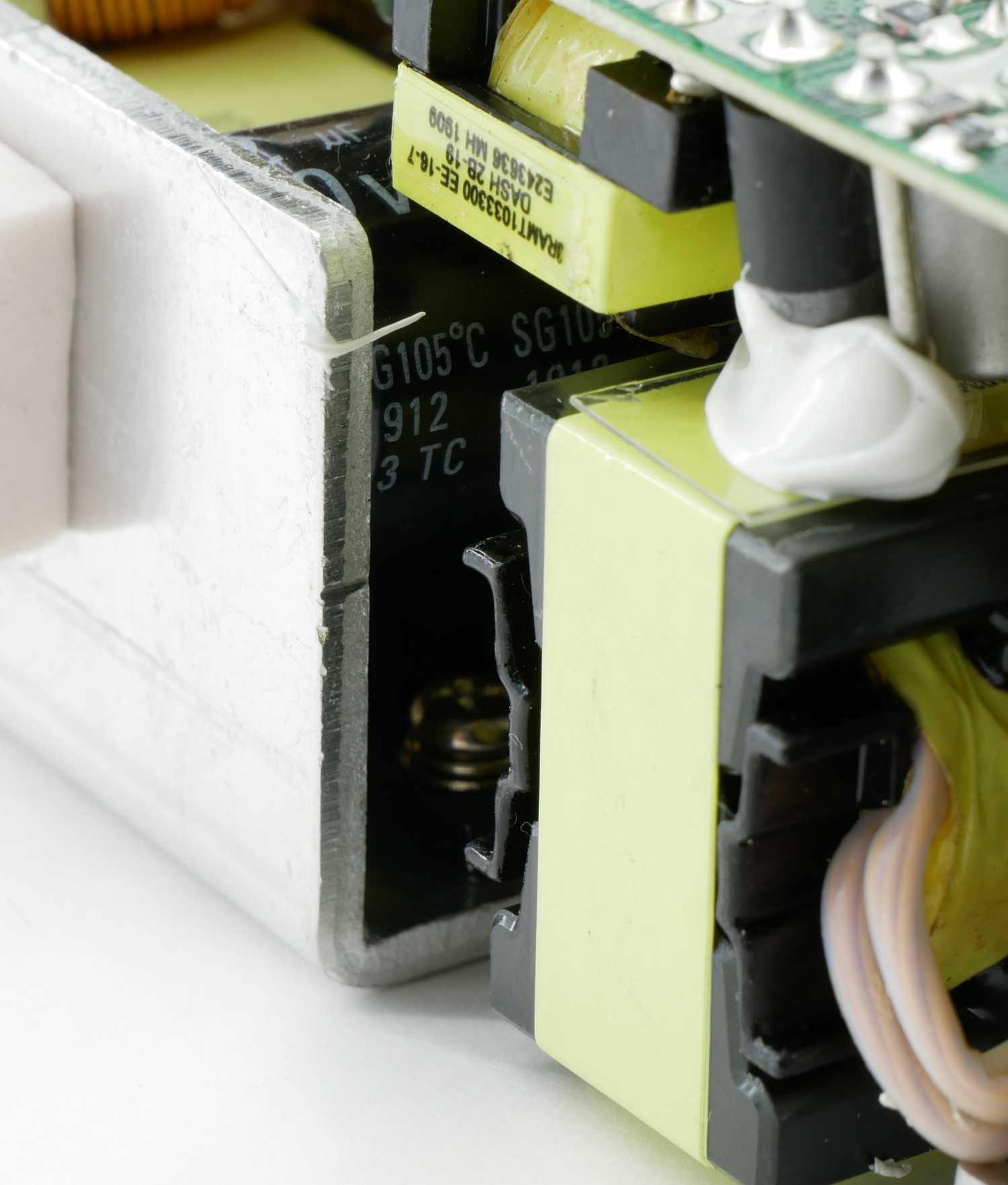

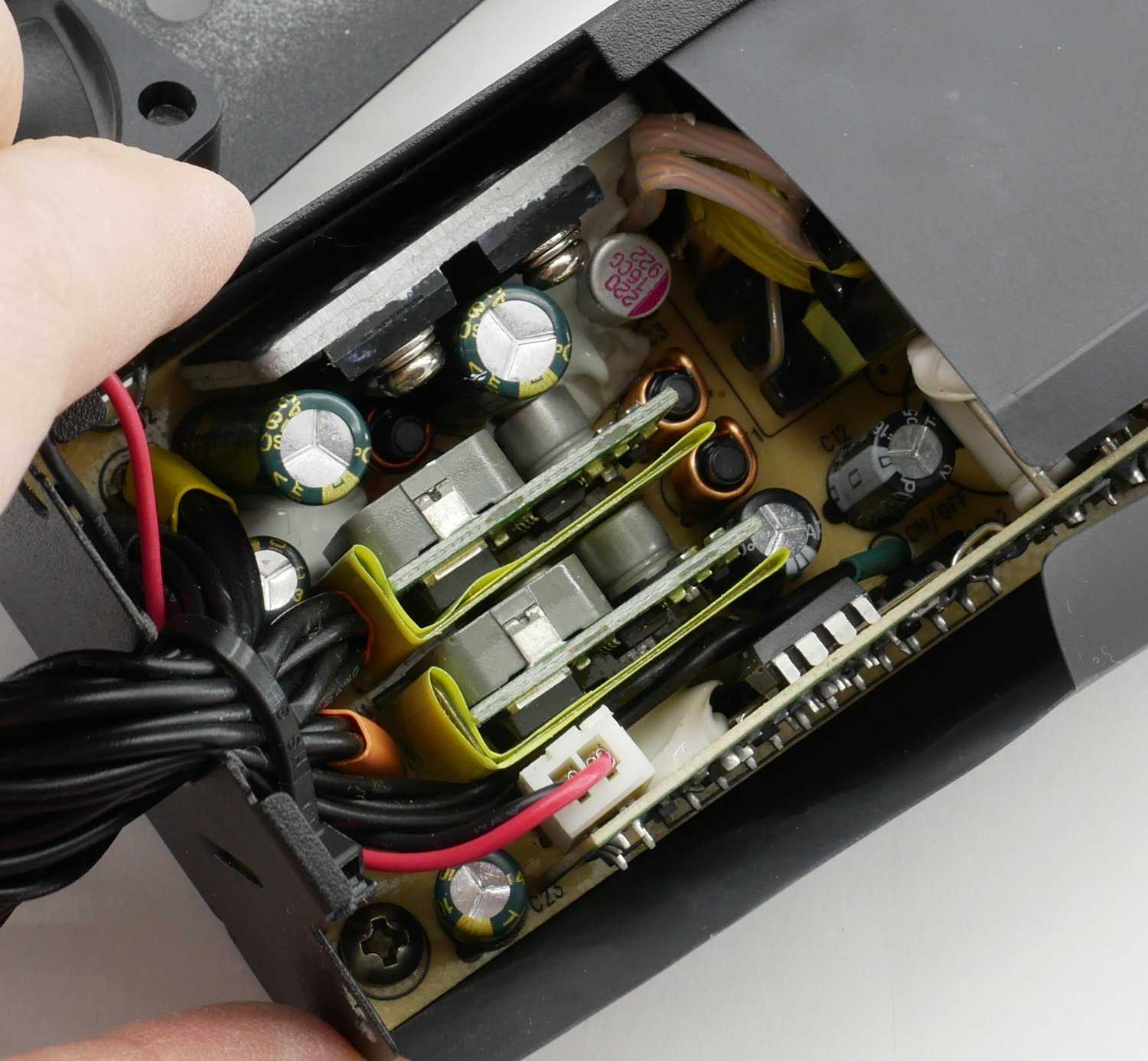

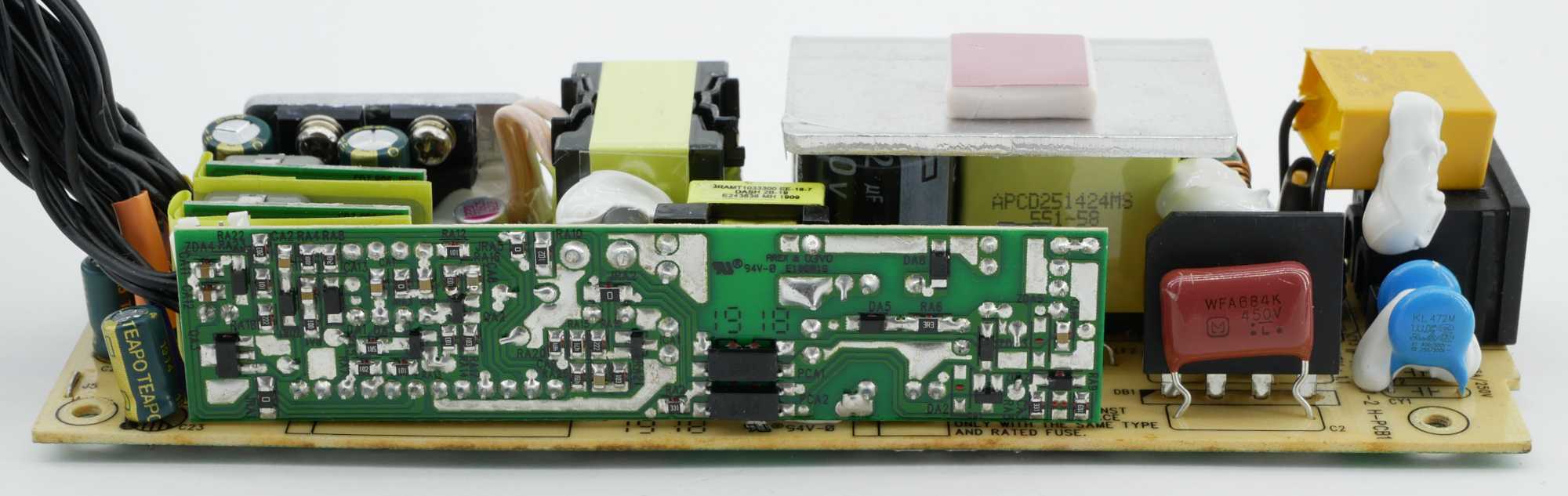

Из положительных сторон InWin IP-AD150A7-2 отметим наличие фильтра, варистора, основного конденсатора с допустимой рабочей температурой до 105*С. Используется синхронный выпрямитель с DC-DC преобразователями.
Отмечены и недостатки: не удалось установить тип преобразователя первичной цепи, производителя конденсатора (китайский или японский), слабый фильтр на выходе. Компоновка плотная при хорошем качестве сборки.
Lian Li PC-CK101L Black
Этот корпус в виде паровоза — настоящее произведение искусства. Модель может стать отличным «домом» для материнской платы стандарта Mini-ITX и подходящих для нее комплектующих. Кроме того, корпус от Lian Li оснащен электромотором, который способен приводить его в движение. Не хватает разве что полноценной железной дороги. В комплекте с корпусом идет предустановленный БП на 300 Ватт.
Средняя цена: 12 800 руб.
Thermaltake Armor A30i
Корпус от Thermaltake подойдет как для настольного компьютера, так и для создания медиацентра. Он позволяет пользователю установить материнские платы форматов mATX и Mini-ITX и до двух внутренних накопителей (3,5 дюйма). Система охлаждения CPU не должна превышать высоту в 9 см, поэтому будьте внимательны при выборе.
Средняя цена: 4900 руб.
SilverStone GD06B Black
Модель SilverStone GD06B предназначена для мультимедийных систем (HTPC). В корпусе много места и хорошая система охлаждения. Есть возможность горячей замены дисков, что особенно удобно, если ваша медиаколлекция хранится на нескольких HDD. Для переподключения не придется перезапускать ПК.
Средняя цена: 5900 руб.
Zalman Z11 Plus
Модель Z11 Plus показала отличное соотношение цены и качества. Корпус матовый и немаркий, выполнен в форм-факторе Midi Tower и подходит для установки материнских плат формата ATX. Новинка изготовлена из стали (отсюда и внушительный вес в 7,4 кг), а фронтальная и верхняя панели выполнены из пластика. Пять пластин верхней панели, расположенные над вентиляторами, препятствуют оседанию пыли внутри корпуса.
Средняя цена: 3500 руб.
in Win H Frame Mini
Дизайнерский корпус H-Frame mini изготовлен из алюминиевых пластин толщиной от 1,6 до 2 мм и может размещаться на рабочем столе вертикально или горизонтально. Корпус вмещает материнскую плату стандарта Mini-ITX и низкопрофильную видеокарту. Также можно установить два 2,5-дюймовых накопителя и тонкий оптический привод. Модель снабжена 180-ваттным блоком питания.
Средняя цена: 11 000 руб.
Xilence Interceptor Pro
Особенность Xilence Interceptor PRO кроется в его двухсекционной конструкции. Верхний блок предназначен для системы на базе материнских плат стандарта ITX (предусмотрена установка второго блока питания над материнской платой), а нижний — для полноразмерных АТХ-плат. В нижнем блоке этого корпуса можно установить аж до десяти HDD-накопителей, а в верхнем — два.
Средняя цена: 14 500 руб.
Thermaltake Level 10 GT Battle Edition
Battle Edition — это брутальная модификация корпуса Thermaltake Level 10 GT в форм-факторе Full Tower. Устройство предназначено для материнских плат E-ATX, ATX и Micro-ATX и позволяет установить до пяти накопителей (1х 3,5 дюйма и 4х 5,25 дюйма), а также видеокарту длиной до 36 см. Встроенные вентиляторы обеспечивают хорошее охлаждение и не создают неприятного шума.
Средняя цена: 12 200 руб.
In win Tou
Один из самых дорогостоящий корпусов In Win Tou сделан из особого сплава алюминия, а некоторые его компоненты выполнены из закаленного стекла, которое имеет зеркальную полупрозрачную поверхность. Устройство выпущено в ограниченном количестве и предназначено для материнских плат формата ATX.
Средняя цена: 36 700 руб.
Cooler Master Cosmos II
Корпус форм-фактора Ultra Tower, выполненный из стали и алюминия (вес 22 кг), вмещает в себя много «железа». Открывающиеся с двух сторон дверцы позволяют осуществить быстрый доступ к компонентам ПК. Под стол такая громадина вряд ли влезет — перед покупкой убедитесь в наличии места для этого «монстра».
Средняя цена: 22 500 руб.
NZXT Phantom 410
Корпус NZXT Phantom 410 исполнен в шести цветовых вариациях, так что подобрать наиболее подходящий не составит труда. Обтекаемые формы модели придают ей вид спортивного автомобиля. Phantom 410 поддерживает установку плат стандарта ATX, Micro-ATX и Mini-ITX. Кроме того, можно вмонтировать до семи 3,5-дюймовых HDD — корпус очень хорошо продувается.
Средняя цена: 5000 руб.
Aerocool Strike-X Air
Полностью открытое строение корпуса — весьма неординарное решение от Aerocool.
В первую очередь это устройство примечательно поддержкой габаритных комплектующих (плат E-ATX и видеокарт длиной до 33 см), а также быстрым доступом к установленным в него компонентам.
Средняя цена: 5700 руб.
Страница 1: Тест и обзор: In Win H-Frame — открытый корпус с оригинальным дизайном
Компания In Win выбрала для нового корпуса H-Frame так называемое «открытое шасси» (Open-Air Chassis). На первый взгляд концепция и название кажутся странными, но если присмотреться, то в H-Frame логика прослеживается. Корпус ATX представляет собой «бутерброд» из алюминиевых пластин. Вся конструкция имеет уникальный вид, при этом свободной циркуляции воздуха ничего не мешает. Но как насчёт практической работы? Можно ли назвать новый H-Frame дизайнерской игрушкой, или перед нами корпус с передовой концепцией охлаждения? Об этом вы узнаете в обзоре.
» Fotostrecke
In Win продолжает представлять на рынок корпуса с необычным дизайном. Но с корпусом H-Frame тайваньский производитель превзошёл самого себя, поскольку мы получили, по сути, бутерброд из алюминиевых пластин толщиной 2 или 4 мм. Благодаря зазору между пластинами может проходить воздух — именно по этой причине H-Frame назван «открытым шасси» (Open-Air Chassis).
Такой корпус будет наиболее интересен для пассивных систем охлаждения. В идеальном случае охлаждение будет выполняться обычной конвекцией, с чем корпус H-Frame должен справиться без особых трудностей. Однако для этого требуется установка внутрь соответствующего нетребовательного «железа». В худшем случае можно усилить воздушный поток с помощью двух опциональных 120-мм вентиляторов, для которых предусмотрены крепления. Другие спецификации корпуса H-Frame не впечатляют. В частности, приводов внутрь можно устанавливать ограниченное количество. Вы сможете инсталлировать только один 5,25″ привод, 2,5″ накопитель и три накопителя форм-фактора 3,5″ или 2,5″. С другой стороны стоит отметить, что отсеки SSD / HDD поддерживают «горячую» замену.
Мы уже опубликовали видеоролик распаковки корпуса H-Frame в наших новостях, позвольте привести его ещё раз.
Альтернативно мы можете посмотреть версию ролика на YouTube.
Для корпуса подобной ценовой категории комплект поставки можно назвать довольно скудным. Вы получите руководство пользователя, несколько полосок-прокладок для блока питания, затяжки для кабелей и привычные аксессуары монтажа. Хорошо хоть пакетики с аксессуарами подписаны, так что можно быстро найти нужные винты.
Перед тем, как мы приступим к тестам, позвольте привести спецификации корпуса в табличном виде:
| Технические спецификации: In Win H-Frame | |
| Производитель и модель: | In Win H-Frame |
| Материал: | Алюминий (2-4 мм) |
| Габариты: | 220 x 524 x 545 мм |
| Форм-фактор: | mATX, ATX |
| Отсеки накопителей: | 1x 5,25″ (внешний), 3x 2,5″ или 3,5″ (внутренний), 1x 2,5″ (внутренний) |
| Вентиляторы: | 1x 120 мм (сзади, опционально), 1x 120 мм (спереди, опционально) |
| Вес: | Около 11,8 кг |
| Цена: | от 349,90 евро в Европе |
<>Тест и обзор: In Win H-Frame — открытый корпус с оригинальным дизайномIn Win H-Frame | Внешний вид (1)
Тестовый стенд и методика тестирования
- Процессор: AMD Ryzen 5 3400G (4 ядра/8 потоков, 3700 МГц);

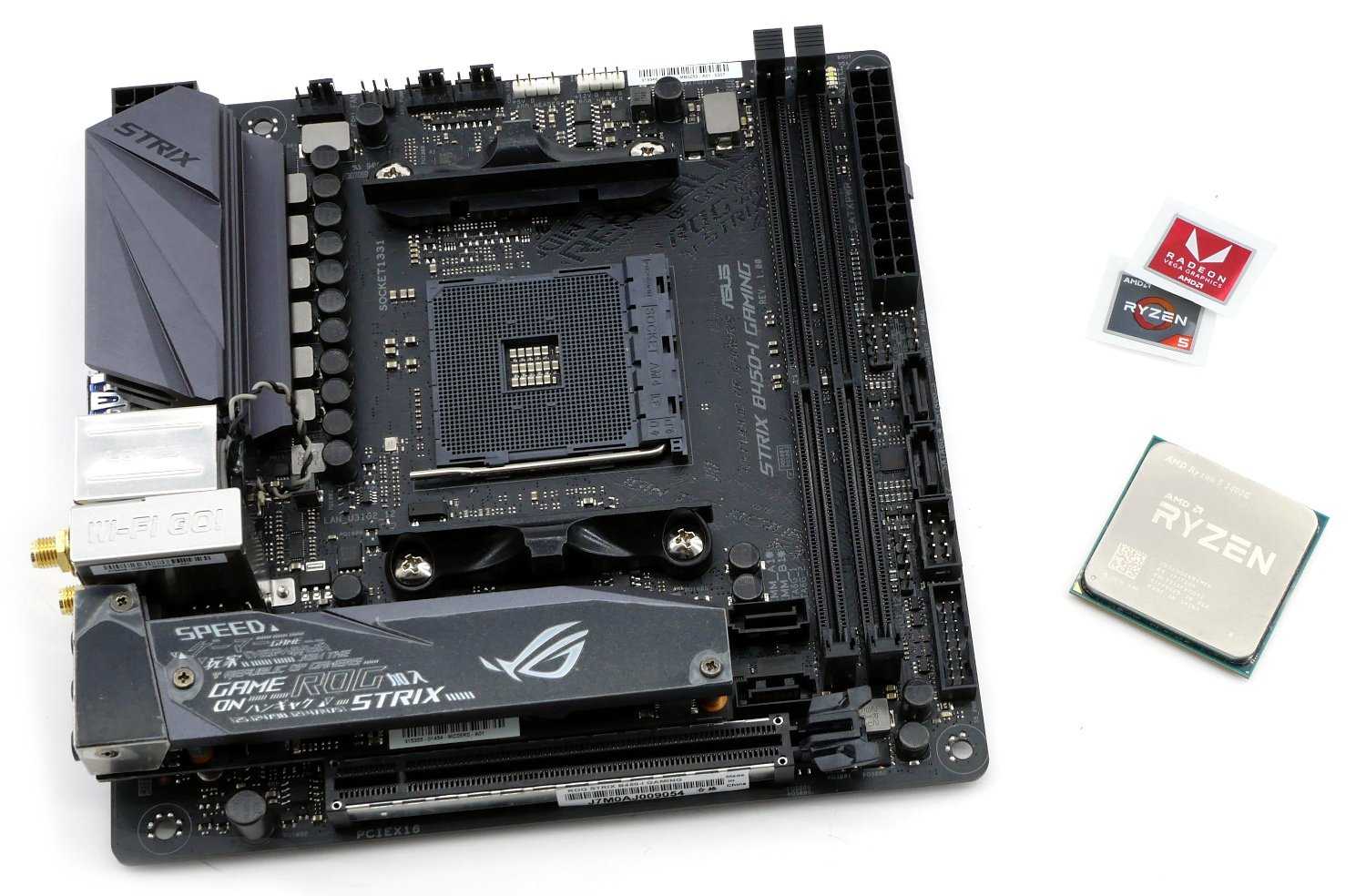

- Материнская плата: ASUS ROG Strix B450-i Gaming;
- Кулер: Noctua NH L9a-AM4 chromax.black;
- Термоинтерфейс: Arctic Cooling MX-2;
- Память: HyperX Predator RGB 4000 МГц 16 Гбайт (2 x 8 Гбайт);
- Видеокарта: встроенная графика iGPU Vega 11;
- Накопитель SSD: Kingston A400 240 Гбайт;
- Блок питания: комплектный, InWin IP-AD150A7-2;
- Корпус: InWin Chopin;
- Монитор:Samsung C34F791WQI, разрешение — 3440 x 1440;
- Операционная система: Windows 10 64-bit.
- Драйвера: AMD Adrenalin 20.2.2.
Процессор AMD Ryzen 5 3400G функционировал с базовыми параметрами на материнской плате ASUS ROG Strix B450-i Gaming с прошивкой BIOS 3004.
Для прогрева CPU использовался тест Linpack в оболочке LinX версии 0.7.0 (восемь потоков, объем выделяемой памяти – 8192 Мбайт, десять прогонов).
Частота оперативной памяти зафиксирована на отметке 3200 МГц при таймингах «16-18-18 36-1Т» и напряжении 1.2 В.
Мониторинг скоростей вращения крыльчаток вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO, для видеокарты использовалась программа MSI Afterburner. На графиках во всех случаях указана температура самого горячего ядра. Температура воздуха во время проведения замеров составляла 26 градусов Цельсия.
Дополнительно измерялся уровень шума при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА.
Особенности сборки
Процесс сборки в корпусе InWin Chopin достаточно прост, благодаря минимальному количеству задействованного оборудования, и не требует фотодокументирования. Единственная возможная сложность может возникнуть при укладке длинных проводов блока питания в ограниченном пространстве.
Конструктивная особенность корпуса InWin Chopin заключена в отсутствии поддержки карт расширения, что делает невозможным использование дискретной видеокарты, а требует процессора со встроенной графикой. Наилучшим предложением для создания мультимедийной системы является процессор AMD Ryzen 5 3400G с графикой Vega 11. В качестве основы выступает материнская плата ASUS ROG Strix B450-i Gaming форм-фактора mini-ITX.
В процессе сборки использовался кулер Noctua NH L9a-AM4 chromax.black высотой 37 мм. С учетом изогнутой боковой сетки расстояние до крышки оставалось около 8 мм, то есть Шопен поддерживает системы охлаждения высотой примерно до 45 мм.
Внешний вид и конструкция корпуса

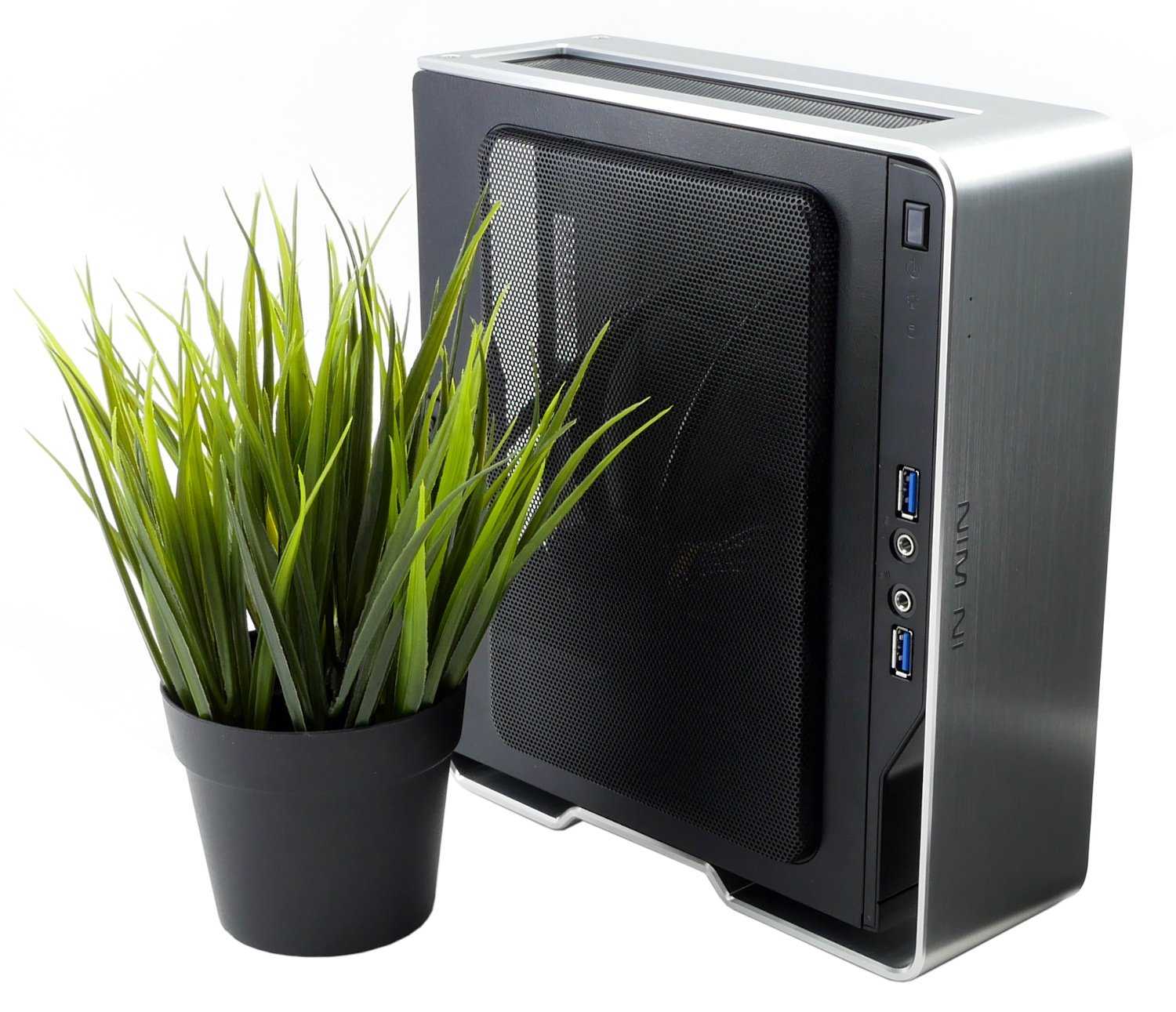

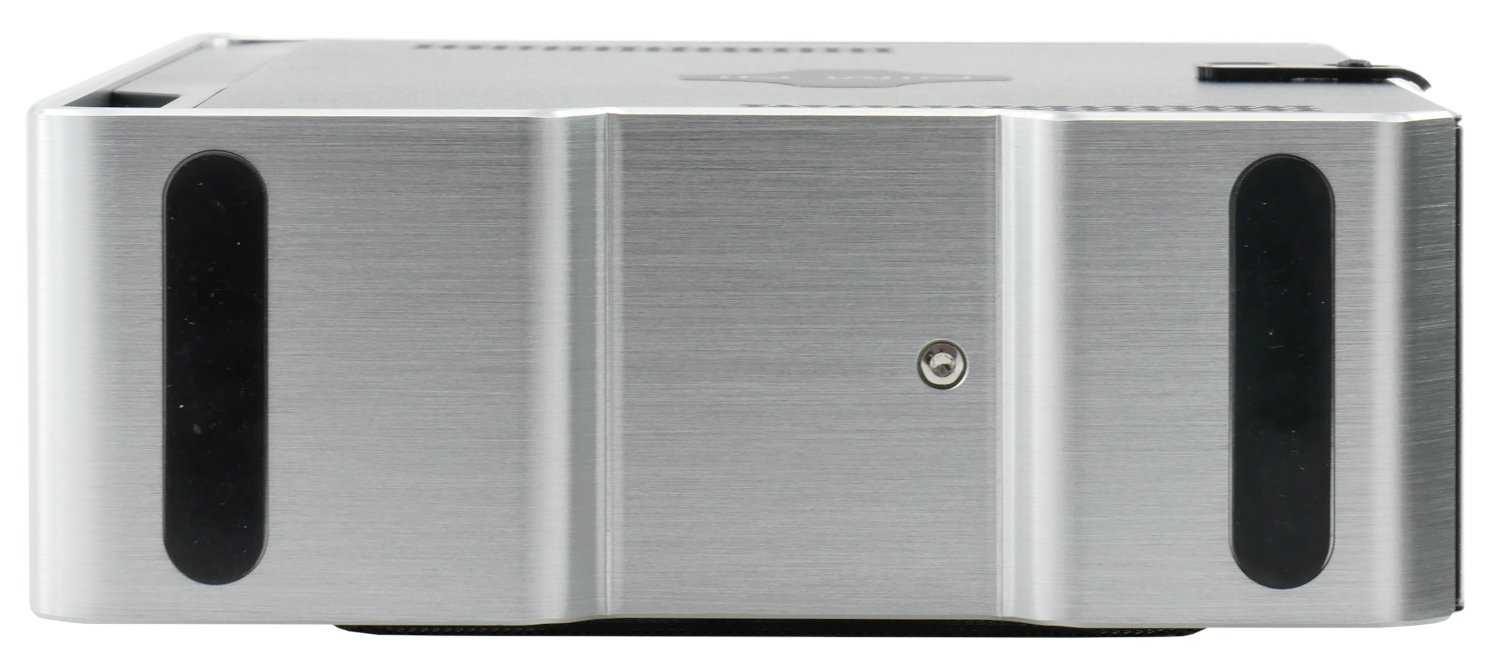

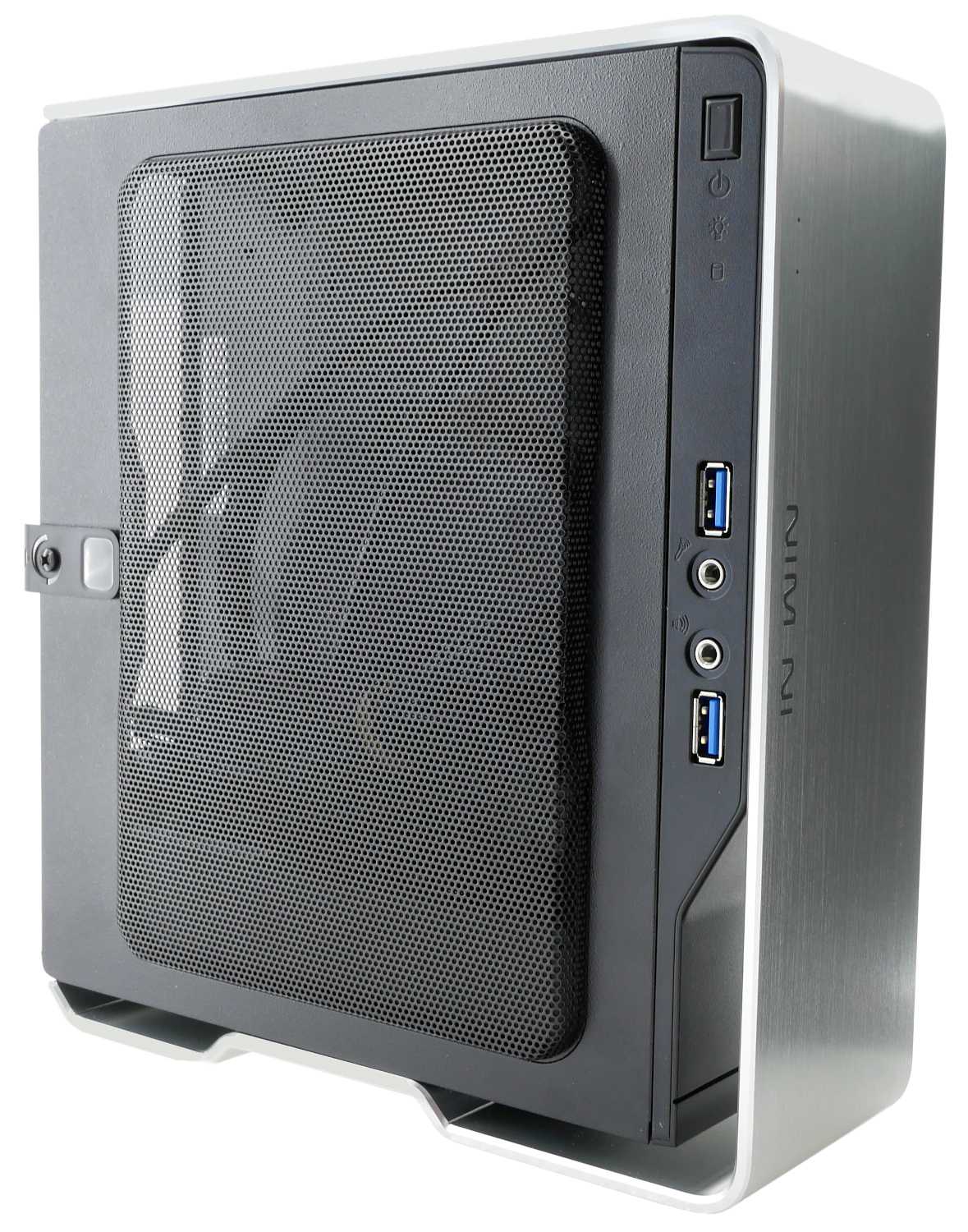

Шопен, а именно так произносится название корпуса, относится к решениям Mini Tower и выделяется лицевой алюминиевой панелью толщиной 4 мм, обтекающей форму кейса. Благодаря компактным габаритам, объем модели составляет всего 3,3 литра, что делает InWin Chopin даже меньше, чем ваш монитор.
Органы управления располагаются на левой передней панели — пользователю доступна пара аудиоразъемов, пара USB портов версии 3.0, кнопка включения. Спереди располагается логотип производителя и два светодиодных индикатора активности дисковой подсистемы. Кнопка перезагрузки отсутствует.

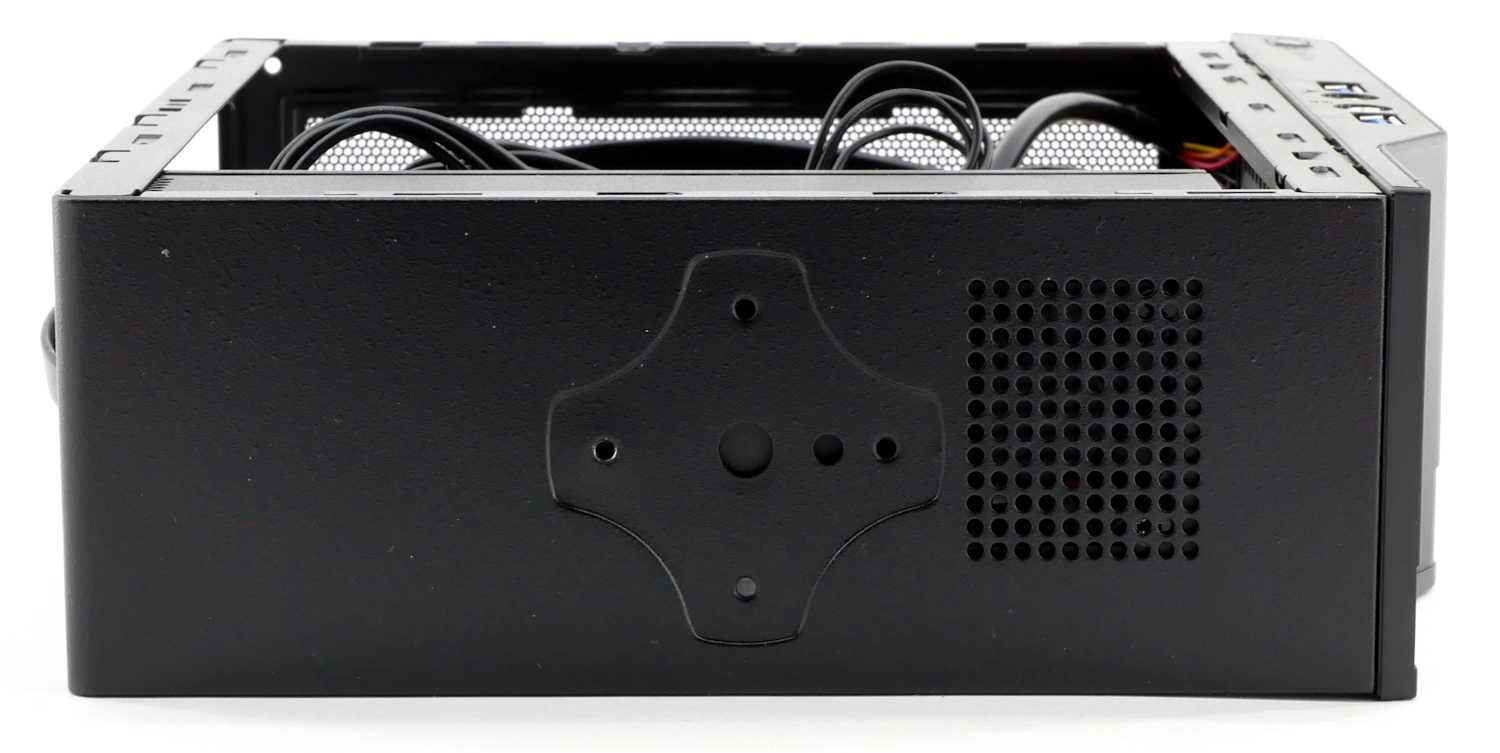

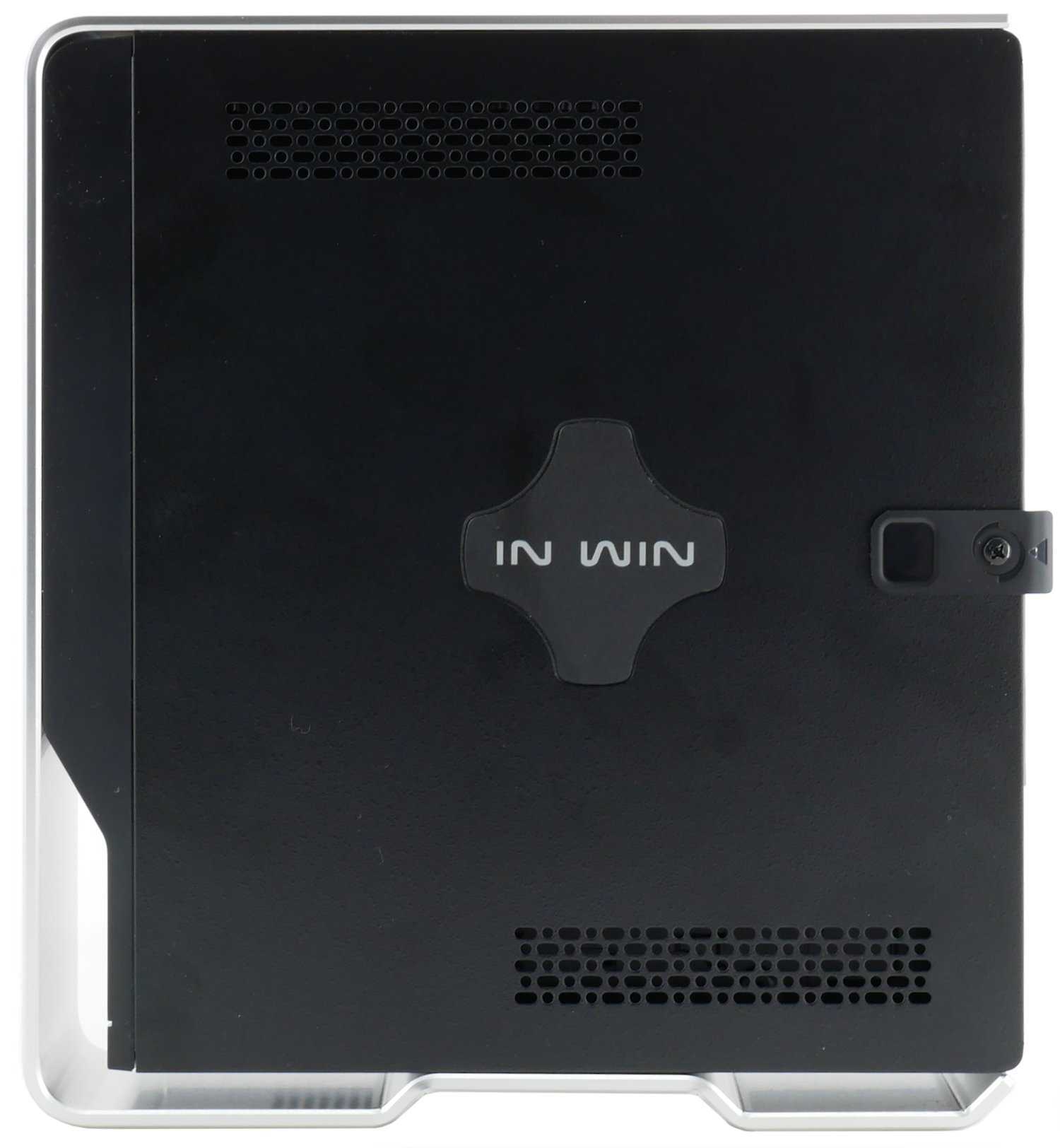

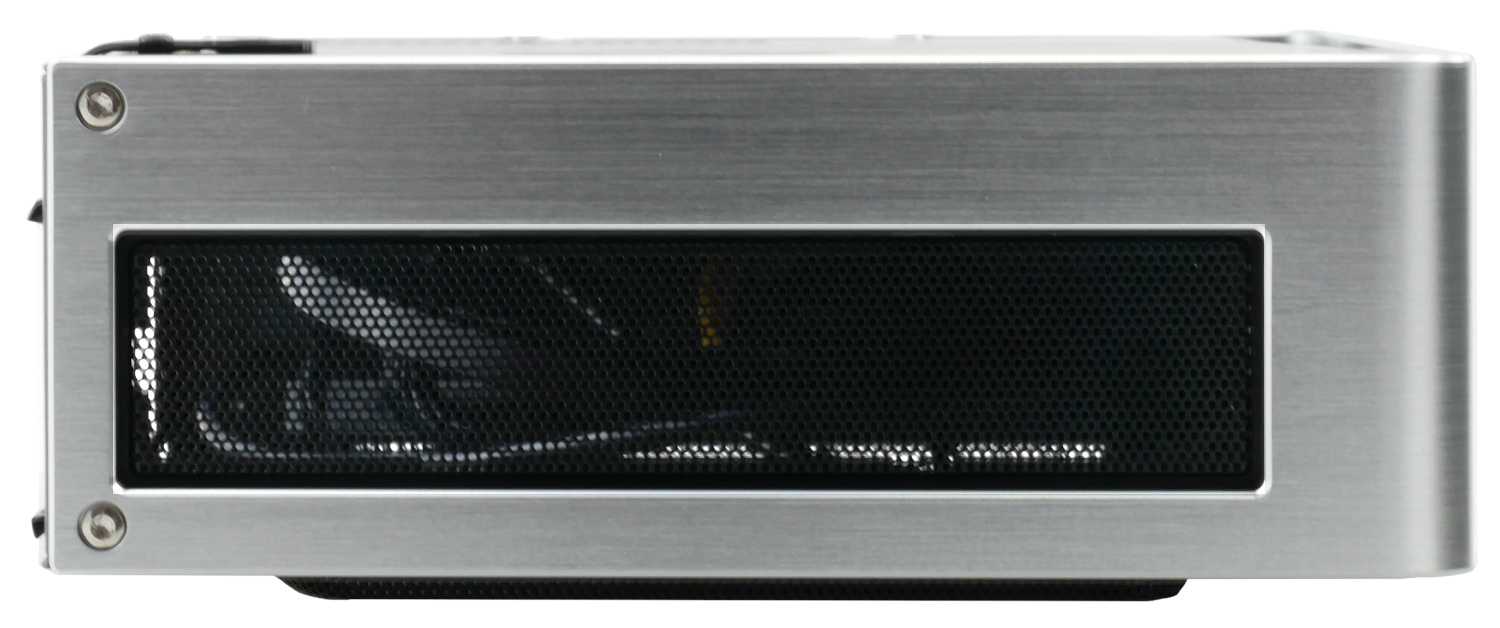

Боковые панели выполнены из тонкого металлического профиля высокой обкатки, что устраняет паразитные вибрации и прогибания. На задней стенке находится крепление VESA, если захотите спрятать системный блок за тем же монитором или повесить на стене.
На верхней панели имеется специальная перфорация для горячего воздуха, который будет исходить от процессорного кулера и подсистемы питания материнской платы.
Для устойчивой фиксации на рабочем столе InWin Chopin наделен парой широких прорезиненных ножек.
По мере дальнейшего знакомства с Шопеном поражаешься приятному качеству изготовления и обработке металлических поверхностей, но именно благодаря большому количеству металла при малых размерах масса корпуса достигает 2,2 кг и превращает его в неприступную крепость.

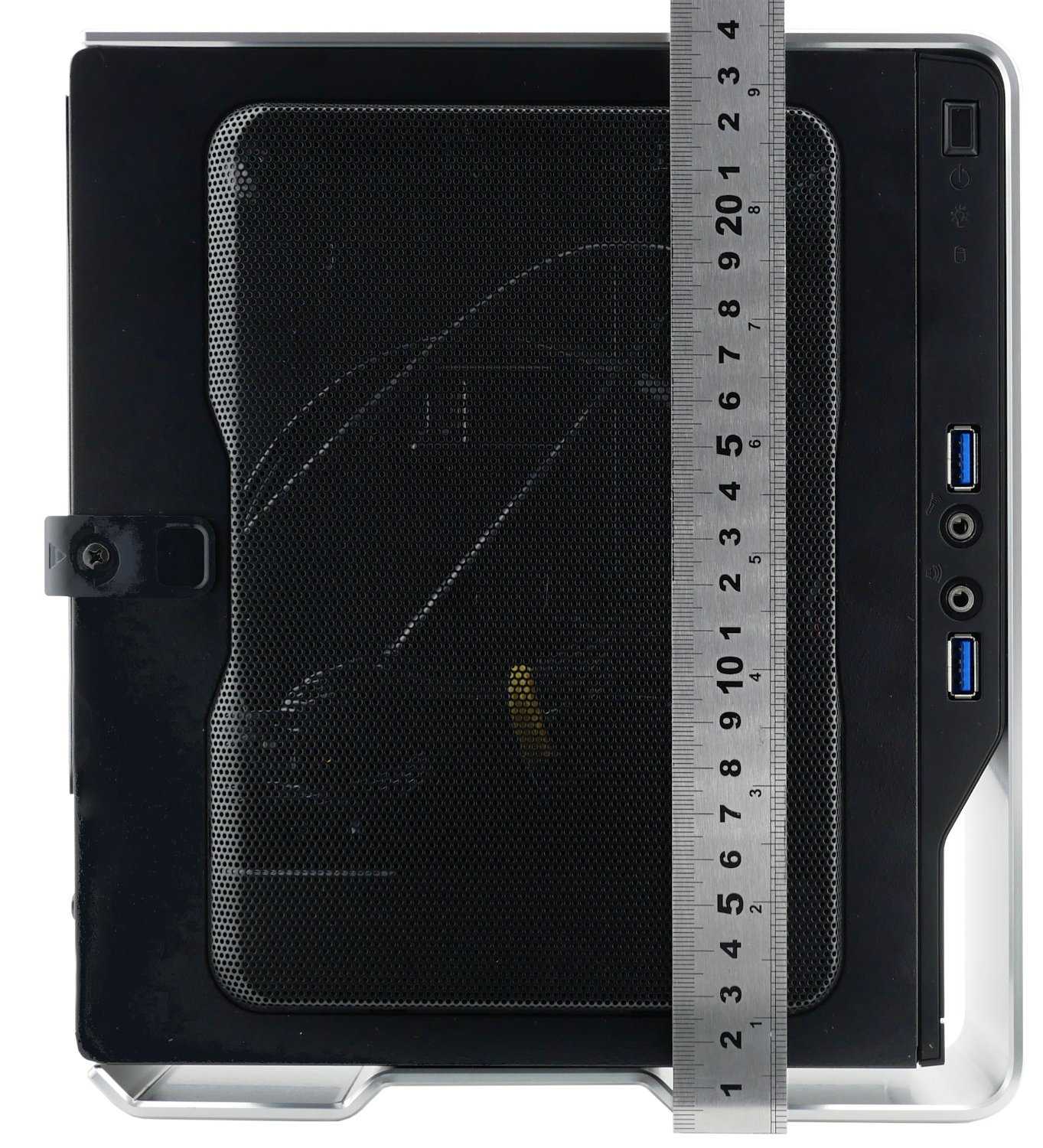

Высота модели составляет 244 мм, глубина — 217 мм, ширина — 84 мм.

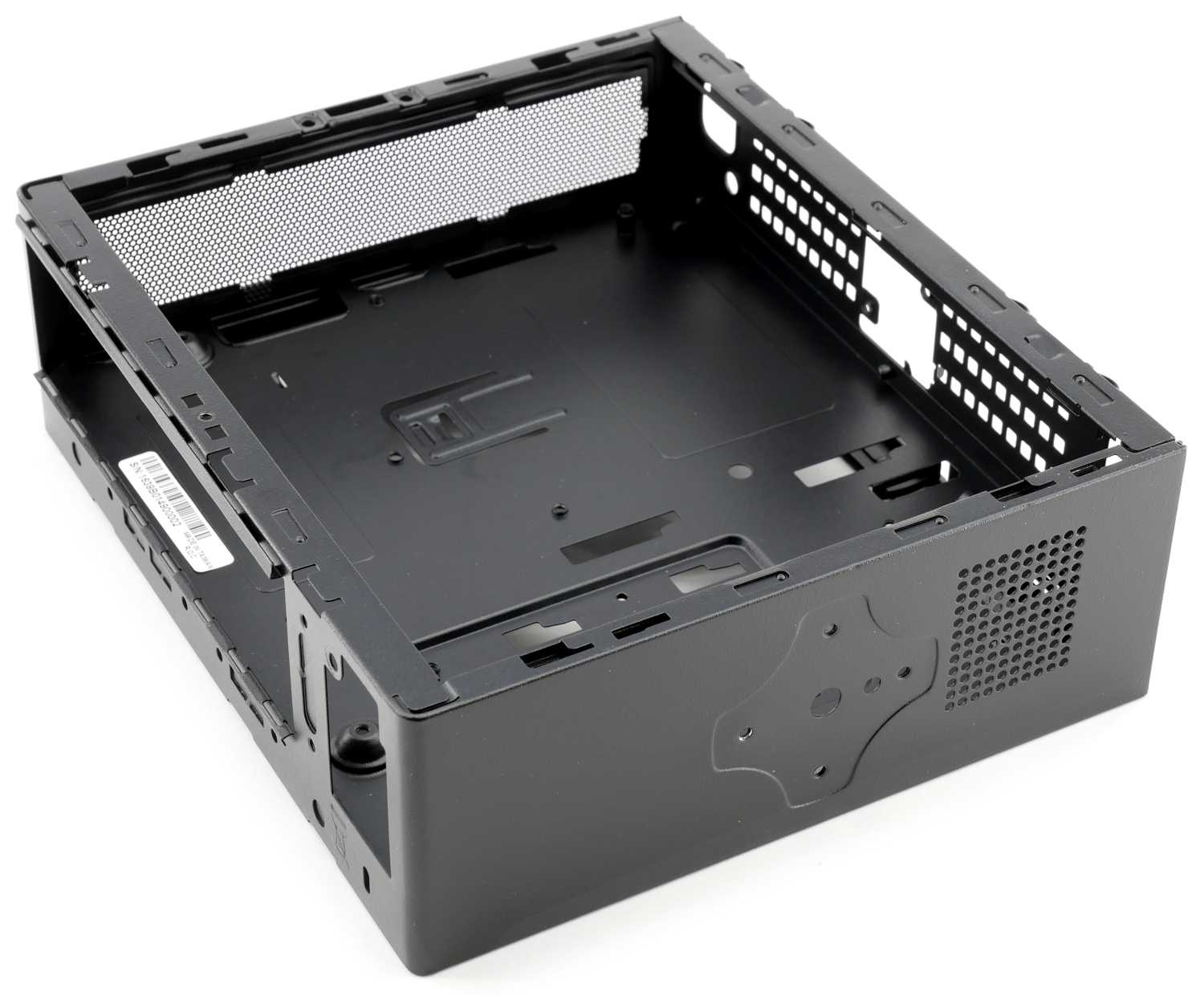

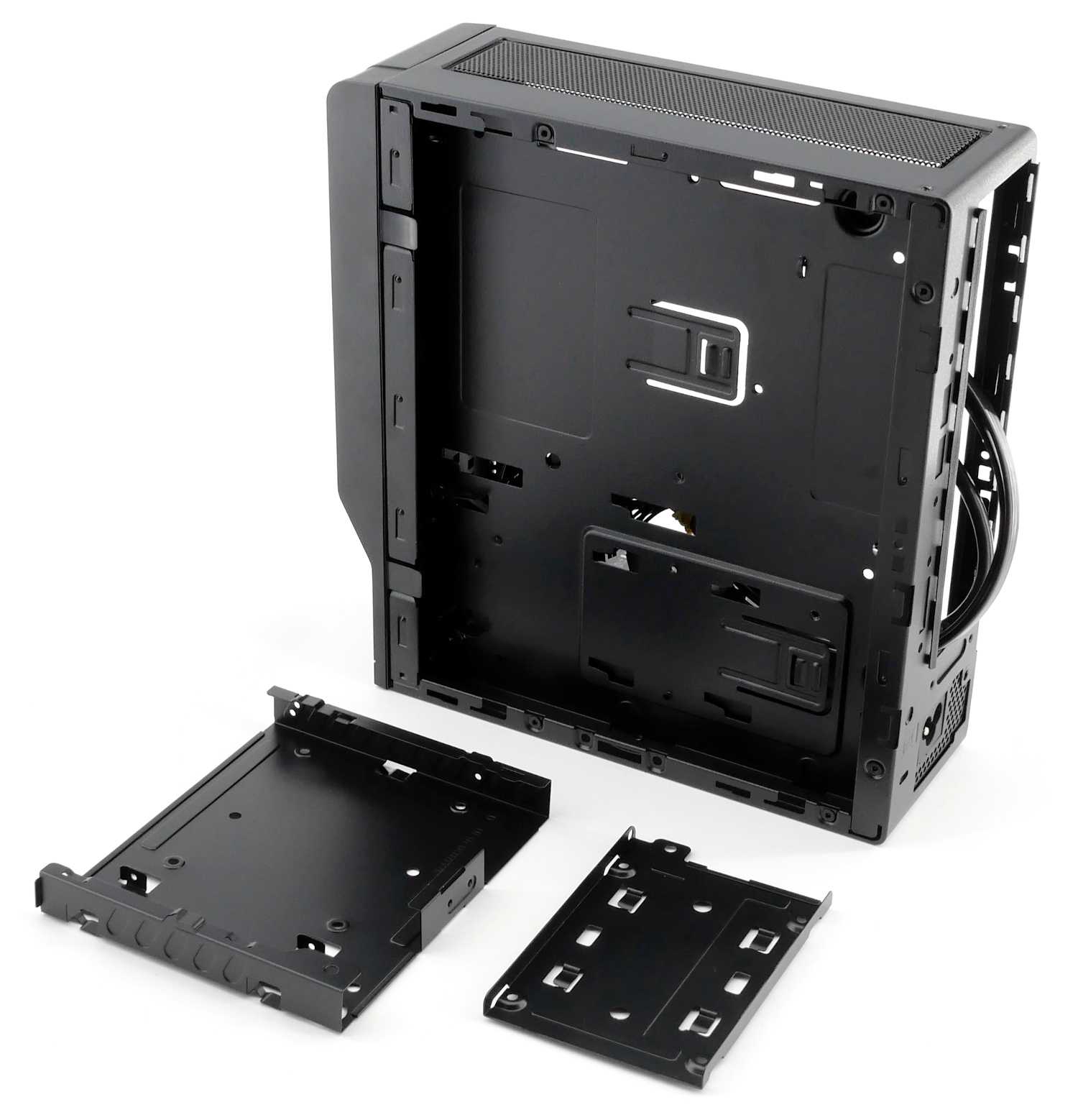

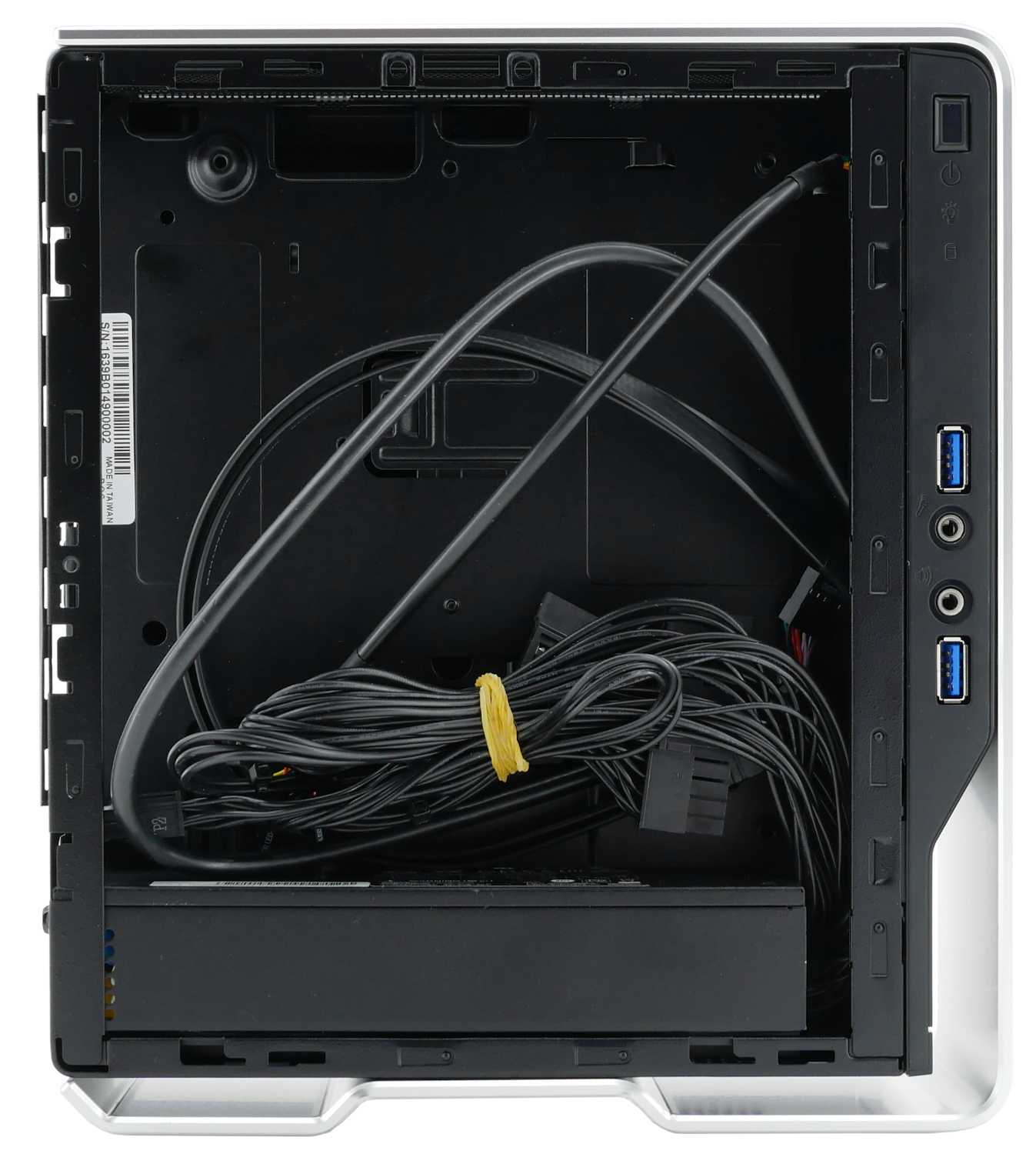

Внутренняя компоновка корпуса InWin Chopin достаточно классическая, но с учетом некоторых особенностей формата mini-ITX, разработчики переместили пару посадочных места устройств 2.5-дюйма на заднюю сторону, чтобы сэкономить дополнительное пространство.
Данная модель ориентирована исключительно на установку материнской платы формата mini-ITX (170 x 170 мм) и использование штатного блока питания, располагаемого в нижней части корпуса.

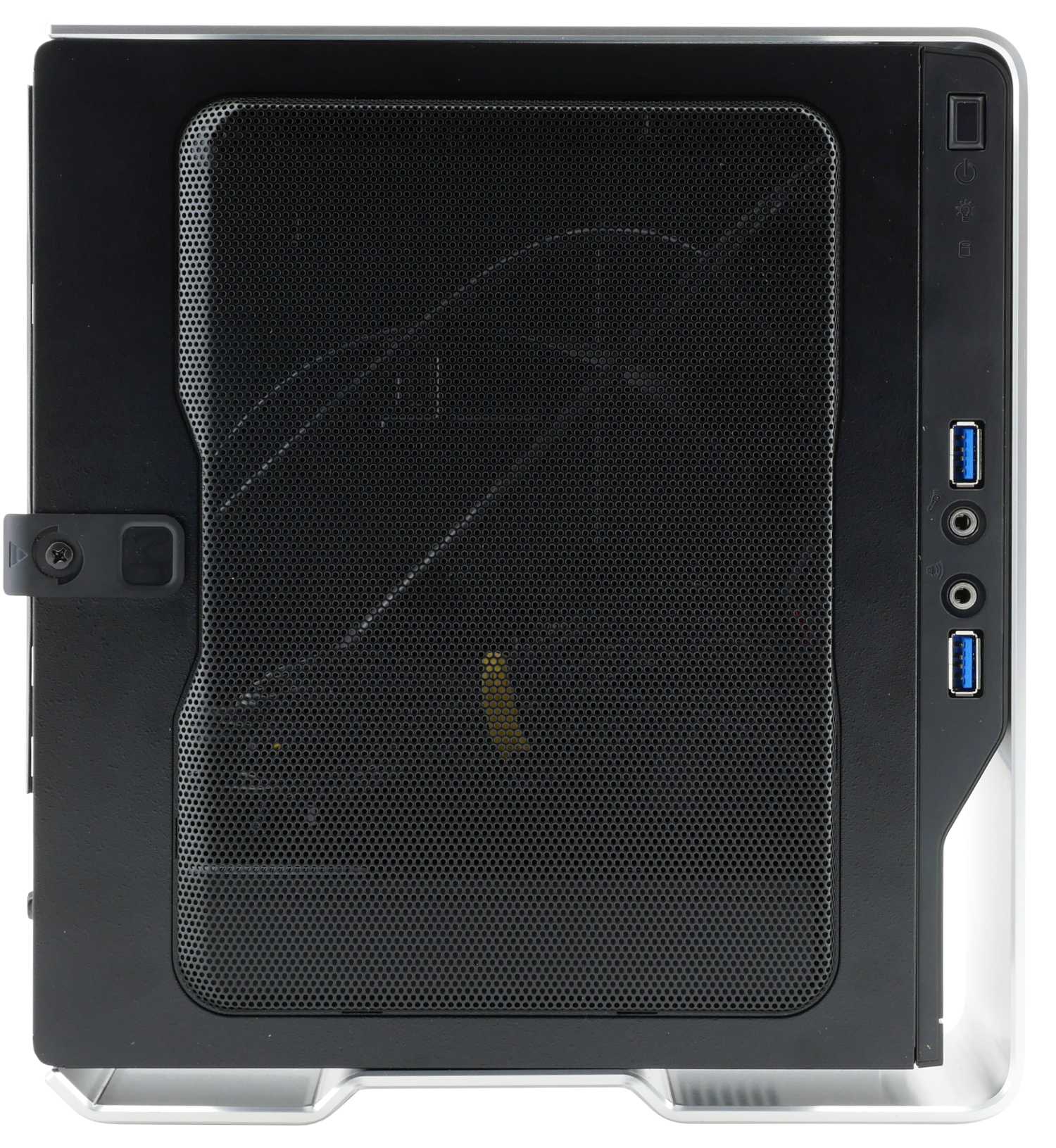

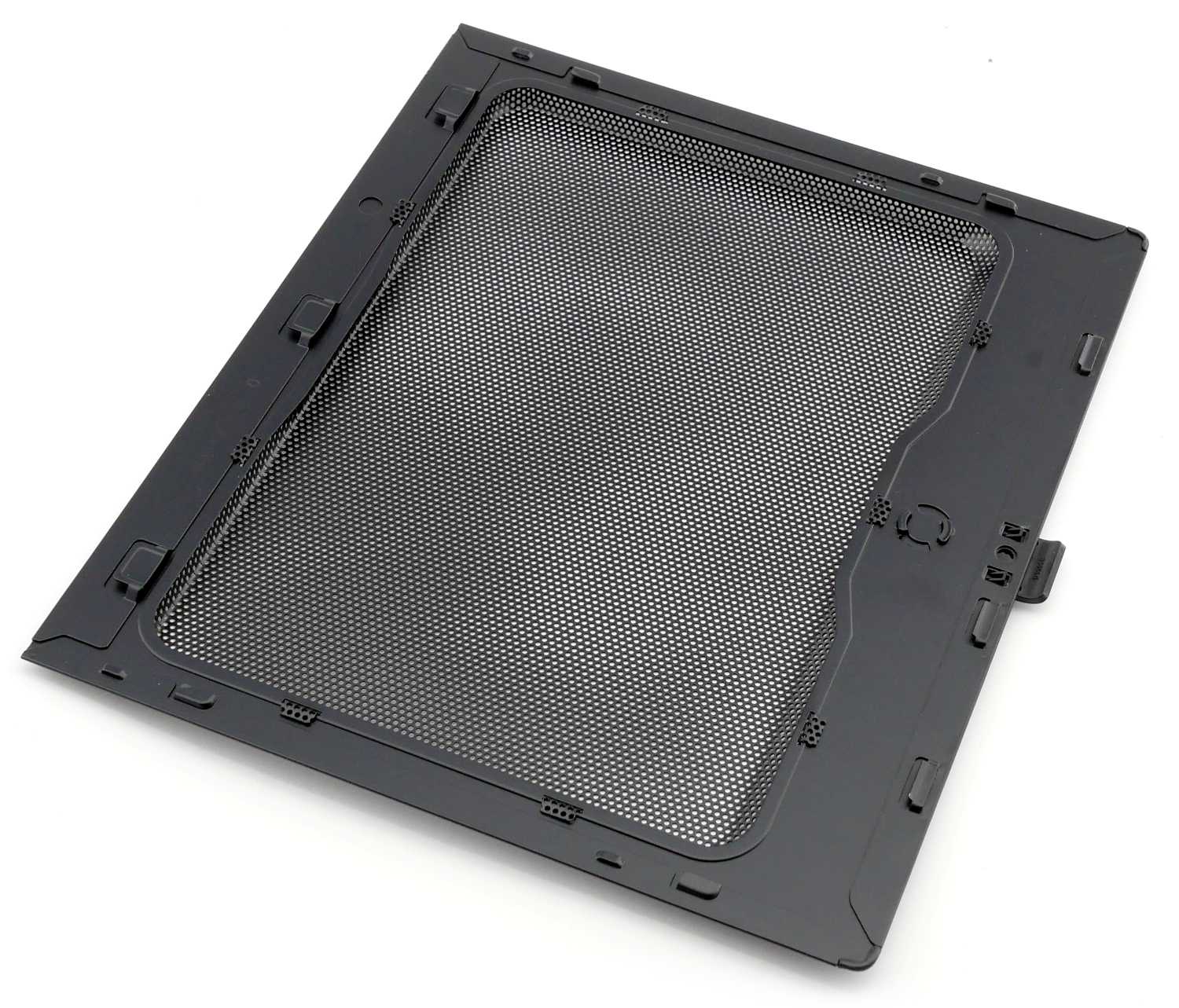

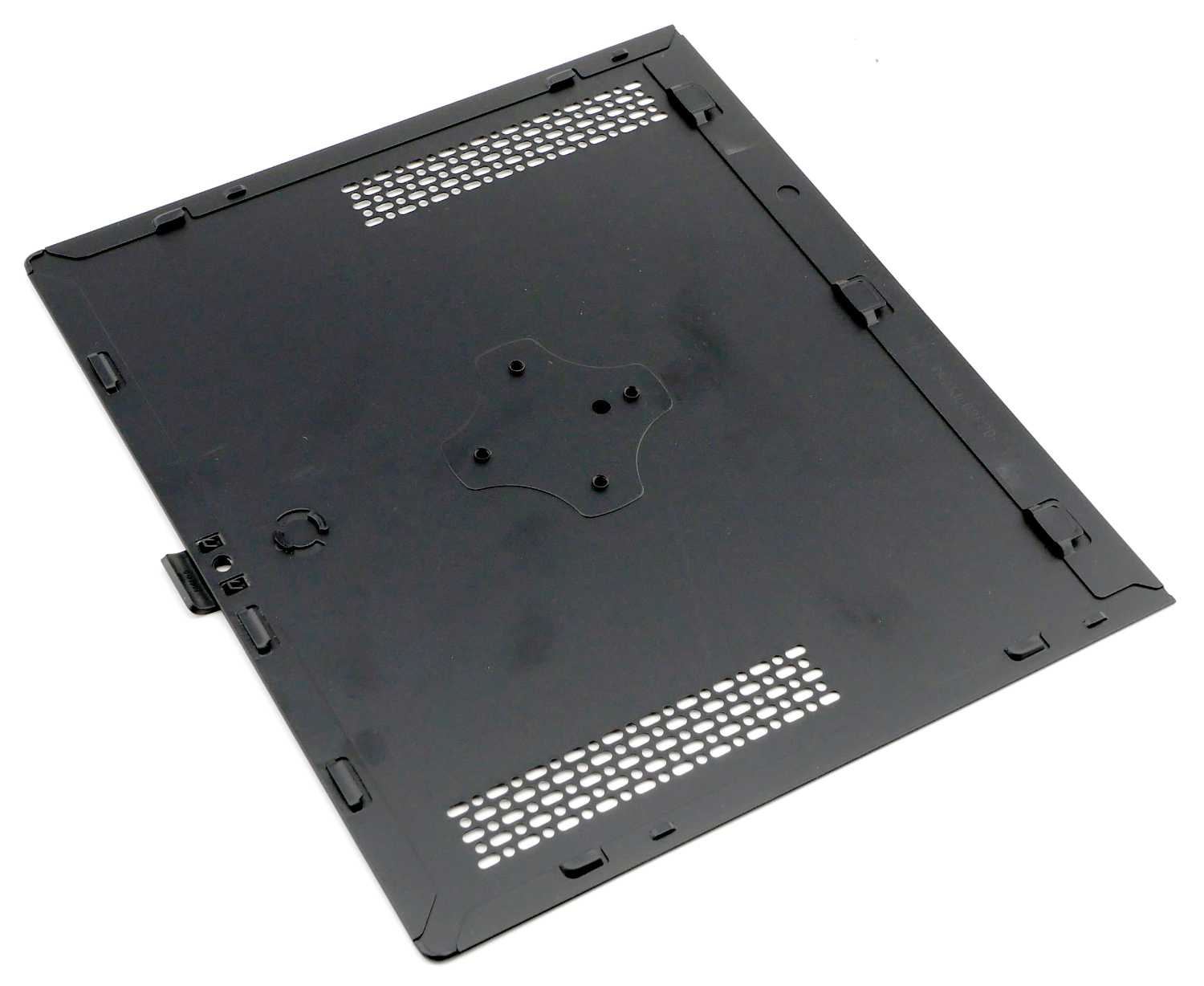

Основная боковая панель имеет полноразмерную перфорацию в виде тонкой сетки, вторая — в области расположения накопителей.

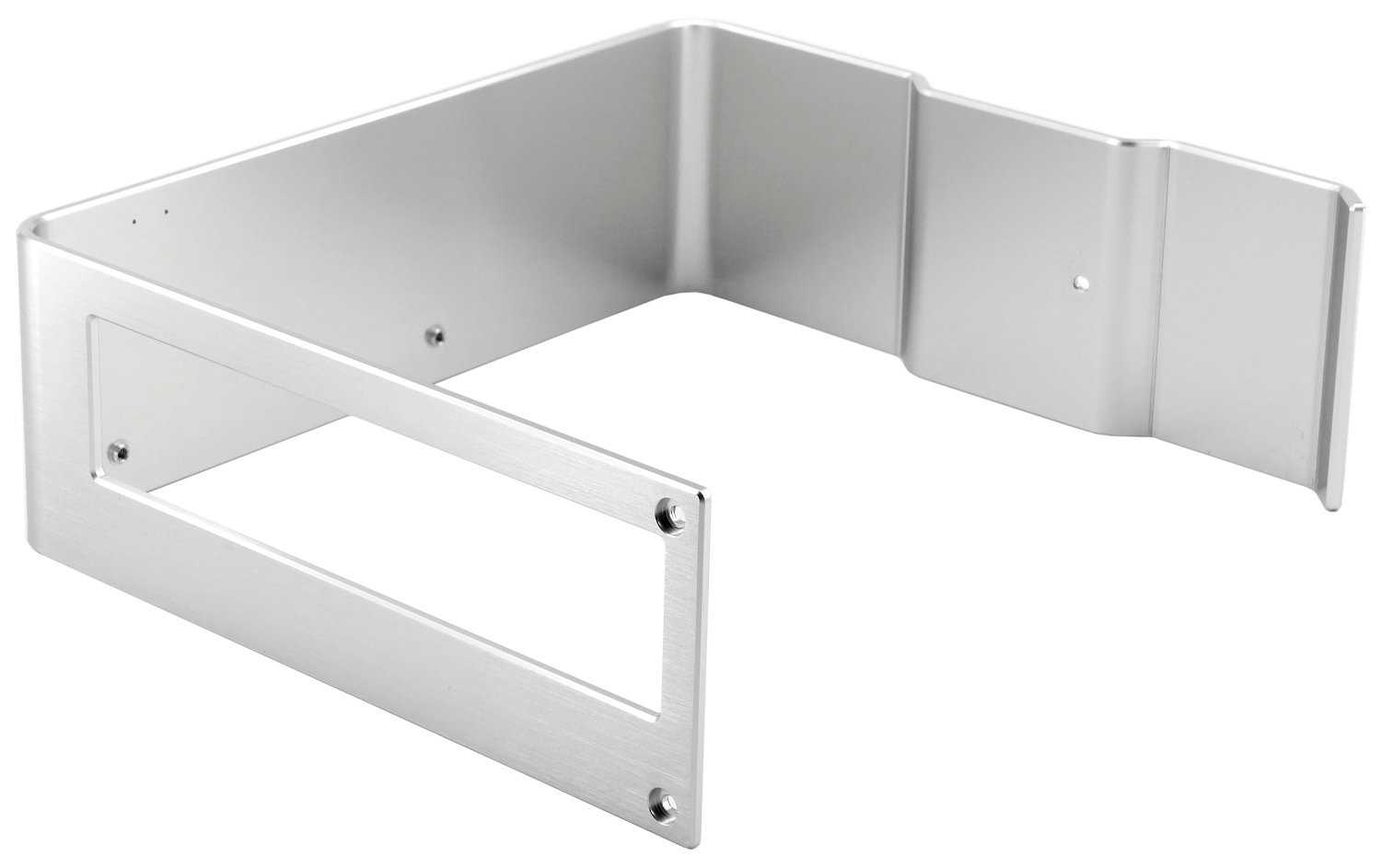

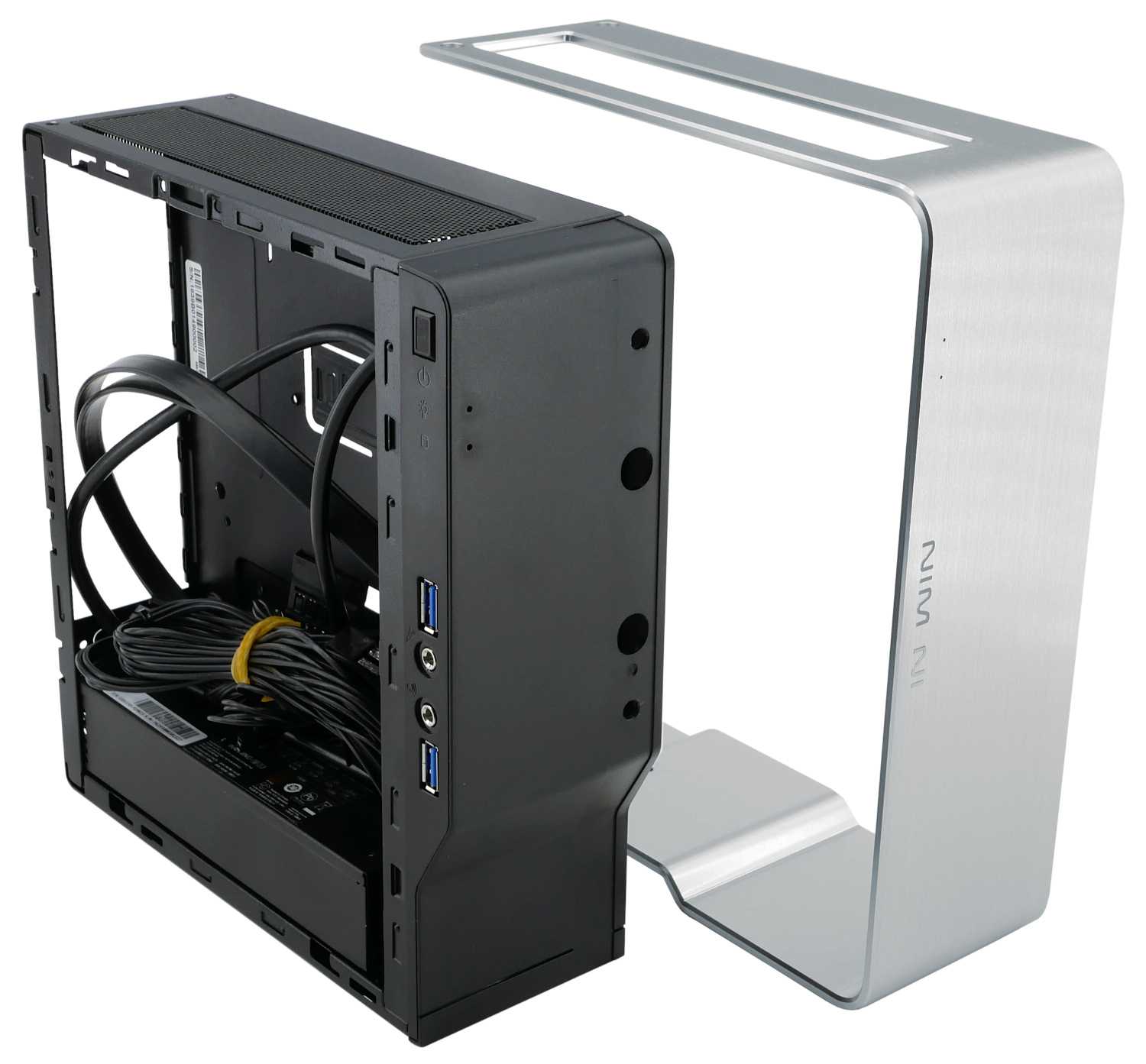

Основная декоративная часть выполнена в виде широкого листа алюминия толщиной 4 мм. Она фиксируется пятью винтами с шестигранным креплением.
Производитель позаботился о том, чтобы данный элемент был обработан на высочайшем уровне с хорошей шлифовкой и не имел острых краев.
Внутренний блок открывает дополнительную перфорацию на нижней части корпуса для притока свежего воздуха блоку питания и незадокументированное второе крепление VESA, хотя фиксация Шопена в горизонтальном положении была бы странной задумкой. На самом деле это крепление для подставки в стоячем положении другой модели.
Салазки для крепления твердотельных накопителей и жестких дисков формата 2.5- дюйма прижимаются защелкой и дополнительным винтиком.

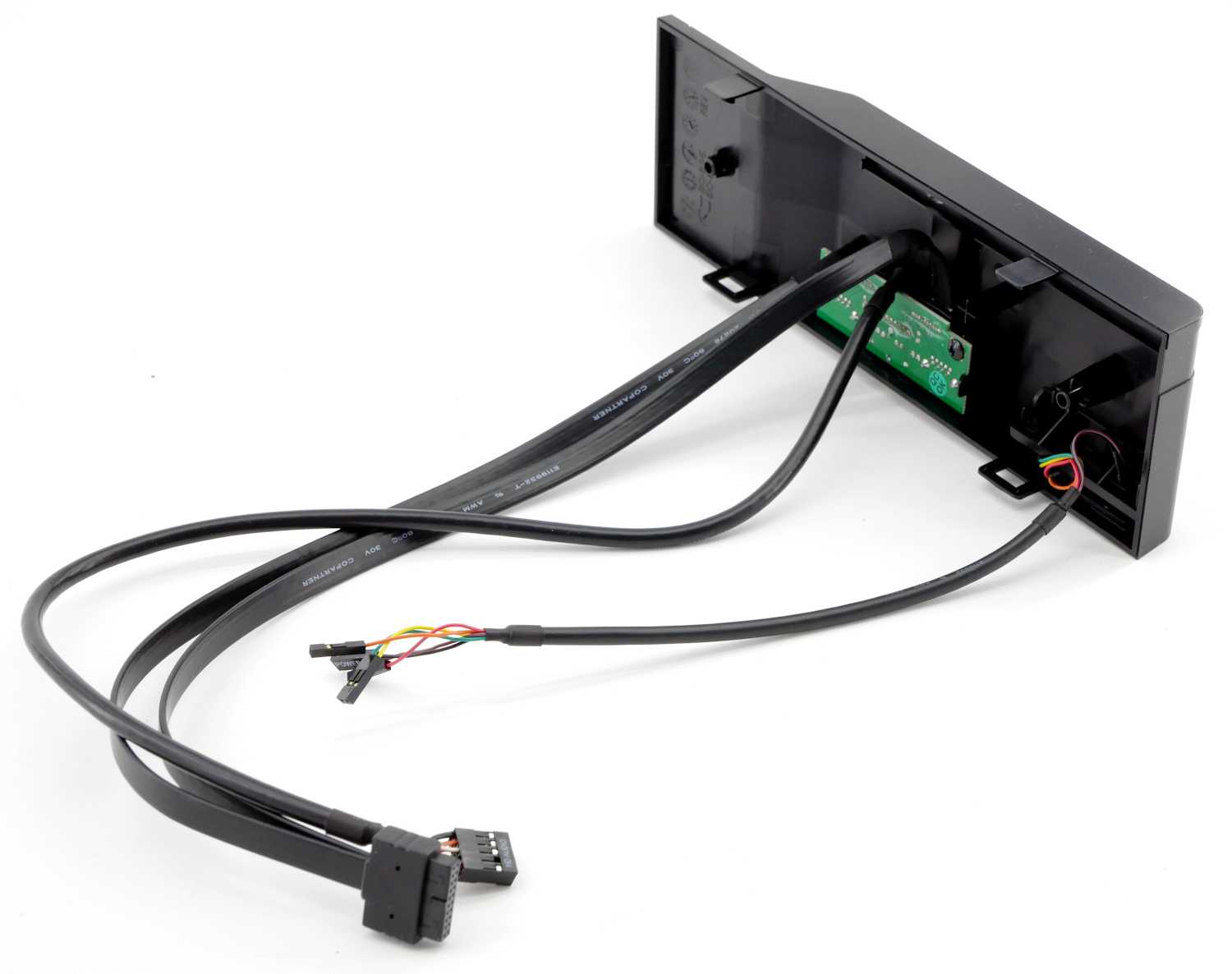

Передняя панель InWin Chopin держится пластиковыми защелками. Длина проводов достаточна для подключения к материнской плате, даже, наоборот, чрезвычайно избыточна, что потребует их скрутки и необходимости прятать за поддоном.

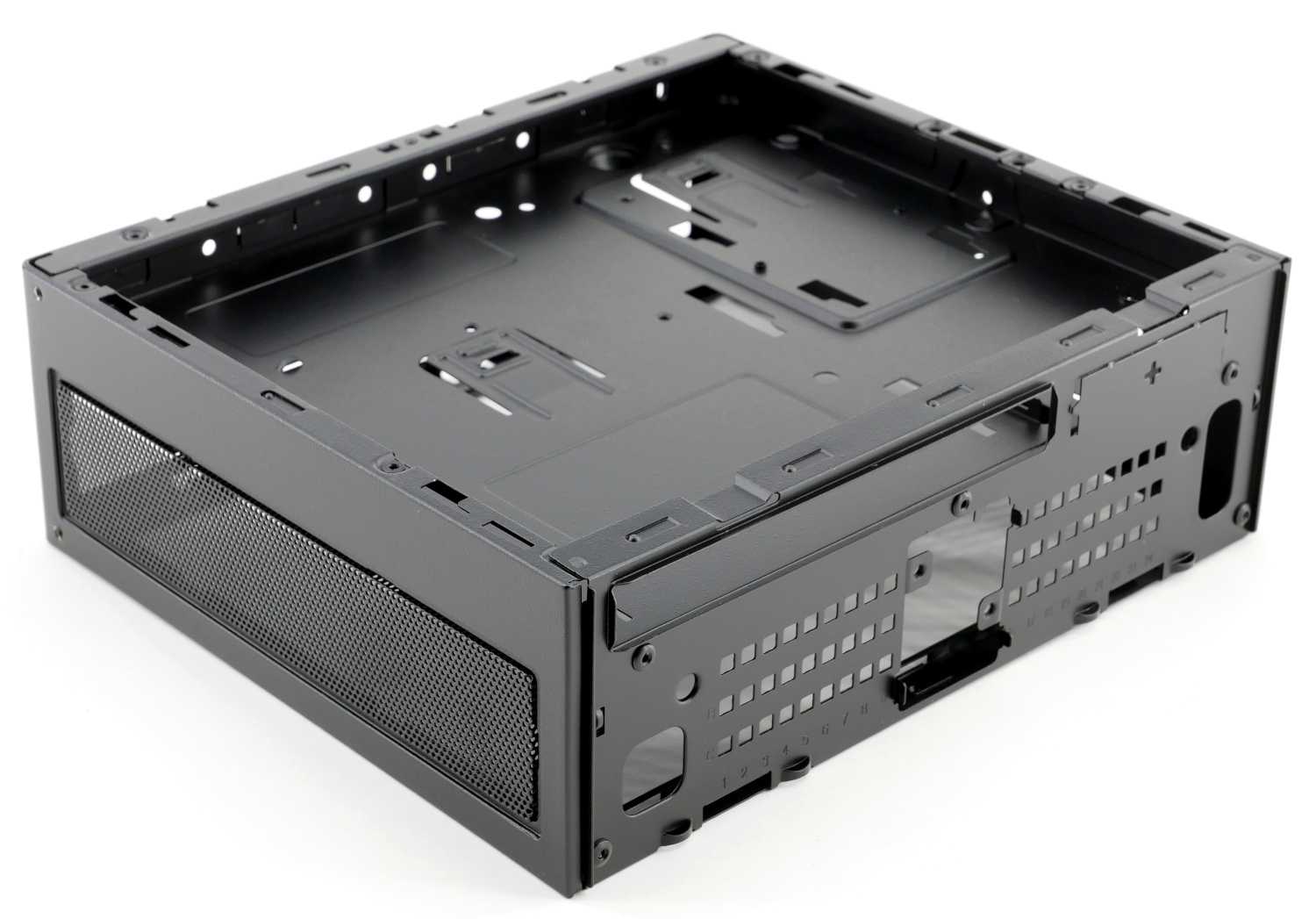

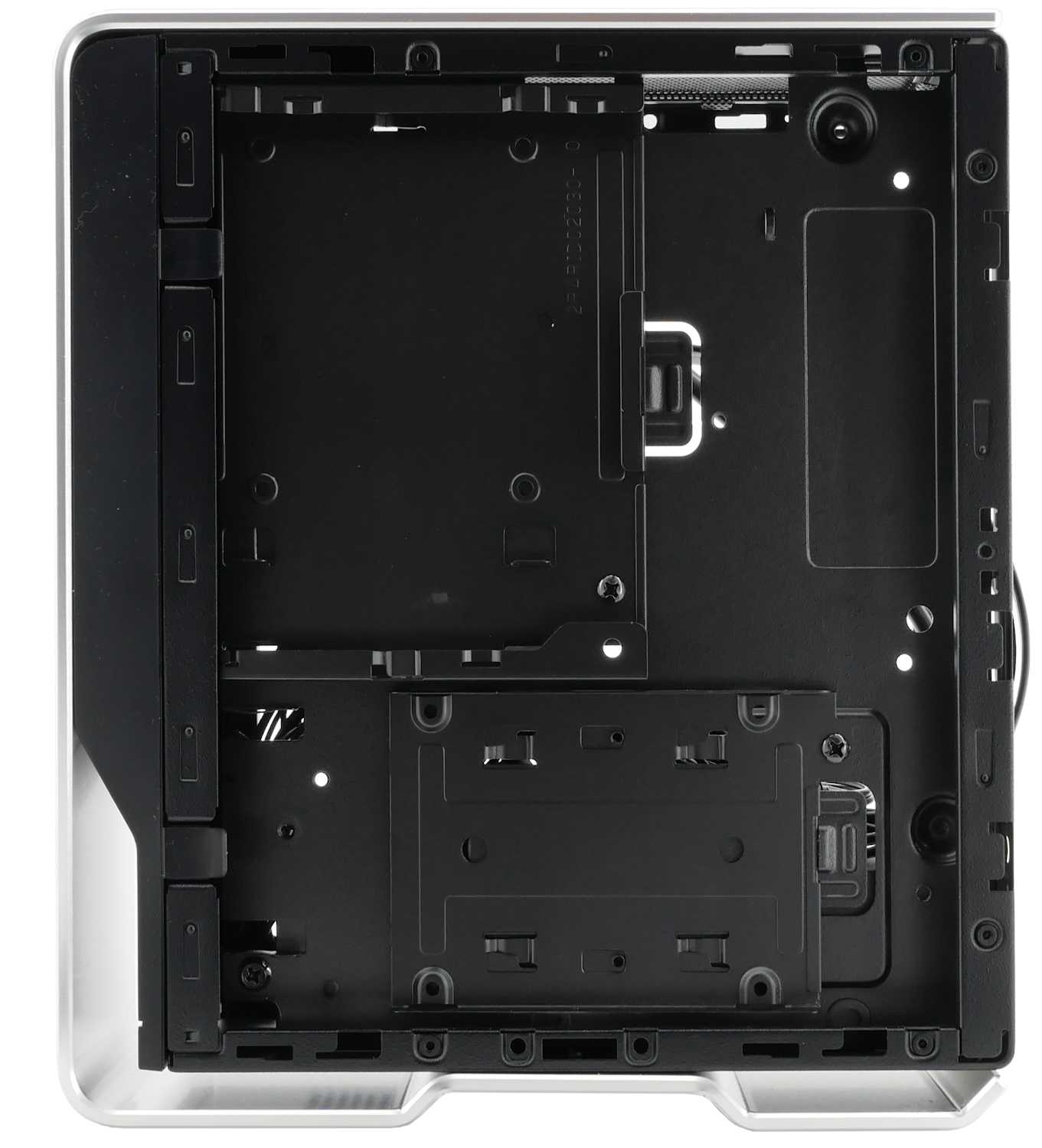

Непосредственно внутренний каркас оказывается меньше общих габаритов корпуса и составляет 195 х 174 х 70 мм.
Отметим интересный момент, что в передней части располагается специальная прорезь для дисковода, и салазки тоже имеют посадочное место для фиксации встроенного дисковода, что говорит о том, что внутренний каркас достался InWin Chopin от другой модели корпуса, если быть точнее, то задействовано шасси, используемое в линейке InWin BQ.
