Охлаждение и контроллер вентилятора
Охлаждение в данном блоке питания организованно не совсем обычно, с возможностью использования внешнего контроллера. Сама идея объединить обдув БП и вентиляцию корпуса смотрится интересно, тем более это можно реализовать через софт материнской платы или настроек BIOS.

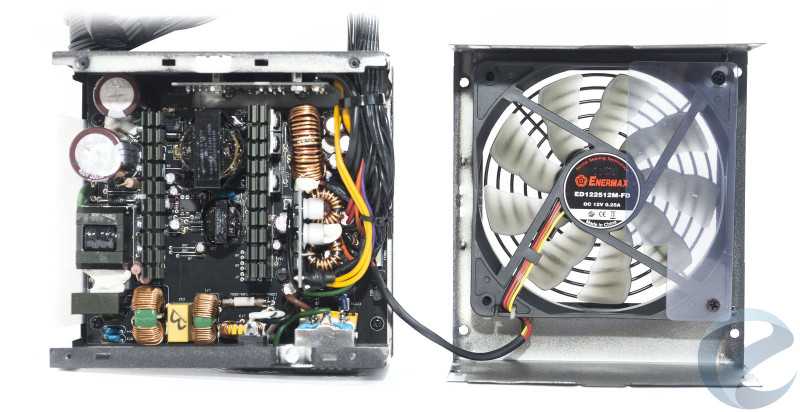

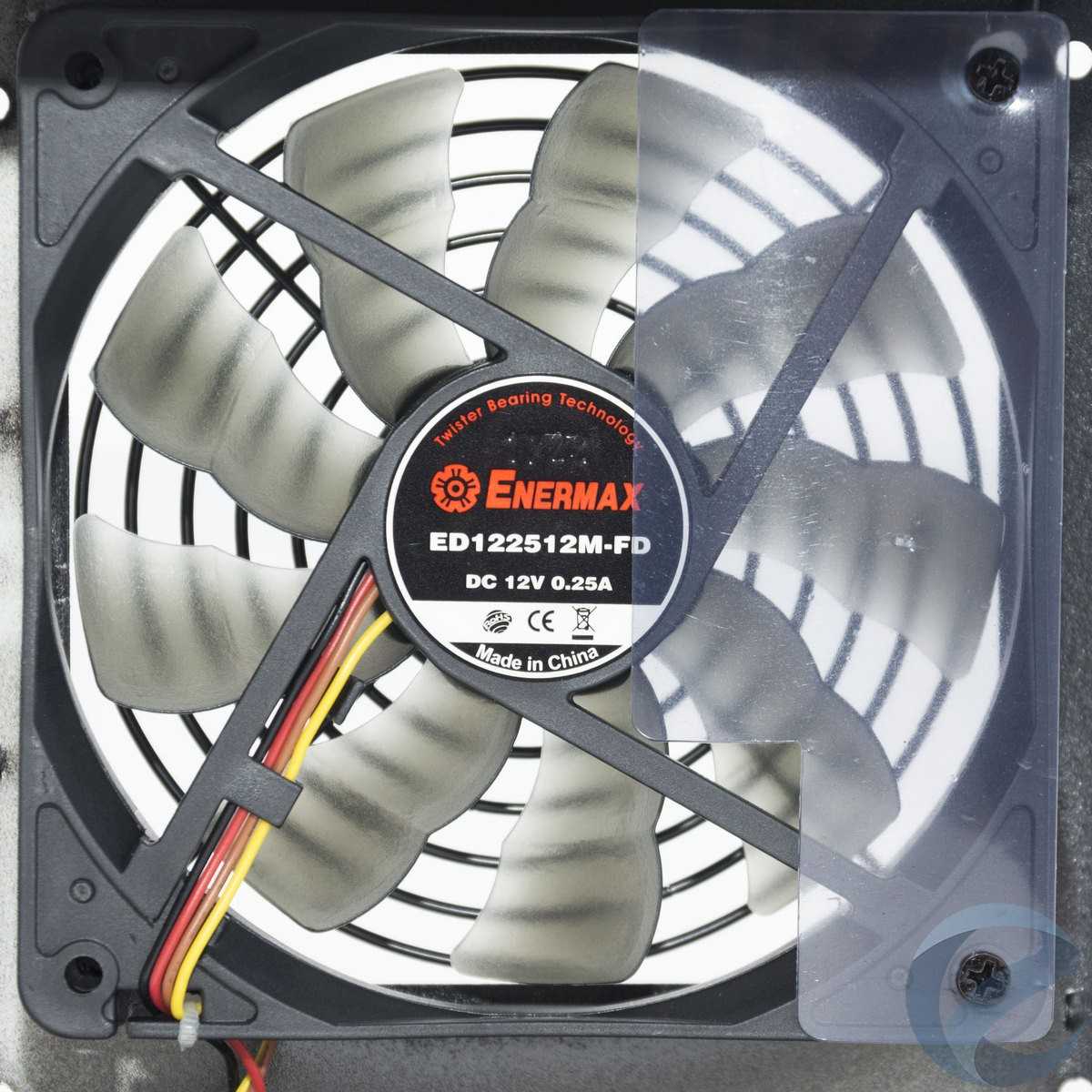

В блоке питания установлен вентилятор Enermax ED122512M-FD с запатентованной технологией Twister Bearing. Металлический шарик внутри ротора намагничивается и держит крыльчатку – одна точка соприкосновения уменьшает трение и шум. Втулка для подшипника самосмазывающаяся. Из удобств можно отметить съемные лопасти – что облегчает их чистку.
Отличительной внешней особенностью данных вентиляторов является форма лопастей в виде двойной волны. Лопасти сделаны из полупрозрачного пластика. Часть вентилятора закрыта пластиковой накладкой. Подключение вентилятора 4-пин.
Производитель применил еще одну необычную технологию: Dust Free Rotation – это самоочистка от пыли, попавшей внутрь,за счет вращения вентилятора в обратную сторону на максимальных оборотах в течение 10 секунд после включения.
Блок питания успешно охлаждается и без комплектного контроллера. При этом вентилятор будет изменять обороты в зависимости от нагрузки до максимальных 1500 об/мин.

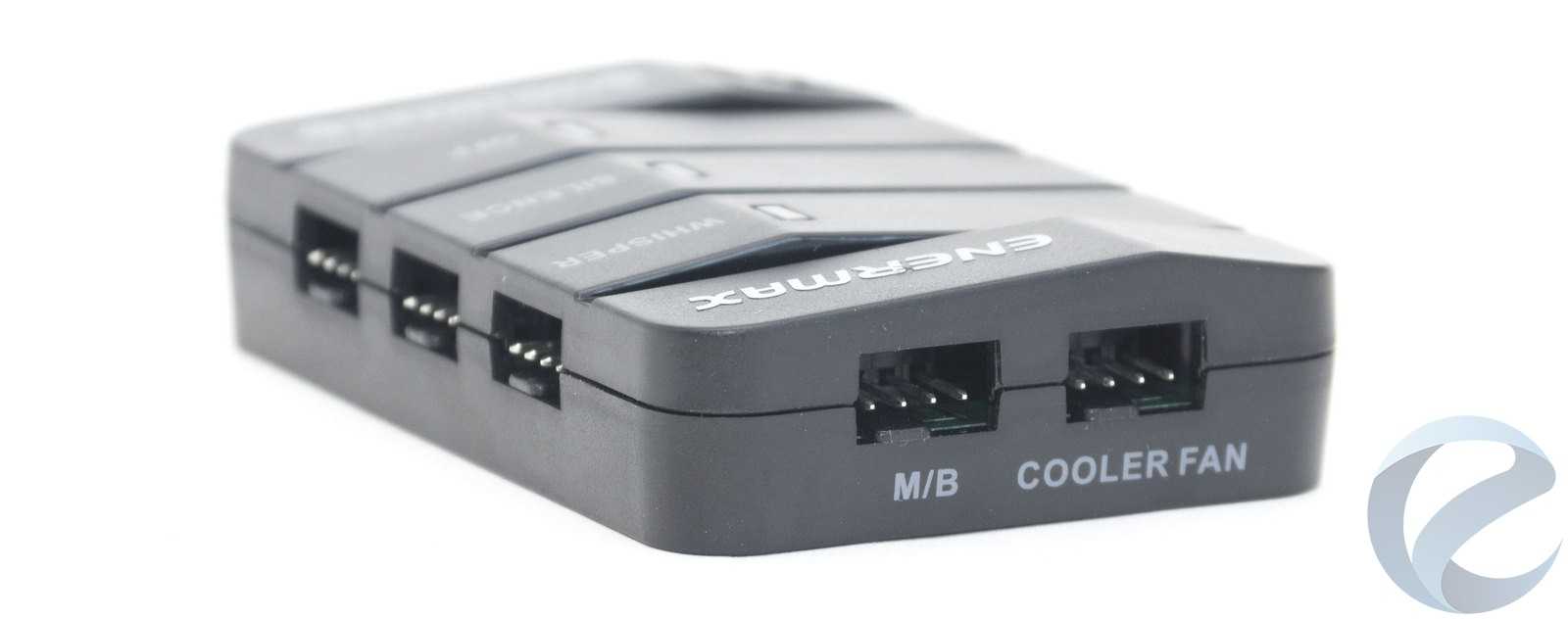

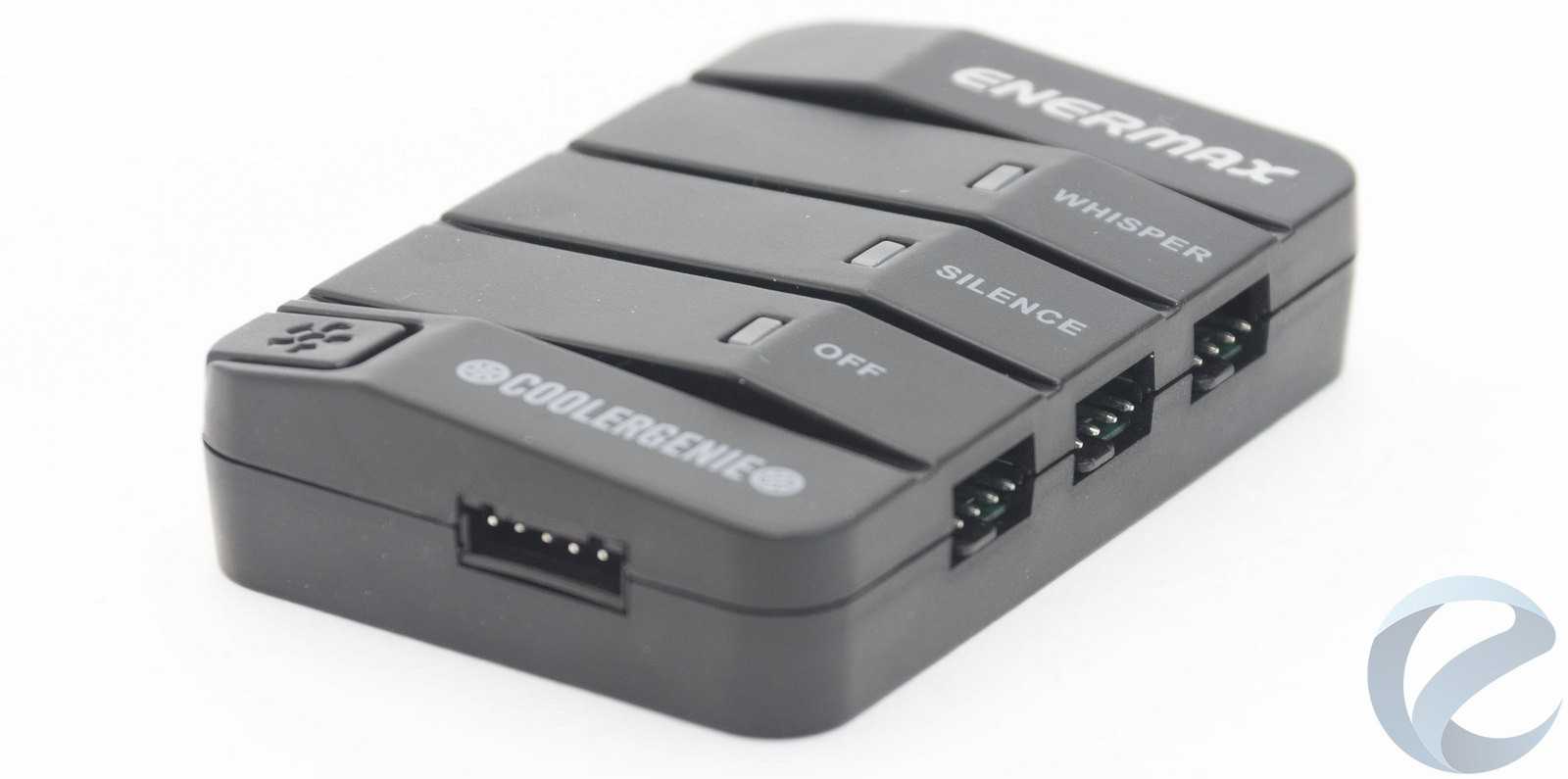

Контроллер CoolerGenie позволяет включить для корпусных вентиляторов, подключенных к нему, один из трех режимов: Whisper, Silence, OFF.
В первом из них вентиляторы начнут вращаться при нагрузке на БП от 40%, во втором — от 55%, в третьем — обороты подключенных вентиляторов будут меняться синхронно с вентилятором БП. Пассивные режимы не распространяются на работу вентилятора блока питания, он всегда будет вращатьсяи изменять обороты в зависимости от нагрузки. Также, подключив данный контроллер к разъему CPU_FAN на материнской плате, можно будет управлять всеми подключенными к нему вентиляторами при помощи софта материнской платы или через настройки BIOS для этого разъема.
Кроме этого, контроллер задерживает вращение подключенных вентиляторов на 40-60 секунд после выключения компьютера. Если они были в пассивном режиме, то все равно запустятся на это время на максимальных оборотах. Принудительное активное охлаждение продлит срок службы компонентов.
В работе вентилятор тихийпрактически до максимальной нагрузки. Шумомер измеряет минимальный уровень с 30 дБи начинает выдавать показания только с 500 Вт, максимальный уровень шума зафиксирован всего 36 дБ – это очень комфортный уровень.
Технические характеристики
- Модель: ERB600AWT;
- Номинальная мощность: 600 Вт;
- Пиковая мощность: 660 Вт;
- Максимальная эффективность: 90%;
- Полученный сертификат: 80 PLUS Bronze;
- Поддерживаемые стандарты: ATX 12V 2.4;
- Диапазон рабочих напряжений: 100 – 240 В;
- Частота входного сигнала: 47-63 Гц;
- Выходы: 3,3В — 22А, 5В – 18 А, 12 В(1) – 30 А, 12 В(2) – 30 А;
- Выходная мощность линий +3,3В и 5В: — 120 Вт;
- Выходная мощность линий +12В: — 600 Вт;
- PFC: Активный (0,99);
- Диаметр используемого вентилятора: 120 мм;
- Тип подшипника: Twister Bearing;
- Максимальная скорость вращения: 1500 об/мин;
- Максимальный уровень шума: 22.4 дБ (А);
- Среднее время наработки на отказ: 160 000 часов;
- Защиты: SCP, OVP, UVP, OCP, OPP, SIP;
- Дополнительно: частично модульная система кабелей;
- Размеры: 140 × 150 × 86 мм;
- Масса: 1,6 кг;
- Гарантия производителя: 3 года;
- Ориентировочная стоимость: 5000 руб.
Упаковка и комплектация
Блок питания поставляется в коробке из плотного картона с цветной полиграфией. Оформление выполнено в красно-серых тонах. Упаковка идентична для всей линейки RevoBron, меняется только наклейка на лицевой стороне и серийный номер изделия на одном из торцов. Поэтому и характеристики приводятся для всех трех блоков питания.
На лицевой стороне находится частичное изображение блока питания, указанасерия, сертификати мощность.

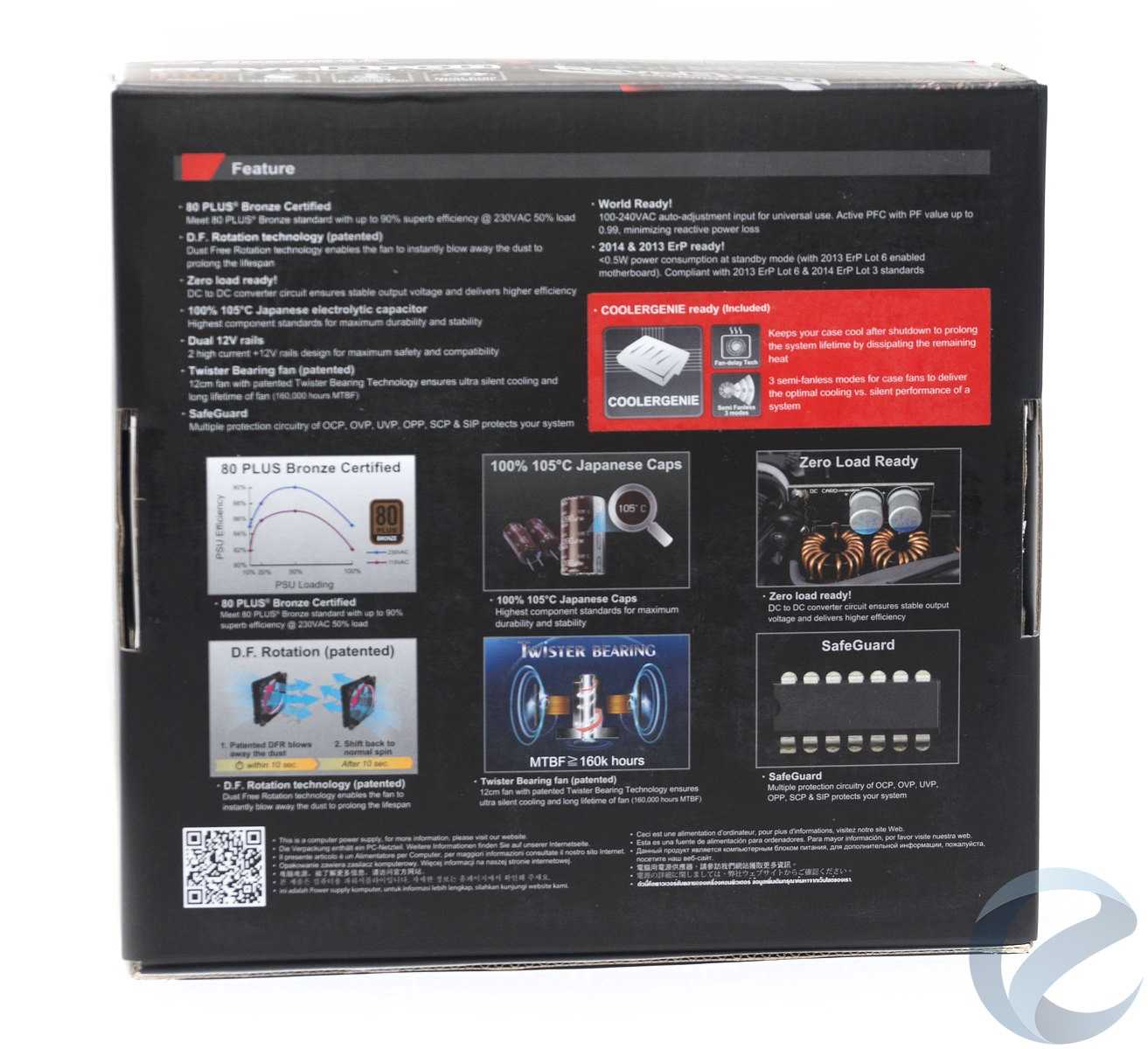

На тыльной стороне перечисляются преимущества данной модели с иллюстрациями особенностей.

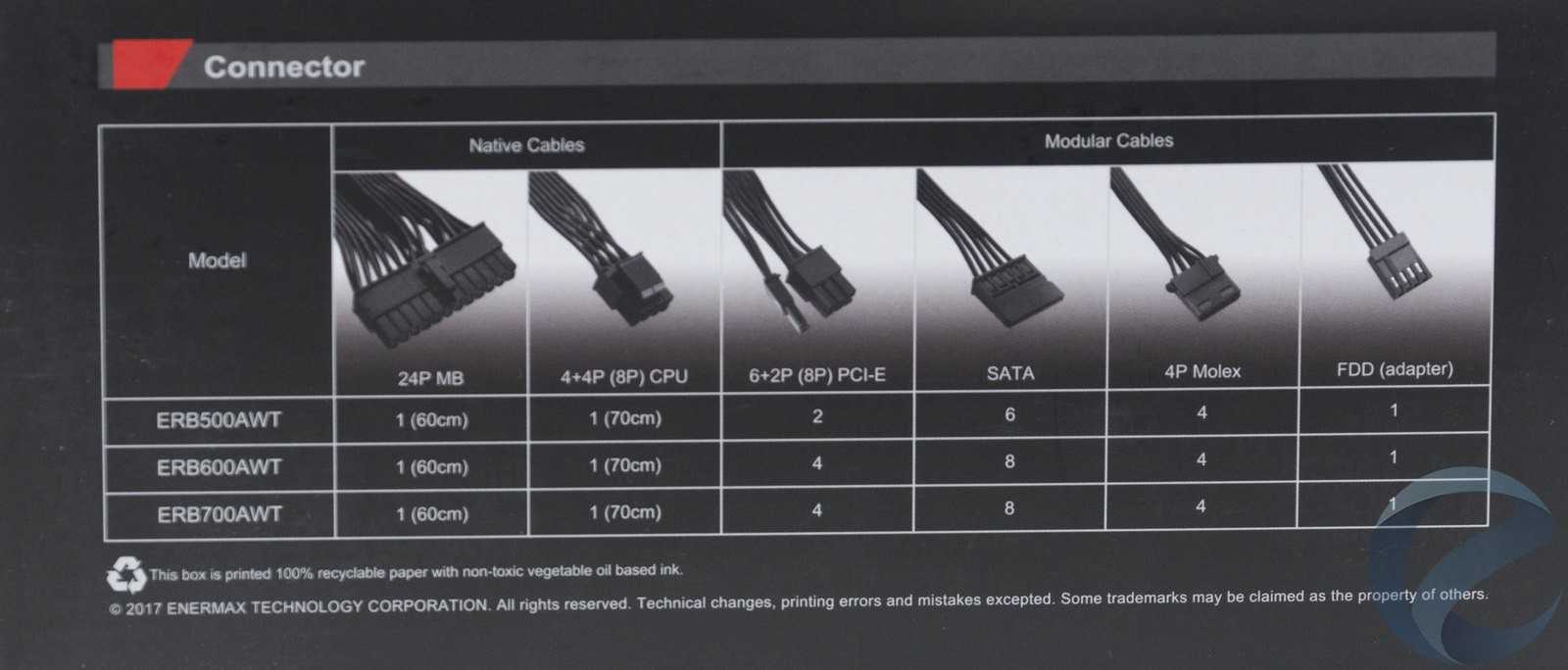

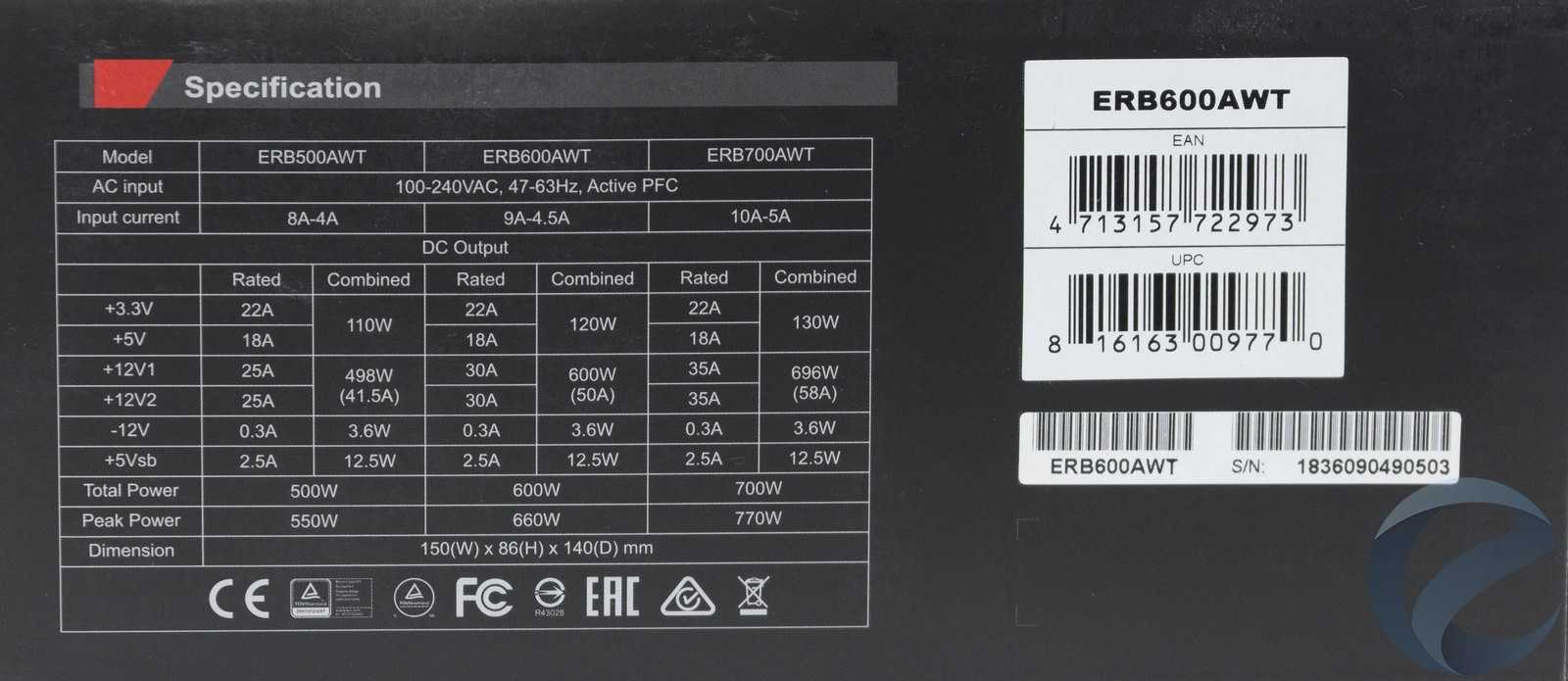

Более подробные характеристики расположены с торцов коробки:количество кабелей и разъемов, нагрузочные характеристики.
Под крышкой нас встретит морда льва. Блок питания упакован в пупырчатую пленку.

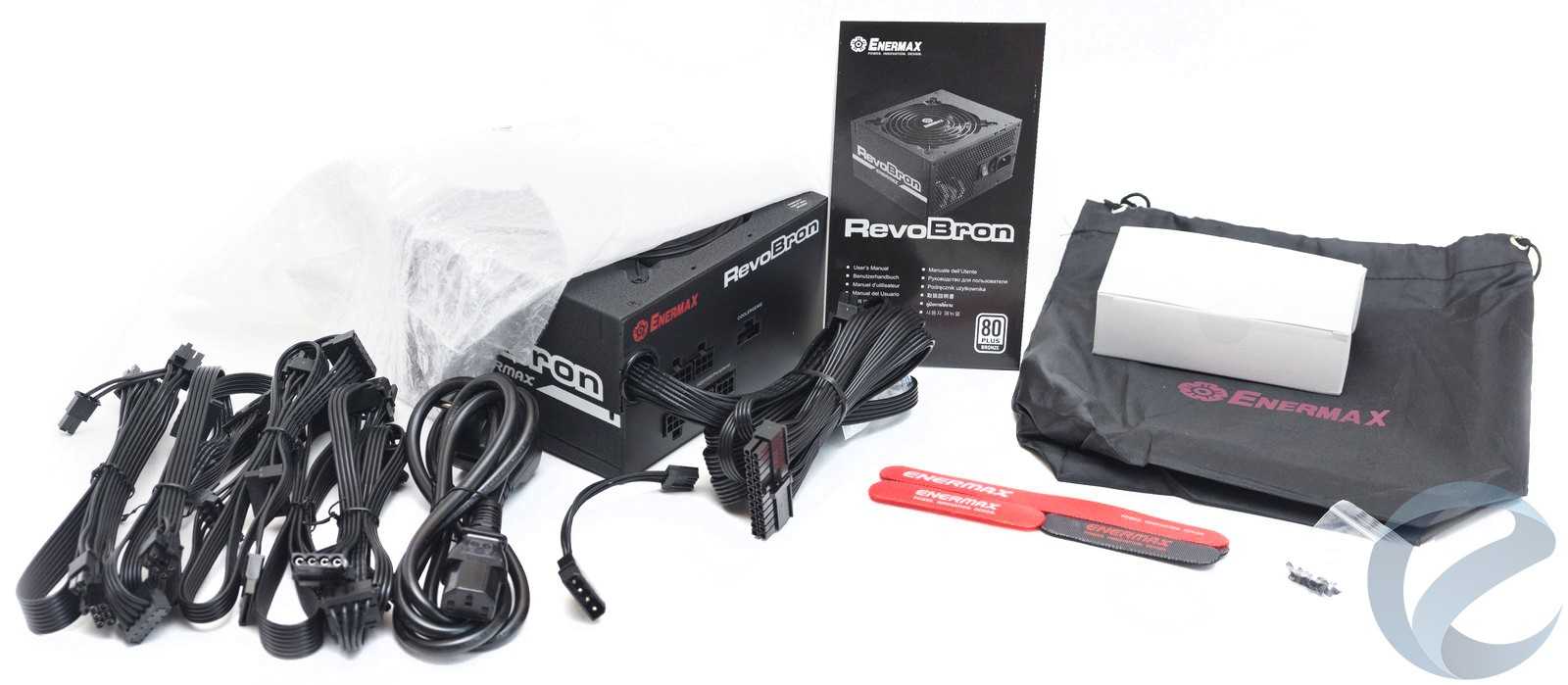

В комплект входит набор съемных кабелей, сетевой кабель, винты крепления, фирменные стяжки на липучках, инструкция, тканевый мешок на шнуркеи контроллер вентилятора с кабелями в отдельной картонной коробочке.

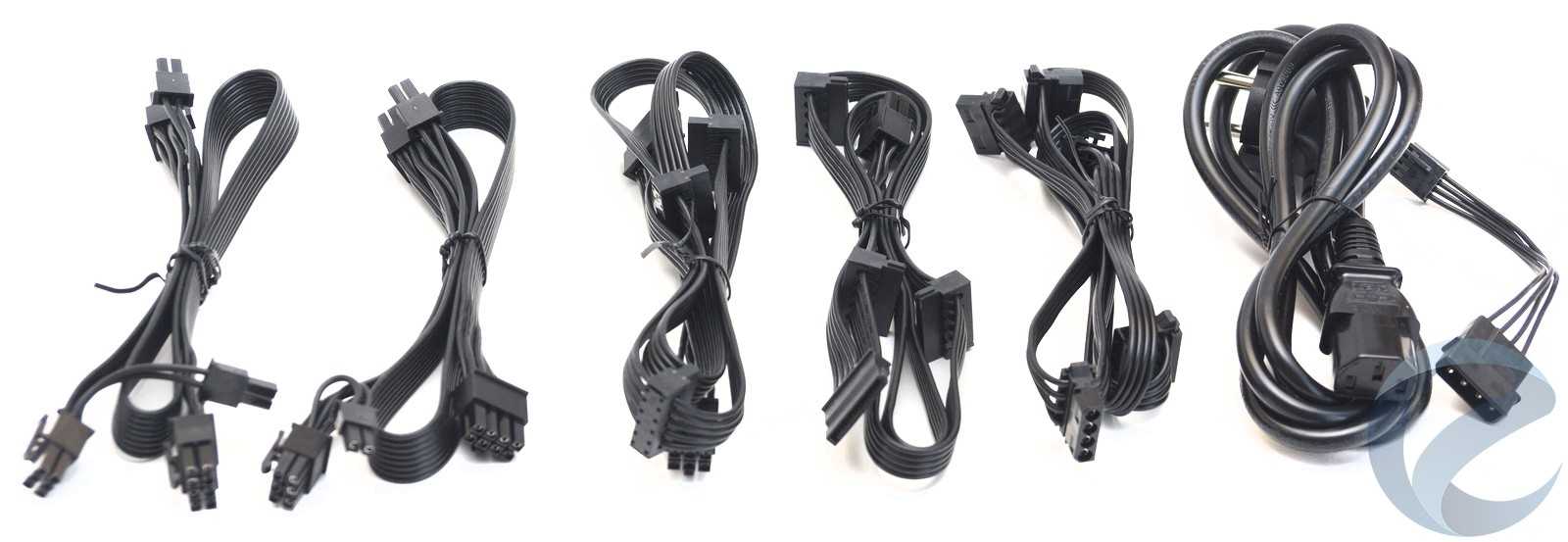

Съемных кабелей пять штук, шлейфы плоские, сечение AWG18. Кабелидостаточно жесткие, но легко укладываются.
Несъемные кабели:
- Питание ATX 24 пин – 60 см;
- Питания CPU 4+4 пин – 70 см.
Отсоединяемые кабели:
- Подключение PCI-e 6+2 пин два кабеля – 50 + 15 см;
- Подключение SATA, два кабеля – 45 + 15 + 15 +15 см;
- Подключение Molex, один кабель — 45 + 15 + 15 +15 см;
- Переходник на FDD – 10 см.

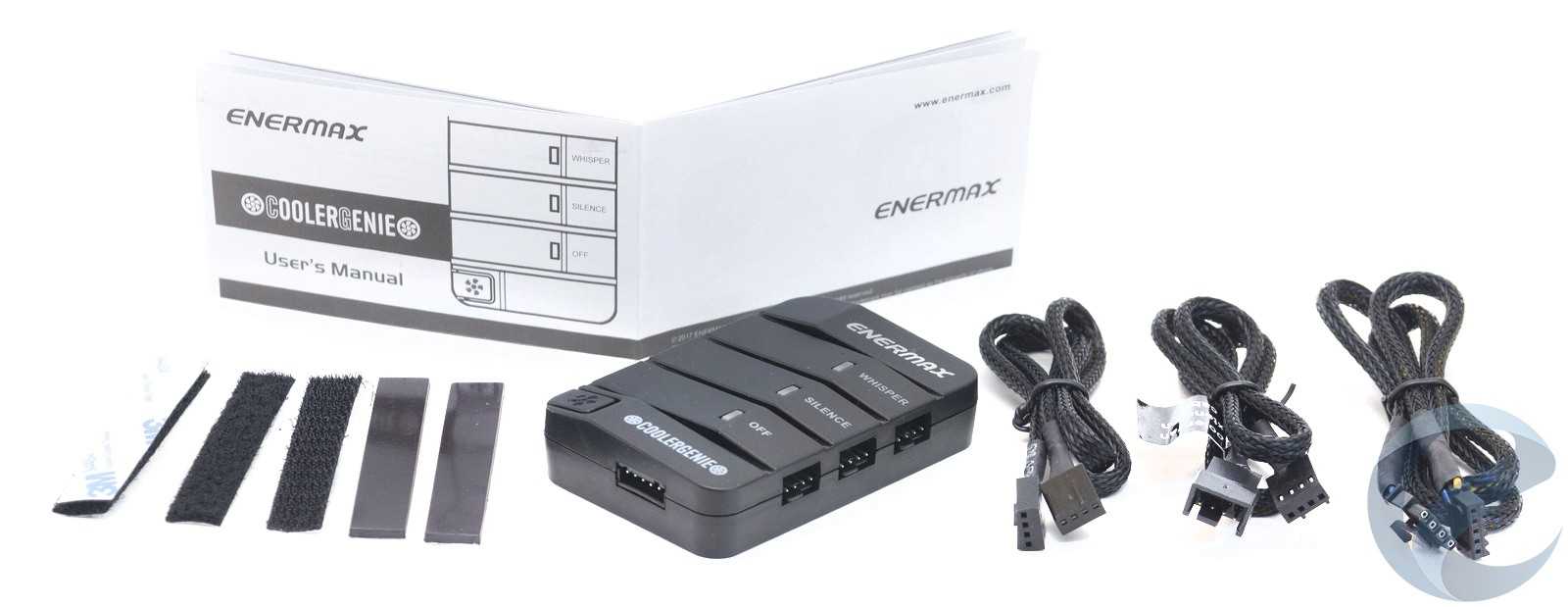

Комплект CoolerGenie включает в себя:
- Контроллер вентилятора;
- Кабель для подключения к БП;
- Кабель-удлинитель для подключения 4-пин вентилятора;
- Кабель подключения к разъему CPU материнской платы;
- Крепления на клейкой основе – две пары на липучках, одна пара на магнитах;
- Руководство пользователя.
Тестирование
Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт.
По требованиям стандарта ATX12V отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах от +11.4 до +12.6 В.

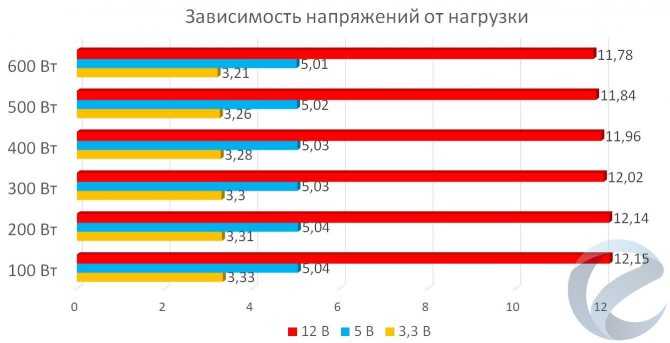

Стабильность напряжений, как и ожидалось, на очень высоком уровне. Колебание напряжений на линии +12 в пределах 2%. Изначально напряжение слегка завышено. Отклонение по линии +5 В укладывается в диапазон 1 %, что является отличным показателем. По линии 3,3 В просадки более ощутимы, до 3% при максимальной нагрузке.
Отклонения напряжений составили:
- линия +3,3В: от 0 до -3%;
- линия +5В: от +1% до 0;
- линия +12В: от +1,3 % до -2%.
Уровень КПД полностью соответствует стандарту 80 PLUS Bronze, максимальные 89% демонстрируются при нагрузке 300 Вт.
Также была проверена защита от короткого замыкания — при замыкании на любой из линий блок питания благополучно отключался.
Упаковка и комплектация
Блок питания поставляется в коробке из плотного картона с цветной полиграфией. Оформление выполнено в красно-серых тонах. Упаковка идентична для всей линейки RevoBron, меняется только наклейка на лицевой стороне и серийный номер изделия на одном из торцов. Поэтому и характеристики приводятся для всех трех блоков питания.
На лицевой стороне находится частичное изображение блока питания, указанасерия, сертификати мощность.
На тыльной стороне перечисляются преимущества данной модели с иллюстрациями особенностей.
Более подробные характеристики расположены с торцов коробки:количество кабелей и разъемов, нагрузочные характеристики.
Под крышкой нас встретит морда льва. Блок питания упакован в пупырчатую пленку.
В комплект входит набор съемных кабелей, сетевой кабель, винты крепления, фирменные стяжки на липучках, инструкция, тканевый мешок на шнуркеи контроллер вентилятора с кабелями в отдельной картонной коробочке.
Съемных кабелей пять штук, шлейфы плоские, сечение AWG18. Кабелидостаточно жесткие, но легко укладываются.
Несъемные кабели:
- Питание ATX 24 пин – 60 см;
- Питания CPU 4+4 пин – 70 см.
Отсоединяемые кабели:
- Подключение PCI-e 6+2 пин два кабеля – 50 + 15 см;
- Подключение SATA, два кабеля – 45 + 15 + 15 +15 см;
- Подключение Molex, один кабель — 45 + 15 + 15 +15 см;
- Переходник на FDD – 10 см.
Комплект CoolerGenie включает в себя:
- Контроллер вентилятора;
- Кабель для подключения к БП;
- Кабель-удлинитель для подключения 4-пин вентилятора;
- Кабель подключения к разъему CPU материнской платы;
- Крепления на клейкой основе – две пары на липучках, одна пара на магнитах;
- Руководство пользователя.
Внешний вид

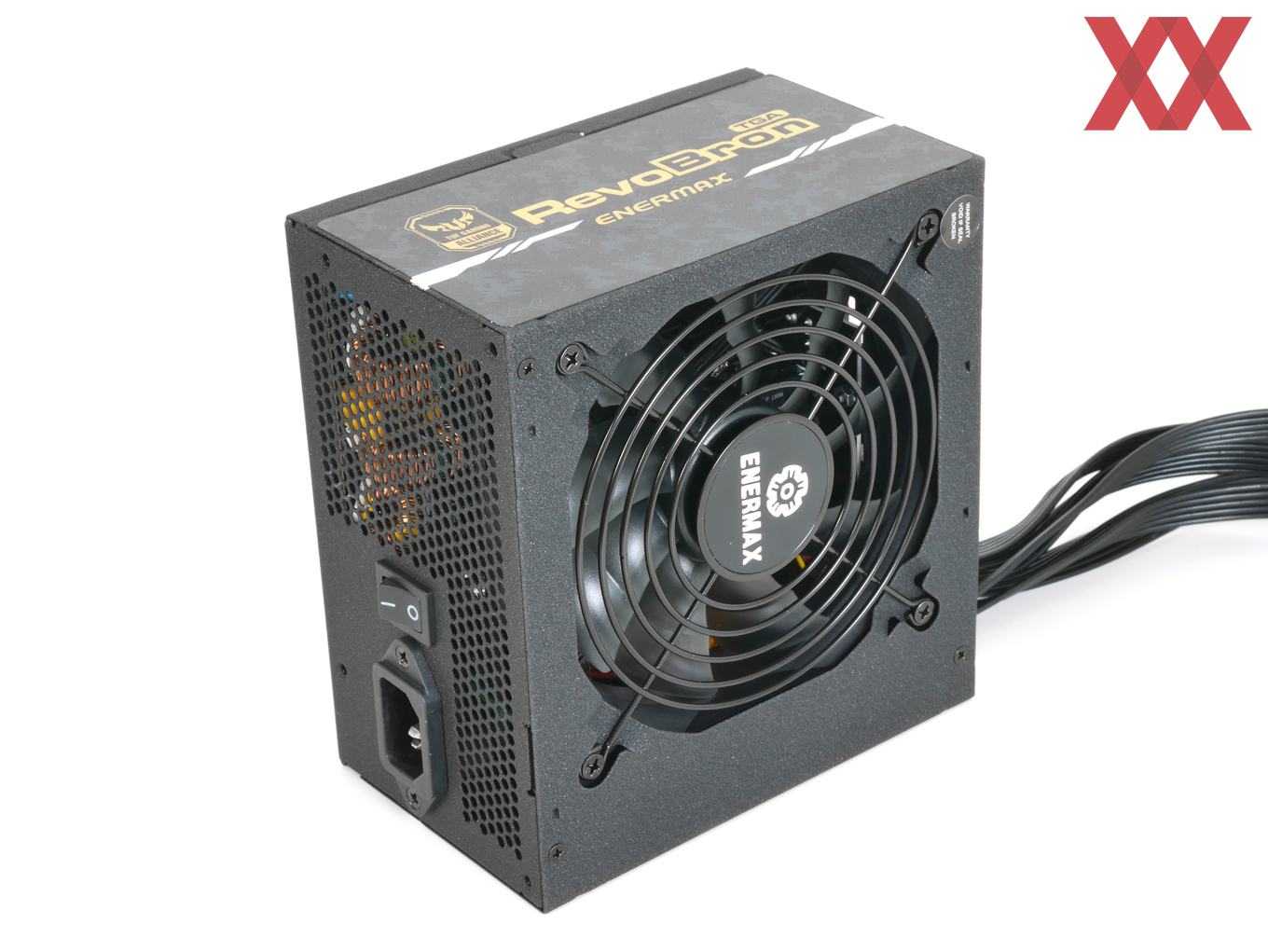

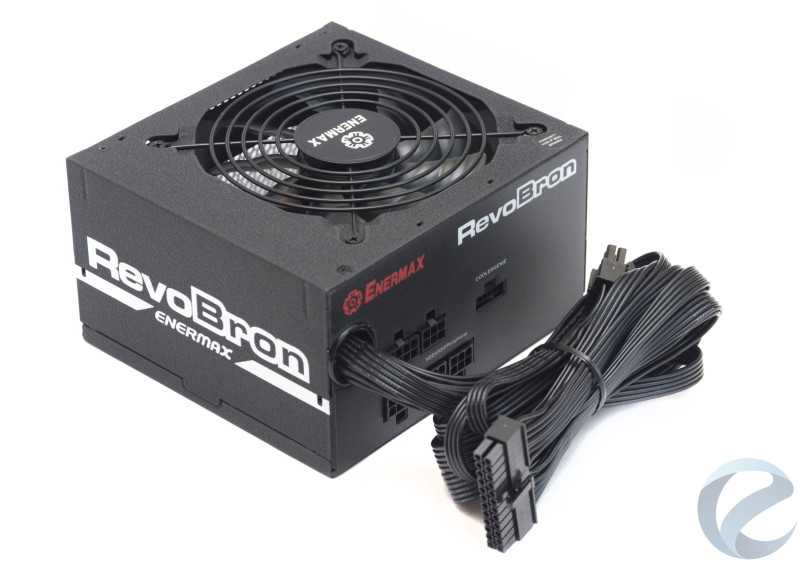

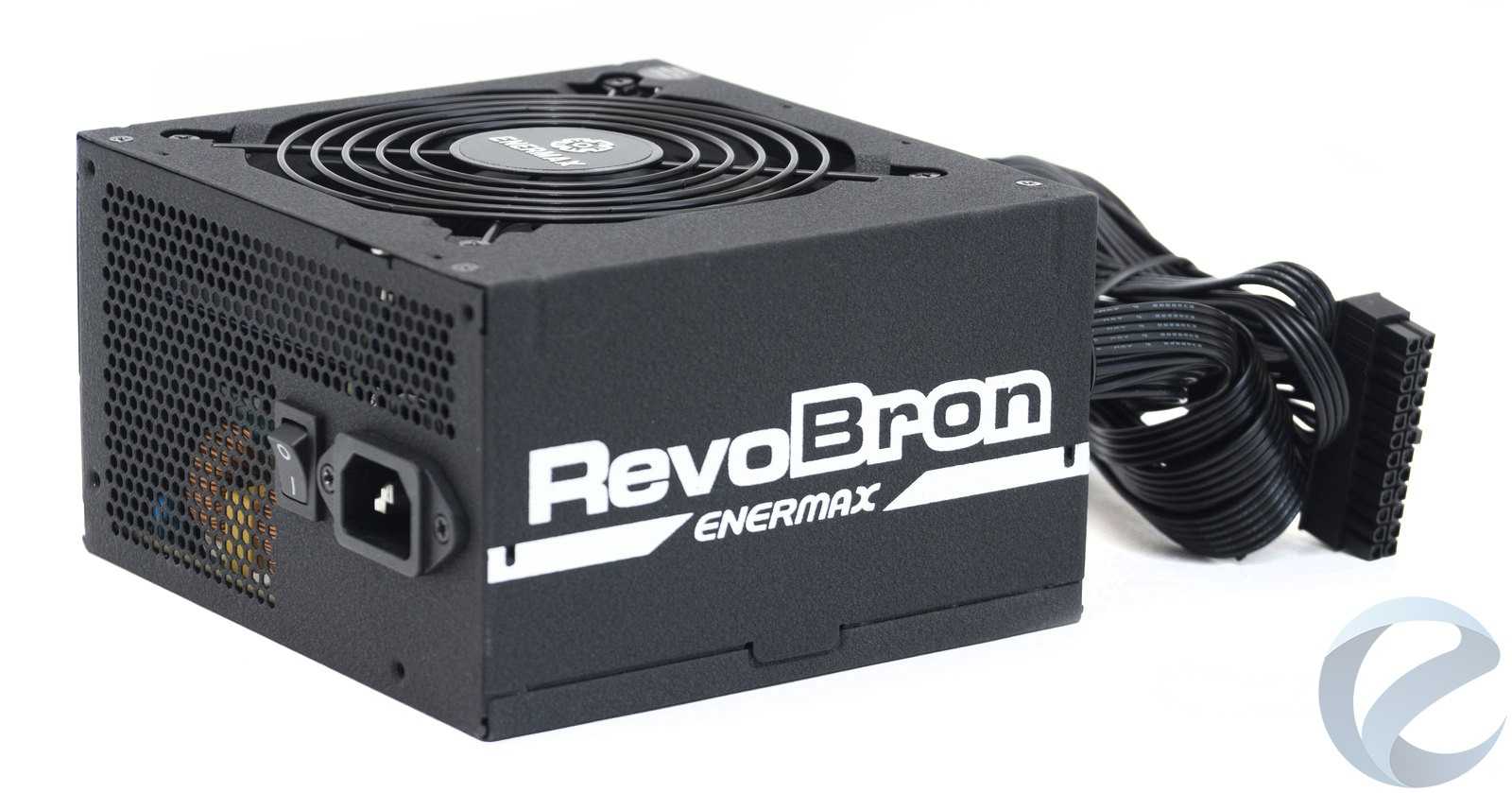

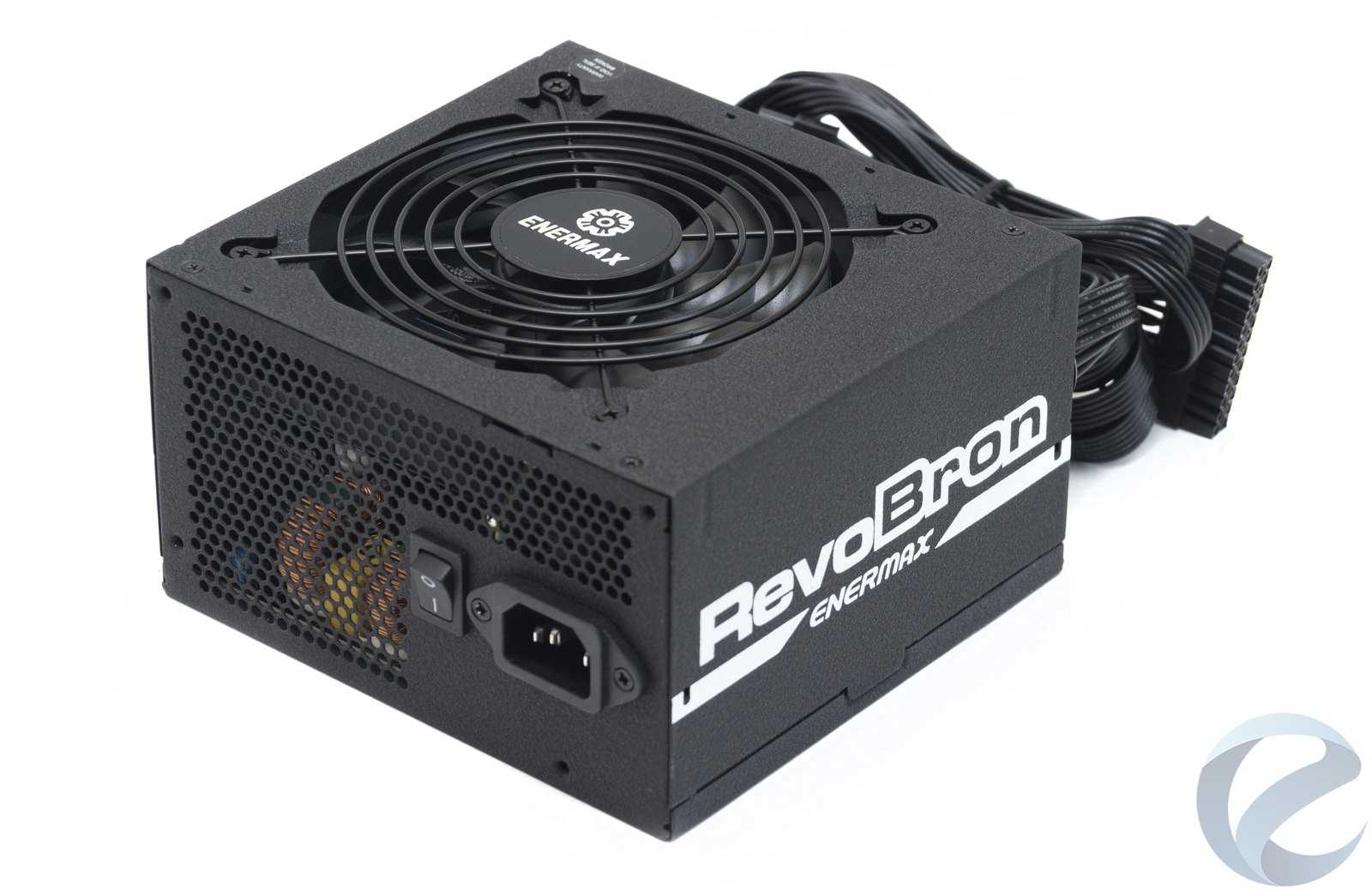

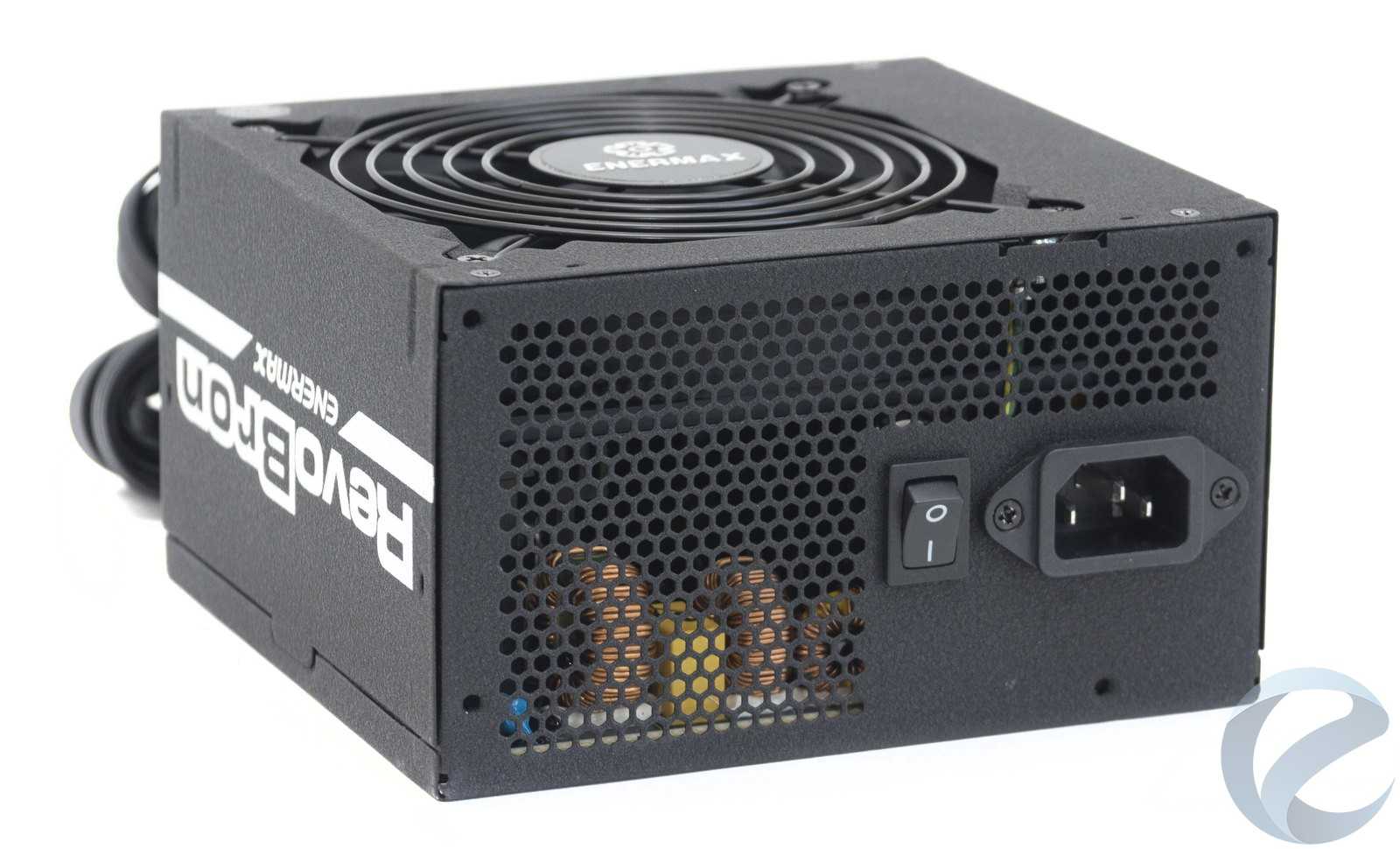

Корпус RevoBron 600W классической призматической формы, укорочен до 140 мм.
Покраска матовой черной порошковой краской в несколько слоев, верхний слой с шершавой текстурой.
Лицевая панель с традиционной сотовой перфорацией, привычный тумблер включения/отключения питанияи сетевая стандартная розетка.
На боковых гранях белой краской нанесен логотип серии.
На нижней грани расположена съемная решетка «гриль», закрывающая вентилятор;по центру — блестящий штампованный логотип компании.

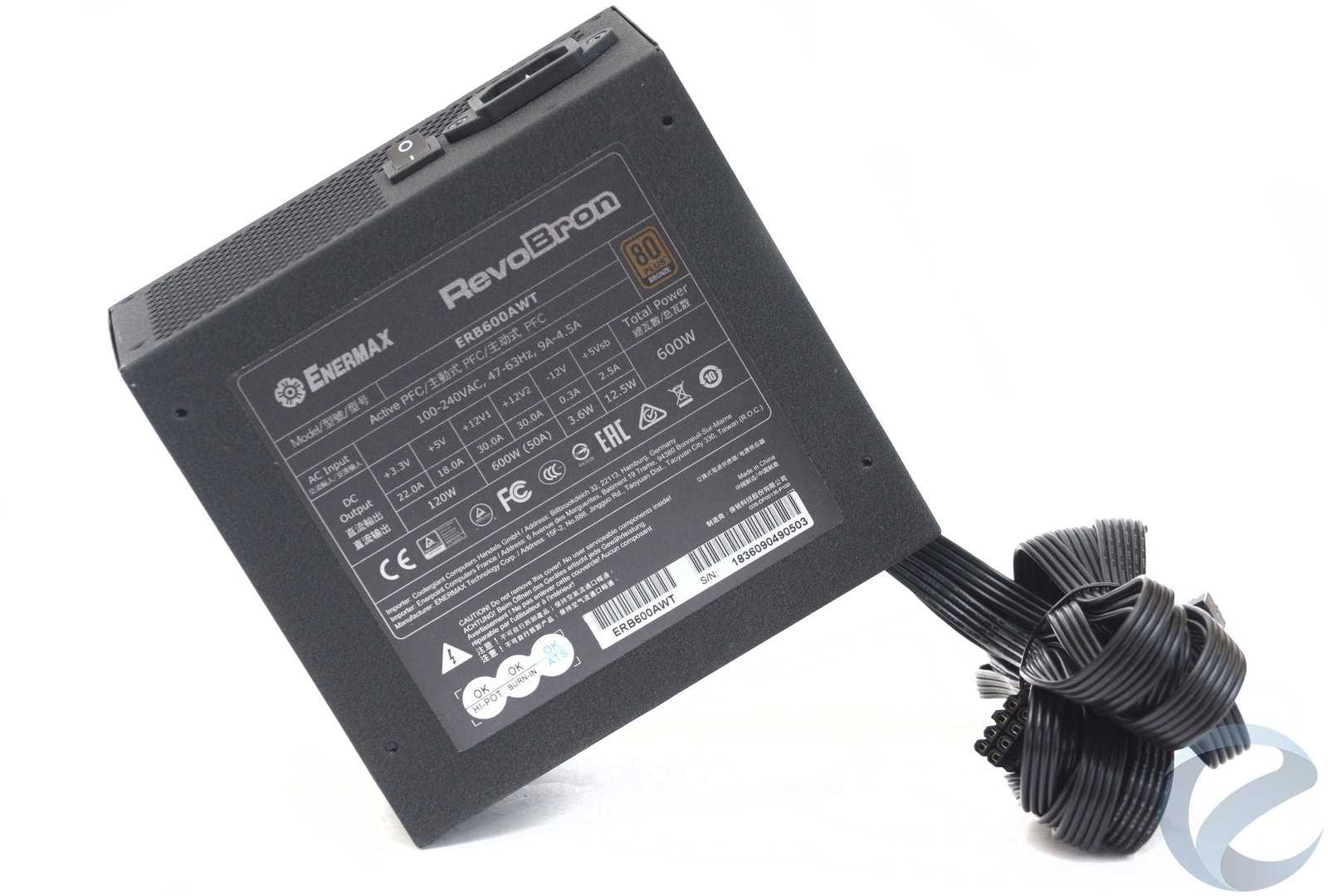

На верхней грани — наклейка с нагрузочными характеристиками и серийным номером изделия.

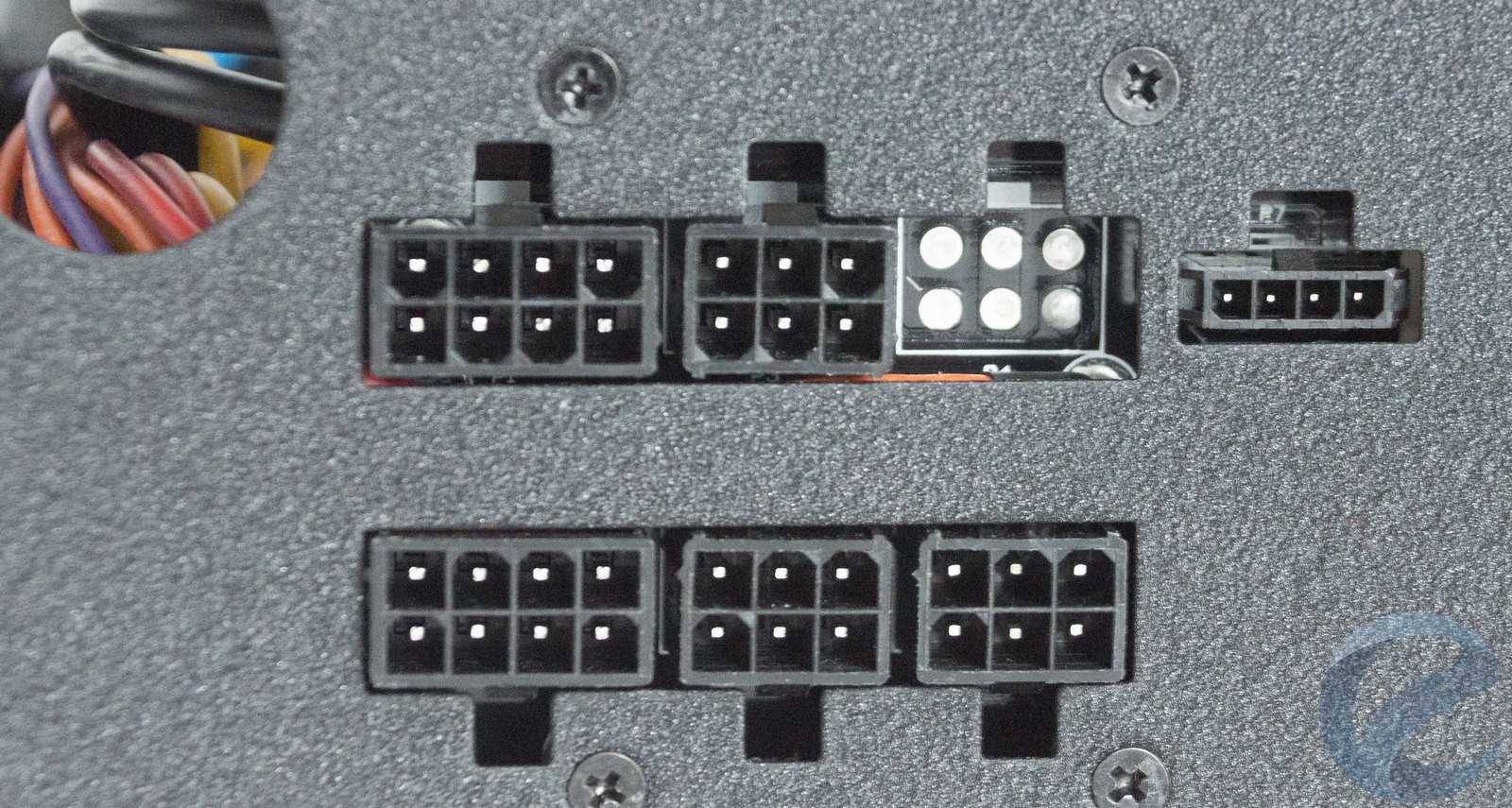

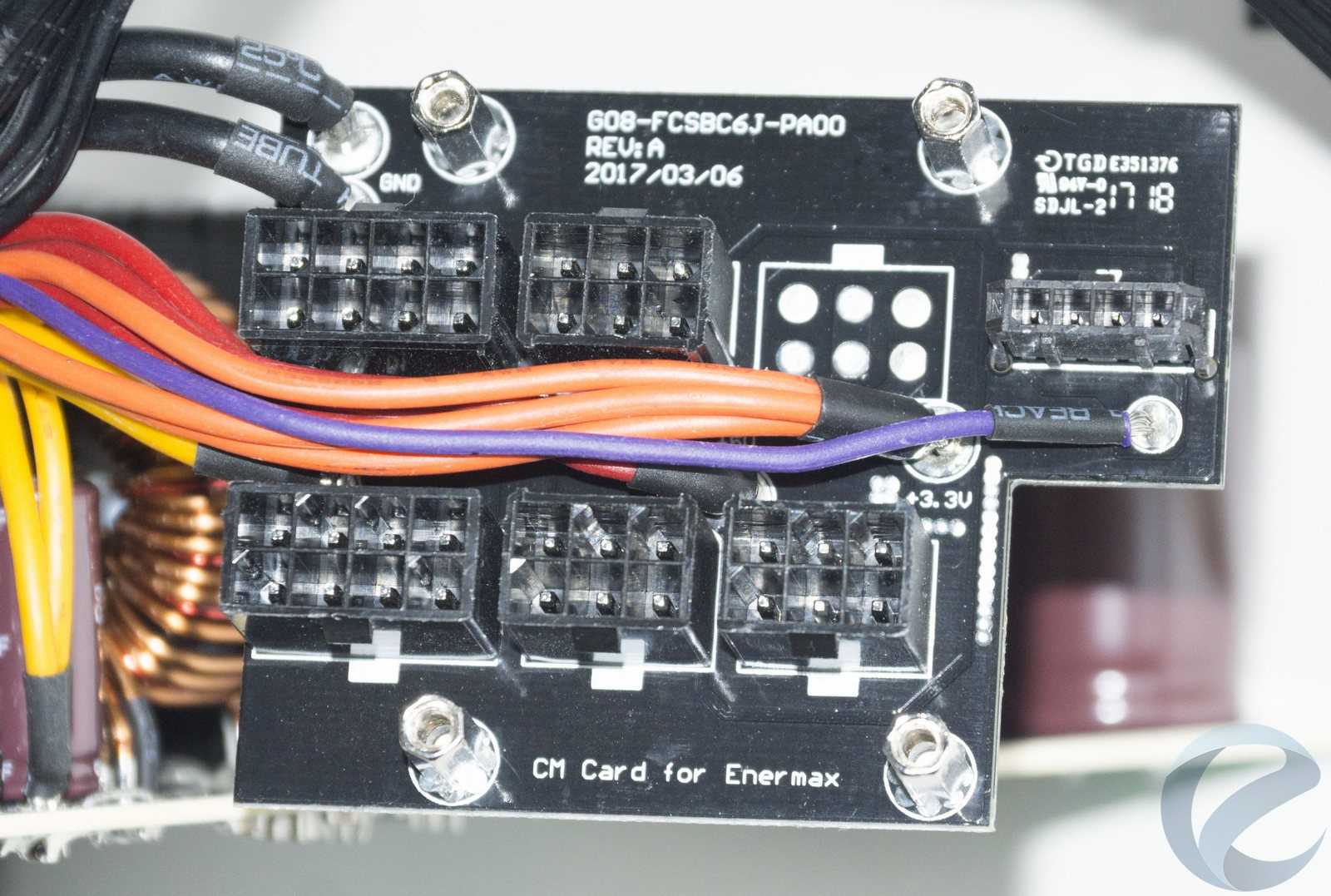

Тыльная панель с разъемами для подключения отсоединяемых кабелей в два ряда. Два 8-пин разъема для подключения питания GPU.
Три 6-пин разъема для питания периферии, в корпусе имеется отверстие под четвертый такой же разъем, он закрыт картонной наклейкой. 4-пин разъем для подключения контроллера вентилятора.

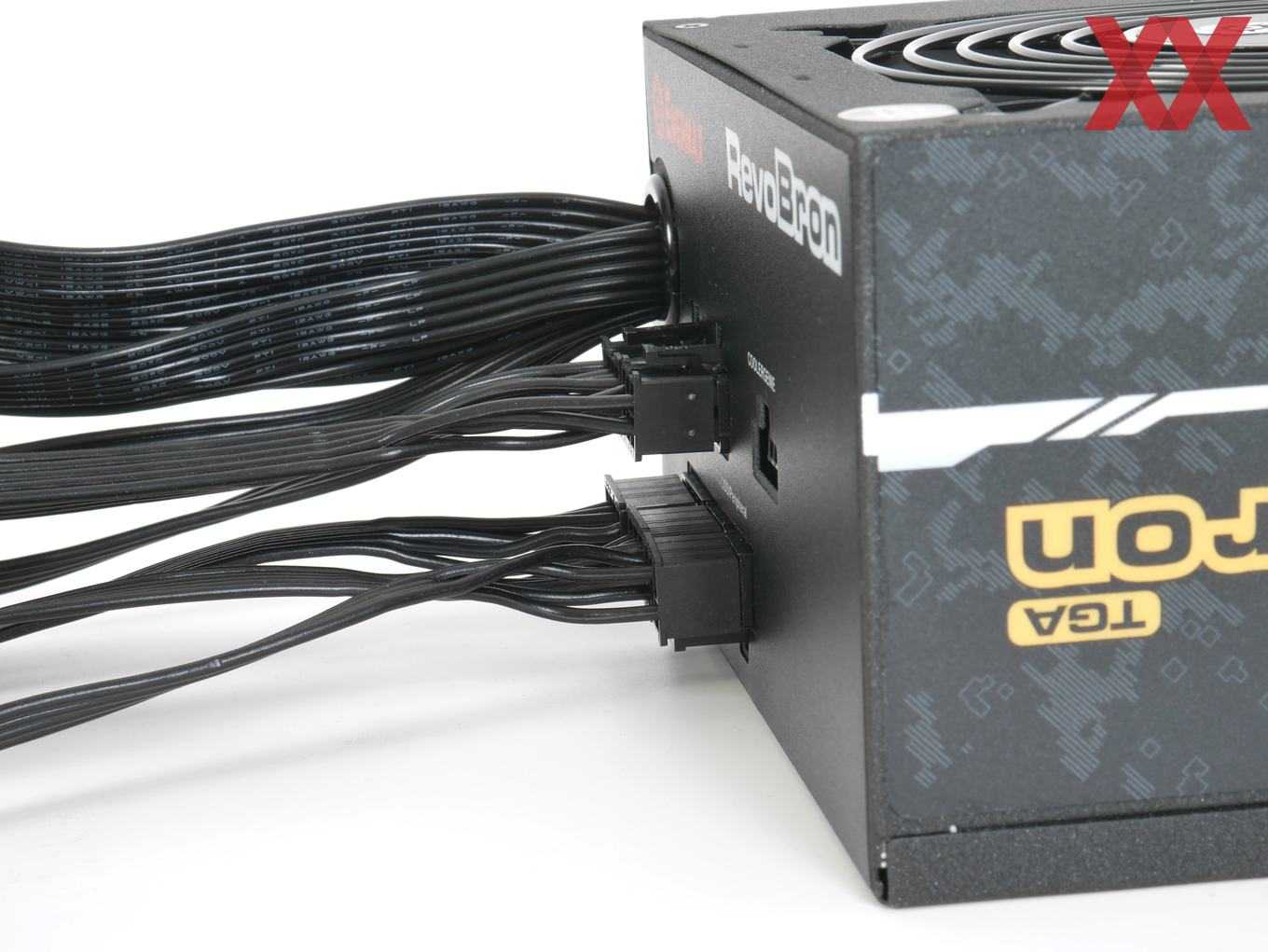

С правого бока круглое отверстие с пластиковой рамкой для вывода несъемных кабелей. Шлейф ATX для удобства разделен на семь узких лент, что облегчит их укладку.
Корпус состоит из двух половинок, скрепленных на вырезы, и четыре винта;на одном из винтов имеется гарантийная наклейка.
Technical Specifications
Overview
| ECB500AWT, ECB600AWT, ECB700EWT | |
| PSU Design | Single rail, non-modular |
| PSU Length | 140 mm |
| Intel ATX12V | 2.3 |
| Non-Stop 24/7 | @40° C |
| Powder Coating | ✓ |
| 2010 ErP Lot 6 | ✓ |
| 2013 ErP Lot 6 | — |
| 2014 ErP Lot 3 | — |
| EU regulation no. 617/2013 | ✓ |
| Intel C6/C7 | ✓ |
| Fan Size | 120 mm |
| Fan Technology | — |
| Protections* | SCP, OVP, UVP, OPP, SIP |
| Certifications | cTUVus, CE, FCC, EAC, BSMI, CCC, RCM |
| Included in the delivery | PSU, AC cord, 4 screws, user manual |
*SCP: short circuit protection, OVP: over voltage protection, UVP: under voltage protection, OPP: over power protection, SIP: surges and inrush current protection.
Power Distribution
| ECB500AWT | ||
| AC Input Voltage | 115-230 VAC, 47-63 Hz | |
| AC Input Current | 7 A | |
| DC Output | ||
| +3.3V | 18 A | 110 W |
| +5V | 17 A | |
| +12V1 | 38 A | 456 W |
| -12V | 0.3 A | 3.6 W |
| 5Vsb | 2.5 A | 12.5 W |
| Total Power | 500 W |
| ECB600AWT | ||
| AC Input Voltage | 100-240 VAC, 47-63 Hz | |
| AC Input Current | 9 A | |
| DC Output | ||
| +3.3V | 19 A | 120 W |
| +5V | 17 A | |
| +12V1 | 46 A | 552 W |
| -12V | 0.3 A | 3.6 W |
| 5Vsb | 2.5 A | 12.5 W |
| Total Power | 600 W |
| ECB700EWT | ||
| AC Input Voltage | 100-240 VAC, 47-63 Hz | |
| AC Input Current | 10 A | |
| DC Output | ||
| +3.3V | 19 A | 110 W |
| +5V | 17 A | |
| +12V1 | 54 A | 648 W |
| -12V | 0.3 A | 3.6 W |
| 5Vsb | 2.5 A | 12.5 W |
| Total Power | 700 W |
*Peak power may last up to 60 seconds.
Cables & Connectors
| ECB500AWT | ||
| Mainboard 24 Pin | 1x | |
| CPU 4+4 Pin | 1x | |
| PCI-E 6+2 Pin (8 Pin) | 2x | |
| SATA | 6x | |
| 4 Pin Molex | 4x | |
| FDD | 1x |
| ECB600AWT | ||
| Mainboard 24 Pin | 1x | |
| CPU 4+4 Pin | 1x | |
| PCI-E 6+2 Pin (8 Pin) | 2x | |
| SATA | 8x | |
| 4 Pin Molex | 4x | |
| FDD | 1x |
| ECB700EWT | ||
| Mainboard 24 Pin | 1x | |
| CPU 4+4 Pin | 2x | |
| PCI-E 6+2 Pin (8 Pin) | 4x | |
| SATA | 8x | |
| 4 Pin Molex | 4x | |
| FDD | 1x |
Efficiency & Noise Level
| ECB500AWT | ||
| 10% load @ 230 V | Efficiency | 81% |
| Noise Level | 17.9 dB(A) | |
| 20% load @ 230 V | Efficiency | 87% |
| Noise Level | 17.9 dB(A) | |
| 50% load @ 230 V | Efficiency | 87% |
| Noise Level | 17.9 dB(A) | |
| 100% load @ 230 V | Efficiency | 86% |
| Power Factor | 0.99 | |
| Noise Level | 25.7 dB(A) |
| ECB600AWT | ||
| 10% load @ 230 V | Efficiency | 81% |
| Noise Level | 18.5 dB(A) | |
| 20% load @ 230 V | Efficiency | 87% |
| Noise Level | 18.5 dB(A) | |
| 50% load @ 230 V | Efficiency | 88% |
| Noise Level | 18.6 dB(A) | |
| 100% load @ 230 V | Efficiency | 86% |
| Power Factor | 0.99 | |
| Noise Level | 30.7 dB(A) |
| ECB700AWT | ||
| 10% load @ 230 V | Efficiency | 84% |
| Noise Level | 18.5 dB(A) | |
| 20% load @ 230 V | Efficiency | 87% |
| Noise Level | 18.5 dB(A) | |
| 50% load @ 230 V | Efficiency | 88% |
| Noise Level | 18.5 dB(A) | |
| 100% load @ 230 V | Efficiency | 85% |
| Power Factor | 0.98 | |
| Noise Level | 30.8 dB(A) |
Dealer Information
| ECB500AWT | |
| Product Dimensions | 140 x 150 x 86mm |
| Product Weight | 1.5 kg |
| Product Box Dimensions | 230 x 200 x 98 mm |
| Product Box Gross Weight | 1.9 kg |
| Master Carton Dimensions | 428 x 418 x 255 mm |
| Master Carton Gross Weight | 16.4 kg |
| Master Carton Pieces | 8 |
| EAN-Code | 4713157724946 |
| ECB600AWT | |
| Product Dimensions | 140 x 150 x 86 mm |
| Product Weight | 1.5 kg |
| Product Box Dimensions | 230 x 200 x 98 mm |
| Product Box Gross Weight | 2.1 kg |
| Master Carton Dimensions | 428 x 418 x 255 mm |
| Master Carton Gross Weight | 17.7 kg |
| Master Carton Pieces | 8 |
| EAN-Code | 4713157724953 |
| ECB700EWT | |
| Product Dimensions | 140 x 150 x 86mm |
| Product Weight | 1.5 kg |
| Product Box Dimensions | 230 x 200 x 98 mm |
| Product Box Gross Weight | 2.2 kg |
| Master Carton Dimensions | 428 x 418 x 255 mm |
| Master Carton Gross Weight | 18.5 kg |
| Master Carton Pieces | 8 |
| EAN-Code | 4713157724960 |
Технические характеристики
- Модель: ERB600AWT;
- Номинальная мощность: 600 Вт;
- Пиковая мощность: 660 Вт;
- Максимальная эффективность: 90%;
- Полученный сертификат: 80 PLUS Bronze;
- Поддерживаемые стандарты: ATX 12V 2.4;
- Диапазон рабочих напряжений: 100 – 240 В;
- Частота входного сигнала: 47-63 Гц;
- Выходы: 3,3В — 22А, 5В – 18 А, 12 В(1) – 30 А, 12 В(2) – 30 А;
- Выходная мощность линий +3,3В и 5В: — 120 Вт;
- Выходная мощность линий +12В: — 600 Вт;
- PFC: Активный (0,99);
- Диаметр используемого вентилятора: 120 мм;
- Тип подшипника: Twister Bearing;
- Максимальная скорость вращения: 1500 об/мин;
- Максимальный уровень шума: 22.4 дБ (А);
- Среднее время наработки на отказ: 160 000 часов;
- Защиты: SCP, OVP, UVP, OCP, OPP, SIP;
- Дополнительно: частично модульная система кабелей;
- Размеры: 140 × 150 × 86 мм;
- Масса: 1,6 кг;
- Гарантия производителя: 3 года;
- Ориентировочная стоимость: 5000 руб.
Охлаждение и контроллер вентилятора
Охлаждение в данном блоке питания организованно не совсем обычно, с возможностью использования внешнего контроллера. Сама идея объединить обдув БП и вентиляцию корпуса смотрится интересно, тем более это можно реализовать через софт материнской платы или настроек BIOS.
В блоке питания установлен вентилятор Enermax ED122512M-FD с запатентованной технологией Twister Bearing. Металлический шарик внутри ротора намагничивается и держит крыльчатку – одна точка соприкосновения уменьшает трение и шум. Втулка для подшипника самосмазывающаяся. Из удобств можно отметить съемные лопасти – что облегчает их чистку.
Отличительной внешней особенностью данных вентиляторов является форма лопастей в виде двойной волны. Лопасти сделаны из полупрозрачного пластика. Часть вентилятора закрыта пластиковой накладкой. Подключение вентилятора 4-пин.
Производитель применил еще одну необычную технологию: Dust Free Rotation – это самоочистка от пыли, попавшей внутрь,за счет вращения вентилятора в обратную сторону на максимальных оборотах в течение 10 секунд после включения.
Блок питания успешно охлаждается и без комплектного контроллера. При этом вентилятор будет изменять обороты в зависимости от нагрузки до максимальных 1500 об/мин.
Контроллер CoolerGenie позволяет включить для корпусных вентиляторов, подключенных к нему, один из трех режимов: Whisper, Silence, OFF.
В первом из них вентиляторы начнут вращаться при нагрузке на БП от 40%, во втором — от 55%, в третьем — обороты подключенных вентиляторов будут меняться синхронно с вентилятором БП. Пассивные режимы не распространяются на работу вентилятора блока питания, он всегда будет вращатьсяи изменять обороты в зависимости от нагрузки. Также, подключив данный контроллер к разъему CPU_FAN на материнской плате, можно будет управлять всеми подключенными к нему вентиляторами при помощи софта материнской платы или через настройки BIOS для этого разъема.
Кроме этого, контроллер задерживает вращение подключенных вентиляторов на 40-60 секунд после выключения компьютера. Если они были в пассивном режиме, то все равно запустятся на это время на максимальных оборотах. Принудительное активное охлаждение продлит срок службы компонентов.
В работе вентилятор тихийпрактически до максимальной нагрузки. Шумомер измеряет минимальный уровень с 30 дБи начинает выдавать показания только с 500 Вт, максимальный уровень шума зафиксирован всего 36 дБ – это очень комфортный уровень.
Схемотехника

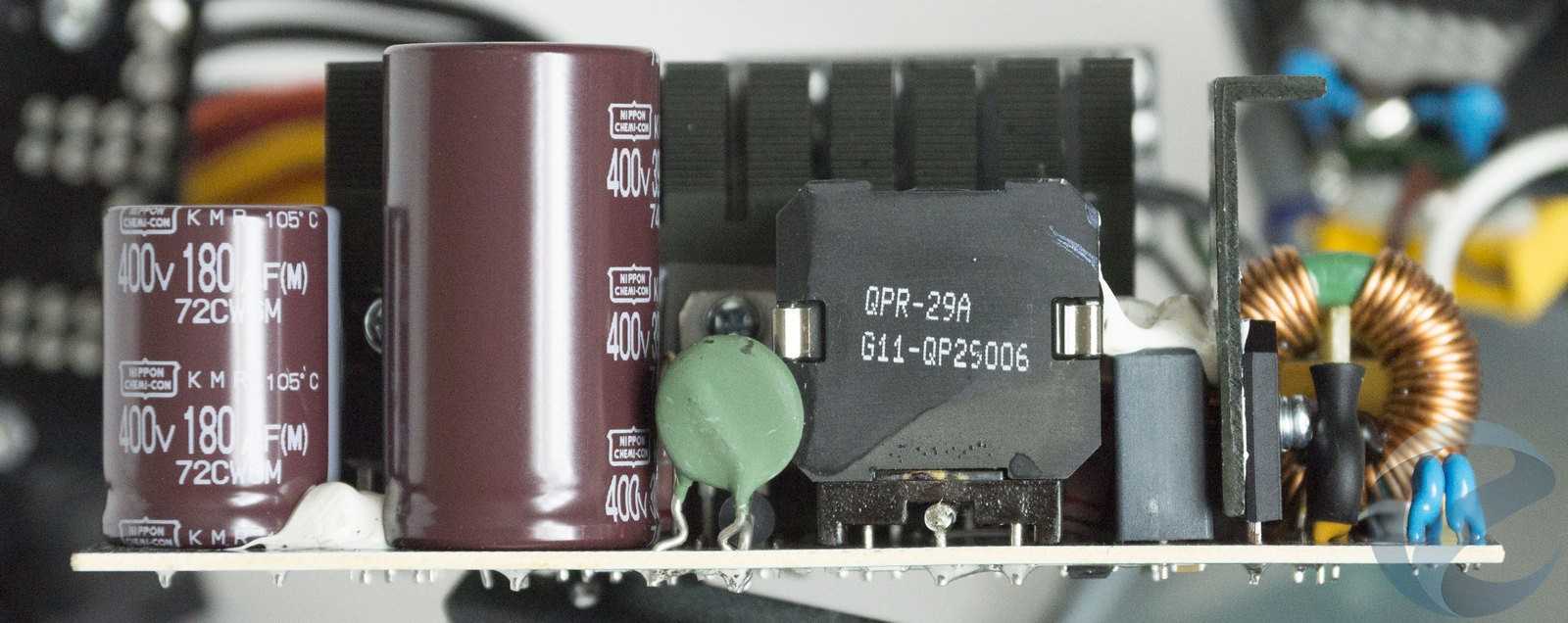

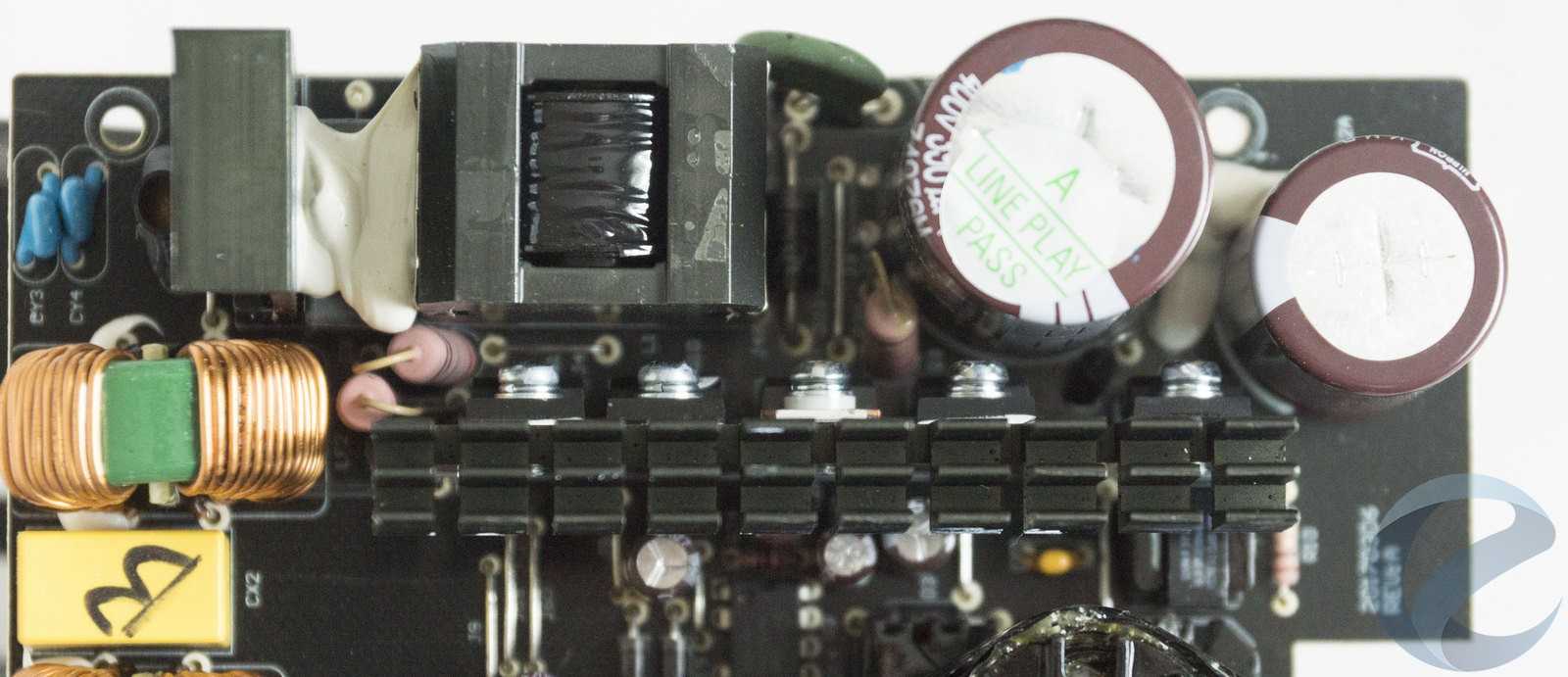

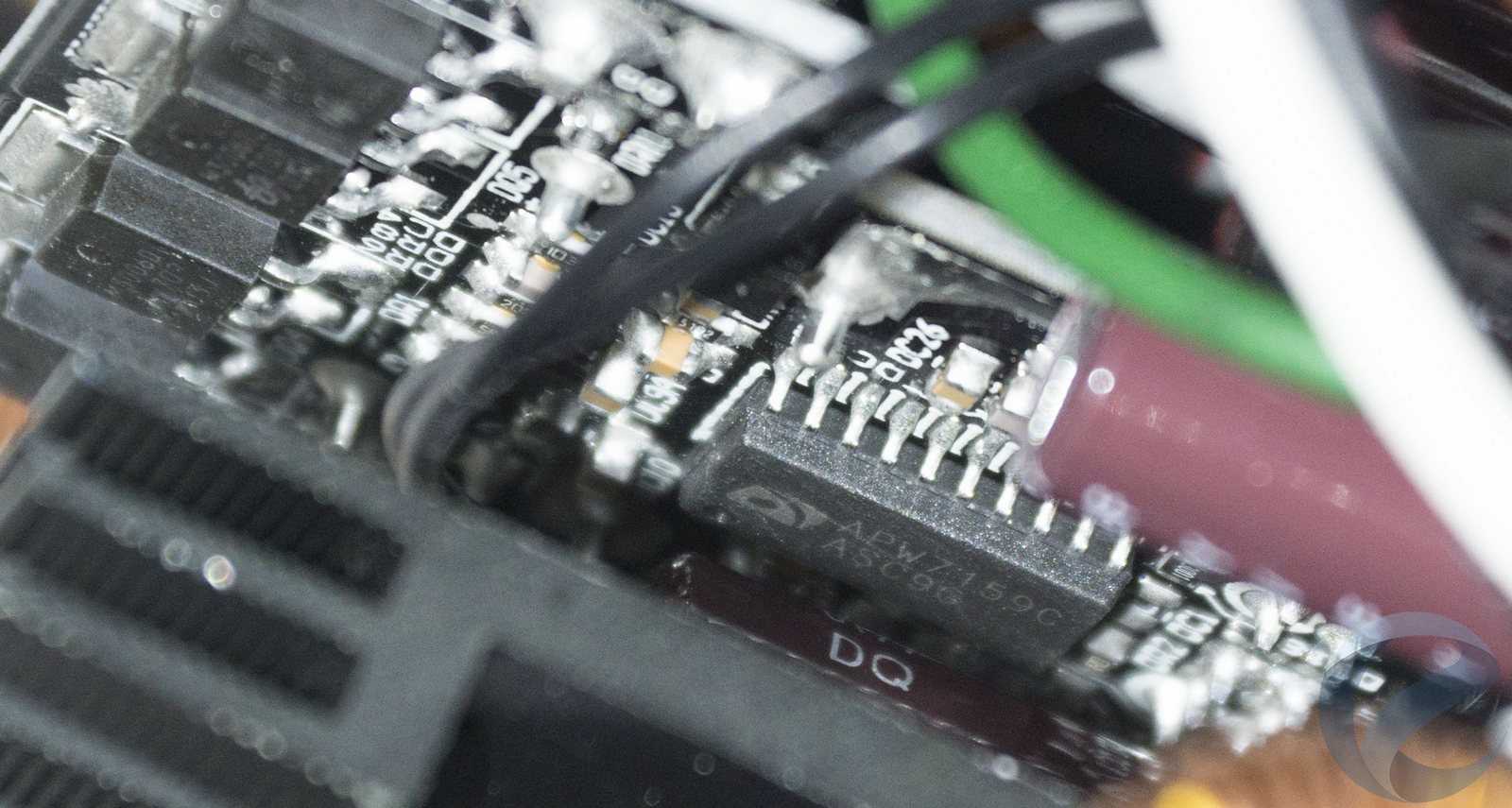

Блок питания Enermax RevoBron 600W собран на основе OEM платформы CWT. Используется современная топология двухтактного прямоходового преобразователя и DC-DC преобразователя во вторичной цепи для линий +3,3 В и +5 В. Встретить групповую стабилизацию сейчас можно только в очень дешевых блоках питания.

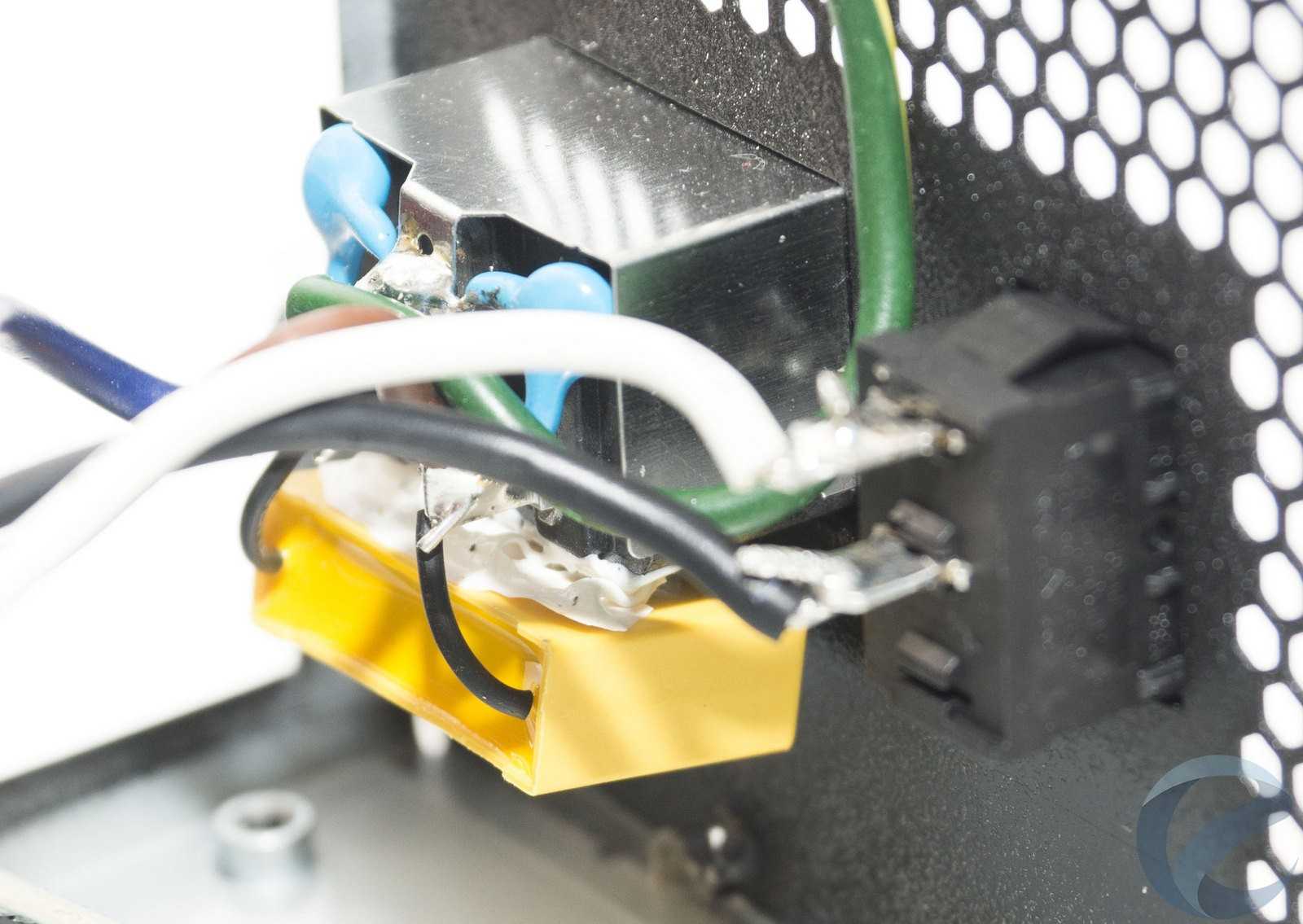

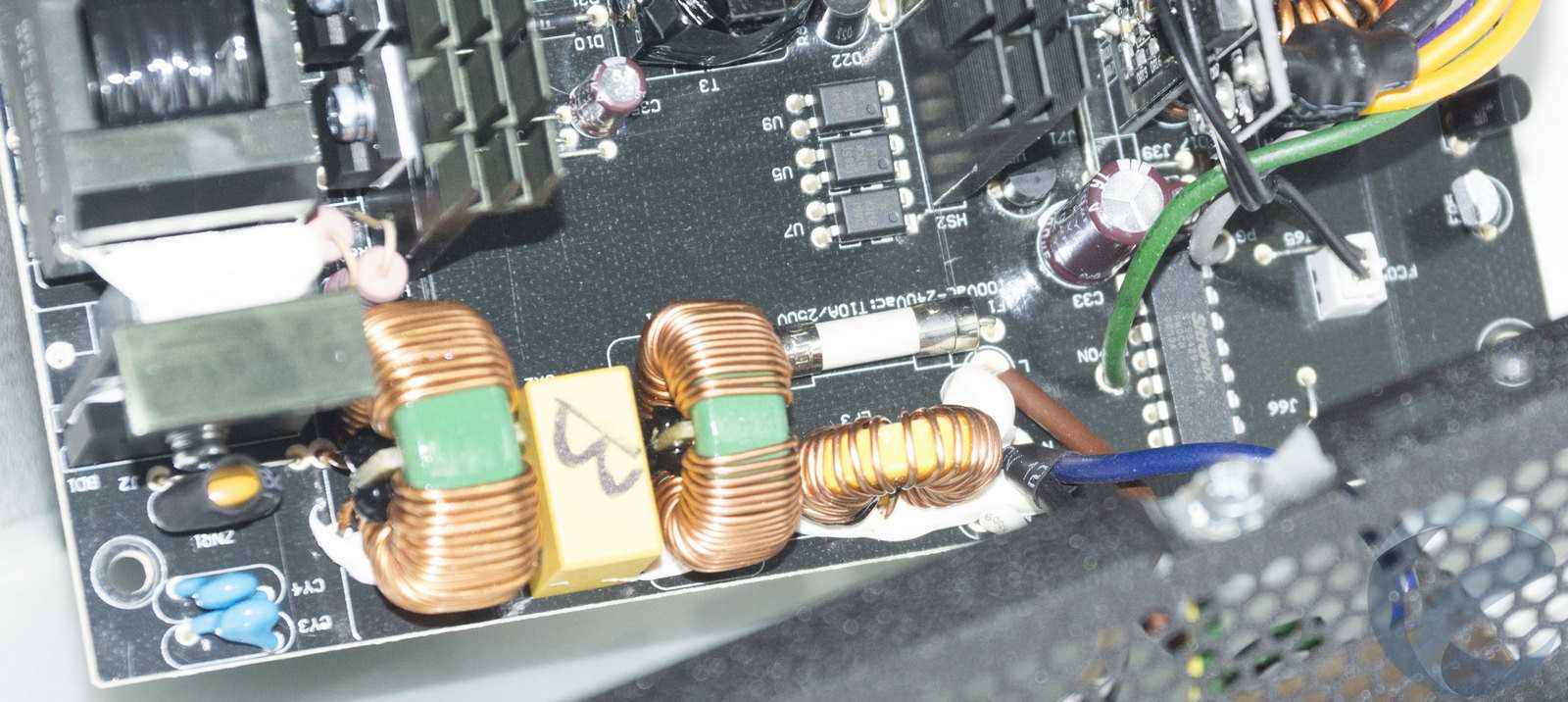

На входе мы видим полноценный EMI-фильтр для подавления высокочастотных помех. Непосредственно на входной розетке распаяны два Y-конденсатора, один Х-конденсатор.

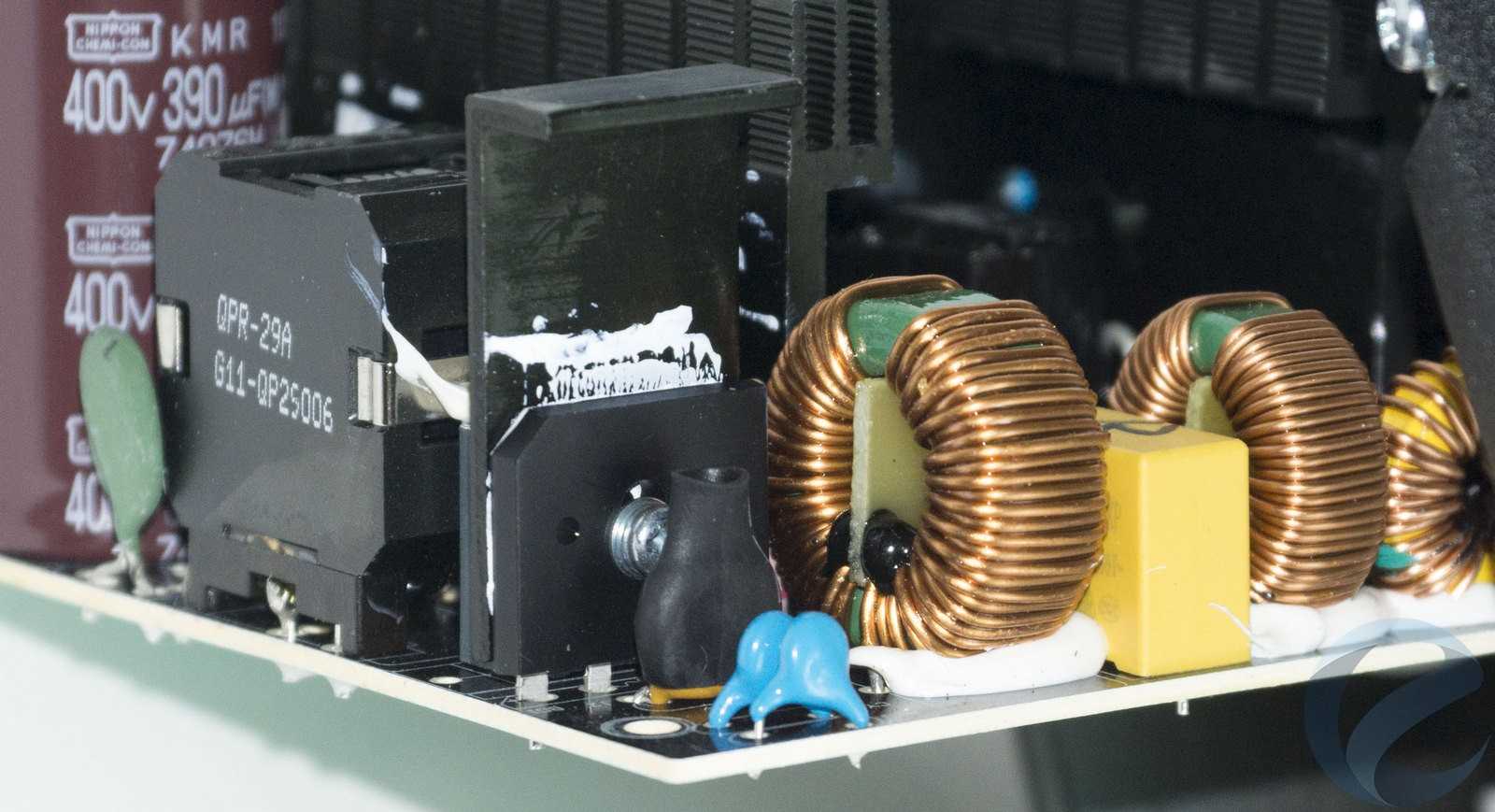

На самой плате распаянаеще парочка Y-конденсаторов и один Х-конденсатор, а также три дросселя.
Имеется варистор в термоусадке и керамический предохранитель.
На отдельном Г-образном радиаторе диодная сборка выпрямления входного напряжения, маркировка не видна.
Далее идет дроссель APFC преобразователя.

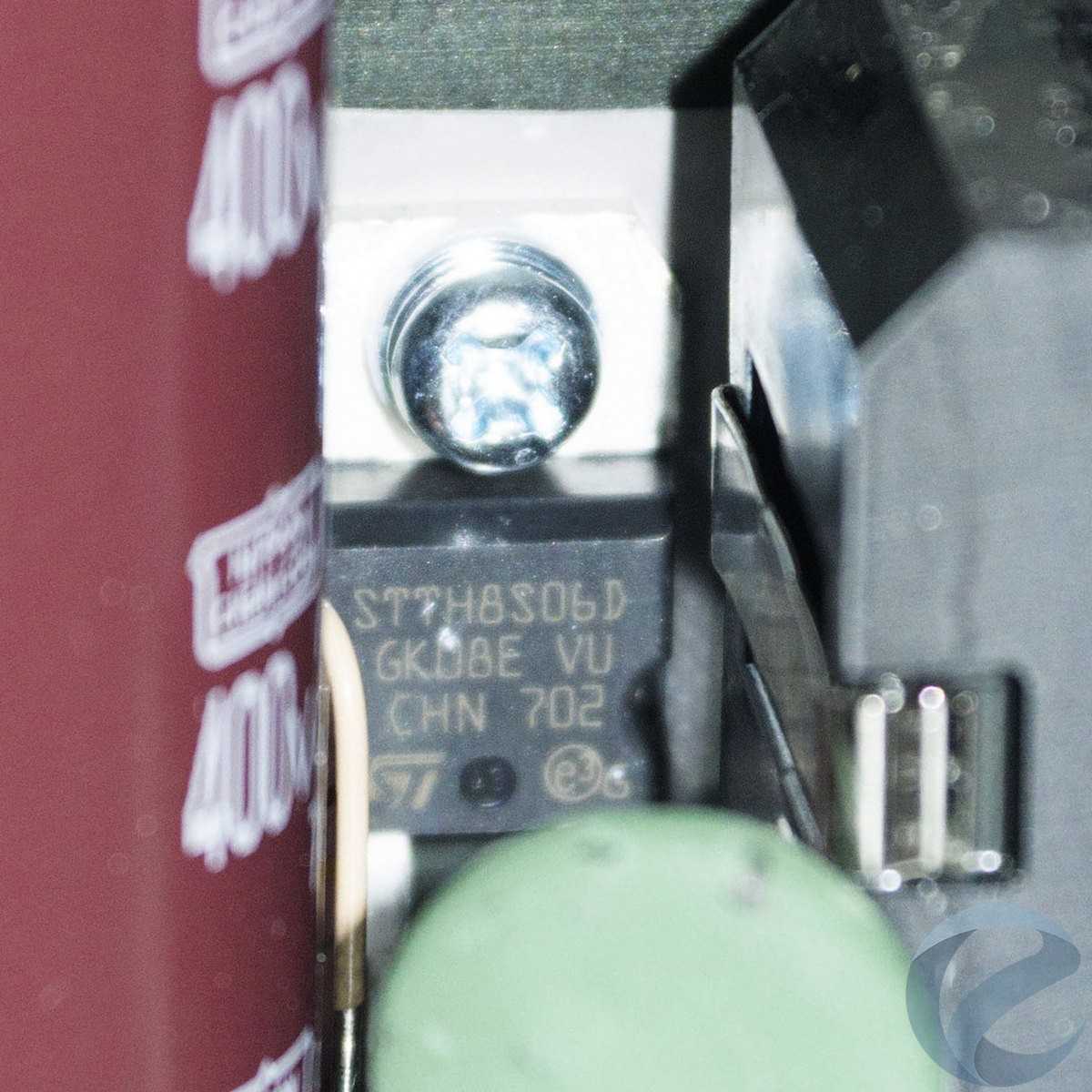

Силовые элементы корректора(диод STMicroelectronics STTH8S06D и два мосфета)находятся на радиаторе с тройной гребенкой.

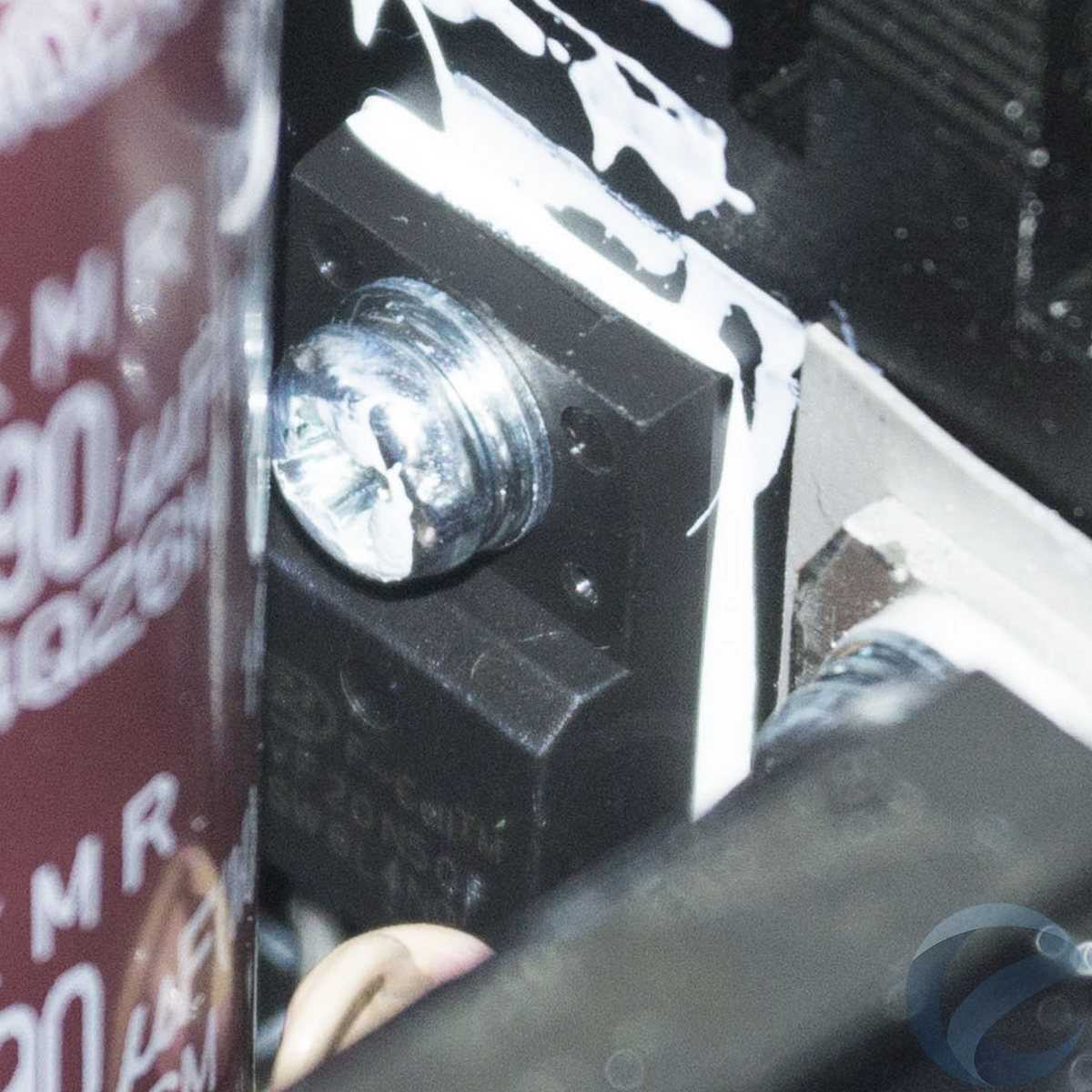

На нем же пара мосфетов Silian Microelectronics SVF20N50F первичного преобразователя.

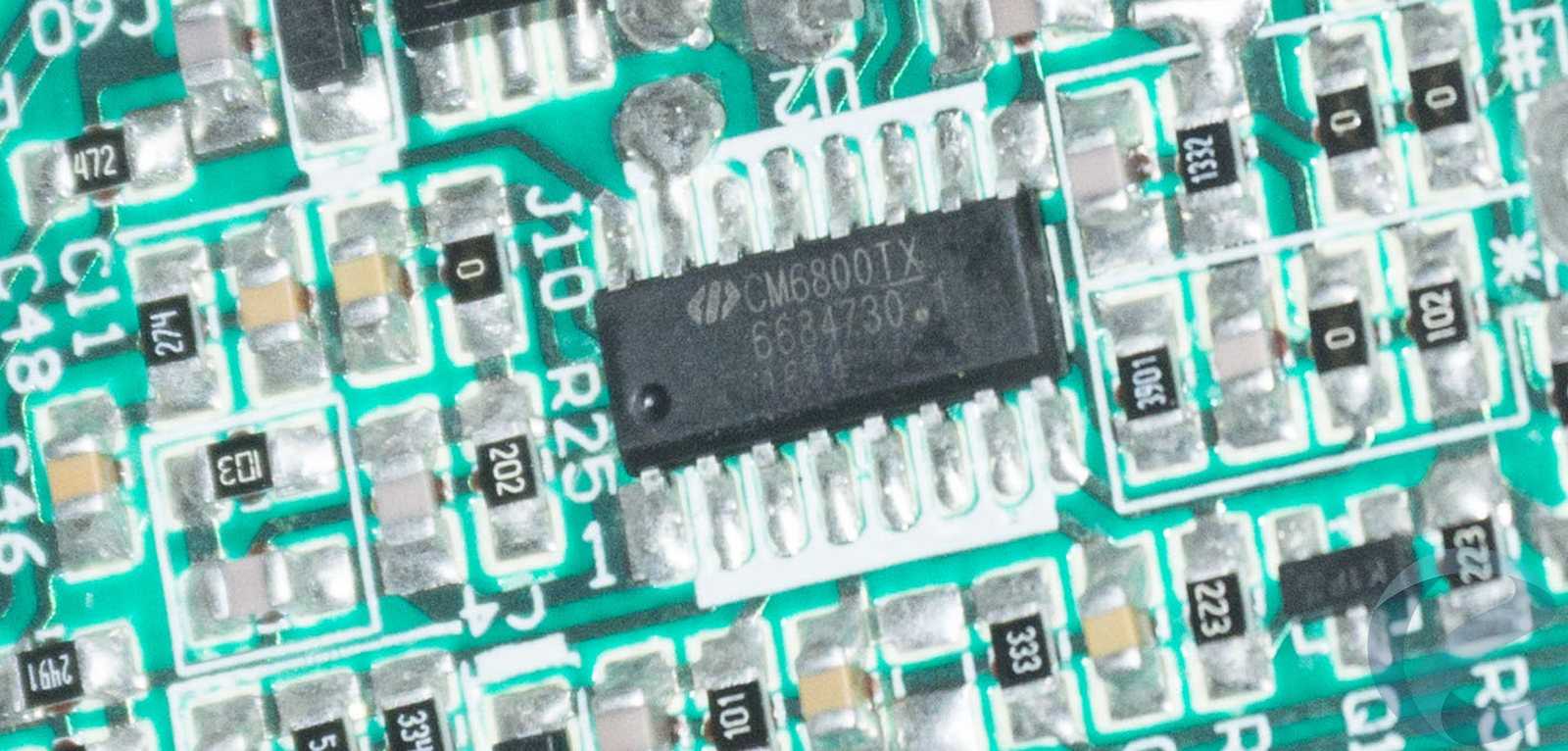

Контроллер преобразователя и корректора мощности CM6800TX распаян на обратной стороне платы.

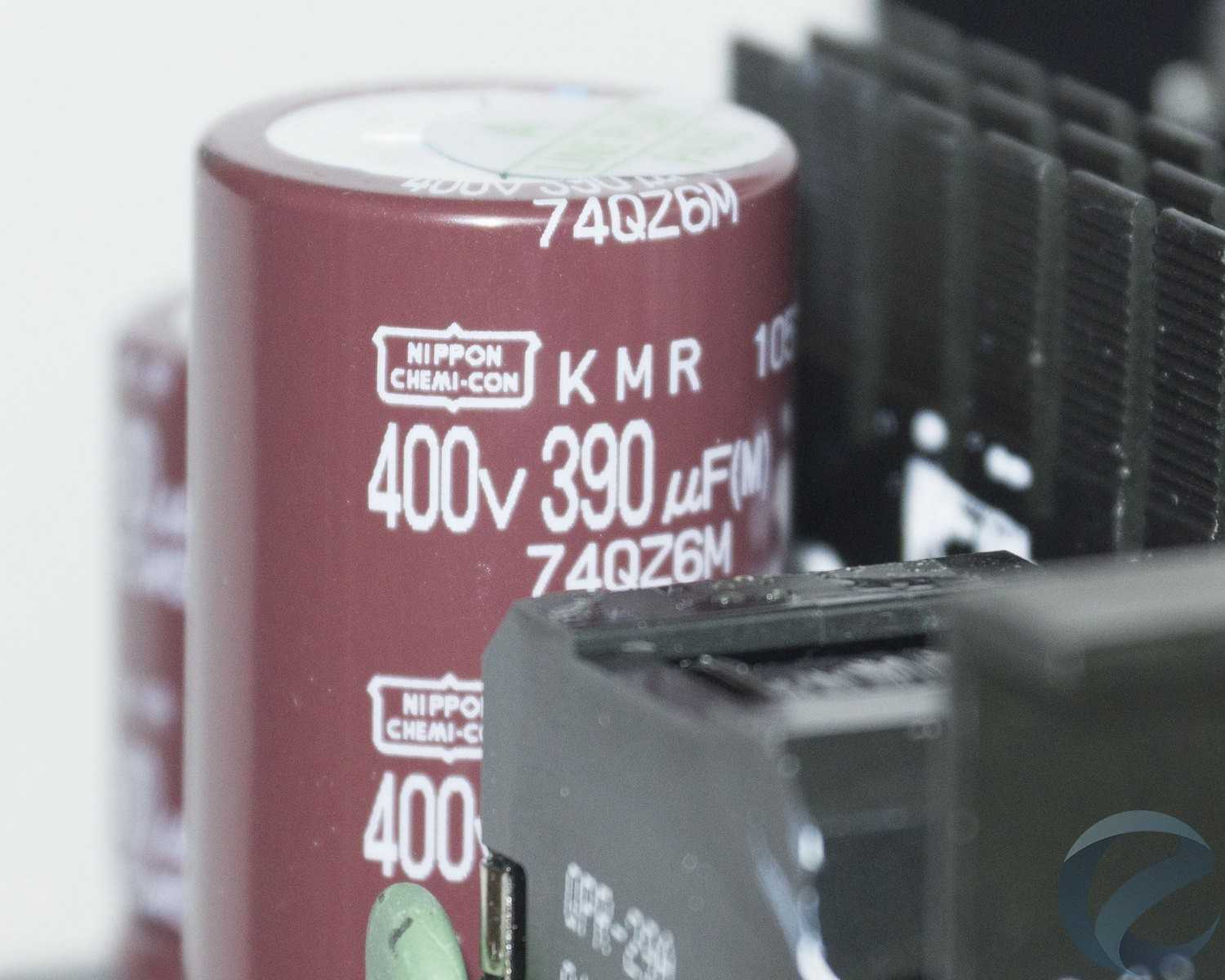

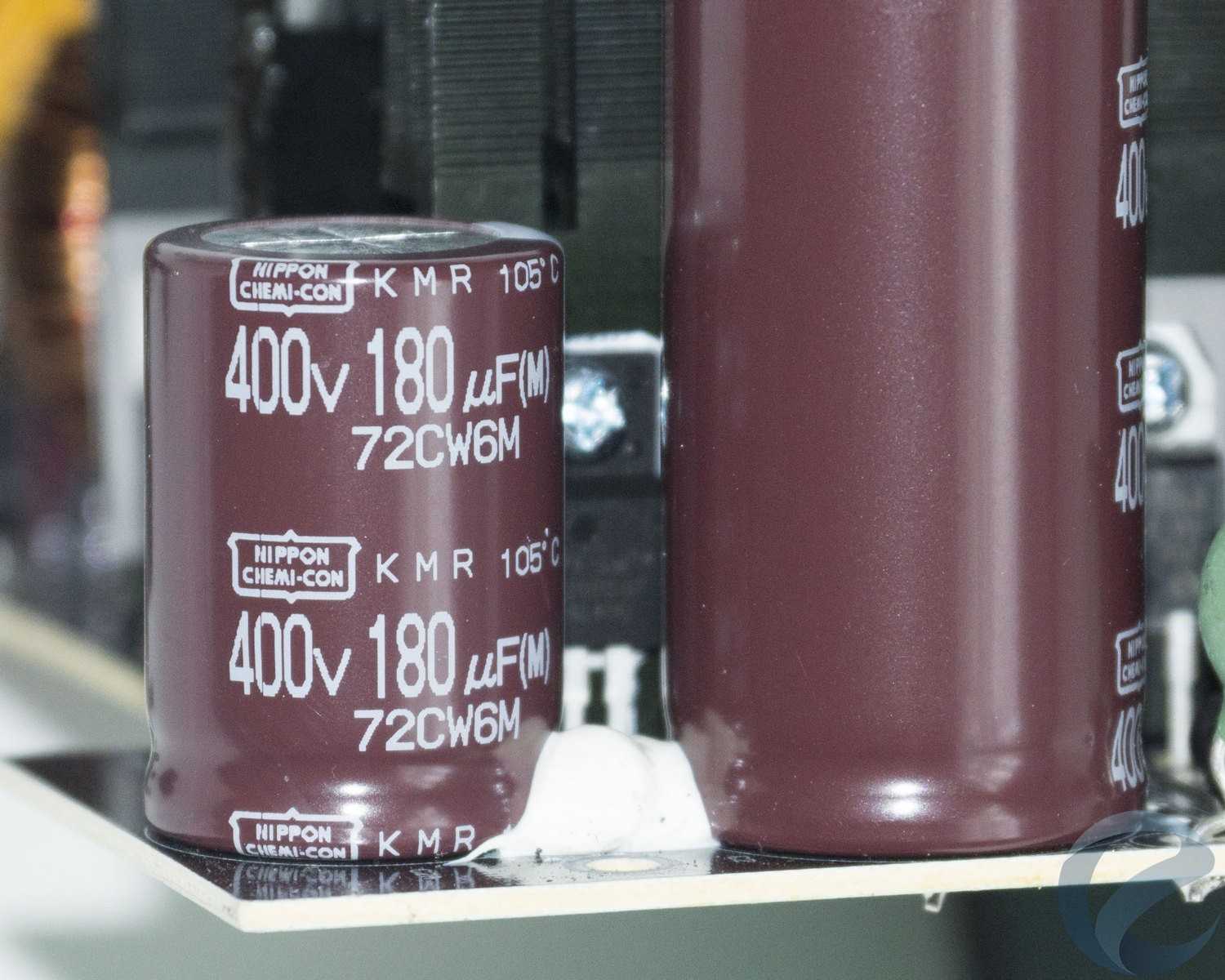

Два конденсатора высоковольтной цепи японского производства Nippon Chemi-Con разного номинала(на 390 мкФ и на 180 мкФ, рассчитанные на напряжение 400 В и температуру 105°С) подключены параллельно.

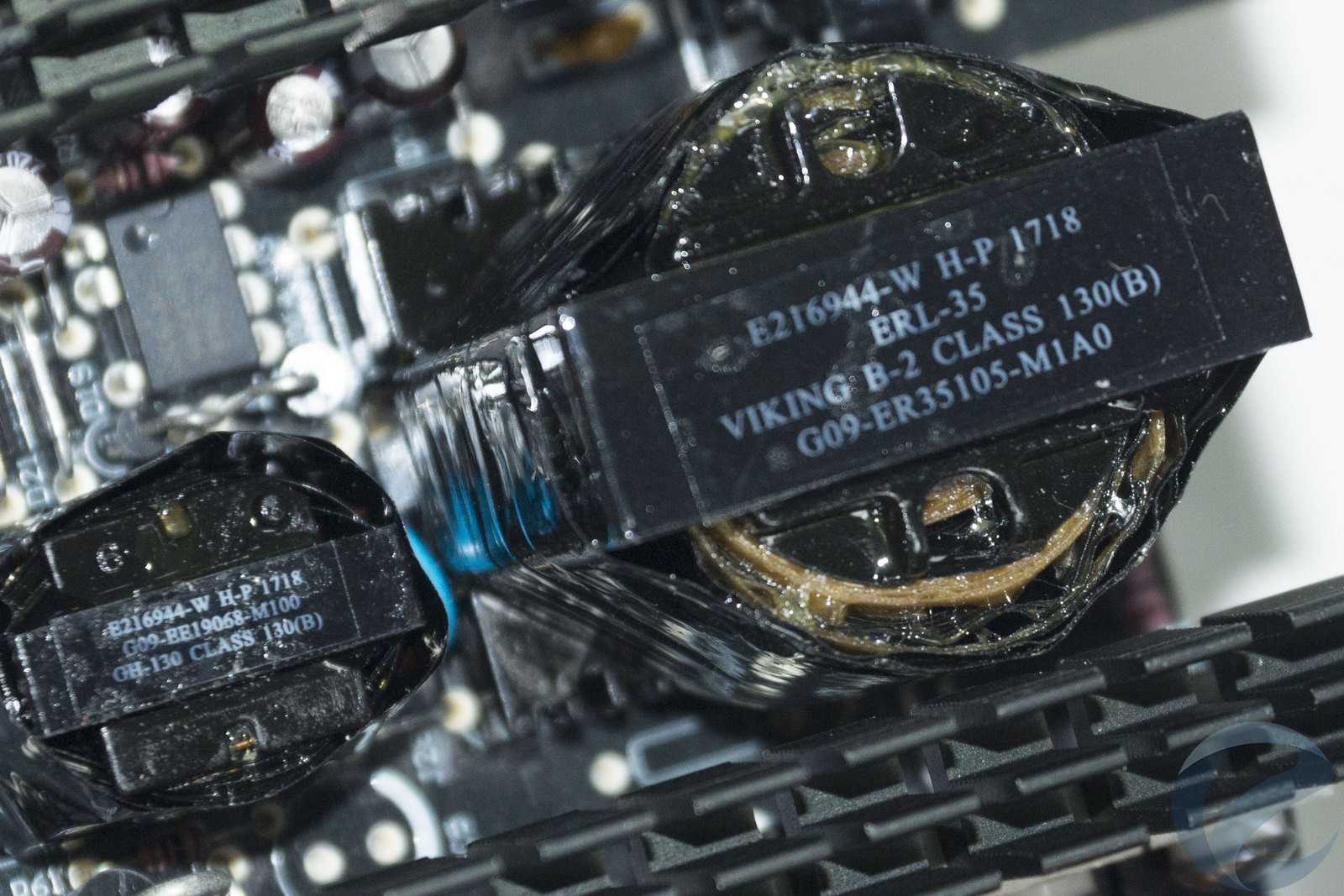

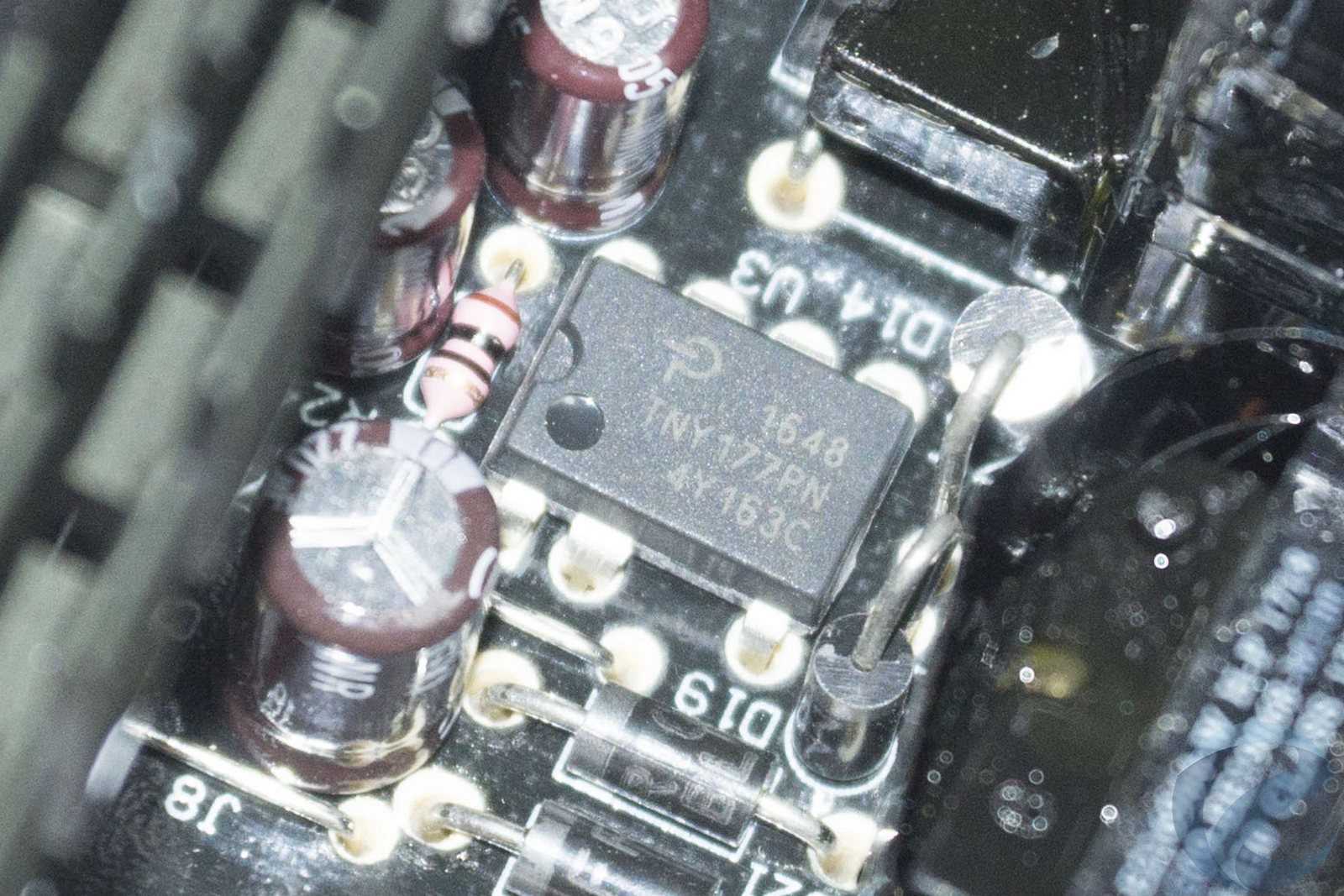

За радиатором два трансформатора – основной и дежурного питания, возле последнего микросхема контроля дежурного питания TNY177PN.

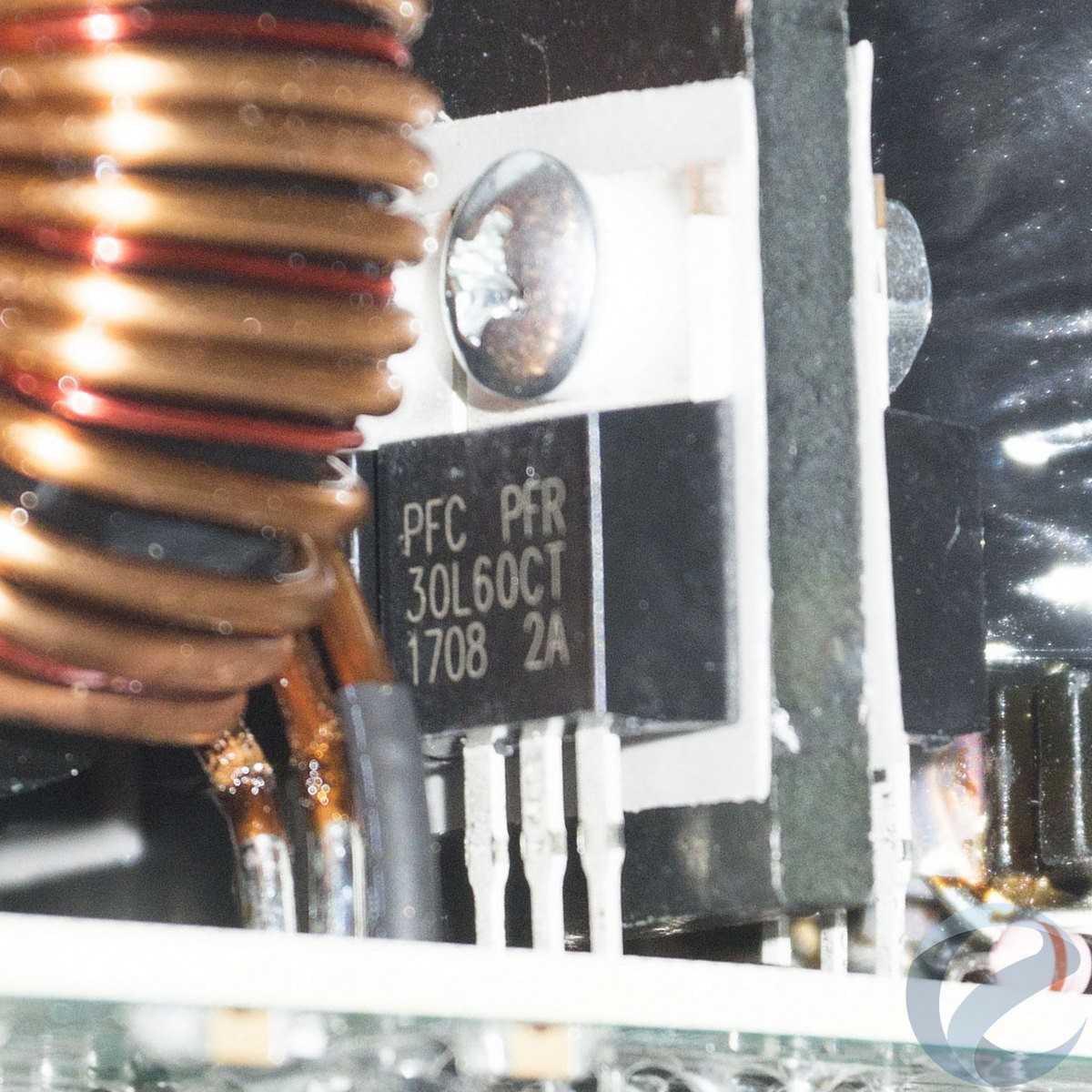

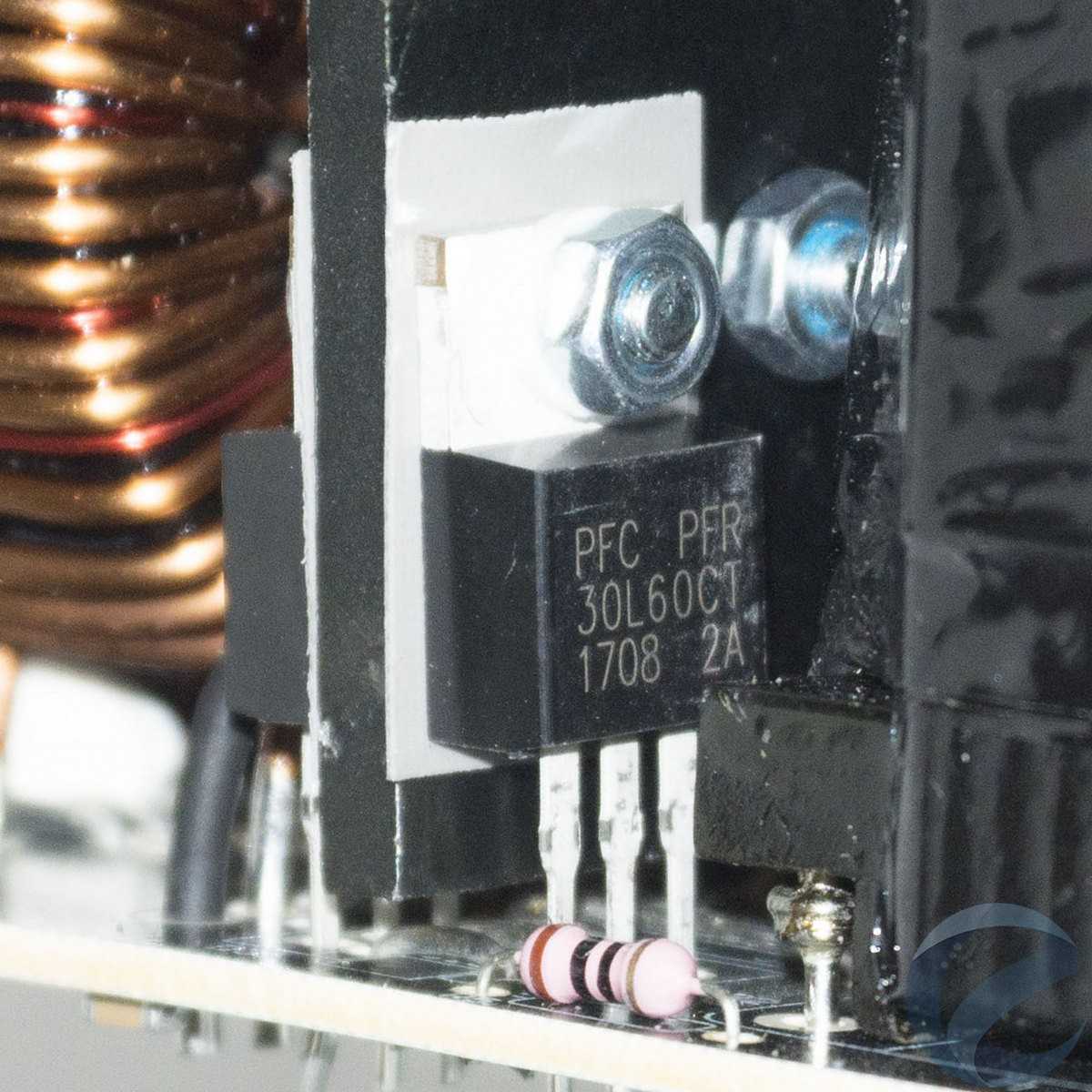

Четыре диодные сборки PFR30L60CTдвух каналов +12 Вразместились на втором радиаторе с двух сторон. Рассчитаны они на 30А каждая.

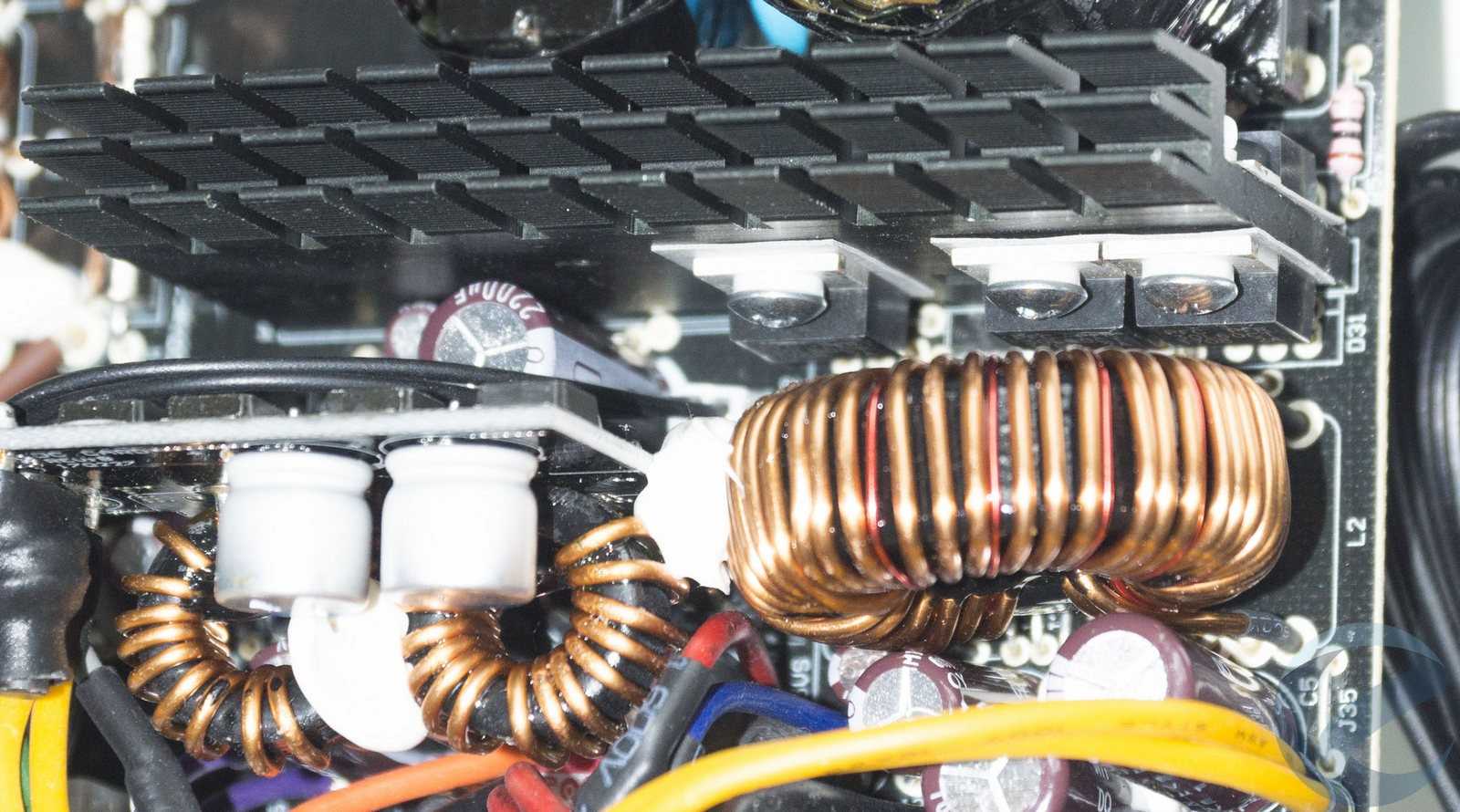

Здесь же мы видим крупный дроссель выпрямителя этого канала.
DC-DC преобразователь низковольтных каналов +3.3 и +5 Ввыполнен на отдельной вертикальной плате.

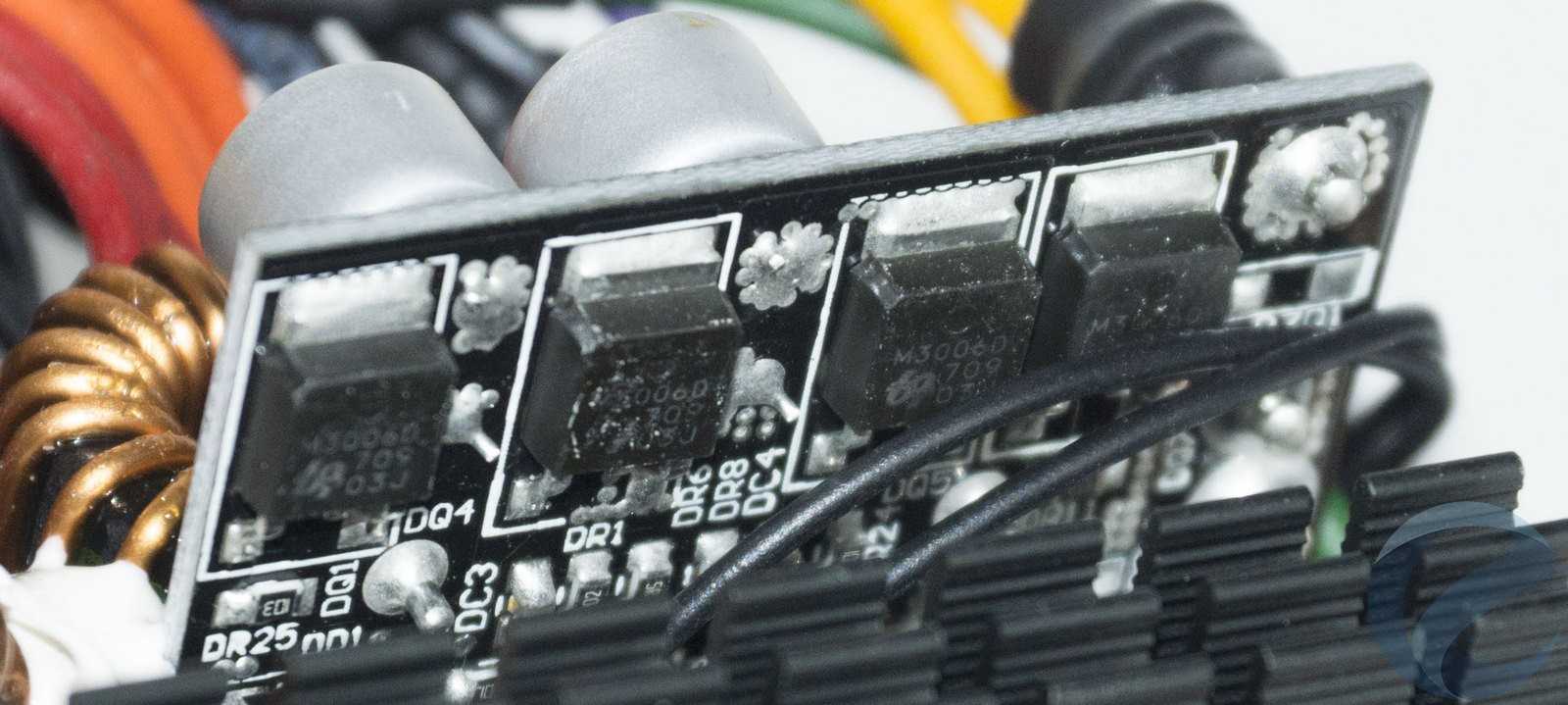

На одной сторонедва дросселя, надругой — четыре транзистора UBIQ Semiconductor M3006D и ШИМ-контроллер APW7159C.

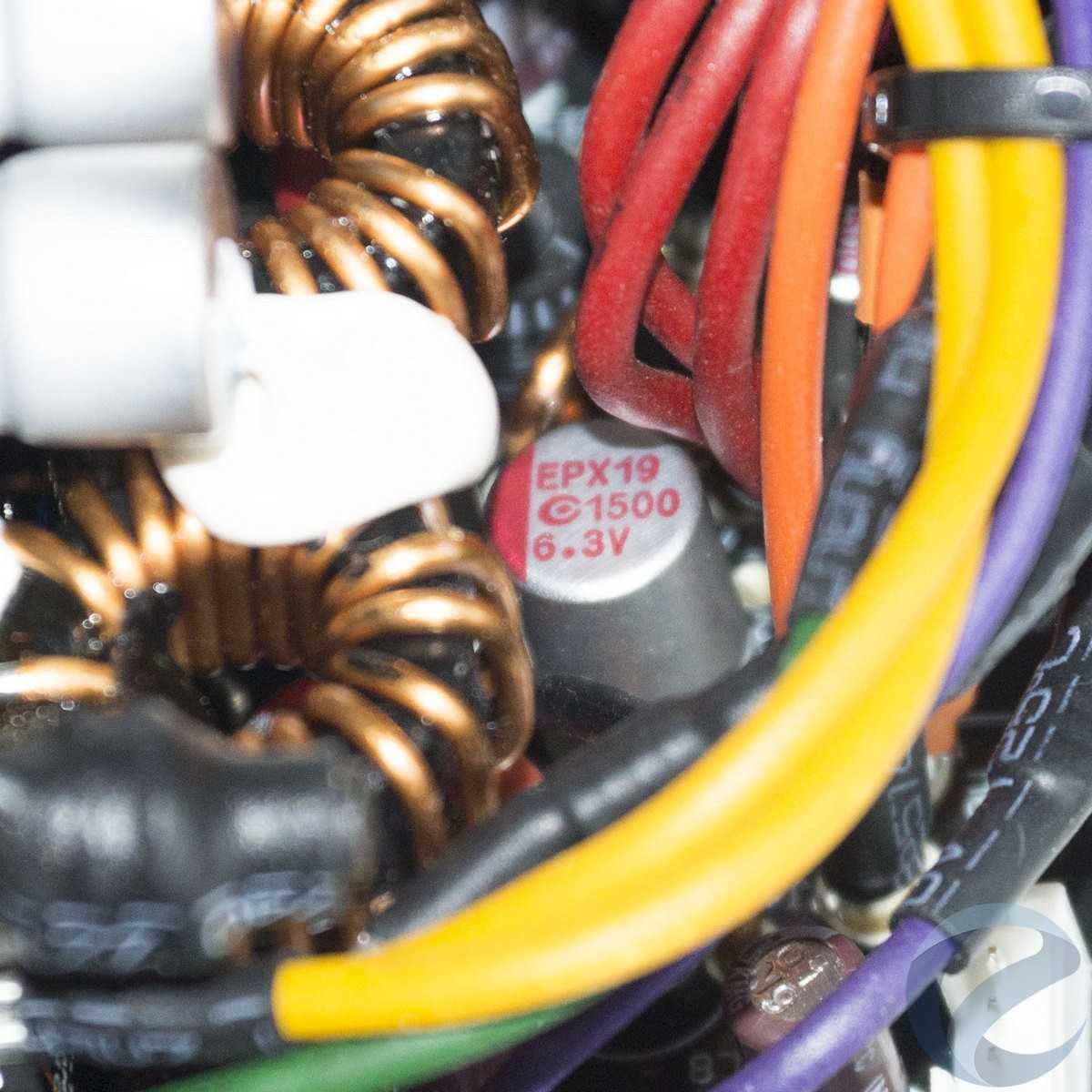

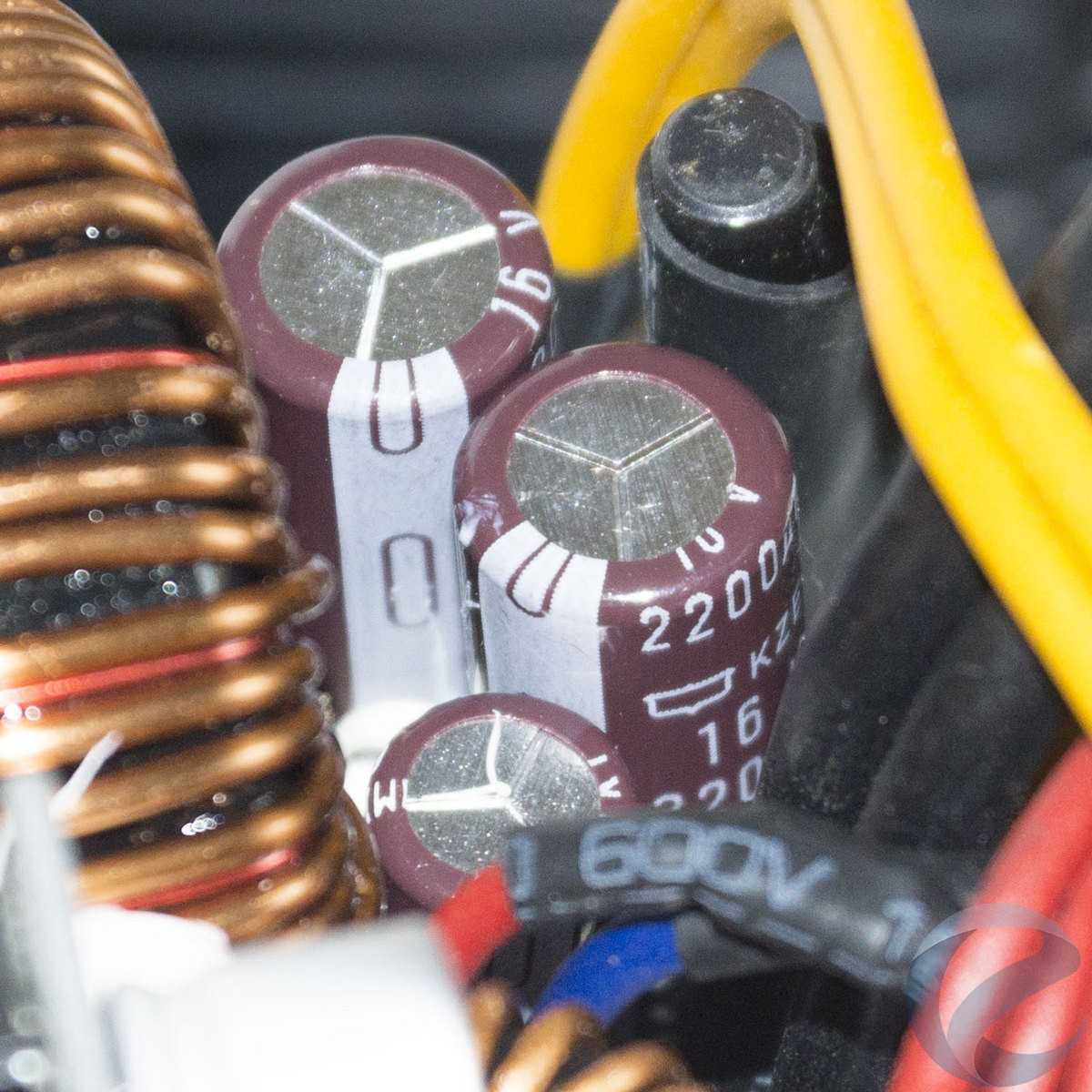

В выходных фильтрах используются электролитические и твердотельные конденсаторы Nippon Chemi-Con.
Плата с разъемами для подключения кабелей соединена проводами.

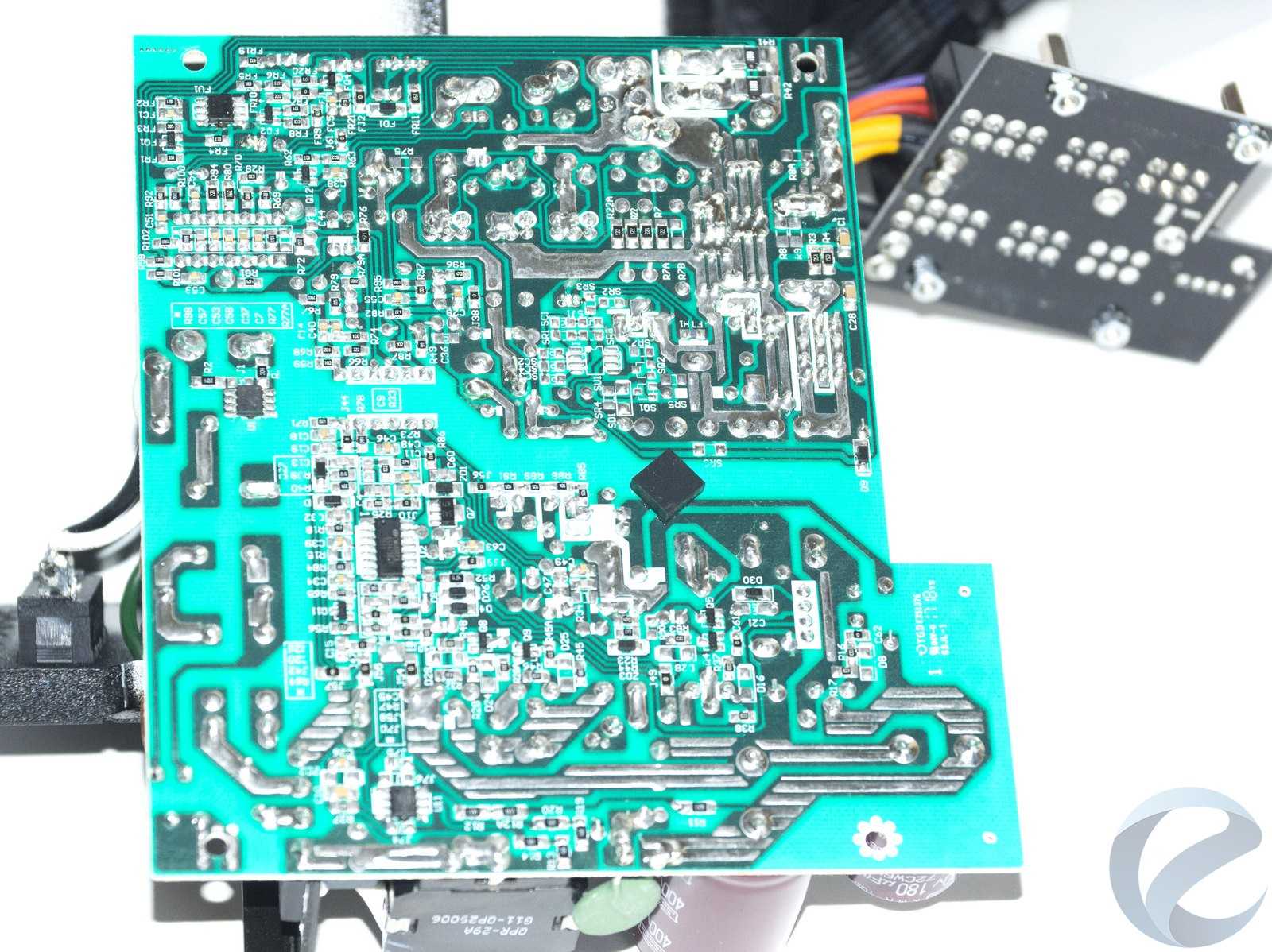

Обратная сторона печатной платы выполнена аккуратно, дорожки усилены припоем.

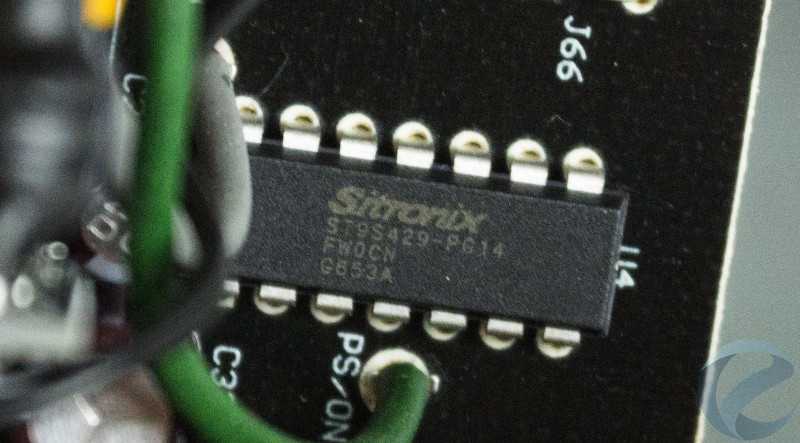

За все виды защиты и контроль напряжений отвечает микросхема Sitronics ST9S429.
Внешний вид
Корпус RevoBron 600W классической призматической формы, укорочен до 140 мм.
Покраска матовой черной порошковой краской в несколько слоев, верхний слой с шершавой текстурой.
Лицевая панель с традиционной сотовой перфорацией, привычный тумблер включения/отключения питанияи сетевая стандартная розетка.
На боковых гранях белой краской нанесен логотип серии.
На нижней грани расположена съемная решетка «гриль», закрывающая вентилятор;по центру — блестящий штампованный логотип компании.
На верхней грани — наклейка с нагрузочными характеристиками и серийным номером изделия.
Тыльная панель с разъемами для подключения отсоединяемых кабелей в два ряда. Два 8-пин разъема для подключения питания GPU.
Три 6-пин разъема для питания периферии, в корпусе имеется отверстие под четвертый такой же разъем, он закрыт картонной наклейкой. 4-пин разъем для подключения контроллера вентилятора.
С правого бока круглое отверстие с пластиковой рамкой для вывода несъемных кабелей. Шлейф ATX для удобства разделен на семь узких лент, что облегчит их укладку.
Корпус состоит из двух половинок, скрепленных на вырезы, и четыре винта;на одном из винтов имеется гарантийная наклейка.
Заключение
Блок питания Enermax RevoBron 600W показал себя только с хорошей стороны. Производитель не гонится за внешними эффектами, нет модной подсветки, корпус классического дизайна с традиционной решеткой «гриль», качественная покраска.
Тестирование продемонстрировало высокую стабильность напряжений по всем линиям. В блоке питания используются качественные компоненты, чего только стоят японские конденсаторы и вентилятор с фирменной технологией Twister Bearing. Многие производители блоков питания в этом ценовом диапазонеустанавливают тайваньские конденсаторы и вентиляторы на подшипниках скольжения.
RevoBron выделяется среди конкурентов наличием в комплекте контроллера вентиляторов. Установленный в блок питания вентилятор продемонстрировал очень тихую работу и оригинальную возможность обратного вращения при запуске. Это действительно может избавлять от пыли.
Частично модульная конструкция плоских кабелей позволяет их красиво и аккуратно укладывать в корпусе. Кабели достаточной длины с хорошим набором коннекторов. Можно подключить парочку видеокарт и до восьми SATA-накопителей.
Цена за модель такой мощности и с сертификатом 80 PLUS Bronze довольно высокая, но она оправдана качеством. Вызывает вопросы только срок гарантии, нередко производители дают гарантии в 5 или 7 лет на менее качественные модели БП с идентичными характеристиками.
Плюсы:
- Высокий уровень КПД, до 89% при 50% нагрузке;
- Качественная сборка и покраска;
- Современная схемотехника;
- Японские конденсаторы;
- Отклонение напряжений не превышает 3%;
- Две линии +12 В;
- Частично модульные плоские кабеля;
- Достаточное количество разъемов;
- Возможность подключения двух графических адаптеров;
- Вентилятор с технологией Twister Bearing;
- Обратное вращение вентилятора при запуске;
- Контроллер вентиляторов в комплекте;
- Очень тихая работа;
- Приемлемая цена.
Минусы:
- Всего 3 года гарантии;
- Нет пассивного режима работы вентилятора.
