Тест-драйв процессорного кулера be quiet! dark rock tf

⇡#Уровень шума

Несмотря на то, что у Shadow Rock TF 2 вентилятор большего диаметра, чем у Scythe Kotetsu, по уровню шума он оказался лучше своего сегодняшнего оппонента. Немецкая компания в очередной раз подтверждает свой статус одного из лучших производителей очень тихих вентиляторов. Примерно до скорости 1060 об/мин он остаётся комфортным, а до 940 об/мин — и вовсе условно бесшумным. Причём даже на максимальной скорости его нельзя назвать дискомфортным или назойливым. Ни треска, ни вибраций, ни призвуков работы электродвигателя — вообще ничего неприятного. В общем, эталонный по уровню шума вентилятор и кулер в целом.

⇡#Упаковка и комплектация

Кулер запечатан в картонную коробку, которую по оформлению не спутаешь ни с чем другим, — упаковка у be quiet! очень характерная.

Она максимально информативна. На её боковых гранях приведены подробные характеристики системы охлаждения, перечислены её ключевые особенности и даже описана область применения.

Внутри коробки кулер зафиксирован дополнительными картонными вставками, а аксессуары запечатаны в небольшой полиэтиленовый пакет.

Вместе с be quiet! Shadow Rock TF 2 поставляются два набора креплений для платформ с процессорами AMD и Intel, винты, втулки, шайбы и гайки, а также маленький ключик для них.

Шесть вариантов инструкции по установке кулера на разных языках также размещены в коробке вместе с ним.

А вот термопасты вы там не найдёте, поскольку be quiet! DC1 с теплопроводностью 7,5 Вт/(м·К) уже нанесена на основание радиатора. Это, конечно, упрощает процесс установки кулера на процессор, но при повторной установке придётся искать уже другую термопасту.

Кулер разработан немецкими инженерами, выпускается в Китае, а его рекомендованная цена составляет 60 евро. В России по текущему курсу рубля к евро он примерно столько и стоит – 4 200 руб., а вот в зарубежных магазинах его можно найти дешевле – примерно за 45 евро. На систему охлаждения предоставляется фирменная трёхлетняя гарантия.

Тестирование

Все кулеры тестировались в один период времени, следовательно, в одинаковых условиях внутреннего помещения. Температура окружающей среды составляла 24 градуса по шкале Цельсия. Использовался открытый тестовый стенд. Кулер устанавливался на процессор, исходя из требований, описанных в документации. Каждый вентилятор устройства подключался к тестовому реобасу Lamptron FC Touch. С его помощью мы выставляли скорость вращения лопастей. Максимальная температура процессора программным методом замерялась в трех режимах: при минимальных, средних и максимальных оборотах. Одновременно с этим фиксировался уровень шума работы тестового стенда. Прибор устанавливался на расстоянии одного метра от системы.

Для полноты картины основное тестирование проводилось при разгоне центрального процессора Intel Core i7-4770K до стабильных 4,5 ГГц (дефолт — 3,5 ГГц (3,9 ГГц в Turbo Boost режиме) при 0,99 В). Для этого нам пришлось увеличить напряжение VCore до 1,25 В. Напомним, что максимальная расчетная мощность (уровень TDP) этого «камня» составляет низкие 84 Вт. Максимальная температура, при которой не активируется троттлинг, не должна превышать отметки 100 градусов Цельсия. Однако процессор известен тем, что в нем используется весьма посредственный термоинтерфейс. Поэтому даже небольшой разгон до 4,2-4,5 ГГц способен очень сильно «нагрузить» любой процессорный кулер. Плюс свои ограничения накладывает строение чипа. Как известно, кристалл Haswell имеет вытянутую прямоугольную форму.

Нагрузка на Intel Core i7-4770K осуществлялась при помощи программы LinX 0.6.3. Для всех кулеров использовалась фирменная термопаста be quiet!.

Характеристики кулера

В общем, установка be quiet! Shadow Rock TF2 напоминает сборку винтажного автомобиля. С нуля. Но как только он собран и готов к бою… Оу йес, бэйби! Просто вчитайтесь в эти характеристики:

Максимальное TDP: 160
Количество пластин радиатора: 57
Материал радиатора: алюминий
Материал сердечника: медь
Обработка сердечника: CNC
Количество тепловых трубок: 5
Диаметр тепловых трубок: 6 мм

Вишенкой сверху, разумеется, является вентилятор SilentWings диаметром 135 мм, оснащённный подшипником скольжения с винтовой нарезкой. В паре с этим рыцарем хладной ночи и массивным радиатором, Shadow Rock TF2 охладит разогнанный Ryzen 7 1700, не сдвинув даже бровью, а при рабочих температурах в 25 градусов вентилятор прослужит 80000 часов, то бишь 9 лет непрерывной работы, или более 20 лет, если ваш ПК работает 8-9 часов в сутки. Даже учитывая то, что 25 градусов Цельсия — это температура идеализированная, как сфероподобный конь в вакууме, вы скорее полностью систему смените, чем дождётесь поломки системы охлаждения. А если дождётесь, то 3 года гарантии вам даны не просто так.

Не стоит также забывать, что подходит кулер под ВСЕ мэйнстримные и многие профессиональные сокеты для процессоров, включая LGA 775/115x/1366/2011(-3) Square ILM/2066 от Intel и AM2(+)/AM3(+)/AM4/FM1/FM2(+) от AMD. Как видим из списка, кулер на ставится на Ryzen Threadripper с TDP 180 Вт, однако подходит для установки на серверные Xeon и энтузиастские Core X, включая даже i9. Оно и понятно, TPD у последних не превышает 165 Вт.

Уровень шума

Сначала мы оценим уровень шума 120- и 135-мм вентиляторов. Производитель снабдил свои модели гидродинамическими подшипниками и пообещал тихую работу вентиляторов Silent Wings. Мы не используем профессионального звукового оборудования для измерения шума, поэтому оценка носит субъективный характер.

В ходе тестирования кроме вентилятора кулера работал вентилятор блока питания, все остальные вентиляторы были выключены. Уровень шума работающих вентиляторов у кулера действительно оказался на низком уровне. На минимальных оборотах работу подшипника не слышно, а шум воздушного потока еле заметен. Если поднять скорость оборотов до 1000 об/мин, шум работы вентиляторов уже можно различить, но только на близком расстоянии. Обычно пользователь находится на расстоянии около полуметра от работающего компьютера, поэтому при малых оборотах работу кулеров от be quiet! Dark Rock Advanced C1 и Dark Rock 2 вы вряд ли заметите.

Шум 120-мм вентилятора кулера Dark Rock Advanced C1 становится хорошо слышен только на максимальных оборотах, хотя он не раздражает, поэтому кулер be quiet! Dark Rock Advanced C1 хорошо подойдет для обычной конфигурации. У кулера Dark Rock 2 мы получаем уже 135-мм вентилятор, у которого максимальные обороты несколько меньше, чем у 120-мм модели, поэтому и уровень шума мы получили ниже. Звук от работы 135-мм модели вентилятора даже на максимальных оборотах замечен только вблизи от работающего компьютера. Кулер be quiet! Dark Rock 2 будет отличным выбором в качестве кулера для тихого компьютера. Однако ещё стоит выяснить, как кулеры проявят себя в работе.

Тесты на штатной частоте

Как показывают результаты тестирования кулеров, на минимальных и средних оборотах be quiet! Dark Rock 2 обгоняет «младшего» Dark Rock Advanced C1 благодаря 135-мм вентилятору против 120-мм у Dark Rock Advanced C1, однако за счёт более высокой максимальной скорости вращения на максимальных оборотах Dark Rock Advanced C1 дают уже меньшую температуру CPU по сравнению с Dark Rock 2.

Но, как мы уже упоминали в разделе про уровень шума, более высокая скорость вращения вентилятора стоила Dark Rock Advanced C1 более высокого уровня шума в сравнении с Dark Rock 2, который работает очень тихо даже на полных оборотах. В целом, результаты тестирования обоих кулеров be quiet! кажутся нам убедительными.

Внешний вид

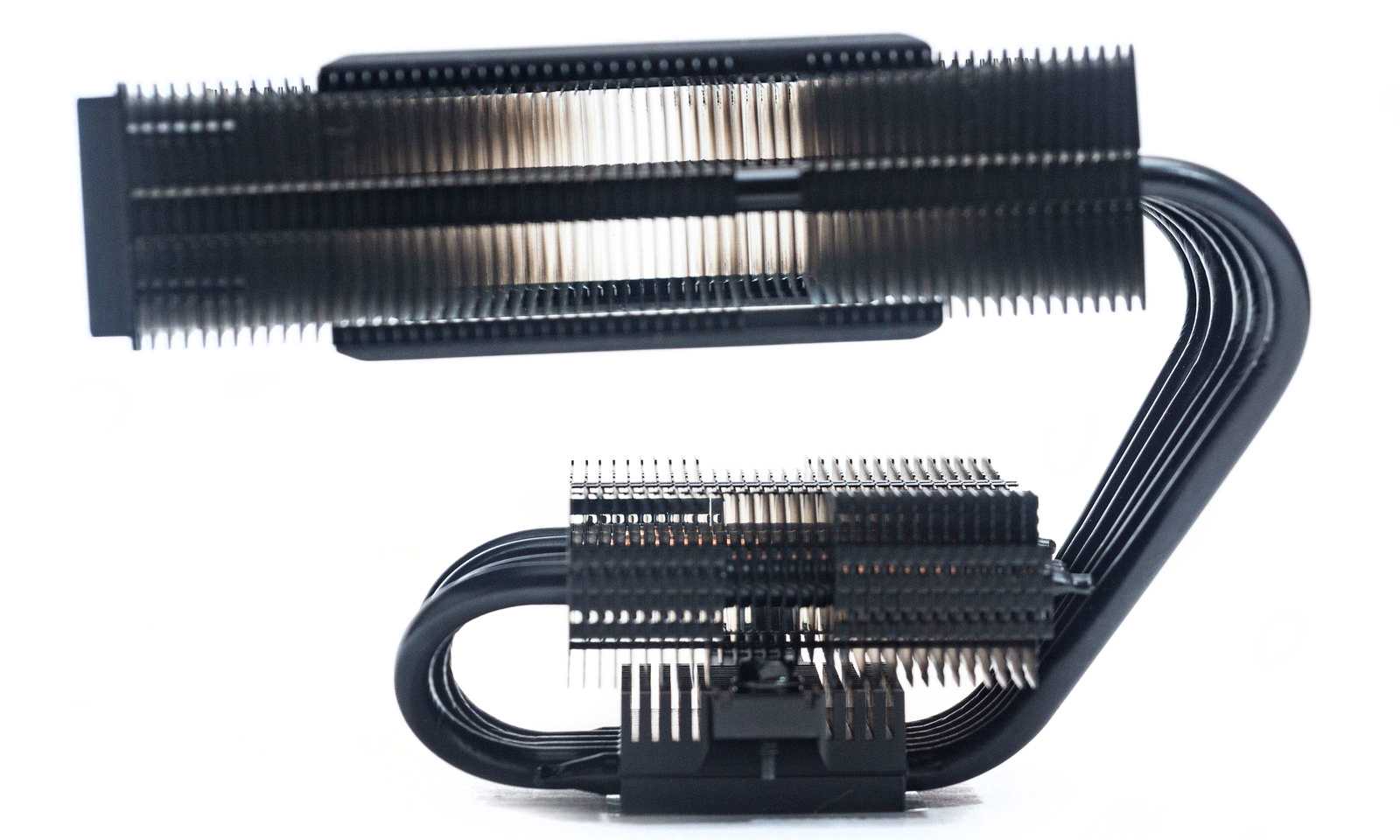

Конструкция представляет из себя два радиатора разного размера, соединенных тепловыми трубками с основанием, контактирующим с теплораспределительной крышкой процессора.

Кулер выполнен в черном цвете, подсветка на вентиляторах отсутствует. Судя по техническим характеристикам, на покраску нанесено керамическое покрытие (ceramic coating), которое защищает красочный слой и придает ему специфичный матовый блеск.

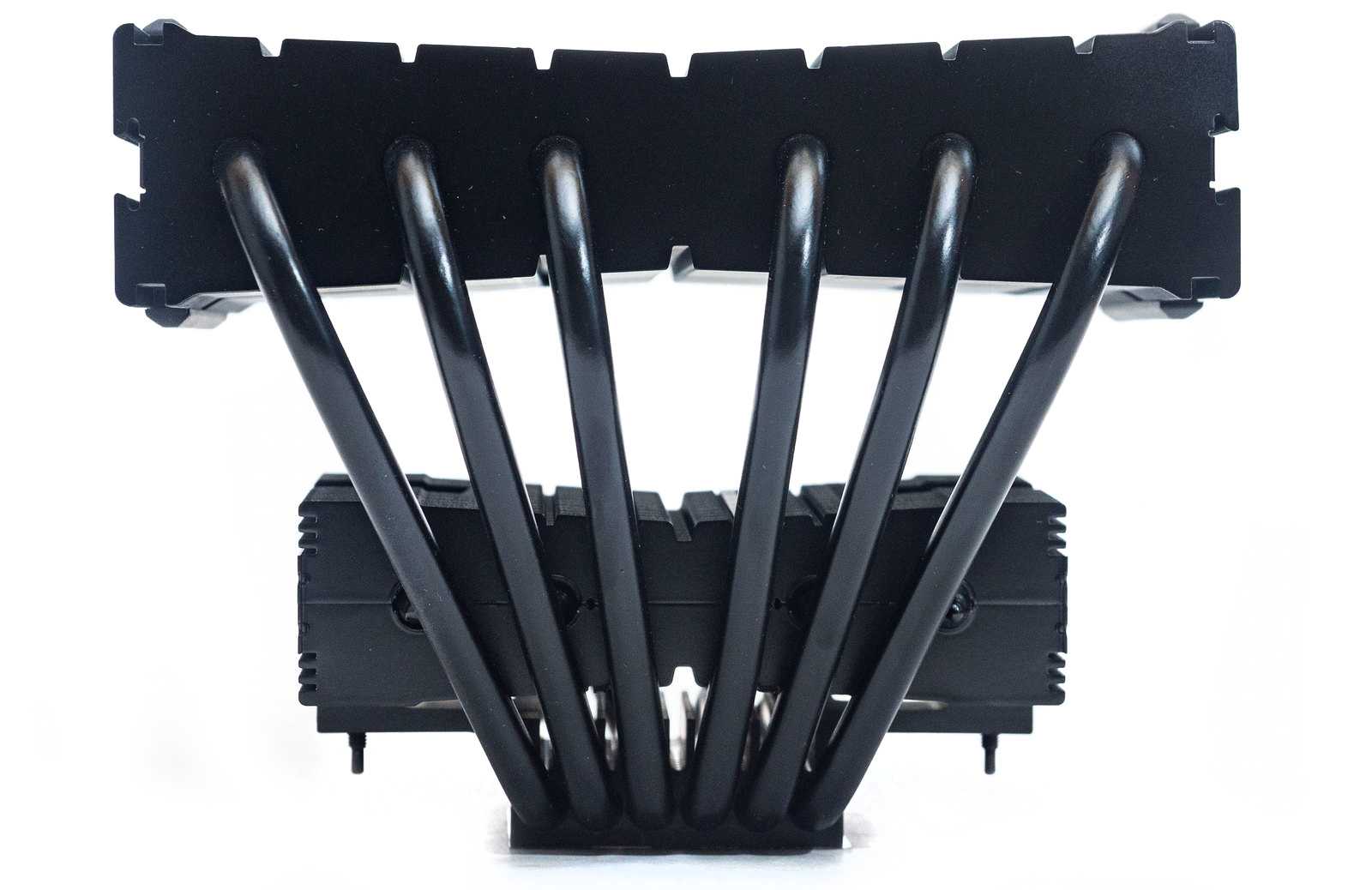

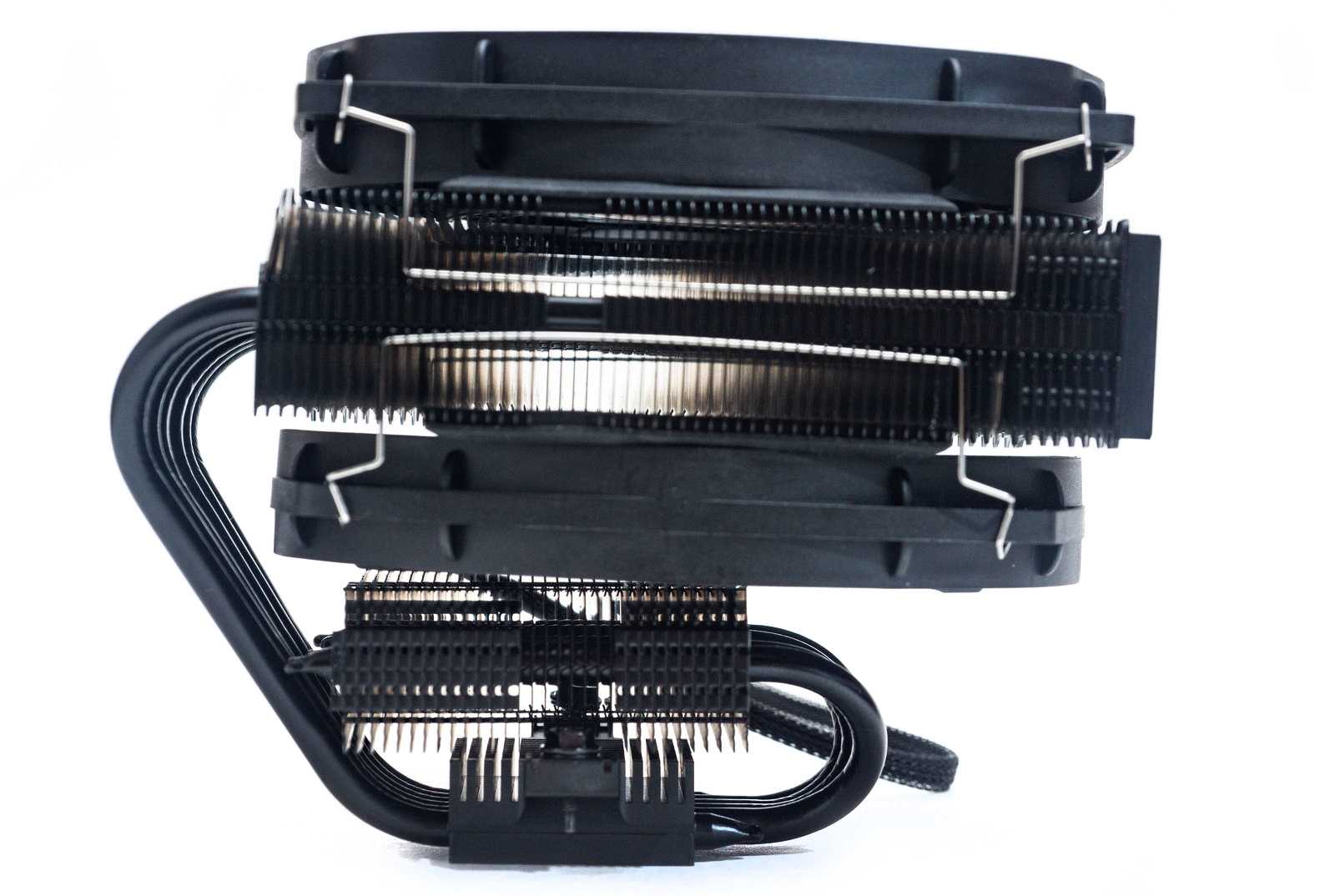

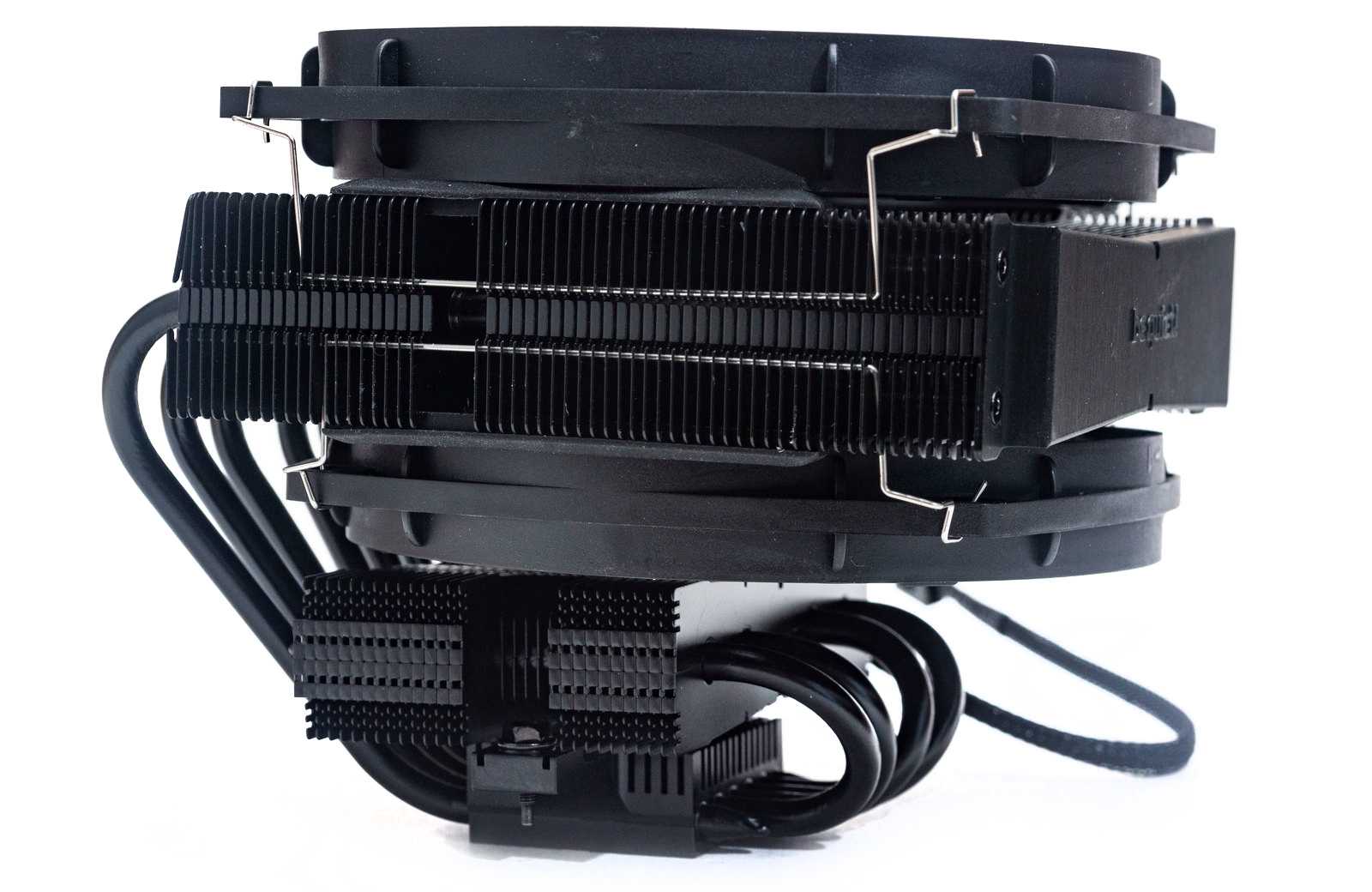

Как хорошо заметно на фото, радиаторы не параллельны друг другу – верхний под небольшим наклоном в несколько градусов.

Пока не ясно, это — особенность конструкции или только нашего тестового экземпляра.

Нижний радиатор набран из 31 пластины, сквозь него проходят четыре тепловые трубки. Общая форма массива – призма с немного вогнутой нижней и верхней гранью.

Верхний радиатор примерно в три раза большей площади, также призматической формы с вогнутыми гранями.

Через него проходят уже шесть тепловых трубок, две из которых заканчиваются в основании, остальные проходят дальше через нижний радиатор. Радиатор состоит из 62 пластин.

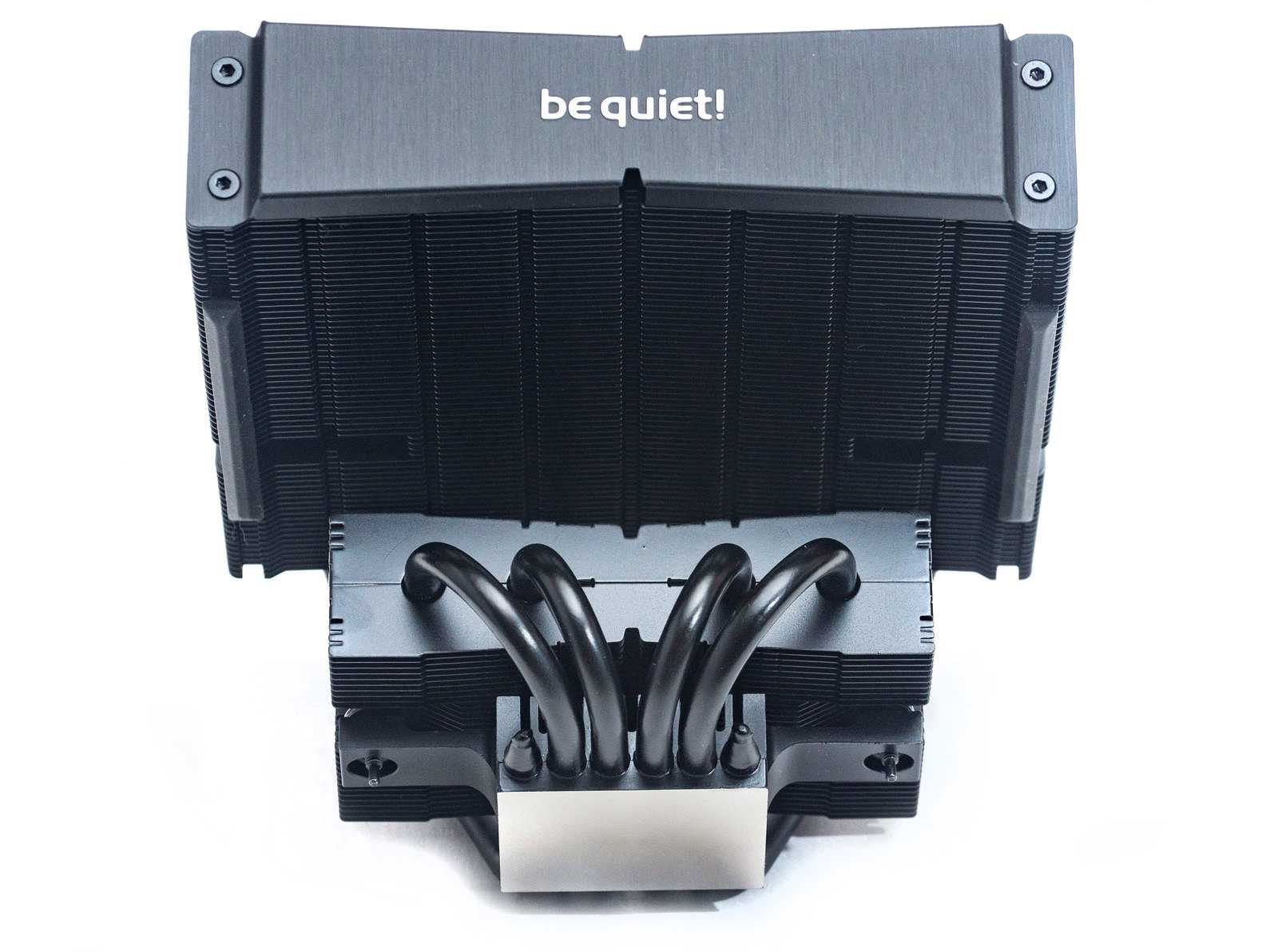

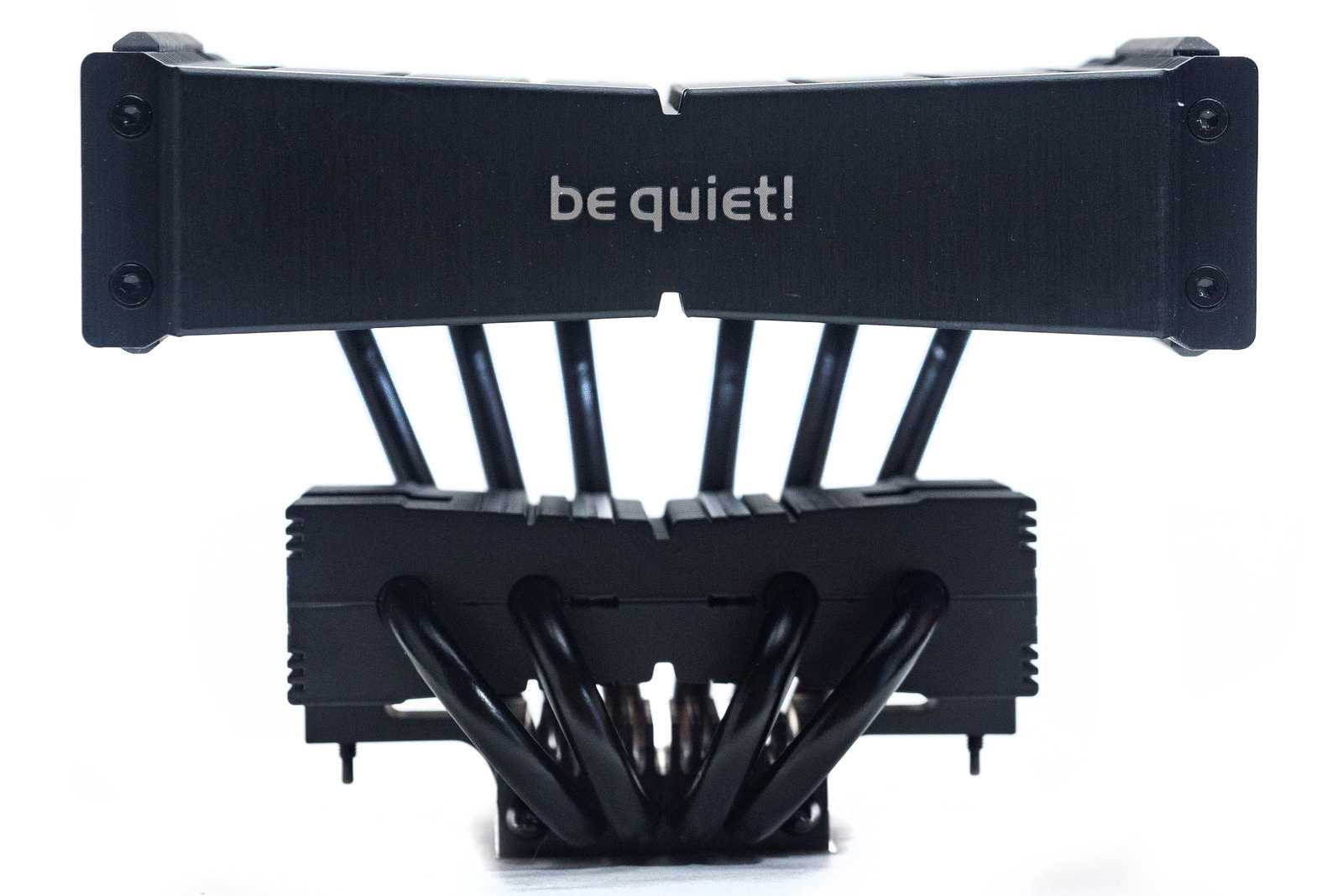

Край радиатора (там, где выходят концы тепловых трубок) закрыт декоративной пластиной с логотипом производителя.

По внешним краям радиатора, сверху и снизу, наклеены резиновые антивибрационные прокладки, к ним прижимаются вентиляторы.

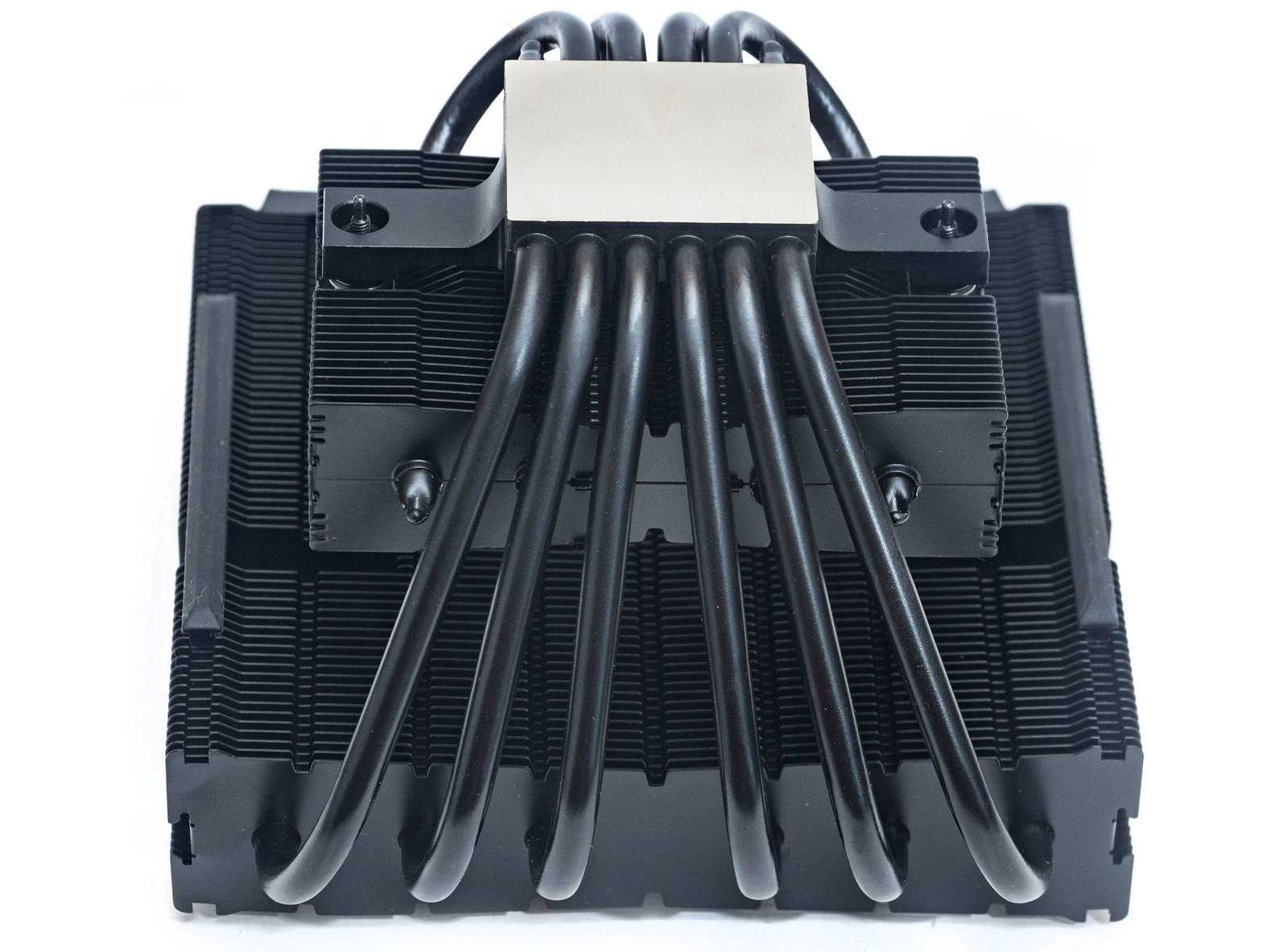

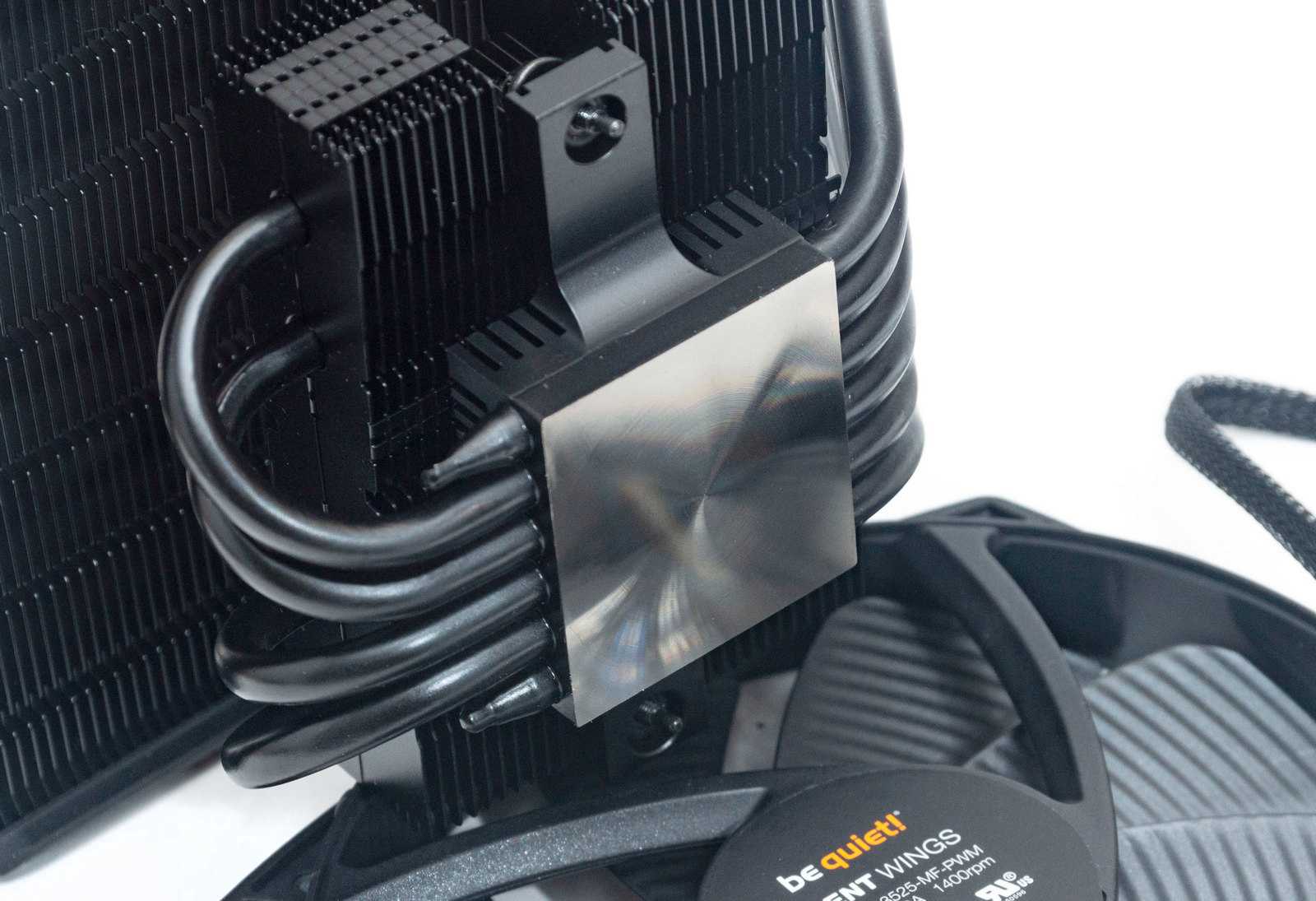

В основание впрессованы тепловые трубки, они закрыты пластиной, обеспечивающей более равномерное распределение тепла от крышки процессора на все трубки.

Прижимная пластина с двумя винтами встроена непосредственно в основание кулера. Над винтами пластины радиатора укорочены, образовано окно для отвертки.

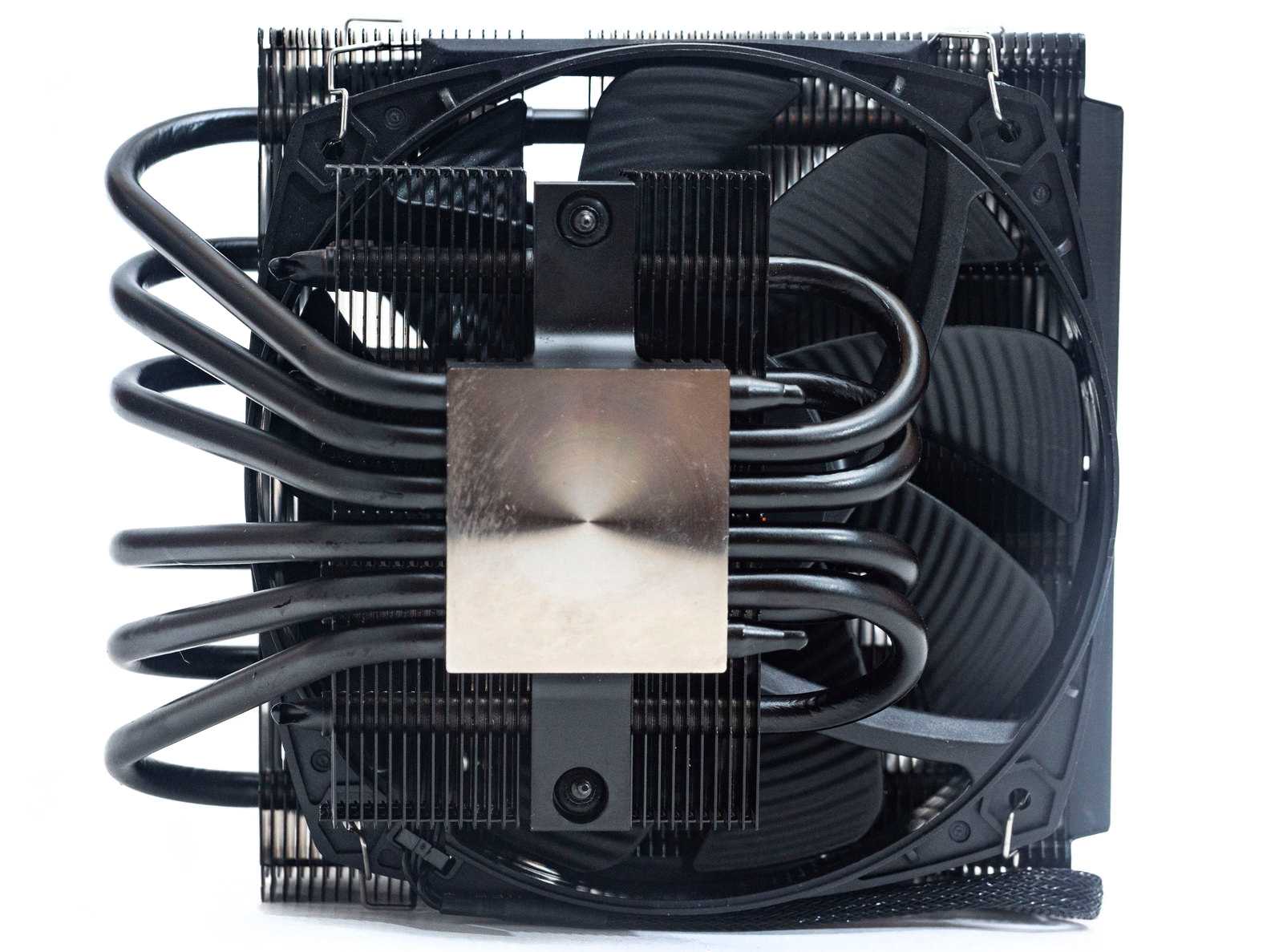

Основание не шлифовано до зеркального состояния, заметны радиальные следы фрезеровки.

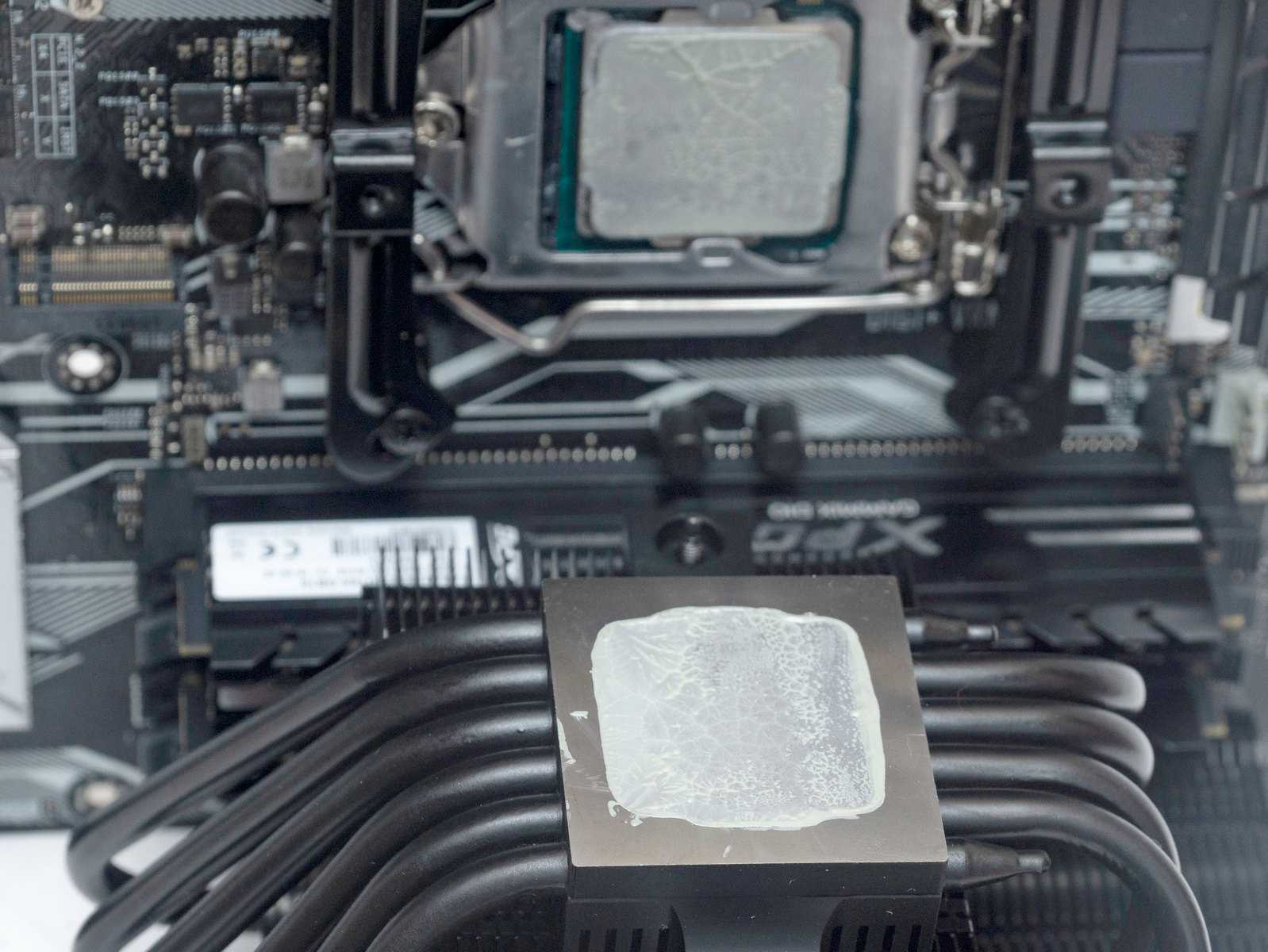

Отпечаток термопасты получился неравномерный, с незначительным перекосом на одну сторону, больший прижим в сторону выхода четырех тепловых трубок.

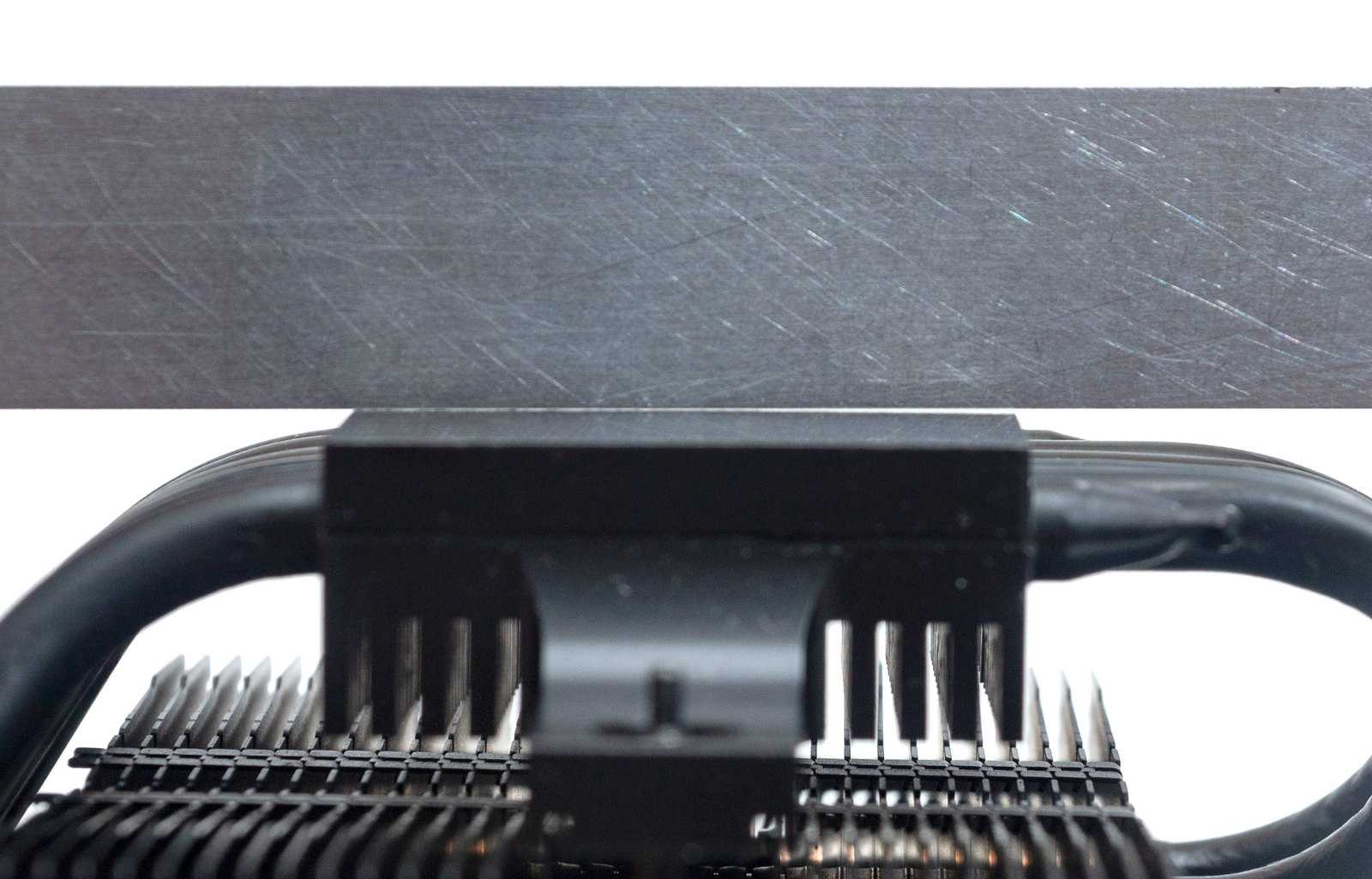

Неровность основания хорошо заметна на тесте линейкой, причем это не выпуклость к центру, что часто бывает особенностью конструкции у многих производителей, а именно перекос в одну сторону.

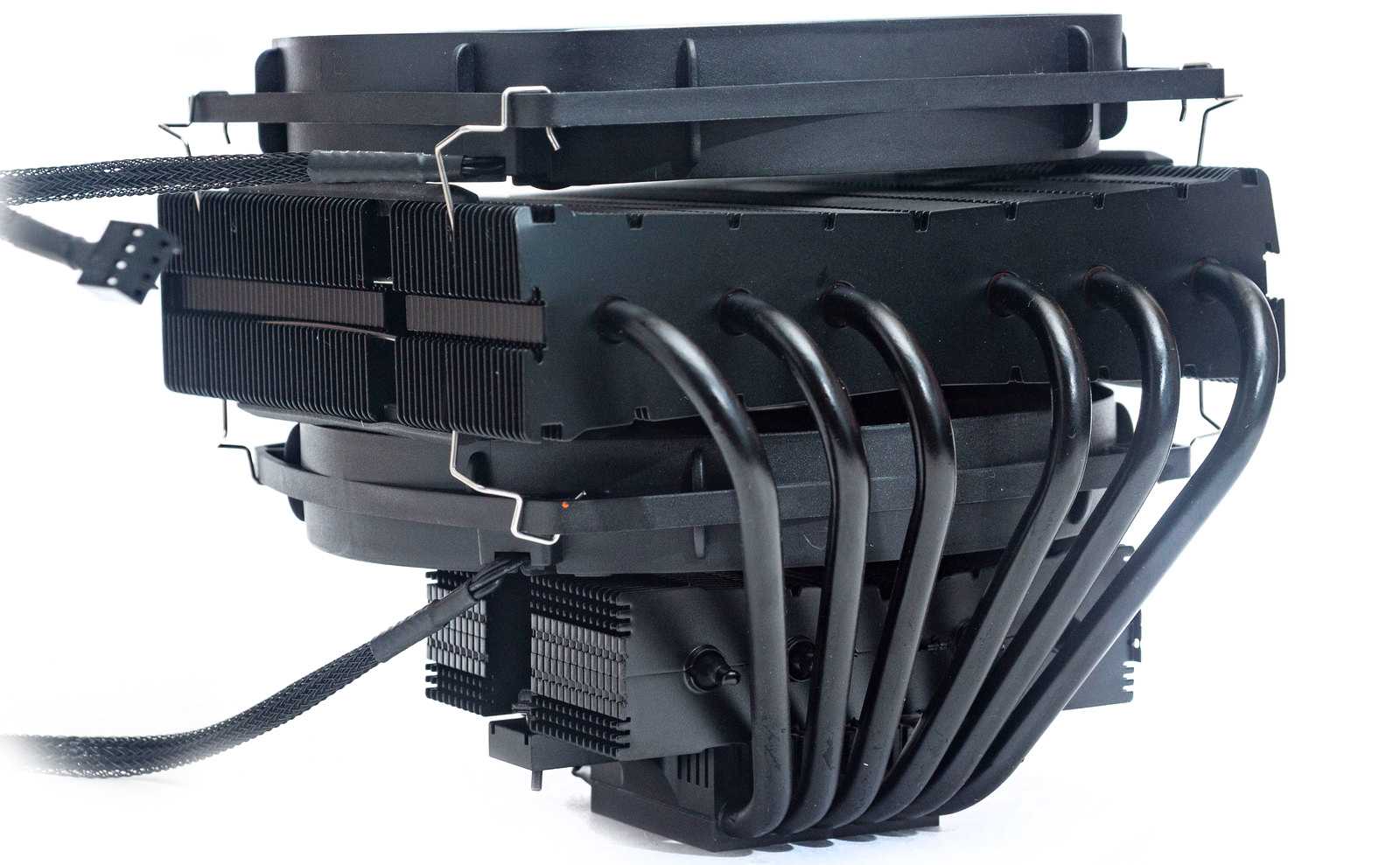

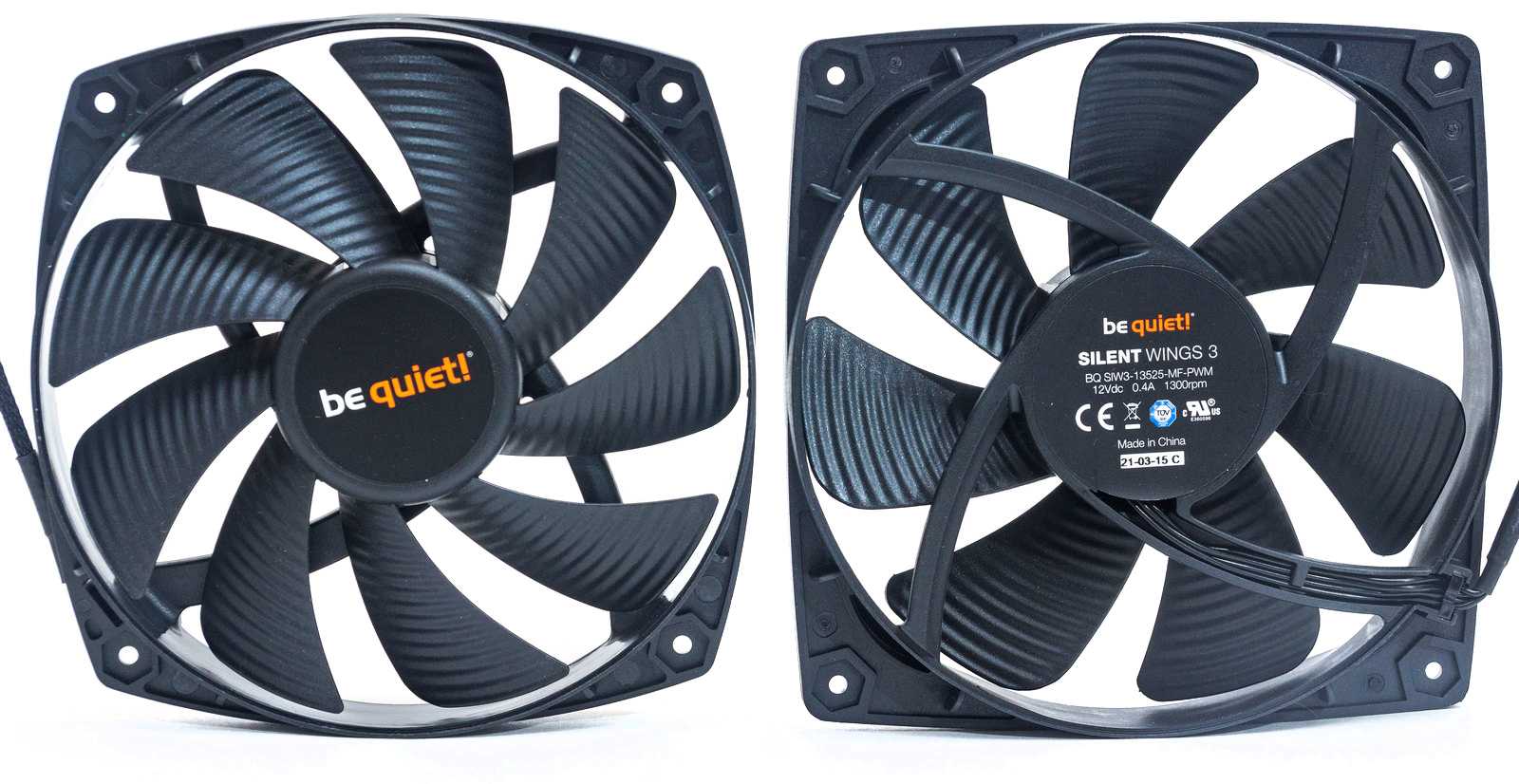

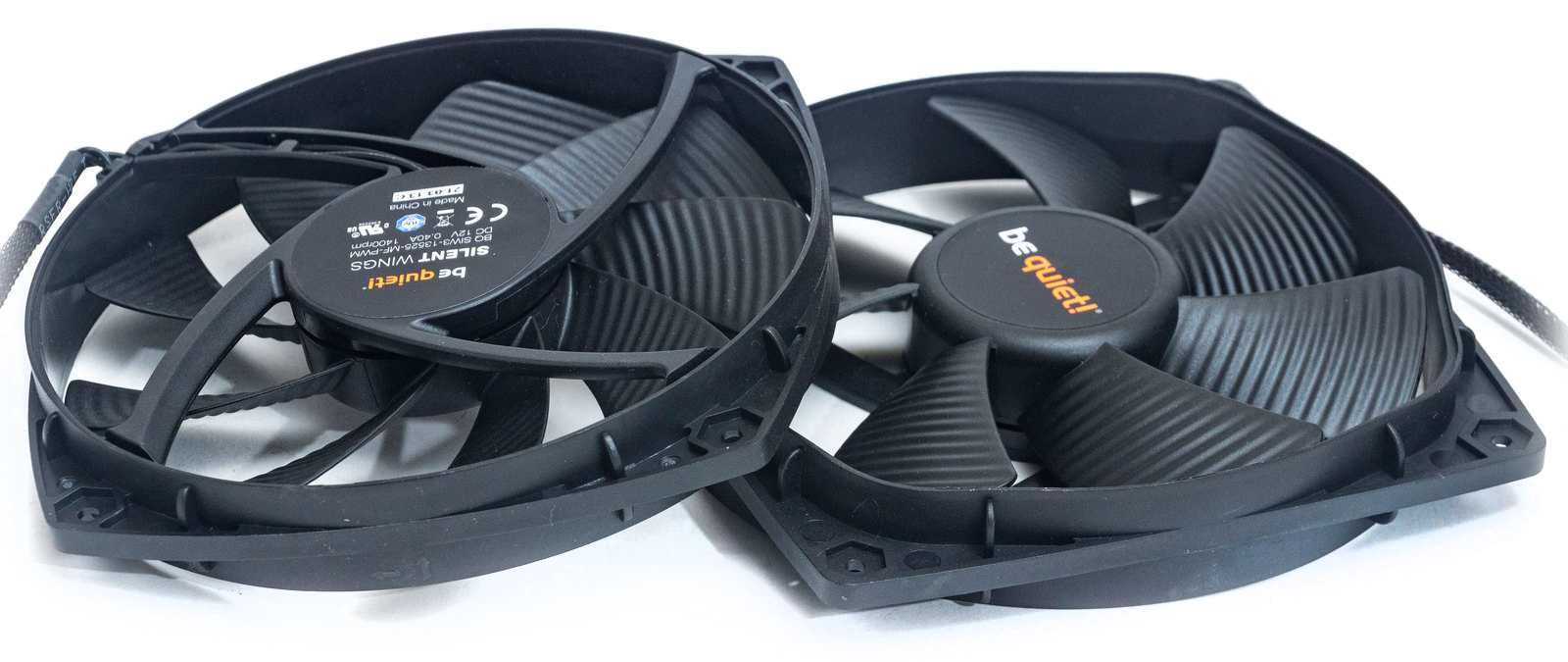

Комплектные вентиляторы, хоть и промаркированы идентично – BQ SIW3-13525-MF-PWM, но имеют разную конструкцию. Один вентилятор — Silent Wings толщиной 22 мм оснащен крыльчаткой на девять лопастей, имеет менее габаритную рамку с закругленными углами. Второй вентилятор — Silent Wings 3 с воронкообразным воздухозаборником на семь лопастей стандартной 25 мм толщины и более квадратной рамкой.

На этом различия вентиляторов не заканчиваются: у более тонкого — 1400 об/мин, у второго — 1300 об/мин. Так же, что хорошо заметно на фото, у них отличается расстояние между крепежными отверстиями, что необходимо учитывать при сборке (под каждый вентилятор своя пара крепежных скоб).

Тесты в полупассивном режиме

Мы провели тестирование кулеров от be quiet! в полупассивном режиме, убрав вентиляторы Silent Wings у Dark Rock Advanced C1 и Dark Rock 2. Скорость встроенных вентиляторов Corsair SD-12025L была увеличена до максимума, чтобы нагретый воздух не задерживался в корпусе. Частота процессора оставалась на штатном уровне, Turbo был включен, поэтому наш Intel Core i5-3570K под нагрузкой работал на частоте выше штатной.

В полупассивном режиме оба кулера показали отличную производительность благодаря шести тепловым трубкам, которые мгновенно передают тепло на тонкие ребра радиатора.

У кулеров Dark Rock Advanced C1 и Dark Rock 2 установлен одинаковый радиатор, поэтому и разница по производительности в пассивном режиме находится в пределах погрешности измерений. Посмотрим, как на производительность охлаждения повлияют вентиляторы кулеров.

В бою и вне боя

Что можно сказать о качестве работы кулера? Это be quet!, господа — производитель, который никак не может выпустить разочаровавший меня продукт. Охлаждение работает настолько тихо, что когда у меня в режиме простоя отключается тройка винчестеров, я не могу определить по звуку, включен компьютер, или нет.

Тишина была иногда давящая и непривычная… А потом я научился её ценить, когда перебрался с Intel на AMD — почему, читай здесь. И в попытках разогнать мой A8-9600 (обзор данного APU можно будет прочитать здесь) стоковый кулер из кожи вон лез, чтобы охладить тра… то есть, процессор. У Shadow Rock TF2 это получилось без проблем — даже когда я подавал на несчастный A8 все токи с планеты Земля, температура лишь слегка превышала 50 градусов, если верить AIDA64.

А под самый выход данного обзора я добыл Ryzen 3 1200, разогнал его до 3700 МГц, засунул в стресс-тест AIDA64 и замерял показатели в том числе и через MSI Command Center. На 50% скорости вращения вентилятора Shadow Rock TF2 смог охладить четырёхъядерного красавца до 40/45 градусов по данным Command Center/AIDA, оставаясь при этом почти бесшумным.

Минимальной скоростью вентилятора у Shadow Rock TF2 является 350 RPM, а чтобы услышать его работу, придётся разогнаться до 1000 RPM. Потолком скорости у кулера является 1418 RPM, и его действительно становится слышно… на уровне винчестера. По заявлениям производителя, максимальная громкость работы составляет 24,4 дБ, что на фоне 30 дБ у моего Western Digital Blue 7200 RPM выглядит скромно. Впрочем, на практике оказалось, что вращение даже 135-мм вентилятора на скорости 1418 RPM заглушает звук винчестеров, включая ноутбучный запасной. Так что не рассчитывайте на бесшумную работу на максимальных нагрузках.

В процессе тестирования кулера меня огорчило лишь то, что я не успел проверить его на разогнанном Ryzen 5 1600. Однако я планирую дополнить эту статью, как только процессор приедет и я разгоню его.

Тесты в разгоне

Мы подняли частоту нашего Intel Core i5-3570K до 4,5 ГГц, кулеры тестировались только с максимальными оборотами. Не каждый кулер способен достойно справиться с охлаждением такого «камня», однако оба кулера от be quiet! показали хорошие результаты, особенно это касается Dark Rock Advanced C1, который значительно обогнал Dark Rock 2 благодаря большей скорости вращения вентилятора. Тем не менее, Dark Rock 2 тоже хорошо справился с задачей, и температура разогнанного процессора в нагрузке не превысила 80 градусов по Цельсию.

Так как с Intel Core i5-3570K, разогнанным до 4,5 ГГц, кулеры от be quiet! справились достаточно успешно, мы решили ещё увеличить тактовую частоту процессора – на этот раз до 4,7 ГГц, тепловыделение, соответственно, тоже значительно увеличилось. Однако и это не стало проблемой для Dark Rock Advanced C1 и Dark Rock 2, оба кулера хорошо справились с охлаждением процессора. Пусть кулер be quiet! Dark Rock 2 и переступил порог в 80 градусов по Цельсию, он всё равно удержал процессор в разумных пределах температур. Что касается кулера be quiet! Dark Rock Advanced C1, то он показал в тестах приличную производительность, удерживая разогнанный до 4,7 ГГц Core i5 на уровне ниже восьмидесяти градусов.

Заключение

С первого взгляда кулеры от be quiet! радуют своим уникальным дизайном: никелированное покрытие радиатора, пластина из текстурированного алюминия и чёрный вентилятор отлично впишутся в любой корпус, особенно если у вас есть окно на боковой панели. Также кулеры от be quiet! порадовали своей тихой работой, только на максимальных оборотах шум от работающего Dark Rock Advanced C1 стал заметным, а Dark Rock 2 даже на максимальных оборотах продемонстрировал очень низкий уровень шума.

Что касается производительности, то тут be quiet! решила не идти на компромисс, поэтому вместе с красивым дизайном и тихой работой вы получите достаточный уровень производительности, чтобы держать разогнанный процессор в разумных пределах температур. Правда, кулер be quiet! Dark Rock 2 показал меньшую производительность по сравнению с Dark Rock Advanced C1, однако в его оправдание мы можем сказать, что и шумит он значительно меньше. Кулер be quiet! Dark Rock Advanced C1 отлично подойдет для игровой сборки с «прожорливым» производительным процессором и мощной видеокартой, однако для тихой конфигурации мы бы порекомендовали be quiet! Dark Rock 2, хотя в тестах он показал чуть меньшую эффективность охлаждения.

Комплектом поставки be quiet! пользователей тоже не обделит, вы получите всё самое необходимое для установки, и кулер сможет встать на любой современный сокет. Также вы получите высококачественную термопасту в комплекте. Цена кулеров be quiet! немного выше моделей других производителей, но нам она кажется вполне оправданной.

Преимущества be quiet! Dark Rock Advanced C1:

Высокое качество радиатора и вентилятора, продуманная установка
Приятный внешний вид
Высокий уровень производительности
Тихая работа вентилятора

Недостатки be quiet! Dark Rock Advanced C1:

Относительно высокая цена

Преимущества be quiet! Dark Rock 2:

Высокое качество радиатора и вентилятора, продуманная установка
Приятный внешний вид
Хороший уровень производительности
Очень тихая работа вентилятора

Недостатки be quiet! Dark Rock 2:

Производительность вентилятора могла быть чуть выше
Относительно высокая цена

Технические характеристики

Модель: Dark Rock TF 2;

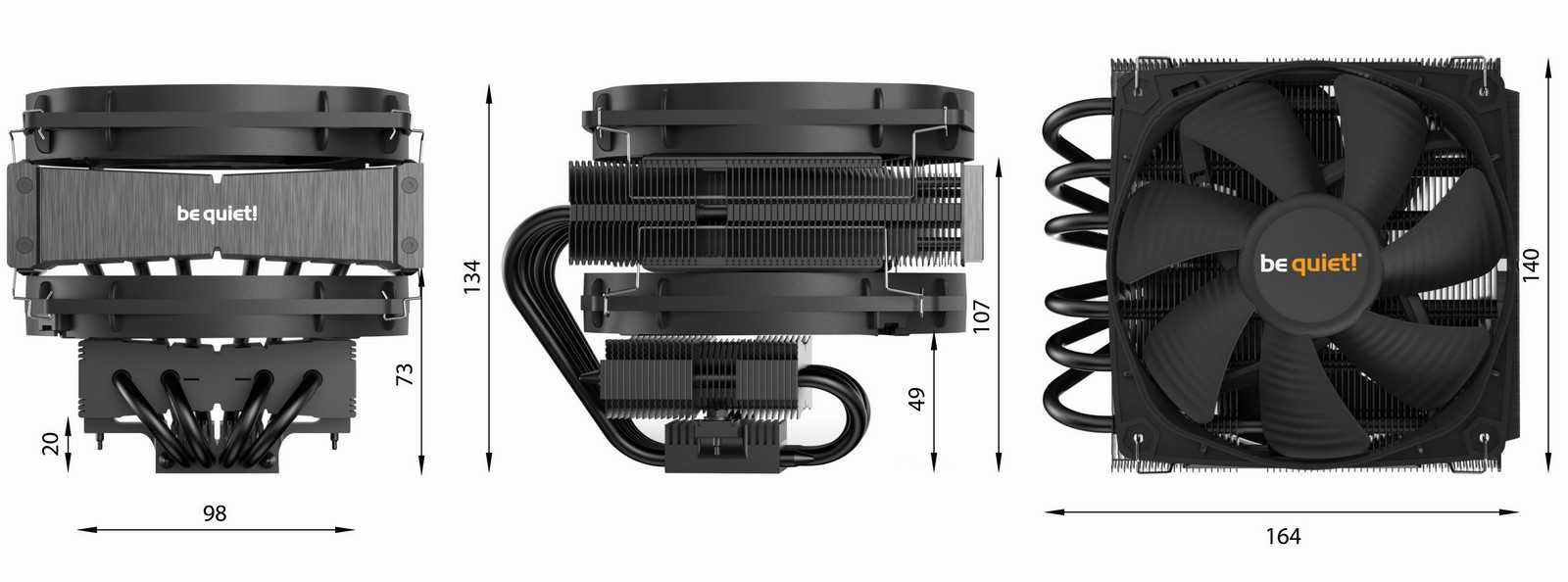

Размеры: 163 × 140 × 134 мм;
Вес: 945 грамм;
TDP: 230 Вт;
Поддержка сокетов: AMD AM4 / AM3(+); Intel LGA 1200 / 2066 / 115х / 2011(-3) Square ILM;
Уровень шума: до 27.1 дБ;
Гарантия: 3 года.

Характеристики радиатора

Размеры: 163 × 140 × 109 мм;
Количество пластин: 62 шт;
Материал ребер: алюминий;
Покрытие: ceramic coating;
Количество тепловых трубок и диаметр: 6 шт., 6 мм.

Характеристики вентиляторов

Размер: 135 × 135 × 22/25 мм;
Максимальная скорость вращения: 1300/1400 об/мин;
Тип подшипника: гидродинамический;
Тип моторчика: 6-pole fan motor;
Разъем: 4-пин PWM;
Длина кабеля: 220 мм;
Время работы (при 25 °C): 300000 часов.

Упаковка и комплектация

Кулер поставляется в картонной коробке, оформленной в темной цветовой гамме. На лицевой стороне находится наименование модели и её фотография.

С тыльной стороны — еще несколько фото в разных ракурсах с описанием.

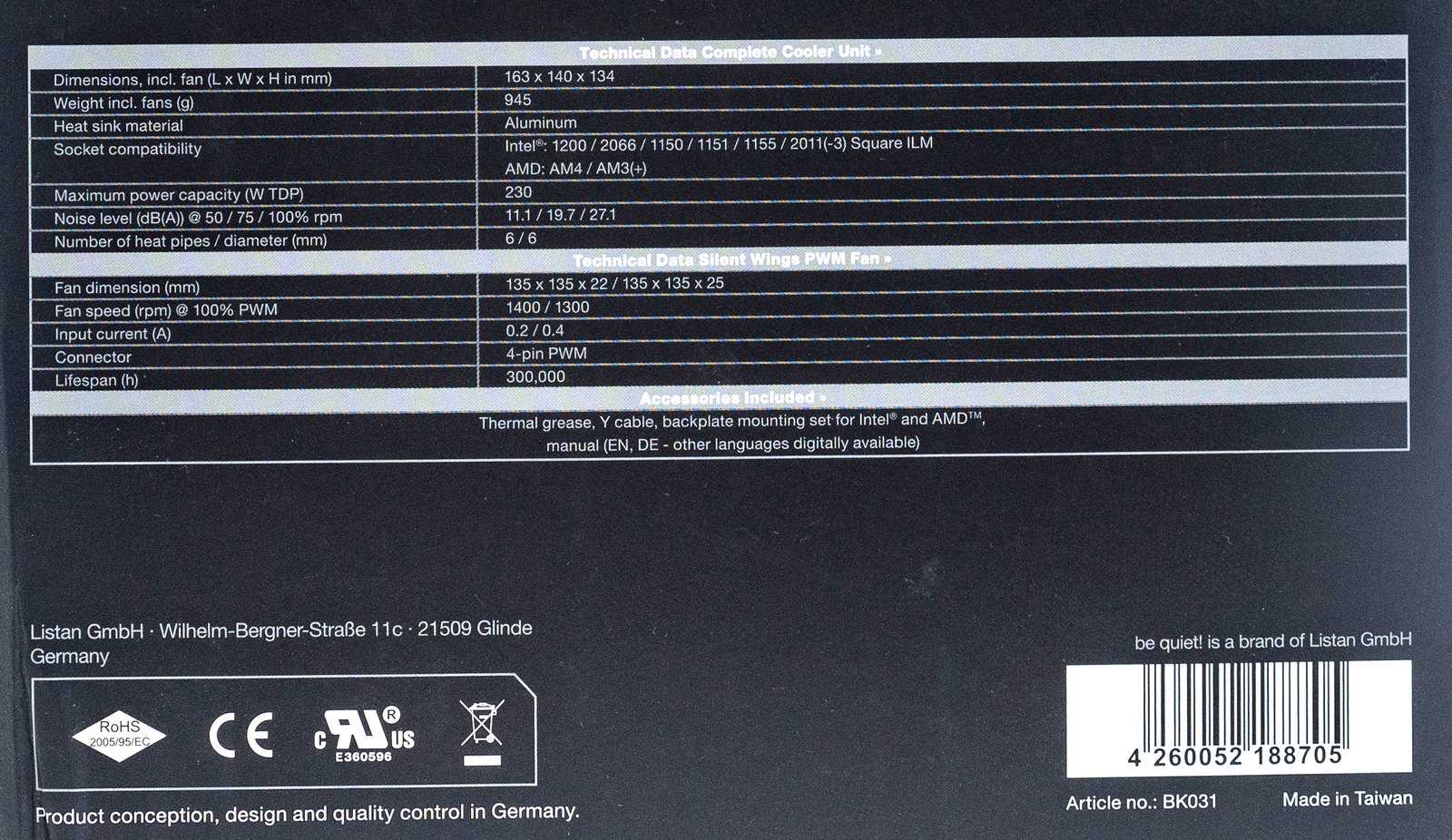

На одной из боковых сторон имеется таблица с техническими характеристиками.

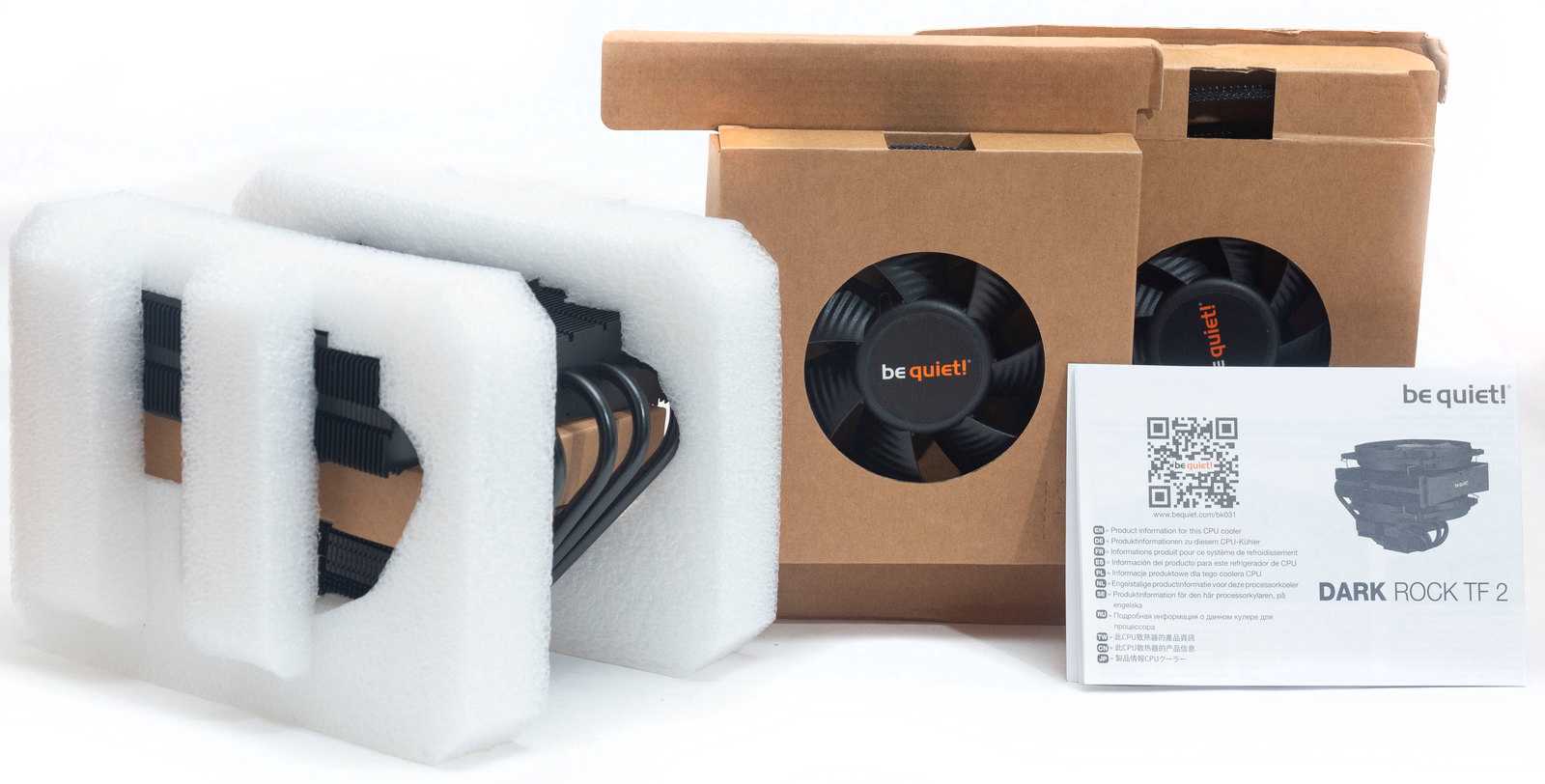

В коробке находится радиатор, зафиксированный между буферами из полиуретана, два вентилятора в картонных футлярах, коробочка с креплениями и бумажная иллюстрированная инструкция по установке кулера.

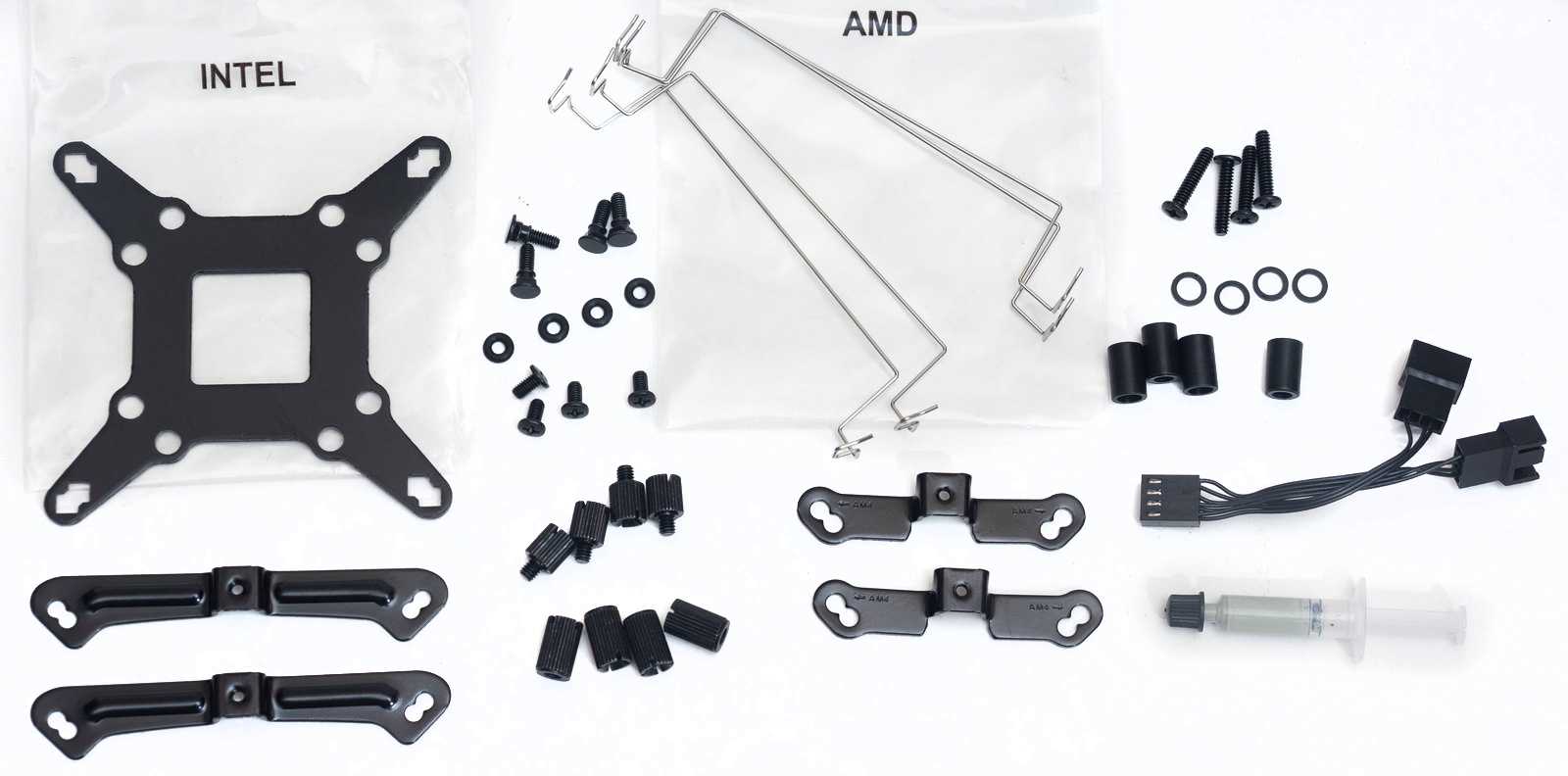

Состав крепежного набора

Для платформы AMD:

Два кронштейна с отверстиями под АМ3 и АМ4 сокеты;
Четыре пластиковые цилиндрические стойки;
Пластиковые шайбы и четыре винта крепления.
Бэкплейт отсутствует, предполагается использование комплектного от материнской платы.

Для платформы intel:

Два кронштейна для LGA 1200 и 115х;

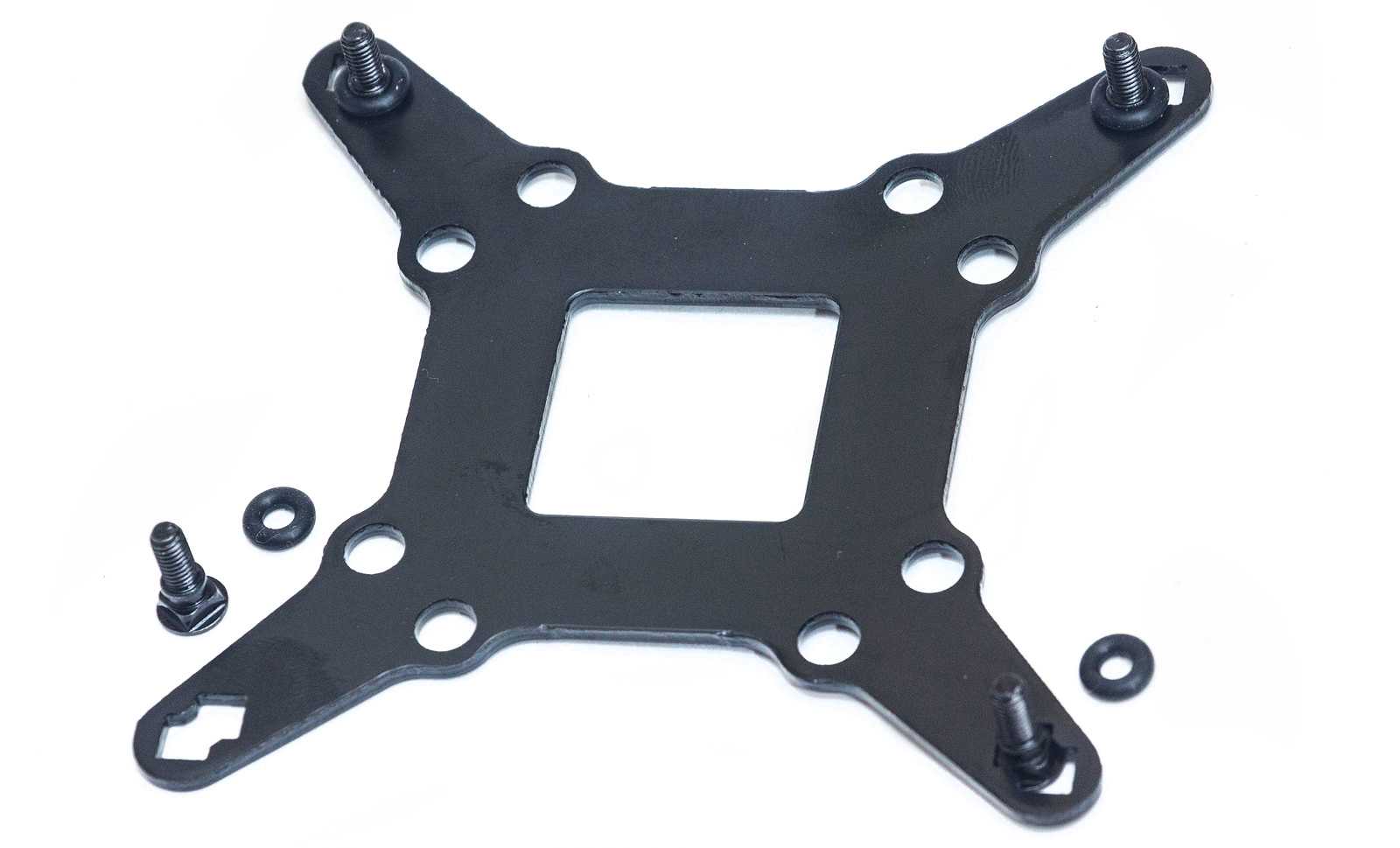

Металлический бэкплейт Х-образной формы;
Четыре винта с резиновыми шайбами;
Четыре гайки с накатанными головками;
Четыре винта с накатанными головками.

Также в набор входят:

Шприц с термопастой без маркировки;
Четыре скобы для крепления вентиляторов;
Переходник-разветвитель на два 4-пин коннектора.

Монтаж

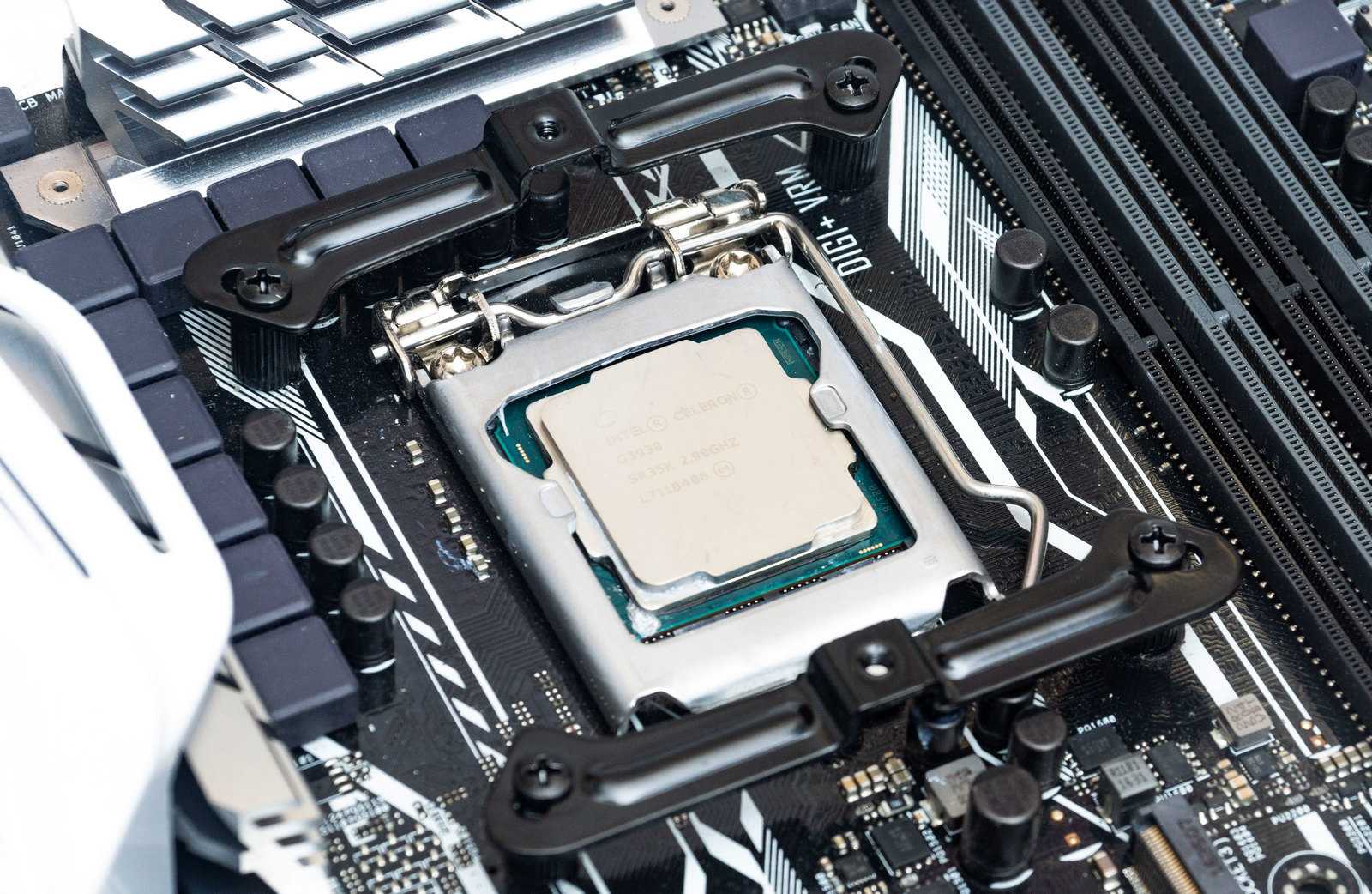

Для платформы intel в соответствующие сокету отверстия бэкплейта вставляем винты. Они фиксируются от проворачивания четырехгранными выступами и закрепляются резиновыми шайбами-прокладками.

Вставляем собранную конструкцию в отверстия материнской платы и накручиваем гайки-стойки, и уже к ним прикручиваем кронштейны.

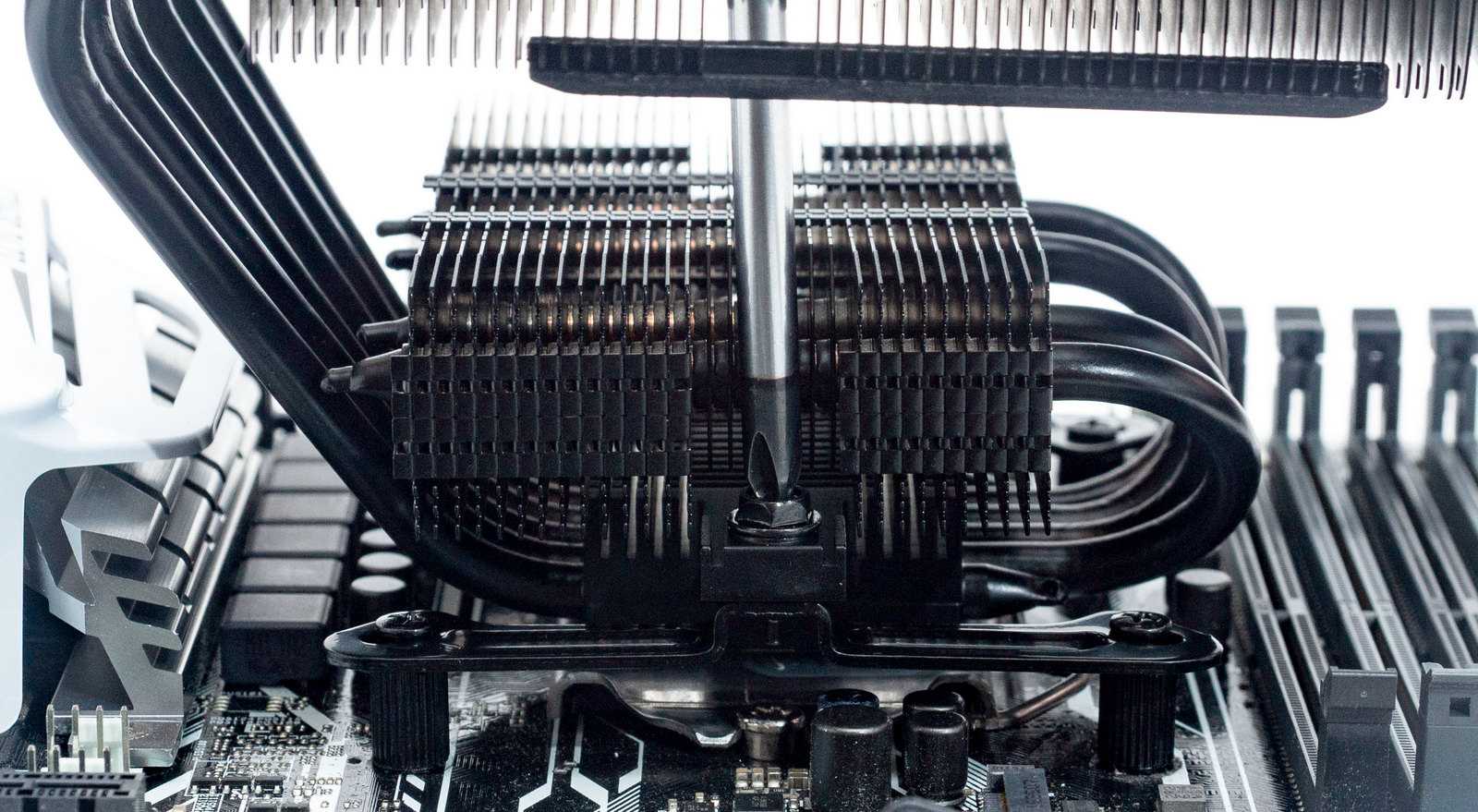

Далее устанавливаем радиатор и прикручиваем к кронштейнам прижимную пластину двумя винтами.

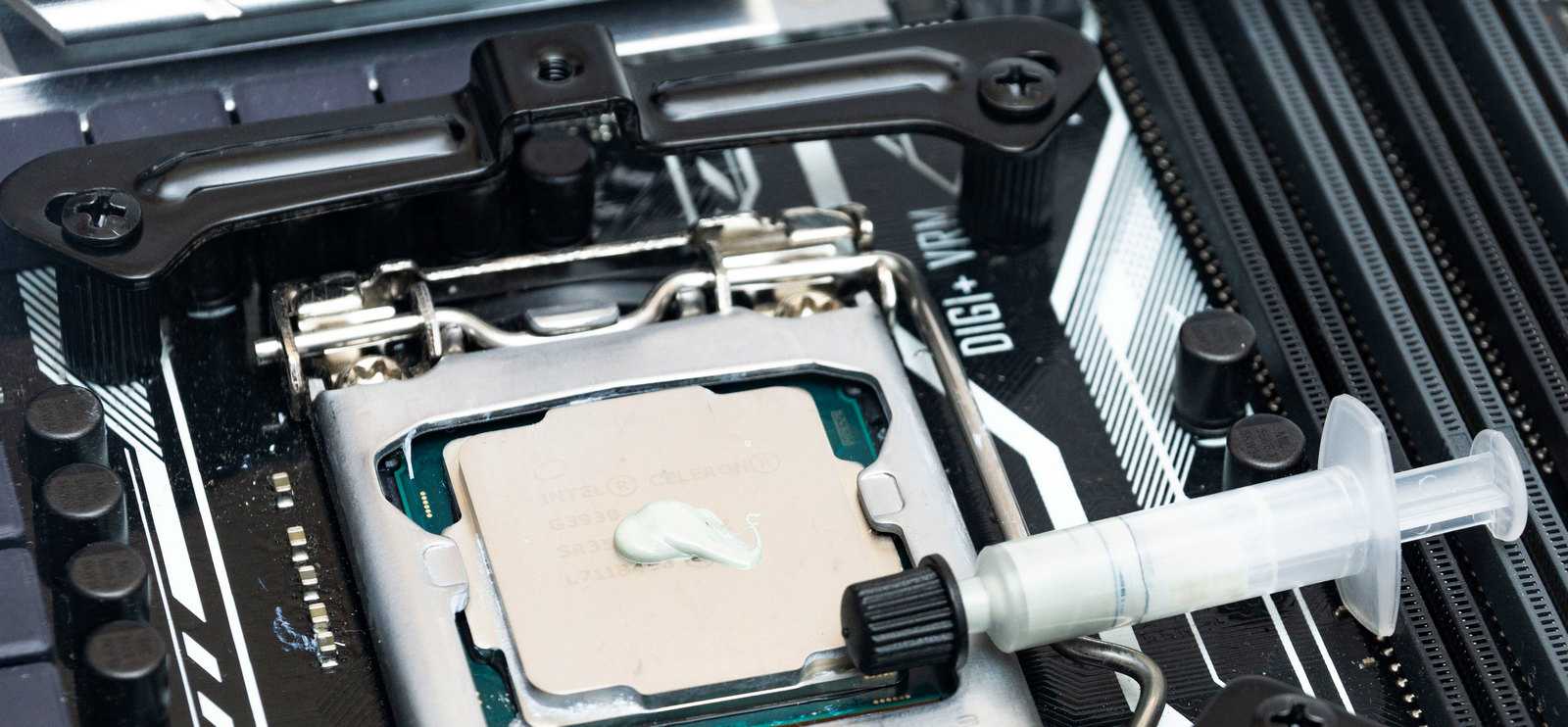

Комплектная термопаста достаточно густая, светло-серого цвета, хорошо намазывается и распределяется за счет прижима.

Снизу радиатора вставляем и закрепляем более тонкий вентилятор, но из-за наклона верхнего радиатора он все же входит плотно, с трудом. Закрепляя скобы, следим, чтобы вентиляторы не соскочили с антивибрационных накладок и были точно отцентрированы относительно радиатора.

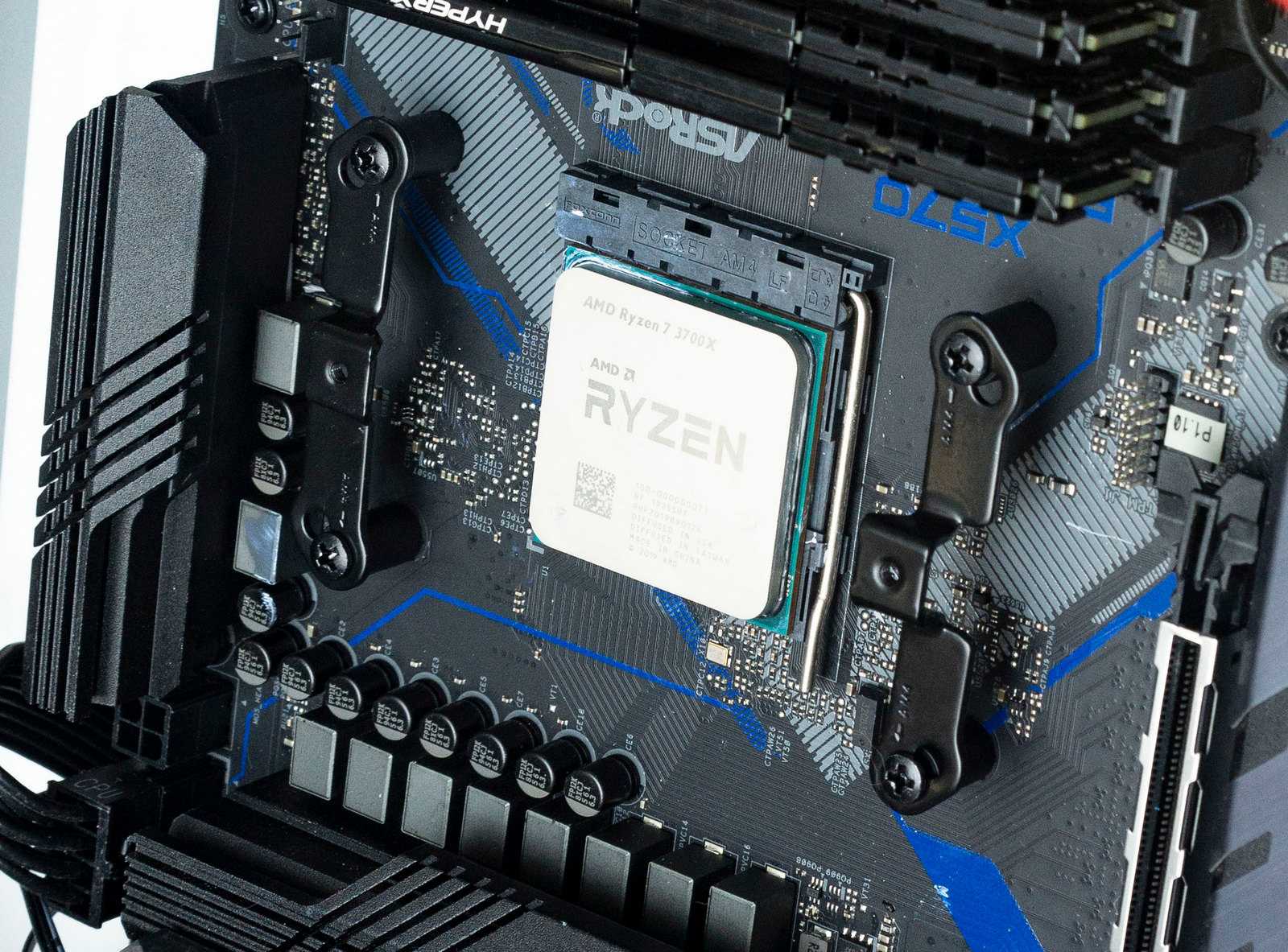

На платформе AMD, если материнская плата уже установлена в корпус, прикручивать кронштейн к бэкплейту лучше вдвоем.

Винт нужно вставить в отверстие кронштейна, надеть на него пластиковую стойку и затем вкрутить его в бэкплейт, который необходимо придерживать рукой с тыльной стороны материнской платы.

Дальше уже без проблем наносим термопасту и прикручиваем винты прижимной пластины основания к установленным кронштейнам.

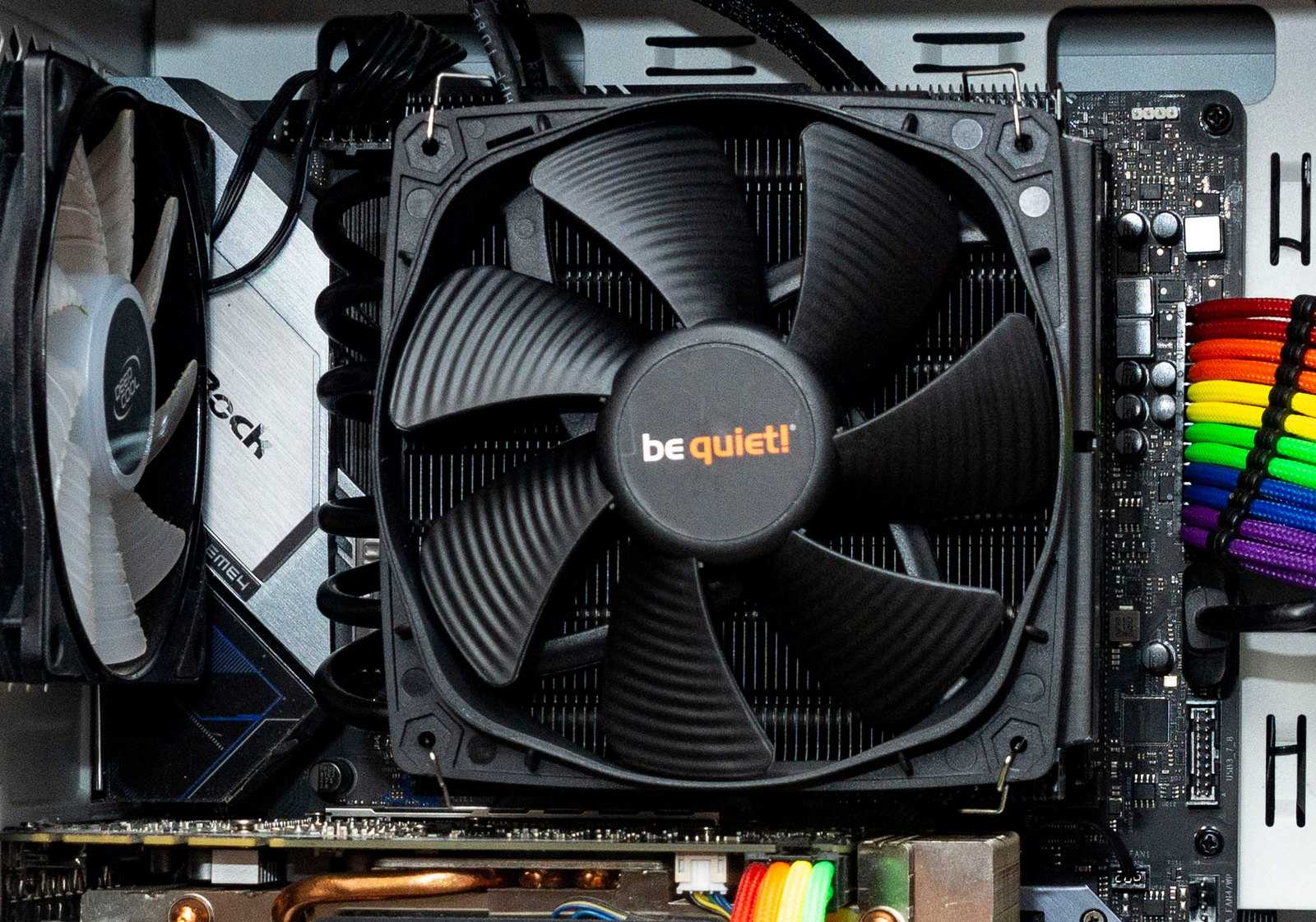

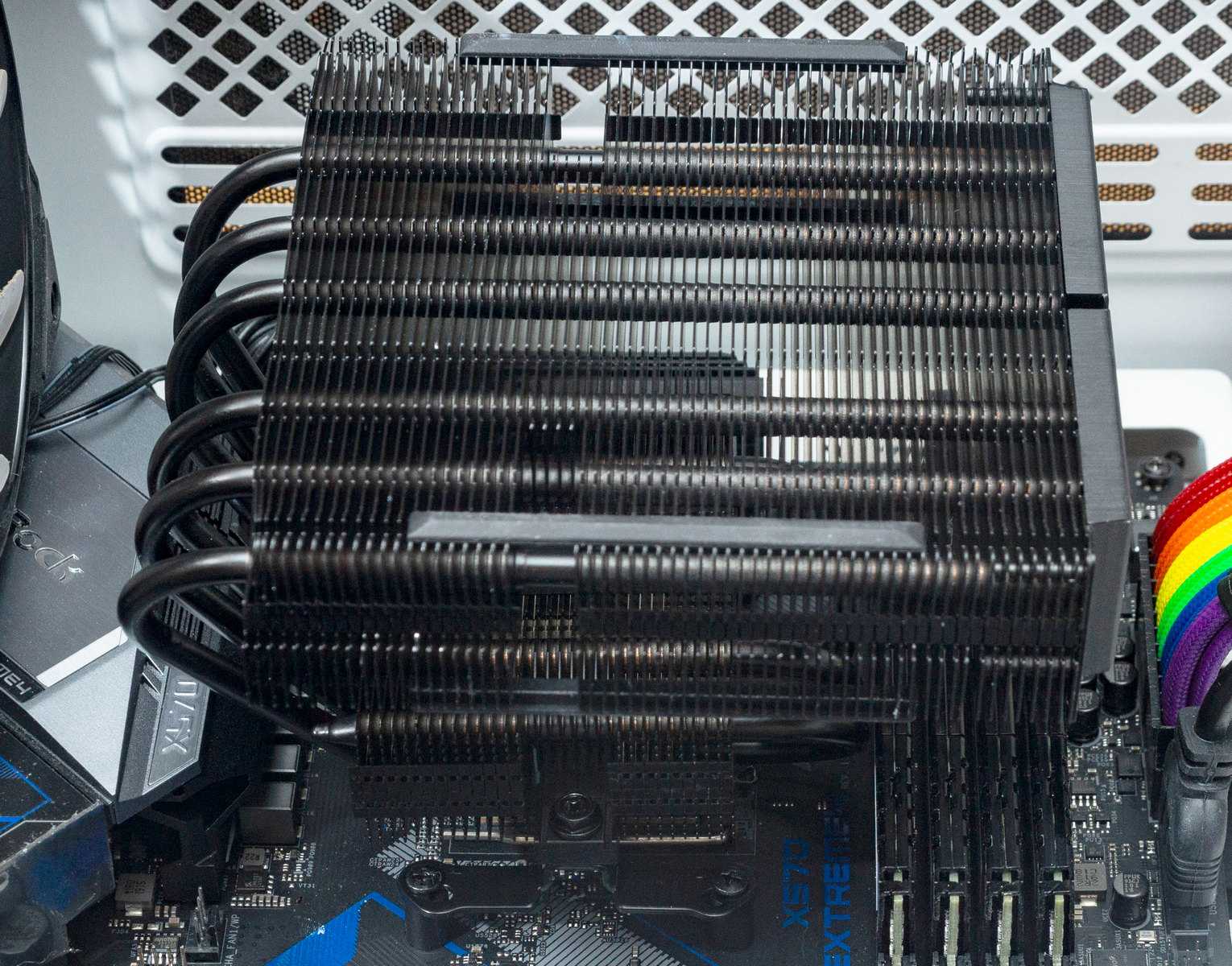

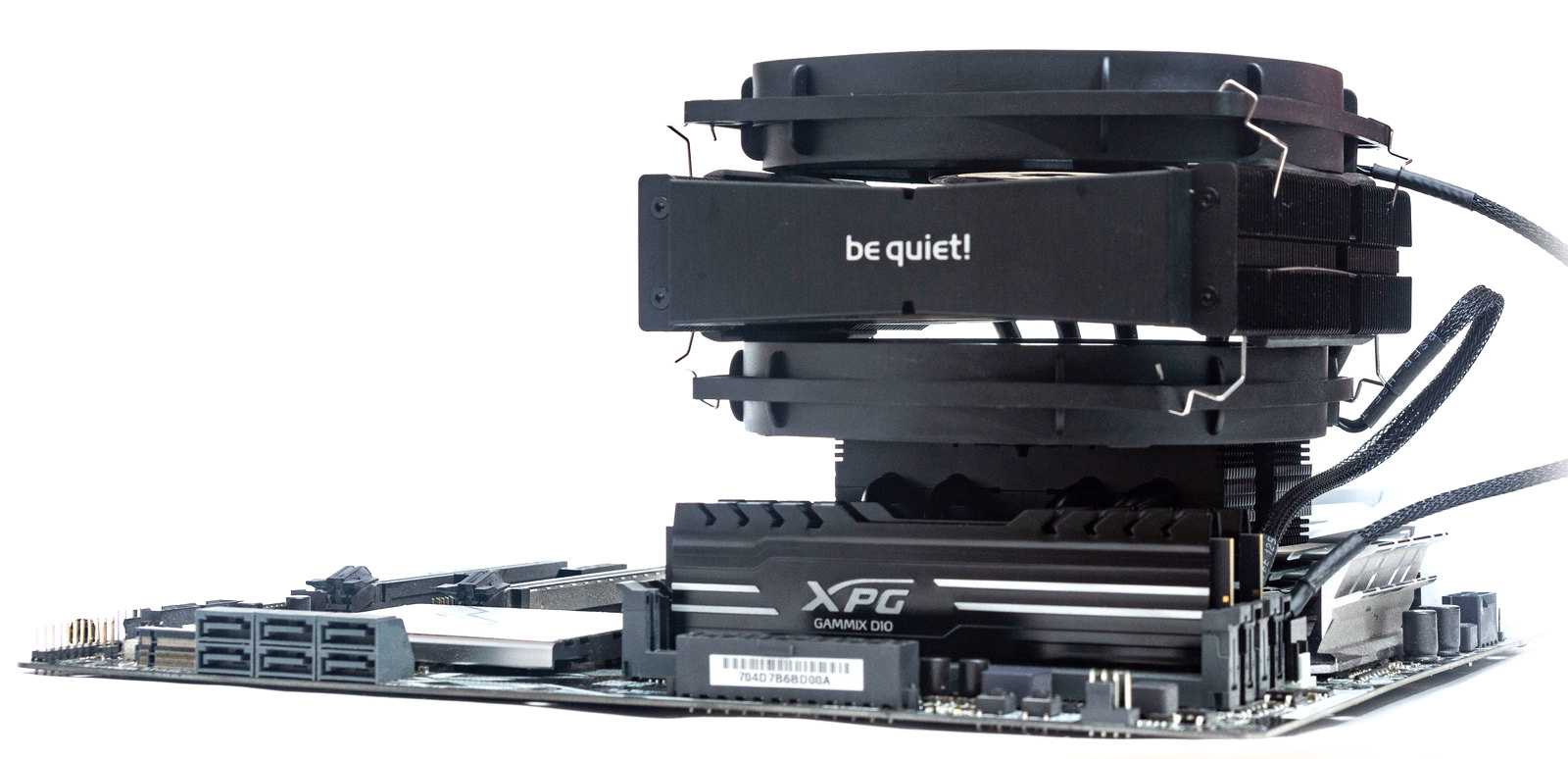

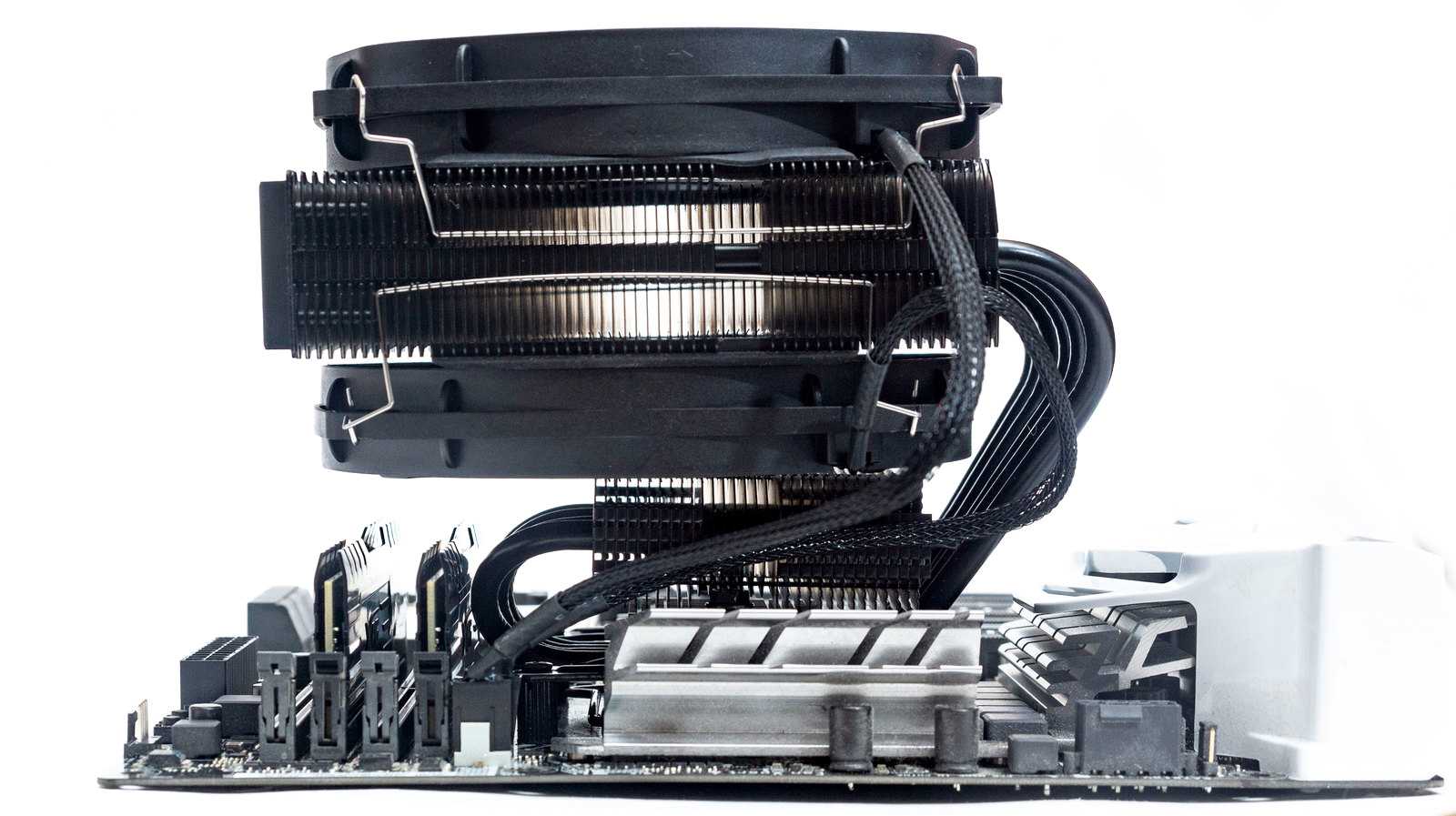

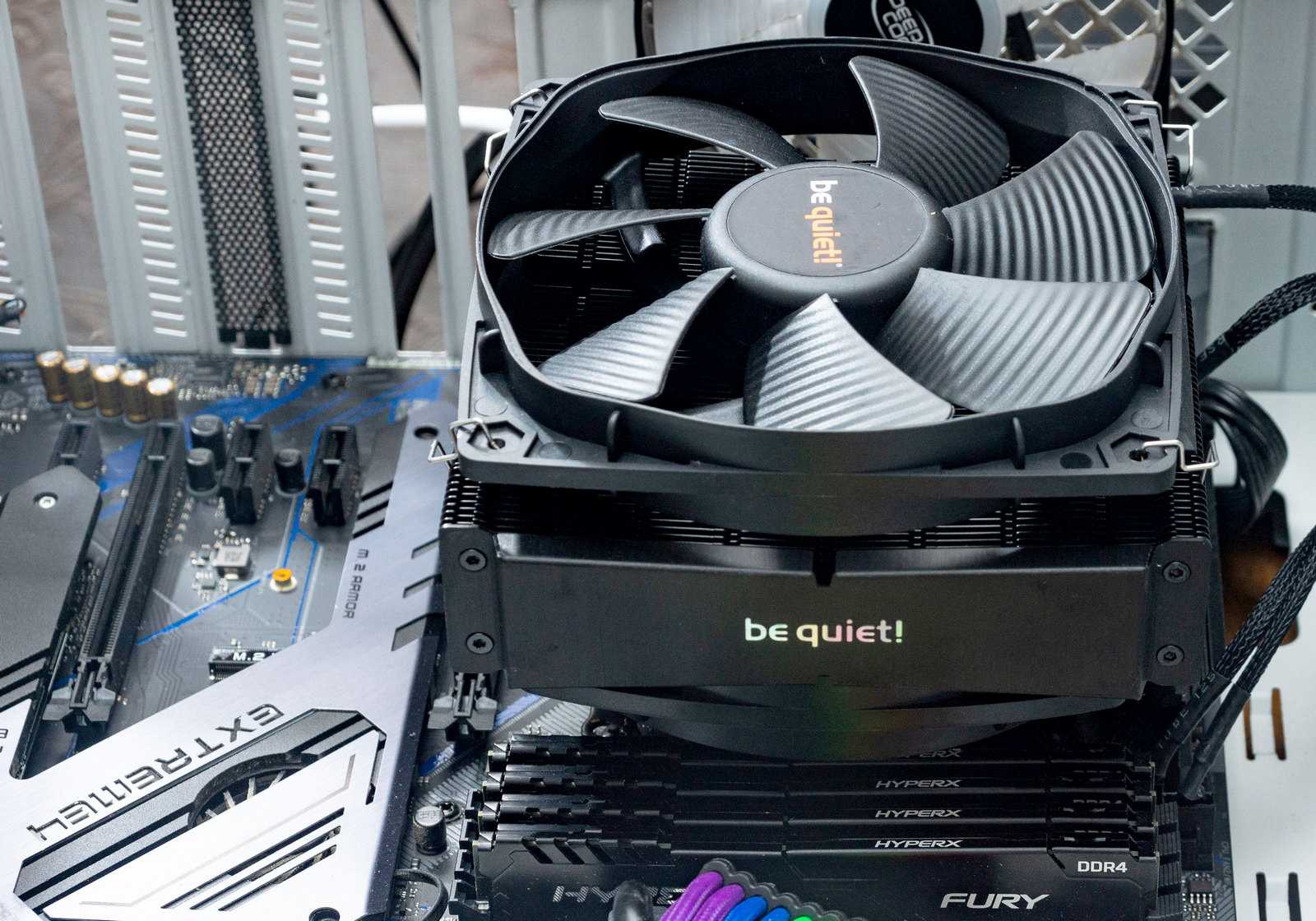

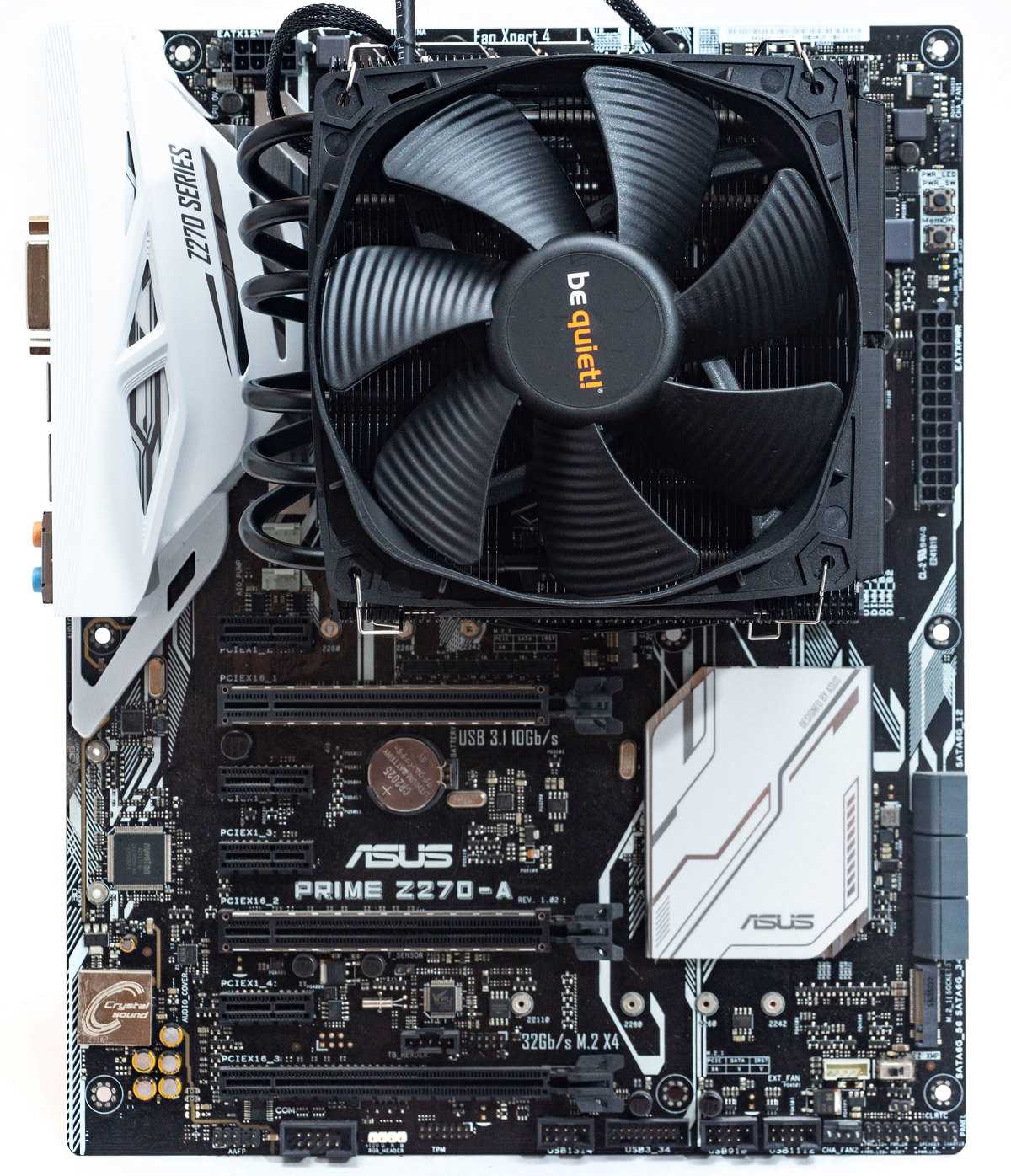

Кулер полностью накрывает слоты оперативной памяти, но места для высоких радиаторов вполне достаточно даже с установленным нижним вентилятором.

Можно установить радиаторы высотой до 49 мм, а если убрать нижний вентилятор, то и еще выше.

На обеих платформах мы не столкнулись с какими-то проблемами при установке или с несовместимостью по высоте кронштейнов, трубок и элементов материнских плат.

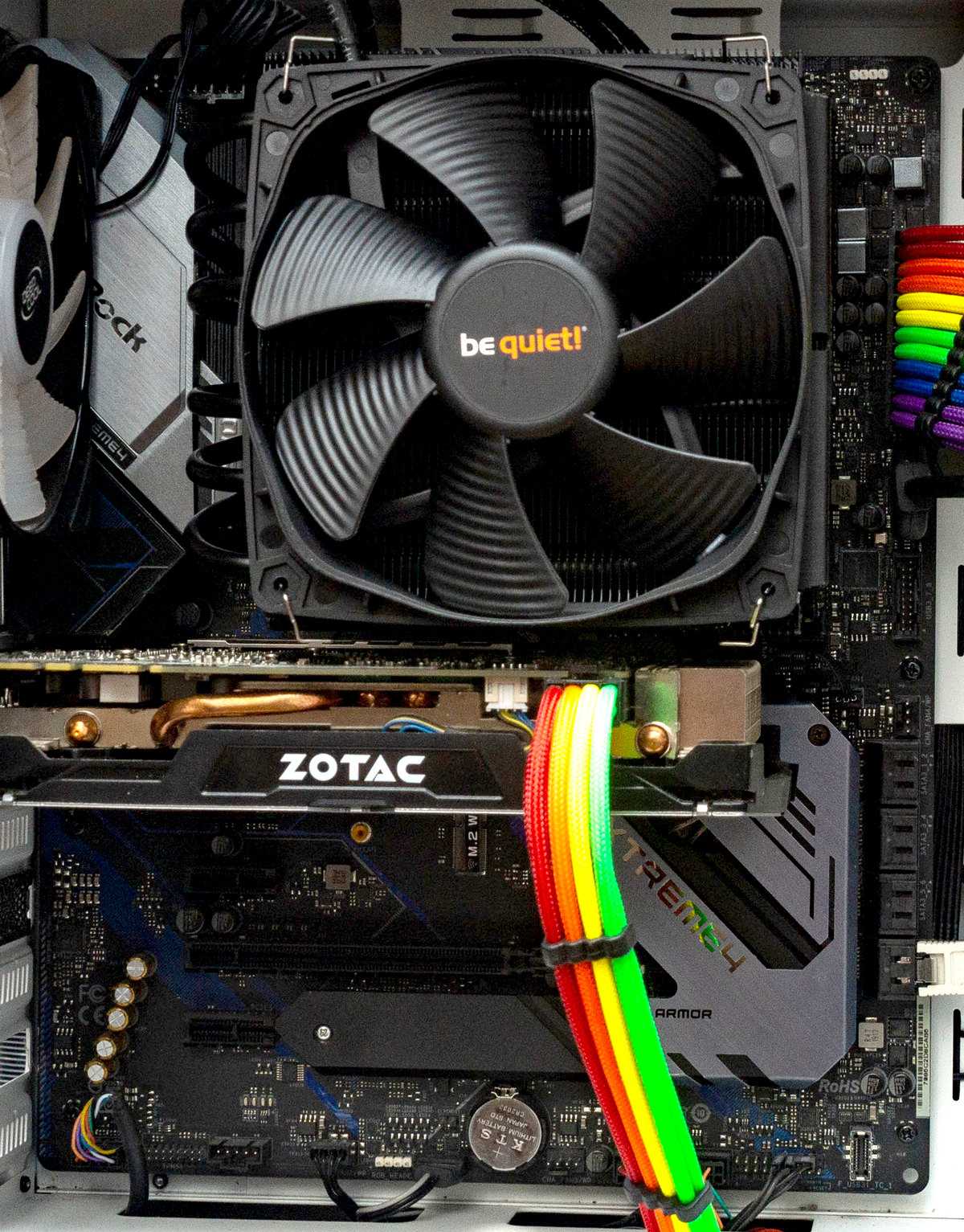

Единственный момент — зазор между радиатором со скобами и видеокартой минимальный, но даже видеокарта с бэкплейтом не упиралась в кулер. Но снимать или устанавливать вентиляторы на радиатор видеокарта будет мешать.

Вывод

Знакомство с новинками оставило у меня противоречивые чувства. С одной стороны, перед нами действительно качественные устройства. В плане дизайна, стиля и интересных конструктивных находок (кроме крепления, конечно же — прим. измученного автора) претензий к кулерам be quiet! у меня нет. Плюс СО работают очень тихо — это их неоспоримый плюс. Однако, если честно, от этой троицы я ожидал большего.

Как показало тестирование, модели SHADOW ROCK SLIM и DARK ROCK 3 еле справились с разогнанным до 4500 МГц центральным процессором Intel Core i7-4700K. В продаже есть ряд конкурентов, которые справляются с этой задачей более эффективно. Модель DARK ROCK PRO 3 оказалась более производительной, однако даже она уступила своему основному конкуренту — Noctua NH-D15. На мой взгляд, конструкция радиатора кулеров не совсем «заточена» под охлаждение таких небольших «камней», как Haswell. Дальнейшее изучение производительности СО be quiet! показало, что, например, с охлаждением гораздо более крупного Core i7-5960X (TDP 140 Вт), разогнанным до 4000 МГц (1,2 В), вся троица справилась на ура. Скорее всего, троица «тихих» отлично поладит и с решениями AMD. Поэтому, если вам нужно эффективное охлаждение для подобного рода центральных процессоров, то кулеры be quiet! могут стать хорошим вариантом для покупки.

Итоги по be quiet! Shadow Rock TF2

Shadow Rock TF2 страдает от практически фирменных странностей при креплении на материнскую плату, а низкопрофильный формат делает данную модель не самой удобной для геймера или любителя заменить ОЗУ прохладным осенним вечером. Однако это всё с лихвой компенсируется потрясающим внешним видом, мощностью, тишиной, универсальностью и надёжностью.

За свою цену, а это 1600₴ или $60, данная система охлаждения найдёт себе место в самых мощных игровых системах и многих рабочих станциях, поскольку подходит и для Xeon, и для Core i9. Понятно, что за 60$ вы уже сможете купить бюджетную СВО (водянку, то бишь), но тихой работы от неё не дождётесь, да и надёжность бюджетных решений всегда под вопросом. Так что – смело рекомендуем Shadow Rock TF2 к покупке.

The post Обзор be quiet! Shadow Rock TF2 – Lexus от мира кулеров appeared first on Root Nation.

Заключение

Обновление всех эффективных и востребованных пользователями моделей воздушного охлаждения CPU под актуальные современные сокеты с новой конструкцией креплений — это несомненно большой плюс для компании be quiet!

Очередь дошла и до модели Dark Rock TF. Сам по себе кулер с конструкцией башни Top-Flow очень нишевый продукт. Подобный дизайн системы охлаждения будет востребован для сборок в специфичных корпусах компактных форм-факторов на основе достаточно производительных процессоров. Поэтому high-end исполнение и высокая стоимость вполне оправданы.

Для обычной сборки нет смысла переплачивать за подобную конструкцию. Как показали наши тесты, классическая башня на примере Shadow Rock Slim 2, обеспечивает практически идентичную эффективность.

По всем остальным параметрам TF 2 выглядит очень привлекательно: стильный внешний вид, очень тихая работа комплектных вентиляторов, высокая эффективность охлаждения современных популярных процессоров, конструкция, которая дополнительно обдувает околосокетное пространство, зону VRM и модули оперативной памяти.
