Technical Specifications
| Overview | |||
|---|---|---|---|
| ELC-AQF120-SQA | ELC-AQF240-SQA | ELC-AQF360-SQA | |
| Intel compatible Sockets | LGA 1700 ,1200 1700, 2066, 115x, 775, 2011(-3) Square ILM, 1366 | ||
| AMD compatible Sockets | AM4, AM3(+), AM2(+), FM2(+), FM1 | ||
| Cold Plate Material | Nickel plated copper | ||
| Weight without Fan | – | ||
| Thickness including Fan | 53.7mm | ||
| Thermal Design Power (TDP) | 300W | 360W | 380W |
| Thermal Grease | Dow Corning TC-5121 2g | ||
| RGB Controller | |||
| RGB Sync. Connector | 3 pin ARGB (5V/Data/-/GND) | ||
| RGB Sync. Compatibility | Asus, Asrock, MSI, Gigabyte (with adaptor), Razer Chroma (with Asrock and MSI mainboards) | ||
| Lighting Modes | Racing-Rainbow (Default), Breathing-Rainbow, Flash-Rainbow, Overlaying-Rainbow, Flow-Rainbow, Colors auto-run (8 colors), Ripple auto-run (8 colors), Overlaying-RED, Overlaying-GREEN, Overlaying-BLUE | ||
| Power Connector | SATA Power | ||
| Max. Current | 3A | ||
| Pump | |||
| Bearing Type | Ceramic bearing | ||
| MTBF | 50,000h | ||
| Motor Speed | 3.100RPM | ||
| Rated Voltage Pump | 12V | ||
| Rated Current Pump | 0.7A | ||
| Rated Voltage RGB LED | 5V | ||
| Rated Current RGB LED | 0.42A | ||
| Pump Power Connector | 3 pin (GND/12V/Tacho) | ||
| Radiator | |||
| Dimensions | 154 x 120 x 27 mm | 274 x 120 x 27 mm | 394 x 120 x 27 mm |
| Material | Aluminium | ||
| Tubes | |||
| Length | 400mm | ||
| Material | Rubber (Polyamide) | ||
| Fan | |||
| Fan Model | SquA RGB | ||
| LED Type | WS2812B addressable RGB | ||
| Bearing Type | – | ||
| MTBF | 100,000h | ||
| Fan Dimensions | 120 x 120 x 26mm | ||
| Fan Speed | 500 – 2,000RPM | ||
| Rated Voltage Fans | 12V | ||
| Rated Current Fans | 0.38 A | 0.76 A (2x 0.38A) | 1.14 A (3x 0.38A) |
| Rated Voltage RGB LEDs | 5V | ||
| Rated Current RGB LEDs | 0.68A | 1.36A (2x 0.68 A) | 2.04A (3x 0.68 A) |
| Fan Power Connector | 4 pin PWM (GND/12V/Tacho/PWM) | ||
| Quantity | 1 | 2 | 3 |
| Noise Level | 17 ~ 32.6 dBA | ||
| Air Flow | 39 ~ 79.8 CFM | ||
| Static Pressure | 0.67 ~ 3.6 mm-H2O | ||
| Included in the delivery | Liquid cooler, 12cm SquA RGB fans, universal mounting kit for Intel and AMD sockets, Dow-Corning Thermal Grease (TC-5121), molex adapter, RGB control box, RGB sync cable, SATA RGB controller power cable, RGB Gigabyte cable, 24 pin power adaptor, installation guide | Liquid cooler, 2x 12cm SquA RGB fans, universal mounting kit for Intel and AMD sockets, Dow-Corning Thermal Grease (TC-5121), PWM fan Y-cable, molex adapter, RGB control box, RGB sync cable, SATA RGB controller power cable, RGB Gigabyte cable, 24 pin power adaptor, installation guide | Liquid cooler, 3x 12cm SquA RGB fans, universal mounting kit for Intel and AMD sockets, Dow-Corning Thermal Grease (TC-5121), molex adapter, RGB control box, RGB sync cable, SATA RGB controller power cable, RGB Gigabyte cable, 24 pin power adaptor, installation guide |
| Dealer Information | ||
|---|---|---|
| ELC-AQF120-SQA | ELC-AQF240-SQA | |
| Product Dimensions (D x W x H) | 154 x 120 x 53.7mm | 274 x 120 x 53.7mm |
| Product Weight | 0.90 kgs | 1.05 kgs |
| Product Box Dimensions (D x W x H) | 267 x 215 x 137mm | 330 x 207 x 138mm |
| Product Box Gross Weight | 1.53 kgs | 1.89 kgs |
| Master Carton Dimensions (D x W x H) | 552 x 300 x 460mm | 435 x 355 x 440mm |
| Master Carton Gross Weight | 13.27 kgs | 12.59 kgs |
| Master Carton Pieces | 8 | 6 |
| EAN-Code | 4713157723871 | 4713157723888 |
| ELC-AQF360-SQA | |
| Product Dimensions | 394 x 120 x 27mm |
| Product Weight | – |
| Product Box Dimensions | 448 x 205 x 137mm |
| Product Box Gross Weight | 2.34kg |
| Master Carton Dimensions | 467 x 292 x 440mm |
| Master Carton Gross Weight | 10.3kg |
| Master Carton Pieces | 4 |
| EAN-Code | 4713157724496 |

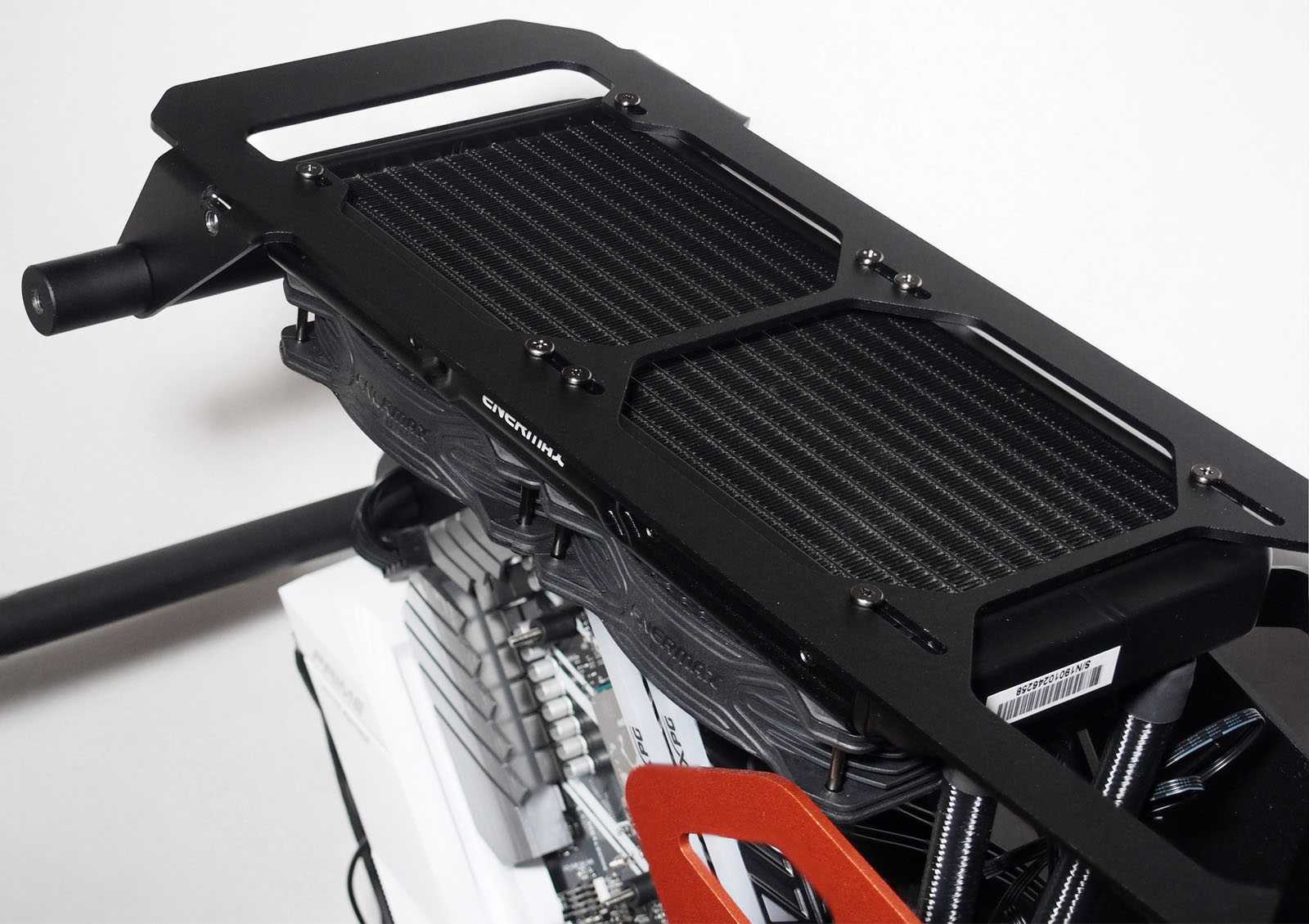

Пример установки
Инструкция по установке системы охлаждения на процессорные разъёмы разных моделей подробна, все основные этапы имеют описание на русском языке. Используемый для подготовки стенд работает c процессором AMD Ryzen 2700X, поэтому приведенный пример установки показывает монтаж креплений для сокета AM4. Единственное примечание: в стенде установлена материнская плата ASUS Prime X470-Pro, но чтобы постоянно её не демонтировать из корпуса, фотографии были сделаны со второй тестовой материнской платой — ASUS Strix X470-F Gaming.
На водоблоке СЖО изначально прикручены направляющие для сокетов Intel, поэтому следующим шагом является их замена на комплектный универсальный набор скоб для сокетов AMD.
Подготовка материнской платы начинается со снятия штатного бэкплейта и пластиковых защелок сокета AM4и замены их на универсальный металлический бэкплейт из комплекта СЖО. По инструкции это делается с предварительной защитой мест соприкосновения специальной наклейкой и с использованием пластиковых шайб.
С лицевой стороны платы на удлиненные винты бэкплейта надеваются специальные пластиковые подставки. Внутри они имеют утолщение с одной стороны, за счет чего плотно садятся на винты, не давая им выскочить назад под собственным весом.

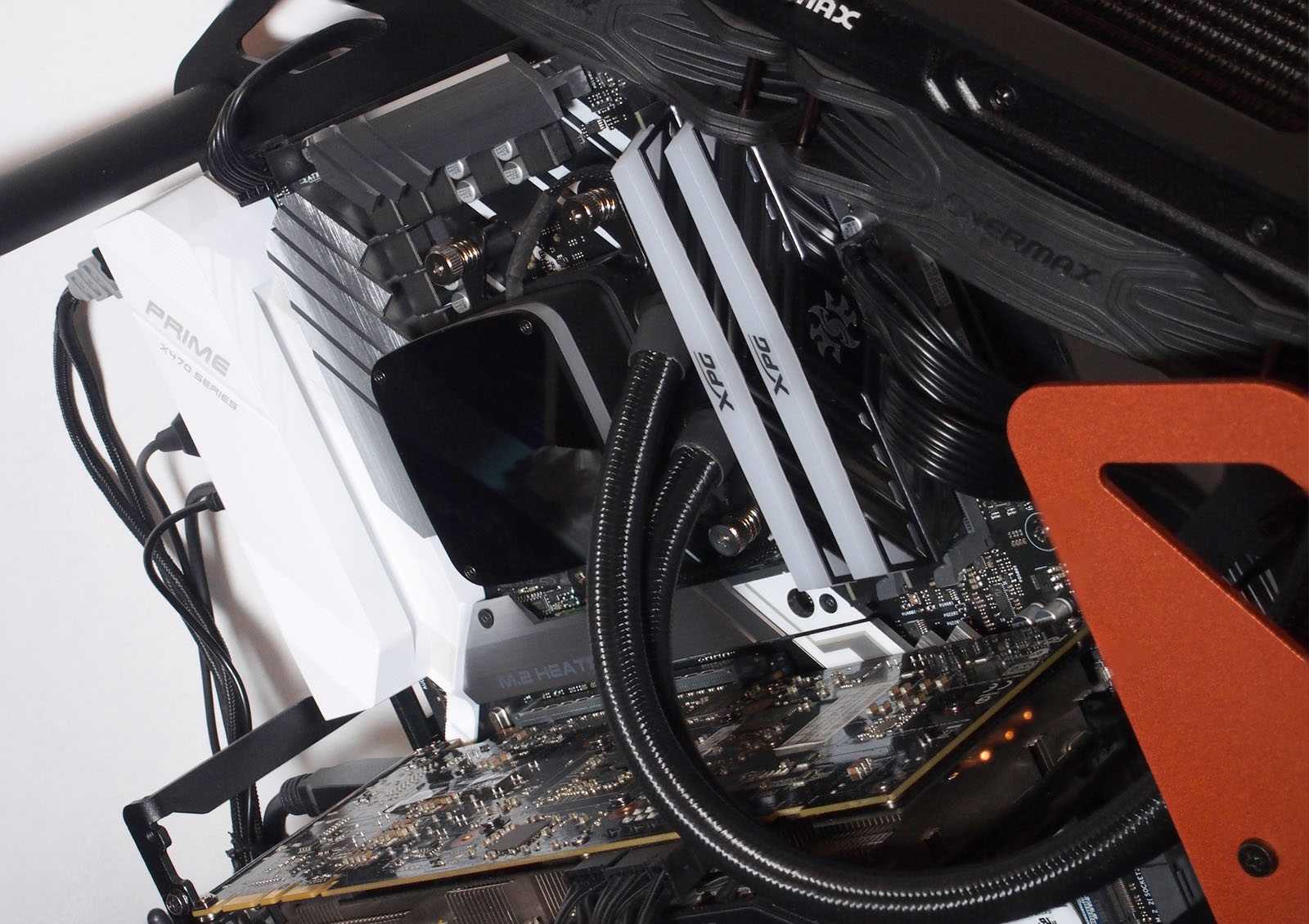

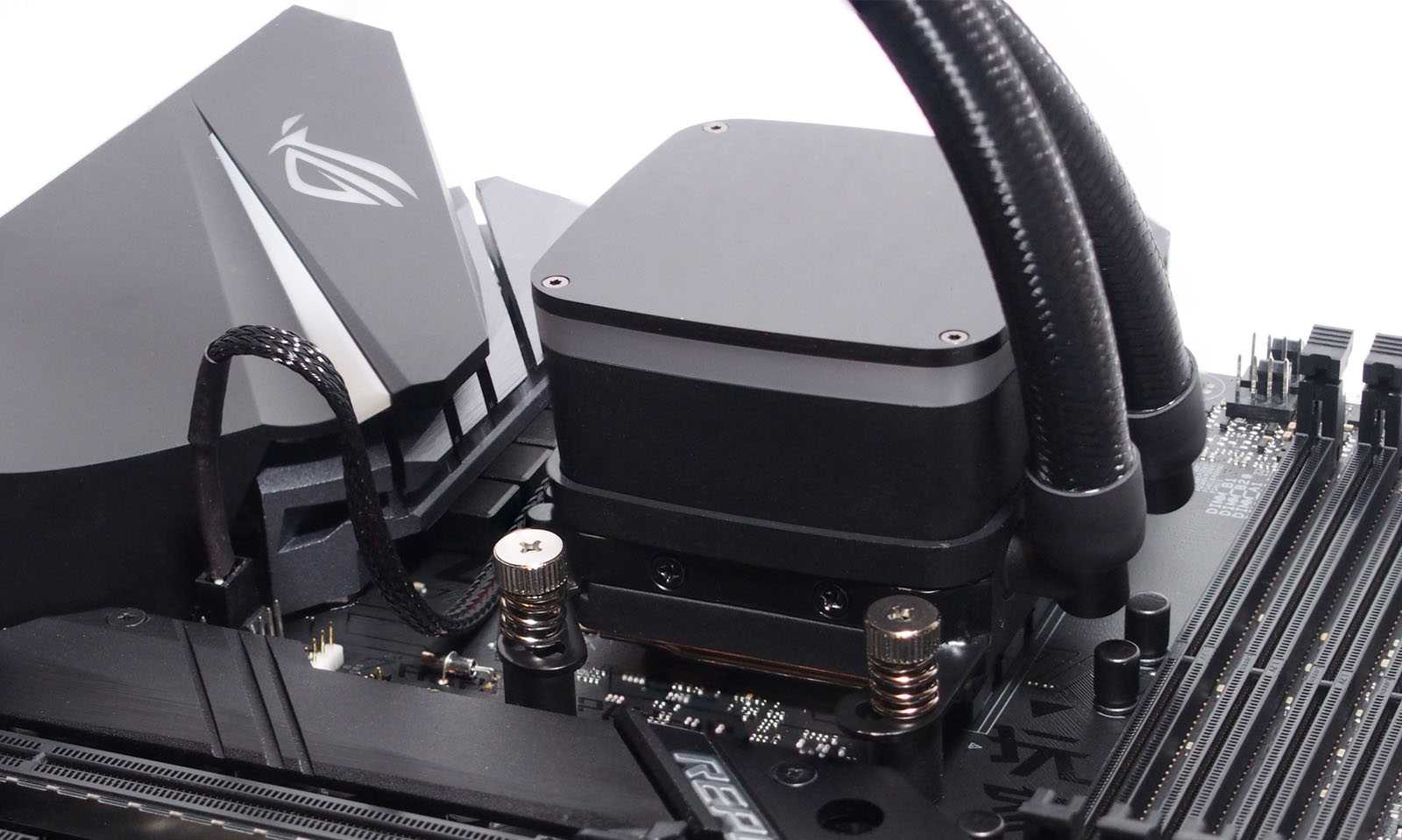

После нанесения термопасты на крышку процессора, на получившуюся конструкцию устанавливается водоблок, прикручиваемый четырьмя подпружиненными винтами с накатанной головкой и шлицем под крестовую отвёртку.
Остаётся только подключить провод питания помпы к одному из разъемов на материнской плате. Желательно для этих целей использовать специально выделенные контакты с припиской PUMP в названии.

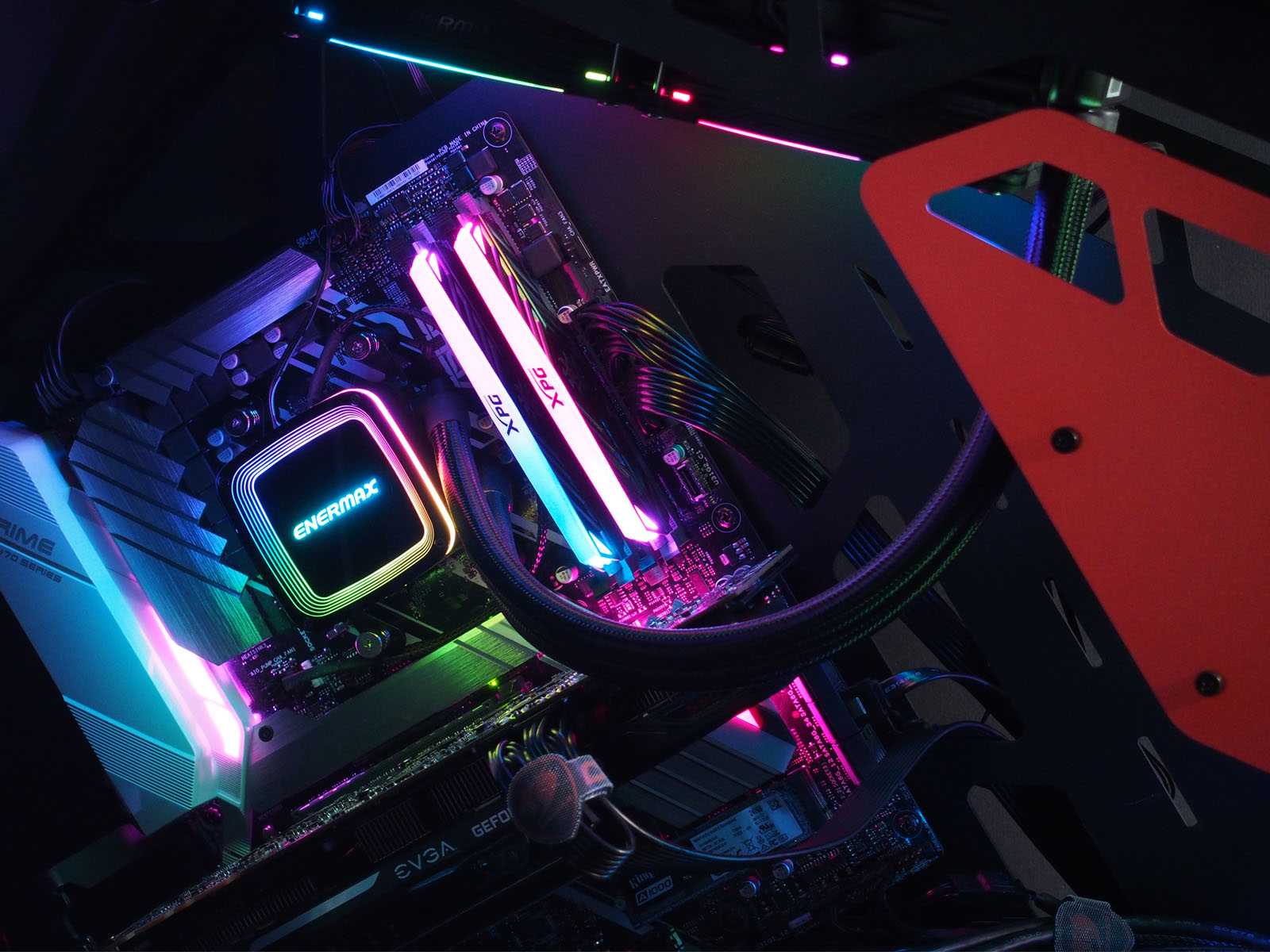

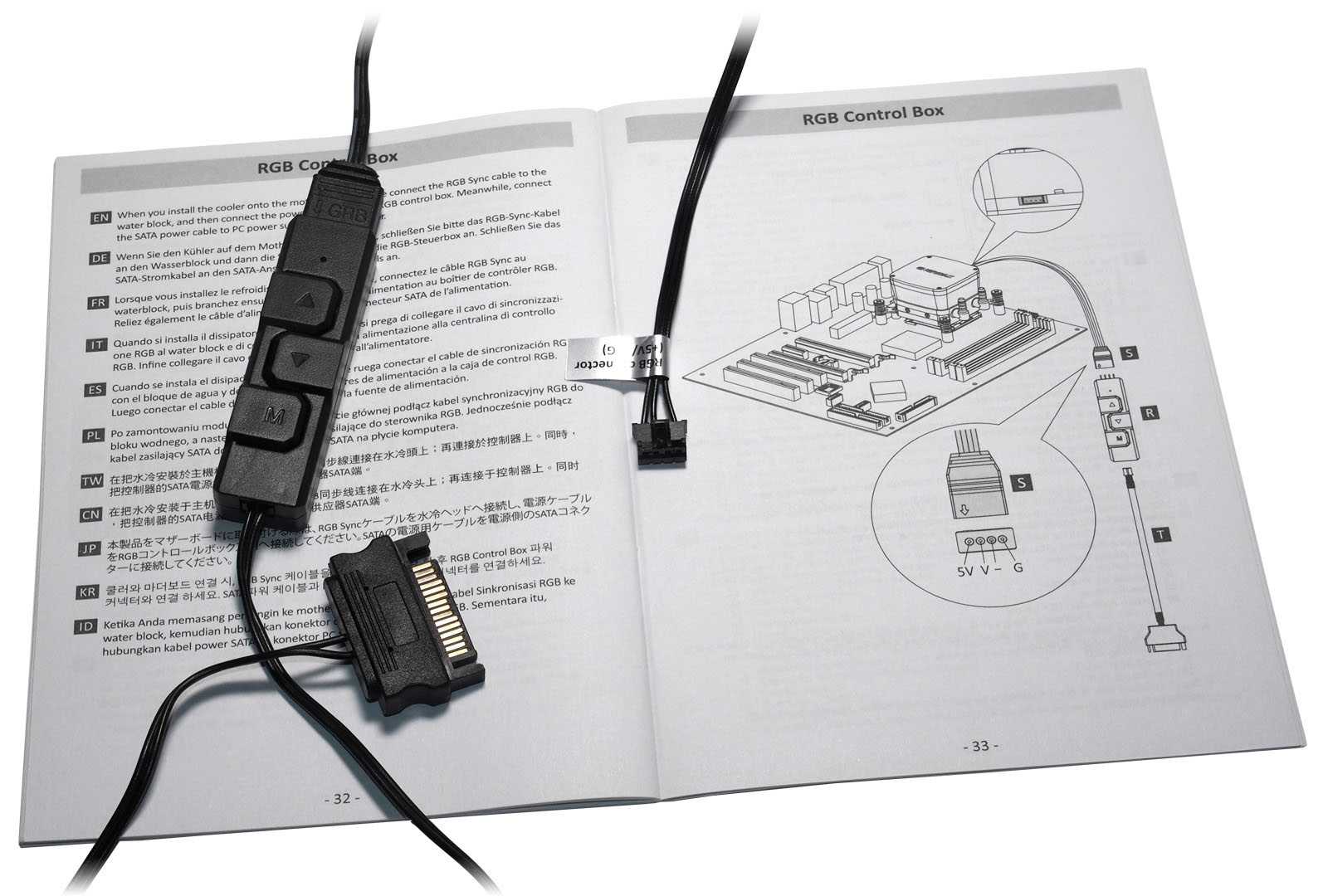

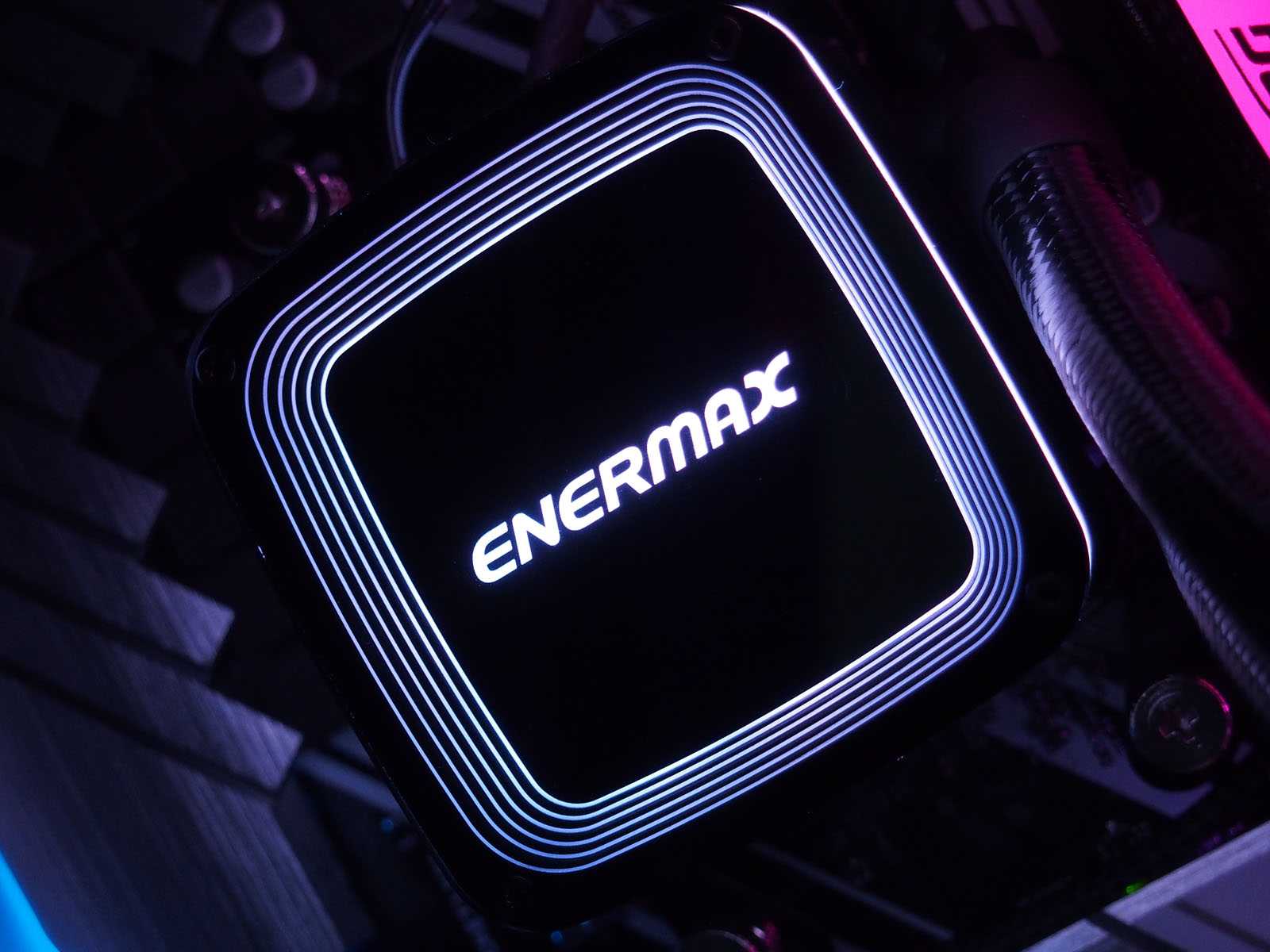

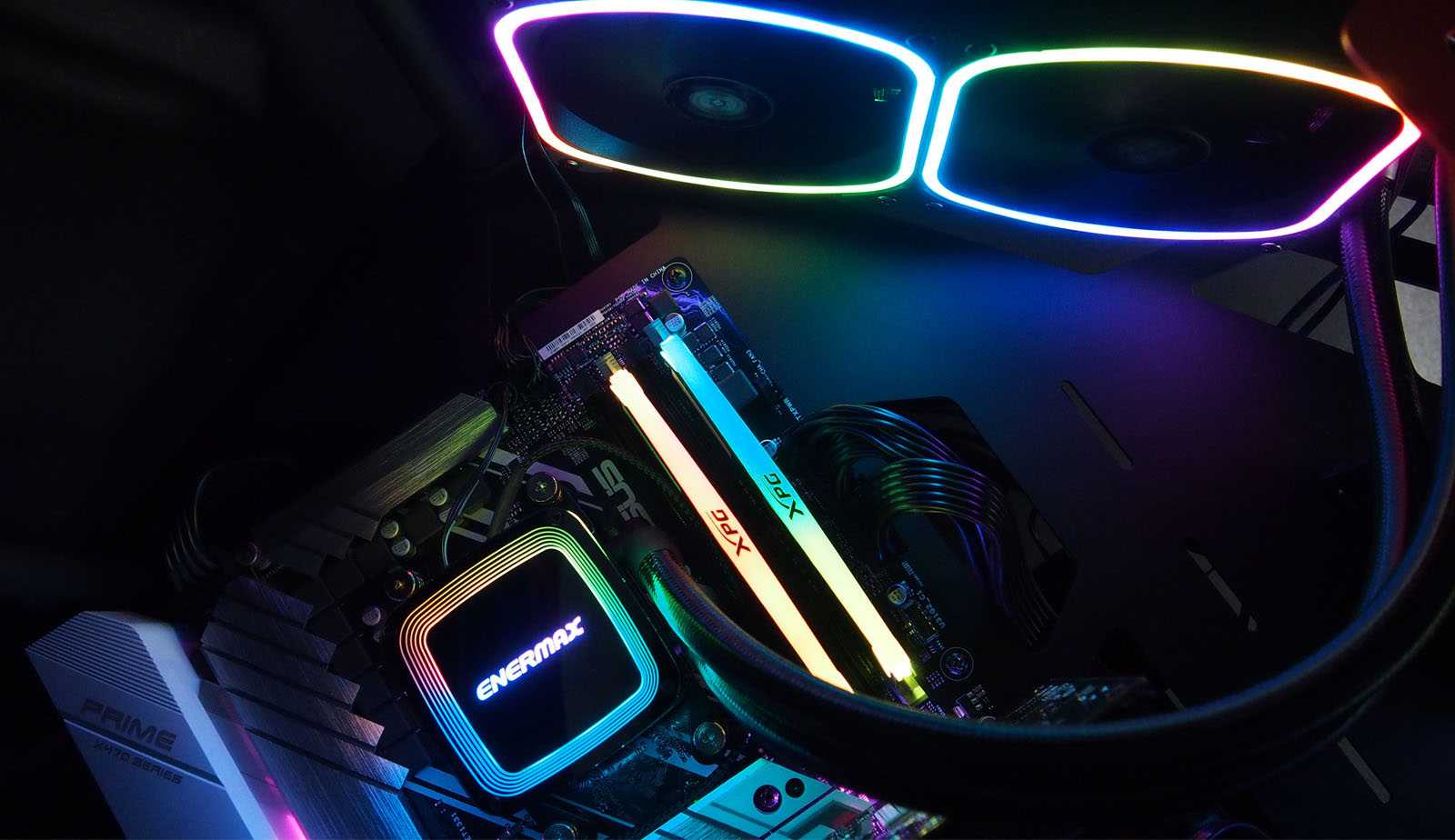

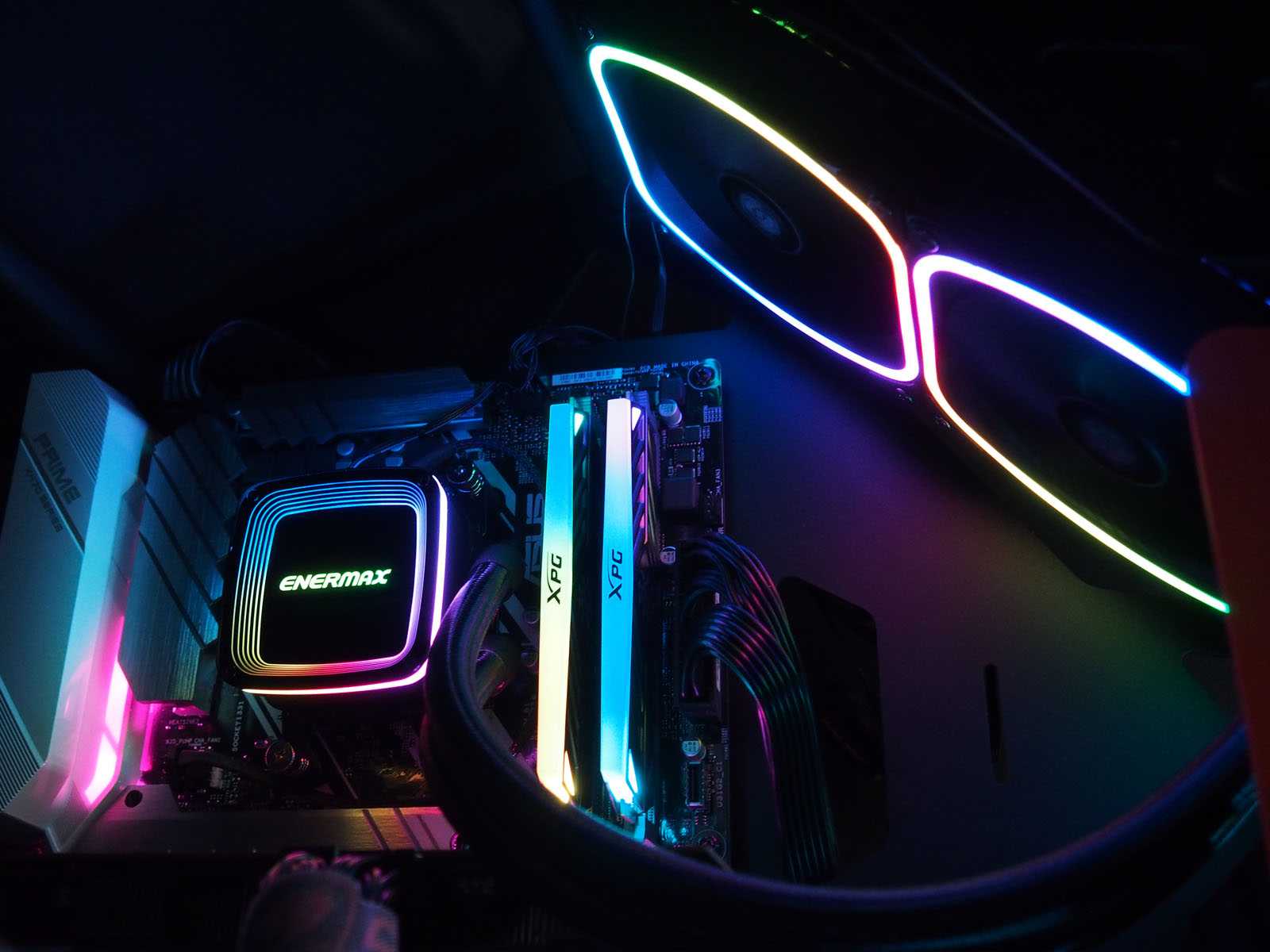

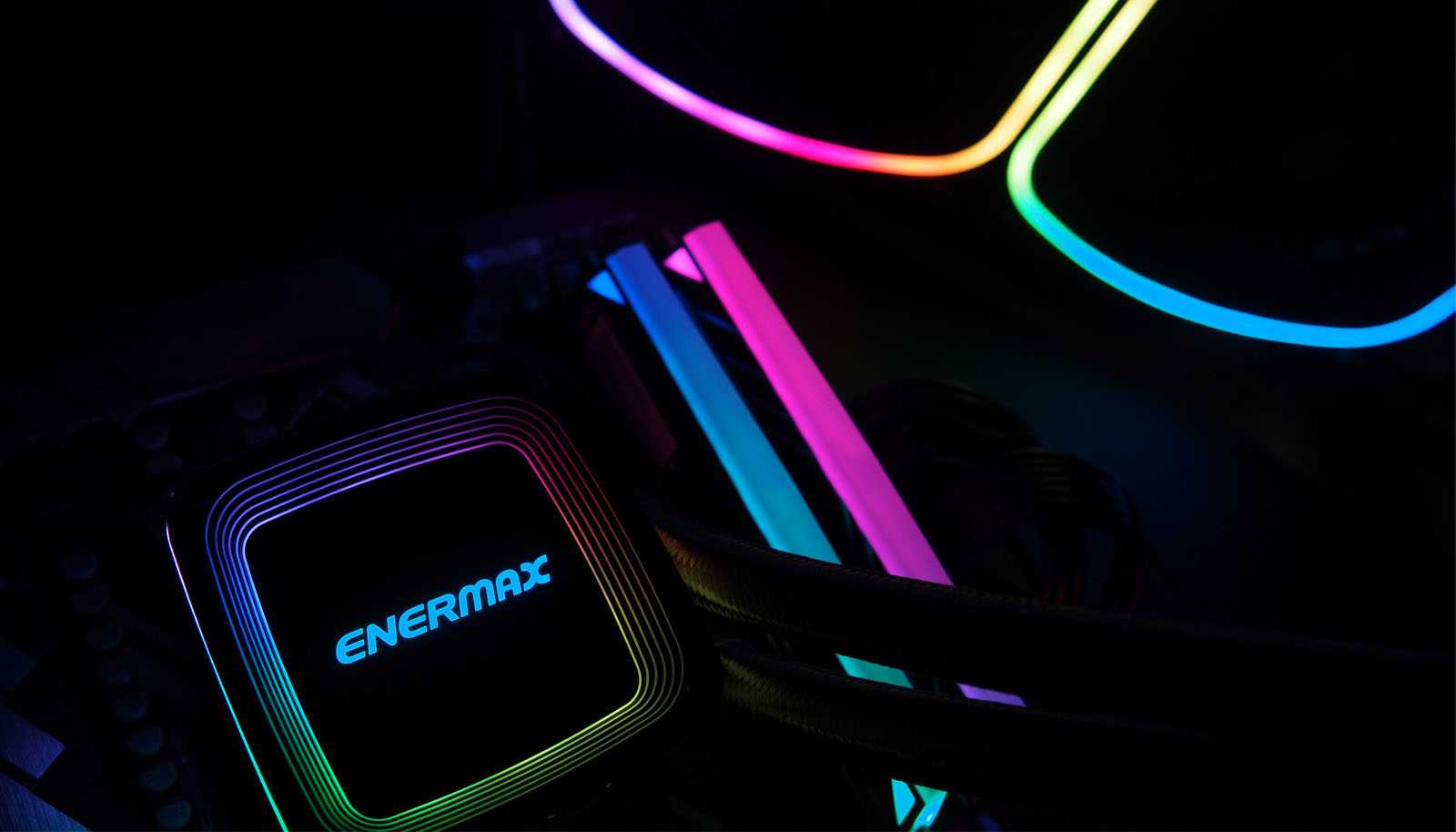

Подсветка
- Зеленый — изменение эффекта;
- Красный — скорость эффекта;
- Синий — яркость подсветки;
- Жёлтый — автоматический показ всех режимов по очереди.
- Racing Rainbow — циркулирующая по периметру радуга;
- Breathing Rainbow — радуга, пульсирующая в стиле «дыхание»;
- Flash Rainbow — мигающая радуга;
- Overlaying Rainbow — градиентная заливка со сменой цветов;
- Flow Rainbow — плавная смена цветов;
- Colors auto-run — цикличная смена восьми цветов. При зажатии кнопки «вверх» на 3 секунды смена цвета остановится, повторное трёхсекундное нажатие запустит процесс снова;
- Ripple auto-run — быстрое заполнение контура по часовой стрелке с автоматической сменой цветов;
- Overlaying RED — постепенное заполнение контура, а затем надписи Enermax красным цветом;
- Overlaying Green — то же, что и предыдущий пункт, только зеленым цветом;
- Overlaying Blue — аналогично предыдущему, только синим цветом.
Внешний вид и особенности конструкции

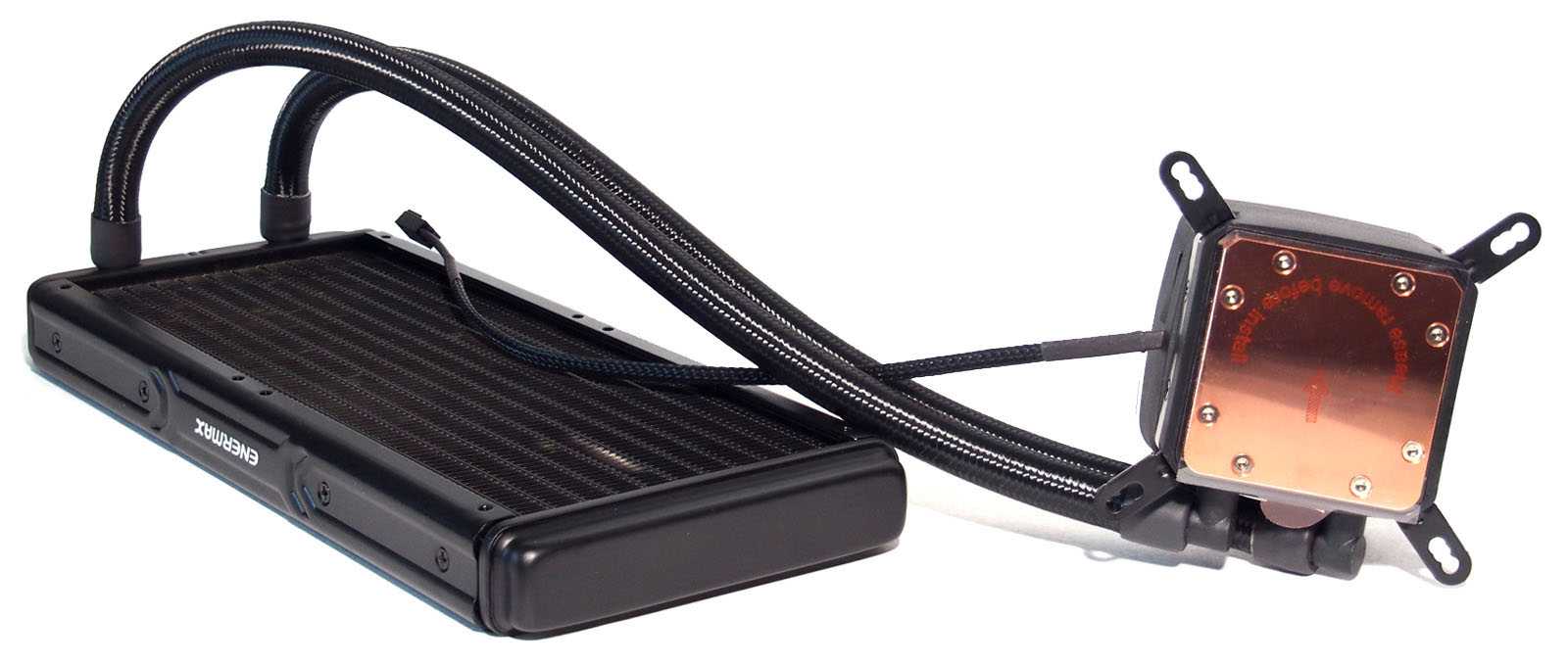

Конструкция современных AIO-систем жидкостного охлаждения для центральных процессоров схожа — это водоблок, совмещающий в одном корпусе теплосъёмник, насос и декоративные элементы подсветкиплюс соединенный с ним гибкими шлангами радиатор, эффективно рассеивающий тепло комплектными вентиляторами.

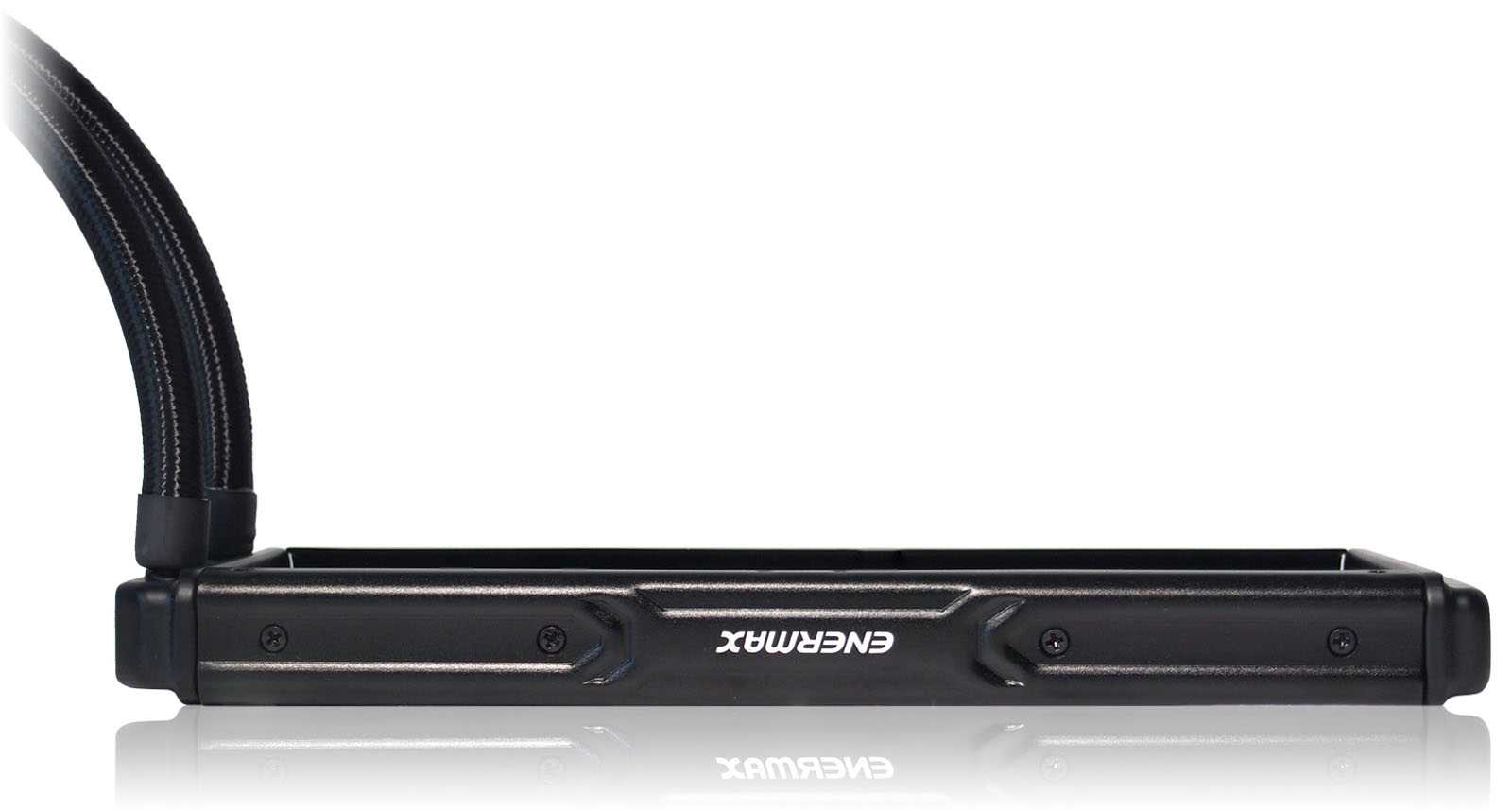

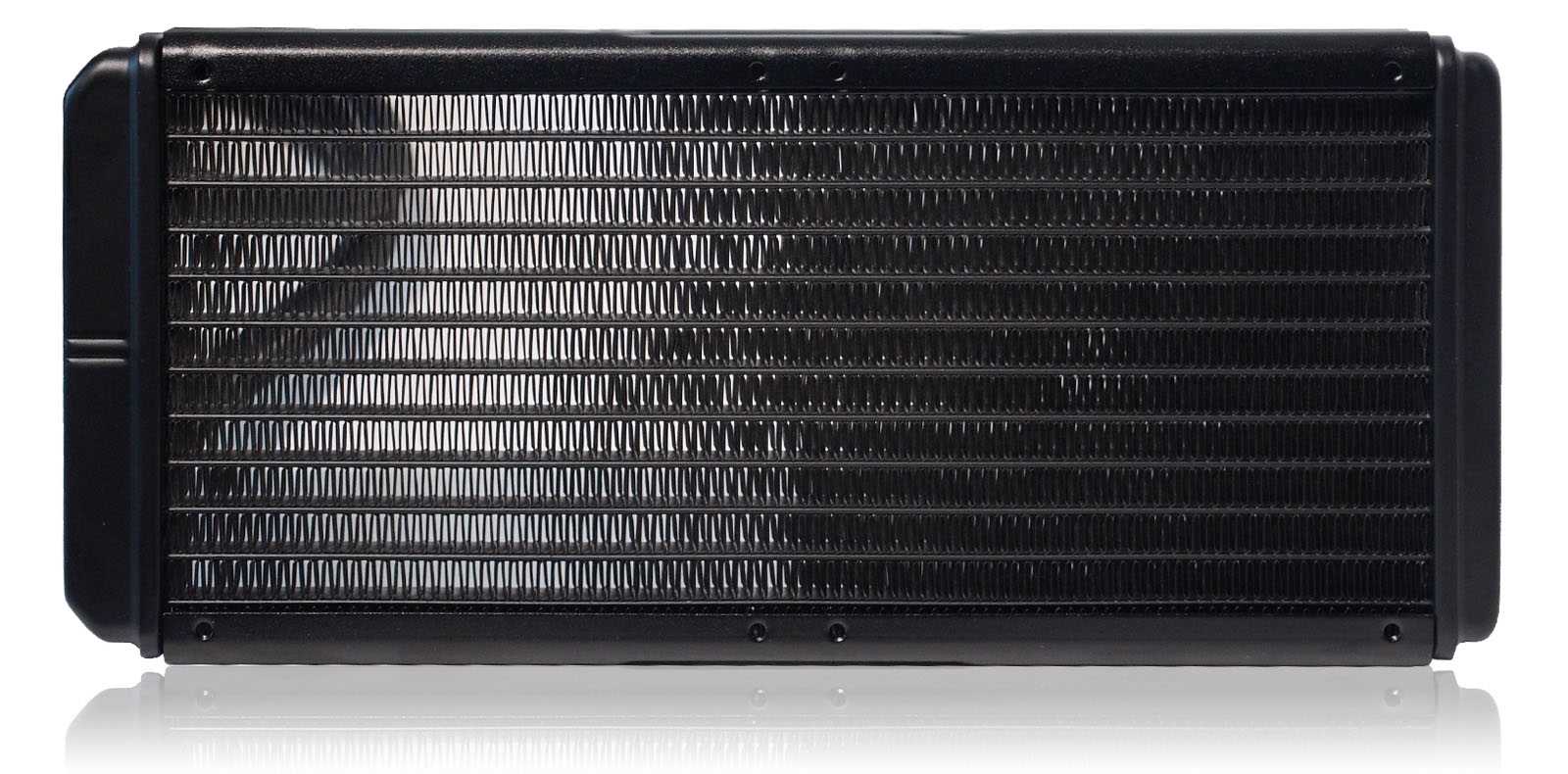

В составе Enermax AquaFusion 240 используется алюминиевый радиатор, размеры которого 274 x 120 x 27 мм. В данном случае речь идет о размерах каркаса. Полезное тело чуть меньше. Он набрано тринадцатью плоскими каналами толщиной 16 мм с плотным заполнением пространства гофролентой.
На каркасе радиатора на обеих длинных сторонах сделана надпись ENERMAX краской белого цвета.

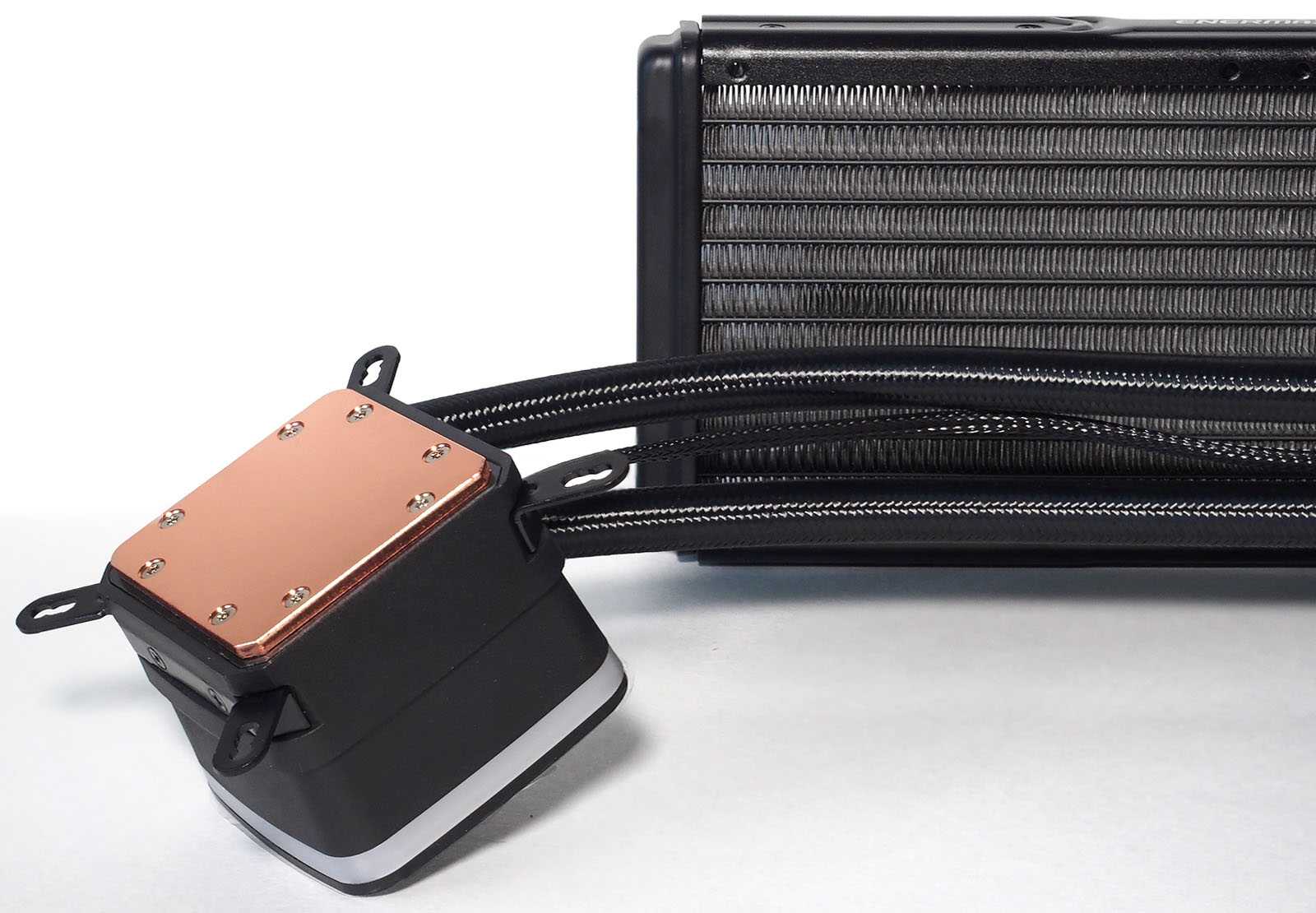

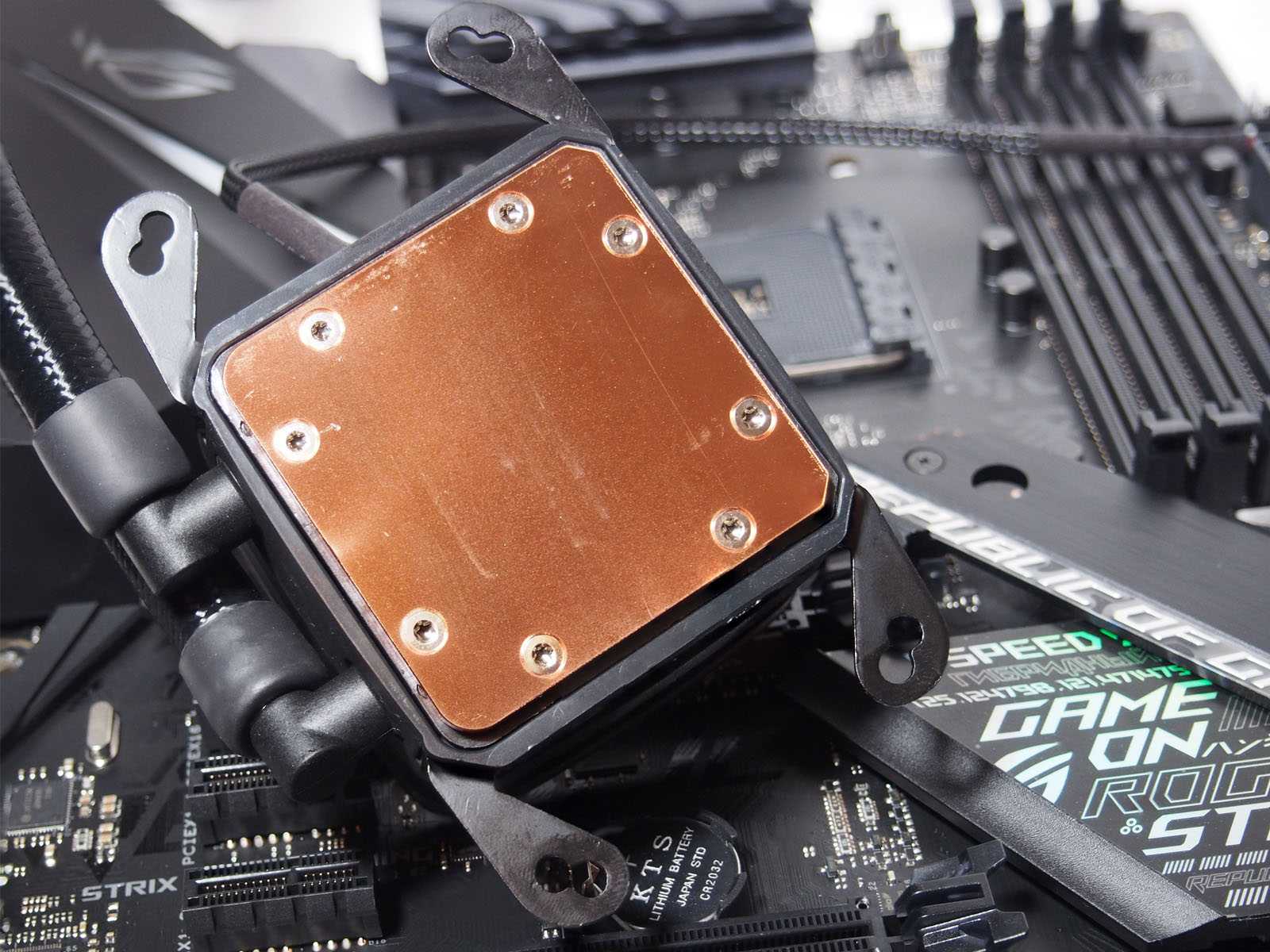

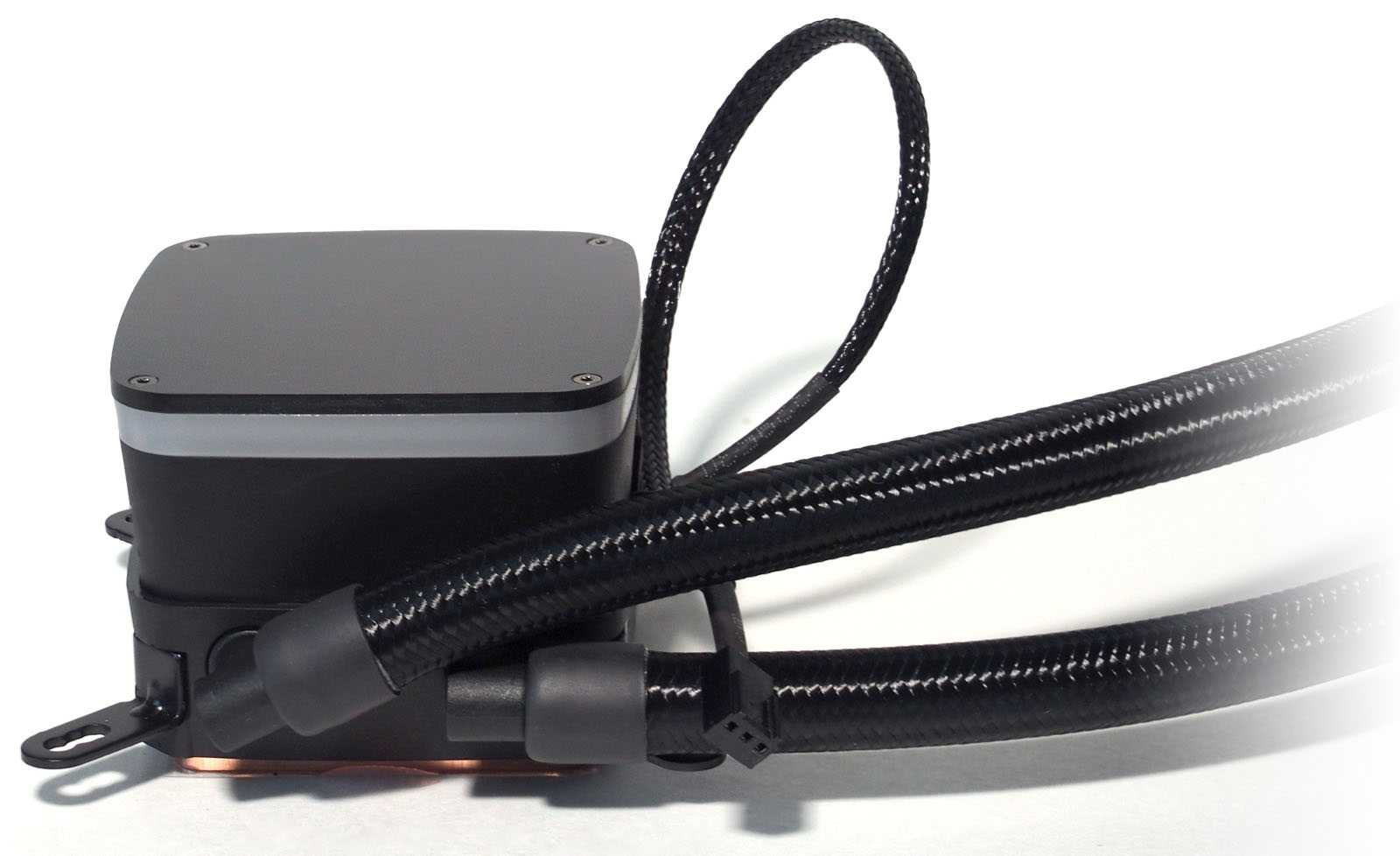

Радиатор соединён с водоблоком двумя гибкими армированными шлангами в защитной нейлоновой оплётке черного цвета. Их длина — 40 см, чего достаточно даже для крупных представителей семейства Middle-tower. В качестве теплосъемника в основании водоблока прикручена квадратная медная пластина 56 x 56 мм толщиной 3 мм. Входной поток жидкости с одного из фитингов направлен в центральную часть пластины, наиболее разогревающуюся во время работы. Также, позаявлению Enermax, c внутренней стороны у пластины имеется дополнительная микроканальная структура, организованная по технологии Shunt-Channel (SCT), для повышения эффективностиотведениятепла циркулирующей жидкостью. Снаружи пластина ровная и отшлифованная до матового состояния.
Водоблок совмещен с помпой и блоком подсветки в едином трапецеидальном корпусе высотой 54,5 мм. Применена запатентованная двухкамерная технология, с внутренней изоляцией помпыот теплосъемника, что снижает её нагрев и увеличивает срок службы. Периметр модуля подсветки похож на прямоугольник 69,5 x 68,5 мм со скругленными углами. При выключенной подсветке верхняя часть выглядит как глянцевая чёрная. От помпы выходит один несъемный кабель питания со стандартным трёхпиновым штекером, как у вентиляторов. На одной из боковых граней также расположен закрытый резиновой заглушкой разъем для подключения кабеля питания ARGB-подсветки.

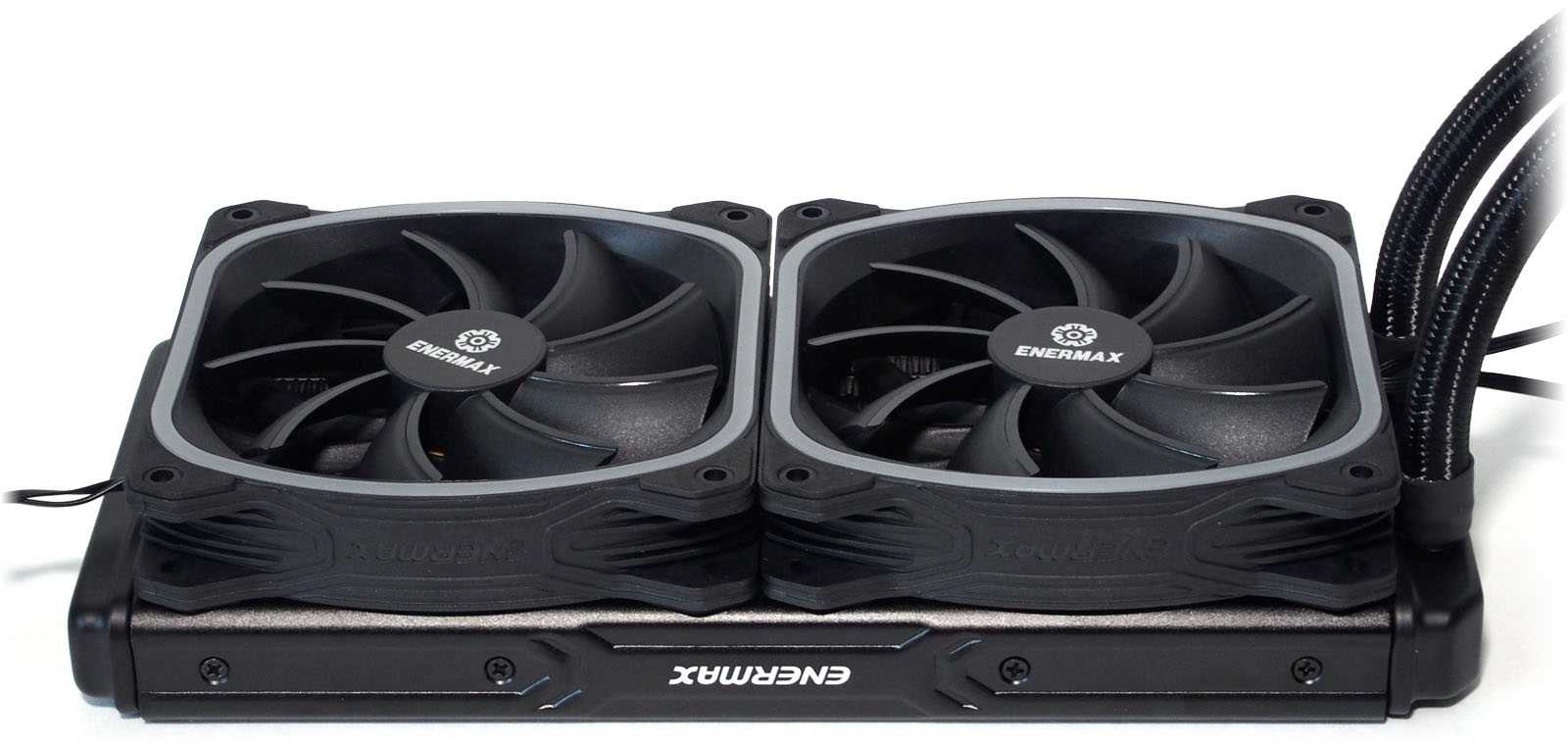

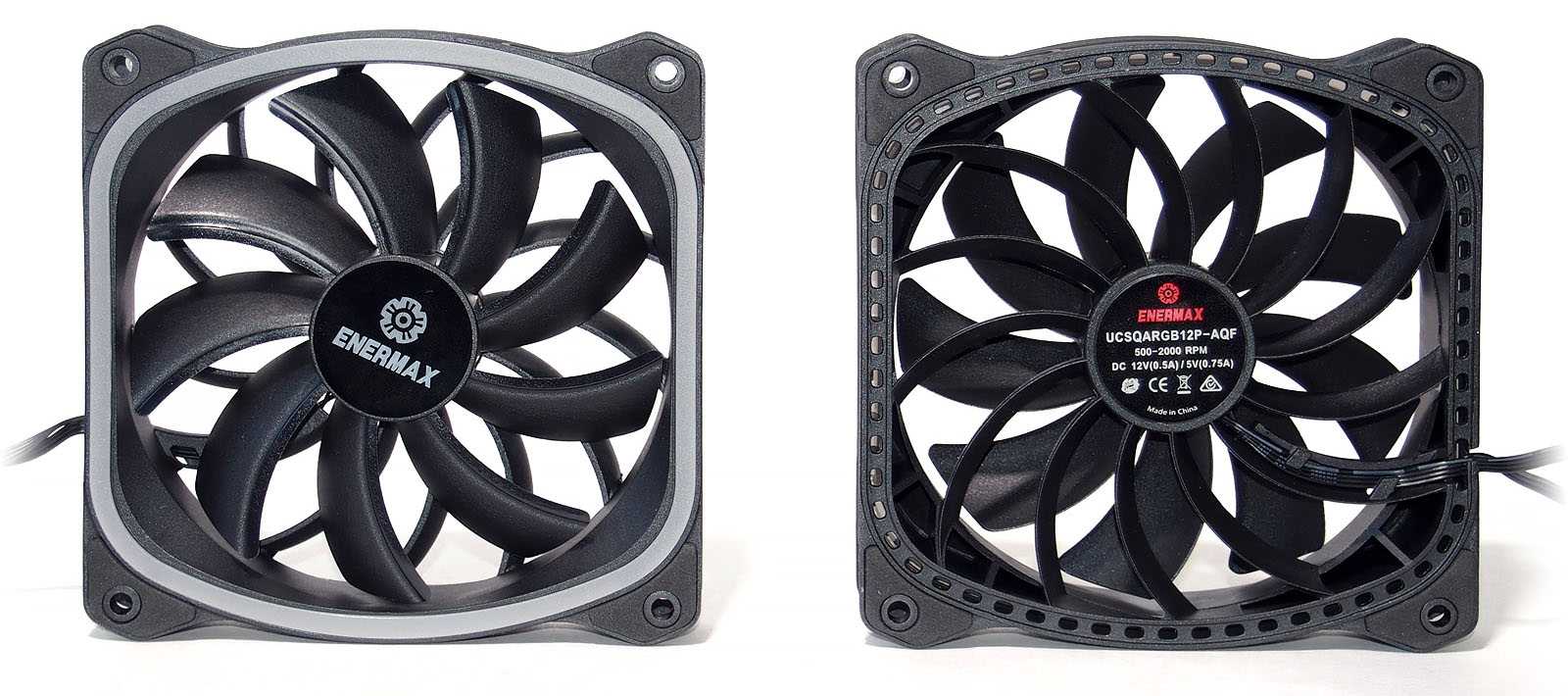

На радиатор устанавливаются два 120-мм вентилятораSqua RGB, которыевесьма необычно выглядят. Кожух максимально приближен к прямоугольной форме, что позволило увеличить длину лопастей крыльчатки с обычных 32 мм до 36 мм. Также с обратной стороны вентилятора сделаны специальные ламели и перфорация по контуру для дополнительного завихрения, создающего направленныйвоздушныйпоток. Вентиляторы чуть толще привычного — 26 мм. В местах крепления сделаны мягкие резиновые противовибрационные вставки. На боковой части выплавлена надпись Enermax. Точная модель приведена на наклейке с обратной стороны мотора — это UCSQARGB12P-AQF. От каждого из вентиляторов выходит два несъемных провода: один — длиной 46 см с четырехпиновым PWM-коннектором вентилятора и второй — длиной 46+10 см с разветвленным штекером подключения ARGB-подсветки.
Тестирование
Конфигурация тестового стенда
| Тип комплектующих | Модель |
| Материнская плата | ASUS Prime X470-Pro (BIOS: 5007 от 21.06.2019) |
| Процессор | AMD Ryzen 7 2700X |
| Система охлаждения | Enermax AquaFusion 240 |
| Термоинтерфейс | Arctic Cooling MX-4 |
| Оперативная память | 2 х ADATA XPG Spectrix D41 DDR4-3200 8 ГБ (AX4U320038G16-ST41) |
| Системный накопитель | Kingston A1000 480 ГБ NVMe M.2 SSD |
| Видеоадаптер | EVGA GeForce GTX 970 SSC GAMING ACX 2.0+ 4 ГБ |
| Блок питания | Thermaltake Toughpower iRGB PLUS 850W Platinum (850 Вт) |
| Корпус | Cougar Conquer |
| Операционная система | Microsoft Windows 10 Pro x64 (версия 1809, с обновлениями на 24.06.2019) |
| Температура в помещении | 26 °C |
Скорость и шум помпы
По измерениям в программе ASUS Fan Xpert 4 максимальная скорость помпы — около 3100 оборотов в минуту. В целом её можно охарактеризовать как тихую. Даже на пределе шумукладывается в 30,9 дБА с близкого расстояния в 15 см, поэтому можно подключать её к неуправляемым разъемам для вентиляторов. Требуемая сила тока по спецификации равна 0,45 А, поэтому не обязательно использовать «мощные» разъемы с припиской PUMP, подойдёт любой трёх- или четырёхпиновый.
Скорость и шум вентиляторов
Комплектные вентиляторы Enermax UCSQARGB12P-AQF — весьма производительные экземпляры со скоростью вращения крыльчатки от 500 до 2000 оборотов в минуту. Они создают воздушный поток до 79,8 CFM и воздушное давление до 3.6 мм H2O. На практике вентиляторы стабильно работают при скорости от 350 оборотов и выше.
Обратной стороной производительности является приличный уровень шума на высоких скоростях. Не будем ставить под сомнение лабораторные цифры из спецификации, полученные на профессиональном оборудовании и заявленные на уровне «до 32,6 дБ». Просто приведем результаты собственных замеров прибором Актаком АТЕ-9015 в неподготовленном помещении на нашем тестовом ПК.
Комфортным можно назвать звук работы вентиляторов на скорости до 1100 оборотов в минуту. Выше они сильно выделяются на общем фоне. Любителям тихих ПК, особенно при размещении системного блока на столе, без ограничения скорости вращения средствами материнской платы или включения через реобас не обойтись.
Стресс-тестирование

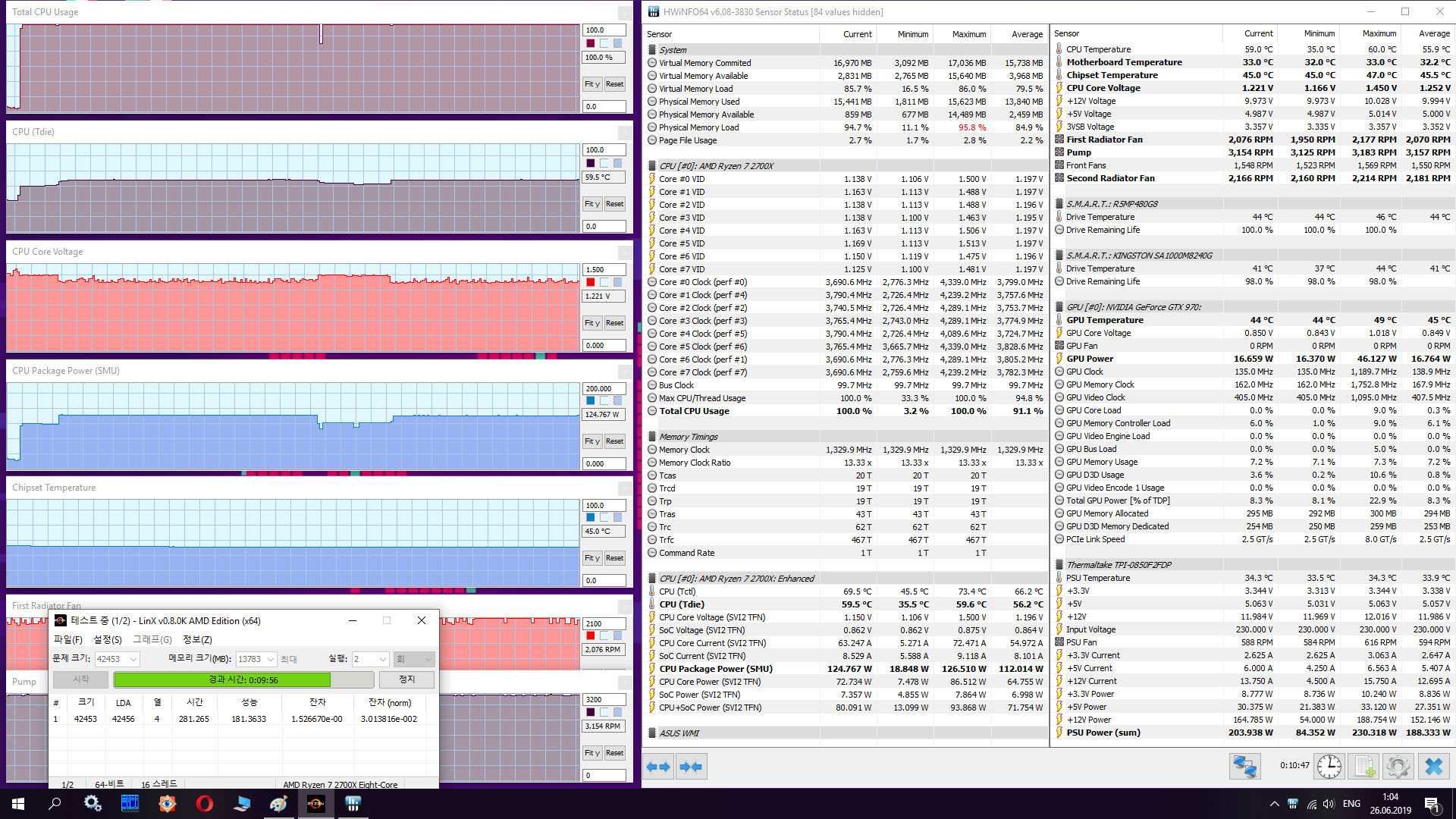

Как и в случае с ранее протестированными на этом же стенде системами охлаждения, для оценки температуры центрального процессора при высокой нагрузке использовалась утилита LinX 0.8.0K AMD Edition. На скриншоте ниже показан пример замера с включенными на полную мощность вентиляторами и помпой системы жидкостного охлаждения.
Эффективность охлаждения проверялась в два этапа: при автоматическом ШИМ-управлении скоростью вентиляторов и помпы, а также при вручную выставленной максимальной скорости их вращения.Зафиксированные с помощью программы HWiNFO64 версии 6.08 показания датчиков, встроенных в используемые комплектующие, сведены в единую диаграмму совместно с ранее полученными результатами.
При автоматическом управлении вентиляторами температура под нагрузкой держалась около отметки в 62 градуса Цельсия при TDP процессора 126 Вт, что сопоставимо с результатами конкурентов в лице Thermaltake Water 3.0 240 ARGB Sync и ASUS ROG Ryuo 240. При этом шум системы охлаждения достигал 34 дБА (с расстояния 1 м), так как вентиляторы разгонялись до ~1400 оборотов в минуту.
При максимальной скорости вентиляторов и помпы Enermax AquaFusion 240 показывает результаты на 1,5 — 2 градуса лучше вышеназванных конкурентов, благодаря высокооборотистым «вертушкам» с оптимизированным воздушным потоком. При том же TDP процессора в 126 Вт температура плавает около отметки в 60 градусов Цельсия. Это очень хороший результат для AIO-системы жидкостного охлаждения, побочным эффектом которого является высокий уровень шума.
Ради интереса был проведен и третий тест, при котором Ryzen 2700X был разогнан до 4150 МГц с принудительным завышением напряжения до 1,38 В, чтобы поднять его TDP до 180 Вт. В этом случае температура процессора удерживалась системой охлаждения на уровне 73,5 градусов Цельсия при полной скорости вентиляторов и на уровне 75,1 градус Цельсия при PWM-управлении. Фактически можно говорить о запасе и на более горячие процессоры.
Заключение
Тестируя, казалось бы, одинаковые по своей структуре AIO-системы жидкостного охлаждения всегда вызывает удивление, на сколько развита фантазия дизайнеров, и как инженерам удаётся находить всё новые технические решения, чтобы выжать из устройств максимум. Как показало тестирование, эффективность СЖО Enermax AquaFusion 240 находится на высоком уровне и она успешно может конкурировать с другими представителями типоразмера 240 мм. В её арсенале отличный список совместимости с современными процессорами от AMD и Intel, и системами подсветки всех основных производителей материнских плат для ПК. К недостаткам можно отнести достаточно шумные вентиляторы, что характерно для многих экземпляров, которые нам довелось обозревать. И здесь производителей можно понять. При рассуждениях, что лучше — «максимум охлаждения» или «тихая работа», выбор в сторону скоростных производительных вентиляторов имеет больше потенциальных преимуществ. Высокую скорость вращения пользователь сможет в дальнейшем ограничить регулировками, выровняв акустический комфорт, а вот медленные и тихие вентиляторы разогнать для увеличения воздушного потока уже не получится. Правда стоит заметить, что с массовым распространением AIO-СЖО, не требующих обслуживания, выбор сместился от гонки за лишний градус к подбору красивой «обертки» в виде эффектной системы подсветки. В этом плане AquaFusion полностью в тренде. Использование ARGB, интересной реализации декоративного модуля у водоблока и необычный дизайн контуров вентиляторов Squa RGB отлично сочетаются и прекрасно смотрятся в современных ПК с прозрачными боковыми стенками. Как итог, Enermax AquaFusion 240 можно рекомендовать к покупке любителям эффективных и эффектных RGB-девайсов, не зацикленных на бесшумных ПК.
Преимущества Enermax AquaFusion 240:
- Эффективность контура охлаждения;
- Красивая ARGB-подсветка;
- Длинные армированные шланги;
- Тихая работа вентиляторов на малых скоростях (до 1100 оборотов в минуту);
- Комплектный контроллер с пультом управления и интересными эффектами;
- Отсутствие необходимости в обслуживании замкнутого жидкостного контура;
- Поворотные фитинги шлангов на водоблоке;
- Хорошая термопаста Dow Corning TC-5121 в комплекте;
- Синхронизация подсветки с другими устройствами.
