Интерьер

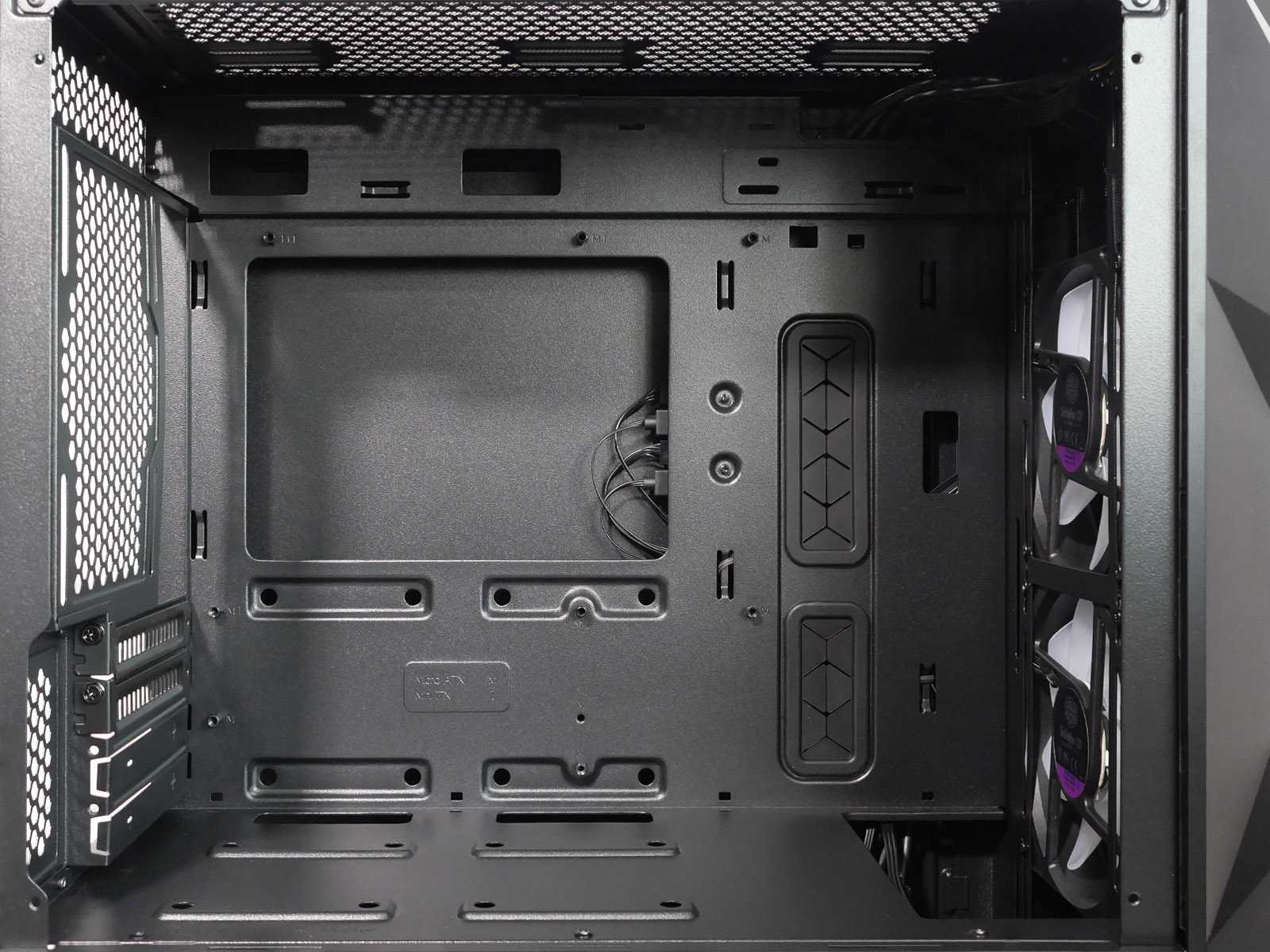

Внутреннее пространство корпуса организовано достаточно эффективно. В основном отсеке нет лишних конструкций, препятствующих воздушным потокам от фронтальных вентиляторов. Корзина для накопителей информации и блок питания спрятаны под разделительной перегородкой в нижней части.
Поддержка материнских плат ограничена двумя типовыми размерами: microITX и mini-ATX. Крепежные ножки уже вкручены в заготовленные посадочные места. Крупные окошки для кабелей по правой стороне закрыты чёрными резиновыми лепестковыми заглушками.

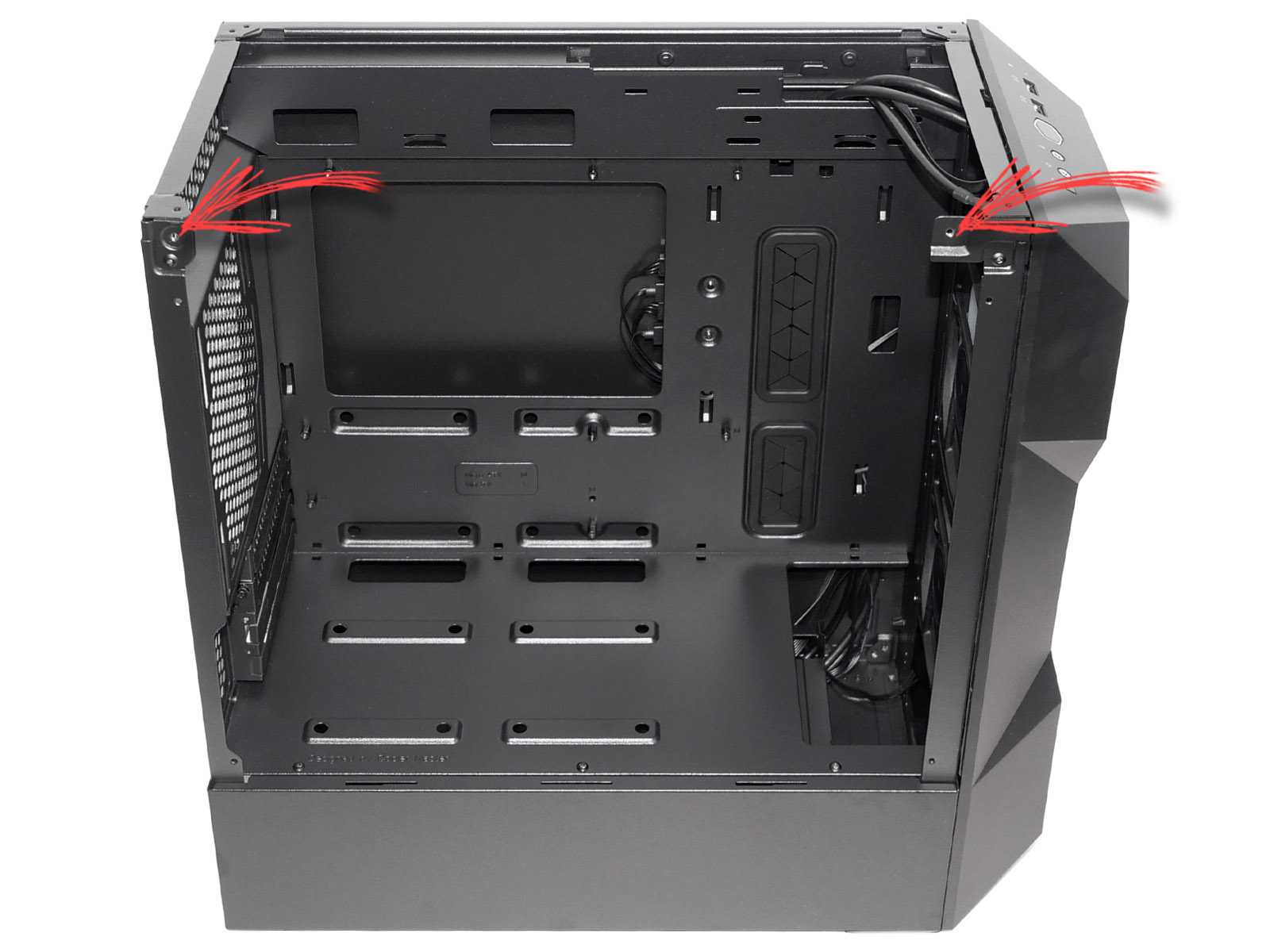

Верхняя панель съёмная. Для её извлечения необходимо открутить два винта под крестовую отвёртку по бокам.
Это одновременно и удобно для обслуживания системы охлаждения сверху, и открывает свободный доступ для установки материнской платы.

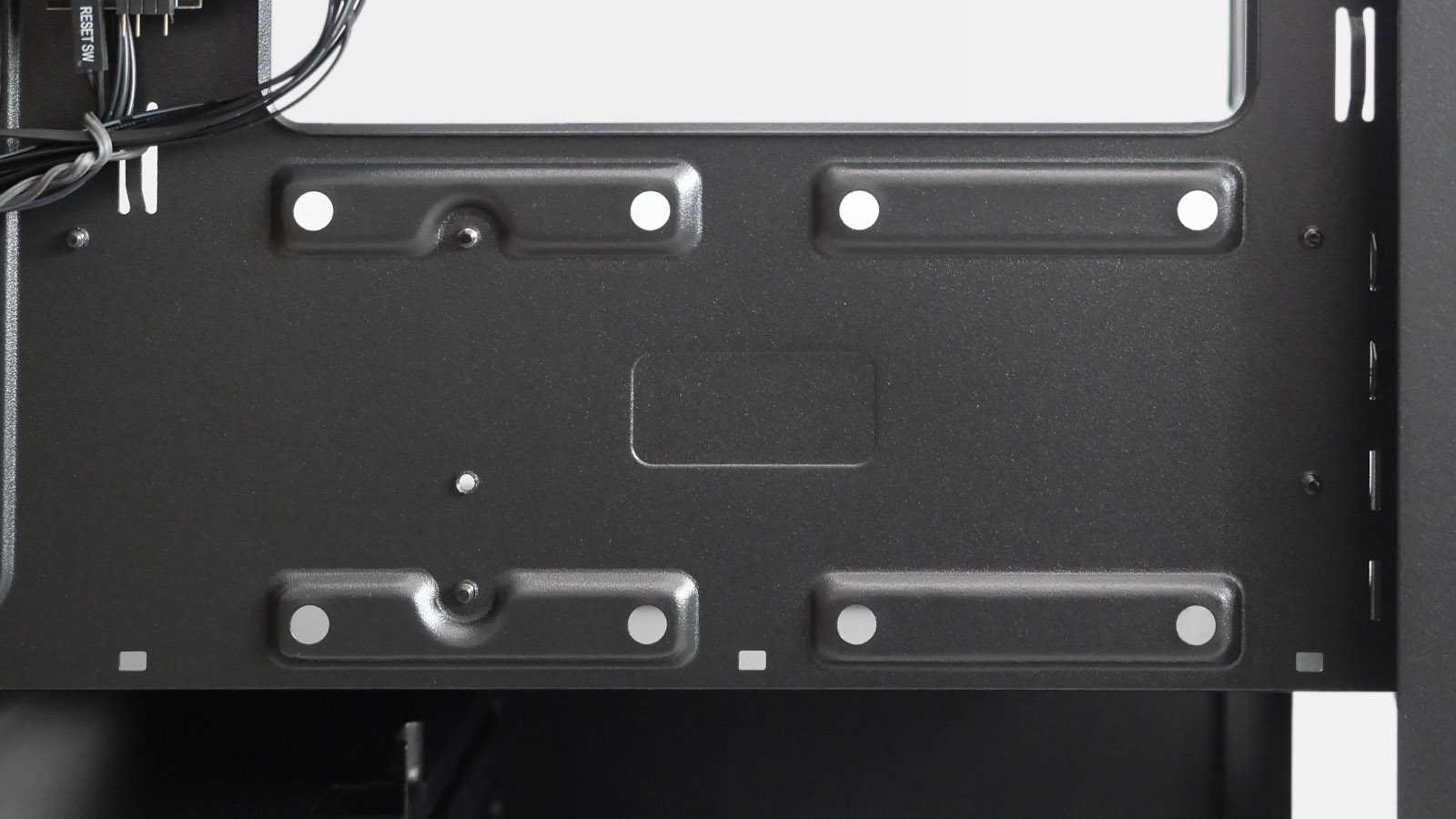

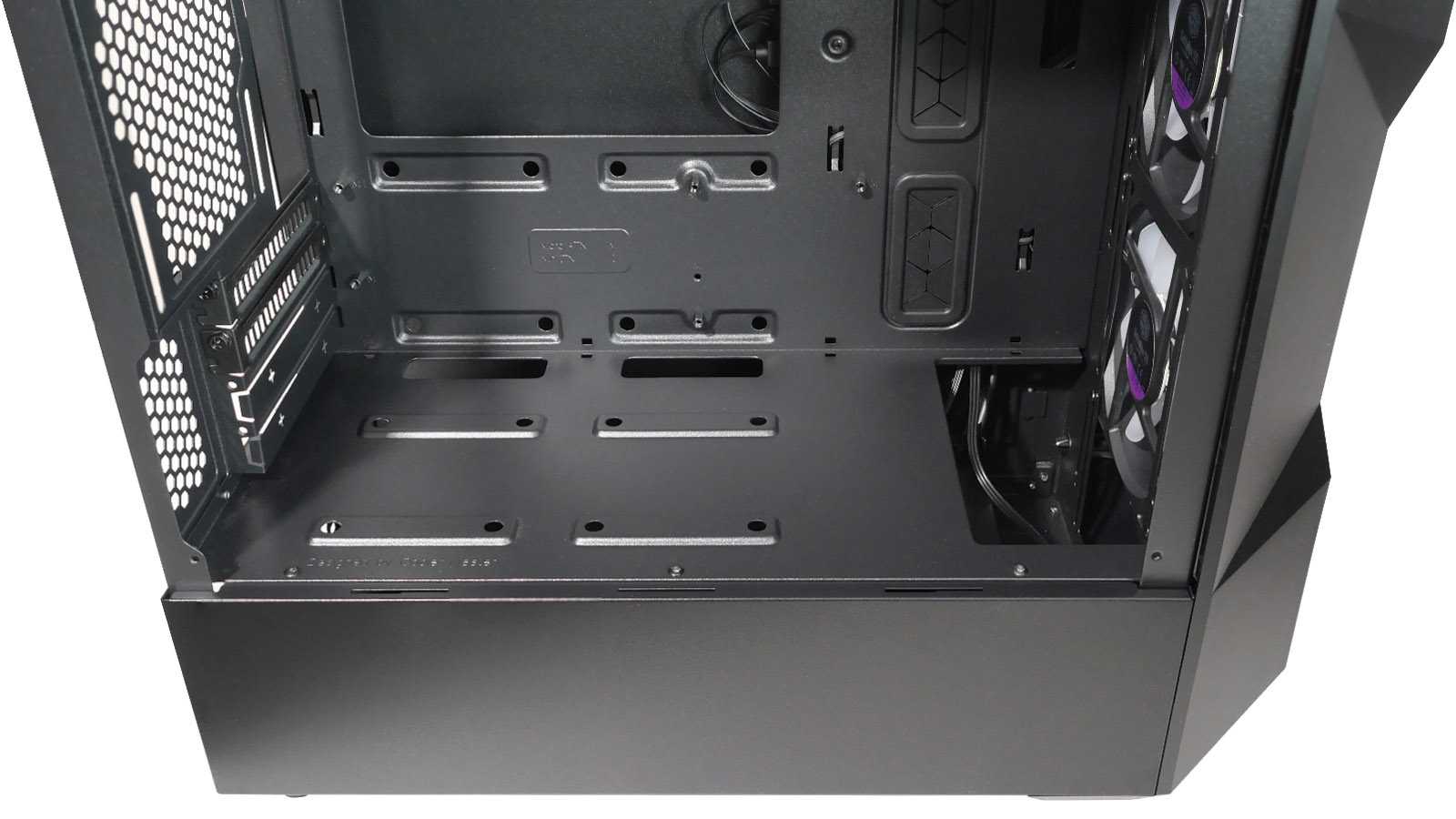

Горизонтальная перегородка нижнего отсека имеет вырез шириной 70 мм в передней части. Это требуется, чтобы за фронтальной панелью вертикально вмещался радиатор системы жидкостного охлаждения типоразмера 240-мм либо третий 120-мм вентилятор.

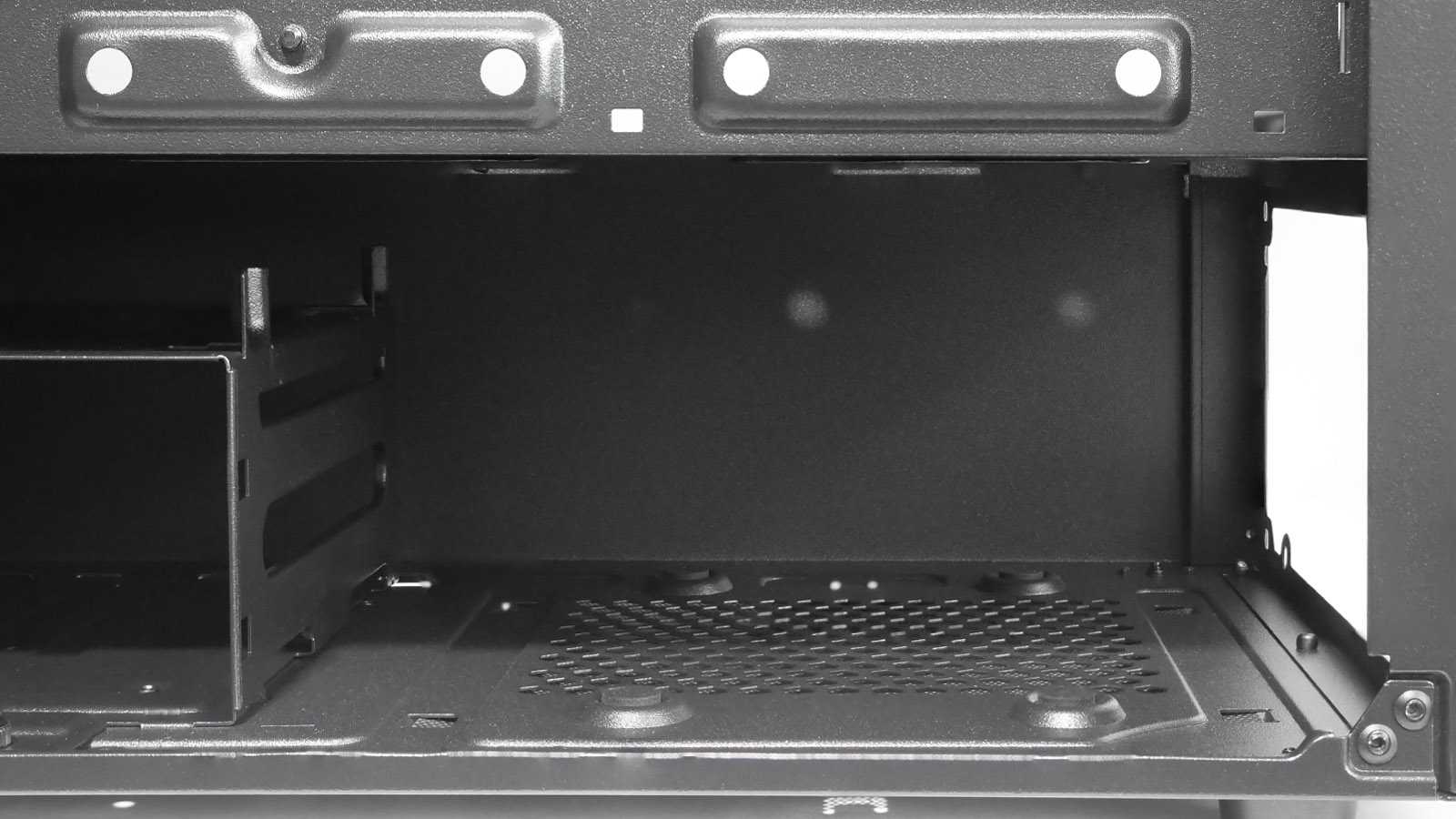

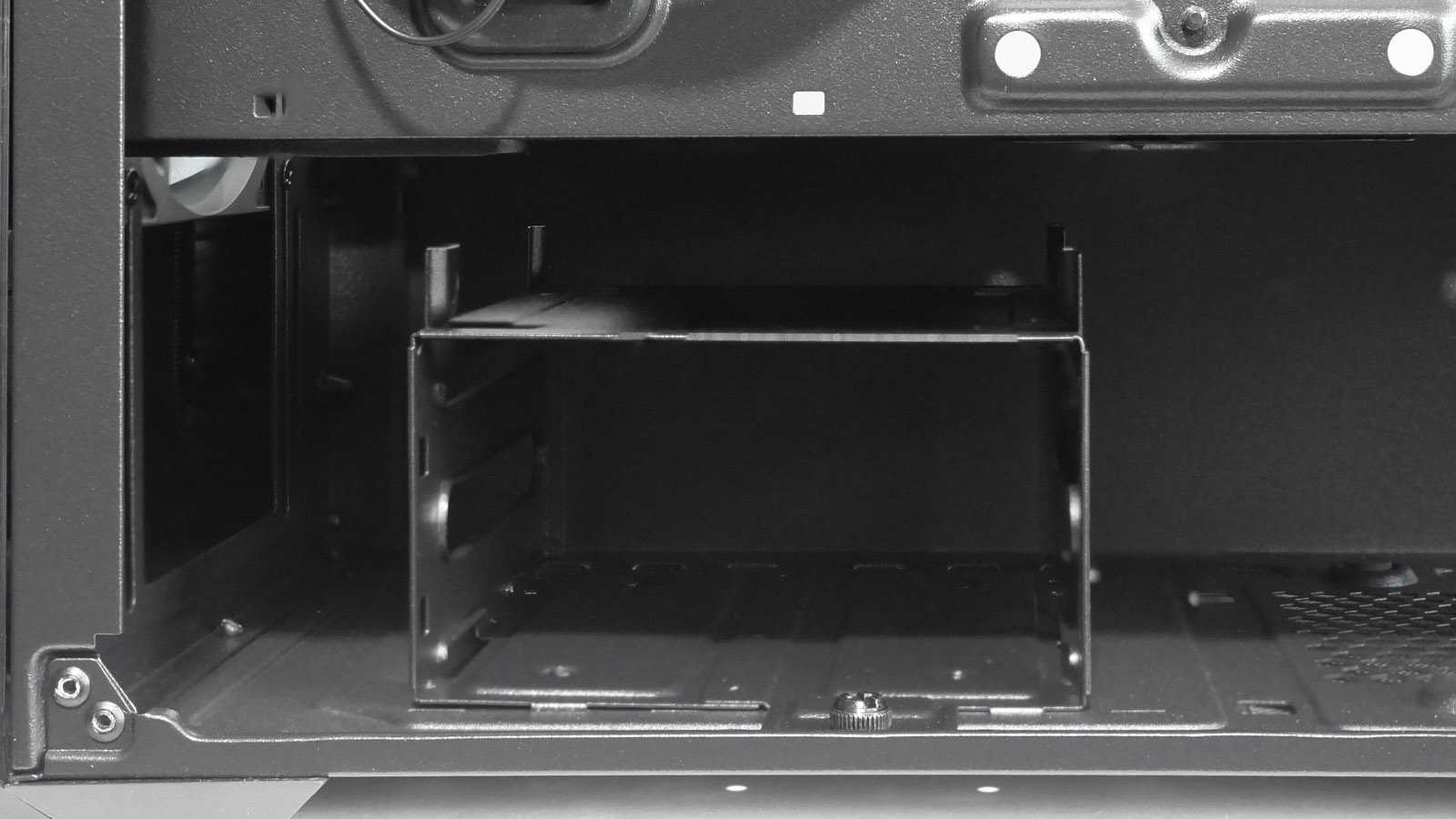

Для установки 3,5» носителей информации в нижней части установлена съёмная корзина на два посадочных места. На дне предусмотрено несколько положений корзины для большей совместимости с удлинёнными блоками питания.
Накопители размером 2,5» можно подвесить за поддоном материнской платы, где заготовлено два посадочных места, либо в основном отсеке на верхней части нижней перегородки. В обоих случаях используются резиновые вставки и специальные винты из комплектного монтажного набора.
Установка блока питания без переходной рамки, поэтому за модульными моделями гнаться нет смысла. На дне сделаны необходимые выступы для поддержки. Точки соприкосновения проклеены антивибрационными прокладками.

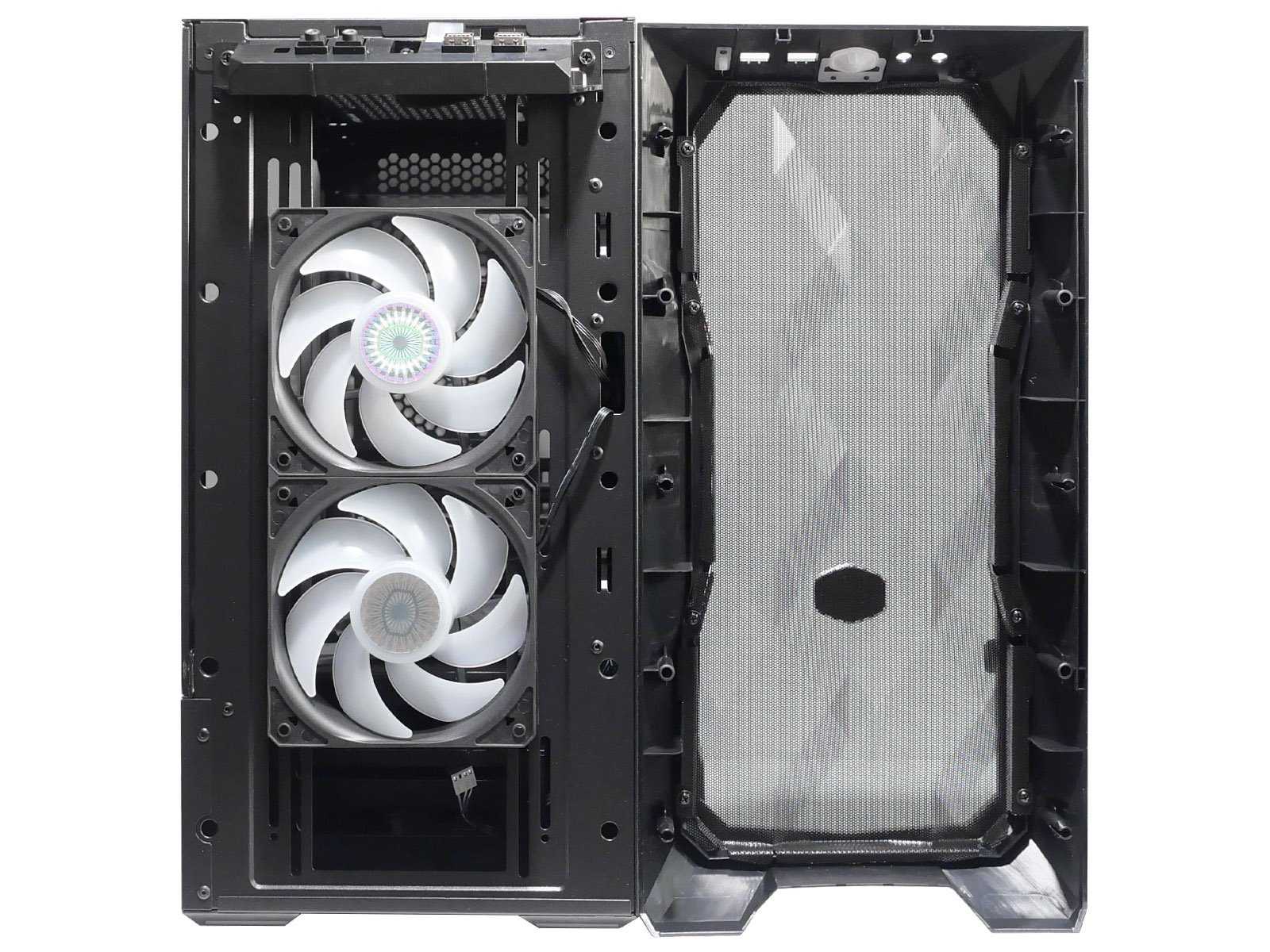

Фронтальная панель держится на десяти пластиковых защёлках и снимается распространённым методом — рывком на себя, ухватившись рукой за специальный вырез внизу. Дополнительного пылевого фильтра перед фронтальными вентиляторами не используется, его роль играет декоративная металлическая сетка. Так как на фронтальной декоративной части нет электронных компонентов, её допускается промывать от пыли под струёй воды. Перед дальнейшей установкой назад, естественно, потребуется тщательно просушить её.

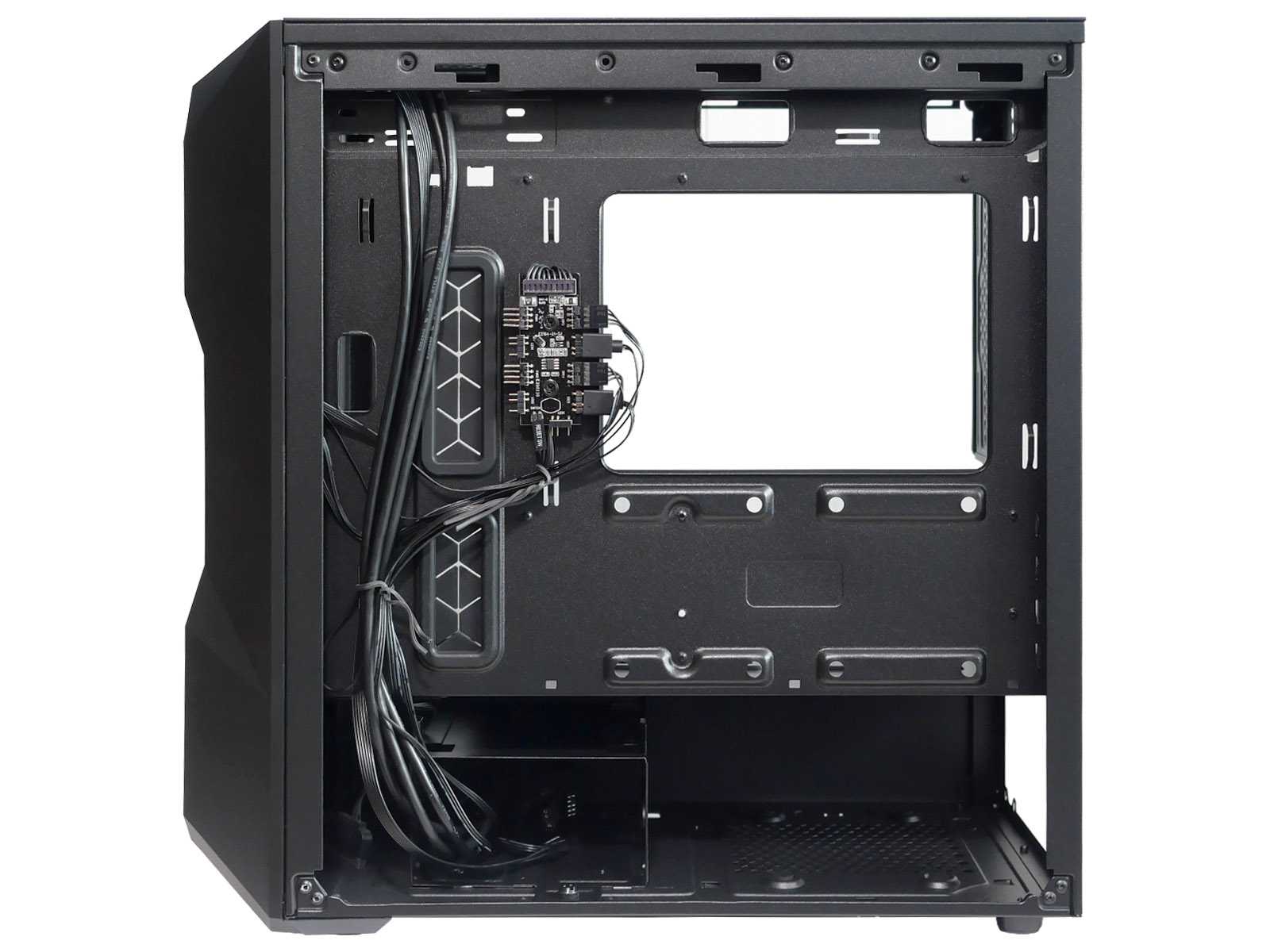

За поддоном материнской платы, по левой стороне от крупного окна для доступа к бэкплейтам, подвешена плата управления вентиляторами, которая одновременно играет роль контроллера ARGB-подсветки и четырёхпортового концентратора с PWM.
Тестирование
Конфигурация тестового стенда
|
Тип комплектующих |
Модель |
| Материнская плата | MSI B550M PRO-VDH WIFI (BIOS: 7C95v29 от 05.01.2022) |
| Процессор | AMD Ryzen 5 5600G |
| Система охлаждения процессора | ARCTIC Freezer A35 A-RGB |
| Термоинтерфейс | ARCTIC MX-5 |
| Оперативная память | 2 х XPG Spectrix D DDR4-3200 8 ГБ (AX4U320038G16A-DT50) + 2 х XPG Spectrix D60G DDR4-3200 8 ГБ (AX4U320038G16A-DT60) |
| Системный накопитель | M.2 NVMe SSD Patriot Viper VPR100 512 ГБ |
| Накопитель для хранения данных | M.2 NVMe SSD Seagate FireCuda 510 2 TB |
| Видеоадаптер | MSI GeForce RTX 2060 VENTUS OC 6 ГБ |
| Блок питания | Cooler Master V850 SFX GOLD |
| Корпус | Cooler Master MasterBox TD300 MESH |
| Провода | XPG Prime ARGB Extension Cable |
| Операционная система | Microsoft Windows 10 Pro, версия 21H2 со всеми обновлениями на 15.02.2022 |
| Температура в помещении | ~26 °C |
Скорость и шум комплектных вентиляторов

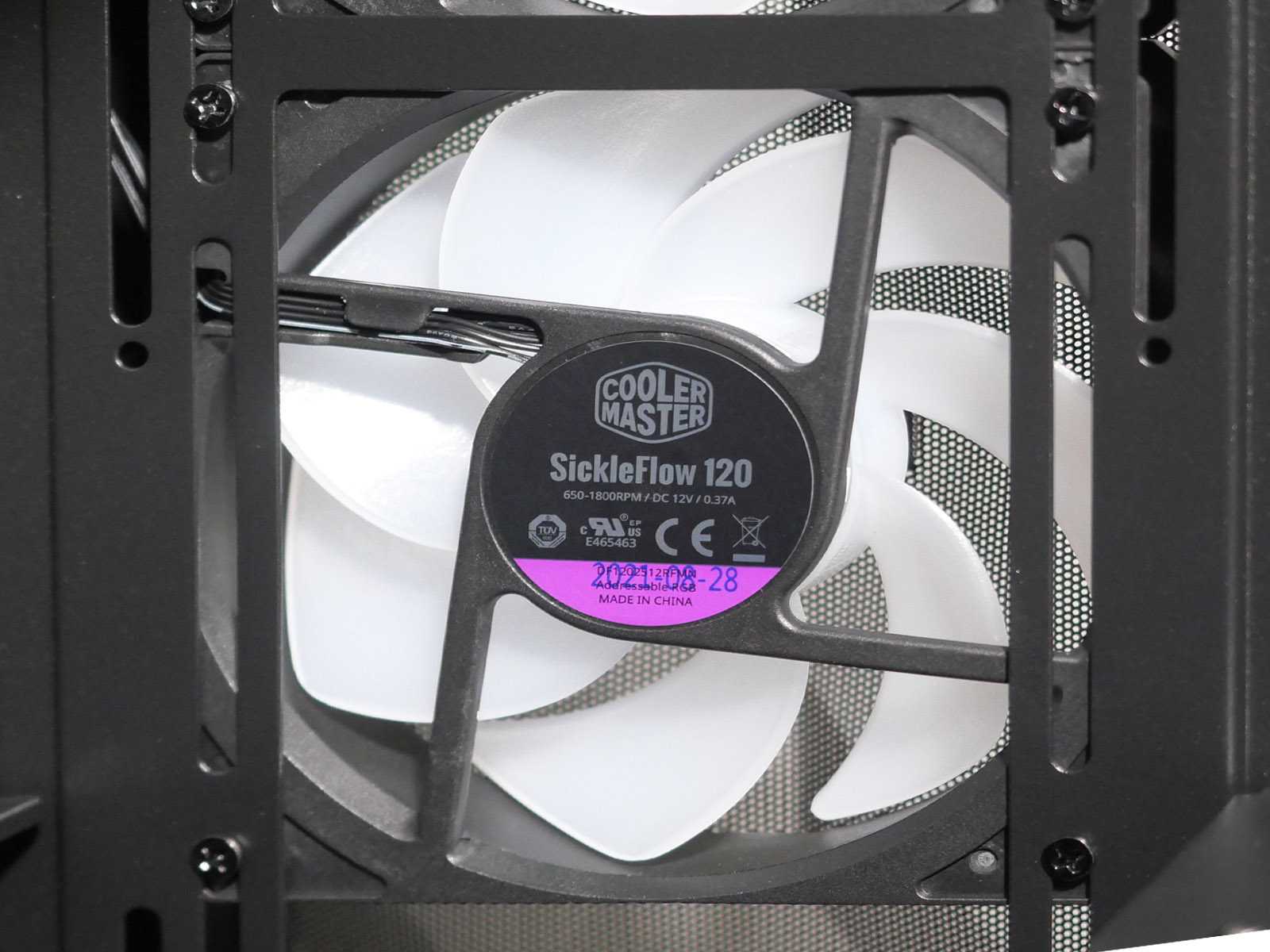

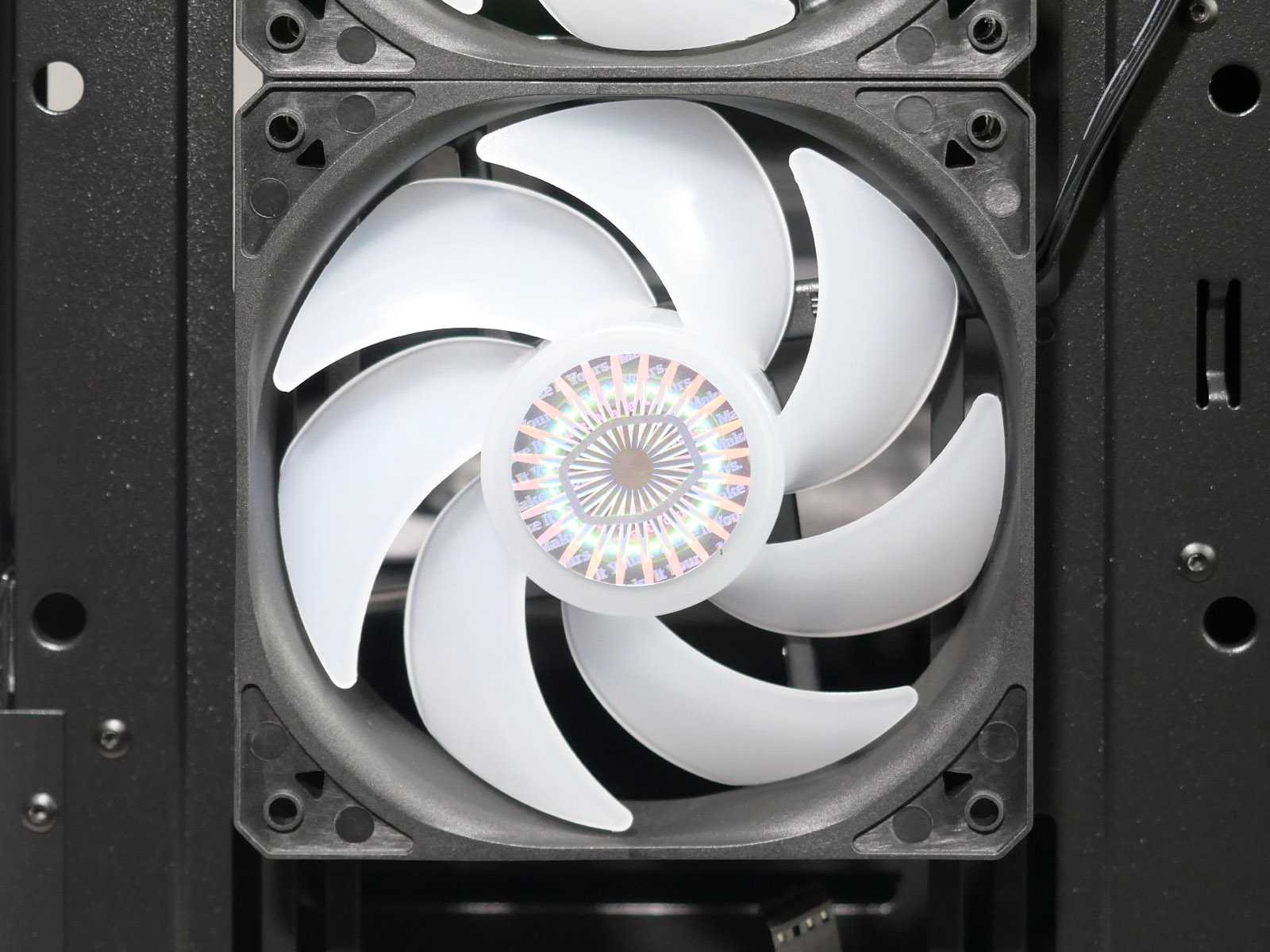

В базовой конфигурация Cooler Master предустанавливает в TD300 MESH два одинаковых вентилятора SickleFlow 120 ARGB (точная модель — DF1202512RFMN). У них чёрный каркас и полупрозрачная матовая белая семилопастная крыльчатка с голографической наклейкой Cooler Master в центре.
Заявленный рабочий диапазон подтвердился в ходе тестов — от 650 до 1800 оборотов в минуту. Измеренный прибором Актаком АТЕ-9015 с расстояния в 1 метр уровень шума у пары SickleFlow 120 PWM ARGB можно разделить на несколько диапазонов. До 35% от максимума вентиляторы практически бесшумны. От 35% до 60% шум умеренный и ненавязчивый. Выше 60% вентиляторы отчётливо выделяются на фоне блока питания и видеокарты под нагрузкой. Примечательно, что в диапазоне от 77% до 85% протестированные экземпляры издавали навязчивый гул, громкость которого была выше, чем шум работы на максимальных оборотах (перепроверено несколько раз). Вероятно, имел место эффект резонанса при определенных условиях. В угоду бесшумности вентиляторы желательно «зажимать» на значении до 50% оборотов.
Температура компонентов под нагрузкой

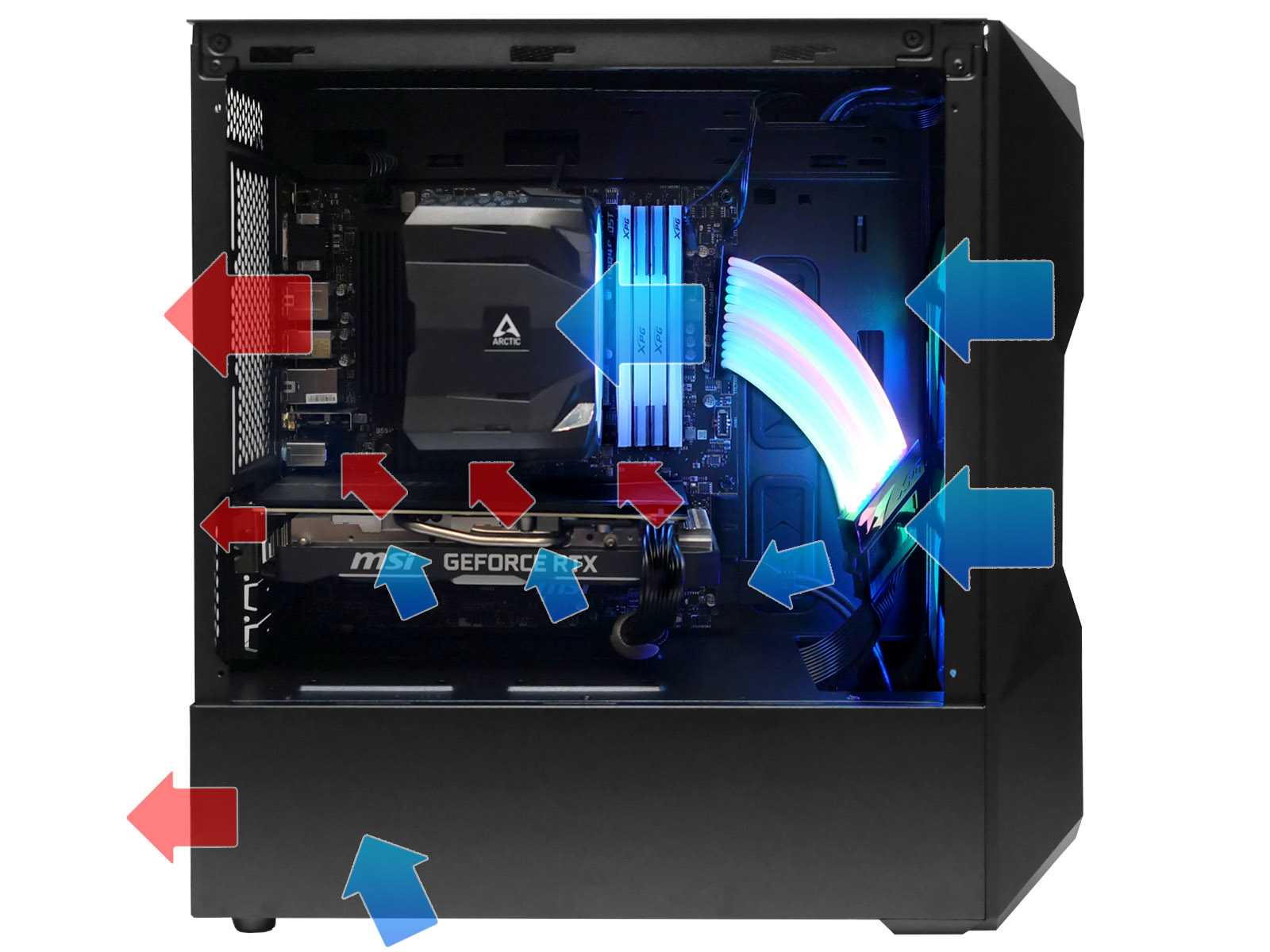

MESH-панель во фронтальной части корпуса обеспечивает нормальный приток воздуха. Во многих игровых конфигурациях двух предустановленных 120-мм вентиляторов в паре с вентиляторами кулера CPU или AIO-СЖО будет достаточно для обеспечения адекватного температурного режима внутри корпуса во время нагрузки на основные компоненты. Схематичное изображение движения воздуха в тестовом стенде представлено ниже.

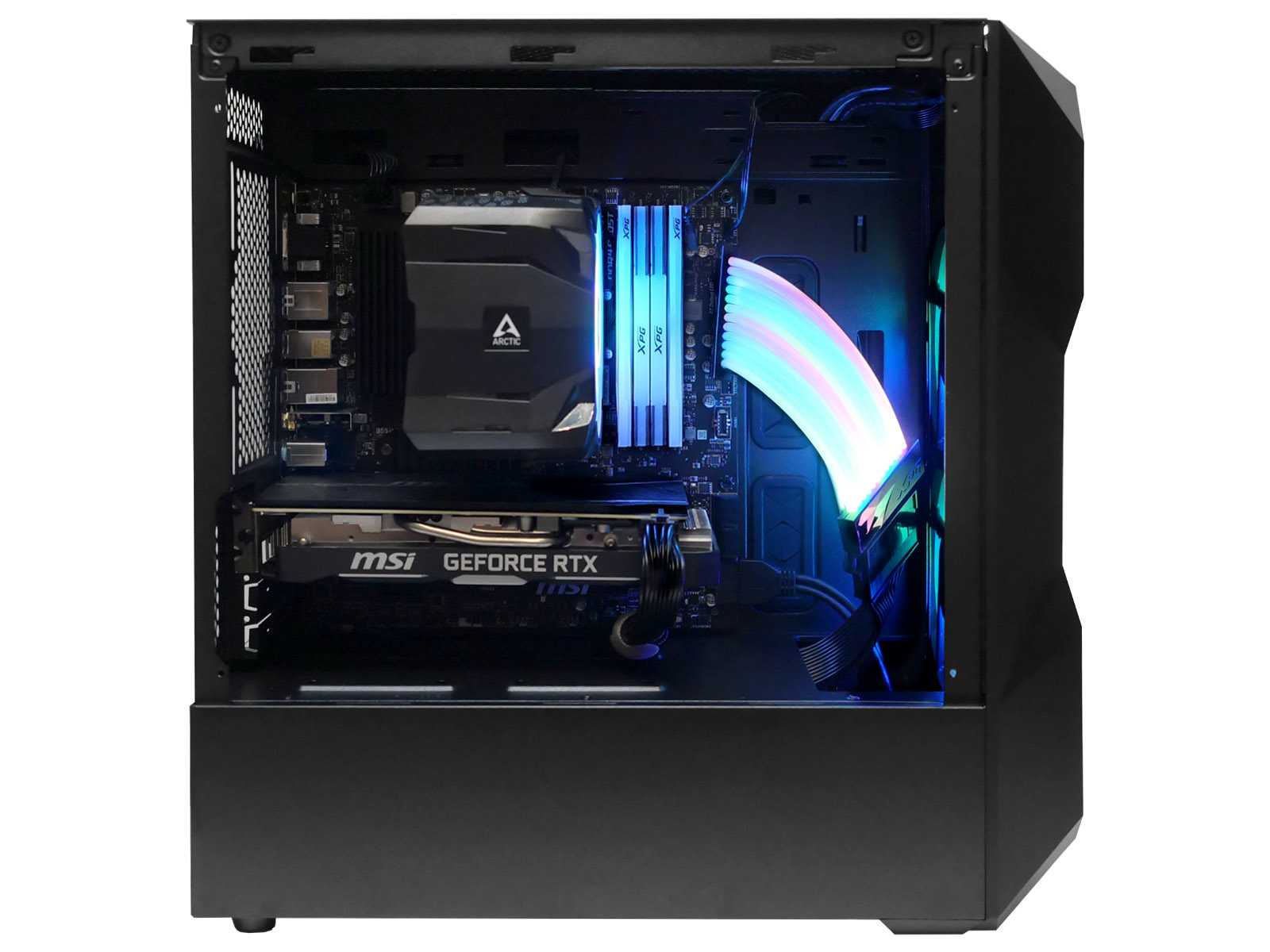

Для проверки нагрева комплектующих, установленных в Cooler Master MasterBox TD300 MESH (панели корпуса и фильтры закреплены на своих местах), использовались три сценария тестирования с измерением средних за 30 минут значений программой HWiNFO 7.16:
- Бездействие в операционной системе Microsoft Windows 10 Pro;
- Одновременный запуск трёх утилит, создающих комплексную нагрузку на центральный процессор, видеокарту и накопители информации: Furmark CPU Burner 0.1.0 (12 потоков), Furmark 1.29.0.0 (GPU Stress Test в разрешении Full HD со сглаживанием 8x MSAA) и Crystal Disk Mark 8.0.1 x64 (проходы набором данных 32 ГиБ);
- Тест в играх FarCry 5 в разрешении 2К с «максимальными» настройками графики и PUBG:BATTLEGROUNDS при разрешении 2К и ультра-настройках.
Относительно небольшой по сравнению с корпусами middle-tower-сегмента внутренний объём особо не сказался на характере нагрева комплектующих. Зафиксированные значения во время стресс-тестирования укладываются в привычные для данной конфигурации и отличие от открытого стенда небольшое.
В играх ситуация значительно не поменялась. Признаков недостатка притока воздуха к установленным системам охлаждения процессора и видеокарты при стандартной конфигурации корпуса с двумя вентиляторами SickleFlow 120 не наблюдалось.
Спецификация
Корпус доступен в двух вариантах расцветки: белой (код модели: TD300-WGNN-S00) и рассмотренной в обзоре — чёрной (код: TD300-KGNN-S00).
| Модель | Cooler Master MasterBox TD300 MESH |
| Код модели | TD300-KGNN-S00 |
| Форм-фактор | Mini-Tower (малая башня) |
| Форм-фактор совместимых плат | Mini-ITX, MicroATX |
| Размеры | 433 X 210 X 420,5 мм |
| Максимальная длина видеокарты | 344 мм |
| Поддержка блоков питания | ATX PS2, длиной до 140-325 мм |
| Максимальная высота кулера процессора | 166 мм |
| Боковые стенки | Закаленное стекло и металл |
| Число отсеков 3,5″ | 2 шт. |
| Число отсеков 2,5″ | 2 шт. |
| Слотов расширения | 4 шт. |
| Предустановленные вентиляторы | 120 мм x 2 шт. с подсветкой |
| Интерфейсы верхней панели | USB 3.2 Gen 1 (USB 3.0) x 2 шт.; гнездо для наушников; гнездо для микрофона; кнопка перезагрузки; кнопка включения. |
Подсветка

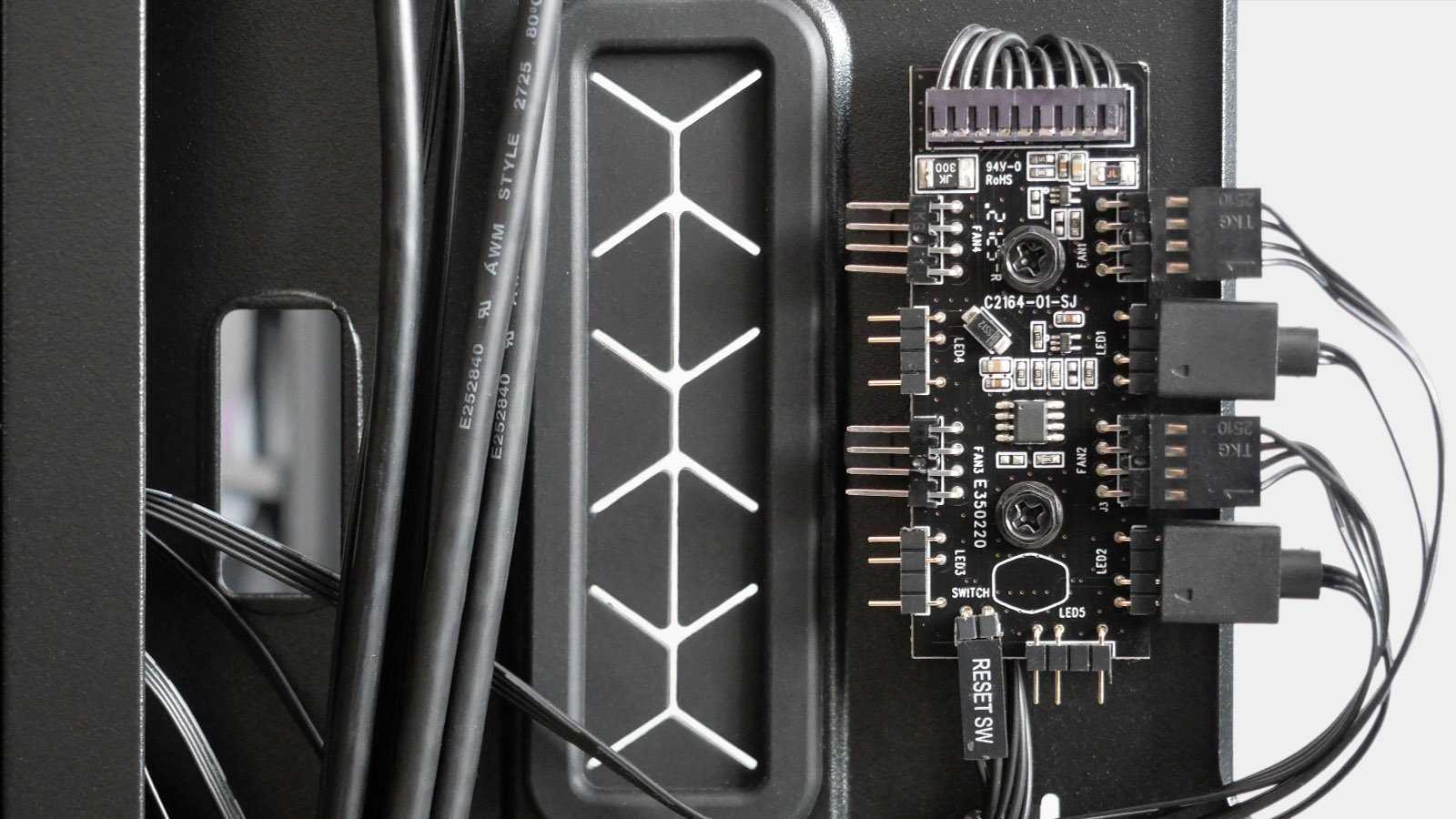

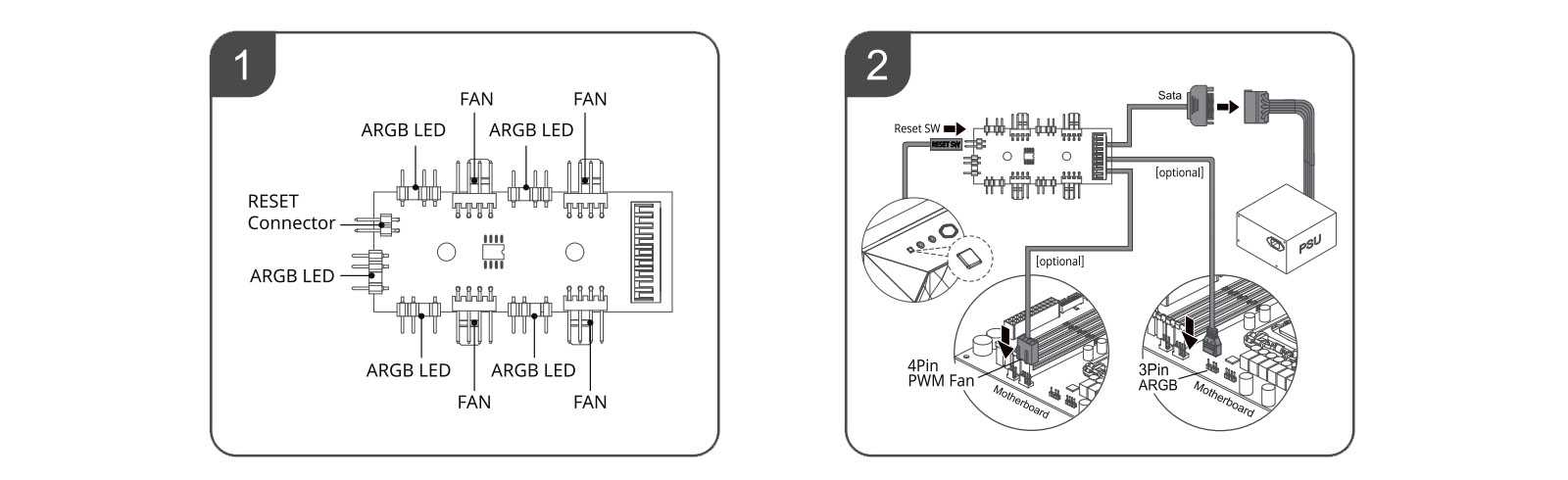

Управление подсветкой вентиляторов возложено на установленный в корпусе контроллер Cooler Master C2164-01-SJ. Он поддерживает подключение до четырёх вентиляторов со стандартными четырёхконтактными PWM-коннекторами питания моторов и трёхконтактными ARGB-коннекторами для лент с питанием +5 В.
По умолчанию переключение заложенных производителем эффектов подсветки выполняется кнопкой перезагрузки фронтальной панели, кабель которой подключен к двухконтактному штырьковому разъёму на плате. Рядом с ним расположен разъём LED5 для включения других совместимых систем подсветки по цепочке.
Заложенные в контроллер режимы подсветки переключаются по однократному нажатию кнопки «по кругу»: бегущая радуга, пульсирующая радуга, цветовая волна, три варианта бегущего огня со сменой цвета, плавная смена цветов по RGB-палитре, пульсирующие фиксированные цвета (красный, зеленый, синий, жёлтый, голубой, розовый, белый). Статических одноцветных режимов нет. Длительное удержание кнопки полностью выключает подсветку.
Последний выставленный эффект запоминается и используется при следующем включении ПК. При подключении провода синхронизации к материнской плате управление подсветкой передаётся полностью на неё и управление с кнопки на фронтальной панели отключается.
Характеристики
Форма клавиатуры: Стандартный, Цифровая клавиатура: Да, соединение: USB, Гарантия: Двухлетний RTB
CM Storm Mech — лучшая игровая клавиатура Cooler Master, и она оснащена функциями, разработанными, чтобы дать серьезному геймеру конкурентное преимущество. В нашем обзоре были клавишные переключатели Cherry Blue, которые не понравятся всем, поскольку они предлагают немного больше сопротивления и шумнее, чем переключатели красного или коричневого типа. Клавиатура также доступна с переключателями красного, коричневого и зеленого типа.
Это серьезно выглядящая клавиатура с алюминиевой крышкой, доминирующей на лице, и ручкой для переноски для удобной транспортировки на вечеринках в локальной сети. Существует пять макроклавиш «M», каждый из которых может иметь пять связанных макросов. Они удобно расположены слева от основной клавиатуры и легко доступны с помощью четвертого или пятого пальца на левой руке, поэтому вам не нужно слишком далеко отходить от основных игровых клавиш. Макроклавиши можно программировать с помощью мощного программного обеспечения Cooler Master Mech.
Клавиши имеют грязное покрытие, благодаря чему их удобно печатать. Нам не нравится, что все гласные клавиши имеют как символы для классических английских гласных, так и акцентированные варианты; это заставляет ключи выглядеть загроможденными. Клавиши могут быть с подсветкой в различных комбинациях, в том числе только с подсветкой клавиш WASD, клавиш со стрелками и M или с подсветкой всей платы.
Имеется два порта USB3 и два 3,5-мм аудиоразъема, которые работают со звуковой картой USB клавиатуры. Одновременно можно удерживать 64 клавиши, поэтому ни одно из ваших нажатий не будет потеряно, а также есть блокировщик клавиш Windows. Левая клавиша Fn действует как клавиша Windows и не может использоваться для управления альтернативными функциями клавиш, такими как кнопки мультимедиа и громкости на клавише F. Только правая кнопка Fn работает для любой из этих функций, что странно.
Cooler Master CM Storm Mech стоит очень дорого, и он кажется немного изощренным для всех, кроме самых преданных геймеров. Тем не менее, он стильный, самобытный и имеет идеальное расположение для некоторых серьезных игр. Его основным конкурентом является Roccat Ryos MK Pro, который не имеет концентратора USB3, но имеет более гибкое программирование клавиш, поэтому имеет преимущество над CM Storm Mech.
| аппаратные средства | |
|---|---|
| Форма клавиатуры | стандарт |
| Цифровая клавиатура | да |
| Сочетания клавиш | 5 макроклавиш + 7 мультимедийных клавиш |
| Контроль громкости | да |
| соединение | USB |
| аккумулятор | Никто |
| Покупка информации | |
| Гарантия | Двухлетний RTB |
| Цена с учетом НДС | £120 |
| поставщик | www.ebuyer.com |
| подробности | www.coolermaster.com |
| Код детали | SGK-7000-MBCL1-UK |
Экстерьер

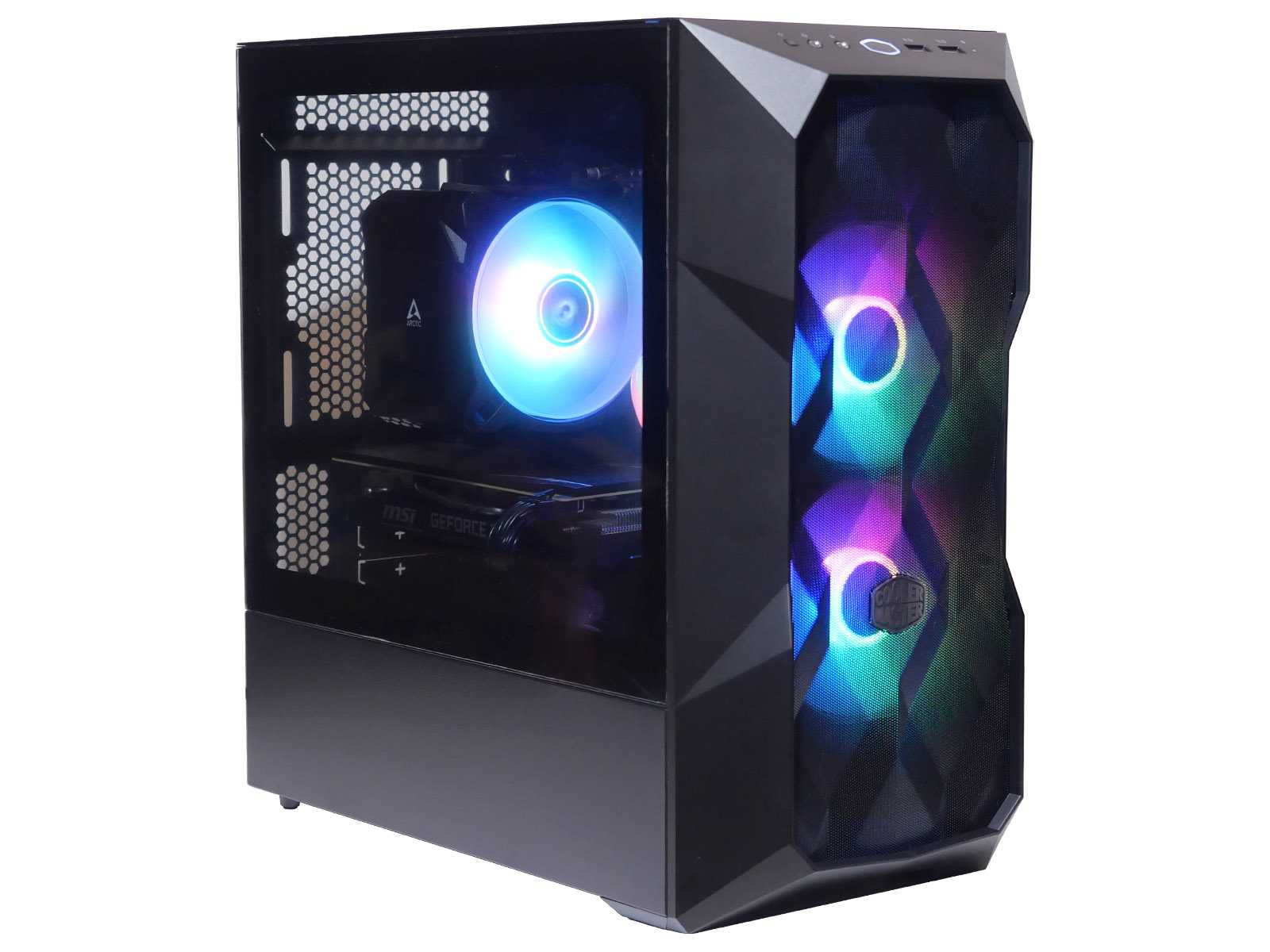

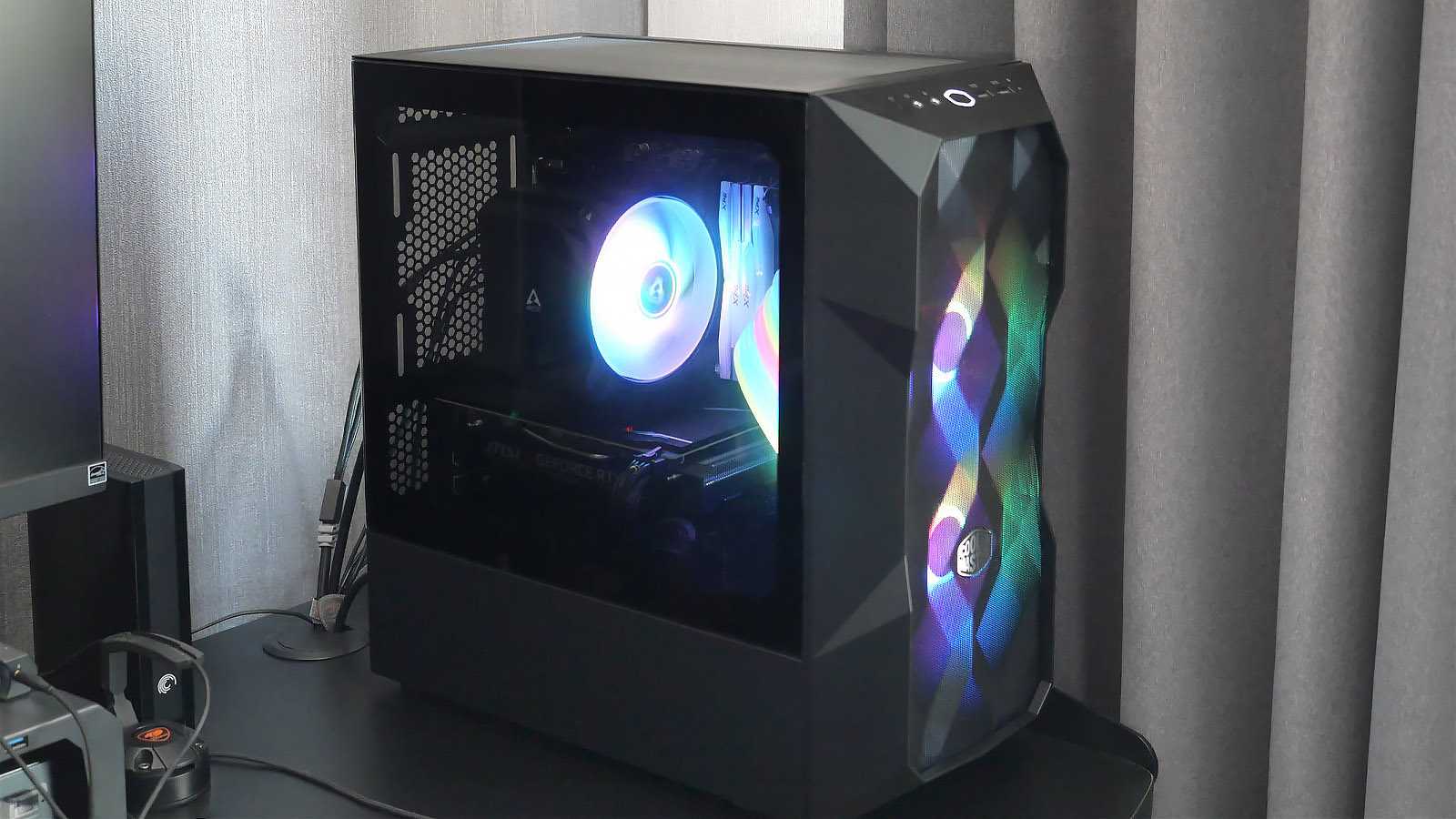

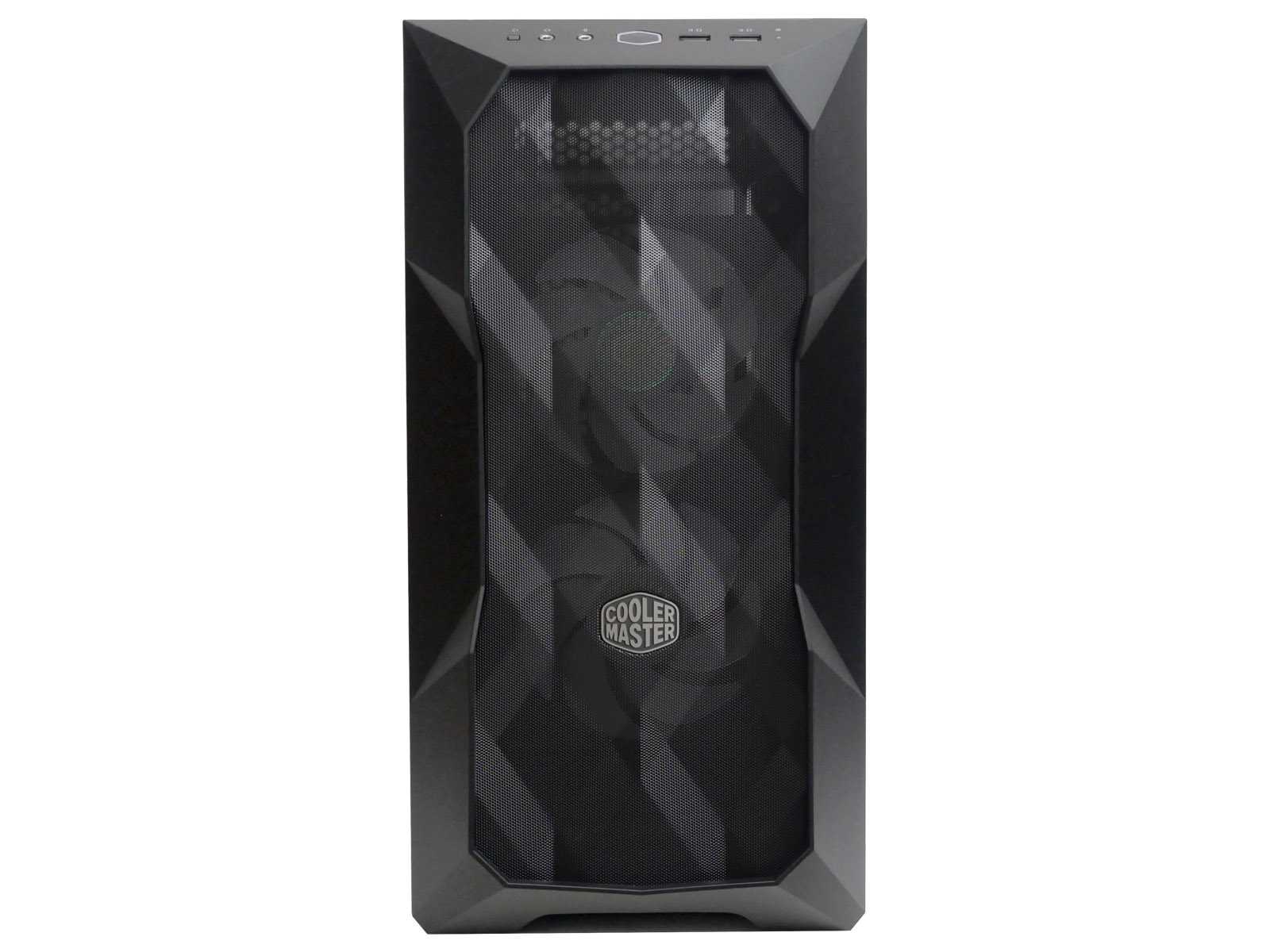

Благодаря фронтальной панели с сеткой формованной во фрактальном стиле, внешний вид рассматриваемой нами модели получился эффектным. Корпус будет отлично смотреться в интерьере даже без включения RGB-подсветки. Про неё производитель не забыл, установив два подсвечиваемых корпусных вентилятора во фронтальной части, свечение которых прекрасно видно сквозь сетчатую поверхность. Благодаря относительно небольшим габаритам корпуса с учетом всех выступающих элементов, он относится к классу малых башен (mini-tower).

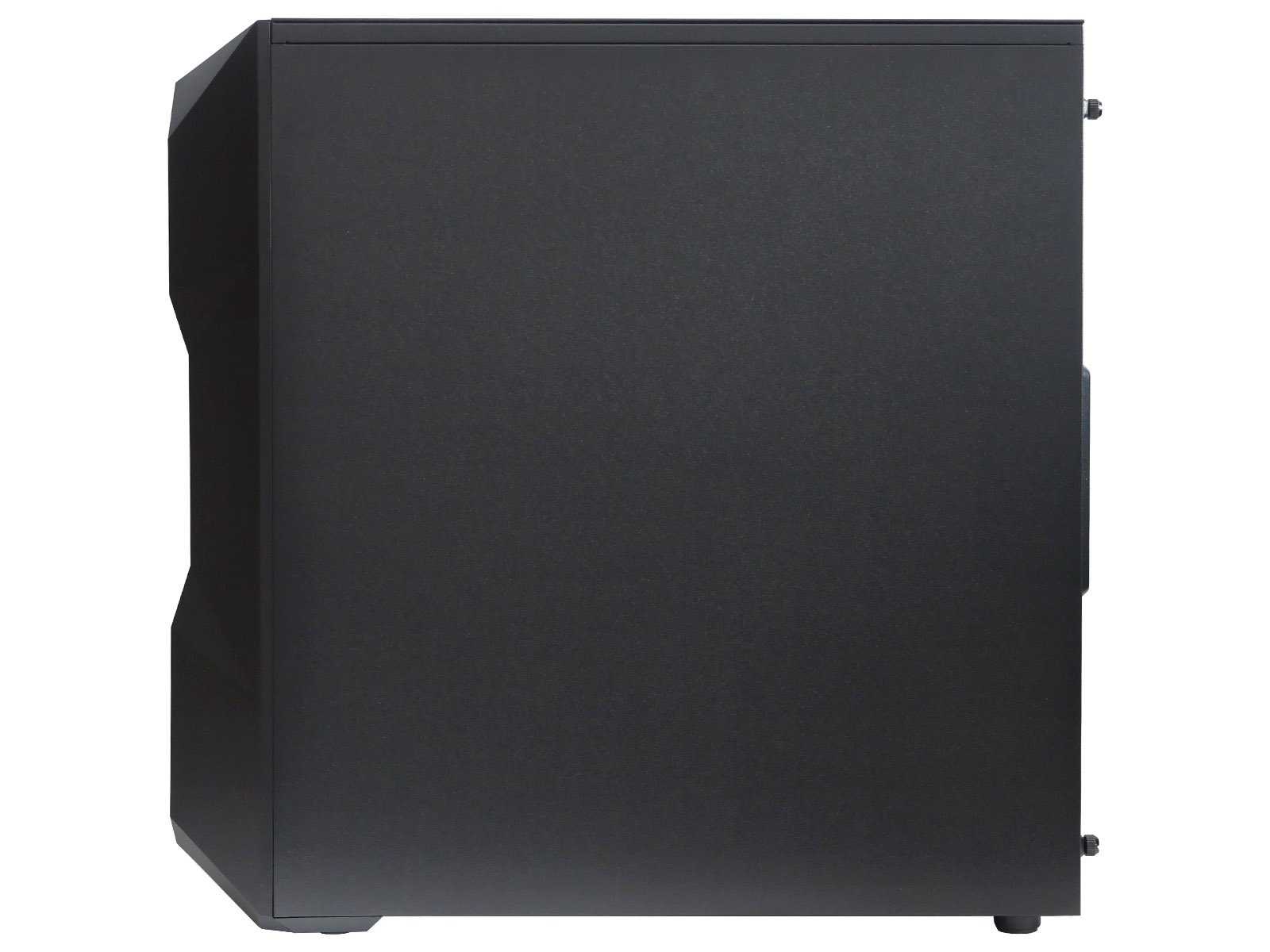

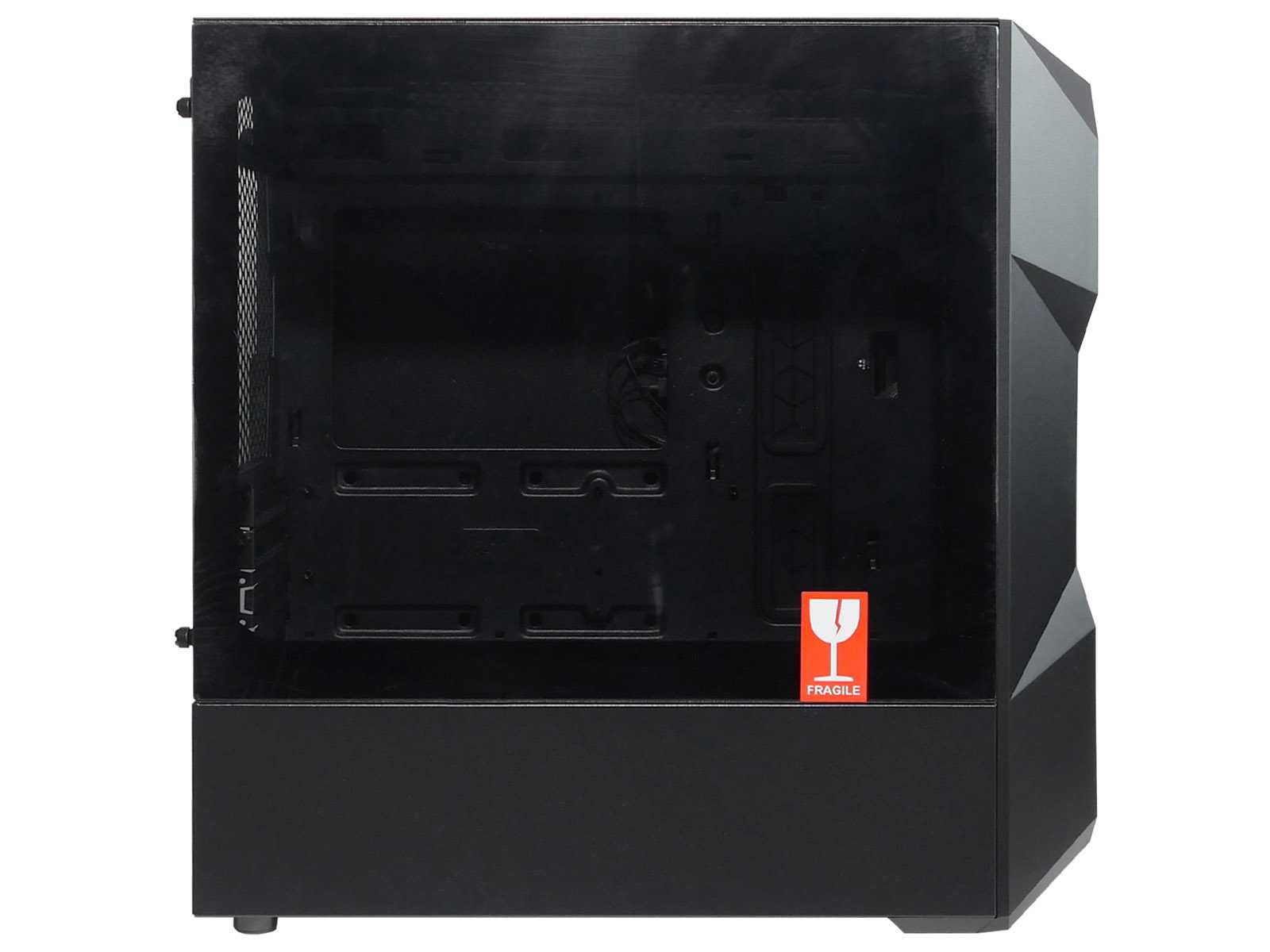

Боковые стенки сделаны по распространенной схеме: со стороны отсека для комплектующих применено тонированное закалённое стекло, с обратной стороны — глухая металлическая панель. Съёмная стеклянная часть сделана не во всю высоту, по низу корпуса под ней металлическая глухая боковина.
Снимаются обе панели методом сдвига назад после откручивания сзади с каждой стороны пары винтов с накатанной головкой. Для большего удобства крепежные винты не выпадают из отверстий на панелях.
Фронтальная панель, кроме весьма эффектной стилизации геометрическим узором, дополнительно «украшена» небольшим логотипом Cooler Master. Он закреплен на уровне центра нижнего вентилятора и в целом, наверняка, задумывалось, что он отлично впишется в общий дизайн. Но получилось «на любителя». Субъективное мнение автора — достаточно было стилизации кнопки включения под логотип Cooler Master, а mesh-панель лучше было оставить без логотипа.
Компоновка корпуса выполнена по распространённой современной схеме с нижним расположением блока питания. Так как поддержка полноразмерных материнских плат ATX формата не предусмотрена, сзади сделано всего 4 заглушки слотов расширения. Две из них многоразовые, остальные — выламываемые. Это логичное решение, так как в большинстве сборок ПК кроме видеокарты, занимающей пару слотов, не устанавливаются дополнительные платы расширения.

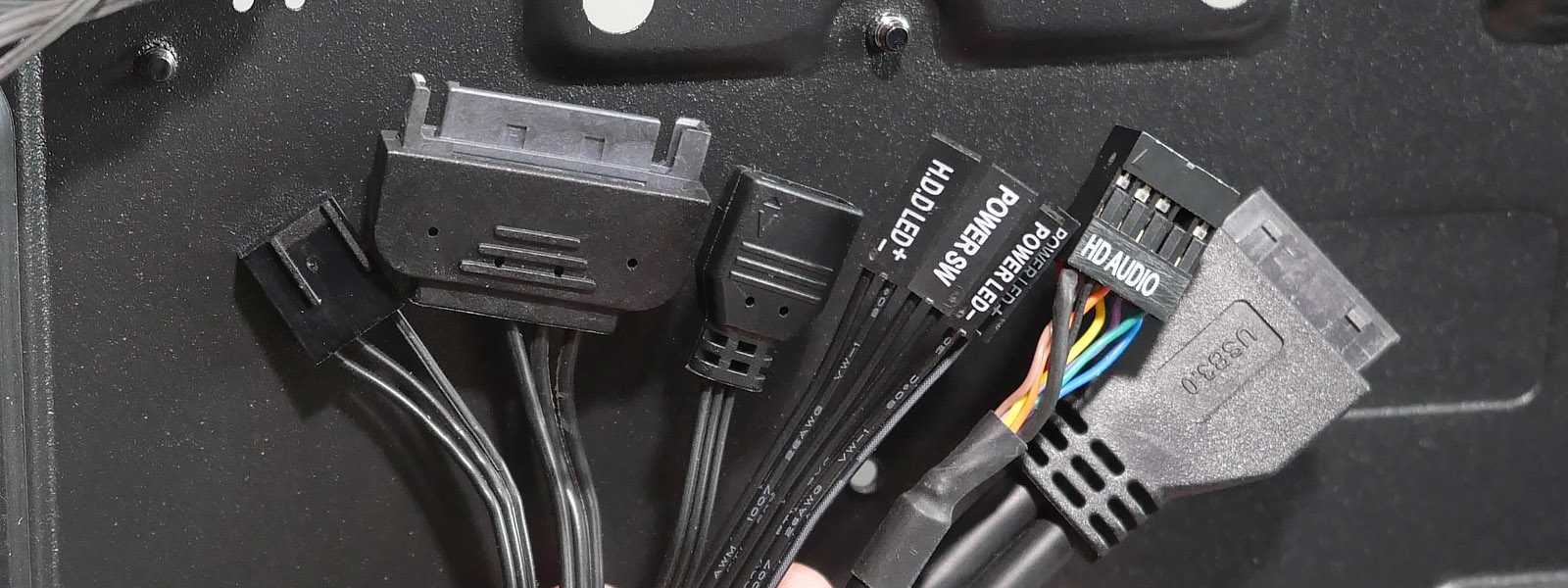

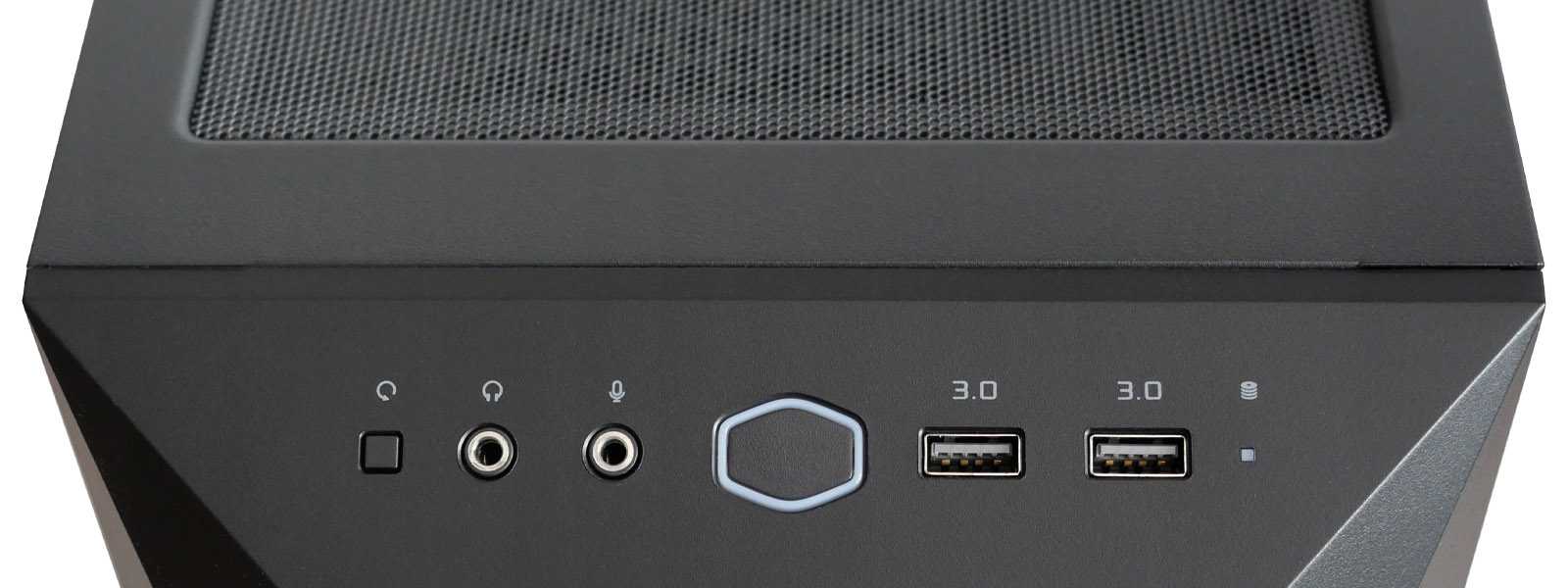

Интерфейсные разъёмы и кнопки размещены на верхнем скосе фронтальной панели, но не привязаны к ней жёстко. В панели сделаны только необходимые прорези под них, поэтому её снятие удобное и провода, идущие к материнской плате, отключать не потребуется. Набор состоит из (слева направо) кнопки перезагрузки, раздельных гнёзд TRS 3,5 мм для наушников и микрофона, стилизованной под логотип подсвечиваемой кнопки включения, пары портов USB 3.0 и индикатора активности накопителей. Коннекторы для соединения с материнскими платами типовые. Длина проводов достаточная для скрытого протягивания в застенках до точек подключения.

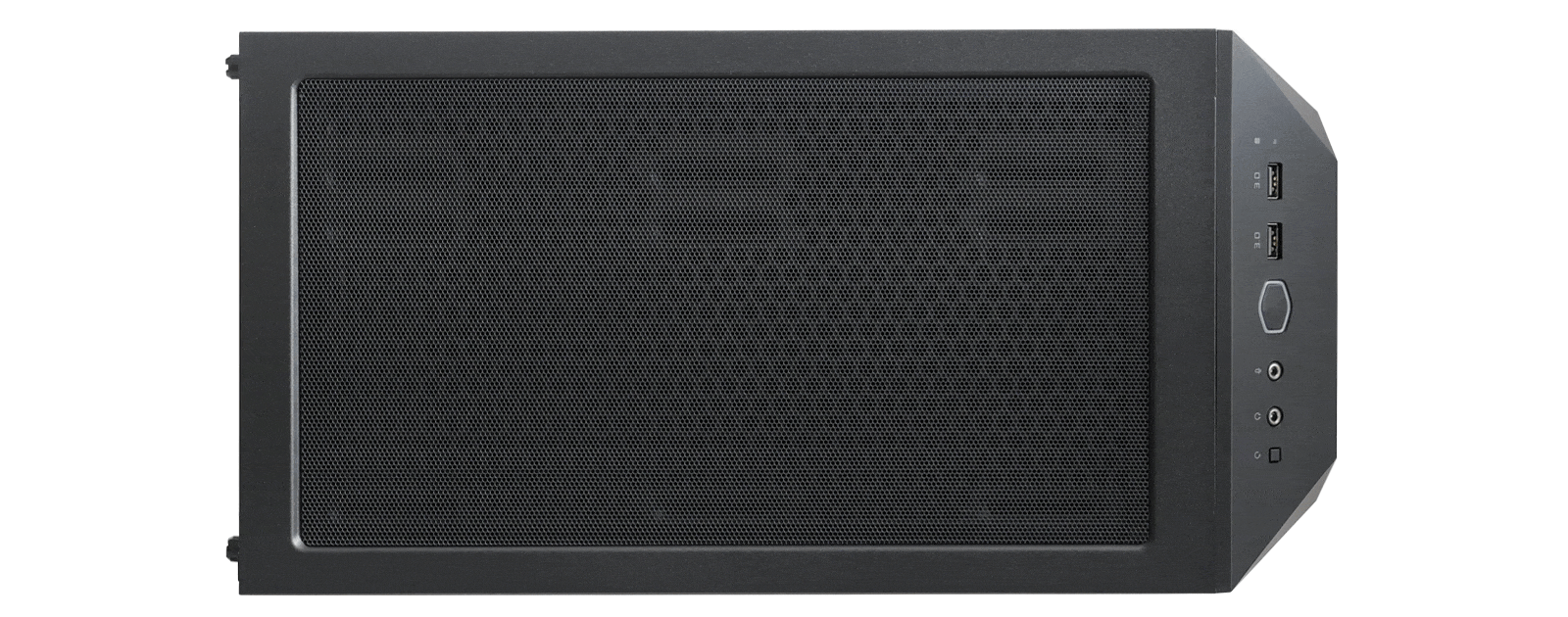

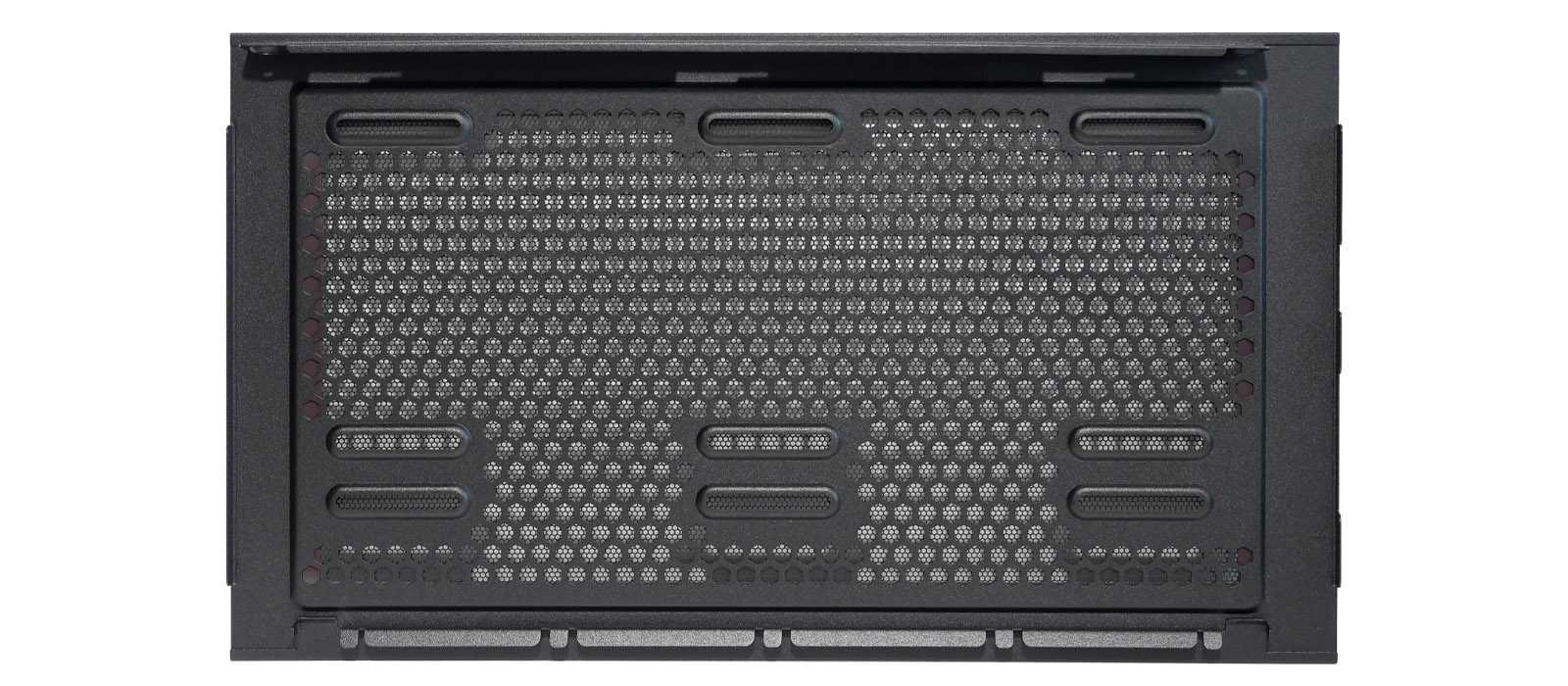

Большая часть верхней панели представляет собой перфорированную область для систем охлаждения, закрытую легкодоступным и быстросъёмным гибким фильтром размером 316 х 172 мм на магнитном подвесе.

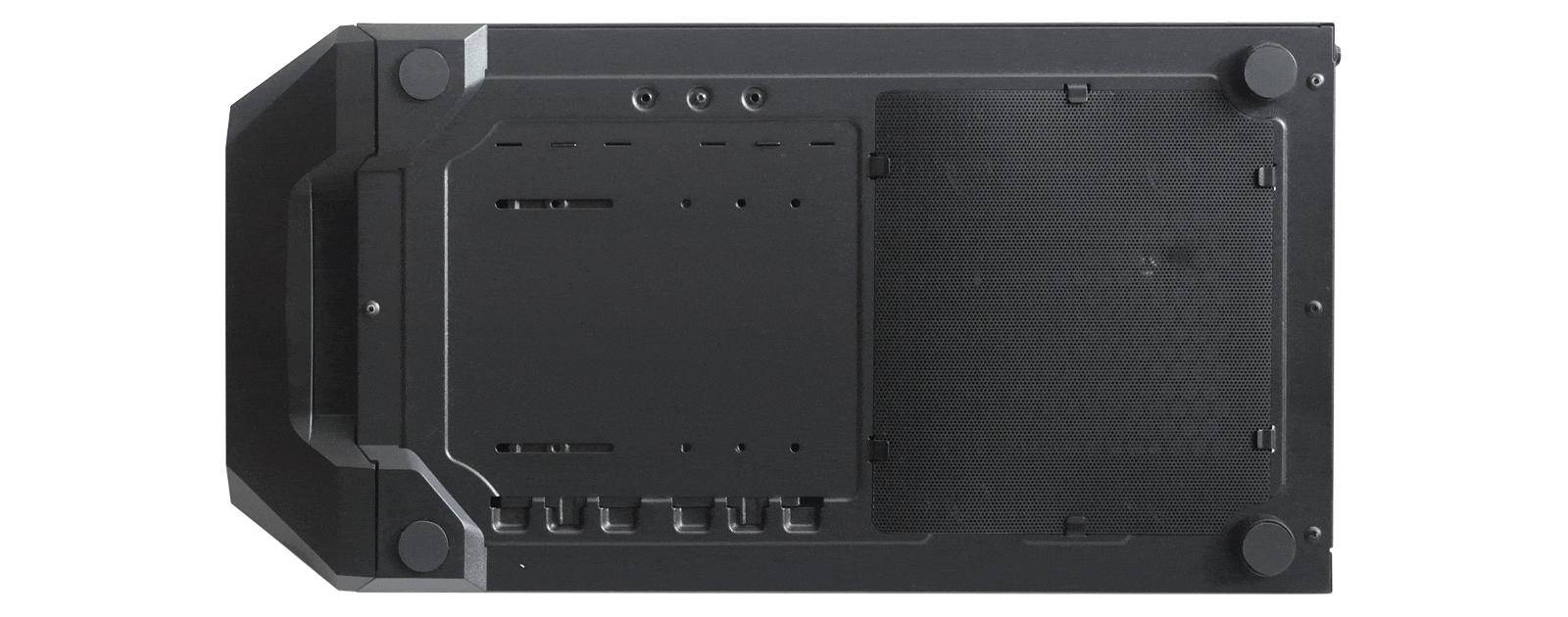

На дне корпуса также используется мелкоячеистый пылевой фильтр 148 х 162 мм в зоне под блоком питания. Его конструкция чуть попроще — с креплением в щелевых пазах.
Для нормального притока воздуха к вентилятору блока питания снизу по углам корпуса сделаны ножки высотой 10 мм. На них приклеены мягкие подкладки, чтобы не царапать поверхность, на которой будет стоять TD300 MESH.
Заключение
Cooler Master MasterBox TD300 MESH — хорошо продуманный корпус формата «малая башня», рассчитанный для установки производительных комплектующих. Благодаря притоку воздуха через сетчатую фронтальную панель и обилию мест для установки корпусных вентиляторов или радиаторов систем жидкостного охлаждения вплоть до типоразмера 280-мм, внутри него легко организовать корректное охлаждение. Одновременно с этим корпус стильно выглядит благодаря рельефной фрактальной MESH-поверхности спереди. Во время сборки тестового стенда серьёзных недочётов выявлено не было, и Cooler Master TD300 MESH можно смело рекомендовать для современного ПК повышенной производительности или продвинутой игровой станции.
Достоинства Cooler Master MasterBox TD300 MESH:
- Сетчатая панель во фронтальной части;
- Хороший набор заготовленных мест для крепления систем охлаждения;
- Два предустановленных вентилятора с подсветкой;
- Боковая панель из тонированного закалённого стекла;
- Поддержка видеокарты длиной до 34 см;
- Контроллер ARGB-подсветки и концентратор вентиляторов с управлением кнопкой reset на корпусе;
- Быстросъёмные пылевые фильтры сверху и снизу;
- Съёмная верхняя панель для удобства обслуживания закрепленных на ней систем охлаждения.
Недостатки:
- Нет разъёма USB Type-C на фронтальной панели;
- Вентиляторы SickleFlow 120 PWM ARGB достаточно шумные на высоких оборотах.
