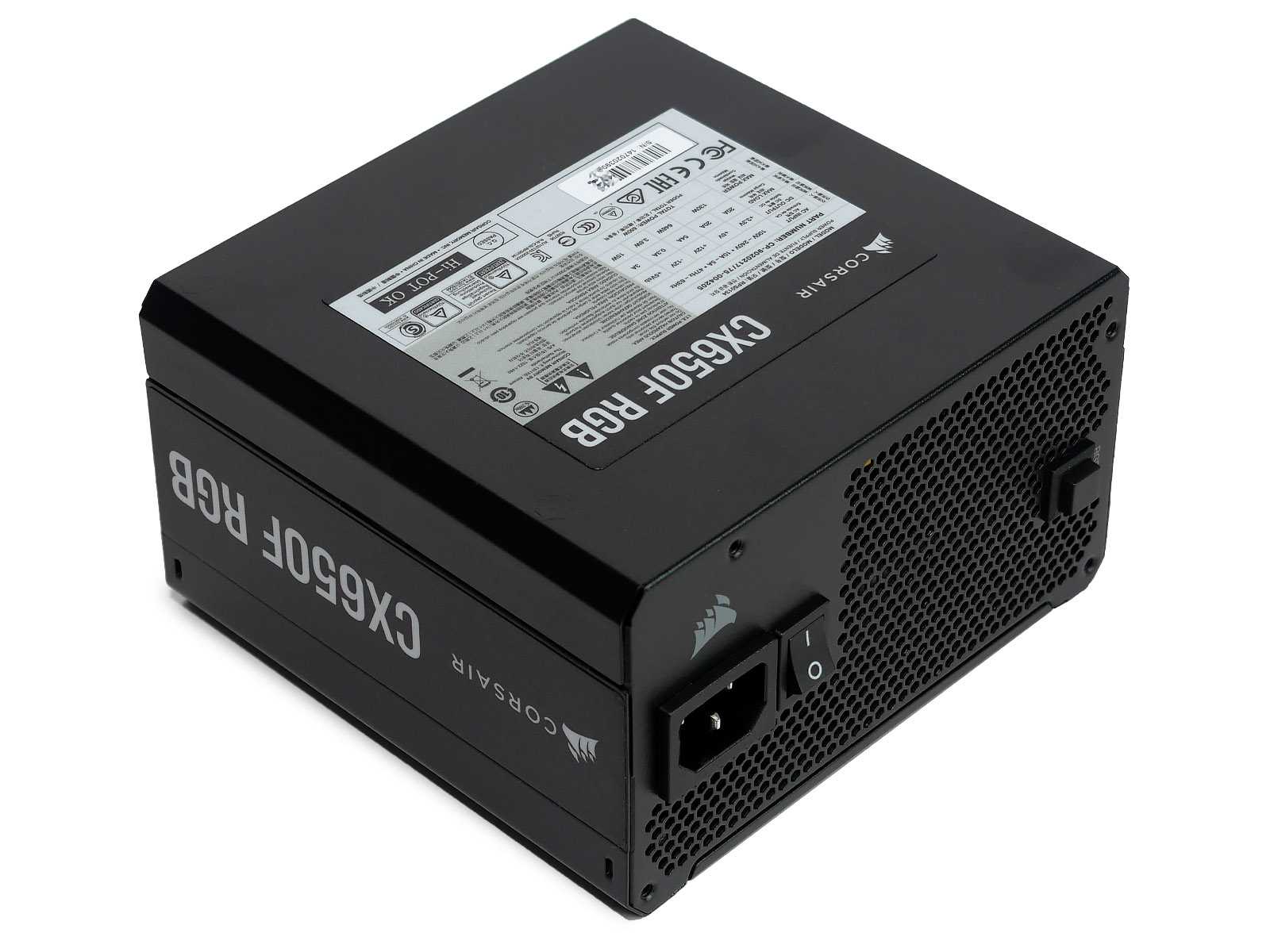

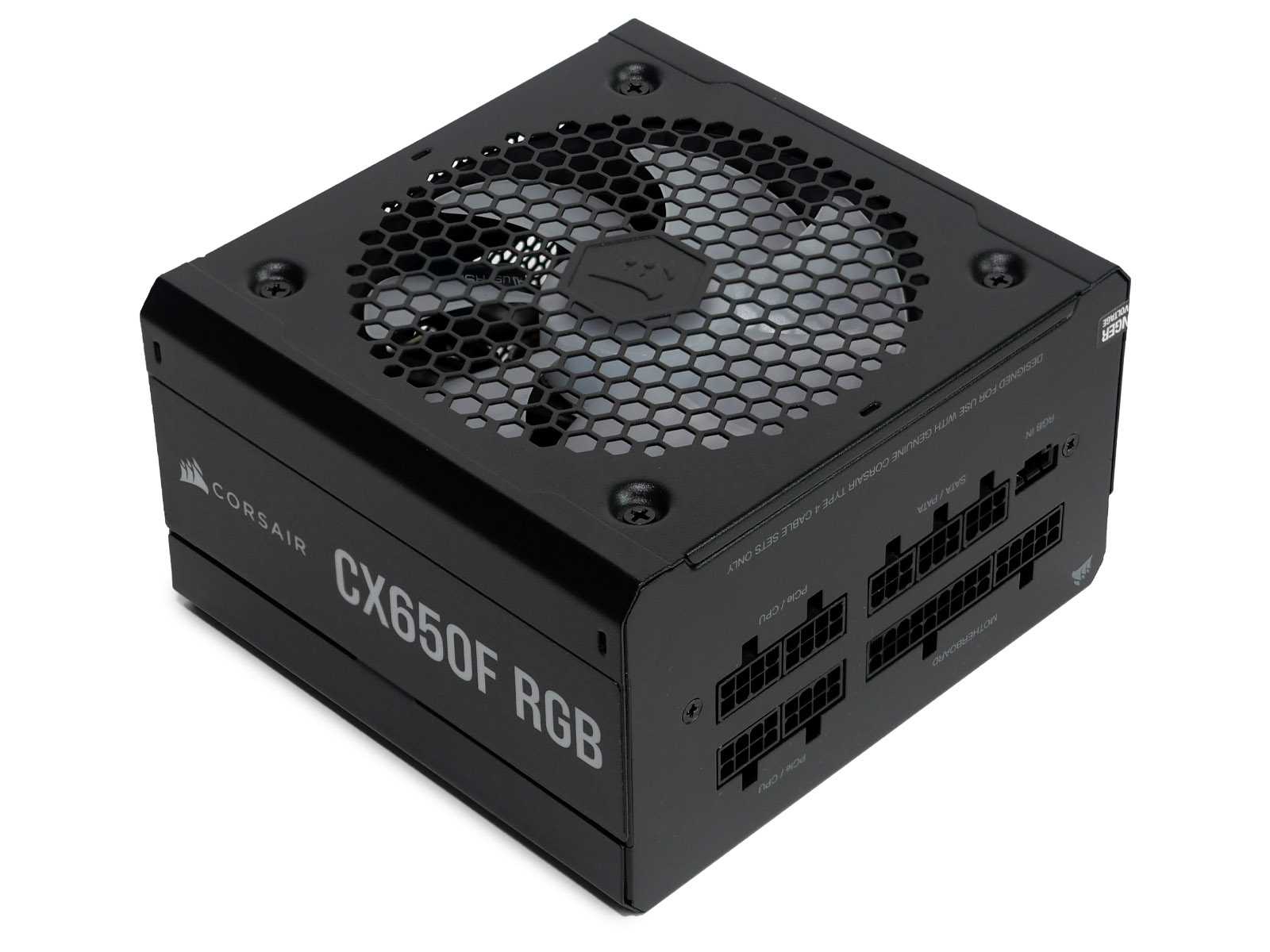

Внешний вид
При всём соответствии ATX-стандартам с точки зрения габаритов и креплений блок питания имеет запоминающийся дизайн в Corsair-стиле: длинные грани скошены, решетка вентилятора выполнена методом перфорирования верхней крышки с рисунком в виде сот и выдавленным в металле логотипом Corsair в центре.

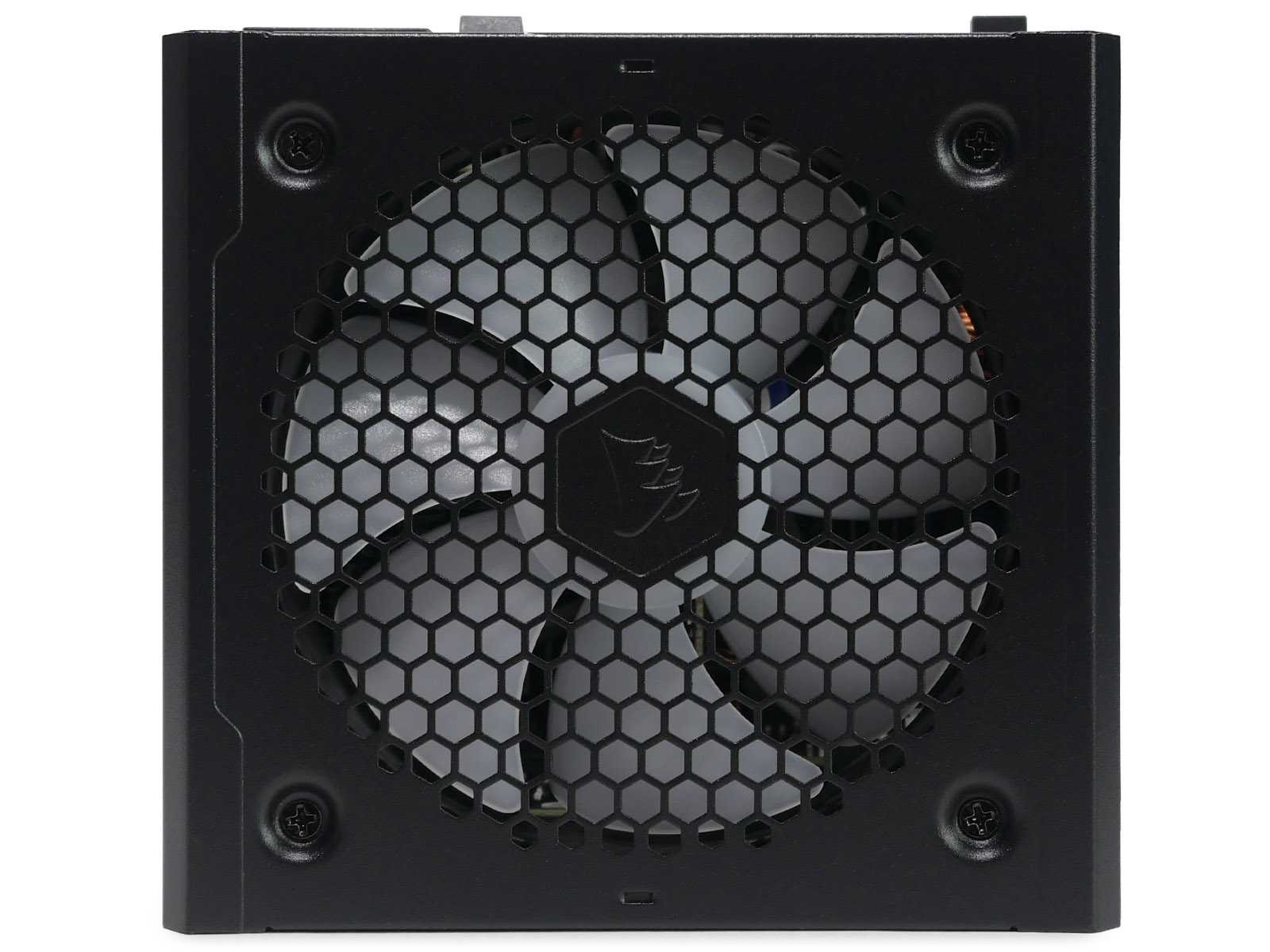

Корпус полностью металлический. Сборка, подгонка деталей и окраска — отличные. Размеры небольшие. Глубина всего 140 мм, что обеспечивает отличную совместимость с некрупными корпусами ПК. Вес блока питания — 1,4 кг.

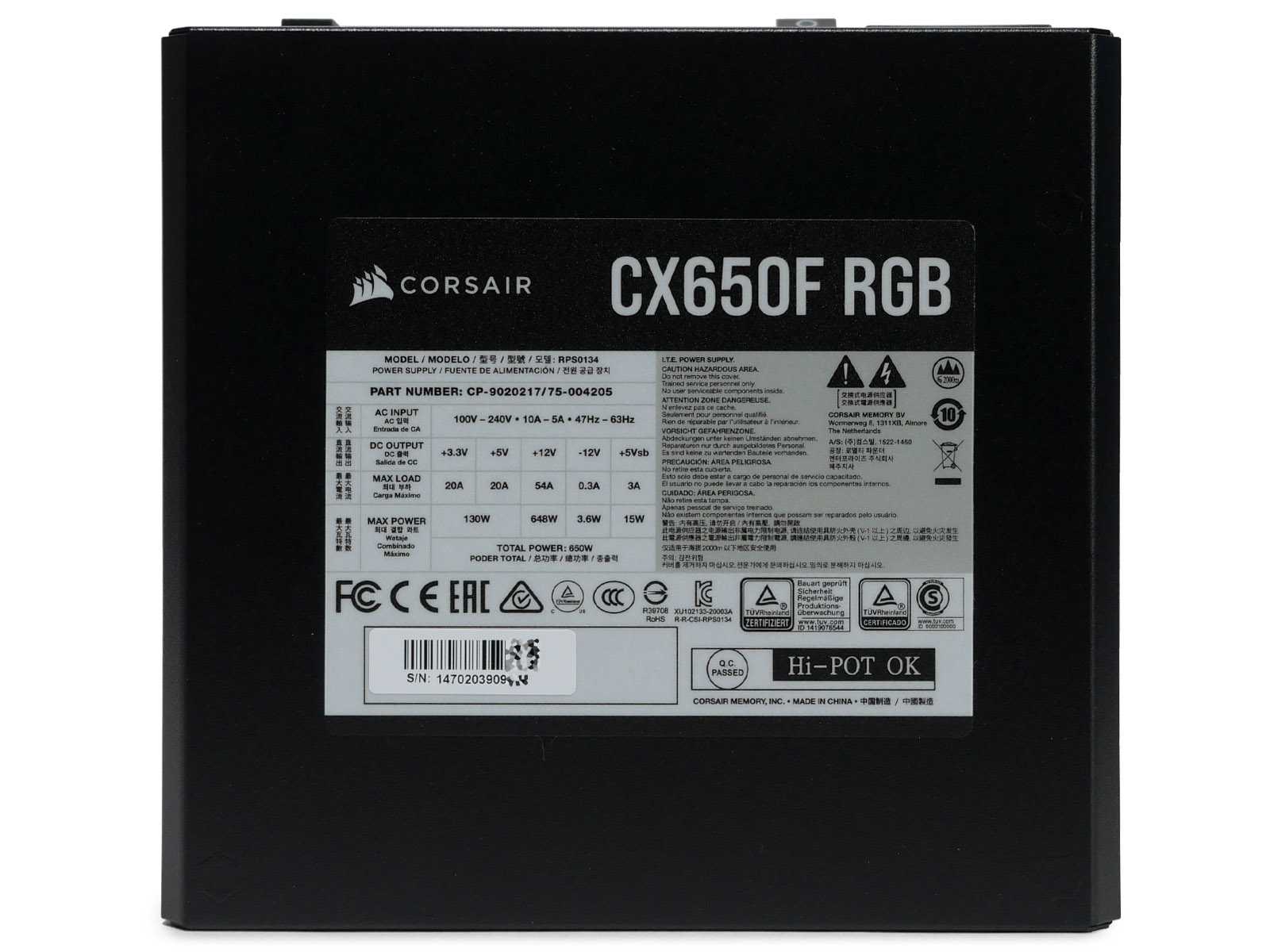

Боковые стенки украшают наклейки с логотипом Corsair и названием модели блока питания. С одной стороны это сделано в зеркальном отражении, чтобы нормально читаться при установке в некоторых ПК вентилятором вверх.

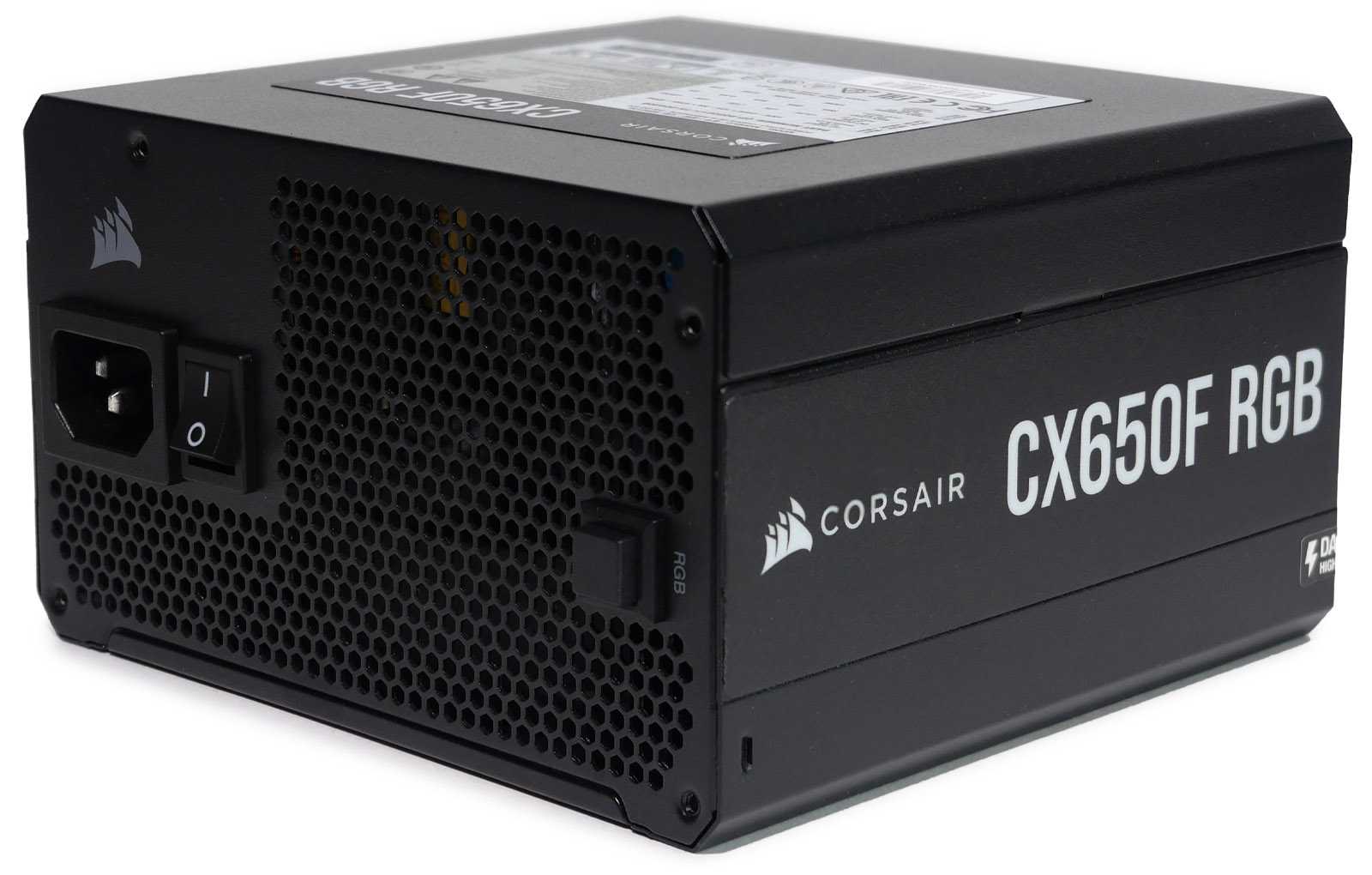

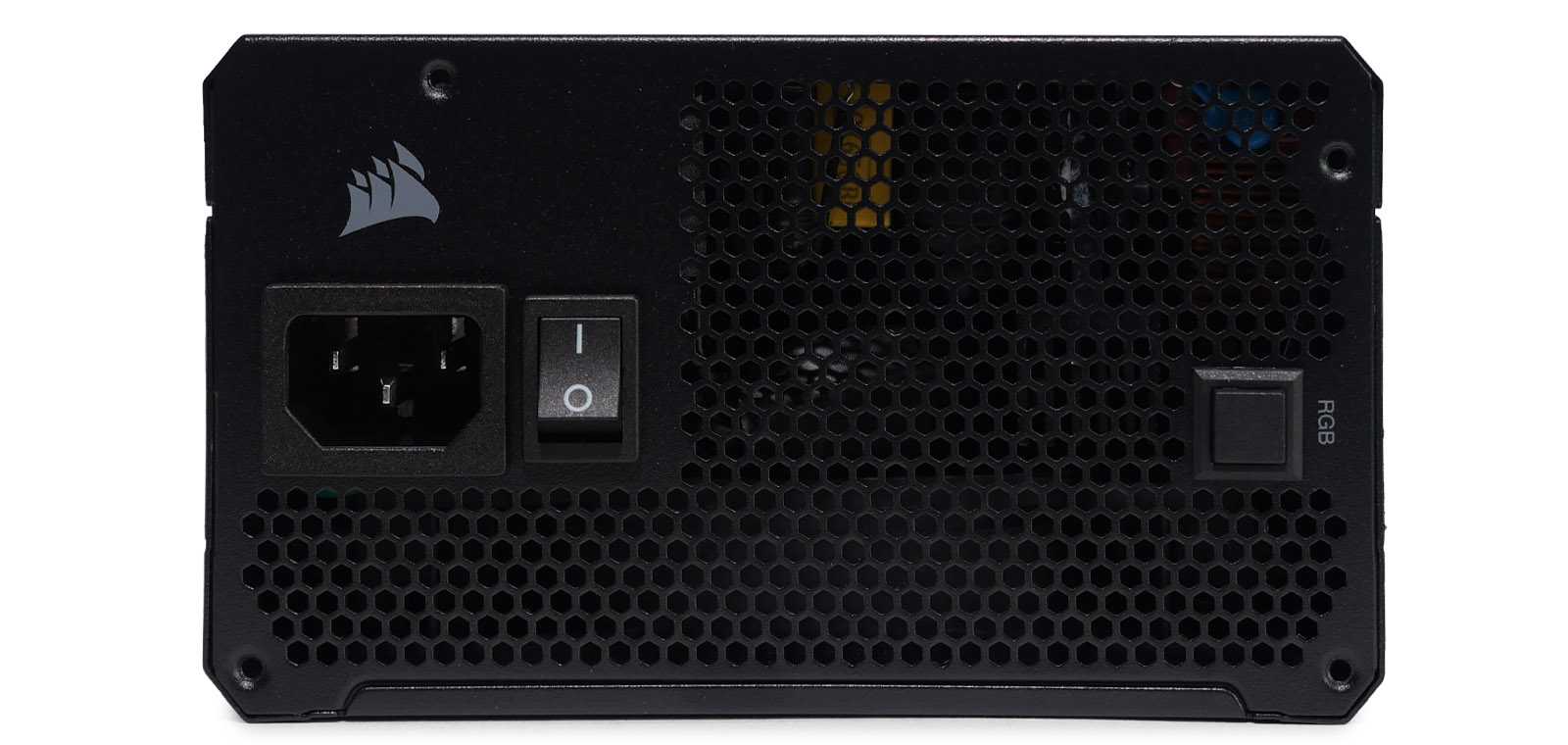

Задняя стенка практически полностью перфорирована с узором в виде сот. Из нестандартных элементов на ней — логотип Corsair, нанесенный белой краской рядом с разъёмом питания, и кнопка RGB для переключения режимов подсветки.
Страница 1: Тест и обзор: блоки питания Corsair CX Builder Series (CX430, CX500, CX600M)
Марка Corsair известна, в основном, своими high-end блоками питания, однако в семействе CX выпускаются недорогие модели начального уровня. Блоки питания CX (также известные как «Builder Series») претерпели на рынке уже третье обновление, к ним добавились некоторые новинки с модульным подключением кабелей. Все модели поддерживают уровень эффективности 80PLUS Bronze, добавим к этому сравнительно низкую цену — всё это позволяет Corsair предложить высококачественные блоки питания даже покупателям со скромным бюджетом. В нашу тестовую лабораторию поступили три представителя семейства CX, а именно CX430, CX500 и CX600M.
Обновлённое семейство CX содержит в общей сложности восемь моделей мощностью 430, 500, 600 и 750 Вт. В каждом сегменте мощности Corsair предлагает модели с модульным подключением кабелей и с фиксированным. Модели с модульным подключением кабелей получили в свое название добавку «M». Что касается оснащения, то блоки питания Corsair CX, несмотря на низкую цену, могут похвастаться сертификацией 80PLUS Bronze, хорошим качеством оснащения и 120-мм вентилятором в сочетании с качественным дизайном.
Фотография трех тестовых блоков питания
Набор функций блоков питания CX был оптимизирован для их цены и производительности, вы получите только самое необходимое. 120-мм вентилятор показал убедительные результаты, он работает удивительно тихо, поскольку подключен к собственному контроллеру.
Три протестированные модели CX430, CX500 и CX600M отличаются друг от друга незначительно, поэтому мы решили привести все тесты в одной статье. Различия между моделями кроются, в основном, по уровню мощности, ему соответствует кабельное оснащение. Блок питания CX600M выделяется среди двух оставшихся моделей модульной системой подключения кабелей.
Что касается цен, то семейство CX отличается весьма привлекательными ценами. CX430 обойдётся от 1,9 тыс. рублей в России (45 евро в Европе). За CX500 придётся заплатить 2,4 тыс. рублей в России (чуть больше 50 евро в Европе), а за CX600M — 2,9 тыс. рублей в России (около 70 евро в Европе). Как видим, блоки питания значительно дешевле тех же моделей be quiet! Pure Power L8. Нынешнее поколение, которое можно описать как V3, получило в название только добавку CX, хотя у второго поколения был ещё суффикс V2. Узнать новые модели «CX» можно по сертификации 80PLUS Bronze.
В следующей таблице приведены технические спецификации трёх блоков питания:
| Производитель и модель | CorsairCX Series 430 | CorsairCX Series 500 | CorsairCX Series 600M |
|---|---|---|---|
| Модель | 75-001666 (CP-9020046-EU) | 75-001667 (CP-9020047-EU) | 75-002018 (CP-9020060-EU) |
| Розничная цена | от 1,9 тыс. рублей в Россииоколо 45 евро | 2,4 тыс. рублей в Россииоколо 52 евро | 2,9 тыс. рублей в Россииоколо 70 евро |
| Сайт производителя | www.corsair.com | www.corsair.com | www.corsair.com |
| Производительность | |||
| +3,3 В | 20 A | 25 A | 25 A |
| +5 В | 20 A | 20 A | 25 A |
| +12 В | 32 A | 38 A | 46 A |
| +5Vsb | 3 A | 3 A | 3 A |
| -12 В | 0,8 A | 0,8 A | 0,8 A |
| Мощность 12 В | 384 Вт | 456 Вт | 552 Вт |
| Мощность 3,3 В и 5 В | 110 Вт | 120 Вт | 130 Вт |
| Общая мощность | 430 Вт (@ 30°C) | 500 Вт (@ 30°C) | 600 Вт (@ 30°C) |
| Интерфейсы | |||
| ATX | 24(20+4)-конт. | 24(20+4)-конт. | 24(20+4)-конт. |
| EPS/12V/CPU | 1x 8(4+4)-конт. | 1x 8(4+4)-конт. | 1x 8(4+4)-конт. |
| PCI Express (6P / 8(6+2)P / 8P) | 0 / 1 / 0 | 0 / 2 / 0 | 0 / 2 / 0 |
| SATA | 4 | 5 | 6 |
| 4-конт. Molex | 3 | 4 | 4 |
| Дисковод | 1 | 1 | 1 |
| Функции | |||
| Эффективность | 80PLUS Bronze | 80PLUS Bronze | 80PLUS Bronze |
| Габариты (ДxШxВ) | 140 x 150 x 86 мм | 140 x 150 x 86 мм | 140 x 150 x 86 мм |
| Вентилятор | 120 мм | 120 мм | 120 мм |
| Модульное подключение кабелей | Нет | Нет | Да, частично |
| Гарантия производителя | 3 года | 3 года | 3 года |
| Дополнительно |
Начнём рассмотрение с коробок семейства CX.
Текстовое поле внизу справа не очень хорошо вписывается в дизайн, но перечисляет ряд важных функций.
Как и подобает фирменным блокам питания, новые модели CX упакованы хорошо, сами блоки питания обёрнуты в плёнку с пузырьками.
По комплекту поставки разница тоже невелика.
В комплекте поставки вы получите привычные аксессуары: краткое руководство пользователя, кабель питания, затяжки для кабелей и винты крепления. Руководство пользователя небольшое, но в нём содержится вся основная информация.
Auf der nachfolgenden Seite stellen wir zuerst das CX430 und das CX500 näher vor.
<>Тест и обзор: блоки питания Corsair CX Builder Series (CX430, CX500, CX600M)Corsair — CX430 и CX500
Схемотехника
В отличии от преобладающего большинства блоков питания CX650F RGB опломбирован наклейкой не с гарантийной надписью, а с предупреждением об опасности поражения электрическим током. Но упрощать доступ к внутренностям Corsair не собирались. Четыре винта, скрепляющие половинки корпуса, спрятаны под боковыми наклейками. Добраться до них без потери товарного вида устройства непросто.

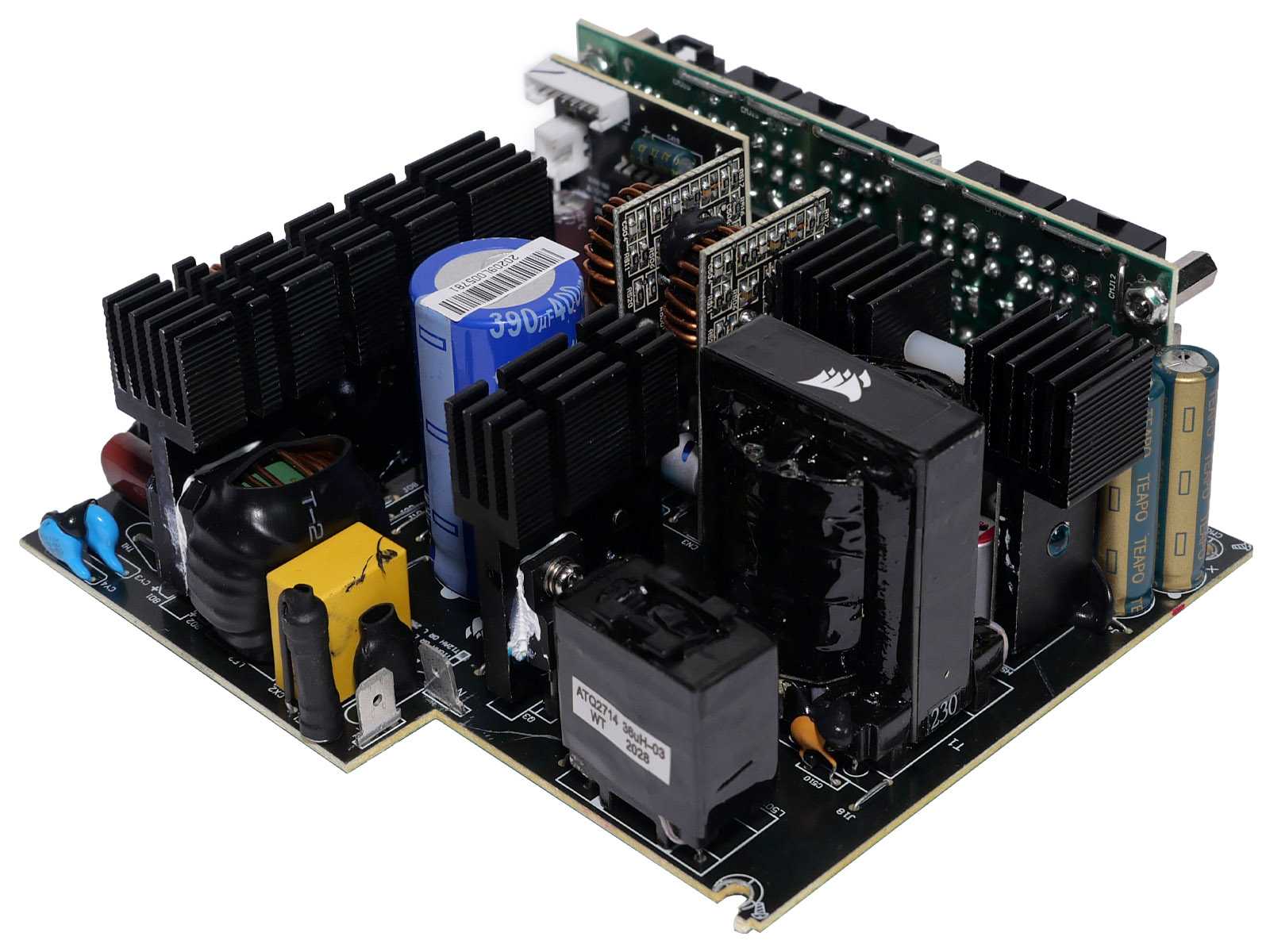

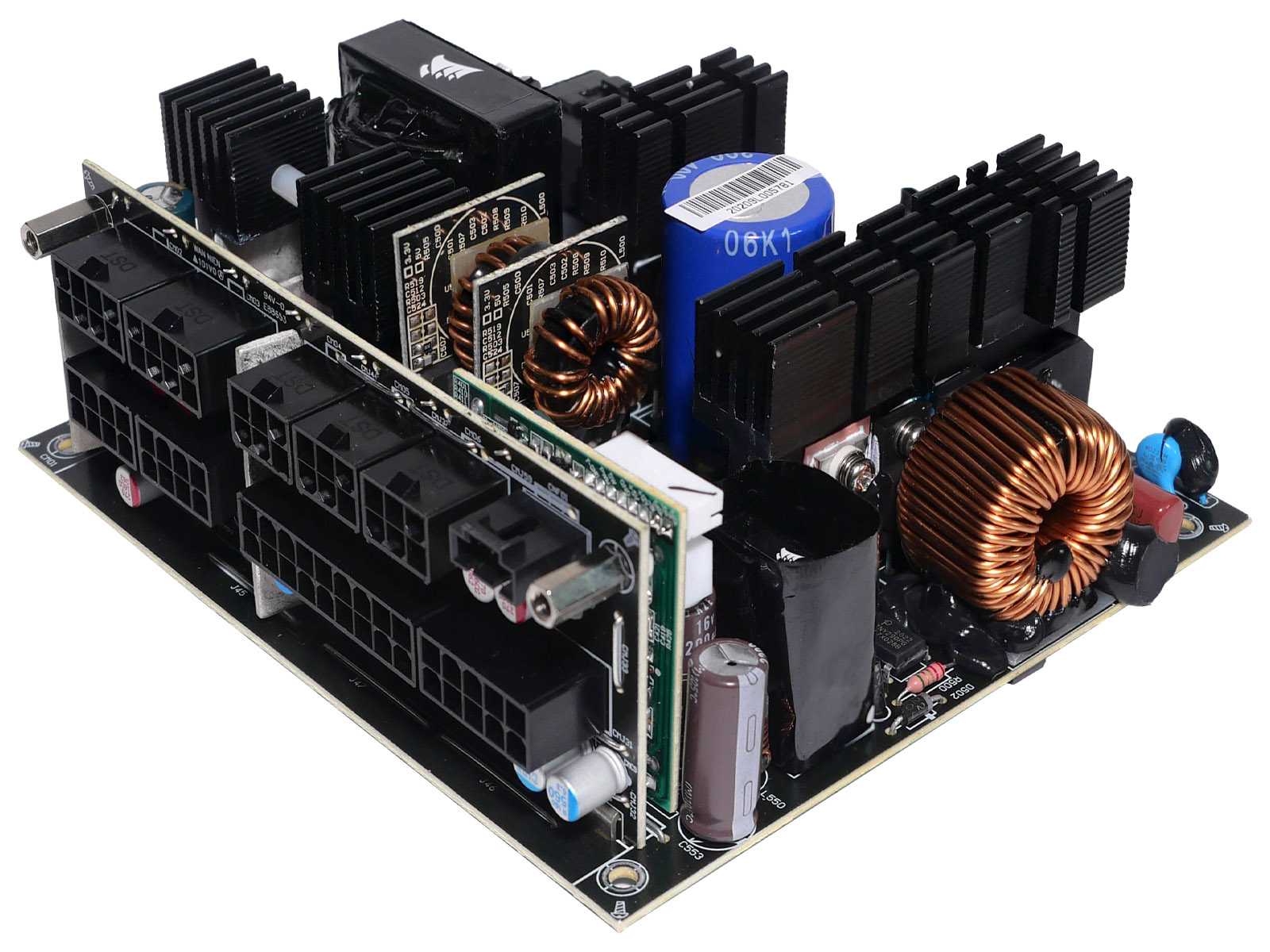

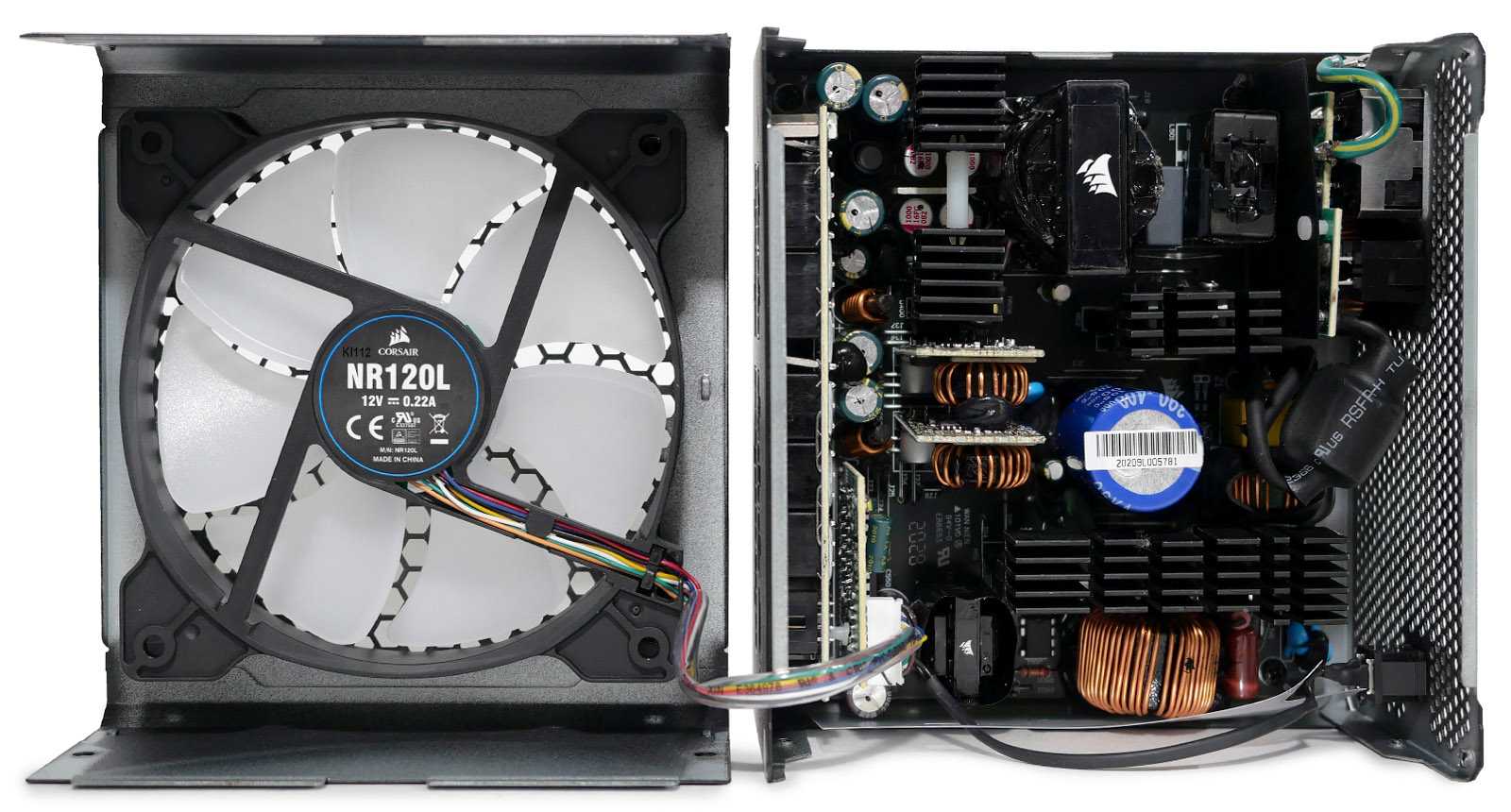

В качестве основы использована одна из OEM-платформ со схемой раздельной стабилизации напряжений, LLC и DC-DC преобразованием от HEC — одного из крупнейших разработчиков и производителей блоков питания для разных именитых брендов. Внутреннее исполнение аккуратное, с минимумом проводных соединений.

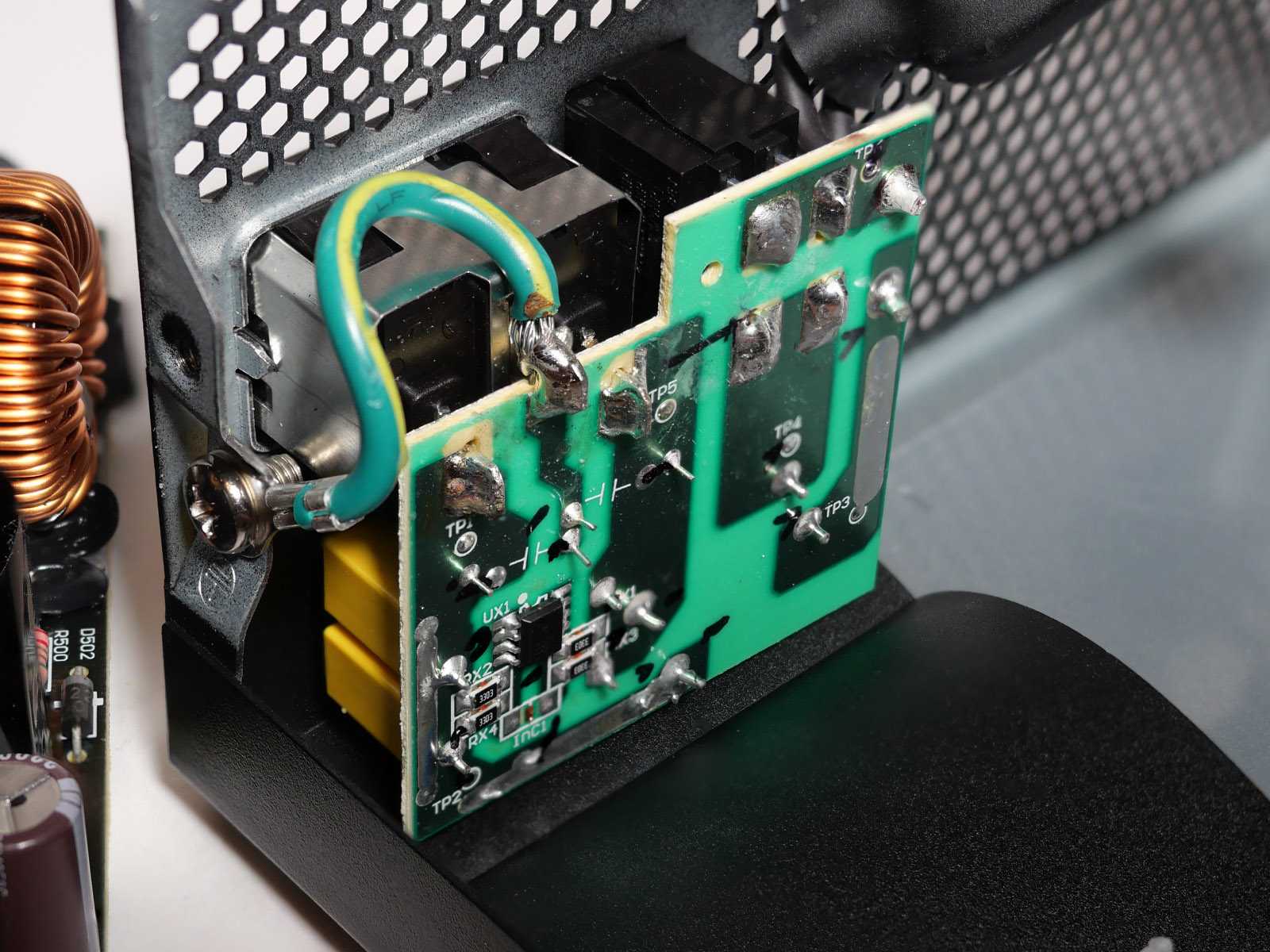

В блоке питания на входе установлен фильтр электромагнитных помех, состоящий из двух частей, соединённых проводами с клеммами. Одна представляет собой компактную печатную плату с X и Y-конденсаторами, дросселем и микросхемой CAP200DG в обвязке из резисторов для разряда конденсаторов после отключения блока от сети. Эта часть фильтра припаяна вертикально с обратной стороны входного разъёма питания и отделена диэлектрической прокладкой.

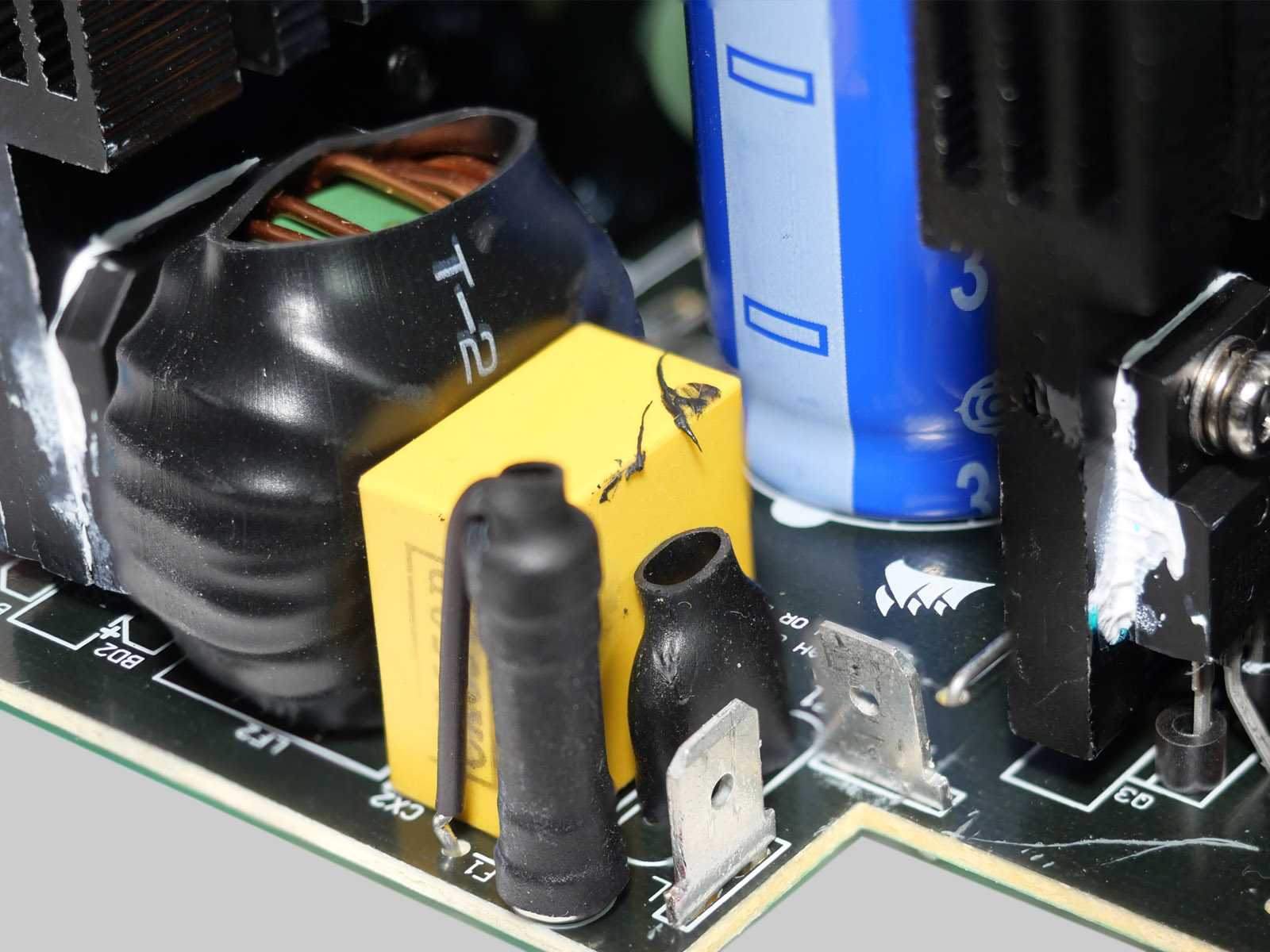

Вторая часть из предохранителя, варистора, X-конденсатора, дросселя и двух Y-конденсаторов распаяна непосредственно на входе основной платы. В схеме также установлен термистор SCK-2R58 для защиты от высоких пусковых токов.

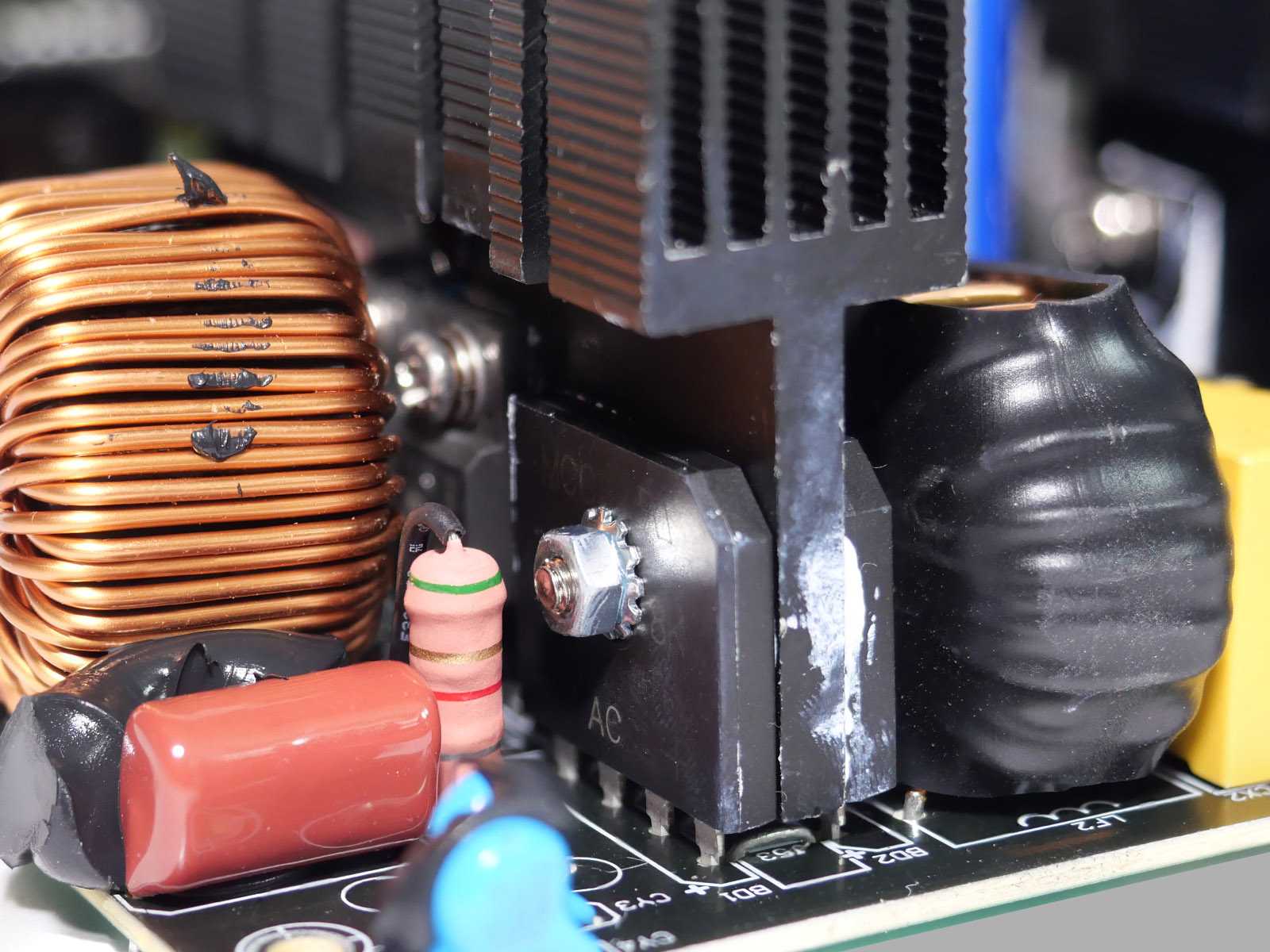

Выпрямительных диодных сборок MCC GBU8K две. Обе охлаждаются одним компактным радиатором.

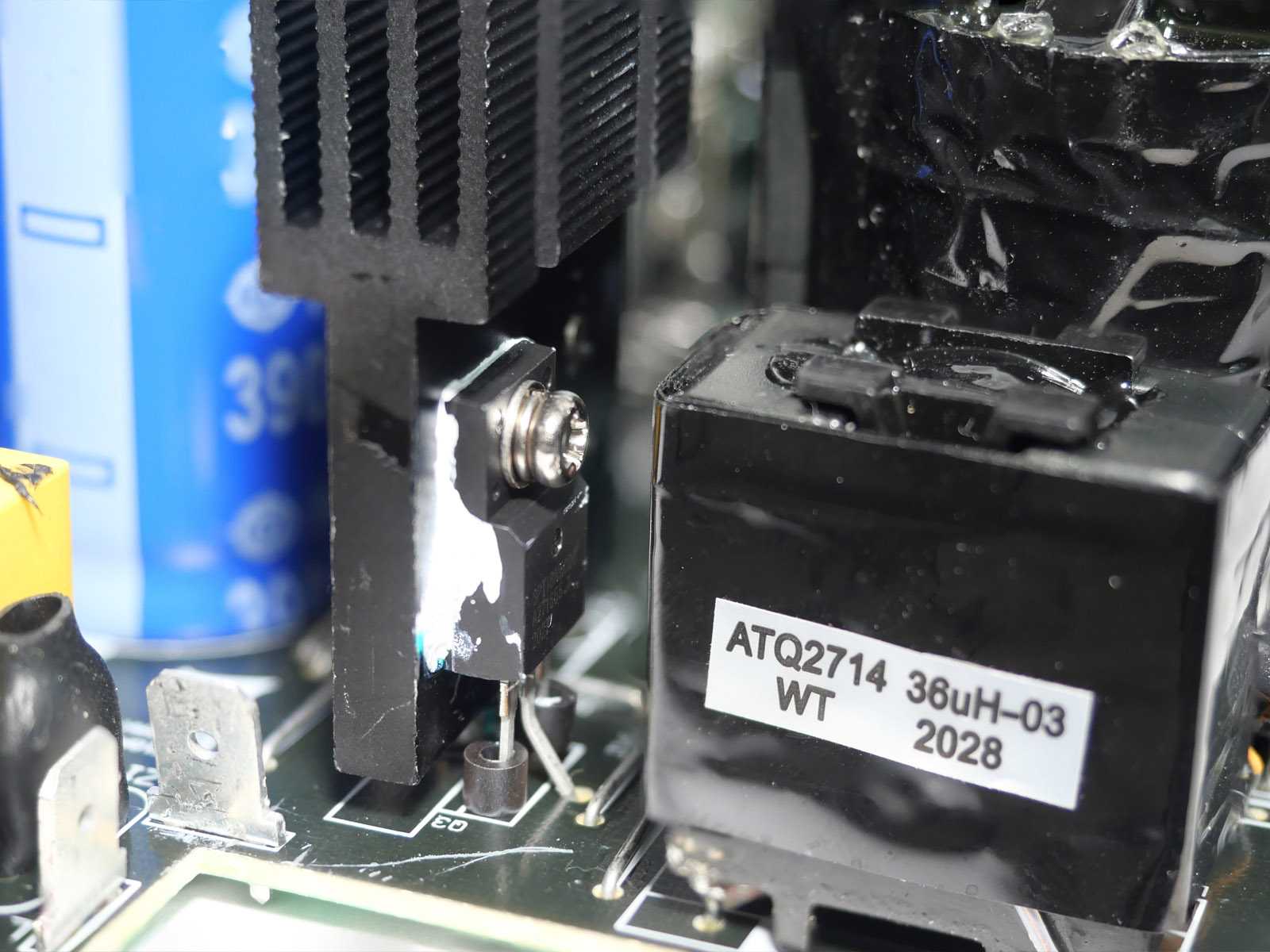

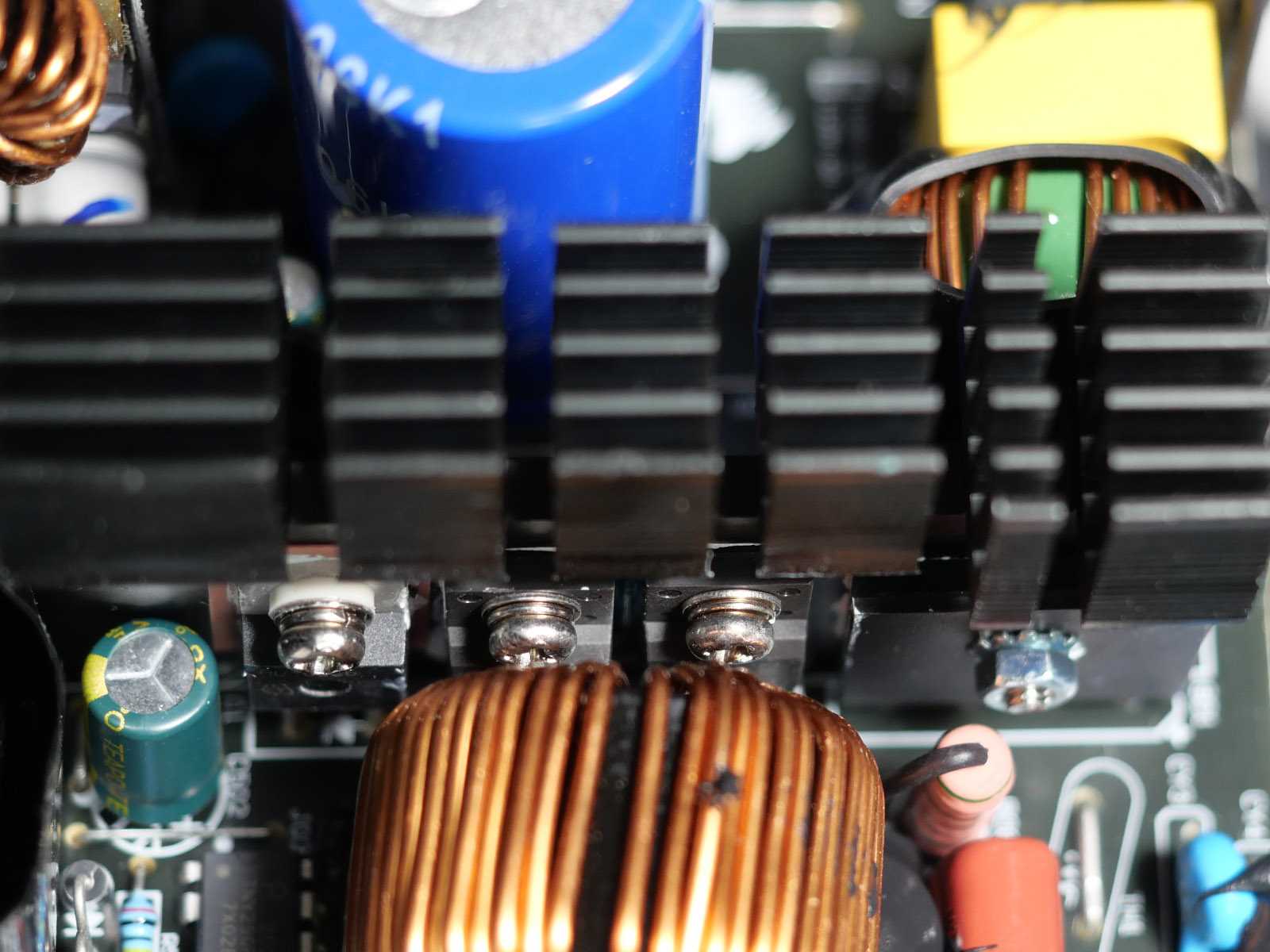

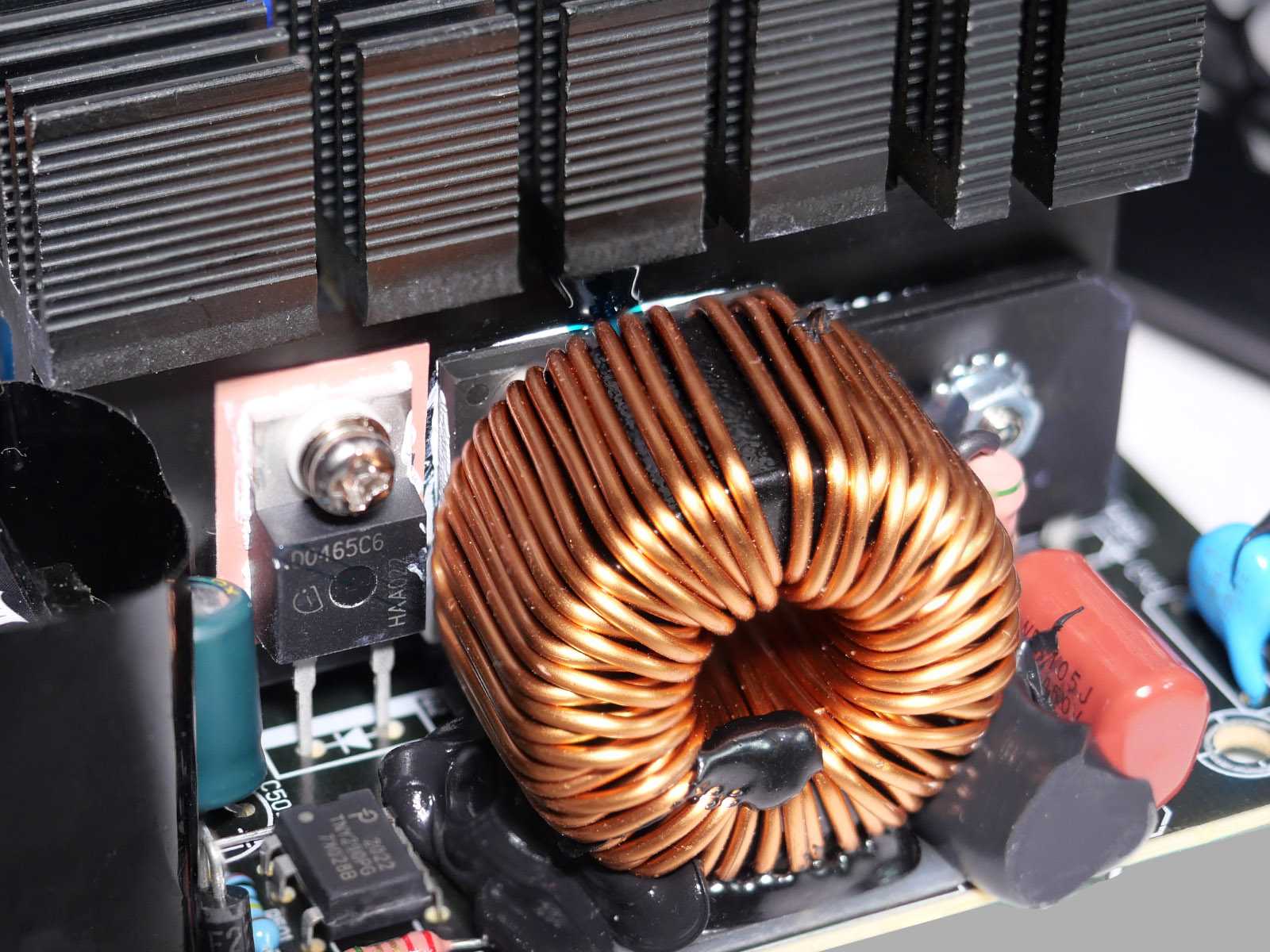

Элементы корректора мощности охлаждаются единым радиатором с увеличенным сверху оребрением. Используется диод Infineon IDH04G65C6 и два MOSFET-транзистора Infineon IPA60R180P7S, маркировку которых с трудом видно за достаточно крупным дросселем.

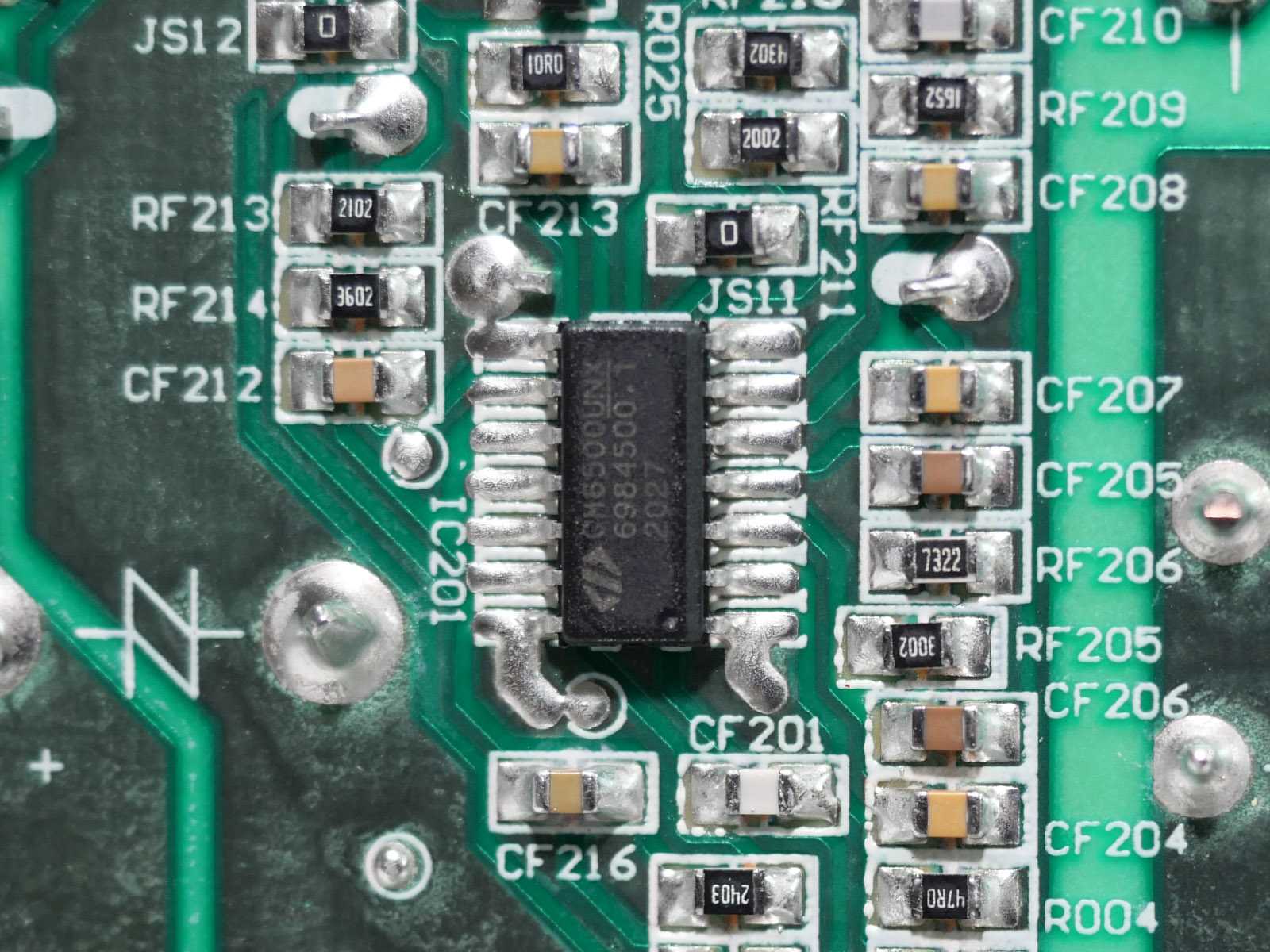

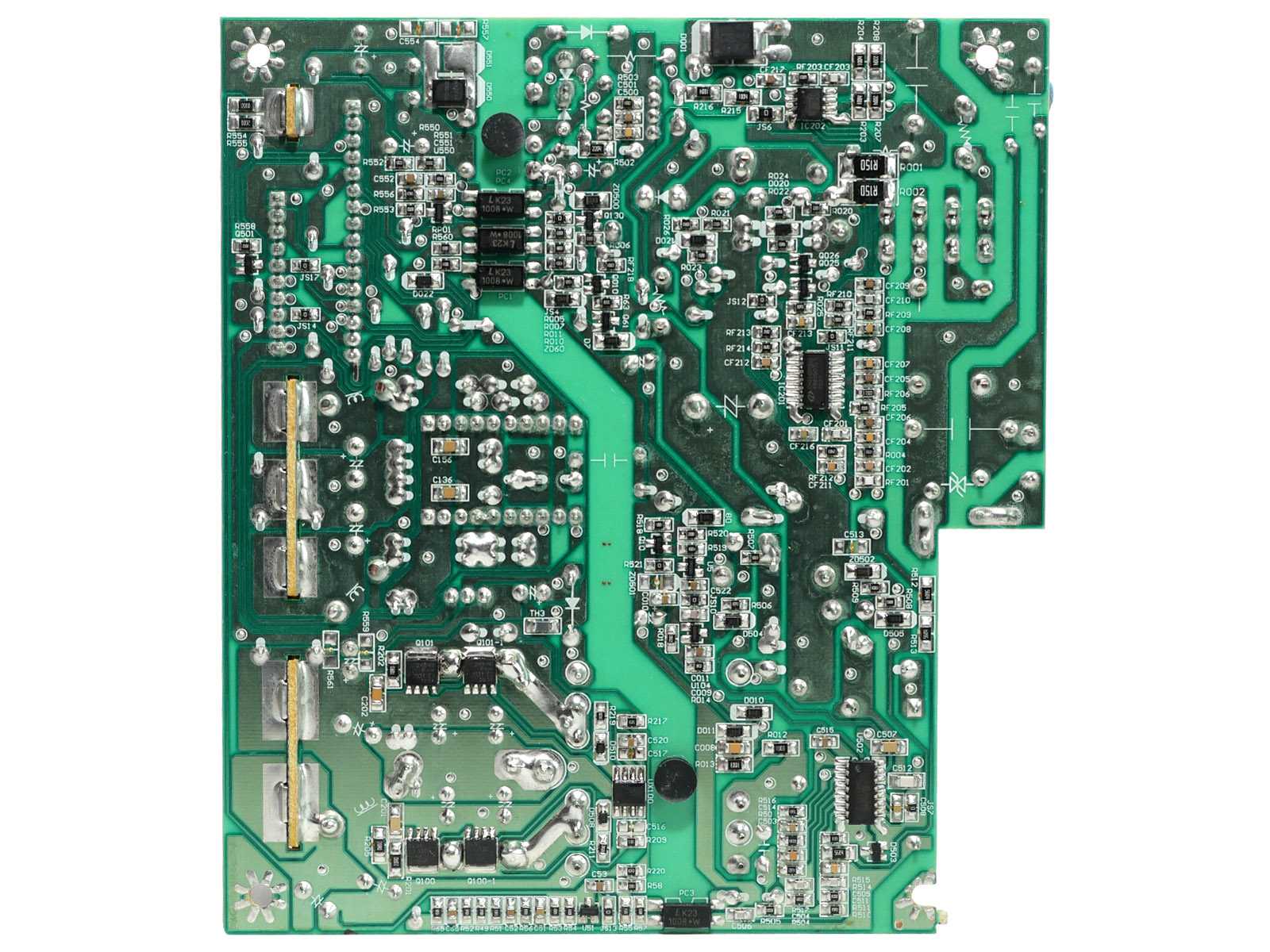

Управляет APFC контроллер Champion CM6500UNX совместно с CM03X. Они распаяны с обратной стороны платы.

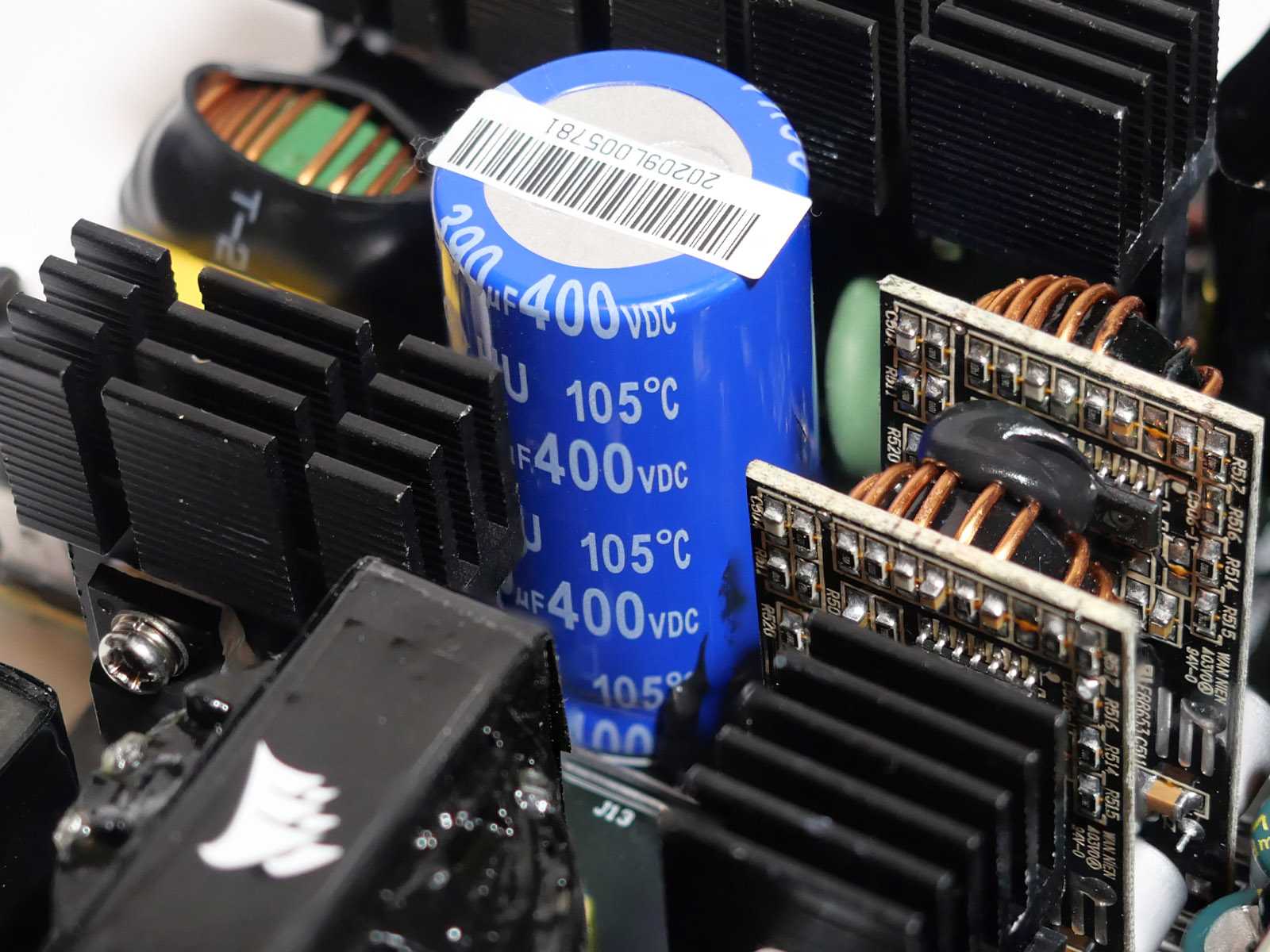

В первичной цепи установлен хороший сглаживающий японский конденсатор Hitachi серии HU ёмкостью 390 мкФ, рассчитанный на напряжение 400 В и температуру до 105 °C.

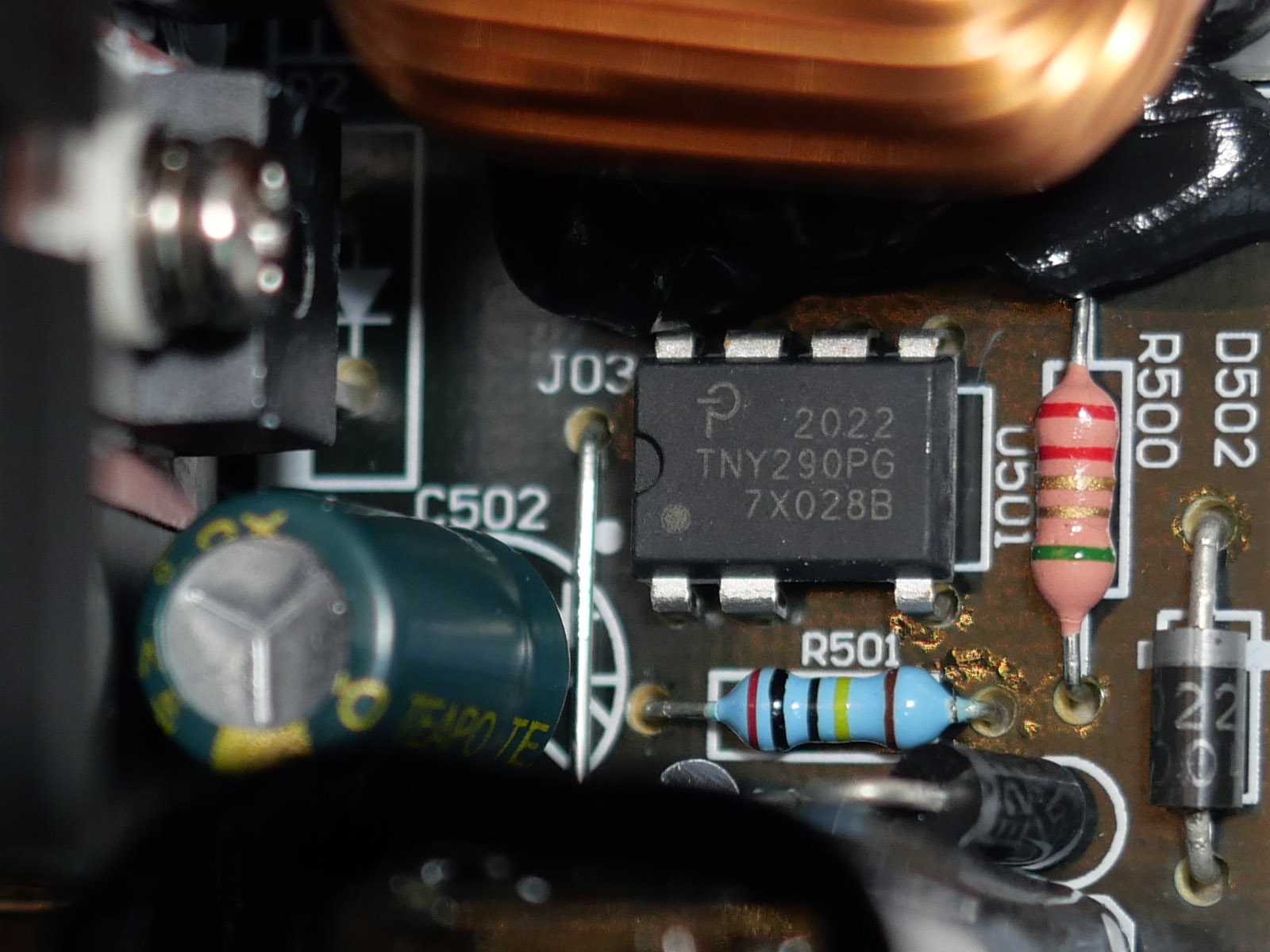

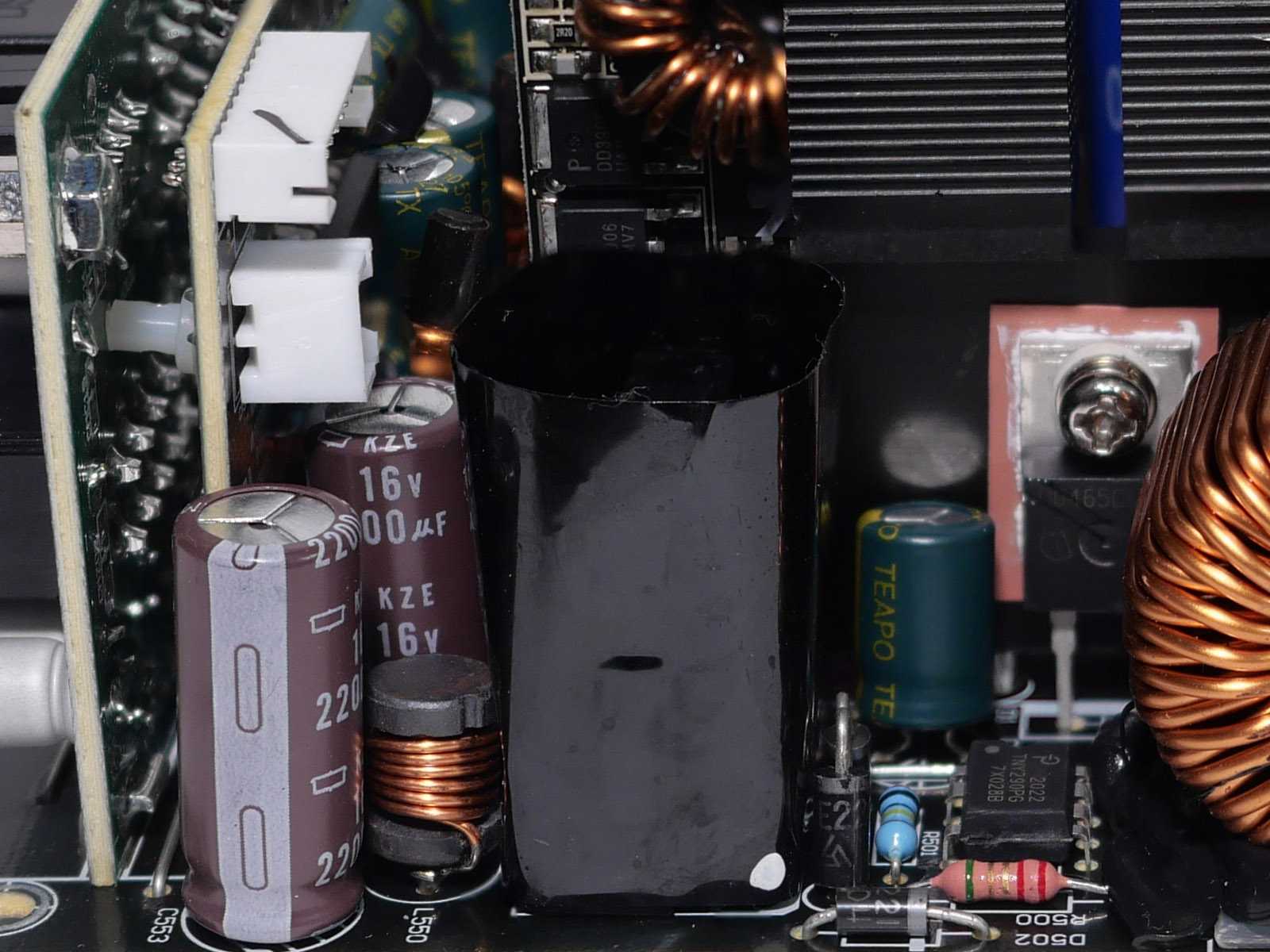

Линия дежурного питания +5VSB работает на микросхеме Power Integrations TNY290PG. Электролитические конденсаторы в её цепи серии KZE японской корпорации Nippon Chemi-Con, рассчитанные на рабочую температуру до 105 °C.

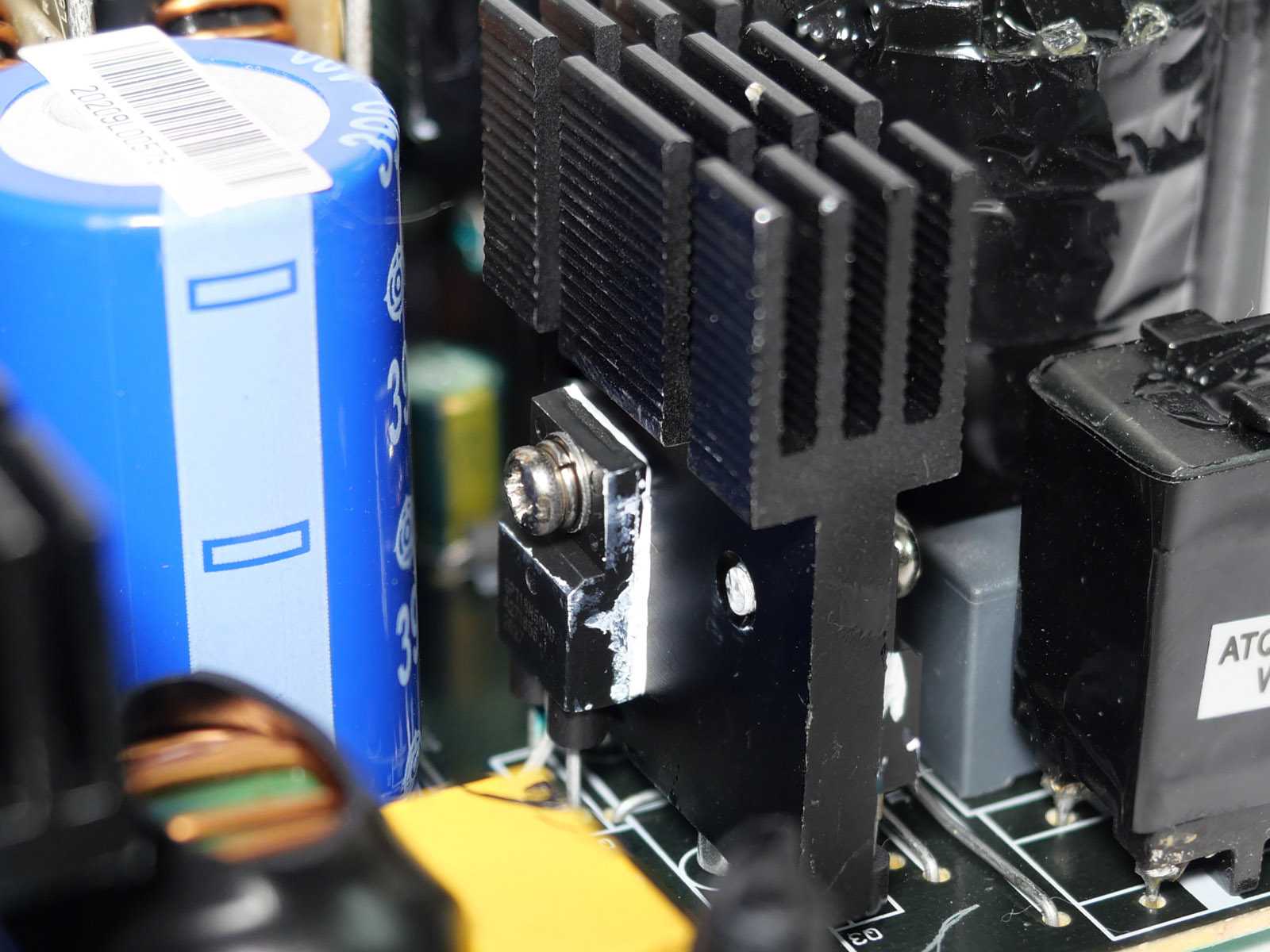

Ключи главного преобразователя — два Champion GPT18N50DG, охлаждаемые отдельным небольшим радиатором. Для снижения высокочастотных помех на их ножки накинуты ферритовые колечки.

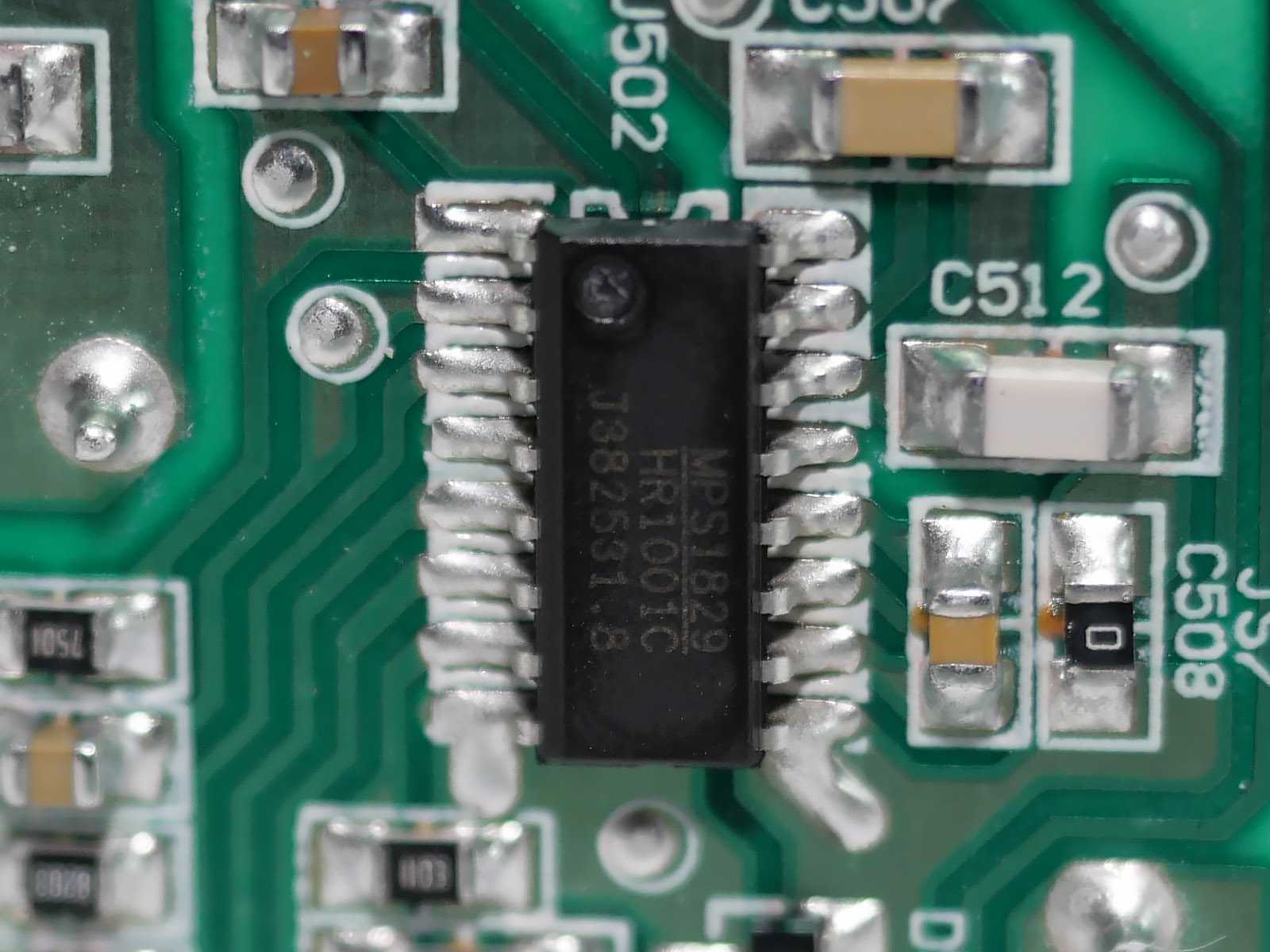

Управляет резонансным преобразователем микросхема MPS HR1001C, распаянная с обратной стороны платы.

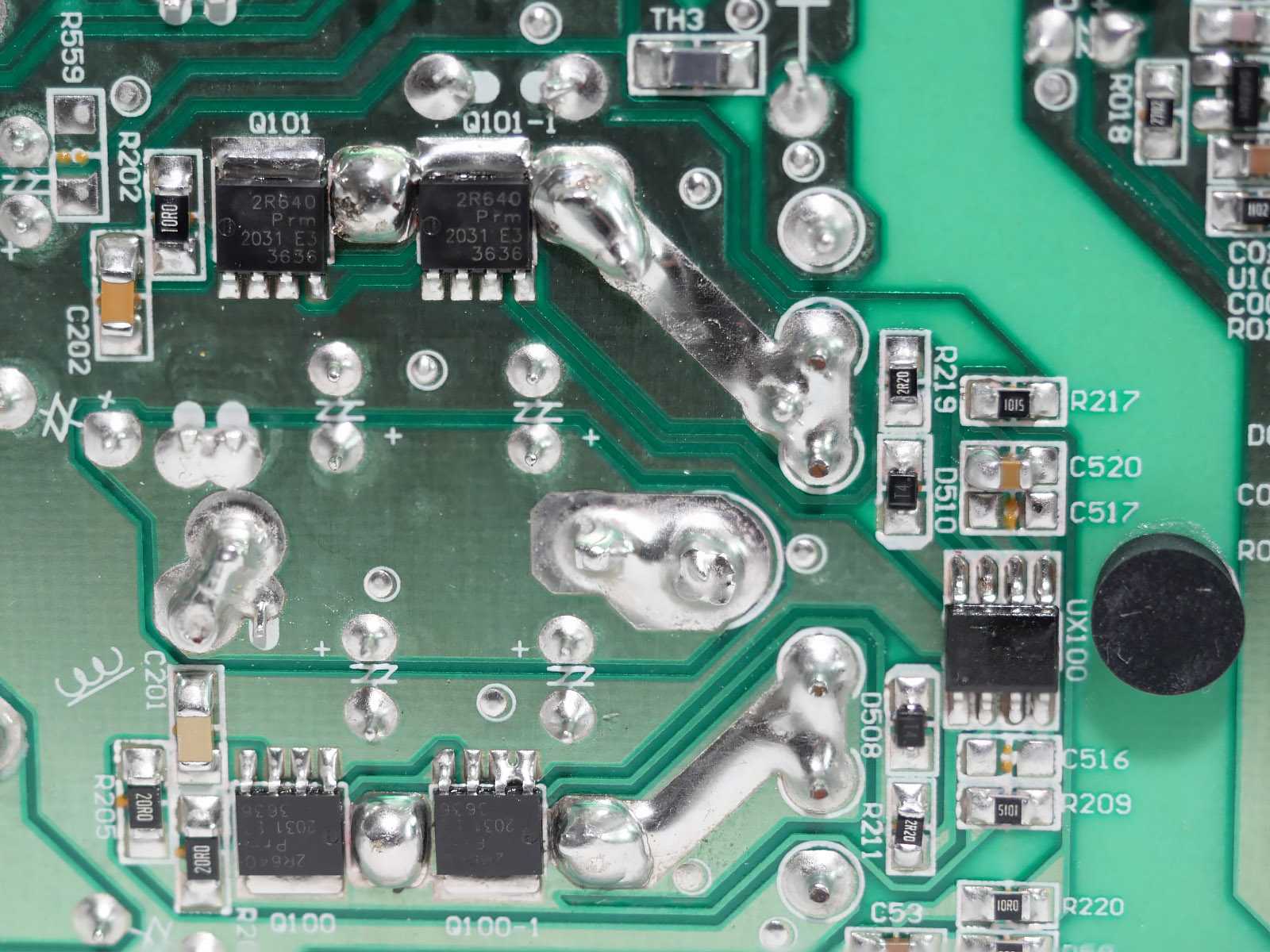

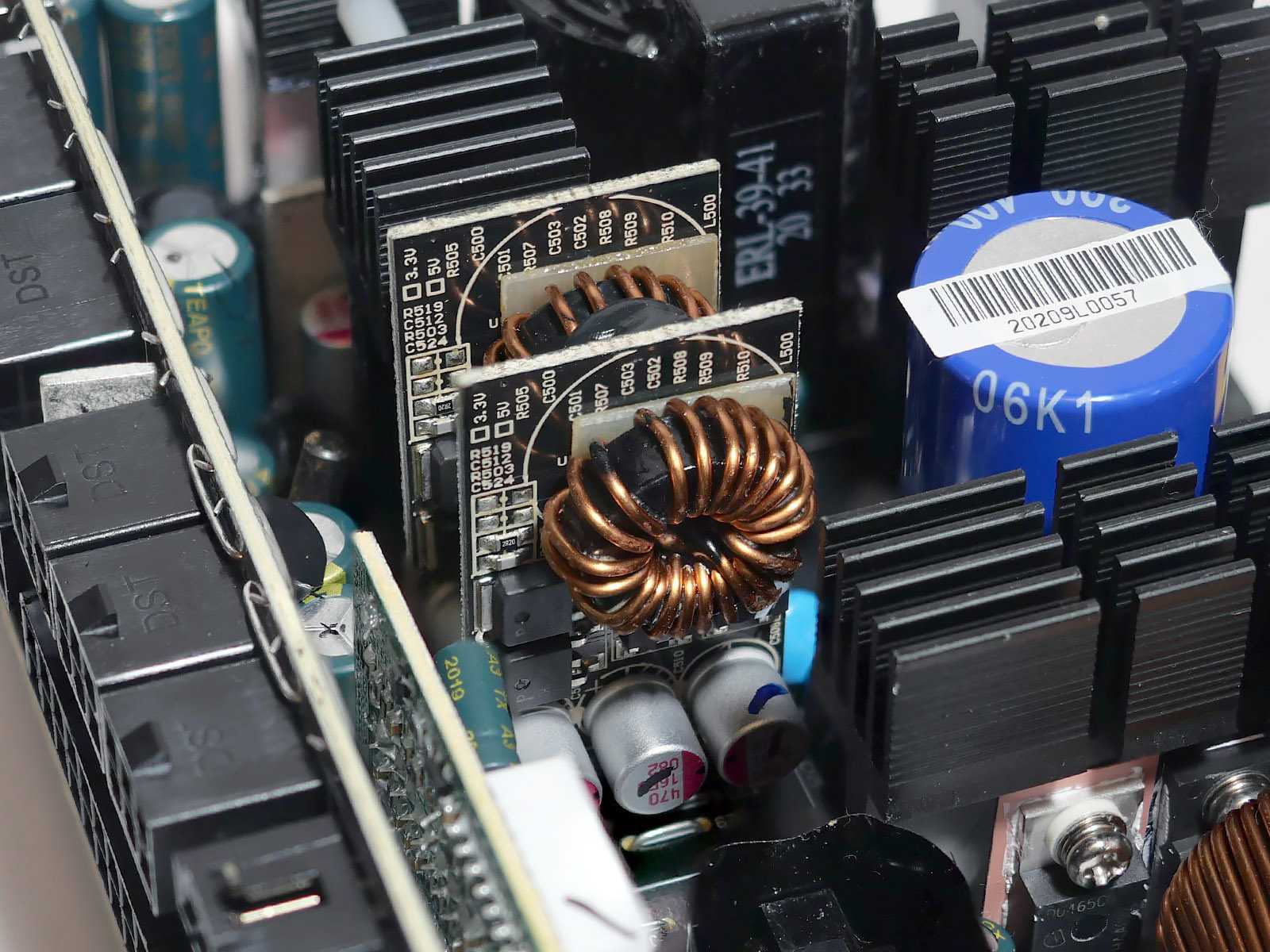

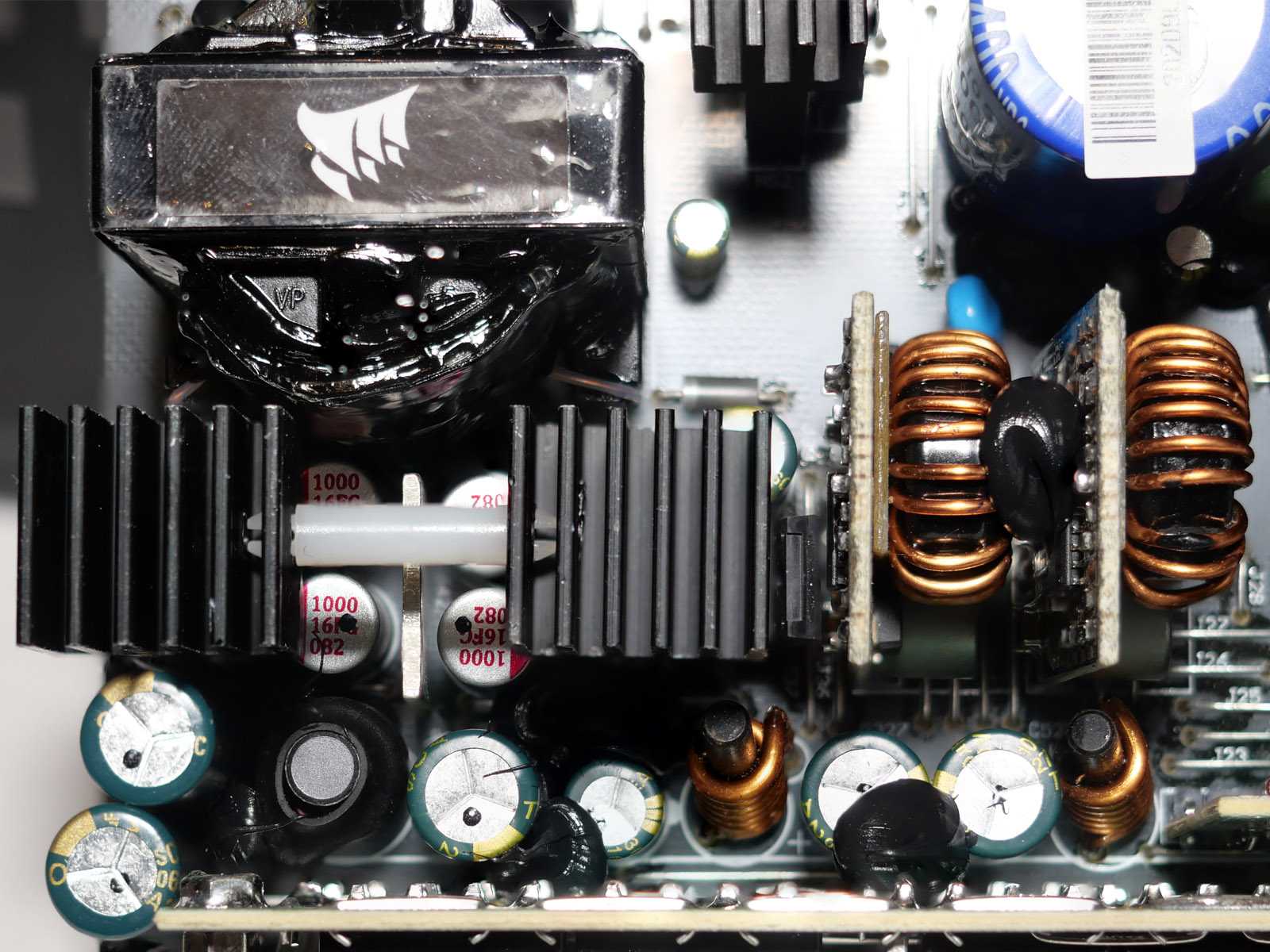

Преобразователи шин +3,3 В и +5 В вынесены на две отдельные платы DC-DC-преобразователей. На каждой распаяны четыре полевых транзистора Potens Semiconductor PDD3906, ШИМ-контроллер ANPEC APW7073, дроссель и три полимерных конденсатора.

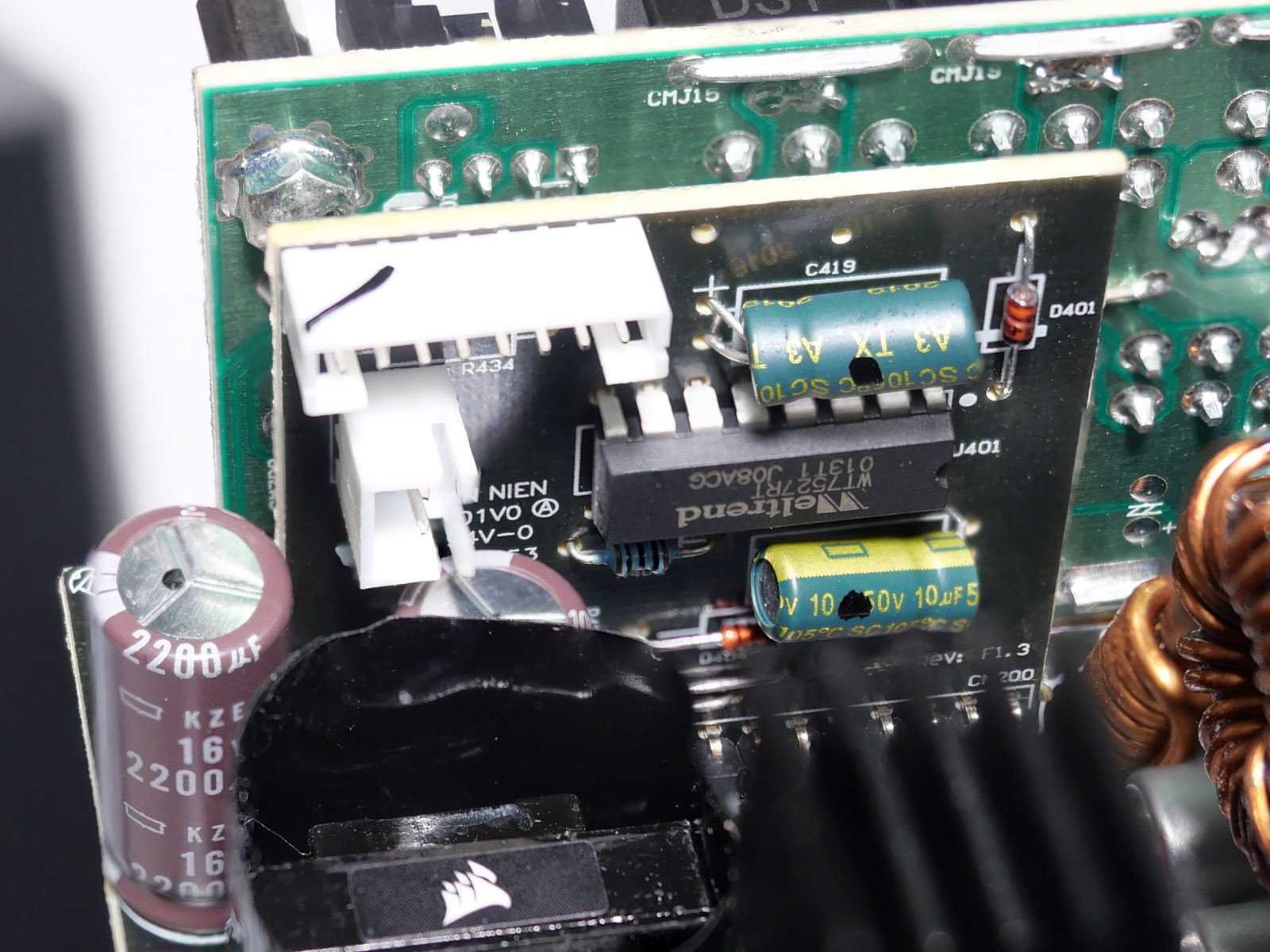

Супервизором выступает микросхема Weltrend WT7527, размещенная на плате с разъёмами для подключения вентилятора и кнопки управления RGB-подсветкой. Она отвечает за защиты OCP, OVP, UVP, SCP и контролирует сигнал PG.

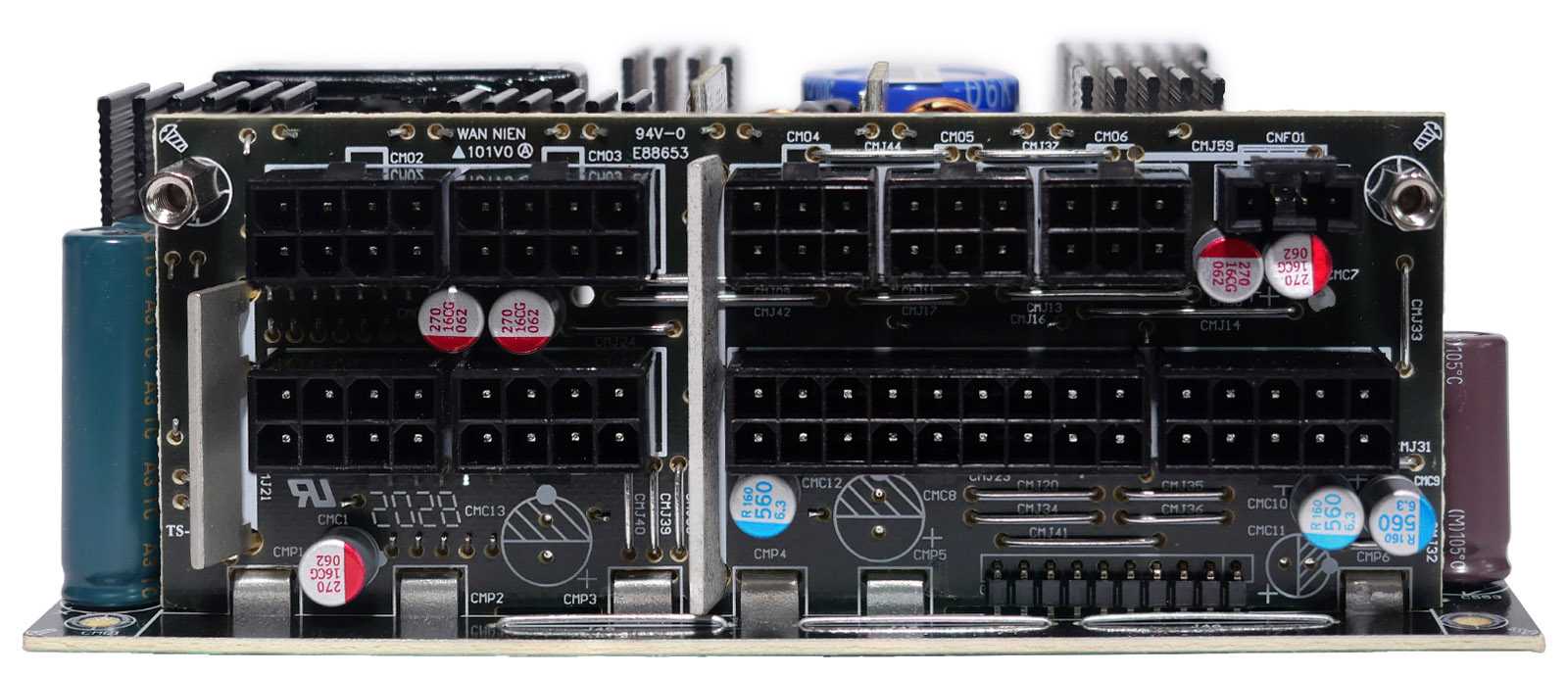

В блоке не используются провода для передачи тока на плату модульных разъёмов, она напрямую впаяна в основную. Для дополнительной фильтрации рядом с выходными разъёмами распаяно несколько полимерных конденсаторов.
Corsair представляет блоки питания серии Builder V2 — CX430 V2, CX500 V2 и CX600 V2
05.05.2011 12:00
Slayer Moon
SocButtons v1.5
Как время летит! Только, казалось бы, недавно писал про БП серии Builder и вот уже их наследники выходят в свет.
Пока представлено три модели из новой серии, это CX430 V2, CX500V2 и CX600 V2, думаю какой мощности каждый из них, объяснять не нужно. Все они соответствуют стандарту ATX12V v2.3, имеют одну линию 12V, активную коррекцию фактора мощности, время наработки на отказ ~100 тысяч часов, защиту от перегрузок и недостаточного напряжения в сети, а также от коротких замыканий.
Серия Builder V2 относится к начальному уровню устройств такого рода, потому у этих БП нет сертификата эффективности 80Plus. Внутренности новинок обдуваются PWM-вентилятором типоразмера 120мм, все кабели оплетены, но девайсы не модульного дизайна.
Вряд ли это фото БП Corsair Builder V2, но другого на оф.сайте не было
Гарантия на все новинки — 3 года, стоимость следующая — 49, 64 и 74 доллара США за модели CX430 V2, CX500V2 и CX600 V2, соответственно.
|
|
Теги:
- builder
- corsair
- power supply unit
- psu
- v2
- блок питания
- бп
View the discussion thread.
| < Pavilion dm4x — очередная ноутбучная новинка от HP | Фотографии и характеристики материнской платы под процессоры FX (Bulldozer) — ASUS M5A99X Evo > |
|---|
| Последние материалы на сайте: |
|
Упаковка и комплектация
Упаковка блока питания CX650F RGB традиционно для продукции Corsair выделяется оформлением с изображением устройства на ярком жёлтом фоне. На полках магазинов взгляд непроизвольно цепляется за такой броский цвет. Размер коробки условно можно назвать средним — 30,1 x 18,4 x 13 см. Вес — 2,6 кг. Для дополнительной защиты от попадания пыли или влаги внутрь она запаяна в прозрачный полиэтилен.
Боковые грани коробки изобилуют информацией об устройстве. В том числе сделано краткое описание на русском языке.

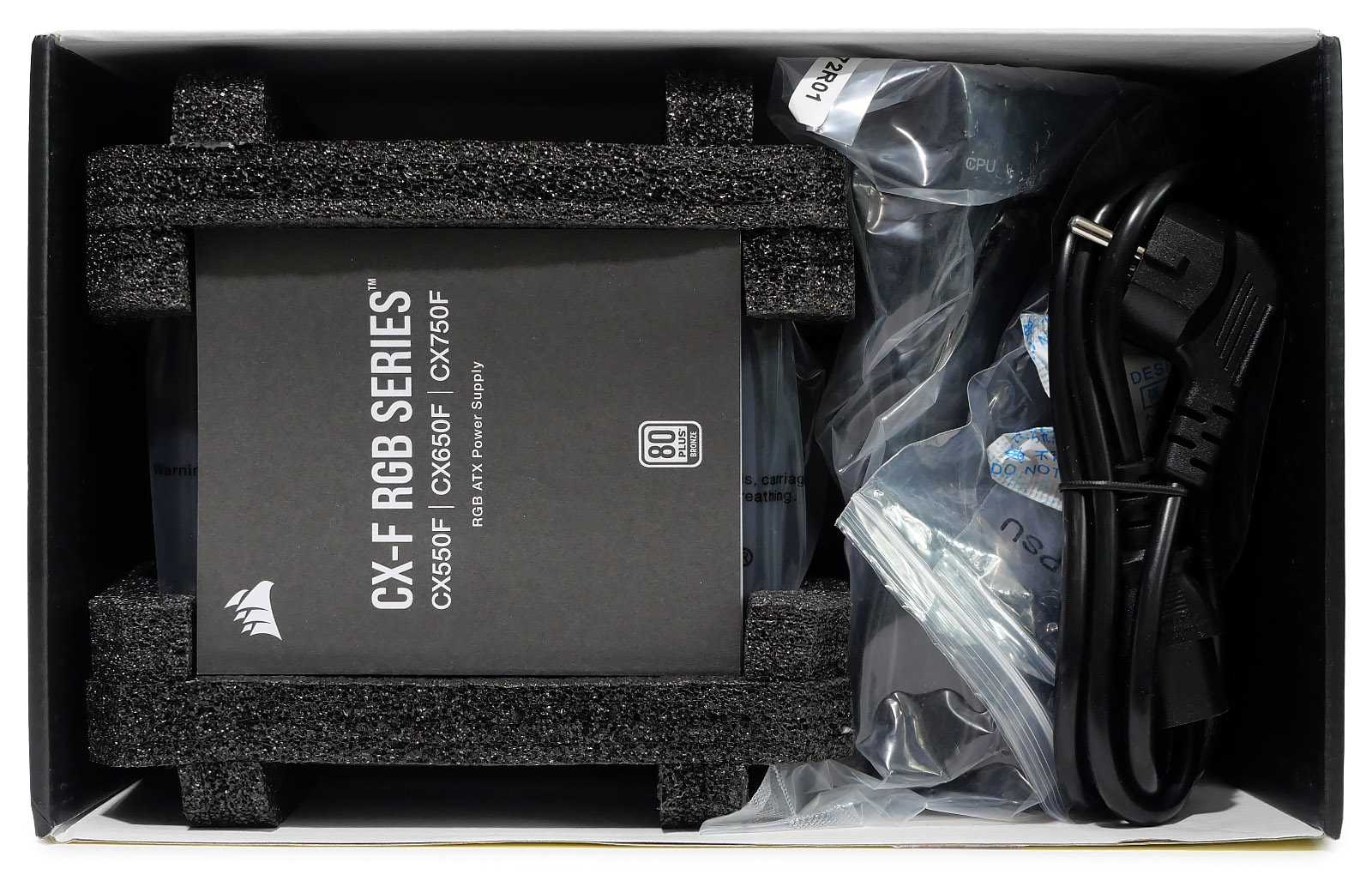

Прочность картонной упаковки в совокупности с внутренними уплотнителями из вспененного материала достаточная, чтобы сохранить товарный вид устройства при доставке курьерскими службами.

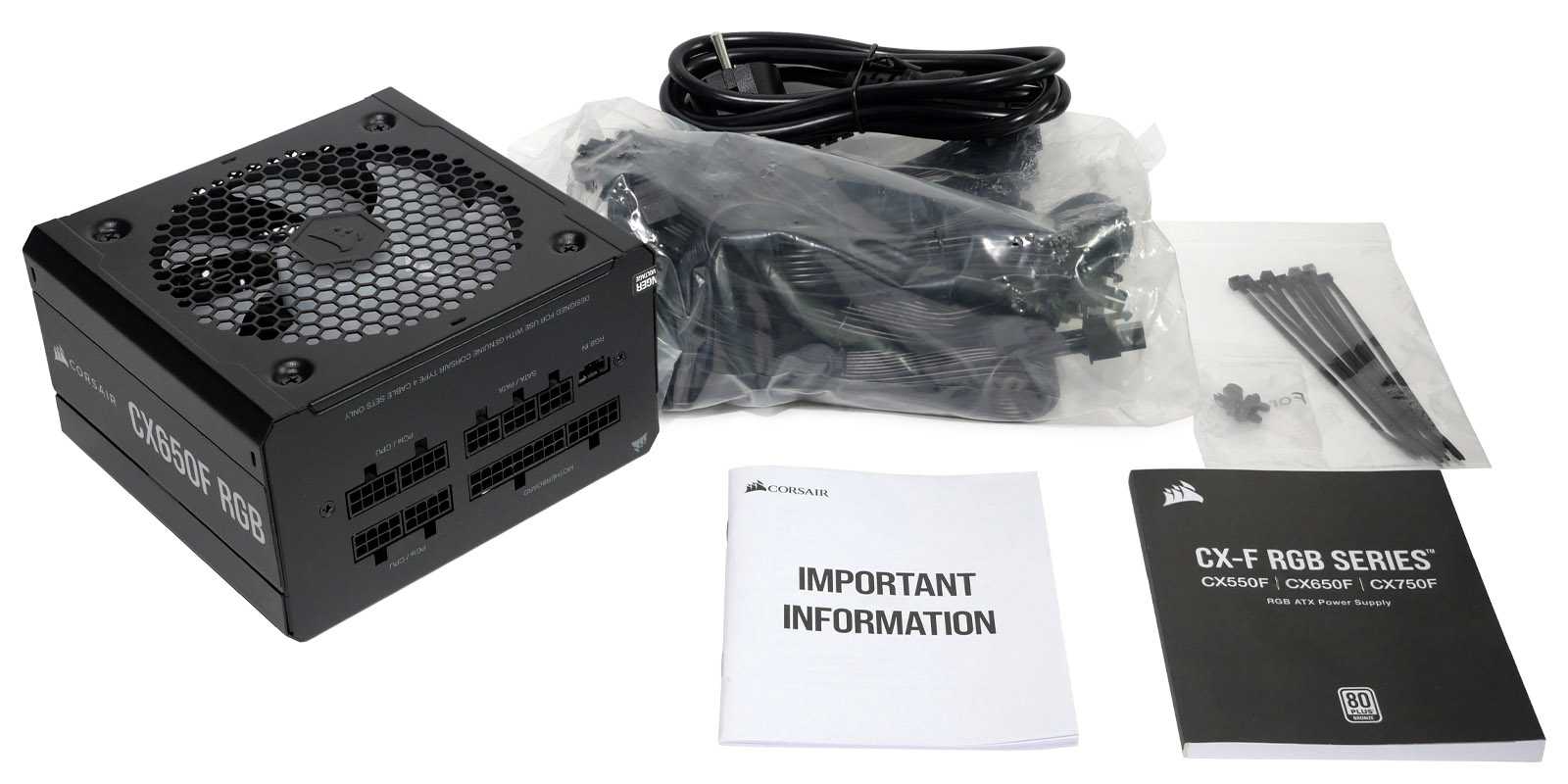

Комплектация блока питания Corsair CX650F RGB:
Блок питания с кодом модели RPS0134;
Буклет с руководством пользователя на нескольких языках;
Буклет с важной информацией о безопасности устройства;
Пакет с оригинальными модульными проводами Corsair (тип 4);
Сетевой провод длиной 138 см с угловой евровилкой для подключения к сети электропитания 230 В;
Зип-пакет с четырьмя крепёжными винтами и нейлоновыми хомутами для проводов чёрного цвета.
Тестирование
Охлаждение и уровень шума

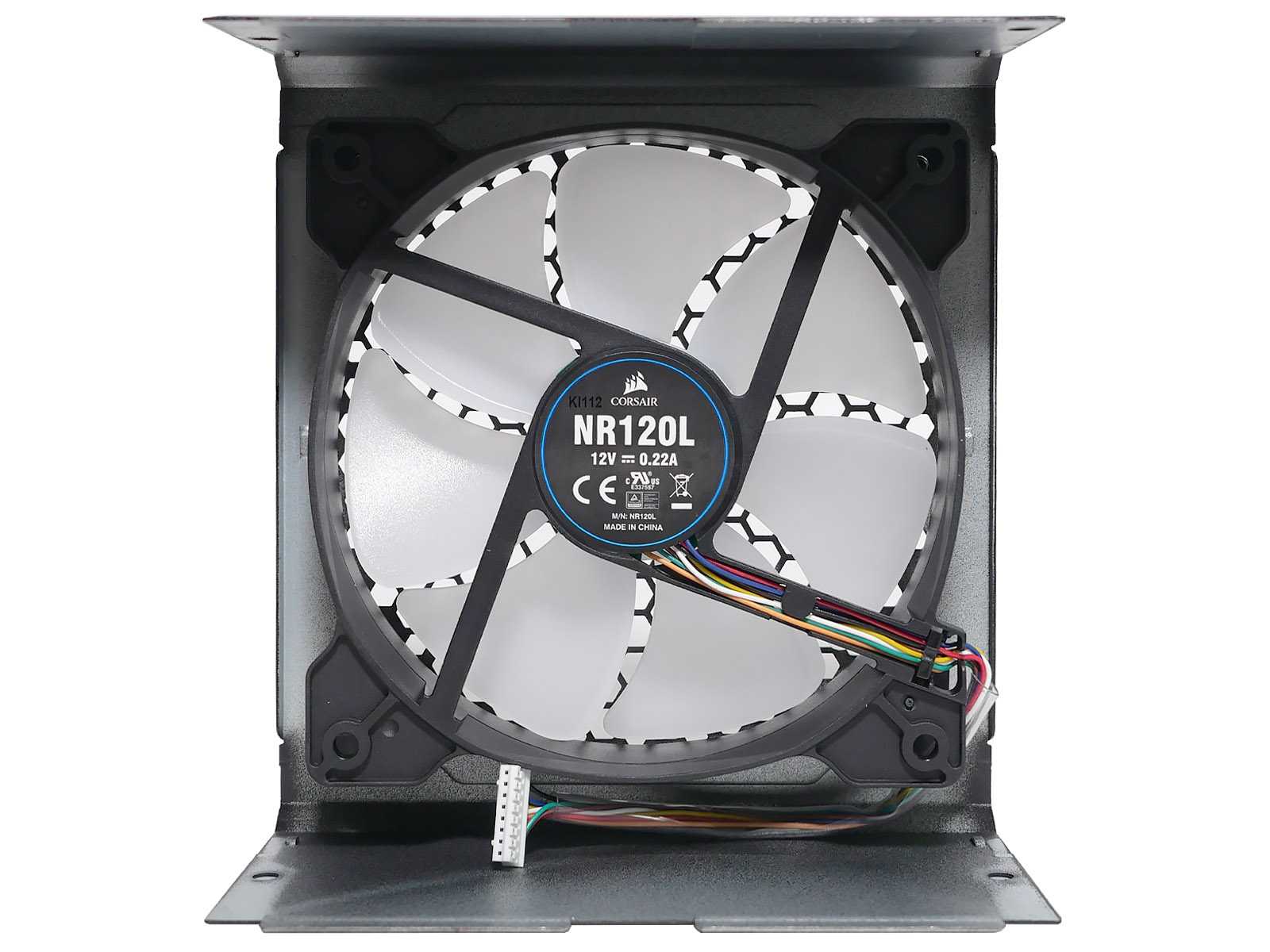

За охлаждение CX560F RGB отвечает установленный 120-мм вентилятор Corsair NR120L, подключенный с помощью восьмиконтактного разъёма нестандартного типа.
Вентилятор плавно запускается приблизительно с односекундной задержкой после включения блока питания. Он настроен на тихую работу при нагрузке до 400-450 Вт. При максимальной нагрузке уровень шума можно считать приемлемым на фоне видеокарты и кулеров CPU, не относящихся к silent-классу.
Также при нагрузке более 450 Вт на тестовом блоке питания был отчетливо заметен шум электронных компонентов. Предположительно звук исходил от дросселей.
Работа под нагрузкой
Для источника дежурного питания заявлена мощность 15 Вт. При токе 3 А напряжение по линии +5VSB удерживалось не ниже 4,83 В. Отклонение от номинала составило менее 3,5%, что является хорошим результатом.
С линиями +3,3 В и +5 В всё не так красиво. В ходе тестов при прямом подключении нагрузки падение напряжения за пределы допустимых 5% было раньше заявленного максимума. В современном ПК на эти шины большая нагрузка нетипична, поэтому в минусы блоку данный факт не запишем.
Зато шина +12 В стабилизирована превосходно и легко выдерживает заявленную в спецификации максимальную нагрузку до 650 Вт.
Corsair CV750 против CX750M, техническое сравнение
| Корсар CV750 | Corsair CX750M | |
|---|---|---|
| Питания | 750W | 750W |
| Парень | Аналоговый | Аналоговый |
| Сертификация эффективности | Бронза 80 Plus | Бронза 80 Plus |
| + 12V рейка | просто | просто |
| Прокладка кабеля | Permanent | Полумодульный |
| Тип кабеля | Толстый | Толстый ATX и EPS, остальные плоские |
| Вентилятор | 120 мм | 140 мм |
| Режим нулевой скорости | Не | Не |
| Версия ATX12V | v.2.31 | v.2.4 |
| Разъемы PCIe | 4 | 2 |
| Разъемы SATA | 8 | 7 |
| Гарантия | 3 лет | 5 лет |
| Пвпр | € 79.99 | € 104.99 |
Как мы уже отмечали ранее, оба являются источниками питания мощностью 80 Вт, сертифицированными по стандарту 750 Plus Bronze, что обеспечивает минимальный КПД 85% при нагрузке 50% (что является типичным состоянием использования источника питания 80 Plus Bronze). ПК). Оба источника также имеют одну шину +12 В, и оба являются аналоговыми, а не цифровыми источниками, поэтому до этого момента они спарены. Однако на этом их сходство заканчивается, потому что сейчас многое меняется.
Во-первых, CX750M является гораздо более современным источником, и доказательством этого является то, что он соответствует версии 2.4 стандарта ATX, а CV750 остается версии 2.31. Не по этой причине это худший источник, но, как мы увидим дальше, есть еще много вещей, которые меняются, начиная с того, что мы также упомянули, а именно типа проводки, поскольку CV750 имеет всю фиксированную проводку а CX750M является полумодульным, только соединительные кабели ATX и EPS закреплены на источнике.
Продолжая разводку, мы обнаруживаем еще одно фундаментальное различие в форме кабелей, потому что у Corsair CV750 все кабели толстые, что делает прокладку через коробку гораздо более неудобной, в то время как у CX750M толстые только два кабеля, которые закреплены. . к источнику, остальное плоская проводка это намного легче направить через коробку.
Кроме того, несмотря на то, что оба источника имеют одинаковую мощность, мы также можем найти довольно большую разницу с точки зрения разъемов, поскольку CV750 имеет только два 8-контактных разъема PCIe, а CX750M — четыре, что делает его совместимым с Графика высшего класса и даже с мульти-GPU / ГРАФИЧЕСКИЙ ПРОЦЕССОР конфигурации.
Продолжая рассмотрение различий, мы обнаруживаем, что вентилятор тоже отличается; в то время как модель CV750 имеет 120-мм вентилятор, CX750M имеет 140-мм вентилятор, что означает, что последний будет иметь лучшее охлаждение и будет тише, даже если ни у одной из них нет технологии гибридного вентилятора ( Нулевые обороты ), что позволяет ему отключаться, когда источник не сильно загружен, чтобы уменьшить излучаемый шум.
Однако, принимая во внимание это, мы находим преимущество в пользу CV750, который до сих пор терял все, а именно то, что он относительно меньше и, следовательно, будет более совместим с коробками, в которых мало места. Этот шрифт имеет длину всего 125 мм по сравнению с 160 мм у CX7650M, что делает его в значительной степени привлекательным
SFX-L шрифт с точки зрения размера, и его будет значительно легче установить в небольших коробках.
Помимо всего, что мы уже прокомментировали, мы не находим серьезных различий между одним источником и другим, очевидно, не говоря уже о цене, потому что между одним и другим существует разница в 25 евро, что приводит нас к следующему разделу этой статьи. что вы можете прочитать ниже.
Стоит ли переплачивать за полумодульную модель?
Как мы видели в техническом сравнении, Corsair CX750M намного превосходит CV750, несмотря на то, что оба имеют одинаковую мощность и даже одинаковый сертификат эффективности. Полумодульная кабельная разводка, безусловно, является преимуществом перед фиксированной кабельной разводкой (хотя верно, что наиболее желательным было бы 100% модульный разводка), но то, что почти все кабели плоские, является плюсом, через который мы тоже не можем пройти.
В дополнение к этому, CX750M является источником, который поддерживает более современный стандарт ATX, имеет большее количество разъемов, а также поддерживает конфигурации с несколькими графическими процессорами, чем CV750 не может похвастаться. Как будто этого было недостаточно, на CX750M предоставляется 5-летняя гарантия производителя по сравнению с 3 годами для другой модели, что также обеспечит пользователю дополнительное спокойствие.
Короче говоря, CX750M — это «гораздо больше источника», и действительно, с разницей в цене около 25 евро, стоит выбрать эту модель, потому что она заметно превосходит и дает пользователю больший комфорт, универсальность и совместимость
и даже душевное спокойствие, если мы примем во внимание два дополнительных года гарантии, которые он несет
Итак, мы пришли к выводу, что да, разница в цене стоит того, но не только за полумодульные кабели, но и за это в сочетании со всеми другими преимуществами, которые предлагает этот источник питания. Кроме того, если вы уже указали источники, которые стоят около 100 евро, 25 евро — это не то, что они имеют огромное экономическое значение, и даже больше, если вы ищете гарантию качества, которую дает такой производитель, как Corsair.
Кабельная система

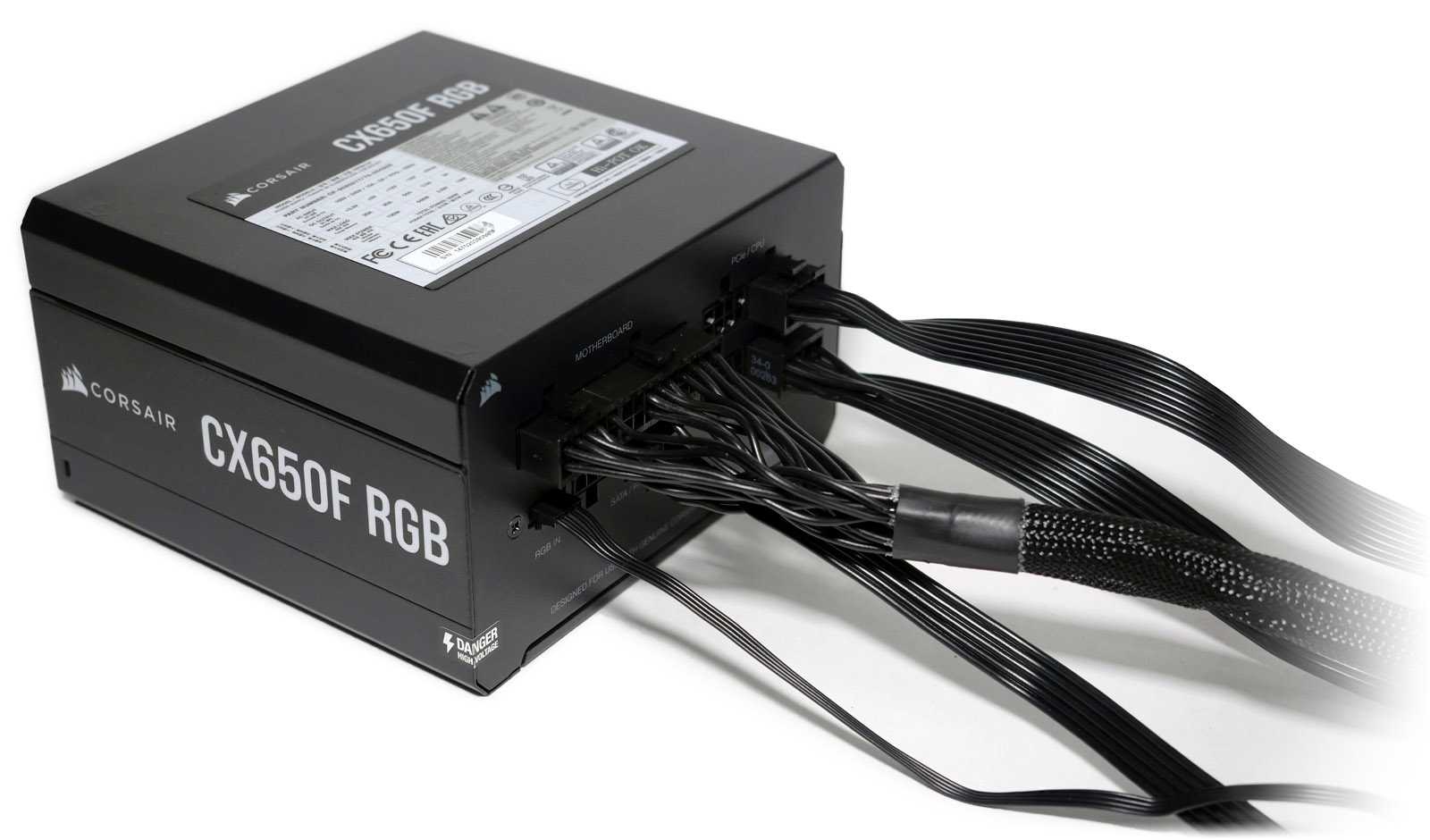

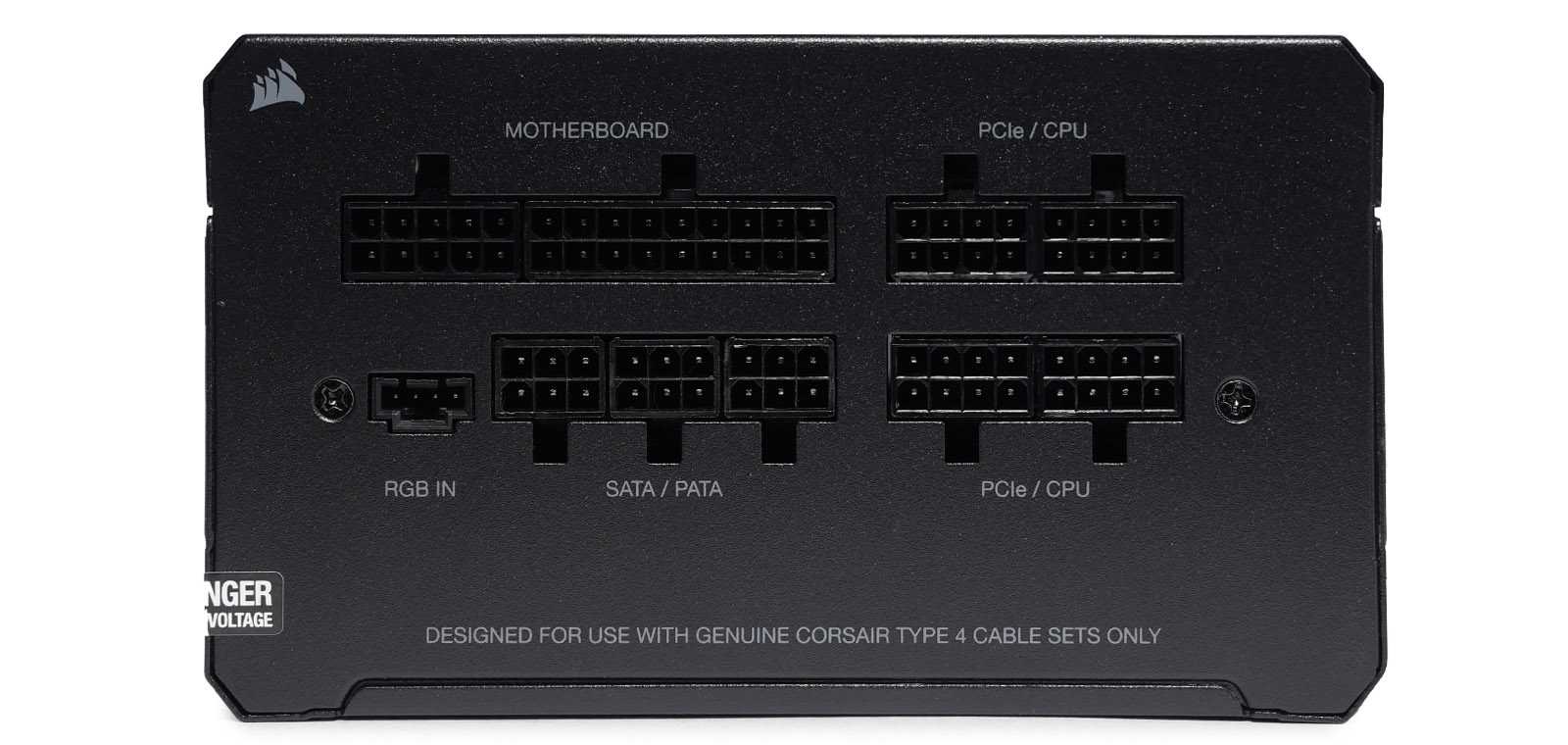

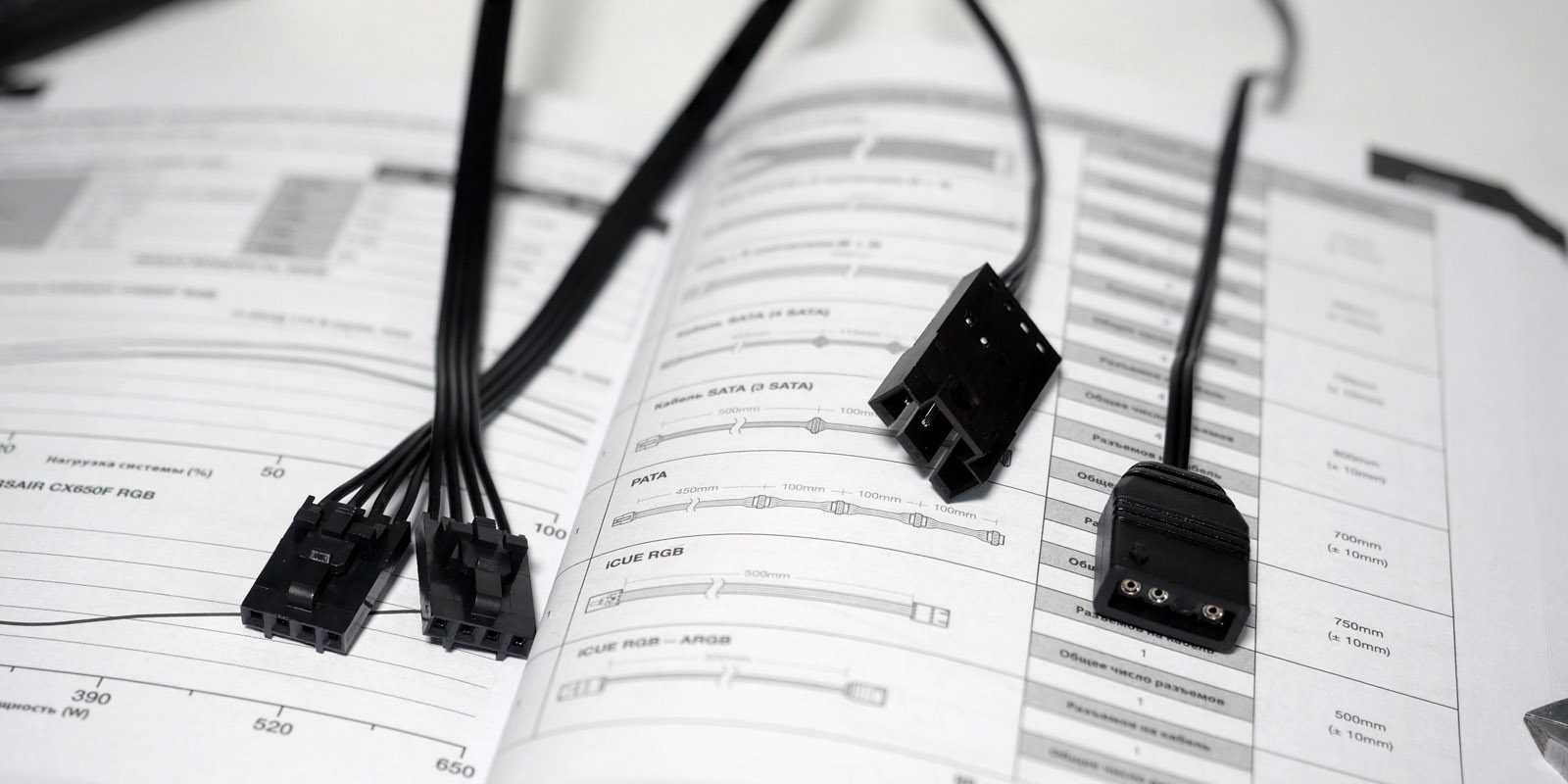

Блок питания Corsair CX650F RGB полностью модульный. Все провода, в том числе и основной 24-контактный, отключаются. Коннекторы разных линий отличаются, поэтому ошибочные подключения невозможны.
Пучки отдельных линий питания разные по виду. Основной собран в жгут круглого сечения, затянутый в оплётку. Остальные — ленточного типа. Все чёрного цвета.
Длина проводов и количество коннекторов CX650F:
- Питание материнской платы 24(20+4)-pin — 600 мм;
- Дополнительное питание процессора EPS12V 8-pin (два штекера) — 650 мм;
- PCI-E 8(6+2)-pin — 2 х (600 мм +150 мм);
- Периферия SATA — 1 х (450 мм + 110 мм + 110 мм + 110 мм);
- Периферия SATA — 1 х (490 мм + 100 мм + 100 мм);
- Периферия MOLEX — 1 х (500 мм + 95 мм + 95 мм + 95 мм).
Заключение

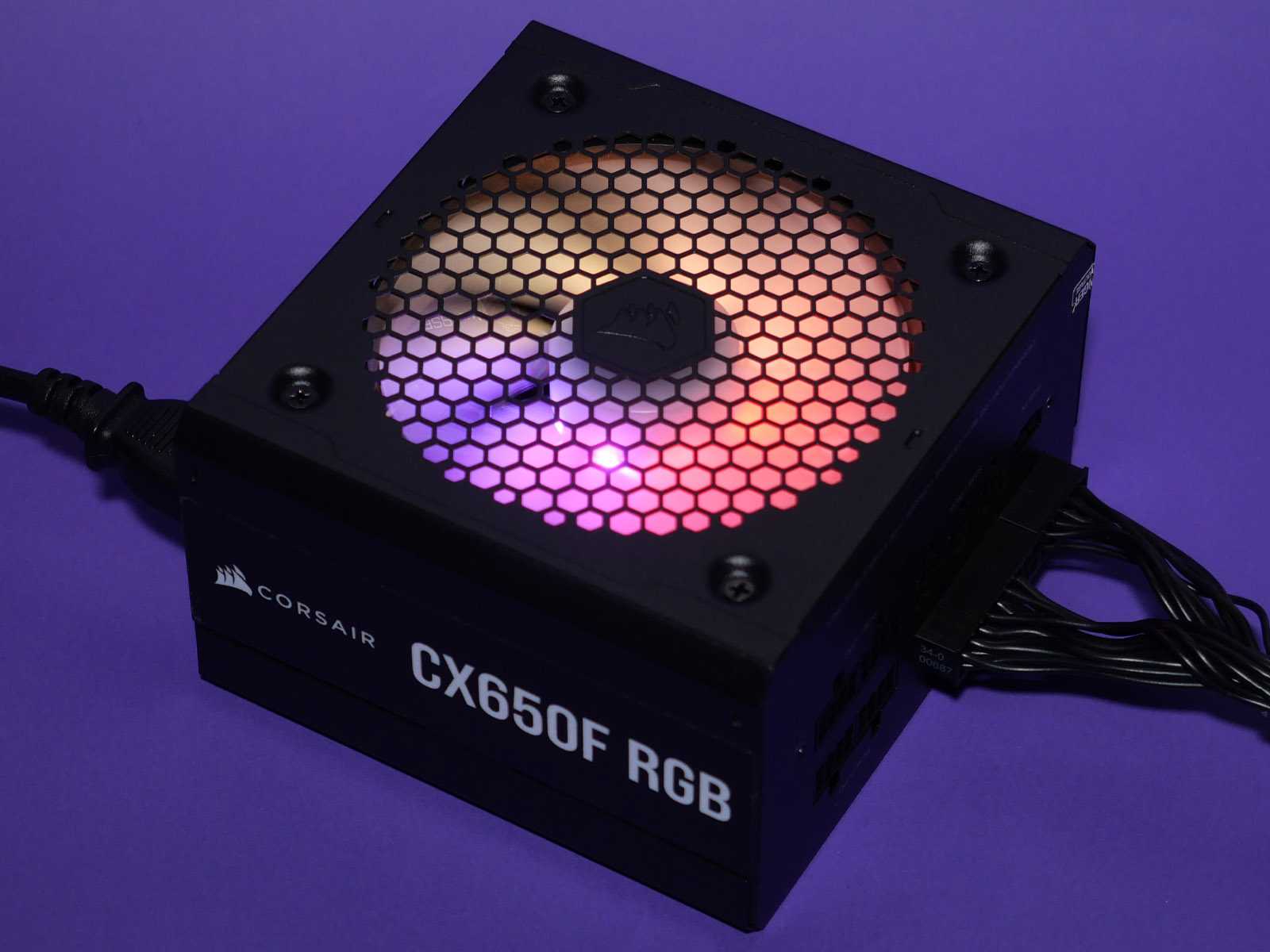

Блок питания Corsair CX650F RGB построен на современной схемотехнической платформе и собран на качественных компонентах. Было бы удивительно, если бы это было не так, учитывая его ценовое позиционирование, которое проходит по верхней границе для моделей на 650 Вт с сертификатом 80PLUS BRONZE. Оправдывает сей факт отлично стабилизированная мощная шина +12 В, использование качественных японских конденсаторов и, конечно же, управляемая ARGB-подсветка. Corsair CX650F RGB будет ярким дополнением компьютеров с корпусами, рассчитанными на демонстрацию подсветки всех комплектующих, включая блок питания.
Преимущества Corsair CX650F RGB:
- Мощная шина +12 В с отличной стабилизацией;
- Тихая работа вентилятора при средней нагрузке;
- Энергоэффективность выше заявленной;
- Набор базовых защит;
- Полностью модульная схема подключения кабелей;
- Управляемая ARGB-подсветка;
- Гарантия производителя 5 лет.
Недостатки:
- Дорогой для своего класса;
- Шум электронных компонентов при высокой нагрузке;
- Неприятный химический запах кабелей сразу после распаковки (выветривается за несколько дней).
