Тестирование
Конфигурация тестового стенда
- Материнская плата: ASUS Z490 TUF Gaming PLUS WIFI;
- Процессор: Intel Core i9 – 10850K;
- Оперативная память: Crucial Ballistix Black 2×16 Gb;
- Видеокарта: Palit GeForce RTX 3050 StormX;
- Блок питания: Deepcool DQ750ST Quanta 750W;
- Корпус: Fractal Design Meshify 2.
Для тестирования использовалась AIDA 64 Extreme с тестом длительностью 10 минут. Температура отслеживалась с помощью программы HWiNFO64 v6.42-4360. Частота обновления показателей составляла 100 мс. Во всех тестах использовалась термопаста arctic cooling mx-4.
Скорость и шум
Оба вентилятора поддерживают ШИМ-управление и на максимальной скорости вращения достигают 1500 об/мин, что хоть и несколько ниже того, что заявляет производитель, но находится в пределах погрешности.
Тестирование проводилось в 3-х режимах:
- Полностью беззвучный режим, когда шум от вентиляторов не превышал фоновое значение ~32 дб;
- Комфортный уровень, когда вентиляторы слышны, но шум был терпимый и не превышал 40 дб;
- Максимальная скорость вентиляторов.
Уровень шума в помещении не превышал 32 дб. Температура составляла ~23 градуса. 5 корпусных вентиляторов работали со скоростью 1000 об/мин. Радиатор располагался на верхней крышке корпуса.
Шум измерялся в закрытом корпусе с расстояния в 30 см. Корпусные вентиляторы были остановлены.
Для наглядности в пару к объекту обзора был добавлен флагман воздушных систем охлаждения от be quiet! — Dark Rock Pro 4. Данная монструозная башня оснащается двухсекционным радиатором, продуваемым двумя вентиляторами на 120 и 135 мм. Производитель использовал 7 теплотрубок для отвода тепла от никелированного основания. Заявленный TDP составляет 250 Ватт, а цена вдвое меньше, чем у Silent Loop 2
В ходе тестов мы выясним, насколько разумно будет доплачивать за СЖО, а также ответим на вопрос, в каких случаях стоит обратить свое внимание на жидкостные системы охлаждения.
Сначала посмотрим на уровень шума. Если Dark Rock Pro 4 на максимальных оборотах остается достаточно тихим, то про Silent Loop 2 такое сказать уже не получится. Сами вентиляторы работают полностью бесшумно, не было выявлено никаких паразитных звуков или вибраций. Весь шум издается воздушным потоком, проходящим через радиатор. Однако баланс между тишиной и производительностью найти несложно.
Далее разберем особенности работы помпы. Производитель заявляет, что она может работать при напряжении от 9 до 12 Вольт, выход за эти рамки может привести к потере производительности или к выходу ее из строя. Максимальная скорость составляет 2800 об/мин, при этом хорошо слышен высокочастотный звук от работы, который не является громким, но хорошо различим на фоне остальных компонентов системы. От него не спасают даже наушники закрытого типа. Однако при скорости вентиляторов выше 1200 об/мин помпу уже не слышно. При напряжении 9 В скорость помпы составляет 2350 об/мин, а звук от ее работы едва уловим.

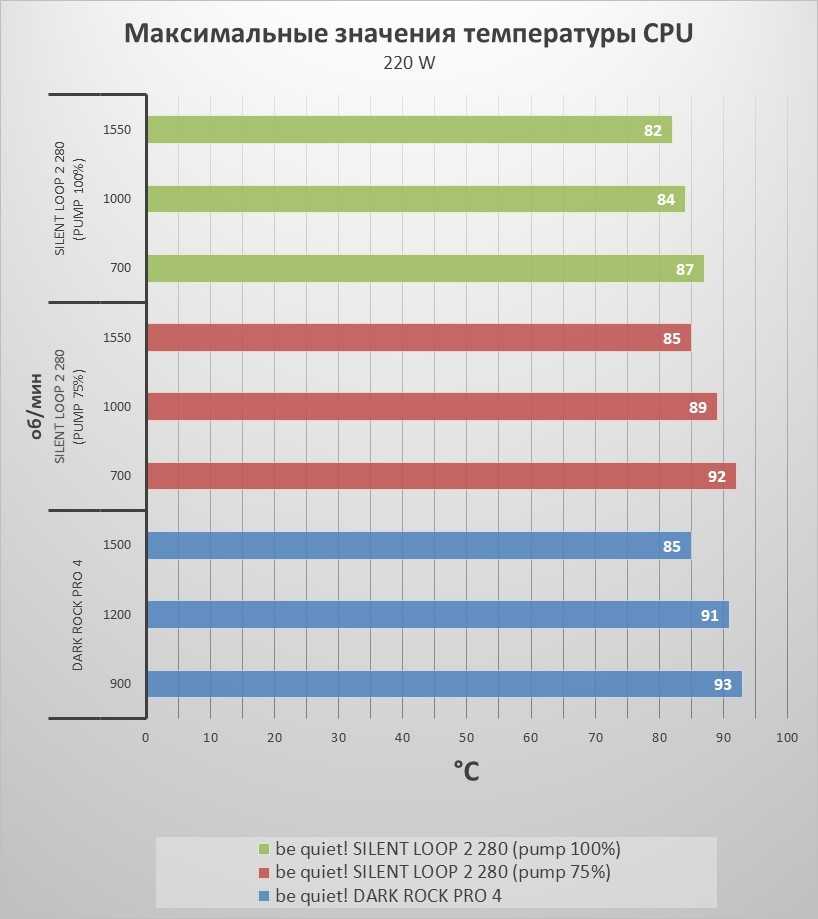

Для замеров температуры тестовый процессор i9-10850K был зафиксирован на частоте 4.9 ГГц при напряжении 1.26 В, при этом максимальное энергопотребление составило 220 Ватт. СЖО была протестирована как при 12, так и при 9 В на питание помпы.
По результатам тестов видно, что Silent Loop 2 справляется с поставленной задачей несколько лучше, чем Dark Rock Pro 4. Понижение оборотов помпы способствует повышению температуры в среднем на 5% и уменьшению и так небольшой разницы между жидкостной и воздушной системами охлаждения. Однако даже при таких условиях СЖО оказалась производительнее.

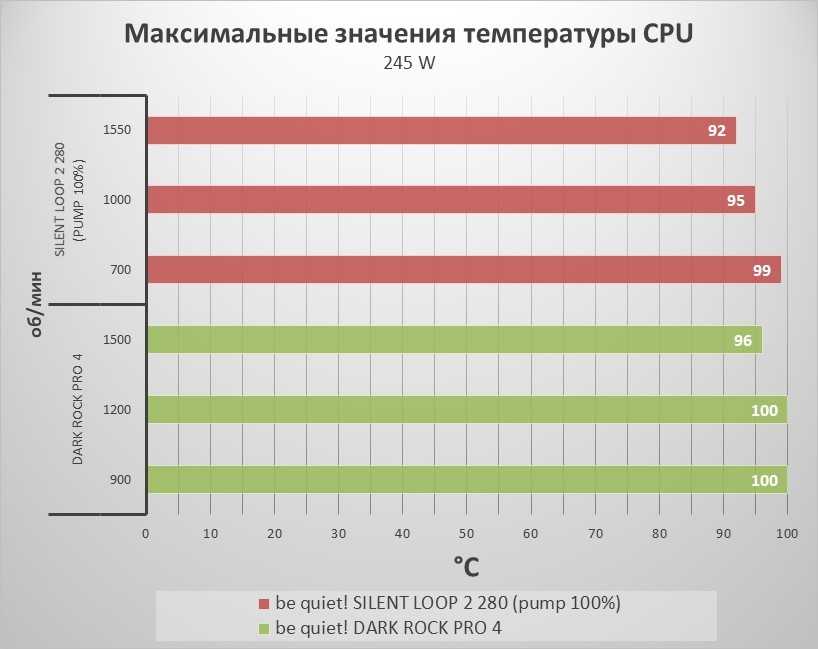

Мы решили не останавливаться и увеличили нагрузку на системы охлаждения, повысив напряжение на процессор до 1.31 В при частоте 5 ГГц. При таких условиях энергопотребление процессора составило 245 Ватт.
Silent Loop 2 всё еще обеспечивает стабильную работу процессора, не допуская перегрева, а вот воздушному собрату уже нелегко: Dark Rock Pro 4 справился с поставленной задачей только на максимальных оборотах вентилятора.
Совместимость и установка
В плане совместимости с процессорами и материнскими платами систему be quiet! Silent Loop 360mm можно назвать почти универсальной. Почти, потому что для установки водоблока на процессоры с разъёмом AMD TR4 необходимо крепление с индексом bz007, которого в комплекте нашей системы не было, но, по отзывам пользователей, некоторым уже достались версии Silent Loop с таким типом крепления в комплекте. Все остальные разъёмы, в числе которых Intel LGA775/115(х)/1366/2011/2011-v3/2066 и AMD Socket AM2(+)/AM3(+)/FM1/FM2(+), подходят для установки водоблока данной СЖО.
Система креплений здесь такая же, как и у других версий Silent Loop. В боковые прорези водоблока вставляются две направляющие, проушины которых оснащаются винтами с пружинами и гайками.
Этими винтами водоблок и притягивается к процессору через усилительную пластину, размещённую с обратной стороны материнской платы, или опорную пластину процессорного гнезда. Главное — делать это равномерно и неспеша.
Что касается размещения радиатора с вентиляторами, то здесь всё зависит от вашего корпуса системного блока. Четыре возможных варианта be quiet! приводит в инструкции по эксплуатации системы.
Для проведения нашего тестирования мы разместили be quiet! Silent Loop 360mm на верхней стенке корпуса и сориентировали вентиляторы на выдув из него.
Внешний вид

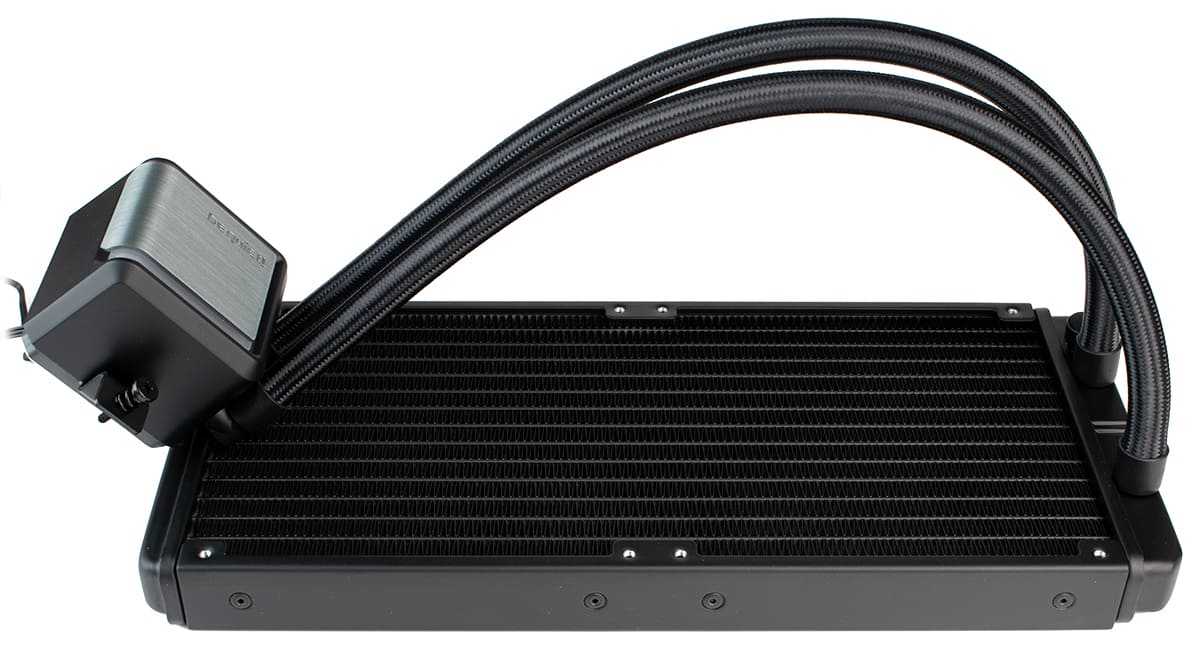

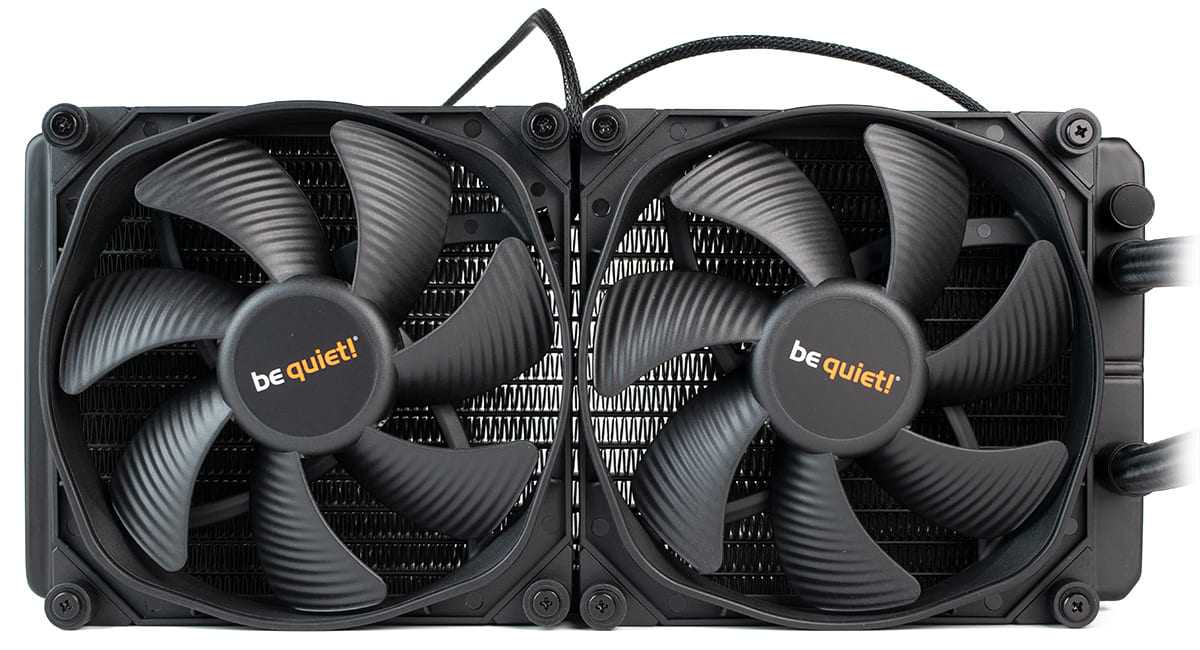

Данная модель системы охлаждения оснащается 280 мм алюминиевым радиатором, окрашенным в черный цвет. В линейке производитель представил также модели на 120, 240 и 360 мм. Странно, что для топового решения нет варианта на 420 мм.

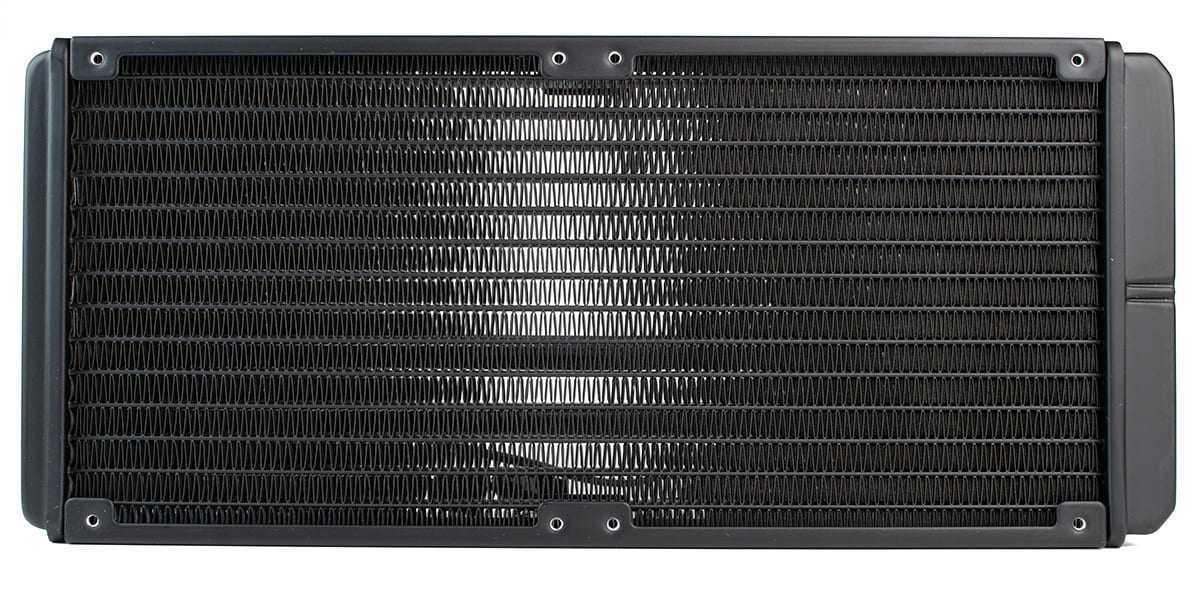

Радиатор состоит из 14 каналов, по которым циркулирует охлаждающая жидкость. Они соединены между собой при помощи гофрированной алюминиевой ленты. Сам алюминий в меру жесткий, что исключает замятие водоблока при легком физическом воздействии.
Длина шлангов составляет 40 см, что является более чем достаточным значением для комфортной установки в среднестатистическом корпусе. Шланги выполнены в тканевой оплетке, а их жесткость находится на среднем уровне.

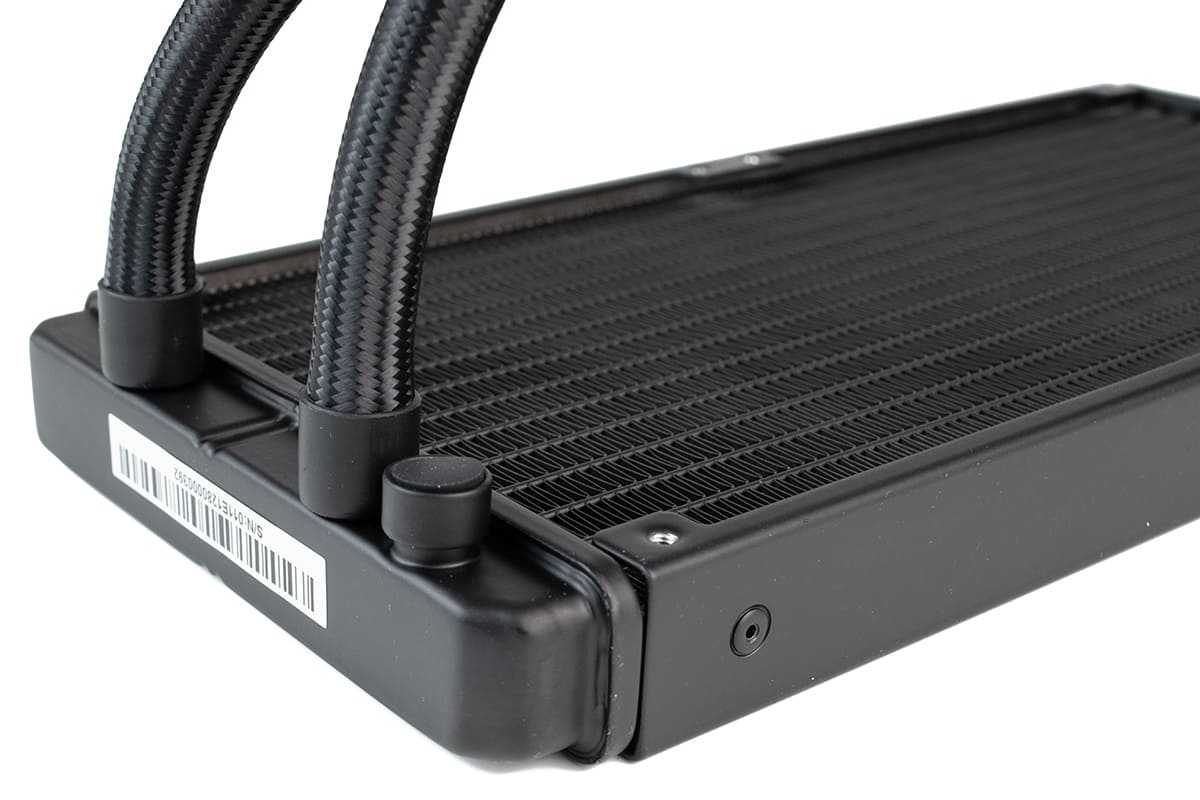

С торца радиатора расположено отверстие для долива охлаждающей жидкости. Производитель рекомендует проводить данную операцию раз в два года, используя хладагент, поставляющийся в комплекте.

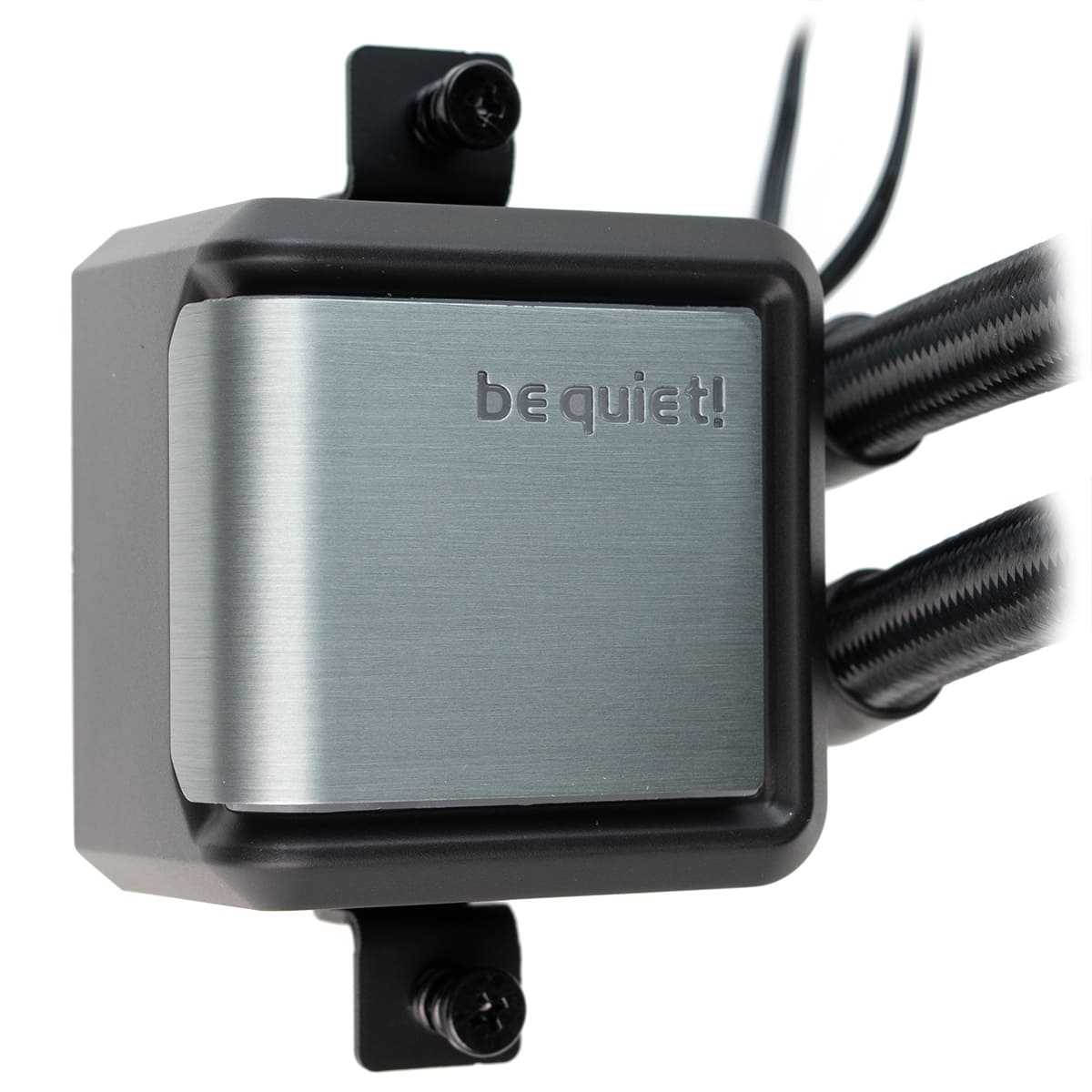

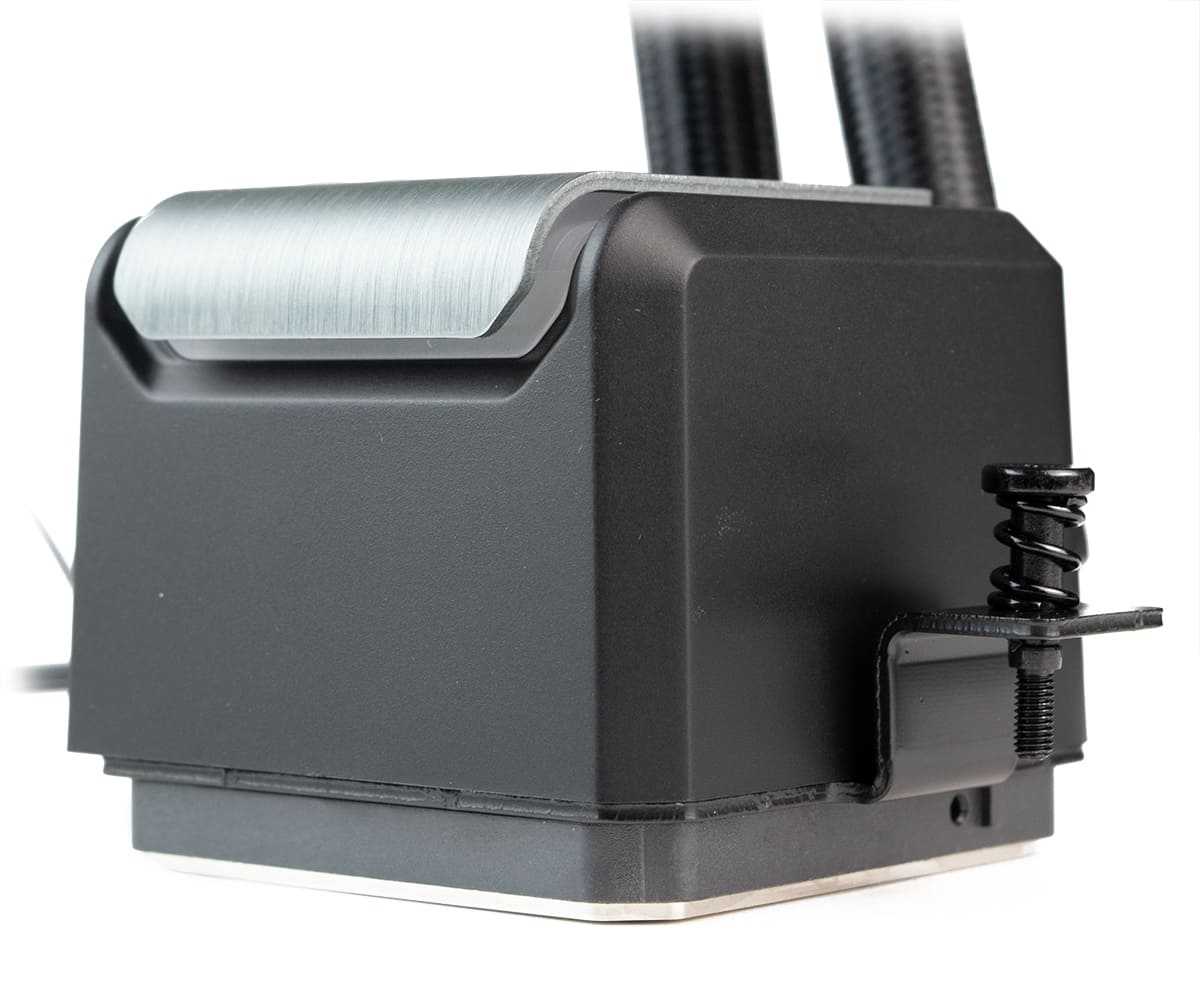

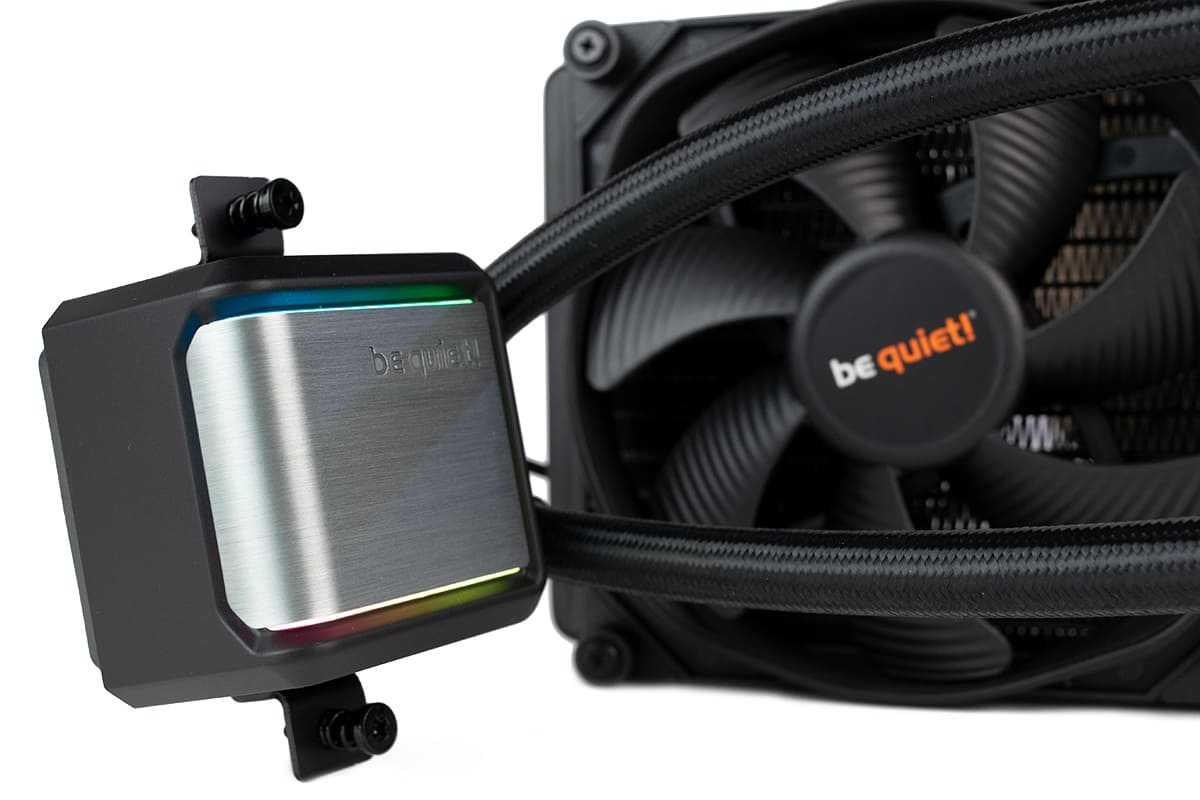

Водоблок совмещен с помпой. Верхняя часть прикрыта стильной алюминиевой накладкой из сатинированного алюминия. Из-за особенностей конструкции нельзя сменить ориентацию накладки, потому располагать водоблок в корпусе получится только одним единственным способом. Надпись be quiet! имеет белую нерегулируемую подсветку, которая питается от 3-х пин разъема помпы. Производитель предусмотрел ее отключение, что особенно понравится тому, кто не приемлет никакую иллюминацию в своем системном блоке.
По периметру алюминиевой крышки производитель разместил светорассеиватель для ARGB подсветки.

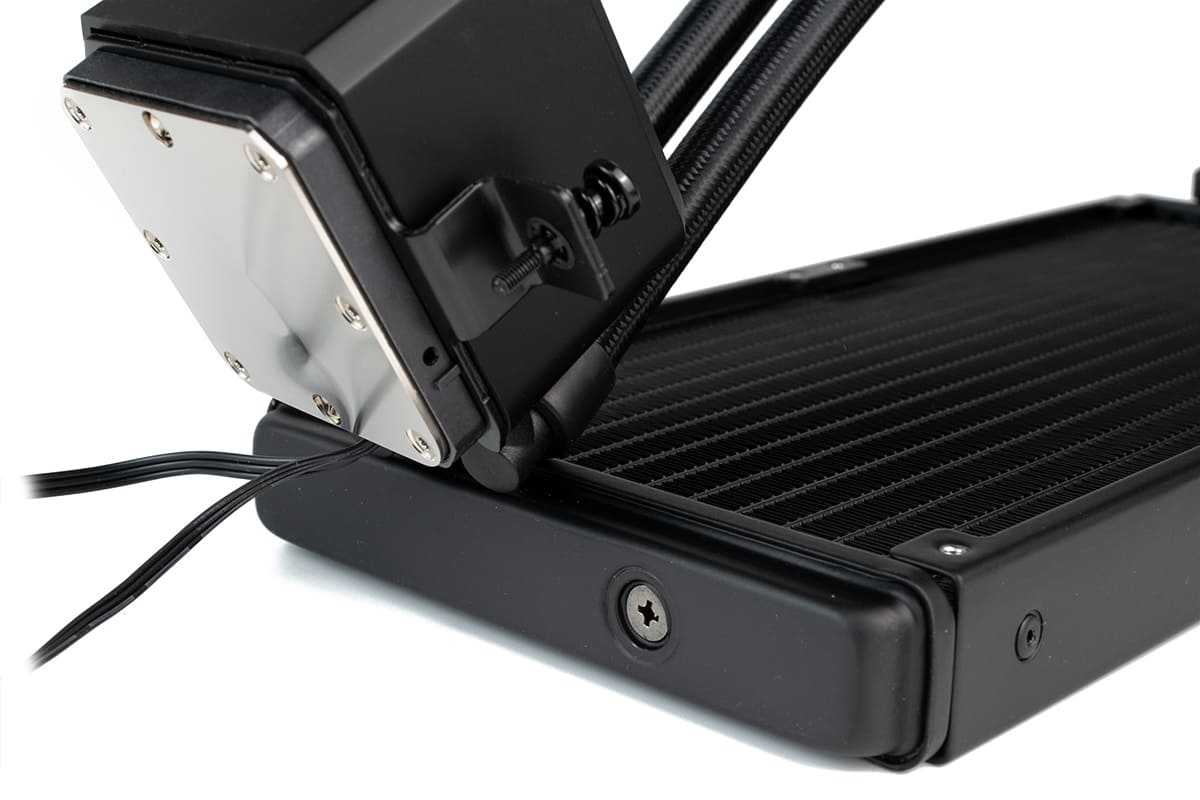

Шланги к водоблоку крепятся при помощи Г-образных поворотных фитингов. Поворачиваются они достаточно туго, после чего сохраняют свое положение.

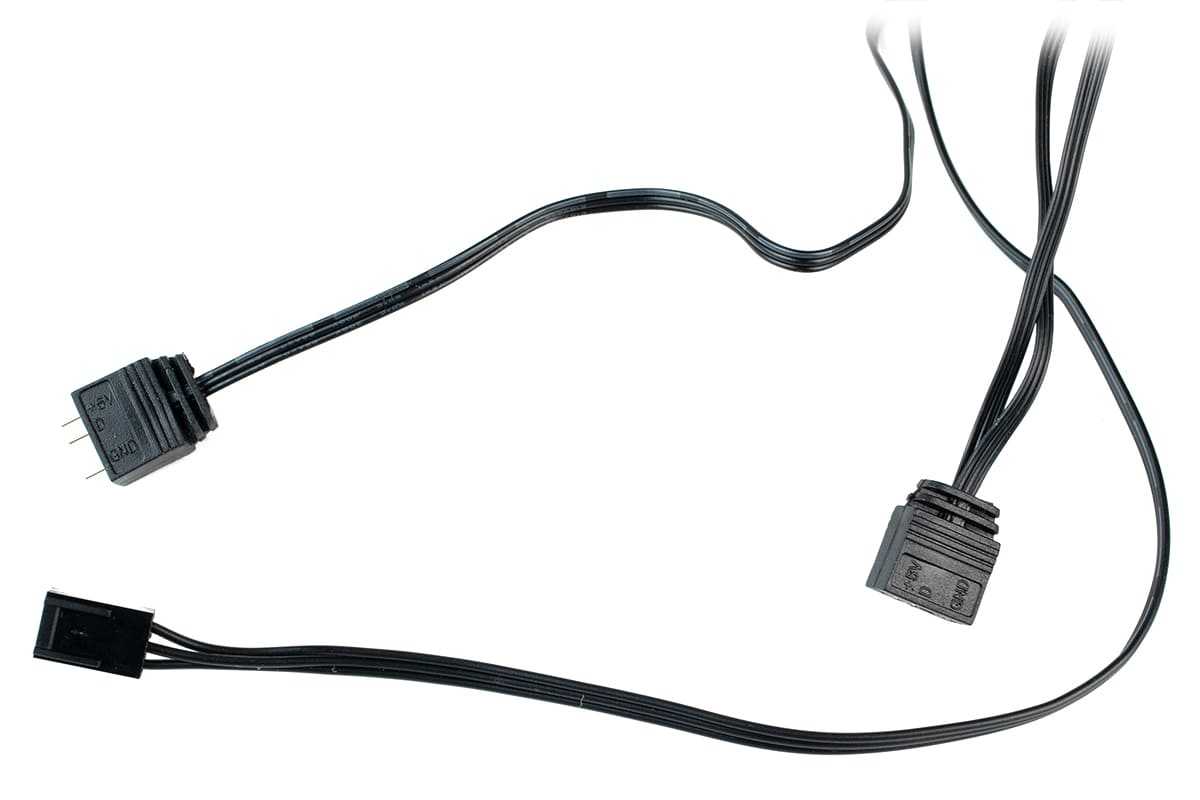

От водоблока отходят два кабеля. Один из них стандартный трехпиновый, использующийся для питания помпы. Регулировка оборотов происходит при помощи напряжения, разрешенный диапазон которого от 9 до 12 вольт. Другой кабель предназначен для питания ARGB подсветки и позволяет подключать различные устройства в единую цепь к одному разъему на материнской плате.

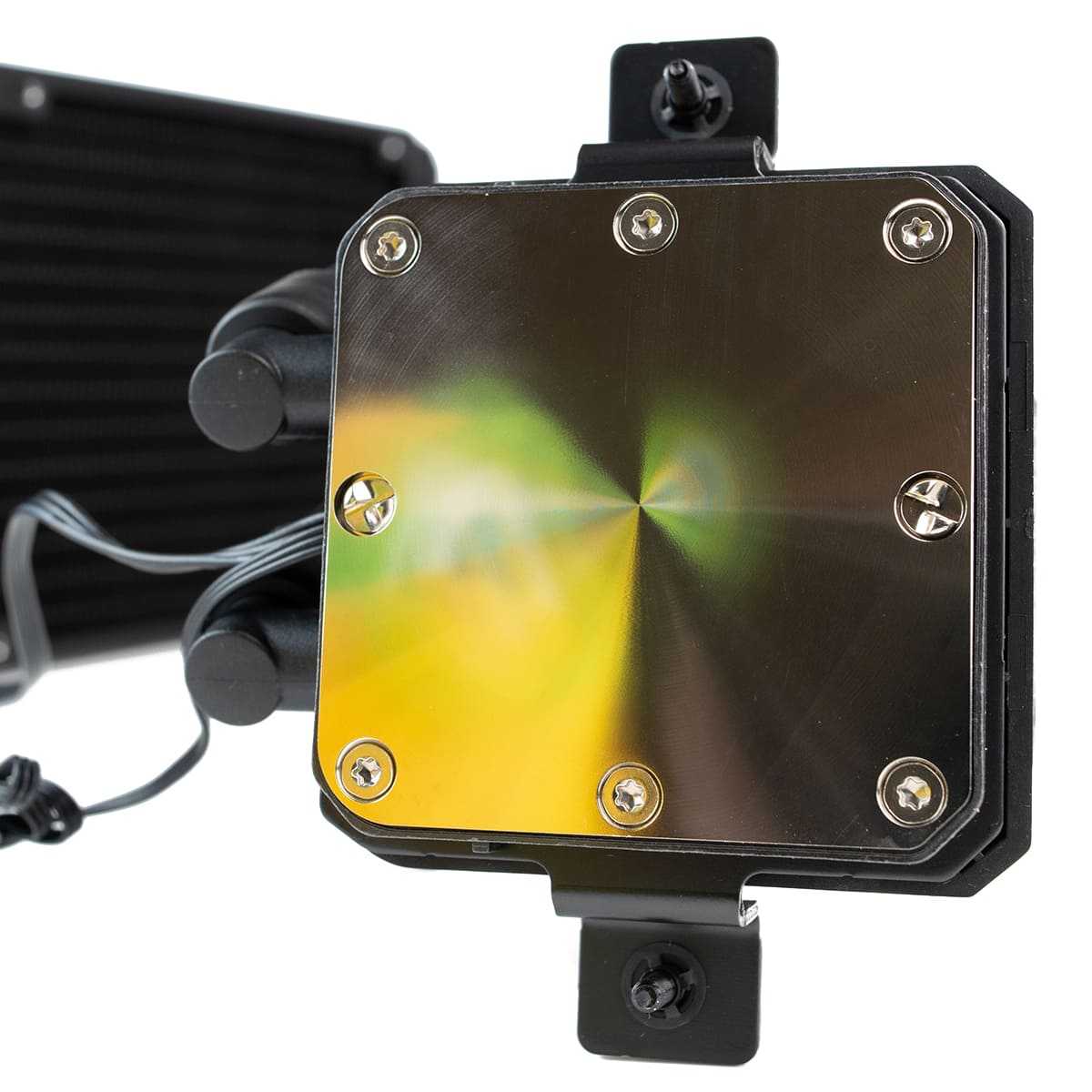

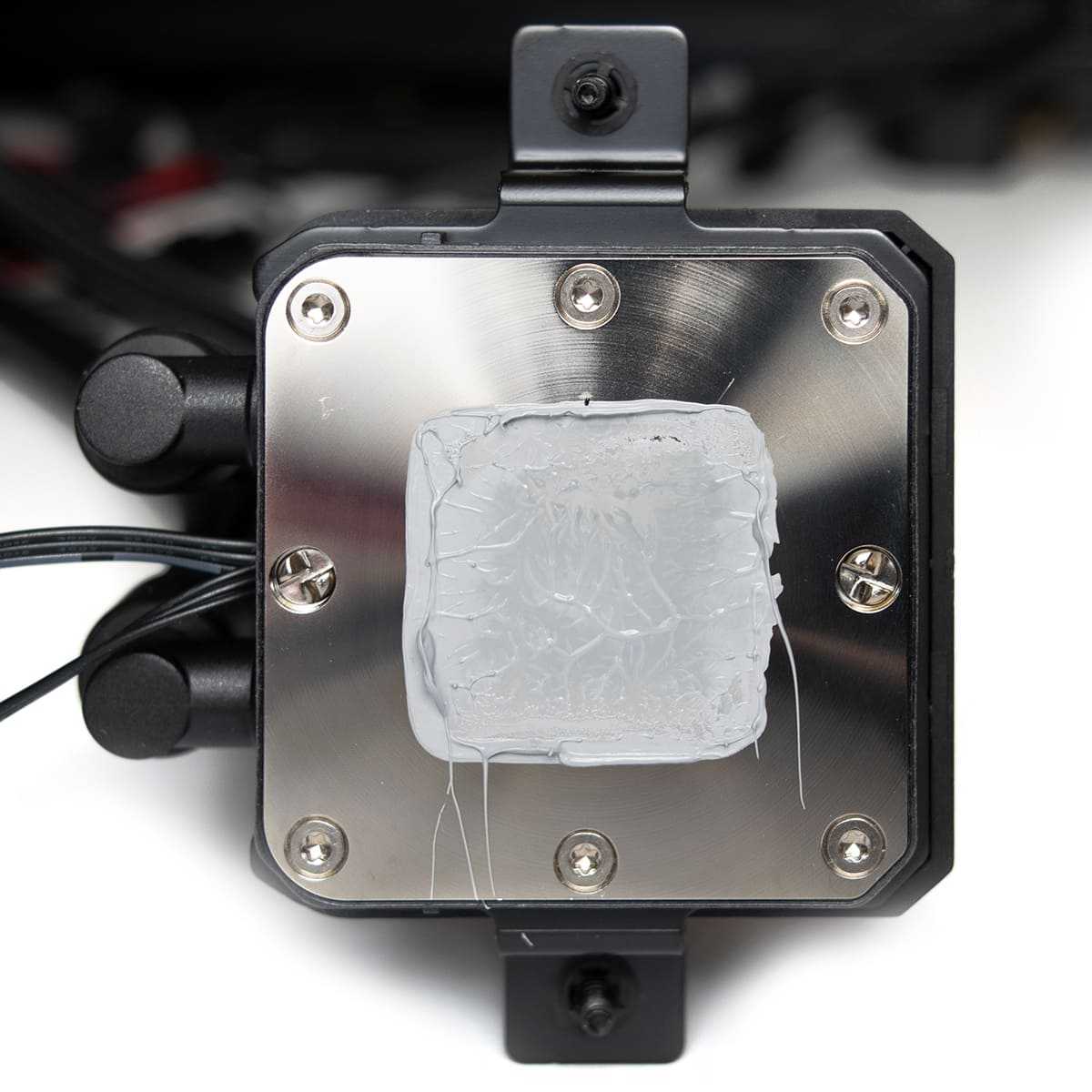

Основание выполнено в виде медной никелированной площадки, которая имеет характерную выпуклость по центру. Полировки до зеркального блеска нет.
Можно заметить, что два из восьми винтов имеют односторонний профиль. Это сильно затруднит разборку водоблока в домашних условиях.

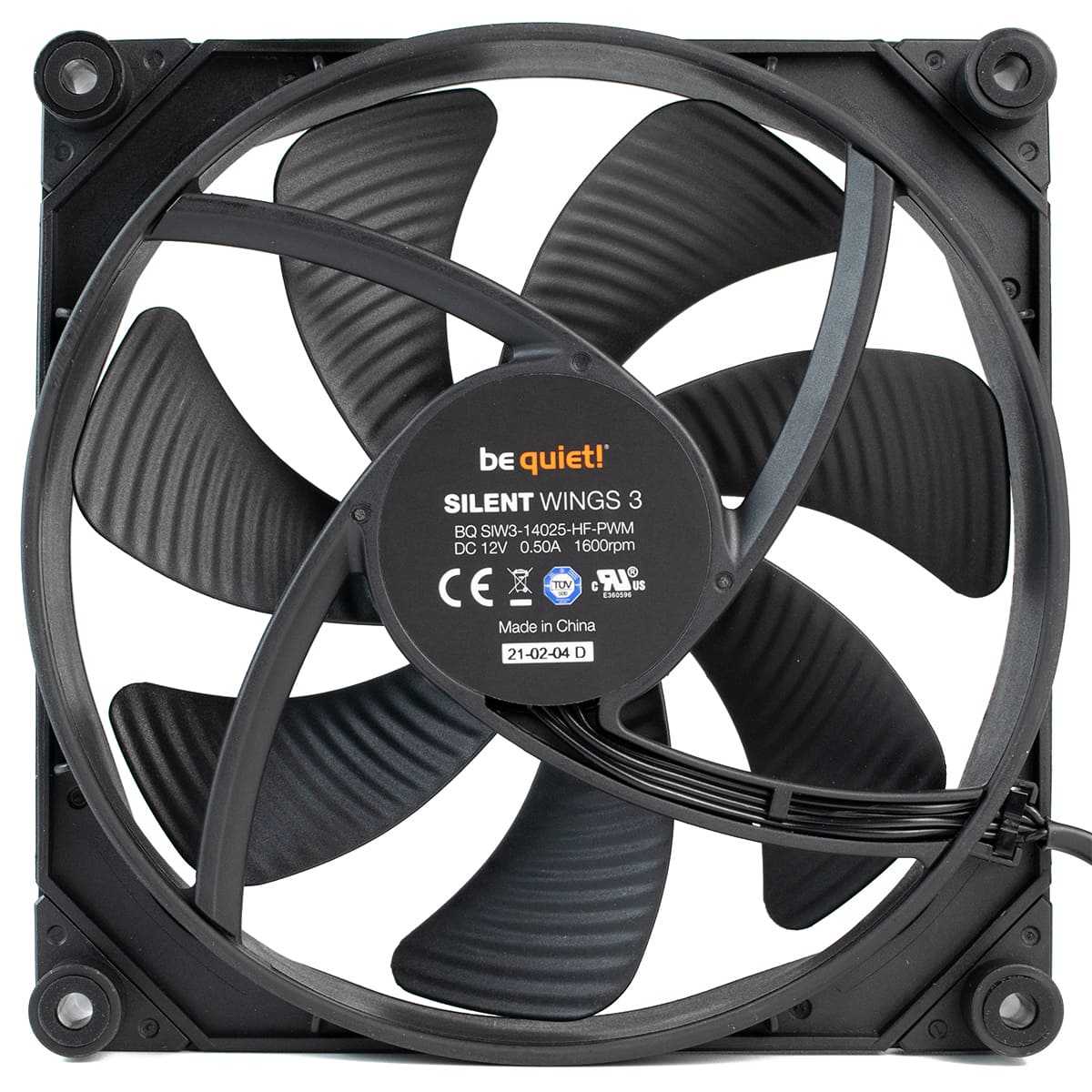

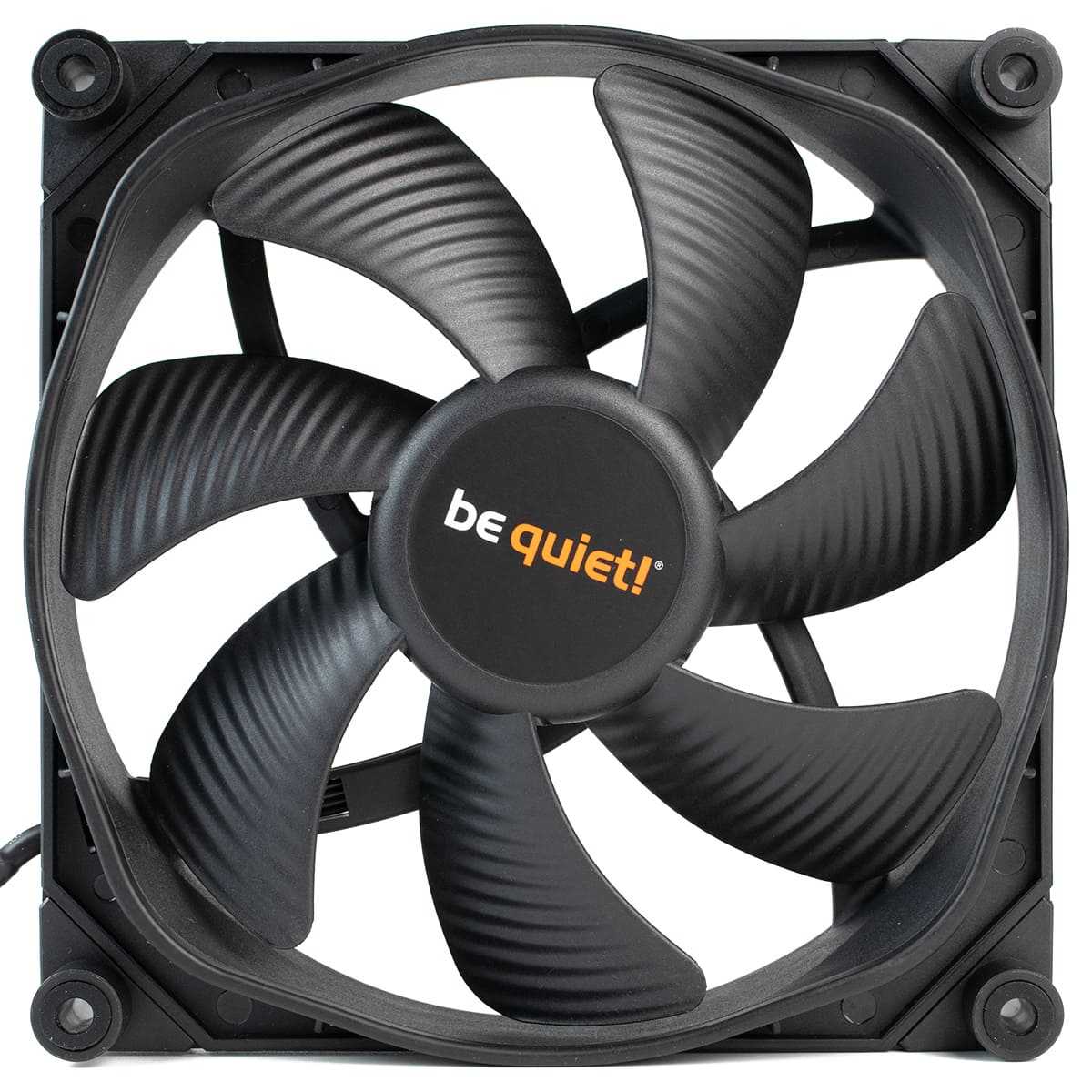

Вентиляторы Silent Wings 3 140mm PWM high-speed имеют маркировку BQ SIW3-14025-HF-PWM и оснащены надежным гидродинамическим подшипником. Подключение к материнской плате осуществляется 4-контактным штекером с управлением скоростью посредством PWM.
Модель имеет 7 лопастей, оптимизированных для наилучшего воздушного потока. Оба вентилятора имеют резиновые проставки для поглощения вибраций.
Кабель питания выполнен в оплетке. Его длина составляет 50 см, что можно считать избыточным, так как при верхней установке радиатора это только мешает.
К сожалению, производитель решил не объединять вентиляторы в одну цепь, потому пользователю предстоит дополнительно заботиться об аккуратной укладке достаточно жестких кабелей.

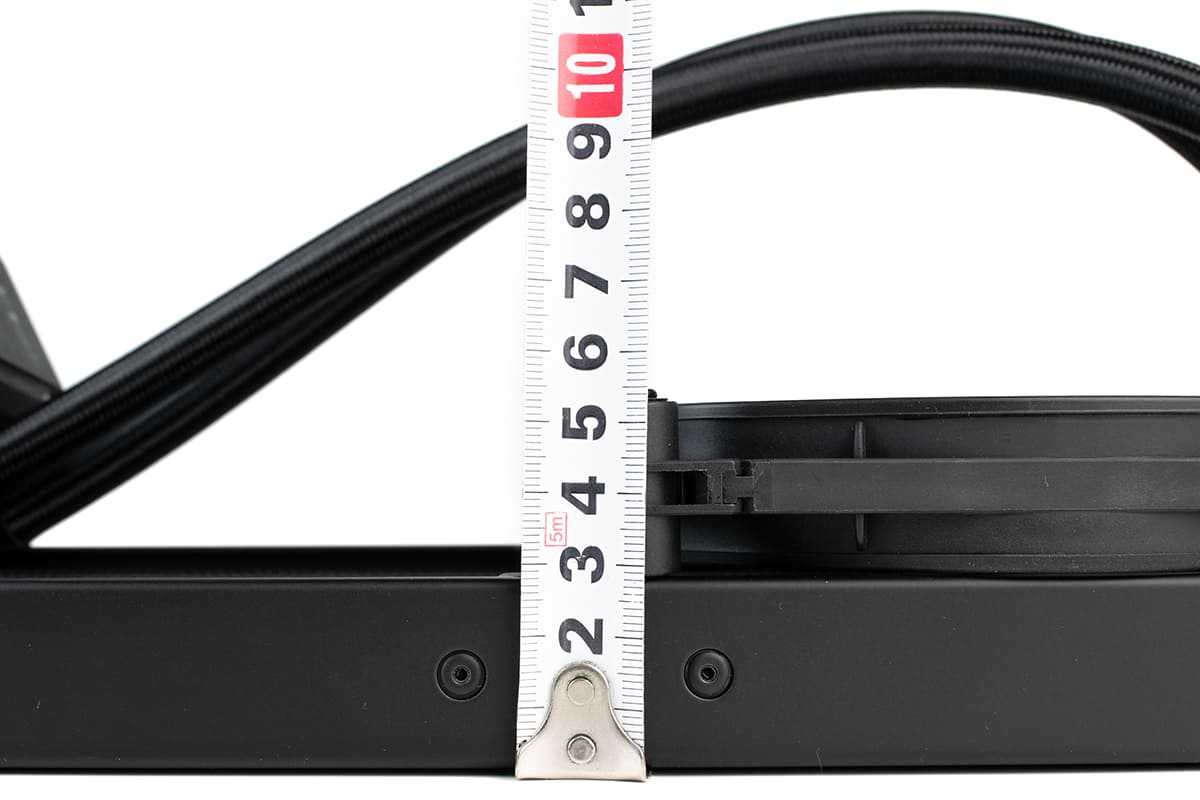

Толщина радиатора составляет стандартные 27 мм, что вместе с вентиляторами и выпирающими крепежными винтами дает в сумме 54 мм. Это обеспечивает высокую совместимость данной СЖО с материнскими платами и модулями оперативной памяти при установке наверх корпуса.
⇡#Особенности конструкции
СЖО be quiet! Silent Loop 360mm относится к классическому типу заправленных и готовых к эксплуатации систем жидкостного охлаждения с замкнутым контуром. В её основе лежит радиатор, соединённый двумя гибкими шлангами с помпой и водоблоком.
Отличительной особенностью данной модели является большой радиатор, длина которого составляет 397 мм, ширина – 124 мм, а толщина – 30 мм.
Все прочие размеры радиатора приведены на следующей схеме.
Напомним, что главное преимущество радиаторов систем жидкостного охлаждения be quiet! перед конкурентами заключается в том, что они медные, а не алюминиевые. То есть их эффективность при прочих равных будет выше.
В теле радиатора используются 14 плоских каналов с припаянной между ними гофролентой. Плотность радиатора составляет 17 рёбер на дюйм (FPI).
А вот толщина рёбер радиатора здесь всего 17 мм. С одной стороны, это должно позволить ему сохранять высокую эффективность на низких скоростях вентиляторов (тонкие рёбра проще продуть), но с другой — идёт заметная потеря полезной площади радиатора. Тем более что зазоры между корпусом радиатора и рёбрами в случае с be quiet! Silent Loop 360mm составляют не менее 4 мм с каждой стороны.
С одного из краёв радиатора расположены два резьбовых (G 1/4) фитинга с закреплёнными на них шлангами.
Внешний диаметр соединительных шлангов составляет 11 мм, а их длина равна 390 мм.
Проволочный корд средней жёсткости предохраняет шланги от перегибов при прохождении внутри корпуса системного блока.
Помпа, совмещённая с водоблоком, сравнительно компактна — 73 × 66 × 31 мм. На крышке реверсивной помпы (которая прокачивает охлаждающую жидкость из внешнего контура во внутренний через охлаждающую пластину) нанесено название компании-производителя.
Производительность помпы по-прежнему покрыта завесой тайны, хотя другие компании-производители прямо тенденциозно в прошлом году заявляли о повышении мощности насосов в своих новых СЖО. Зато известна заявленная скорость помпы – 2200 об/мин (2110 об/мин по результатам измерений). Уровень энергопотребления электродвигателя составил всего 1,89 Вт, что делает её одной из самых экономичных помп на рынке. Отметим, что данный насос должен подключаться к разъёму питания материнской платы с постоянным напряжением 12 В и без активации ШИМ-управления.
Резьбовое отверстие с заглушкой на торце помпы предназначено для дозаправки системы или полной замены хладагента.
Микроканальный водоблок, выполненный из меди, полностью никелирован. Контактная поверхность основания водоблока обработана идеально.
К ровности этой поверхности также нет претензий, а неравномерность пятна контакта вызвана выпуклостью теплораспределителя процессора конструктивного исполнения LGA2066 и отчасти тем, что нам не удалось добиться идеально равномерного прижима.
Тем не менее в центральной части теплораспределителя, где и расположен кристалл процессора, контакт с основанием водоблока был очень плотный.
Система be quiet! Silent Loop 360mm комплектуется тремя 120-мм вентиляторами Pure Wings 2 PWM с девятилопастной крыльчаткой с рифлёными лопастями, которые способствуют снижению турбулентности воздушного потока и повышению статического давления.
Скорость вращения вентиляторов, регулируемая широтно-импульсной модуляцией, может достигать 2000 об/мин при максимальном воздушном потоке 111,3 CFM, уровне шума 36,9 дБА и статическом давлении 2,23 мм H2O.
Вентиляторы основаны на подшипнике скольжения с винтовой нарезкой (rifle), нормативный срок службы которого должен составлять не менее 80 000 часов, или около девяти лет непрерывной работы.
При заявленных в спецификациях 0,35 А и 3,6 Вт, по результатам измерений, каждый вентилятор на максимальной скорости потреблял всего 1,5 Вт, а стартовое напряжение оказалось равно 3,8 В. Поскольку длина кабелей вентиляторов составляет 450 мм, а ещё на 100 мм её увеличивает Y-разветвитель, этого будет достаточно для их подключения к одному разъёму на материнской плате при любом размещении СЖО в корпусе.
На радиаторе вентиляторы закрепляются длинными или короткими винтами — на выбор пользователя.
Компоненты какой-либо виброразвязки между вентиляторами и радиатором в комплекте системы отсутствуют.
Конструкция в деталях
На мой взгляд, основная деталь необслуживаемого жидкостного кулера – ватерблок, совмещенный с помпой.
Именно от него зависит эффективность передачи тепла хладагенту. В то же время ватерблок должен одинаково легко устанавливаться на все совместимые сокеты, что накладывает ограничения по габаритам. Ограничения обусловлены конструкцией процессорных разъемов и систем крепления. Добавьте сюда вывод шлангов на радиатор… При кажущейся простоте на практике приходится решать множество мелких проблем, что выливается в дополнительные траты на разработку.
Silent Loop в этом отношении не подвел. Высота ватерблока чуть больше 30 миллиметров, ширина 65 миллиметров, длина – 72.
В отличие от других подобных моделей, вывод шлангов выполнен сверху, через анодированные фитинги. Хорошее решение, при необходимости можно поменять шланги. Эффективная длина – 370 мм, диаметр 11 мм, поверх шлангов надеты пружины для защиты от перегибов.
Медное основание никелировано и отполировано до зеркального блеска, размеры – 56 х 56 миллиметров. Этого хватит на все современные процессоры, в том числе четырехкристальные AMD Ryzen Threadripper. Кстати, крепление для него в комплект не входит.
Система крепления под каждую платформу состоит из двух скоб с замками – просто и надежно.
Недостаток лишь один: при многократном размыкании прочность сцепления слабеет за счет отгибания верхней части. Обычным пользователям, меняющим платформы раз в несколько лет, вряд ли доведется столкнуться с этим явлением, да и на надежность прижима оно не влияет.
Установка на процессор проходит легко, без помощи отвертки.
Несмотря на немалые габариты, ватерблок можно поставить даже на ITX платы с плотной компоновкой. А бэкплект лучше брать металлический, для снятия механических нагрузок с текстолита штатный подходит плохо. С другой стороны, пружины не так сильны, чтобы ощутимо прогибать плату.
Радиатор крупный – 144 х 318 миллиметров, окрашен в черный цвет. Материал – медь, что хорошо: по теплопроводности она лидирует среди недрагоценных цветных металлов. Частенько ради удешевления используют алюминий, и при прочих равных теплоотдача снижается.
Толщина без вентиляторов – 30 миллиметров, с вентиляторами – 55. Крепятся вентиляторы на четыре винта без виброгасящих проставок.
По большому счету, они им не нужны – в модели Pure Wings 2 (BQ PUW2-14025-HR) установлен качественный подшипник скольжения, который в работе шумов и вибраций практически не создает. Максимальная скорость вращения крыльчаток – 1600 оборотов в минуту.
Упаковка и комплектация
Поставляется Silent Loop 2 в картонной коробке, оформленной в фирменном стиле с применением темных тонов.
На верхней части упаковки производитель разместил изображение системы охлаждения, ее название и размер радиатора. С левого края располагается надпись premium, указывающая на принадлежность охлаждения к топовой линейке компании.
С обратной стороны указаны отличительные особенности СЖО. К таковым производитель относит помпу особой конструкции с шестиполюсным трехфазным моторчиком, тихие вентиляторы Silent Wings 3, а также возможность долива охлаждающей жидкости.
С торца указаны полные спецификации системы охлаждения.
Внутри каждый элемент упакован в индивидуальный полиэтиленовый пакет, а радиатор дополнительно защищен картонной коробкой.
Набор креплений стандартный для систем охлаждения от be quiet! — производитель добился полной унификации как для жидкостных, так и для воздушных систем охлаждения. Помимо этого в комплекте находится Y-образных разветвитель для двух вентиляторов, ARGB-контроллер для управления подсветкой на водоблоке, тюбик термопасты, количество которой можно охарактеризовать фразой “как украли”, и, что примечательно, 100 мл хладагента, который можно использовать для пополнения уровня жидкости в контуре системы охлаждения, не лишаясь при этом гарантии.
Выводы
Второе поколение топовых систем жидкостного охлаждения от be quiet! получилось удачным. Производитель полностью переработал свой подход к решению премиум класса и не стал экономить ни на чем, применив все свои лучшие наработки. Особенно это касается использования Silent Wings 3 вместо Pure Wings 2.
Что по поводу производительности, то и тут в целом все ожидаемо: 280 мм СЖО слегка опережает по температурам топовую двухсекционную башню. Однако этого может быть достаточно для покорения более высоких частот на процессоре. Тем более стоит учитывать, что существует еще решение на 360 мм, которое должно быть еще несколько производительнее.
К неоспоримым плюсам также можно отнести то, что водоблок занимает намного меньше места, чем огромные двухсекционные радиаторы воздушных систем охлаждения, что не только упрощает их монтаж, но и не перекрывает оперативную память и другие разъемы, находящиеся в околосокетном пространстве.
Существенных минусов во время тестирования не было выявлено. Вопросы вызывает только 3-летняя гарантия, что для премиум продукта выглядит несолидно, особенно на фоне некоторых конкурентов, которые в более бюджетных решениях предлагают вдвое больший срок гарантии. О надежности же говорить пока не приходится. Остается надеяться, что производитель учел все ошибки предыдущей модели.
В целом be quiet! Silent Loop 2 полностью оправдала ожидания. Конечный пользователь получает весьма тихую и производительную систему охлаждения, которая станет украшением любой сборки.
Плюсы:
- Качественные вентиляторы;
- Удобное крепление;
- Хорошая производительность;
- Дополнительный хладагент в комплекте;
- Строгий внешний вид.
Минусы:
- 3 года гарантии;
- Отсутствие крепления под LGA 1700.
