Обзор корпуса be quiet! silent base 802

Температуры и уровень шума

Для оценки показателей продуваемости корпуса будем сравнивать температуры комплектующих при разных скоростях корпусных вентиляторов и с разными наборами панелей – глухими и сетчатыми. Для нагрузки на процессор и видеокарту будем использовать бенчмарк FurMark и стресс-тест AIDA 64.

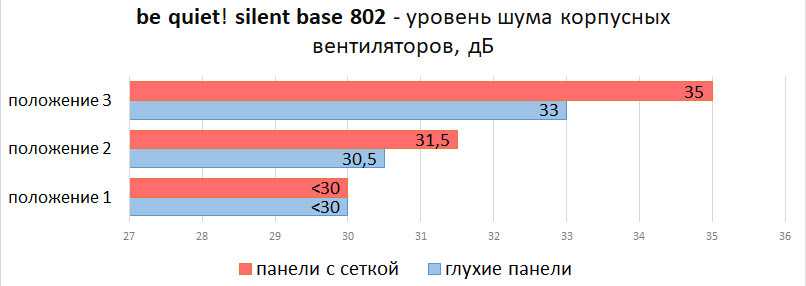

Для начала оценим уровень шума, создаваемый одними корпусными вентиляторами. Для этого задействуем три положения регулятора оборотов на контрольной панели.

В результате при минимальной скорости вращения и положении «1» вентиляторов не слышно на фоне системы. На расстоянии метра звуковое давление меньше 30 дБ. Примерно такая же картина и при положении «2». А вот на максимальных оборотах Pure Wings 2 становятся слышны. При сетчатых панелях шум достигает 35 дБ.

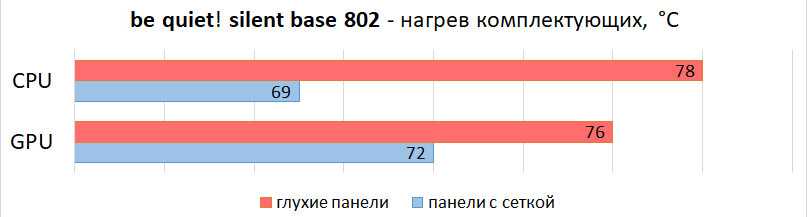

Если сравнить нагрев чипа видеокарты и процессора, то заметна большая разница при разных панелях. Продуваемость верхней панели из сетки обеспечивает разницу в 9 °С у процессора, что означает значительный застой горячего воздуха в верхней части корпуса при глухих панелях.

Также, вероятно, сказывается сильно уменьшающийся приток воздуха через переднюю стенку. При глухих панелях разумнее всего будет устанавливать ещё один дополнительный вентилятор на выдув на верхнюю стенку.

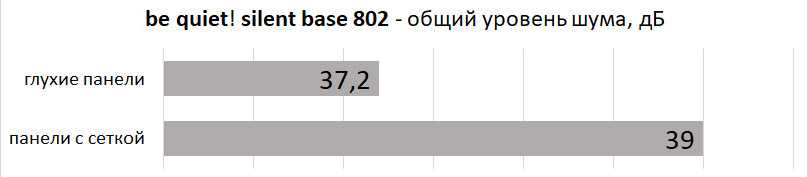

Уровень шума системы под нагрузкой также заметно отличается. На слух эту разницу заметить вполне можно, хотя она и не кардинальная. Скорее всего, у варианта Silent Base 802 без стеклянной стенки ситуация ещё лучше. В нашем же случае разница составила порядка 2 дБ, что тоже неплохо.

Сборка

Процесс сборки тестовой конфигурации в корпус полностью описываться не будет. Акцент будет сделанна некоторых важных, на мой взгляд, нюансах.

Блок питания на свое положенное место встает туго, так какмешает небольшая торчащая над ним пластина, которая прижимает БП к антивибрационным ножкам.
Как уже говорил ранее, об установке готовой СЖО с радиатором 280 мм вы можете позабыть. Только 240 мм. Спереди установить СЖО с 280 мм радиатором также не выйдет.
Неудобное расположение креплений для 2,5″ накопителей за поддоном. Если есть возможность, то устанавливайте их только в корзины для накопителей

Установка накопителей за поддоном отнимет драгоценное свободное место, которого тамне так много.
Кабелипопросту не за чтозакрепить (мало выштампованных ушек для стяжек).
Помните ту квадратную вставку на правой стенке? Она своим выступающим креплением также мешает размещениюкабелей.
Снимайте пластиковые панели с осторожностью. Защелки не внушают доверия.

Но несмотря на вышеперечисленные недостатки, результат в целом смотрится симпатично. На небольшой пучок над корзиной для накопителей прошу внимания не заострять — это невостребованные провода, идущие от реобаса.

⇡#Сборка

Процедура сборки комплектующих в корпусе be quiet! Silent Base 801 довольно подробно и доступно изложена в инструкции, да и в целом она мало чем отличается от того, как она обычно выглядит у других корпусов данного формата. Удобно, что блок питания сначала закрепляется винтами в съёмной рамке (кстати, имеющей мягкую прокладку), а затем вставляется сзади в корпус и приворачивается к шасси винтами с накатанной головкой.

Внутри корпуса блок питания опирается на силиконовые подставки, снижающие возможные вибрации и уменьшающие уровень шума.

Кроме стандартных кабелей для материнской платы нужно будет подключить кабель SATA-типа для питания контроллера вентиляторов и PWM-кабель.

Развитая система укладки кабелей в корпусе без особых затрат времени позволяет создать в рабочей зоне хорошо продуваемое пространство, а за задней стенкой полно петель для стяжки кабелей (которыми, мы, правда не воспользовались для тестов поскольку систему вскоре пришлось разбирать).

Собранный и закрытый be quiet! Silent Base 801 Window Silver выглядит строго и лаконично, а за тонированным стеклом так и напрашивается подсветка или какая-то яркая видеокарта.

Впрочем, подсветка нравится далеко не всем, да и организовать её с помощью пары светодиодных лент, подключенных к материнской плате, никакого труда не составляет. Поэтому её отсутствие вряд ли можно занести в минусы Silent Base 801.

⇡#Упаковка и комплектация

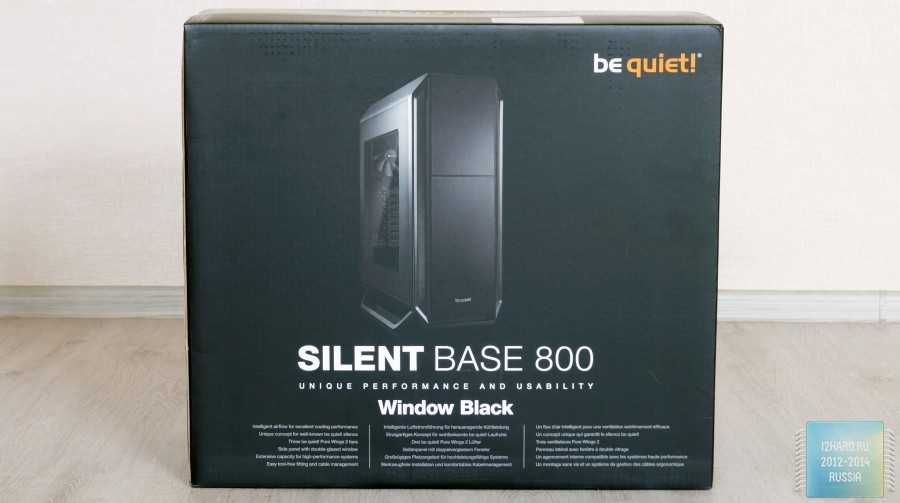

Корпус be quiet! Silent Base 800 поставляется в большой картонной коробке, оформленной преимущественно в чёрном цвете. На её лицевой стороне приведено фото корпуса, а снизу перечислены его особенности.

На обратной и боковых сторонах коробки приведены технические характеристики, другие варианты расцветок, описаны компоновка и система охлаждения, а также дано краткое описание модели.

Внутри картонной коробки находится сам корпус, вставленный между двумя пенопластовыми боковинами, в одной из которых запечатаны ножки, и дополнительно упакованный в мягкий синтетический мешок.

Несмотря на то, что на одной из боковых стенок корпуса есть прозрачное пластиковое окно, такой упаковки оказалось достаточно, чтобы обеспечить be quiet! Silent Base 800 сохранность на всём пути следования к пользователю.

Аксессуары традиционно находятся внутри корпуса и дополнительно запечатаны в маленькую коробочку. Там же можно найти и инструкцию по установке на нескольких языках, включая русский.

В числе комплектующих пластиковые стяжки, различные винты и втулки, а также большое число мягких силиконовых салазок для жёстких дисков.

Silent Base 800 разработан в Германии, но выпускается в Китае, что нисколько не мешает компании be quiet! предоставлять на него трёхлетнюю гарантию. В России данная модель по каким-то причинам на момент подготовки статьи не продавалась, а за рубежом е ё можно заказать за 114,2 евро, причём рекомендованная стоимость заявлена на более высокой отметке – 149,9 евро. Есть и более доступные версии данной модели, без прозрачного бокового окна, – за них просят от 94,9 евро.

Особенности

Тишина работы

• Инновационная конструкция корпуса оптимизирует воздушный поток для идеальной циркуляции воздуха, снижая турбулентность и обеспечивая превосходное охлаждение
• Специальная конструкция шумоподавляющих вентиляционных отверстий дважды изменяет направление воздушного потока, обеспечивая отличный воздухообмен и тишину работы
• Звукоизолирующие материалы толщиной 10мм на передней, верхней и боковых панелях корпуса предотвращают передачу вибраций
• До трех вентиляторов Pure Wings 2 обеспечивают оптимальное и бесшумное управление воздушным потоком

Великолепный комфорт

• Внушительное пространство и гибкость подключения поддерживают установку high-end оборудования, такого как полноразмерные кулеры, графические карты и материнские платы формата E-ATX
• Улучшенные возможности управления системой кабелей и аккуратный интерьер благодаря кожуху блока питания
• Специальный кронштейн позволяет легко установить блок питания в корпус снаружи
• Декоративные панели HDD могут быть установлены в различных положениях в соответствии с необходимым для монтажа кабелей пространством
• Простой и удобный доступ к пылевым фильтрам для их очистки
• Панели корпусов серии Silent Base Window изготовлены из устойчивых к царапинам ударопрочных материалов

Надежное охлаждение

• Вентиляционные отверстия специально спроектированы для создания упорядоченного воздушного потока. Направленные к тыльной части корпуса отверстия обеспечивают отвод разогретого воздуха, не позволяя шуму проникать через фронтальную панель
• Дополнительные монтажные отверстия позволяют установить до восьми вентиляторов
• Монтажные отверстия позволяют установить до пяти дополнительных 140мм или 120мм вентиляторов
• Верхняя панель позволяет горячему воздуху свободно проникать наружу, задерживая шум внутри корпуса
• Съемный кронштейн вверху шасси позволяет легко устанавливать радиаторы
• Радиаторы длиной до 420мм могут быть установлены в фронтальной части корпуса
• Продуманная система управления кабелями улучшает внешний вид и обеспечивает эффективную циркуляцию воздуха
• Полностью металлический стальной корпус (SECC) обеспечивает максимальную жесткость и отличный отвод тепла

Отличный сервис и поддержка

• 3 года гарантии от производителя
• Немецкая разработка, дизайн и контроль качества

* PC Games Hardware (2006-2018), GfK (2007-2019)

Компания be quiet! решила попробовать себя в чем-то новом- в прошлом году под этим брендом было представлено 2 корпуса:Silent Base 800 иSilent Base 600. Обе модели имеют несколько модификаций. Так, вы можете приобрести эти модели в нескольких расцветках -Black, Orange, Silver и Red, последняя расцветка доступна только дляSilent Base 800.Стоит отметить, что яркие цветные модификациине подразумевают под собой полную покраску корпуса в обозначенный цвет, акцент делается только на некоторых его элементах.Атакже вы можетевыбрать между вариантами со стеклом сбоку или же с глухой стенкой. Будет интересно узнать, насколько инженерам компании удался новый для нихпродукт?Редакции i2HARD был предоставлен корпусbe quiet! Silent Base 800 в черном цветовом решении со стеклом сбоку. Вместе с вами, уважаемые читатели, мы узнаем, удачно лиbe quiet! дебютировали в этом направлении?

Внешний вид и конструкция

Внешне новинку сложно отличить от Silent Base 801. Это всё тот же сдержанный и строгий стиль be quiet!: прямые линии, острые углы, сдержанная простота форм. Такое решение достаточно универсально и подойдёт и под разные по внешнему стилю сборки. Конечно, боковая стенка из закалённого стекла предполагает установку элементов с подсветкой.

Материалы корпуса – сталь и ABS-пластик в основном в передней части. Из пластика также выполнены верхние заглушки и ножки. Достаточно странное решение для тяжёлого корпуса (больше 13 кг), но на практике ножки оказались достаточно крепкими, никаких опасений по этому поводу не возникает. Установить их при сборке достаточно непросто, но держатся в пазах они очень надёжно.

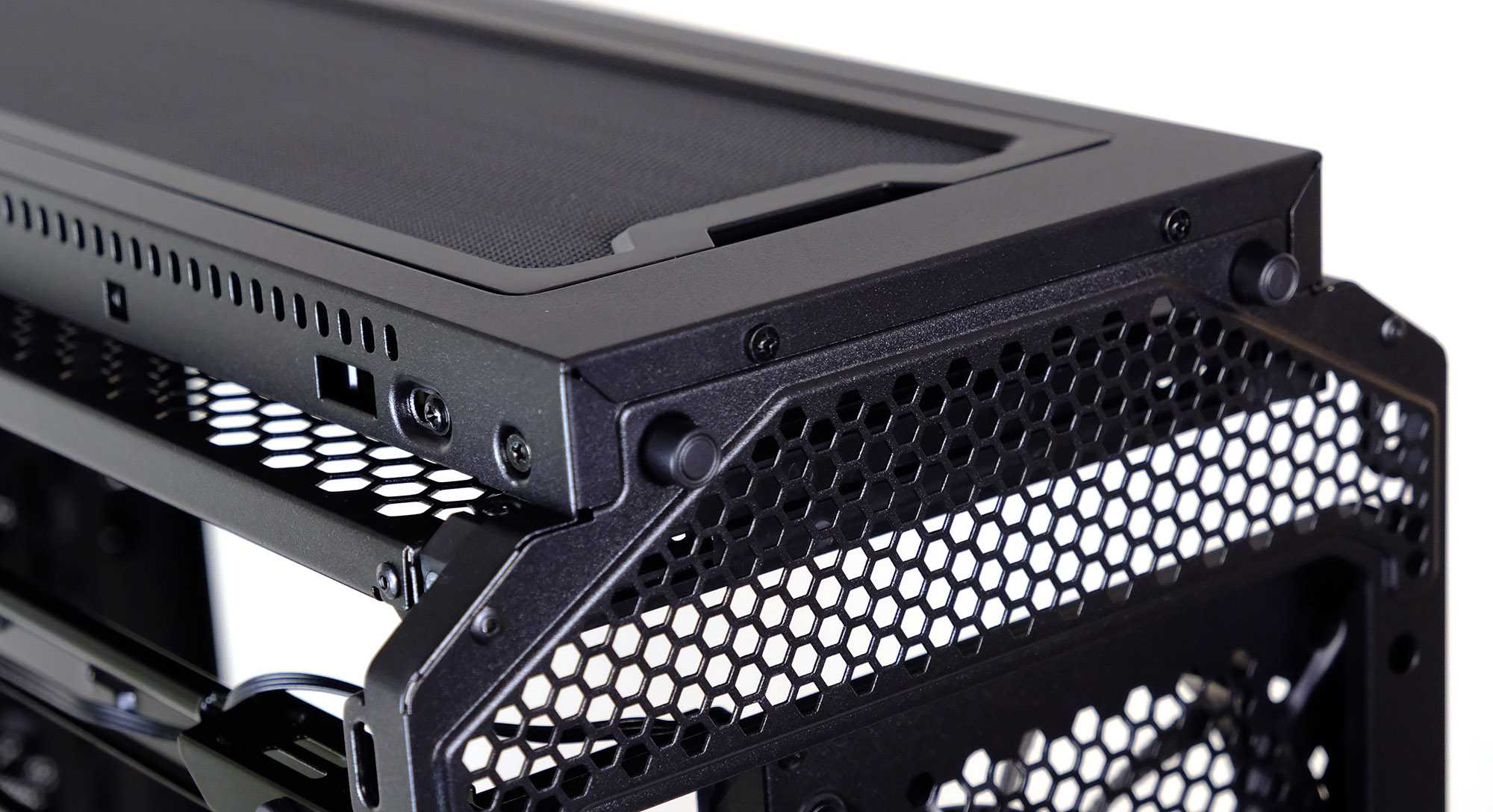

Главный плюс такого шасси – подъём корпуса над поверхностью (примерно на 20 мм), благодаря чему продуваемость корпуса значительно улучшается, так как воздух свободно попадает внутрь через нижнюю сетку. Она сделана выдвижной, держится на салазках с защёлкой. Сетка достаточно мелкая и хорошо фильтрует пыль, а при загрязнении её легко вытащить и очистить.

Вторая стенка у Silent Base 802 глухая, с фирменной шумоизоляцией be quiet! – слой внушительный, толщиной 10 мм. Такая же изоляция есть и на передней глухой стенке.

Одной из основных особенностей корпуса является лёгкий съём боковых панелей. Для этого предусмотрены две кнопки на задней стенке сверху, которые отжимают защёлку, и панели свободно вытаскиваются. Никаких винтов и опасности уронить стекло – очень удобно при эксплуатации и сборке.

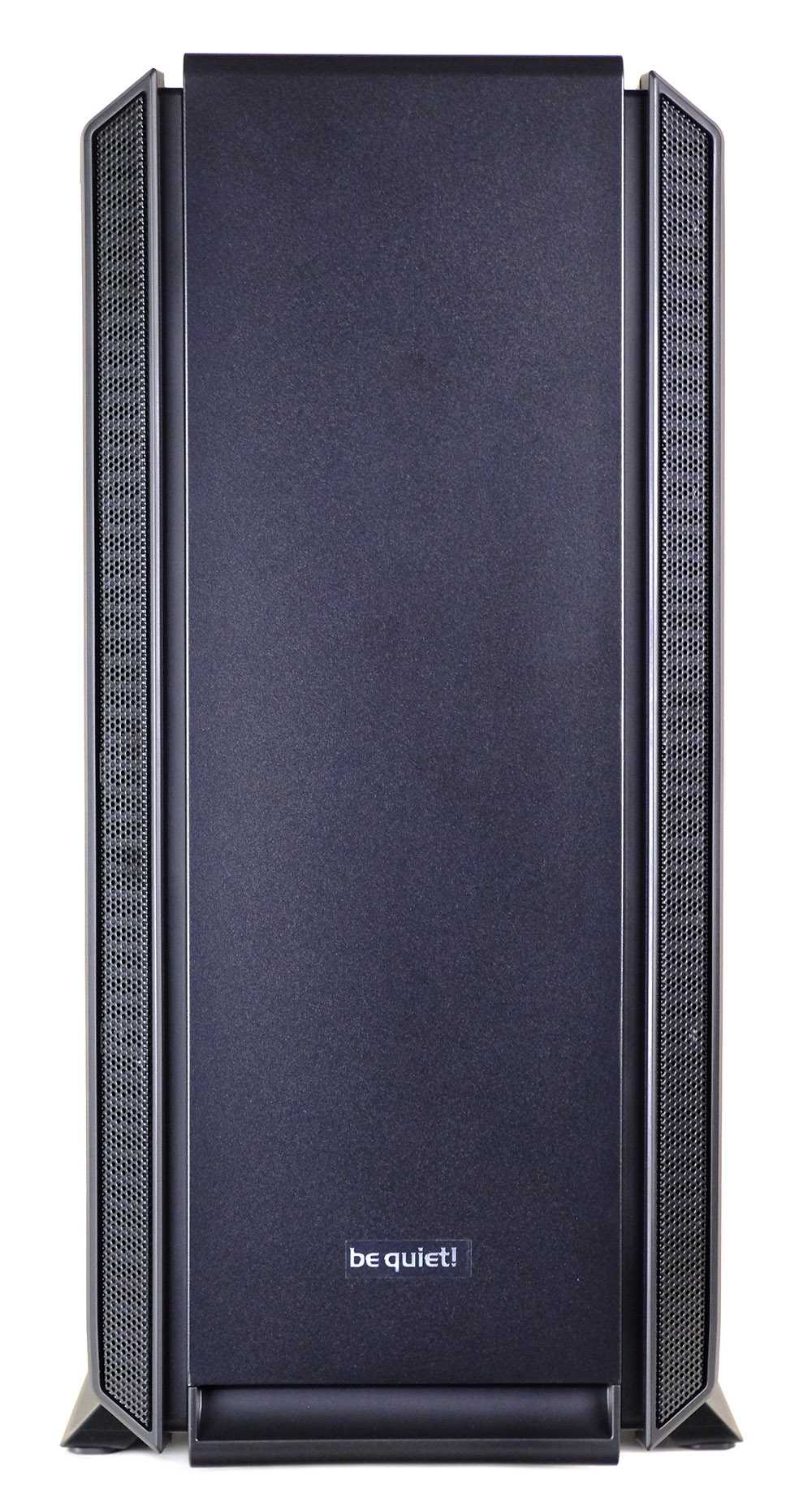

Передняя стенка крепится на задвижках и её легко снять, потянув вверх. Под глухой панелью с шумоизоляцией есть такой же пылевой фильтр, как и снизу, из мелкой пластиковой сетки. Держится она на одной крупной защёлке.

Предусмотрен огромный простор для установки элементов охлаждения спереди – поместится радиатор СВО до 420 мм или сразу 3 вентилятора 120/140 мм. Глубина ниши перед пылевым фильтром – около 30 мм, также закрепить вентиляторы можно с внутренней стороны.

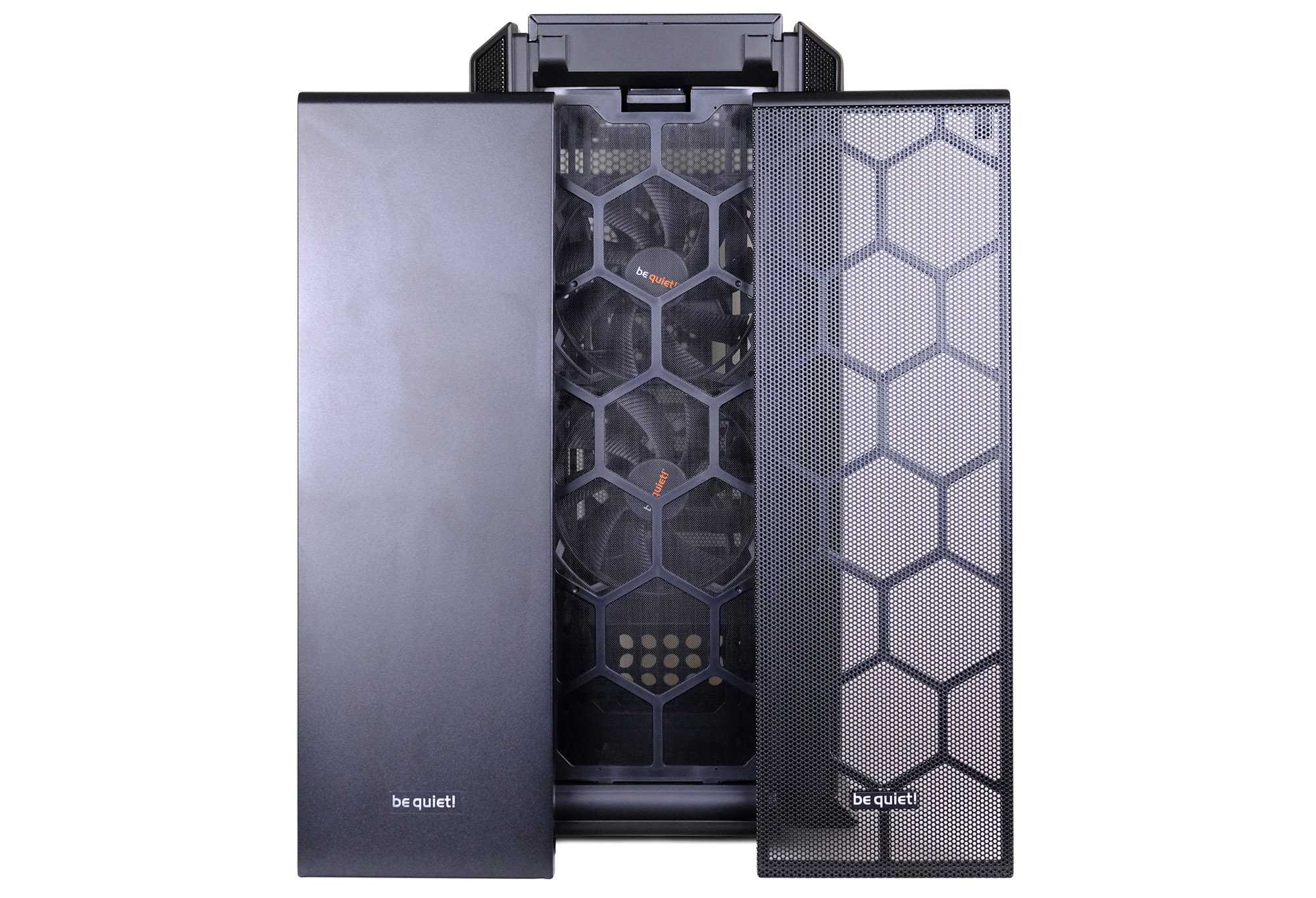

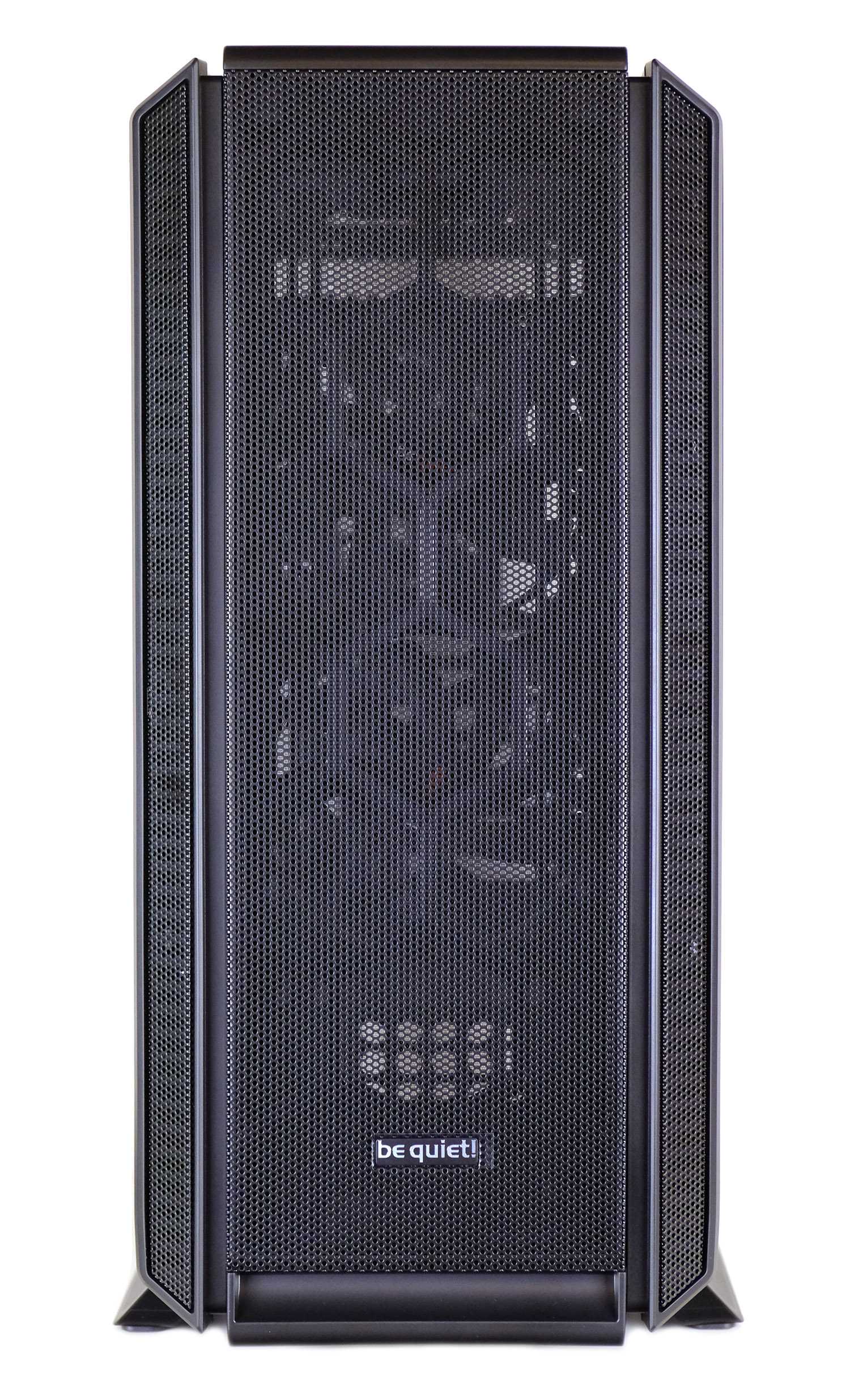

В комплекте прилагается продуваемая передняя стенка из крупной металлической сетки – её можно поставить, если важна в первую очередь эффективность охлаждения компонентов системы.

Задняя стенка корпуса перфорирована в верхней части, плюс имеет площадку для вентилятора 140 мм. Доступно 7 слотов расширения – заглушки прижаты винтами с удобной головкой «под пальцы». Также есть возможность вертикальной установки видеокарты – доступны 2 вертикальных слота. Для установки блока питания предусмотрена установка с внешней стороны с креплением на рамку – на наш взгляд, одно из самых удобных современных решений.

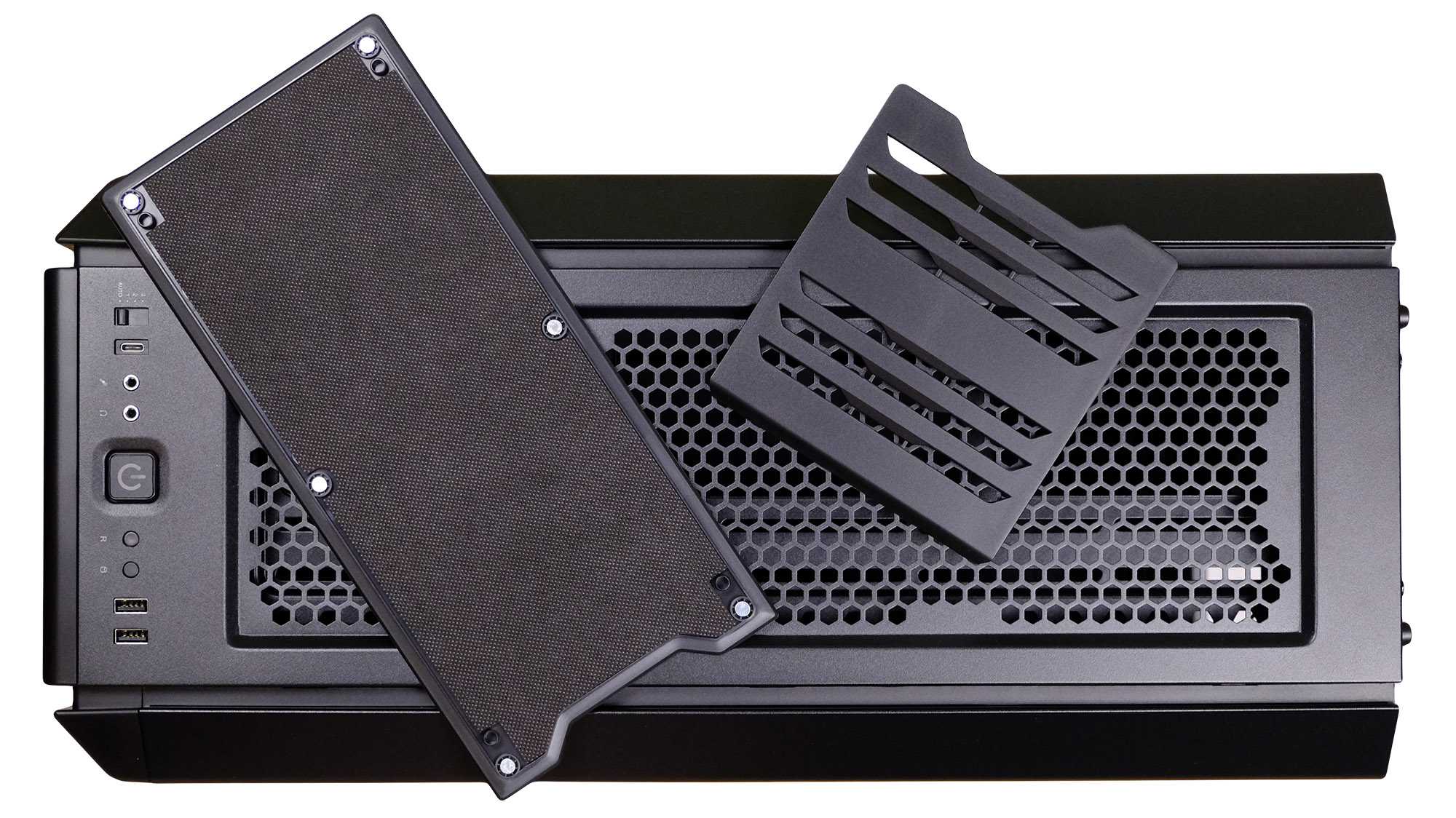

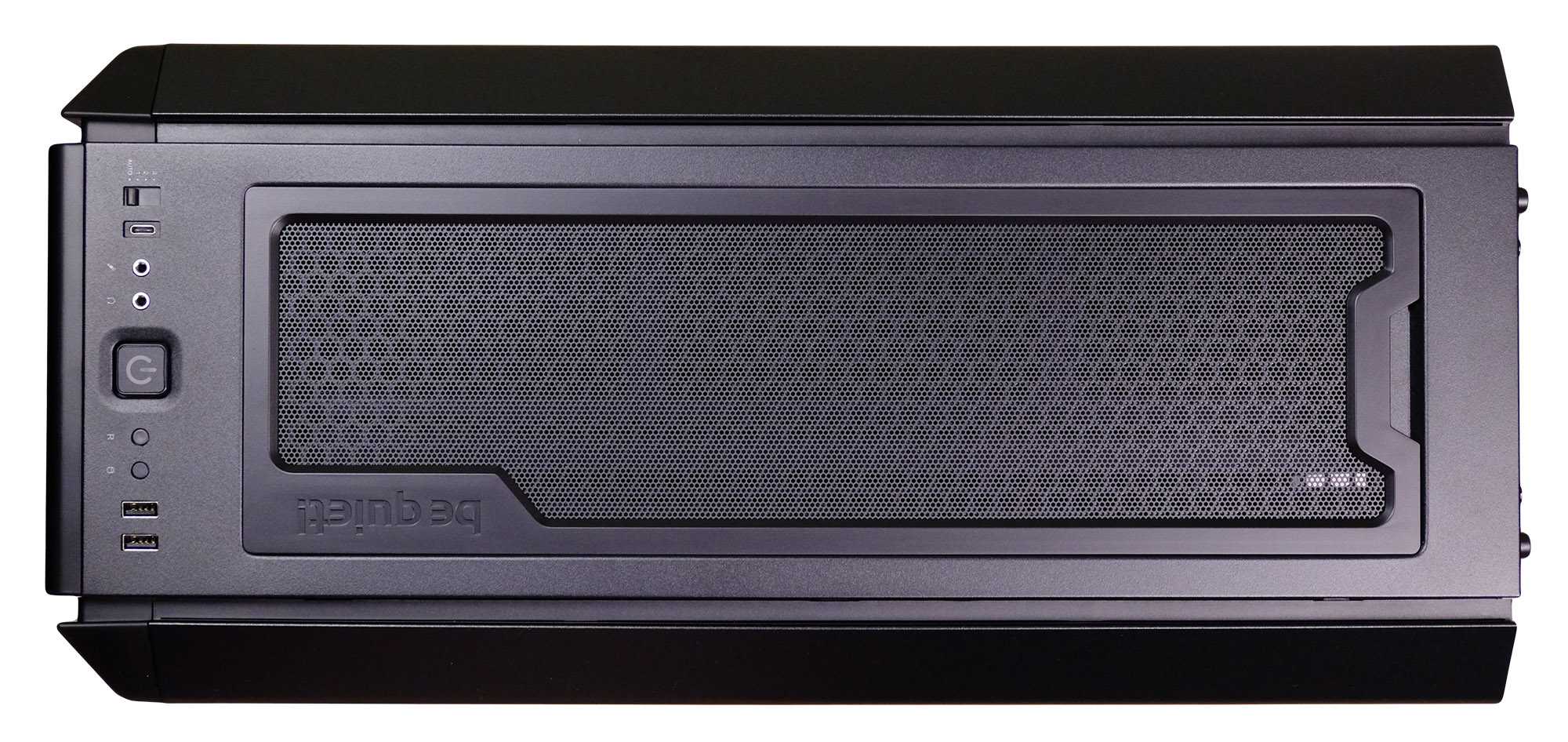

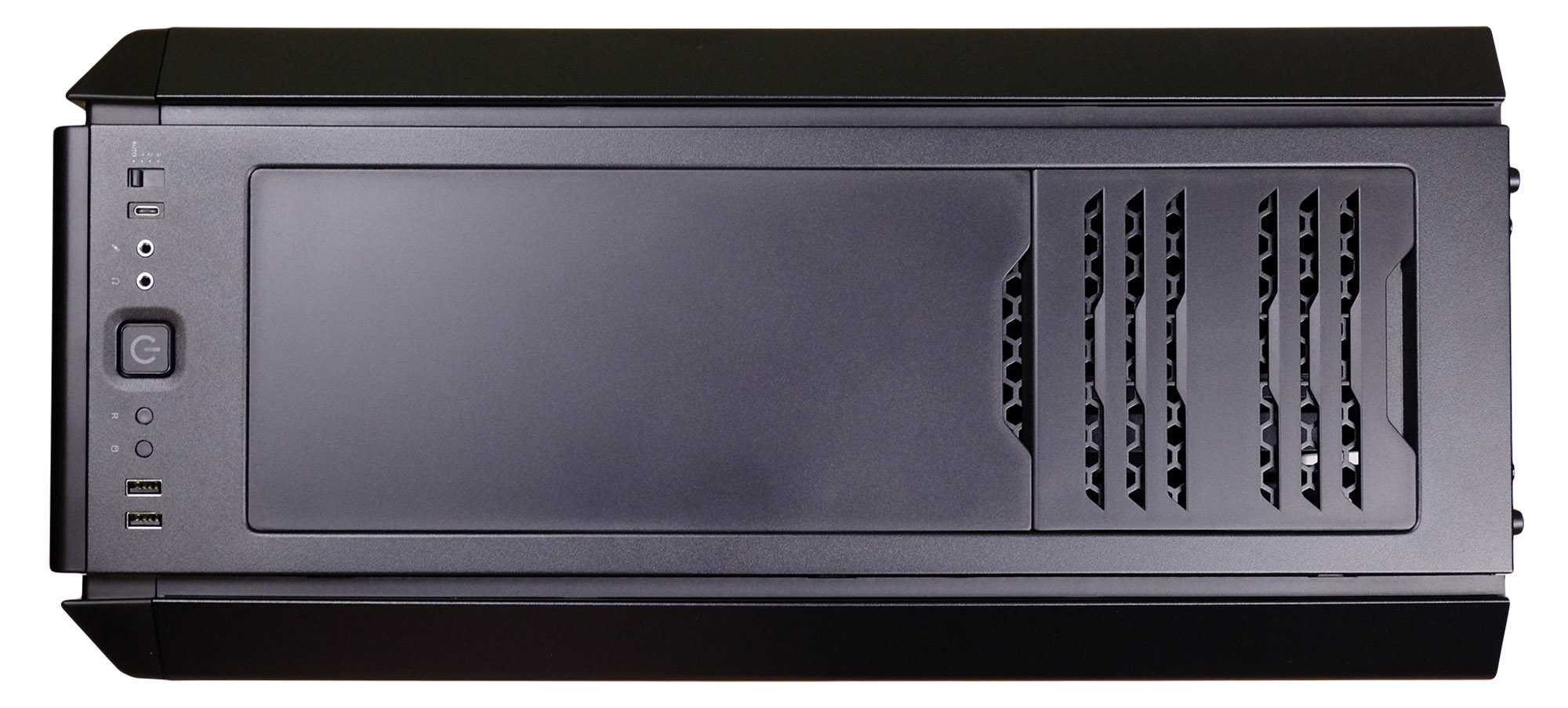

На верхней панели корпуса доступен выбор между практически глухой стенкой и сетчатой. Они утоплены в нише и не выступают за общую поверхность стенки, крепятся на магнитах и выступающих ножках, попадающих в прорези нижней решётки.

Шумоизоляция есть только на 2/3 площади, на первой панели, причём она здесь заметно тоньше, всего 3-4 мм. Дальний участок подложки не имеет совсем. Сделано это для свободного выхода горячего воздуха от области процессора.

При установке сетчатой панели вентиляция корпуса должна существенно улучшиться. Особенно актуально это будет при монтаже крупных радиаторов СВО или нескольких вентиляторов, выбрасывающих горячий воздух.

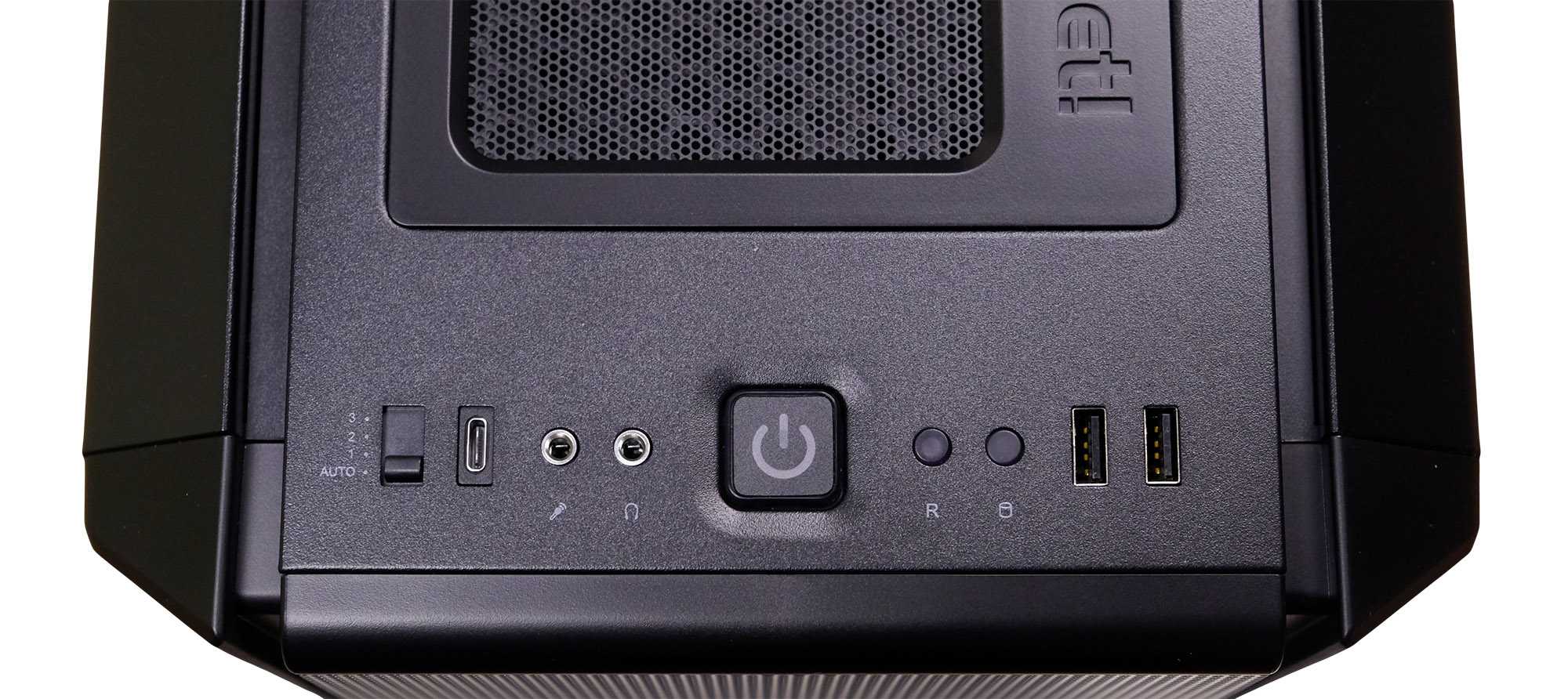

На контрольной панели в верхней части вынесены раздельный кнопки питания/перезагрузки, а также есть два разъёма USB 3.2 Gen 1, один USB 3.1 Gen 2 Type C, раздельные аудиовыходы 3,5 мм под наушники и микрофон. Кроме того, для регулировки оборотов корпусных вентиляторов есть удобный 4-позиционный переключатель с auto-режимом.

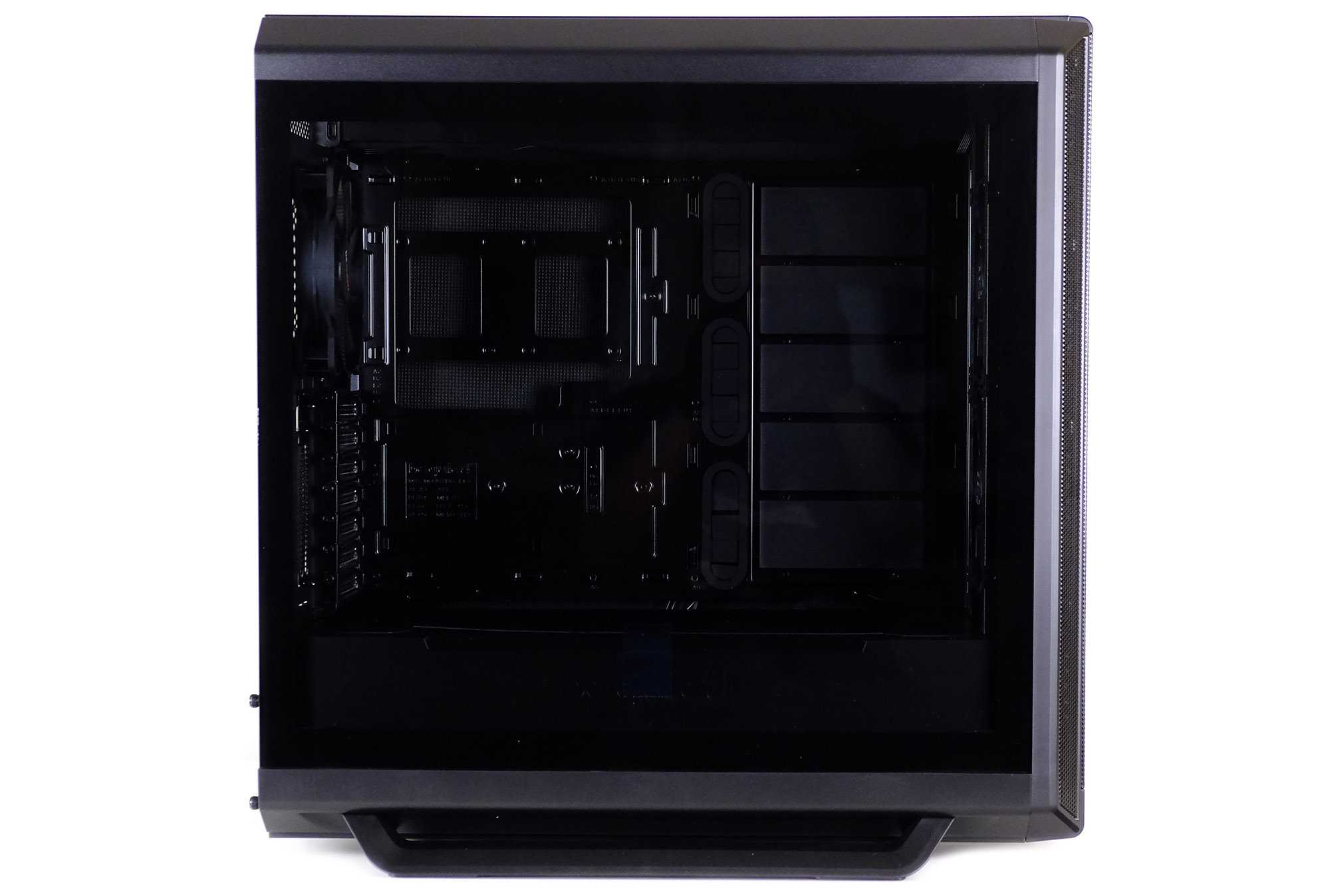

Прозрачная боковая стенка выполнена из закалённого стекла толщиной 4 мм. Присутствует лёгкая тонировка и виньетирование по краям – чёрная полоска около 2 см. В зоне контакта с задней стенкой между каркасом и стеклом оставлен зазор шириной 4 мм, никакого уплотнителя в этой части производитель не предусмотрел. Скорее всего, это решение связано с и без того сильно перфорированной задней стенкой, так что практического смысла закрывать эту щель было бы немного.

⇡#Дизайн

Внешне новый be quiet! Silent Base 801 Window Silver претерпел самые минимальные изменения в сравнении с предшественником. Корпус по-прежнему преимущественно чёрный, с небольшими цветными вставками на скосах передней панели (в нашем варианте — серебристыми). Из изменений отметим боковую панель из тонированного стекла вместо небольшого пластикового окна у 800-й модели, другой набор элементов управления и шесть прорезей для отвода нагретого воздуха вместо четырёх в верхней части корпуса. Вот, пожалуй, и всё.

Вторая боковая стенка, прежде имевшая посадочное место под вентилятор, теперь полностью глухая.

Материал металлических панелей корпуса — сталь толщиной около 0,7 мм, прозрачная боковая панель выполнена из закалённого стекла толщиной 4 мм, а остальные комплектующие из АБС-пластика.

В размерах корпус немного вырос. Его высота теперь равна 553 мм против прежних 542 мм, ширина — 282 мм против 266 мм, а длина увеличилась до 539 мм против 495 мм. Подробнее размеры be quiet! Silent Base 801 Window Silver приведены на следующей схеме.

Масса корпуса (без блока питания) теперь составляет 11,43 кг, что на два килограмма больше, чем у 800-го.

Если в предшествующей модели передняя панель была составная, из двух частей, верхняя из которых открывалась вперёд, а нижняя откидывалась вниз, то в новой модели панель монолитна и по-прежнему лишена какой-либо перфорации.

Предполагается, что воздух должен поступать к фронтальным вентиляторам через сетчатые скосы по бокам передней панели, хотя, на наш взгляд, это в большей степени дизайнерское решение, нежели практически полезное.

Задняя панель корпуса претерпела куда больше изменений. Благодаря увеличившейся ширине корпуса на ней теперь размещено посадочное место под 140-мм вентилятор, добавлены два вертикальных слота расширения под PCI-карты, а в верхней части появилась большая перфорированная зона из тонкой решётки с сотами. Очевидно, что разработчики стремились сделать заднюю панель корпуса как можно более «дышащей», и это у них очень неплохо получилось.

Но откуда же в корпус будет поступать воздух, если передняя панель так и осталась глухой? Ответ — снизу. Если у модели с индексом 800 основание было глухое, то новый be quiet! Silent Base 801 наделили полностью перфорированным основанием с пылевым фильтром.

Причём, если у 800-го фильтр выдвигался назад, за что корпус получил немалую порцию критики, то 801-й избавили от данного недостатка и оснастили фильтром, который выдвигается вперёд.

Корпус опирается на две съёмные пластиковые ножки неизменной формы, разве что площадь самих контактных площадок с резиновыми наклейками немного увеличилась.

Ножки вставляются в посадочные места довольно плотно и с большим усилием, но ещё сложнее их отстегнуть, для чего ножку сначала нужно отклонить наружу, а потом потянуть вверх.

Изменилась и панель с органами управления. Теперь на ней один USB 2.0, а место второго занял контроллер управления скоростью корпусных вентиляторов.

Остальные её компоненты не изменились, панель по-прежнему лаконична и прекрасно вписывается в общий дизайн корпуса. К сожалению, разъёмом USB Type-C корпус не оснащён.

В завершение внешнего осмотра be quiet! Silent Base 801 Window Silver выделим традиционно безупречное качество сборки корпуса и тактильно-приятные материалы, на поверхности которых не остаются следы отпечатков пальцев (за исключением, разумеется, боковой панели из стекла). Теперь узнаем, как be quiet! Silent Base изменился внутри.

⇡#Сборка

Инструкция по сборке и установке компонентов в корпус системного блока be quiet! Silent Base 800 Window Silver входит в комплектацию, а также опубликована на официальном сайте. Но даже если она где-то затерялась, а Интернет по каким-то причинам недоступен, то никаких сложностей возникнуть не должно, поскольку весь процесс интуитивно понятен.

Если вы не планируете устанавливать в корпус дополнительные вентиляторы, то процесс сборки удобнее начинать с размещения блока питания, для упоров которого предусмотрены резиновые вставки на основании корпуса.

Для установки жёстких дисков формата 3.5” используются мягкие силиконовые полозья, приворачиваемые к бокам корпуса HDD.

Затем диск с закреплёнными полозьями плотно вставляется в корзину.

В результате носитель оказывается надёжно закреплен в корзине корпуса и при напрямую не контактирует с ним, благодаря чему передача вибраций, а следовательно, и уровень шума, сведены к минимуму.

Твердотельные накопители не имеют движущихся компонентов, поэтому для их крепления используются металлические площадки на обратной стороне поддона материнской платы.

Вот и всё: остаётся только проложить кабели — и можно устанавливать комплектующие в корпус. В нашем случае собранная в be quiet! Silent Base 800 Window Silver система выглядела вот так.

Откровенно говоря, после сборки системы корпус действительно не выглядит просторным, но сверху ещё есть место для установки радиатора СЖО с парой вентиляторов.

⇡#Внутреннее строение

Компоновка корпуса be quiet! Silent Base 801 Window Silver приведена на следующем фото.

Если сравнить её с компоновкой be quiet! Silent Base 800, то очевидно, что перед нами совсем другой корпус, а не фигуральная доработка базовой модели. Давайте пошагово рассмотрим все компоненты корпуса, постепенно разобрав его.

Передняя панель снимается сдвигом вверх. Под ней виден мелкоячеистый пылевой фильтр из синтетической сетки.

Уже не актуальных отсеков на 5,25 дюйма корпус лишён, поэтому фильтр занимает практически всю площадь панели. Его можно снять, отогнув один пластиковый фиксатор сверху, что очень удобно для чистки от пыли.

Спереди установлены два 140-мм вентилятора, работающие на вдув. Можно перемещать их по высоте на полозьях, а также добавить третий 120/140-мм вентилятор.

Очень удобно снимаются боковые панели — для каждой из них достаточно нажать одну кнопку сзади корпуса и отклонить панель на себя, а затем вынуть вверх.

У модели с индексом 800 панели крепились на винтах с нарезной головкой и требовали больше времени для установки. Здесь же их можно снять одной рукой.

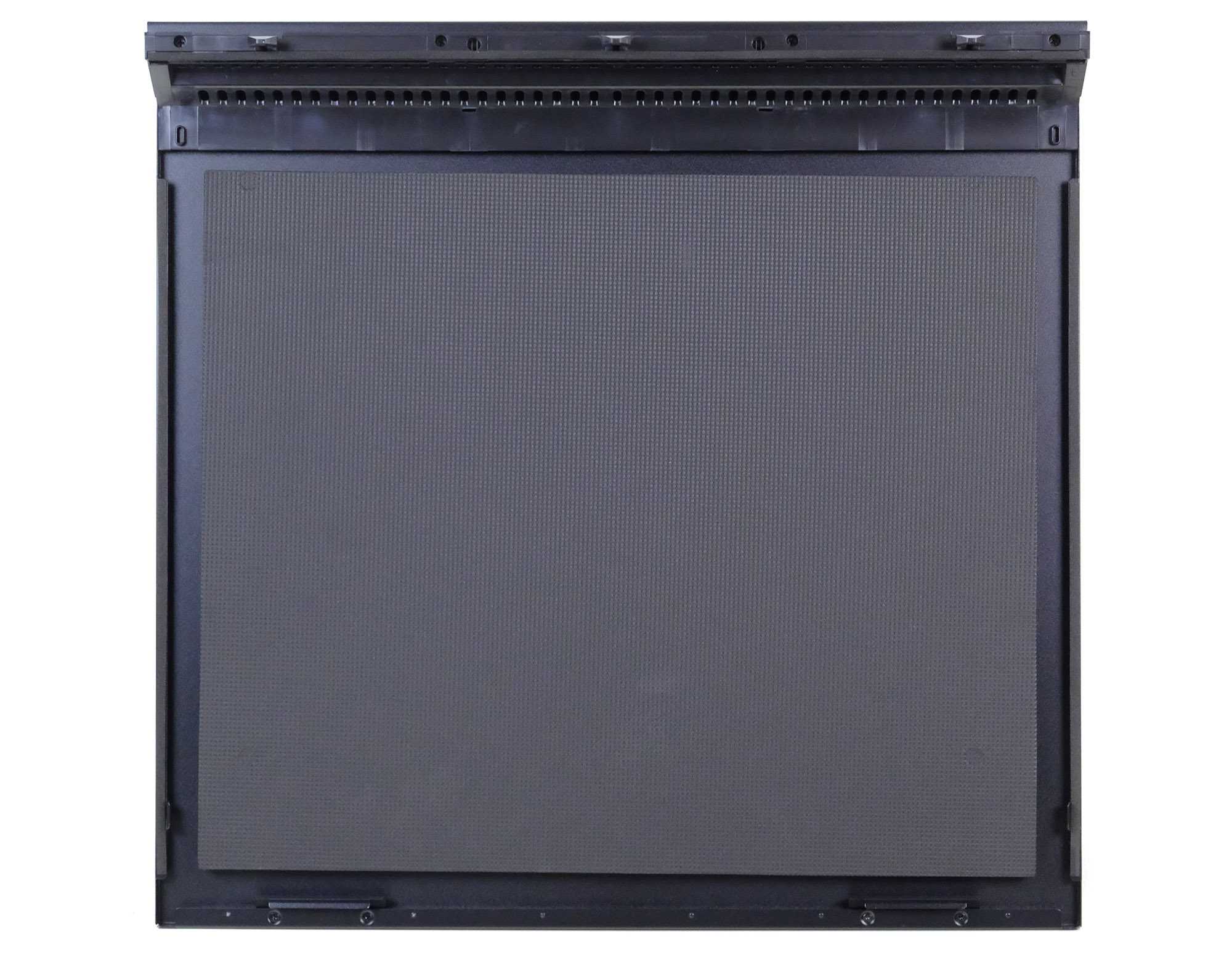

Внутренняя поверхность передней и металлической боковой панелей корпуса обклеены звукоизоляционным материалом толщиной 10 мм.

Основная рабочая зона корпуса претерпела значительные изменения в сравнении с тем, как она была организована в восьмисотой модели. Полностью убраны корзины для жёстких дисков и направляющие для пятидюймовых отсеков, поэтому теперь здесь стало намного просторнее.

Данная доработка корпуса позволила обеспечить его совместимость не только с материнскими платами форм-факторов ATX, Micro-ATX и Mini-ITX, но и с большими E-ATX.

Самое интересное, что, как и во флагманских корпусах be quiet! 900-й серии, новый Silent Base 801 получил возможность «зеркализации», то есть перестановки поддона материнской платы на противоположную сторону шасси и переворота части задней стенки. Поскольку боковые стенки корпуса также можно менять местами, то в целом это очень удобная особенность Silent Base 801 для того, чтобы идеально вписать его в интерьер помещения и стола.

Вырез в поддоне для установки процессорного кулера без демонтажа материнской платы из корпуса также сохранён, но теперь с обратной стороны размещена съёмная пластина для установки двух дисков формата 2,5 дюйма. Ещё одна пластина такого же типа размещена чуть ниже, на обратной стороне поддона и закрепляется одним винтом с накатанной головкой.

Всего же «маленьких» HDD/SSD в be quiet! Silent Base 801 можно поставить 15 штук, и для 11 из них не придётся ничего докупать. Что касается накопителей формата 3,5 дюйма, то для них в корпусе предусмотрена съёмная корзина на два диска в нижней части шасси.

Также в комплекте вы видели ещё три съёмных корзины, в каждую из которых можно установить по одному накопителю 3,5» или по два — 2,5». Эти корзины устанавливаются на места пластиковых заглушек ближе к передней части корпуса.

При желании можно докупить ещё две корзины, увеличив число устанавливаемых накопителей. Правда, нам сложно себе представить, кому для домашней системы может потребоваться более пяти 3,5-дюймовых HDD или более одиннадцати 2,5-дюймовых. Но если потребуется, то такая возможность есть. Добавим, что 3,5-дюймовые корзины перфорированы и имеют силиконовые вставки для уменьшения передачи вибраций от накопителей на корпус и снижения уровня шума.

Нижняя зона корпуса отделена от основной четырьмя пластиковыми заглушками, закрепляемыми на защёлках.

В ней, кроме сдвоенной корзины для накопителей, предусмотрено место для блока питания, длина которого может достигать 288 мм. В этом плане отличий от 800-й модели корпуса нет.

Зато есть отличия в плане размещения видеокарт, поскольку в дополнение к стандартным горизонтальным слотам в количестве 7 штук в новом корпусе появилось два вертикальных слота.

И хотя шлейфа-райзера для установки видеокарты в такой ориентации в комплекте с корпусом нет, сама возможность не может не радовать, тем более что красивую видеокарту будет удобно таким образом выставить напоказ через тонированное стекло.

Длина видеокарт в be quiet! Silent Base 801 может достигать 449 мм, а высота процессорного кулера — 182 мм против прежних 167 мм. Очевидно, что корпус стал заметно просторнее и удобнее.

Заключение

Впечатление оbe quiet! Silent Base 800 Window осталось хорошее. Корпус, несомненно, красив и необычен, что, как мне кажется, и является его главной фишкой. Неплохая, аглавноетихая комплектная система охлаждения тоже, конечно же, идет плюсом. Нельзя не отметить наличие противопылевых фильтров во всех нужных местах, что ограничит приток пыли в корпус.Но нужно отметить и недостатки, инженерам есть над чем поработать. Первое — нужно переделать правую стенку. Отверстие в центре там попросту не нужно, а заглушка там только мешает. Также за счет переработки этой стенки можно было бы увеличить место за поддоном, что совсем не помешает.Второе — значительно увеличить количество выштампованных «ушек» за поддоном, закреплять провода не к чему, что, конечно же, вызывает уйму неудобств при их укладке.

Стоит признать, что дебют компании be quiet!в данном направлении можно считать достаточно неплохим. Будем надеяться, что инженерыbe quiet! учтут все свои недочеты и последующие модели будут становиться только лучше.

Плюсы:

• Без сомнений — дизайн;
• Относительно тихая система охлаждения, хорошая звукоизоляция;
• Модульная система креплениянакопителей;
• Противопылевые фильтры.

Минусы:

• Установка 2,5″ накопителей за поддоном существенно сократит количество свободного места для укладывания кабелей;
• Креплениявставки, расположенной направой стенке, мешает укладыванию кабелей;
• Мало креплений для стяжек за поддоном.
