Тест и обзор: be quiet! shadow wings 2 120mm pwm и 140mm pwm — тихие корпусные вентиляторы второго поколения

SHADOW WINGS

Технические характеристики

  • Модель: SHADOW WINGS SW1 120mm 2200rpm:
  • Размеры: 120 × 120 × 25 мм;
  • Скорость вентилятора 12 В: 2200 об/мин;
  • Поток воздуха 12 В: 76.2 / 129.1 cfm, м3/ч;
  • Воздушное давление 12 В: 2.70 мм H2O;
  • Уровень шума 12В: 29.7 дБ(А);
  • Тип подшипника: скольжения;
  • Технология моторчика: 4-pole fan motor;
  • Вес включая кабели: 0.22 кг;
  • Разъем: 3 pin;
  • Длина кабеля: 450 мм;
  • Время работы: 200 000 ч / 25°C;
  • Номинальное напряжение постоянного тока: 12 В;
  • Стартовое напряжение постоянного тока: 5 В;
  • Рабочее напряжение постоянного тока: 5-12 В;
  • Гарантия: 3 года;
  • Цена: 1100 – 1300 руб.

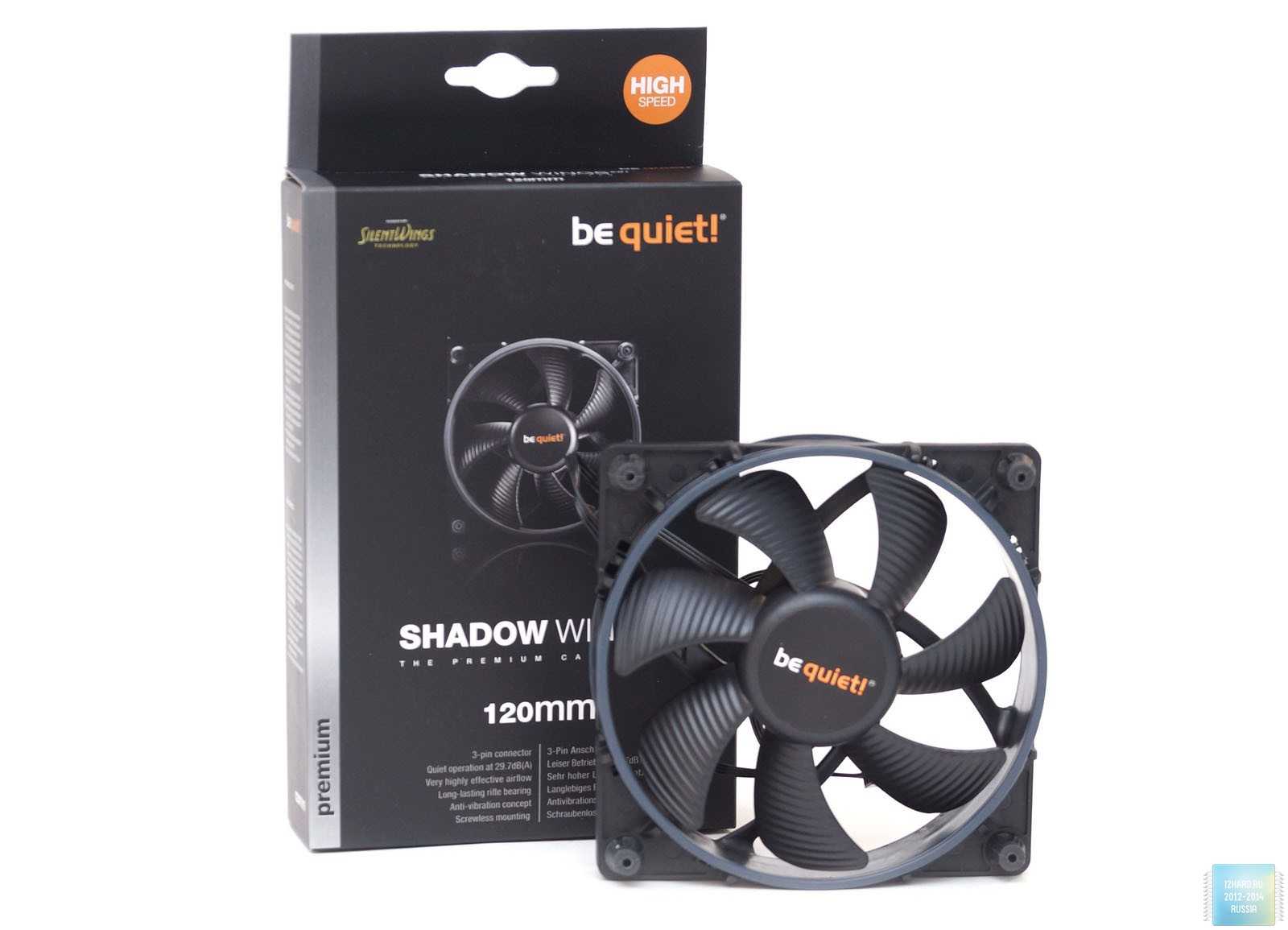

Упаковка и комплектация

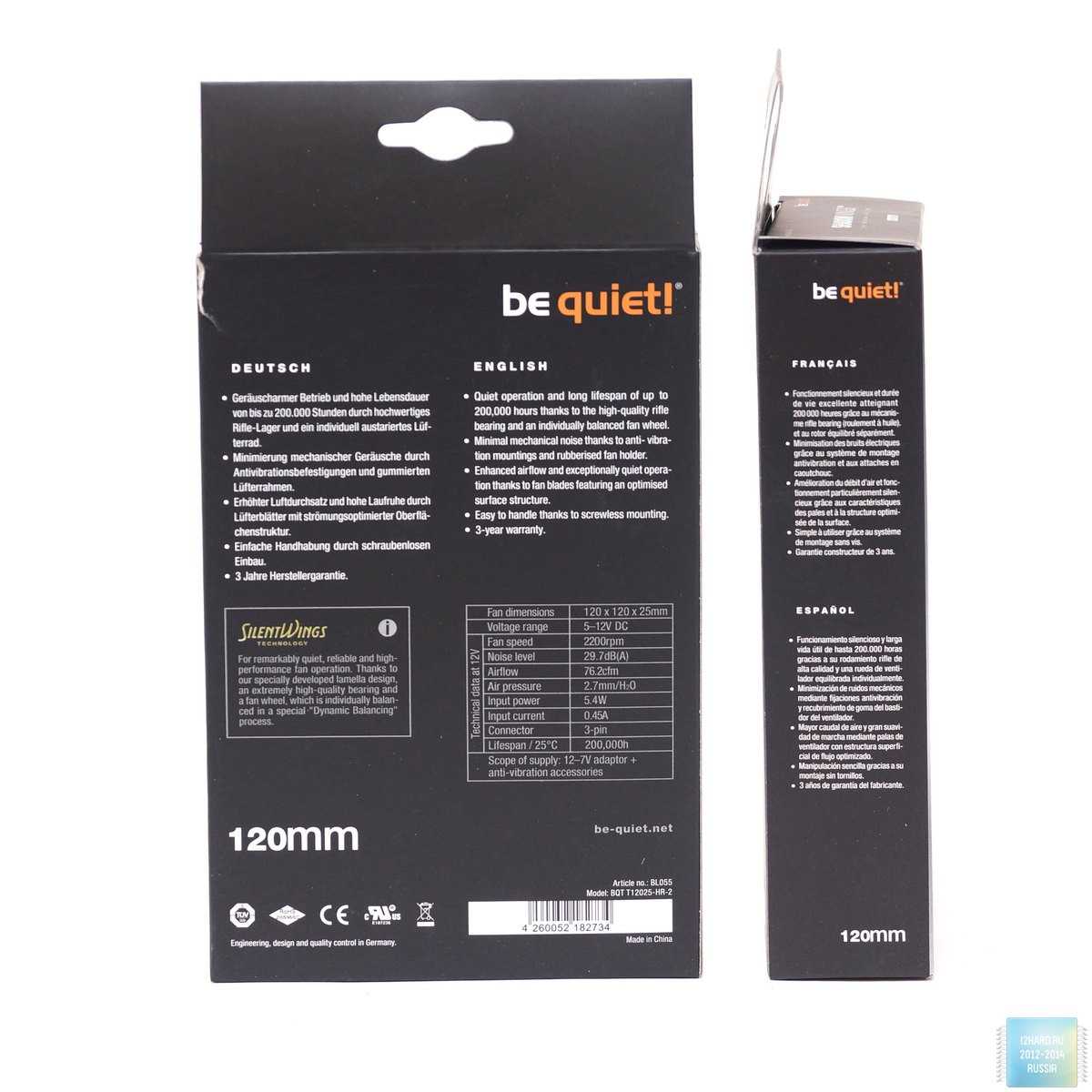

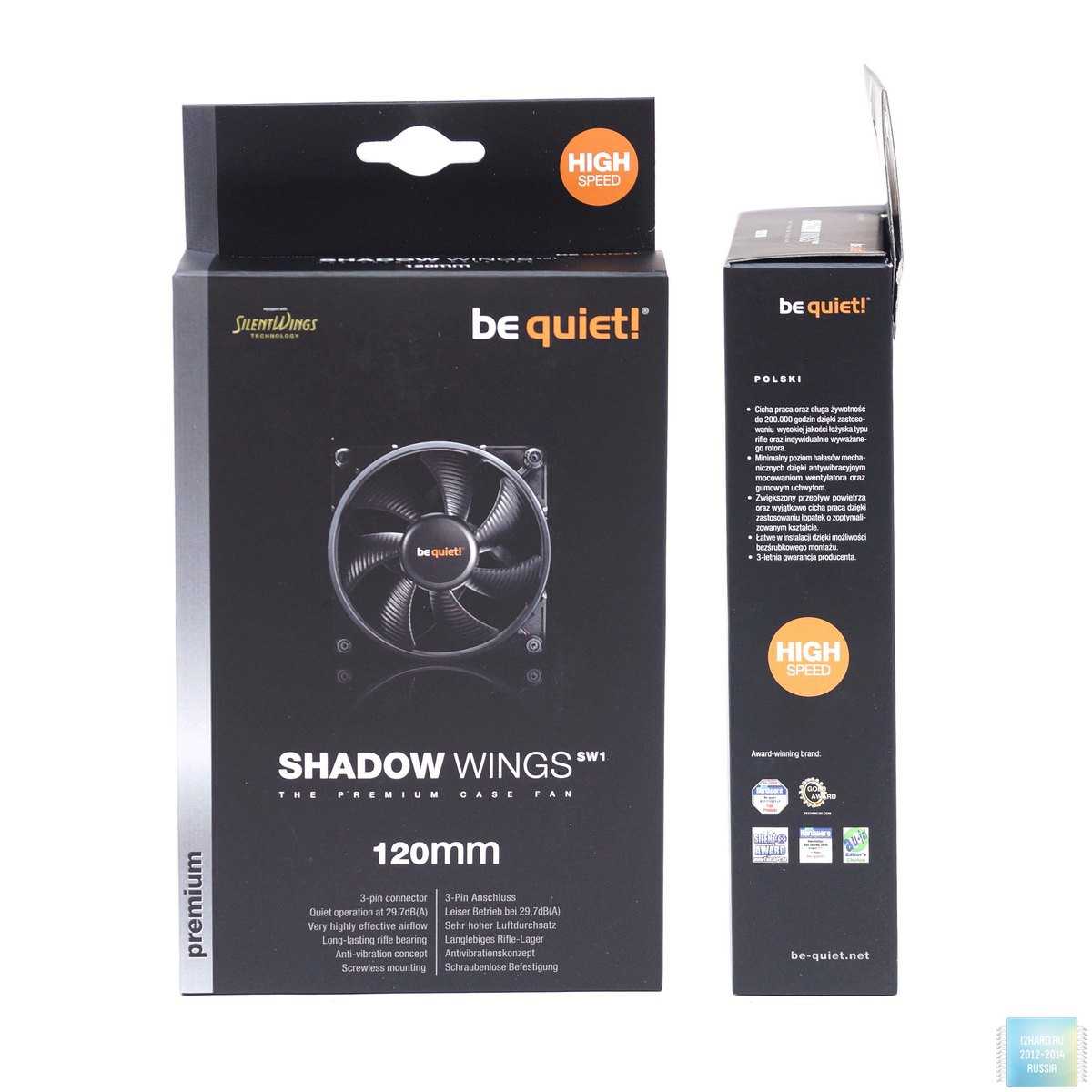

Упаковка здесь несколько проще, обычная картонная коробка черного цвета. Надпись «premium» свидетельствует о высоком классе продукта. На лицевой стороне изображение самого вентилятора, на обратной стороне технические характеристики, на торцах описание преимуществ продукта.

Вентилятор упакован в картонную вставку, в отсеках которой размещаются комплектующие.

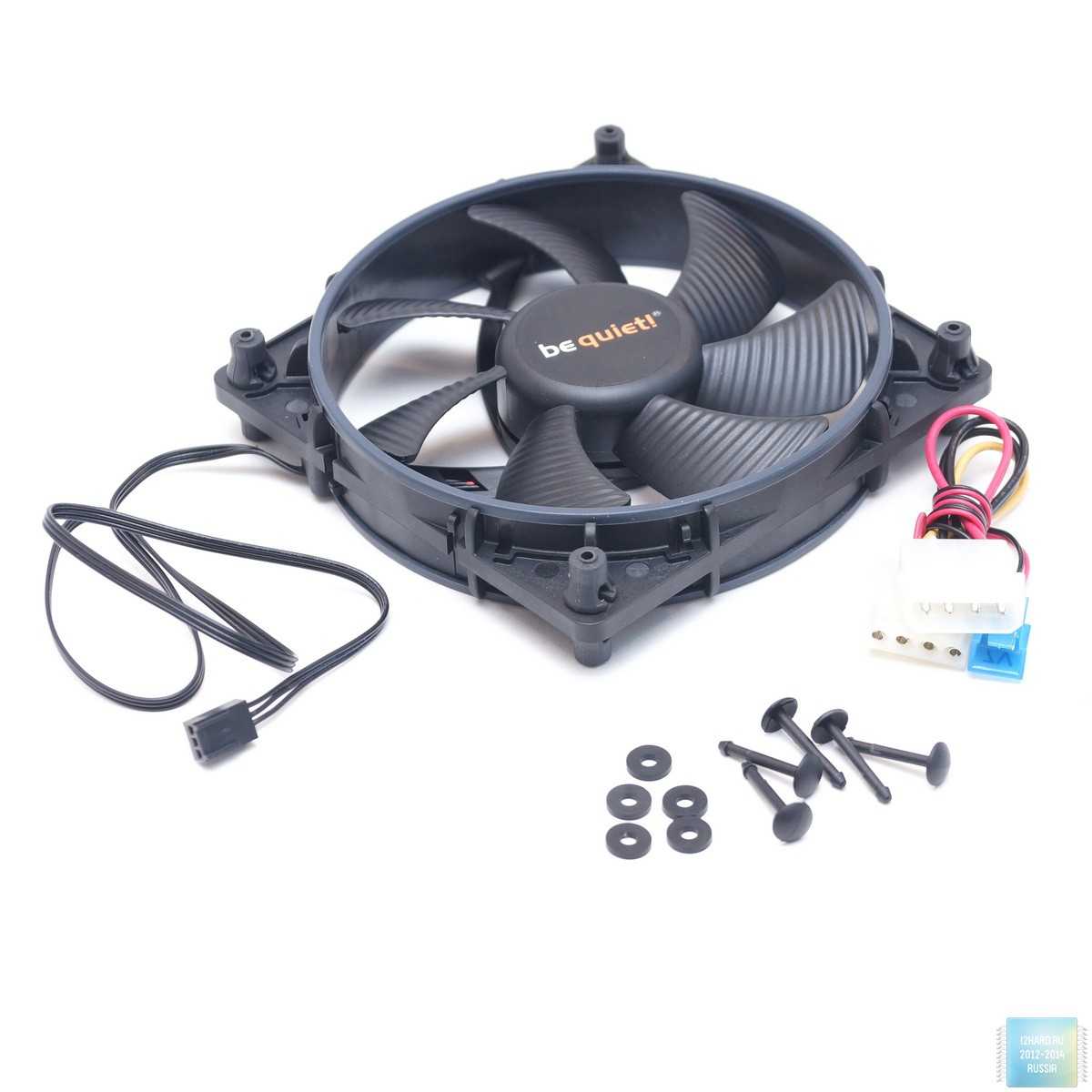

В комплекте у нас адаптер-переходник на «молекс» с двумя контактами, на 7 В. пять шпилек с прокладками для безвинтового крепления.

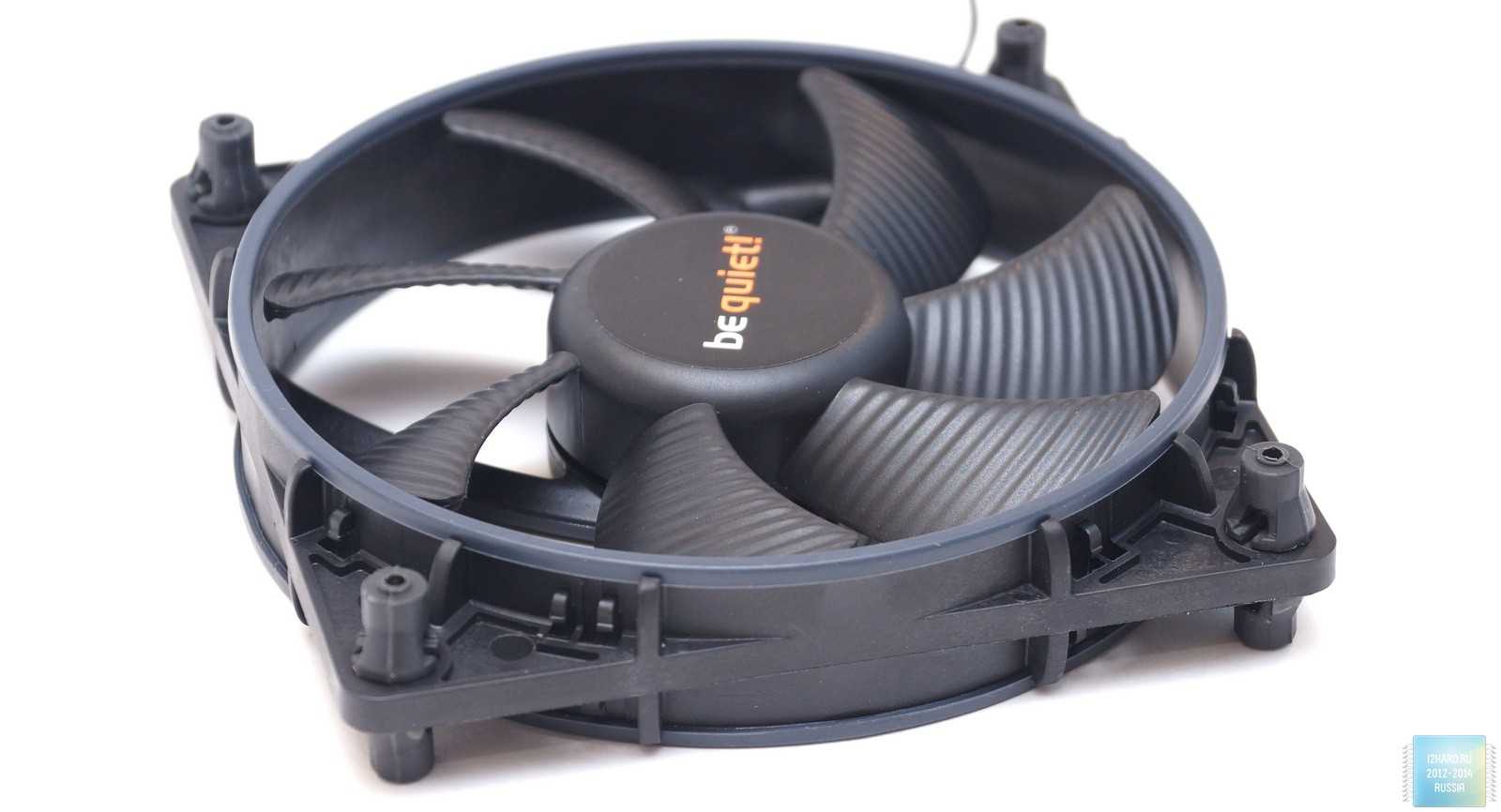

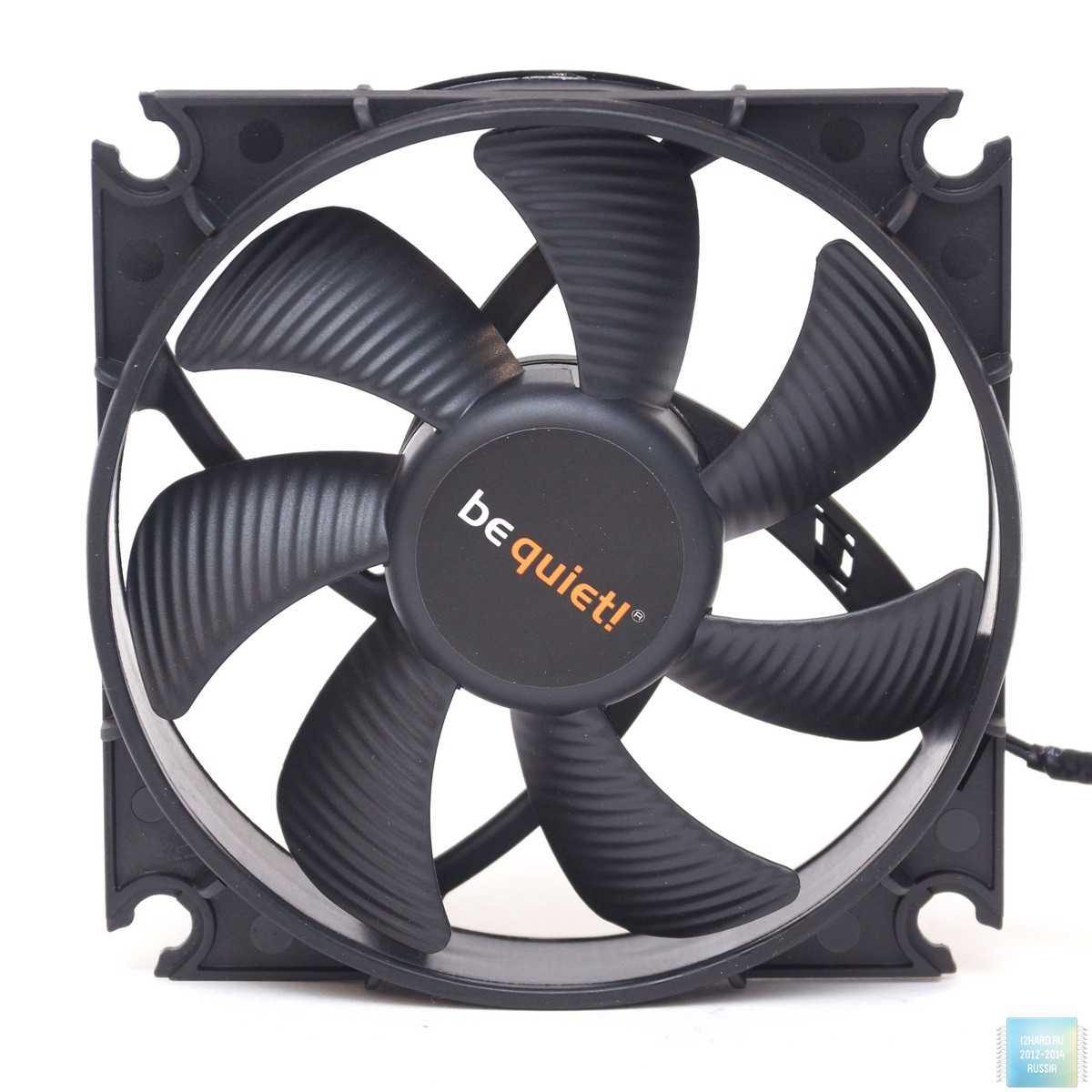

Внешний вид

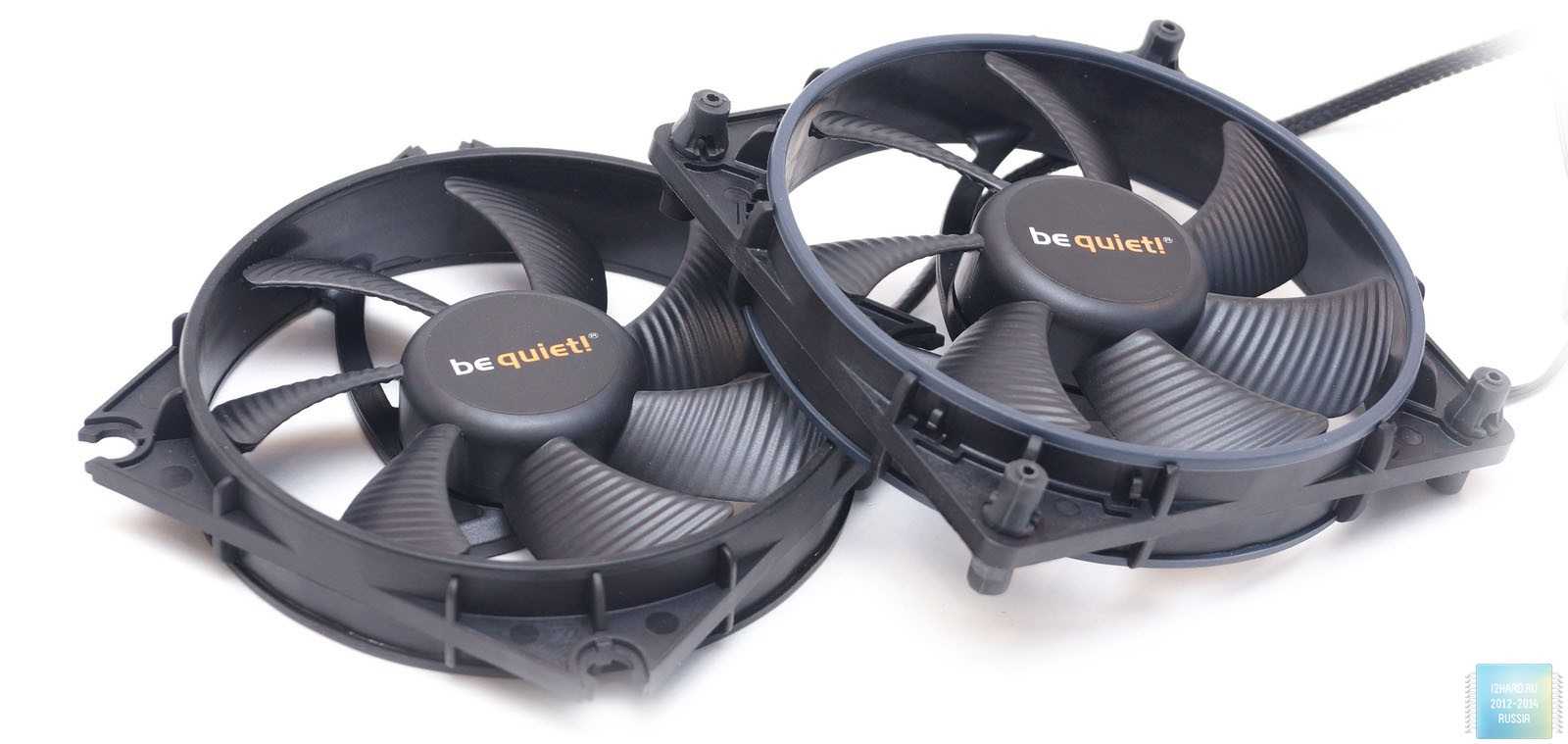

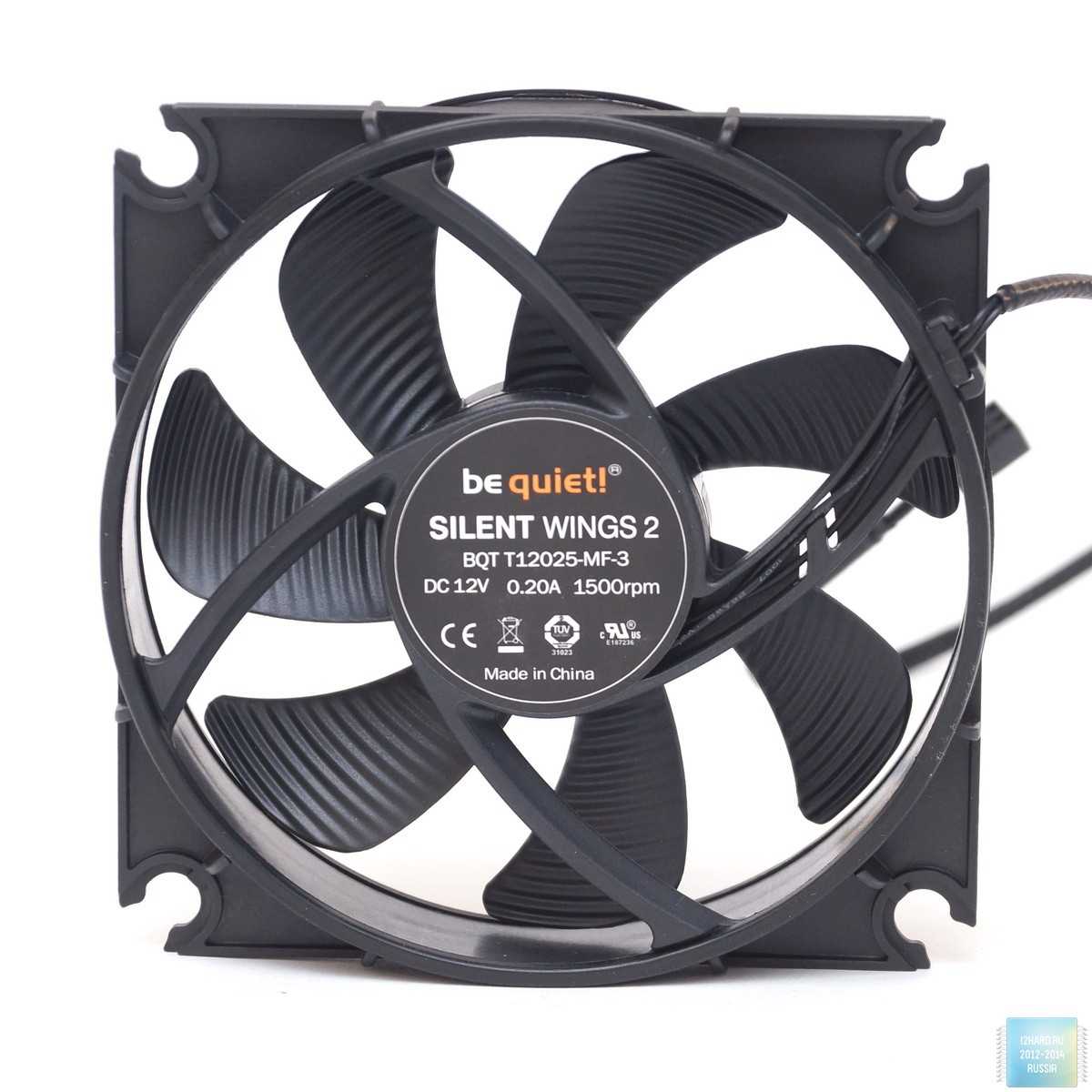

Внешне эти две модели мало различаются между собой. Различия только в способах крепления, у SHADOW WINGS не предусмотрена замена крепежных деталей, впрессована резиновая вставка под шпильку.

Маркировка на вентиляторе: BQT T12025-HR-2 DC 12V 0.45A 2200rpm.

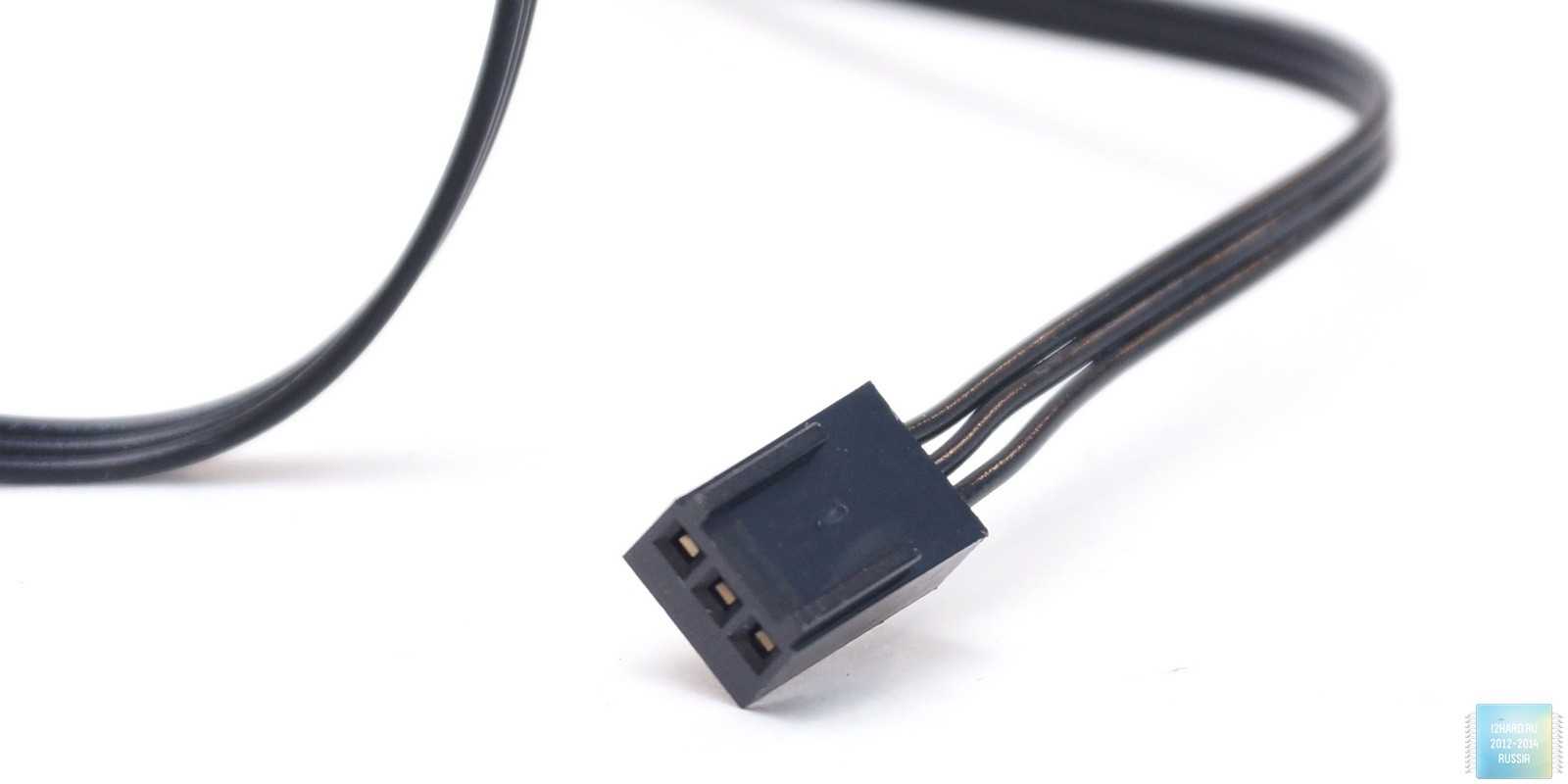

Кабель уже без оплетки, с колодкой на 3-пин и длиной 45 см.

Тестирование

Для тестирования вентиляторов мы их подсоединим к блоку питания be quiet! Pure Power 9 CM 700W. Для регулировки оборотов будет использоваться контрольная панель Thermaltake Commander FT Touchscreen Fan Controller. Шумометр располагался в 10 см от крыльчатки вентилятора. Вентилятор располагался вертикально.

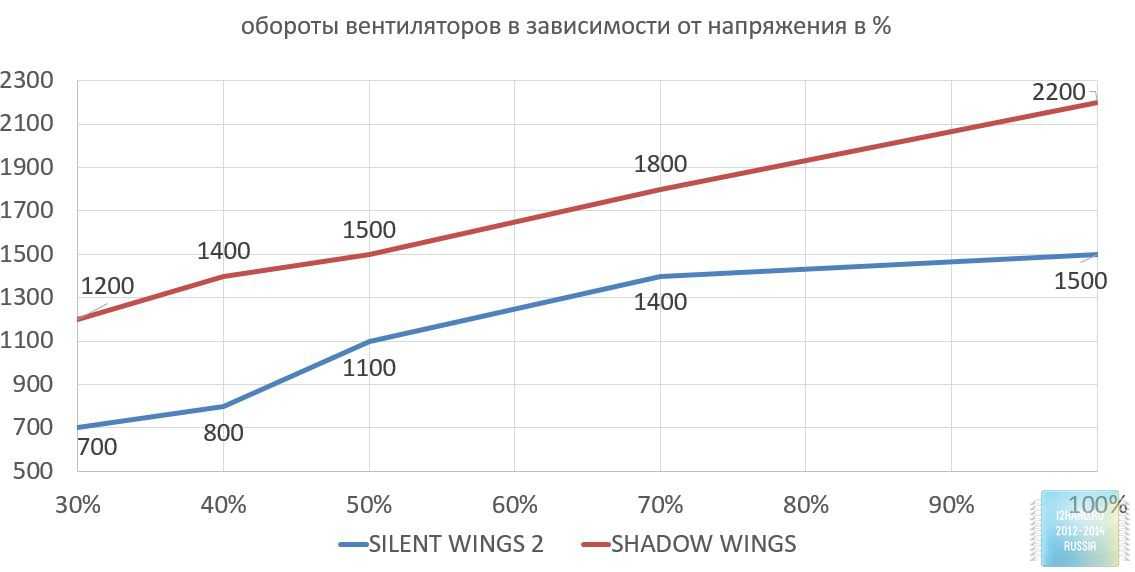

В таблице показана зависимость оборотов вентиляторов от напряжения, где 100% — напряжение 12 В.

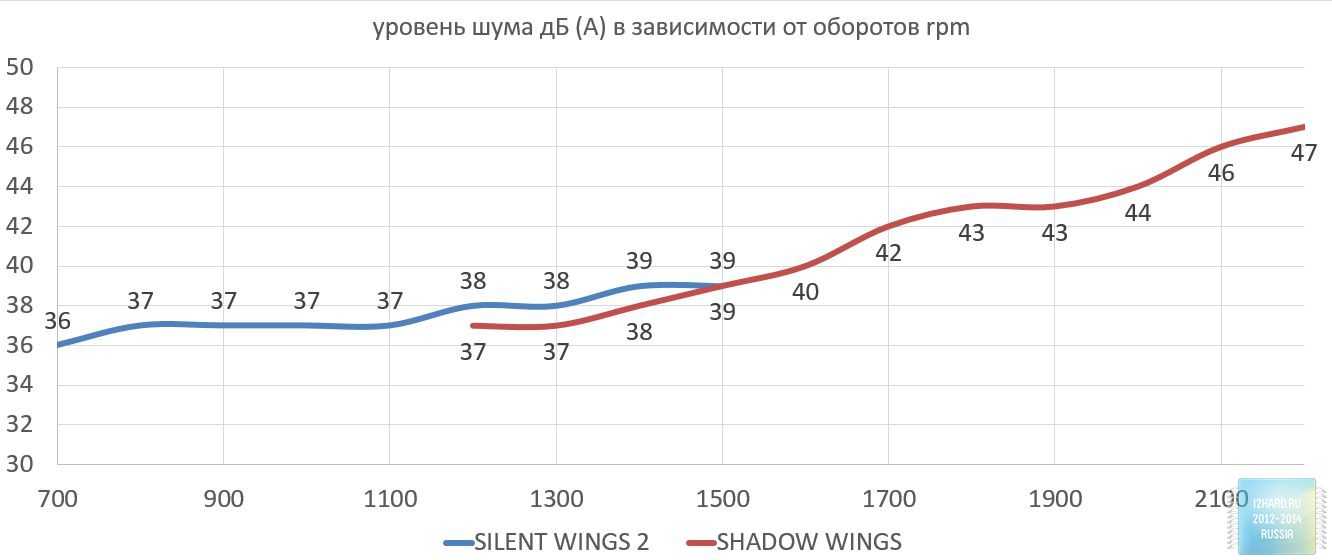

Измерим уровень шума в зависимости от оборотов вентиляторов. Результаты измерений были внесены в общую таблицу. Уровень шума в помещении составил 36 дБ (А), комфортный уровень звукового давления примем за 40 дБ (А).

Как видим по графикам, SILENT WINGS 2 не выходит за рамки комфортного уровня вплоть до максимальных оборотов. SHADOW WINGS после 1500 rpm начинает отчетливо шуршать, с ростом оборотов до максимальных его уже не назвать тихим.

Заключение

Если вас интересует в первую очередь тишина, то выбор однозначно за SILENT WINGS 2. Цена может конечно отпугнуть, но он того стоит. Его оборотов вполне достаточно для продува воздуха сквозь любой корпус, и он обеспечит полную тишину даже на максимальных оборотах. Нам понравились возможности разнообразных способов крепления: винтового и безвинтового.

Модель SHADOW WINGS обеспечит больший поток воздуха, и его можно использовать не только для охлаждения корпуса, но и для охлаждения процессорного кулера. На низких оборотах данный вентилятор можно назвать тихим, а на высоких его шум будет не заметен на фоне остальных компонентов системы.

Обе модели имеют отличное антивибрационное крепление и резиновую рамку по контуру, что минимизирует передачу вибраций на корпус. На вентиляторы есть трехлетняя гарантия от производителя. К сожалению, предложений по продаже данных моделей в российских магазинах очень мало.

SILENT WINGS 2

  • Очень тихий;
  • Удачный дизайн крепления;
  • Гидродинамический подшипник;
  • Качество изготовления;
  • Трехлетняя гарантия.

Высокая цена.

SHADOW WINGS

Как выбрать?

Большинство пользователей придерживаются мнения, что покупка корпусного вентилятора — тривиальная задача. Но при первом посещении специализированного магазина становится очевидно, что это не так просто. Представленный ассортимент поражает. В нем легко потеряться и приобрести бесполезное и раздражающее устройство. В худшем случае оно попросту не подойдет, возникнут сложности с нахождением свободного места в корпусе, или из-за чрезмерно маленьких размеров, не будет подходящих монтажных отверстий. Перед покупкой специалисты рекомендуют ознакомиться с рядом параметров.

Размер. Одна из определяющих характеристик. Информацию, связанную с компьютером можно найти в сопроводительных документах к шасси. При отсутствии, она указано на сайте изготовителя. Если возникли сложности с нахождением, или попросту есть сомнения, лучше отдать предпочтение стандартным моделям с диаметром 120 мм. Ее толщина составляет 25мм. Не нужно забывать и о том, что подсветка увеличивает ее толщину.
Тип подключения. Предпочтительны 4-pin. Они помогают подобрать наиболее удобную и эффективную скорость, необходимую для работы ПК на данный момент. При этом его практически не будет слышно. Molex категорически не подойдет тем пользователям, для кого уровень шума стоит не на самом последнем месте. Простое соединение, характеризуемое максимальной эффективностью, полученной за счет работы на предельных оборотах. Но вот шуметь он будет при этом сильно, и его невозможно отрегулировать.
Подшипник. Предпочтительны с гидродинамическими подшипниками. Они бесшумны и способны прослужить много лет. Это стало возможным за счет самостоятельного смазывания в процессе эксплуатации. Уход за ними заключается в периодическом добавлении смазки в специальный отсек. Единственный недостаток — высокая стоимость. Бюджетный вариант, подшипник скольжения. Он тихий, но быстро выходит из строя. Подшипник качения выступает альтернативой для тех, кто не хочет часто производить замену и готов мирится с высоким уровнем шума.
Частота вращения. Количество оборотов оказывает влияние на эффективность. Но, если на первом месте стоит тишина, это негативно отразится на впечатлениях от эксплуатации. В среднем 120 мм вентилятор выдает от 800 до 1600 оборотов. Приемлемый показатель шумности составляет 25 ДБ, для маленьких — 35 ДБ.
Сила воздушного потока. Она определяет производительность. Величину измеряют в кубических футах в минуту (CFM). Отображает объём воздуха, пропущенный вентилятором в течение минуты. Чем она больше, тем лучше. При этом возрастает уровень шума, поэтому лучше приобрести менее производительный, но тихий прибор.
Возможность регулировки оборотов. Это необходимо для оптимизации работы системы. Снижение скорости уменьшит потребляемую энергию. Предпочтительна автоматическая регулировка. Она осуществляется при помощи материнской платы. Собирает данные о том, насколько нагрелись детали компьютера, и после анализа корректирует процесс.
Дизайн. Параметр актуален для владельцев прозрачных системных блоков. Дорогие модели оборудованы подсветкой. Уникальными аксессуарами, дизайнерскими решениями и цветовой гаммой

Важно убедится в том, что вентилятор подходит и не выглядит инородным в общей картине.

Игровые компьютеры и ноутбуки нуждаются в усиленном охлаждении. Так как на процессор и видеокарту идет постоянная нагрузка. В таком случае необходимо задуматься о приобретении качественного и производительного вентилятора.

Как устанавливают?

Выделяют несколько схем установок в системном блоке. Перед тем как приступить к монтажу, рекомендуется детально с ними ознакомиться. Размещение узлов в недопустимых местах доставит много проблем.

Материнская плата оснащена 2 разъёмами, используемыми для системы охлаждения. Допускается использование обоих, или одного из них.

Вентиляторы могут быть установлены:

  1. Верх задней стенки, напротив процессора. При таком расположении, главная задача заключается в выведении теплого воздуха за пределы корпуса. Воздушный поток теперь не проходит через блок питания. Эффективность охлаждения процессора повышается. Решение приводит к созданию разреженности, и через все отверстия внутрь проникает пыль.
  2. Передняя стенка. Размещают внизу, напротив винчестера. Должен работать на вдув. Жесткий диск охлаждается и давление внутри выравнивается. Поток двигается снизу-вверх, охватывая каждую деталь и нагревшись выходит наружу.
  3. Установка двух вентиляторов. Наиболее предпочтительный вариант.  Один устанавливают под блоком питания на задней стенке для работы на выдув, а второй — на передней для вдува. Образуется замкнутая воздушная система охватывающая все узлы и элементы. Сбалансированное давление внутри не даст скапливаться пыли.

Хорошая возможна лишь при условии соблюдения ряда простых правил:

  • приобретать максимально допустимый размер для корпуса;
  • убедиться в том, что верхний работает на выдув, а нижний — на вдув. В противном случае произойдет нарушение внутреннего давления и движения воздушных масс. Это вызовет серьезные проблемы.

Лучшие корпусные вентиляторы для компьютера с подшипником скольжения

AeroCool Cosmo 12

Модель получила размер 120 мм, она, в первую очередь, заинтересует владельцев полупрозрачных системных блоков. Стильная светодиодная RGB подсветка никого не оставит равнодушным. Придает своеобразный шарм и неповторимость. Совместима практически со всеми цветовыми решениями внутри. Корпус окрашен в классический черный цвет. Изогнутые лопасти обеспечивают максимальную производительность. Давление воздуха возрастает, а его сопротивление уменьшается.

AeroCool Cosmo 12

Достоинства:

  • максимальная скорость вращения — 1000 об/мин;
  • объём воздушного потока — 26.2 CFM;
  • 18 светодиодов для полноценной и равномерной подсветки;
  • шумность — 23.9 ДБ;
  • длинный провод для подключения;
  • приятная цена.

Недостатки:

  • Molex не предусматривает подключение к плате;
  • отсутствуют антивибрационные подушки;
  • статичная подсветка;
  • невозможно регулировать обороты.

Fractal Design Dynamic X2 GP-14

Новинка от молодой шведской компании. Fractal Design впервые о себе заявил, занимаясь корпусами для компьютеров и со временем расширила производство до выпуска вентиляторов.

Модель получила уникальное фирменное цветовое оформление, белые лопасти в черном корпусе. Высококачественный подшипник LLS согласно заверениям, производителем эксплуатируется на протяжении 100 тыс. часов. Длительная служба достигается за счет уравновешивающего магнита во втулке. Его задача минимизировать осевое напряжение.

Fractal Design Dynamic X2 GP-14

Достоинства:

  • стильный дизайн;
  • задняя часть лопасти получила аэродинамическую конструкцию, схожую с крылом самолета. Она создает слой микротурбулентности, который успешно борется с негативными воздействиями;
  • насечки на втулке, снижают уровня шума;
  • уровень шума 18.9 ДБ;
  • простая установка.

Недостатки:

  • провода окрашены в черный цвет;
  • гарантия от изготовителя на 1 год.

be quiet! Pure Wings 2 120mm PWM

Линейка Pure Wings 2 уникальна. В ней сочетаются надежность, доведенная до абсолюта и безупречная тишина во время работы. Один из лучших симбиозов цены и качества. Хорошо себя показало не только в мультимедийном и начальном уровне системах, но и игровых. Модель получила классический черный корпус. Он ориентирован на закрытые системы. Бесшумность достигается за счет 9 оптимизированных лопастей. Они создают большой воздушный поток с высоким уровнем давления и низкой турбулентностью.

be quiet! Pure Wings 2 120mm PWM

Достоинства:

  • 4-pin питание;
  • автоматическая регулировка скорости;
  • уровень шума не превышает 20.2 ДБ;
  • винтовая нарезка подшипника увеличивает срок службы до 80 тыс. часов;
  • оптимизированные лопасти;
  • длинный кабель;
  • гарантия 3 года;
  • немецкое качество.

Недостатки:

  • в комплект поставки не входят антивибрационные шайбы;
  • на высоких оборотах пользователи жалуются на повышении уровня шума;
  • короткие винты крепления.

Лучшие модели с магнитным центрированием

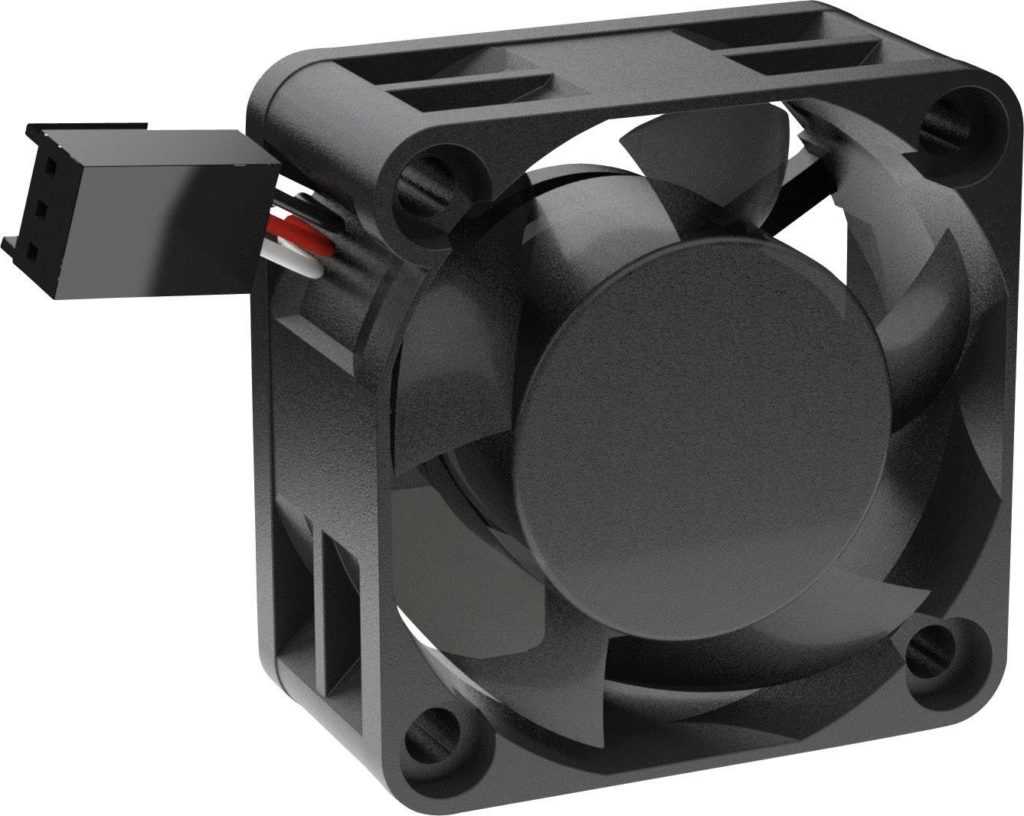

NOISEBLOCKER BlackSilentPro PM-2

Компания в очередной раз показала всем, что за качественное изделие не обязательно отдавать баснословную сумму. Практически каждое пополнение в линейке со временем превращается в бестселлер, по достоинству оцененный пользователем.

Компактная новинка охлаждает на приемлемом уровне. Этому содействует подшипник скольжения с магнитным центрированием. Его ресурс — 100 тыс. часов. Питается от разъёма 3-pin.

Стильный черный вентилятор получил 5 лопастей, развивающих 3800 об/мин. Они издают шум 17.7 ДБ. Лидер среди тихих устройств.

Плотности создаваемого воздушного потока достаточно для стабильного охлаждения жизненно важных узлов и схем.

NOISEBLOCKER BlackSilentPro PM-2

Достоинства:

  • компактные размеры;
  • хорошая производительность (5.297 CFM);
  • в комплект поставки входит резиновая антивибрационная прокладка.

Недостатки:

  • питание 3-pin;
  • нет автоматической регулировки скорости.

Noctua NF-A14 PWM

Модель получила бежевые и коричневые тона. Аэродинамический корпус смотрится стильно. На лопасти нанесено 3 насечки, они понижают давление и перераспределяют воздушный поток. По углам наклеены силиконовые накладки для погашения вибраций. Величина оборотов лопастей колеблется в районе от 300 до 1500. Но уровень шума составляет 24 ДБ. Если выставлены минимальные обороты показатель падает до 13 ДБ. Для удобства провода собраны в тканевую оплетку.

Noctua NF-A14 PWM

Достоинства:

  • высокая производительность (82,52 CFM);
  • устройство собрано из качественных материалов;
  • используется подшипник с магнитным центрированием SSO2;
  • в комплект поставки входит все необходимое для полноценной работы;
  • 4-pin подключение.

Недостатки:

  • представлен в одном цвете;
  • не распространен;
  • могут возникнуть проблемы с силиконовыми креплениями.

Corsair ML140 PRO RGB LED

140 миллиметровый кулер, работающий на основе магнитного центрирования привлечение внимание неискушенного пользователя эффектной подсветкой. За счет аэродинамической конструкции он практически не слышен пользователю

Это подтверждает уровень шума равный 20.4 ДБ. Устройство подключается к системе 4 контактным разъёмом.

Corsair ML140 PRO RGB LED

Достоинства:

  • 4 RGB светодиода;
  • дополнительное программное обеспечение CORSAIR iCUE;
  • максимальная скорость 1200 оборотов в минуту;
  • углы оборудованы демпферами;
  • приятный на ощупь материал;
  • не шумит даже при максимальных оборотах.

Недостатки:

  • отсутствует фирменный контроллер в комплекте поставки;
  • высокая цена.

Продуманная система охлаждения продлит срок эксплуатации ПК без серьезных поломок. Такой компьютер меньше тормозит и зависает. Корпусные вентиляторы выступают в качестве вспомогательных элементов системы охлаждения. Вдумчивый подбор и правильная установка позволят снизить температуры в среднем на 10 — 15 градусов С. Выбирая корпусный вентилятор, необходимо учесть множество факторов: тип подшипника, объём воздушного потока, как подключается и многое другое. Тем, у кого нет времени разбираться во всех тонкостях, придет на выручку представленный топ. В него вошли лучшие представители в зависимости от используемого подшипника. Каждый участник завоевал любовь и признание публики, доказав на практике свою эффективность.

Closer look

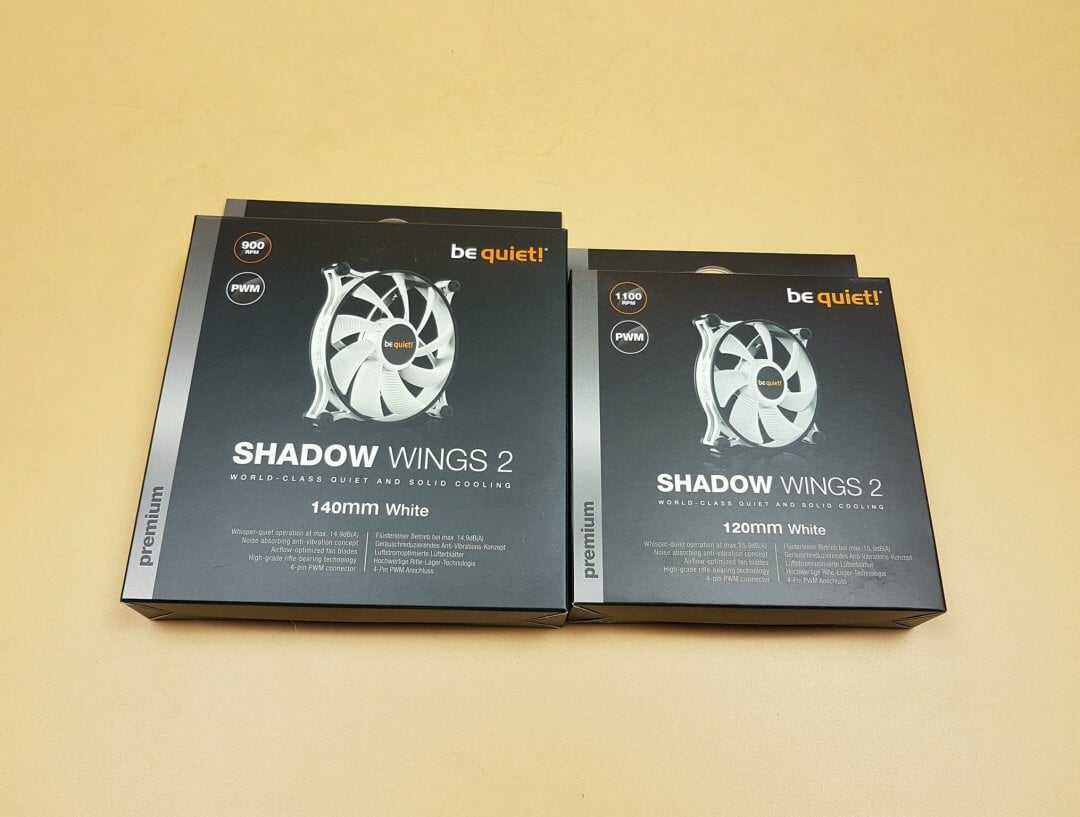

The fans are shipped inside the paper box pack. The 140mm fan has a rated speed of up to 900 RPM whereas the 120mm fan has a rated speed of up to 11oo RPM. Both are PWM editions.

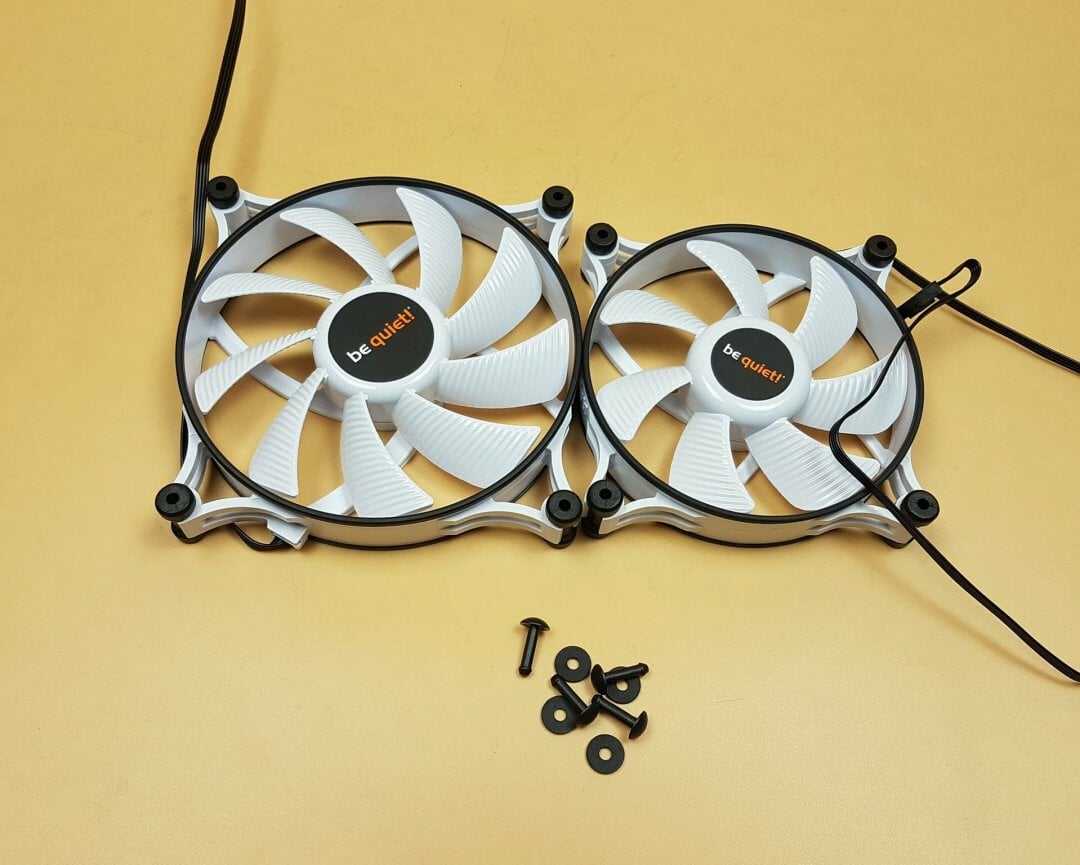

Each pack of the fan has a fan and 4x push pins with rubber washers.

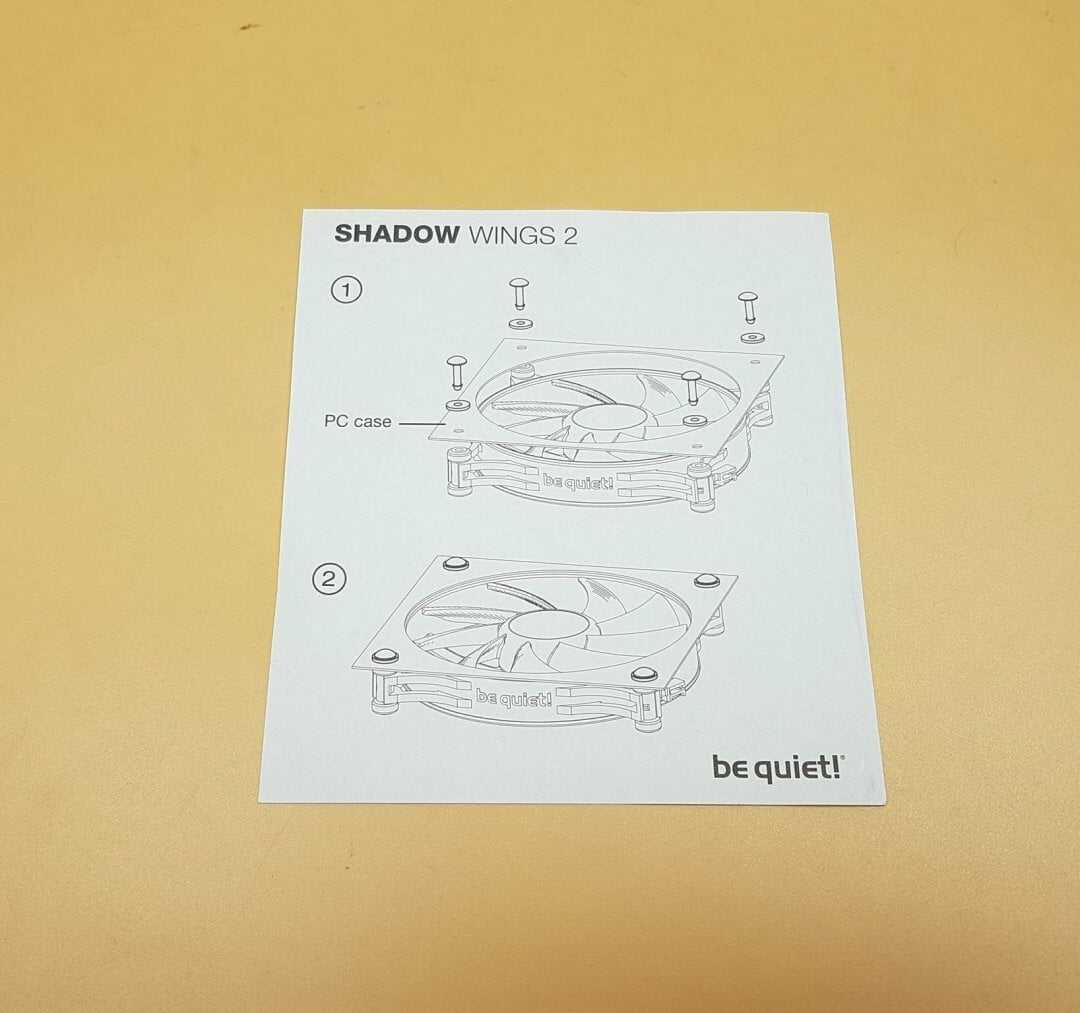

There is a pictorial guide on how to install the fans using the push-pins.

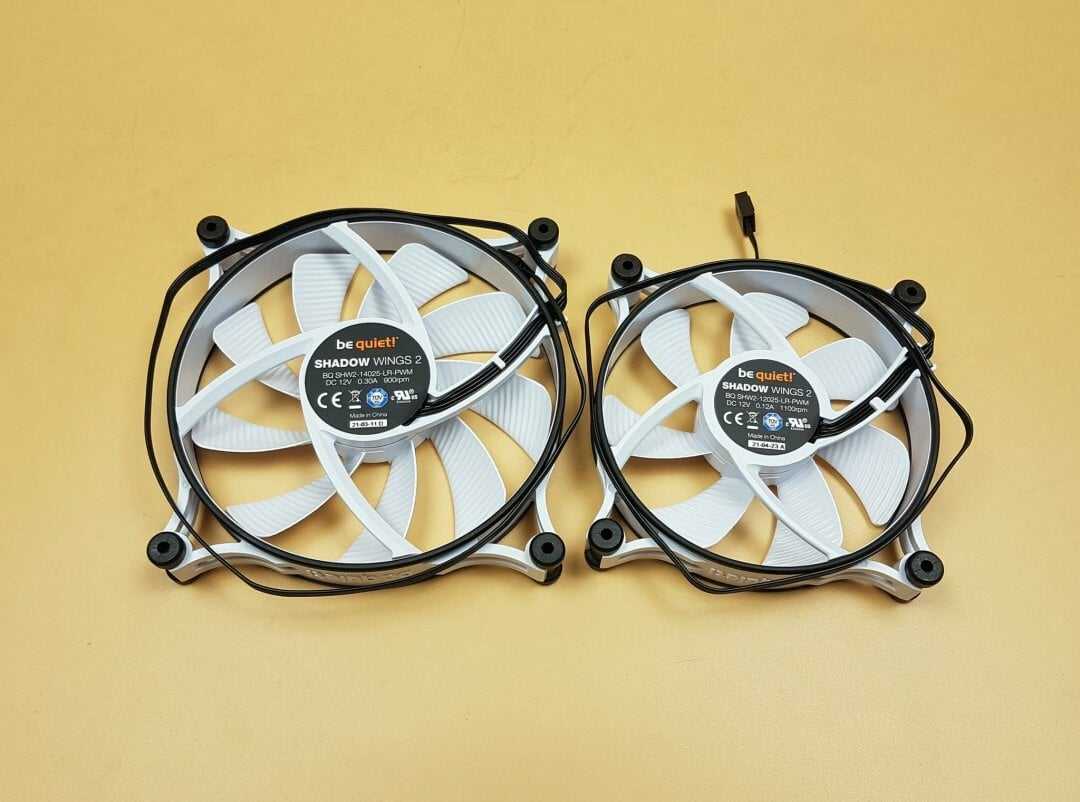

We are looking at 120mm and two 140mm versions. The design of these fans is the same. The overall look and feel of the fans are appealing. The 120mm fan has 7 blades whereas the 140mm fan has 9 blades. These blades have grooves on the surface. This design will help in reducing the air drag which will not only help in the better airflow across the surface but also reduces the overall noise.

The center has a be quiet! logo printed. The fans have a circular frame. The complete assembly is in the white color finish with a texture of black color. This adds a subtle contrast to the overall outlook. The circular frame has black color rubber rings on both sides. The edges are a different design compared to the standard fans. There is no flex in the frame and it is quite rigid.

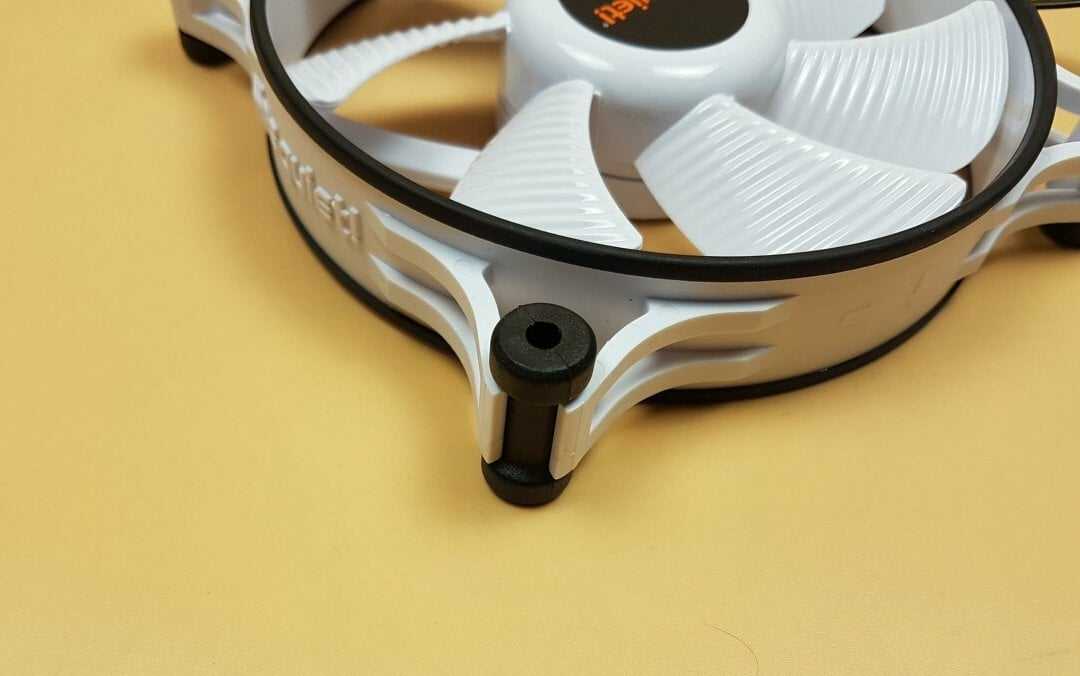

Each corner of the fan has removable anti-vibration mounting to reduce vibrations.

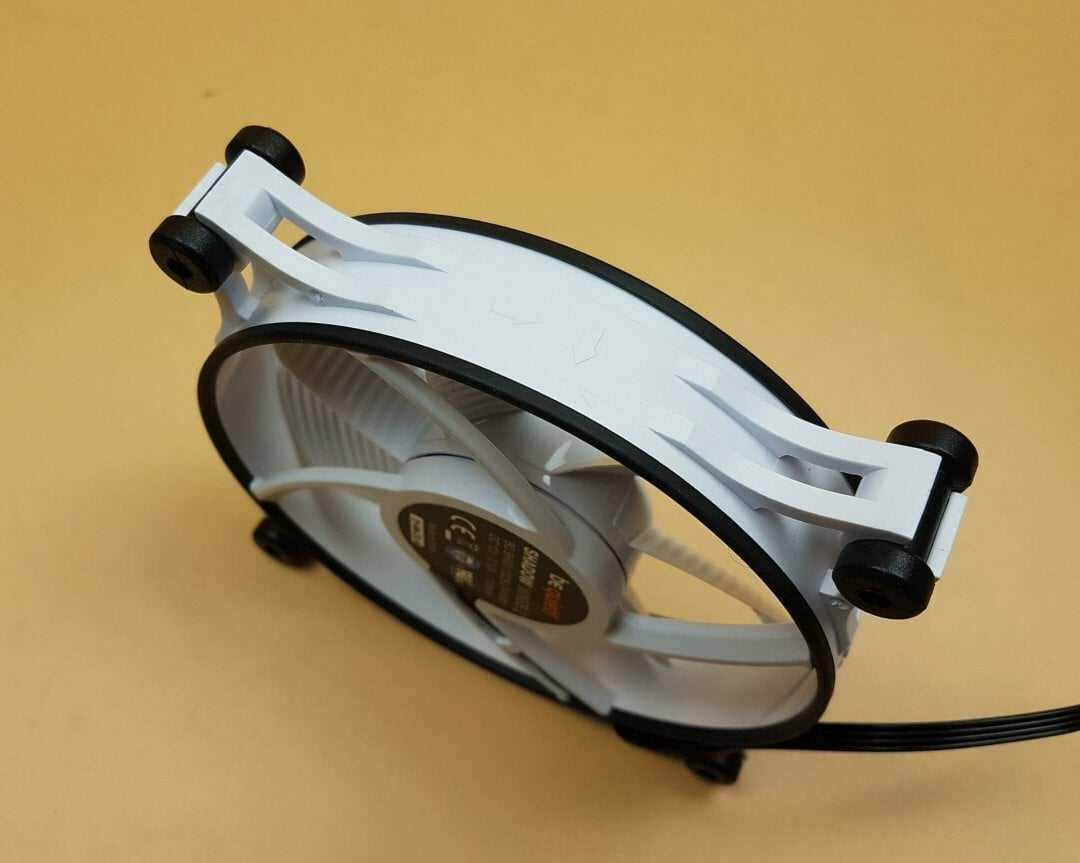

One of the sides of the fan’s frame has two arrows carved on it. The arrow pointing toward the mounting corner is indicating the direction of the blades’ spin. The other arrow is indicating the direction of the airflow. This is a visual aid for the users in case they are not sure about these directions.

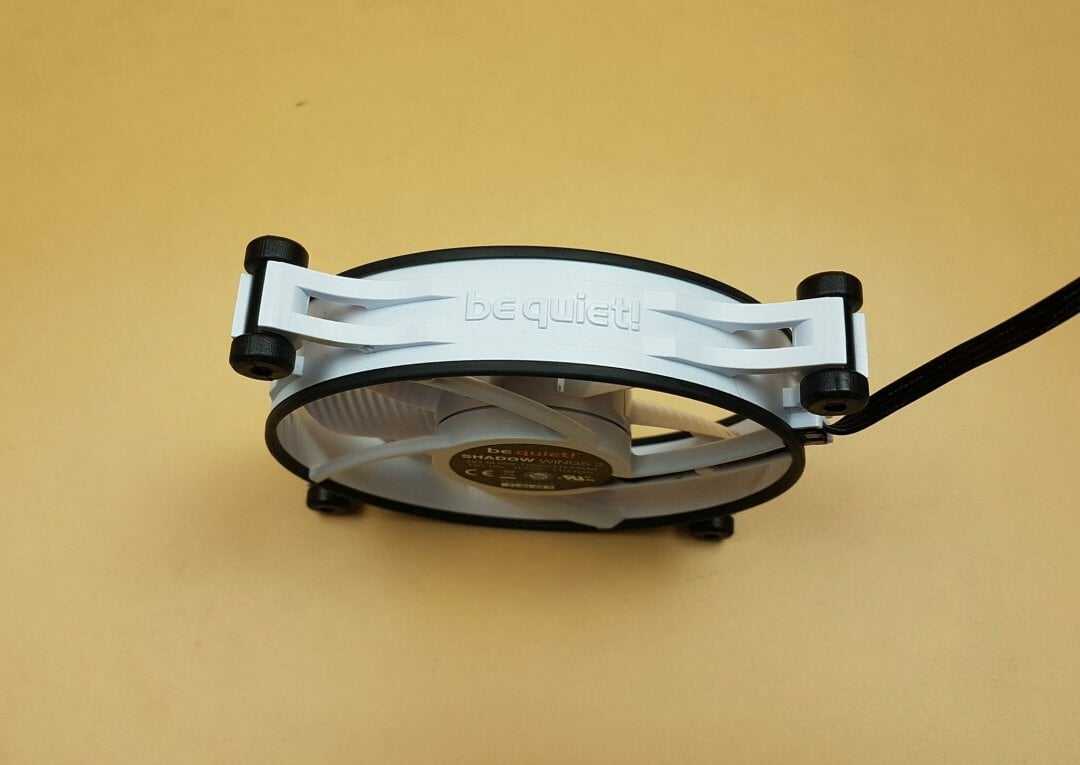

The other side of the frame has be quiet! branding over it.

The backside of the fans shows four arms assembly with one arm widened to provide passage for the wires. There is a latch in the middle of this arm to lock the wires from falling down. The motor hub has a sticker pasted on it. The power rating of the fans is printed at the bottom. Four wires can be seen coming out of the motor hub and going outwards through the widened arm. The cable is flat to my liking.

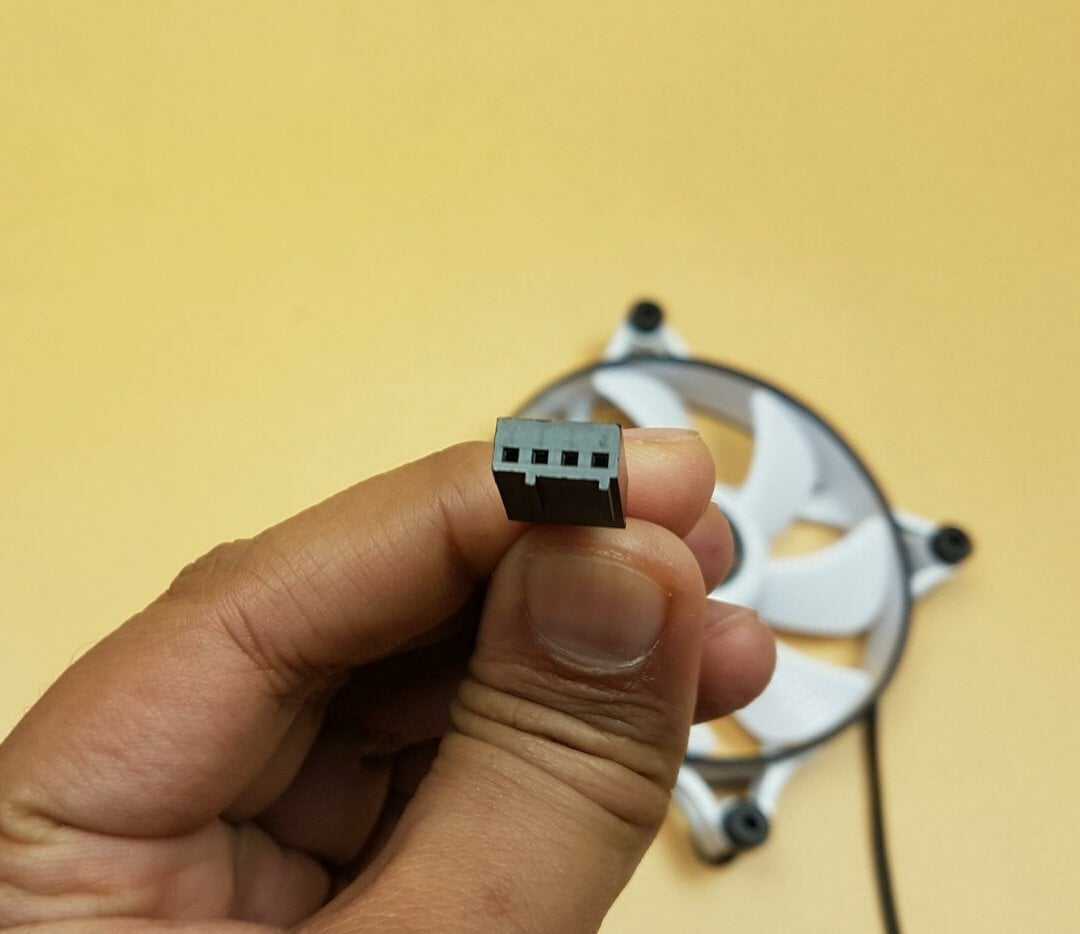

Both versions of the Shadow Wings 2 White edition fans have a 4-pin PWM connector.

These fans are using Rifle bearings with the 4-pole motors. Thanks to the rifle bearings, the MTTF of these fans is rated at 80,000 hours at 25°C.

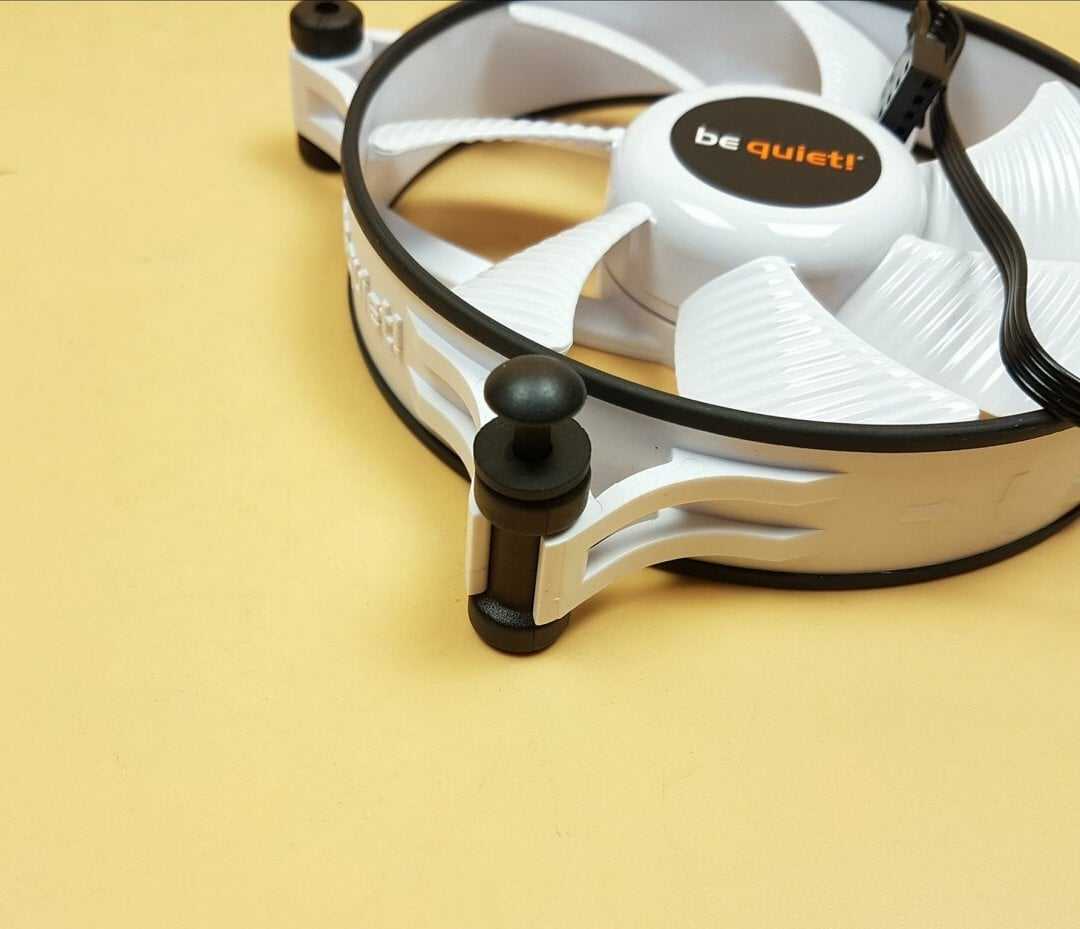

The above picture illustrates the installation of the fan using push-pins and rubber washers.

Лучшие модели с гидродинамическим подшипником

Noctua NF-S12B redux-1200

Компания хорошо известна пользователям ПК по всему миру. Она считается одним из лучших производителей бесшумного оборудования. Новинка выступает переизданием классической модели Noctua NF-S12B. Упрощенный вариант получил доступную цену.

Несомненное преимущество, SSO-подшипник. Его срок службы составляет 150 тыс. часов. В нем проверенная временем концепция гидродинамических подшипников успешно дополнилась магнитом, стабилизирующим ось ротора.

Noctua NF-S12B redux-1200

Достоинства:

  • 4 пин разъем;
  • мощный воздушный поток;
  • PWM регулировка оборотов;
  • изготовитель дает гарантию 6 лет;
  • длинный провод;
  • качественное охлаждение разогнанным системам.

Недостатки:

  • отсутствуют демпфера;
  • на расстоянии 3 — 4 см перед устройством, не должно быть препятствий;
  • посредственная комплектация;
  • слишком низкое давление исключает возможность установки на вдув, или радиатор.

Deepcool RF 140

Комплект придется по нраву все ценителям тихих устройств. В него входят 2 модели размером 140 мм. Их скорость варьируется от 500 до 1200 об/мин. Соответственно уровень шума колеблется от 19.8 до 24 ДБ. Объём воздушного потока 64.13 CFM. Этого достаточно для эффективного выполнения поставленной задачи.

Deepcool RF 140

Достоинства:

  • настраиваемая RGB подсветка с несколькими режимами работы;
  • управление проводным пультом, или специальным софтом;
  • автоматическая регулировка оборотов;
  • резиновые антивибрационные вставки;
  • полная комплектация.

Недостатки:

  • много проводов;
  • криво нанесены наклейки;
  • возникают сложности с совместимостью ПО;
  • отсутствует инструкция по управлению подсветкой.

PCcooler HALO RGB KIT

Комплект состоящий из 3 кулеров. Они получили черный корпус, в который установлены белая крыльчатка. Диаметр каждого 120 мм. Настраиваемую RGB подсветку по достоинству оценят владельцы полупрозрачных системных блоков. Контроль осуществляется RGB пультом. Использование утилит ASUS Aura Sync или Gigabyte RGB Fusion упростит настройку цветовых эффектов. Подключение осуществляет 4-pin разъёмом к плате. Поддерживается контроль оборотов через ШИМ.

PCcooler HALO RGB KIT

Достоинства:

  • RGB светодиоды поддерживают 5 уровней скорости, 6 режимов освещения и 7 цветов;
  • каждая лопасть оснащена проекциями направляющими воздушный поток;
  • RGB контроллер;
  • антивибрационные прокладки для амортизации;
  • автоматическое управление скоростью оборотов;
  • простое соединение;
  • есть запасные переходники;
  • для комплекта цена приятная.

Недостатки:

  • многие пользователи отмечают, криво наклеенные этикетки, которые при вращении создают эффект как будто он ходит со стороны в сторону;
  • неприятный шелест во время работы;
  • изоляция под воздействием высоких температур шелушится.

Conclusion

We have earlier tested the Pure Wings 2 series of fans from the be quiet!. This time we have taken a look at the white edition of Shadow Wings 2 PWM 120mm and 140mm fans. These fans feature a white and black combination color scheme on the complete assembly with white being the outstanding color overall.

The 120mm fan has a dimension of 120x120xx25mm whereas the 140mm fan has a dimension of 140x140x25mm. The 120mm fan is rated for up to 1100 RPM and has a PWM control. The airflow rating is 38.5 CFM with a static pressure rating of 0.82 mmH₂O. The noise level is rated for up to 15.7 dB(A). The 140mm fan has a speed rating of up to 900 RPM. It also has a PWM control. Its airflow rating is 49.8 CFM at a static pressure rating of 0.58 mmH₂O. Both fans feature Rifle bearings.

Both fans have rubber mounting on the edges which is removable. Be quiet! has provided 4x push-pins and 4x washers with each fan making the installation toolless and convenient. The blades of the fan have grooves that help in reducing the air drag which would also help in reducing the noise from vibration. The circular frame has rubber padding on both sides which also helps in reducing the vibrational noise.

The Shadow Wings 2 PWM 120mm fan has MSRP of €15.90 whereas the Shadow Wings 2 PWM 140mm fan has an MSRP of €17.90. be quiet! is offering a 3-years warranty on these fans. We have tested the Shadow Wings 2 120 PWM fans on the Shadow Rock 3 White cooler in a single fan as well as the push/pull configuration. These fans are better suited for case ventilation which we also saw during the thermal testing. The thermal difference between the stock fan on the cooler and the Shadow Wings 2 120 PWM was roughly 4.3°C which was reduced using the push/pull configuration. The catch here is the low noise operation of these fans. They were hardly audible even in push/pull configuration. The white edition of Shadow Wings 2 120/140 PWM fans is suitable for a white-themed build with subtle black color contrast and a good value for your bucks.

Thanks to be quiet! for the provision of Shadow Wings 2 120/140 PWM White fans.

Introduction

In this content, we will be taking a look at the White edition of Shadow Wings 2 fans from be quiet! These fans fall under the premium category. These are PWM fans. Be quiet! has sent us 120mm and 140mm fans for the testing and to be used in the white-themed test builds. Salient features include:

  • Low-noise operation
  • Airflow-optimized fan blades
  • Anti-vibration mounting system prevents the transmission of vibrations
  • A rubberized fan frame minimizes vibrations
  • High-grade rifle-bearing technology
  • Secure and easy installation with push-pins
  • Product conception, design, and quality control in Germany
  • 3-year manufacturer’s warranty

The Shadow Wings 2 PWM 120mm fan has an MSRP of €15.90 whereas the Shadow Wings 2 PWM 140mm fan has an MSRP of €17.90.

Testing

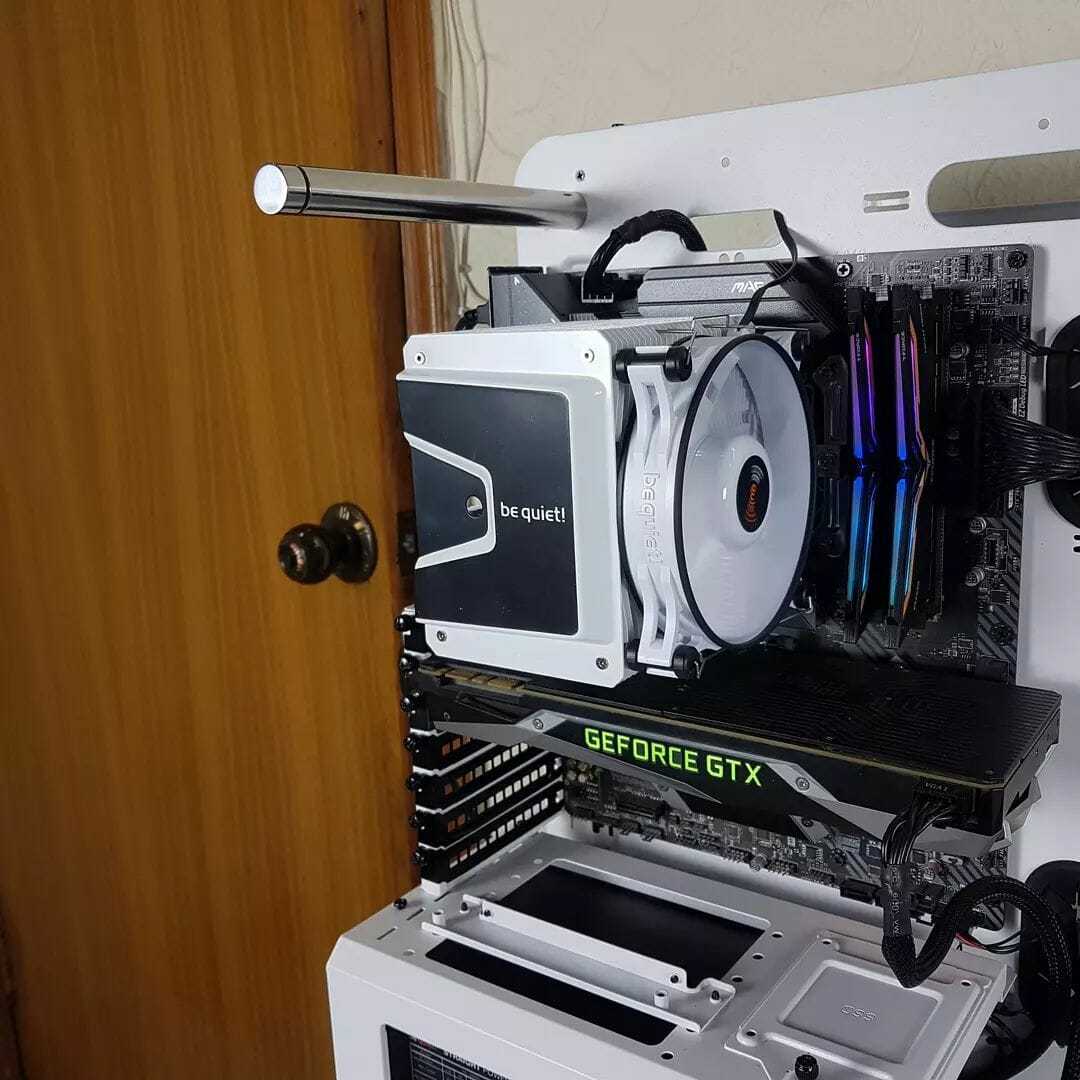

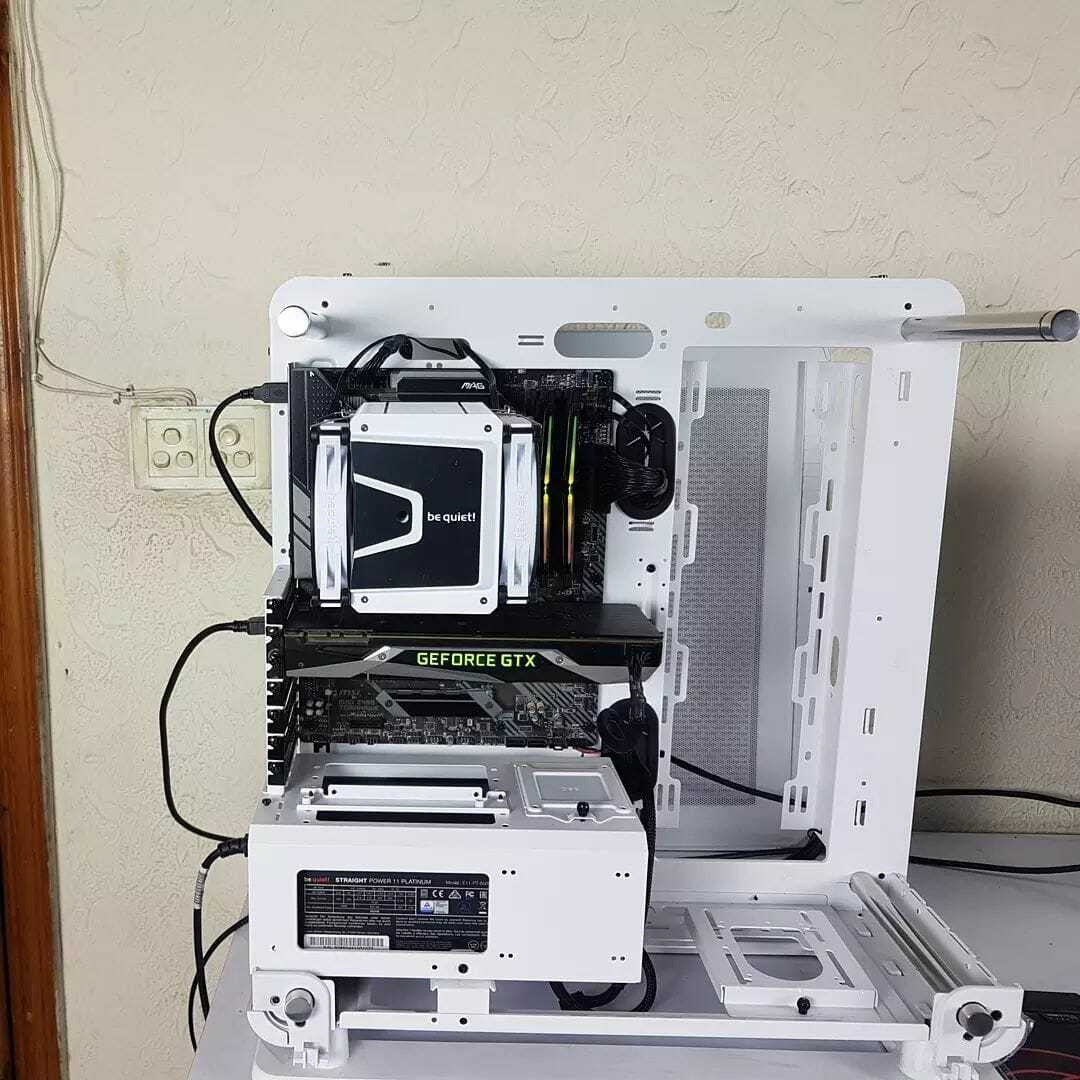

We have tested the Shadow Wings 2 120mm PWM white edition fan on the be quiet! Shadow Rock 3 white cooler.

The following configuration is used:

  • Intel i7 10700k
  • MSI MAG Z490 TOMAHAWK
  • T-Force NightHawk RGB 16GB DDR4 @ 3200MHz
  • be quiet! Shadow Rock 3
  • addlink S70 250GB NVMe SSD
  • be quiet! Straight Power 11 850W Platinum
  • Thermaltake Core P6 TG Snow Edition in an open frame layout

We have used the AIDA64 Extreme 6.3 version to stress the CPU and recorded the temperature after 30 minutes of testing. The idle temperature was taken after 10 minutes of PC on idle state. The CPU was tested with a 4.7GHz all-core lock at 1.25V VCore. The ambient temperature was in the range of 15.8°C ~16°C.

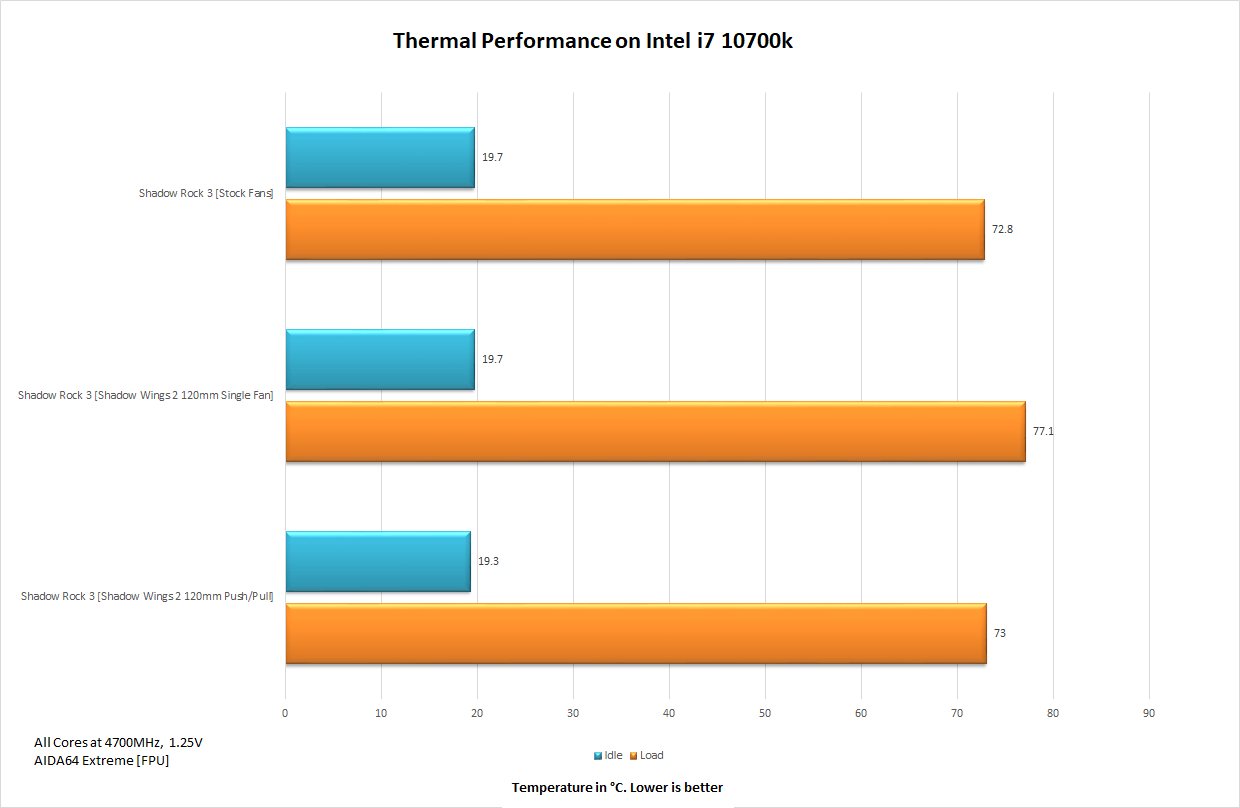

Here are the results.

There is a difference of roughly 4.3°C between the stock fan on the cooler and the Shadow Wing 2 120mm PWM white edition fan. We have also tested the cooler using the push/pull configuration of these fans where there was a negligible difference between the stock fan and the push/pull configuration of the Shadow Wings 2 120mm PWM white edition fans.
