Be quiet Shadow Rock Slim 2 - узкий и тихий кулер

Монтаж и тестирование

Возможных способа установки Shadow Rock Slim два. Первый способ подробно описан и нарисован в комплектной инструкции и подразумевает установку на материнскую плату задней пластины, а уже затем крепление на нее кулера с помощью комплектного гаечного ключа. Этот способ может быть неудобен на материнках с крупными радиаторами на цепи питания процессора.

Второй способ проще и удобнее, но потребует наличия собственной отвертки. Кулер нужно положить на стол контактной площадкой вверх, а материнку с задней пластиной насадить на него сверху, зафиксировав винты сзади отверткой. Благо, процесс установки кулера – это раз сделал и забыл на долгое время.

Тестирование be quiet! Shadow Rock Slim проводилось на процессоре AMD FX-8320E, сначала на родной частоте Turbo Core 3,5 ГГц, а затем с ручным разгоном до 4,6 ГГц. Был выбран стандартный профиль управления скоростью вентилятора материнской платы MSI 970 Gaming. В просто ПК шум вентилятора be quiet! был вообще неразличим, под нагрузкой (стресс-тест AIDA64) без разгона шум можно охарактеризовать как очень тихий, а с ручным разгоном – уже как просто тихий.

Модель кулера	be quiet! Pure Rock	be quiet! Shadow Rock Slim	be quiet! Dark Rock 3
Температура в простое, °C	25	25	25
Температура под нагрузкой, °C	41	38	36
Температура под нагрузкой в разгоне, °C	58	54	51
Скорость вентилятор а в простое, об/мин	500	500	500
Скорость вентилятора под нагрузкой, об/мин	1300	1100	1100
Скорость вентилятора под нагрузкой в разгоне, об/мин	1600	1300	1300
Уровень шума в простое	Бесшумно	Бесшумно	Бесшумно
Уровень шума под нагрузкой	Тихо	Очень тихо	Очень тихо
Уровень шума под нагрузкой в разгоне	Ниже среднего	Тихо	Тихо

В таблице выше приведены результаты Shadow Rock Slim в сравнении с двумя другими кулерами be quiet!: Pure Rock и Dark Rock 3. Стоит учитывать, что термодатчик процессора AMD FX-8320E явно работает некорректно: нагрев всего лишь до 25°C в простое при комнатной температуре 23°C не может быть правдой. Поэтому во время тестирования удалось лишь приблизительно проследить динамику изменения температуры. Но в любом случае Shadow Rock Slim порадовал: по шуму он ничуть не уступает более дорогому Dark Rock 3, а по эффективности проигрывает лишь самую малость (2°C без разгона и 3°C в разгоне).

Тестирование

Тестовый стенд на основе процессора от AMD:

Материнская плата: ASRock X570 Extreme 4;
Процессор: AMD Ryzen 7 3700X;
Оперативная память: Kingston HyperX FURY 4×8 ГБ;
Видеокарта: ZOTAC GeForce GTX 1070 Mini;
Накопитель: GOODRAM IRDM Ultimate X 500GB;
Блок питания: Thermaltake Toughpower DPS G RGB 850W Gold;
Корпус: Deepcool MATREXX 55 V3 ADD-RGB WH 3F;
Термопаста: комплектная;
Операционная система: Windows 10 Pro 64-bit версия 21H1.

Уровень шума

Обороты вентилятора регулировались утилитой ASRock A-Tuning. Все остальные вентиляторы в системе были отключены или работали в пассивном режиме. Измерения в открытом корпусе с расстояния 50 см.

Минимальная скорость на 10% ШИМ-сигнала составила 335 об/мин. Максимальная скорость была равна 1385 об/мин. В таблице приводятся округленные значения для лучшего восприятия данных.

На низких оборотах вентилятор можно назвать бесшумным, на средних — в комфортных пределах и только при максимальных оборотах шум уже достаточно отчетливо слышим. В закрытом корпусе все будет значительно тише.

Эффективность

Для тестирования использовалась утилита OCCT v9.0.1, тест CPU прогонялся до 10 минут на каждом значении оборотов вентилятора. Температура мониторилась по текущим стабильным значениям, также учитывались максимальные пиковые кратковременным скачки.

Процессор работал на частоте от 4.16 до 4.06 ГГц по всем ядрам под нагрузкой и его максимальное энергопотребление составило от 78 до 80 Вт. Современные CPU достаточно умные и самостоятельные, в зависимости от качества теплоотвода регулируют энергопотребления и свою частоту.

Корпус открытый для исключения влияния его охлаждения на результаты.

Как видим, кулер отлично справляется с тестовым процессором, температуры остаются в приемлемых диапазонах вне зависимости от оборотов вентилятора.

Также нам было интересно рассмотреть вопрос, насколько оправдана рекомендуемая цена кулера. Для этого мы сравним его эффективность с ранее протестированной на данной тестовой конфигурации СЖО ID-Cooling IceFlow 240 ARGB Snow Edition с TDP 250 Вт. Эта система охлаждения сопоставима по стоимости с рассматриваемым кулером.

Еще одним конкурентом выступит кулер с TDP 220 Вт и двумя вентиляторами — ID-Cooling SE-225-XT Black. У него пять тепловых трубок и рекомендованная цена лишь немного ниже ($40), чем у нашего Shadow Rock Slim 2.

Сравнивать будем по значениям текущих температур. Также необходимо учесть, что все системы охлаждения отличаются по количеству вентиляторов и их максимальных и минимальных оборотах

Поэтому сравнивать будем на максимальных оборотах для всех систем – 100% скважности ШИМ-сигнала и средних – 80 и 60% ШИМ-сигнала.

Разница между ними в 2-3 °С, что в принципе укладывается в разницу по их стоимости.

Внешний вид Pure Rock Slim 2

Кулер поставляется в небольшой картонной коробке. Крупные составляющие конструкции – радиатор и вентилятор – зафиксированы в держателе из прозрачного пластика. Радиатор зафиксирован особенно прочно, так как на основание уже нанесена термопаста. Мелкие элементы – скобы под сокеты Intel и проволочные держатели вентилятора – сложены в пакет. Система креплений под процессоры AMD уже установлена на основании.

Внешне радиатор выглядит опрятно, все края обработаны качественно, без заусенцев и задиров. Основание выполнено из цельной алюминиевой детали, на неё же крепятся системы креплений под нужный сокет четырьмя винтами. На три теплотрубки нанизано 42 алюминиевых ребра толщиной 0,4 мм, расстояние между ребрами 1,6 мм. Такой радиатор легко продувается даже на малых оборотах. Для снижения аэродинамического шума торцы ребер, обращенных к вентилятору, выполнены с выемкой и волнистыми вырезами. Сверху на радиаторе закреплена съемная декоративная крышка из алюминия.

Крепление вентилятора на радиатор производится парой проволочных скоб. При желании можно установить второй вентилятор того же типоразмера (92 x 92 x 25 мм), под вторую пару скоб есть выступы на радиаторе. В комплекте дополнительные скобы не прилагаются, их нужно будет докупить отдельно.

Упаковка и комплектация

Кулер поставляется в картонной коробке в традиционном для Shadow Rock черном оформлении с надписью «premium».

На лицевой стороне находится указание модели и её изображение. С тыльной — описание продукта на английском языке.

На одной боковой грани имеется таблица с техническими характеристиками, с другой — QR-код для перехода на сайт производителя для более подробного знакомства с изделием.

В комплекте находится непосредственно радиатор, вентилятор, документация, монтажные наборы для intel и AMD, скобы для крепления вентилятора и шприц с термопастой.

Для платформы AMD:

Кронштейны с отверстиями под АМ3 и АМ4 сокеты;
Пластиковые цилиндрические стойки;
Пластиковые шайбы и четыре винта крепления.

Бэкплейт отсутствует, предполагается использование комплектного от материнской платы.

Для платформы intel:

Кронштейны для LGA 1200 и 115х;
Металлический бэкплейт Х-образной формы;
Четыре винта с резиновыми шайбами;
Четыре гайки с накатанными головками;
Четыре винта с накатанными головками.

Также в набор входит:

Прижимная пластина с двумя винтами для её крепления;
Шприц с термопастой без маркировки;
Четыре скобы для крепления вентиляторов: две под комплектный и две под обычный — 25 мм толщины.

Тестирование

Тестовый стенд

Процессор: Intel Core i9-9900K;
Система охлаждения: be quiet! Pure Rock Slim 2;
Материнская плата: ASUS ROG Maximus XI Formula;
Оперативная память: 2x 8 Гбайт DDR4-2666;
Видеокарта: ASUS TUF GAMING Radeon RX 6800 XT OC;
Накопитель: 256 Гбайт ADATA XPG SX8200 Pro;
Блок питания: Enermax MAXPRO II 700 Вт;
Операционная система: Windows 10 Pro, 64 bit.

Установка кулера занимает минимум времени, при наличии сноровки и опыта в сборке ПК это можно сделать менее чем за минуту. Усилие прижима подобрано хорошо: никаких перегибов текстолита материнской платы не замечено и в то же время кулер прочно закреплен на процессоре. Свободные перемещения в любой плоскости исключены.

013_installed_ovw1
014_installed_ovw2
015_installed_ovw3
016_installed_ovw4

Производитель заявляет о полной совместимости со всеми комплектами памяти за счет компактного радиатора. Это на самом деле так, но при установке нужно быть внимательным: радиатор немного смещен относительно основания, поэтому неправильная установка (смещением в сторону слотов DIMM) может привести к конфликту с высокими (более 44 мм) модулями памяти. Если поставить радиатор смещением в сторону задней панели разъемов матплаты, можно устанавливать любые модули. Исключение – платы ITX, для них нужно проверять совместимость в индивидуальном порядке.

Pure Rock Slim 2 был установлен на процессор Intel Core i9-9900K, работающий на частоте 4400 МГц при 1,16 вольт на всех ядрах. TDP процессора в этом режиме при рендеринге 3D сцены составляло 110 ватт. Это должно быть вполне по силам испытуемой системе охлаждения – производитель заявляет, что кулер способен охладить процессор с TDP до 130 ватт.

При максимальных оборотах вентилятора процессор нагрелся до 85 градусов, что для такого кулера можно считать нормальным результатом. Снижать обороты в ручном режиме ради полной тишины не стоит – CPU быстро перегревается и уходит в троттлинг. Если «зажать» TDP в заводских 95 ваттах, то обороты вентилятора под нагрузкой можно снизить, но ненамного, на 400-500 оборотов. В простое температура процессора держалась в интервале 43-46 градусов при оборотах вентилятора чуть больше тысячи, умеренная нагрузка (мультимедийные приложения, серфинг в интернете, простые игры) разогревали процессор до 48-52 градусов с повышением оборотов до 1400-1600 в минуту. Заявление производителя и тишине соответствует действительности, сколько-нибудь различимый на общем фоне аэродинамический шум начинается с 1500 оборотов. При установке в закрытый корпус вентилятор не слышно даже на максимальной скорости.

Дизайн и конструкция

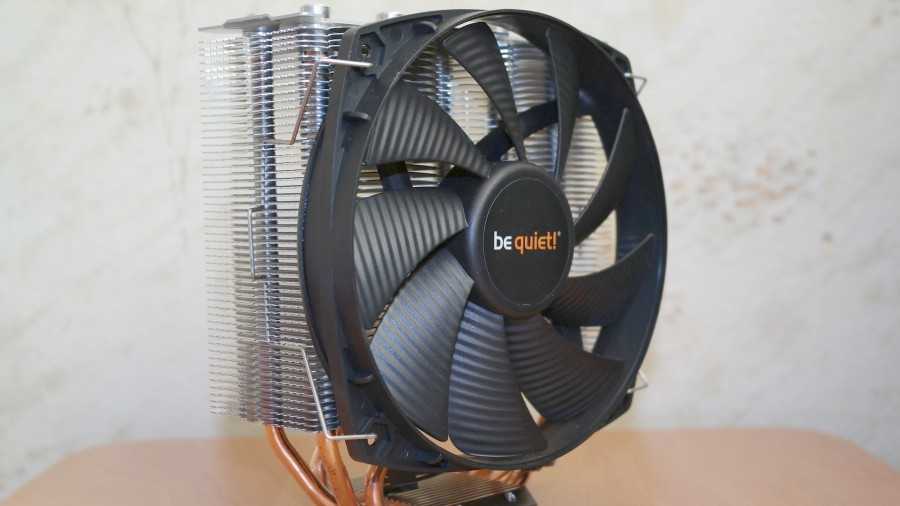

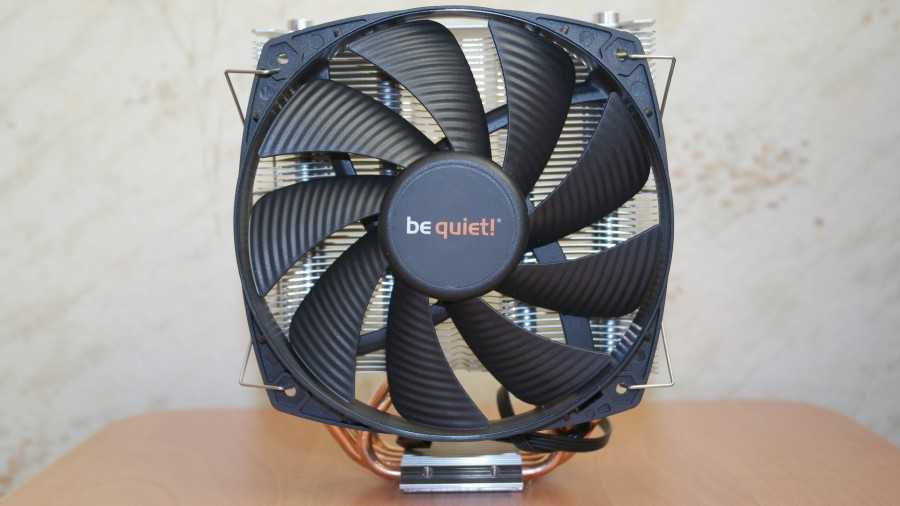

Внешний вид Shadow Rock Slim можно охарактеризовать как строгий, но элегантный. Некрашеный серебристый алюминий ребер отлично сочетается с огненно-медными теплотрубками и черным-причерным вентилятором с бело-оранжевым логотипом be quiet!. В придачу запаянные концы теплотрубок прикрыты декоративными колпачками, напоминающими цилиндры автомобильного двигателя.

Но главный козырь be quiet! Shadow Rock Slim – вовсе не приятный внешний вид, а удачно продуманные габариты. С одной стороны, радиатор кулера высокий, состоящий из больше полусотни пластин, что позволяет ему эффективно обдуваться четырнадцатисантиметровым вентилятором. С другой стороны, радиатор сделан узким, чтобы даже с прикрепленным вентилятором не мешать установке высокопрофильной оперативной памяти.

На материнских платах Intel кулер устанавливается вентилятором вбок и не перекрывает даже первый, самый ближний к нему слот ОЗУ. С материнками AMD все менее радужно: на них Shadow Rock Slim, как и большинство других башенных кулеров, ставится только поперек слотов памяти. С низкопрофильными модулями кулер не конфликтует, но вот установить высокопрофильные в первый слот-два уже не получится.

Теплотрубок у Shadow Rock Slim четыре штуки: две проходят через пластины радиатора по краям и еще две ближе к центру. С процессором теплотрубки контактируют через зеркально гладкую никелированную медную пластину. Все это вместе взятое обеспечивает равномерный теплоотвод.

Также в комплекте с Shadow Rock Slim поставляется небольшой тюбик термопасты, задняя пластина с электроизоляцией, крепления для платформ Intel и AMD, миниатюрный гаечный ключик и, конечно же, инструкция по установке.

Технические характеристики

Модель: be quiet! Shadow Rock Slim 2;
Размеры: 74 × 137 × 161 мм;
Вес: 685 грамм;
TDP: 160 Вт;
Поддержка сокетов: AMD AM4 / AM3(+), Intel LGA 1200 / 2066 / 115х / 2011(-3) Square ILM;
Уровень шума: до 23.7 дБ;
Гарантия: 3 года.

Характеристики радиатора

Размеры: 52 × 130 × 161 мм;
Количество пластин: 52 шт.;
Материал ребер: алюминий;
Количество тепловых трубок и диаметр: 4 шт., 6 мм.

Характеристики вентилятора

Размер: 135 × 135 × 22 мм;
Максимальная скорость вращения: 1400 об/мин;
Максимальный воздушный поток: 67.8 CFM / 113.8 м3/ч;
Максимальное воздушное давление: 2.1/1.23 мм H2O;
Тип подшипника: улучшенный скольжения (Rifle);
Тип моторчика: 4-pole fan motor;
Разъем: 4-пин PWM;
Длина кабеля: 220 мм;
Время работы (при 25 °C): 80000 часов.

Страница 1: Тест и обзор: be quiet! Shadow Rock 2 — кулер по доступной цене

Новый кулер be quiet! Shadow Rock 2 недавно вышел на замену Shadow Rock SR1, он поступил в нашу тестовую лабораторию, мы подвергнем его традиционным тестам. Как он покажет себя по сравнению с конкурентами, воздушными кулерами разных производителей и системами водяного охлаждения «все в одном»? Об этом мы поговорим в нашей статье.

be quiet! известна не только качественными и очень тихими блоками питания и вентиляторами, но также и кулерами CPU. Компания решила обновить популярный кулер с одной башней Shadow Rock и выпустила его преемника — Shadow Rock 2. В отличие от предшественника, кулер Shadow Rock, заметно вырос по длине до 14,7 см вместо 9,6 см ранее. Неудивительно, что и вес почти 400 грамм стал больше, чем у первой модели. Подобно предшественнику, новый кулер опирается на дизайн башни с квадратным сечением, так что вентилятор можно монтировать с любой стороны. Be quiet! сохранила четыре тепловые трубки, но теперь они имеют диаметр 8 мм вместо 6 мм у предшественника. Ещё одно изменение коснулось вентилятора. Он уступил место обновлённой модели из семейства Pure Wings 2.

» Fotostrecke

Прямыми конкурентами Shadow Rock 2 выступят хорошо известные воздушные кулеры Noctua NH-D14 SE2011, Phanteks PH-TC14PE_BK и EKL Alpenföhn K2, а также компактные модели систем водяного охлаждения «всё в одном». Наша тестовая база для 2013 года изменилась, мы используем новый и крупный корпус NZXT Phantom 820, в котором есть достаточно места для установки СВО с 280-мм теплообменниками и крупных кулеров. Кулеру Shadow Rock 2 в наших тестах предстоит сразиться с Akasa Venom, Prolimatech Megahalems Black и Arctic Cooling Freezer i30 и Alpenföhn Brocken 2. Кулер be quiet! Shadow Rock 2 совместим почти со всеми современными системами Intel и AMD. Перед тем, как мы перейдём к детальному рассмотрению кулера, позвольте привести краткие спецификации be quiet! Shadow Rock 2:

Спецификации
Производитель и модель	be quiet! Shadow Rock 2
Розничная цена	36 евро58 евро с доставкой в Россию
Сайт производителя	http://www.bequiet.com
Габариты	14,7 см (Д) x 12,2 см (Ш) x 16,0 см (В)
Материал	Основание: никелированная медь Тепловые трубки: медь Рёбра охлаждения: алюминий
Тип кулера	С одной башней охлаждения
Штатный вентилятор	1x 120 мм be quiet! Pure Wings 2 PWM
Сокеты	AMD: AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ Intel: 775, 1150, 1155, 1156, 1366, 2011
Вес	1120 г
Гарантия производителя	3 года

Поддерживаются все современные сокеты, в том числе и новый Socket 1150 для процессоров Intel Haswell.

<>Тест и обзор: be quiet! Shadow Rock 2 — кулер по доступной ценеbe quiet! Shadow Rock 2 | В деталях

Технические особенности

Технология прямого контакта

Три медные теплотрубки впрессованы в алюминиевое основание и выфрезерованы заподлицо с ним. Это позволяет передавать тепло от крышки процессора непосредственно на теплотрубки, без применения дополнительной медной пластины, удорожающей производство.

Фирменный вентилятор

В кулере применяется вентилятор Pure Wings 2 типоразмера 92 мм. Благодаря специально разработанной форме лопастей и долговечному подшипнику с винтовой нарезкой даже на максимальный оборотах уровень шума не превышает 25,4 дБА. Обороты вентилятора можно регулировать ШИМ-импульсами (PWM), что позволяет точнее устанавливать обороты крыльчатки в зависимости от уровня нагрева процессора.

Удобная система креплений

Первая версия Pure Rock Slim критиковалась многими владельцами платформы AMD за развернутый на 90 градусов воздушный поток, под который приходилось подстраиваться. Во второй версии эта проблема решена без ущерба для практичности и надежности.

Внешний вид

Радиатор кулера выполнен в виде стандартной призматической башни шириной всего 52 мм.

Набран радиатор 52-мя алюминиевыми пластинами толщиной около 0.8 мм. Межреберное расстояние — около 2 мм. Пластины заужены по центру за счет углубления.

По торцам имеются зубчатые выступы. Края с внешней и тыльной стороны немного выгнуты за счет штамповки.

Сквозь пластины проходят четыре медные трубки толщиной 6 мм, параллельными парами с каждой стороны.

Сверху радиатор закрыт декоративной пластиной из неотшлифованного алюминия, а тепловые трубки закрыты колпачками.

По центру имеется логотип производителя.

В основании трубки впрессованы в контактную площадку, на которой также имеются ребра охлаждения и вырез под монтажную пластину.

Между трубками и площадкой основания зазоры отсутствуют.

Основание ровное, шлифованное, но не до зеркального блеска.

Вентилятор промаркирован BQ SIW3-13525-MR-PWM с максимальной частотой вращения 1400 об/мин. Номинальное напряжение — 12 В, ток — 0.11 А, потребляемая мощность — 1.32 Вт.

Крыльчатка вентилятора из 9 лопастей с рельефной поверхностью в виде параллельных линий.

Рамка вентилятора кольцевая, с угловыми ушками для крепления по периметру. В ушках имеются отверстия и шестигранные углубления. Амортизационная вставка идет с внутренней стороны по всему кольцу рамки.

Кабель в виде плоского четырехжильного шлейфа длиной 220 мм.

Подсветка отсутствует.

Выводы

Все три процессорных кулера be quiet!, которые за год побывали в нашей тестовой лаборатории, порадовали своим дизайном и очень-очень тихими вентиляторами, на сто процентов оправдывающими название бренда. Среднеценовой кулер Shadow Rock Slim по температурным показателям существенно превосходит младшую модель, а по шумовым показателям ничуть не уступает старшей. Ко всему этому стоит приплюсовать стопроцентную совместимость с любыми модулями памяти на матплатах Intel. Наш вердикт – «Одобрено Root-Nation»!
