Обзор и тест блока питания be quiet! power zone 650w

Упаковка и комплектация

Упаковка опечатана прозрачной пленкой, которая предохраняет упаковку от несанкционированного вскрытия. Вес у коробки внушительный, примерно 2.4 кг, а размер составляет 328 x 248 x 102 мм.

Лицевая часть оформлена лаконично, указано лишь наименование серии к которой относится рассматриваемая модель и обозначена мощность устройства. Зато на правом торце указана длина всех комплектных кабелей. На обратной же стороне приведена большая часть информации, включая некоторые особенности, среди которых:

• Silent Wings – использование качественных вентиляторов собственного производства для обеспечения тихой работы устройства как в покое так и под нагрузкой;
• Cool* OFF – вентиляторы продолжают крутится на протяжении 3-х минут после отключения компьютера, что позволяет снизить температуру установленных комплектующих (к примеру, после продолжительной игры вам потребуется срочно выключить компьютер и уйти по делам);
• Full Cable Management – полностью модульная система подключения проводов, что обычно присуще Hi-End решениям.

Внутри все содержимое распределено по трем отсекам, в центральной части блок питания, а по бокам две черные коробки.

Помимо этого, приятной особенностью комплекта является стильный мешочек с символикой компании.

Комплект поставки включает в себя блок питания, подробную документацию, шесть пластиковых хомутов для фиксации проводов, четыре шурупа для крепления внутри корпуса, шнур для питания и впечатляющий набор кабелей. Каждый пучок с проводами дополнительно снабжен стяжками, которые будут весьма кстати при прокладке кабелей внутри корпуса.

Внешний вид устройства

Вот чем хороша рассматриваемая модель, так это дизайном! Многим уже приелись невыразительные коробки с проводами и хочется немного разнообразия. Что ж, в be quiet! это учли и снабдили блок питания стильной решеткой, пластиковыми панелями и текстурированным логотипом серии POWER ZONE по бокам. Однако, я бы предпочел более плотное расположение ребер на вентиляционной решетке, чтобы воспрепятствовать попаданию внутрь небольших шурупов, если они случайно выпадут во время сборки ПК.

По основной линии потребления устройство способно отдать до 648 Вт, что можно признать отличным показателем. Подобной мощности хватит для любой сборки с одиночной видеокартой. Если же вы вознамерились построить систему со SLI/CrossFire, то необходимо убедиться, что потребление видеокарт не превысит допустимых пределов.

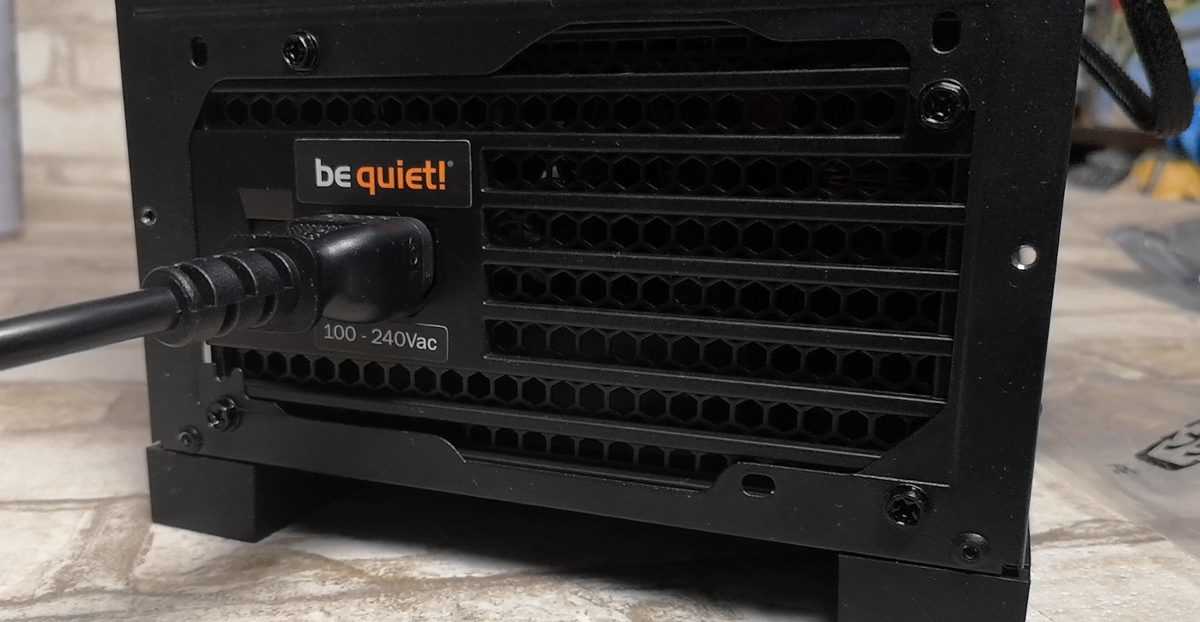

На задней части помимо разъема для подключения питания предусмотрен классический тумблер включения/выключения устройства. Пластиковая вставка практически не перекрывает решетку и поэтому не должна мешать отводу тепла. А на передней панели видим плотную компоновку разъемов, что немного затрудняет извлечение кабелей в виду близкого их расположения. Левее можно отметить наличие двух контактных разъемов для подключения трех системных вентиляторов, регулировка скорости вращения при этом будет осуществляться блоком питания.

Наличие заводской пломбы при вскрытии блока питания вовсе не мешает, она достаточно легко отклеивается и остается неповрежденной. При расположении устройства вентилятором кверху, внешний вид дополняет стильный логотип be quiet!.

Радует глаз и большое количество комплектных кабелей для подключения всевозможной периферии. Все кабеля снабжены черной нейлоновой оплёткой с оранжевыми вкраплениями. Приятным бонусом в данном случае является наличие дополнительных стяжек на липучках, которые пригодятся во время прокладки кабелей в вашем корпусе.

Длина проводов достаточная и остается неизменной у всех моделей в этой серии, варьируется лишь их число.

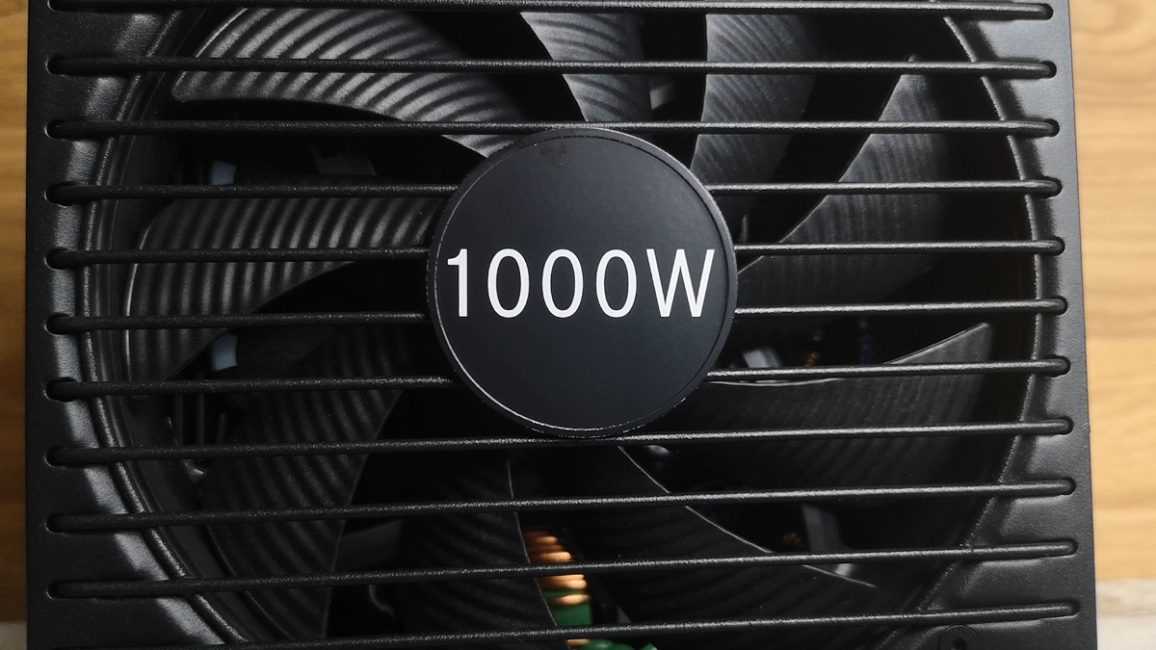

Благодаря наличию фирменного 135 мм вентилятора на гидродинамическом подшипнике обеспечивается тихая работа и большой срок эксплуатации устройства. Модель обозначена как Silent Wings BQSIW3-13525-HF (12 В, 0.56 А, 2600 RPM). Стартует вентилятор с 600 оборотов и в таком режиме его вообще не слышно. Далее, в процессе повышения нагрузки он раскручивается до 1200 оборотов, но при этом остаётся достаточно тихим. При достижении полной нагрузки вентилятор становится слышно, но шум остается в пределах комфортной зоны. В общем и целом хочется отметить, что на фоне остальных источников шума рассматриваемая модель будет едва ли заметна благодаря столь качественному вентилятору и продуманному режиму его работы.

Схемотехника

Общий вид источника питания

Можно обратить внимание на защиту от вибрации (серый силикон), относительно небольшие размеры радиаторов, и наличие свободного места на плате. В правом нижнем углу предусмотрено установочное место под варистор, но сам элемент не установлен

В целом, качество сборки хорошее.

Основные силовые элементы контроллера коэффициента мощности (далее ККМ). Дроссель обернут защитной пленкой и склеен с входным конденсатором. Выходной конденсатор ККМ высокотемпературный, что продлит срок нормальной работы ККМ (пульсации напряжения не выйдут за допустимые пределы). Фирма производитель (TEAPO) выходного конденсатора ККМ пользуется заслуженным доверием как среди радиолюбителей, так и профессиональных разработчиков.

Зелёная круглая деталь на изображении ниже является NTC-терморезистором. Он позволяет силовому выпрямителю работать в относительно мягком режиме, так как ограничивает токи заряда силовых емкостей.

За выходным конденсатором ККМ расположен радиатор с силовыми ключами и диодами. Можно отметить, что и ключи и диоды имеют полностью изолированный корпус и крепятся к радиатору через термопасту. Также, рядом находятся пассивные элементы схемы ККМ.

Элементы, установленные на радиатор обозначены как SPA17N80C3 и FQPF3N80C – это высоковольтные полевые транзисторы, силовые ключи преобразователя.

STTH8R06FP — высоковольтный быстрый диод, один из силовых элементов ККМ.

Далее расположена пара транзисторов, аналоги HY8N50FT, выполняют роль силовых ключей ККМ.

На следующем изображении приведена часть входного фильтра. Слева виден частично закрытый защитной пленкой радиатор диодного моста, далее идет несколько звеньев фильтра. Следует отметить, что тяжелые элементы фильтра имеют свой защитный кожух и склеены между собой силиконом для большей устойчивости к ударным нагрузкам и вибрации.

В качестве выпрямителя используется диодный мост, который установлен на радиатор через термопасту. Чуть дальше виднеется один из несиловых диодов ККМ.

Чуть ниже находятся Y-конденсаторы фильтра, которые защищают от синфазных помех. Многочисленные рисунки печатей на корпусе означают подтвержденное качество конденсатора.

Прямо на контакты розетки напаяны два варистора. Они защитят источник от кратковременного повышения напряжения или помехи большой амплитуды пришедшей из сети.

Сердце источника — ШИМ-контроллер FSP6600 управляет не стандартным полумостом, а однотактным прямоходовым преобразователем. Относительно новое слово в схемотехнике компьютерных источников питания.

Силовой трансформатор и трансформатор источника питания собственных нужд. Изготовление великолепное — полностью залиты и сделаны аккуратно.

На вертикальной плате установлены микросхемы FSP6601, это ШИМ -контроллеры понижающих DC-DC преобразователей.

Микросхема Weltrend WT7527 это специализированный супервизор для компьютерных источников питания. Следит за параметрами выходных напряжений и выключает блок питания в случае неполадок в нагрузке.

В выходном фильтре применены высокотемпературные конденсаторы серии SC с низким эквивалентным внутренним сопротивлением (LowESR). Справа виден радиатор выпрямительных диодов. Между ними расположены силовые дроссели выходного фильтра.

Сверху виднеется датчик температуры, закреплённый на радиаторе термоусадкой и силиконом.

Переходная панель, здесь отчетливо видны дополнительные фильтрующие конденсаторы. Они позволяют исключить влияние различных нагрузок друг на друга через цепь питания.

Вид платы сзади. Теперь становится понятно, почему сверху попадается пустое место – большинство элементов выполнено в корпусах поверхностного монтажа и расположено снизу. То, что схему удалось развести на одной стороне платы, говорит о серьезном подходе разработчиков к делу.

Элементы 031N03L это мощные низковольтные полевые транзисторы. Также здесь можно отметить высокую плотность монтажа.

Для гальванической развязки обратной связи используются оптроны PC817. Прорезь под ними нужна для исключения токов утечки по поверхности платы.

Характеристики

Размеры БП составляют 149 х 174 х 86 мм, что делает его полноразмерным ATX блоком питания. Сертификация — 80PLUS Bronze, а также от NVIDIA и AMD. Имеется совместимость с Energy Star 5.2, ErP 2013 и поддержка Intel Deep Power Down C6/C7. PFC активный, эффективность на 230V достигает 89%.

В плане мощностей БП неприлично лютый. На линию 12V может приходиться до 996 Вт при силе тока 83А. Это, на минуточку, 99% от заявленной мощности. А если вспомнить, что стандарт 80PLUS Bronze, то показатель и вправду неприличный.

Хоть БП и заявлен как бесшумный, он таковым является лишь на номинальных нагрузках. При 20% нагрузки громкость вентилятора составляет 15,7 дБА, при 50% — 20,1 дБа. И лишь при потолковой 100% нагрузке громкость составит 37,1 дБА.

Но если вы думаете, что услышите Power Zone 1000W при такой нагрузке, то не переживайте — гул 135-мм вентилятора SilentWings 3 будет заглушен завыванием тех видеокарт и охлаждения процессоров, которые эту нагрузку составляют. Время жизни вентилятора при температуре 25 градусов Цельсия — 100 000 часов. К тому же, на БП распространяется фирменная пятилетняя гарантия от производителя.

Блок питания какой фирмы лучше выбрать

Лучшие фирмы блоков питания, представленные ниже, производят продукцию, с учетом установленных в разных странах показателей частоты сети и тока. Среди самых востребованных производителей на рынке, оказались следующие:

• Be Quiet! – бренд из Германии продает с 2006 года корпуса, системы охлаждения для настольных компьютеров и блоки питания, работающие беззвучно. Точность сборки и качество материалов гарантирует долговечность продукции и приносит компании многочисленные награды.
• ExeGate – компания из Гонконга по производству аксессуаров и компьютерных комплектующих. Ассортимент, качество сборки, дизайн продукции нравится покупателям, а постоянный контроль качества гарантирует долговечность товара.
• Powerman – бренд производит компьютерное, электрическое и электроустановочное оборудование. Фирма совершенствует технические характеристики и дизайн продукции для привлечения клиентов и улучшения качества товара.
• Ginzzu – компания из Гонконга выпускает высокотехнологичную продукцию более 10 лет. На предприятиях Турции, Китая, Тайваня и России производятся гаджеты и аксессуары, аудио, бытовая техника, комплектующие для ПК. Более 30 пунктов сервисного обслуживания обеспечивают гарантийное сопровождение товара.
• Chieftec – с 1990 года бренд выпускает компьютерные корпуса. Позже разнообразие товара пополнилось блоками питания и аксессуарами. Продукция производится на современном оборудовании с соблюдением новейших технологий, бренд гарантирует качество и долгий срок службы.
• Cooler Master – компания со штаб-квартирой в Тайване и представительствами в Бразилии, Китае, России, Нидерландах, Германии производит компьютерные комплектующие с 1992 года. Бренд проводит собственные исследования, испытания для улучшения качества товара.
• Corsair – производитель игрового компьютерного оборудования и периферии из США. С 1994 года бренд, созданный двумя основателями, стал одним из лучших в мире по производству комплектующих для персональных компьютеров. Фирма сотрудничает с крупными корпорациями, поставляя им продукцию высокого класса.
• AeroCool Higgs – магнат по производству продукции для геймеров: блоков питания, игровых корпусов, клавиатур, гарнитуры, многофункциональных панелей. Товары бренда улучшают производительность современного компьютера и позволяют комфортно проводить время за ним.
• Thermaltake – бренд из Тайваня, выпускающий корпуса, блоки питания, жидкостные и воздушные системы охлаждения. Аксессуары (вентиляторы, кабели, карманы для жестких дисков) компания производит с 1999 года, осваивая рынки Америки, Европы и Азии.
• Super Flower – более 20 лет бренд из Тайваня занимает лидирующую позицию среди производителей блоков питания. Батареи для телефонов, блоки питания для телевизоров и компьютеров, промышленных устройств продаются по низким ценам. Бренд заботится о дизайне и функциональности товара.

Технические характеристики

• Производитель: be quiet!;
• Серия: POWER ZONE;
• Модель: POWER ZONE 650W;
• Мощность: 650 Вт;
• Стандарт: ATX12V 2.4 / EPS12V;
• Сертификат 80 PLUS: Bronze;
• PFC: активный;
• Охлаждение: 135 мм вентилятор;
• Подсветка: нет;
• Тип разъема для материнской платы: 20+4-пин;
• Коннекторы питания мат. платы: 4+4-пин;
• Коннектор питания видеокарт: 4×8(6+2)-пин;
• Количество разъемов Molex: 4;
• Количество разъемов SATA: 8;
• Количество разъемов Floppy:1;
• Разъемы для питания корпусных вентиляторов: 3;
• Защита от перенапряжения: есть;
• Защита от перегрузки: есть;
• Защита от короткого замыкания: есть;
• Модульное подключение кабелей: есть;
• Габариты: 86x150x175 мм;
• Вес: 1.86 кг;
• Гарантия производителя: 5 лет;
• Цена: 8500 руб.

Тестовый стенд

• Процессор AMD Ryzen 5 1600X с разгоном до 3850 МГц
• Кулер MSI Core Frozr L
• Видеокарта Zotac AMP! GTX 1060 6GB
• Материнка MSI B350M Pro-VDH
• Оперативная память GeIL EVO X 16 GB
• HDD Western Digital Blue 1 TB 7200 RPM х2
• SSD Goodram CX300 240 ГБ
• SSD XPG SX8200
• Корпус Deepcool Kendomen RD

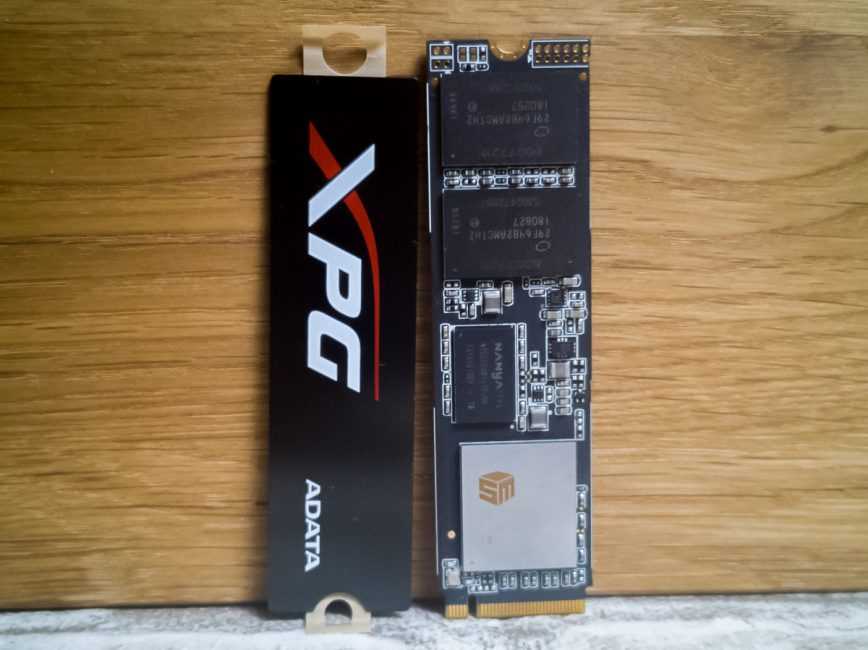

В роли NVME-накопителя выступает XPG SX8200. Быстрый, недорогой и красивый. Не менее красивый обзор здесь.

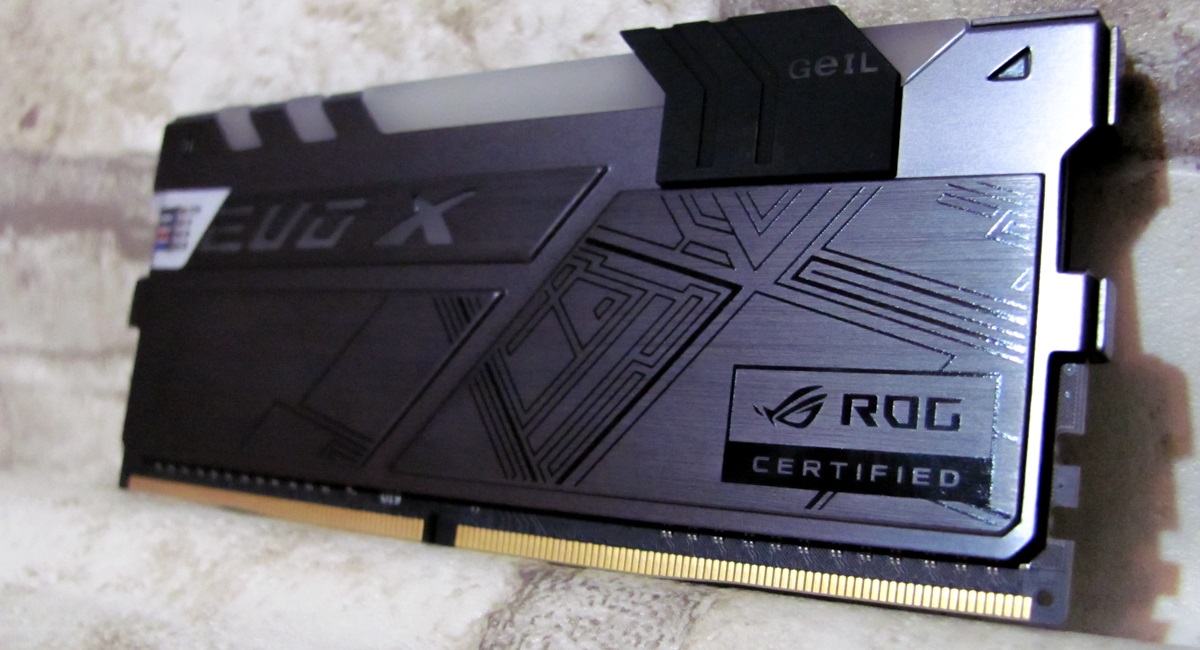

В роли ОЗУ — дуэт из 8-гигабайтных плашек GeIL EVO X ROG Certified, работающих на частоте 3200 МГц с таймингами 16-17-17-35. Обзор здесь.

А за предоставленные процессор AMD Ryzen 1600X и видеокарту Zotac AMP! GTX 1060 6GB благодарю магазин Kiev-IT.

Разумеется, такой набор даже в разгоне не сумел нагрузить be quiet! Power Zone 1000W и не смог заставить его ускорить вращение вентиляторов. Но суслик хитрый, и отложит экстрим-тестирование этого БП до поры до времени. Скажем так, предоставленная всё тем же Kiev-IT видеокарта PowerColor Devil 13 Dual Core R9 290X, которой я пытал be quiet! Dark Power Pro 11 (обзор здесь), давно просится на обзор к Root Nation.

И скажу по секрету — она будет не единственным мастодонтом для проверки активной нагрузки. Кто знает, может ей составит компанию Titan Z 12GB или FirePro S10000. Поэтому ждите обзора гипер-мощных и прожорливых видеокарт, в них будут приведены результаты по тестам БП.

Лучшие блоки питания от 500 до 750 Вт

Стабильностью работы и высокой производительностью отличаются блоки питания мощностью 500 – 750 Вт. Они надежны, оснащены съемными проводами хорошего качества. Устройства находятся в средней ценовой категории, их покупают, чтобы пользоваться энергоемкими для системы программами. Более 14 моделей изучались прежде, чем выбрать ТОП- 4 лучших блоков питания для компьютера мощностью от 500 до 750 Вт.

Ginzzu CB600 600W

Достоинства

• Мощность 600 Вт;
• Защитные системы;
• Главный провод 24 pin в экранированной черной оплетке;
• Разноцветные провода.

Недостатки

Мало разъемов.

Компания не стала заморачиваться с большим количеством а, для офисной или домашней машины тех, что есть, вполне достаточно.

Chieftec GDP-550C 550W

Блок питания компактных размеров Chieftec GDP-550C 550W мощностью 550 Вт работает практически бесшумно из-за активной системы охлаждения с вентилятором 140х140 мм, а если нет большой нагрузки, он может вообще не крутиться. Техника сделана из прочного металла, смотрится аккуратно. Легко устанавливается, в комплекте есть крепежные винты. Диапазон входного напряжения 200 – 240 В. Показатель КПД около 87 % при сертификате 80 PLUS Gold. Это одна из самых дешевых моделей с сертификатом Gold. Все кабели съемные, гибкие и надежной оплетке черного цвета.

Достоинства

• Дизайн;
• Размер 160х150х87 мм;
• Оплетка проводов;
• Сетевой кабель и другие кабели в комплекте.

Недостатки

Немного шумит.

По отзывам пользователей, модель Chieftec GDP-550C 550W с системой I5 3770, GTX 1080, 16gb DDR3 работает слажено, но не тихо. Периодически гудит, слышно даже через наушники. Если его уставить под столом, то шум не мешает. Устройство служит больше года без нареканий.

Cooler Master Master Watt Lite 230V 600W

Блок питания с сертификатом 80 Plus Standart преобразует менее 15 % электричества в тепловую энергию. Товар надежного бренда из Тайваня покупают для сборки мощного компьютера. Несколько жестких дисков можно подсоединить в 6 разъемов 15 pin Sata. Система охлаждения представлена вентилятором 12х12 см, отверстия в корпусе отводят нагретый воздух, техника практически не шумит. Производителем предусмотрены 2 дополнительные разъема питания для видеокарт. Все кабели несъемные, длиной от 50 до 75 см. Кроме стандартных систем защиты, установлены защита от чрезмерного и пониженного напряжения, перегрузки отдельных линий.

Достоинства

• Дизайн;
• Качество сборки;
• Мощность 600 Вт;
• Длинные кабели разного цвета;
• Одна линия 12 В.

Недостатки

Не все провода в оплетке.

Пользователи говорят о надежности устройства, его тихой работе. Почему-то производитель оснастил БП проводами разного качества, некоторые из них требуют дополнительного усиления при помощи клейкой ленты.

Лучшие бюджетные видеокарты

Corsair TX750M 80 Plus Gold 750W

Corsair сделан из прочного металла, все комплектующие достаточно качественные. Он стабильно держит напряжение, его не слышно. Все кабели удобные, гибкие и красивые, черного цвета. Этот блок питания подходит для игрового компьютера. Мощность его 750 Вт, он отмечен сертификатом 80 Plus Gold. В комплекте есть набор крепежа для установки в отсек корпуса компьютера, стяжки для кабелей. Диапазон входного напряжения сети 100 – 240 В, блок питания работает хорошо при высоких и низких нагрузках

Важно отметить, что вес такого агрегата 1,7 кг

Достоинства

• Соединяющая защелка между штекерами 4+4;
• 2 переходника на 4 pin;
• Гарантия производителя 7 лет;
• Гибкие провода.

Недостатки

Высокая цена.

По отзывам владельцев устройства Corsair, его проблема заключается в периодическом шуме, который может исчезать на несколько дней, а потом появляться снова.
