Обзор и тестирование блока питания be quiet! dark power 12 750w

Технические характеристики

По характеристикам. Габаритно имеем 193 x 150 x 86 мм при весе 2,38 кг. Номинальная мощность 1200 Вт, максимально допустимая — 1300 Вт, сертификация 80 Plus Platinum. Пиковая эффективность достигается при нагрузке 50% и составляет 94%, эффективность при нагрузках 20% и 100% составляет 92,4%.

Линий 12V четыре штуки, ампераж выдаётся до 45А на одну 12-вольтовую и 25А на 3,3V. Охлад обеспечивается 6-осевым Silent Wings 3 с гидродинамическим подшипником и максимальной скоростью 1800 об/мин. При нагрузке 50% и менее громкость не превышает 11,5 дБА, и лишь при потолке в 100% она увеличивается до всё ещё сносных 27,9 дБА. Впрочем, чтобы заставить этот БП работать на пике производительности, вам явно придётся присобачить в систему что-то ощутимо более громкое, чем этот БП даже на пике.

Сертификатов качества и систем защиты у БП выше крыши — Energy Star 6.0, ErP, WEEE, ROHS, весь набор на страничке с сайта be quiet!, ссылка здесь. Конвертация энергии происходит по топологии Full bridge + LLC + SR + DC/DC, а вот DC-преобразователя нет. Имеется также совместимость с PFC и технологиями экономии энергии а-ля Intel C6/C7. Среднее время работы заявлено в 150 000 часов при температуре эксплуатации 40 градусов Цезаря. Гарантия — 5 лет.

Тестовый стенд

выглядит следующим образом:

Процессор AMD Threadripper 1900X
Процессорный кулер be quiet! Dark Rock Pro TR4
Материнская плата ASUS ROG Extreme X399
ОЗУ Apacer DDR4 4GB 2400 MHz + ОЗУ Apacer NOX 8GB 2666 МГц
Плашка DDR4 на 8 ГБ
Плашка DDR4 на 16 ГБ
SSD Samsung 850 EVO Pro 120GB
Жесткий диск Transcend StoreJet 25M3S 2TB
Видеокарта ASUS ROG RX470 4GB
Блок питания be quiet! Dark Power Pro 1200W
Корпус be quiet! Silent Base 601 (на самом деле нет, AeroCool Strike-X Air)

Как оказалось, злопыхатели AMD, причитающие про печку даже во сне, оказались не то, чтобы правы. Система вышеописанная сожрала 700 Ватт без учёта монитора на пике нагрузки, что на самом деле ой как немного, учитывая количество видеокарт при пиковой нагрузке.

И думаю, поставь я вместо RX 470 какие-нибудь GTX 1070, результат был бы очень похожим. Справедливости ради отмечаю, что мы ни один GPU не гнали, как и процессор. Ну и в целом, нагрузка была наиболее близкой из тех, что надо было для теста. И это чуть более, чем половина для оптимальной нагрузки на be quiet! Dark Power Pro 11 1200W. Просадок у которого по вольтажу в этом режиме не оказалось.

Охлаждение

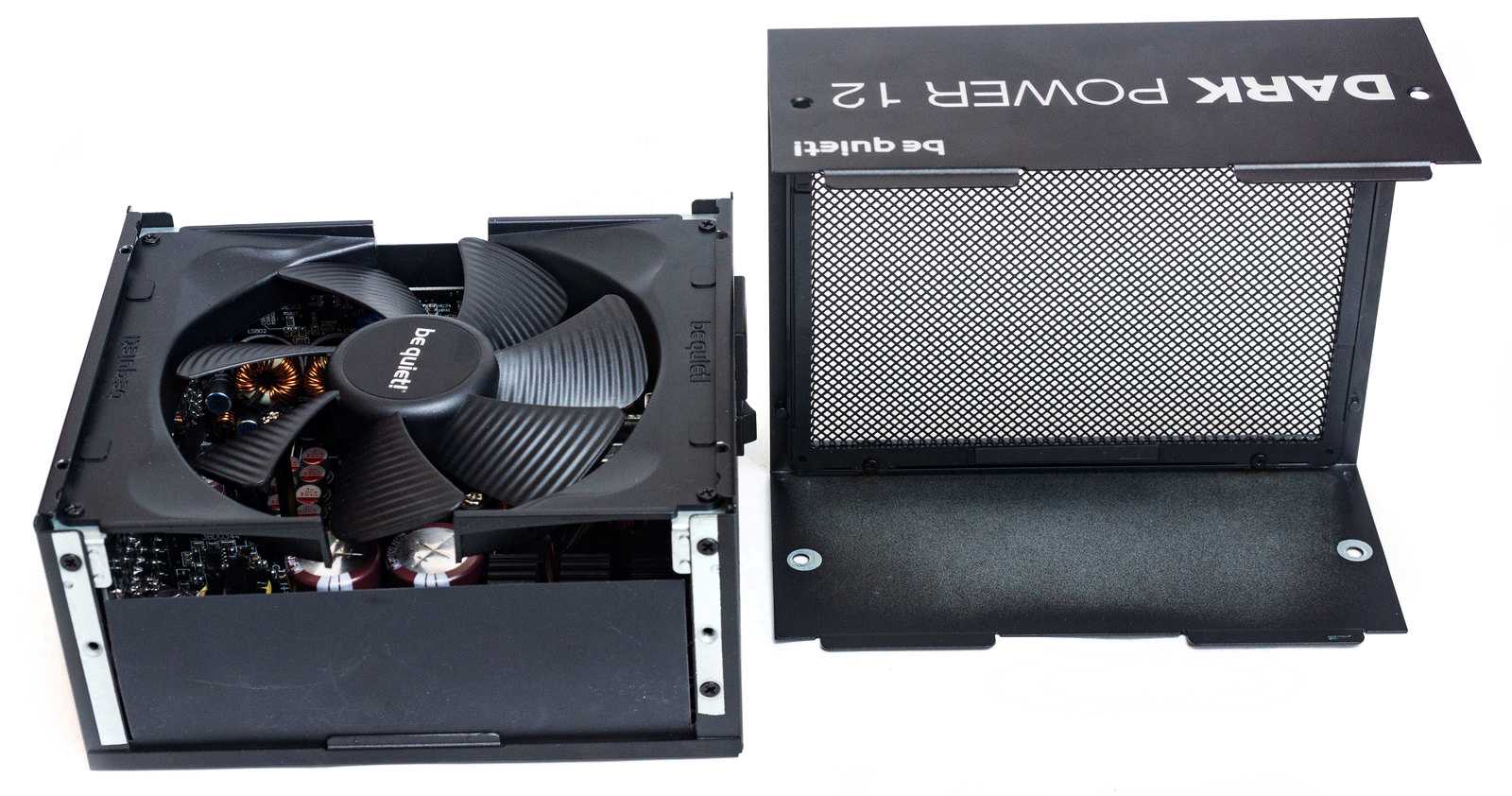

Сняв крышку с вентиляционной сеткой, мы видим крыльчатку безрамочного вентилятора. По краям к съемным кронштейнам прикручены две пластиковые рамки для распределения потоков воздуха.

Сама крыльчатка прикручивается к трем цилиндрическим стойкам, которые закреплены непосредственно на корпусе и проходят сквозь отверстия в текстолите. Такое решение усложняет разборку БП, снять текстолитовую плату без демонтажа сетевой розетки невозможно. Но необходимость ремонта при десятилетней гарантии на изделие не столь и актуальна.

Пассивный режим вентилятора отсутствует, но в данном случае он и не требуется. Работа вентилятора настроена в очень комфортных значениях по шуму.

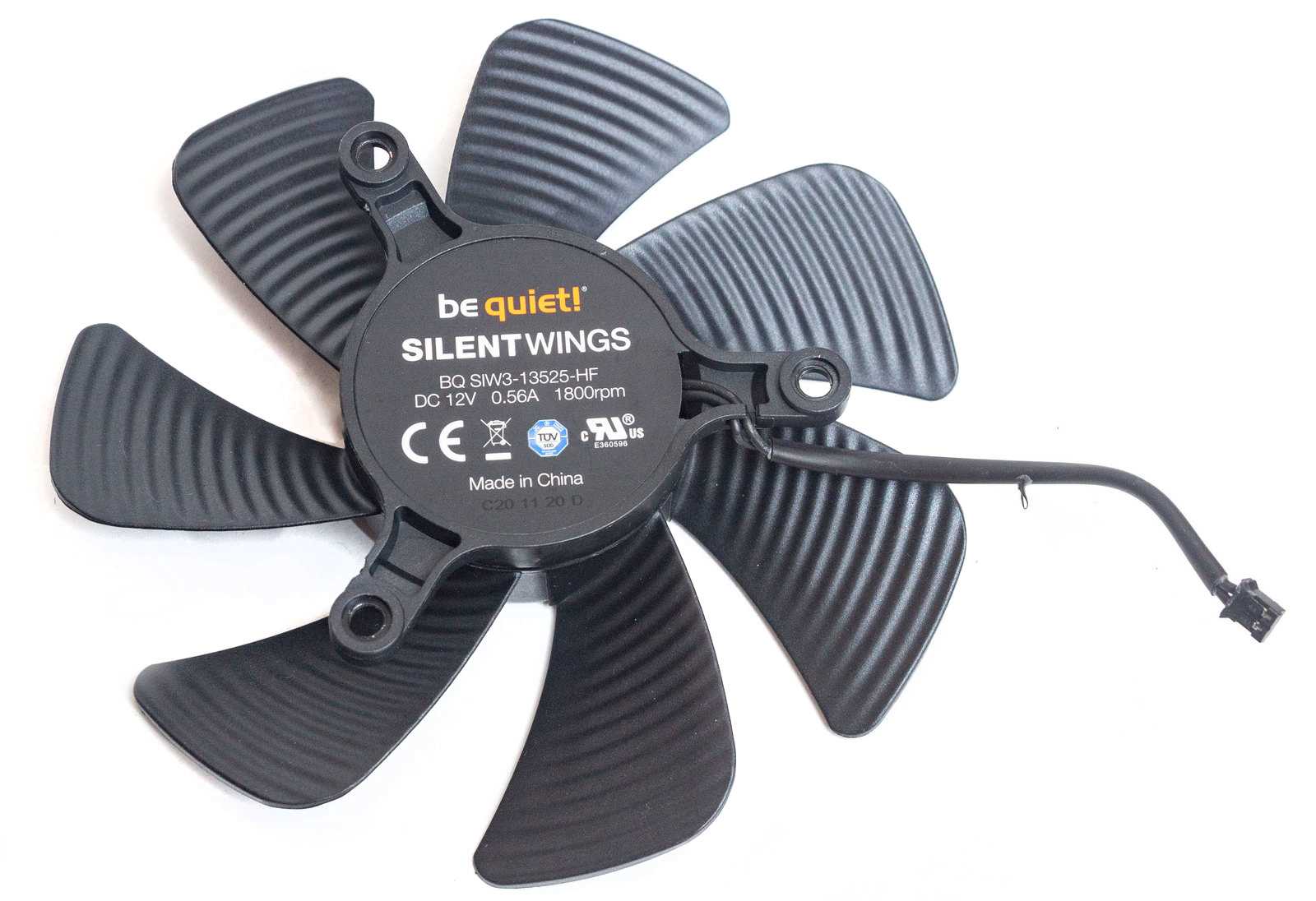

Крыльчатка используется от вентилятора серии Silent Wings, промаркирован который как BQ SIW3-13525-HF с оборотами 1800 rpm. Основан на гидродинамическом подшипнике Fluid Dynamic Bearing (FDB).

Реальная скорость вентилятора — около 400 об/мин до нагрузки 60%, затем обороты растут, но незначительно (примерно до 700 об/мин). На всем диапазоне до 80% нагрузки вентилятор остается практически бесшумным (менее 30 дБ). На максимальных оборотах его слышно, но в комфортных рамках.

Комплектация

Да и комплект поставки впечатляющий. Помимо самого БП имеем в комплекте набор кабелей, 19 штук всего.

коннектор P8 под процессор
коннектор P4+P4 под него же
кабель SATA+SATA+HDD+HDD+FDD
кабель SATA x4
кабель SATA x4
кабель HDD x3
кабель HDD + HDD + FDD
коннектор в материнку MB
три кабеля по два коннектора PCIe 6+2 Pin
один кабель с двумя коннекторами PCIe 6+2 Pin и одним 6 Pin
четыре кабеля под вентиляторы с 4-контактным разъёмом и Molex

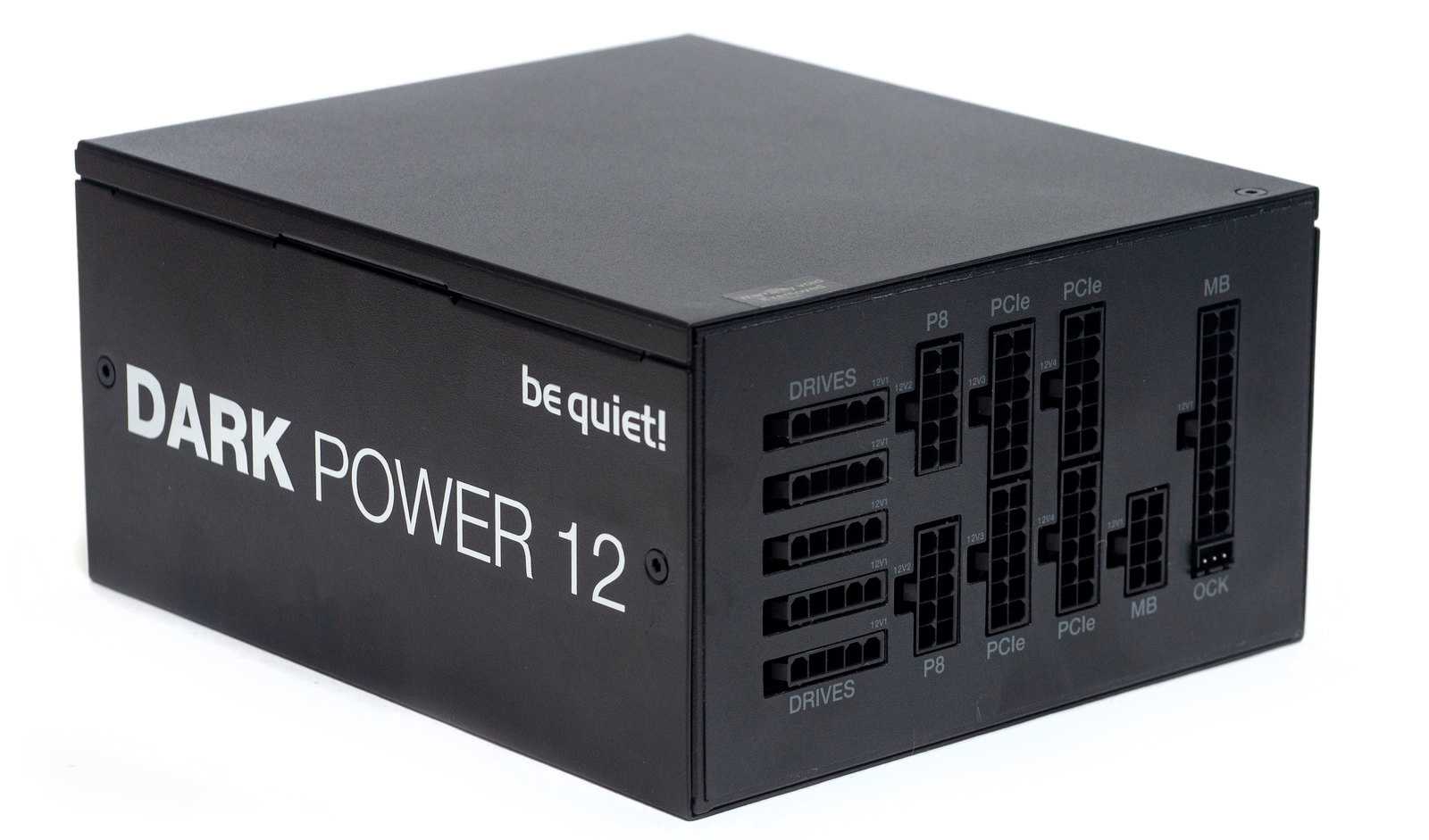

А также OCK (overclocking key) и короткий джампер. Сразу уберу с пути главную мою претензию касательно БП — он не полностью модульный. 60-сантиметровый коннектор 20+4 pin в материнку (не тот, что в комплекте, а другой, на питальник) совсем не модульный, а очень даже впаянный. И в БП дороже $100 я отказываюсь это воспринимать.

В остальном же набор весьма достойный. Джампер и OCK, если что, это специальные переключатели для режима…. нет, не разгона. При втыкивании джампера или щелчком специального переключателя с выводом на расширение PCIe в корпус, пользователь отключает многолинейный вывод вольтажа 12V, делая из четырёх линий одну. Джампер замыкает режим, пока находится присоединённым к корпусу БП, а переключатель позволяет включать и отключать режим легко и просто.

будь спокоен! Dark Power vs Dark Power Pro, особенности

Давайте начнем с технических характеристик обоих источников, чтобы увидеть их непосредственное сравнение:

	будь спокоен! Темная сила Pro 12	будь спокоен! Темная сила 12
Державами	1200 Вт и 1500 Вт	750W, 850W, 1000W
Сертификация	80 плюс титан	80 плюс титан
Версия ATX	2.51	2.52
Версия EPS	2.92	2.92
Протекторы	ОКП, ОВП, УВП, СКП, ОТП, ОПП	ОКП, ОВП, УВП, СКП, ОТП, ОПП
Модульный или полумодульный	100% модульный	100% модульный
Типы кабелей	с рукавами	Обычный
Саморегулирующийся вентилятор	Да молчи! Silent Wings 3 135мм на заказ	Да молчи! Silent Wings 3 135мм на заказ
Шум	дБ (А) при нагрузке 20% 12.1дБ (А) при нагрузке 50% 12.4дБ (А) при нагрузке 100% 31.5	дБ (А) при нагрузке 20% 9дБ (А) при нагрузке 50% 9.7дБ (А) при нагрузке 100% 25.8
Рельсы 12V	6 (может работать в однорельсовом режиме)	4 (может работать в однорельсовом режиме)
Усилители на рельсах	+ 12V1 (А) 40+ 12V2 (А) 40+ 12V3 (А) 40+ 12V4 (А) 40+ 12V5 (А) 45+ 12V6 (А) 45	+ 12V1 (А) 32+ 12V2 (А) 32+ 12V3 (А) 40+ 12V4 (А) 40
Размеры	200 х 150 х 86	175 150 х х 86 мм
Вес	2.41 кг	1.97 кг
Разъемы SATA	16	13
Разъемы PCIe	10	8
Molex	8	5
Разъем EPS	два	1
Поддержка CrossFire или SLI	Да	Да
Гарантия	10 лет	10 лет

Как вы можете видеть, мы находимся перед двумя очень похожими источниками, основные отличия которых заключаются в том, что модель Pro предлагается с большей мощностью, чем обычная модель, и поэтому имеет более высокую силу тока на направляющих и большее количество разъемов но за пределами, следовательно, его параметры практически идентичны.

Да, это правда, что версия Dark Power Pro — это версия, которую немецкий производитель хотел выпустить на рынок как Premium, и поэтому она включает такие детали, как кабели с оплеткой, которые мы не видим в обычной версии, но мы также должны примите во внимание, что между ними существует довольно существенная разница в цене, так как модель 1500 Вт версии Pro превышает 400 евро, в то время как обычная модель 1000 Вт может быть куплена менее чем за 300. Не говоря уже об этом, обе модели блоков питания очень похожи, с их сертификатом эффективности 80 Plus Titanium, наивысшим показателем для ПК, полностью модульной разводкой кабелей, очень тихим вентилятором, поддерживающим хорошую температуру блока питания, и очень похожей конструкцией

, с большой решеткой, занимающей всю площадь вентилятора, и конструкцией из высококачественного матового алюминия

Не говоря уже об этом, обе модели блоков питания очень похожи, с их сертификатом эффективности 80 Plus Titanium, наивысшим показателем для ПК, полностью модульной разводкой кабелей, очень тихим вентилятором, поддерживающим хорошую температуру блока питания, и очень похожей конструкцией. , с большой решеткой, занимающей всю площадь вентилятора, и конструкцией из высококачественного матового алюминия.

Так в чем же разница? Как мы упоминали в начале, в дополнение к аспектам Premium версии Dark Power Pro у нас есть тот факт, что они являются цифровыми, в то время как обычная версия является аналоговой. Так стоит ли платить разницу в цене?

Схемотехника

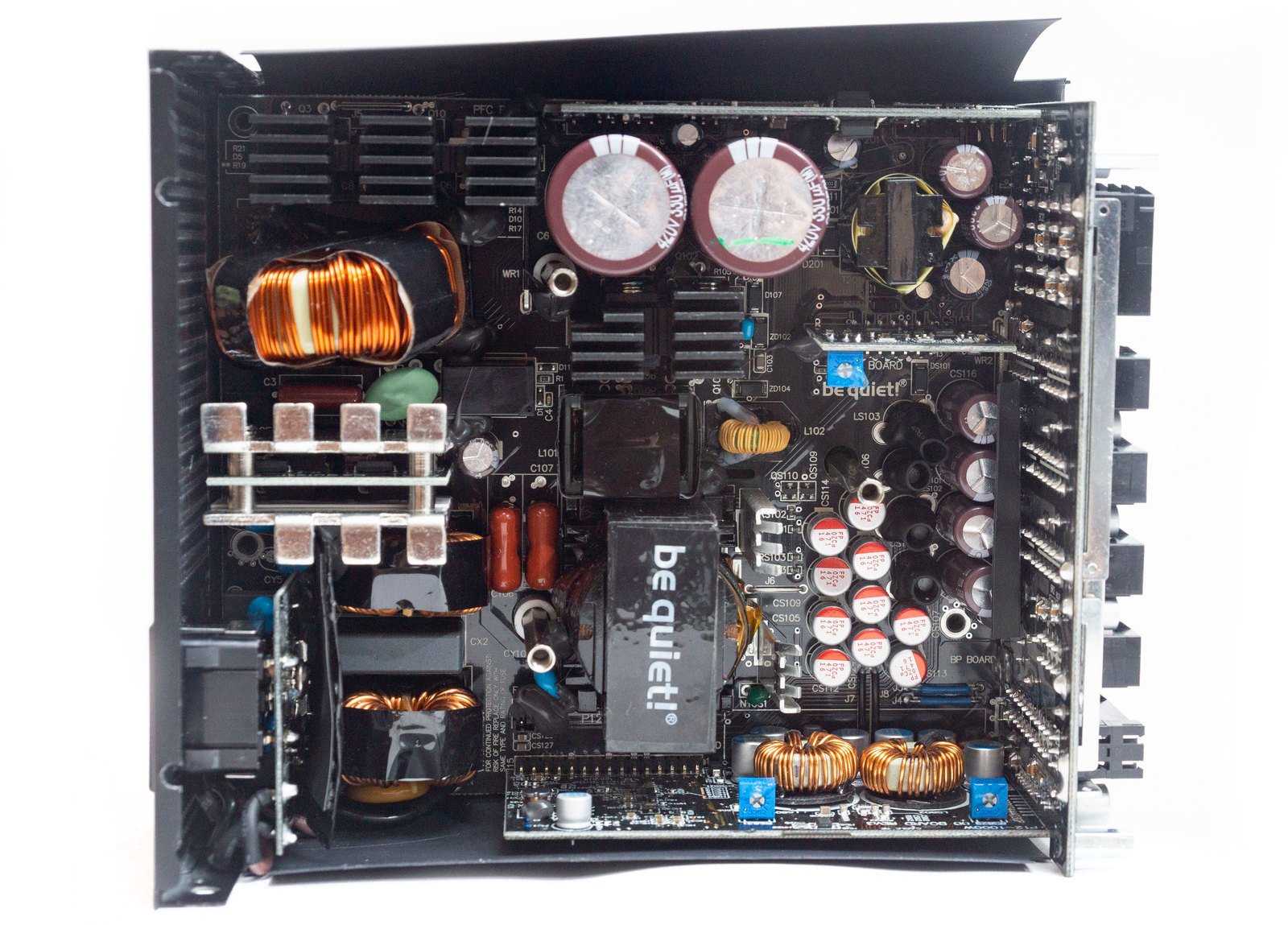

В основе be quiet! Dark Power 12 используется платформа FSP. Схемотехника на основе полного моста с резонансным преобразователем LLC, синхронным выпрямителем и преобразователями DC-DC. Линия +12 В разделена на четыре виртуальных.

Отличительной особенностью схемотехники является использование технологии Active Rectifier. Выпрямитель переменного напряжения не на основе привычных диодных мостов, а на основе мосфетов, работающих под управлением контроллера, что дает большую эффективность за счет снижения потерь напряжения.

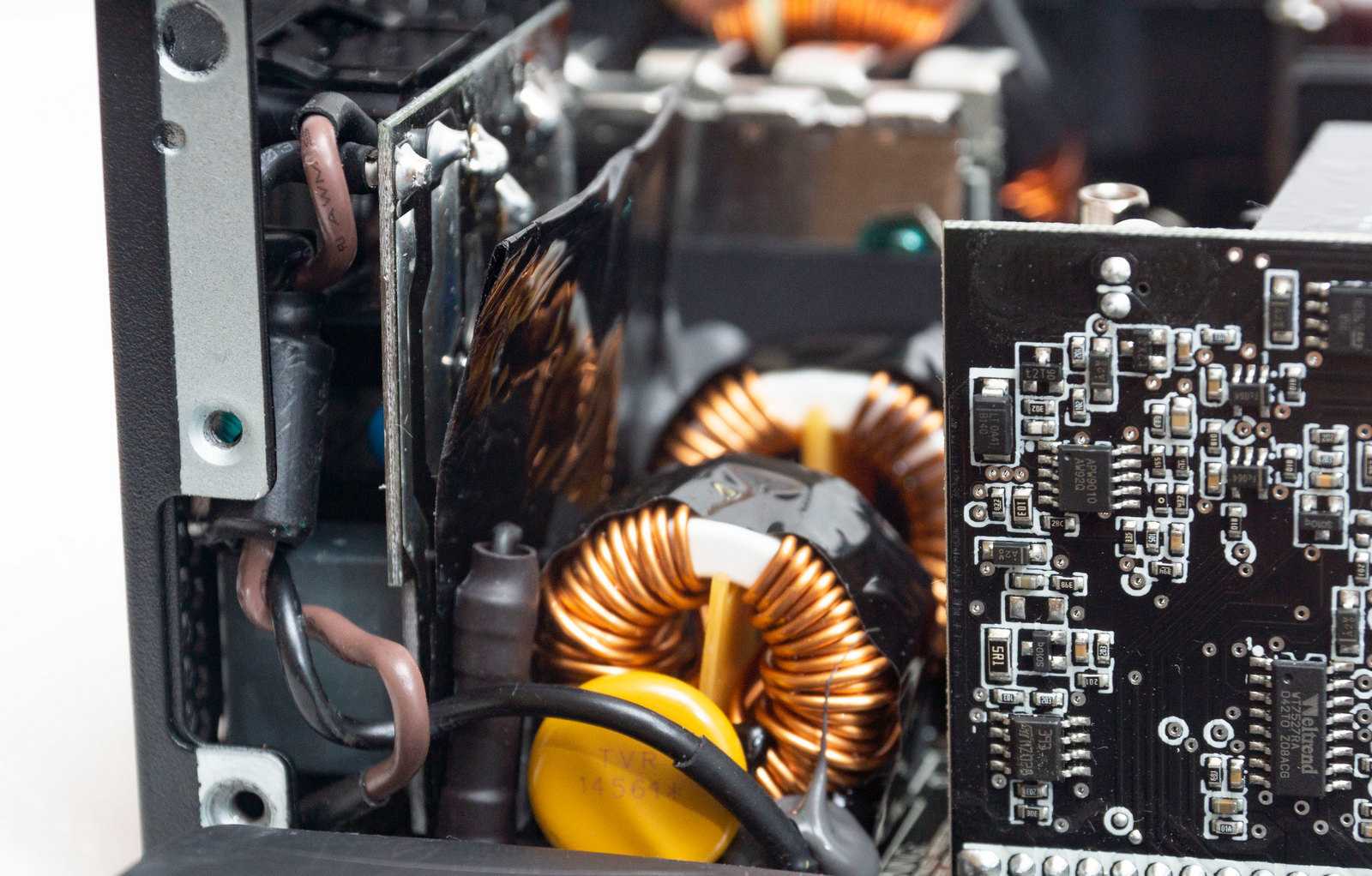

На входе мы видим полноценный EMI-фильтр. Имеется варистор и предохранитель для защиты самого блока питания.

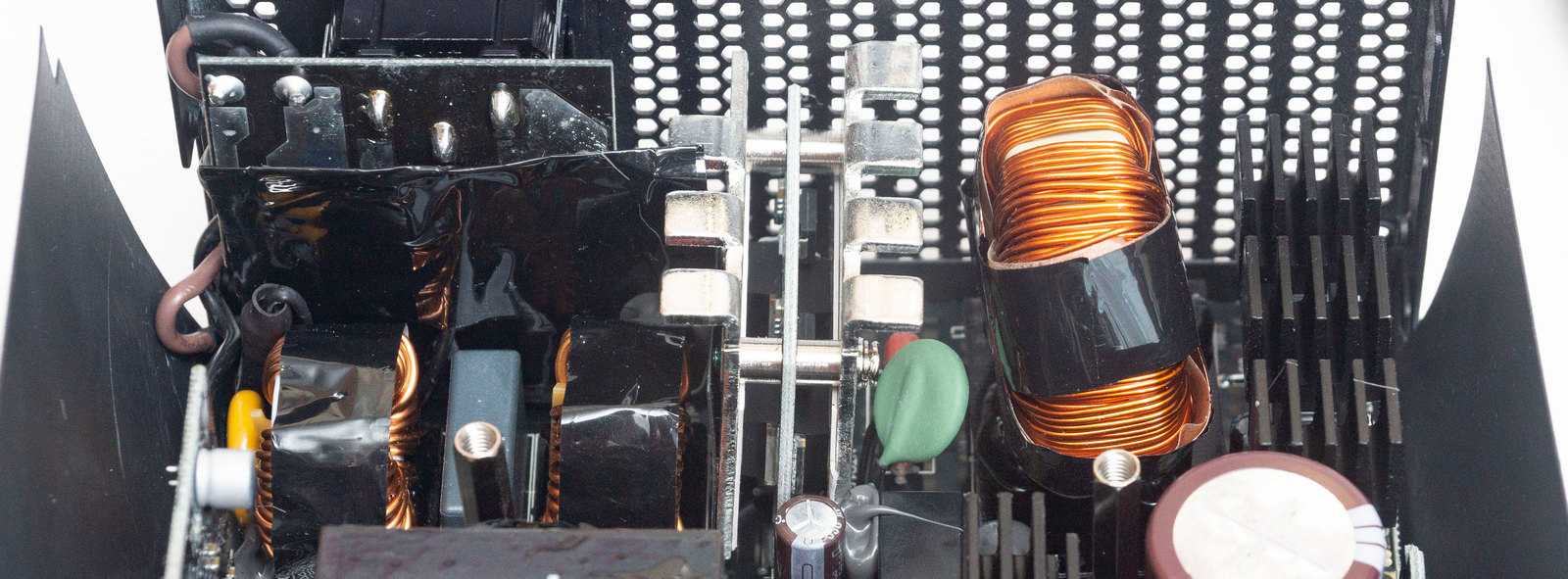

Далее идет двойной, скрученный между собой белый алюминиевый радиатор, между половинками которого зажата вертикальная плата с четырьмя мосфетами того самого Active Rectifier – выпрямителя переменного тока.

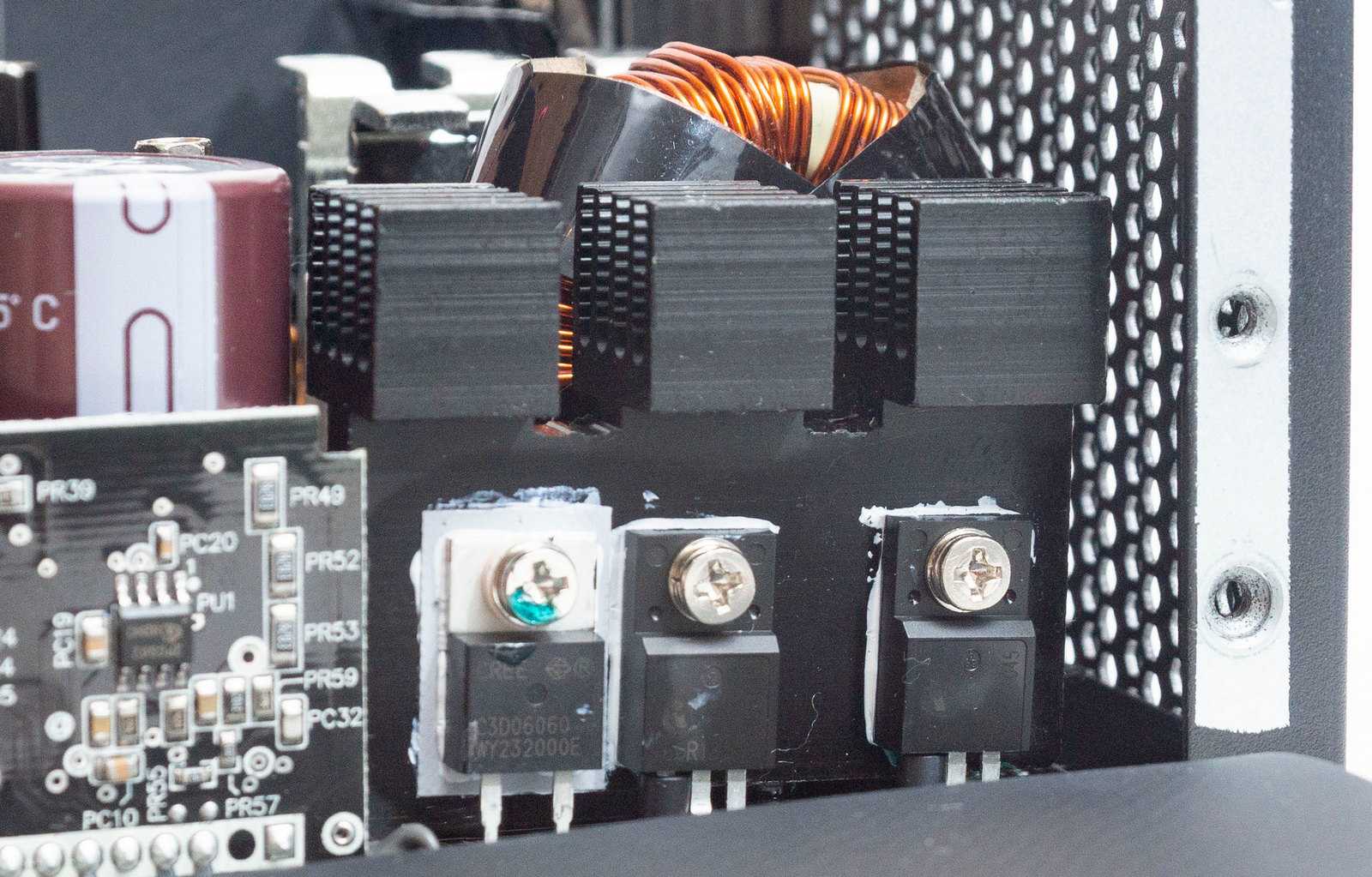

За ним крупный дроссель APFC и радиатор с его силовыми элементами – диод C3D06060 и два мосфета Infineon IPA60R180P7.

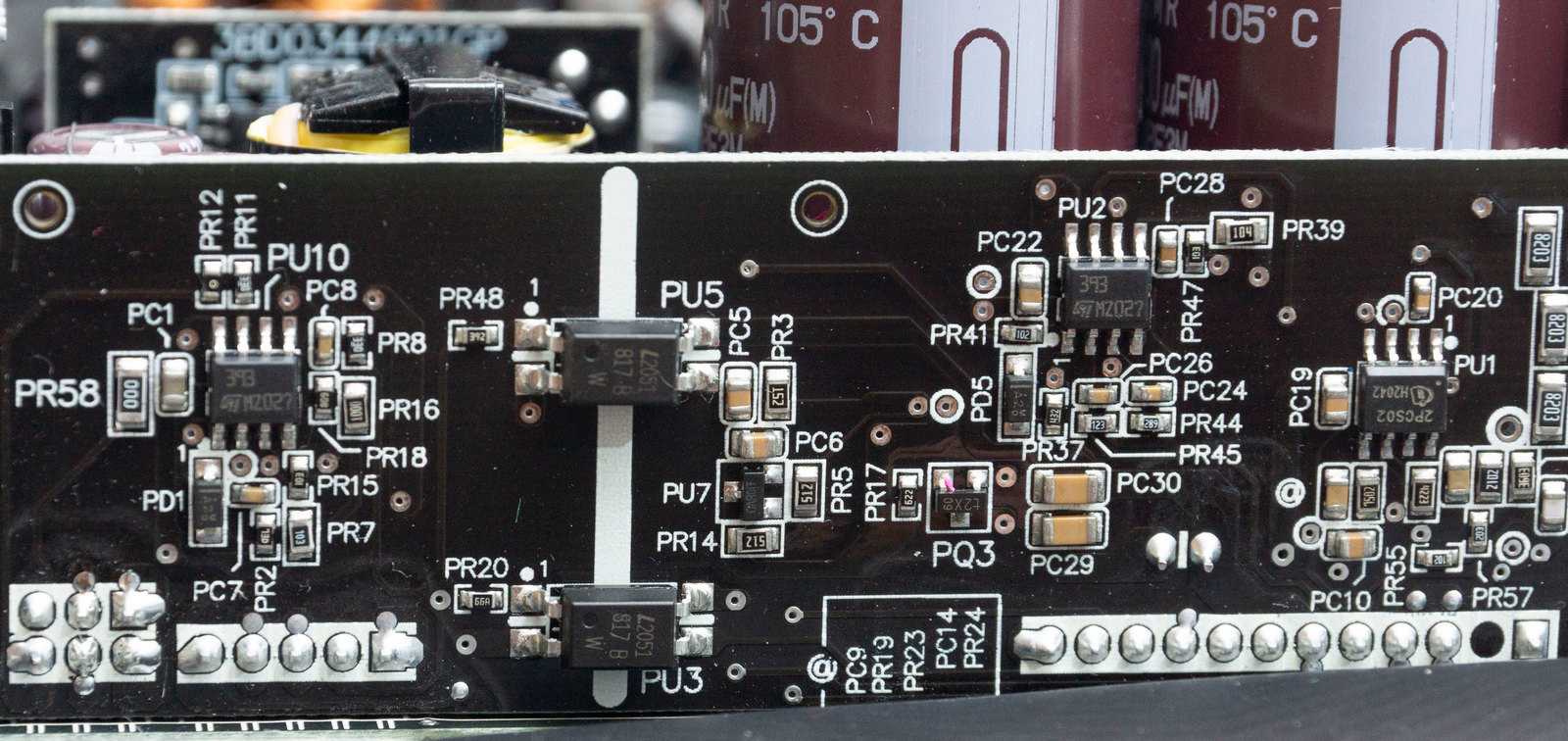

На краю находится вертикальная плата с контроллером корректора мощности ICE2PCS02 и двумя микросхемами M2027.

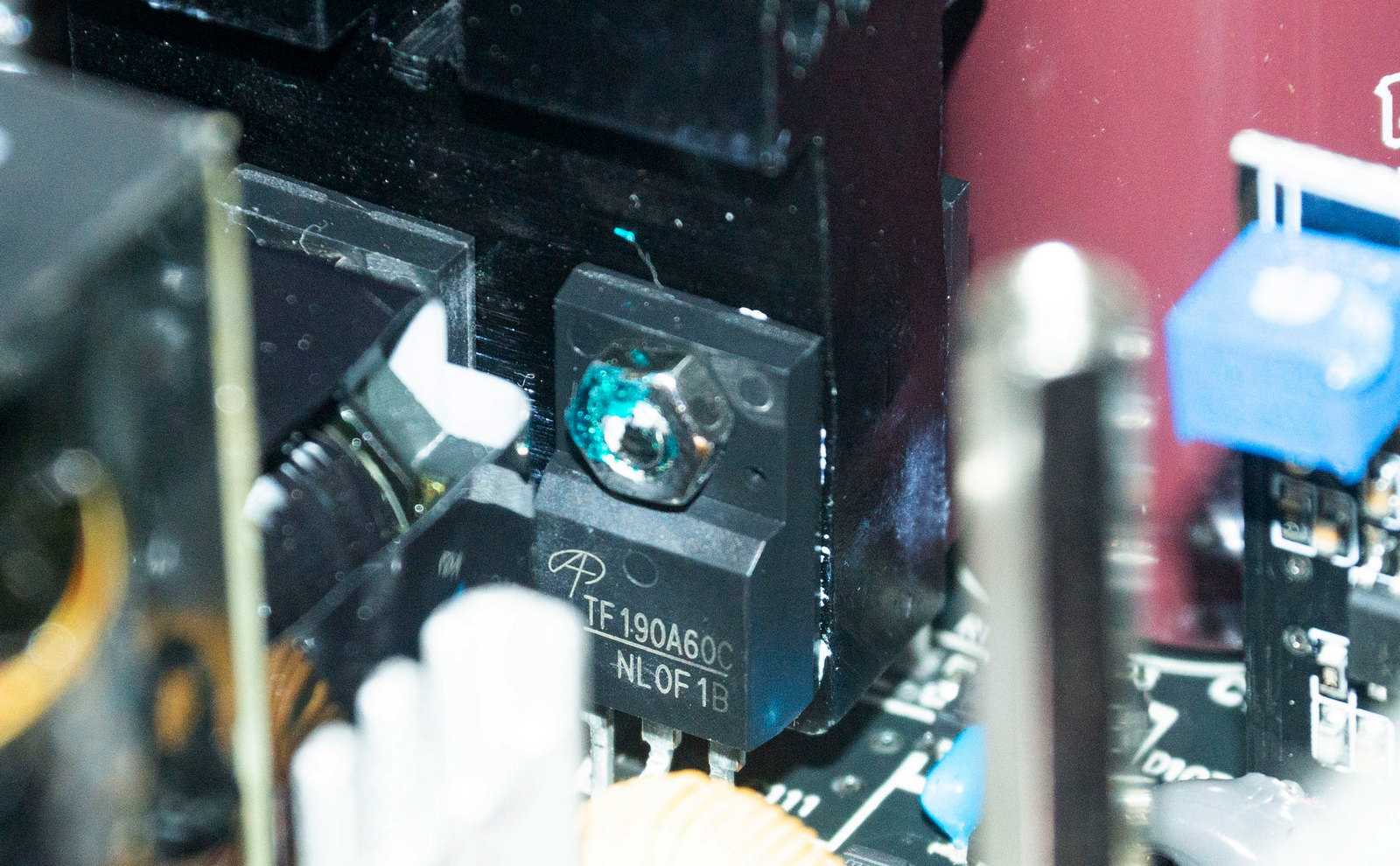

Ключи главного полномостового преобразователя (четыре транзистора Semiconductor TF190A60C) находятся на отдельном радиаторе возле основных конденсаторов.

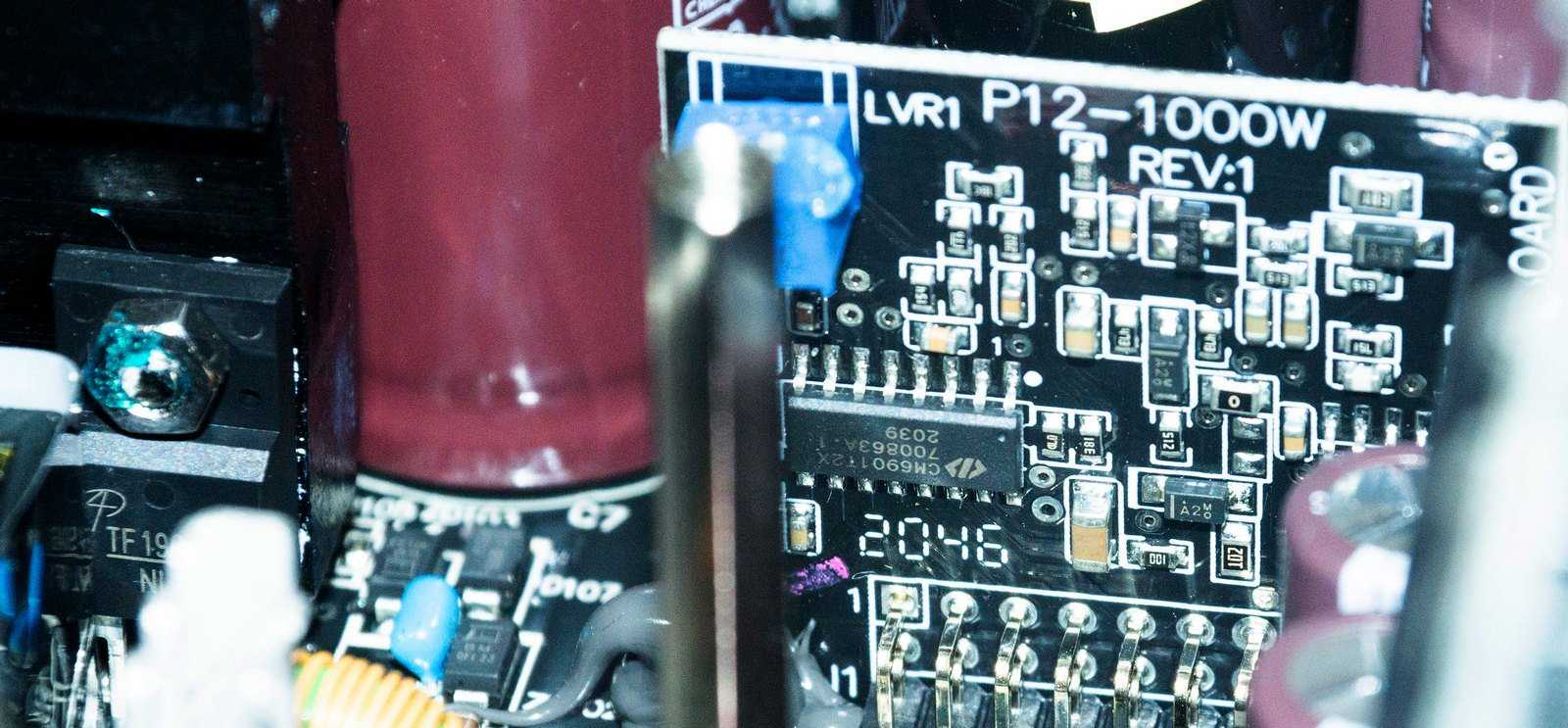

Рядом еще одна вертикальная плата с контроллером резонансного преобразователя LLC — CM6901T2X.

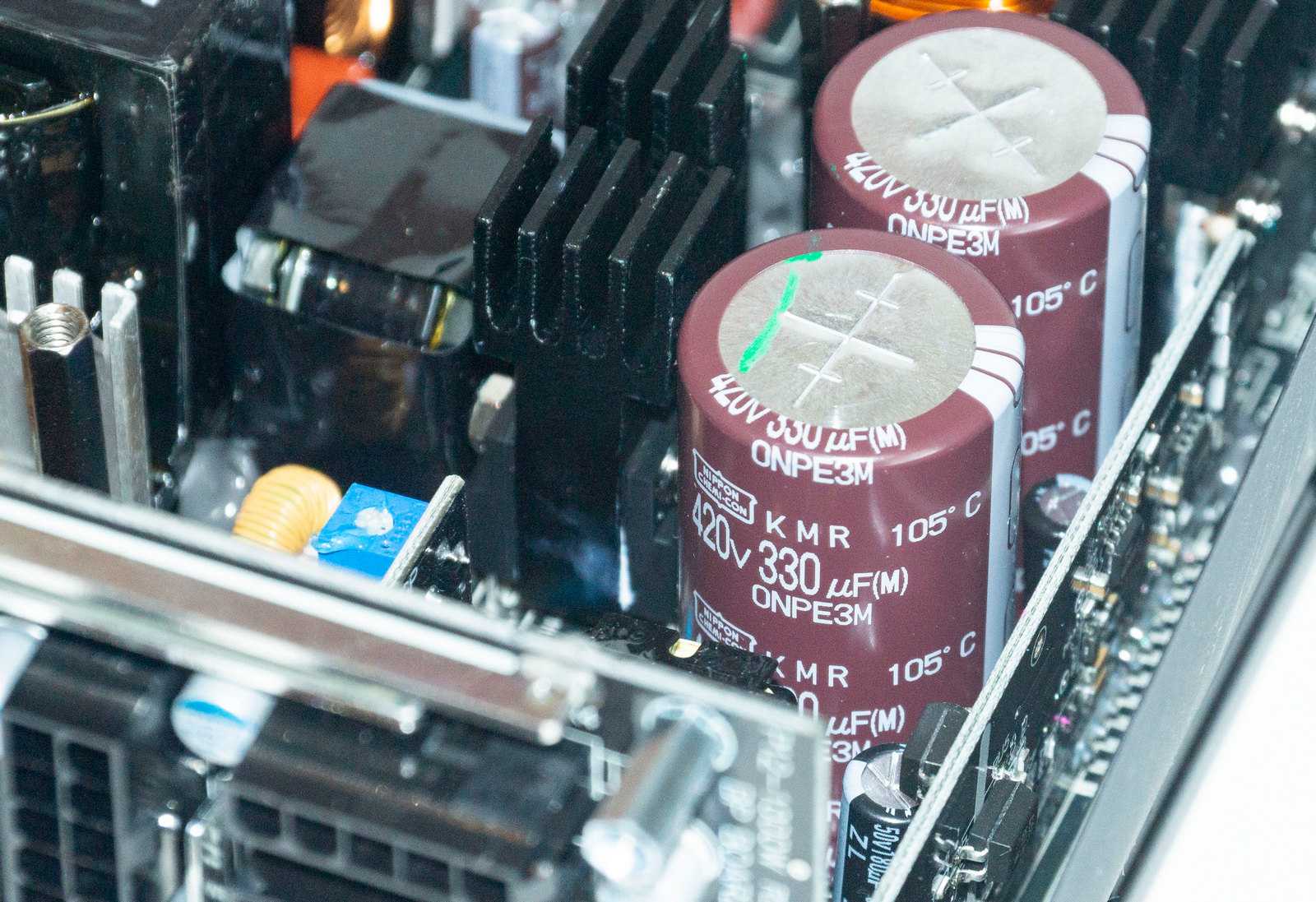

Два сглаживающих конденсатора японского производства Nippon Chemi-Con емкостью по 330 мФ рассчитаны на напряжение до 420 В и температуру до 105 °C.

Далее находится дроссель колебательного контура и трансформатор преобразователя. Перед трансформатором — узкие серебристые радиаторы, охлаждающие мосфеты; формирующие линию +12 В распаяны с обратной стороны платы.

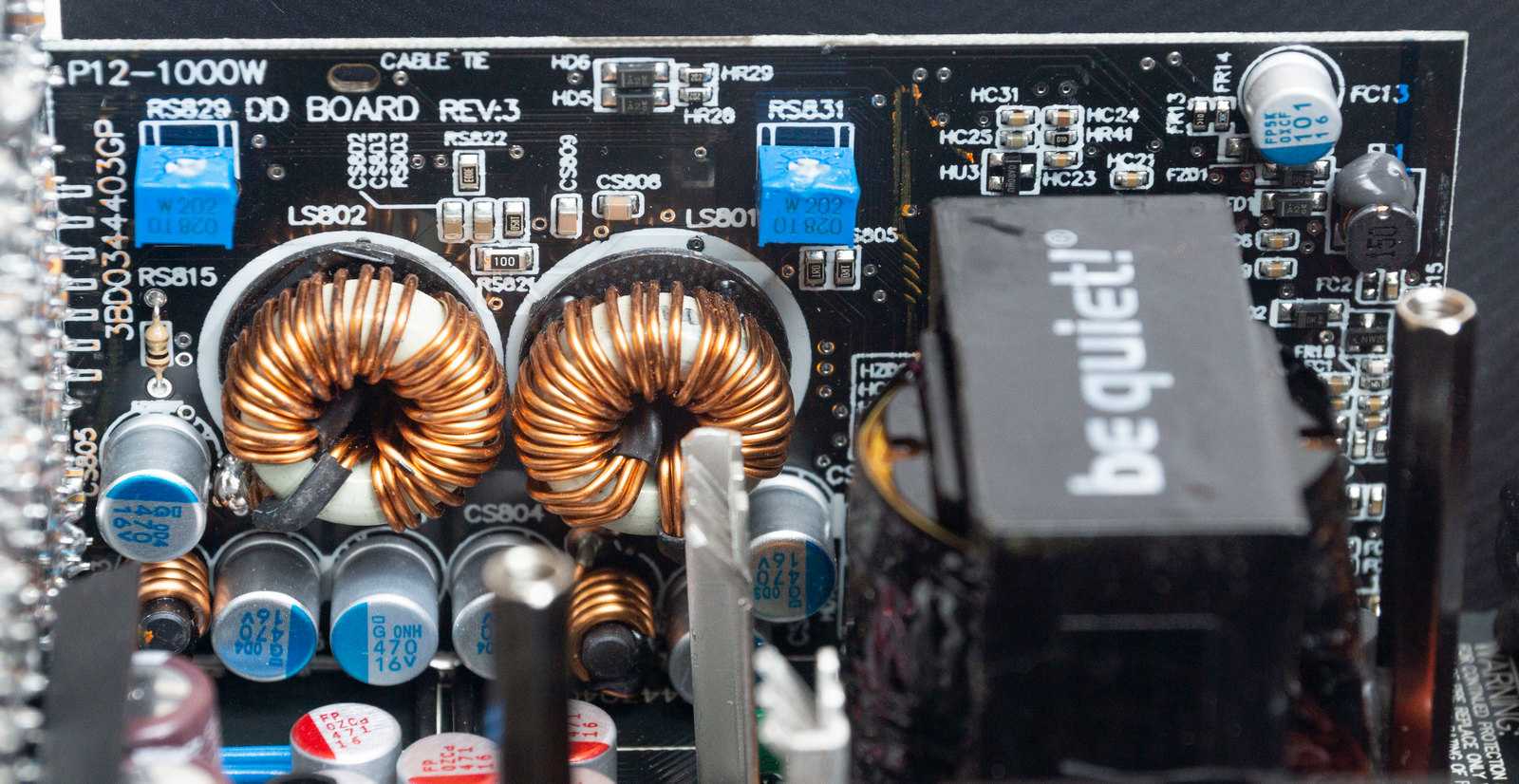

Низковольтные каналы +3.3 В и +5 В формируются DC-DC преобразователями. Находятся они на длинной вертикальной плате.

С одной стороны на ней два дросселя и твердотельные конденсаторы, с другой — шесть транзисторов BSC0901NS и двухканальный ШИМ контроллер APW7159C.

Здесь же находится супервизор WT7527RA, отвечающий за все виды защиты.

Фильтрация помех на выходах осуществляется за счет полимерных и электролитических конденсаторов японского производства Nippon Chemi-Con.

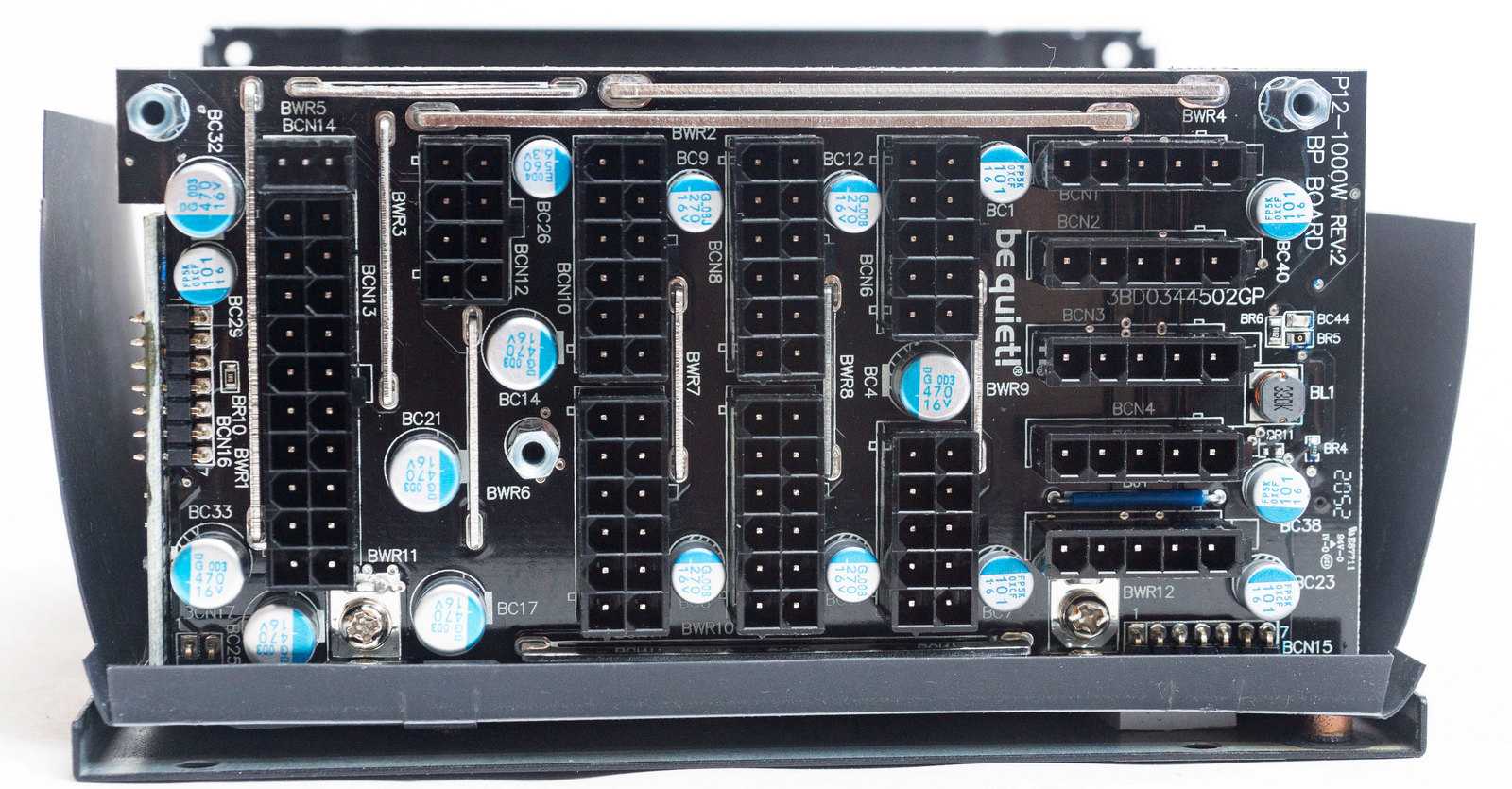

Непосредственно на плате с разъемами для модульных кабелей распаяны еще дополнительные фильтрующие полимерные конденсаторы.

Технические характеристики блока питания

Для сборки мощной игровой системы, для любителей экспериментов и разгона, для рабочих станции по обработке 3D-графики, фото- и видеомонтажа с использованием нескольких видеокарт, эксперты be quiet! рекомендуют использовать блок питания Dark Power Pro 11 1200W. Технические характеристики данного устройства следующие:

Распределение мощности по линиям следующее:

Технология охлаждения описана в следующей таблице:

Система защиты и сертификация безопасности представлены такими данными:

Немецкое качество известно всем. Однако производитель be quiet! заботиться не только о качестве своих комплектующих, но и об экологии. Поэтому все продукты данного производителя максимально эффективно используют энергию.

Кабели и разъемы данной модели следующие:

Технические данные устройства:

На блок питания Dark Power Pro 11 1200W производитель be quiet! предоставляет гарантию на целых 5 лет.

Комплект поставки, внешний вид и дизайн

Dark Power Pro 11 1200W поставляется в коробке, физические размеры которой равны 350 х 270 х 115 мм. Вес коробки с блоком питания и комплектом поставки составляет около 4 кг. Ручка для переноски опять не предусмотрена.

На лицевой стороне коробки имеется изображение устройства и название. На обратной стороне производитель представил таблицу мощностных характеристик, перечень разъемов и, указал, какие кабели и какой длинны идут в комплекте с самим источником питания.

Комплект поставки представлен следующими компонентами:

Инструкция по установке и настройке блока питания;
Набор кабелей;
Кабель для подключения к сети;
Набор стяжек;
Крепежные винты.

Кроме того, в комплекте имеется фирменная панель для слота расширения на корпусе ПК, на котором размещен переключатель «Overclocking Key». Он позволяет выбрать режим работы блока питания: в режиме разгона, обычном режиме и в режиме ограниченных возможностей.

Внешне блок питания габаритный. Его размеры следующие: 149 х 193 х 86 мм. Это на 54 мм больше, чем обычный блок стандарта ATX. Поэтому перед покупкой данной модели нужно удостовериться, что устройство поместиться в корпусе.

Блок питания выполнен по частично модульной схеме. Почему так? Производитель посчитал целесообразным оставить один неотключаемый шнур Mainboard.

Количество разъемов для подключения комплектующих ПК почти аналогичное модели Power Zone 1000W, о которой мы писали выше. Увеличено только количество разъемов для системных вентиляторов (они, кстати, 2-пиновые, а добавлен 3-пиновый), также добавлены разъемы для графических ускорителей.

На противоположной стороне имеется разъем для кабеля питания и тумблерок, которые расположены возле вентиляционной решетки.

Блок питания снабжен вентилятором Silent Wings типоразмера 135 х 25 мм. Он имеет семь лопастей и гидродинамический подшипник. Вентилятор накрыт несъемной решеткой, набранной из прямых прутков овального сечения.

Что же касается возможностей блока питания, то в «оверклокерском» режиме линия 12 В не разделена на дополнительные виртуальные каналы. Блок способен отдать всю свою мощность для одного-единственного разъема, и это хорошо, так как у пользователя не возникнет проблем с распределением нагрузки.

Сила тока по основной линии может достигать 99 А, что соответствует мощности 1188 Вт. Это практически 99% заявленной производителем возможности. Сила тока по линиях 3.3 В и 5 В может достигать 25 А, а максимальная суммарная нагрузка на эти каналы – 150 Вт. Это отличные показатели для модели с сертификатом 80 Plus Platinum.

Важно отметить, что в комплекте с блоком питания идут кабели для подключения периферии. Все они имеют внешнюю оплетку, а поэтому довольно-таки качественные

Выводы

Блок питания Dark Power Pro 11 1200W обладает всеми необходимыми характеристиками качественного источника питания, который можно использовать как в серверных, так и в игровых сборках. Он имеет качественный корпус и начинку, приличный набор кабелей и разъемов для подключения всех комплектующих ПК, тихий, так как вентилятор имеет оригинальную форму и вращается на гидродинамическом подшипнике. Такой блок питания способен отдать на 99% всей мощности устройству. К нему можно подключить три сильные игровые видеокарты, несколько дисков SSD и HDD, а также все остальные комплектующие, а запас мощности еще останется. Конечно, цена такого немецкого качества высока. Однако вряд ли кто-то купит его для слабых компонентов.

О возможностях блока питания смотрите в видео:

Почему выбирают цифровой шрифт?

В общем, аналоговые схемы контролируют и регулируют все функции и значения источника питания в достаточной степени, но цифровое управление дает нам большую настройку в управлении и мониторинге. Конечно, давайте не будем путать концепцию, что источник имеет цифровое управление, с тем, что у него есть дисплей или система мониторинга через USB, поскольку в некоторых случаях это не что иное, как аналоговые источники со светодиодным дисплеем или которые позволяют контролировать его параметры с помощью средств программного обеспечения, и производитель продает их как цифровые источники, хотя на самом деле у них есть только мониторинг, но это не так.

Dark Power Pro от be quiet! это полностью цифровой блок питания, а значит, даже его регулировка. Аналоговые источники питания, такие как Dark Power 12, используют аналоговую схему для мониторинга и регулирования выходных напряжений, которые они подают на ПК на стороне постоянного тока и PFC (коррекция коэффициента мощности), в то время как на цифровом источнике. Эта работа выполняется микроконтроллером. , элемент управления, который контролирует PFC, управление вентилятором, регулировку цепей LLC-SR-12V и точки срабатывания цепей защиты.

Таким образом, цифровое управление позволяет гораздо точнее регулировать все параметры, а также гораздо быстрее реагировать на проблемы, вызывающие срабатывание схем защиты, в дополнение к измерению значений источника с гораздо большей точностью. Как будто этого было недостаточно, чем быстрее можно настроить полевые МОП-транзисторы в цепях LLC и SR источника питания, тем короче будет время простоя и, следовательно, тем выше будет эффективность.

Вы уже знаете, что более высокая эффективность означает операцию, при которой источник тратит меньше энергии, преобразуя ее в тепло, и, следовательно, помогает снизить счет за электроэнергию, в то время как он меньше нагревается, поэтому он работает тише и обеспечивает больший срок службы устройства. так что, конечно, все преимущества.

Заключение

Серия блоков питания Dark Power 12 может занять выгодные позиции среди современных high-end моделей на рынке.

Прежде всего за счет нового уровня мощностей до 1000 Вт (и 1500 Вт в PRO варианте). С выходом новых видеокарт и процессоров с высоким уровнем энергопотребления данные модели выглядят очень актуально.

Топовые модели и оснащаются без компромиссов – все самое эффективное и надежное, чего только стоит активный выпрямитель на мосфетах и возможность переключения линий +12 В в одну мощную.

Все остальное по стандарту от be quiet!: тихий вентилятор, оптимальный набор кабелей и разъемов, оригинальный дизайн, гарантия 10 лет.

Потенциального покупателя может отпугнуть только стоимость, предположительно 200 $, ждем, когда модели этой серии появятся в продаже в российских магазинах.
