Amd x399

Комплектация

Но не будем о грустном. Потому что комплектацию материнки можно описать лишь словами «дорого-богато». Помимо просто гигантского набора стикеров покупатель абсолютно бесплатно получает:

• физическую антенну для Wi-Fi и Bluetooth
• плашку на два M.2 под слот DIMM-2
• флешку (!) с дровами
• плату на 4-пин ШИМ и кабель под неё
• тройной мост SLI
• 10-гигабитную сетевую карту

И ещё много мелкой всячины, вроде шести кабелей SATA3, кабелей для лент подсветки, винтов для крепления M.2, уймы наклеек, подставку под чашку и даже Q-Connector для упрощения подключения разъёмов передней панели корпуса. Ну и приятный бонус — документация и скидка на магазин CableMod.

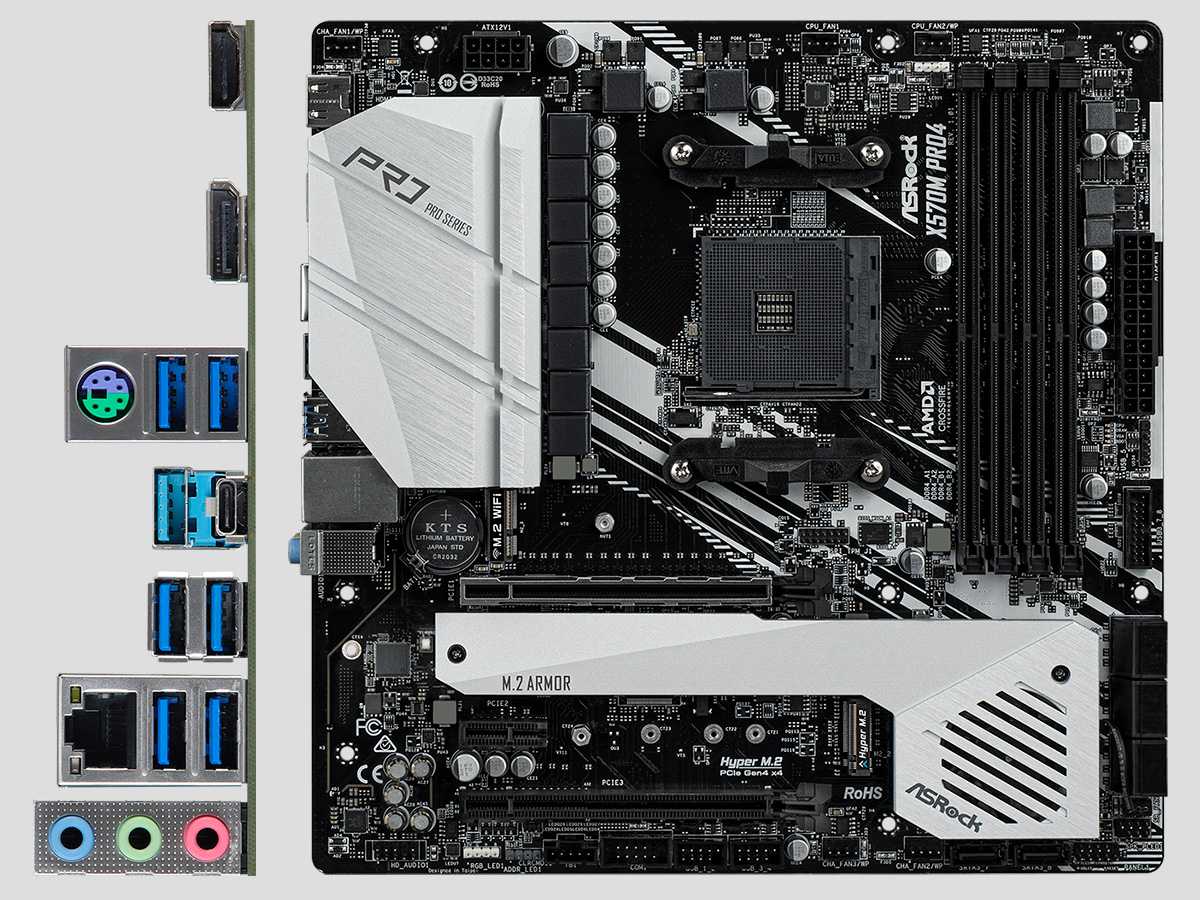

ASRock X570M Pro4

Поскольку это пока единственная материнка mATX на чипсете X570, мы не смогли ее обойти, хотя она и не лишена недостатков.

Характеристики ASRock X570M Pro4

Система питания здесь не самая мощная и нет радиатора на мосфетах питания памяти, что нашло отражение в ограничении максимальной частоты оперативке на уровне 4200 МГц. Исходя их этого рекомендации по разгону процессоров более щадящие.

Несмотря на топовый аудиокодек здесь всего 3 аудиоразъема и нет оптики, что выглядит странно на фоне стоимости данной материнке и явный шаг назад по сравнению со всеми предыдущими вариантами.

Благо с USB разъемами тут все хорошо, а один из слотов M.2 предназначен для установки Wi-Fi модуля, что более актуально для компактных систем, для которых в первую очередь и предназначена данная материнка.

В общем, учитывая имеющиеся недостатки, мы бы рекомендовали эту модель только если вы уж очень хотите иметь компактный системник. В противном случае лучше поменять корпус и поставить полноценную материнку или подобрать более достойную компактную модель из предыдущей подборки.

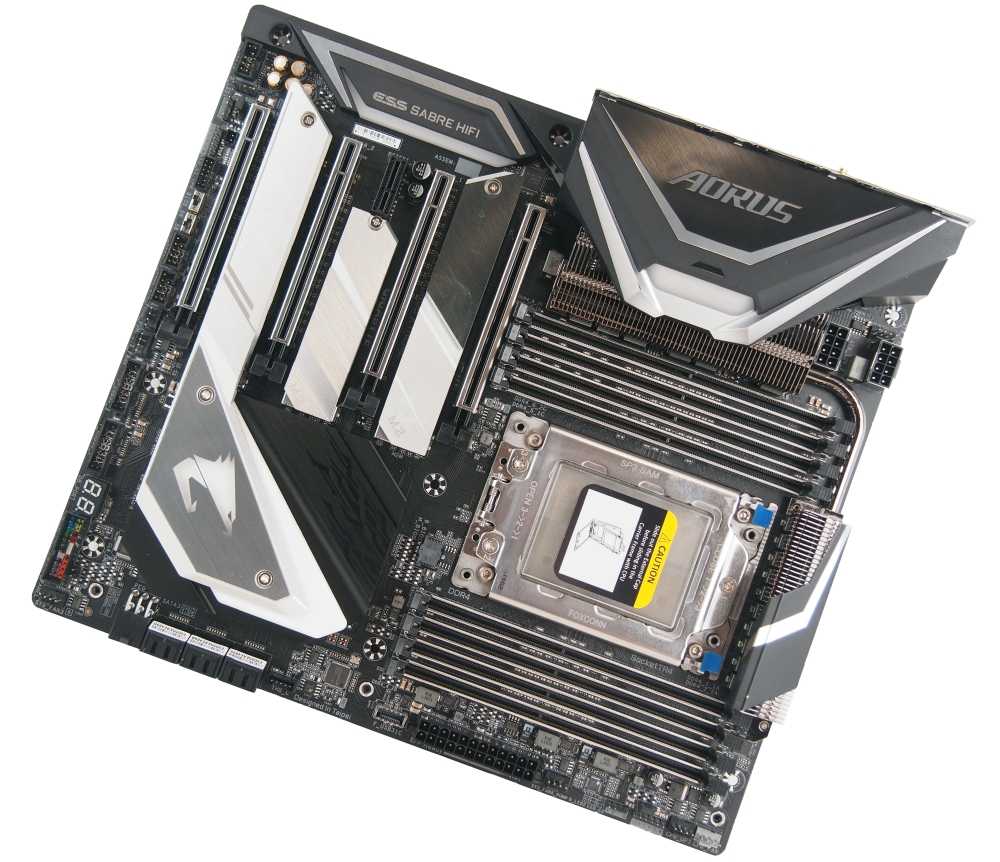

Ключевые особенности GIGABYTE X399 AORUS Gaming 7:

• Восемь DIMM-разъемов для модулей ОЗУ DDR4 ECC/ Non-ECC без буферизации 3600MHz+(OC), 4-канальный режим работы
• Технология GIGABYTE UEFI DualBIOS, функция Q-Flash Plus (реализована средствами специального USB-порта)
• Порт USB DAC-UP 2 с адаптивной схемой регулировки напряжения
• Высоконадежные цифровые предохранители USB портов, обеспечивающие повышенную защиту
• Порты USB 3.1 Gen 2 Type-C на передней и задней панели (порты Type-A на задней панели)
• Масштабируемая видеоподсистема, режим 4-Way, дизайн Dual Armor (концепция Ultra Durable)
• Поддержка накопителей U.2 NVMe PCIe 3.0 x4 (через адаптер)
• Три разъема Ultra-Fast M.2 с интерфейсом PCIe Gen3 x4, функция термозащиты Thermal Guard
• Цифровые компоненты модуля питания серверного класса, позолоченные контакты разъемов
• HD-аудиокодек Realtek ALC1220 (соотношение Сигнал/Шум 120 дБ), интеллектуальный усилитель для наушников, аудиоконденсаторы WIMA
• Программный пакет Sound BlasterX 720°, наилучшее решение для рынка игр в формате 4K и развлечений
• Игровая сетевая платформа Killer E2500 GbE LAN
• Модуль Intel Dual Band 802.11ac + Bluetooth 4.2 – AC 8265 WiFi модуль
• Набор фирменных приложений APP Center (утилиты EasyTune и Cloud Station)
• Резисторы защищенные от воздействия серы
• Защита Ultra Durable 25 кВ от электростатики и превышения напряжения 15 кВ LAN-соединения
• Фирменная функция Smart Fan 5, датчики температуры и гибридные FAN-разъемы
• Функция RGB FUSION (дизайн многозонального светового шоу), поддержка цифровых Digital LED и RGB LED линеек
• Заменяемые слои Accent LED

Технические характеристики

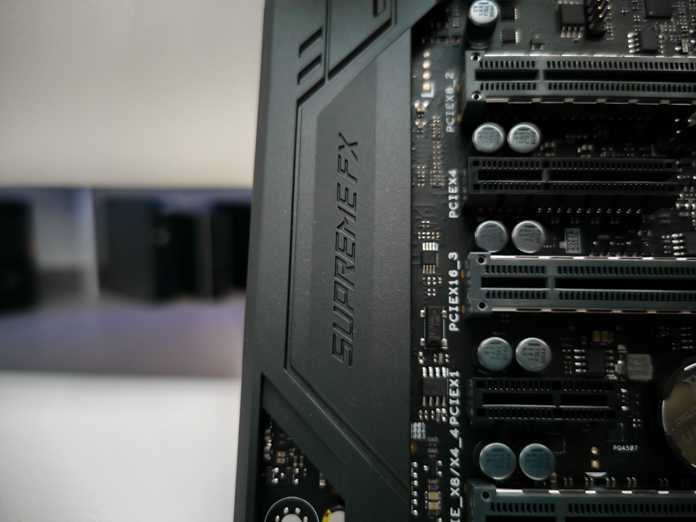

Размеры платы — 305 х 277 мм, форм-фактор — eATX. PCIe навалом: первый и четвёртый слоты являются PCIe x16 с выводом на процессор, второй и шестой слоты имеют физический размер x16, но выводят только x8, третий слот — PCIe 2.0 x4 с выводом через мать, пятый слот — PCIe 2.0 x1 с выводом через мать. То есть, имеем два PCIe x16/x16, два PCIe x16 на x8, один PCIe 2.0 x4 и один PCIe 2.0 x1.

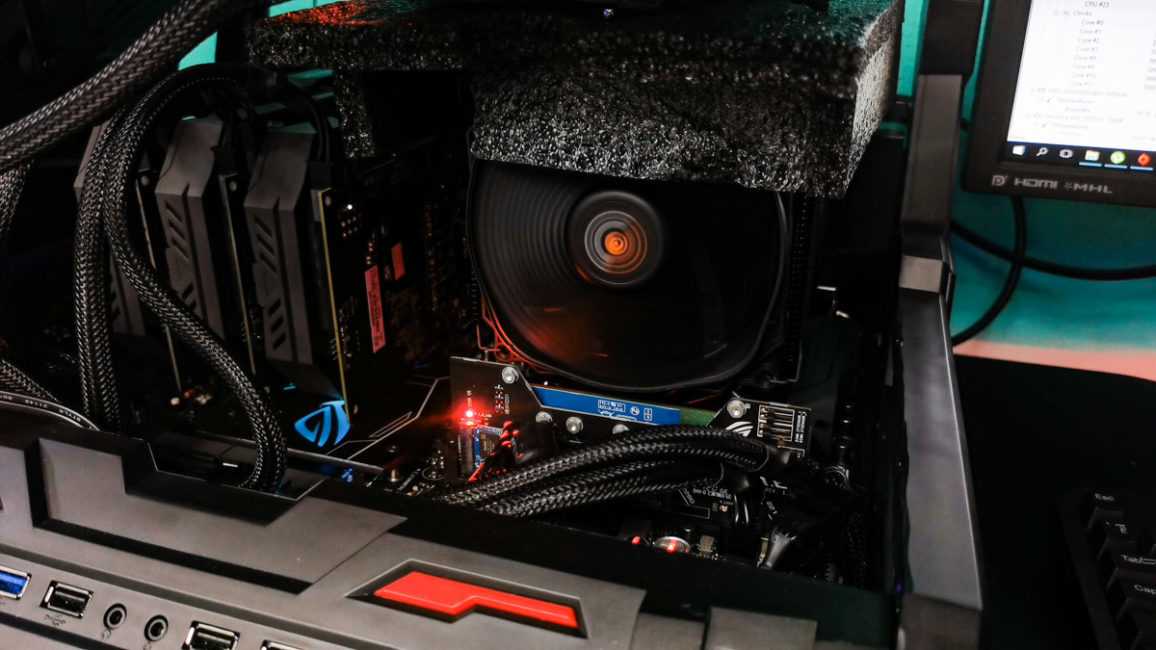

Собственно, именно из-за набора слотов PCIe мы и выбрали эту мать для теста Crossfire x4. Не всё, впрочем, прошло гладко, и в обзоре кулера be quiet! Dark Rock TR4 об этом говорилось — верхний слот PCIe перекрывается охладительной башней, из-за чего мы вынуждены были использовать райзер. В случае с водоблоками такой проблемы возникнуть не должно.

Прочие разъёмы на материнке — один 24-пин ATX, пара 8-пин ATX, шесть SATAIII, DIMM-2 для двух PCIe M.2, пара 4-пин коннекторов для кулера, 4 коннектора питания для корпусных вентиляторов, набор разъёмов на переднюю панель, внутренний вывод USB 2.0, два внутренних вывода USB 3.1 Gen1, вывод USB 3.1 Gen2 Type-C, вывод TPM, перемычка под сброс CMOS, и целых три разъёма под RGB.

Задняя панель у материнки также богатая: целых восемь USB 3.1 Gen1, пара портов USB 3.1 Gen2, один Type-A и один Type-C, целых два RJ45, пять мини-джеков с подсветкой, один оптический выход SPDIF, а также кнопка настройки BIOS и кнопка вызова USB Flashback.

Технические характеристики

• Процессорный разъём
• Совместимые процессоры
• Чипсет
• Оперативная память
• Слоты PCIe 3.0 x16
• Остальные слоты PCIe 3.0
• NVIDIA SLI
• AMD CrossFireX
• Разъёмы SATA
• Разъёмы M.2
• Беспроводная сеть
• Bluetooth
• Локальная сеть
• Аудио
• Разъёмы на задней панели
• Клавиши на задней панели
• Разъёмы для вентиляторов и подсветки
• Распаянные колодки разъёмов
• Габариты

• AMD TR4
• AMD Ryzen Threadripper (1-е и 2-е поколение)
• AMD X399
• 8x DDR4 3600 МГц (O.C.), 128 Гбайт макс
• 1x 16 линий; 1x 8 линий; 1x 16 линий; 1x 16 линий;
• 1x PCIe 3.0 x4
• NVIDIA 4-Way SLI
• AMD 4-Way CrossFireX
• 8x SATA III 6Gb/s
• 1x M.2 (2242/2260/2280/), SATAIII и PCIe 3.0 x4 (матплата) 2x M.2 (2242/2260/2280/22110), PCIe 3.0 x4 (модуль ROG DIMM.2)
• Wi-Fi 802.11 a/b/g/n/ac 2,4 и 5 ГГц
• Bluetooth 5.0
• 1x RJ-45, 10 Гбит/сек (Aquantia AQC-107 10G) 1x RJ-45, 1 Гбит/сек (Intel I211-AT)
• ROG SupremeFX S1220A, 8 каналов
• 8x USB 3.1 Gen1 3x USB 3.1 Gen2 1x USB 3.1 Gen2 Type-C 1x Ethernet (1 Гбит/сек) 1x Ethernet (10 Гбит/сек) 2x Разъёмы для антенн Wi-Fi и Bluetooth 1x Оптический выход S/PDIF 5x 3,5-мм
• 1x кнопка сброса настроек BIOS 1x кнопка BIOS Flashback
• 1x CPU Fan (4-Pin) 1x CPU_OPT Fan (4-Pin) 1x HS_Fan 1x H_AMP_FAN 1x W_pupm+ 2x CHASYS_FAN
• 1x USB 3.1 gen2 1x USB 3.1 gen1 2x USB 2.0 1x NODE 1x WB_Sensor 1x W_Flow 1x W_IN 1x W_OUT 1x AAFP (вывод аудио на корпус) 1x TPM connector
• 30,5×27,7 см (ATX)

BIOS ASUS ROG Zenith Extreme Alpha

• 190620192750

• 190620192756

• 190620192759

• 190620192802

• 190620192818

• 190620192822

• 190620192842

• 190620192847

• 190620192850

• 190620192857

• 190620192901

• 190620192905

• 190620192908

• 190620192911

• 190620192914

Утилита ASUS Livedash

С помощью утилиты LiveDash можно настроить OLED-экран, встроенный в кожух портов ввода-вывода. На него можно вывести как основные параметры процессора, чипсета и оперативной памяти, так и пользовательскую анимацию или эквалайзер.

• 004

• 007

• 005

Предназначение

ASUS ROG Zenith Extreme Alpha создана для самых производительных рабочих станций либо игровых компьютеров. Она позволяет установить до четырёх видеокарты AMD или NVIDIA и до 11 накопителей: 8 обычных SATA III и трёх M.2 SSD.

GIGABYTE X399 AORUS XTREME

ASRock Fatal1ty X399 Professional Gaming

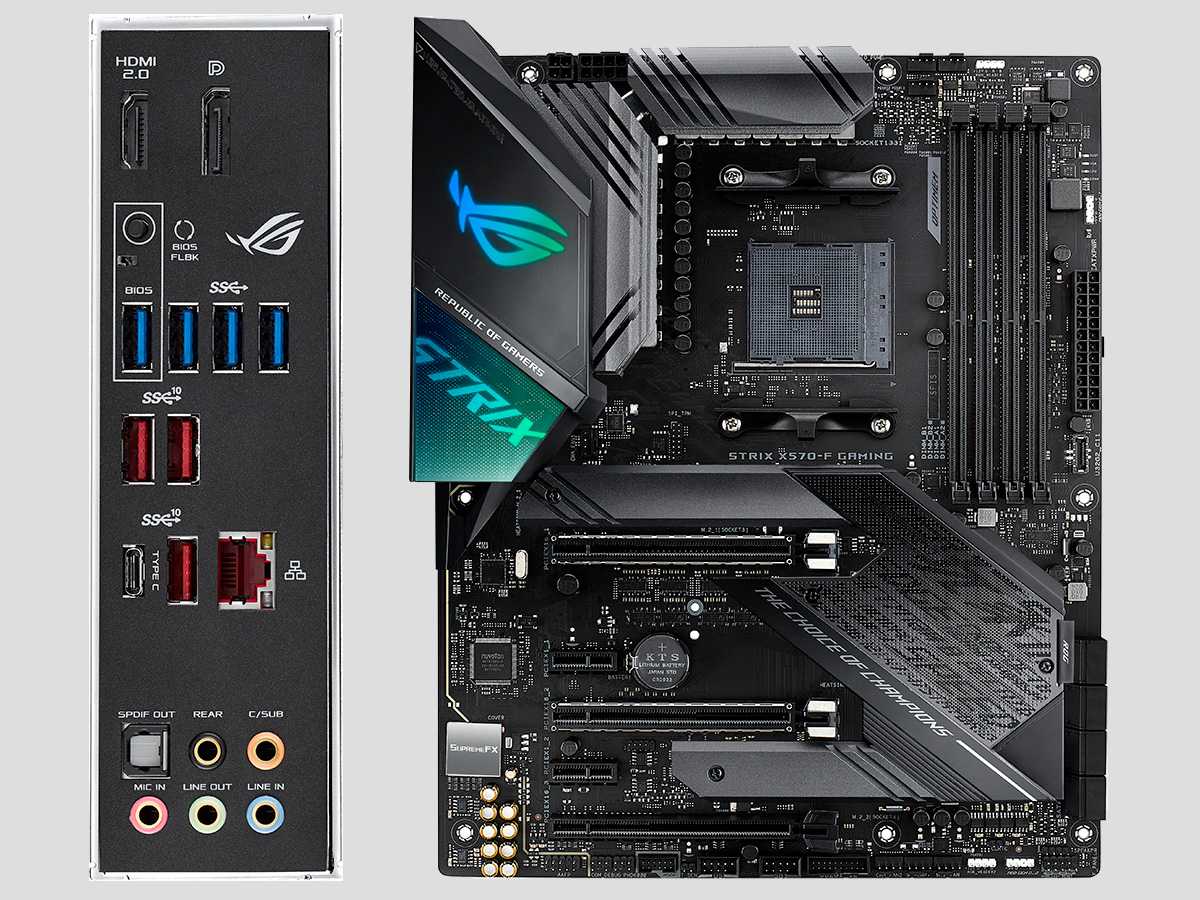

ASUS ROG Strix X570-F Gaming

Первая материнка от ASUS из игровой серии, которая внешне отличается от PRIME дизайном, но есть и некоторые другие отличия.

Характеристики ASUS ROG Strix X570-F Gaming

Тут более эффективная система охлаждения как VRM процессора, так и чипсета на основе тепловых трубок. Так что данная материнка немного лучше справится с отводом тепла при разгоне.

В обвязке звукового кодека и сетевого чипа также есть небольшие доработке. Но самое ощутимое отличие касается эксклюзивного программного обеспечения для ROG серии (RAMCache, GameFirst, Sonic Studio, Sonic Radar, Overwolf), что впрочем востребовано даже не у всех энтузиастов. Но при правильном подходе, любители во всем разбираться и настраивать, некоторую пользу извлечь смогут.

Также здесь есть специальная кнопка для прошивки биоса, привязанная к конкретному USB-разъему, что является полезной опцией для энтузиастов.

Позиционирование на рынке

Скажу сразу — не надейтесь, что позиционирование этого продукта не надорвёт вам кошелёк. Рекомендованная рыночная стоимость данной конкретной модели материнской платы — $650. Впрочем, вам стоит помнить, что это материнка в лицо направлена контент-криэйторам, или в переводе с претенциозно-вычурного, создателей мультимедийной всячины.

А если вы планируете приобретать мать под систему, где у самого дешёвого процессора количество потоков в ДВА РАЗА выше, чем у самого дорогого мэйнстримного процессора Intel того же года, то… Вы либо контент-криэйтой так глубоко, что дальше не лезет, либо случайно выставили максимум при выборе цен, а на цифры у вас выборочная дислексия.

ASUS PRIME X570-PRO

Первая достойная материнка от лидера в этом сегменте из серии PRIME, известной хорошими системами питания и стабильностью в разгоне, без излишков присущих более дорогим геймерским сериям.

Характеристики ASUS PRIME X570-PRO

Мощная система питания это материнки совместно с достаточными по размеру радиаторами позволит хорошо разогнать даже самый мощный процессор. А знаменитая стабильность и гибкость ASUS в разгоне позволяет назвать ее лучшим выбором для энтузиаста.

Удивительно, что несмотря на то, что данная серия никогда не относилась к игровой и материнки PRIME всегда были обрезаны в плане звука, сети и т.п., эта модель имеет все атрибуты присущие более дорогим и пафосным геймерским продуктам.

Здесь и топовый аудиокодек и полный набор звуковых разъемов включая оптику и даже интеловская сетевуха, плюс DisplayPort. Один из портов M.2 удачно расположен над видеокартой, а второй еще лучше – внизу, да еще и прикрыт радиатором.

Добавьте сюда встроенную подсветку Aura с синхронизацией, дающей возможность создать красивую систему как с более дорогими материнками и непонятно за что платить больше?

Охлаждение и вентиляторы

Охлад на мосфетах представляет собой радиатор с теплотрубкой под пластиковым кожухом, ближе к набору USB сзади. Там же расположен небольшой вентилятор, прикрытый тем же пластиковым кожухом. Забавно, а ведь ещё на X570 жаловались, мол активный охлад, никогда такого не было — и вот опять…

Для подключения элементов охлаждения корпуса и процессора у ASUS ROG X399 Zenith Extreme имеется восемь наборов контактов. CPU_FAN и CPU_OPT рядом с DIMM-2, CHA_FAN1 рядом с пластиковой крышечкой и вентилятором, H_AMP_FAN ниже 24-контактного разъёма питания материнки, и набор контактов в самом низу — CHA_FAN2, EXT_FAN, а также W_FLOW b W_PUMP.

На последний, кстати, может подаваться до 3А тока для питания СВО. Также, несмотря на богатый выбор настроек скорости вентиляторов в BIOS, снизить скорость ни корпусных, ни процессорных, нельзя полностью, даже наполовину — в среднем, 20% от максимальной скорости.

Плюсом идёт разъём FAN_EXT о пяти контактах. Под него рассчитывается специальная выносная плата ASUS Extension Fan, которая идёт в комплекте. Также отмечу, что коннекторы ROG_EXT и USB 2.0 стоят подозрительно рядом, и не просто так. В них совмещённо втыкается кабель 18-1 пин для такой чудной штучки, как ASUS OC Panel. О ней я расскажу чуть позже в отдельном материале.

ASUS ROG Zenith Extreme

Одной из первых материнских плат на основе AMD X399 стала ASUS ROG Zenith Extreme. Она оснащена светодиодной подсветкой Aura Sync и современными интерфейсами (три порта M.2, 10G Ethernet, Wi-Fi 802.11ad, U.2, USB 3.1 Gen2).

В ASUS ROG Zenith Extreme используется восьмифазный стабилизатор питания процессорного гнезда. Матплата оснащена четырьмя разъемами PCIe x16 3.0. Также предусмотрены дополнительные слоты x1 и x4.

Также новинка оснащена встроенным модулем Wi-Fi 802.11ad и сетевым адаптером 10GBASE-T, поддерживающим стандарты 5GBASE-T и 2,5GBASE-T. В основе аудиотракта, который ASUS называет SupremeFX, лежит контроллер Realtek S1220.

Поскольку ASUS ROG Zenith Extreme, как и вся платформа AMD Ryzen Threadripper, предназначена в том числе и для энтузиастов разгона, то она получила несколько важных особенностей в этой сфере. К примеру, разработчики научили ее автоматически определять тип подключенных вентиляторов (обычный или ШИМ). Также тут есть коннекторы для подключения датчика протечки контура системы водяного охлаждения.

Итоги по ASUS ROG X399 Zenith Extreme

Плата — мечта энтузиаста. Не так, конечно, люто, как полноценный OLED-дисплей на радиаторе, но для человека, знающего свои задачи, это вариант отменный. У ASUS X399 Zenith Extreme и слотов под ОЗУ достаточно, и слотов PCIe, и питание солидное, и дополнительных фишек хватает. В целом, это одна из лучших плат, которую вы можете поставить в сборку, как говорится, Full-On ROG.

Стоит ли её брать сейчас? Если Threadripper на поколении Zen 2 не сменит сокет и требования по питальнику, то можно взять, фишки эта модель вряд ли растеряет. Но я бы всё-таки рекомендовал дождаться анонса “Потокорвущих”, благо осталось недолго. А пока ждёте — советую прочитать материалы, в которых ещё участвовала эта материнка:

• be quiet! Dark Power Pro 11 1200W
• AMD Ryzen Threadripper 1900X
• Apacer DDR4 16GB 2133/2400 МГц
• Apacer DDR4 + AMD Threadripper 1900X
• be quiet! Dark Rock Pro TR4
