Очевидный выбор. обзор видеокарты asus radeon r9 270 directcu ii

Страница 1: Тест и обзор: ASUS Radeon R9 270X DirectCU II TOP (R9270X-DC2T-2GD5) и Radeon R7 260X DirectCU II OC (R7260X-DC2OC-2GD5)

Кулер DirectCU II от ASUS за последние месяцы используется на всё большем количестве видеокарт. Мы уже протестировали high-end видеокарты ASUS Radeon R9 290X DirectCU II OC, ASUS Radeon R9 290 DirectCU II OC, ASUS Radeon R9 280X DirectCU II TOP и ASUS GeForce GTX 780 Ti DirectCU II. Везде кулер показал убедительные результаты по уровню шума и охлаждению. Но что мы получим у видеокарт для массового рынка, с несколько иной реализацией кулера DirectCU II? Об этом мы поговорим в нашем обзоре. Мы протестировали видеокарты ASUS Radeon R9 270X DirectCU II TOP (R9270X-DC2T-2GD5) и Radeon R7 260X DirectCU II OC (R7260X-DC2OC-2GD5).

Если взглянуть на последние тесты видеокарт, опубликованные на Hardwareluxx, то многие модели базируются на кулере DirectCU II от ASUS. Но мы тестировали, в основном, видеокарты Radeon R9 290X и Radeon R9 290, а также GeForce GTX 780 Ti, которые относятся к верхнему сегменту цены и производительности. В сегменте нижнего и среднего уровня нам не попадались новые видеокарты с кулером DirectCU II. Поэтому настало время протестировать две такие модели ASUS Radeon R9 270X DirectCU II TOP (R9270X-DC2T-2GD5) и Radeon R7 260X DirectCU II OC (R7260X-DC2OC-2GD5), которые поступили в нашу тестовую лабораторию. Обе видеокарты опираются на кулер DirectCU II, который несколько урезан по сравнению с high-end версией, но ему и не приходится рассеивать 250 Вт у последних графических процессоров «Hawaii». В любом случае, обе видеокарты оснащены кулером с двумя осевыми вентиляторами и толстыми медными тепловыми трубками. Под кулером, в зависимости от модели, работает GPU с более-менее приличным заводским разгоном, память и высококачественные компоненты, которые должны обеспечивать длительный срок службы, в том числе и с повышенными нагрузками.

Информация об архитектуре

Видеокарта ASUS Radeon R9 270X DirectCU II TOP не только самая быстрая из двух рассмотренных моделей, но и может похвастаться более высоким уровнем заводского разгона. Видеокарта базируется на GPU «Curacao XT», который оснащён 1.280 потоковыми процессорами, 80 текстурными блоками и 32 конвейерами растровых операций. Также имеется и 2.048 Мбайт памяти GDDR5, которая подключена по 256-битному интерфейсу. Тактовые частоты ASUS выставила до 1.120 МГц для GPU и 1.400 МГц для памяти.

«Младшая» видеокарта ASUS Radeon R7 260X DirectCU II OC опирается на GPU «Bonaire», где имеется только 896 потоковых процессоров, 56 текстурных блоков и 16 конвейеров растровых операций. Ёмкость памяти составляет те же 2.048 Мбайт, но она подключена уже по 128-битному интерфейсу. Память работает на более высокой тактовой частоте 1.750 МГц, графический процессор – на 1.188 МГц.

В следующей таблице мы привели сравнение с эталонными видеокартами, работающими на частоте 1.000/1.400 МГц и 1.100/1.625 МГц, соответственно.

ASUS Radeon R9 270X и Radeon R7 260X DirectCU II
Модель	ASUS Radeon R9 270X DirectCU II TOP (R9270X-DC2T-2GD5)	AMD Radeon R9 270X	ASUS Radeon R7 260X DirectCU II OC (R7260X-DC2OC-2GD5)	AMD Radeon R7 260X
Розничная цена	от 8,4 тыс. рублей в Россииот 180 евро в Европе с доставкой	от 6,9 тыс. рублей в Россииот 165 евро в Европе с доставкой	от 5,4 тыс. рублей в Россииот 126 евро в Европе с доставкой	от 4,1 тыс. рублей в Россииот 113 евро в Европе с доставкой
Сайт производителя	Официальная страница R9270X-DC2T-2GD5	AMD	Официальная страница R7260X-DC2OC-2GD5	AMD
Технические спецификации
GPU	Curacao XT	Curacao XT	Bonaire	Bonaire
Техпроцесс	28 нм	28 нм	28 нм	28 нм
Число транзисторов	2,8 млрд.	2,8 млрд.	2,08 млрд.	2,08 млрд.
Тактовая частота GPU	1.120 МГц	1.000 МГц	1.188 МГц	1.100 МГц
Тактовая частота памяти	1.400 МГц	1.400 МГц	1.750 МГц	1.625 МГц
Тип памяти	GDDR5	GDDR5	GDDR5	GDDR5
Объём памяти	2.048 Мбайт	2.048 Мбайт	2.048 Мбайт	2.048 Мбайт
Ширина шины памяти	256 бит	256 бит	128 бит	128 бит
Пропускная способность памяти	179,2 Гбайт/с	179,2 Гбайт/с	112,0 Гбайт/с	104,0 Гбайт/с
Версия DirectX	11.2	11.2	11.2	11.2
Потоковые процессоры	1.280	1.280	896	896
Текстурные блоки	80	80	56	56
Конвейеры растровых операций (ROP)	32	32	16	16
Пиксельная скорость заполнения	35,8 Гпиксель/с	33,6 Гпиксель/с	19,0 Гпиксель/с	17,6 Гпиксель/с
SLI/CrossFire	CrossFire	CrossFire	CrossFire	CrossFire

Для получения дополнительной информации мы рекомендуем обратиться к нашему оригинальному обзору Radeon R9 280X, R9 270X и R7 260X.

Ниже представлены скриншоты GPU-Z:

Но достаточно сухой теории. Ниже мы рассмотрим обе видеокарты ASUS Radeon R9 270X DirectCU II TOP и Radeon R7 260X DirectCU II OC. Мы начнём со «старшей» модели.

Производительность

1.тактовая частота ГП

1050MHz

1020MHz

Графический процессор (GPU) имеет более высокую тактовую частоту.

2.турбо ГПУ

1050MHz

1050MHz

Когда графический процессор работает ниже своих лимитов, он может перейти на более высокую тактовую частоту, чтобы увеличить производительность.

3.скорость пикселей

32 GPixel/s

32.6 GPixel/s

Количество пикселей, которые могут быть отображены на экране каждую секунду.

4.флопс

2.56 TFLOPS

2.61 TFLOPS

FLOPS — это измерение вычислительной мощности процессора GPU.

5.размер текстуры

80 GTexels/s

81.6 GTexels/s

Количество текстурированных пикселей, которые могут быть отображены на экране каждую секунду.

6.GPU скорость памяти

1400MHz

1400MHz

Скорость памяти — это один из аспектов, который определяет пропускную способность памяти.

7.образцы штриховки

1280

1280

Shading units (или потоковые процессоры) — это небольшие процессоры в видеокарте, которые отвечают за обработку различных аспектов изображения.

8.текстурированные единицы (блоков TMU)

80

80

Блоки TMU принимают текстурированные единицы и привязывают их к геометрическому расположению 3D-сцены. Больше блоков TMU, как правило, означает, что текстурированная информация обрабатывается быстрее.

9.блоки визуализации ROPs

32

32

Блоки ROPs несут ответственность за некоторые из заключительных шагов процесса визуализации, например,запись окончательных данных пикселя в память и для выполнения других задач, таких как сглаживание, чтобы улучшить внешний вид графики.

Технические характеристики

Видеокарта Radeon R9 270X получила весьма привлекательный, узнаваемый дизайн, благодаря оригинальному пластиковому кожуху системы охлаждения. Адаптер оснащен качественной системой питания. Для увеличения уровня производительности имеется разъем для объединения двух видеокарт в режиме CrossFire.

Относительно дизайна печатной платы, Radeon R9 270X представляет собой симбиоз электронных элементов референсной версии HD 7870 и вертикального расположения фаз питания HD 6870. Компания АМД полностью полностью переработала печатную плату. Были изменены все посадочные места. При этом в качестве питания применены  DrMOS микросхемы.

ШИМ-контроллер фаз питания GPU Chil CHL8225G поддерживает управление до пяти фаз. Имеется протокол связи между программой и VID-значениями напряжений, что позволяет пользователям изменять уровень напряжения графического процессора.

Суммарный объем памяти GDDR5 набран микросхемами Hynix H5GQ2H24AFR-R0C. Эффективная штатная частота работы памяти – 6000 Мгц. Разрядность шины 256 бит.

Без настройки напряжения референсную видеокарту AMD Radeon R9 270X с эталонной системой охлаждения удалось разогнать с 1050 МГц до 1150 МГц по ядру. Память увеличилась с 1400 МГц до 1600 МГц. TDP изменился только на 5 Вт: с 175 до 180.

Сравнение характеристик

	AMD Radeon R9 270	AMD Radeon R9 270X
Архитектура	GCN 1.0	GCN 1.0
Кодовое имя	Curacao	Curacao
Дизайн	AMD Radeon R9 200 Series	AMD Radeon R9 200 Series
Дата выпуска	13 November 2013	8 October 2013
Цена на дату первого выпуска	$179	$199
Место в рейтинге	362	320
Тип	Desktop	Desktop
Цена сейчас		$399
Соотношение цена/производительность (0-100)		16.05
Частота ядра в режиме Boost	925 MHz	1050 MHz
Производительность с плавающей точкой	2,368 gflops	2,688 gflops
Технологический процесс	28 nm	28 nm
Количество шейдерных процессоров	1280	1280
Stream Processors	1280	1280
Скорость текстурирования	74 GTexel / s	84 GTexel / s
Энергопотребление (TDP)	150 Watt	180 Watt
Количество транзисторов	2,800 million	2,800 million
Видеоразъёмы	2x DVI, 1x HDMI, 1x DisplayPort	2x DVI, 1x HDMI, 1x DisplayPort
Поддержка DisplayPort
Поддержка Dual-link DVI
Eyefinity
HDMI
VGA
Шина	PCIe 3.0	PCIe 3.0
Интерфейс	PCIe 3.0 x16	PCIe 3.0 x16
Длина	210 mm
Дополнительные разъемы питания	1 x 6-pin	2 x 6-pin
DirectX	12	12
OpenGL	4.5	4.5
Vulkan
Максимальный размер памяти	2 GB	2 GB
Пропускная способность памяти	179.2 GB/s	179.2 GB/s
Ширина шины памяти	256 Bit	256 Bit
Тип памяти	GDDR5	GDDR5
Разделяемая память
AMD Eyefinity
CrossFire
DDMA audio
FreeSync
HD3D
LiquidVR
TressFX
TrueAudio
Unified Video Decoder (UVD)
AppAcceleration

Внешний вид, конструктивные особенности

Компания ASUS исправно выпускает различные версии видеоускорителей на базе графических процессоров Radeon, и серия Radeon R9 не является исключением. В данном случае у разработчика присутствует всего две модификации для Radeon R9 270. Они очень похожи и отличаются только частотами. Так, нам досталась разогнанная версия с наименованием DC2OC-2GD5. Как несложно догадаться, устройство поставляется с 2 Гбайт памяти. Отличительной чертой видеоадаптера ASUS является наличие фирменной системы охлаждения DirectCU.

Большая часть поверхности лицевой стороны покрыта кожухом СО с двумя вентиляторами. Данная «одежка» немного выступает за пределы печатной платы черного цвета, равно как и пара толстых тепловых трубок. Система питания находится ближе к левой стороне текстолита и насчитывает шесть фаз питания графического процессора. На тыльной стороне нет вынесенных микросхем, а сам радиатор крепится на четырех винтах.

Скачать драйвера

Драйвер для Radeon r9 270X, как и для любой другой видеокарты, устанавливается без особых трудностей. Вариантов масса: от установки через автопоиск драйверов в Windows до автоматической установки с помощью драйвер-паков.

Рекомендуемый вариант – установка драйверов вручную. Вот пошаговая инструкция предлагаемого способа:

Более простой способ – автоматическая установка драйвера. Для этого нужно зайти на сайт DriverPack и скачать утилиту DriverPack Online. Перед скачиванием не забудьте убрать галочки с ненужного софта. После установки перезагрузите компьютер.

Для Windows 10

Размер файла: ~25.00 МБВерсия драйвера: 18.11.1 от 8.11.2018;Язык: РусскийОперационная система: Windows 10 32/64-bit, Windows 7 32/64-bit, Windows 8.1 32/64-bit, Windows 8 32/64-bit, Windows Vista

Как разогнать AMD Radeon R9 270X

Разгон видеокарты AMD Radeon R9 270X – очень ответственный процесс.

Но если решение уже принято, для осуществления разгона потребуется предварительно установить несколько программ, а именно:

1. MSI Afterburner – для повышения нагрузки на GPU, память и т. д.
2. TechPowerUp GPU-Z – для отображения информации о видеокарте.
3. FurMark – для стресс-теста графической карты и выявления артефактов.
4. 3DMark – обычный бенчмарк для проверки производительности.

После установки всех нужных утилит можно преступать к разгону

Чтобы не запутаться в последовательности действий, стоит обратить внимание на пошаговую инструкцию по предварительной настройке:

1. Запускаем MSI Afterburner и заходим в настройки программы.
2. Во вкладке «User Interface» выбираем нужный язык и оформление «Default MSI Afterburner skin -big edition».
3. Далее заходим в настройки в выбираем вкладку «Мониторинг».
4. В списке выносим наверх следующие параметры: частота ядра ГП, память ГП1, частота кадров и температура ГП1.
5. Ставим галочку перед каждым выбранным параметром и отображаем в оверлейном экранном дисплее (снизу есть опция).
6. Опять заходим в настройки и ставим галочку для «Разблокировать управления напряжением» и для «Разблокировать мониторинг напряжения».
7. Запускаем утилиту FurMark, в которой выставляем максимальное сглаживание и разрешение экрана.

После предварительных операций можно приступать к разгону видеокарты. Сперва увеличиваем частоту видеопамяти. Поначалу можно увеличить показатель Memory Clock на 200 МГц, после чего каждый раз увеличивать на 50 МГц.

После каждого увеличения частоты прогоняем видеокарту через FurMark. Если стресс-тест в бенчмарке прошёл успешно – сохраняем профиль в MSI Afterburner.

Повторяем цикл до тех пор, пока не появятся первые артефакты. Артефакты могут быть разными: от обычного изменения цвета картинки до полного зависания компьютера.

В последнем случае стоит немедленно перезагрузить ПК, после чего вернуть исходные настройки калибруемого параметра. В конце проверяем на наличие дефектов в программе 3DMark, а затем фиксируем профиль.

Разгон ядра проводим аналогичным образом. Увеличиваем частоту ядра на 10 МГц и смотрим на результат. При разгоне ядра прогоняем видеокарту в тестах, которые проводили при разгоне памяти. Если появляются какие-либо артефакты, то можно увеличить напряжение на ядро, но нужно быть внимательным, чтобы не перегрузить видеокарту.

Обзор Radeon R9 270X

В обзоре будет использоваться видеокарта от MSI, поставочный комплект которой включает в себя:

• ПО и драйвера;
• переходник с Molex-разъёма на PSI Express;
• руководство по использованию;
• DVI-D адаптер для подключения к монитору.

Передняя часть графического ускорителя окрашена в присущие для MSI черно-красные цвета. Размер самой видеокарты небольшой – 271 мм в длину и 130 мм в высоту. Такие параметры подойдут для большинства корпусов, будь то Middle Tower или Big Tower.

Печатная плата имеет стандартное изоляционное покрытие из серого текстолита. Также AMD Radeon R9 270X имеет 2 вентилятора, которые прикреплены к пластиковому кожуху.

Под вентиляторами находится громоздкий радиатор с четырьмя тепловыми трубками. Сам радиатор имеет никелевое покрытие, которое продлевает ему срок эксплуатации. На боковой панели находятся следующие разъёмы: HDMI, DVI-D, DVI-I, DisplayPort.

1. Первый режим– ОС. Видеокарта начинает работать на максимально доступных для неё частотах, а кулер, соответственно, также повышает количество оборотов в минуту. Такой режим подходит для компьютерных игр или рендера видео.
2. Второй режим – Gaming. В этом режиме видеокарта работает на повышенной частоте в 1080 МГц, кулер также увеличивает количество оборотов.
3. И последний режим – Silent. Больше всего подходит для малотребовательных задач вроде просмотра видео. В таком режиме тактовая частота ядра составляет 1050 МГц.

Выбрать нужный режим можно в утилите MSI Gaming App, которая находится в комплекте с видеокартой.

Производители

1. AMD Radeon R9 270X выпускают следующие производители:
2. SAPPHIRE.
3. ASUS.
4. Gigabyte.
5. MSI.

Asus Radeon R9 270X DirectCU II TOP

Видеокарта Asus Radeon R9 270X – оптимальный вариант для пользователей, которые ценят качество графики Данная модель, благодаря сбалансированным технических параметрам позволит играть на средних, максимальных настройках графики в большинство современных видеоигр. и поклонников видеоигр. Графический ускоритель поддерживают мультипроцессорную конфигурацию. Технология CrossFireX позволяет использовать сразу четыре графических процессора, обеспечивая вывод трехмерного изображения на экраны пяти мониторов одновременно

Данная модель видеокарты в отличие от референсной разработки Radeon R9 270X является полностью уникальным продуктом. От эталонного графического ускорителя Asus Radeon R9 270X DirectCU II TOP осталось только графическое ядро, набор внешних интерфейсов, модули видеопамяти. Дизайн печатной платы, уникальная СО – разработка инженеров компании Асус.

Система охлаждения состоит из довольно габаритного радиатора, в котором применяются 42 алюминиевые пластины, два 75 -мм вентилятора, которые закреплены на кожухе, закрывающим всю конструкцию сверху. Три медных трубки диаметром 8 мм обеспечивают равномерное распределение тепла.  с диаметром крыльчатки 75 мм, закрепленных на кожухе, который накрывает всю конструкцию сверху. Часть микросхем памяти контактирует с основанием через термоинтерфейс.

Печатная плата черного цвета. Компановка элементов аналогична с эталонной версией. Без повышения напряжения удалось добиться стабильной работы на частоте 1225 МГц по ядру и 1500 МГц по памяти, что нельзя назвать рекордным разгоном.

Asus Radeon R9 270X оснащена особой цифровой системой питания – DIGI+, созданной по 12-фазной технологии, которая гарантирует стабильность напряжения, предоставляет возможность точной его настройки. Мониторить, настраивать работу видеопроцессора можно посредством эксклюзивной утилиты от Asus  GPU Tweak, которая входит в состав ПО.

GIGABYTE AMD Radeon R9 270X

Видеоадаптер GIGABYTE AMD Radeon R9 270X порадует пользователей отличной производительностью, безупречным качеством передачи изображения. Модель оснащена мощной СО, поэтому даже при самых высоких нагрузках карта перегреваться не будет.  Лицевая часть центральной платы графического видеокарты прикрыта огромным фирменным кулером  WindForce 3X, который состоит из трех осевых 80мм вентиляторов. Элементы шестифазной VRM графического процессора оснащены дополнительным охладителем. Длина видеокарты вместе с СО – 295 мм. Частота графического процессора составляет 1100 МГц. Память работает на рекомендованной частоте 5600 МГц.

Набор интерфейсов: два DVI, DisplayPort и HDMI. .Благодаря технологии Eyefinity можно выводить изображения на пять мониторов одновременно. GIGABYTE Radeon R9 270X поддерживает систему CrossFireX. Специальный разъем позволяет подключить два видеопроцессора, которые, функционируя в тандеме создают превосходные визуальные эффекты 3Д-графики.

Графический процессор GIGABYTE Radeon R9 270X оснащен специальной интеллектуальной системой, которая позволяет определить его текущую нагрузку, и изменяет параметры тактовой частоты. Благодаря этому достигается максимальная производительность при минимальных энергозатратах.

MSI R9 270X HAWK

Частота графического процессора видеокарты увеличена производителем на 100 МГц – до 1150 МГц, при этом память функционирует на рекомендованных 5600 МГц. Система охлаждения состоит из кулера с габаритной радиаторной кассетой, где алюминиевые пластины пронизаны пятью тепловыми трубками по 6 и 8 мм. Радиатор обдувает два 100-мм вентилятора с лопастями Propeller Blade и технологией очистки от пыли Dust Removal. Специальные дефлекторы на пластинах, позволяют увеличить воздухобмен, усиливают отвод тепла.

Графический адаптер получил 8-ми фазную силовую подсистему. Имеется возможность регулировать напряжение на CPU/памяти/шине. Длина карты вместе с СО – 265 мм. На верхней панели находится два 6-контактных разъема для подключения дополнительного питания. Интерфейсная планка представлена привычным набором видеовыходов: два DVI, HDMI и DisplayPort.

При разгоне частотный потенциал графического чипа составляет примерно1200–1250 МГц. После разгона прирост составил не более 5-8%.

Общая информация

1.Конструктивные требования по теплоотводу (TDP)

180W

180W

Требования по теплоотводу (TDP) — это максимальное количество энергии, которое должна будет рассеять система охлаждения. Более низкое значение TDP также обычно означает меньшее энергопотребление.

2.количество транзисторов

2800 миллионов

2800 миллионов

Более высокое число транзисторов обычно указывает на новый, более мощный процессор.

3.размер полупроводников

28nm

28nm

Меньший размер указывает на более новый процесс создания чипа.

4.версия PCI Express (PCIe)

3

3

PCI Express (PCIe) — это высокая скорость стандарта карты расширения, которая используется для подключения компьютера к его периферии. Новые версии поддерживают более высокую пропускную способность и предоставляют более высокую производительность.

5.гарантийный период

Неизвестно. Помогите нам, предложите стоимость. (Asus R9 270X DirectCU II)

Неизвестно. Помогите нам, предложите стоимость. (Sapphire R9 270X Dual-X 2 GB)

Когда продукт находится под гарантией производителя, в случае неисправности, можно получить замену.

6.Имеет воздушно-водяное охлаждение
Asus R9 270X DirectCU II

Sapphire R9 270X Dual-X 2 GB

Графическая карта использует сочетание воды и воздуха, чтобы снизить ее температуру. Это позволяет ей разгоняться больше, увеличивая производительность.

7.ширина

274mm

262mm

Ширина представляет горизонтальный размер продукта. Мы считаем, что меньшая ширина лучше, потому что она обеспечивает легкую маневренность.

8.высота

120mm

120mm

Высота представляет вертикальный размер продукта. Мы считаем меньшую высоту лучше, потому что она обеспечивает легкую маневренность.

Преимущества

Причины выбрать AMD Radeon R9 270X

• Видеокарта новее, разница в датах выпуска 1 year(s) 7 month(s)
• Частота ядра в режиме Boost на 5% больше: 1050 MHz vs 1000 MHz
• Скорость текстурирования на 5% больше: 84 GTexel / s vs 80 GTexel / s
• Производительность с плавающей точкой на 5% больше: 2,688 gflops vs 2,560 gflops
• Примерно на 25% меньше энергопотребление: 180 Watt vs 225 Watt
• Производительность в бенчмарке PassMark – G3D Mark примерно на 5% больше: 4888 vs 4665
• Производительность в бенчмарке PassMark – G2D Mark примерно на 2% больше: 596 vs 587
• Производительность в бенчмарке CompuBench 1.5 Desktop – Face Detection (mPixels/s) примерно на 15% больше: 63.896 vs 55.446
• Производительность в бенчмарке CompuBench 1.5 Desktop – Ocean Surface Simulation (Frames/s) примерно на 38% больше: 1315.678 vs 952.668
• Производительность в бенчмарке CompuBench 1.5 Desktop – T-Rex (Frames/s) примерно на 36% больше: 6.356 vs 4.68
• Производительность в бенчмарке CompuBench 1.5 Desktop – Video Composition (Frames/s) примерно на 32% больше: 85.314 vs 64.456
• Производительность в бенчмарке CompuBench 1.5 Desktop – Bitcoin Mining (mHash/s) примерно на 7% больше: 315.389 vs 294.215
• Производительность в бенчмарке GFXBench 4.0 – Car Chase Offscreen (Frames) примерно на 18% больше: 8068 vs 6821
• Производительность в бенчмарке GFXBench 4.0 – Car Chase Offscreen (Fps) примерно на 18% больше: 8068 vs 6821
• Производительность в бенчмарке 3DMark Fire Strike – Graphics Score примерно на 7% больше: 1763 vs 1650

Упаковка и комплектация

По традиции компании ASUS видеокарта Radeon R9 270 OC поставляется в коробке с черно-красным оформлением. Упаковка видеокарты с лицевой стороны коробки информирует покупателя об основных технических особенностях графического ускорителя, а также о наличии на видеокарте фирменного охлаждения DirectCU II.

Информация о технологиях при производстве данной видеокарты вынесена на тыльную сторону упаковки. Здесь же представлена схема разъемов графического ускорителя, а также системные рекомендации.

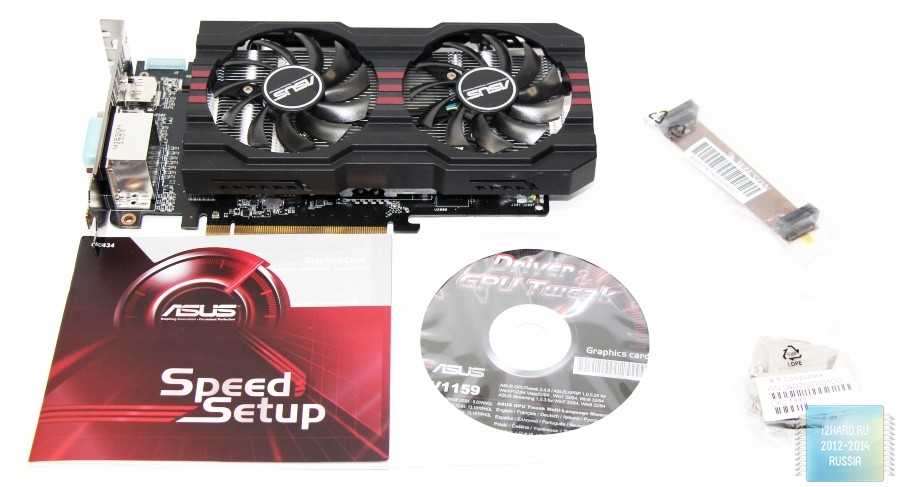

Комплект поставки ASUS Radeon R9 270 OC прост и содержит следующие элементы:

• видеокарта ASUS Radeon R9 270 OC 2Gb;
• мостик CrossFire;
• переходник DVI-VGA;
• руководство пользователя;
• CD с ПО и драйверами.

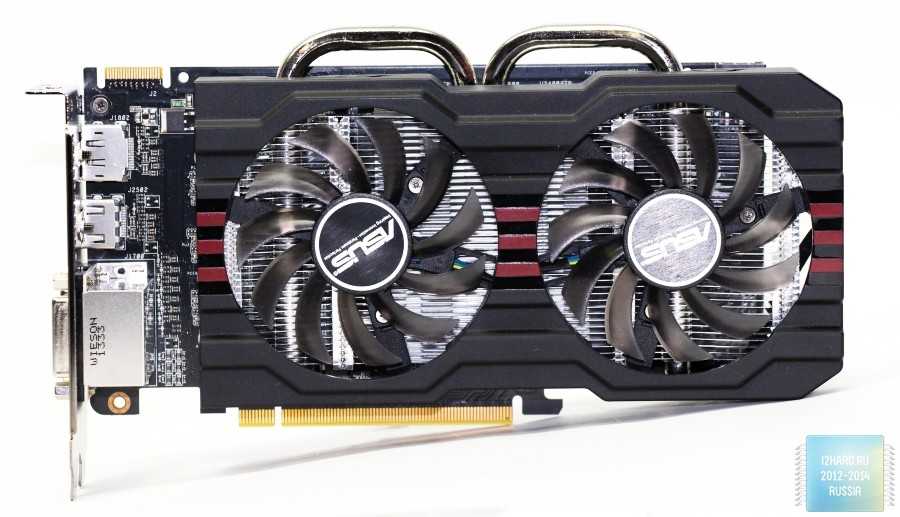

Внешний вид и система охлаждения

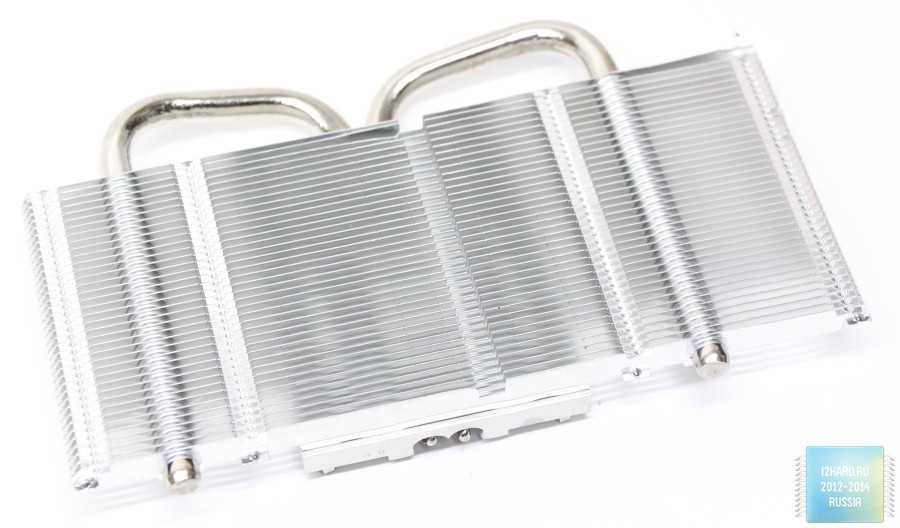

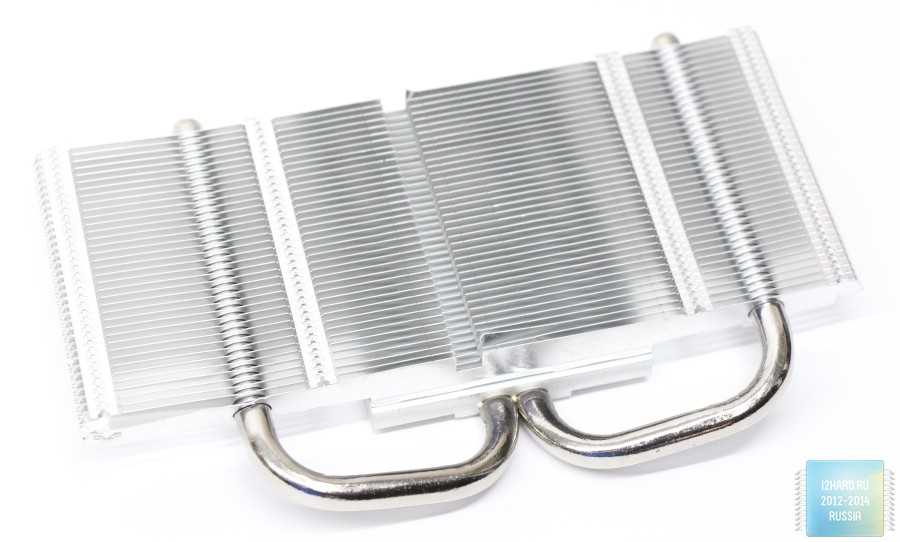

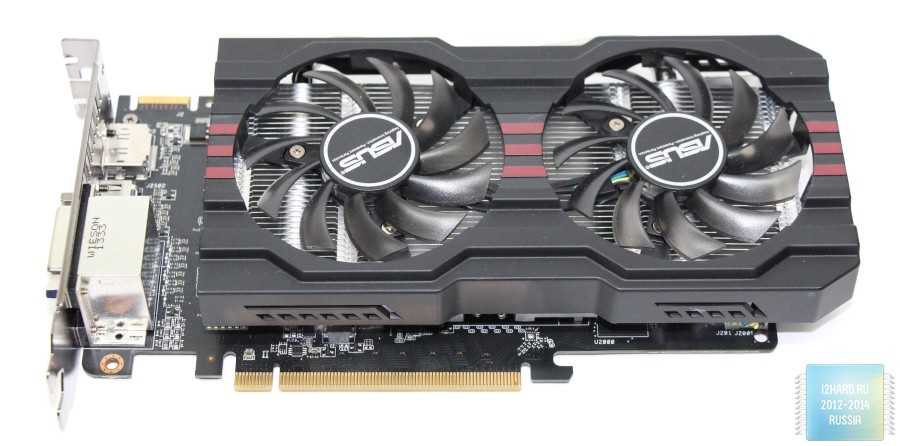

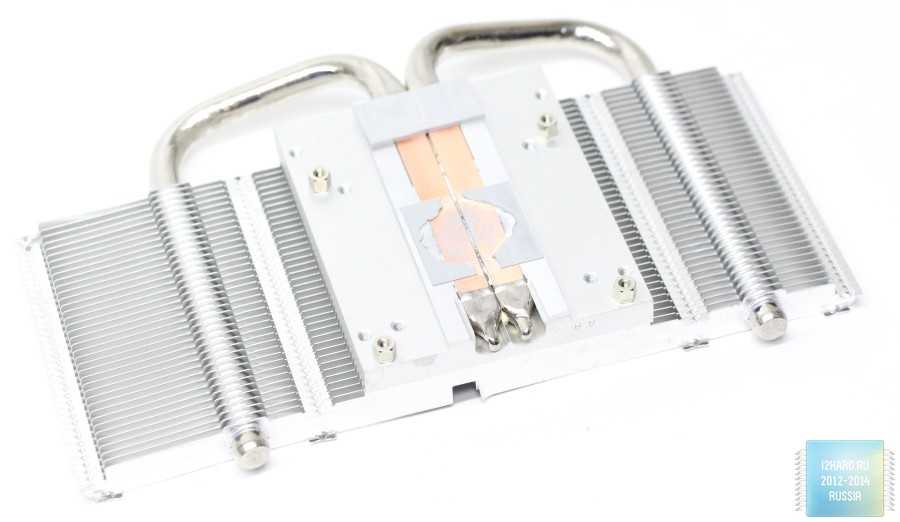

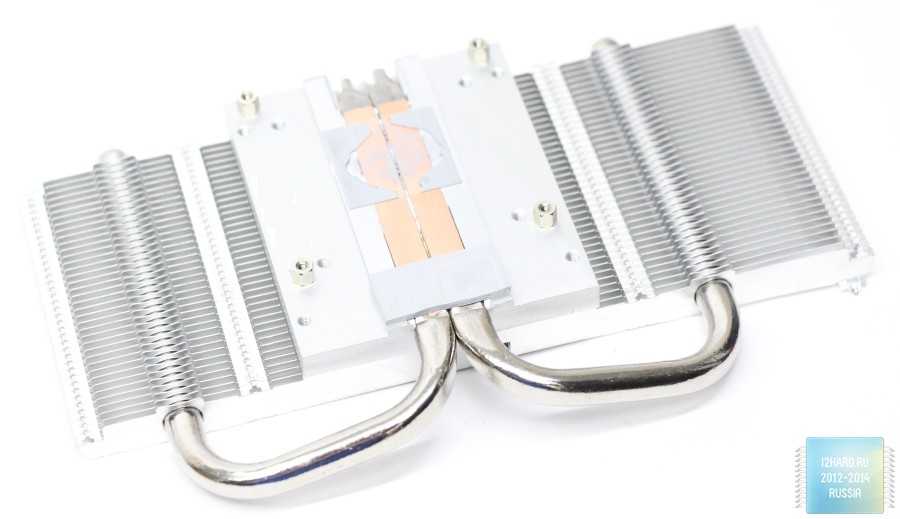

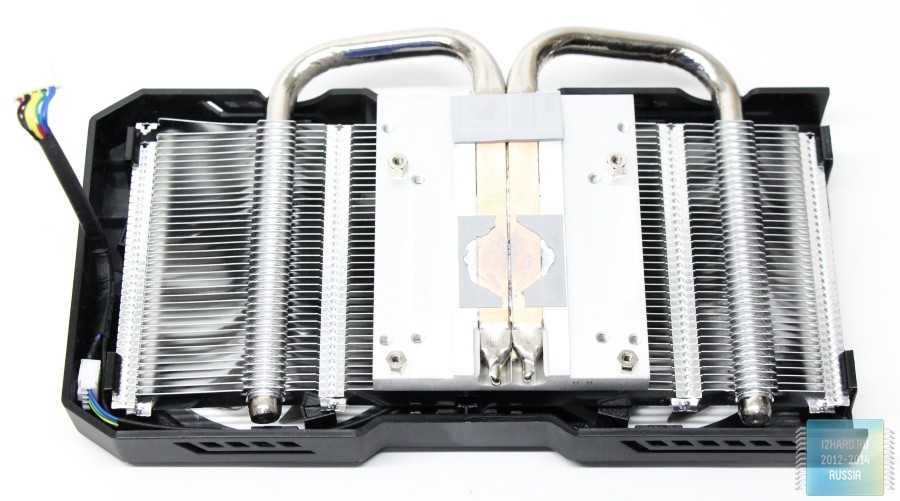

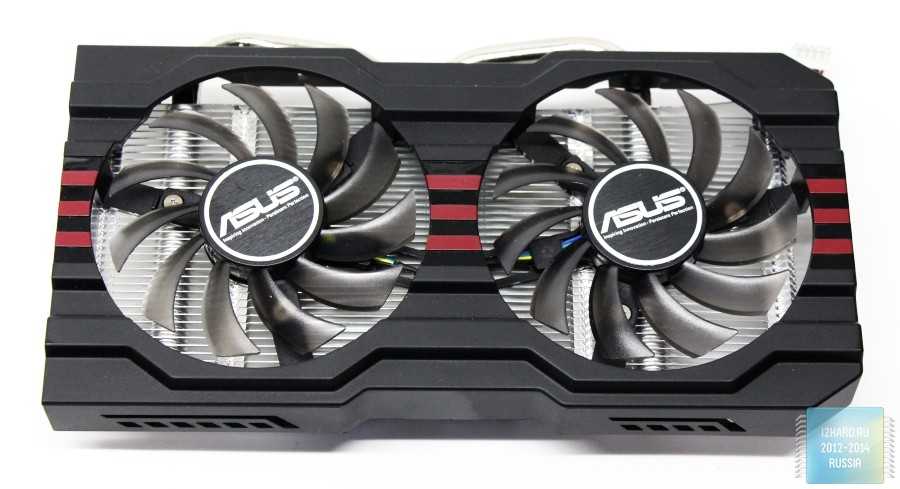

Фирменная система охлаждения DirectCU II, разработанная самой компаний ASUS, зарекомендовала себя с лучшей стороны, поэтому применяется она на видеокартах этого производителя повсеместно. Меняется лишь размер СО и конструкция радиатора с тепловыми трубками. Несмотря на применение DirectCU II, размеры видеокарты не велики, в длину ASUS Radeon R9 270 OC составляет всего 239 мм.

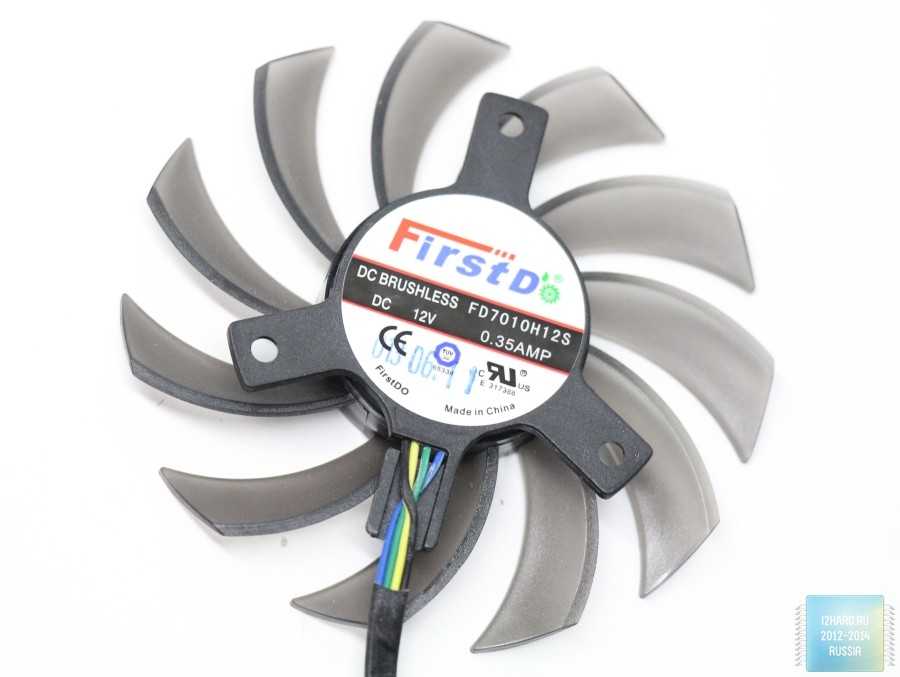

Двух вентиляторов, установленных на DirectCU II хватает, чтобы охлаждать графический чип AMD Pitcaim и силовые элементы платы.

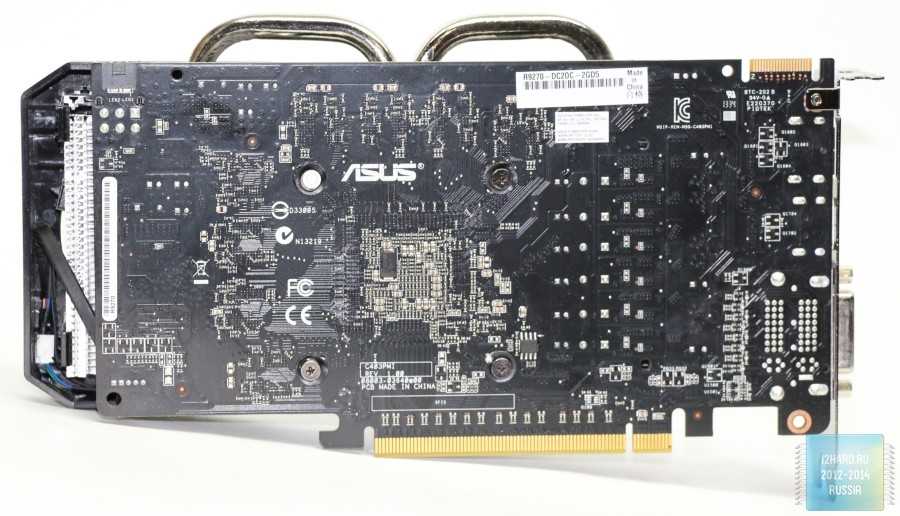

Черный цвет текстолита выбран не случайно — это фирменный стиль ASUS для видеокарт последних поколений.

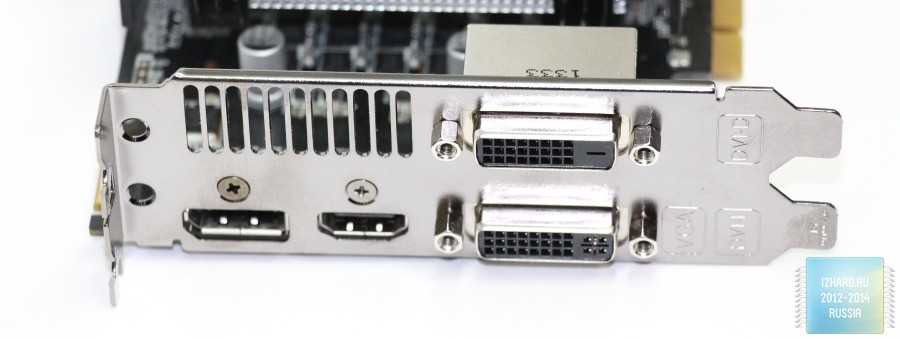

Количество разъемов на задней панели представлено стандартным набором в виде DisplayPort, DVI-D, DVI-D и HDMI.

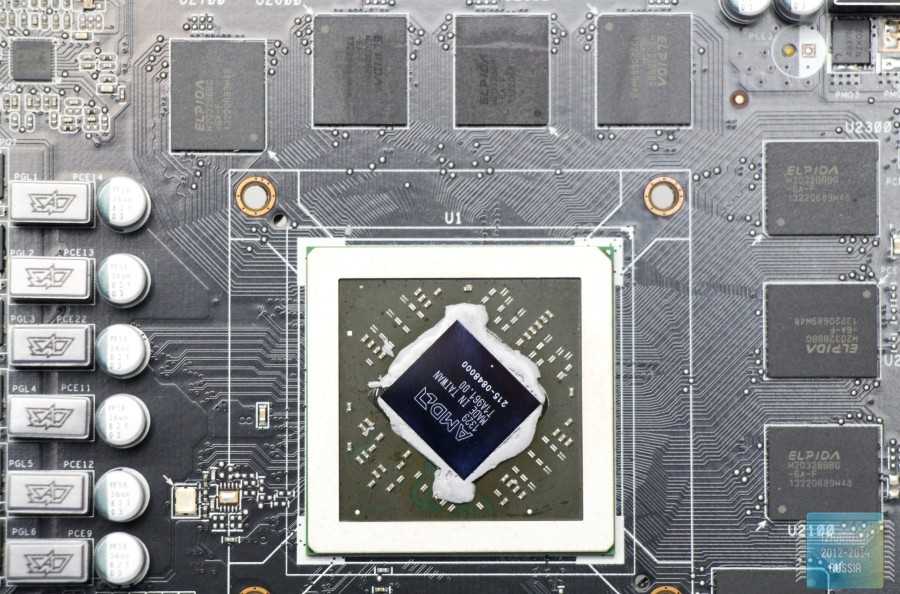

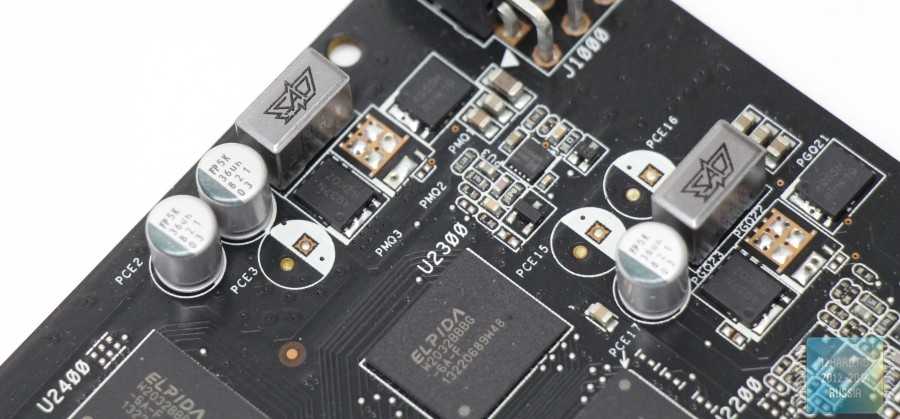

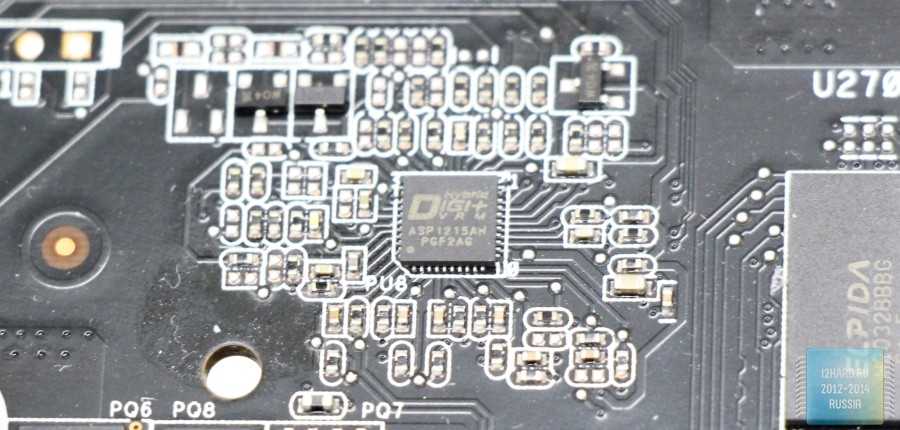

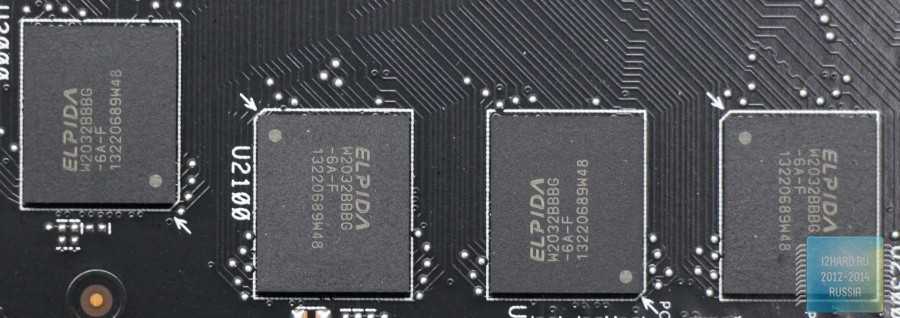

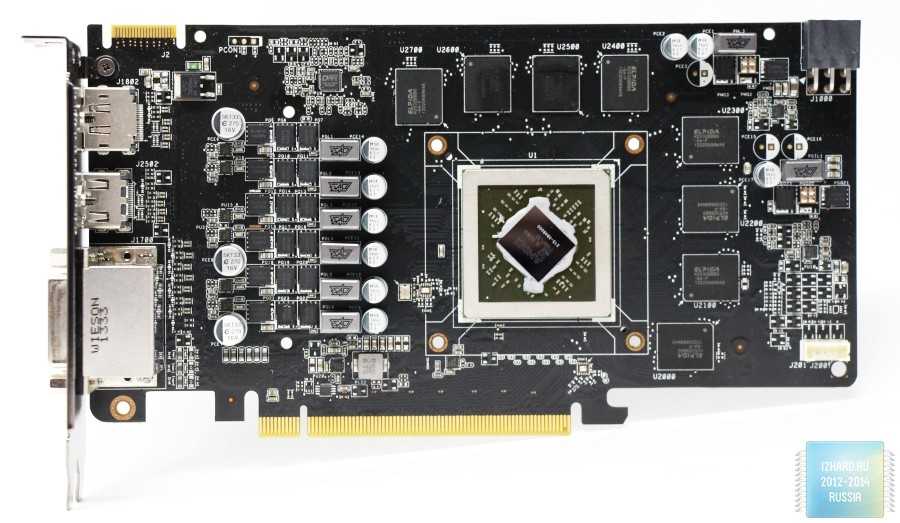

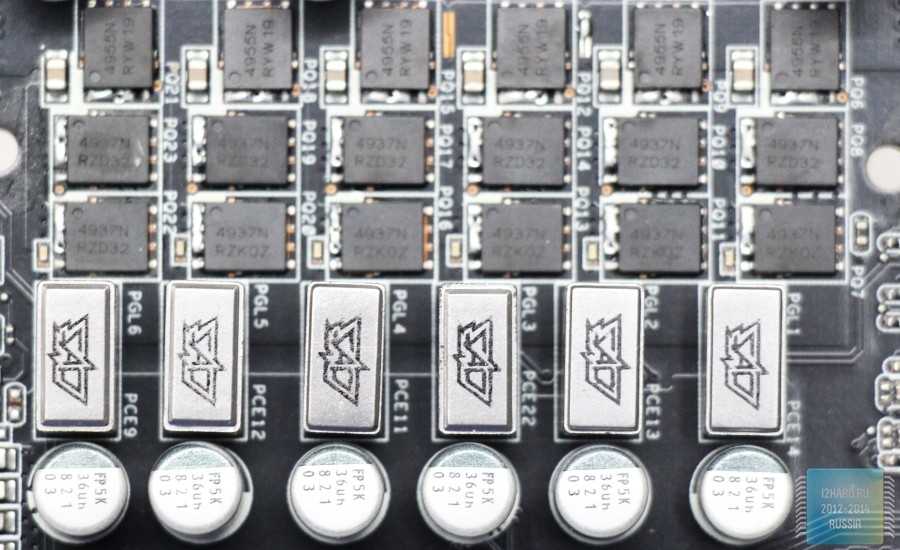

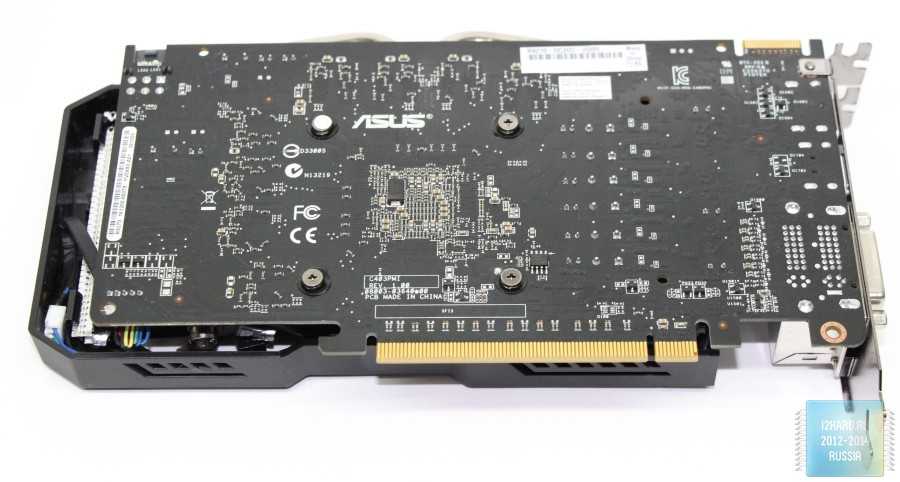

Компоновка элементов на печатной плате выполнена достаточно плотнона текстолите практически нет пустого места. Графический чип AMD Pitcaim повернут относительно платы на -135 градусов. Память располагается вокруг чипа по Г-образной схеме.

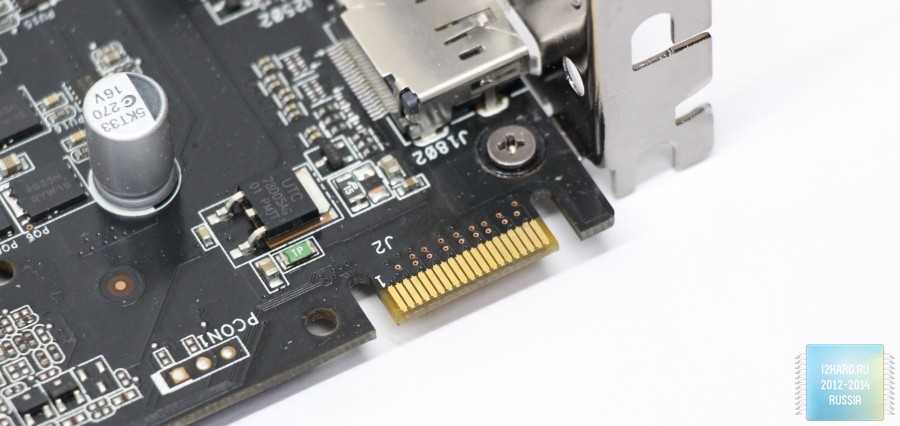

Видеокарта ASUS Radeon R9 270 OC поддерживает технологию Crossfire, соответствующий разъем для объединения двух видеокарт в режим Crossfire распаян сверху текстолита графического ускорителя.

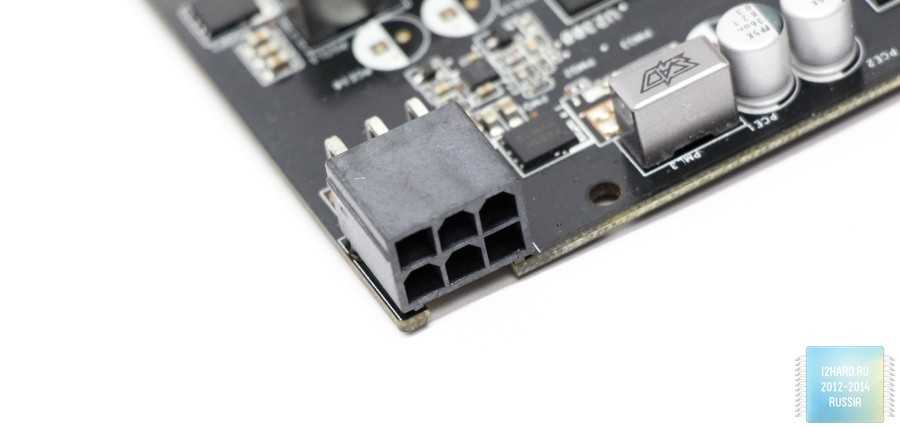

Энергопотребление ASUS Radeon R9 270 OC сравнительно невелико, видеокарта использует всего один разъем дополнительного питания 6pin.

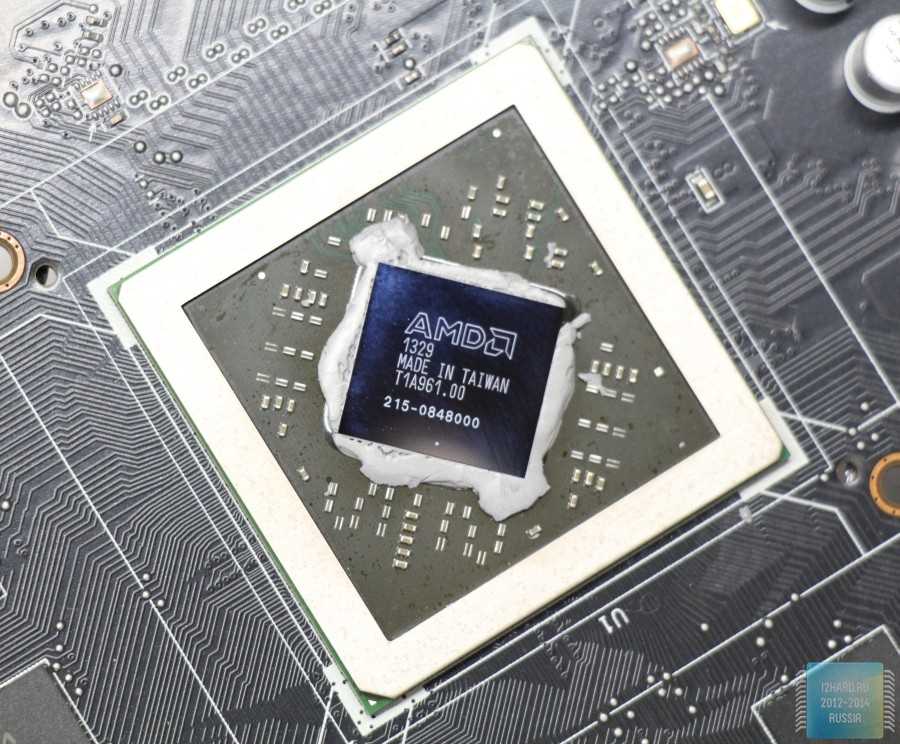

Защитная рамка графического процессора присутствует на ASUS Radeon R9 270 OC, что стоит записать в положительные черты данного видеоускорителя.

Графический чип AMD Pitcaim, выполненный по 28 нм технологии, произведен на 29 неделе 2013 года и имеет 1280 шейдерных процессоров.

Память производства компании Elpida имеет маркировку W2032BBBG-6A-F. Восемь таких чипов память образуют общий объем в 2 Гб, ширина шины составляет 256 бит.

Схема питания видеокарты ASUS Radeon R9 270 OC в точности повторяет онную на видеокартах Radeon HD7870. Четыре фазы питания отведены для графического процессора, одна на память и одна на PPL.

За управление питанием отвечает чип Hydrid DIGI+VRM ASP1215AH.

О системе охлаждения DirectCU II уже было сказано много хорошего, но стоит отметить, что изюминкой данной СО является вариативность в размерах. Благодаря этому ASUS подгоняет DirectCU II под практически любую видеокарту своего производства.

В случае с ASUS Radeon R9 270 OC система охлаждения на этом графическом ускорителе представляет собой алюминиевый радиатор с двумя тепловыми трубками толщиной 8 мм и кожухом системы охлаждения, на котором установлены два 74 мм вентилятора.

Вентиляторы фирмы FirstD c наименованием модели FD7010H12S имеют рабочее напряжение 12 В и силу тока 0,35 А.

Вывод

При выборе графического ускорителя с позиции рациональности видеокарта ASUS Radeon R9 270 OC будет фаворитом вне сомнения. Видеокарта ASUS Radeon R9 270 OC может предложить достаточный уровень производительности для игр при высоких настройках, качественную систему охлаждения и невысокое энергопотребление. Против ASUS Radeon R9 270 OC сейчас может играть лишь завышенная цена на российском рынке, которая составляет в среднем 8000 рублей. Однако если вы привыкли выбирать рационально, то ASUS Radeon R9 270 OC будет неплохим выбором среди видеокарт среднего ценового сегмента, сочетающих в себе надежность, производительность и качество.

Плюсы:

• гарантия 3 года;
• качественные используемые компоненты;
• аккуратная и грамотная компоновка элементов на печатной плате;
• эффективная система охлаждения;
• хороший уровень производительности.

Минусы:

высокая розничная цена.

Редакция i2Hard.ru практически единогласна во мнении, что видеокартаASUS Radeon R9 270 OC, несмотря на плюсы и минусы этого девайса, достойна оценки — серебро.
