Внешний вид
Видеокарта ASUS Dual GeForce RTX 2060 SUPER EVO OC является самой «простой» версией RTX 2060 SUPER от компании ASUS. Однако, не смотря на это, видеокарта получилась довольно удачной. Все благодаря массивной системе охлаждения, которая занимает аж 3 слота расширения.

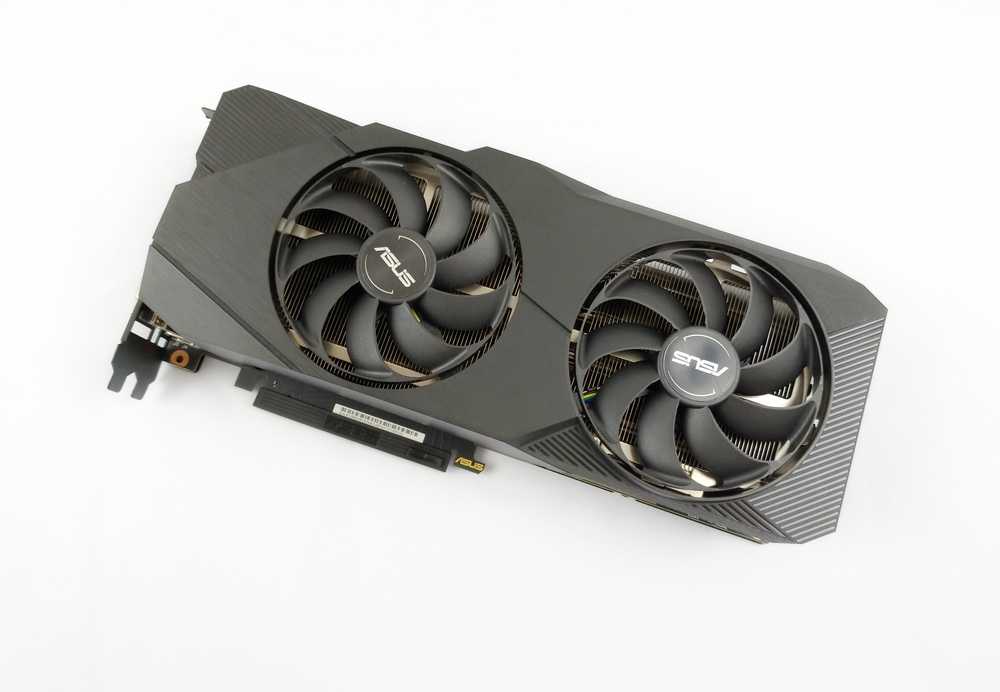

Дизайн ASUS Dual GeForce RTX 2060 SUPER EVO OC выполнен в строгих тонах. Здесь нет большого количества светодиодов, ярких цветов и изящных линий. Радиатор накрыт простым пластиковым кожухом. В общем, если вы не фанат игровых серий, линейка Dual станет для вас лучшим выбором.
Как мы уже писали выше, габариты видеокарты не самые маленькие — 26.7 x 11.8 x 5.8 см. Большую часть внутреннего объема занимает массивный алюминиевый радиатор.

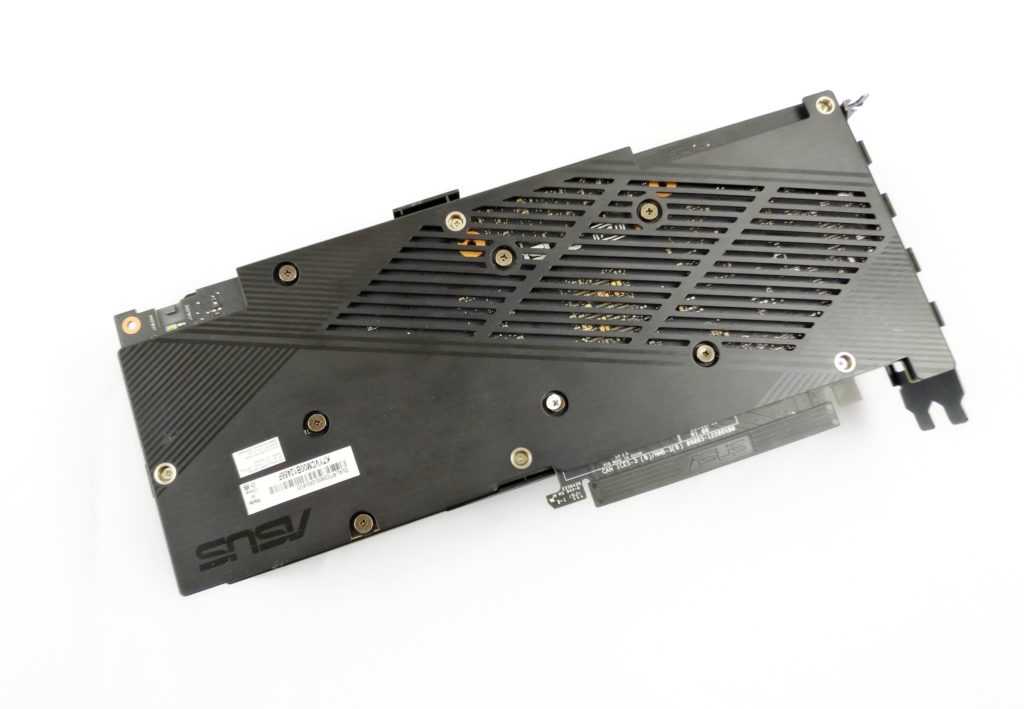

Тыльная сторона видеокарты накрыта алюминиевым бэкплейтом с большим количеством прорезей. Они положительно влияют на отвод тепла от тыльной стороны PCB путем естественной конвекции. С самой платой бэкплейт не соприкасается.

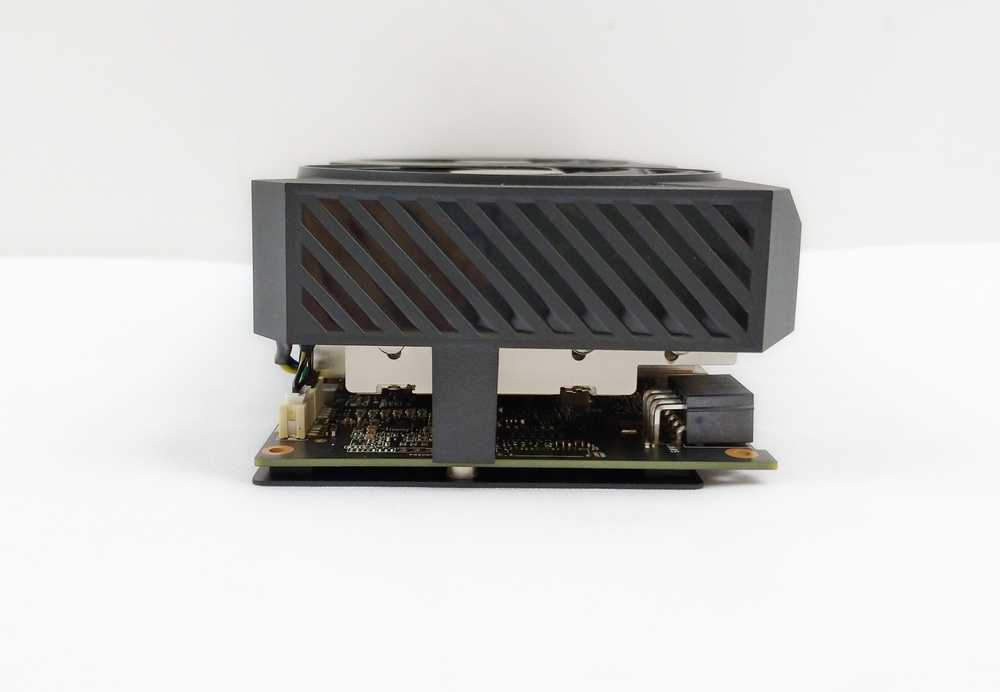

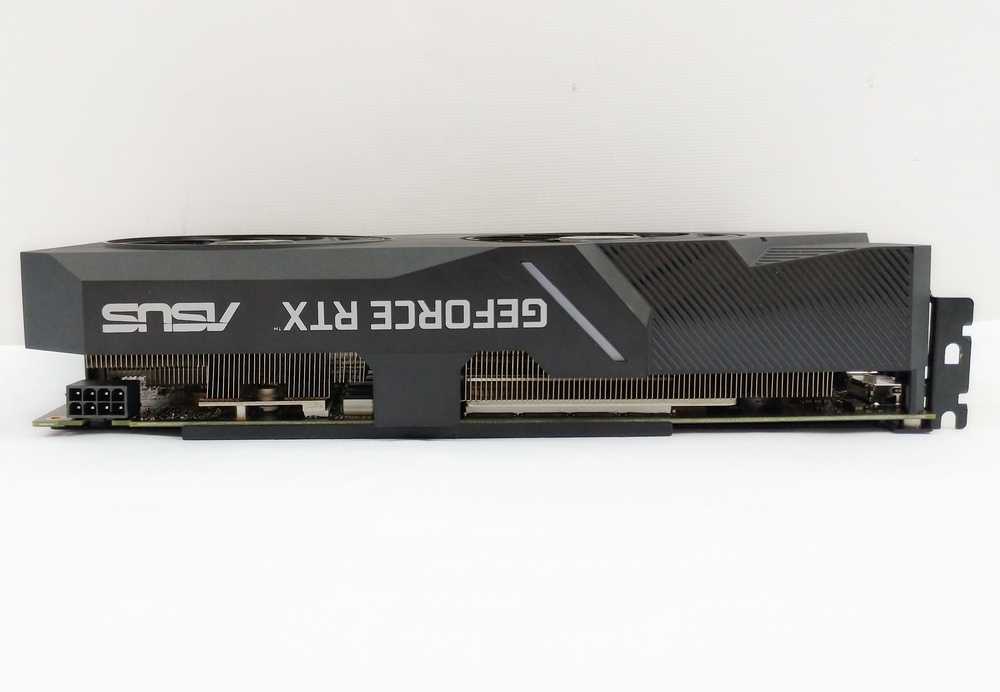

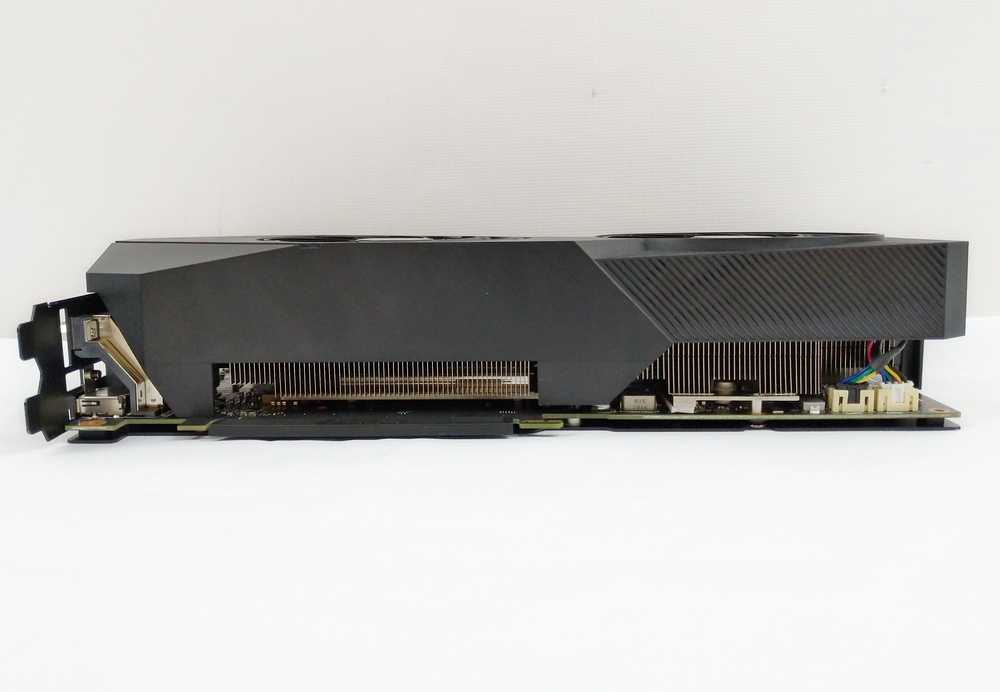

Теперь давайте посмотрим на видеокарту с разных ракурсов. Благодаря столь массивной системе охлаждения видеокарта ASUS Dual GeForce RTX 2060 SUPER EVO OC одна из самых холодных.

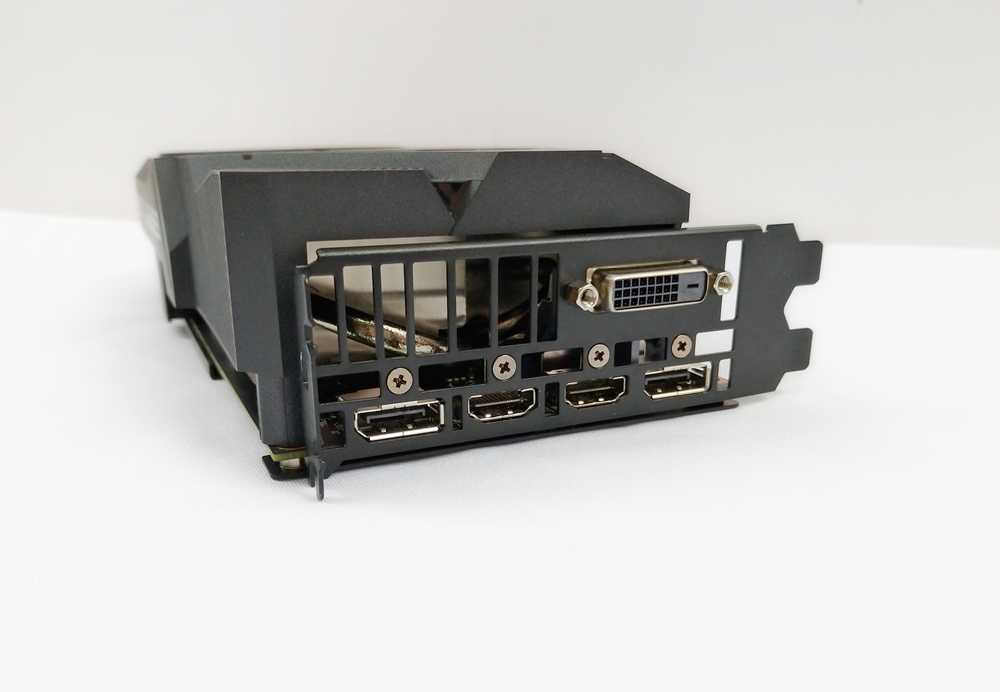

На интерфейсной панели представлено пять видеовыходов:
— DVI;
— 2 x HDMI;
— 2 x DisplayPort.

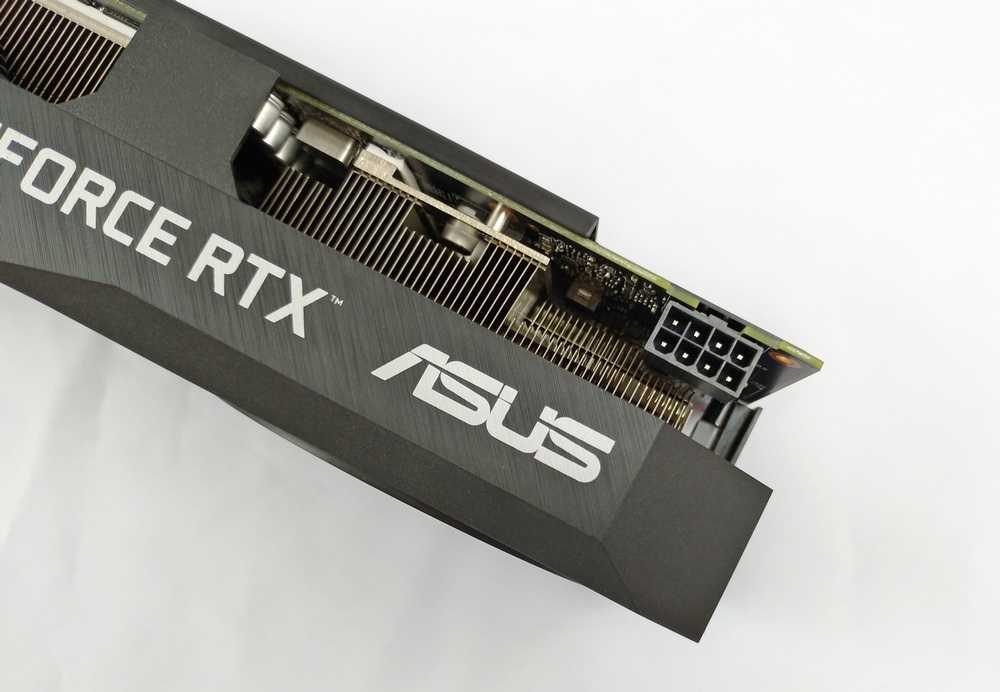

Дополнительное питание видеокарта получает через разъем 8-pin PCIe. Благодаря ему ускоритель может потреблять до 225 Вт. При тестировании энергопотребление видеокарты, в самых тяжелых сценах после разгона, достигало 210 Вт.

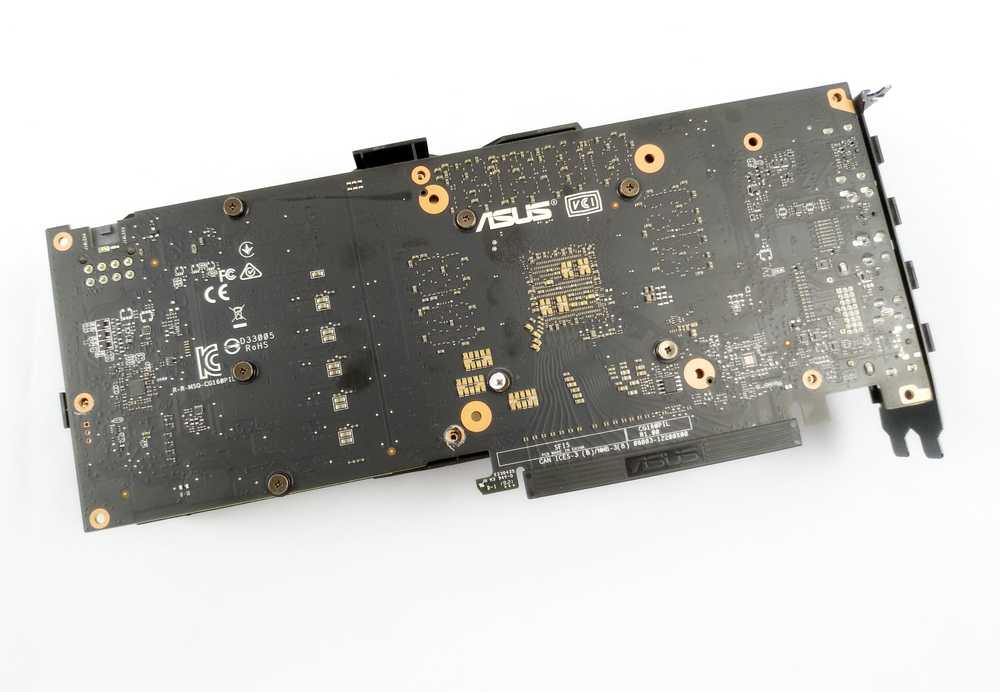

Изучение видеокарты начинаем с тыльной стороны PCB, на которой мало интересных деталей.

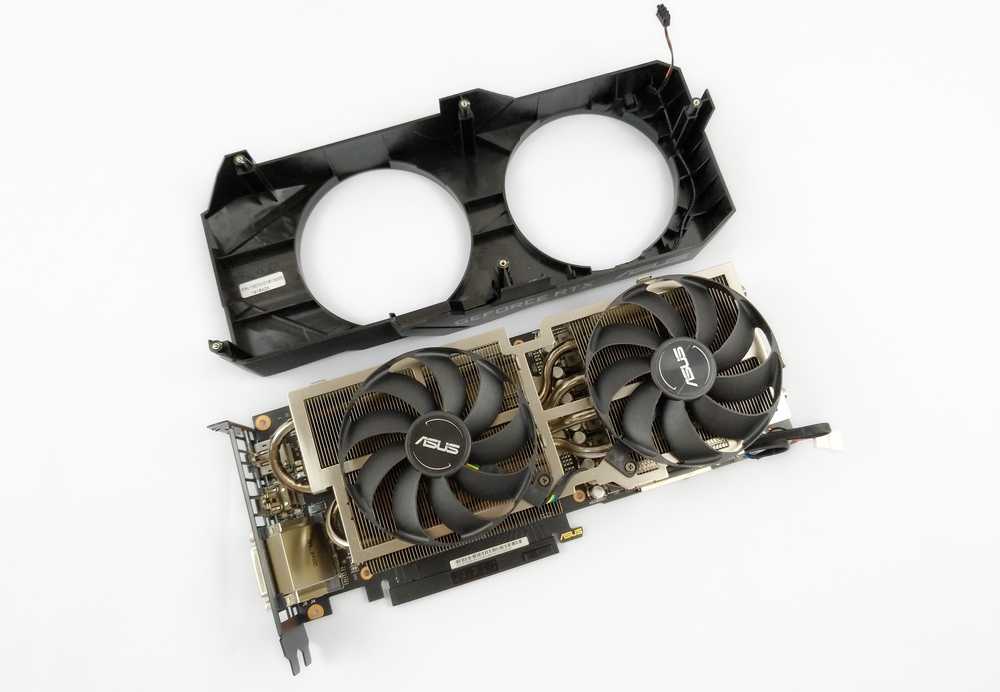

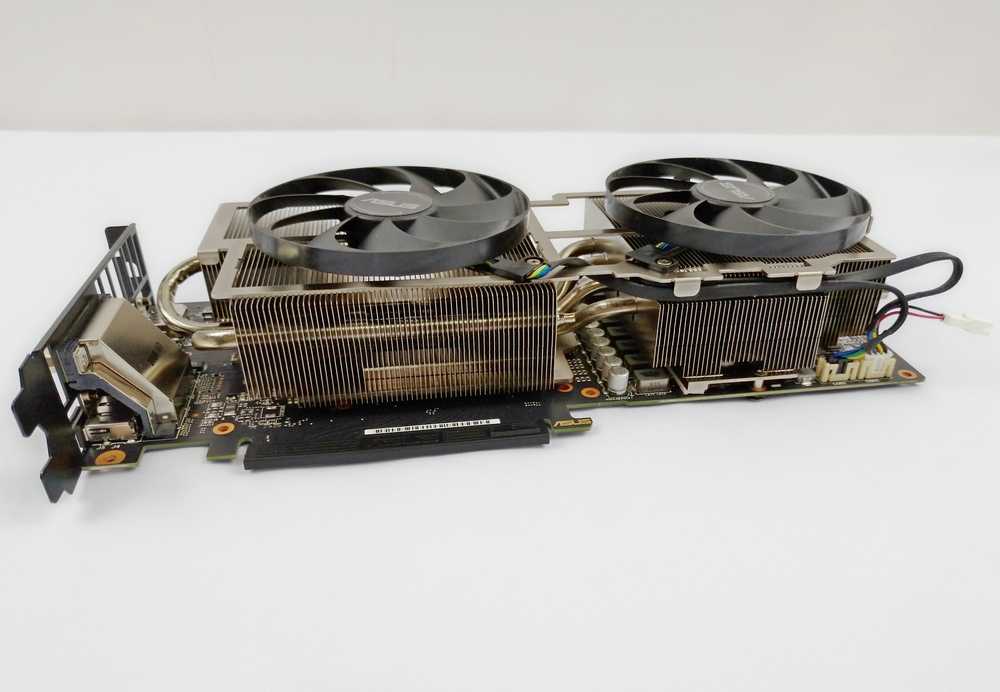

Пластиковый кожух легко снимается и открывает доступ к радиатору и вентиляторам, которые вы смоете легко почистить от пыли. При этом вы не потеряете гарантию на видеокарту, т.к. пломба останется нетронутой.

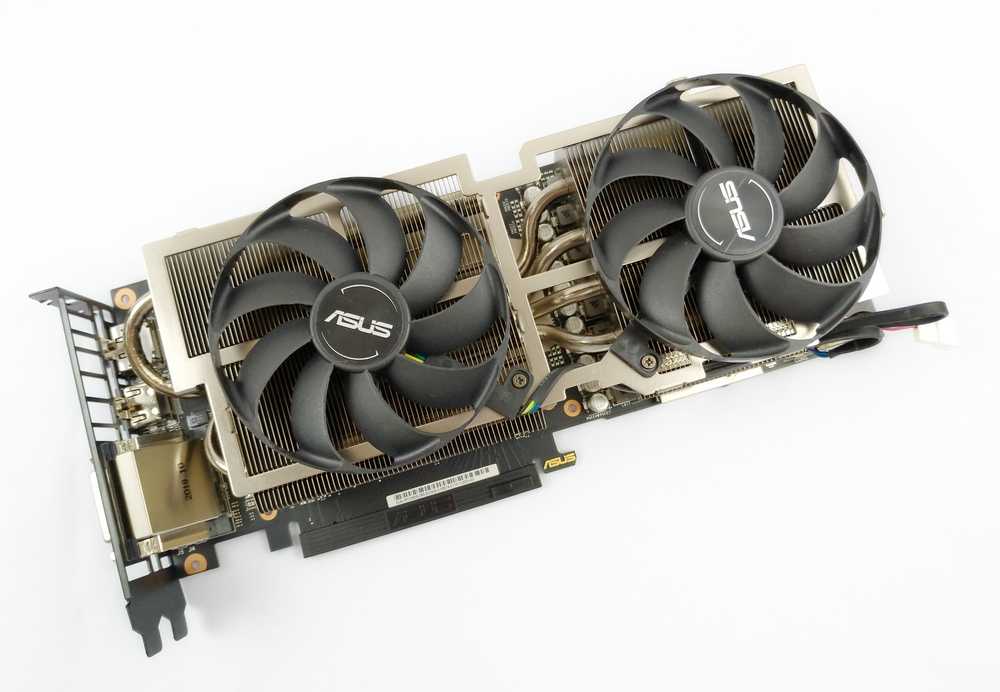

Радиатор обдувается двумя вентиляторами Axial-tech, диаметр которых 90 мм. Скорость вращения изменяется в пределах от 800 до 3400 об/мин. Уровень шума невысокий, вентиляторы становятся слышимыми только при достижении максимальных оборотов. Главная особенность этих вертушек – кольцо на внешнем радиусе крыльчатки. Оно улучшает аэродинамические свойства, направляя поток воздуха строго вниз на радиатор, и снижает общий уровень шума.

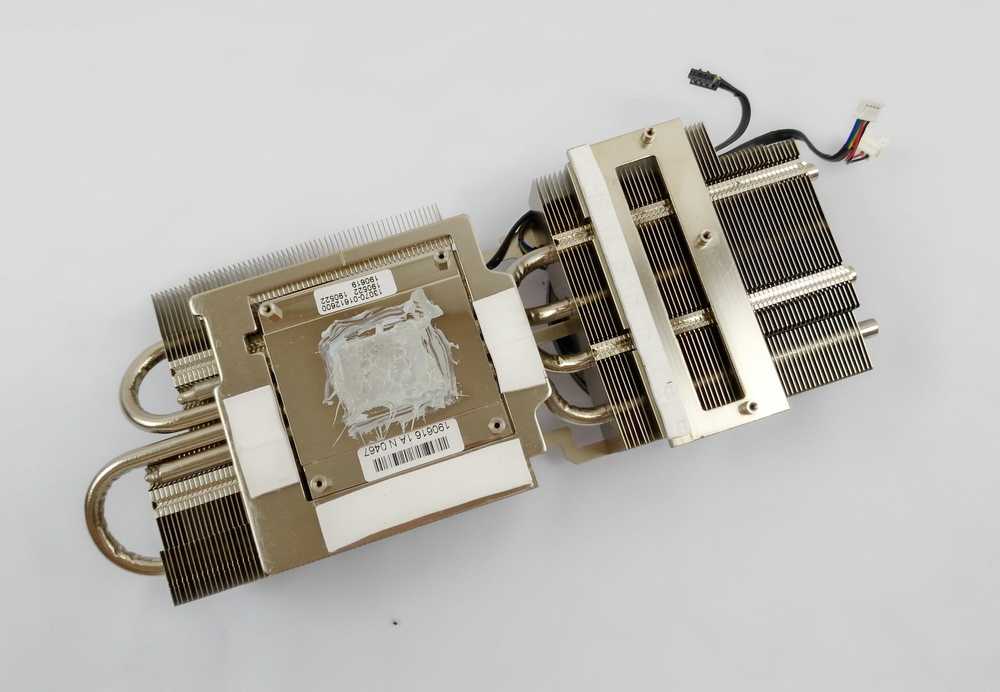

Устройство радиатора такое же, как и у видеокарт серии ROG Strix. Массив алюминиевых ребер разделен на две части. Между собой они объединены четырьмя медными тепловыми трубками. Конструкция уже проверена временем, работает она очень эффективно. Высокие ребра радиатора, благодаря большому суммарному весу, очень теплоемкие, что позволяет вентиляторам работать на более низких оборотах, при этом температура будет низкой.

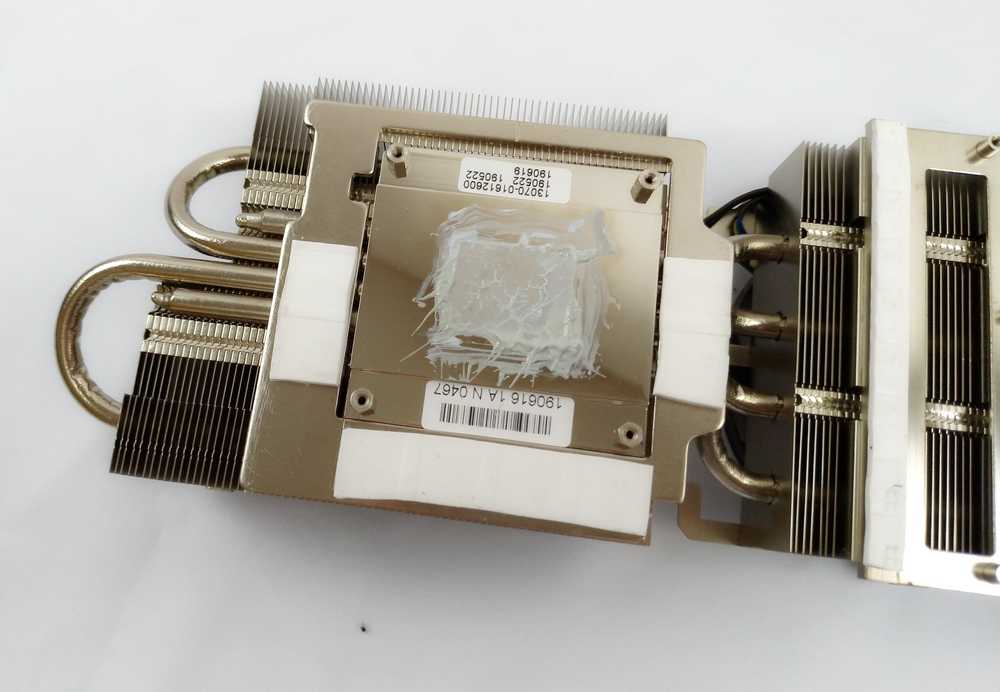

С графическим процессором контактирует большое никелированное медное основание. После многолетнего использования технологии прямого контакта, инженеры ASUS решили вернуться обратно к цельнометаллическим основаниям кулера. Они работают более эффективно.

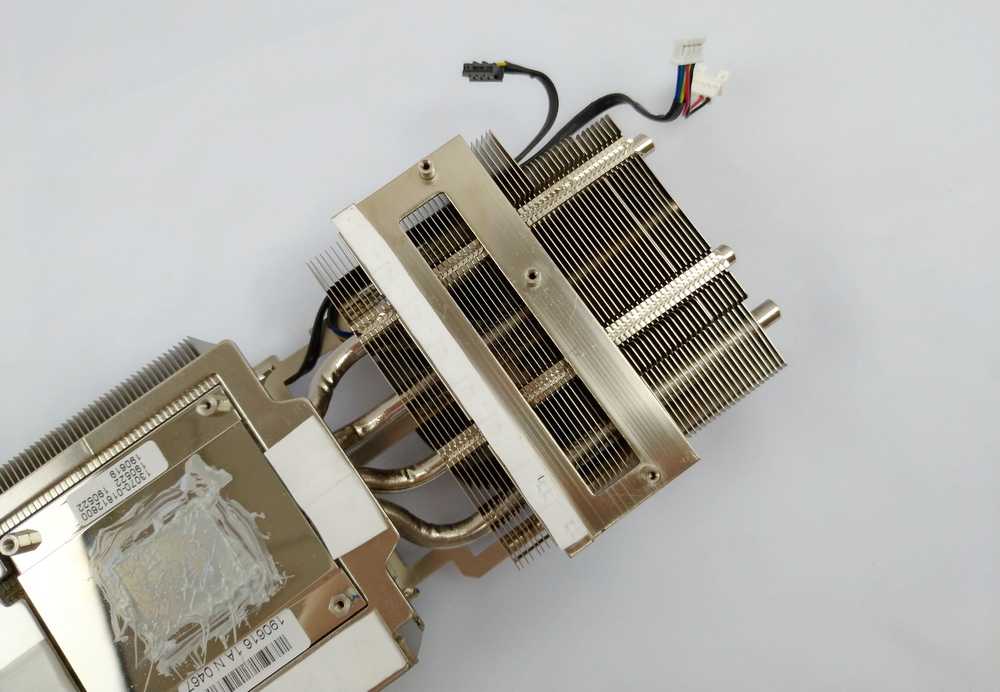

Вторая часть радиатора, помимо того, что принимает на себя часть тепла от GPU, отводит тепло еще и от системы питания. С ее компонентами радиатор контактирует через мягкую термопрокладку.
К нам на тест видеокарта приехала уже после других обзорщиков, поэтому термопаста здесь уже не штатная. Микросхемы памяти GDDR6 охлаждаются основным радиатором, контактируют они с ним также через термопрокладки.

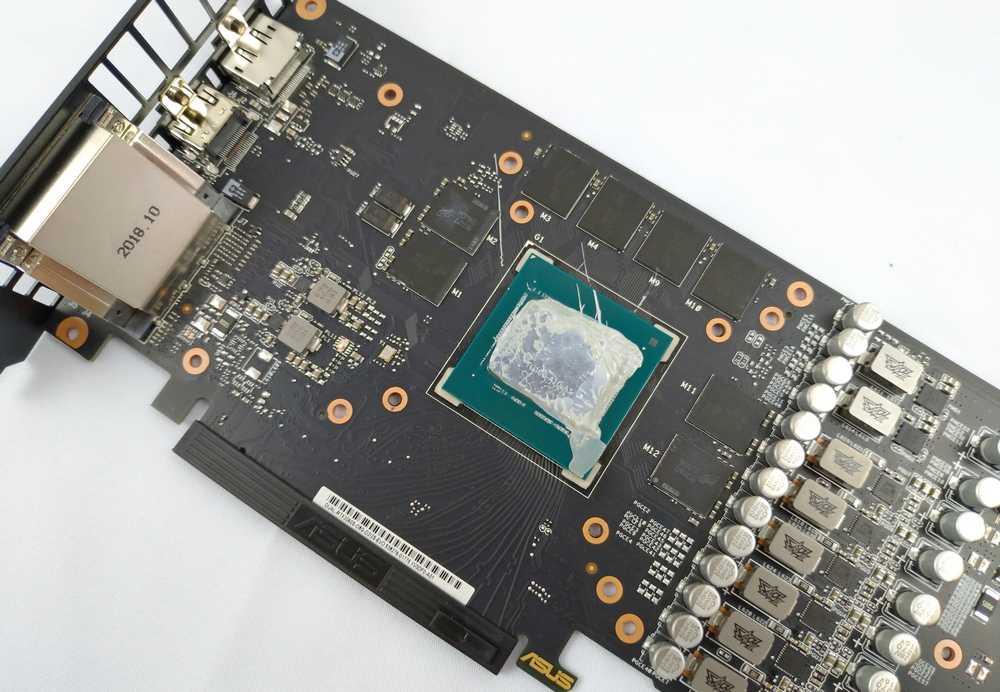

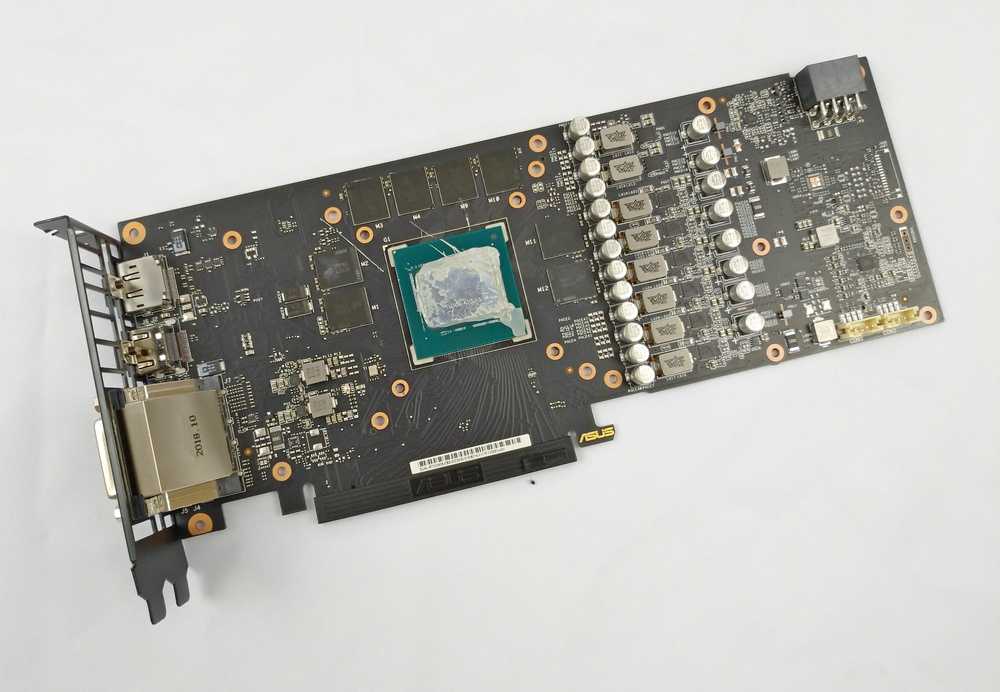

Видеокарта основана на печатной плате черного цвета со стандартной компоновкой. При ее производстве используется технология AUTO-Extreme, она гарантирует высочайшее качество пайки всех электронных компонентов на печатной плате, что собственно заметно невооружённым взглядом.

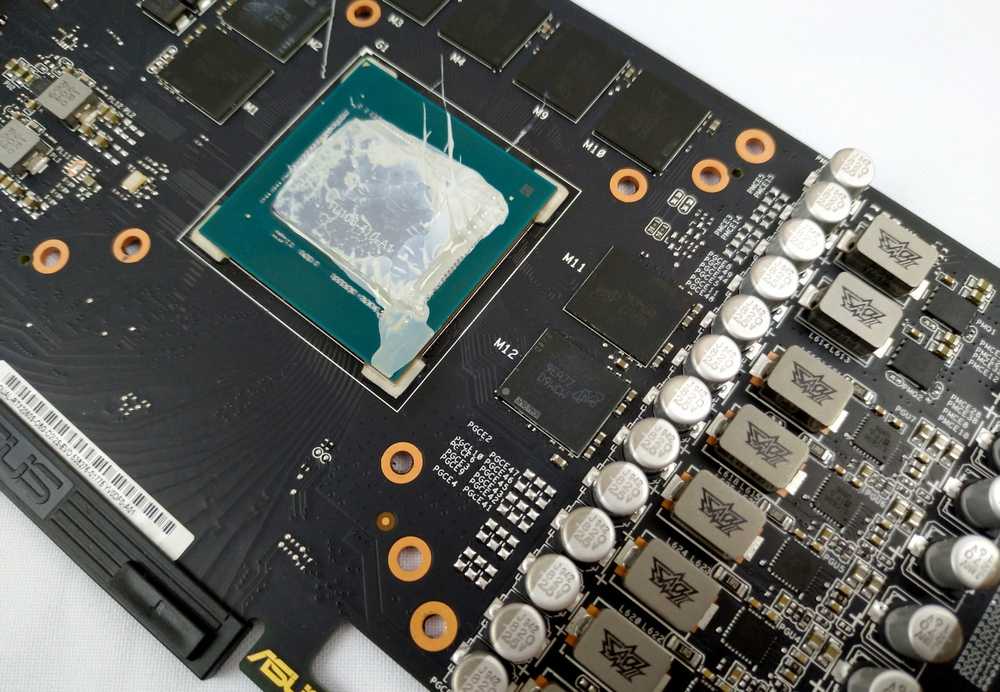

В центре расположился графический процессор NVIDIA TU106-400А-A1 с 2176 ядрами CUDA, 136 блоками TMU, 64 блоками ROP, 272 тензорными ядрами и 36 RT-ядрами. Номинальные тактовые частоты: GPU Base Clock – 1470 МГц / GPU Boost Clock – 1695 МГц. Вокруг чипа распаяно шесть микросхем памяти GDDR6 с 256-бит шиной данных.
Микросхем памяти произведены компанией Micron и имеют маркировку 9EA77 D9WCW.

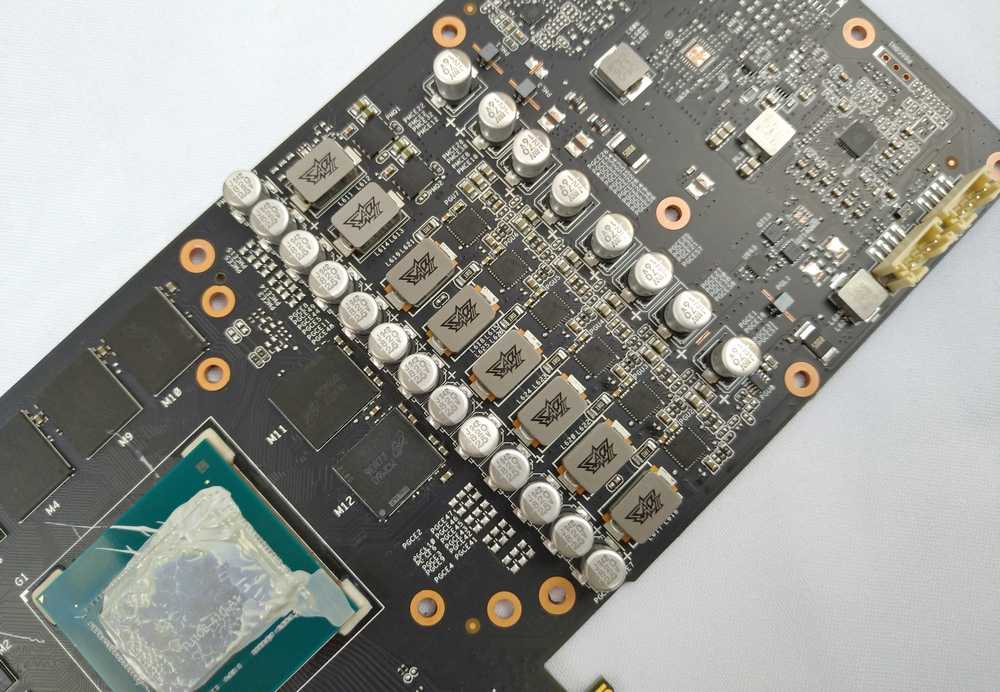

Система питания видеокарты снабжена восемью фазами, из которых шесть фаз отвечают за питание GPU, и еще две фазы выделены для питания памяти. Управляет всем этим контроллер uPI uP9512R.
ROG Strix
Благодаря передовым технологиям питания и охлаждения, новые видеокарты в линейке ROG Strix достигают наиболее высокого уровня производительности. Наличие вентиляторов дизайна Wing-blade (с пылевой защитой сертификации IP5X и толщиной лопастей всего лишь 135 мм) означает качественное охлаждение RTX 2060 SUPER, в то время как на видеокартах 2070 и 2080 SUPER установлены вентиляторы Axial-tech. Технология MaxContact, использующаяся у вторых, обеспечивает максимальное прилегание радиатора к поверхности графического процессора для лучшей передачи тепла. Кроме всего, аппаратное обеспечение в видеокартах дополнено вспомогательными утилитами для настройки рабочих параметров и персонализации.
ROG Strix RTX 2080S
-
ROG2080S1
-
ROGRTX2080S2
ROG Strix RTX 2080S O8G GAMING
|
ROG Strix RTX 2080S A8G GAMING
|
ROG Strix RTX 2080S 8G GAMING
|
ROG Strix RTX 2070S
-
ROGRTX2070S1
-
ROGRTX2070S2
-
ROGRTX2070S3
ROG Strix RTX 2070S O8G GAMING
|
ROG Strix RTX 2070S A8G GAMING
|
ROG Strix RTX 2070S 8G GAMING
|
ROG Strix RTX 2060S
-
ROGRTX2060S1
-
ROGRTX2060S2
-
ROGRTX2060S3
ROG Strix RTX 2060S O8G GAMING
|
ROG Strix RTX 2060S A8G GAMING
|
ROG Strix RTX 2060S 8G GAMING
|
Asus Dual RTX 2060 Super O8G-EVO — трассировка лучей и DLSS
Трассировка лучей в реальном времени и отдельная, но связанная с этим технология сглаживания DLSS (суперсэмплинг с глубоким обучением) являются двумя выдающимися характеристиками всей линейки видеокарт Nvidia серии 20. Но с точки зрения реальной производительности, они представляют собой нечто смешанное.
Трассировка лучей в реальном времени более или менее соответствует тому, что говорится на жестяной банке: она имитирует в реальном времени виртуальные источники света в игровой среде, освещая и отражая объекты, спрайты и другие игровые элементы таким образом, чтобы имитировать реальные источники света, будь то люминесцентные лампы, мерцающие свечи или солнце.
Это визуально потрясающий трюк, но это также очень процесс, требующий значительных вычислительных ресурсов — к тому моменту мы увидели огромное снижение частоты кадров примерно на 25 кадров в секунду в Battlefield 5 с разрешением Quad HD.
| DXR выключен | DXR включен, DLSS включен | DXR включен, DLSS выключен | |
| Battlefield 5 кадровых кадров | 80 | 65 | 55 |
Вот где DLSS должен прийти. Это функция, которая (при условии, что игра, в которую вы играете, поддерживает ее и совместимость разрешения используемого вами дисплея) будет противодействовать этому большому падению частоты кадров.
При активации DLSS мы увидели, что частота кадров выросла до 65 кадров в секунду. Этого все еще недостаточно для улучшения работы, чтобы вернуться к нормальной работе, но это все же долгожданное повышение.
Однако большая проблема заключается в том, что DLSS слегка ухудшает визуальное качество игры, с более размытыми краями и менее детализированными текстурами. С активированной трассировкой лучей у вас будет сложный выбор, чтобы расставить приоритеты как для производительности, так и для графики.
Нет никаких сомнений в том, что трассировка лучей выглядит сенсационно, но если вы в восторге от этого, вам действительно нужно обратить внимание на более мощные карты серии 20 — опять же, RTX 2080 и RTX 2080 Ti — и взять большой, высокий разрешение монитора, чтобы получить максимальную отдачу от технологии. Даже тогда трассировка лучей все еще находится на ранних стадиях, и в настоящее время ее поддерживают лишь несколько игр, включая Shadow of the Tomb Raider, Metro Exodus и Battlefield 5
Даже тогда трассировка лучей все еще находится на ранних стадиях, и в настоящее время ее поддерживают лишь несколько игр, включая Shadow of the Tomb Raider, Metro Exodus и Battlefield 5.
Основным аргументом в пользу трассировки лучей является то, что в ближайшие годы поддержка технологии почти наверняка возрастет, особенно вИ Xbox Two, и PS5 подтвердили, что выставляют напоказ.
Такие, как Cyberpunk 2077 и Watch Dogs Legion, являются лишь двумя примерами грядущих игр, в которых, как было подтверждено, есть трассировка лучей, и многие из них будут следовать в течение 2020 года.
Технические характеристики
| GPU | GA106 |
| Число транзисторов | 12 млрд. |
| Техпроцесс | 8 нм |
| Площадь кристалла | 276 мм² |
| Число FP32 ALU | 2560 |
| Число INT32 ALU | 1280 |
| Число блоков | 20 |
| Тензорные ядра | 80 |
| RT ядра | 20 |
| Базовая частота | 1550 МГц |
| Частота буста | 1780 МГц |
| Объем памяти | 8 Гб |
| Тип памяти | GDDR6 |
| Шина памяти | 128 бит |
| Частота памяти | 1750 МГц |
| Пропускная способность памяти | 224 Гбайт/с |
| TDP | 130 Вт |
Стоит добавить, что базовая частота, частота буста и TDP зависят от вендора: ASUS, Palit и др. Разгон же частот видеочипа и видеопамять зависит от их удачности. Увеличенное значение TDP и частот влияет на стоимость видеокарты, иногда существенно, но это не всегда означает, что видеочип и память возьмут максимально возможные частоты при разгоне. Кроме того, частоты видеочипа и видеопамяти влияют на производительность видеокарты и могут достигать от 4 до 10 процентов, где 4 процента — это разница между стоковым значением и с расширенным TDP, а 10 процентов — это аналогичная разница, но при условии попадания на отборные чипы.
В статье будут упоминаться диаметры вентиляторов. Больший размер вентилятора даёт больший воздушный поток при аналогичной скорости вращения. Конечно, на поток, а также создаваемое давление влияет количество лопастей, их профиль, но для точного выяснения того, какое количество лопастей и их профиль дают максимальную производительность необходимо отдельное тестирование, поэтому будем опираться на более доступные параметры.
В связи с тем, что информация собрана с разных обзоров с разными условиями (корпус, открытый стенд), температуры приведены для справки, чтобы можно было примерно оценить, какую производительность имеет система охлаждения. На данный момент, исходя из большинства карт RTX 30 линейки, да и не только их, у NVIDIA максимальная планка температур по видеочипу установлена на 82 градусах, а расширенные лимиты по TDP обычно позволяют поднять планку до 90 градусов. Из этого следует, что производитель может спокойно рассчитать систему охлаждения так, чтобы температура была в пределах 82 градусов. Если говорить о приемлемой температуре, то ей достаточно находиться в пределах 72-76 градусов. Системы охлаждения флагманского уровня позволяют охладить видеочип до 62-66 градусов и ниже. В данном случае видеочип сам по себе достаточно холодный и большинства систем охлаждения хватит с некоторым запасом. Что нам даёт знание температур? По большей степени меньшие температуры увеличивают ресурс работы видеокарты и возможность уменьшить скорость вращения вентиляторов для снижения шума, однако, если в планах стоит стабильно менять видеокарту, например, раз в 3 года или раньше, то этот параметр совсем не критичный. Какая разница в том, выделяет ваша карта 130 Вт с температурой 62 градуса или 82 градуса? Никакой. Нагрев будет ощущаться одинаково в корпусе при работающей видеокарте.
Кроме температуры видеочипа, видеокарта фиксирует температуру HOT SPOT или температуру самой горячей точки. Почти всегда, она будет выше, чем температура видеочипа. Минимальная разница между HOT SPOT и видеочипом говорит о качестве системы охлаждения и используемых термоинтерфейсов. На данную разницу мы опираться не будем по причине того, что температура самой горячей точки может быть вплоть до 110 градусов, что даже при слабом охлаждении и лимите температур для видеочипа в 82 градуса не даст упереться температуре HOT SPOT в свой предел.
При использовании видеопамяти GDDR6 температура памяти не фиксируется, но это не значит, что она не важна. Более качественная система охлаждения позволит держать температуру чипов на более низком уровне. Конечно, в RTX 3050 всего 4 чипа видеопамяти и здесь данная проблема не так актуальна, как для старших моделей, но про это забывать также не стоит.
Для справки будут приведены уровни шума для видеокарт. Они получены в разных условиях, но дадут вам некоторое представление о шуме видеокарты под нагрузкой. Без нагрузки измерять особого смысла нет по причине того, что часть видеокарт останавливает своё вращение в простое, а часть вращает вентилятор на минимальных оборотах, не создавая лишнего шума. Ниже представлено изображение уровней шума для понимания цифр, указанных в статье.
Учтите, что замеры полученные коллегами могут быть произведены в идеальных условиях. Кроме этого, на уровень шума влияет скорость вращения вентиляторов, которая зависит от температуры видеочипа. Температура видеочипа же зависит от используемых термоинтерфейсов и качества системы охлаждения, которые у некоторых производителей меняются от ревизии к ревизии.
ASUS Dual EVO
Два вентилятора Axial-tech с оптимизированной геометрией крыльчатки и расширенным до 2,7 слотов форм-фактором, позволяющий увеличить площадь радиатора — вот, чем могут похвастаться видеокарты ASUS серии Dual GeForce RTX 20 SUPER EVO. Так же видеокарты Dual оснащены усилительной пластины для защиты от деформации.
Dual RTX 2080S EVO
-
DUALEVO2080S1
-
DUALEVO2080S3
-
DUALEVO2080S2
-
DUALEVO-2080S4
Dual RTX 2060S 8G EVO
|
Dual RTX 2080S 8G EVO
|
Dual RTX 2070S EVO
-
DUALRTX2070S1
-
DUALRTX2070S2
-
DUALRTX2070S3
-
DUALRTX2070S4
Dual RTX 2070S O8G EVO
|
Dual RTX 2070S A8G EVO
|
Dual RTX 2070S 8G EVO
|
Dual RTX 2060S EVO
-
DUALRTX2060S4
-
DUALRTX2060S3
-
DUALRTX2060S2
-
DUALRTX2060S1
Dual RTX 2060S O8G EVO
|
Dual RTX 2060S A8G EVO
|
Dual RTX 2060S 8G EVO
|
ASUS Turbo EVO
Чтобы оптимизировать охлаждение устройства при установки в тесный корпус, для видеокарт GeForce RTX 2070 и 2060 SUPER EVO от ASUS серии Turbo полностью изменили конструкцию кожуха. Новая конструкция позволяет максимально эффективно охлаждать процессор в условиях ограниченной вентиляции. Использующийся здесь вентилятор с двойным шарикоподшипником обладает вдвое большим сроком службы, чем традиционные вентиляторы с подшипниками скольжения.
Turbo RTX 2070S EVO
-
TURBORTX2070S1
-
TURBORTX2070S2
-
TURBORTX2070S3
-
TURBORTX2070S4
Turbo RTX 2070S 8G EVO
|
Turbo RTX 2060S EVO
-
TURBORTX2060S1
-
TURBORTX2060S2
-
TURBORTX2060S3
-
TURBORTX2060S4
Turbo RTX 2060S 8G EVO
|
Стоит ли покупать Asus Dual RTX 2060 Super O8G-EVO?
RTX 2060 Super является более мощной версией и без того превосходного RTX 2060, в то время как тестируемый здесь Asus Dual RTX 2060 Super O8G-EVO еще более совершенен, чем Founders Edition RTX 2060 Super с улучшенными тактовыми частотами.
Это отличный пример того, что «сильный не всегда лучше», так как повышенная стоимость превышает цену как стандартного RTX 2060, так и AMD RX 5700, теряя при этом статус сделки с картой.
Вам понадобится более дешевая версия RTX 2060 Super Founders Edition вместо модели Asus, если вы не беспокоитесь о разгоне
Из-за этой цены единственная законная причина, по которой вам следует выбирать Asus Dual RTX 2060 Super O8G-EVO вместо AMD RX 5700, — это возможность трассировки лучей и возможности разгона. Нет сомнений в том, что трассировка лучей удивляет видеоигры с улучшенными эффектами освещения, теней и отражений, но я не уверен, что технология в настоящее время стоит разницы в цене в £ 123.
Я лично утверждаю, что недостаточно игр, поддерживающих трассировку лучей, чтобы оправдать добавленную стоимость, но вы могли бы противостоять этому, заявив, что важно убедиться, что ваша карта пригодна для будущего. С учетом всего вышесказанного, если у вас есть упорная верность Nvidia, вы все равно получите отличную видеокарту для игр Quad HD с RTX 2060 Super, особенно если вы получаете эту стороннюю модель Asus, которая рассчитана на разгон
С учетом всего вышесказанного, если у вас есть упорная верность Nvidia, вы все равно получите отличную видеокарту для игр Quad HD с RTX 2060 Super, особенно если вы получаете эту стороннюю модель Asus, которая рассчитана на разгон.
Тестирование

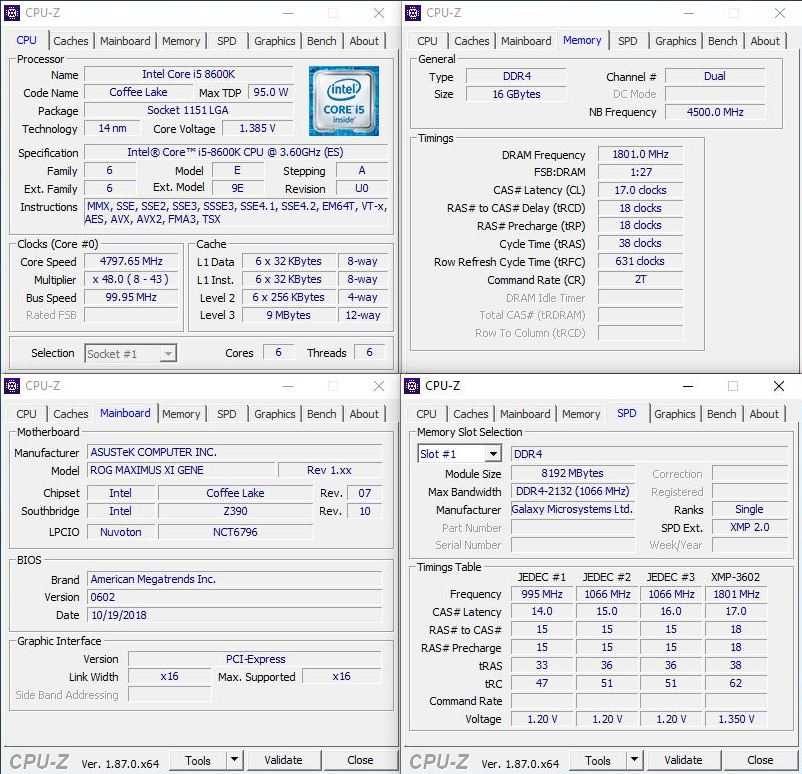

Тестовый стенд:
— Процессор Intel Core i5-8600K
— Оперативная память Corsair Vengeance LPX DDR4-2800
— Материнская плата ASUS ROG Maximus X Apex
— Блок питания Corsair AX1200i.
Тестирование видеокарты разделено на две части, вначале видеокарта проходила тесты на номинальных частотах, далее эти же тесты проходились на повышенных частотах. Графический процессор удалось разогнать с 1470 МГц (1695 МГц Boost) до 1565 МГц (1935 МГц Boost), память GDDR6 разогналась с 1750 МГц до 1900 МГц. При отсутствии нагрузки видеокарта сбрасывает частоту GPU до 300 МГц, и память замедляется до 101 МГц.
Тестирование в бенчмарках
Больше – Лучше
Больше – Лучше
Больше – Лучше
Больше – Лучше
Тестирование системы охлаждения

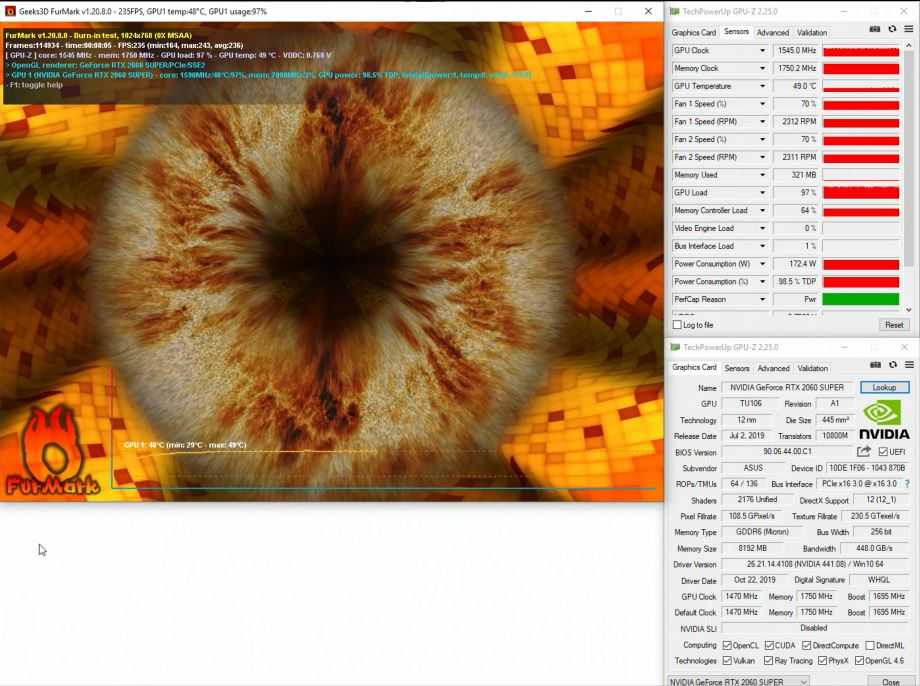

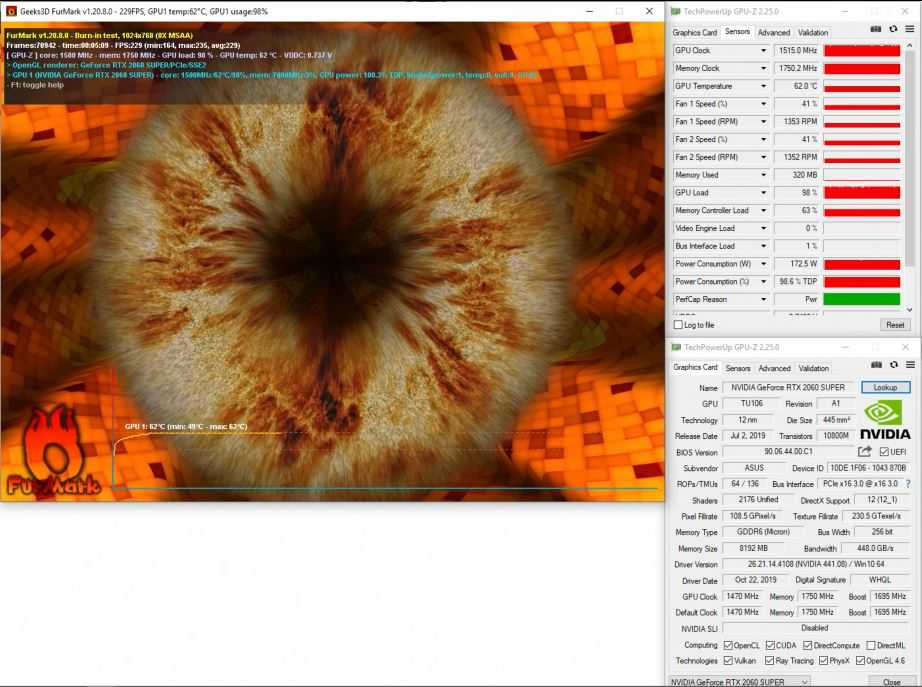

Номинальные частоты, режим работы вентиляторов — Авто (41%).

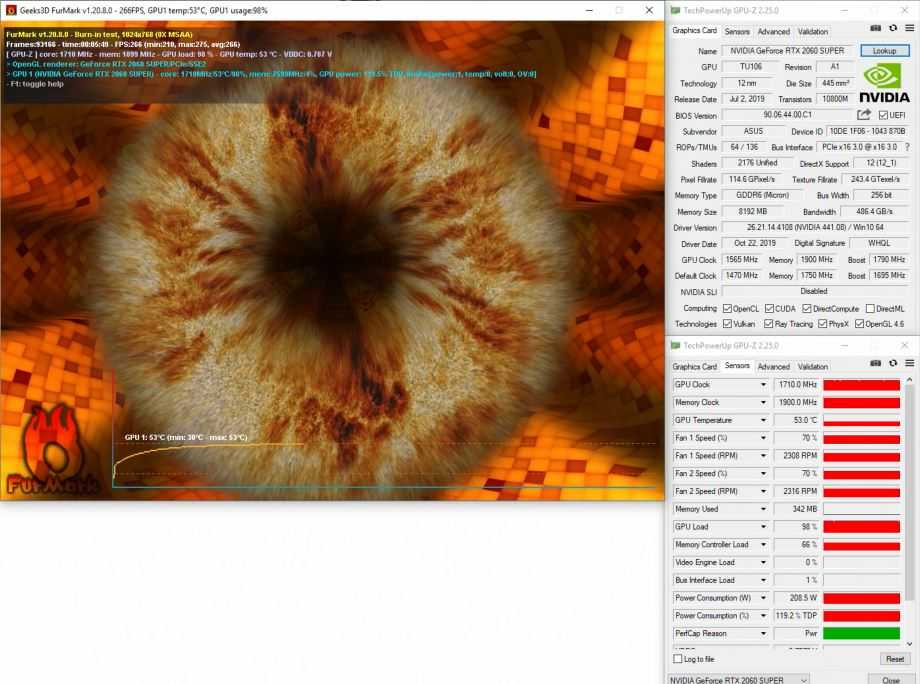

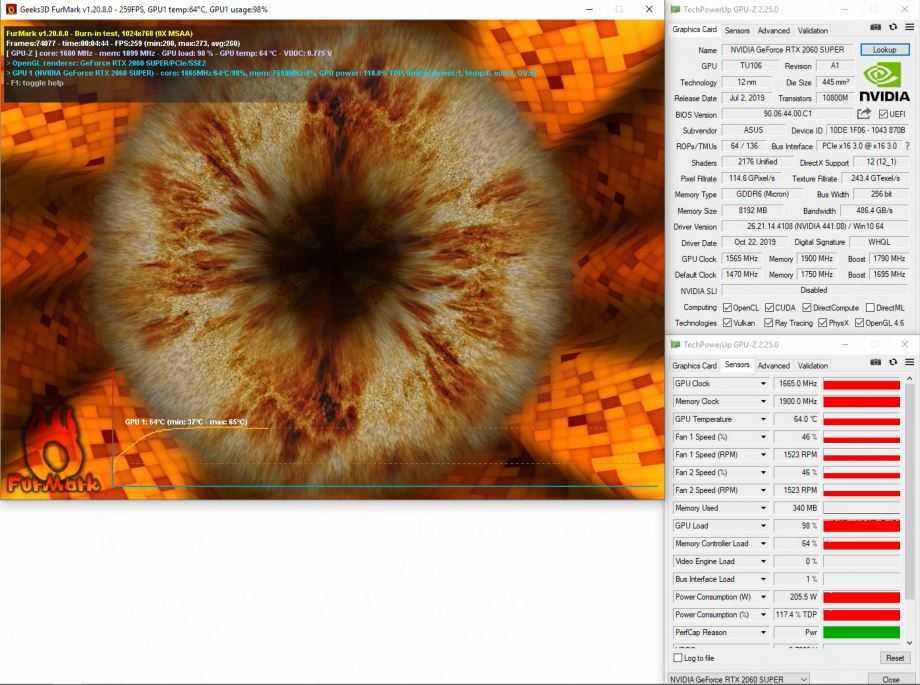

Повышенные частоты, режим работы вентиляторов — Авто (48%).
Номинальные частоты, режим работы вентиляторов — 70% от максимальных оборотов.
Повышенные частоты, режим работы вентиляторов — 70% от максимальных оборотов.
Эталонный дизайн печатной платы
Поговорим немного о эталонном (референсном) дизайне видеокарт. Он есть как у AMD, так и у NVIDIA. NVIDIA также выпускает варианты Founders Edition, которые основаны на эталонном дизайне, но с некоторыми изменениями под свой тип системы охлаждения. Ниже представлена плата от Palit RTX 3050 Dual OC. К слову, аналогичная плата есть у Inno3D, Zotac, возможно, и ещё у нескольких производителей, но полных обзоров на них ещё нет.
У эталонного дизайна печатной платы RTX 3050, не вдаваясь в подробности, 4 + 2 + 1 фазы, 4 чипа видеопамяти по 2 Гб каждый и сам видеочип. Производители тех или иных микросхем у разных вендоров обычно отличаются, но бывает и сходятся. Кроме того, иногда есть небольшие конструктивные особенности в виде дополнительных элементов на плате, например, контроллеры подсветки и большие изменения по части размера платы, расположения элементов и количества фаз.
Что это значит? Всё очень просто. Вендор заказывает определённого вида систему охлаждения, которой, как он считает, будет достаточно для охлаждения по заявленным данным от NVIDIA и использует эталонный дизайн платы. Для обычного покупателя — выигрыш в цене и иногда в качестве охлаждения. Есть и исключения в виде эталонных плат, но с огромным охлаждением.
Что такое Asus Dual RTX 2060 Super O8G-EVO?
Asus Dual RTX 2060 Super O8G-EVO является сторонней версией Asus RTV 2060 Super от Nvidia, обновленной версии оригинальной RTX 2060.
Прибывший вслед за новыми AMD Radeon RX 5700 и Radeon RX 5700 TX, новый RTX 2060 Super очень напоминает реакцию Nvidia, возможно, напуганную превосходной ценностью, которую предлагают новые графические процессоры на базе Navi.
Новый RTX 2060 Super должен обеспечивать производительность, которая не только превосходит предыдущий RTX 2060, выпущенный шесть месяцев назад, но и провоцирует новые вызовы AMD.
Asus Dual RTX 2060 Super O8G-EVO — невероятно большая видеокарта, поэтому она может не подойти для небольших случаев.
Хотя единственной версией, которую мы смогли до сих пор надевать, является Asus Dual RTX 2060 Super O8G-EVO, он имеет тот же дизайн и многие основные характеристики, анонсированные Nvidia, и поддерживает текущую функцию Nvidia козырной карты — трассировка лучей в реальном времени.
Конечно, следует помнить, что Asus Dual RTX 2060 Super O8G-EVO является более мощным и более дорогим, чем Founders Edition RTX 2060 Super, поэтому не принимайте этот обзор как полное отражение собственной ванильной версии Nvidia.
Упаковка и комплектация

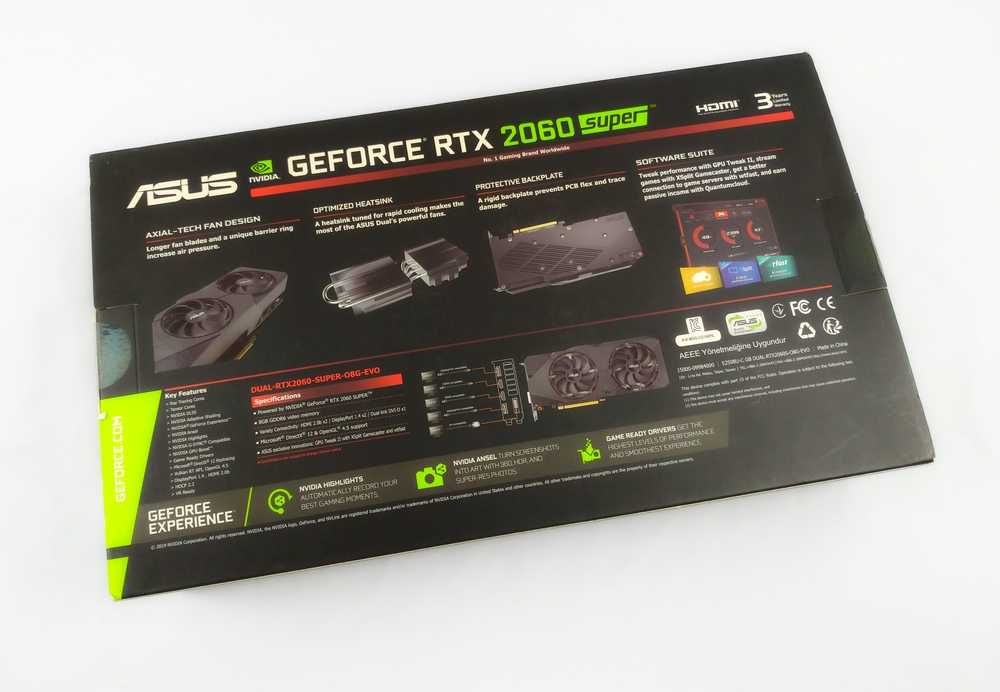

Видеокарта поставляется в стандартной картонной коробке с интересным дизайном. В отличие от игровых серий ROG здесь используется менее агрессивный дизайн. На фронтальной стороне коробки производитель рассказывает нам о том, что это разогнанная версия видеокарты, она оснащена 6 Гб памяти GDDR6 и произведена с использованием технологии AUTO-Extreme.
С противоположной стороны описаны основные особенности укорителя:
— Вентиляторы Axial-tech с низким уровнем шума;
— Режим 0dB – полная остановка вентиляторов;
— 2.7-слотовый дизайн кулера;
— большой алюминиевый радиатор с тепловыми трубками;
— наличие алюминиевого бэкплейта.
Помимо самой видеокарты в комплекте мы нашли:
— диск с ПО и драйверами;
— инструкцию по эксплуатации;
— переходник для доп питания (БП).
Asus Dual RTX 2060 Super O8G-EVO — Разгон
Помимо поддержки трассировки лучей, RTX 2060 Super имеет одно заметное преимущество перед конкурентом AMD, а именно система с двумя вентиляторами.
Этот выбор дизайна означает, что карта Nvidia лучше оснащена, чтобы охлаждать карту, когда все становится слишком жарко для комфорта, что, следовательно, дает Super карте улучшенную производительность разгона.
Хотя мне удалось достичь разгона 100 МГц только до того, как производительность стала нестабильной, это привело к увеличению частоты кадров на 16,8 для эталонного программного обеспечения Unigine Heaven, что очень впечатляет.
Более того, температура никогда не превышала 64 ° C во время моих тестов на разгон, поэтому практически не беспокоятся о том, что компоненты будут прожарены с повышенными тактовыми частотами.
С такими незначительными различиями в производительности между RTX 2060 Super и RX 5700 этот потенциал разгона может дать Nvidia преимущество в этом противостоянии, если вы не боитесь возиться с настройками графического процессора.
Однако помните, что я тестировал видеокарту Asus Dual GeForce RTX 2060 Super Evo OC, специально созданную для разгона, поэтому не ожидайте такой же производительности, если вместо этого купите Founders Edition RTX 2060 Super.
Заключение
Подводя итоги к тестированию видеокарты ASUS Dual GeForce RTX 2060 SUPER EVO OC, мы можем сказать следующее. Данную модель можно считать лучшей по соотношению цена/качество в модельном ряду ASUS. Уступая версиям ROG Strix в цене, ASUS Dual GeForce RTX 2060 SUPER EVO OC может предложить хорошую систему охлаждения, которая по некоторым параметрам превосходит сами топовые модели, хороший разгонный потенциал и тихую работу СО. Всего два вентилятора не являются ограничением, кулер с легкостью справляется с охлаждением GPU даже после разгона. В тесте FurMark видеокарта не прогрелась выше 60 градусов, а это отличный результат! Да, при этом видеокарта занимает аж три слота расширения, но такова цена за тишину и низкие температуры. И, поверьте, оно стоит того.
По итогам знакомства с видеокартой ASUS Dual GeForce RTX 2060 SUPER EVO OC мы рекомендуем ее к приобретению и присуждаем награду «Выбор редакции».
