Обзор и тест материнской платы asrock x570 steel legend

Тестовый стенд

Процессор	AMD Ryzen 7 3700X (8-ядер/16-потоков)
Видеокарта	MSI GeForce GTX 1070 Ti Gaming
Система охлаждения	ID-Cooling ZoomFlow 360
Термоинтерфейс	Arctic MX-2
Оперативная память	Corsair Vengeance RGB Pro DDR4-3600 32Gb (4*8Gb)
Накопитель	M.2 SSD Samsung 970 Pro 512Mb
Блок питания	Corsair RM850x мощностью 850Вт
Корпус	Corsair 540 Air
Монитор	ASUS PB298Q, 29″, 2560×1080, IPS
Операционная система	Windows 10 Pro 64-bit 1903
Драйвера	GeForce 431.60

Перед тем, как приступить к детальному тестированию X570 Steel Legend, мы обновили BIOS материнской платы до самой свежей версии P1.70 от 12/08/2019. Оперативная память Corsair Vengeance RGB Pro DDR4-3600 без проблем заработала на своей штатной частоте 3600 МГц с помощью активации XMP профиля.

В корпусе Corsair 540 Air материнская плата X570 Steel Legend приняла следующий вид.

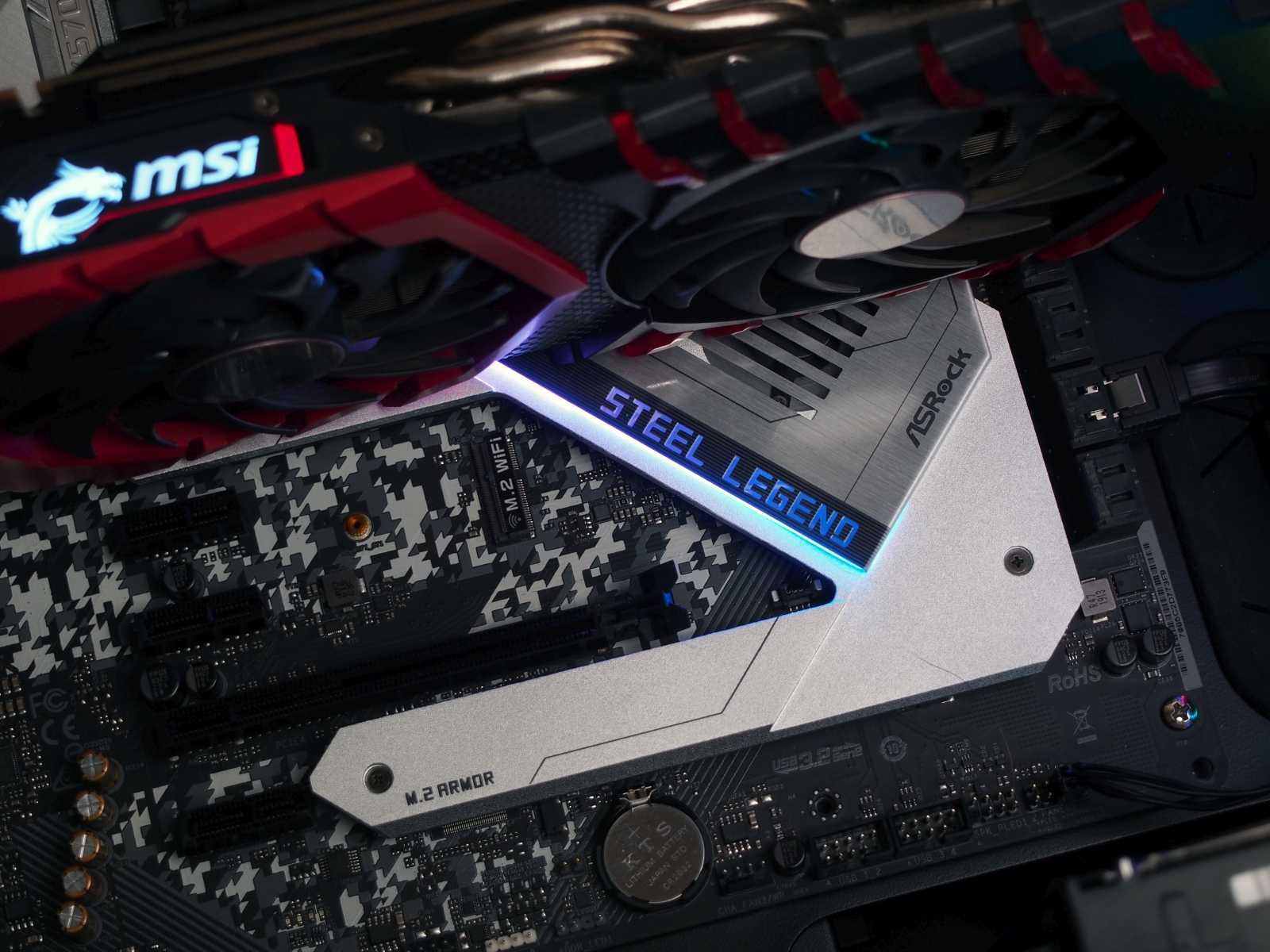

Не последнее значение в конструкции X570 Steel Legend имеет RGB-подсветка материнской платы. Она реализована на корпусе радиатора накопителей и на декоративной панели возле радиатора VRM. Смотрится подсветка очень выразительно и ярко.

Материнские платы для Ryzen 9 5900X & 5950X

Компоненты питания. О том, сколько фаз питания нужно для процессоров Ryzen разбирали ранее. Чем качественнее система питания, тем больше шансов что процессор будет отлично работать. Её плохое качество приведёт к перегреву, а значит и снижению производительности.

MSI MEG X570 Ace

Поддержка процессоров	AMD Ryzen 2000, 3000, 4000 G-Series и 5000
Форм-фактор / Разъём /Чипсет	ATX / AM4 / AMD X570
Тип / Частота / Объём памяти	4x DDR4 / 4600 МГц / до 128 Гб
Графический интерфейс	3x PCI Express 4.0 x16 (x16/x8/4x)

Материнка поддерживает все процессоры AMD Ryzen 5000 (требуется обновление BIOS). Именно со старшими моделями линейки стоит её использовать. Система питания держит нормальные температуры в разгоне Ryzen 9 5950X. Все её радиаторы объединены одной тепловой трубкой. Накопители M.2 закрываются тремя металлическими пластинами для быстрого отвода тепла.

Поддержка процессоров	AMD Ryzen 2000, 3000, 4000 G-Series и 5000
Форм-фактор / Разъём /Чипсет	ATX / AM4 / AMD X570
Тип / Частота / Объём памяти	4x DDR4 / 4400 МГц / до 128 Гб
Графический интерфейс	3x PCI Express 4.0 x16 (x16/x8/x4)

Компания Gigabyte поработала и выпустила топовые материнские платы на B550 и X570 (в сравнении с B450 и X470). Модель X570 Aorus Ultra имеет премиальный звук, три слота M.2 (всё с радиаторами) и возможность разгона. Установленная премиум система питания охлаждается радиаторами VRM, которые соединяются друг с другом одной скрытой тепловой трубки.

Biostar Racing X570GT8

Поддержка процессоров	AMD Ryzen 2000, 3000, 4000 G-Series и 5000
Форм-фактор / Разъём /Чипсет	ATX / AM4 / AMD X570
Тип / Частота / Объём памяти	4x DDR4 / 4400 МГц / до 64 Гб
Графический интерфейс	3x PCI Express 4.0 x16 (16x/8x/4x)

Удивительно, Biostar борется за премиум сегмент материнских плат под процессоры AMD. В процессе использования Racing X570GT8 не уступает конкурентам. Как и другие по умолчанию поддерживает процессоры серий Ryzen 2000 и 3000, а после обновления BIOS и Ryzen 5000. Имеет своё программное обеспечение Racing GT Evo Utility для управления системой в целом.

Asus Rog Crosshair VIII Hero (Wi-Fi)

Поддержка процессоров	AMD Ryzen 2000, 3000, 4000 G-Series и 5000
Форм-фактор / Разъём /Чипсет	ATX / AM4 / AMD X570
Тип / Частота / Объём памяти	4x DDR4 / 4800 МГц / до 128 Гб
Графический интерфейс	3x PCI Express 4.0 x16 (x16 или Dual x8)

В коллекции Asus имеются материнки Prime, Rog Crosshair, Strix и TUF Gaming и все на чипсете x570. Качество элементов питания всех плат на высоте. Запас мощности системы питания превосходит энергопотребление процессоров AMD раза в два. С помощью панели управления AI Suite 3 настраиваются параметры ПК. Можно даже подразогнать процессор Ryzen 9 5950X.

ASRock X570 Taichi

Поддержка процессоров	AMD Ryzen 2000, 3000, 4000 G-Series и 5000
Форм-фактор / Разъём /Чипсет	ATX / AM4 / AMD X570
Тип / Частота / Объём памяти	4x DDR4 / 4666 МГц / до 128 Гб
Графический интерфейс	3x PCI Express 4.0 x16 (x16, x8/х8, x8/х8/х4)

Материнка раскроет весь потенциал флагманской линейки Ryzen 5000

И её системе питания абсолютно не важно это 6, 8, 12, или 16 ядерный процессор. С новыми ЦП можно использовать оперативную память с частотой до 4666 МГц

Ещё с Ryzen 3000 стал доступен интерфейс PCI Express 4.0 x16. Как бонус имеется встроенный модуль Bluetooth 5.0 и адаптер Wi-Fi 6.

Заключение

С процессорами Ryzen 5000 рекомендуется использовать материнские платы на B550 и X570. Компании MSI, ASRock, Asus, Gigabyte и Biostar подтянули качество компонентов. Это если лоб в лоб сравнивать с большинством материнок на B450 и X470. Если же с Ryzen 5 5600X справиться каждая материнка, то модель Ryzen 9 5900X уже требует более мощной системы питания.

Оптимальная материнская плата

Теперь вы знаете все необходимое о материнских платах и сможете самостоятельно выбрать подходящую модель. Но я все-таки дам вам несколько рекомендаций.

Для офисного, мультимедийного или игрового компьютера среднего класса (Core i5 + RTX 3060) подойдет недорогая материнская плата на сокете 1200 с чипсетом Intel B460/H470 или B560/H570 (для процессоров 11-го поколения).

Для мощного игрового компьютера (Core i7 + RTX 3070/3080) лучше взять материнку на сокете 1200 с мощной системой питания процессора на чипсете Intel B560/H570 или Z590 (под разгон). Если хотите получше звук, сетевую карту и позволяют средства, то берите материнку из игровой серии (Gaming и т.п.).

Для профессиональных задач, таких как рендеринг видео и других тяжелых приложений, лучше брать материнку на сокете AM4 под многопоточные процессоры AMD Ryzen на чипсете B550/X570.

Формат (ATX, mATX), типы и количество разъемов выбирайте по необходимости. Производителя – любого популярного (ASUS, MSI, Gigabyte, ASRock) или исходя из наших рекомендаций (это больше дело вкуса или бюджета).

Внешний вид и особенности

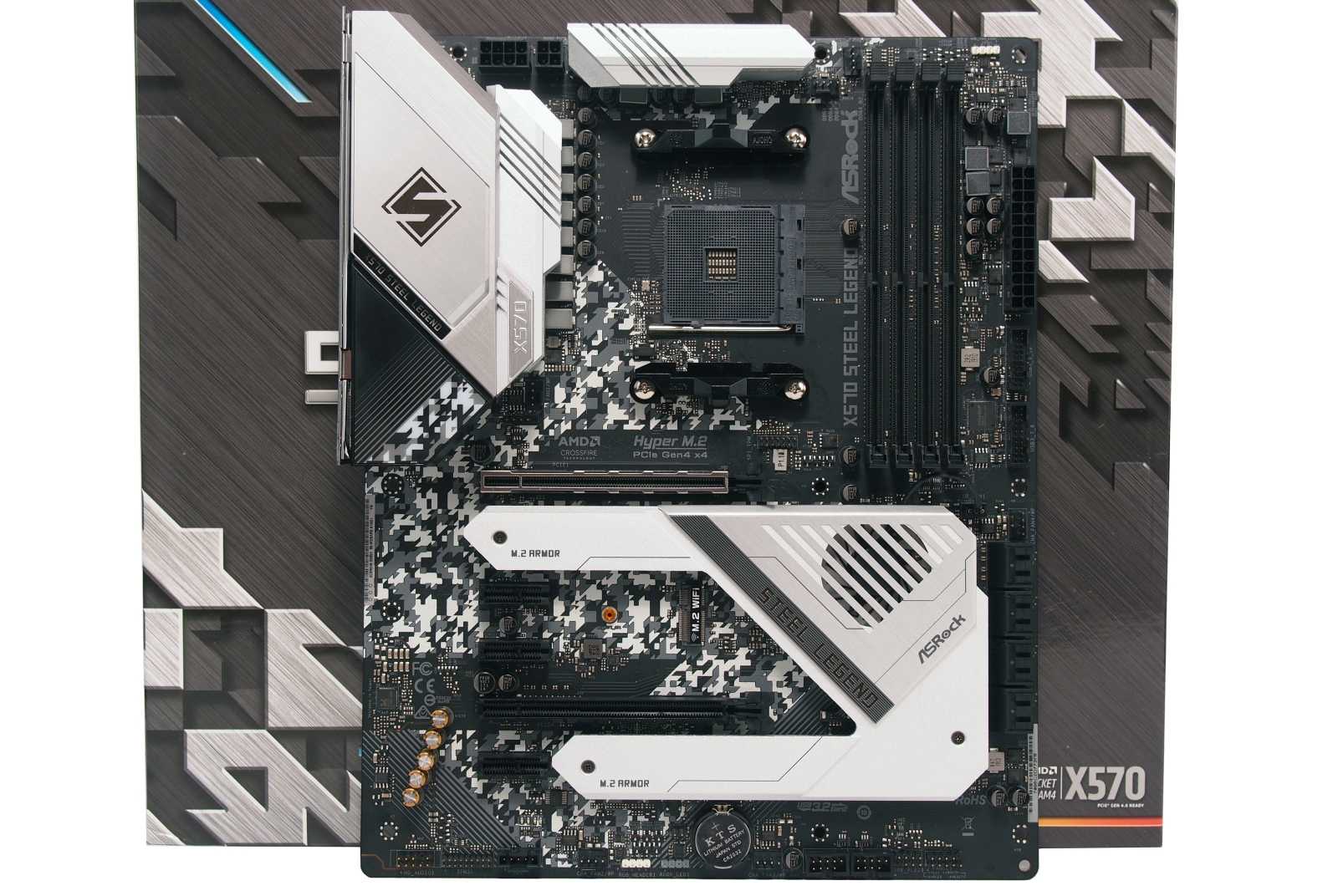

Материнская плата X570 Steel Legend относится к категории полноразмерных моделей. Выполненная в форм-факторе АТХ, она обладает габаритами 305 х 244 мм. В качестве покрытия для печатной платы производитель использовал преимущественно темно-серый цвет, применив в некоторых местах камуфляжный рисунок.

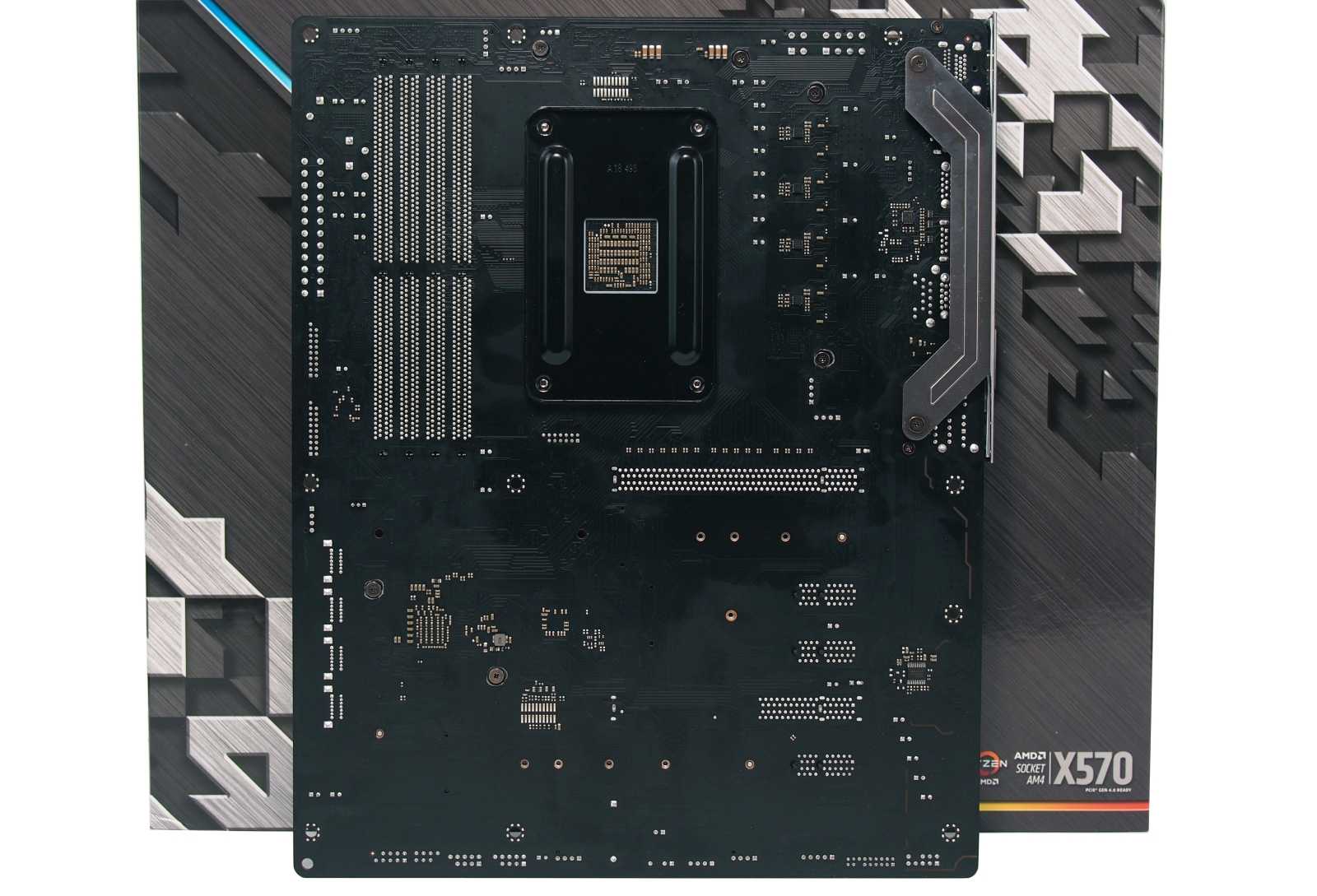

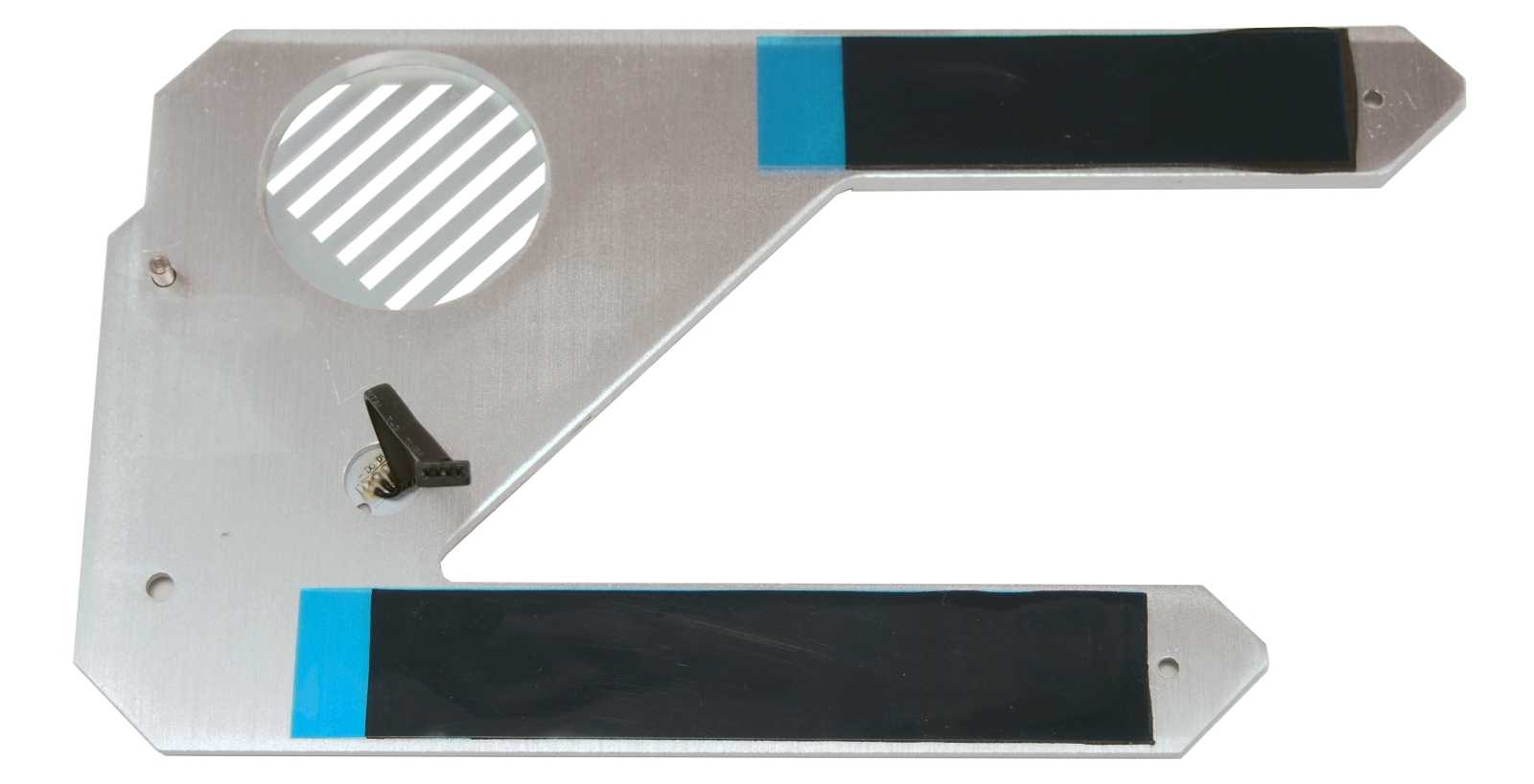

Тыльная сторона печатной платы X570 Steel Legend полностью открыта. Исключениесоставляет лишь металлическая пластина для крепления заглушки разъемов тыльной панели.

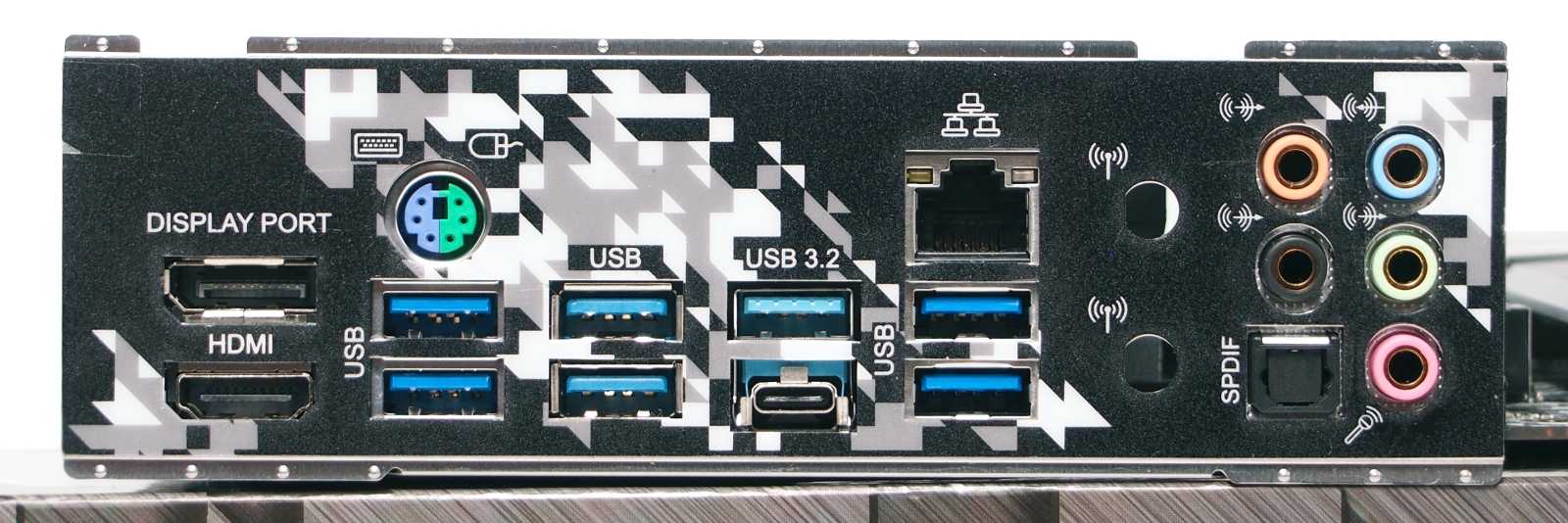

Интерфейсная панель X570 Steel Legend содержит следующие разъемы:

один DisplayPort;
один HDMI;
один PS/2 для мыши или клавиатуры;
шесть USB 3.2 Gen1;
один USB 3.2 Gen2 Type-A;
один USB 3.2 Gen2 Type-C;
один гигабитный RJ-45 LAN;
один оптический S/PDIF Out;
пять аудиоразъемов 3.5 мм.

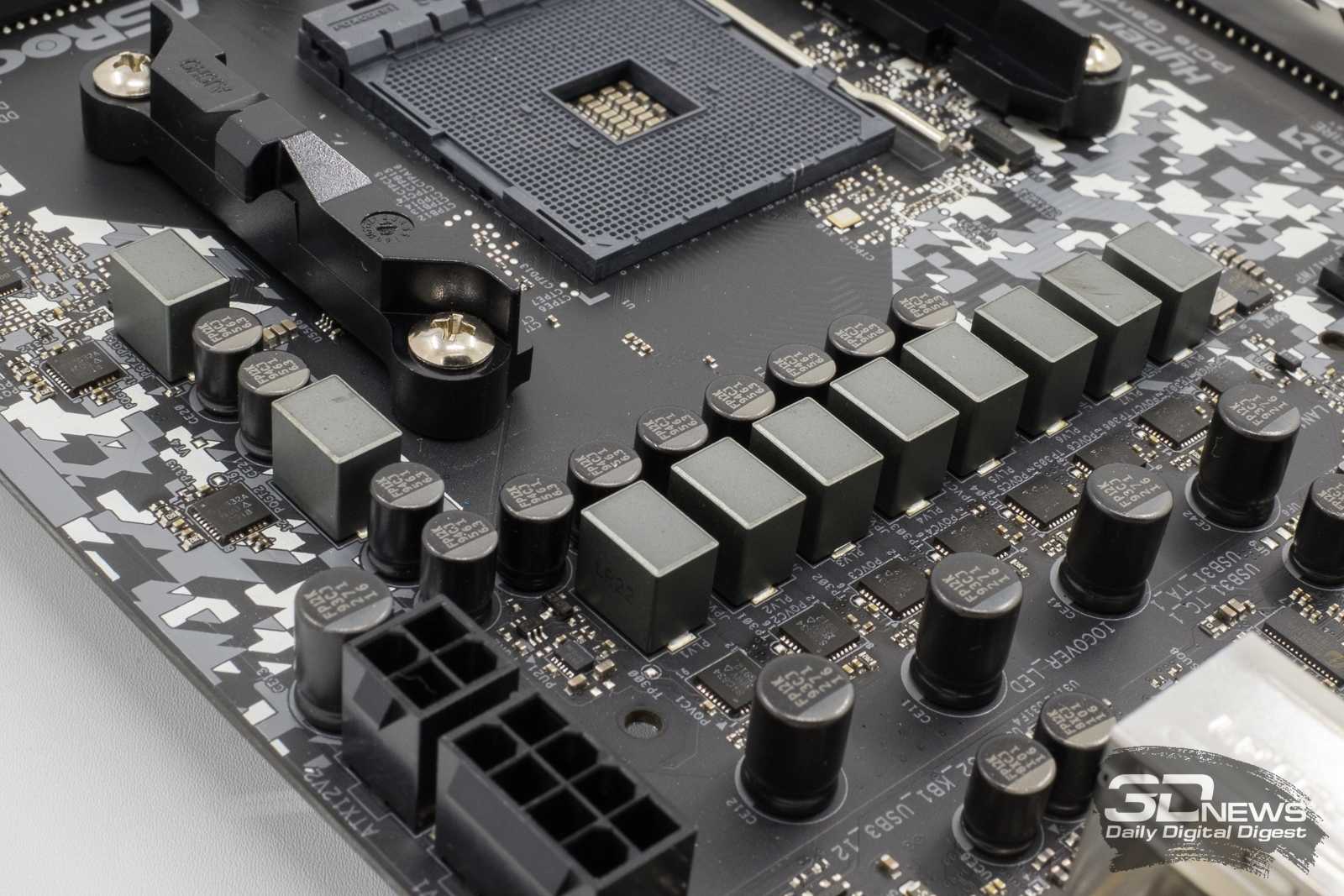

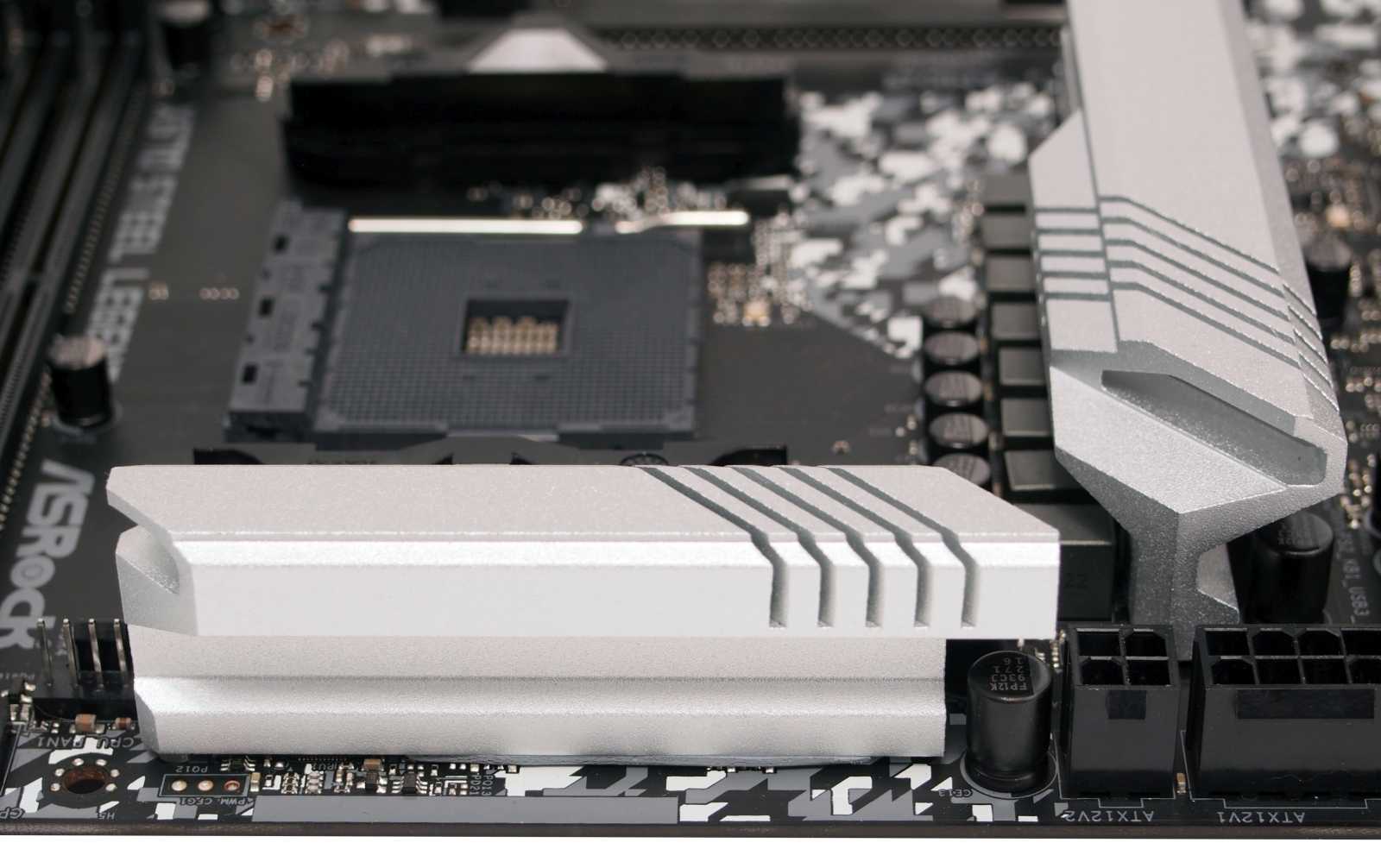

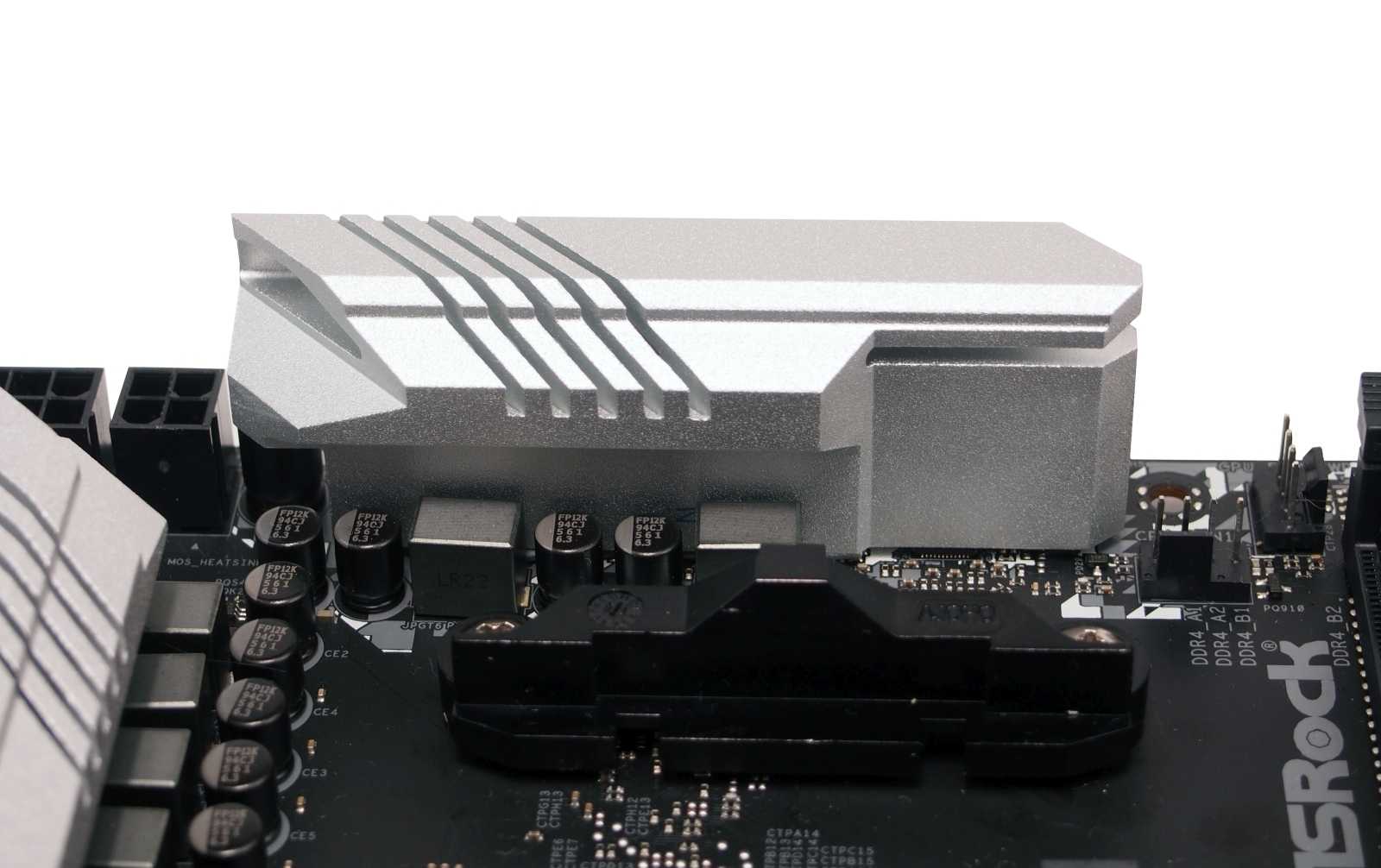

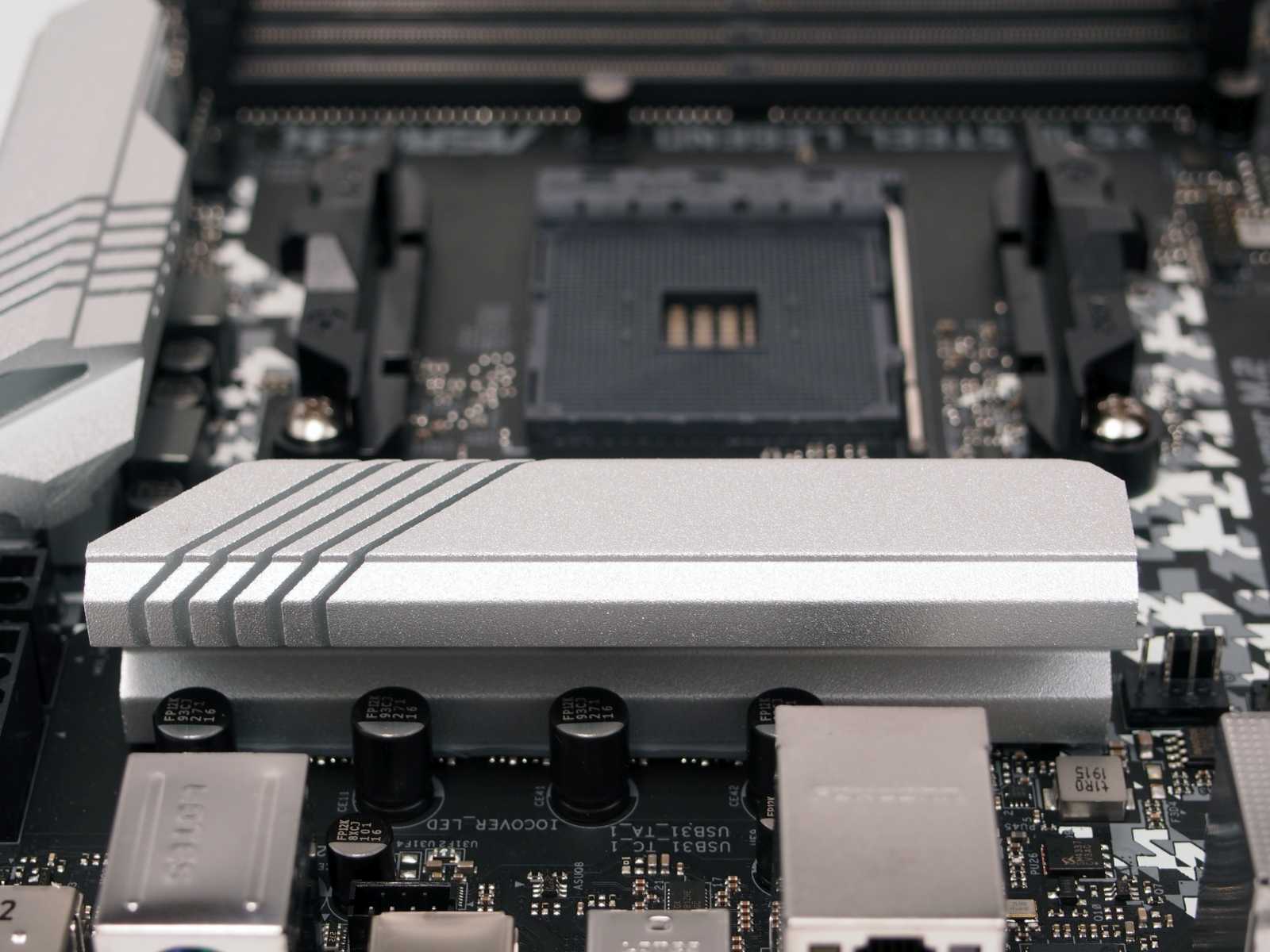

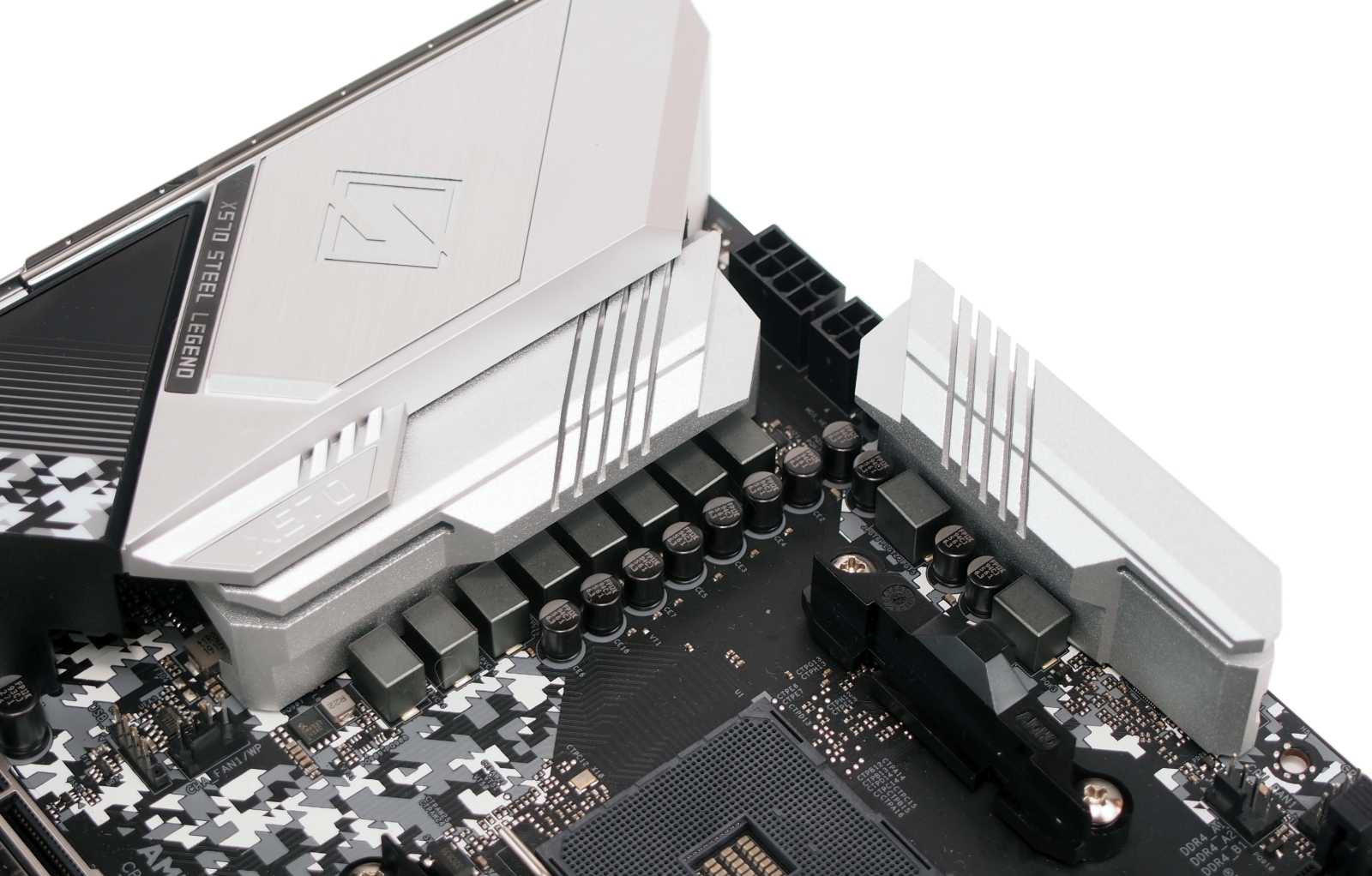

Околосокетное пространство X570 Steel Legend плотно занято подсистемой питания процессора и радиаторами охлаждения. На декоративной панели указано наименование чипсета и модель материнской платы. Внутри корпуса этой панели реализована RGB-подсветка.

Система питания процессора на X570 Steel Legend реализована по 10-фазной схеме. С этой моделью материнской платы производитель ориентируется на геймеров, поэтому избыточно мощная VRM для экстремального разгона здесь не присутствует. Вместе с этим производитель позаботился об эффективном охлаждении цепей питания за счет двух массивных алюминиевых радиаторов.

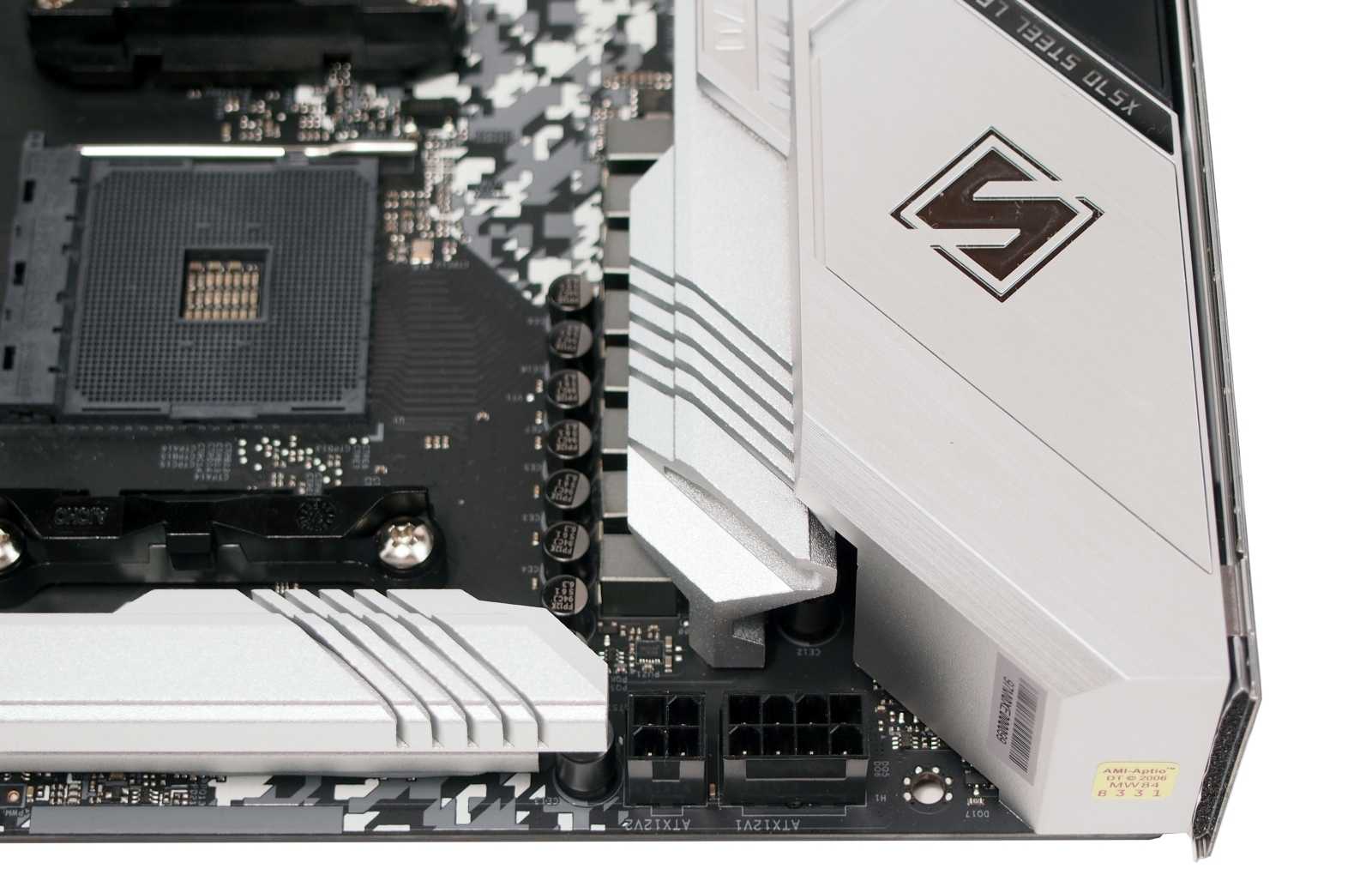

Питание для процессора на X570 Steel Legend заводится по двум коннекторам 8-пин и 4-пин. При этом обязательным для работоспособности системы является лишь основной 8-пин разъем.

Питание же для самой материнской платы поступает по стандартному 24-пин разъему, расположенному в правом верхнем углу PCB. Для установки оперативной памяти X570 Steel Legend оборудована четырьмя разъемами DIMM DDR4 с поддержкой памяти от 2133 до 4666 МГц. Общий установленный объем ОЗУ может составлять внушительные 128 Гб.

Для установки графических адаптеров X570 Steel Legend располагает двумя слотами PCI-E 4.0 x16, работающими по схеме х16+х4 линий PCIe. Поддерживается технология AMD CrossfireX в случае установки двух видеокарт одновременно. Еще три слота PCI-E 4.0 x1 реализованы для периферийных устройств.

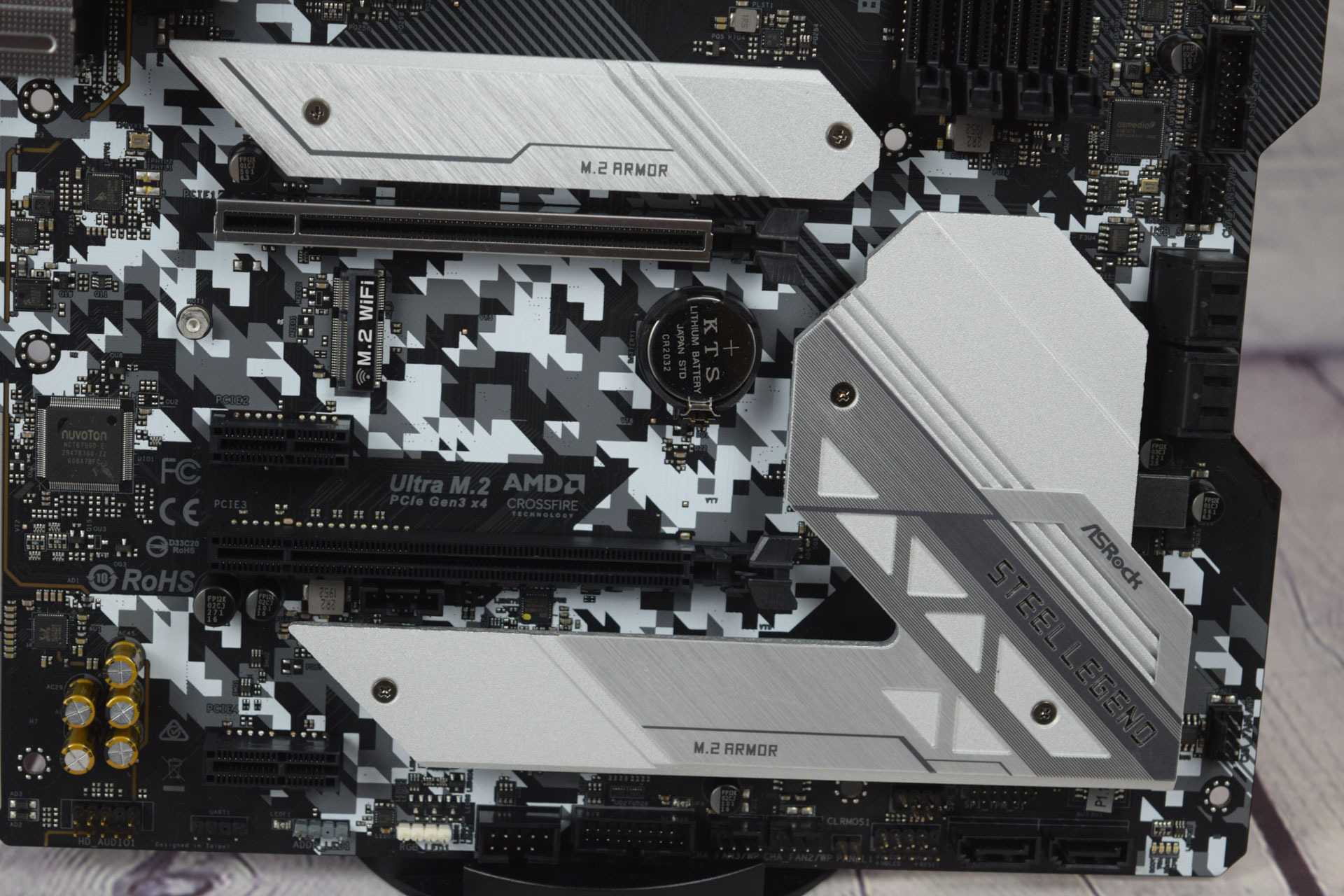

Под первым слотом PCI-E 4.0 x16 находится разъем М.2_1, функционирующий по шине PCe 4.0 x4. Он способен принять на борт накопители 2230/2242/2260/2280. Ниже него находится разъем М.2_WiFi для установки беспроводного сетевого контроллера. Нижний М.2_2 разъем совместимкак с накопителями PCe 4.0 x4/PCe 3.0 x4, так и с устройствами SATA.

Для накопителей, устанавливаемых в разъемы М.2_1 и М.2_2, предусмотрено охлаждение с помощью массивной алюминиевой пластины. Передача тепла на радиатор от накопителей производится через термопрокладки.

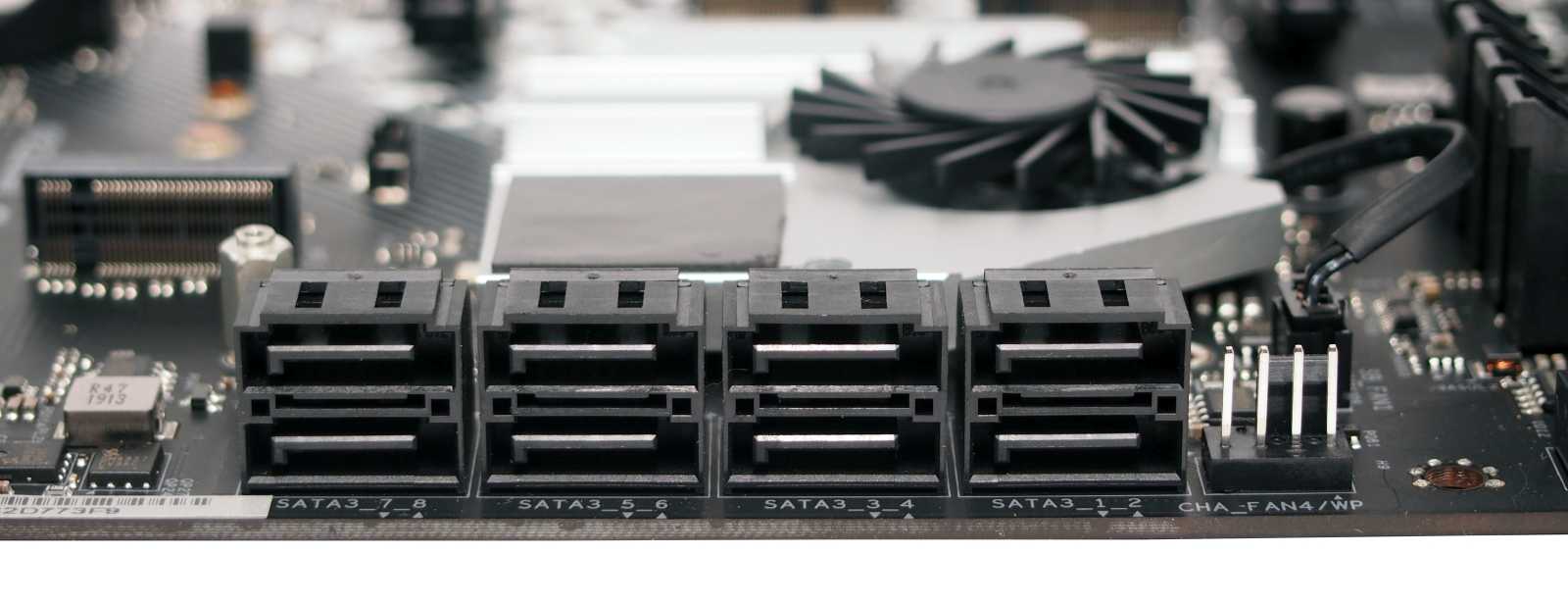

На правой грани X570 Steel Legend производитель разместил восемь портов SATA-3 6 Гбит/с с поддержкой функций RAID 0, RAID 1 и RAID 10.

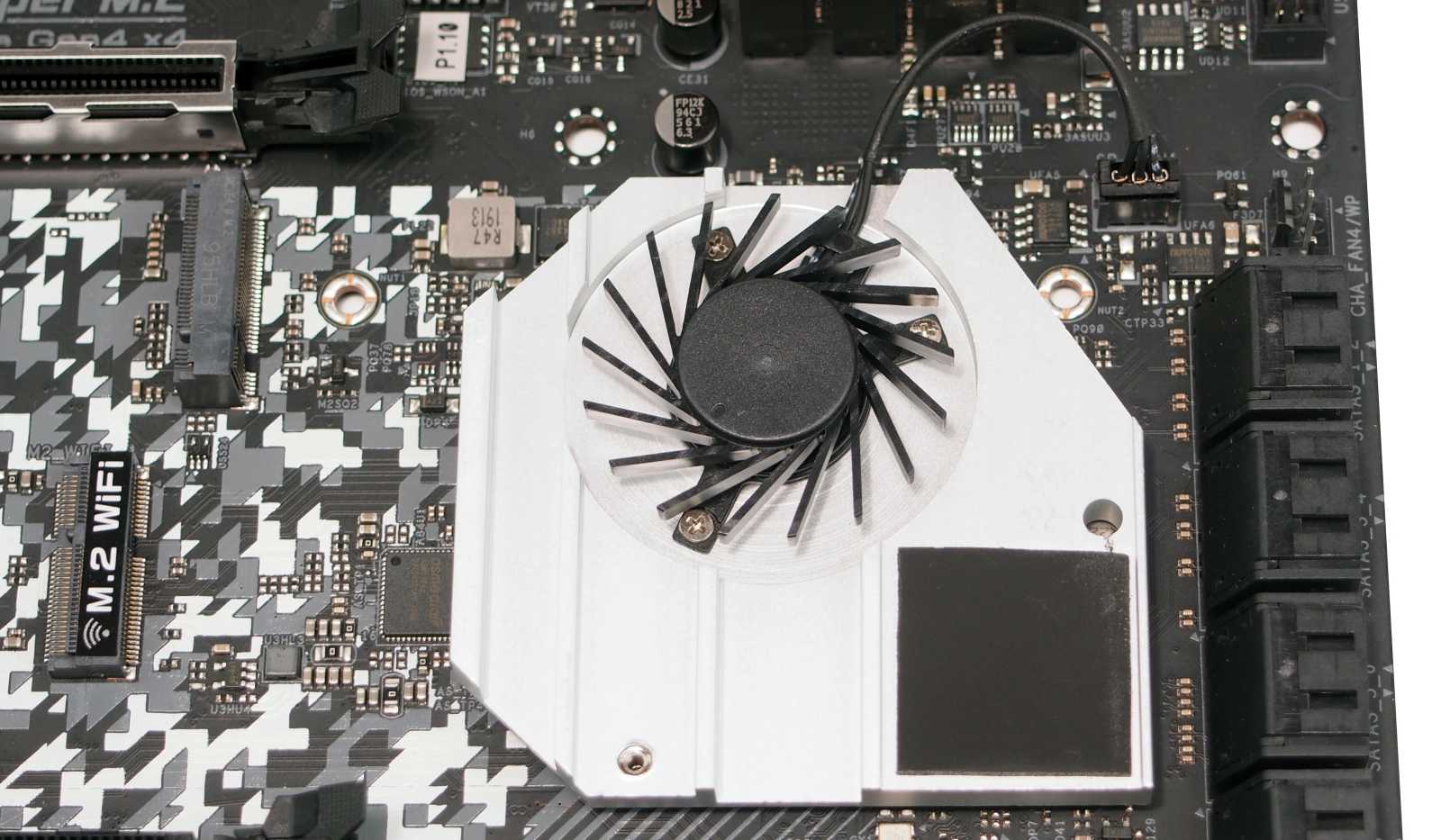

Чипсет AMD X570 «прославился» своим горячим нравом, поэтому на X570 Steel Legend предусмотрено активное охлаждение в виде небольшого вентилятора сверху алюминиевого радиатора.

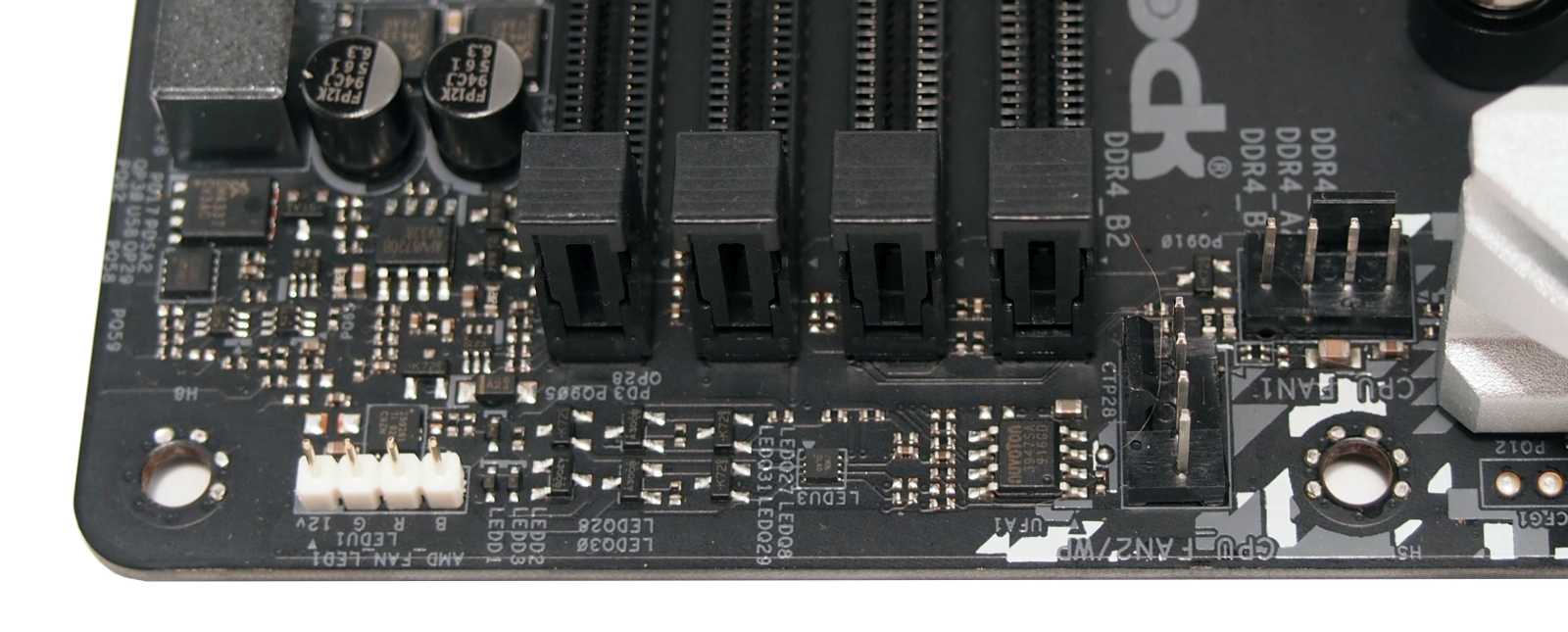

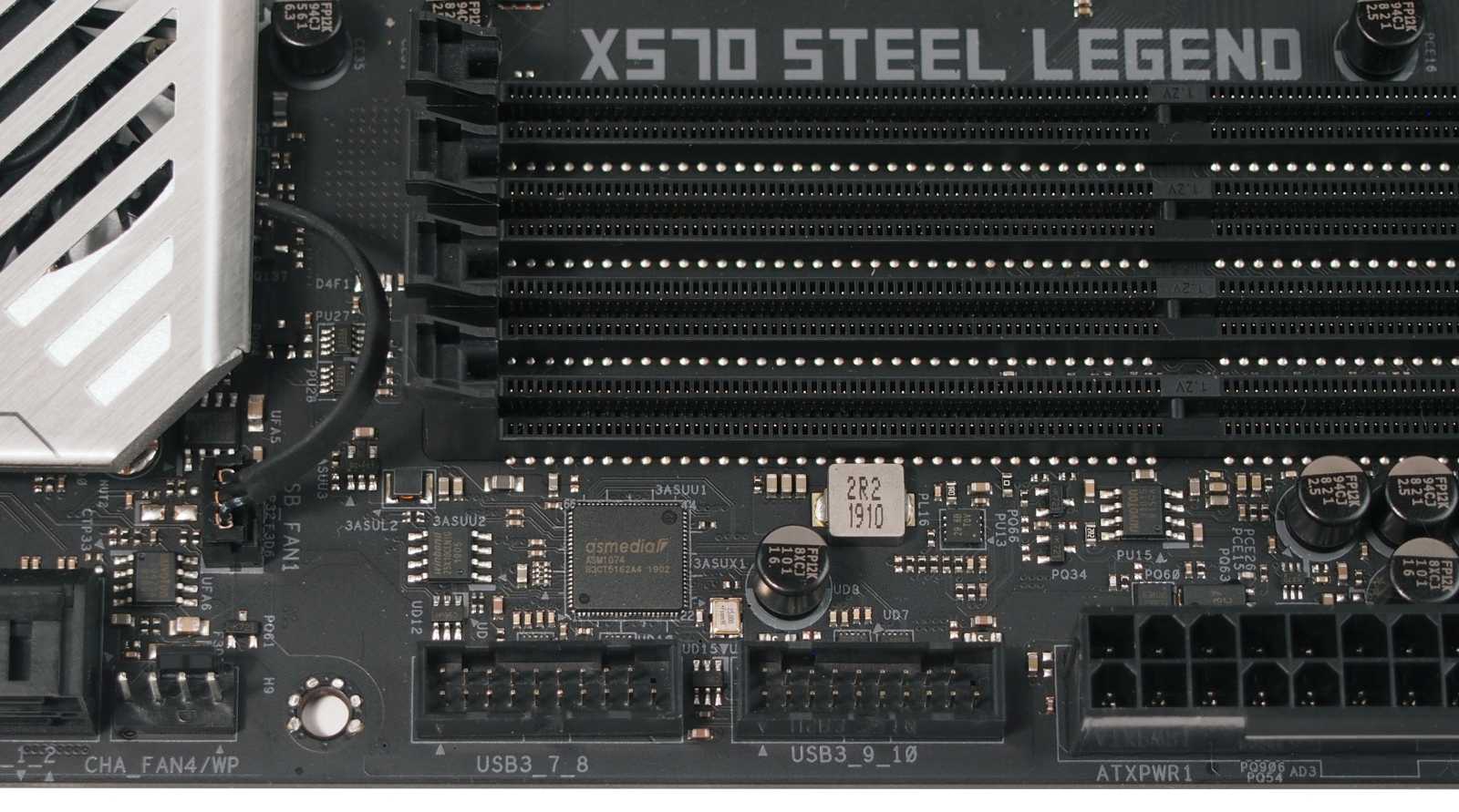

Пара колодок 19-пин в верхнем правом углу X570 Steel Legend служат для вывода разъемов USB 3.2 Gen1 на фронтальную панель корпуса ПК.

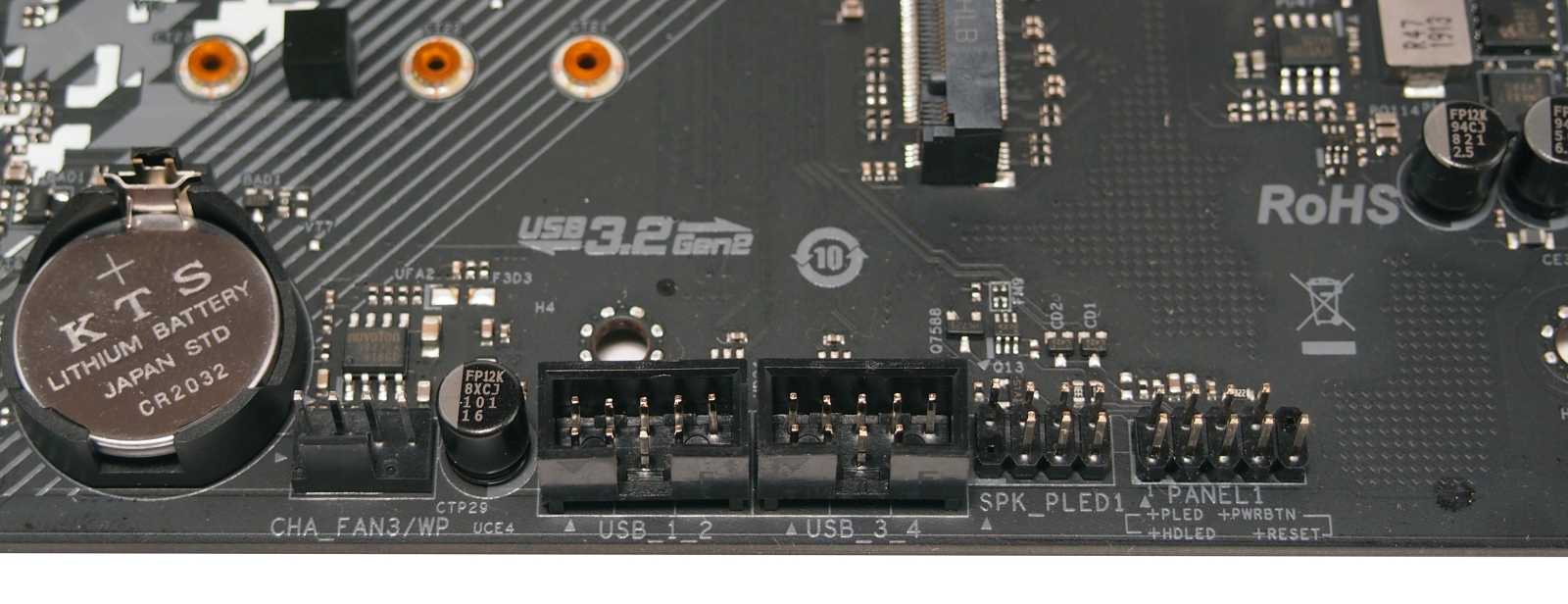

Еще две колодки для вывода разъемов USB 2.0 производитель разместил на нижней грани материнской платы X570 Steel Legend.

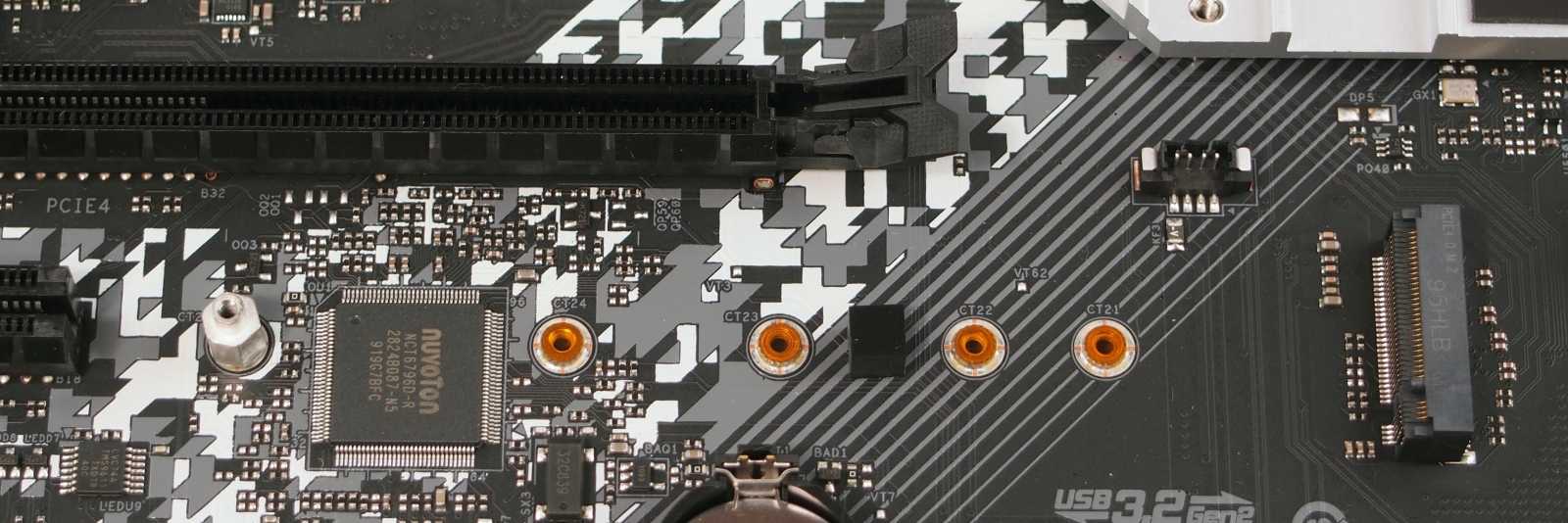

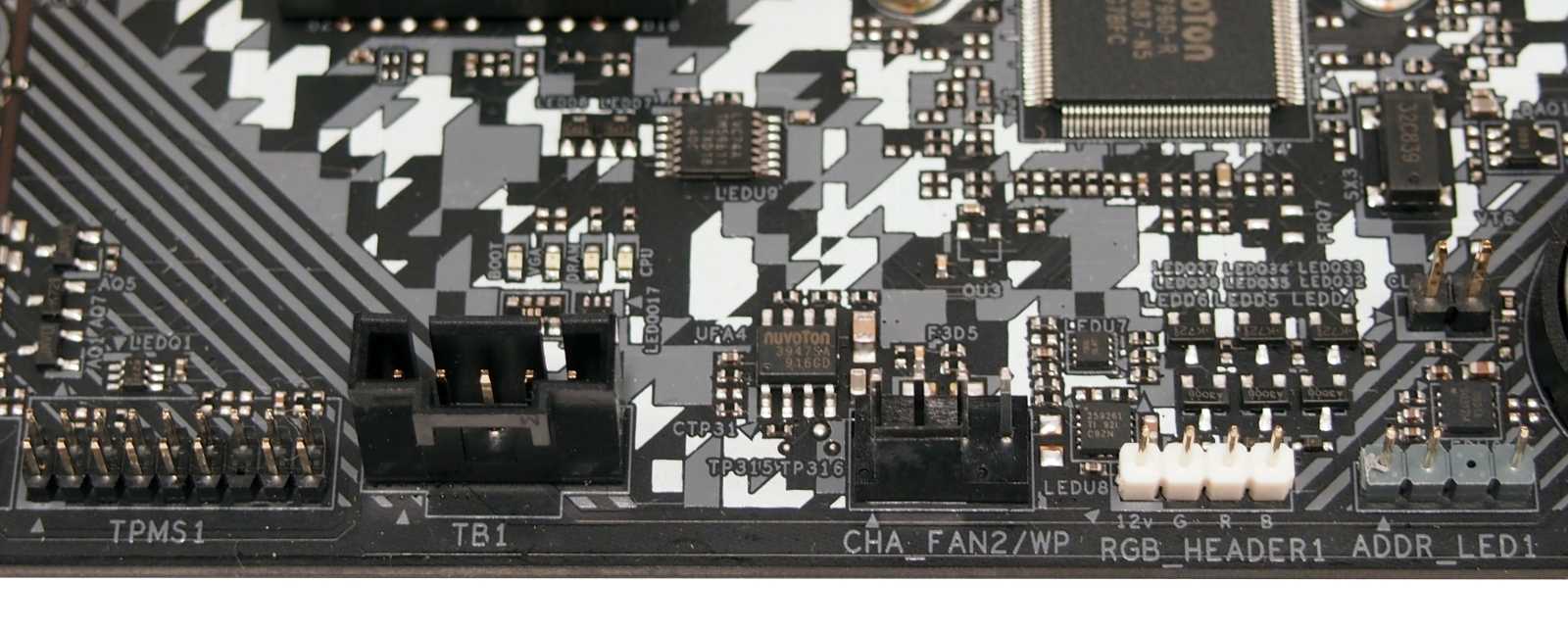

Без внимания в случае с X570 Steel Legend не осталась и поддержка элементов подсветки RGB. Один коннектор +12В RGB присутствует в нижней части PCB, а второй нашел свое место над разъемами оперативной памяти.

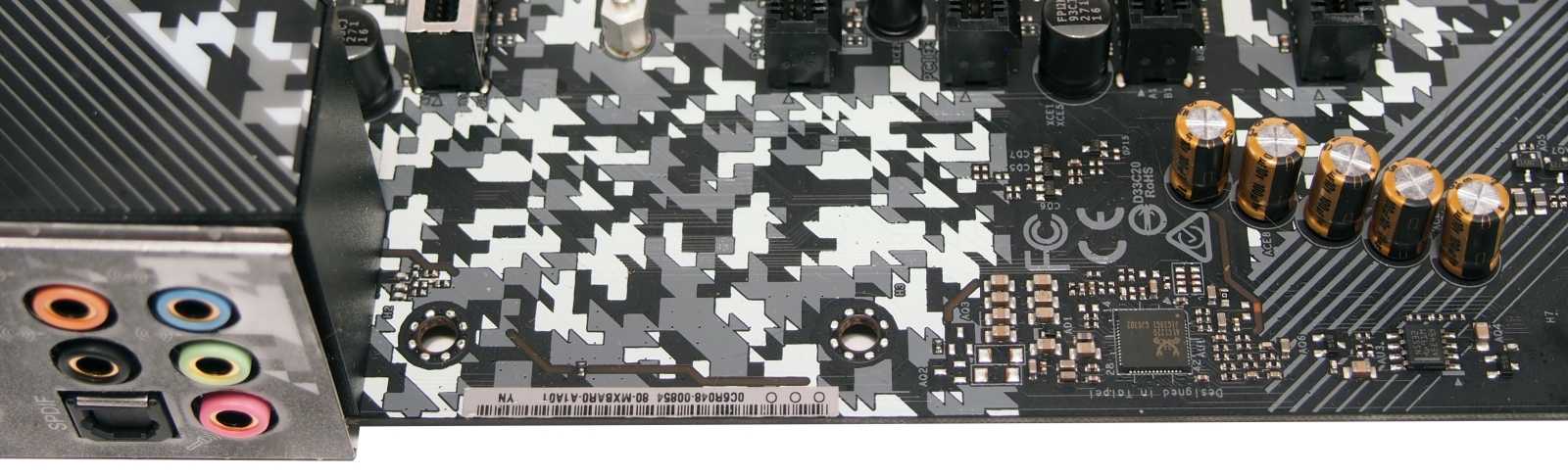

Звуковые возможности X570 Steel Legend реализованы с помощью 7.1-канального HD-кодека Realtek ALC1220. Присутствует усилитель для высокоомных наушников NE5532 Premium, а контакты 3.5 мм позолочены.

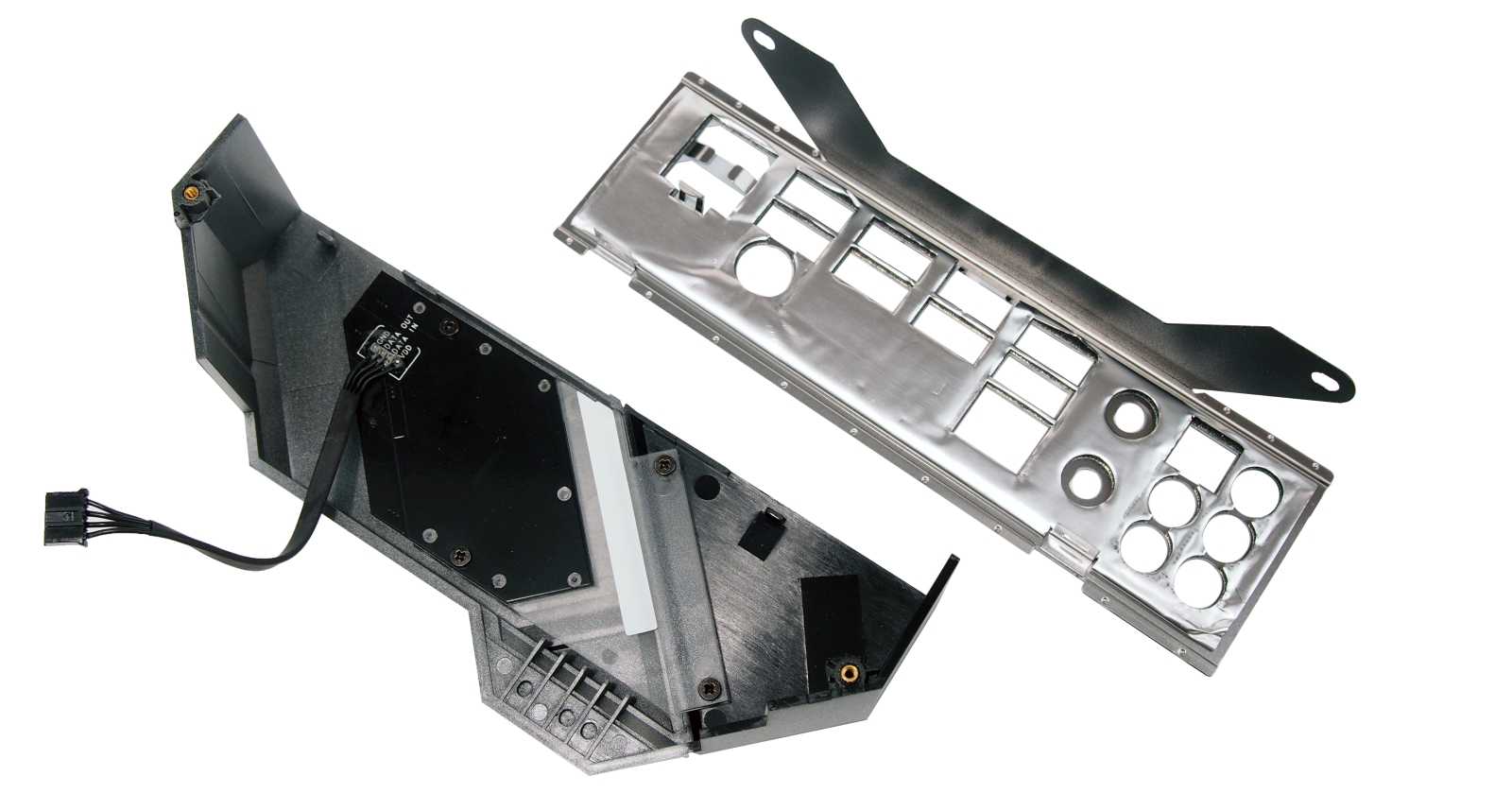

Для лучшего рассмотрения X570 Steel Legend мы демонтировали часть элементов с материнской платы. В первую очередь была снята предустановленная заглушка для тыльной панели разъемов и декоративный пластиковый кожух со встроенным модулем RGB-подсветки.

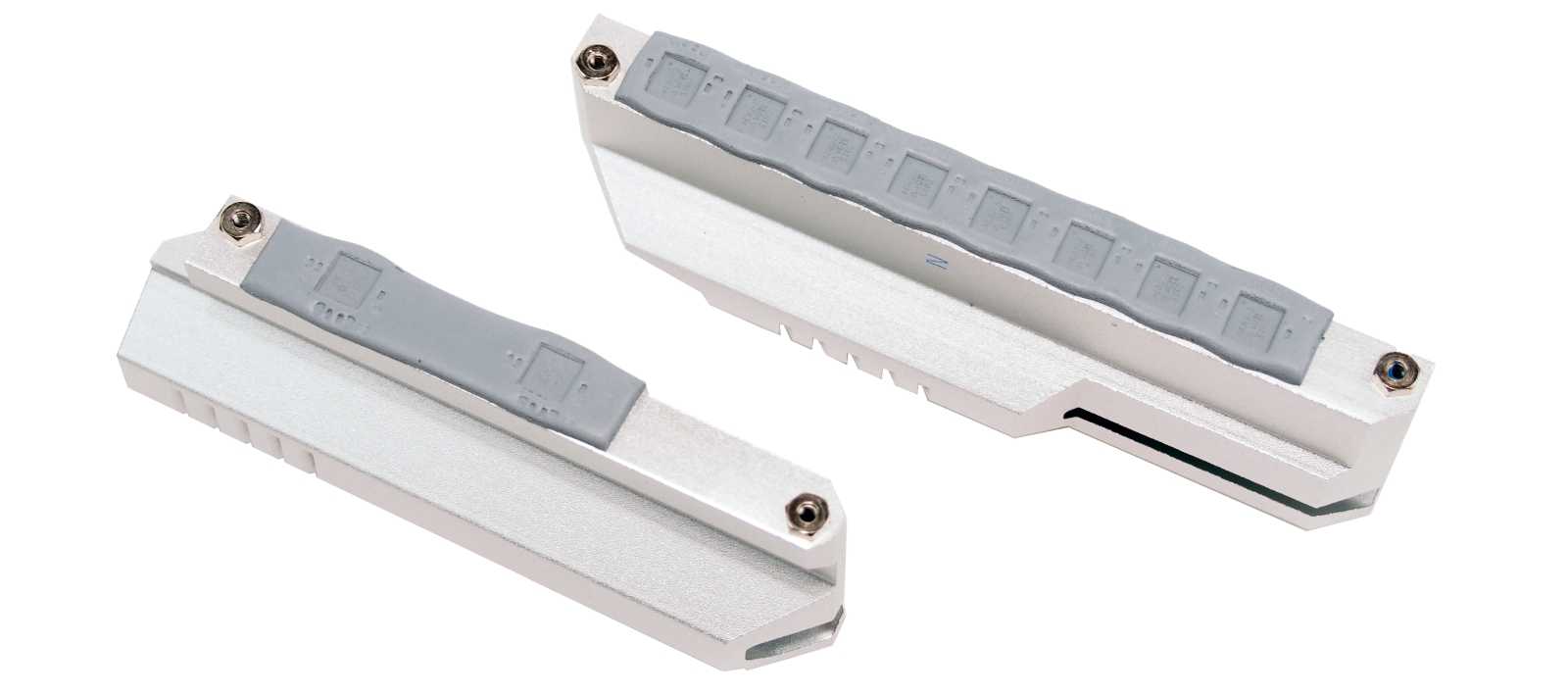

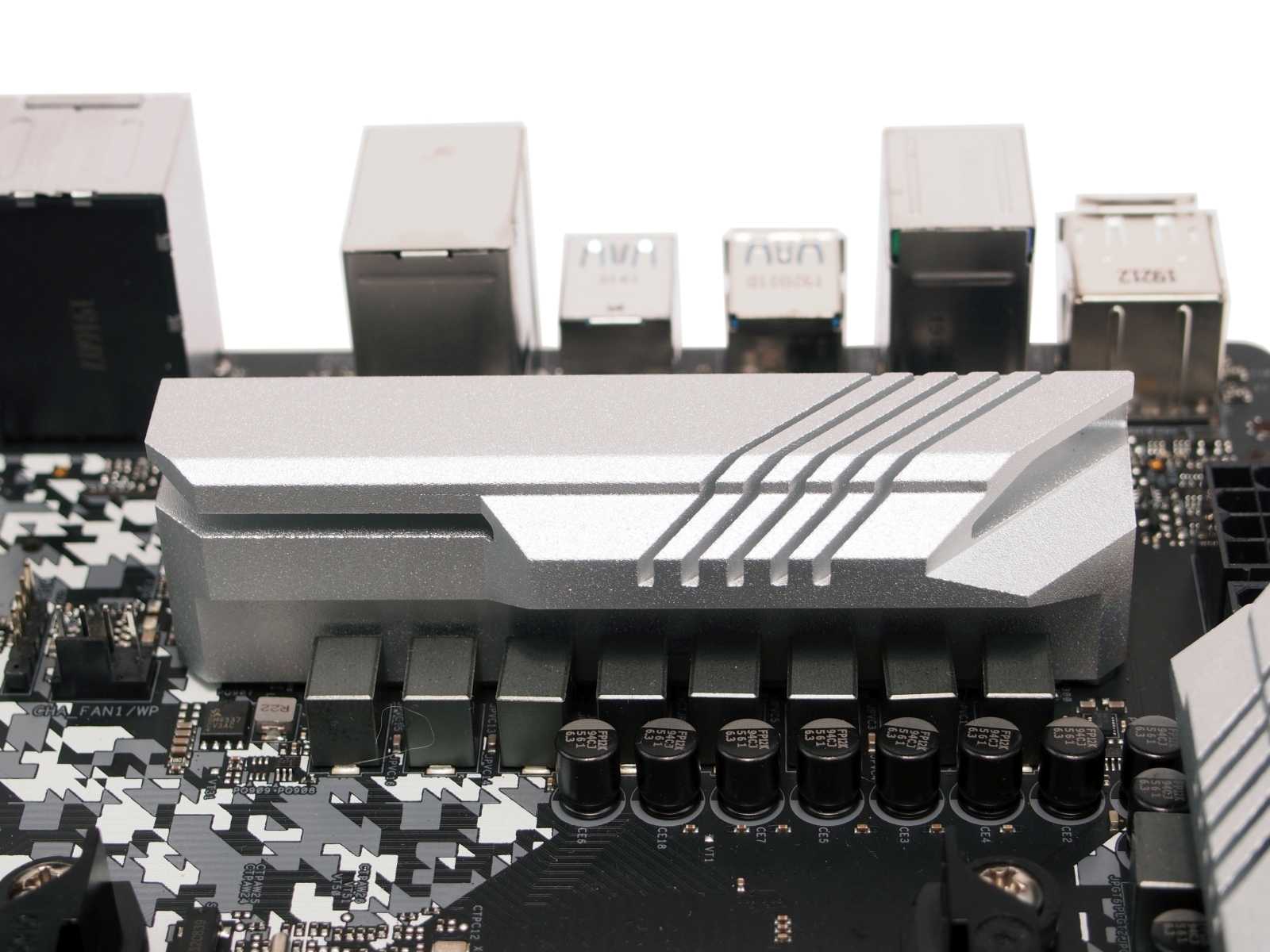

А так выглядят демонтированные радиаторы охлаждения цепей питания процессора на материнской плате X570 Steel Legend. Видно, что перенос тепла происходит через термопрокладки.

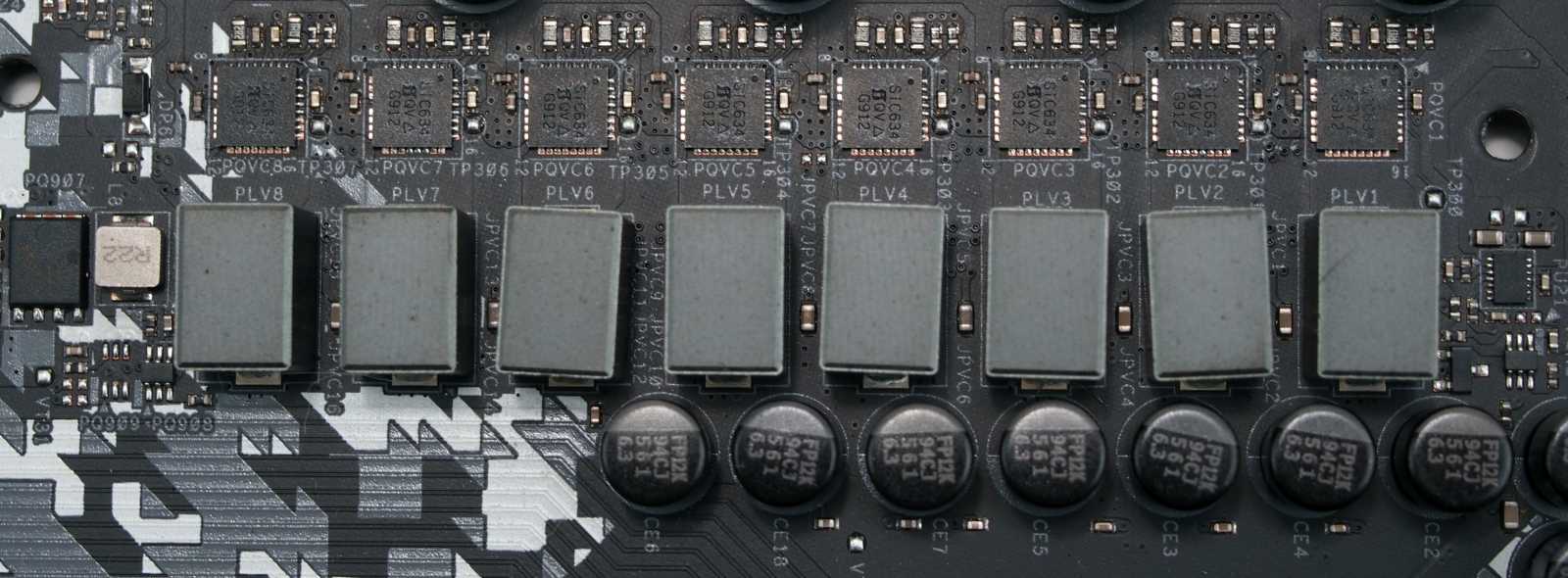

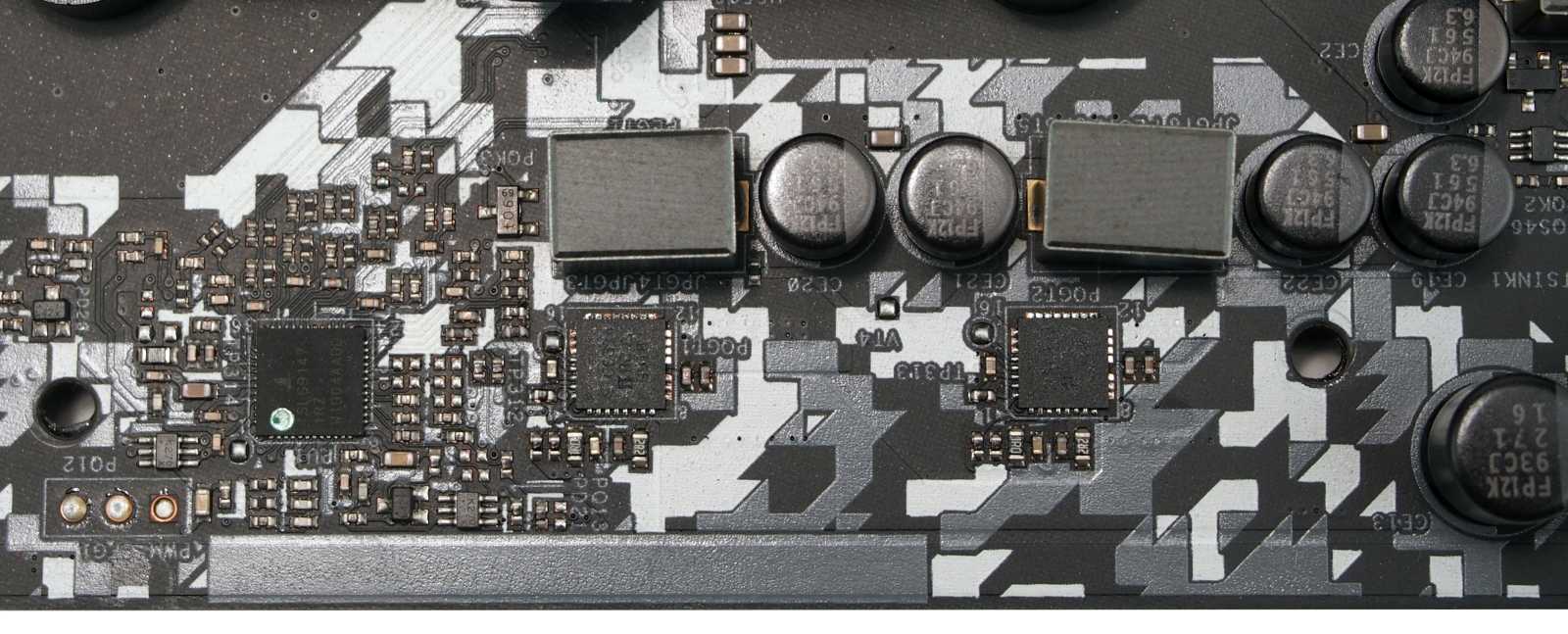

Осмотр силовой 10-фазной обвязки X570 Steel Legend показывает, что производитель использовал здесь интегральные сборки Dr.Mos и дроссели Premium 60A Power Choke. Дополняют общую картину надежности конденсаторы Nichicon 12K со сроком службы не менее 12000 часов.

Так в конструкции X570 Steel Legend есть один малозаметный, но важный элемент диагностики материнской платы. Это ряд светодиодов BOOT/VGA/DRAM/CPU, которые позволяют выявить неисправный компонент в случае отказа старта системы.

Возможности BIOS

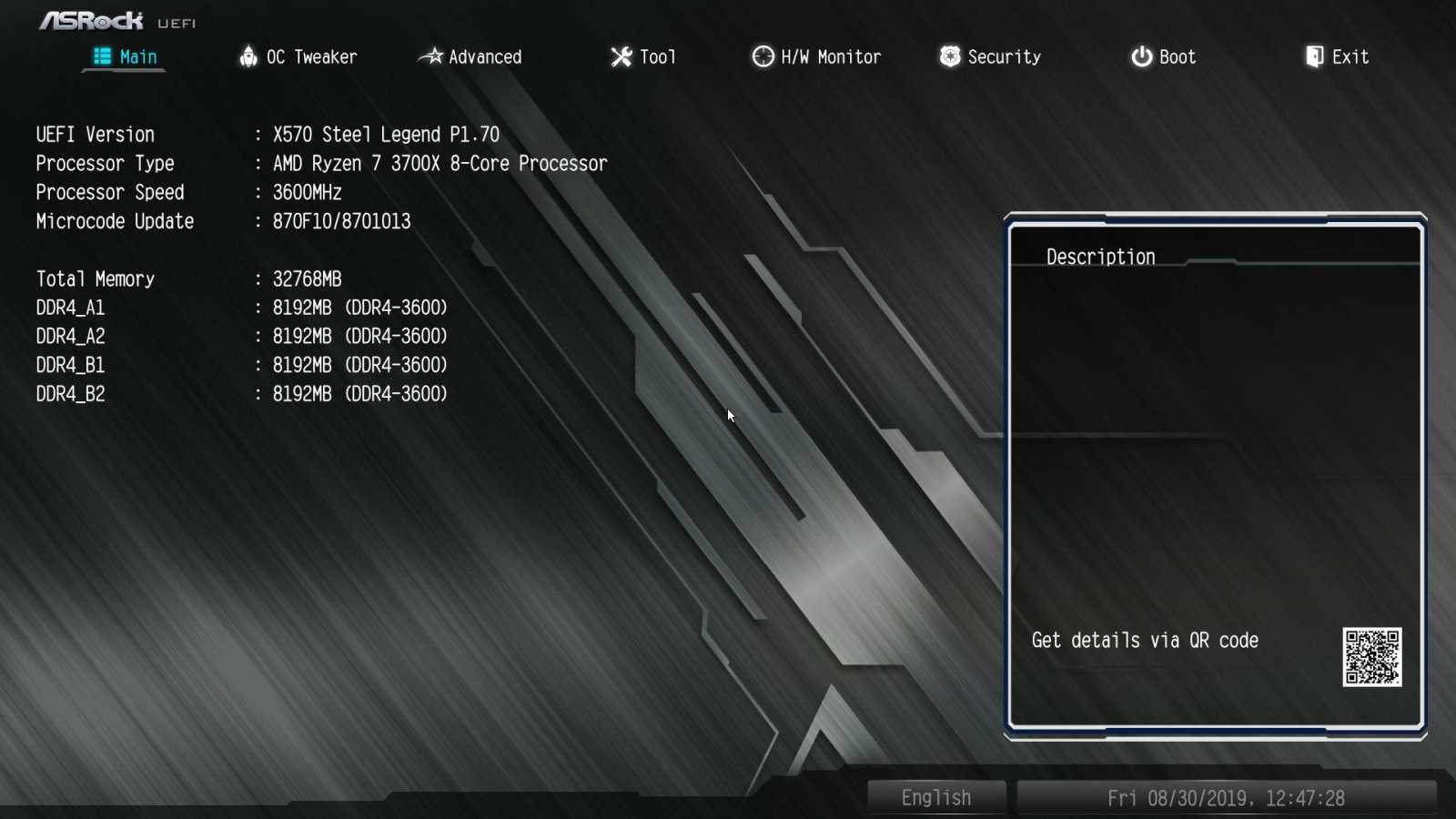

Оболочка BIOS материнской платы X570 Steel Legend оформлена в привычном для компании ASRock корпоративном стиле. Приятным сюрпризом для нас стала поддержка разрешения FullHD, что явно прибавило в детализации и качестве интерфейса настроек. Пользователя встречает раздел «Main», в котором отображается информация о версии BIOS, модели установленного процессора, количества и частоты оперативной памяти.

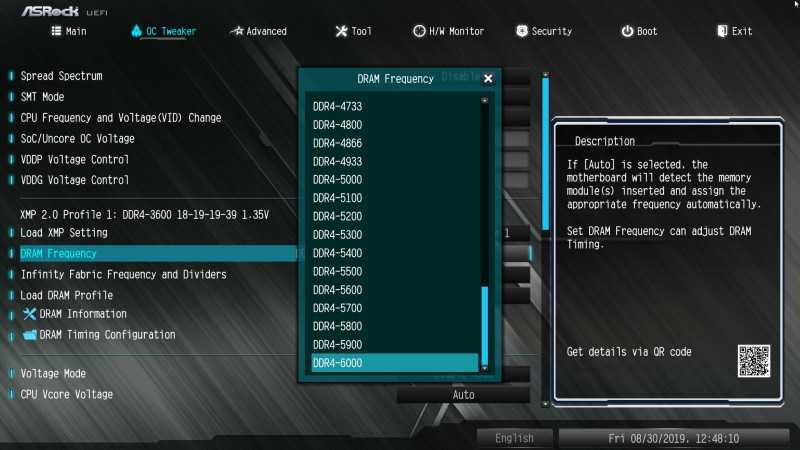

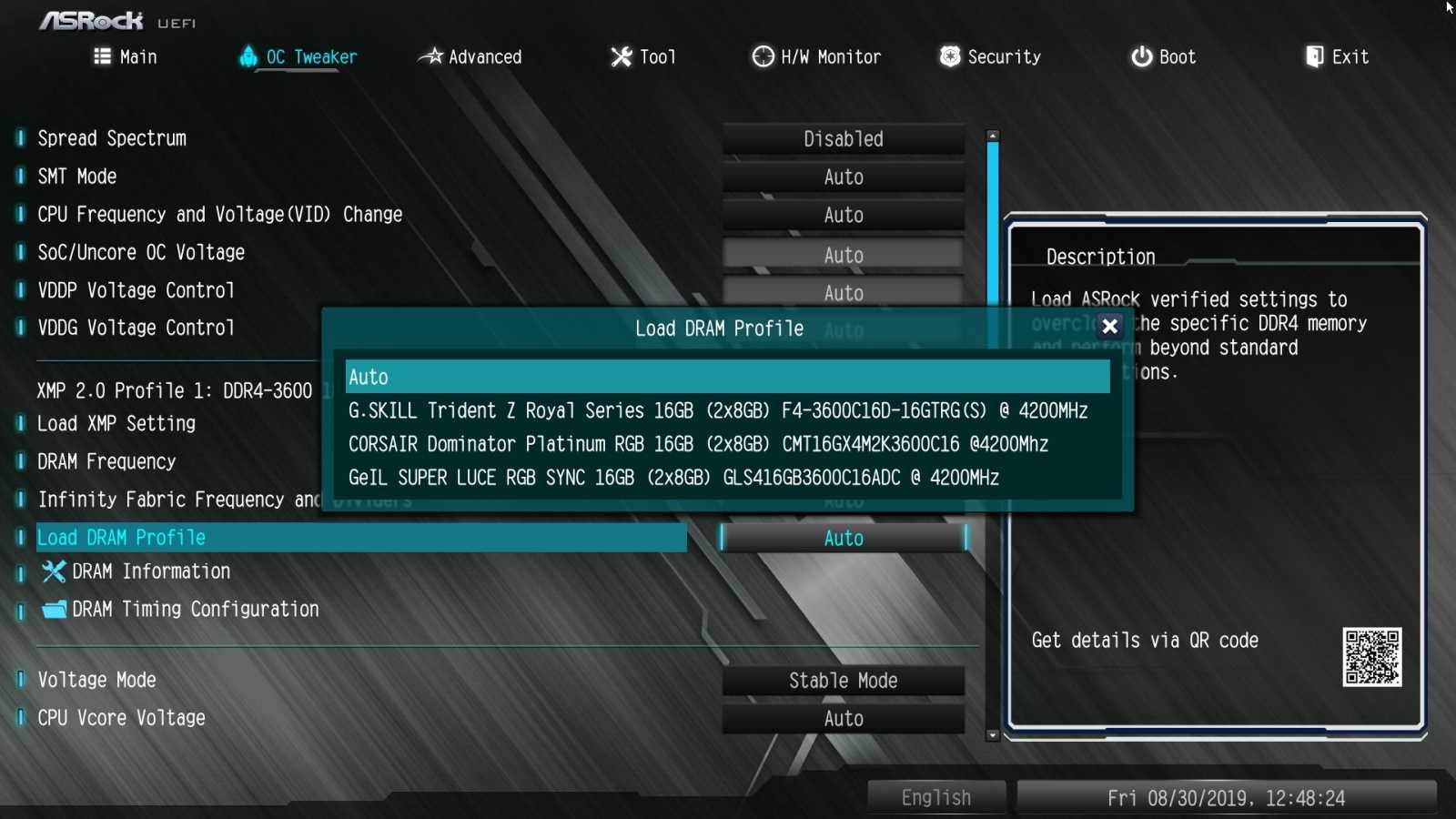

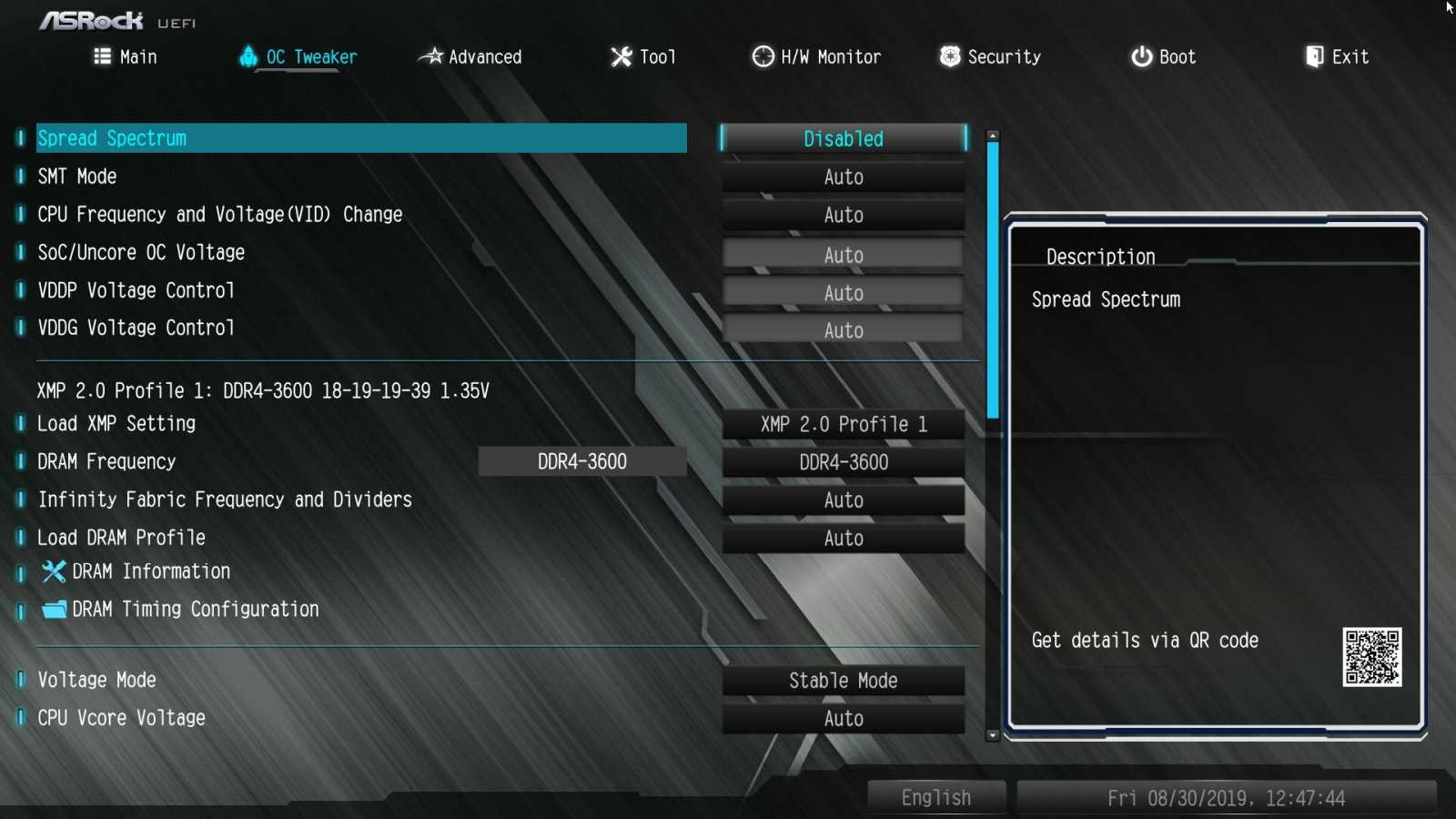

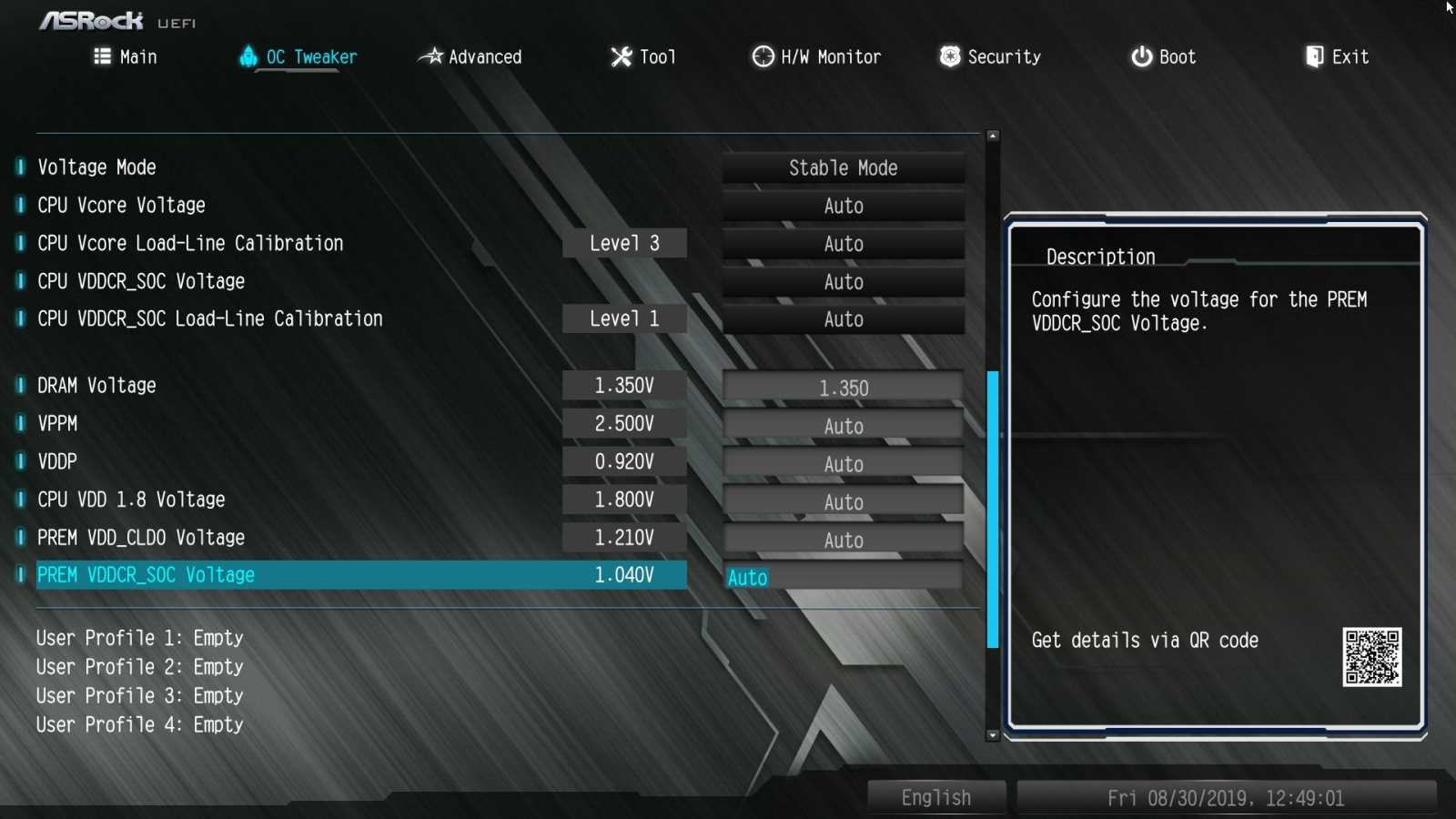

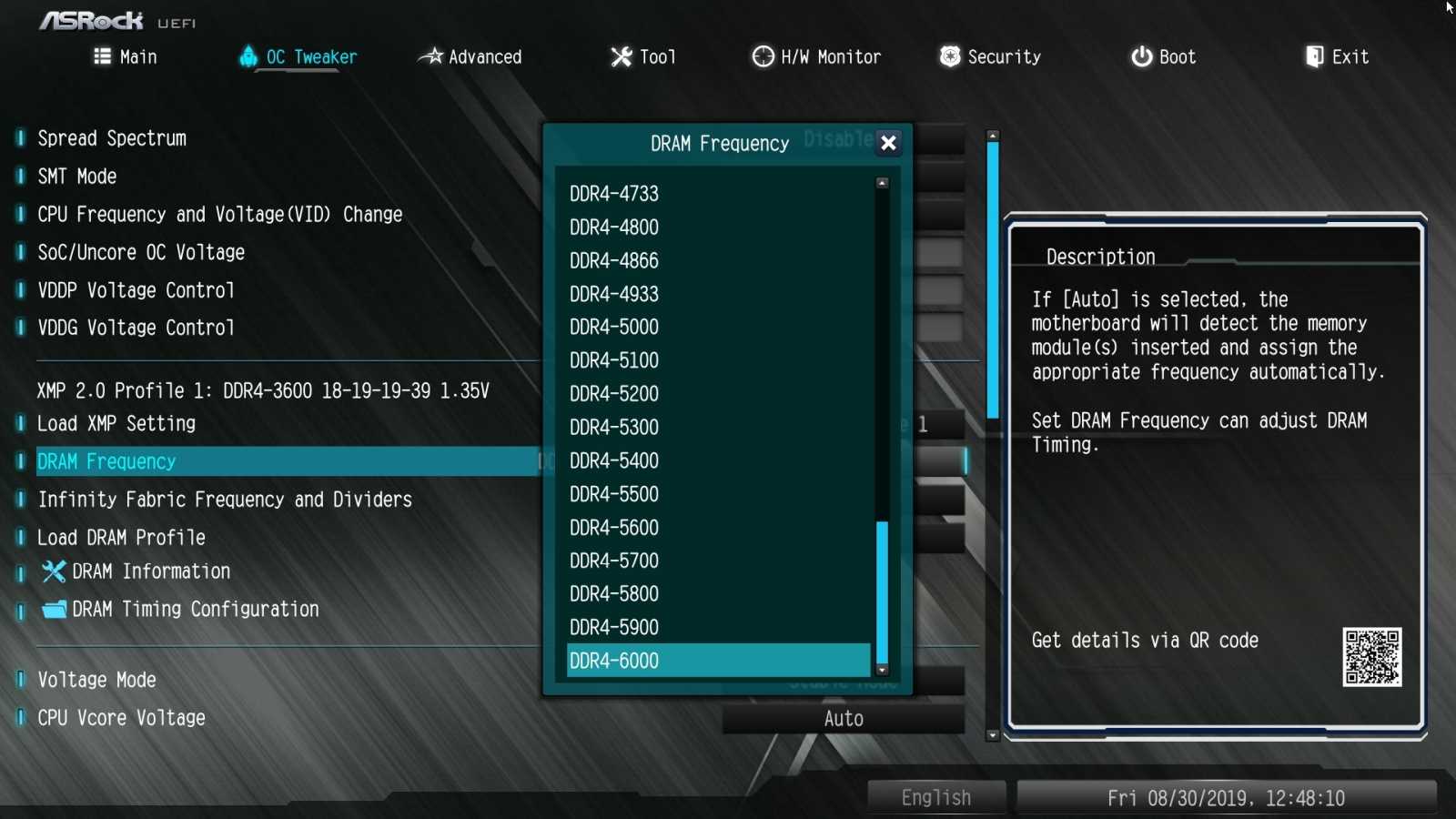

Основные возможности для ручного разгона процессора и оперативной памяти собраны в разделе «OC Tweaker». Для некоторых наиболее известных оверклокерам комплектов памяти есть даже готовые профили разгона.

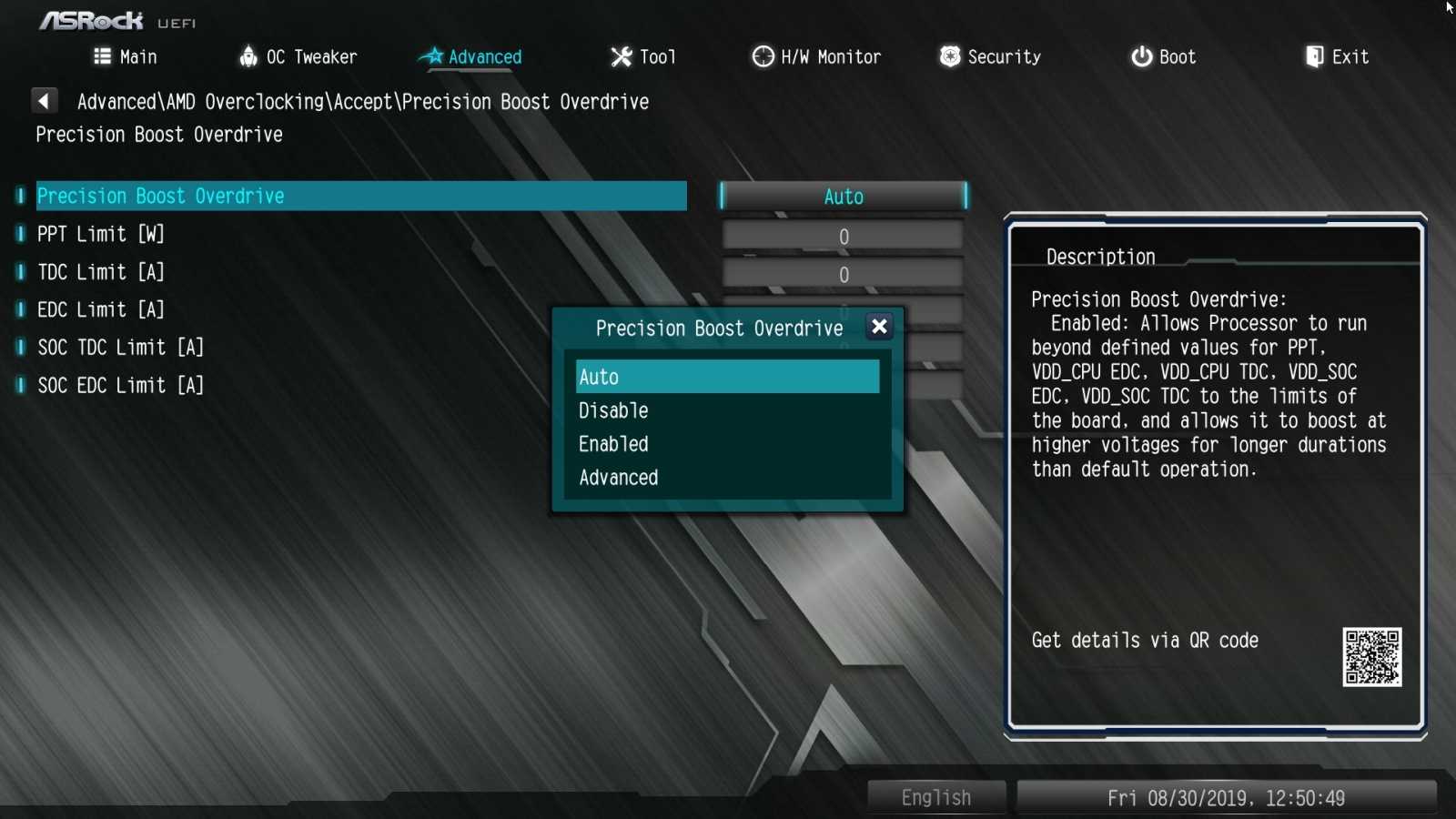

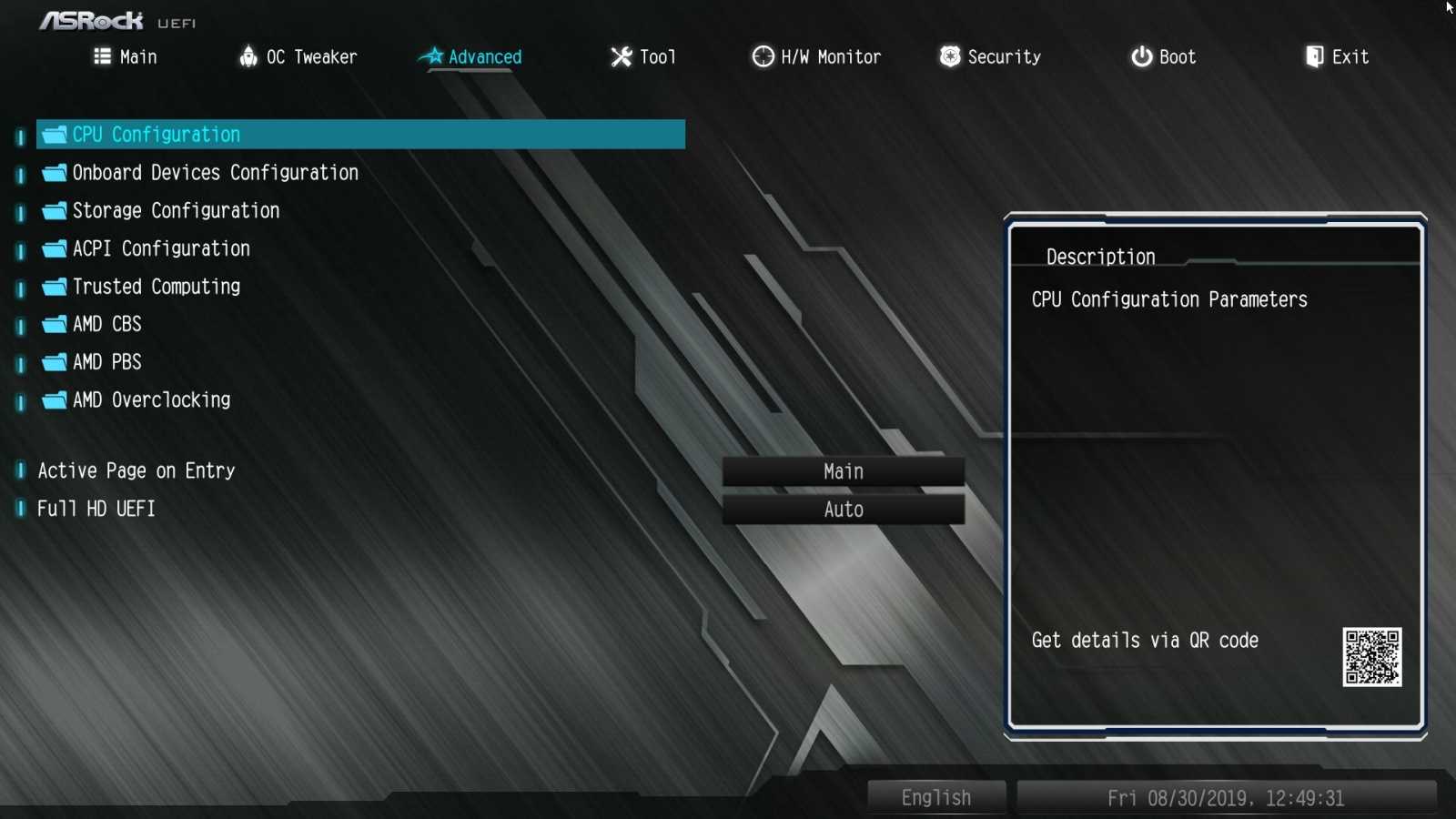

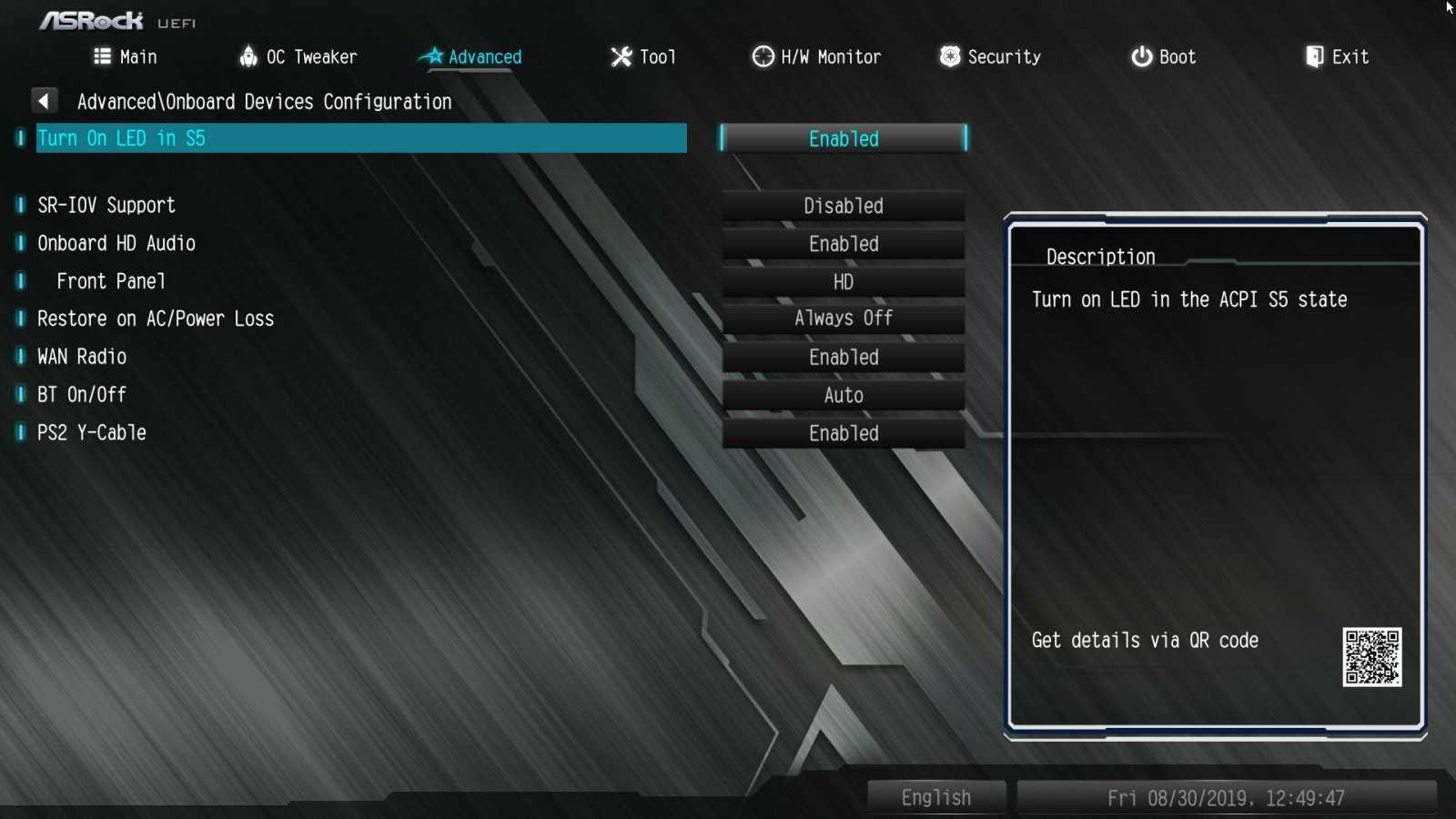

Часть настроек для работы системы сосредоточена в разделе «Advanced». В нем же находятся и опции PBO, от которых зависит производительность центрального процессора.

Раздел «Tool» вобрал в себя сервисные настройки материнской платы, включающие работу RGB-подсветки, операции с накопителями и обновление прошивки BIOS.

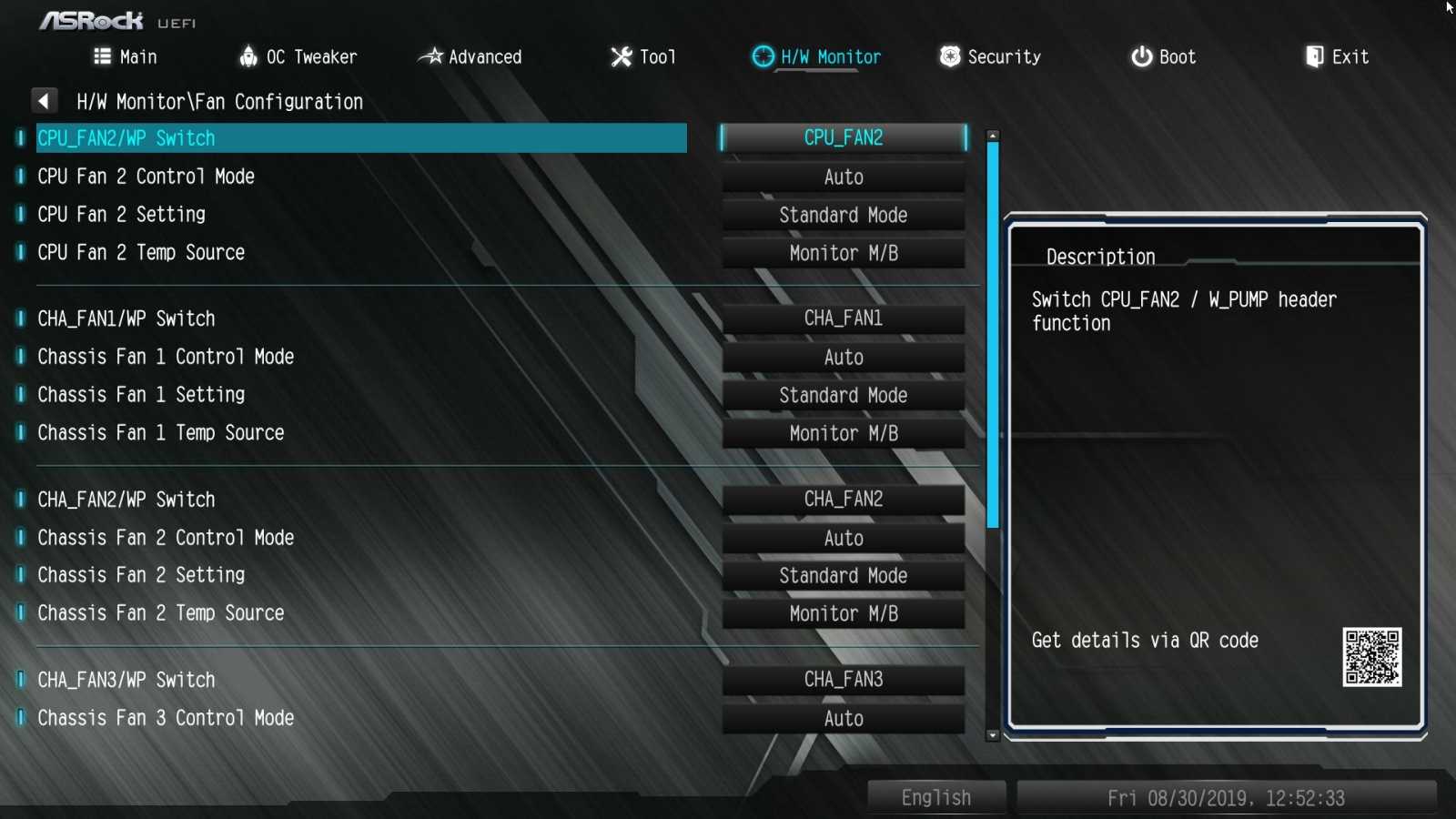

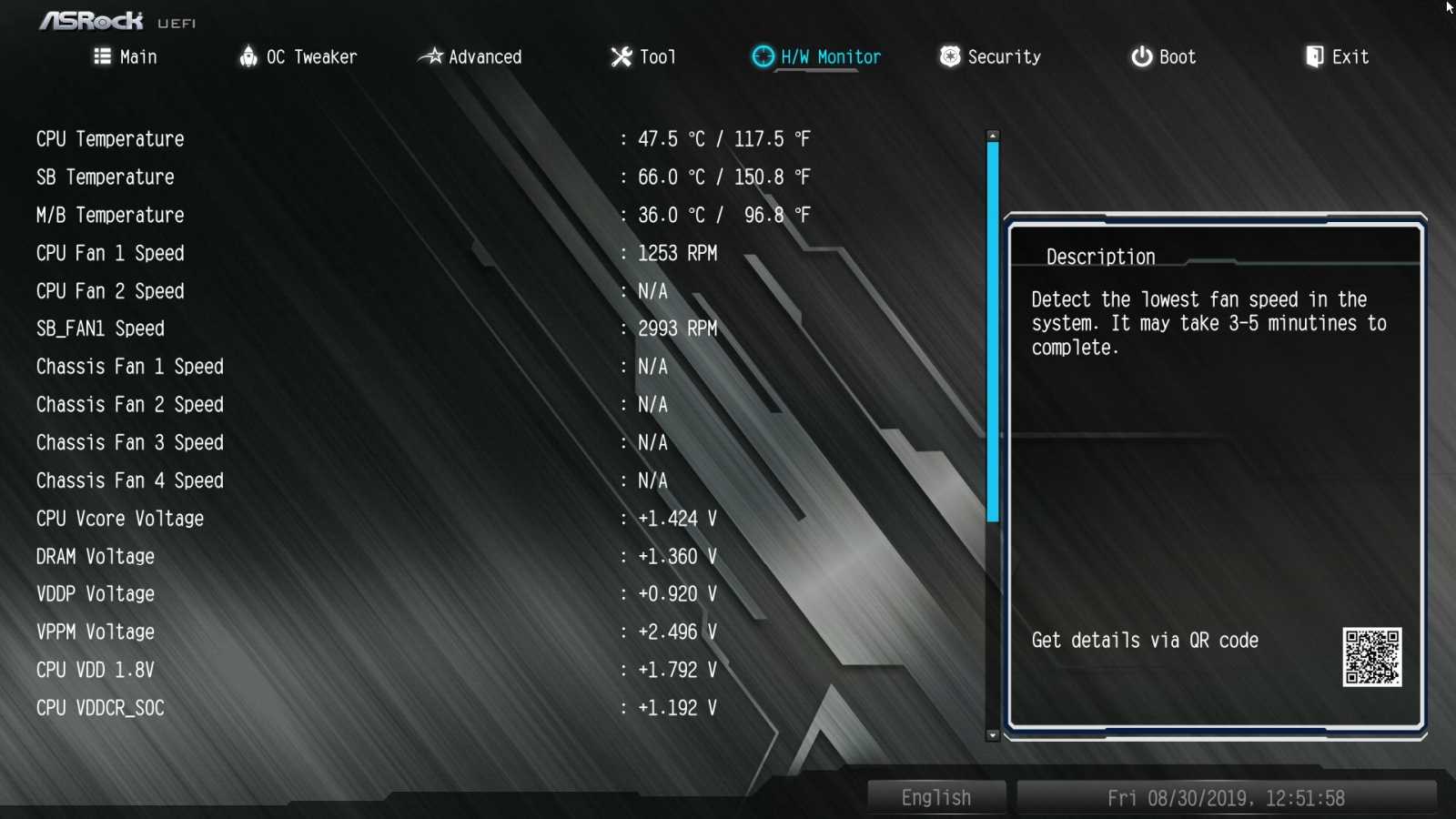

Еще одним значимым разделом настроек в интерфейсе BIOS платы X570 Steel Legend является «H/W Monitor». В нем реализован не только мониторинг текущих температур, напряжений и скоростей вращений вентиляторов, но и управление последними. Допускается тонкая настройка работы вентиляторов в зависимости от температуры компонентов системы.

ХАРАКТЕРИСТИКИ STEEL LEGEND

Сокет — LGA1200Чипсет — B460Размер — ATXПоддержка процессора — Intel 10-го поколения, Pentium, и CeleronПамять — 4x DIMM, up to DDR4-2933 (i7,i9) or DDR4-2666 (i5)Место хранения — 2x M.2, 6x SATA 6GbpsЗадний USB — 4x USB 3.2, 2x USB 2.0Видео порты — 1x HDMI, 1x DisplayPortСеть — Realtek 2.5Gb LAN

Если цена на лучшие материнские платы Z490 оставила вас в шоке, то вы, вероятно, захотите проверить материнские платы, оснащенные этим более доступным чипсетом B460. У них может не быть наворотов, как у платы Z490 стоимостью более 500 долларов, но, по крайней мере, они не стоят одного из ваших жизненно важных органов. ASRock B460 Steel Legend — одна из таких доступных, но все же достаточно оснащенных материнских плат B460. Если вы не заботитесь о разгоне или использовании сверхбыстрой памяти DDR4, то вам стоит обратить внимание на плату B460. ASRock B460 Steel Legend — это модель среднего класса B460 с потрясающим названием. За 120 долларов это то, что мы назвали бы платой среднего класса B460. Ознакомившись со спецификациями, вы увидите, что ваши 120 долларов потрачены не зря в некоторых важных областях. Вы получаете пару покрытых радиатором слотов M.2, слот E-key M.2 для дополнительной карты Wi-Fi, передний разъем USB Type-C и хорошую поддержку встроенной RGB-подсветки, а также два дополнительных разъема RGB и два заголовка ARGB.

ASRock B460 Steel Legend — это модель среднего класса B460 с потрясающим названием. За 120 долларов это то, что мы назвали бы платой среднего класса B460. Ознакомившись со спецификациями, вы увидите, что ваши 120 долларов потрачены не зря в некоторых важных областях. Вы получаете пару покрытых радиатором слотов M.2, слот E-key M.2 для дополнительной карты Wi-Fi, передний разъем USB Type-C и хорошую поддержку встроенной RGB-подсветки, а также два дополнительных разъема RGB и два заголовка ARGB.

Мы насчитали в общей сложности шесть заголовков вентиляторов, распределенных по плате. Трафаретная печать городского камуфляжа на печатной плате, возможно, немного липкая, но радиаторы имеют приятную матовую поверхность. Очень солидно. Металл! И, как вы можете сразу увидеть, это одна из очень немногих материнских плат, которая не представляет собой простой прямоугольник.

Повышенные требования к мощности процессоров 10-го поколения означают, что материнские платы обычно должны включать улучшенный дизайн VRM, и в этом отношении B460 Steel Legend очень хорошо оснащена. Он включает в себя 9 + 1 фазный VRM, питаемый от одного 8-контактного разъема EPS. Каждая ступень может подавать до 60 А. Имейте в виду, что на материнских платах B460 разгон запрещен, поэтому VRM не будет испытывать экстремальных нагрузок, которые могут возникнуть при разгоне всех ядер Intel Core i9 10900K.

Не то чтобы многие пользователи логически сочетали плату B460 с 10900K, но тогда никто не хочет, чтобы их плата превратилась в праздник ароматного дыма. Лучше перестраховаться, чем сожалеть. Поскольку мы используем Intel Core i5 10600K, к сожалению, мы ограничены DDR4-2666, в то время как процессоры Core i7 и i9 будут поддерживать DDR4-2933. Да ладно, Intel, мы понимаем, что вы действительно хотите, чтобы люди купили плату Z490, но это просто *ругательство удалено*.

Задний ввод-вывод неизбежно находится на основной стороне. В идеале мы хотели бы видеть больше шести USB-портов, если вы добавите клавиатуру и мышь, у вас уже будет два порта. Добавьте принтер, есть еще один, затем внешний жесткий диск, и у вас останется два порта. Мы действительно рады видеть, что 2.5G Ethernet переходит в нижнюю часть рынка. Gigabit принадлежит к 1999 году. К сожалению, Wi-Fi отсутствует, но мы можем с этим жить. Вы не можете ожидать слишком многого от доски за 120 долларов.

Внешние разъемы материнской платы

В зависимости от количества интегрированных устройств и класса материнской платы она может иметь различные разъемы на задней панели для подключения внешних устройств.

Описание разъемов сверху вниз

USB 3.0 – разъем для подключения быстрых флешек и внешних дисков, желательно наличие не менее 4-х таких разъемов.
PS/2 – старый разъем для подключения мышки и клавиатуры, есть уже не на всех материнских платах, является не обязательным, так как современные мышки и клавиатуры подключаются по USB.
DVI – разъем для подключения монитора в материнских платах со встроенным видео.
Антенные разъемы Wi-Fi – есть только на некоторых дорогих платах с Wi-Fi адаптером.
HDMI – разъем для подключения телевизора в материнских платах со встроенным видео.
DisplayPort – разъем для подключения некоторых мониторов.
Кнопка сброса BIOS – не обязательна, используется при зависании компьютера в процессе разгона.
eSATA – используется для внешних дисков с аналогичным разъемом, не обязателен.
USB 2.0 – разъем для подключения клавиатуры, мышки, принтера и многих других устройств, достаточно 2-х таких разъемов (или разъемов USB 3.0). Также на современных материнках могут быть разъемы USB 3.1 (Type-A, Type-C), которые быстрее, но еще редко используются.
RJ-45 – разъем для подключения к локальной сети или интернету, обязателен.
Оптический аудиовыход – для подключения качественной акустики (колонок).
Звуковые выходы – для подключения аудио колонок (система 2.0-5.1).
Микрофон – подключение микрофона или головной гарнитуры, есть всегда.

Внутренние разъемы материнской платы

Материнская плата имеет множество внутренних разъемов для подключения различных устройств внутри корпуса.

11.1. Разъемы SATA

Современные материнские платы имеют универсальные разъемы SATA 3, которые прекрасно подходят для подключения жестких дисков, твердотельных накопителей (SSD) и оптических приводов.

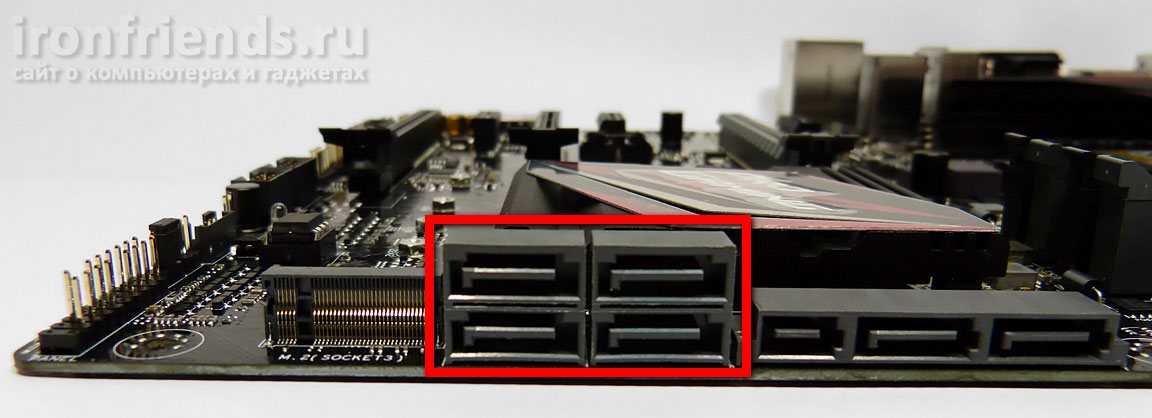

Несколько таких разъемов могут быть вынесены в отдельный блок, образуя комбинированный разъем SATA Express.

Такой разъем раньше использовался для подключения быстрых SSD, но в него можно также подключать любые SATA диски.

11.2. Разъем M.2

Также многие современные материнки оснащаются разъемом M.2, который используется преимущественно для сверх быстрых SSD.

Этот разъем имеет крепления для установки плат различных размеров, что нужно учитывать при выборе SSD. Но сейчас обычно используется только самый распространенный размер 2280.

Хорошо также если разъем M.2 будет поддерживать работу как в режиме SATA, так и PCI-E, а также спецификацию NVMe для быстрых SSD.

11.3. Разъем питания материнской платы

Современные материнские платы имеют 24-х контактный разъем питания.

Все блоки питания оснащаются аналогичным разъемом.

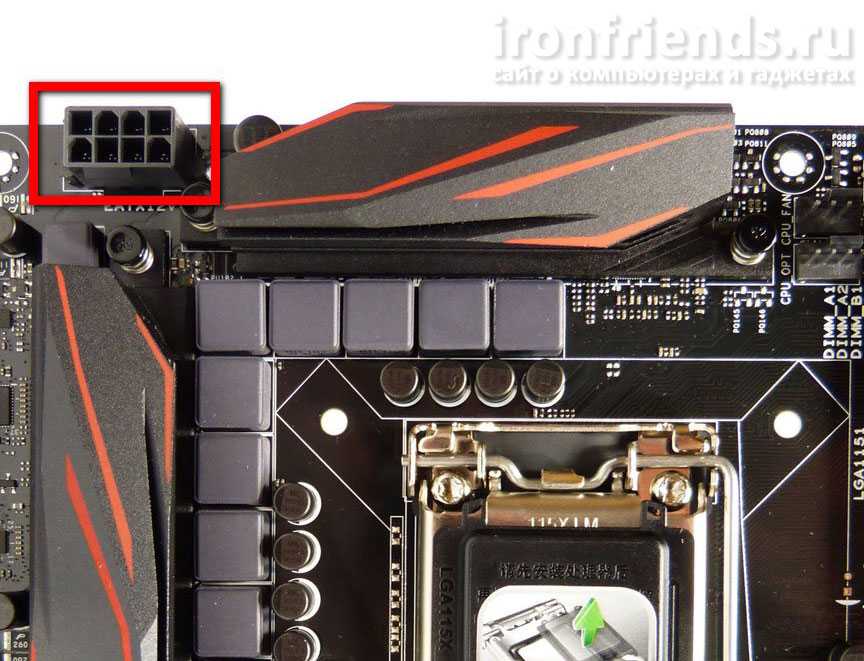

11.4. Разъем питания процессора

Материнская плата может иметь 4-х или 8-ми контактный разъем питания процессора.

Если разъем 8-ми контактный, то желательно, что бы блок питания имел два 4-х контактных разъема, которые в него и вставляются. Если процессор не сильно мощный, то его можно запитать одним 4-х контактным разъемом и все будет работать, но просадки напряжения на нем будут выше, особенно в разгоне.

Настройка фильтров в интернет-магазине

Откройте раздел «Материнские платы» на сайте продавца.
Выберете желаемых производителей (ASUS, MSI, Gigabyte, ASRock).
Укажите сокет выбранного процессора (1200, AM4).
Укажите тип оперативной памяти (DDR4).
Выберете предпочтительные чипсеты (B560/H570/Z590, B550/X570).
Если хотите укажите формфактор (ATX, mATX).
Задайте другие важные для вас параметры.
Последовательно просматривайте все позиции, начиная с более дешевых.
Выберите несколько подходящих по параметрам и цене моделей.
Найдите эти модели на сайтах производителей, просмотрите все их параметры

Внимательно рассмотрите изображения, обращая внимание на количество, типы, расположение разъемов, систему питания и охлаждения.
Если сомневаетесь, поищите обзоры выбранных материнских плат, задайте вопросы в комментариях. Таким образом, вы получите оптимальную по соотношению цена/качество/функциональность материнскую плату, удовлетворяющую вашим требованиям за минимально возможную стоимость

Таким образом, вы получите оптимальную по соотношению цена/качество/функциональность материнскую плату, удовлетворяющую вашим требованиям за минимально возможную стоимость.

Дизайн: Цифровой пиксельный воин

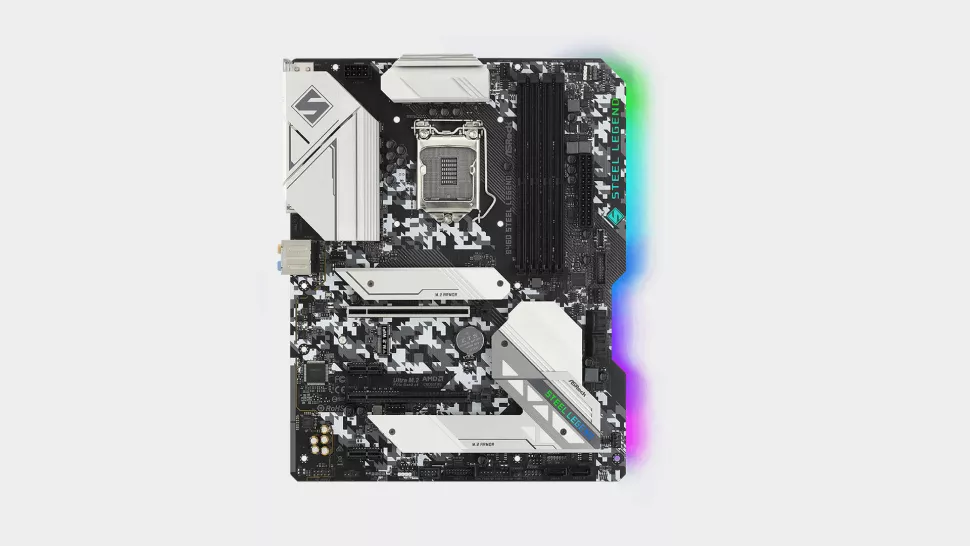

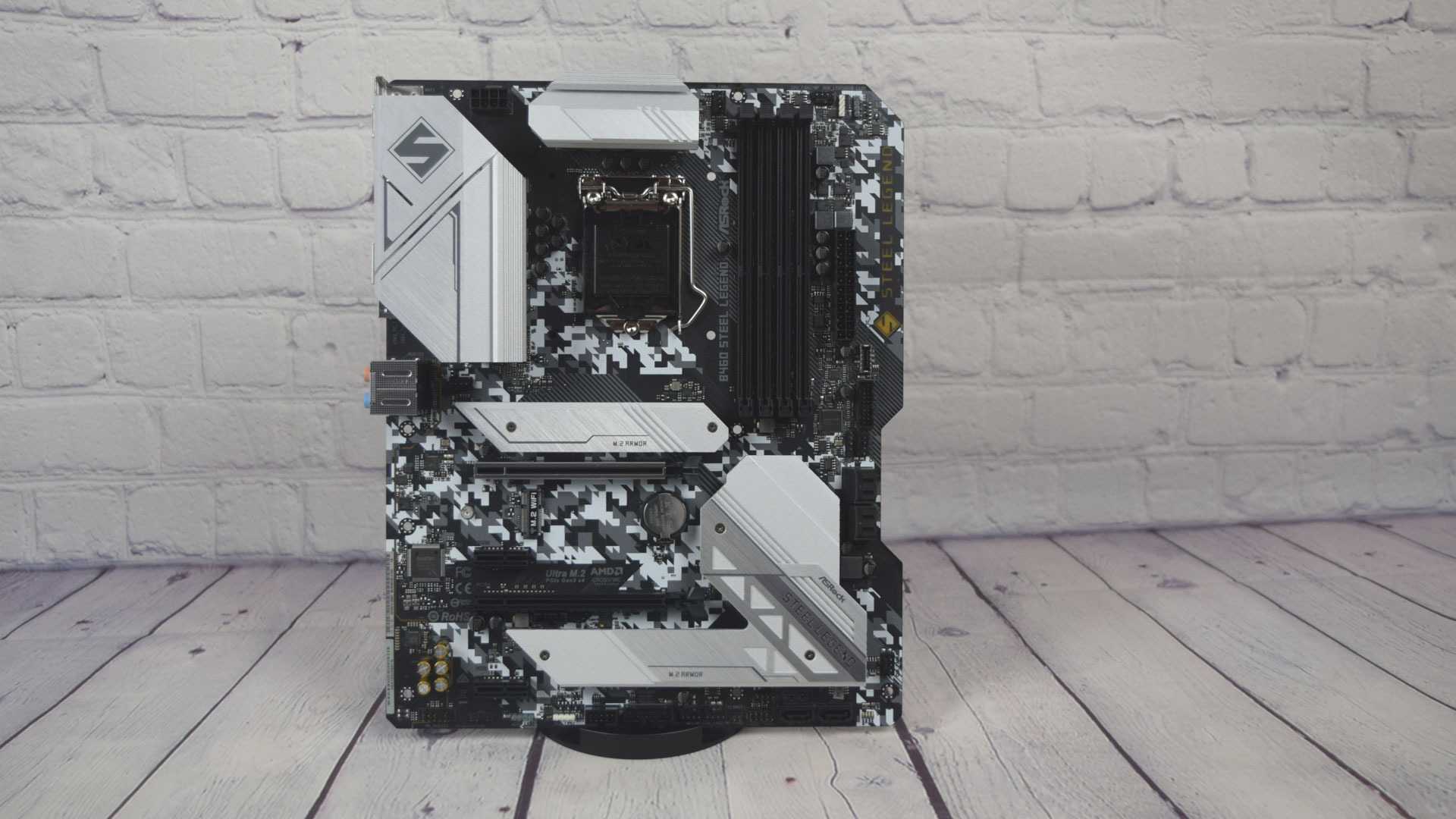

B460 Steel Legend украшен эстетикой камуфляжа, который представляет собой смесь белого, серого и черного цветов. Это не только помогает плате слиться с фоном, но и помогает ей выделиться в корпусе ПК с окнами. Хотя это не единственная плата, которую мы видели с таким рисунком печатной платы с цифровым камуфляжем, Asrock сумел представить свой собственный внешний вид.

Это дополнительно подчеркивается правым краем материнской платы с выемкой посередине и светодиодами RGB, которые проходят по всей длине платы. Эти огни подсвечивают слова «Steel Legend» и логотип на одном из радиаторов.

Плата оснащена стальными радиаторами, которые устанавливаются поверх VRM и чипсета; они также закрывают два слота M.2 Key M. Они не соответствуют тому, что вы найдете на плате высокого класса, как и девятифазная схема питания Steel Legend, но они не должны быть такими. Плата не поддерживает разгон, но может работать с энергоемкими процессорами, такими как Intel Core i9-10900K. Дополнительные фазы и охлаждение могут быть полезны для долговременной работоспособности платы при использовании с топовым процессором, но на самом деле они не нужны при работе на стандартных скоростях, и маловероятно, что покупатели материнских плат в этом ценовом диапазоне предпочтут такой премиальный процессор. Мы могли видеть многие из них в сочетании с процессорами Core i5 стоимостью от 150 до 200 долларов.

Общая информация

1.имеет Wi-Fi
ASRock B550 Steel Legend

Устройство может подключаться к Wi-Fi.

2.Есть Bluetooth
ASRock B550 Steel Legend

Bluetooth — беспроводная технология, позволяющая с лёгкостью передавать данные между устройствами: смартфонами, планшетниками и компьютерами.

3.Легко разгоняется
ASRock B550 Steel Legend

Разгон системы — обычная, хоть и сложная процедура, но некоторые производители предусматривают кнопку или программу, в которых с одного нажатия можно разогнать компьютер и получить более высокую производительность.

4.имеет подсветку RGB
ASRock B550 Steel Legend

Подсветка RGB позволяет вам выбирать между миллионами цветов и настраивать внешний вид компонентов вашего ПК.

5.Легко сбрасывать BIOS
ASRock B550 Steel Legend

На задней панели материнской платы есть кнопка или тумблер для очистки памяти CMOS, который сбрасывает настройки BIOS на заводские. Эта функция применима в ситуациях, когда в BIOS что-то не так настроено, из-за чего компьютер не грузится. При этом не надо открывать корпус и искать джампер CMOS.

6.мульти-ГПУ

Неизвестно. Помогите нам, предложите стоимость.

Количество графических процессоров, поддерживаемых при использовании мульти-GPU конфигурации. Использование нескольких GPU параллельно может дать более высокую производительность.

7.Поддержка технологии Dual BIOS
ASRock B550 Steel Legend

Материнская плата поддерживает Dual BIOS. Если, допустим, Вы прошьёте новый BIOS и что-то пойдёт не так, можно переключиться на резервный BIOS, после чего можно нормально перегружать компьютер.

8.сокеты ЦПУ

Материнская плата имеет больше сокетов ЦПУ. Несколько ЦПУ используются обычно на серверах.

9.Имеет интегрированную графику
ASRock B550 Steel Legend

С интегрированной графикой вам не нужно покупать отдельную карту.

Лучший бюджет: Gigabyte B560M DS3H

Набор микросхем	Intel B560
Разъем	LGA1200
Поддержка процессора	Процессоры Intel Core 11-го и 10-го поколений для настольных ПК
Поддержка памяти	4 x DDR4, 5333 МГц (OC), до 128 ГБ
Разъемы PCIe	1 × PCIe 4.0 x16 (ЦП)2 x PCIe 3.0 x1 (набор микросхем)
SATA / M.2	6 × SATA 3 (набор микросхем)1 x M.2 — 22110 NVMe x41 x M.2 — 2280 NVMe x4
Сети	Чип Realtek LAN 1 × 1,0 Гбит / с
Аудио	7.1-канальный HD-звук от Realtek
Разъемы на задней панели	1 × LAN (RJ45)1 × HDMI1 x DisplayPort1 x DVI-D1 x VGA2 x USB 2.03 x USB 3.2 Gen 11 x USB 3.2 Type-C Gen 13 x аудиоразъема

Фантастическая игровая производительность 1440p
Решение для охлаждения Overkill
Превосходная акустика
Хороший разгонный потенциал
RGB-подсветка

Значительное увеличение стоимости по сравнению с рекомендованной производителем розничной цены
Память не разогнана

Gigabyte B560M DS3H, вероятно, самая дешевая материнская плата B560, которую вы можете купить прямо сейчас. Несмотря на низкую цену, это очень хорошо оборудованная материнская плата, поэтому она будет наиболее интересна пользователям с ограниченным бюджетом. B560M DS3H имеет разводку mATX и поставляется с печатной платой с черно-серым рисунком, компактным VRM и радиаторами чипсета. Плата оснащена умеренно мощной системой подачи питания 6 + 2 фазы и оснащена одним 8-контактным разъемом питания ЦП 12 В ATX.

Однако низкая цена предполагает определенные компромиссы. В B560M DS3H нет RGB-подсветки, встроенного модуля Wi-Fi или радиаторов M.2, но он выполняет свою работу, когда дело доходит до самых важных вещей. Эта плата оснащена одним слотом PCIe 4.0 x16 и одним слотом PCIe 3.0 x16, а также двумя слотами M.2 NVMe. Он также поддерживает память DDR4-5333, что весьма впечатляет с учетом его цены, и поставляется с широким спектром выходных разъемов дисплея, включая DVI-D, VGA, HDMI и DisplayPort. Качество звука у этой платы довольно посредственное из-за наличия неуказанного аудиоконтроллера Realtek HD, но это ожидаемо, учитывая доступность этой материнской платы.

5
1
голос

Рейтинг статьи

Чипсет материнской платы

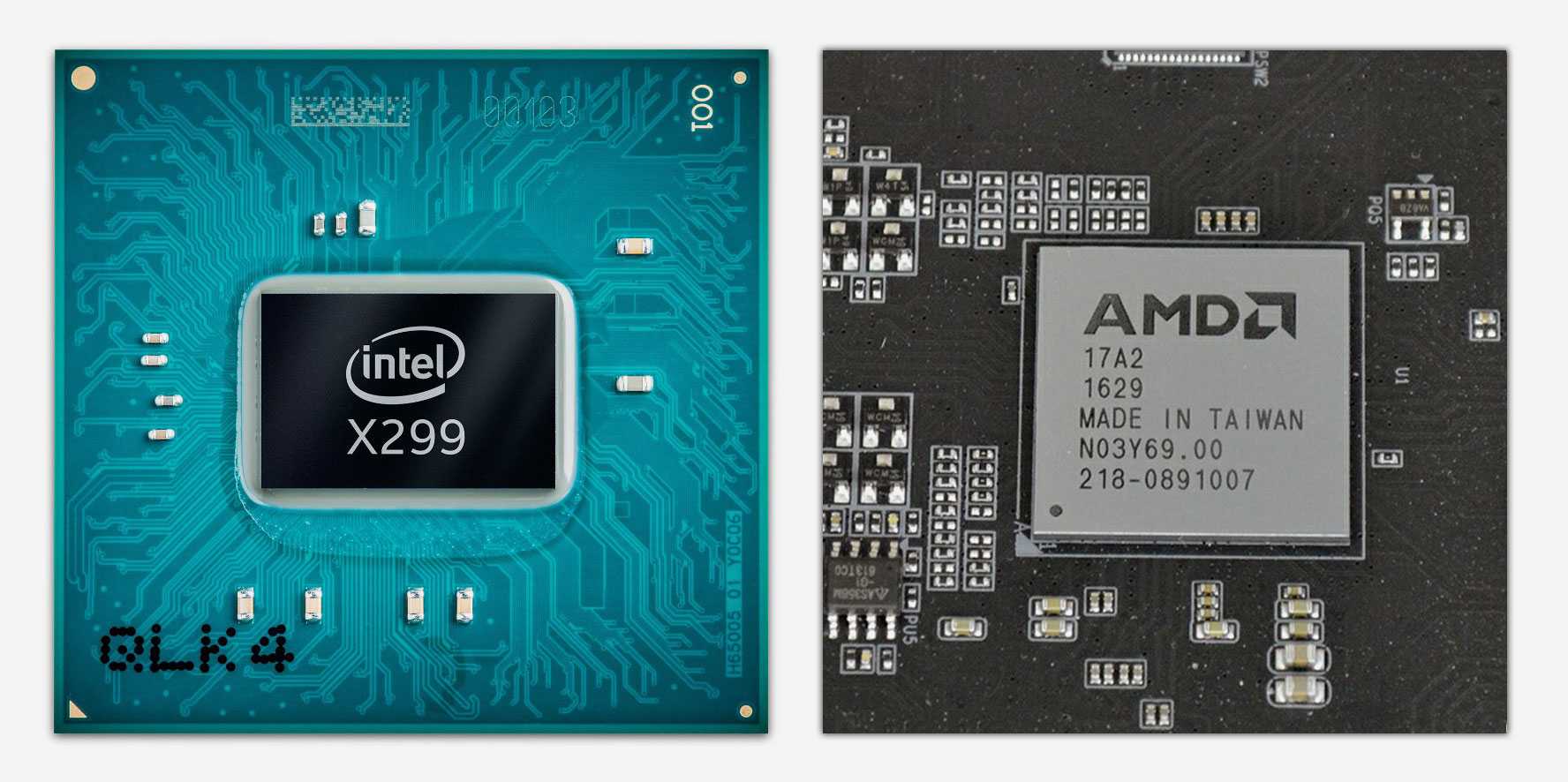

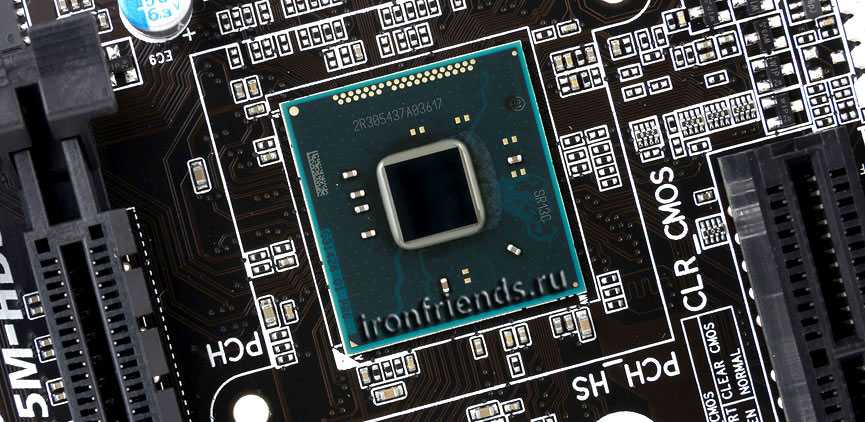

У каждой материнской платы есть свой собственный процессор, который управляет всеми подключаемыми к ней устройствами и называется чипсетом. От чипсета зависит функциональность материнской платы и он выбирается в зависимости от назначения компьютера.

3.1. Разработчики чипсетов

Чипсеты для современных материнских плат разрабатывают две компании: Intel и AMD.

Если вы выбрали процессор Intel, то материнская плата должна быть на чипсете Intel, если AMD – на чипсете AMD.

3.2. Чипсеты Intel

К основным потребительским, но уже устаревающим чипсетам Intel, относятся следующие:

H410 – для офисных ПК
B460/H470 – мультимедийных и игровых ПК
Z490 – для мощных игровых и профессиональных ПК
X299 – для сверхмощных профессиональных ПК

Им на смену пришли более современные чипсеты с поддержкой процессоров 11-го поколения:

H510 – для офисных ПК
B560/H570 – для мультимедийных и игровых ПК
Z590 – для мощных игровых и профессиональных ПК

Для большинства компьютеров подойдут материнки на чипсетах B460/B470 и B560/H570

В чипсетах H больше линий PCI-E, чем в чипсетах B, что важно только при установке более двух видеокарт или нескольких сверхбыстрых SSD PCI-E. Так что для обычного пользователя между ними нет никакой разницы

Чипсеты Z имеют еще больше линий PCI-E, чем чипсеты H, позволяют разгонять процессоры с индексом «K», поддерживают память с частотой выше 2666 МГц и объединение от 2 до 5 дисков в RAID массив. Они больше подходят для мощных игровых и профессиональных ПК.

Материнки на чипсетах X299 нужны только для сверхмощных и дорогих профессиональных ПК с процессорами на сокете 2066 (об этом мы поговорим ниже).

3.3. Чипсеты AMD

К основным современным чипсетам AMD относятся следующие.

A520 – для офисных и мультимедийных ПК
B550 – для игровых и профессиональных ПК
X570 – для энтузиастов
X399 – для очень мощных профессиональных ПК

Чипсет A520 не имеет возможности разгона процессора, в то время как у B550 такая функциональность есть. X570 в довесок оснащен большим количеством линий PCI-E для установки нескольких видеокарт и расширенными возможностями по разгону. Ну а X399 предназначен для профессиональных процессоров на сокете TR4.

3.4. Чем отличаются чипсеты

Чипсеты имеют массу отличий, но нас интересует только их условное разделение по назначению, чтобы подобрать материнскую плату соответствующую назначению компьютера.

Остальные параметры чипсетов нас не интересуют, так как мы будем ориентироваться на параметры конкретной материнской платы. После выбора чипсета под ваши нужды, можно начинать выбирать материнскую плату, исходя из ее характеристик и разъемов.

⇡#Технические характеристики и стоимость

ASRock B550 PG Velocita
Поддерживаемые процессоры	Процессоры AMD Ryzen 3-го поколения, Socket AM4
Чипсет	AMD B550

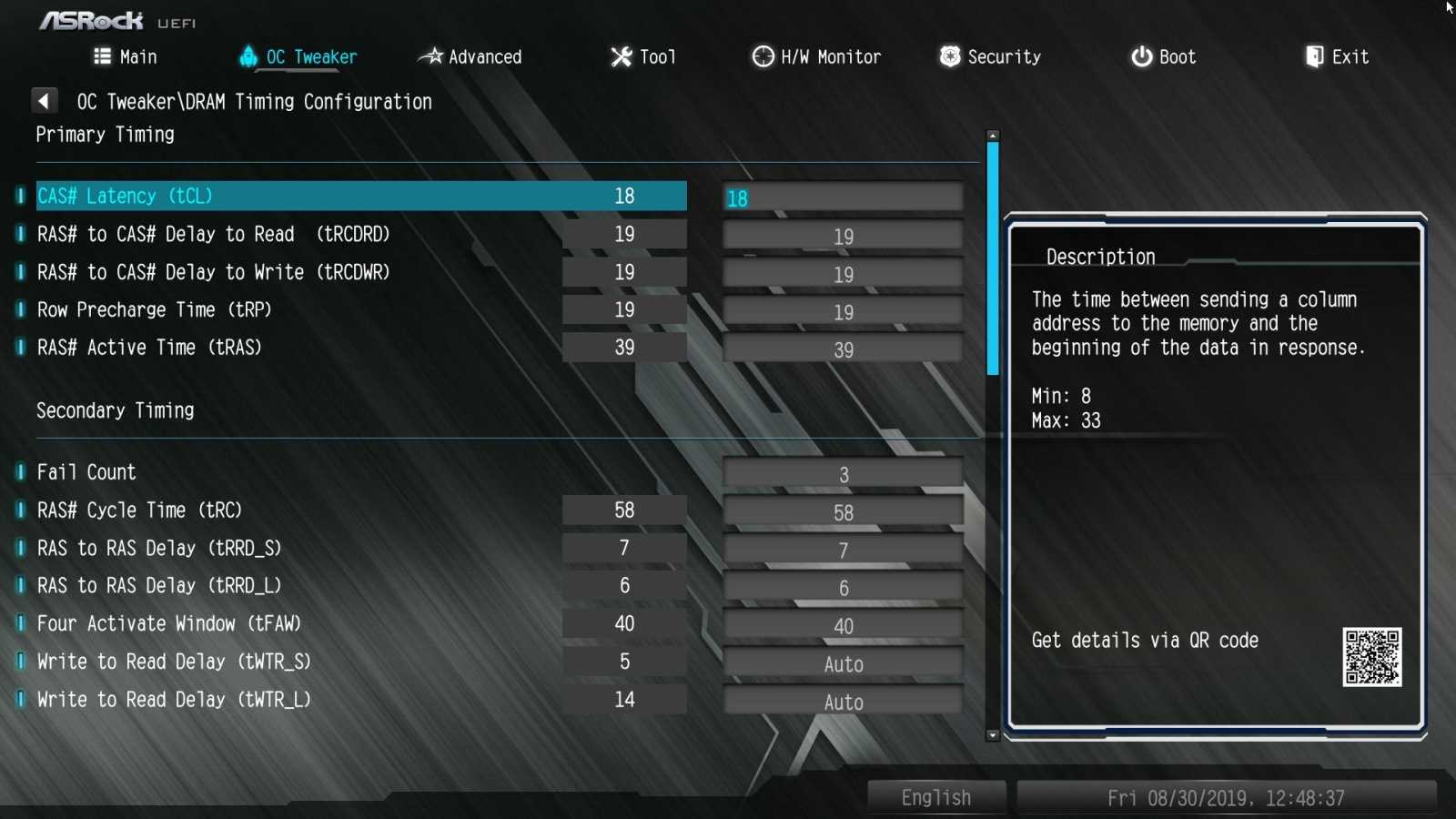

Подсистема памяти	4 × DIMM DDR4 не буферизованной памяти объёмом до 128 Гбайт; двухканальный режим; поддержка модулей с частотами от 2133 до 3200 МГц и от 3333(O.C.) до 4733 (O.C.) МГц; поддержка XMP (Extreme Memory Profile); позолоченные контакты 15μ Gold в разъёмах DIMM
Графический интерфейс	Интегрированное графическое ядро AMD Radeon Vega в составе гибридных процессоров 3-поколения AMD Ryzen: – порт HDMI, максимальное экранное разрешение 4096 × 2160 при 60 Гц (совместимость со стандартами HDMI 2.1, HDCP 2.3 и HDR); – поддержка DirectX 12, Pixel Shader 5.0; – поддержка Microsoft PlayReady
Разъёмы для плат расширения	2 слота PCI Express x16 4.0/3.0, режим работы x16 и x4; 2 слота PCI Express x1 3.0
Масштабируемость видеоподсистемы	AMD Quad-GPU CrossFireX AMD 2-way CrossFireX

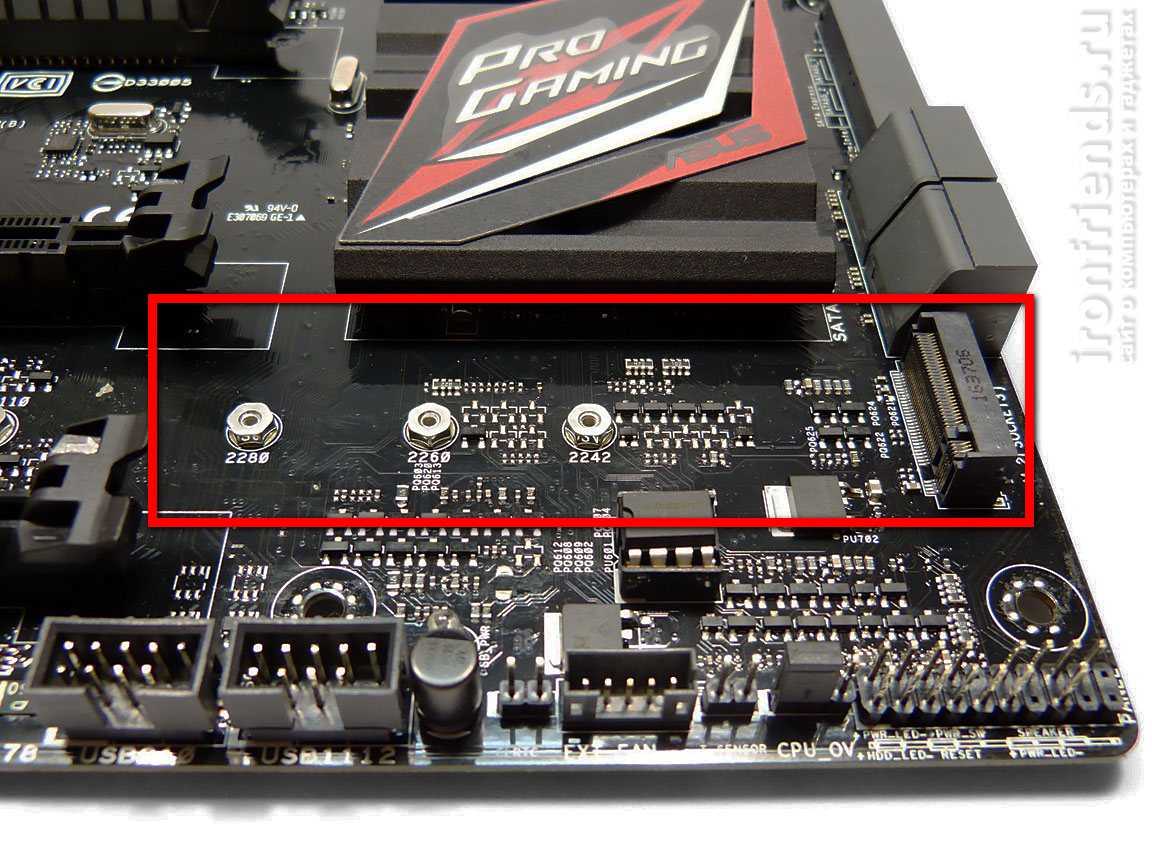

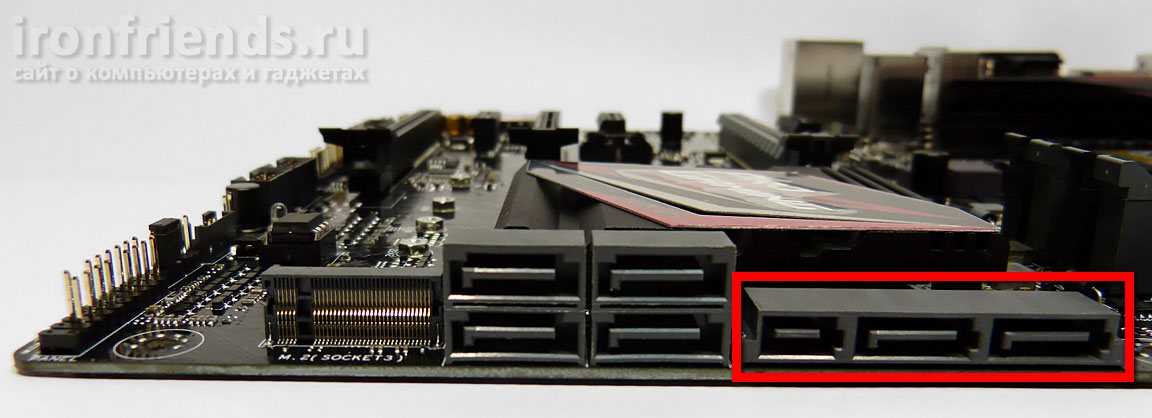

Интерфейсы накопителей	Чипсет AMD B550: – 6 × SATA III, пропускная способность до 6 Гбит/с (поддержка RAID 0, 1 и 10, NCQ, AHCI и Hot Plug); – 1 × M.2 (M2_2) PCIe 3.0 x4 (поддерживает SATA- и PCI Express-накопители длиной от 30 до 110 мм). Процессор AMD Ryzen: – 1 × Hyper M.2 (M2_1) PCIe 4.0/3.0 x4 (поддерживает PCI Express-накопители длиной от 30 до 80 мм)
Сетевые интерфейсы	2.5-гигабитный сетевой контроллер Dragon RTL8125BG: – поддержка ПО Phantom Gaming LAN (умная автонастройка трафика, отображение сетевой статистики, оптимальные настройки по умолчанию для игр, интернета и стриминга, настраиваемый контроль приоритета); – поддержка Wake-On-LAN – защита от молнии и электростатических разрядов; – поддержка энергосберегающего стандарта Ethernet 802.3az; – поддержка PXE
Аудиоподсистема	7.1-канальный HD-аудиокодек Realtek ALC1220: – ЦАП 120dB SNR с дифференциальным усилителем; – усилитель наушников NE5532 Premium с выводом на фронтальную панель (поддержка наушников с сопротивлением до 600 Ом); – защита от скачков напряжения; – поддержка Premium Blu-ray audio; – отдельные слои на плате для левого и правого канала; – изоляция печатной платы; – позолоченные аудио-штекеры и внутренние коннекторы; – поддержка Nahimic Audio
Интерфейс USB	Чипсет AMD B550 и процессор AMD Ryzen: – 8 портов USB 2.0 (4 на задней панели, 4 подключаются к разъёмам на плате); – 4 порта USB 3.2 Gen1 (2 на задней панели, 2 подключаются к разъёму на плате); – 2 порта USB 3.2 Gen1 (подключаются к разъёмам на плате); – 3 порта USB 3.2 Gen2 (Type-A и Type-C на задней панели + внутренний коннектор)
Разъёмы и кнопки на задней панели	Видеовыход HDMI; комбинированный PS/2-порт и два порта USB 3.2 Gen1; четыре порта USB 2.0; два порта USB 3.2 Gen2 (Type-A и Type-C); порт RJ-45 2.5G; отверстия для антенн беспроводного модуля связи; оптический выход S/PDIF-интерфейса; пять позолоченных 3,5-мм аудиоразъёмов

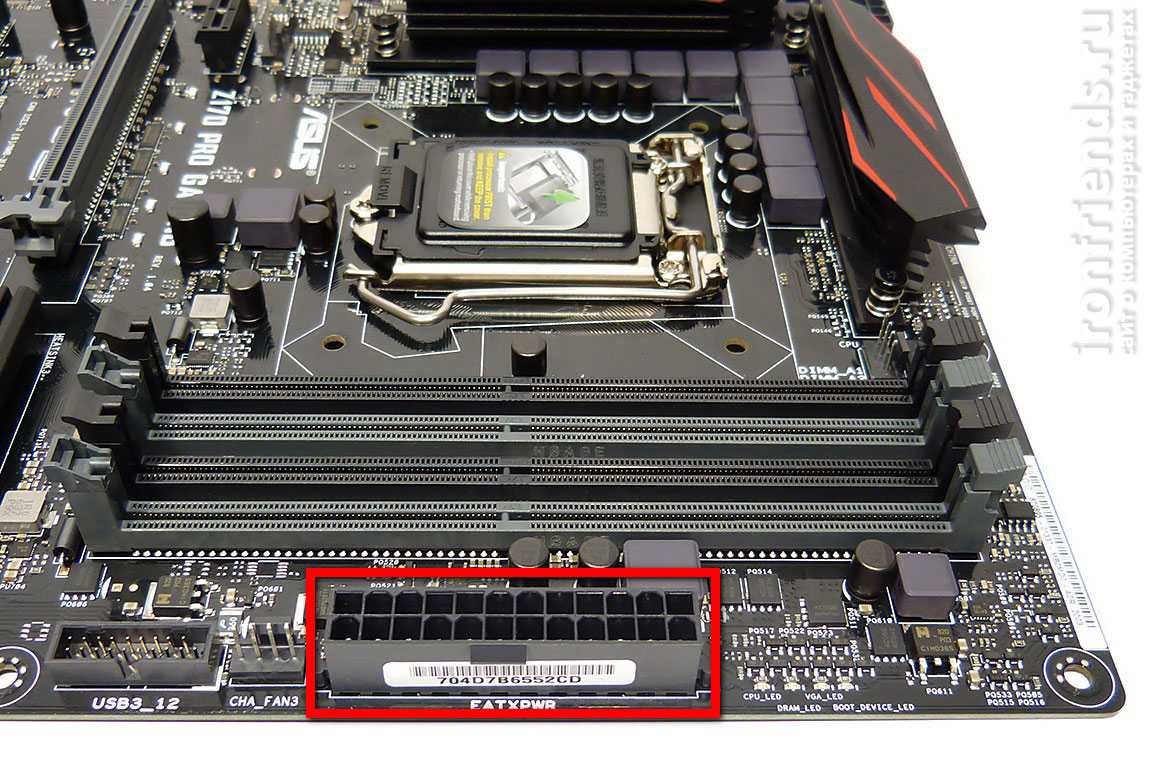

Внутренние разъёмы на текстолите	24-контактный разъём питания ATX; 8-контактный разъём питания ATX 12 В; 4-контактный разъём питания ATX 12 В; 6 SATA 3; 2 M.2 Socket 3; 1 M.2 Key E; 4-pin разъём для вентилятора системы охлаждения CPU; 4-pin разъём для помпы СЖО CPU; 5 4-pin разъёмов для корпусных вентиляторов с поддержкой PWM; 2 коннектора для подключения RGB LED-линеек; 2 коннектора для подключения адресуемых RGB LED-линеек; группа разъёмов для передней панели корпуса; разъём аудио для передней панели корпуса (15μ Gold); 2 разъёма для подключения четырёх портов USB 2.0; разъём для подключения двух портов USB 3.2 Gen1; разъём USB 3.2 Gen2 Type-C; разъем SPI TPM; индикатор питания и разъем динамика; Dr. Debug со светодиодом; кнопка питания со светодиодом; кнопка Reset с индикатором

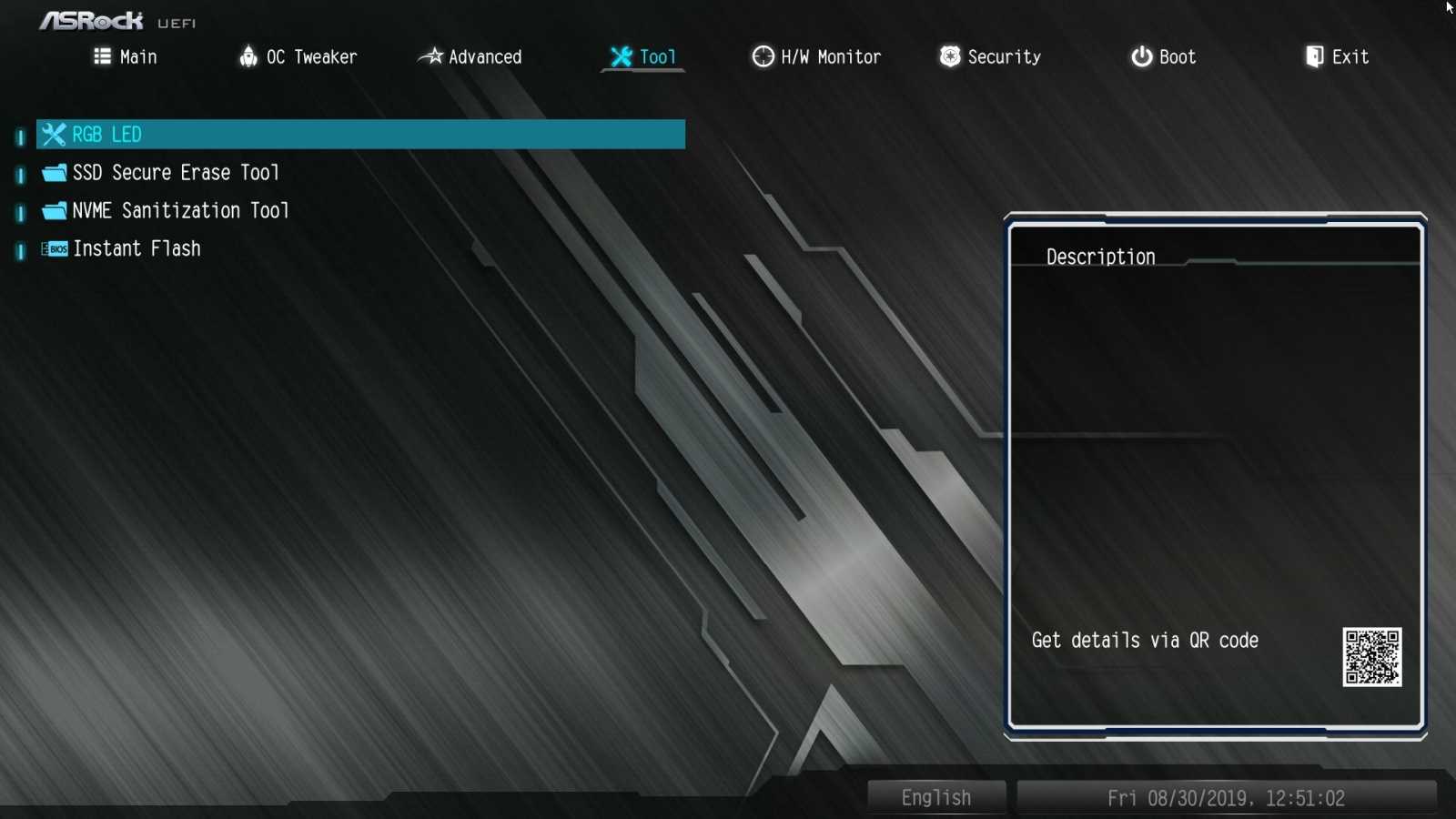

BIOS	256 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой; поддержка функций SM BIOS 2.3, ACPI 5.1
Контроллер I/O	Nuvoton NCT6796D-R
Форм-фактор, габариты (мм)	ATX, 305 × 244
Поддержка операционной системы	Windows 10 x64
Гарантия производителя, лет	1
Розничная стоимость, ₽	18 800
