Тест и обзор: arctic liquid freezer ii 420 — крупная система водяного охлаждения по приятной цене

Zalman CNPS10X Optima – золотая середина

CNPS10X Optima Root Nation Zalman CNPS10X Optima – лучший кулер для Ryzen 3600 по соотношению цены и эффективности. Стоит он от 1330 рублей, но при этом сравнивается с более дорогими моделями. Массивный радиатор башенного типа сделан из алюминия и посажен на 4 тепловые трубки, способные отвести до 130 Вт тепла. Родной вентилятор имеет диаметр 120 мм и работает в умеренном диапазоне оборотов, от 1000 до 1700 в минуту. Конструкция предусматривает возможность установки второй «вертушки», но для AMD Ryzen 5 3600 это не очень актуально.

Большие габариты обеспечивают Zalman CNPS10X Optima хорошую теплоотводящую способность, а 4-контактный штекер позволяет регулировать обороты. К недостаткам модели можно отнести диапазон скоростей. Именно по этому показателю СО уступает аналогам подороже, которые охлаждают столь же качественно, но могут работать тише. В данном случае 1000 об/мин под малой нагрузкой — многовато для полной тишины, а после 1500 об/мин под нагрузкой вентилятор немного шумноват.

Какой кулер взять для Ryzen 5 3600X

Совместимость под сокет — новые процессоры Ryzen 3000, как и обещали разработчики полностью совместимы с разъёмом AM4. Значит, устанавливать кулер нужно будет на материнскую плату с AM4. Перед выбором охлаждения процессора убедитесь что его можно установить на текущий сокет (в комплекте должно быть соответствующее крепление).

Рассеиваемая мощность — важным параметром есть мощность TDP процессора, именно рассеиваемая мощность должна быть вышеуказанного значения. Для процессора Ryzen 5 3600X значение TDP располагается в районе 95 Вт против 65 Вт без X версии процессора. Когда значение мощности TDP будет выше рассеиваемой мощности кулера, будут наблюдаться постоянные перегревы процессора.

Высота кулера — не такой уж и важный параметр, но всё же высоту кулера нужно учитывать при сборке компьютера, так как далеко не все корпуса позволяют установить высокие системы охлаждения. Если же не учесть текущее значение, тогда попросту не получиться закрыть боковую стенку корпуса. Это влияет на циркуляцию воздуха уже внутри системного блока в целом.

Внешний вид и особенности

Система жидкостного охлаждения Liquid Freezer II 420 способна впечатлить неподготовленного пользователя размахом конструкции и толстыми соединительными шлангами в оплетке. Габариты радиатора этой СЖО составляют 458 х 138 х 38 мм. Еще 25 мм толщины сверху прибавляют три 140 мм вертушки, что суммарно выливается в требуемые 63 мм свободного пространства для установки Liquid Freezer II 420.

Если говорить прямо, то Liquid Freezer II 420 является не совсем обычной СЖО. За счет габаритного радиатора этой водянке нужен особенный корпус, готовый принять на борт AIO соответствующего типоразмера. Использование радиатора таких размеров связано с желанием производителя добиться наивысшей эффективности охлаждения центрального процессора.

Контур у Liquid Freezer II 420 сделан замкнутым, без возможности обслуживания и долива хладагента. При этом в надежности изделия производитель не сомневается, предоставляя на водянку фирменную гарантию сроком на 6 лет. Корпус радиатора СЖО имеет выштампованное наименование производителя. Непосредственно толщина рабочего тела радиатора равна 28 мм.

Для эффективного рассеивания тепла в конструкции радиатора предусмотрено 14 каналов для циркуляции хладагента. Пространство между ними заполнено гофрированной лентой. При этом плотность ребер снижена до 15 FPI на дюйм для более легкого продува на низких оборотах вентиляторов.

Учитывая габариты радиатора Liquid Freezer II 420, производитель сделал соединительные шланги длиной 450 мм. Этого должно быть достаточно для установки данной СЖО в габаритные и просторные корпуса ПК, способные принять на борт водянку с 420 мм радиатором. Как уже отмечалось ранее, соединительные шланги защищены оплеткой, под которой также находится кабель питания вентиляторов.

Такое решение позволило реализовать на Liquid Freezer II 420 скрытую подводку кабелей питания вертушек, которые соединены между собой последовательно. Последний конец кабеля соединяется с питанием помпы СЖО и выводится в виде единого провода с коннектором 4-пин PWM.

За обдув радиатора Liquid Freezer II 420 отвечают три 140 мм вертушки собственного производства. Модель вентиляторов — Arctic Cooling P14 PWM с семилопастной крыльчаткой. Данные вентиляторы отличаются простой и непритязательной конструкцией. Светодиодная подсветка и виброгасящие элементы здесь не предусмотрены. Скорость вращения каждой вертушки варьируется от 200 до 1700 об/мин, позволяя генерировать до 72.8 CFM воздушного потока. При этом заявленный производителем уровень шума не превышает 22.5 дБА.

Помпа и водоблок у Liquid Freezer II 420 представляют собой единое целое, облаченное в корпус сложной и интересной формы. Габариты этой конструкции составляют 98 х 78 х 53 мм, что накладывает некоторые ограничения на совместимость с материнскими платами форм-фактора Mini-ITX и решениями с плотной компоновкой элементов вокруг процессорного разъема.

Фитинги соединительных шлангов установлены вертикально, что в теории лучшим образом сказывается на эффективности охлаждения при циркуляции хладагента в контуре

Отдельное внимание привлекает встроенный в корпус небольшой 40 мм вентилятор для обдува околосокетного пространства. Со слов производителя данное решение позволяет ощутимо снизить нагрев VRM материнской платы.

Конструкция корпуса спроектирована таким образом, чтобы этот небольшой вентилятор создавал воздушные потоки сразу по трем направлениям в горизонтальной плоскости

Впрочем, в практической части обзора мы обязательно оценим полезность этого вентилятора и его влияние на температуру силовой обвязки нашей тестовой ASUS ROG Maximus XIII Hero.

Пока же посмотрим на основание водоблока, которое у Liquid Freezer II 420 выполнено из меди. На время транспортировки контактная площадка защищена от повреждений специальной наклейкой.

Поверхность контактной площадки у водоблока Liquid Freezer II 420 достаточно ровная, хоть и без характерного зеркального блеска.

Water cooling with no compromises

1. Why should I choose a CPU water cooler?

Thanks to their design, CPU water coolers can absorb and dissipate significantly more excess heat than CPU air coolers. Their excellent cooling qualities allow them to deliver low CPU temperatures, enabling far-reaching overclocking possibilities for processors while also having potential for silent operation. Water cooling systems are very popular among gamers and in work stations. The ARCTIC Liquid Freezer II is acclaimed by reviewers and enthusiasts worldwide and was awarded the test winner and best CPU water cooling in the 240-mm variant at the European Hardware Awards.

2. How does a CPU water cooler work?

A water cooler has a water circuit in which the coolant is moved by a pump. This can be a single component, or it can be installed directly on the CPU block, as it is in the case of an all-in-one water cooler. The CPU block itself is often made of copper and equipped with fine channels through which the coolant can flow. It is then passed through the so-called radiator (also called heat exchanger), where it is cooled down by generated airflow from the fans. To prevent corrosion and ensure durability, an alcohol-water mixture is often used as the coolant.

3. What kinds of water-cooling systems are available?

Water cooling systems are generally divided into all-in-one (AiO) and custom water-cooling systems. In custom water-cooling systems, all the necessary components are purchased individually and then combined to form a circuit. All-in-one water-cooling systems are often much less expensive and easier to install. For both custom and AiO water coolers, there are illuminated RGB and A-RGB models like the Liquid Freezer II 240 A-RGB.

4. How is a water cooler constructed?

A water cooler consists of several parts, including a radiator, radiator fans, a CPU block with coldplate, and a pump.

Radiator:

A radiator is often also called a heat exchanger. Like an air cooler, it consists mainly of cooling fins to increase the surface area. Between the fins are flow channels through which the cooling liquid is directed. Several factors contribute to the efficiency of a radiator. Unlike most other all-in-one liquid cooling manufacturers, we rely on 38mm thick radiators with a high fin density. This allows a larger amount of water to be used in the circuit and significantly increases the cooling surface area.

Radiator Fan:

Different fans can be used on the radiator. Generally, the higher the static pressure of fans, the better the cooling performance of the radiator. For water cooling, both push, pull and push-pull configurations are possible.

CPU block with cold plate:

The cold plate is the part of the water-cooling system that comes in direct contact with the CPU and through which the coolant flows. Using special processes such as skiving, fine grooves are machined into the metal to increase the surface area. The coolant is directed through these channels and absorbs the excess heat from the CPU.

Water Pump:

The pump circulates the coolant in the system. In an all-in-one water-cooling system like the Liquid Freezer II, the pump i soften located directly on the cold plate and forms a unit with it. With custom water-cooling systems, on the other hand, the pump is often combined with an expansion tank. This ensures that the system does not burst when the coolant expands under heat.

5. What’s the best way to install a water cooler in a PC case?

When installing a compact AiO water cooler, the most important thing is to ensure that the radiator’s hose openings are located below the pump unit. Otherwise, air can get to the pump over a longer period of time and cause noise or even impair its function.

FAQ Gamers Nexus

Depending on the thickness and fin density of the radiator, it may make sense to use additional radiator fans, such as the ARCTIC P12 PWM, which is optimized for static pressure, allowing the fan to be operated at low speed, and producing the same cooling performance with less noise.

Тестовый стенд

Для оценки эффективности охлаждения Liquid Freezer II 420 был взят флагманский процессор Intel Core i9-11900k, отличающийся высоким энергопотреблением и нагревом. Он был установлен в материнскую плату ASUS ROG Maximus XIII Hero.

Открытый тестовый стенд с Liquid Freezer II 420 выглядел следующим образом.

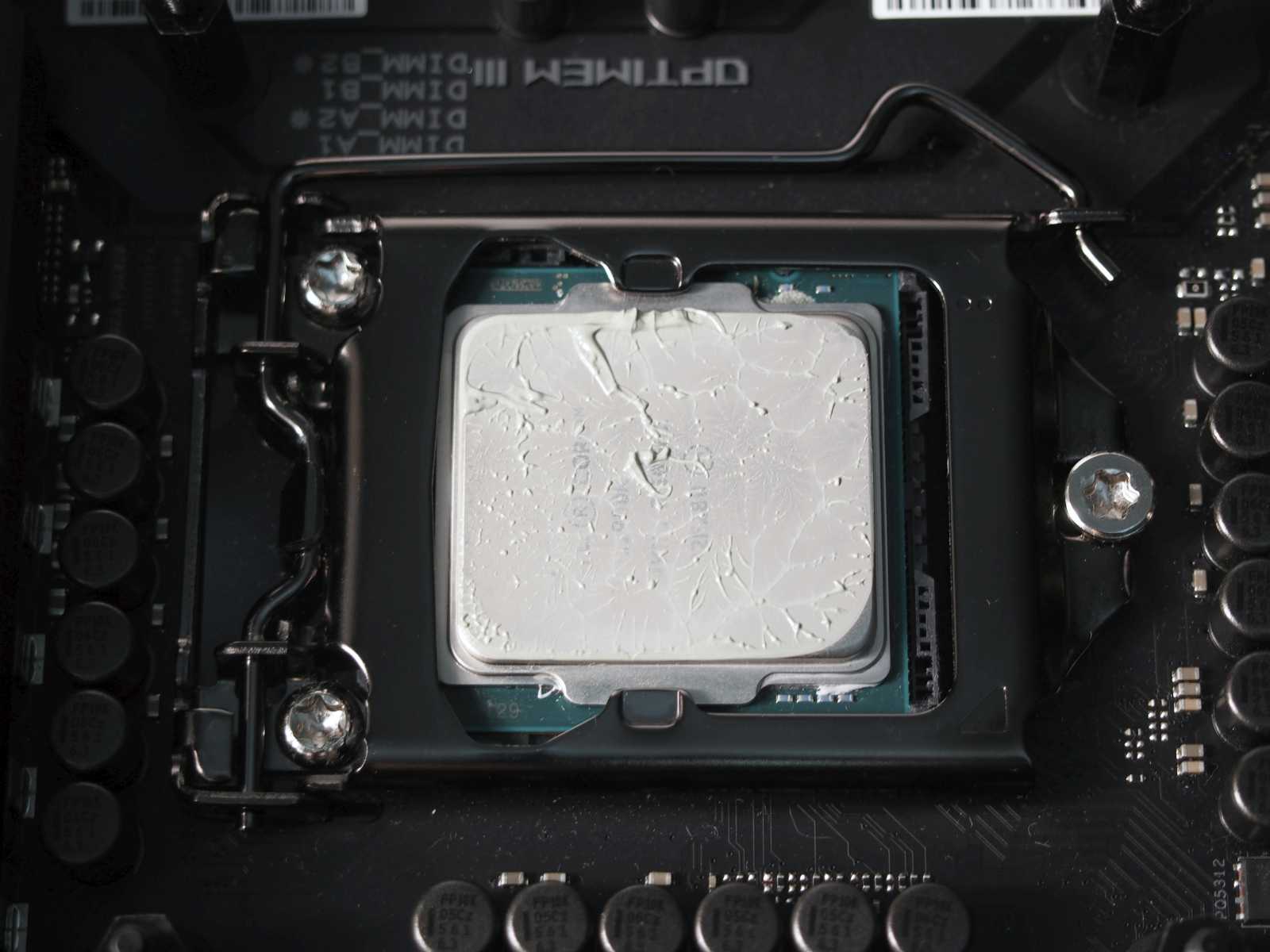

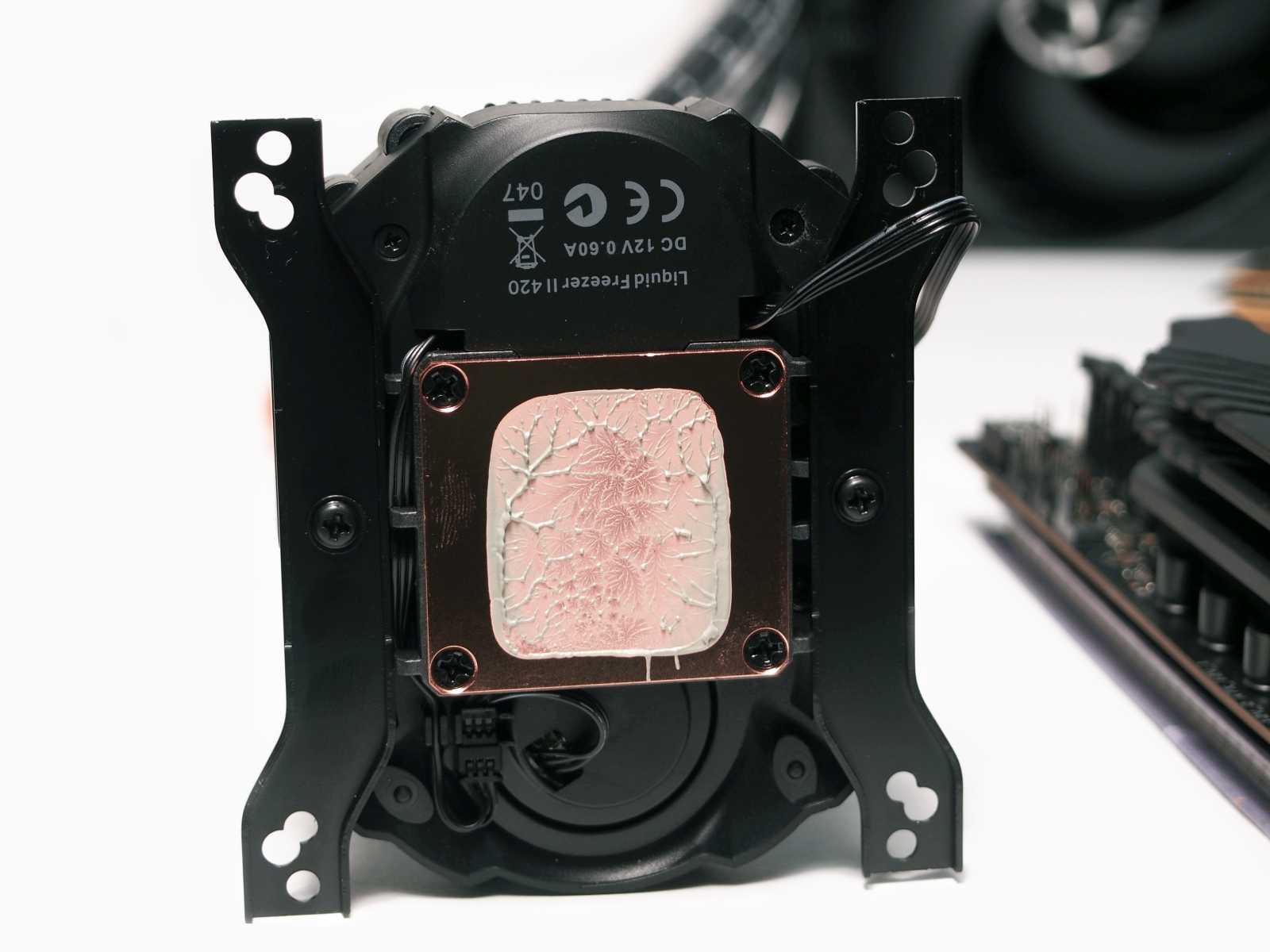

А такими выглядели отпечатки термопасты на контактной площадке водоблока Liquid Freezer II 420 и теплораспределительной крышке процессора.
