Внешний вид

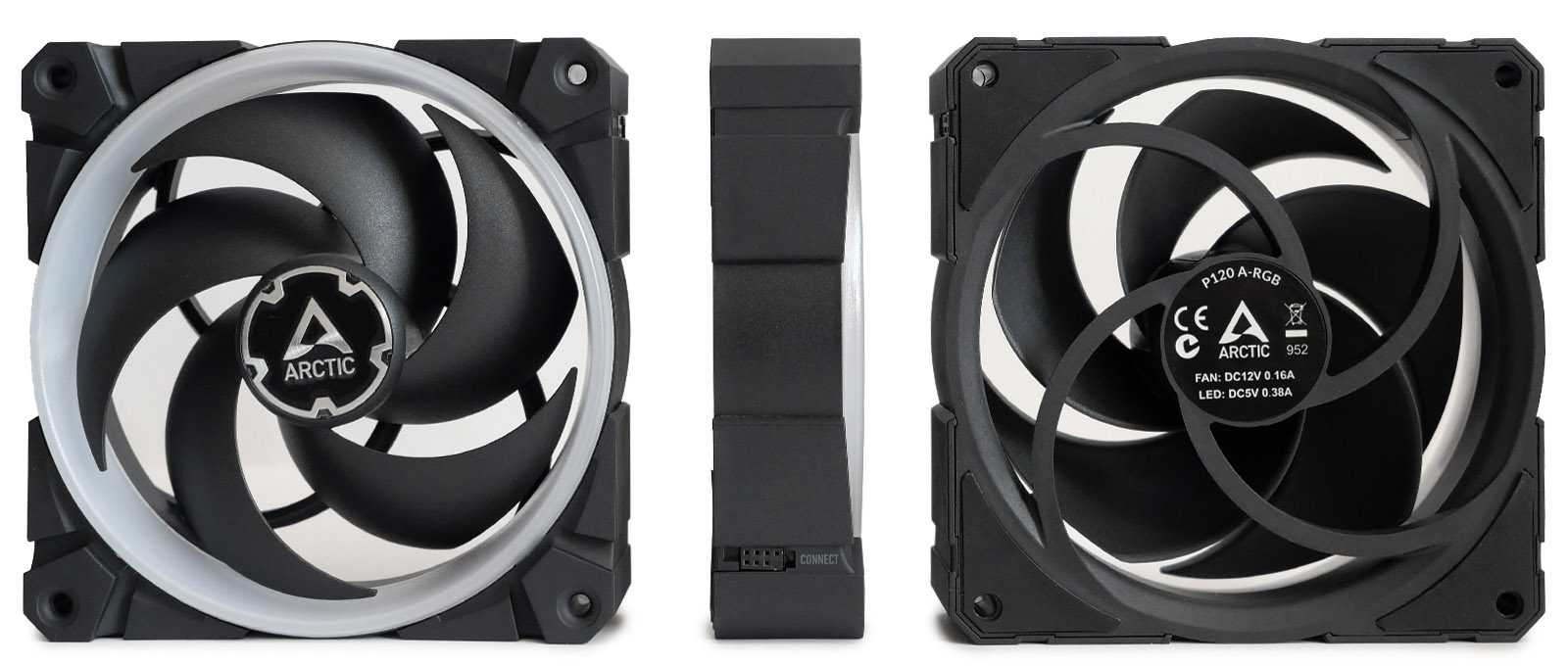

ARCTIC BioniX P120 A-RGB позиционируются производителем в первую очередь как корпусные вентиляторы с акцентом на статическое давление. Типоразмер каркаса — стандартные 120 мм. Каркас вентиляторов и крыльчатка выполнены из качественного пластика без неприятного запаха. По углам сделаны прорезиненные антивибрационные вставки.
Однако толщина рамы вентилятора — 30 мм, что больше типовых значений большинства вентиляторов
На этот момент очень важно обратить внимание до покупки, так как корпуса ПК в основном проектируются под вентиляторы толщиной 25 мм

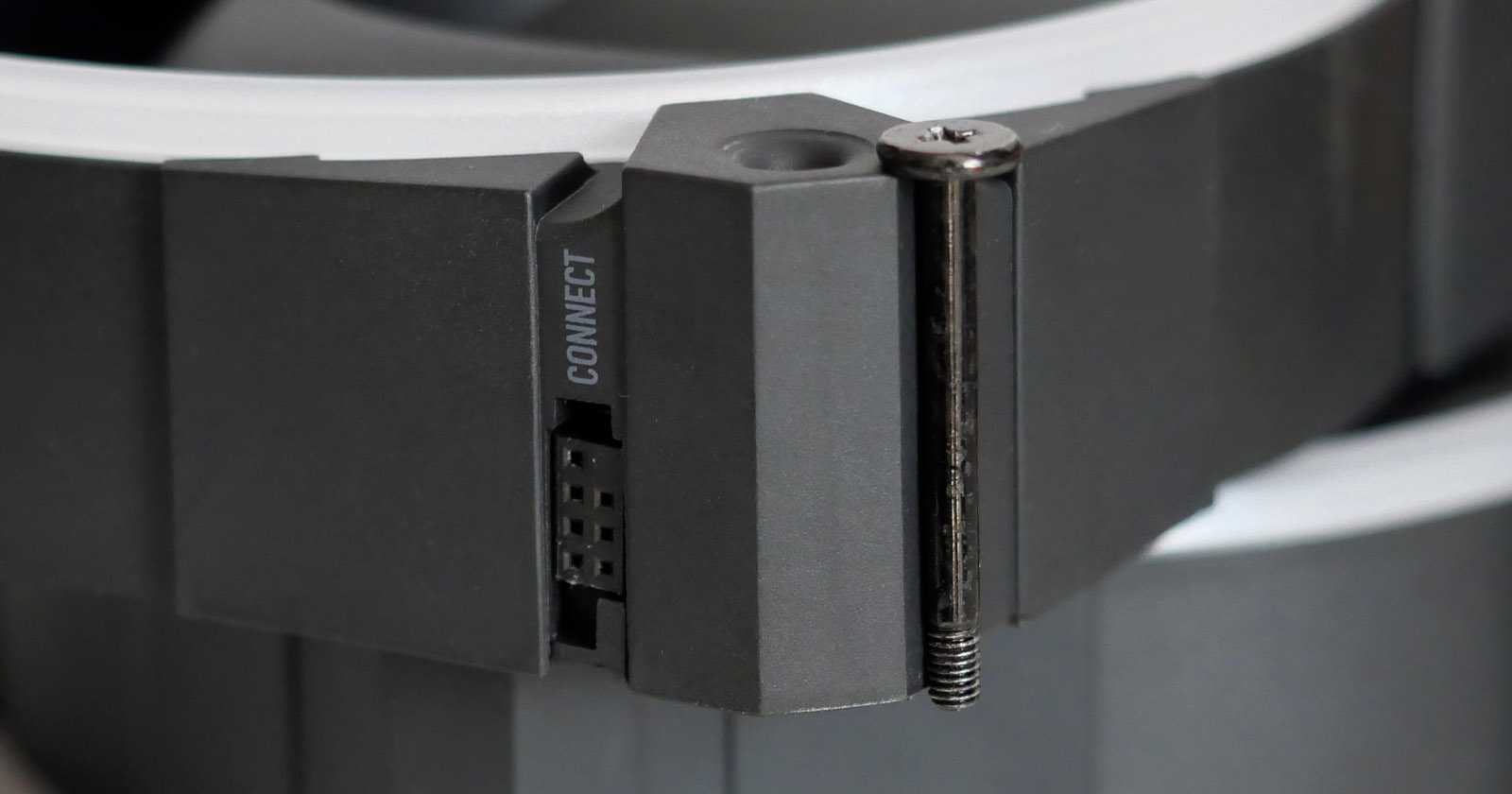

При креплении вентиляторов в корпусе проблем скорее всего не возникнет. А вот при использовании их на радиаторах систем жидкостного охлаждения или процессорных кулерах крепежом придётся озаботиться. Удлиненные винты в комплекте с большинством AIO-систем совпадают с толщиной корпуса BioniX P120 A-RGB — 30-31 мм. Необходимо отдельно в специализированных магазинах искать более длинные варианты крепежных винтов.

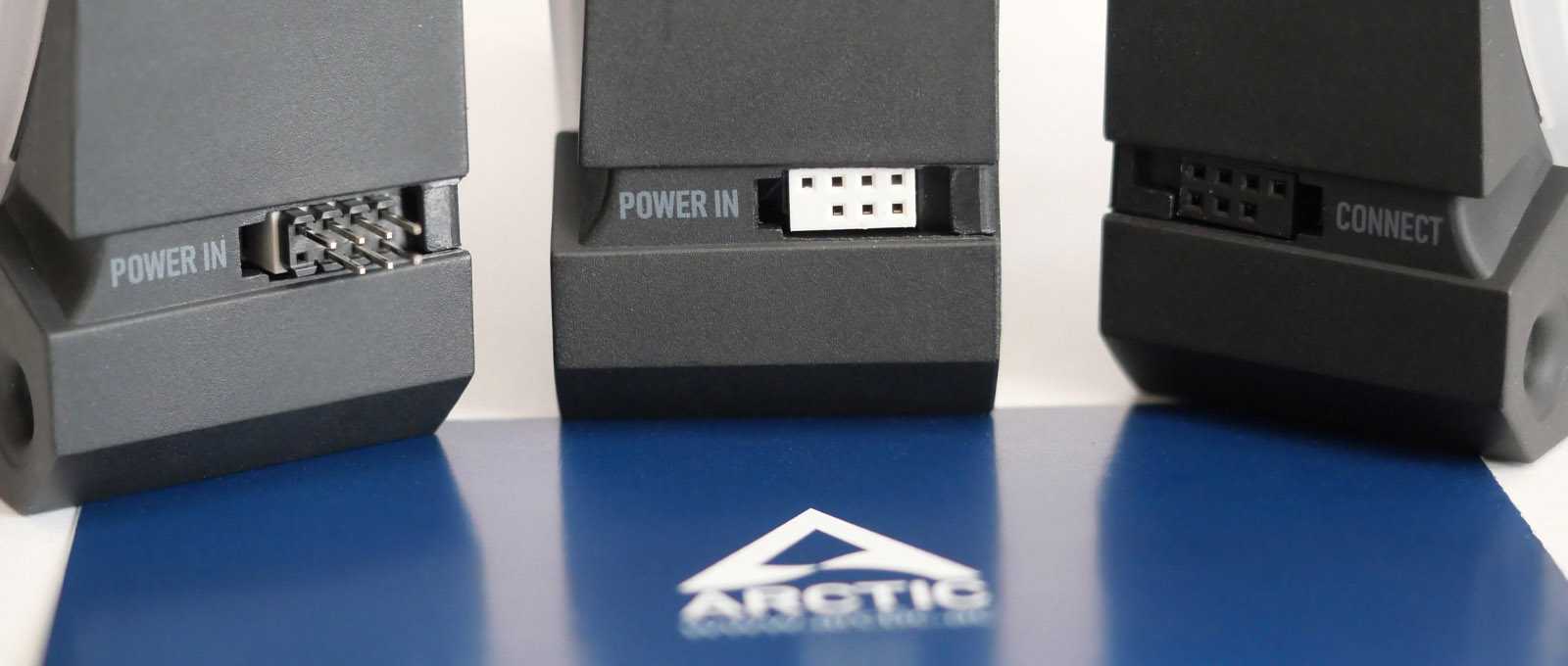

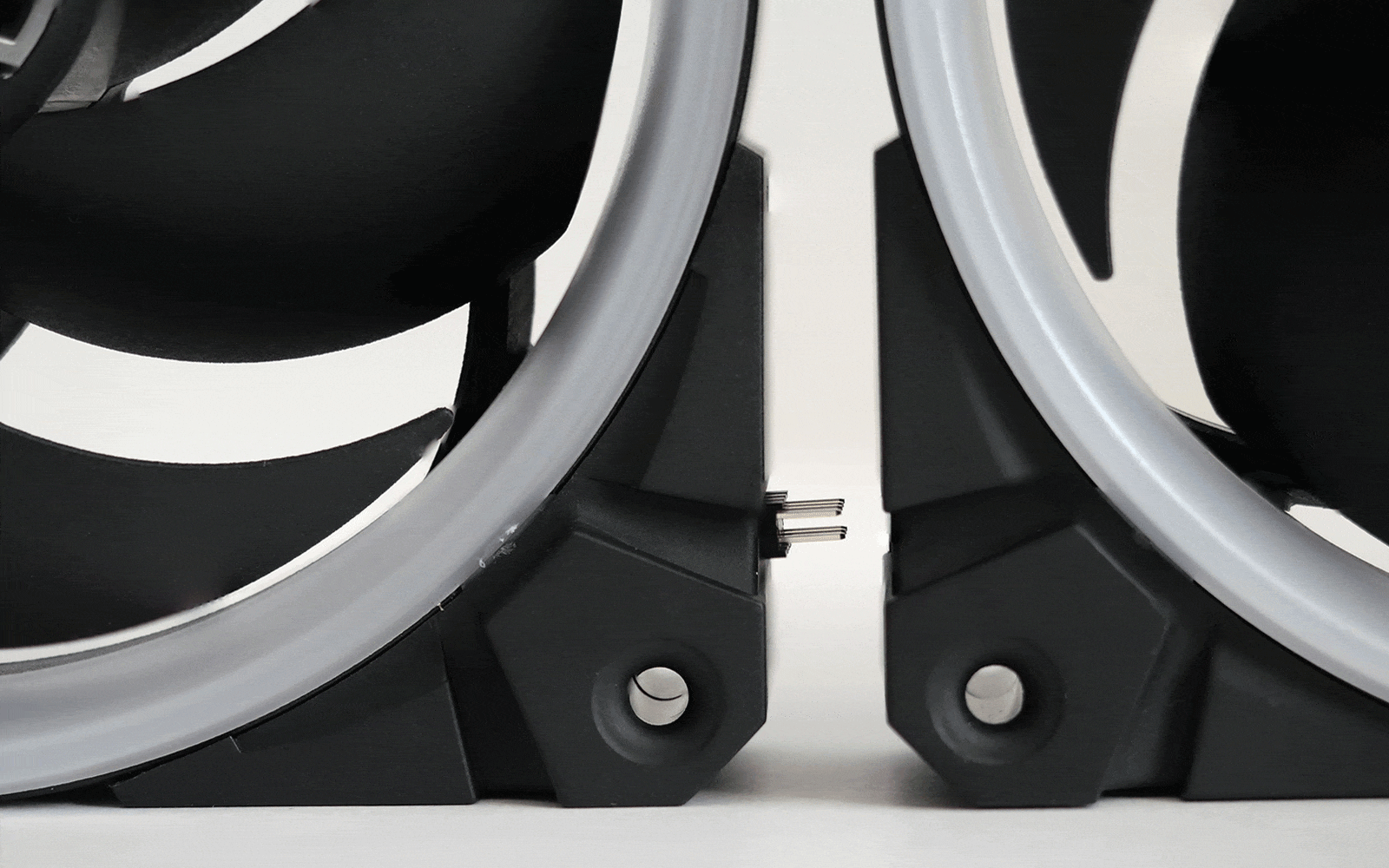

Особенностью ARCTIC BioniX P120 является модульное подключение кабелей, через которые питается мотор вентилятора и модуль кольцевой ARGB-подсветки. Решение очень элегантное и направлено на беспроводное подключение группы вентиляторов между собой по цепочке. Для этого на корпусе каждого вентилятора с противоположных боковых граней сделаны компактные гнездовые семиконтактные разъёмы POWER IN (ввод питания) и CONNECT (вывод на следующий вентилятор). В цепочку можно включать до пяти вентиляторов.

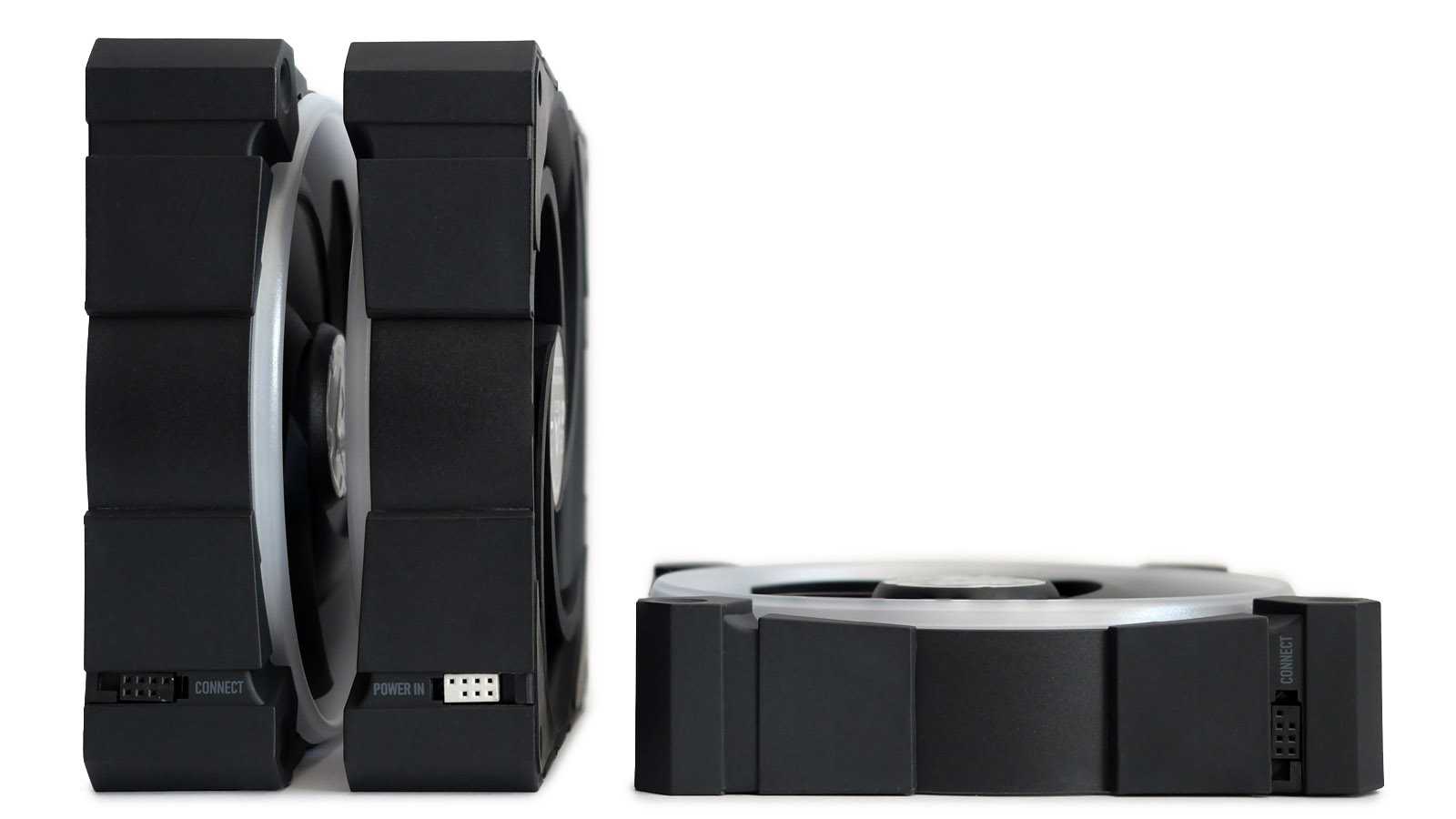

Разъёмы буквально на миллиметр утоплены относительно выступающих граней корпуса, поэтому при использовании комплектных штырьковых соединителей между вентиляторами практически не остаётся зазора.

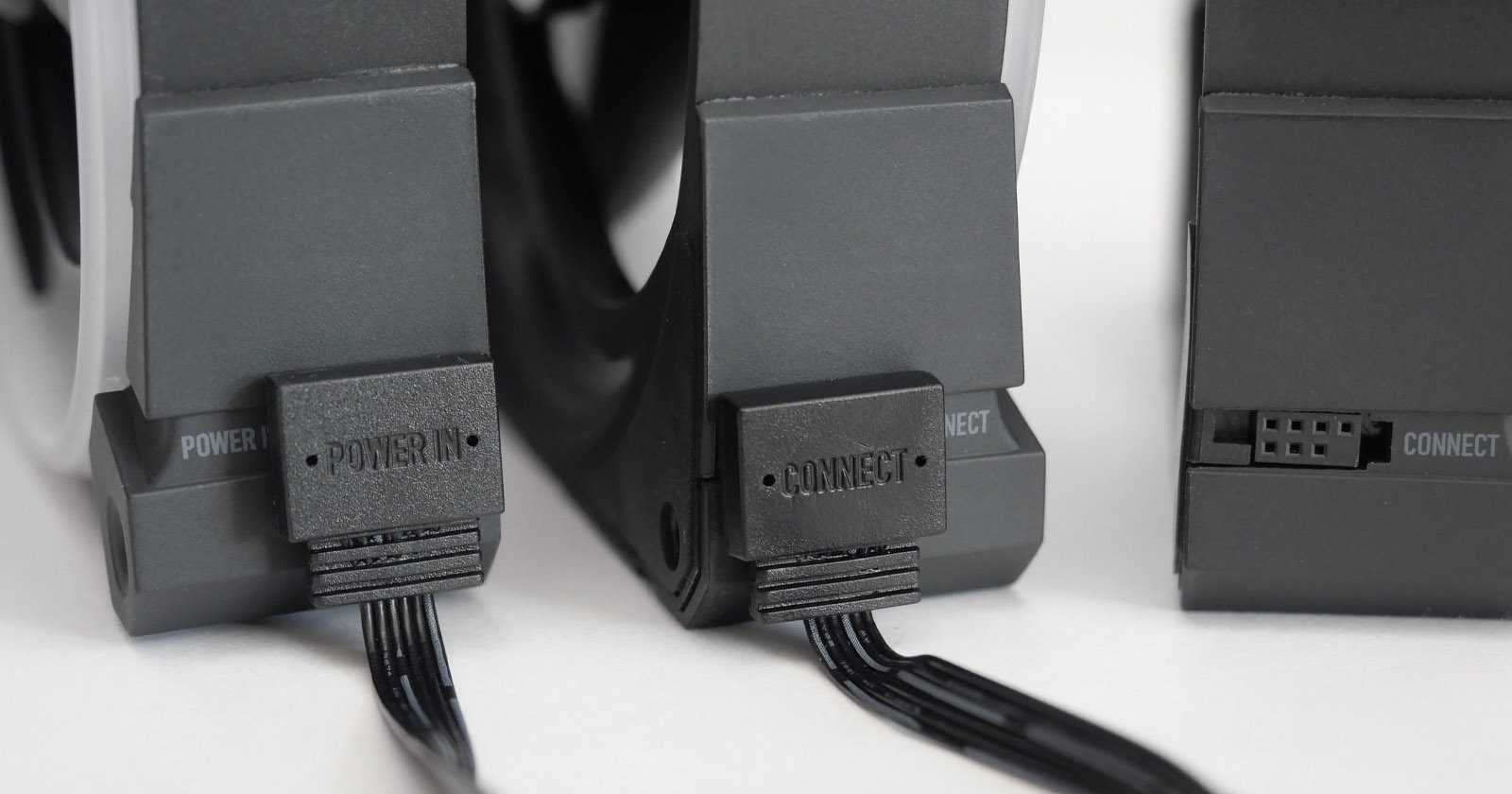

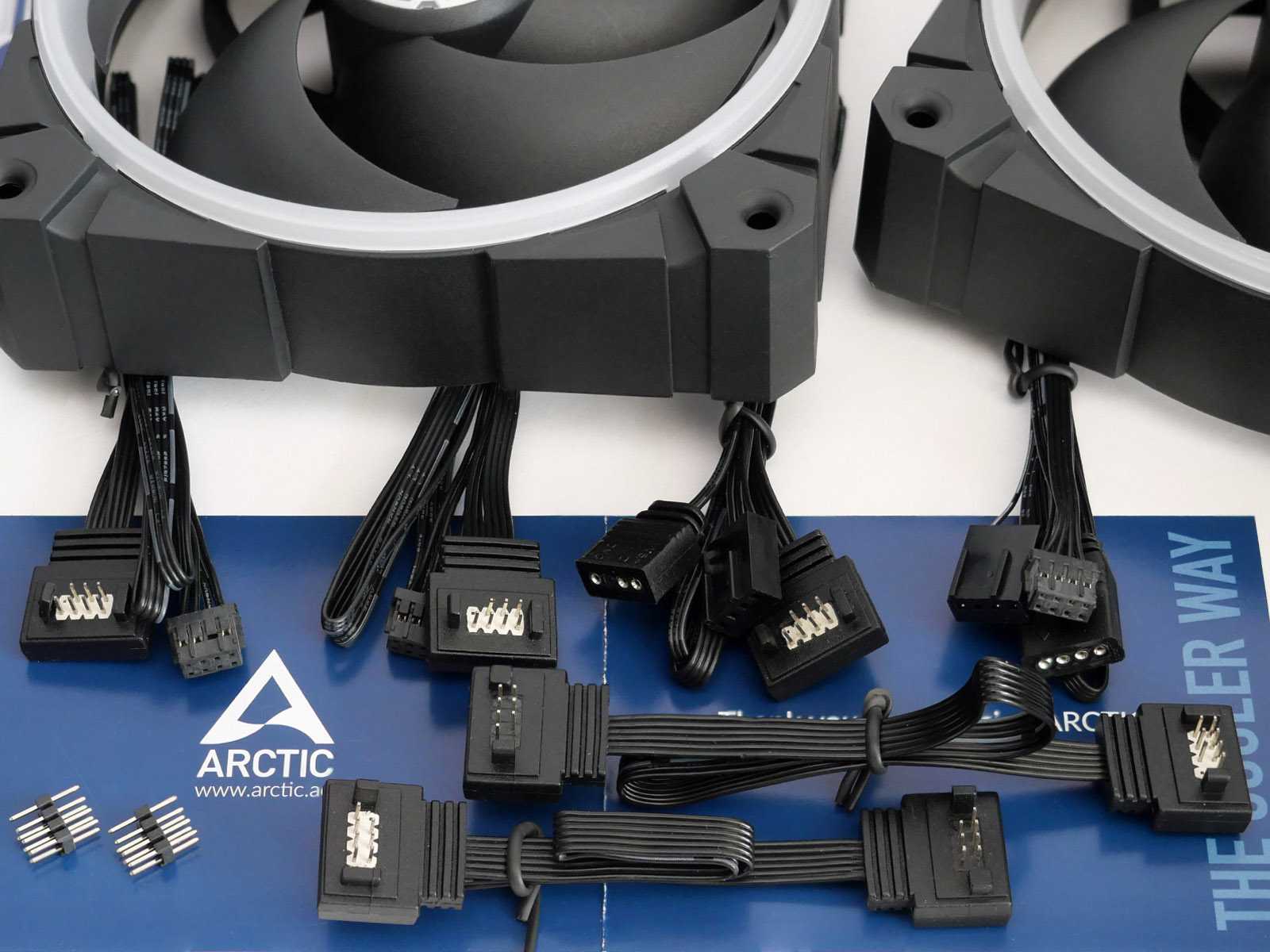

Естественно, что в комплект вложены и провода для подключения вентиляторов: пара соединителей, пара для подключения к контроллеру и по одному для прямого включения в материнскую плату вентиляторов и контроллера.
При использовании проводных соединений плотное размещение вентиляторов коннекторами друг к другу уже не получится из-за их толщины. Однако особого неудобства данный факт не добавит, ведь симметричные каркасы вентиляторов можно развернуть в корпусе или на радиаторе СЖО таким образом, чтобы коннекторы оказались по неупирающимся друг в друга граням.
Подсветка

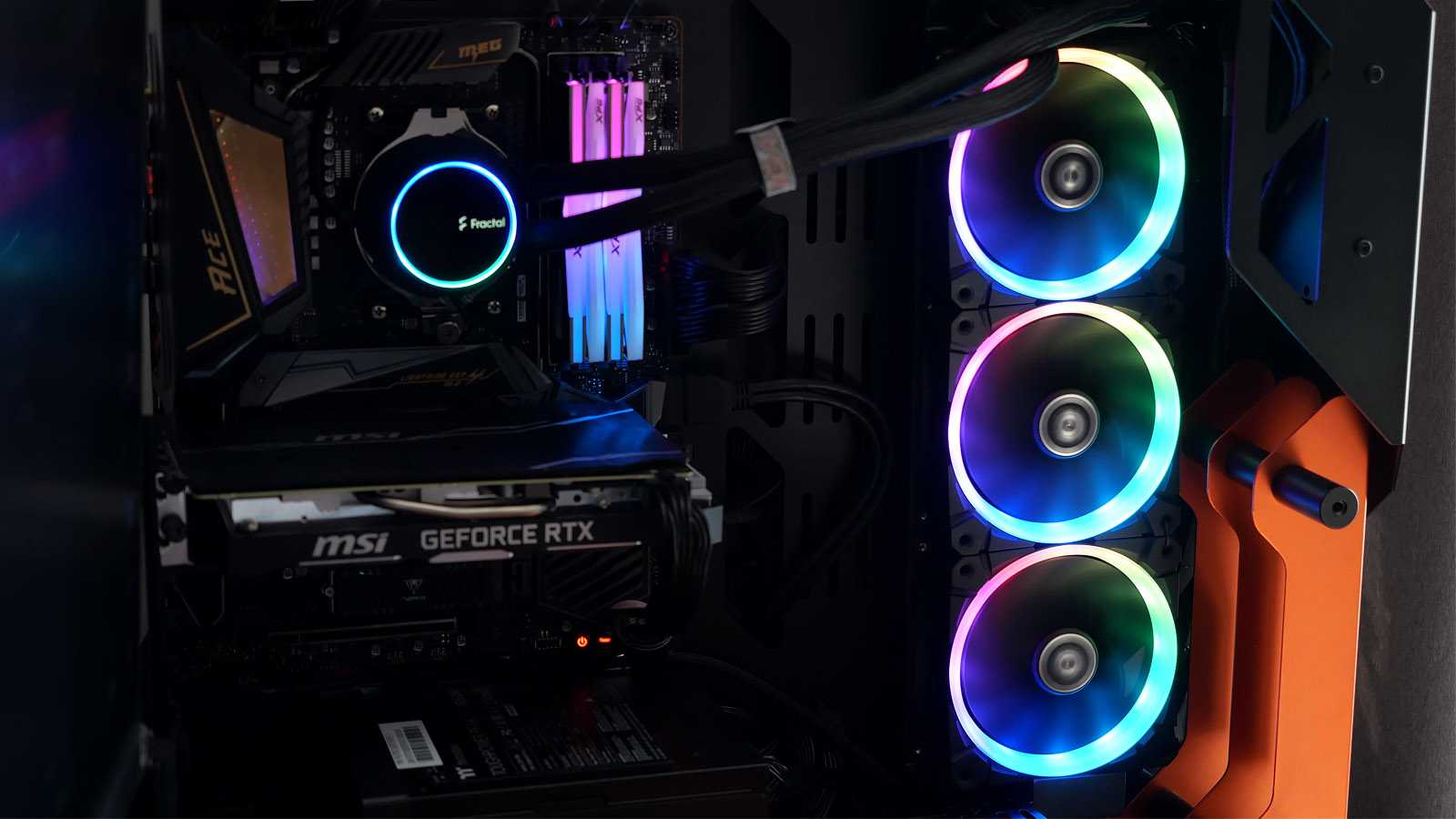

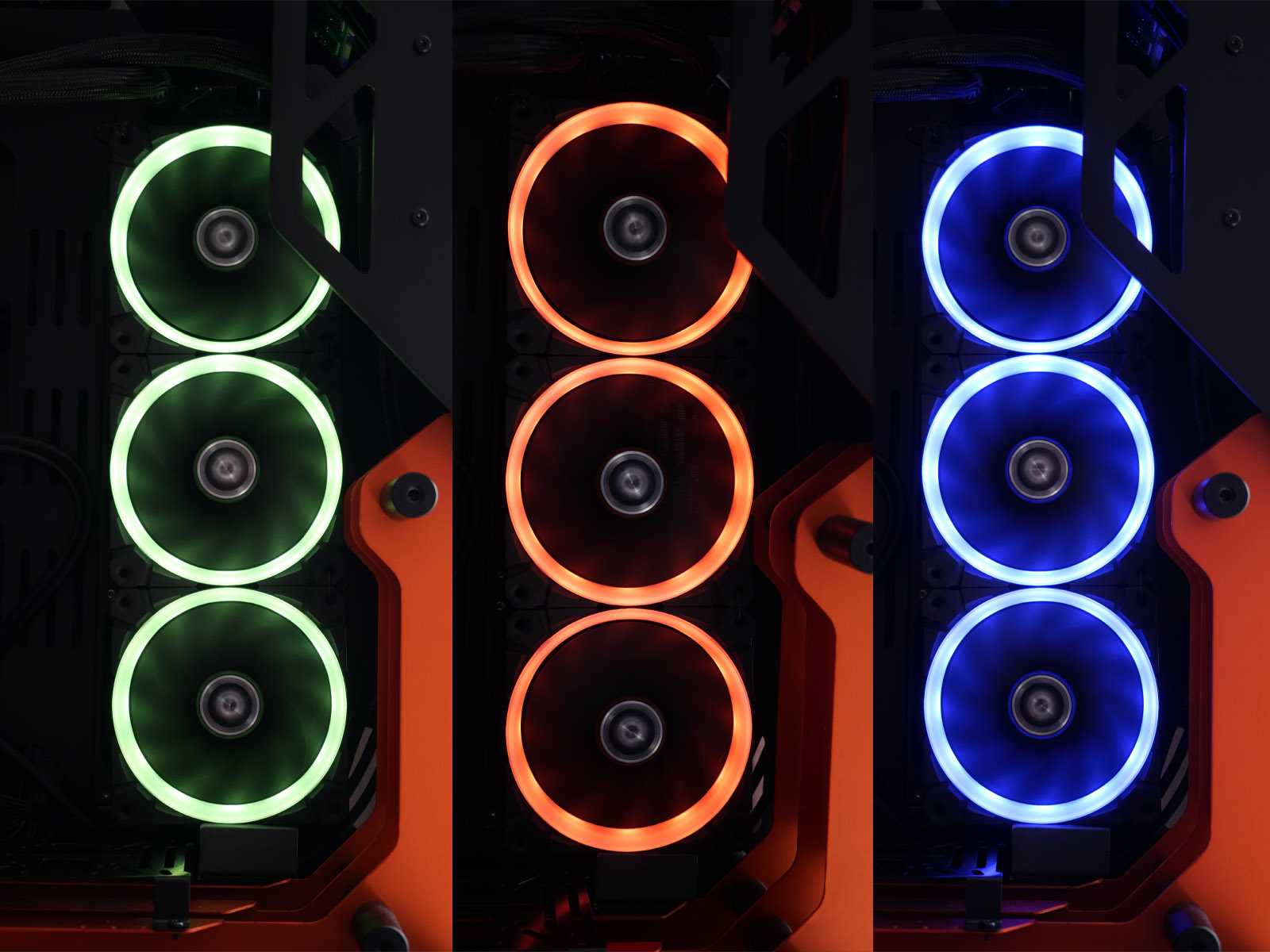

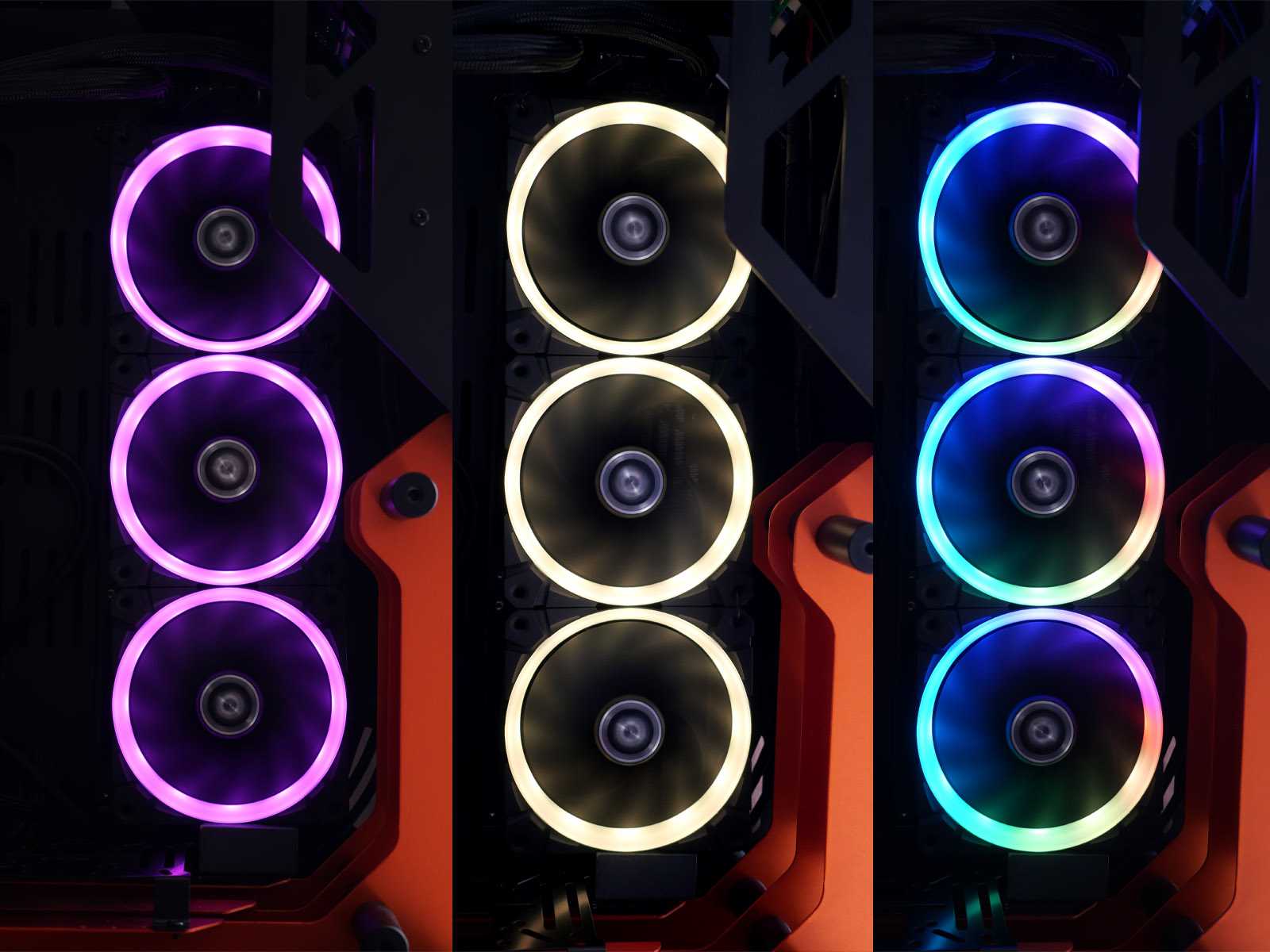

Кольцевая подсветка каждого вентилятора базируется на двенадцати адресуемых светодиодах. Это позволяет создать равномерное красивое свечение вокруг крыльчатки. Лопасти не подсвечиваются, но мягкие отсветы находят своё отражение на их гранях.

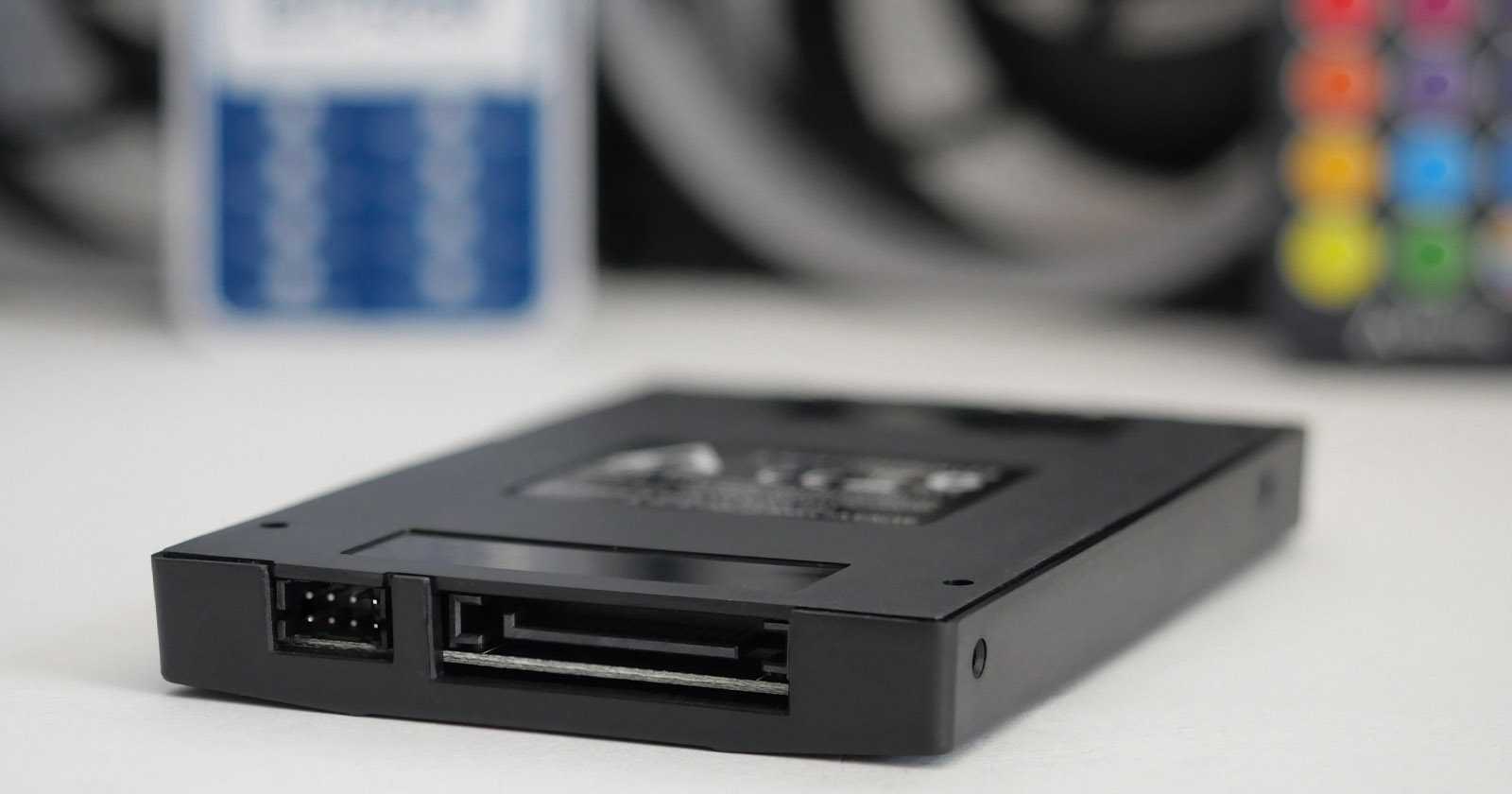

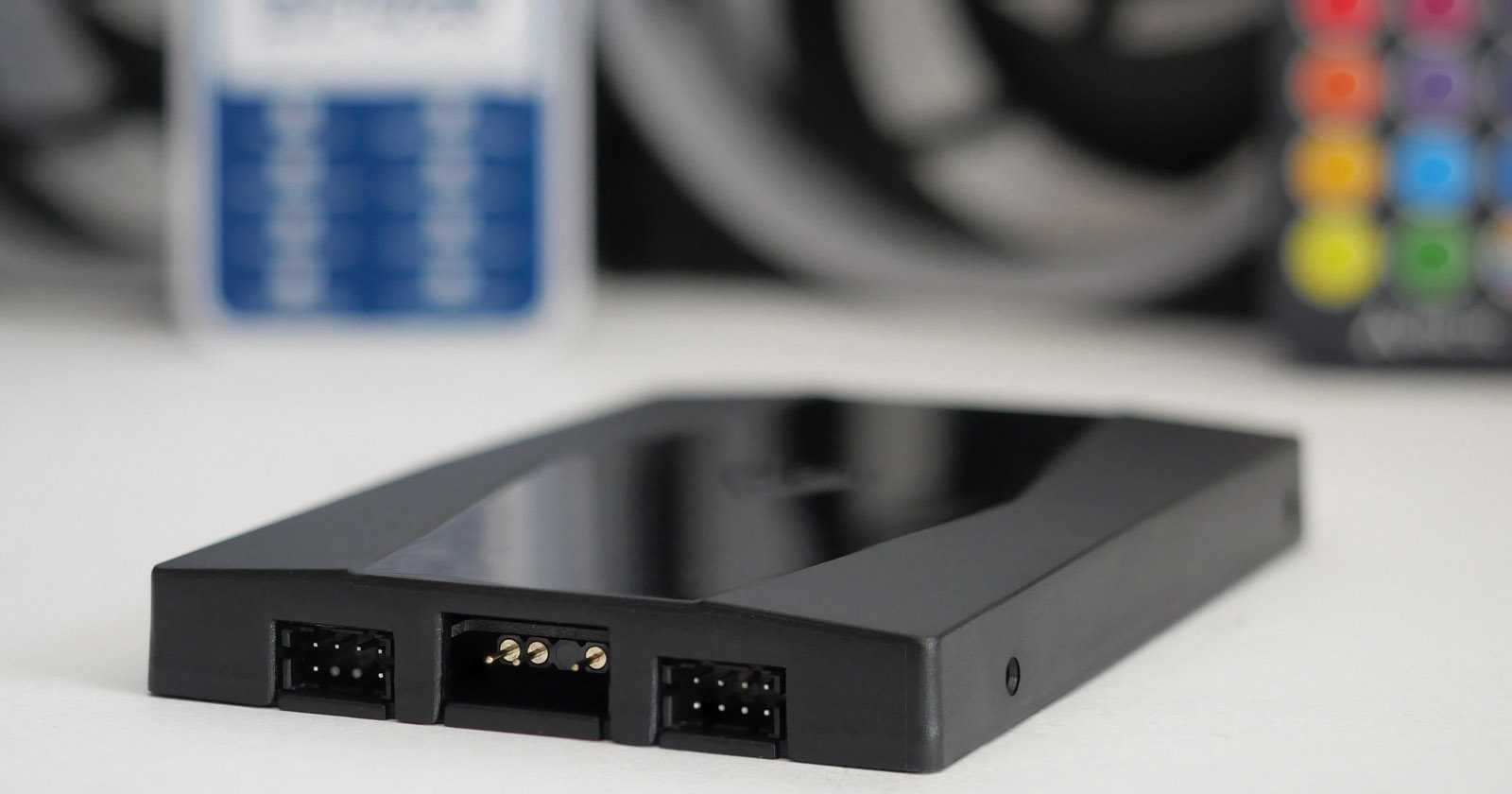

Комплектные кабели позволяют включить вентиляторы в соответствующие управляющие трёхконтактные ARGB-разъёмы (типа ASUS AURA) с питанием +5 В на материнской плате. При отсутствии таковых пригодится контроллер эффектов размером и креплениями как у 2,5»-накопителей. Весьма удобное решение, позволяющее его аккуратно установить в корзине для накопителей. Контроллер работает как автономно с управлением беспроводным пультом, так и с синхронизацией через «простой» четырёхконтактный RGB-разъём с питанием +12 В на материнской плате. Питание самого контроллера осуществляется от SATA-коннектора.

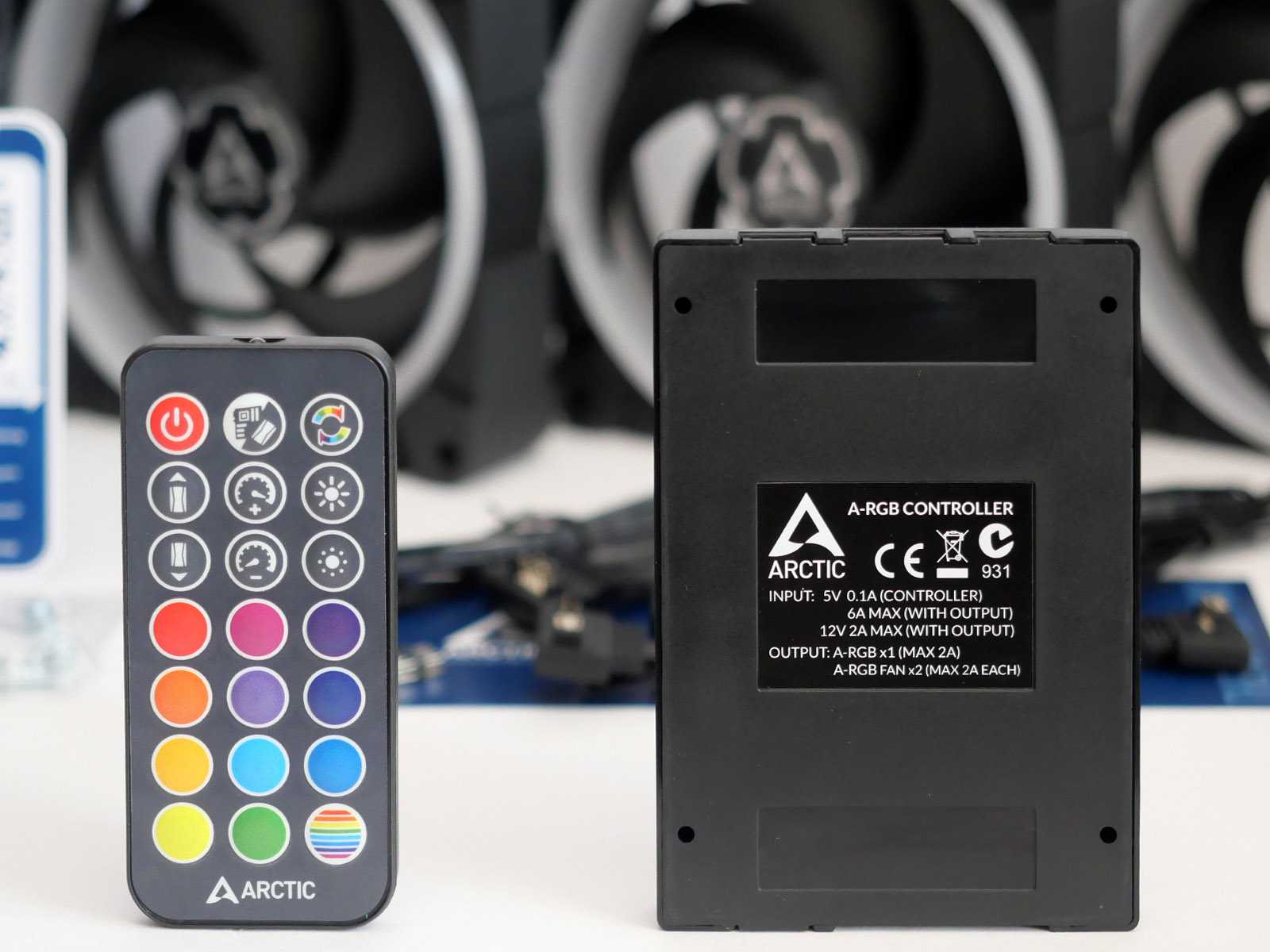

Пульт управления работает по радиоканалу, поэтому прямая видимость не нужна и контроллер можно спрятать в застенках корпуса ПК. Питание обеспечивает одна круглая батарейка распространённого типа CR2025.
Набор управляющих кнопок достаточно типичен: несколько вариантов фиксированных цветов, пары кнопок переключения большого количества анимаций, регулировки скорости эффектов и яркости, а также кнопки включения радужных переливов и синхронизации с материнской платой.
Заготовленный производителем набор эффектов интересный, выбрать есть из чего. Наглядно они показаны в прилагаемом видеоролике.
Конфигурация тестового стенда
| Тип комплектующих |
Модель |
| Материнская плата | MSI MEG X570 ACE (BIOS: 7C35v1D от 28.01.2021) |
| Процессор | AMD Ryzen 7 5800X |
| Система охлаждения процессора | Fractal Design Celsius+ S36 Prisma |
| Термоинтерфейс | Arctic Cooling MX-4 |
| Оперативная память |
2 х ADATA XPG Spectrix D60G DDR4-3200 8 ГБ (AX4U320038G16A-DT60) + 2 х ADATA XPG Spectrix D5 DDR4-3200 8 ГБ (AX4U320038G16A-DT50) |
| Системный накопитель | M.2 NVMe SSD Patriot Viper VPR100 512 ГБ |
| Накопитель для хранения данных | M.2 NVMe SSD Seagate FireCuda 2 ТБ |
| Видеоадаптер | MSI GeForce RTX 2060 Ventus OC 6 ГБ |
| Блок питания | Thermaltake Toughpower PF1 ARGB 1050W |
| Корпус |
Cougar Blazer |
| Операционная система | Microsoft Windows 10 Professional x64, версия 20H2 со всеми обновлениями на 05.04.2021 |
| Температура в помещении | ~28 °C |
Скорость и шум вентилятора
Указанный в спецификации диапазон скорости вращения вентиляторов до 2300 оборотов в минуту подтвердился. ШИМ-управление через контроллер не даёт опустить минимальную скорость до заявленных 400 оборотов. При прямом включении проводом в материнскую плату вентиляторы на такой низкой скорости работают стабильно.
Три вентилятора синхронно работают тихо вплоть до скорости 1250 оборотов в минуту. Не сильно отвлекающий шум сохраняется приблизительно до 1700 оборотов в минуту. Выше комфортным его уже тяжело назвать. В районе отметки 1850 оборотов в минуту протестированные экземпляры начинали издавать специфичный звук, который был даже громче, чем при больших оборотах, что показали и инструментальные замеры. Возможно, сказываются особенности конструкции или резонанс в конкретной конфигурации.
Тестирование эффективности
Вентиляторы в целом достаточно эффективно прокачивают воздух через радиатор системы жидкостного охлаждения. В сравнении с протестированными ранее в той же конфигурации вентиляторами Deepcool CF120 Plus и Fractal Design Prisma AL-12 PWM они заметно тише при сопоставимых результатах охлаждения.
⇡#Технические характеристики и рекомендованная стоимость
Технические характеристики вентилятора ARCTIC BioniX F120 приведены в таблице в сравнении с показателями его предшественника – вентилятора ARCTIC F12 PWM.
| Наименование технических характеристик | ARCTIC BioniX F120 | ARCTIC F12 PWM |
| Размеры, мм | 120 × 120 × 27 | 120 × 120 × 25 |
| Диаметр крыльчатки, мм | 111 | 110 |
| Количество лопастей | 9 | 9 |
| Диаметр статора, мм | 35 | 32 |
| Полная масса: заявленная/измеренная, г | 129 / 130 | 105 / 107 |
| Скорость вращения, об/мин | 200–1800 (±10 %) | 200–1350 (±10 %) |
| Воздушный поток, CFM | 69,0 (макс.) | 53,0 (макс.) |
| Уровень шума | 0,5 сона / 25-26 дБА | 0,3 сона / 22,5-24,5 дБА |
| Статическое давление, мм H2O | н/д | н/д |
| Количество и тип подшипников | 1, гидродинамический | 1, гидродинамический |
| Время наработки на отказ, часов/лет | н/д | н/д |
| Номинальное/стартовое напряжение, В | 12 / 4,0 | 12 / 4,7 |
| Сила тока, А | 0,20 | 0,24 |
| Заявленное/измеренное энергопотребление, Вт | 2,4 / 2,09 | 2,9 / 0,8 |
| Длина кабеля, мм | 400+50 | 400 |
| Дополнительно (особенности) | трёхфазный мотор, четыре цвета оформления (красный, жёлтый, зелёный и белый) | – |
| Гарантия, лет | 10 | 6 |
| Рекомендованная стоимость, долларов США | 14,99 | 7,99 |
Спецификация
- Модель: ARCTIC BioniX P120 A-RGB (3 вентилятора + контроллер);
- P/n: ACFAN00156A;
- Количество вентиляторов в комплекте: 3 шт.;
- Размер вентилятора: 120 x 120 x 30 мм;
- Скорость вращения: 400-2300 оборотов в минуту;
- Воздушный поток: 48 CFM (81,55 м³/ч);
- Статическое давление: 2,1 mmAq;
- Тип подшипника: гидродинамический (FDB);
- Шум: 0,45 Sone;
- Подсветка: Addressable RGB LED;
- Номинальное напряжение подсветки: 5 В;
- Потребляемый подсветкой ток: 0,38 А;
- Разъём для подключения: 2 x A-RGB Fan 8-Pin Connector;
- Номинальное напряжение вентилятора: 12 В;
- Потребляемый вентилятором ток: 0,13 А;
- Вес: 213 грамм;
- Гарантия: 6 лет.
Упаковка и комплектация
Нам на тестирование были предоставлены два вентилятора BioniX F120 в красном и жёлтом исполнении. Они запечатаны в компактные коробки, выполненные из непривычно толстого картона, который надёжно защищает их от повреждений при пересылке. На лицевой стороне коробок приведено фото вентилятора, названием модели, ярлычок с упоминанием десятилетней гарантии и QR-код.
В свою очередь, обратная сторона коробки расскажет потенциальному покупателю об особенностях продукта и его технических характеристиках.
На боковых гранях коробок можно найти краткое перечисление ключевых особенностей вентиляторов на нескольких языках.
В комплект поставки входят четыре винта-самореза и карточка с QR-кодом для мгновенного перехода к электронному руководству пользователя.
⇡#Заключение
Вентиляторы ARCTIC BioniX F120 — заметный шаг вперёд в сравнении с предшествующими им моделями ARCTIC F12. Из конструктивных оптимизаций они получили новую крыльчатку с заявленным повышением статического давления, новую рамку с антивибрационными демпферами в держателях и четыре цветовых оформления. Аппаратные нововведения представлены трёхфазным электромотором и самосмазывающимся гидродинамическим подшипником с низким уровнем шума. Поддержка фирменной технологии последовательного соединения вентиляторов PST позволит подключить до пяти таких моделей к одному коннектору на материнской плате или реобасе. Отметим и малое энергопотребление, а также низкое стартовое напряжение. Дополняет всё это десятилетняя гарантия.
К сожалению, мы вынуждены обратить внимание и на недостатки новинок. Кроме заметно возросшей стоимости, есть последствия применения трёхфазного электромотора, а именно – некорректный мониторинг оборотов, что приводит к сложностям с регулировкой, особенно в случае использования встроенных в BIOS материнских плат утилит
Кроме того, хотелось бы порекомендовать ARCTIC приводить в характеристиках вентиляторов все их параметры, включая статическое давление и время наработки подшипника на отказ. В целом же у ARCTIC получилась неплохая модель, которая вполне может конкурировать с другими устройствами того же класса.
Заключение
Вентиляторы ARCTIC BoniX P120 A-RGB — технологичная новинка. Оптимизированная крыльчатка позволяет им создавать сфокусированный воздушный поток с приличным статическим напором до 2,1 mmAq. Производитель заявляет и о применении специальной конструкции мотора, который по сравнению с более простыми реализациями генерирует меньший уровень вибраций. В паре с FDB-подшипником это позволяет вентиляторам оставаться малошумными при низких оборотах. Несомненно одной из крутых особенностей Bionix P120 является модульная схема подключения вентиляторов между собой без использования проводов. В аккуратных и компактных сборках ПК это будет очень сильно востребовано. Применением ARGB-подсветки на сегодня уже никого не удивить, но реализация в данной модели ничуть не хуже топовых наборов других производителей. Комплектный контроллер с пультом дистанционного управления и интересными реализациями световых эффектов универсален и прекрасно работает как в синхронизации с другими комплектующими, так и автономно.
Преимущества Arctic Cooling BioniX P120 A-RGB Bundle:
- Оптимизированная конструкция;
- Тихая работа до 1300 оборотов в минуту;
- Прорезиненные накладки на корпусе для гашения вибраций;
- Контроллер с пультом дистанционного управления;
- Синхронизация подсветки с другими комплектующими;
- Возможность беспроводного соединения вентиляторов между собой.
Недостатки:
- Толщина каркаса — 30 мм;
- Для крепления на радиаторах СЖО потребуется приобрести отдельно удлинённые винты.
