Тестовый стенд и особенности сборки
Тестовый стенд:
- Процессор: Intel i7-6800K, 3875 MHz,напряжение зафиксировано на 1,225 В;
- Система охлаждения процессора: be quiet! Silent Loop 120;
- Материнскаяплата: ASUS X99-A II;
- Оперативная память: GeIL EVO X, 4 x 8 ГБ, 3250 МГц;
- Видеокарта: AORUS GTX 1070 8 ГБ, 1850 MHz / 2150 MHz;
- Накопители: CORSAIR MP500 480 GB+ Seagate ST1000DM003;
- Блок питания: CORSAIR AX760i;
- Звуковая карта: Creative Sound Blaster X-Fi Titanium HD.

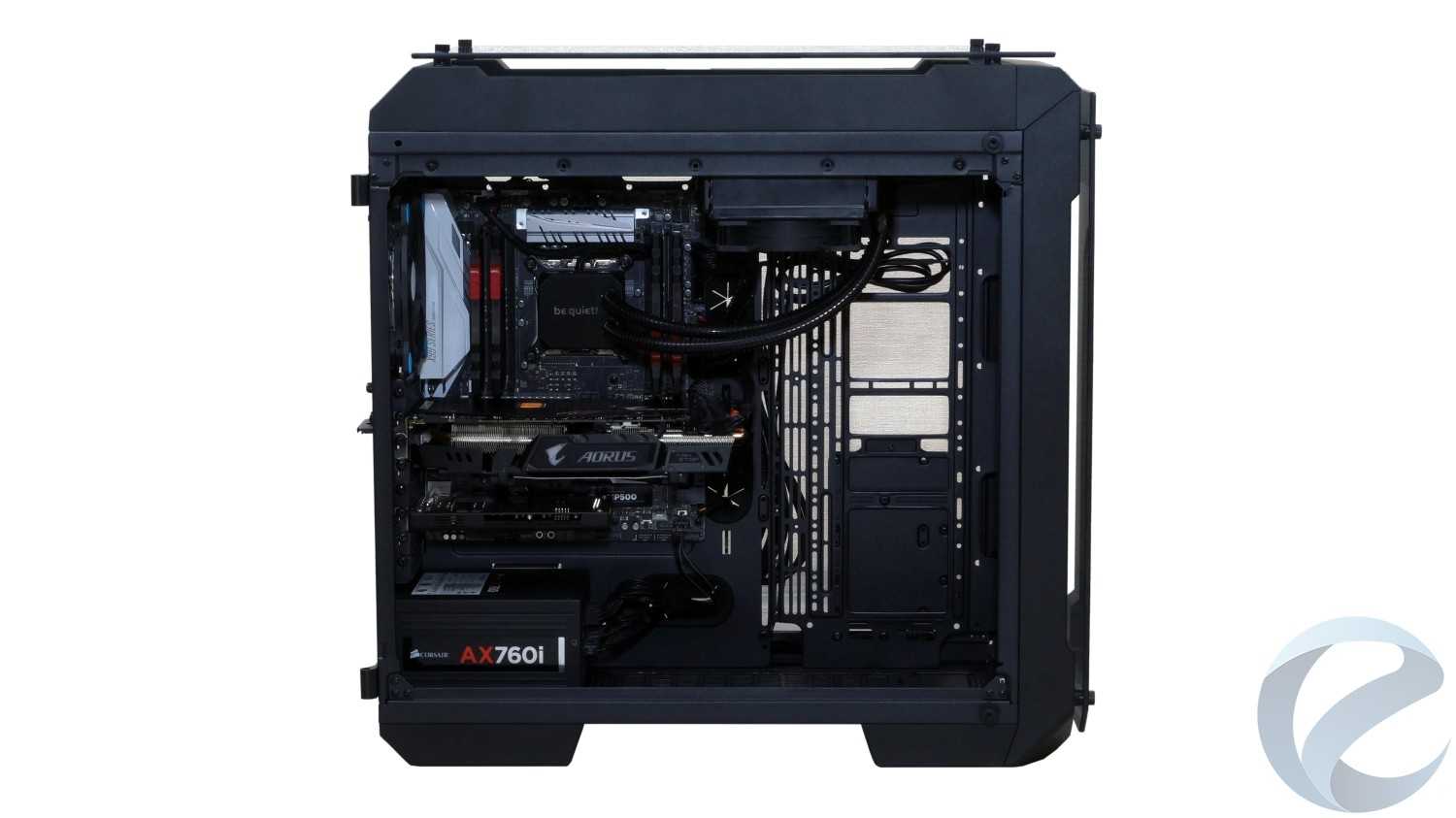

Процесс перенесениятестовой конфигурации в View 71 TG Edition не является трудоемкой задачей. При должном умении он займет не более часа. Основной отсек выглядит очень аккуратно и одновременно с этим как-то сиротливо, так как большая часть доступного объема осталась незадействованной.
Итог проделанной работы вы можете наблюдать на фото ниже.
Внешний вид и внутреннее устройство
Корпусдействительномонументальный. Большой.Даже не так — он огромный. Тяжелый ли он? Да, очень даже. Что, кстати, совсем неудивительно — много толстого стекла, металла и немного пластика. Раз уж он назван топовым решением линейки View — следовательно, должен превосходить собратьев по цеху по всем параметрам, что успешно выполняет.

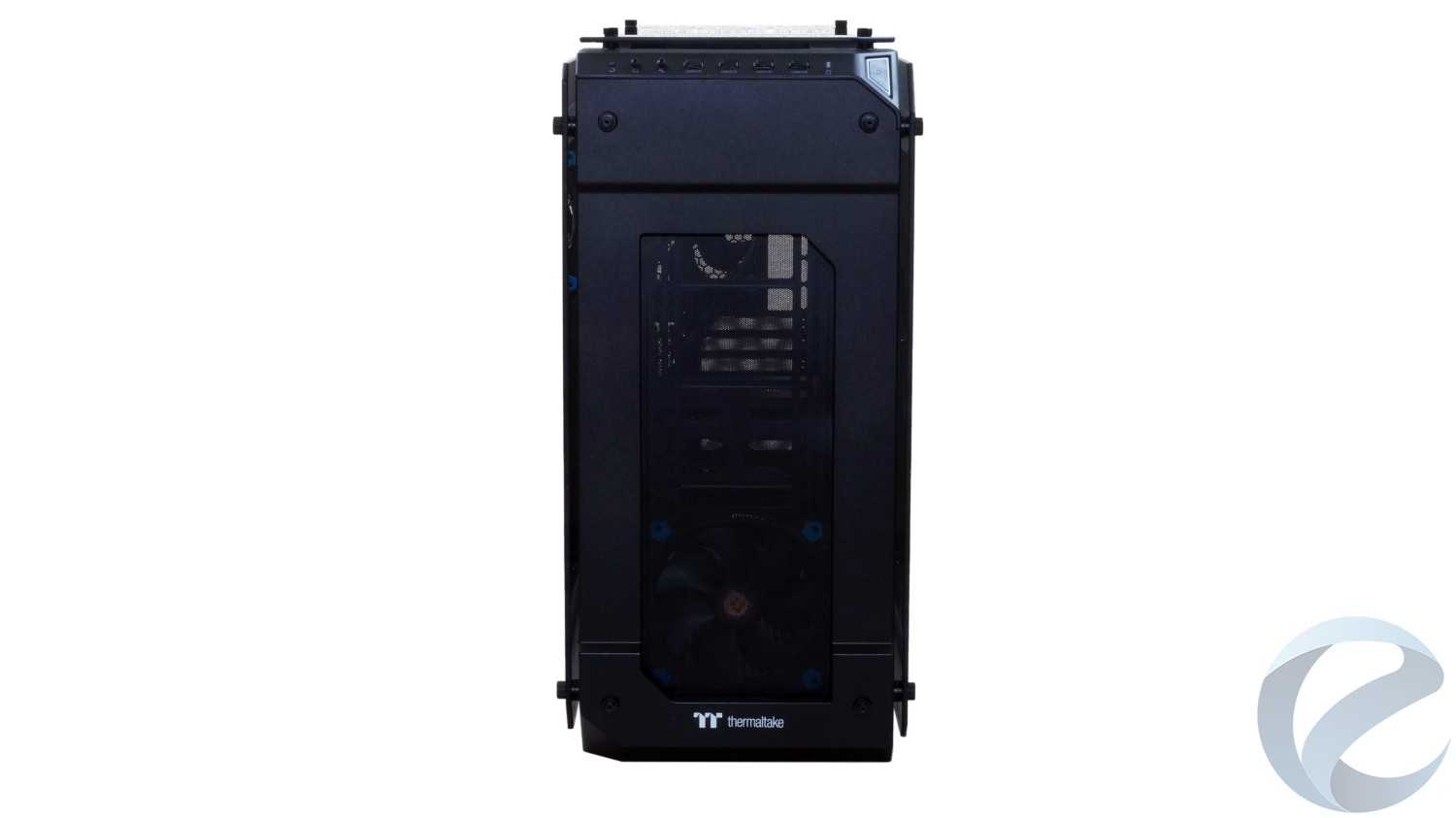

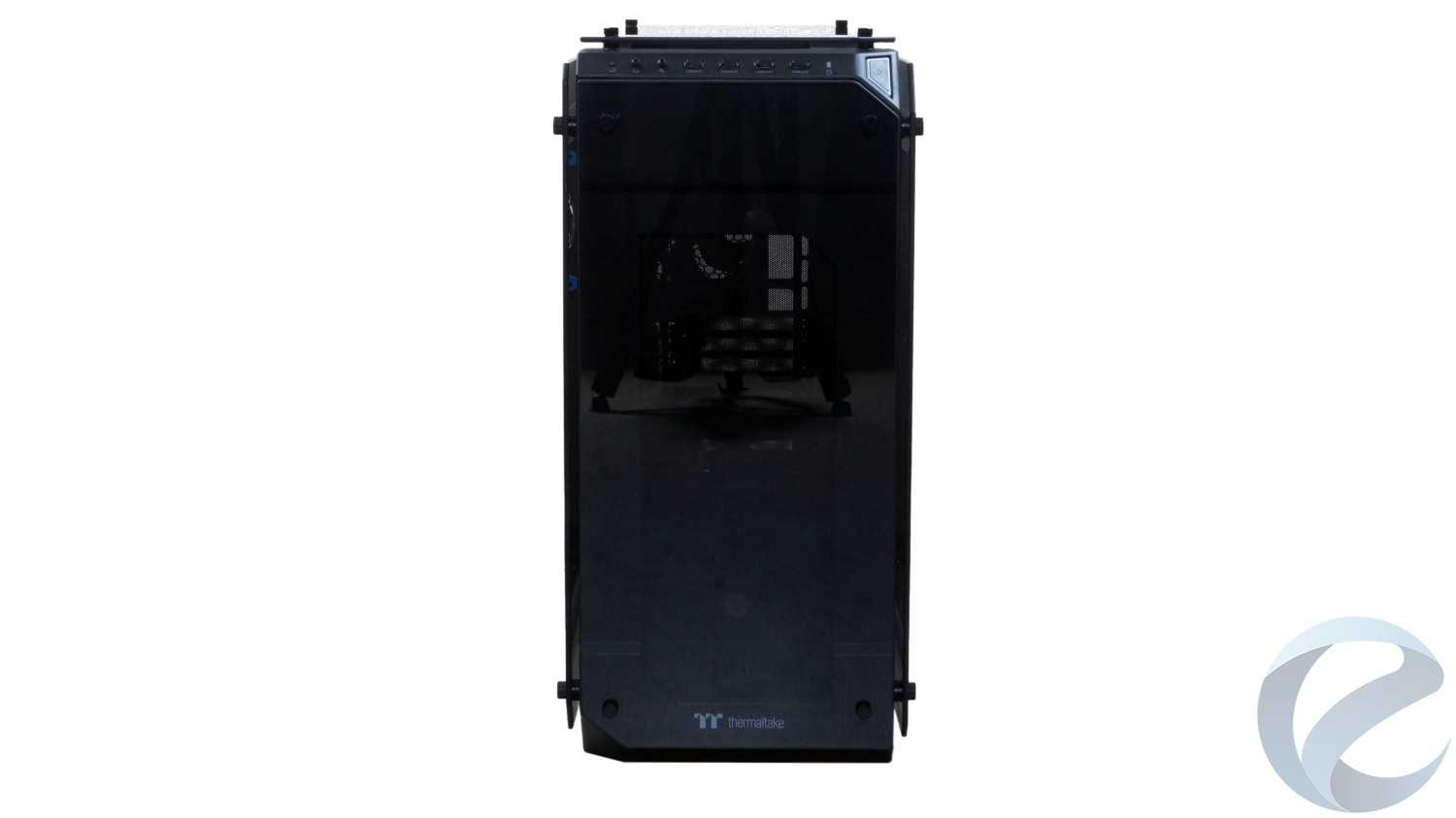

Начнем с фронтальнойпанели. Прикрывает «лицо» View 71 TG Edition панель из затемненного закаленного стекла. Фиксируется она4 винтами с накатанной головкой. За ней расположена съемная пластиковая панель с мелкоячеистым противопылевым фильтром. Снимаем еще «слой» и видимметаллическое шасси. На лицевой части корпуса можно разместить радиаторы СЖО длиной до 420 мм или 3× 120 /2× 140 вентилятора. Один из 2 предустановленных вентиляторовThermaltake Riing 14 LED Blue размещен спереди.

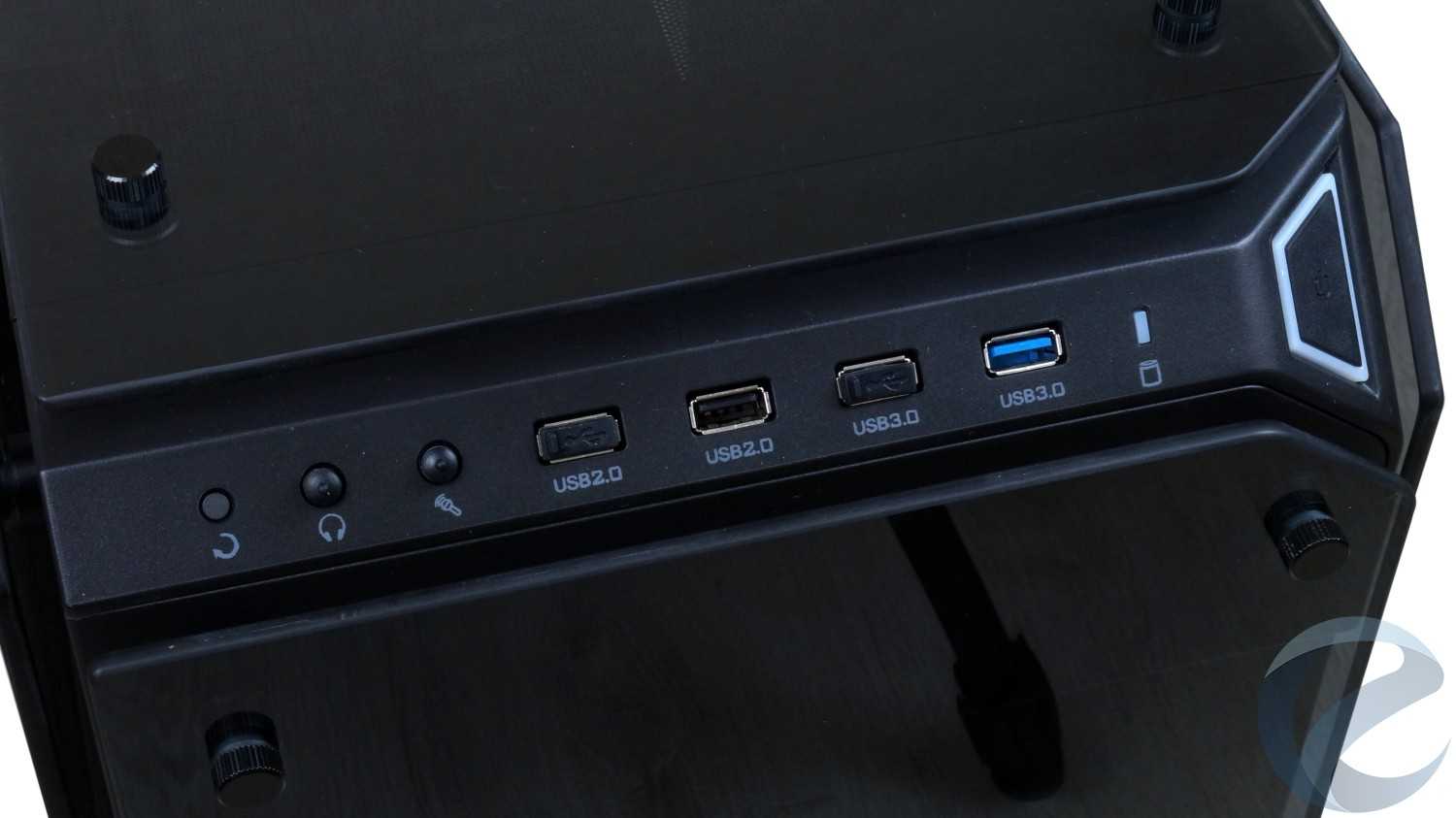

Панель ввода-вывода находится в верхней части фронтальной панели. Размещение на скошенной гранисчитаем удачным, кнопкии разъемы легкодоступны. Каждый разъем закрыт съемной резиновой заглушкой. Перечислим слева направо элементы панели ввода-вывода: кнопка«Reset», разъемы HD Audio, 2 × USB 2.0, 2 × USB 3.0, индикатор активности накопителей (красная подсветка) и кнопка«Power» (белая подсветка).

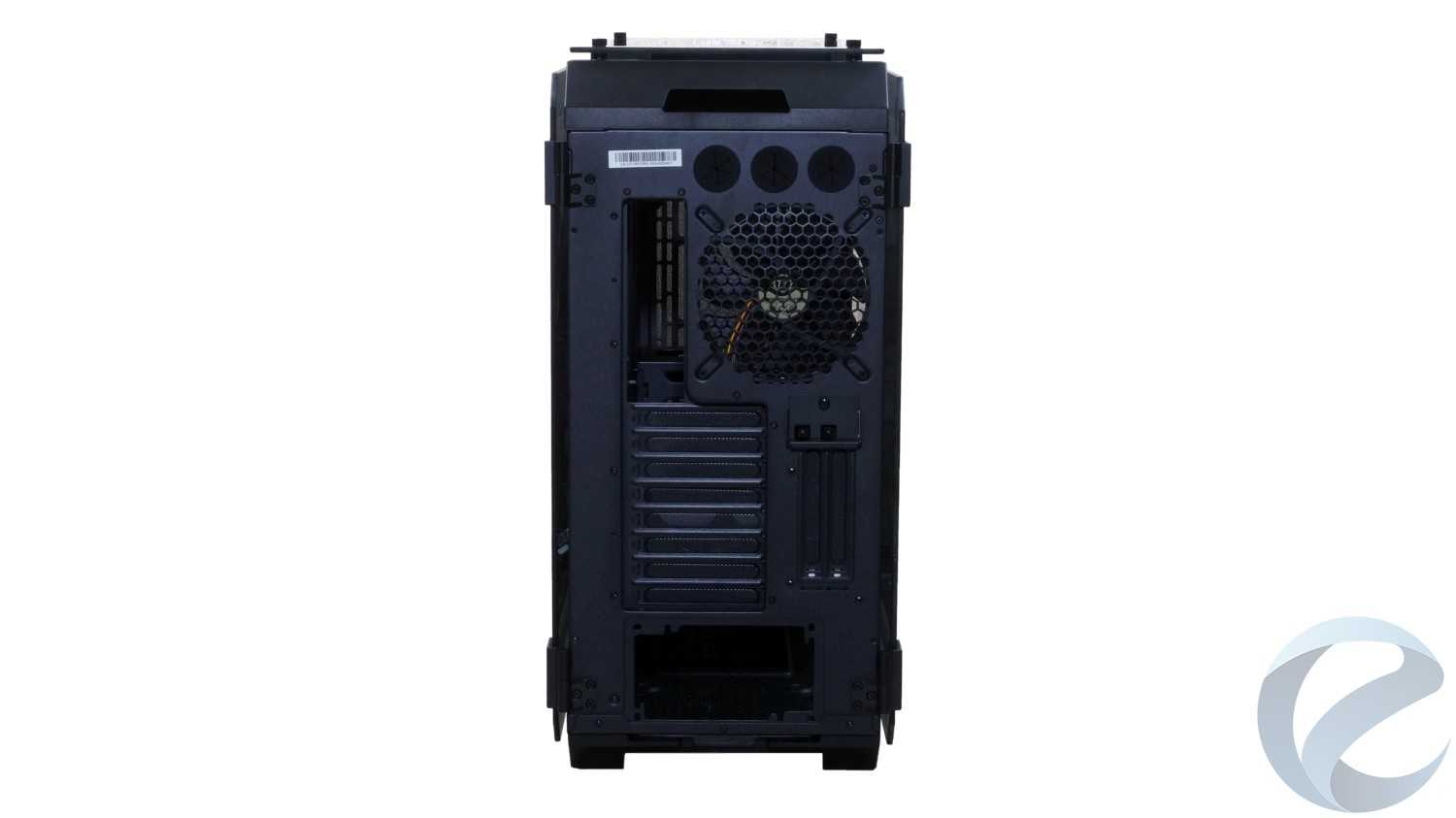

Обратная сторона корпуса выглядит более привычно. Перечислим элементы сверху вниз: отверстия для шлангов СЖО, место установки 120 / 140 мм вентилятора, 8 горизонтальных и 2 вертикальных слота расширения, место установки блока питания.

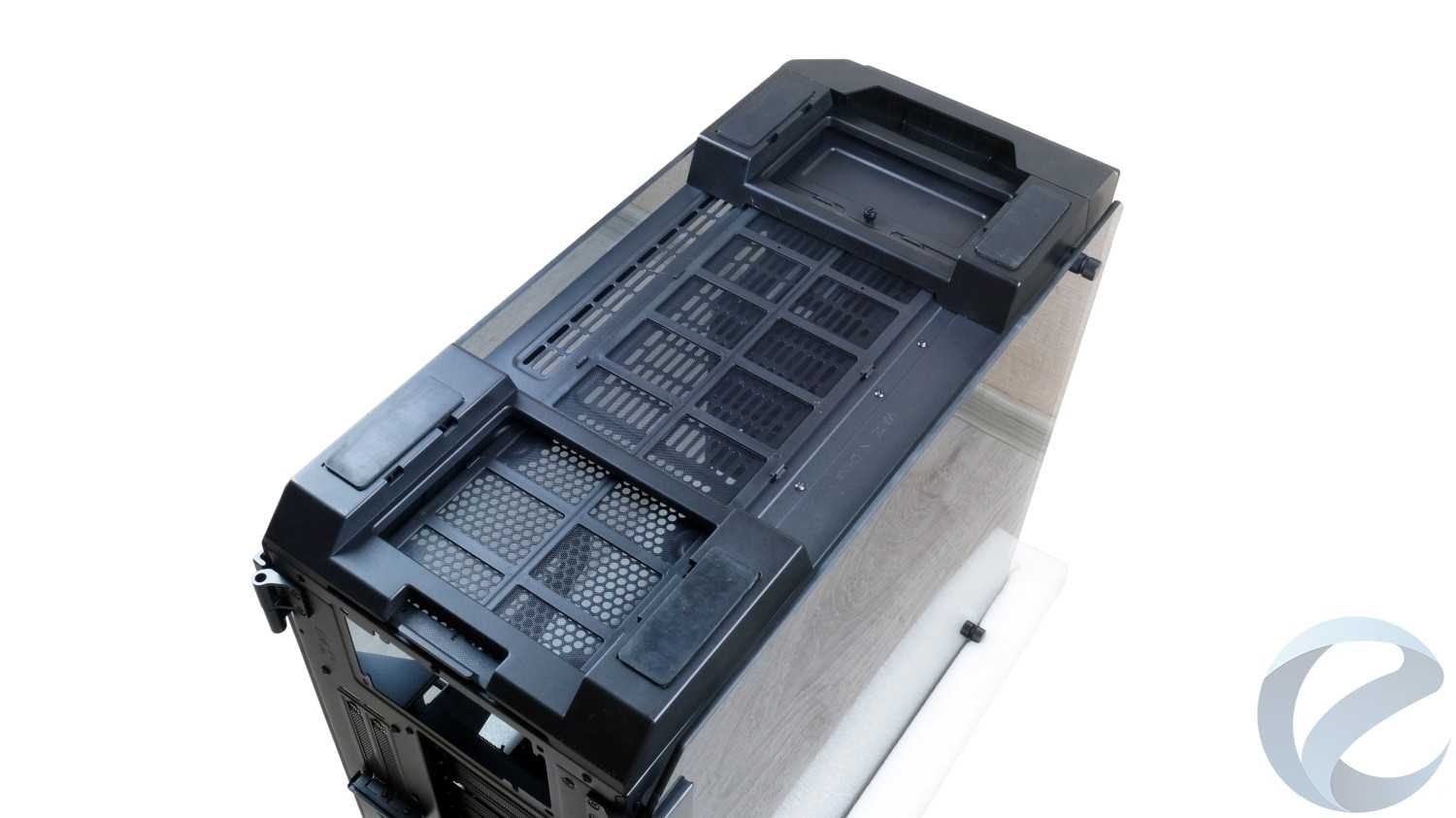

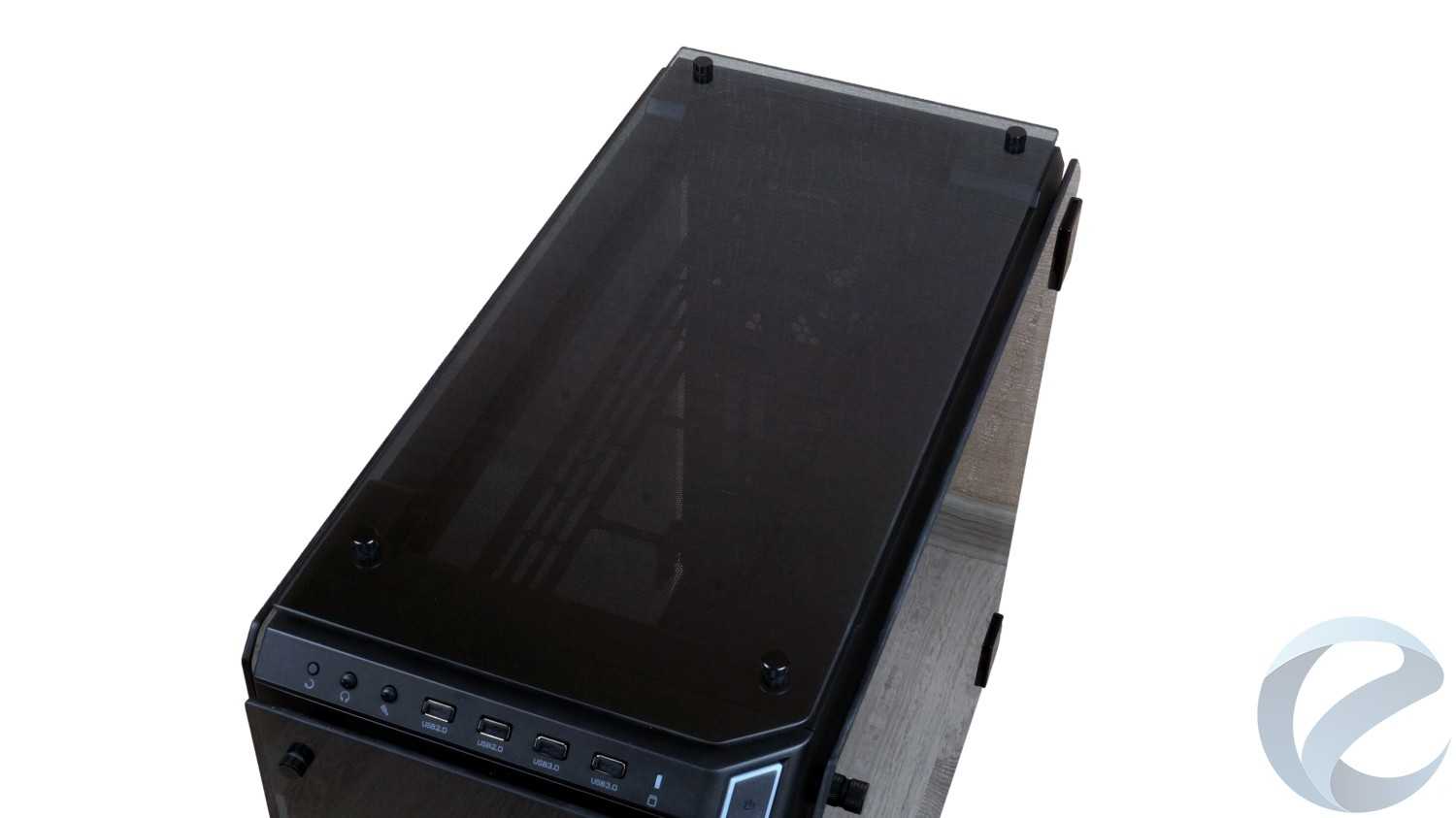

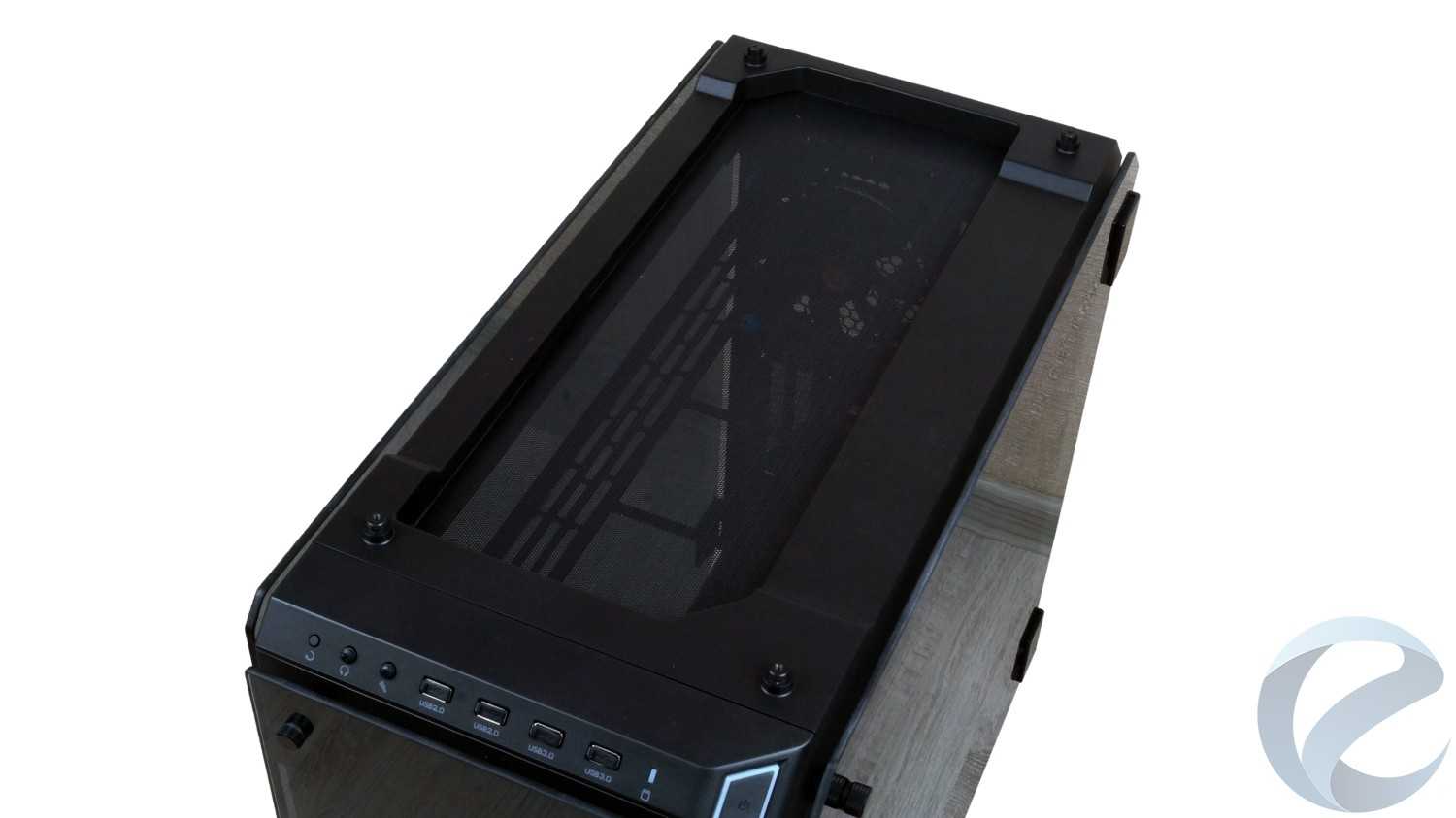

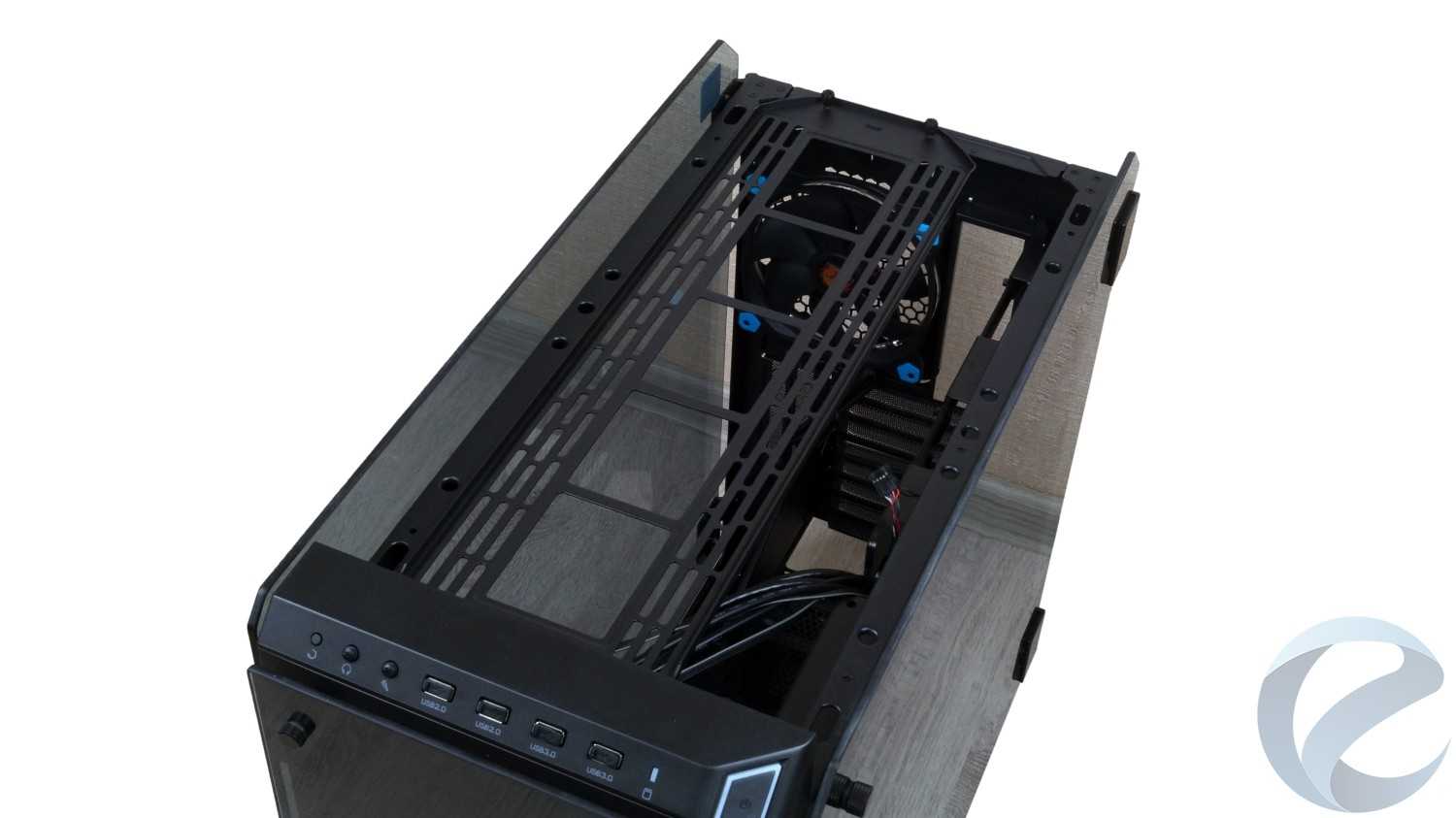

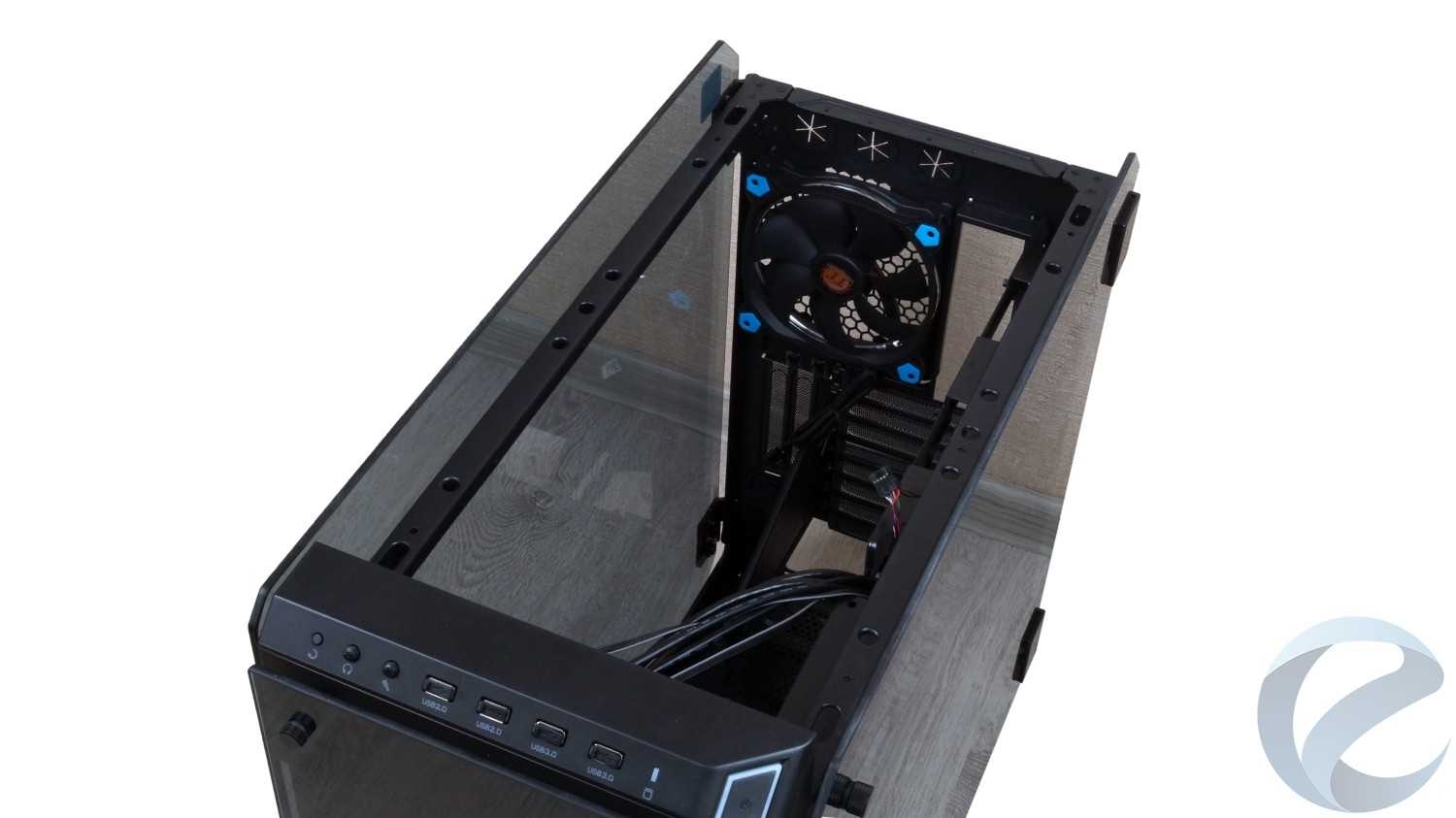

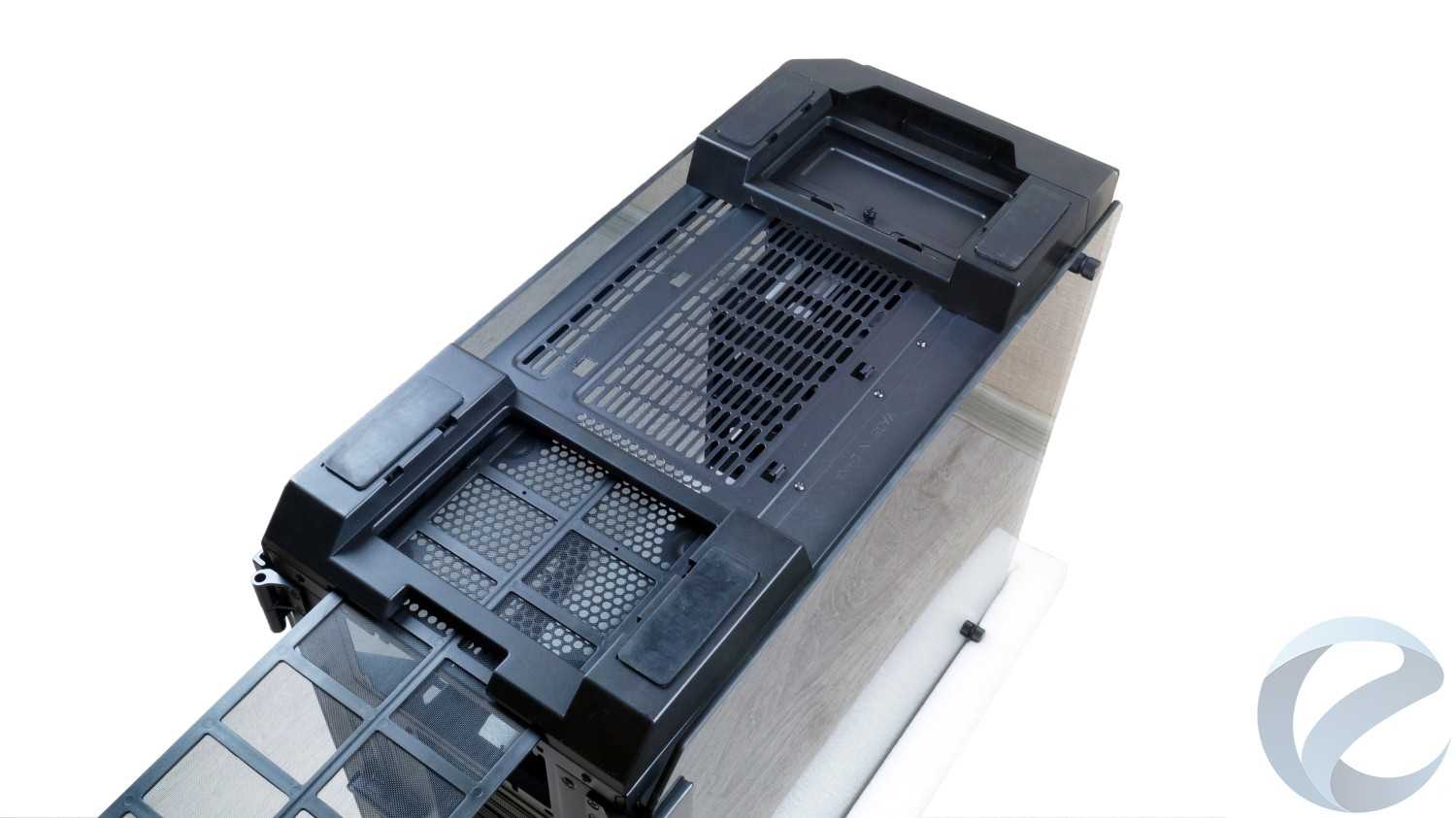

Верхняя часть корпуса по своему устройству схожа с фронтальной. Сначала нас ждет стеклянная панель, зафиксированная 4 винтами с накатанной головкой. За ней находится пластиковый элемент с противопылевым фильтром, а под ним — металлическая рамка крепления радиаторов СЖО/вентиляторов. Так как рамка съемная,процесс монтажа деталей СЖО значительно упрощается, а возможность её размещения в двух положениях позволит использовать более толстые теплообменники, не беспокоясь о возможной несовместимости с высокими модулями оперативной памяти.

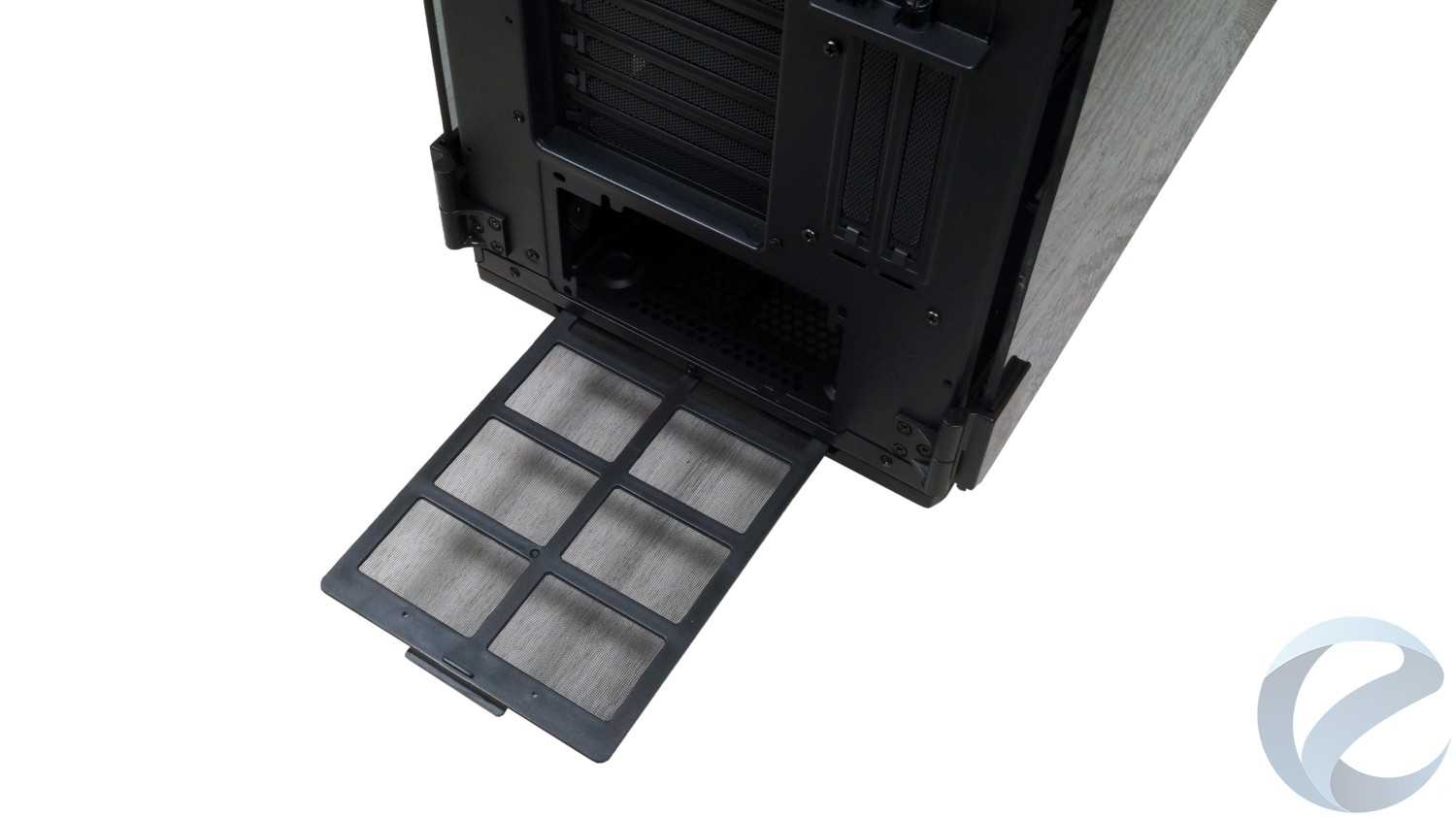

Устойчивость корпуса на поверхности обеспечена 4 резиновыми площадками. Большая часть площади закрыта съемным противопылевым фильтром. Сделано это не просто так, на дне корпуса при желании также можно разместить вентиляторы или радиатор СЖО длиной до 240 мм.

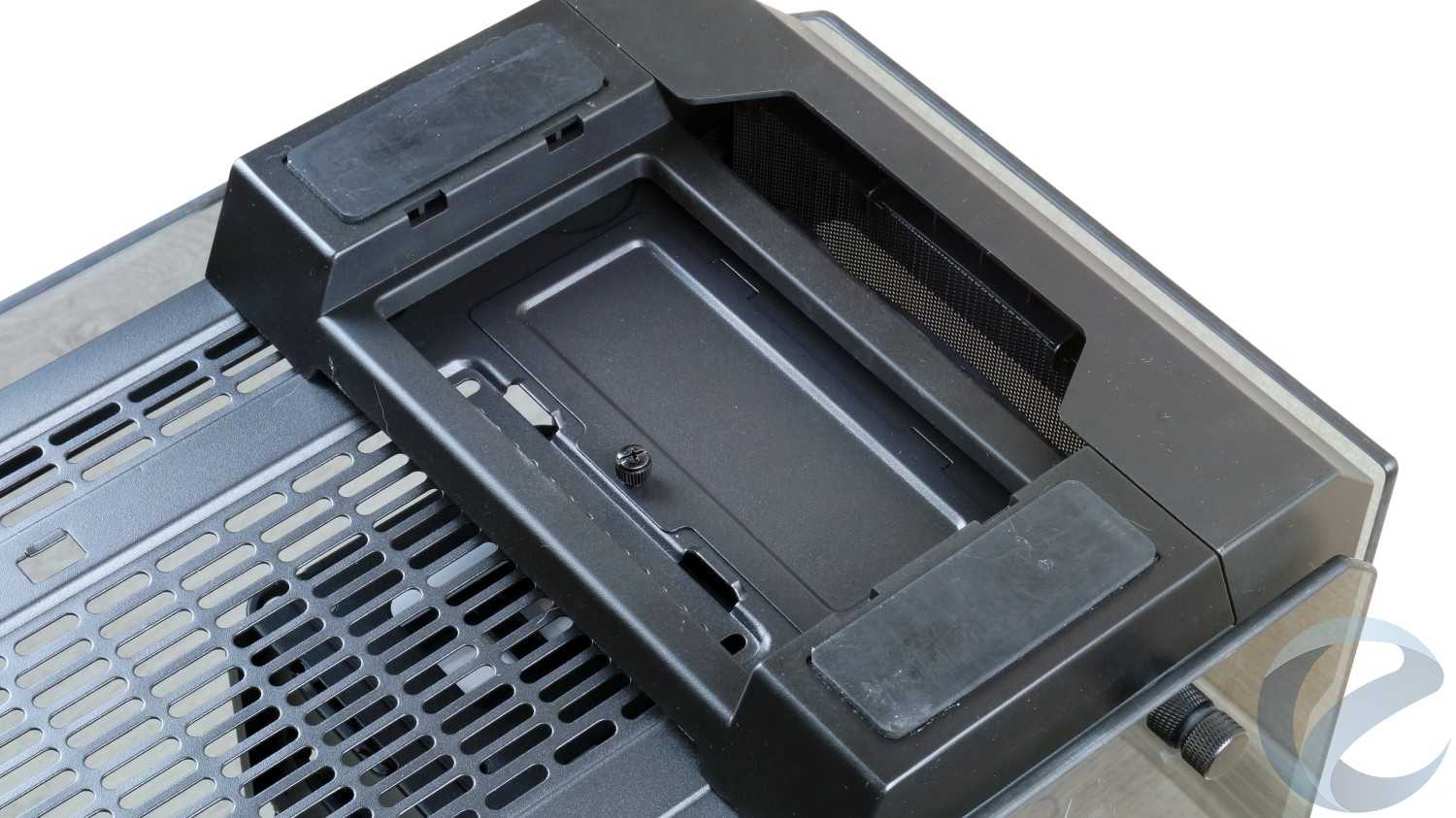

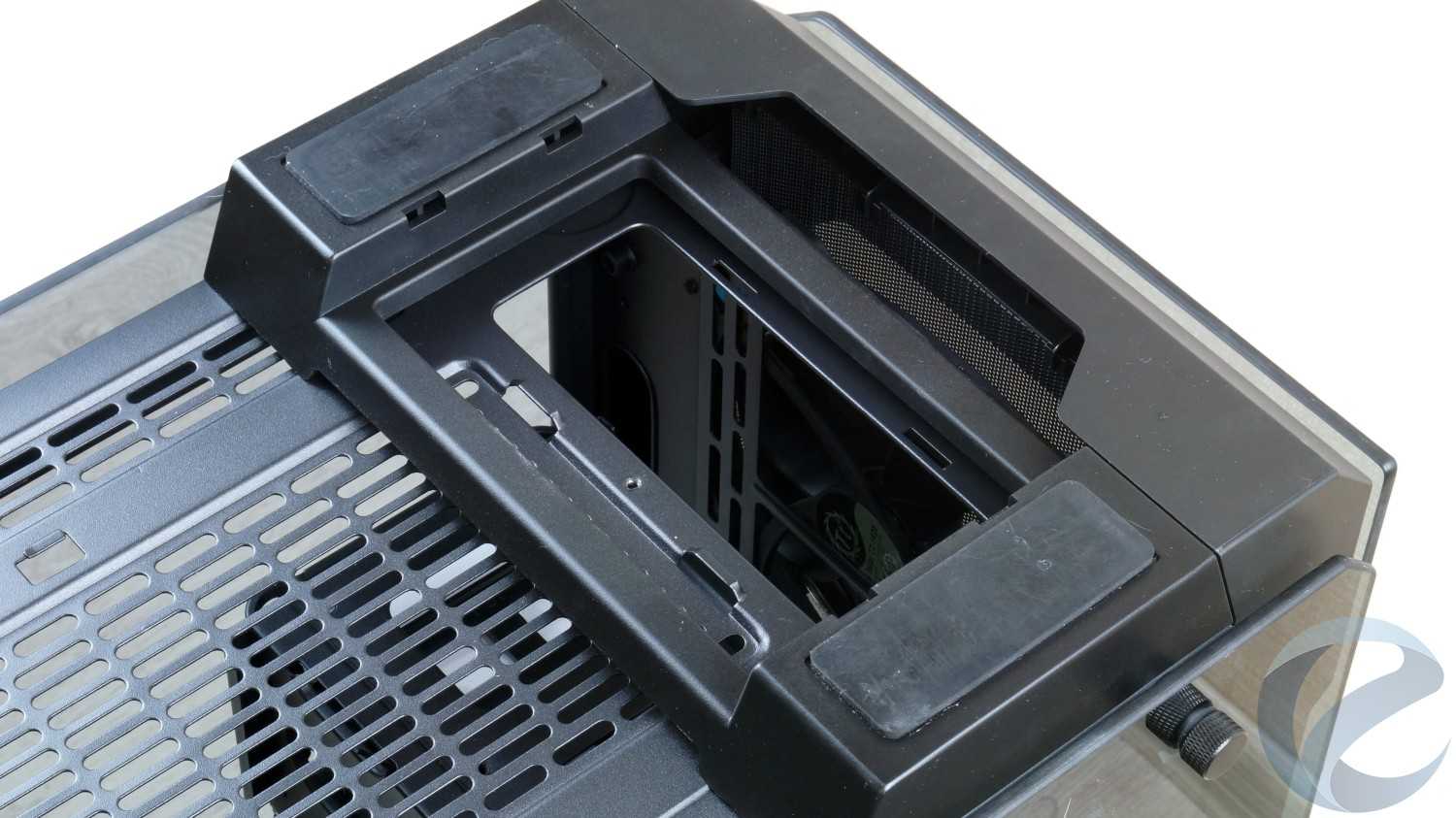

Ближе к лицевой панели имеется специальный«лючок», который сделан для упрощения обслуживания кастомных систем жидкостного охлаждения.

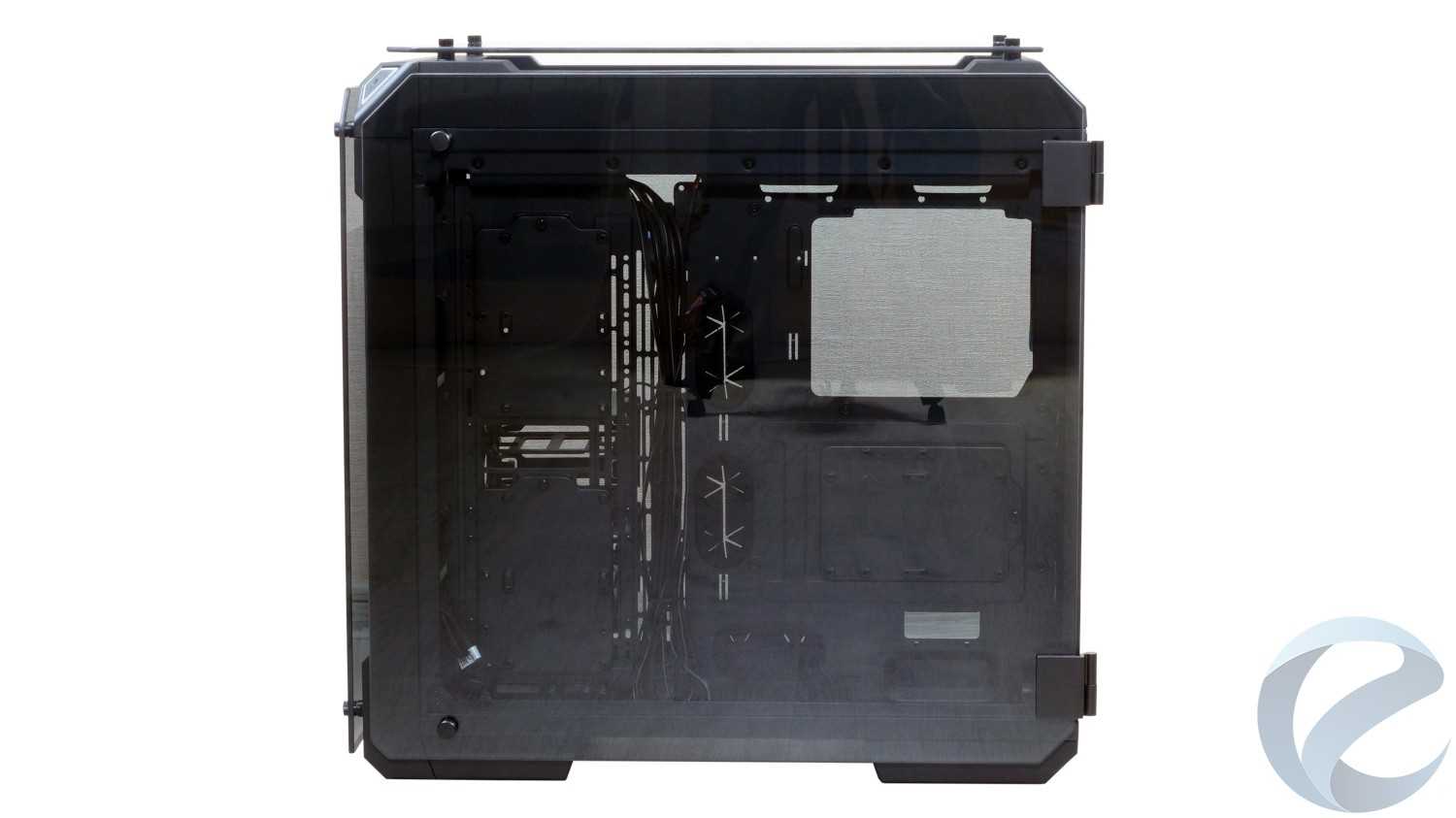

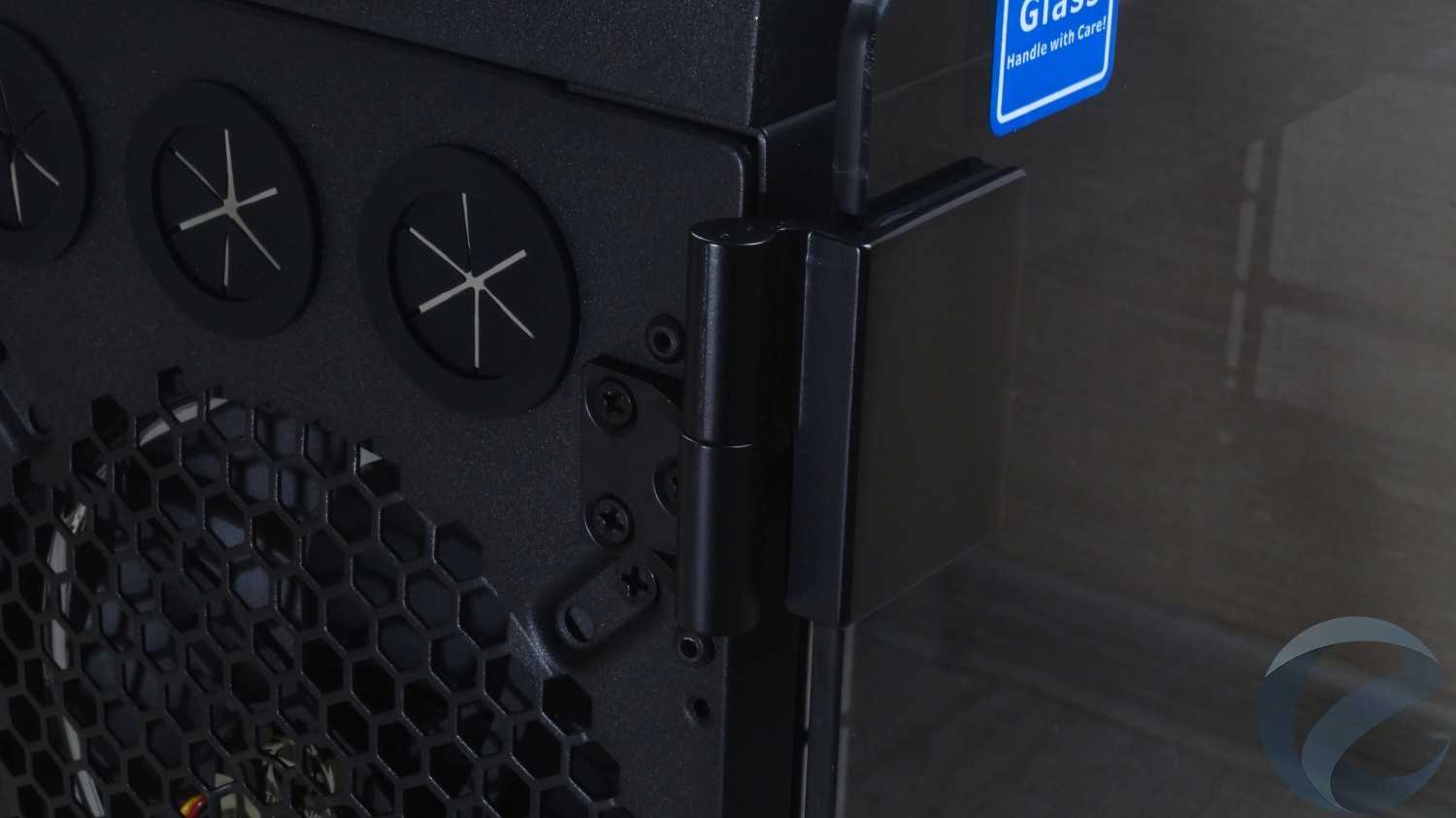

Левая и правая стенкатакже сделанаиз закаленного стекла. Но в отличие от своих«младших братьев», View 71 TG Edition может похвастаться тем, что его боковые панели оснащены петлями. Теперь стекло не нужно снимать каждый раз, когда у вас возникнет потребность в работе с«начинкой». Основной отсек весьма объемный,есть где разгуляться.

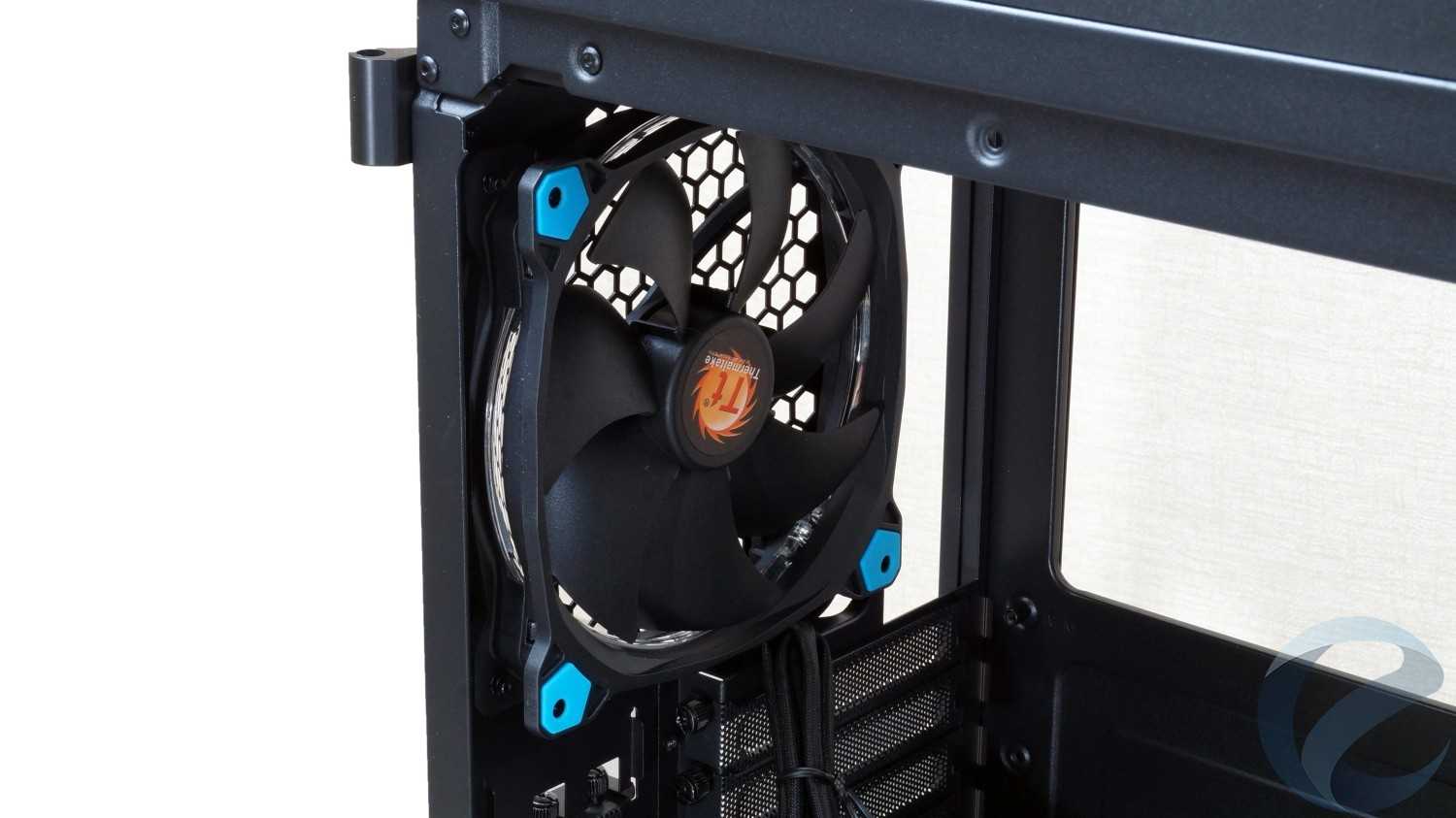

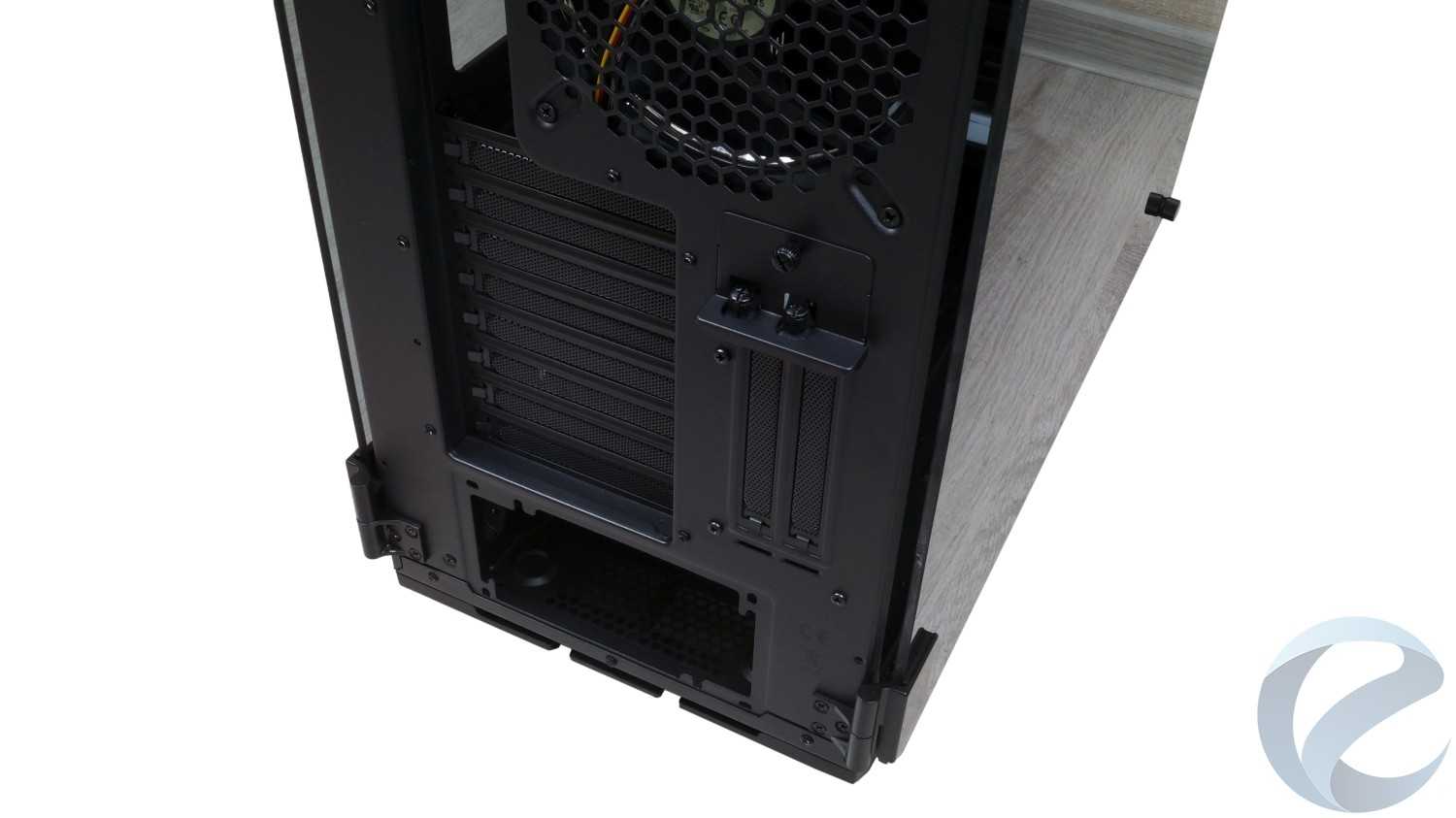

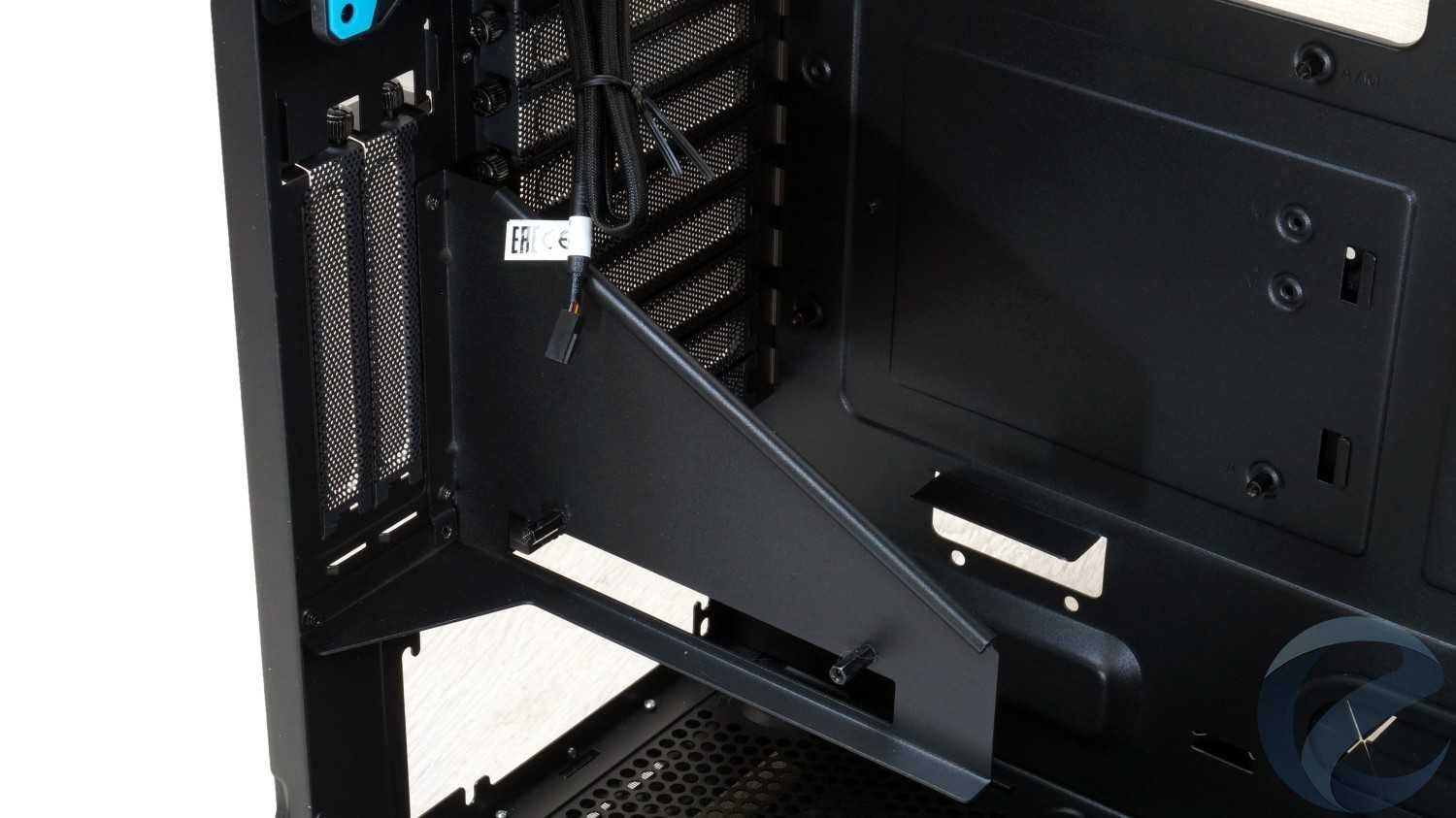

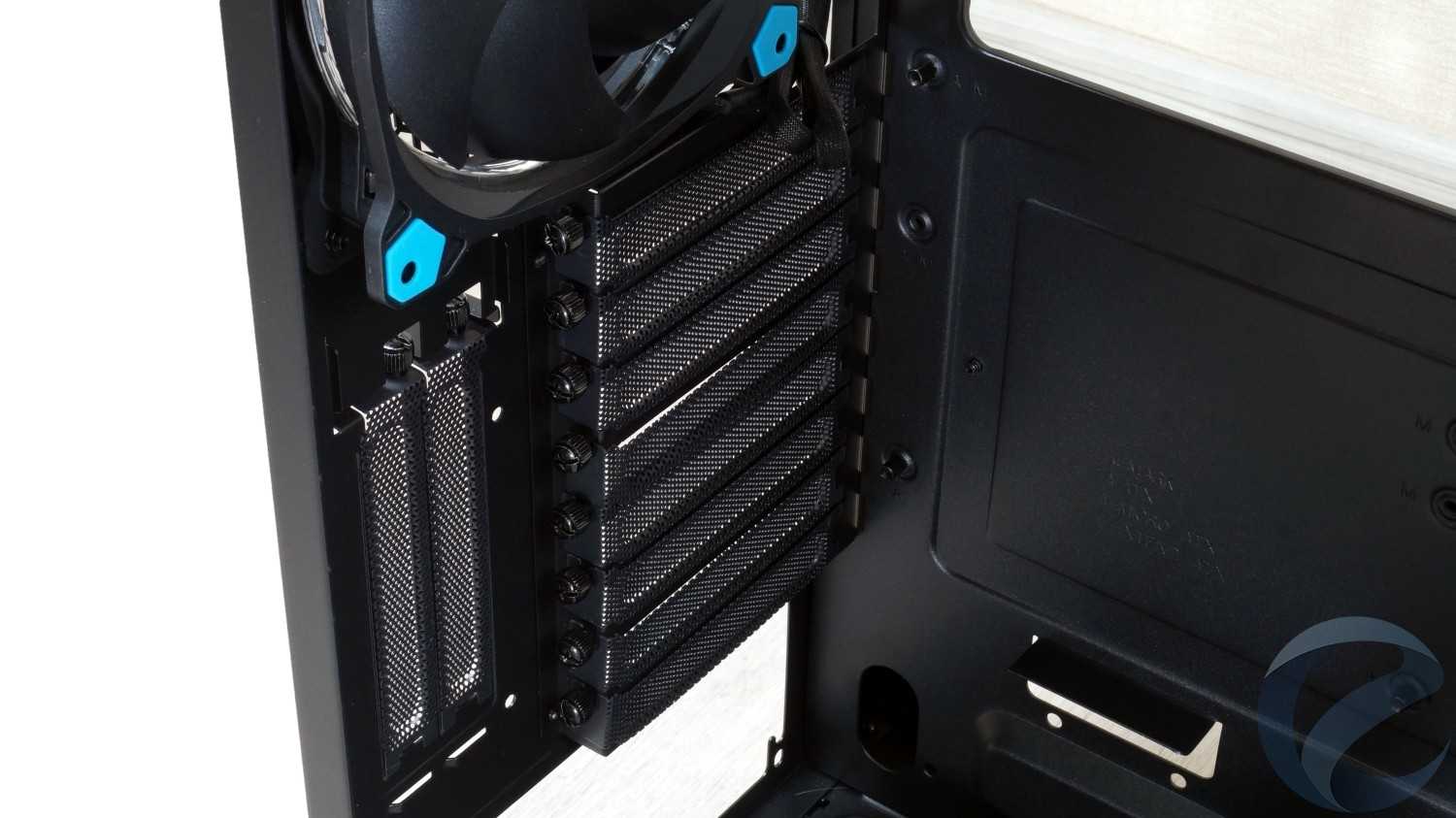

На задней стенке размещен еще один 140 мм вентилятор Thermaltake Riing 14 LED Blue. 2 дополнительныхслота расширения и съемное металлическое крепление позволяют установить видеоускоритель в вертикальном положении. Возможность есть, и это, конечно, радует, новот специального PCIe удлинителя (райзер/riser) в комплекте, к сожалению, нет. Странно, что Thermaltake не укомплектовала топовый корпус линейки Viewданным устройством.Заглушки слотов расширения съемные, каждая фиксируется винтом с накатанной головкой.

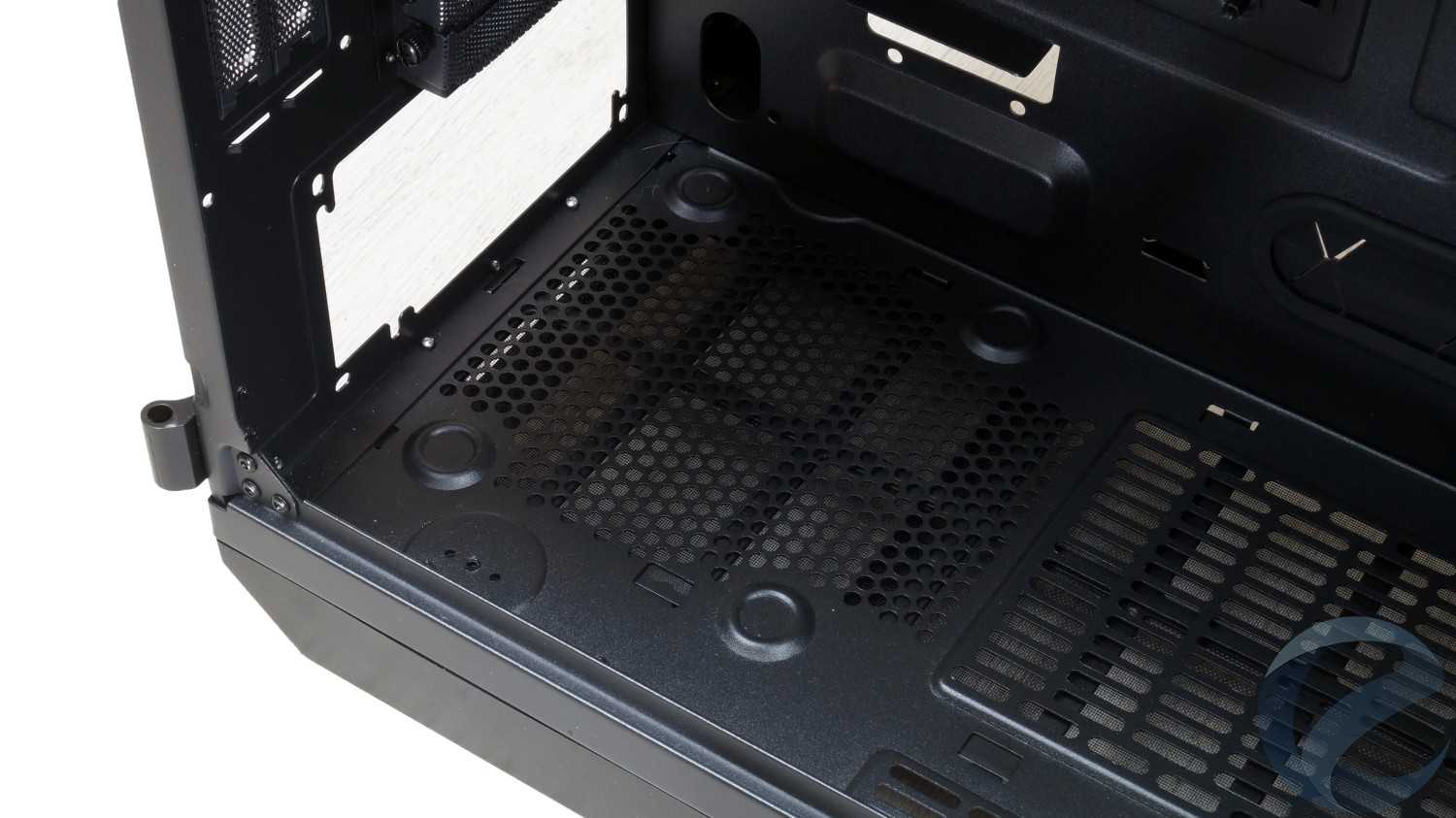

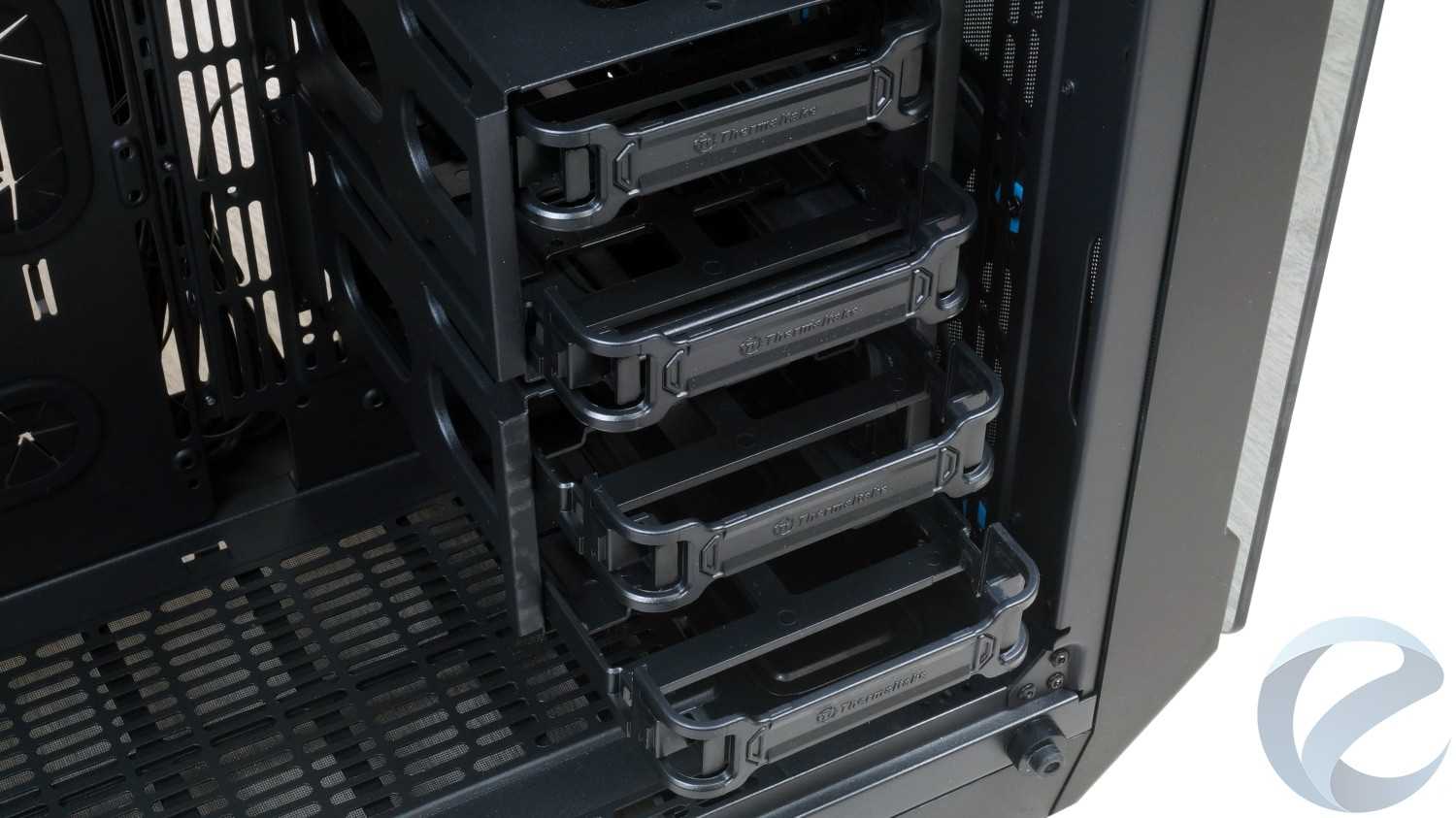

Место установки блока питания оборудовано 4 прорезиненными демпферами. Съемных корзин для установки накопителей в основном отсеке 2. Каждая из них вмещает два 2,5″ или 3,5″ устройства. В случае, если вы можете ограничиться двумя 2,5″ или одним 3,5″ накопителем, то корзины можнодемонтировать и установить на их местерадиатор СЖО длиной до 420 мм.

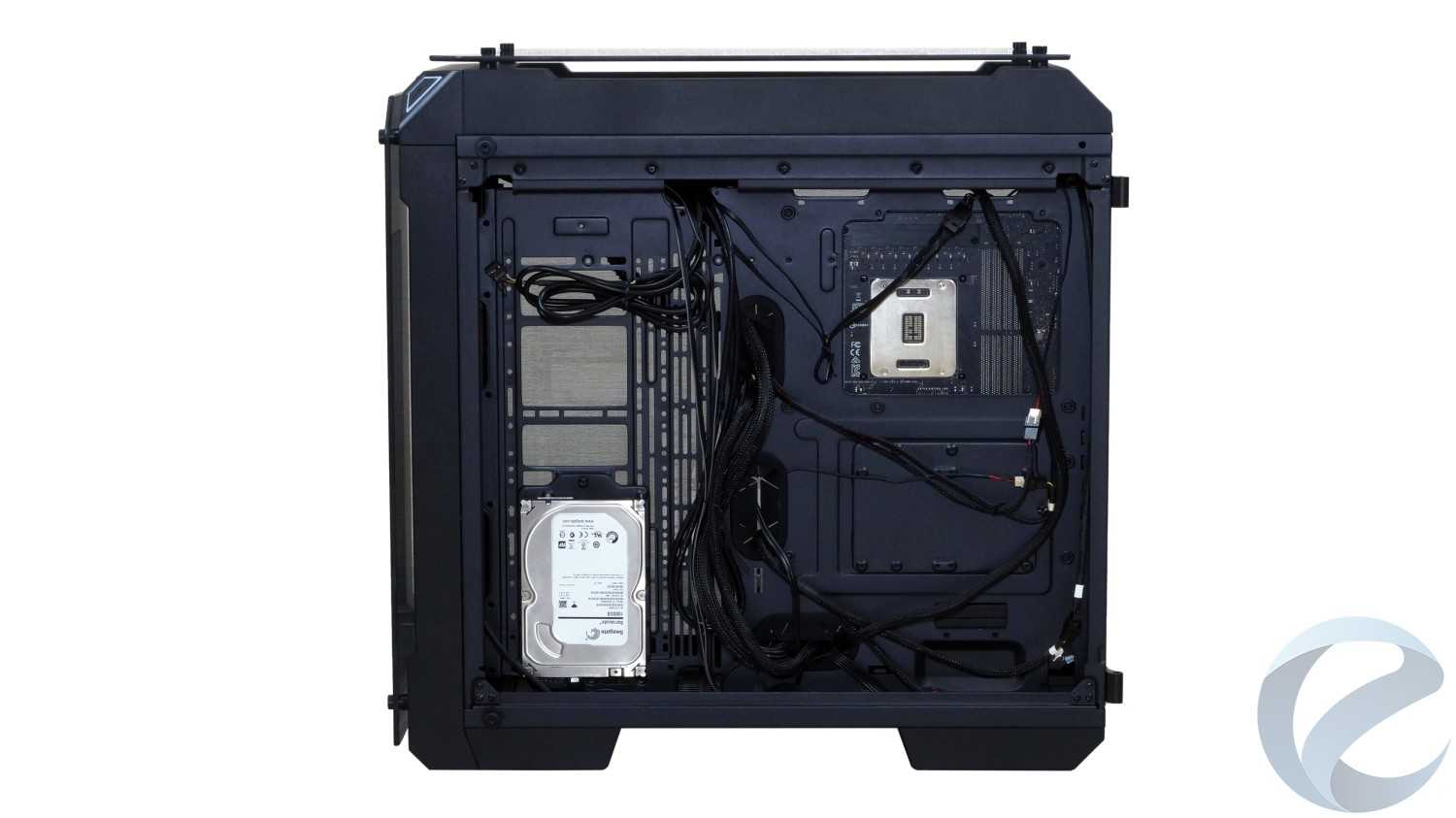

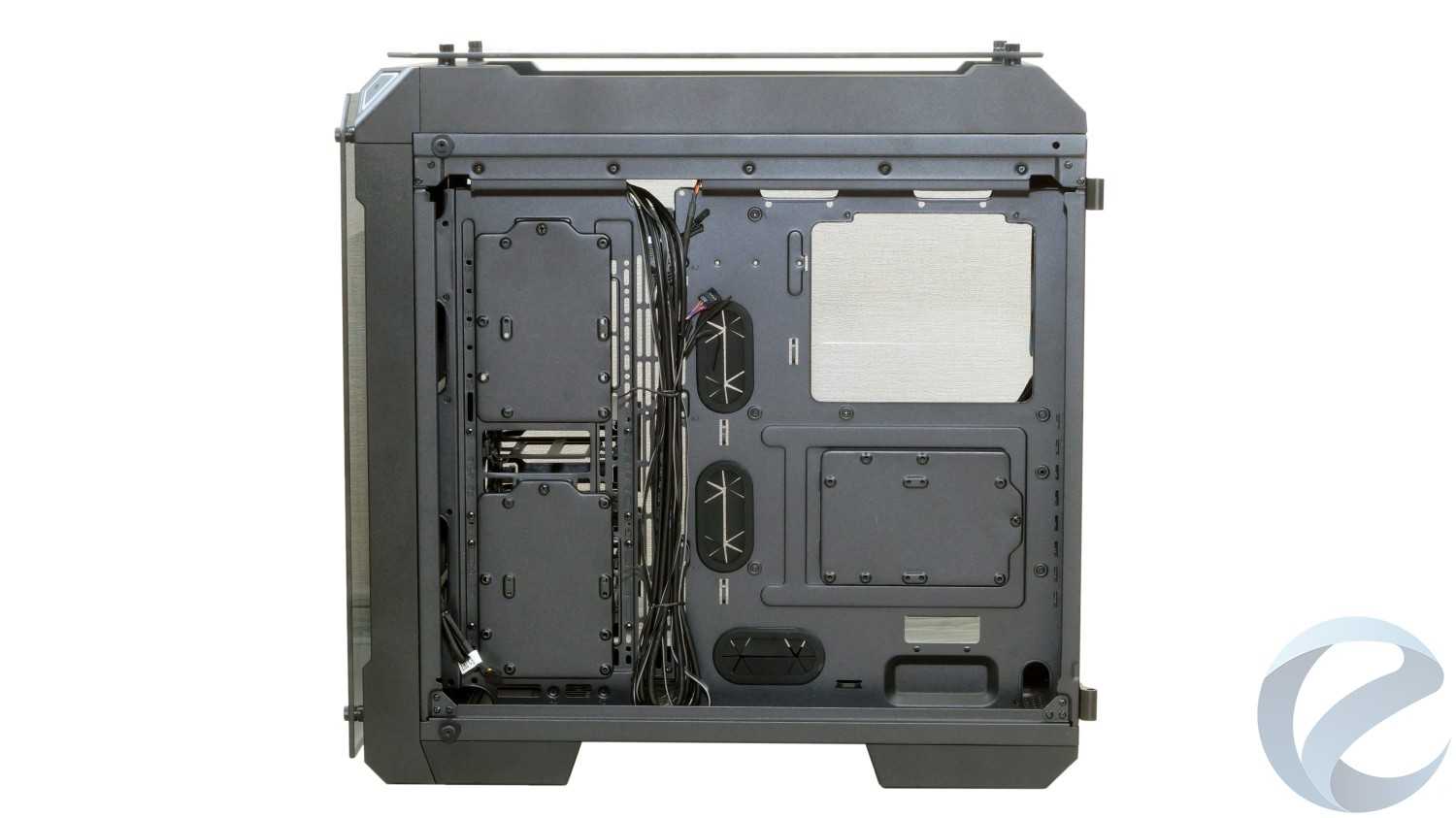

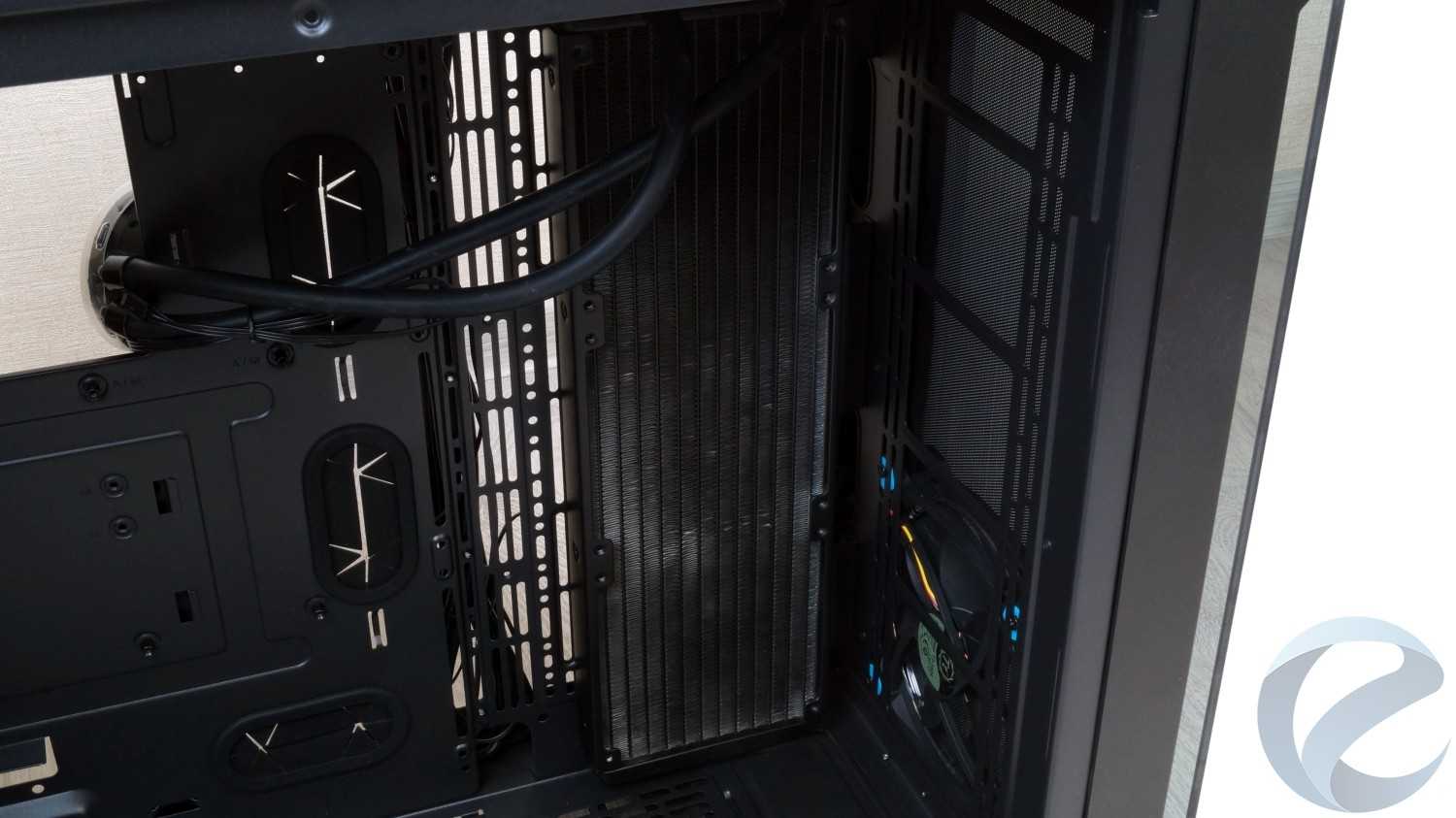

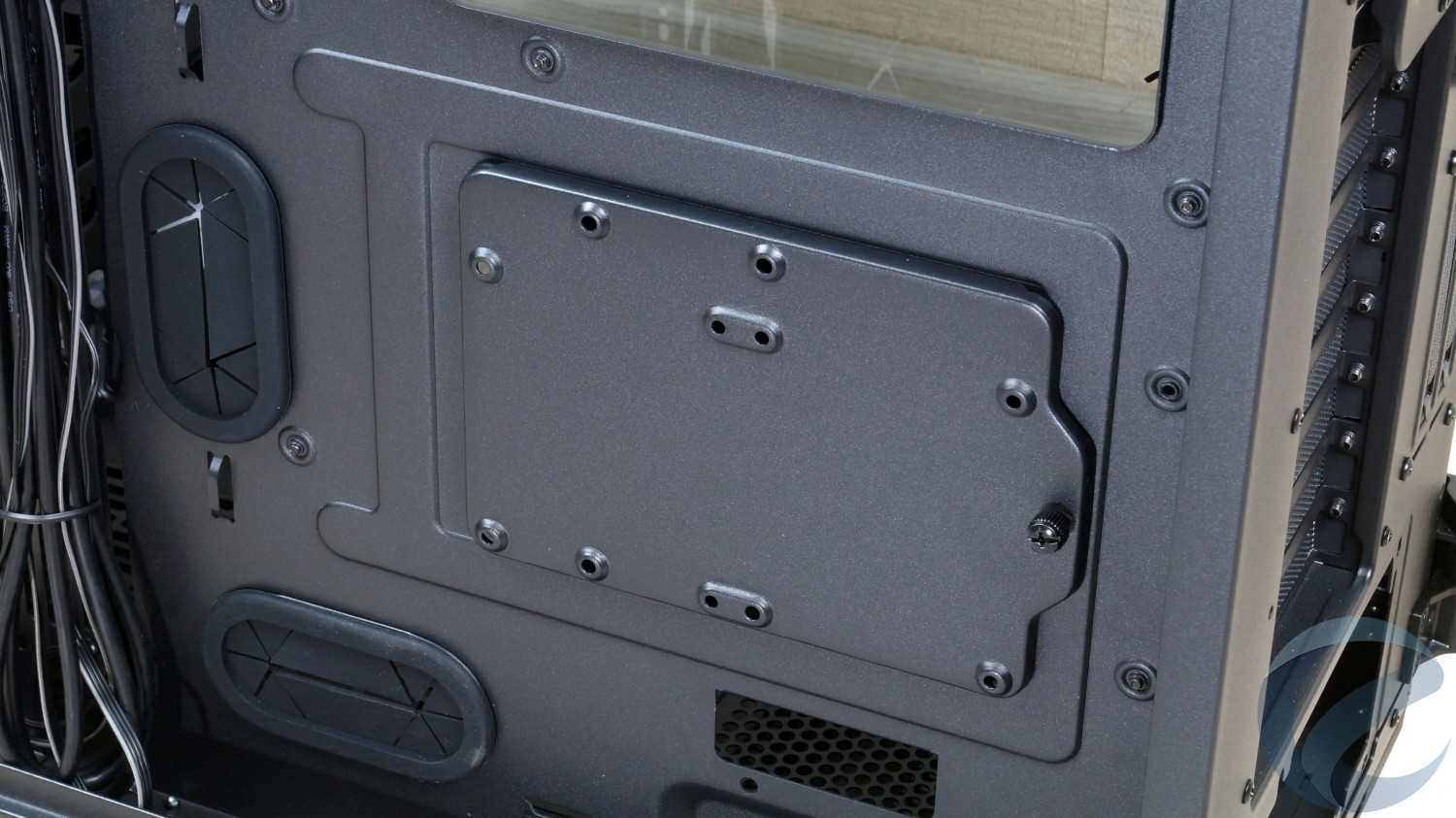

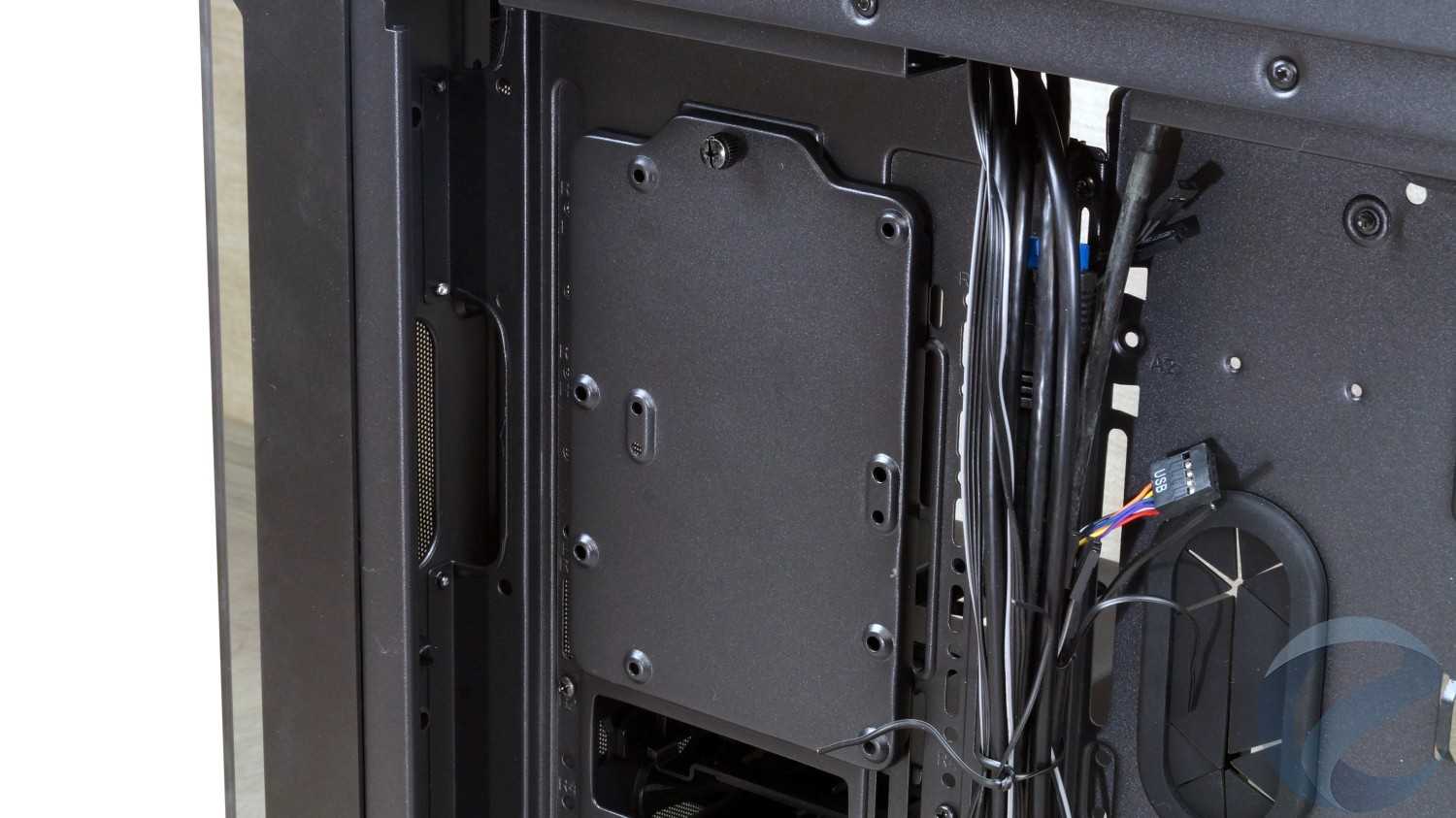

Любопытныхсюрпризов за поддоном нет:3 съемные металлические пластины, на каждую из которойможно зафиксировать два 2,5″ или один 3,5″ накопитель. В случае, если вы решите установить радиатор параллельно поддону, то от 2 из них придется отказаться. Такой вариант, конечно, может кому-то и придется по вкусу, но, наш взгляд, это — не самый оптимальный способ размещения СЖО. А что, несомненно, радует,так это 40 мм свободного пространства для организации аккуратного кабель-менеджмента.

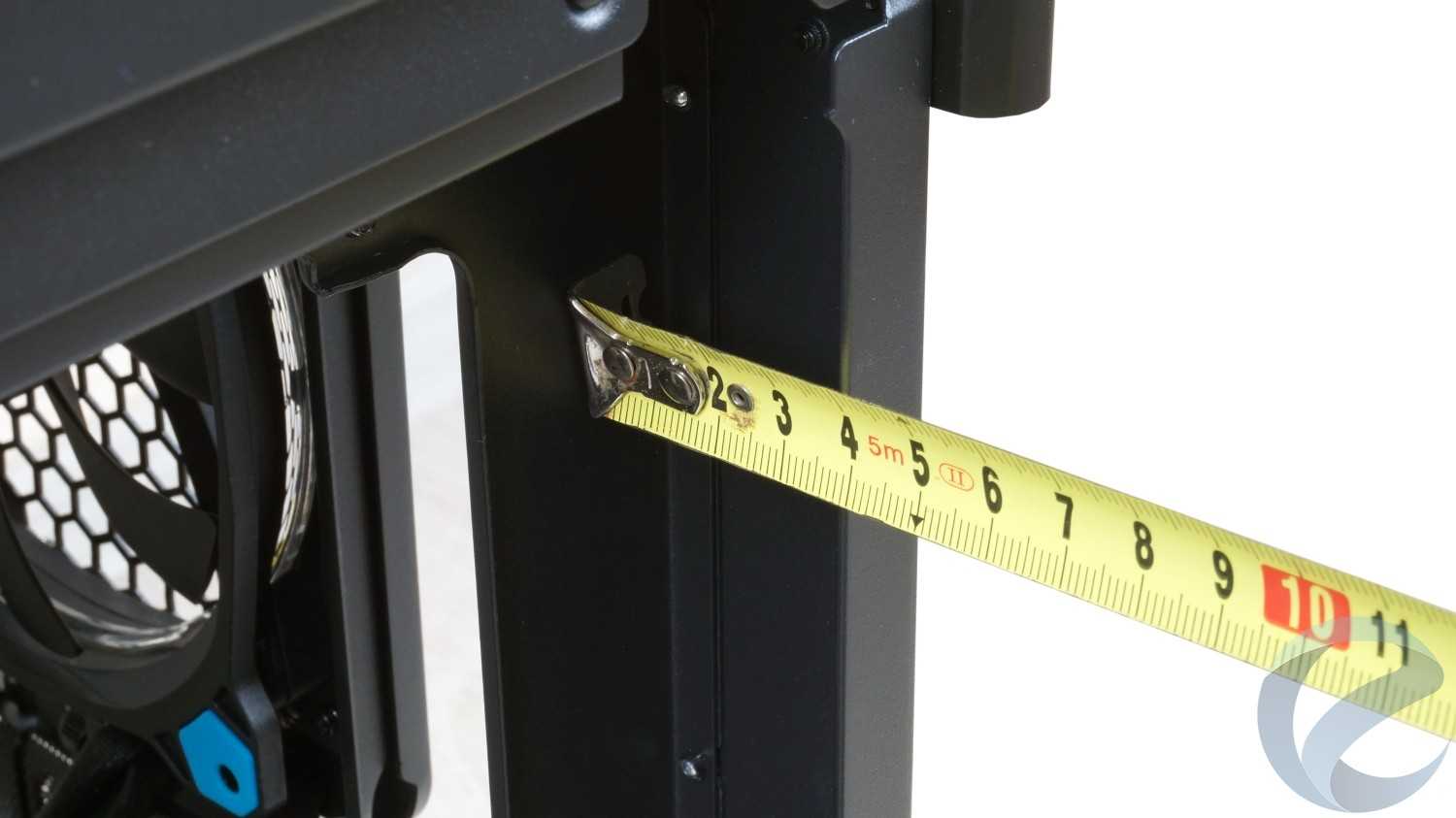

Тип крепления стеклянных панелей не лишен недостаткав виде зазоров. 6-мм зазоры между панелями и шасси позволяют проникать пыли внутрь абсолютно беспрепятственно. С другой стороны, ничего страшного в этом нет:если в помещении чисто, то и пыли будет немного.Для поддержания чистоты внутри достаточно раз в две неделипродуть корпус от мелких частиц пыли и пропылесосить/ополоснутьпротивопылевые фильтры.
Страница 1: Тест и обзор: Thermaltake Core X71 – корпус-башня для энтузиастов
В линейке Core X Thermaltake предлагает корпуса для самых амбициозных проектов. То же самое касается и нового Core X71: высокий корпус-башня обеспечивает многочисленные крепления для установки вентиляторов и радиаторов. Также интерьер имеет, по большей части, модульный дизайн, что позволяет адаптировать корпус под индивидуальные потребности пользователей. Вместе с тем цена корпуса довольно низкая, учитывая его возможности. Но можно ли назвать Core X71 отличным корпусом для энтузиастов?
Корпус Core X9 заложил основы репутации семейства Core X. Гигантский «кубик» E-ATX предоставил значительное пространство для амбициозных проектов СВО, также корпуса можно устанавливать в стек друг на друга. Что открывает еще более богатые возможности. Но пользователям придется смириться с внушительным занимаемым пространством 380 x 640 мм. Если вы не хотите выделять такую площадь на рабочем столе, то лучше выбрать корпус-башню. Именно поэтому на рынке и появился корпус Core X71.
» Fotostrecke
Снаружи в глаза бросается, прежде всего, размер корпуса, поскольку дизайн Core X71 простой, как и выбор материалов. Корпус Core X71 занимает площадь всего 250 x 511 мм, однако объем корпуса весьма внушителен. Причина кроется в огромной высоте 677 мм. Обычные средние башни ниже примерно на 20 см. Thermaltake использовала дополнительную высоту, чтобы выделить под материнской платой отдельный сегмент для блока питания и системы водяного охлаждения. Конечно, некоторые теплообменники (в том числе фронтальный 480/420-мм радиатор) можно установить и в сегменте материнской платы, но лучше всего будет инсталлировать 360-мм теплообменник в нижний сегмент. Здесь прослеживается сходство Core X71 с некоторыми high-end корпусами других производителей. В частности, Corsair для Obsidian Series 900D выбрала подобное разделение на сегмент материнской платы и охлаждения.
Thermaltake не поскупилась на аксессуары. Кроме аксессуаров монтажа вы получите несколько кабельных затяжек, руководство пользователя и гарантийный талон, два адаптера для вентиляторов, удлинитель кабеля 8-конт. EPS и мостики для вентиляторов.
Перед тем, как мы перейдем к рассмотрению корпуса, позвольте представить спецификации в табличном виде:
| Спецификации: Thermaltake Core X71 | |
| Модельный номер: | Thermaltake Core X71 |
| Материал: | Сталь, пластик |
| Габариты: | 250 x 677 x 511 мм (Ш x В x Г) |
| Форм-фактор: | ATX, Micro-ATX, Mini-ITX |
| Отсеки накопителей: | 2x 5,25″ (внешние), 3x 2,5/3,5″ (внутренние, стойка HDD), 2x 2,5/3,5″ (внутренние, за лотком материнской платы) |
| Вентиляторы: | 3x 120/140 мм или 2x 200 мм (спереди, 2x 140 мм LED-вентиляторы предустановлены), 3x 120/140 мм или 2x 200 мм (сверху, опционально), 1x 120/140 мм (сзади, 1x 140 мм предустановлен), 3x 120 или 2x 140 мм (на левой/правой панели, опционально), 2x 120/140 мм (снизу, опционально) |
| Вес: | около 12 кг |
| Цена: |
Рекомендуем посмотреть видеоролик первого знакомства и распаковки Thermaltake Core X71:
<>Тест и обзор: Thermaltake Core X71 – корпус-башня для энтузиастовThermaltake Core X71 | Внешний вид (1)
Тестирование
Тестирование корпуса проходит следующим образом: проводится нагрузка на основные компоненты ПК, стабильность работы которых напрямую зависит от температуры и довольно просто отслеживается программно (процессор, видеокарта и HDD). Вентиляторы, установленные на be quiet! Silent Loop 120, были зафиксированы на 2000 об/мин, помпа работала в режиме максимальной производительности. Видеокарта работала при следующих частотах ядра / памяти — 1850 MHz / 2150 MHz, с автоматическим режимом работы системы охлаждения. Корпусные вентиляторы в первом случае работали на 100 % (~1400 об/мин), во второмскорость вращения крыльчатки составляла ~1050 об/мин.В качестве нагрузки на процессор, видеокарту и HDD использовалось следующее ПО: LinX AVX (0.7.2) — для процессора, FurMark (1.20.0.1) — для видеокарты, HD Tune Pro (5.60) — для HDD. Полученные результаты указаны в °C. Окружающая температура на момент тестирования составляла 24-25 °C.
CPU / GPU
Как видим,Thermaltake View 71 Tempered Glass Edition даже в комплектации«из коробки» неплохо справляется с продувом установленной внутри тестовой конфигурации. Мы уверены, что оснащение еще одним дополнительным вентилятором, как минимум, сравняло бы его с текущим лидером, а, возможно, и вовсе позволило занять топовую позицию.
HDD
Первое тестирование было сделано при установке HDD в корзину,размещеннуюнапротив фронтального вентилятора. 30°C — великолепный результат, один из лучших, что мы смогли получить за всё время, следовательно, проблем с охлаждением накопителей, размещенных в основном отсеке, быть не должно. Разместив HDD за поддоном, мы потеряли 3°C, но отсутствие прямого обдува сказалось не столь сильно, как изначально нами ожидалось, чтобы нужно было беспокоиться оего состоянии.
Уровень шума
При помощи шумомера были сделаны замеры уровня шума (дБА), который создают комплектные вентиляторы Riing 14 LED Blue. При 1400 об/мин шум от их работы значительно превышает порог условногокомфорта, для постоянной работы с ПК такие показатели вряд ли кому-то придутся по нраву. Самый оптимальный вариант — снижение скорости вращения крыльчатки до 1050-1100 об/мин, в данном диапазоне вентиляторы становятся относительно тихими и не доставляют дискомфорта.
Заключение
Thermaltake View 71 Tempered Glass Edition — это отличный корпус формата Full-Tower. Данная модельопределеннопридется по вкусу искушенным пользователям. Стеклянные панели смогут полностью раскрытькрасоту и убранство любойконфигурации, большое внутреннее пространство позволит разместитьвысокопроизводительные комплектующие, а продуманная система охлаждения — обеспечить им нормальный температурный режим. Также всему этому будут рады и энтузиасты, оборудующие свои ПК продвинутыми системами жидкостного охлаждения. Но, наш взгляд, этой моделине хватает нескольких деталей, которые смогли бы поставить её на ступень выше:
- Во-первых, хотелось бы видеть в корпусе съемный кожух, закрывающий нижнюю часть основного отсека;
- Во-вторых, если уж корпус является ведущим решением линейки и оборудован 2 вертикальными слотами расширения — доукомплектуйте его, пожалуйста, специальным PCIe-удлинителем (riser/райзер). Пускай он будет немного дороже, но этим вы избавите покупателя от головной боли в виде поиска и покупки такового.
Учитывая текущий ценникот8 767 руб. (согласно каталогу Яндекс.Маркет Москва), аналогов на рынке РФ в своем ценовом диапазоне данная модельне имеет.
Плюсы:
- Внешний вид. Прозрачные панели из закаленного стекла не скрывают установленную внутри конфигурацию;
- Наличие петель у боковых стеклянных панелей;
- Прекрасный вариант для установки кастомной системы жидкостного охлаждения, вмещающий длинные теплообменники (до 420 мм);
- Продуманная система охлаждения, эффективныевентиляторы с синей подсветкой в комплекте;
- 40 мм за поддоном для кабель-менеджмента;
- Возможность вертикальной установкивидеоадаптера.
Минусы:
- 6-мм щели между боковыми панелями и шасси, через которые внутрь попадает пыль;
- Отсутствие удлинителя PCIe в комплекте.
