Страница 2: Seasonic M12II 850W — Описание и технологии
Блоки питания M12 оставались классическим семейством Seasonic до представления линейки X-Series. В 2011 году семейство было обновлено менее дорогими блоками питания M12II, но они всё равно оставались в тени линеек X и Platinum Series. Недавно Seasonic решила обновить классику M12II Bronze, представив новые блоки питания M12II Bronze Evo Edition, доступные в трёх вариантах мощности: 620, 750 и 850 Вт. Таким образом, Seasonic предлагает менее дорогие, но качественные альтернативы топовым блоками питания в среднем-высоком сегменте мощности.
Коробка Seasonic M12II Evo Edition 850W
Seasonic M12II Evo Edition 850W хорошо упакован
Кроме блока питания Seasonic M12II Evo Edition 850W в коробку входит кабель питания от сети, руководство пользователя, модульные кабели питания компонентов, наклейка, кабельные затяжки и винты.
Комплект поставки Seasonic M12II Evo Edition 850W довольно обширный.
С положительной стороны следует отметить, что на Seasonic M12II Evo Edition даётся гарантия пять лет.
Вентиляционные решетки сразу же бросаются в глаза при взгляде на Seasonic M12II Evo Edition 850W
Оснащение и внешний вид M12II Evo Edition 850W напоминают X-850 в предыдущем поколении: полностью модульная система подключения кабелей, шесть разъёмов питания PCI Express и мощность 840 Вт по линии 12 В. Корпус длиной 170 мм выкрашен в матовый антрацитовый цвет, разбавленный белыми надписями. Вентиляционная решётка с сотовой структурой является частью крышки, логотипа производителя на ней нет. Он перенесен сразу под гнездо питания от сети.
По сравнению с нынешней моделью X-850 KM3 можно заметить несколько отличий, касающихся раскладки разъёмов питания, переключаемого контроллера вентилятора и существенно более высокую эффективность. Но даже старые модели X-850 оставались весьма приличными блоками питания, поэтому будет интересно посмотреть на результаты M12II Evo Edition 850W на практике.

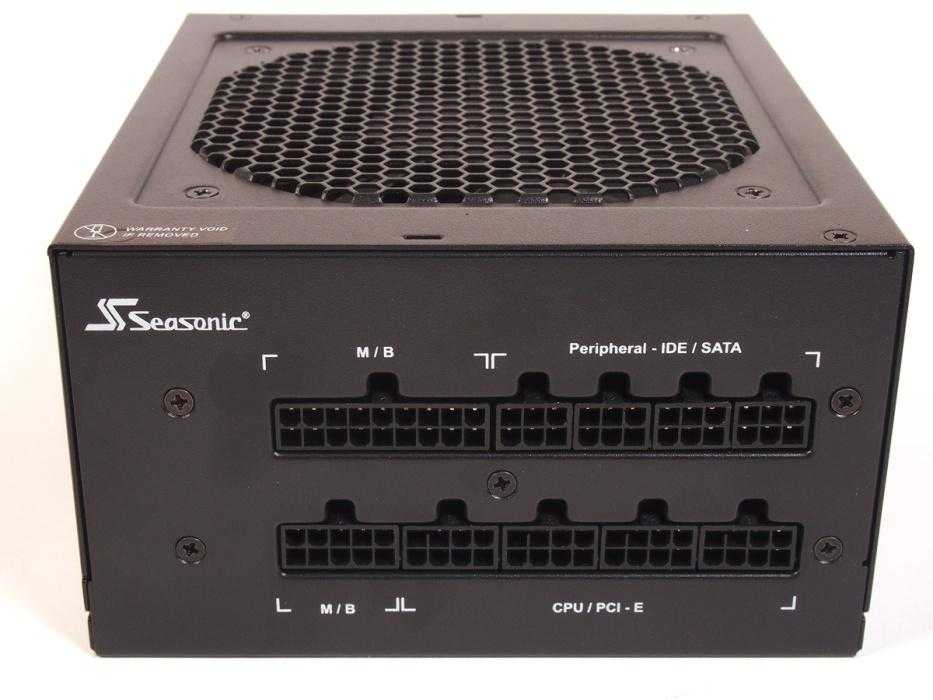

Система подключения кабелей Seasonic M12II Evo Edition 850W полностью модульная
У блока питания Seasonic M12II 850W Evo Edition мы получаем сертификацию 80PLUS Bronze, также блок питания справляется с низкими нагрузками системы Haswell в режиме бездействия. Система подключения кабелей полностью модульная, то есть при транспортировке блока питания вы можете полностью отсоединять все кабели. Разъёмы подписаны, но цветовое кодирование отсутствует. Для подключения 12-В устройств доступны четыре 8-контактных гнезда, позволяющие комбинировать шесть разъёмов питания PCI Express с одной 8-контактной вилкой EPS или четыре разъёма PCI Express с двумя 8-контактными вилками EPS.
Наружная сторона Seasonic M12II Evo Edition 850W
Судя по спецификациям, Seasonic M12II Evo Edition 850W опирается на технологию DC-DC. Как и в случае других моделей семейства, у Seasonic M12II Evo Edition 850W используется одна линия питания. Она обеспечивает до 70 А с напряжением 12 В, что как раз и даёт нагрузку 840 Вт. В данном отношении блок питания соответствует «старшей» модели X-850. По вторичным напряжениям нагрузка составляет до 25 А, комбинированная мощность выше среднего — до 150 Вт.

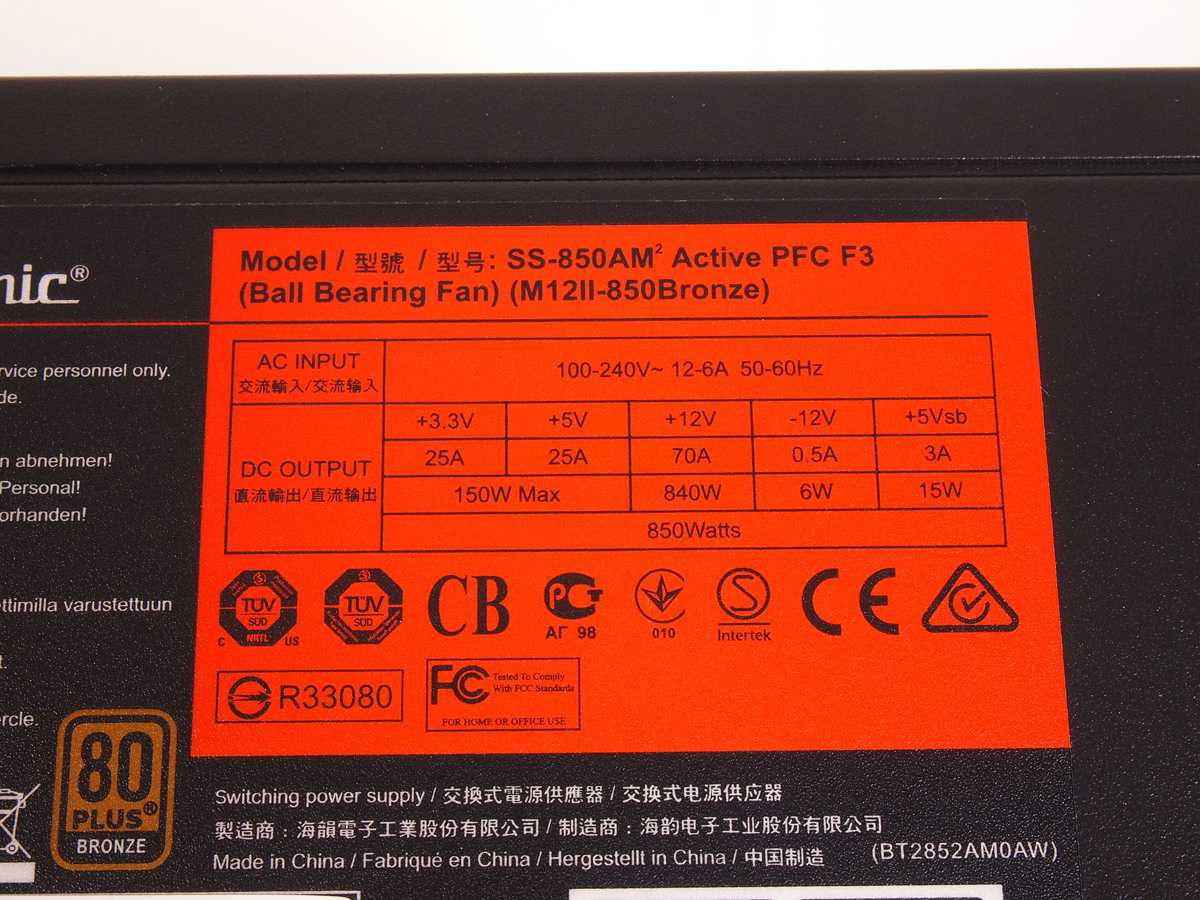

Таблица мощности Seasonic M12II Evo Edition 850W
В отличие от высокоэффективных блоков питания X-Series с топологией LLC, M12II Evo Edition 850W базируется на классической топологии Double Forward без использования Synchronous Rectification, но с преобразователем DC-DC для вторичных напряжений. На компонентах Seasonic не сэкономила, два основных конденсатора на 330 мкФ, 400 В и 105 °C изготовлены Nippon Chemicon. По вторичным напряжениям используются частично полимерные конденсаторы, частично электролитические 105 °C от Nippon Chemicon, некоторые произведены Rubycon.

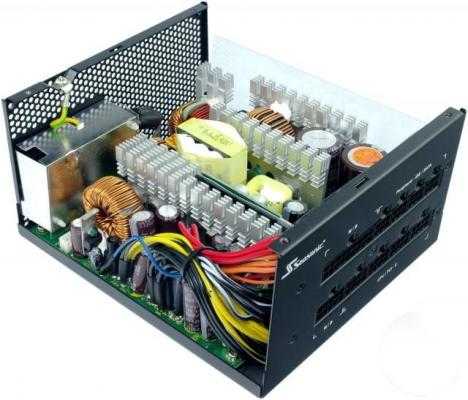

Интерьер блока питания Seasonic M12II Evo Edition 850W.
Что касается схем защиты, то Seasonic использовала все основные схемы от превышения напряжения (OVP), чрезмерно низкого напряжения (UVP), перегрузки (OPP), превышения тока (OCP), короткого замыкания (SCP) и температуры (OTP). В наших тестах мы проверили наличие защиты OCP по всем трём линиям. По линиям 3,3 В и 5 В отключение происходило при увеличении тока до 30-35 А, по линии 12 В защита OCP срабатывала в области 80-85 А. Такой порог кажется нам оптимальным с учётом производительности. Seasonic здесь явно учла опыт других производителей и оптимально реализовала схемы защиты.
<> Тест и обзор: Seasonic M12II-850 Bronze Evo Edition (SS-850AM2) — новое поколение блоков питания для массового рынкаSeasonic M12II 850W — Уровень шума и оснащение
Тестирование
Тестовый стенд на основе электронных нагрузок, что позволяет нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались к электронным нагрузкам, изменяющим нагрузку до 20 А на каждый канал.
По требованиям стандарта ATX12V отклонение не должно превышать 5%. Для линии +12 В это соответствует диапазону от +11.4 до +12.6 В. Современные блоки питания чаще всего укладываются в 1-2 %.
По линии +12 В изначально напряжение завышено более 2%, под нагрузкой проседает всего до 1%. Идентичную картину мы наблюдаем и по линии +5 В. Канал +3.3 В изменяется в диапазоне ±1%.
Стабильность напряжений отличная по всем линиям.
Уровень КПД полностью соответствует стандарту 80 PLUS Gold для 230 В, максимальные 93% демонстрируются при нагрузке в диапазоне от 300 до 500 Вт. Ниже 90% эффективность понижается только при минимальной нагрузке.
Также была проверена защита от короткого замыкания и перегрузки: при замыкании на любой из линий блок питания благополучно отключался. Кратковременную нагрузку удерживает успешно до 1000 Вт без проблем.
Внешний вид
Стандатный призматический корпус собран из двух П-образных половинок. Окрашен белой порошковой краской, устойчивой к механическим воздействиям.
На тыльной стороне перфорация занимает только две трети всей поверхности. Кнопка переключения режимов работы вентилятора находится отдельно от тумблера включения и сетевой розетки. Имеется логотип производителя.
На нижней панели перфорация в виде мелких сот занимает площадь в виде восьмиугольника. По центру наклеен металлический значок с логотипом.
На правом боку расположена наклейка с нагрузочными характеристиками, выполнена также на белом фоне, выделяется только желтая пиктограмма сертификата.
На левой стороне штамповка в виде буквы «С» придает оригинальности дизайну и создает дополнительную жесткость корпуса.
На лицевой панели разъемы для модульных кабелей, для кабеля АТХ два разъема, на 10-пин и 18-пин, ориентированы горизонтально. Все остальные разъемы ориентированы вертикально: сверху 5 штук 8-пин для кабелей питания CPU и VGA, снизу 4 штуки 5-пин для питания периферии.
Визуально такое сочетание вертикальных и горизонтальных коннекторов смотрится негармонично, тем более плоские кабели будут выходить в разных плоскостях, что может быть неудобно при их укладке.
Если в корпусе ПК, блок питания и кабели закрыты кожухом, то в этом нет проблем, но у нас белый стильный вариант и хотелось бы видеть такое же гармоничное исполнение коннекторов на лицевой стороне, например, всех в вертикальном расположении.
Схемотехника
Реализована схема на основе полумостового LLC резонансного преобразователя в первичной цепи, синхронного выпрямителя и DC-DC преобразователей во вторичной цепи. Основой является современная платформа Gospower (Shenzhen Gospell Digital Technology Co., Ltd.).
На входе распаян полноценный EMI-фильтр, на розетке только два Y-конденсатора, все остальные компоненты на краю платы.
В фильтре присутствуют четыре Y-, два X-конденсатора и два дросселя.
С обратной стороны платы ИС-микросхема для разрядки конденсаторов. NTC-термистор и реле подавляют пусковые токи. Предохранитель и варистор защищают сам БП.
Первый крупный радиатор охлаждает мосфеты резонансного преобразователя и две диодных сборки GBU3008 (800 В, 30А каждая).
Второй радиатор охлаждает силовые элементы APFC: диод C3D16065 и два мосфета SRC60R140BTFE.
Управляющий ШИМ-контроллер CM6600UNX и контроллер CM03AX разместились с обратной стороны платы.
Высоковольтный конденсатор установлен от японской компании Toshin Kogyo. Емкость — 680 Мф, напряжение — до 450 В, температура — до 105 °С.
Мостовые выпрямители, два мосфета SRC60R140BTFE, как и мосфеты APFC, от мало известного производителя Sanrise Tech.
Рядом с их радиатором небольшой трансформатор и дроссель — входят в схему преобразователя.
Трансформатор, формирующий линию +12 В, непосредственно соединен с вертикальной платой, на которой разместились силовые элементы синхронного выпрямителя. Шесть транзисторов NCE Power NCEP40T15GU закрыты собственным радиатором.
С другой стороны платы контроллер CU6901V.
На второй вертикальной плате DC-DC преобразователи каналов +5 В, и +3,3 В: шесть мосфетов IPS FTD05N03NA, ШИМ-контроллер ANPEC APW7159C и парочка дросселей.
За фильтрацию помех отвечают электролитические конденсаторы Nippon Chemi-Con и Rubycon.
А также большое количество полимерных конденсаторов Chemi-con, большинство из которых размещено непосредственно на модульной плате.
С обратной стороны платы мы видим аккуратную пайку, дорожки усилены припоем. За защиту отвечает супервизор IN1S313I-SAG.
Обращает на себя внимание большое количество клея между элементами с лицевой стороны платы
Упаковка, комплектация, кабели

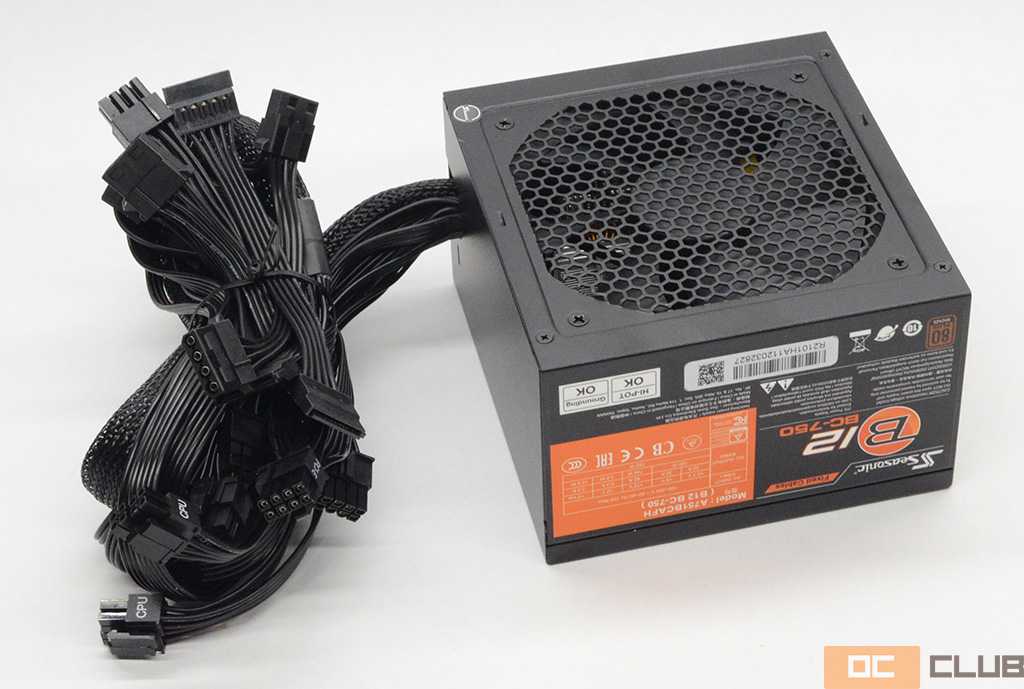

Seasonic B12 750 Вт и 850 Вт поставляются в среднегабаритной коробке. Сочетание чёрного с бронзовым намекает на соответствующий сертификат энергоэффективности, ну а прямо об этом говорит логотип 80 PLUS Bronze.
5 лет гарантии нельзя считать за ключевую «фишку». Многие компании-блокостроители предлагают Bronze-модели с таким гарантийным сроком, редко встречаются даже 7 лет.
На тыльной стороне приведены ключевые особенности, кривые КПД в зависимости от потребляемой мощности в сетях ~110 В и ~220 В, а также график зависимости скорости вращения пропеллера от мощности. Seasonic обещает неизменные обороты вплоть до ~70% нагрузи от номинала, хотя на официальной странице график совсем другой. Спойлер: действительность не отображает ни один, ни второй, что покажет дальнейшее тестирование.
На торце коробки электрические параметры, количество разъёмов и кабелей, а также их длины. При первом взгляде всё неплохо, но удивляет отсутствие защит OTP и UVP (от перегрева и пониженного входящего напряжения). Как отмечалось в обзоре «золотой» линейки Seasonic G12, это не страшно, поскольку UVP-защита дублируется материнской платой и в целом низкое напряжение безопасно для оборудования, а OTP нужна лишь если вентилятор совсем колом станет.
Внутри блок зажат меж двух мягких демпферов и замотан в полиэтилен. Кабели никак не защищены.

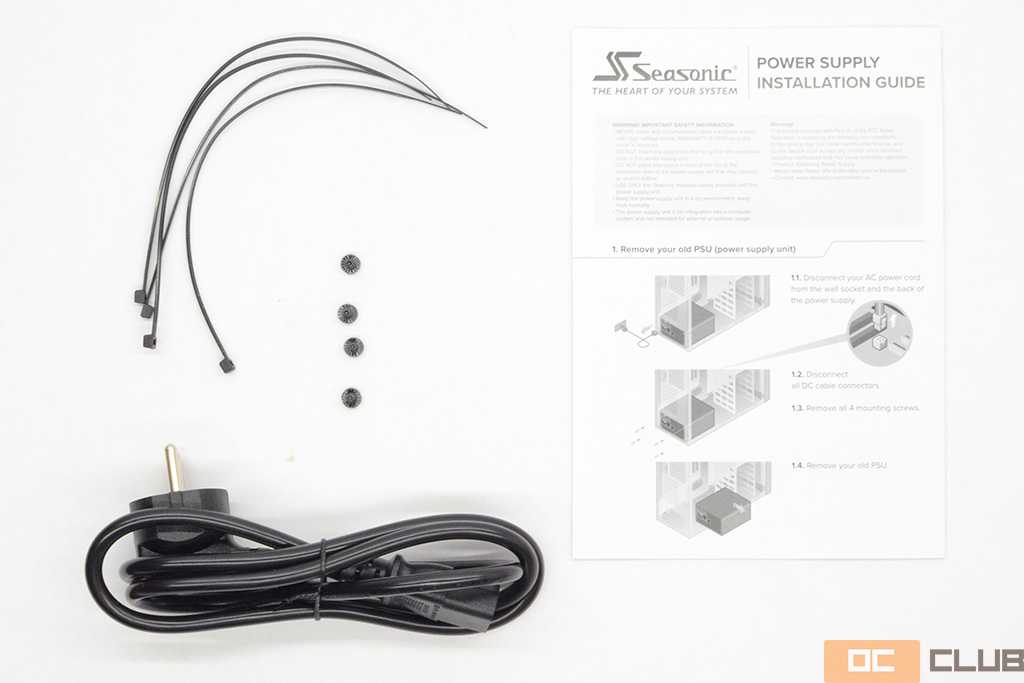

Комплект поставки не может похвастаться хоть чем-нибудь интересным: 4 пластиковых стяжки, столько же винтов, мануал и вводной кабель.
Хотя бывают полу- и целиком модульные блоки питания с Bronze-сертификатом, в Seasonic B12 на отключаемые кабели решили не тратить бюджет – и правильно! В этом ценовом сегменте модульность – непозволительная роскошь, сильно сказывающаяся на качестве и количестве «начинки». Что совершенно неудивительно с учётом небольшой разницы по мощности, модели на 750 Вт и 850 Вт имеют одинаковый комплект разъёмов:
- 1x ATX 20+4 pin;
- 2x EPS/ATX12V 4+4 pin;
- 4x PCI-E Power 6+2 pin;
- 6x SATA;
- 3x Molex.
Этот набор весьма скромен для 750/850 Вт. Дорогие модели блоков обеспечивают примерно столько же всего, довольствуясь мощность около 600 Вт. Замечательно, что здесь пара EPS/ATX12V 4+4 pin (хорошие современные платы используют по меньшей мере 8+4 pin на питание процессора), 4х PCI-E Power 6+2 pin – этого просто достаточно под любую видеокарту + ещё что-нибудь. Количество SATA- и Molex-разъёмов невелико, но сколько реально этих коннекторов используется в типичном домашнем ПК? Не в Chia-ферме, не сервере-хранилище, а в обычном компьютере? Лично у меня в домашнем ПК вообще ни одного.
Так же нет ни разъёма, ни переходника для FDD (Floppy), но это не плохо – это никак. FDD не используется последние лет 10, а к тем редким устройствам с питанием по FDD (преимущественно это старые звуковые карты ASUS) переходник идёт в комплекте.

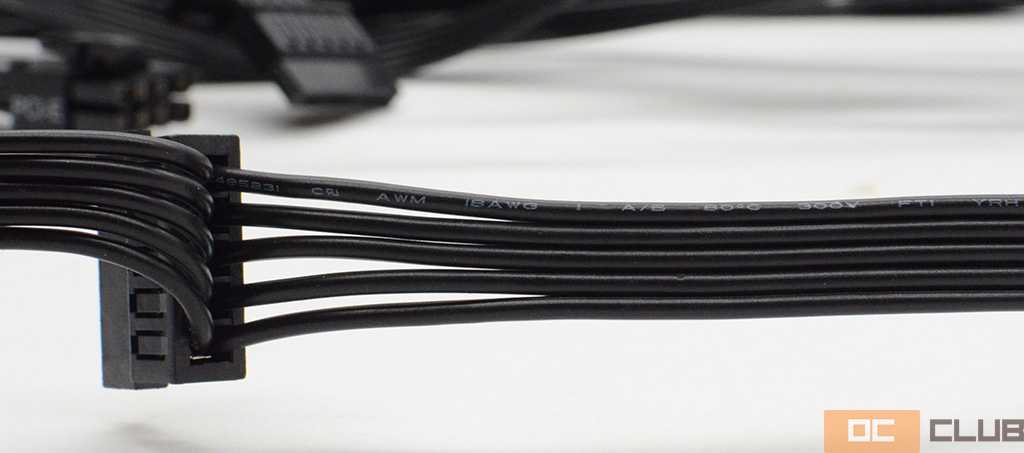

На кабели меди не зажали. PCI-E Power для видеокарт и EPS/ATX12V для процессоров имеют сечение жилы 18 AWG. Более того, у жил SATA- и Molex-кабелей тоже 18 AWG. Здесь производители в бюджетных сериях любят экономить. Кто понаглее – 20 AWG на видеокарту/процессор и столько же на периферию, а то и ещё меньше. Кто поскромнее – только на периферию. Здесь Seasonic щегольнули.
А вот позолоту контактов зажали. Это может пагубно сказаться в случае старших процессоров Intel HEDT-класса на платформе X299 (хотя «народных» топовых Core 11/12th Gen тоже касается) и/или видеокарт, у которых набор разъёмов впритирку к заявленному TDP, и особенно если часто отключать/подключать разъёмы. Справедливости ради, погоревшие контакты я встречал только на блоках, где и позолоты нет, и контактные площадки жиденькие-тонкие. У Seasonic B12 BC-750 и BC-850 контакты нормальные.

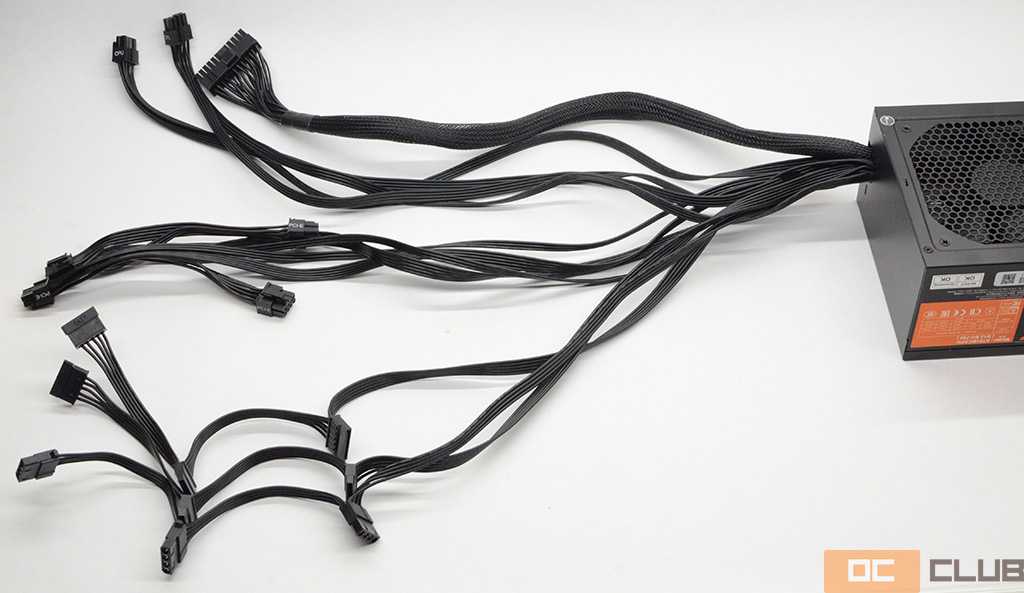

Сами кабели плоские ленточного типа, основная 24-pin колодка в плотной оплётке, длины нареканий не вызывают.
2
Упаковка и комплектация
Используется картонная коробка с цветной полиграфией, оформленной в сером и сиреневом цветах.
На лицевой стороне изображен сам блок питания, указана его модель и основные преимущества: 10 лет гарантии, пассивная работа вентилятора до 40% нагрузки и сертификат 80 Plus Gold.
С обратной стороны информативные таблицы КПД, работы вентилятора, размеры кабелей, габариты самого БП.
На боковой грани приводится спецификация изделия.
Упаковка надежная, блок питания в тканевом мешке и форме из вспененного полиуретана, все кабели в тканевом водоотталкивающем мешке на клапане с липучкой.
В комплекте руководство пользователя, винты крепления, стяжки на липучках и пластиковые одноразовые, но они черного цвета, сетевой кабель и набор модульных кабелей.
Заключение
Вторая версия серии блоков питания V Gold от компании Cooler Master – отличный вариант для игровой сборки. Модель White Edition будет востребована у любителей белого дизайна.
Современная схемотехника обеспечивает стабильные напряжения, гибридная система охлаждения практически бесшумно и успешно охлаждает комплектующие.
Кабели хорошо подобраны по размеру и количеству коннекторов, два отдельных кабеля EPS и питания GPU набраны проводами калибра 16AWG, имеется достаточное количество разъемов питания периферийных устройств.
Плюсы:
- Отличная стабильность напряжений;
- Стильный белый дизайн;
- Качественное исполнение;
- Белые модульные плоские кабели;
- Тихая гибридная система охлаждения;
- Гарантия 10 лет.
Может не понравиться:
Отсутствие RGB-подсветки.
Минусы:
Ориентирование и компоновка коннекторов на корпусе выглядит неэстетично.
