Введение, Обзор SAPPHIRE R9 290 4GB
Видеокарта AMD R9 290 была анонсирована совместно с флагманской моделью AMD R9 290X в ноябре 2013года, но до сих пор не «засветилась» в наших обзорах. Сегодня, мы постараемся компенсировать это упущение и познакомимся сразу с тремя версиями R9 290, каждая из которых будет представлять определенный класс, выпускаемых на рынок видеокарт. Мы познакомимся с особенностями каждой из карт и сделаем выводы, о их позиционировании на рынке.
Первая R9 290 представить эталонный класс видеокарт, именно они быстрее всех появляются на прилавках магазинов после анонса. Вторая R9 290 будет представлять класс уже более продуманных решений, именно такие карты выпускает множество производителей, после того, как пользователи начинают ощущать значительные недостатки эталонной карты. В третий, пожалуй, самый привилегированный класс, входят полностью пересмотренные версии карт, от эталона в них довольно часто остается лишь одно графическое ядро… Но давайте начнем по порядку, с эталона!
Обзор SAPPHIRE R9 290 4GB
Упаковка видеокарты стандартная для компании Saphire, как по ее размерам так и по стилю оформления. Ручка для переноски отсутствует, а вот перечисление используемых технологий на месте. Комплект поставки, как и коробка, продолжает соблюдать традиции Saphire: кроме инструкций в нем имеется кабель HDMI и пара переходников питания.
По габаритам и оформлению системы охлаждения карта полностью идентична R9 290X, отличие лишь в том, что маркетологи Saphire решили выделить свое решение среди прочих других с помощью небольшой наклейки.
Обратная сторона печатной платы не имеет никаких основополагающих микросхем, разве что ключи системы питания графического ядра.
Набор видеовыходов аналогичен старшей AMD 290X, напомним это два DVI-D, один DisplayPort и один HDMI.
Система охлаждения, как и у предыдущих решений от AMD крепится с помощью четырех болтов, находящихся на прижимной рамке и еще партией болтиков, которые фиксируют все печатную плату.
Внутреннее устройство радиатора уже многим знакомо, это стандартная турбина образованная кожухом и турбинным вентилятором. Радиатор имеет в своем основании медный теплосъёмник и тепловые трубки для равномерного распределения тепла по всей площади. Хочу заметить, что радиатор достиг максимально возможных размеров при двуслотовой компоновке, будет интересно узнать, какое решение будет использовать AMD при возможном росте уровня тепловыделения.
Печатная плата, как и все вышеописанное полностью аналогичны «Иксовой» версии. Для подачи дополнительного питания используются два разъёма 8 и 6pin. Напомним, что на плате более нет разъёмов CrossFire, теперь тандемы из видеокарт общаются по линии PCI-Express. А вот переключатель между различными версиями BIOS ни куда не делся, но в R9 290 обе версии BIOS совершенно одинаковы и не имеют различий.
Графический чип Hawaii, несмотря на немного усечённую мощность, сохранил свою внушительную площадь в 438мм2.
Весь объем видеопамяти в 4Гб набран шестнадцатью чипами W2032BBBG-6А-F от компании Elpida. В R9 290 использовались чипы от SK hynix.
Система питания, так же повторяет эталонный вариант R9 290х и несет в своем составе семь фаз питания, пять из которых отводятся для GPU и по одной для памяти и PLL. Фазы GPU управляются ШИМ-контроллером IR3567B.
Основным отличием R9 290 и R9 290X является уменьшение количества шейдерных и текстурных блоков с 2816 до 2560 и с 176 до 160 соответственно. Частоту графического ядра так же уменьшили на 50Мгц, это легко исправляется.
Штатная система охлаждения при полной загрузке смогла удержать температуру графического ядра в пределах 94°C, хотя при этом пришлось снижать частоту графического ядра до 936Мгц.
Увидев, что карта работает буквально на пределе температурных показателей, мы вспомнили о нововведениях в технологию AMD PowerTune, напомним, что теперь используется специальный контроллер, позволяющий более точно и сбалансировано регулировать напряжение. Карту можно ограничить по частоте GPU, скорости вращения вентилятора или по общему параметру энергопотребления.
Мы решили пару раз ограничить карту в температурах в 60°C и 80°C на скриншотах мониторинга, вы можете увидеть какими средствами удалось сбить температуру.
Конечно, с помощью этих функций можно немного улучшить условия работы карты, но о разгоне и бесшумной работе при максимальной производительности речи быть не может. Поэтому мы плавно перейдем к тестированию двух других вариантов AMD R9 290.
Упаковка и комплектация

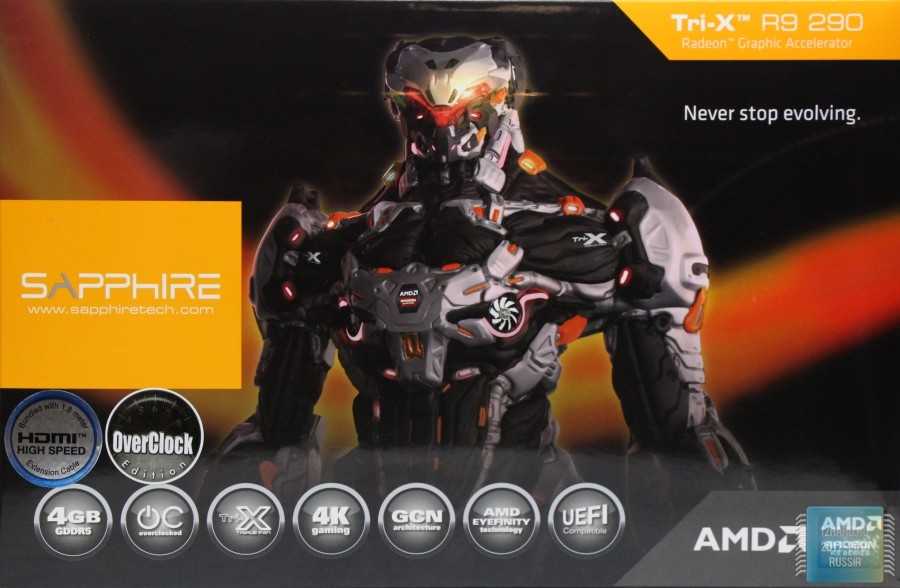

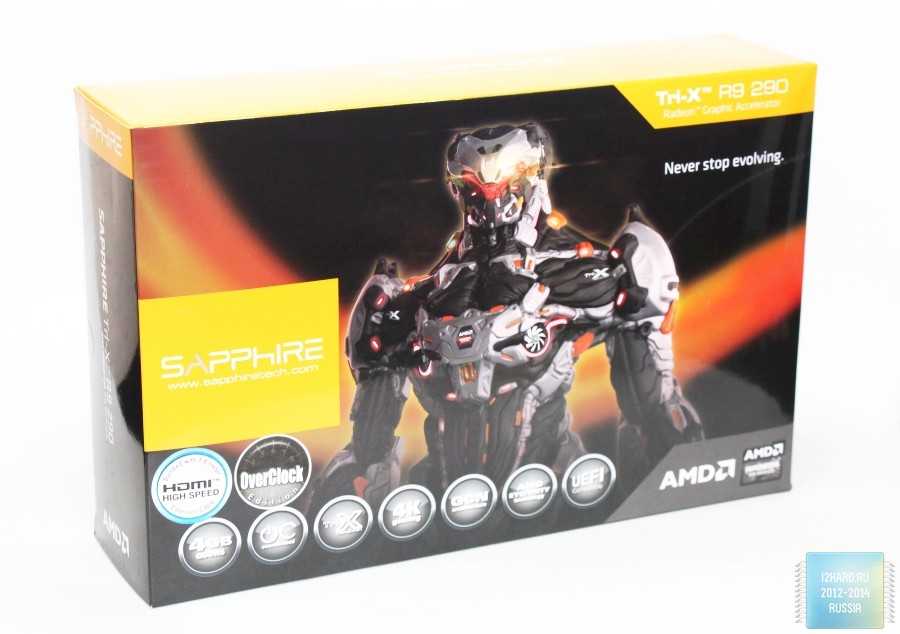

Коробка SapphireTRI-X R9 290 4GB GDDR5 OC своими размерами подстать самому графическому ускорителю, и составляет 375 х 247 х 104 мм (ДхВхШ). На лицевой части упаковки нарисован киборг, взгляд которого обращен прямо на вас. Такая тематика оформления упаковки еще раз подчеркивает принадлежность видеокарты к экстремальному геймингу.

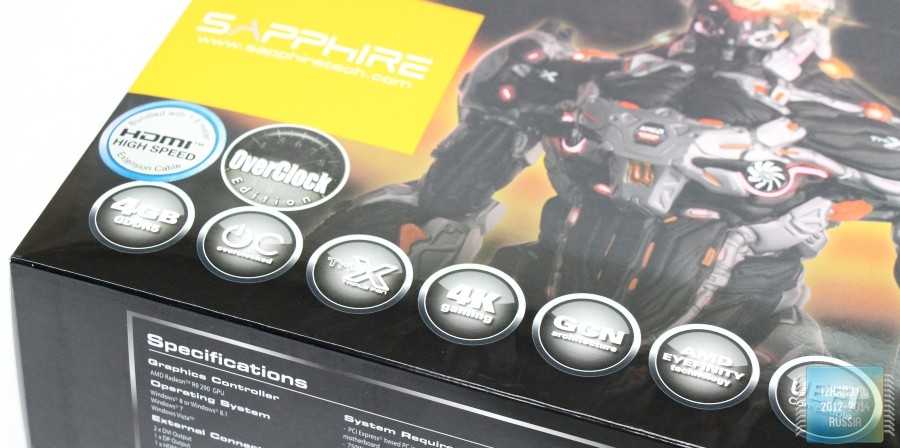

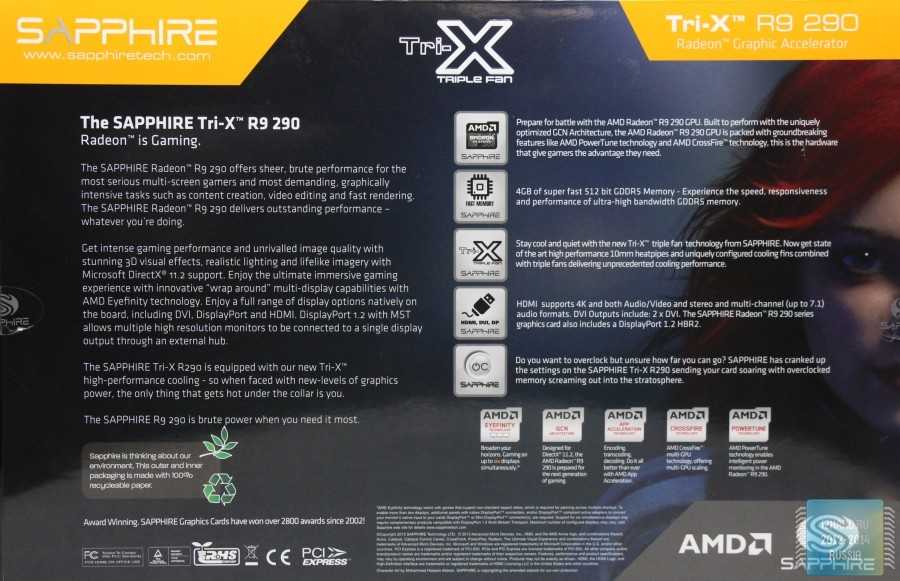

Фронтальная и тыльная сторона коробки содержат небольшую аннотацию от производителя о возможностях видеокарты, поддерживаемых технологиях и некоторые технические инновации, примененные при производстве данного графического ускорителя.

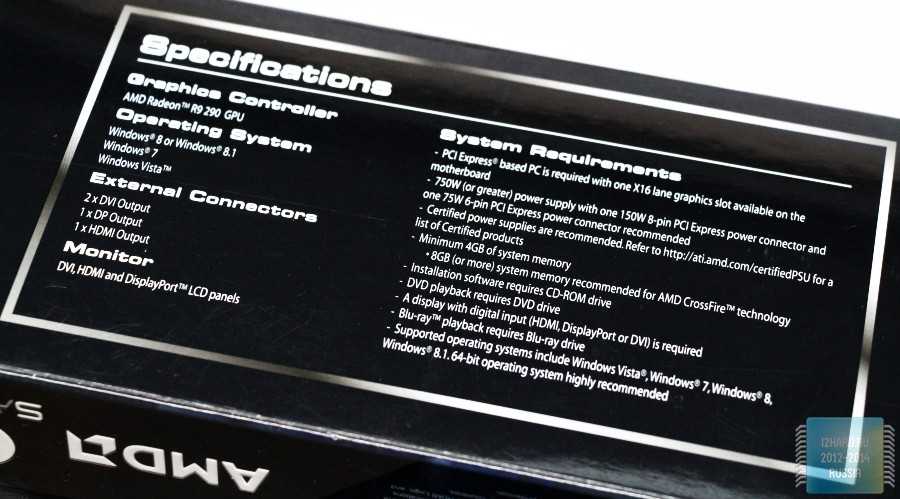

Спецификация девайса находится на торцевой стороне упаковки. Среди прочих требований к Radeon R9 290 в глаза бросается рекомендация использовать блок питания от 750W и выше. На взгляд нашей редакции, в данном случае производитель решил перестраховаться, предпочтя завысить рекомендации по мощности источника питания. Впрочем, наши предположения помогут подтвердить или опровергнуть соответствующие тесты.

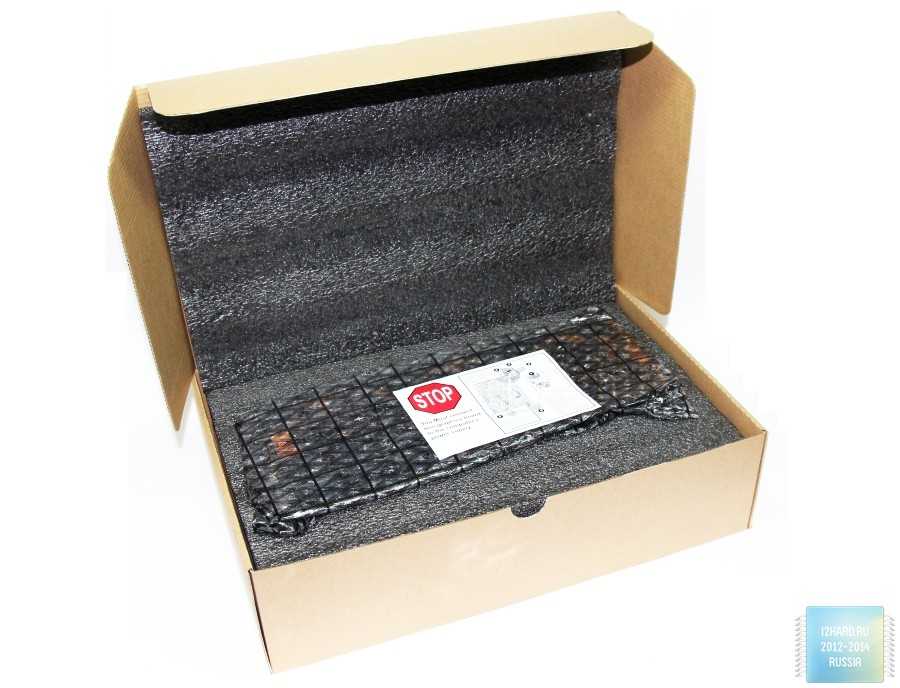

Открыв коробку, стоит отменить, что сам графический ускоритель упакован весьма надежно. Видеокарта завернута в полиэтиленовый пакет и уложена в поролоновую форму, сверху также укладывается небольшой слой поролона.

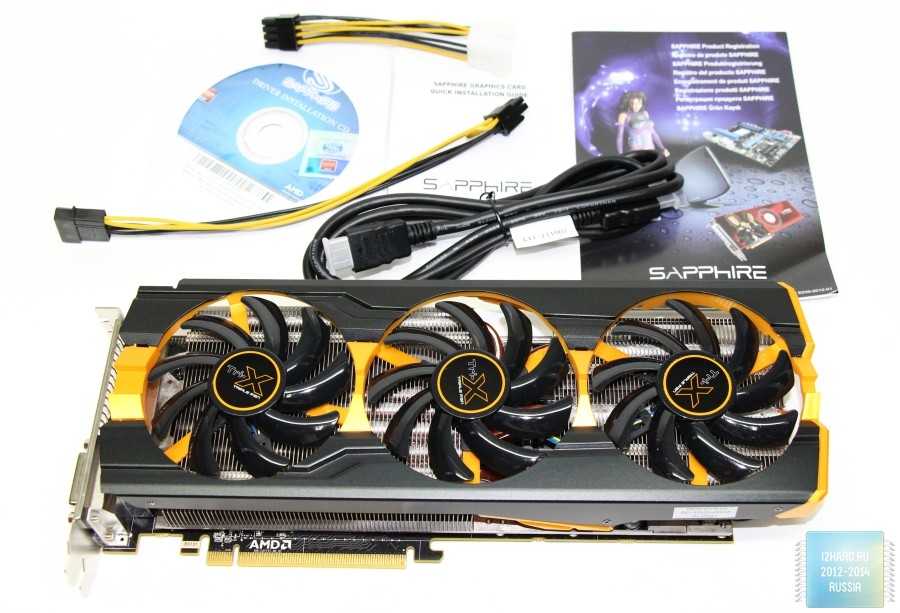

Комплектацию видеокарты SapphireTRI-X R9 290 4GB GDDR5 OC богатой не назовешь, но тем не менее, она включает в себя весьма широкий набор компонентов:
• Видеокарта SapphireTRI-X R9 290 4GB GDDR5 OC;
• документация;
• CD с драйверами;
• кабель HDMI-HDMI;
• переходник питания 2*molex > 8pin;
• переходник питания molex > 6pin.
Анализируя комплект поставки, стоит отметить, что производитель, положив в комплект переходники питания как на 8pin, так и на 6pin, в полной мере позаботился о пользователях. А наличие в комплекте кабеля HDMI-HDMI, который не является обязательным атрибутом для работы графического ускорителя, стоит расценивать как маленький бонус.
Опис Sapphire Radeon R9 290X 4GB, 512bit, DDR5, Tri-X OC (11226-00-40G)
HDMI 1.4a
HDMI 1.4a створений на базі попередніх поколінь HDMI з підтримкою технології насиченого кольору Deep Color, аудіо формату 7.1 з високим бітрейтом і стереоскопічного (3D) зображення, завдяки чому забезпечується висока якість при відтворенні відео в форматі Blu-ray на вашому ПК.
DisplayPort 1.2
Ефективна смуга пропускання DisplayPort 1.2 в два рази ширше попередніх версій DisplayPort. Тепер він включає Підтримку багатопоточності, що дозволяє підключати до чотирьох окремих моніторів через один роз’єм DisplayPort 1.2 (необхідні монітори DP1.2 або багато-концентратор), 3D-монітор і забезпечує високу якість відтворення аудіо в форматі 7.1 без стиснення.
Технологія AMD Stream
Пришвидшіть роботу в найбільш вимогливих додатках за допомогою технології AMD Stream, використовуйте ваш ПК більш ефективно. Технологія AMD Stream дозволяє вам використовувати Обчислювальну потужність вашого графічного процесора в завданнях, що відрізняються від таких традиційних графічних завдань, як декодування відео, в яких графічний процесор у багато-багато разів швидше одного ЦП.
AMD Avivo HD
Дивіться самі динамічні фільми у форматі Blu-ray або інші Матеріали з високою роздільною здатністю HD при повному (1080) або більш низькій роздільній здатності дисплея і насолоджуйтеся великою різноманітністю можливостей завдяки вдосконаленому уніфікованим відеодекодерів (UVD)
Технологія AMD HD3D
Насолоджуйтесь самим реалістичним тривимірним Стереоскопічним зображенням високого дозволу. Ця технологія відображає двомірні зображення (кіно, ігри, фотографії) в форматі, який створює ілюзію тривимірності при використанні сумісних 3D-дисплеїв / очок / программного забезпечення.
AMD Catalyst Control Center
AMD Catalyst Control Center дозволяє повністю контролювати продуктивність і якість зображення відеокарти SAPPHIRE AMD RadeonTM забезпечують найкращу якість зображення на моніторі вашого ПК.
Підтримка Dolby TrueHD and DTSHD M Aster Audio
Підтримка захищеного від копіювання, широкосмугового звуку формату 7.1 surround через HDMI-вхід. Насолоджуйтесь абсолютно реалістичним звуком високої якості в останніх фільмах на Blu-ray дисках (необхідний адаптер «DVI to HDMI» на деяких моделях, HD-сумісний монітор І програвач Blu-ray дисків).
Anti-aliasing features
Підтримує функції розширеного для отримання максимального можливого задоволення в іграх з високою роздільною здатністю.
- Багатопотокове згладжування (2, 4 або 8 семпли на піксель)
- 24-точкове згладжування з призначеним для користувача фільтром — Custom Filter Anti-Aliasing (CFAA) для забезпечення чудової якості
- Адаптивний суперсемплінг і мультісемплінг
- Гамма-корекція
- Super AA (тільки Конфігурації AMD CrossFireX )
- Всі функції придушення перешкод спектрального накладання з HDR-рендерингом
Технологія AMD PowerTune
AMD PowerTune — це передова технологія, яка задає абсолютно новий напрямок нарощування продуктивності при TDP. Це дозволяє проектувати процесори з більш високими тактовими частотами, які можна застосовувати з широким набором додатків, що мають температурний діапазон.
Вдосконалений уніфікований відеодекодер 3 (UVD 3)
Дивіться самі динамічні фільми у форматі Blu-ray або інші матеріали високої роздільної здатності HD при повному дозволі 1080p (і нижче!). Використовуйте безліч функцій при перегляді відео з використанням вдосконаленого уніфікованого відеодекодера 3 (UVD 3), що дозволяє вивантажувати великий обсяг завдань за декодуванню відео з СП в графічний процесор, що забезпечує зниження температури, рівня шуму і підвищення збалансованості системи.
Общая информация
1.Конструктивные требования по теплоотводу (TDP)
250W
250W
Требования по теплоотводу (TDP) — это максимальное количество энергии, которое должна будет рассеять система охлаждения. Более низкое значение TDP также обычно означает меньшее энергопотребление.
2.количество транзисторов
6200 миллионов
6200 миллионов
Более высокое число транзисторов обычно указывает на новый, более мощный процессор.
3.размер полупроводников
28nm
28nm
Меньший размер указывает на более новый процесс создания чипа.
4.версия PCI Express (PCIe)
3
3
PCI Express (PCIe) — это высокая скорость стандарта карты расширения, которая используется для подключения компьютера к его периферии. Новые версии поддерживают более высокую пропускную способность и предоставляют более высокую производительность.
5.гарантийный период
Неизвестно. Помогите нам, предложите стоимость. (Sapphire R9 290 Tri-X)
Неизвестно. Помогите нам, предложите стоимость. (Sapphire R9 290X)
Когда продукт находится под гарантией производителя, в случае неисправности, можно получить замену.
6.Имеет воздушно-водяное охлаждение
Sapphire R9 290 Tri-X
Sapphire R9 290X
Графическая карта использует сочетание воды и воздуха, чтобы снизить ее температуру. Это позволяет ей разгоняться больше, увеличивая производительность.
7.ширина
305mm
274mm
Ширина представляет горизонтальный размер продукта. Мы считаем, что меньшая ширина лучше, потому что она обеспечивает легкую маневренность.
8.высота
120mm
120mm
Высота представляет вертикальный размер продукта. Мы считаем меньшую высоту лучше, потому что она обеспечивает легкую маневренность.
