Страница 1: Тест и обзор: MSI Z87 MPower MAX — материнская плата для максимального разгона?
MSI за прошедшие годы завоевала солидную репутацию среди оверклокеров. Причиной тому стали не только видеокарты специального семейства Lightning, но и материнские платы линейки MPower. Например, весьма успешной оказалась материнская плата Z77 MPower (тест и обзор), которая также радовала и стильным внешним видом. После представления платформы Lynx Point для процессоров Intel Haswell (тест и обзор) под Socket 1150 MSI не могла остаться в стороне и выпустила ряд интересных моделей на чипсете Intel Z87. Одна из материнских плат Z87 MPower MAX как раз и поступила в нашу тестовую лабораторию.
В отличие от материнских плат на Intel Z77, MSI для новой платформы предлагает уже три материнские платы. Для Socket 1155 на чипсете Intel Z77 была доступна только одна материнская плата MPower. Для нового Socket 1150 теперь в дополнение к Z87 MPower есть Z87 MPower MAX и Z87 XPower. Последняя рассчитана на экстремальных оверклокеров, которые желают полностью раскрыть возможности CPU Haswell и готовы платить соответствующую высокую цену. Материнская плата Z87 MPower MAX — «золотая середина» линейки, поэтому нам она кажется оптимальным выбором для изучения возможностей семейства.
Оснащение материнской платы первоклассное. Благодаря трём слотам PCIe 3.0 x16 MSI позволяет устанавливать конфигурацию 2-way SLI или 3-way CrossFireX. Вы также получите четыре слота PCIe 2.0 x1 между «старшими» слотами. Есть восемь скоростных портов SATA 6G, в том числе слот mSATA и в общей сложности десять портов USB 3.0. На материнскую плату установлен звуковой кодек ALC1150 от Realtek, модуль WLAN/Bluetooth и особая функция — порт Gigabit LAN с контроллером Killer E2205.
Обзор материнской платы MSI Z87 MPower MAX
MSI придерживается традиционной цветовой схемы для новой линейки материнских плат, нацеленной на оверклокеров. Печатная плата с шестью слоями использует чёрный текстолит. На ней приятно выделяются жёлтые акценты. Впрочем, большая часть компонентов, как и сама плата, чёрные. Размеры соответствуют стандарту ATX.
Спецификации
Ниже представлены функции MSI Z87 MPower MAX:
| Производитель и модель | MSIZ87 MPower MAX |
|---|---|
| Розничная цена | около 9,0 тыс. рублей в Россииоколо 240 евро в Европе |
| Сайт производителя | Официальная страница MSI Z87 MPower MAX |
| Функции северного моста/CPU | |
| Чипсет | Intel Z87 Express |
| Память и тип | 4x DDR3 (два канала) |
| Ёмкость памяти | Макс. 32 Гбайт (через 8 Гбайт DIMM) |
| SLI / CrossFire | CrossFireX (3-Way), SLI (2-Way) |
| Встроенные функции | |
| PCI Express | 3x PCIe 3.0 x16 (x16/-/-, x8/x8/-, x8/x4/x4)4x PCIe 2.0 x1 |
| PCI | — |
| Контроллер Serial ATA, SAS и ATA | 6x SATA 6G с поддержкой RAID 0, 1, 5, 10 через Intel Z872x SATA 6G через ASMedia ASM1061 |
| USB | 10x USB 3.0 (6x на панели ввода/вывода, 4x через гребёнку), четыре через Z87, четыре через ASMedia ASM1074 и два через Renesas uPD7202026x USB 2.0 через Z87 (2x на панели ввода/вывода, 4x через гребёнку) |
| Видеовыходы | 2x HDMI, 1x DisplayPort |
| WLAN / Bluetooth | Intel WiDi WiFi 802.11b/g/n, Bluetooth 4.0 |
| Firewire | — |
| LAN | 1x Killer E2205 Gigabit-LAN |
| Аудио | 8-канальный звуковой кодек Realtek ALC1150 |
» Fotostrecke
Упаковка была немного изменена. На лицевой панели стилизована большая буква «M», обозначающая MPower. MSI, в отличие от конкурентов, решила не выносить на лицевую панель подробный список функций.
Комплект поставки
В комплект поставки входят следующие аксессуары:
- Заглушка ввода/вывода
- Руководство пользователя материнской платы, DVD с драйвером и ПО
- Руководство пользователя по утилитам и приложениям
- Руководство по разгону
- Комплект eSATA, включающий «косичку» с двумя портами eSATA 6G
- Шесть кабелей SATA
- Мостик 2-Way SLI
- «Косичка» USB 3.0 с двумя портами USB 3.0
- Две антенны для модуля WLAN / Bluetooth
- Кабели V-Check
- M-Connector
- Вывеска на дверную ручку «Out Buying LN2» (Вышел за жидким азотом)
Комплект поставки довольно обширен.
MSI подкупает обширным комплектом поставки. Вы получите шесть кабелей SATA и комплект eSATA, который позволяет добавить два скоростных интерфейса eSATA 6G к материной плате Z87 MPower MAX. В дополнение к заглушке ввода/вывода и нескольким руководствам прилагаются две антенны для модуля WLAN/Bluetooth и даже «косичка» USB 3.0, через которую можно вывести ещё два порта USB 3.0. Конечно, вы получите кабели V-Check и разъем M-Connector. В качестве бонуса MSI добавила вывеску на дверную ручку.
<>Тест и обзор: MSI Z87 MPower MAX — материнская плата для максимального разгона?MSI Z87 MPower MAX | Функции и раскладка (1)
Фотографии и некоторые данные по материнской плате MSI Z87 MPower Max
14.05.2013 17:00
Slayer Moon
SocButtons v1.5
С египетского сайта EgyptHardware поступило несколько фотографий материнской платы Z87 MPower Max от MSI. Правда поступили они ещё на прошлой неделе, так что не серчайте .
Изделие предназначено для процессоров Haswell (Core четвёртого поколения), имеет сокет LGA1150. Цветовая схема «материнки» — чёрная с жёлтым, её MSI будет активно использовать (да и в некоторых старых продуктах MSI она встречалась). Новинка в лице Z87 MPower Max имеет 8+12 фазовый VRM, конденсаторы Hi-C, дроссели с ферритовыми сердечниками, цифровой PWM, питание процессора будет осуществляться через два 8-пиновых коннектора.
Охлаждение у платы, насколько можно видеть, пассивное. На Z87 MPower Max есть кнопки для осуществления оверклокинга, а также включения/выключения и сброса. У новинки шесть портов USB 3.0, два USB 2.0, PS/2 разъём, Ethernet порт и видеовыходы HDMI и DisplayPort.
У материнской платы MSI Z87 MPower Max три слота PCIe 3.0 x16, несколько PCIe x1 3.0, а также MPCIe. Портов SATA 6Гб/с у творения MSI восемь, количество слотов для оперативной памяти DDR3 равно трём, звуковое решение — Audio Boost.
Некоторые фотографии материнской платы Z87 MPower Max от MSI
Ждём выпуска новинки в июне, как можно сообразить, ждать осталось недолго. MSI Z87 MPower Max — далеко не единственная плата, которую нам покажут.
|
|
Теги:
- haswell
- lga1150
- max
- motherboard
- mpower
- msi
- z87
- материнская плата
View the discussion thread.
| < BenQ в скором времени представит «смарт дисплей» CT2200 | Hitachi готовится представить телевизор L50-N1 > |
|---|
| Последние материалы на сайте: |
|
VGA Boost
MSI VGA Boost – одно из эксклюзивных решений MSI, позволяющее геймерам значительно глубже окунуться в виртуальный мир.
VGA Boost расширяет границы производительности видеокарт серии MSI GAMING при работе на платах той же серии. Данная технология снимает ограничения, связанные с электропитанием. Большие электрические токи позволяют видеокарте легче разгоняться до более высоких частот, демонстрируя высокую производительность в течение продолжительного времени.
Это стало возможным, благодаря новому дизайну цепей питания слотов PCI Express и качеству исполнения самых видеокарт. Теперь, игровое оборудование MSI не только будет радовать вас эмблемой красного дракона, но и своей новой, улучшенной графической производительностью.
Упаковка и комплектация
Если серия Gaming материнских плат MSI была оформлена в традиционно красно-черные тона, то серия Overclocking представлена в черно-желтом окрасе. Это касается оформления, как упаковки, так и материнской платы. Но начнем изучать материнскую плату MSI Z97 MPOWER MAX AC мы именно с упаковки.
Лицевая сторона коробки выполнена в виде буквы «М». Здесь указан производитель, название модели и логотип, дающий понять, что внутри находится плата серии Overclocking.
Тыльная сторона коробки буквально изобилует техническим описанием и возможностями материнской платы. Присутствует не только карта разъемов задней панели, но и ключевые технологические особенности, которыми оснащена MSI Z97 MPOWER MAX AC.
Буква «М» у коробки откидная, и на внутренней стороне содержит множество полезной информации о разгонных возможностях данной материнской платы. Сама же коробка под откидной картонной буквой «М» имеет вырез, закрытый пластиковым блистером, через который можно рассмотреть материнскую плату не вскрывая упаковки.
Залог успешного разгона – во всем
Поэтому инженеры MSI как никто, подчеркивают важность фирменных технологий, которыми они наделили MSI Z97 MPOWER MAX AC для достижения высоких результатов в мире оверклокинга

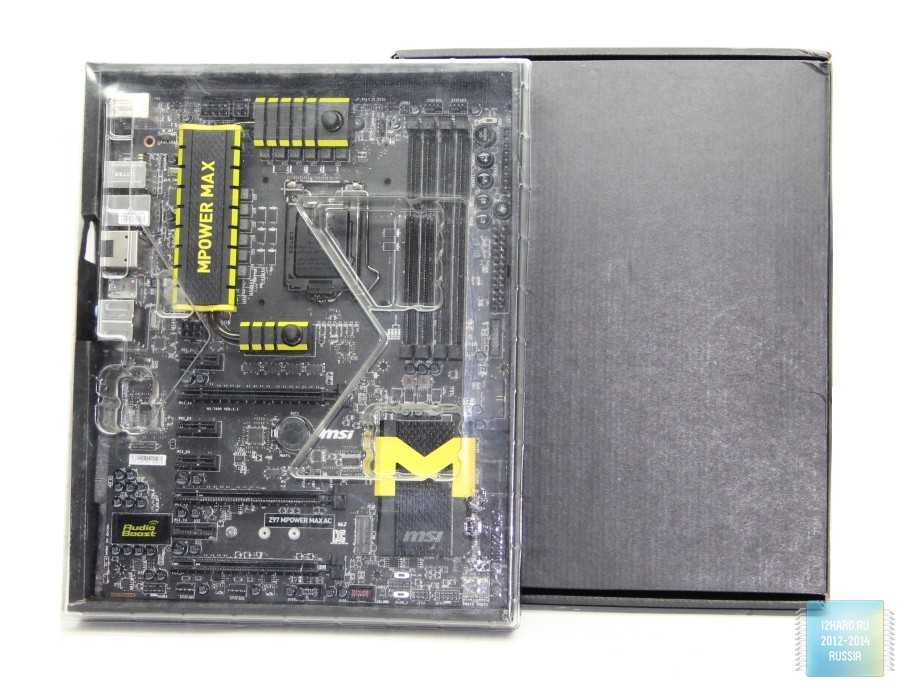

Внутри коробки пользователь обнаружит два отдельных короба. В одном, прикрытом прозрачным пластиковым блистером, находится сама материнская плата, а во втором весь остальной комплект поставки.

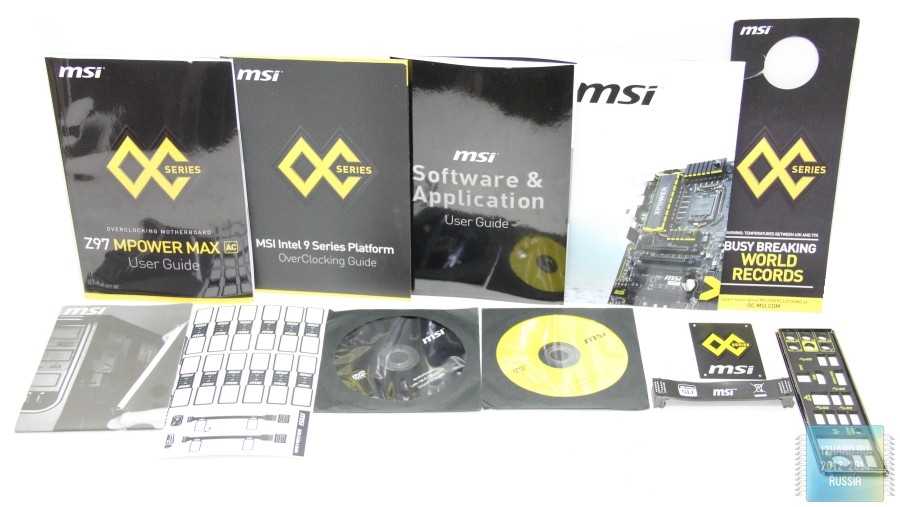

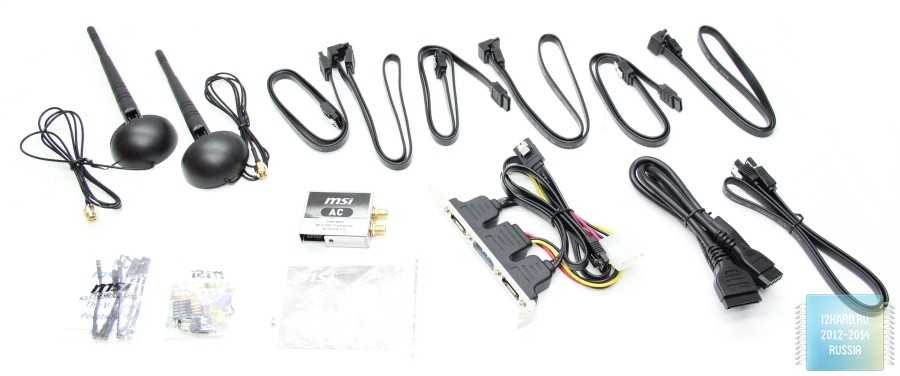

Комплектация топового продукта часто бывает богатой, и материнская плата MSI Z97 MPOWER MAX AC яркое тому подтверждение. В комплектвходит:
- Руководство пользователя;
- Руководство по разгону;
- Руководство по работе с ПО;
- Ограниченная лицензия на ПО XSplit Gamecaster;
- Табличка на дверь с надписью «BUSY BREAKING WORLD RECORDS»;
- Краткая инструкция по сборке системы;
- Набор наклеек для подписи кабелей;
- Два диска с драйверами/ПО;
- Значок «Overclocking Series»;
- SLI-мостик;
- Заглушка на заднюю панель корпуса;
- Wi-Fi антенны – 2 шт;
- Модуль Wi-Fi / Bluetooth (Intel 7260NGW);
- Корпусная планка с двумя портами eSATA;
- Набор проводов для точек замера напряжений;
- Шесть кабелей SATA-3;
- Переходники M-Connector .
UEFI
Платы MSI, как и решения конкурентов, обзавелись обновленной оболочкой UEFI. В данном случае нас встречает стилизованная оболочка с большой литерой М:
Ключевые настройки сгруппированы в нескольких разделах – SETTINGS, OC, M-FLASH, OC PROFILE, HARDWARE MONITOR и BOARD EXPLORER.
Посредством первых двух проводится настройка параметров работы системы – как скоростных, так и функциональных.
OC PROFILE позволяет хранить созданные пользователем профили.
Последний, BOARD EXPLORER, посредством интуитивно понятного визуального интерфейса позволяет получать информацию о системе и установленных/подключенных к ПК элементах.
Возможностей UEFI, пределы регулировки питающих напряжений и системных шин с лихвой хватит даже для экстремального разгона, поскольку Z87 MPOWER изначально позиционируется как решение для энтузиастов.
Разъёмы
1.Порты USB 3.2 Gen 1 (через расширение)
Неизвестно. Помогите нам, предложите стоимость.
Количество портов USB 3.2 Gen 1, которые можно добавить с помощью разъемов USB на материнской плате.
2.Порты USB 3.2 Gen 2 (через расширение)
Неизвестно. Помогите нам, предложите стоимость.
Количество портов USB 3.2 Gen 2, которые можно добавить с помощью разъемов USB на материнской плате.
3.порты USB 2.0 (транзитные расширители)
4
На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.
4.разъёмы SATA 3
Неизвестно. Помогите нам, предложите стоимость.
SATA — это интерфейс, используемый для подключения устройств хранения информации, таких как жёсткие диски и диски Blu-ray. Родная скорость передачи данных у SATA 3 — 6 Гбит/с, что в два раза выше чем у SATA 2. Бывает полезно использовать SSD, т.к. это повышает скорость.
5.разъемы для вентиляторов
5
Это контактные поверхности на материнской плате, к которым можно подключать вентиляторы. Вентиляторы конечно можно подключать и напрямую к блоку питания, но, подключив их через материнскую плату, мы получаем возможность управления устройствами посредством ПО.
6.порты USB 3.0 (транзитные расширители)
4
На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.
7.M.2 разъемов
Неизвестно. Помогите нам, предложите стоимость.
M.2 это интерфейс, используемый для подключения различных устройств, главным образом запоминающих устройств, таких как SSD формата M.2. Он является ревизией mSATA и поддерживает гораздо более высокие скорости обмена данными.
8.Есть разъём TPM
MSI Z87 MPower Max
Trusted Platform Module (TPM) — компонент, значительно повышающий безопасность. Например, он даёт возможность создания ключей RSA в безопасной среде, минимизируя риск хакерского вторжения.
9.разъемы U.2
Неизвестно. Помогите нам, предложите стоимость.
U.2 это интерфейс, используемый для подключения устройств различных типов, главным образом запоминающих устройств. По производительности он равен M.2, но U.2 SSD диски изготавливаются в формате обычных 2.5″ SATA дисков, и из-за этого они поддерживают гораздо большие объемы, чем диски mSATA.
MSI Z270-A PRO не видела 6 карт (пошаговый мини-гайд на 3 стр.)
Свой человек
Здравствуйте, дорогие форумчане. Пишу, уже терпение заканчивается. На полу уже двое суток провёл в поисках истины. Итак, что мы имеем: Был риг 3Х 1060 3Gb, материнка MSI Z270-A PRO, 4 гига оперативки, G3900 проц, а одинаковых мощных БП со скрепкой. Всё замечательно функционировало. Решил добавить ещё 3 1060 6Gb. В итоге, пройдя долгой дорогой скитаний по полу, вроде как видит 5 карт. 6-ая карта просто крутит вентиляторами (то есть питание подается, но винда даже намека на 6-ю карту не видит. Что я делал: Поставил Биос на MSI-A PRO — E7A71IMS ver: V1.30 Сбросил биос на дефолт. Поставил с Uefi флешки Windows 10 с одной единственной картой, подключенной через райзер. Загрузилась винда, поставил дрова на Чипсет с MSI официального (дрова на Intel Chipset Driver v10.1.1.42 оказались новее на сайте Intel) На MSI 10.1.1.38 -последние. Установил дрова с Nvidia на 1060 последние. Зашёл в BIOS включил там 4G, чтобы видело больше 4 карт. Подключал и по 1 карте перезагружался, она определялась, снова перезагружался, и так до 5-ти дошёл. И сразу все 6 подключал, тоже видело 5, но шестая просто весело крутит кулерами, но система её ни в каком виде не воспринимает и не видит. Если подключить всего 4 карты или 3, к примеру, то карта определяется, следовательно карта в порядке сама по себе. Выставлял в Биосе gen1, gen2, gen3, отключал аудиоустройство. Итого, что мы имеем: 5 карт, шестая весело крутит кулерами уже при загрузке системы,в то время, как остальные до достижения 60 градусов перестают крутиться.
Ребят, кто может по пунктам подробно, как новичку рассказать, что надо сделать, просто сил уже моих нет. Материнка ж довольно распространенная. Я все эти темы вроде погуглил, но поделав и так и эдак вот к чему пришёл. Спасибо Вам
Источник
Оптимизация для поддержки нескольких видеокарт
Системные платы MSI серии ОВЕРКЛОКИНГ оснащены одним или несколькими слотами PCI-Express 3.0. Правильное размещение слотов на плате позволяет оптимизировать движение воздушных потоков при установке нескольких видеокарт. Таким образом, вам больше не нужно волноваться о перегреве компьютера. Наслаждайтесь великолепной графикой при работе в NVIDIA SLI и AMD CrossFire.
CeaseFire Lite
При разгоне с использованием LN2 систем охлаждения и четырех видеокарт в случае, если необходимо провести тестирование на трех или меньшем количестве видео ускорителей, нет необходимости физически вынимать видеокарты из слотов. Благодаря CeaseFire Lite Вы можете сэкономить кучу времени. С технологией MSI CeaseFire Lite можно легко выключать один из слотов PCI-E x16 при помощи простого выключателя в BIOS.

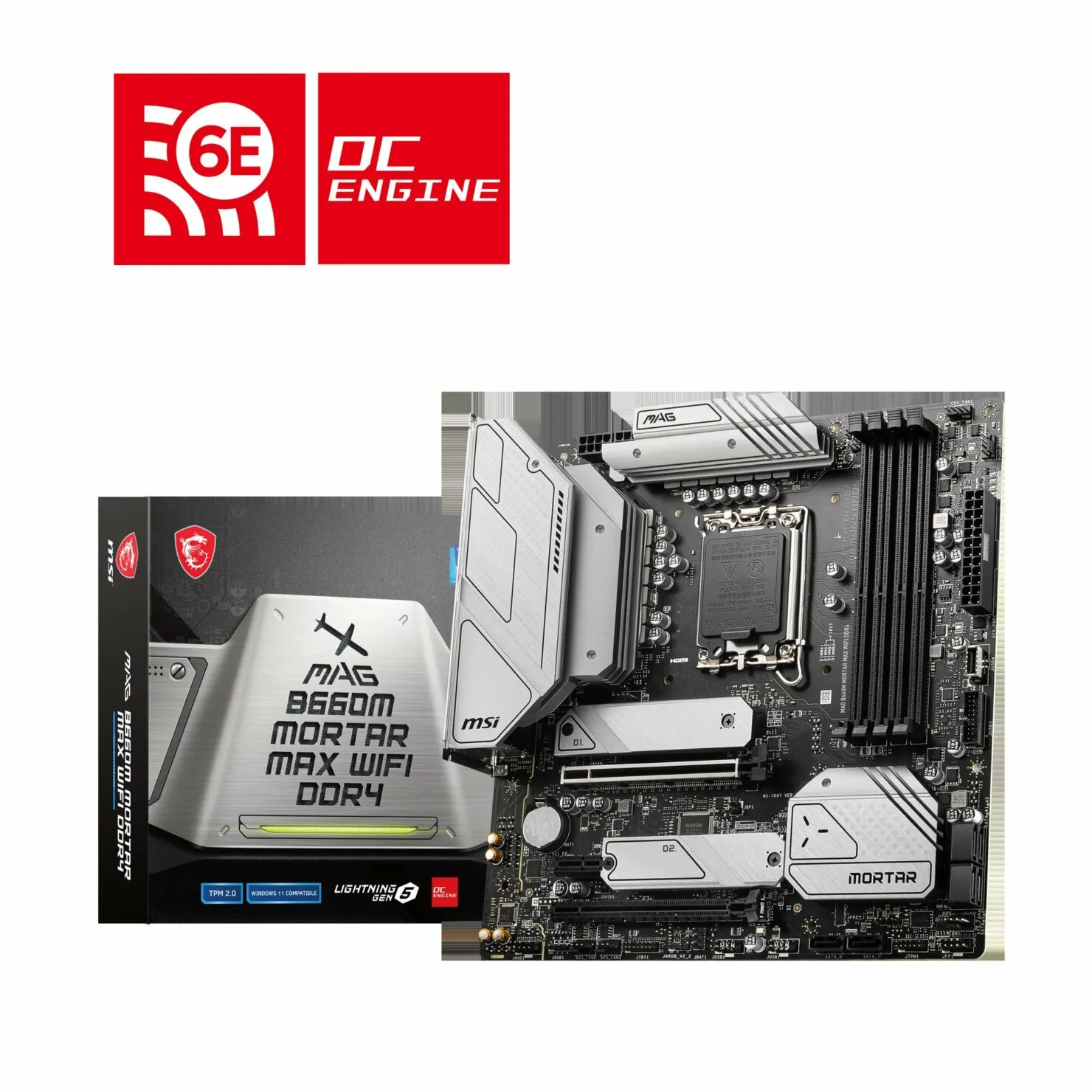

Материнская плата MSI MAG B660M Mortar Max WiFi DDR4
Начиная с материнских плат, MSI MAG B660M Mortar Max WiFi DDR4 поставляется с 14-фазной конструкцией VRM с расширенным радиатором. Плата питается от двух 8-контактных разъемов и имеет красивую черно-серебристую эстетику.

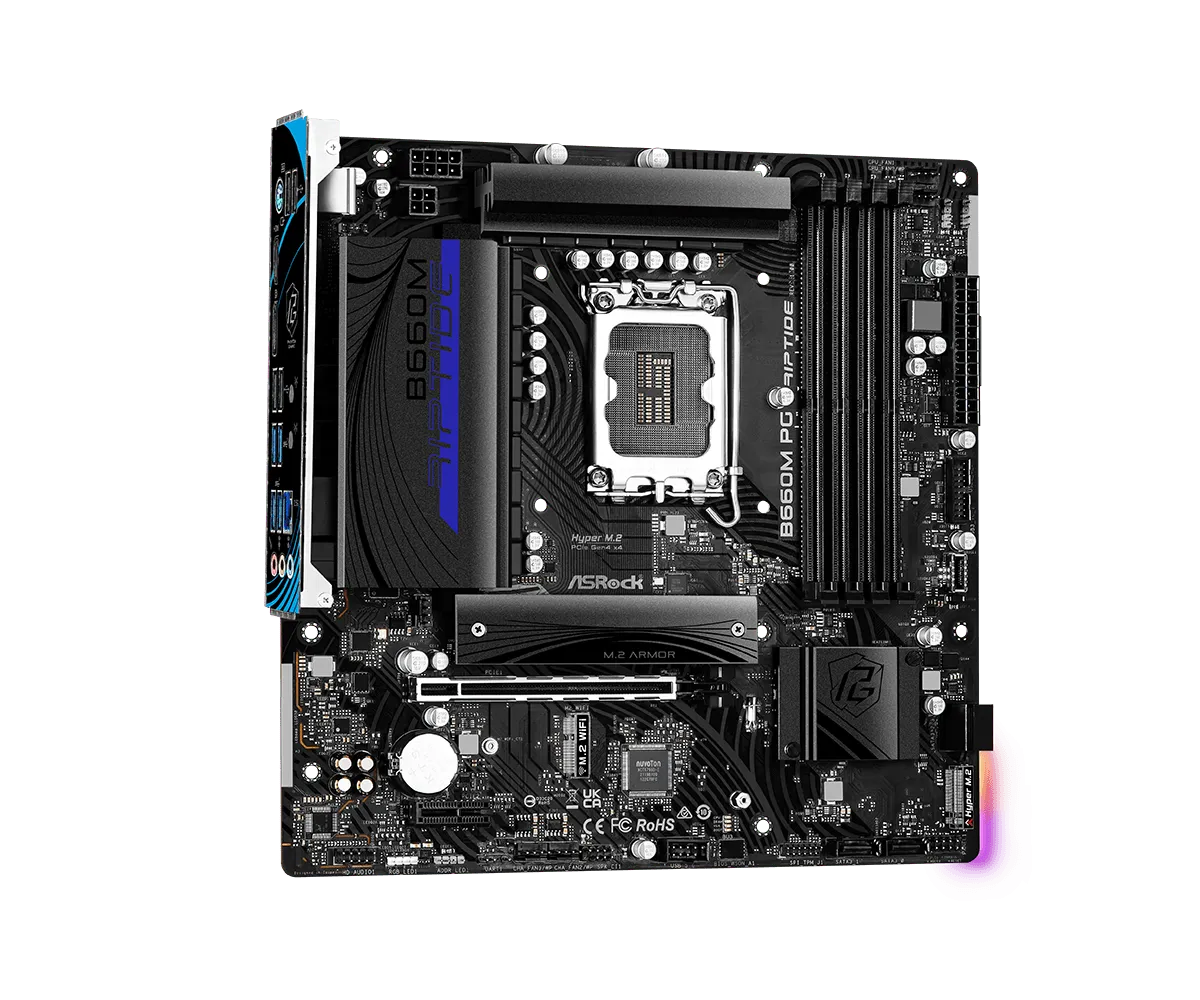

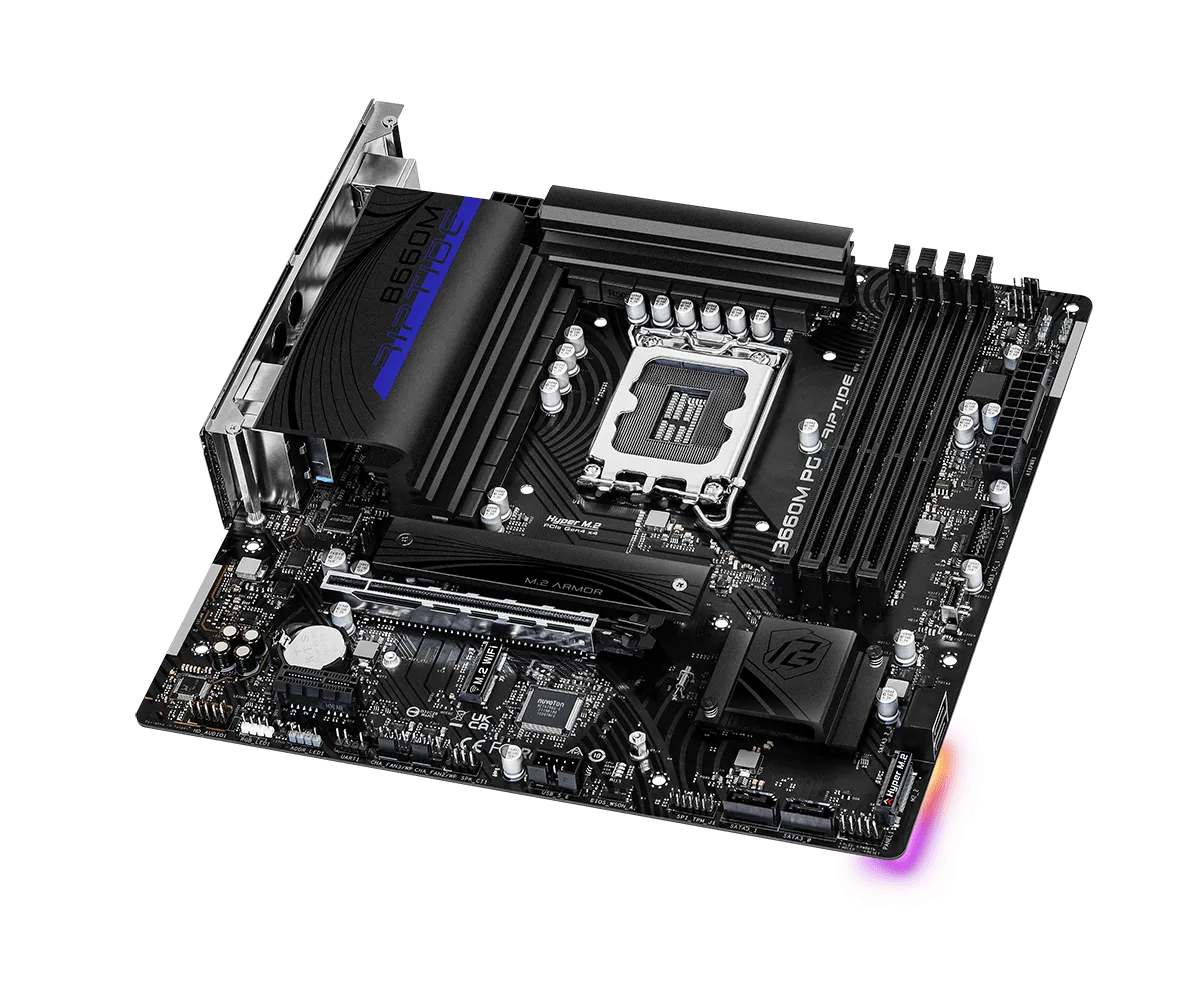

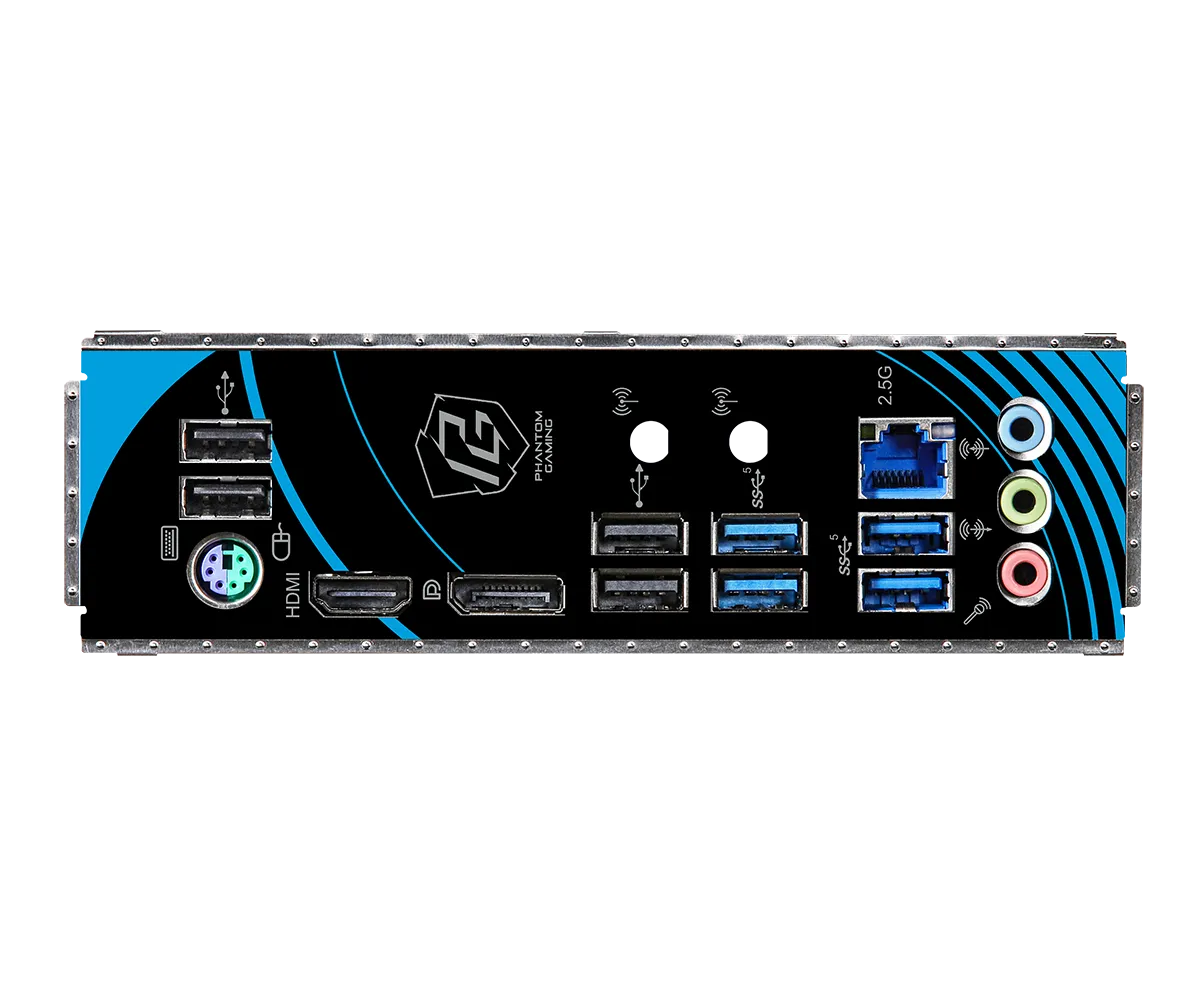

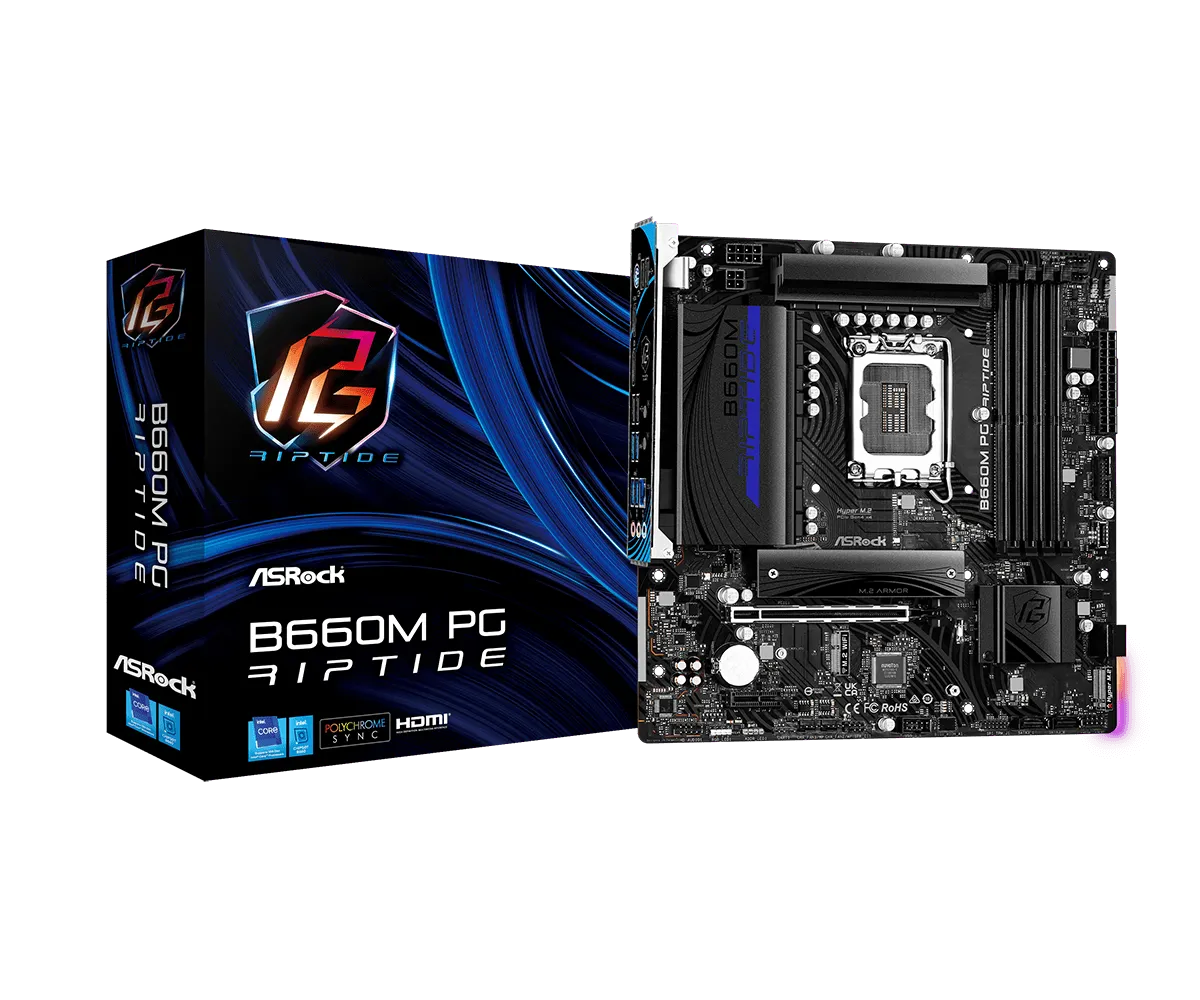

Материнская плата ASRock B660M PG Riptide

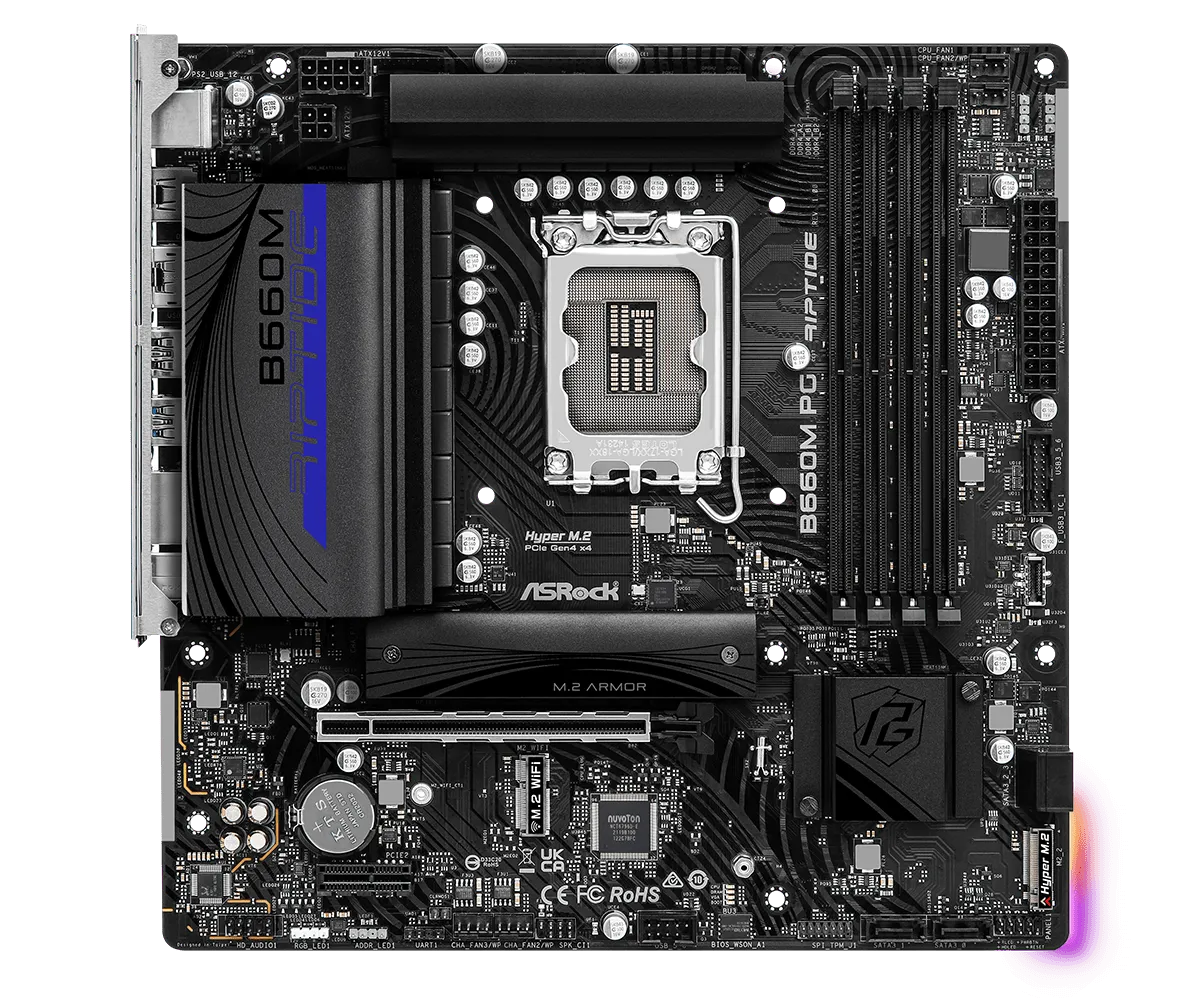

ASRock, с другой стороны, имеет свой 15-фазный B660M PG Riptide, который питается от 8- и 4-контактной конфигурации разъема питания. Материнская плата также поставляется со всеми основными функциями, которые вы ожидаете от основной материнской платы Riptide, и имеет красивую темно-черную эстетику с синим цветом и надстройками RGB. Ожидается, что эта материнская плата также будет доступна в течение этого месяца.
Обе материнские платы B660M очень эффективны сами по себе, а MSI Mortar Max WiFI дает небольшое преимущество пользователям в конфигурации питания благодаря двойным 8-контактным разъемам, которые могут помочь поддерживать более высокие тактовые частоты на лучших процессорах, отличных от K, таких как Core. i9-12900 или Core i7-12700.
Для обычных пользователей сочетание чего-то вроде процессоров Alder Lake серии Core i3 или Core i5 «F» и некоторого количества памяти DDR4 будет безумно выгодным по сравнению с конкурирующими процессорами AMD Ryzen, что также продемонстрировал Стив из HardwareUnboxed с использованием MSI MAG B660M. Материнская плата Mortar Max WiFi DDR4:
https://www.youtube.com/watch?v=4QzHwbN5MBwVideo can’t be loaded because JavaScript is disabled: Locked Non-K CPU Overclocking, i3-12100, i5-12400 & i7-12700 (https://www.youtube.com/watch?v=4QzHwbN5MBw)
Но главное, на что я хотел указать в этом посте, это также и одна из главных причин, по которой эти материнские платы так долго не доходили до потребительского сегмента. Производители материнских плат были очень взволнованы потенциалом разгона процессоров, отличных от K, и их новыми разработками для Alder Lake и будущих поколений процессоров, но Intel не разделяет такого же уровня энтузиазма. На самом деле, мнение Intel простое: если вы делаете какой-либо разгон процессора Non-K, вы теряете гарантию.
Intel считает, что процессоры Non-K Alder Lake не предназначены для разгона и могут снизить производительность или даже убить процессоры после длительного использования. MSI и ASRock, возможно, на данный момент сошли с рук свои конструкции без K OC, но Intel может усилить более строгие параметры в 13-м поколении «Raptor Lake». То же самое было со времен линейки процессоров Skylake Non-K.
Корпорация Intel должна знать, что, оставляя такие проекты открытыми для общественности, компания может получить большую долю рынка в высококонкурентном сегменте бюджетных и массовых ПК. Опасения Intel обоснованы, поскольку не-K OC действительно вызывает более высокие температуры, а также подает на чип мощность «выше спецификации», но это не так безудержно, что может привести к длительному повреждению чипа. Надеюсь, Intel рассмотрит это и вместо того, чтобы блокировать проекты, отличные от K, разрешит их в будущем.
Основные характеристики MSI Z270-A PRO для майнинга
Одним из основных параметров любой «материнки», на который в первую очередь обращают внимание добытчики цифровых денег в процессе настройки майнинга MSI Z270-A PRO или же при установке серии Gaming – это количество подключаемых видеокарт. Стоит отметить, что число соответствующих разъемов далеко не всегда свидетельствует о том, что все GPU будут поддерживаться и смогут полноценно функционировать
Именно с учетом всех возможных технических нюансов в процессе выбора MB следует уделять особое внимание характеристикам устройства. В данном случае речь идет о следующих параметрах Z270-A PRO:
- Поддержка памяти – DDR4.
- Функция «Turbo M.2», обеспечивающая передачу данных со скоростью до 32 gb/sec.
- Эффективная защита от статического электричества.
- BIOS с масштабируемыми шрифтами, расширенными настройками, а также опцией поиска.
- Поддержка процессоров 6-ой и 7-ой генерации.
Одной из важных характеристик всех элементов майнингового рига является эффективность охлаждения, поскольку процесс криптодобычи связан с выделением большого количества тепла. Разработчики Z270-A PRO позаботились о достаточно количество разъемов, позволяющих подключать управляемые кулеры. Качественный сетевой контроллер оптимизирован для эксплуатации оборудования в режиме 24/7 и обеспечивает стабильную работу.
Правильный выбор материнской платы для майнинга
Удачный выбор материнки для добычи Биткоинов, Эфира и любых других альткоинов возможен только при правильных акцентах на важных технических характеристиках. Так помимо отзывов опытных пользователей о конкретной модели, к наиболее значимым критериям относятся:
- Присутствие достаточного количества PCIE-слотов. Другими словами, именно возможность подключения максимального количества видеокарт играет основную роль.
- Независимое функционирование указанных слотов. Нередко приходится сталкиваться с ситуациями, при которых в случае задействования одного слота второй может оказаться нерабочим.
- Наличие разъемов типа М2. Эти слоты успешно используются майнерами для подключения дополнительных графических процессоров, что само по себе повышает производительность рига при запуске майнинга MSI Z270-A PRO. Стоит учитывать, что, судя по отдельным отзывам, именно у этой модели материнки иногда возникают проблемы с М2.
- Наличие эффективной системы охлаждения, обеспечивающей стабильную работу при эксплуатации оборудования в круглосуточном режиме.
- Максимальная простота дизайна. Речь идет о подсветках и фигурных радиаторах, которые эффектно смотрятся в геймерских машинах, но при этом являются абсолютно бесполезными для добычи цифровых монет.
Независимо от выбора конкретной модели материнской платы, как и в ситуации с пулами для майнинга Zcash и любых других валют, ключевым моментом будут правильные настройки. В итоге грамотно собранная и настроенная ферма обеспечит соответствующий доход и максимальный срок эксплуатации.
Источник
OC Certified Сертифицированы для оверклокинга
OC Certified — сертификация для оверклокинга включает в себя специальный стресс-тест military class burn-in для системных плат. Непрерывное тестирование в Prime95 в течение 24 часов при сильно разогнанном процессоре, уже является тяжелейшим испытанием. Но тестирование при отсутствии воздушных потоков на плате гарантирует, что только лучшие платы могут пройти это испытание. Если плата сможет пройти такое жесткое испытание, значит она сможет выжить при любом разгоне.
Материнская плата серии MSI Overclocking оснащена всеми необходимыми функциями, чтобы вы могли получить максимум из вашей системы. Благодаря улучшенному PWM и лучшему теплоотводу, вы можете быть уверены в максимальной стабильности платы без необходимости прибегать к каким либо фокусам на пути к получению максимальной производительности.
ПРОГРАММЫ ДЛЯ ОВЕРКЛОКИНГА
Материнские платы MSI серии ОВЕРКЛОКИНГ комплектуются продвинутыми утилитами для разгона с возможностью управления даже мельчайшими настройками.
MSI Command Center
Эксклюзивная утилита MSI Command Center — это мощный инструмент, позволяющий выжать из вашей платы максимум. Очень простой и интуитивный интерфейс программы Command Center позволяет точно настроить систему для увеличения стабильности, возможностей разгона, а также оптимизировать охлаждение.
УТИЛИТА MSI COMMAND CENTER LITE
Легкий инструмент оверклокера, который даже не требует установки. Использует минимум системных ресурсов и не оказывает влияние на результаты бенчмарков. Всего один клик мышки отделяет вас от наиболее важных настроек для оверклокинга.
RAMDisk
MSI Command Center включает в себя неограниченного размера RAMdisk совершенно бесплатно, при розничной цене $35. С ним можно создавать виртуальные диски из оперативной памяти, достигая при этом скорости работы с диском в 20 раз быстрее, чем с современными SSD. На созданный виртуальный диск можно записывать все, начиная от образов игр до кэша браузера или файла подкачки, что поможет увеличить производительность системы в целом.
Military Class 4
Military Class 4 — это следующий этап в развитии высококачественных компонентов. Высокоэффективные конденсаторы Hi-c CAP, супер-ферритовые катушки SFC, в сочетании с черными конденсаторами Dark CAP, делают ваш компьютер более стабильным в работе при экстремальных нагрузках..
ВЫСОКОЭФФЕКТИВНЫЕ КОНДЕНСАТОРЫ HI-C CAP
Hi-C CAP — это очень маленький и супер-эффективный конденсатор. Кроме увеличенного свободного места в зоне процессорного сокета для установки больших кулеров, такие конденсаторы являются на 93% более энергоэффективными по сравнению с обычными конденсаторами. Благодаря конденсаторам Hi-С CAP, платы MSI являются наиболее энергоэффективными на рынке.
СУПЕР-ФЕРРИТОВЫЕ КАТУШКИ SFC
Супер-ферритовые катушки используют ферритовый сердечник с высочайшей магнитной проницаемостью. Это позволяет супер-ферритовым катушкам работать при более низкой температуре в 35 градусов Цельсия, иметь больше на 30% запас по току и на 20% более высокий КПД, что дает лучшую разгоняемость и стабильность.
DARK CAP — ЧЕРНЫЕ КОНДЕНСАТОРЫ
За счет алюминиевого сердечника, черные конденсаторы являются неотъемлемой частью дизайна плат high-end класса. Конденсаторы имеют крайне низкие значения эквивалентного последовательного сопротивления (ESR) и срок службы не менее 10 лет.
⇡#Разгон и стабильность
Начнем с того, что на всех силовых элементах 32-фазного цифрового преобразователя питания установлены массивные радиаторы, а качество используемых компонентов соответствует требованиям, предъявляемым к военной электронике.
Нас приятно удивили мощь и качество исполнения подсистемы питания, которая гарантирует практически идеальное питание процессора, разогнанного до своего технологического максимума с применением систем охлаждения любого уровня (включая LN2-системы). Но положительное впечатление было бы куда сильнее, если бы вместо тяжелых радиаторов на PWM был установлен соответствующий ватерблок. На наш взгляд, штатной системы охлаждения более чем достаточно, но возможность подключить жидкостное охлаждение окончательно сняло бы любые сомнения в оверклокерском потенциале платы.
Функции разгона сосредоточены в разделе OС.
Список функций разгона:
| Плата | MSI Z87 XPOWER |
| Изменение множителя CPU | + |
| Изменение множителей PCIe/DMI | + |
| Изменение Bclk | от 90 до 300 МГц (0,05~0,5) |
| Изменение Vcore | от -0,99 до +0,99 В (0,001 В) |
| Изменение Vcpu-io | от -0,99 до +0,99 В (0,001 В) |
| Изменение Vmem | от 1,2 до 2,4 В (0,01 В) |
| Изменение Vsa (System Agent) | от -0,99 до +0,99 В (0,001 В) |
| Изменение Vpch | от 0,8 до 2,13 В (0,01-0,05 В) |
Теперь переходим к практическому разгону. С тестовым процессором серии К плата показала максимально возможный результат: стабильную работу на частоте 4,4 ГГц с штатным напряжением Vcore.
В завершение тестов мы перевели частоту Bclk на 166 МГц и плата вновь продемонстрировала 100%-ю стабильность.
Продолжая тему разгона, еще раз отметим фирменную утилиту для оверклокинга Command Center:
Также плата поддерживает функцию автоматического разгона OC Genie, которая запускается либо из Command Center, либо при помощи одноименной кнопки, расположенной на плате.
К сожалению, запуск OC Genie привел к зависанию системы, а при аппаратном запуске мы получили результирующую частоту 4,0 ГГц (40х100). И в заключение отметим, что плата уже не поддерживает Windows-утилиту Click BIOS, интерфейс которой в точности повторяет соответствующий интерфейс одноименной оболочки BIOS. Кроме этого, в описании платы упомянута облегченная утилита Command Center Lite, но мы не нашли ее ни на DVD-диске, ни на сайте MSI. Также отметим, что для работы кнопок изменения множителя CPU и частоты Bclk необходимо установить пакет Intel Management Engine Driver. Впрочем, даже после этого кнопки изменения частоты Bclk не работают, что говорит об определенных недоделках BIOS.
⇡#Плата MSI Z87 XPOWER
Похоже, производителям материнских плат не дают покоя лавры художника Малевича, в результате чего из конструкторских бюро выходят все более и более темные платы
Плата MSI Z87 XPOWER не стала исключением, причем, если вы обратили внимание, черные даже DVD-диски из комплектации, а также их конверты. Впрочем, не все так плохо — как только плата стартует, загорается желтая подсветка логотипов MSI, логотипа X на радиаторе PWM, кнопок управления, а также тонкая дорожка в стиле фильма TRON
В общем, плата оживает и уже не выглядит скучным куском текстолита.
Главной особенностью платы является наличие пяти слотов PCI Express x16. Такого количества удалось достичь лишь благодаря установке дополнительного PCI Express-моста PLX PEX8747, с помощью которого было увеличено количество линий шины.
В результате на графическую подсистему выделяется 32 линии, причем сделано это довольно хитро. В случае использования одной видеокарты ее необходимо установить во второй PEG-слот. Если же карт больше, то второй слот вообще не используется, а схемы распределения линий могут быть следующие (нумерация от процессорного гнезда): 16+0+0+16+0, 8+0+8+16+0 и 8+0+8+8+8. Помимо этого, на плате установлены два слота PCI Express x1.
Подобное количество видеокарт предъявляет повышенные требования к качеству подсистемы питания. Разработчики учли этот момент и установили целых три дополнительных разъема питания. Два из них 8-контактные — они расположены на правом краю платы.
А третий имеет шесть контактов — он установлен в центре. Обычно инженеры распаивают разъем типа Molex, но в MSI решили использовать 6-контактный разъем, как на видеокартах. Принципиальной разницы тут нет, но подобное техническое решение выглядит более современным.
Для подключения процессорного кулера разработчики предусмотрели два 4-контактных разъема (CPUFAN1, CPUFAN2), один из которых установлен непосредственно около сокета LGA1150, а второй — в правом нижнем углу платы. Кроме них, на плате установлено пять 4-контактных разъемов для подключения дополнительных вентиляторов.
На Z87 XPOWER разведены четыре 240-контактных слота DIMM для модулей памяти DDR3. Отметим, что плата поддерживает память с частотами от DDR3-1066 до DDR3-3000, а ее максимальный объем равен 32 Гбайт. Как только на плату подается напряжение, включается подсветка кнопки Power.
