Обзор и тест материнской платы msi x99a workstation

Внешний вид и особенности

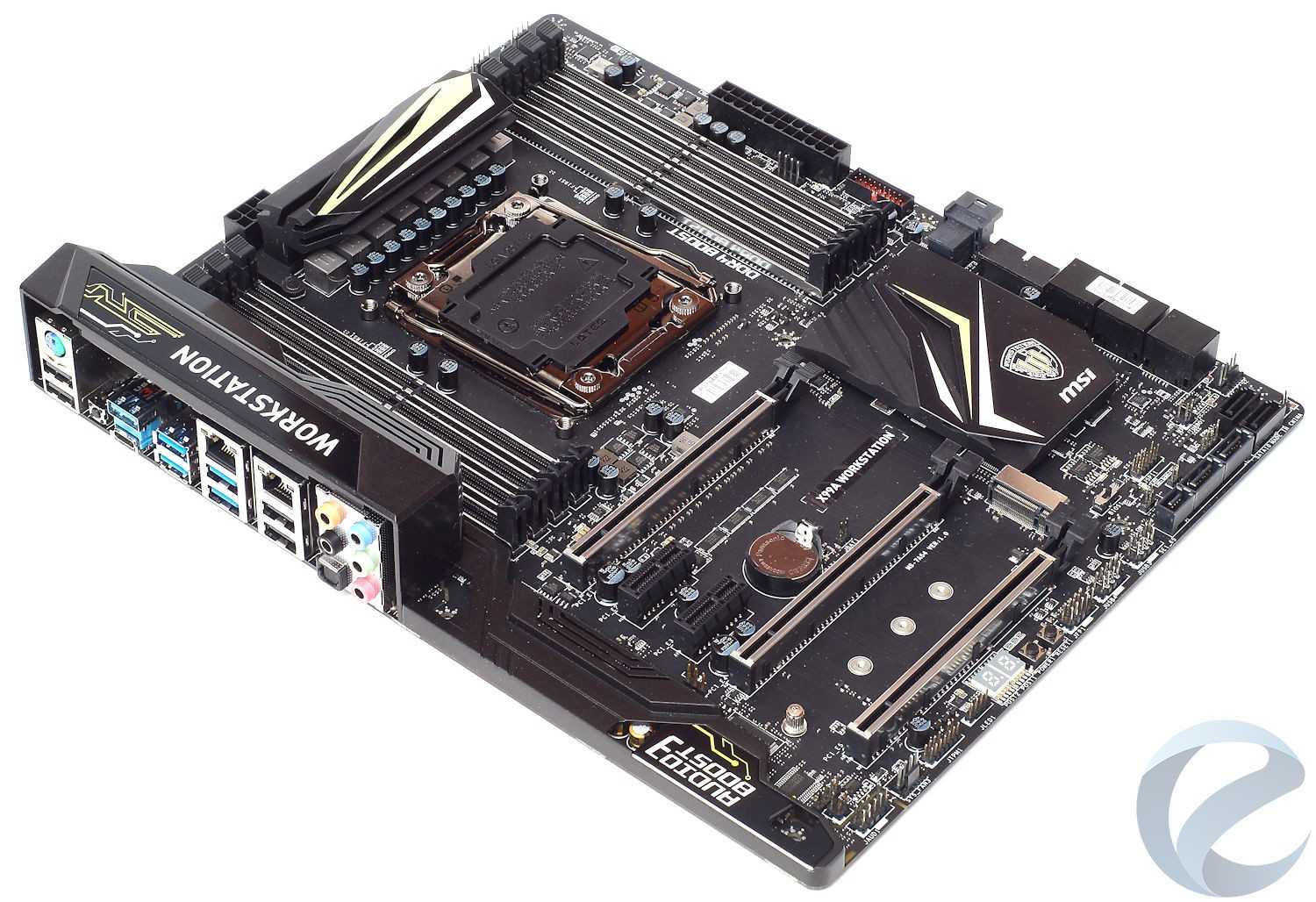

Материнская плата MSI X99A WORKSTATION получила строгий темный окрас. Несмотря на то, что цветне такой яркий, как у игровых плат, устройствовсе-равновыделяется среди многих моделей. За счет пластикового кожуха WORKSTATION и применения массивных радиаторов плата выглядитсолидно. Предназначена она для использования с процессорами Intel Core i7 и Xeon E5 под сокет Intel LGA2011-v3 (архитектуры Haswell-E/EP, Broadwell-E/EP). Естественно, для платы такого уровня производитель заявил о прохождении тестирования по промышленным стандартам (7000+ часов работы).

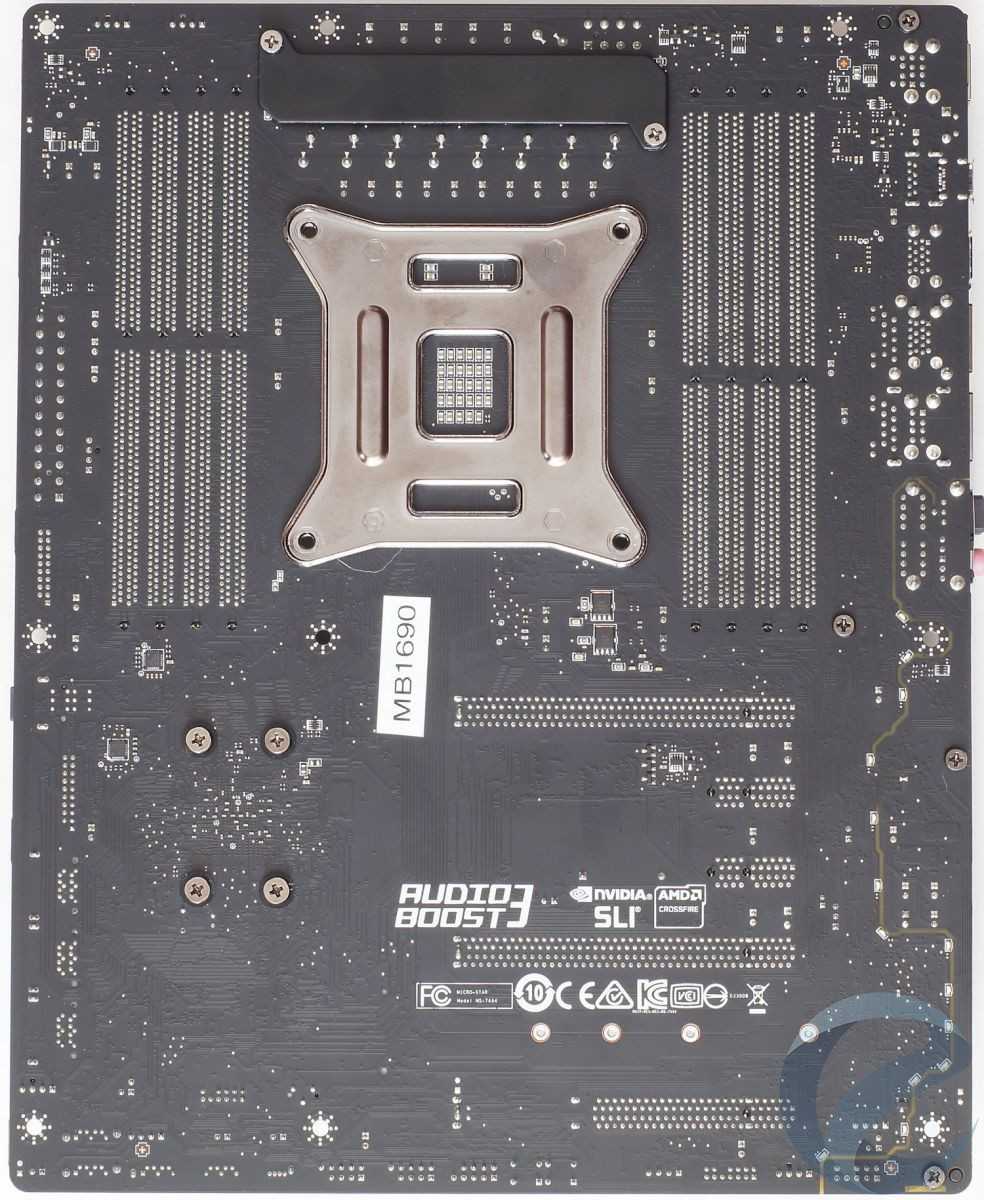

Плата имеет стандартные для форм-фактора ATX размеры 30,5 мм х 24,4 мм и привычную для сокета LGA2011-3 компоновку элементов. С обратной сторонывдоль границы с выделенным звуком Audio Boost 3заметны светодиоды подсветки, как и физическая конфигурация слотов PCI-E x16 (x16/x16/x8).

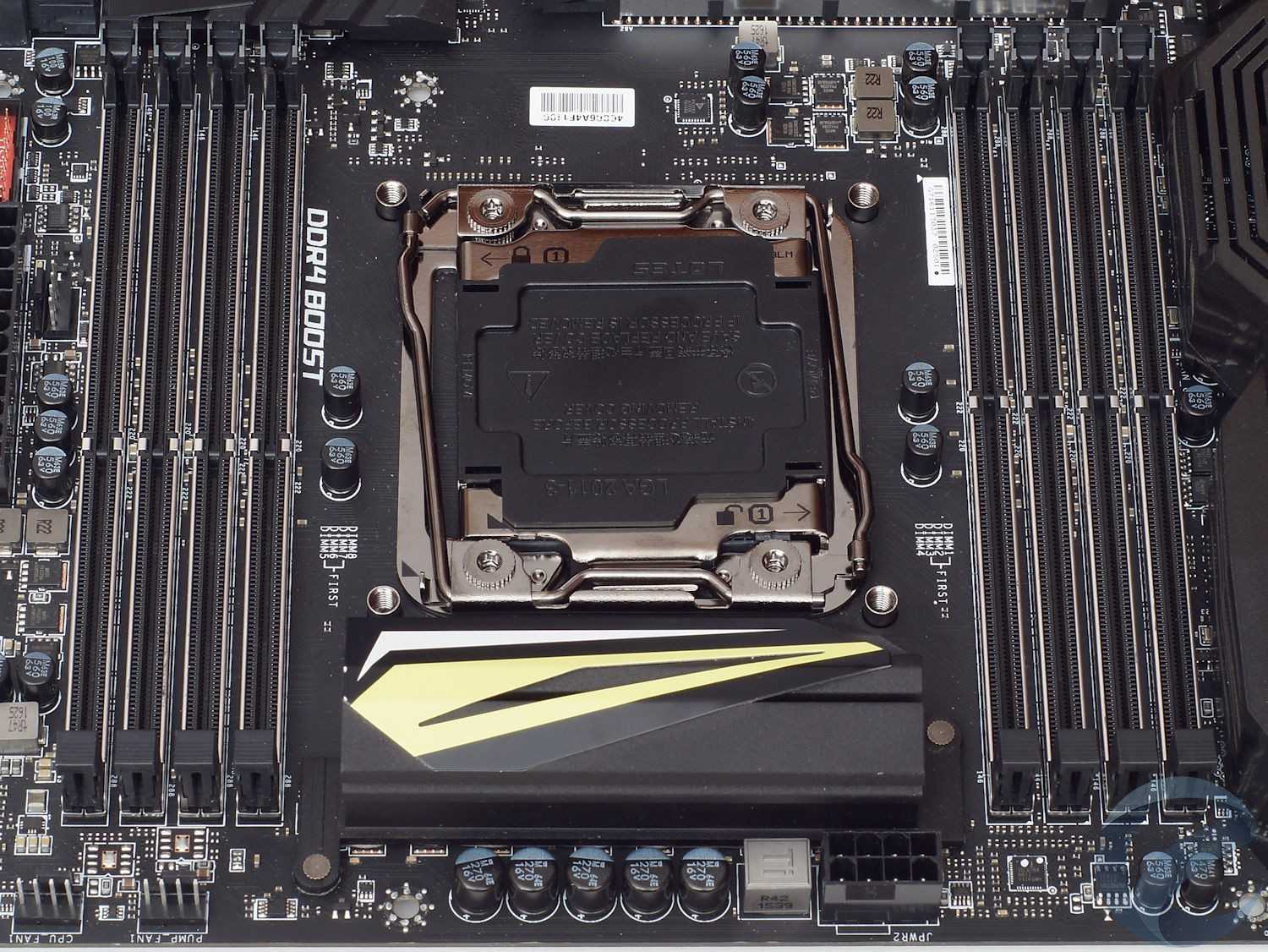

Питание 12 В осуществляется через 8-и контактный разъем ATX 12V. Общее количество слотов под оперативную память DDR4 с частотой до 3333 МГц равно восьми, что обеспечивает максимальный объем 128 Гбайт. Причем слоты имеют металлическую рамку (Steel Armor). Из особенностей платы производитель отмечает возможность использования с процессорами Intel Xeon оперативной памяти с коррекцией ошибок ECC (регистровой и небуферизированной). Порядок установки памяти указан в виде белой маркировки на плате рядом с сокетом.

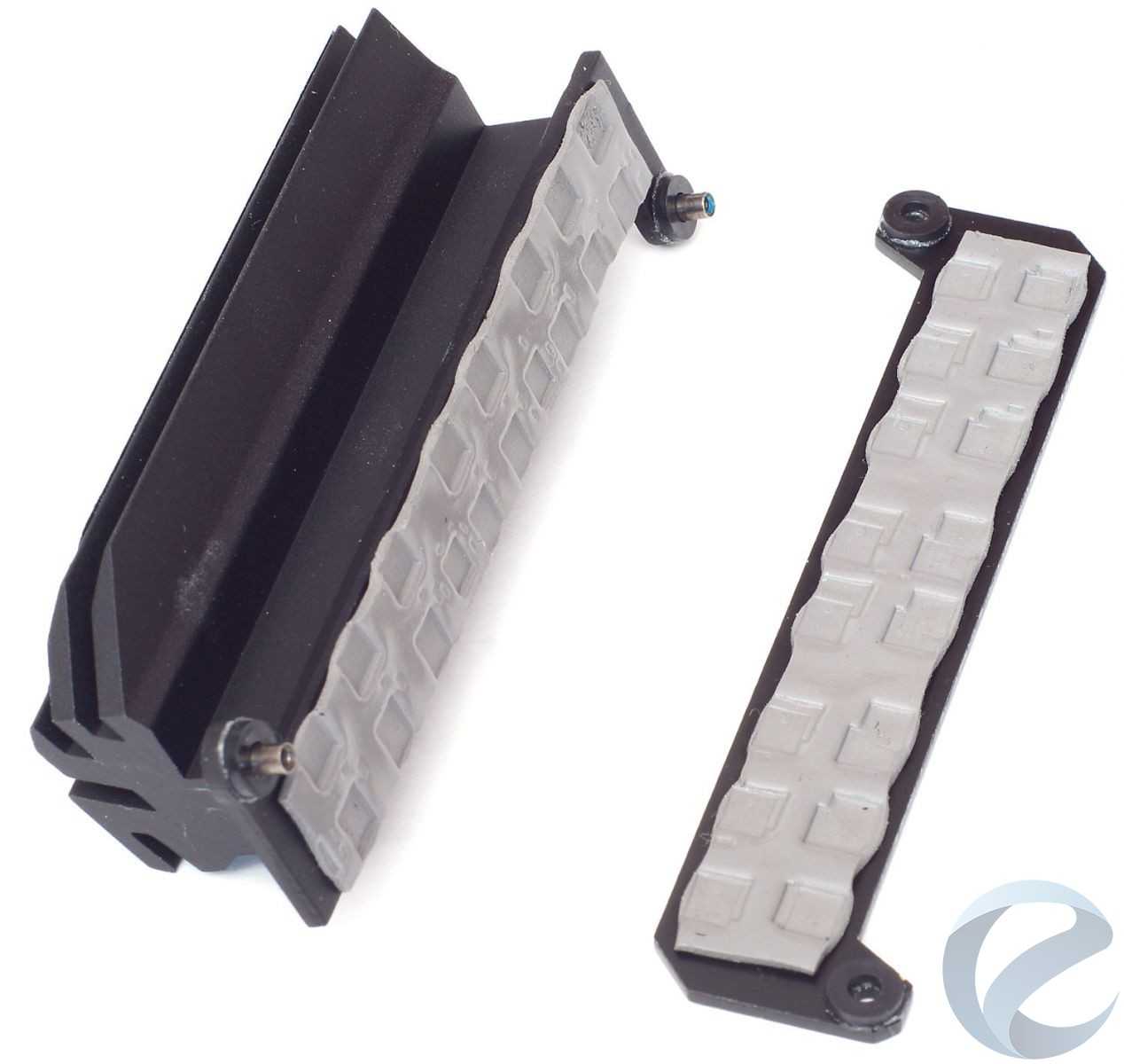

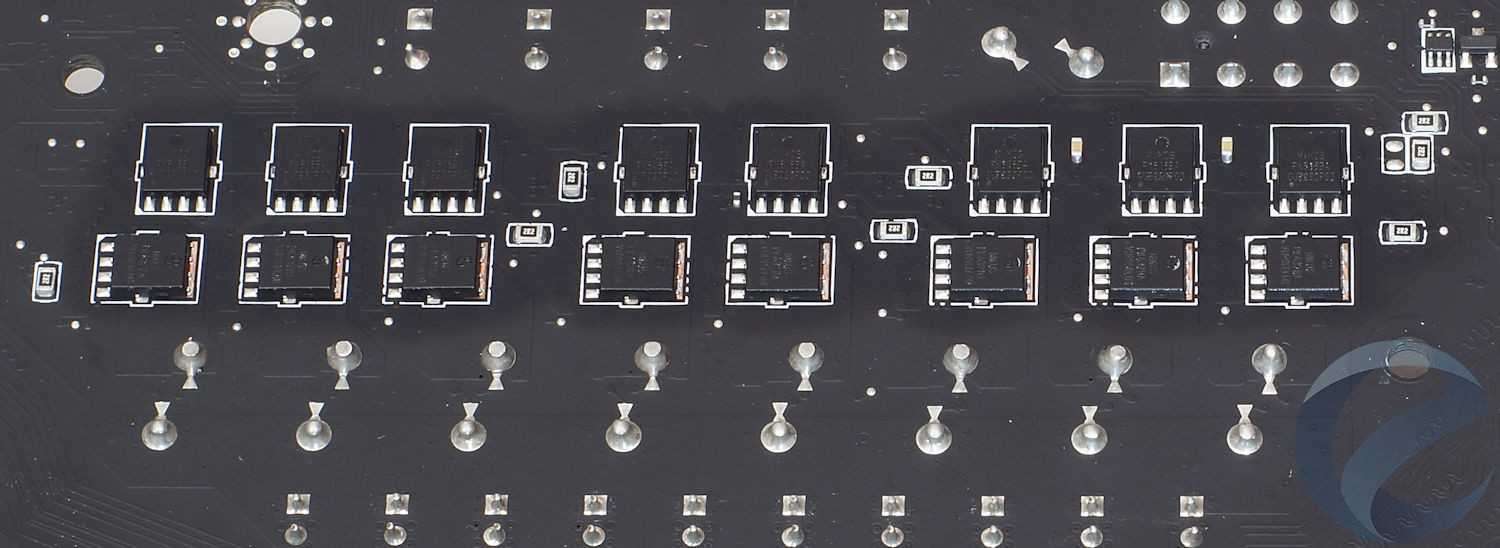

Производитель позаботился об эффективном отводе тепла с силовой части питания, где установлен массивный радиатор с винтовым креплением, причем мосфеты размещены и с обратной стороны платы, поэтому для них так же предусмотрена рассеивающая тепло металлическая пластина.

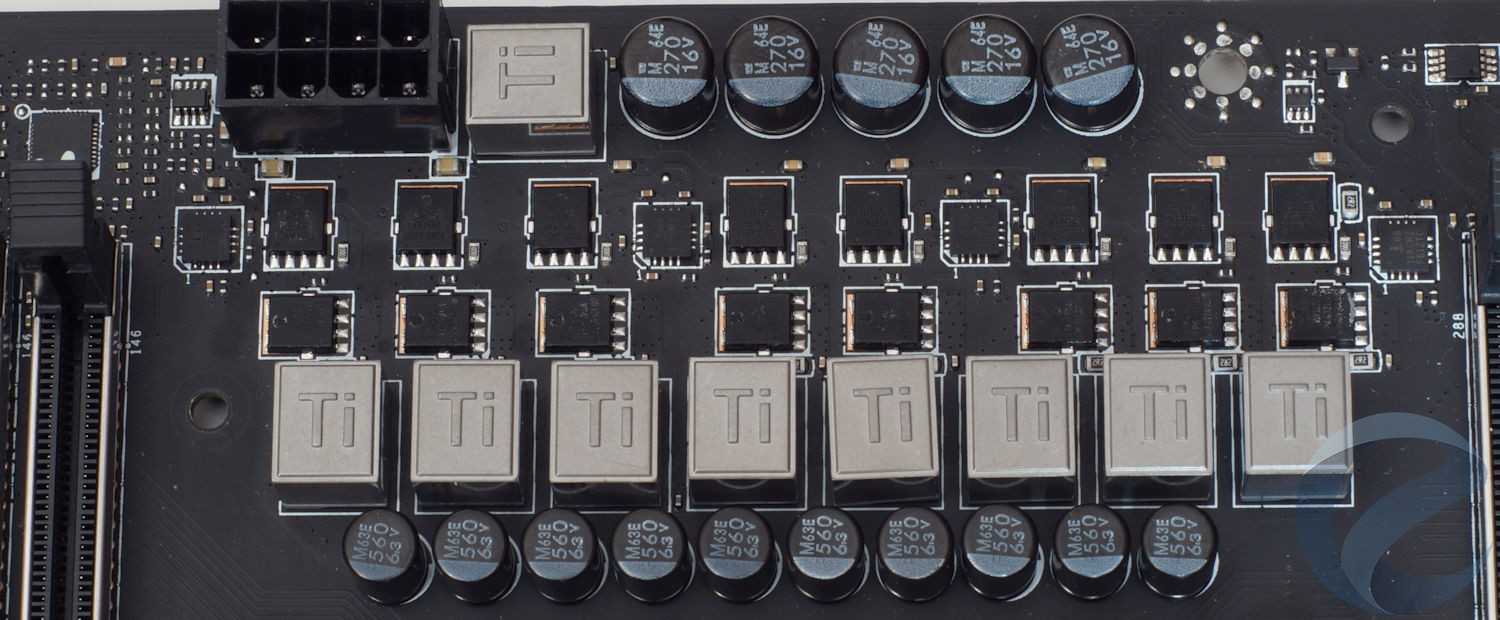

Сама система питания 8-и фазная. Реализована она с помощью удвоителей фаз Intersil i6611ACRZ и PWM-контроллера Intersil ISL6388. Каждая из фаз имеет по паре мосфетов Nikos PK632BA и PK616BA. Хорошо заметны элементы Military Class 5 – дроссели с титановым сердечником и конденсаторы Dark CAP.

Для подключения процессорного вентилятора и помпы предусмотрены 4-пин разъемы, расположенные в правом верхнем углу платы. Еще один 4-пин разъем находится «над» 24-пин разъемом питания EATX и чуть ниже колодка двух портов USB 3.0. Индикаторы EZ Debug LED, расположенные выше 24-пин разъема, при подключении кабеля увидеть будет проблематично.

На плате MSI X99A WORKSTATION производительограничился реализацией только трех слотов PCI-E x16 3.0, что позволяет реализовать заявленные конфигурации из нескольких полноформатных видеокарт AMD/Nvidia в конфигурации 3-Way. Все они имеют металлическую рамку Steel Armor. Еще есть пара слотов PCI-E x1 3.0 и слот для накопителей M.2 ключ M типоразмера 2242/2260/2280/22110, для которого тоже применена технология Steel Armor.

Режимы работы слотов и портов будут зависеть от типа установленного процессора: с 40-а линиями PCI-E (x16/x16) или (x8/x16/x8), с 28-ю линиями PCI-E (x16/x8) или (x8/x8/x8), пропускная способность слота M.2 составит 10 Гбит/сек и невозможно будет использовать порт SATA Express.

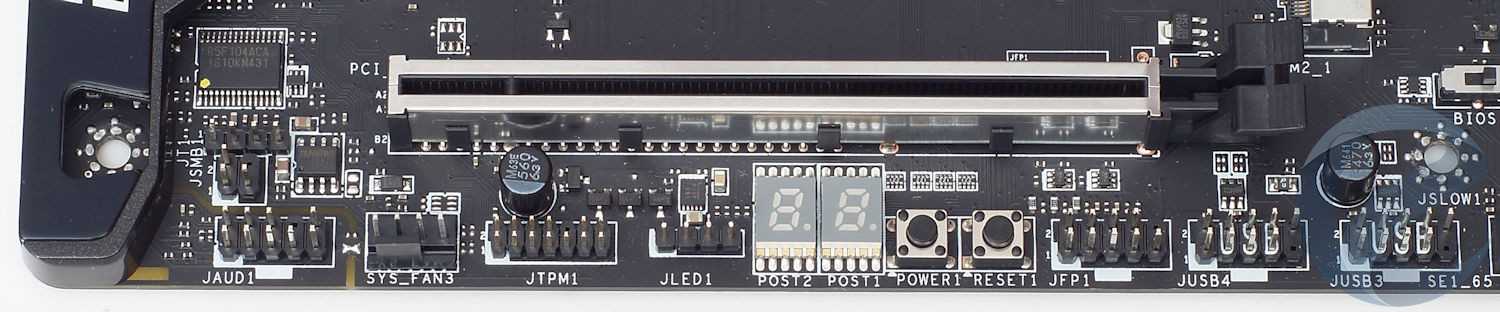

Ниже слотов разместились разъемы для подключения передней аудиопанели, 4-пин разъем для подключения вентилятора, TPM-коннектор, LED-коннектор для подключения светодиодной ленты, пара индикаторов POST-кодов, кнопки Power и Reset, системная панель и 2 колодки портов USB 2.0.

В правом нижнем углу привычно разместился чипсет Intel X99, накрытый массивным радиатором, рядом с которым имеются: 4-пин разъем под вентилятор, порты 1 x SATA Express, 8 x SATA, 1 х U.2 и колодка на два порта USB 3.0. Напомним, что в случае использования процессора с 28-ю линиями PCI-E и задействовании интерфейсов U.2 и M.2 порт SATA-Express порт (SATA5-6) будет недоступен.

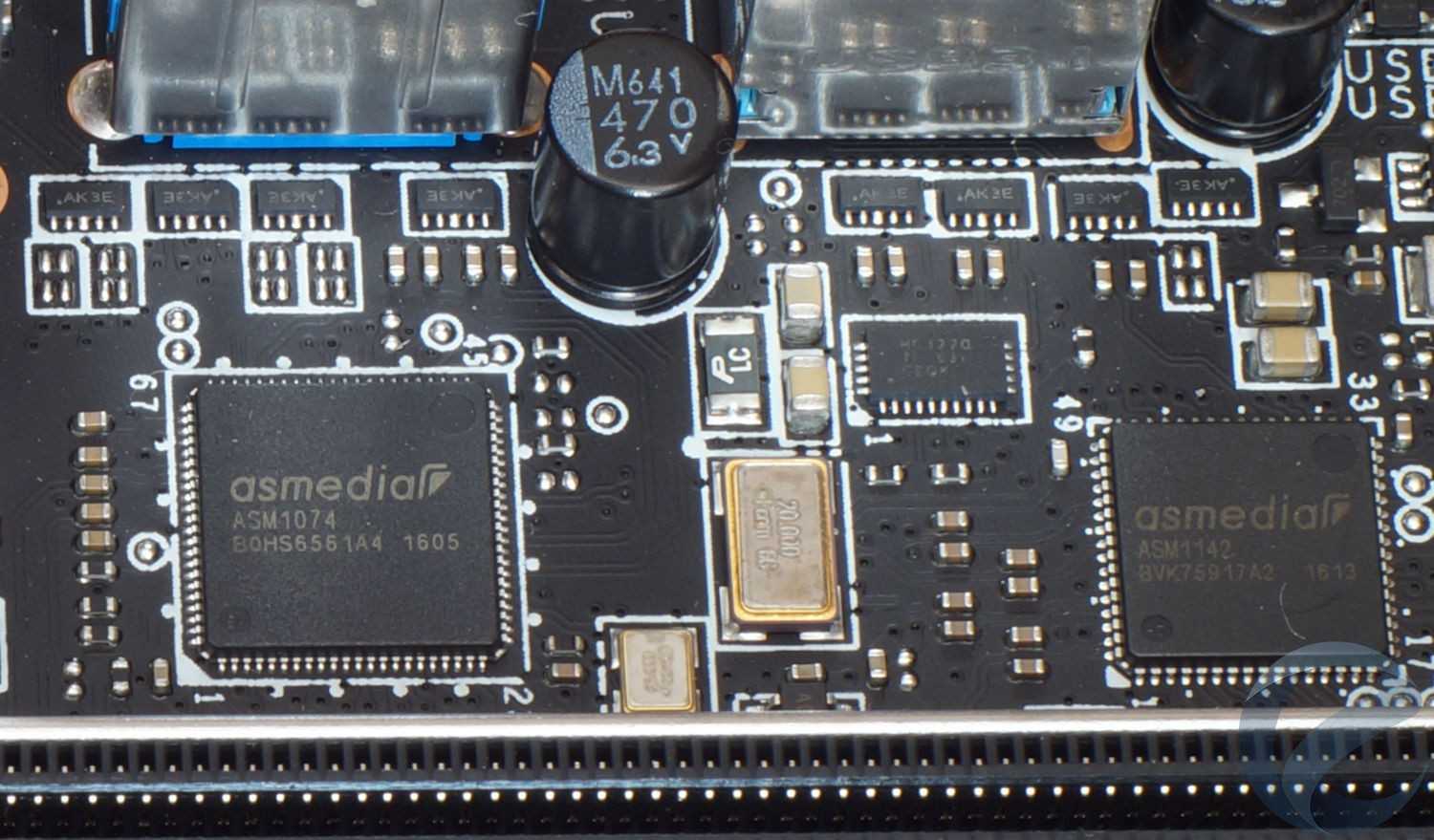

За работу портов USB 3.1 Gen1/2 на задней панели отвечают дополнительные контроллеры ASMedia ASM1074 (4 порта USB 3.1 Gen1) и ASM1142 (2 порта USB 3.1 Gen2).

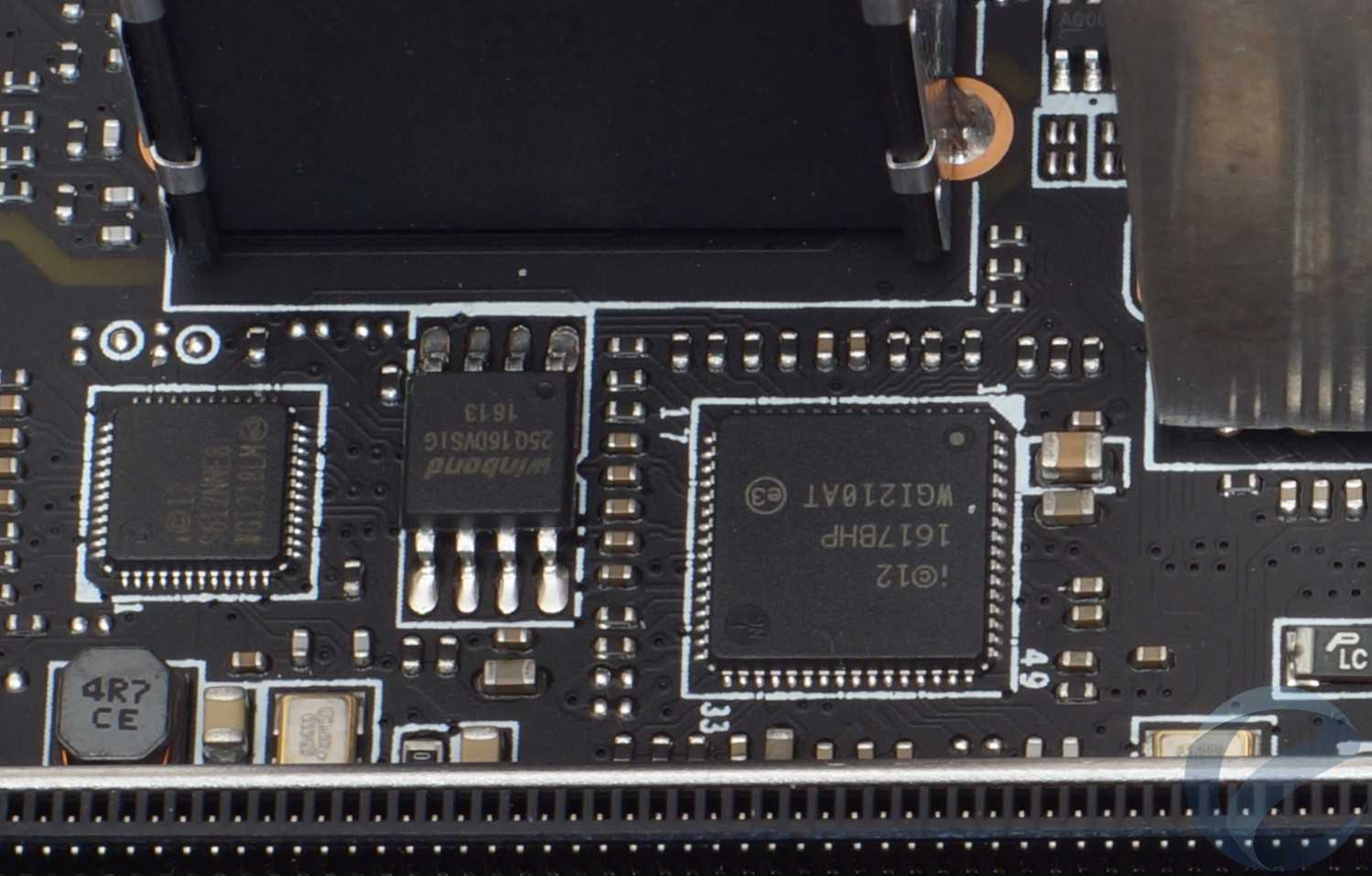

Сетевые возможности платы реализованы за счет двух гигабитных контроллеров Intel I218LM и I210AT.

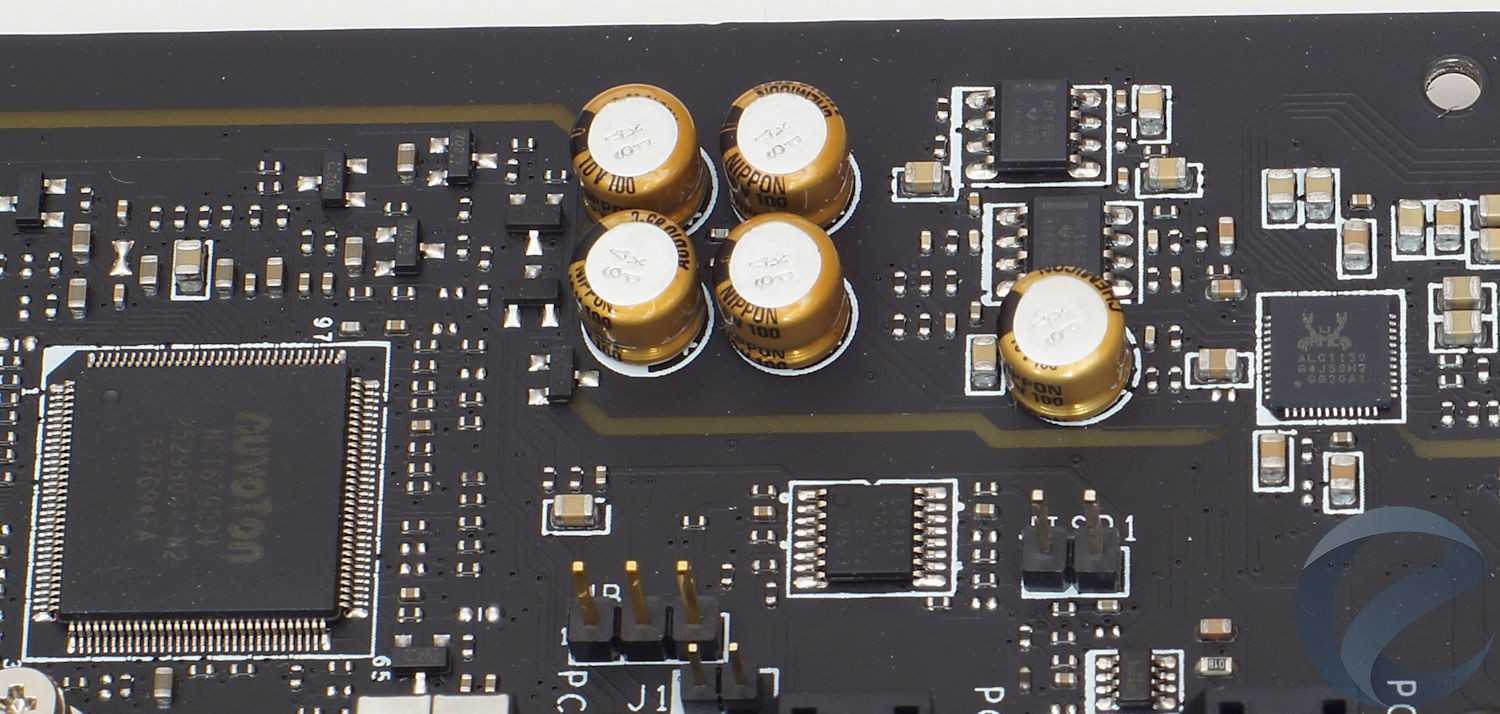

За звук Audio Boost 3 отвечает 7.1 HD-кодек Realtek ALC1150. Системный мониторинг и работа порта PS/2 обеспечивается контроллером Nuvoton NCT6792D+.

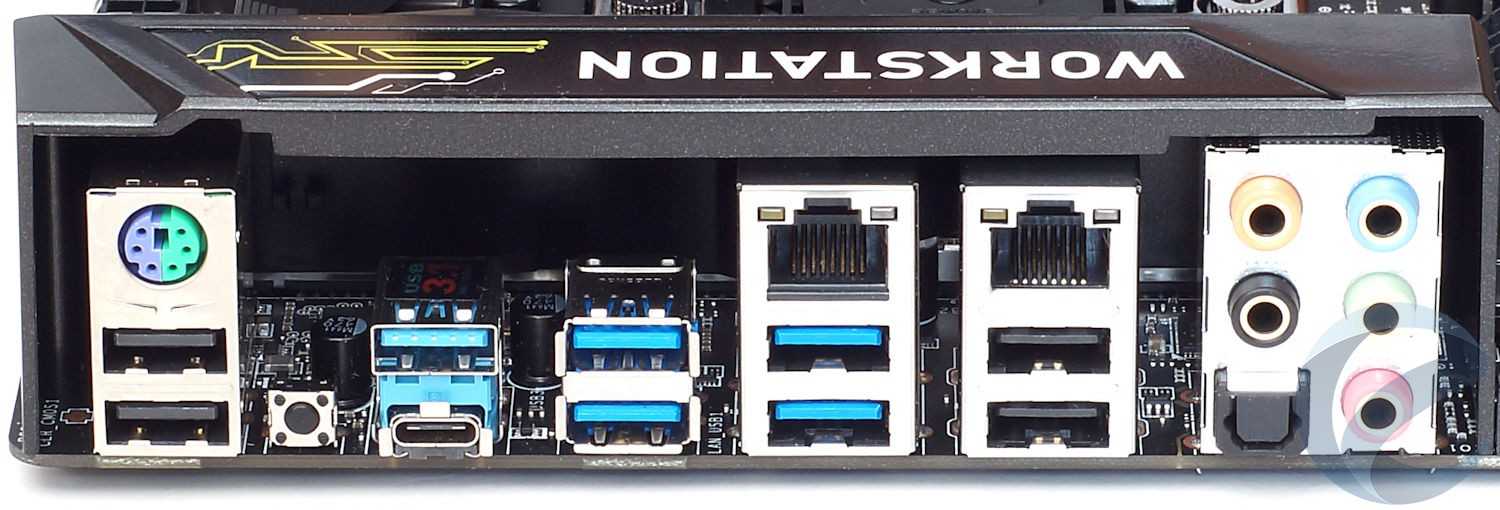

Помимо привычного набора портов USB 2.0/3.1 (один USB 3.1 Gen2 типа С), PS/2, LAN и аудио на задней панели ввода-вывода нашлось место для кнопки сброса настроек BIOS.

Технические характеристики

Сокет: Intel LGA2011-3;
Поддерживаемые процессоры: Intel Core i7 / Extreme Edition (Haswell-E, Broadwell-E), серверные Intel Xeon E5 (Haswell-EP, Broadwell-EP);
Чипсет: Intel X99;
Оперативная память: 8 x DIMM DDR4-2133–3333(O.C.), ECC/не-ECC не буферизованные модули памяти, ECC RDIMM, макс. до 128 Гбайт;
Слоты расширения: 3 x PCI-E x16 v3.0 и 2 x PCI-E x1 v2.0;
Режимы работы слотов PCI-E x16: для процессоров с 40-а линиями (x16/x16) или (x8/x16/x8), для процессоров с 28-ю линиями (x16/x8) или (x8/x8/x8);
Поддержка Multi-GPU: 3-Way AMD CrossFire и 3-Way NVIDIA SLI;
Интерфейсы систем хранения данных: чипсет Intel X99 – 10 x SATA 6 Гбит/сек (2 порта от SATA Express), 1 x слот M.2 (Key M) 2242/2260/2280/22110 (PCIe 3.0 x4 32 Гбит/сек или SATA 6 Гбит/сек, при этом порт SATA Express будет недоступен), 1 x порт U.2 (PCIe 3.0 x4 NVMe), 1 x порт SATA Express (совмещен с 2 портами SATA). Примечание: SATA-Express порт (включая SATA5-6) будет недоступен, если PCIe накопители будут установлены в оба порта U.2 и M.2 (только для процессоров, поддерживающих 28 линий PCI-E);
RAID: SATA1–6 порты поддерживают режимы RAID 0, RAID1, RAID 5 и RAID 10;
Порты USB: чипсет ASMedia ASM1142 – 2 x USB 3.1 Gen2 тип A и C (10 Гбит/сек) на задней панели, чипсет ASMedia ASM1074 4 x USB 3.1 Gen1 (5 Гбит/сек) на задней панели, чипсет Intel X99 – 4 x USB 3.1 Gen1 (5 Гбит/сек) (доступны через внутренние коннекторы), 8 x USB 2.0 (480 Мбит/сек) (4 порта на задней панели и 4 порта через внутренние коннекторы);
Звук: HD-кодек 7.1, Realtek ALC1150;
Сетевая карта: 2 х 10/100/1000 Мбит/сек, Intel I218LM и Intel I210AT;
Форм-фактор: ATX;
Размеры: 30,5 см х 24,4 см.

Разъемы на плате:

1 x 24-pin ATX основной коннектор питания;
1 x 8-pin ATX 12V коннектор питания;
10 x портов SATA 6Гб/с коннекторов;
1 x порт SATA Express;
2 x коннектора USB 2.0 (поддерживается дополнительно 4 порта USB 2.0);
2 x коннектора USB 3.1 Gen1 (поддерживается дополнительно 4 порта USB 3.1 Gen1);
1 x порт USB 3.1 Gen1 Type-C;
1 x 4-pin коннектор вентилятора CPU;
1 x 4-pin коннектор жидкостной помпы;
3 x 4-pin коннектора вентилятора системы;
1 x коннектор звуковых разъемов передней панели;
2 x коннектора для подключения индикаторов и органов управления передней панели;
1 x коннектор TPM модуля;
1 x разъем датчика открытия корпуса;
1 x Clear CMOS джампер;
1 x кнопка питания;
1 x кнопка перезагрузки;
1 x переключатель Multi-BIOS;
1 x коннектор RGB LED;
1 x джампер режима Slow.

Порты ввода/вывода задней панели:

1 x комбинированный порт PS/2 для клавиатуры/мыши;
4 x порта USB 2.0;
1 x кнопка Clear CMOS;
1 x порт USB 3.1 Gen2;
1 x порт USB 3.1 Gen2 Type-C;
4 x порта USB 3.1 Gen1;
2 x порт LAN (RJ45);
1 x коннектор Optical S/PDIF OUT;
5 x звуковых разъемов OFC.

Интерфейс UEFI BIOS

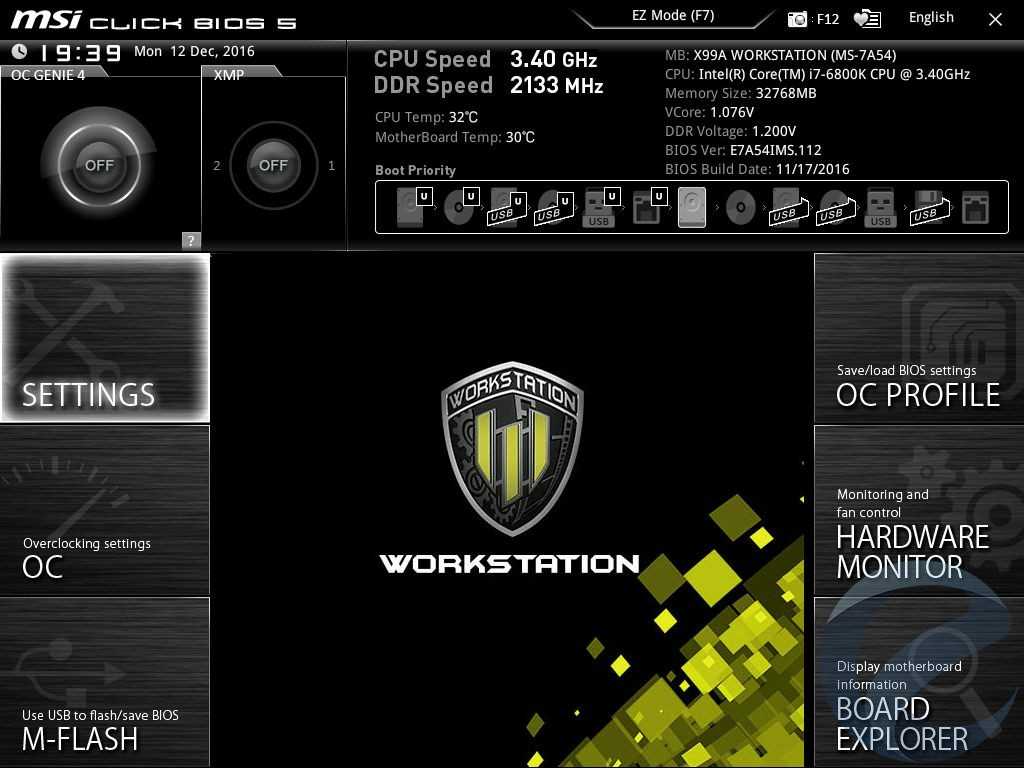

В своих последних материнских платах на чипсете Intel Z170 и Intel X99 компания MSI использует обновленную версию UEFI BIOS «Click BIOS 5». Описание интерфейса уже было сделано в обзоре материнской платы MSI Z170A Gaming Pro. Практически все тоже самое есть и в UEFI BIOS материнской платы MSI X99A WORKSTATION, естественно, с особенностями, касающимися платформы на сокете LGA2011-3.

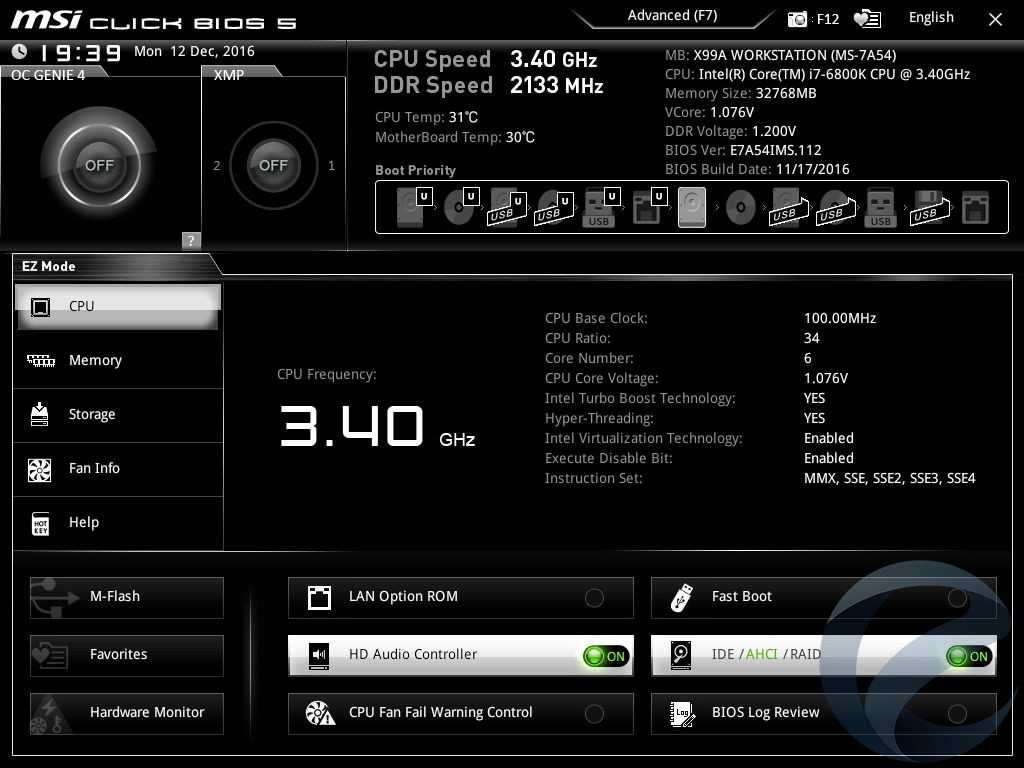

Имеются два режима настройки:EZ Mode и Avdanced

Обратим внимание, что внешний фон не такой яркий, как мы встречали в игровых моделях плат

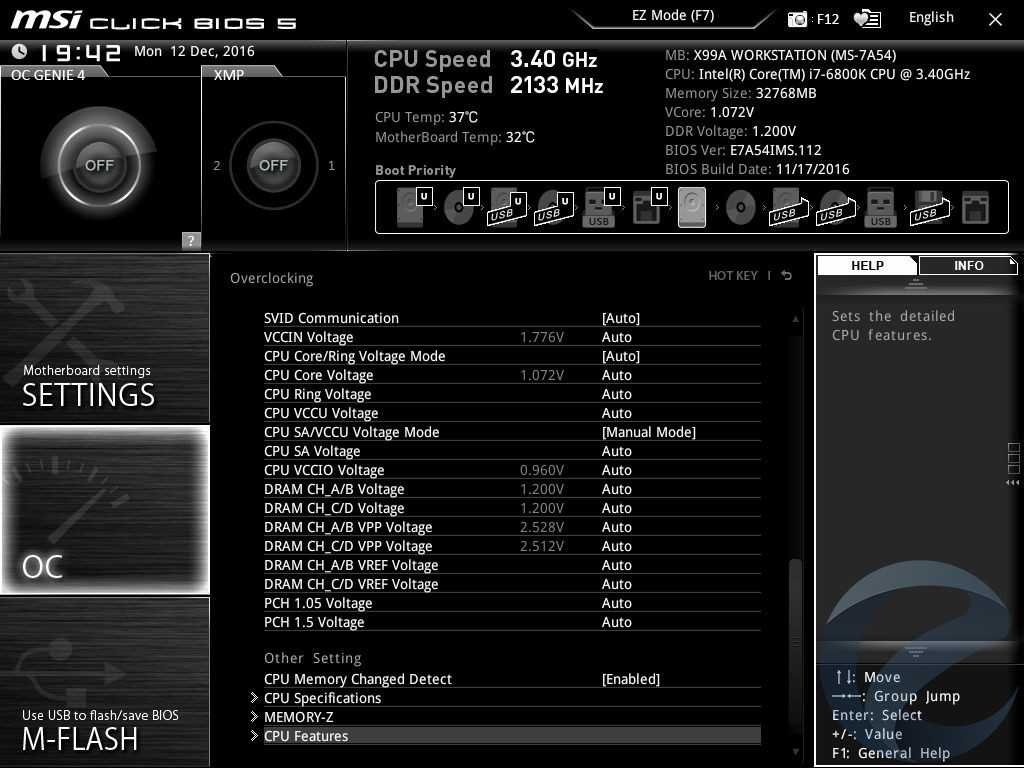

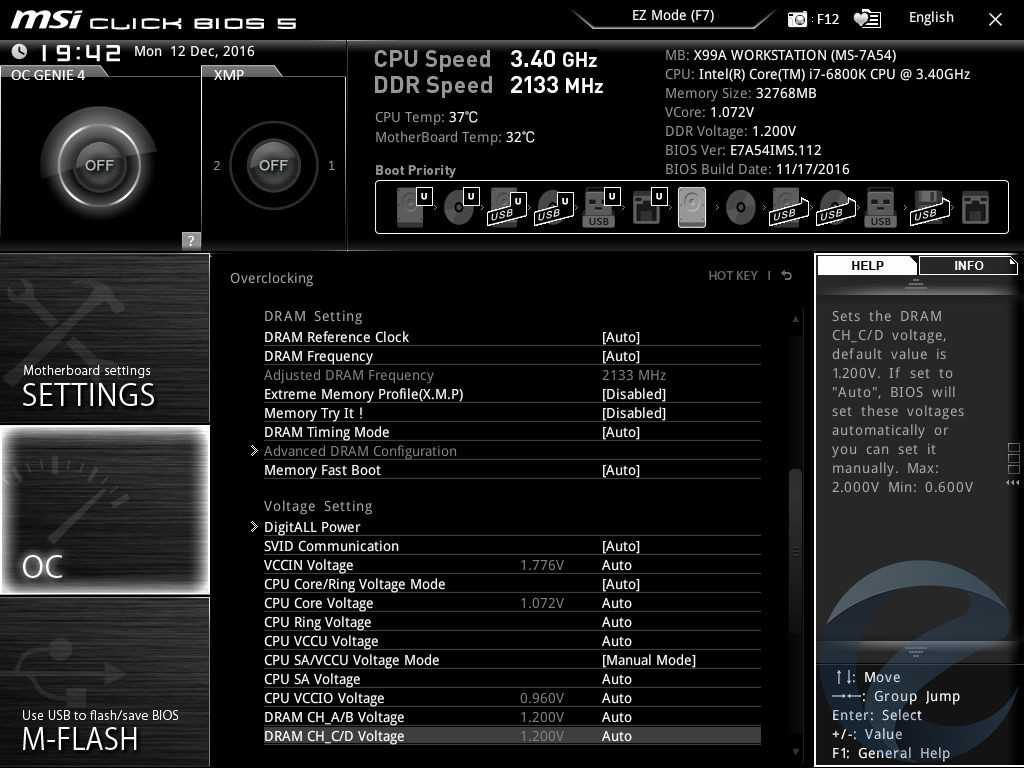

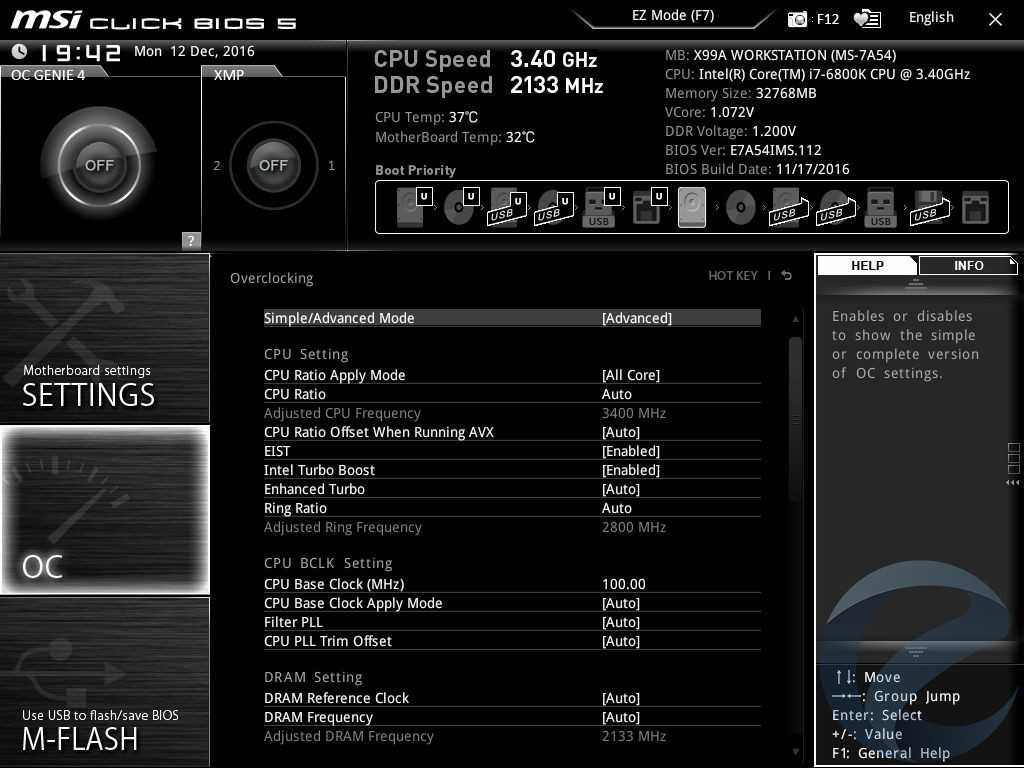

Раздел с разгоном OC – в нем доступен простой или расширенный режим настроек.
