TRX40 PRO 10G И TRX40 PRO WIFI
Предназначенные для профессионалов и офисных работников, материнские платы TRX40 PRO 10G и TRX40 PRO WIFI обладают оптимизированной цифровой системой питания по схеме 12+3 фазы с парой 8-контактных разъемов EPS-12V. На силовые элементы установлен радиатор увеличенного размера. В сочетании с тепловой трубкой и чипсетным радиатором Frozr это обеспечивает хорошее охлаждение при использовании мощных процессоров. Охлаждение предусмотрено и для твердотельных накопителей, подключаемых к слотам Lightning Gen 4 M.2: оба слота оснащены радиаторами M.2 Shield Frozr.
| Адаптер 10G Super LAN |
На обеих моделях, TRX40 PRO 10G и TRX40 PRO WIFI, реализован интерфейс Lightning USB 20G со скоростью передачи данных до 20 Гбит/с. Проводное подключение к компьютерной сети осуществляется по двум портам: 2.5G и Gigabit Ethernet. Кроме того, TRX40 PRO 10G поставляется с дополнительным адаптером 10G Super LAN, который поддерживает еще более высокую скорость передачи данных по проводным сетям. Модель TRX40 PRO WIFI, в свою очередь, оснащена беспроводным модулем Wi-Fi 6 AX с технологией MU-MIMO, который отличается значительно возросшей пропускной способностью по сравнению с предыдущими стандартами Wi-Fi.
Беспроводной модуль Wi-Fi 6 AX
Также в комплект поставки обеих моделей входит карта M.2 XPANDER-Z GEN 4, которая предлагает пару слотов M.2 для твердотельных накопителей и обеспечивает охлаждение подключенных устройств с помощью радиатора с вентилятором.
Беспроводной модуль Wi-Fi 6 AX
Материнские платы MSI серии TRX40
Creator TRX40
TRX40 PRO 10G
TRX40 PRO WIFI
_______________________________________________________
_______________________________________________________
MSI Creator TRX40 Motherboard Performance
As we move along with the motherboard testing, we felt it was time to clean up our database and results in graphs. Some new or newly updated benchmarks render past versions obsolete so we must start over with that benchmark.
MSI Creator TRX40 Motherboard AIDA64 Memory Test
AIDA64 memory bandwidth benchmarks (Memory Read, Memory Write, and Memory Copy) measure the maximum achievable memory data transfer bandwidth.
MSI Creator TRX40 AIDA64 Memory
The MSI Creator TRX40 has very fast memory speeds. At the same time, even using higher-clocked memory, the Intel Xeon W-3275 platforms have a lot to offer.
MSI Creator TRX40 Motherboard Cinebench R15
Here are our Cinebench R15 results:
MSI Creator TRX40 Cinebench R15
The AMD Ryzen Threadripper 3970X kills this benchmark and easily blows the other processors away with 32 cores / 64 threads.
MSI Creator TRX40 Motherboard Cinebench R20
We have started run Cinebench R20 in our reviews which is updated with a larger test scene.
MSI Creator TRX40 Cinebench R20
Here we see again the AMD Ryzen Threadripper 3970X dominates Cinebench R20 with ease.
MSI Creator TRX40 Motherboard Geekbench 4
Geekbench 4 is a popular test suite. In 2020 we will look to include Geekbench 5 as well.
MSI Creator TRX40 Geekbench
Geekbench is a benchmark that the MSI Creator TRX40 Motherboard and AMD Ryzen Threadripper 3970X generates very good results, at the top of the charts.
MSI Creator TRX40 Motherboard 3DMark PCI Express Bandwidth
3DMark feature tests are special tests designed to highlight specific techniques, functions, or capabilities. The 3DMark PCI Express feature test is designed to measure the bandwidth available to your GPU over your computer’s PCI Express interface.
The test aims to make bandwidth the limiting factor for performance. It does this by uploading a large amount of vertex and texture data to the GPU for each frame. The result of the test is the average bandwidth achieved during the test.
MSI Creator TRX40 PCIe Feature Test
With this test, we see 12.14GB/s PCIe bandwidth going to our NVIDIA RTX 2080 SUPER graphics card, which is a PCIe Gen 3 graphics card. At this end of the workstation market, you are likely using an NVIDIA GPU until AMD comes out with higher performance options.
Next, we are going to look at system performance benchmarks.
Совместимость с материнской платой
Одним из моментов, который может сбить с толку новичка, будут проблемы совместимости. При выборе материнской платы важно убедиться, что выбранный вами процессор поддерживается материнской платой. Например, материнские платы B660 работают с процессорами Intel 12-го поколения, но платы B550 не работают с линейкой 12-го поколения и вместо этого совместимы с процессорами Intel 11-го поколения. Ваши возможности выбора материнской платы будут различаться из-за многих факторов, но одной из основных причин является поддержка ЦП. Старые и новые ЦП будут иметь разные архитектуры, которые не поддерживаются материнскими платами, выпущенными до или после этого поколения. В качестве альтернативы, разные процессоры будут иметь разную форму сокета. В настоящее время последним для Intel является сокет LGA1700, но предыдущее поколение было сокетом LGA1200. Это означает, что процессор Intel 11-го поколения просто не впишется в сокет 12-го поколения, не говоря уже о том, чтобы быть совместимым!
Ваши возможности выбора материнской платы будут различаться из-за многих факторов, но одной из основных причин является поддержка ЦП. Старые и новые ЦП будут иметь разные архитектуры, которые не поддерживаются материнскими платами, выпущенными до или после этого поколения. В качестве альтернативы, разные процессоры будут иметь разную форму сокета. В настоящее время последним для Intel является сокет LGA1700, но предыдущее поколение было сокетом LGA1200. Это означает, что процессор Intel 11-го поколения просто не впишется в сокет 12-го поколения, не говоря уже о том, чтобы быть совместимым!
Выбор вашего процессора в первую очередь будет иметь прямое отношение к тому, какую материнскую плату вы решите купить, и наоборот.
Чипсеты
С каждым новым поколением процессоров производителям предоставляется ряд наборов микросхем для создания различных материнских плат. Эти наборы микросхем имеют различные доступные функции, и это важно учитывать при выборе материнской платы. Самым большим недостатком выбора альтернативных чипсетов по сравнению с основным диапазоном Z690 является отсутствие функций. На платах B660 вы ограничены небольшим количеством линий PCI-E 5.0, которые доступны только в формате x16. Это означает, что производители материнских плат, такие как MSI или ASUS, могут добавить только один слот PCI-E 5.0. Напротив, платы Z690 могут использовать два слота PCI-E 5.0 в конфигурации до x8. К сожалению, чипсет H610 не поддерживает многие из доступных функций следующего поколения, таких как разгон памяти, линии PCI-E 4.0 и даже такие функции, как поддержка RAID или порты USB 3.2 Gen 2×2. Все эти новые функции, вероятно, изменят ваш взгляд на материнскую плату, которую вы решите купить, и должны стать одной из основных идей перед выбором
К сожалению, чипсет H610 не поддерживает многие из доступных функций следующего поколения, таких как разгон памяти, линии PCI-E 4.0 и даже такие функции, как поддержка RAID или порты USB 3.2 Gen 2×2. Все эти новые функции, вероятно, изменят ваш взгляд на материнскую плату, которую вы решите купить, и должны стать одной из основных идей перед выбором.
| Диапазон ЦП | Совместимый чипсет |
| Процессоры Intel 12-го поколения | З690, Х670, Б660, Х610 |
| Процессоры Intel 11-го поколения | З590, Х570, Б560, Х510 |
| Процессоры Intel 10-го поколения | З590, Х570, Б560, Х510 |
Test Configuration
Here are the key specs we used in our test system.
• Motherboard: MSI Creator TRX40
• CPU: AMD Ryzen Threadripper 3970X 3.7GHz (32 core/64 thread)
• GPU: NVIDIA GeForce RTX 2080 SUPER
• Cooling: NZXT Kracken X62 AIO Water Cooler
• RAM: Corsair Dominator Platinum RGB 3600MHz 4x 16GB DDR4 (64GB Total)
• SSD: Corsair Force MP600 1TB NVMe SSD
• OS: Windows 10 Pro Workstation
Together, this is a great system. We have also tried this system for a few weeks with the NVIDIA Titan RTX. While not part of our review configuration, that CPU and GPU combination has been absolutely stellar.
For our CPU we will be using an AMD Ryzen Threadripper 3970X 3.7GHz (32 core/64 thread):
MSI Creator TRX40 CPUz
The AMD Ryzen Threadripper 3970X is a very impressive CPU, the base speed is 3.7GHz but can Turbo up to 4.5GHz. It is also fully unlocked and can be overclocked. As of writing this review, this is the highest-end CPU that we can put into this motherboard.
Let us continue with performance testing.

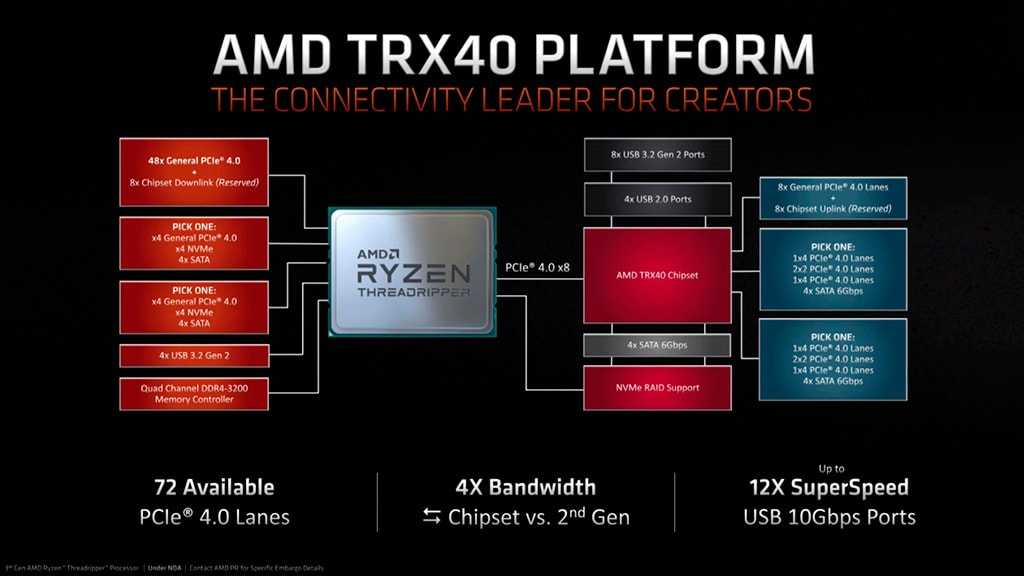

Чипсет AMD TRX40
Все самое вкусной и интересное содержится в процессорах. Это и 64 линии PCI-E 4.0, и 4-канальный контроллер памяти и т. п. Чипсет, по сути, обеспечивает работу с накопителями, предоставляет дополнительные 16 линий PCI-E, занимается обслуживанием портов для подключения периферии.
| Чипсет |
X570 |
X399 |
TRX40 |
|---|---|---|---|
| Кол-во линий PCI-E 2.0 |
— |
8 |
— |
|
Кол-во линий PCI-E 3.0 |
— | — |
— |
| Кол-во линий PCI-E 4.0 |
16 |
— |
16* |
| Поддерживаемая память |
DDR4-3200 |
DDR4-2933 |
DDR4-3200 |
| Кол-во каналов памяти |
2 |
4 |
4 |
| Кол-во модулей DIMM на канал |
2 |
2 |
2 |
| Макс. кол-во USB 3.2 Gen2 |
8 |
2 |
8 |
| Макс. кол-во USB 2.0 |
4 |
6 |
4 |
| Макс. число SATA 3.0 (вместе с CPU) |
12 |
8 |
12 |
| Поддержка разгона CPU/RAM |
+/+ |
+/+ |
+/+ |
| Поддержка RAID (0, 1, 10) |
+ |
+ |
+ |
| TDP, Вт |
15 |
5 |
15 |
* без учета 8 линий PCI-E 4.0 для связи чипсета с процессором
Если чуть подробнее, то TRX40 имеет свои 16 линий PCI-E 4.0, половина которых используется для подключения накопителей M.2, а половина отведена для дополнительных слотов PCI-E на материнской плате.
Чипсет также имеет встроенную поддержку USB 3.1 Gen2, число портов составляет 8. Суммарно, с учетом процессора, количество USB 3.1 Gen2 может доходить до 12. Для сравнения, предыдущий X399 имел только 2 таких порта. Также TRX40 обеспечивает поддержку 4-х USB 2.0.
Главное же отличие от предыдущего поколения чипсета — это поддержка PCI-E новой, 4-й версии. Этот же интерфейс используется и для связи с процессором, для чего присутствует канал, состоящий из 8 линий PCI-E 4.0.
Чипсет производится по 14 нм техпроцессу. Учитывая, что количество периферийных устройств и скорость их работы существенно выше, чип требует активного охлаждения. Собственно, то же самое мы видим в чипсете X570, когда также устанавливается компактный вентилятор для регулирования температуры чипа.
ПОЛНОЦЕННОЕ ОХЛАЖДЕНИЕ
Хорошее охлаждение – залог стабильной работы всего компьютера, особенно когда речь идет о флагманских процессорах. Вот почему на силовых элементах материнской платы Creator TRX40 установлен алюминиевый радиатор большого размера, дополненный тепловой трубкой. За охлаждение чипсета отвечает специальный радиатор Frozr, оснащенный вентилятором Propeller Blade с двойными шарикоподшипниками, который отличается особой долговечностью и создает усиленный воздушный поток. Для трех слотов M.2 и устанавливаемых в них твердотельных накопителей предусмотрены двухсторонние радиаторы M.2 Shield Frozr.
НОВЕЙШИЕ СЕТЕВЫЕ СТАНДАРТЫ
На материнской плате Creator TRX40 имеется два сетевых контроллера Ethernet, причем один из них соответствует стандарту 10G Ethernet и предлагает высокую пропускную способность (до 10 Гбит/с) при низкой латентности. При использовании совместимой инфраструктуры он позволяет моментально передавать по проводной сети большие объемы данных, например 4K-видео или изображения, что придется по вкусу профессионалам, часто имеющим дело с файлами огромного размера. Кроме того, наличие двух Ethernet-интерфейсов позволяет увеличить общую пропускную способность, равномерно распределить нагрузку или обеспечить отказоустойчивость сетевого подключения. Также на данной материнской плате имеется встроенный беспроводной модуль Wi-Fi 6 AX с технологией MU-MIMO.
Заключение. Выбор материнской платы на AMD TRX40 — под любые задачи
Новое поколение процессоров и платформ под них уже здесь. В данном случае речь не идет о мэйнстримовских продуктах. Стоимость материнских плат на AMD TRX40 начинается там, где более доступные X570 и Z390 уже начинают заканчиваться. Да и на стоимость AMD Ryzen Threadripper третьего поколения на новых ядрах Zen2 лишний раз смотреть не хочется.
Впереди еще много обзоров и тестов этих моделей материнок и тех, которые еще не добрались до прилавков. В любом случае, уже ясно, что даже самые дешевые варианты имеют весьма хорошую функциональность и позволят собрать мощную систему не только для игр, но и для работы, причем серьезной.
Буду следить за рынком и оперативно вносить коррективы в данный материал, дабы собрать воедино основную информацию.
Хороших покупок.
P.S. Основные характеристики материнских плат на AMD TRX40
