Как сделать переходник для подключения компьютера HP с нестандартными разъемами?

Зная назначение коннекторов на материнской плате и блоке питания несложно изготовить и подключить соответствующие переходники-разъемы:

Та же схема, вид с другого ракурса:

В случае подключения платы HP ProDesk 600 G1 к обычному ATX блоку питания сложность представляет не только поиск и подбор подходящих разъемов, но и выбор DC-DC boost-конвертера Standby вольтажа +5V в +12V.

Готовые переходники продаются на Алиэкспресс и других торговых площадках (при поиске можно использовать фразу PSU Main Power 24 Pin to 6 Pin Adapter Cable):

При самостоятельном изготовлении переходника можно использовать повышающий преобразователь питания по линии дежурки +5VSB в +12 VSB, например, XL6009 (Uin: 5-32V, Uout: 1.25-35V, Iout до 3A, КПД до 94%):

или Step Up Converter MT3608 (Uin: 2-24V, Uout: 5-28V, Iout до 1,5A, КПД до 97%):

Подключение к ATX-блоку питания материнской платы HP

Материнская плата Merlin Rev. A, устанавливаемая в компьютере HP ProDesk 600 G1, предназначена для работы с процессорами Intel под 1150-й сокет, она имеет 1 разъема PCI-E x 16 и три PCI-E x 1:

Питание платы Merlin Rev. A осуществляется тремя разъемами P1-P3 от нестандартного блока питания HP согласно следующей схеме:

Разъемы питания, подключенные к плате HP ProDesk 600 G1:

Белый шестипиновый разъем P1 PWR похож на те, которые применяются для питания видеокарт, но имеет другую распиновку:

Назначение коннекторов белого PWR-разъема P1:

1. Черный — земля (-);
2. Черный — земля (-);
3. Синий — -12VDC;
4. Желтый — +12V;
5. Желтый — +12V;
6. Фиолетовый — +12 VSB.

Четырехпиновый разъем питания процессора PWR CPU имеет стандартное расположение коннекторов:

Белый 6 pin-разъем PWR CMD P2 (в нем задействовано только четыре коннектора) используется для включения-выключения компьютера и подключения светодиода PWR On-Off:

Назначение проводников (коннекторов) 6PIN разъема PWR CMD P2:

1. Не используется.
2. Не используется.
3. Серый — сигнал PwrGood (Pwr_OK);
4. Зеленый — включение-выключение компьютера (Pwr_Btn или PS-ON);
5. Белый — FAN Speed — тахометр;
6. Красный — FANcmd (управление скоростью вращения вентилятора).

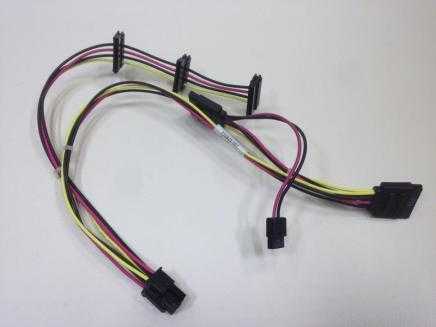

Для питания SATA-устройств используется переходник с 6-пиновым разъемом SATA PWR0 со стороны материнской платы и обычным разъемом питания SATA на другом конце:

Черный 6-пиновый разъем SATA PWR0 имеет следующее расположение контактов:

1. Красный — +5VDC;
2. Черный — земля (-);
3. Желтый — +12V;
4. Красный — +5VDC;
5. Черный — земля (-);
6. Желтый — +12V.

Питание +3.3 вольта (обычно оранжевый провод) на разъем SATA PWR не выводится:

Кроме нестандартных разъемов, важной особенностью этой и ряда других материнских плат Hewlett-Packard является использование дежурного напряжения +12 вольт вместо обычных пяти вольт (такой вольтаж встречается и на компьютерах других OEM-производителей, в том числе серверных). Аналогичный вольтаж StandBy используется в следующих компьютерах:

Аналогичный вольтаж StandBy используется в следующих компьютерах:

• HP Z220;
• HP Z230;
• HP EliteDesk 800 G3;
• HP EliteDesk 800 G1 SFF;
• HP EliteDesk 600 G1;
• HP 680 G1;
• HP 880 G1;
• HP EliteDesk 800 G1 SFF;
• HP Elitedesk 800 Prodesk 600 800 G1;
• HP EliteDesk 800 G3 Small Series;
• HP EliteDesk 800 G4 TWR;
• DELL Optiplex (разные модели);
• DELL Inspiron 3668;
• DELL Precision T1700 и другие.

Включение питания осуществляется через кабель Power switch/LED assembly, совмещенный со светодиодом (код детали 732749-001), подключающийся к материнской плате через 10-пиновый разъем PB/LED:

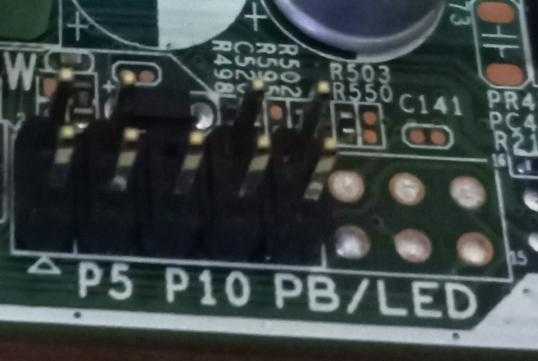

Разъем P5 P10 PB/LED (Power Button/светодиод ON-OFF):

Нумерация пинов на разъеме P5 P10 PB/LED:

Этот разъем имеет следующее назначение коннекторов согласно вышеуказанной нумерации:

1. HDD LED+
2. HDD LED-
3. Pwr switch
4. Pwr switch
5. n/c
6. Power LED+
7. Power LED-
8. blank
9. jump
10. jump.

Для включения и выключения компьютера нужны только контакты 3-4 (Pwr_Btn и земля соответственно):
