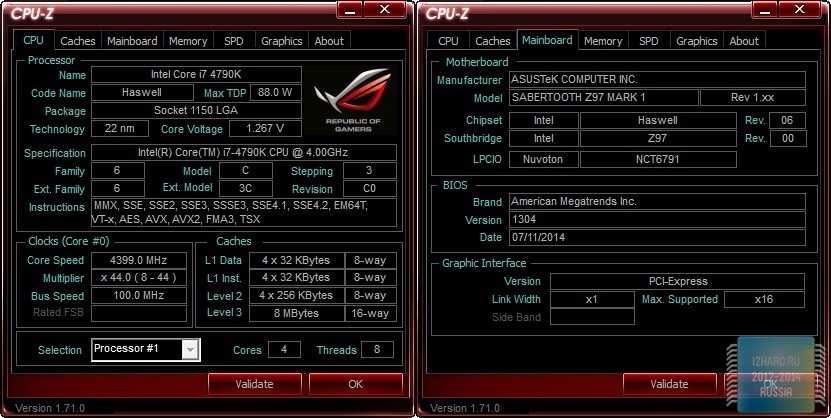

Конфигурация тестового стенда
- Процессор: Intel Core i7-4790K (4000 МГц);
- Материнская плата: SABERTOOTH Z97 MARK 1, версия BIOS 1304;
- Кулер: Corsair H-110;
- Термоинтерфейс: Arctic Cooling MX-2;
- Память: Kingston HyperX Savage HX324C11SRK2, 2 x 8 Гбайт DDR3 2400;
- Видеокарта: Gigabyte GTX 970 (1114 / 7000 МГц (ядро/память));
- Накопитель SSD: Samsung 840 Pro 256 Гбайт;
- Регулятор вращения вентиляторов: Schyte Kaze Q-12;
- Блок питания: Corsair AX860, 860 Ватт;
- Корпус: NZXT Switch 810;
- Монитор: VIEWSONIC VP2770-LED;
- Операционная система: Windows 7 64-bit Service Pack 1;
- Драйвера: GeForce 344.75
В качестве центрального процессора был установлен Intel Core i7-4790K, при этом частота процессора была номинальной. HyperThreading и TurboBoost в процессе тестирования были включены. В качестве системной платформы использовалась материнская плата SABERTOOTH Z97 MARK 1 (версия BIOS 1304). Заводской термоинтерфейс на графическом чипе был заменен на Arctic Cooling MX-2.
От аналогов GigabyteGV-N970WF3OC-4GDотличается фирменной системой охлаждения с тремя вентиляторами, скромным заводским разгоном GPU и модифицированной печатной платой.
Печатная плата
В случае печатной платы отличий между моделями GV-N970G1 GAMING-4GD и GV-N970WF3OC-4GD нет, что является плюсом в сторону последней. Компоновка элементов на плате отличается от референсной.
По центру расположен наиболее популярный на сегодняшний день графический чип GM204, который отличается экономичностью при потреблении и высокой производительностью.
Память представлена чипами производства Samsung, что должно оказать положительное влияние на разгон. На всех микросхемах стоит маркировка K4G41325FC-HC28. Объем в 4 Гб набран 8 модулями по 512 Мб.
В отличие от эталонного образца с четырьмя фазами питания GPU, здесь применена усиленная схема с шестью фазами.
ШИМ-контроллер производства ON Semiconductor с маркировкой NCP81174 осуществляет управление фазами питания, он распаян с обратной стороны платы.
Рядом с кварцевым резонатором на 27 МГц расположены две микросхемы с маркировкой PI3WVR12412. Это переключатели видеосигнала, с помощью которых реализовано переключение между DisplayPort и HDMI.
Далее видим линейный стабилизатор напряжения UTC 78D05AL и переключатель APL3516 с защитой по току.
С обратной стороны, помимо чипов памяти, присутствуют два линейных стабилизатора, которые отличаются малым падением напряжения на регулирующим элементе (маркировка uP0104P).
Две фазы питания отведены на память. Пустые посадочные площадки могут пригодится для того, чтобы каждая фаза отдавала больше мощности и видимо будут задействованы на более продвинутой модели. Кроме того, рядом можно заметить p-канальный полевой транзистор AP3310GH и линейный стабилизатор L1117LG.
Заключительный отзыв
Видеокарта Gigabyte GTX 1050 Ti хорошо показала себя в современных играх и отлично подходит для сборки бюджетного игрового компьютера. Позволяет пройти большинство игр на высоких или средни настройках графики, что вполне неплохо. Для покупки рекомендую выбирать средне ценовую модель GV-N105TOC-4GD с двумя вентиляторами и одной тепловой трубкой охлаждения. Более мощное охлаждение чипу GTX 1050 Ti не требуется. Также не стоит экономить и покупать версию с одним вентилятором, так как вы лишитесь классной функции — отключение вентиляторов в простое.
Средняя рыночная стоимость новой видеокарты составляет порядка 200$. На мой взгляд это завышенная цена и для экономии можно сделать покупку на вторичном рынке долларов за 130$. Правда, с учетом прошедшего бума майнинга, большой риск нарваться на экземпляр из фермы. Поэтому выбирайте только проверенных продавцов.
ShadowPlay
Возможно, ShadowPlay наиболее полезная дополнительная опция, реализуемая посредством драйвера
С помощью данной функции вы не упустите важного игрового момента, достаточно нажать горячую клавишу и все будет записано в указанное место. Таким образом, уже не потребуется покупать отдельные устройство для записи, ведь с ShadowPlay уже не наблюдается падение производительности записываемого приложения, как например, происходило с FRAPS

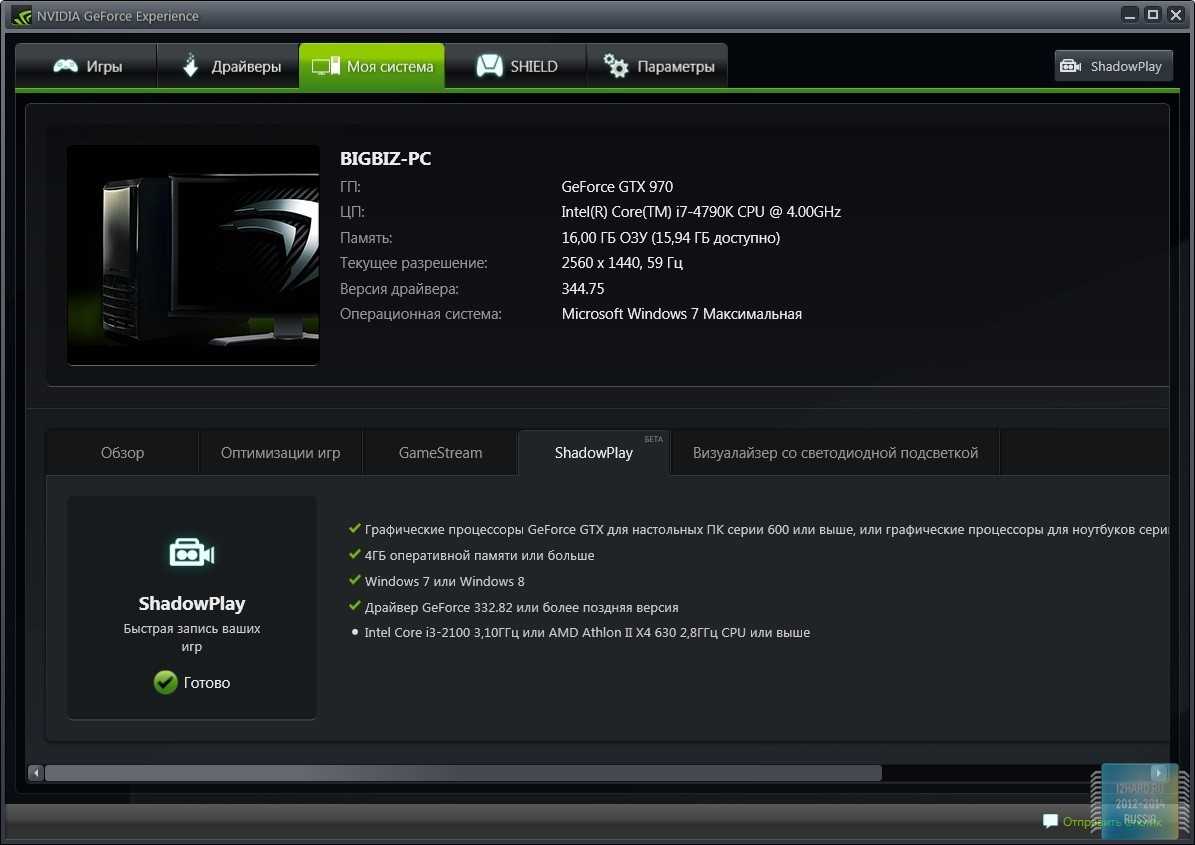

Активировать данную опцию легко, для начала зайдите в GeForce Experience и убедитесь, что ваш компьютер соответствует минимальным системным требованиям.

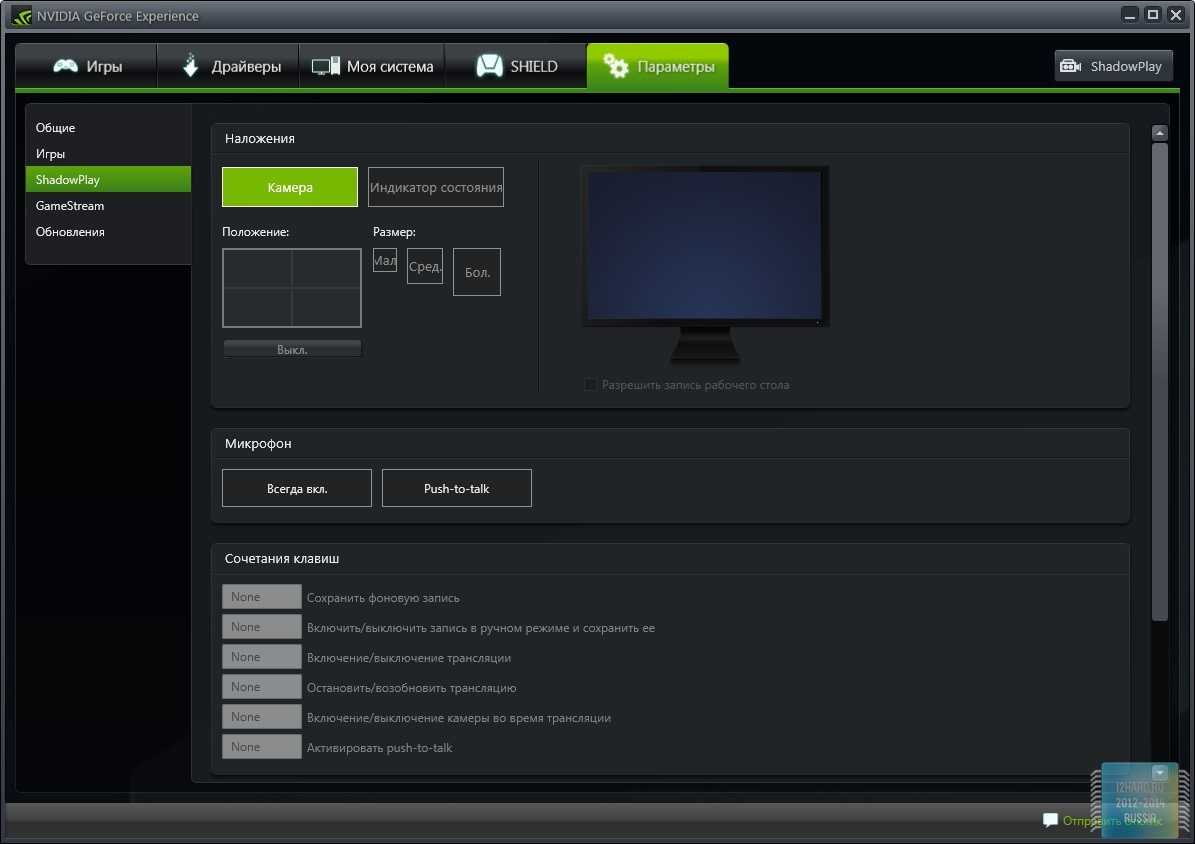

Затем переходим в параметры и в правом верхнем углу, после активации, вы сможете изменить все необходимые настройки.
Видно, что в nVidia постарались учесть все пожелания игроков и сделать сам процесс записи максимально комфортным и удобным. Можно выбрать ручной режим записи, который неограничен по времени, а можно прибегнуть к помощи автоматики и задать необходимый интервал по времени. Во вкладке качество доступна запись с поддержкой разрешения вплоть до 4К, а в качестве звукового сопровождения можно записать звук из игры и снабдить его своими комментариями. На примере ShadowPlay вы получаете отличный инструмент для создания видео типа Let’s Play.
Приведу пример съемки игрового процесса при помощи данной технологии, при этом для информативности запущен FRAPS и вы можете сравнить уровень FPS с указанным ранее в тестах.
https://youtube.com/watch?v=pGKJhAaLQbc
https://youtube.com/watch?v=AdiDsBItlQc
https://youtube.com/watch?v=K8qfru27uHo
https://youtube.com/watch?v=sDgK20UXUS0
https://youtube.com/watch?v=7Zrp1Q2zAFQ
https://youtube.com/watch?v=EppDxgpzJ7I
Температура и разгон

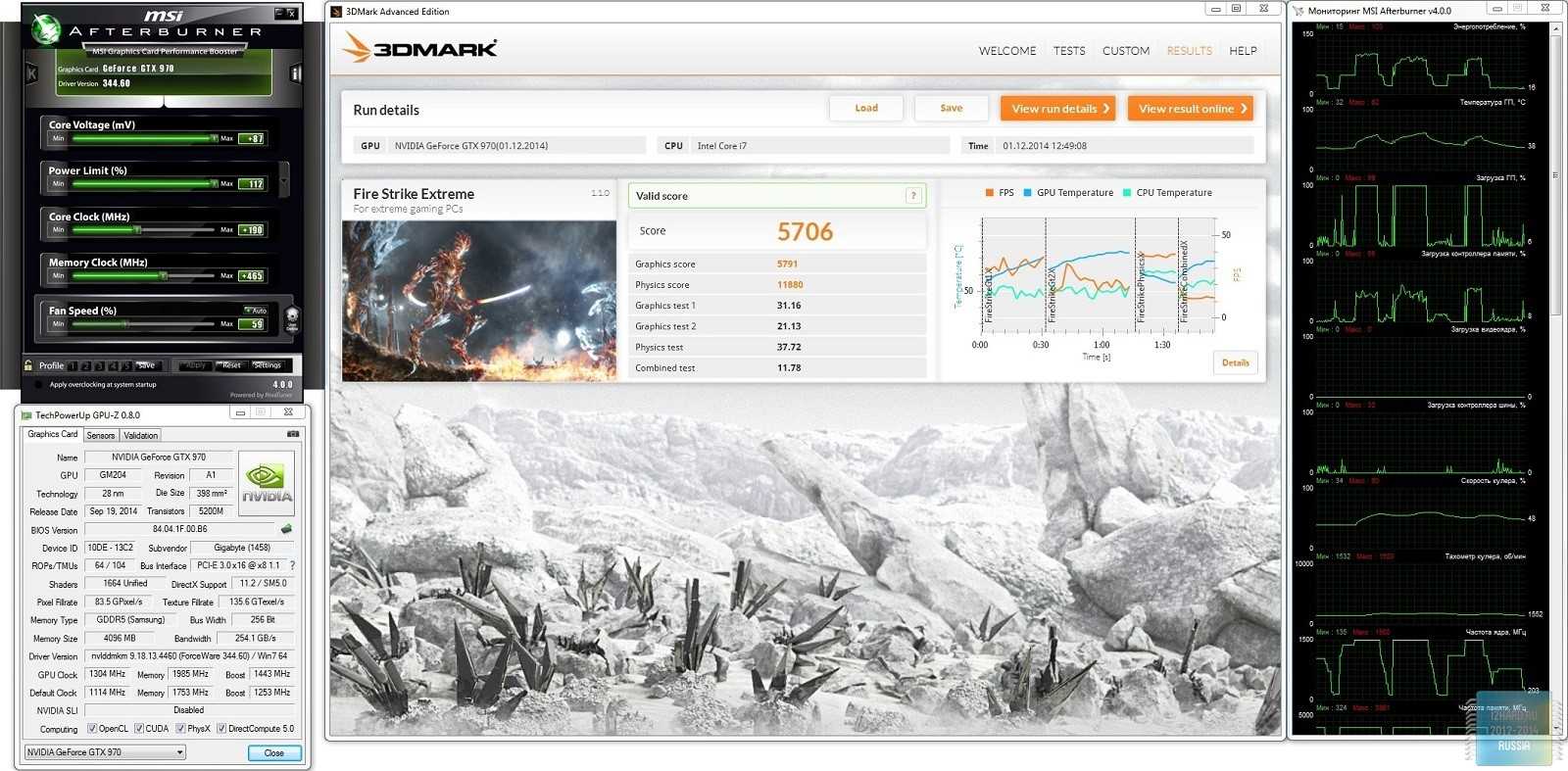

Для разгона использовалась утилита MSI Afterburner, разгон осуществлялся с поднятием напряжения:
- Частоту GPU удалось повысить на 190 МГц, что в итоговом варианте составило 1304 МГц. При этом значение динамической частоты достигло показателя 1443 МГц.
- Частота памяти была увеличена на 465 МГц и значение составило 1985 МГц (7.94 ГГц QDR).
Несмотря на заводской разгон графического ядра на 64 МГц, в ходе ручного изменения параметров удалось достичь гораздо более впечатляющих результатов. Столь значимое повышение частоты GPU и MEM окажет заметное влияние на уровень производительности.
Тестирование происходило в открытом корпусе при комнатной температуре в 26 градусов. В режиме бездействия частота GPU и памяти снижается до 135/324 МГц, это напрямую влияет на энергоэффективность и улучшает температурные показатели.
Система охлаждения отлично справляется со своей прямой задачей и даже под нагрузкой температура не выходит за 62 градуса, это просто великолепный показатель даже с учетом невысокого потребления чипа.
Скорость вентилятора варьируется в зависимости от загруженности видеокарты (от 1529 до 1927 об/мин.). Несмотря на кажущиеся высокие значения тахометра, вентиляторы работают очень тихо и в простое и под нагрузкой. В данном случае нет никакого компромисса, низкая температура под нагрузкой и при этом тихая работа системы охлаждения вызывает лишь положительные эмоции.
Внешний вид изделия
Важным параметром здесь является длина в 295 мм, что немного ограничивает любителей компактных систем и владельцев устаревших моделей корпусов от мыслей о покупке. При сборке нового компьютера проблем удастся избежать, так как большая часть современных корпусов позволяет использовать видеокарты длиной до 300 мм.
На обратной стороне нет пластины и наряду с отсутствием боковой подсветки это наиболее заметные отличия от более дорогой модели GV-N970G1 GAMING-4GD.
При ориентации к материнской плате мы видим большие прорези в боковине, можно даже сказать, что она почти отсутствует.
С другой стороны расположены разъемы для питания, а кожух больше прикрывает центральную часть радиатора.
Для исправного функционирования вам потребуется качественный блок питания мощностью 550 Вт или выше. Желательно наличие коннекторов дополнительного питания на 6 и 8-пин.
Также можно отметить, что радиатор заметно длиннее печатной платы.
Для подключения нескольких дисплеев видеокарта снабжена актуальными интерфейсами: 3 x DisplayPort, HDMI, DVI-D, DVI-I.
Обзор и тестирование видеокарты Gigabyte GeForce GTX 680 OC Edition (GV-N680OC-2GD)
09.04.2012 19:00
Slayer Moon
| Оглавление |
|---|
| Обзор и тестирование видеокарты Gigabyte GeForce GTX 680 OC Edition (GV-N680OC-2GD) |
| Энергопотребление/температурный режим/уровень шума |
| Конфигурация тестового стенда и используемые игры |
| DX9: Call of Duty: Modern Warfare 2 |
| DX10: Far Cry 2 |
| DX10: Anno 1404 — Dawn of Discovery |
| DX10: 3DMark Vantage |
| DX11: Crysis 2 + текстуры высокого разрешения |
| DX9: Hard Reset |
| DX11: Metro 2033 |
| DX11: Battlefield Bad Company 2 |
| DX11: Battlefield 3 |
| DX11: Aliens Versus Predator |
| DX11: Lost Planet 2 |
| DX11: Anno 2070 |
| DX11: 3DMark 11 |
| Результаты разгона видеокарты Gigabyte GeForce GTX 680 OC Edition |
| Выводы |
SocButtons v1.5
Спецификации новой видеокарты от Nvidia, а также некоторых её родственниц изложены в табличке ниже:
| Gigabyte GeForce GTX 680 OC Edition | GTX 680 | GTX 580 | GTX 560 Ti | GTX 480 | |
| Потоковые процессоры | 1536 | 1536 | 512 | 384 | 480 |
| Текстурные блоки | 128 | 128 | 64 | 64 | 60 |
| ROPы | 32 | 32 | 48 | 32 | 48 |
| Частота ядра | 1072МГц | 1006МГц | 772МГц | 822МГц | 700МГц |
| Частота шейдеров | Н/Д | Н/Д | 1544МГц | 1644МГц | 1401МГц |
| Частота Boost | 1123МГц | 1058МГц | Н/Д | Н/Д | N/A |
| Частота памяти | 6.008ГГц GDDR5 | 6.008ГГц GDDR5 | 4.008ГГц GDDR5 | 4.008ГГц GDDR5 | 3.696ГГц GDDR5 |
| Шина памяти | 256-бит | 256-бит | 384-бит | 256-бит | 384-бит |
| Объём памяти | 2ГБ | 2ГБ | 1.5ГБ | 1ГБ | 1.5ГБ |
| FP64 | 1/24 FP32 | 1/24 FP32 | 1/8 FP32 | 1/12 FP32 | 1/12 FP32 |
| TDP | 195 ватт | 195 ватт | 244 ватта | 170 ватт | 250 ватт |
| Количество транзисторов | 3.5 миллиарда | 3.5 миллиарда | 3 миллиарда | 1.95 миллиарда | 3 миллиарда |
| Тех.процесс изготовления | TSMC 28нм | TSMC 28нм | TSMC 40нм | TSMC 40нм | TSMC 40нм |
| Стоимость, установленная при запуске решения | ~500 евро | $499 | $499 | $249 | $499 |
Теперь полюбуемся на видеокарту в галерее. Т.к. она ещё не поступила в продажу, на фото ниже мы не увидим её упаковки и комплекта поставки.
С виду новинка неотличима от большинства видеокарт, оснащённых кулером WindForce 3X.
Далее рассказывается то, что мы и так знаем — мол, карта оснащена 2ГБ памяти, чего вполне хватит для игры в разрешении Full HD (и ниже) на очень крутых настройках графики.
Говорится, что новинка от Gigabyte имеет 6-и фазовую (4+2) схему питания.
Длина изделия составляет 27 сантиметров, карта должна влезть в любой более-менее приличный Mid-Tower корпус.
GTX 680 от Gigabyte, ровно как и другие карточки на базе чипа GK104, поддерживает SLI (можно объединить вплоть до 4 видеокарт в высокопроизводительный тандем).
Система питания новинки изменена по сравнению с референсной. Вместо связки из 6+6-пиновых коннекторов, мы видим связку для 8+6 пиновых коннекторов БП.
Видеовыходы те же самые, что и у эталонной карточки: DisplayPort, HDMI, да пара DVI (DL).
Предыдущая — Следующая >>
| Последние материалы на сайте: |
|
Система охлаждения
Модель GV-N970WF3OC-4GD снабжена двухслотовой системой охлаждения Windforce 3Х. Производитель решил пожертвовать длиной, вместо перекрытия третьего слота. Кожух из пластика немного хлипкий, крайне не рекомендую за него держать карту, его легко повредить.
Приятной традицией стало отсутствие гарантийных пломб на шурупах, поэтому энтузиасты заменят термоинтерфейс на более качественный сразу после покупки.
В отличие от старшей моделиGV-N970G1 GAMING-4GD, присутствуют не четыре, а две тепловые трубки. Для повышения эффективности радиатор поделен на три отсека, каждый из которых охлаждается персональным вентилятором.
Одна часть используется для отвода тепла от силовых элементов.
Центральный радиатор должен охлаждать графический чип с помощью применения технологии прямого контакта, когда трубки непосредственно соприкасаются с GPU. Для отвода тепла от микросхем памяти используется отдельная пластина, снабженная термопрокладками
Важно отметить, что охлаждаются не все чипы, так как часть из них расположена на обратной стороне платы
И завершает инженерную мысль третья секция, которую можно назвать вспомогательной. Здесь заметно углубление, прикрывающее сверху разъемы доп. питания на плате.
Все вентиляторы посажены на три шурупа, при этом дизайн лопастей отдаленно напоминает вентиляторы Aerocool Shark. Подобные ухищрения повышают эффективность воздушного потока.
На все вентиляторы нанесена маркировка PowerLogic PLD08010S12H, диаметр крыльчатки составил 75 мм.
Упаковка и комплектация
Когда речь заходит о продукции Gigabyte, упаковка остается неизменной, даже с учетом разделения моделей от AMD и nVidia. Меняются лишь сопроводительные надписи на коробке и описание ключевых особенностей.
Такой подход помогает компании сократить издержки. Здесь логика проста, если разработать универсальный размер упаковки и оформление, то в дальнейшем тратится минимум усилий для соответствия требуемой модели. По сути, меняется только форма, которая фиксирует видеокарту внутри и защищает от повреждений при доставке.
Комплектация скромная, здесь вы найдете руководство пользователя и пару переходников с разъемами molex на 8 и 6-пин для дополнительного питания видеокарты.
На примере данной модели видно, что компания постаралась максимально снизить затраты на производство, чтобы GV-N970WF3OC-4GD досталась вам по более приятной цене.
Опыт использования Gigabyte GTX 1050 Ti в играх
Далее коротко приведу пример использования этой видеокарты в некоторых играх на разрешении FullHD (1920×1080). Конфигурация компьютера следующая:
- процессор Intel Core i3-4330 (3.50Ghz);
- оперативная память 8 Гб DDR3;
- операционная система Windows 10 (64x).

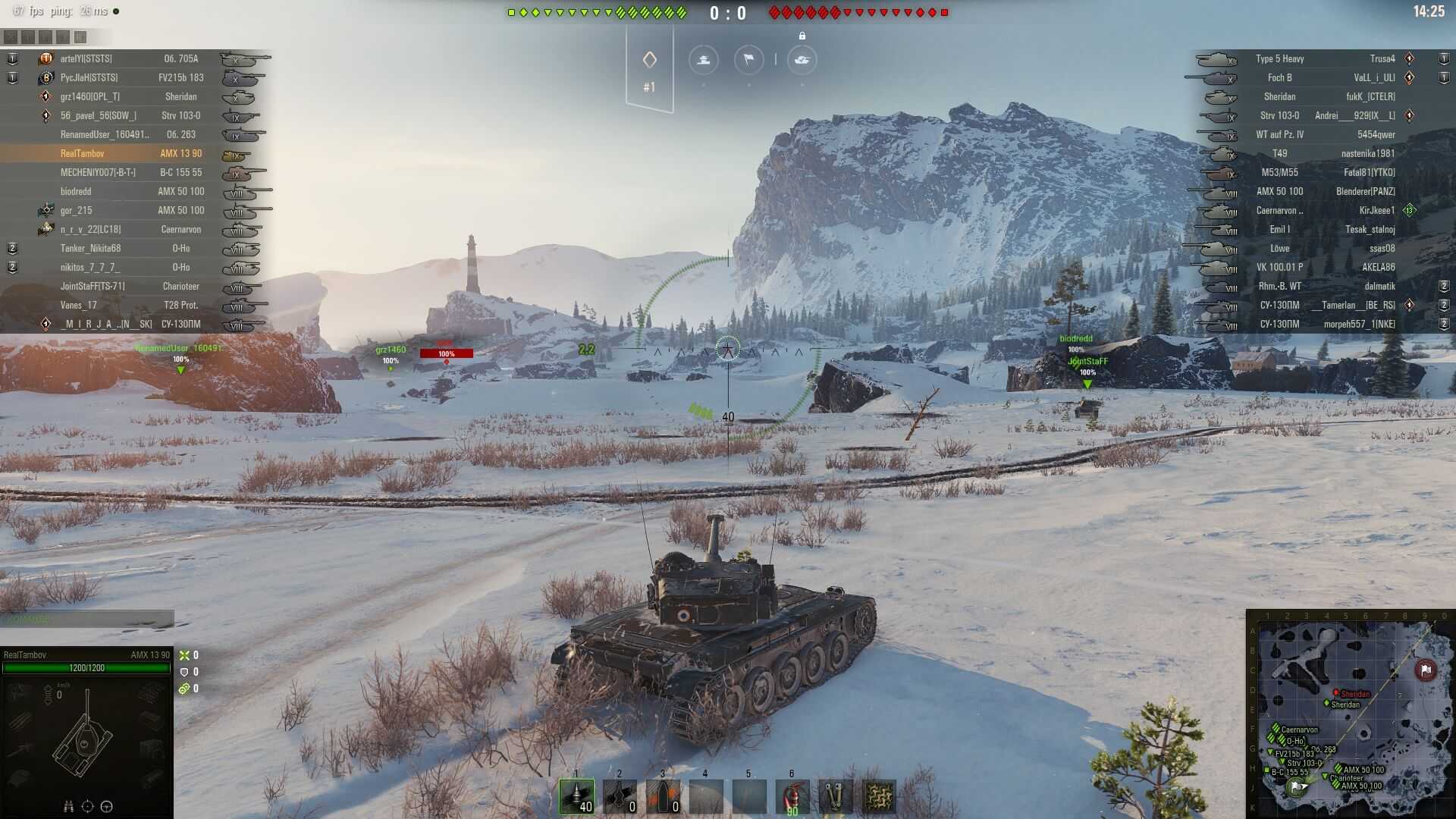

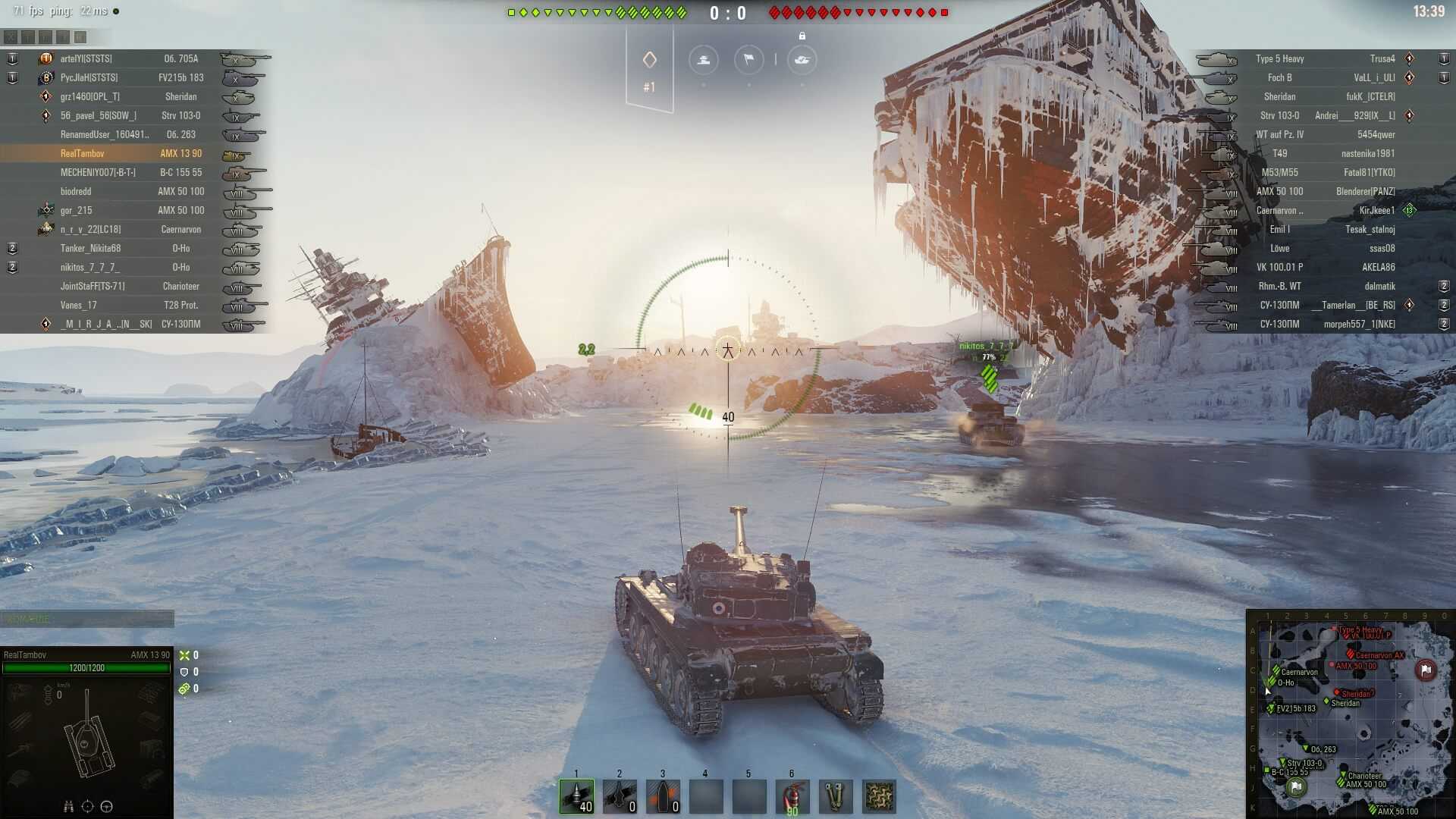

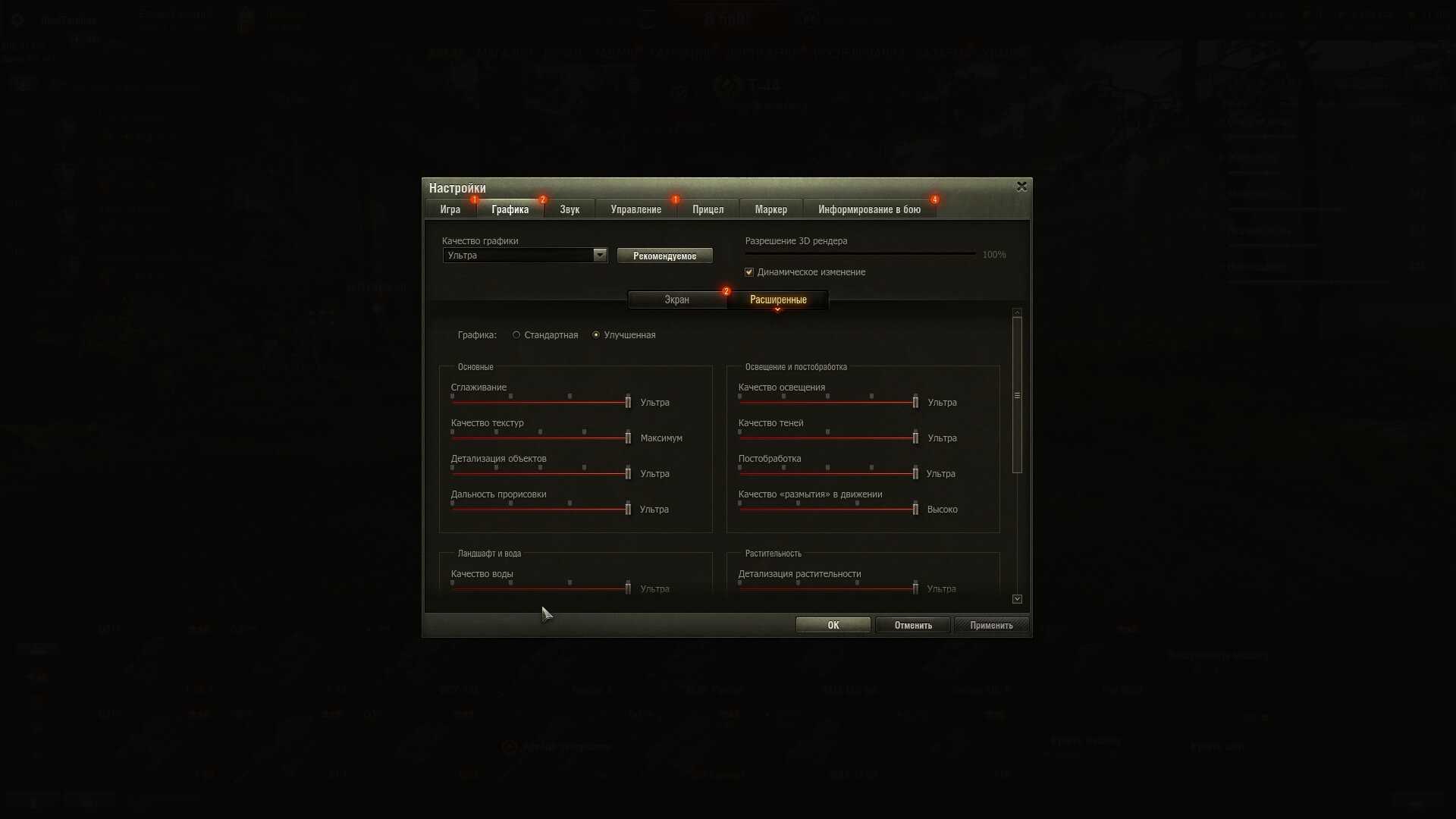

World of Tanks
Танковые баталии очень популярны в нашей стране, поэтому начну с неё. С последними обновлениями игру хорошо оптимизировали что хорошо сказалось на производительности при использовании Gigabyte GTX 1050 Ti. На самых высоких ультра настройках играть комфортно, средняя частота кадров в секунду порядка 60. Картинка при этом красивая, со всеми возможными эффектами. Подтормаживаний не наблюдалось.

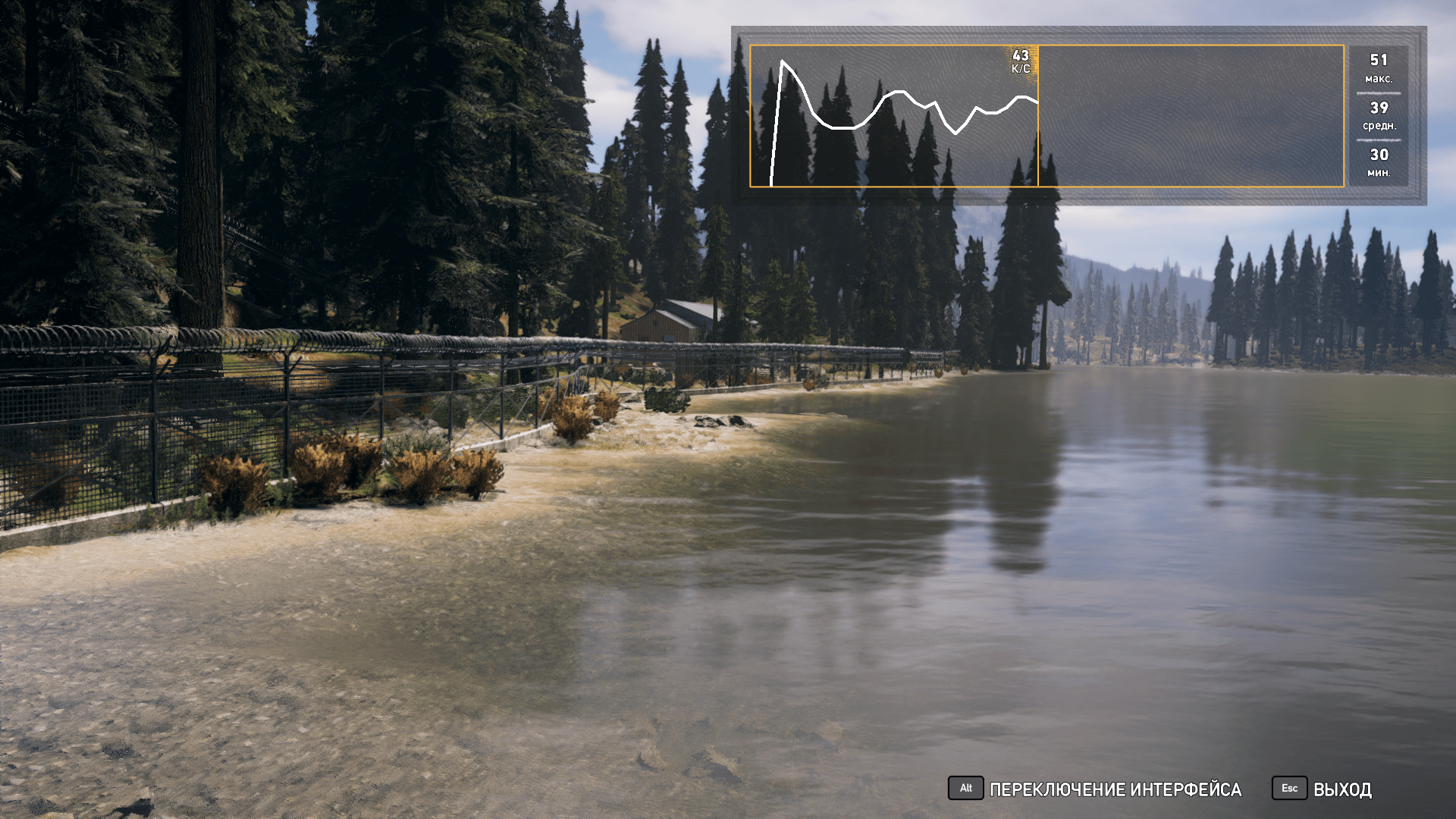

Far Cry 5
Это более требовательная новинка 2018 года, поэтому на максимальных настройках играть некомфортно. FPS в динамичных сценах опускается ниже 30, что сильно сказывается на плавности картинки. Для повышения FPS до комфортного значения пришлось снизить качество текстур, освещения и окружения с ультра на высокие настройки. На качество изображения это повлияло не сильно, зато значительно повысило среднее значение FPS до 38, что уже приемлемо для нормального прохождения.

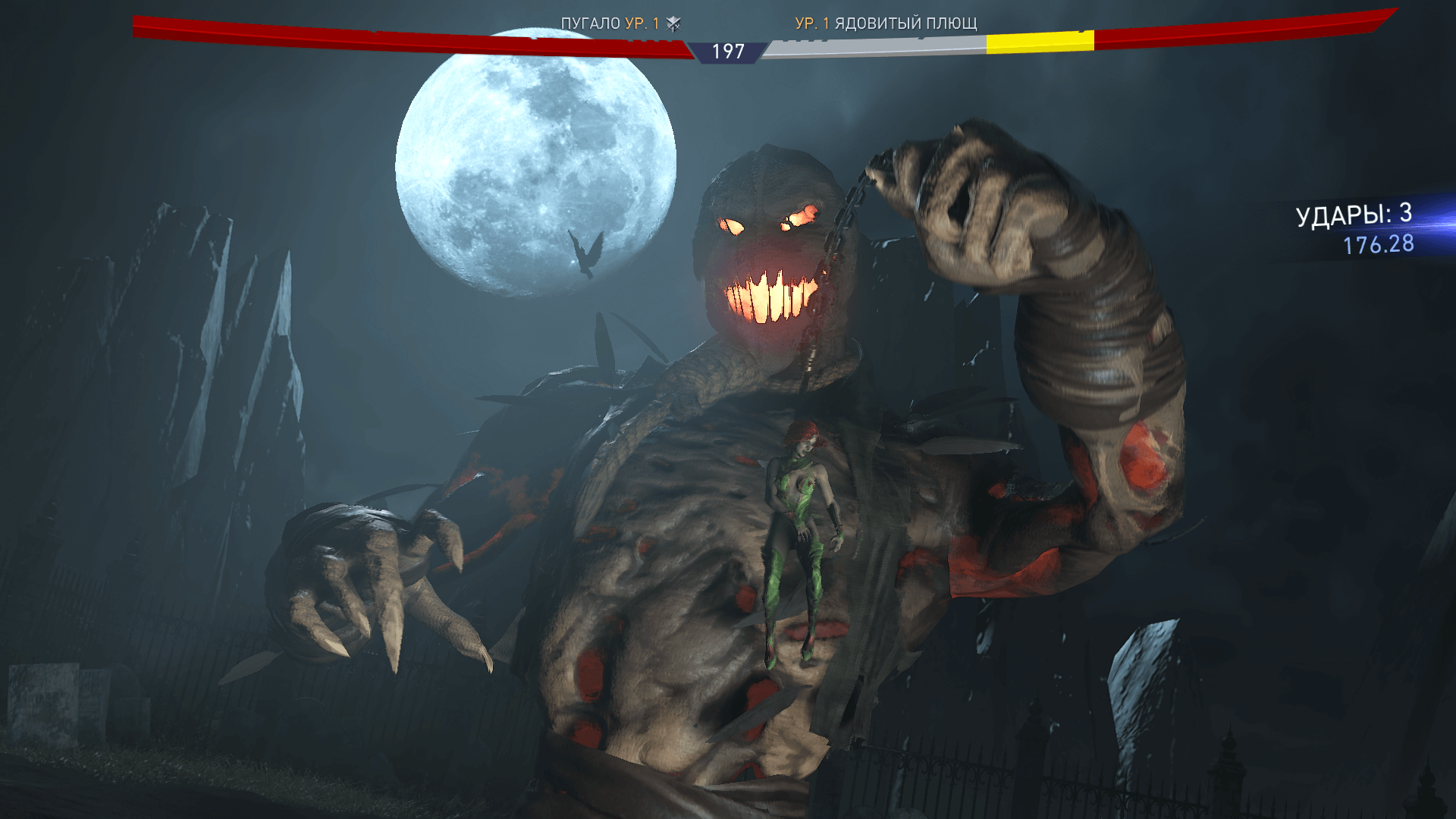

Injustice 2
Injustice 2 это «файтинг» с героями вселенной DC. Вышел на персональных компьютерах в 2018 году и обладает высокими системными требованиями. Отличная картинка изобилует спецэффектами и на максимальных настройках Gigabyte GTX 1050 Ti с ней не справляется — наблюдаются тормоза. Решается проблема снижением параметров освещения и качества теней до средних настроек. С такими параметрами всё в порядке.

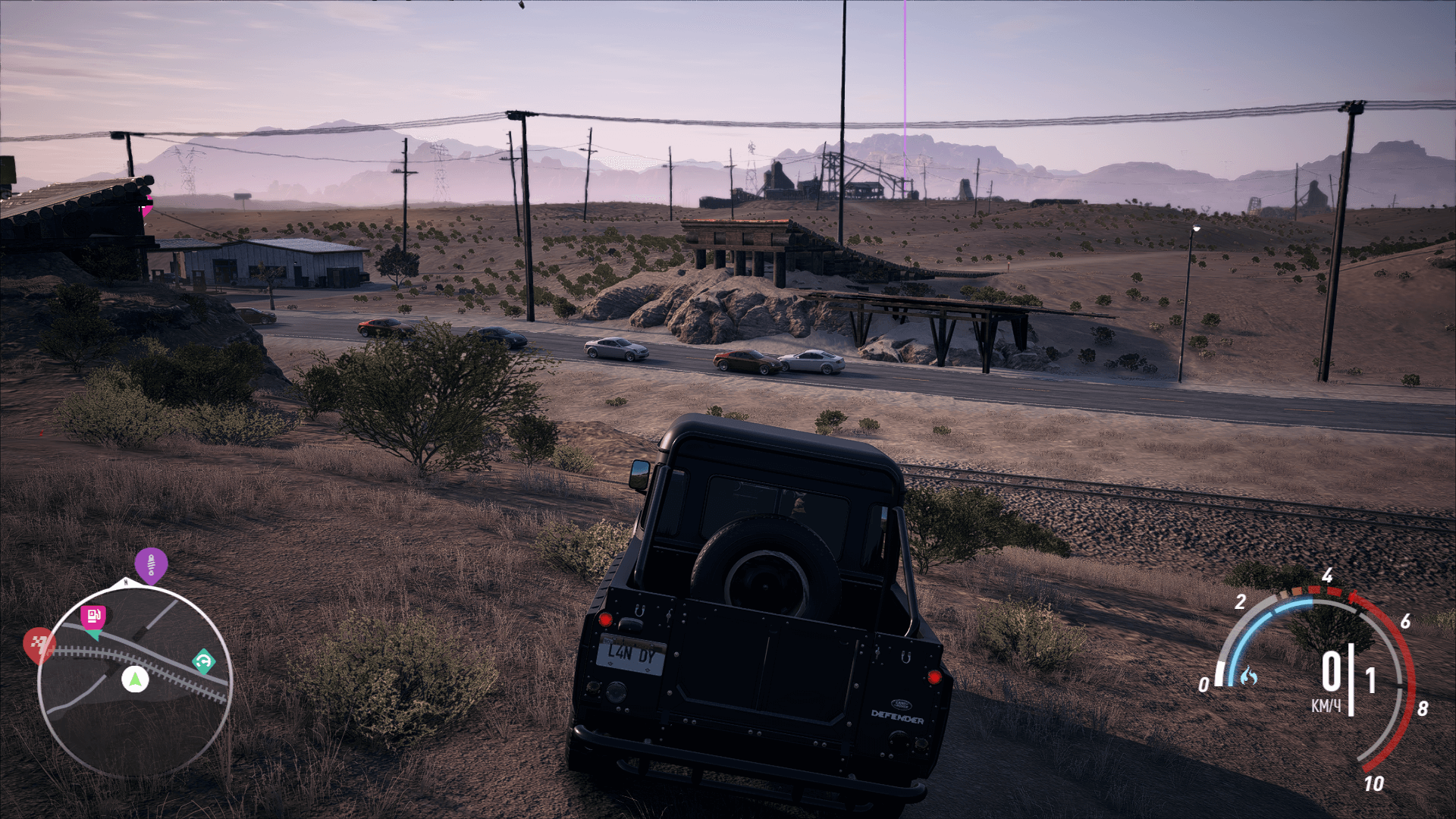

Need for Speed — Payback
Новые гоночные симуляторы пока протестировать не довелось, но серия Need for Speed должна идти хорошо. Payback запускается на высоких настройках без каких-то проблем.
Pro Evolution Soccer 2019
Футбольный симулятор PES никогда не славился отменной графикой, 2019 версия не стала исключением и игра отлично идёт на самых высоких настройках. Погодные условия и лица футболистов выглядят отлично, стадионы и зрители тоже. Трава показалась плоской, но это претензия к симулятору, а не видеокарте.
Заключение
На примере GV-N970WF3OC-4GD у компании Gigabyte получился очень удачный продукт, который лишен каких-либо заметных минусов. К единственному недочету можно отнести длину видеокарты, которая привносит некоторые ограничения на совместимость с компактными или устаревшими корпусами. В остальном же, мы наблюдаем только положительные стороны: хорошая система охлаждения, впечатляющие результаты ручного разгона, невысокая рабочая температура, низкое потребление чипа и поддержка ряда фирменных технологий от nVidia.
Некоторых мучает вопрос выбора, купить GV-N970G1 GAMING-4GD или GV-N970WF3OC-4GD. Есть ли смысл переплачивать за более дорогую модель? Ответ будет таковым: никаких существенно важных отличий между видеокартами нет, а стоит ли доплачивать за две дополнительные тепловые трубки, бэкплейт и подсветку решать только вам.
Плюсы:
- Эффективная система охлаждения WINDFORCE 3X;
- Тихая, в том числе и под нагрузкой;
- Хорошие результаты разгона GPU и памяти;
- Невысокое потребление;
- Поддержка TXAA, GPU Boost, Adaptive V-Sync, ShadowPlay;
- Отличная производительность.
Минусы:
Нет.
По мнению редакции, учитывая все плюсы и минусы, Gigabyte GTX 970 (GV-N970WF3OC-4GD) получает награду «Золото».
