Общая информация
1.Конструктивные требования по теплоотводу (TDP)
250W
Требования по теплоотводу (TDP) — это максимальное количество энергии, которое должна будет рассеять система охлаждения. Более низкое значение TDP также обычно означает меньшее энергопотребление.
2.количество транзисторов
8000 миллионов
Более высокое число транзисторов обычно указывает на новый, более мощный процессор.
3.размер полупроводников
28nm
Меньший размер указывает на более новый процесс создания чипа.
4.версия PCI Express (PCIe)
3
PCI Express (PCIe) — это высокая скорость стандарта карты расширения, которая используется для подключения компьютера к его периферии. Новые версии поддерживают более высокую пропускную способность и предоставляют более высокую производительность.
5.гарантийный период
Неизвестно. Помогите нам, предложите стоимость.
Когда продукт находится под гарантией производителя, в случае неисправности, можно получить замену.
6.Имеет воздушно-водяное охлаждение
Gigabyte GeForce GTX 980 Ti G1 Gaming
Графическая карта использует сочетание воды и воздуха, чтобы снизить ее температуру. Это позволяет ей разгоняться больше, увеличивая производительность.
7.ширина
296mm
Ширина представляет горизонтальный размер продукта. Мы считаем, что меньшая ширина лучше, потому что она обеспечивает легкую маневренность.
8.высота
120mm
Высота представляет вертикальный размер продукта. Мы считаем меньшую высоту лучше, потому что она обеспечивает легкую маневренность.
Ultra Durable VGA™
Lower GPU Temperature
Ultra Durable VGA board provides dramatic cooling effect on lowering both GPU and memory temperature by doubling the copper inner layer of PCB.
Better Overclocking Capability
Ultra Durable VGA board reduces voltage ripples in normal and transient state, thus effectively lowers noises and ensures higher overclocking capability.
Decrease Power Switching Loss
Ultra Durable VGA board allows more bandwidth for electron passage and reduces circuit impedance. The less circuit impedance, the more stable flow of current and can effectively improve power efficiency.

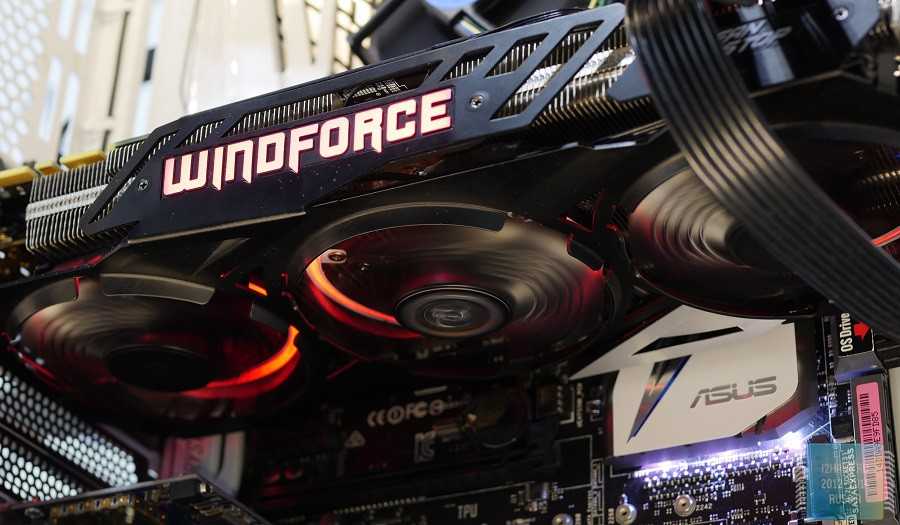

WINDFORCE 3X cooling system
WINDFORCE 3X With Unique Blade Fan
WINDFORCE 3X cooling system is equipped with high performance pure cooper heat-pipes which direct touch the GPU can strengthen the speed of heat dissipation. Besides, the air flow is effectively enhanced by the unique blade fan design, this not only increase the cooling capacity while reducing air turbulence but also results a lower noise level.

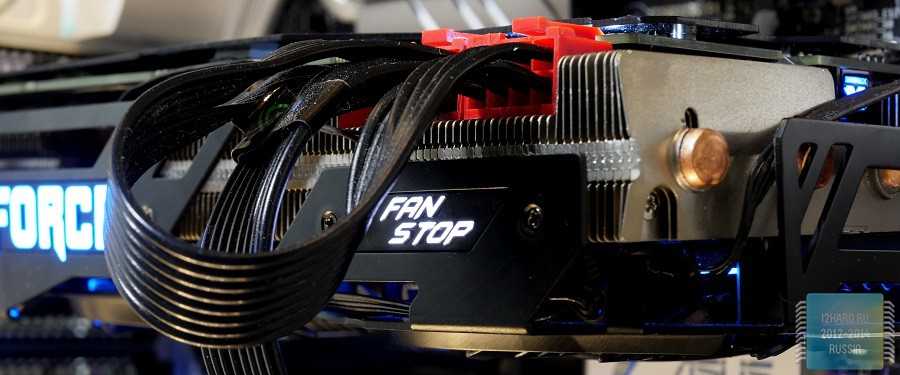

0dB semi-passive fans with intuitive fan indicators
The fans will remain off when the GPU is under a set loading or temperature for low power gaming. Besides, LED fan indicators on the top of the graphics card provide an instant display of whether the fans are spinning or not.

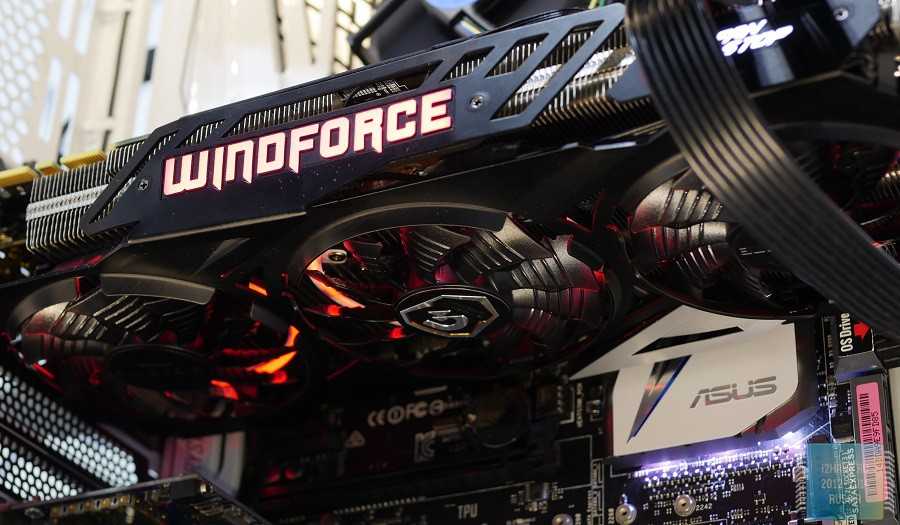

Multi-color Illuminated LED
With extra color options and numerous lighting effects, gamers can now choose the right scheme for their gaming rigs through GIGABYTE OC GURU II utility software.
TEMPERATURE & POWER CONSUMPTION
To measure both power consumption and heat, we stress the video card and record the peak values for heat and wattage. We use default values on the cards and stress test them using a Kombustor 3’s Lake of Titans X64 test at 1080p fullscreen.
With the GIGABYTE GTX 980 Ti packing a heavier cooling solution, we can clear outright its thermal performance is far superior than that of the TITAN X and reference 980 Ti we’ve reviewed prior. With this in mind, we can now really see what a properly cooled 980 Ti can do and we’re more than impressed given the numbers we’ve seen from the charts above. Also worth noting is the card’s far superior power consumption which we mostly attribute to the more efficient cooling solution, the Windforce 600X.
Overclocking
Overclocking any graphics card is pretty straightforward nowadays provided you know what to do and given that most companies also have their own overclocking software, makes it so much more approachable. We use the latest for this test.
Out of the box, the GIGABYTE GTX 980 Ti G1 GAMING come defined with three frequency profiles: 1) Default 2) OC (1190/1291Mhz) and 3) Eco (1062/1151Mhz). These profiles area easily toggled via the OC GURU II software in which you can also monitor the current status of the card including current voltage, clock rates, and fan speed amongst others. You can configure the card’s overclock frequencies via the OC GURU II software via increments and you can type in the values you want and press apply to set.
Stock Clocks
Overclocked GTX 980 Ti G1 GAMING without voltage tweaks
We really don’t mess around with the voltage until we’re going to into extreme applications or replacing the cooling solution. For the most part though, the GIGABYTE GTX 980 Ti G1 GAMING was easy to overclock and we managed to push the clocks until 1450Mhz Boost which saw the card crashing. More voltage is needed here but that’s for another article and we’ll post overclocking results in that also.
Позиционирование

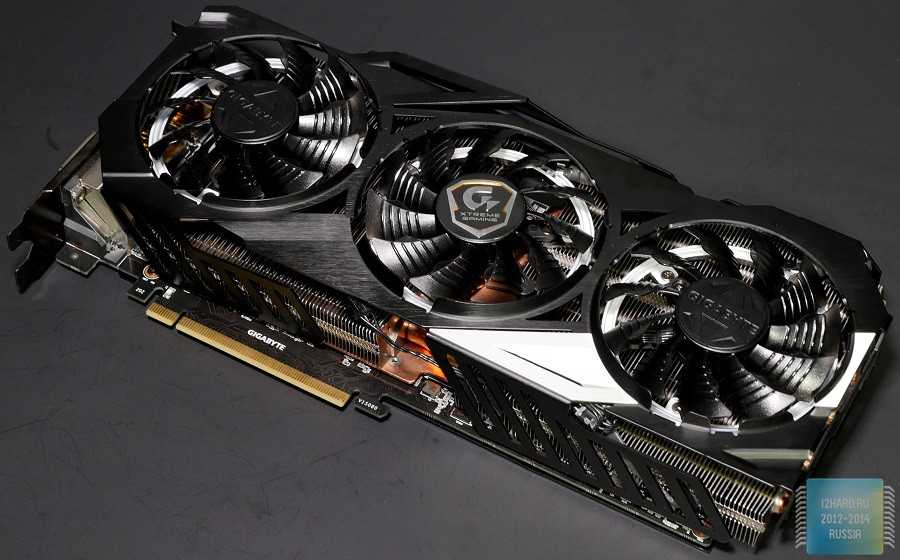

Gigabyte GTX 980 Ti Xtreme Gaming метит в самую верхушку ТОП-сегмента, где люди не привыкли считать деньги и готовы доплатить за необычный дизайн или расширенный функционал. Однако, в текущей экономической ситуации даже наиболее обеспеченный потребитель скорее всего задумается об экономии, что может существенным образом отразиться на продажах таких видеокарт.
Если у рассмотренной ранее GV-N98TXTREME W-6GD из-за применения СВО конкурентов практически не наблюдалось, то вот в случае с GV-N98TXTREME-6GD ситуация совсем иная. В числе первых стоит упомянуть премиальные версии от ASUS (ROG MATRIX GTX 980 Ti Platinum), MSI (GTX 980Ti LIGHTNING), KFA2 (GTX 980 Ti Hall of Fame) и EVGA (GTX 980 Ti K|NGP|N). Подливают масла в огонь и менее дорогие варианты, среди которых можно отметить Asus GTX 980 Ti STRIX III, EVGA GTX 980 Ti FTW GAMING ACX 2.0+, MSI GTX 980 Ti GAMING 6G, Palit GTX 980 Ti SUPER JETSTREAM и другие. Так что Gigabyte GTX 980 Ti Xtreme Gaming предстоит серьезно побороться за кошелёк потребителя.
Страница 1: Тест и обзор: Gigabyte GeForce GTX 980 Ti G1 Gaming
Мы продолжаем тестировать видеокарты GeForce GTX 980 Ti, и на этот раз в нашу тестовую лабораторию поступила весьма интересная модель Gigabyte GeForce GTX 980 Ti G1 Gaming. Компания Gigabyte является одним из основных партнёров NVIDIA, продажи бренда в Европе и России весьма велики. Для нынешнего поколения NVIDIA (и новых GPU от AMD) Gigabyte решила использовать марку «G1 Gaming». Кулер является обновлённой версией «WindForce», чуть ниже мы как раз рассмотрим его более подробно. Сможет ли видеокарта Gigabyte GeForce GTX 980 Ti G1 Gaming соперничать с новейшими моделями ASUS, MSI и других производителей?
Gigabyte предлагает два варианта GeForce GTX 980 Ti. Эталонная модель нас не интересует, но для GeForce GTX 980 Ti G1 Gaming Gigabyte разработала собственный дизайн печатной платы и кулер. Конечно, Gigabyte просит за свою видеокарту больше, так что будьте готовы доплатить несколько тысяч рублей. В России видеокарту можно купить от 51,6 тыс. рублей, в Европе – от 725 евро.
» Fotostrecke
Информация об архитектуре
NVIDIA GeForce GTX 980 Ti – вторая по производительности модель в нынешнем семействе «Maxwell». Видеокарта опирается на GPU GM200, а именно на GM200-310-A1. Графический процессор оснащён 2.816 потоковыми процессорами, 176 текстурными блоками и 96 конвейерами растровых операций (ROP). Потоковые процессоры составляют 6 кластеров Graphics Processing Cluster (GPC), разделяющихся на 22 мультипроцессора 22 Maxwell Streaming Multiprocessors. 22 SMM x 4 блока SMM x 32 АЛУ как раз и дают 2.816 потоковых процессора GeForce GTX 980 Ti. GPU изготавливается по 28-нм техпроцессу и содержит до 8 млрд. транзисторов. Новый GPU «Fiji» от AMD содержит ещё больше транзисторов – 8,9 млрд. 6 Гбайт памяти GDDR5 подключены по 384-битному интерфейсу. Память работает на частоте 1.750 МГц.
| Обзор технических спецификаций Gigabyte GeForce GTX 980 Ti G1 Gaming | ||
|---|---|---|
| Модель | Gigabyte GeForce GTX 980 Ti G1 Gaming | NVIDIA GeForce GTX 980 Ti |
| Розничная цена | от 51,6 тыс. рублейот 725 евро | от 42,5 тыс. рублей |
| Сайт производителя | www.gigabyte.ru | NVIDIA |
| Техническая информация | ||
| GPU | GM200 (GM200-310-A1) | GM200 (GM200-310-A1) |
| Техпроцесс | 28 нм | 28 нм |
| Число транзисторов | 8 млрд. | 8 млрд. |
| Тактовая частота GPU (базовая) | 1.190 МГц | 1.000 МГц |
| Тактовая частота GPU (Boost) | 1.291 МГц | 1.075 МГц |
| Частота памяти | 1.750 МГц | 1.750 МГц |
| Тип памяти | GDDR5 | GDDR5 |
| Объём памяти | 6 Гбайт | 6 Гбайт |
| Ширина шины памяти | 384 бит | 384 бит |
| Пропускная способность памяти | 336,6 Гбайт/с | 336,6 Гбайт/с |
| Версия DirectX | 12 | 12 |
| Потоковые процессоры | 2.816 | 2.816 |
| Текстурные блоки | 176 | 176 |
| Конвейеры растровых операций (ROP) | 96 | 96 |
| Тепловой пакет | 250 Вт | 250 Вт |
| SLI/CrossFire | SLI | SLI |
NVIDIA GeForce GTX 980 Ti работает с базовой частотой 1.000 МГц. Под нагрузкой благодаря технологии GPU Boost частота увеличивается, как минимум, до 1.075 МГц. Но Gigabyte не стала довольствоваться эталонными частотами. Базовая частота видеокарты выставлена на 1.190 МГц, а в режиме Boost минимальный уровень составляет 1.291 МГц. То есть мы получаем разгон примерно на 20%. Впрочем, Gigabyte не одна на рынке, другие производители тоже представили немало видеокарт с заводским разгоном. На практике видеокарта должна показывать ещё более высокие тактовые частоты, чуть ниже мы как раз их оценим.
Gigabyte не стала разгонять память, которая работает на прежней частоте 1.750 МГц. Память подключена по 384-битному интерфейсу, как и в случае эталонной GeForce GTX 980 Ti G1 Gaming, мы получаем пропускную способность памяти 336,6 Гбайт/с. Остальные спецификации видеокарты идентичны эталонной версии.

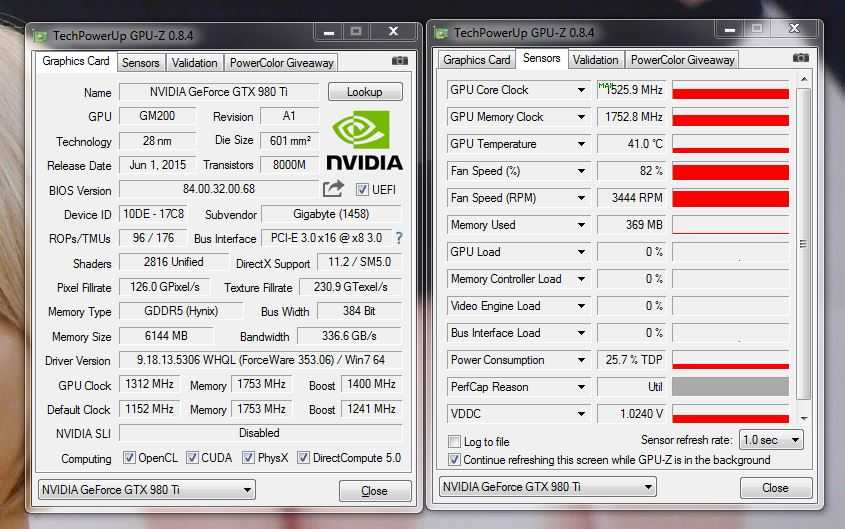

Скриншот GPU-Z видеокарты Gigabyte GeForce GTX 980 Ti G1 Gaming
Скриншот GPU-Z подтверждает технические спецификации, приведённые ранее
<>Тест и обзор: Gigabyte GeForce GTX 980 Ti G1 GamingGigabyte GeForce GTX 980 Ti G1 Gaming | Впечатления (1)
Температура и разгон
Для начала приведу скриншот ASIC Quality.
Для разгона использовалась утилита MSI Afterburner, разгон осуществлялся в стандартном режиме без поднятия напряжения:
- Частоту GPU удалось повысить на 60 МГц, что в итоговом варианте составило 1276 МГц. С учетом GPU Boost (+227 МГц в стандартном режиме) значение выросло до 1503 МГц.
- Частота памяти была увеличена на 445 МГц и достигла значения 2023 МГц (8 ГГц QDR), получилась хорошая прибавка.

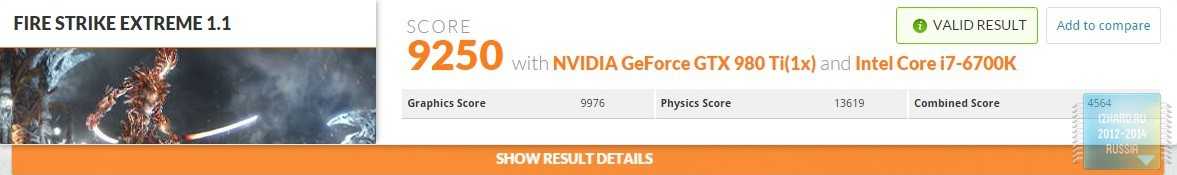

Предлагаю ознакомиться с показателем Fire Strike Extreme.
Перейдем к рассмотрению эффективности СО. Тестирование происходило в открытом корпусе при комнатной температуре 26°С. Система охлаждения хорошо справляется с поставленной задачей и даже под максимальной нагрузкой с повышением питающего напряжения температура не превышает 67°С. Что же до минимального значения, оно составило 39°С. На самом деле, при отсутствии заметной нагрузки, из-за остановки вентиляторов, температура поднимается до 49°С и именно этот показатель следует считать в качестве минимального.
Скорость вентилятора варьируется в зависимости от загруженности видеокарты (от 0 до 1680 об/мин.). При малых нагрузках вентиляторы останавливаются и видеокарта не издаёт никаких звуков. Под нагрузкой картина не меняется, данная модель является одной из самых малошумных.

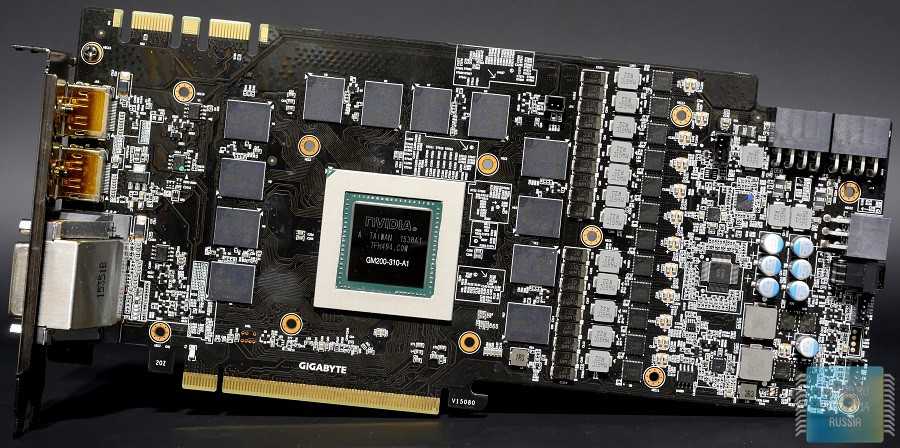

Печатная плата
Здесь применяется модифицированная печатная плата с усиленной подсистемой питания и качественной элементной базой. Помимо этого, отличительной особенностью является защитное покрытие против влаги, коррозии и пыли. Да-да вы не ослышались, если случится протечка в процессорной СВО, то Gigabyte GTX 980 Ti Xtreme Gaming останется исправной. Чего не скажешь о любой другой видеокарте, которую постигнет незавидная участь.

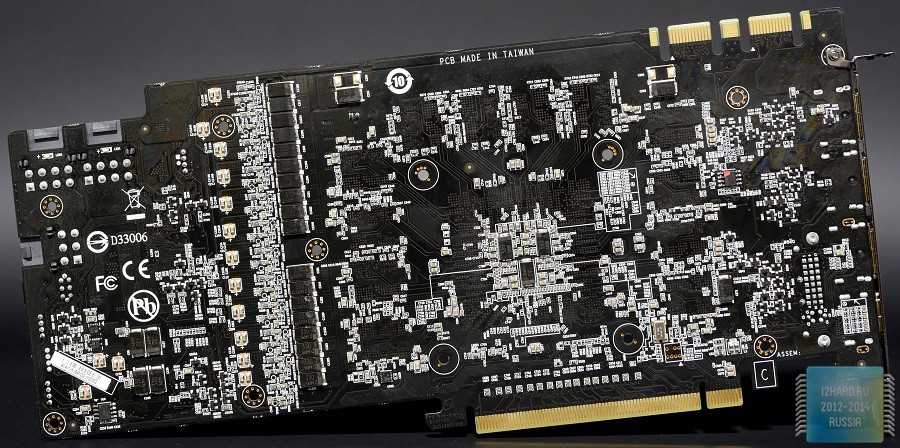

С обратной стороны можно лишь отметить наличие большого количества танталовых конденсаторов.

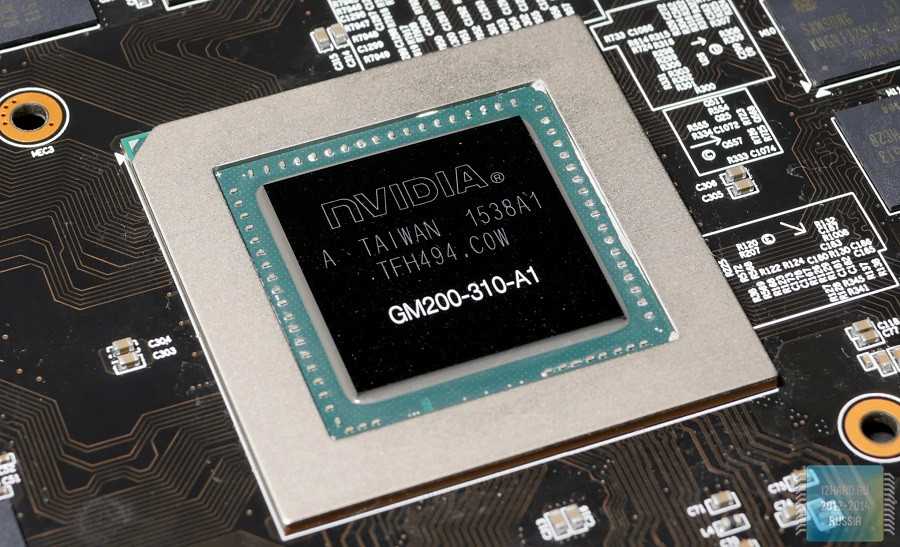

Графический процессор GM200-310-A1 произведен по 28 нм техпроцессу и несет на борту 8 млрд. транзисторов и 2816 шейдерных процессоров. Кристалл снабжен металлической рамкой, что предохраняет его от возможных сколов
Важной особенностью здесь является заводское повышение частоты чипа со стандартных 1000 МГц до 1216 МГц

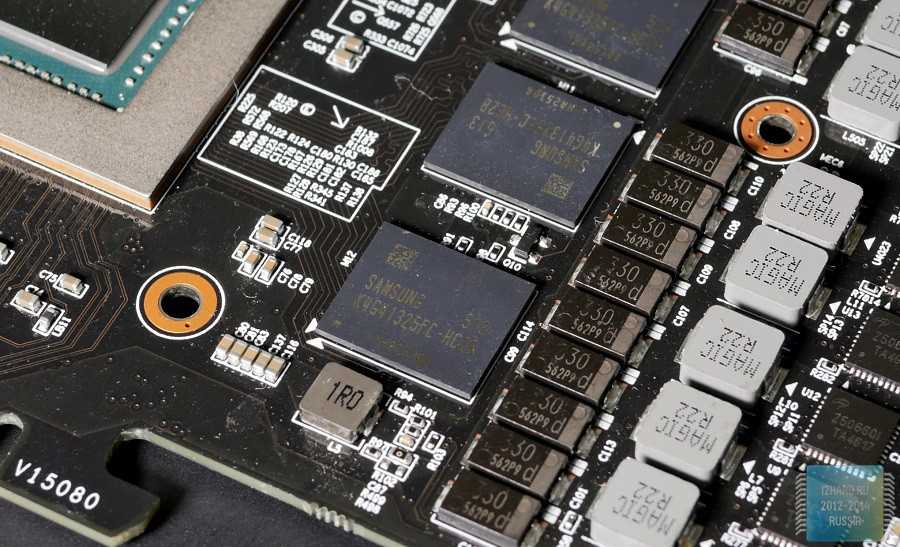

Все микросхемы памяти распаяны с одной стороны и контактируют с широкой медной пластиной. На чипах Samsung нанесена маркировка K4G41325FC-HC28. Общий объем памяти составляет 6 ГБ и набран 12 микросхемами. Разрядность шины составляет 384 бита. Эффективная частота памяти в следствии заводского разгона также увеличена на 200 МГц.

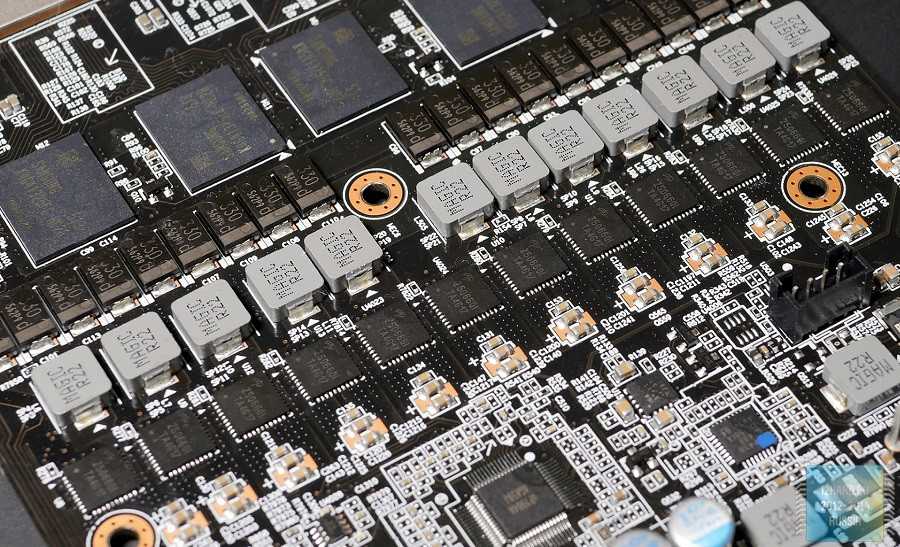

Подсистема питания выполнена по схеме 12+2+1. Двенадцать фаз отведено на графический процессор, две фазы на память и одна на PLL (генератор с фазовой автоподстройкой частоты).

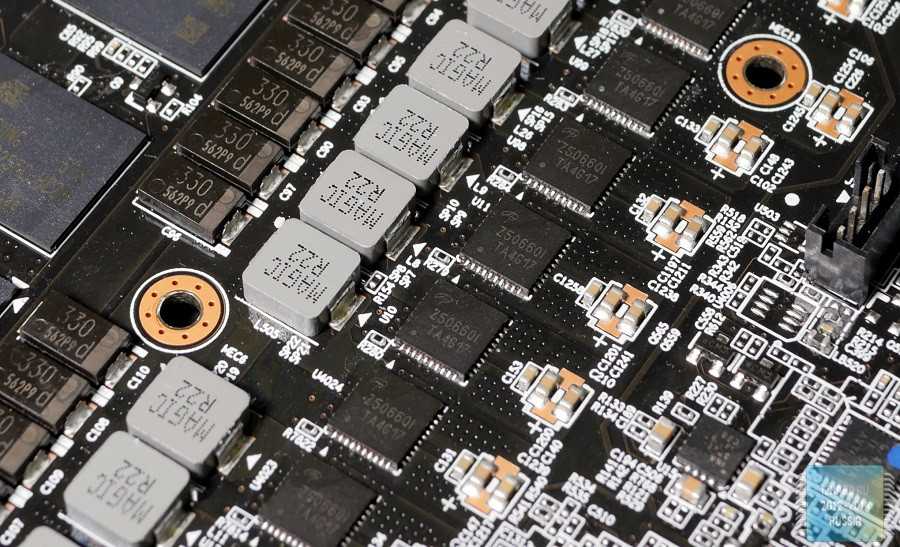

Силовые ключи выполнены в виде готового интеллектуального модуля, включающего в себя полевые транзисторы с драйвером и всевозможные защиты.

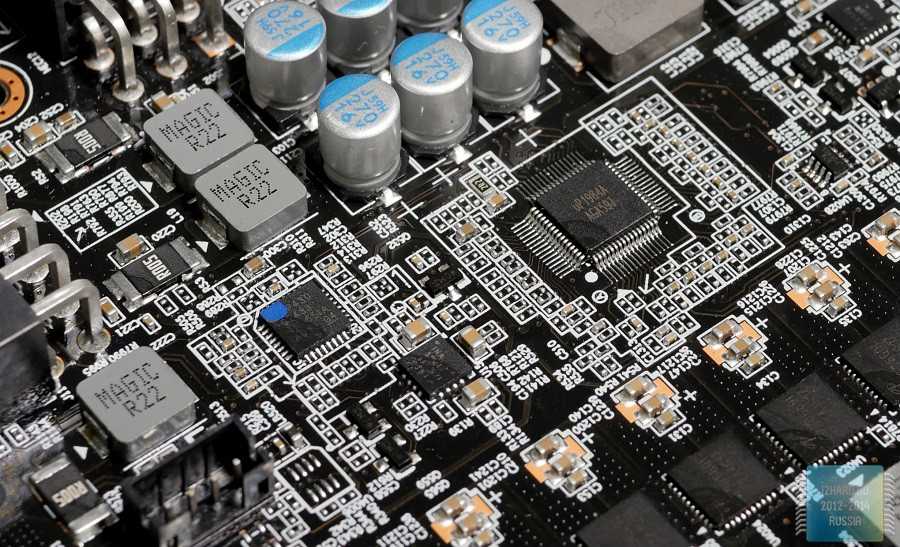

Управляет подсистемой питания ШИМ-контроллер промаркированный как uP1984a. Левее расположен микроконтроллер Texas Instruments с маркировкой MSP430, на базе которого реализовано управление подсветкой.

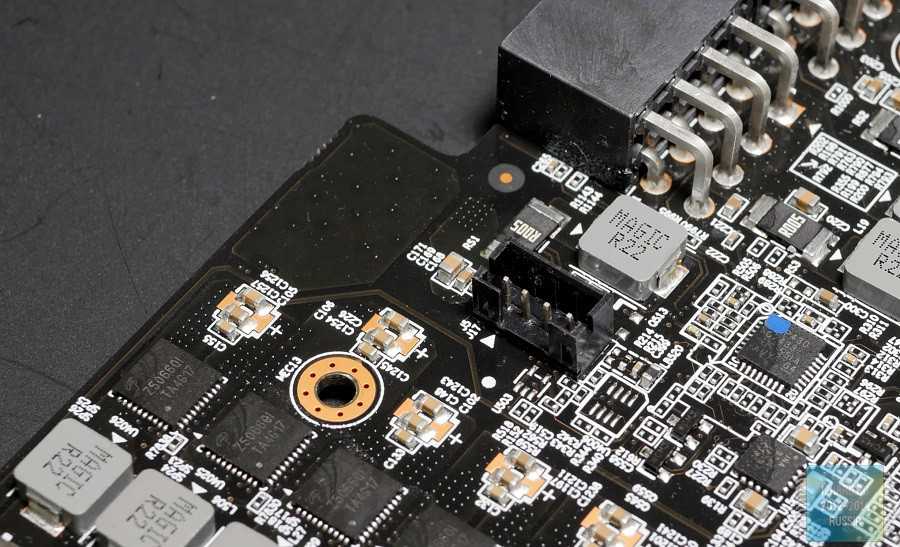

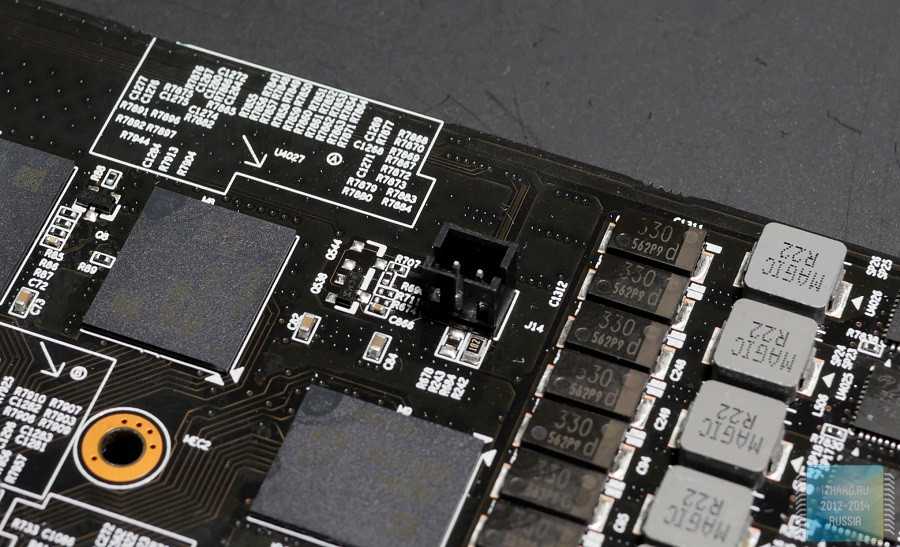

Чуть выше можно найти два разъема, один из которых (2-х пиновый) питает индикатор FAN STOP, а второй (4-х пиновый) используется для подключения подсветки вокруг вентиляторов.

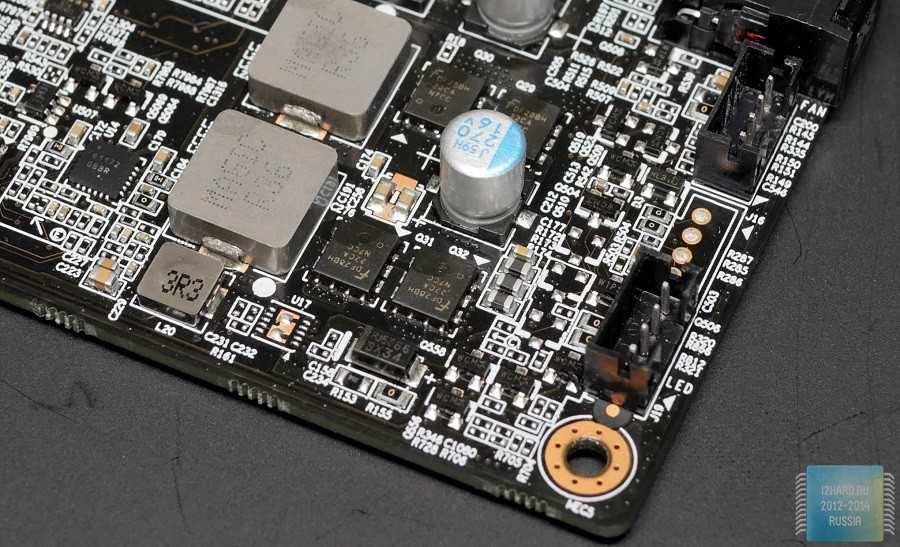

Как уже упоминалось ранее, две фазы отведено на память. Правее находятся два четырёхконтактных разъема – один для подсветки надписи WINDFORCE, а второй для питания трех вентиляторов. Так как коннекторы одного цвета, производитель отметил их надписями LED и FAN, чтобы во время сборки вы не перепутали куда и что подключать.
Технические характеристики видеокарты и рекомендованная стоимость
Технические характеристики и стоимость видеокарты Gigabyte GeForce GTX 980 Ti XTREME GAMING приведены в таблице в сравнении с показателями эталонной версии NVIDIA GeForce GTX 980 Ti и четырёх оригинальных версий этой модели видеокарты производства компаний MSI, ASUS, Gigabyte и Inno3D.
| Наименование технических характеристик | Gigabyte GeForce GTX 980 Ti XTREME GAMING | MSI GeForce GTX 980 Ti Gaming | ASUS STRIX GTX 980 Ti | Gigabyte GeForce GTX 980 Ti G1 Gaming | Inno3D iChill GeForce GTX 980 Ti X4 Ultra |
NVIDIA
GeForce GTX 980 Ti |
|
|---|---|---|---|---|---|---|---|
| Графический процессор | GM200-A1
«Maxwell 2.0» |
GM200-A1
«Maxwell 2.0» |
GM200-A1
«Maxwell 2.0» |
GM200-A1
«Maxwell 2.0» |
GM200-A1
«Maxwell 2.0» |
GM200-A1
«Maxwell 2.0» |
|
| Техпроцесс, нм | 28 (low-k) | 28 (low-k) | 28 (low-k) | 28 (low-k) | 28 (low-k) | 28 (low-k) | |
| Площадь кристалла, мм2 | 601 | 601 | 601 | 601 | 601 | 601 | |
| Число транзисторов, млн | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | |
| Частота графического процессора, МГц | 3D |
1216
(1317 – boost) |
1140
(1228 – boost) |
1216
(1317 – boost) |
1152
(1241 – boost) |
1152
(1241 – boost) |
1000
(1076 – boost) |
| 2D | 135 | 135 | 135 | 135 | 135 | 135 | |
| Число унифицированных шейдерных процессоров, шт. | 2816 | 2816 | 2816 | 2816 | 2816 | 2816 | |
| Число текстурных блоков, шт. | 176 | 176 | 176 | 176 | 176 | 176 | |
| Число блоков растровых операций (ROPs), шт. | 96 | 96 | 96 | 96 | 96 | 96 | |
| Теоретическая максимальная скорость закраски, Гп/с | 116,7 | 109,4 | 116,7 | 110,6 | 110,6 | 96,0 | |
| Теоретическая максимальная скорость выборки текстур, Гтекс/с | 214,0 | 200,6 | 214,0 | 202,8 | 202,8 | 176,0 | |
| Поддержка версии Pixel Shaders / Vertex Shaders | 5.0 / 5.0 | 5.0 / 5.0 | 5.0 / 5.0 | 5.0 / 5.0 | 5.0 / 5.0 | 5.0 / 5.0 | |
| Тип поддерживаемой памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | |
| Разрядность шины обмена с памятью, бит | 384 | 384 | 384 | 384 | 384 | 384 | |
| Эффективная частота работы видеопамяти, МГц | 3D | 7204 | 7012 | 7200 | 7012 | 7200 | 7012 |
| 2D | 648 | 648 | 648 | 648 | 648 | 648 | |
| Объем памяти, Мбайт | 6 144 | 6144 | 6 144 | 6 144 | 6 144 | 6 144 | |
| Полоса пропускания видеопамяти, Гбайт/с | 345,8 | 336,6 | 345,6 | 336,6 | 345,6 | 336,6 | |
| Пиковая потребляемая мощность в 3D-режиме работы, Вт | 3D | 275 | 250 | 275 | 275 | 280 | 250 |
| 2D | н/д | н/д | н/д | н/д | н/д | н/д | |
| Требования к мощности блока питания, Вт | 600 | 600 | 600 | 600 | 600 | 600 | |
| Размеры видеокарты, мм (Д × В × Т) | 296 × 123 × 51 | 279 × 130 × 40 | 306 × 141 × 40 | 299 × 11 × 41 | 300 х 115 х 59 | 267 × 100 × 39 | |
| Вес видеокарты, гр. | 1350 | 1080 | 1085 | 1238 | 1380 | 916 | |
| Интерфейс | PCI-Express x16 (v3.0) | PCI-Express x16 (v3.0) | PCI-Express x16 (v3.0) | PCI-Express x16 (v3.0) | PCI-Express x16 (v3.0) | PCI-Express x16 (v3.0) | |
| Выходы | DVI-I
(Dual-Link), 1 HDMI v2.0, 3 DisplayPort v1.2 |
DVI-I
(Dual-Link), 1 HDMI v2.0, 3 DisplayPort v1.2 |
DVI-I
(Dual-Link), 1 HDMI v2.0, 3 DisplayPort v1.2 |
DVI-I
(Dual-Link), 1 HDMI v2.0, 3 DisplayPort v1.2 |
DVI-I
(Dual-Link), 1 HDMI v2.0, 3 DisplayPort v1.2 |
DVI-I
(Dual-Link), 1 HDMI v2.0, 3 DisplayPort v1.2 |
|
| Рекомендованная стоимость, долларов США | 689 | 649 | 659 | 599 | 689 | 599 |
Performance and Overclocking
Test System
Here are the components used in our test system.
| Test System Components | |
| Motherboard | |
| CPU | |
| Memory | |
| SSD | Samsung EVO 500 GB SSD |
| Power Supply | |
| Video Card | GIGABYTE GTX 980 Ti Gaming 6G (Driver 353.62) |
| Cooling | |
| OS | Window 7 64-bit |
Our comparison samples include the ASUS STRIX GTX 980 Ti, EVGA GTX 980 Superclocked, EVGA 780 Ti Classified, and an AMD offering in the ASUS Matrix R9 290X. This will give us a good idea of performance throughout the last few generations of NVIDIA GPUs. The GIGABYTE GTX 980 Ti G1 Gaming was tested with its OC mode speeds in place. We’re still waiting on AMD board partners to release their custom Fury and Fury X cards, so those comparisons aren’t available to us quite yet.
Minimum System Requirements
- i7 4770K or i7 4790K @ 4 GHz
- Intel Z87 or Z97 Chipset Motherboard
- Dual Channel DDR3 @ 1866MHz 9-9-9-24
- GPU @ stock and overclocked
- Monitor capable of 1920×1080
Synthetic Tests
- 3DMark Vantage – DirectX 10 benchmark running at 1280X1024 – Performance preset.
- 3DMark 11 – DirectX 11 benchmark running at 1280X720 – Performance preset.
- 3DMark Fire Strike – DirectX 11 benchmark running 1920X1080 – Standard test (not extreme).
- Unigine Heaven (HWBot version) – DX11 Benchmark – Extreme setting.
Game Tests
- Batman: Arkham Origins – 1920X1080, 8x MSAA, PhysX off, V-Sync off, The rest set to on or DX11 enhanced.
- Battlefield 4 – 1920X1080, Ultra Preset, V-Sync off.
- Bioshock Infinite – 1920X1080, Ultra DX11 preset, DOF on.
- Crysis 3 – 1920X1080, Very high settings, 16x AF, 8x MSAA, V-Sync off.
- Final Fantasy XIV: A Realm Reborn – 1920X1080, Maximum preset.
- Grid 2 – 1920X1080, 8x MSAA, Intel specific options off, Everything else set to highest available option.
- Metro Last Light – 1920X1080, DX11 preset, SSAA on, Tessellation very high, PhysX off.
Overclocking the GTX 980 Ti G1 Gaming was pretty easy using the OC GURU II software and landed us at 1290 MHz base/1379 MHz boost/1530 MHz actual boost. At that speed, the card was completely stable and flew right through our suite of benchmarks.
|
HWBot Heaven Overclock Stable |
|
3DMark Fire Strike Overclock Stable |
As we look through the benchmarks below, keep in mind the ASUS STRIX GTX 980 Ti has a slightly higher factory overclock than the GIGABYT GTX 980 Ti G1 Gaming on both the GPU core and memory speed. The differences are 26 MHz on the GPU core and 50 MHz (200 MHz effective) on the memory. So in most cases, the ASUS sample will have slightly better performance numbers. The other three cards in our sample group fall quite a bit behind the two GTX 980 Ti cards, but no big surprise there.
Our synthetic testing shows the GIGABYTE GTX 980 Ti G1 Gaming holding its own against the ASUS STRIX offering. The GIGABYTE card actually won out in the 3DMark Vantage and 3DMark 11 benchmarks by a slim margin. Excellent showing here!
|
HWBot Heaven Results |
|
3DMark Fire Strike Results |
|
3DMark Vantage Results |
|
3DMark 11 Results |
The gaming benchmarks reveal very little difference between the two GTX 980 Ti samples. The two most demanding games in our test suite (Crysis 3 and Metro: Last Light) have both cards producing almost the exact same FPS. The biggest gap came in Bioshock Infinite where the ASUS STRIX won out by just under six FPS. The Final Fantasy: ARR results had the ASUS STRIX winning out by less than 100 total frames rendered, which is not much at all in that benchmark. The other three benchmarks all fell within two FPS or less. Given the lower GPU and memory speeds, the GIGABYTE GTX 980 Ti G1 Gaming performed better than we had expected. Again, another excellent showing!
|
Batman: Arkham Origin Results |
|
Battlefield 4 Results |
|
Bioshock Infinite Results |
|
Crysis 3 Results |
|
Final Fantasy XIV: ARR Results |
|
Grid 2 Results |
|
Metro: Last Light Results |
For NVIDIA Surround/AMD Eyefinity testing, we take five of our most popular game titles and test them at 5760X1080 resolution. We keep the in-game settings maxed out just as with our 1920X1080 testing above. As you can see by the results below, all but Crysis 3 finished over the minimum 30 FPS we like to see. Again, the GIGABYTE GTX 980 Ti G1 Gaming performed admirably and held right with the ASUS STRIX offering.
Surround/Eyefinity Testing Results

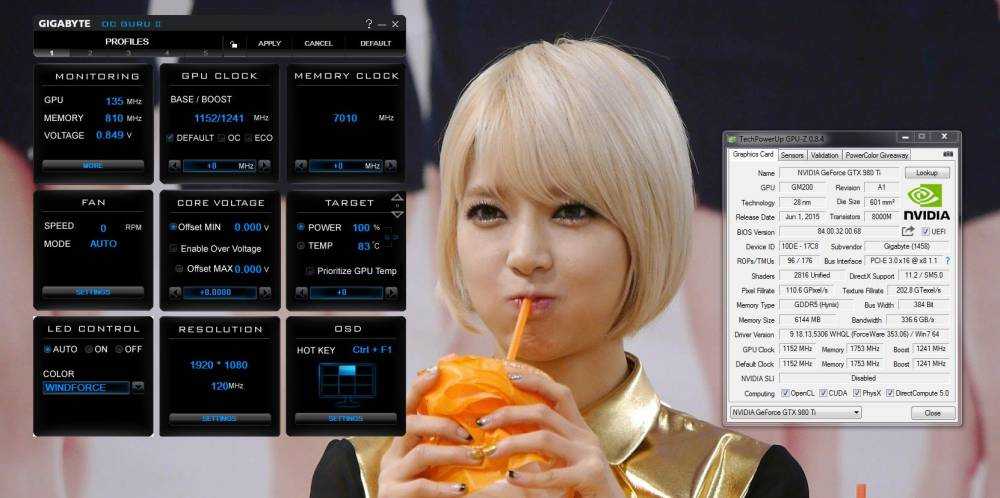

Bundled Software – OC GURU II
OC GURU II has a unique GUI that puts everything you need front and center. All of the overclocking options are easily accessible, as are the LED controls, fan controls, and monitoring information. Up to five profiles can be saved for easy access to your favorite settings. Real-time monitoring information is provided for GPU and memory clock speeds, GPU voltage, power consumption, fan speeds, and GPU temperature. Fan speeds can be set to auto, or you can manually set them based on a graphical interface. All in all, it’s an effective solution for getting the most from your GIGABYTE graphics card.
|
OC GURU II Main Screen |
|
Monitoring Information |
|
Fan Speed – Auto |
|
Fan Speed Control – Manual |
Система охлаждения

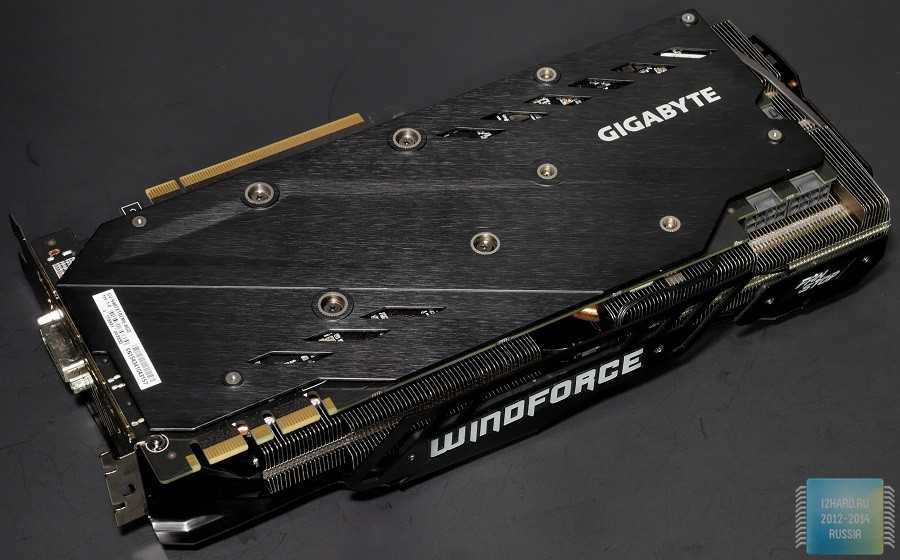

В качестве системы охлаждения здесь используется серьезно модифицированная версия WINFORCE 700W. К большим плюсам этого решения следует отнести сравнительно компактные размеры СО, что позволит с легкостью конкурировать по этому параметру с ближайшими конкурентами.

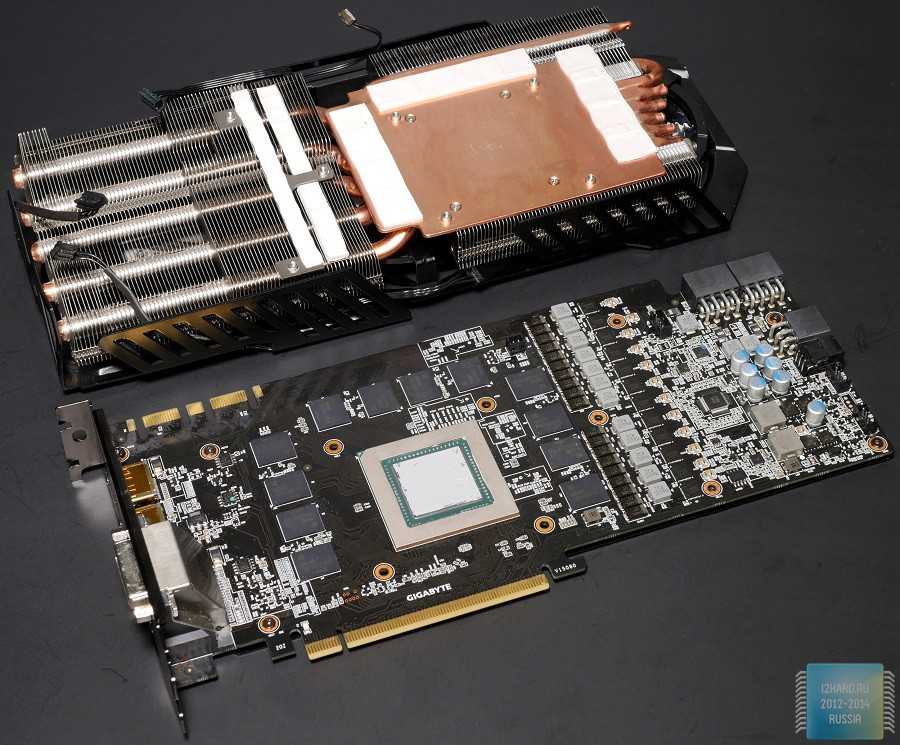

Никаких препятствий для снятия системы охлаждения здесь вы не найдете. Подобный ход со стороны производителя определенно оценят те, кто собирает кастомные проекты с СВО. Причем, защита печатной платы при попадании жидкости реализована здесь весьма кстати.
Начинаем разбор с того, что открутим 7 шурупов и отсоединим четыре кабеля, три их которых отвечают за подсветку и один за питание и регулировку работы вентиляторов.

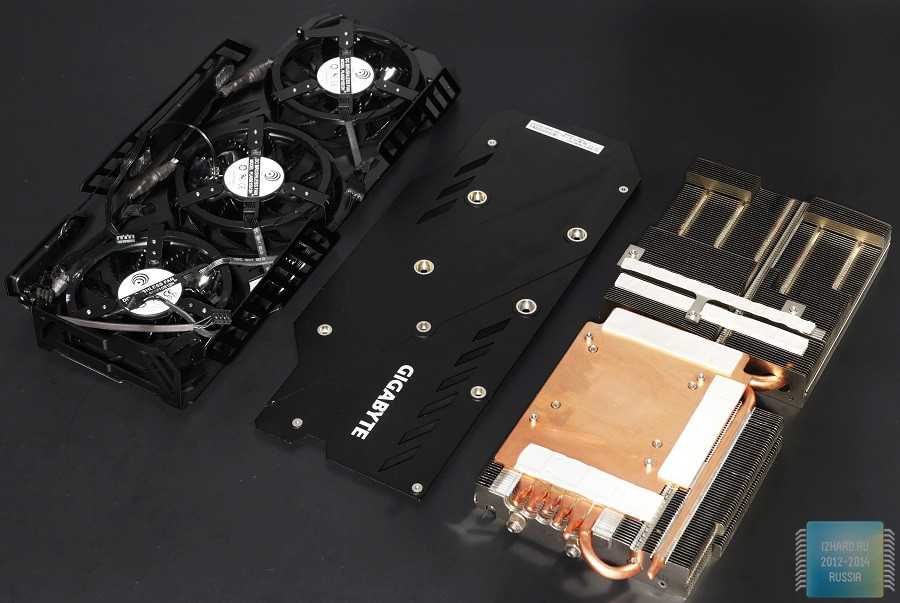

Система охлаждения состоит из металлического кожуха, на который посажено три вентилятора, из массивного радиатора и бэкплейта.

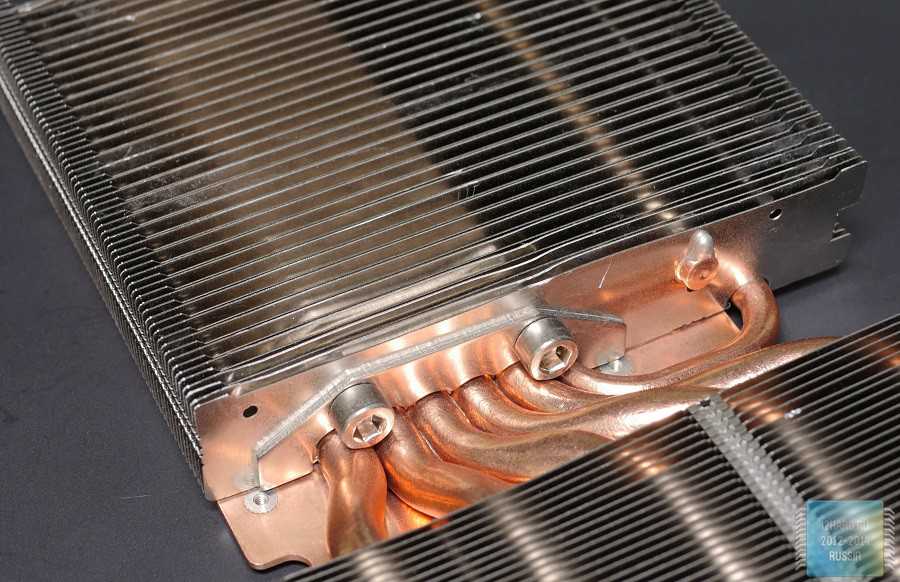

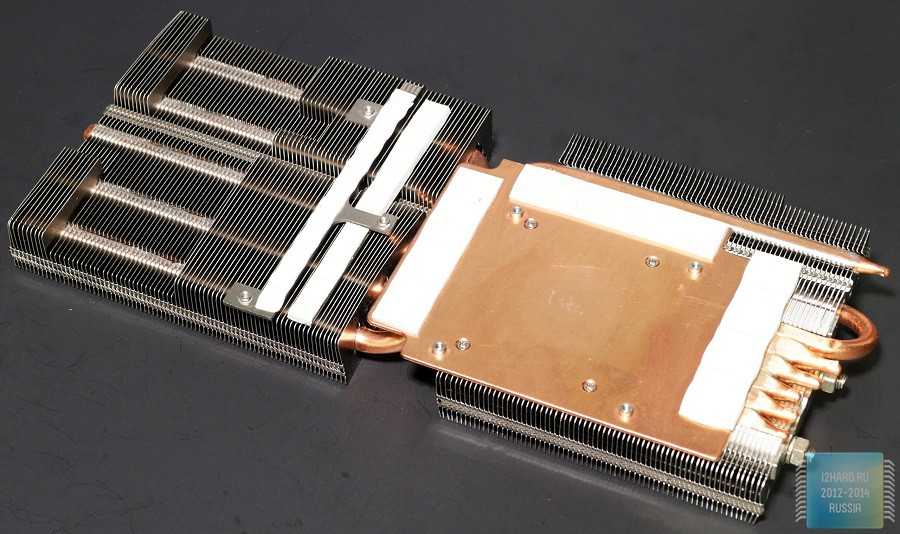

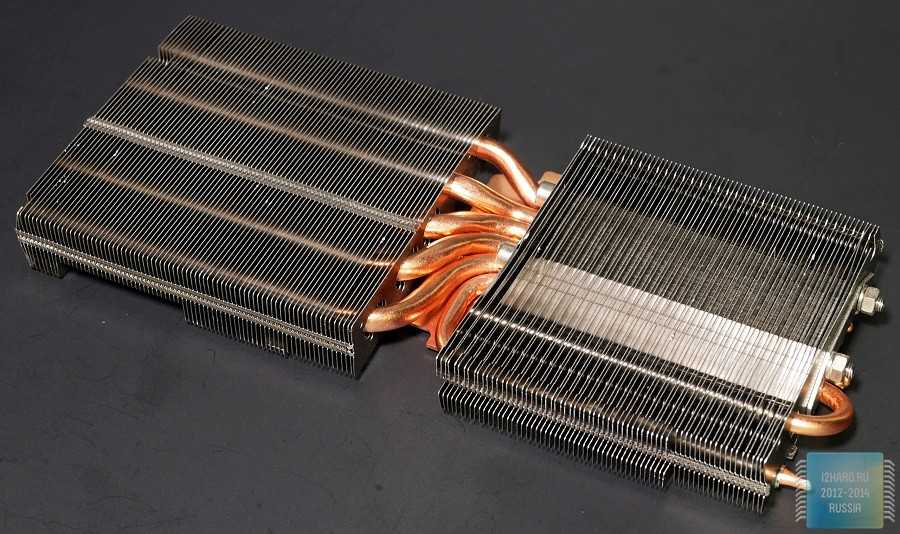

Начнём с радиатора. Конструкция разделена на две секции, обе секции набраны тонкими металлическими пластинами, которые насажены на тепловые трубки. В местах контакта применена пайка. В общем сложности здесь применяется шесть тепловых трубок, пять из которых 8 мм и одна 6 мм. На вторую секцию отходит только пять трубок.
Для улучшения эффективности производитель разместил между тепловыми трубками и кристаллом медную пластину. Такое решение позволяет участвовать в теплоотводе всем тепловым трубкам несмотря на площадь чипа. Кроме того, эта же самая пластина контактирует со всеми чипами памяти, так что за их перегрев можно не беспокоиться. Следующая секция отводит тепло от силовых элементов подсистемы питания.
В межрёберном пространстве можно найти пластины меньшего размера отдаленно напоминающие треугольники. В этом месте проходят два толстых штыря, которые фиксируются с обратной стороны гайками.

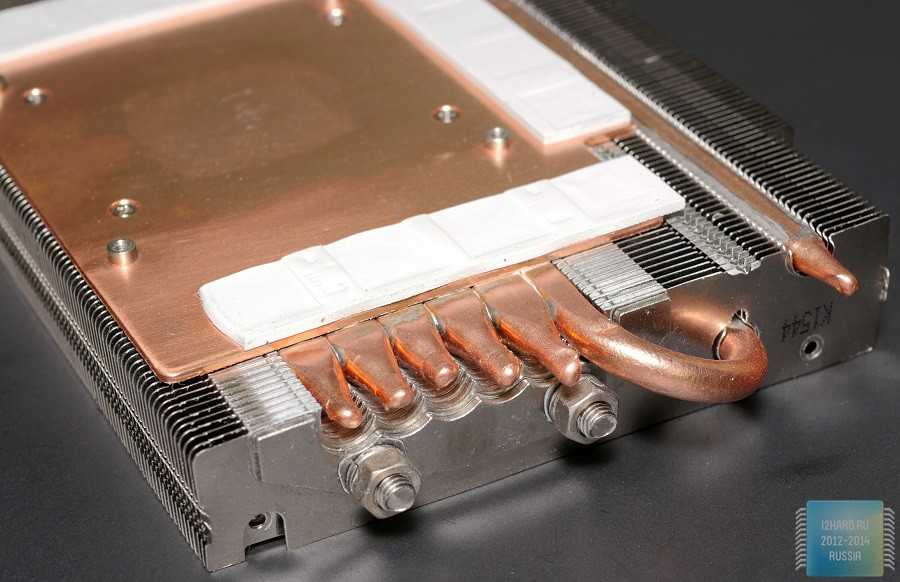

Дополнительная, шестая S-образная трубка относится только к основной секции
Обратите внимание на пластины, для оптимизации теплоотвода они скошены под определенным углом

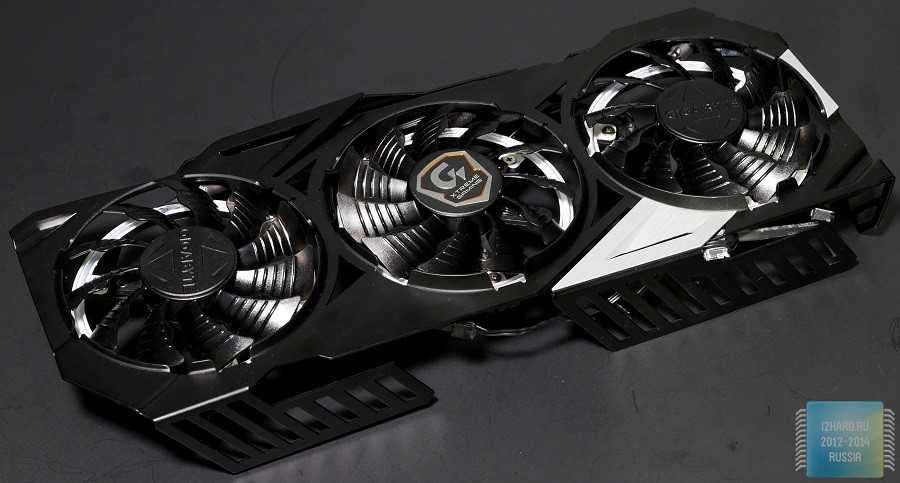

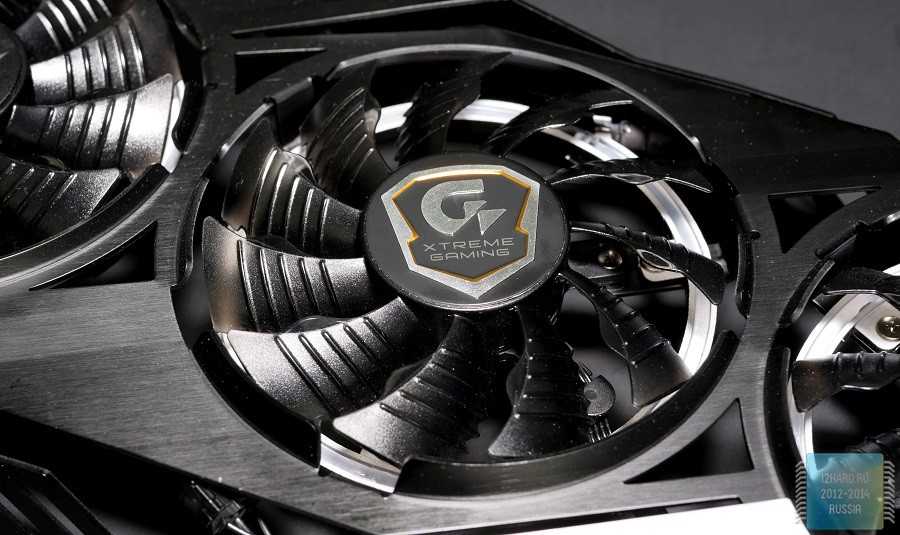

Активная часть СО представлена тремя вентиляторами. Особенностью в данном случае является то, что центральный вращается в противофазе, что помогает улучшить воздушный поток.

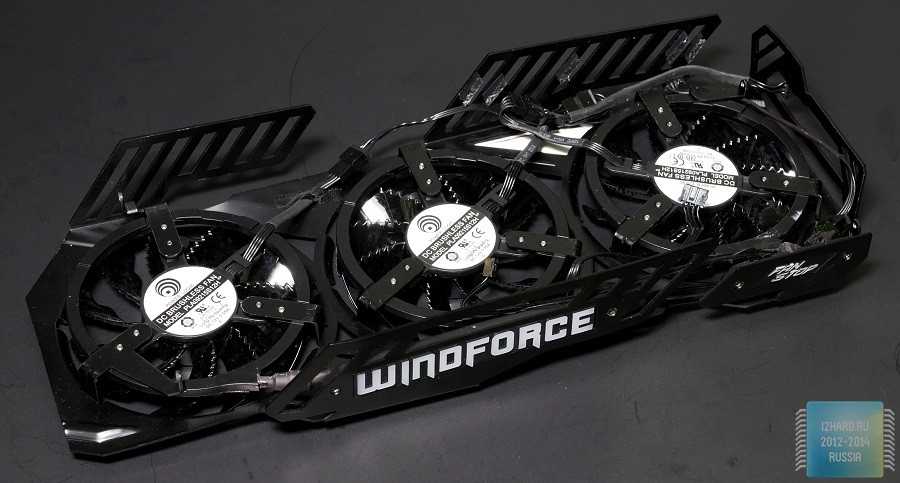

Все вентиляторы надежно фиксируются тремя шурупами на кожухе, тоже самое относится и к серым рамкам, в которых уложены прозрачные подсвечиваемые трубки. Форма лопастей изменена и частично напоминает акулий плавник, на котором находится по пять насечек. Все эти модификации помогают оптимизировать воздушный поток и снизить турбулентность.
С внутренней стороны кожуха размещены все кабеля ответственные за подсветку и питание вентиляторов.

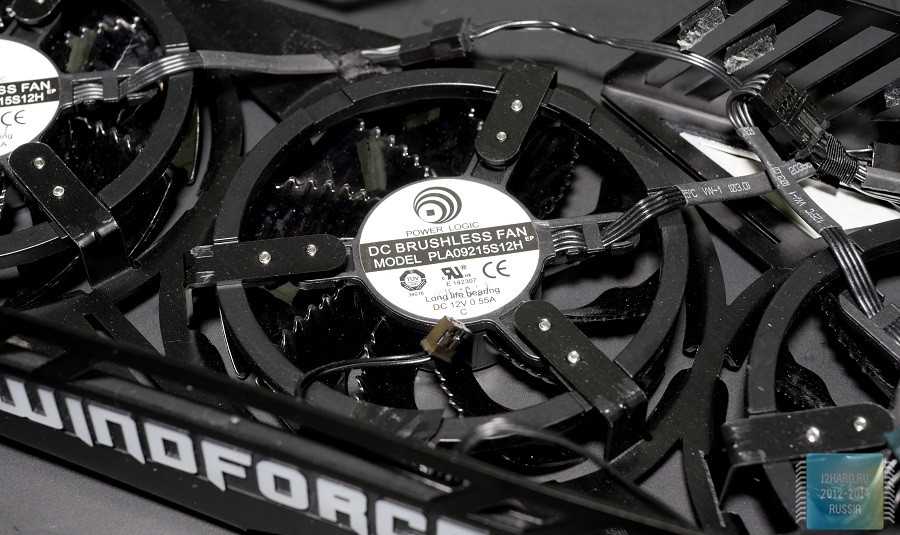

На наклейке указано, что вентиляторы произведены Power Logic, а модель соответствует обозначению PLA09215S12H. Здесь применяется подшипник качения с расширенным ресурсом. Диаметр крыльчатки составил 87 мм.

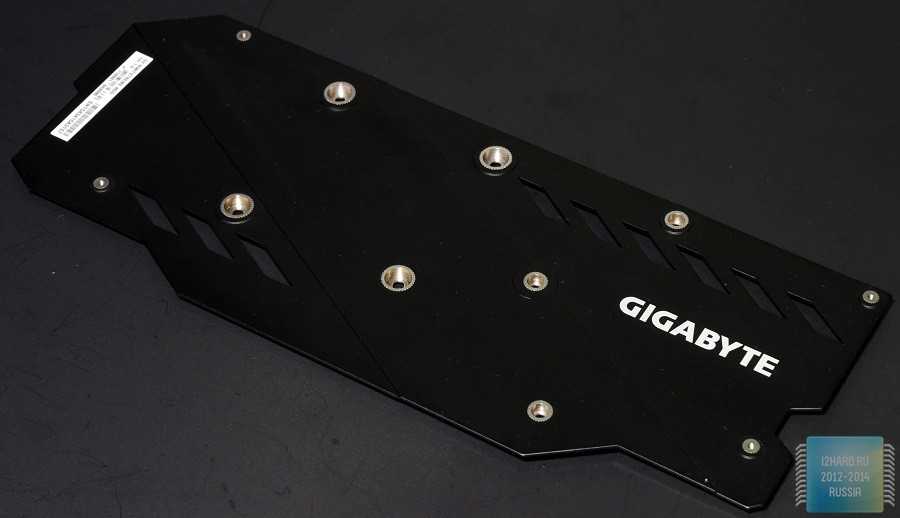

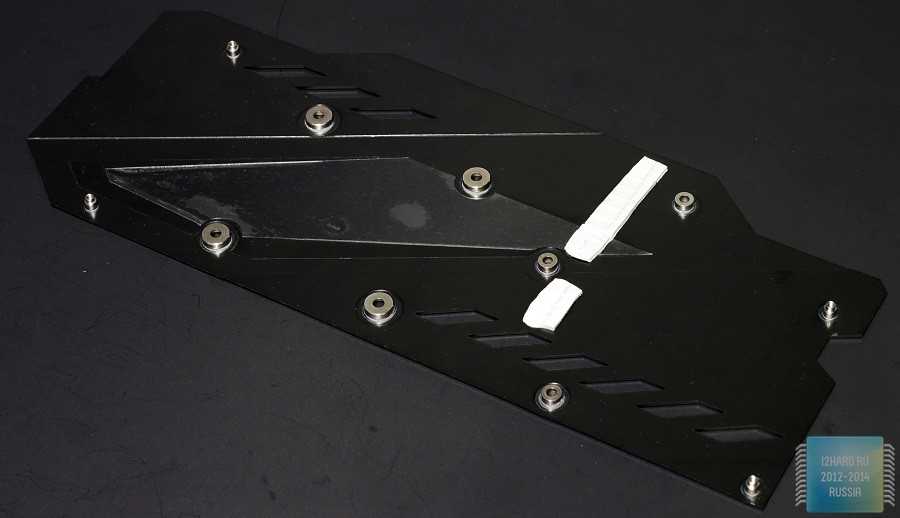

И завершающей составляющей СО становится бэкплейт, который по сути не участвует в теплоотводе, а используется для улучшения внешнего вида и защиты печатной платы.
В заключение
NVIDIA GeForce GTX 980 Ti — это самое настоящее дитя конкуренции. Не появись на горизонте AMD Radeon R9 Fury X, то, возможно, NVIDIA не выпустила бы так быстро сей 3D-ускоритель. Либо он обзавелся бы совершенно иным ценником. А так «зеленые» сыграли на опережение и презентовали графический адаптер, превосходящий своего главного конкурента при одинаковой стоимости. В результате от появления конкуренции выигрывает и сам покупатель. Во-первых, у него появился выбор. Во-вторых, при рекомендованной стоимости в 650 долларов США пользователь получается практически идентичный уровень производительности с GeForce GTX TITAN X, но сэкономив при этом ни много ни мало 350 долларов США.
Как показывает наше тестирование, GeForce GTX 980 Ti — идеальное решение для гейминга в WQHD. На сегодняшний день не существует игры, которая не пошла бы на максимальных настройках качества графики в этом разрешении. При определенных условиях весьма неплохо адаптер проявляет себя и в Ultra HD.
Нереференсные модели GeForce GTX 980 Ti, рассмотренные сегодня, стоят дороже. Однако все четыре решения оказались быстрее эталонной карты, но в то же время холоднее и тише. На мой взгляд, это разумная переплата. Графический процессор GM200 обладает хорошим потенциалом, а прибавка в частоте порядка 200 МГц позволяет увеличить производительность в играх на 10-20% в зависимости от конкретного приложения и паттерна использования. Очень хороший прирост, который при определенных обстоятельствах можно увеличить еще.
Нешуточная конкуренция наблюдается и между самими производителями видеокарт. Все рассмотренные сегодня нереференсные модели GeForce GTX 980 Ti стараются завлечь потенциального покупателя оригинальными, но эффективными системами охлаждения и заводским оверклоком. Что касается второго пункта, то наиболее ярко выступила модель от ASUS. Графический процессор этой видеокарты прилично разогнан уже на заводе. В итоге в играх STRIX GeForce GTX 980 Ti оказалась быстрее всех. Однако есть и негативные моменты. А именно среди всех четырех протестированных видеокарт именно кастомная модификация ASUS оказалась самой шумной и самой горячей. Эти обстоятельства идут как-то в разрез с девизом STRIX-серии — 0 dB gaming. Что касается охлаждения, то, видимо, большие теплотрубки не совсем эффективно отводят тепло от графического процессора.
Модель GeForce GTX 980 Ti G1 Gaming SOC от GIGABYTE, по мнению редакции, оказалась самой сбалансированной. Система охлаждения WINDFORCE 3X эффективно охлаждает и GPU, и чипы памяти, и подсистему питания. При этом после перепрошивки BIOS видеокарта стала работать очень тихо. К тому же у GeForce GTX 980 Ti G1 Gaming SOC оказался самый высокий разгонный потенциал. В итоге после небольших манипуляций с утилитой MSI Afterburner этот адаптер сумел опередить всех.
Видеокарта iChill GeForce GTX 980 Ti X4 Ultra имеет в своем арсенале уберкулер от компании ARCTIC. Температура GPU не превысила отметки 60 градусов Цельсия, а ведь максимальное энергопотребление адаптера составляет приличные 250 Вт. На этом фоне несколько странно выглядит, что в Inno3D так слабо разогнали «камень» на фабрике. Запас прочности приличный. Так, у китайской компании была возможность выпустить одну из самых быстрых версий GeForce GTX 980 Ti. При активации всех четырех вентиляторов шумовые показатели у «ультры» средние. Но за счет большого запаса по температуре обороты вентиляторов можно понизить вручную (где-то до 1000-1100 об/мин). В таком случае кулер iChill GeForce GTX 980 Ti X4 Ultra будет работать практически бесшумно. Ложкой дегтя для этого устройства выступает весьма заметный и неприятный писк дросселей. Здесь уже ничего не поделаешь, придется мириться.
Модель Palit GeForce GTX 980 Ti Super JetStream — крепкий середнячок среди протестированных сегодня видеокарт. При эффективном охлаждении графического процессора кулер устройства оказался и самым тихим. Но у этого 3D-ускорителя проявляется та же проблема — заметный свист дросселей во время работы. На этот недостаток вполне можно прикрыть глаза, ведь в среднем GeForce GTX 980 Ti Super JetStream стоит дешевле всех рассмотренных сегодня видеокарт.
