Тестирование

Начнем тестирование с процессора Intel Core i5-10600K. Вначале результаты снимались с процессора в стоковом состоянии с уровнем потребления ~118 Вт, демонстрирующем стабильную частоту по всем ядрам 4500 МГц при напряжении 1,15 В в стресс-тесте LinX версии 0.9.5.

Для конкурентной борьбы были добавлены: аналог боксового кулера Intel в лице модели AeroCool BAS-B9S для сравнения, что же получает пользователь от перехода со штатного кулера на современные СО, один из топовых воздушных кулеров Noctua NH-U12A. Часть бюджетных необслуживаемых СЖО защищает Deepcool Castle 240 RGB V2, интересная модель с медным радиатором Thermalright Turbo Right 240 C и, конечно же, кастомный контур от компании EKWB модель EK-KIT Classic RGB P240.

При использовании процессора в стоке новинка демонстрирует одну из лучших эффективностей среди соперников, уступая лишь полноформатному контуру EKWB EK-KIT Classic RGB P240 с более мощной помпой и толстым радиатором. Отметим, что боксовый кулер не годится для тяжелых задач и система быстро переходит в режим троттлинга.

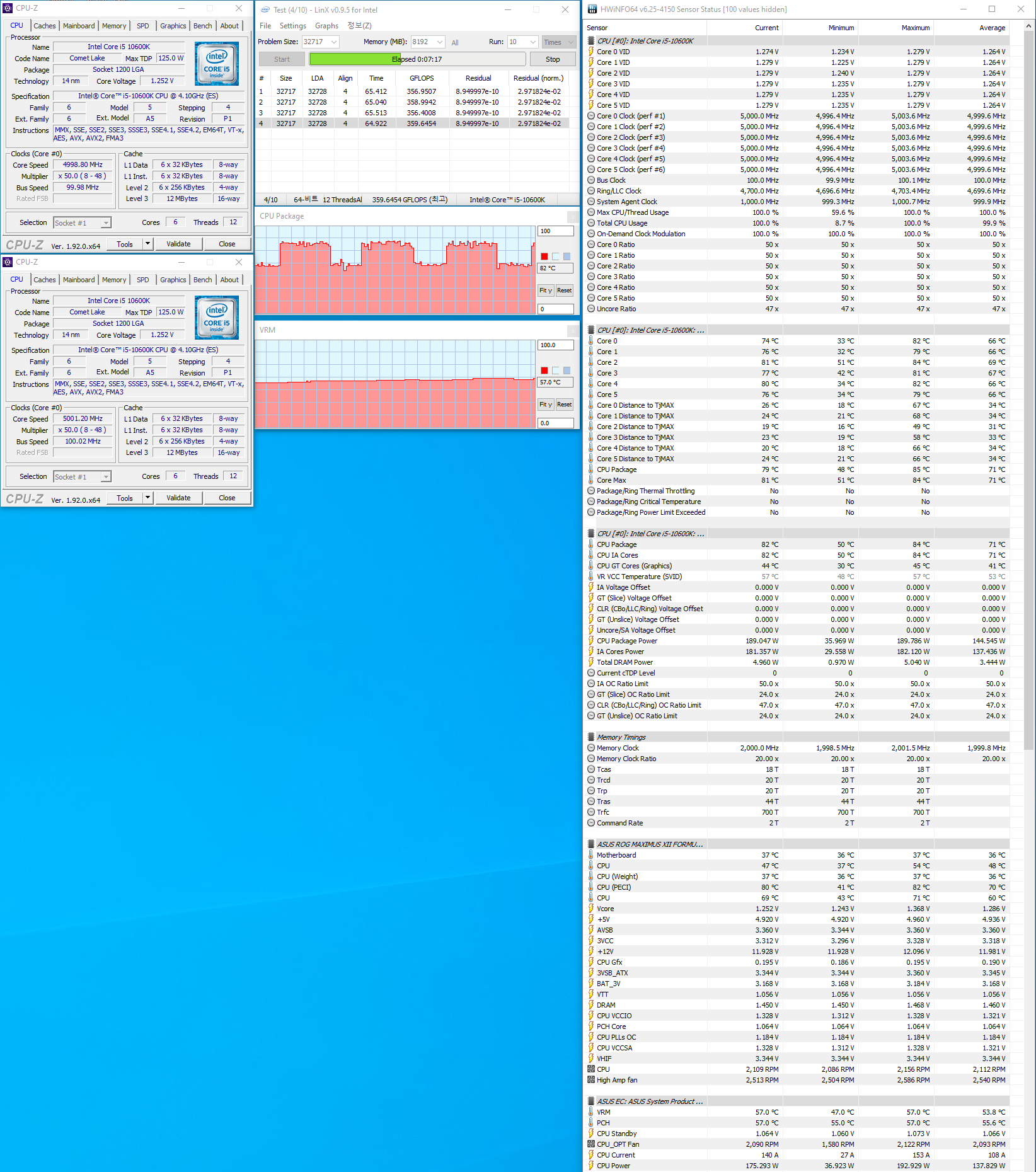

Произведем оверклокинг процессора Intel Core i5-10600K до отметки 5000 МГц при напряжении 1,35 В, что поднимет уровень потребления до отметке 190 Вт.

В данном случае EKWB EK-AIO 240 D-RGB демонстрирует выигрыш около 2-3*С с недорогими водянками и опережает топовый воздушный кулер на 5*С. Паритет с моделью Thermalright Turbo Right 240 C с медным радиатором можно считать очень хорошим результатом.

Теперь обратимся к результатам на платформе AMD с горячим процессором Ryzen 7 3800XT, который параллельно находился у меня в руках на тестировании.

В данном случае боксовый кулер был заменен на лучшее решение в линейке AMD — модель Wraith Max с четырьмя тепловыми трубками.

Из-за архитектуры новых процессоров, расположения чипсетов и возросшей площади крышки, производительность систем охлаждения также зависит от ровности основания соприкасаемых поверхностей.

EKWB EK-AIO 240 D-RGB показывает себя достойно, пусть разрыв между участниками становится менее заметным.

EKWB EK-AIO 240 D-RGB использует вентиляторы EK-Vardar S 120ER D-RGB с двойным подшипником качения. Их можно назвать условно бесшумным до 1000 об/мин, тихим — до 1450 об/мин и комфортным — до 1800 об/мн. Несмотря на высокие значения при максимальной скорости, уровень шума при 2100 об/мин можно охарактеризовать как чуть выше среднего, комфортного для продолжительной работы. Хотя прибор и улавливает 45,1 дБА, больше различим воздушный поток, проходящий сквозь радиатор, нежели гул роторов вертушек.

Что необходимо знать о помпе? Это одна из самых тихих встраиваемых помп, что мне доводилось тестировать. Даже при максимальной скорости она едва различима с расстояния 10 см от ее корпуса, где заметен едва различимый электрический гул.

Comparison with other Premium Coolers

At $199.99 the EK-AIO Elite D-RGB 360mm Liquid Cooler is certainly not winning any value awards, as it is directly charging a premium for its extraordinary performance. This price point is one of the more unforgiving ones in the AiO market, as this puts it directly in contention with some of the most premium coolers available. Coolers like the NZXT Kraken X73, Fractal Design Celcius S36, EVGA CLC 360, and Corsair H150i are all extremely solid performers and are competing in more-or-less the same price category.

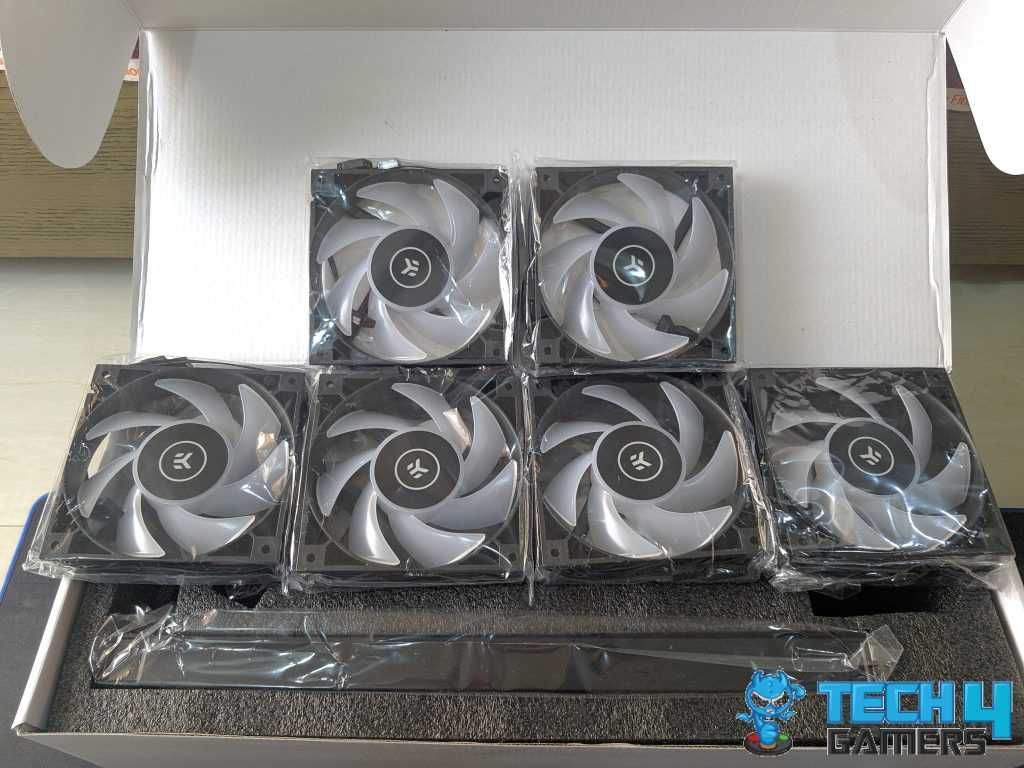

EK tries to make up some of its price delta by adding 6 EK Vardar S fans instead of the conventional 3, which will be ideal for users looking to establish a push-pull configuration.

Moreover, users can also use the extra 3 fans as case fans, and still enjoy stellar performance from the EK-AiO Elite by adding just 3 fans in a push or pull configuration. EK has also gone ahead and added the EK Fan Hub inside the box so that users with several aRGB fans can have an easier time connecting and cable-managing them inside the case. These additions do improve the overall value offered by the EK AiO Elite 360mm Liquid Cooler.

Still, it is important to look at the market for 360mm radiators in an objective sense. Users in this market are looking for no compromises, and EK certainly delivers in that regard. Competitive options to the EK-Elite AiO include:

  • NZXT Kraken X72
  • Corsair H150i
  • Swiftech H360X3
  • Fractal Celcius S36
  • Arctic Liquid Freezer II (280mm radiator)
  • Corsair H115i Platinum (280mm radiator)
  • EVGA CLC 360

Out of these coolers, only the Corsair H150i comes close to the EK Elite AiO in out-of-the-box thermals. The difference with the others is not significant, and the user may look towards those options when making their buying decision.

Potential buyers might also be interested in saving some money and opting for the 280mm coolers listed here as they perform fairly closely to the premium EK option while providing a higher monetary value. EK is certainly not price-competitive here, however, we do not feel like their asking price is blatantly unfair considering the whole package.

Recommendation

In an objective sense, the EK-AIO Elite D-RGB 360mm Liquid Cooler is a fantastic product, delivering industry-leading performance in several categories. The design is impressive, and it checks all the boxes of what a user might want from a liquid cooler. There are no concerns from our side when it comes to performance, as it performs admirably while staying silent under the stock configuration.

The only problem with the recommendation is the price of the product. At $199.99, EK is getting dangerously close to custom loop territory where entry-level custom loop configurations can be established by investing a bit more time and money. Also, potential buyers have a variety of very compelling options at similar or less prices, which are offered by companies already established in the AiO scene.

Nevertheless, for someone who wants the absolute best performance offered by AiOs of today, the EK-Elite AiO 360mm D-RGB Liquid Cooler has our recommendation. If money is not an issue, this AiO from EK offers chart-topping performance, silent operation, and a range of features that can take any rig to the next level. EK also offers a 5-year warranty with the EK-AiO Elite cooler, so that you can be at ease regarding your purchase for a long time.

Процесс установки

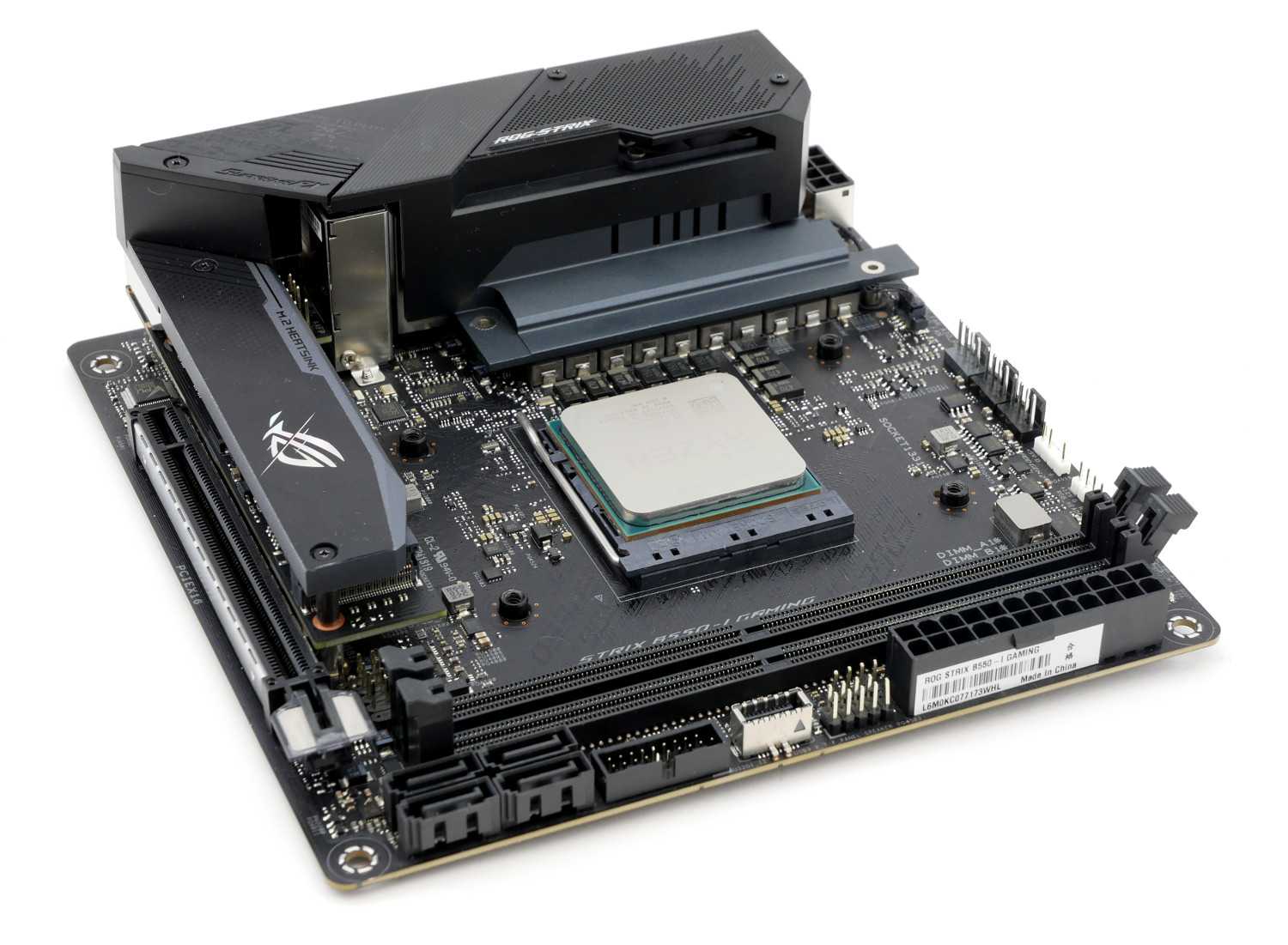

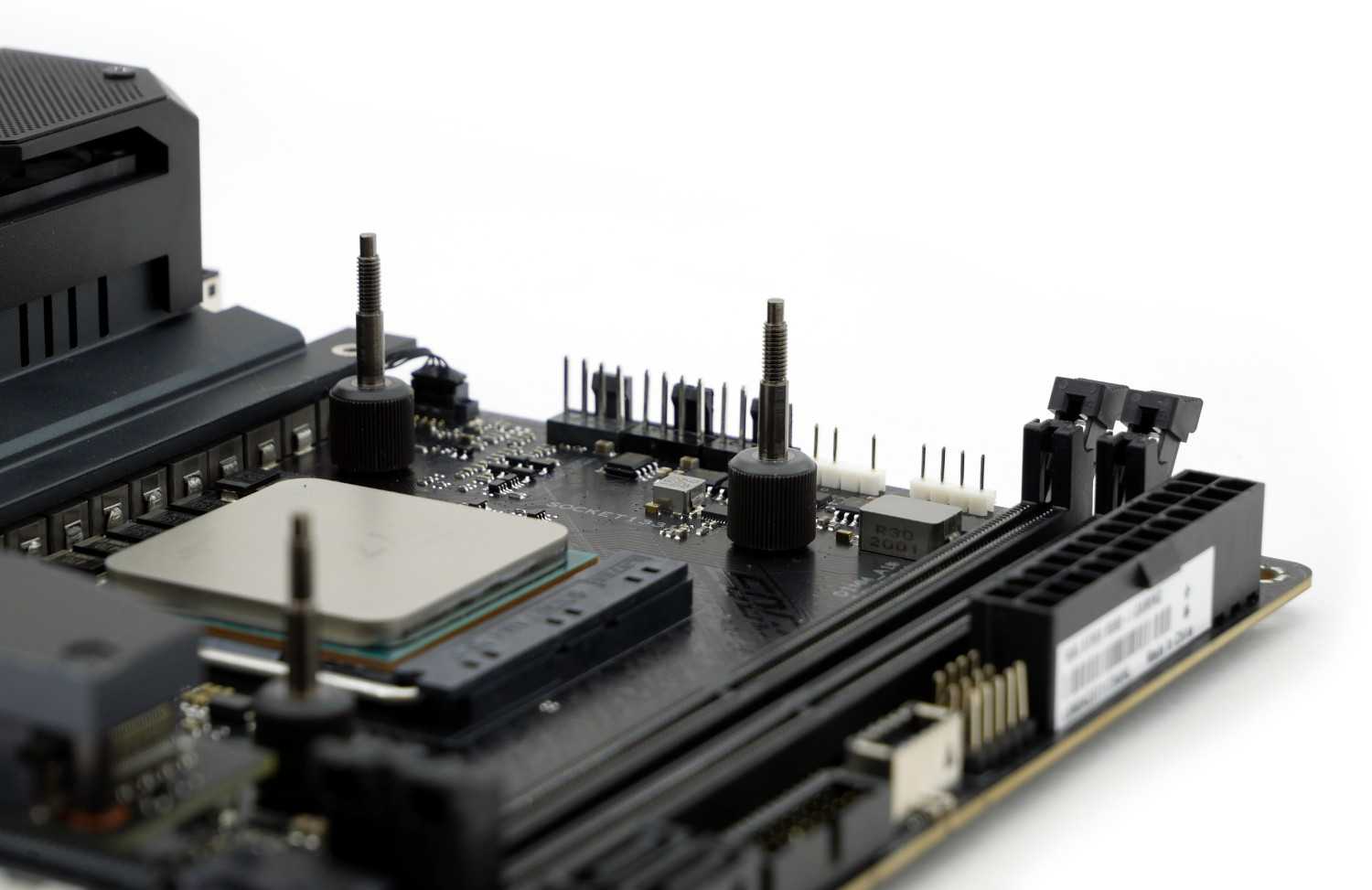

Следующая задача заключается в фиксации основных универсальных стоек.

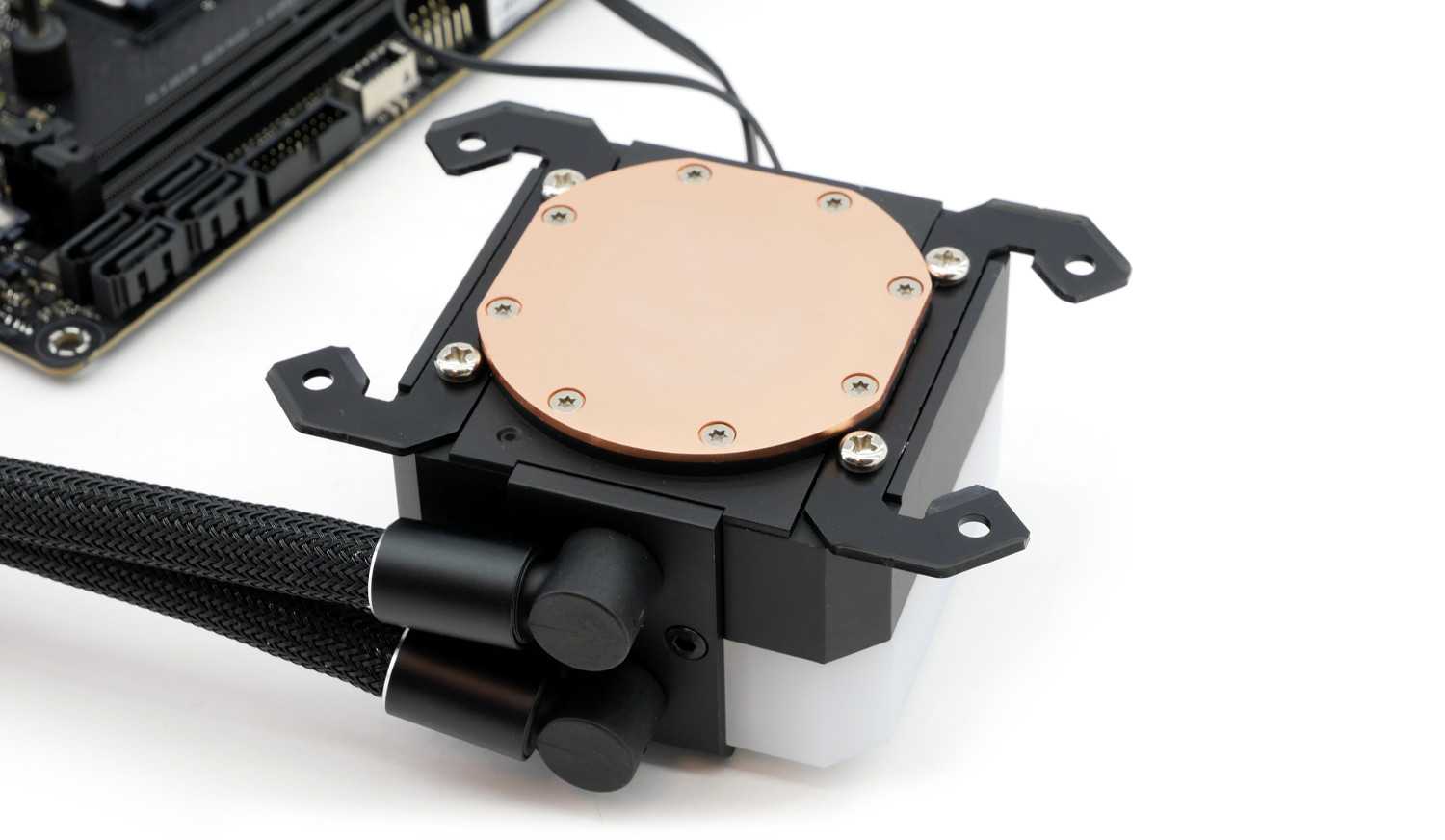

Далее крепим боковые рамки на основание помпы-водоблока, в данном случае — узкие C-образные пластины.

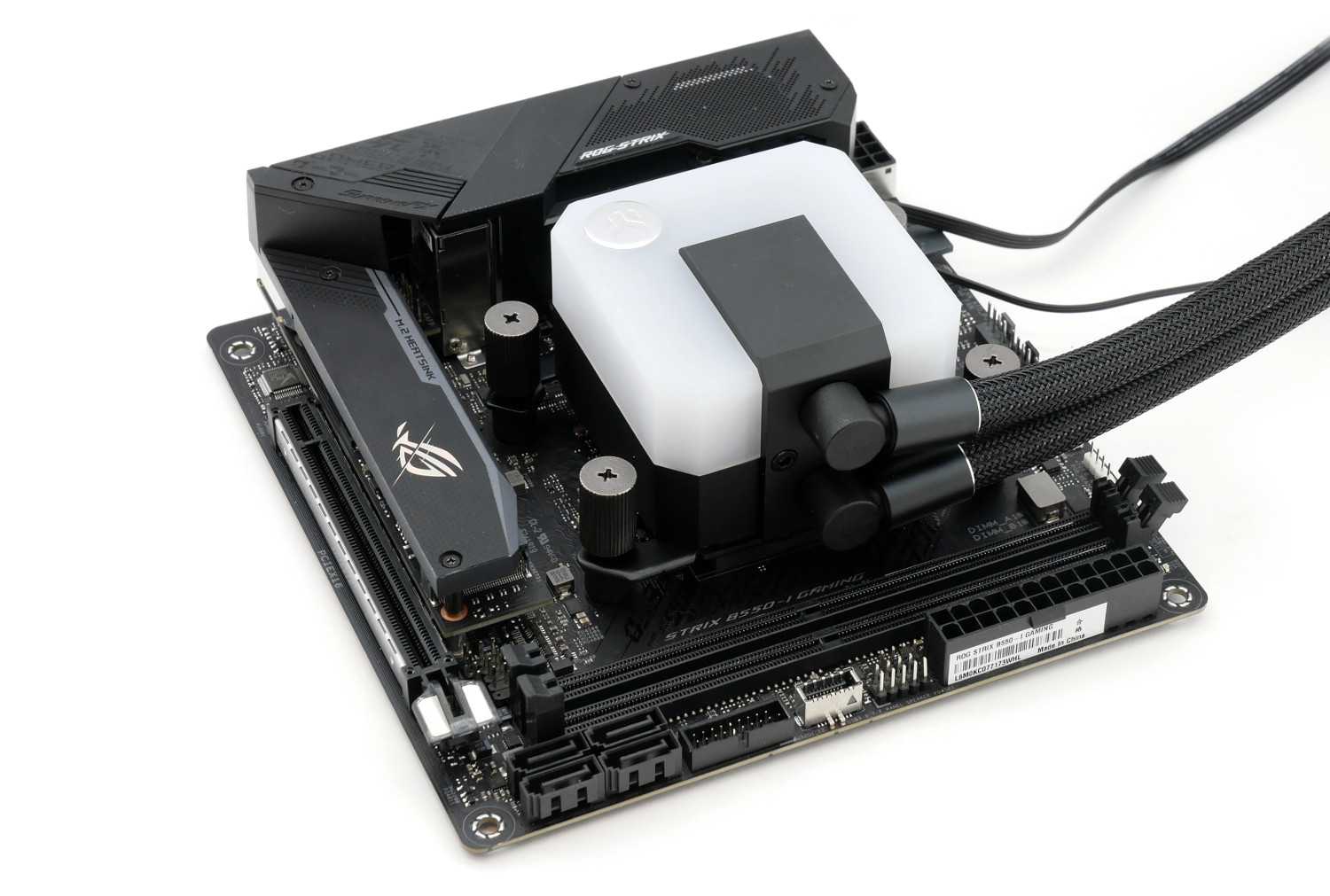

Финальный штрих — вогружаем помпу на стойки, устанавливаем пружины и основные головки-винты. Процесс сборки EKWB EK-AIO 240 D-RGB на платформе AMD завершен. Никакие дополнительные действия и сторонняя помощь не требуются.

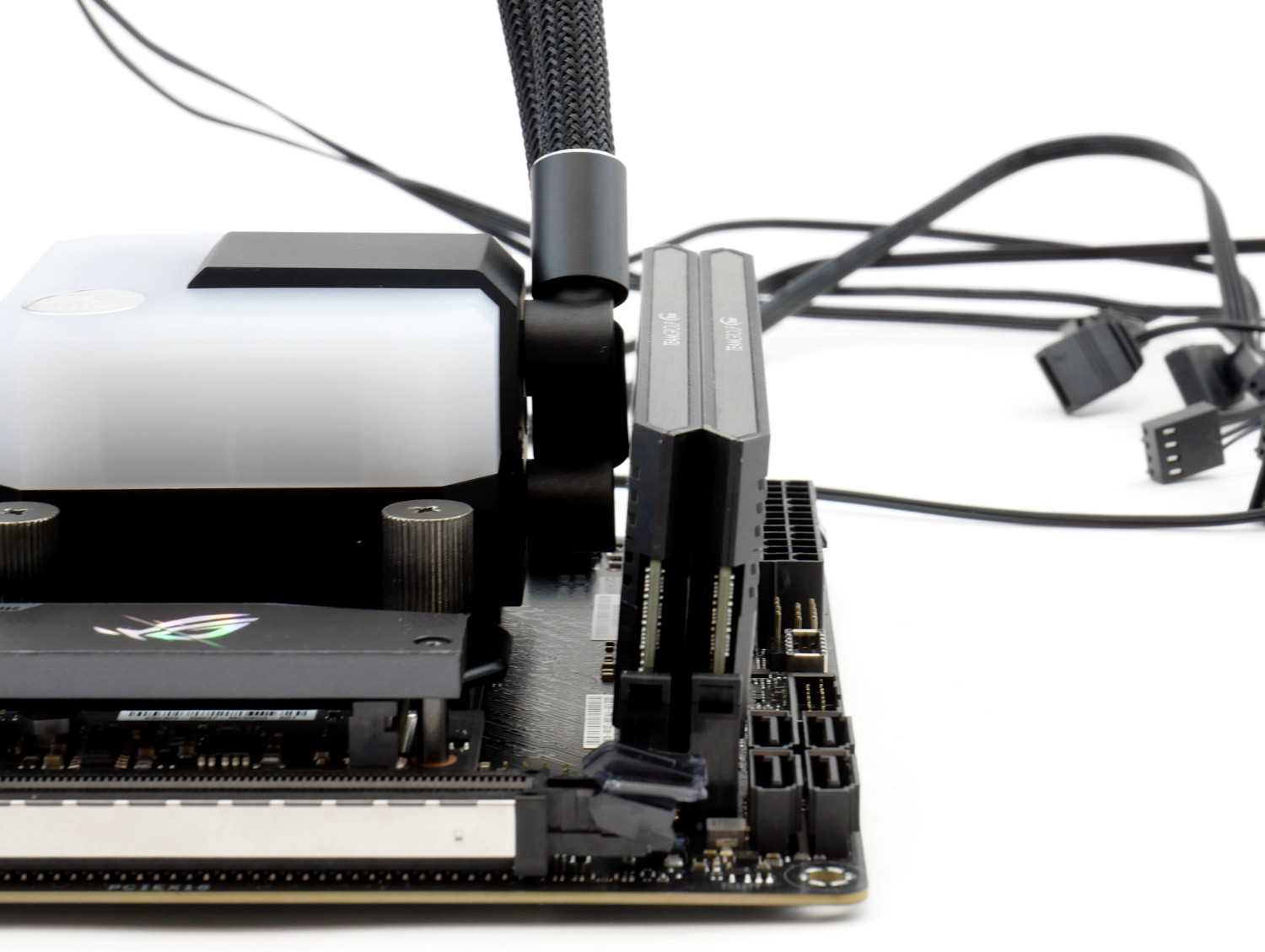

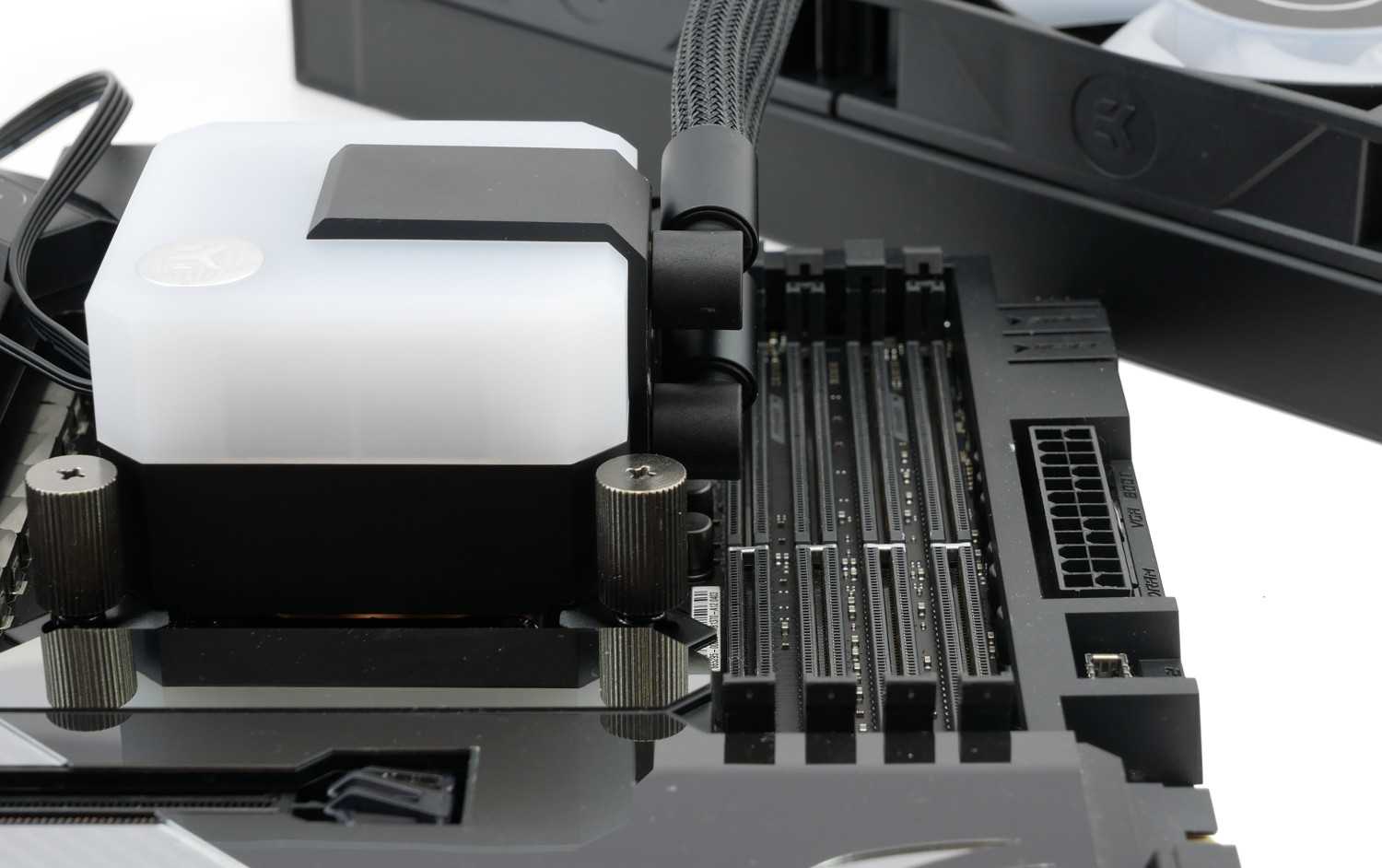

Однако стоит отметить, что производитель не учел расположение слотов DIMM на платах mini-ITX, где поворотный механизм упирается в ближайший модуль оперативной память. Работоспособность последнего сохраняется.

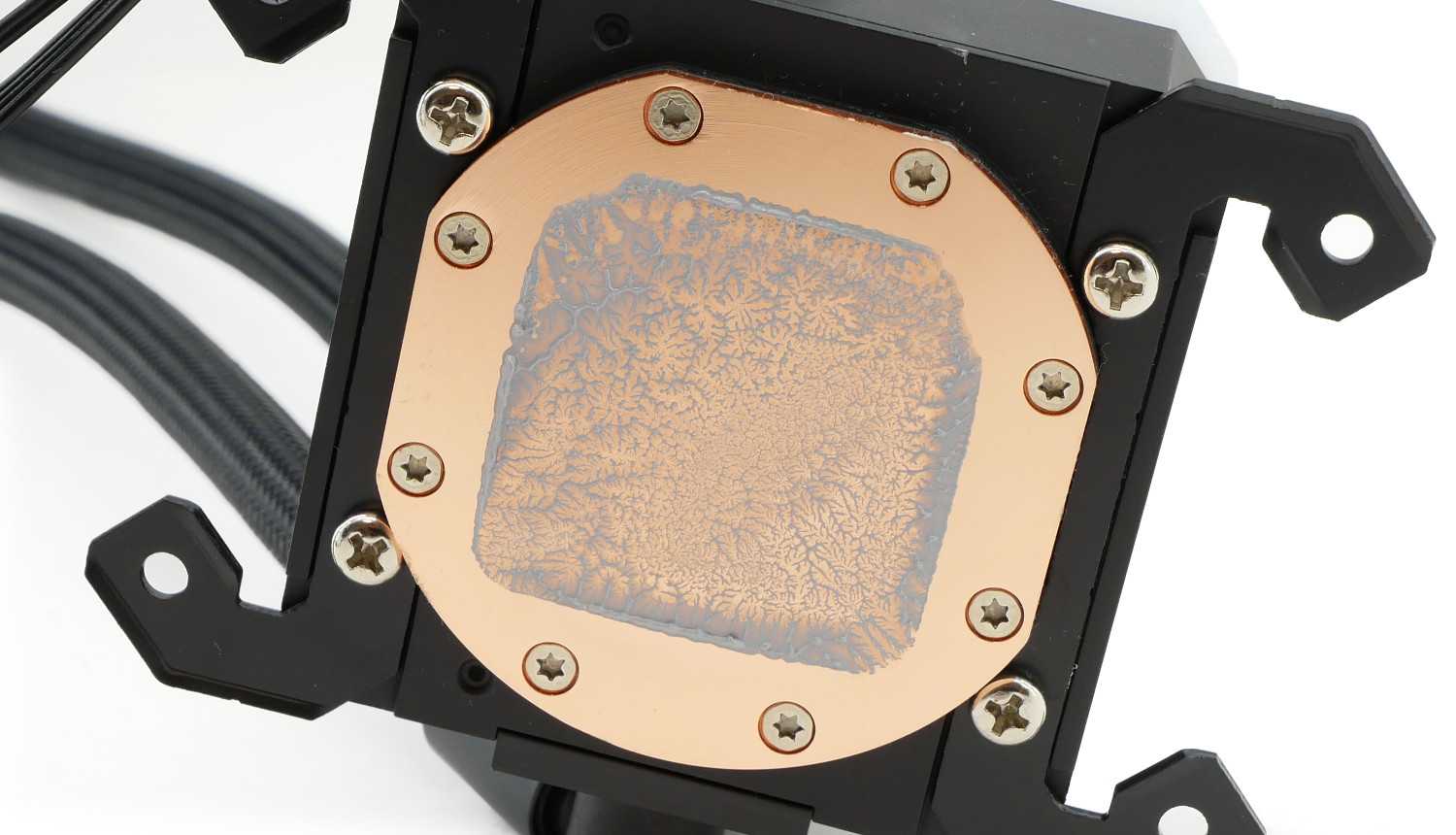

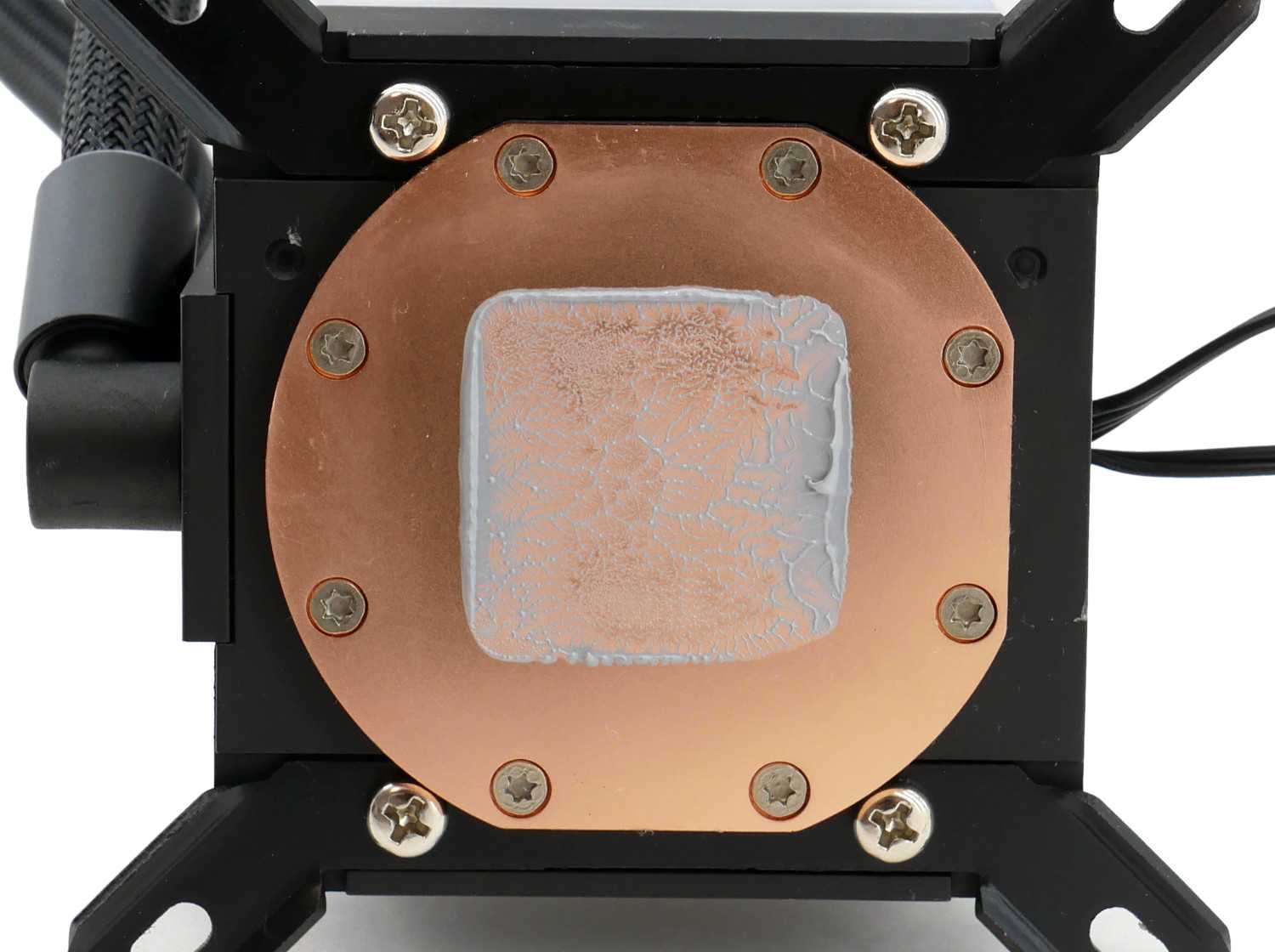

Контактное пятно термопасты на основании медного водоблока демонстрирует ровный опечаток с частичным прилеганием в верхнем левом углу.

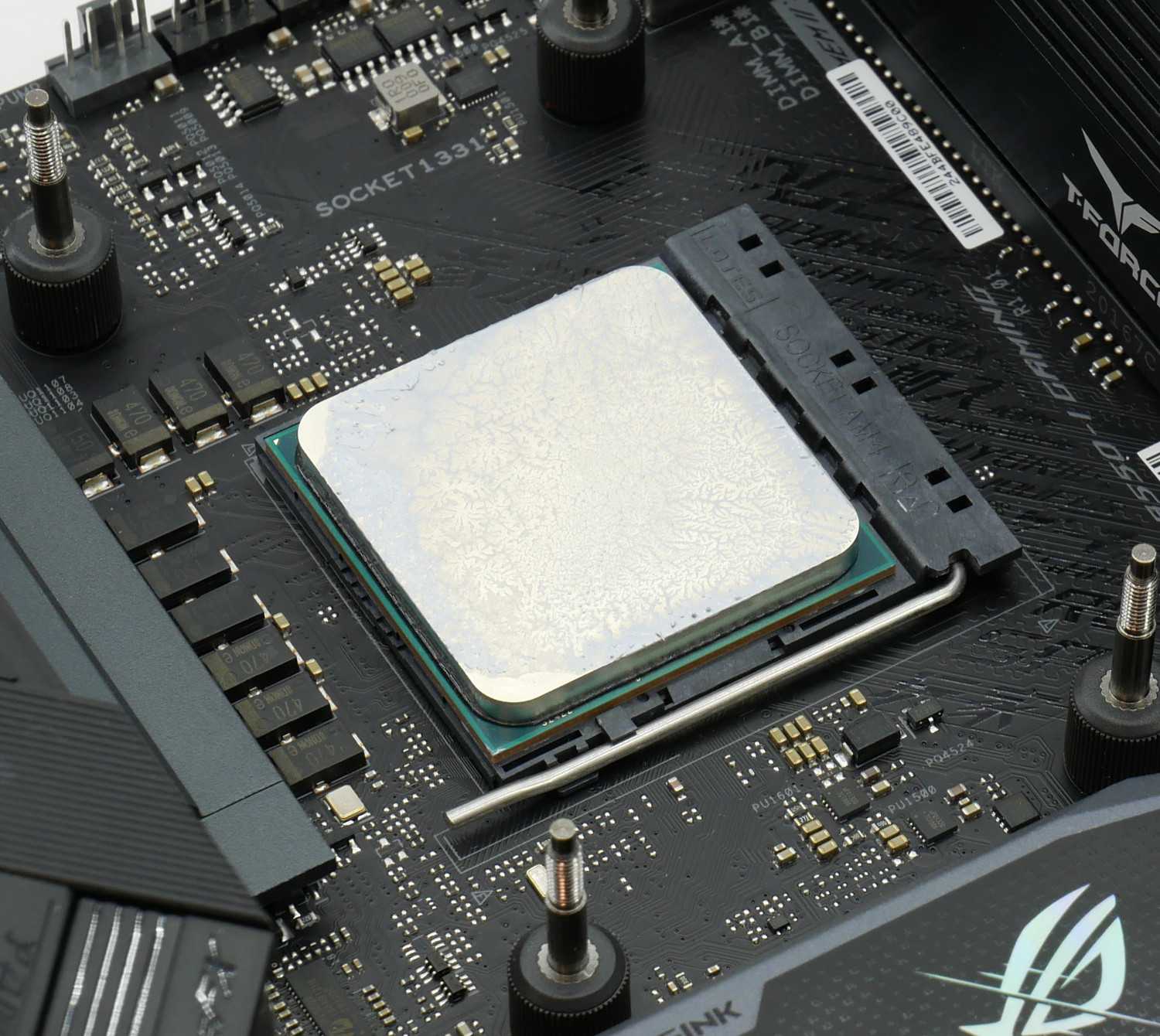

Контактное пятно на крышке процессора AMD Ryzen 7 3800XT (см.фото). Благодаря особенности расположения кристаллов под крышкой процессоров Ryzen 3000 серии, в месте плохого контакта не располагаются значимые элементы, поэтому на температурные показатели это не повлияет.

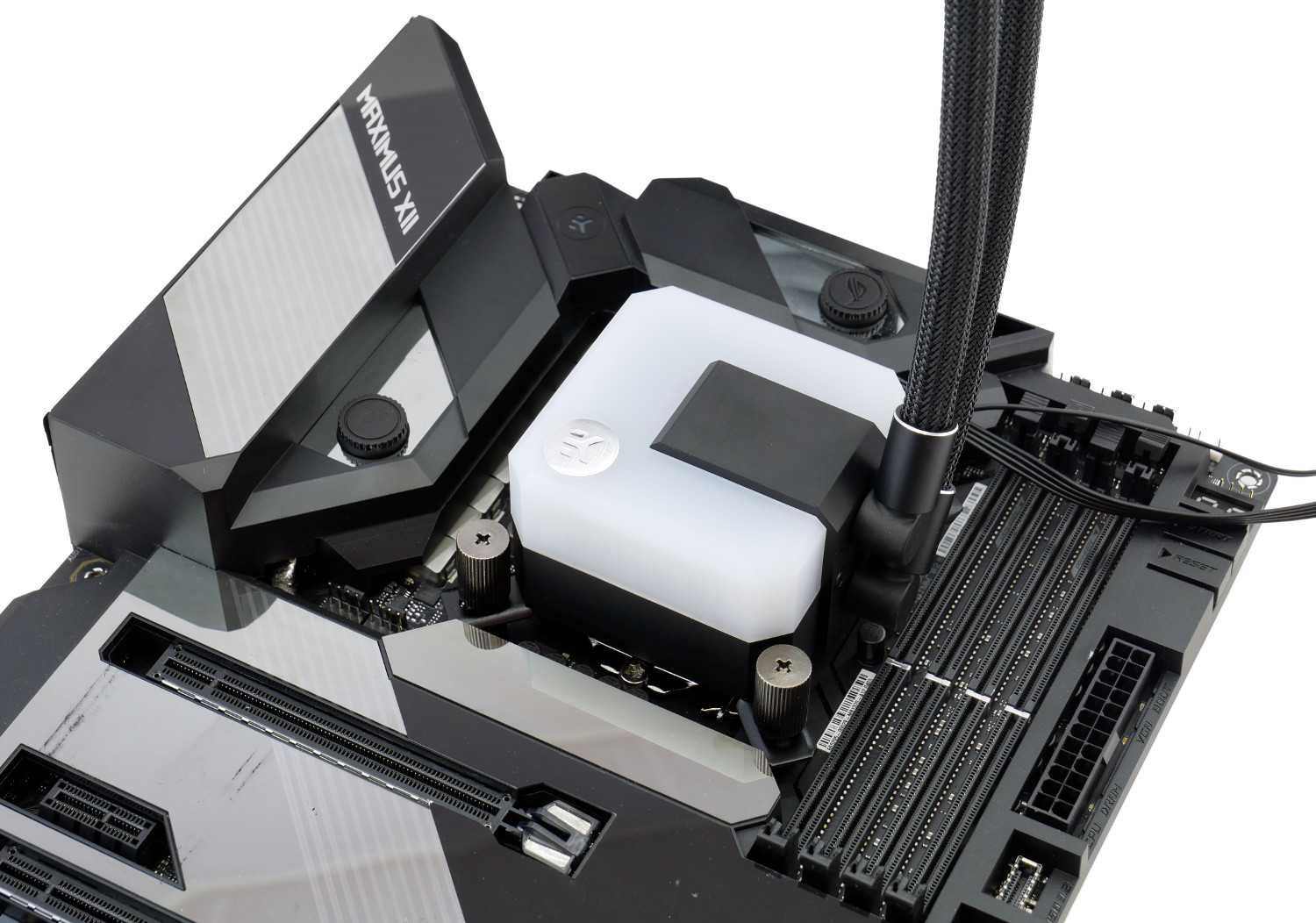

Необслуживаемая система охлаждения EKWB EK-AIO 240 D-RGB на платформе Intel LGA1200. Процедура установки также очень проста, только задействуется бэкплейт из комплекта поставки, так как оригинальная пластина на Intel отсутствует.

Слоты DIMM на полноразмерной материнской плате ATX располагаются ближе к процессорному сокету, поэтому EKWB EK-AIO 240 D-RGB перекрывает ближайший слот ОЗУ, что не позволит в дальнейшем использовать четыре модуля памяти.

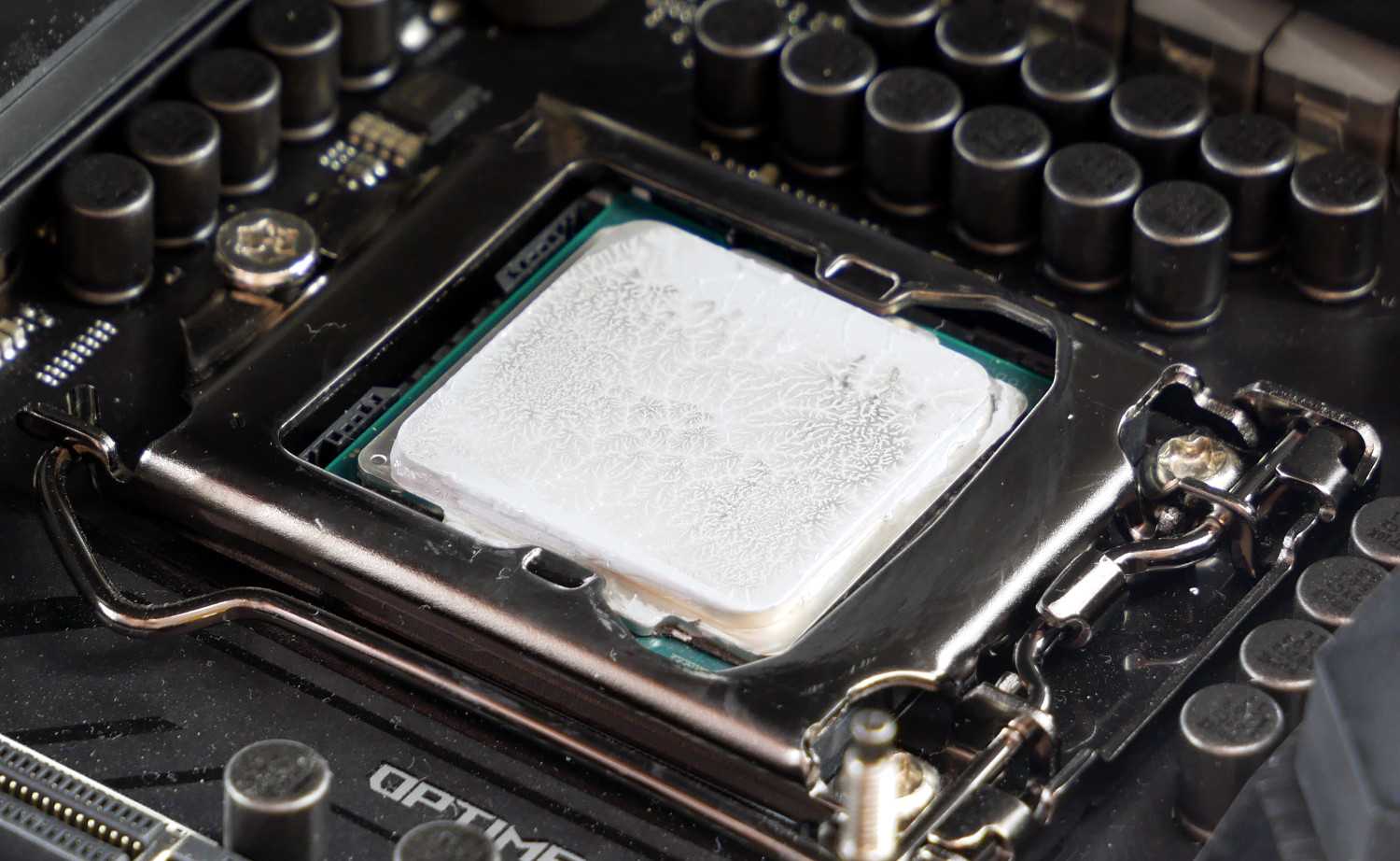

Процессоры Intel имеют меньшую площадь теплораспределительной крышки процессора, поэтому контактное пятно на основании водоблока EKWB EK-AIO 240 D-RGB демонстрирует более хороший отпечаток.

С учетом расположения кристалла процессоров Intel в центре с продольным расположением сверху-вниз последние получают еще лучшее соприкосновение с водоблоком.

Упаковка и комплектация

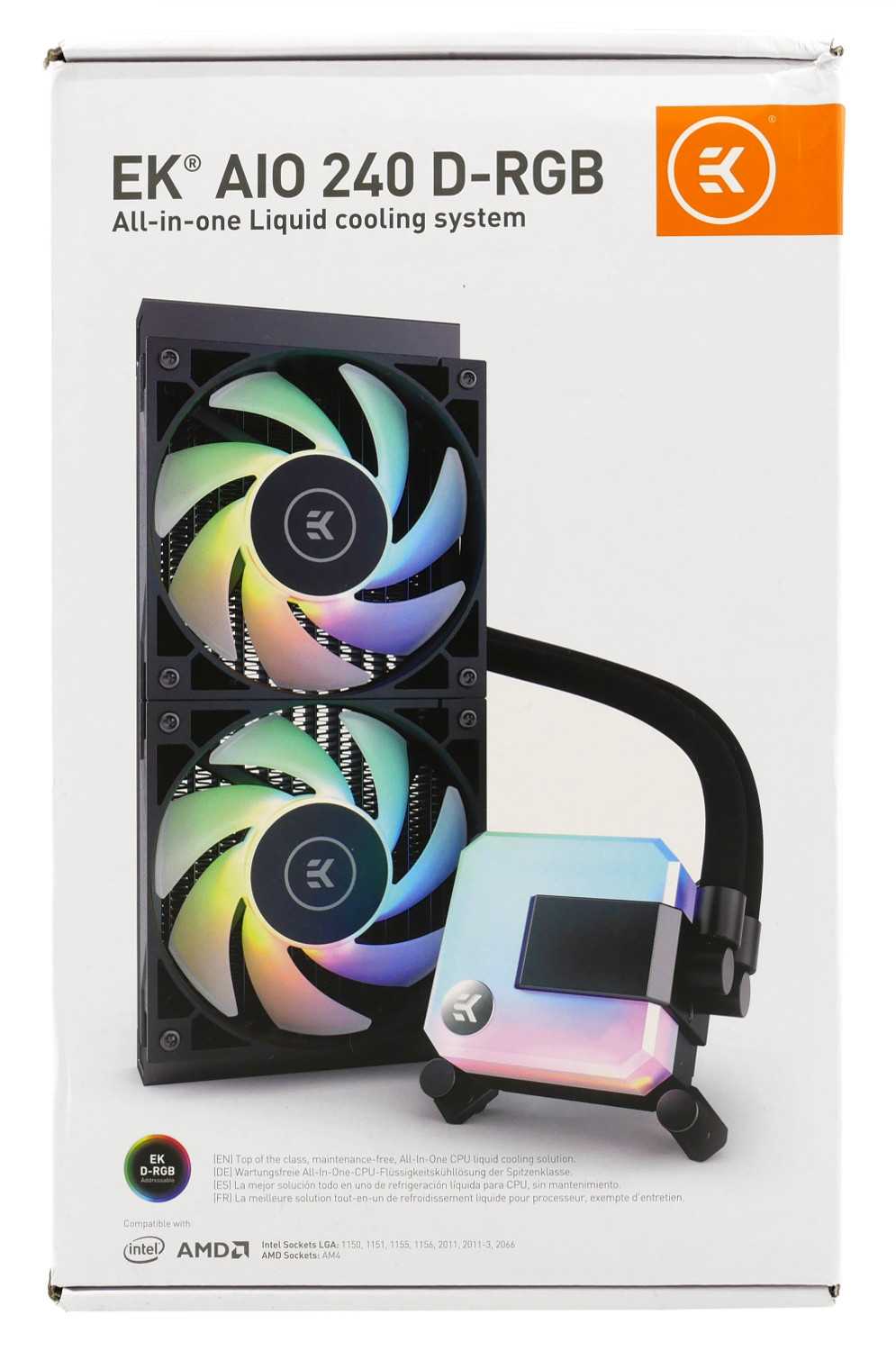

Версия EKWB EK-AIO 240 D-RGB поставляется в белоснежной фирменной упаковке с полиграфией производителя и изображением жидкостной системы охлаждения. На лицевой стороне коробки приведено наименование модели, список актуальных платформ и предписание к типу All-In-One (все включено).

Основные достоинства новинки сведены производителем в ключевые три аспекта: уникальная помпа с высокой производительностью, вентиляторы серии EK-Vardar S и утолщенный алюминиевый радиатор. Технические характеристики отсутствуют, но приведены габариты комплекта.

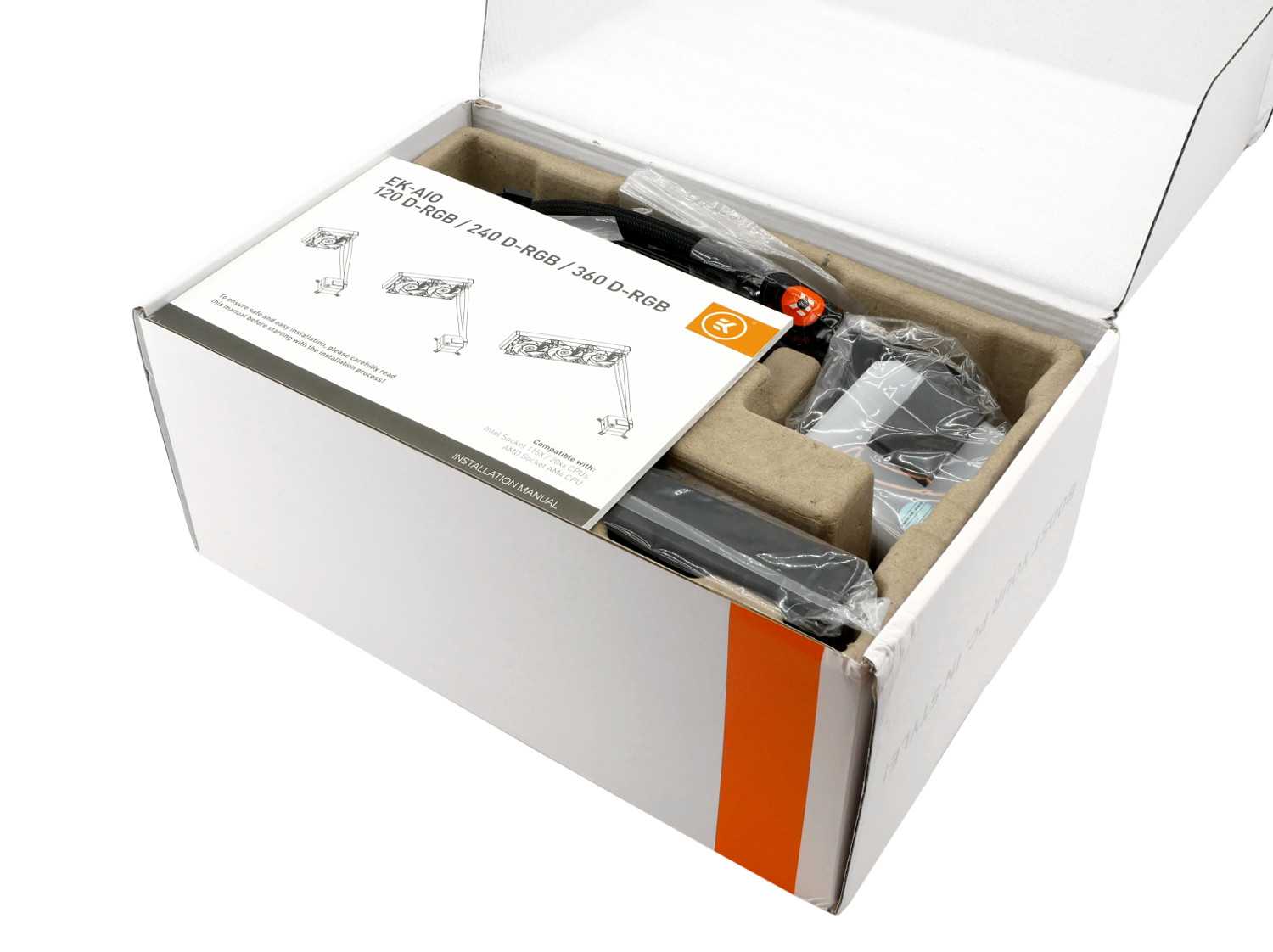

Внутренняя начинка классически упакована в картонную подложку, каждый элемент бережно помещен в пакет с гарантийной наклейкой. Встречает своего нового владельца EKWB EK-AIO 240 D-RGB толстенным руководством пользователя на нескольких языках.

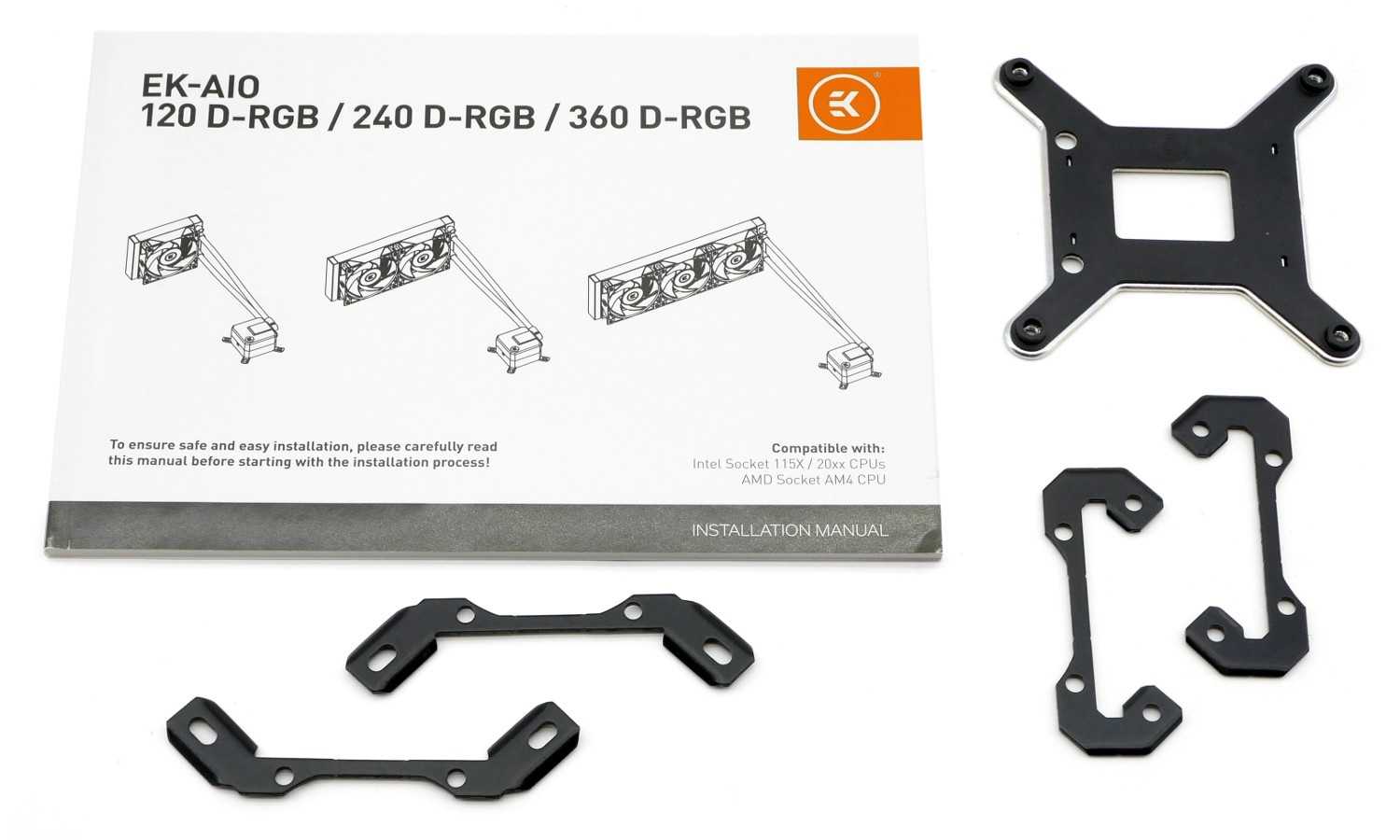

Набор аксессуаров можно разделить на две составляющие. Первая часть включает два набора крепления для платформ AMD и Intel.

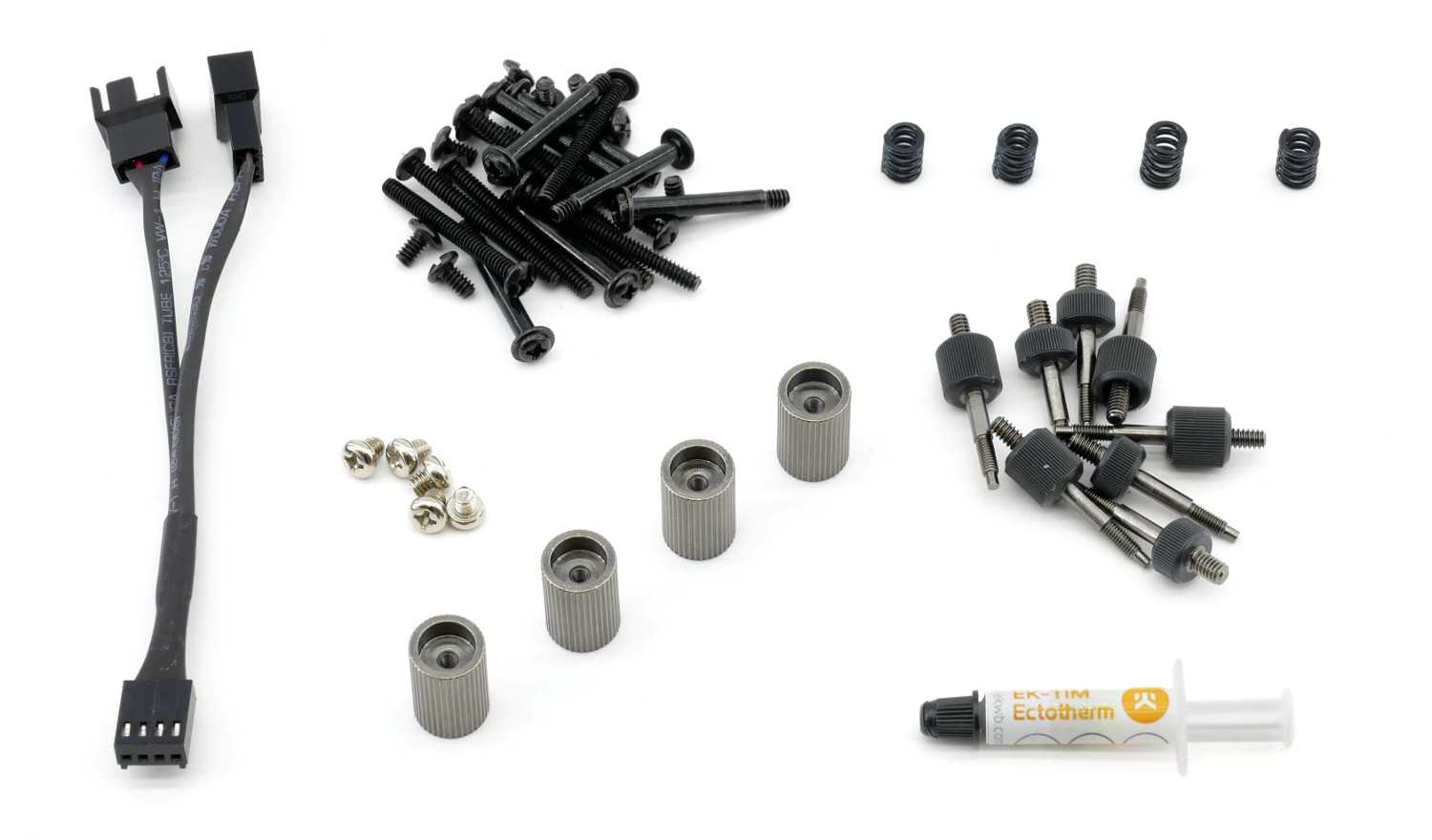

Вторая часть предлагает обилие мелких кульков с различными винтами, пружинами и насадками. Стоит подчеркнуть наличие тюбика термопасты и Y-разветвителя для вентиляторов.

Внешний вид и дизайн

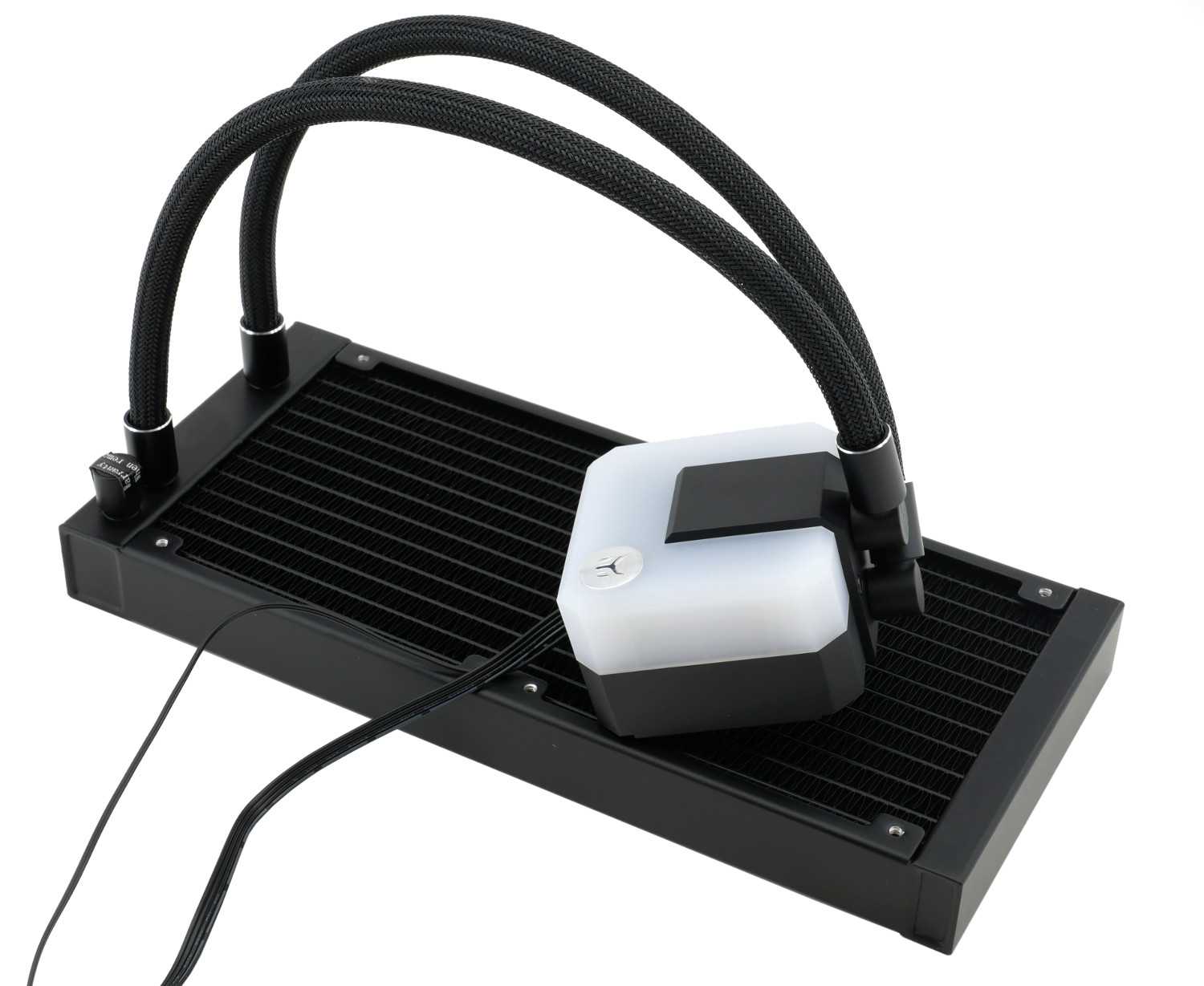

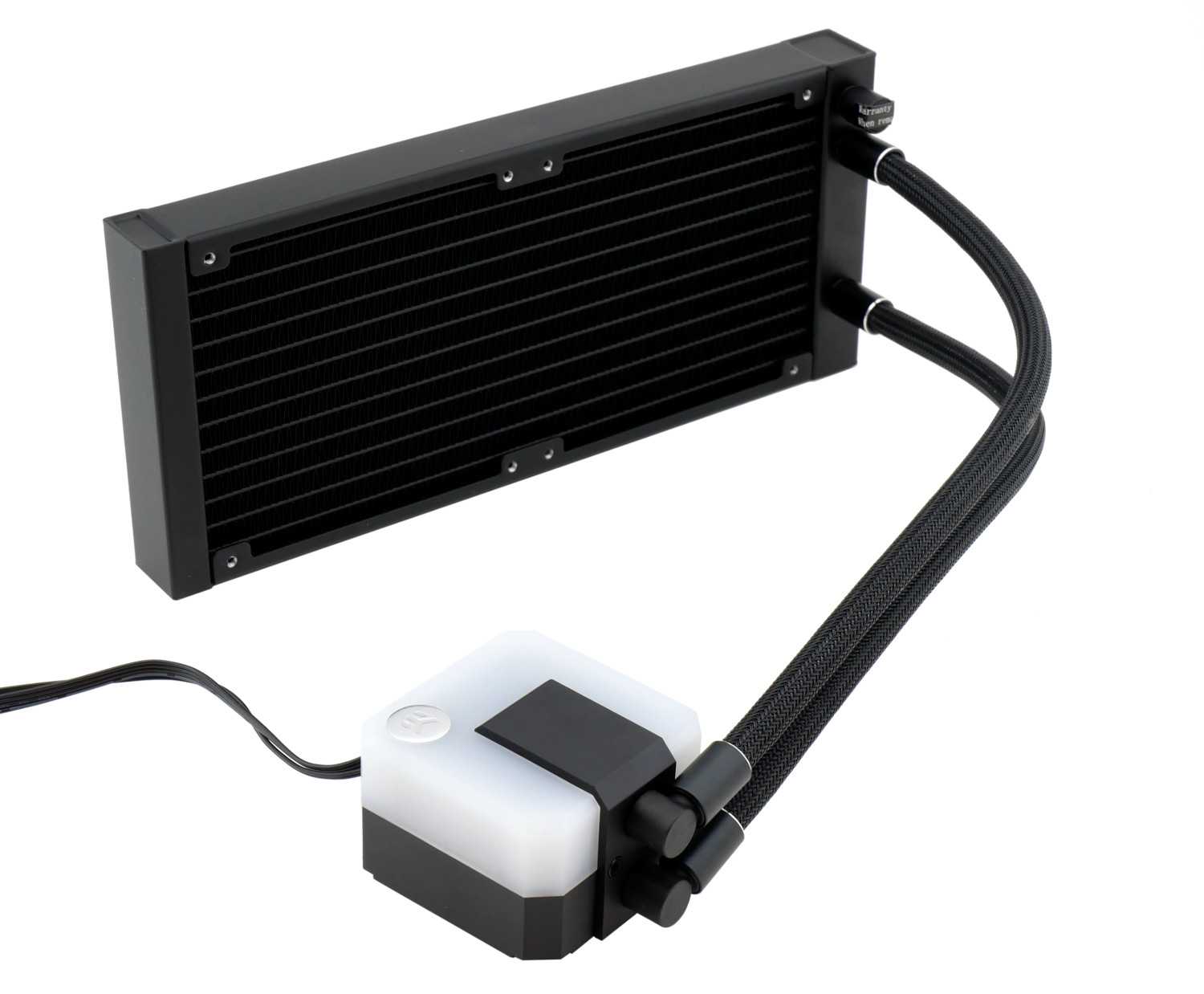

EKWB EK-AIO 240 D-RGB представляет собой классическую жидкостную систему охлаждения замкнутого типа, которая полностью собрана, заправлена и готова к эксплуатации. Благодаря такому подходу, данные СЖО класса All-In-One очень просты в использовании и установке. Подобных решений мы рассмотрели очень много, что же отличает новинку от большинства одинаковых моделей? Кхм, все.

В линейке EK-AIO D-RGB используется оригинальная помпа, водоблок, шланги, радиатор и вентиляторы, что благодаря собственному производству и контролю качества позволяет новинке встать на один уровень выше классических решений на основе Asetek. С другой стороны, производитель лишь переработал оригинальные элементы конструкции, не привнося «ноу-хау» в современные водянки, поэтому перед разработчиками встала сложная задача по созданию серии необслуживаемых СЖО с нуля, не уступающей обычным моделям.

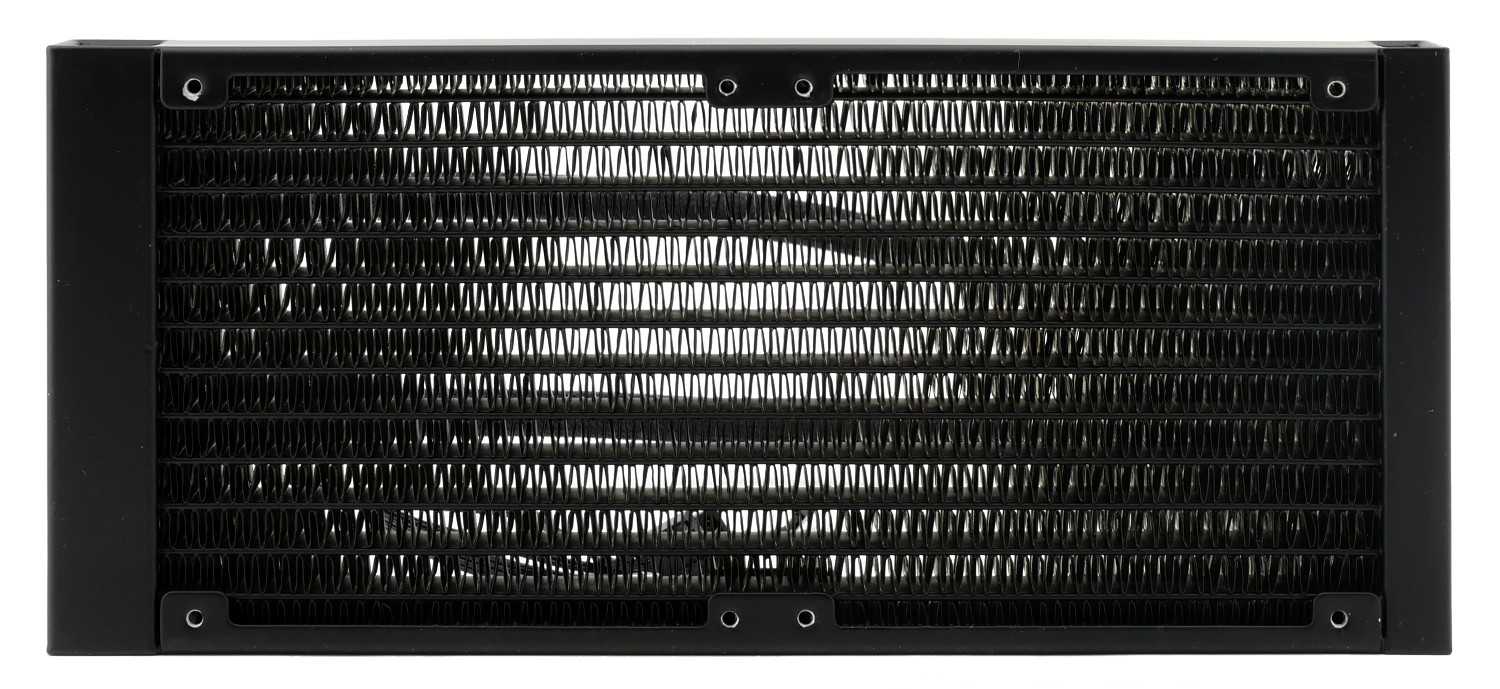

EKWB EK-AIO 240 D-RGB выглядит массивно и основательно. Для отвода тепла в конструкции используется новый 240 мм алюминиевый радиатор с 14 плоскими каналами, между которыми располагаются ряды гофрированной ленты. Он рассчитан на установку пары 120 мм вентиляторов с возможностью увеличения до четырех вертушек.

Размеры радиатора составляют 275 х 120 х 27 мм при толщине рабочего тела 20 мм, что на 3 мм больше классической модели. Плотность расположения ребер составляет 17-18 FPI, что позволяет продувать радиатор легче на меньшей скорости вращения.

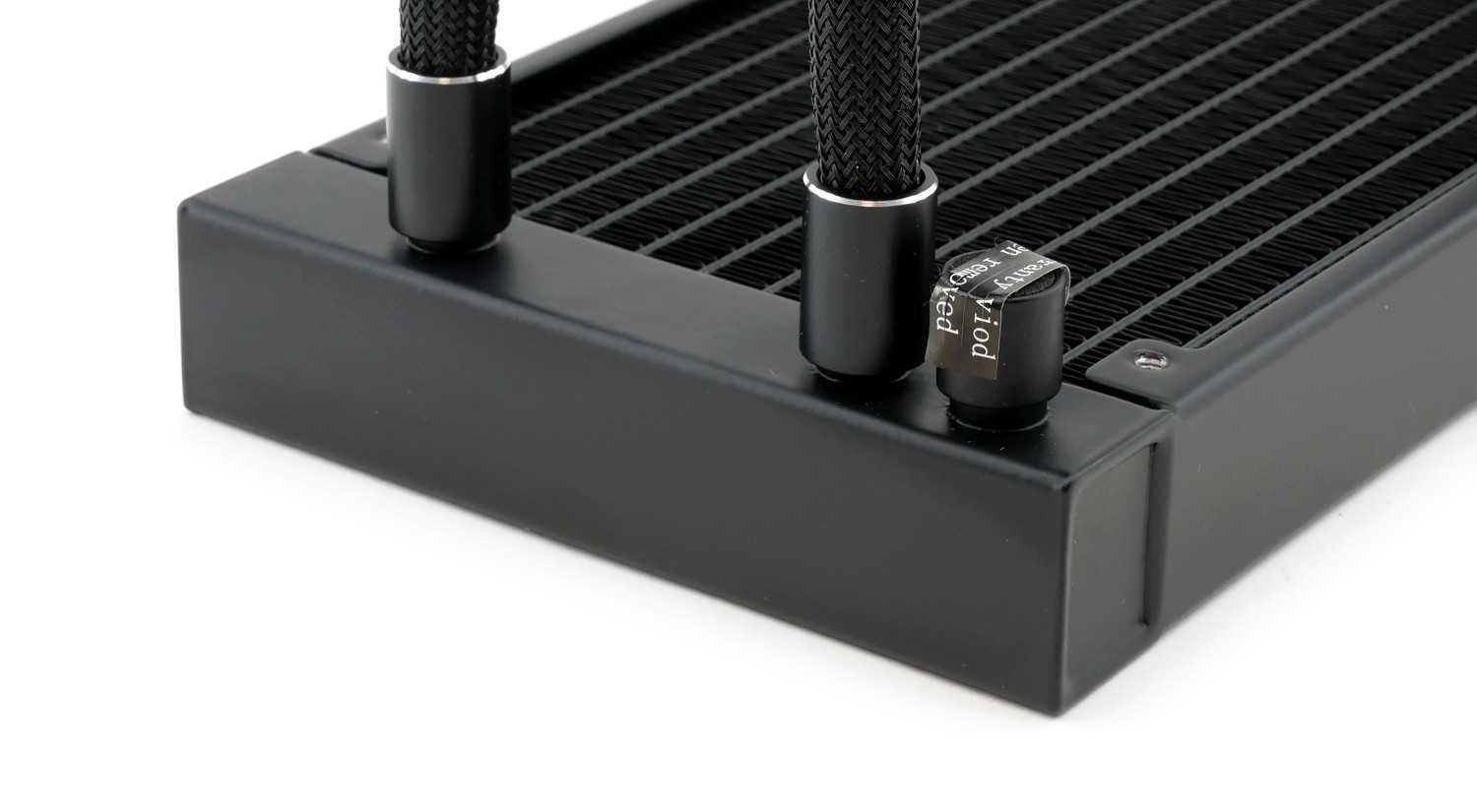

EKWB EK-AIO 240 D-RGB использует несъемный тип фитингов «елка», которые обжаты кольцами, а сверху накручены пластиковые декоративные насадки, справа — заводское заправочное отверстие. Оно защищено пломбой, повреждение которой лишает гарантии. На торцах располагаются теплосъемники квадратной формы.

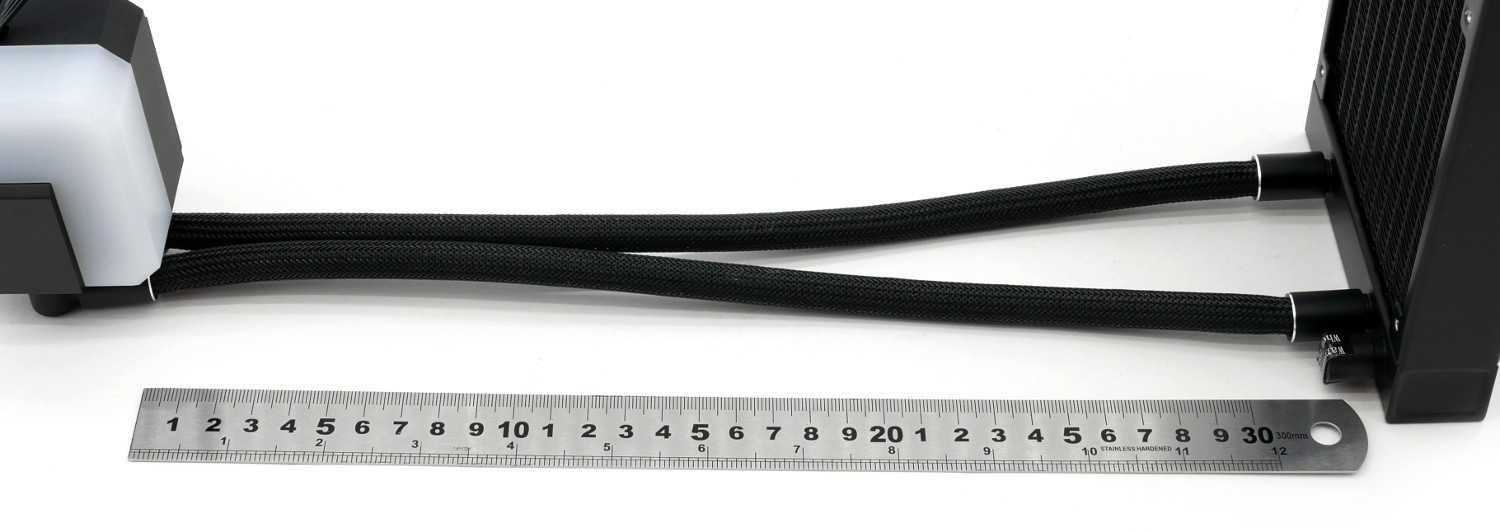

Длина шлангов, не считая самих фитингов, составляет 310 мм, а их внешний диаметр равен 10 мм (внутренний — неизвестно). Шланги обшиты нейлоновой оплеткой высокой плотности.

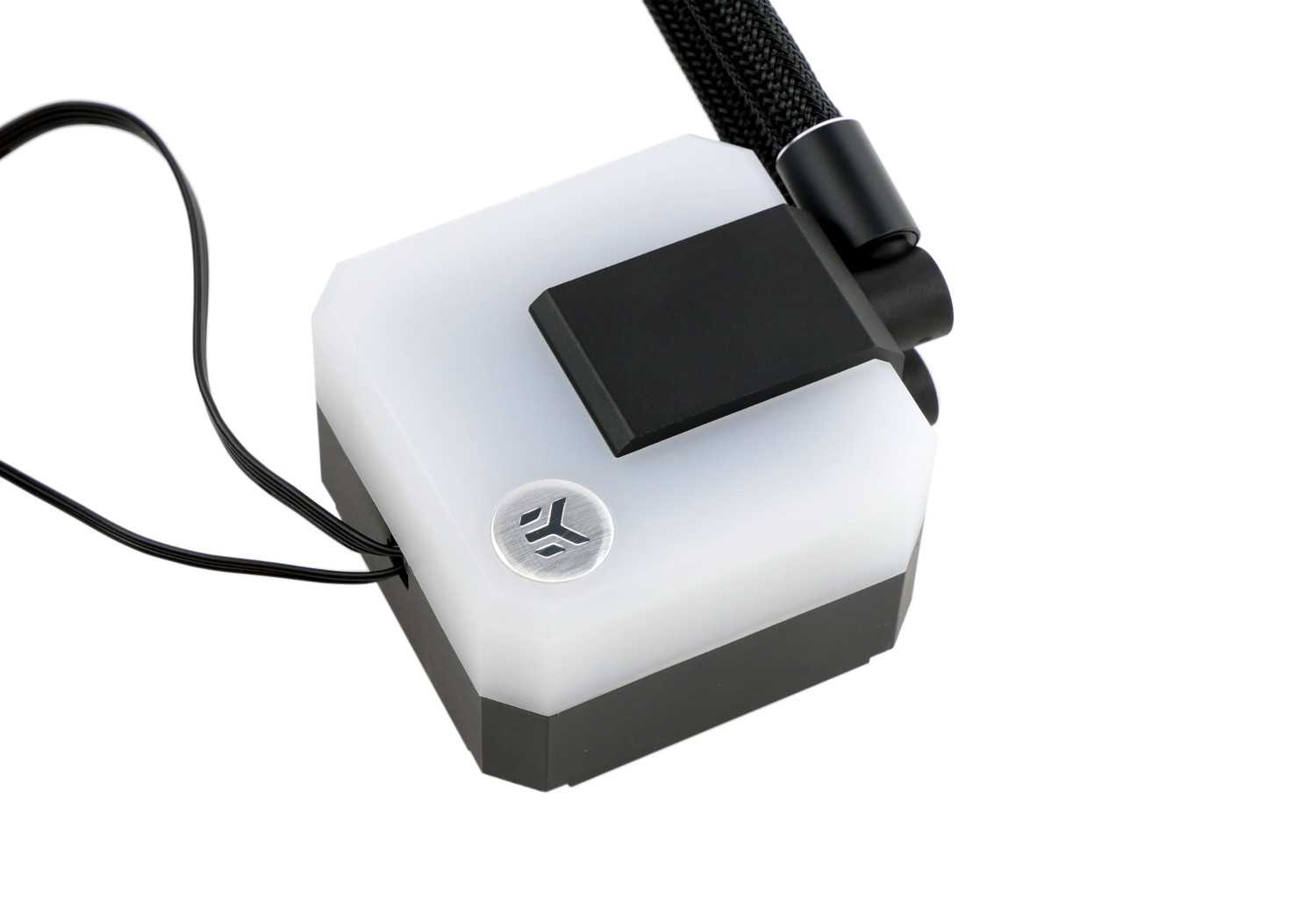

Кульминация необслуживаемой жидкостной системы охлаждения EKWB EK-AIO 240 D-RGB от словенцев — это совершенно новая помпа, совмещенная с водоблоком. Команда дизайнеров сделала внешний вид минималистичным в виде небольшого полукуба с габаритами 88 х 70 х 53 мм, состоящего из черного и полупрозрачного пластика. Конструкция использует поворотный механизм для угловых креплений шлангов, что упрощает установку и размещение внутри ПК.

Внутри скрывается ARGB подсветка, синхронизируемая с материнской платой и являющаяся одной из особенностей новинки.

Производитель не раскрывает детальные характеристики помпы (скорость потока и мощность нам неизвестны), приводятся лишь скорость вращения 450 — 2600 об/мин, которые подтверждаются практическими испытаниями.

О внутренней структуре водоблока известно только то, что она микроканальная. Других подробностей нет.

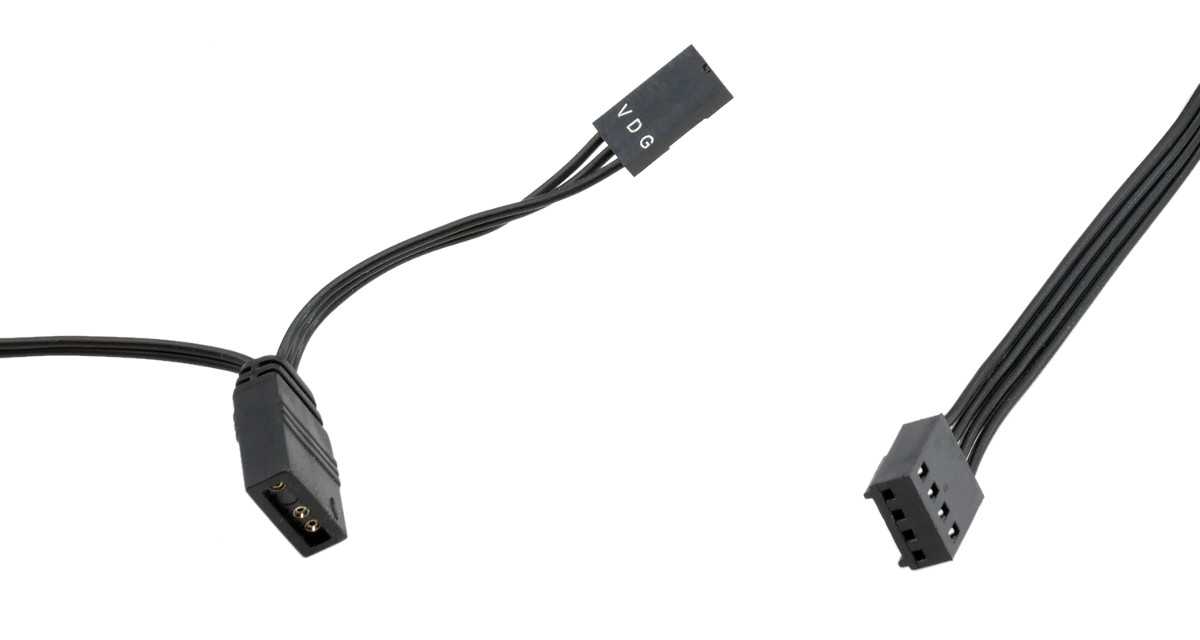

Подключение осуществляется коннектором 4-pin с возможностью PWM-управления и спаренным разъемом 5V RGB для адресуемой подсветки.

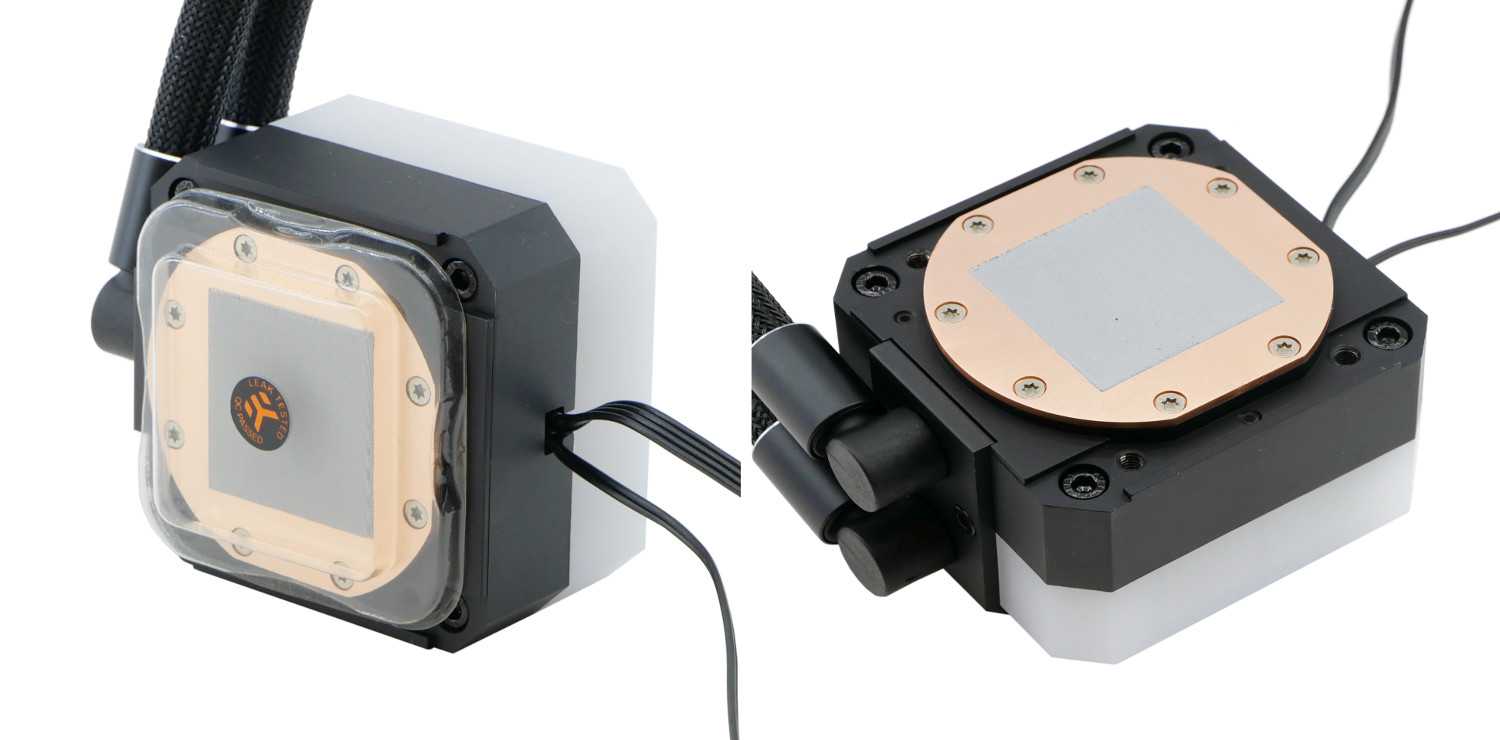

Разработчики заранее нанесли слой термопасты на основание водоблока EKWB EK-AIO 240 D-RGB для первой установки.

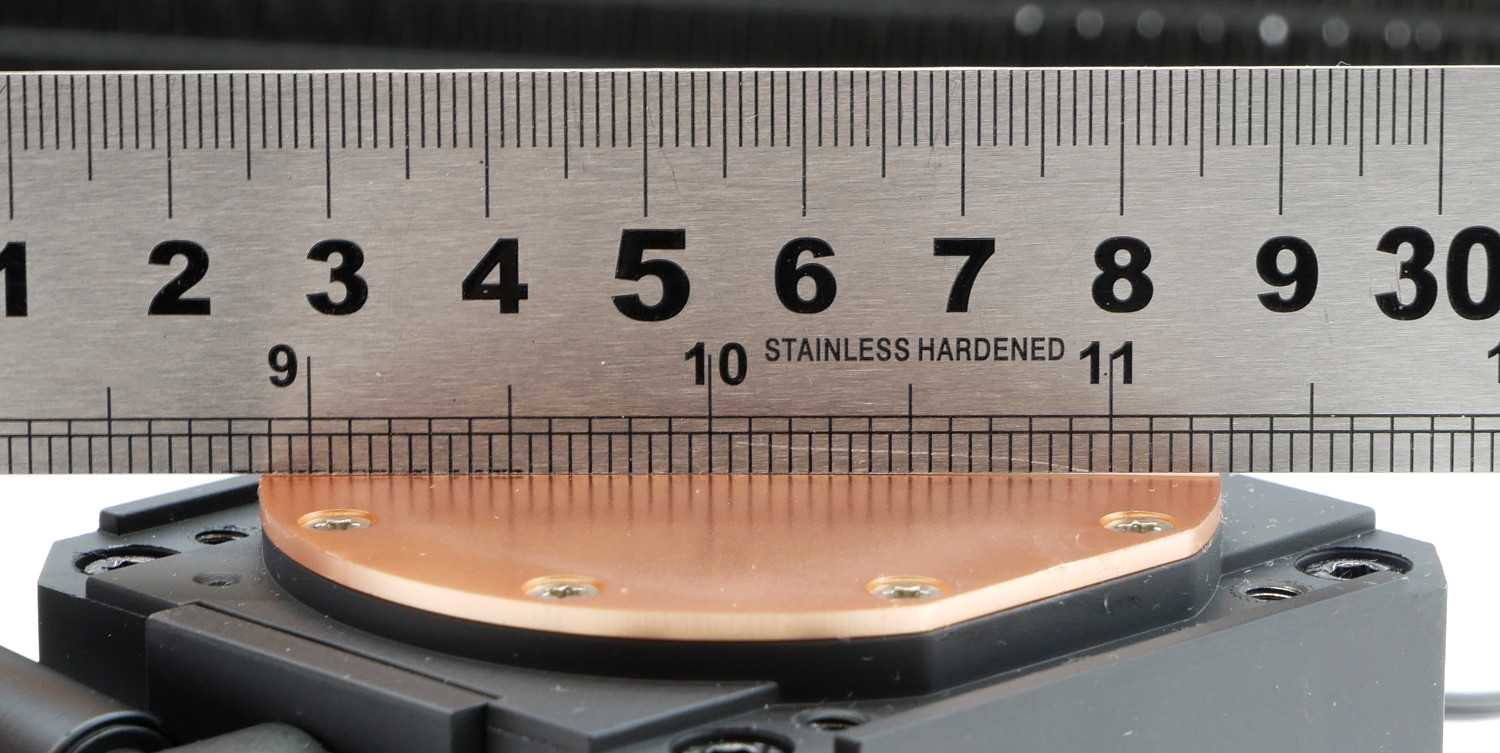

Качество обработки контактной поверхности водоблока заслуживает твердую четвертку по пятибалльной шкале. Идеальной полировки нет, но следы шлифовальной машины совершенно не ощущаются.

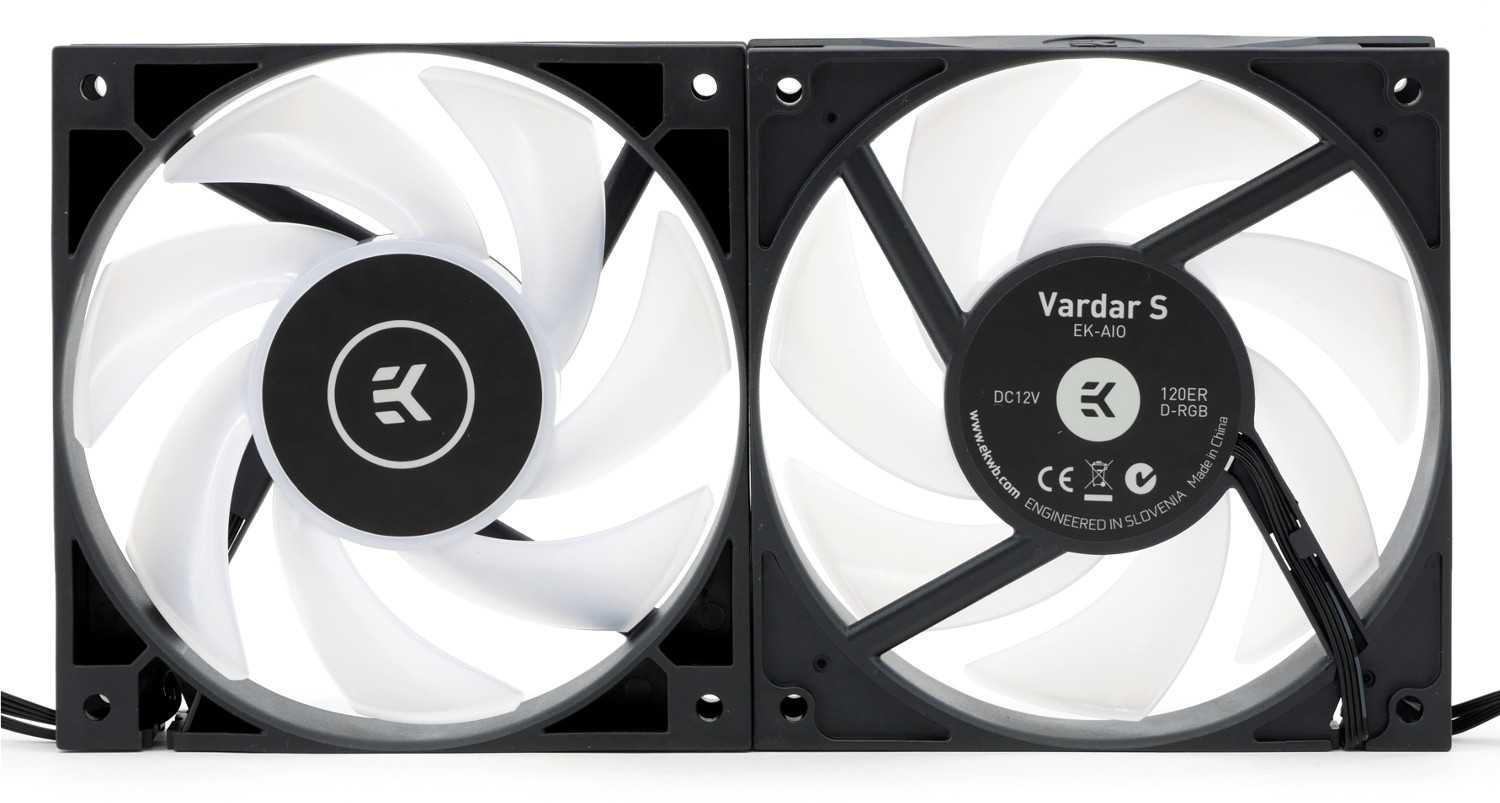

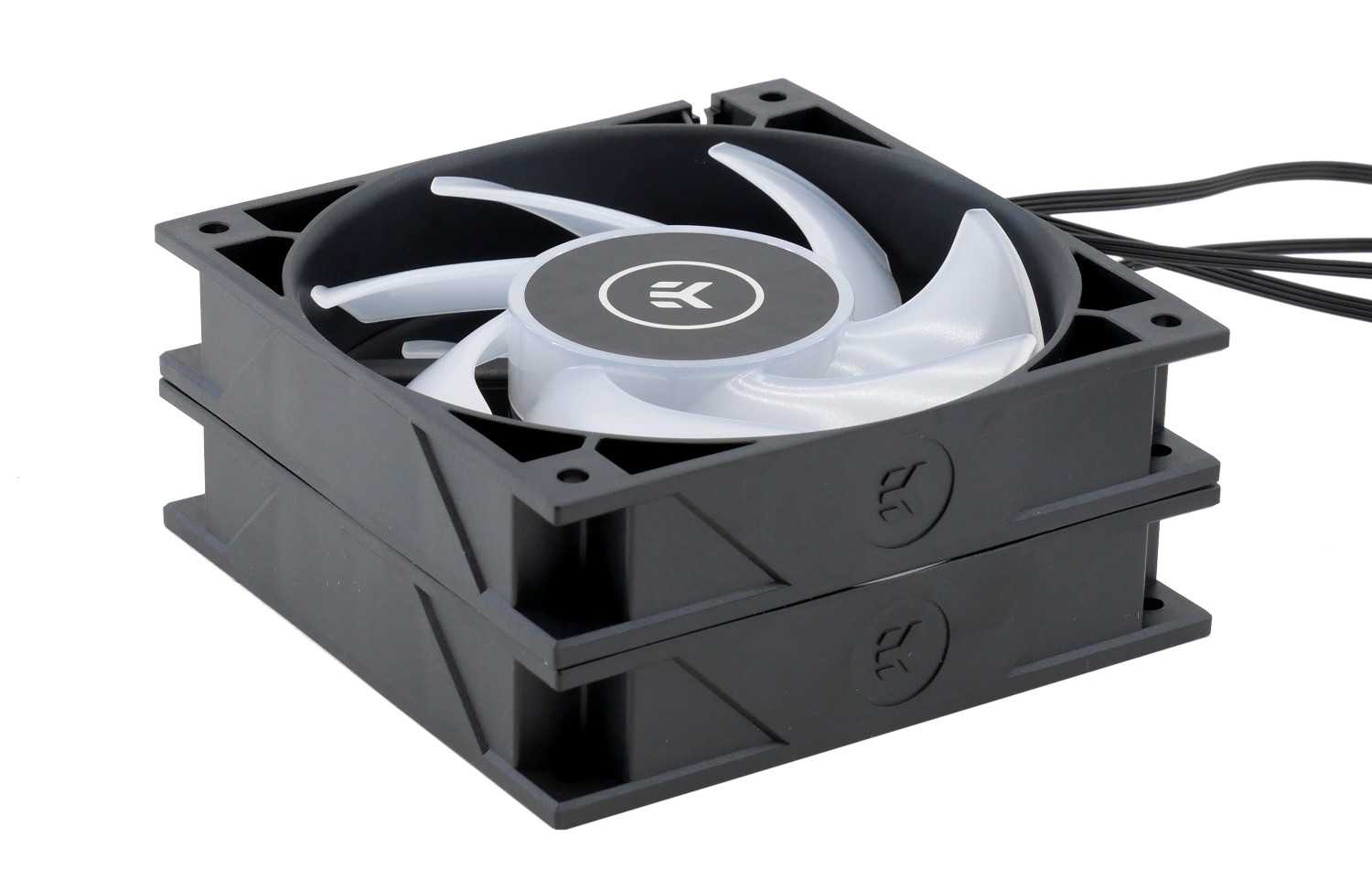

Новинка комплектуется парой фирменных вентиляторов EK-Vardar S 120ER D-RGB в привычном черном корпусе с логотипом сбоку. Роторы украшает наклейка производителя EKWB.

Перед нами модель EKWB серии EK-Vardar S с силой тока 0,18 А и потреблением 2,16 Вт: отдельно нельзя не упомянуть о потреблении подсветки с характеристиками 0,2 А и 2,4 Вт соответственно. Заявленная скорость вращения составляет 550 – 2200 об/мин с погрешностью в 10%. Они поддерживают ШИМ-регулировку скоростью вращения.

Вентиляторы построены на двойном шарикоподшипнике качения с наработкой до 50 тысяч часов и обладают максимальной производительностью до 112 м3/ч.

На тестируемом образце вентиляторов скорость вращения составила 430 – 2150 об/мин.

EKWB EK-Vardar S 120ER D-RGB наделены собственной адресуемой подсветкой, благодаря спаренному коннектору, оба вентилятора и помпа могут быть подключены к единому порту на материнской плате и настраиваются синхронно.

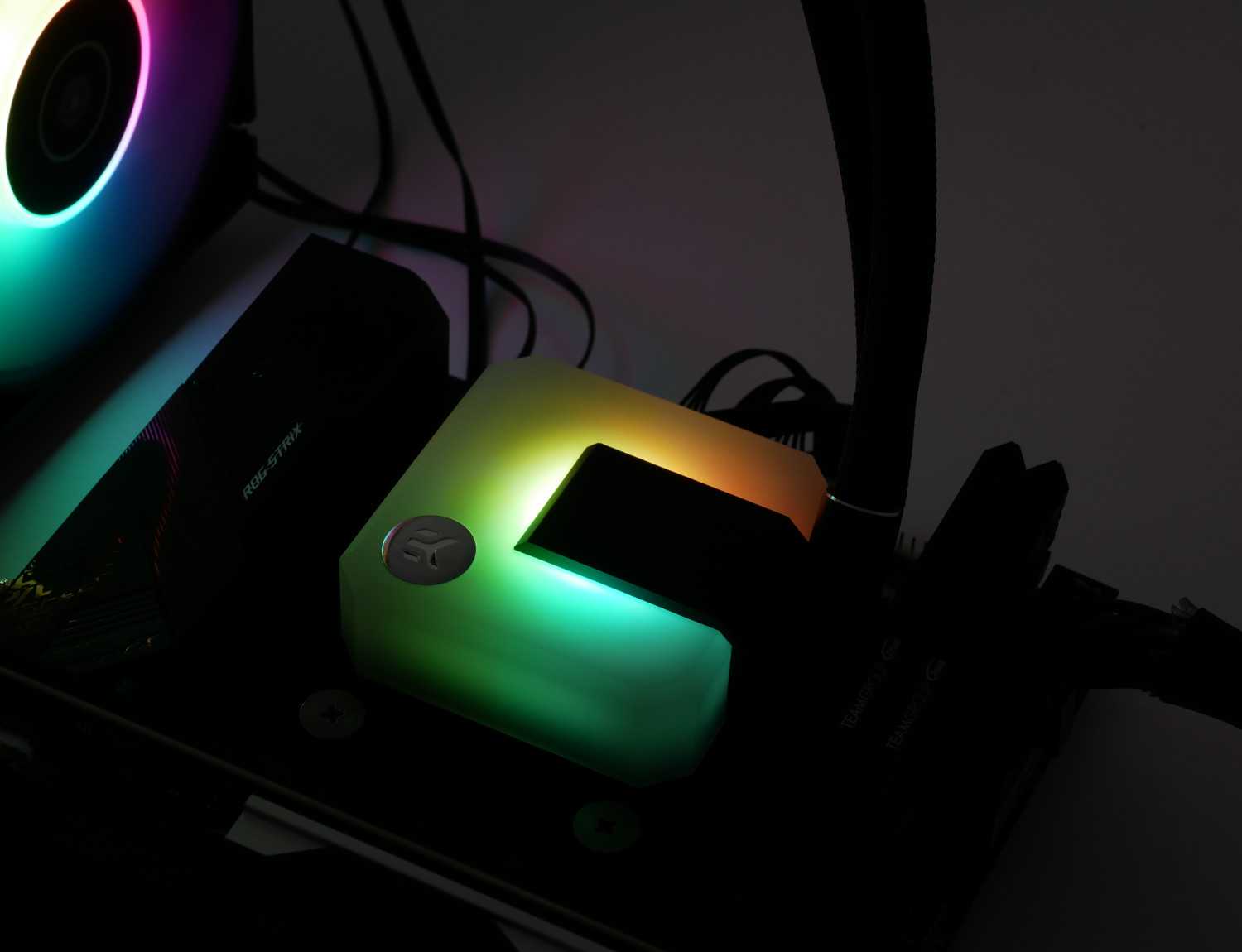

Для демонстрации красочности подсветки представлена запись свечения EKWB EK-AIO 240 D-RGB, по умолчанию активен режим «Радуга».

Конфигурация тестового стенда

Основные компоненты:

  • Память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
  • Видеокарта: GeForce GTX 1650;
  • Накопители: Western Digital Black SN750 NVMe, 500 Гбайт;
  • Блок питания: Corsair HX1200, 1200 Ватт;
  • Корпус: открытый стенд;
  • Монитор:Samsung C34F791WQI;
  • Операционная система: Windows 10 64-bit.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры ИК-термометром Fluke 59 Max.

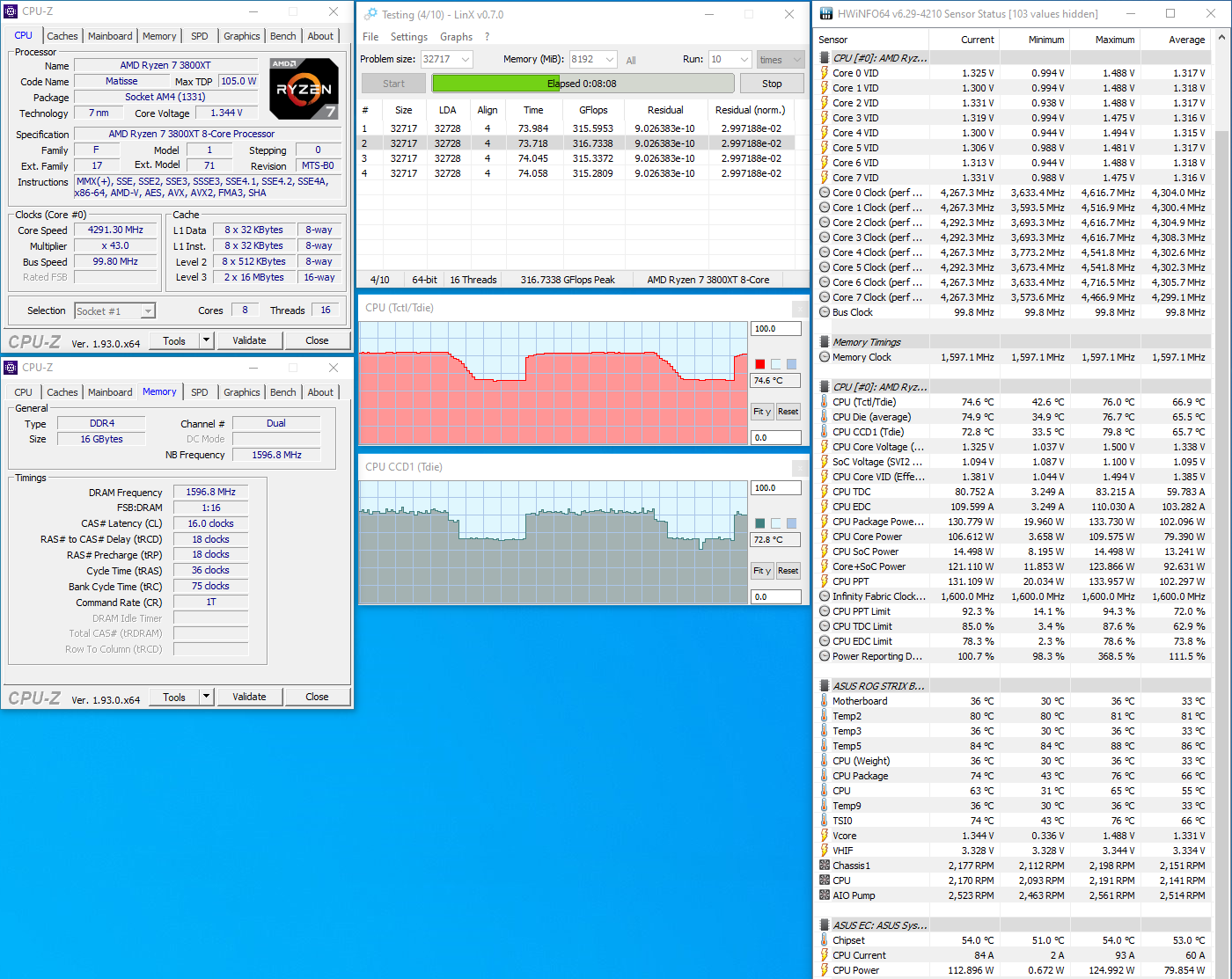

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг оборотов вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO. Температура воздуха во время проведения замеров составляла 25 градусов Цельсия.

Final Words:

EK entered the market of AiO liquid coolers in the first quarter of 2020 with the Ek Aio 360 D RGB Review series of closed-loop coolers. Those coolers received an extremely positive response from the community as EK is already a gigantic name when it comes to water-cooling. Now, EK is further strengthening its foothold into the AiO market by releasing a premium AiO known as the EK-AiO Elite D-RGB 360mm Liquid Cooler.

In our testing, the EK-AiO Elite cooler performed tremendously well, delivering unprecedented performance in several categories. EK has also improved some of the core design aspects of the previous AiO series such as the pump block and its acrylic top. The overall package is very premium and should appeal to users with extremely high-end builds looking to add a bit of flair to their rigs while aiming for cool and quiet operation.

It does not deliver excellent monetary value, however, if money is not an issue, the EK-AIO Elite D-RGB 360mm Liquid Cooler has our recommendation.

Thanks to EK for sending out their brand new for Ek Aio 360 D RGB Review.

Заключение

Для словенской компании EKWB линейка необслуживаемых жидкостных систем охлаждения EK-AIO D-RGB — это первый опыт в создании подобных решений. И пусть существует русская пословица «первый блин — комом», новинку это обошло стороной и разработчики справились с поставленной задачей.

При создании серии готовых водянок EKWB EK-AIO D-RGB у производителя имелось богатое разнообразие среди выпущенных продуктов конкурентов, на которые компания EKWB ориентировалась. Классическая конструкция практически не претерпевает изменений ввиду своей устоявшей рабочей модели и инженеры не стали отходить от намеченного плана. Новинка построена по канонам совмещенной помпы-водоблока и радиатора, соединенных  парой оплетенных шлангов. В чем же основная особенность новой линейки?

На примере рассматриваемой модели EKWB EK-AIO 240 D-RGB производитель использовал фирменный насос (какую именно модель не уточняется), помещенный в специальный корпус, совмещающий медное основание-водоблок с микроканальной структурой. В качестве выносного охладителя выбор пал на алюминиевый радиатор в угоду конечной стоимости, но его рабочее тело увеличено, что положительным образом сказывается на эффективности, а для лучшей продуваемости плотность пластин немного уменьшена. Также в компании заметно проработали внешний вид новинки, сделав его очень простым визуально и запоминающимся, что понравится энтузиастам и сборщикам.

Производительность EKWB EK-AIO 240 D-RGB оказалась высока, но при создании инженеры просчитались с габаритами корпуса помпы и поворотным механизмом, что вырисовывается в единственный значимый недостаток модели. Он заключается в перекрывании крайнего левого слотам DIMM оперативной памяти, мешающий установке ОЗУ, что не позволит укомплектовать ПК всем объемом памяти.

Подводя итоги: EKWB EK-AIO 240 D-RGB — это уникальная оригинальная СЖО необслуживаемого типа от известной словенской компании, которая умеет удивлять и радовать своего потребителя

И с появлением серии EK-AIO D-RGB с решениями 120 мм, 240 мм и 360 мм охват аудитории с готовой водянкой у производителя заметно повысится, и, если опыт сочтут удачным, компания EKWB обратить на сегмент решений All-In-One пристальное внимание и расширит модельный ряд.

Достоинства:

  • Внешний вид и дизайн;
  • Высокая эффективность и производительность;
  • Рассеивающая мощность более 200 Вт;
  • Комфортный уровень шума;
  • Совместимость с актуальными платформами AMD и Intel;
  • Богатая комплектация.
