⇡#Сборка

Перед началом сборки системы в корпусе рекомендуется ознакомиться с инструкцией, хотя в случае с Deepcool Dukase всё действительно очень просто. Блок питания закрепляем винтами в нижнем отсеке, сориентировав его вентилятором вниз.

Как мы впихнули в корпус с заявленными предельными 170 мм для блока питания блок Dark Power Pro 1200W длиной 193 мм без использования ножовки и напильника? Догадайтесь!

Жёсткие диски приворачиваются к специальным поддонам, которые затем вставляются в отсеки слева от блока питания.

SSD можно расположить как в основной зоне корпуса внизу материнской платы, так и на обратной стороне её поддона. Мы выбрали второй вариант, чтобы использовать для всех трёх накопителей один кабель питания.

После установки материнской платы с процессором, кулером, памятью, а затем и карт расширения в неё, останется только соединить всё шлейфами и кабелями. В нашем случае собранная система получилась совершенно нетипичной для корпусов уровня Deepcool Dukase, но всё же успешно разместилась в нём.

Вот только закрыть боковую крышку ввиду слишком большой высоты кулера не представлялось возможным — не хватило каких-то 5 мм.

Тем не менее, чтобы провести тесты и сравнить эффективность охлаждения и уровень шума с показателями ранее протестированных корпусов, мы установили боковую стенку, зацепив её за нижние пазы креплений, а щели в верхней и на боковых гранях заклеили скотчем. Но это фото по эстетическим мотивам мы приводить не будем.

На сайте магазина Вы сможете оформить заказ через корзину либо проконсультироваться с менеджером магазина и договориться об условиях доставки по телефону.

черный, без БП (1х120mm FAN, USB2.0 + USB3.0, Audio)

Гарантия 12 мес. В сервисном центре компании X-ComПри предъявлении документа о покупке

⇡#Дизайн

Дизайн Deepcool Dukase вряд ли можно назвать изысканным, но корпус совершенно точно не получился скучным, безликим ящиком, как основная масса корпусов этого ценового диапазона. Классическая «башня» имеет угловатые формы, прозрачное окно на левой боковой стенке и рифлёные вставки на верхней и передней панелях.

Скошенные сверху грани, 20-мм ножки, приподнимающие корпус, и выпуклая боковая панель с противоположной стороны делают Dukase ещё интереснее в визуальном плане.

И всё же в целом дизайн данной модели – не для развлечений и веселья, он строгий и выдержанный.

Габариты Deepcool Dukase невелики. Высота корпуса составляет 504 мм, ширина равна 202 мм, а длина – 482,7 мм.

Весит данная модель всего 6,49 кг.

Передняя часть корпуса представляет собой сплошную и на 85 % гладкую панель, начисто лишённую каких-либо отверстий для поступления воздуха к передним вентиляторам (может, поэтому-то их там и нет?). Панель, оснащённая магнитными держателями, открывается направо, возможность её перевесить конструкцией не предусмотрена.

Сзади всё штатно: отверстие для выходов материнской платы, сетчатая решётка для корпусного вентилятора, под которой разместились два 7-мм отверстия для шлангов СВО, семь сеток слотов расширения и рамка для установки блока питания.

В нижней части корпуса ничего интересного нет, отметим разве что перфорированный поддон для вентилятора блока питания, оснащённый сетчатым пылевым фильтром.

Опорами Deepcool Dukase служат четыре плоские ножки с наклеенными на них демпферами из пористой резины.

Они приподнимают дно корпуса примерно на 20 мм над поверхностью стола/пола.

Сверху на корпусе, ближе к передней панели, выведен один порт USB 3.0, разъёмы для микрофона и наушников, один порт USB 2.0, кнопки включения и сброса, оснащённые подсветкой, и трёхступенчатый регулятор скорости корпусных вентиляторов.

Основная претензия к панели управления корпуса заключается в непонятном сокращении портов USB. В любом случае от материнской платы будут задействованы по одному разъёму USB 3.0 и одному USB 2.0, посредством которых большинство других производителей корпусов реализуют по паре соответствующих портов. А здесь и место на панели есть, но портов вдвое меньше. Совершенно непрактичная экономия, на наш взгляд.

Подводя итог внешнему обзору корпуса Deepcool Dukase, отметим довольно приличное качество материалов (АБС-пластик и 0,7-мм сталь), отсутствие острых кромок и необработанных деталей, люфтов и несовпадения монтажных отверстий. Выполнено всё на достаточно высоком уровне.

Тестовый стенд и методика тестирования

Процессор Intel Core i5 4670K;
Система охлаждения Noctua NH-D15 (1х1200 rpm);
Термопаста Arctic MX-2;
Материнская плата ASUS Z97-PRO;
Оперативная память 2 x 8 Гбайт Kingston HyperX Beast KHX21C11T3K2/16X;
Видеокарта ASUS Radeon R9 390 8Gb DirectCU II (R9390-DC2-8GD5);
SSD накопитель Kingston HyperX FURY 240Gb (SHFS37A/240G);
Жесткий диск Samsung HD753LJ (7200 rpm);
Корпус Deepcool DUKASE;
Блок питания SilverStone Strider Platinum ST85F-PT (850 Вт).

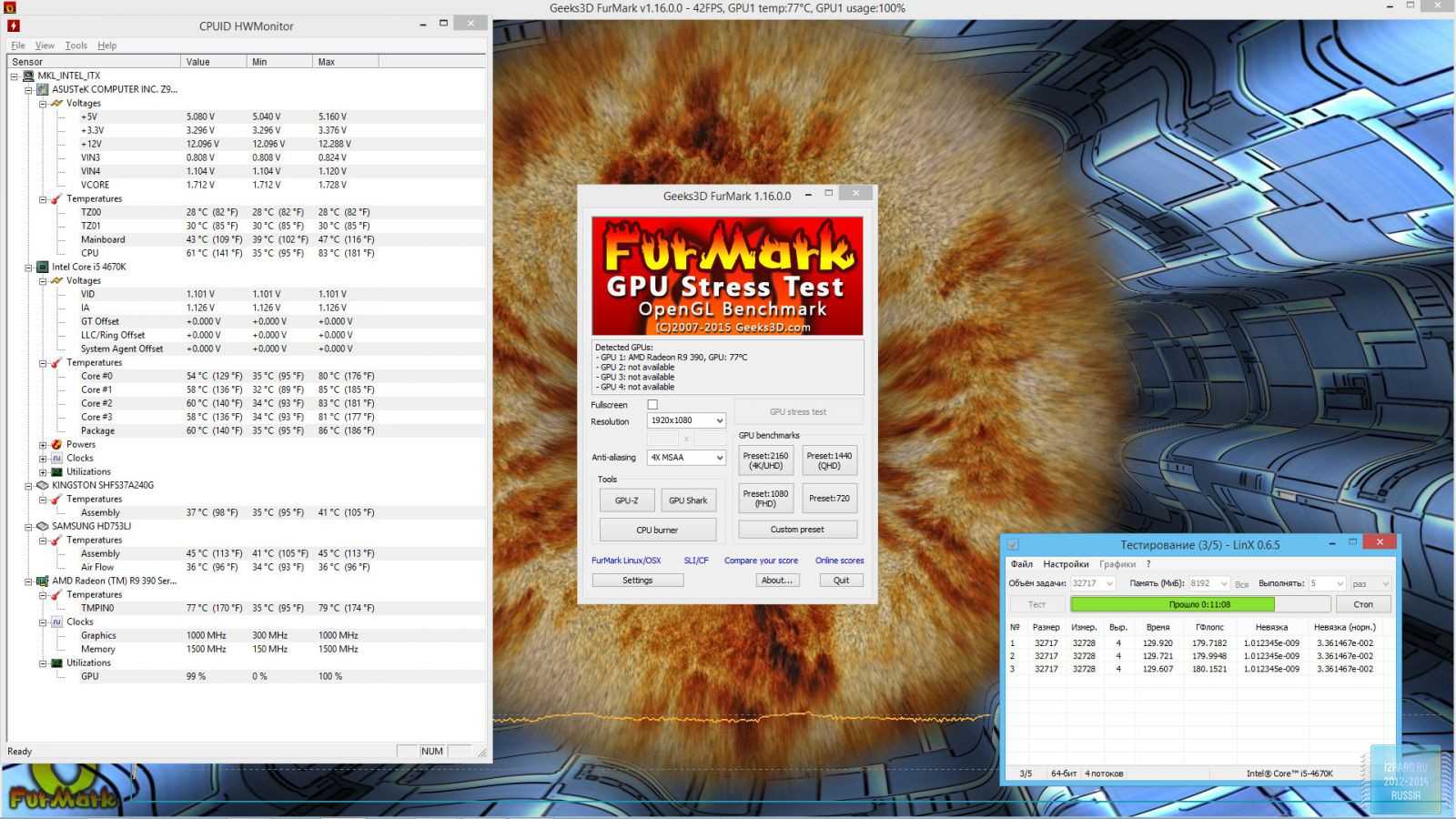

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX v0.6.5 (8192 Мбайта, 3 прохода) и FurMark v1.16.0.0 (1920х1080, сглаживание 4xMSAA) – время выполнения ~20 минут (до стабилизации температуры видеокарты). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 2006.07.27, пресет Default, 20 минут. Показания датчиков считывались с помощью утилиты CPUID HWMonitor v1.27.

Температура в помещении во время тестирования составляла 26,0 °С.

Тестирование корпуса производилось с закрытыми и со снятыми боковыми стенками, а также в трех режимах работы контроллера вентилятора – минимальная (min), средняя (avg) и максимальная (max) скорости вращения штатного 120 мм вентилятора.

Используя шумомер китайского производства был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ (никаких внутренних источников звука не было).

Напомним, что источником шума (вентиляторы) в корпусе Deepcool DUKASE были: штатный 120 мм вентилятор, 140 мм вентилятор кулера Noctua NH-D15 (1х1200 rpm – настроен на негромкую работу, чтобы обеспечить охлаждение процессора Intel Core i5 4670K), система охлаждения видеокарты ASUS Radeon R9 390 8Gb DirectCU II и 120 мм вентилятор блока питания SilverStone Strider Platinum ST85F-PT (в простое не вращался).

Упаковка и комплектация

В отличии от цветового оформления коробок с системами охлаждения Deepcool дизайн упаковки MidTower корпуса Deepcool DUKASE более простой – типичная коробка из картона на которой производитель отобразил вид корпуса.

Информации на коробке немного – только спецификации корпуса, где указано в каком именно исполнении поставляется корпус (с окном/без окна, черный/белый/другой) и свойства корпуса в виде небольшой трудночитаемой картинки. Основные свойства корпуса:

Быстросъемная верхняя панель;
Съемная корзина под 5.25″ оптические накопители;
Обновленный дизайн переднего воздухозаборника;
Отдельная независимая область под блок питания;
Специальная область для установки светодиодной ленты;
Легко съемные металлические корзины-салазки.

Комплектация у корпуса небогатая: руководство пользователя, набор одноразовых стяжек, пакет с комплектом винтов (есть даже динамик) и маленький листочек гарантийной карты.

⇡#Упаковка и комплектация

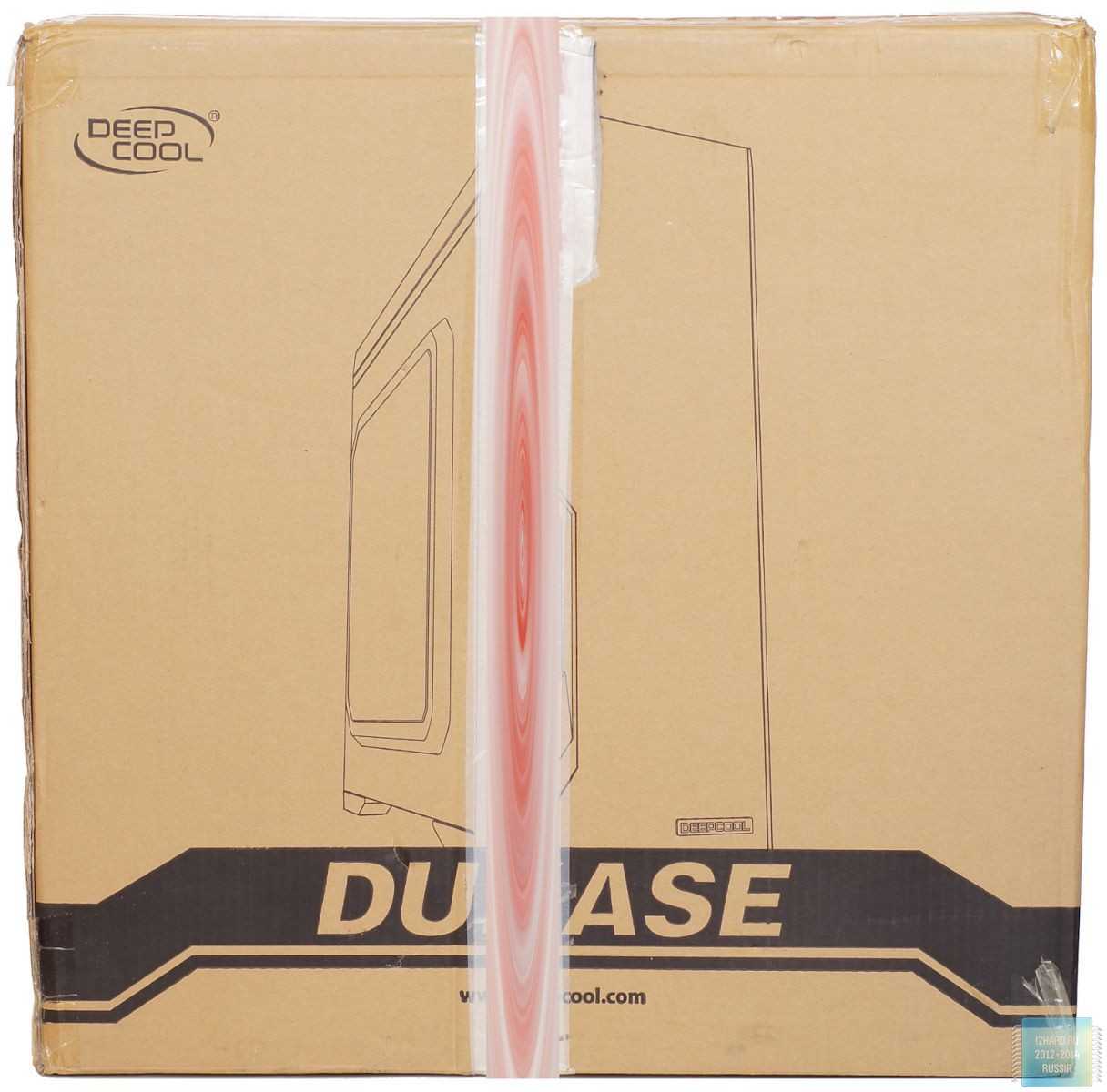

Deepcool Dukase Black запечатан в совершенно обычную картонную коробку, немного помявшуюся при пересылке. На коробке приведено схематичное изображение корпуса и перечислены его особенности.

Внутрь картонной коробки вставлены две пластиковые «скорлупы», между которыми и зафиксирован корпус в полиэтиленовом пакете.

Раз уж на одной из боковых стенок корпуса есть прозрачное окно из пластика, не мешало бы его дополнительно защитить вставкой из картона, так как пробить картон основной коробки довольно просто.

Вместе с Deepcool Dukase поставляется набор винтов разных типов, аудиодинамик, одноразовые пластиковые стяжки для кабелей и краткая инструкция по сборке.

Корпус выпускается в Китае, и на него предоставляется гарантия сроком один год. Стоимость Deepcool Dukase в зарубежных онлайн-магазинах начинается с 57 долларов США, а в России его можно купить за 3 300 рублей. Совсем скромная сумма, и тем интереснее узнать, что Deepcool предлагает за эти деньги.

⇡#Технические характеристики

Название модели	Deepcool Dukase Black
Тип корпуса	Miditower
Размеры (В x Ш x Д), мм	504 x 213,4 x 482,7
Вес, кг	6,49
Цвет	Чёрный
Материал	Сталь 0,70 мм, АБС-пластик
Боковая панель	Прозрачный пластик
Штатная система охлаждения	Задний вентилятор (выдув): 120 x 120 x 25 мм
Отсеки для накопителей	2 x 5,25 3 x 3,5 3 x 2,5
Слоты расширения, шт.	7
Совместимость с материнскими платами	6,7 x 6,7 (Mini ITX), 9,6 x 9,6 (Micro ATX), 12 x 9,6 (ATX)
Порты вводы/вывода	USB 3.0 x 1, USB 2.0 x 1, HD Audio x 1
Поддержка блоков питания	Любой PS2-совместимый блок питания
Максимальная длина блока питания, мм	170
Максимальная высота кулера, мм	170
Максимальная длина видеокарт, мм	390
Пылевые фильтры, шт.	1 (спереди)
Возможность модернизации под СЖО	Поддержка СЖО
Возможность установки вентиляторов	Передняя панель: 1 x 120 мм или 1 x 140 мм.

Верхняя панель: от 1 x 120 мм до 2 x 140 мм.

Задняя панель: 1 x 120 мм.

Возможность установки радиаторов СЖО
Передняя панель: 120 мм или 140 мм.

Верхняя панель: от 120 мм до 280 мм;

Задняя панель: 120 мм.

Дополнительно (особенности)
контроллер управления тремя вентиляторами; шумоизоляция передней стенки;

Гарантия производителя, лет
1

Страна производства
Китай

Минимальная розничная стоимость, руб.

3 300

⇡#Внутреннее строение

За пластиковой передней панелью скрыты два пятидюймовых отсека, один 3,5-дюймовый и решётка для переднего вентилятора.

Как мы уже отмечали выше, при закрытой передней панели доступ воздуха к этому вентилятору перекрывается полностью, поэтому, по всей видимости, он и не установлен за этой решёткой в штатной комплектации корпуса.

А вот как выглядят верхняя и боковые стенки корпуса.

Как видим, здесь нет ни перфорации, ни звукоизоляционных материалов. Всё бюджетно и просто, разве что есть пластиковое окно.

Со снятыми боковыми и верхней панелями Deepcool Dukase выглядит следующим образом.

В принципе, с учётом габаритов Dukase, внутри довольно просторно. Нижняя часть корпуса, в которой размещается блок питания, жёсткие диски и кабели, отделена от основной рабочей зоны металлическим кожухом. Он несъёмный и имеет перфорацию в передней части.

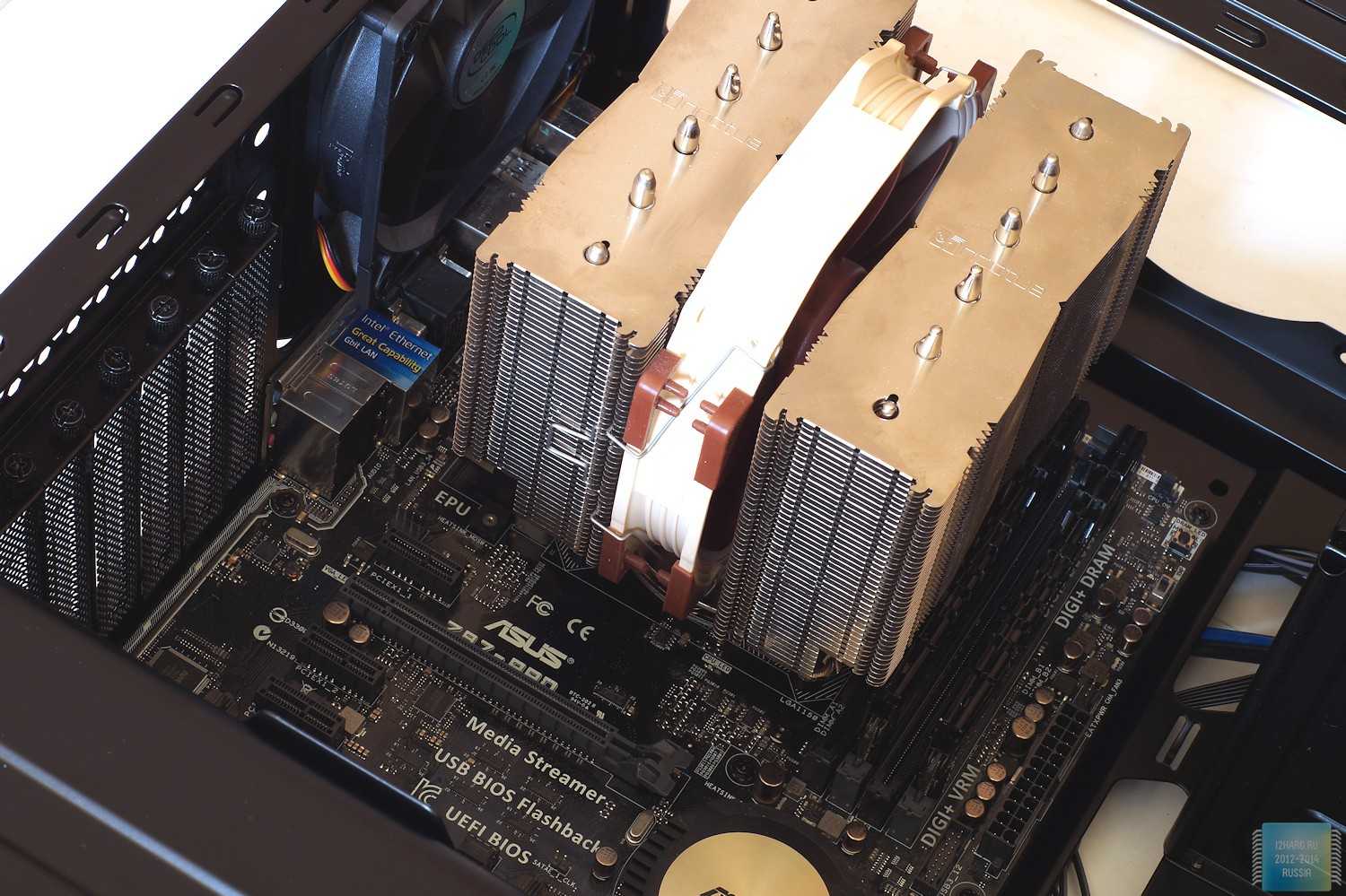

По техническим характеристикам корпуса, максимальная высота устанавливаемого на процессор кулера может достигать 170 мм, хотя на самом деле войдёт и 175-мм кулер. Поддерживаются материнские платы стандартов Mini ITX (6,7” × 6,7”), Micro ATX (9,6” × 9,6”) и ATX (12” × 9,6”). А вот длина видеокарты может составлять 390 мм, причём таких видеокарт в Deepcool Dukase можно установить сразу пару. С совместимостью с блоками питания дела обстоят несколько скромнее, ведь в заявленные 170 мм умещаются только блоки питания мощностью до 600 ватт. С другой стороны, вряд ли кто-то решится собирать в данном корпусе систему с ещё более высоким уровнем энергопотребления, так что не будем придираться.

Крепление устройств в пятидюймовых отсеках реализовано пластиковыми защёлками с фиксаторами.

При этом фиксаторы можно снять совсем и закреплять устройства в этих отсеках винтами через отверстия.

Для закрепления жёстких дисков форм-фактора 3,5 дюйма предназначены два отсека в нижней части корпуса, и ещё один диск можно разместить в 3,5-дюймовом отсеке снизу стойки с пятидюймовыми отсеками. Что касается SSD 2,5”, то для них предусмотрены две монтажные площадки на нижнем кожухе.

Ещё один твердотельный накопитель этого же форм-фактора можно «посадить» на обратную сторону поддона материнской платы, где для этого предусмотрено четыре отверстия.

Для установки плат расширения в материнскую плату в корпусе предусмотрены семь сетчатых слотов с винтовыми креплениями.

Вот, в общем-то, и всё, что можно рассказать о внутреннем строении Deepcool Dukase. Остаётся только добавить, что в корпусе есть большое число отверстий для прокладки кабелей, и все они размещены в удобных для этих целей местах.

Спецификация

Модель: Deepcool DUKASE;
Тип: MidTower;
Материал: пластик ABS, сталь SPCC (толщина 0.7 мм);
Размеры: 482.7 мм (Глубина) х 213.4 мм (Ширина) х 504 мм (Высота);
Вес: 6.49 кг;
Отсеки 5.25″: 2;
Отсеки 3.5″: 3;
Отсеки 2.5″: 3;
Разъемы: 1 x USB 3.0, 1 x USB 2.0, 2 x 3.5 мм миниджек (наушники/микрофон);
Слотов расширения: 7;
Места под вентиляторы: сзади 1 х 120 мм (предустановлен), спереди 2 х 120 или 1 х 140 мм, сверху 2 х 120/140 мм или радиатор системы жидкостного охлаждения с размерами до 310 х 140 х 56 мм;
Блок питания: ATX глубиной до 170 мм;
Ограничения по высоте кулера: до 170 мм;
Ограничения по глубине плат расширения: до 390 мм;
Материнские платы: ATX/mATX/mini-ITX.

Особенности сборки

Процедура сборки в корпусе Deepcool DUKASE типичная для MidTower корпусов и в принципе первоначальные этапы могут быть произвольными.

Производитель рекомендует начать сборку с установки материнской платы. Установив ее сверху получается довольно-таки просторно.

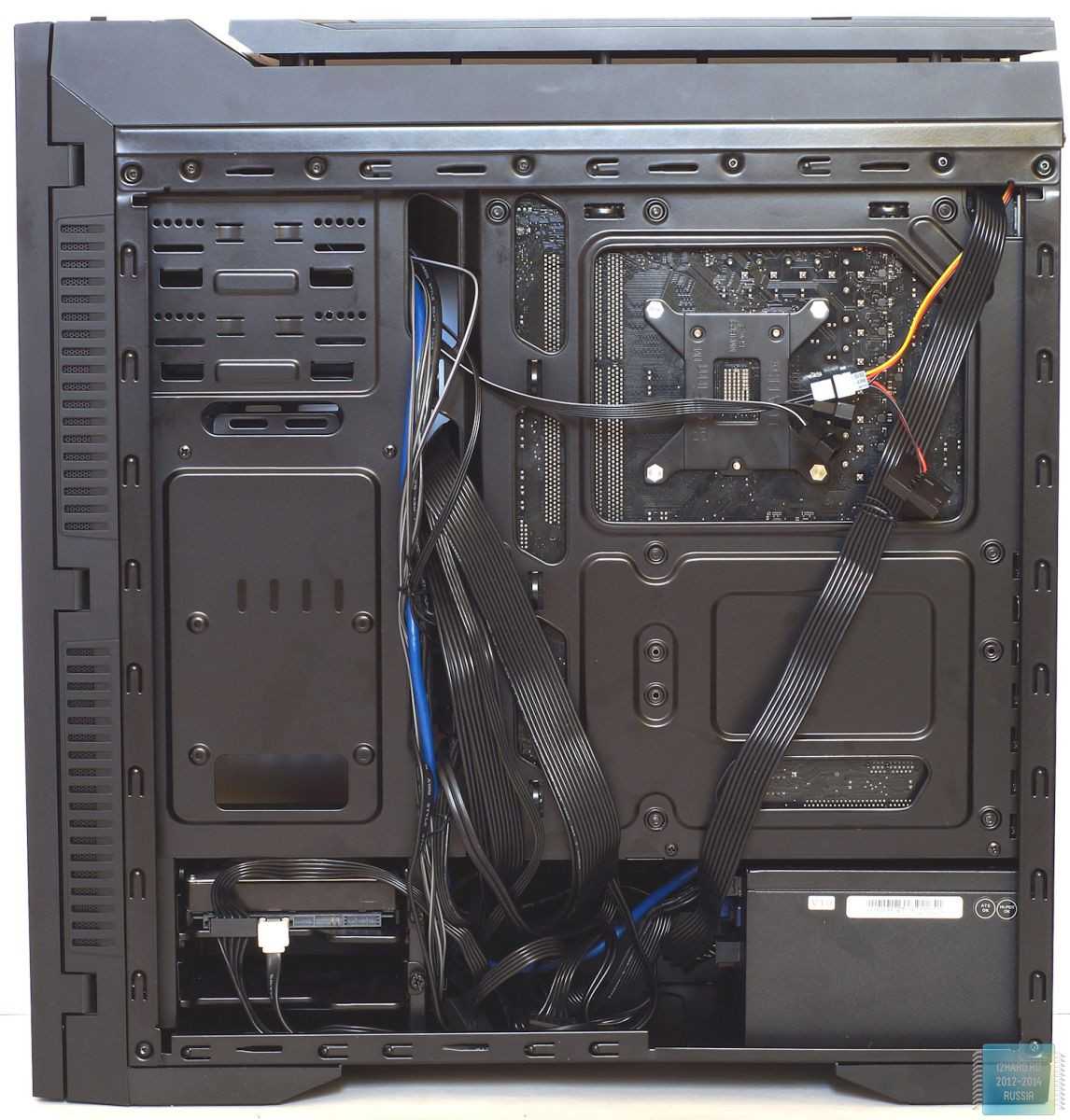

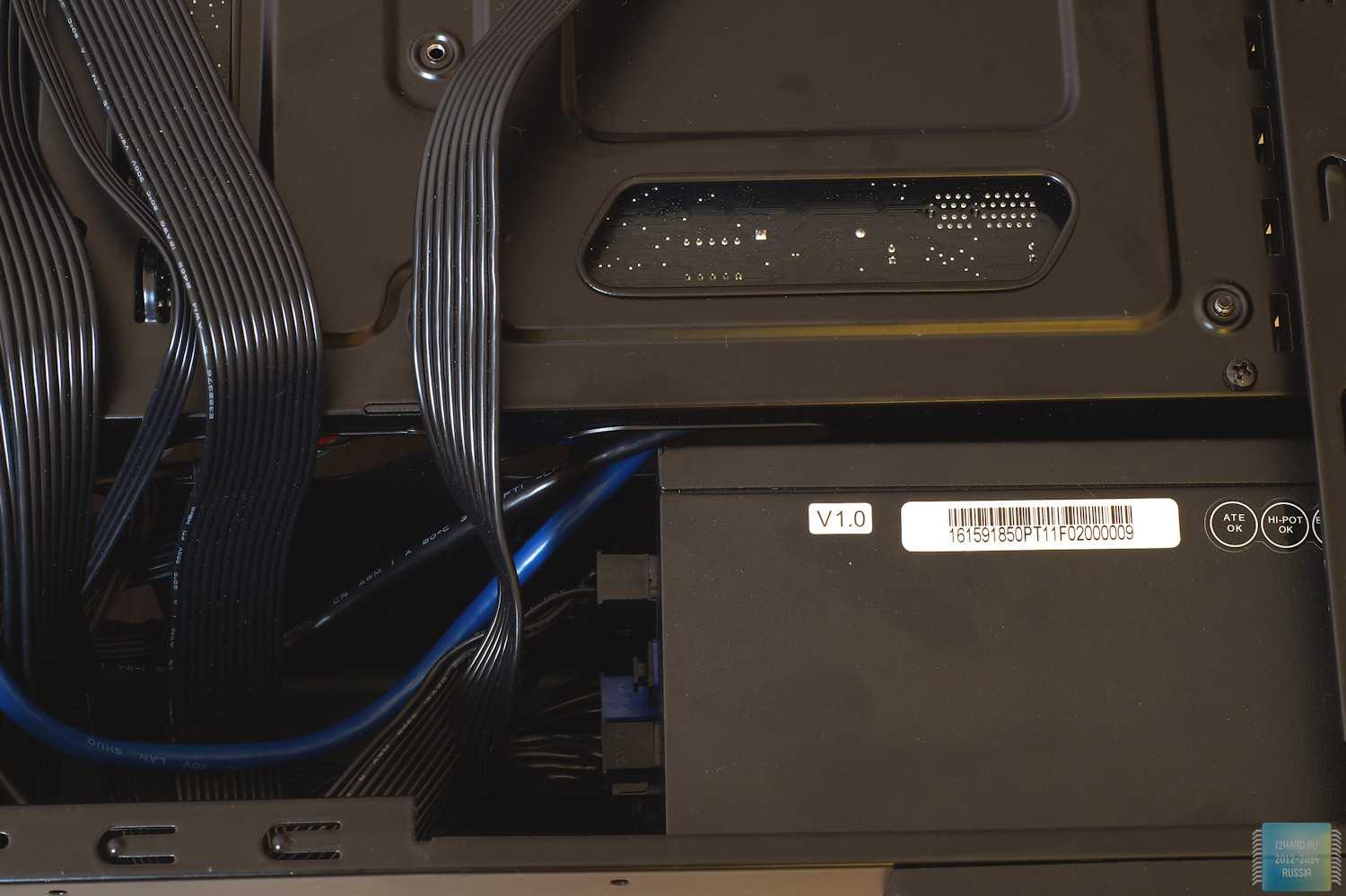

ATX блок питания ставится с правой стороны и кабели сразу же проводятся за поддоном. Ограничение по глубине блока питания (170 мм) с точки зрения конструкции шасси физическое – если бы не выступ, то потенциально устанавливаемый блок мог бы быть куда глубже (200 мм).

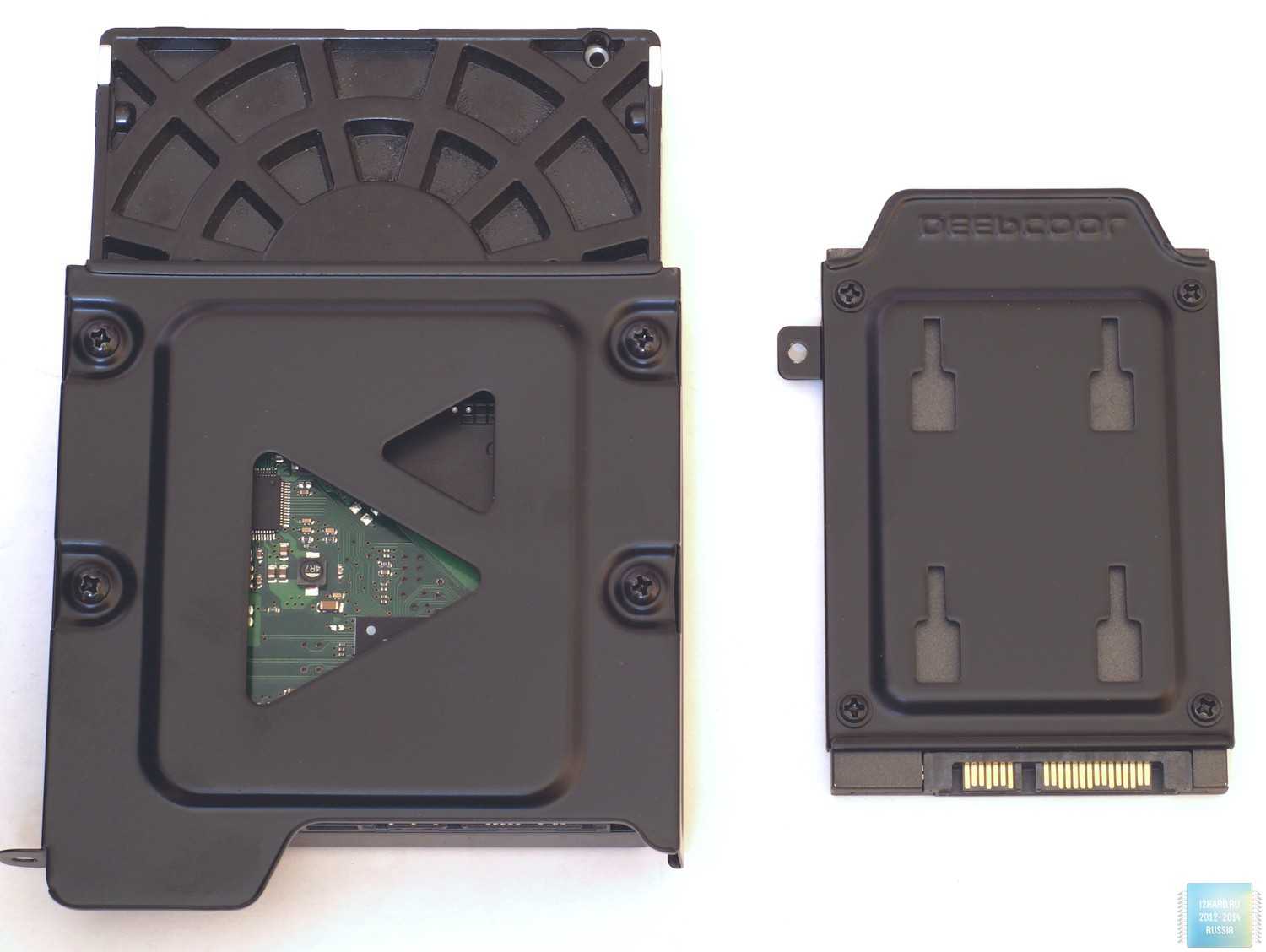

Для 2.5″/3.5″ накопителей придется воспользоваться салазками (потребуются соответствующие винты). К сожалению крепление 2.5″ накопителей в 3.5″ салазки невозможно – производитель жестко ограничил варианты установки накопителей.

Устанавливаем салазки в соответствующие места:

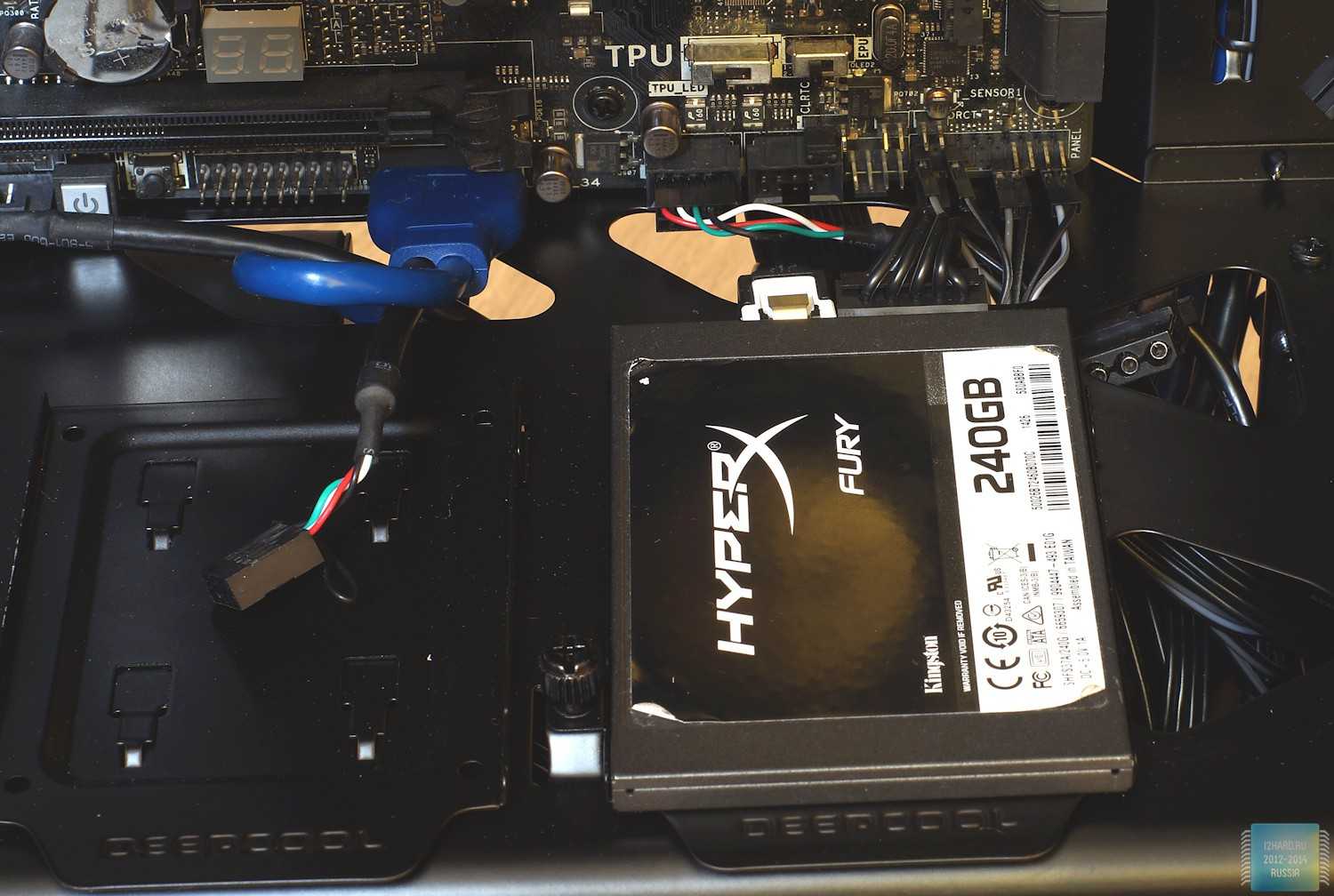

2.5″ накопитель на кожух блока питания

Обращаем внимание, что для корпусных разъемов USB потребуются отдельные порты на материнской плате (3.0 и 2.0)

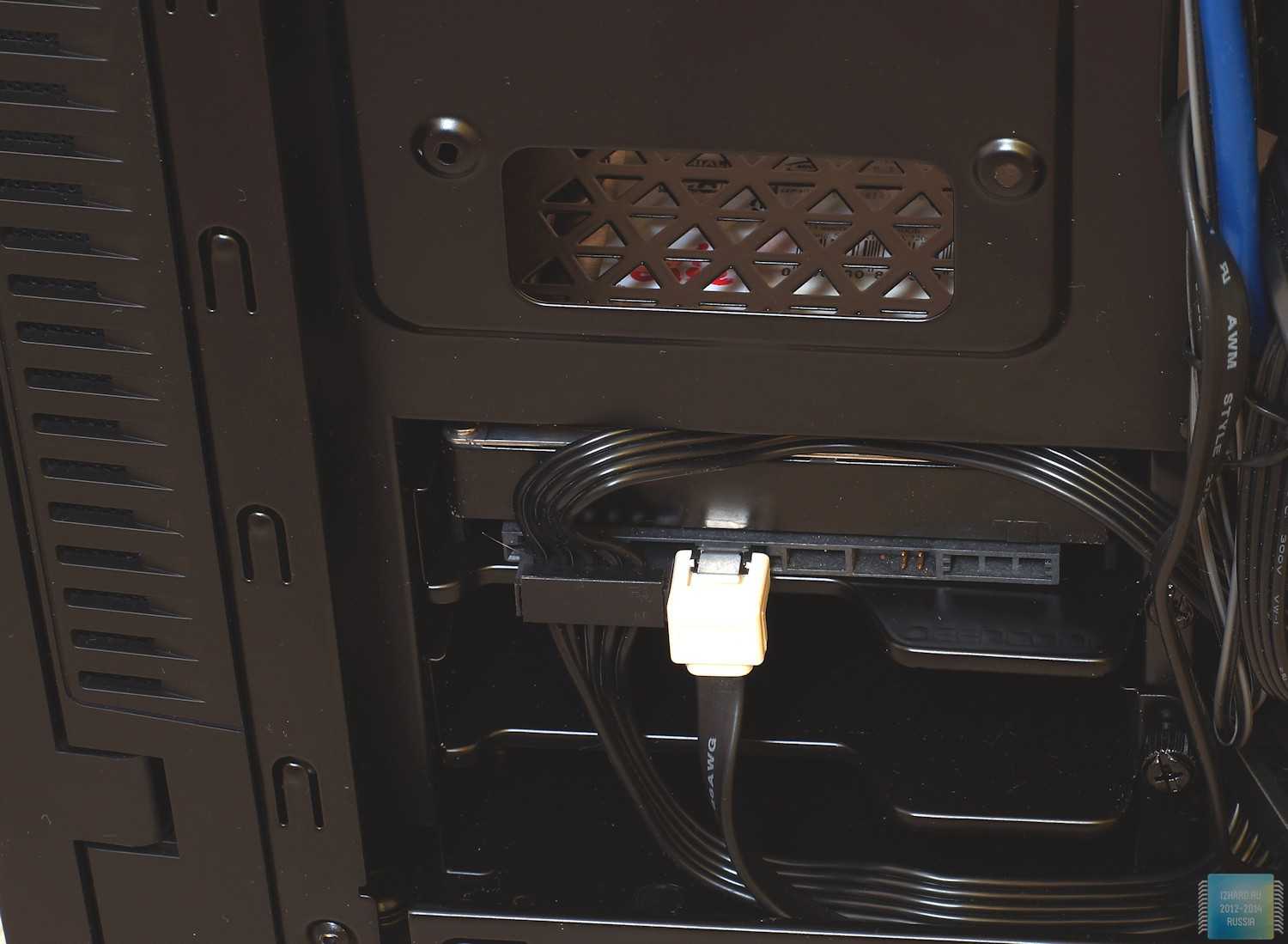

3.5″ вниз под кожух.

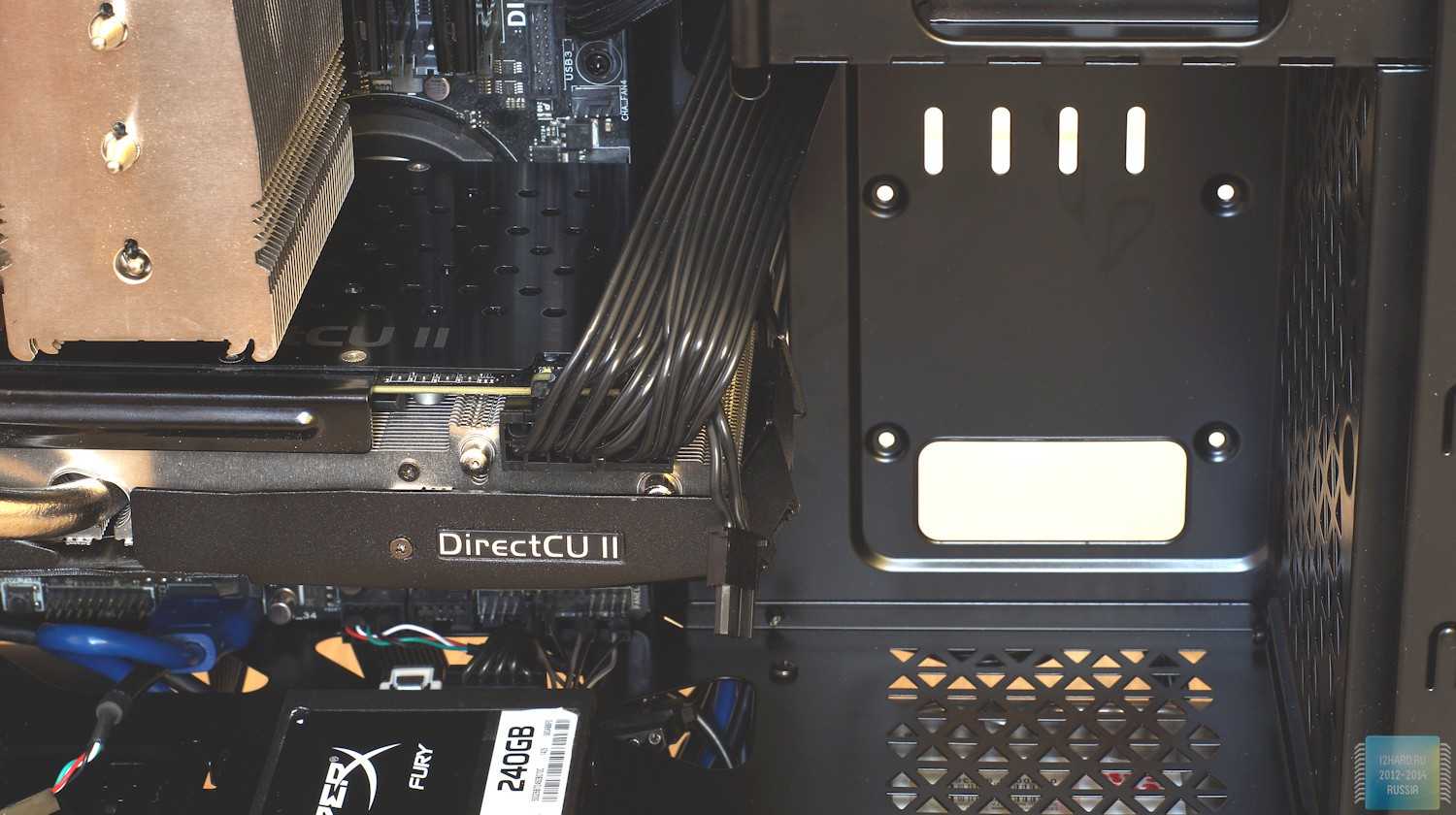

Остается только закрепить видеокарту длина которой может быть до 390 мм. В случае ASUS Radeon R9 390 8Gb DirectCU II (R9390-DC2-8GD5) с длиной 287 мм до передней стенки остается еще уйма места.

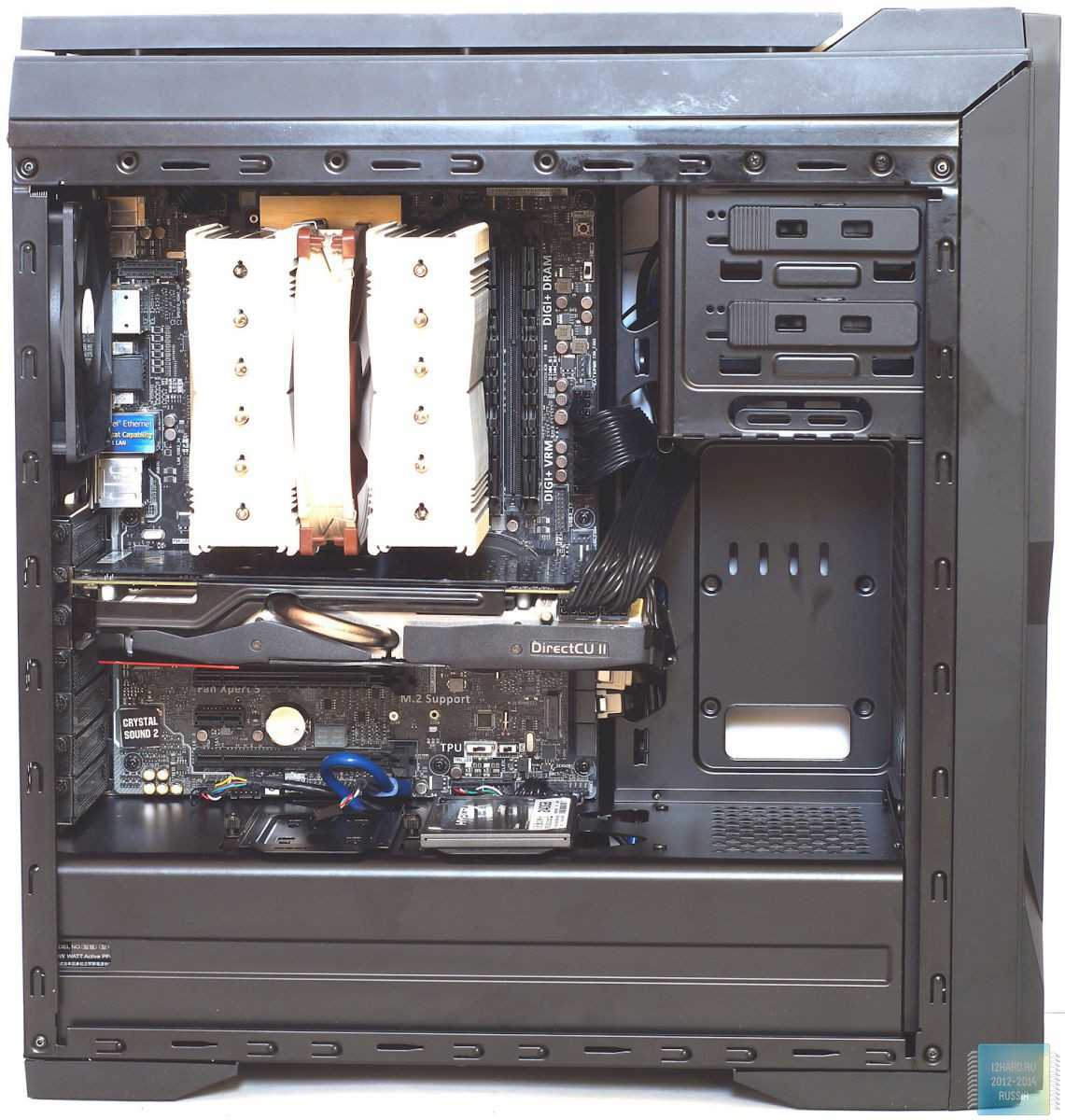

Итоговый результат сборки – в корпусе достаточно много свободного места, но опасения вызывает наличие только одного предустановленного 120 мм вентилятора (хватит ли его для охлаждения?)и именно в таком режиме мы проводили тестирование.

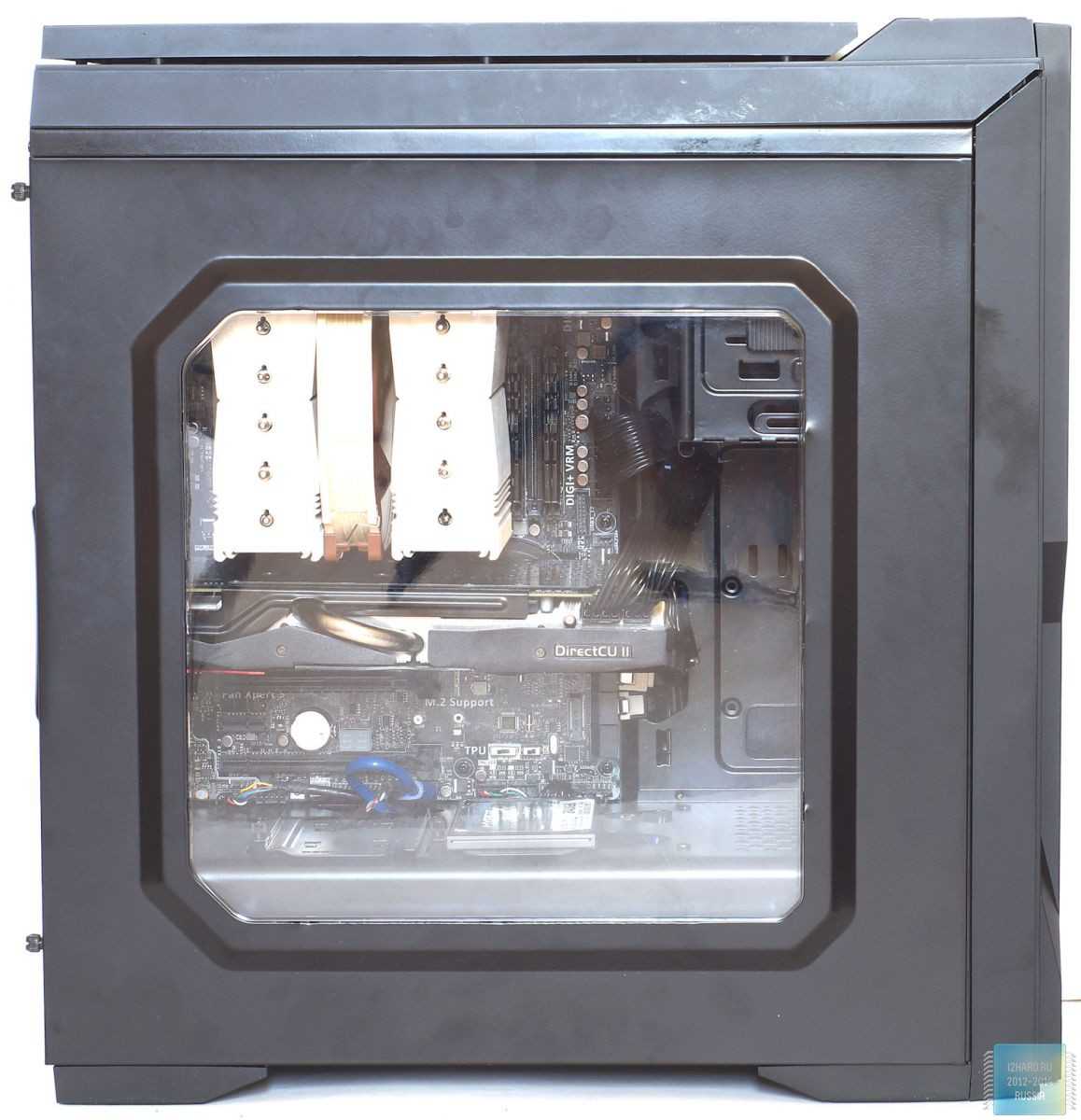

С закрытыми боковыми стенками – через боковое окно видны практически все внутренности корпуса.

Заключение

Внешне MidTower корпус Deepcool DUKASE смотрится очень хорошо и при своей невысокой цене 3600 рублей его дизайн соответствует корпусам из более высокой ценовой категории – это дверца с металлической пластиной спереди, наличие трехпозиционного реобаса на 3 вентилятора, отдельное закрытое пространство для блока питания, поэтому вопрос подбора цвета последнего будет не актуален, поддержка длинных плат расширения (до 390 мм), кулеров высотой до 170 мм и в целом конструкция способствует снижению уровня шума, хотя до уровня «тихих» корпусов она не дотягивает (не хватает использования звукопоглощающих материалов, демпферов корзин, более толстых стенок). Любителям моддинга понравится достаточно большое прозрачное окно с левой стороны корпуса и специальная область в нижней части корпуса для наклейки светодиодной ленты.

Чего не хватает корпусу, так это большего количества USB портов (или можно было сделать сразу 2 х USB 3.0) и поддержка длинных блоков питания (больше 170 мм). Проблема у него только одна – недостаточная эффективность охлаждения компонент топ-уровня в штатной комплектации. Один 120 мм вентилятор просто не справляется с отводом горячего воздуха за пределы корпуса при нагрузке на процессор и видеокарту. Правда стоит отдать должное, что производитель позаботился об улучшении эффективности охлаждения за счет установки дополнительных вентиляторов спереди и сверху, но пользователю придется докупать их самостоятельно.

Определенно Deepcool DUKASE понравится любителям получить функциональный корпус по умеренной цене.

Плюсы:

Стильный внешний вид с прозрачным боковым окном и открывающейся дверцей спереди;
Хорошее качество изготовления (стенки 0.7 мм);
Легкосъемная верхняя панель;
Наличие трехпозиционного реобаса на 3 вентилятора;
Изолированное пространство под блок питания;
Поддержка установки видеокарт длиной до 390 мм;
Поддержка установки системы жидкостного охлаждения;
Отдельные места под установку 3 х 2.5″ и 3 х 3.5″ накопителей;
Есть место под установку светодиодной ленты;
Невысокий уровень шума;
Невысокая цена.

Минусы:

Недостаточная эффективность охлаждения компонент в штатной комплектации (установлен 1 х 120 мм вентилятор);
Небольшой набор портов USB (1 x USB 2.0 и 1 x USB 3.0).

Особенности:

В штатной комплетации корзина под 3.5″ накопители не имеет активного охлаждения (лучше использовать «холодные» накопители или позаботиться об установке спереди одного/двух120 мм вентиляторов);
Нет возможности установить в 3.5″ салазки 2.5″ накопители;
Ограничение по длине блока питания (до 170 мм).
