Тест и обзор: cooler master masterbox nr200p - интересный корпус mini-itx

Внутренняя конструкция

Боковины с перфорацией у корпуса Cooler Master MasterBox NR200P имеют противопылевые фильтры, установленные с внутренней стороны.

Если говорить о конструкции компактного корпуса, то она, естественно, несколько отличается от типичных Mid-Tower корпусов, но при этом функционал MasterBox NR200P для таких размеров весьма неплохой, а объем доступного пространства (18,25 л) используется по максимуму.

Так, на левой боковине присутствует рамка-крепление, на которой можно разместить два 120/140 мм вентилятора или один 120/140/240/280 мм радиатор жидкостной системы охлаждения. Правда для радиатора имеются ограничения: максимальная ширина 141 мм и невозможность использования при установке видеокарты в вертикальном положении. В случае вертикальной установки видеокарты появится ограничение по высоте кулера – 76 мм.

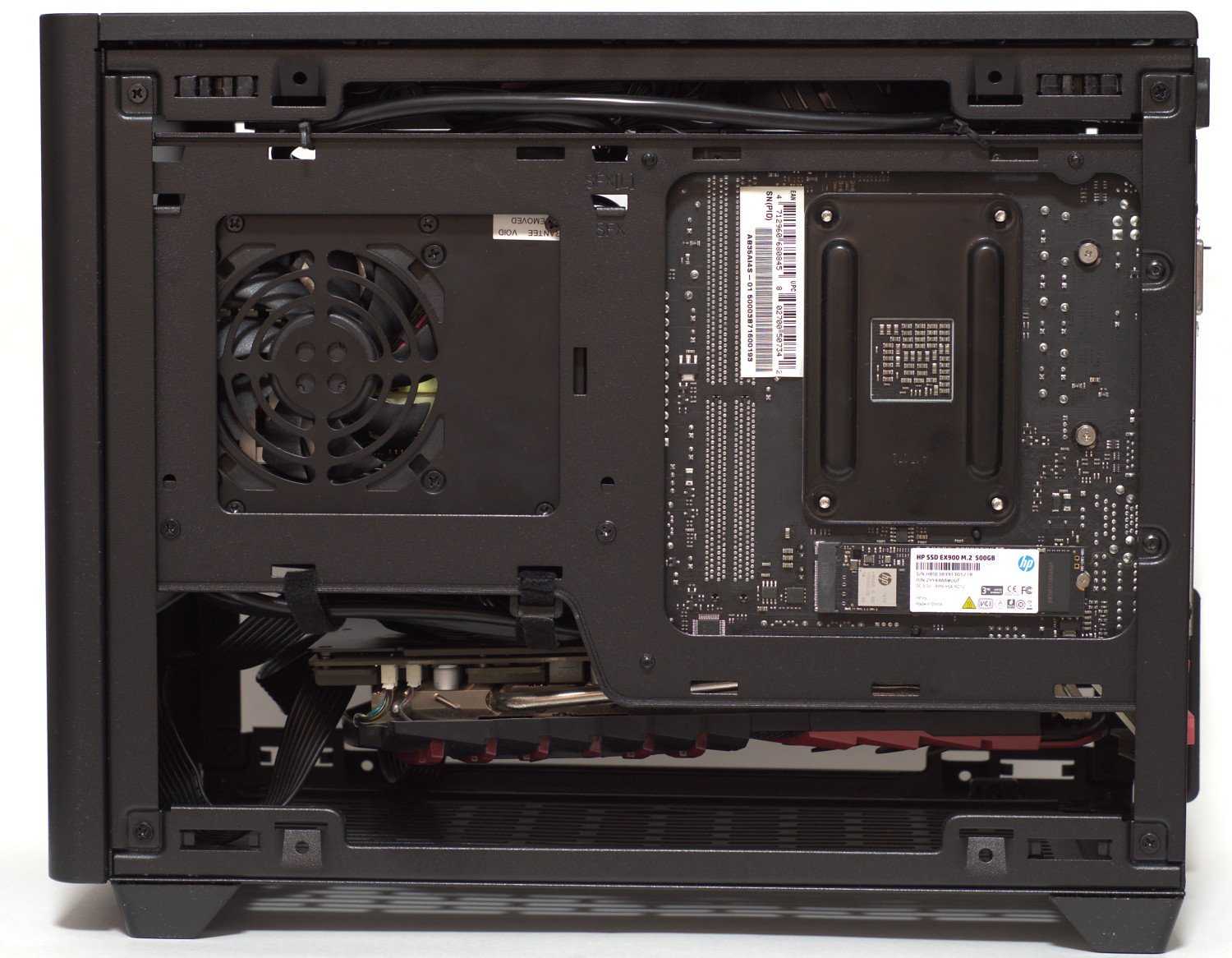

После демонтажа крепления можно увидеть компоновку. Имеется одно общее пространство, где размещается mini ITX/mini DTX материнская плата (максимальный размер — 244 мм х 226 мм), видеокарта длиной до 330 и рамка-крепление блока питания SFX/SFX-L.

Свободного пространства за поддоном не предусмотрено.

Только обратим внимание, что при установке SFX-L блока питания рамка крепится в самом верхнем положении, в противном случае он может помешать установке длинной видеокарты. SFX блок питания можно установить чуть ниже

Фиксация рамки осуществляется двумя винтами снизу.

На дне корпуса возможно установить два 120 мм вентилятора (если используется трехслотовая видеокарта толщиной более 2.5 слота, то необходимо использовать тонкие вентиляторы). Допускается установка 120/240 мм радиатора системы жидкостного охлаждения (СЖО), однако здесь тоже есть ограничения – использование однослотовой системы охлаждения видеокарты или в случае вертикальной установки видеокарты.

На задней стенке вместо вертикальной установки видеокарты можно разместить 92 мм вентилятор, при этом поднимать/опускать его можно в широком диапазоне.

Установить вентиляторы на передней стенке невозможно, но имеются посадочные места для установки двух 2.5″ накопителей или помпы СЖО. Места установки подписаны.

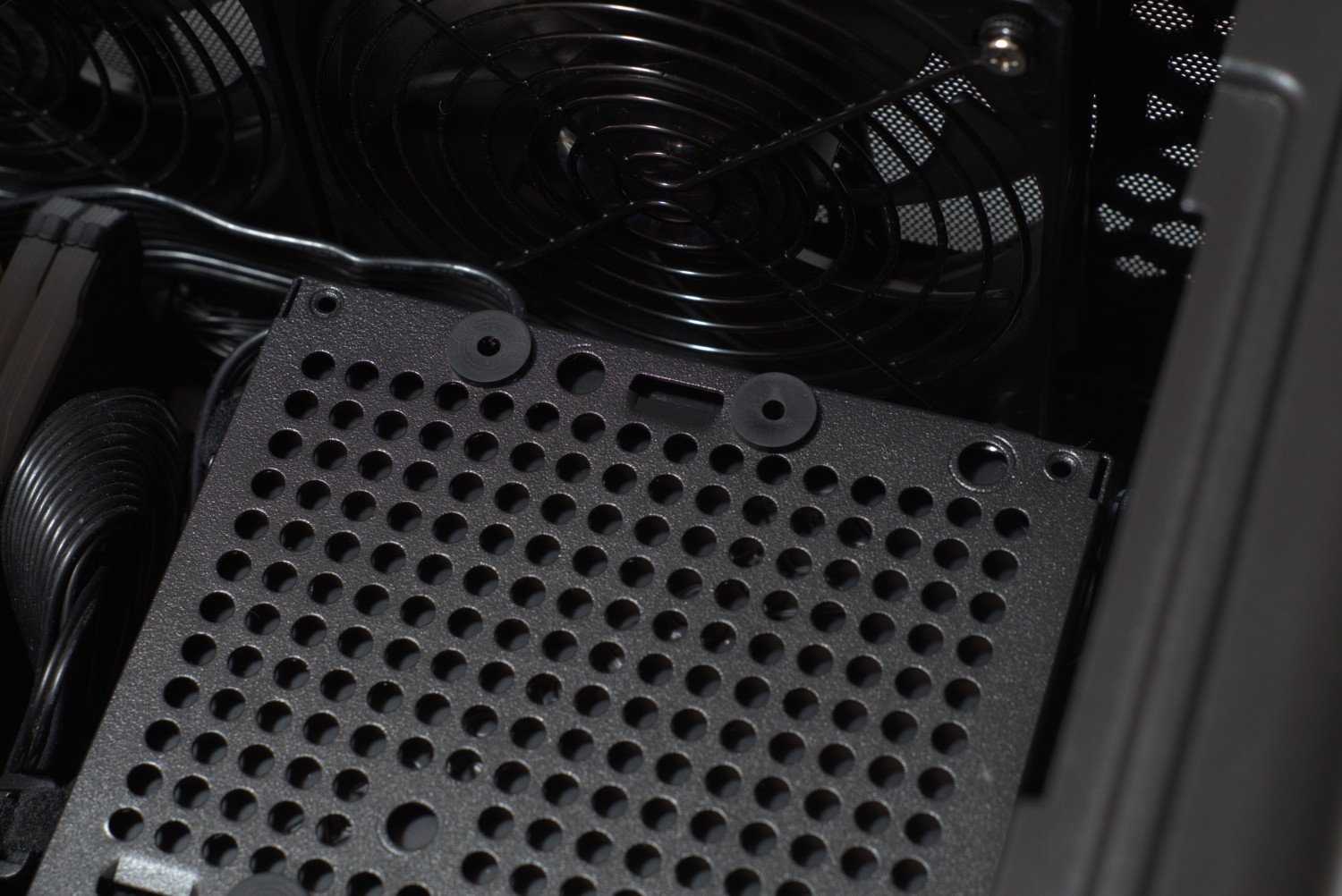

Дополнительное место для 3.5″ предусмотрено на рамке-кожухе SFX/SFX-L блока питания. Устанавливается он на верхней части.

Приятно видеть, что производитель позаботился о кабель-менеджменте – вдоль рамки размещены четыре стяжки на липучках, обеспечивающих фиксацию кабелей.

Верхняя крышка корпуса предназначена для установки двух 120 мм вентиляторов. Из-за небольшого свободного пространства вверху установить радиатор СЖО не получится.

Совместимость

Главное, что вам стоит запомнить — это то, что вертикальная установка видюхи влияет на очень много вещей. Максимальная высота для кулера под процессор, например, с вертикальной установкой составляет 76 мм. Со стандартной установкой — все 153 мм, если боковушка стекло, и 155 мм, если боковушка с перфорацией.

И знаете, что? Учитывая количество перфорации и возможность плотно отработать воздушный поток, я бы даже рискнул советовать ОСТАВИТЬ прозрачную боковую панель. Путь для воздуха есть сверху, снизу и справа. Если не сможете с таким набором продувку устроить, то перфорация слева вам не поможет.

Ещё один нюанс — вертикальная установка видеокарты доступна в том числе благодаря комплектному райзеру. Который поддерживает только PCIe 3.0. Поэтому если будете собирать какой свежак, выставьте в настройках материнки правильный режим работы.

По блокам питания — поддерживаются форматы SFX и SFX-L. Причём интересно, что Cooler Master прямо вот живёт в актуальном году, потому что для блока питания можно… напечатать на 3D принтере крепление. Дополнительное. Можно даже новые ножки напечатать для корпуса — и файлы для печати лежат на страничке корпуса.

По мелочам. На передней панели находятся два USB 3.0 и комбо-мини-джек, предустановленной в корпус идёт пара 120 мм вертушек с оптимизацией на давление воздуха.

Вместо SSD можно установить водяную помпу под кастомную водянку, а кабели внутри ещё и покрашены в фирменный цвет. Я даже не шучу.

И вот эта маленькая деталь — это моя любимая в этом корпусе. Потому что Cooler Master MasterBox NR200P источает качество, статусность и премиальность. В этом корпусе можно собрать на тяп-ляп комп на замену приставке, а можно угореть по кастомной воде и впилять 16-ядерник с RTX 3080. Или даже 3090, её во всяком случае найти будет легче.

Особенности сборки

Корпус Cooler Master MasterBox NR200P относится к категории компактных, поэтому есть ограничения на установку компонент и будет важна процедура установки конкретных комплектующих. Если все «продумать» (в инструкции указана сборка по шагам), то сборка системы в данном корпусе проблем не доставит.

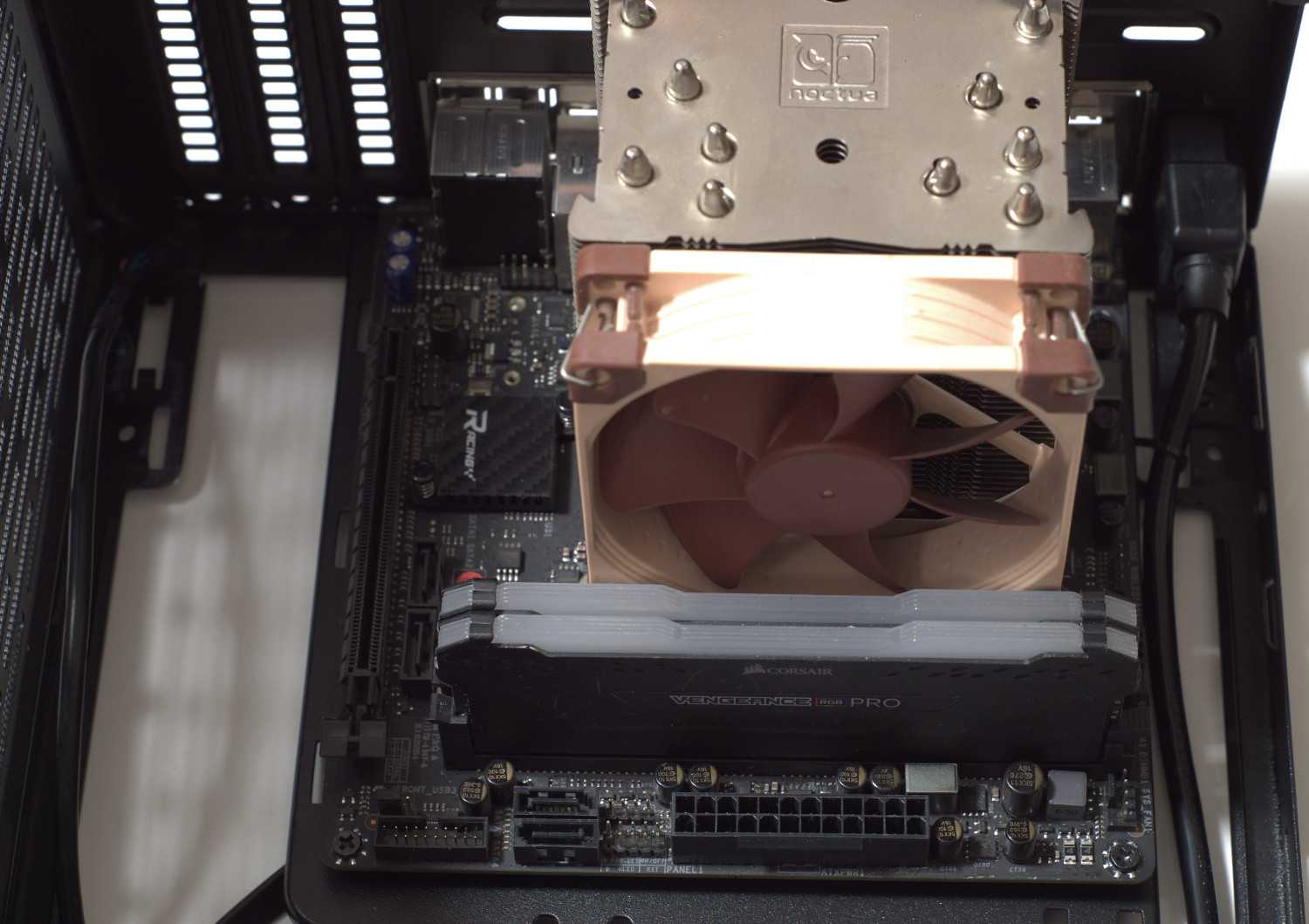

Производитель рекомендует начать сборку с установки mini ITX/mini DTX материнской платы, и сделать это очень легко, даже с системой охлаждения

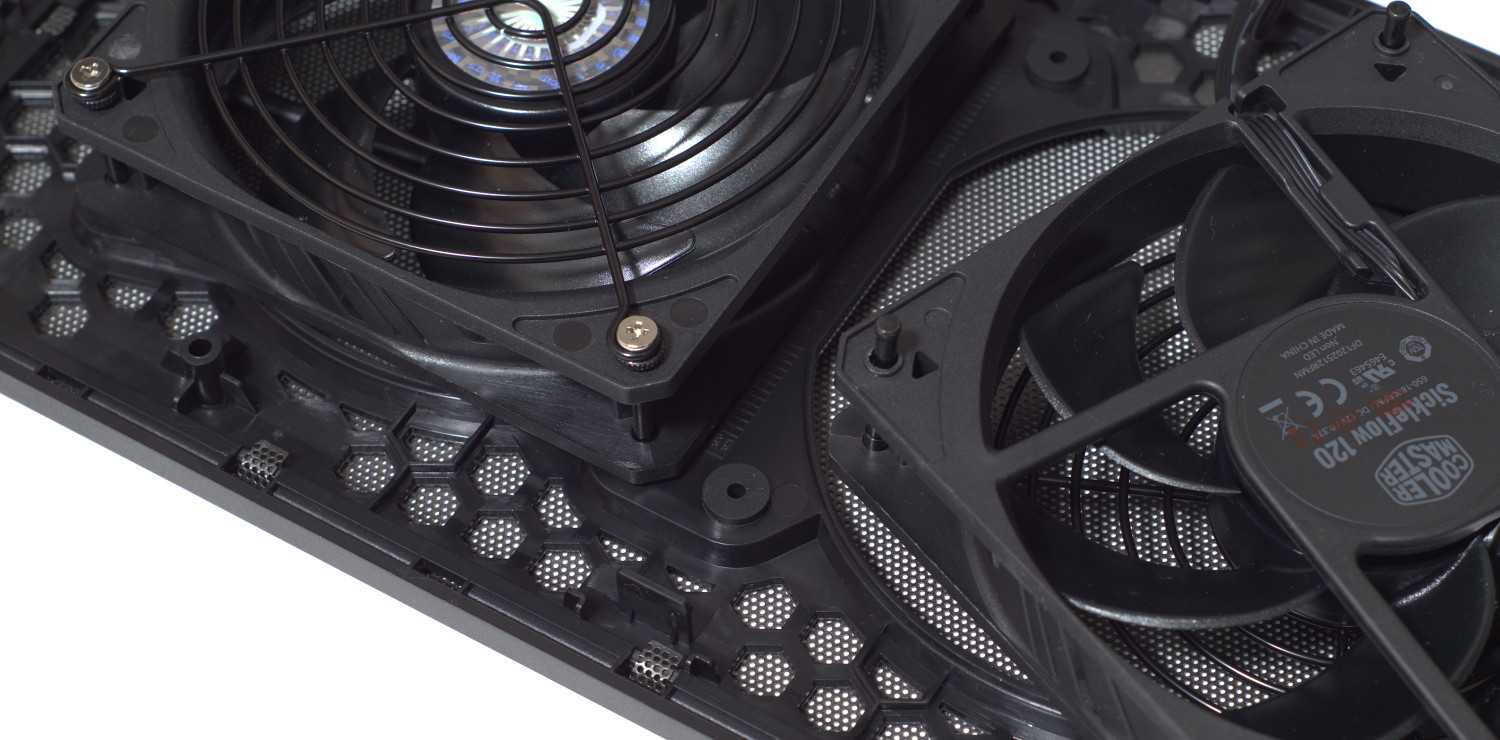

Сразу же на верхнюю крышку можно установить комплектные 120 мм вентиляторы. Фиксируются они легко – нажатием вниз, а силиконовые вставки обеспечат дополнительно гашение вибраций, передаваемых вентиляторами. Хорошо, что вентиляторы имеют защитную решетку, таким образом минимизируется риск попадания кабелей в лопасти.

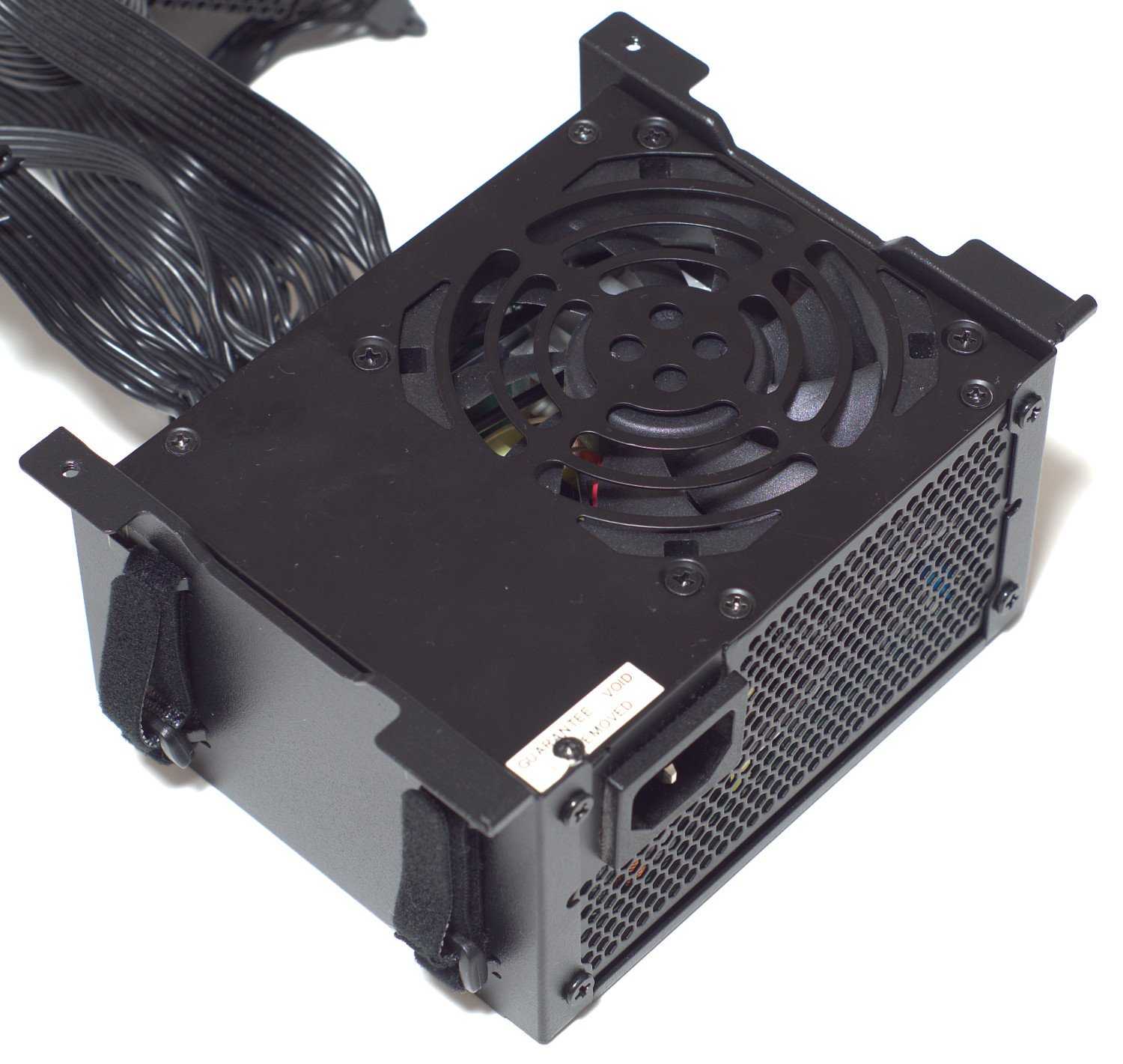

Крепим SFX/SFX-L блок питания в рамке, фиксируем ее в корпусе и, если требуется, на кожух устанавливаем демпферы-крепления для 3.5″ накопителя. Если блок питания модульный, то лучше заранее подключить к нему используемые кабели, а если есть еще и кнопка включения, то лучше ее сразу нажать (перевести во включенное положение). Стяжки на рамке-кожухе блока питания будут весьма кстати.

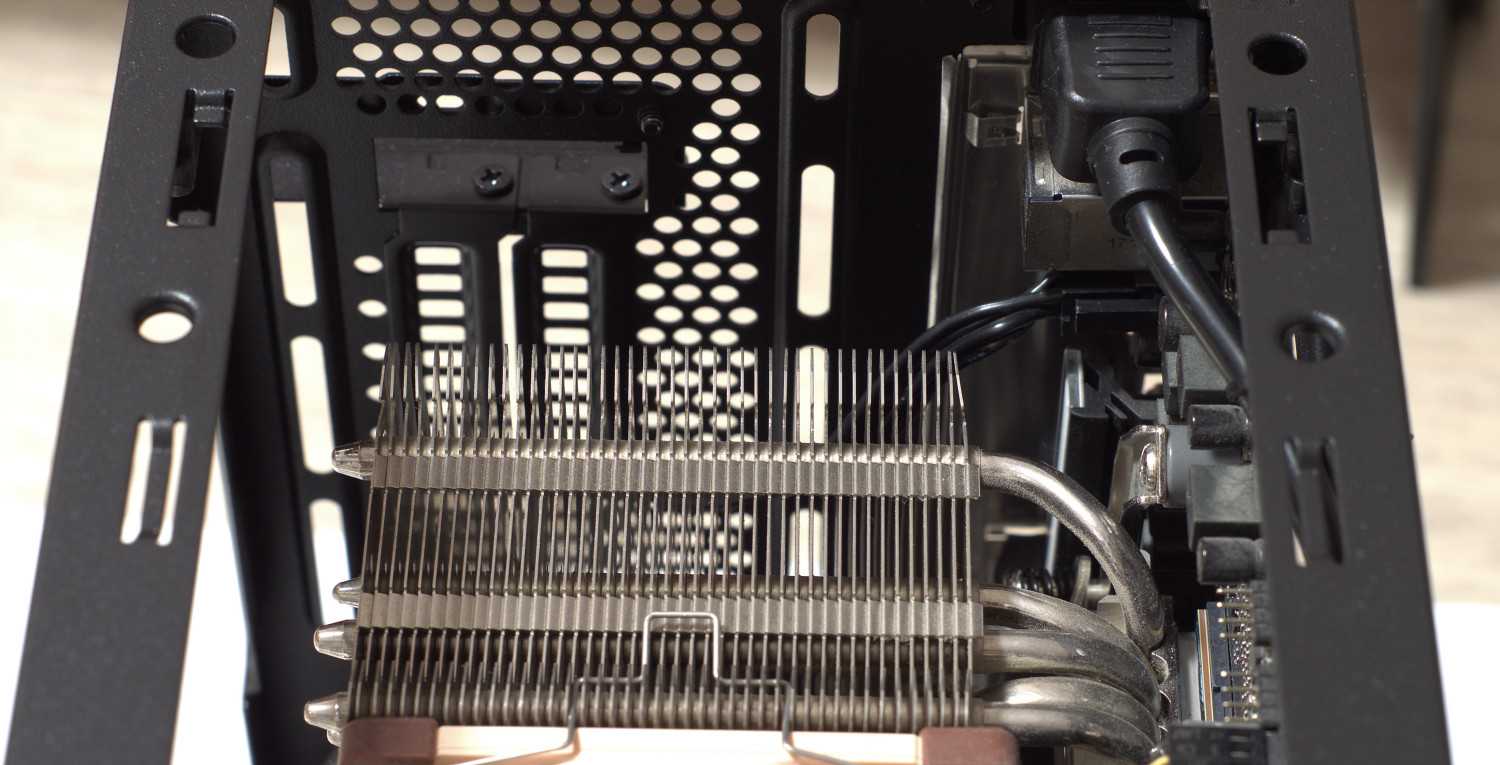

Отметим удобство подключения кабелей за счет снятия верхней крышки. Иначе подлезть с дополнительным питанием при установленном кулере было бы проблематично.

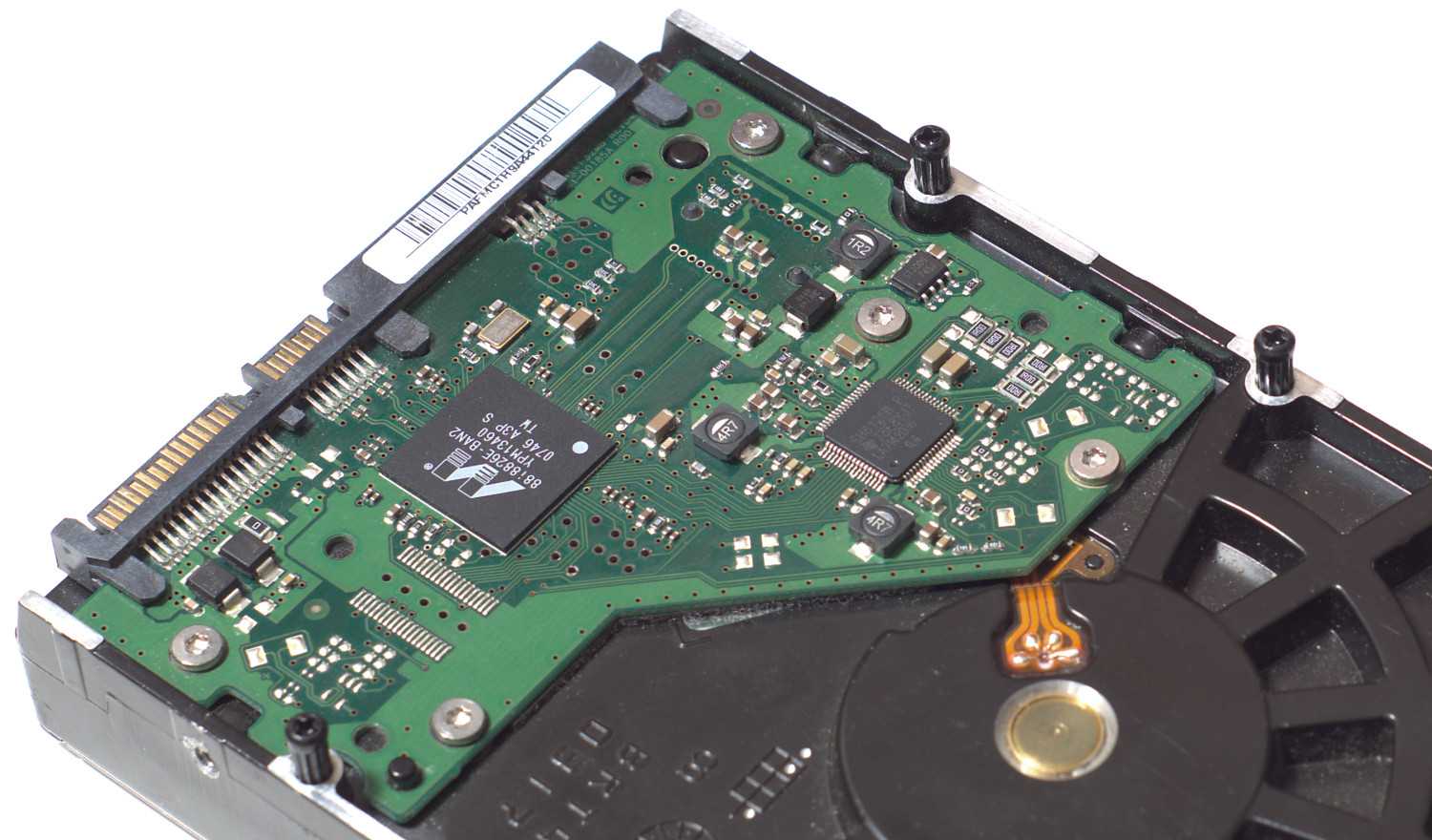

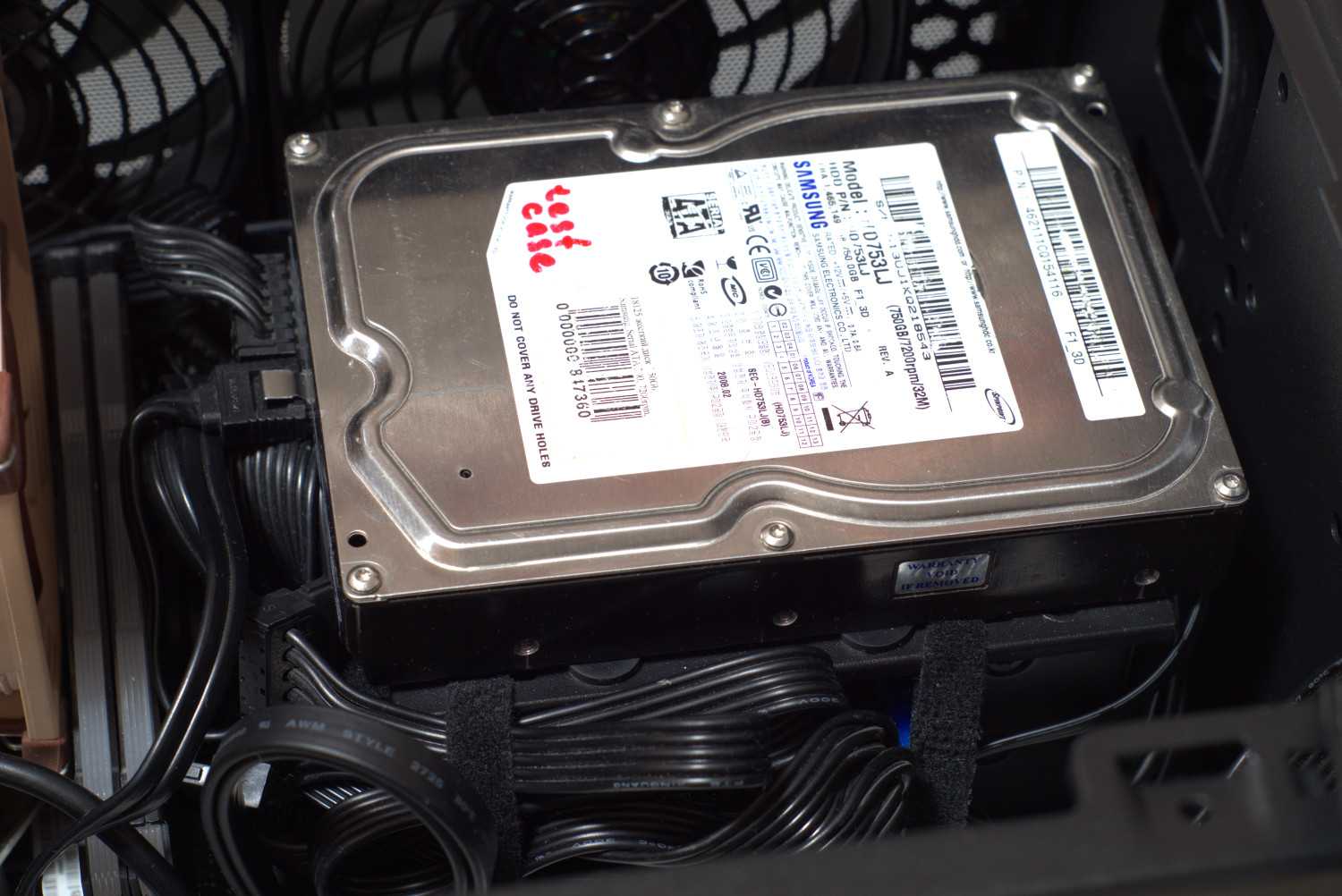

Подготавливаем жесткий диск для монтажа. Вкручиваем в него специальные винты и ставим в пазы кожуха блока питания. Расположение рядом с вентиляторами позволяет говорить о неплохом охлаждении. Посмотрим, что будет на практике.

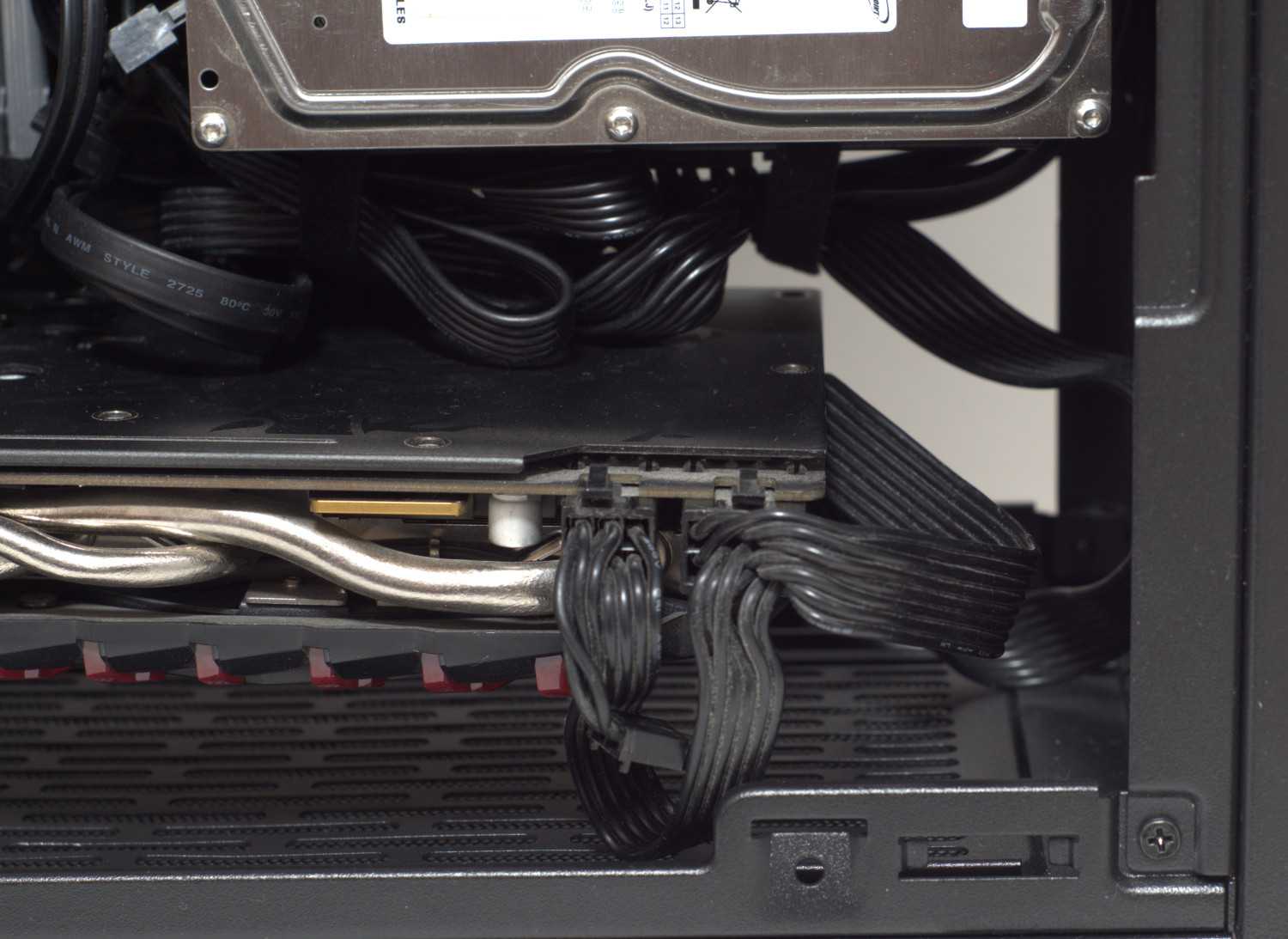

Остается дело за малым – монтаж видеокарты, которая может быть до 330 мм длиной.

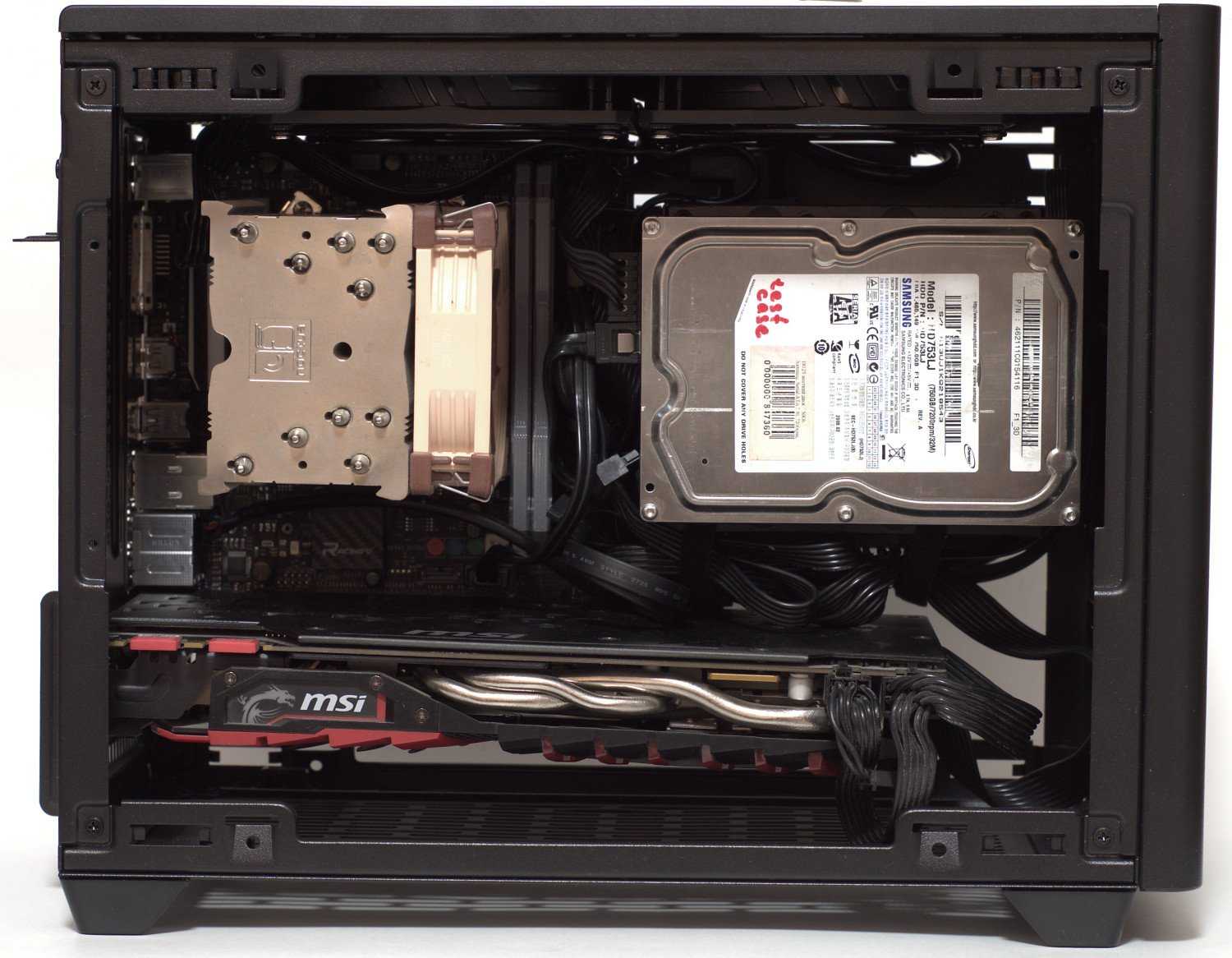

Вид на собранную систему.

Тестовый стенд и методика тестирования

Центральный процессор: AMD Ryzen 7 1700X;
Система охлаждения: Noctua NH-U9S;
Термопаста: ARCTIC MX-2;
Материнская плата: Biostar B350GTN;
Оперативная память: DDR4-2666 2×8 Gb Corsair Vengeance RGB PRO
(CMW16GX4M2A2666C16);
Видеокарта: MSI GeForce GTX 1080 GAMING X 8G;
Накопители:
- SSD: HP EX900 500 Gb NVMe;
- Жесткий диск: Samsung HD753LJ (7200 rpm);
Корпус: Cooler Master MasterBox NR200P;
Блок питания: SilverStone SX600-G (600 Вт).

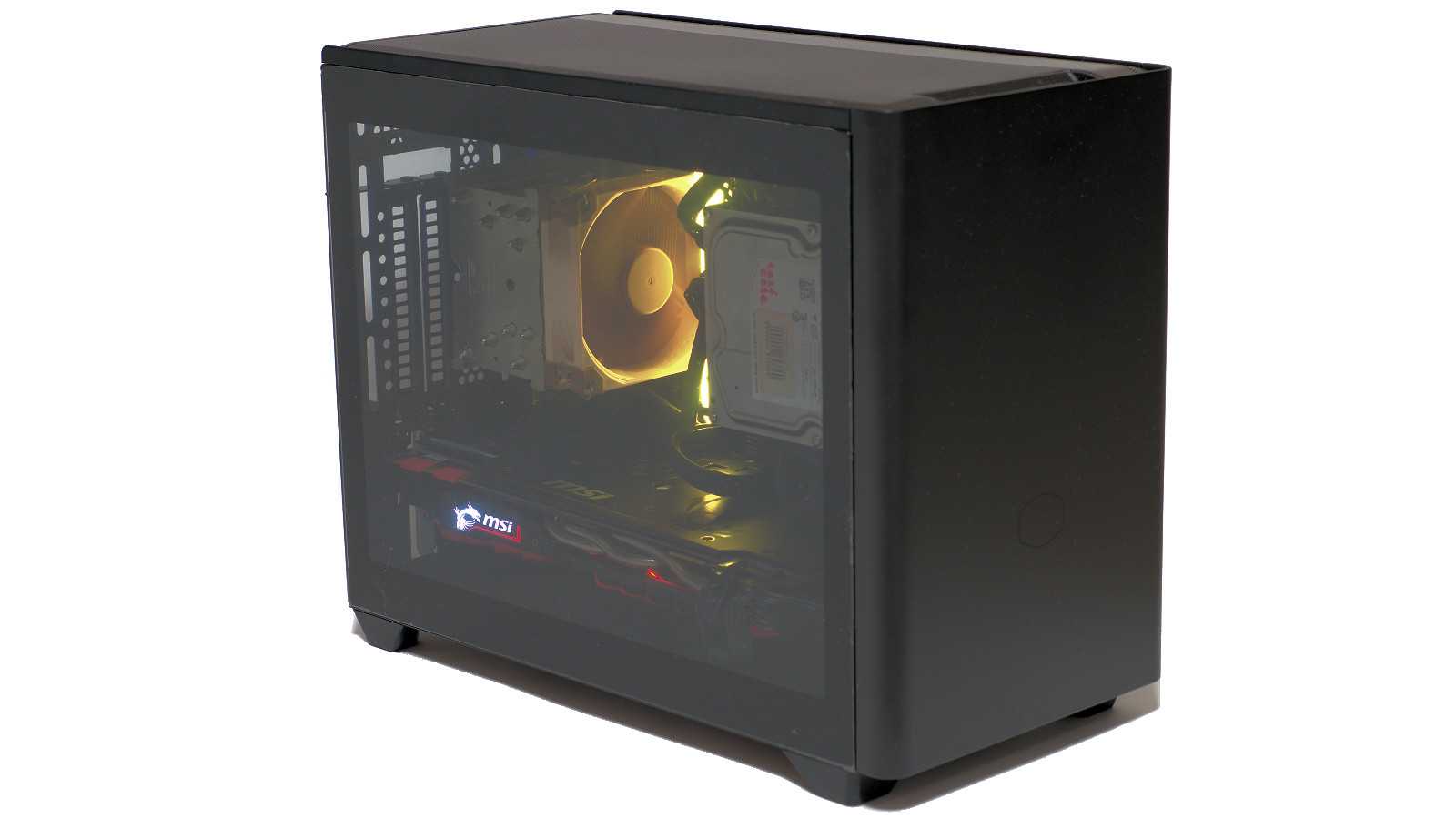

Возможность установки бокового окна из закаленного стекла у корпуса Cooler Master MasterBox NR200P позволяет получить эффектный внешний вид на внутренности, особенно если используются комплектующие с RGB-подсветкой.

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 1.0.0K (8192 Мбайт, 5 проходов) и FurMark v1.19.1.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~19 минут (до стабилизации температур). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.39.

Температура в помещении во время тестирования составляла 26,2 °С.

Тестирование корпуса производилось с закрытыми (левая панель с перфорацией или из закаленного стекла TG) и со снятыми боковыми стенками. Для штатных 120 мм вентиляторов был выбран PWM режим с подключением к материнской плате и активацией профиля Quiet (тихий). В результате обороты вентиляторов составили 1050 rpm в простое, а под нагрузкой доходили до максимальных 1850 rpm.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Характеристики и внешний вид

Отточенный стиль и прозрачная боковая панель делают корпус совсем прелестью, которая и выглядеть будет шедевром ПК-боярина, и места на столе займёт копейки. Благо, размеры у корпуса с выступающими частями — 376×185×292 мм.

Несмотря на объём всего 18 с четвертью литров, корпус вообще монстр и магистр вместимости. Поддержка материнок: Mini DTX, mini ITX и в целом максимальные размеры — 244×226 мм. Посадочных под накопители 3,5 дюйма — до 2 штук, на 2,5 дюйма — до 3.

Поддержка вертушек — две 120 мм наверху, одна 92 мм сзади, а сбоку — до двух по 140 мм, и внизу до 120. Впрочем, снизу рекомендуется использовать тоненькие вертухи, на случай установки видюхи на 2,5 слота и больше.

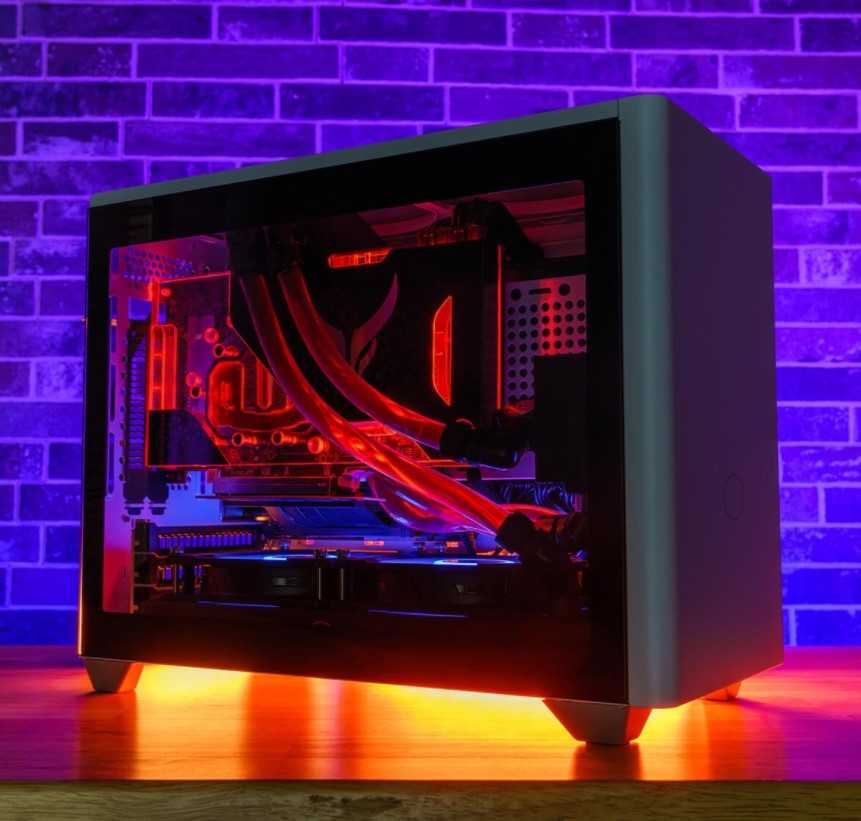

Причём корпус и с водянками совместим! Да, часть вариантов отсекает, скажем, использование вертикальной установки видеокарты, но всё же. Даже сама Cooler Master рекомендует использование кастомного водоохлада. Что звучит, конечно, жестко, но эй, мы в 2021. У меня даже к смартфону едет набор медных изогнутых трубок под охлад!не едут, нет)

Технические характеристики

Серия: MasterBox;
Цвет: черный или белый;
Размеры: 292 (высота) х 185 (ширина) х 376 (глубина) мм;
Объем: 18,25 л;
Вес: 5,1 кг;
Материал: сталь, пластик, сетка, закаленное стекло;
Поддержка материнских плат: mini DTX/mini ITX (максимальный размер — 244 мм х 226 мм);
Слотов расширения: 3;
Отсеки для накопителей:
- Отсек 5.25″: 0 шт.;
- Отсек 3.5″: 1 шт. (макс. 2 шт.);
- Совмещенный отсек 2.5″/3.5″: 1 шт.;
- Отсек 2.5″: 2 шт. (макс. 3 шт.);
Система охлаждения:
- Места под вентиляторы:
  - Сверху: 2 х 120 мм (предустановлены 2 х 120 мм SickleFlow 650-1800 rpm PWM);
  - Сзади: 1 х 92 мм;
  - Снизу: 2 х 120 мм (рекомендуется использовать тонкие при установке видеокарты толщиной больше 2.5 слота);
  - Сбоку: 2 х 120/140 мм.
- Места под радиаторы СЖО:
  - Сзади: 1 х 92 мм (несовместимы при вертикальной установке видеокарты);
  - Снизу: 1 х 120/240 мм (рекомендуется использовать однослотовую видеокарту с жидкостным охлаждением или при вертикальной установке видеокарты);
  - Сбоку: 1 х 120/140/240/280 мм (макс. ширина 141 мм, несовместимы при вертикальной установке видеокарты).
Противопылевые фильтры: сверху, снизу, левая боковина, правая боковина;
Панель ввода-вывода: 2 x USB 3.2 Gen1 тип А, 1 x 3.5 мм совмещенный миниджек (наушники и микрофон);
Блок питания: SFX/SFX-L (в комплект не входит);
Ограничение по глубине блока питания: до 130 мм;
Ограничение по высоте кулера: 76 мм (при вертикальной установке видеокарты), до 153 мм (с боковой панелью из закаленного стекла), до 155 мм (с боковой панелью из металла);
Ограничение по длине плат расширения: длина до 330 мм, ширина до 156 мм, толщина до 60 мм (трехслотовая видеокарта);
Особенности: в комплекте 1x PCIe 3.0 x16 райзер-адаптер.

Упаковка и комплектация

Коробка с корпусом Cooler Master MasterBox NR200P не отличается изысканным дизайном, но размещенная на ней информация достаточно подробная, чтобы можно было оценить весь функционал. Так, на лицевой стороне пользователь может увидеть внешний вид корпуса, по которому можно понять, что рассматриваемая нами модель поставляется с двумя боковыми стенками – вариант с перфорацией или с закаленным стеклом. Еще на коробке присутствует раздел с техническими характеристиками и краткое многоязычное описание. Сама коробка имеет сравнительно небольшие размеры, а с боков сделаны ручки. Несмотря на размеры, её вес хорошо чувствуется, всё-таки 7 кг.

Внутренняя защита у корпуса простая – пенопласт с обоих боков, с одной из широких сторон находится коробка со стеклом. Сам корпус находится в целлофановом пакете.

Вместе с корпусом поставляется руководство пользователя, а на коробке со стеклом приведена процедура установки панели и верхней крышки с вентиляторами. Само стекло по бокам зафиксировано поролоном.

В отдельной коробке, размещенной внутри корпуса, находятся остальные аксессуары. Так, два 120 мм вентилятора Cooler Master SickleFlow (DF1202512RFMN, обороты 650-1800 rpm PWM) лежат отдельно и месте с ними идет Y-кабель для подключения трех вентиляторов. На обоих сверху уже установлена металлическая защитная решетка.

Вместе с набором винтов и одноразовыми стяжками приятным дополнением является наличие резиновых демпферов для вентиляторов/накопителей и, что особенно может быть важно, имеется PCIe 3.0 x16 райзер-адаптер.
