Схемотехника

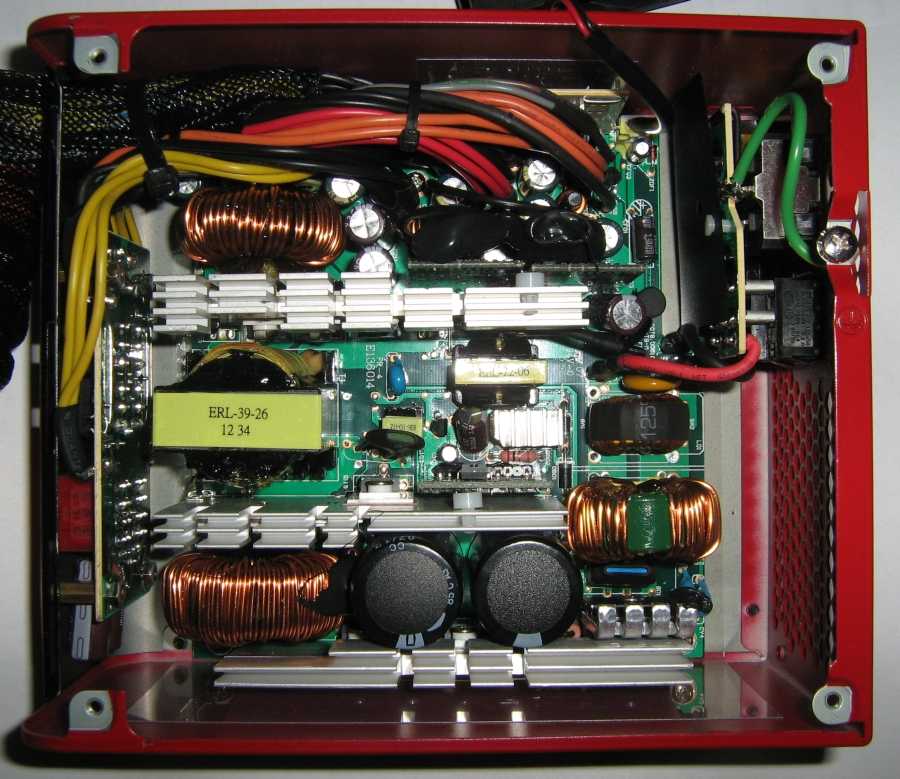

После открытия крышки перед нам предстает классический вариант с платформой от тайваньской HEC. Три больших ребристых радиатора, большой дроссель APFC, два больших электролитических конденсатора, раздельная система стабилизации питания, но обо всем этом по порядку. По общему осмотру видно, что монтаж элементов достаточно плотный, пустых мест нет, пайка выполнена аккуратно и без изъянов.

Первое, на что хотелось бы акцентировать внимание, это  то, что вентилятор, охлаждающий БП, имеет разъем 2pin, и в случае его замены не потребуется брать в руки паяльник.

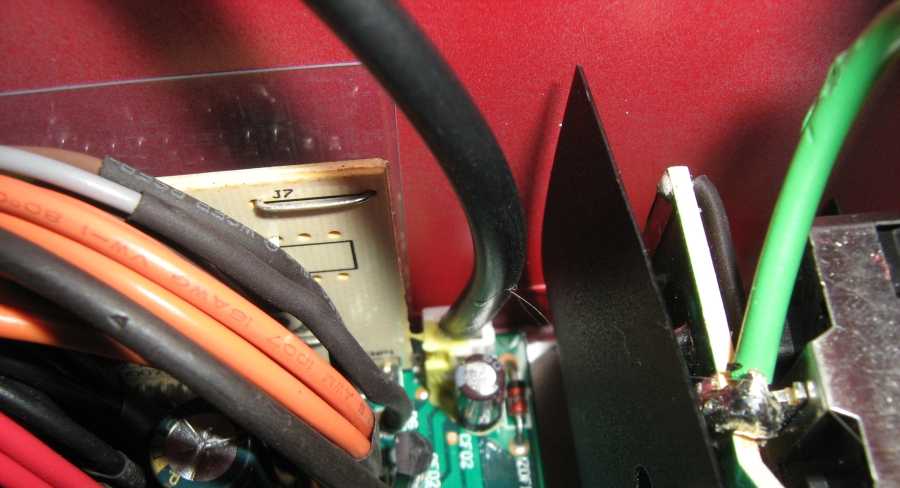

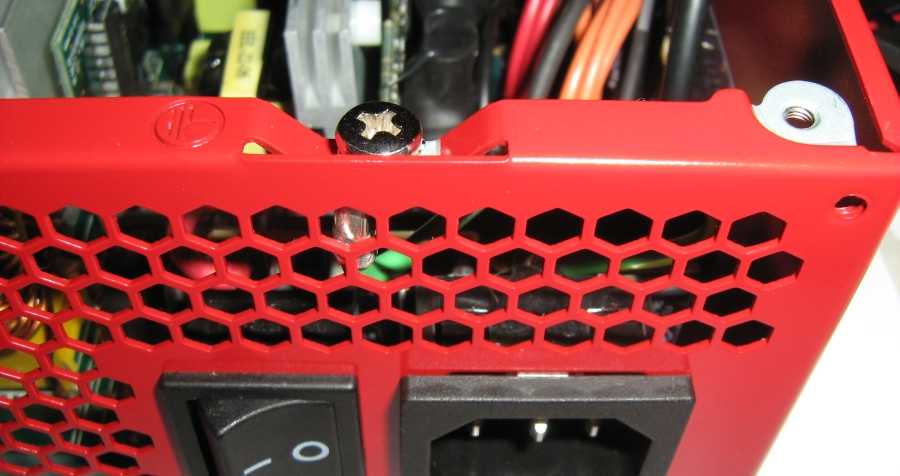

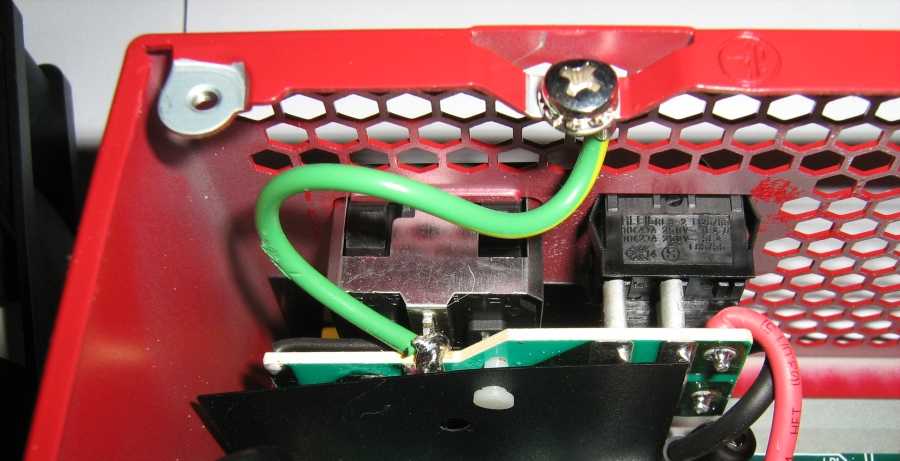

Земля заведена на корпус в задней части девайса, неподалеку от входного разъема питания.

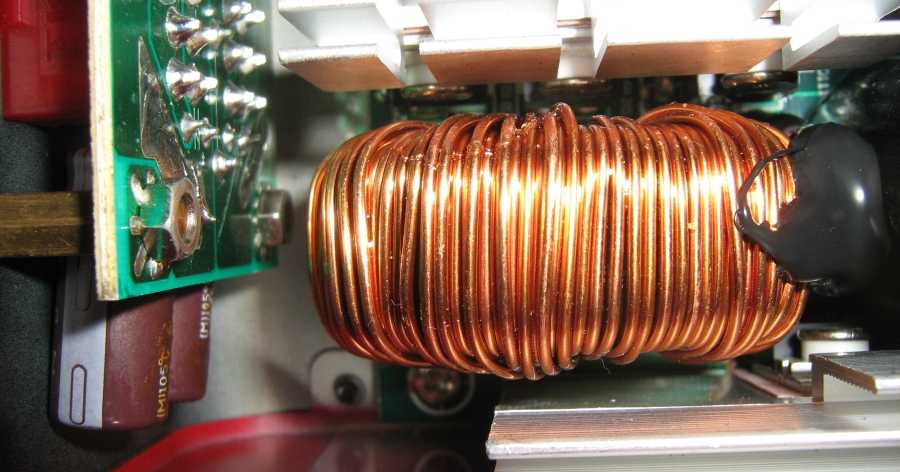

Обмотка дроссельной катушки имеет толстые провода, что является одним из показателей качества сборки

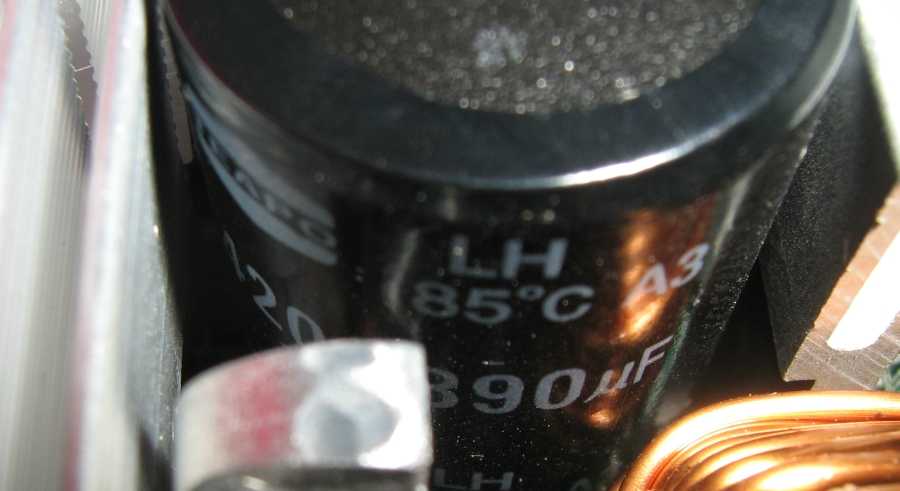

В высоковольтной части слева от большой дроссельной катушки APFC приютились два электролитических конденсатора от Teapo емкостью 390µF c рабочим напряжением 420Вольт и температурой до 85°С.

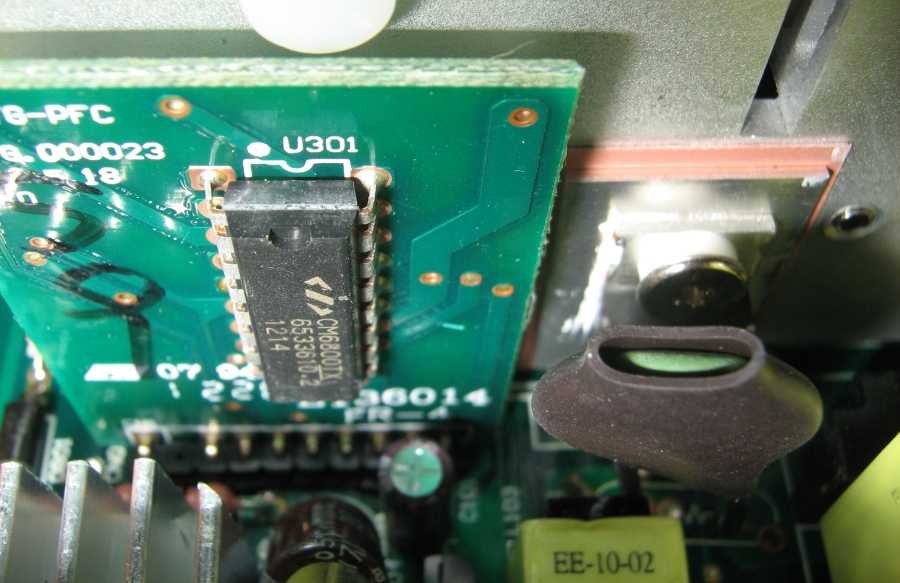

Сама микросхема  APFC находится на отдельной печатной плате, и управляется контроллером CM6800TX.

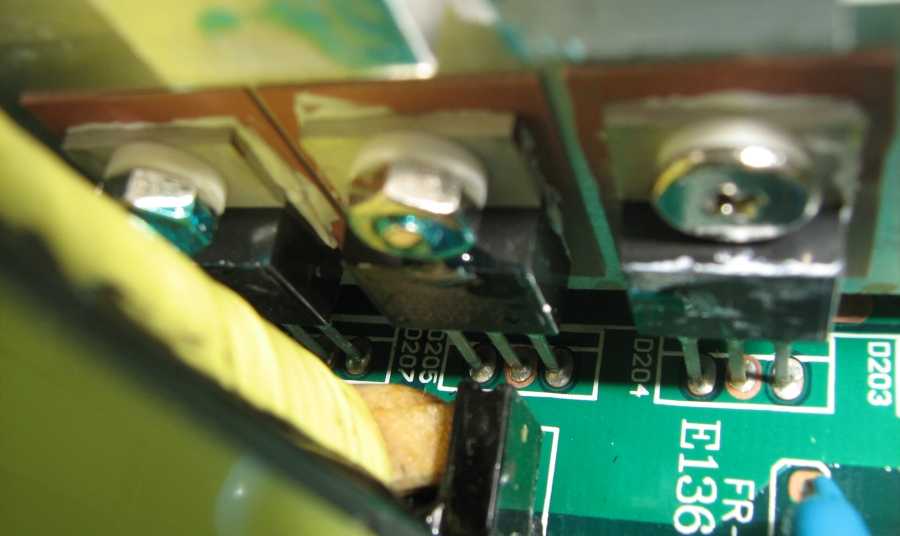

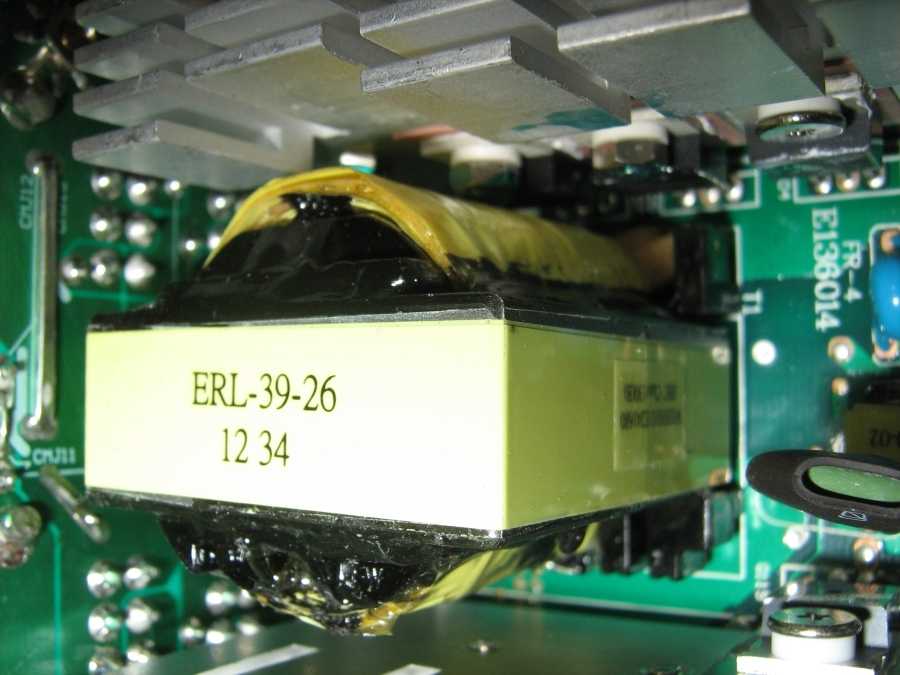

С обмотки трансформатора напряжение подается на выпрямитель, состоящий из мосфетов, монтированных на один из радиаторов через термопрокладки.

Схема преобразований напряжений работает так, как это представлено на слайде производителя.

Как видно на слайде, AeroCool применяет в данном блоке питания независимую стабилизацию напряжений.

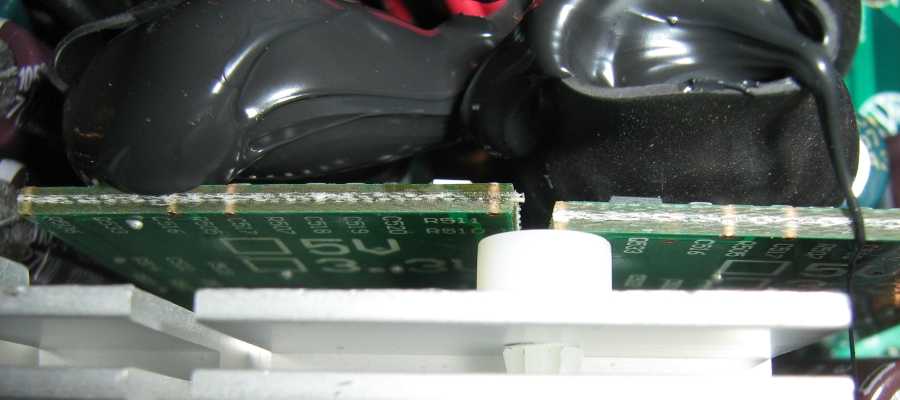

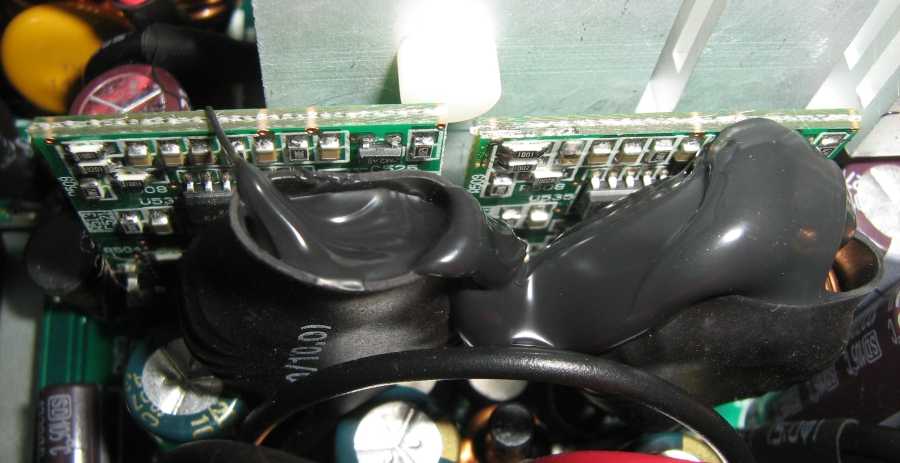

На практике это выглядит в виде двух преобразователей, представляющих собой две микросхемы, где и формируются напряжения +3,3 и +5 вольт соответственно.

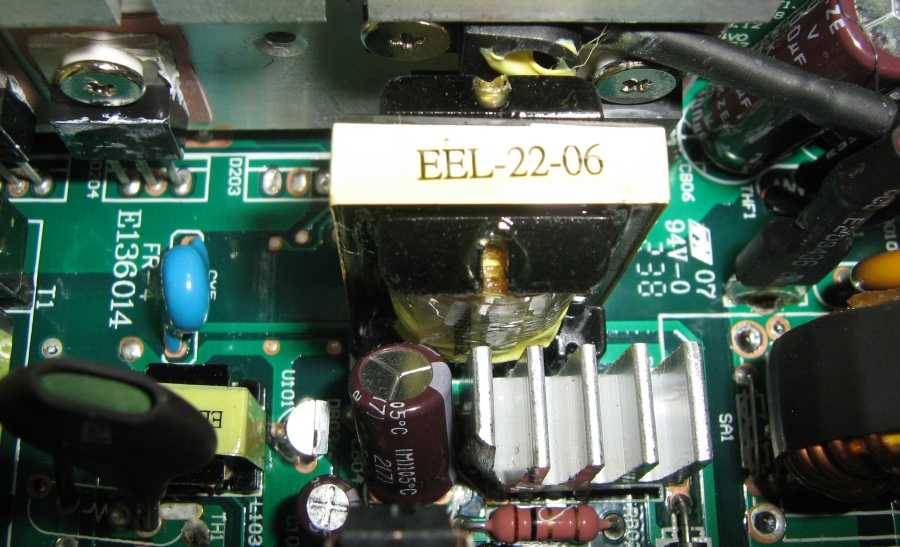

Преобразователь для дежурного питания +5VsB находится неподалеку от микросхемы APFC. Примечательно, что управляющая микросхема этого преобразователя заботливо оснащена небольшим радиатором охлаждения.

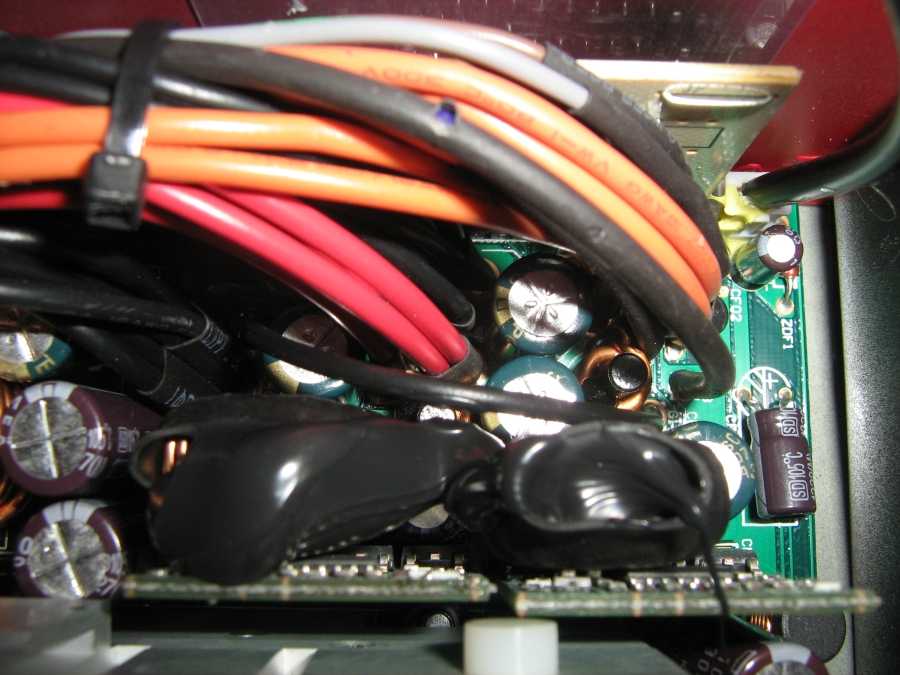

Что касается стабилизации напряжений на выходе, то для достижения стабильных напряжений тут распаяно множество конденсаторов, причем местами пайка настолько плотная, что невозможно даже разглядеть наименование и параметры конденсаторов.

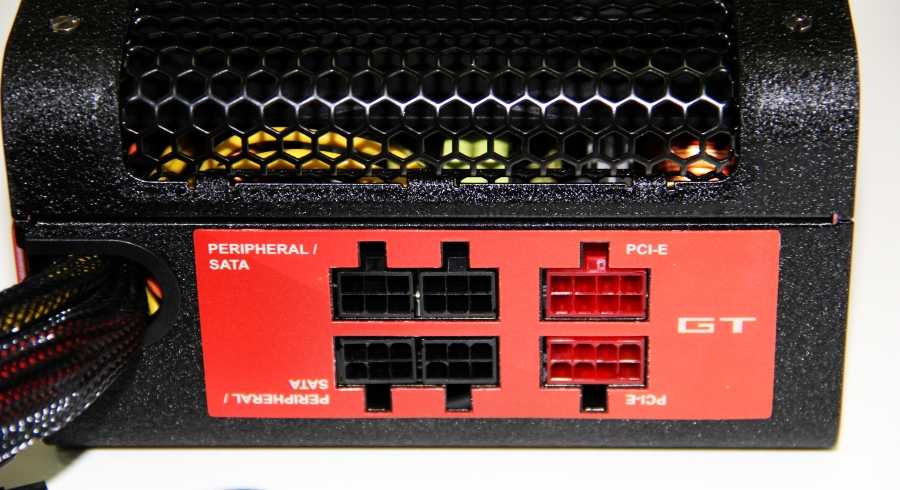

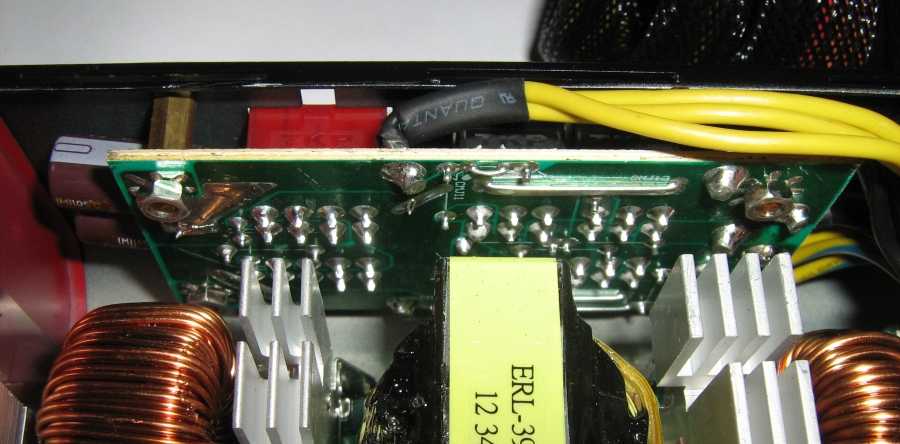

Плата, на которой размещены коннекторы для подключения отстегивающихся кабелей, также имеет на себе несколько фильтрующих конденсаторов.

Внешний вид

Блок питания имеет нестандартные размеры и немного вытянут в глубину. Размеры девайса составляют 150 х 86 х 180 мм  по ширине, высоте и длине соответственно. Устройство такого класса явно рассчитано на использование его в просторных корпусах формата АТХ и выше, поэтому у владельцев корпусов формата MicroATX могут возникнуть проблемы с установкой данного БП.

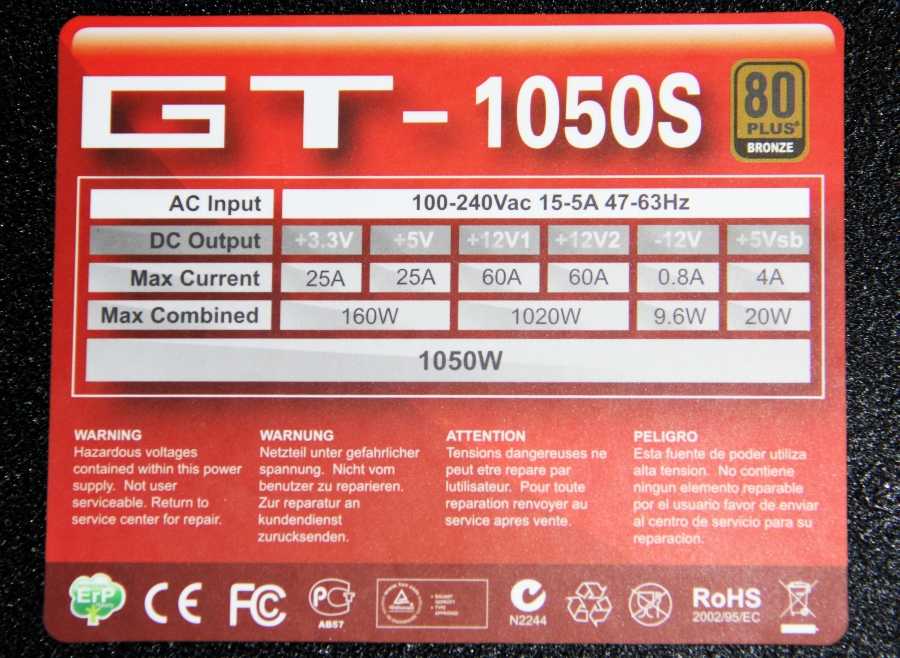

Информация на наклейке несет в себе характеристики нагрузочной способности девайса. Так можно увидеть, что практически всю свою полезную мощность блок питания отдает в виде 1020 Вт по ветке +12V, причем таких веток две, по каждой из которых может проходит ток силой до 60А. Линии +3.3V и +5V для современных ПК играют маловажную роль, однако и по этим веткам блок питания способен отдавать 160 Вт суммарно, причем нагрузка по току на ветках +3.3V и +5V составляет 25А. Дежурное питание +5Vsb имеет мощность до 20 Вт с силой тока  в 4А. Сам блок питания сертифицирован по стандарту 80 PLUS Bronze, а это означает, что уровень эффективности данного БП при 100% нагрузке составляет более 80%, а коэффициент мощности при 50% нагрузке более 0,9.

Как мы уже говорили выше, блок питания имеет модульную конструкцию.Из отстегивающихся кабелей:

• четыре кабеля предназначены для периферии – это разъемы SATA, Molex, FDD,
• два для дополнительного питания видеокарт.

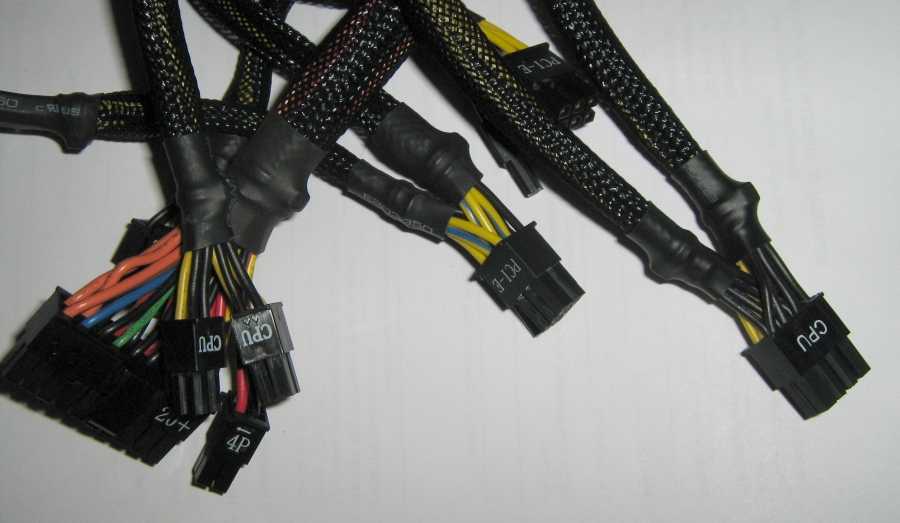

Из не отстегивающихся разъемов присутствуют:

• стандартный 20+4 pin разъем для питания материнской платы,
• разъемы 8pin и 4+4pin для дополнительного питания материнской платы, причем пользователь сам может выбирать какой из разъемов использовать для удобства при сборке ПК,
• четыре разъема 6+2pin для дополнительного питания видеокарт, висящих на двух ветках.

Именно четыре и именно не отстегивающиеся. Потому что только так компания AeroCool позиционирует свой БП — как игровой, подразумевая, что такой блок питания будет использоваться в мощных системах, где обязательно стоят 1-2  топовых графических ускорителя. Более того, возможность задействования еще двух отстегивающихся кабелей с разъемами 6+2pin позволяют запитать данному блоку питания систему с тремя топовыми графическими ускорителями, подключаемыми по системе 8+8pin. Резюмируя вышесказанное, стоит подметить, что данный блок питания явно нацелен на использование его энтузиастами и хардкорными геймерами без каких-либо компромиссов.

Итоговая измеренная длина кабелей составляет:

Как видно, длины кабелей сделаны с запасом; такие показатели устроят даже владельцев FullTower корпусов, а большая длина кабелей питания материнской платы будет не лишней при прокладке последних за внутренней стенкой корпуса.

Боковые и задняя стенки корпуса девайса выкрашены в ярко красный цвет. Такой блок питания будет очень хорошо смотреться в любом корпусе.

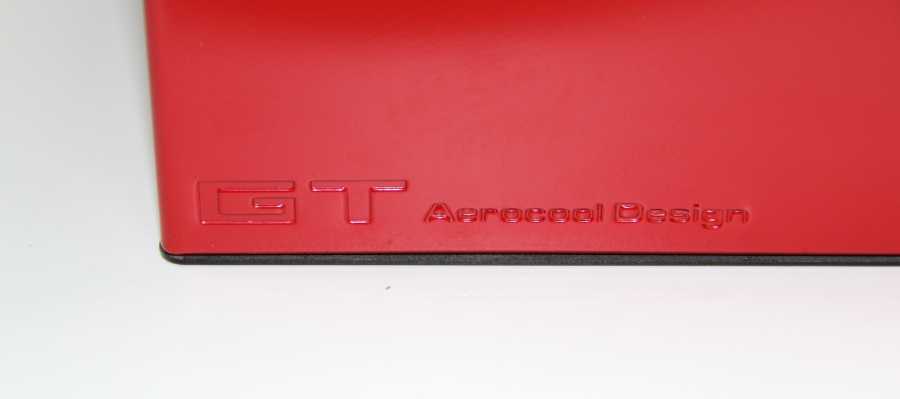

Как мы уже говорили выше, над дизайном БП явно поработали, о чем производитель счел нужным упомянуть на боковых стенках девайса в виде тиснённой надписи.

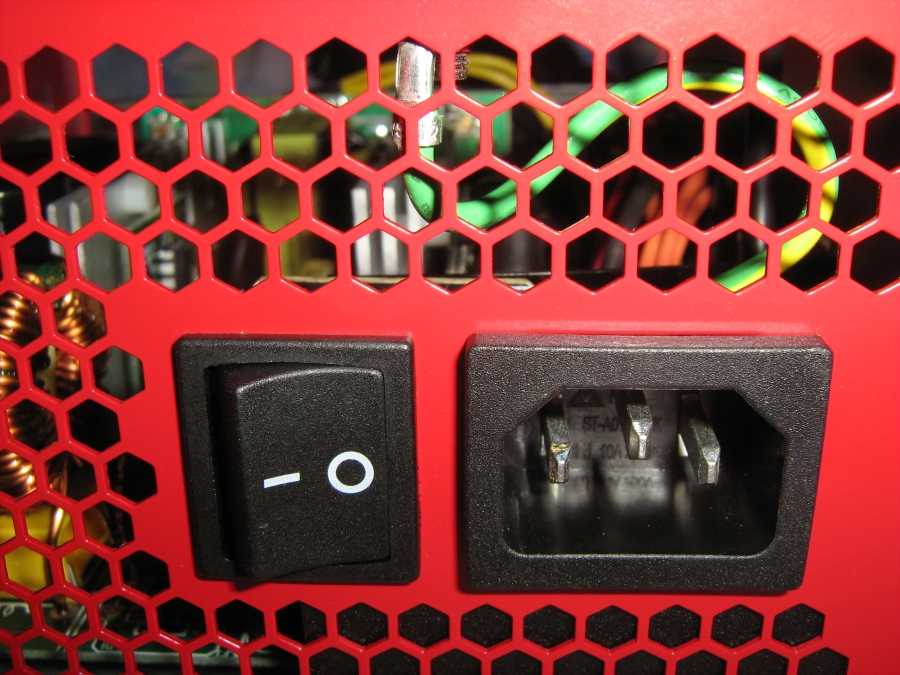

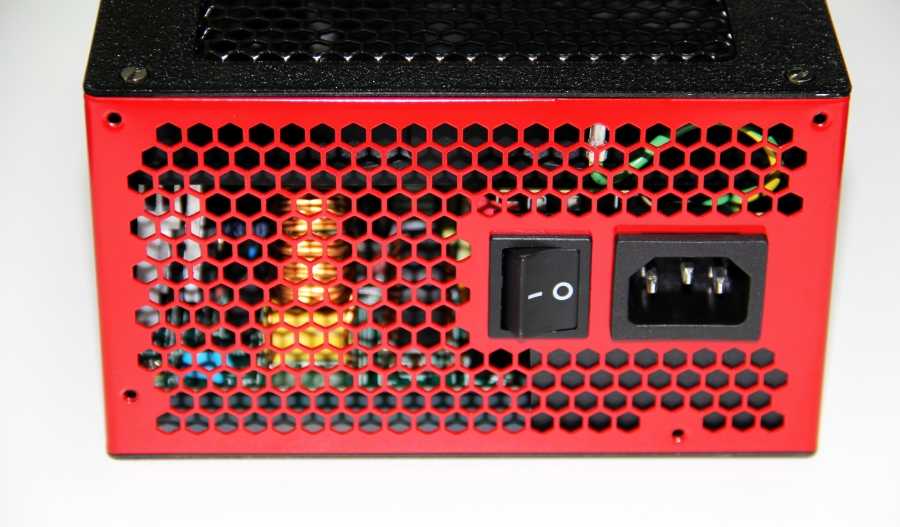

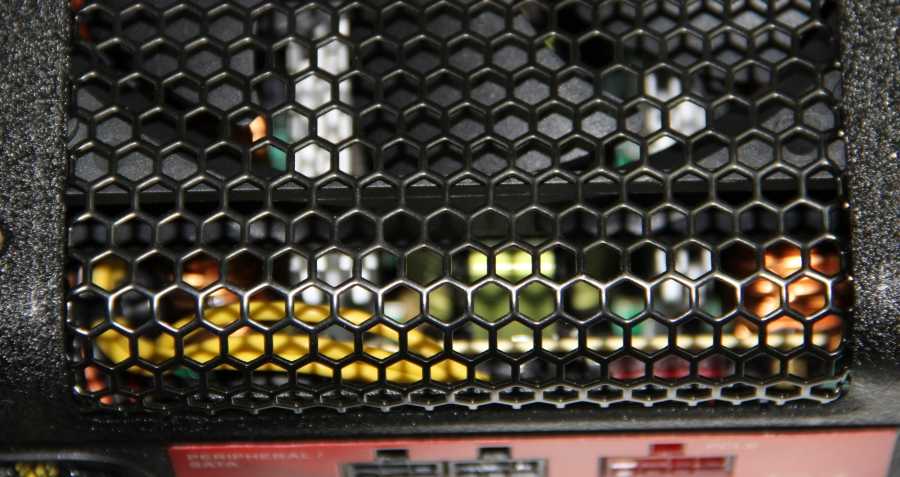

Задняя стенка БП имеет решетку в виде сот, разъем для подключения питания и тумблер включения/выключения девайса. Данный блок питания имеет большой входной диапазон напряжения – от 100 до 240 вольт.

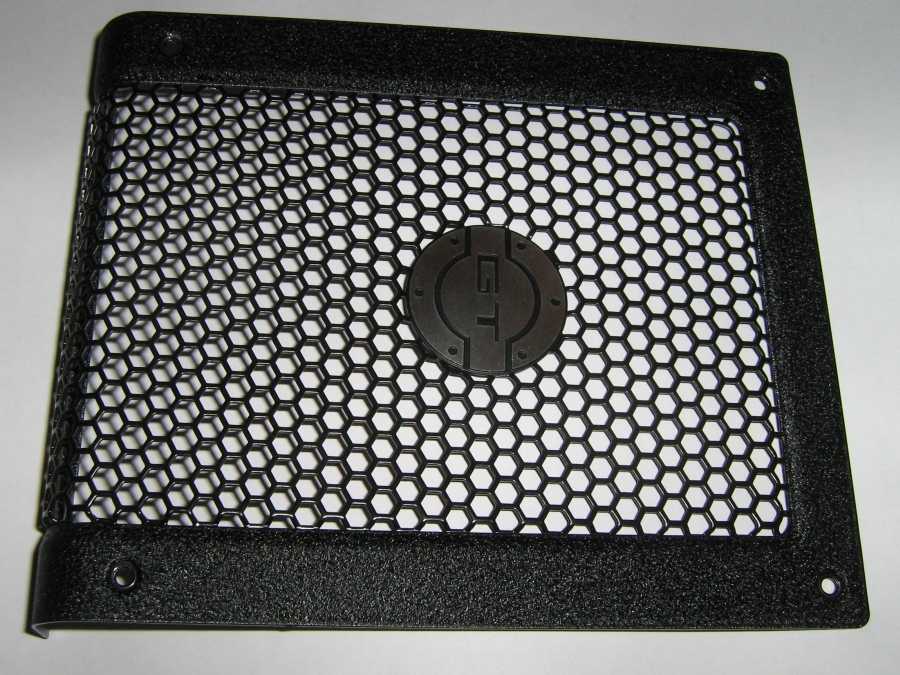

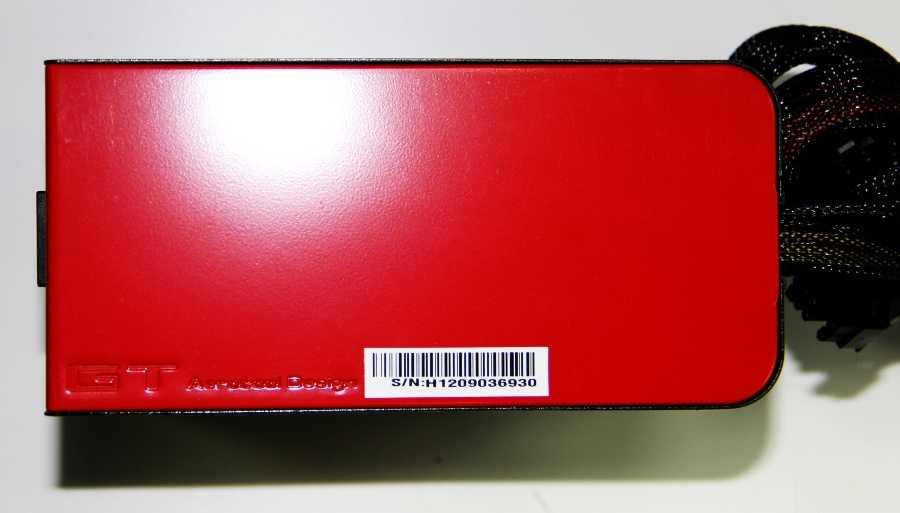

Верхняя решетка также выполнена в виде сот с явным закруглением корпуса БП с одной стороны, что немного напоминает силуэт гоночного авто, делая девайс “причастным” к серии GT.

Что касается разъемов подключения, все без исключения, как отстегивающиеся, так и нет, подписаны в соответствии с их предназначением, поэтому вопросов по подключению не возникнет даже у новичков.

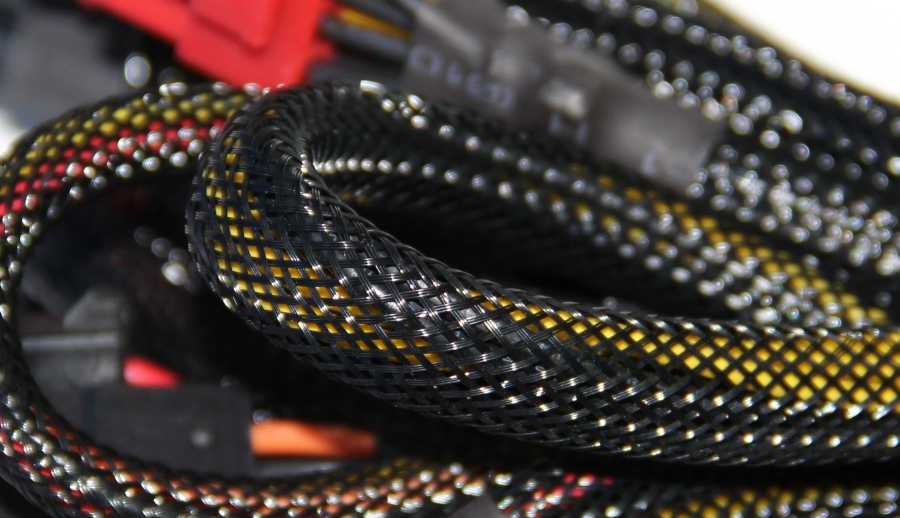

Оплетка проводов достаточно мягкая и качественная. Ни на одном не было замечено каких-то неровностей или дыр в оплетке. Провода также мягкие с маркировкой 16AWG.

Верхняя крышка девайса снимается несложно (достаточно открутить четыре винта),а ее форма чем-то напоминает капот спортивного авто.

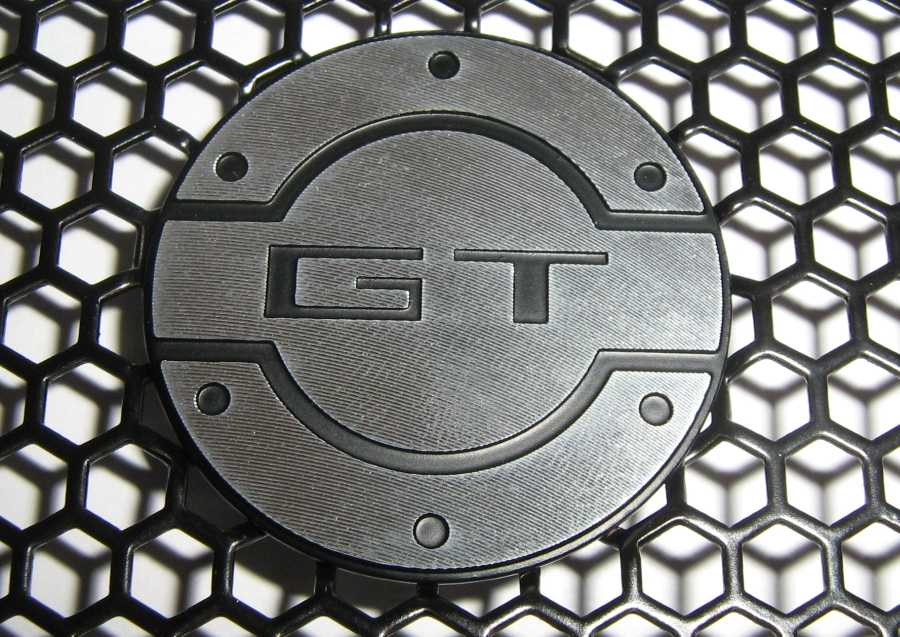

Логотип GT является лицом данного блока питания.

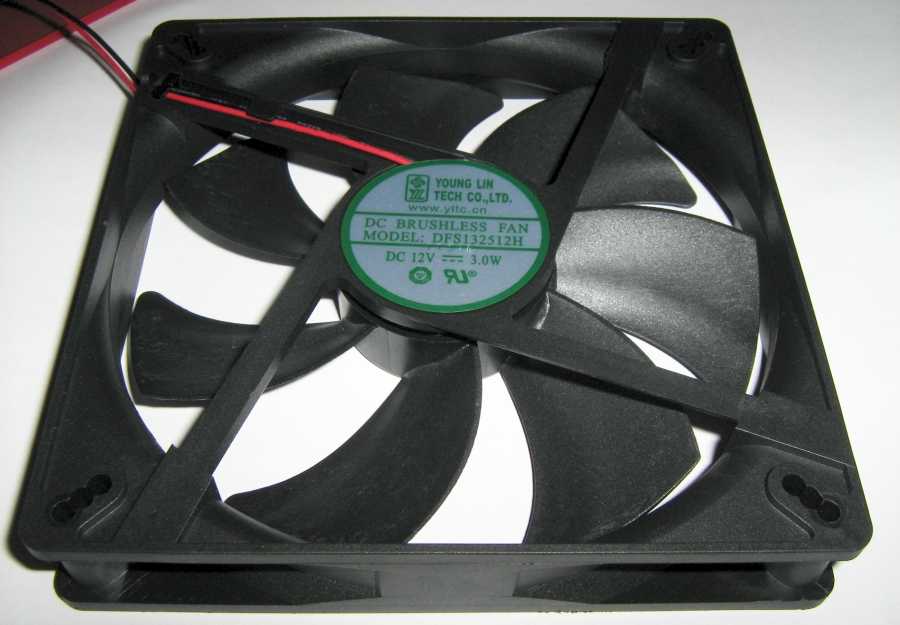

Охлаждением девайса занимается семи-лопастной 135мм вентилятор DFS132512H компании Young Lin Tech с регулировкой скорости вращения в зависимости от нагрузки и температурного режима, мощностью 3Вт, рассчитанный на работу при напряжении 12 вольт. По заверениям производителя вентилятор при скорости вращения 1700RPM создает воздушный поток в 91,1CFM и уровень шума в 36,3dB(A).

Технические характеристики

Заключение

Несмотря на некоторые недочеты в виде завышенных показаний ветки +3.3В и заметного уровня шума при полной нагрузке, блок питания достойно выдержал все испытания. Основными плюсами AeroCool GT-1050S, на наш взгляд, являются яркий оригинальный дизайн, стабильные напряжения при различных уровнях нагрузки, способность потянуть конфигурацию мощного игрового ПК с двумя-тремя топовыми видеокартами, а также его невысокая цена на рынке. Что же касается пожеланий в совершенствовании, то хотелось бы увидеть в БП данного производителя вентиляторы с более низким уровнем шума и чуть более богатую комплектацию хотя бы в виде документации.
