Выходные характеристики блока питания Seasonic SSR-650PX мониторит привычный для этого про­из­во­ди­теля чип от Wel­trend Se­mi­con­duc­tor — WT7527. Его вклад в защиту от коротких замыканий и других не­штат­ных ситуаций де­таль­но рас­смот­рен в предыдущей публикации.

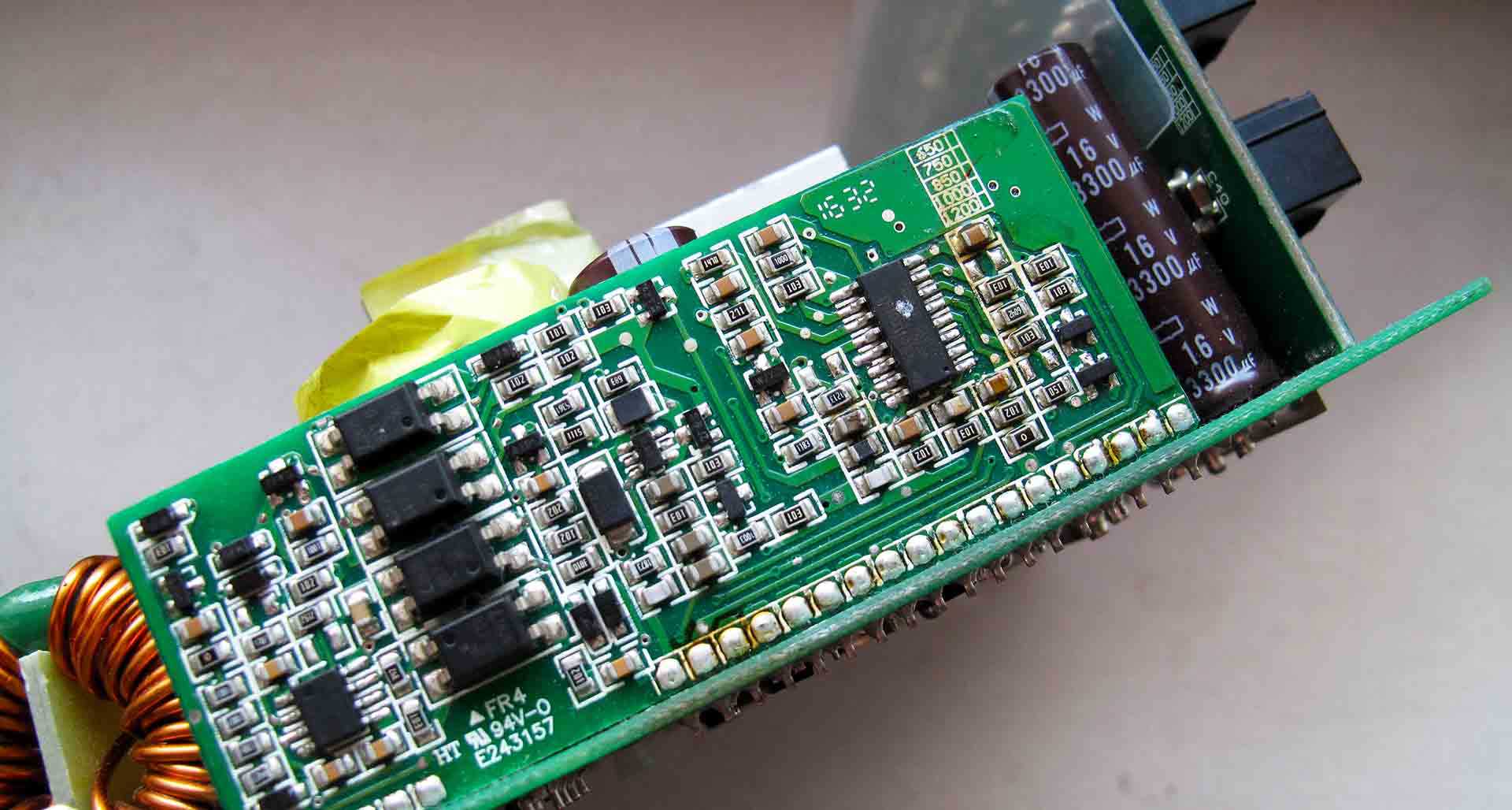

В блоках питания Sesonic Prime управляющий контроллер Weltrend WT7527 размещается на вертикально устанавливаемой дочерней плате, в семействе Focus ему нашлось место на нижней стороне PCB

Схемное решение обеспечивает высокую стабильность выходных напряжений вне за­ви­си­мос­ти от уров­ня по­тре­бля­е­мой мощ­нос­ти, а конструкция — надежность и комфорт. Комфорт — не в последнюю оче­редь бла­го­да­ря гиб­рид­но­му ре­жи­му. Переключатель Hybrid Mode на корпусе БП позволяет электронике управлять вен­ти­ля­то­ром по об­сто­я­тель­ст­вам, отключая его при нагрузках до 20%. Риск перегрева ми­ни­ми­зи­ро­ван бла­го­да­ря кон­ст­рук­тор­ским на­ход­кам, суть которых мы попытались про­а­на­ли­зи­ро­вать в текущей публикации.

Отдельного разбора заслуживает схема дежурного питания, но об этом — в следующих публикациях.

Блок питания FSP 350 Вт Mini ITX.

• Идеально подходит для HTPC
• Доступная цена
• Хорошая эффективность

• Плохая работа вентилятора
• С кабелями сложно работать

Максимальная мощность: 350 Вт | Рейтинг эффективности: 80 Plus Bronze | Модульный: Да | Размер вентилятора: 80 мм

До сих пор мы говорили о блоках питания для игровых ПК. Хотя подавляющее большинство людей используют корпуса SFF для игр, лишь немногие используют их для HTPC. Компьютеры домашнего кинотеатра или HTPC обычно не требуют большого количества энергии. В основном они используются для подключения телевизора и просмотра или потоковой передачи цифрового контента. Таким буровым установкам не нужен мощный блок питания.

Именно по этой причине FSP 350W Mini ITX — отличный вариант. Он использует одну шину 12 В для питания как процессора, так и графического процессора. Этот блок питания FSP легко поместится в любые корпуса Micro ATX и Mini ITX, о которых вы только можете подумать. Он также имеет бронзовый сертификат 80+. Это означает, что он обеспечит минимальный КПД 85% при типичной нагрузке. Для HTPC этого более чем достаточно.

Входящий в комплект 80-мм вентилятор меньше других представленных на рынке. Он не громкий, но иногда можно слышать исходящий от него шум. Настоящая проблема в том, что он не перемещает много воздуха, что может быть препятствием для некоторых людей. Кроме того, это отличный бюджетный блок питания. Только не ожидайте, что в ближайшее время вы сможете использовать его в специальной игровой установке.

Вступительное

Проектируя блоки питания 80 PLUS элитного класса, ком­па­ния Sea Sonic Electronics вынуждена считаться с тре­бо­ва­ни­я­ми мно­го­кри­те­ри­аль­ной оп­ти­ми­за­ции: полет творческой мысли ограничен массо-габаритными параметрами PSU, нор­мо­кон­т­ро­лем от FCC, рен­та­бель­но­стью про­из­вод­ст­ва и взятыми на себя га­ран­тий­ны­ми обя­за­тель­ст­ва­ми. Эти ас­пек­ты ди­зай­на Seasonic тесно увязаны между собой, по­э­то­му бу­дем ак­цен­ти­ро­вать вни­ма­ние на каж­дом из них в тех случаях, когда их вес имеет ре­ша­ю­щее значение.

Про унификацию

Прежде, чем коснуться кнопки включения, несколько слов о печатной плате. Регулярность дизайна блоков питания Seasonic основана на унифицированной печатной плате с классической зеленой маской. Вы­вер­ты вро­де бор­до­во­го или темно-синего масочного покрытия проектировщиков Seasonic не вдох­нов­ля­ют, да и ин­же­не­рам-на­лад­чи­кам меньше работы: визуальный контроль зеленой PCB легче, эффективнее, а значит — дешевле.

На печатной плате блока питания Seasonic Prime SSR-850GD предусмотрено место для более мощных компонентов

Выбор комплектующих определяет, в какую категорию попадет конструкция: будет ли это блок питания клас­са Ti­ta­ni­um, ограничится ли производитель классом Platinum, а то может соберет блок питания на ком­по­нен­тах «зо­ло­то­го стан­дар­та». Незанятое место на PCB совсем не означает экономию. В некоторых случаях тре­бу­ют­ся аль­тер­на­тив­ные ре­ше­ния. Что хорошо для Gold, может потребовать иных ком­по­нен­тов для бло­ков пи­та­ния классом выше. Однако, су­ще­ст­вен­ную роль играет не столько выбор комплектующих, сколько сама идеология по­стро­е­ния схе­мо­тех­ни­че­ских ре­ше­ний.

Входные цепи

Знакомство с блоком питания всегда начинается с силового кабеля и разъема на корпусе устройства. Эво­лю­ция пер­со­наль­ных плат­форм сказалась на качестве этих тривиальных комплектующих

На качество си­ло­во­го ка­бе­ля поль­зо­ва­тель об­ра­ща­ет внимание только если случайно обнаружит, что температура его изо­ля­ции су­щест­вен­но от­ли­ча­ет­ся от ок­ру­жа­ю­щей среды. Закон Ома экономия меди отменить не в силах: или се­че­ние про­вод­ни­ков со­от­вет­ст­ву­ет по­тре­бля­е­мой мощ­нос­ти или у нас проблемы

Отказ от переключателя, выбирающего стандарты питающих напряжений, давно стал каноном. Равно как и отсутствие тран­зит­ной розетки («для подключения монитора»). Здесь у Seasonic все, как у людей. За ис­клю­че­ни­ем эк­склю­зив­но­го ре­ше­ния — кнопки запуска гибридного режима. Анализ схемных решений этого режима выходит за рамки дан­но­го ма­те­ри­а­ла и будет рассмотрен особо.

Помехам — заслон

Наиболее бюджетные блоки питания в схемных решениях по минимуму используют фильтры помех, по­ро­ж­дая раз­но­об­раз­ные паразитные процессы в широком спектре электромагнитного излучения. Топовый сегмент блоков питания дол­жен со­от­вет­ст­во­вать про­мыш­лен­ным стан­дар­там, каким бы затратным ни был процесс по­дав­ле­ния не­же­ла­тель­ных яв­ле­ний

Внимание конструкторов здесь приковано к подавлению гар­мо­ник ча­сто­ты пре­об­ра­зо­ва­ния, на­и­бо­лее зло­вред­ных в ноль-переходах (момент перехода через ноль используется для построения систем связи Po­wer­Line в се­тях пе­ре­мен­но­го то­ка)

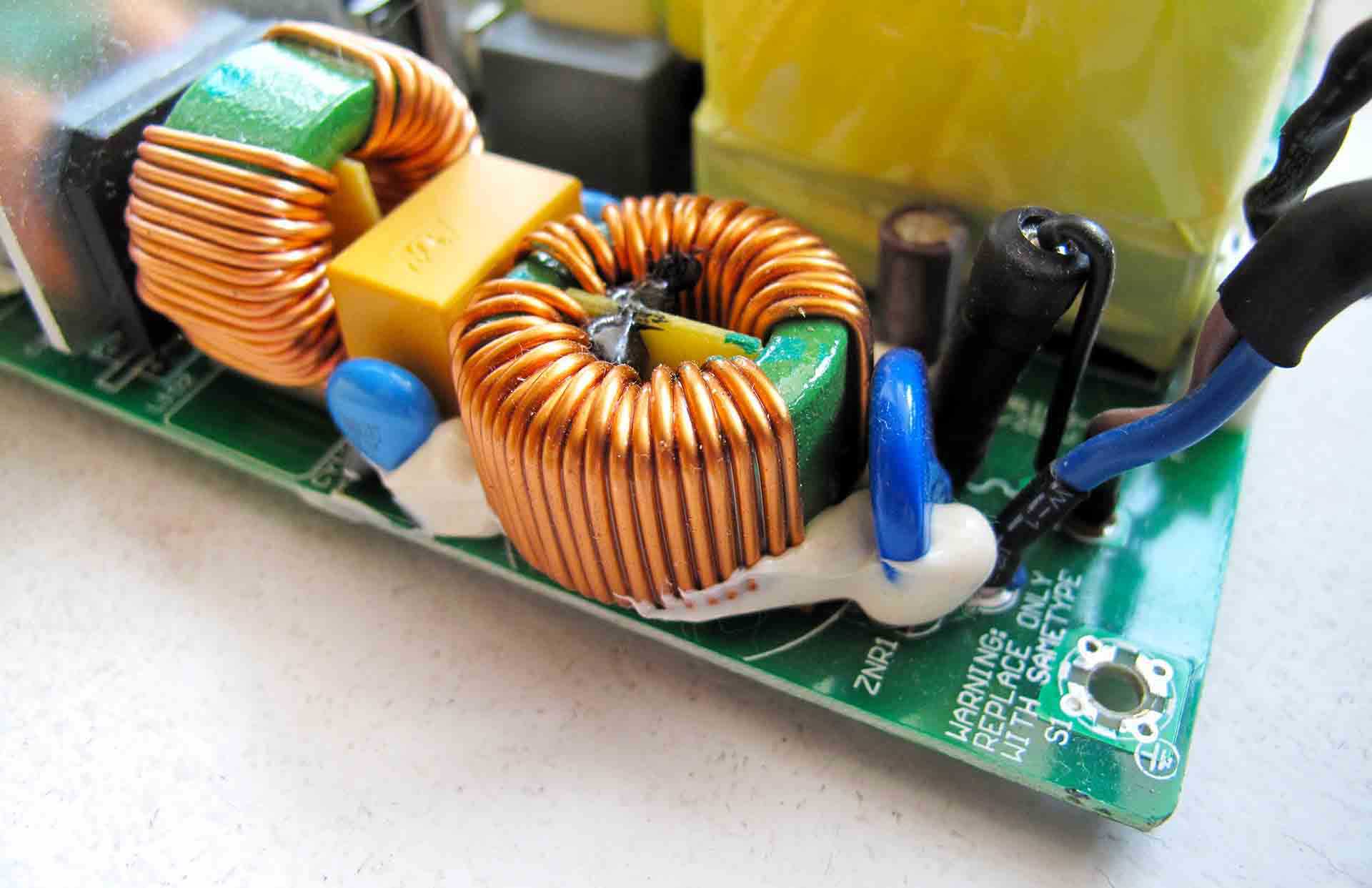

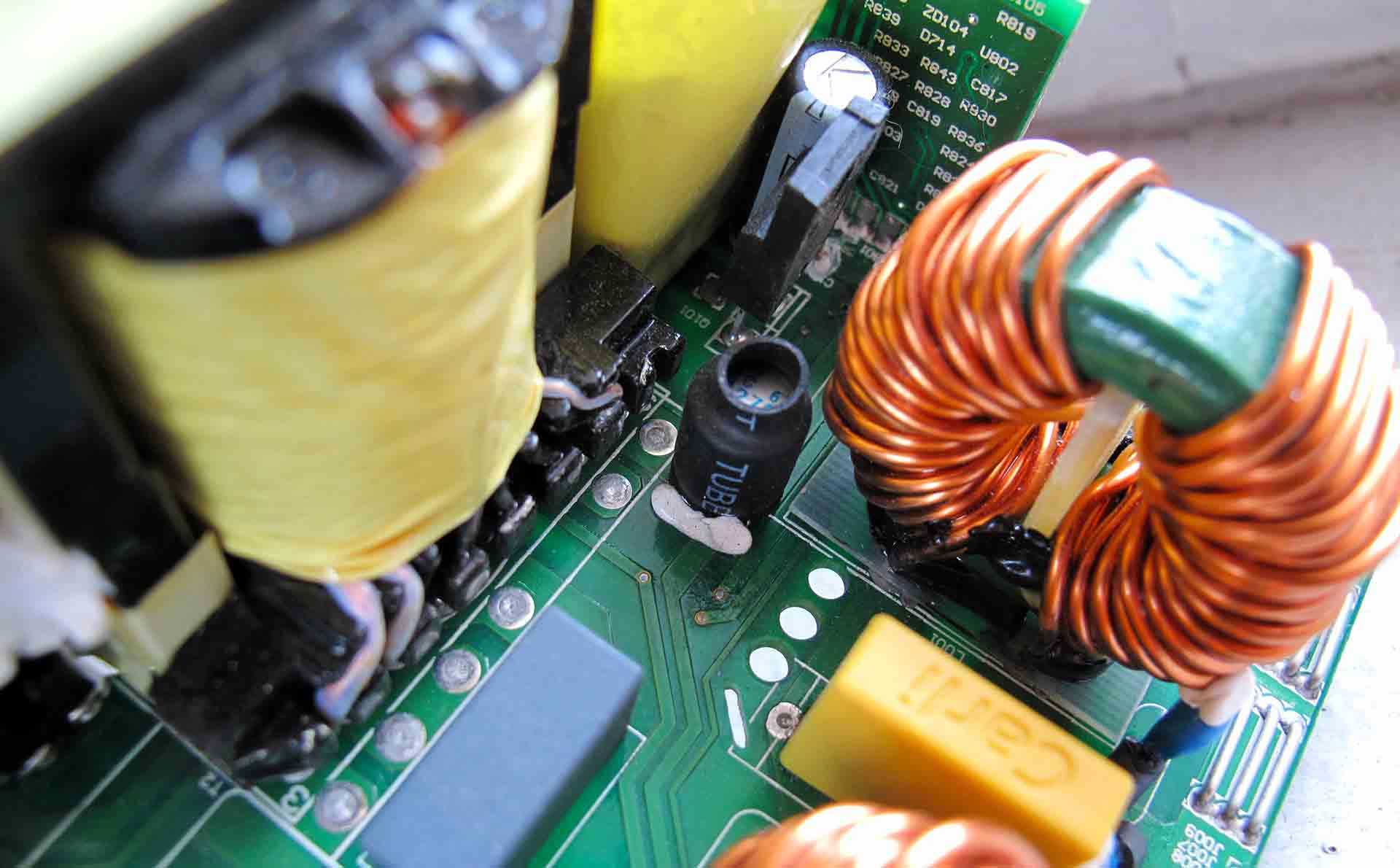

Ортогональный фильтр подавления помех на плате блока питания Seasonic Focus SSR-650PX

Кроме того, схемное решение PSU должно создать надежный заслон от внешних помех. Их ис­точ­ни­ком яв­ля­ет­ся сама сеть пе­ре­мен­но­го тока. Обычно, защита от нежелательных внешних воздействий строится на подавлении син­фаз­ной (сим­мет­рич­ной) и диф­фе­рен­ци­аль­ной (не­си­м­мет­рич­ной) входных помех. У Seasonc для этого применяется двух­звен­ный фильтр ра­ди­о­ча­с­тот­ных помех с ор­то­го­наль­ным рас­по­ло­же­ни­ем ка­ту­шек ин­дук­тив­нос­ти.

Усложнение схемотехники вызвано тем фактом, что помехи от блока питания могут влиять не только на сис­те­мы ти­па Po­wer­Line, но и на беспроводные коммуникации (удаленное управление, интернет вещей и т.п.). Ор­то­го­наль­ное рас­по­ло­же­ние катушек фильтра применяется с целью исключить взаимное влияние устройств в маг­нит­ном по­ле, тем са­мым по­вы­сив эф­фек­тив­ность филь­тра в широком диапазоне частот. Ведь сер­ти­фи­кат от Фе­де­раль­ной ко­мис­сии по свя­зи (FCC) на элек­т­ро­маг­нит­ную сов­мес­ти­мость просто так получить еще никому не удавалось!
